Стелс в Nissan X-Treil T31
Всем доброго дня, к постройке саба шел давно но все как то руки не доходили и финансы тоже, но так сложилось что меня перевели на работе за город, на другую территорию и там появилось чуток свободного времени да еще и место для авто и инструмент.
Закупил все необходимое, но так как знаний в области постройки саба ноль да и вообще в авто звуке в общем. Почитал форумы, глаза боятся а руки делают, да и руки вроде из правильного места растут решил я, в общем начал строить и закупать попутно в своем городе компоненты, в одной компании заказал саб-динамик, выбирал не сам, слушал совета у спеца в этой компании, посоветовали дин 10" Ground Zero GZRW 25SPL, я только потом унал что данный саб ну ни как не музыкальный, хотя перед оплатой я все обсудил с компанией по авто звуку что мне нужен быстрый саб, музыкальный, мне не нужно давление, нужен хороший четкий, быстрый бас. Развели в общем, ну да ладно, к данному сабу купил усилитель моноблок Pioneer GM-D9601, в итоге после того как послушал саб после установки был немного ошарашен тем что я как бы не то хотел, было решено купить новый дин и новый усилитель, усилитель купил Hertz HDP 1 ну и новый сабвуферный динамик Morel Ultimo Titanium 802, усилитель уже установил, дин все еще жду, обещали что приедет завтра, заказывал через стороннюю компанию, а они уже у представителя Morel, по этой и долгая доставка, жду уже неделю. :sad:
И так, выкладываю фото процесса постройки саба стелс.
Вложение 993434Вложение 993464Вложение 993430Вложение 993460Вложение 993426Вложение 993456Вложение 993452Вложение 993448Вложение 993444Вложение 993440Вложение 993470Вложение 993436Вложение 993466Вложение 993432Вложение 993462Вложение 993428Вложение 993458Вложение 993454Вложение 993450Вложение 993446Вложение 993442Вложение 993472Вложение 993438Вложение 993468
Решено было делать все из фанеры, да и потом фанера холявная, как то рекламу присылали оббитую фанерой из Голландии, мы ее аккуратно всю отодрали и сложили листы в уголок, всего 10 листов по 2.5 метра, толщина 20 мм, водостойкая, в общем повезло с этим.

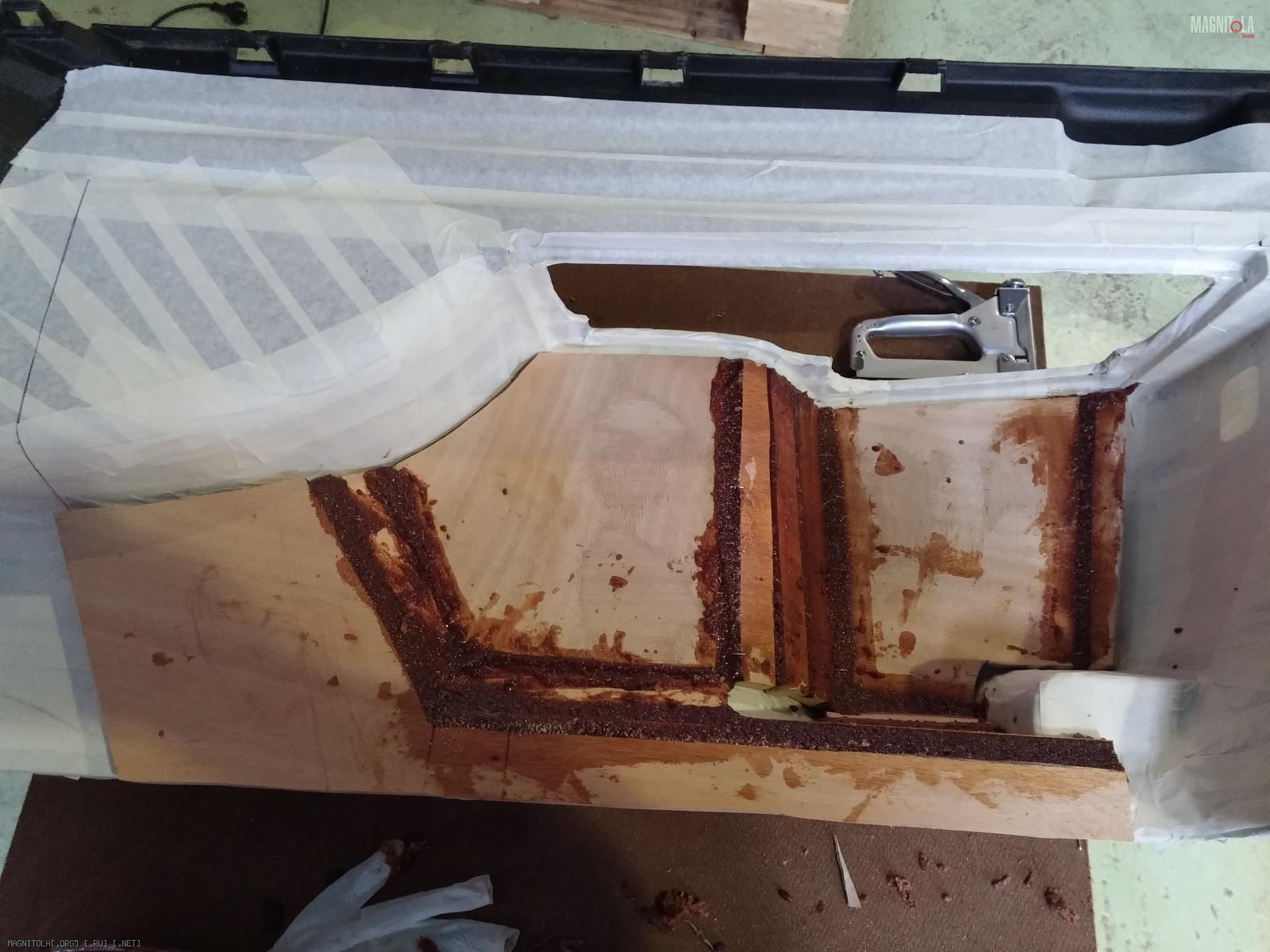

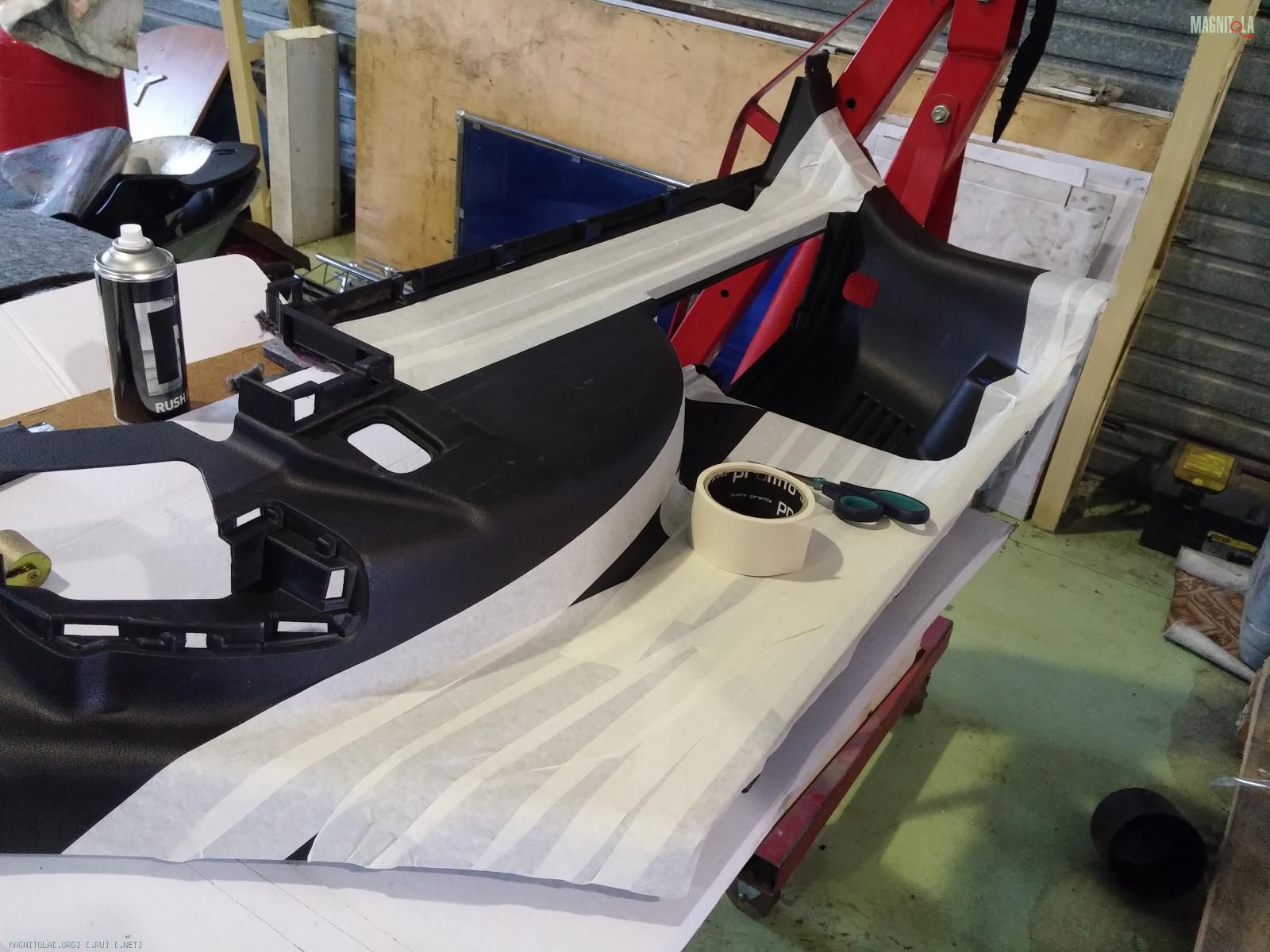

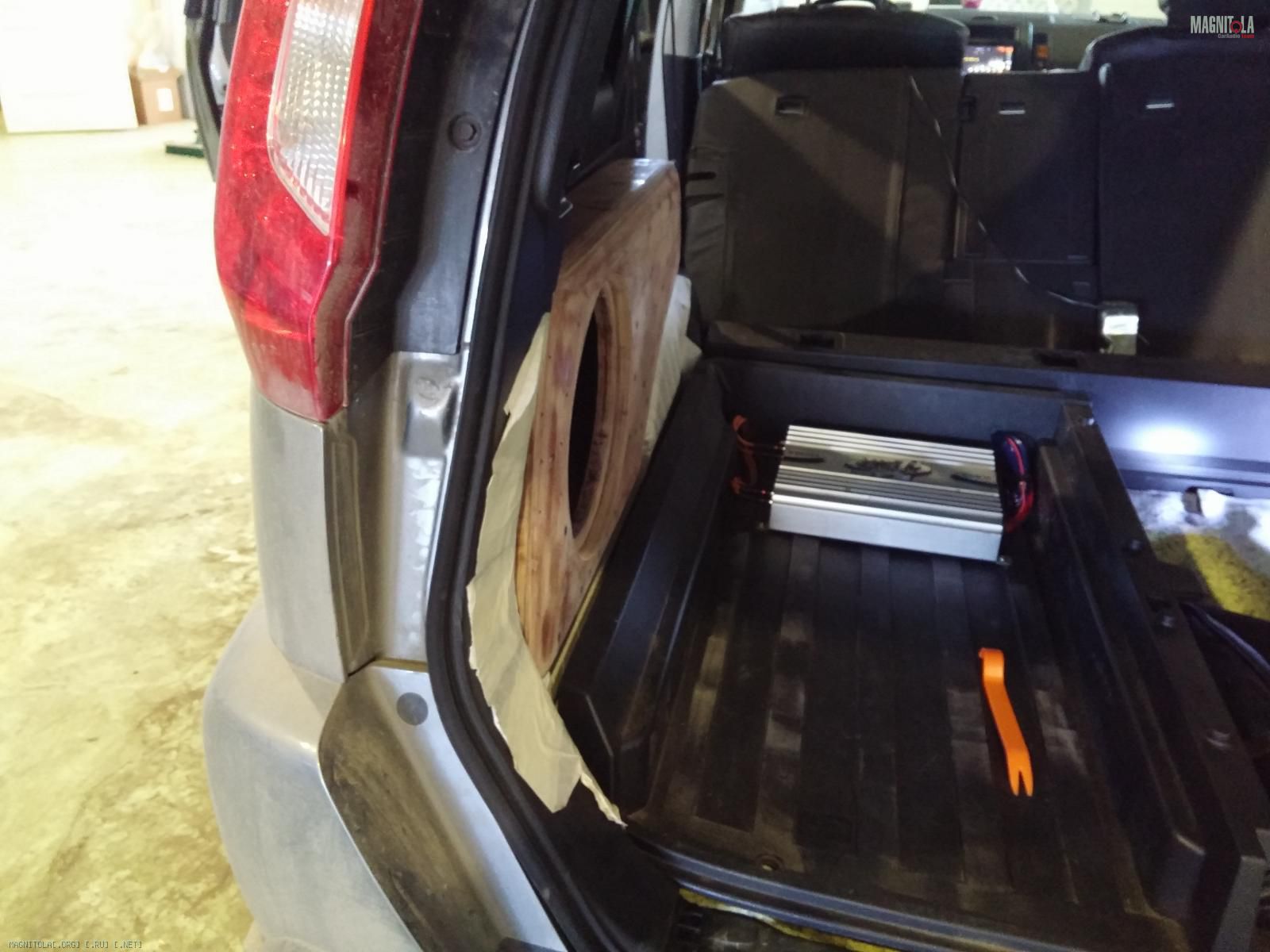

Перед постройкой саба делал шумку сам, тут вот описал процесс. http://magnitola.org/shumovibroizoly...treil-t31.html если кому интересно, так вот я снял с левой стороны обшивку и попутно делая шумку багажника уже и лепил саб, процесс был долгий, как затвердеет какая то часть я приступал к поклейке нового элемента и так далее.

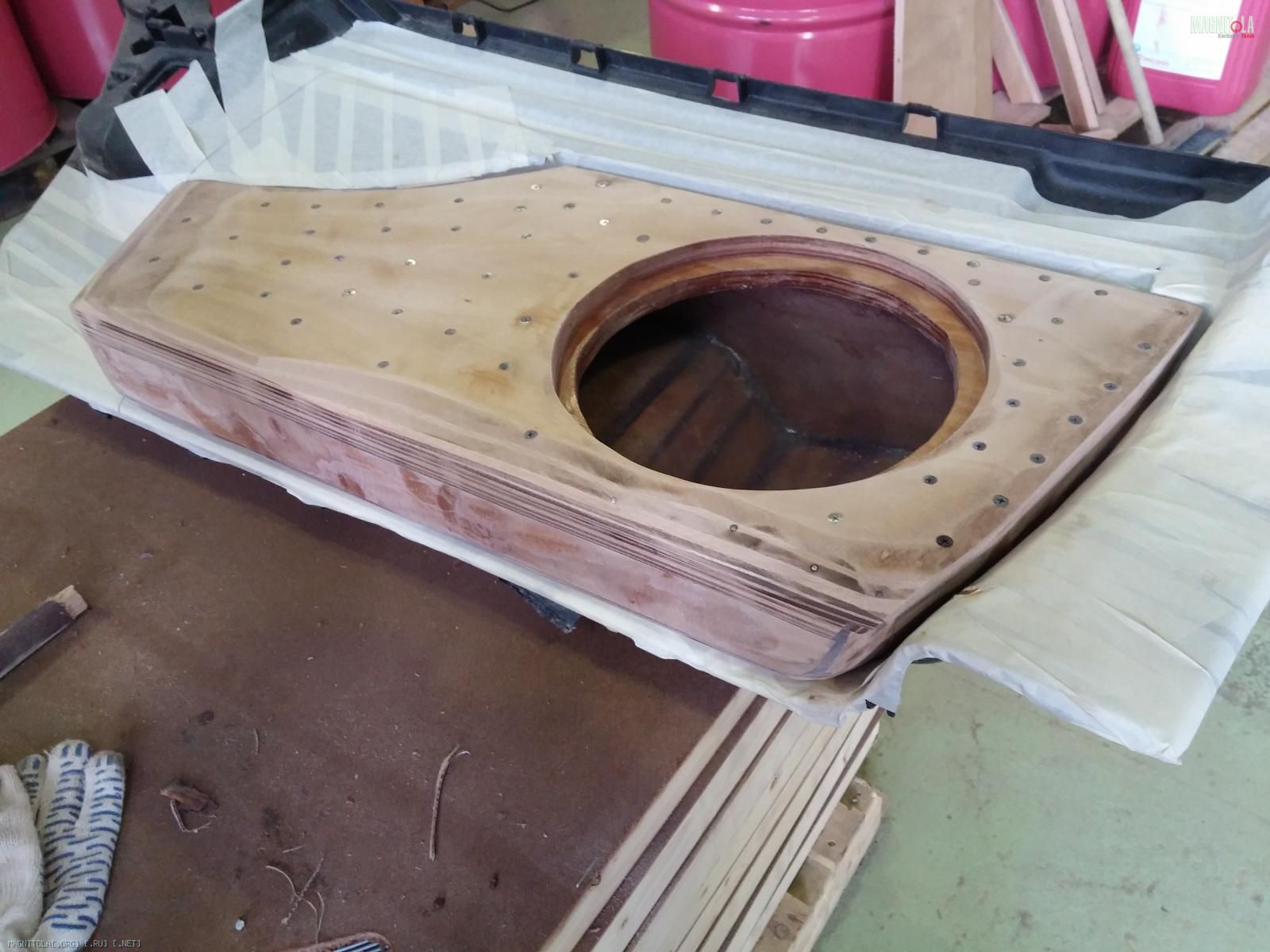

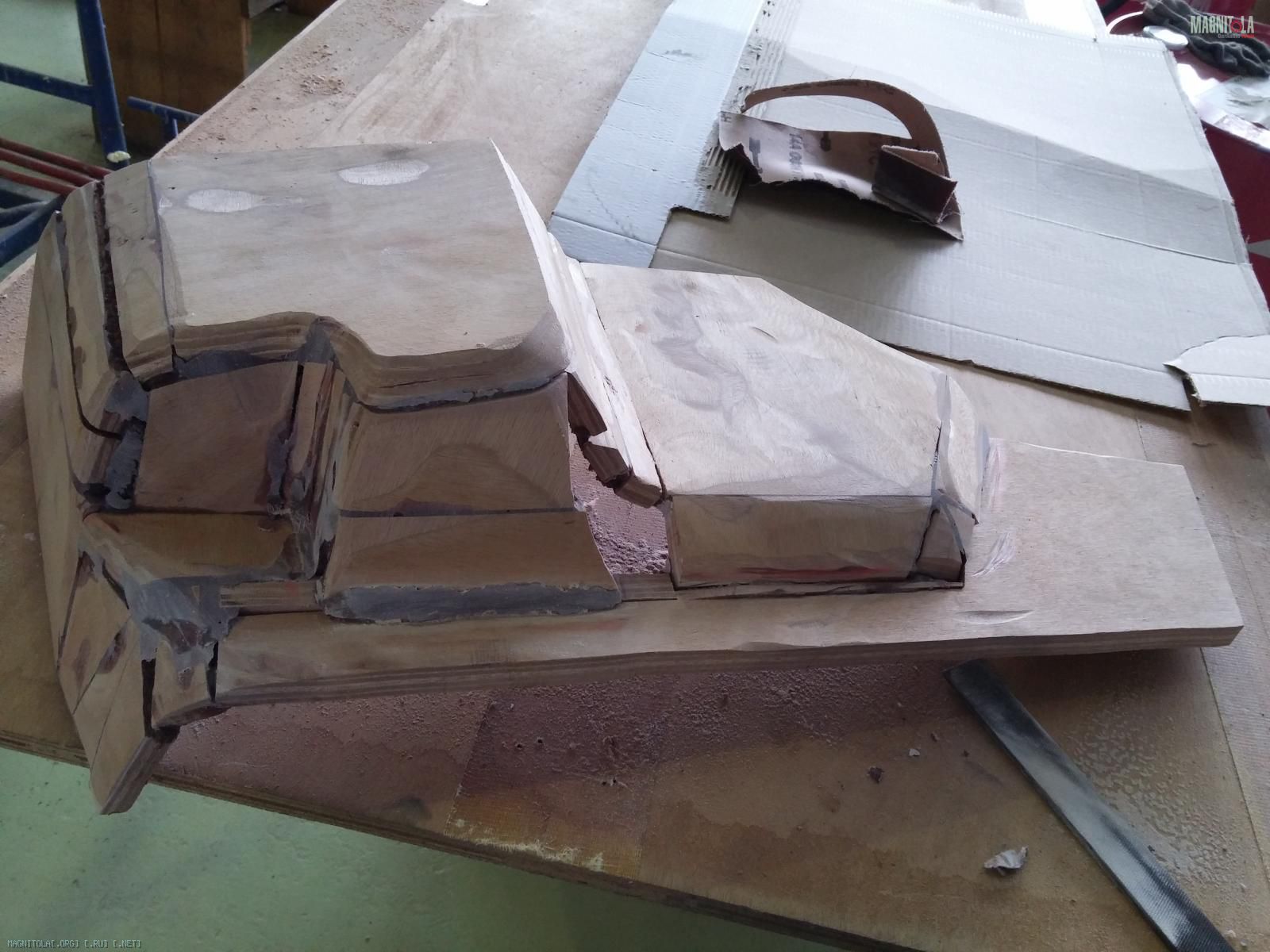

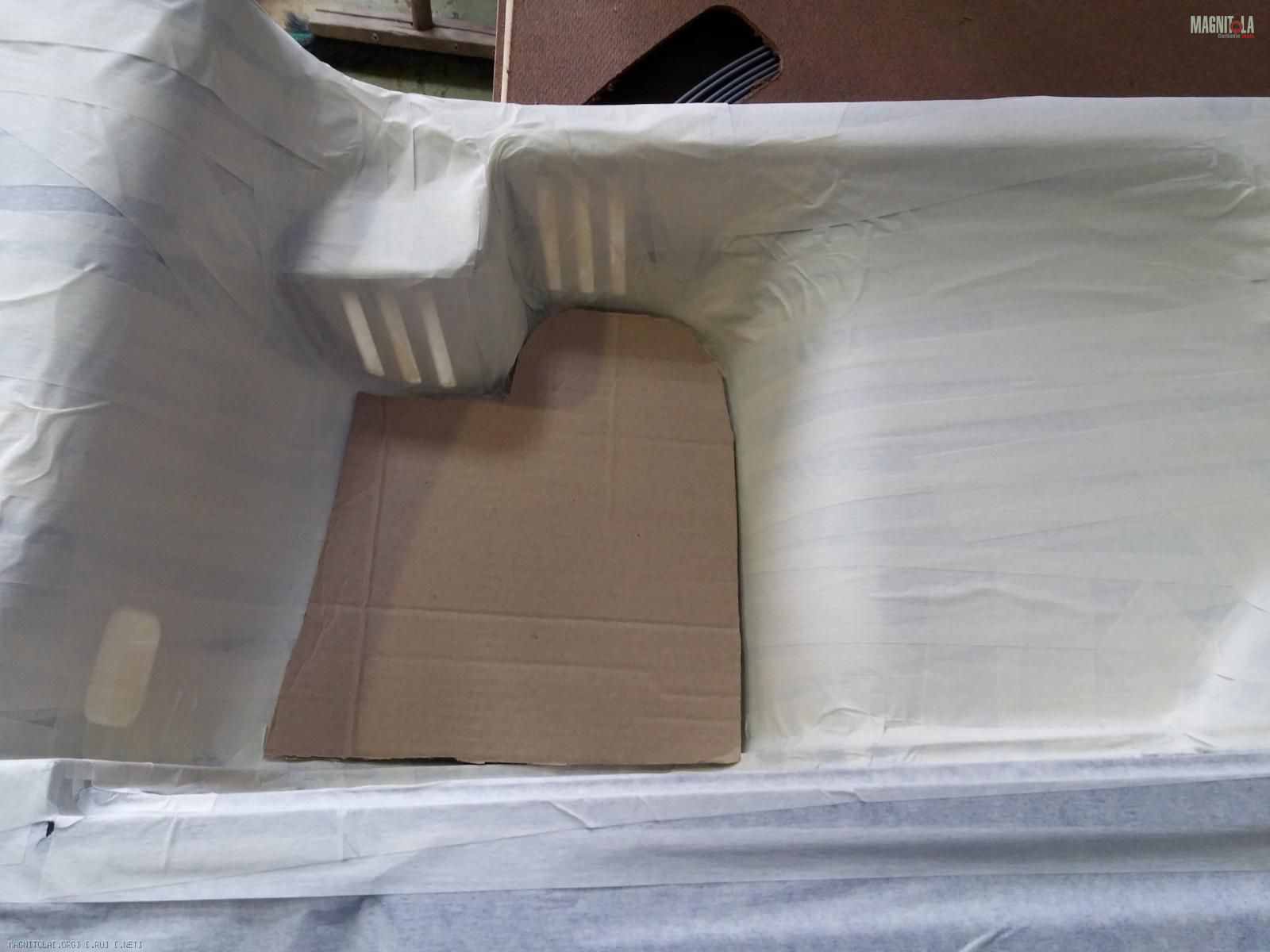

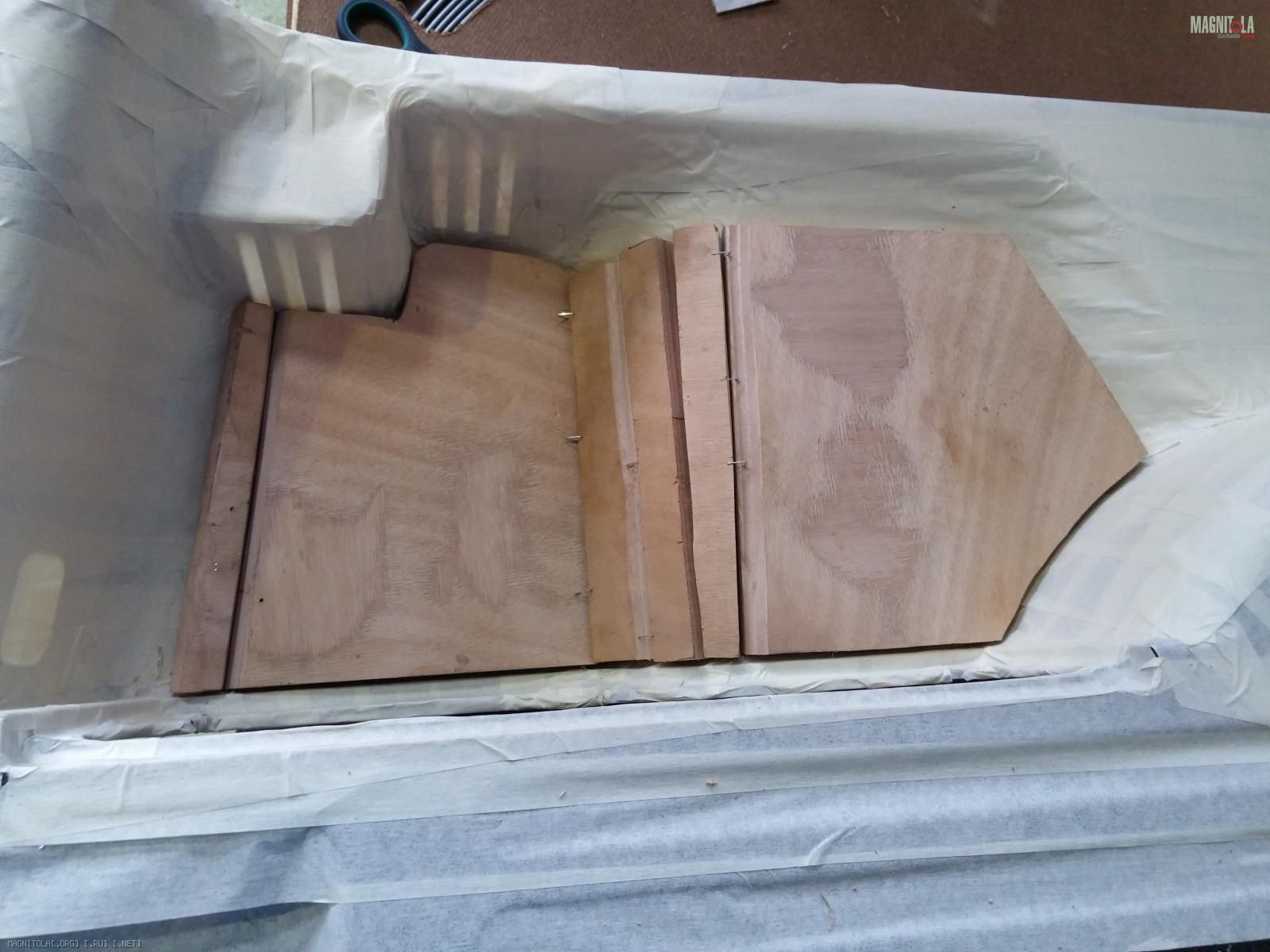

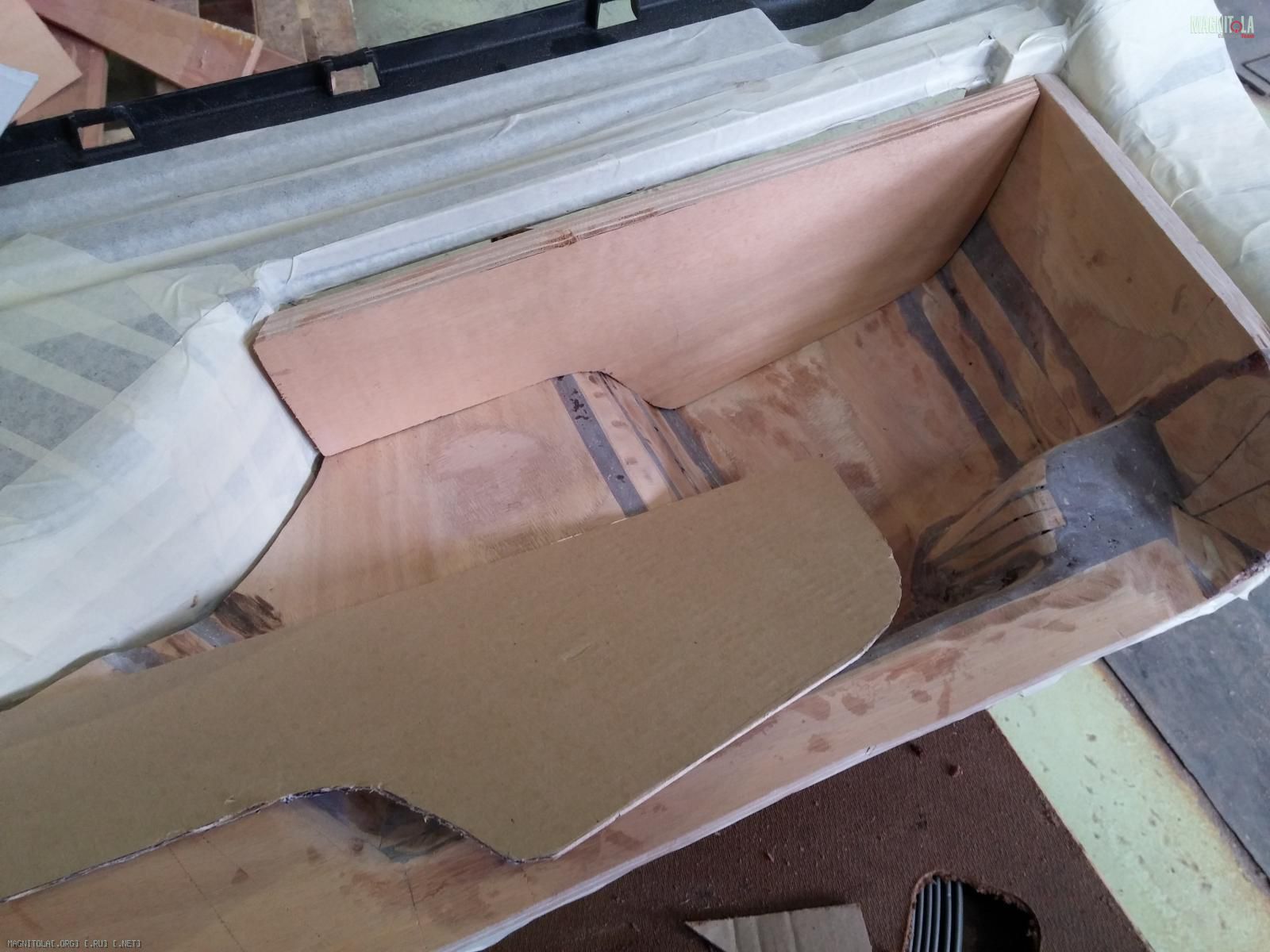

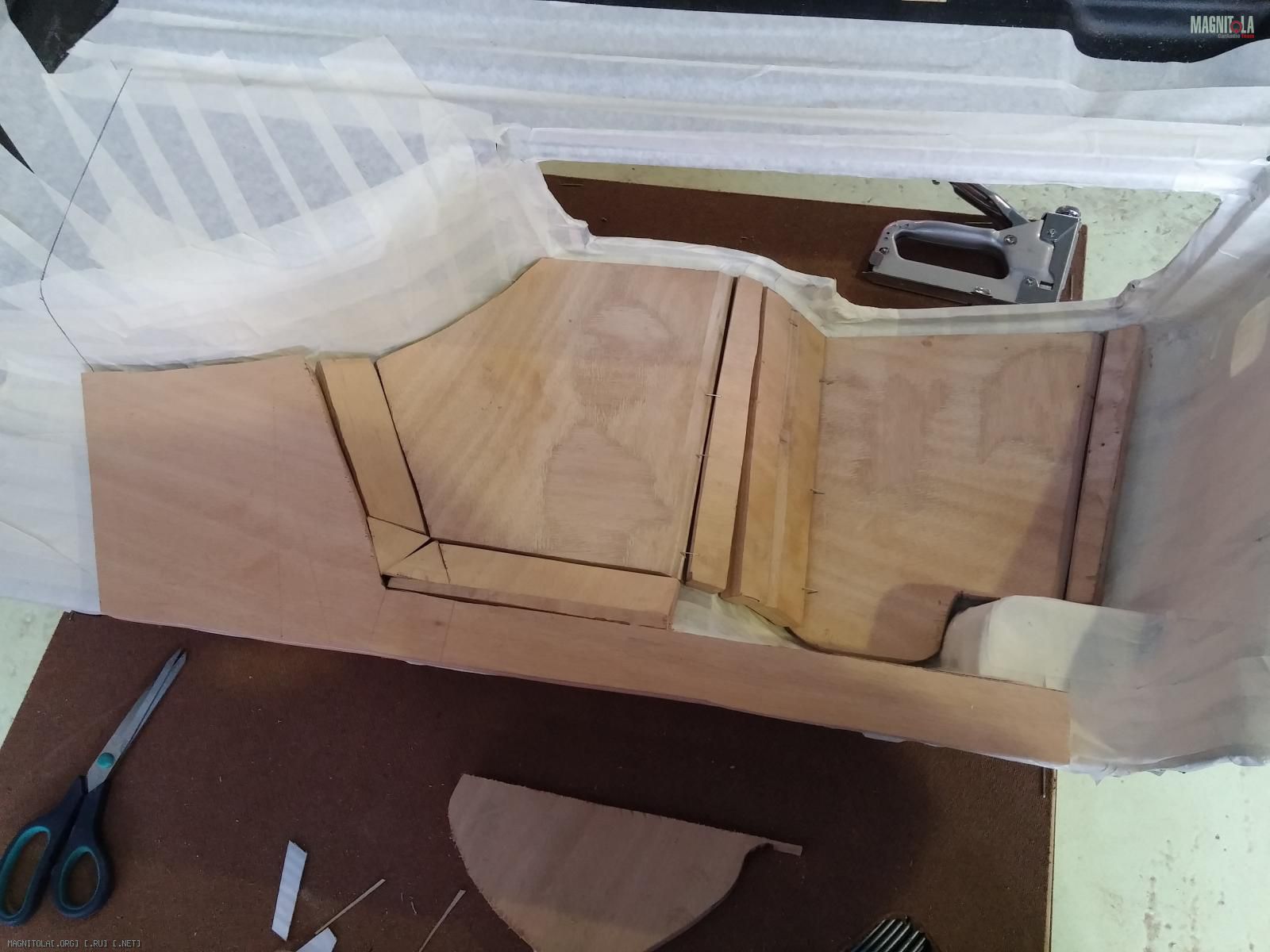

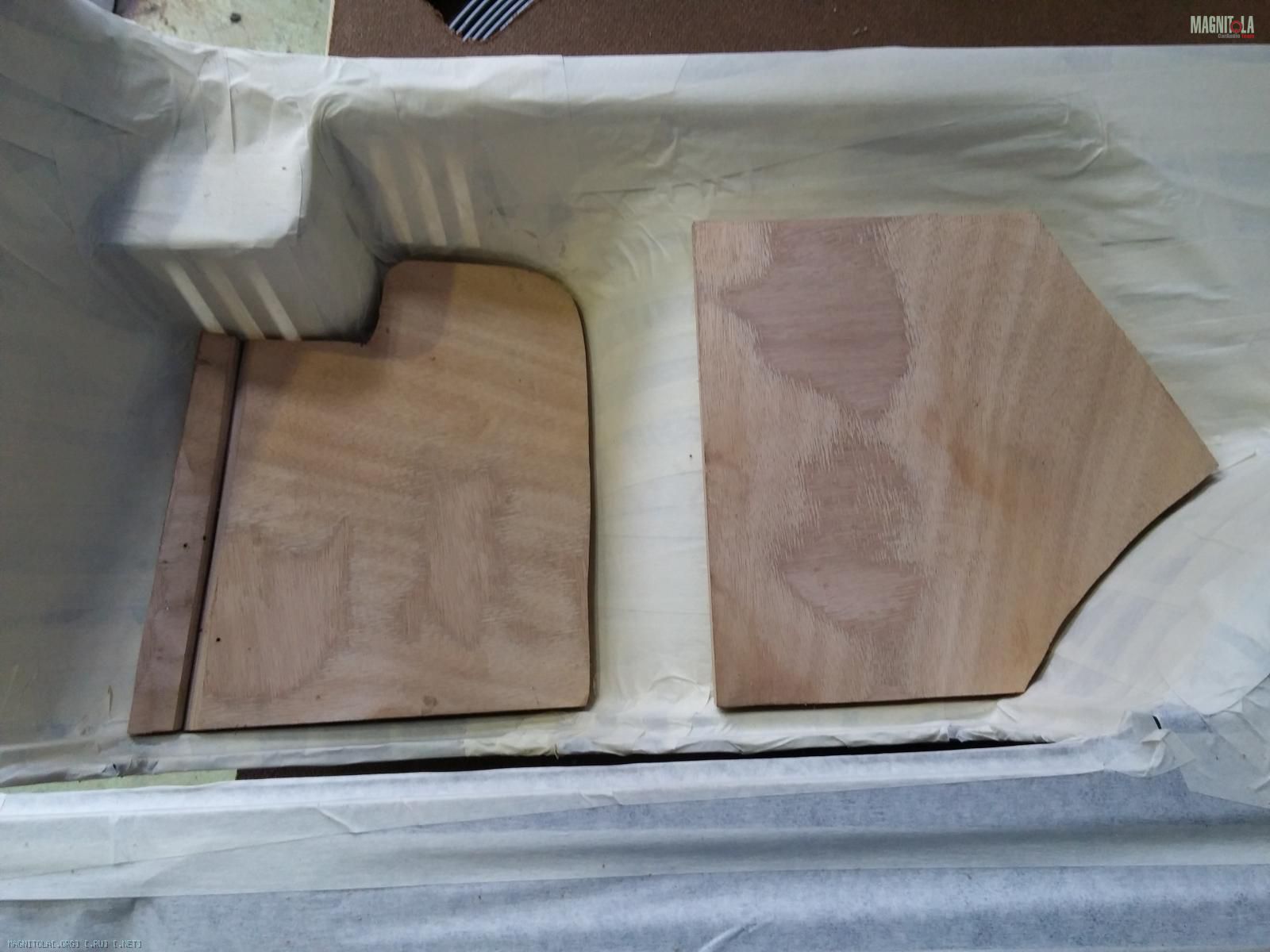

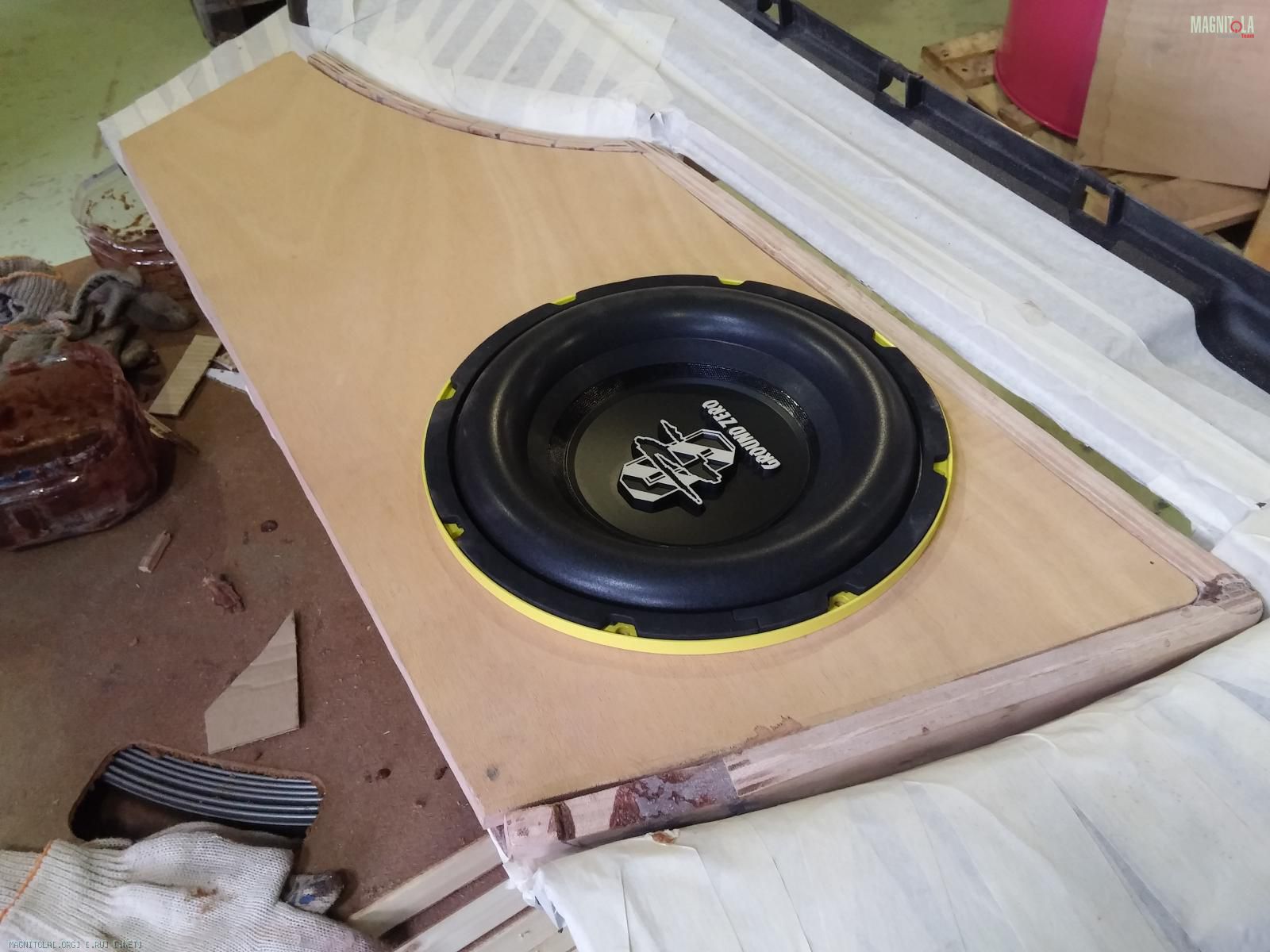

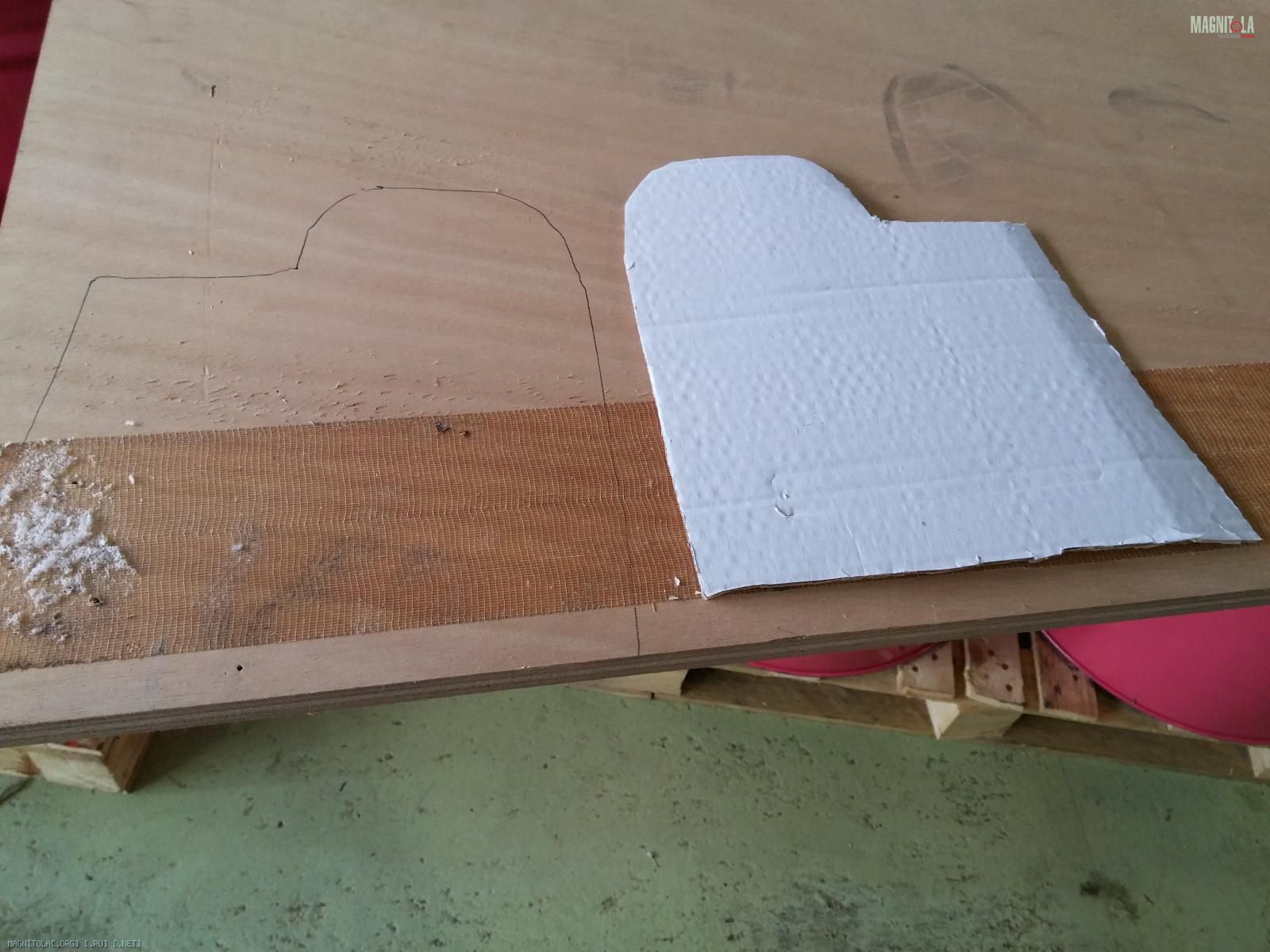

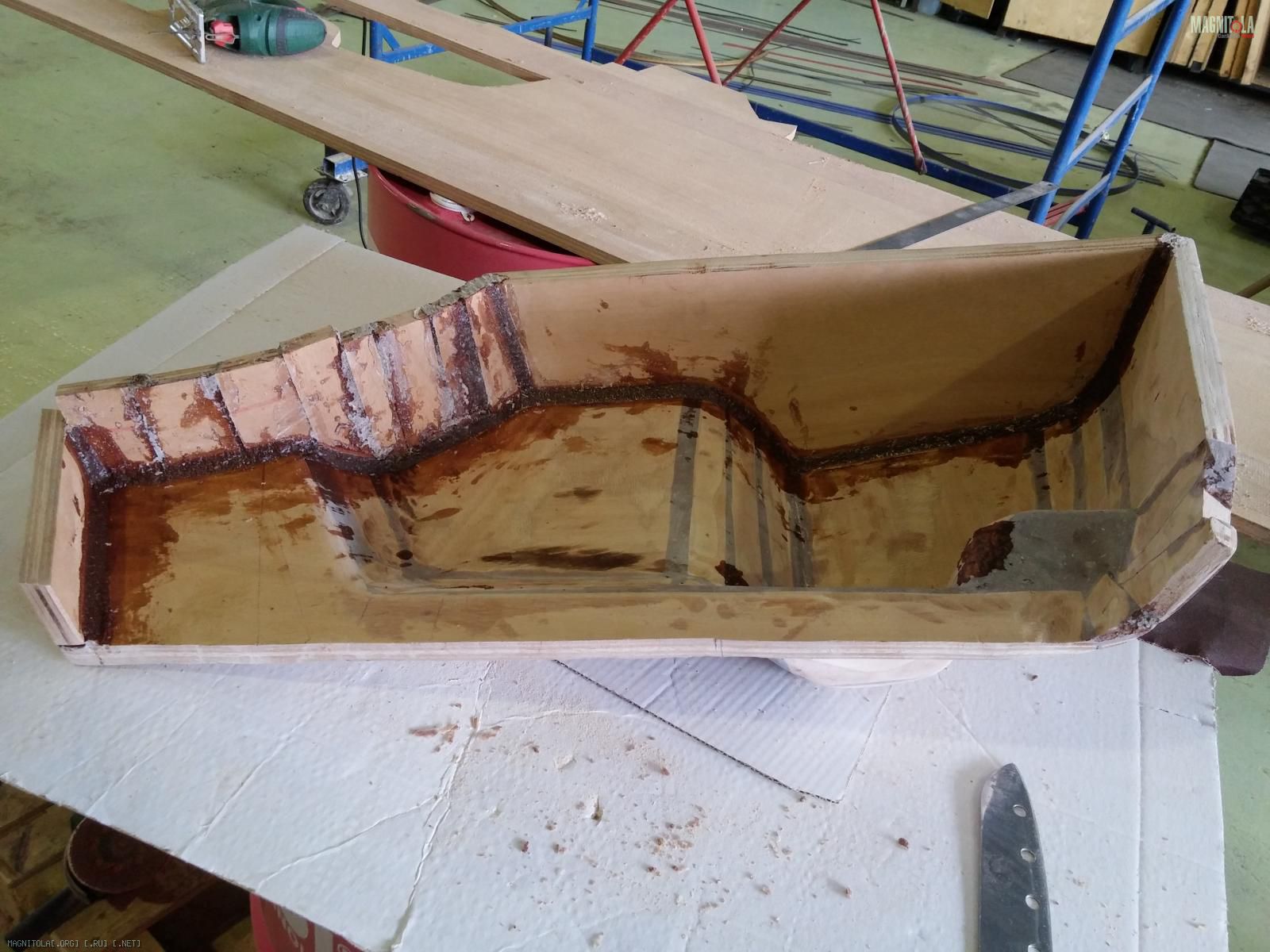

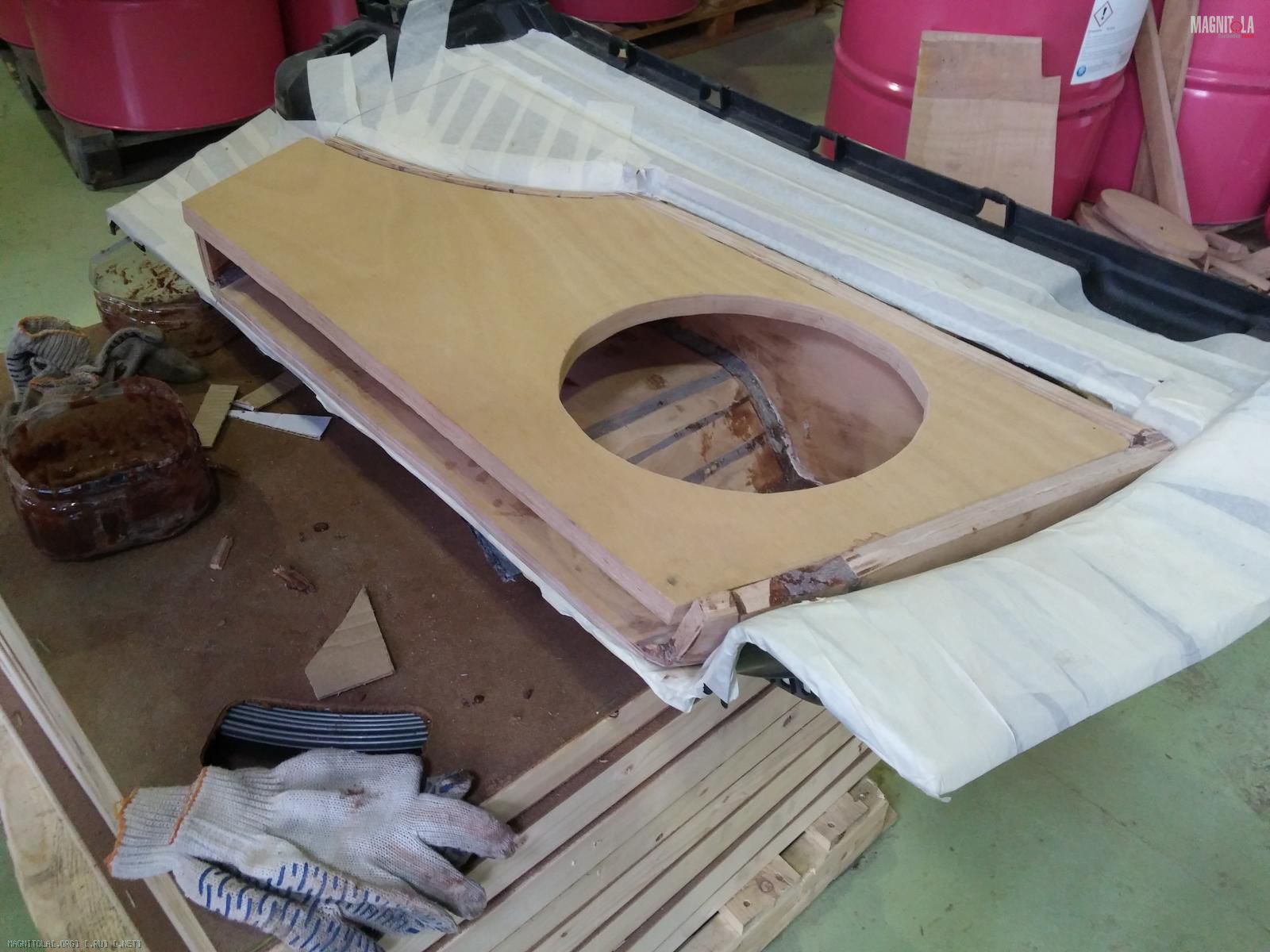

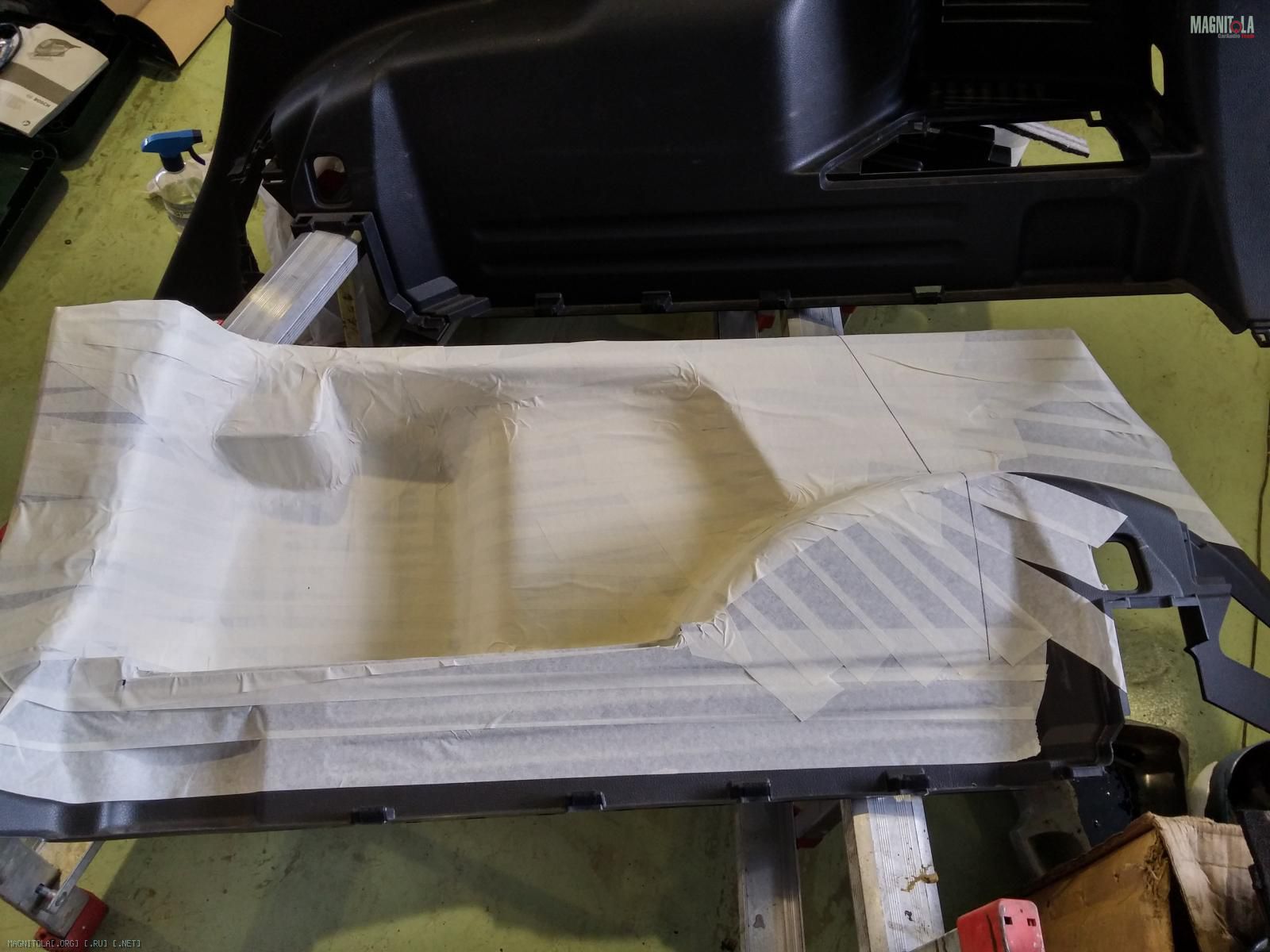

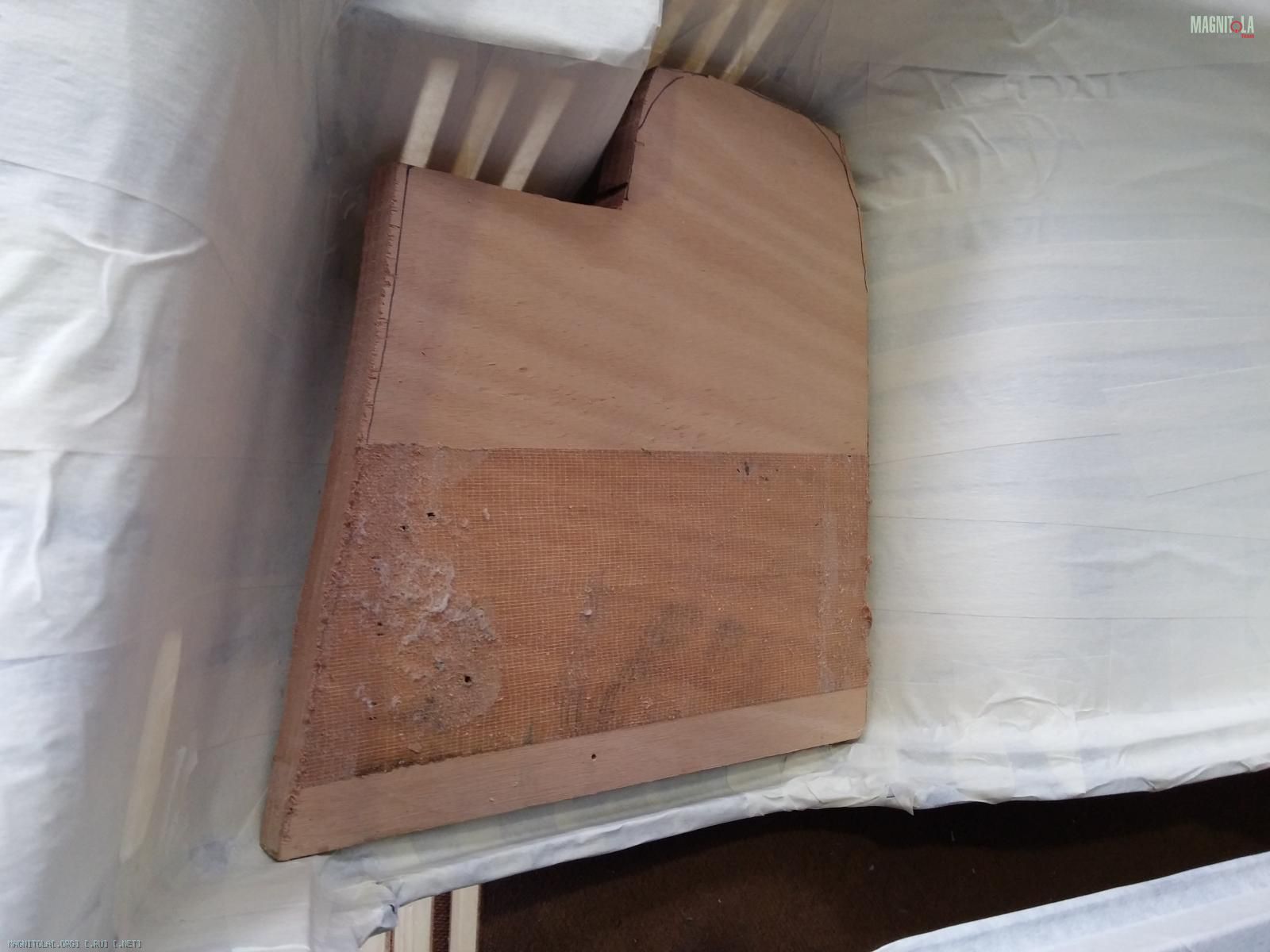

Для удобства использовал картон, вырезал шаблоны по нише обшивки и уже по этим шаблонам выкраивал детали из фанеры, на фото в принципе все видно.
Вложение 993492Вложение 993488Вложение 993496Вложение 993484Вложение 993480Вложение 993476Вложение 993494Вложение 993490Вложение 993486Вложение 993482Вложение 993478Вложение 993474

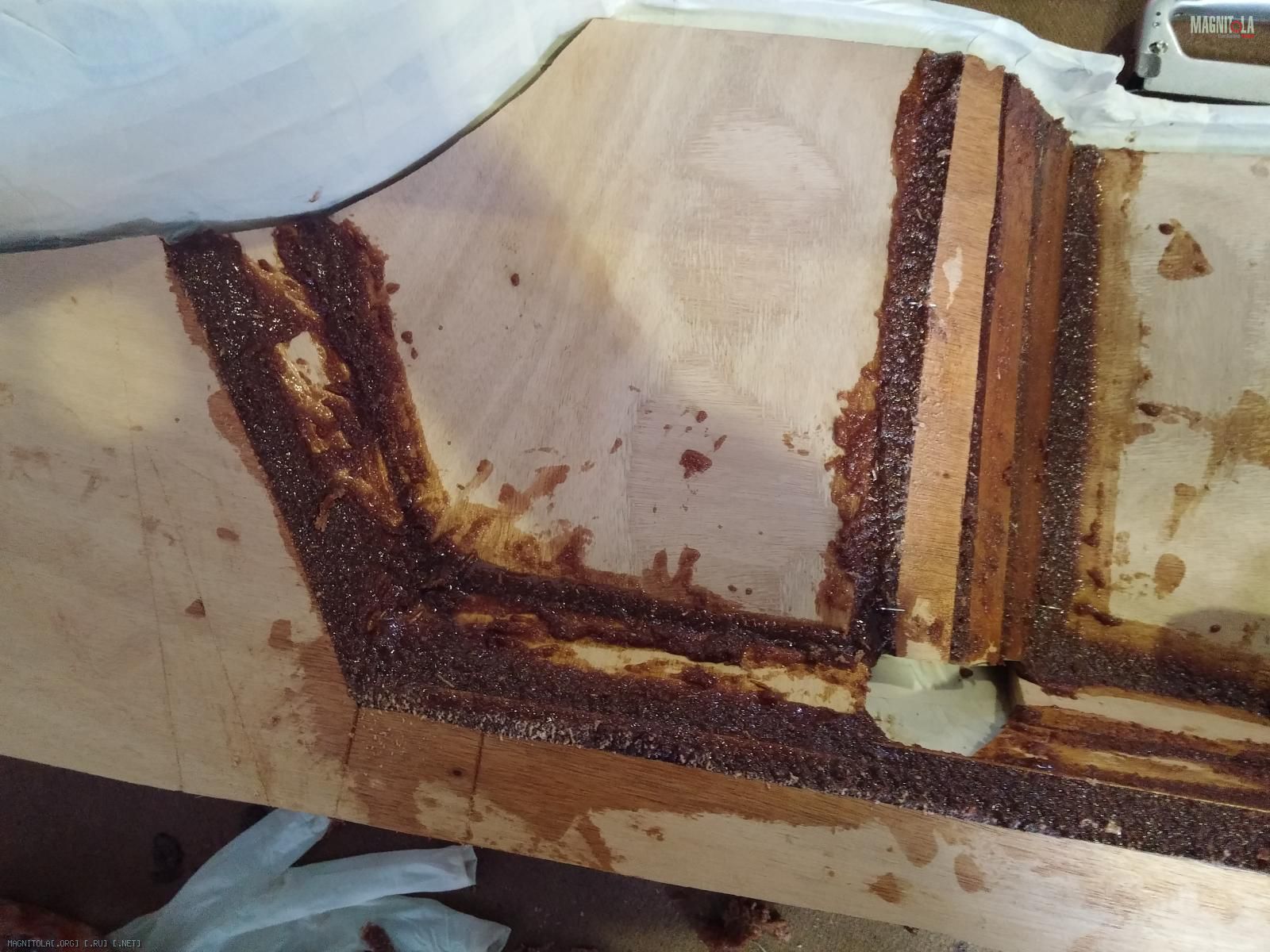

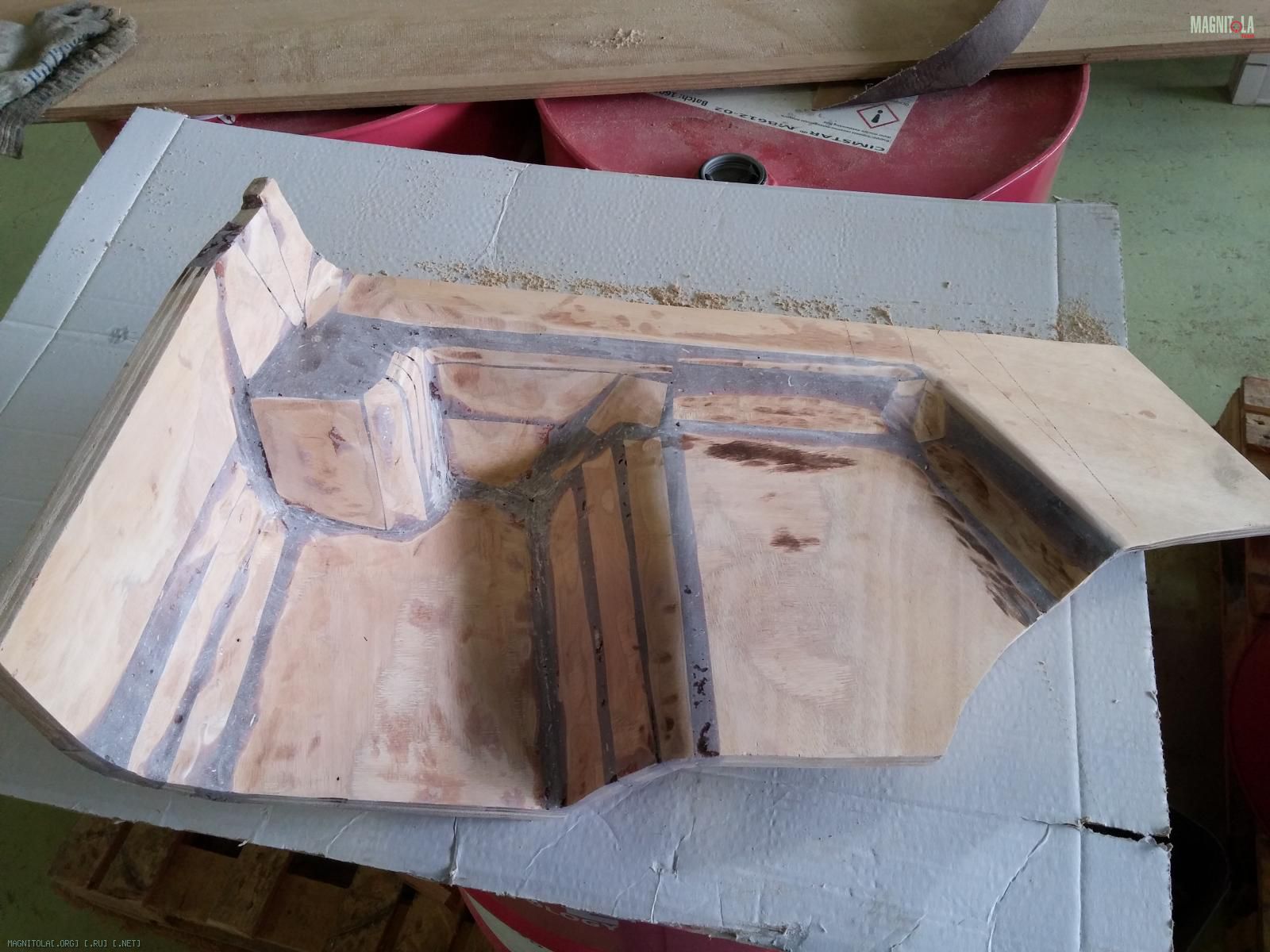

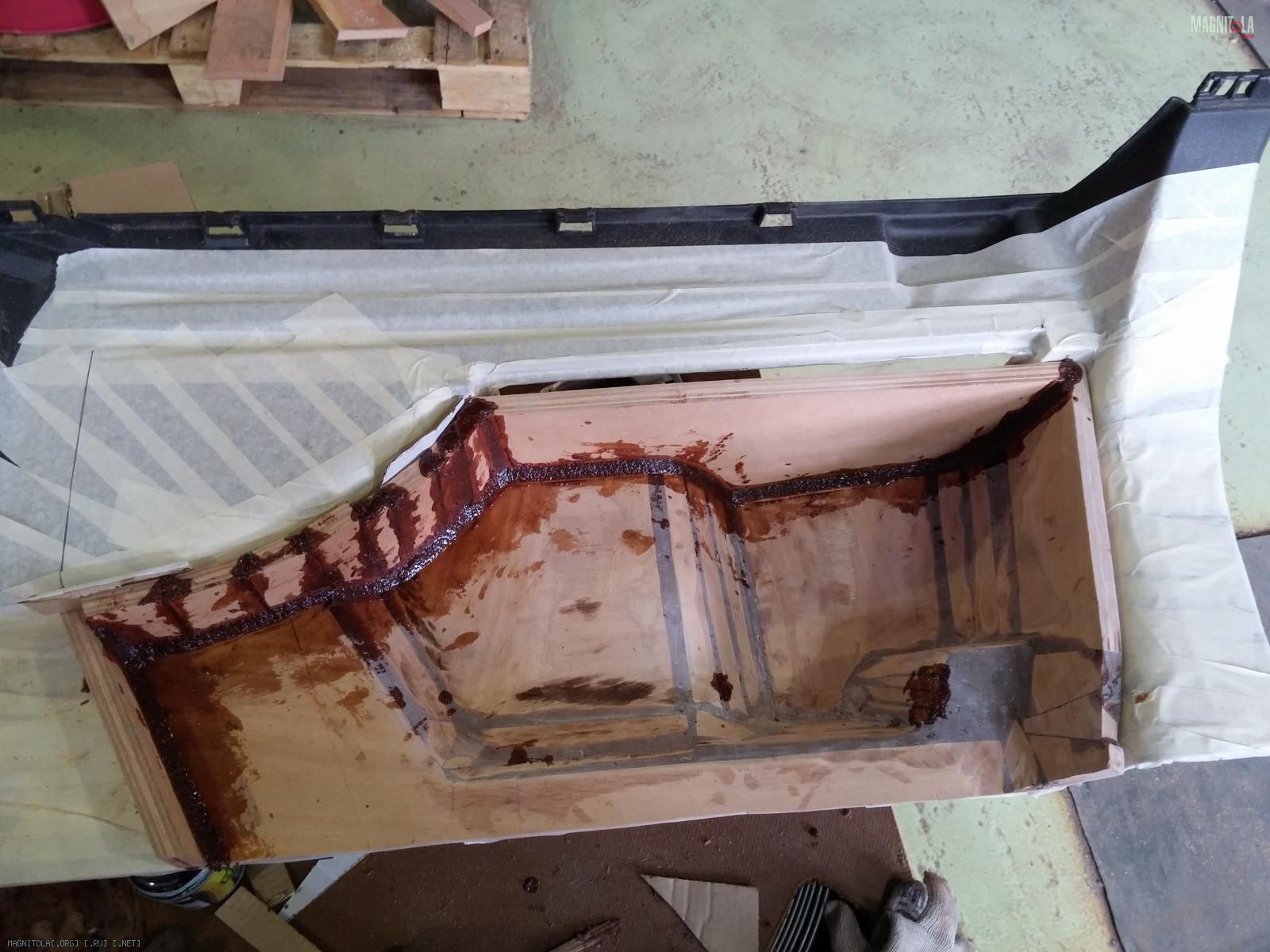

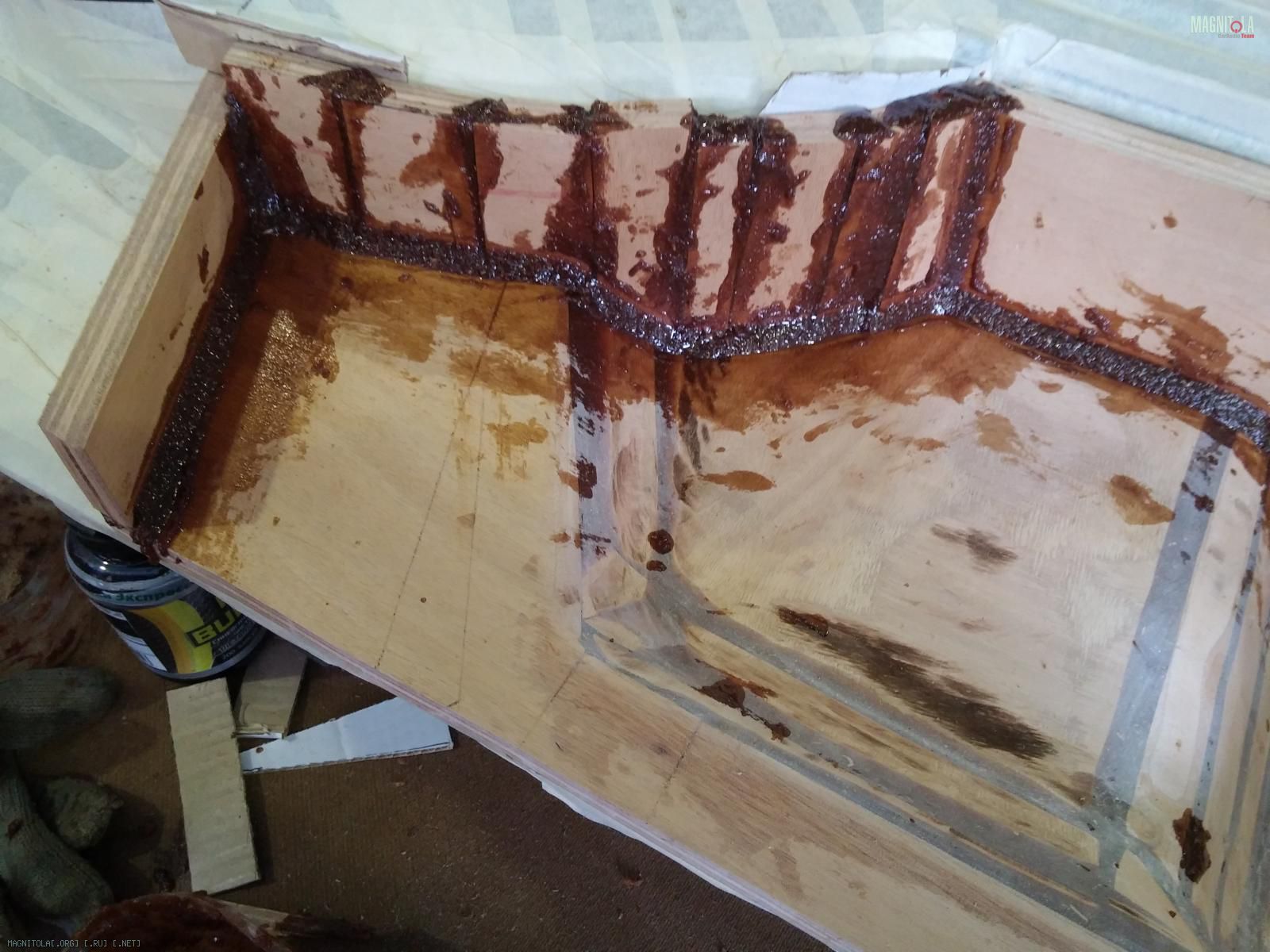

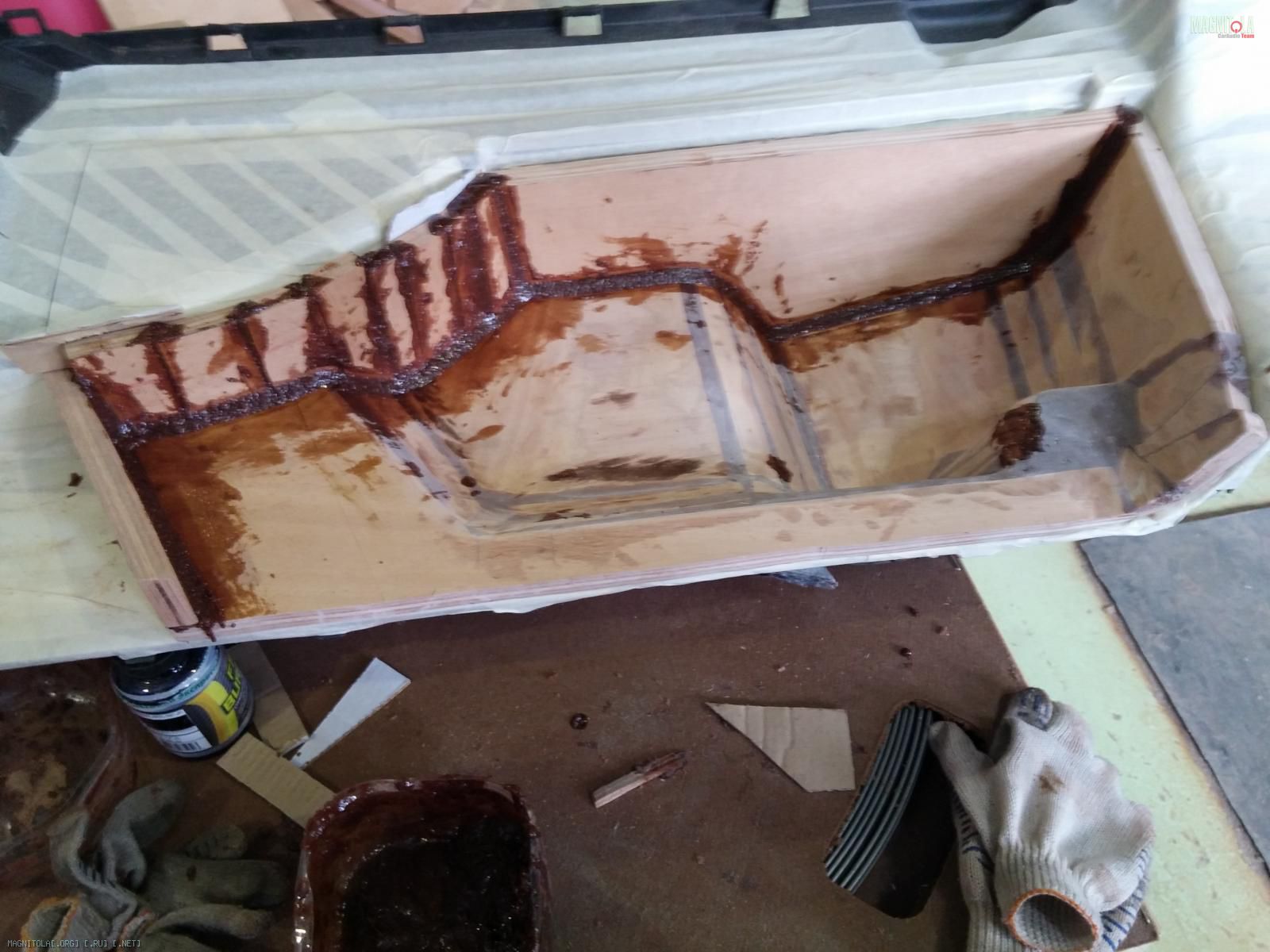

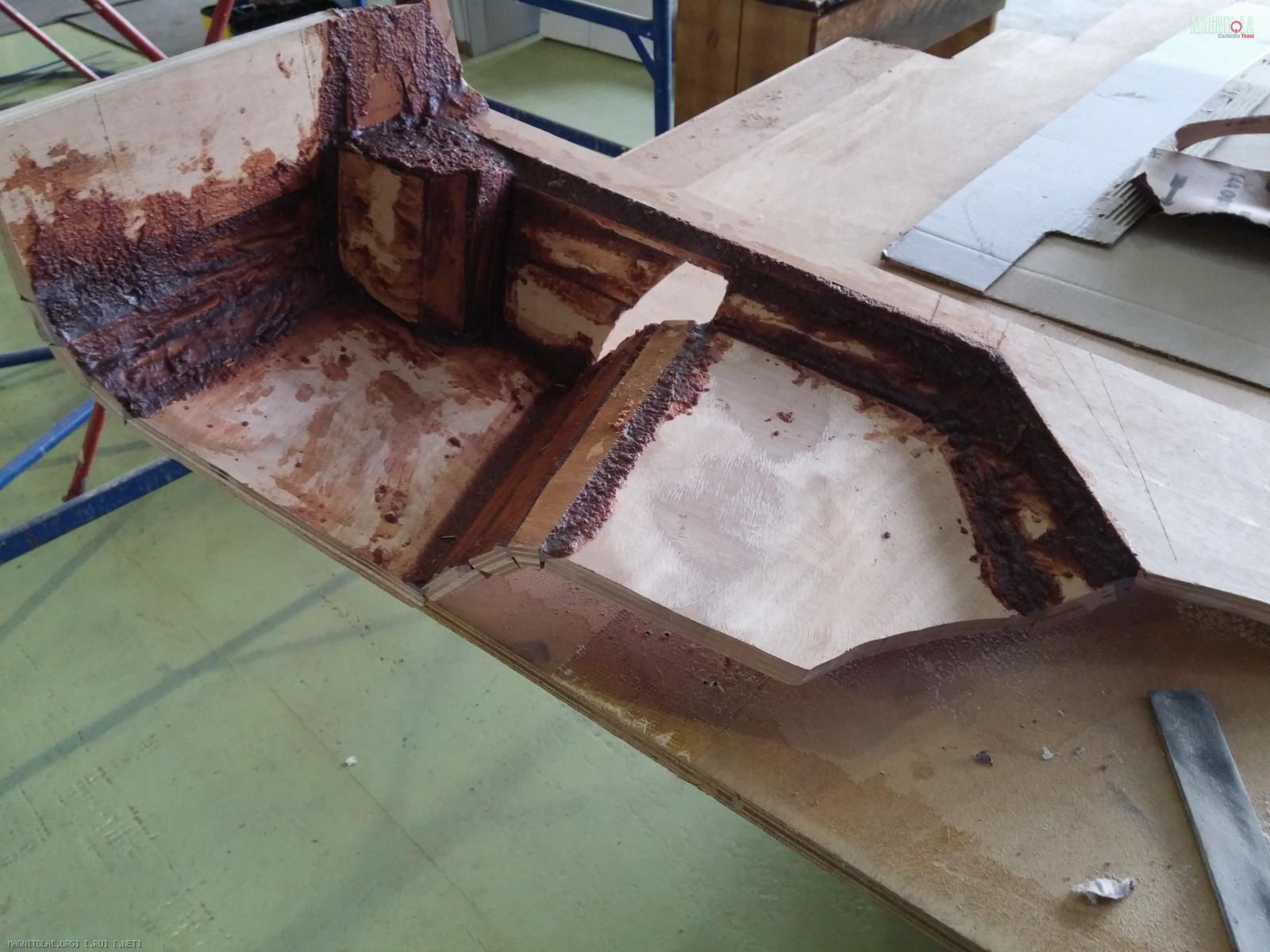

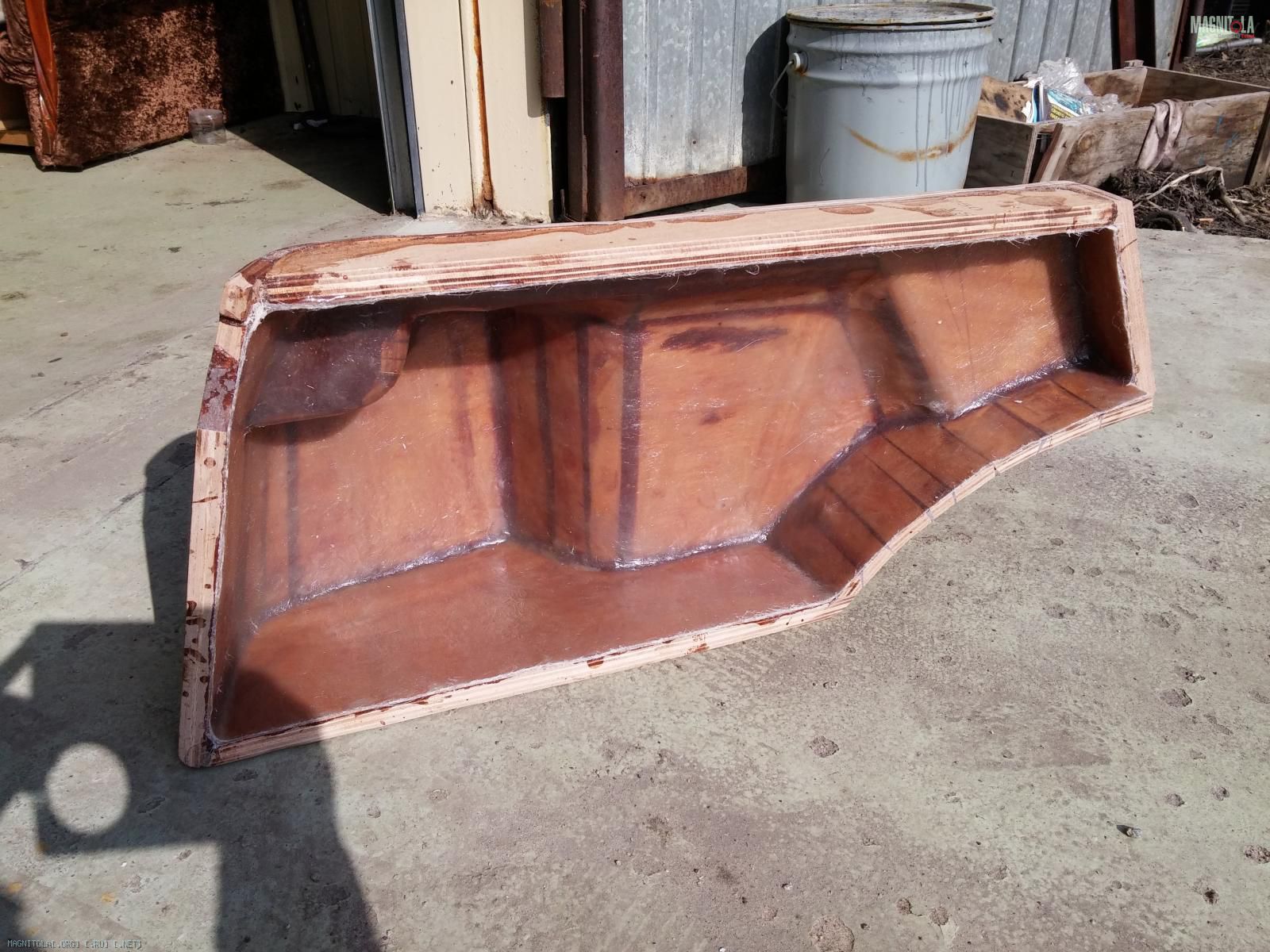

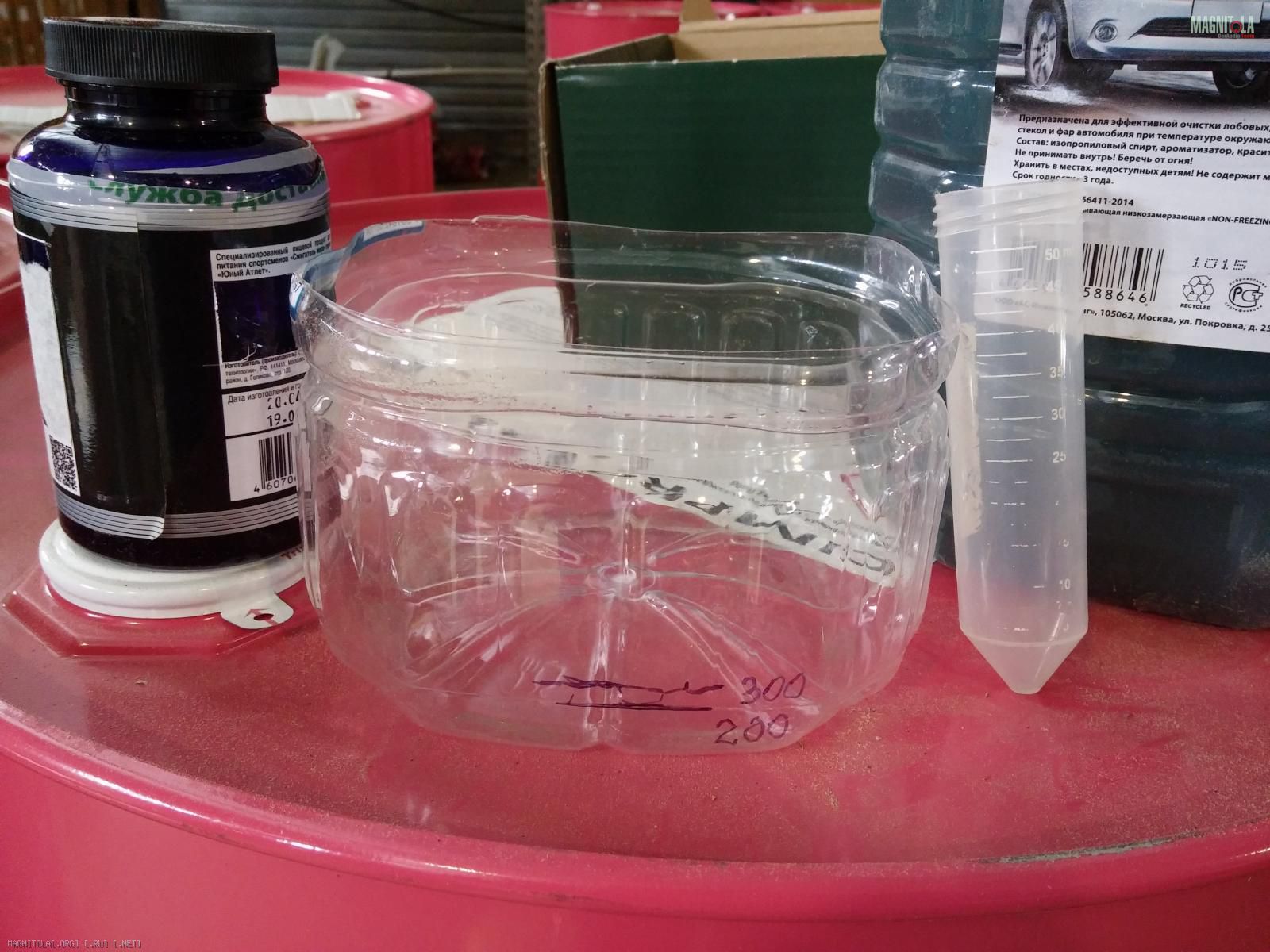

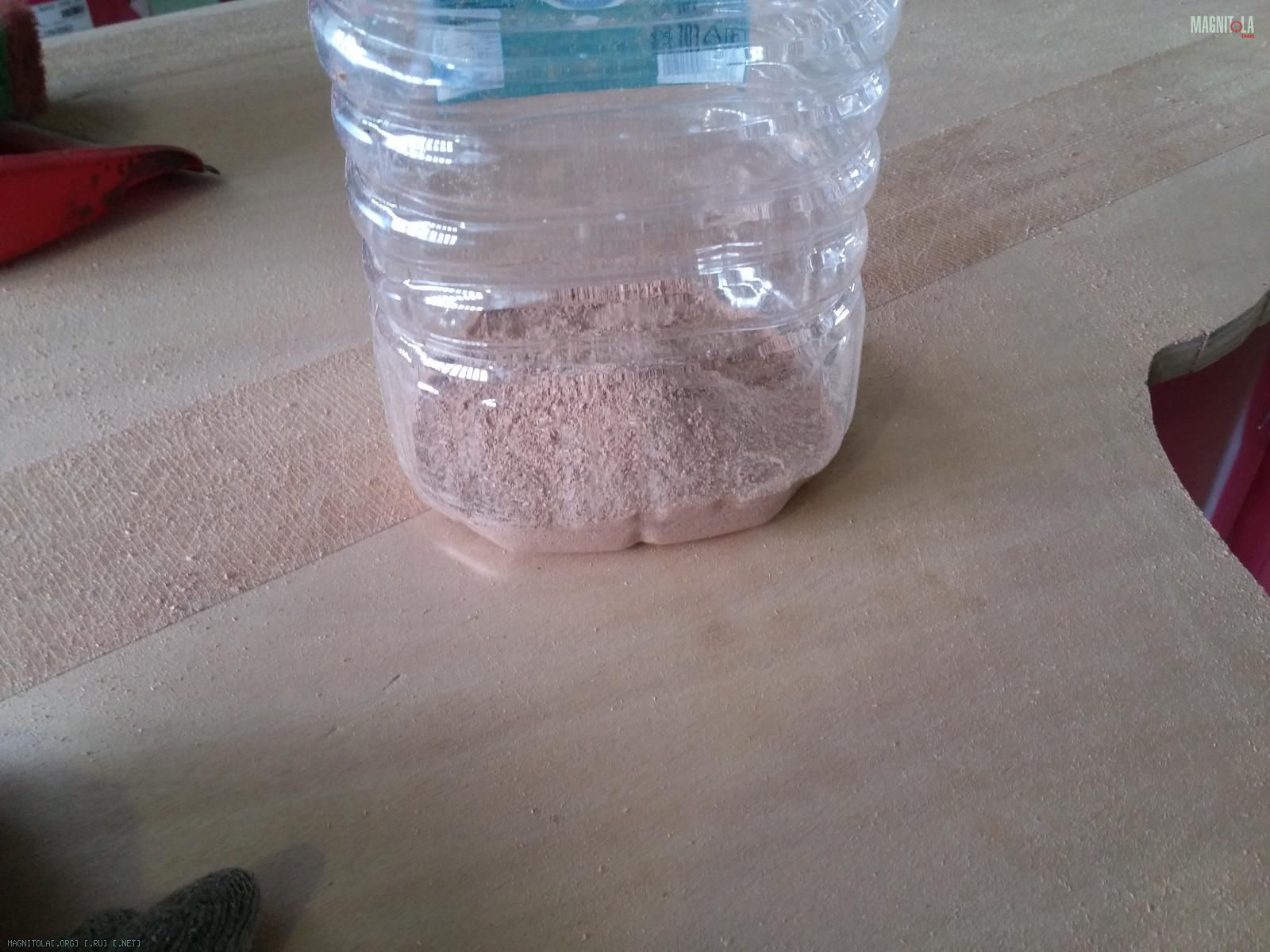

После выпиливания каких то частей, опилки собирал дабы в дальнейшем их использовать при завешивание смолы, смолу использовал Финскую, полиэфирную, смола очень качественная, мне понравилось с ней работать, отвердителя не так много нужно кстати для нее.

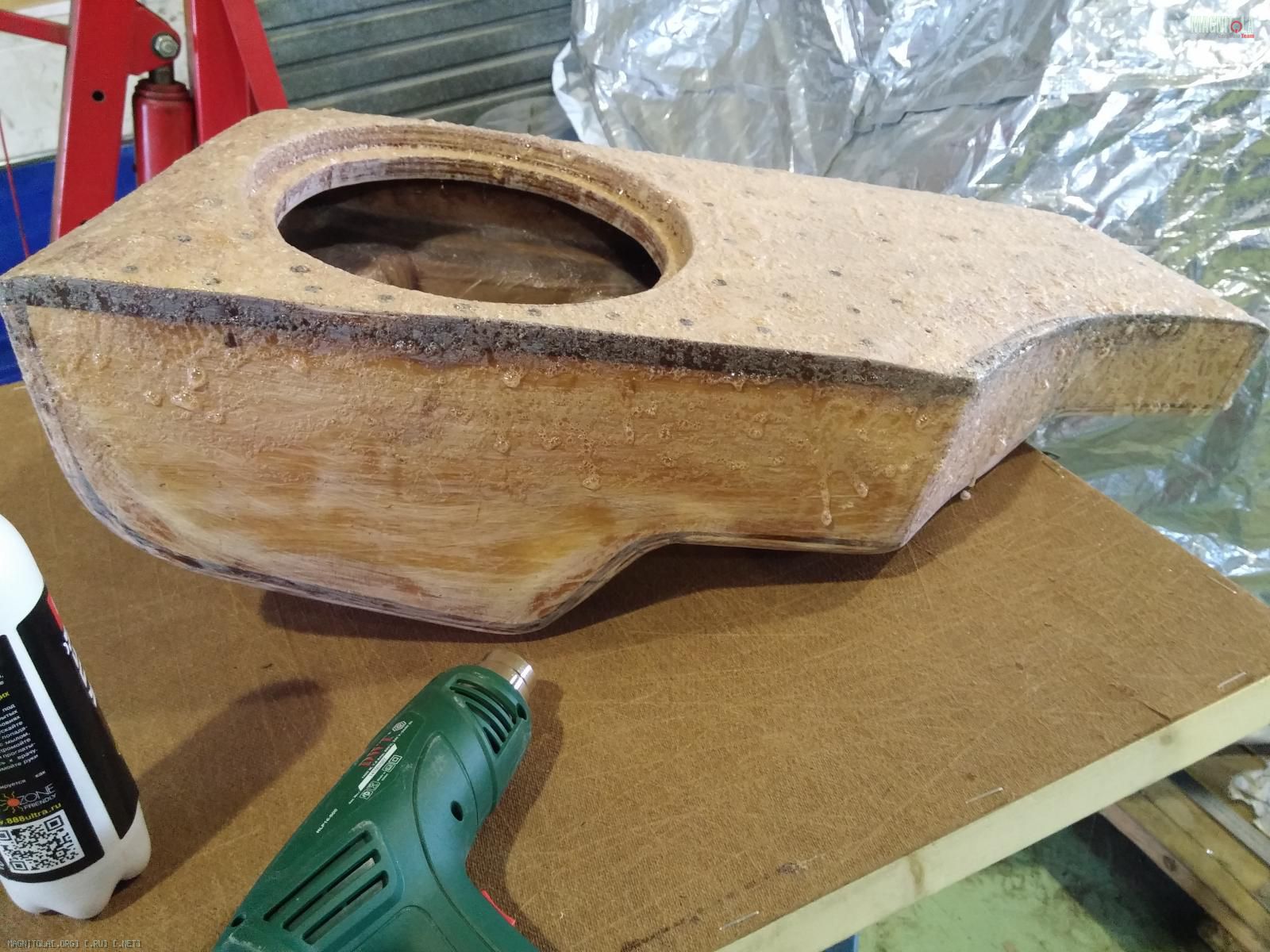

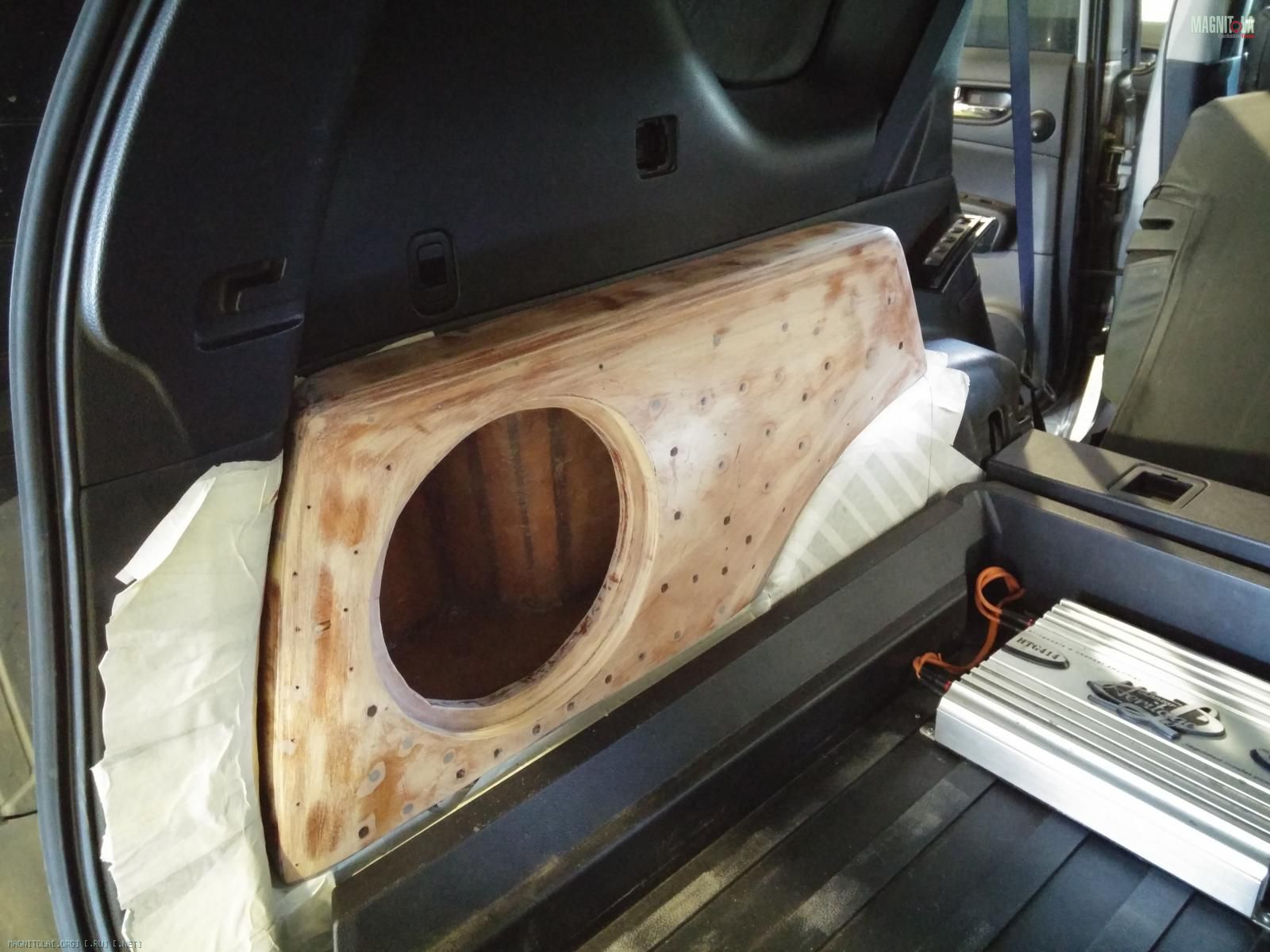

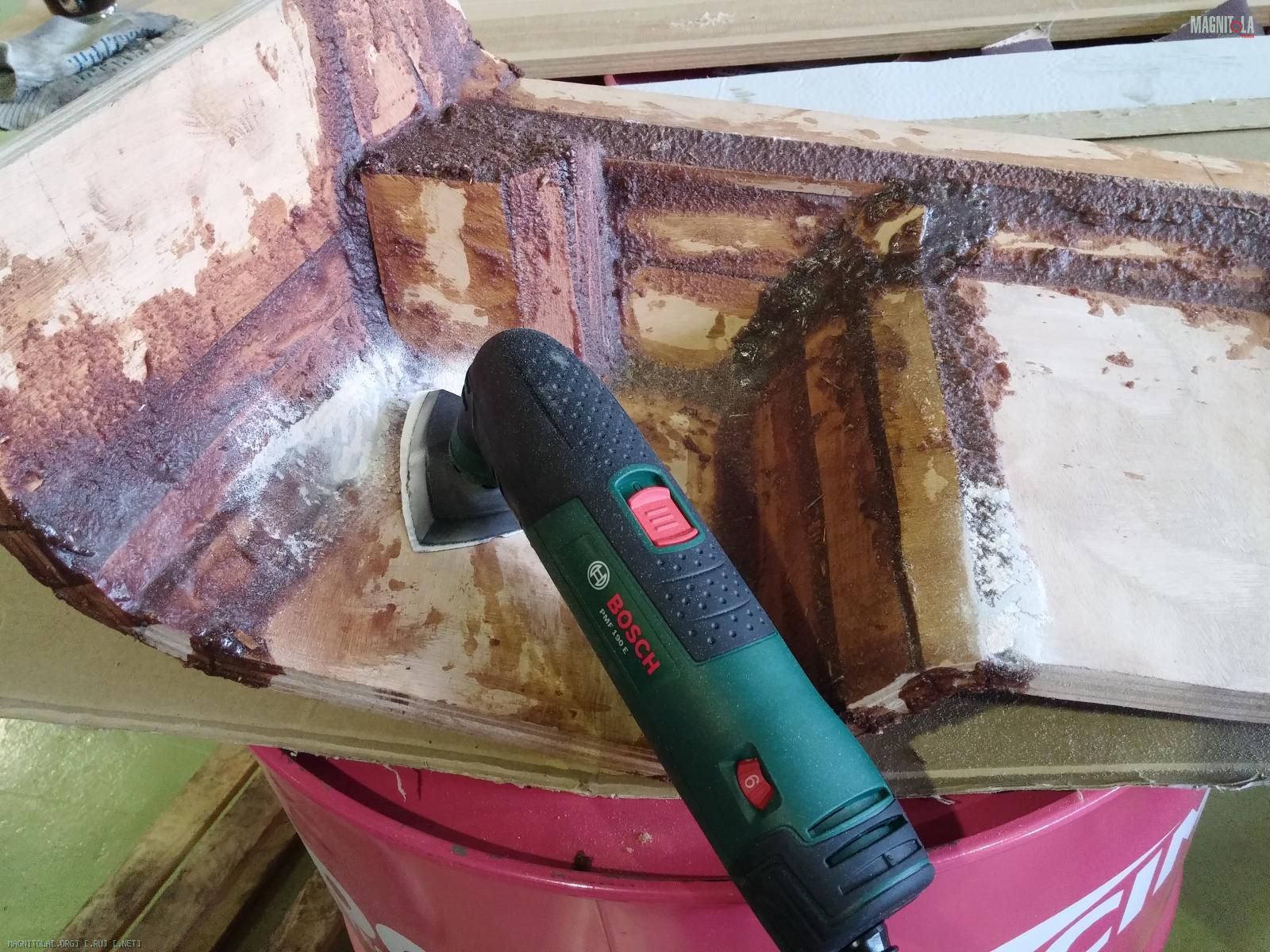

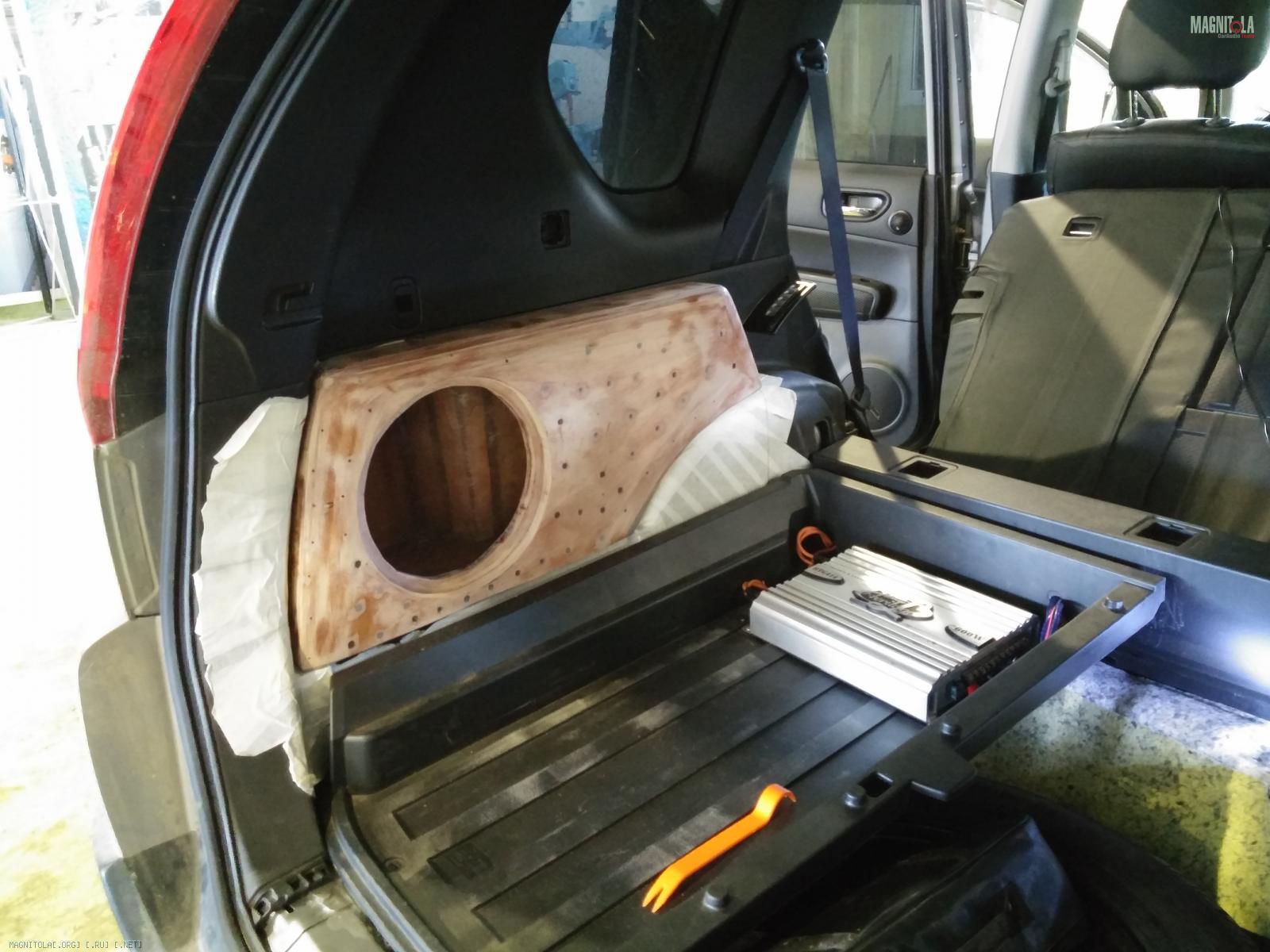

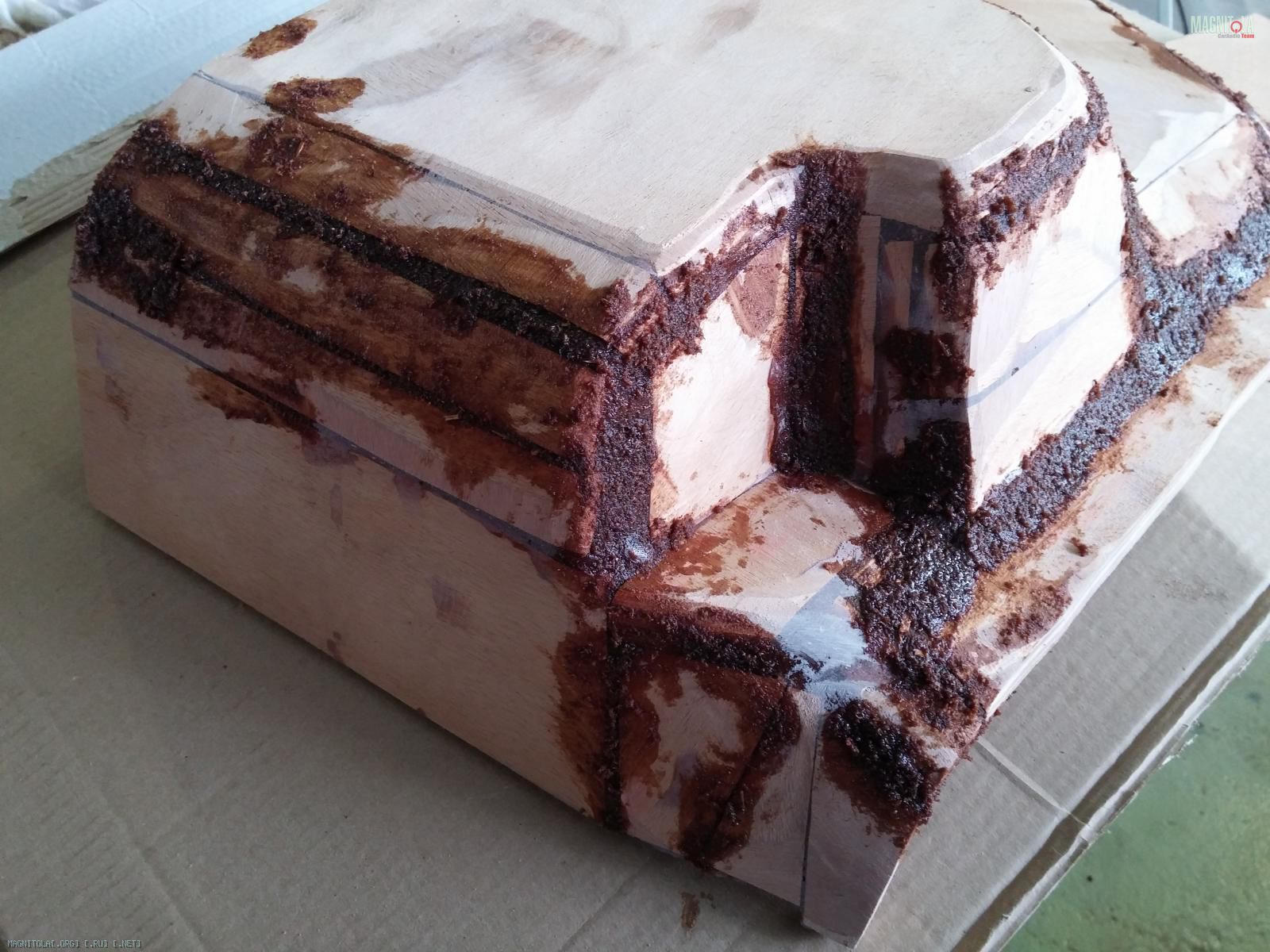

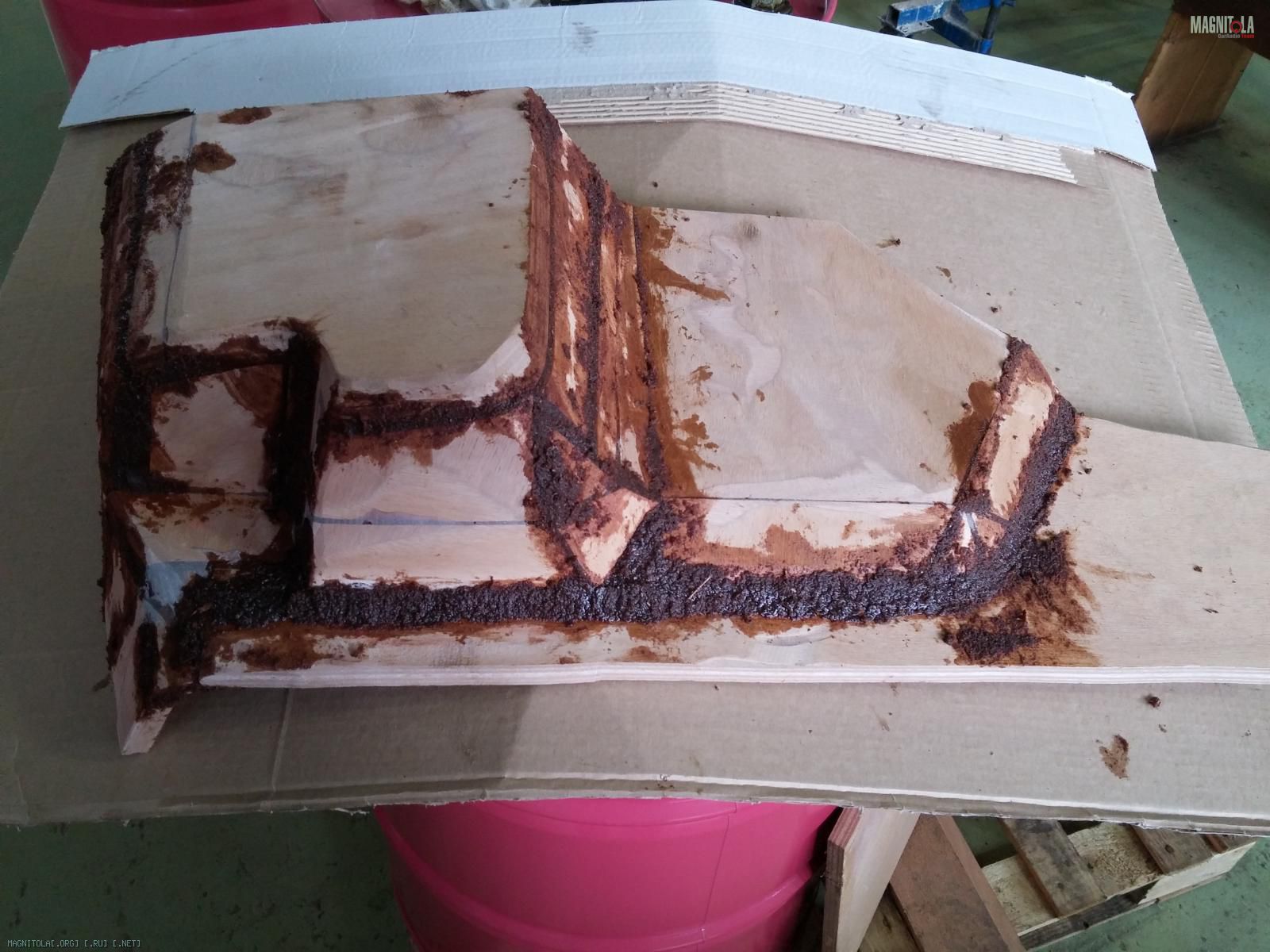

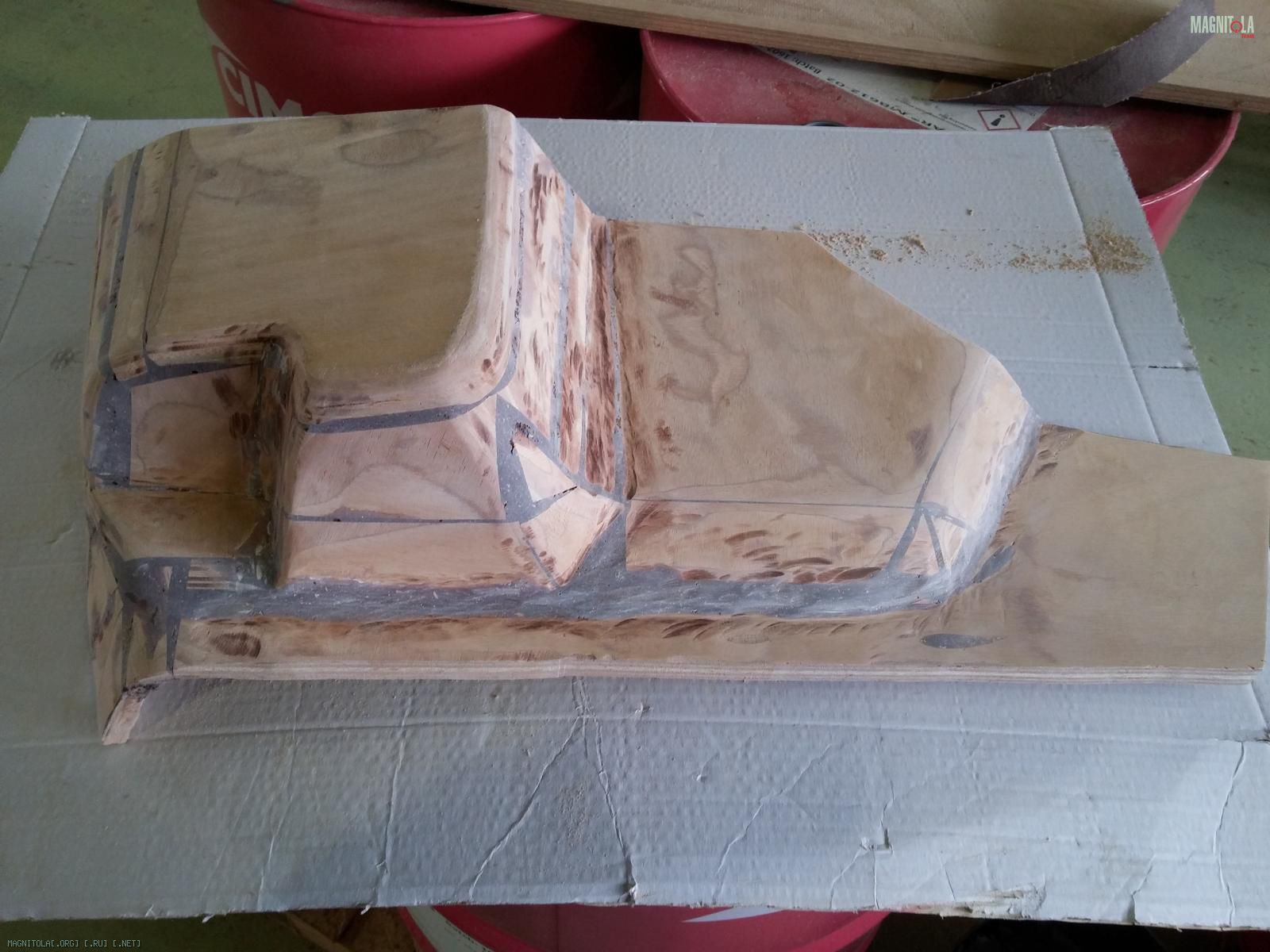

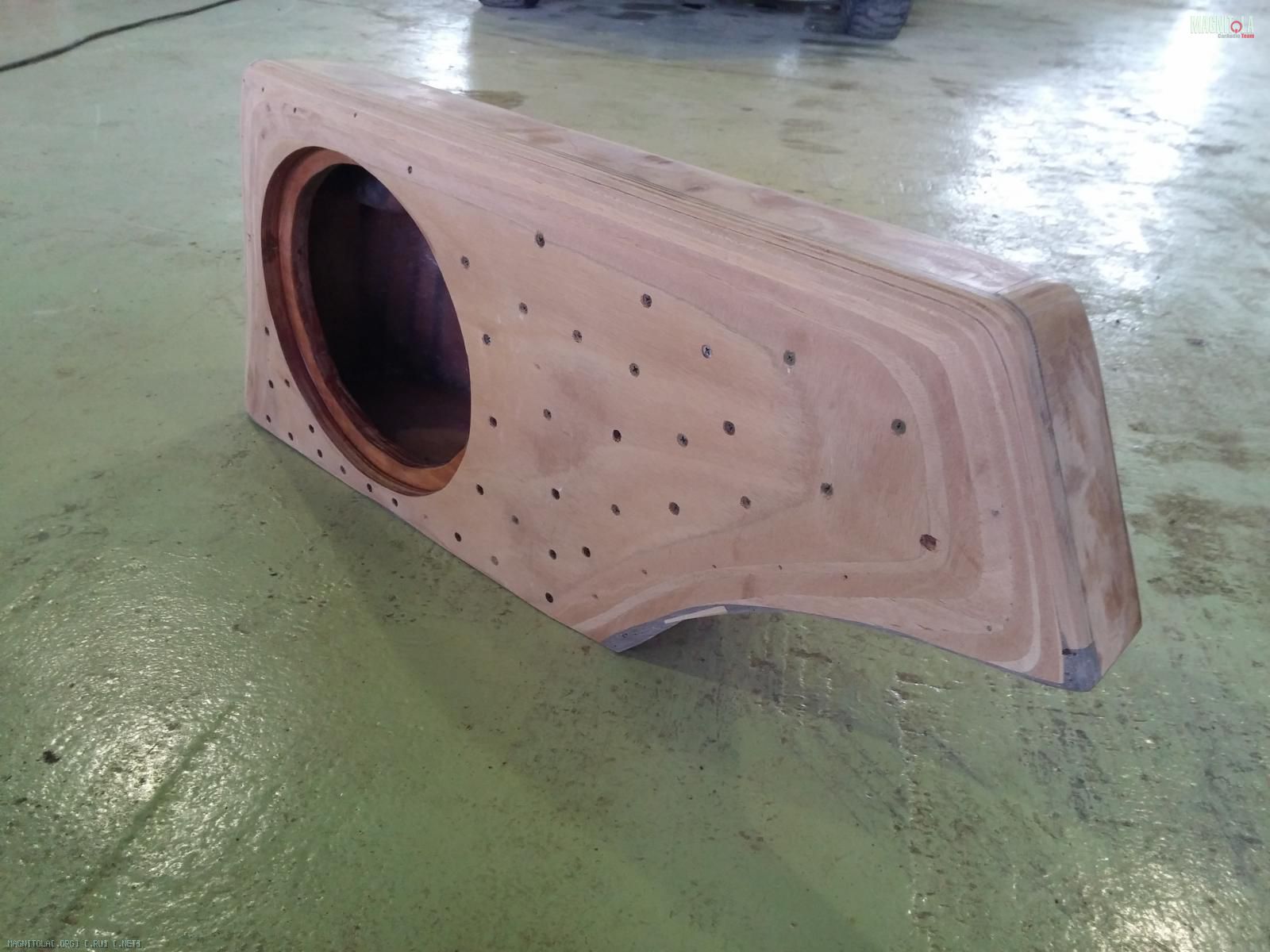

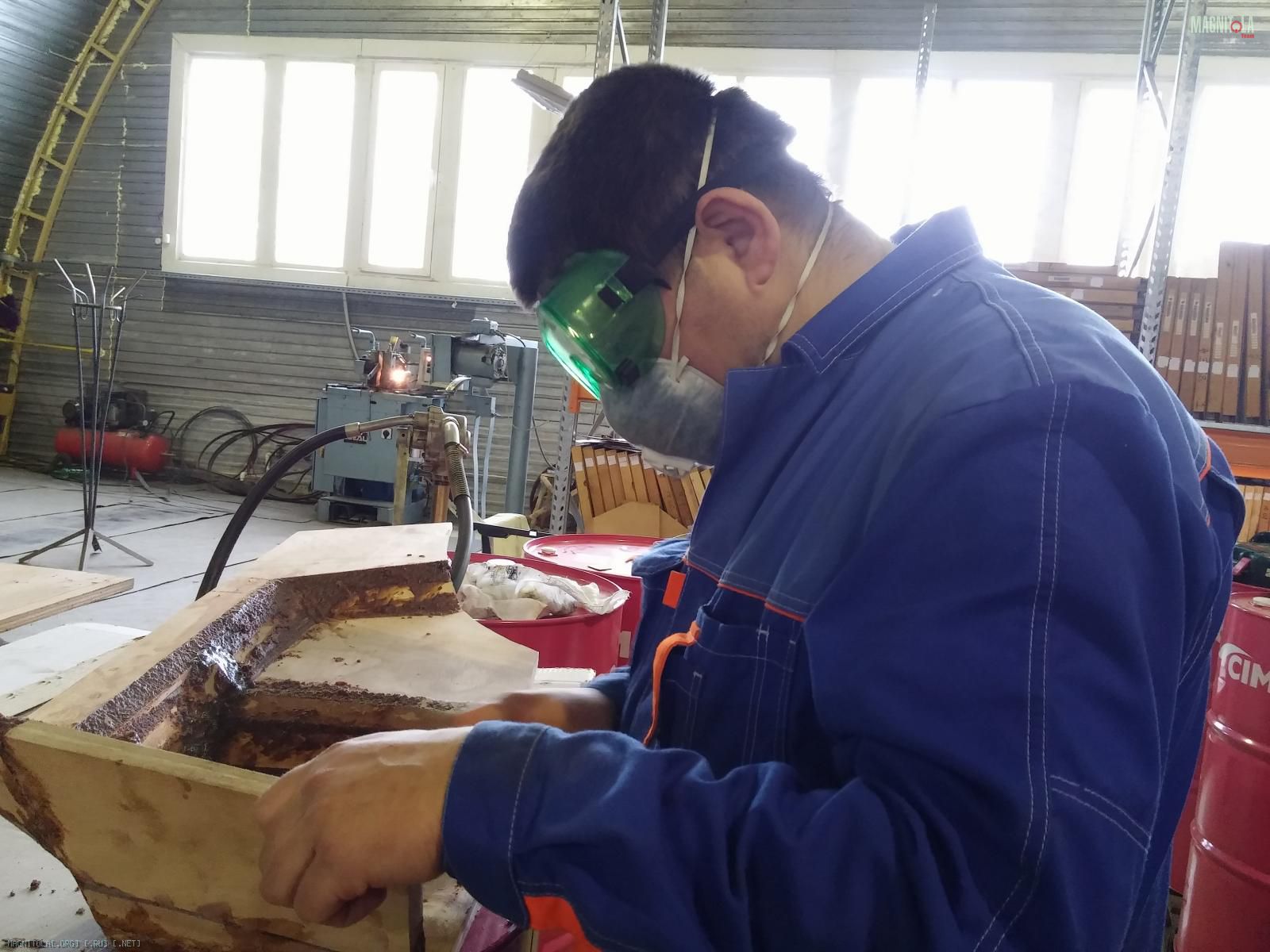

И так, постепенно начали прорисовываться уже очертания будущего саба стелс, (почему именно саб стелс) в общем то я увлекаюсь карпфишингом и багажник терять ну ни как не хотелось, по этому выбрал стелс, клеил саб а после высыхания шкурил всеми доступными инструментами, замучился если честно, не решусь наверное на еще один такой подвиг =)
Вложение 993512Вложение 993516Вложение 993520Вложение 993498Вложение 993502Вложение 993506Вложение 993510Вложение 993514Вложение 993518Вложение 993500Вложение 993504Вложение 993508Вложение 993526Вложение 993530Вложение 993534Вложение 993546Вложение 993536Вложение 993540Вложение 993524Вложение 993528Вложение 993532Вложение 993544Вложение 993538Вложение 993542Вложение 993522

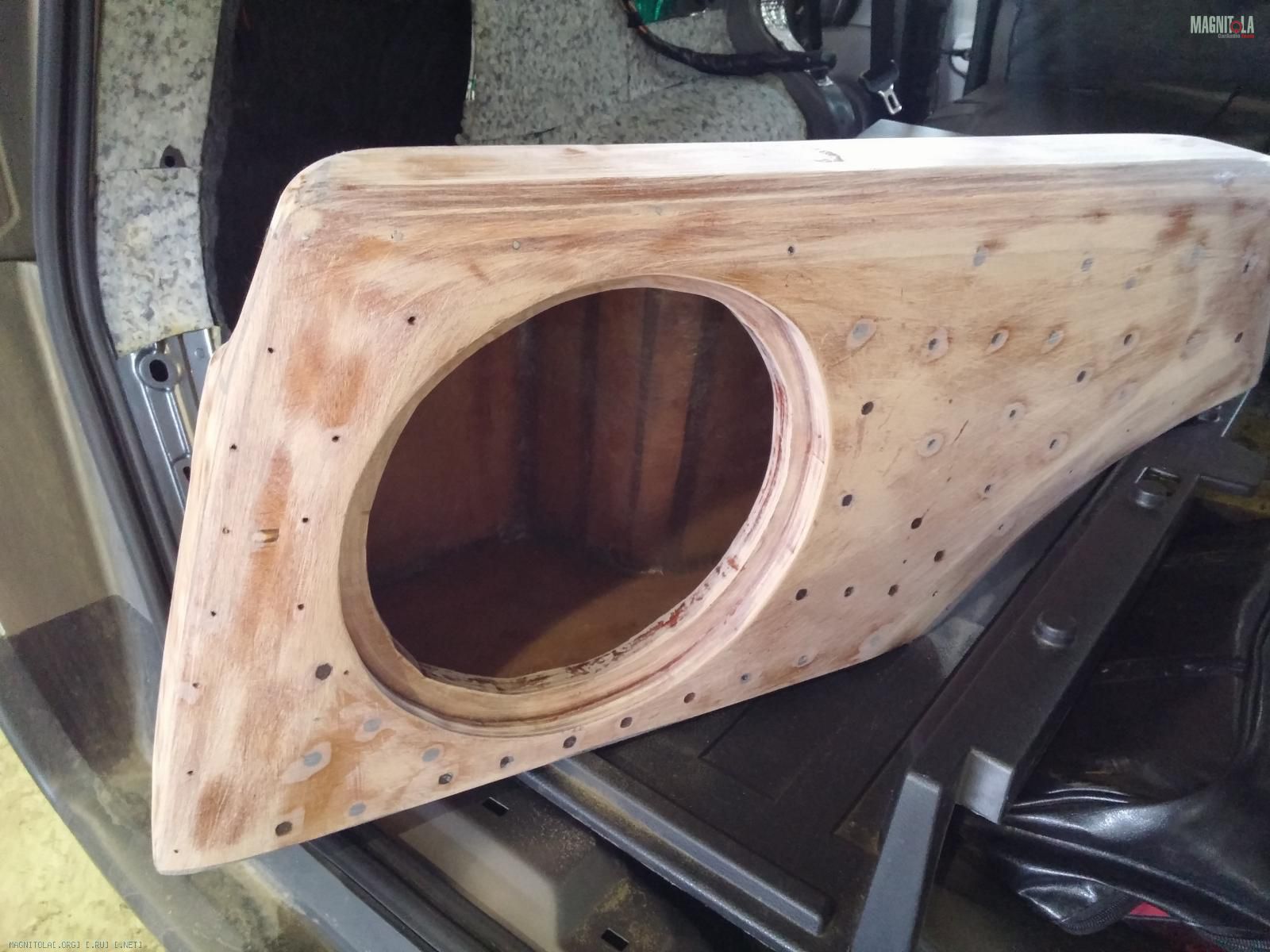

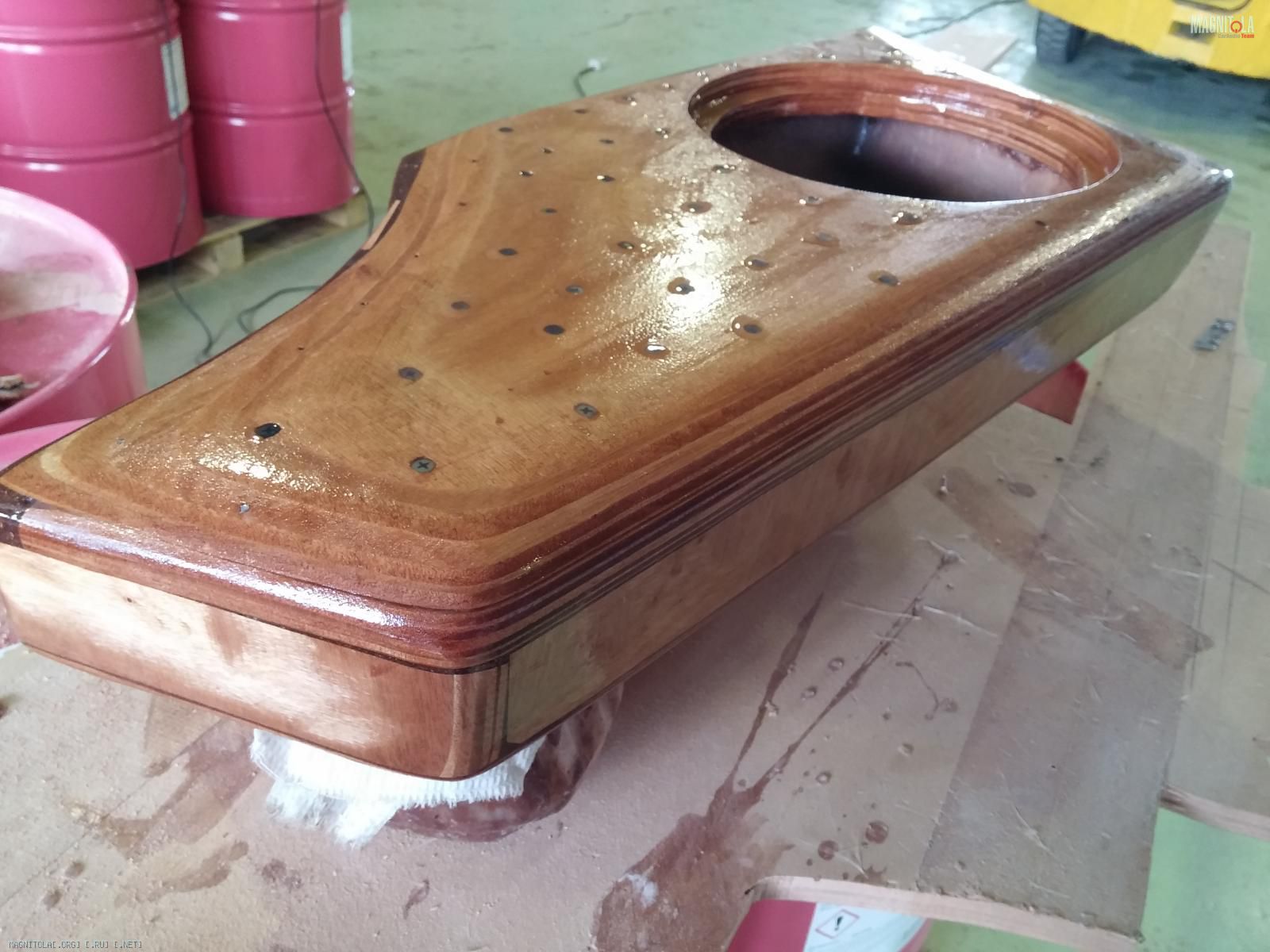

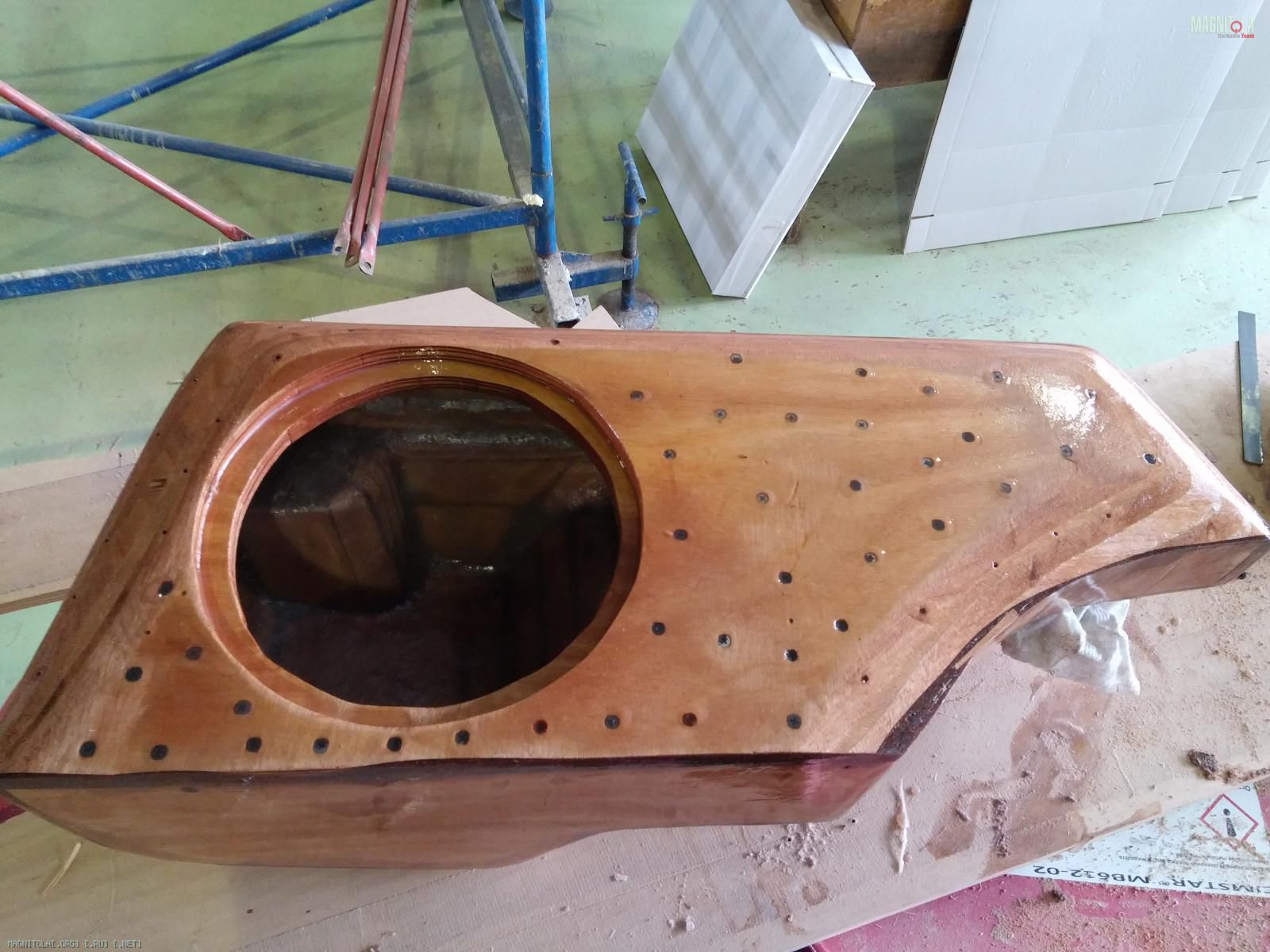

После того как сабвуфер был полностью ошкурен и подогнан по месту, я покрыл его тонким слоем эпоксидки, сделал это для того что бы при нанесение клея при дальнейшей обтяжки, клей не впитывался в фанеру, хотя не знаю может это и лишнее.

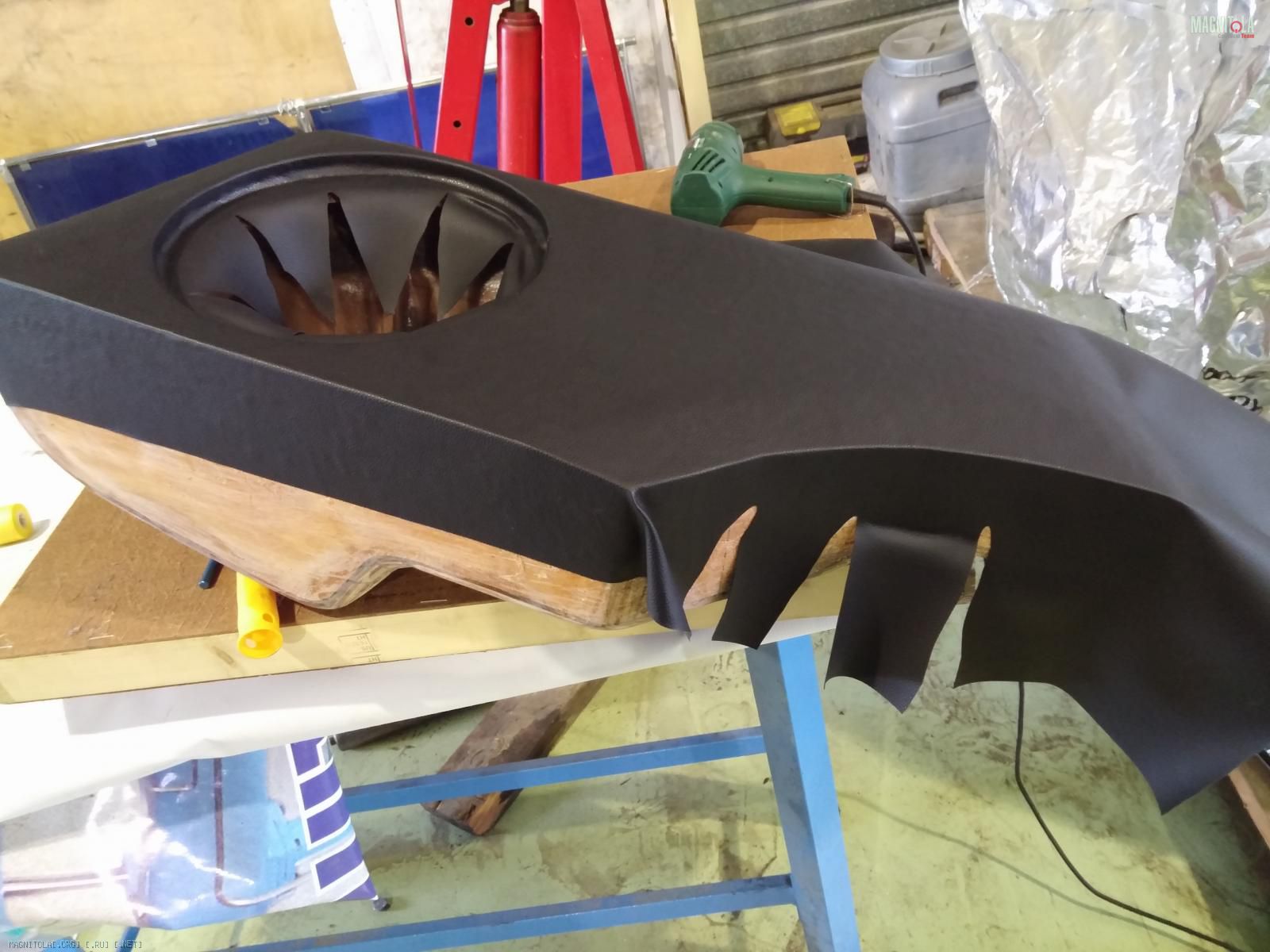

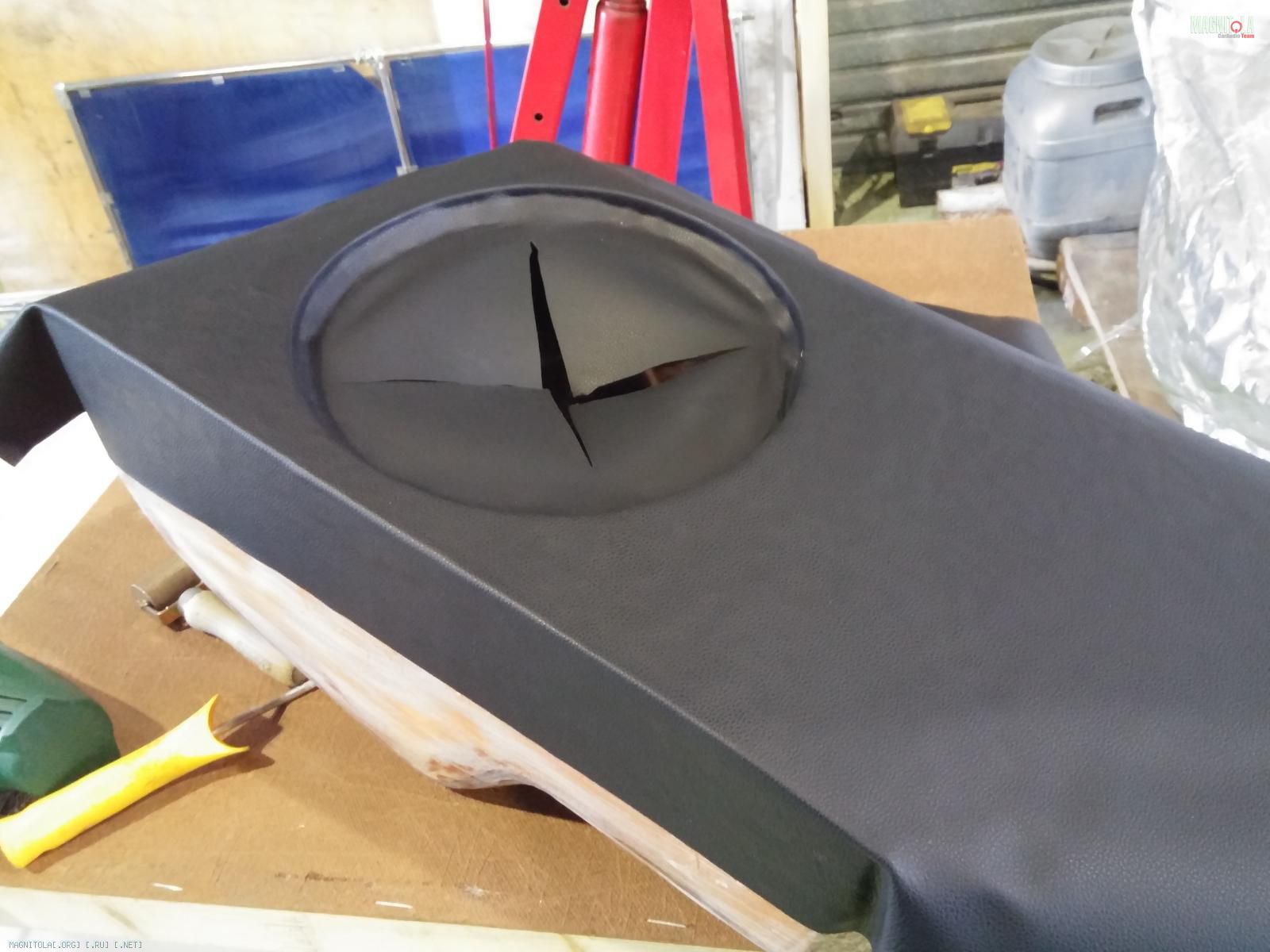

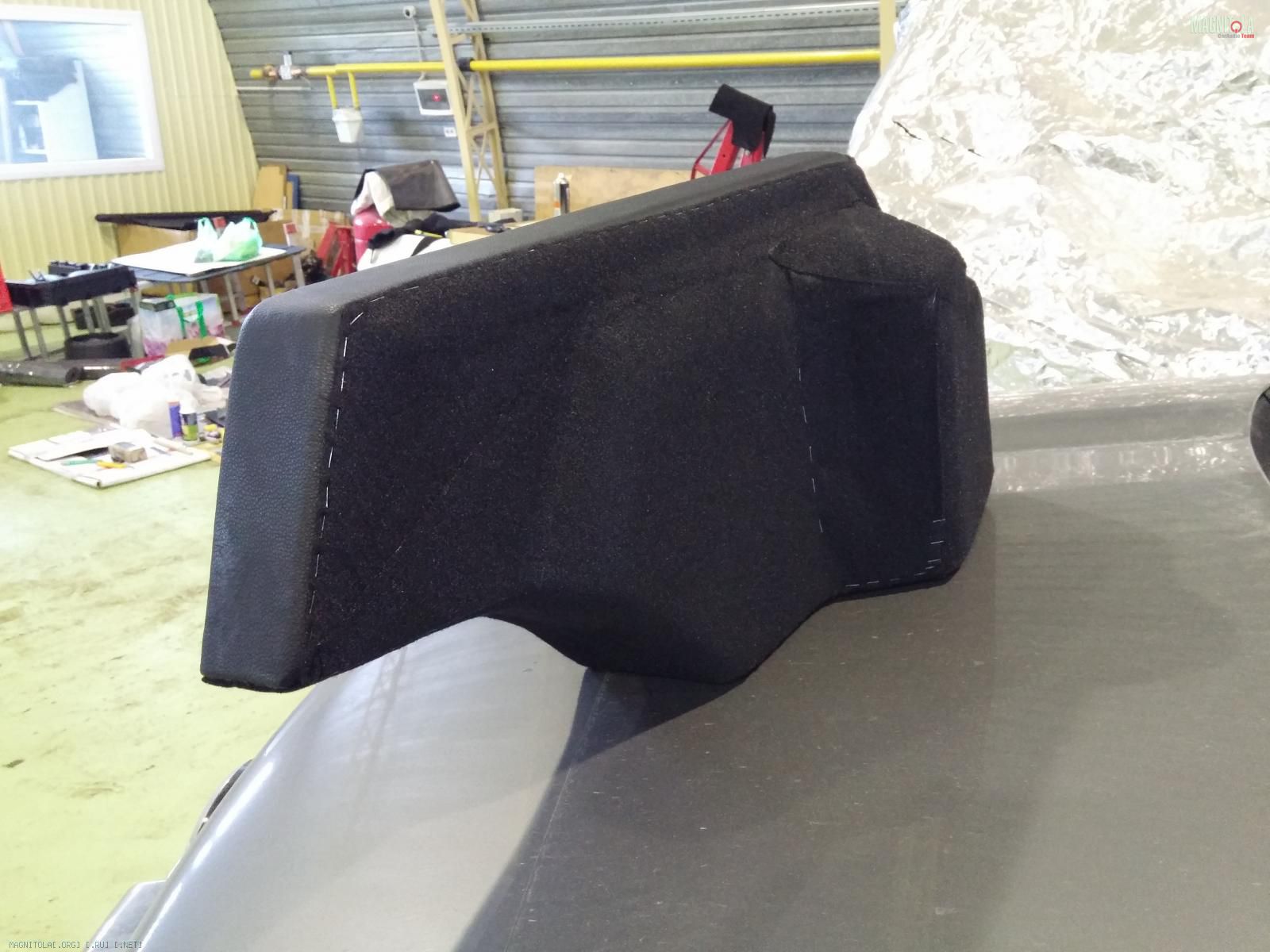

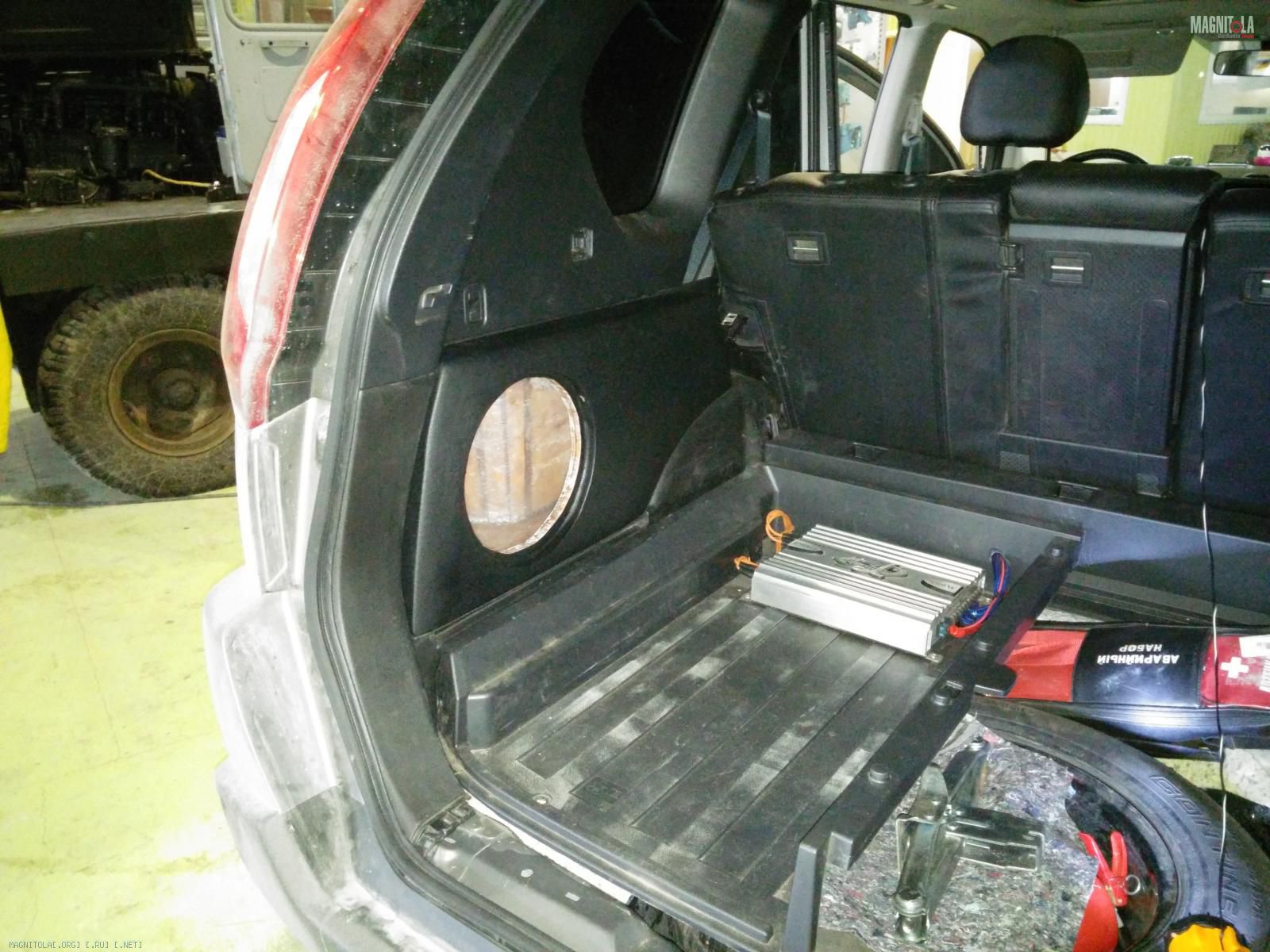

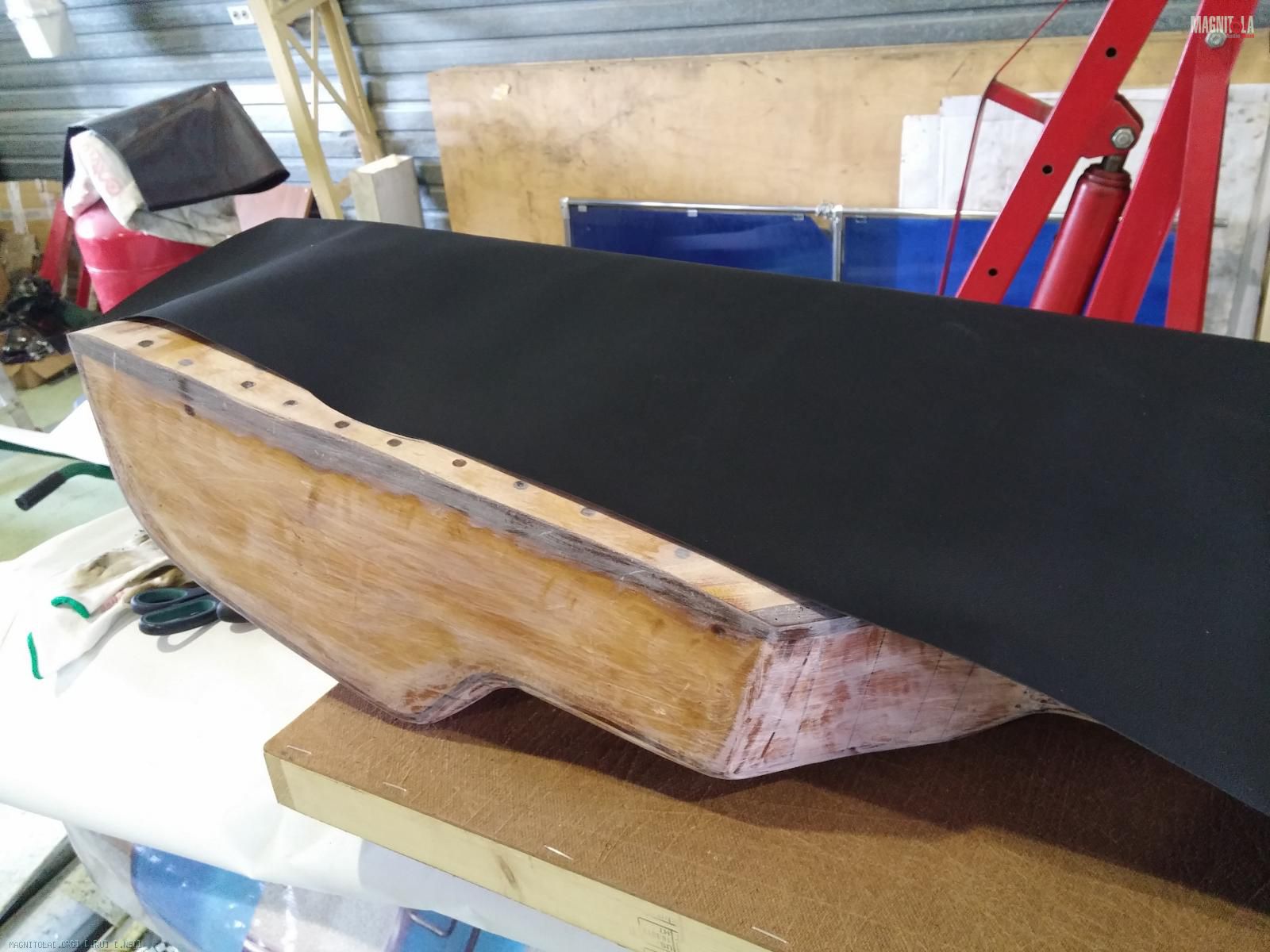

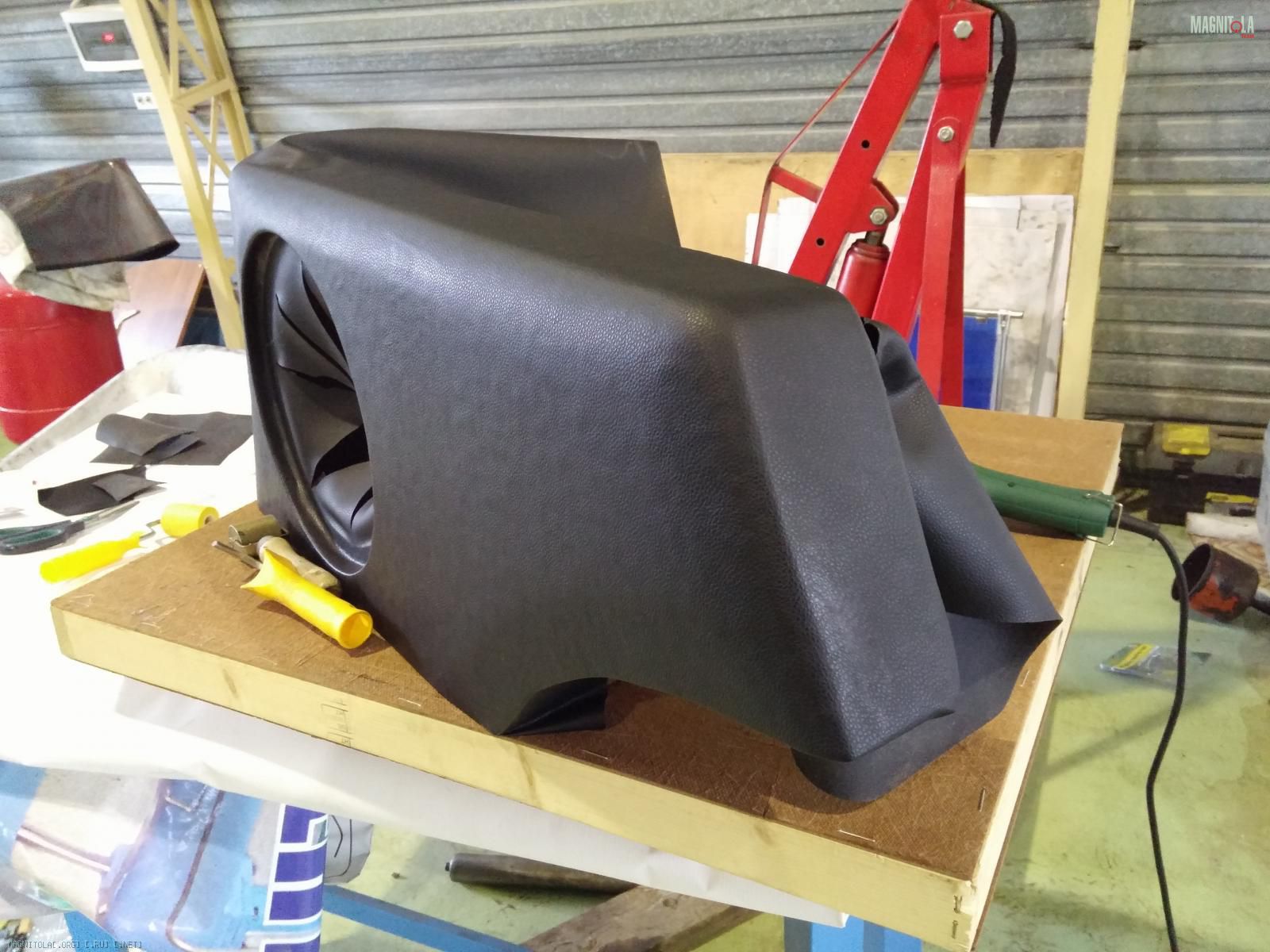

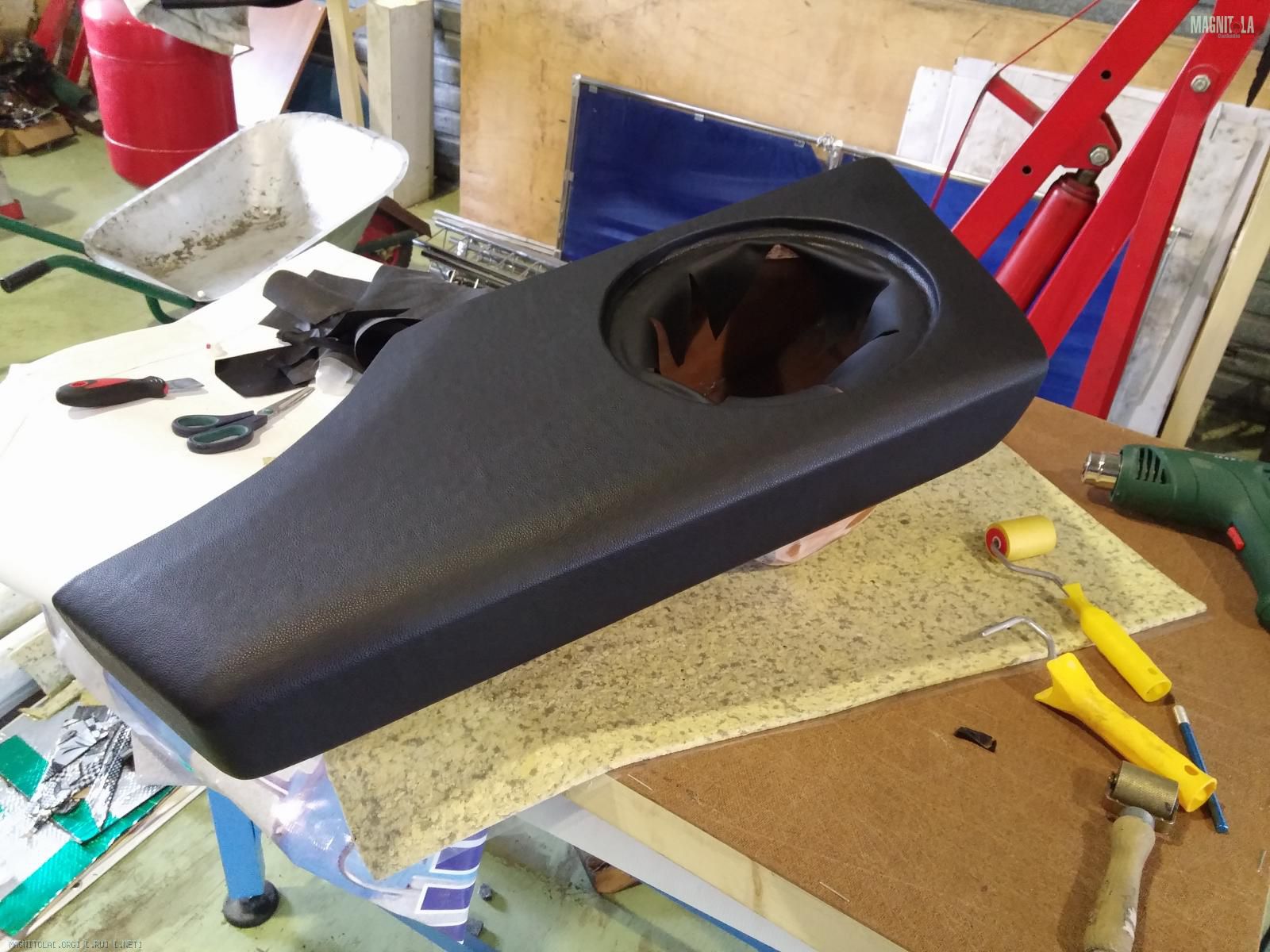

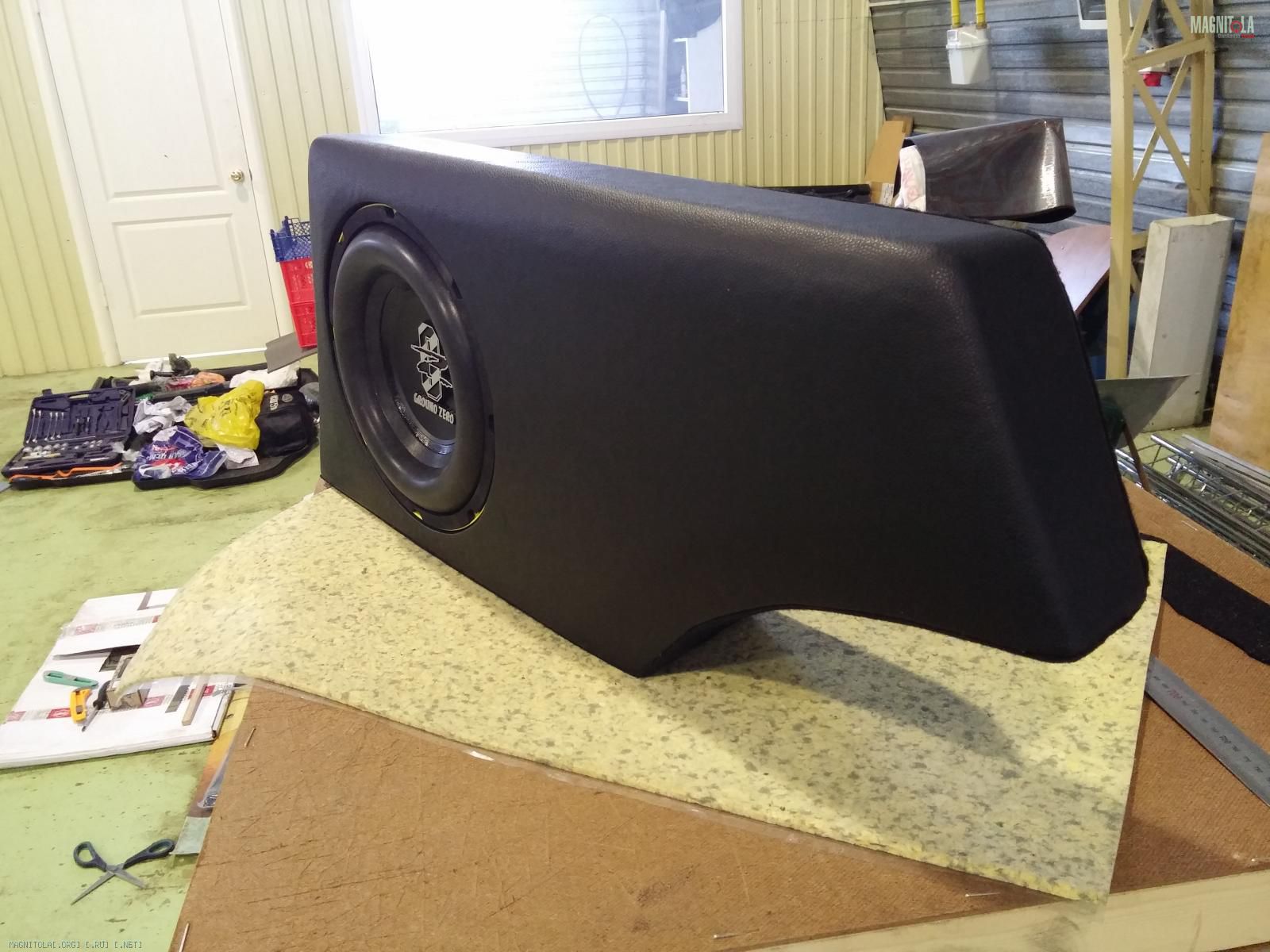

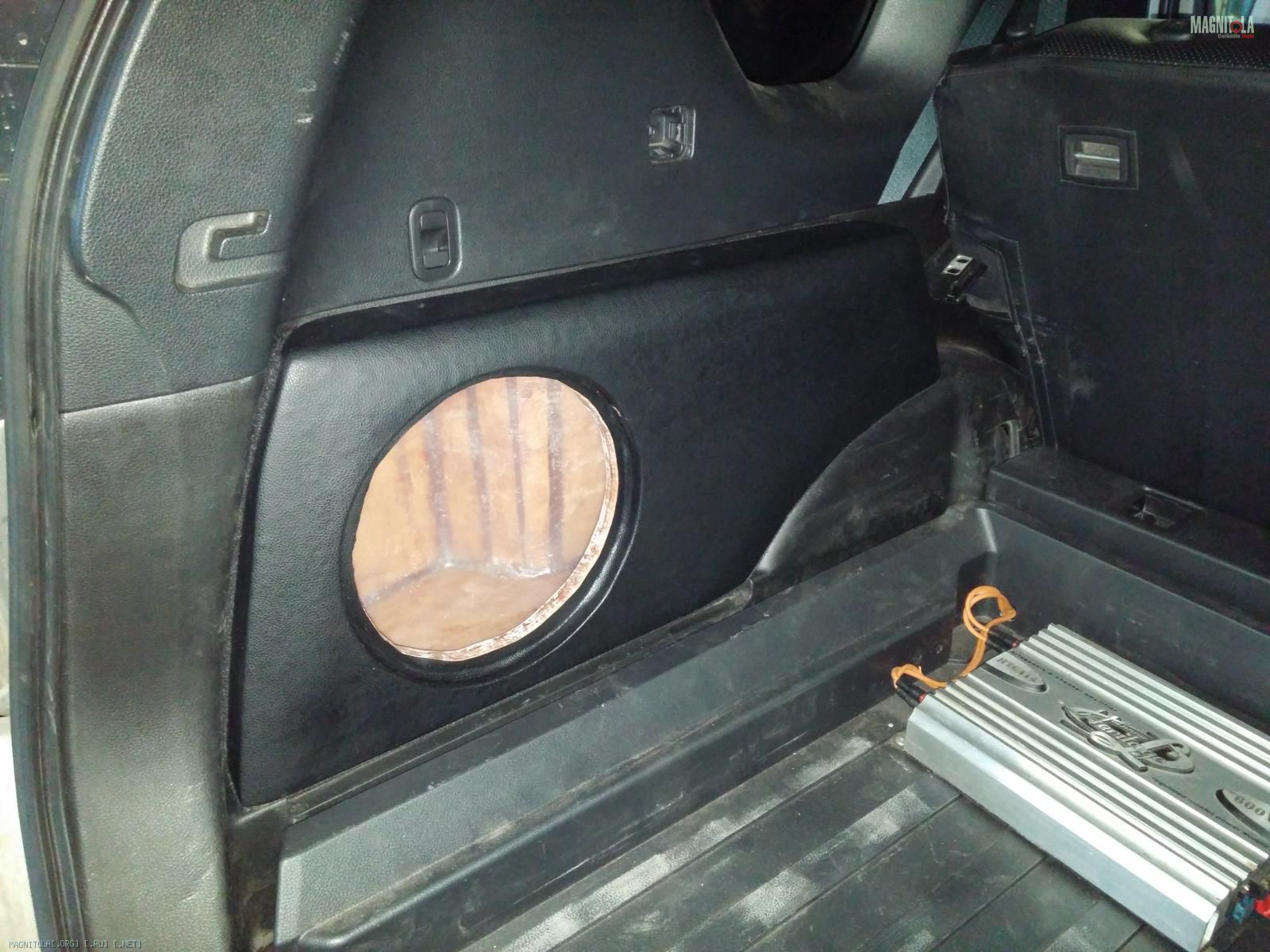

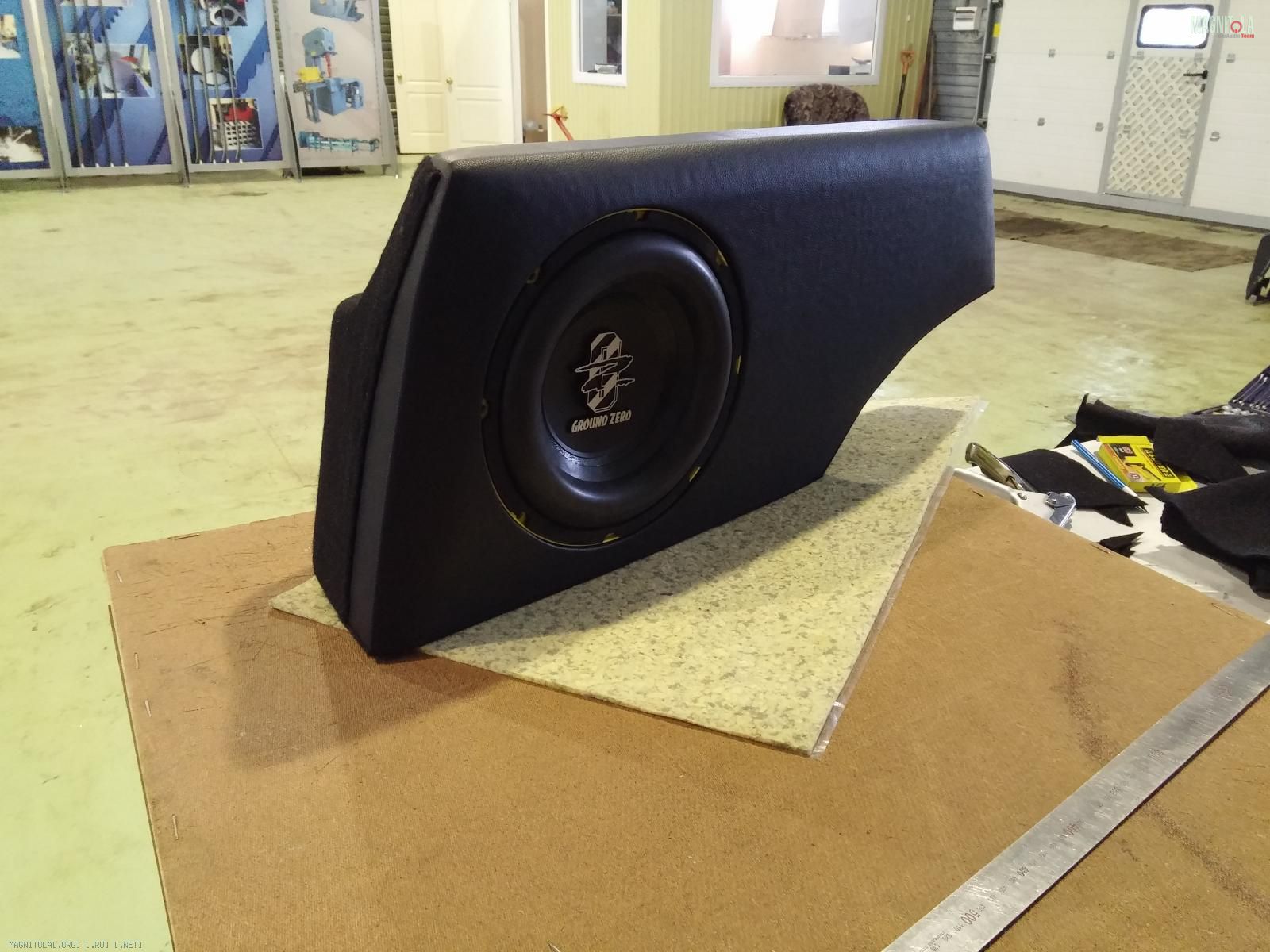

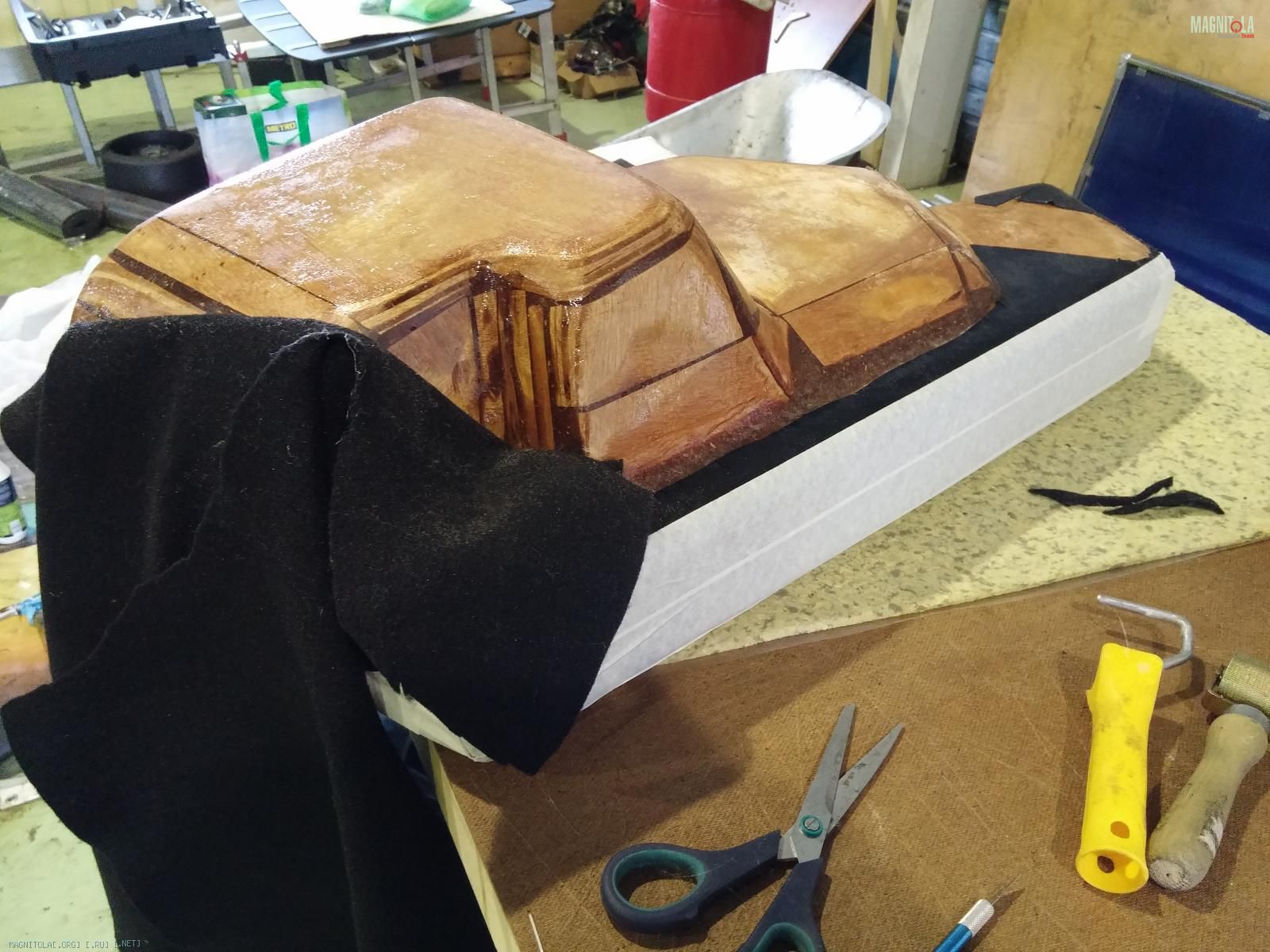

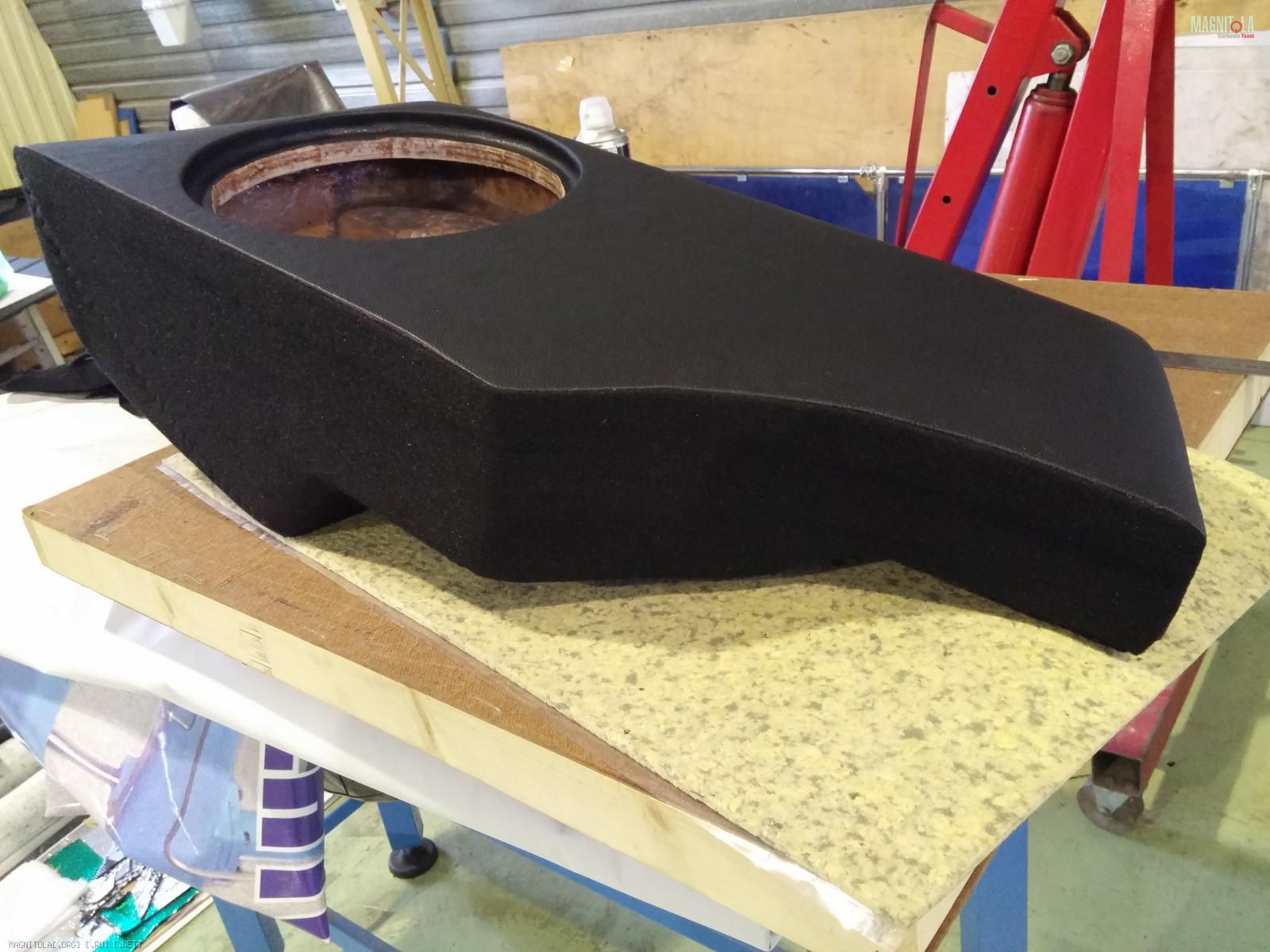

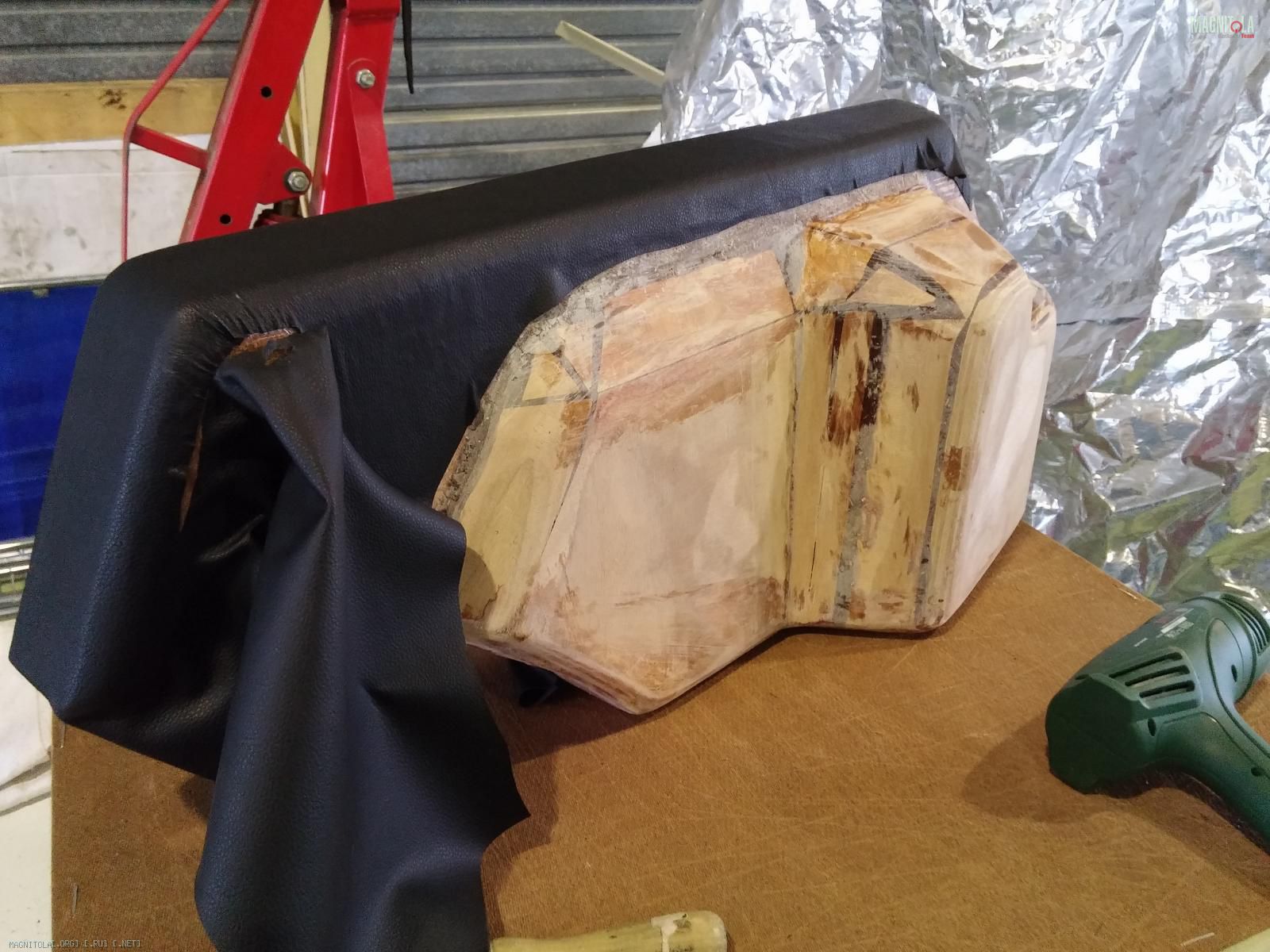

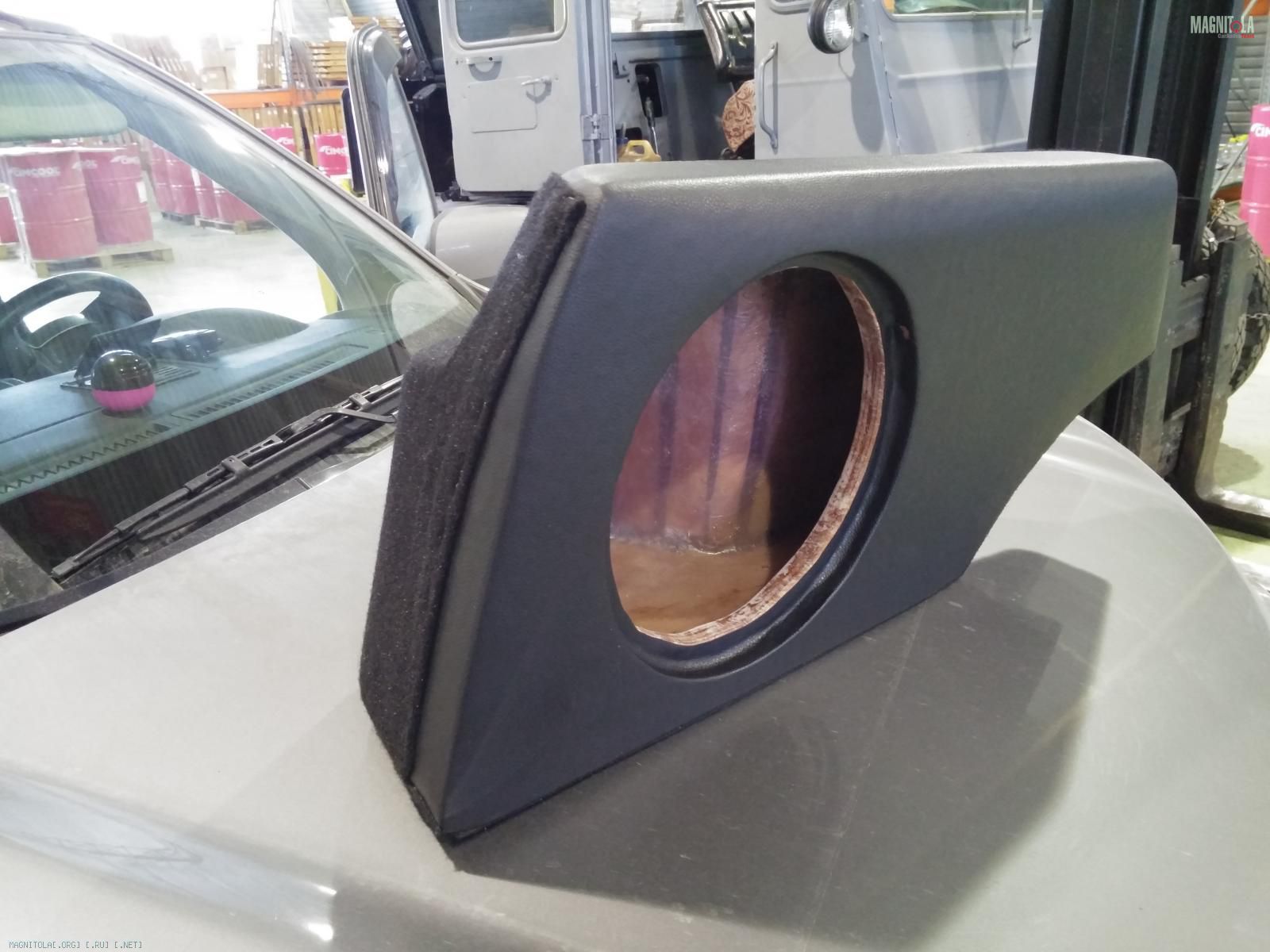

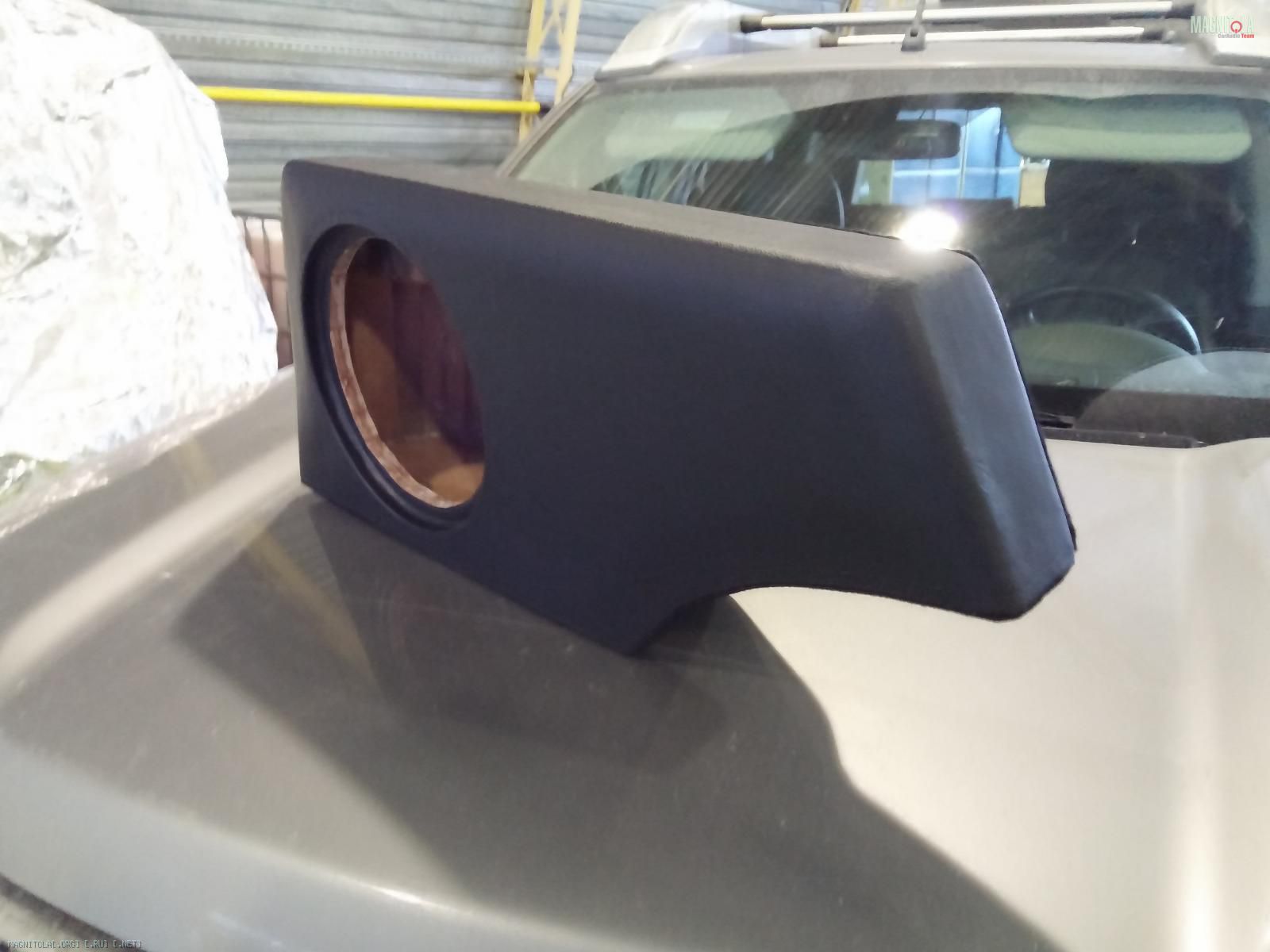

Лицевую часть сабвуфера решил обтянуть винилом или как его еще называют каучуковый материал ( используют для обтяжки торпед и прочего) заднюю часть обтянул черным корпетом, винил кстати замечательно тянется, но предварительно нужно нагреть феном, клей покупал специально для винила 888 но он мне не понравился, не ровно слои легли, да и пузырился он сильно, пришлось феном убирать пузыри и разглаживать перед тем как положить винил.
пс. никак не получилось отсортировать фото от начали и до конца процесса постройки сабвуфера, задал нумерацию всем фото, пытался редактировать путем перетаскивания но и это не помогло, не пойму в чем проблема.
Re: Стелс в Nissan X-Treil T31
Вырезал из полосок металла и изготовил крепления для саба, крепится в штатный крючок на обшивке, покрасил в черный цвет, разъемы не стал ставить в корпусе саба, решил просверлить 1 отверстие и просунуть туда звуковой провод, провод покупал к силиконовой, круглой оплетке, заходит плотно да и потом на завершающем этапе уже силиконом заделаю.

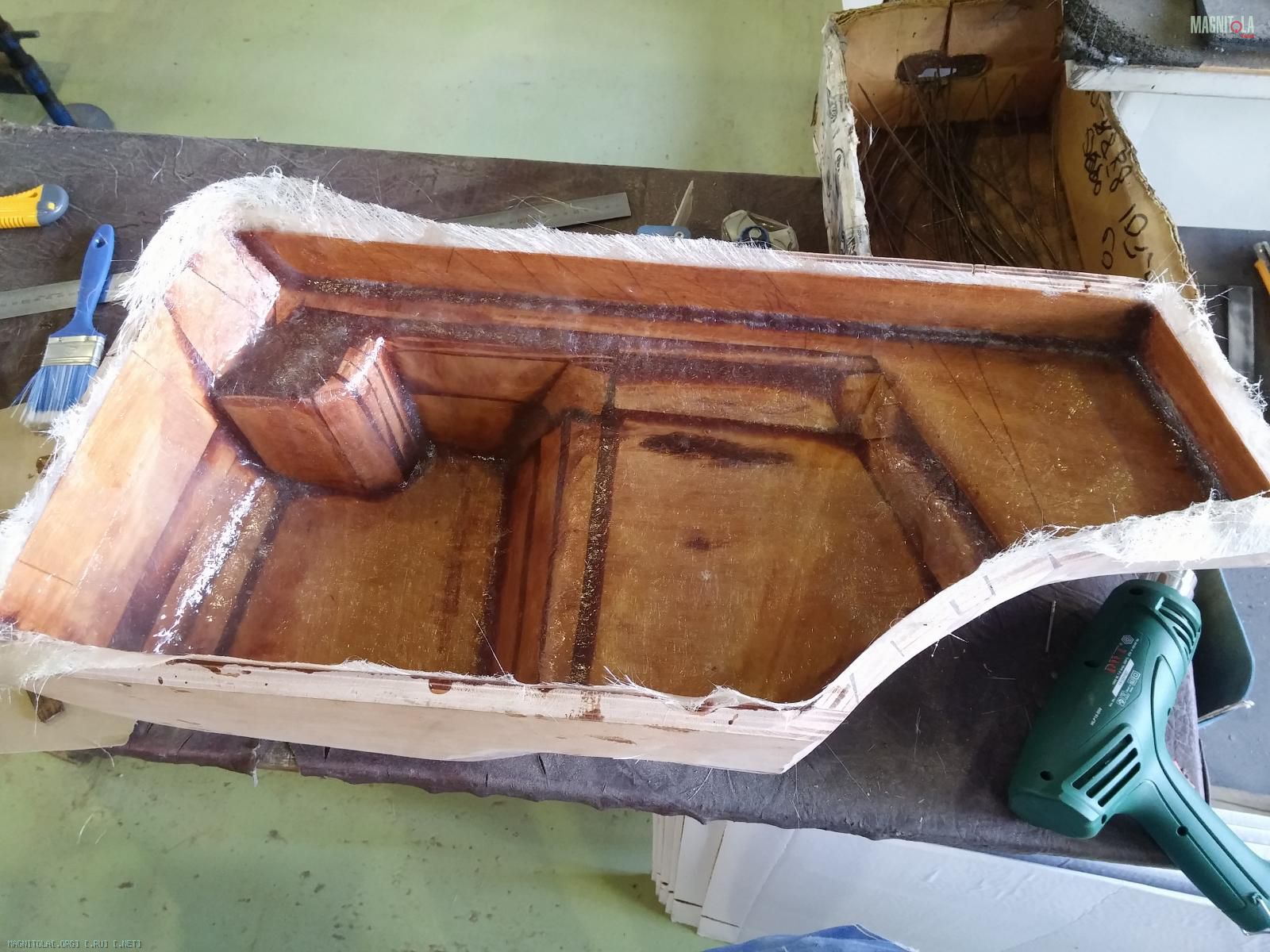

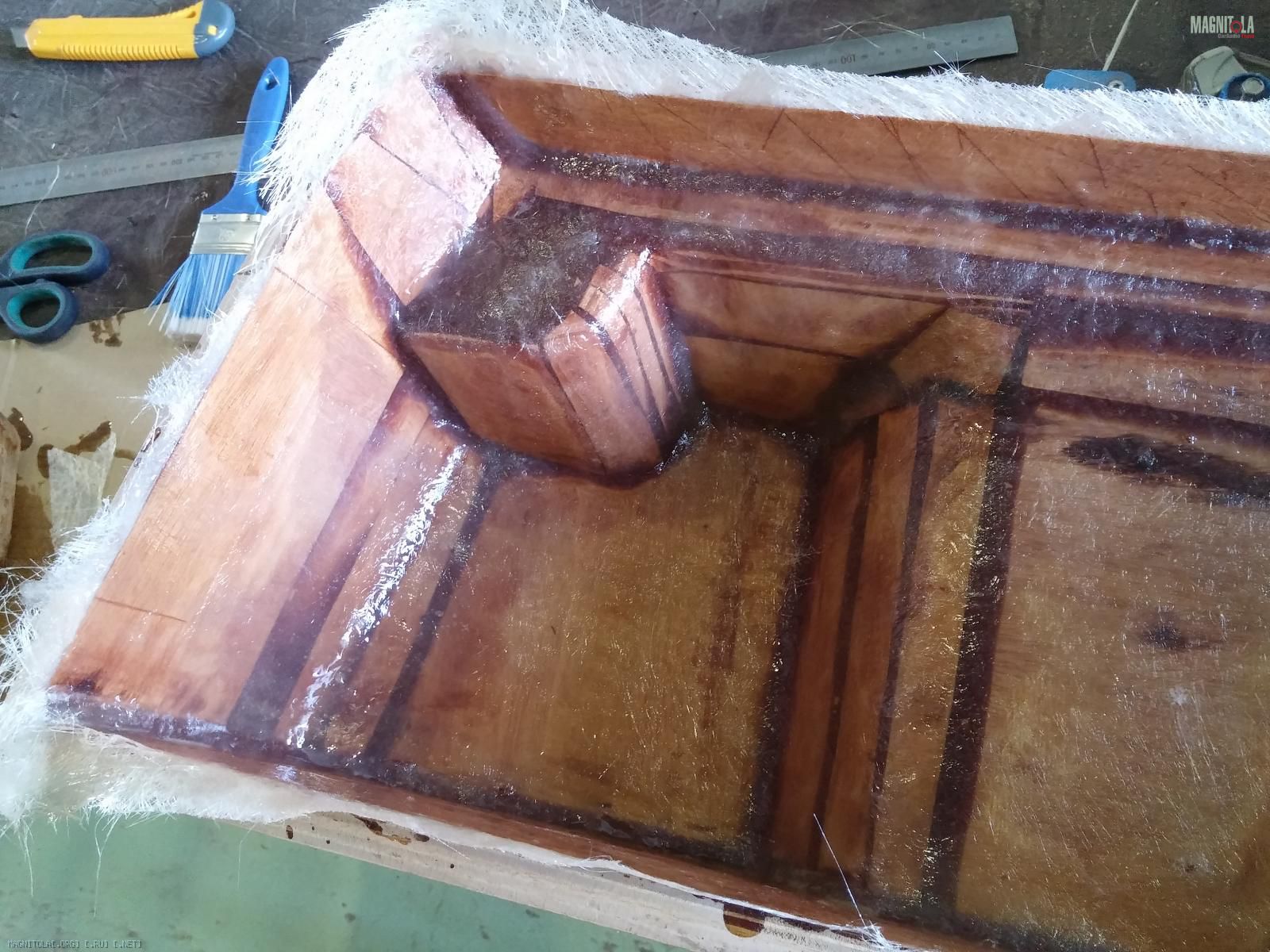

Внутри корпус обклеил стекломатов в 3 слоя кстати, получилось железобетонно.
После смены динамика на морель в 8 размере, пришлось вырезать дополнительно переходные кольца с десятого на восьмой размер, и дополнительную декоративную накладку и обшить ее так же винилом.
Внутри саба выложил все виброй СТП 3 мм в 2 слоя, вчера залил саб водой и теперь знаю его литраж, ровно 15 литров вошло, 3 баклашки, с установленным динамиков, думаю уложился в рекомендации, на сайте морель под этот дин рекомендуют 10 литров, послушаю а после может быть что то внутрь засуну, но больше это все же лучше чем меньше ИМХО. :blum3:

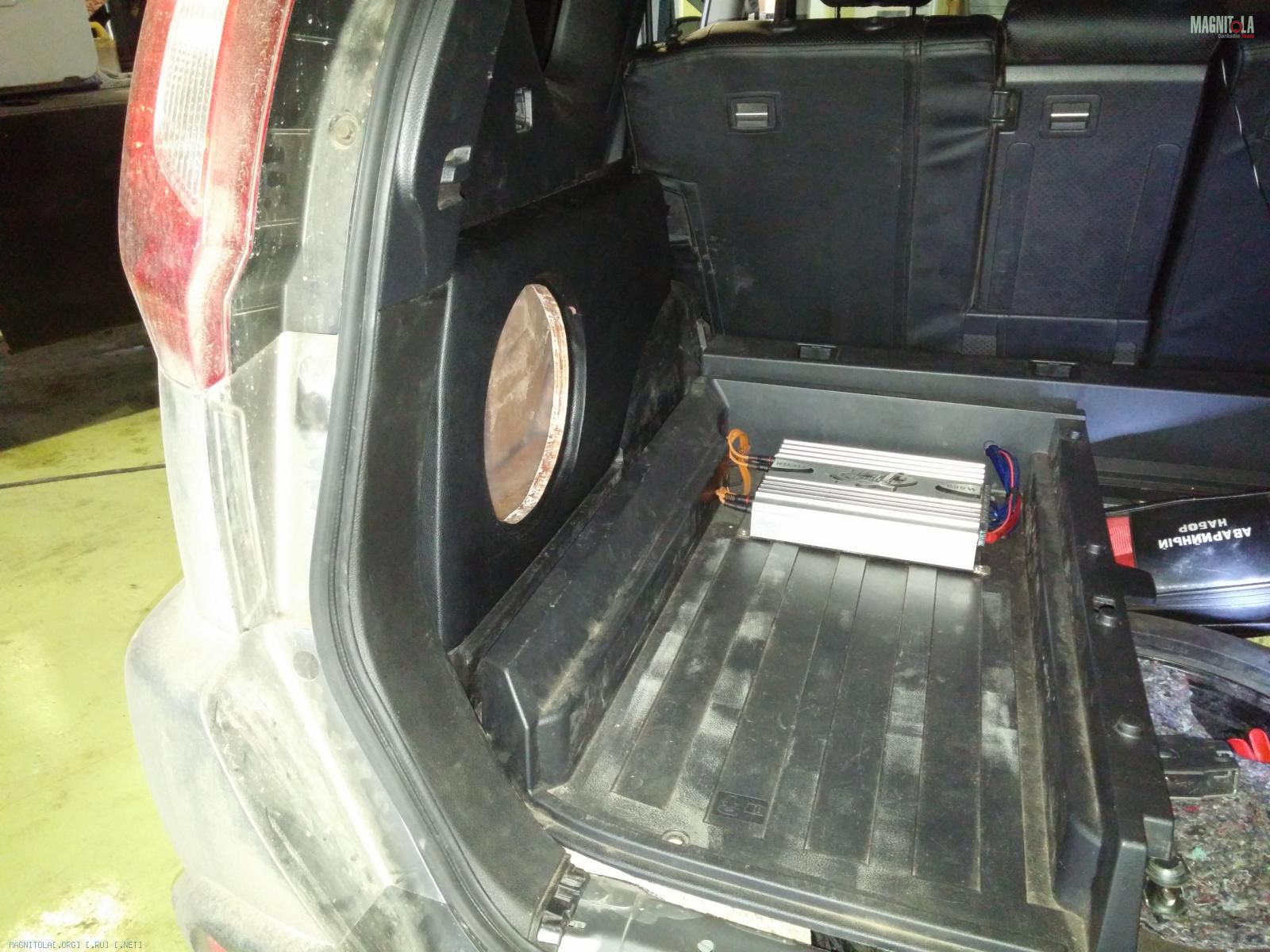

В общем получилось вот так, это фото до поклейки вибры внутри корпуса.
http://s50.radikal.ru/i128/1604/f1/2a904c73558a.jpg
жду новый дин, жуть как испытать хочется.
---------- Сообщение добавлено 26.04.2016 в 11:33 ----------
Пока все еще жду новый сабвуферный динамик и есть свободное время, установил новый усилитель взамен пионера и поставил вольтметр на торпеду, полезный девайс одним словом.
http://s017.radikal.ru/i403/1604/76/a49bdb2fd52e.jpg
http://s19.radikal.ru/i192/1604/f0/90ed9804a9f8.jpg
Re: Стелс в Nissan X-Treil T31
Не по теме, но важно - фотки надо бы на форум загрузить, удивительно неудобно смотреть на радикале (тем более что этого требуют правила)
Re: Стелс в Nissan X-Treil T31
Цитата:
Сообщение от
test482 Не по теме, но важно - фотки надо бы на форум загрузить, удивительно неудобно смотреть на радикале (тем более что этого требуют правила)
могу и на форум, только где почитать какой объем можно грузить, у меня их много.
Re: Стелс в Nissan X-Treil T31
Вроде не попадалось ничего по ограничениям, думаю в пределах здравого смысла проблем не возникнет.
Да, по стелсу - я бы распорку справа от отверстия под динамик сделал, хуже точно не будет.
Re: Стелс в Nissan X-Treil T31
Цитата:
Сообщение от
test482 Вроде не попадалось ничего по ограничениям, думаю в пределах здравого смысла проблем не возникнет.
Да, по стелсу - я бы распорку справа от отверстия под динамик сделал, хуже точно не будет.
спасибо, фото отредактировал, закинул на форум, не понял как их по порядку распределить, они все вразнобой получились, теперь не понятно где начало и конец постройки. Насчет распорки, могу клеить это не проблема, хотя я думаю это лишнее, очень прочно все получилось, задняя стенка 30 мм толщиной, передняя 40 мм, использовал 2 слоя фанеры.
Re: Стелс в Nissan X-Treil T31
Можно просто перетащить на нужное место, в режиме редактирования. У меня обычно сортируются при вставке по имени файла, тоесть нумерую фото 1.jpg - 2.jpg - 3.jpg... и загружаю
Re: Стелс в Nissan X-Treil T31
спасибо, разобрался вроде, постараюсь отредактировать как домой приеду.
Re: Стелс в Nissan X-Treil T31
Приехал сегодня Morel Ultimo Titanium 802, саб качественно сделан да тут и писать о нем смысла нет, SQ одним словом, топовая линейка, да тут проблема возникла не детская в общем, короб воял под 10 размер да и под другой динамик совсем, а для Morel Ultimo Titanium 802, нужен размер 10 литров или даже 8, так как подключил сегодня и сразу же увидел что динамик на ход выходит тут же, хотя на усилке все зажато до минимума.
Что делать ума не приложу, 3 пути решения вижу, 1 путь это воять новый сабик, в правое или левое крыло, если в левое то не нужно покупать акустический провод и длинны этого хватит, но прикуриватель жалко да и нищу от домкрата то же, в правое если делать то нужно будет купить новый акустический провод, вроде проблем меньше.
Ну и как вариант, запихать пенопласта в этот короб стелс и забить на все, тут конечно жалко что такую бандуру придется возить когда как половину можно просто выкинуть. Думаю этот короб нужно продать а воять новый, под именно этот динамик, но сил честно уже нет, я и так уже второй месяц каждый день с машиной вожусь, просто пипец если честно как представлю что еще 1 корпус нужно делать самому, можно конечно обратиться чтоб сделали из стекломата, но не знаю будет ли он звучать так же как из фанеры.
пс. мыслей нету блин, может есть аргументы у кого, готов выслушать.
Re: Стелс в Nissan X-Treil T31
Положить пенопласт, послушать что получится. Если прям вот совсем жалко места - перепилить чутка то что есть, сделать например нишу под усилитель, может даже перетягивать не придется
