Закрыл тех отверстияВложение 1006840Вложение 1006842Вложение 1006844Вложение 1006846
Вид для печати
Закрыл тех отверстияВложение 1006840Вложение 1006842Вложение 1006844Вложение 1006846
Плюс собрал карты дверные, буду вибрить ихВложение 1006848Вложение 1006850
Вместо ранее срезаных пистонов закрутил клопов и посадил их на термоклей..Вложение 1006852Вложение 1006854Вложение 1006856
Сегодня не удержался поставил карты на место) включил только миды) услышал те звуки на любимых треках, которые вообще ни где и никогда не слышал...а ведь динамики стоили мне 1800рябчиков) сидел два часа кайфовал) скоро пищалки поставлю и всё подключу)Вложение 1007530 P.S. Подключил включаю а правый мид срёт жутко...думаю ####ец дину((( оказалось что то попало между диффом и пулей...
### фотка перевернута...хз как с телефона слелать норм)
переворачивал в редакторе перед отправкой?Цитата:
Сообщение от Slavik1991
Неа) просто отправил, а на телефоне она норм) я на днях фото выложу нормальные) Вам кстати огромнейшее спасибище за подсказку про сетки..я их засмолил, и виброй закатал) дверь по моим меркам бетон..еле карты одел сегодня, зато всё как единое целое..нигде не гремит не тошнит))) я правильно понимаю, что примерно как у меня подготовлены двери(хочу потом вархеды) норм будут под них? Как думаете?Цитата:
Сообщение от Pit
Сама дверь зашита нормально. Может что внутри запоет - но тут слушать надо.Цитата:
Сообщение от Slavik1991
Хотя и миды от ак 74 тоже хороши) я прочувствовал их под картой с желейной дверью и сейчас....разница КОЛОСАЛЬНАЯ)
---------- Сообщение добавлено 24.05.2016 в 00:16 ----------
А как лучше порезать миды с пищами? Понятно что на слух наверное надо, но отчего отталкиваться? А то первый раз, как в первый класс))))
Надо начать с понимания того, как оно работает из коробки: миды без подрезки, на твитере стоит конденсатор 3,3 мкф, что дает фильтр первого порядка примерно на 12 кГц, мид стыкуется с вч за счет естественного спада ачх. Однозначно цифр раздела частот тебе никто не скажет, т.к. эти цифры зависят от конкретной машины. Опирайся на то, что пищи нельзя резать ниже резонансной частоты, которая у АК 74 нигде не заявлена (но можно предположить что она лежит в пределах 3-4 кГц). Чем круче фильтр, тем ближе к резонансной можно смещать раздел, для 2-го порядка, имхо ниже 6-8 кГц резать их не стоит. Хорошо бы знать, как ведут себя миды в твоей машине, возможно из-за доворота ты получил горб на 3-5 кГц и тут придется использовать фильтр покруче. Но однозначно могу сказать, что миды нужно порезать снизу на 63 Гц /24 дб окт или 80 Гц / 18 дб окт дабы разгрузить их на басу и тем самым лучше отыгрывать середину. Ну в 2-х словах как то так :smile3:Цитата:
Сообщение от Slavik1991
Тут понятно, что не скажут по цифрам, вы правильно направили меня) буду пробывать) просто одно дело сам инсталл, практика какая ни какая присутствовала...а вот настройка проца диковинка..буду читать разделы)Цитата:
Сообщение от T0xa
---------- Сообщение добавлено 24.05.2016 в 08:49 ----------
Тут понятно, что не скажут по цифрам, вы правильно направили меня) буду пробывать) просто одно дело сам инсталл, практика какая ни какая присутствовала...а вот настройка проца диковинка..буду читать разделы)Цитата:
Сообщение от T0xa

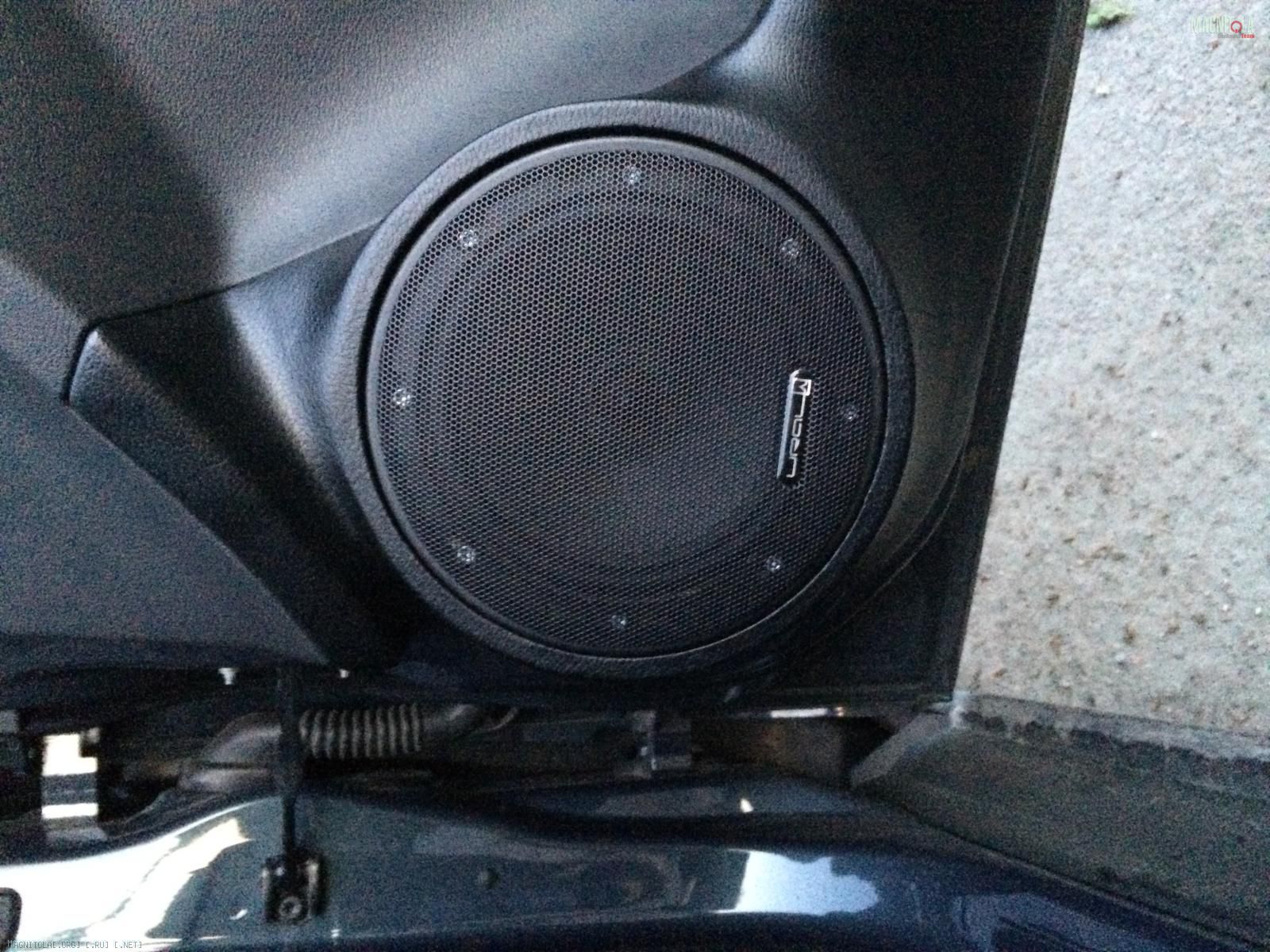

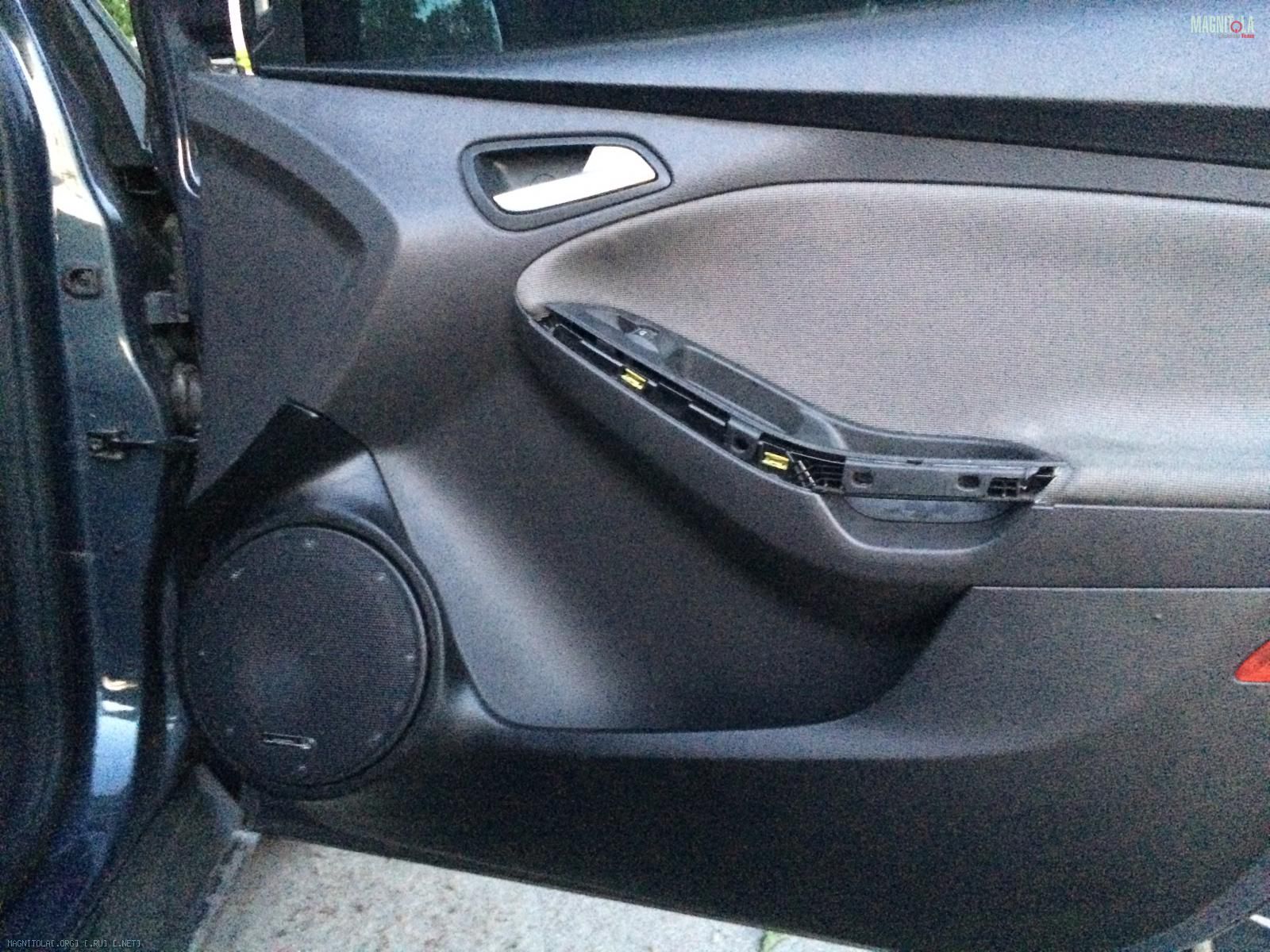

Фотки готовых карт без пищей(ими потом займусь)Вложение 1008102Вложение 1008114

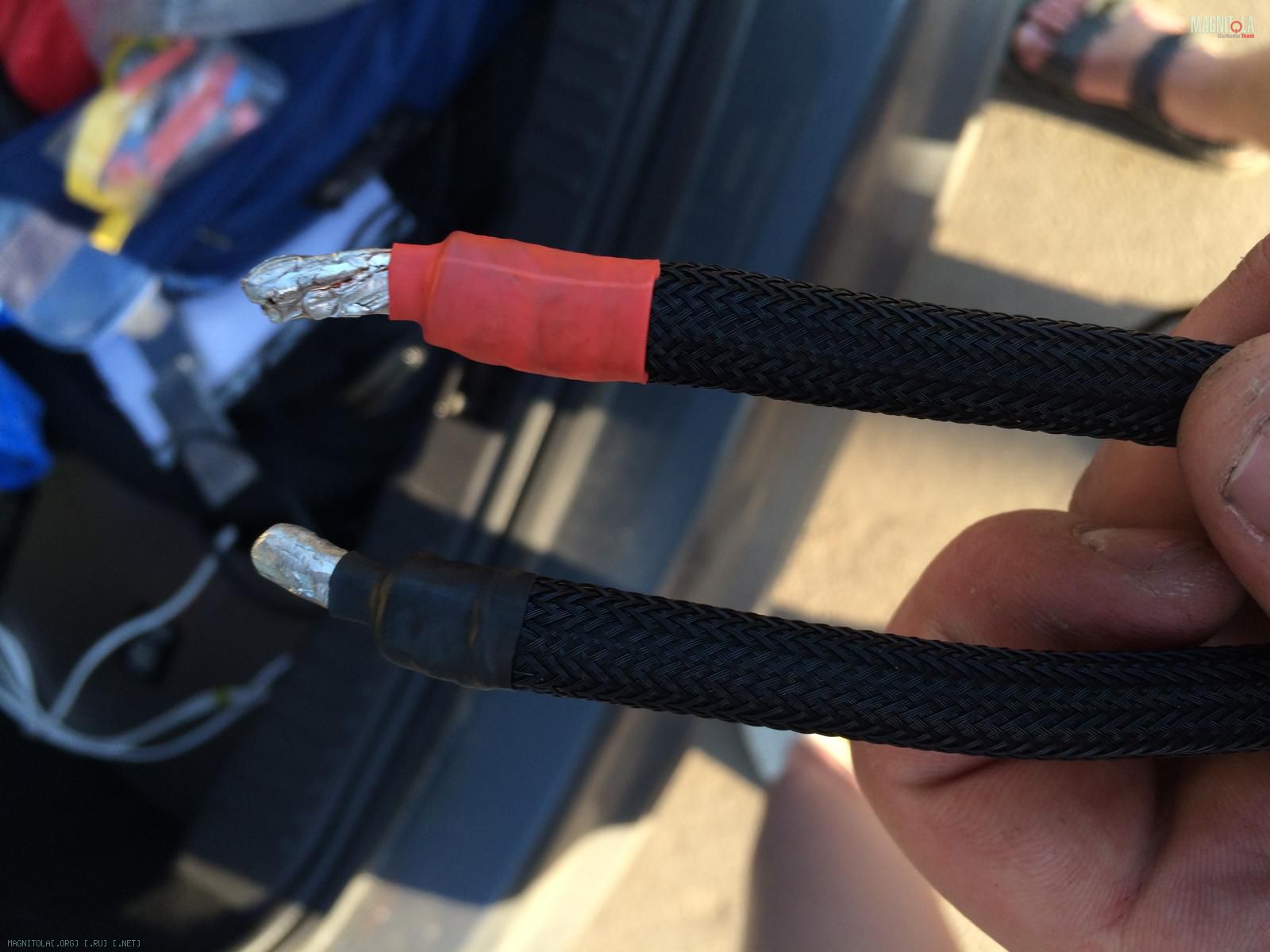

Начал максимально аккуратно протягивать проводку в багажнике...душа радуется когда этим занимаешься и видишь по тихонечку результат=)
Вложение 1008118
Жена помогает змейку одевать))) говорит понравилось =)Вложение 1008120

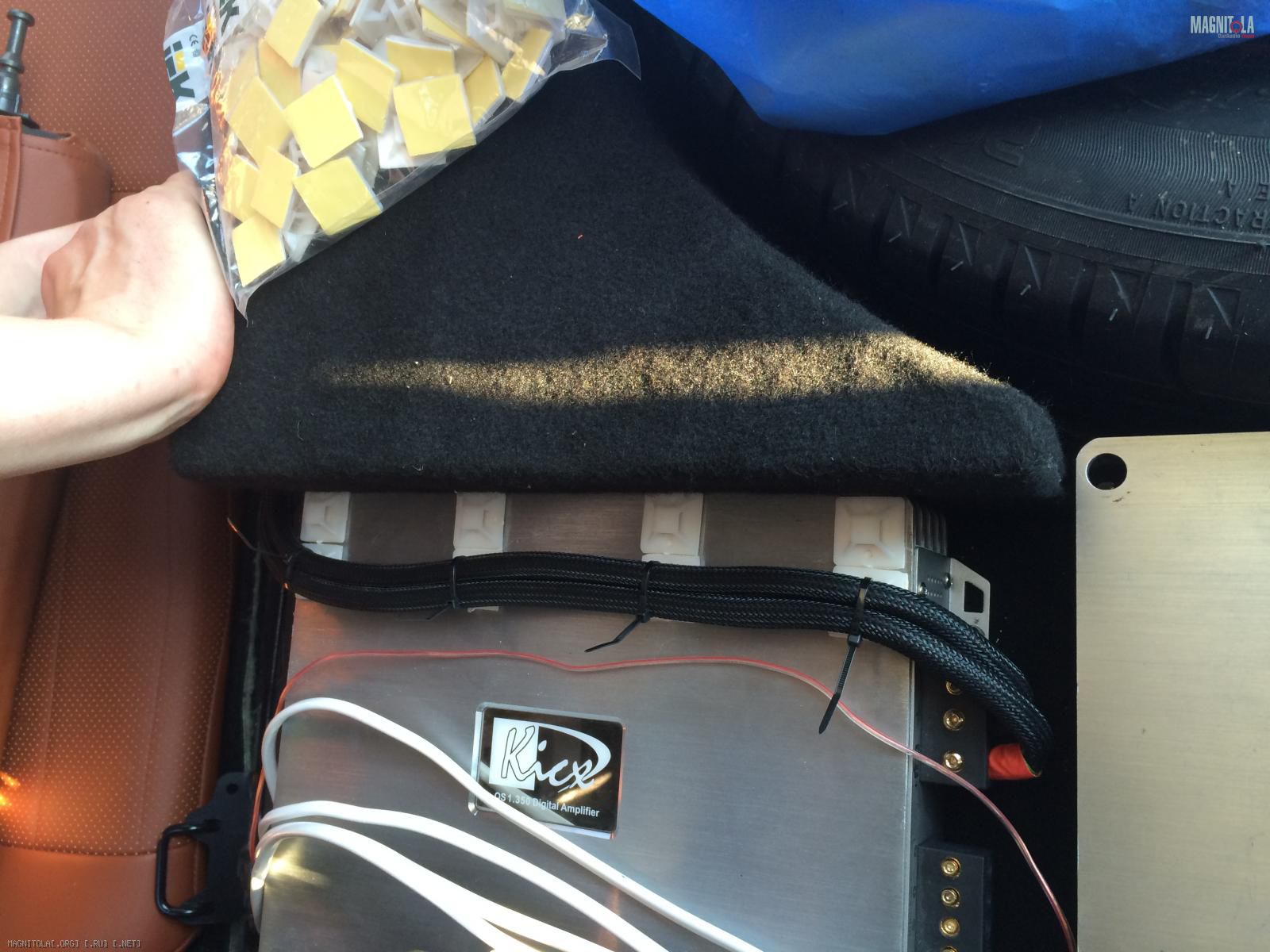

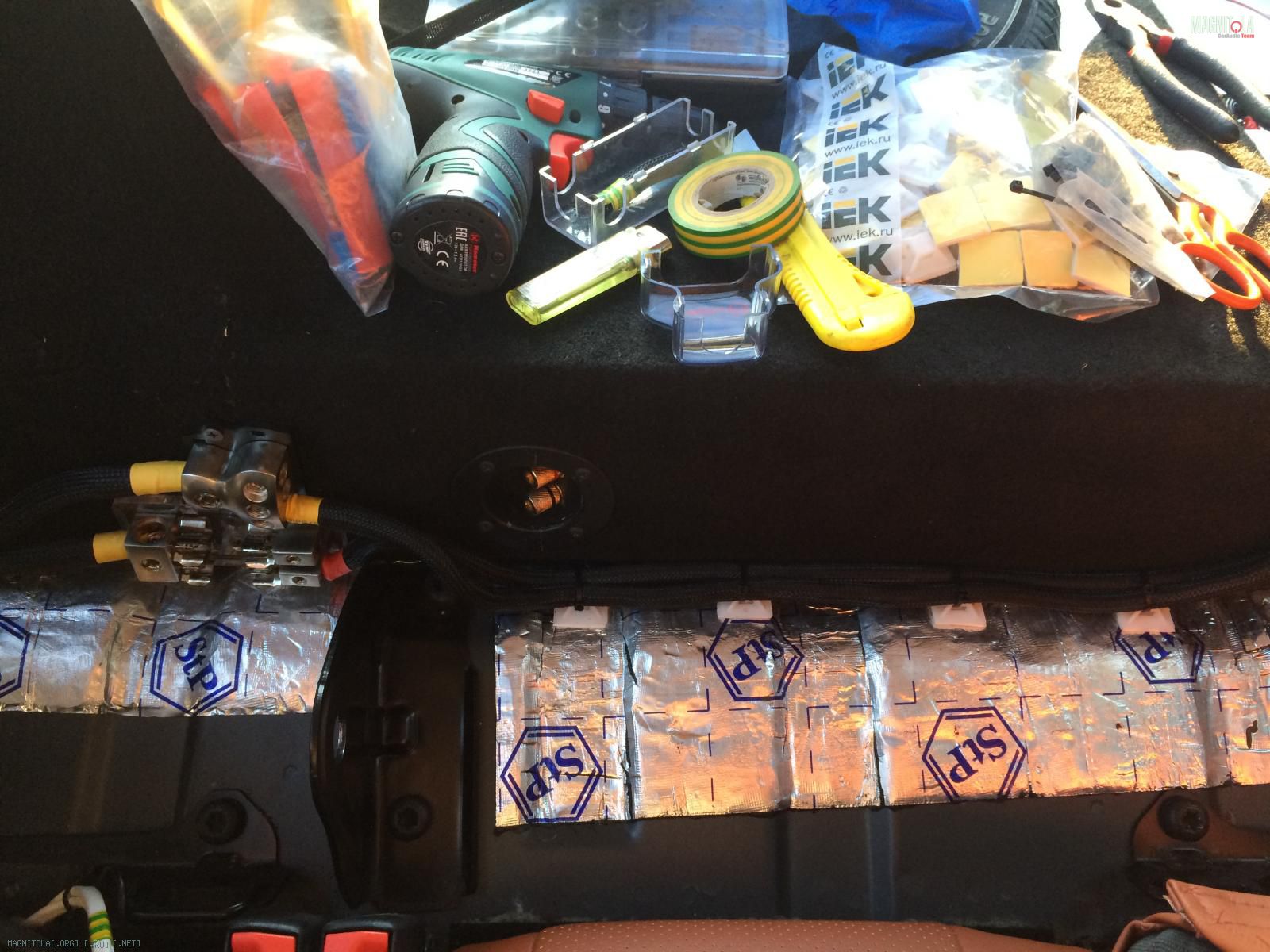

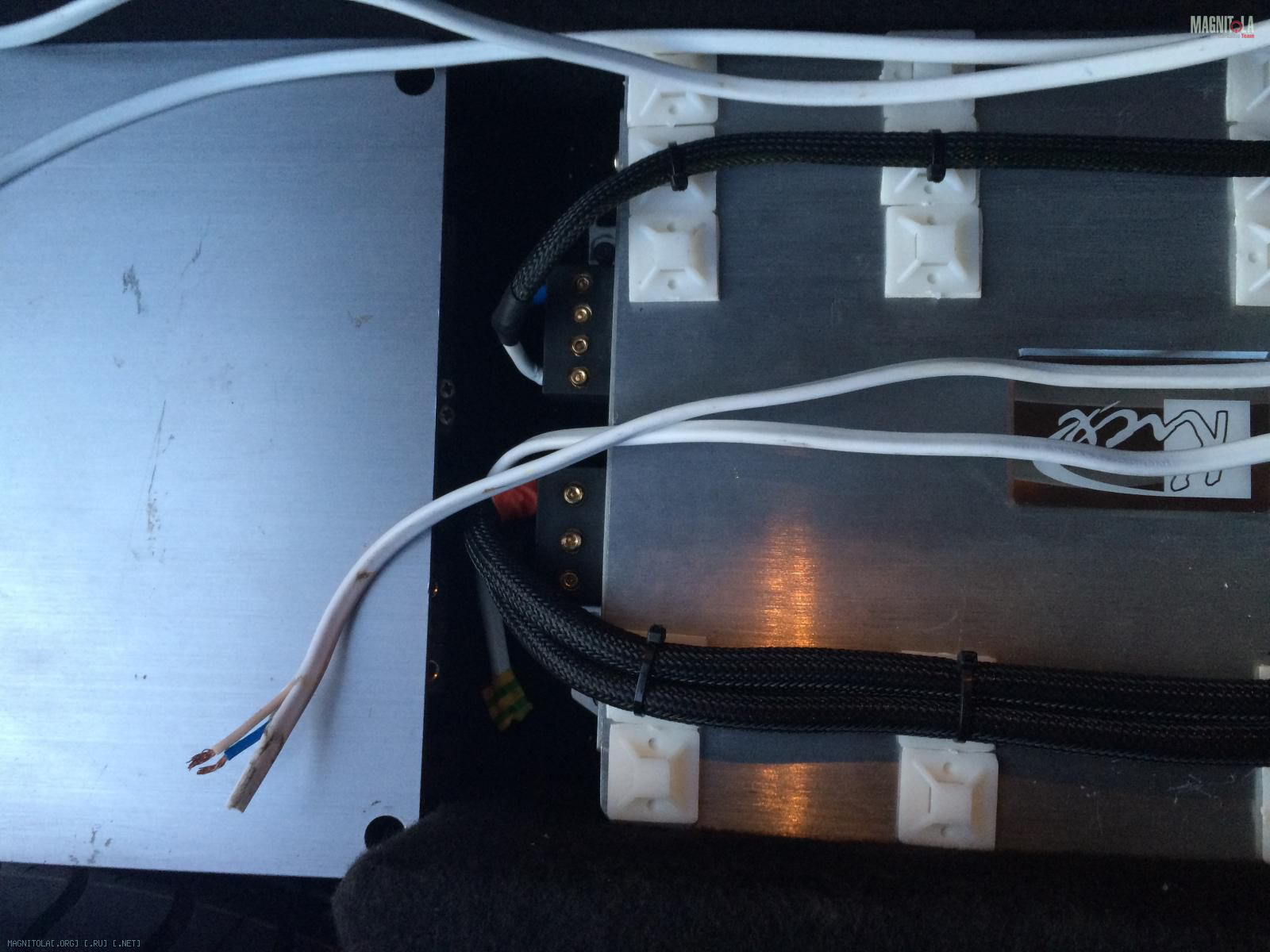

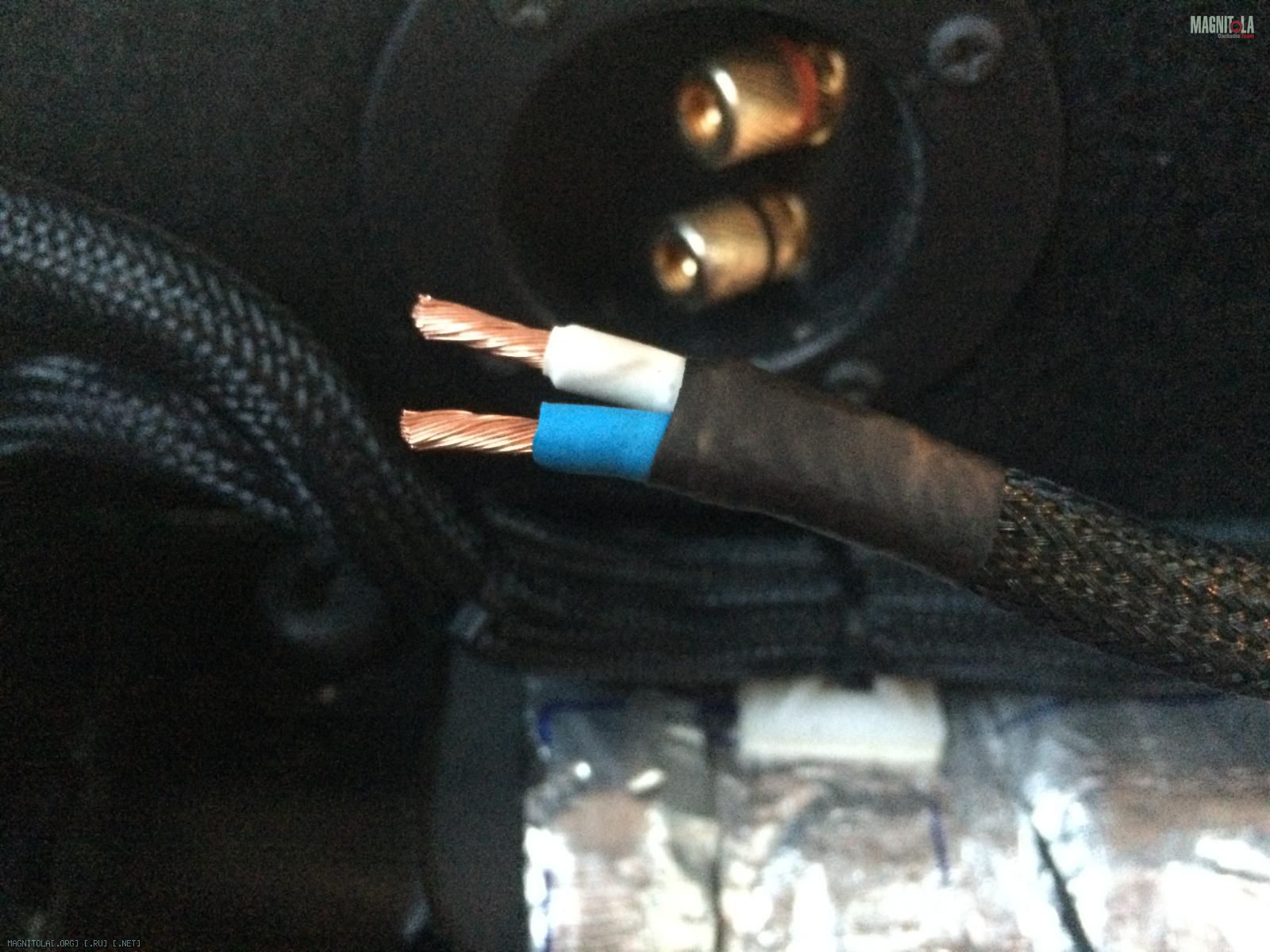

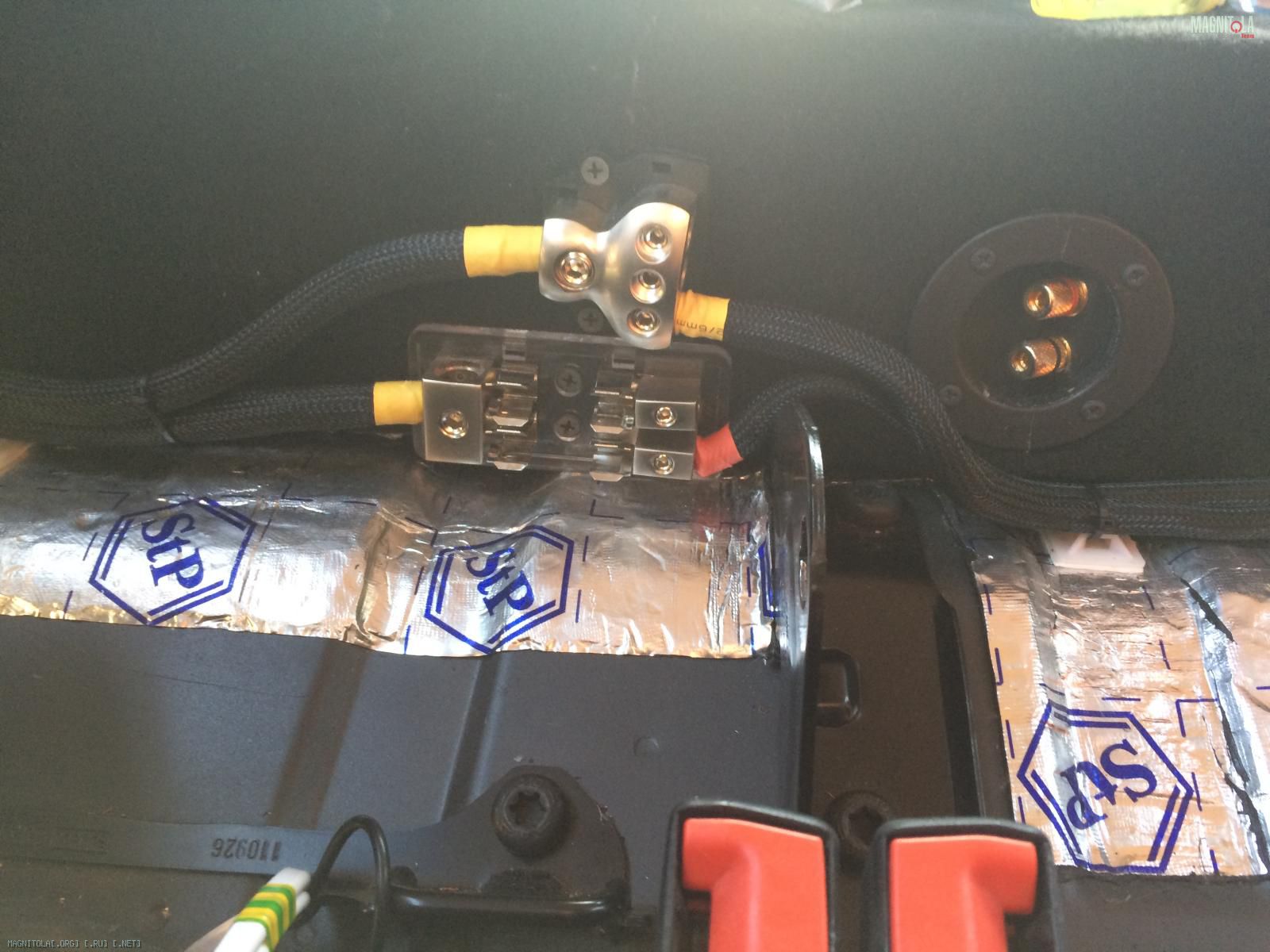

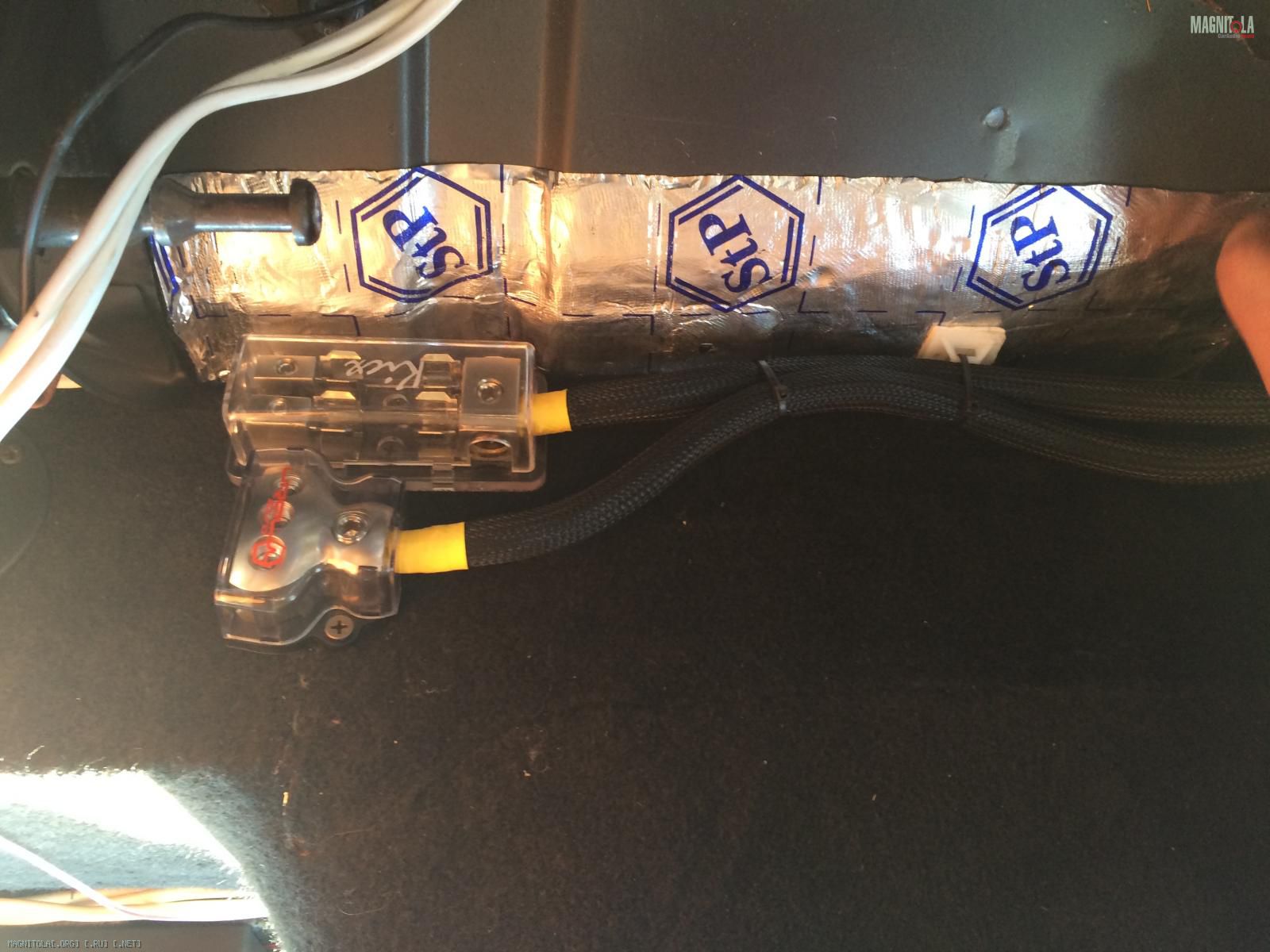

Вложение 1008122Вложение 1008124Вложение 1008126Вложение 1008142Вложение 1008144Вложение 1008146
Кстати а в тоннеле подиума надо виброй закатывать или нет? Не знаю зачем...где то видал в инете)
---------- Сообщение добавлено 25.05.2016 в 12:17 ----------
Опять фотки все наперекосяк(((((

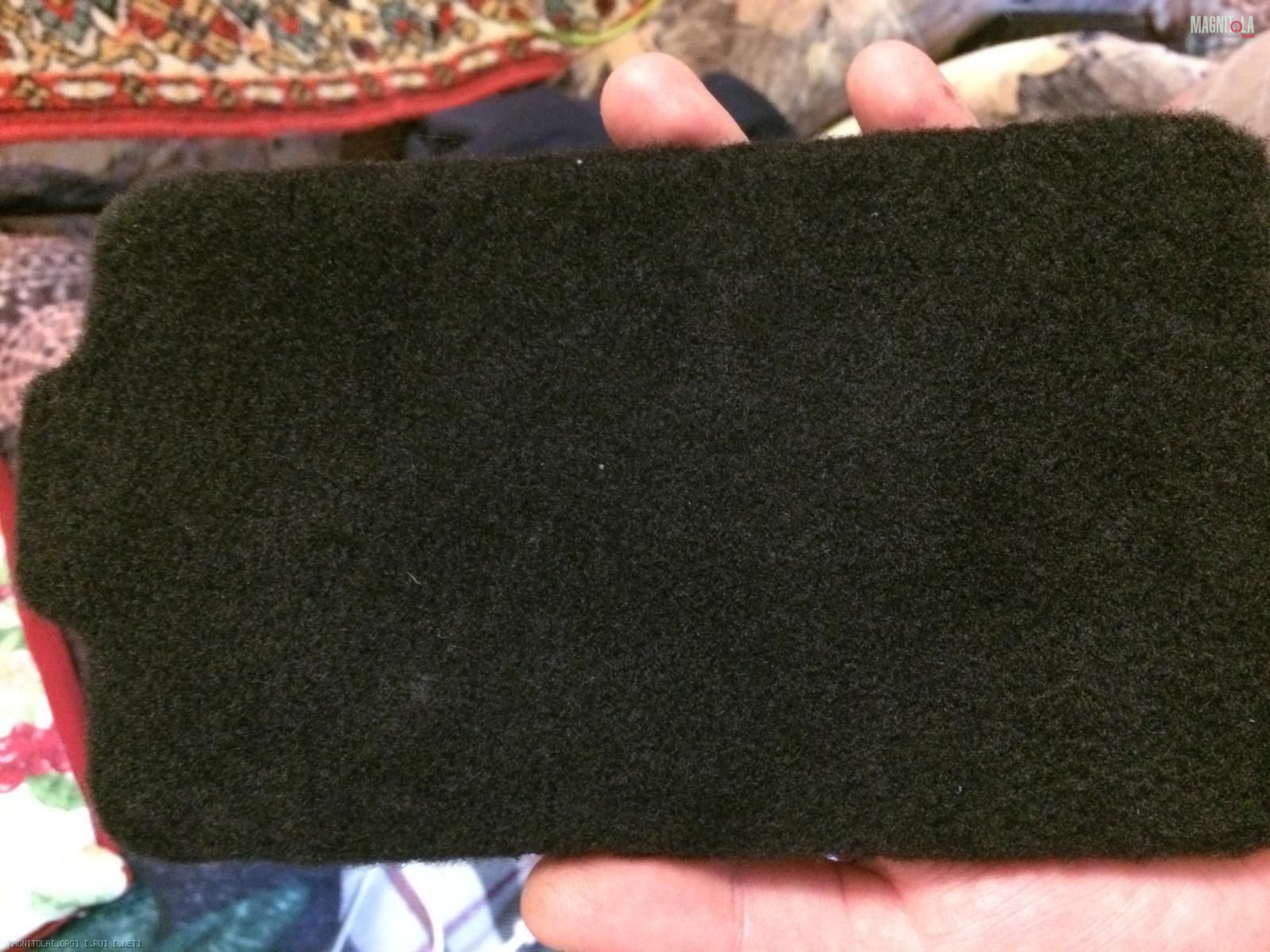

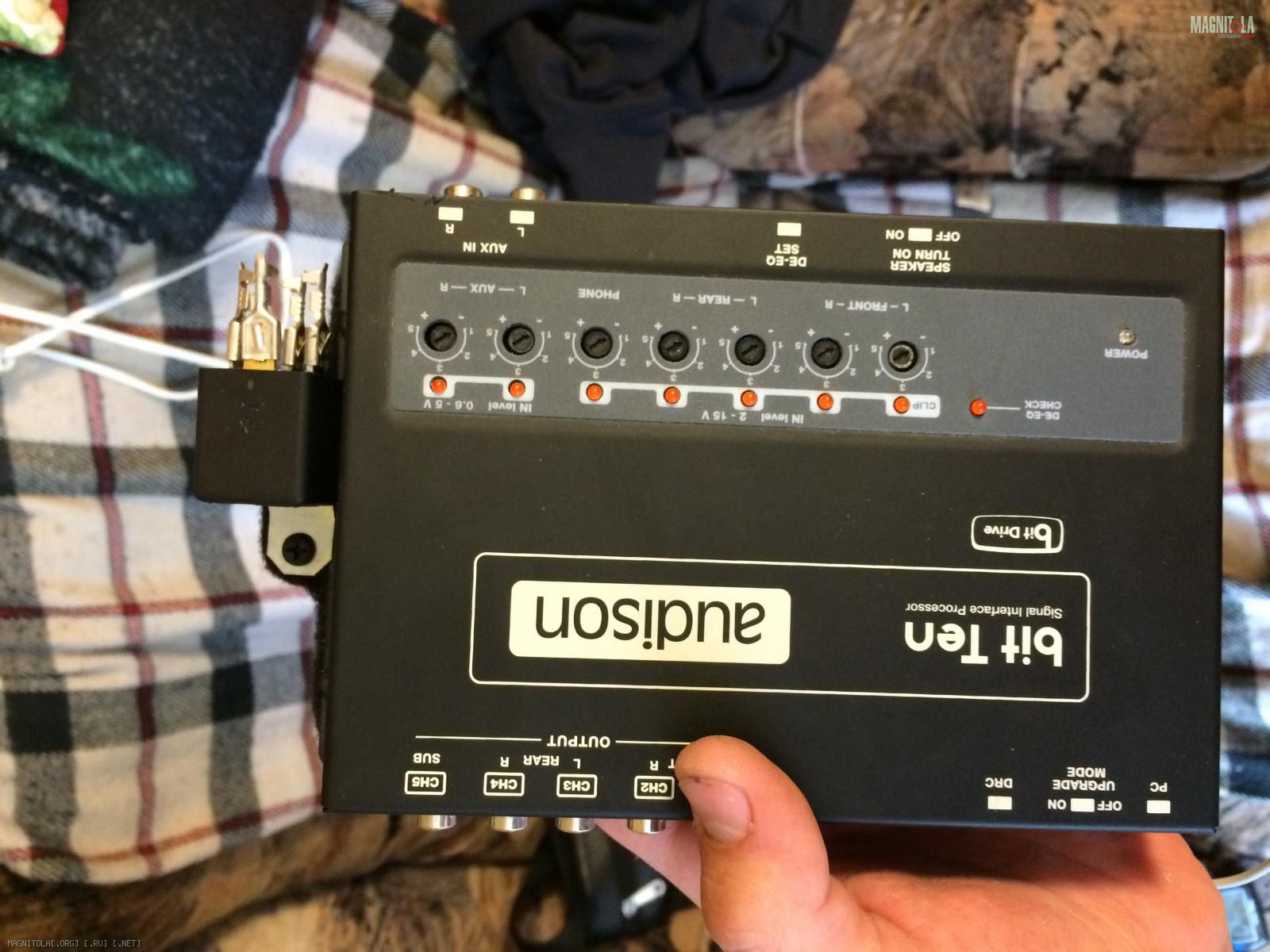

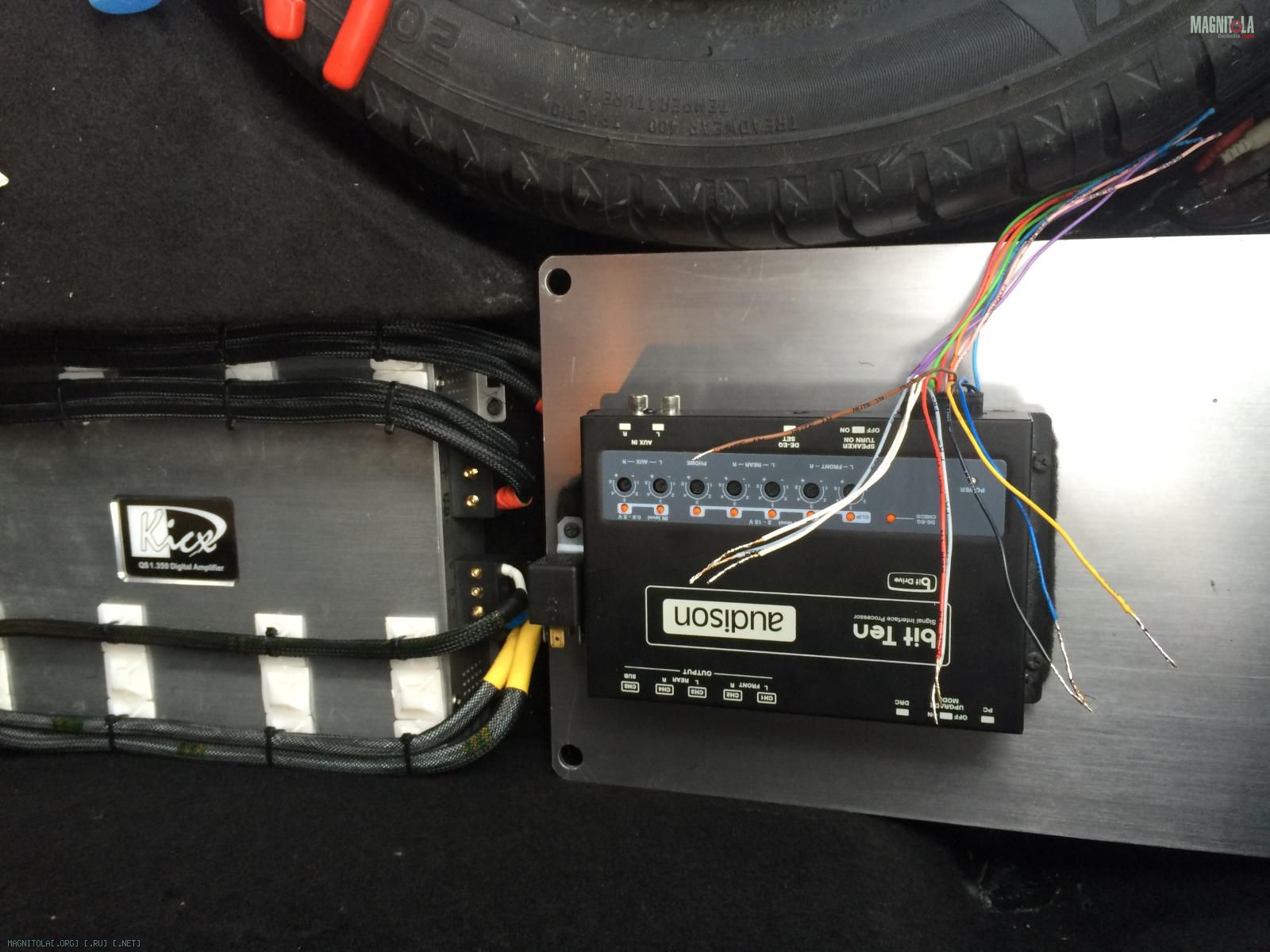

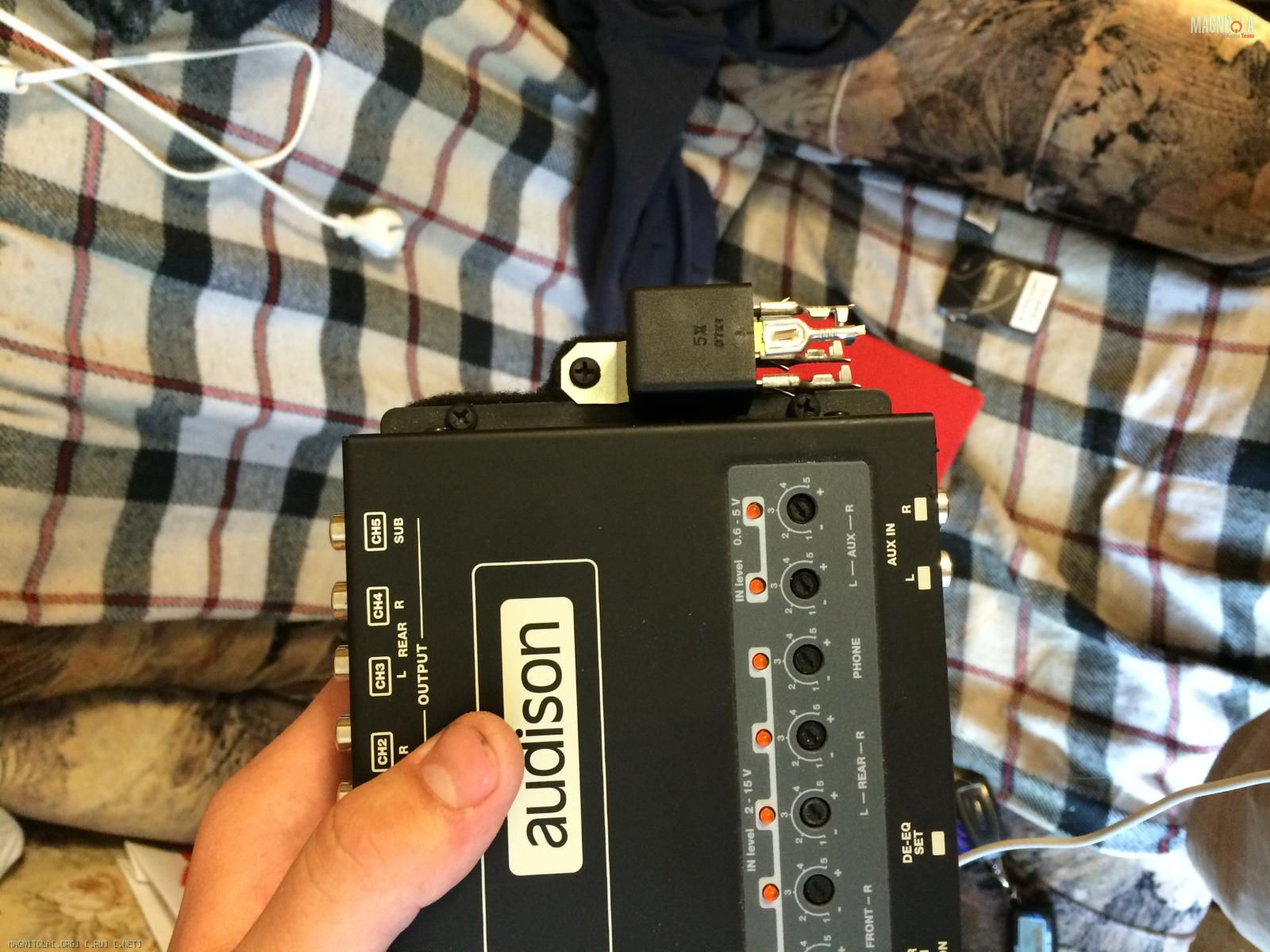

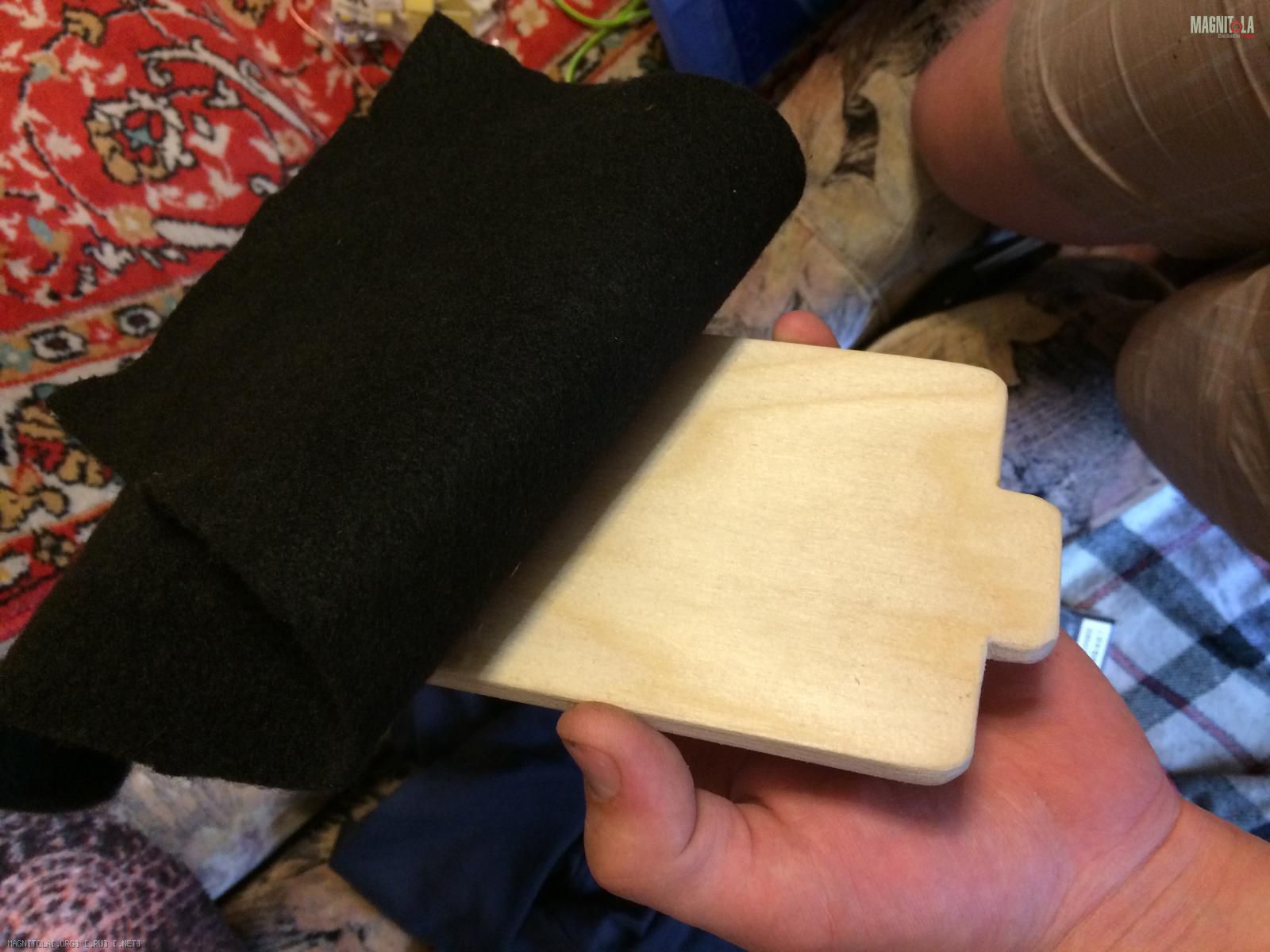

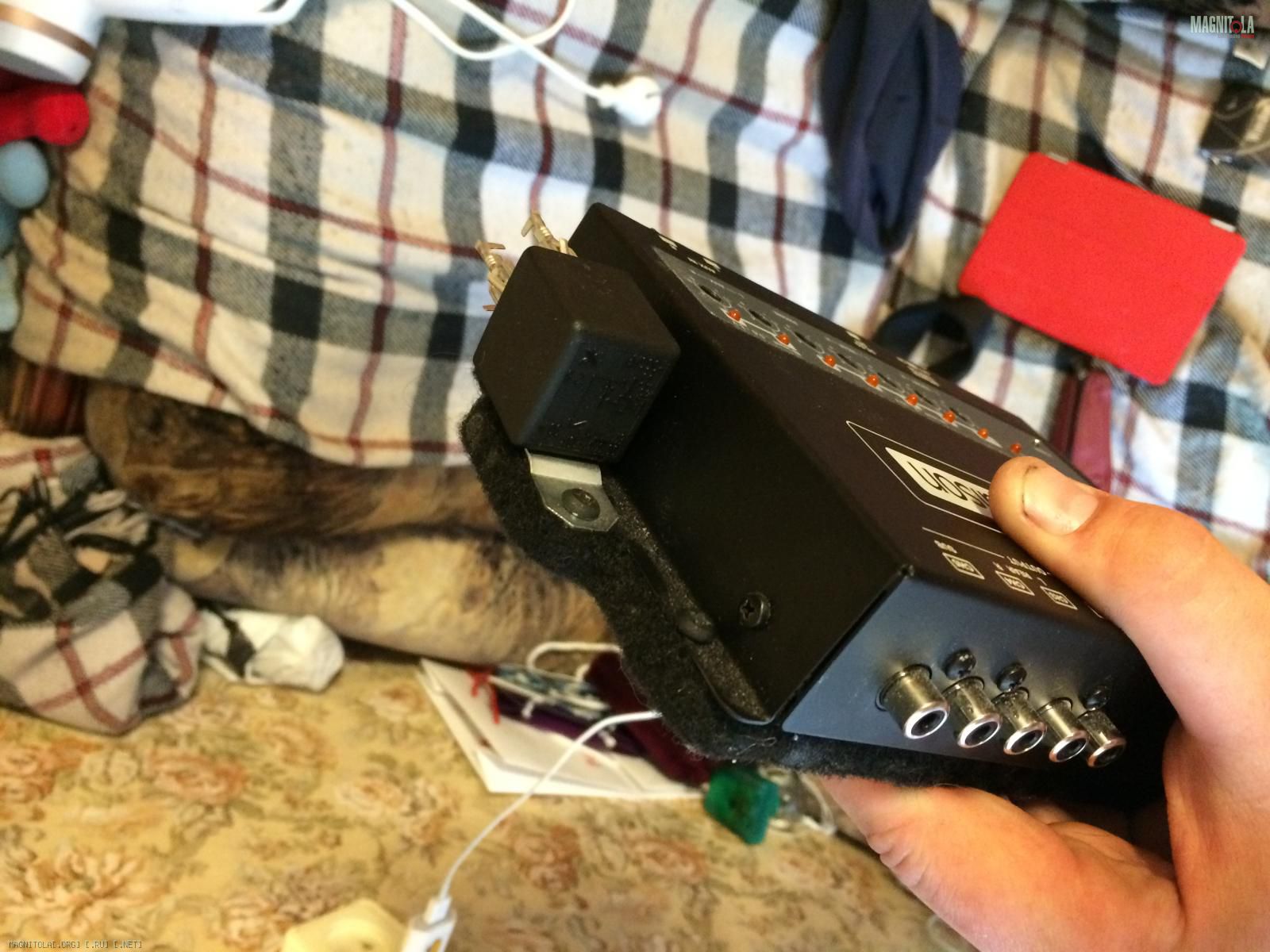

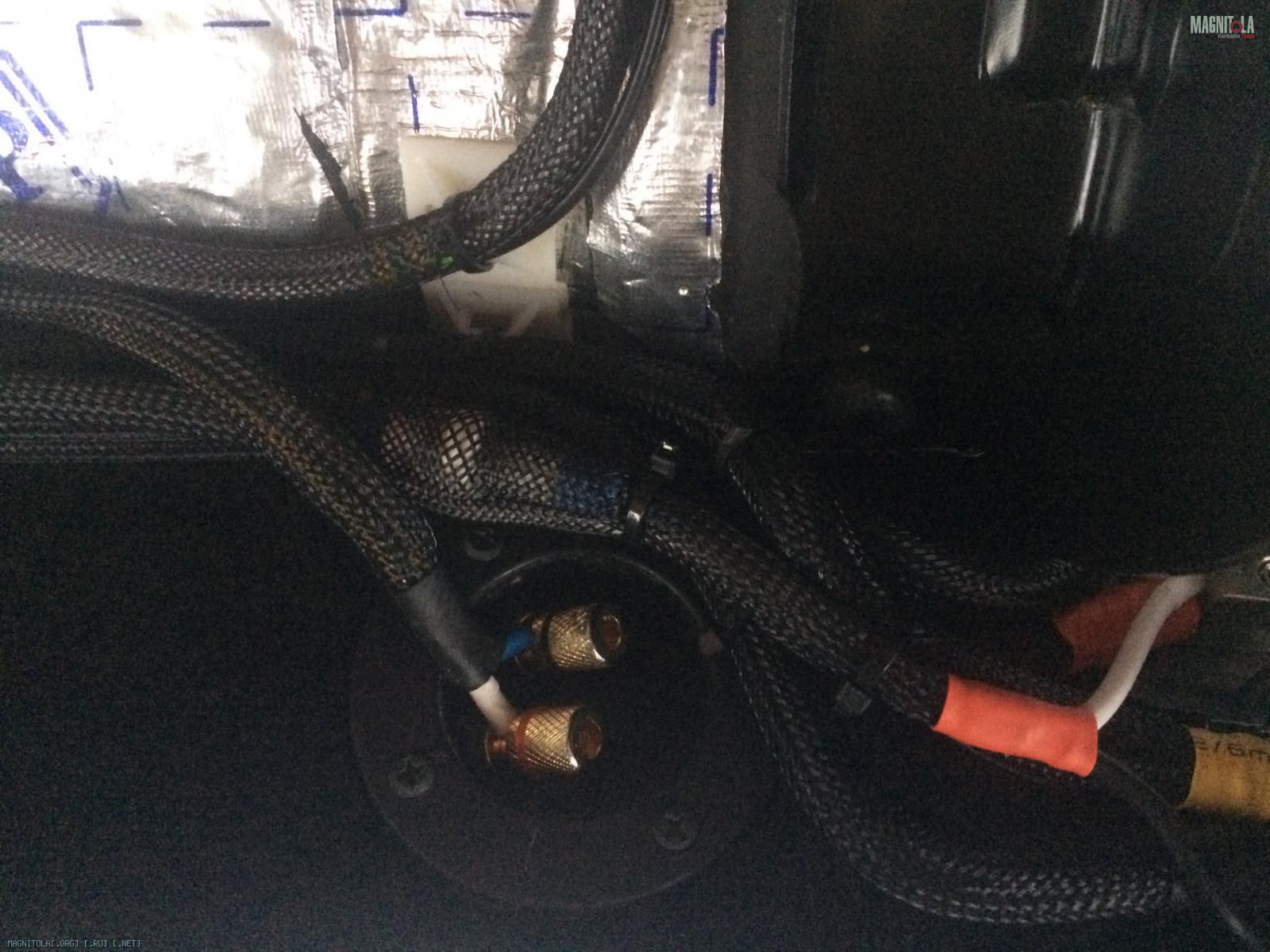

По тихой продолжаю протяжку проводки..вроде аккуратненько выходит...отдельно питание на реле и отдельно питание на проц.Вложение 1009410 вырезал из фанеры форму для проца и реле, так как их не куда девать. С обратной стороны обезжирил и наклеил 3М скотч двухсторонний и на усилокВложение 1009412Вложение 1009414Вложение 1009416Вложение 1009418

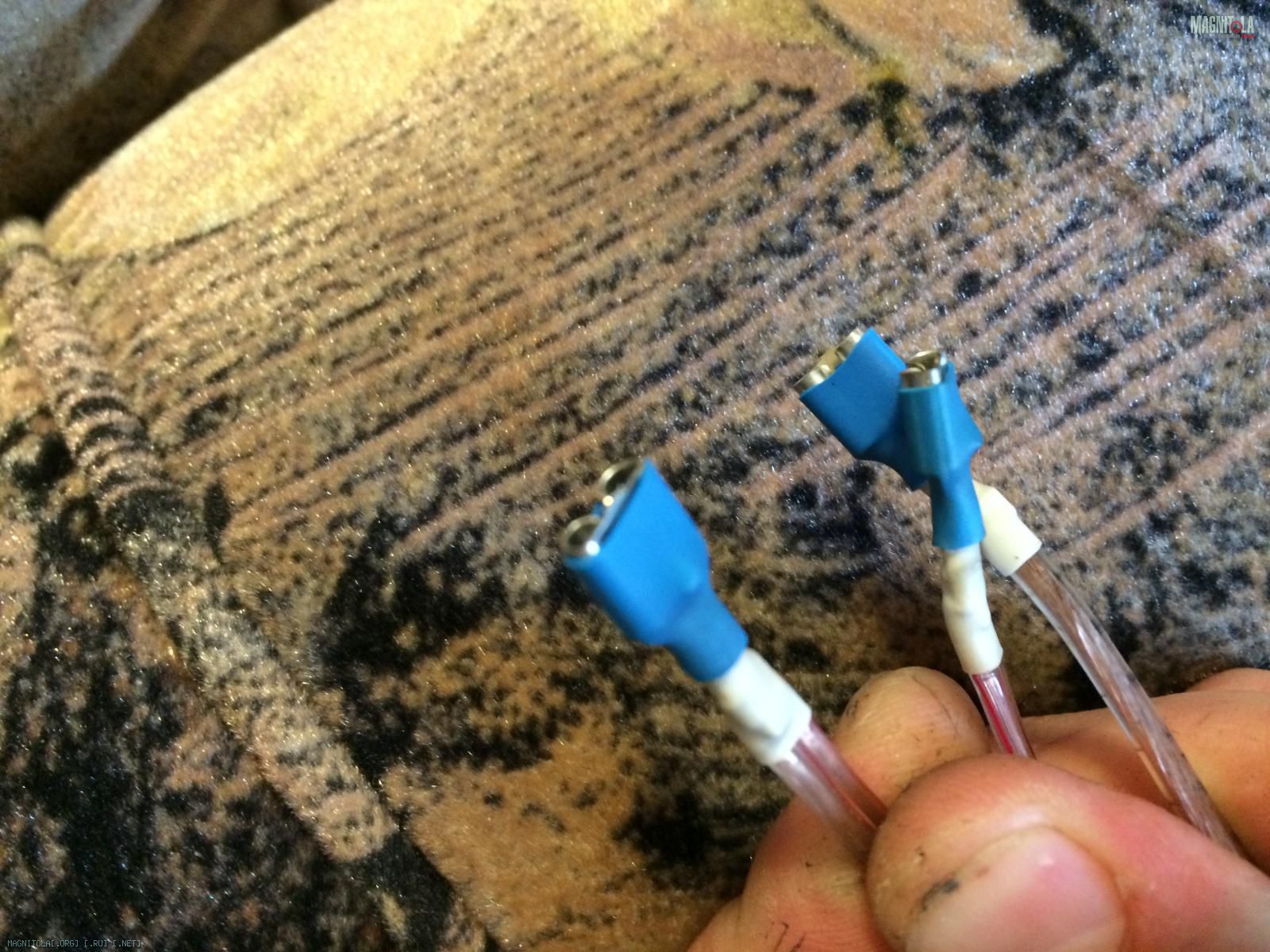

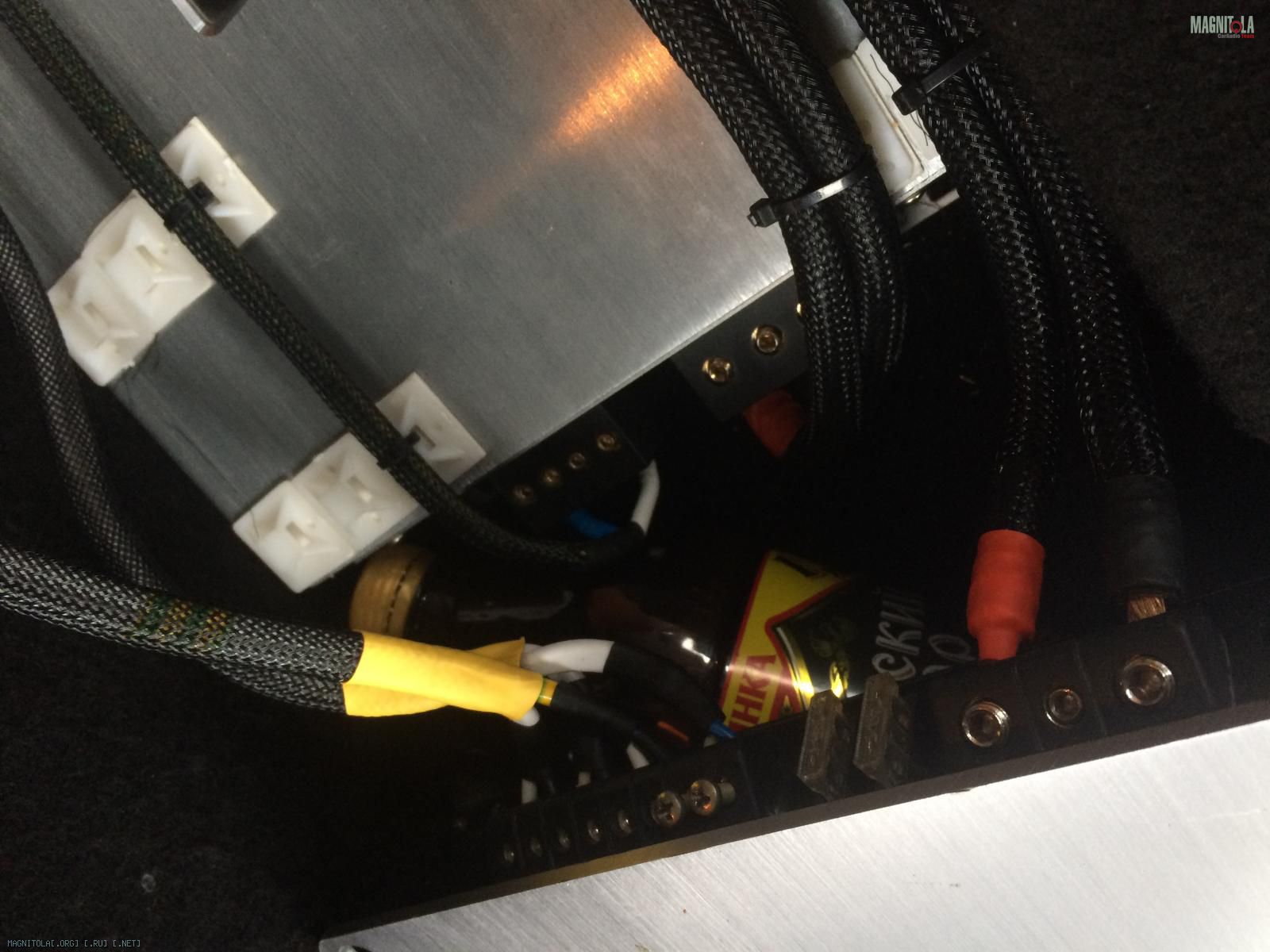

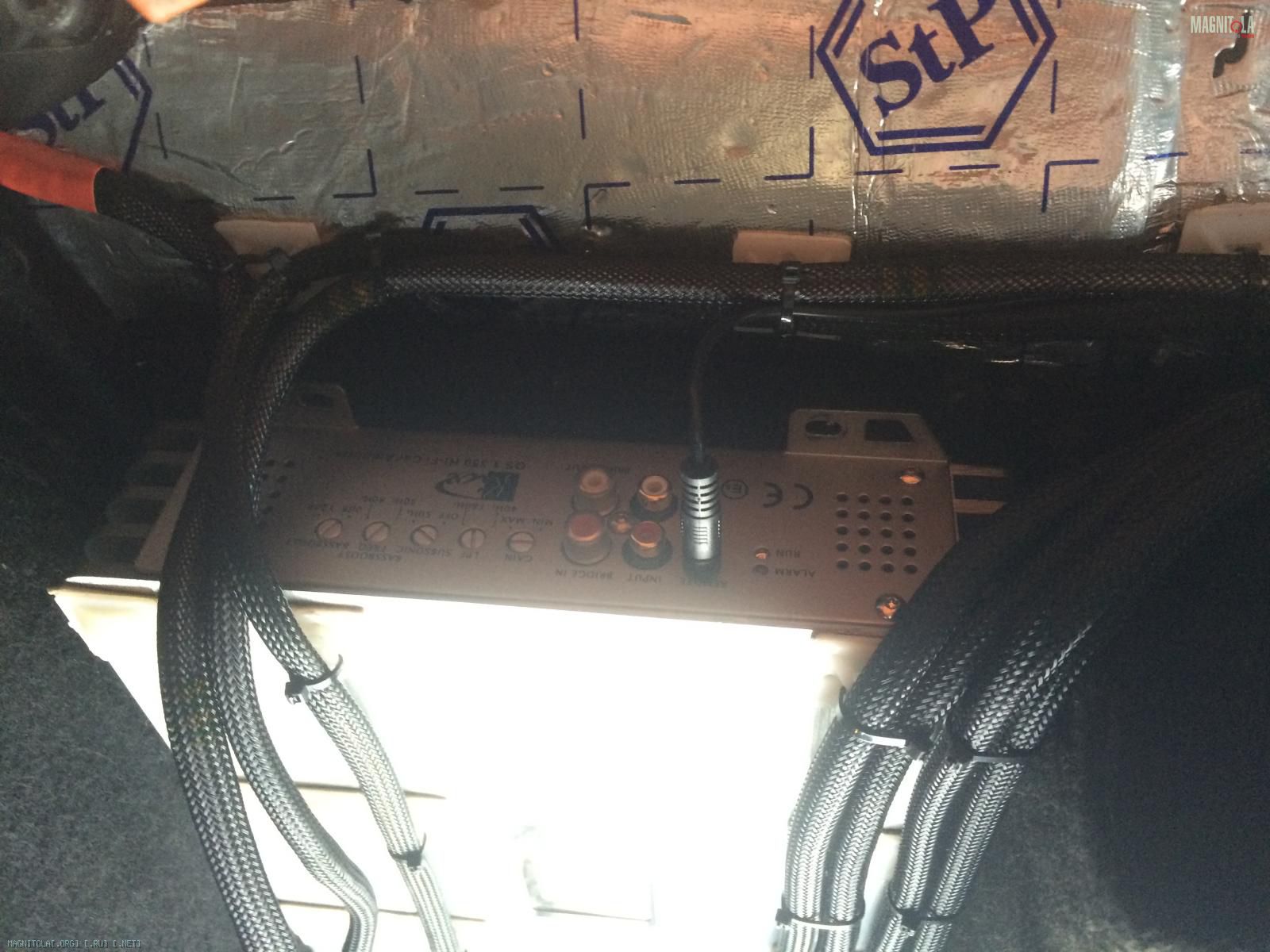

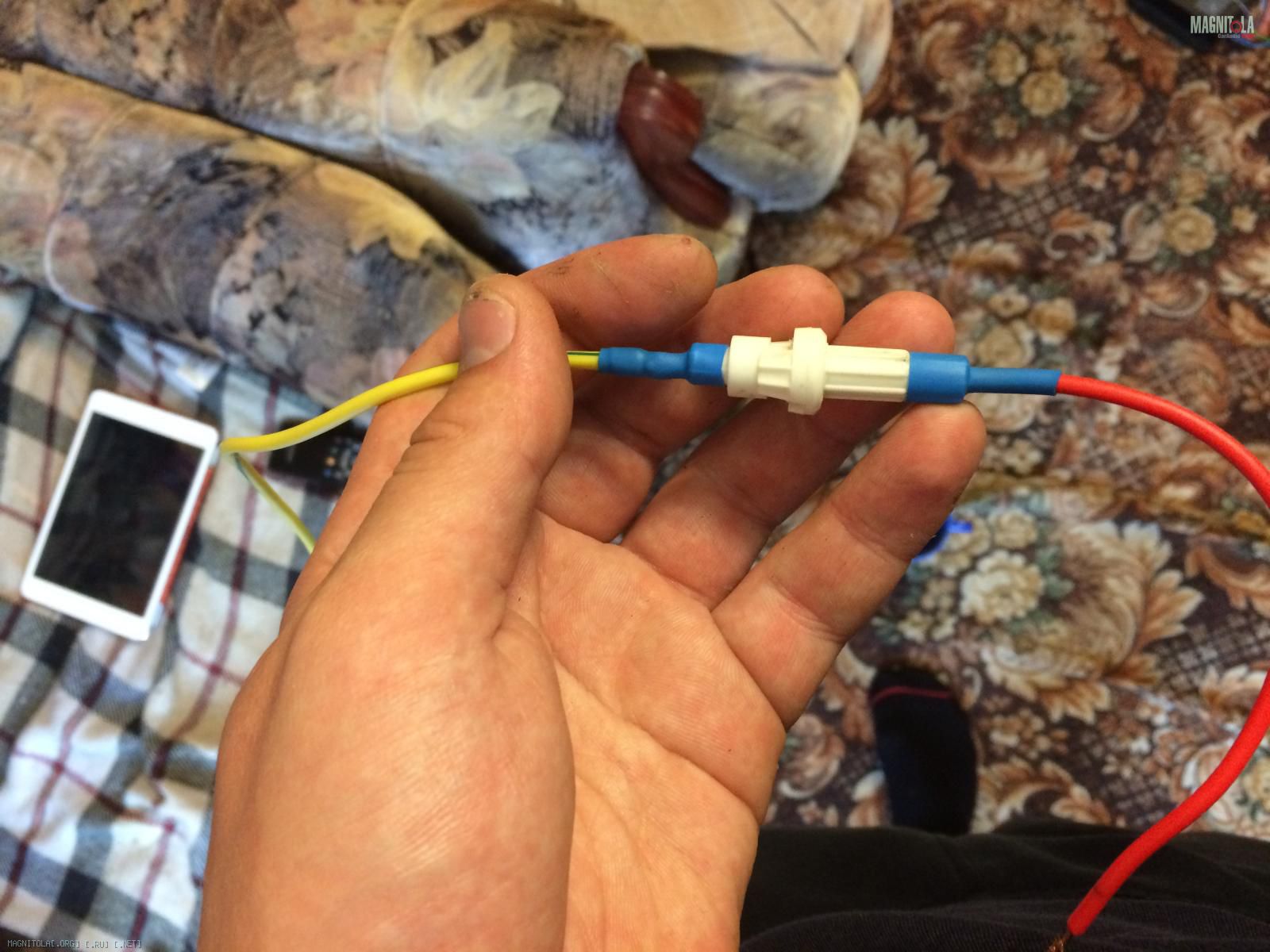

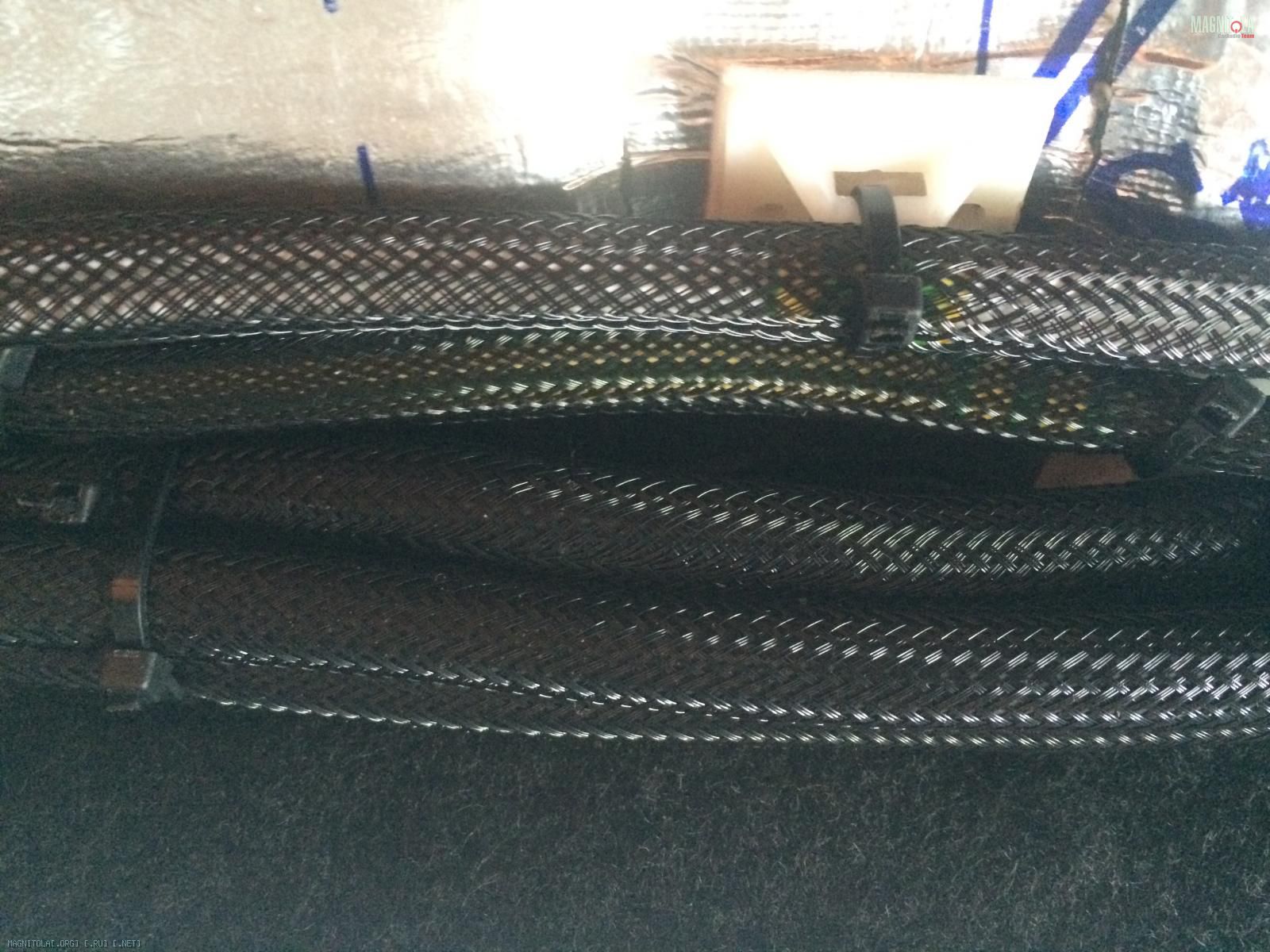

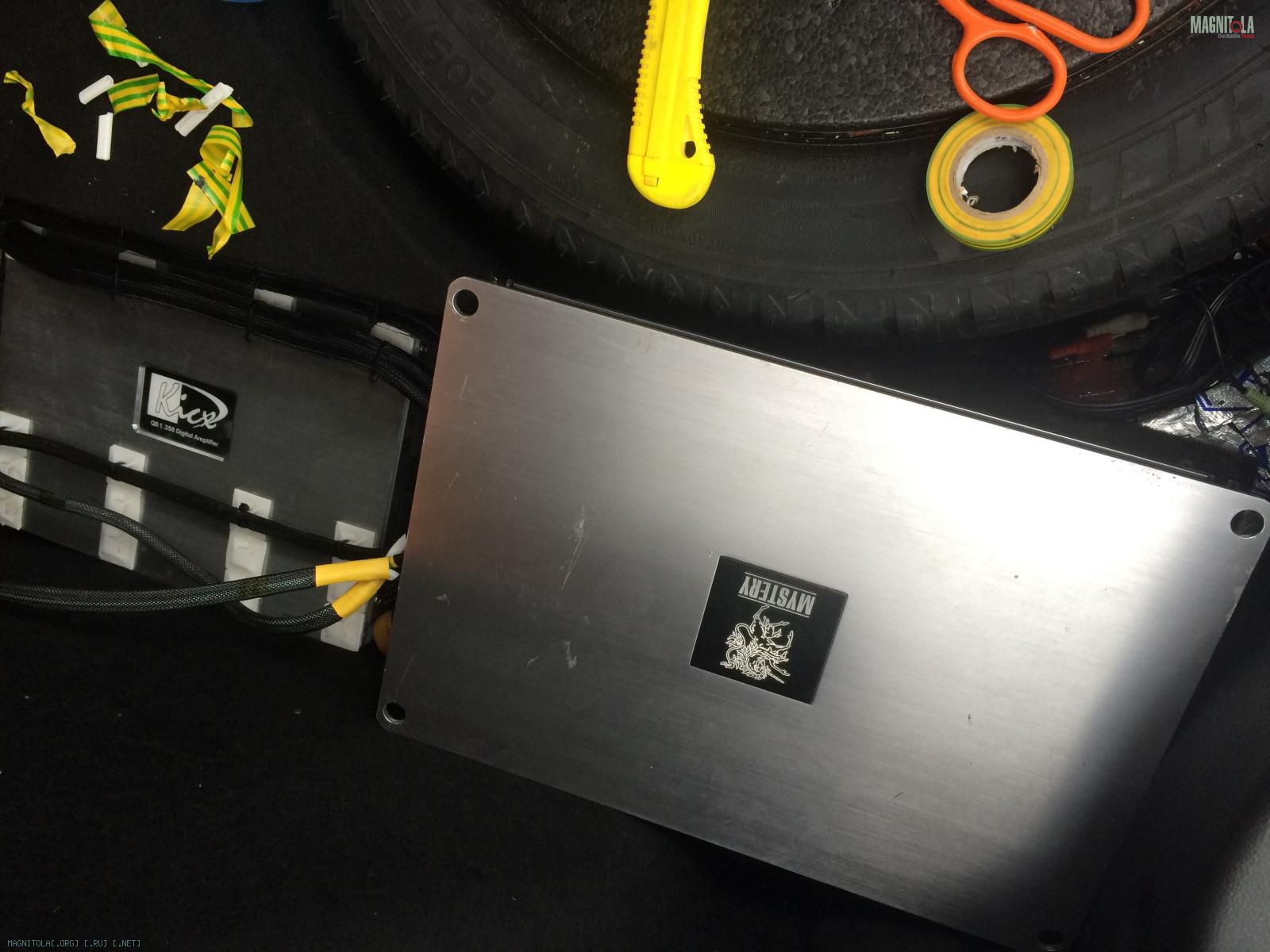

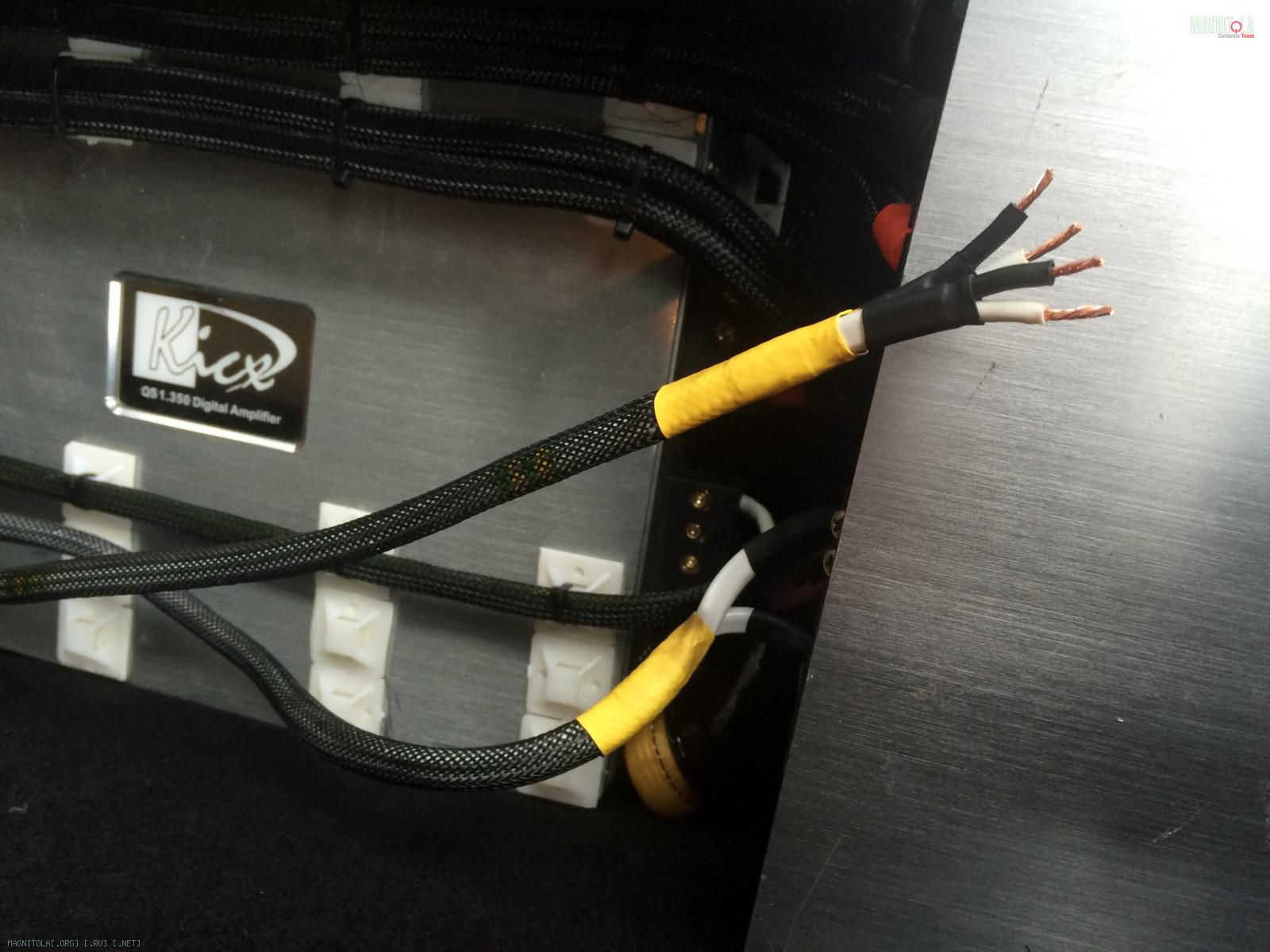

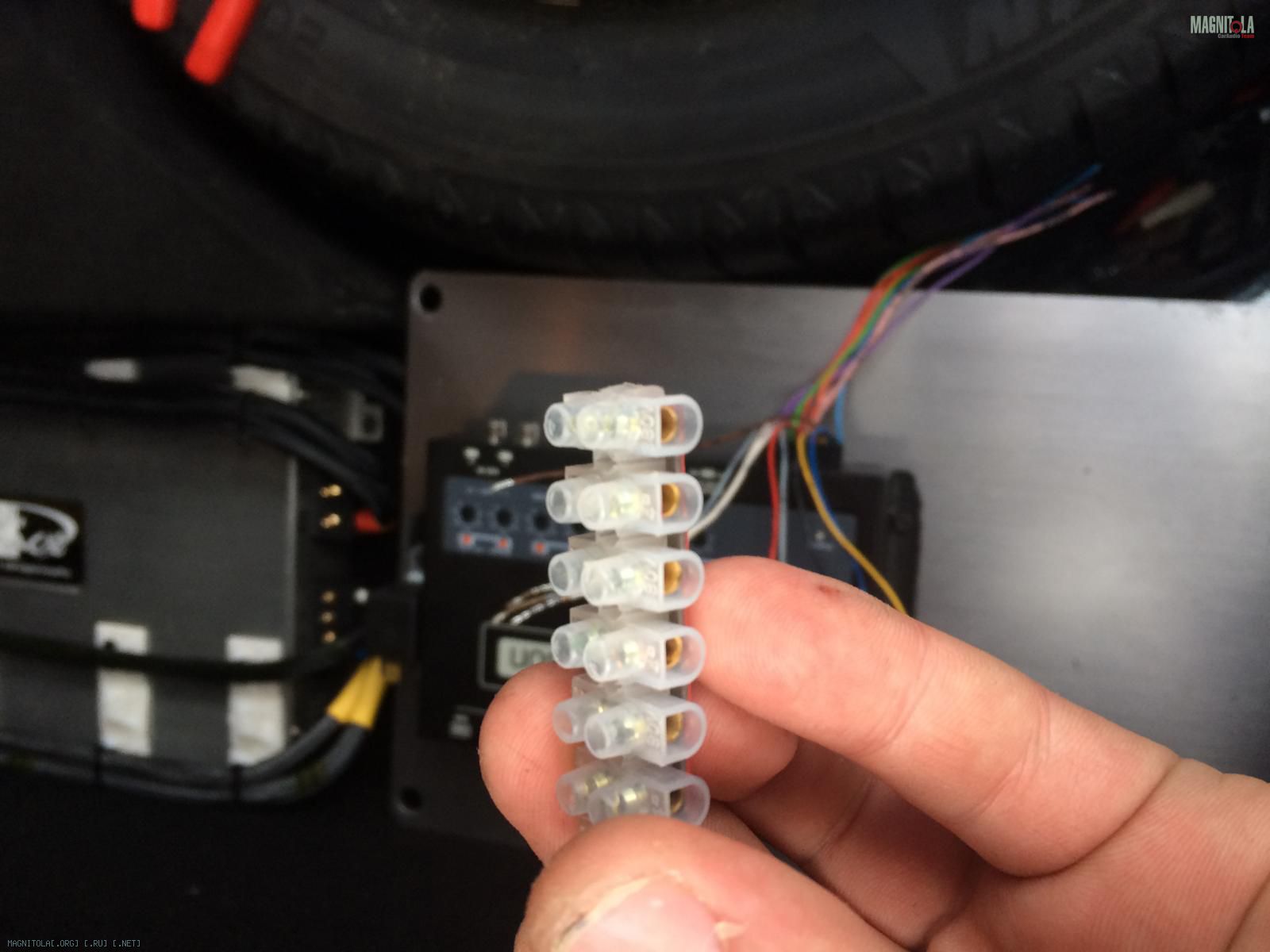

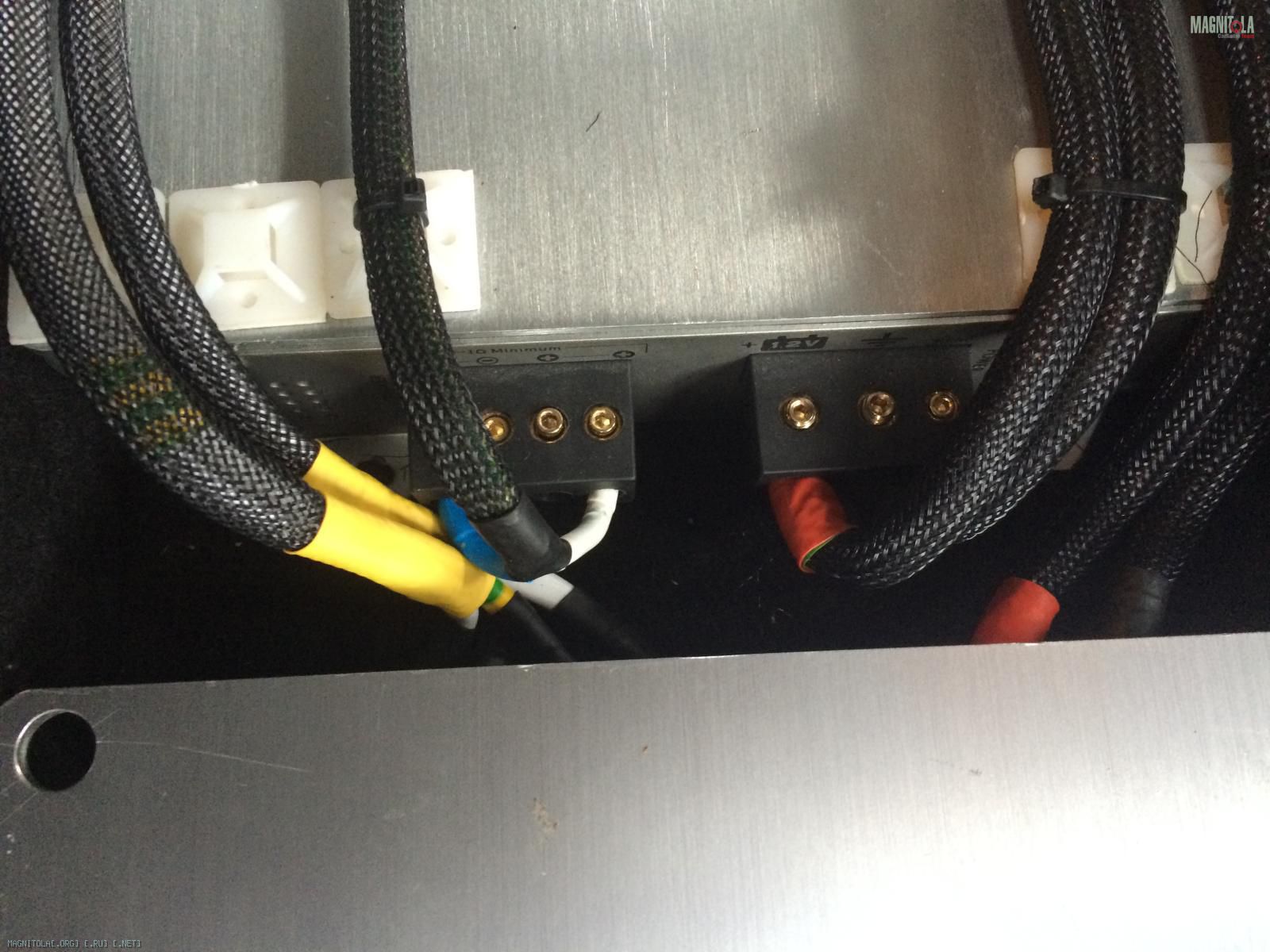

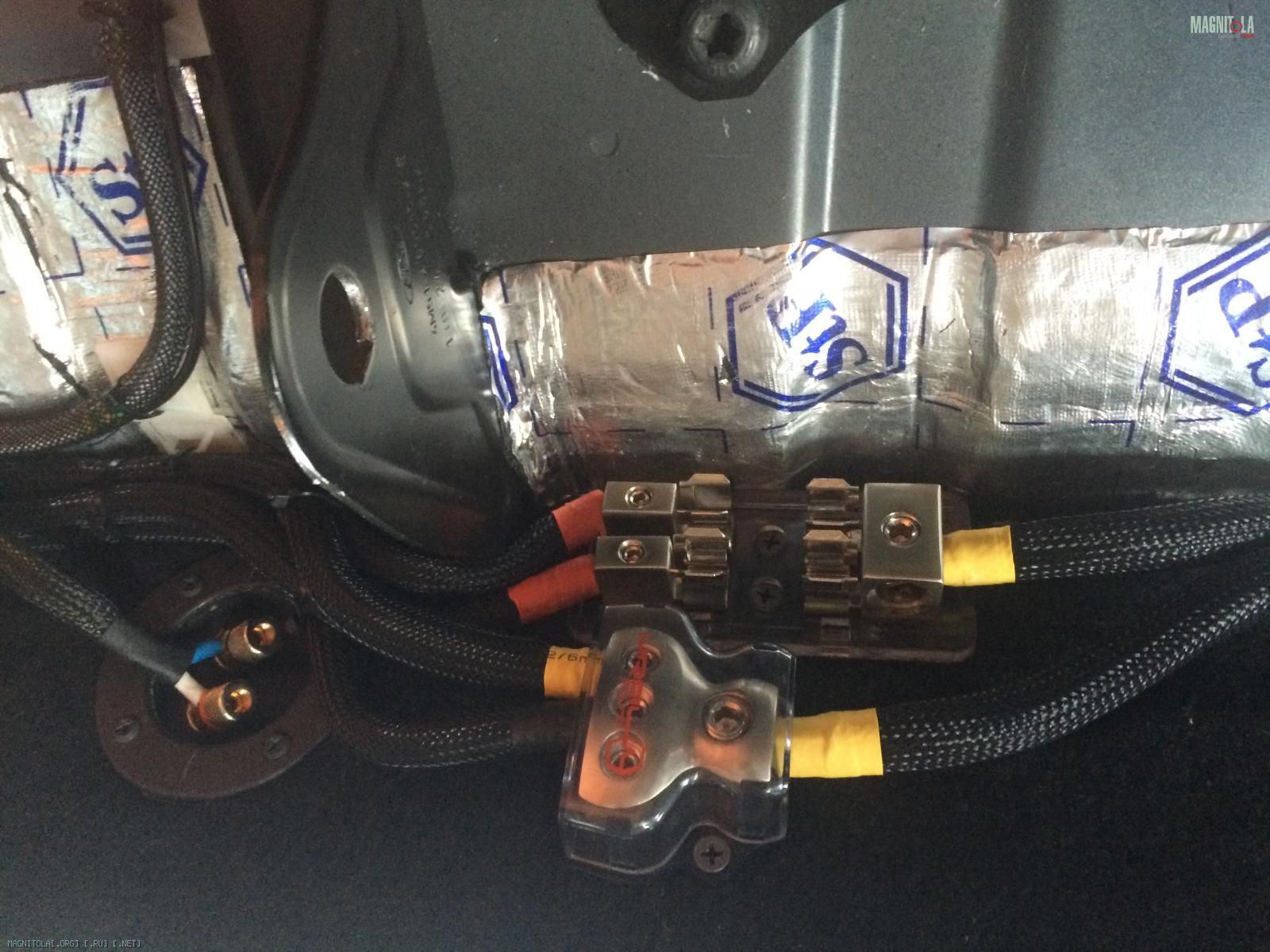

Питание для проца с предохранителем от дистриба Вложение 1009420клеммы для релеВложение 1009422Вложение 1009424Вложение 1009426Вложение 1009428Вложение 1009430 так как места очень мало и все впритык, то чтобы подключить миды и твитеры пришлось подложить бутыль =)Вложение 1009432Вложение 1009434Вложение 1009436Вложение 1009438Вложение 1009440Вложение 1009442Вложение 1009444Вложение 1009446Вложение 1009448

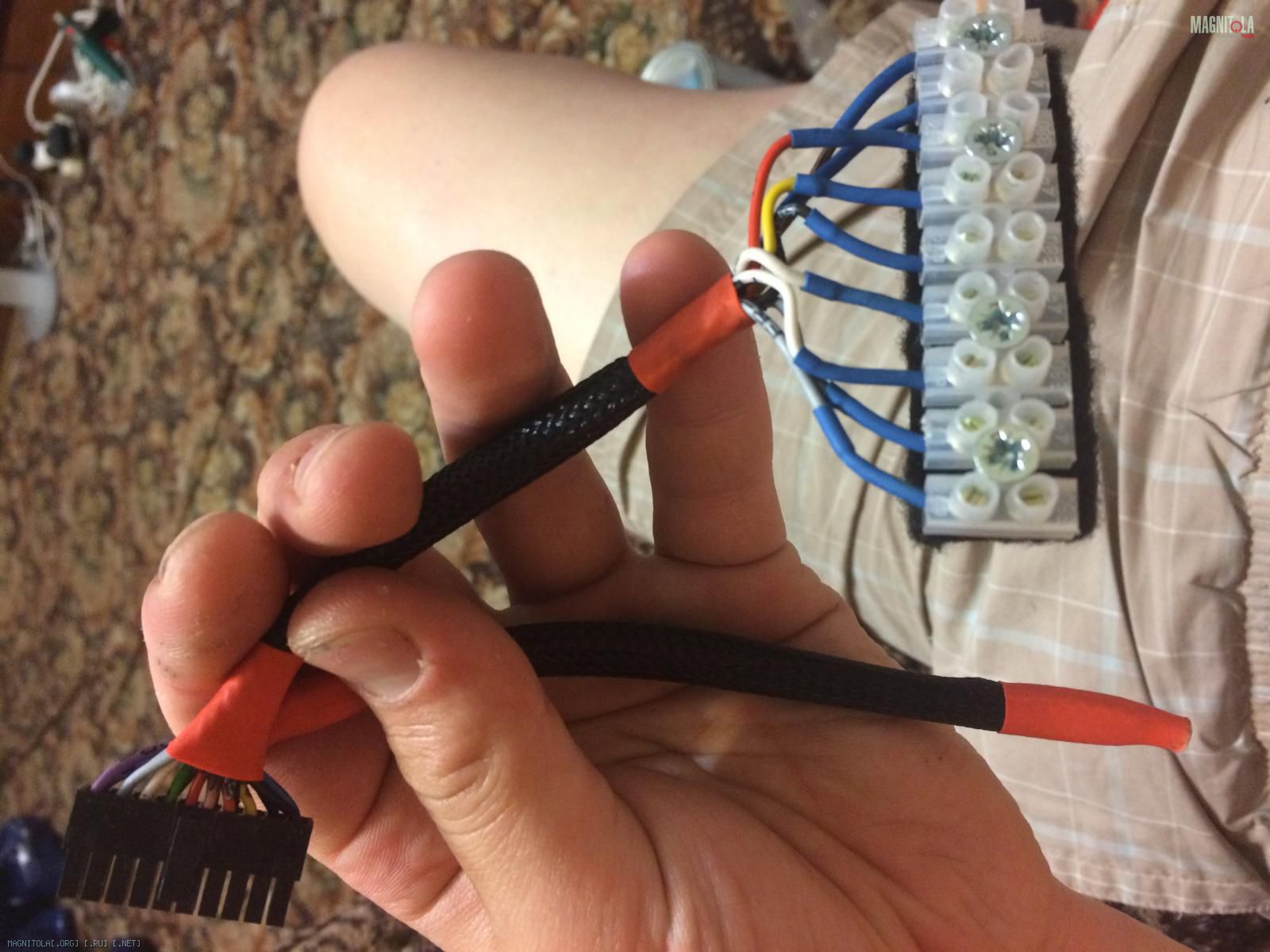

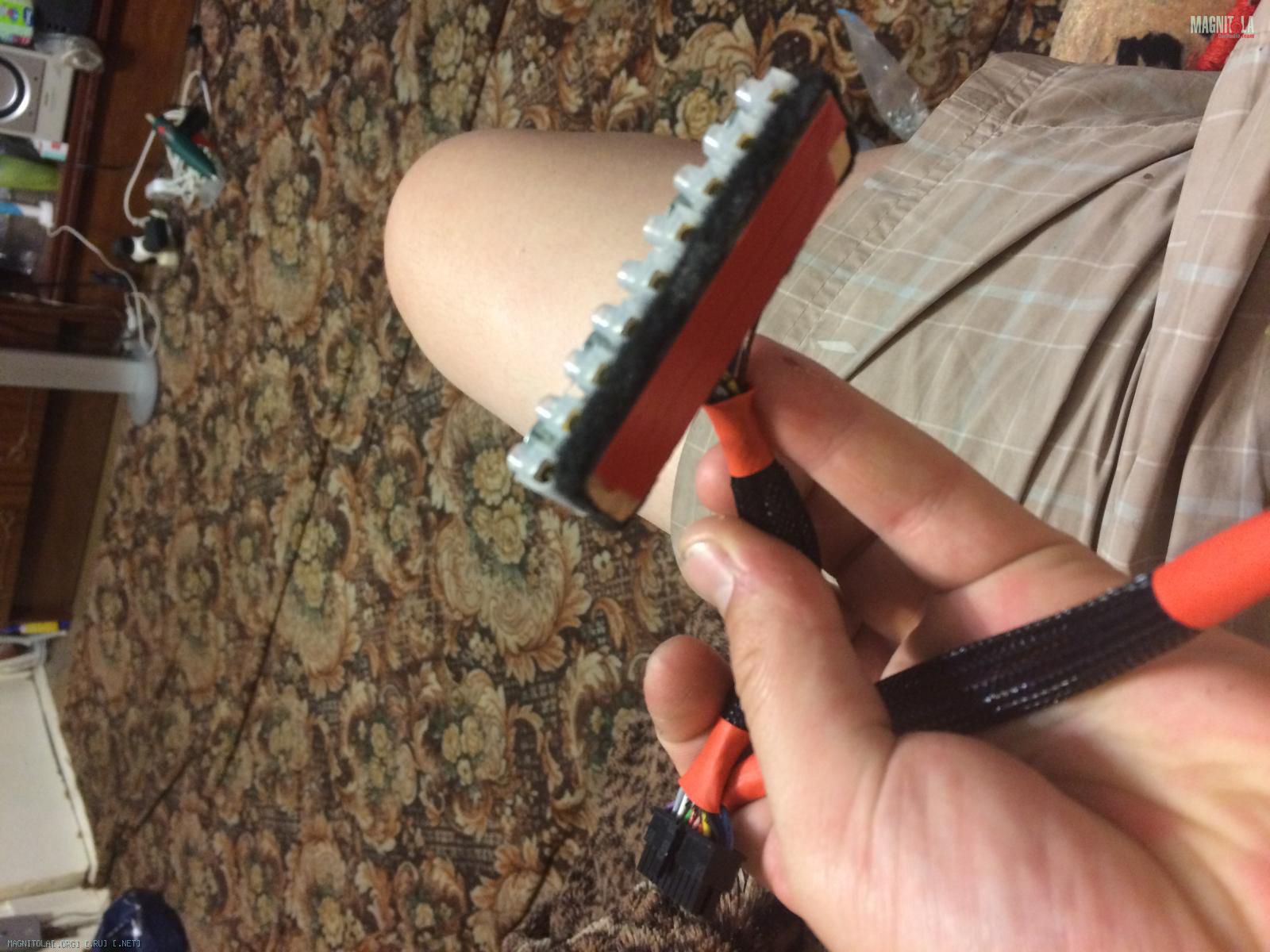

Колодка для проца, чтобы "пушни"не было
---------- Сообщение добавлено 28.05.2016 в 23:28 ----------
Закончилась змеиная оплетка, так что работа приостановилась

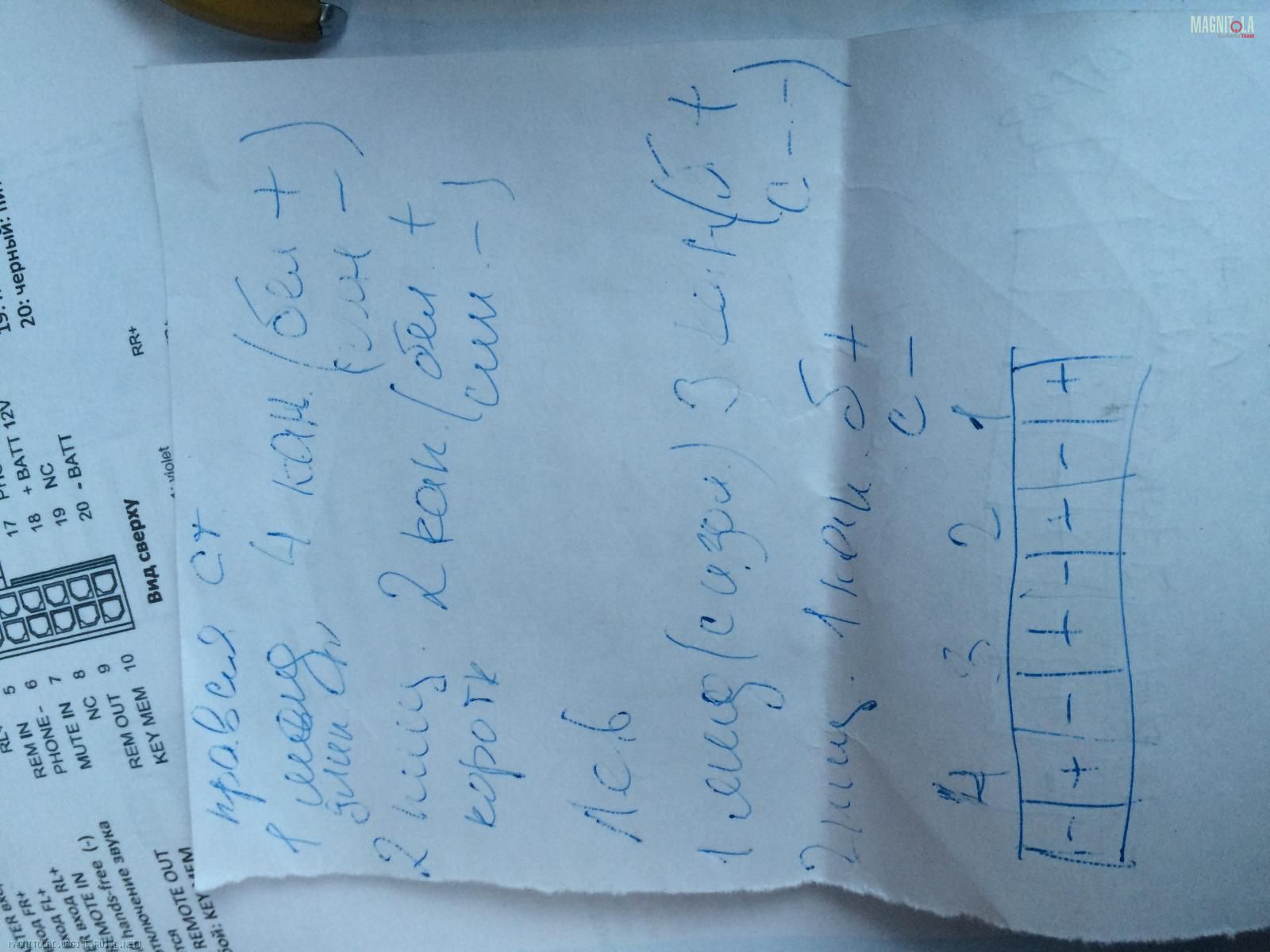

На листочке себе чтобы не забыть записал что где и куда))) а то мало ли)))Вложение 1009450Вложение 1009452
"Кто в курсе"
Атлетико мадрид красавцыыыыы =)
в тоннеле подиума (внутри) не надо ничего виброй закатывать)) а так очень неплохо выходит, молодец. охлаждение для усей и проца продумал?
Если оно понадобится(охоаждение) я не уверен в их перегреве))Цитата:
Сообщение от bomber86

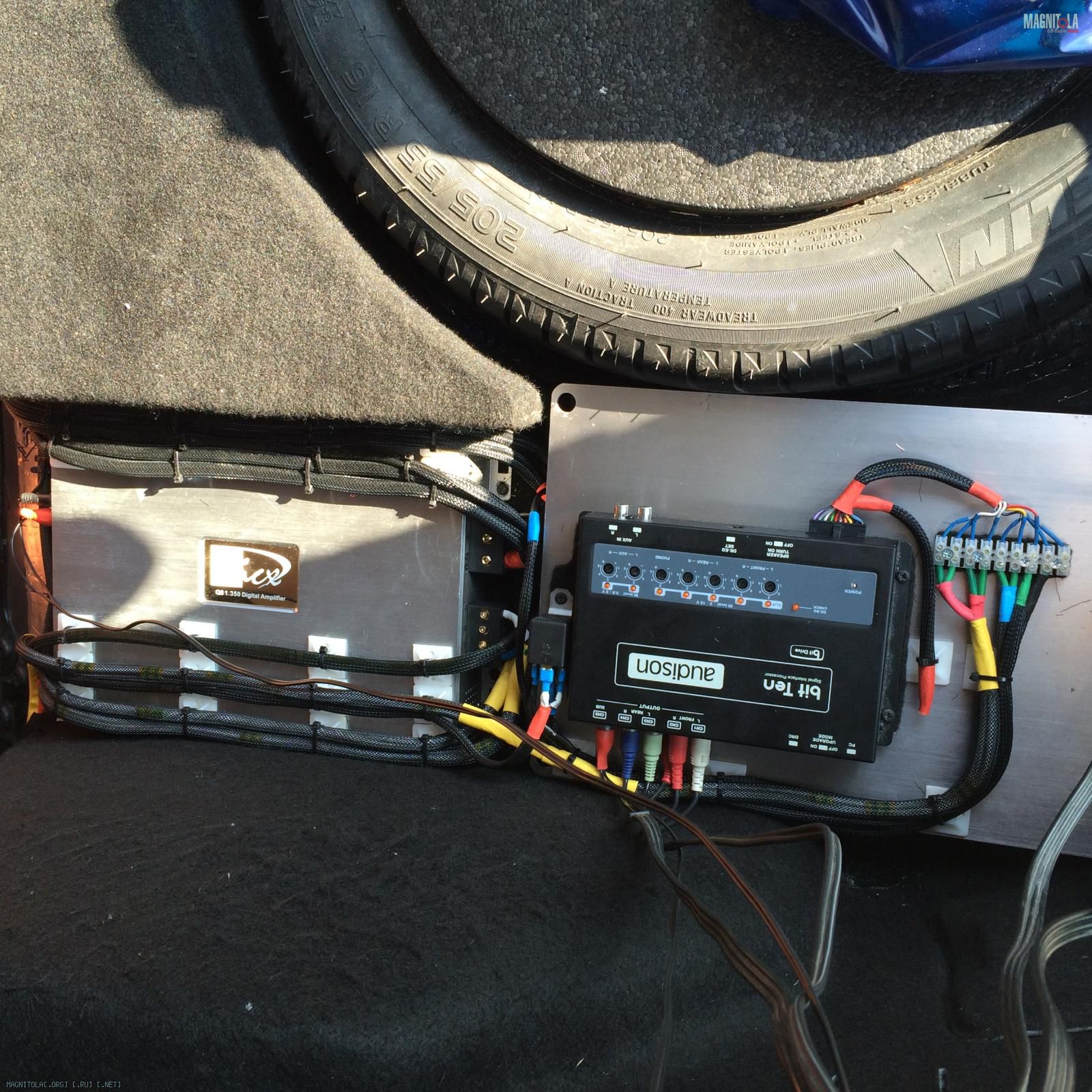

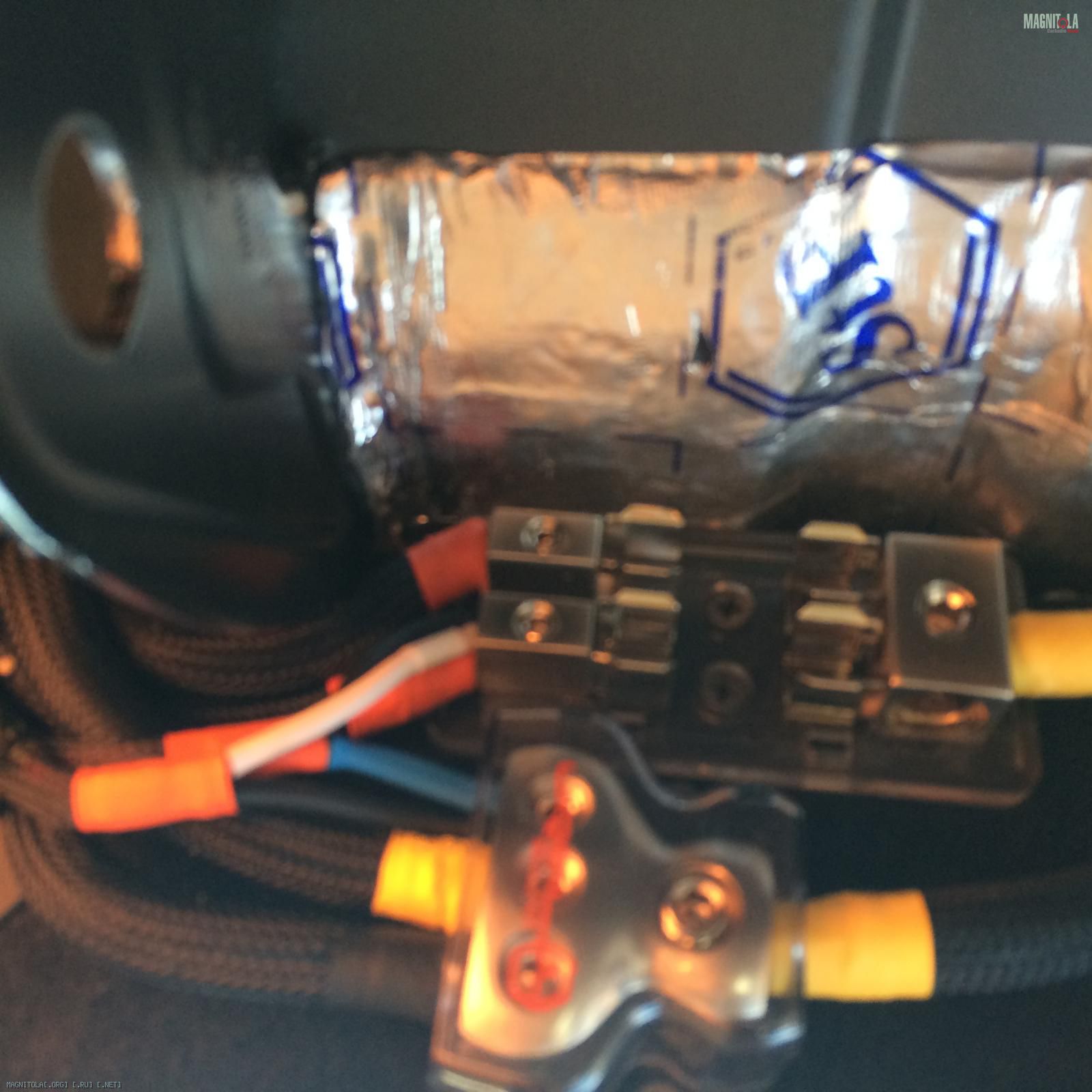

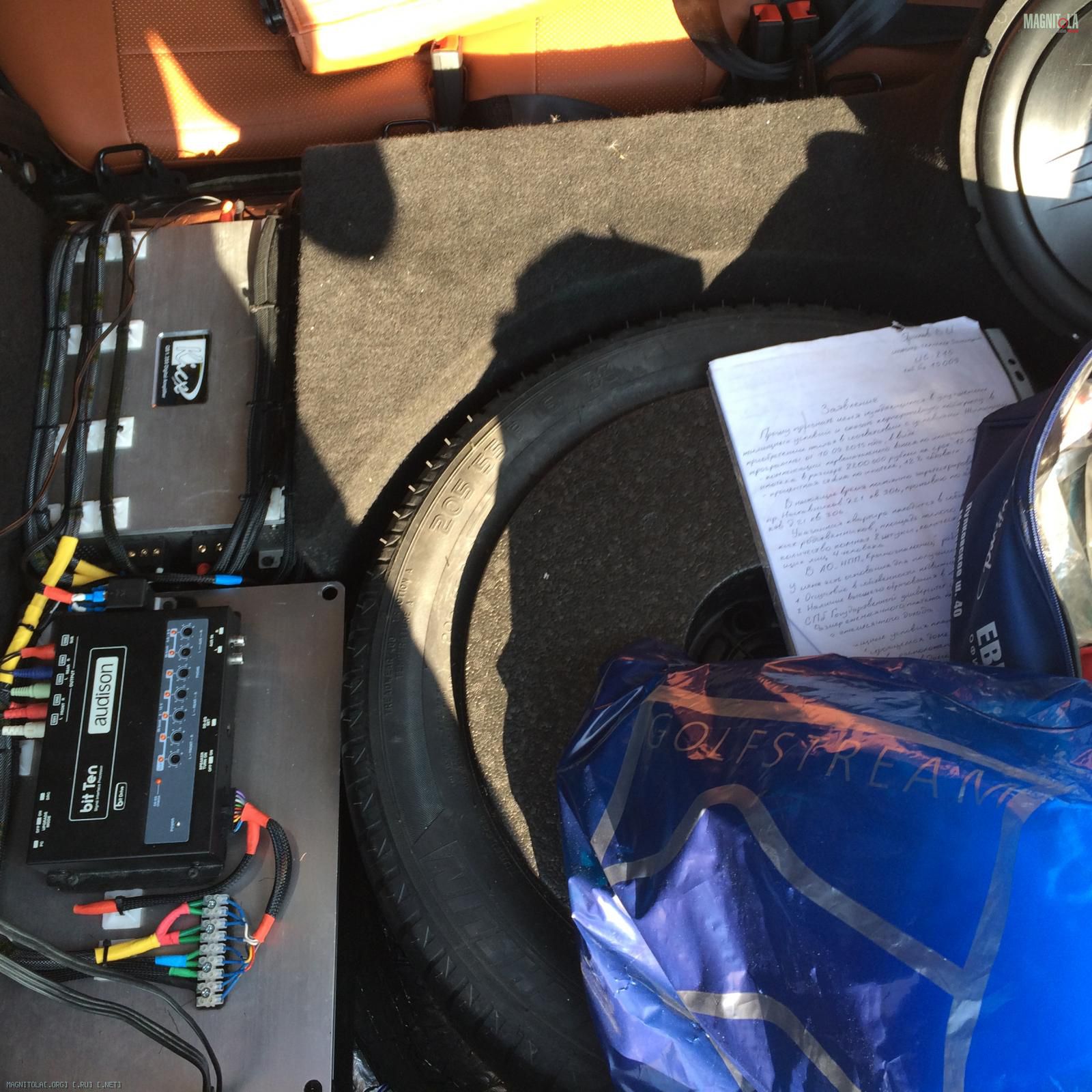

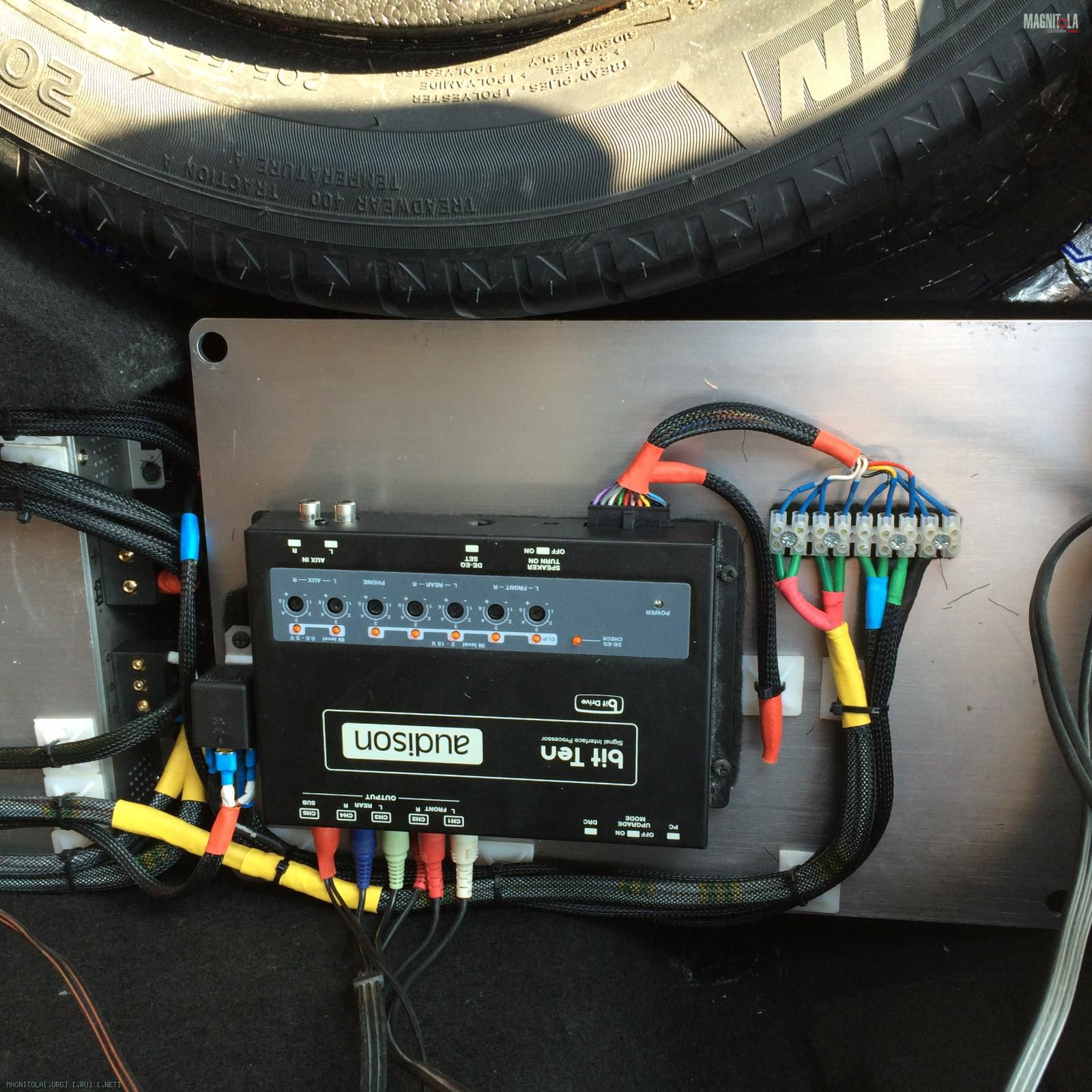

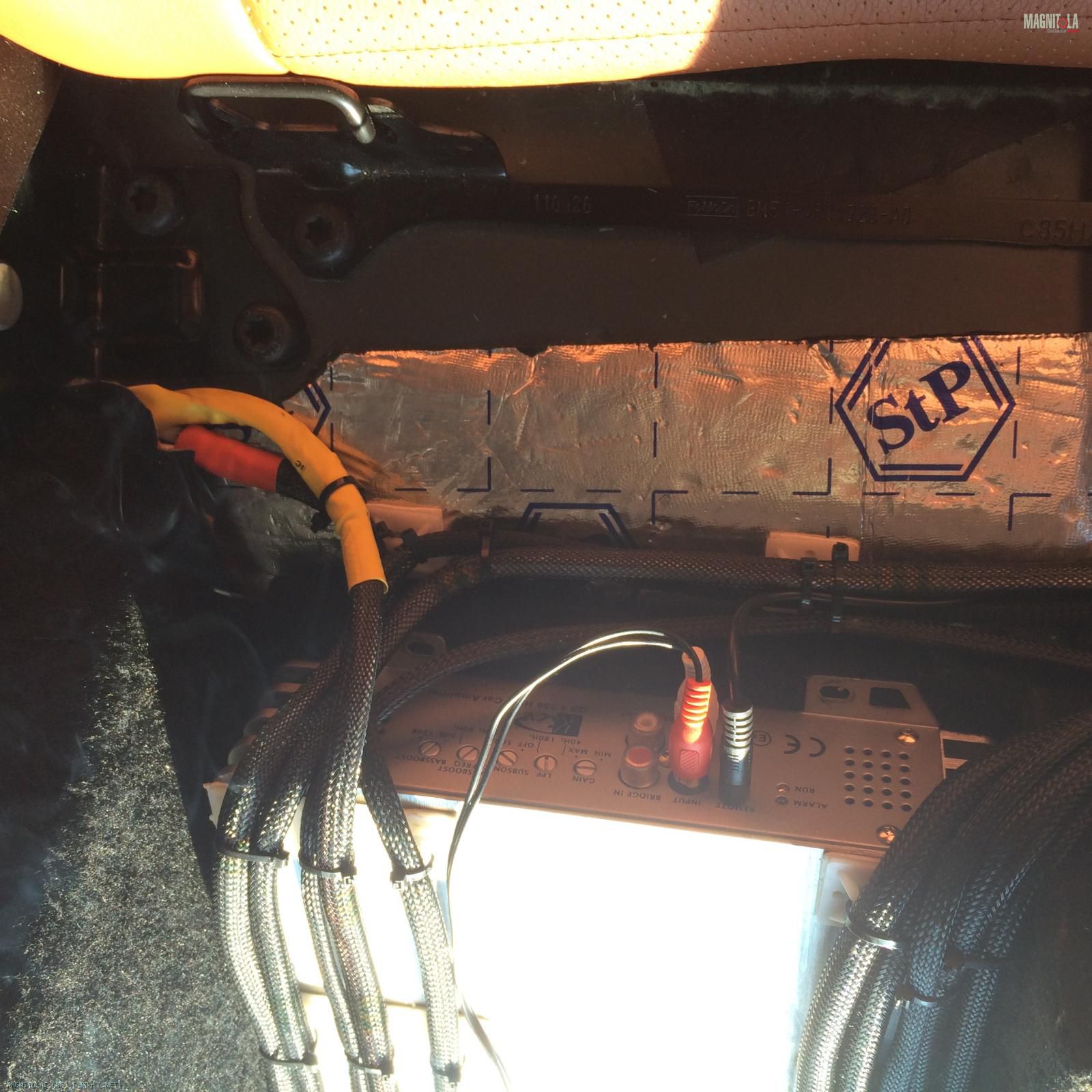

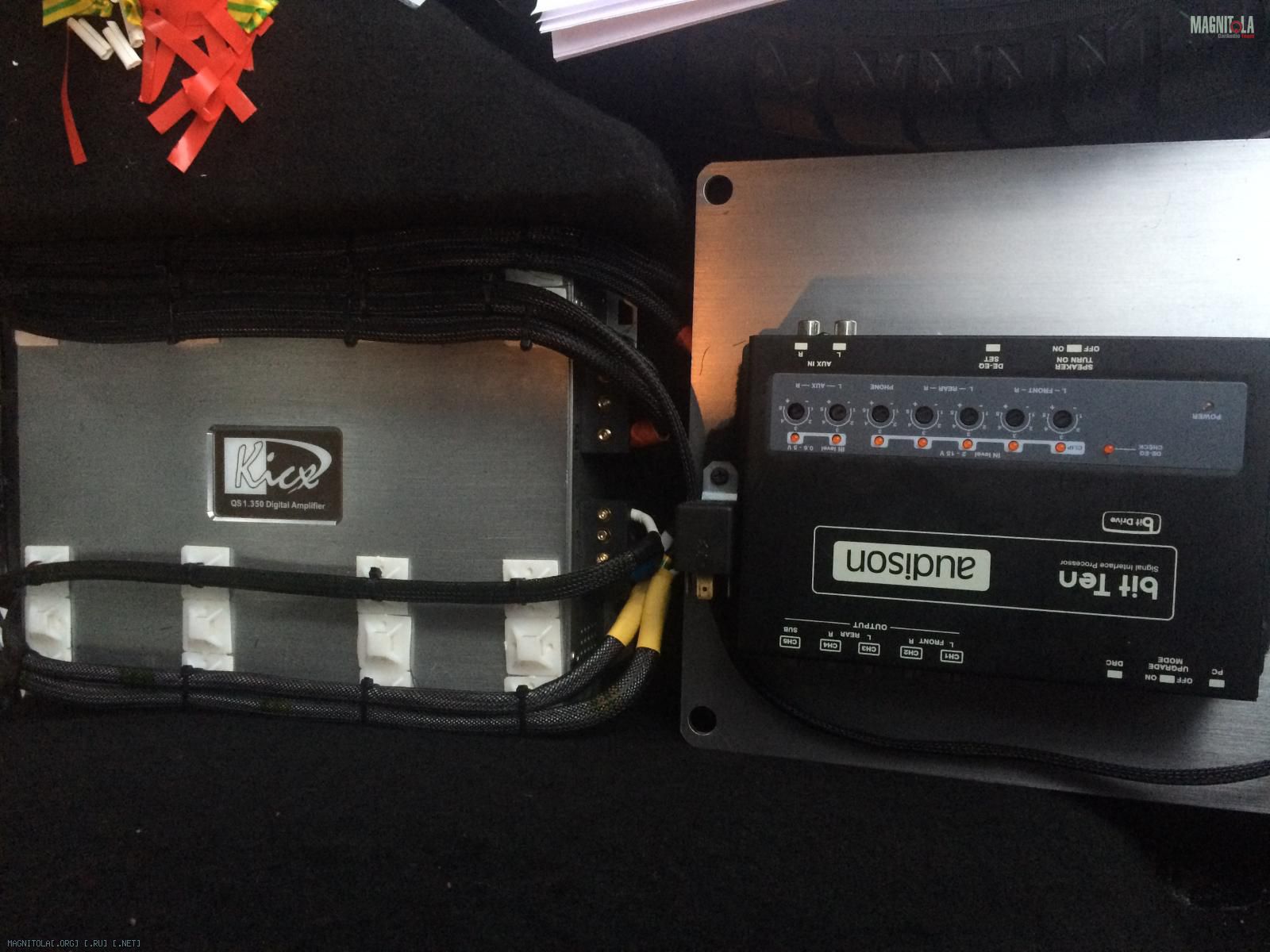

Конечный результат работ в багажникеВложение 1009966Вложение 1009968Вложение 1009970Вложение 1009972Вложение 1009974включил, только почему то саб играет очень тихо((( еле еле бубнит((( я еще стереопары не паял а подключил для пробы домашние колокольчики....может в межблоках дело? Или проц нужно настроить спец для саба???
А так, конечно обдумывал на тему охлаждения, "пропеллерами запасся))))Цитата:
Сообщение от bomber86
Гейн на сабовом усе крутаните и всё будет
---------- Сообщение добавлено 30.05.2016 в 07:39 ----------
Ну и в настройки проца гляньте. Тас есть отдельная реклировка уровня саба (кроме гейна сабового канала)
гейн на усе крутил, без толку...а где эта регулировка именно на проце, не подскажите?Цитата:
Сообщение от fox proteus
---------- Сообщение добавлено 30.05.2016 в 09:25 ----------
именно в программе? или же на самом проце?
сразу извиняюсь за глупые вопросы так как тщательно не разбирался еще в нем....просто странно....фронт играет, а саб еле еле(дифф почти не двигается) играет...
---------- Сообщение добавлено 30.05.2016 в 08:34 ----------
Сегодня буду пробовать варианты..
возможно саб еле двигается потому что на него подаются хз какие частоты или сабсоником порезан так высоко снизу что и бахать ему нечем... в общем настраивайте проц как полагается, а там много нового услышите точно
Весь проц настраивается в программе. Внешние крутилки - это всего лишь регулировка чувствительности входов.Цитата:
Сообщение от Slavik1991
В проге все настройки в одном окне. Наверху большой блок - поканальные гейны, чуть правее - Master Volume и Sub Volume
Плюс, как верно заметил bomber86, хз, что там у вас с настройками вообще.
PS с настройками сами не справитесь - у вас там замечательный бородач MSMaster обитает. Сделает на высшем уровне)))
fox proteus, ахаха дак вот с настройками то ни хера еще))) всем спасибо за советы, саб задвигался)))
Да знаю такого msmaster, но пока буду сам разбираться для общего образования))))
Дошли руки до покраски подиков под пищи...жду когда высохнет
Плюс сделал соединение пищей разъемом типа мама папа и перепаял штатные провода у пищалок
Вложение 1012414Вложение 1012416Вложение 1012418Вложение 1012420
И так прикупил пожарник для межблоков КПСВэНГ 1х2х0.75
Вложение 1021502Вложение 1021504
буду ваять =)
заодно по дешману приобрел плеер ipod video на 60 гигов.....с виду не падавший, но зацарапанный, с не битым жестким диском.
Вложение 1021506Вложение 1021508
Разобрал,наполировал, вычистил, поменял кнопки, панель. Короч стал как новенький.
Вложение 1021510Вложение 1021512Вложение 1021514Вложение 1021516Вложение 1021518Вложение 1021520
Только теперь диллема...моя ШГУ поддерживает плеер...очень удобно все на экране..управление с руля. В распиновке 30 pin разъема указывается , что есть линейный выход. Тобишь я могу взять сигнал и кинуть его сразу на проц через стереопары. Но тогда теряется удобство( с рулем и не отображатся в ШГУ). Мысль подключить его к док-станции....по USB и плюсом взять сигнал с линеек на проц. Получится картинка и переключение треков так и останется на шгу, но звук уже будет идти сразу на проц. Но тут получается что громкость я ни как не смогу регулировать так как при подключении к ШГУ плеер сЦука блокируется
Вложение 1021522
вот эта забота со стороны эппл о водителе бесит....
выносного регулятора от проца у меня нет...да и дорог он слишком...получается такая схема не канает?
почитав на забугорных сайтах, люди пишут что блокируется ирод по интерфейсу apple accessory protocol, код которого можно спрограммировать на свое усмотрение...вплоть до дистанционного управления..а отвечает за этот протокол 3 пина в разъеме...только вот я не понимаю как и через какую прогу его подключать чтоб можно было задать и написать код программы.
Или просто его разблокировать чтоб можно было управлять и на ШГУ и на нем...мож кто сталкивался,читал,слышал?????
Кстати может кто знает можно ли из штатки вырезать все предустановки, фильтра если они есть...короч сделать сигнал линейным???
Если у тебя РП32, то вряд ли, там стоит NXP70150SC (ЦАП и DSP), в которой, походу и происходят все резы, настройки и регулировки, с неё, прямиком, сигнал идёт на МС УМ. ИМХО, могу и заблуждаться...:blush2:
Да рп32...чот в нете не пробивается артикул цапа =( на сколько я понимаю это разные микросхемы и платы? Все в одном же не может быть? Его как то программно на заводе настраивают или это чисто механика(платы, кондеры, транзюки и т.п.) ? Если выпаять и впаять от другой магнитолы какойнить?Цитата:
Сообщение от IlSan
Вот плата (вроде она) Вложение 1021598... думаю, что все настройки, реализованы программно...Задумка хорошая... но либо, крайне не бюджетная, либо неосуществимая...
Вродь нашел какой то блог, он заменил кондеры перед УМ
Цитирую что он пишет на счет выпайки линейников
"Как видно из описания путь аудиосигнала до УМ очень короткий. Поэтому линейные сигналы нужно брать до разделительных конденсаторов перед УМ. Сигнал там слабенький - не больше 0,8 вольт RMS, поэтому желательно его усилить предусилителем до 2-3 вольт."
---------- Сообщение добавлено 21.06.2016 в 18:55 ----------
Плохо конечно =(Цитата:
Сообщение от IlSan
---------- Сообщение добавлено 21.06.2016 в 18:57 ----------
Хотя и линейки то мне ничего не дадут =(
Звук в обход цапа не пустить(((
Сейчас в большинстве штатных (0и не штатных) магнитол используют такие комбайны: одна микросхема, на борту которой и коммутатор и DSP и ЦАПы. Коррекция АЧХ зашита эту микруху, в DSP часть. Балансы, фейдеры, тембры, тоже зашиты в DSP часть такой микрухи.Цитата:
Сообщение от Slavik1991
При этом, микрухи эти имеют избыточное количество входов-выходов и в разных магнитолах могут использоваться разные пины. Плюс, эта микруха может инициализироваться внешним контроллером.... В общем, надо либо выпиливать штатку, либо ставить альтернативный источник, либо деэквализировать сигнал со штатки, считая его условно нормальным:)
Slavik1991, я се, поставил прошитый дисплей, от РП7, подключил камеру и слушаю штатную балалайку (поменяю эти кондёры и может ещё, чего получится...), пытаюсь "забить" на АЗ (пока успешно :pardon:), только подготовка дверей, шумка у Фокуса, довольно хорошая, возможно, замена штатных динамиков, на что-то работающее от ГУ (без усей)... Если нужен "прорыв" в качестве, то без нормального источника, не обойтись...
Я бы не паниковал =) если б плеер не блокировался бы) звук бы напрямую вывел бы на проц, а по usb пустил бы картинку на шгу, тогда с плеера мог бы регулировать громкость) а так везде засада...короч тогда буду думать как спрограммировать, изменить яблочный протокол. Уже есть мысль использовать плату ардуино, вывести из ирода 3 пина которые отвечают за протокол и который решает передавать польностью управление магнитоле. подключить как com Port.Цитата:
Сообщение от fox proteus
---------- Сообщение добавлено 21.06.2016 в 23:25 ----------
Изучаю реализацию на сайтах пендосии =)
---------- Сообщение добавлено 21.06.2016 в 23:26 ----------
Да магнитола такая здоровая, что без ущерба в красоте хрен что сделаешь(Цитата:
Сообщение от IlSan
Slavik1991, стоит ли оно того: ЦАП ирода + (АЦП-ДСП-ЦАП) Аудисона (всё, довольно посредственное...)...?
А что мешает вынуть из кабеля ирода, идущего к шгу, аналог и прицепить его на аух вход проца через обычный сдвоенный потенциометр на 10кОм? Конечно, это не с руля громкость, но уже хоть что-тоЦитата:
Сообщение от Slavik1991
С этим согласен) но у меня и так все крайне бюджетно(по меркам АЗ). Кстати если я правильно понимаю, если я выведу линейки из ирода то его ЦАП не должен фурыкать...тут в принципе можно долго рассуждать что и как играет=) это же АЗ =)Цитата:
Сообщение от IlSan
---------- Сообщение добавлено 22.06.2016 в 09:06 ----------
Мешало не знание :good3: вам спасибо ОГРОМНЕЙШЕЕ попробую...Цитата:
Сообщение от fox proteus
---------- Сообщение добавлено 22.06.2016 в 09:14 ----------
fox proteus, может вопрос глупый, но для саморазвития мне не помешает) почему 10кОм??
Чтоб линия была согласованная:)
как включить потц. в цепь знаете?
---------- Сообщение добавлено 22.06.2016 в 09:40 ----------
Как научить проц переключаться между мастер входом и аухом без пульта знаете?
