Civic 6gen: первый инстал, пробую построить бомж-SQ
Доброго времени суток, товарищи магнитольцы!
Сменив на днях усилитель на поприличнее осознал, что все.... приехали... без качественного автозвука я дальше жить не смогу..
Вдохновился на написание темы о моем погружении в этот отдельный мир, непонятный большинству окружающих.
Началось все с того, что я ходя по просторам драйв2 случайно набрел на бортовик Дена и скачал от туда книгу... тогда еще первую версию
Прочитав от начала до конца я был в некотором недоумении и непонимании происходящего)) Но это меня вдохновило попробовать установить все автозвуковое добро, которое у меня уже было, правильно.
Копипастить с драйва не буду, постараюсь рассказать как я это помню сейчас..
В наличии были:
Тринадцатые дины - Sony XS-GF132R
4 канальник -Kenwood — KAC-7405
Голова - Sony CDX-GT565UV
В качестве саба - колонка от домашки Kenwood, НЧ головка там восьмидюймовая.
Докупил твиты - Kicx ST 20

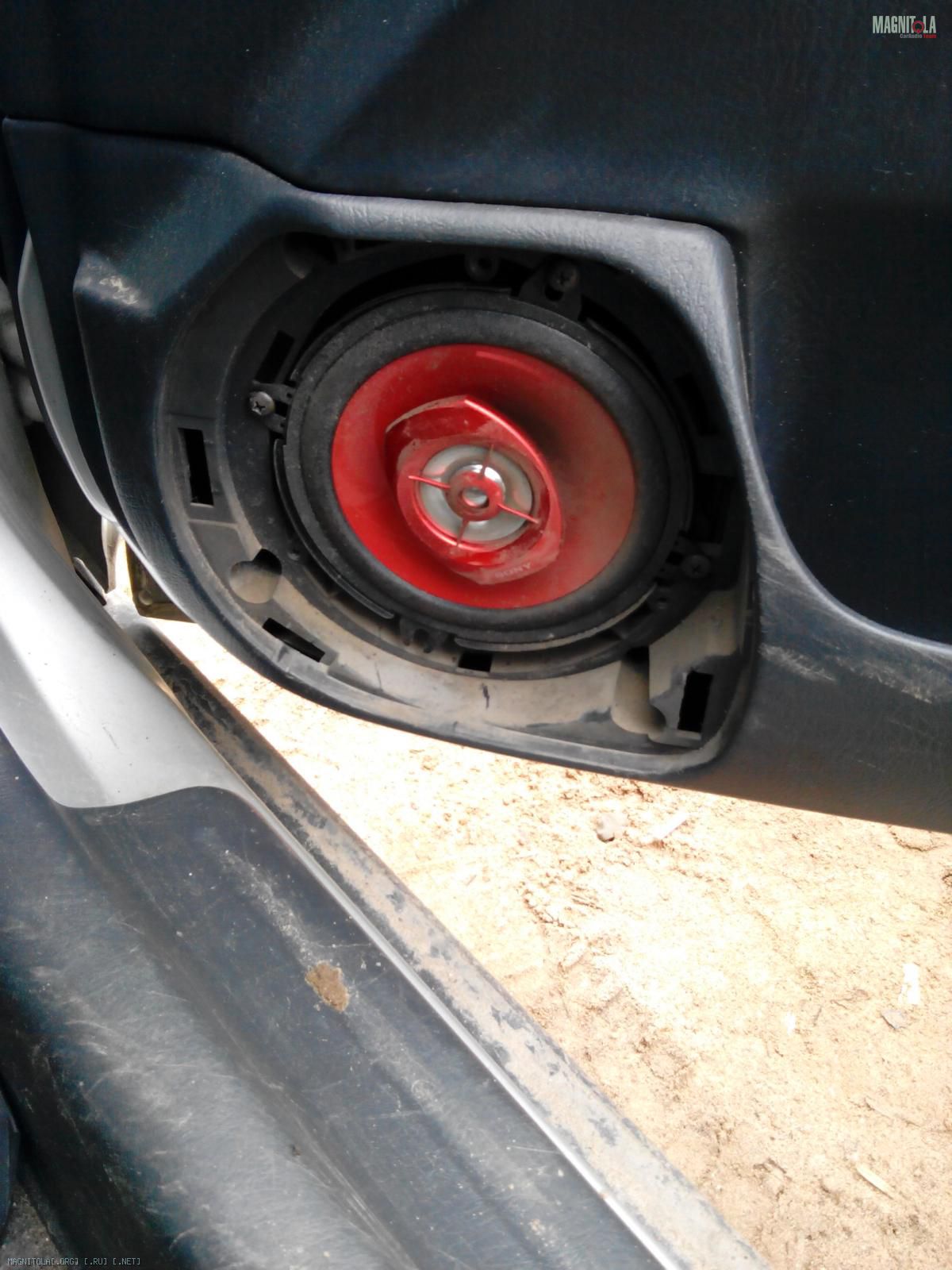

Начал с дверей, до меня динамики были просто повешены на обшивку с ужасными зазорами...
Вложение 1051984

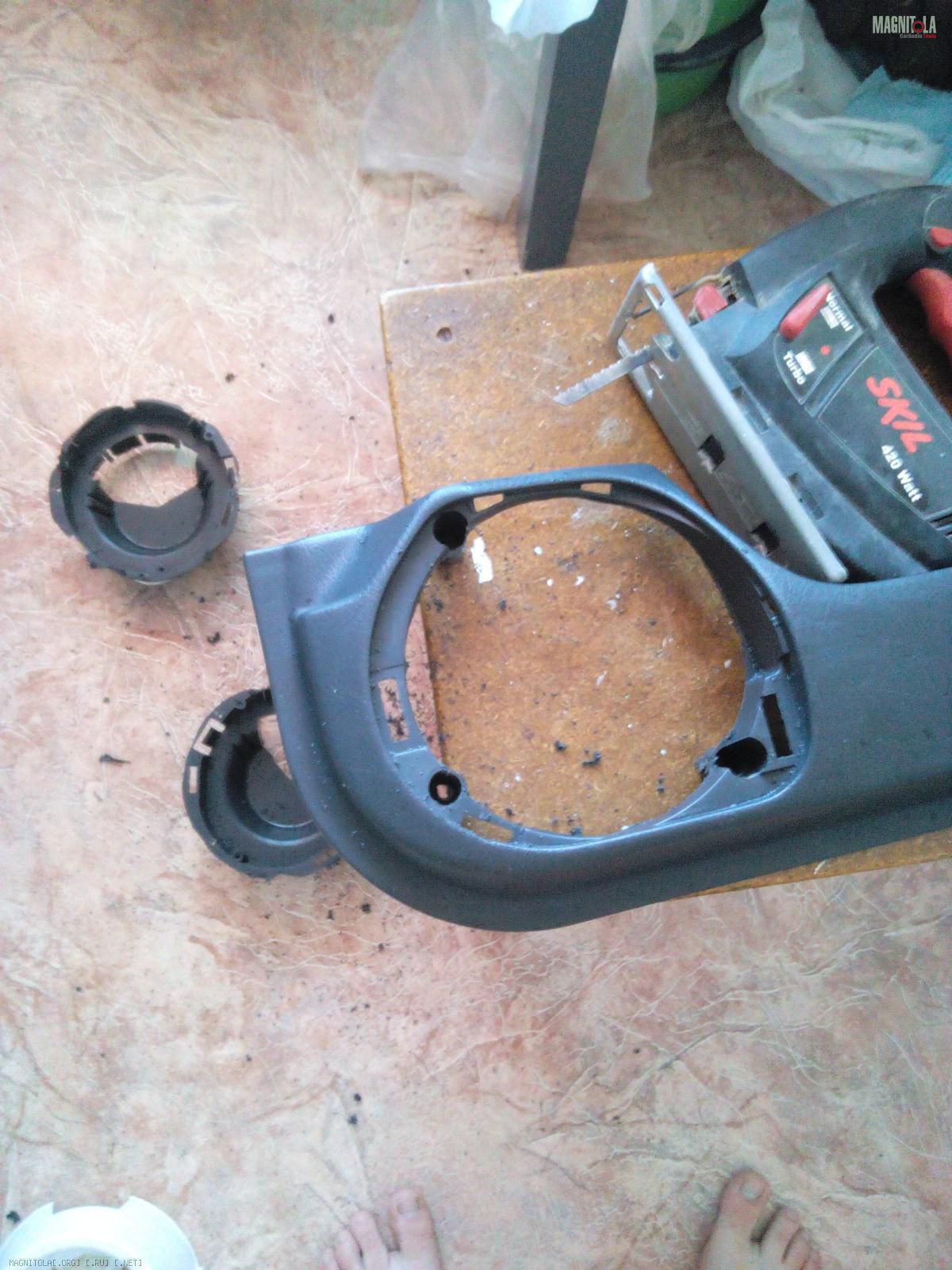

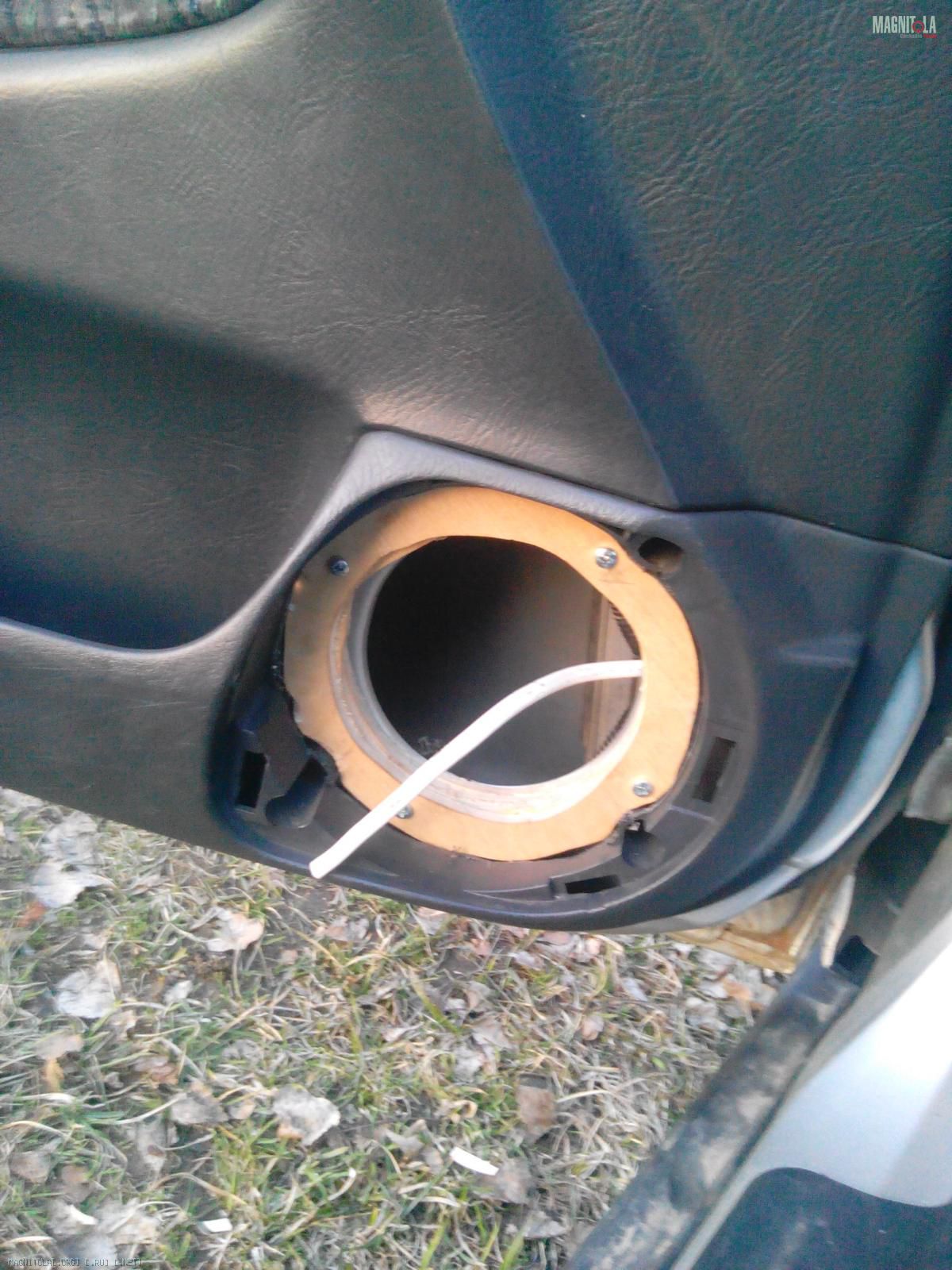

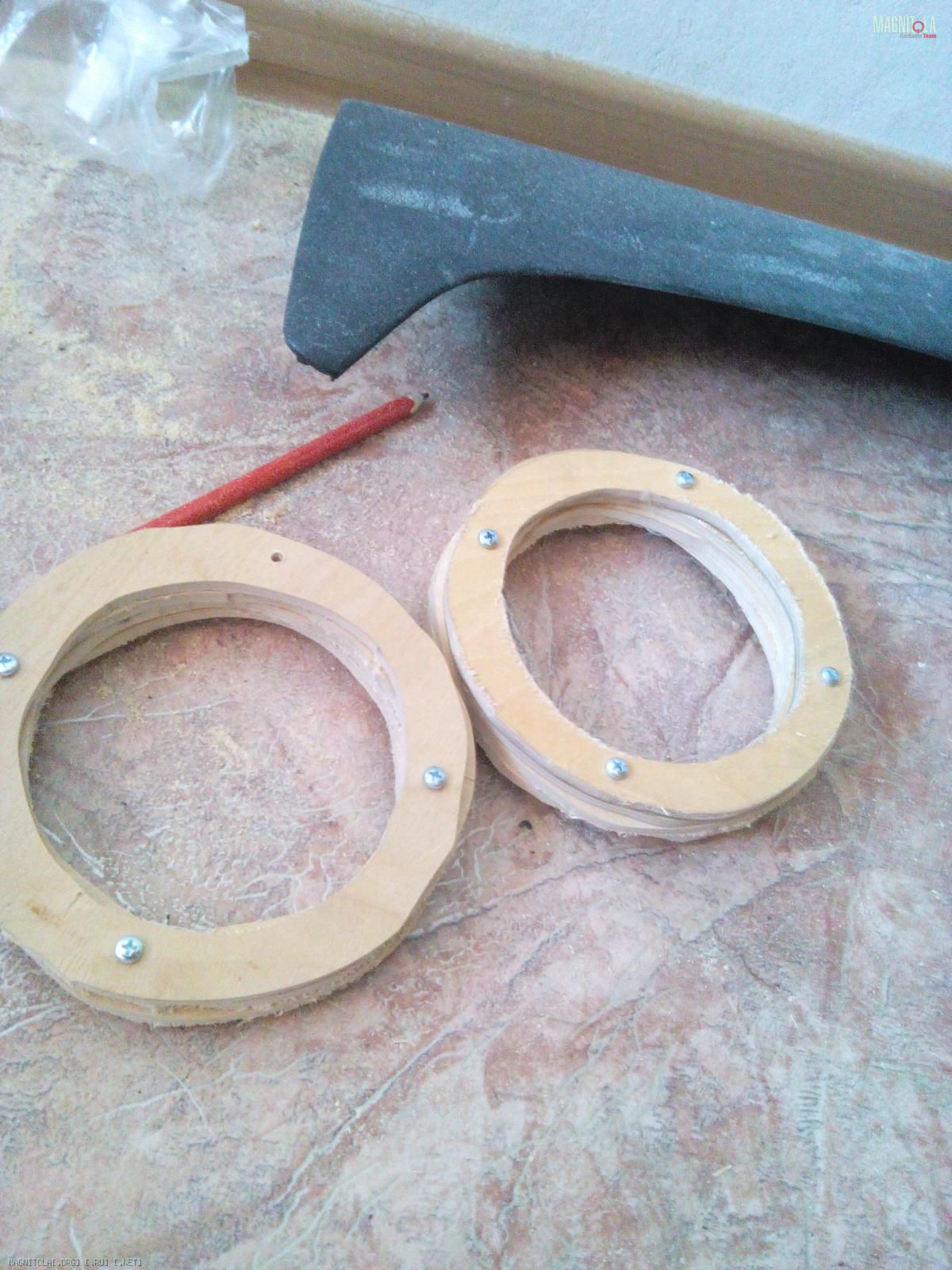

Напилил кривых колец из фанеры и прикрутил болтами к двери, штатный подиум подпилил, чтобы динамики влезли.
Вложение 1051952Вложение 1051986Вложение 1051988

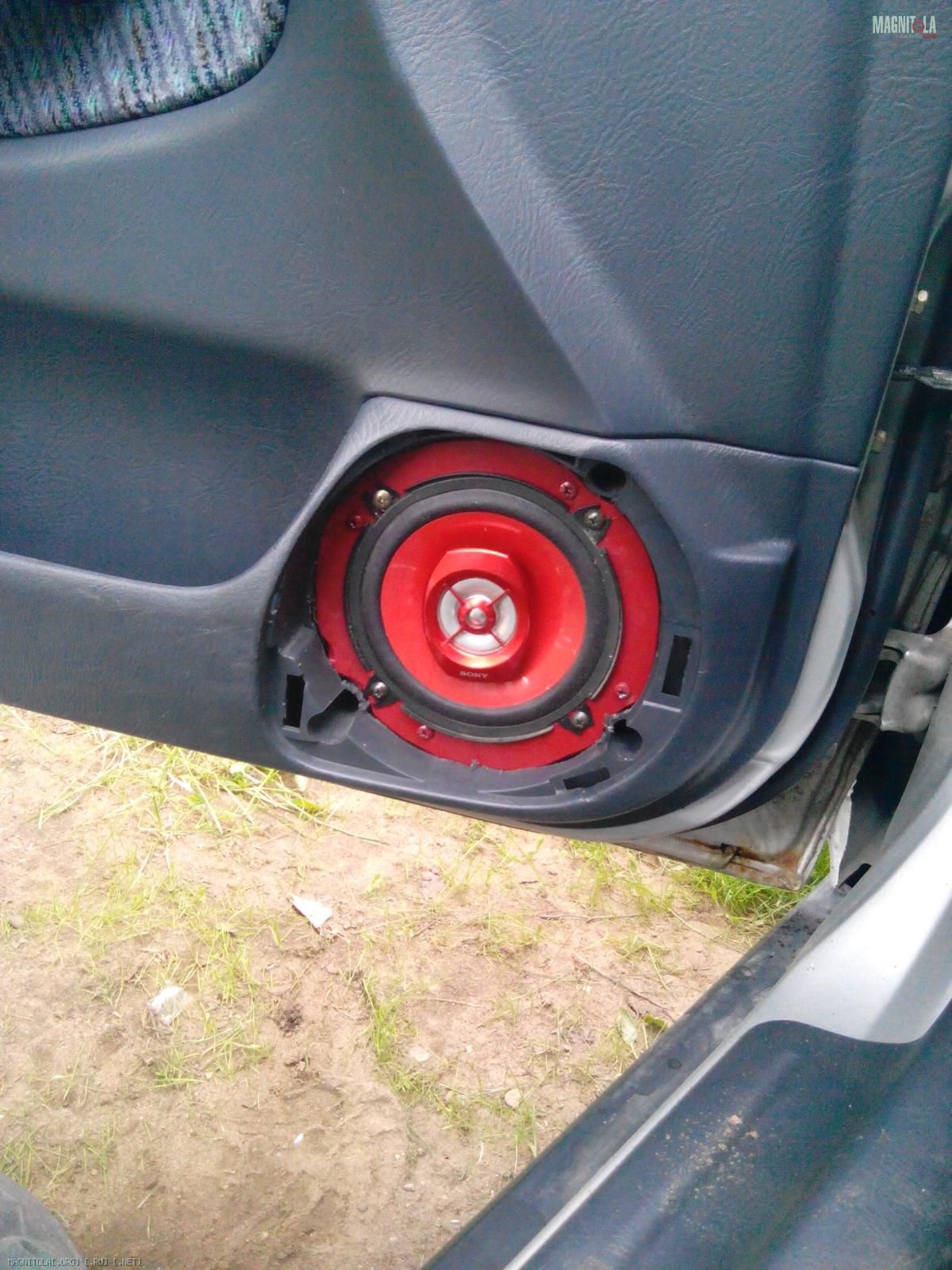

Покрашены кольца были первым попавшимся балоном краски, получилось гламурно)))
Вложение 1051954

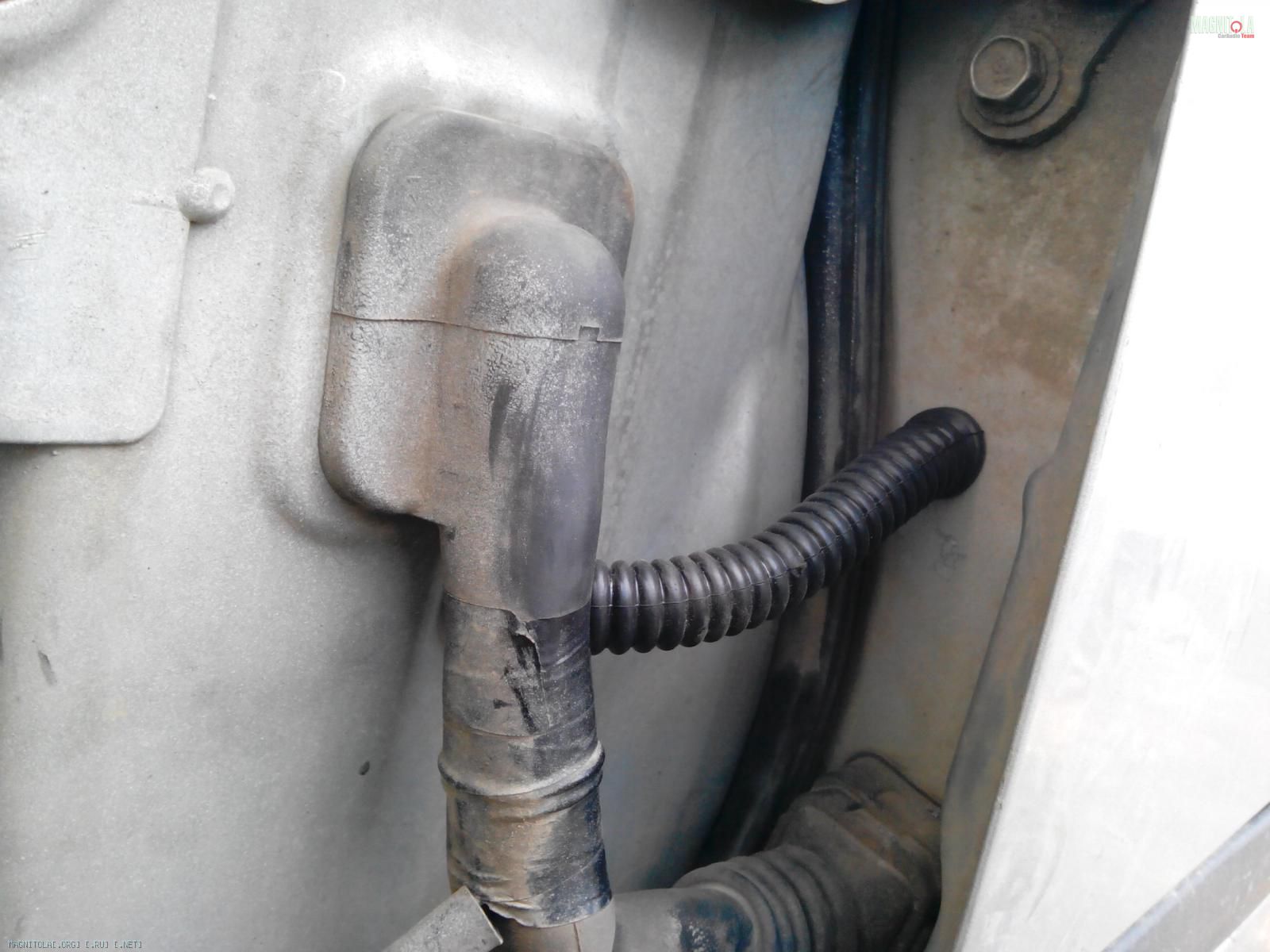

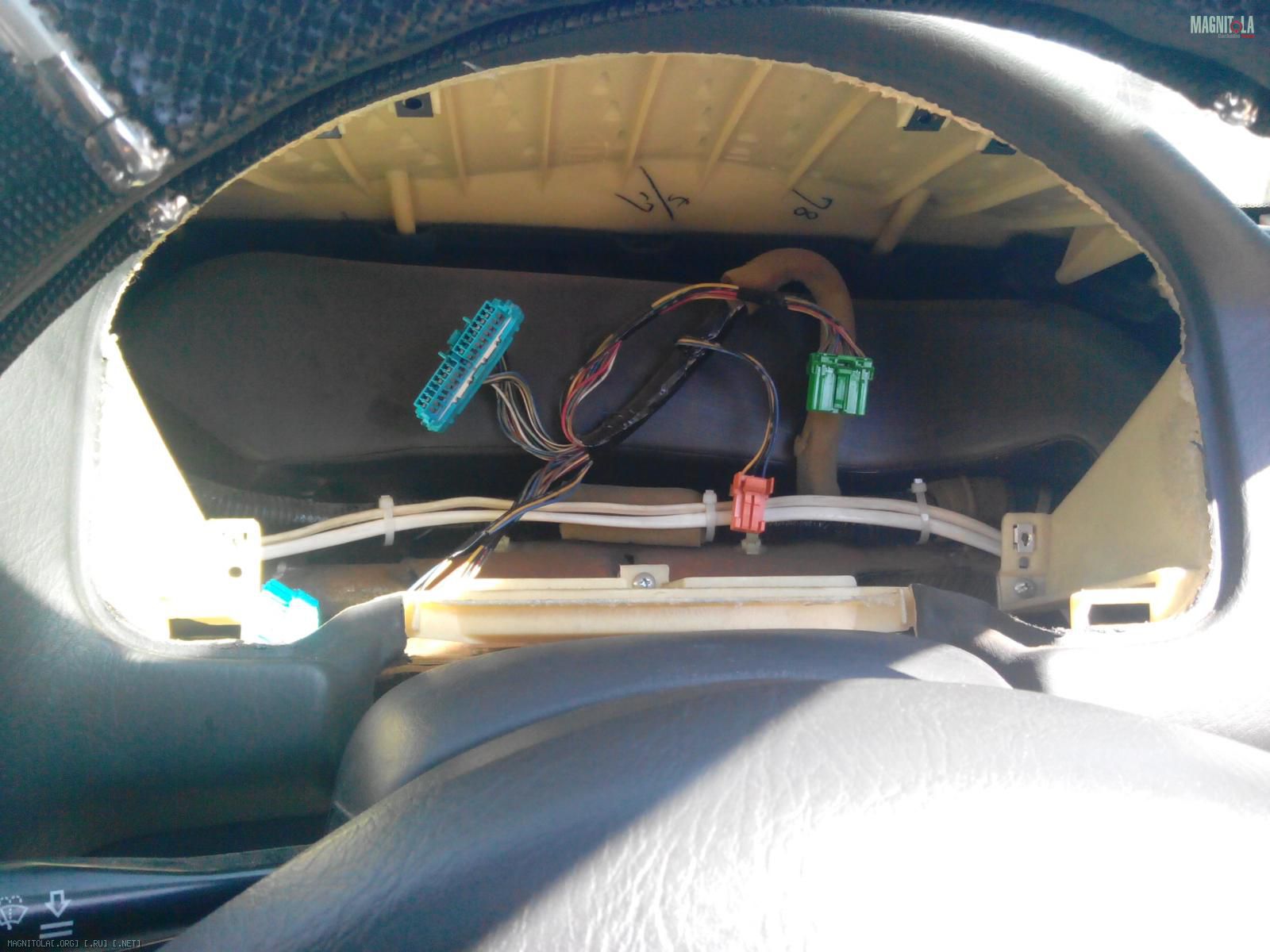

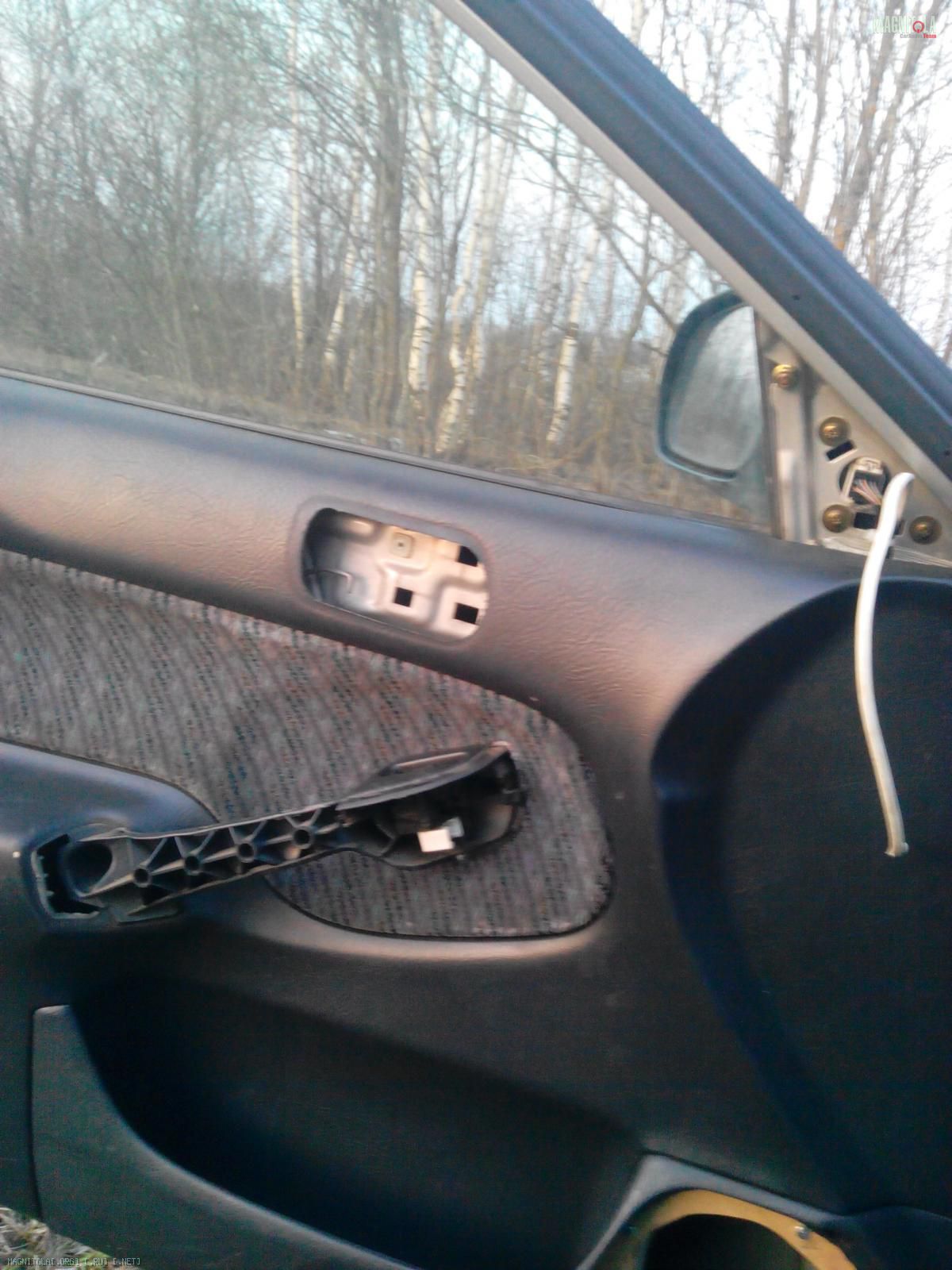

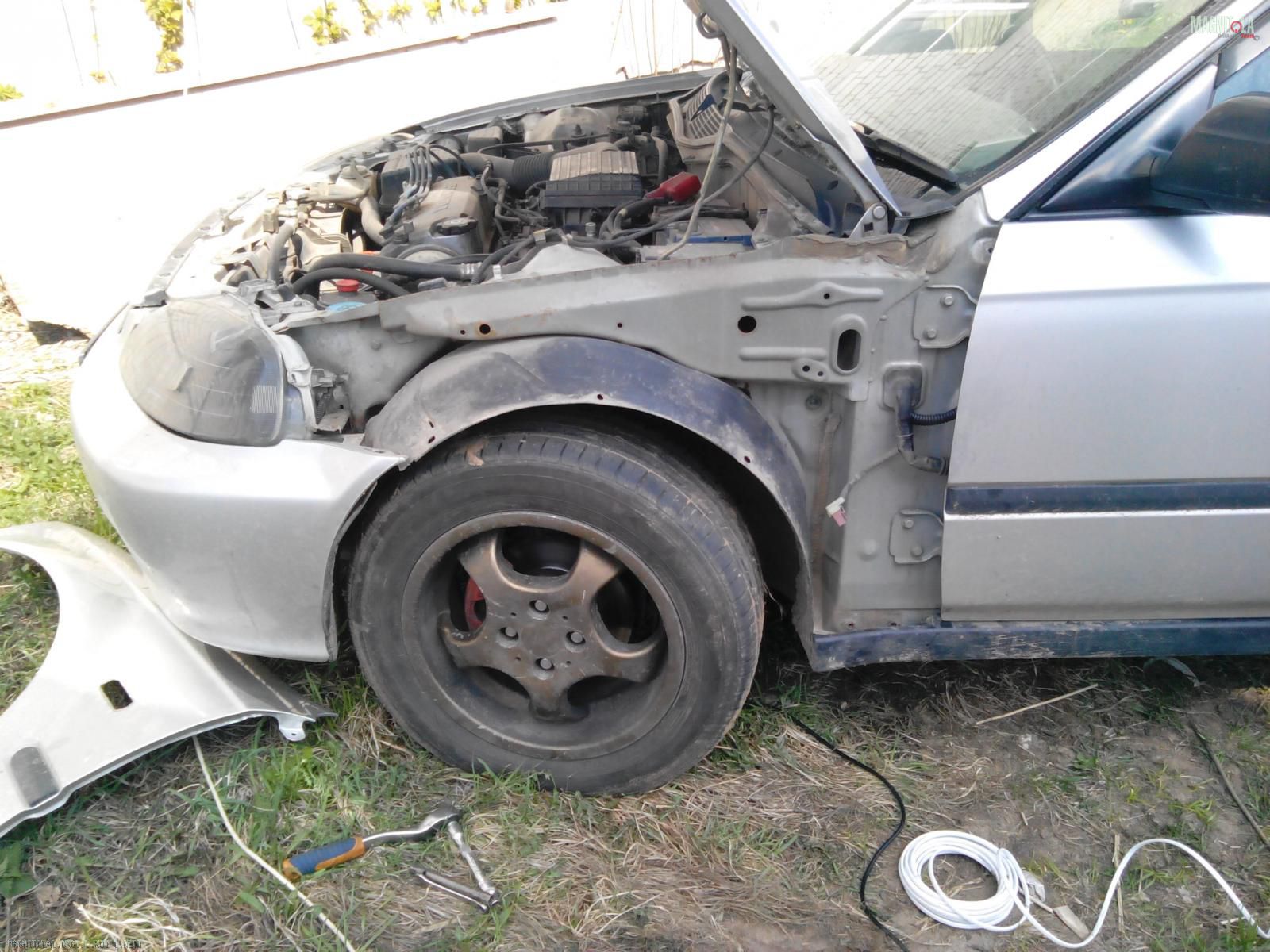

Протянул провода в дверь через отдельную гофру, провода использовал Пугсп 1,5х2 на твиты, 2,5х2 на миды.
Вложение 1051956Вложение 1051958Вложение 1051960Вложение 1051962

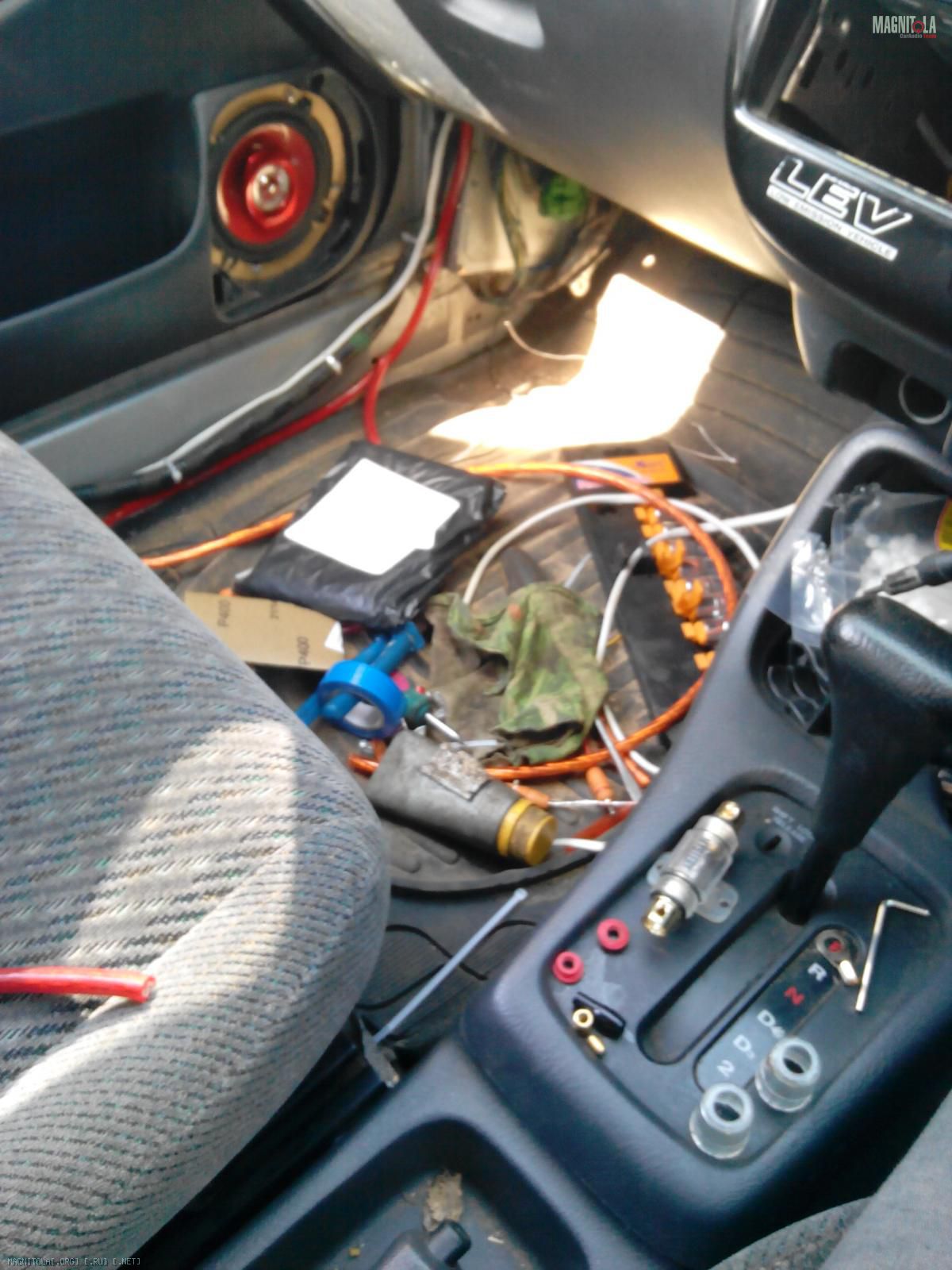

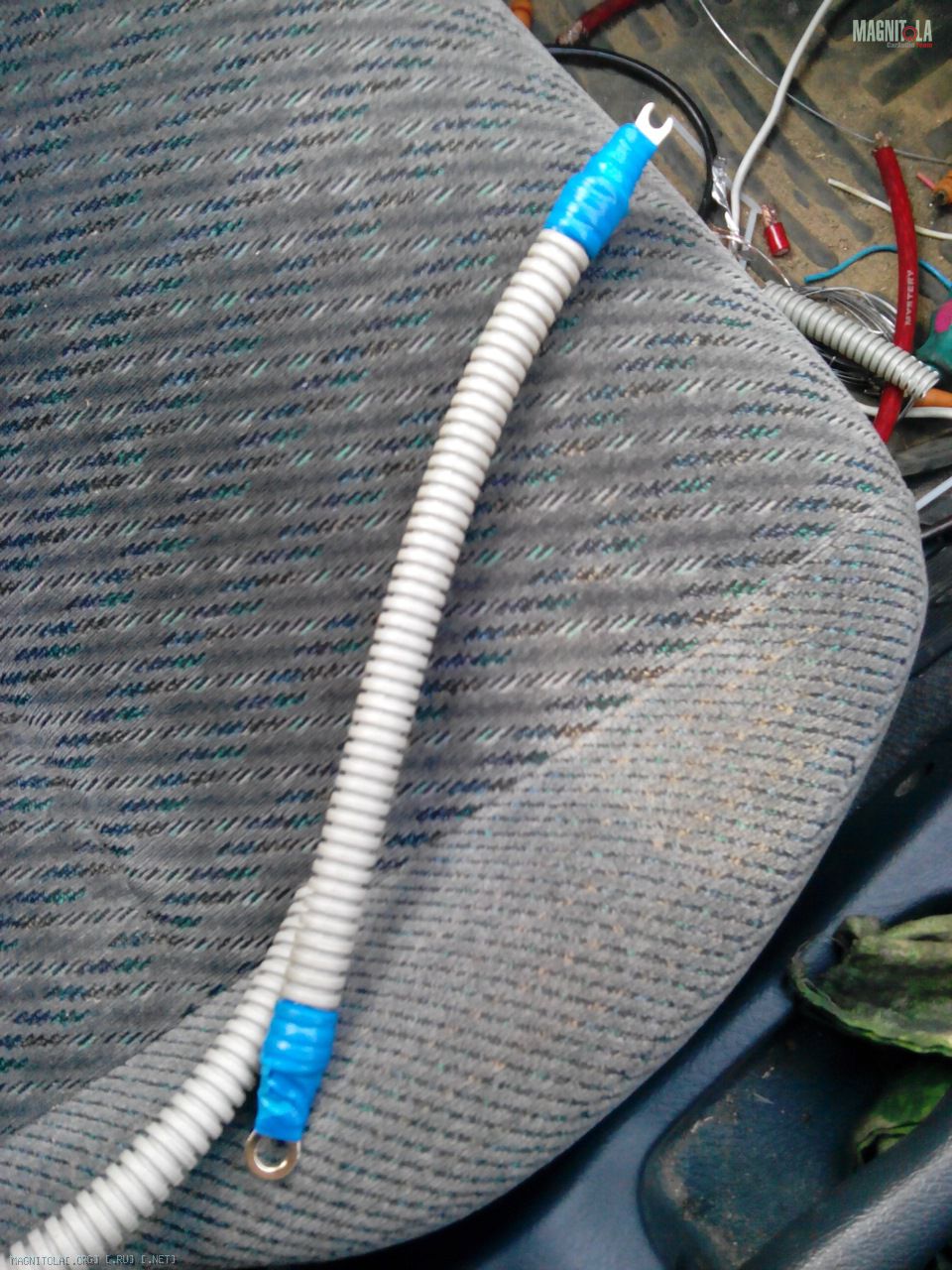

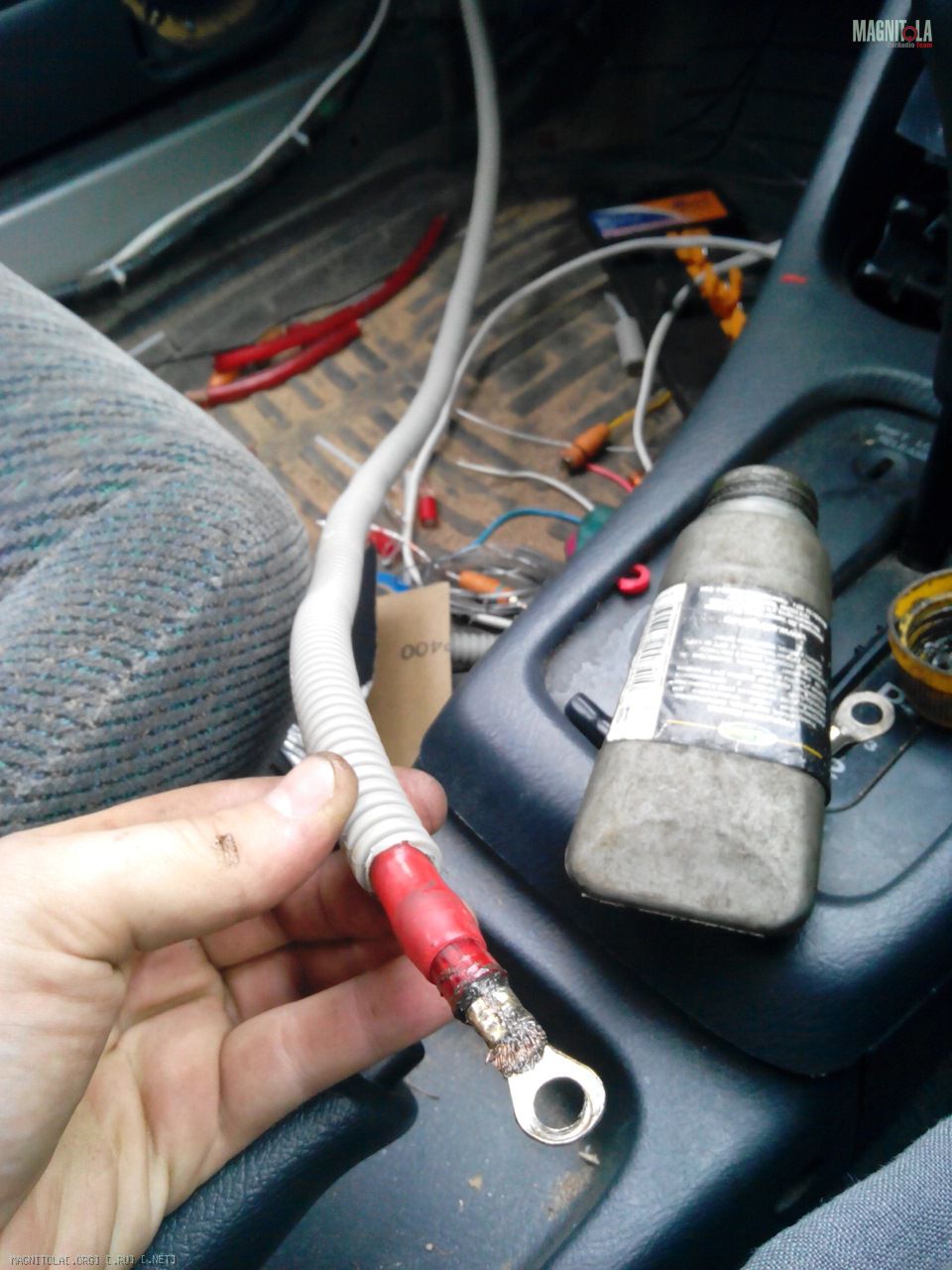

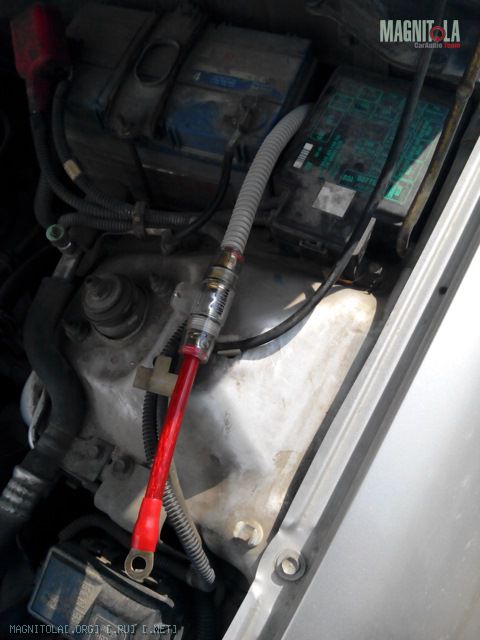

На силу пошел кабель Мистери, только по той причине что он уже был, причем самого большого сечения из тех что мистери предлагает.
Клемы обжимал плоскогубзами, даа колхоз, знаю))) но возможности мои были ограничены, предохранитель тоже мистери, до меня он валялся в багажнике… просто жуть… Перенес его под капот. Кабели дополнительно защитил гофрой.
Вложение 1051964Вложение 1051966Вложение 1051968Вложение 1051970Вложение 1051972
Усилитель поместил под пассажирское сиденье.

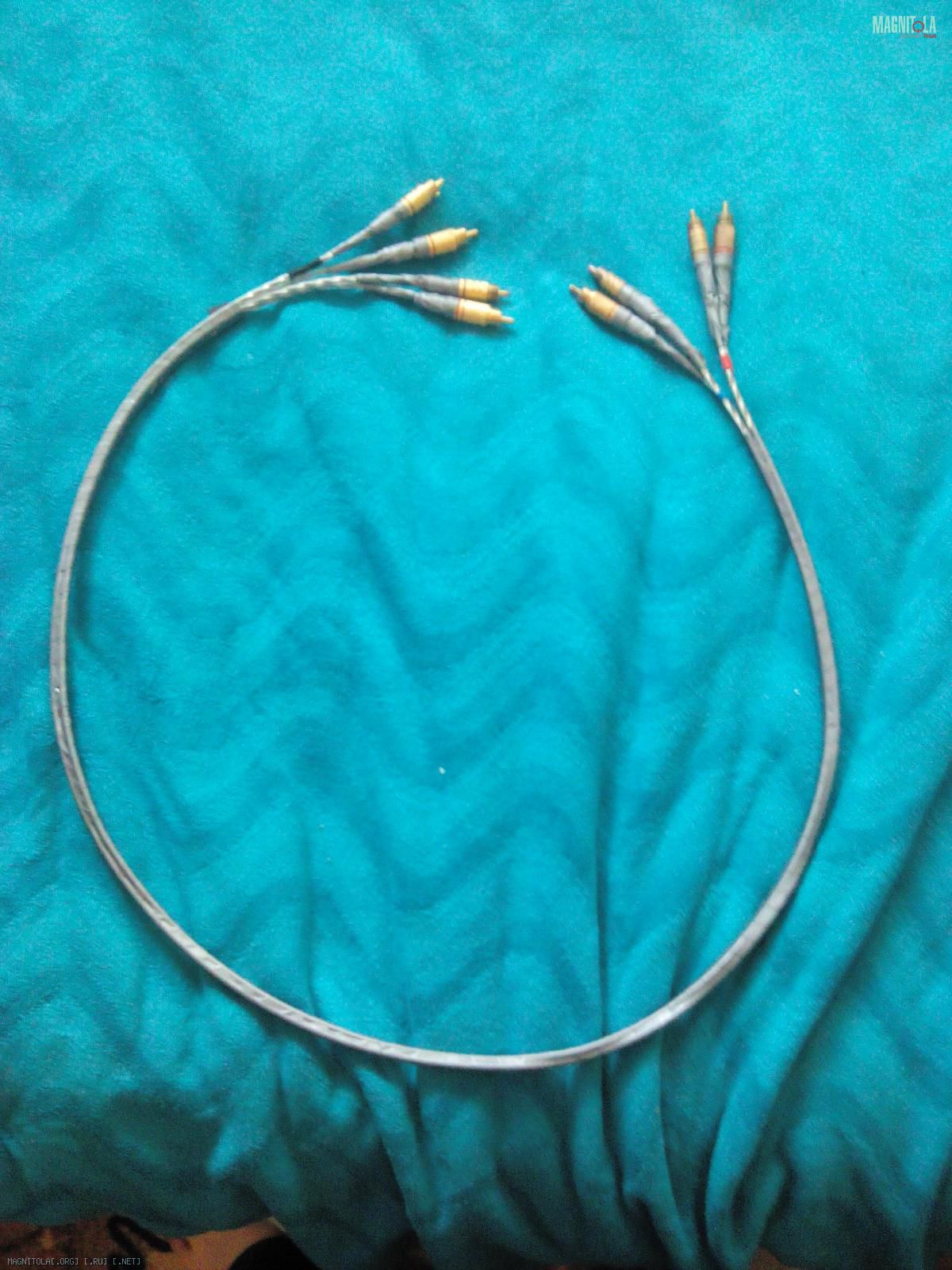

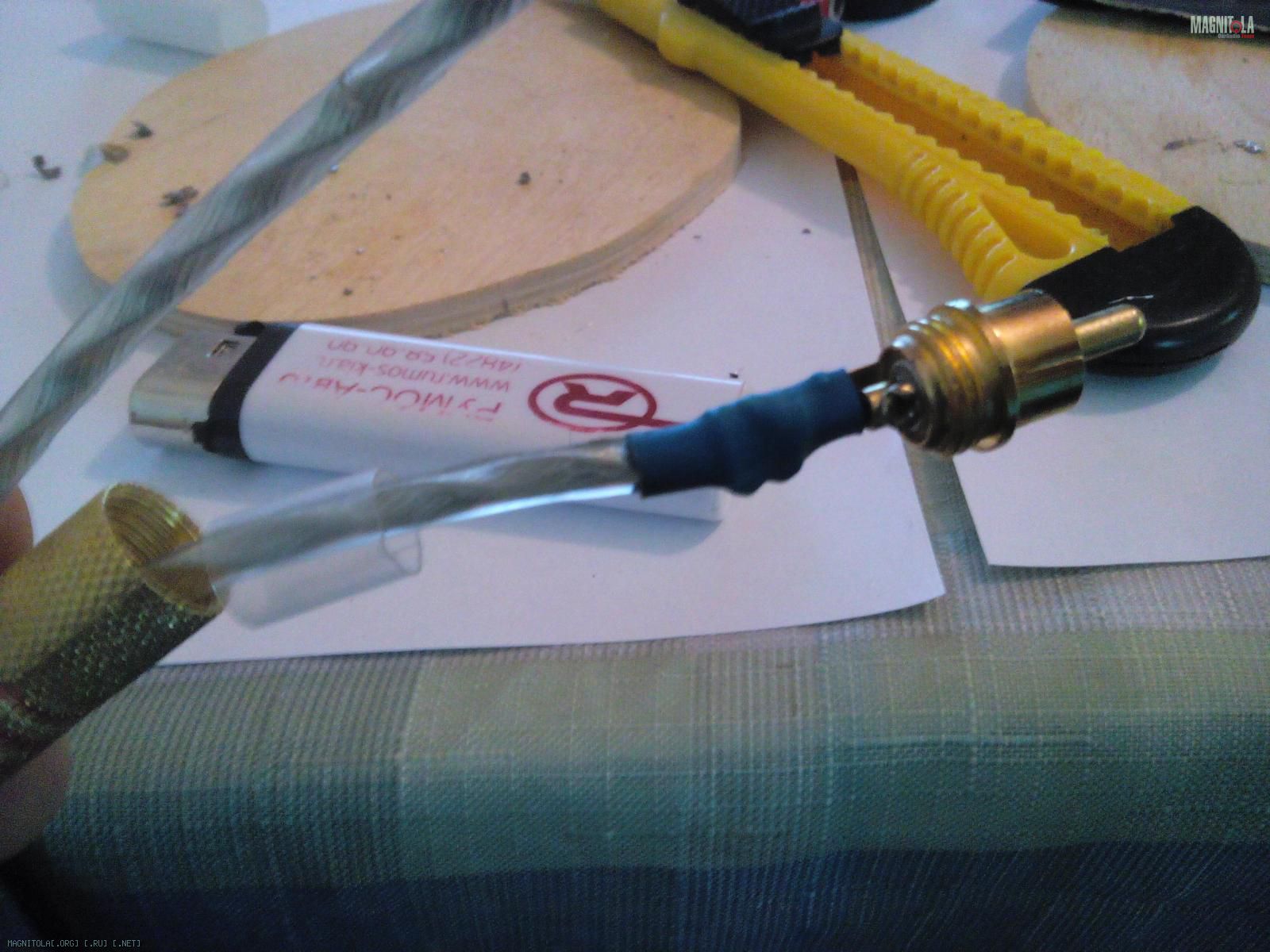

На межблоках мистери развалились RСА, припаял самые простенькие из магазина радиодеталей, потом решил поменять кабель на Premier и припаял те же RСА на него.
Вложение 1051974Вложение 1051976Вложение 1051978Вложение 1051990
P.S. Испытываю проблемы с добавлением фоток через любые браузеры.. Пробую залить хоть один пост, поэтому продолжение следует….
Вложений: 29
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Установка твитеров:

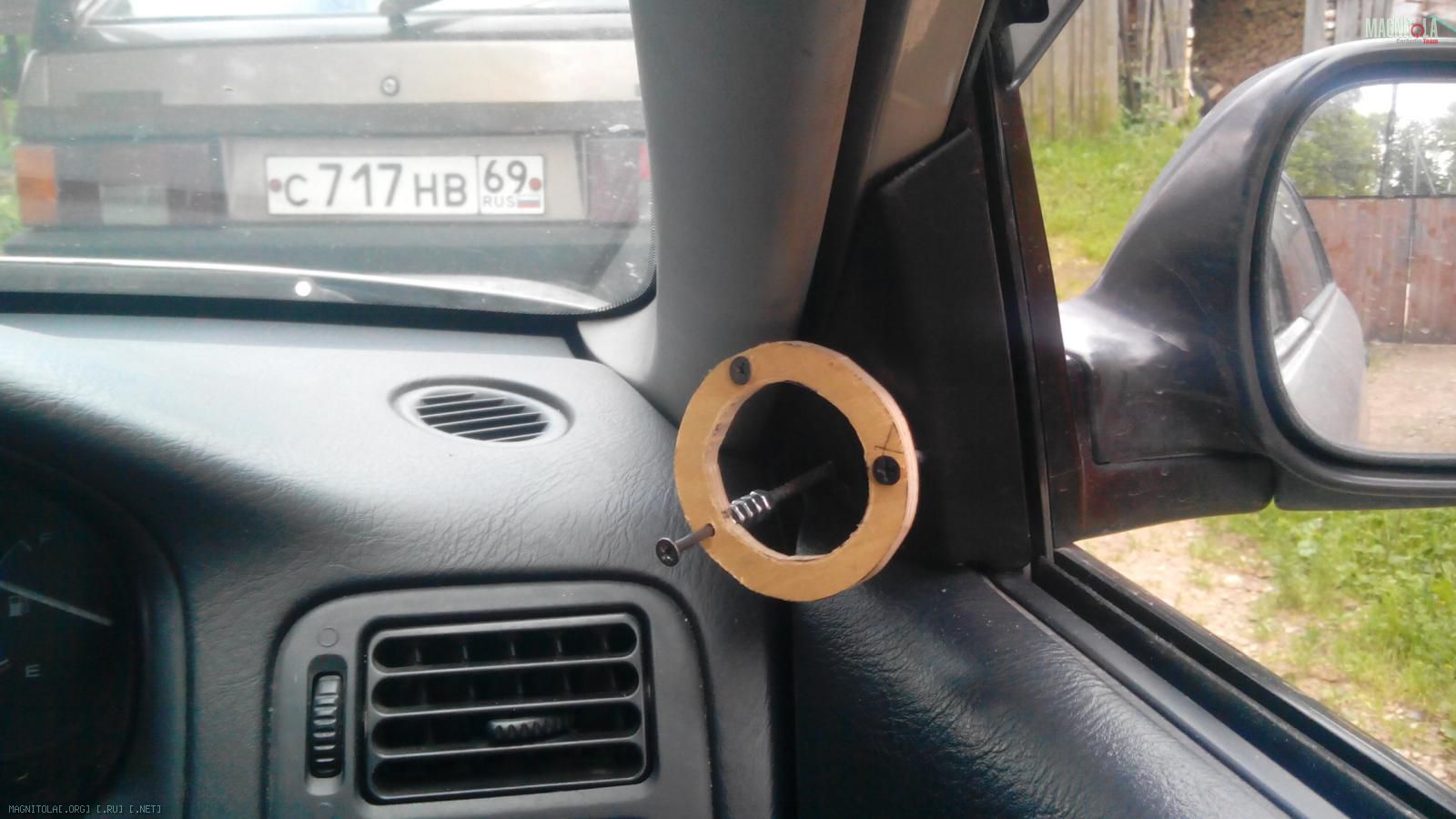

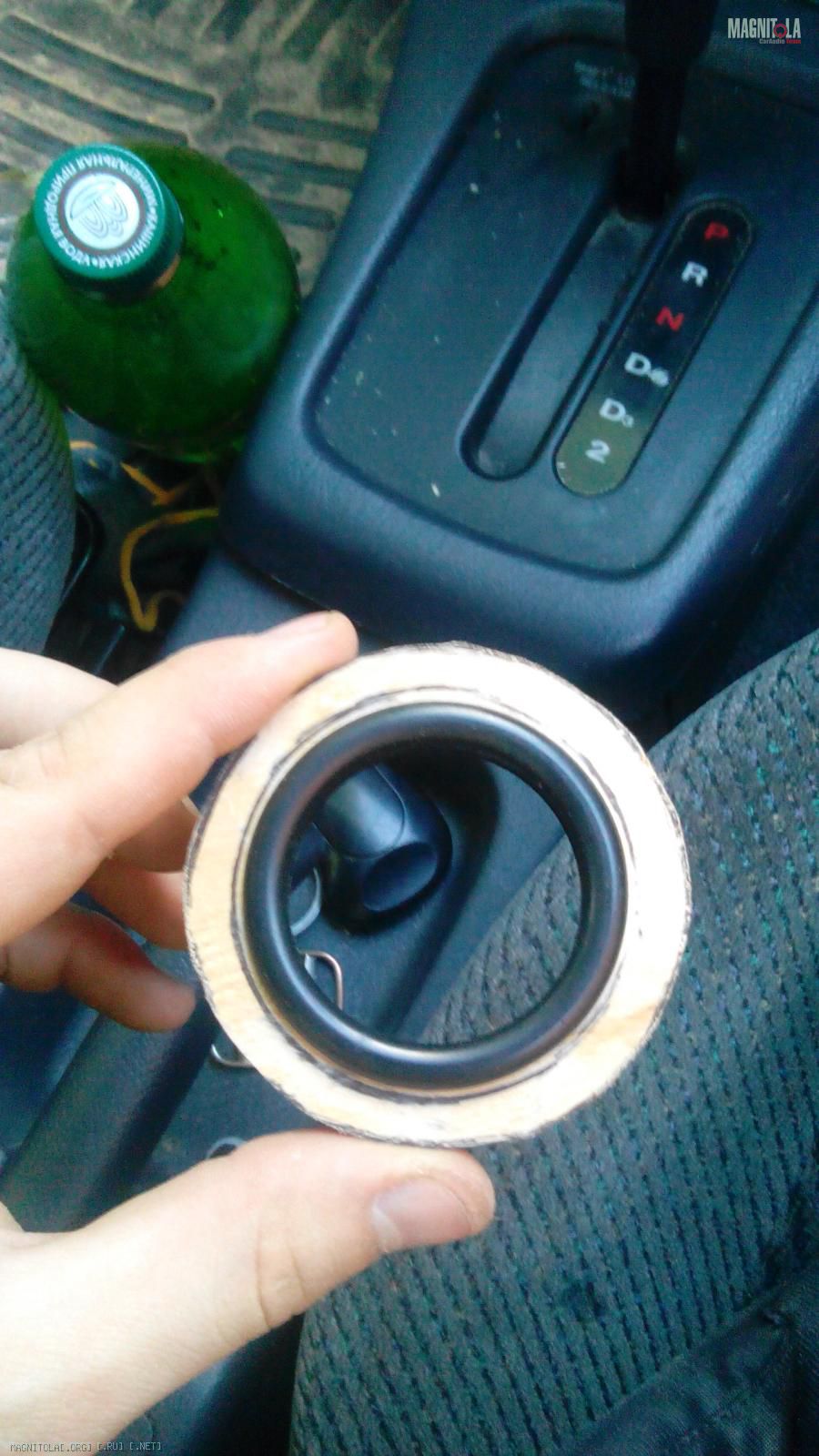

Напилил колечки из фанеры, выставил в треугольниках зеркал на саморезы, направлял между подголовников.
Вложение 1052072Вложение 1052070

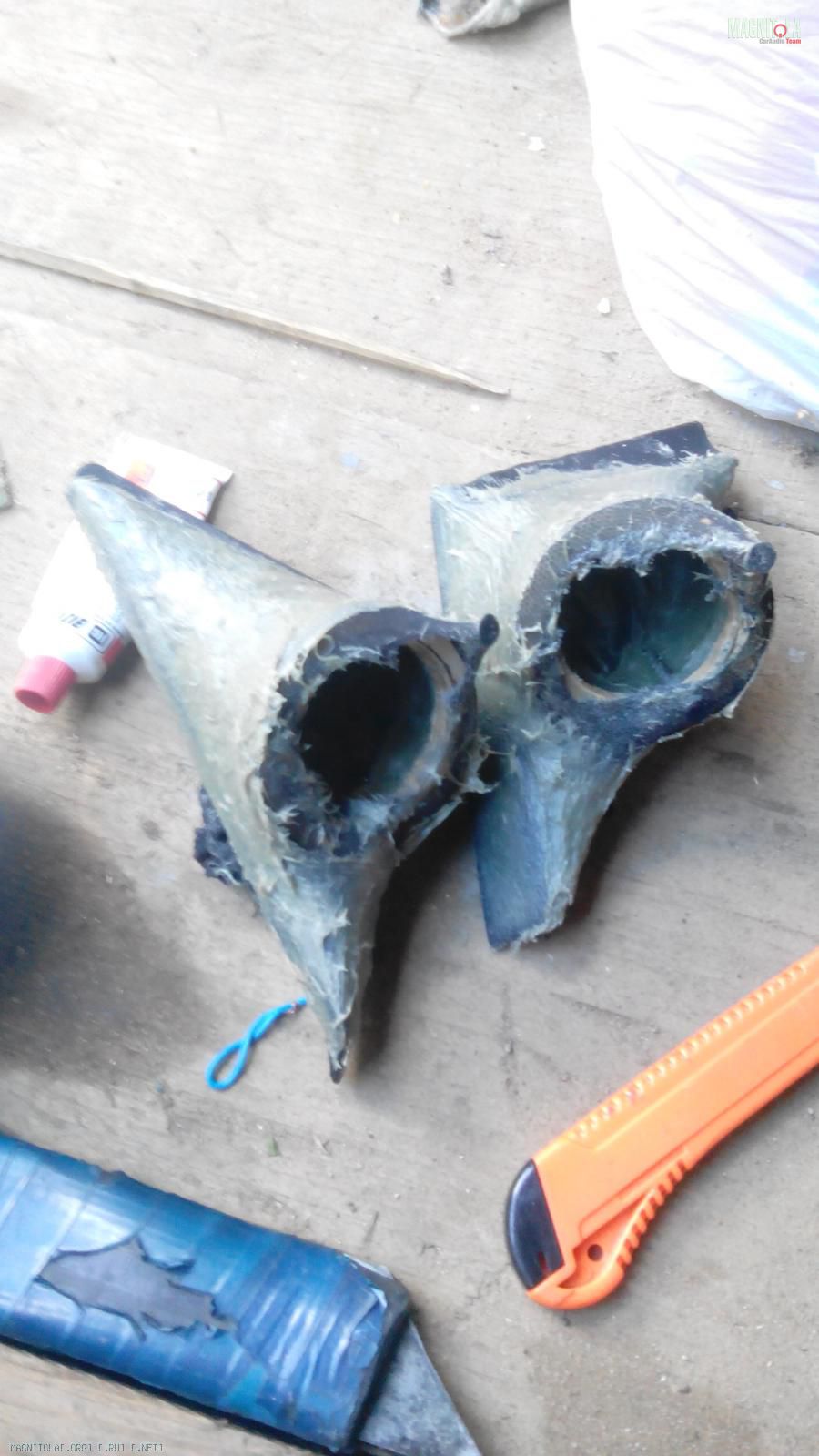

Обтянул колготками и нанес слой шпатлевки со стекловолокном. Это мой первый опыт работы с полиэфирками, смолами и подобного рода материалами… Ругался я много пока делал.. Первый же замес пошел в утиль, т.к. застыл за минуту)) Преборщил с отвердителем… Но потом вроде приспособился
Вложение 1052068

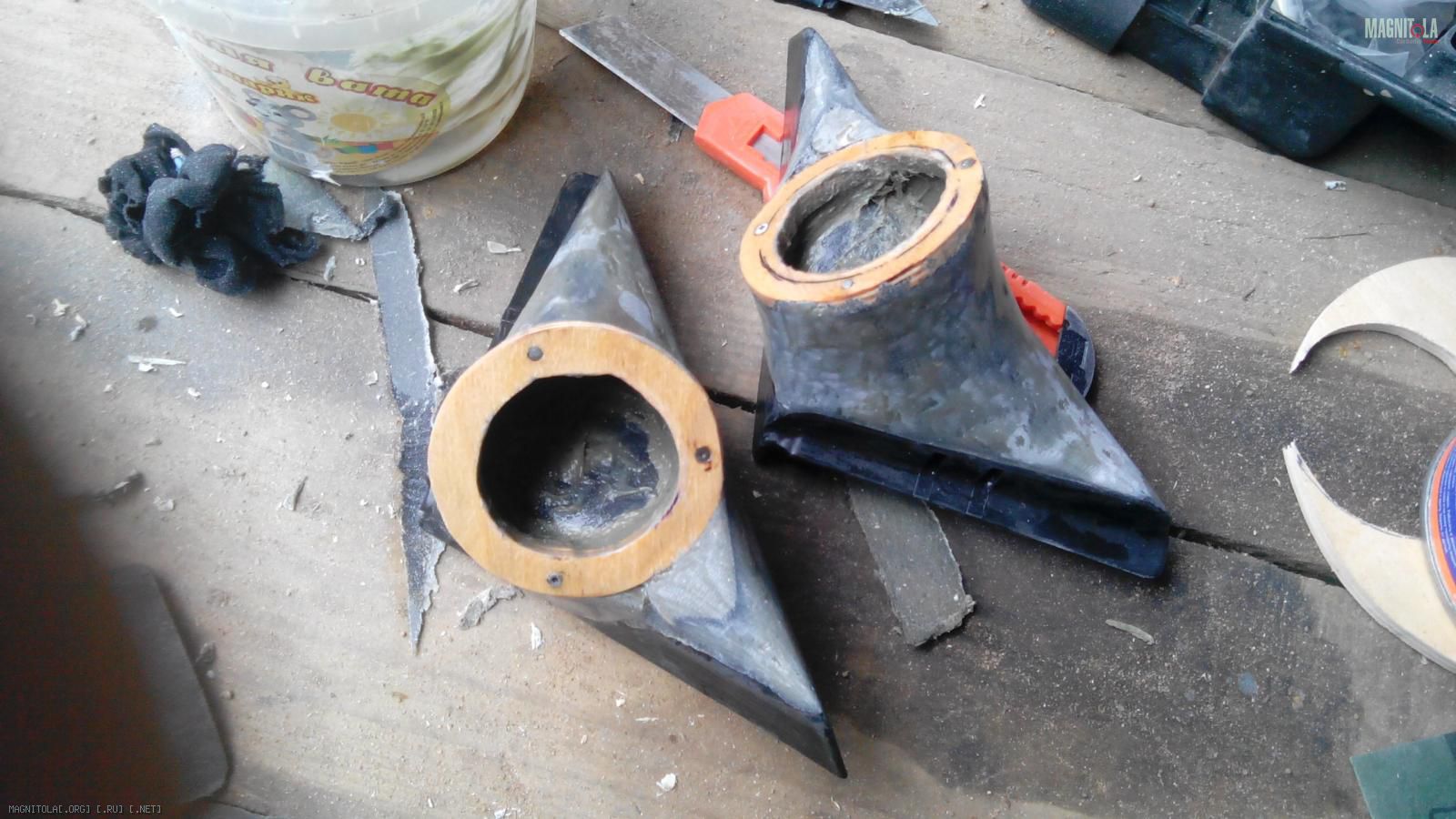

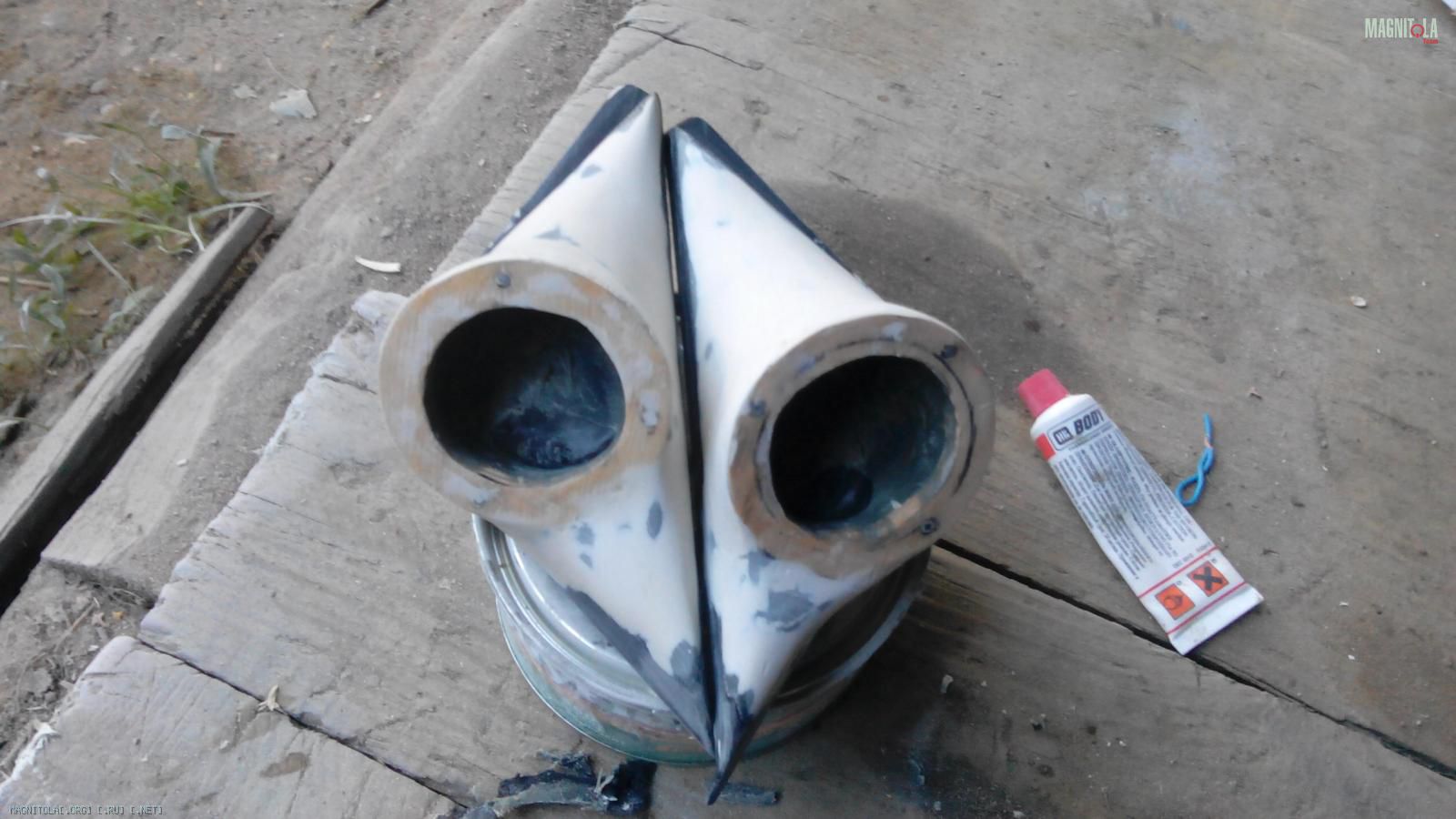

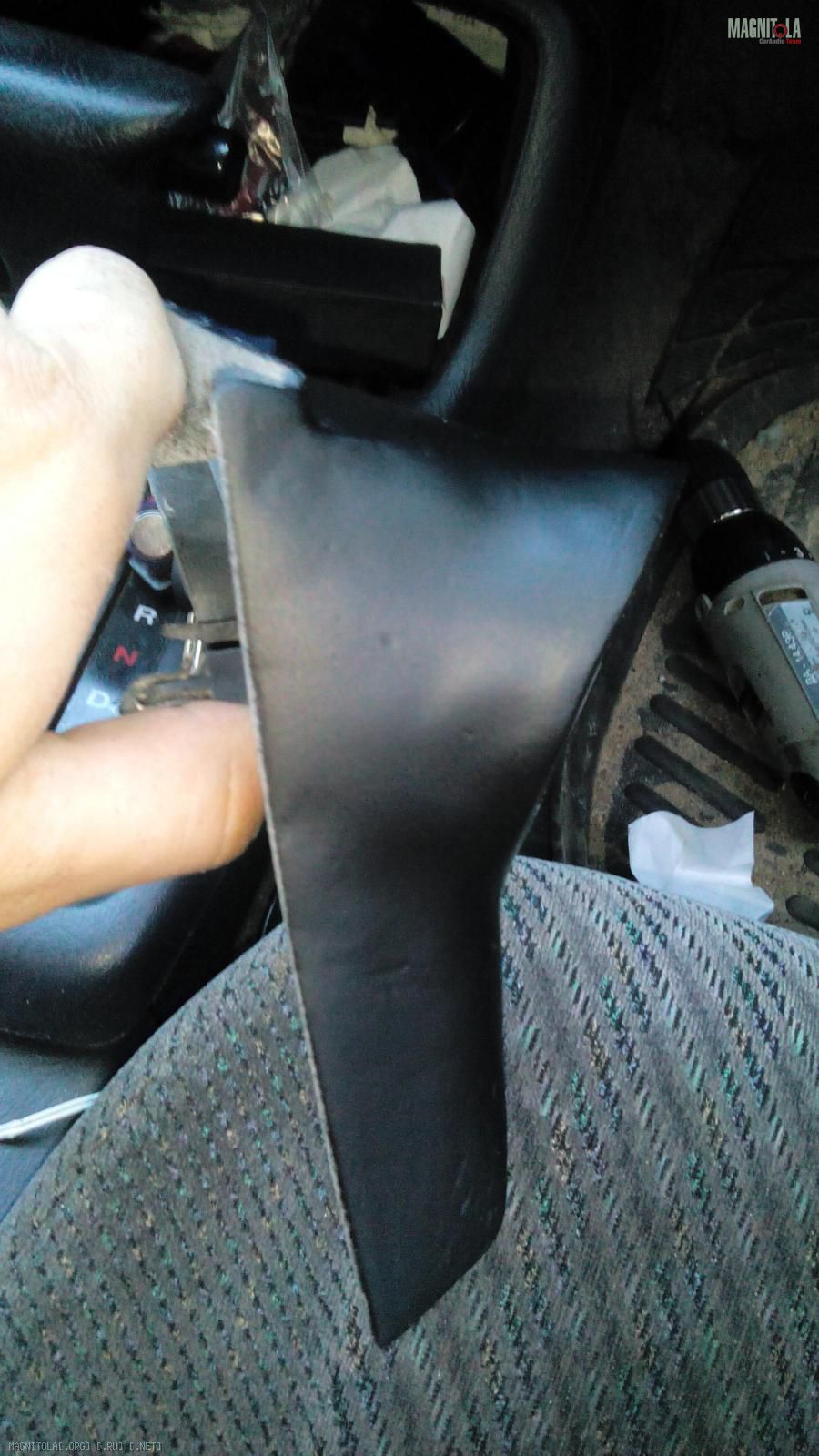

Набрал толщину стенок той же волосянкой миллиметров 5-8. Получился довольно увесистый подиум.. Потом пытался выводить обычной шпатлей, но получалось не очень ровно… Шкурил, красил, шкурил, красил и так 2 дня… конечный результат издалека неплох, но если приглядываться то косяки ужасные…. Из этого всего получен очень хороший опыт, на второй раз я уверен, что смогу сделать ровно, но пока по сей день подиумы так и не переделаны))
Вложение 1052088Вложение 1052090Вложение 1052092

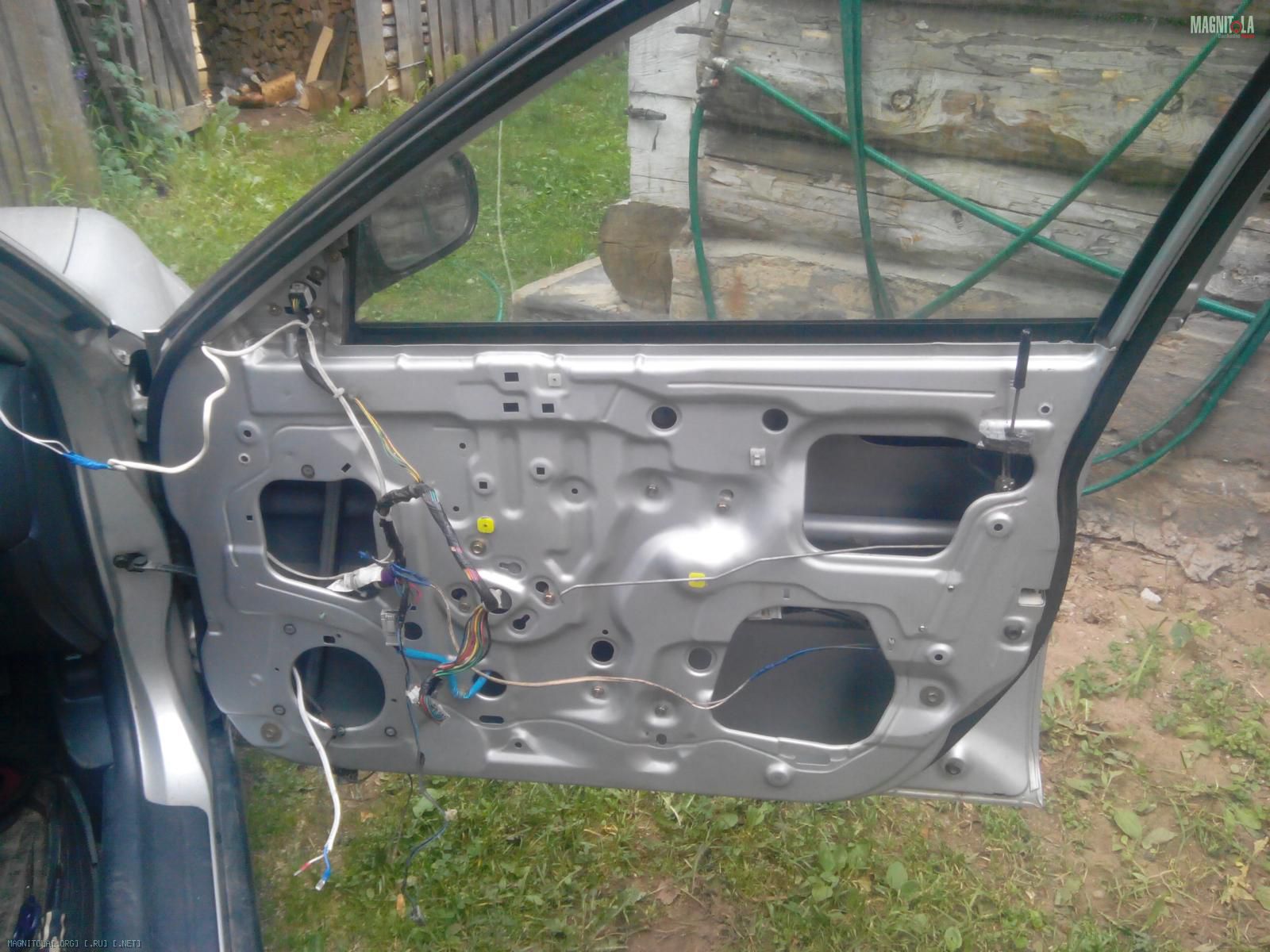

Подготовка дверей:

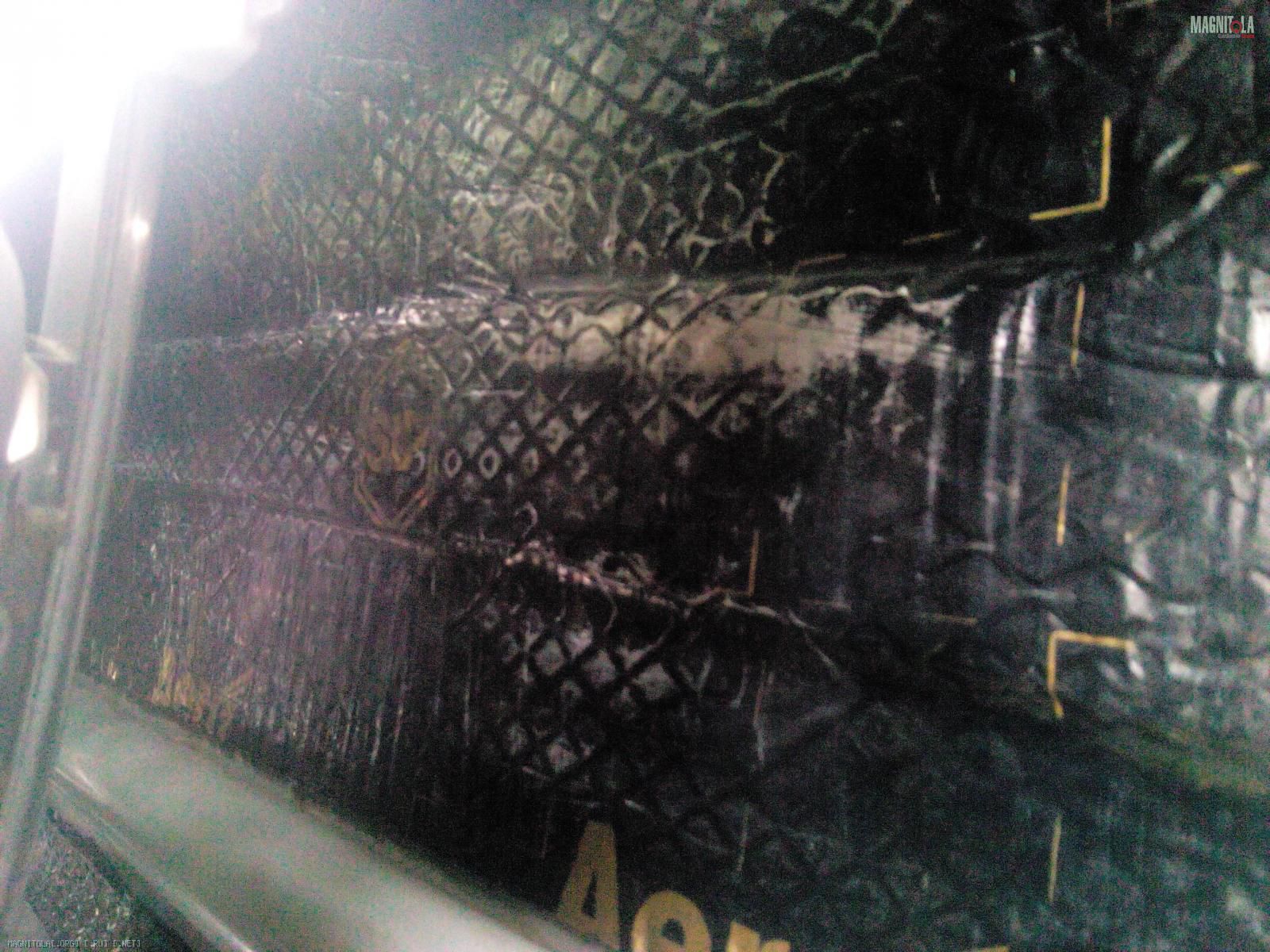

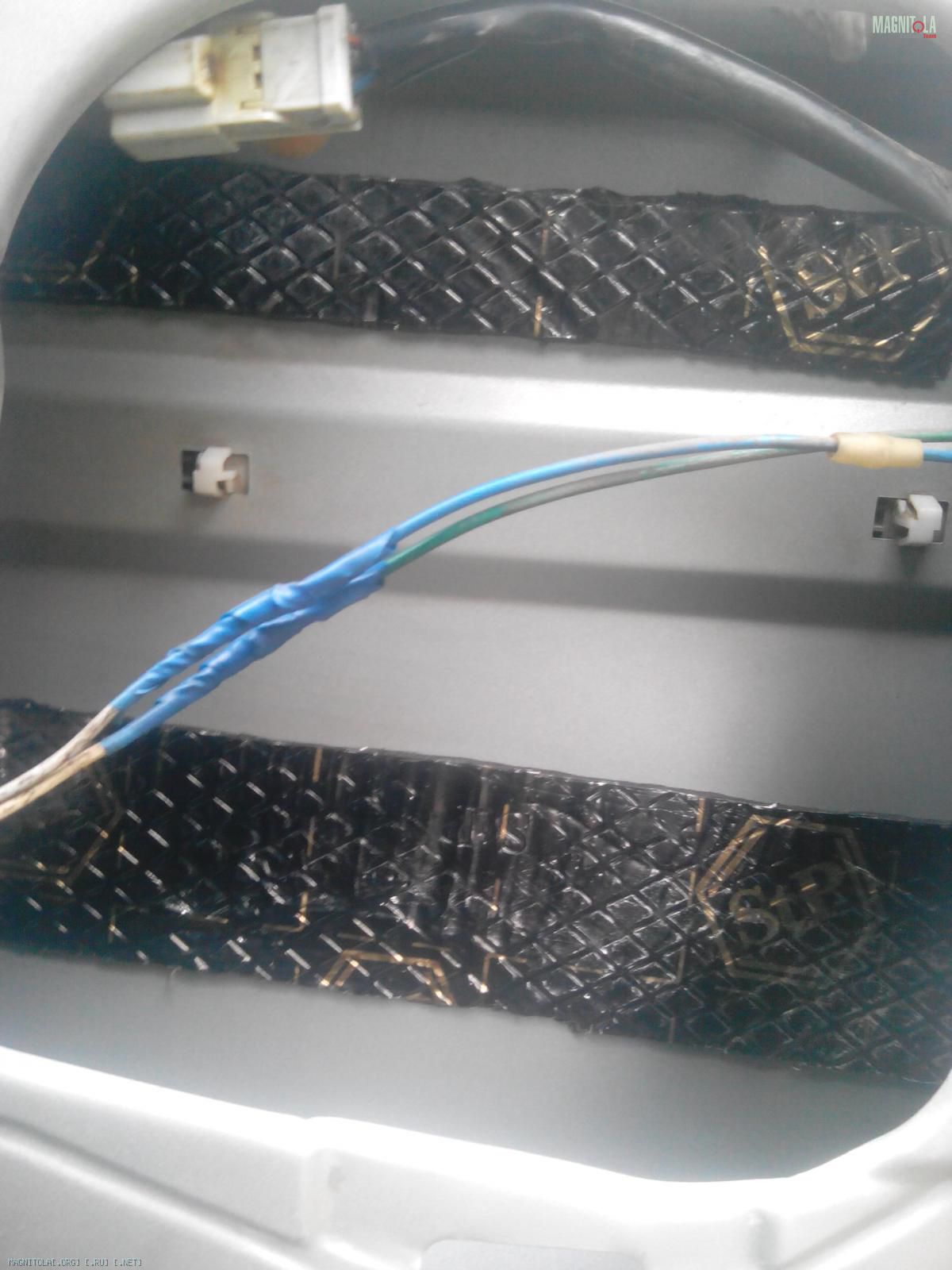

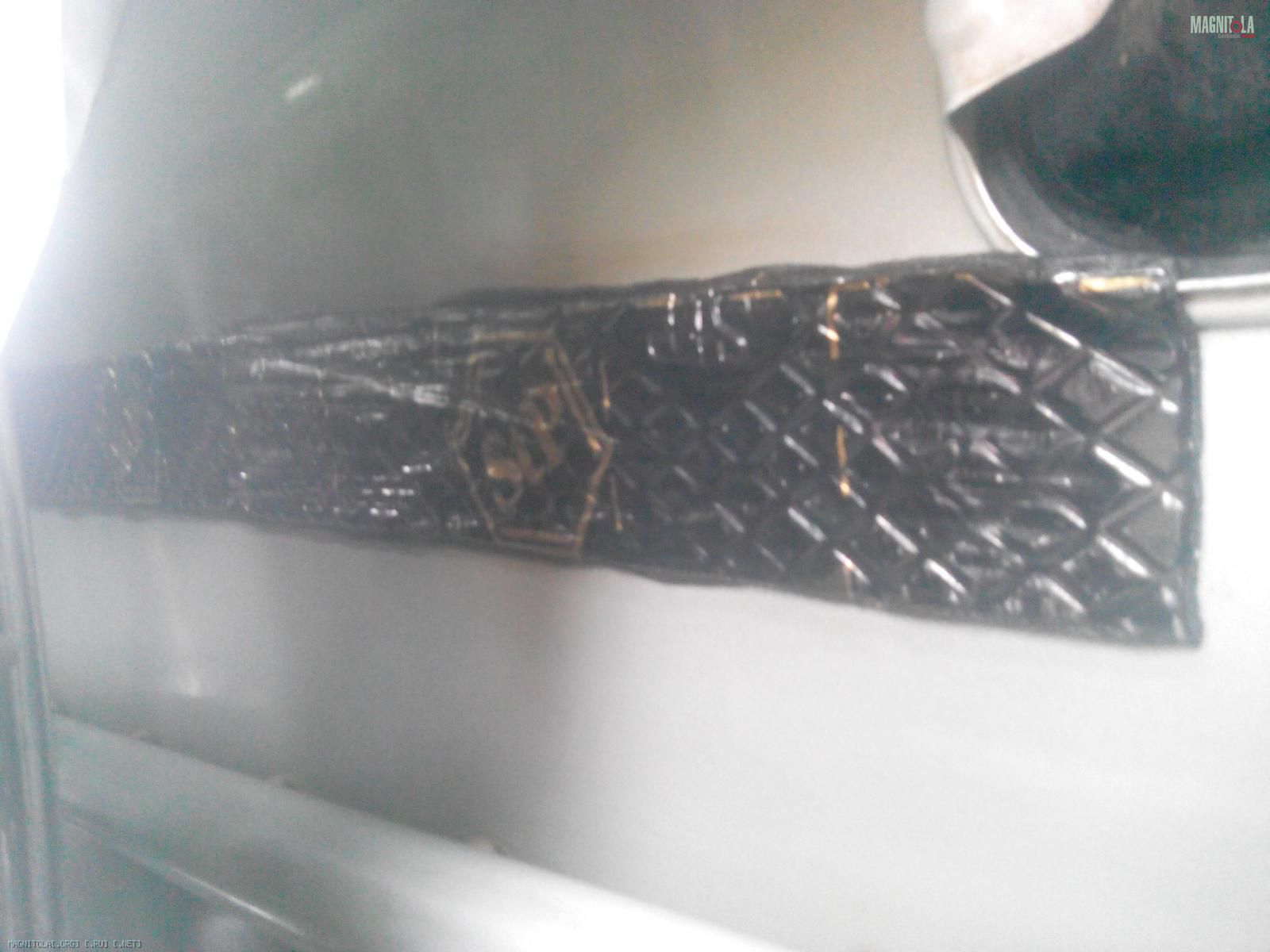

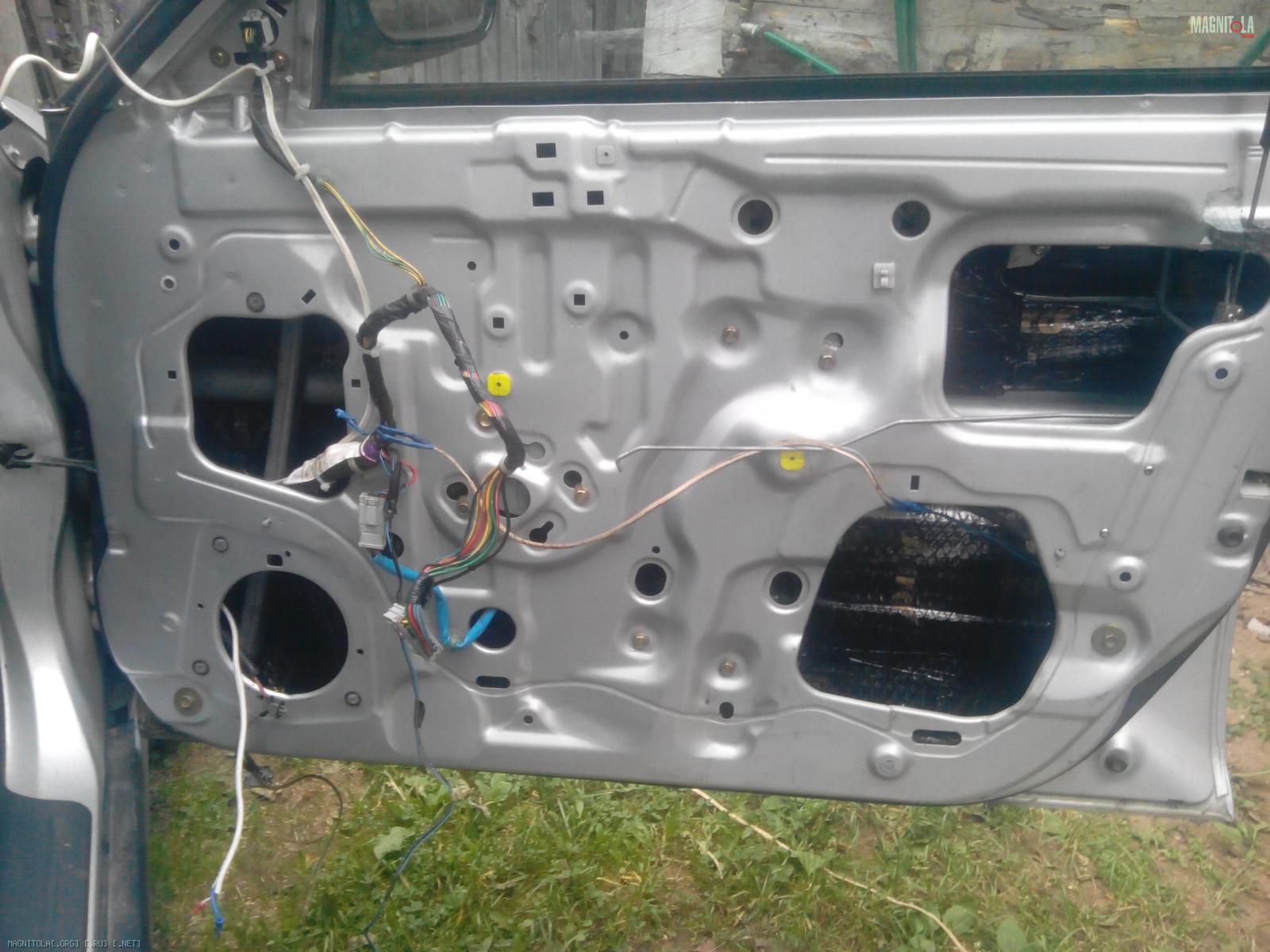

Двери были отмыты растворителем, на внешний металл наклеил Bomb Premium 4 мм полосками, сверху aero 2 мм
Вложение 1052102Вложение 1052100Вложение 1052098Вложение 1052096Вложение 1052094

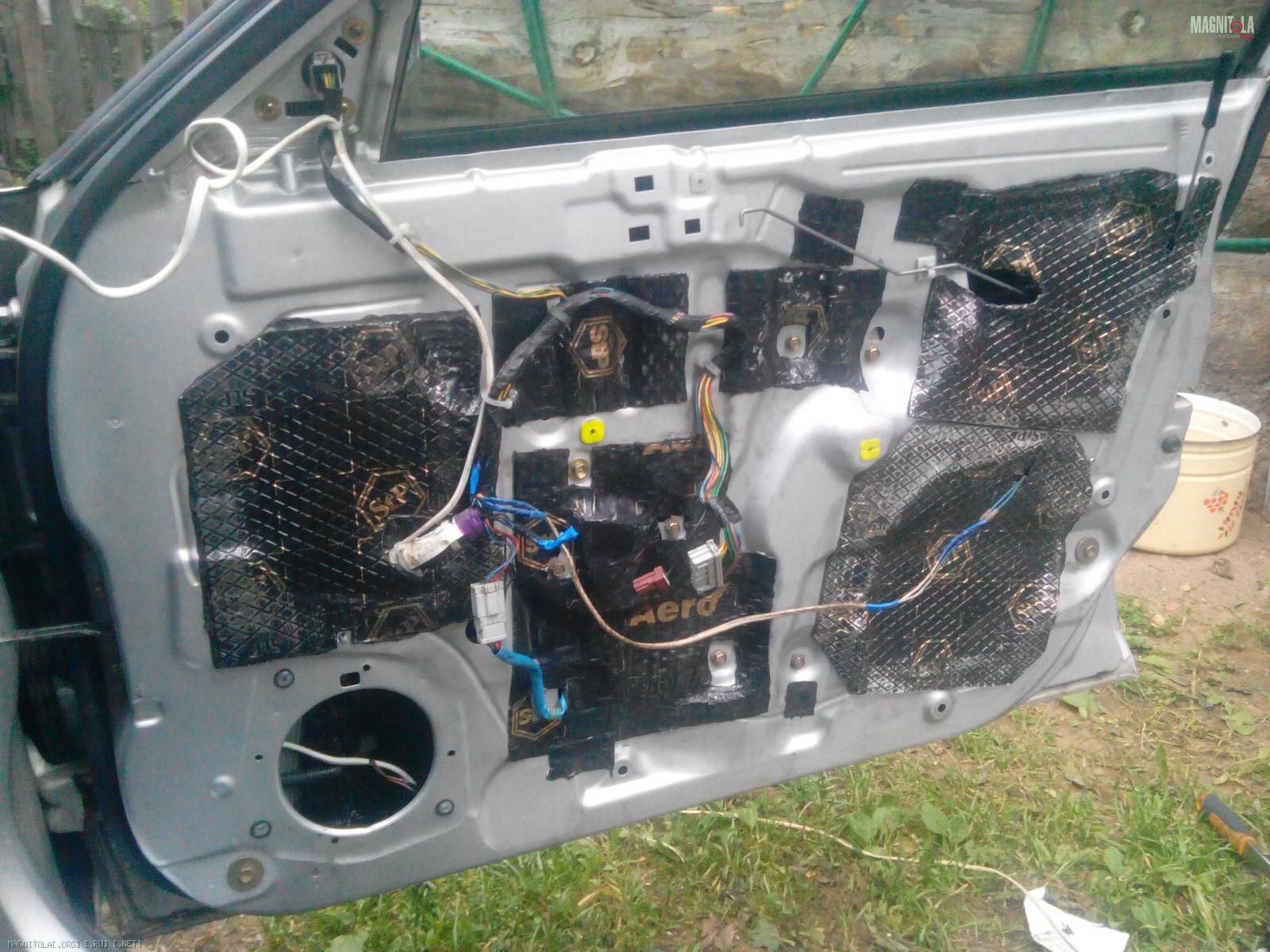

Тех. отверстия закрыл бомбом, частично на внутреннюю стенку так же аэро было прикатано

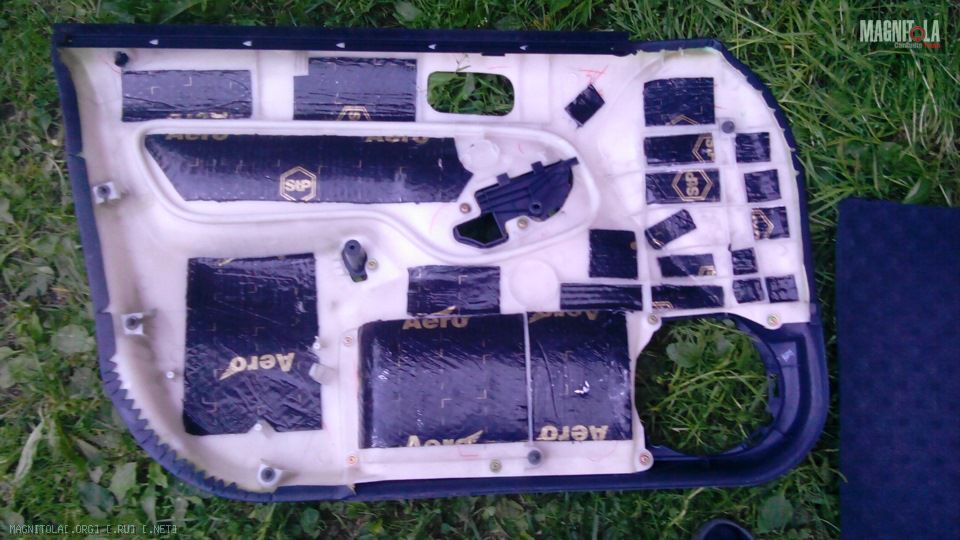

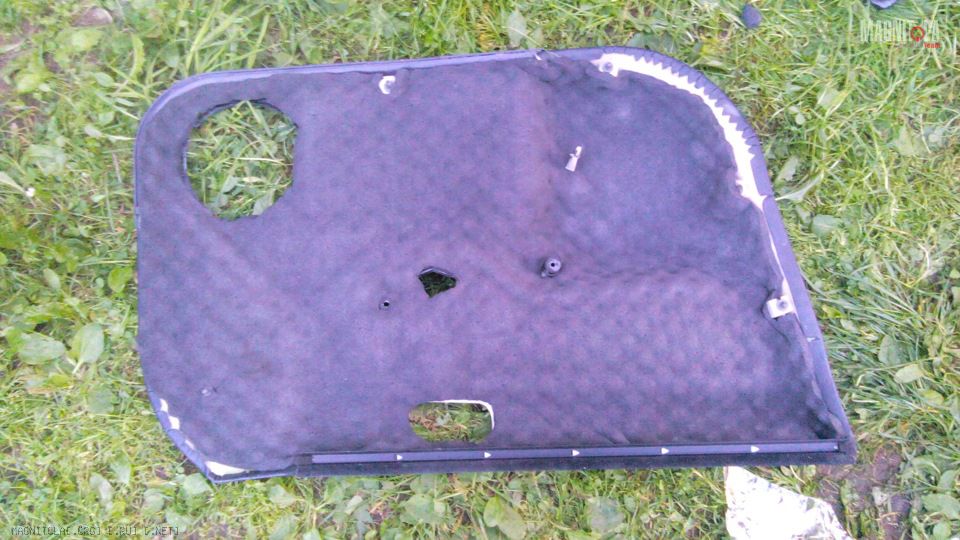

Карта двери завибрена аэро, а сверху BiPlast Premium.
Вложение 1052118Вложение 1052120Вложение 1052122
Установка мидбасов:
В качестве мидбасов решил использовать Урал АК74, на момент покупки коаксиалы стоили 2100 р, компонент – 3000 р. На ВЧ я в любом случае собирался использовать Арканы, поэтому компонент не стал брать…
Пилить обшивку и делать выносные подиумы на тот момент я точно был не готов, поэтому решил сделать подиумы с максимально возможным доворотом в штатном месте.

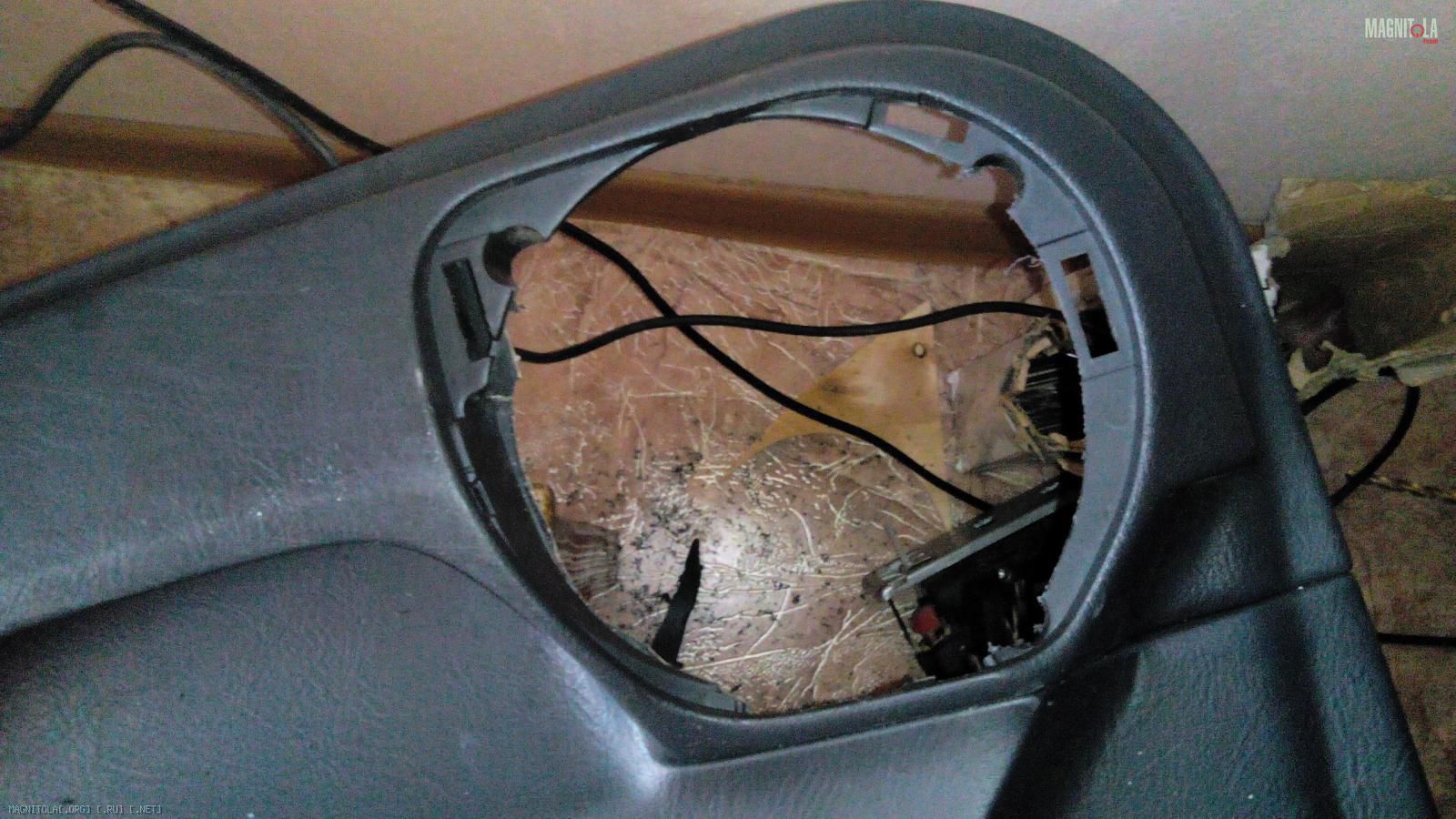

Раздербанил карман еще шире
Вложение 1052132

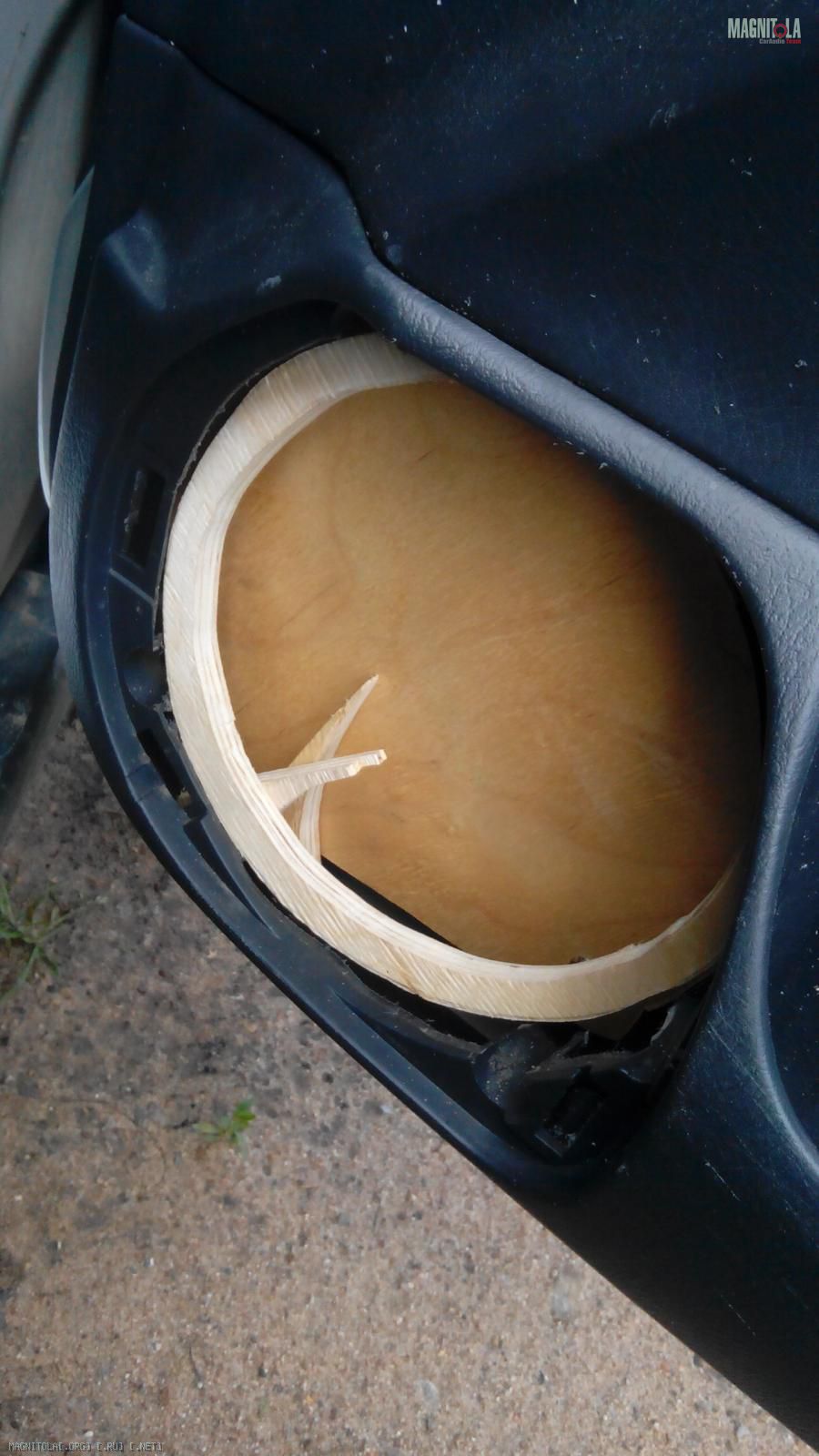

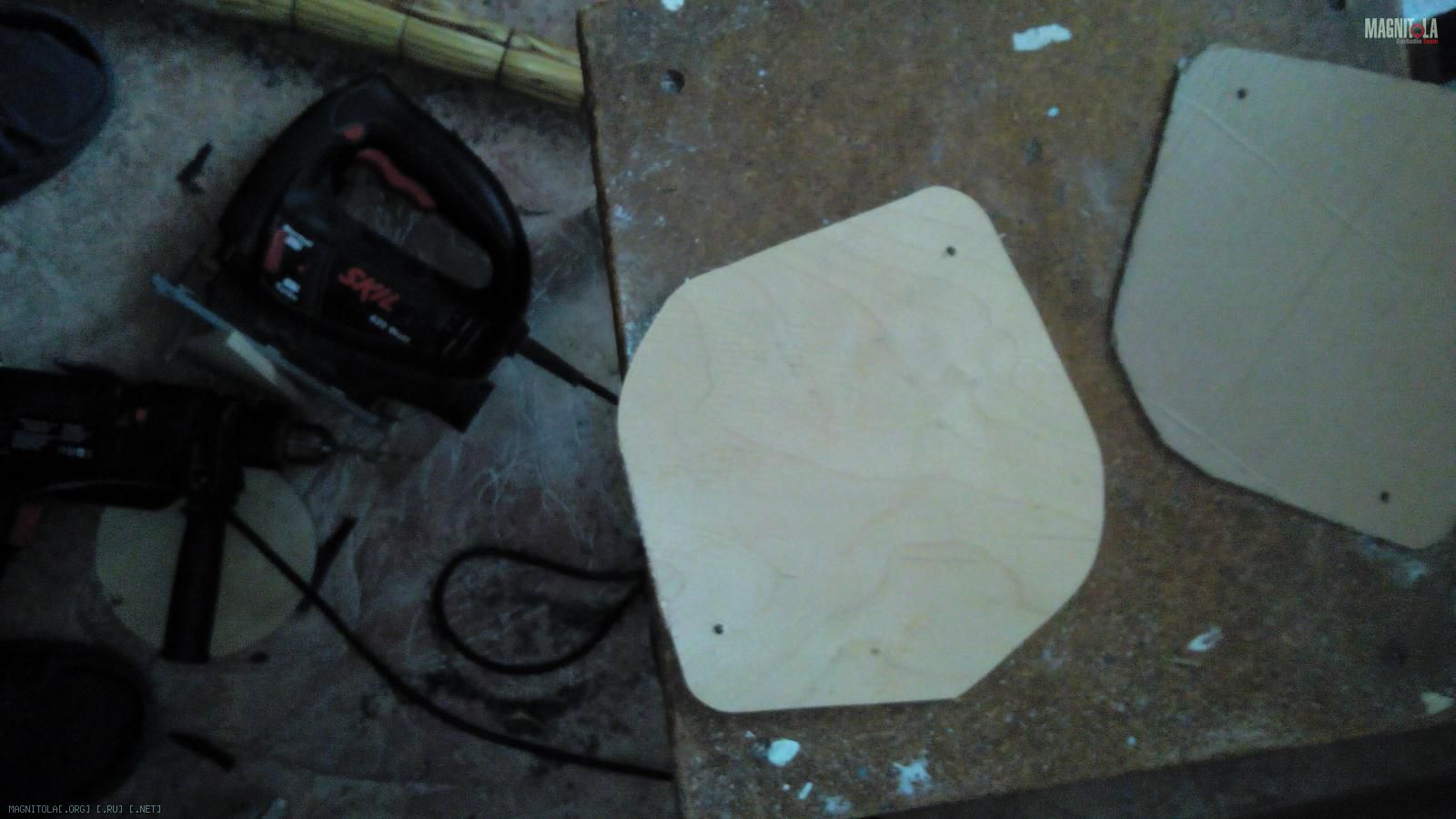

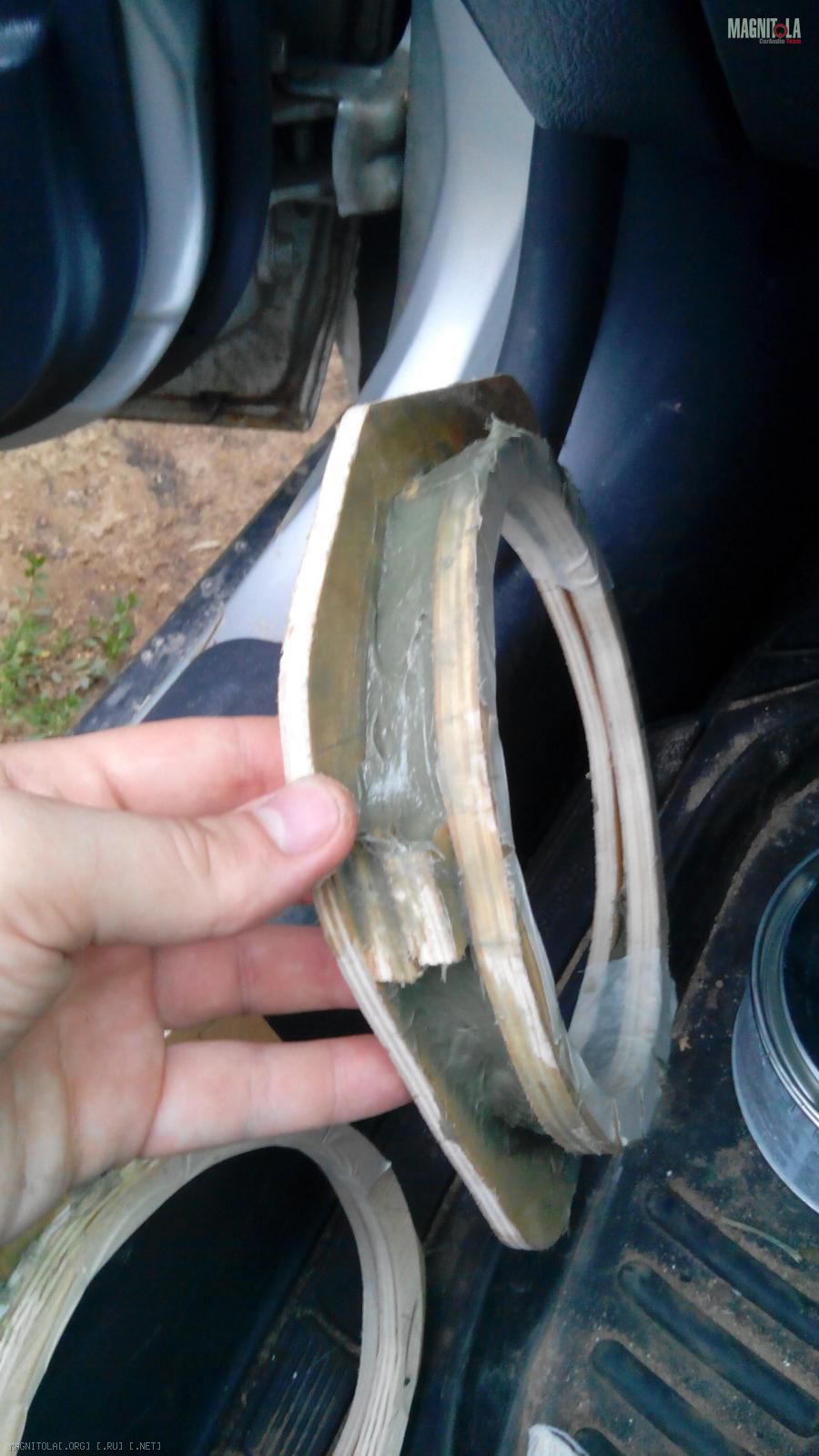

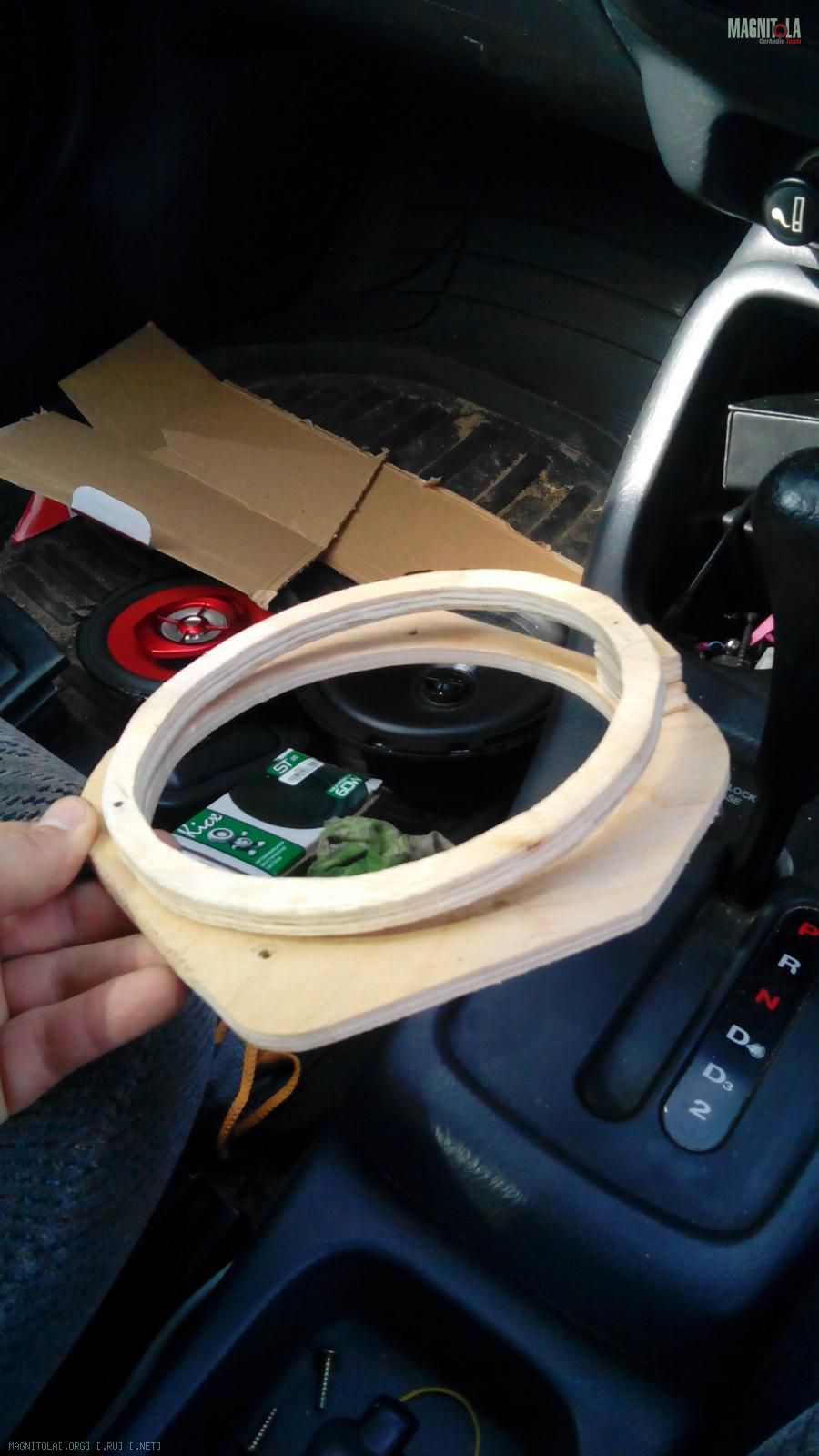

По шаблонам напилил заготовки для подиума и на месте прикинул как это встанет. Доворот получился не сильно большой но он есть и это неплохо.
Пространство между кольцами заполнил «волосянкой» в 3 захода.
Вложение 1052138Вложение 1052140Вложение 1052142Вложение 1052144Вложение 1052136
Болгаркой все обточил, чтобы плотнее прилегало к поверхности двери, загрунтовал и покрасил

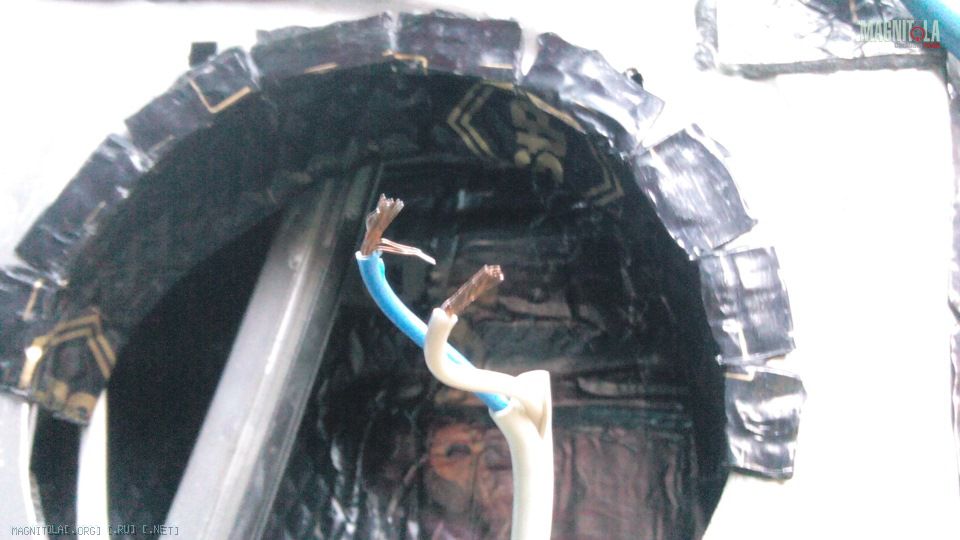

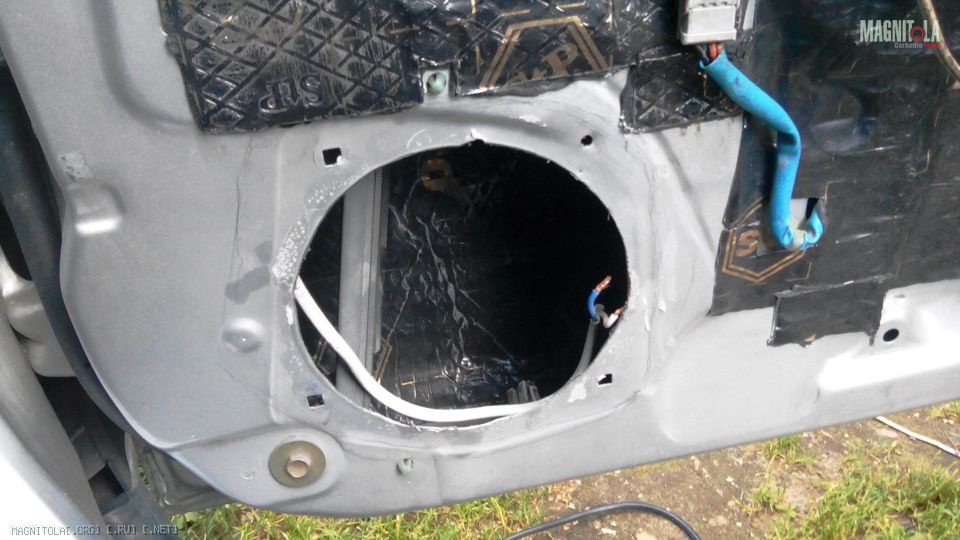

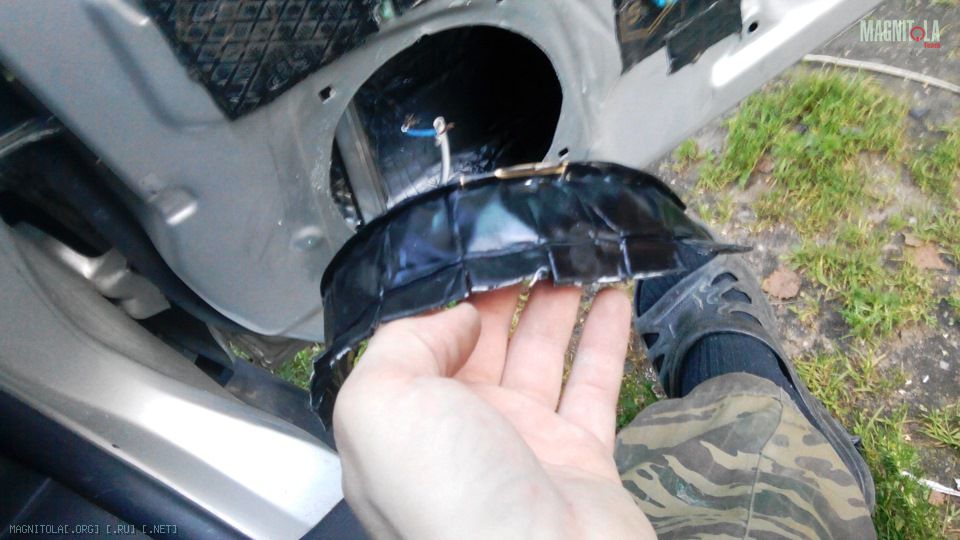

Отверстие в металле расширил. В качестве гидроизоляции использовал вибру. Кто бы что ни говорил, но она уже больше года держится там и полностью выполняет свою функцию.
Вложение 1052148Вложение 1052150Вложение 1052146

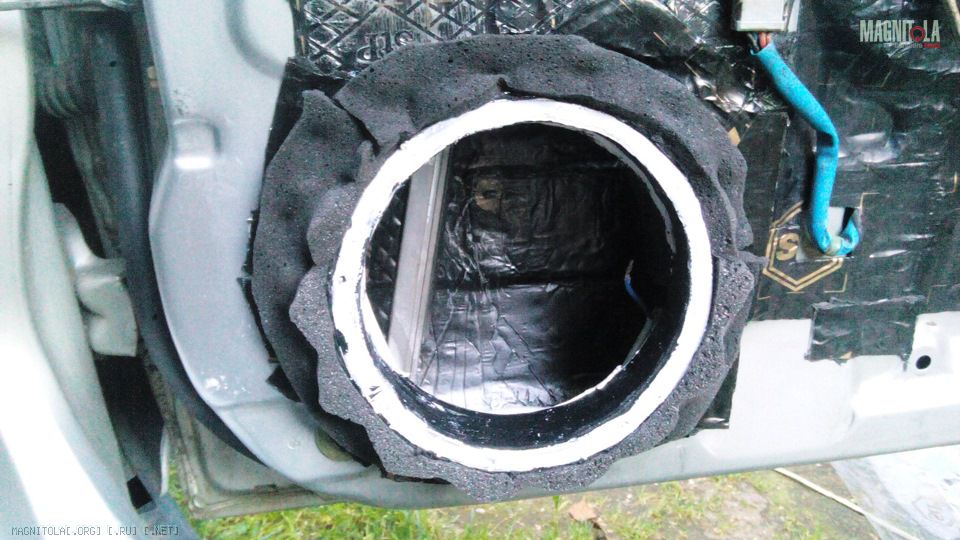

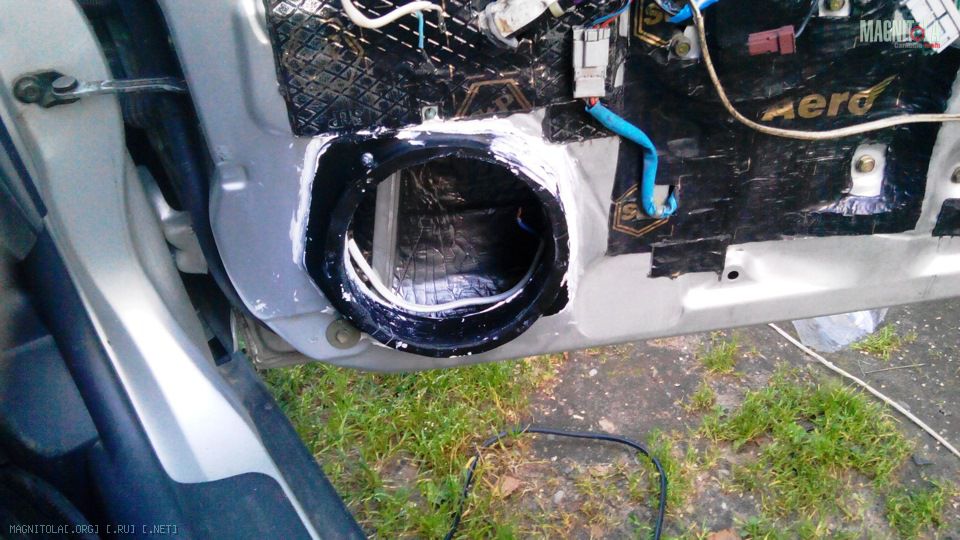

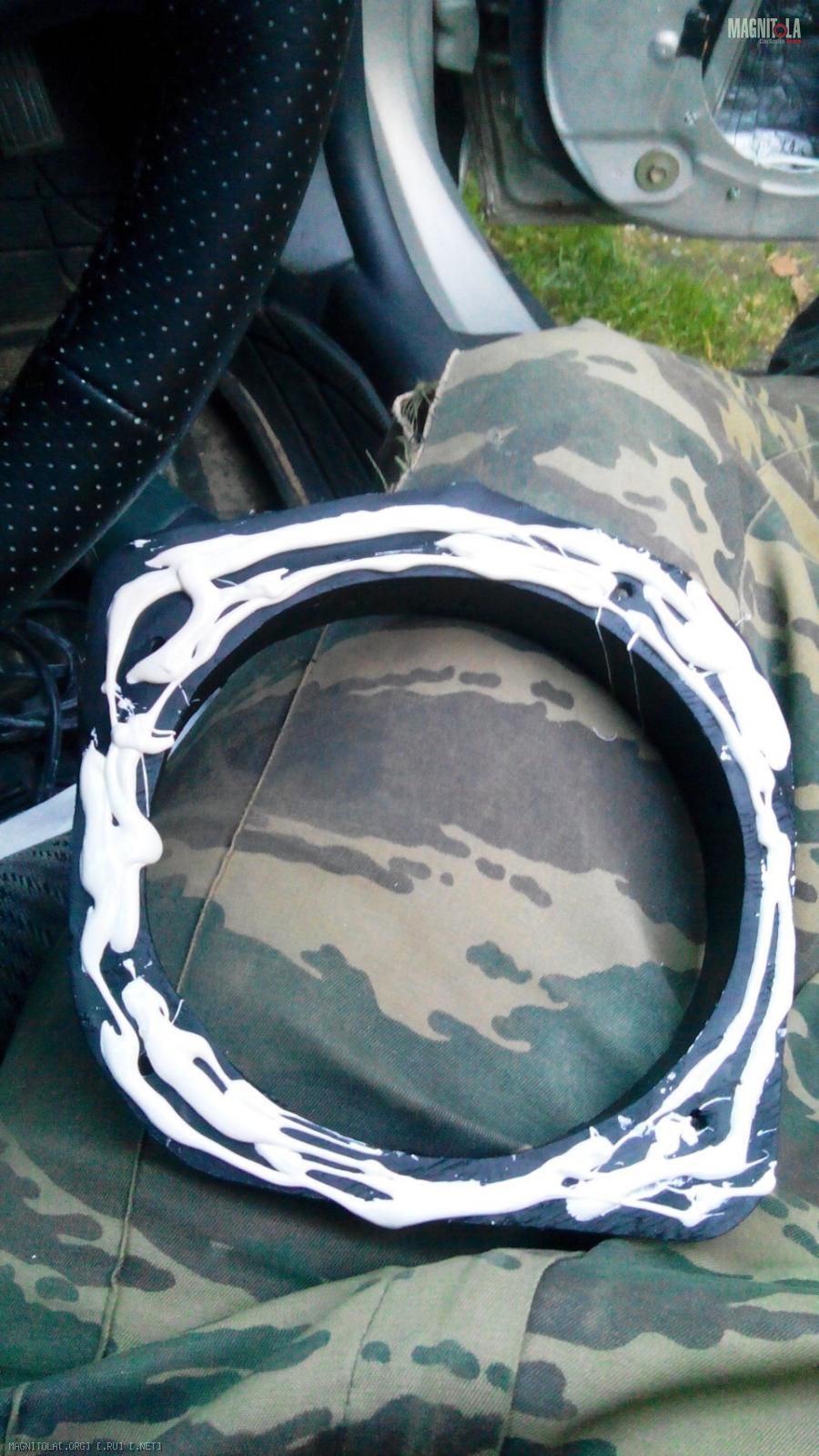

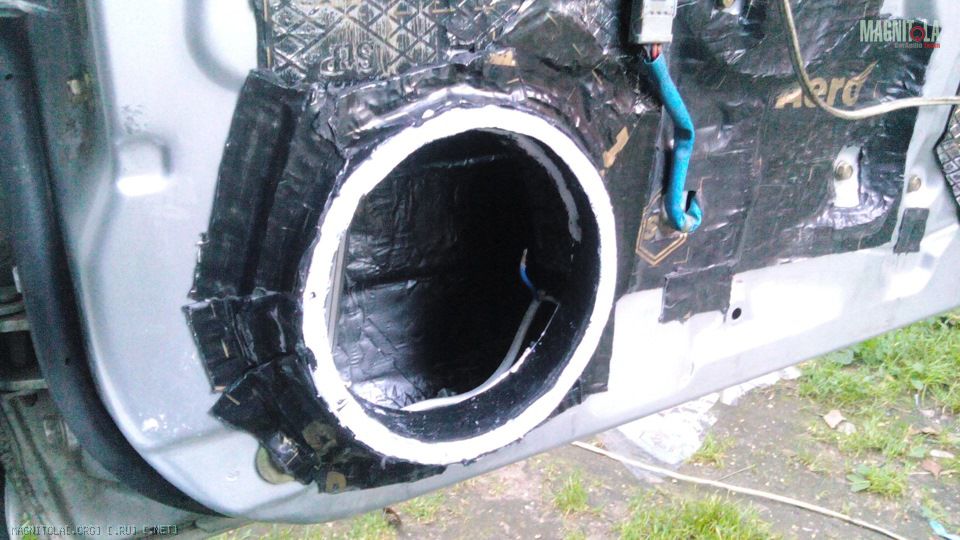

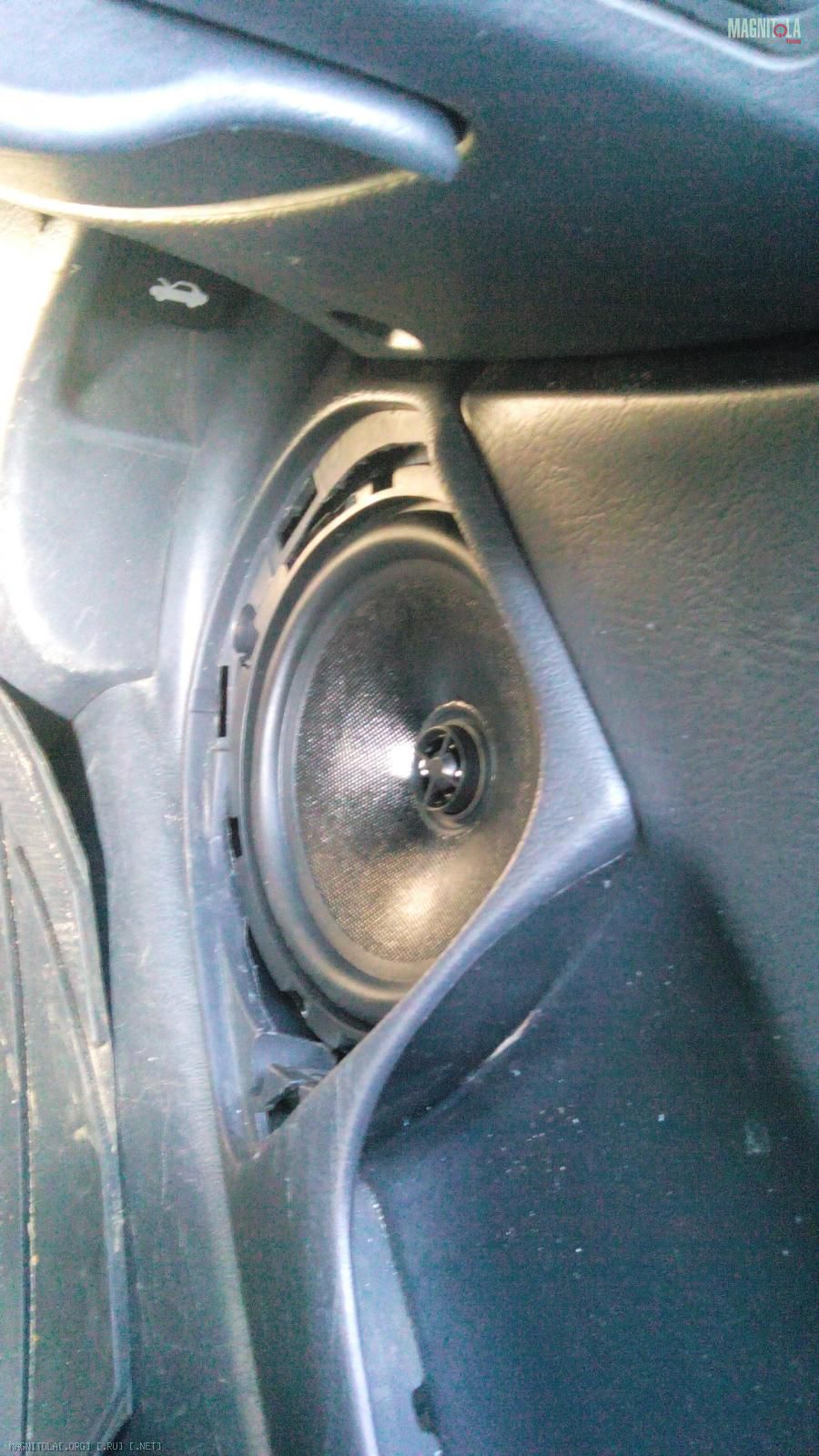

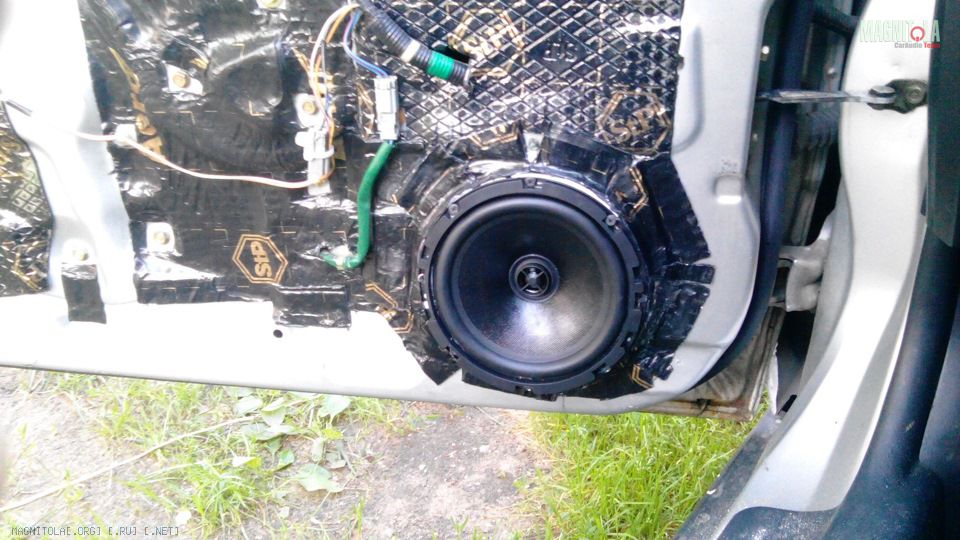

Подиумы посадил на герметик и 4 болта, сверху завибрил и добавил бипласт.
Вложение 1052152Вложение 1052154Вложение 1052156Вложение 1052158Вложение 1052160Вложение 1052162
Продолжение следует…
Вложений: 20
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Стало мне казаться что саб как то не так работает, посмотрел на усилок, пошевелил провода и понял в чем проблема, копеечные наконечники все жутко окислились и стали черными…

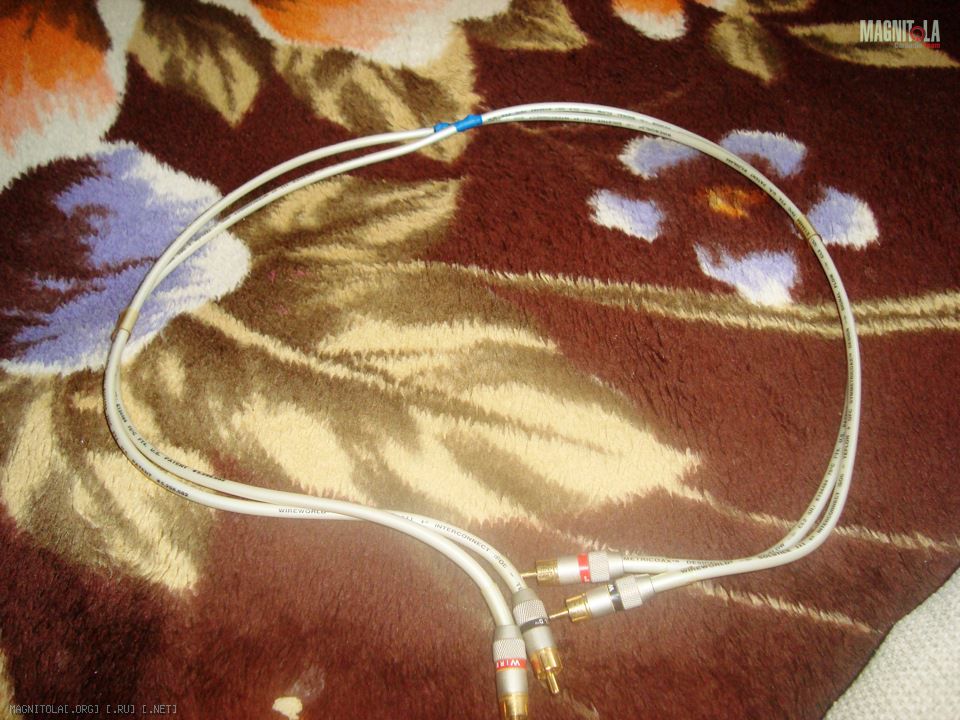

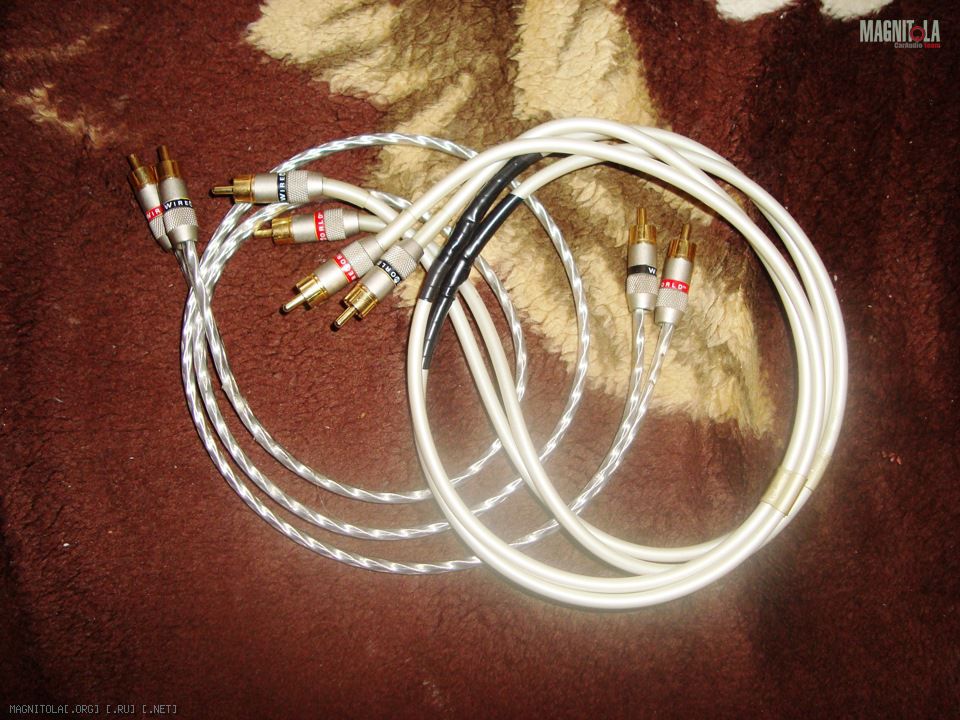

Нашел 4 неплохих межблока от домашки и решил их пустить в дело.

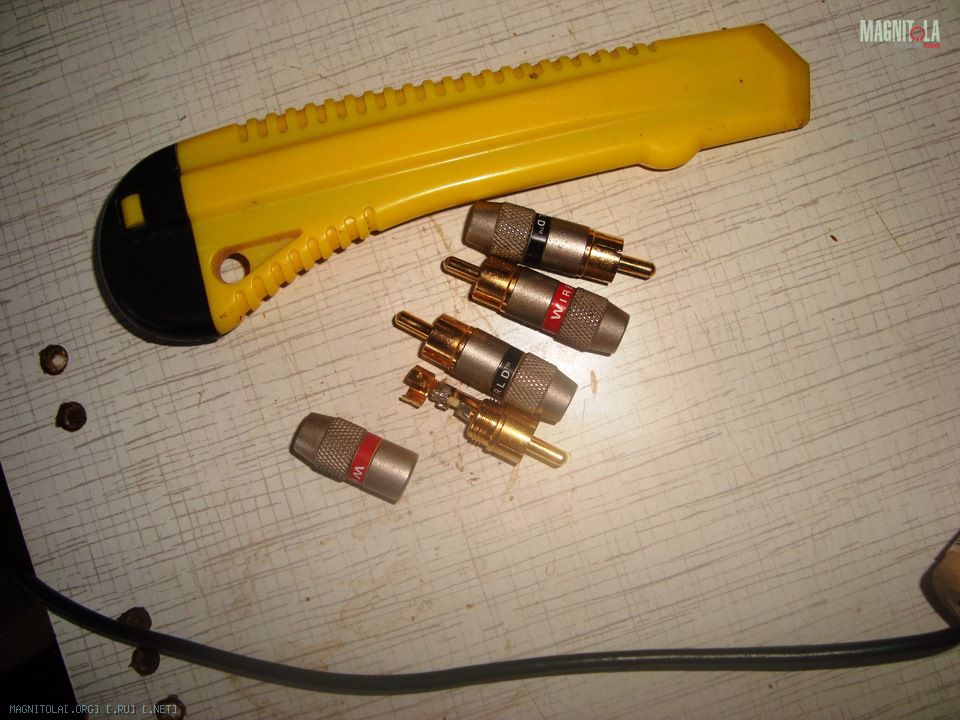

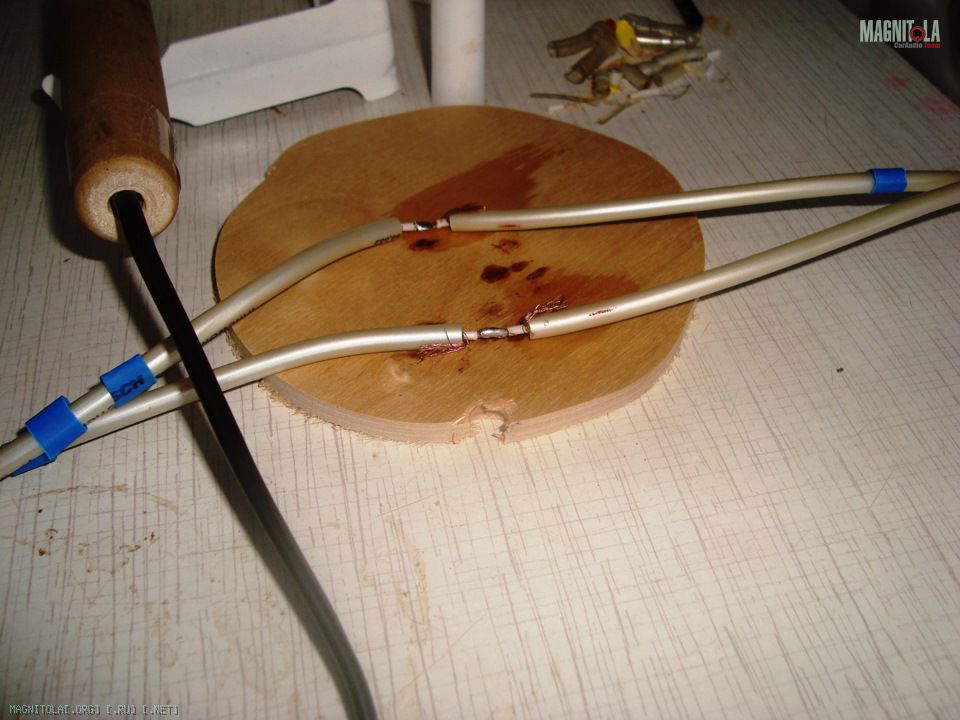

Паять я не особо любитель, решил немного схалявить и из 2 пар этих кабелей сделать одну, чтобы длины хватило.
Оставшиеся 4 наконечника припаял к кабелю Premier
Вложение 1052214Вложение 1052216Вложение 1052218Вложение 1052180
Как обычно это случается, там где поленился нужно переделывать, не слышал никаких проблем, до того как не послушал саб без спинуи заднего сидения, тихонько, но фонит… нужно переделывать, пока до этого руки не дошли)
Твитеры Kicx ST 20 мне не понравились, но они были куплены новыми за 300р… грех жаловаться)

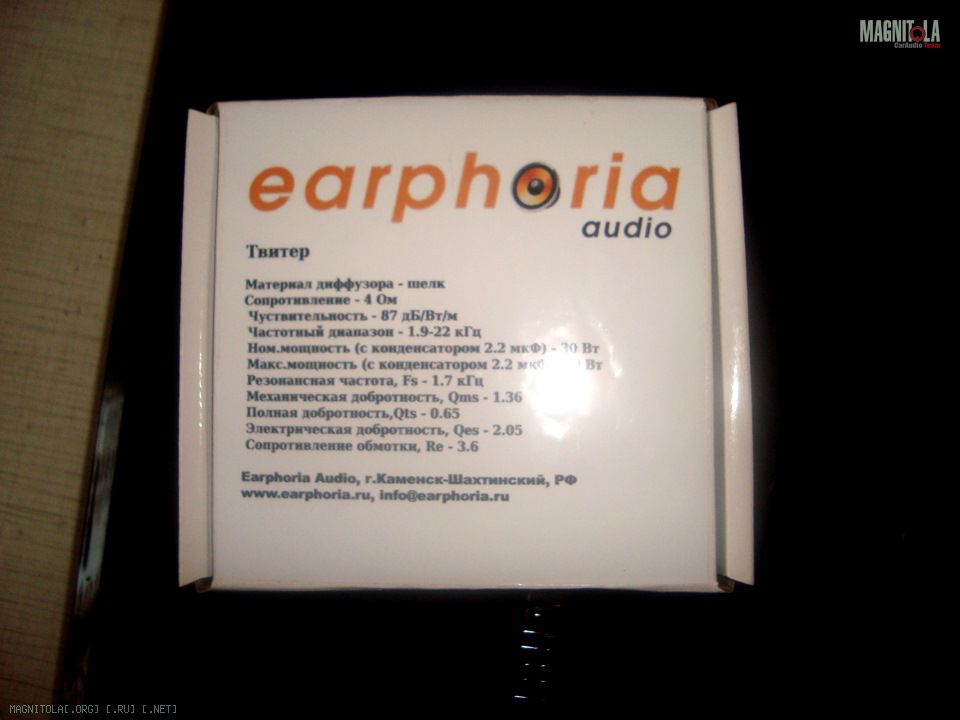

Заказал у advocaty Арканы, поставил, очень понравились, хоть и от головы играют, но играют хорошо. Это единственный компонент текущей системы, который я пока менять не намерен.

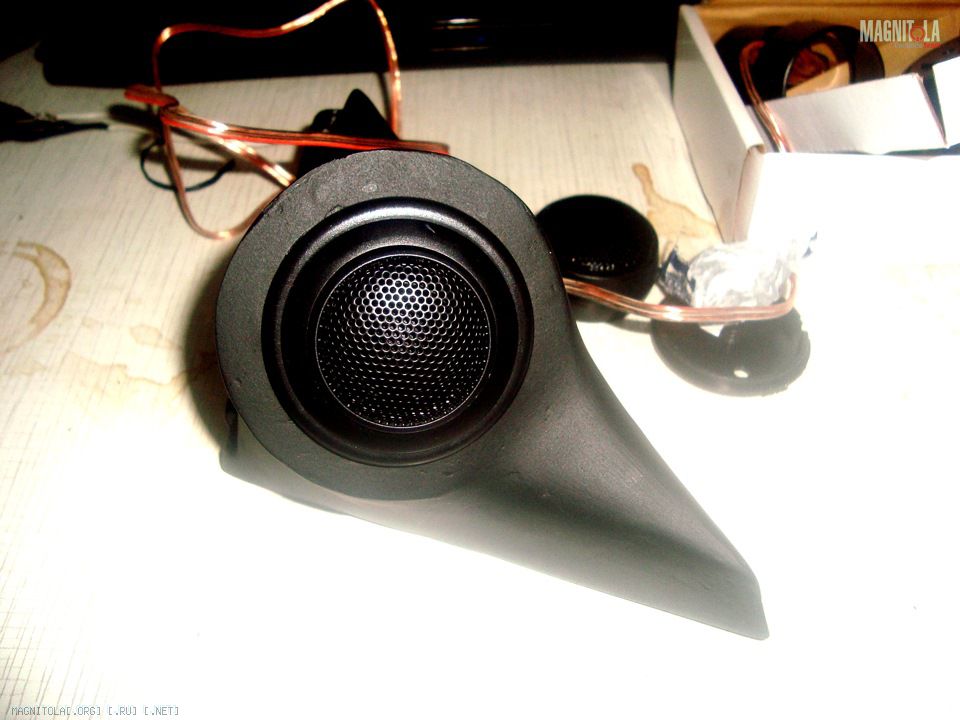

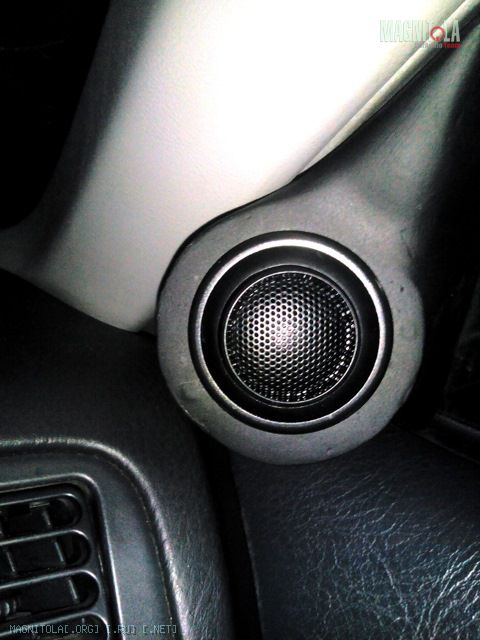

Поставил их в в подиумы при помощи колечек от киксов, диаметр подошел идеально.
Вложение 1052182Вложение 1052184Вложение 1052186Вложение 1052188
Подключено все было поканально.
Твитеры от головы (тыловые каналы)
Мидбасы от усилка (фронтальные каналы)
Саб от усилка мостом (сабовый канал)
Голова Сони хоть и умеет регулировать задержки, но есть у нее только 3 предустановки задержек заготовленных заводом производителем, лучше чем ничего но все равно не то…

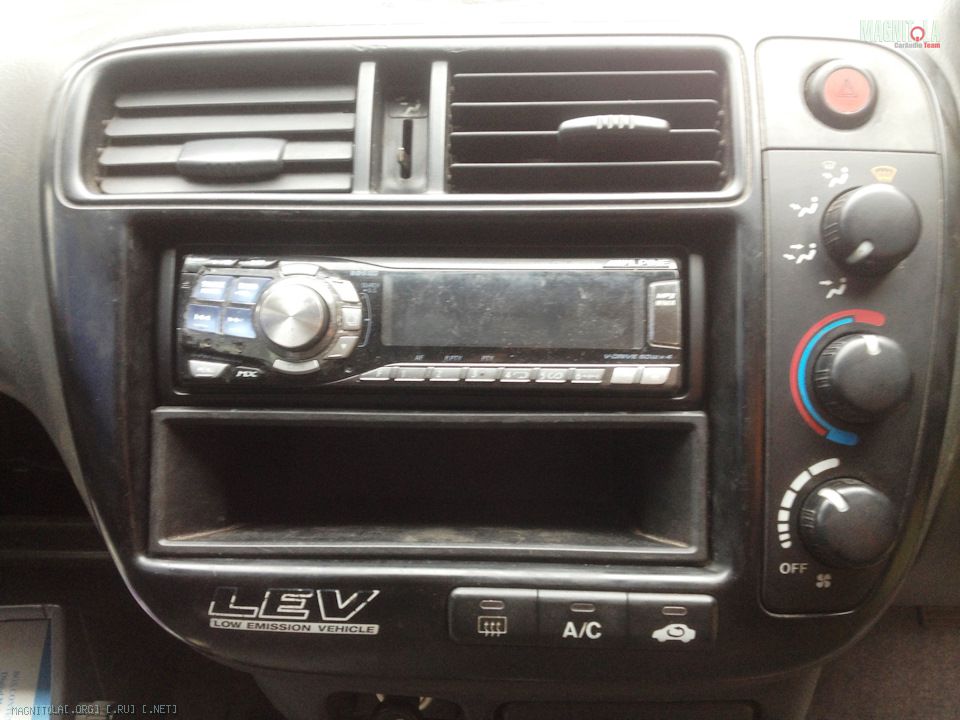

Поэтому следующим приобретением стала голова Alpine 9833R.
Наконец то стала полноценная процессорная поканалка, правда вернулся к записи дисков, на тот момент уже и забыл как это делается )))

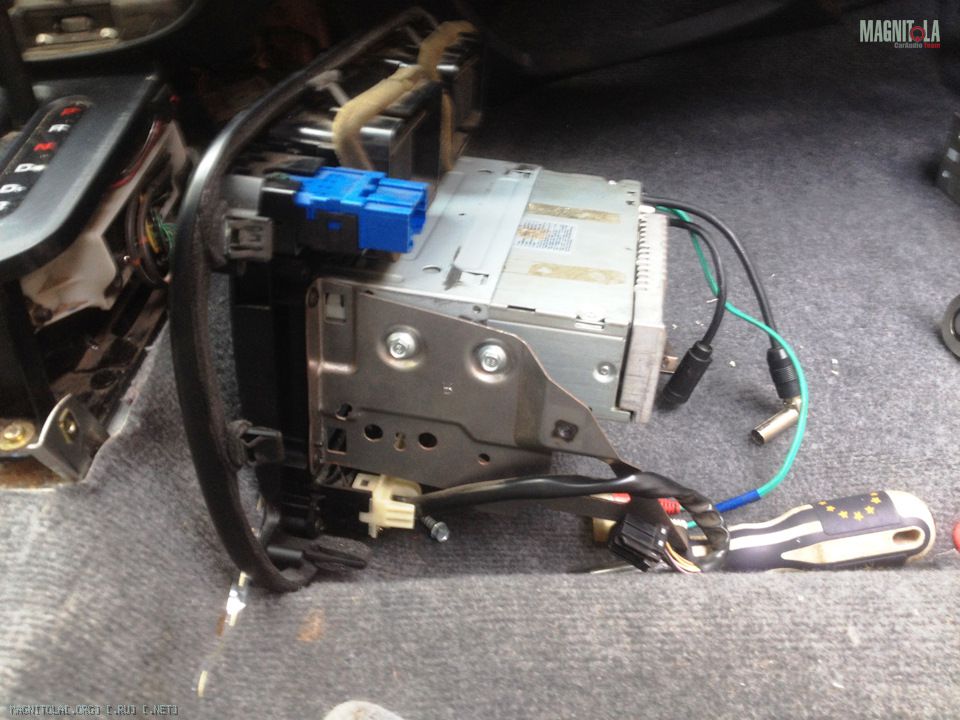

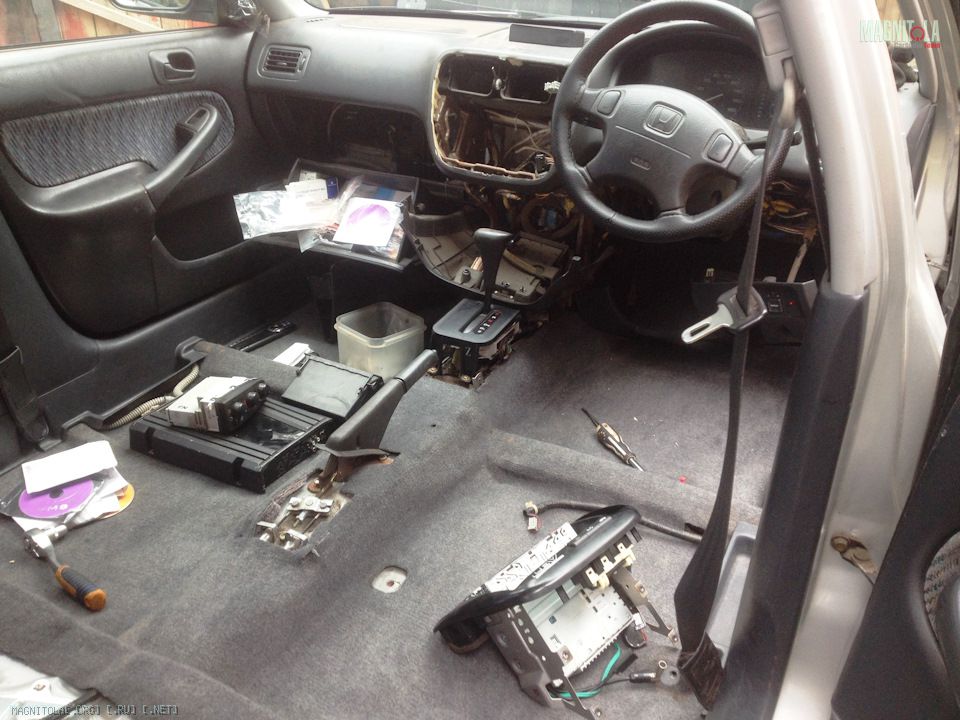

Некоторое время магнитола была просто вставлена в шахту, некогда было нормально закрепить…
Когда все по нормальному собрал подумал как же легко заколхозить… и не всегда просто поставить нормально)))
Вложение 1052190Вложение 1052192Вложение 1052194

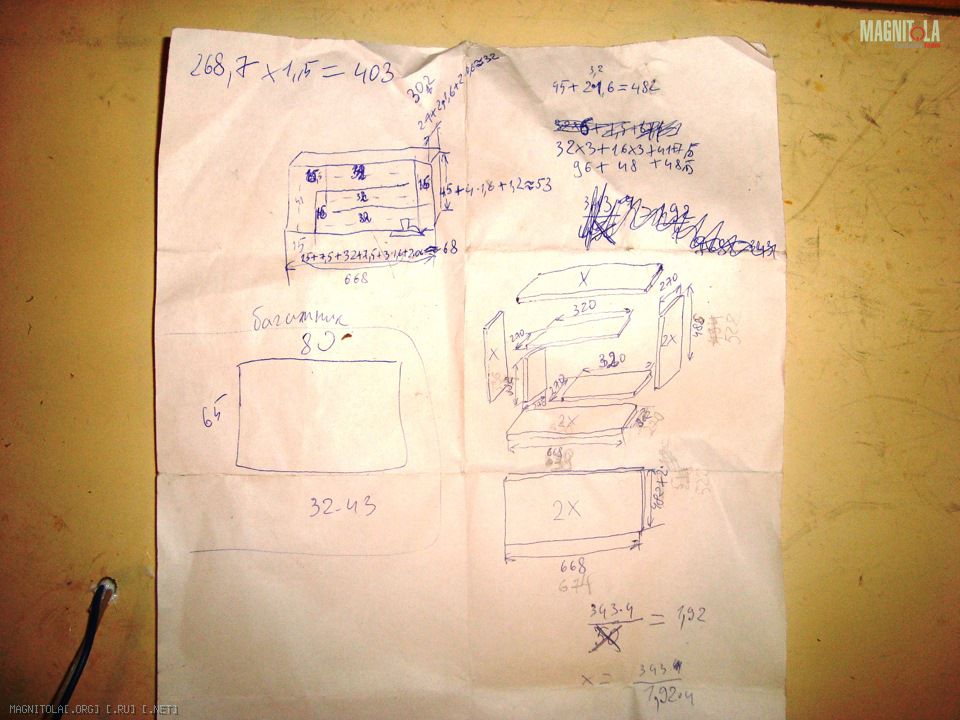

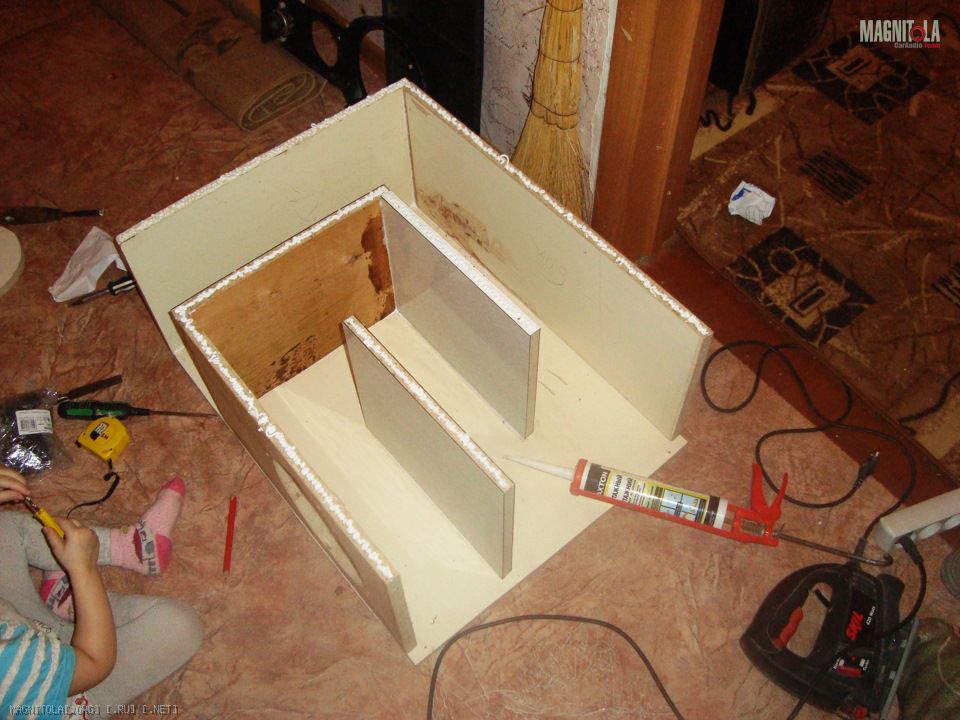

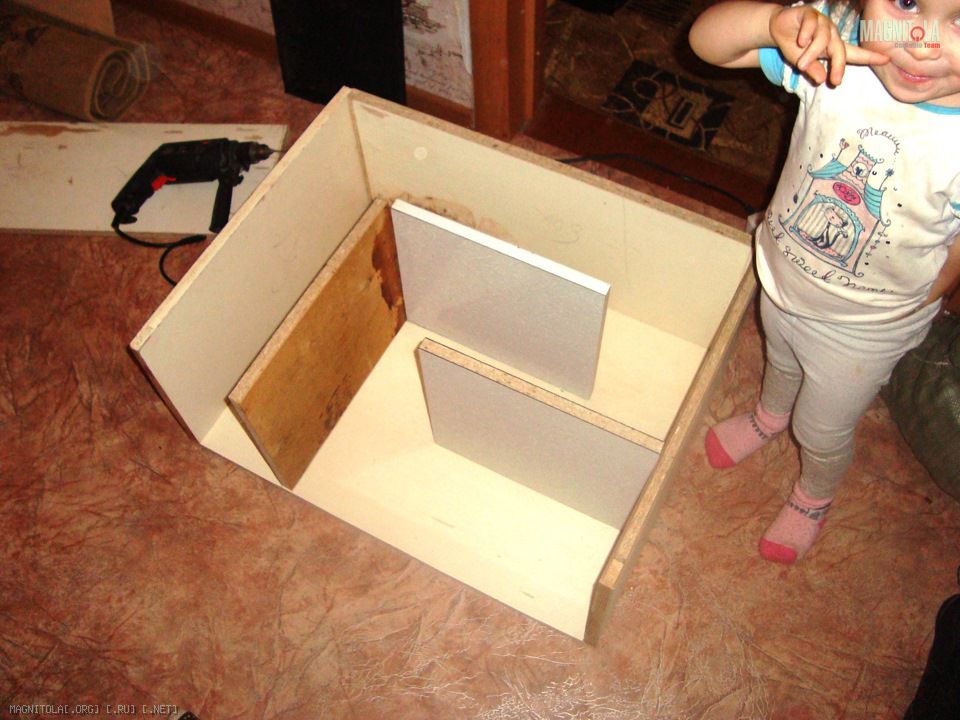

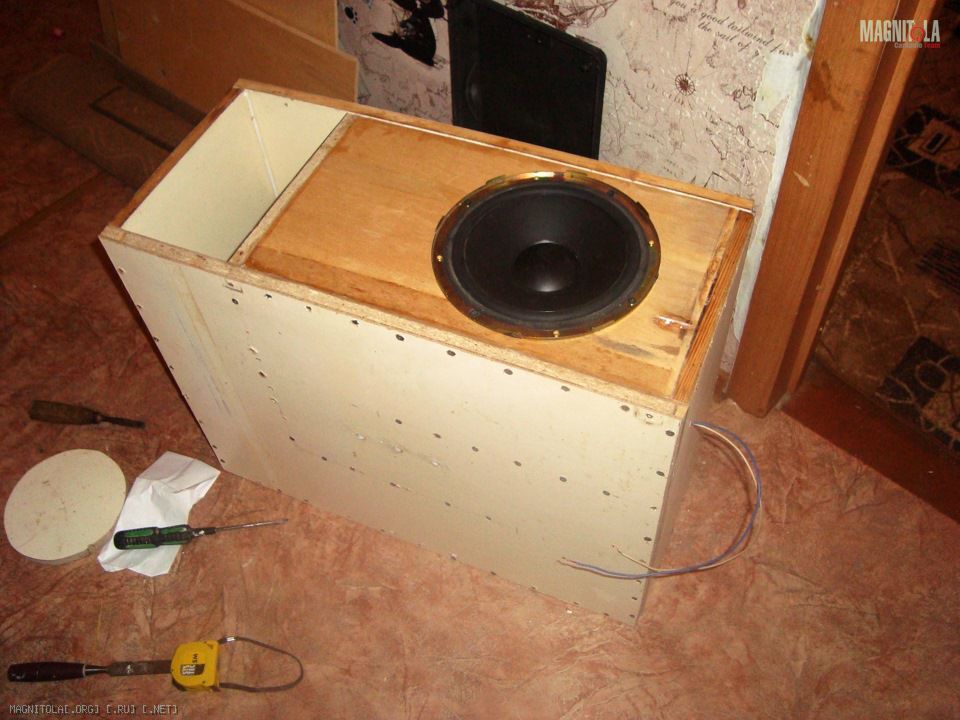

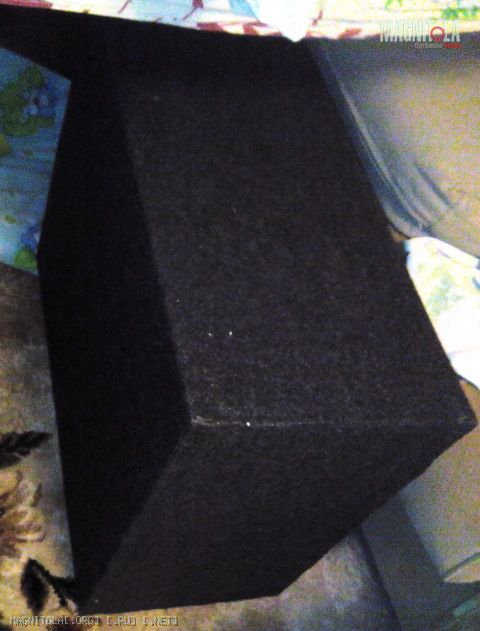

Изготовление сабвуфера:
Долго думал как же мне намутить нормальный саб… ибо колонка от домашки с 8 дюймовой головкой в ФИ – это дичайший колхоз)))

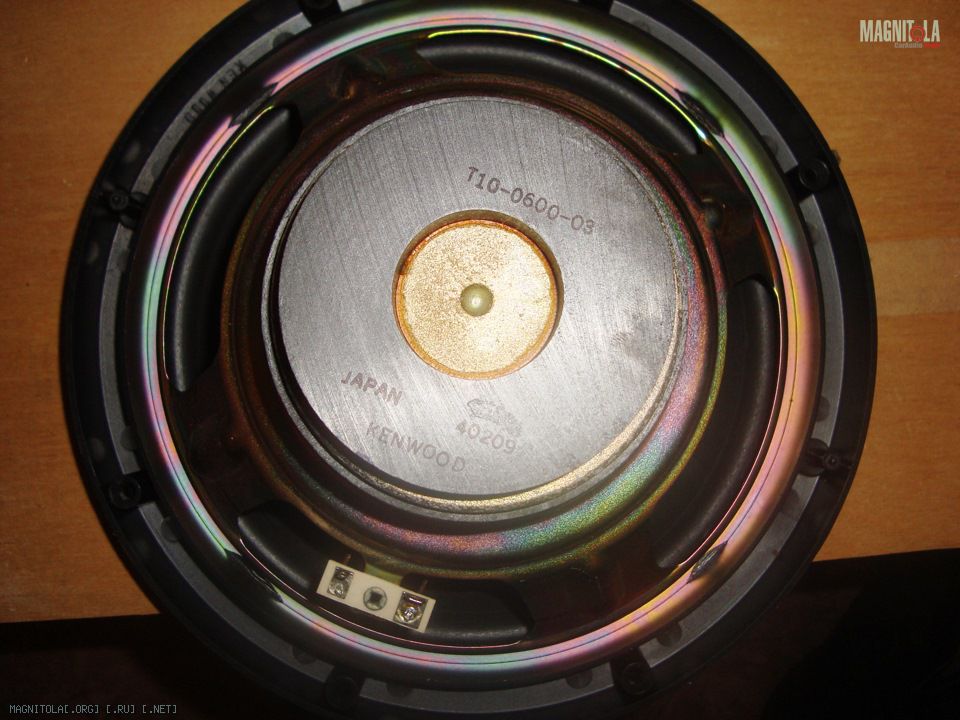

За неимением ресурсов единственное что придумал – это динамик от домашки оформить в ЧВ.

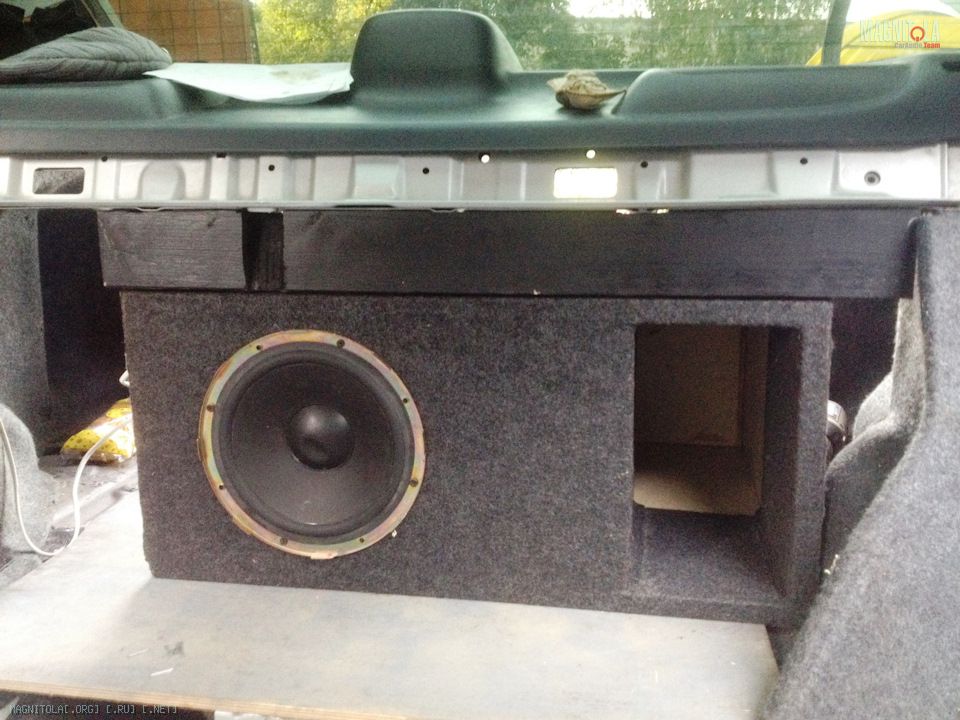

Распилил старый кухонный стол и собрал. Настройка порта на 44 Гц. К тому моменту надобность в свободном багажнике отпала, поэтому почему бы и не ЧВ)))
Обтянул карпетом, клеил его на 88 клей.
Вложение 1052196Вложение 1052198Вложение 1052200Вложение 1052202Вложение 1052204Вложение 1052206Вложение 1052208Вложение 1052210Вложение 1052212
Удивительно, но я доволен получившимся звуком, вполне музыкально поет и надавить на нигерах может… то что нужно.
Закрепил его в багажники при помощи бруска, брусок к полке, а саб к бруску.
Теперь очень хочется попробовать автомобильный динамик, пока глаз падает на Hertz es200
Продолжение следует…
Вложений: 29
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ

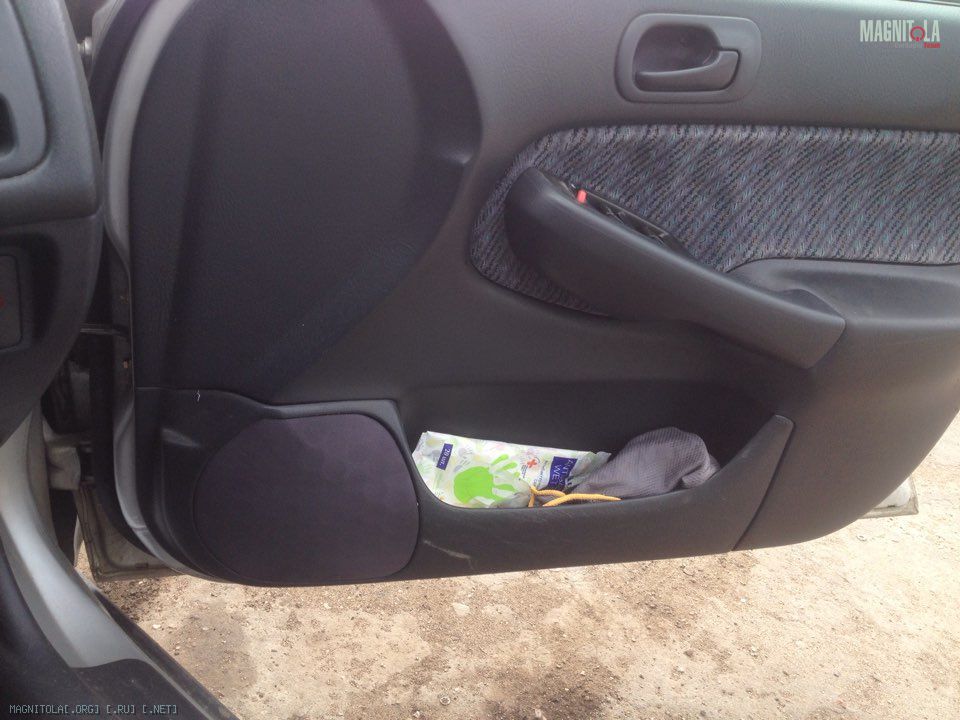

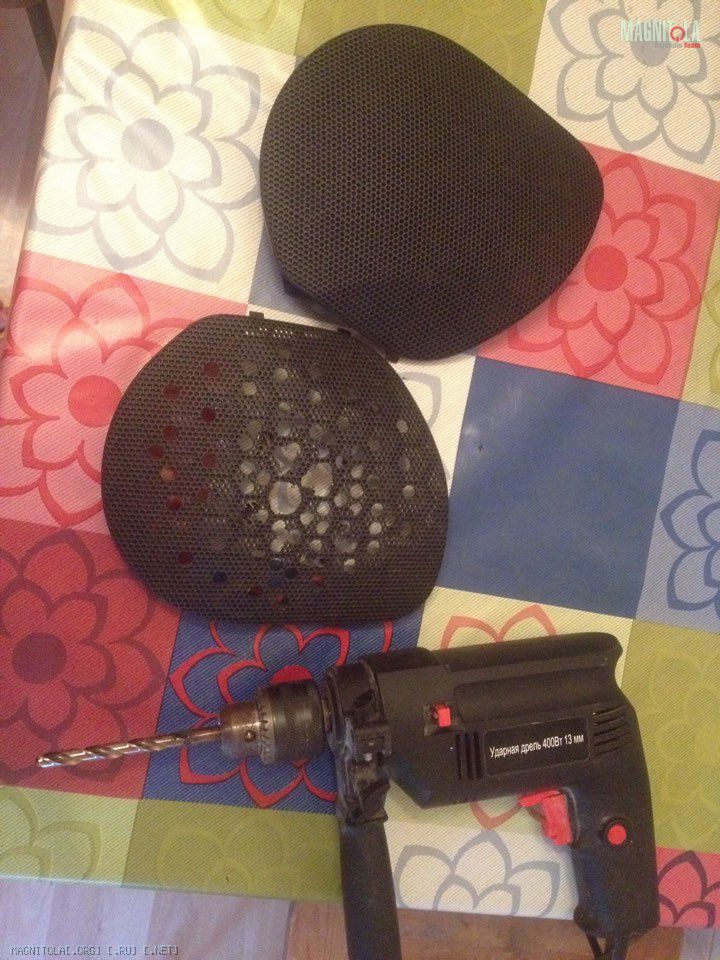

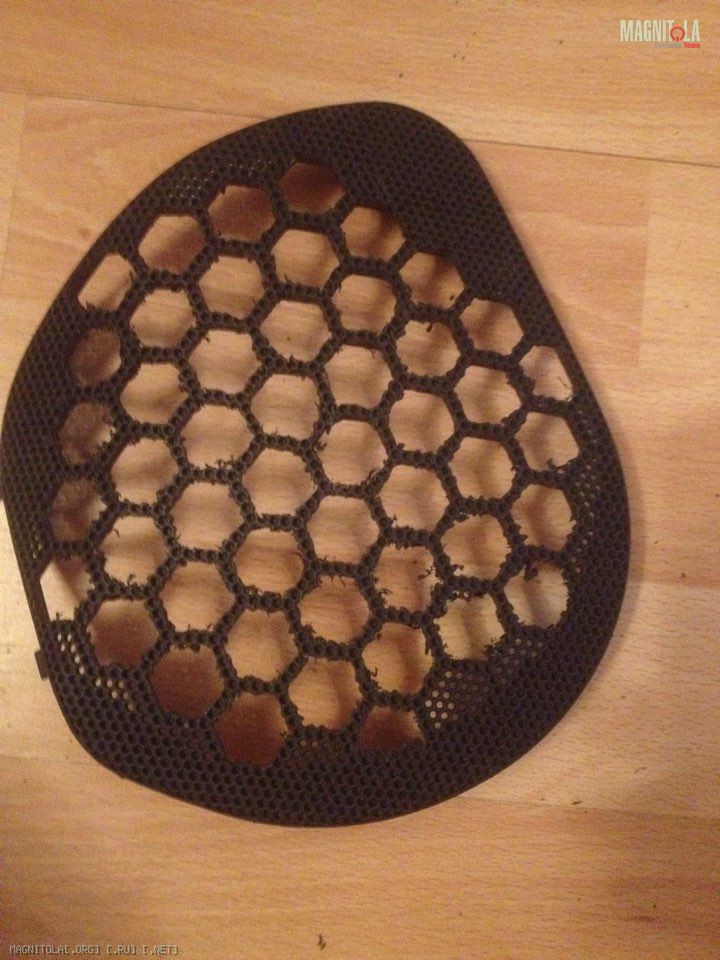

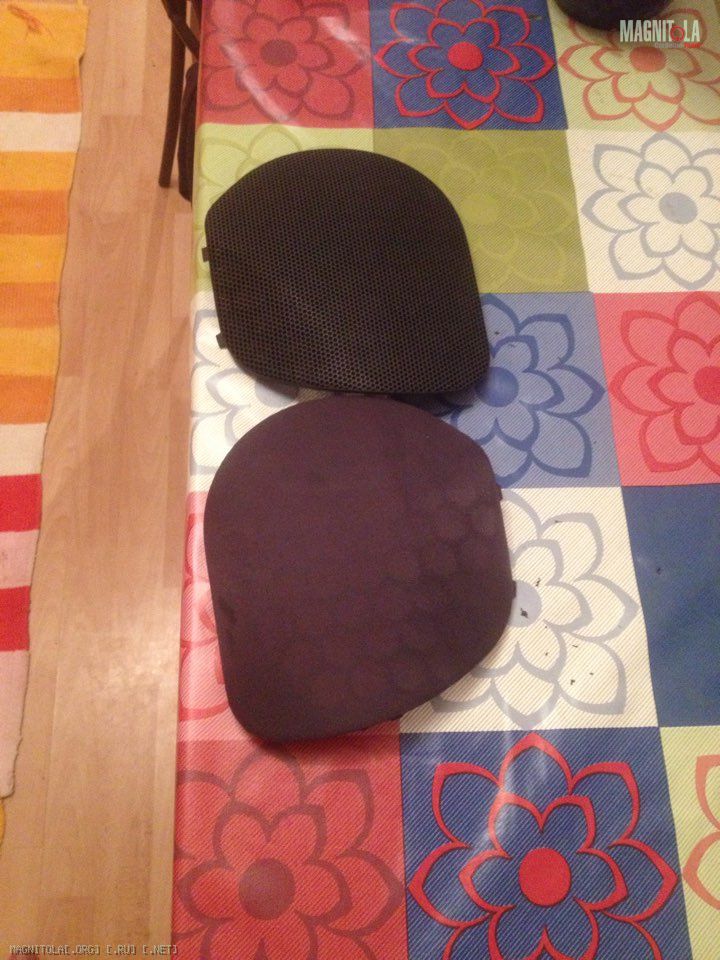

Просветление штатных сеточек:
Послушал я как звучит мидбас с сетками и без, понял что с сетками гораздо хуже на средних частотах.
Решил их просветлить.
Насверлил отверстий, допилил остатки лобзиком, зашкурил и приклеил звукопрозрачную ткань на 88 клей, мазал только с торцов. Результатом очень доволен, поет так же как без сеток.
Вложение 1052516Вложение 1052518Вложение 1052520Вложение 1052522

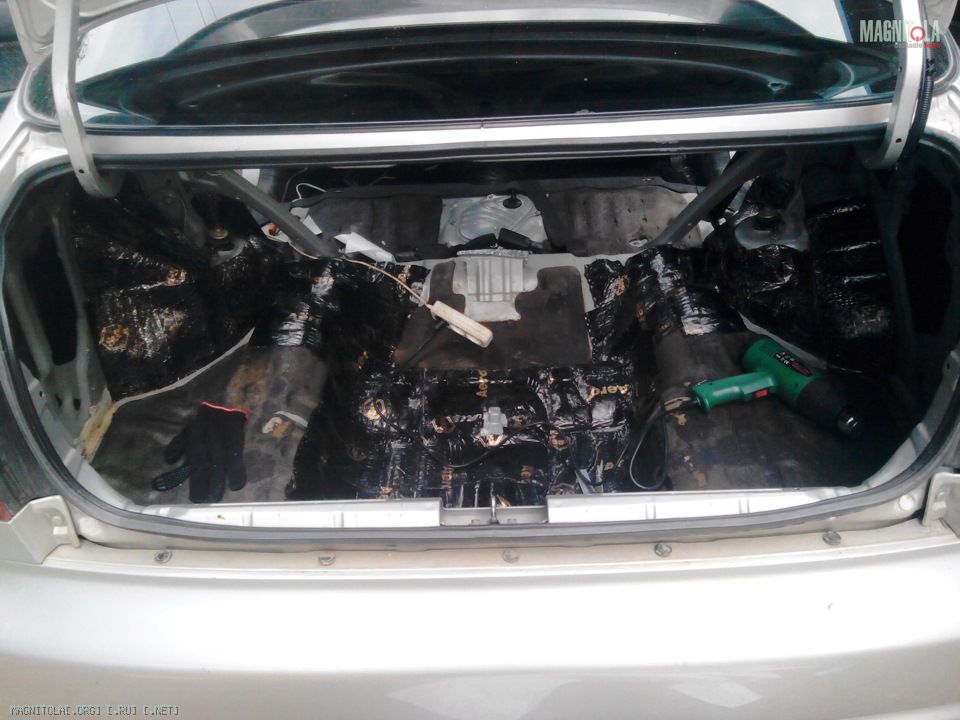

ШВИ багажника и потолка:

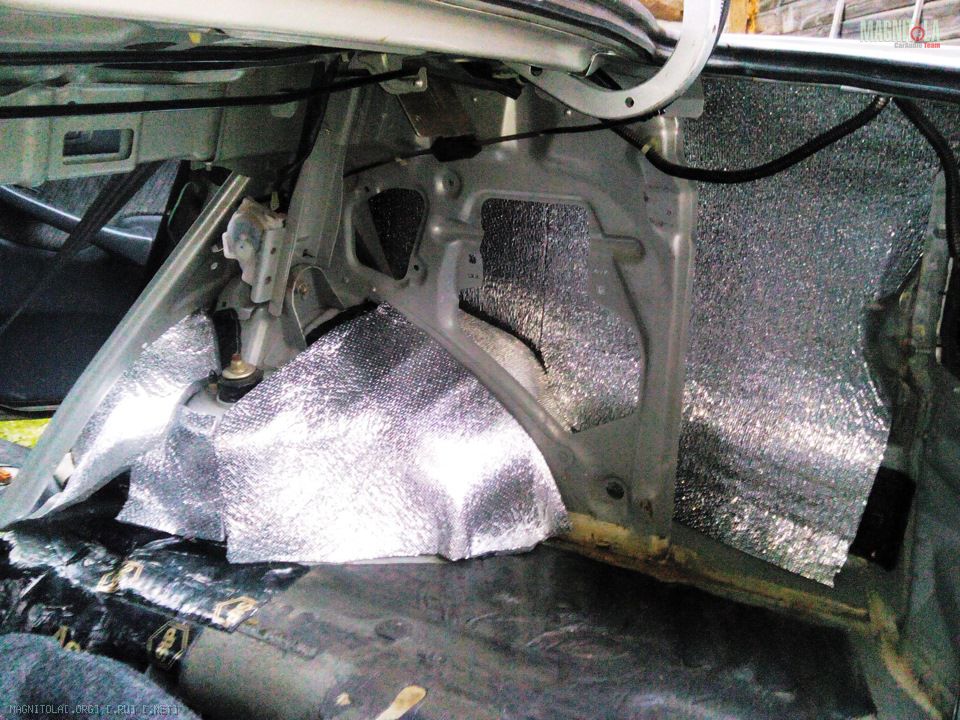

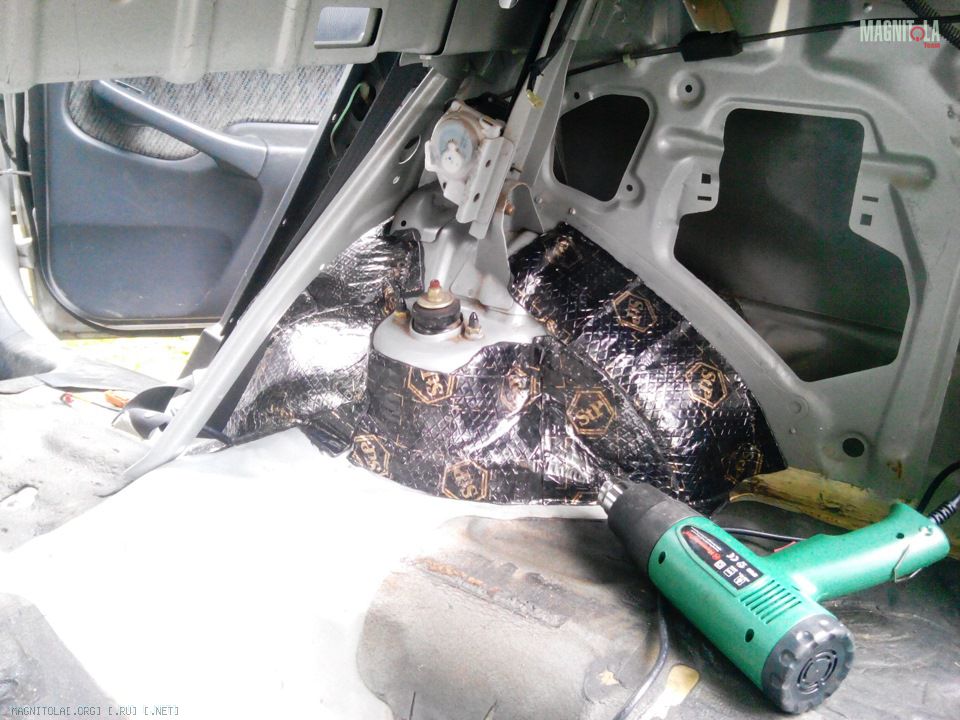

Арки закатал бомбом, остальное аэро, заводскую вибру не трогал и поверх ничего не лепил.
Сверху прикрыл акцентом.
Вложение 1052524Вложение 1052526Вложение 1052528

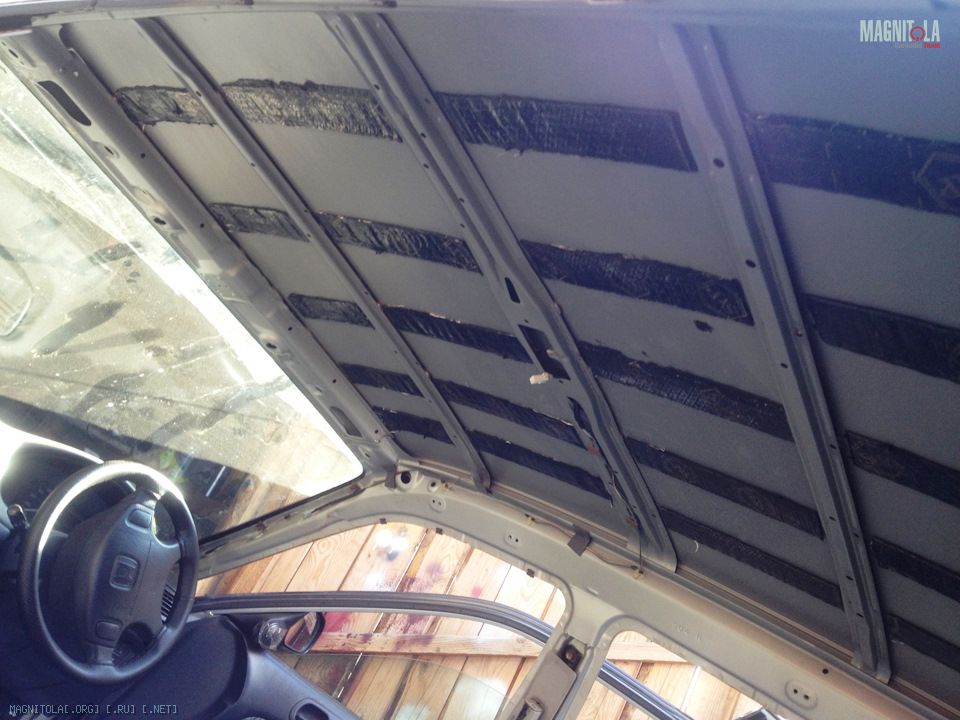

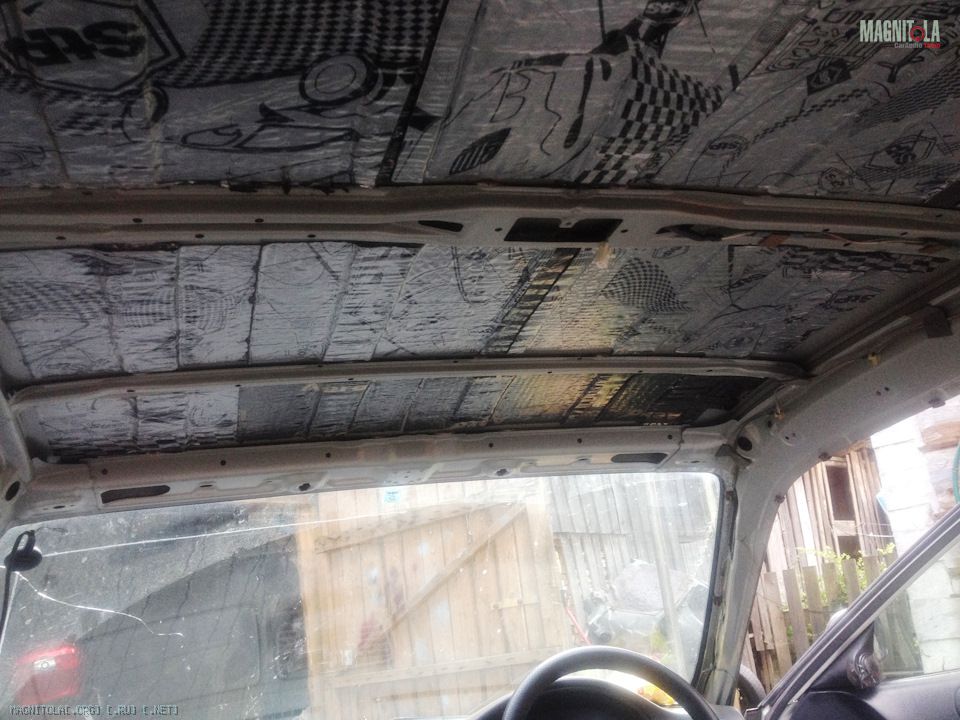

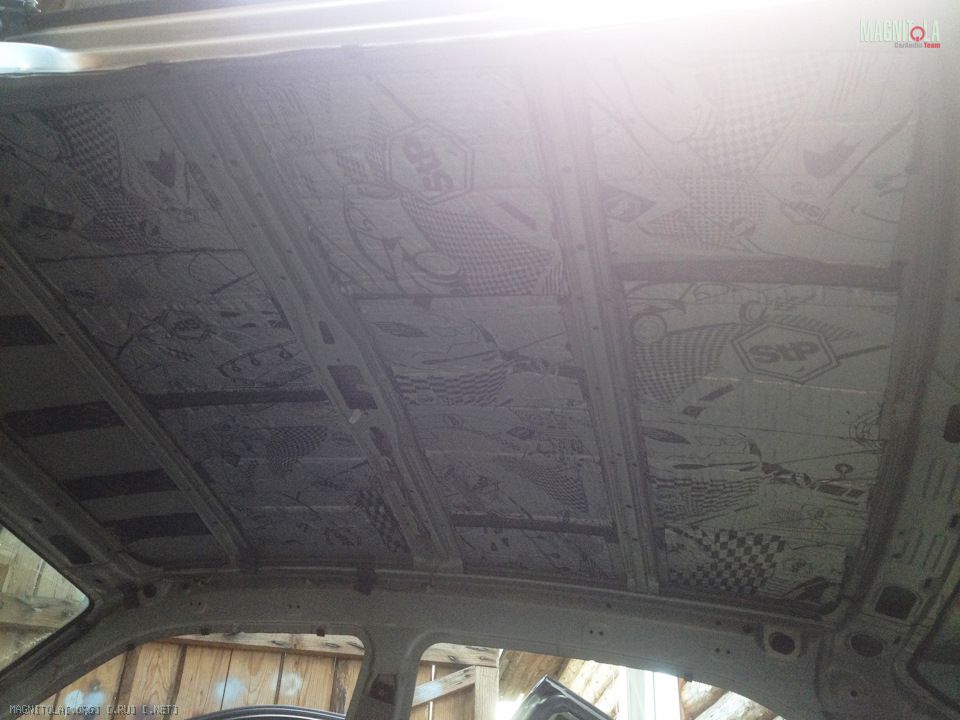

Потолок в цивике очень шумный, поэтому решил закатать основательно, весь потолок бомбом мне показалось – это слишком, поэтому полоски бомба и сильвер 2мм сверху. Данная технология была опробована на дверях и полностью себя оправдала.
Вложение 1052532Вложение 1052530Вложение 1052534
Потолок получился очень глухой и даже почти не проминается.

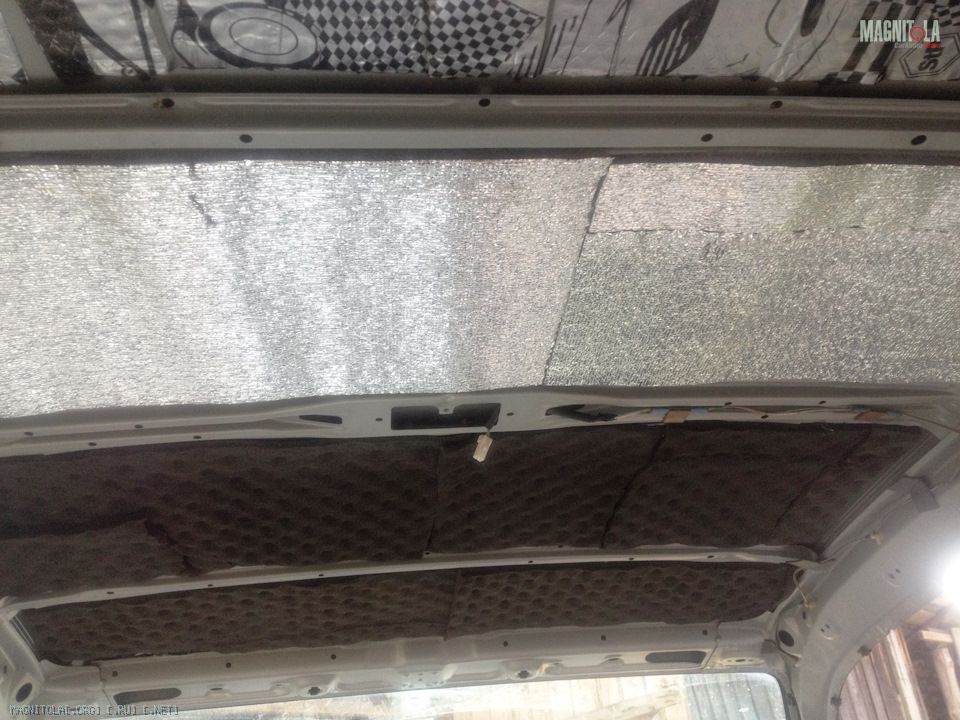

Третий слой собирался вообще не делать, но решил потом пустить все остатки что у меня были – это бипласт премиум, акцент и бипласт 5 мм.
Вложение 1052536

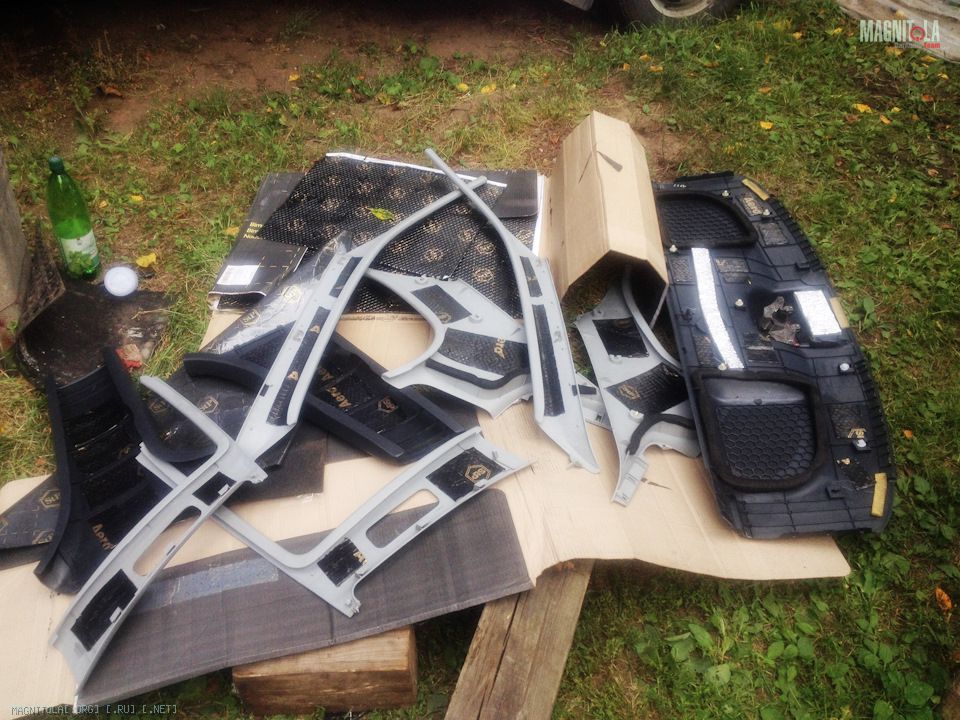

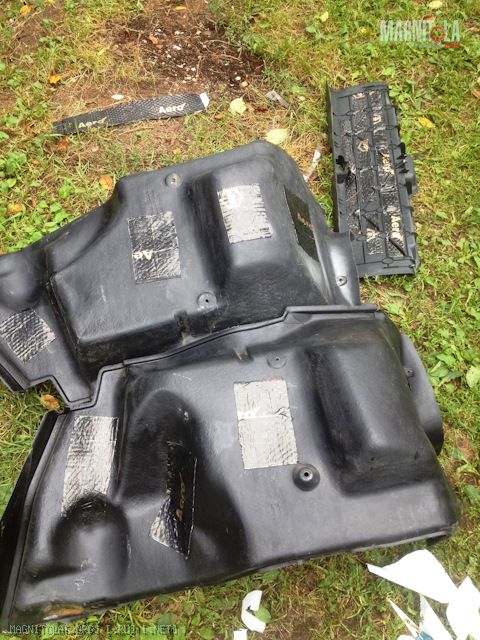

Пластик завибрил аэро плюс в местах соприкосновения с другими частями бипласт 5 мм (на фото он не попал)
Вложение 1052538Вложение 1052540
Замена Силы:

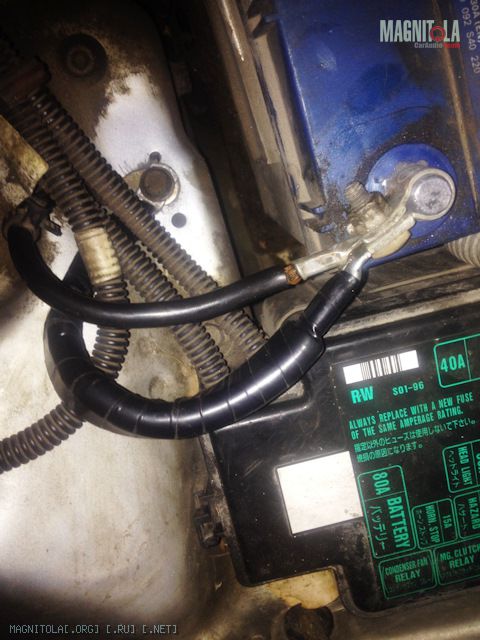

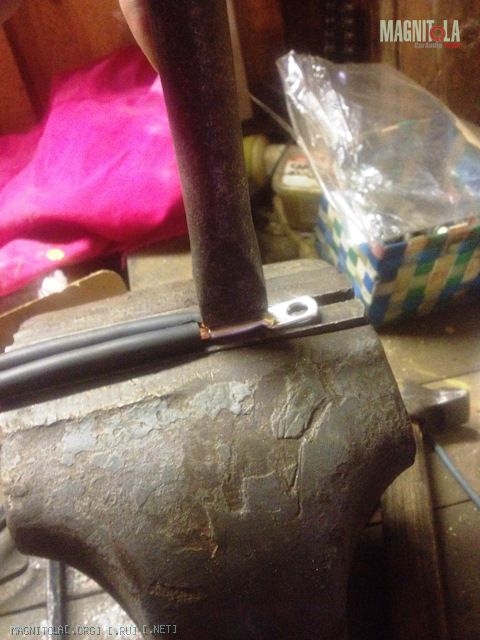

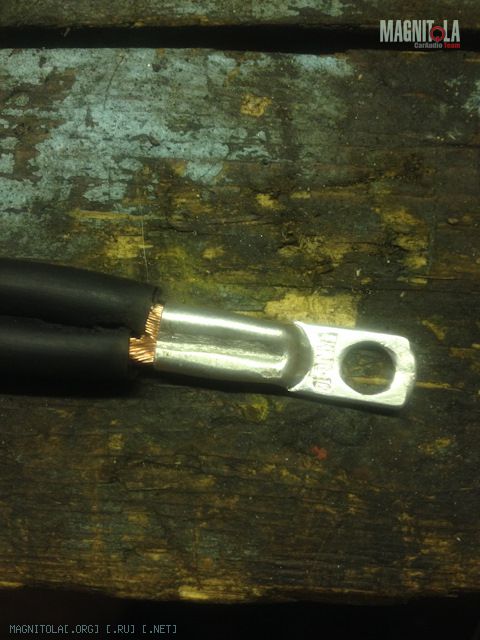

Усилил минус с акб до кузова и с кузова до двигателя двойным КГ16, обжимки нет и спросить не у кого, поэтому обжимал затупленным зубилом, получается надежно, мой вес выдерживает – проверено) Гофра в тот день когда делал закончилась, пришлось временно обмотать изолентой... пока так и не переделал...
Вложение 1052544Вложение 1052542Вложение 1052546

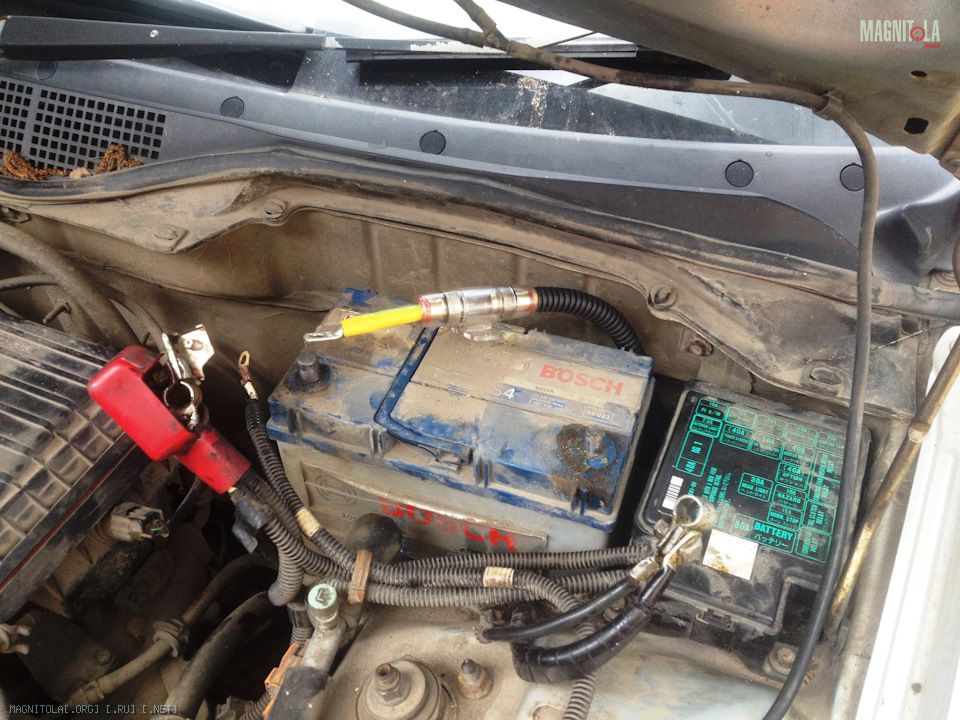

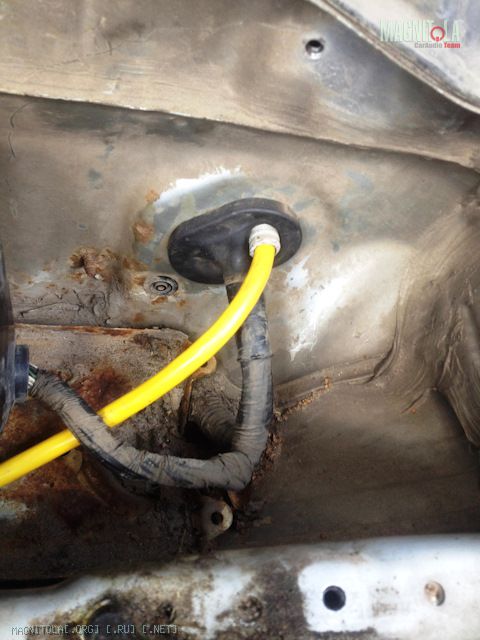

Друг из Новосибирска прислал мне провод ПугВ 25х1, его и пустил на плюс и минус. Защитил гофрой, протянул через штатную резинку, отверстие в ней уже было, нового ничего не стал придумывать.
Вложение 1052548Вложение 1052550

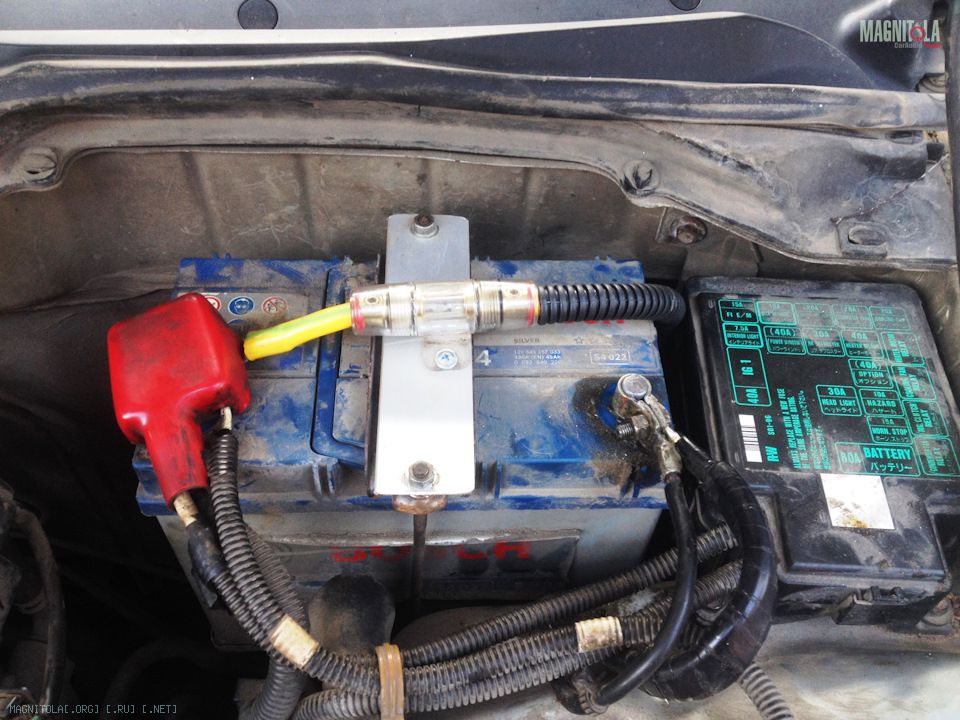

Для предохранителя сделал площадку из алюминия.
Вложение 1052552

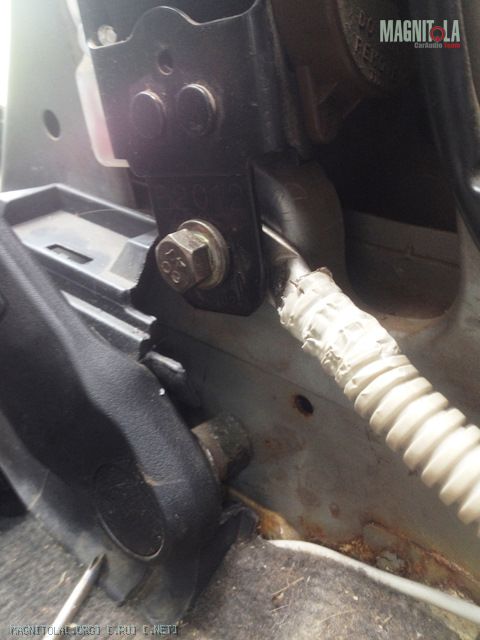

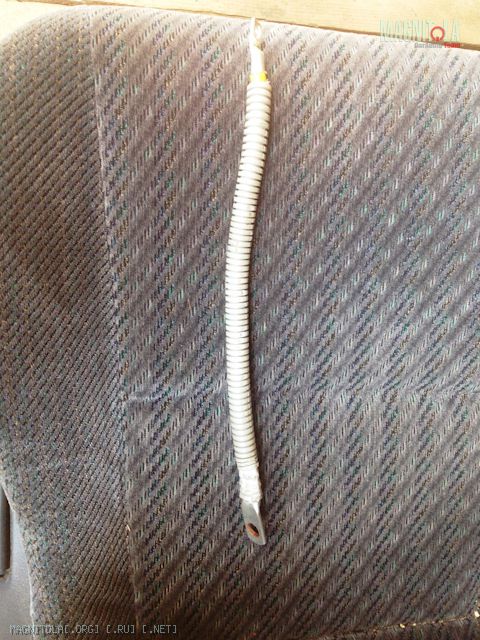

Минус взят с кузова, с места крепления механизма ремня безопасности, зачистил до метала, прикрутил и помазал литолом.
Вложение 1052554Вложение 1052556

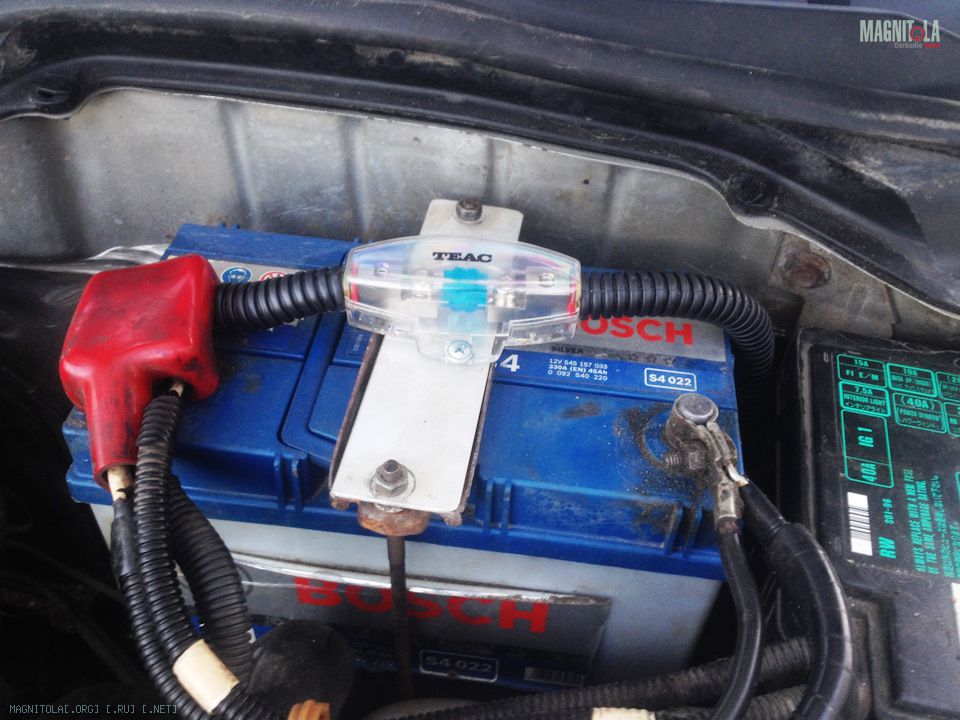

Дэн1982 увидев пред Мистери сделал мне подарок в виде колбы TEAC с предом miniANL.
Вложение 1052558

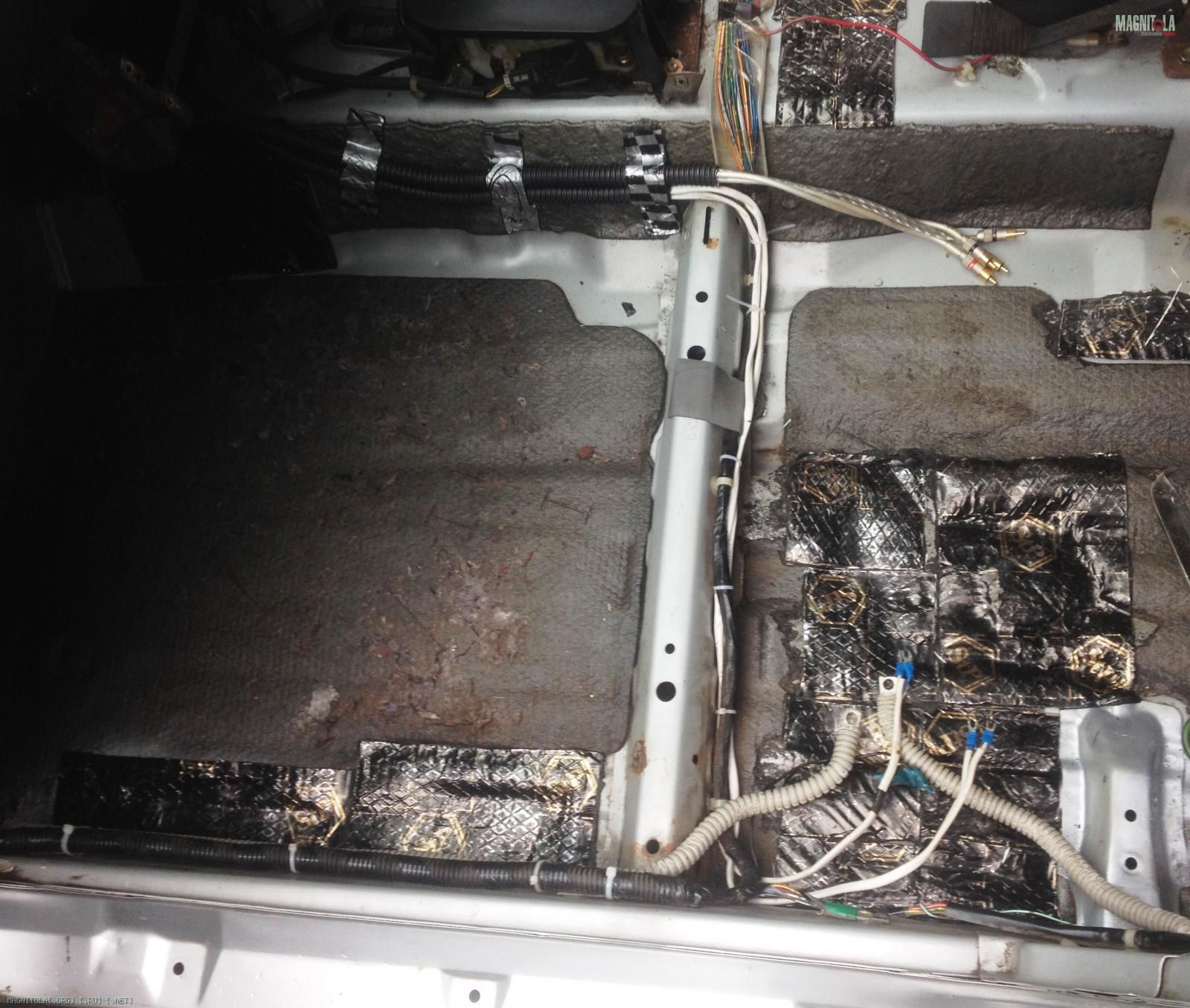

Межблоки убрал в гофру, насколько это было возможным. Площадками под хомуты еще не обзавелся, поэтому пока виброй закрепил. Управляющий провод под панелью тоже в гофре, прикреплен стяжками, вдоль порога пущен в штатном жгуте.
Вложение 1052560

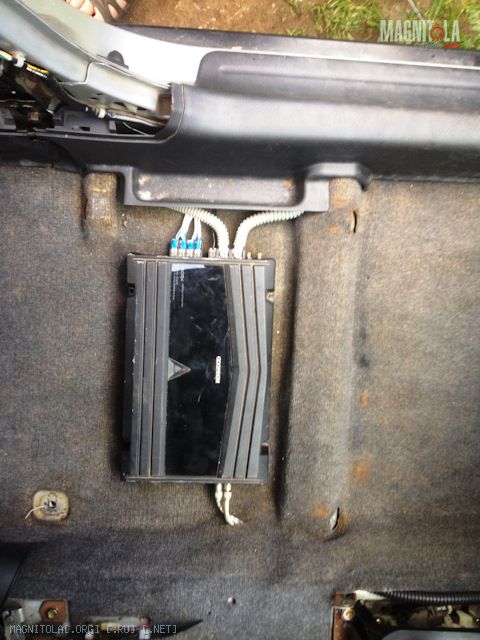

Получилось вот так:
Вложение 1052562

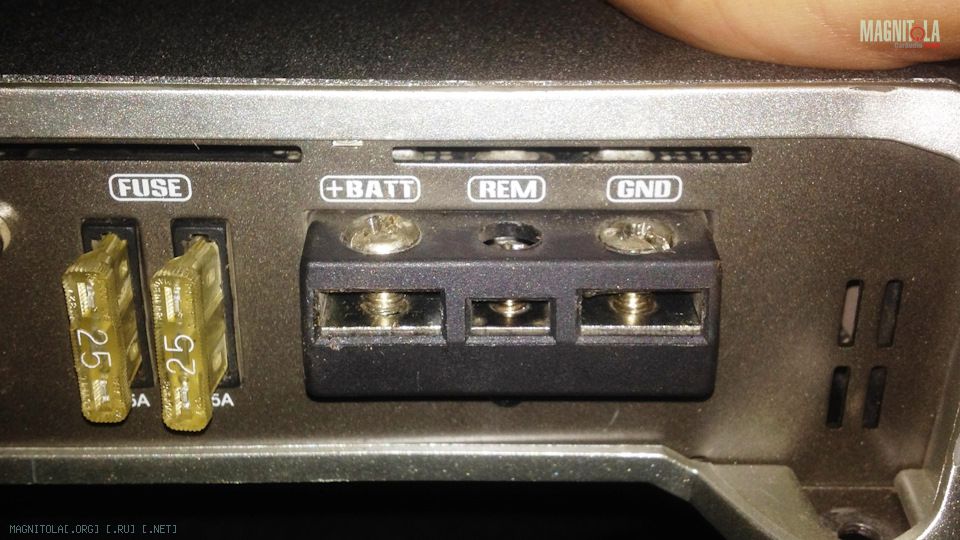

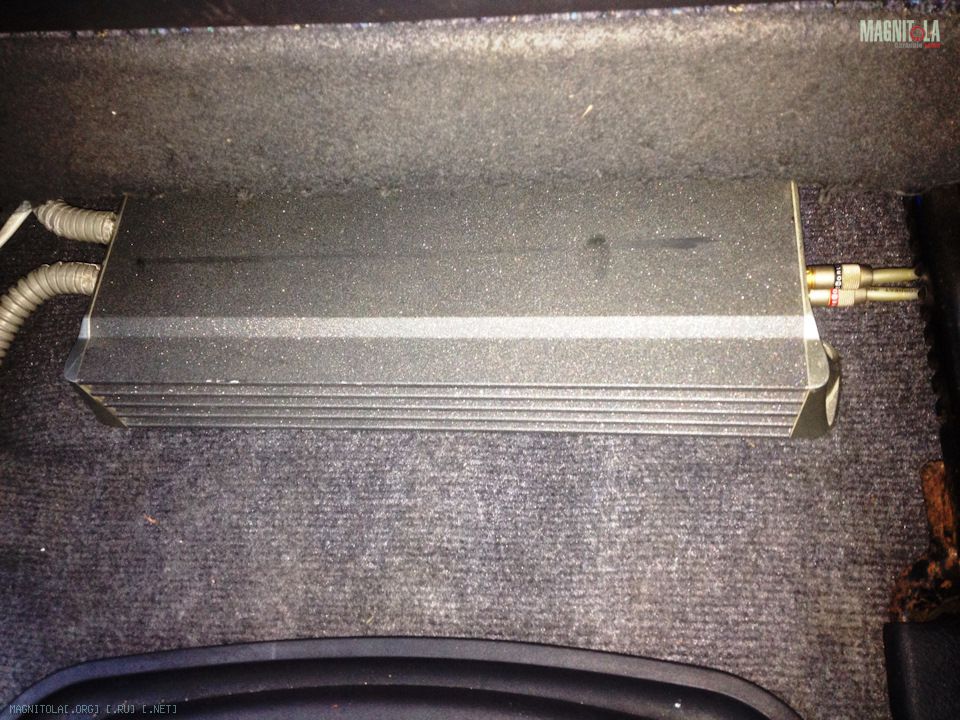

Следующее что у меня было в мыслях – это поменять усь на поприличнее, попался по вкусной цене Hertz EP4.

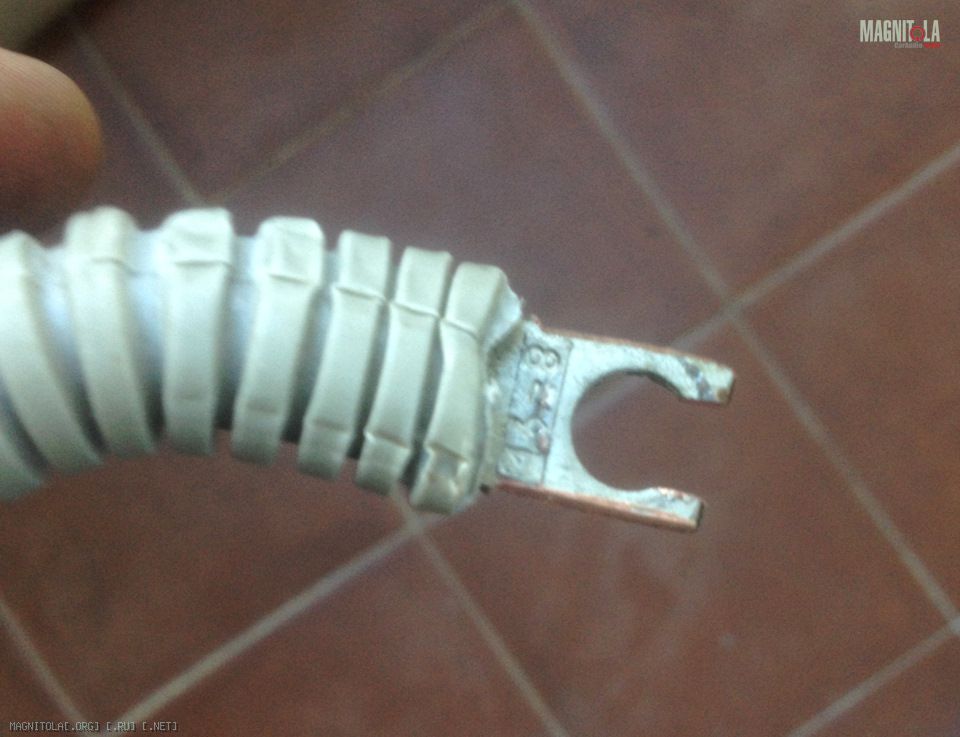

Думал подойдет болт-он, но нет… в терминалах болтики доконца не выкручиваются, пильнул наконечники до вилочек… думаю теперь бы залудить их нужно.
Вложение 1052564Вложение 1052566Вложение 1052568Вложение 1052570

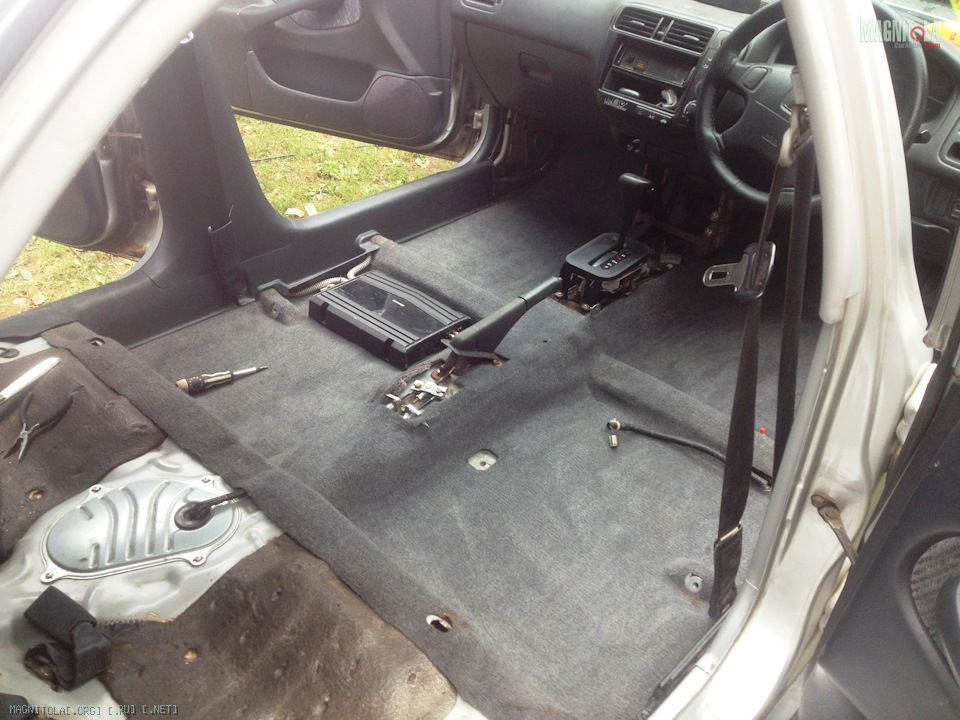

Попутно был отмыт и постиран весь салон.
Вложение 1052572
На этом я остановился на текущий момент…
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Цитата:
Сообщение от
Igorok28 , обжимки нет и спросить не у кого, поэтому обжимал затупленным зубилом
Можно распилить гайку пополам и использовать её как оправку для обжимки в тисках.
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Цитата:
Сообщение от
fox proteus Можно распилить гайку пополам и использовать её как оправку для обжимки в тисках.
Jesus Christ! Гениально!
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Цитата:
Сообщение от
fox proteus Можно распилить гайку пополам и использовать её как оправку для обжимки в тисках.
Блииин, сколько всего перечитал, но такого гениального способа нигде не встречал! :good2:
Следующие наконечники обязательно попробую!
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Раз в год это советую и каждый раз буря эмоций)))
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Цитата:
Сообщение от
fox proteus Раз в год это советую и каждый раз буря эмоций)))
в подписи размести у себя, а то люди они такие люди)))
Re: Civic 6gen: первый инстал, пробую построить бомж-SQ
Распишу маленько свои мысли о дальнейшем развитии и существующих косяках)
Явные косяки:
1) Акустические провода без доп. защиты. Прокладывались одними из первых.. Сейчас бы змеюку натянул, но с другой стороны и так двойная изоляция. В этой машине переделывать не буду... т.к. не считаю сильно критичным
2) Двери подготовлены не достаточно хорошо, самый главный косяк - это то что не уделил должного внимания тягам, они на некоторых композициях звенят, в основном это клубная долбежка, которую я не слушаю)) но все же неприятно.
В том что нужно переделать тех. отверстия я твердо убежден... Сейчас закатано виброй и сделано это не зря, сразу заделывать металлом\стеклопластиком я не хотел. Это больше связано с интересом проверить разницу в звучании и понять в каком инстале есть в этом смысл, а в каком нет.
Нашел листы оцинковки где то 1,2-1,5 мм толщиной... по плану до зимы переделать двери.
3) Подиумы под вч с внешними косяками.. кривоваты в общем... пока думаю либо то что есть обтянуть в китай альку или доделать под покраску, либо сломать и сделать заново... все же мне не очень по душе что динамик маленького диаметра, а подиум в 2 раза больше, хотя хз...
Еще не знаю косяк или нет, но я как изначально подключал твитеры через конденсаторы, то эти конденсаторы так там и стоят.... насколько я знаю емкость у них 3,3 микрофарад... От головы сейчас порезаны на 5 кГц первым порядком.
Если кто нибудь расскажет могут ли конденсаторы оказывать негативное влияние на звук, буду благодарен... На слух они режут намного ниже чем 5 кГц первым, на голове крутил до 1 кГц и изменения были слышны..
4) Пока не придумал, как надежно закрепить усилитель, дырявить пол точно не хочу, как вариант думаю прикрутить пластины к креплению кресла, выгнуть по полу их не проблема, но тогда крепления салазок будут неплотно прилегать... этот момент напрягает... мб кто нибудь подкажет другой способ? Только стоит учитывать что между усилителем и низом сиденья расстояние не больше сантиметра...
Дальнейшее улучшение:
1) Зашить тех отверстия в дверях листами жестянки
2) Врезать резьбовые заклепки для закрепления мидбасов. Сейчас прикручены они на 8 коротких саморезов, само крепление саморезами меня не смущает, но тот факт что они короткие не нравится, длинные в металл двери упираются... Сверху подиум толщиной где то 16-18 мм, снизу около 35.. Так же хочу сделать опорное кольцо, хотя бы из той же жестянки 1,2-1,5 мм толщиной, т.к. при притягивании корзина динамика немного деформируется.
3) Продать уже ненужный усь кенвуд, ГУ сони и купить б\у мидбасы поприличнее.. Хочу какие нибудь легкие, чтобы играли повыше, по крайней мере без явного намека на серьезный басовый потенциал, посматриваю пока на Helix P6b, ориентировочно рассчитываю на 5-6 килорублей, не больше...
4) Хочу попробовать любой 8 дюймовый автомобильный динамик в своем ЧВ с портом на 44 ГЦ, присматриваюсь к Hertz ES200.. Подскажите какой нибудь динамик которому мощности поменьше нужно, все же работать будет мостом от Hertz EP4.
Если не понравится, то моноблок под второе седло и двенашку в ЗЯ, скорее всего Урал Grand2.
В этом году пока такие планы.
