Fiat Grande Punto Аудио система начального уровня.
Доброго времени суток господа, еще несколько лет назад когда я только планировал начать делать звук в авто, я забрел на данный форум и так медленно но верно искал необходимую мне информацию. Так уж вышло что на глупые вопросы отвечают люди не охотно, сейчас я понимаю что это огромный плюс для меня. Вся та информация которую я получал довольно долго переваривалась и обрабатывалась и в голове создавалась некая концепция того, что я хочу. Всё что будет описано ниже делалось мной можно сказать впервые, на предыдущем авто я зашумил двери и поставил уралы, вот такой вот уровень у меня был несколько лет назад)
Возможно будет много лирики, текст в основном будет скопирован с моего бж с драйва ибо тогда на его написание у меня ушло три часа точно. Но в данной теме я буду писать об изменениях, как в системе, так в настройках и дальнейших действиях, так же с радостью выслушаю любую критику или похвалу и отвечу на вопросы. Надеюсь данный материал будет кому нибудь полезен.
Начнем пожалуй.
У меня по прежнему дома были компоненты купленные еще в прошлую машину, больше трех лет в коробках лежали сабы и два года 6ти канальный усилитель. В июне был заказан расчет короба под пунтика и вот в начале августа после получения зарплаты я психанул, поехал купил лист фанеры 18мм, там же заказал распил данного листа, закупил необходимое для сборки короба:
Саморезы по дереву 200шт
Клей вместо гвоздей 1 шт
Вечером я начал сборку.

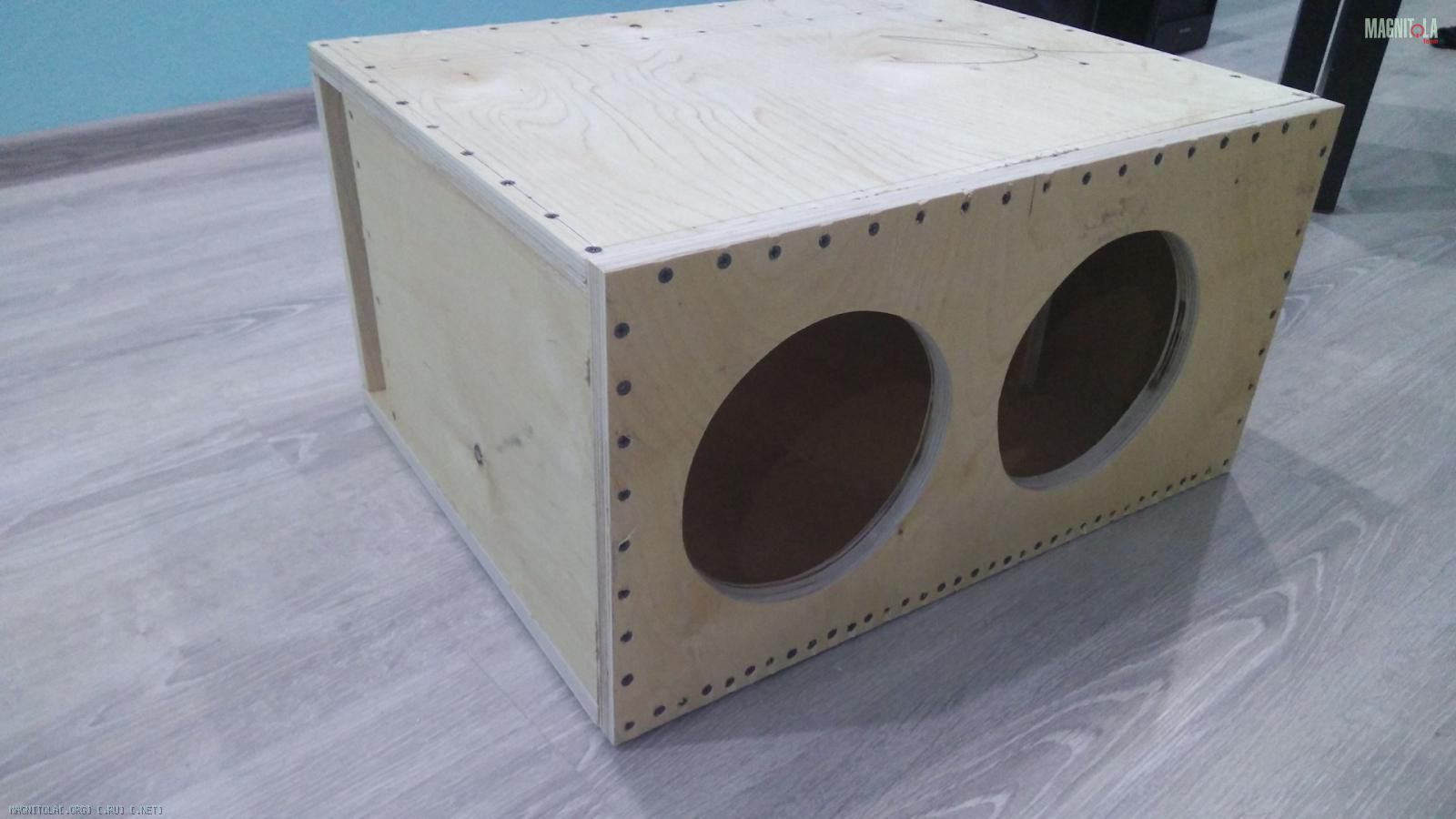

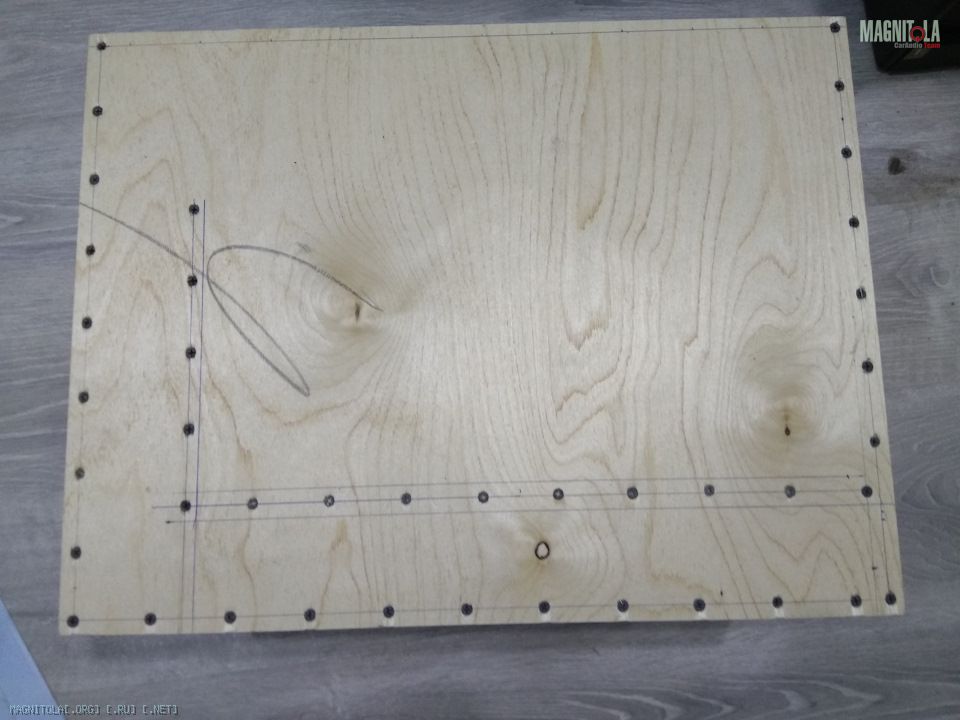

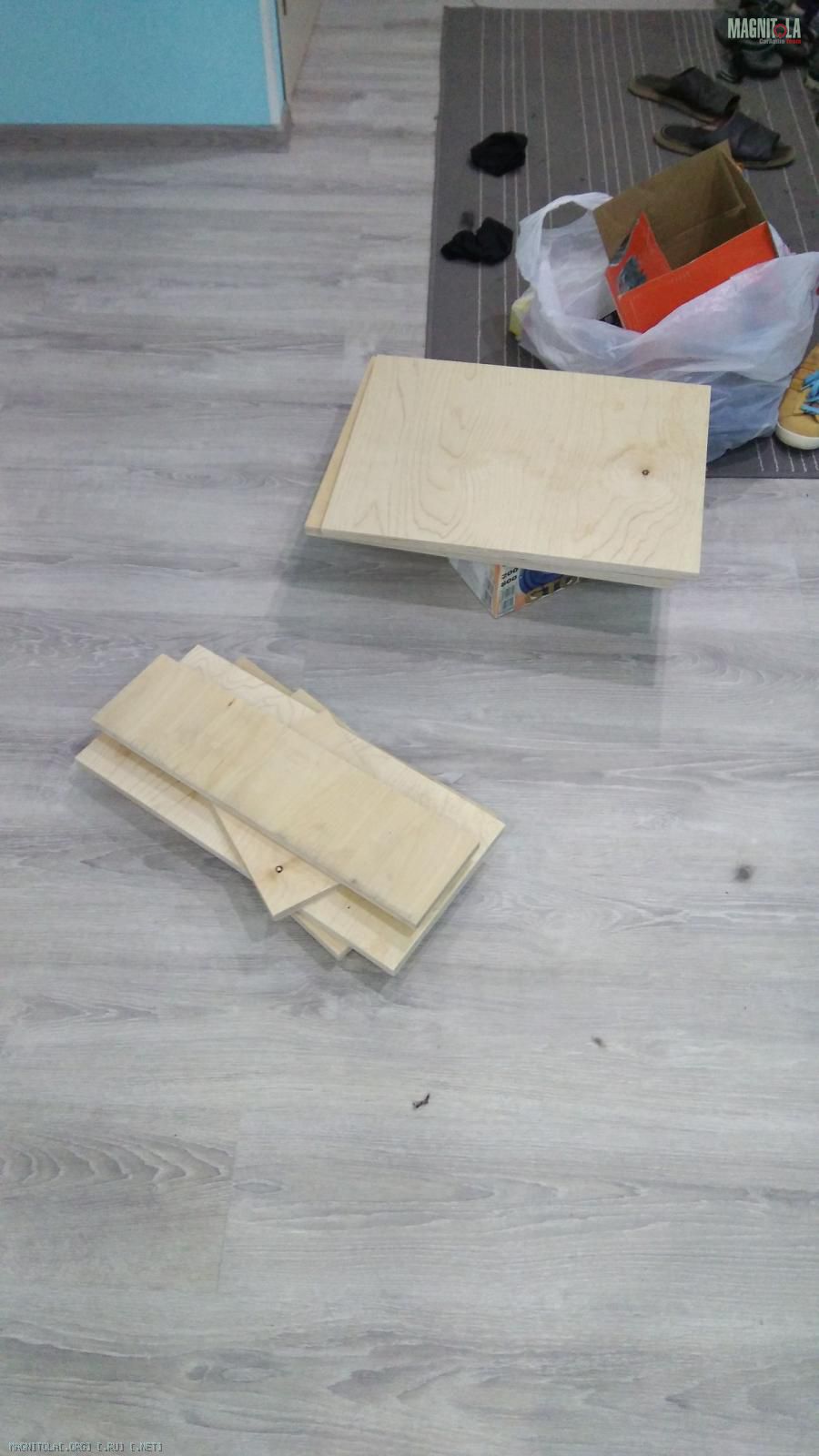

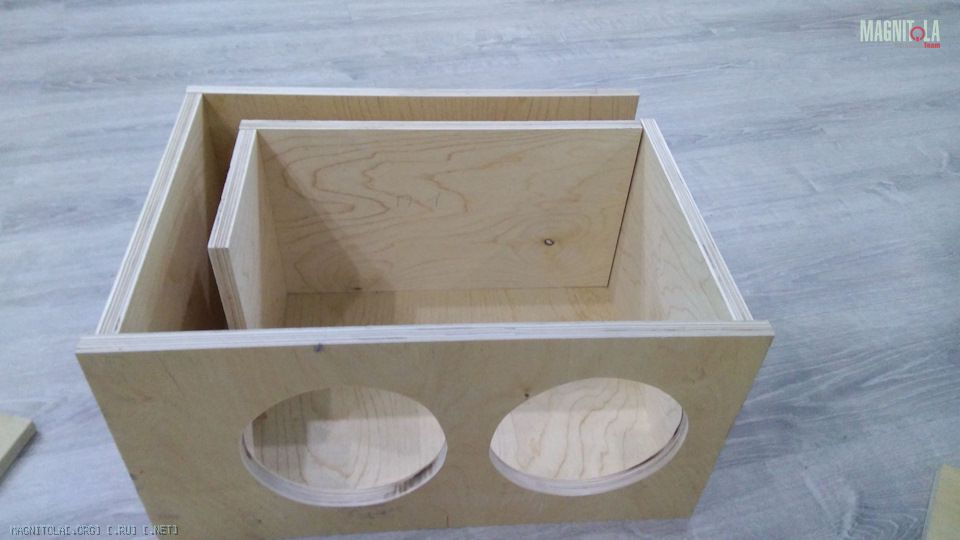

Вложение 1166046Вложение 1166042Вложение 1166040Вложение 1166060Вложение 1166038

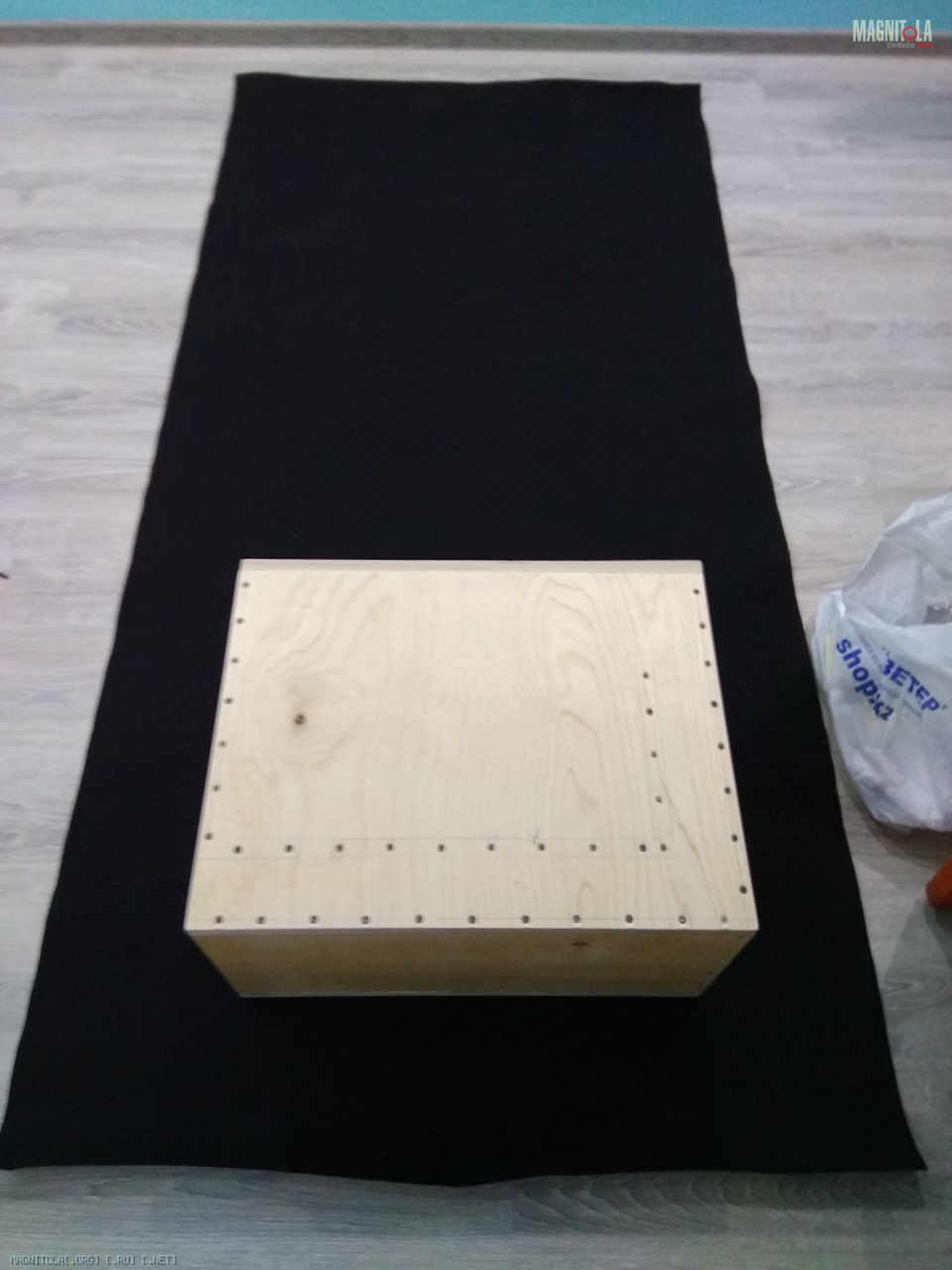

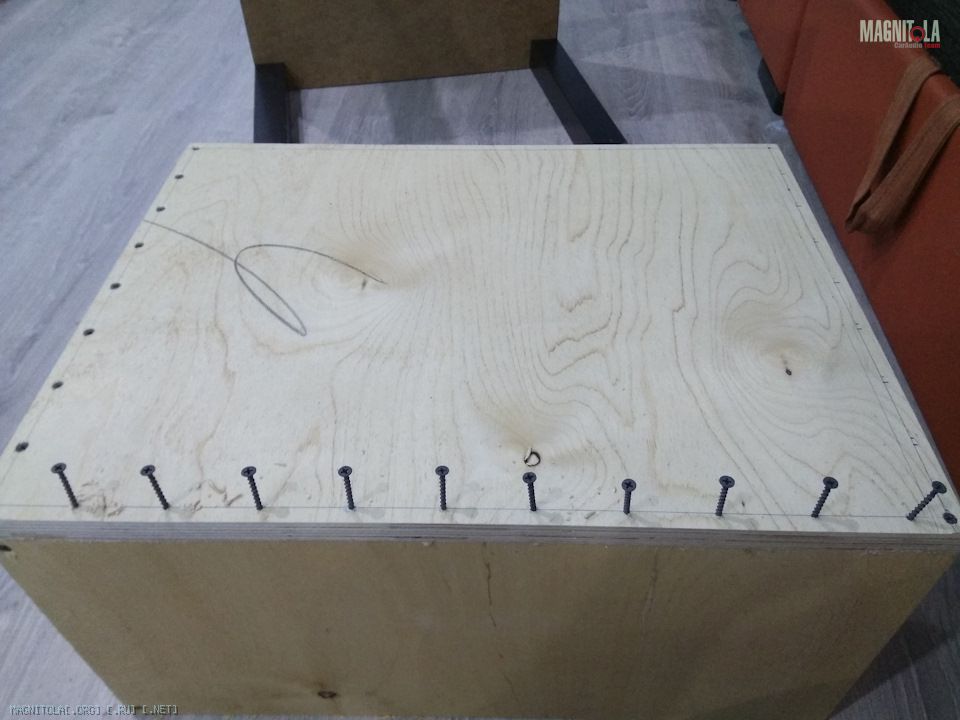

На сборку ушел вечер и пол ночи, все отверстия под саморезы по дереву я предварительно засверливал, да знаю переборщил с саморезами в передней рамке. На следующий день проснувшись после обеда я отправился в город в поисках карпета. Выбрал черный с коротким ворсом. Что мне потребовалось для обтяжки короба:
Карпет черный 2 погонных метра
Клей 88 1л
Резиновые шпатели
Вложение 1166048Вложение 1166050Вложение 1166052
Фотографий процесса было сделано мало, ибо клей очень жестко вставлял. На данный процесс ушло довольно прилично времени, сразу подключил проводку и сделал терминал для подключения. Не кидайте тапками но не нашел нормальный в продаже, везде одно китайское гуано и сделал просто из двух болтов.
Далее в недели закупались остальные компоненты:
Покупка ГУ
Покупка проводки
Покупка мидов и вч
Дальше были муки выбора ГУ. В моём городе купить нормальную голову это нереально, либо по конским ценникам либо устаревшее морально. Начал поиски в Новосибирске, там проживают несколько друзей. Сначала мой бюджет был не более 5 рублей на голову, но увидев Pioneer X580BT и его возможности и начинку я решил что надо брать.
Вложение 1166062
Пока я ждал голову я подготавливал проводку, были закуплены:
КГ-25 — 6 метров
ПУГНП 2.5 — 10 метров
ПВС 1.5 — 10 метров
Наконечники разные — много
Термоусадка разных диаметров и цветов — много
Припой — 10 метров
Для сабового межблока кабель FTP — много и бесплатно
Колокола — 4 штуки, лучшие что нашел в городе

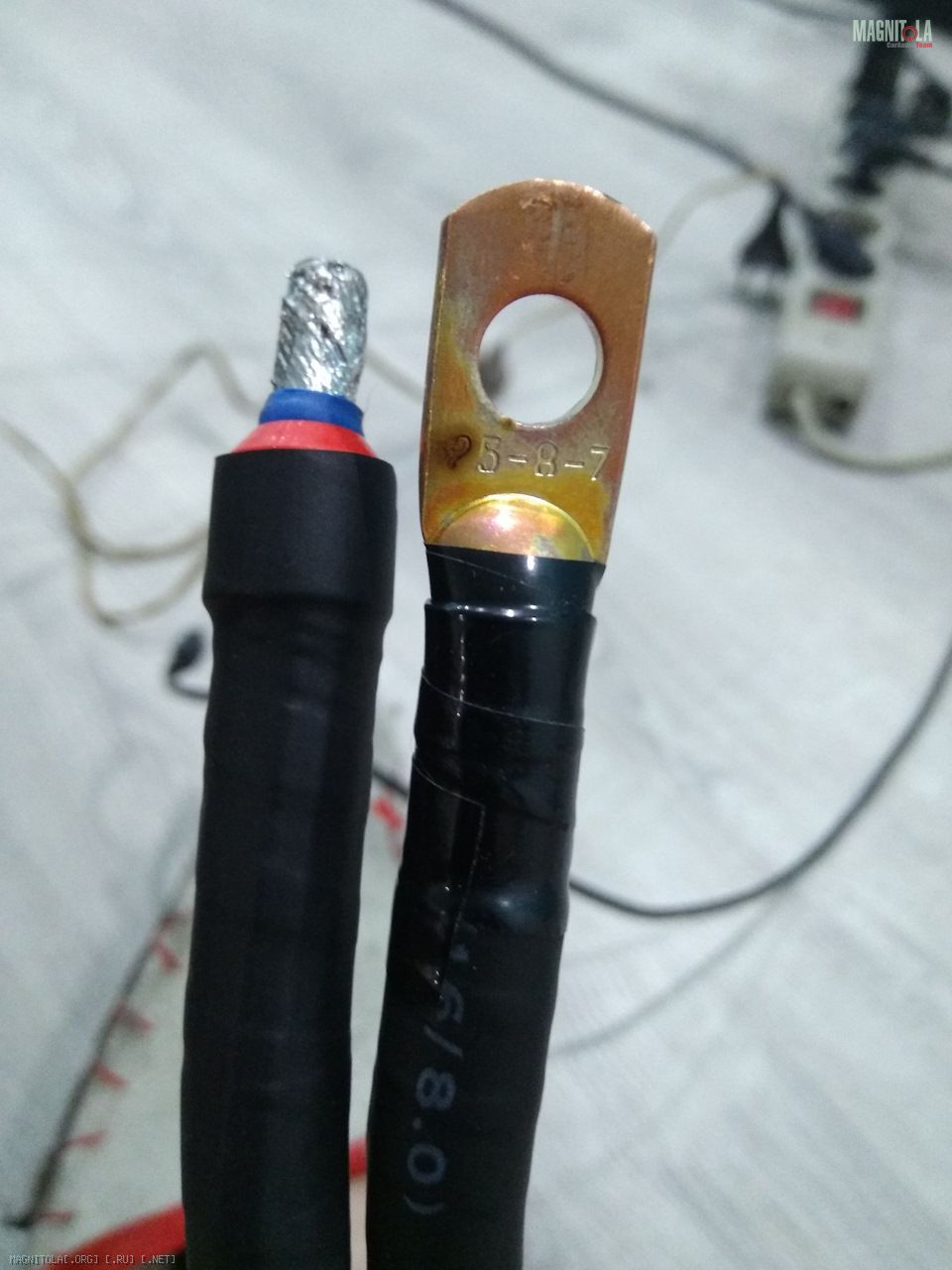

Обжимщика для наконечников мне взять было негде, стоил он порядка 6 рублей, молотком я стучать не хотел и по этому не жалел припоя. Все места соединений были хорошо обработаны и заизолированы от воздействий внешней среды, а так же после пайки промыты бензином и спиртом.
И так несколько фото процесса изготовления:

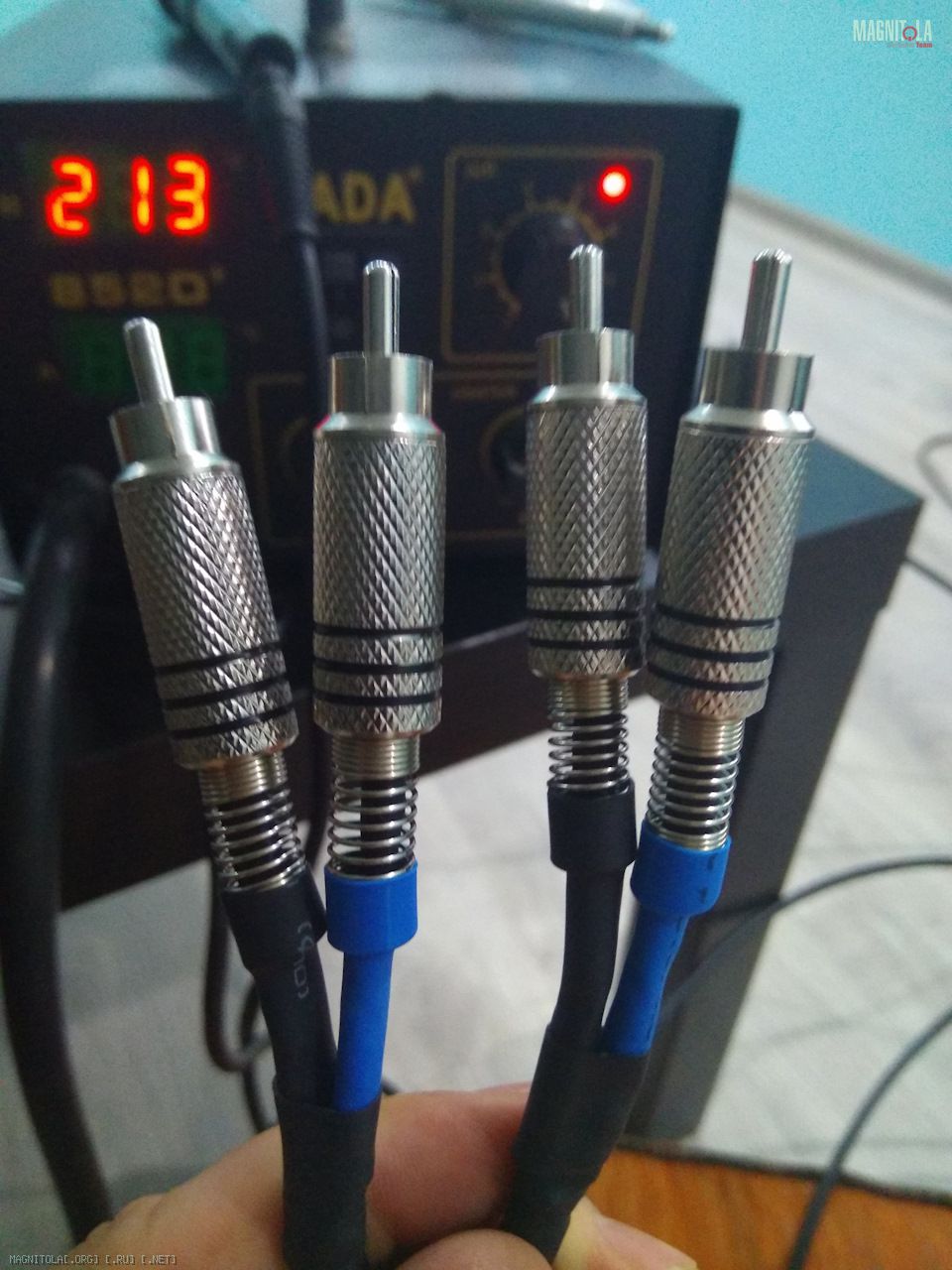

Вложение 1166064Вложение 1166066 Я не жлоб, просто данная идея мне показалась весьма логичной, способ изготовления из FTP кабеля описан многими. По качеству лучше многих.

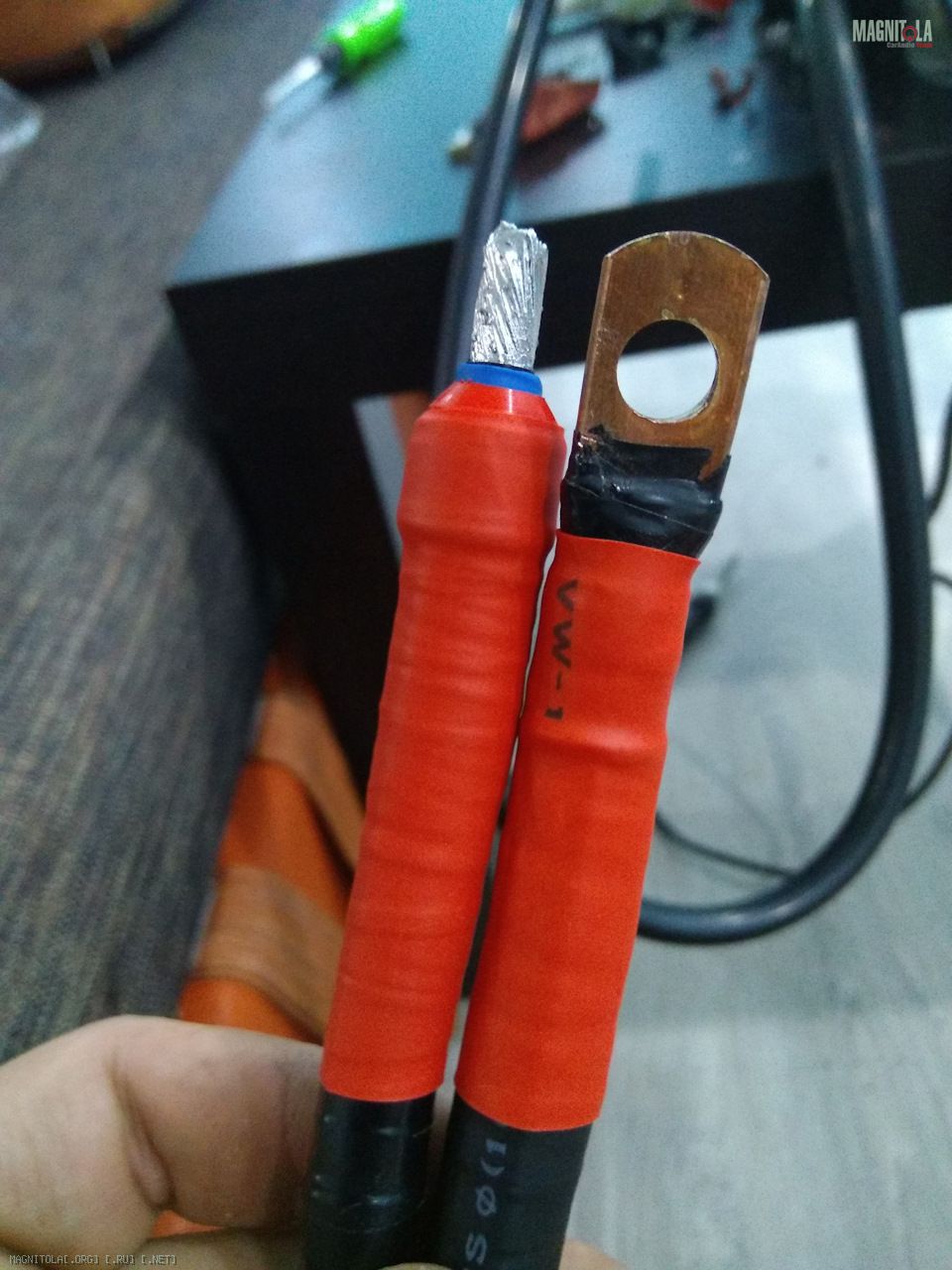

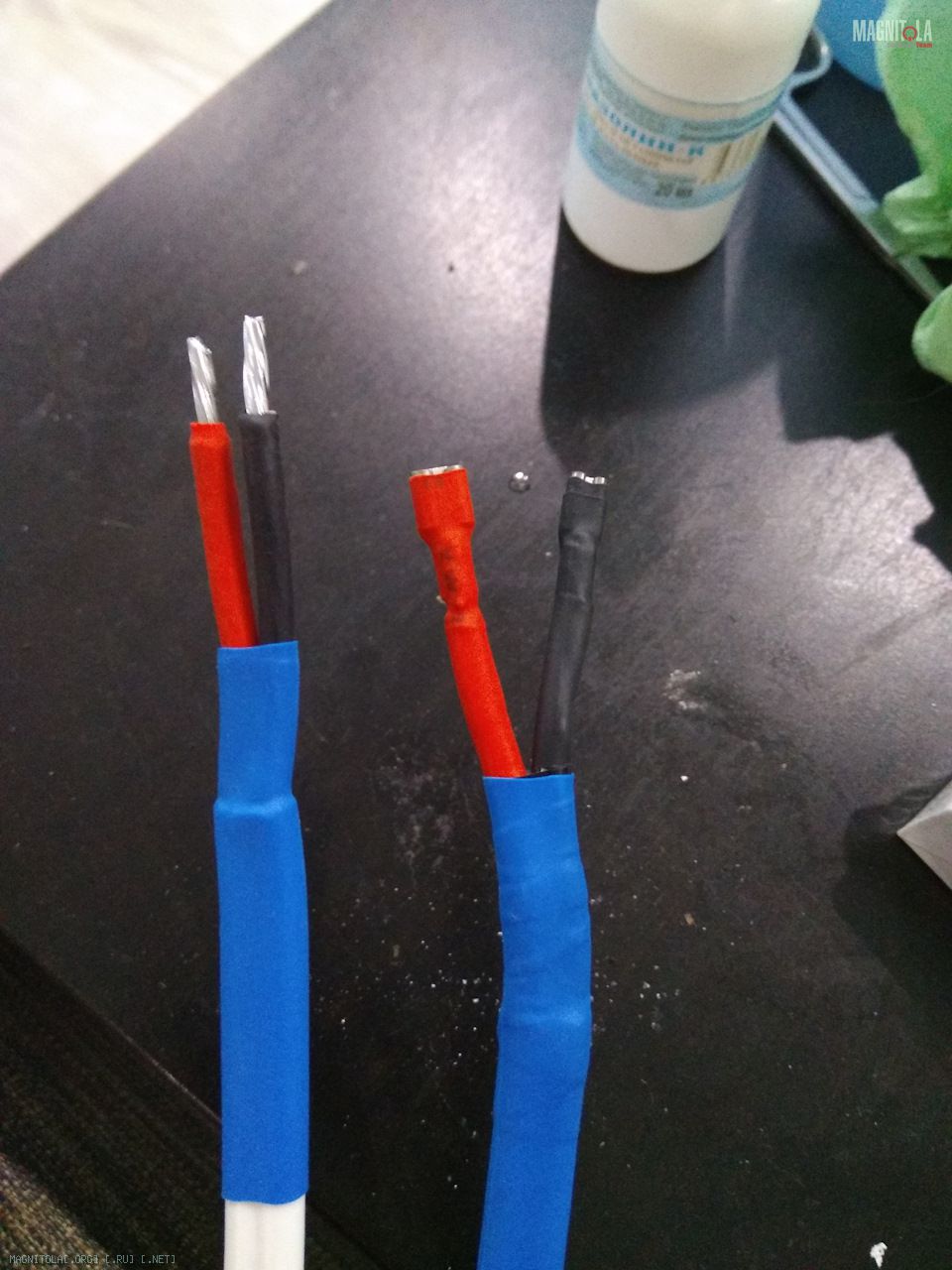

Вложение 1166070Вложение 1166068Вложение 1166072
Параллельно с ГУ были заказаны и другие компоненты:
Alphard MT15Neo — Очень доступные шелковые твитера
Alphard ETP-65B2 — Данные миды взял после обзора Dan1982
Как разместить ВЧ чтобы они стояли правильно при этом не занимаясь глобальной переделкой стоек или уголков зеркал? Ответ на этот вопрос был на поверхности, в одной из давних записей Андреичъ (merrsonn) на д2.
Я решил взять данный способ на вооружение немного доработав. Для этого мной так же были куплены подставки под мобильный телефон которые крепятся на стекло.
Вот что из этого вышло:

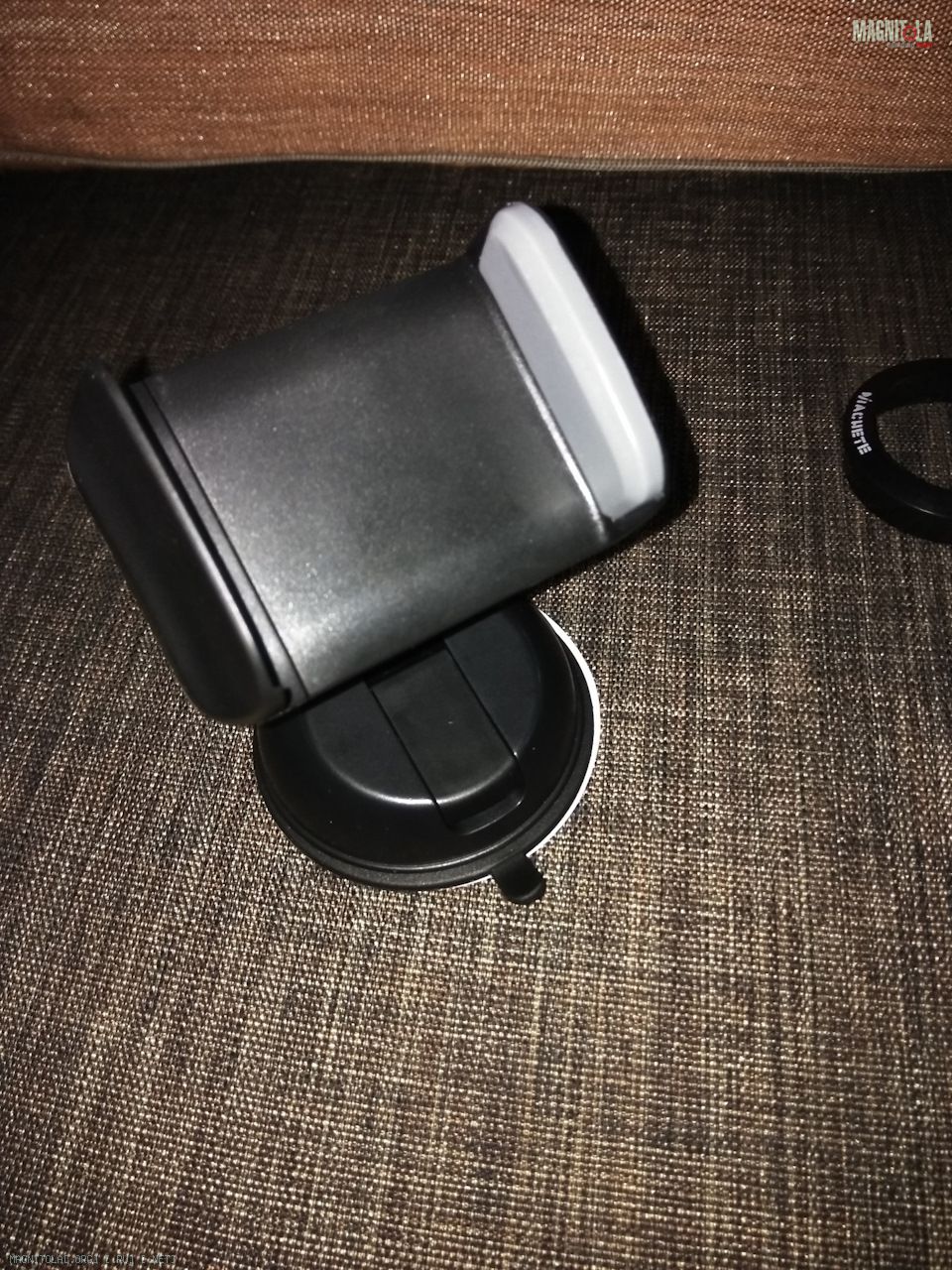

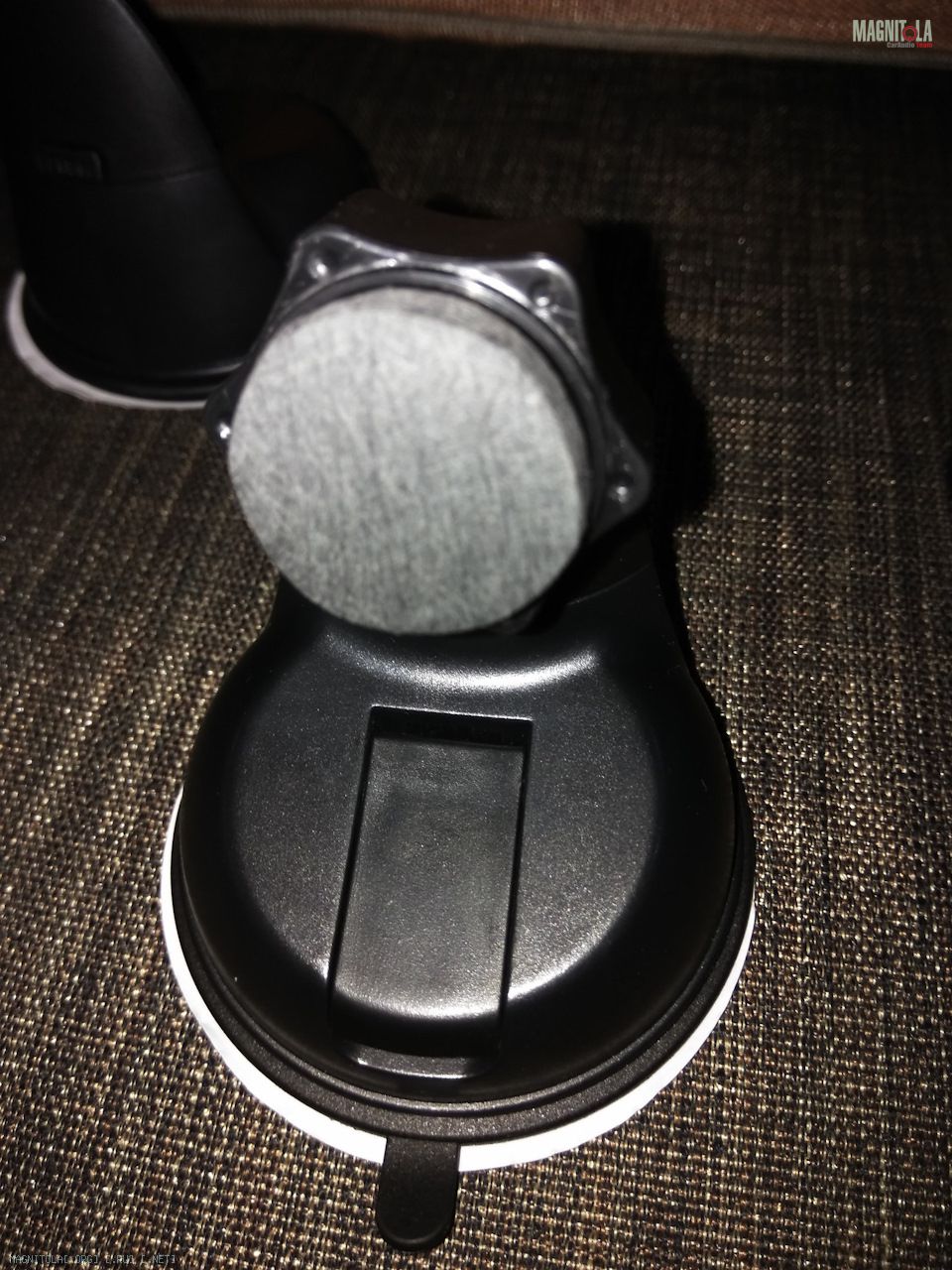

Вложение 1166074Казалось бы обычная подставка, но не много обработав мы получаем отличный подиум под ВЧ! Сохраняется возможность регулировки в любом положении.

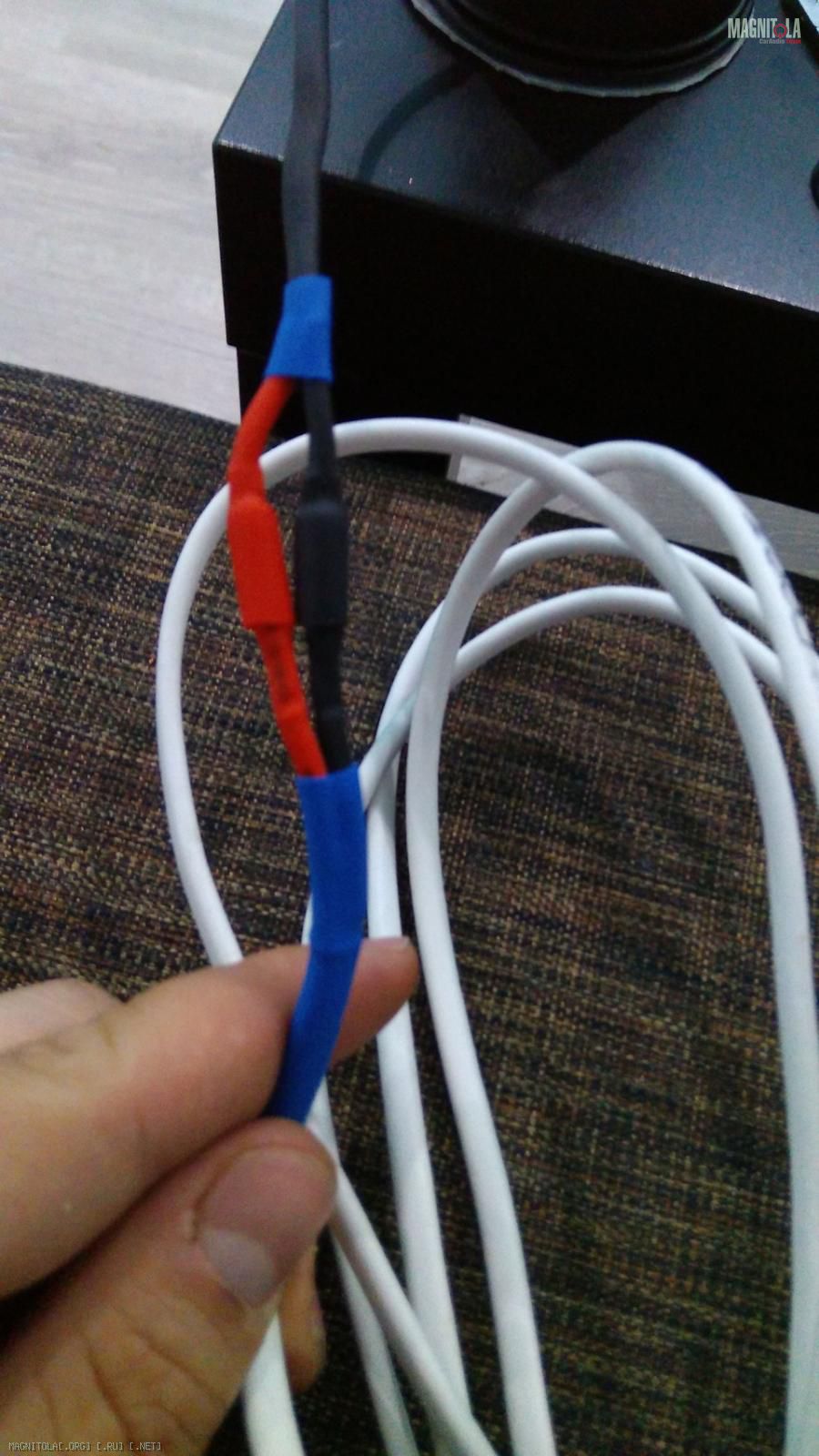

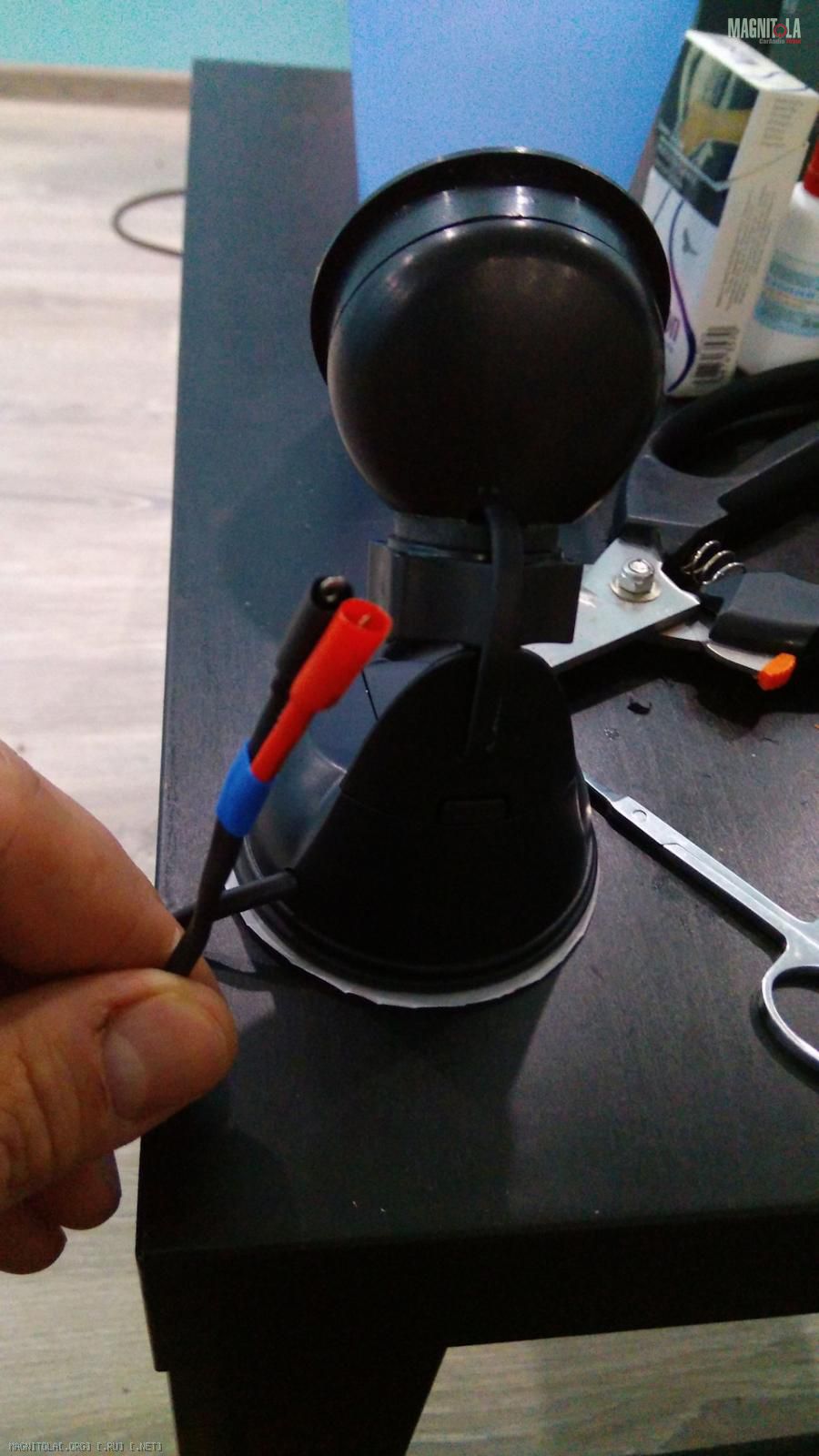

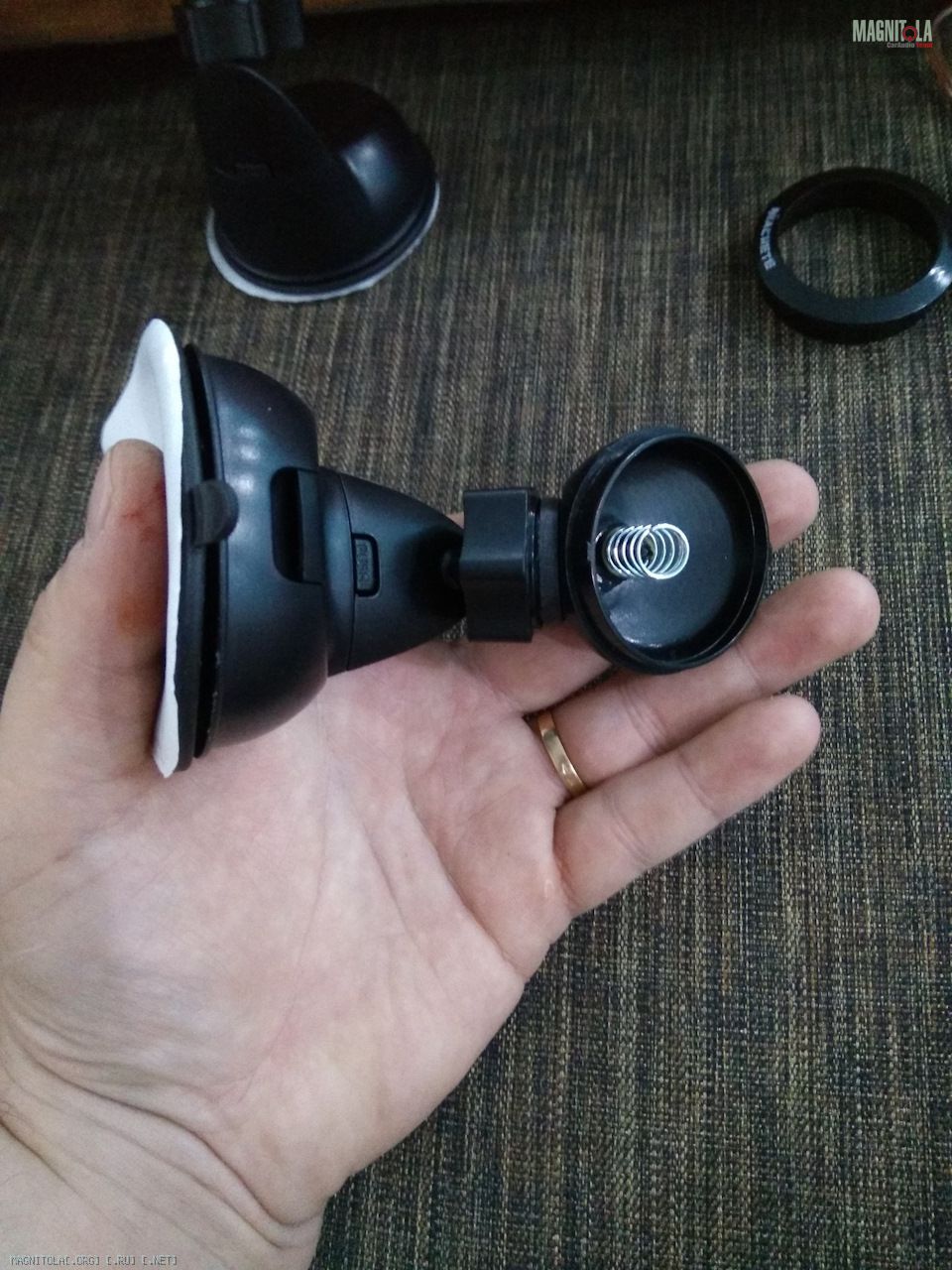

Вложение 1166076Вложение 1166078Вложение 1166080Вложение 1166082Вложение 1166084

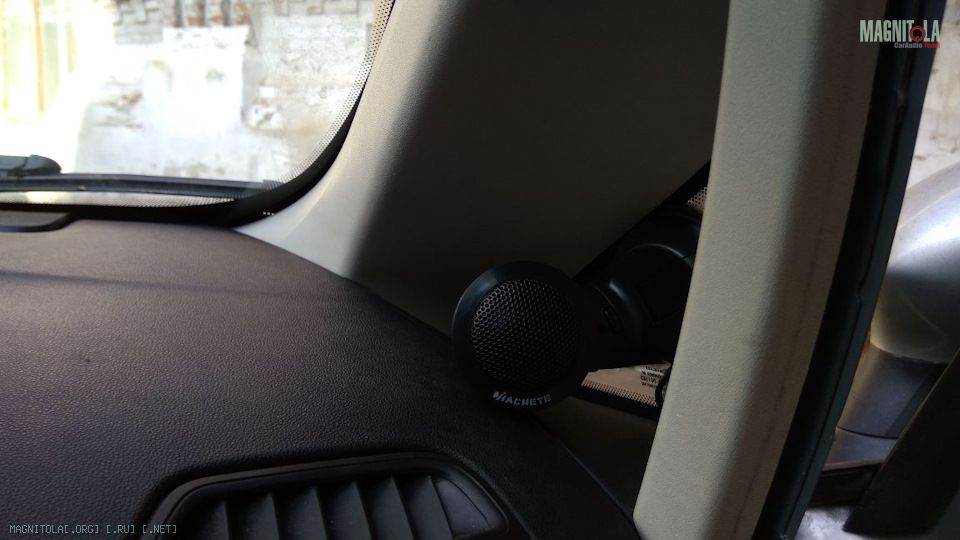

Вложение 1166106Вид ВЧ в салоне.

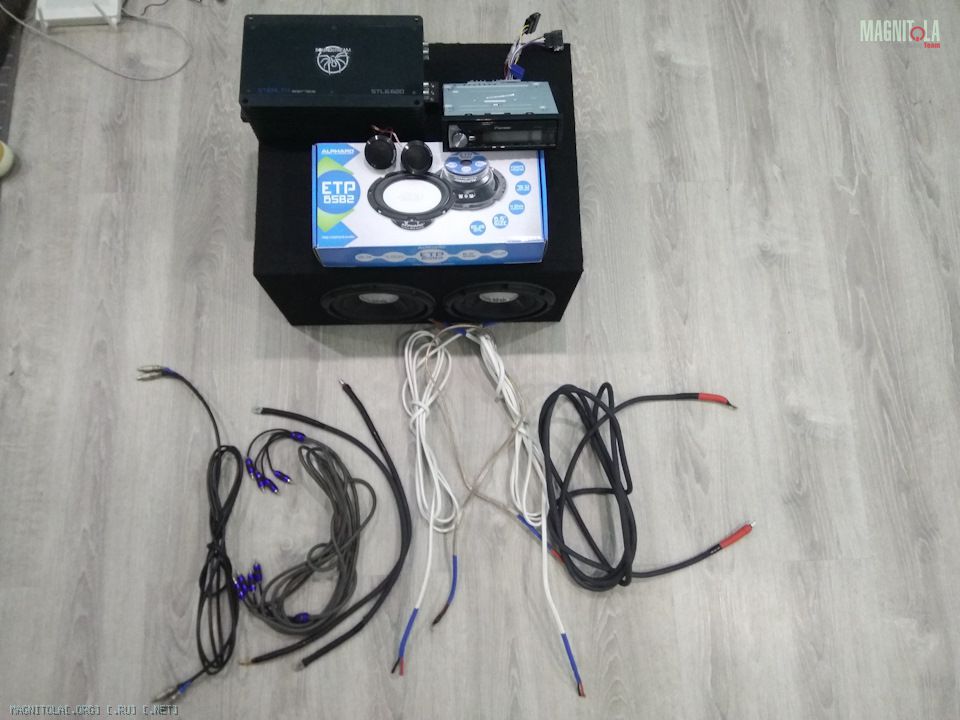

Ну вот как то там прошла еще одна неделя. Ниже почти готовый комплект к установке в авто:
Вложение 1166086
Готовый установочный комплект меня ждал дома еще неделю, а пока он ждал, я закупал ШВИ и прочую мелочь. Сразу скажу всякой мелочевки было куплена уйма, в магазины я порой возвращался по три четыре раза на дню. Я очень ленивый и не мог составить нормальный список того что мне нужно. Но всего сразу учесть нельзя.
Собрал я весь свой комплект и загрузил в машину и отправился в драм театр имени А.П.Чехова, и во внутреннем дворике начался процесс который занял у меня три дня и около 20 часов работы.
Фотографий процесса будет не много, ибо был грязный как черт, жара стояла +30, скажу одно руки мои превратились к концу третьего дня в фарш, порезы, ожоги, вырванные куски плоти. Да и записей о том как делать ШВИ очень много.
Начнем, скажу сразу с левой дверью я накосячил и был подвергнут критики со стороны Casini , и с правой дверью исправил все косяки. Косяк заключался в том что я заклеил карту снаружи полностью герметоном и на него посадил проставку под динамик, а так же что на внешней стороны двери я заклеил только технологические отверстия, нужно было листом просто заклеить для лучшего эффекта.

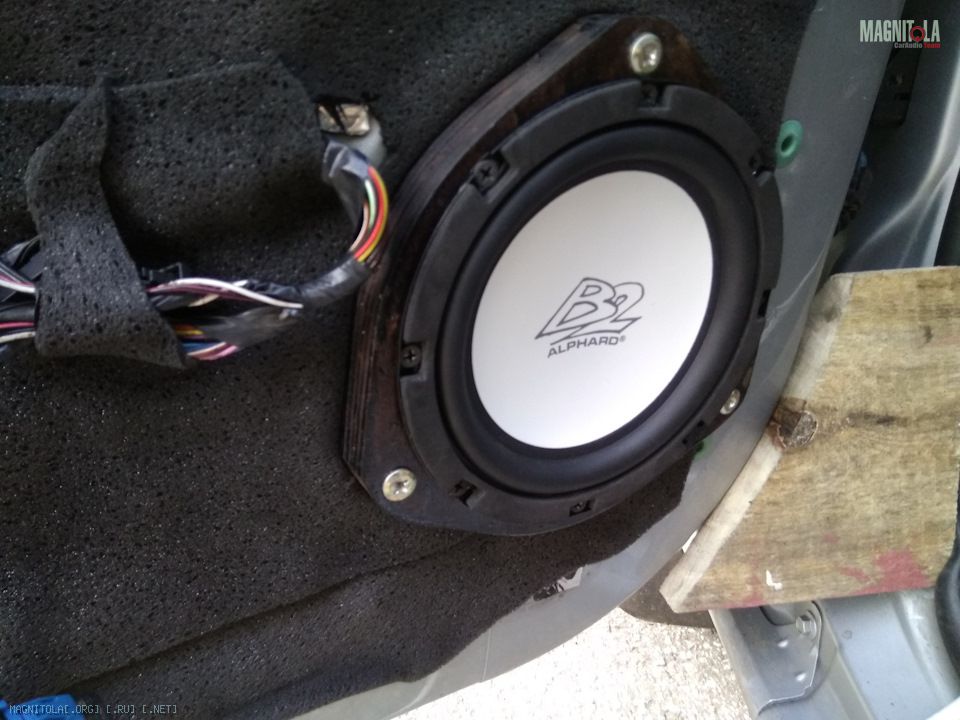

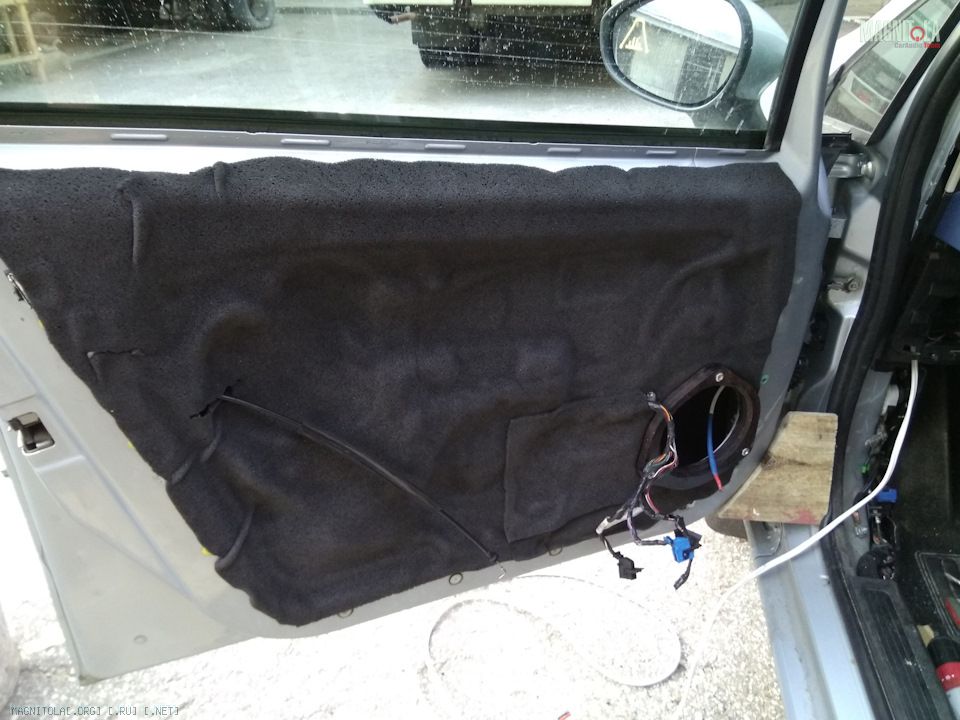

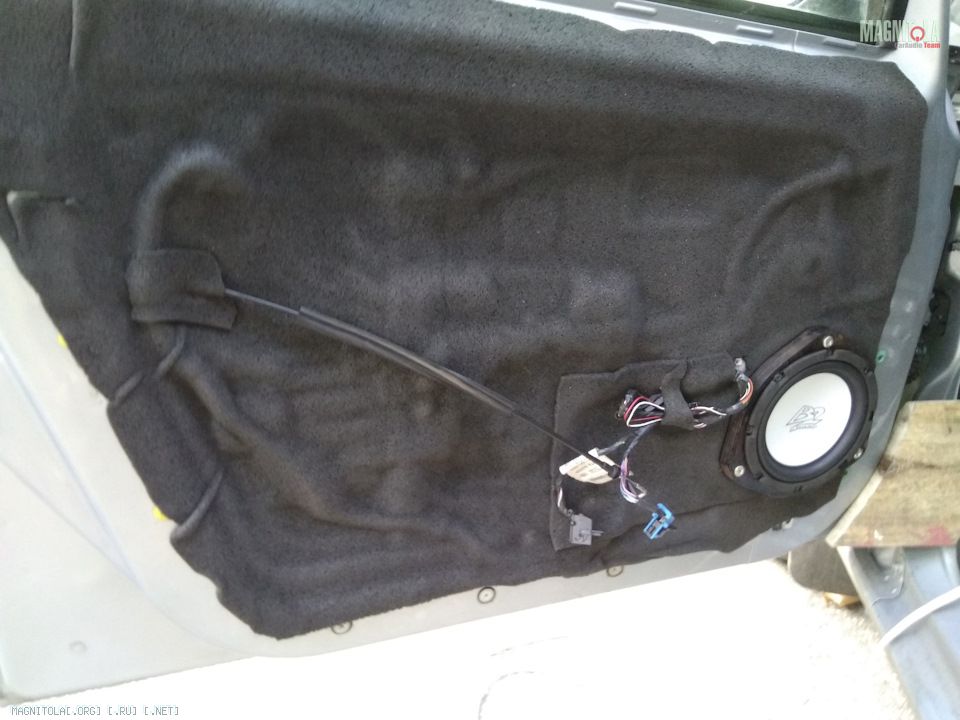

Вложение 1166088Вложение 1166090Вложение 1166092Вложение 1166094 Левая дверь где я накосячил.

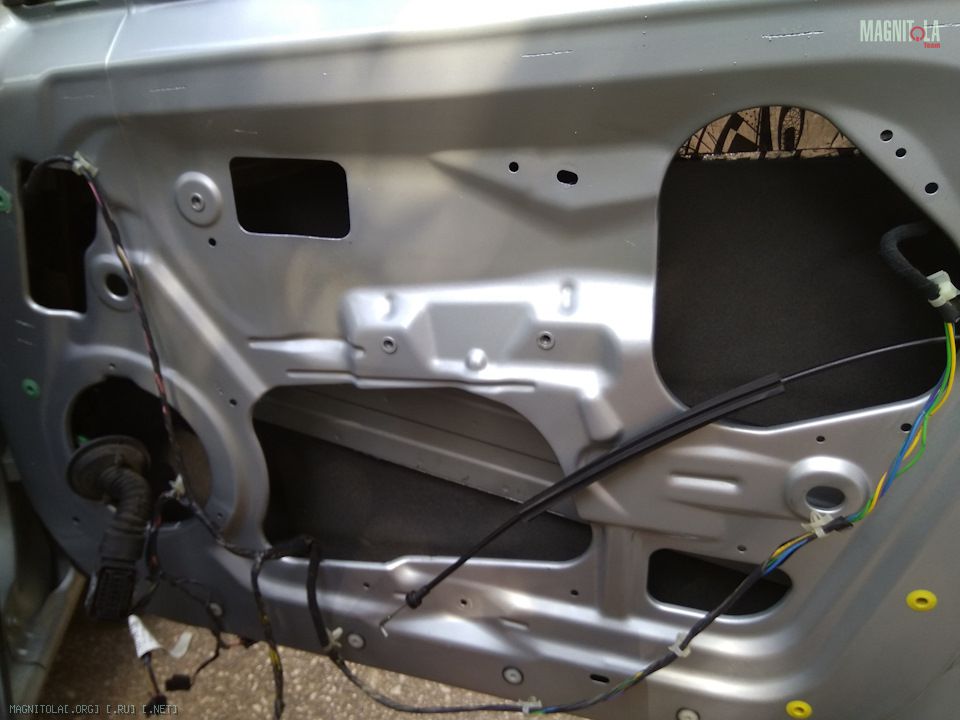

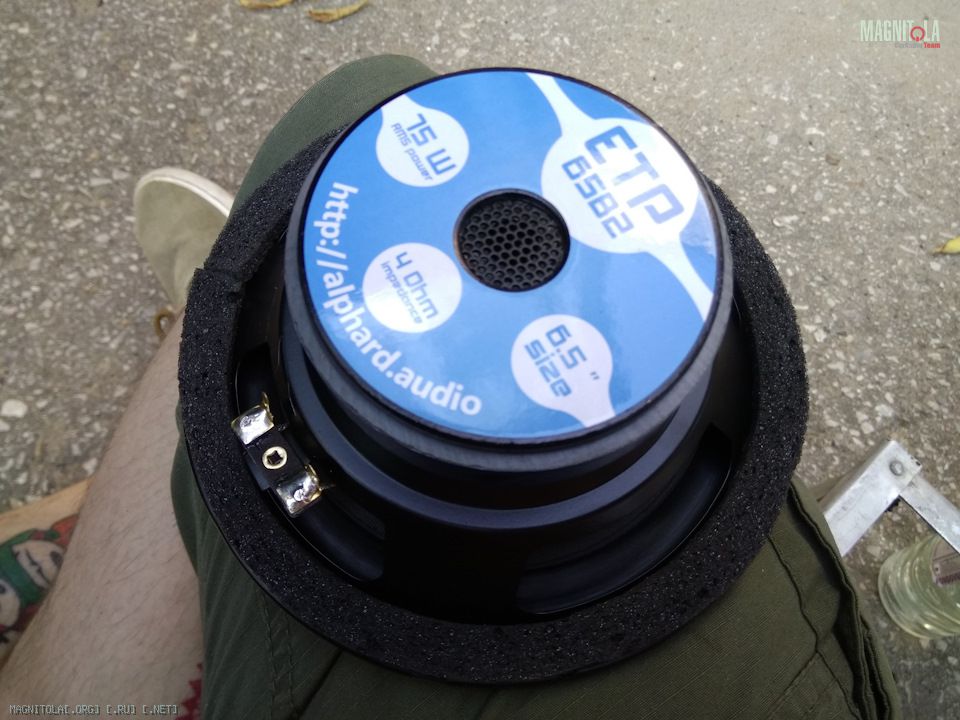

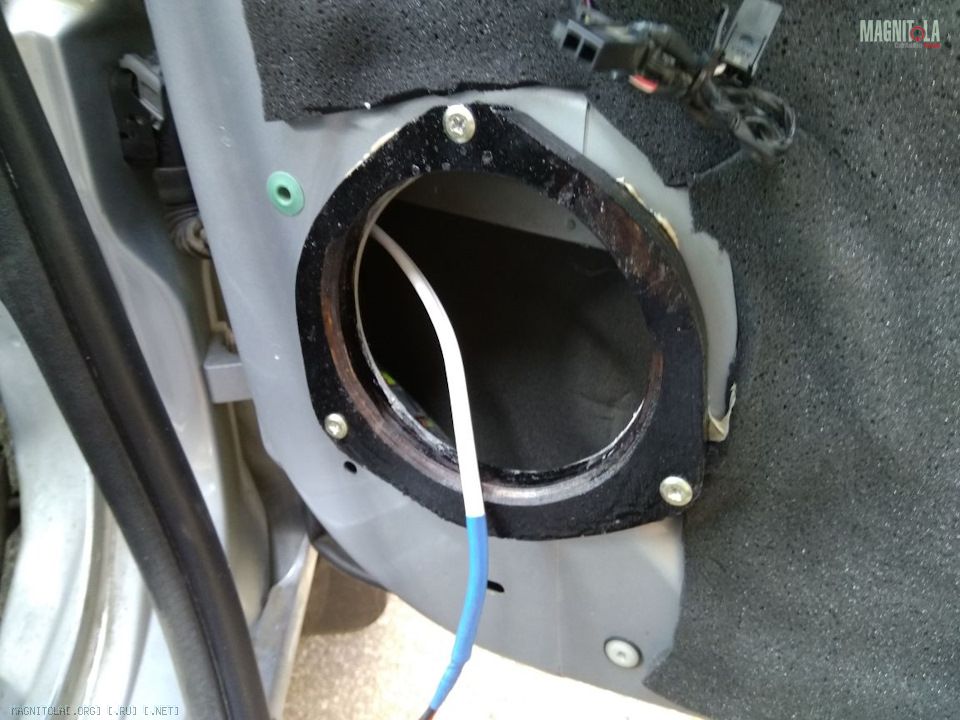

Вложение 1166096Вложение 1166098Вложение 1166100Вложение 1166102 Правая дверь где всё сделал нормально
Кстати о проставках я их сделал так же из 18мм фанеры и покрыл двумя слоями лака, процесс этот необходим дабы фанера не впитывала влагу и не разбухала.
Обшивки я так же забирал домой мыл и для пущего эффекта изнутри оклеил виброй в некоторых местах, а поверх герметоном. В итоге ни единого скрипа.

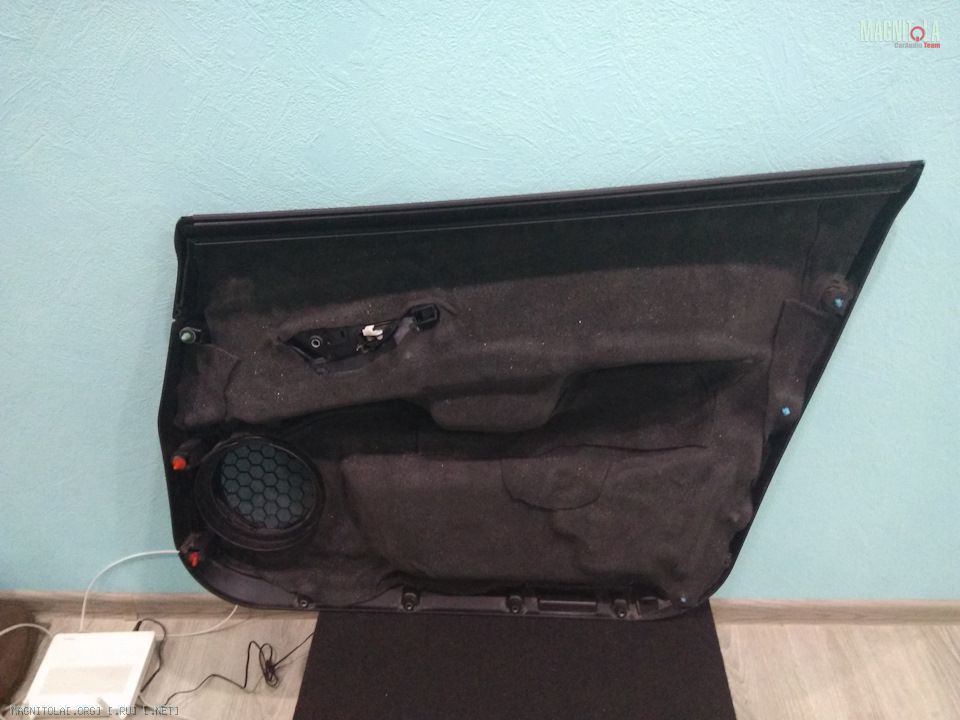

Вложение 1166104Готовая к установке. Так же снимал декоративную пластиковую сетку на динамик и там оклеил всё герметоном чтобы точно не скрипело.

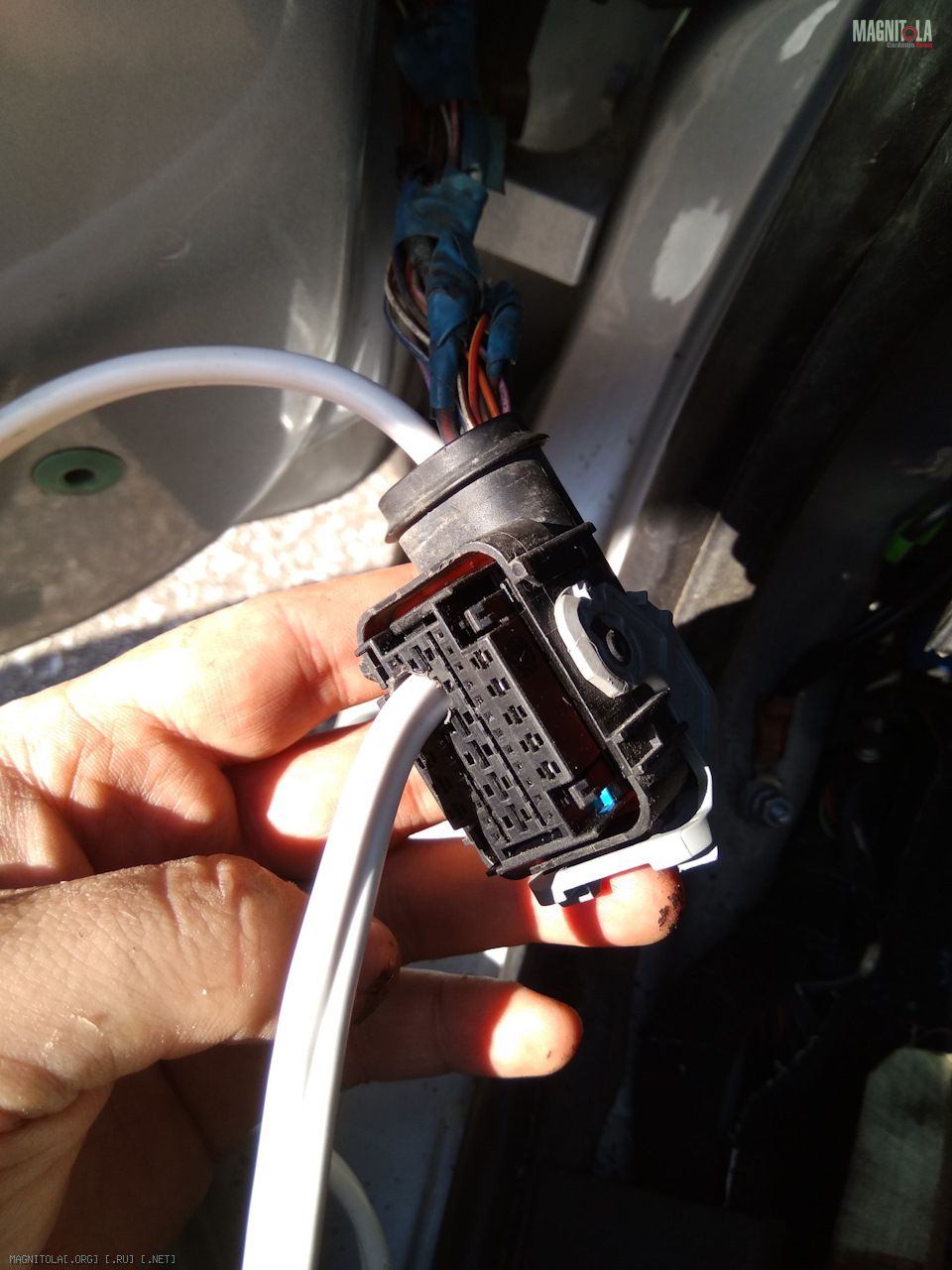

Фото прокладки проводки почти не делал, т.к. времени оставалось мало и начинало темнеть, скажу сразу на второй день я собирал салон уже с 8 вечера с фонариком, а это просто издевательство. Ах да, я так же сделал дополнительный минус под капотом от аккумулятора на кузов.

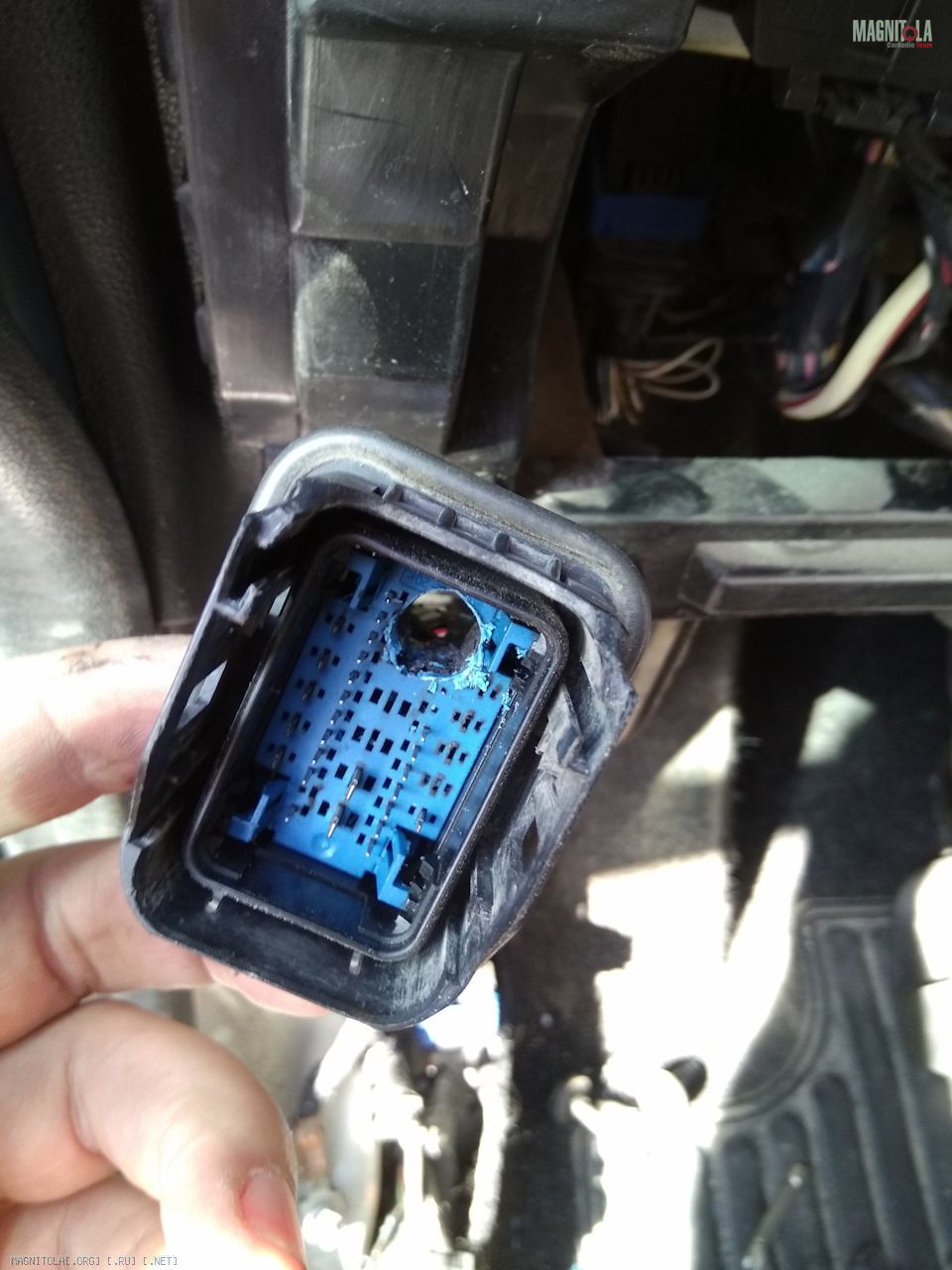

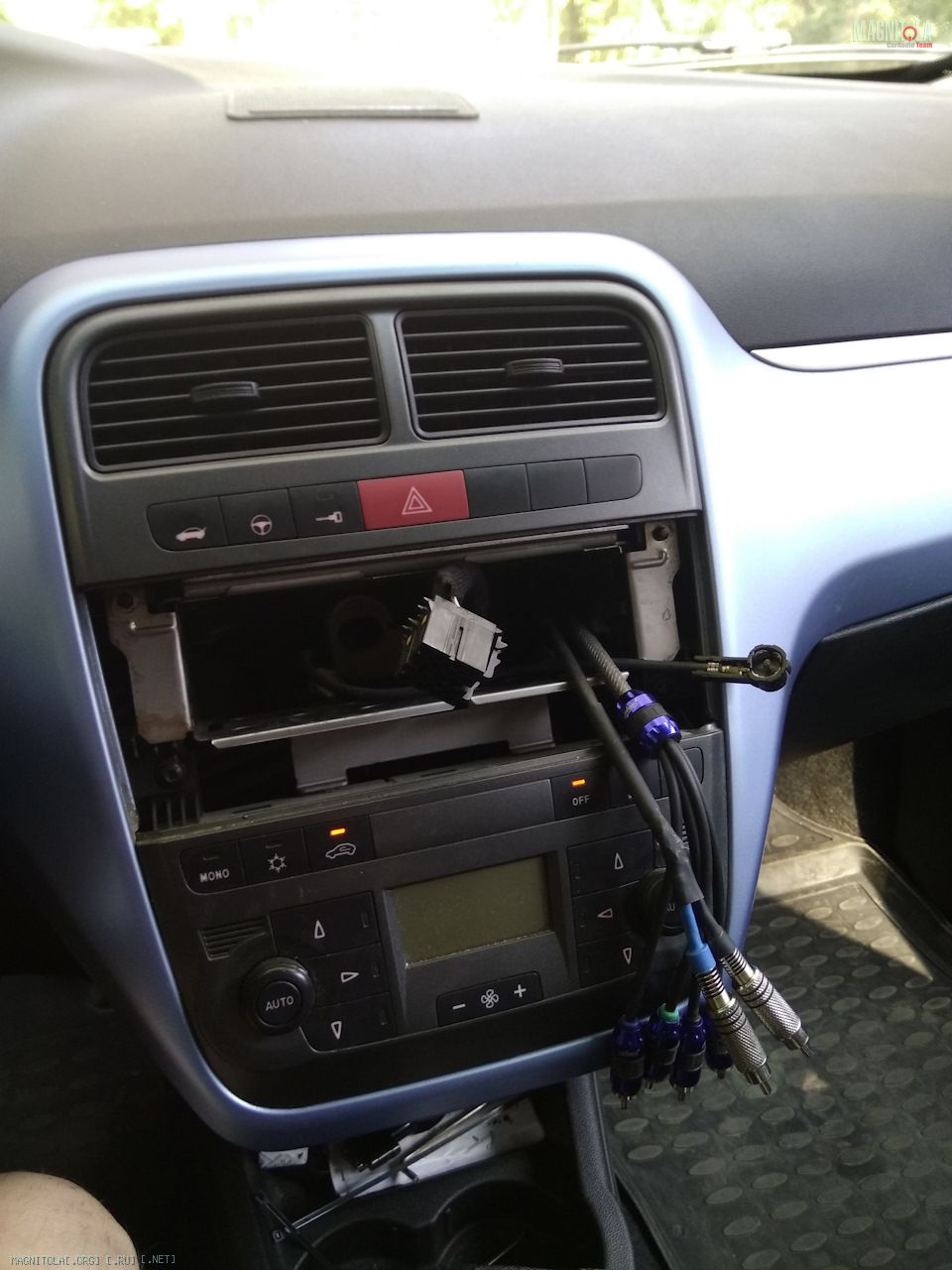

Вложение 1166108Вложение 1166110Вложение 1166112Вложение 1166114
Подключал магнитолу я уже на третий день, так же была сделана ШВИ задней двери и обшивки, процесс не фотографировал, так же проклеил рамку под номер и сам номер чтобы не было колхозного звона.

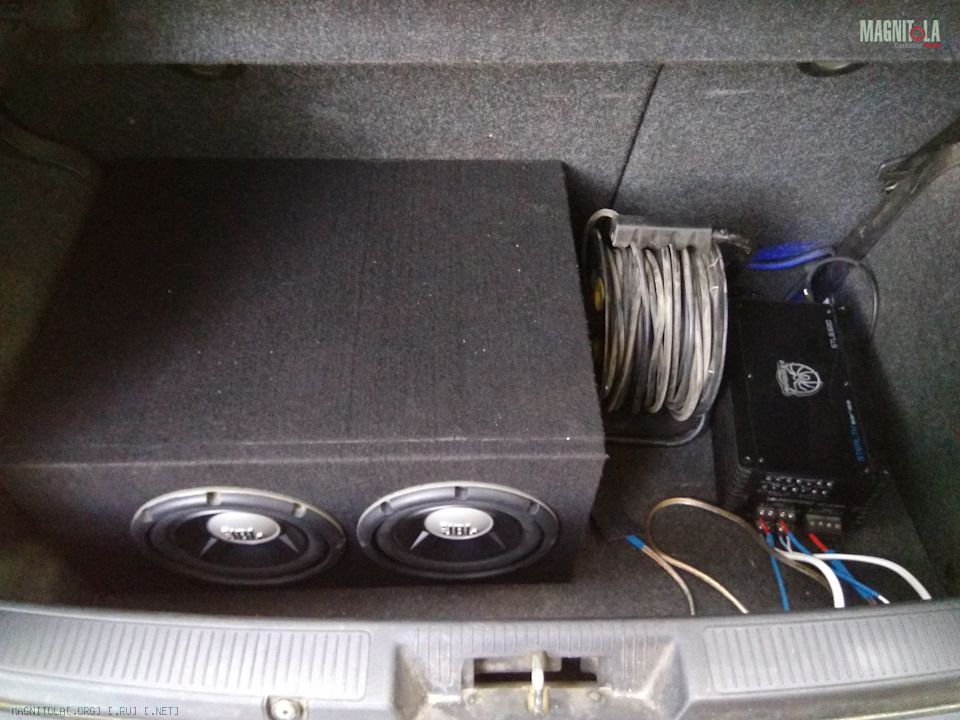

Вложение 1166116Саб занял своё место, щелефой ФИ короб с портом в крыло с настройкой на 38 герц. На удлинитель не смотрите, его там уже нет.
Подведем итоги.
Активная подготовка заняла месяц. Установка заняла 3 дня или 20 часов работы, предварительная настройка и подключение системы заняли еще 3 дня. Ниже приведу состав системы на данный момент
ГУ — Pioneer X580BT
Усилитель — Soundstream stl 6.620
Миды — Alphard ETP-65B2
ВЧ — Alphard MT15Neo
Саб — 2шт JBL GTO 804
Теперь посчитаем сколько денег ушло на данную систему:
ГУ — 7300
Усилитель БУ — 10000 (Куплен 2 года назад, возможно сейчас дороже)
Сабы — 5000 за пару ( Куплены около 3 или уже почти 4 года назад, сейчас точно дороже )
Миды — 2000р с доставкой ( Знаю что цена их 1200, но с доставкой из Мск или Ростова мне бы вышло дороже)
ВЧ — 1200 ( Халява за шелковые ВЧ)
Короб и материалы для его изготовления — 2400
Проводка и прочие мелочи типо термоусадки, колокольчиков и наконечников — 2400 ( + — 500 р)
ШВИ — 3000 ( + — 300р)
Подставки под телефон 2 штуки — 500р
Итого: 33800 ( + Пару тысяч на прочую мелочевку, и на мелочи типо клипс и тд, а так же водичку чтобы попить и сигареты чтобы покурить)
Смею предположить что если бы усь и сабы я покупал сейчас то сумма была бы в +10к точно.
Что касается настройки, первые дня три, я переподключал всё, то напутаю с каналами, то левый в правый подключу и тд. Далее думал что настроил хорошо и покатался еще день, потом уже всё таки взял себя в руки. Скачал Автозвук от А до В и тестовый диск. Записал в машину и уехал в час дня настраиваться, закончил я это дело в 6 вечера. Ну как закончил. Мне удалось сделать стерео, удалось поднять сцену и настроить ее на себя, самое сложно что было настроить это саб, Пинк нойз у меня в голове до сих пор. Далее приезжал к знакомым и садил их на свое место и включал разную музыку. Все удивлялись почему саб играет перед ними. Некоторые говорили что похоже на прослушивание музыки в наушниках. Настройка в день меняется раза по три, пробую резать частоты по разному в общем играться еще буду долго.

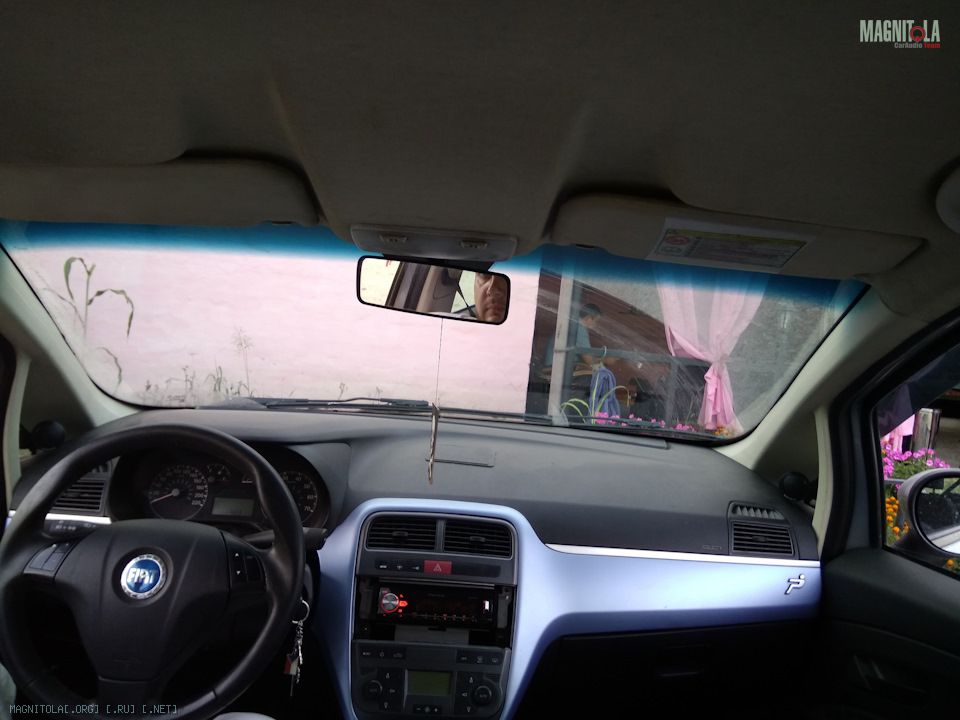

Вложение 1166118
Вложение 1166120Пока что настройка выглядит так. Не могу понять как мне больше нравится) Миды я все таки подрежу хотя бы со 100гц, ибо саба и так хватает и вч думаю поднять до 4х кгц хотя бы.
Через неделю начну делать фальшпол в багажник с запасом на несколько усилителей. Пока что жду ЗП.
Всем спасибо за внимание.
Re: Fiat Grande Punto Аудио система начального уровня.
Прикольный вч подиум,а главное крути куда хошь.
Re: Fiat Grande Punto Аудио система начального уровня.
Цитата:
Сообщение от
Ruslan46 Прикольный вч подиум,а главное крути куда хошь.
Это да) Но я планирую всё таки делать трехполоску, сейчас думаю над компонентами. Так скажем данный инстал был только ради того чтобы проверить свои силы)
Re: Fiat Grande Punto Аудио система начального уровня.
Цитата:
Сообщение от
Ruslan46 Прикольный вч подиум,а главное крути куда хошь.
Идея уже несколько лет как запатентована Ромкой - АндреичЪ ,)))))))
Re: Fiat Grande Punto Аудио система начального уровня.
Цитата:
Сообщение от
Зая Идея уже несколько лет как запатентована Ромкой - АндреичЪ ,
Я это тоже указывал в тексте.
Re: Fiat Grande Punto Аудио система начального уровня.
молодец, хорошее начало :)
Re: Fiat Grande Punto Аудио система начального уровня.
Идея с держателями телефона под вч оч. понравилась. У меня Тиида. Себе тоже так запилю.
Re: Fiat Grande Punto Аудио система начального уровня.
Цитата:
Сообщение от
bomber86 молодец, хорошее начало :)
Благодарю, планирую переходить на трехполоску, потихоньку определяюсь с компонентами.
---------- Сообщение добавлено 15.09.2017 в 00:35 ----------
Цитата:
Сообщение от
Maks79 Идея с держателями телефона под вч оч. понравилась. У меня Тиида. Себе тоже так запилю.
Идея мной подсмотрена у Андреича)
Re: Fiat Grande Punto Аудио система начального уровня.
шикарная идея с пищами!!!
Re: Fiat Grande Punto Аудио система начального уровня.
