Jeep Grand Cherokee WH - устанавливаем музыку за деньги продажи родной магнитолы :))

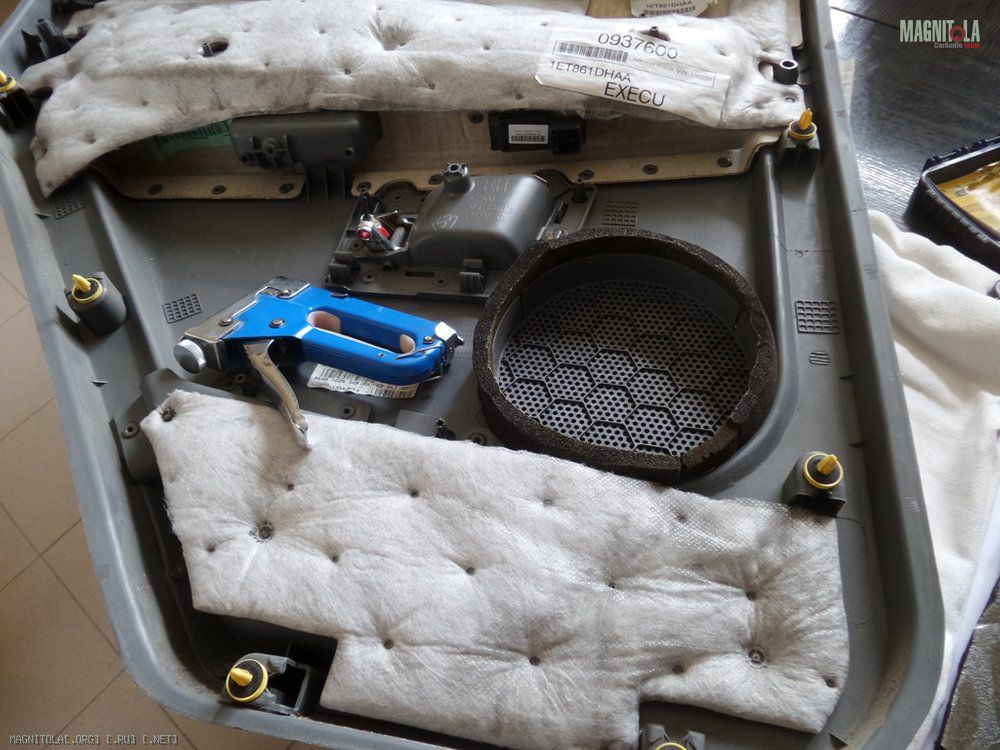

как то странно сделаны фабричные места - щель между обшивкой и динамиком - 2-3 см, так что делаем поролоновую прокладку

хочется уже туда залезать если только лишние призвуки появятся :D

Вложение 1275475

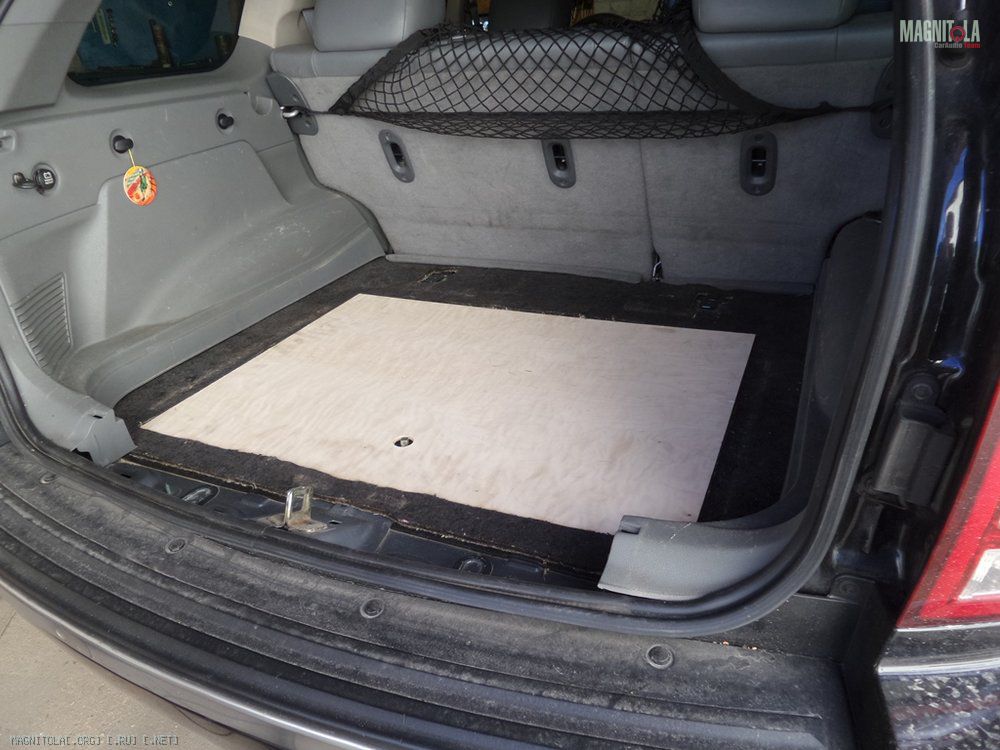

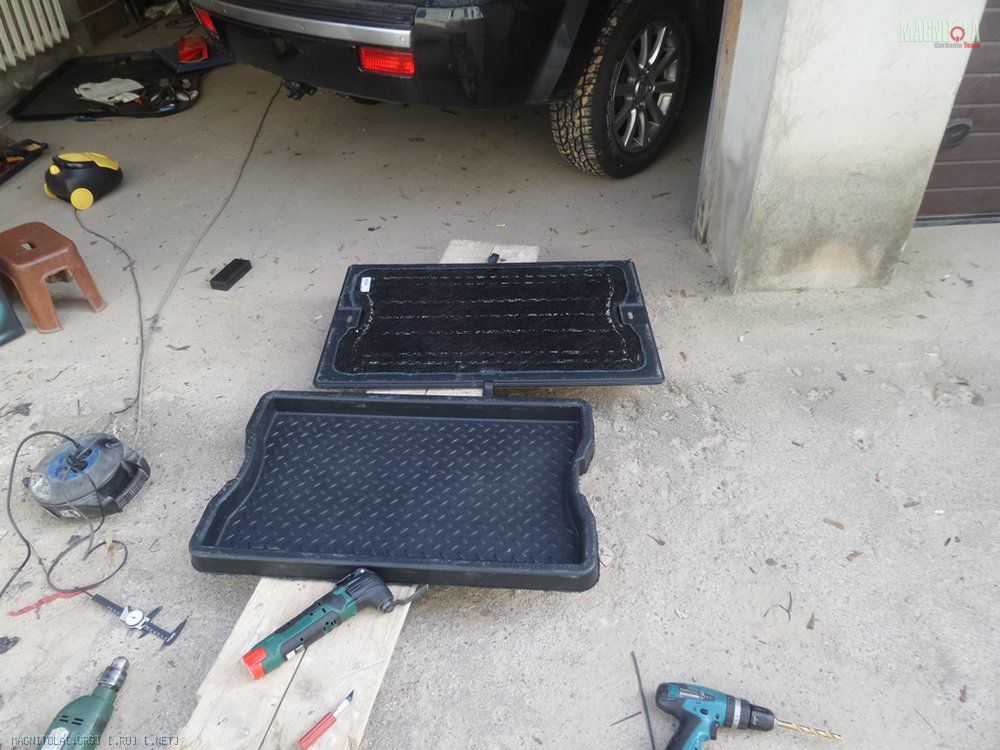

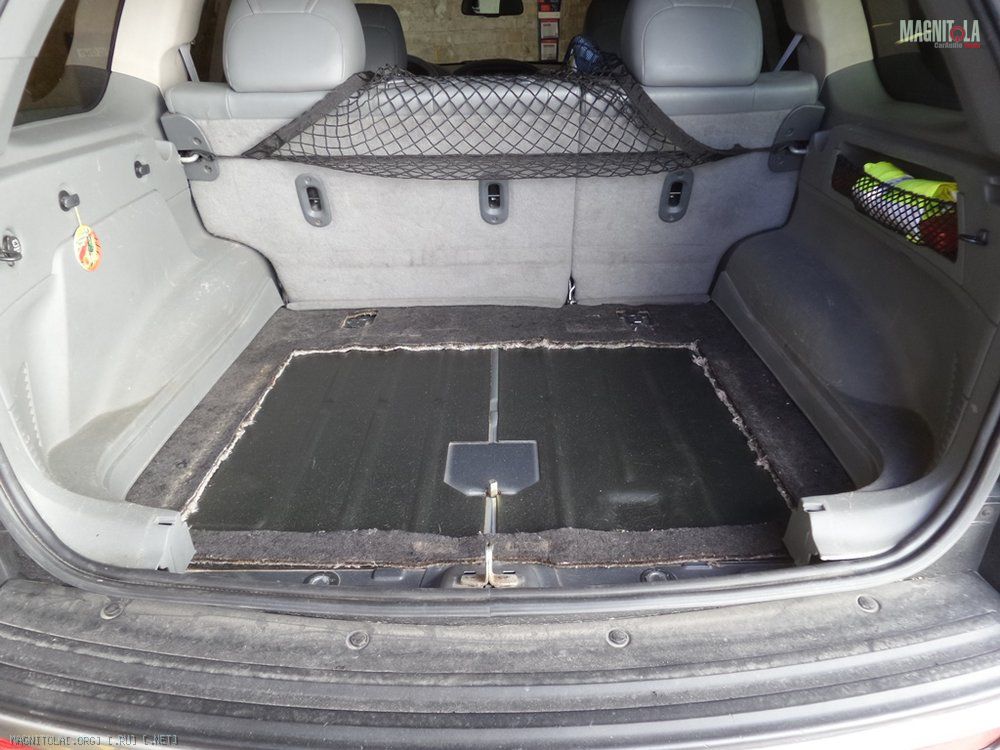

купив подходящий инструмент, вырезал в багажнике фальшь-дно и начал прикидывать где что будет жить

выбор компонентов таков потому, что такая компоновка мне даёт возможность очень легко менять любой кмпонент - колонки, усилители, источники....

потом в перспективе может быть вместо электронного кроссовера встанут дроссели - конденсаторы если всё таки услышу разницу )))

плюс всё сделано ещё тогда когда в Китае только рис производили :D:D


Вложение 1275477

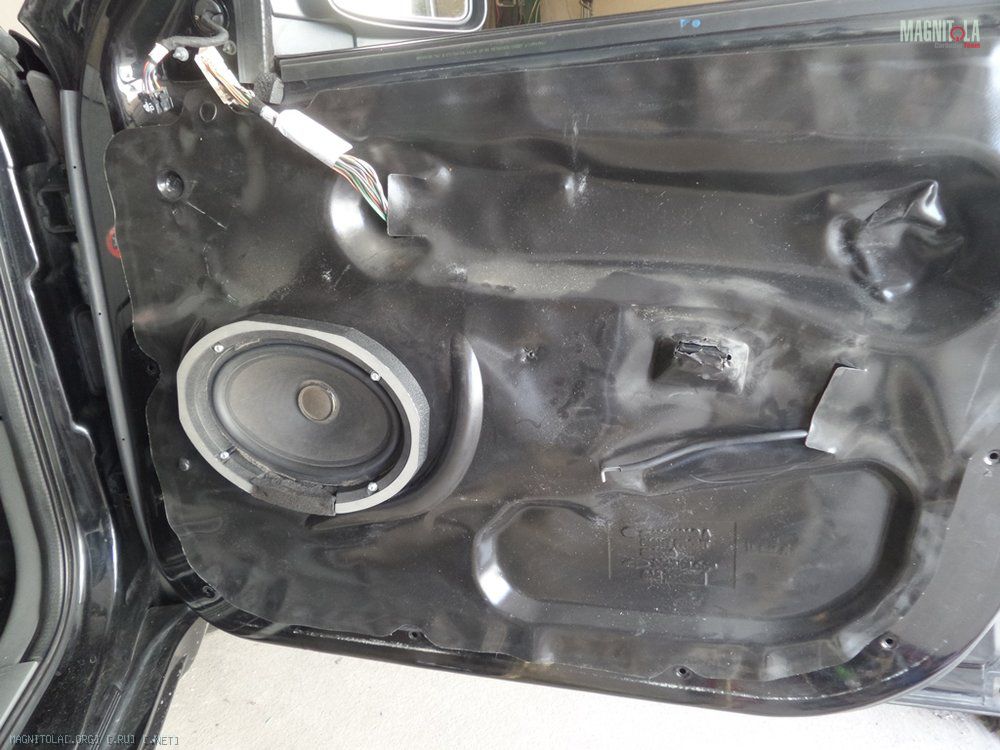

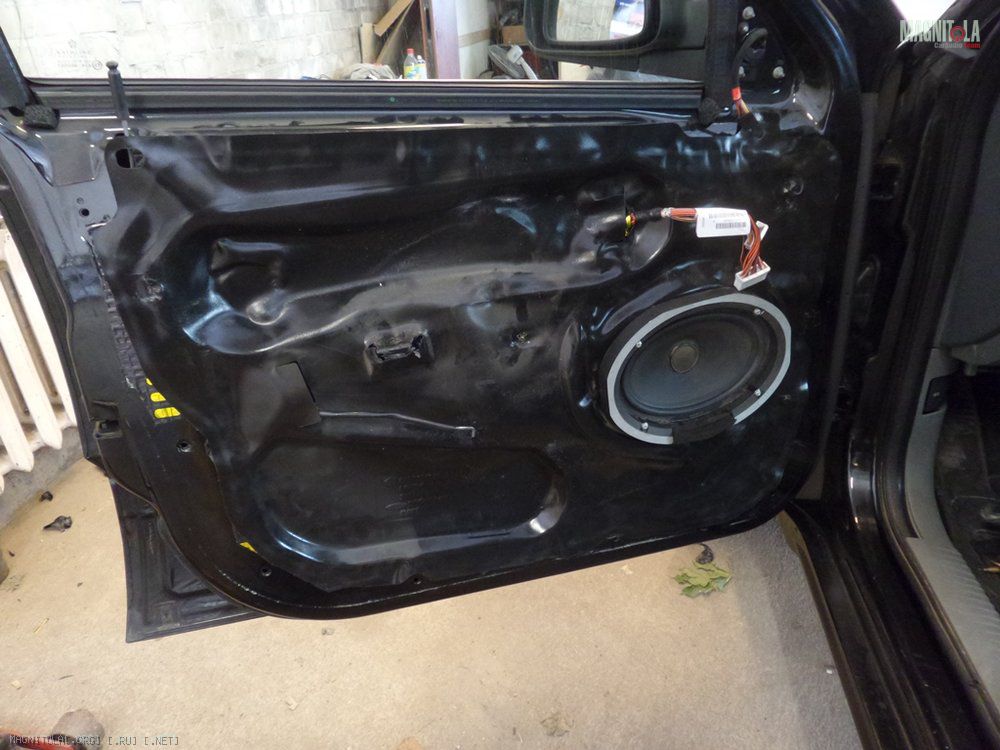

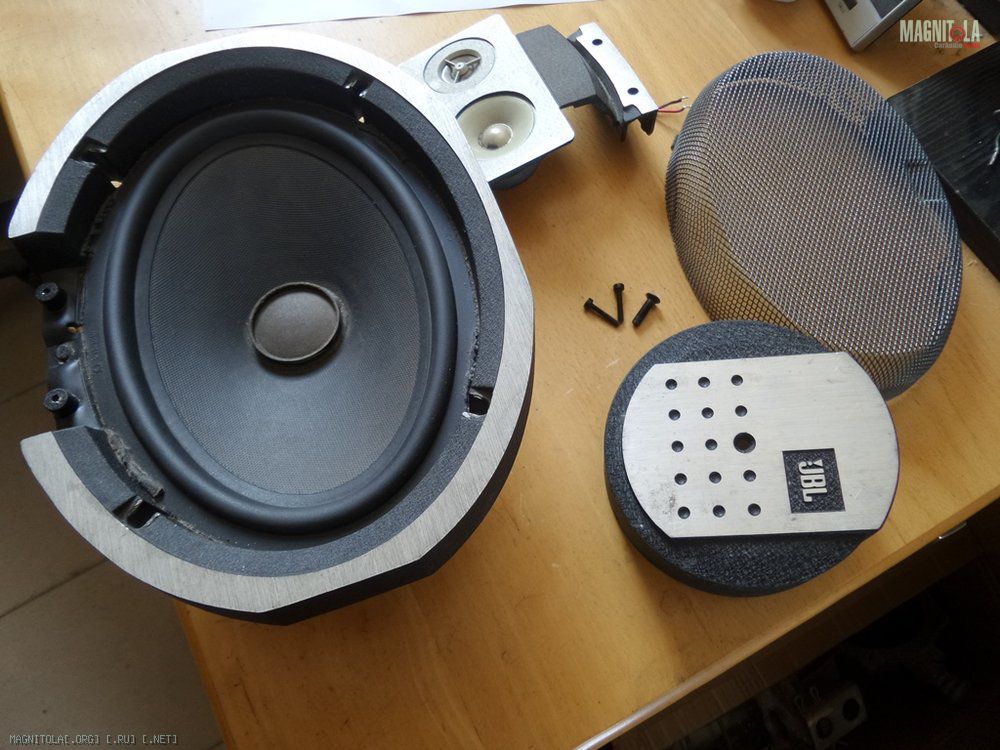

с помощью паяльника и отвертки Т20 коаксиалы превращаются в мидбасы

борт у этих динамиков где то 3 см, и опять встаёт вопрос - куда играли фабричные если эти встали бес натяга.........

Вложение 1275479Вложение 1275481Вложение 1275483

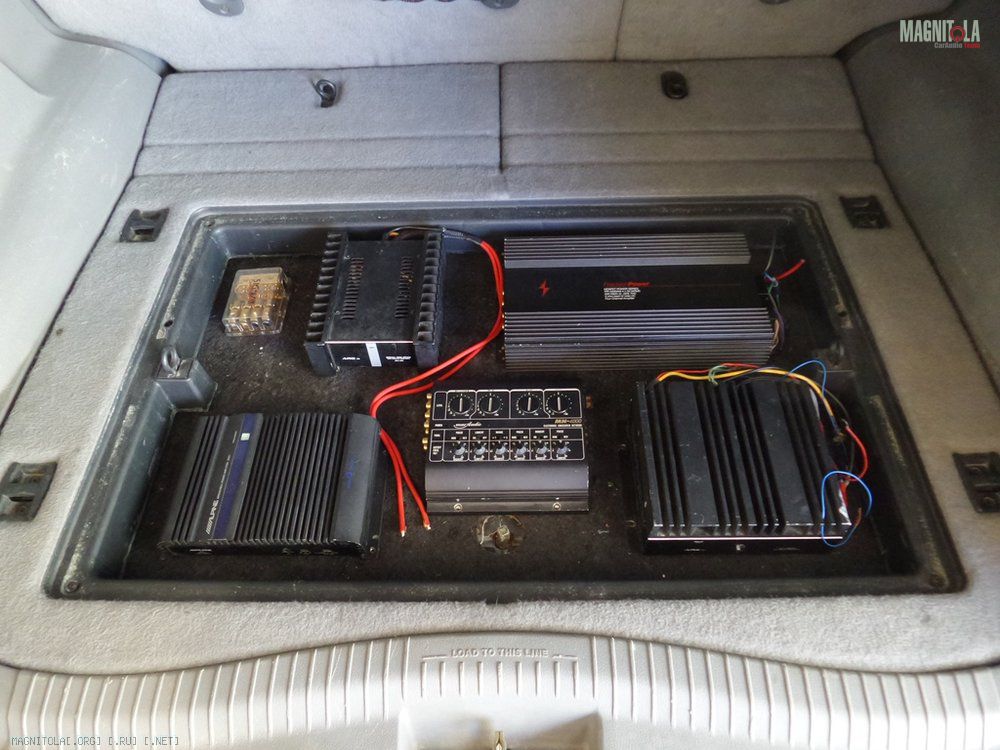

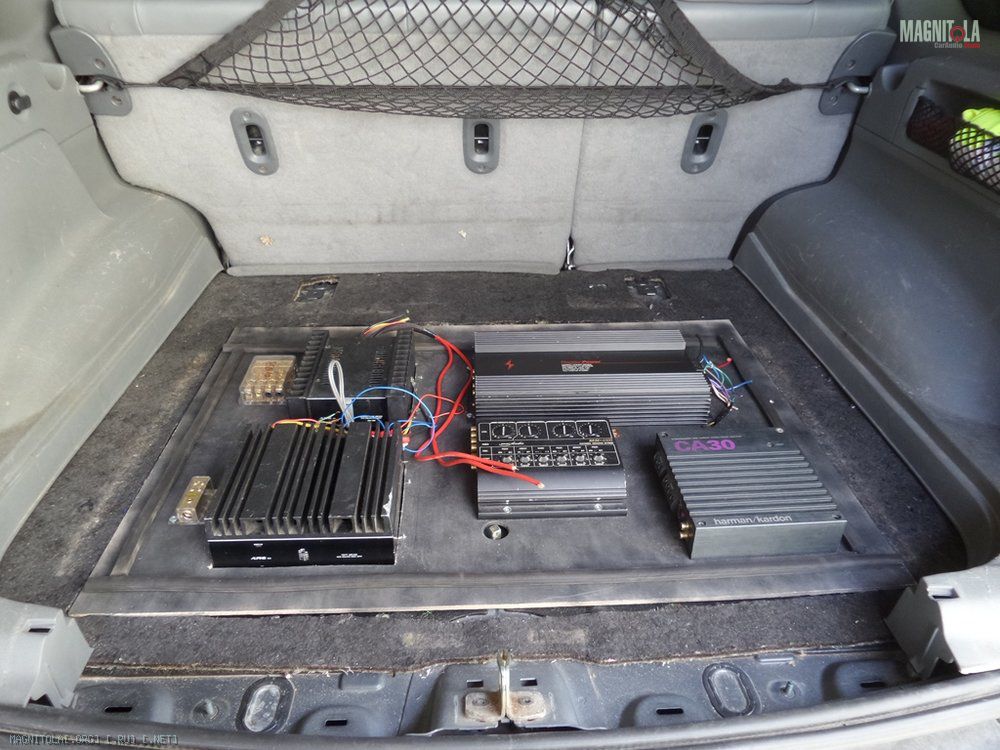

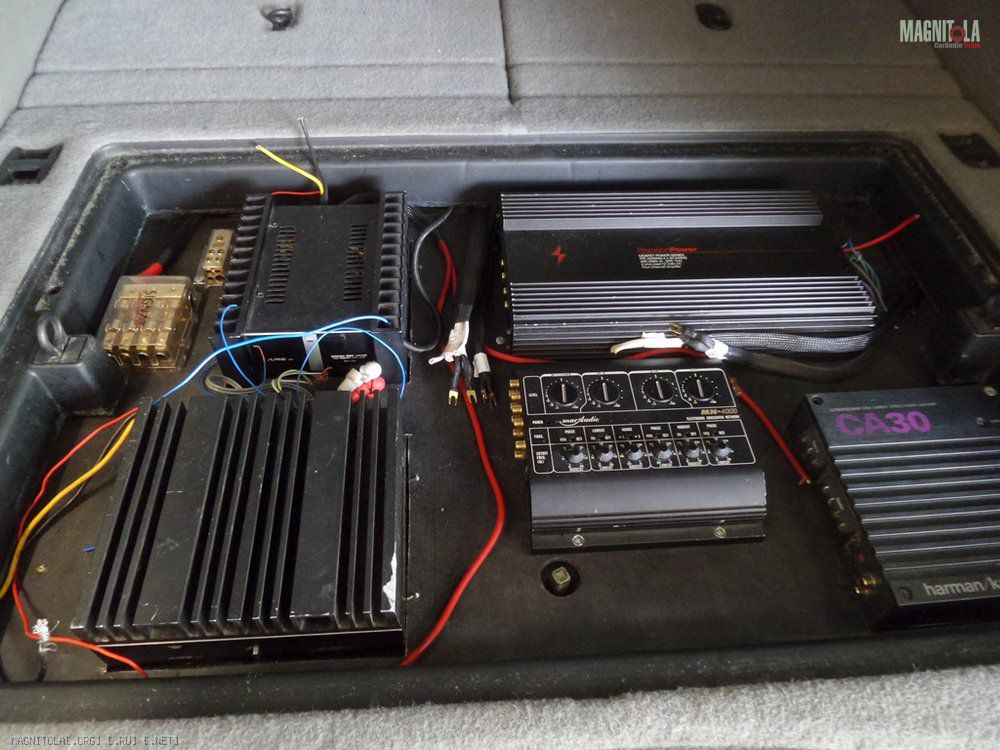

изготовление шаблона - черновика панели под установку усилителей

имею пару довольно высоких усилителей, поэтому старался выиграть места по больше

фанера 6мм и удаляем шумку

шумку резал пилой - ножницы не берут:D

так как это черновик, всё режем без идеальной точности и крутим всё саморезами

Вложение 1275485Вложение 1275487Вложение 1275489Вложение 1275491Вложение 1275493

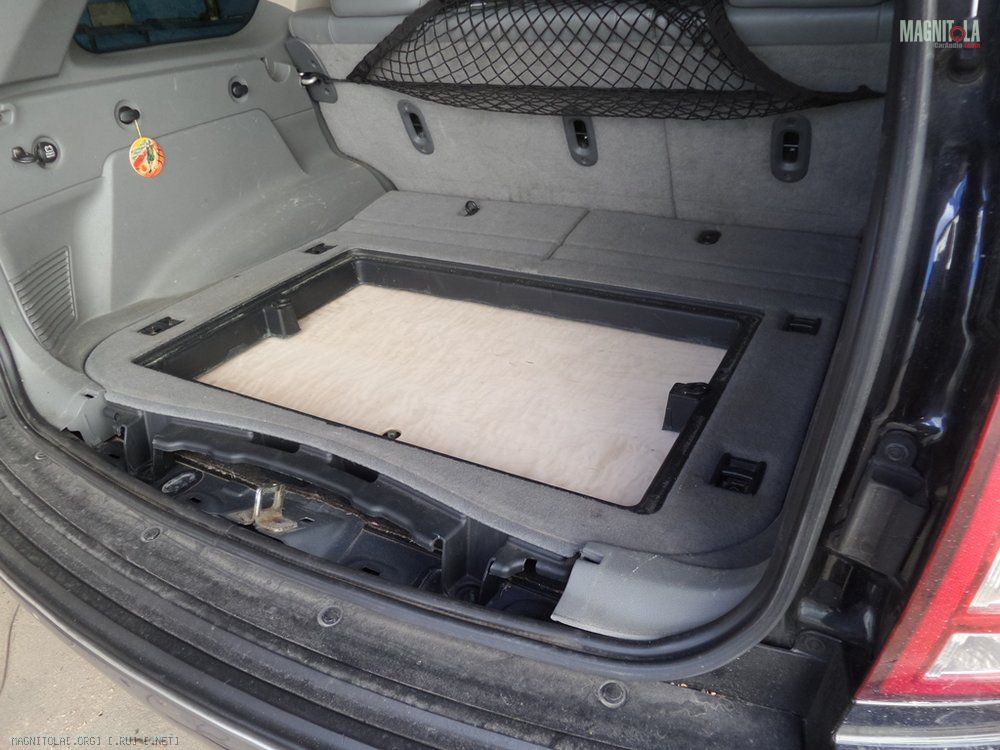

тюнингуем крышку

Вложение 1275495

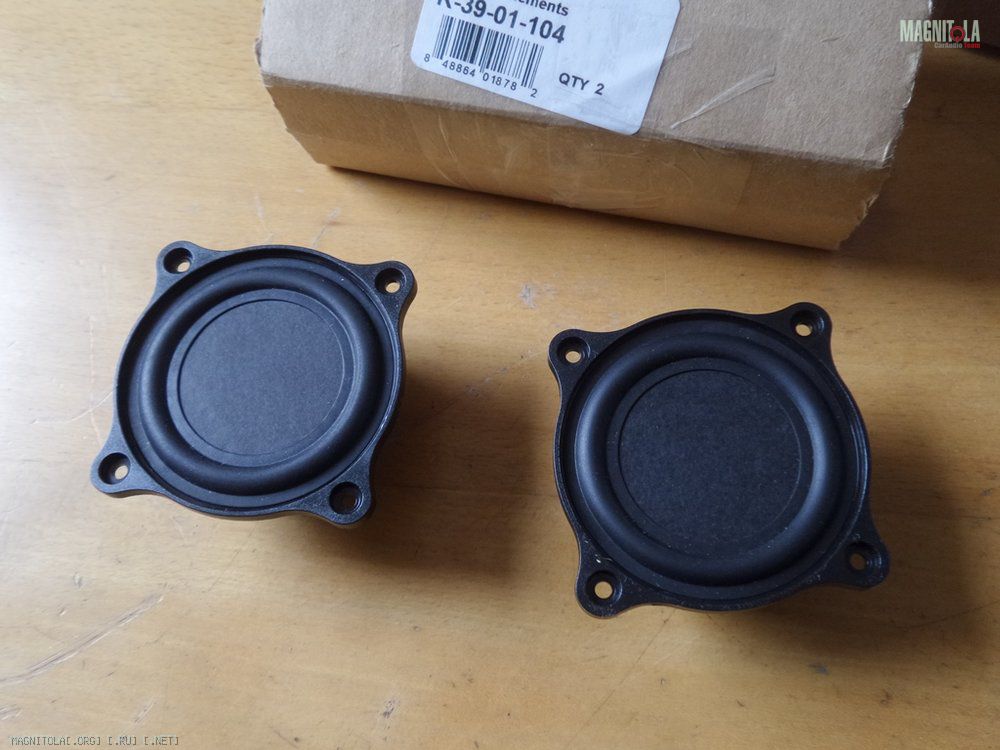

приплыли заказанные громкоговорители с Америки

выбор таких потому что они декларируют очень широкую сцену и ненаправленность - может быть получится обойтись без "сисек" на панели :D и всё получится аля "сток"

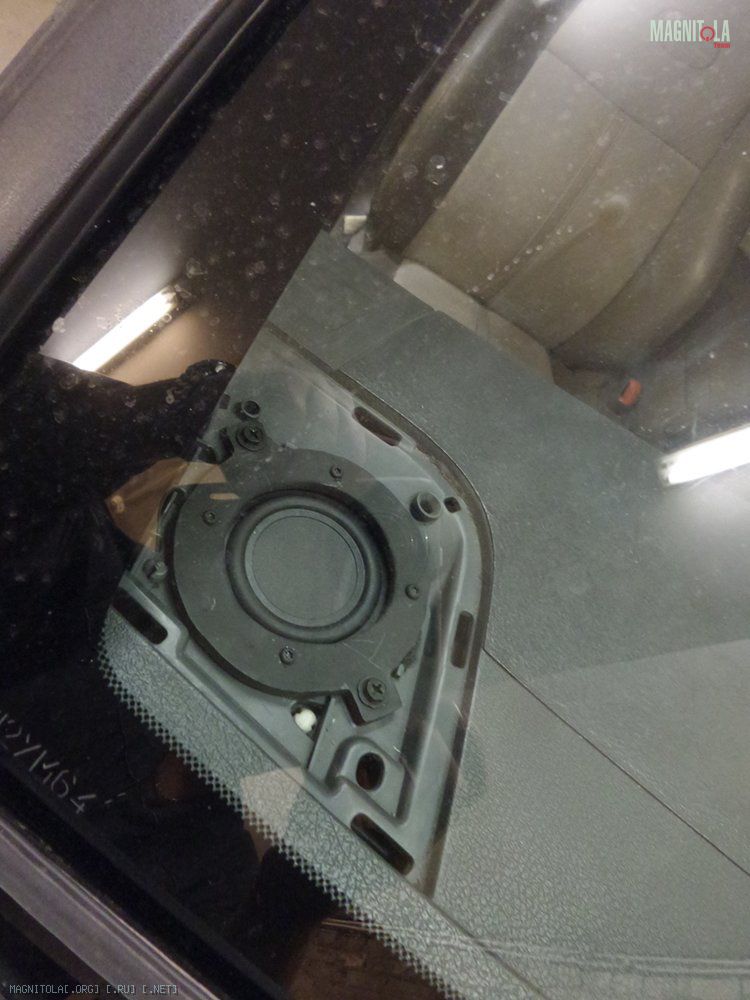

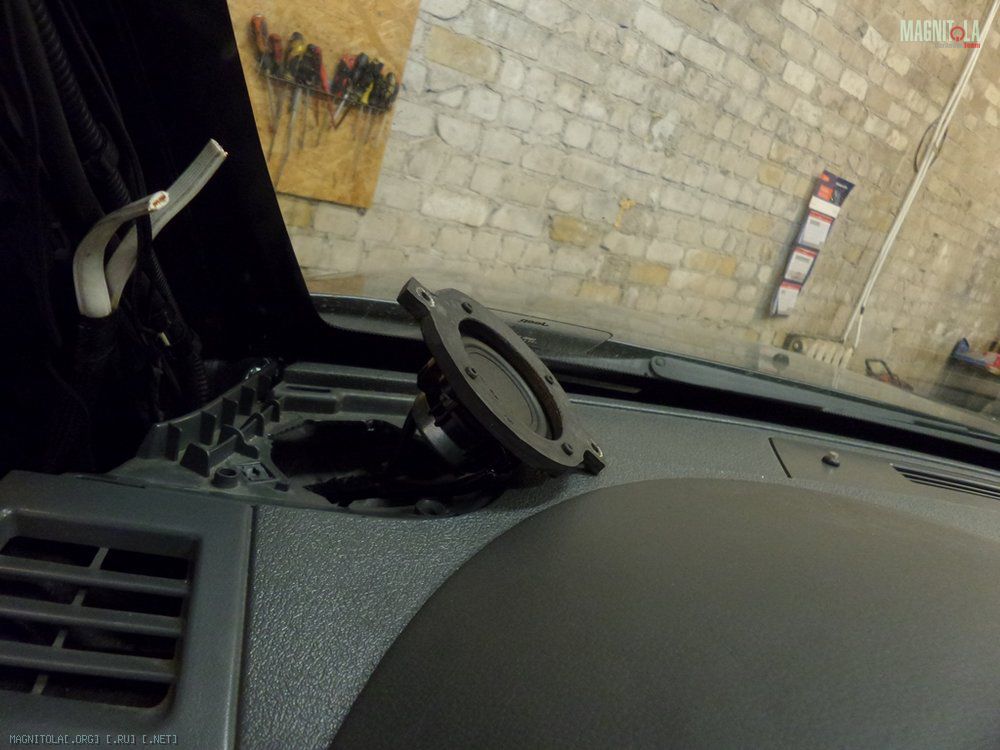

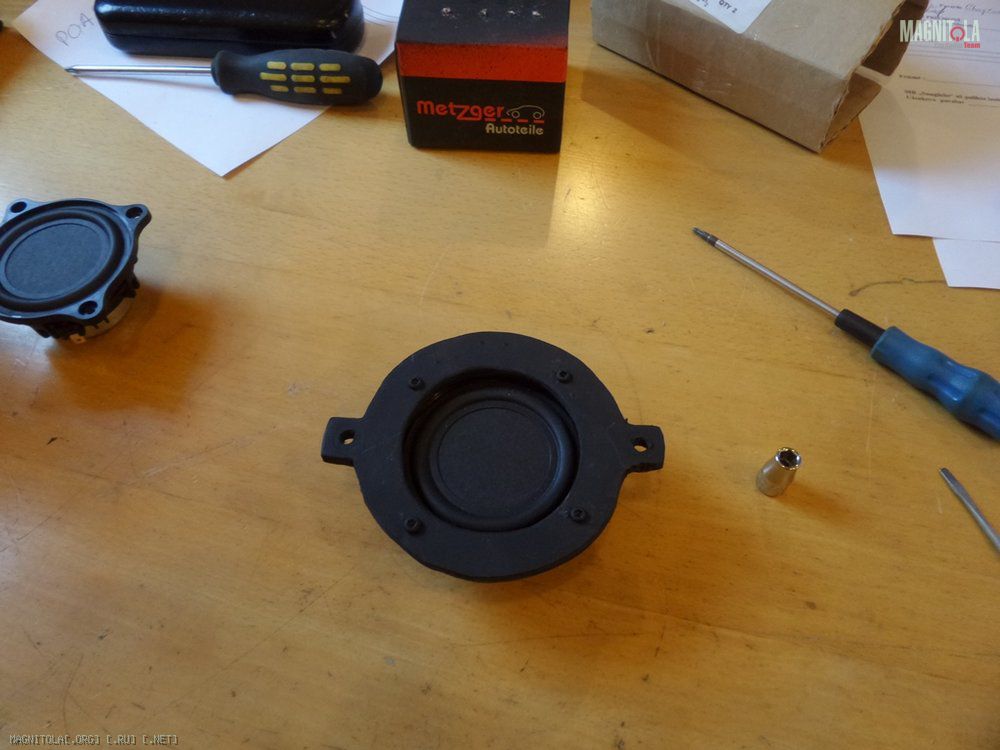

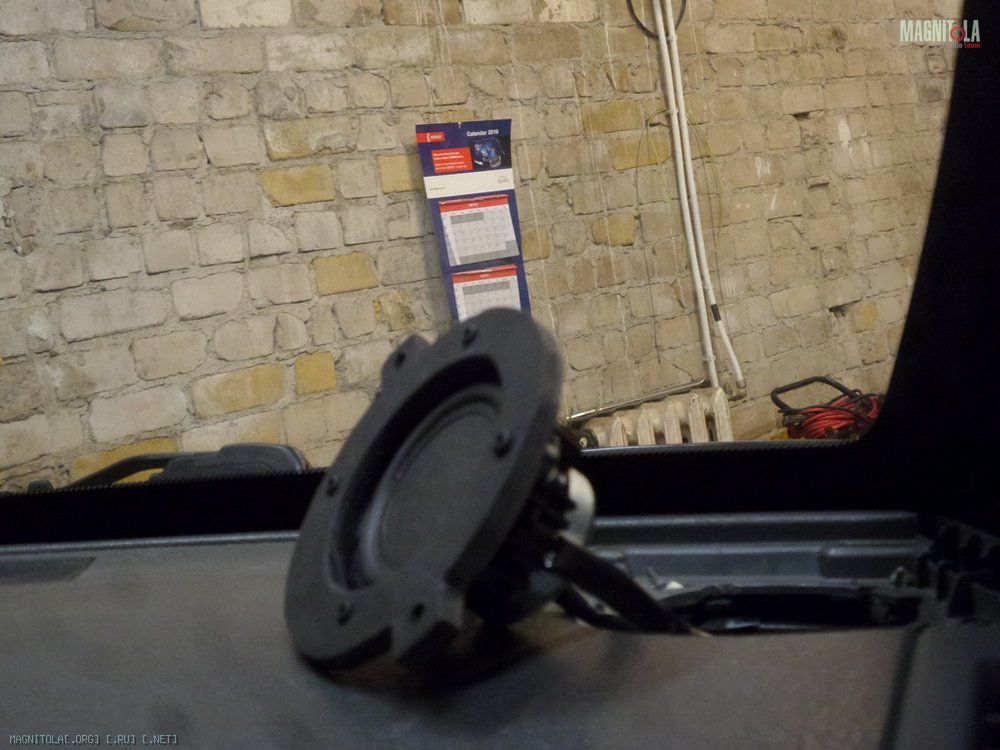

пилим динамикам подиум из 6 мм фанеры так как у них очень большой ход диффузора - чтобы об родную решётку не бились :D


Вложение 1275497Вложение 1275499

крутим, паяем и суём в термокембрики

с обоих сторон


Вложение 1275501Вложение 1275503Вложение 1275505

перепроводил провода питания и колоночные так как уже сделал шаблон где что будет жить

для этого решил снять спинку заднего сидения....один......в сервисе электроники где нет пневмоинструмента.......а машина уже видела две литовские зимы......

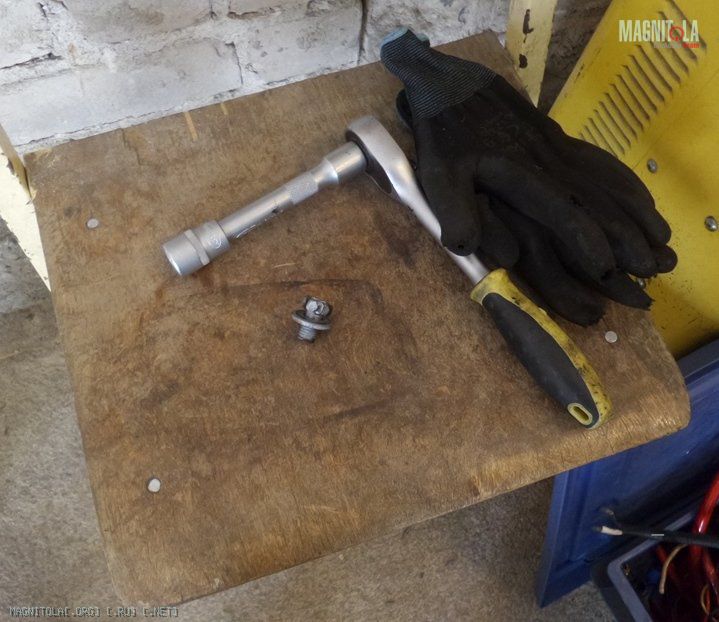

результат - работа на весь день, синяк на ноге и оторван один из семи болтов :facepalm:
но зато провода провёл по бокам, снял поставил ничего не испачкав и не сломав в салоне ничего

Вложение 1275507Вложение 1275509

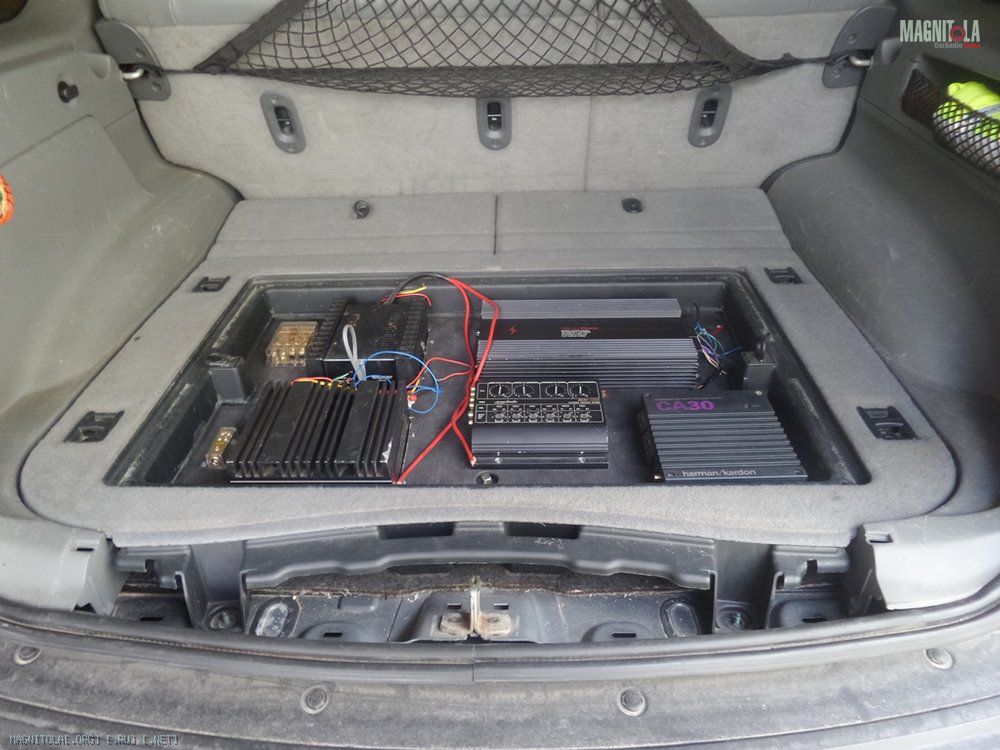

делаем чтобы всё выглядело красиво :)

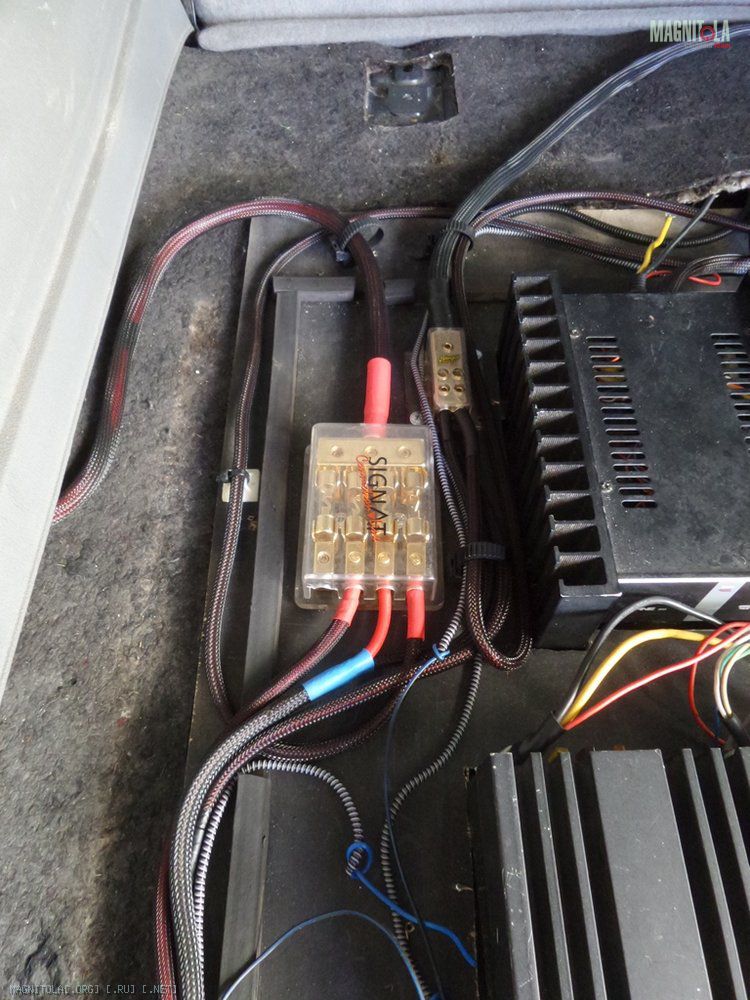

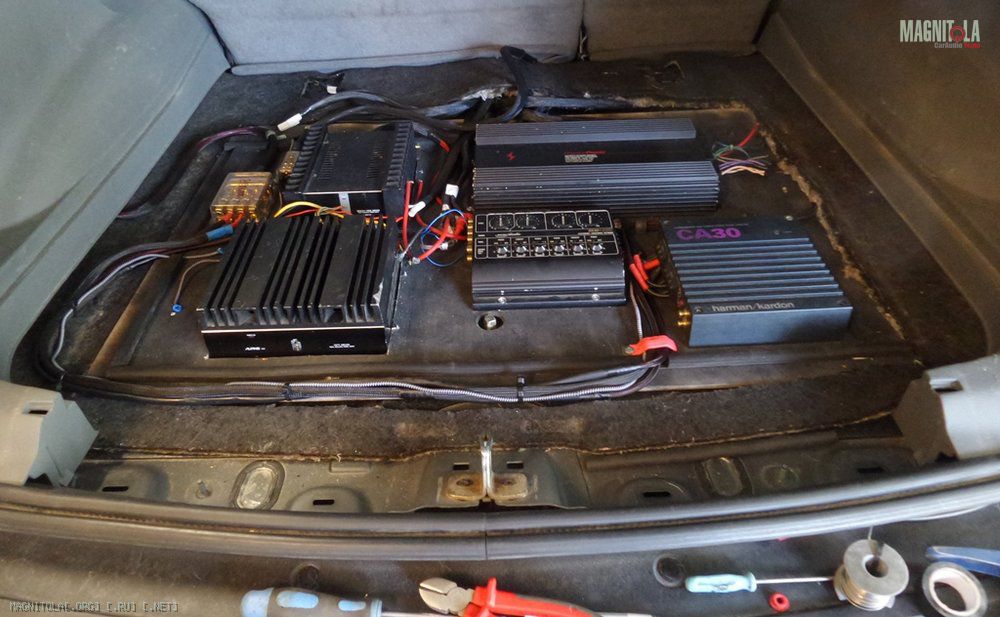

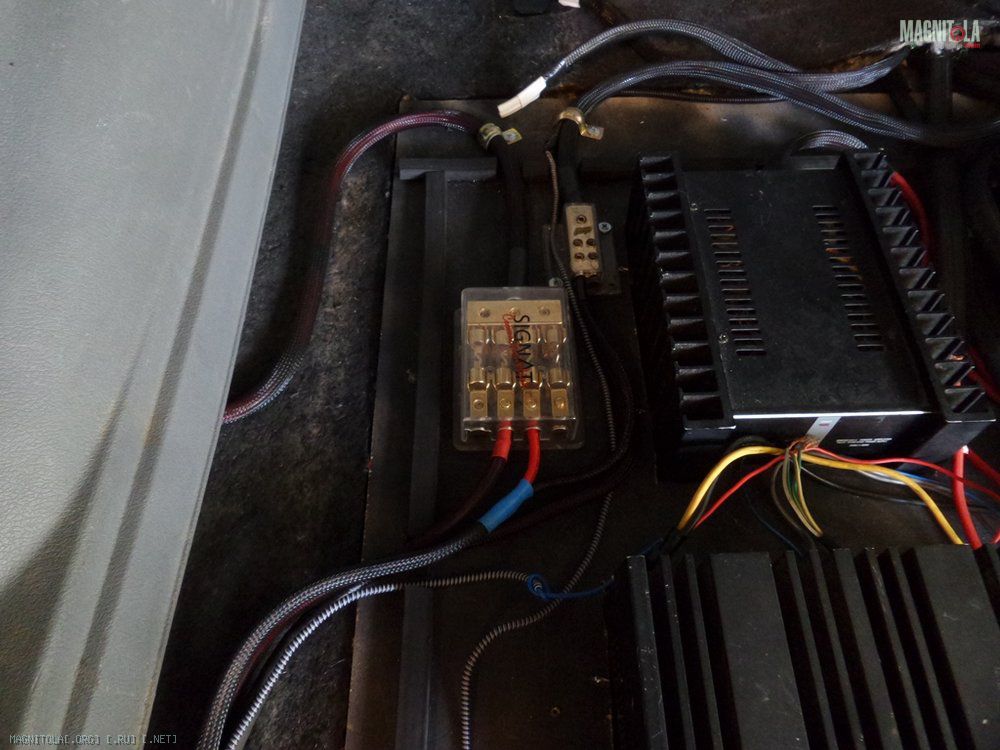

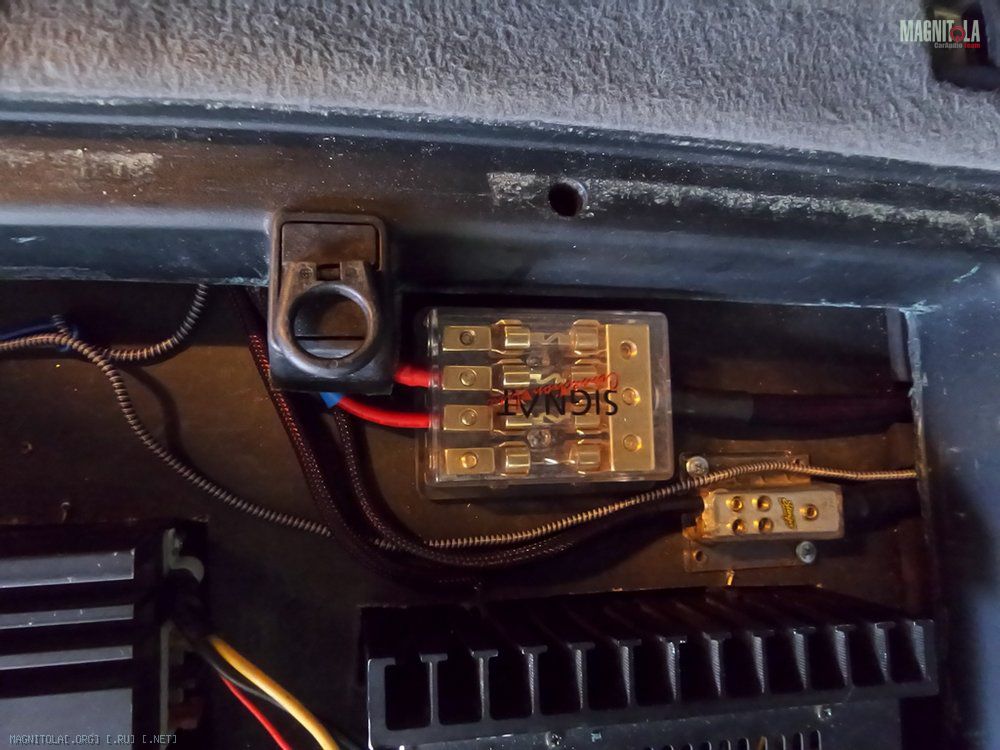

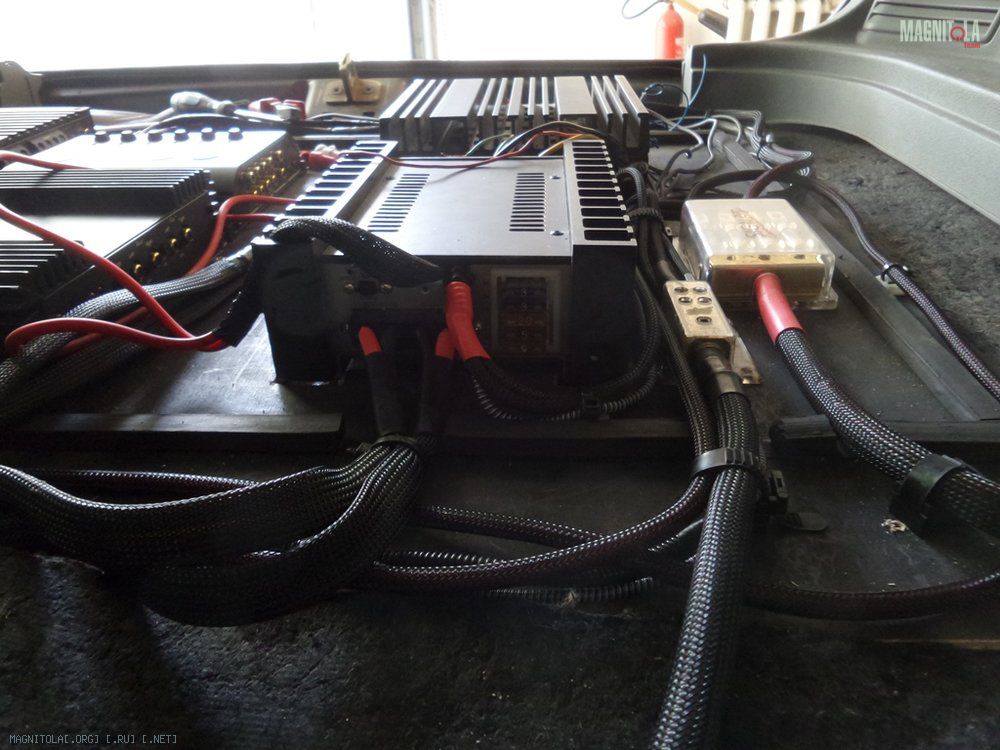

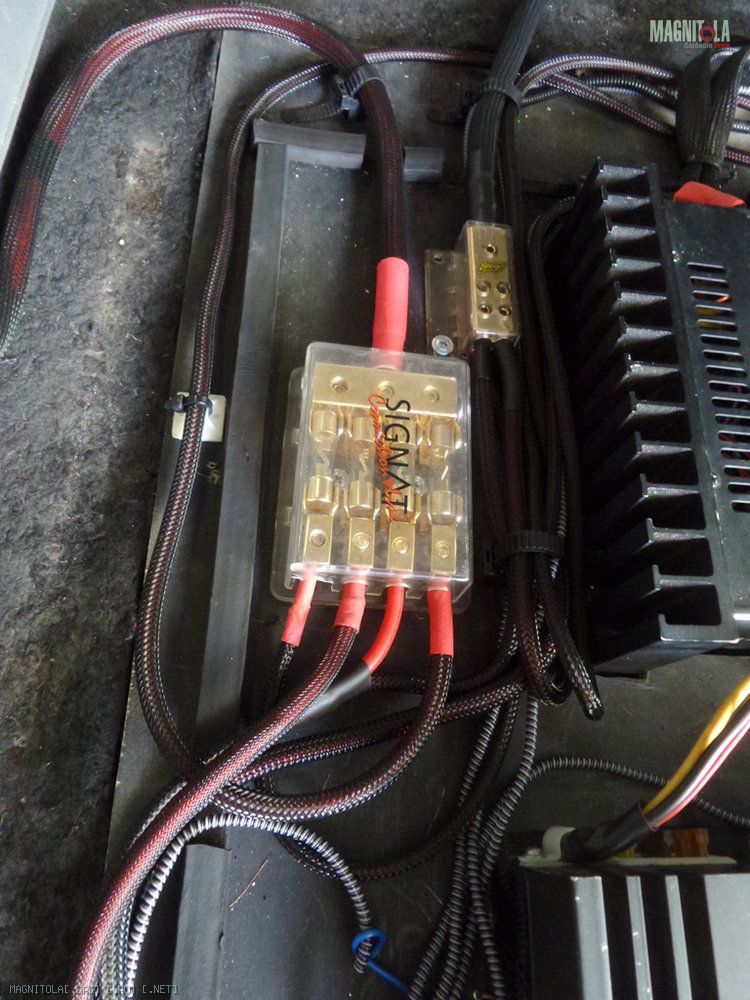

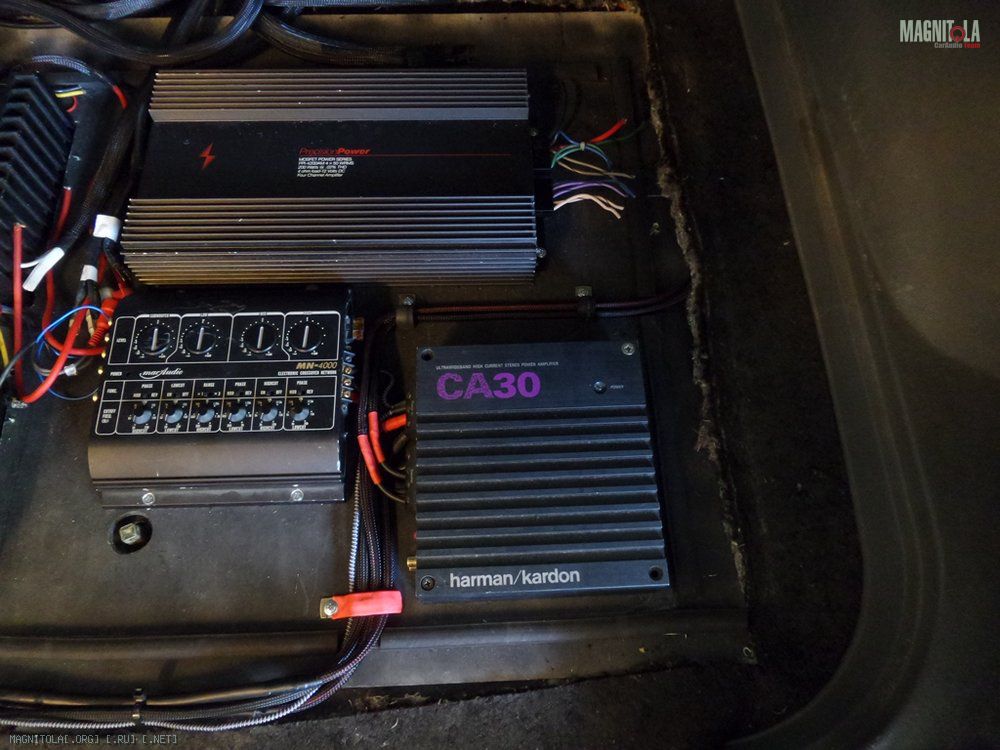

подключил усилитель задних колонок и питание кроссовера - затянул всё в кембрики - змейки и термокембрики, "мамки", "вилки" и "лепестки", подвёл к дистрибьюторам питания.......

и эти работы пипец сколько времени занимают :D так как надо развести чтобы с линейками не поролелилось и под крышкой багажника всё ложилось бы

реально на это ушло пару раз по пол дня

и всё это только шаблон.........и может всё поменяться..........


Вложение 1275511Вложение 1275513Вложение 1275515Вложение 1275517Вложение 1275519

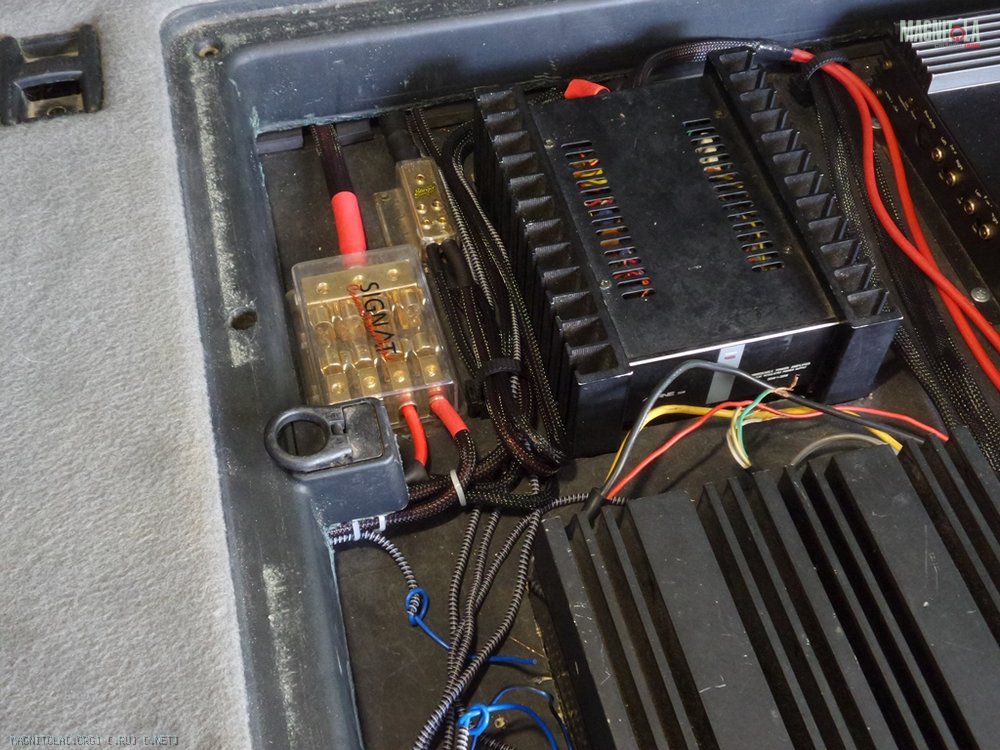

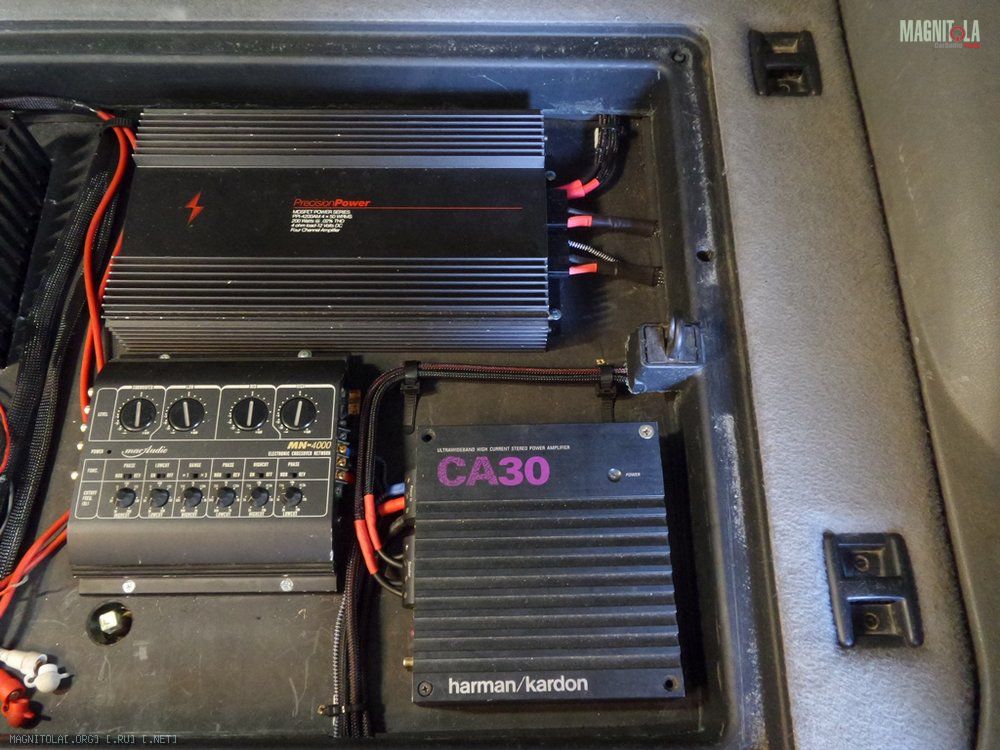

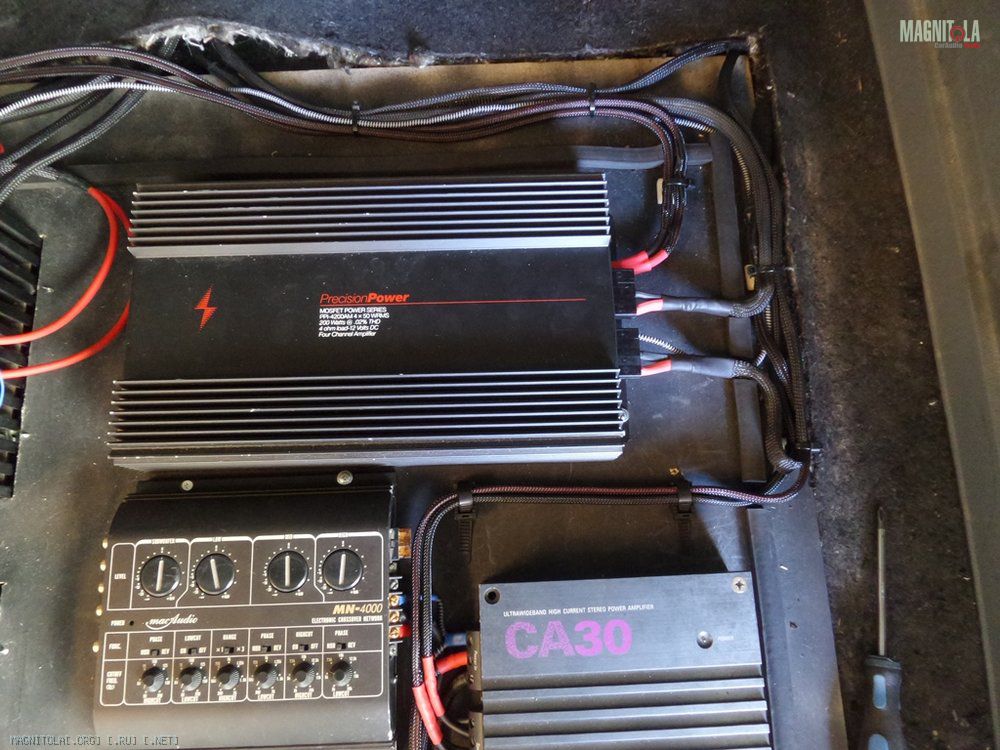

ну а дальше опять делаем красиво :)

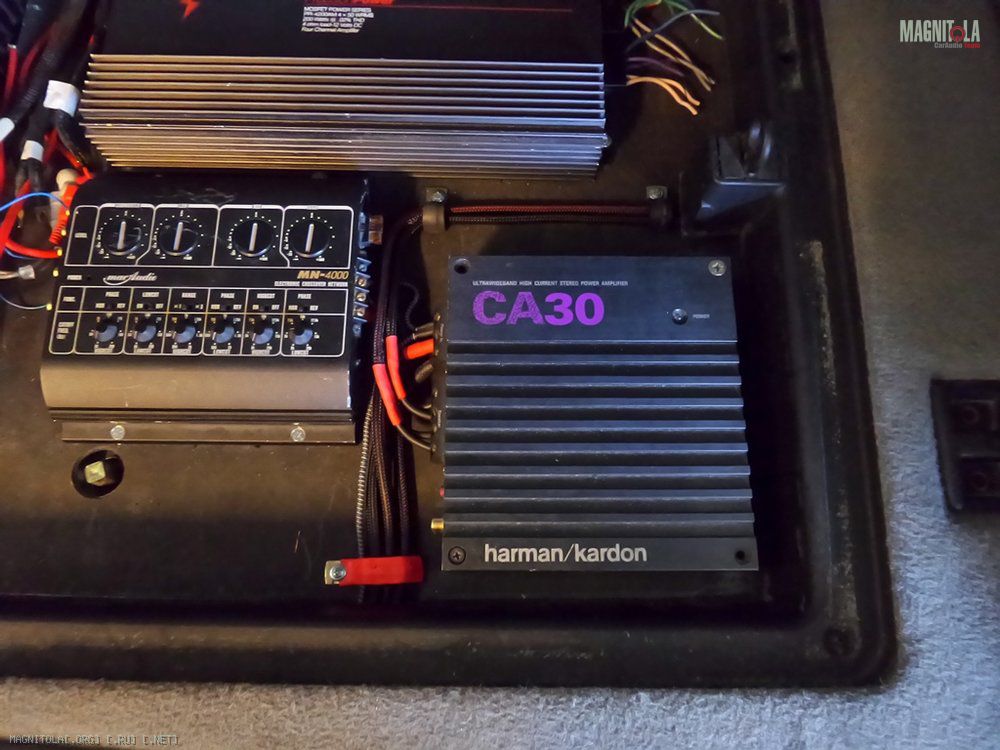

опять пол дня подключаем один усилитель - колонки и его питание

Вложение 1275521Вложение 1275523Вложение 1275525


следующий день пол дня подключаем другой усилитель


Вложение 1275527Вложение 1275529Вложение 1275531
