Captiva - мой вариант инсталяции музыки

Для начала немного лирики. Приобрел автомобиль, а у него работают только ВЧ. Как выяснилось потом, это болезнь каптив – магнит отклеивается и сдвигается, блокирую собой ход диффузора. Т.к. некоторое время ездил без низов, хотелось что-то побасовее, выбор пал на Ural Warhead AS-165. Поставил их, подключив напрямую к магнитоле «и тут Остапа понесло»

На данный момент состав системы такой:

1) ГУ Pioneer MVH-510bt
2) Ширики Audio System AE30
3) Миды Ural Warhead AS-165
4) Сабвуфер Audio System HX 10 SQ в ЗЯ 15 литров
5) Усилитель на миды и вч PPI DCX600.4
6) Усилитель на сабвуфер PPI PC1400.2
7) Часть проводов от Artline (Артем на форуме делает), часть покупал в магазине.

Итак, после установки мидов, следующим этапом была поменяна магнитола на Pioneer MVH-510bt. Тут ничего не фоткал, т.к. делали все в студии.

Следующий этап был установка ВЧ в стойки:
Для начала, вырезал кольца из фанеры на лазерном ЧПУ станке.
Используя металлические планки, для монтажа окон (удобно выставлять направление, т.к. они гнутся), закрепил кольца на стойки, направив их между передними подголовниками сидений.

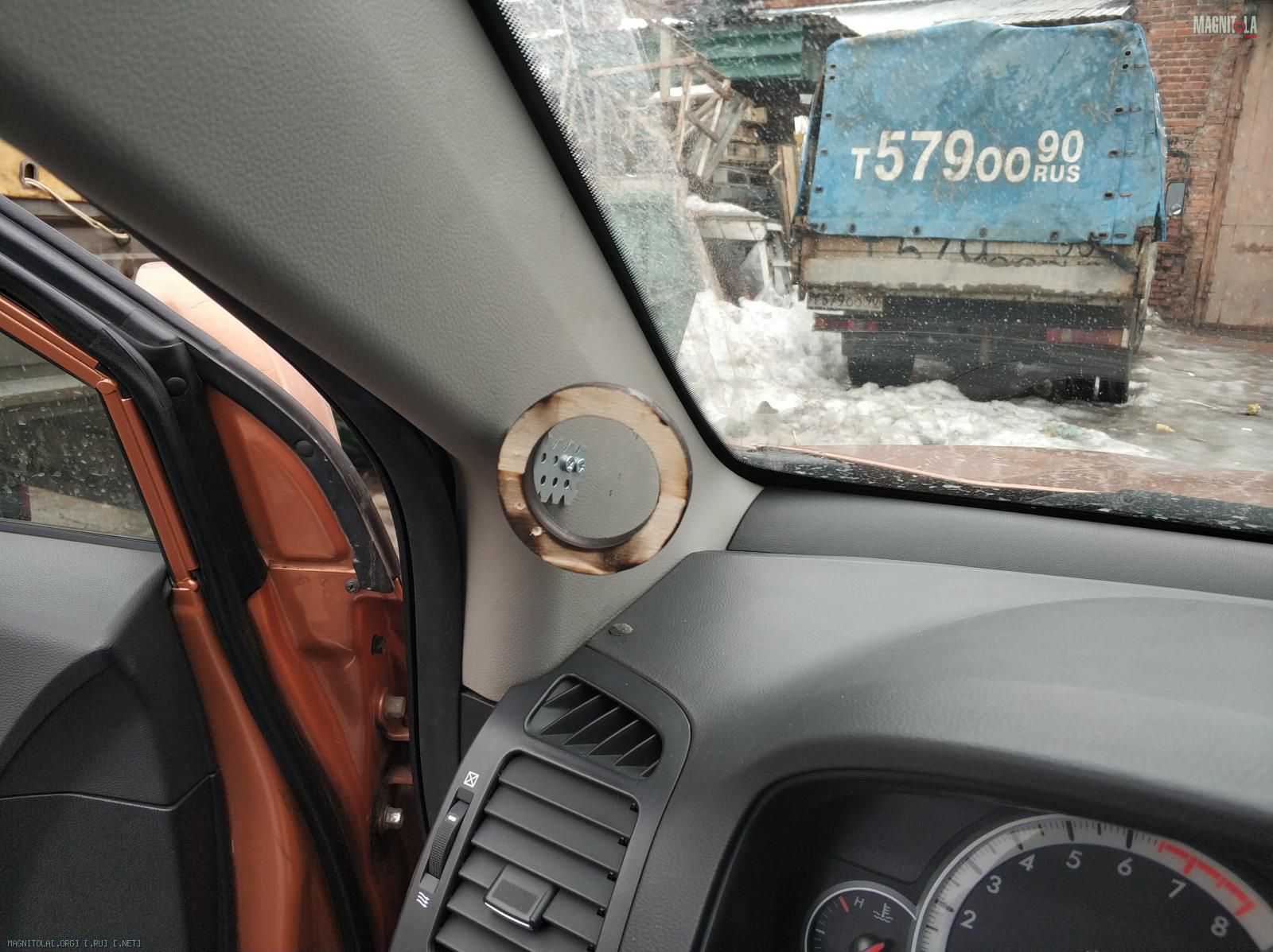

Вложение 1277251

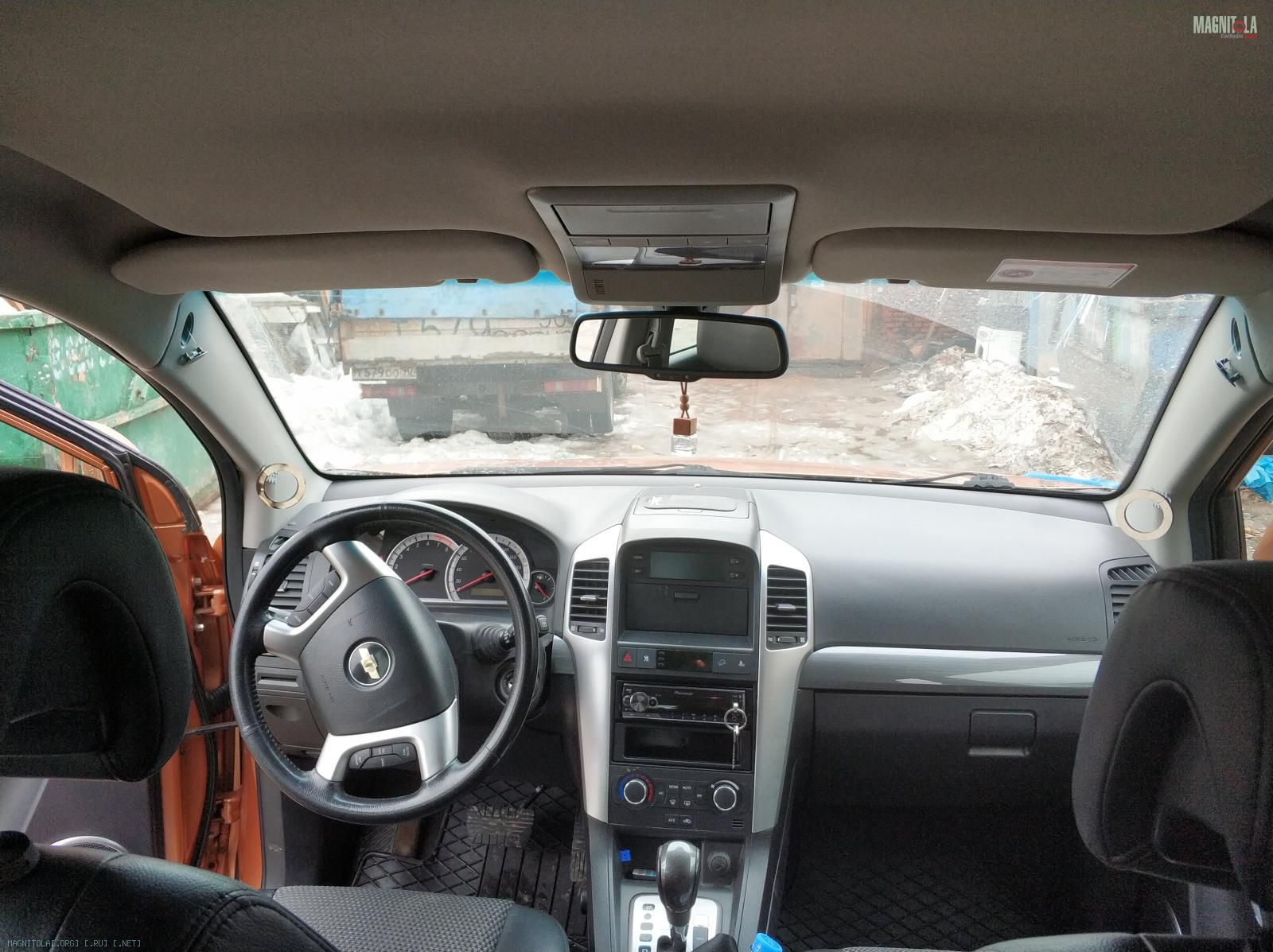

Вложение 1277253
После того, как направления выставил, укрепил еще дополнительно деревянными шпажками, приклеив их термопистолетом.

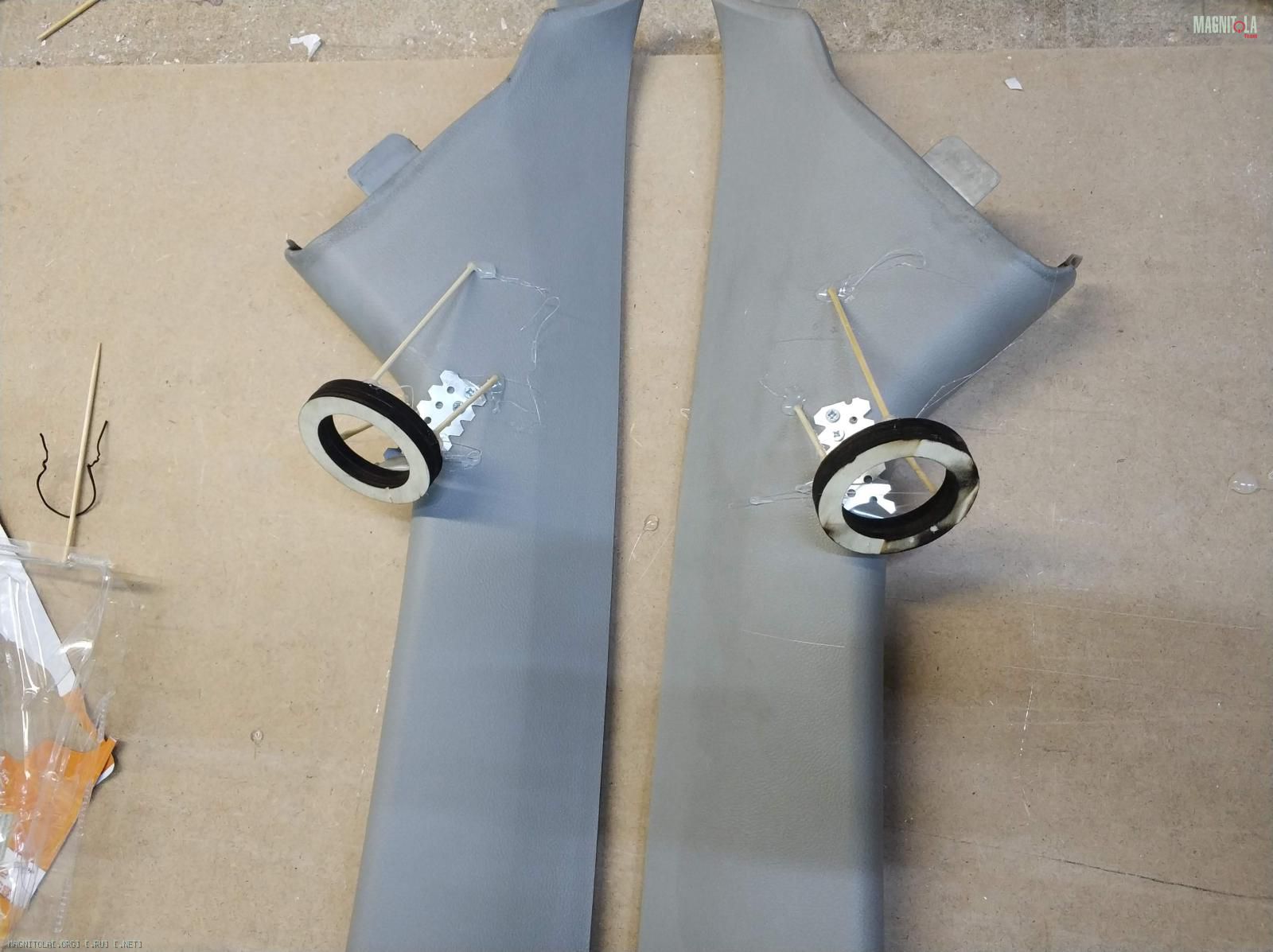

Вложение 1277255
Отобрав старые колготки у супруги, натянул их на стойку и промазал эпоксидной смолой.

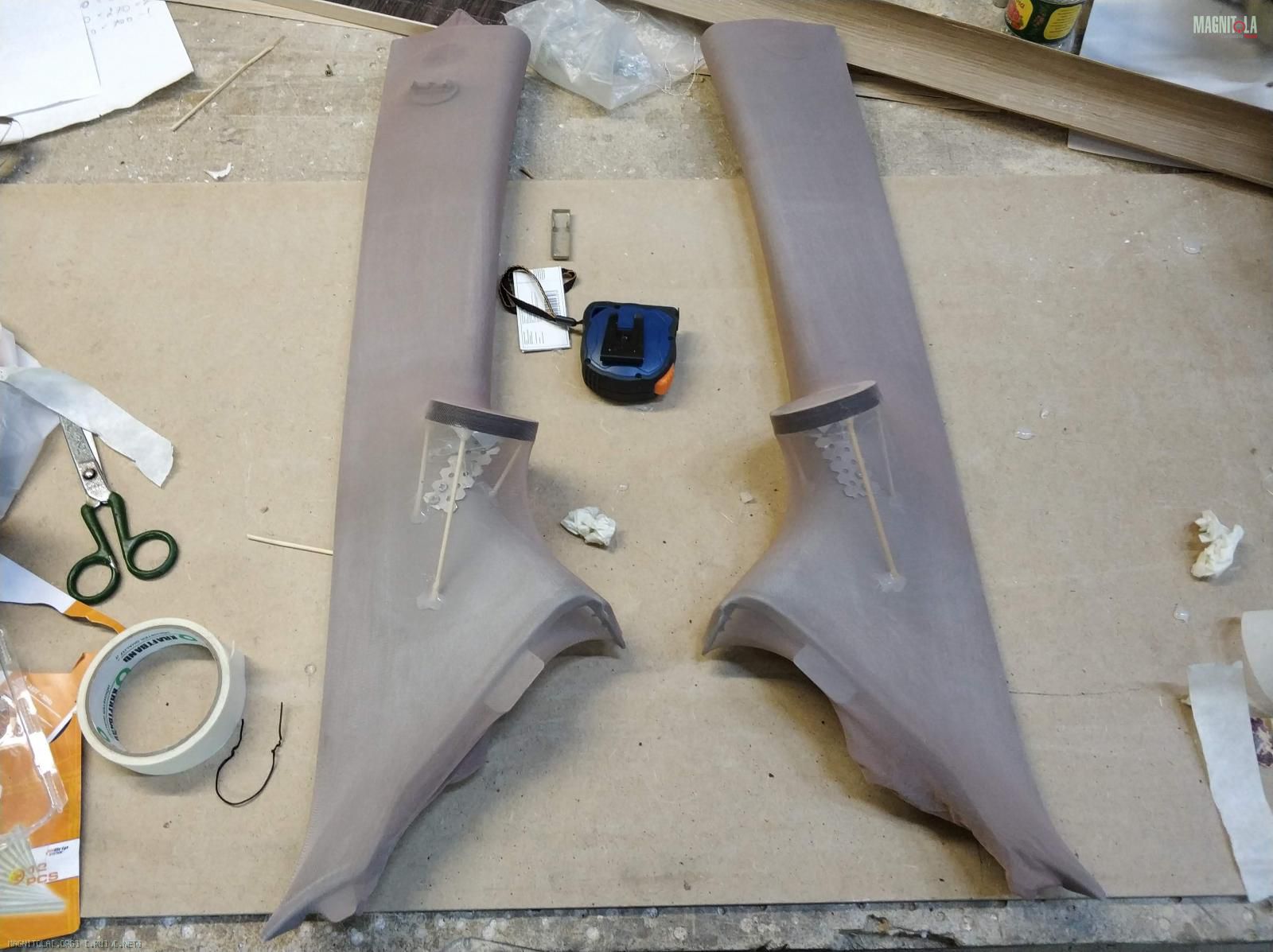

Вложение 1277257
Вложение 1277259
Когда смола затвердела, наложил слой стекломата, пропитав его смолой (так 2-3 раза).

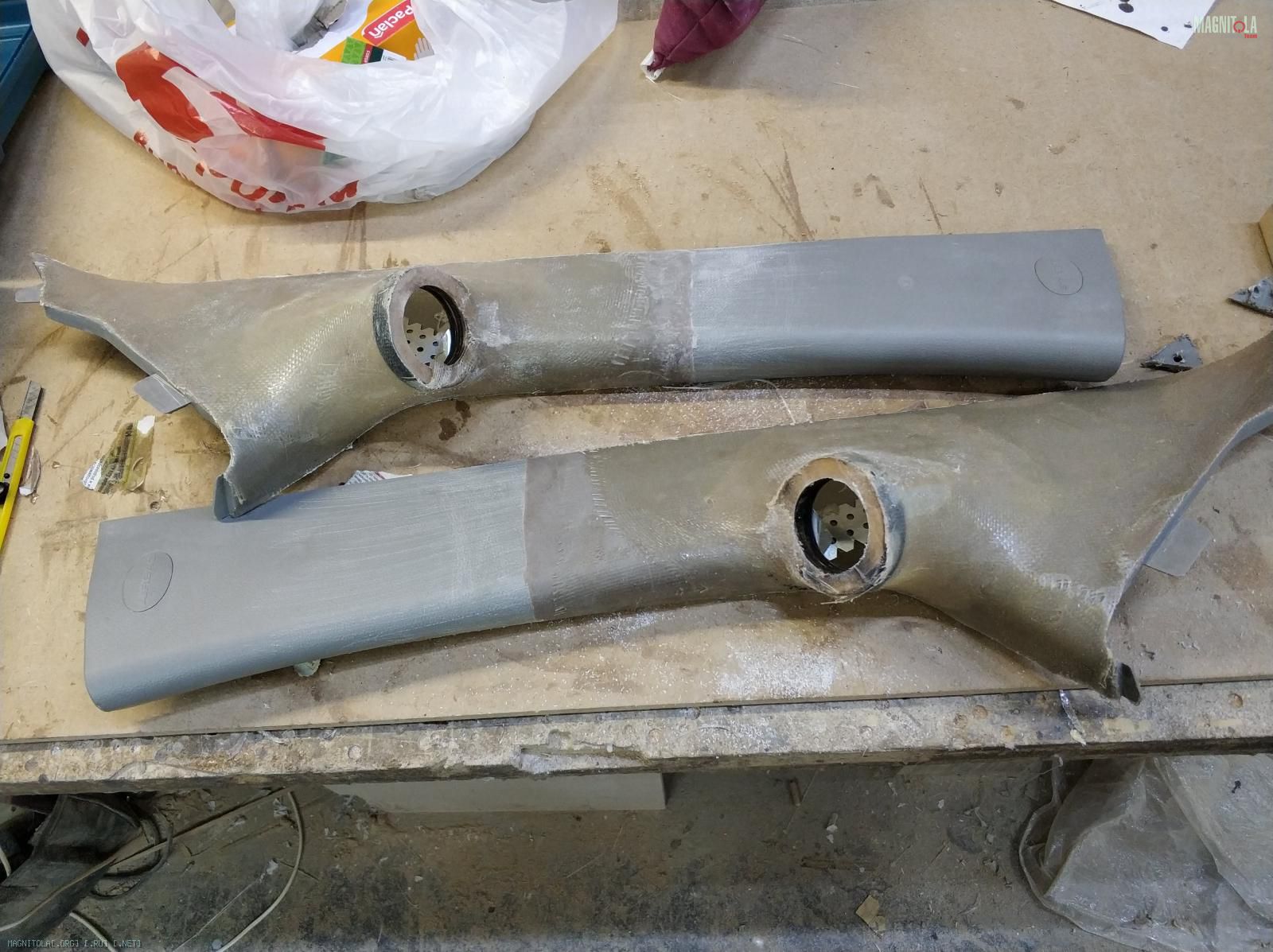

Вложение 1277261

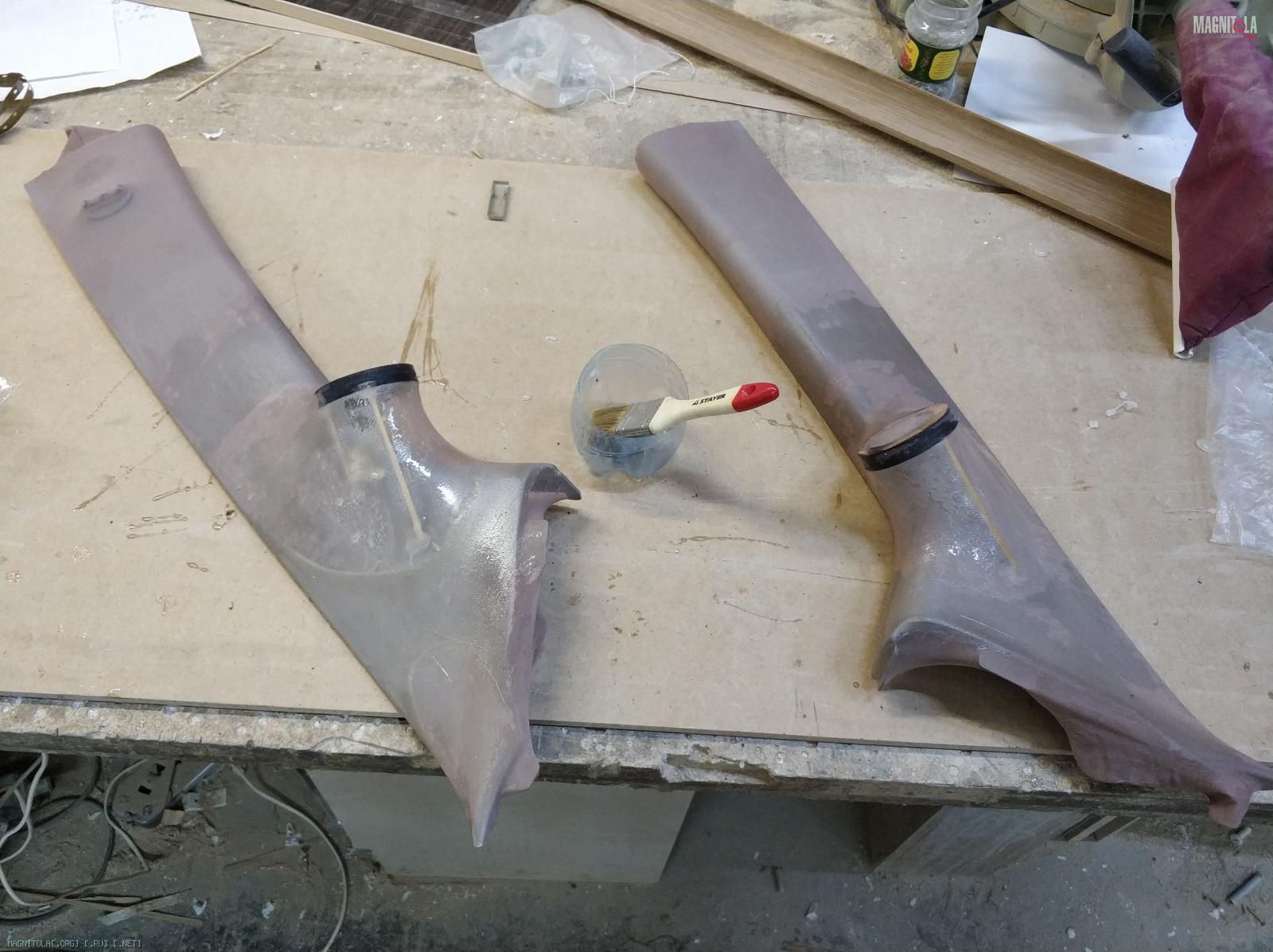

Далее, зашпаклевав все шпаклевкой для бамперов, начал ровнять все изъяны. Тут надо сказать спасибо знакомому, который размешал мне первый слой шпаклевки, но добавил мало отвердителя (со словами: «да нормально, куда больше»). Шпаклевка спустя 2 дня так и не высохла, хотя на другой стойке, которую мешал я, но добавил отвердителя больше, уже через час все было хорошо. Пришлось счищать полностью шпаклевку (то еще удовольствие) и мазать заново, но уже с нормальным количеством отвердителя.

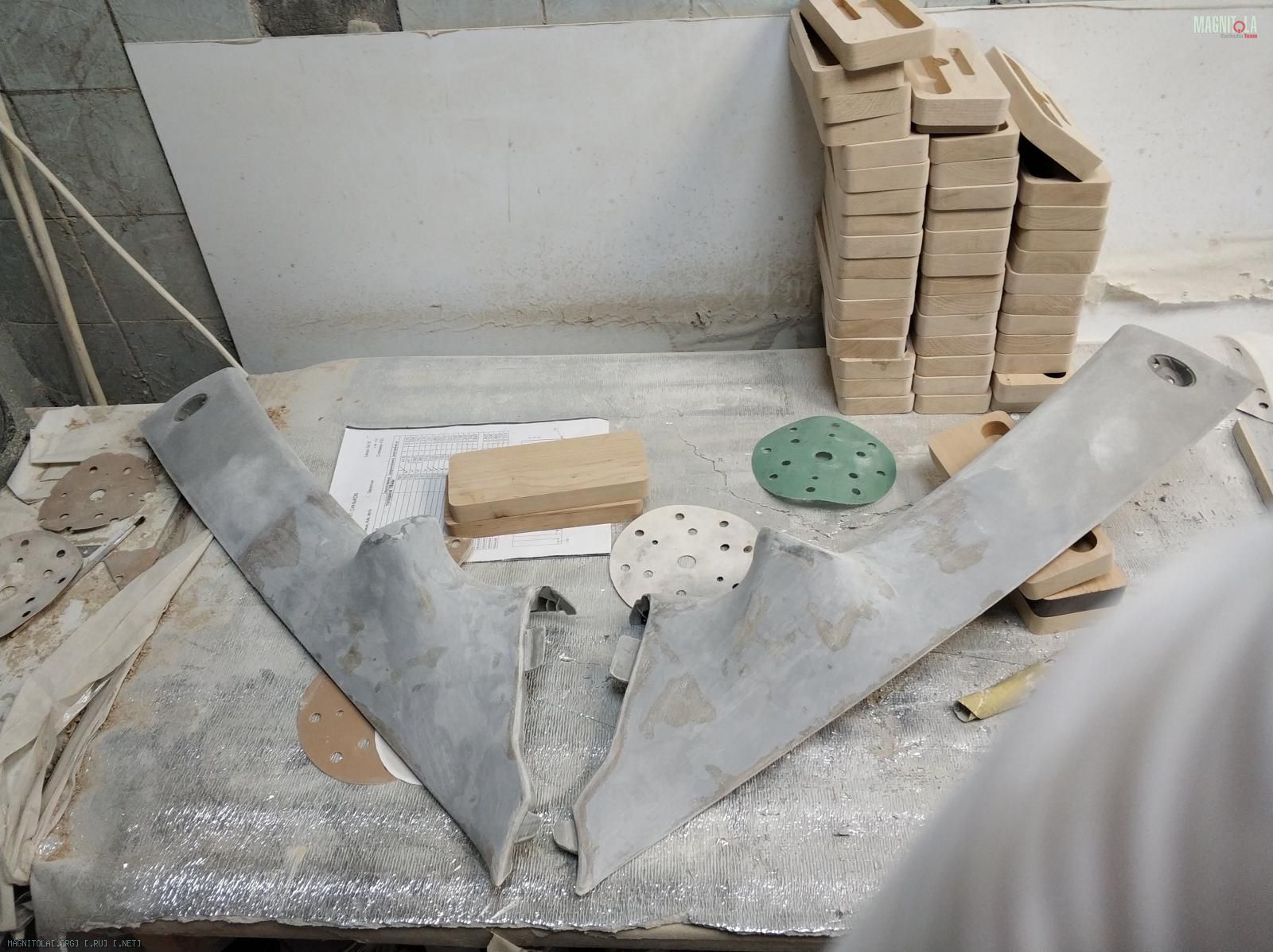

Вложение 1277263
Во время того, как шпаклевка пыталась высохнуть, я съездил на установку усилителя в ту же студию и для ШВИ дверей. Фото опять не делал. Усилитель поставил на спинку заднего сидения, подключив все компоненты.
Повторив процедуру несколько раз и изрядно задолбавшись, решил «а пошло оно все» и залил все жидкой резиной. Получилось не очень, все такие доводить детали надо было лучше, но я уже не мог терпеть, хотелось поскорее послушать.

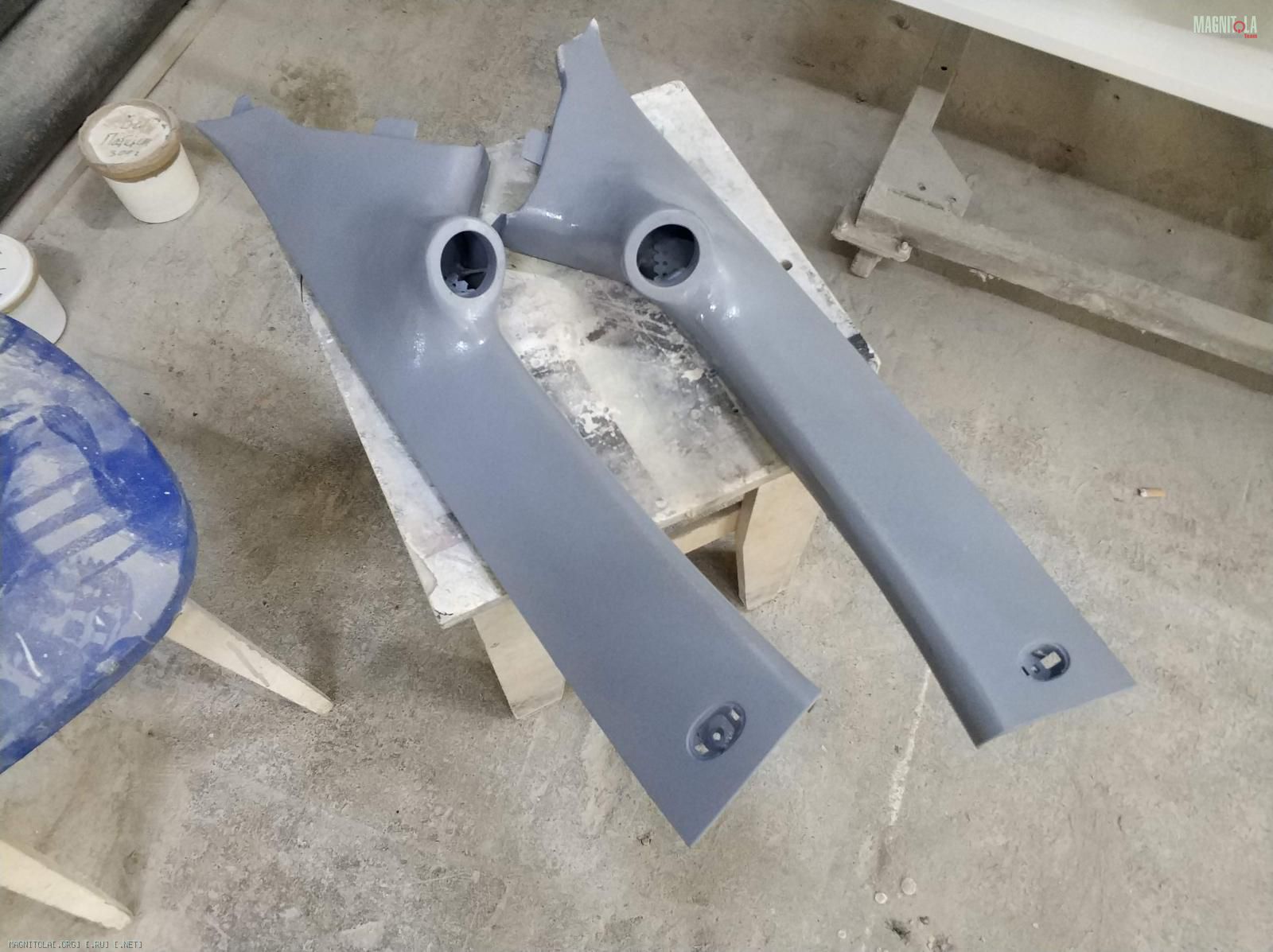

Вложение 1277267
Ну и поставил все на место.

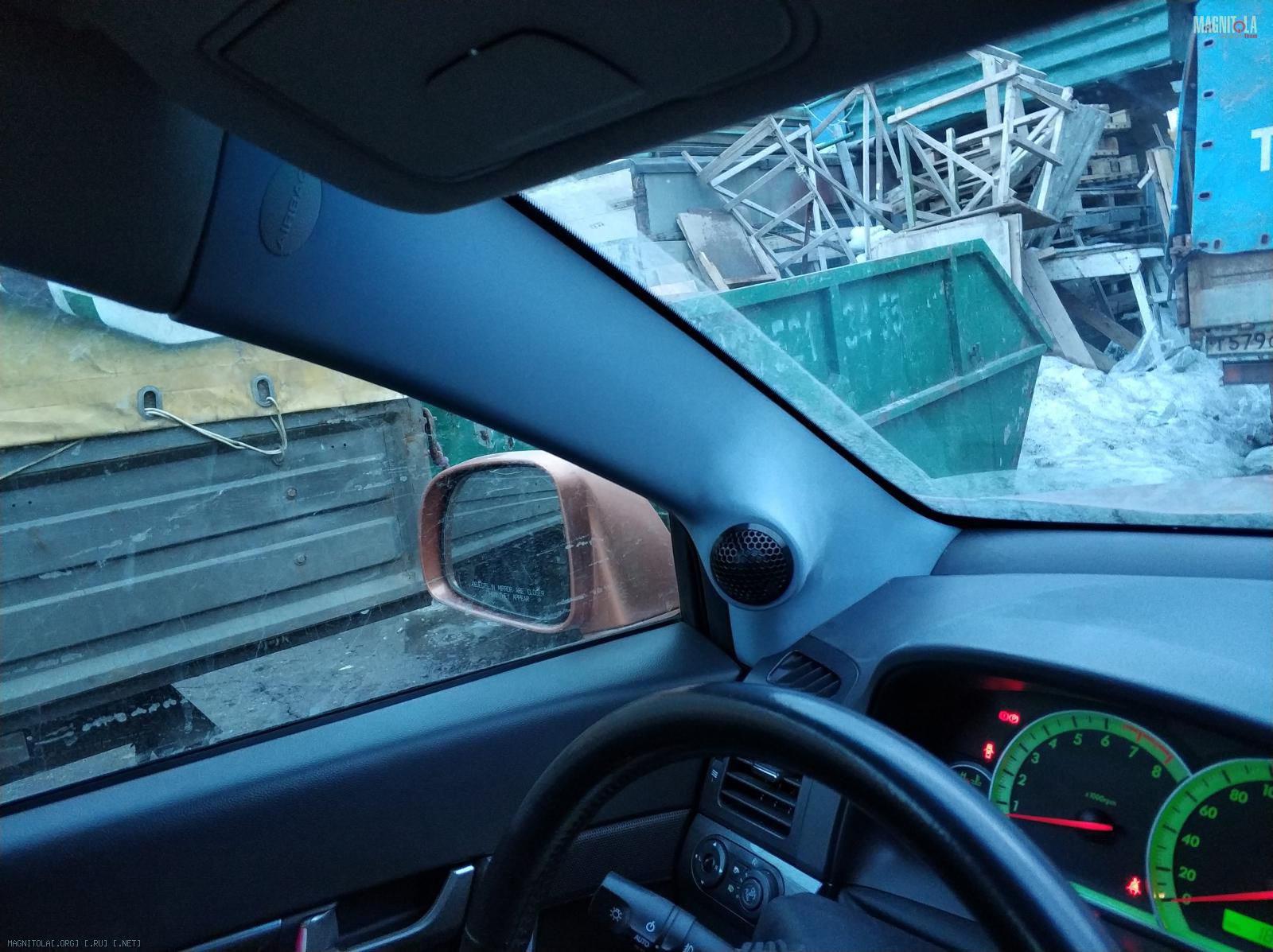

Вложение 1277265

Двери то мне зашумили, а вот дверные карты нет. По-этому, следующий этап - ШВИ дверных карт.

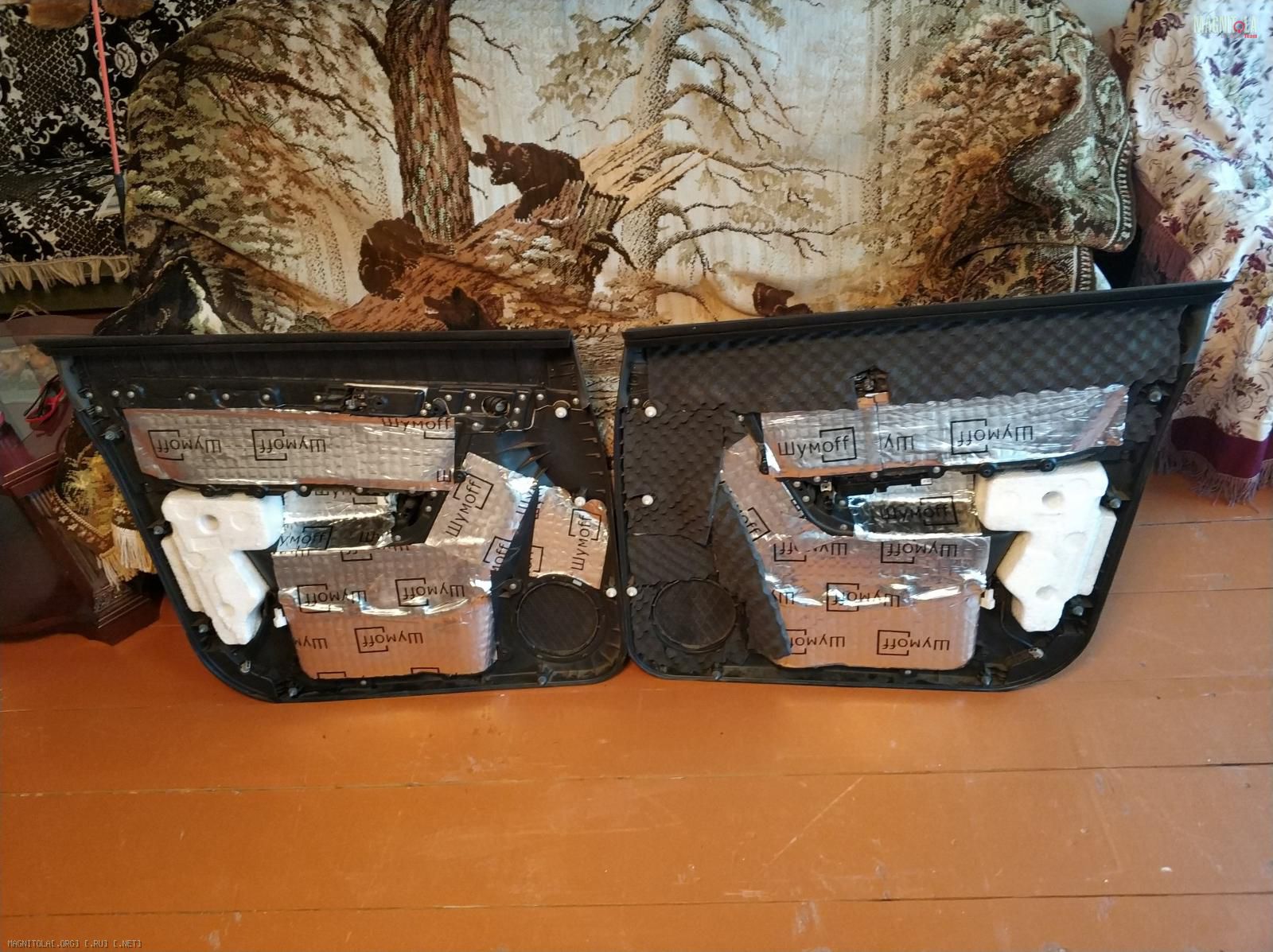

В один слой 2мм виброй, куда не хватило вибры - гермитон 15мм.
Вложение 1277299

Поездив некоторое время в таком составе, решил – надо ставить сабвуфер. Что бы поставить сабвуфер, нужен еще один усилитель, а так же место под сам сабвуфер. Хотел сначала сделать стэлс в крыле, а усилитель, так же как и первый, повесить на спинку задних сидений. Но есть проблема: установка усилителей на спинку сидений — минус ровный пол при сложенных сидениях, а я занимаюсь мебелью на заказ, для меня ровный пол бывает нужен. Машина у меня 7-ми местная, очень не хотелось, но пришлось убрать третий ряд (чем то приходится жертвовать) и установить сабвуфер и усилители в образовавшуюся нишу.

При замере, было выяснено, что ниша, на расстоянии от задней части автомобиля к задним сидениям, имеет перепад примерно в 30мм. Пришлось поставить 30мм брусок в то место, где "крючки сидений" цеплялись за дно.
Вложение 1277273

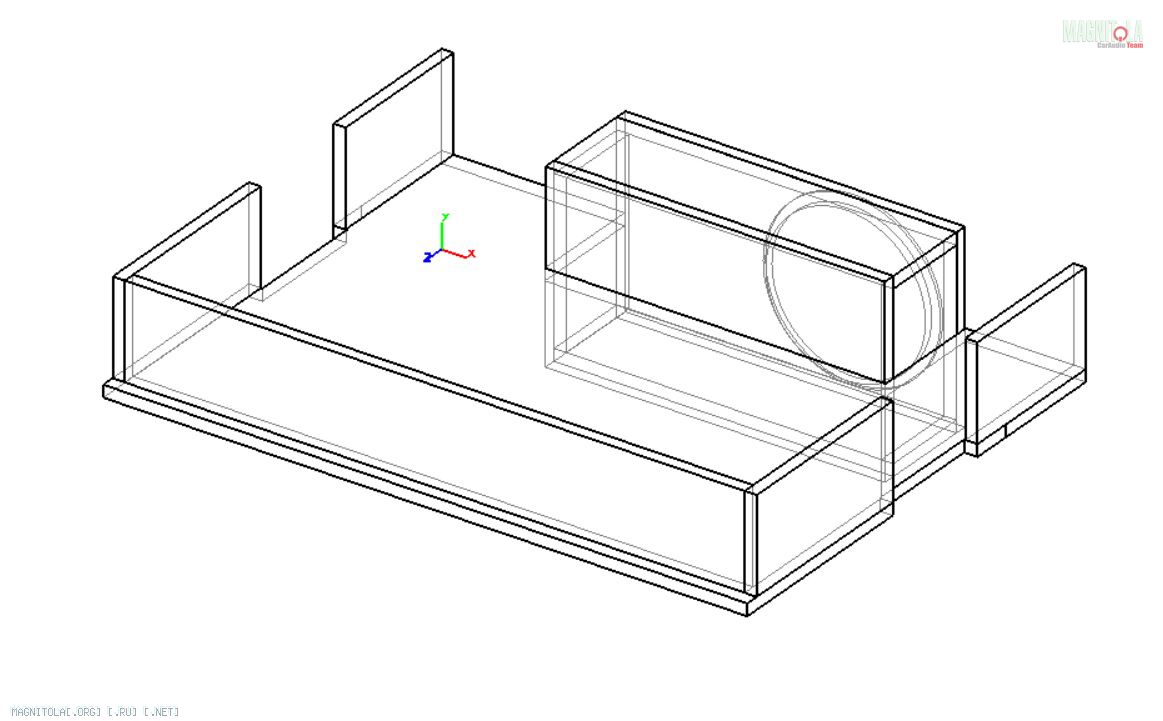

Далее был сделан замер и построена модель в "Базис мебельщик" для дальнейшего изготовления этой "полки" из 18мм фанеры:
Вложение 1277269

Объем короба под сабвуфер взял из статьи, там написано про 12 литров в ЗЯ, я сделал 15 литров (вроде как 2-3 литра вытесняет сам динамик). От магнита, до задней стенки короба, осталось 10мм

Красным отмечено, какие еще доработки пришлось сделать, во время монтажа конструкции, что бы все встало:

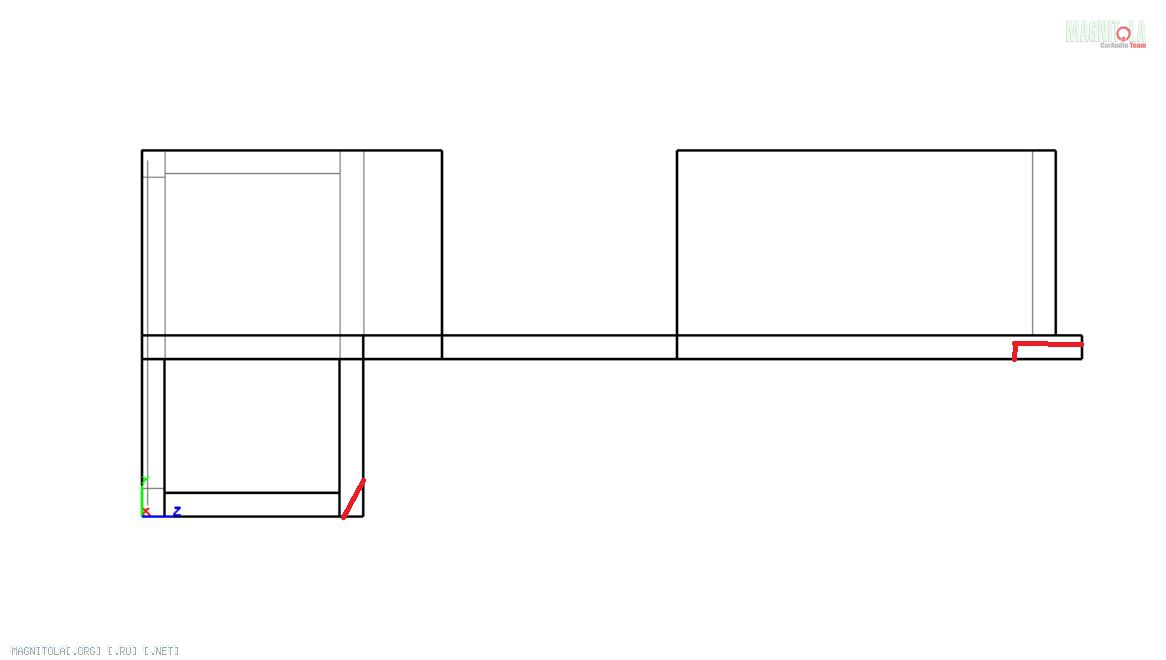

Вложение 1277271

Далее напилил всю эту конструкцию на ЧПУ фрезере и принялся собирать.

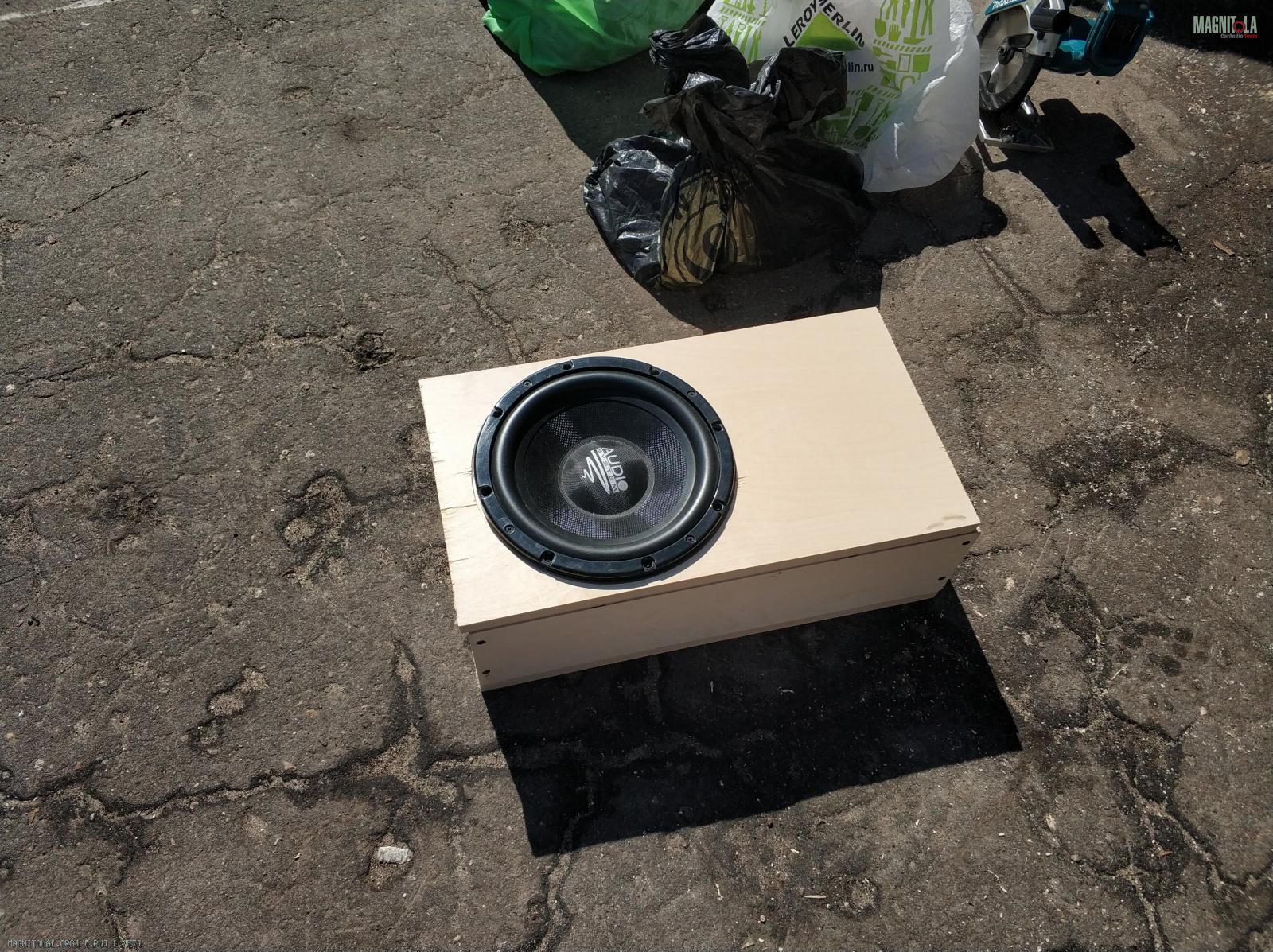

Вложение 1277277Вложение 1277275

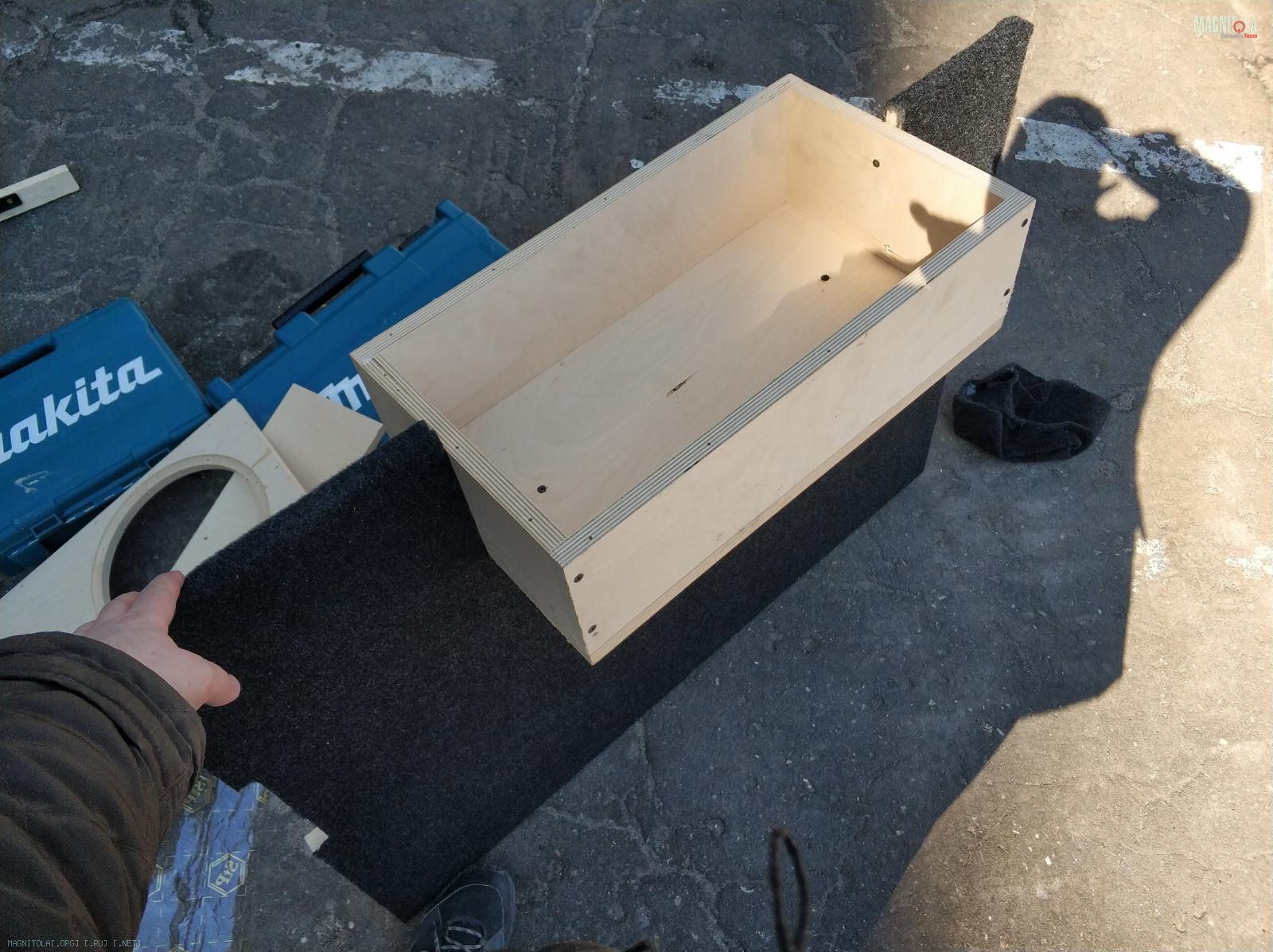

Сначала собрал короб без передней стенки, что бы прикрутить его к самой "полке"
Вложение 1277279

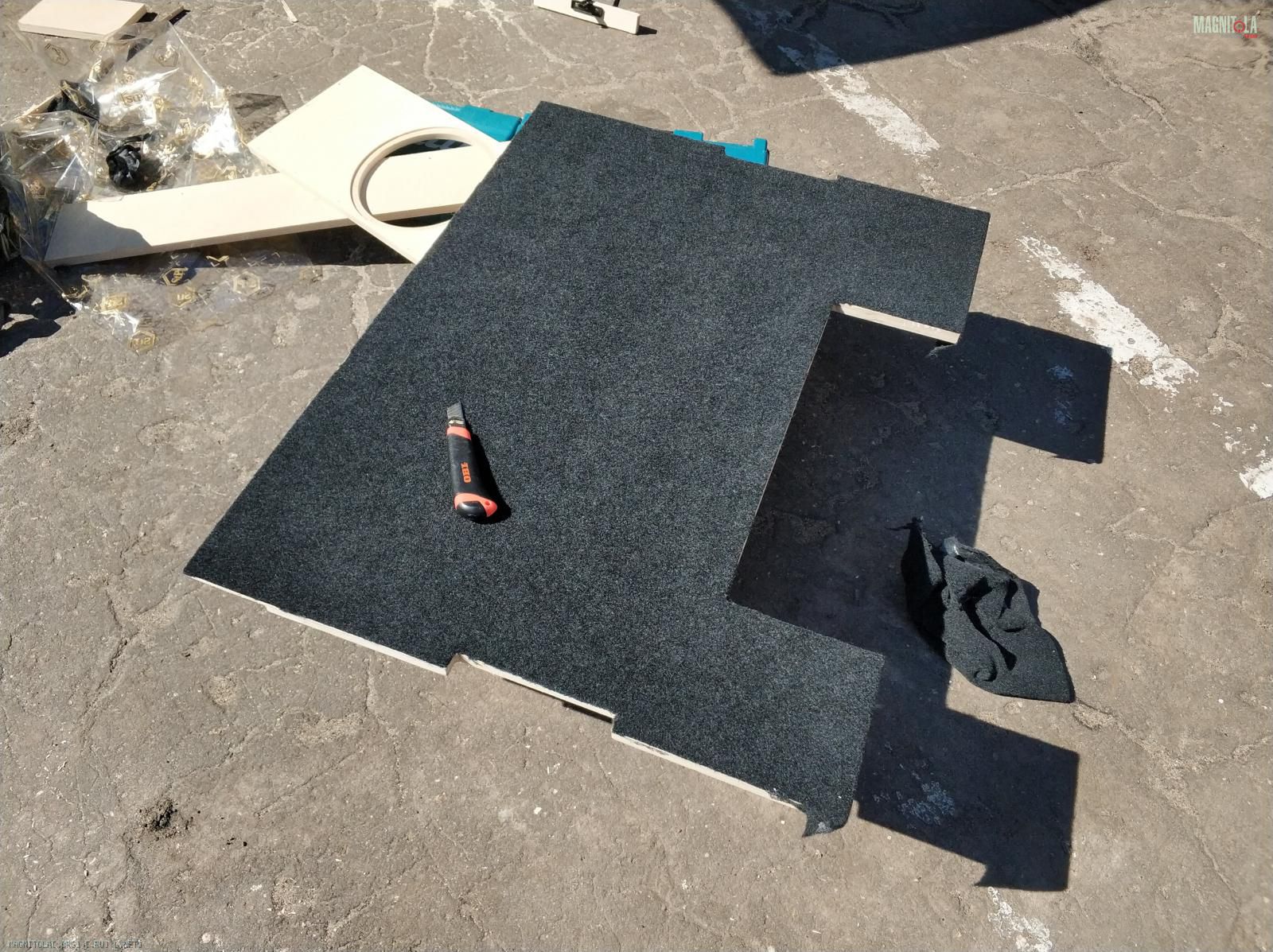

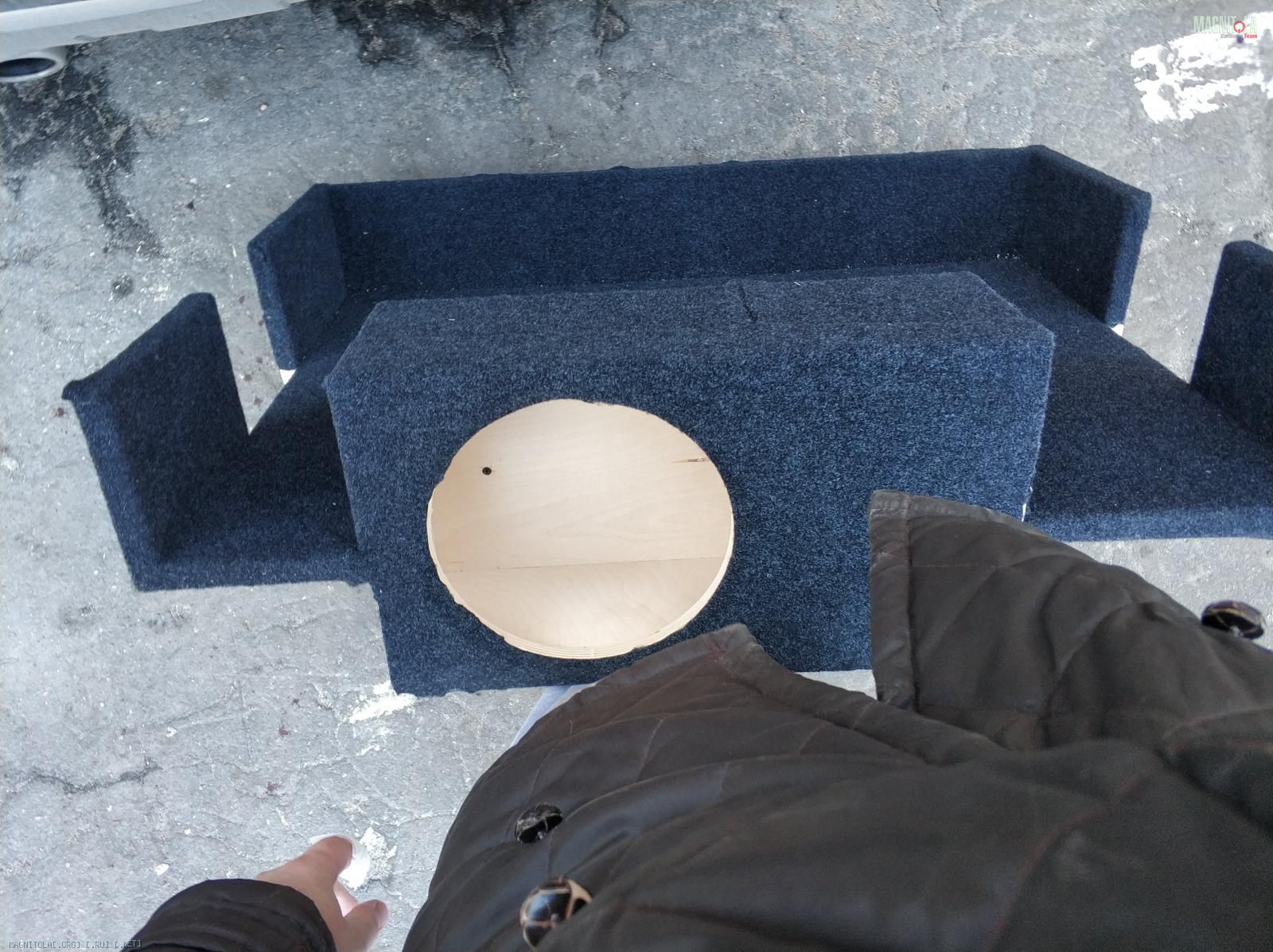

После примерки, все обшил карпетом:
Вложение 1277283

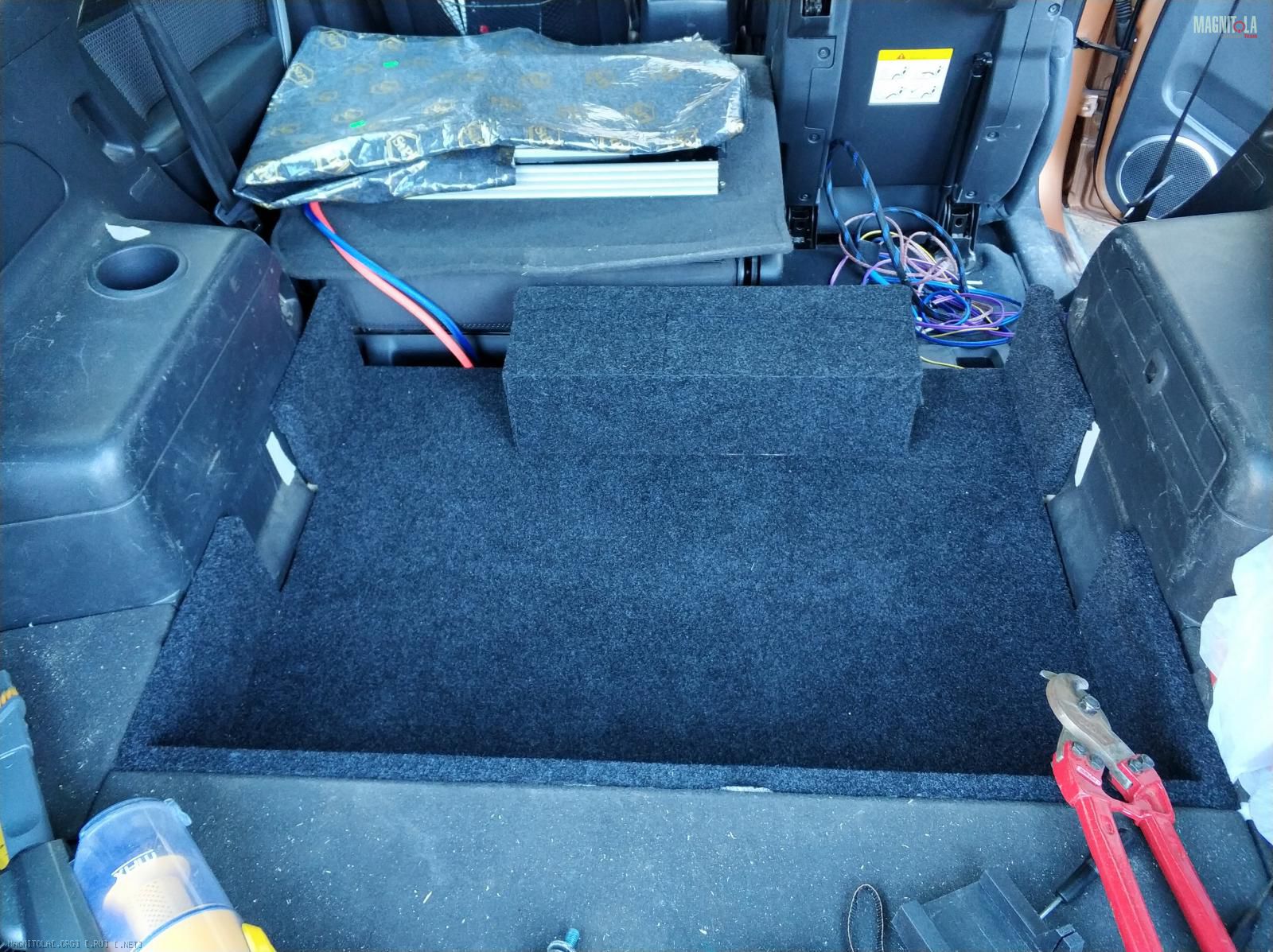

Ну и поставил "полку" на место:

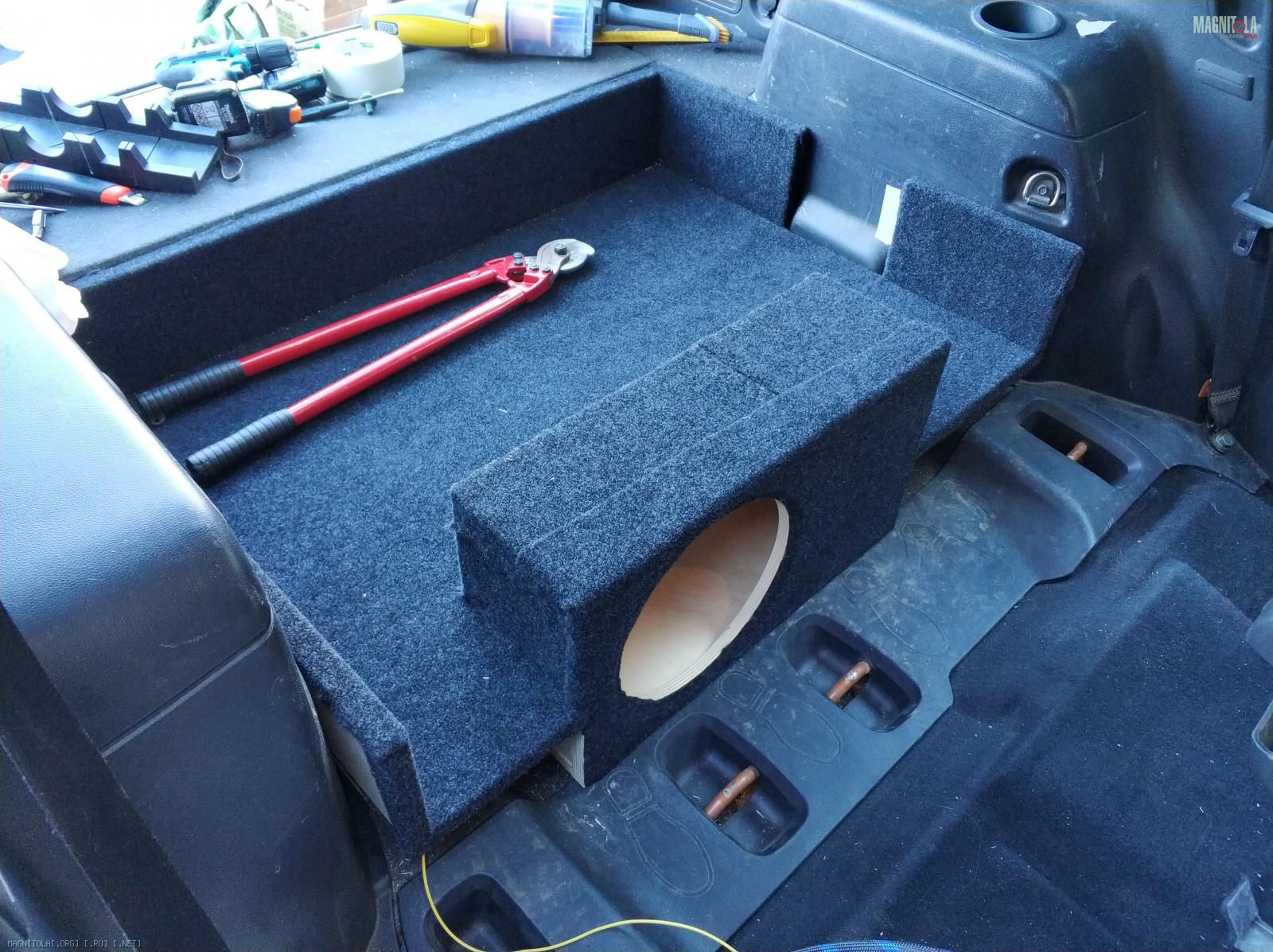

Вложение 1277287Вложение 1277285

Хотел сначала закрепить все ко дну автомобиля на саморезы, но после установки понял что будет лишним, т.к. конструкцию лежит очень плотно.

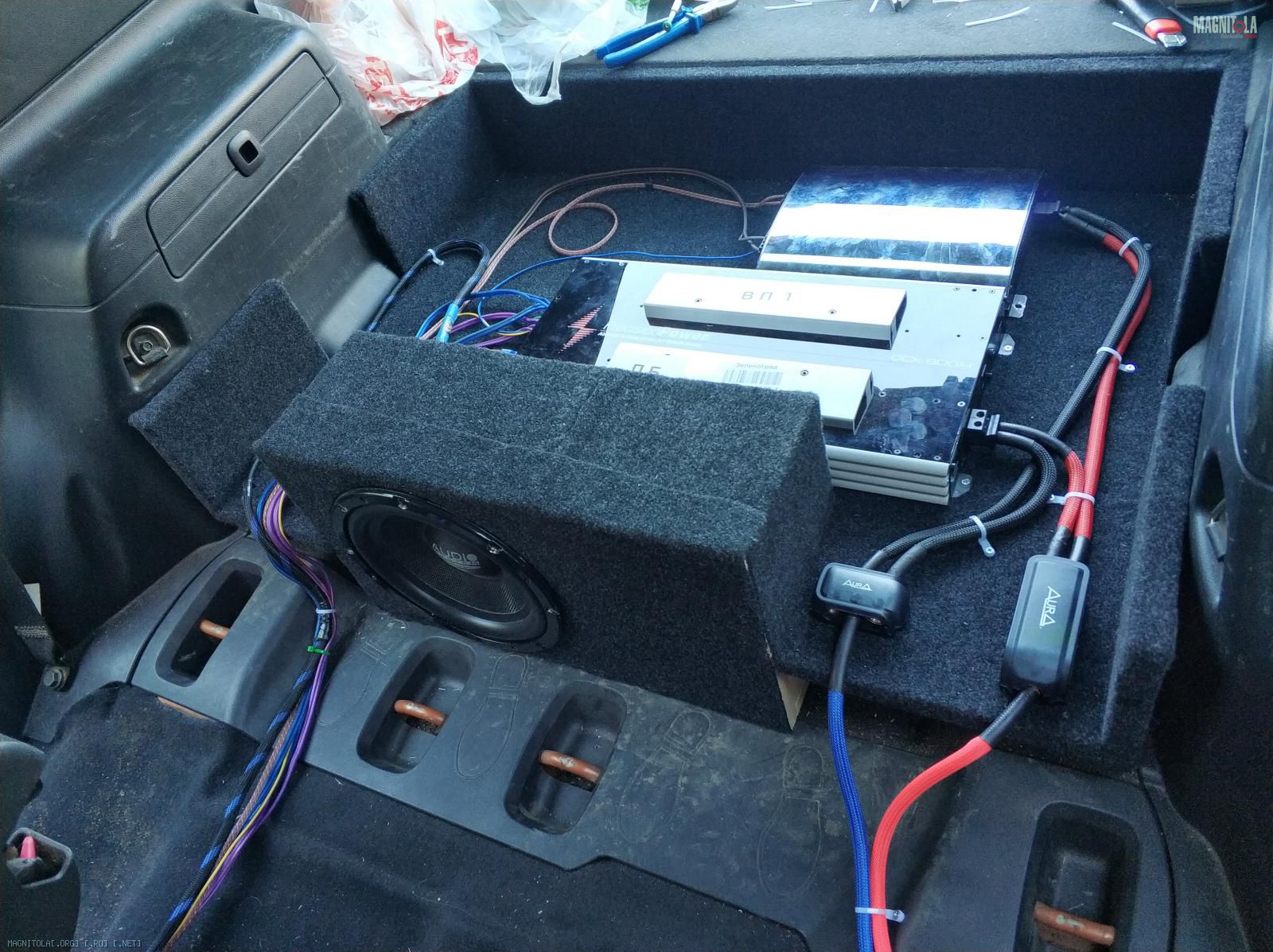

После, установил все компоненты и подключил их (то еще веселье):

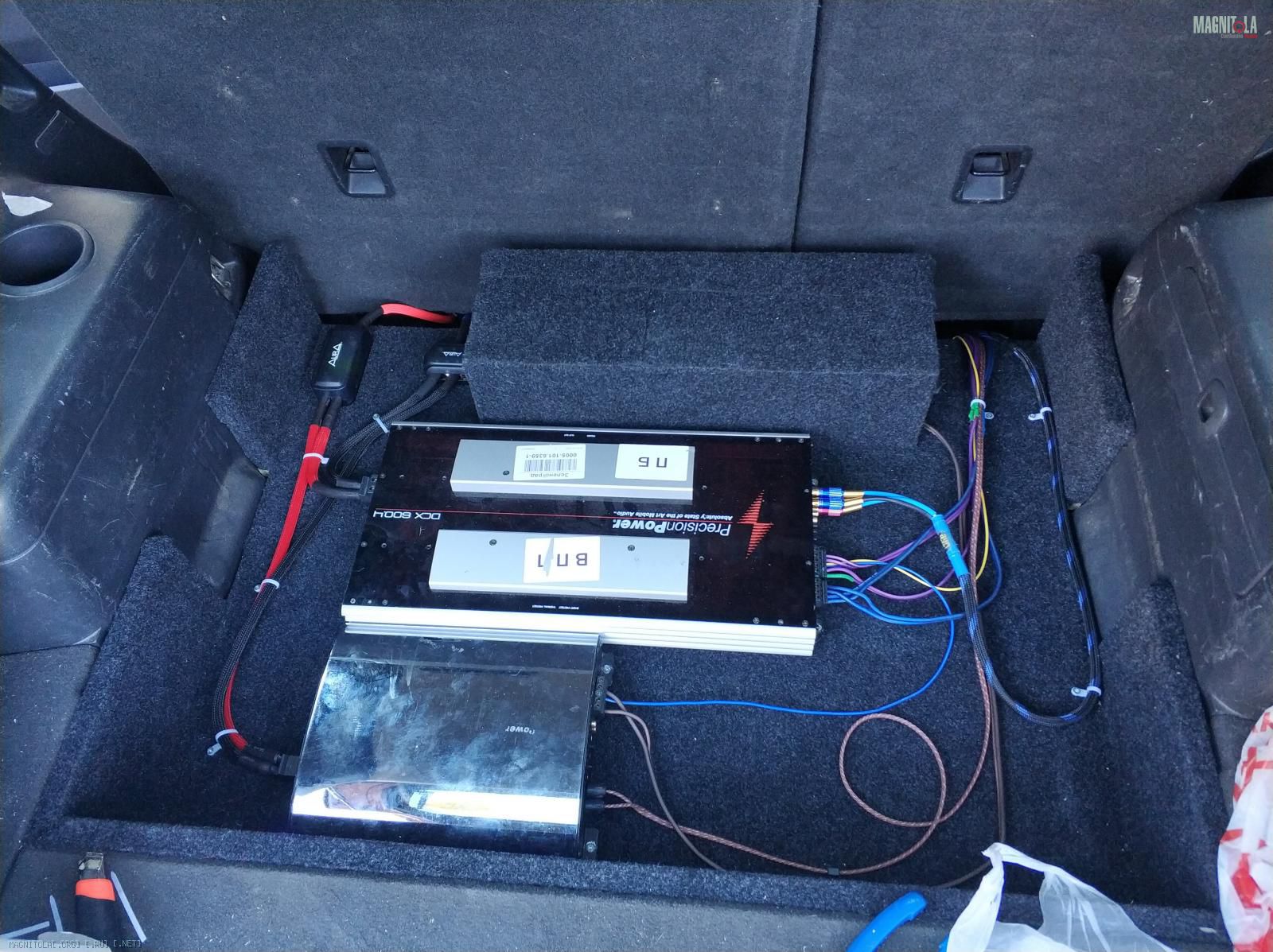

Вложение 1277291Вложение 1277289

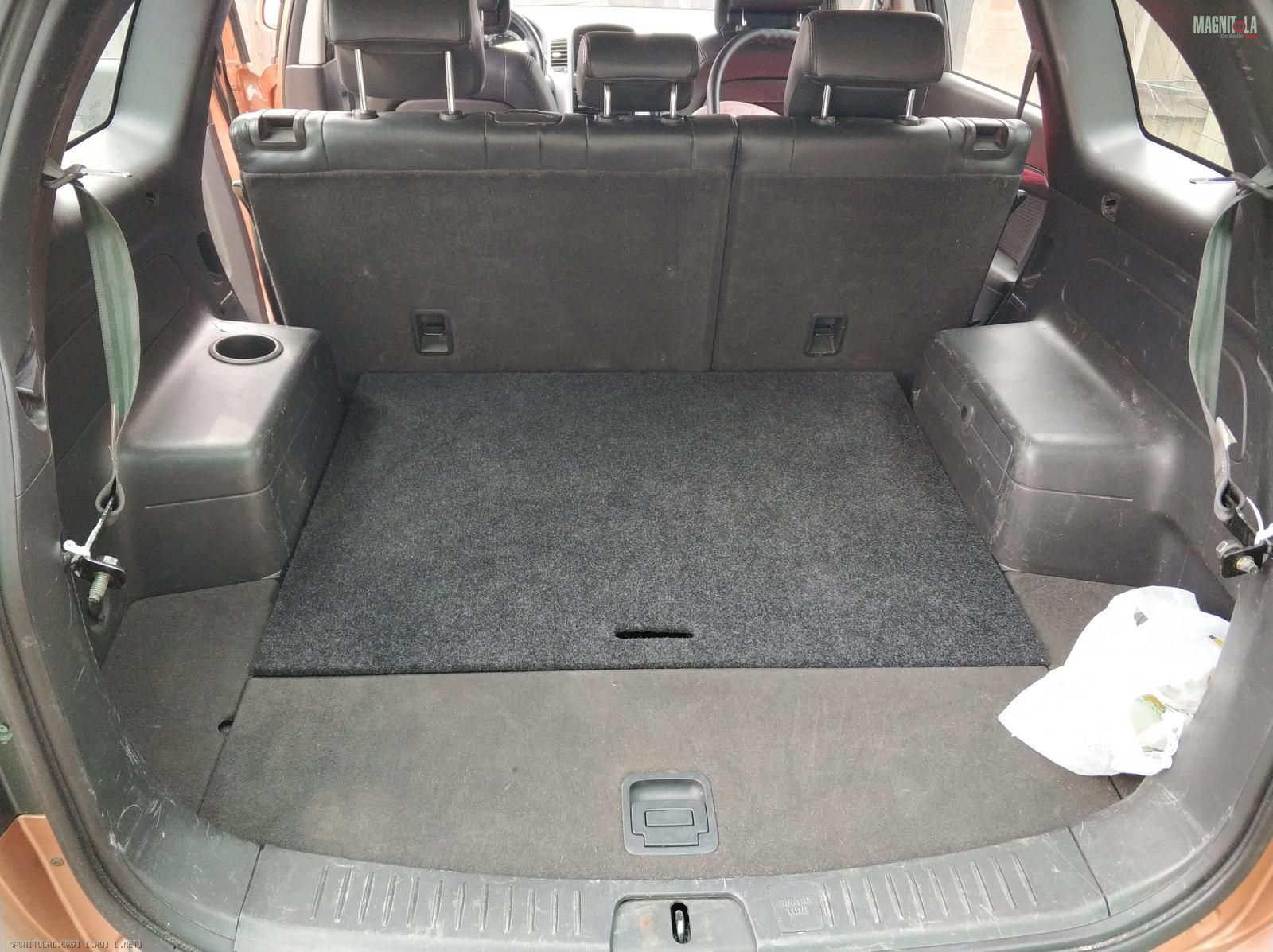

Ну и завершающий аккорд — изготовление и обтяжка "фальшпола" из 8мм. фанеры:

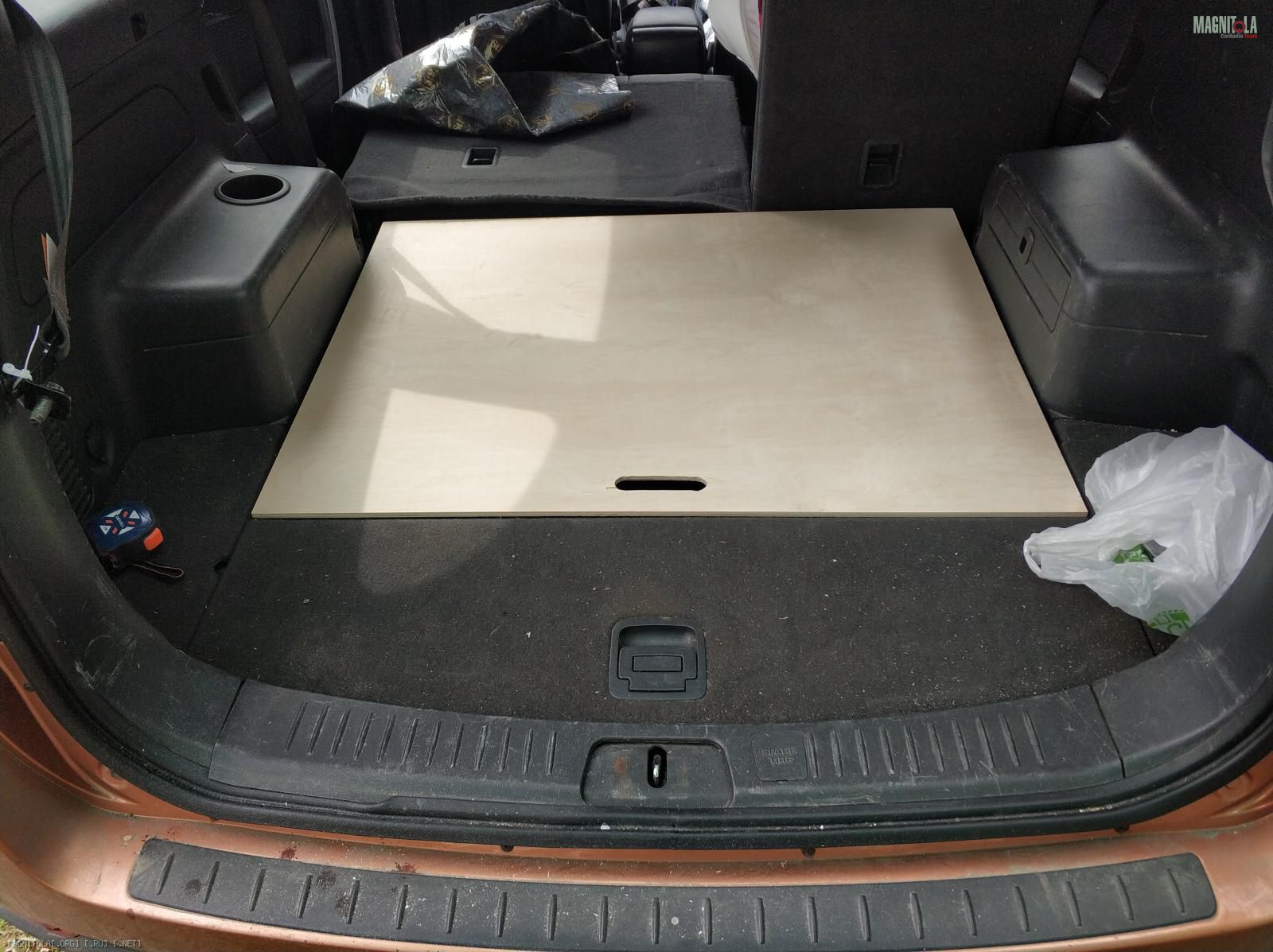

Вложение 1277295Вложение 1277293

Единственный косяк (или не единственный) — сзади получился "фальшпол" немного выше заводских рундуков (причем только слева). Возможно, все таки нужно было притянуть ко дну.

Покатавшись неделю, понял, что звук меня не очень устраивает. Пообщавшись со знающими людьми, принял решение - буду менять ВЧ на ширики и миды тоже поменяю.
To be continued...

Продолжение.

Съездил к Петру для консультации по доработке системы, он мне посоветовал поставить ширики Audio System AE30 (якобы устойчивы к перегрузкам, а послушать я люблю погромче), а так же поменять миды (угадайте с двух раз, какой фирмы посоветовал). Я настаивал на Сошках (уж очень не хотелось переделывать подиумы), но он меня отговорил, ссылаясь на то, что они не любят перегрузов и неремонтопригодны. В итоге, ширики купил у него в тот же день, но миды решил пока оставить. После чего наткнулся в Ютубе на канал Аркадия. Понравился подход к делу, а так же многочисленные положительные отзывы, понял, что настройку буду делать однозначно у него (ничего против Петра не имею, но как то Аркадий зацепил больше). Пообщавшись с Аркадием, на тему «замена мидов вархед на более качественные в бюджете 10000р.», был получен совет «оставить вархеды и попробовать исправить ситуацию настройкой». Что-ж, так и сделаем.

Итак, о чем это я… Ах да, подиумы. Как говорится «глаза боятся, а руки делают». Первый блин был комом, по этому сейчас решил немного посерьезнее подойти к вопросу.
Процесс описан многократно, ничего нового я не расскажу. Просто собрал информацию и взял для себя из каждого случая, что-то полезное.

Для начала, заказал кольца размером с металлическое кольцо, которое идет в комплекте, но на 2мм меньше (эпоксидка и ткань дадут еще толщину).

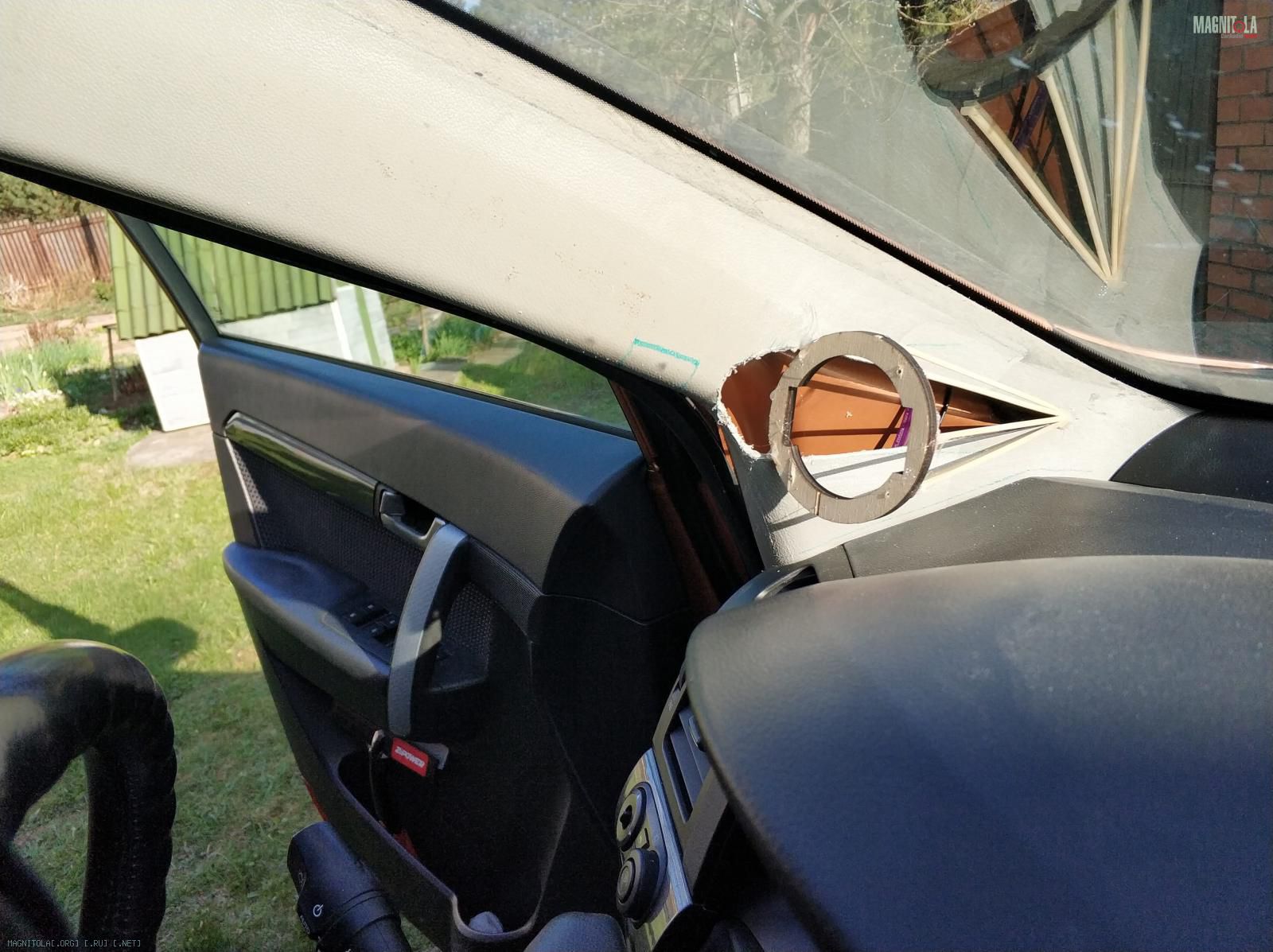

Сделал небольшой выпил в стойке, для того, что бы установить кольцо и выбрать направляение (а так же глубину).

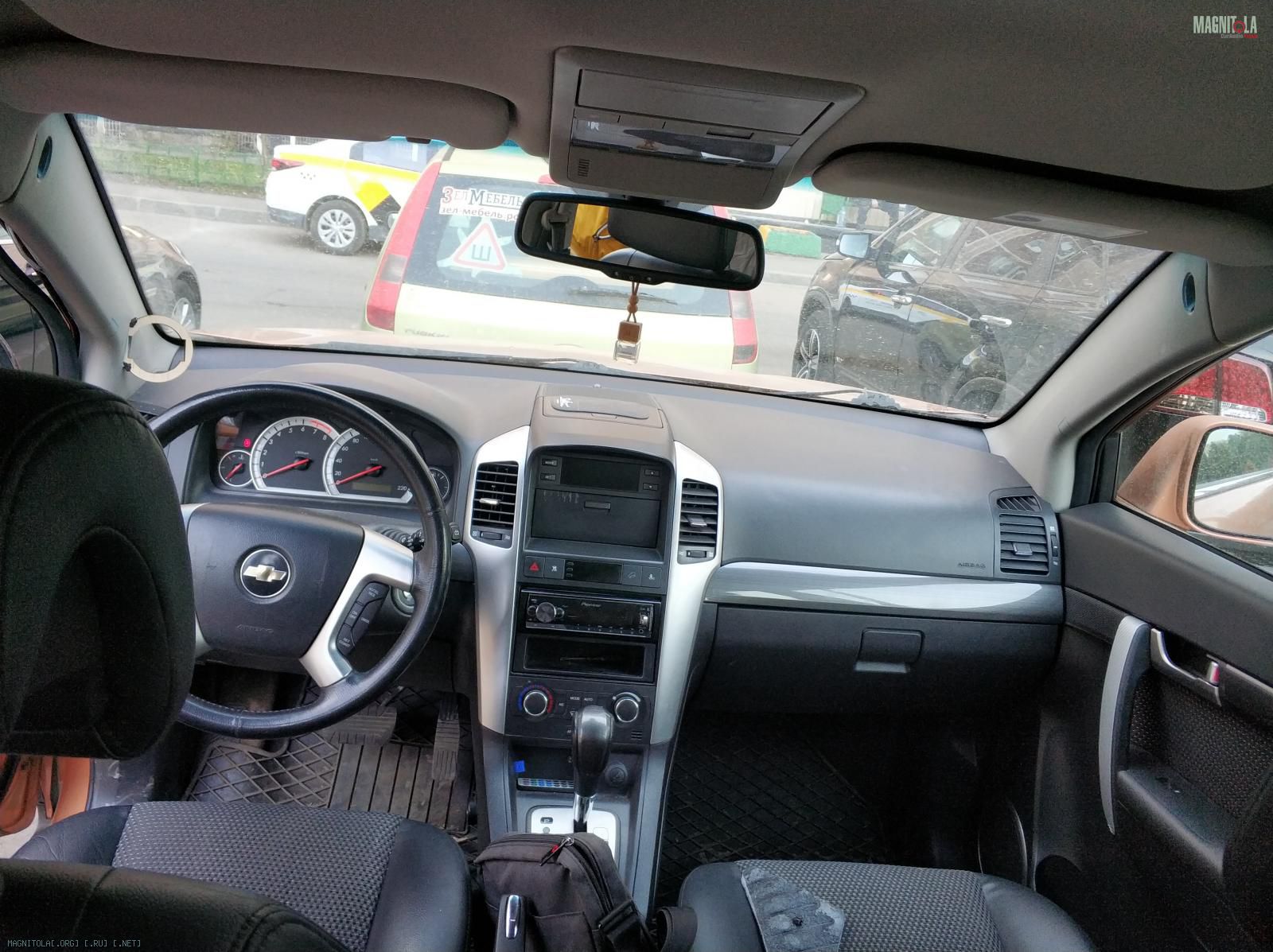

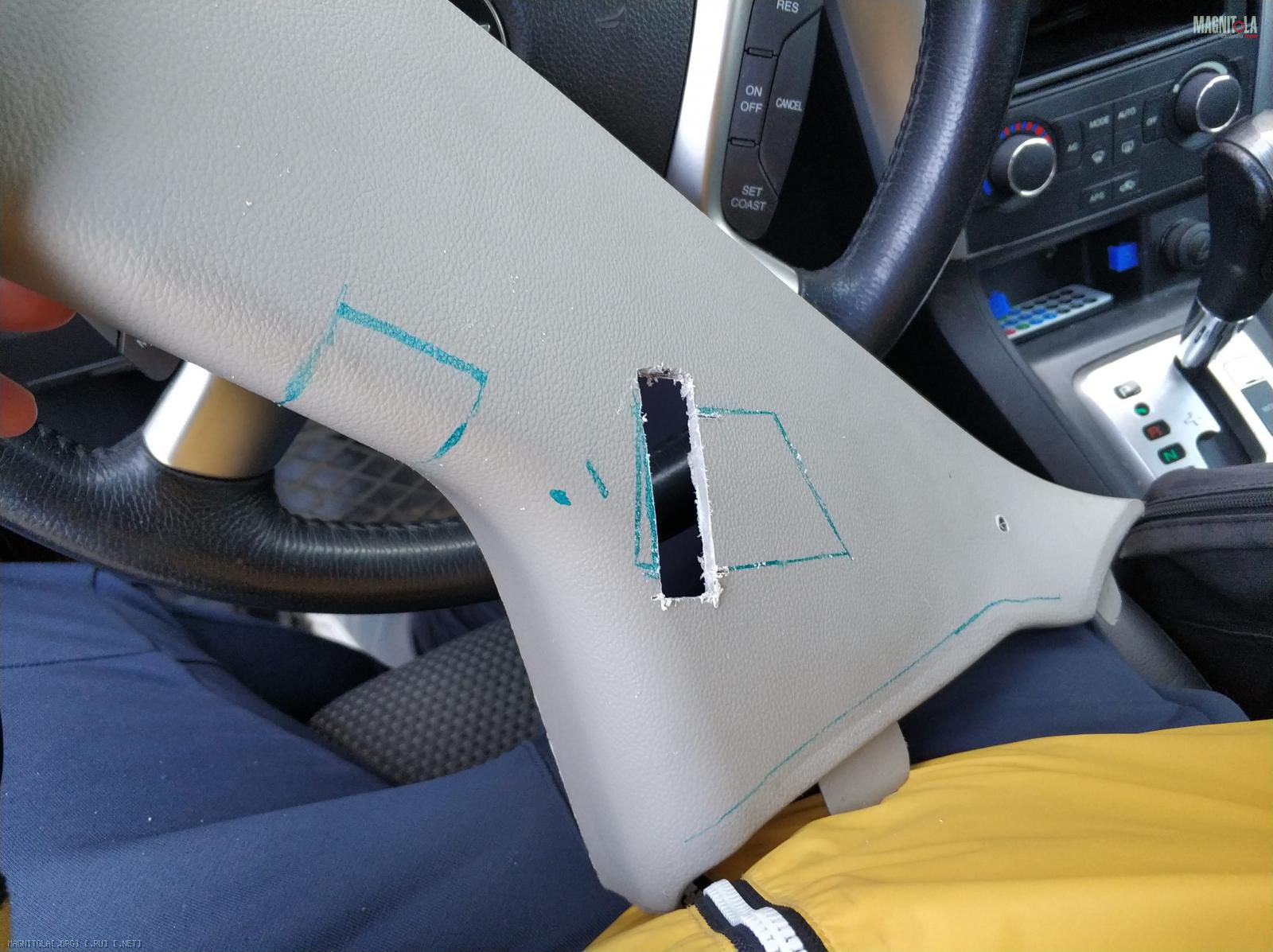

Вложение 1278255Вложение 1278257
После того, как определился с положением колец, сделал выпил, формой будущего подиума. Кольца, естественно, посадил на термоклей.
Вложение 1278259
Укрепил, а так же придал форму «будущего рожка» шпажками для шашлычков.

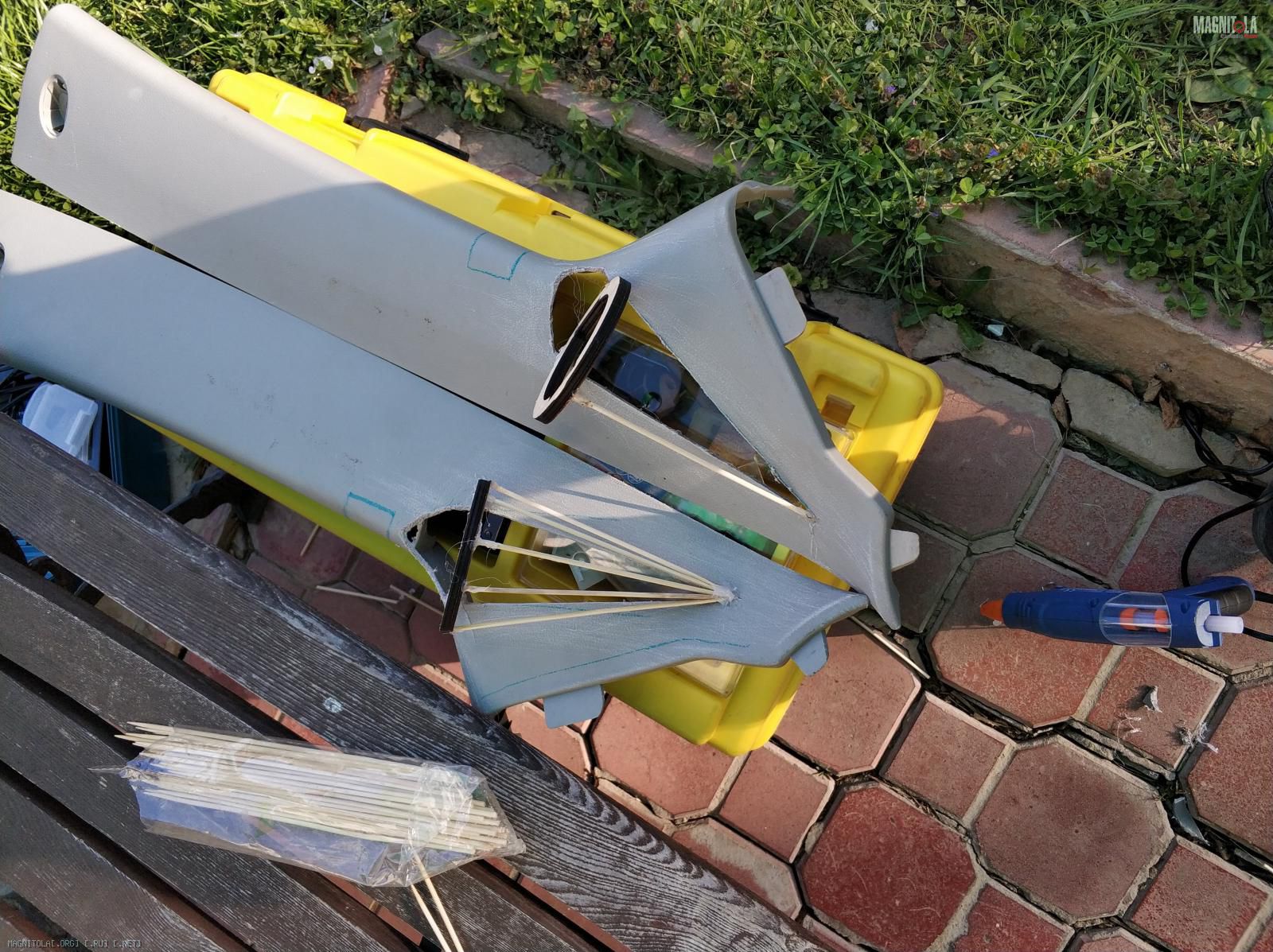

Вложение 1278279
Просверлил отверстия, для лучшего «сцепления», а так же, прошил нитками.

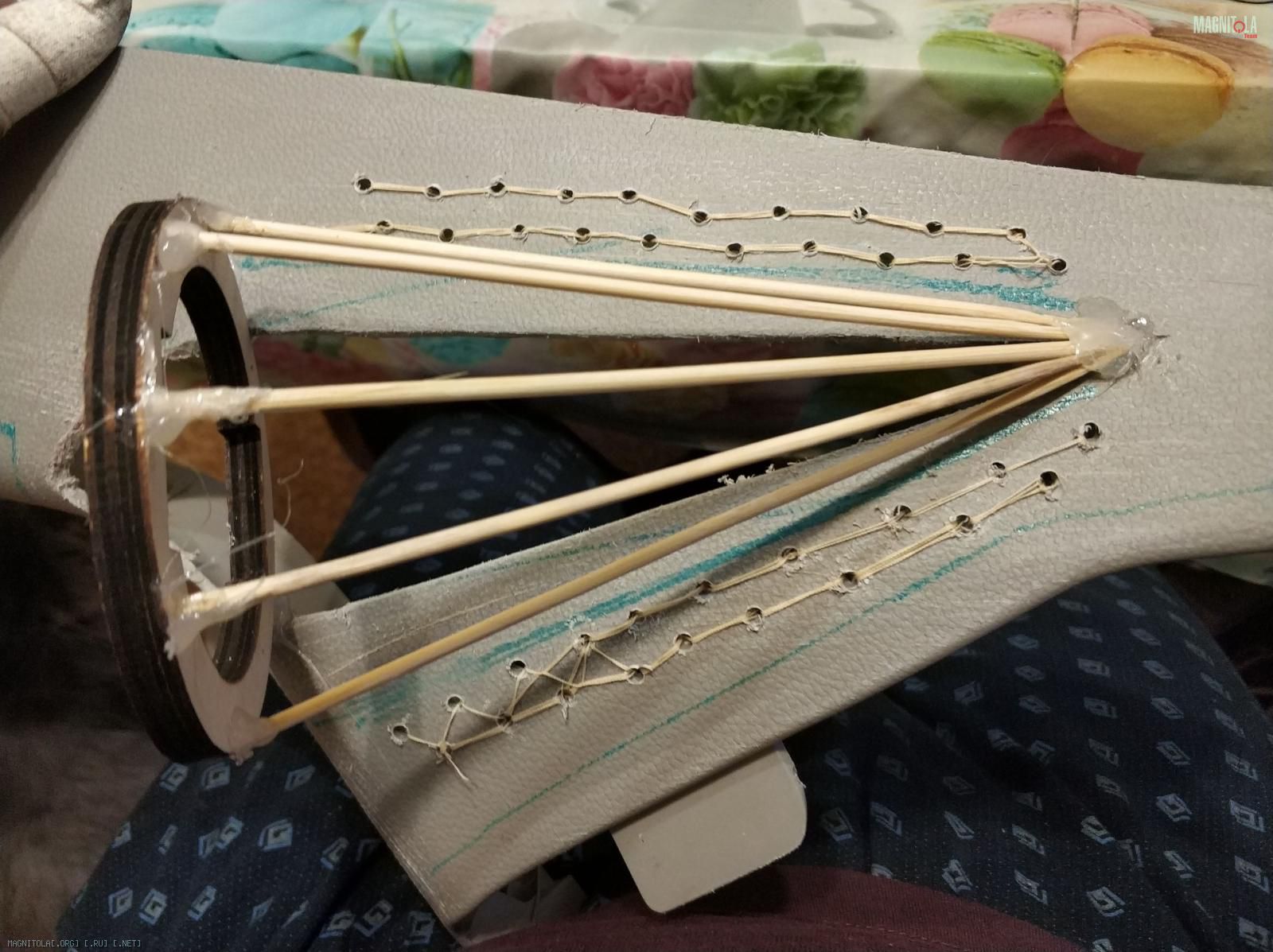

Вложение 1278261
Далее, все так же, взял старые колготки супруги (я думаю, подойдет любая тянущаяся ткань) и натянул их на подиумы, закрепив скобами.

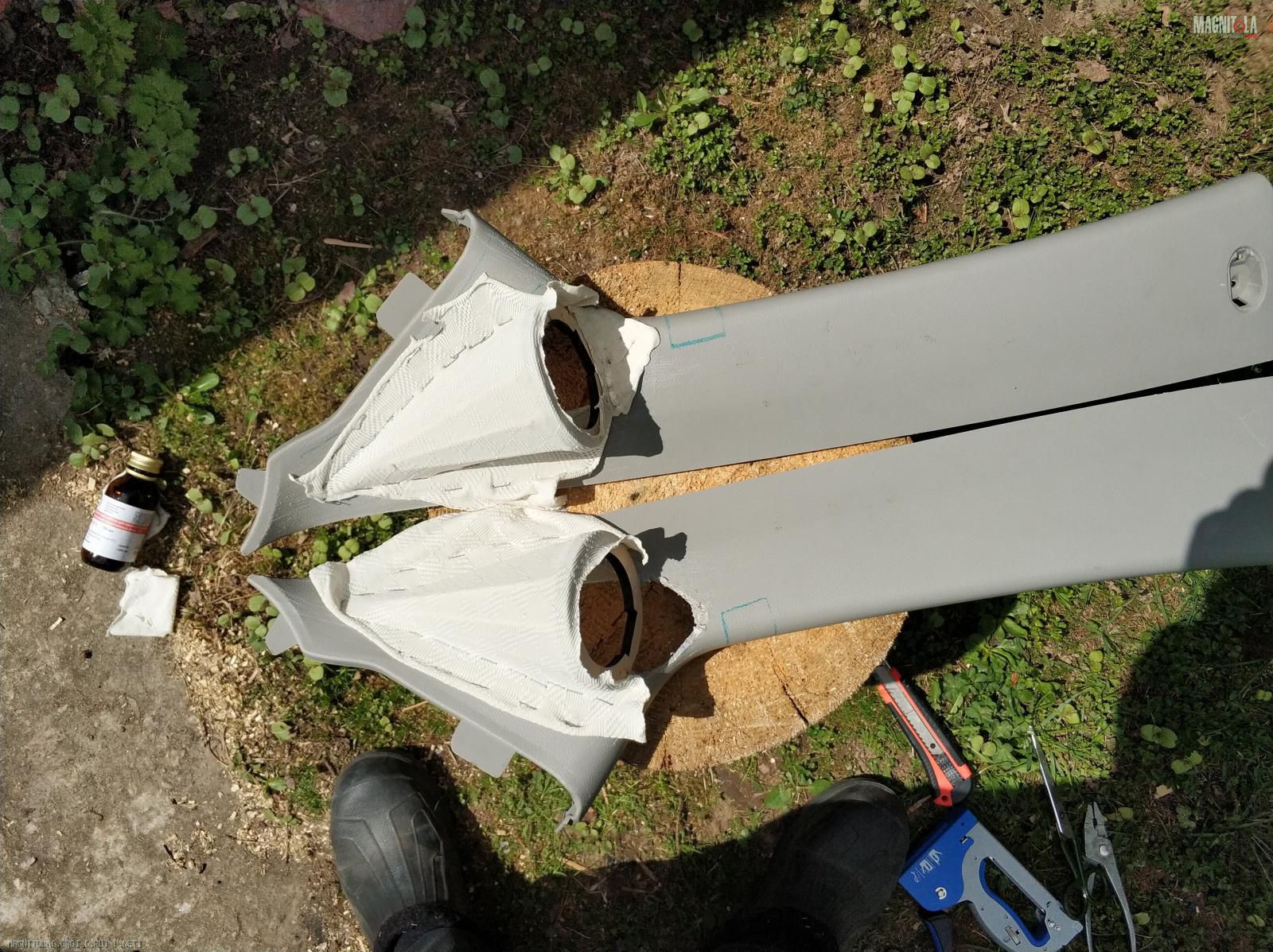

Вложение 1278263
Сначала выбрал вариант формовки «впадины» с использованием туалетной втулки, мне он показался простым. Но на деле оказалось не все так просто, т.к. не очень круглая форма у меня получилась.
Перешел к варианту «Б». С лицевой части, налепил пластилин, который послужил макетом. Насверлил по краям отверстий, опять же, для лучшего «сцепления» и наклеил стекломат, пропитав его полиэфиркой. Кстати, в этот раз купил ремкоплект для бамперов (полиэфирка, отвердитель, стекломат), полимеризуется очень быстро (в течении часа). В предыдущий раз, у меня вся эта «лепка» заняла 4 дня, из-за высыхания за 24 часа. Так же пропитал и коготки с лицевой стороны.

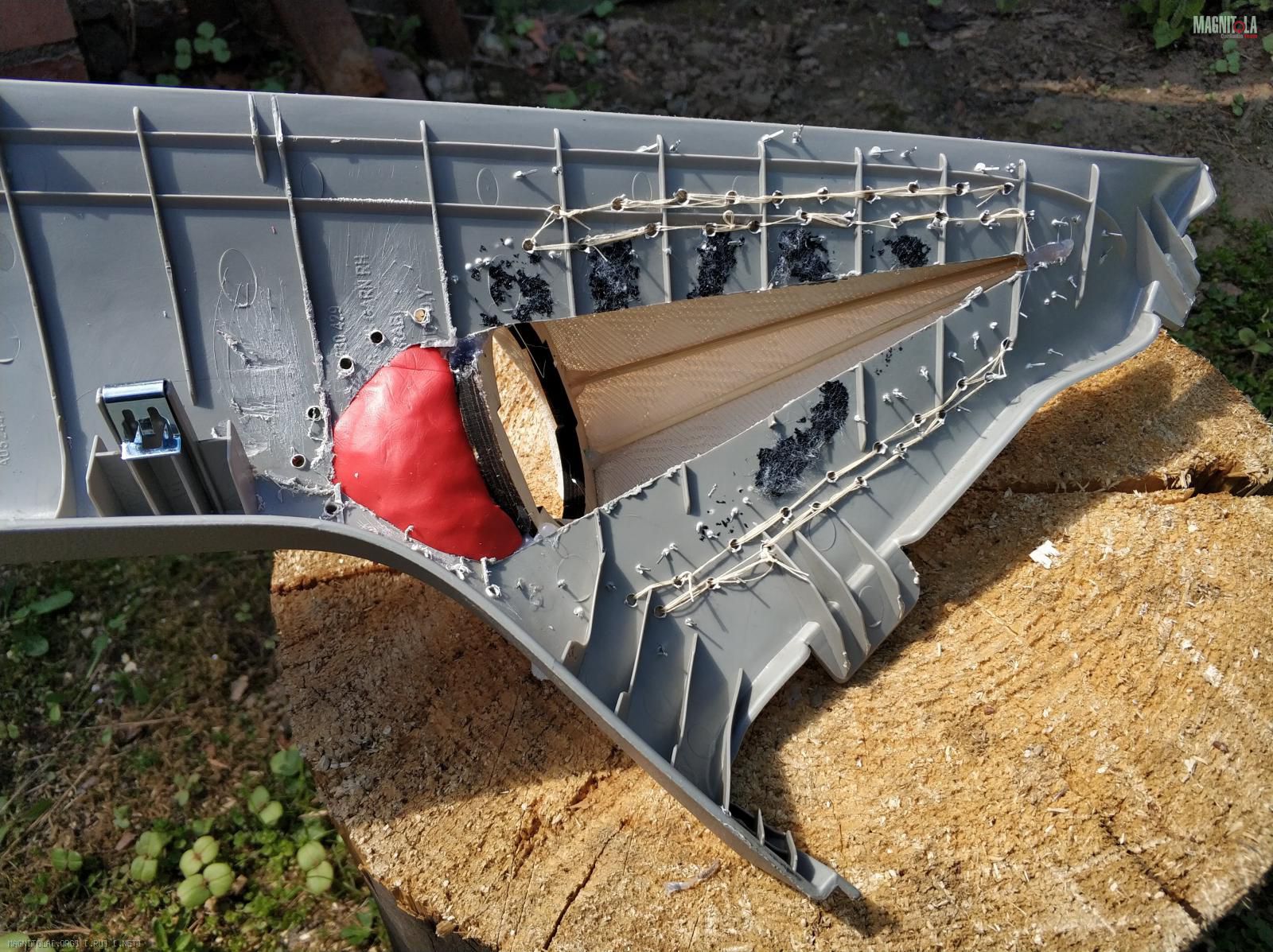

Вложение 1278267Вложение 1278265

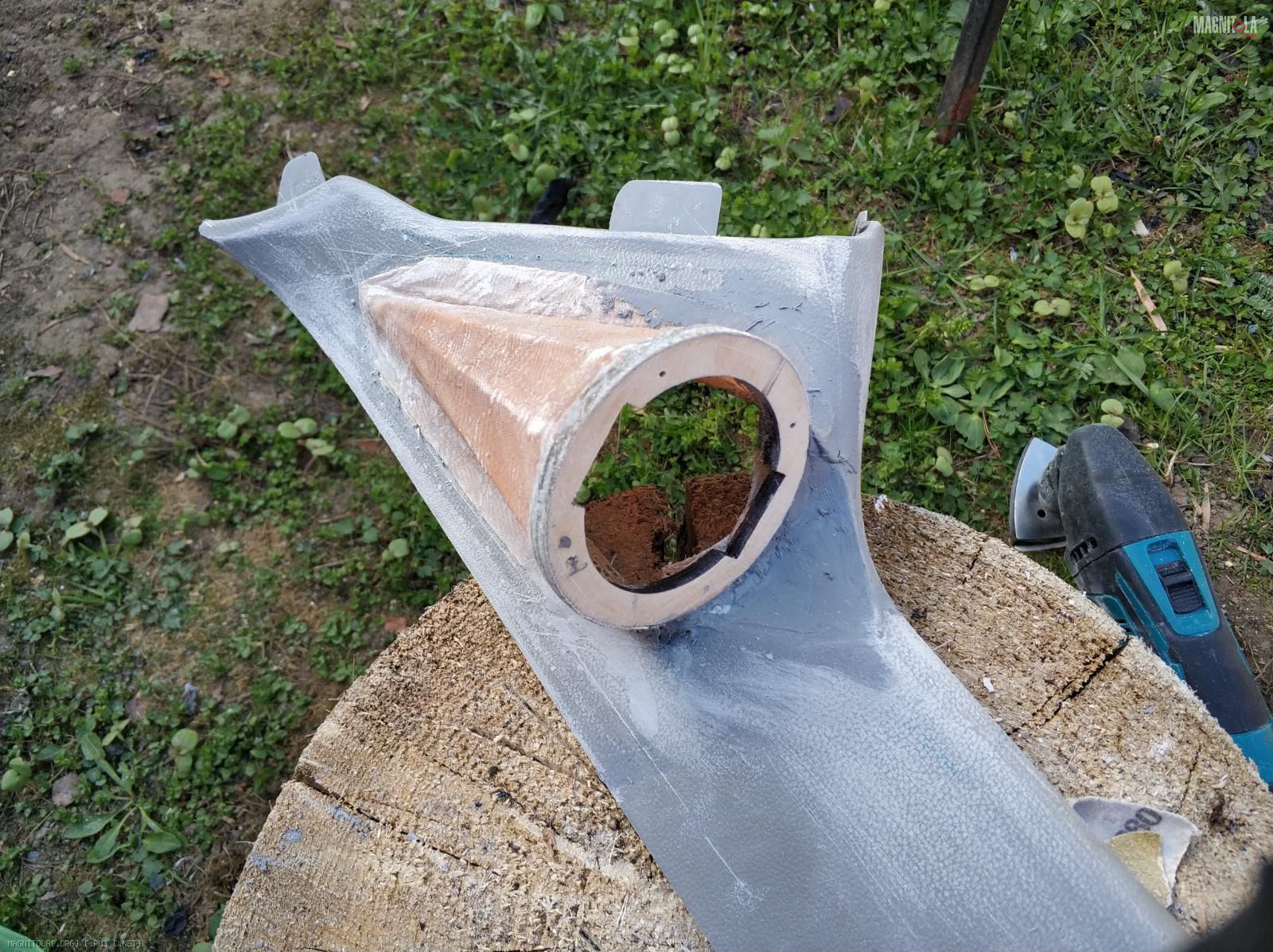

После высыхания смолы, обрезал все лишнее, вынул скобки (какие смог) и пропитал еще раз, а так же, с обратной стороны наложил два слоя стекломата. Совет - если будете степлером фиксировать ткань, лучше, скобки смолой не мазать, так их проще будет удалить. В моем случае, скобки пришлось оставить. Из-за этого порвал несколько десятков перчаток (скобки загнул с обратной стороны, конечно же).
Вложение 1278269
Ну и приступил к шлифовочно-шпаклевочным работам.
Вложение 1278271
К сожалению, шпаклевка быстро кончилась (оставалась с прошлого раза), стойки я поставил на место и подключил динамики. Так проездил пару дней. Звук, конечно, изменился, но настройка нужна по любому. Все еще «не то».

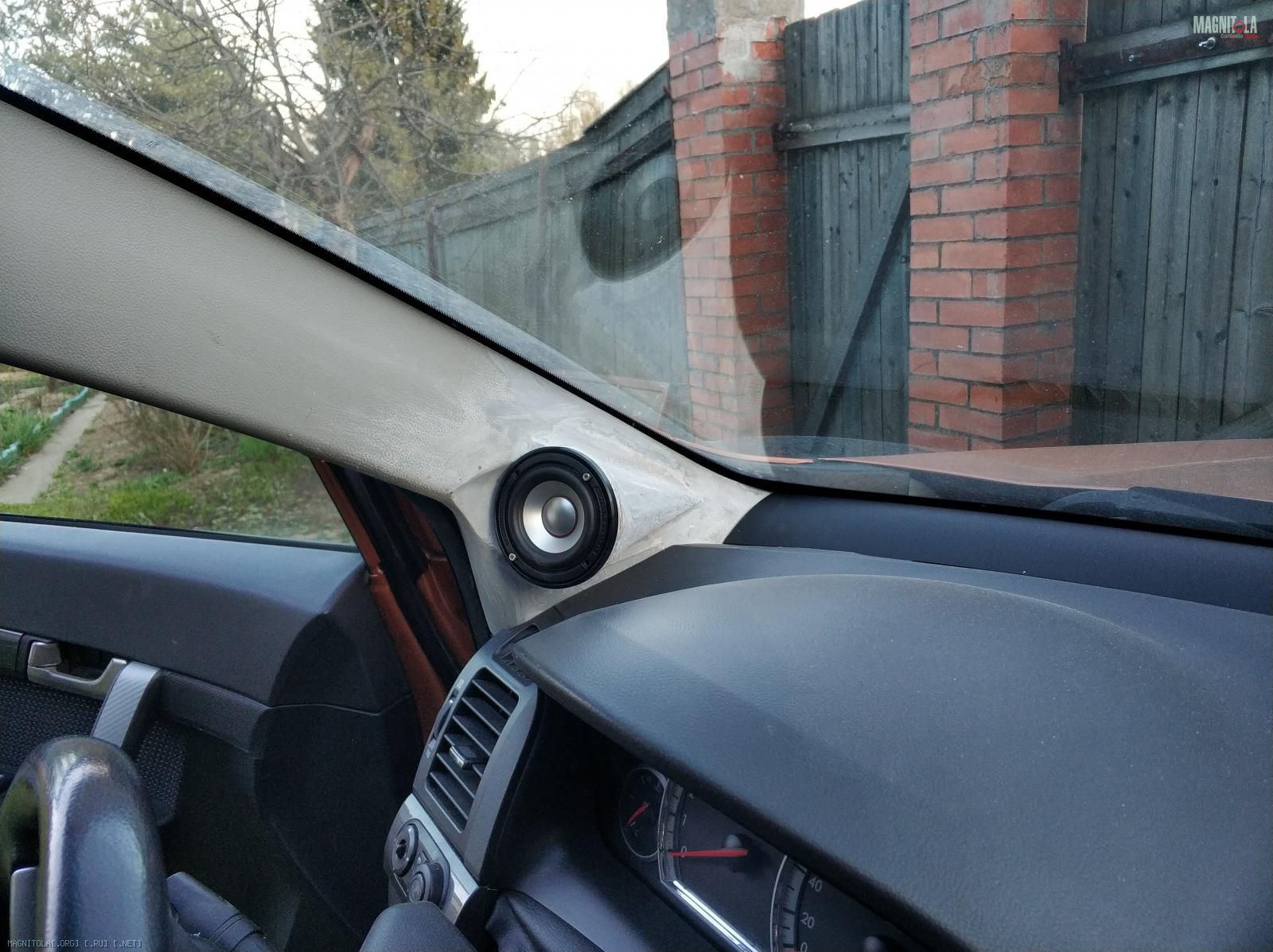

Вложение 1278273

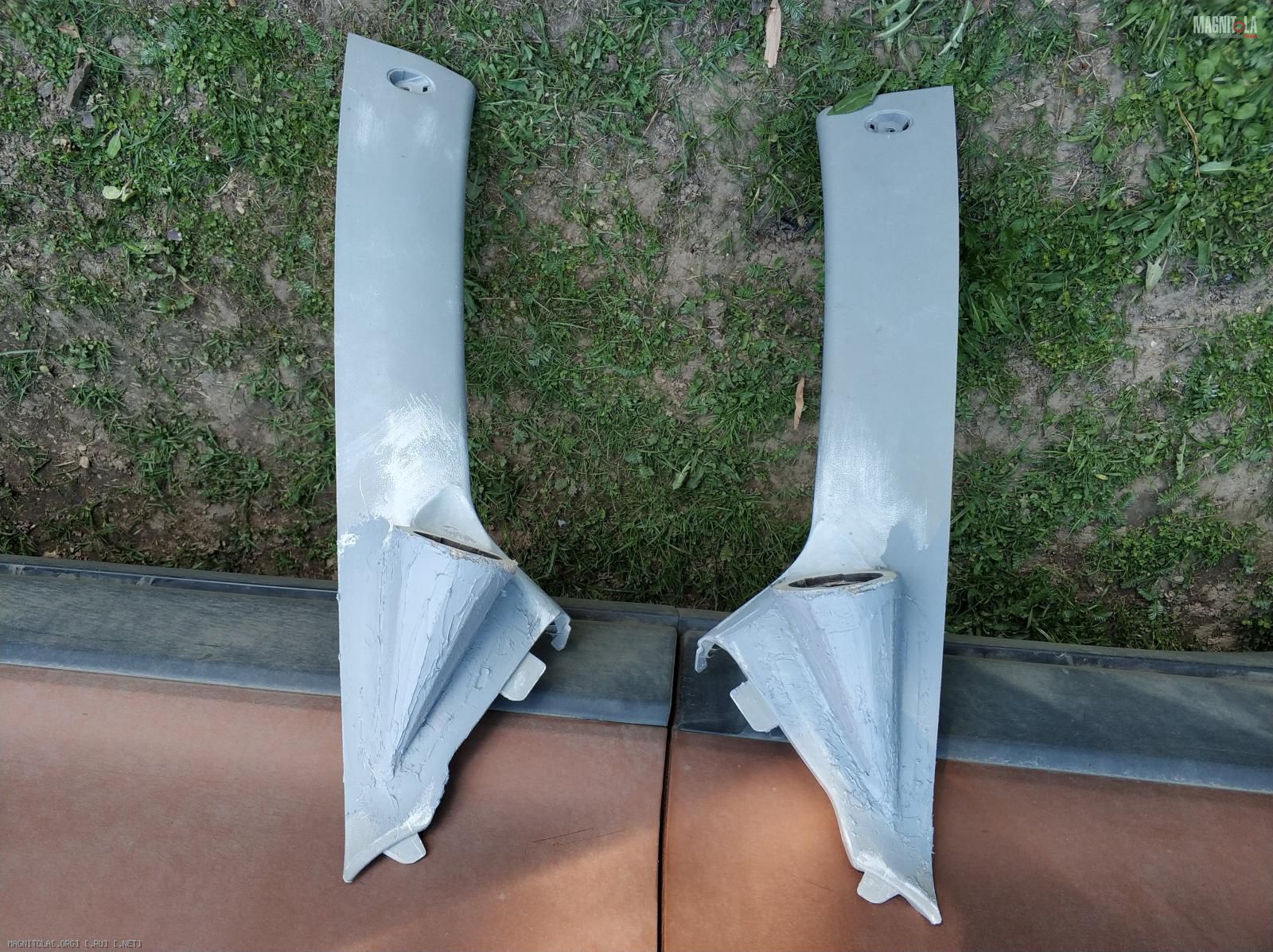

Сегодня снял стойки и завершил подготовительные работы перед обтяжкой тканью. Пока что все.

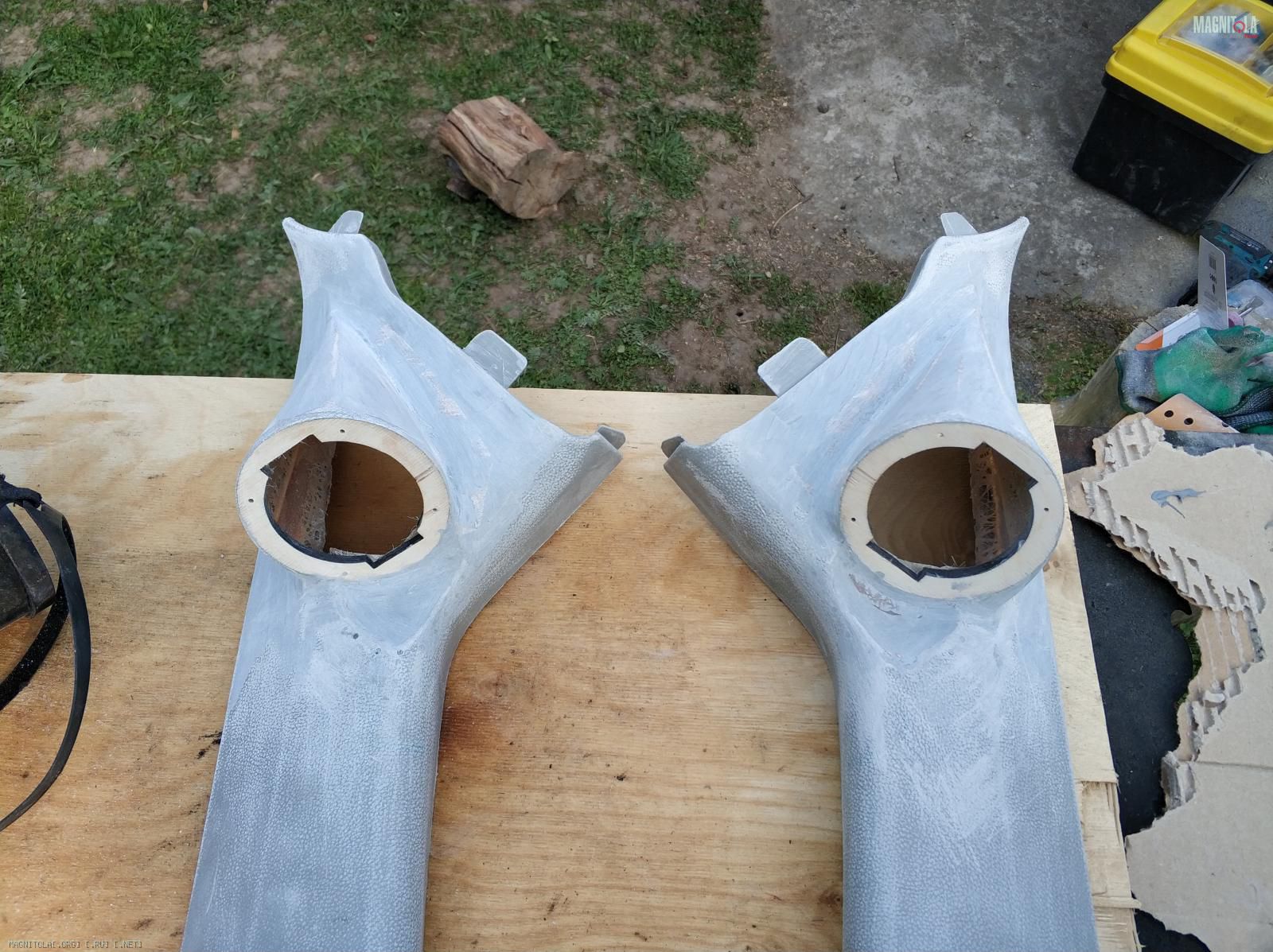

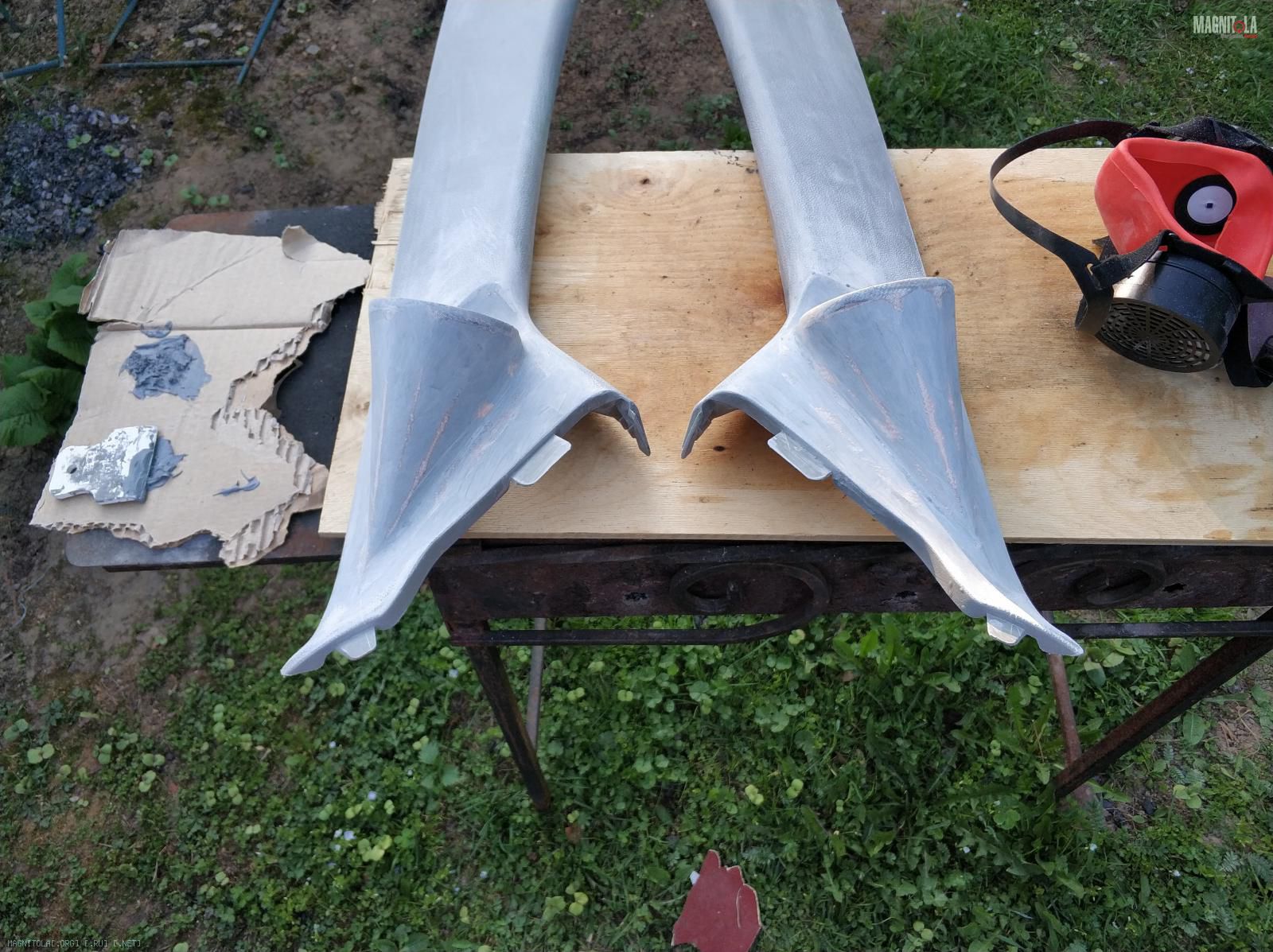

Вложение 1278277Вложение 1278275

Подписался. У меня тоже 2х полоска с шириком. И тоже Вархеды 165. А вот ширики Ground Zero GZUF 60SQX. Очень интересен результат после настройки Аркадия. Успешного инстала и удачной настройки!

Цитата:

---

Сообщение от alexvtk

Подписался. У меня тоже 2х полоска с шириком. И тоже Вархеды 165. А вот ширики Ground Zero GZUF 60SQX. Очень интересен результат после настройки Аркадия. Успешного инстала и удачной настройки!

---

Тоже хотел ГЗ поставить, только младшие (50SQ). Точнее, был выбор между сошками и ГЗ. Спасибо

Всем привет. Съездил на настройку к Аркадию, ну что тут скажешь, человек знает своё дело. Теперь все инструменты расставлены, нет неприятных призвуков на большой громкости на разных частотах. В общем, я доволен, слушать теперь музыку - одно удовольствие!
