SOLARIS 2017 "SQ" Первый опыт!
Может кто-то и видел мой блог на драйве, но решил создать и тут тему!
Вообщем после приобретения устраивала штатная система, но со временем она стала скучной и какой-то плоской. И тут настигла мысль поменять звук в авто, начал подробно этим интересоваться! По направлению
аудиосистемы решил уйти в сторону качества(SQ), нежели громкости. Но приценился сколько это будет стоить, решил все делать сам максимально бюджетно! Естественно на б у компонентах. Помимо этого увлекся (учиться)видео съемкой и монтажом и заодно снял видео!
Система будет построена по классической схеме- Фронт+Саб. В качестве фронта выбрал 3х полоскку, тк не хотелось резать дверные карты для установки мидбаса! Поэтому не говорите "лучше-б двушку взял и т.д."
По приемлемой (4000р)цене нашел 3-х компонентрую акустику Ivolga sb 6.3 с купольной серединкой! Опираясь на множество отзывов понял что это хороший вариант! Подключать буду ПОКАНАЛЬНО! Да и начинать нужно с простого, т.к. к хорошему привыкаешь быстро!

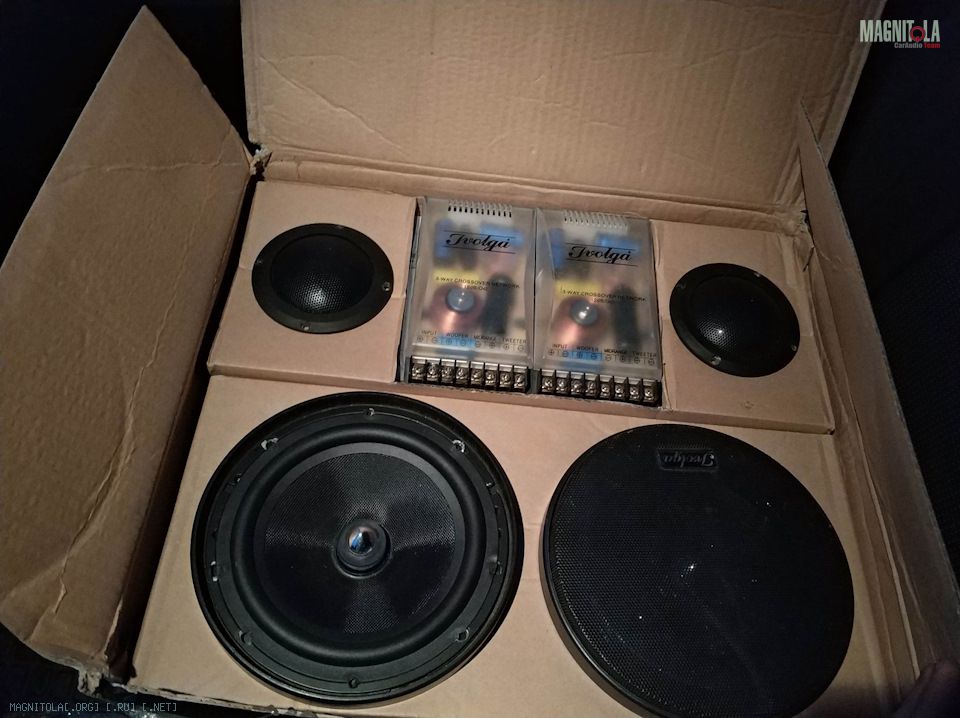

Вот такой комплект !
Вложение 1296029
Для начало вырезал подиумы для динамиков (по штатным креплениям)из толстой фанеры скрепив саморезами!
Вложение 1296031

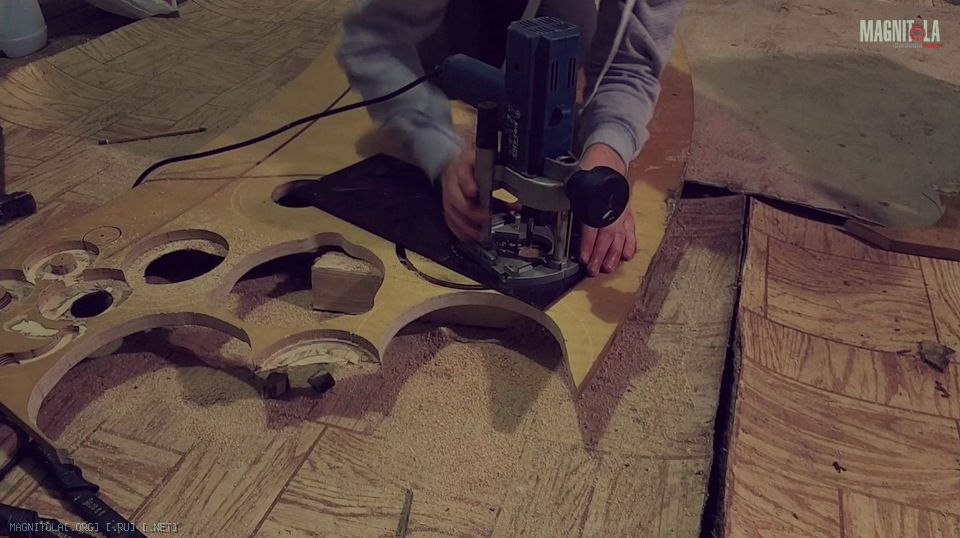

Кольца вырезал ручным фрезером и самодельной центрирующей площадкой, насверлив в ней радиусные отверстия.
Вложение 1296033
Вложение 1296035
Перед этим закатал дверь виброй и закрыл в ней отверстия. Крепил подиум на болты 5
мм с шайбами с обоих сторон!

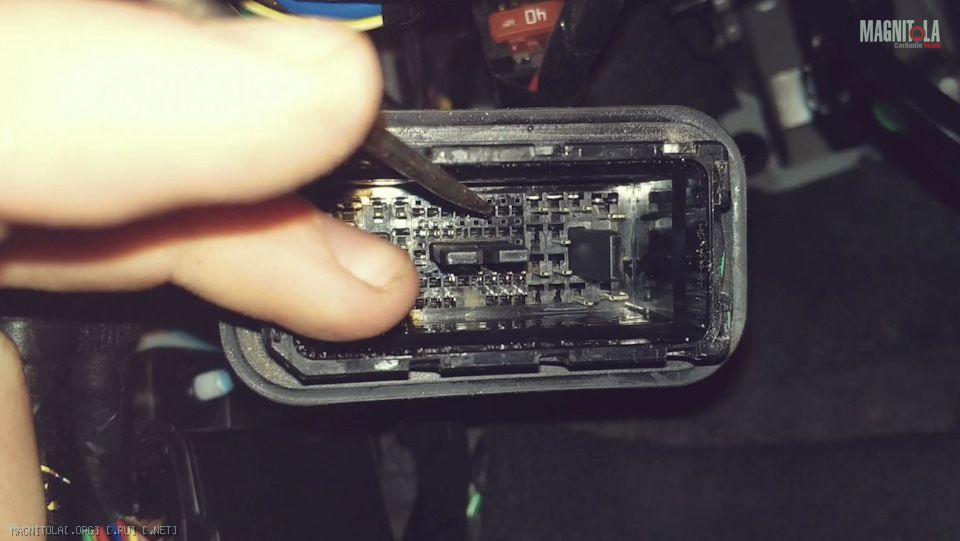

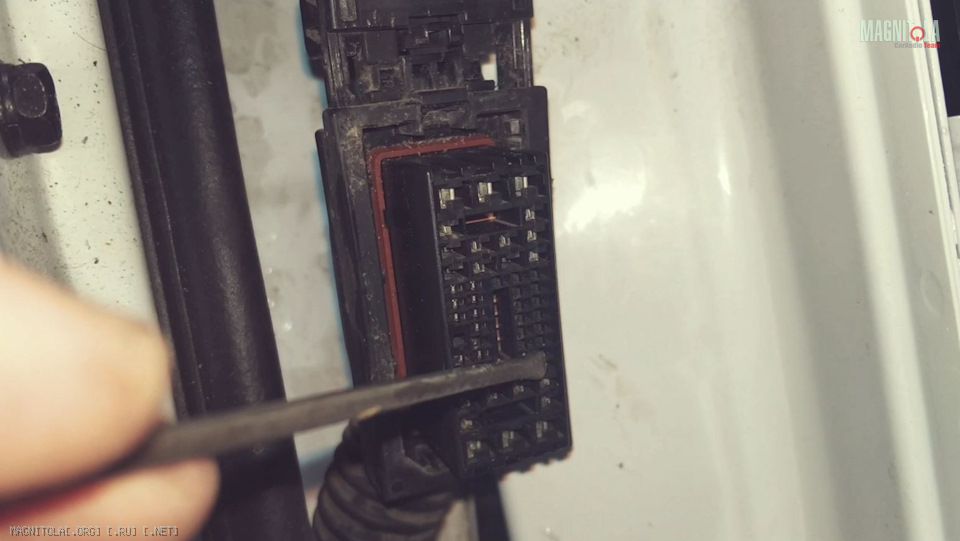

Далее занялся проводкой. Разобрал штатный разъем и на месте пустых клемм насверлил отверстия и протянул провода
Вложение 1296037
Вложение 1296039
Провод выбрал ПВС 2х2.5. Чистая медь и дешевая цена! Люди много спорят о нем, мол плохая изоляция, но тк я на время установил динамики через кроссовер, в следующей части посмотрим что с ним стало и сделаем выводы!
Тк теперь тоннель в карте упирается в динамик подрезаем его.

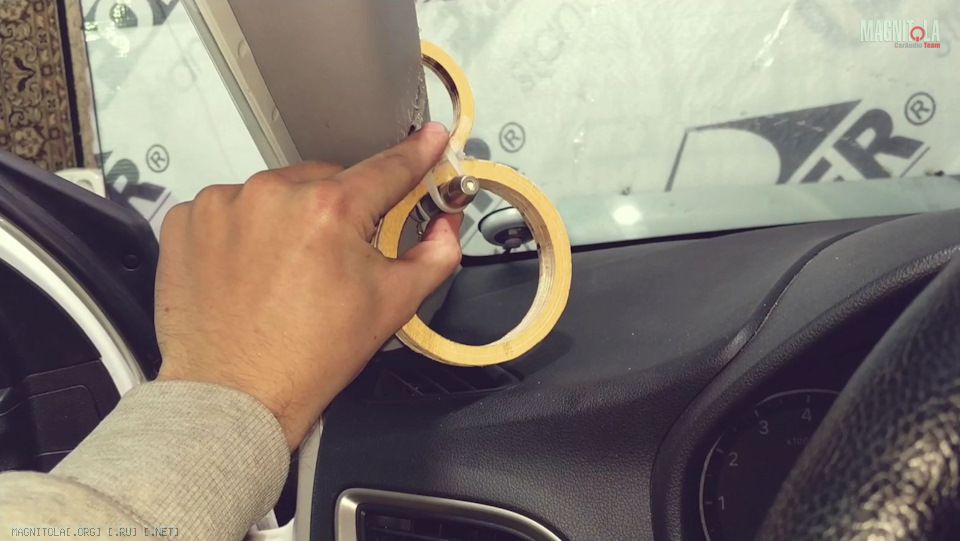

Аналогичным подиуму образом вырезаем кольца СЧ ВЧ динамиков склеиваем их в одной плоскости и крепим лазерную указку! Далее прорезаем стойку чтобы немного "утопить" подиум, чтобы он не мешал обзору!
Вложение 1296041
ВАЖНО! Если будете снимать стойку обратите внимание не верхнюю клипсу и и сильно не рвите ее, она сжимается и вытаскивается!
Направляем указкой в центр между подголовниками передних сидений, тк я считаю это наиболее оптимальный вариант для всех динамиков! И Фиксируем термо-клеем !
Снимаем стойку и в теплом месте приступаем к макетированию! ОБЕЗЖИРИВАЕМ!

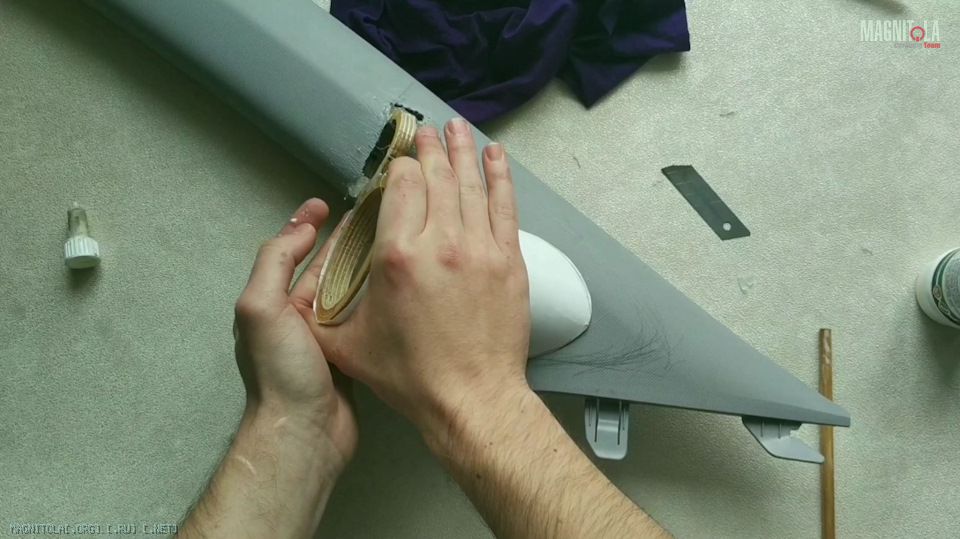

Для того чтобы создать объем и не "утянутый " внешний вид я сделал подкладку из ватмана.
Вложение 1296043

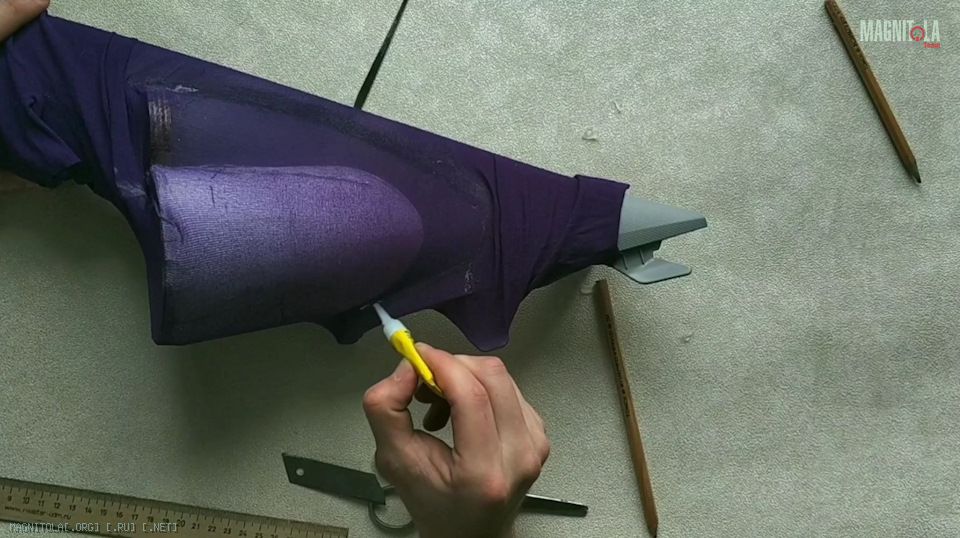

После натягиваем плотные колготки или лайкру и фиксируем ее супер клеем,
параллельно натягивая и придавая нужную форму! И пропитываем первым слоем смола. Я делал обычной эпоксидкой. Тк материал пластика стойки PP PE(вроде), к нему плохо клеится смола и для надежной фиксации насверливаем по периметру отверстия и пришиваем через них нить!
Вложение 1296045Вложение 1296047

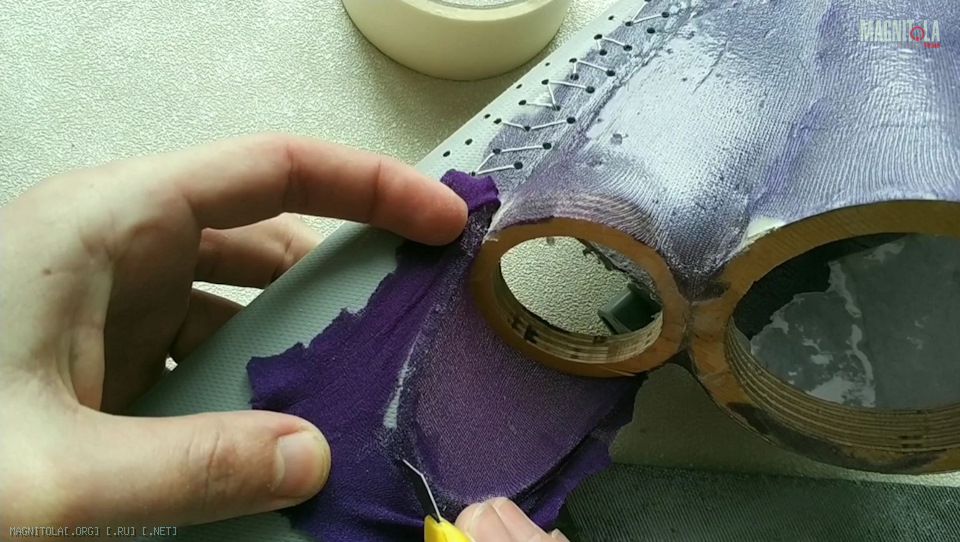

Далее делаем углубление под Твиттер.
Вложение 1296049

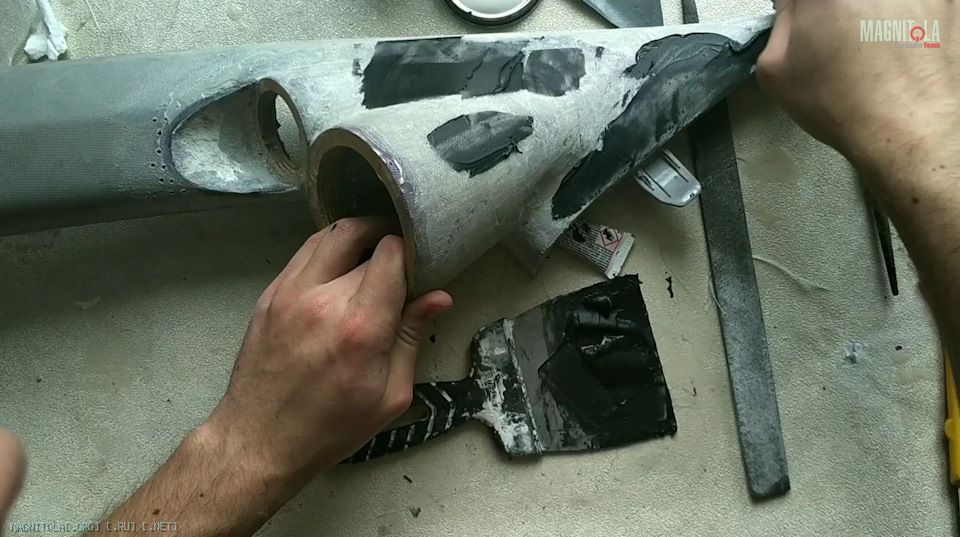

Обклеиваем в несколько слоев стеклотканью или стекло матом и зачищаем/шпаклюем/зачищаем до идеала!
Вложение 1296051
Перед обтяжной обязательно проверьте все подходит ли на свои места!
Вложение 1296053
Ведь переделывать потом сложнее будет!
Далее оттягиваем термо-кожей, я заказал ее с shumka.ru по акции в виде отрезка, которого мне надолго хватит! Клей брал SAR 306 и SAR30e. Первым работал со всей поверхностью а второй наносил в качестве грунта на места где пластик!
Вложение 1296055
Тк по такой форме сложно обтянуть одним куском кожи, пришлось стыковать материал. И при отсутствии швейной машинки просто склеил его "встык"

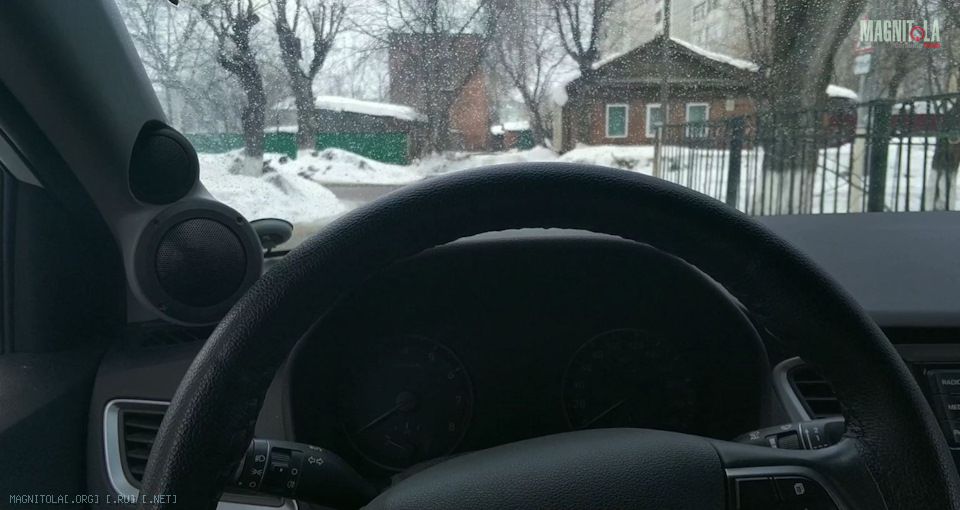

Даем высохнуть и ставим на место и наслаждаемся результатом!
Вложение 1296057
Вложение 1296059
Вот что вышло! Я думаю для первого раза не плохо!
Более подробная информация в видео!
https://www.youtube.com/watch?v=nnN48FKhug0&t=3s
Вложений: 31
Re: SOLARIS 2017 "SQ" Первый опыт!
А вот и вторая часть не отходя от кассы!
Фотографии сделаны с видео, прошу не критиковать за их качество!
Буду максимально краток, так как информации много! Из железа остановился на японских усилителях сони линейки хм — 4045, 4040, 10020 очень качественные усилители, имеют малые искажения! Процессов МD LAB DSP 8 — восьмиканальный процессор, с хорошим функционалом и по хорошей цене (правда некоторые глючат).

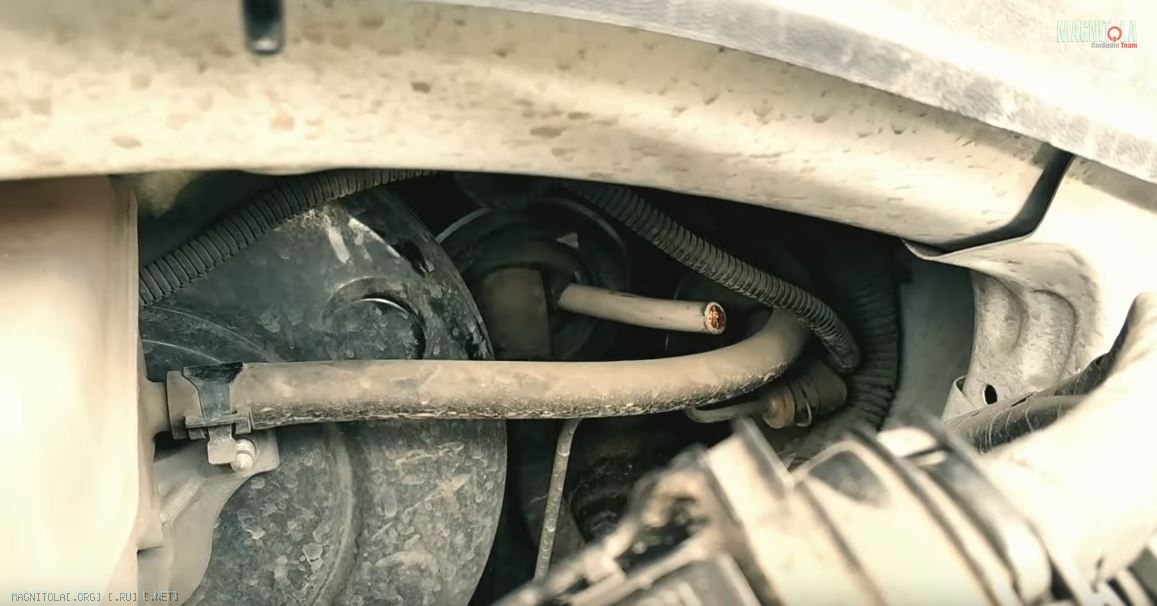

Начнем с силовой проводки. Провод использовал марки пв3 ГОСТ сечение 50мм квадратных, хоть это и гост но реальных там оказалось 35мм((( Ну ладно, зато чистая медь и не дорого! Протянул ее через родной пыльник проводки, надрезав его.
Вложение 1296061

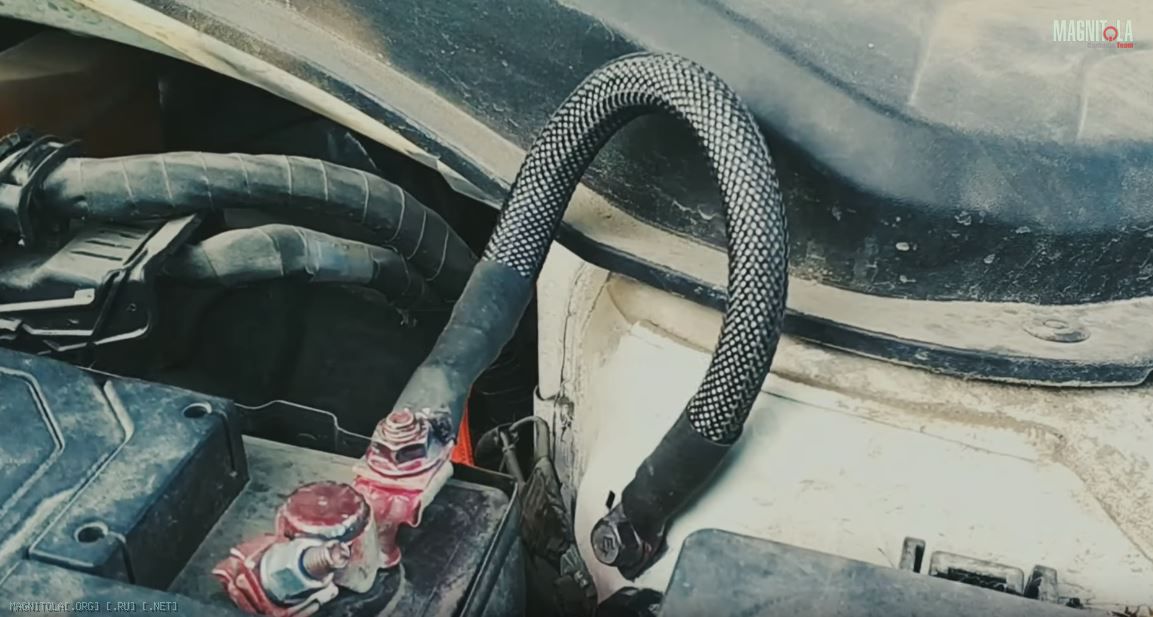

ПОШУМИМ!!!??))))))Минус взял с кузова, тк сечение кузова достаточное! но для этого следует заменить массу родную от акб к кузову.
Вложение 1296063

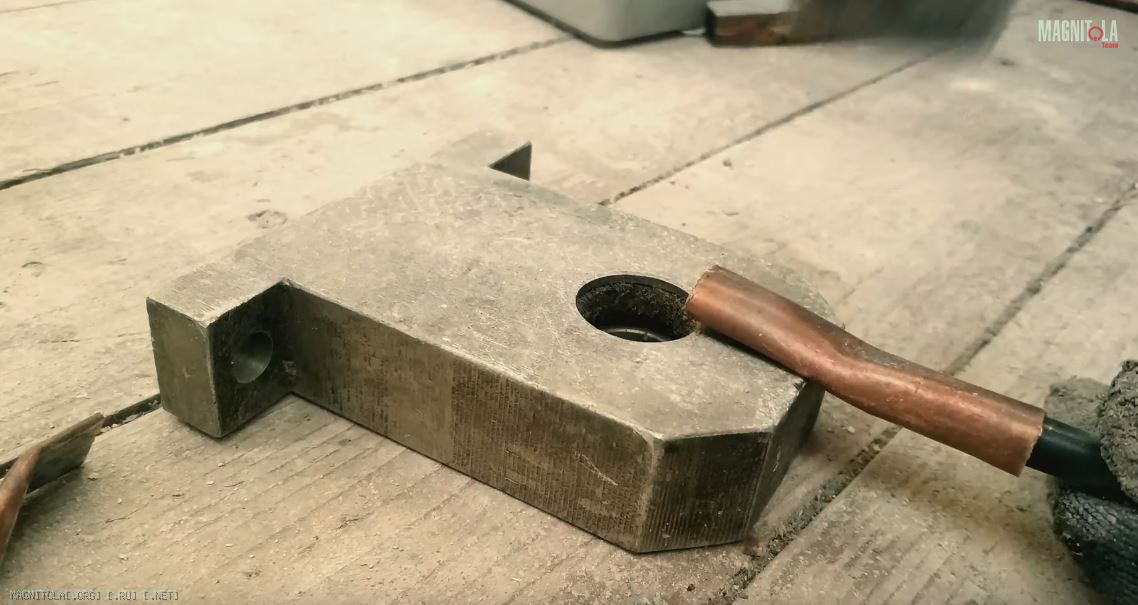

Из медной трубки изготовил наконечники необходимых размеров и форм.
Вложение 1296065

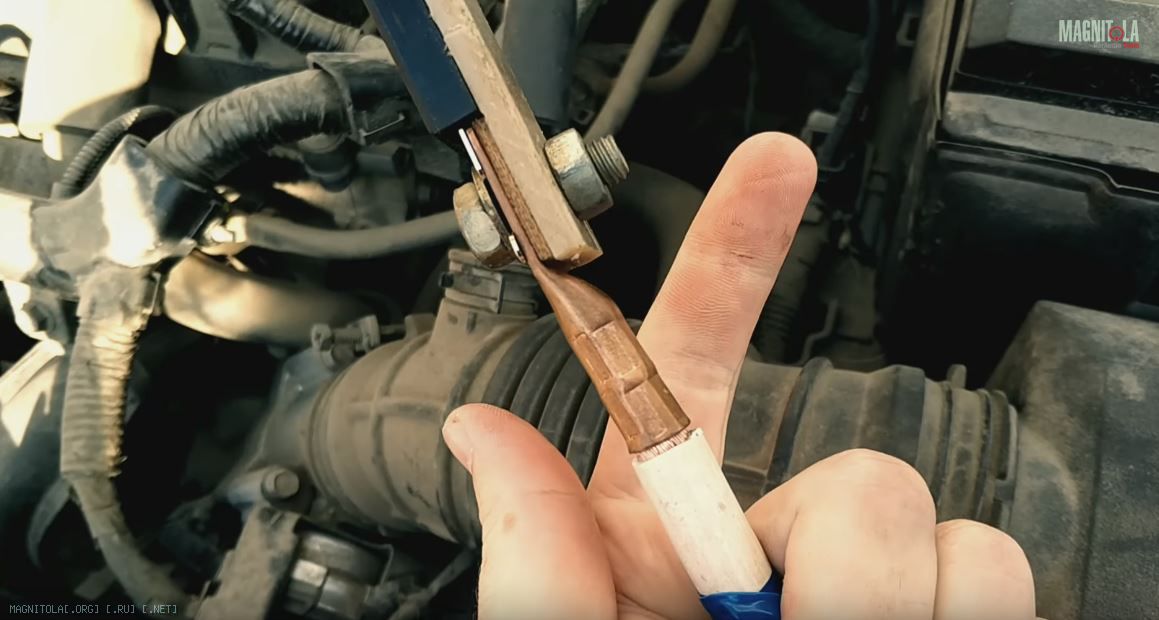

И обжал их гидравлическим прессом, что обеспечило наилучший контакт провода и наконечника.
Вложение 1296067

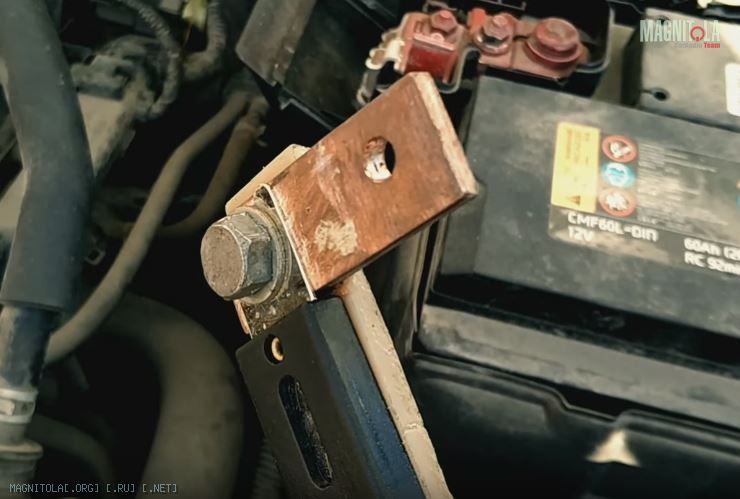

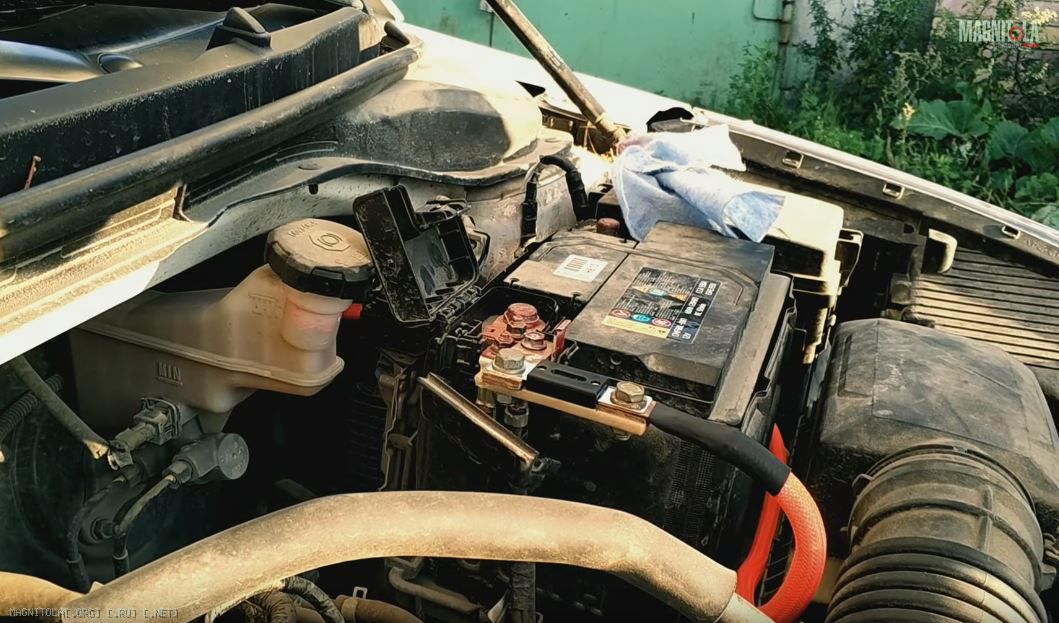

Из пластика, болтов, медной шины сделал крепление предохранителя, он крепится напрямую к клемме АКБ
Вложение 1296069

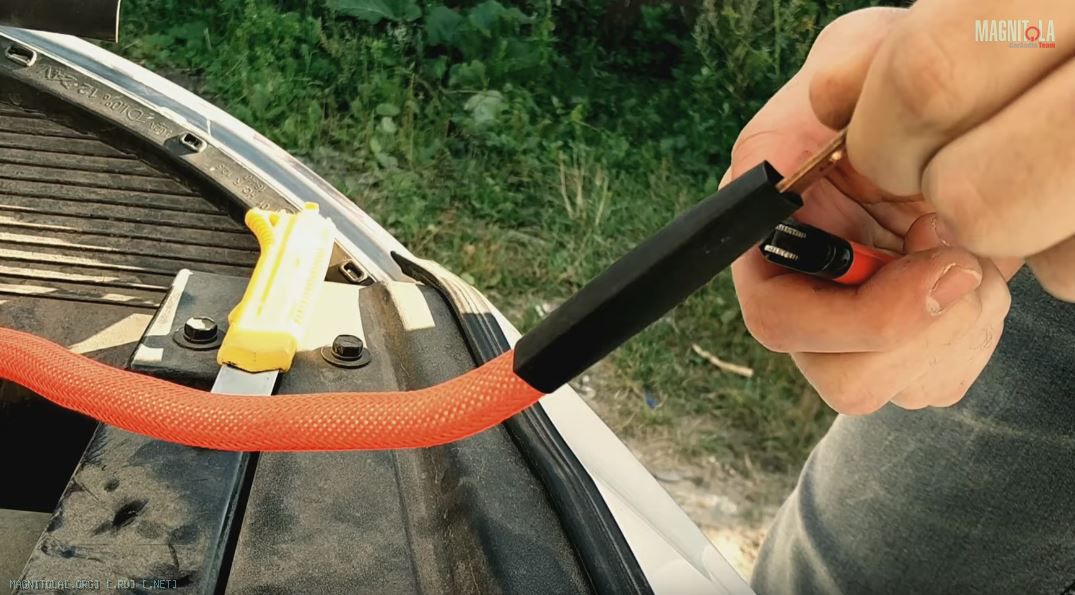

Обтянул провода змейкой и защитил термо-усадкой
Вложение 1296071Вложение 1296073

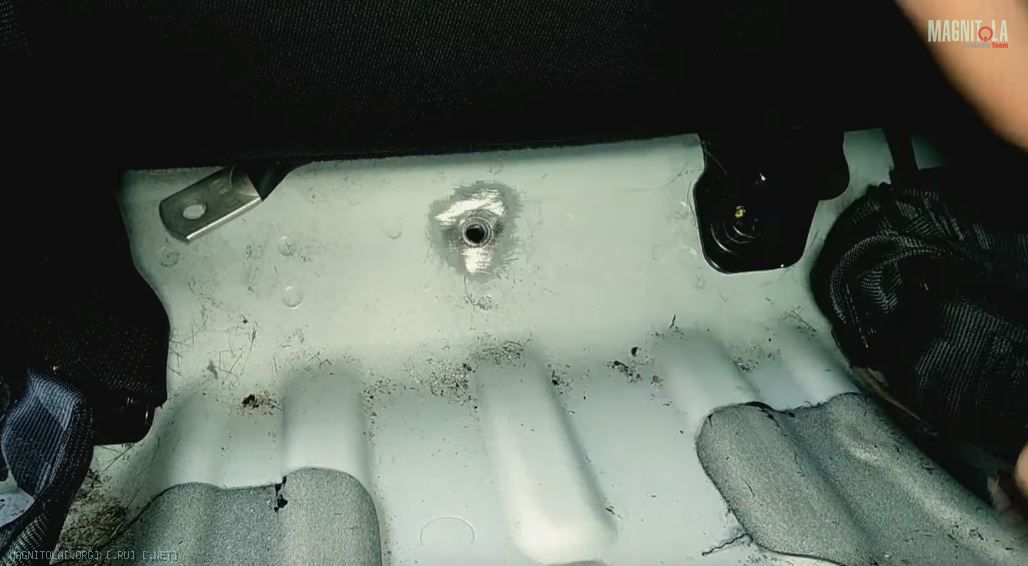

Место откуда брал массу зачистил до металла. После как прикрутил наконечник, покрыл это место лаком.
Вложение 1296075

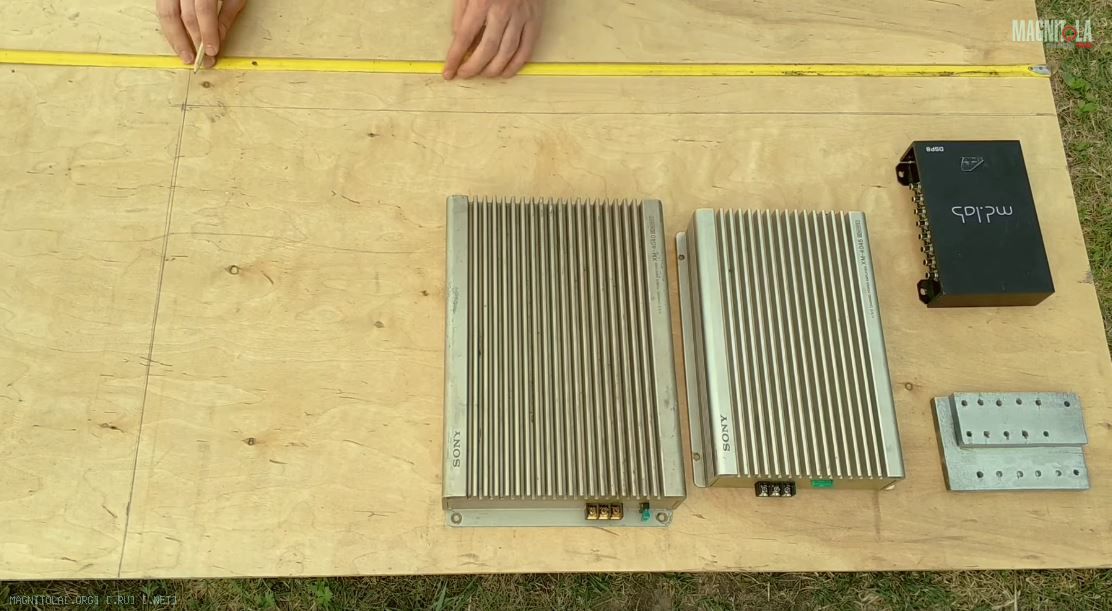

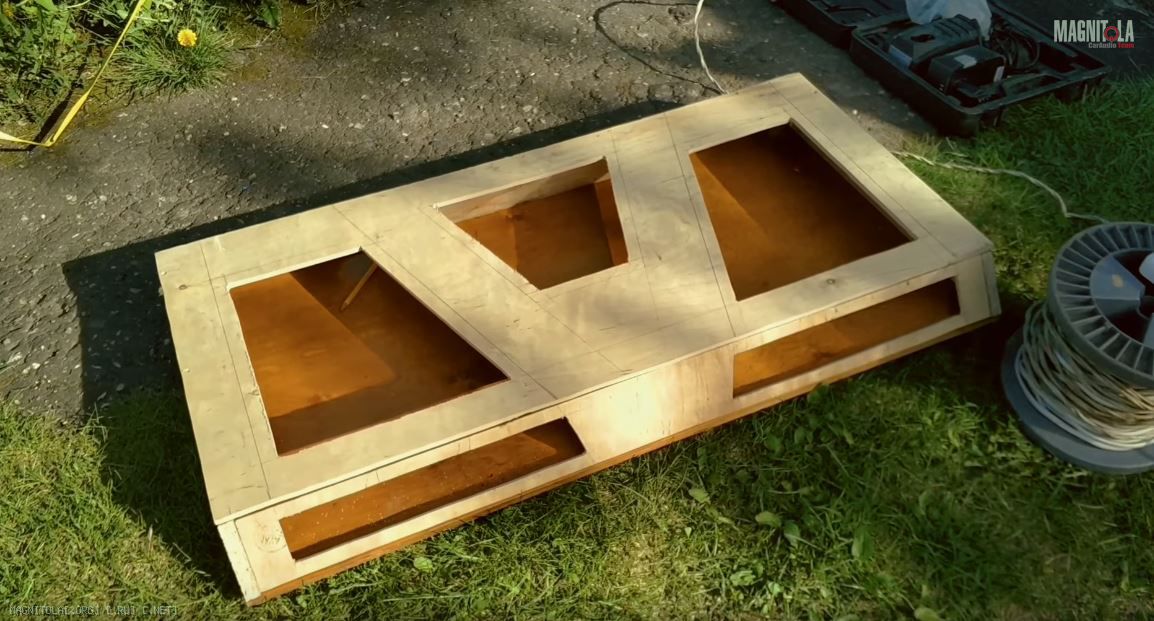

Далее исходя из размеров багажника и оборудования решил сделать сЪемный короб для усилителей.
Вложение 1296077Вложение 1296079
Вложение 1296081

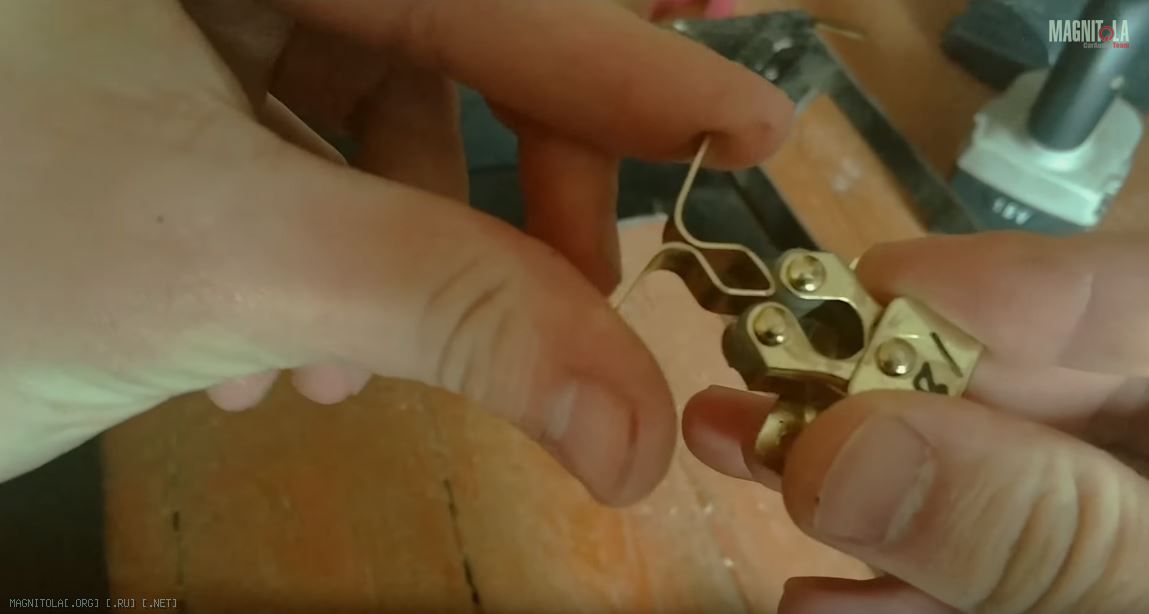

Защелки для крышки
Изначально все устраивало, но теперь не нравится как выглядит короб, особенно его крышка!

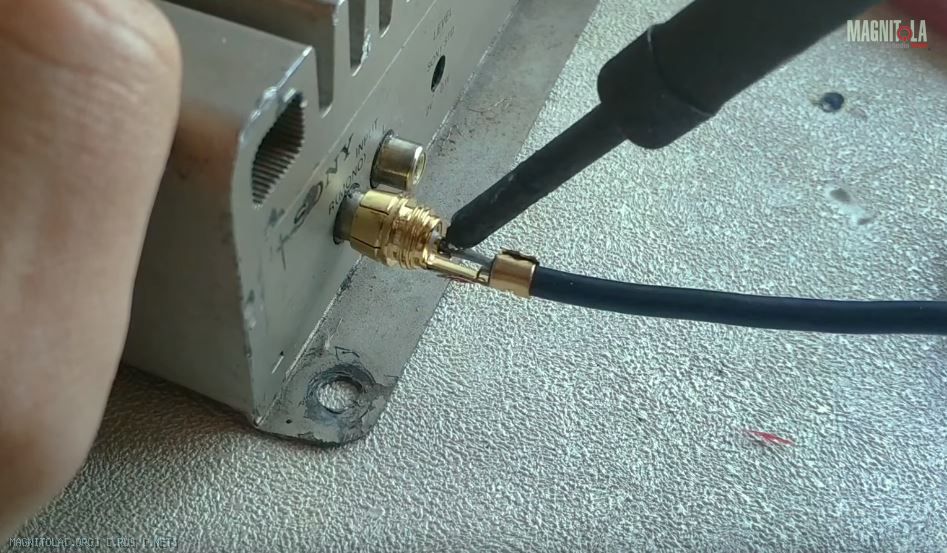

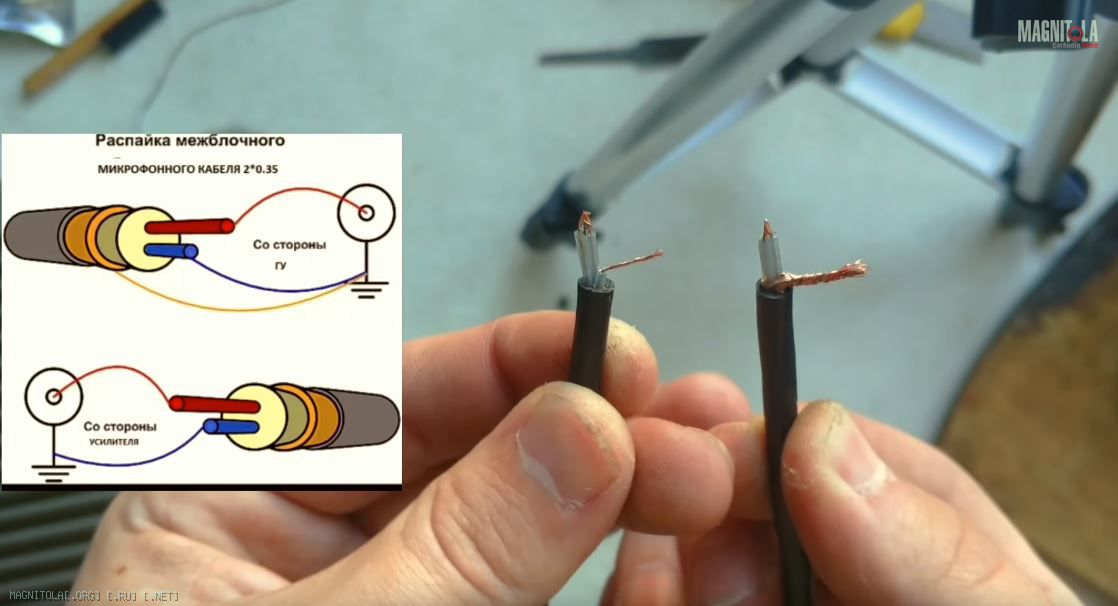

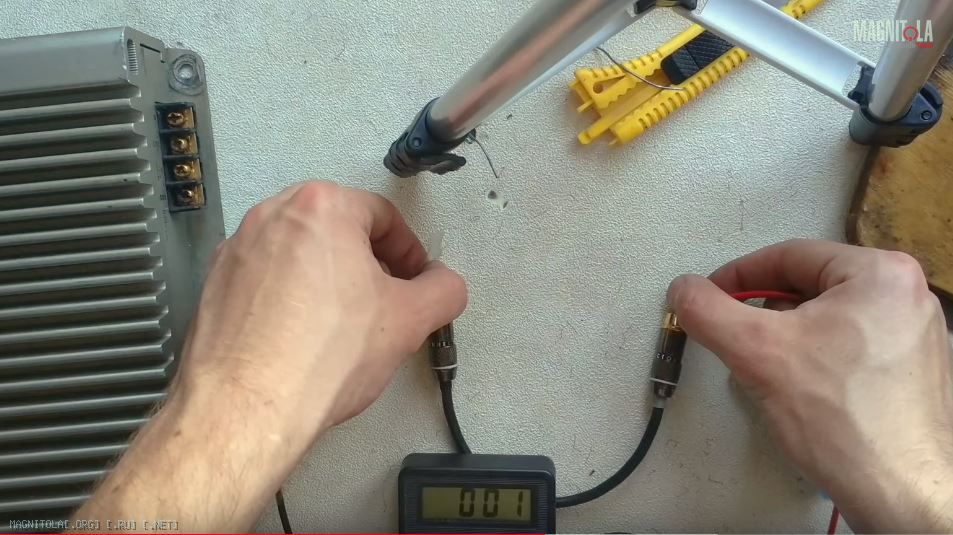

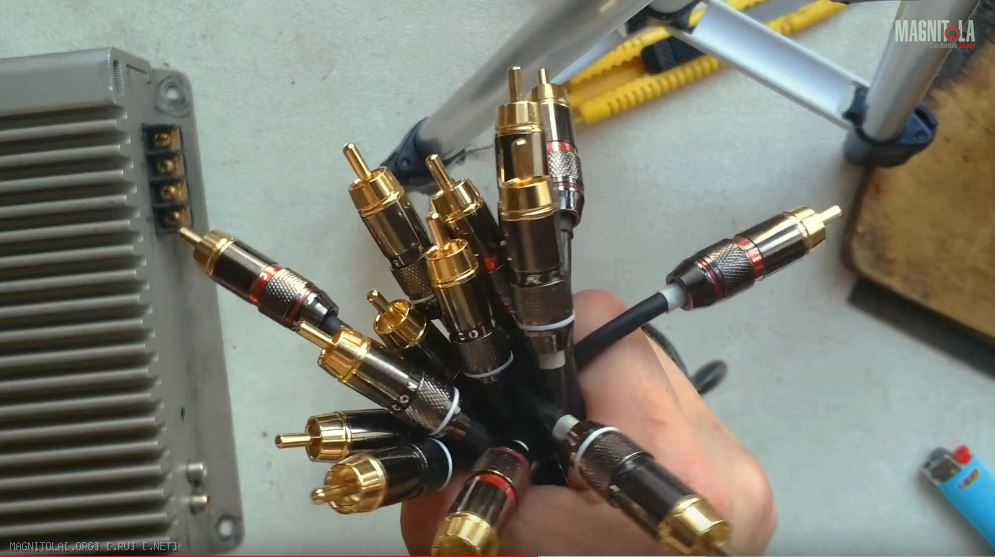

Далее прикрутил оборудование и изготовил экранированные межблоки из микрофонного провода КММ по следующей схеме:
Вложение 1296083Вложение 1296085
Вложение 1296087Вложение 1296089

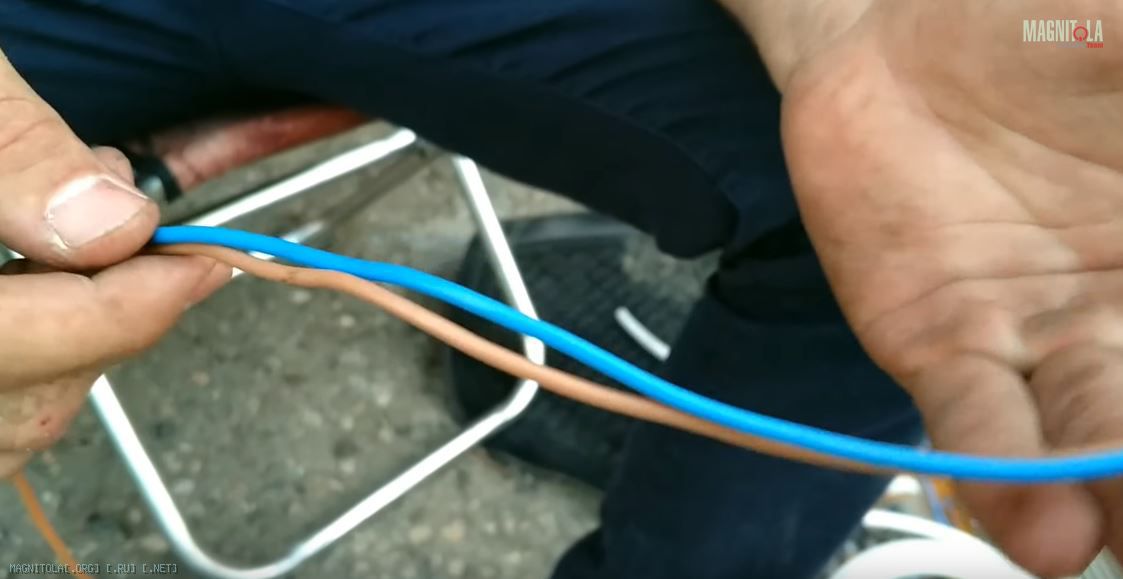

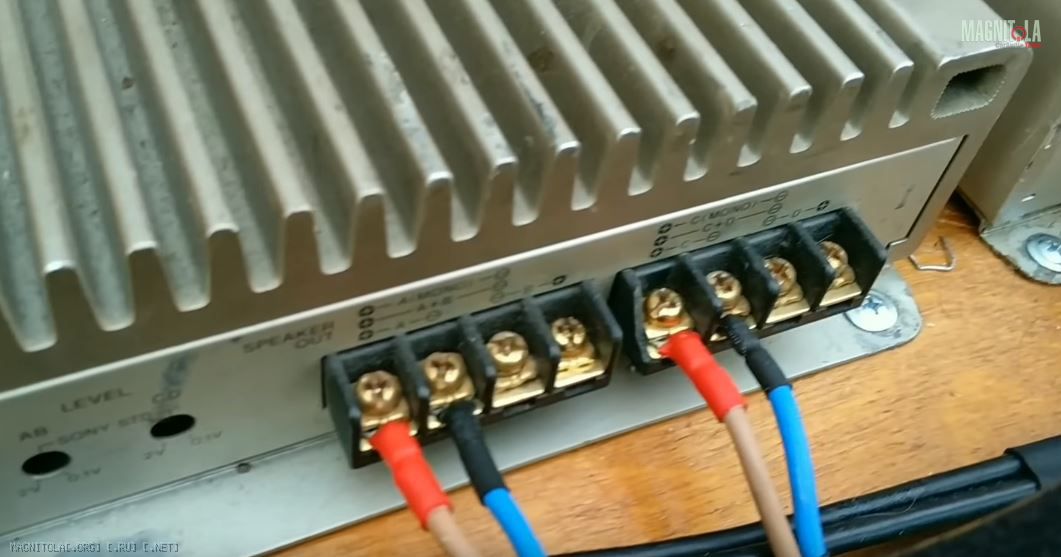

К акустическим проводам для наилучшего контакта припоял вилочные клеммы. Использовал провода пвс на сч вч звено сечение 1,5мм^2 на мидбасс 2,5мм^2 и на саб 6мм^2. Много про них жаловались но с прошлой временной установки они прошли жару мороз и ничего с ними не случилось!
Вложение 1296091
Вложение 1296093
Провода после зимний и летней эксплуатации в месте сгиба двери.

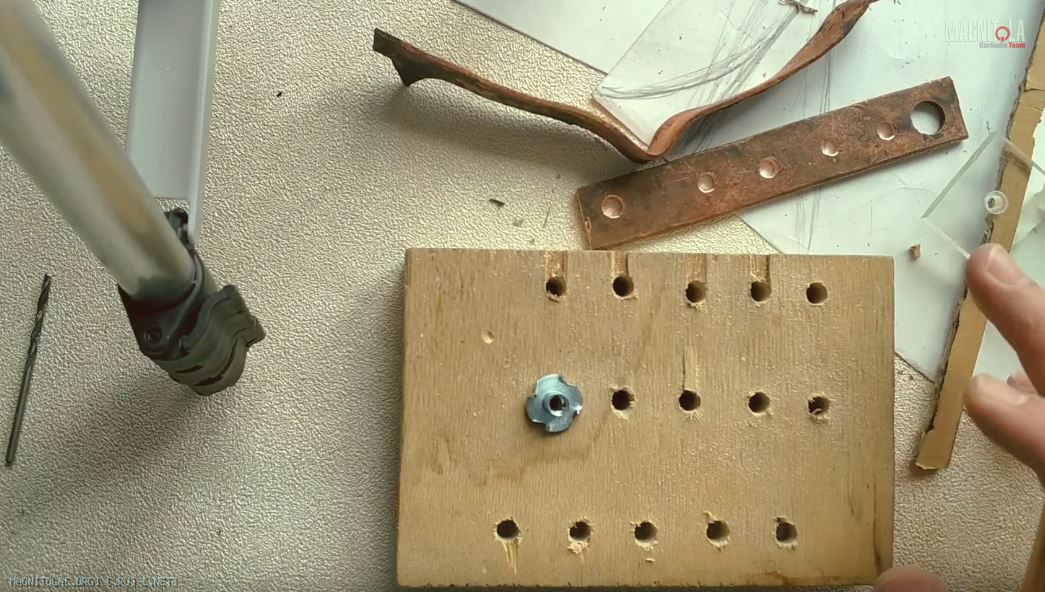

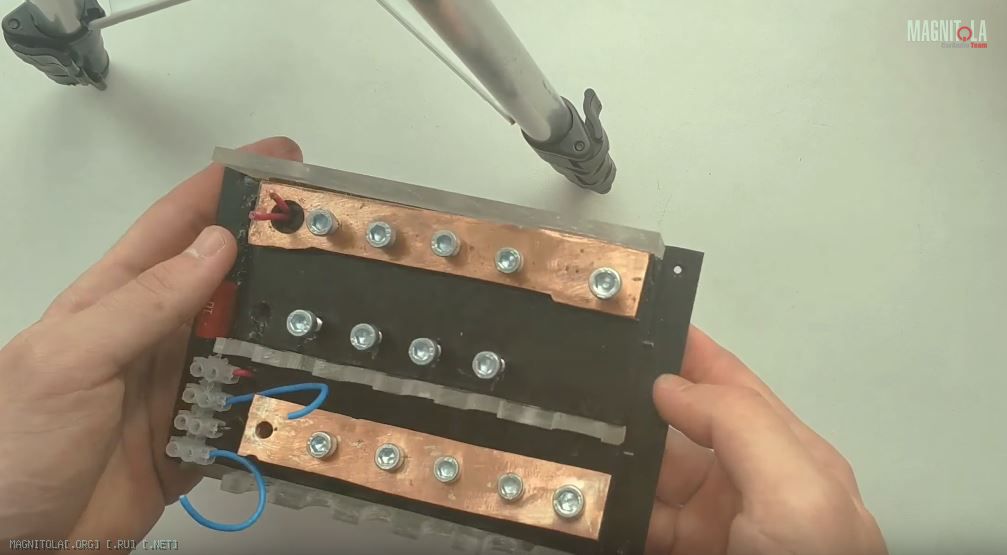

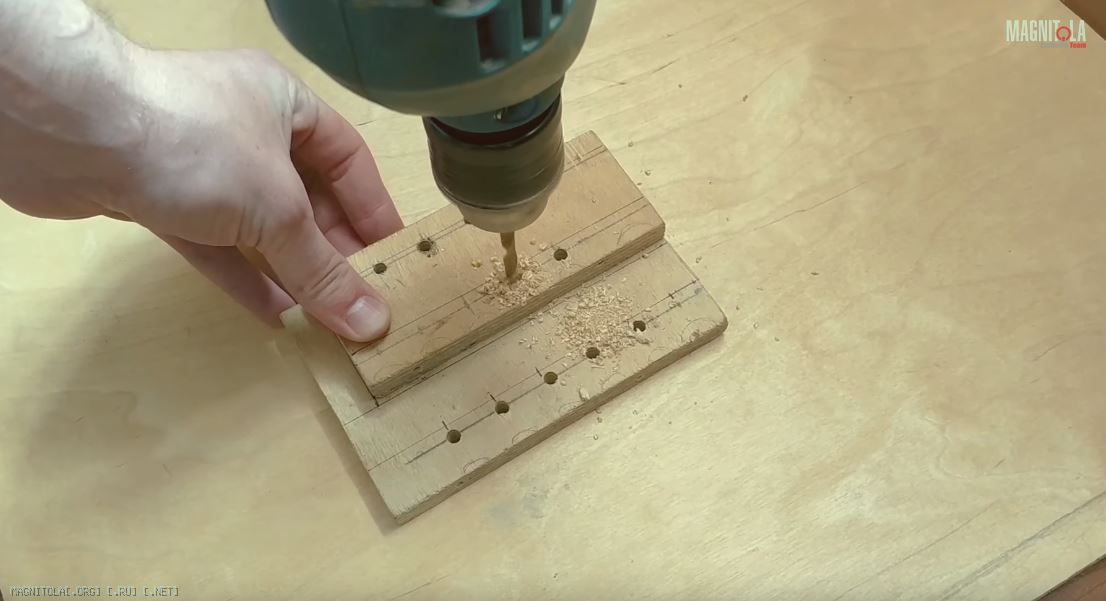

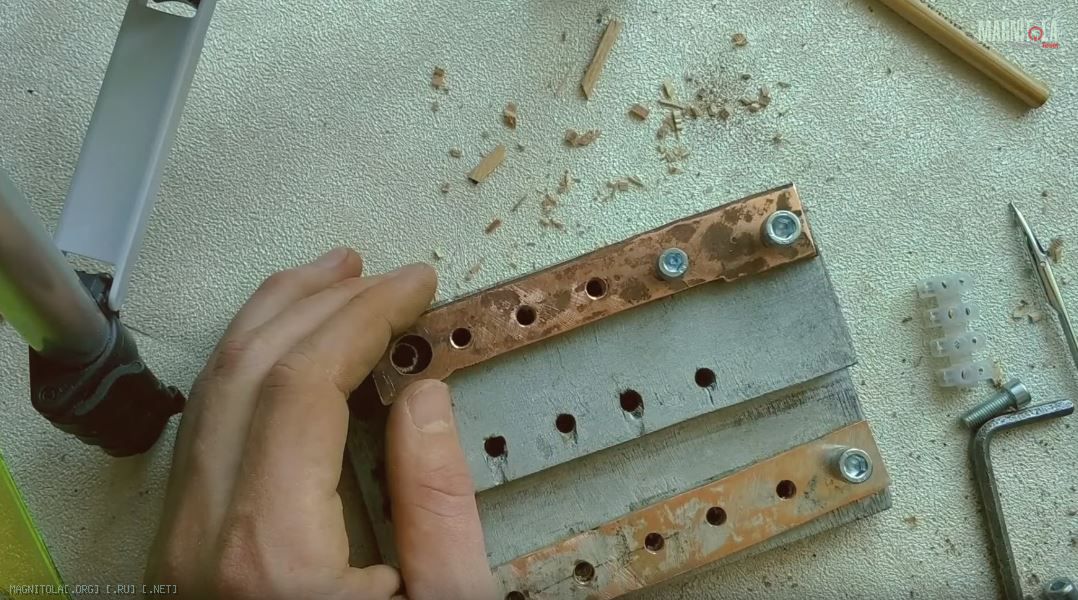

Теперь что-бы развести питание с общего силового повода на 3 усилителя и процессор, нужен ДИСТРИБЬЮТОР питания. исходя из размеров проводки и предохранителей сделал чертеж. Из фанеры сделал нижний и верхний ярус, просверлил отверстия, вбил закладные гайки, покрасил прикрутил медные шины толщиной 3мм через подкладку из текстолита и сделал клеммник для процессора. Из оргстекла сделал крышку и стенку.

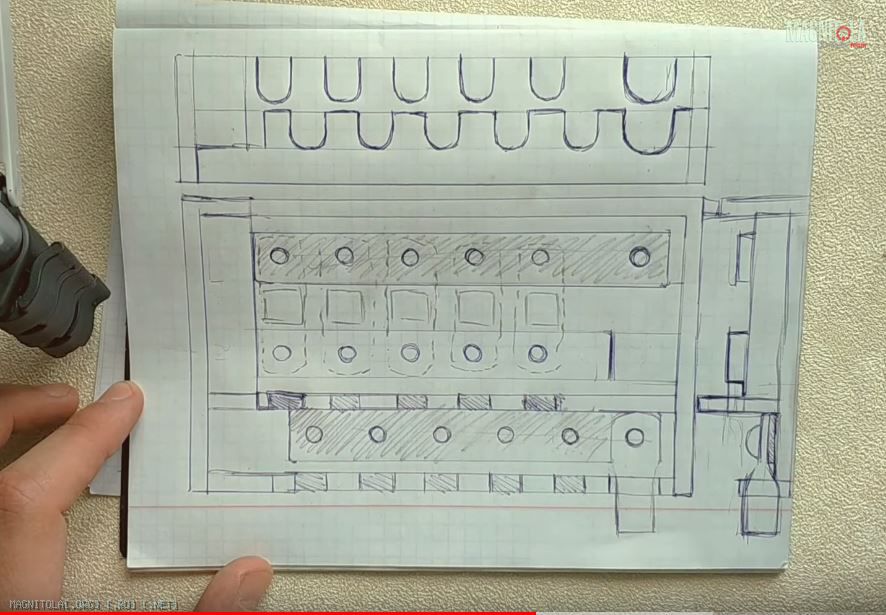

Набросок распределителя
Вложение 1296095Вложение 1296097
Вложение 1296099Вложение 1296101
Вложение 1296103
От дистрибьтора на усилители идут провода сечением 16 квадратов.
Вложение 1296105
Вложение 1296107

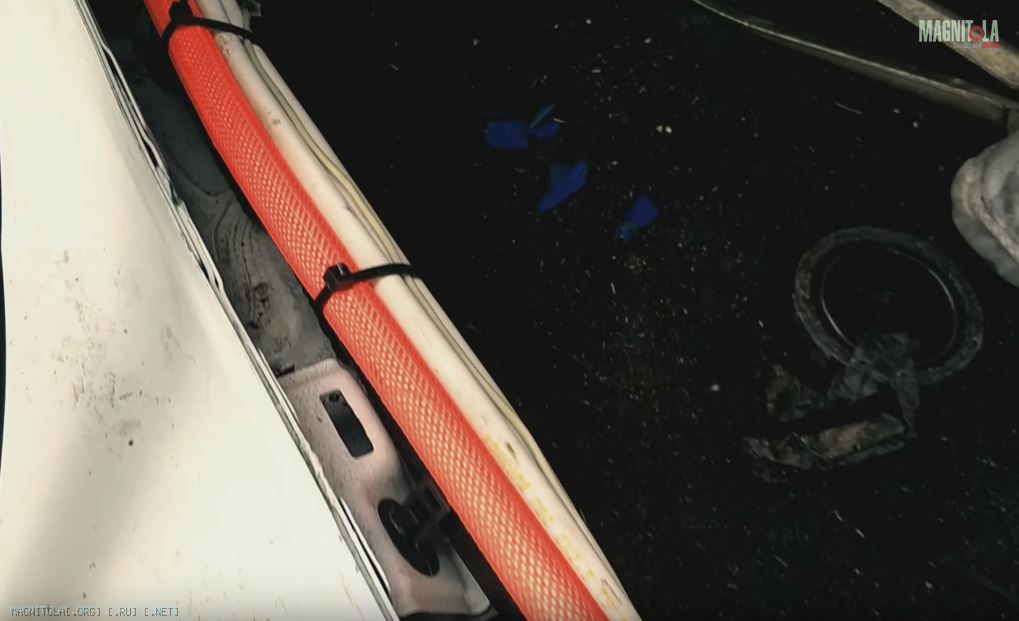

После притянул все провода на стяжки к штатной проводке.
Вложение 1296109

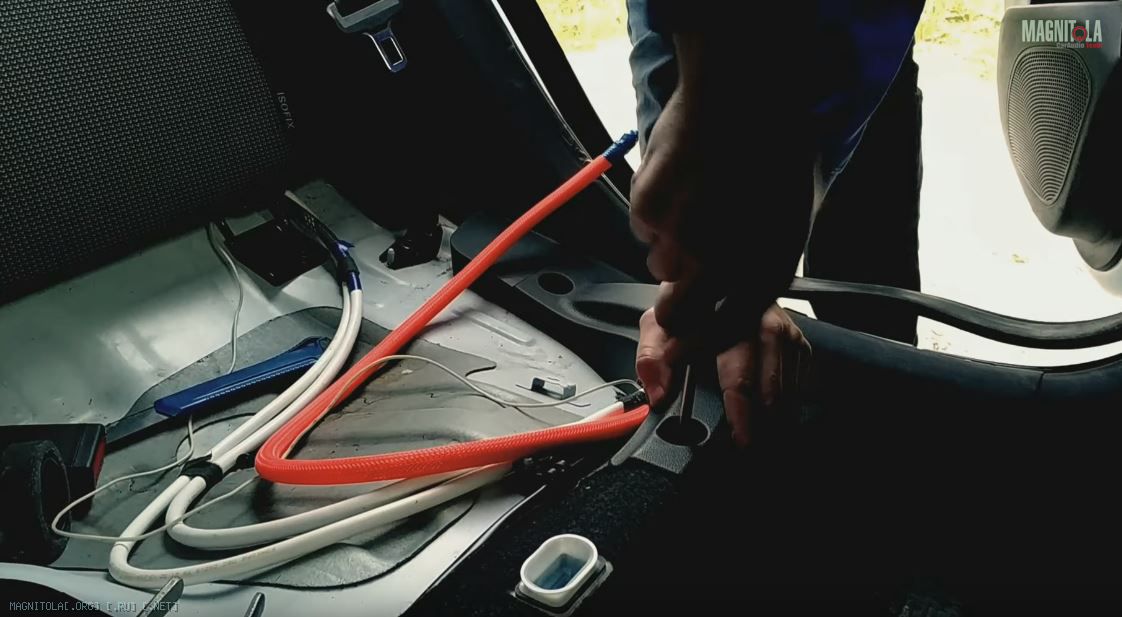

Сборка салона. На будущее сделал провода с запасом!
Вложение 1296111

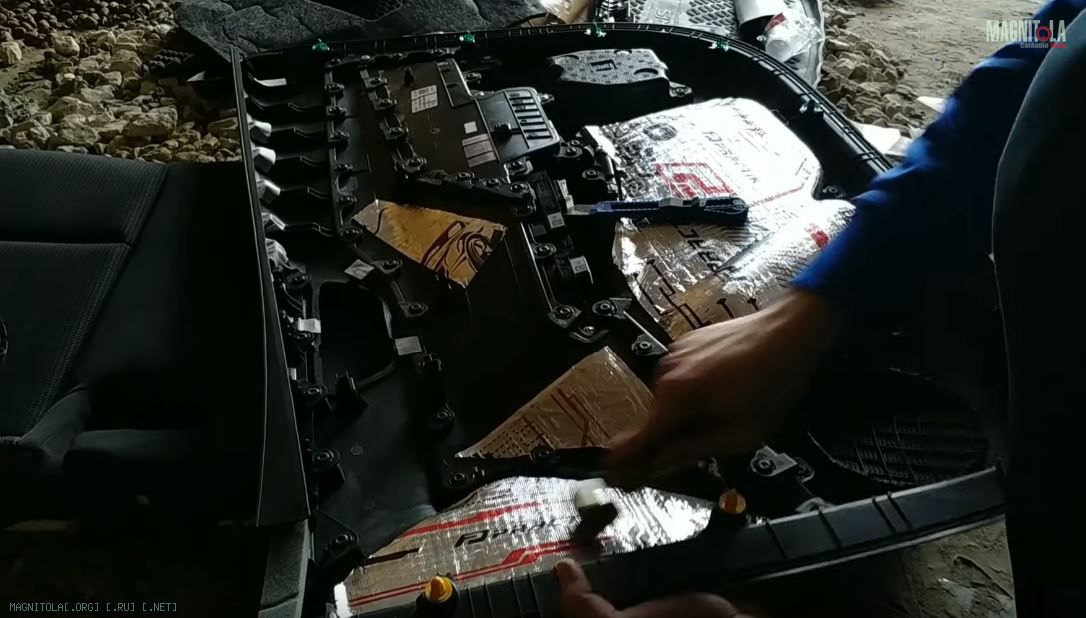

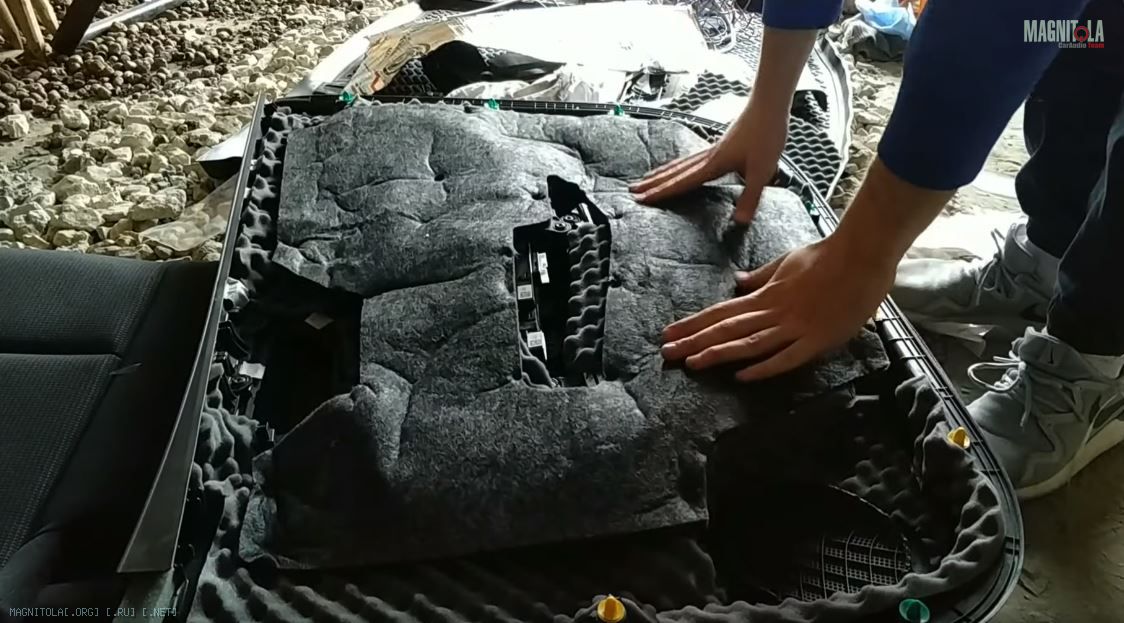

Что-бы дверные карты не гремели — прокатал виброй и наклеил шумо-поглотитель!
Вложение 1296113Вложение 1296115
Сделал в коробе подсветку и все собрал, притянул, за изолировал!

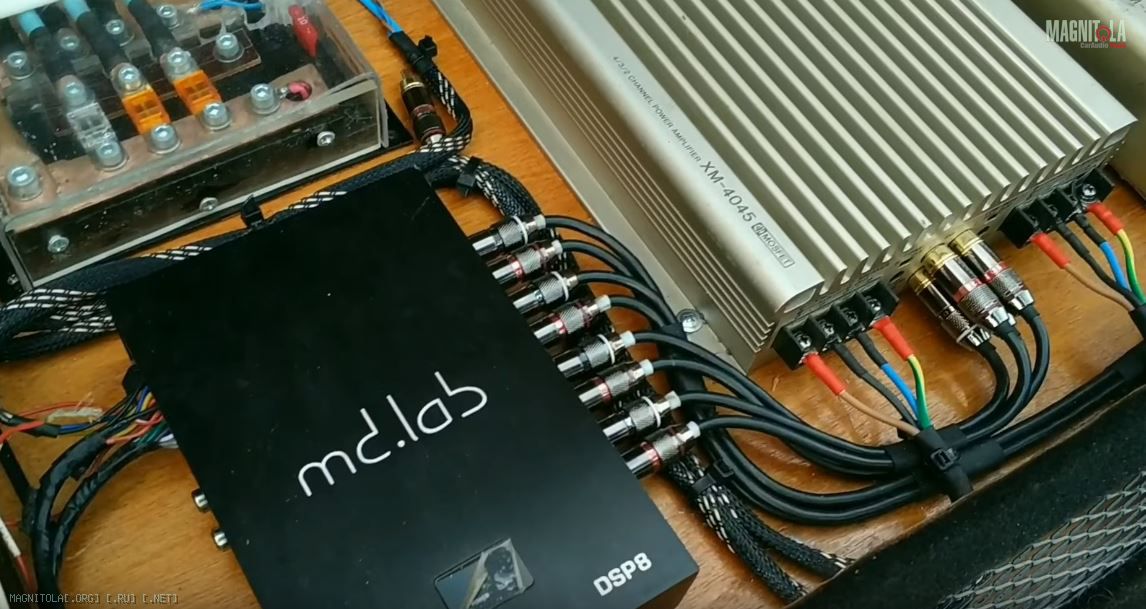

Вот результат!
Вложение 1296117
Вложение 1296119
Вложение 1296121
Больше в видео! Скоро доделаю стелс короб для саба и поговорим о настройке системы! Может и переделаю короб для усилителей! Если что то забыл написать- извините!
Также в конце посчитаем во сколько мне все обошлось! Еще раз повторюсь: делаю все в первый раз для набора опыта!
Всем ровных дорог! Качественных аудиосистем! Аудиофилам- учебников по физике!
https://www.youtube.com/watch?v=1Tv5le4b0ow&t=3s
