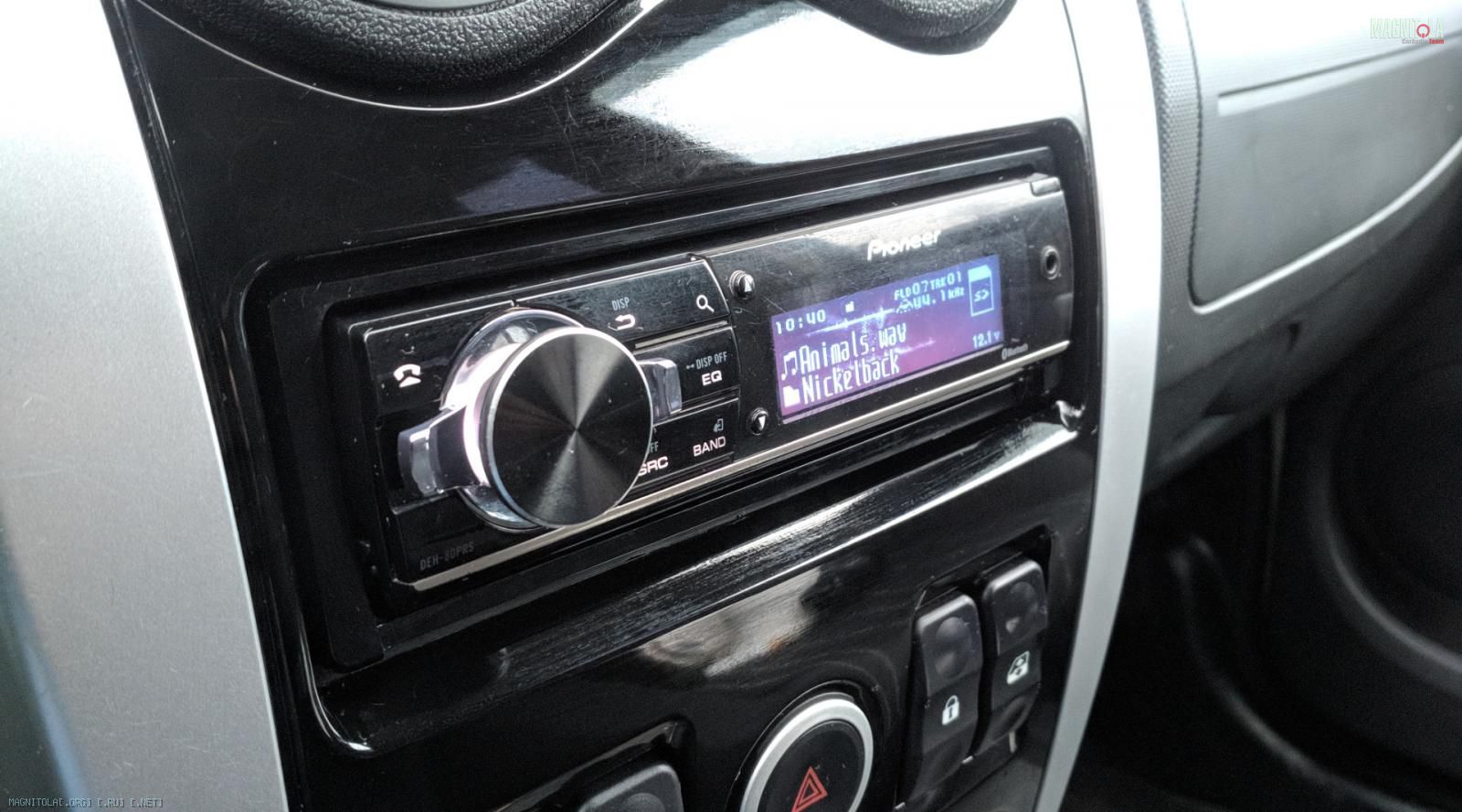

Re: Попытка озвучить Ларгус.
Продолжим)

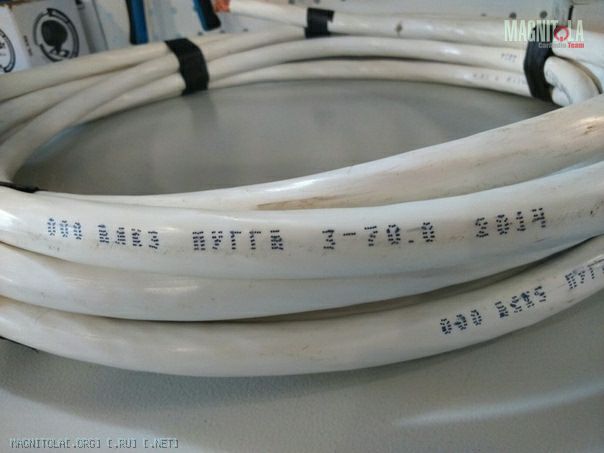

От Астры остался силовой кабель в виде ПУГГВ 3-70, который по факту оказался "нулёвкой", т.е. 50мм2.
Вложение 1319683

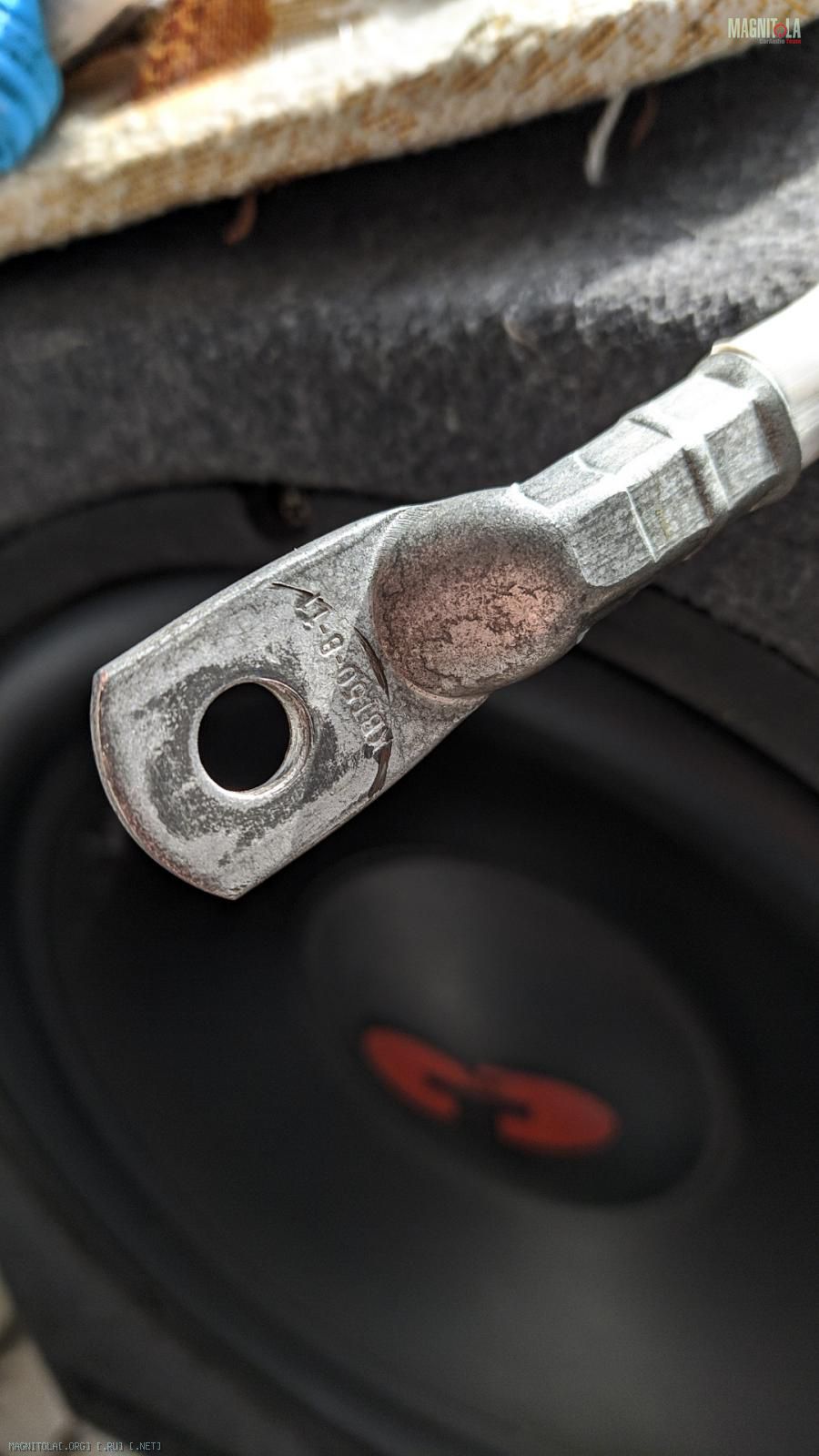

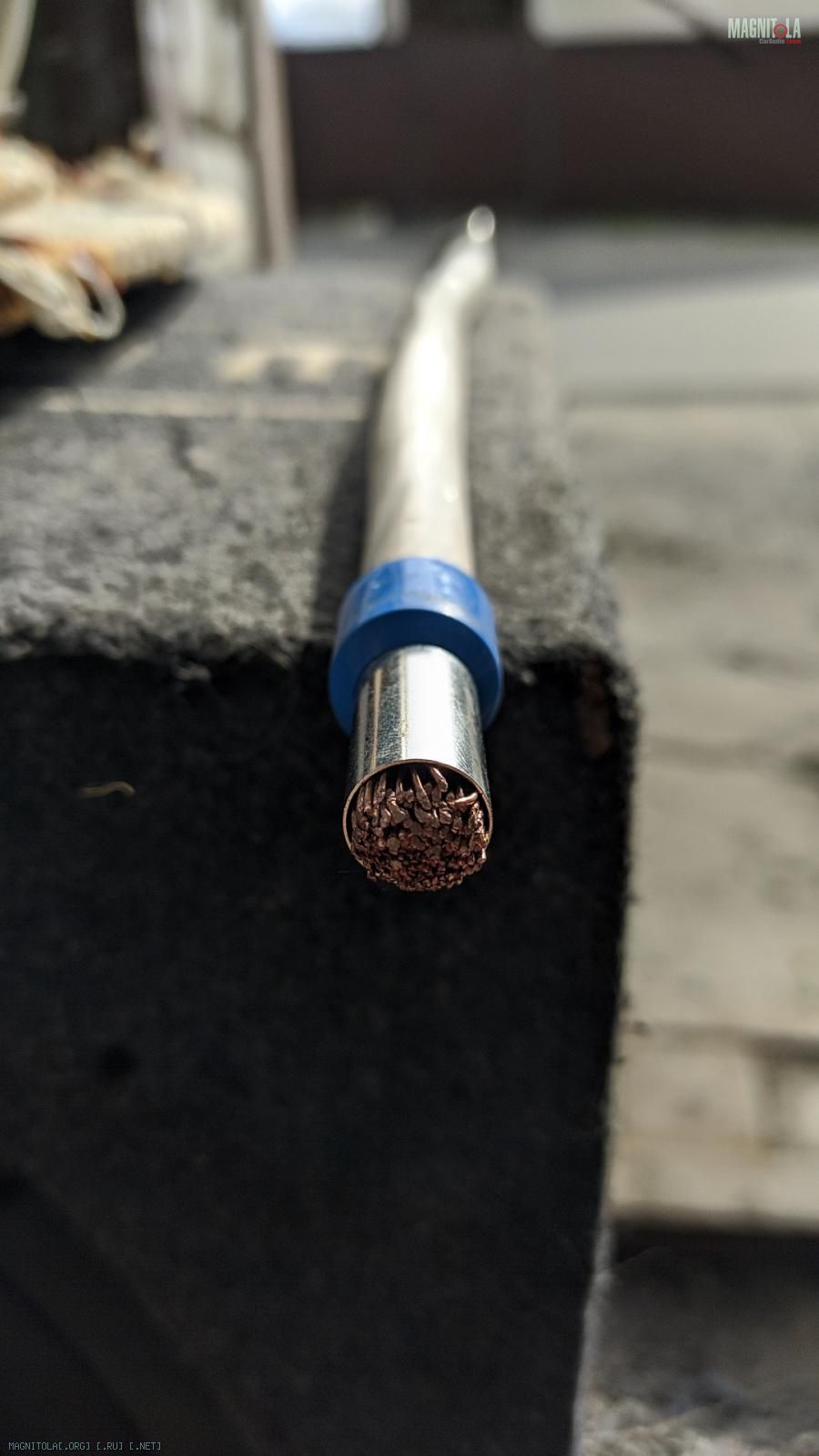

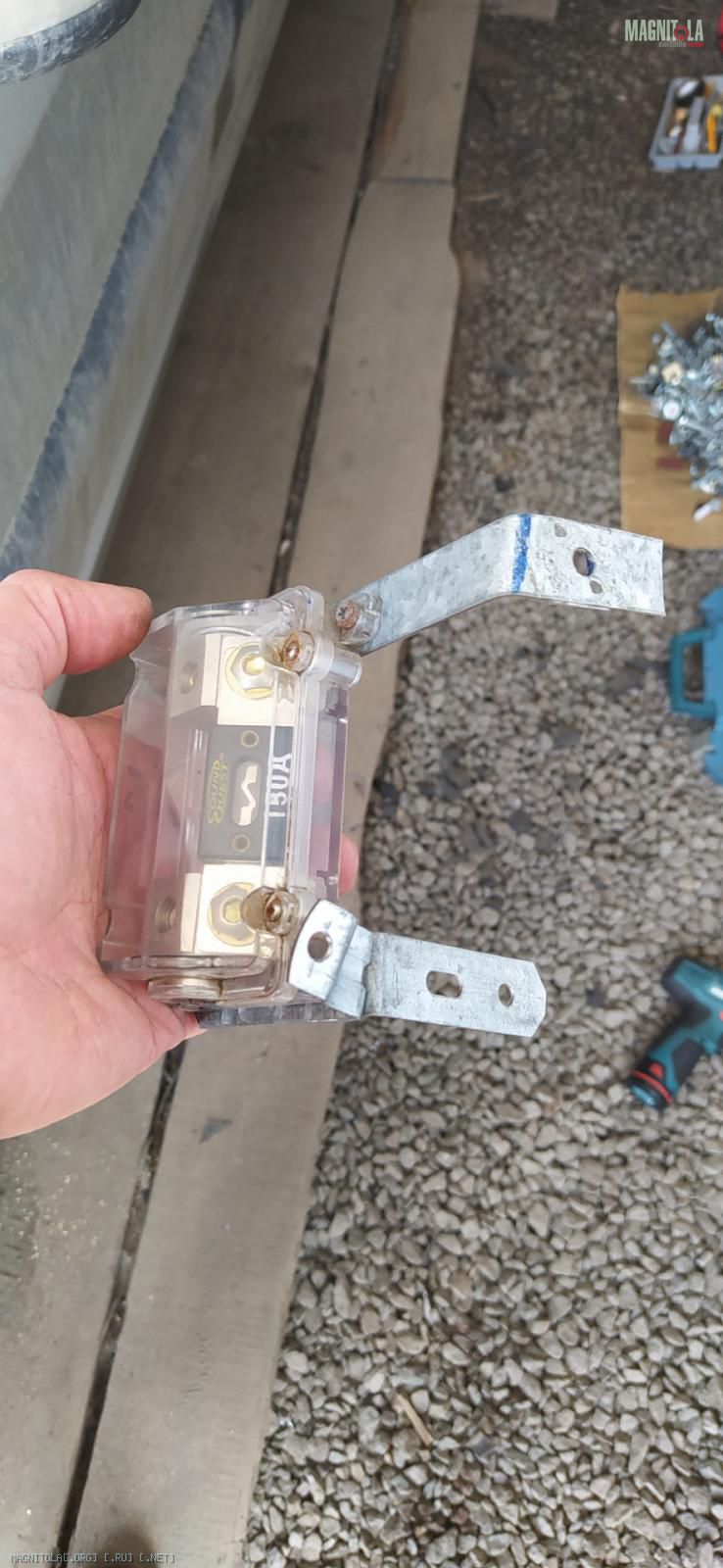

Отрезаю кусок нужной длины от "+" клеммы до предохранителя. С одной стороны уже был опрессован наконечник. С другой надеваю также наконечник, но гильзовый
Вложение 1319687
Вложение 1319685

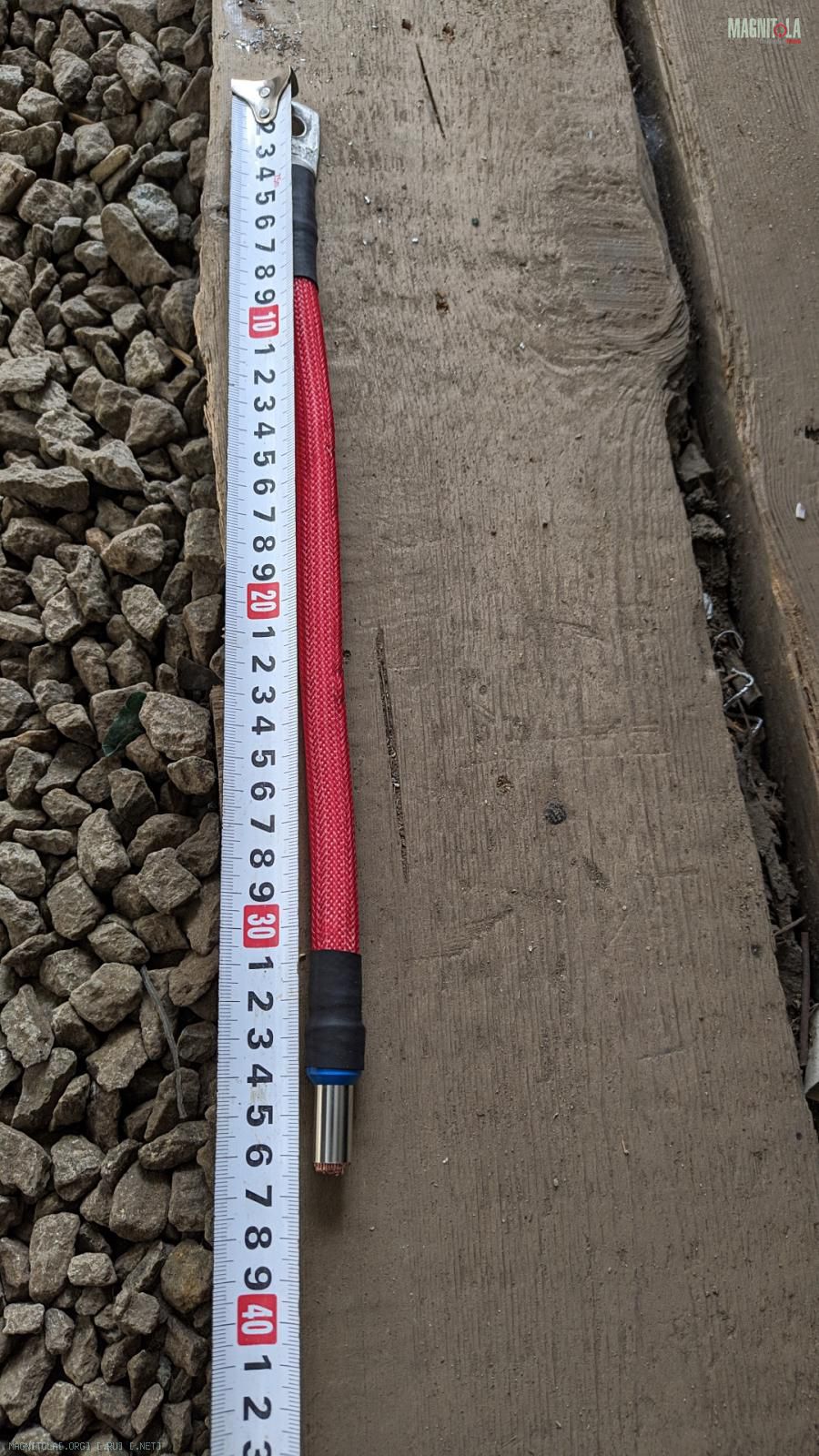

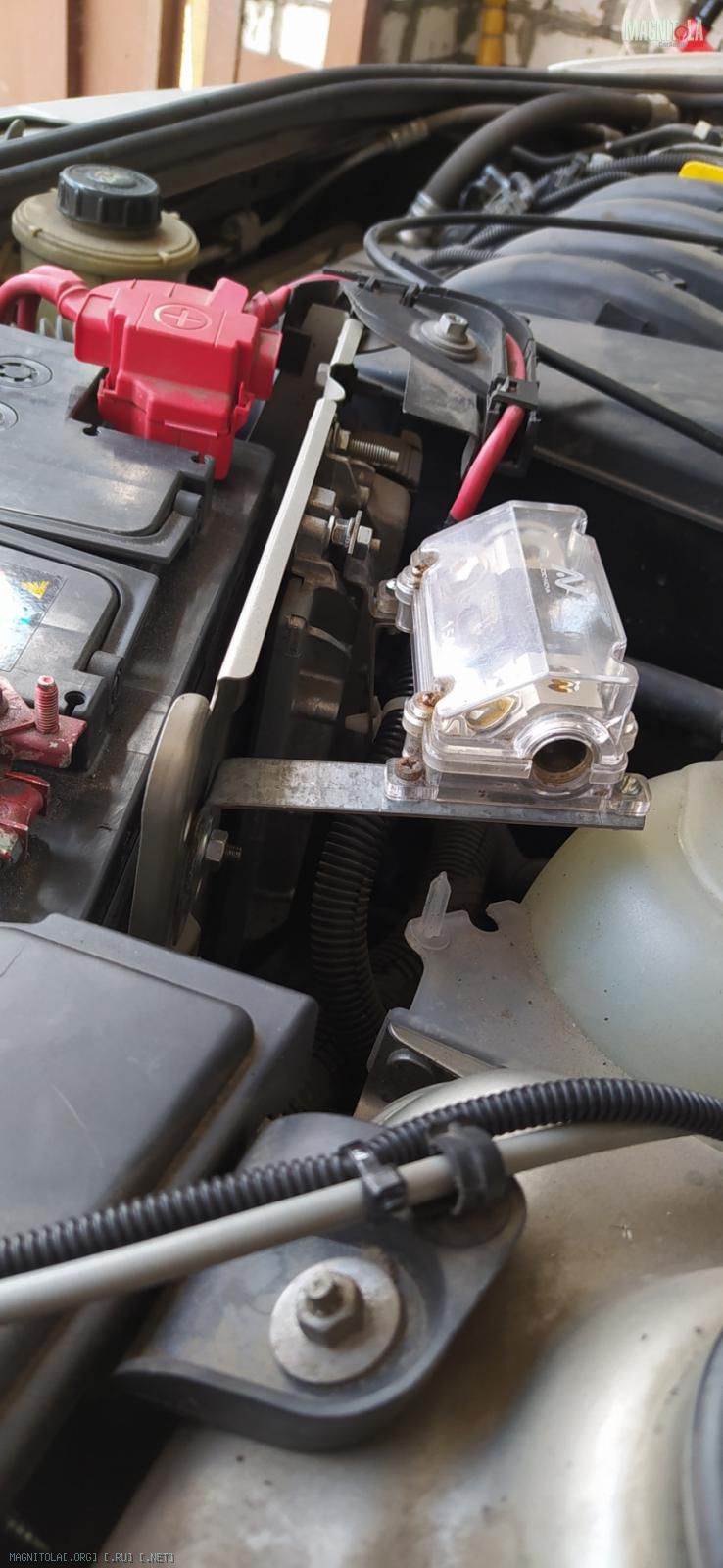

В итоге длина кабеля до предохранителя получилась вот такой
Вложение 1319689

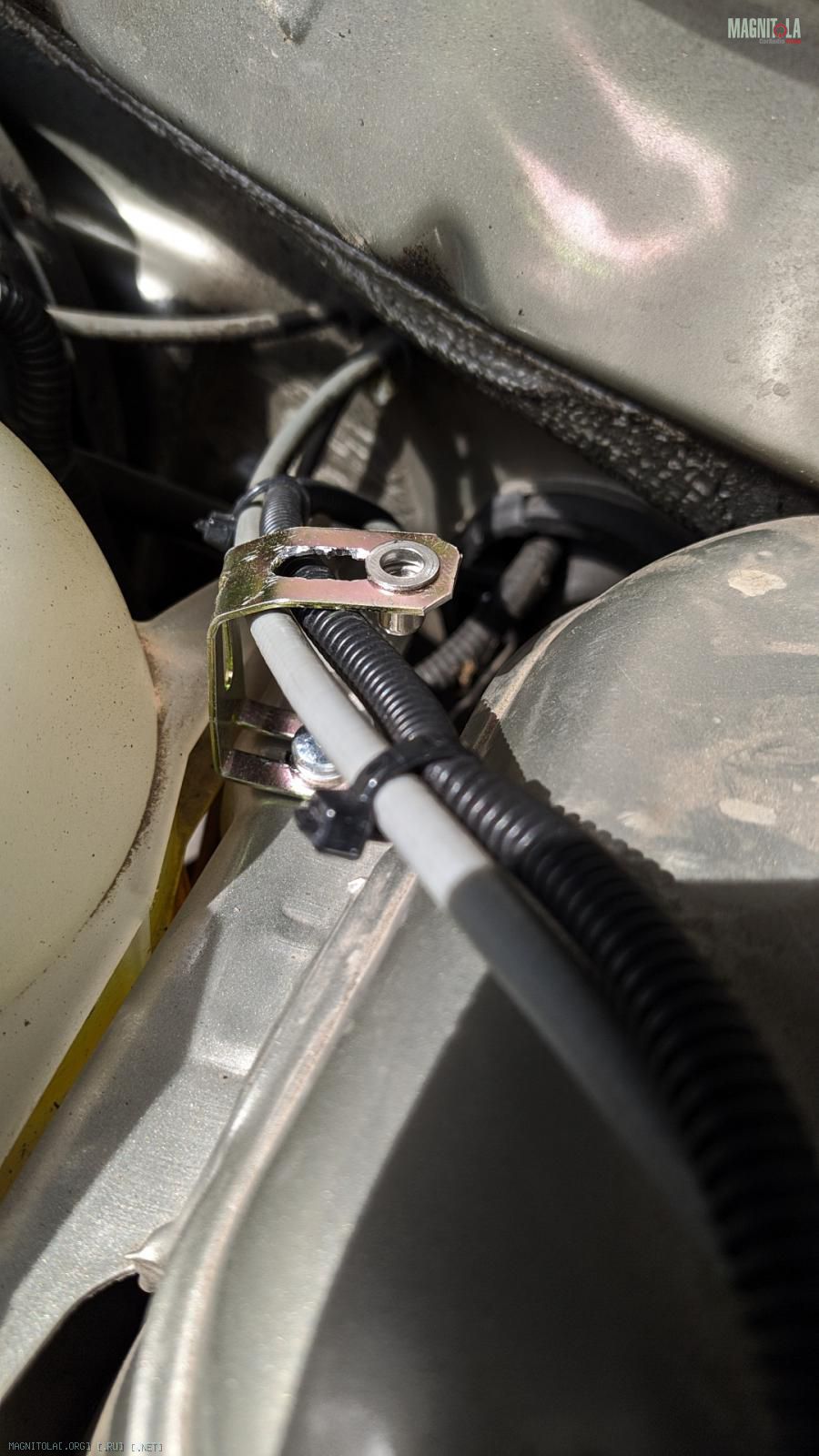

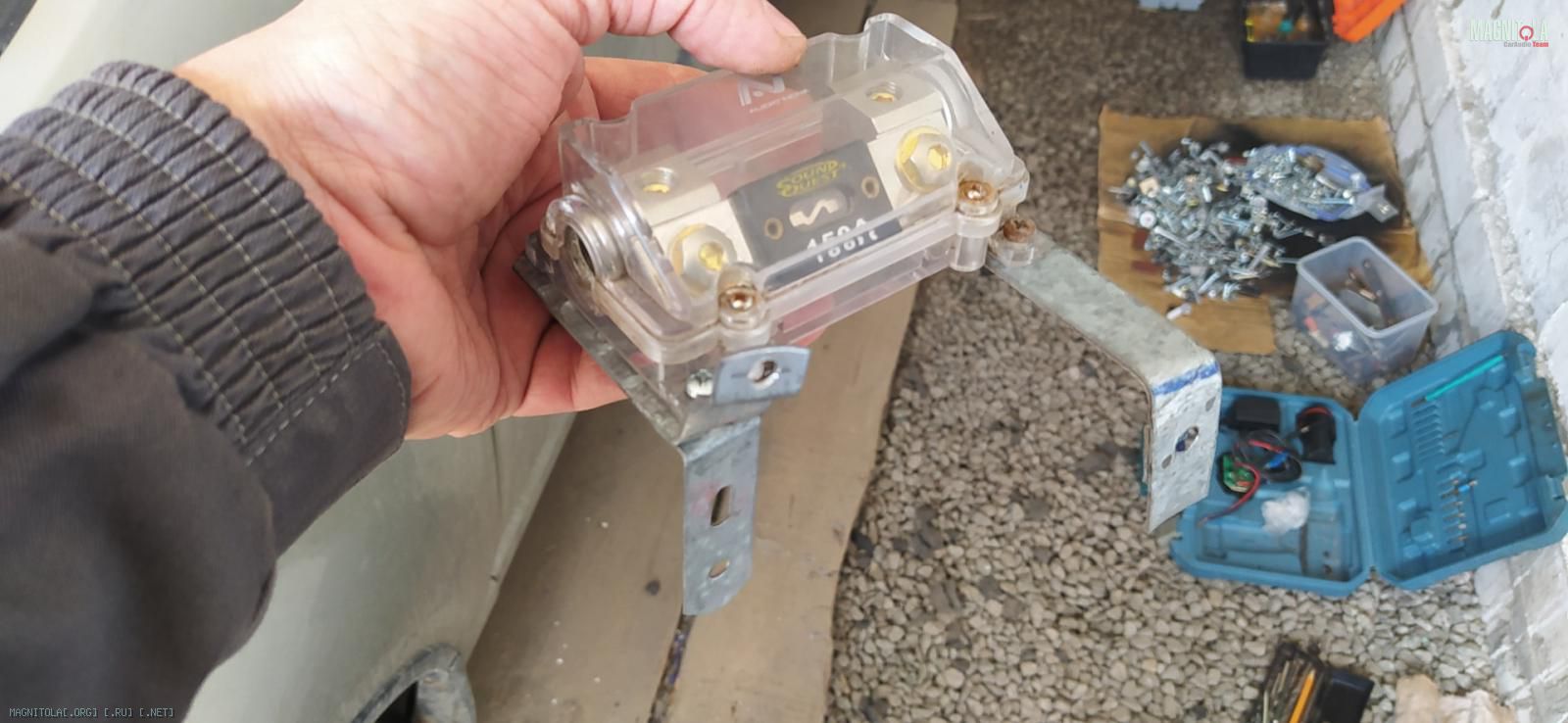

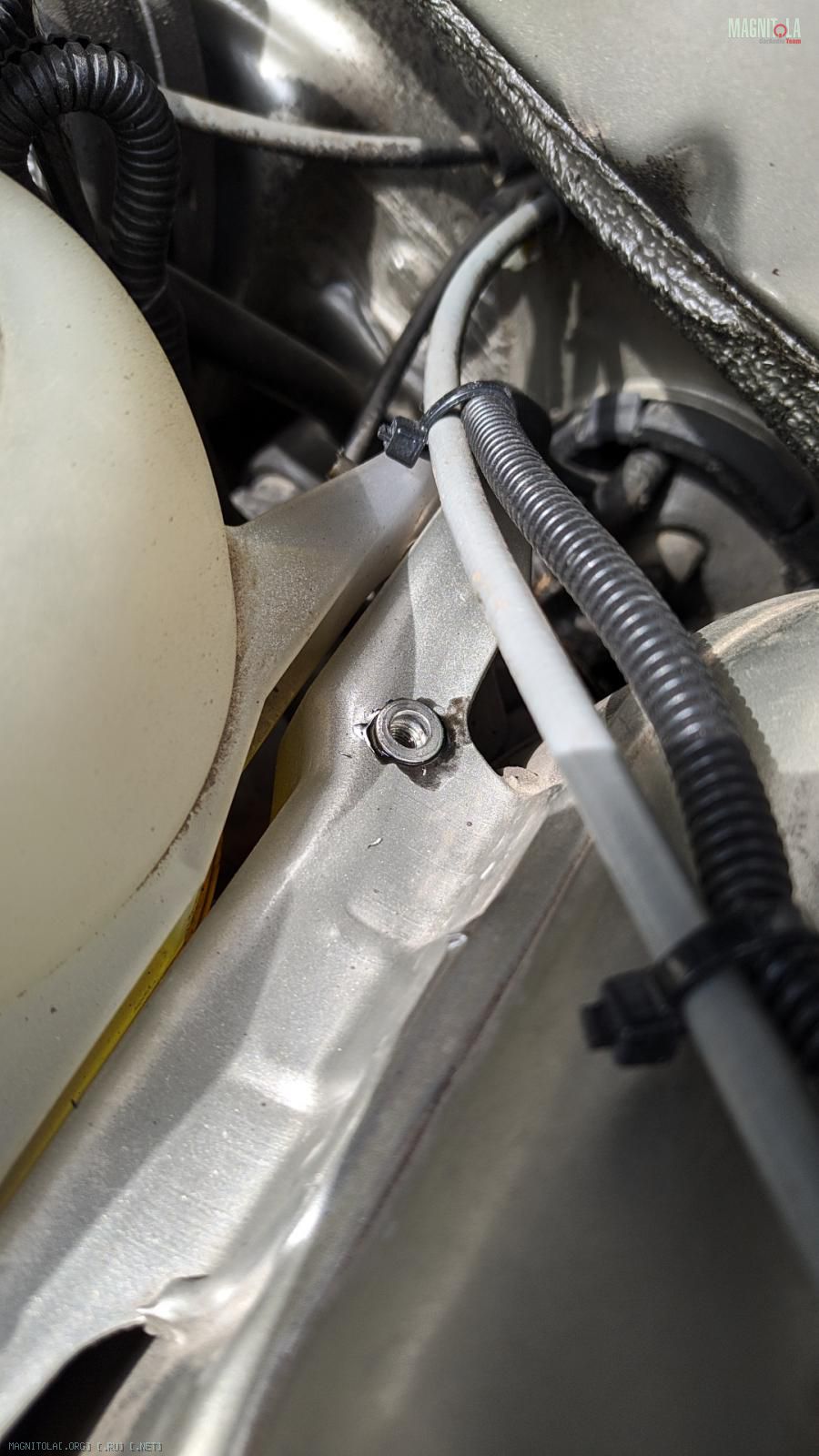

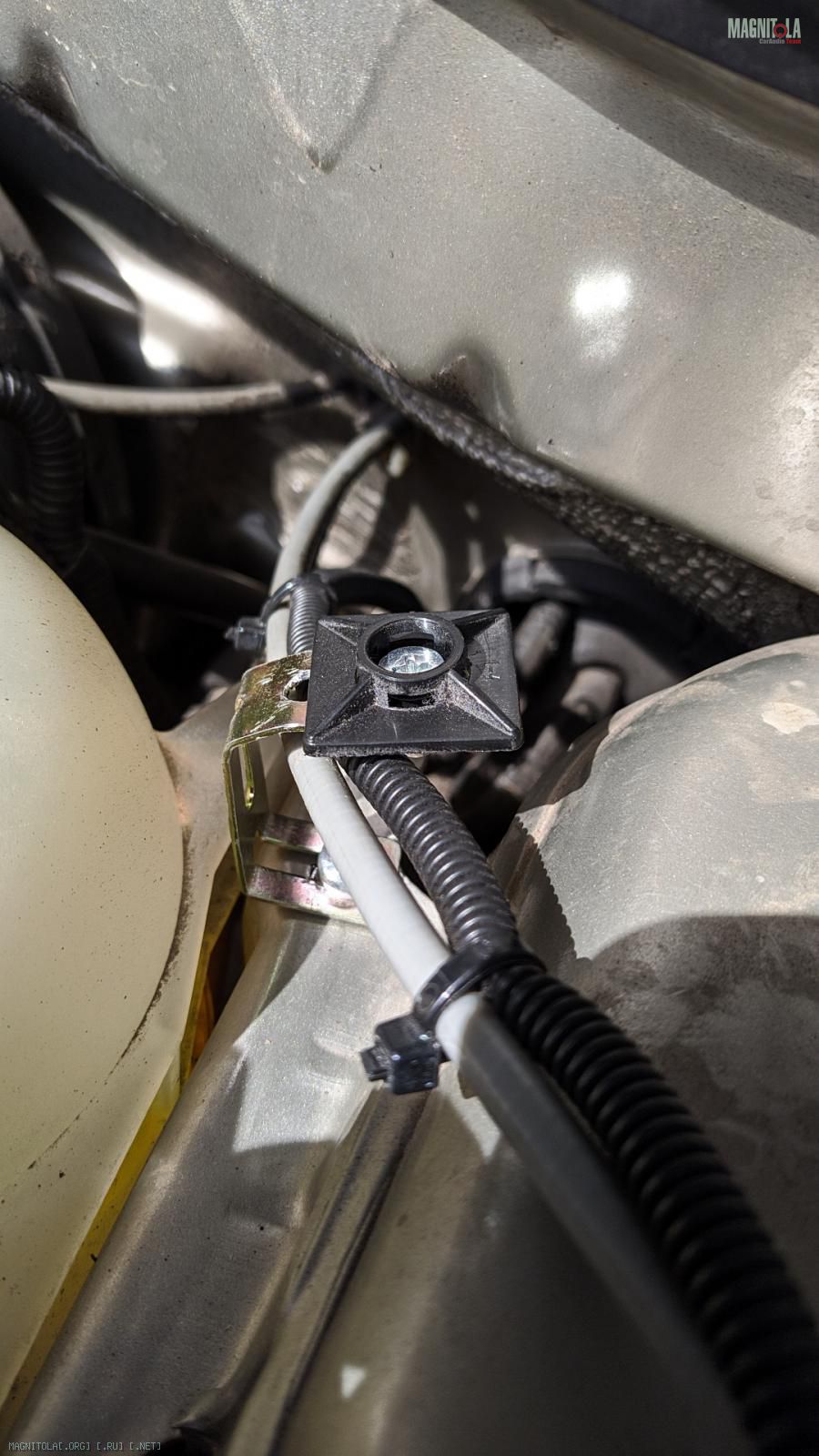

Для дополнительного крепления кабеля от предохранителя до входа в моторный щит изготавливаю простенький кронштейн и креплю его к кузову при помощи резьбовой заклепки. Сверху кронштейна креплю кабельную площадку
Вложение 1319691Вложение 1319693Вложение 1319695

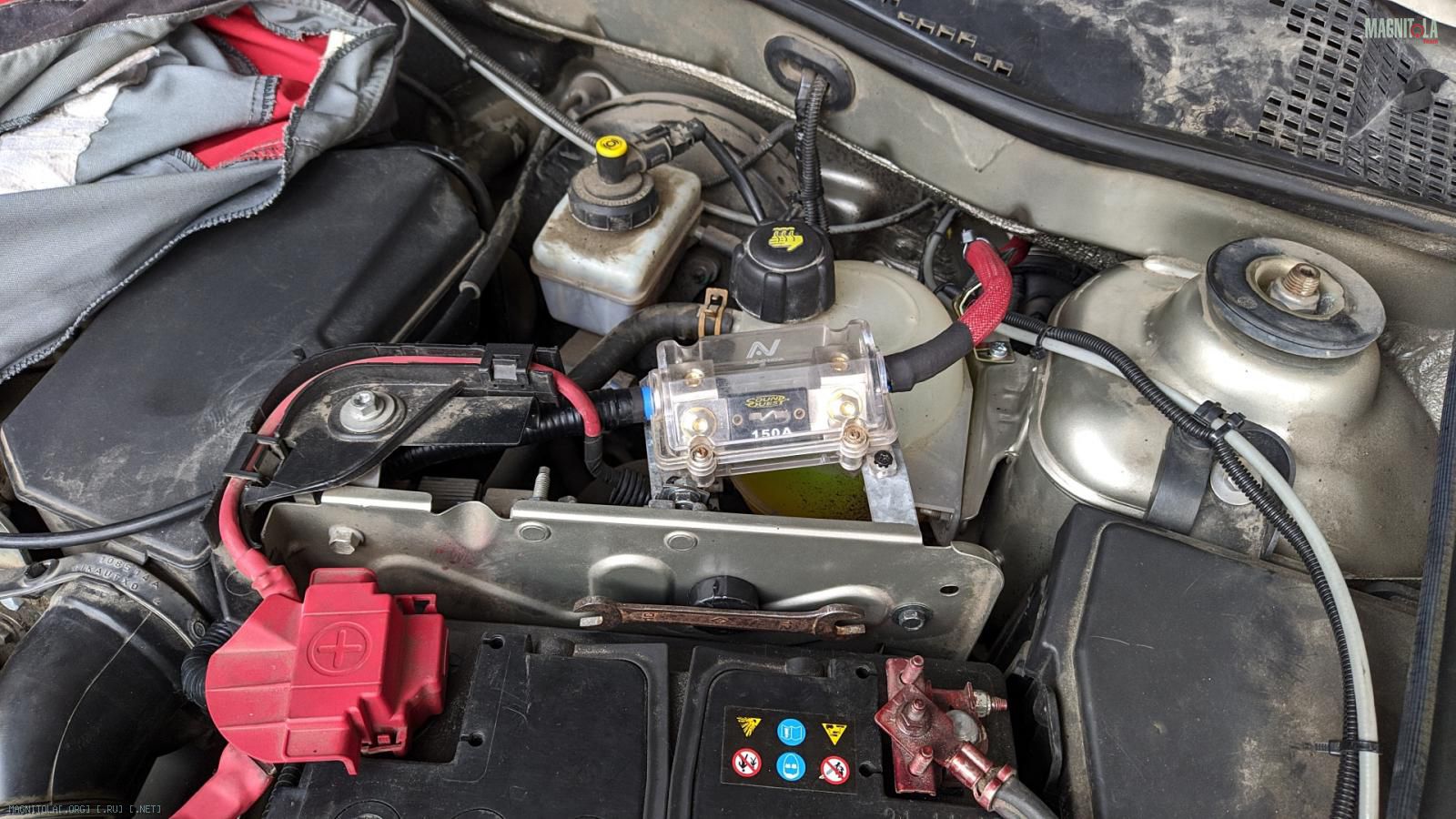

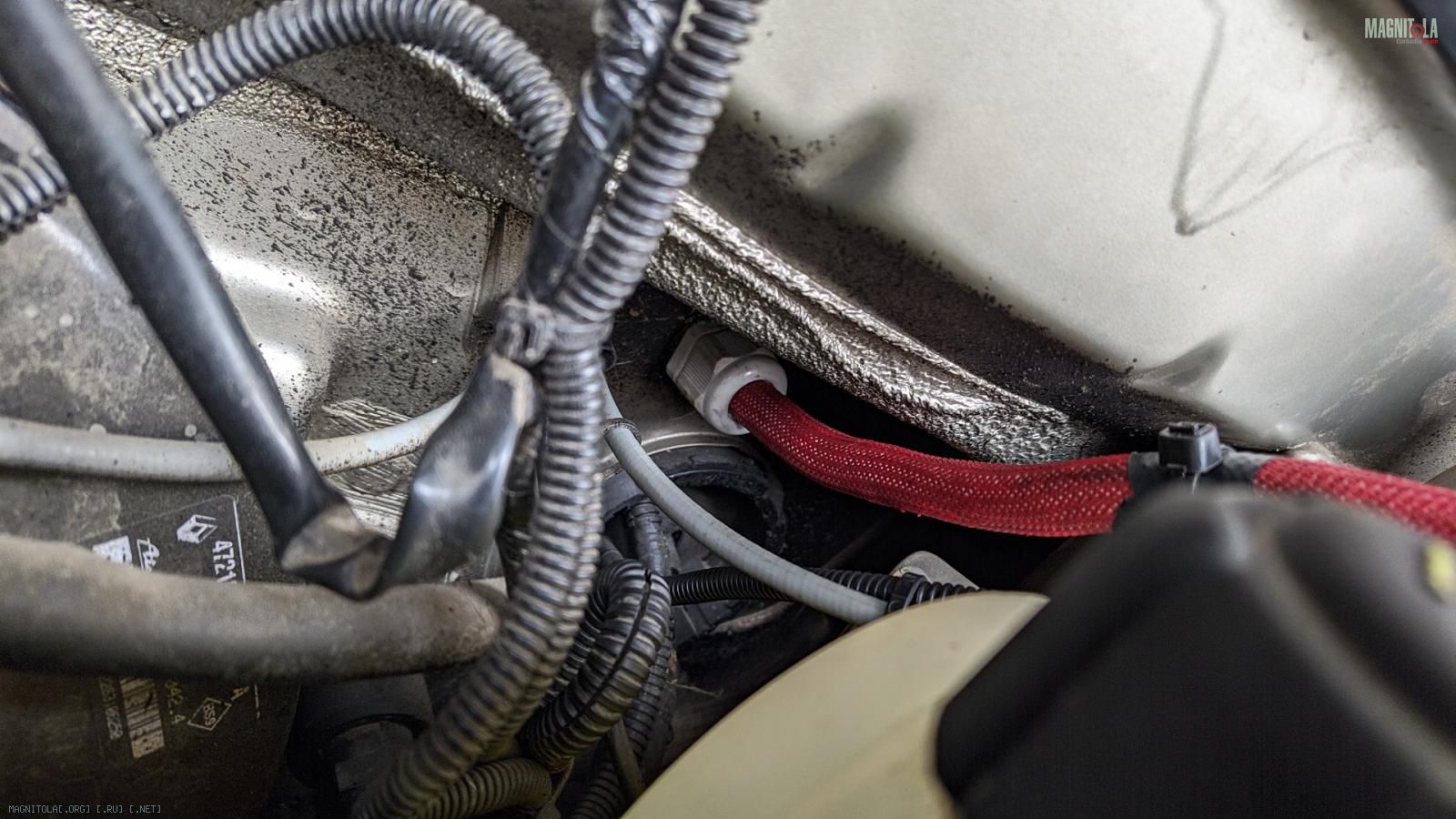

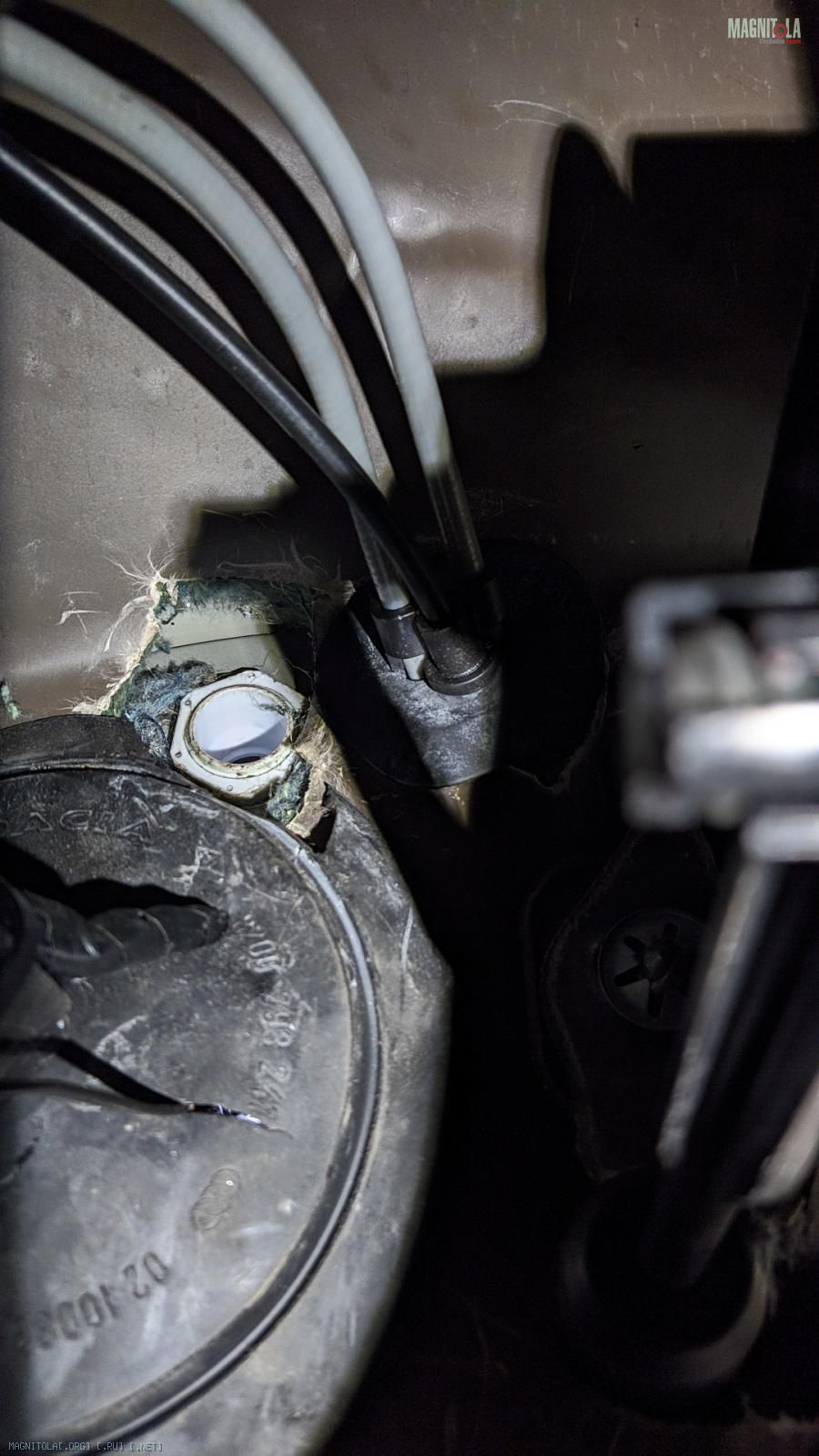

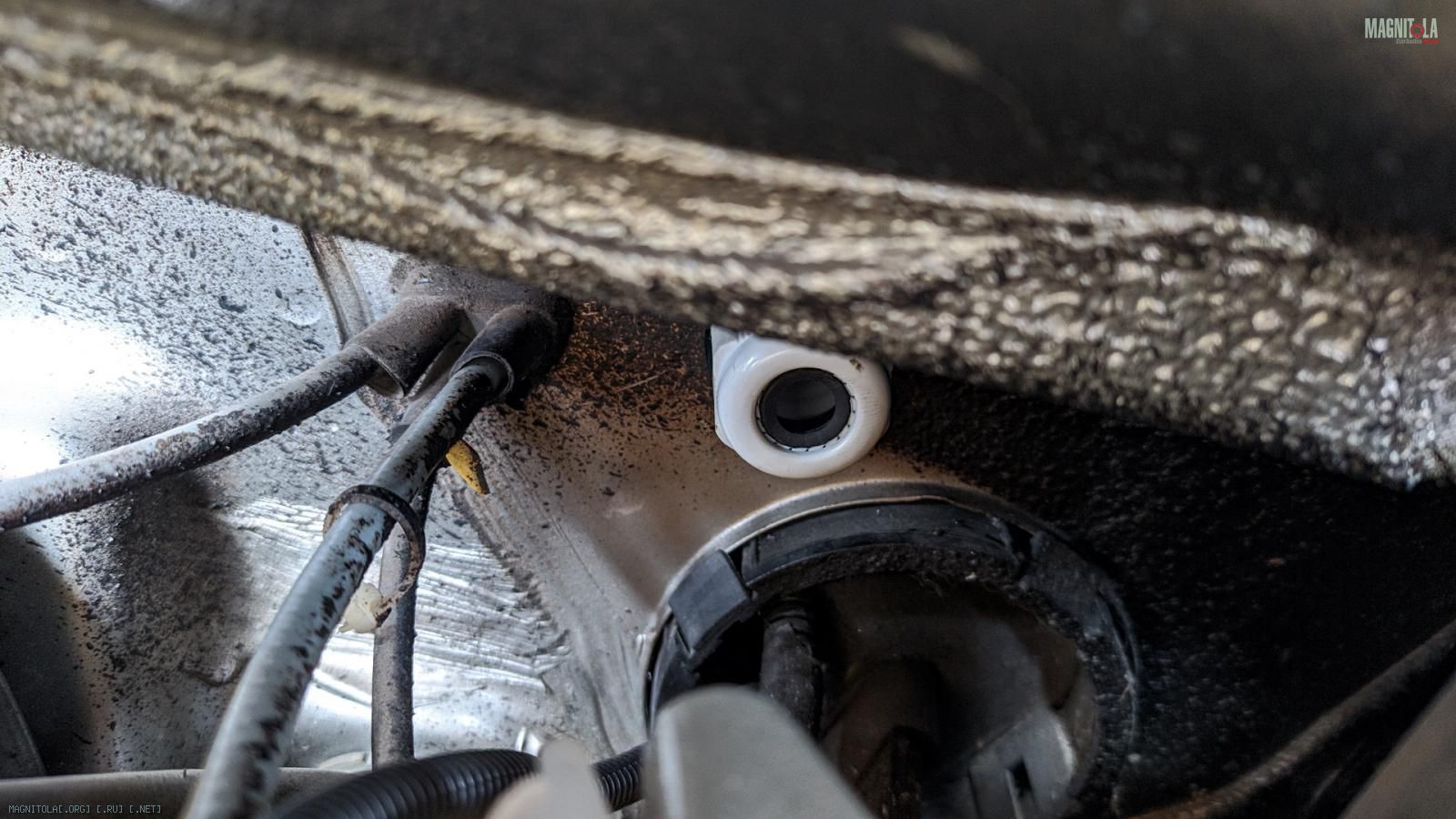

Проход через моторный щит осуществляю через кабельный ввод, который устанавливаю чуть выше основого жгута проводов
Вложение 1319697Вложение 1319699Вложение 1319701Вложение 1319703Вложение 1319705

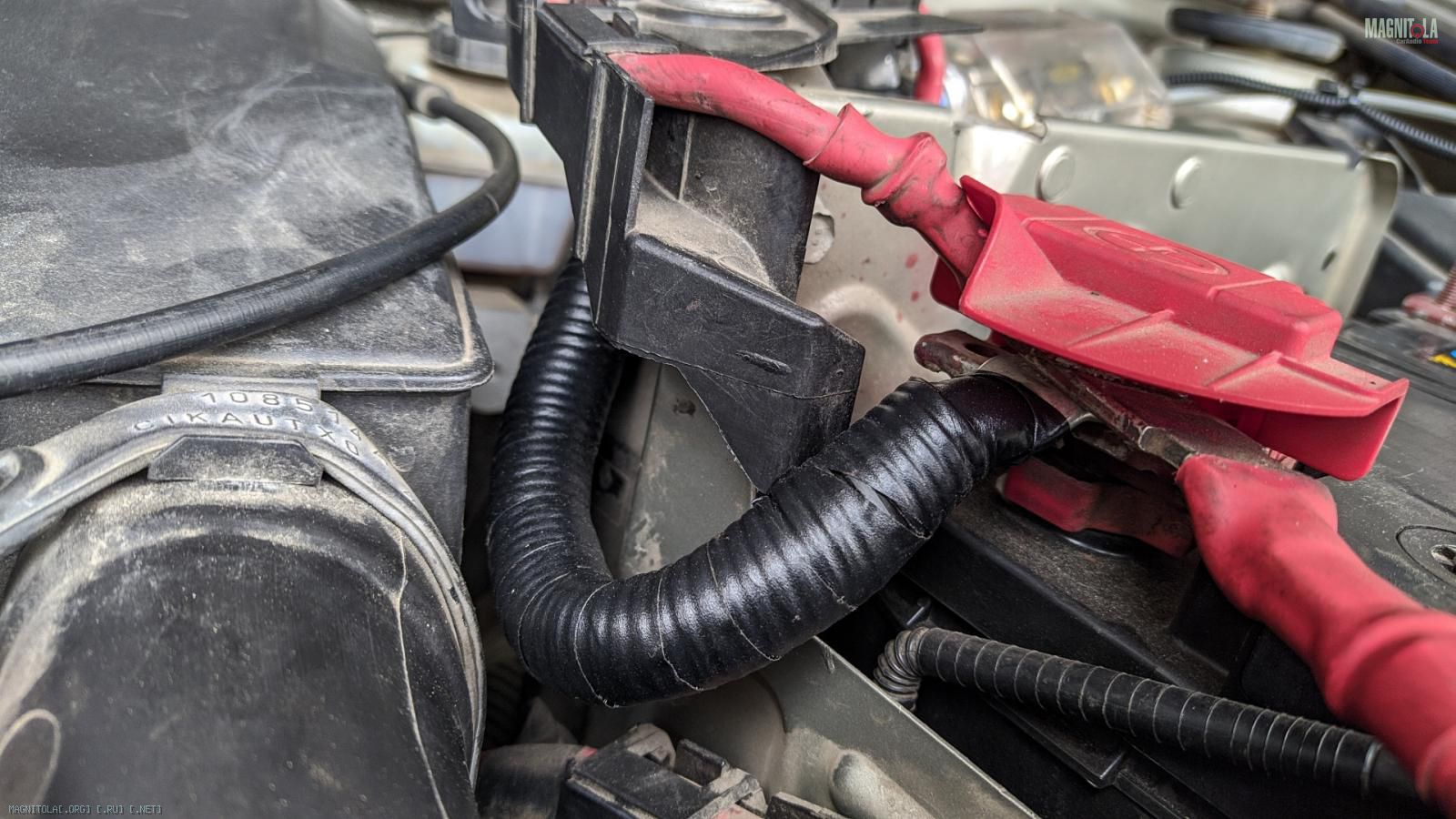

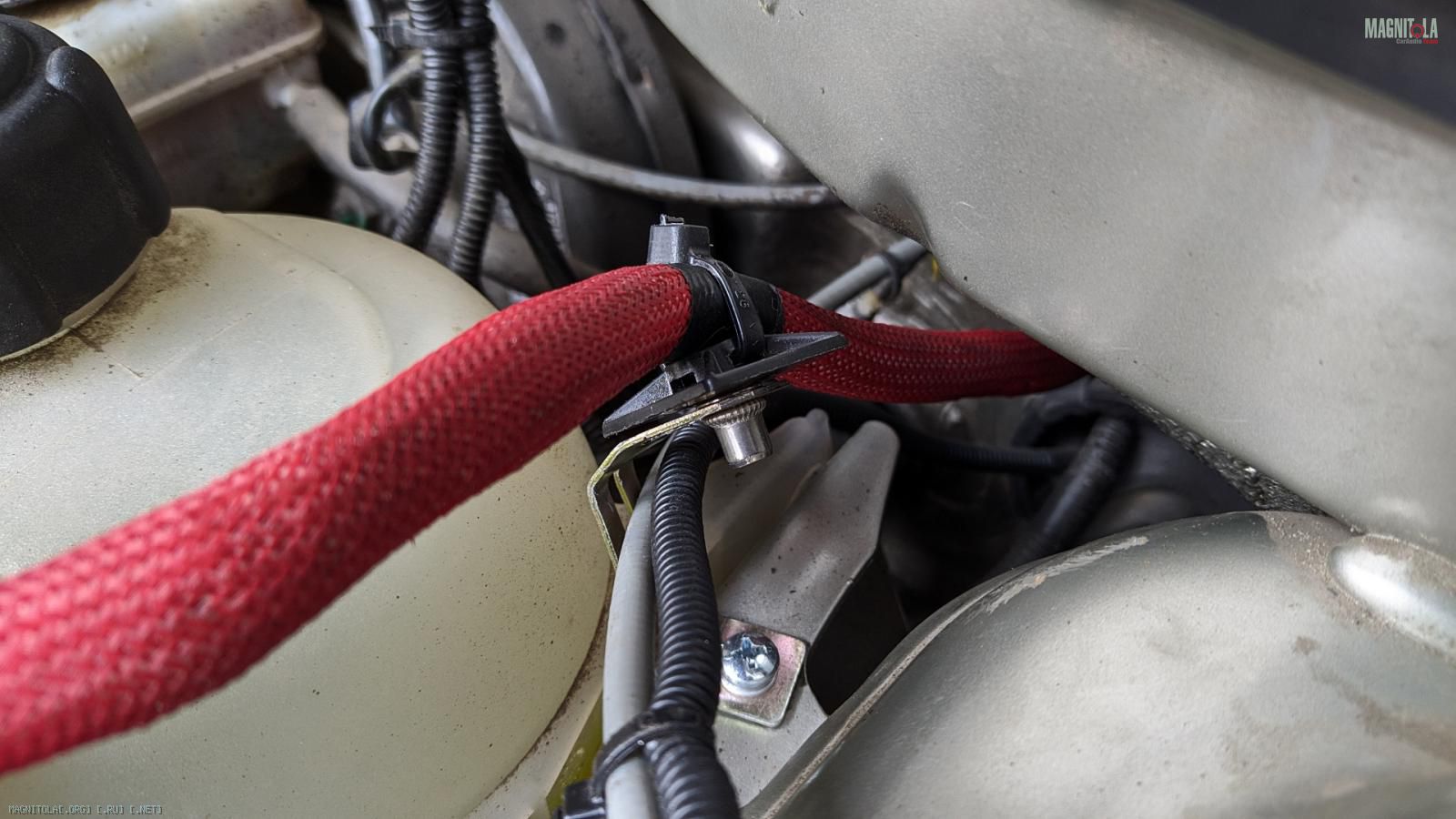

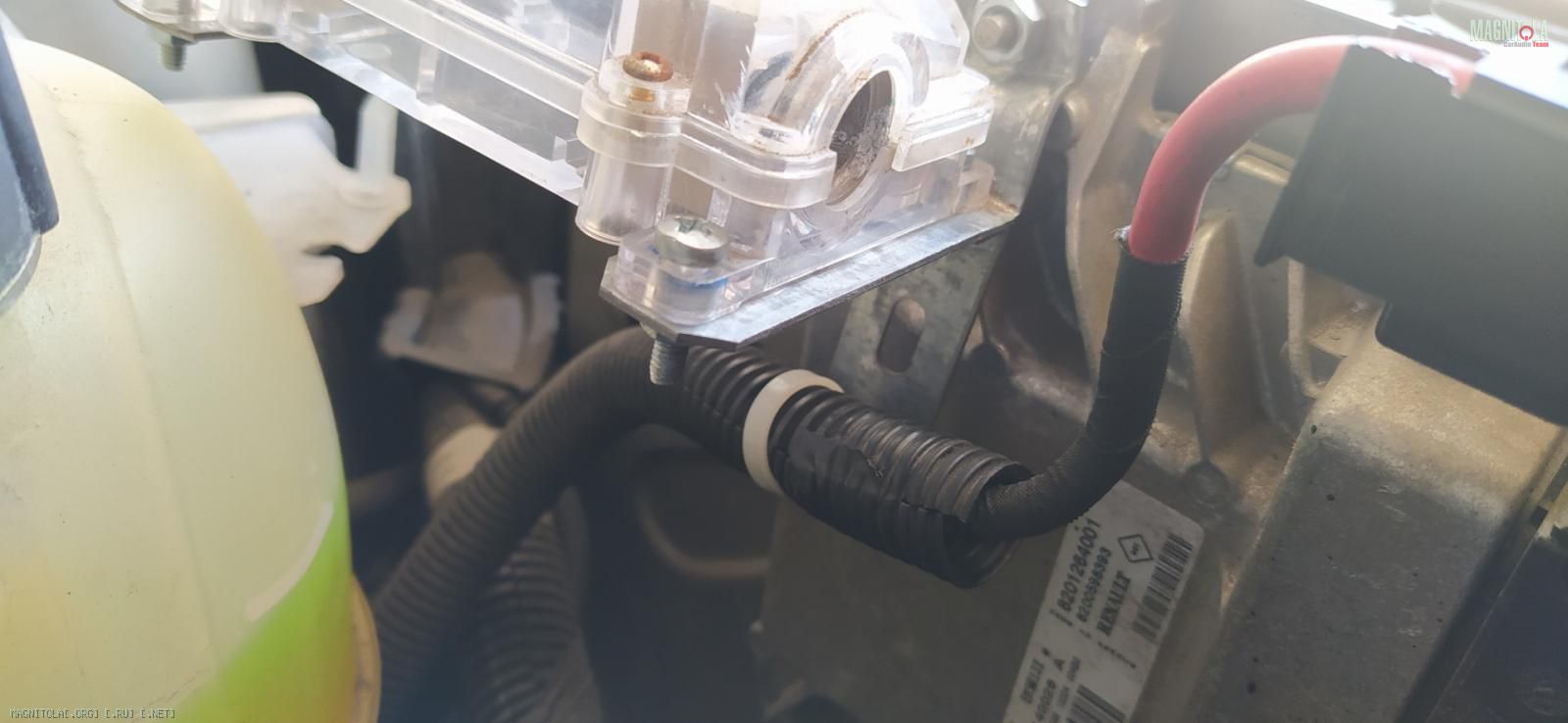

Кабель от клеммы до предохранителя дополнительно защищаю гофрой и изолентой
Вложение 1319707

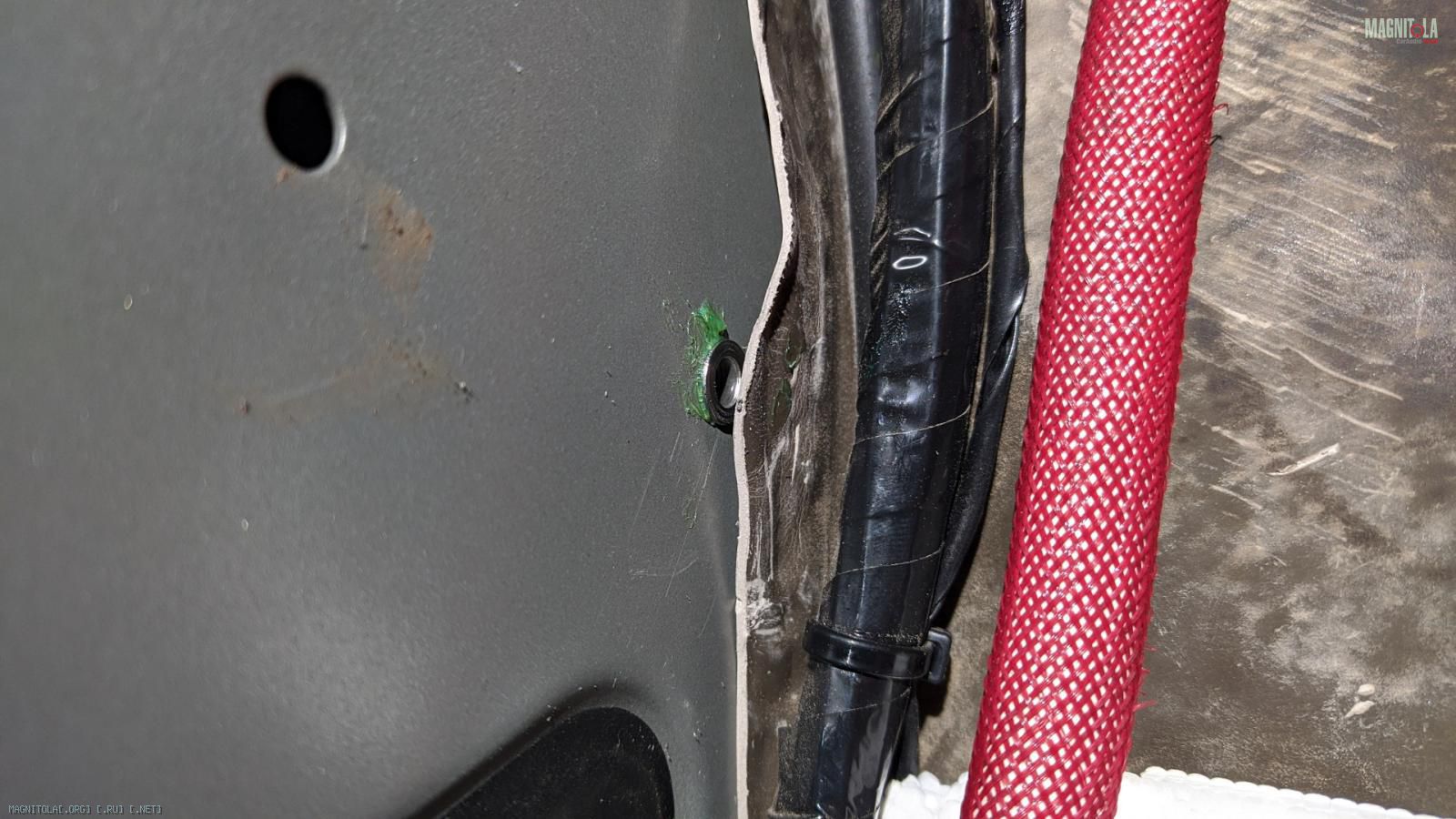

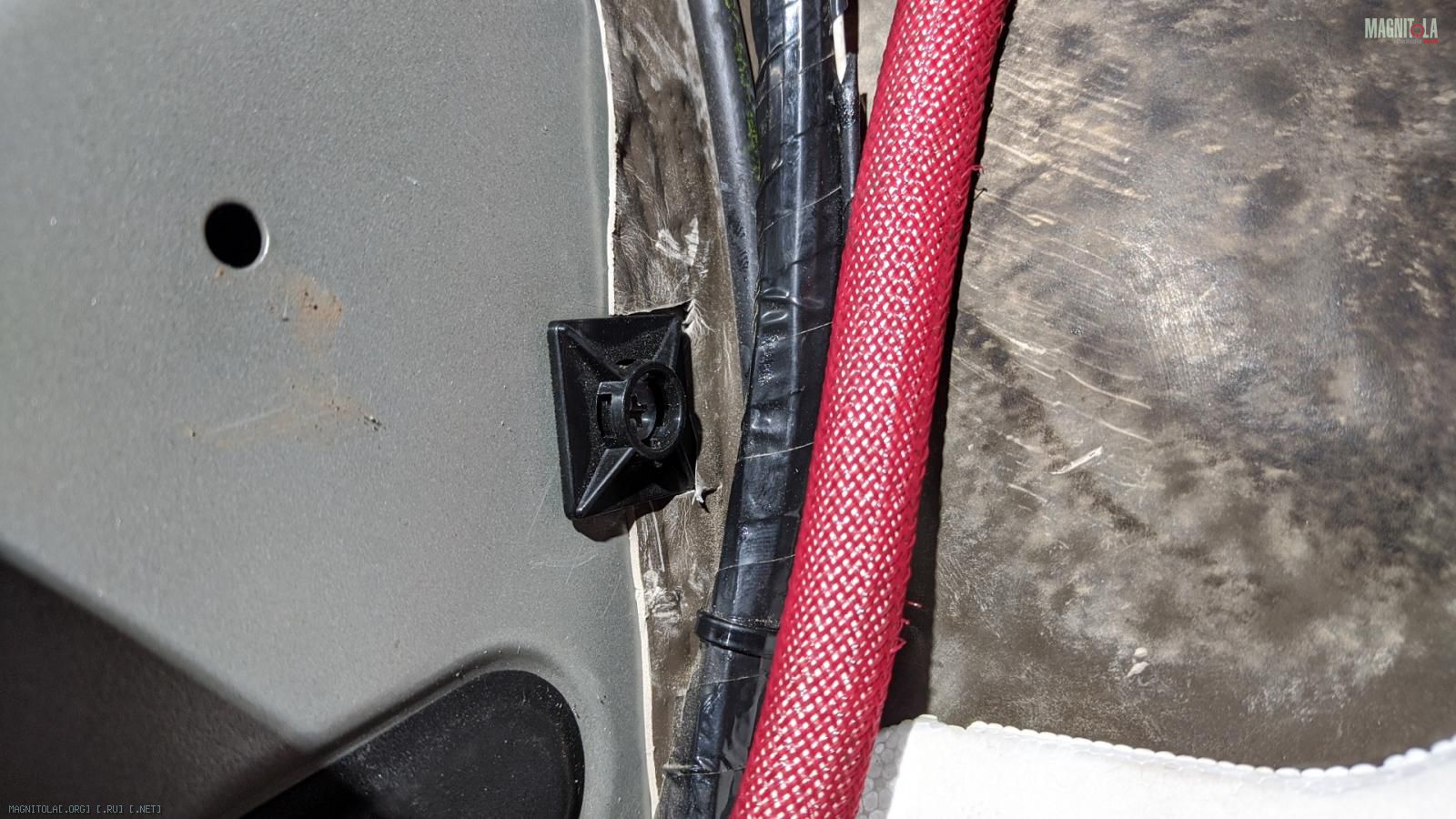

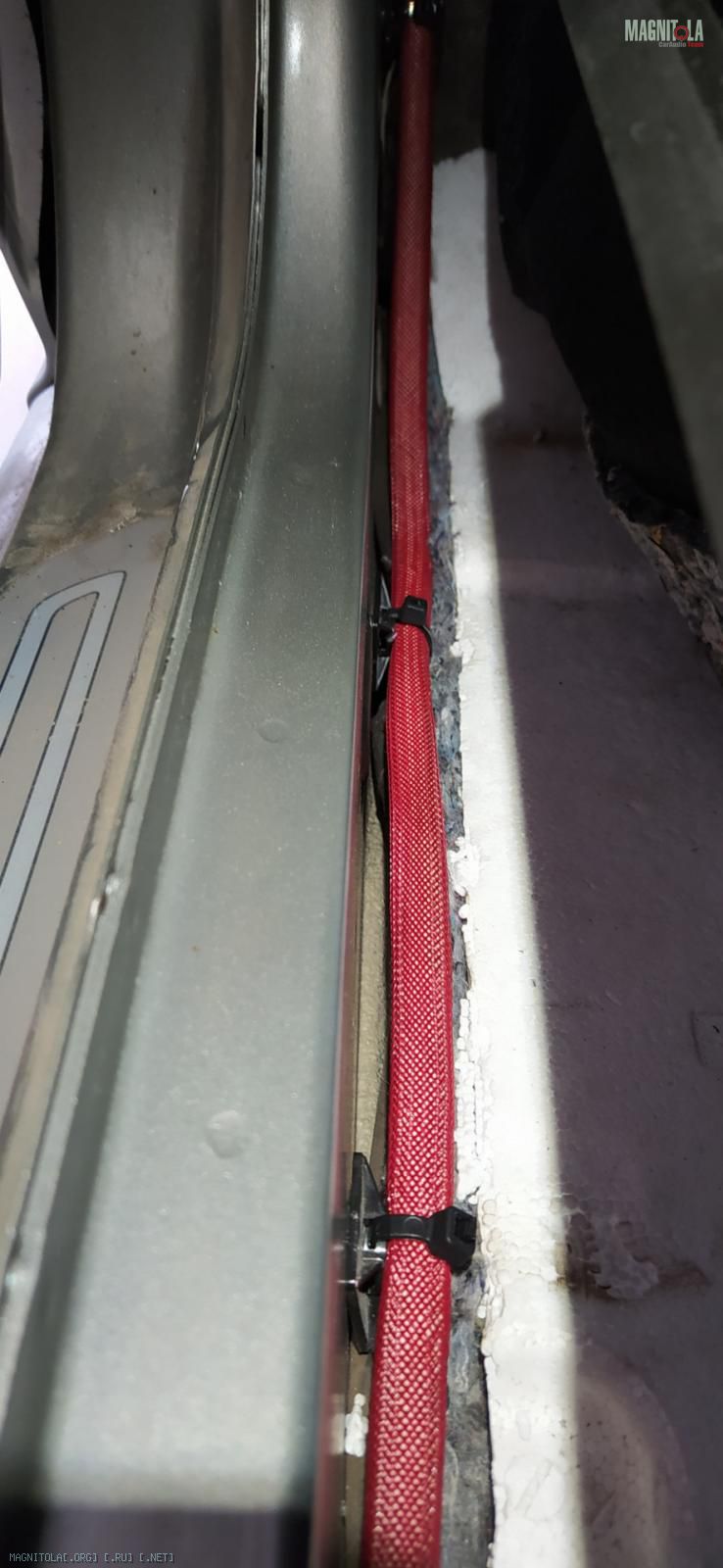

Далее, заведя кабель в салон, креплю его по водительскому порогу при помощи резьбовых заклепок и винтов М4, используя также кабельные площадки
Вложение 1319709Вложение 1319711Вложение 1319713

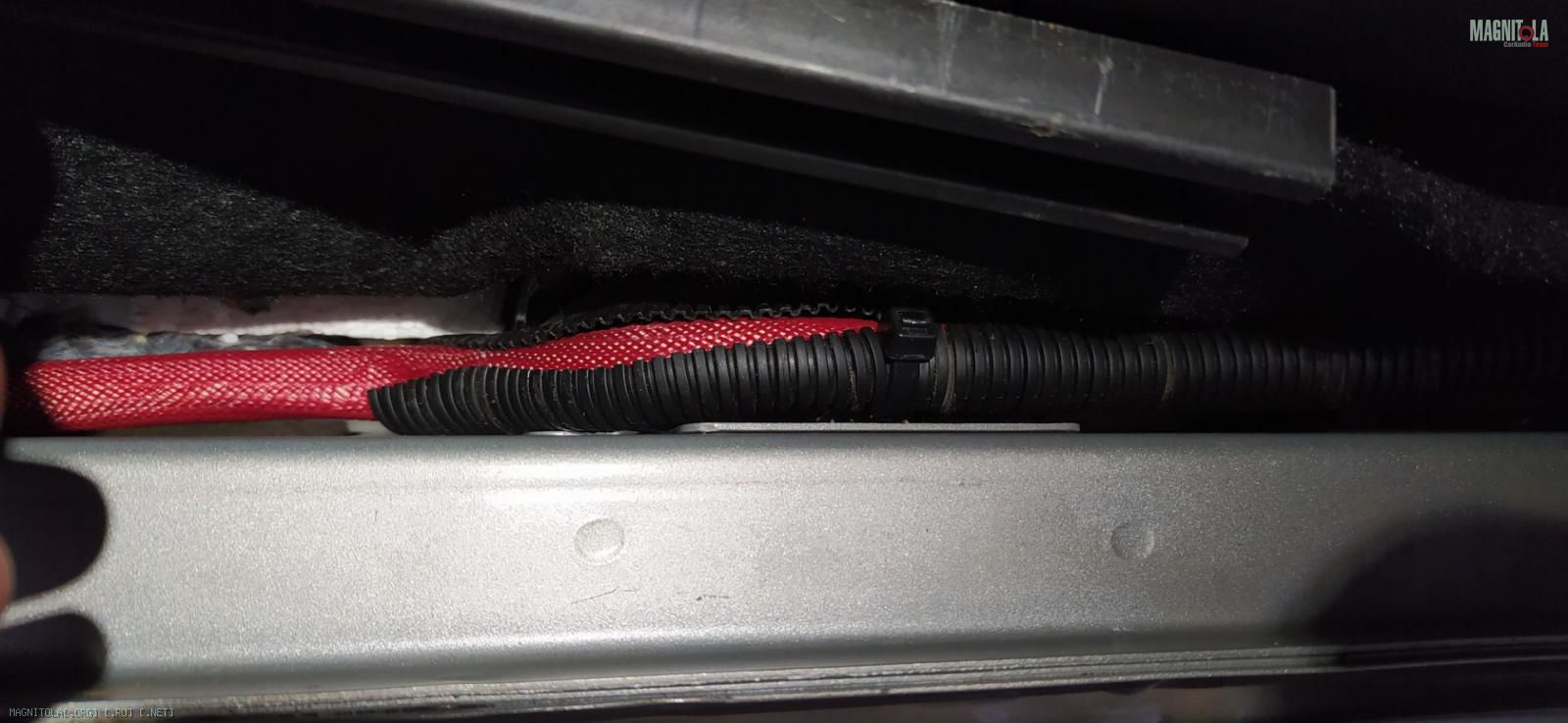

В потенциально опасных местах дополнительно прячу кабель в гофру
Вложение 1319715

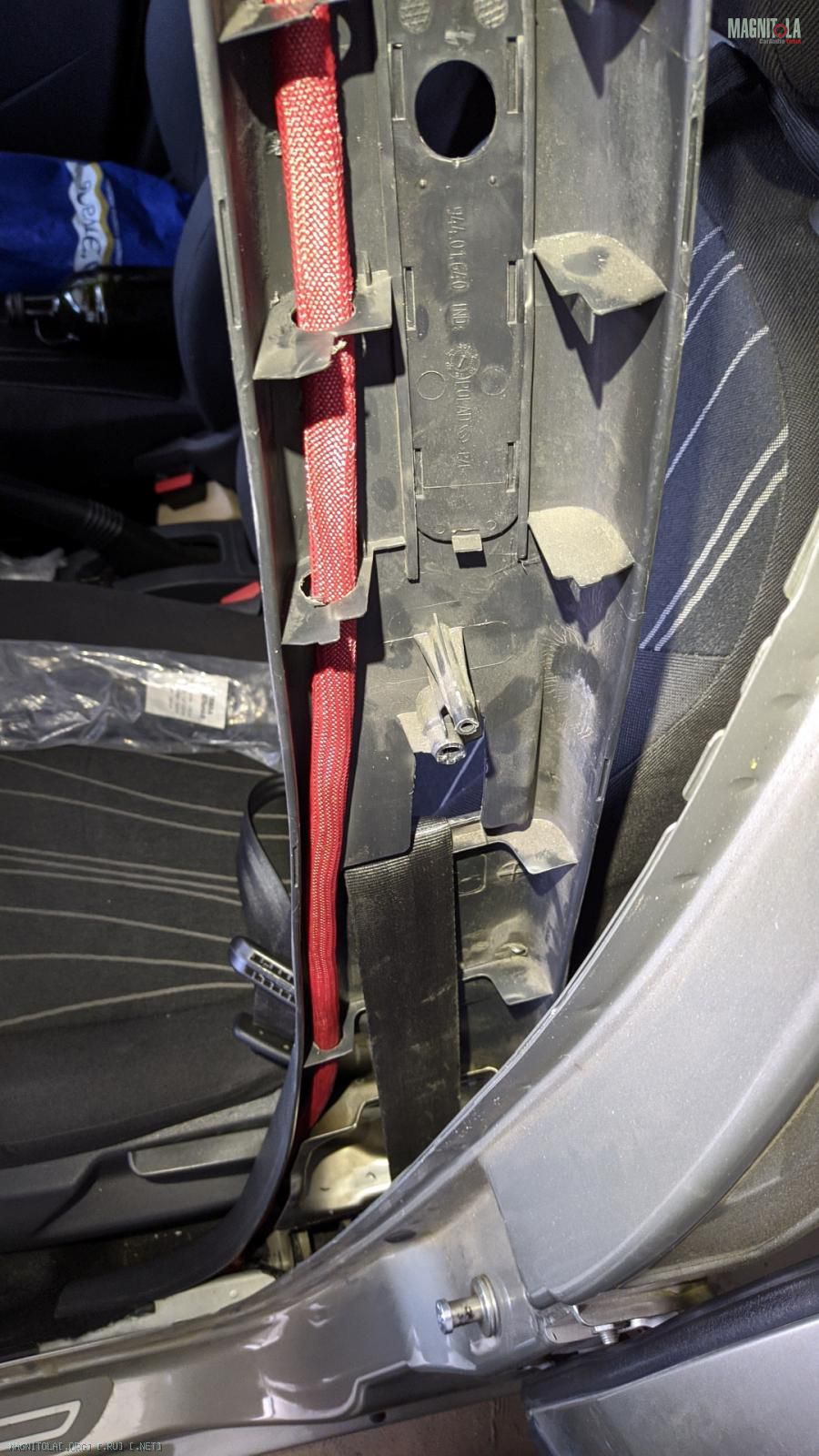

Дойдя до средней стойки поднимаю кабель вверх, используя накладку стойки
Вложение 1319717

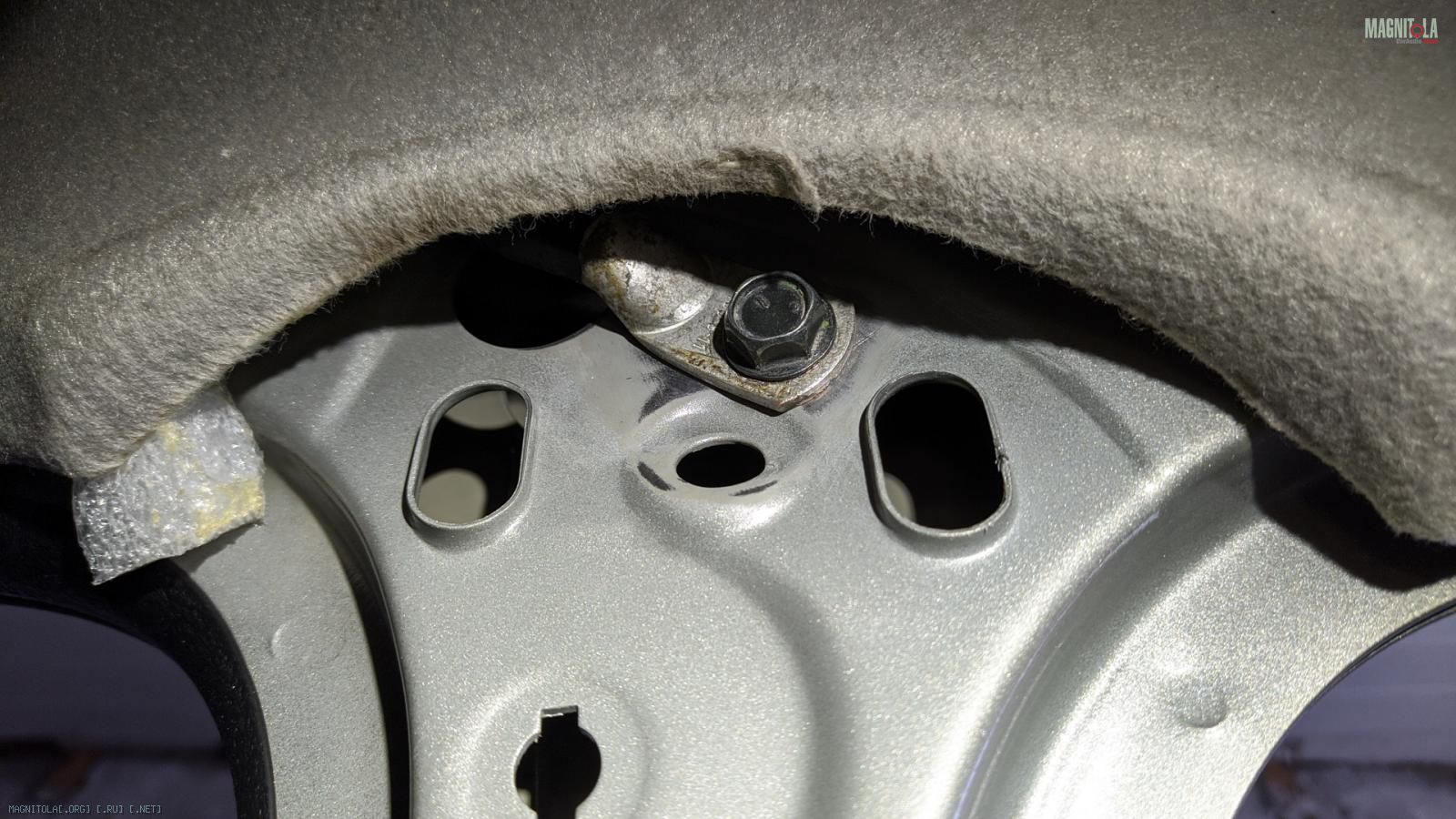

"-" для усилителя беру в верхней части стойки, ближе к крыше. Зачищаю краску до металла и использую болт и гайку М8
Вложение 1319719

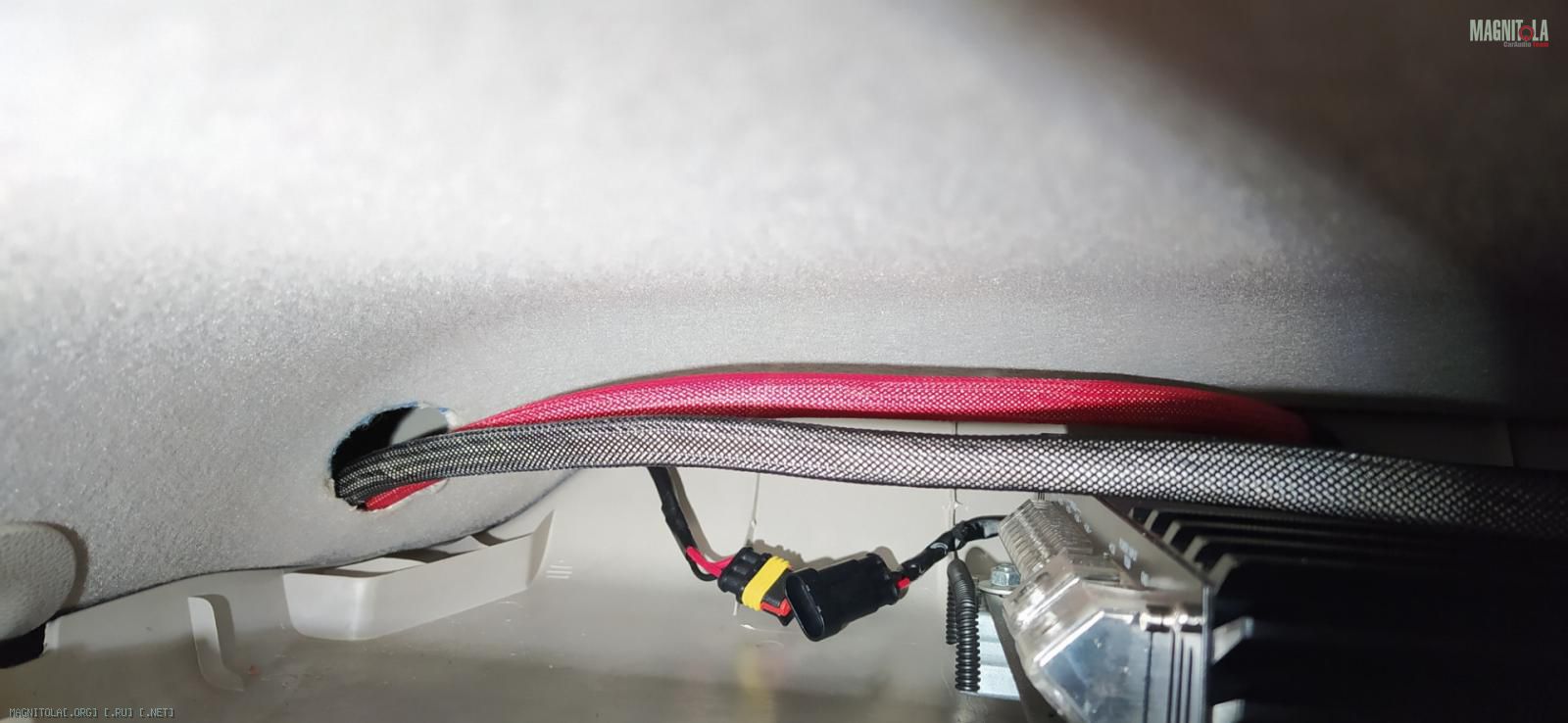

Далее, вырезав отверстие в обшивке потолка, завожу провода питания усилителя. Этот вырез находится в нише полки, поэтому после установки полки на место, его видно не будет
Вложение 1319721
Вложений: 11
Re: Попытка озвучить Ларгус.
Как бы цинично это не звучало, но спасибо ВВП за самоизоляцию, ибо я не смог бы найти столько свободного времени, которое уделил инсталлу. Продолжаем!

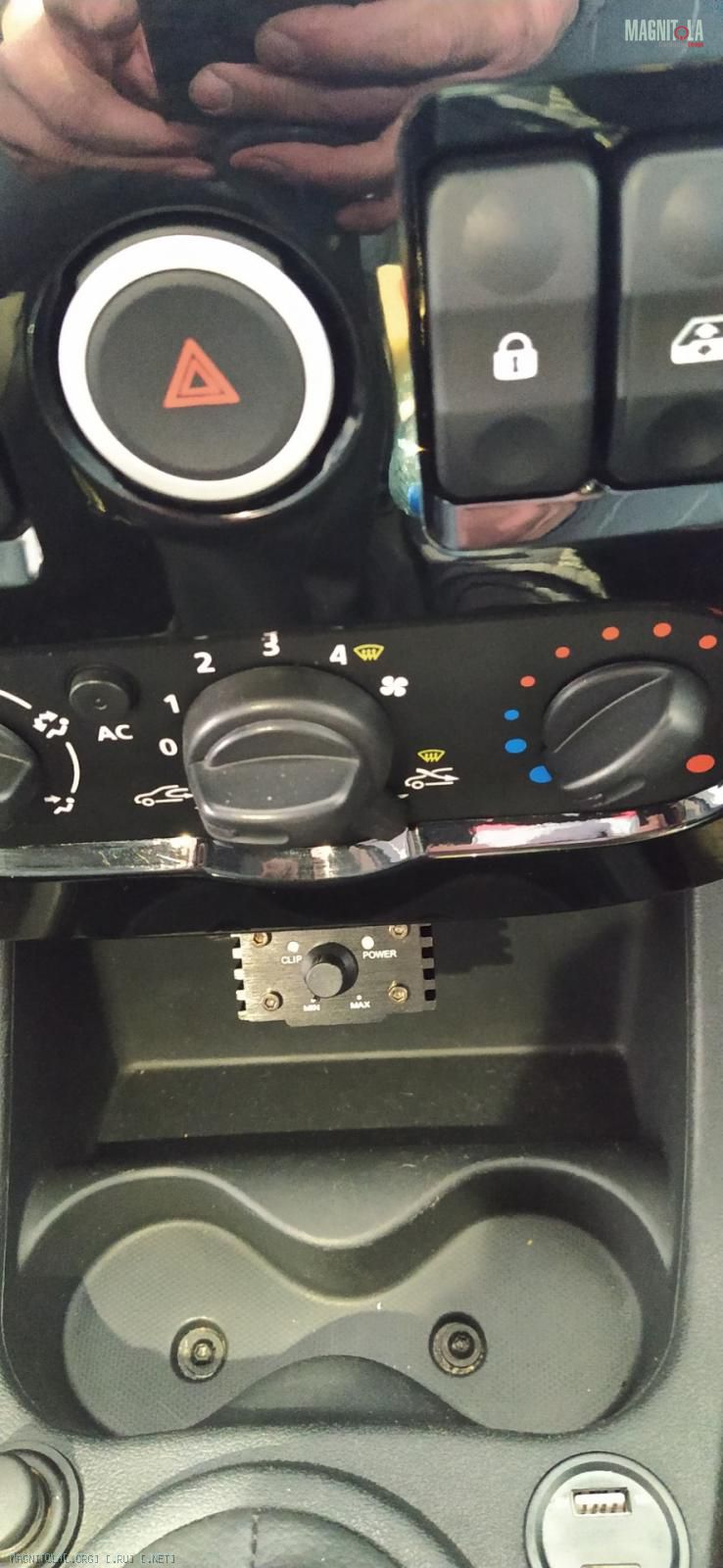

В комплекте усилителя имеется дистанционный регулятор баса с индикаторами включения и клиппа. Его, при помощи 2-стороннего скотча и праймера 3М, креплю вот так
Вложение 1319723Вложение 1319725

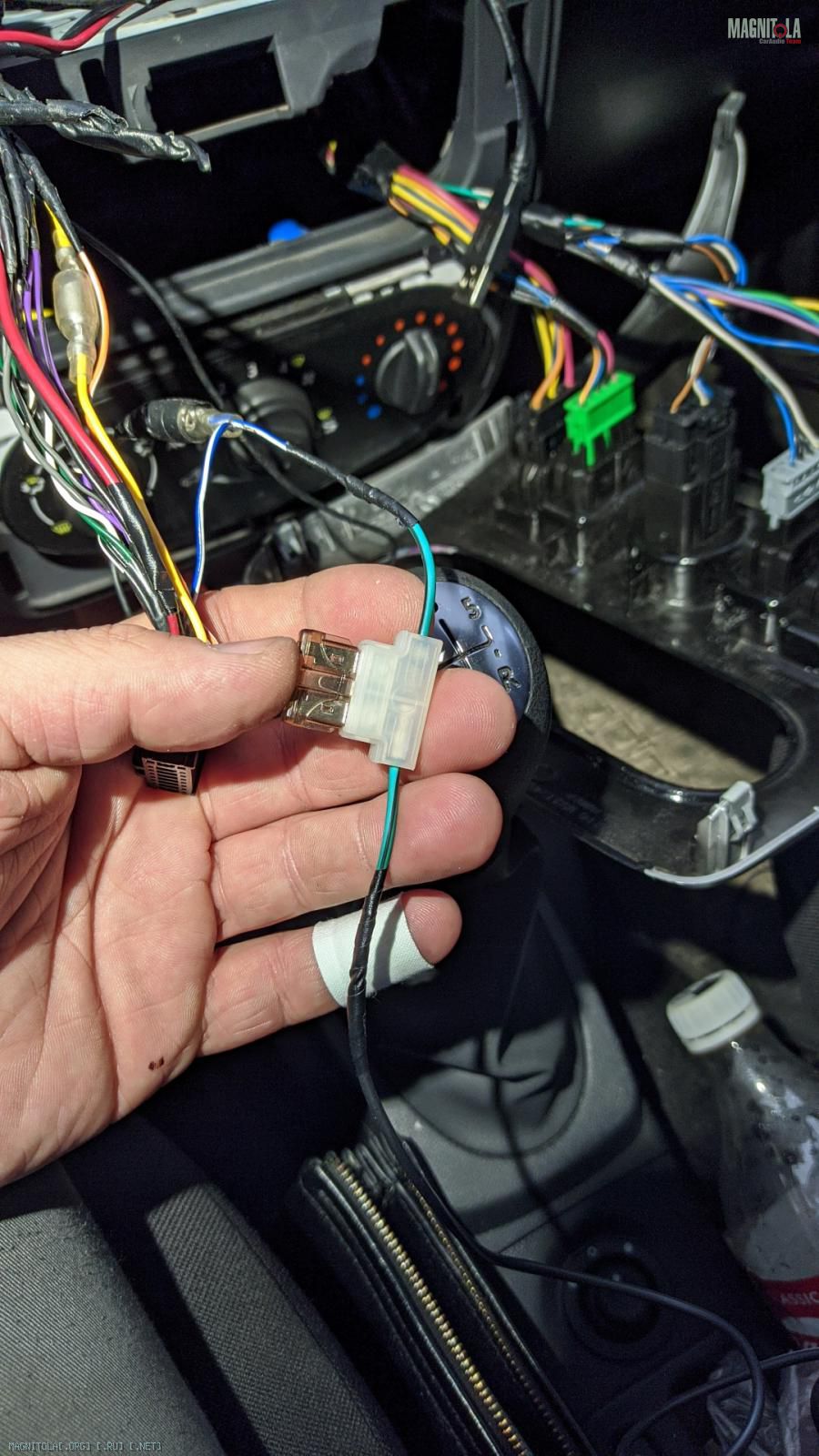

Провод управления усилком "remote" защищаю предохранителем. Так, на всякий, как говорится))
Вложение 1319727

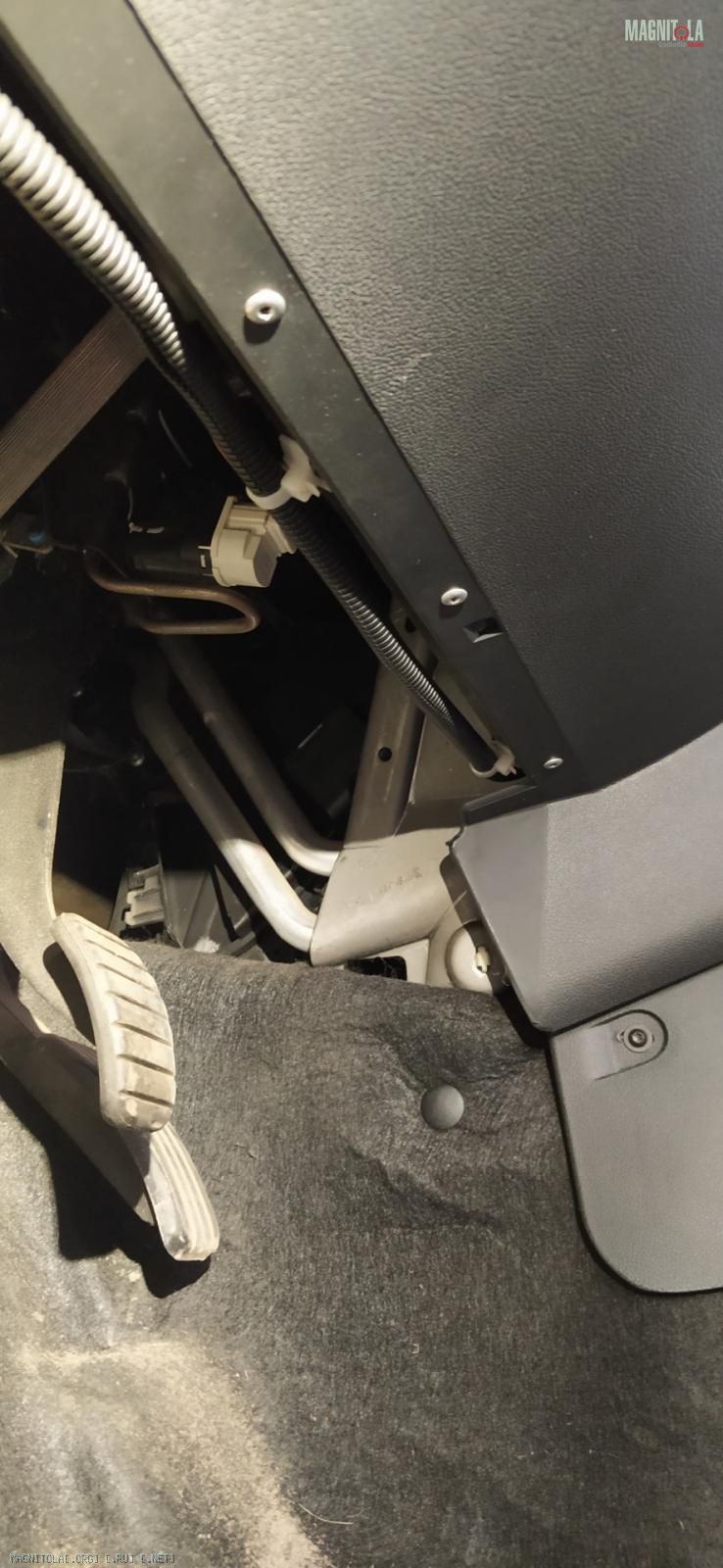

Укладываю оба провода (ремоут и от регулятора баса) в гофру и тяну по порогу, стойке также вверх, к месту будущей установки усилителя
Вложение 1319729

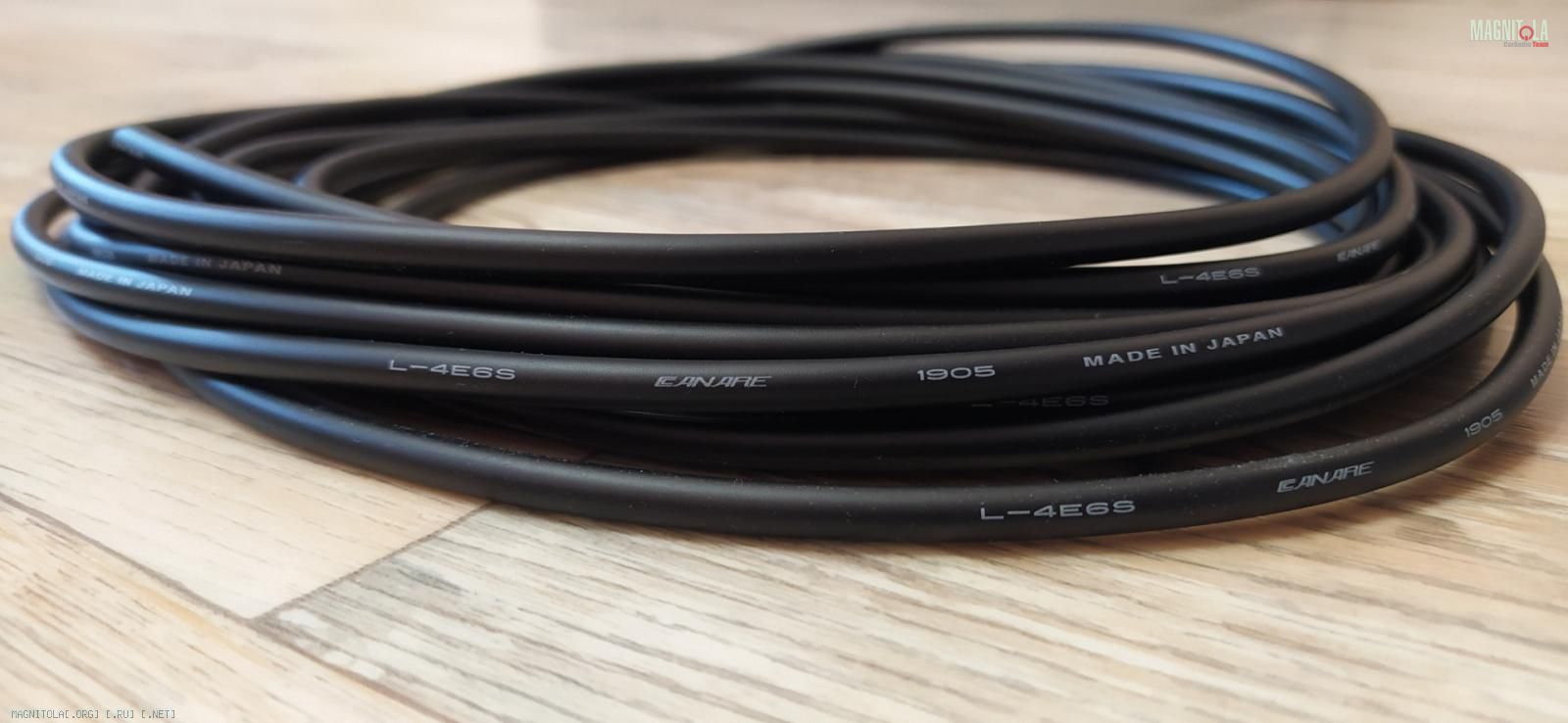

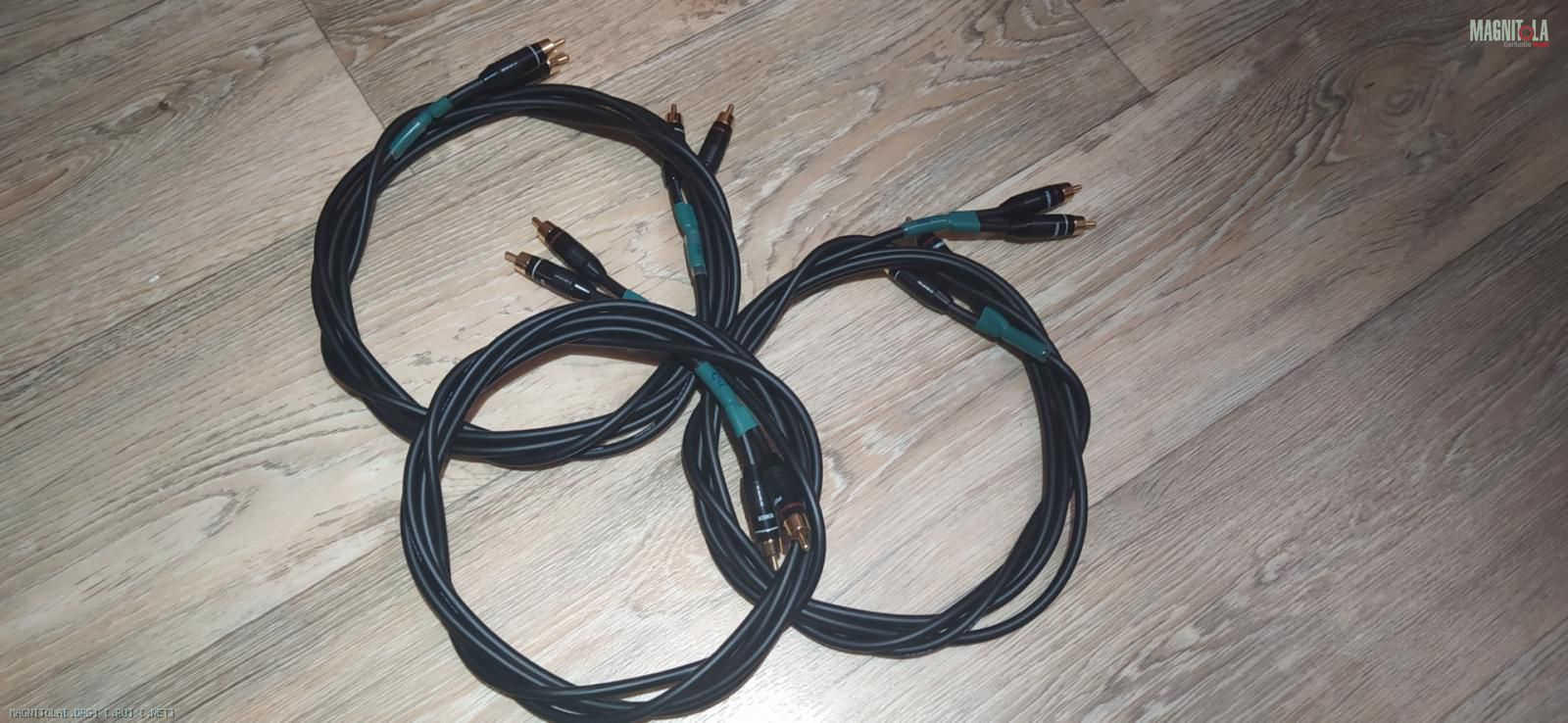

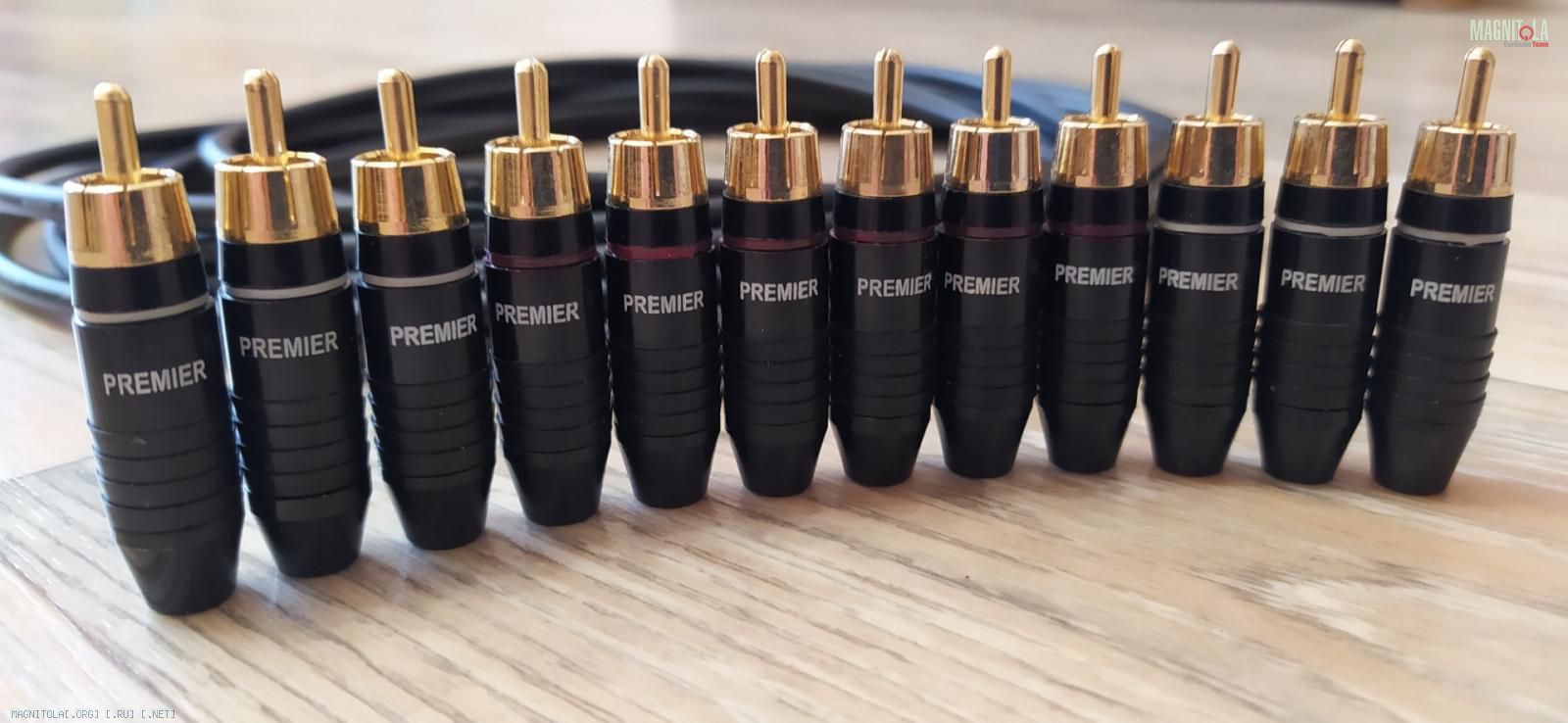

Наступает черед межблоков. Креплю их к днищу бардачка при помощи кабельных площадок, приклеенных на 2-сторонний скотч
Вложение 1319731

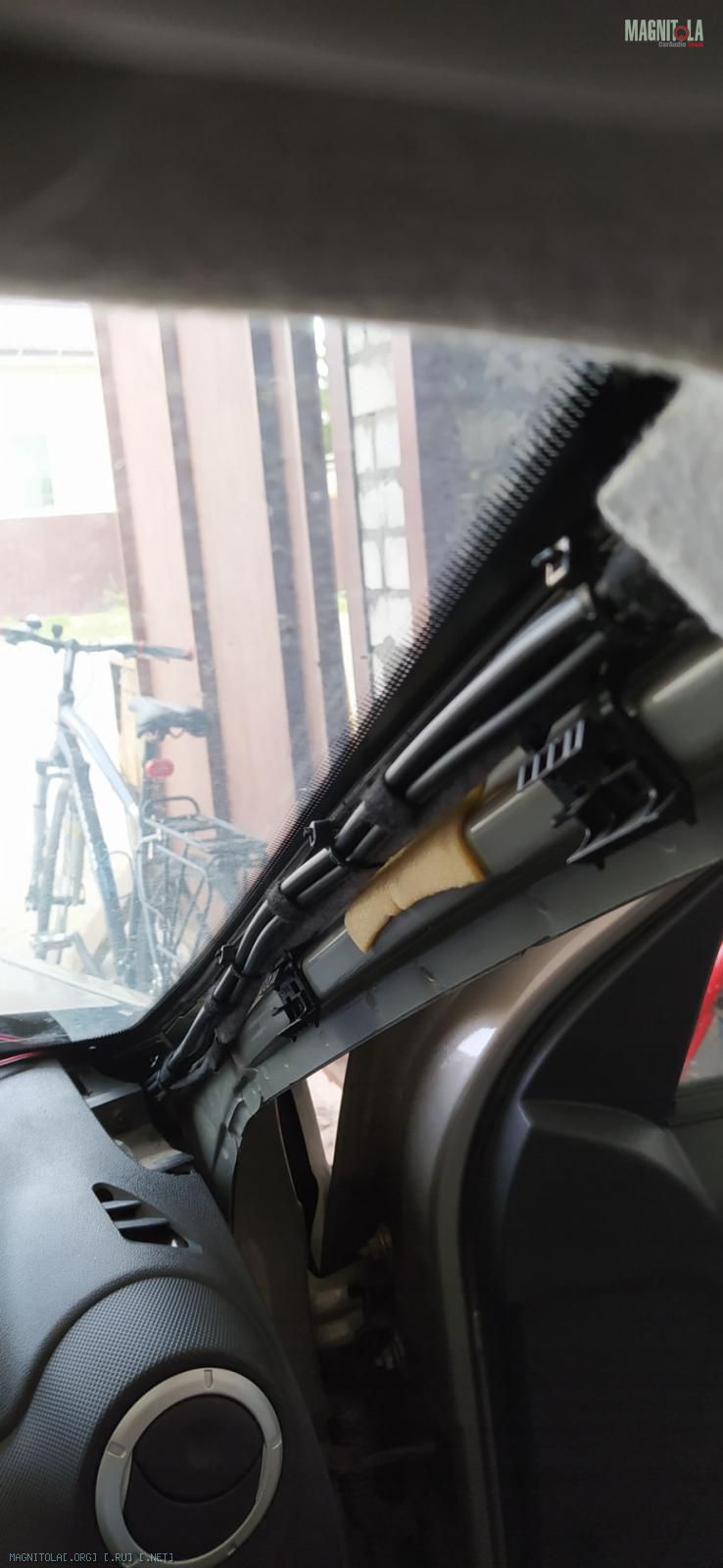

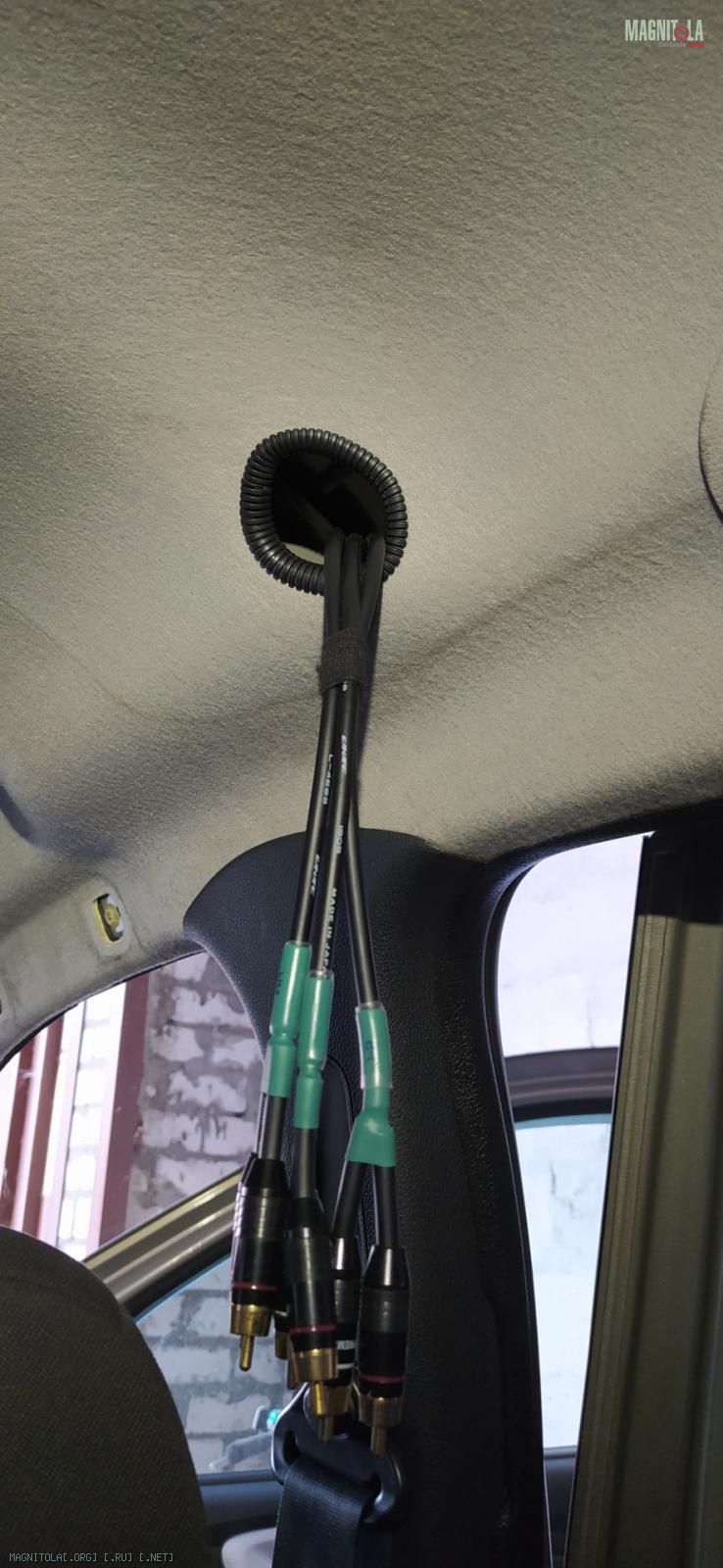

Далее, межблоки поднимаются вверх по правой стойке лобового стекла
Вложение 1319733

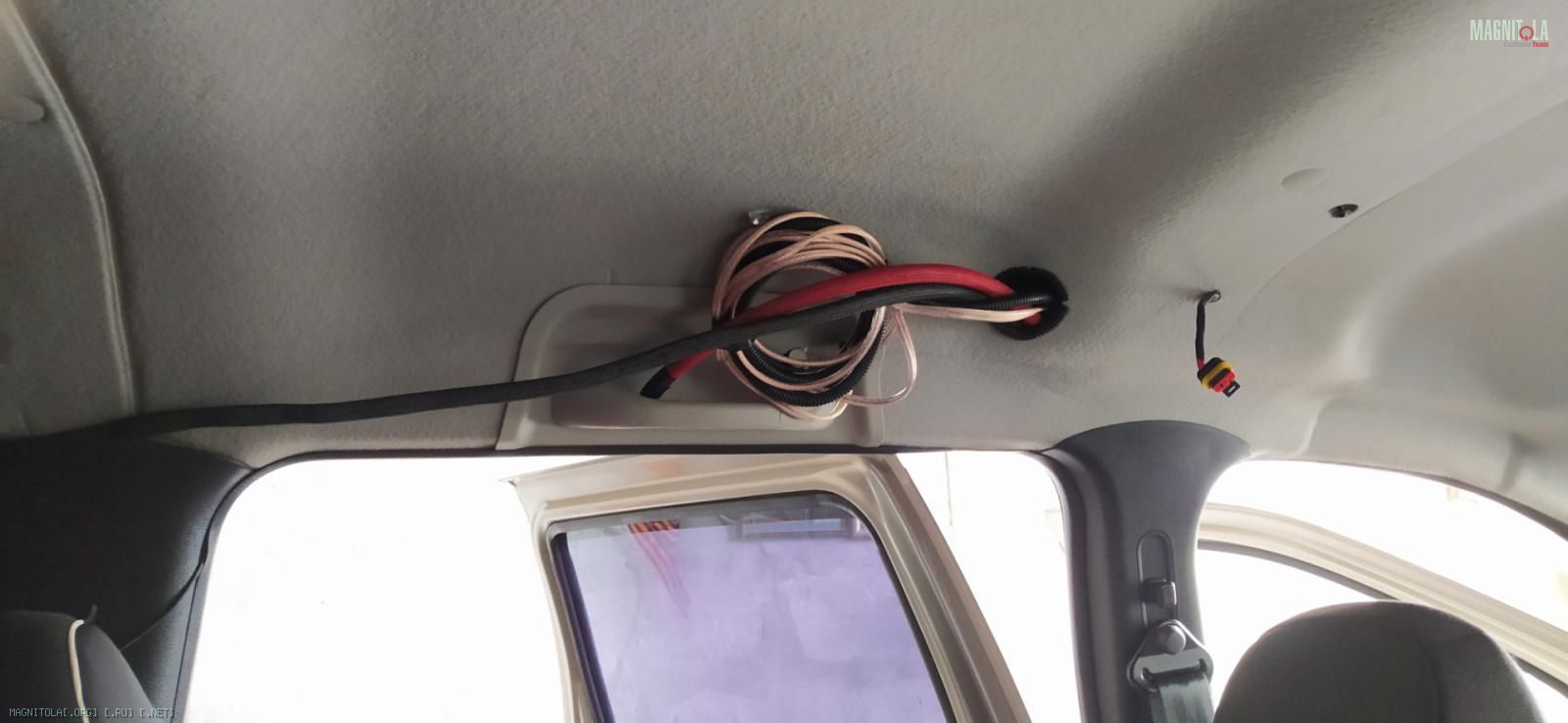

И выходят также из обшивки потолка в области потолочной полки
Вложение 1319735

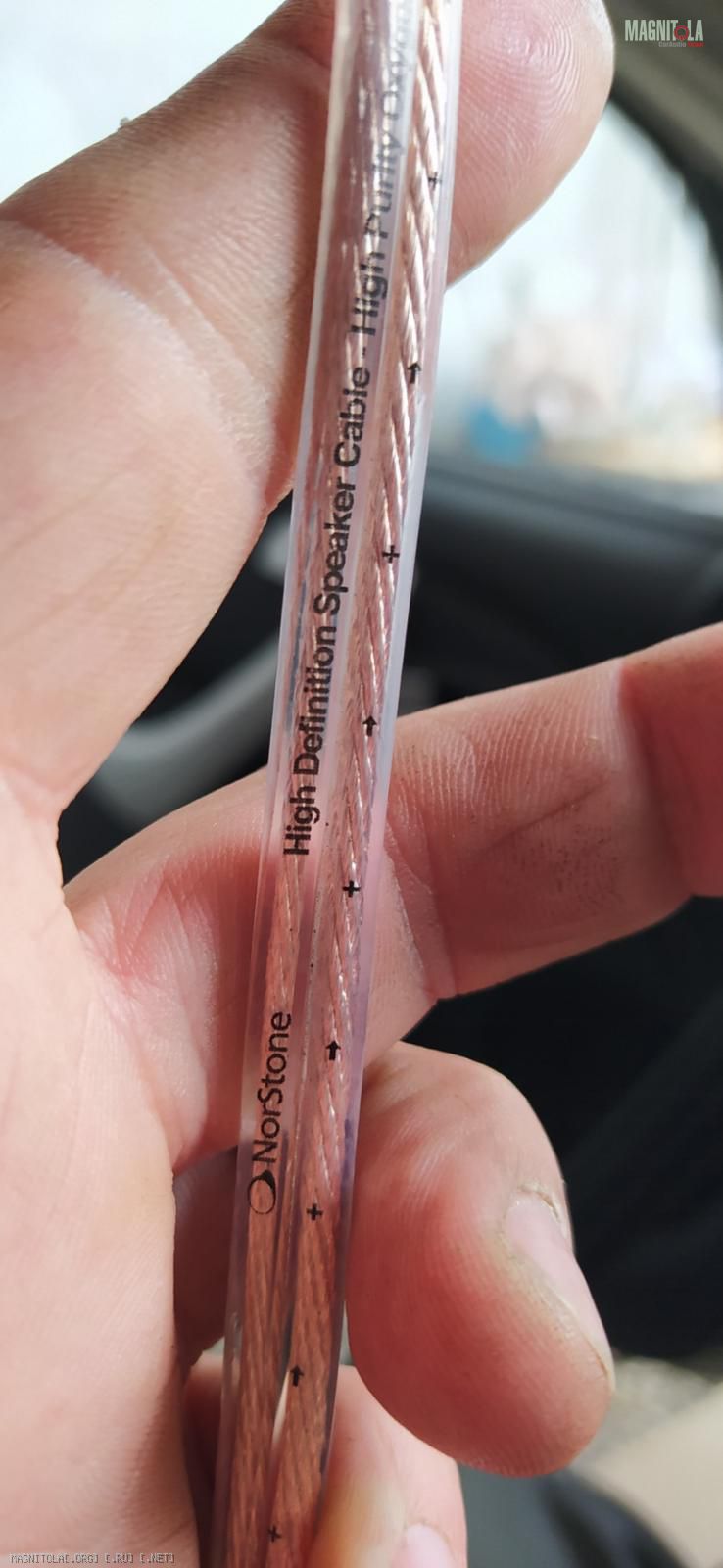

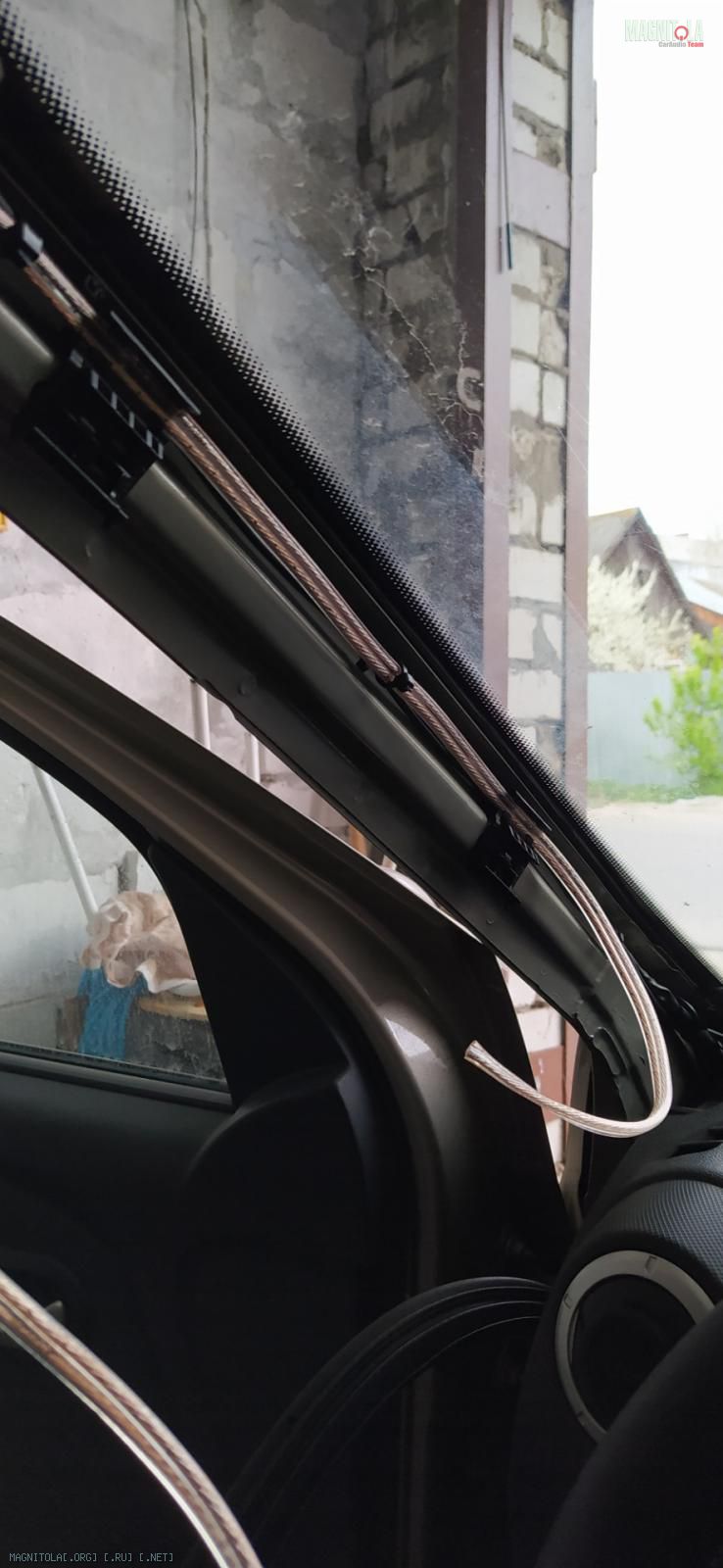

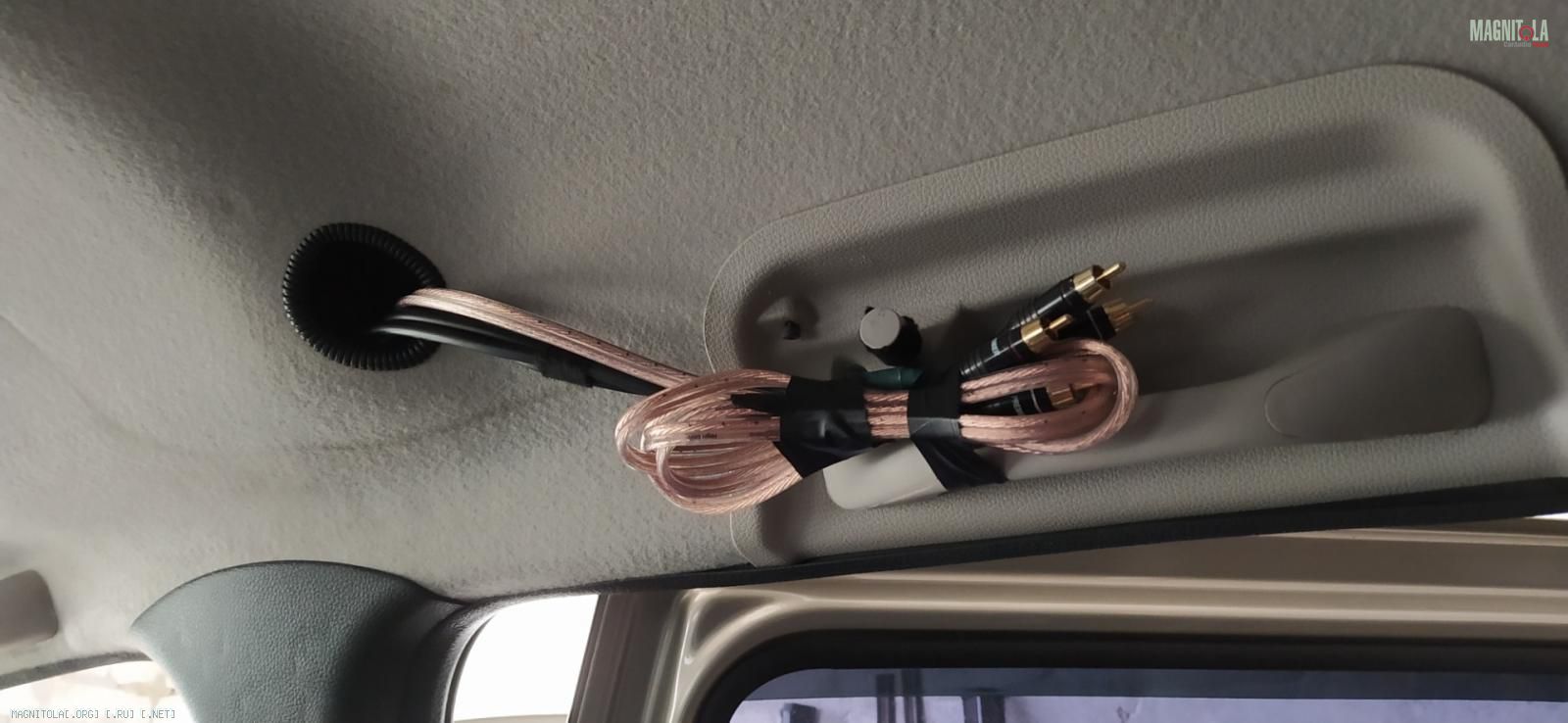

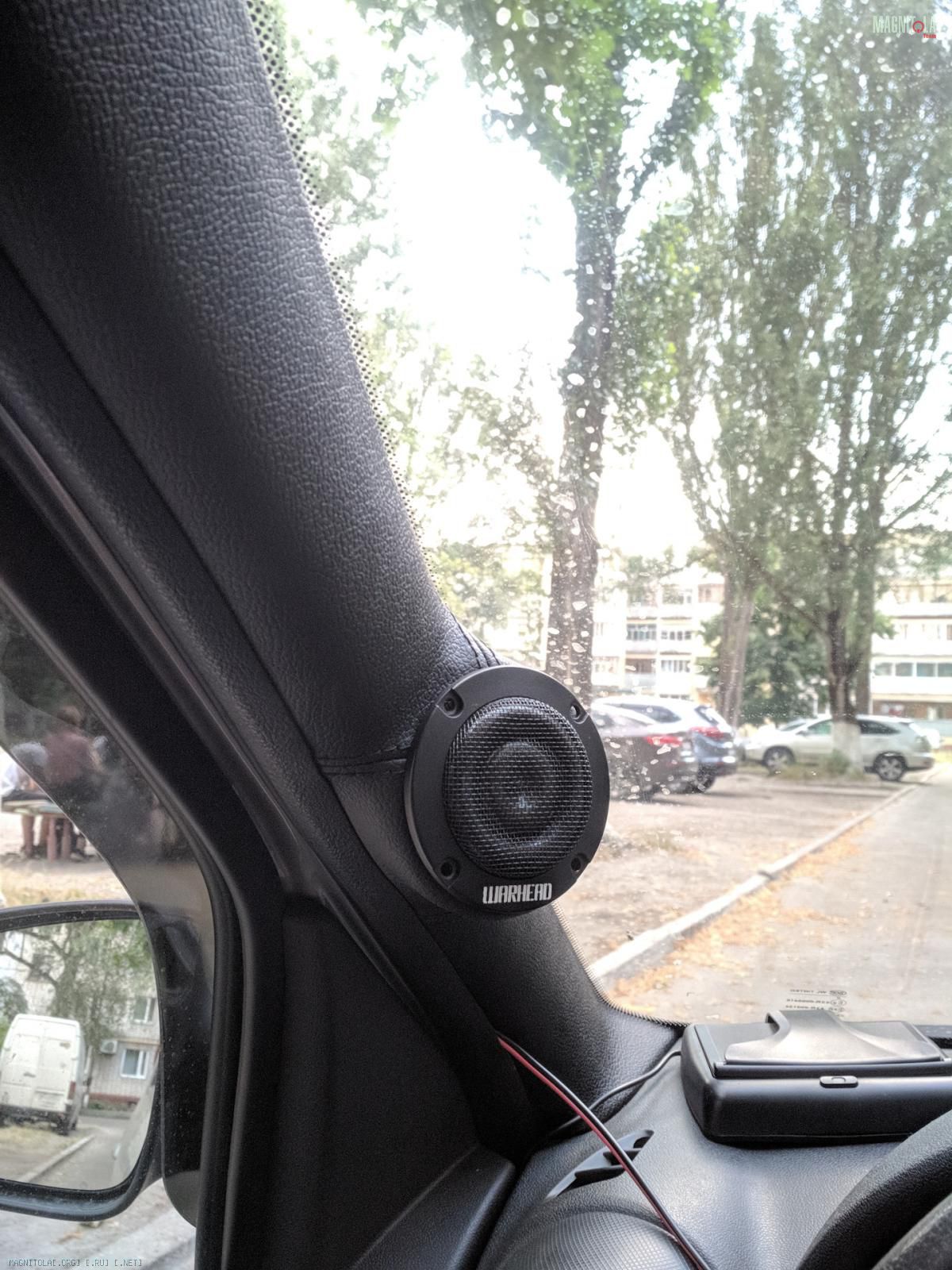

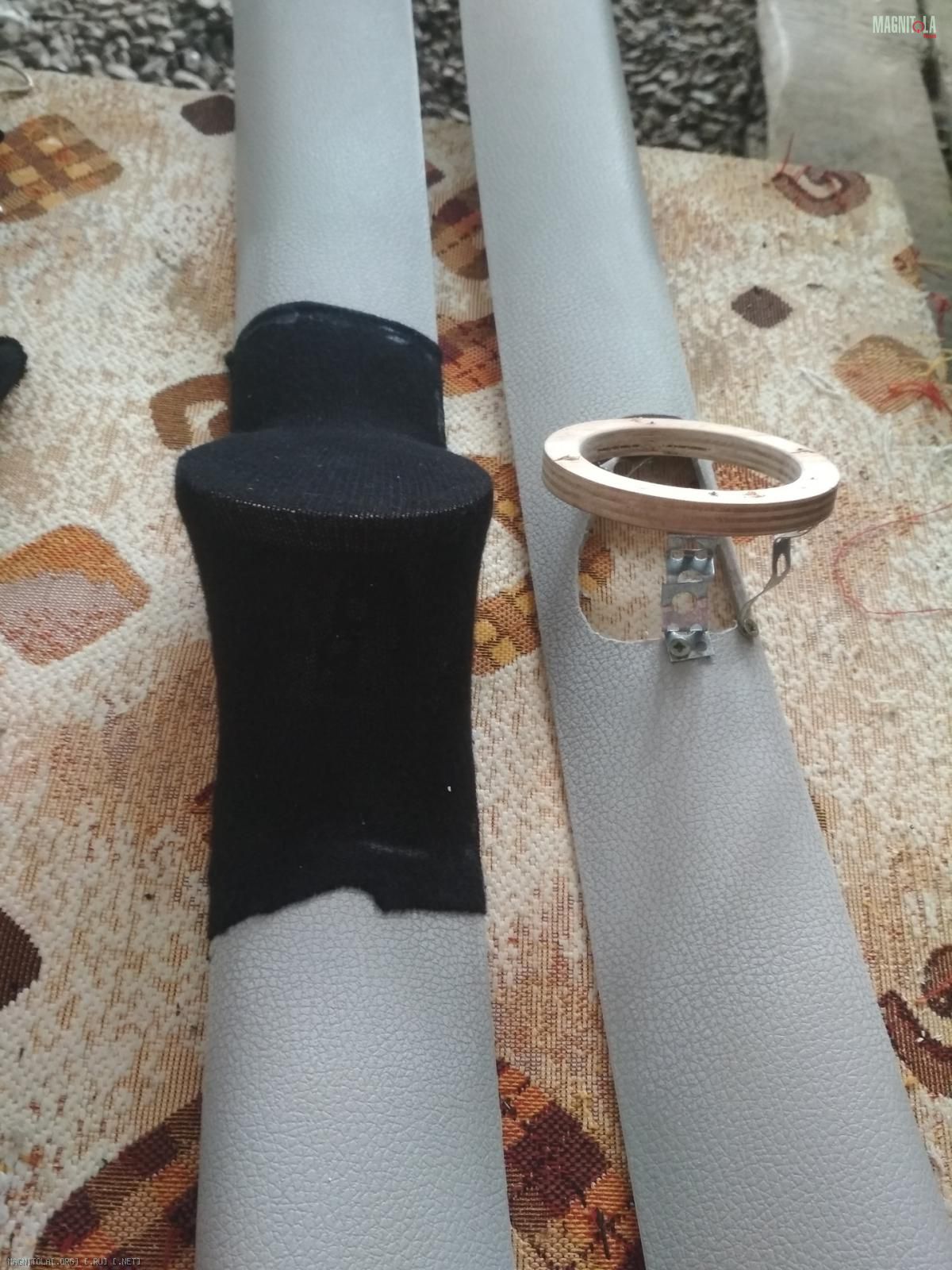

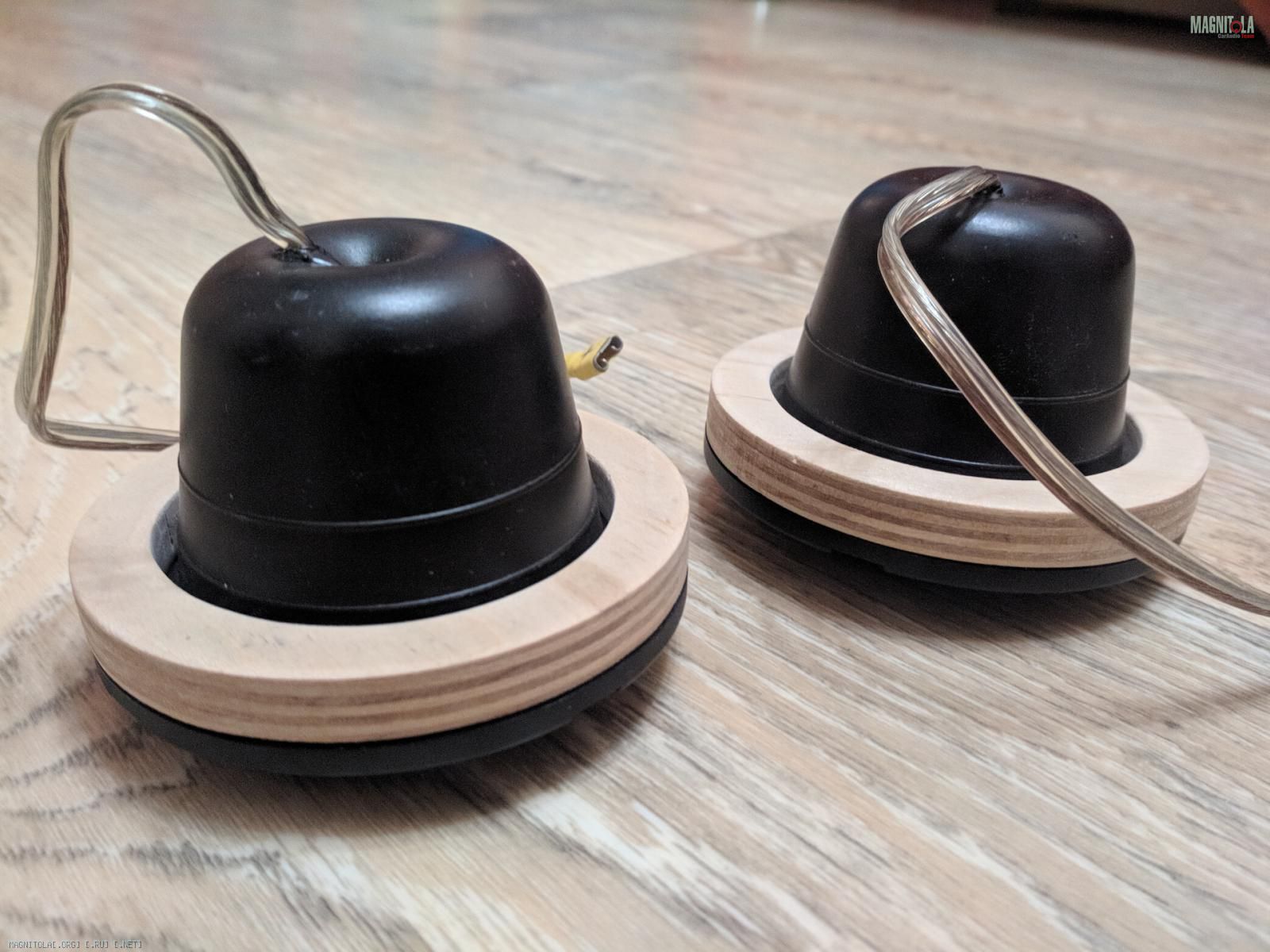

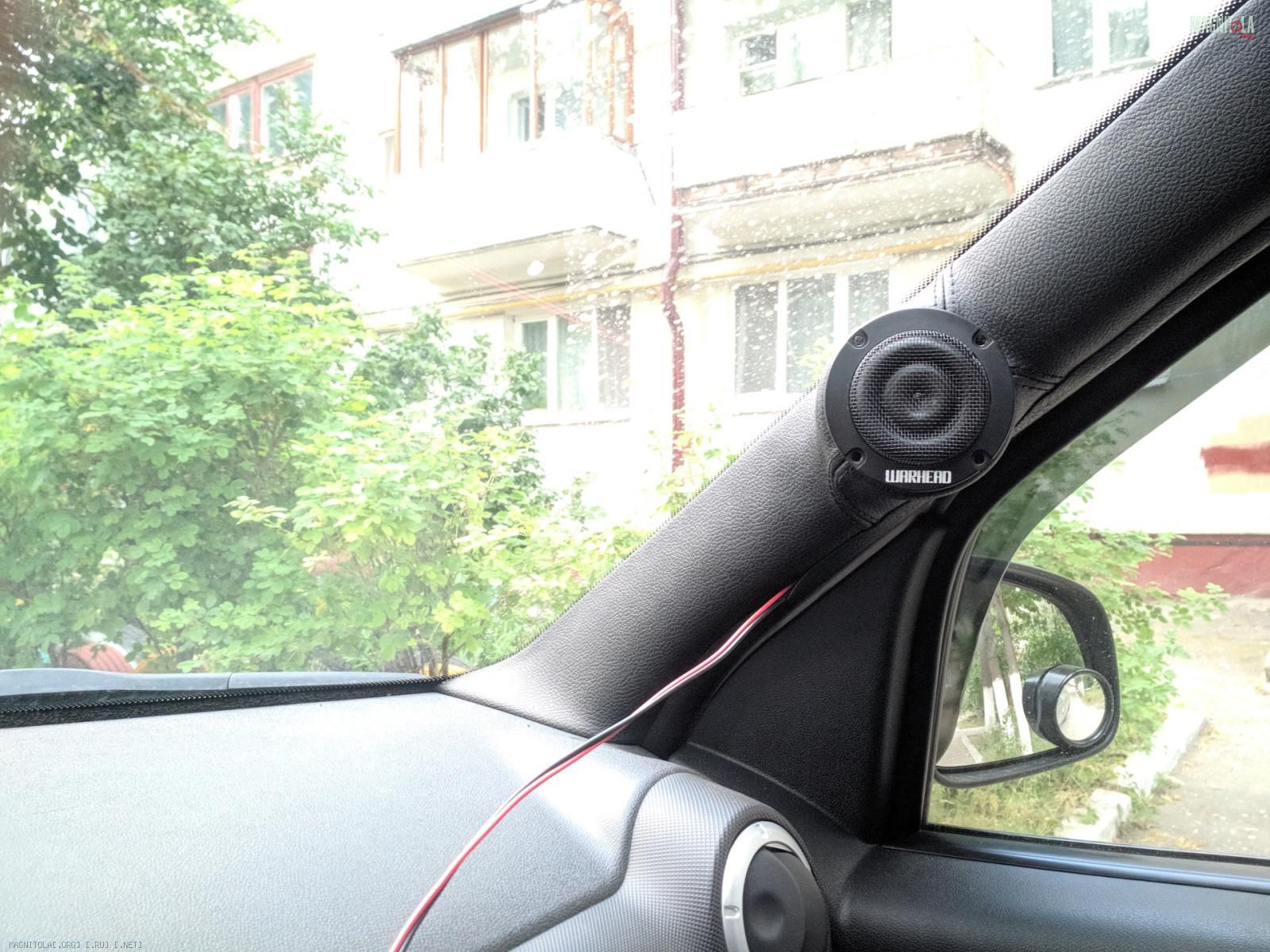

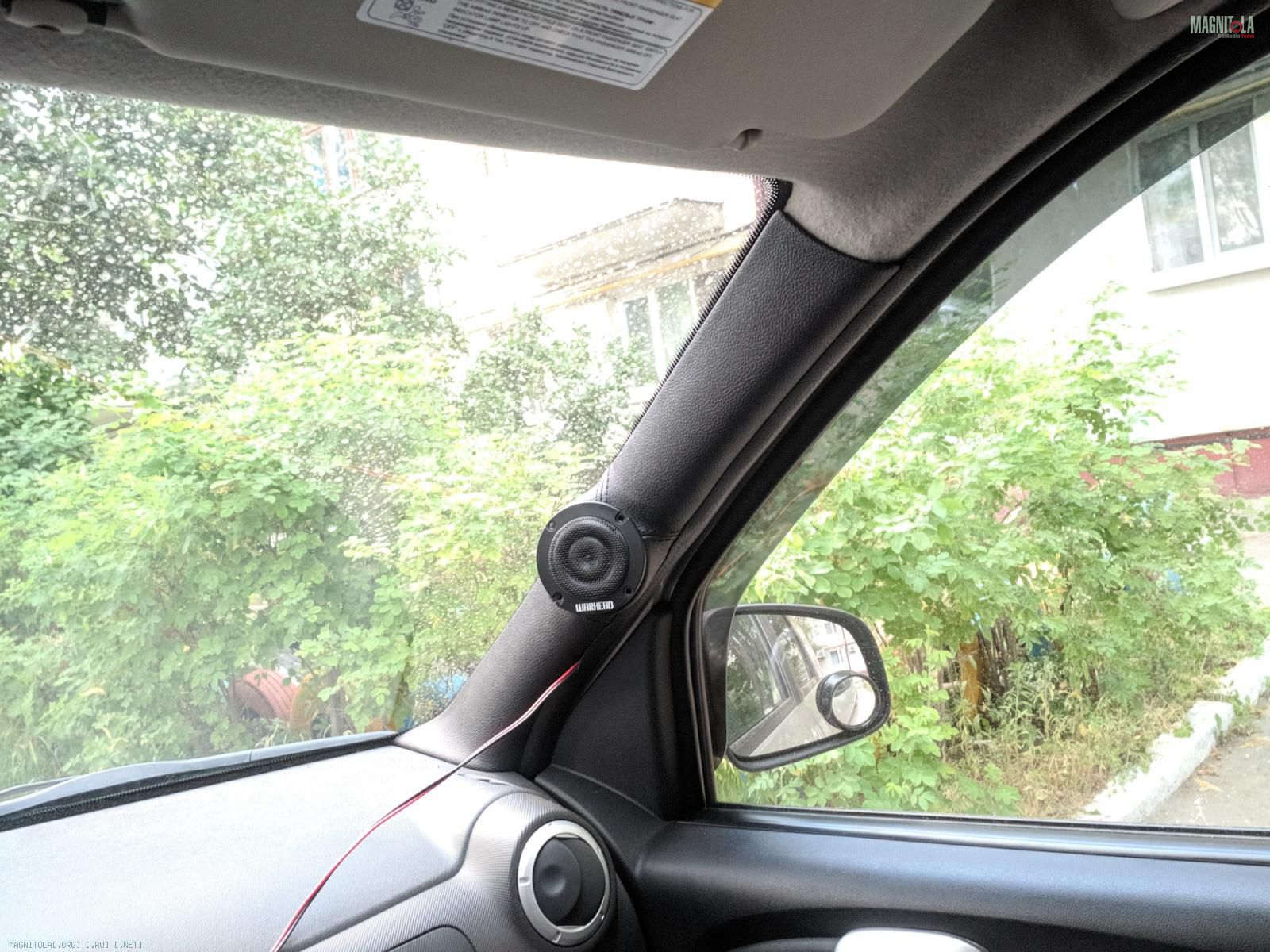

Покопавшись в своих запасах, нашел акустический кабель Norstone 2*2,5. Прикинув длину, понял, что для мидбасов в дверях не хватит длины. Ну не пропадать же добру)). В итоге решаю пустить этот кабель на ВЧ. Прокладываю его сверху над дверными проемами и опускаю по стойкам
Вложение 1319737Вложение 1319739

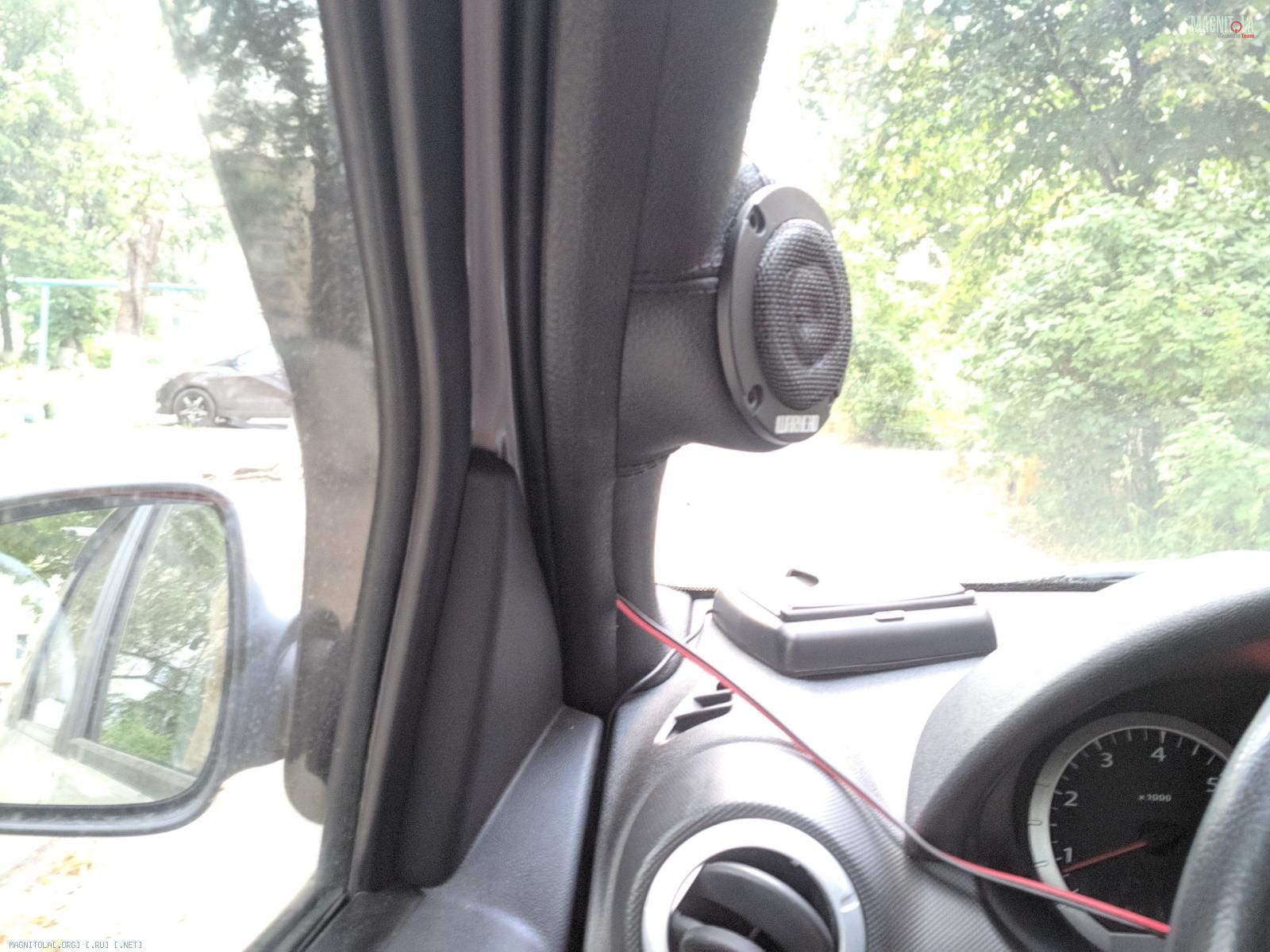

Ну и какое-то время катаюсь вот так:
Вложение 1319741Вложение 1319743
Вложений: 30
Re: Попытка озвучить Ларгус.
К этому моменту двери уже были подготовлены и динамики "Вархэды" уже стояли на своих местах. Ну а теперь поведаю о том, как это было)

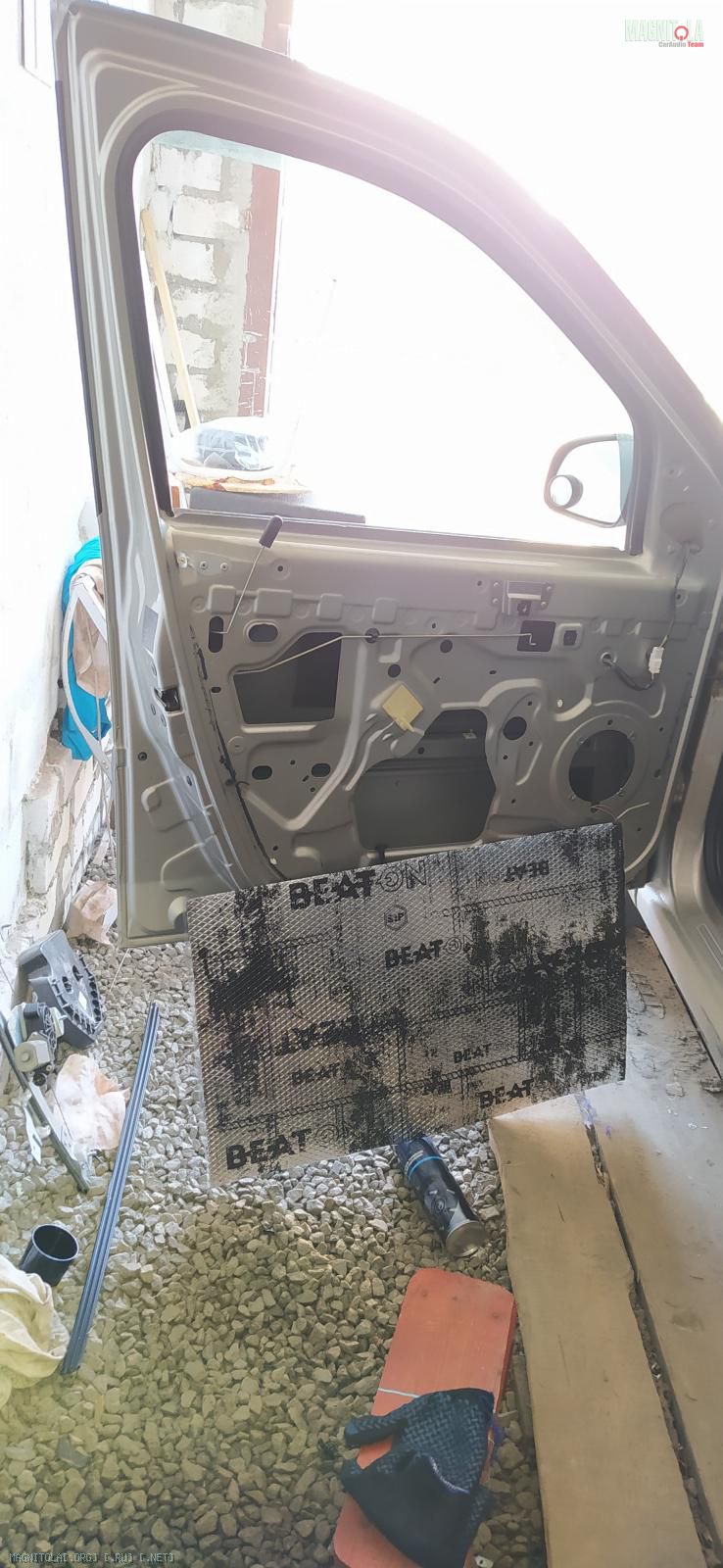

Для обработки внешней стороны двери использую STP Beat-On. На их оф сайте пишут что он не требует нагрева. Но, по факту без фена не обошлось. Без нагрева этот материал был весьма хрупким
Вложение 1319745

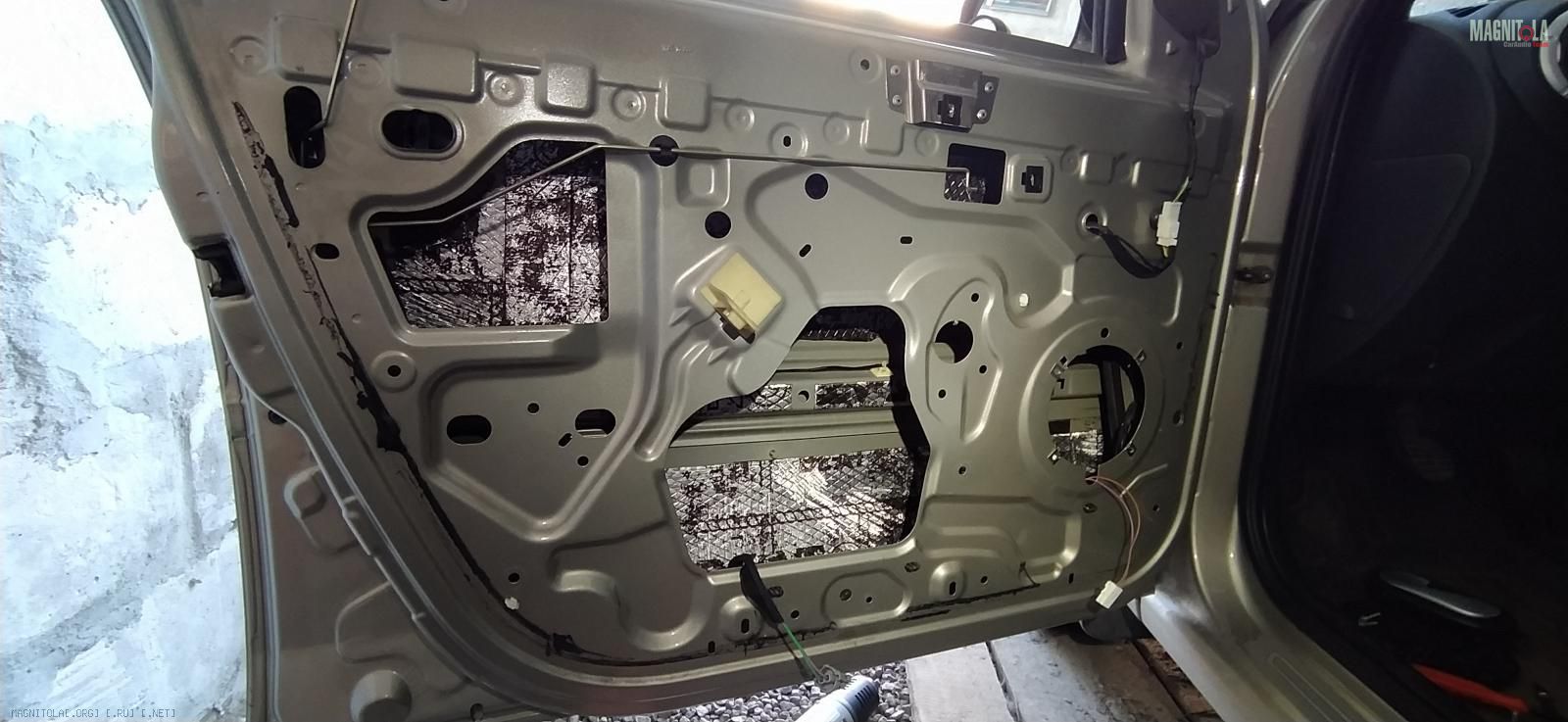

Разбираю дверь, вытаскиваю стекло и механизм стеклоподъемника, чтобы работать было максимально удобно. Ну и заклеиваю внешнюю часть двери, предварительно обезжирив поверхность
Вложение 1319749

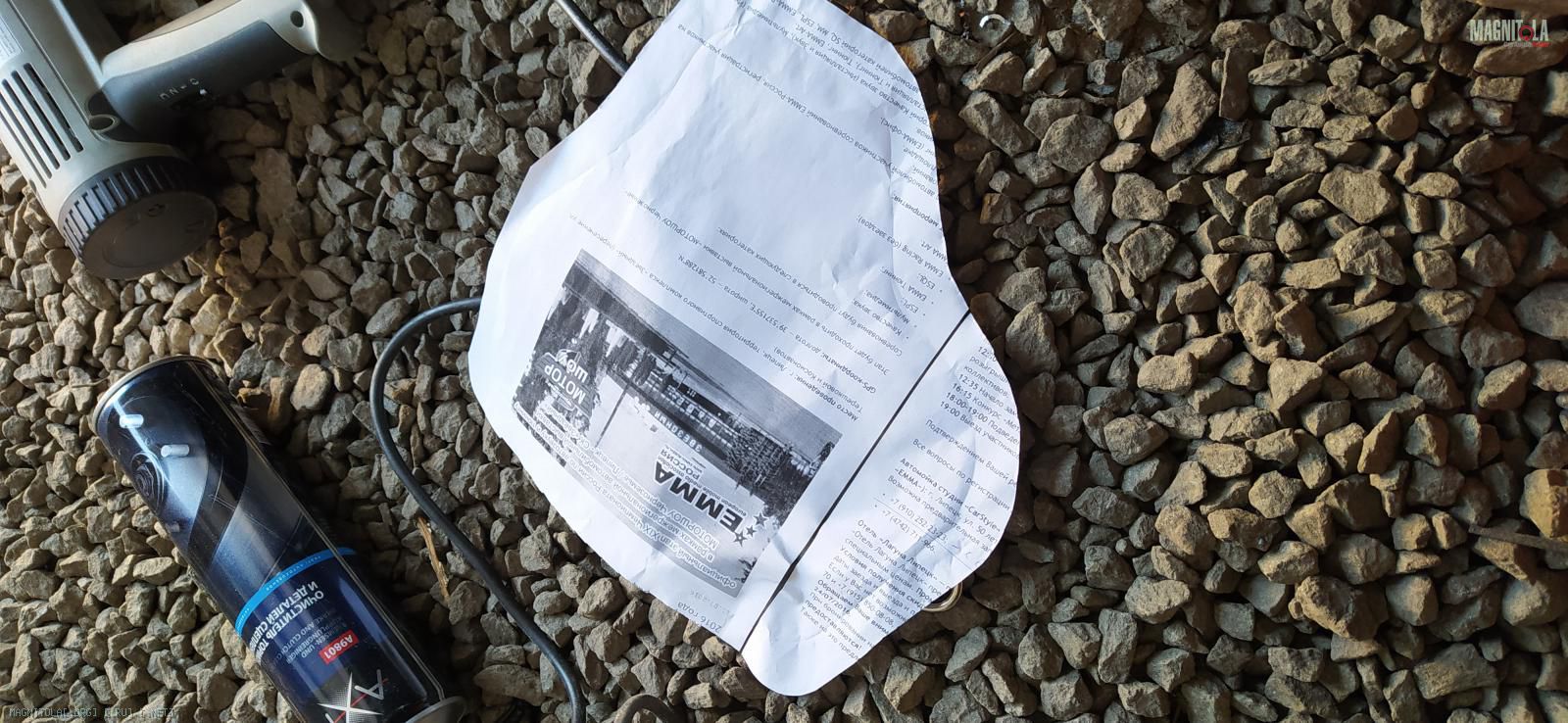

Для работы со внутренней частью решаю изготовить из алюминия заглушки технологических отверстий. Вырезаю шаблон из "волшебной" бумаги, которую нашел в гараже))
Вложение 1319751

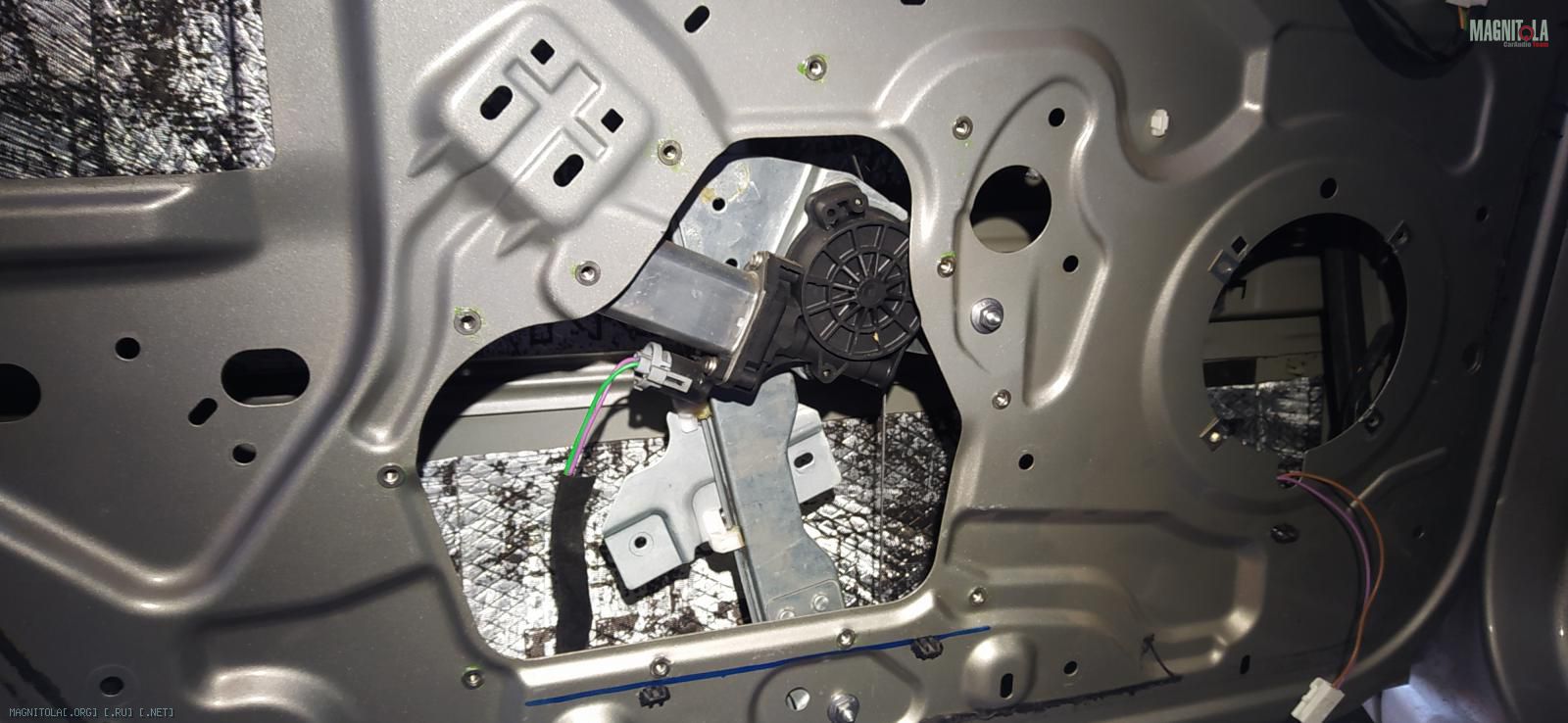

Щиты-заглушки будут крепиться при помощи резьбовых заклепок М5, которые и вставляю по периметру отверстий
Вложение 1319753Вложение 1319755

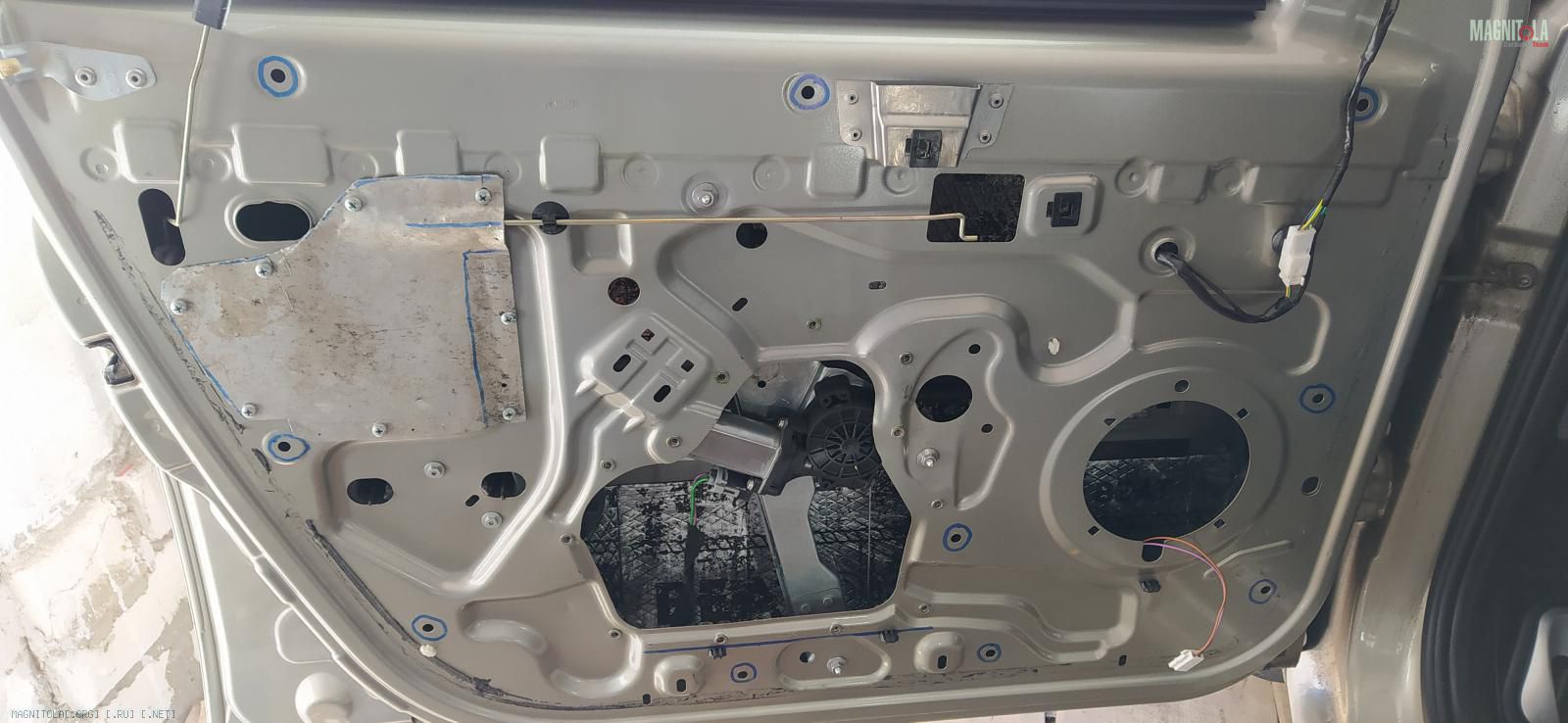

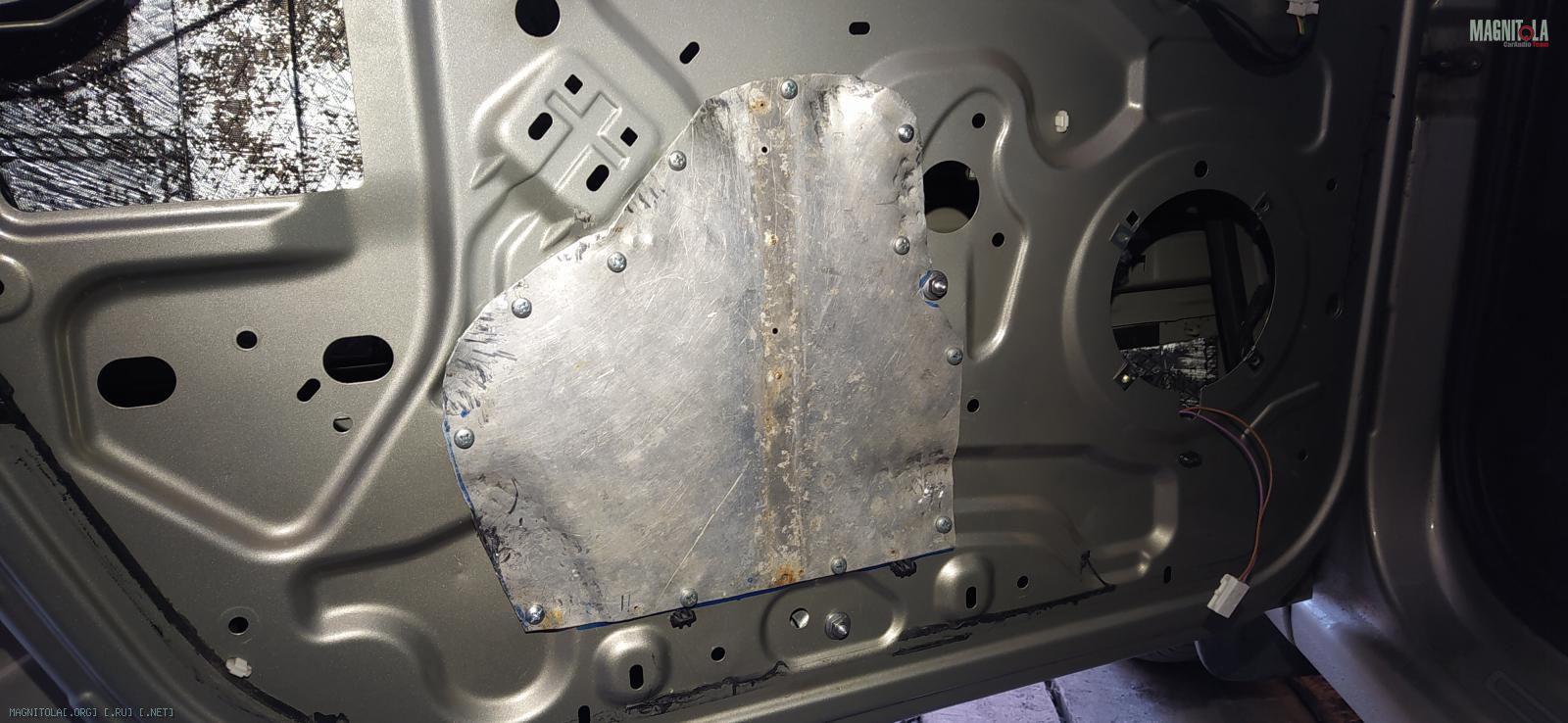

Сами заглушки выглядели вот так:
Вложение 1319757Вложение 1319759

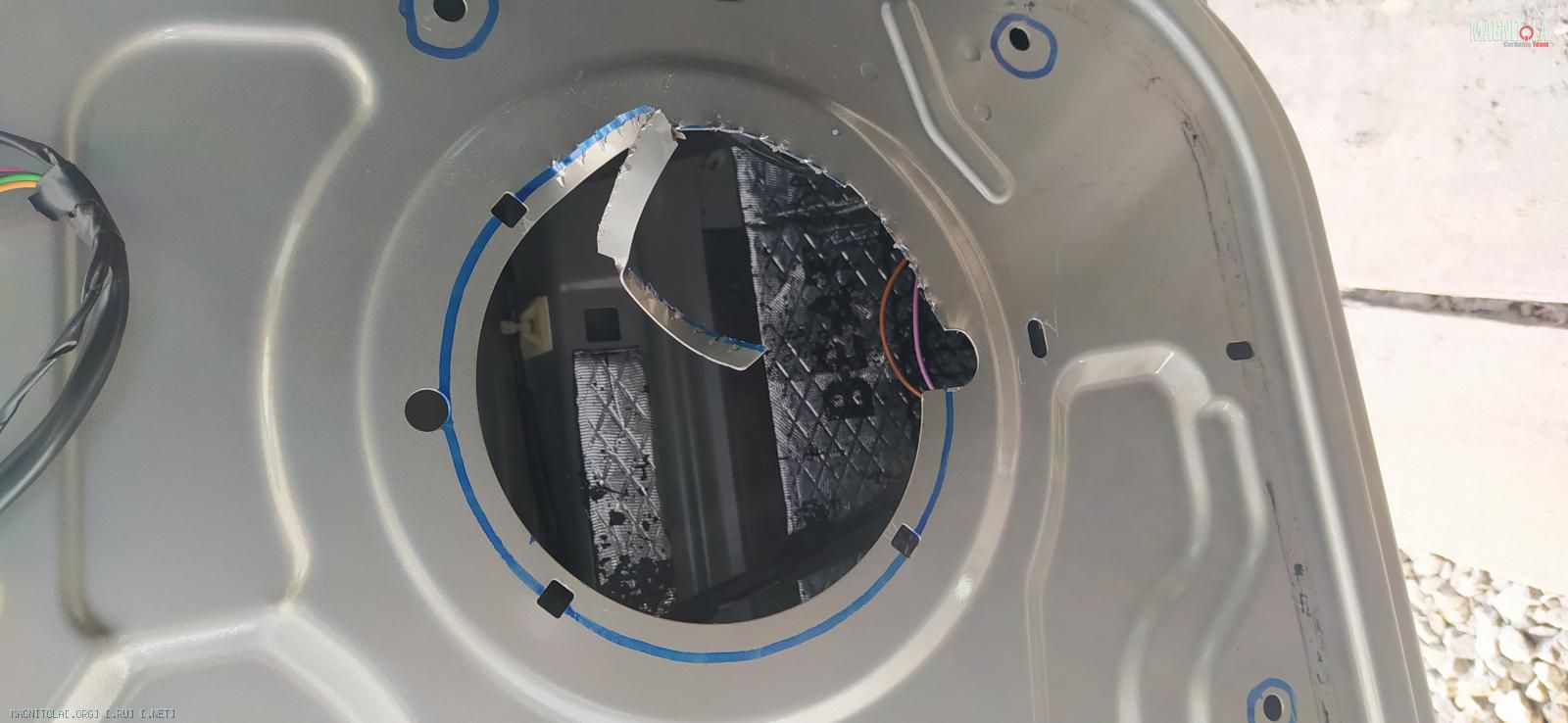

Место крепления кольца и динамика также потредовало доработки)
Вложение 1319761

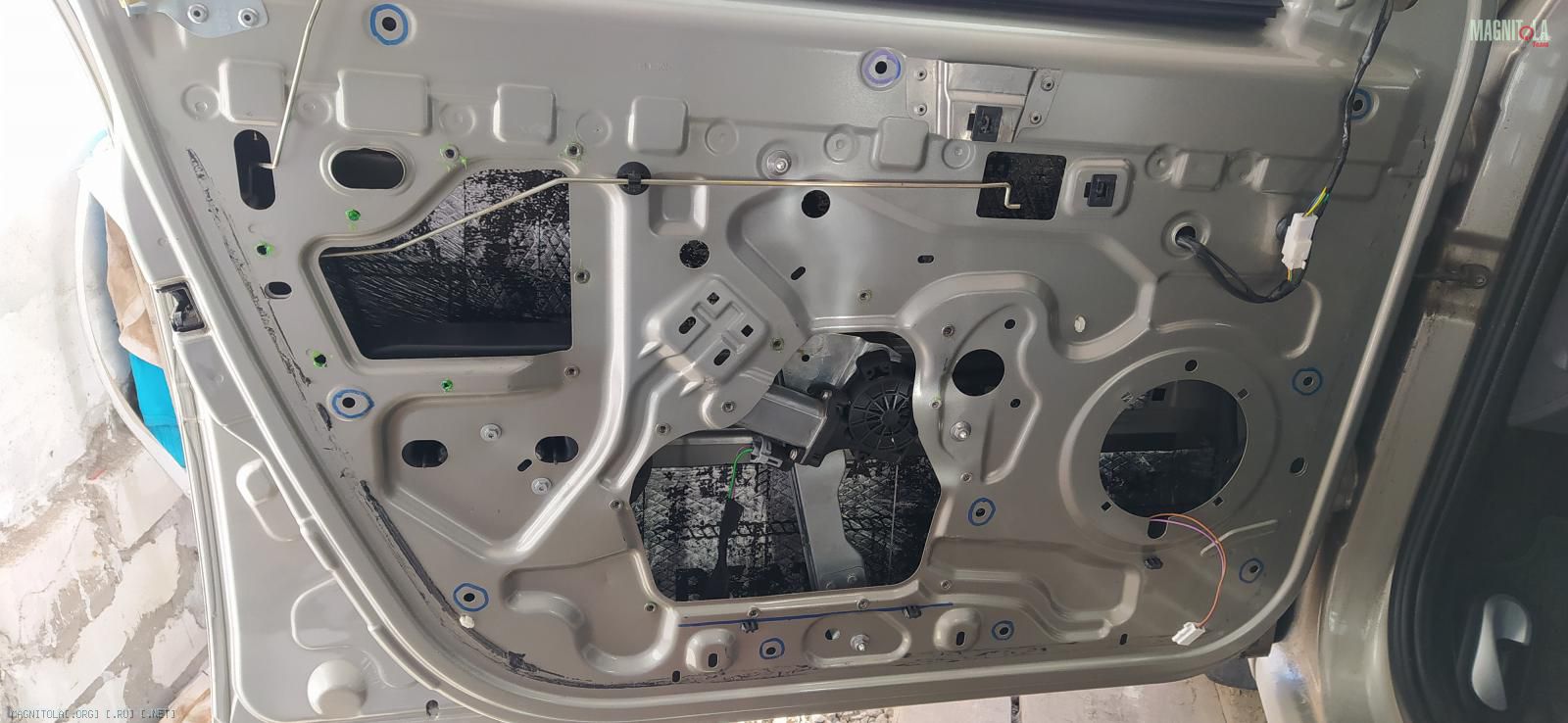

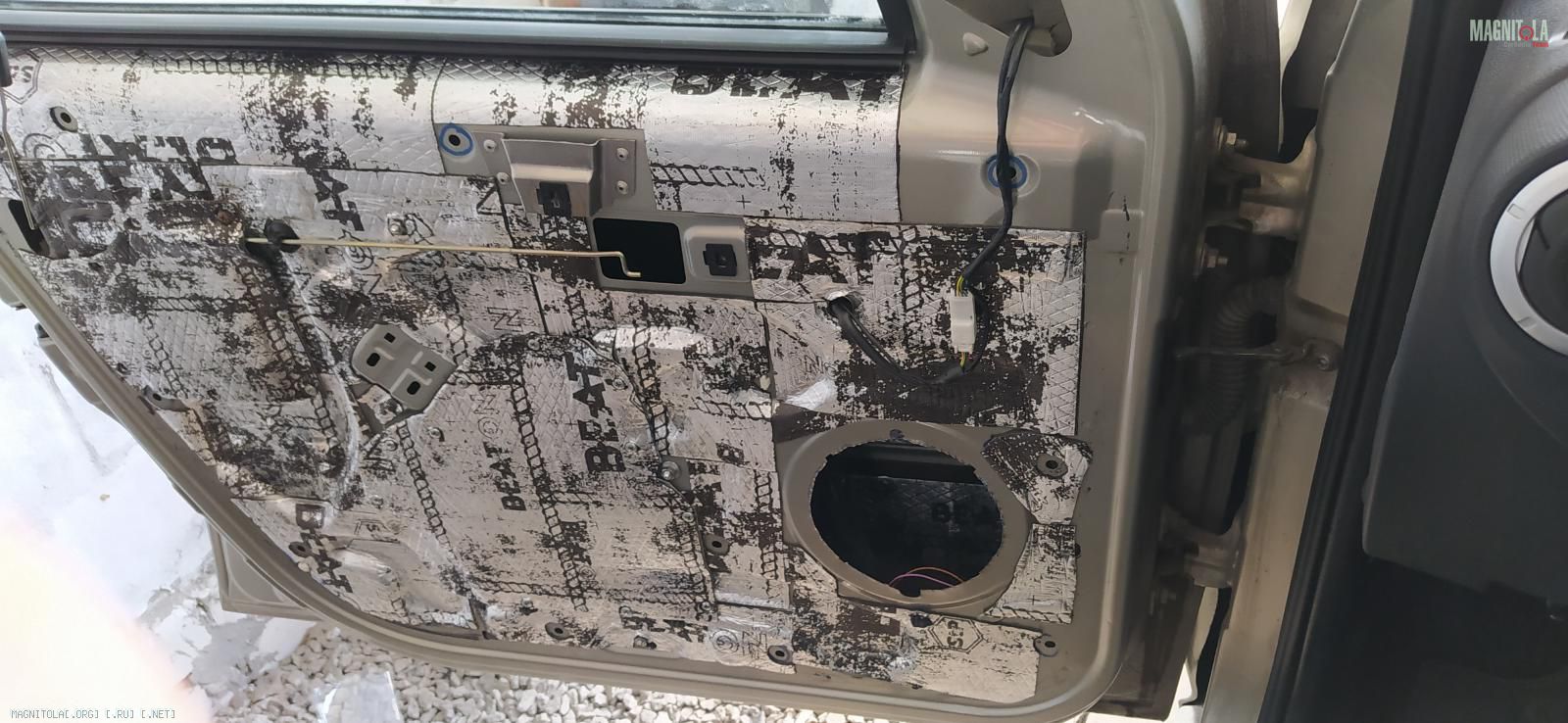

После закатываю алюминиевые заглушки и внутреннюю часть двери тем же материалом Beat-On и закрашиваю торец металла после доработки
Вложение 1319763Вложение 1319765

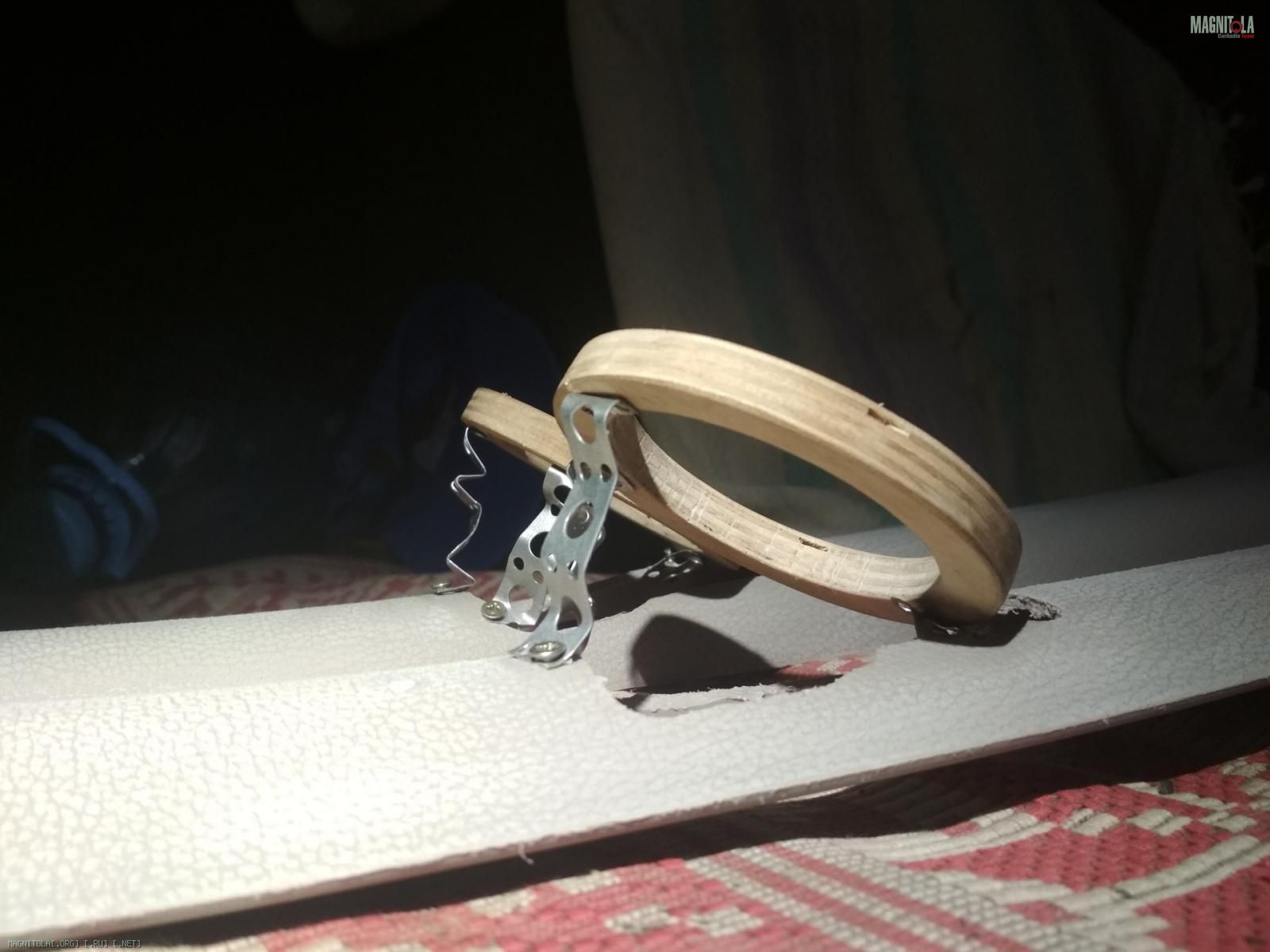

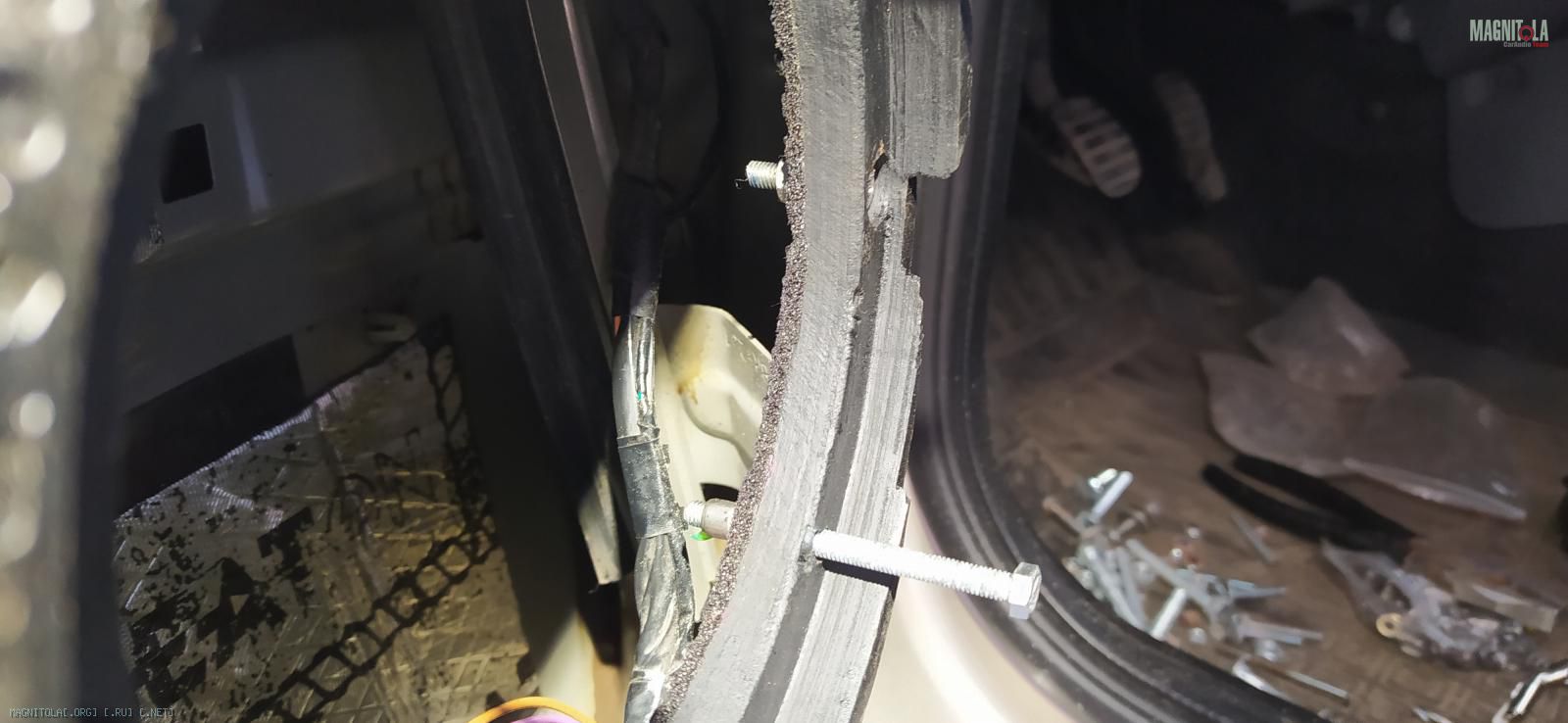

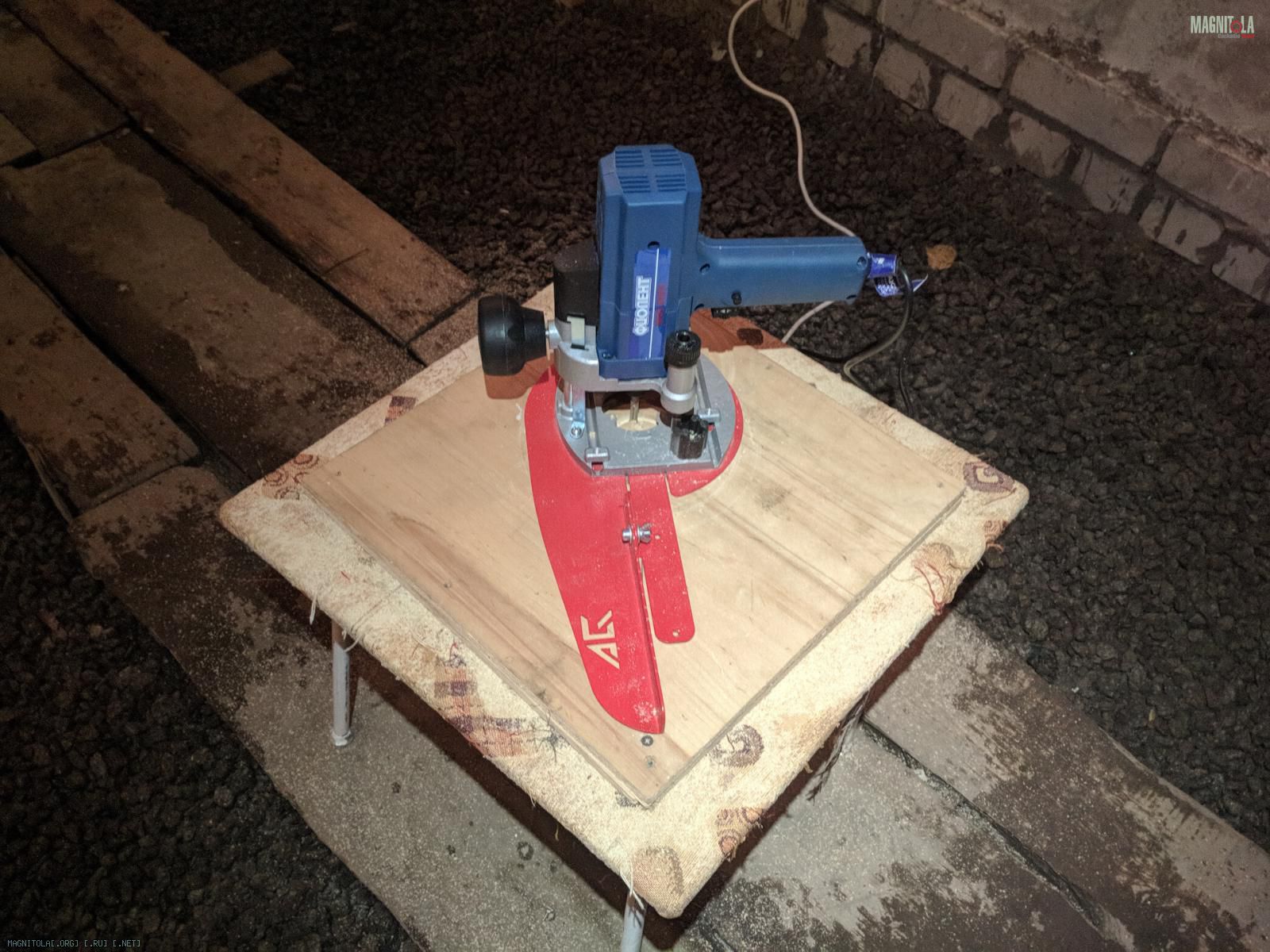

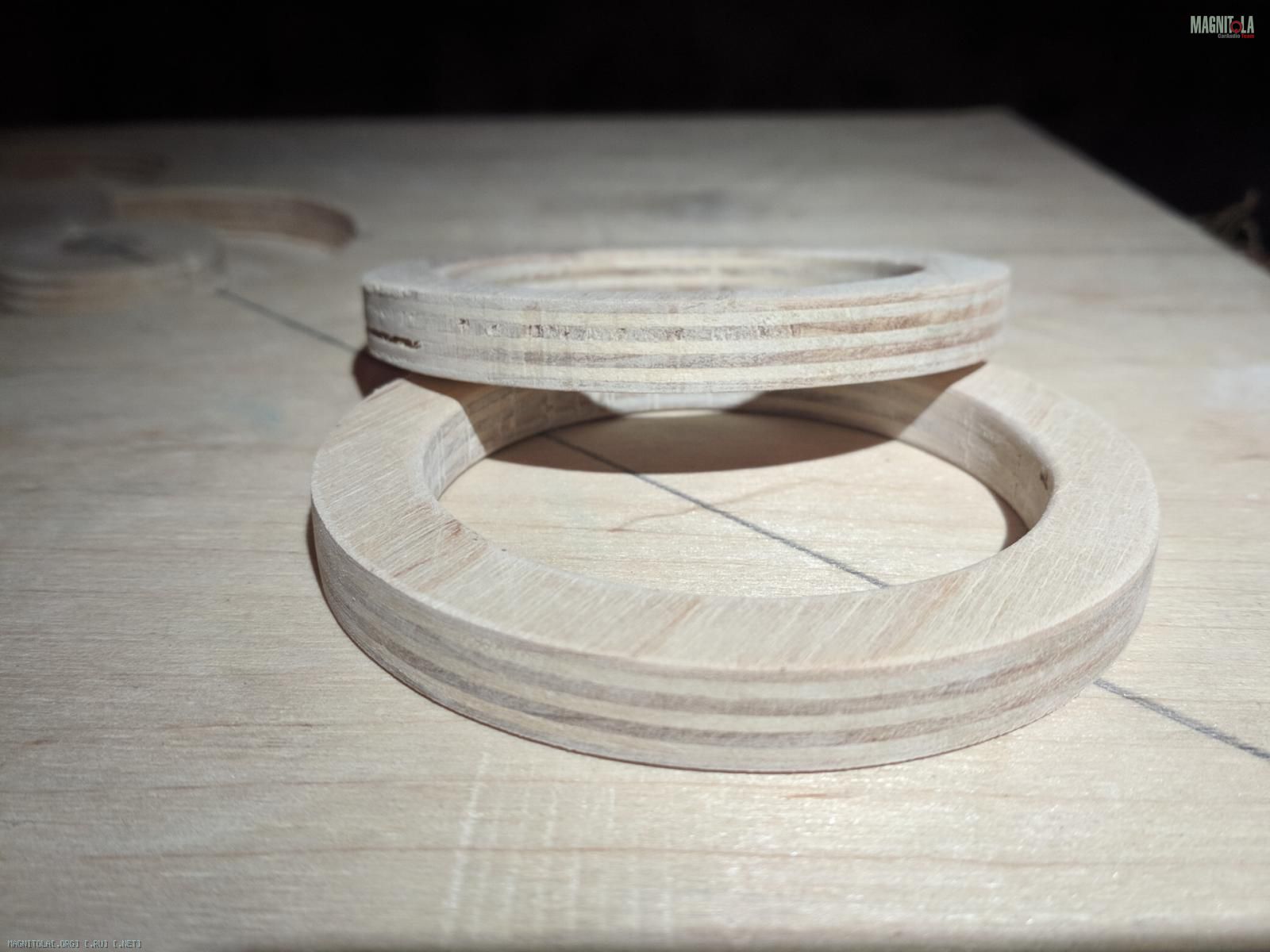

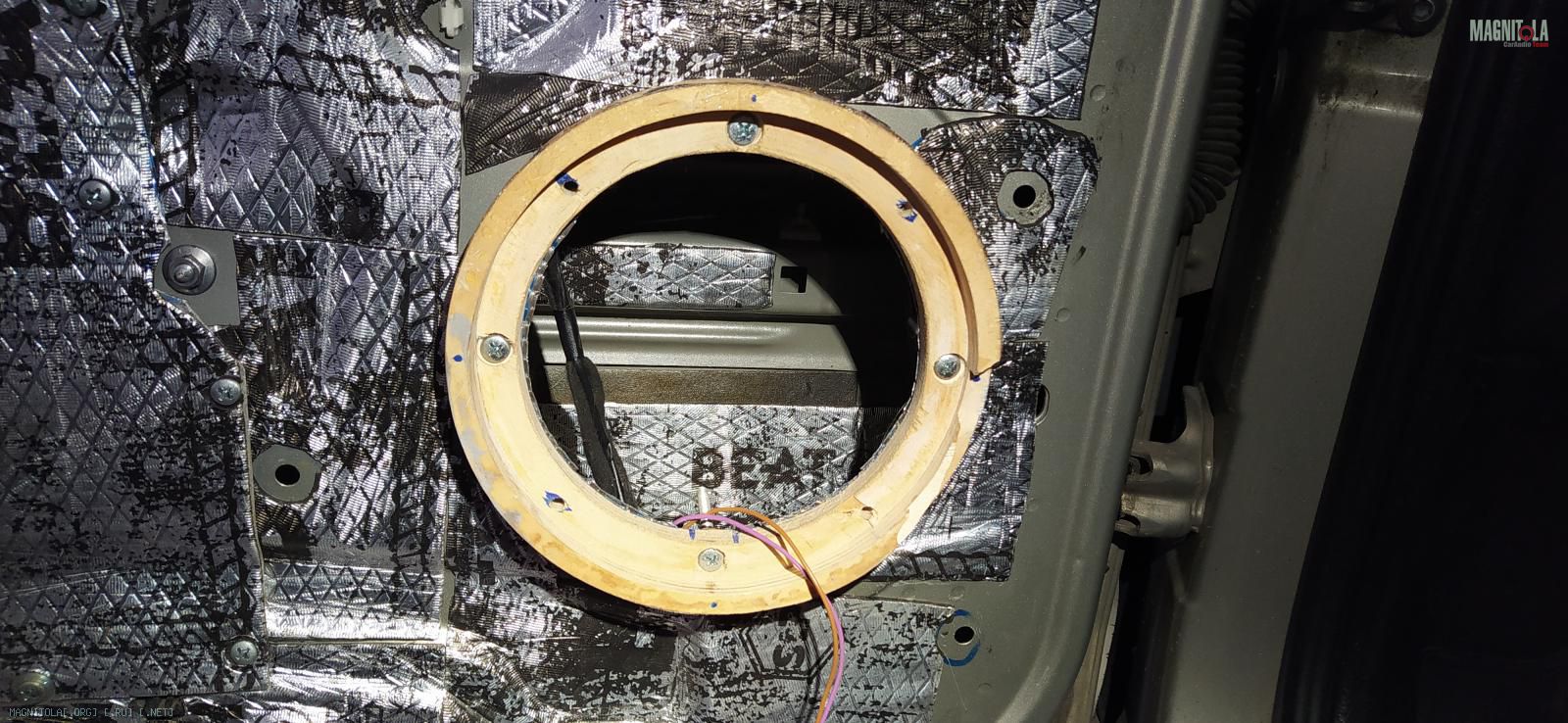

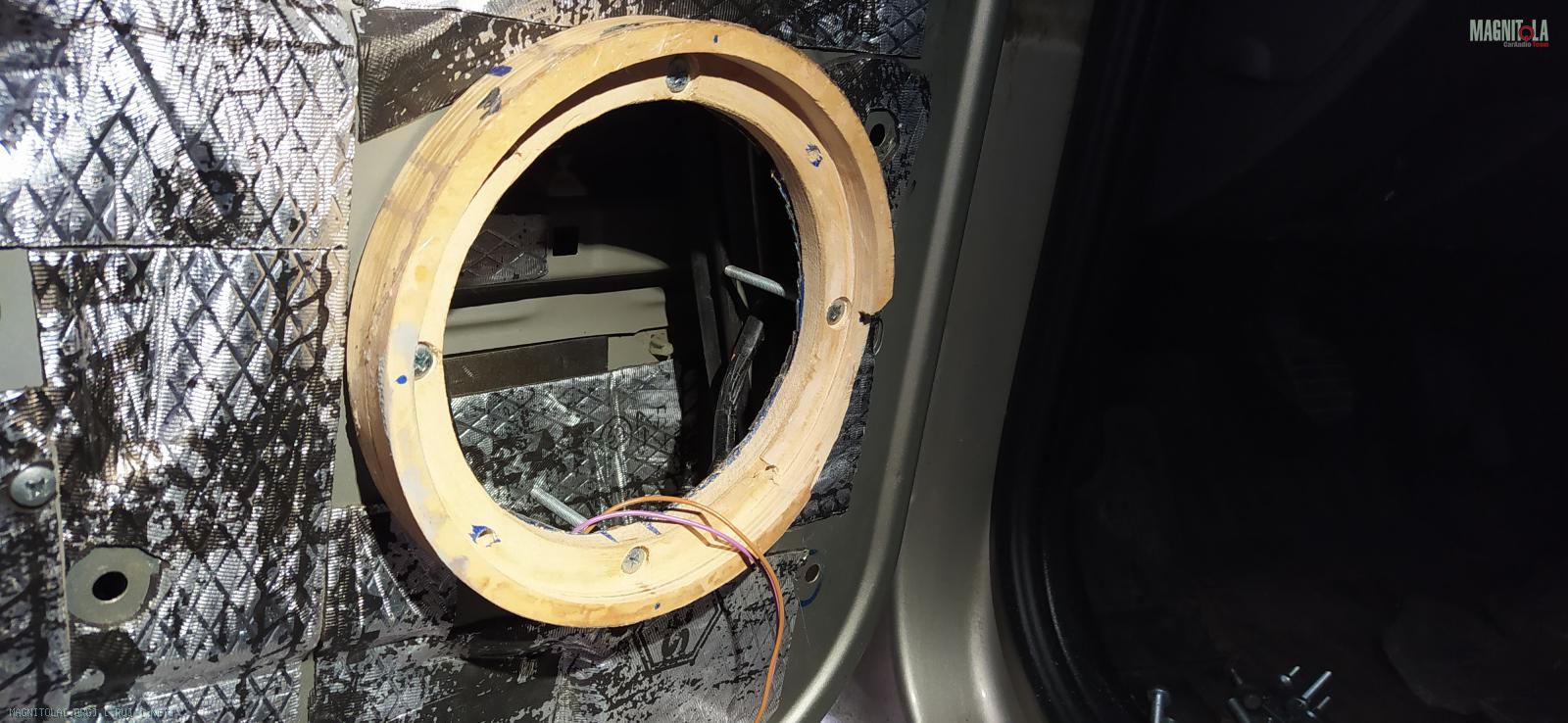

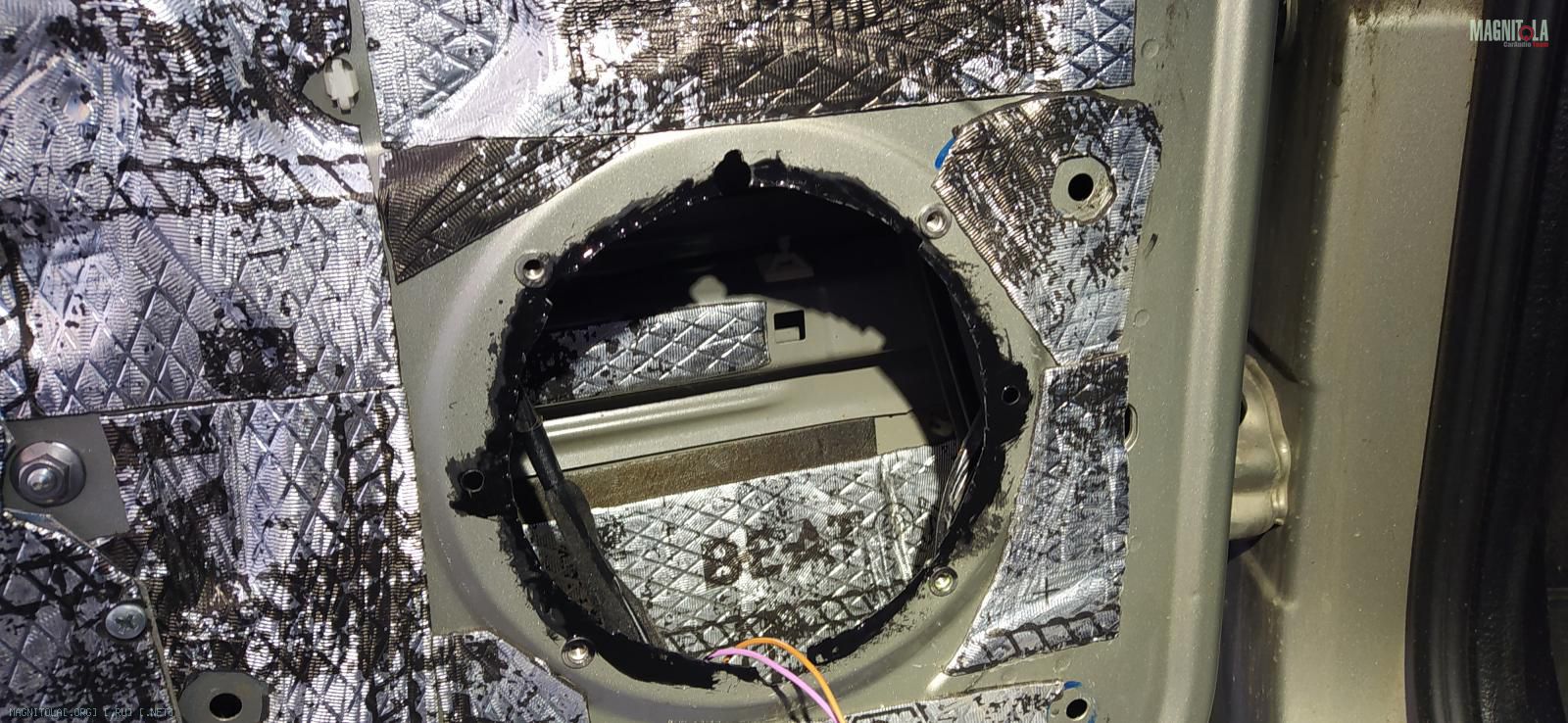

Начинается подгонка проставочного кольца. Сама проставка состоит из 2 фанерных колец, вырезанных на станке с ЧПУ в рекламном агенстве и склееных между собой эпоксидкой. Кольцо крепится к двери при помощи 4 резьбовых заклепок и винтов М5, утопленных впотай. Динамик будет крепиться сквозь это кольцо к металлу, также на резьбовые заклепки М5. Т.е. вся конструкция будет стянута 8-ю винтами М5
Вложение 1319771Вложение 1319775

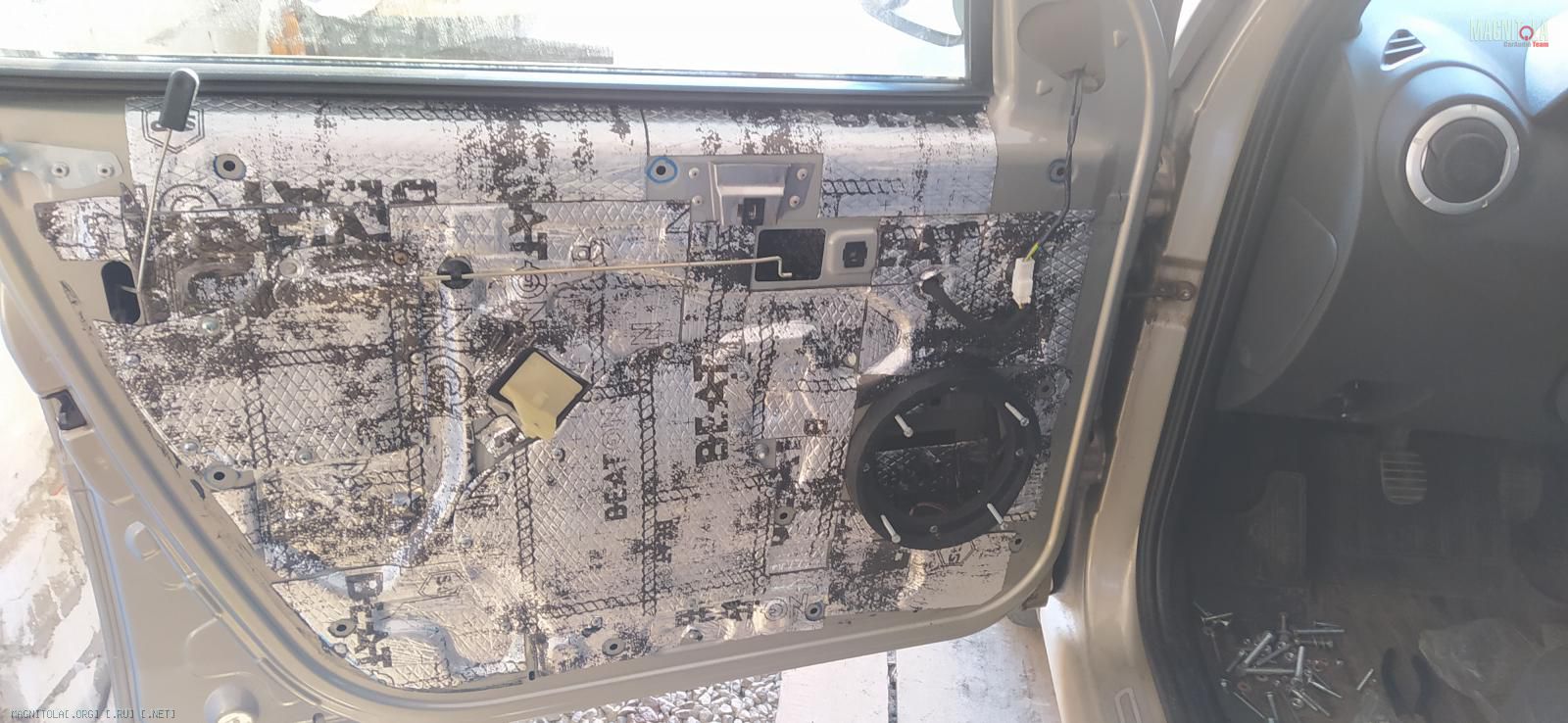

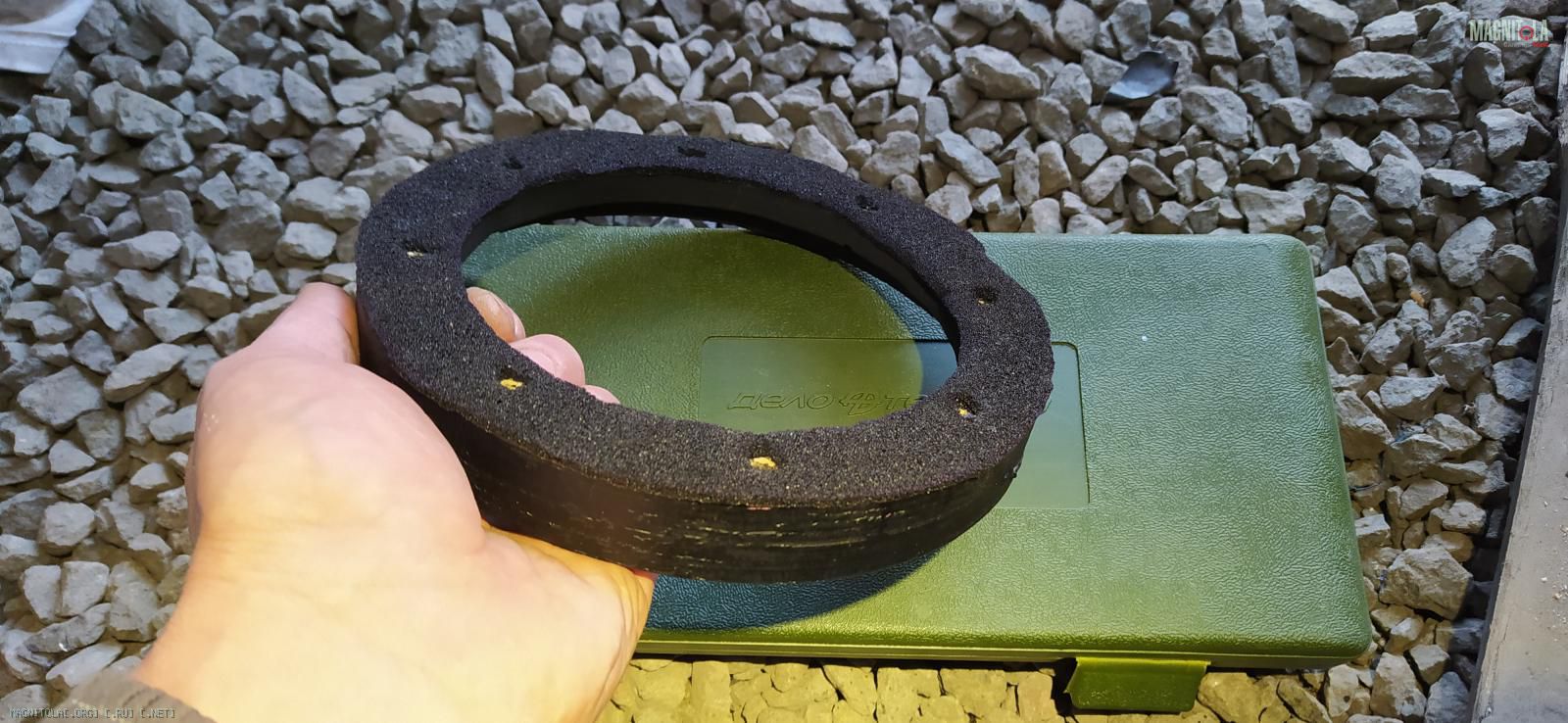

После подгонки крашу проставку и проклеиваю снизу битопластом и окончательно примеряю ее по месту
Вложение 1319777Вложение 1319779Вложение 1319781

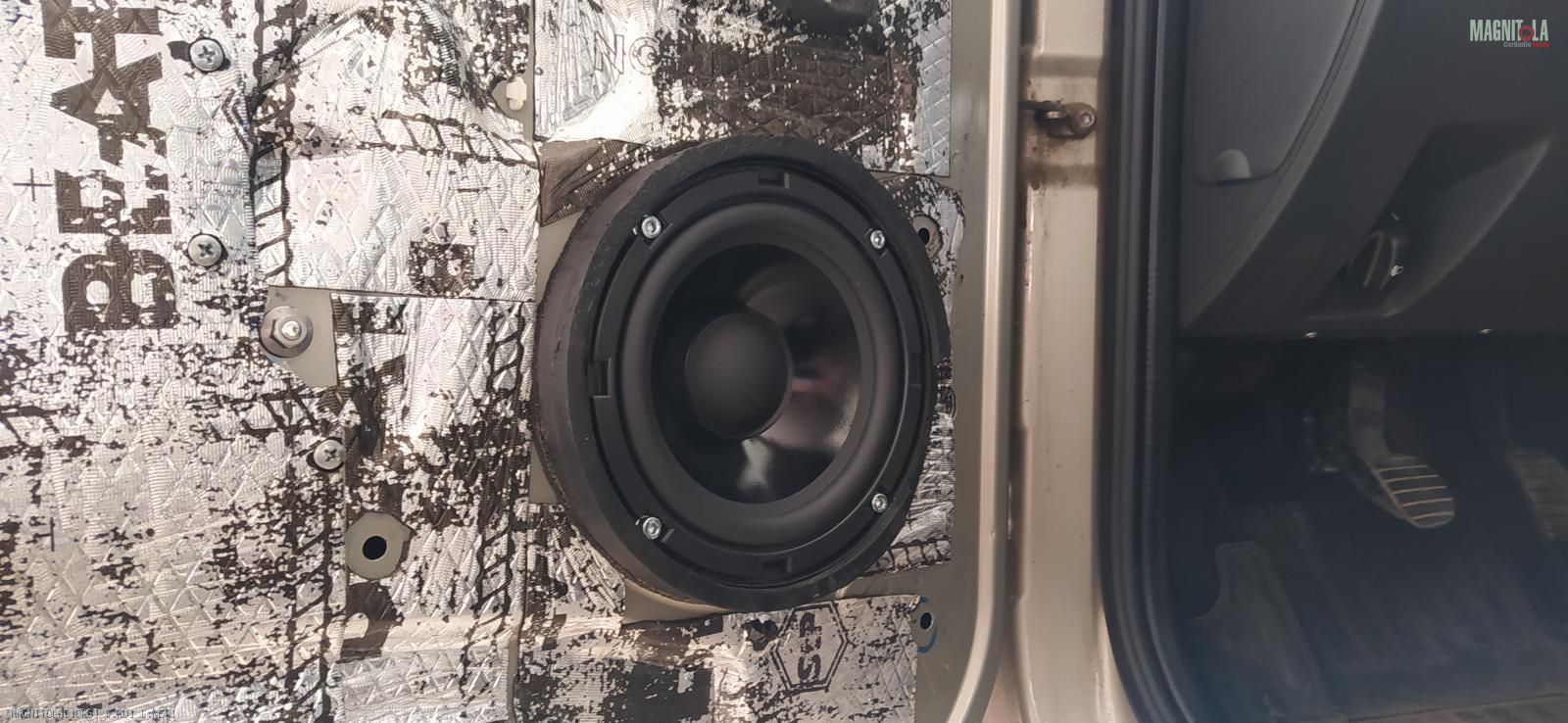

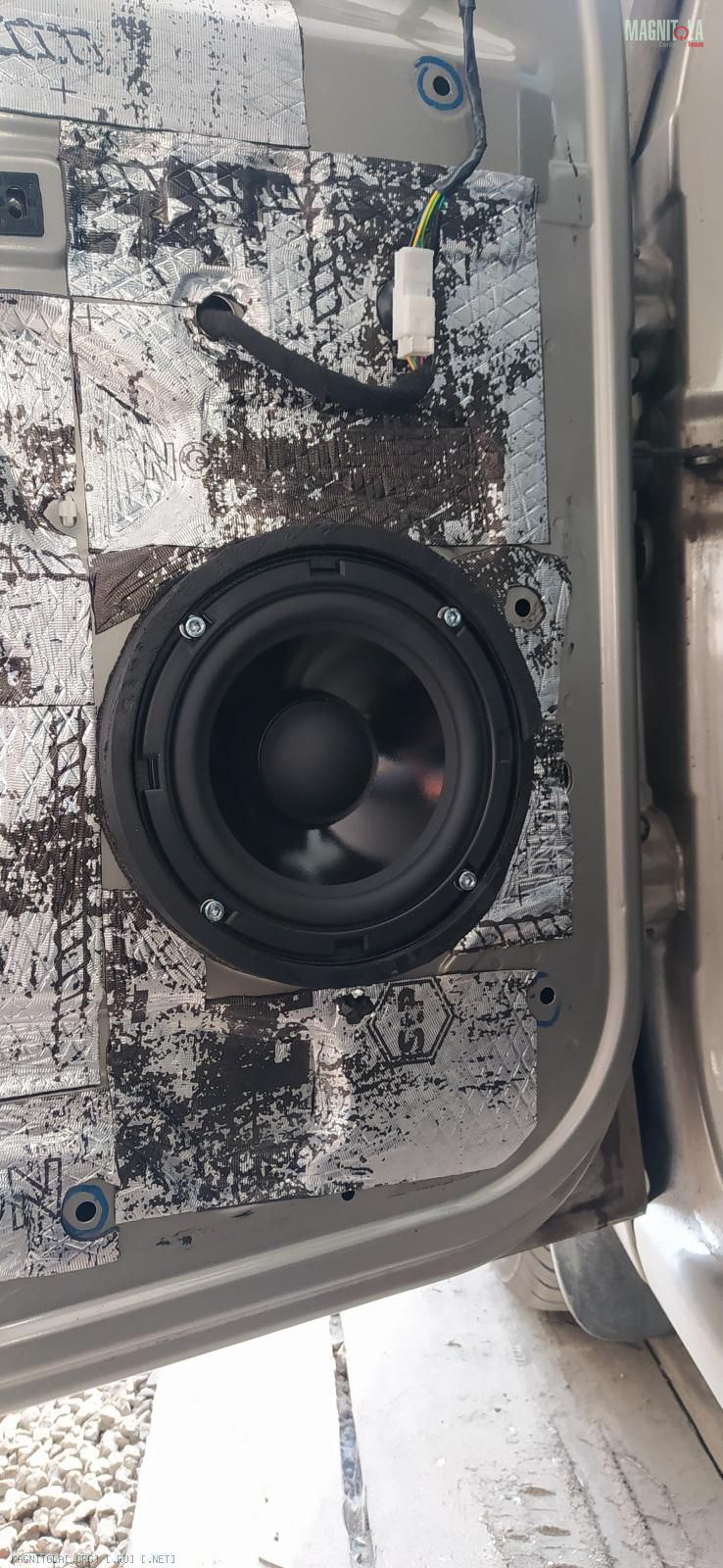

И креплю динамик при помощи винтов М5 с головкой под шестикранник, ибо с обычной головкой не влезают
Вложение 1319783Вложение 1319785
Наступает черед работы с дверной картой. Забираю ее домой и в бой!)

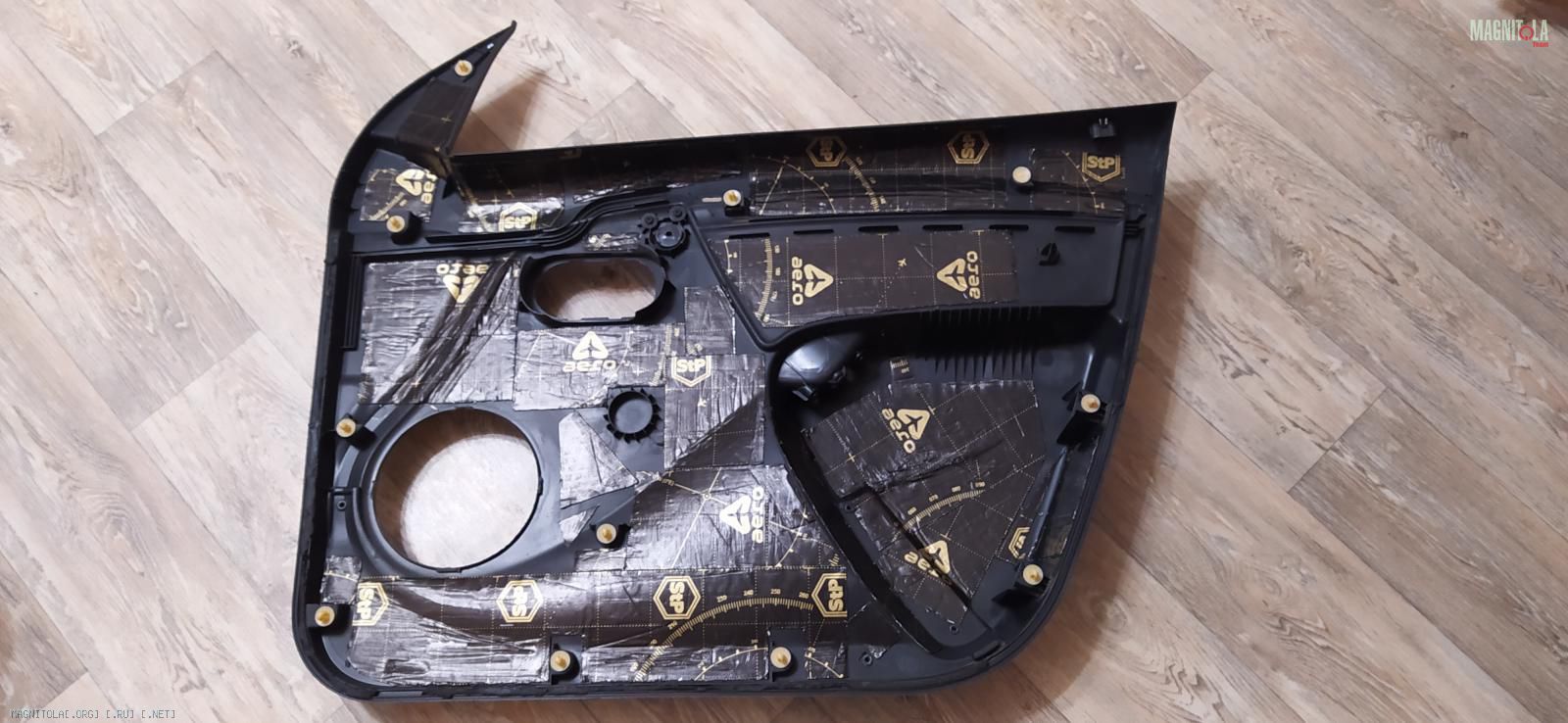

Сначала оклеиваю внутреннюю часть STP Aero
Вложение 1319787

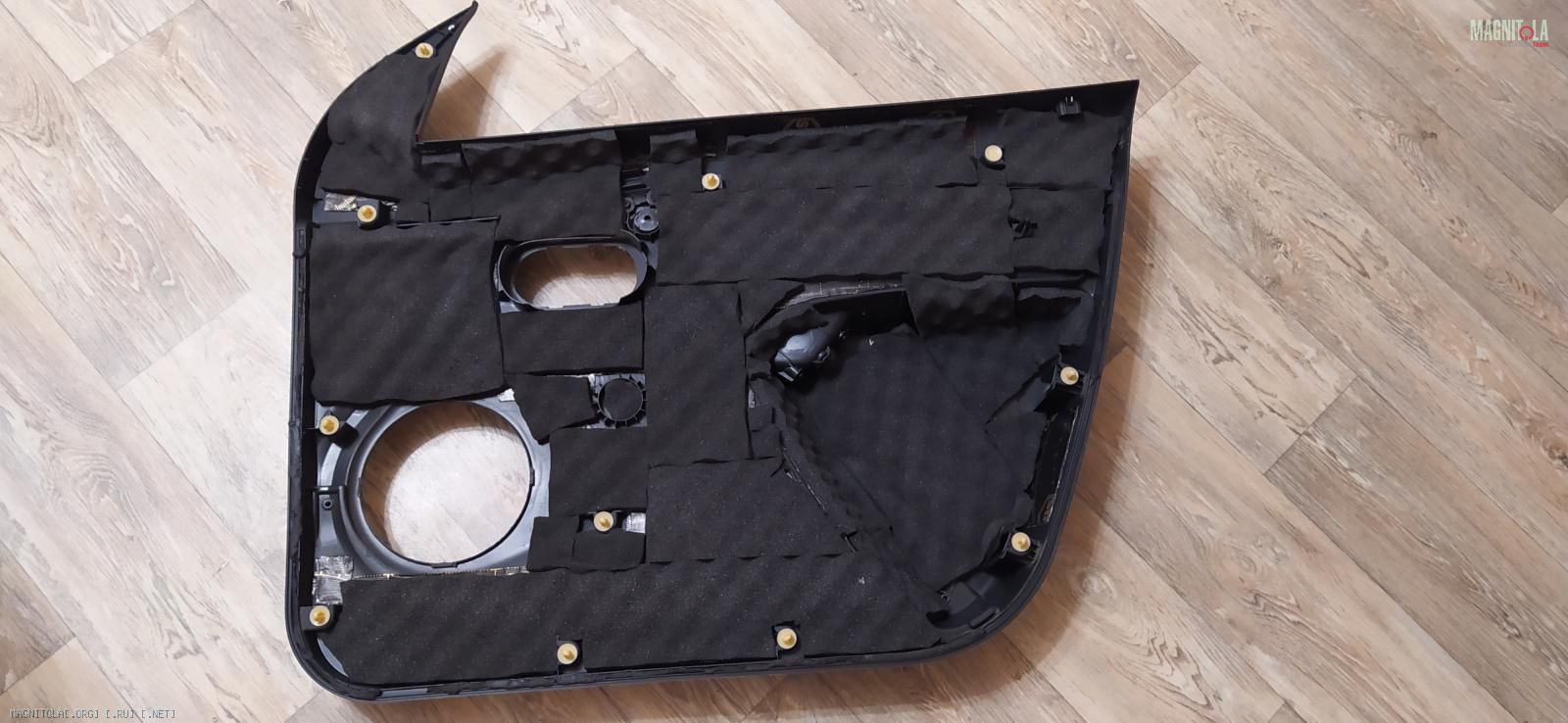

После наношу Biplast Premium. После того, как наклеил кусками, узнал, что нужно было клеить целым куском)). Исправился на правой двери, а здесь решил оставить так)
Вложение 1319789

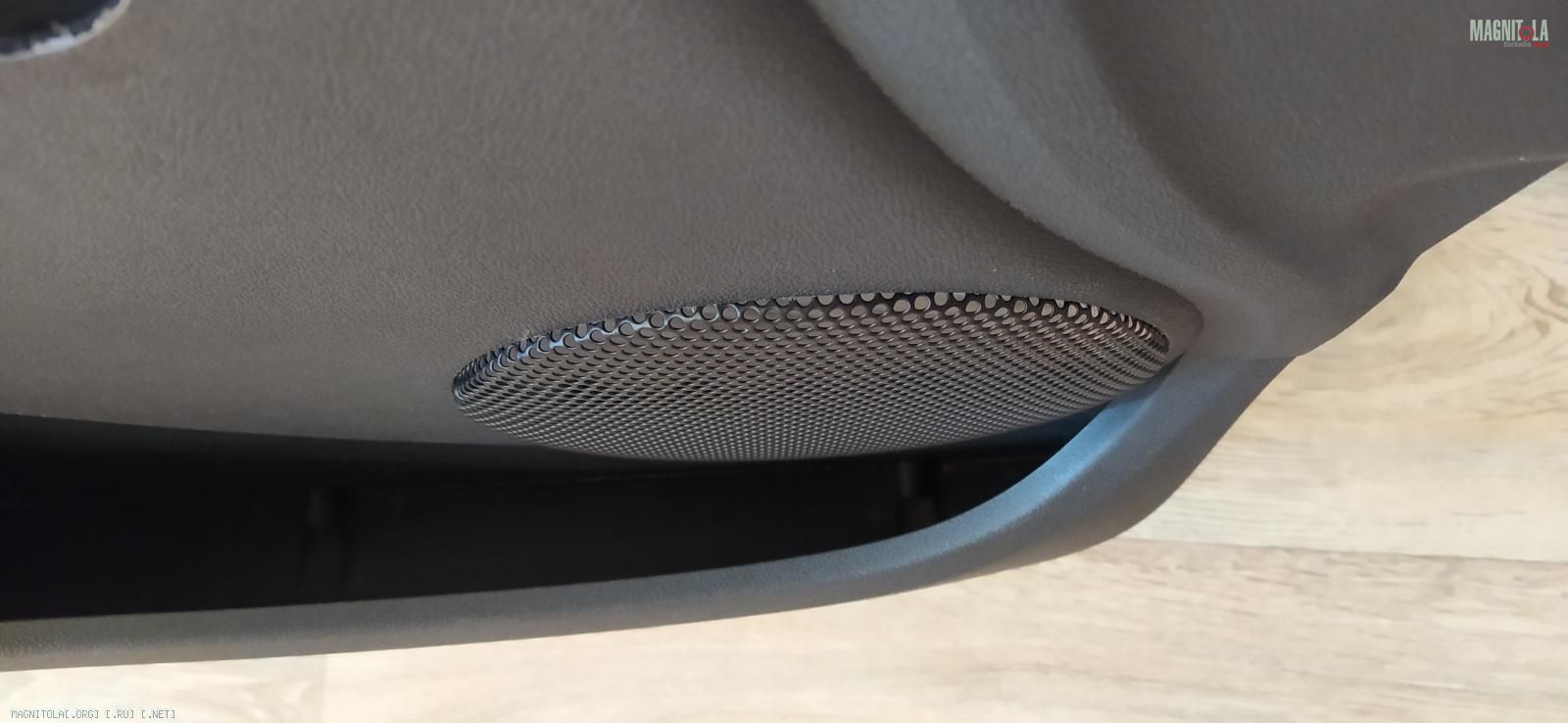

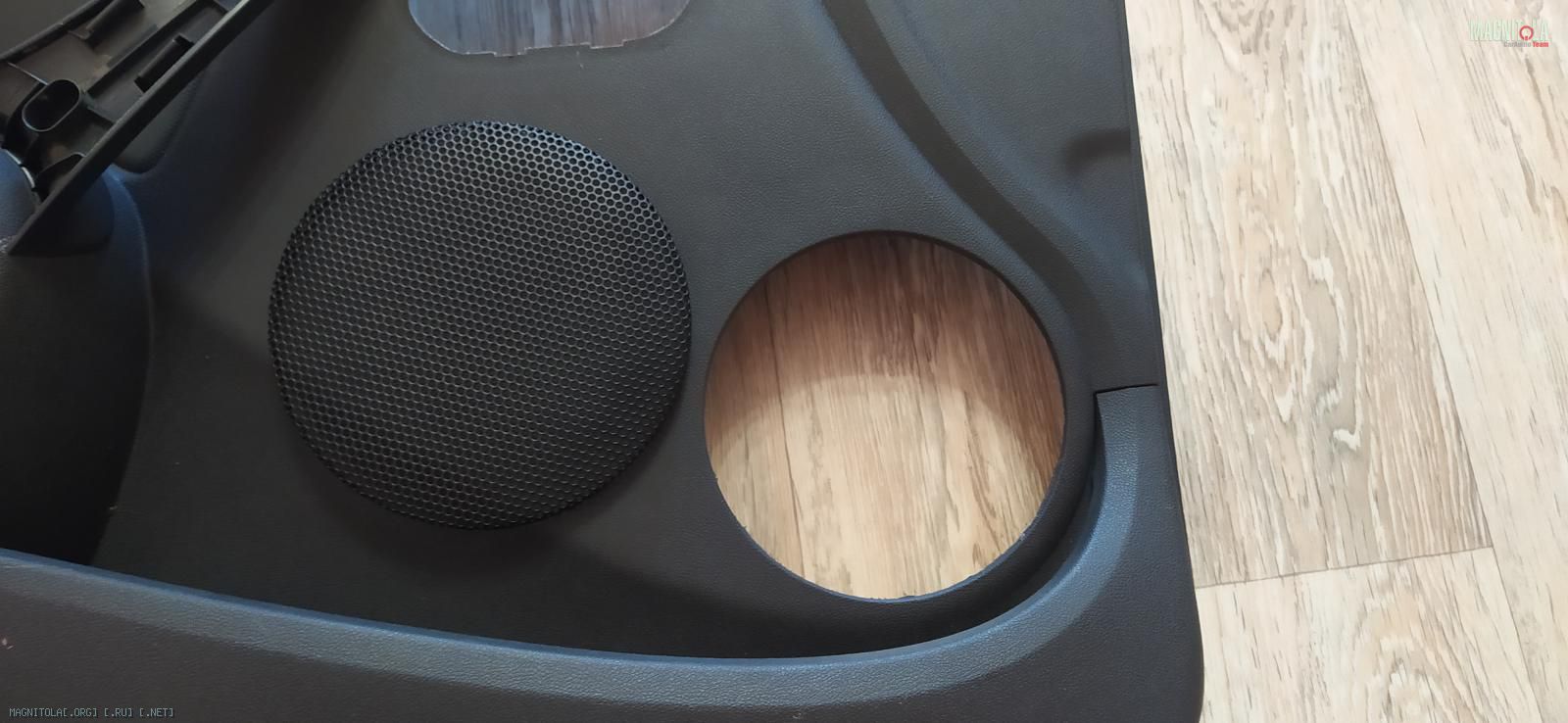

Для лучшего прохождения звука от динамика решил заменить штатную решетку на гриль из комплекта "Вархэдов". Примерил - гриль больше, чем отверстие. Будем резать пластик!
Вложение 1319791
Подрезав карту, подгоняю гриль. При помощи плоскогубцев придаю ему вот такую форму
Вложение 1319793

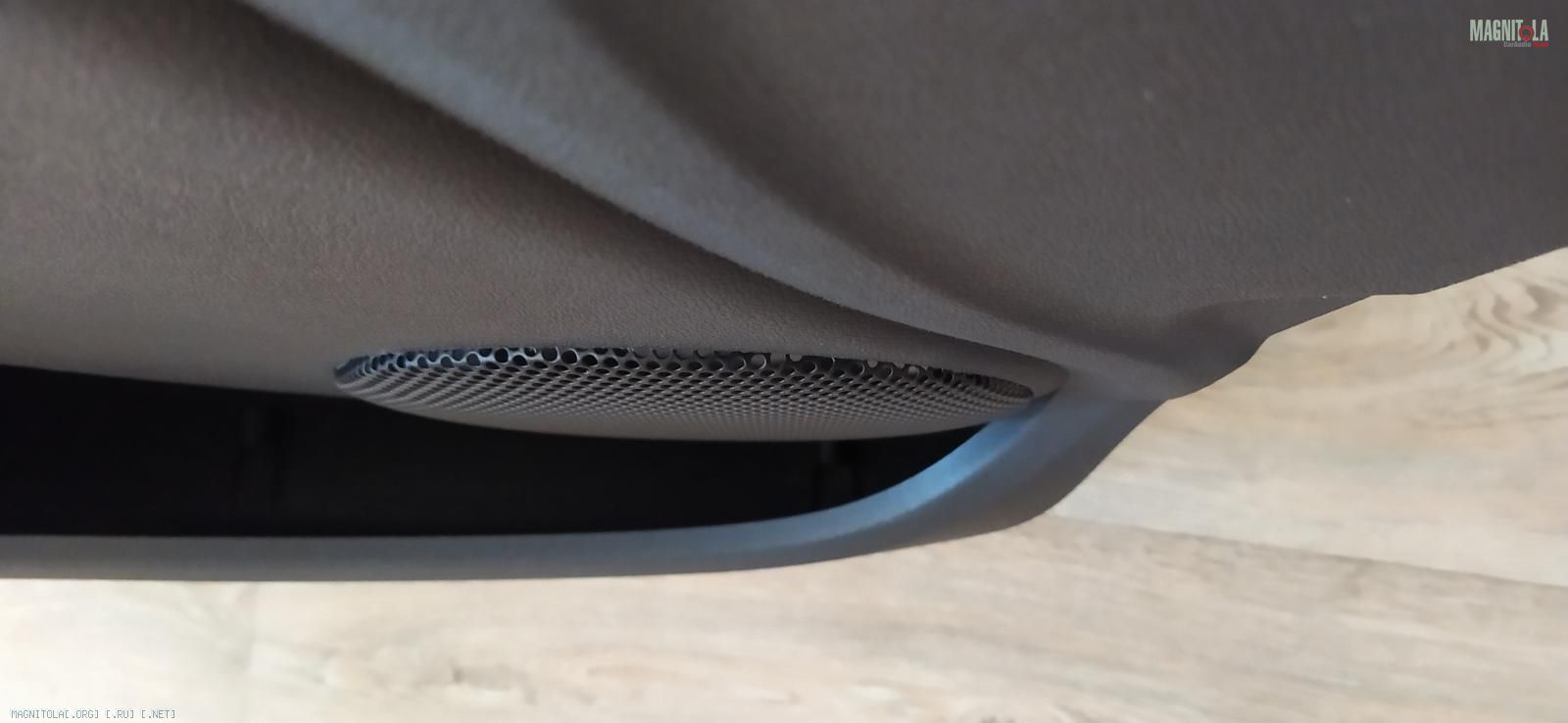

И прикидываю его к карте

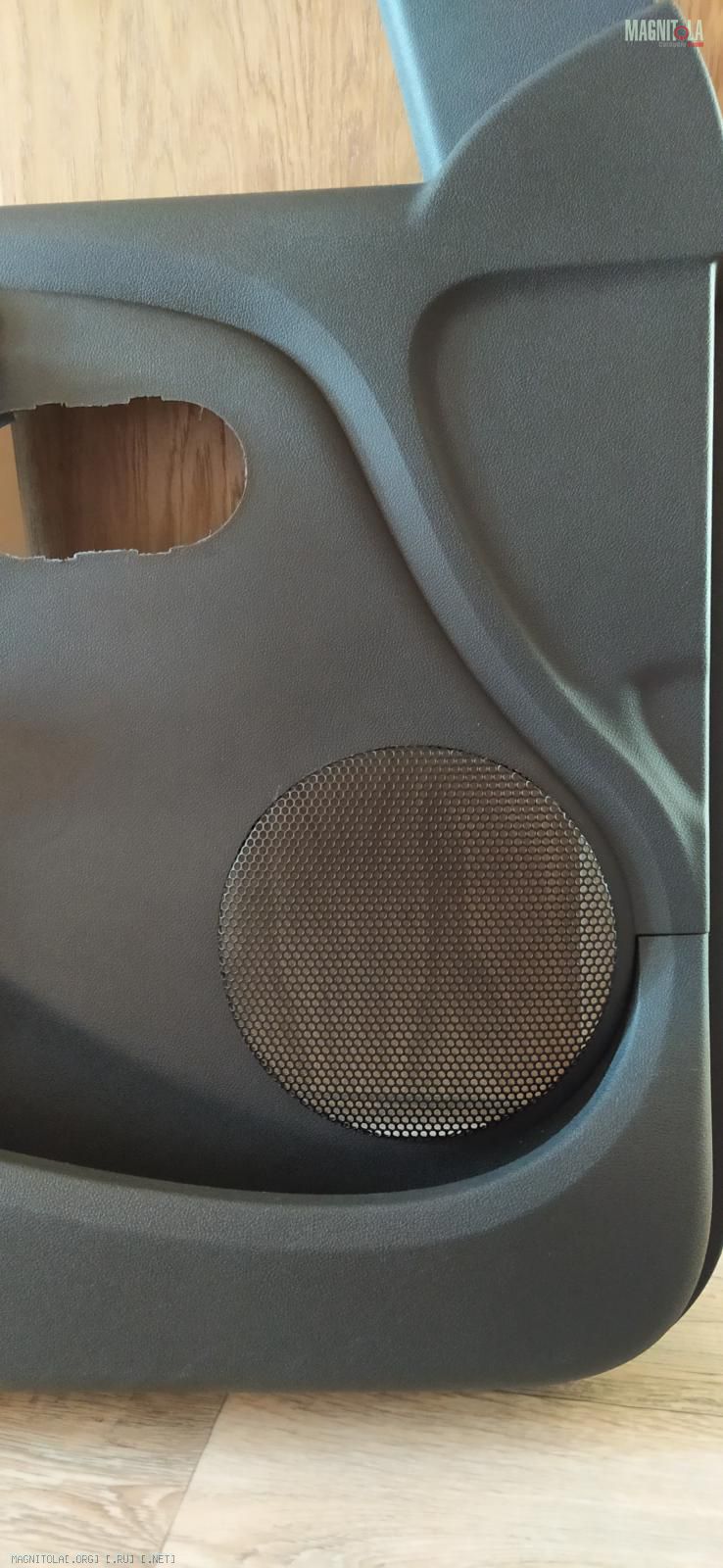

Вложение 1319795Вложение 1319797Вложение 1319799Вложение 1319801

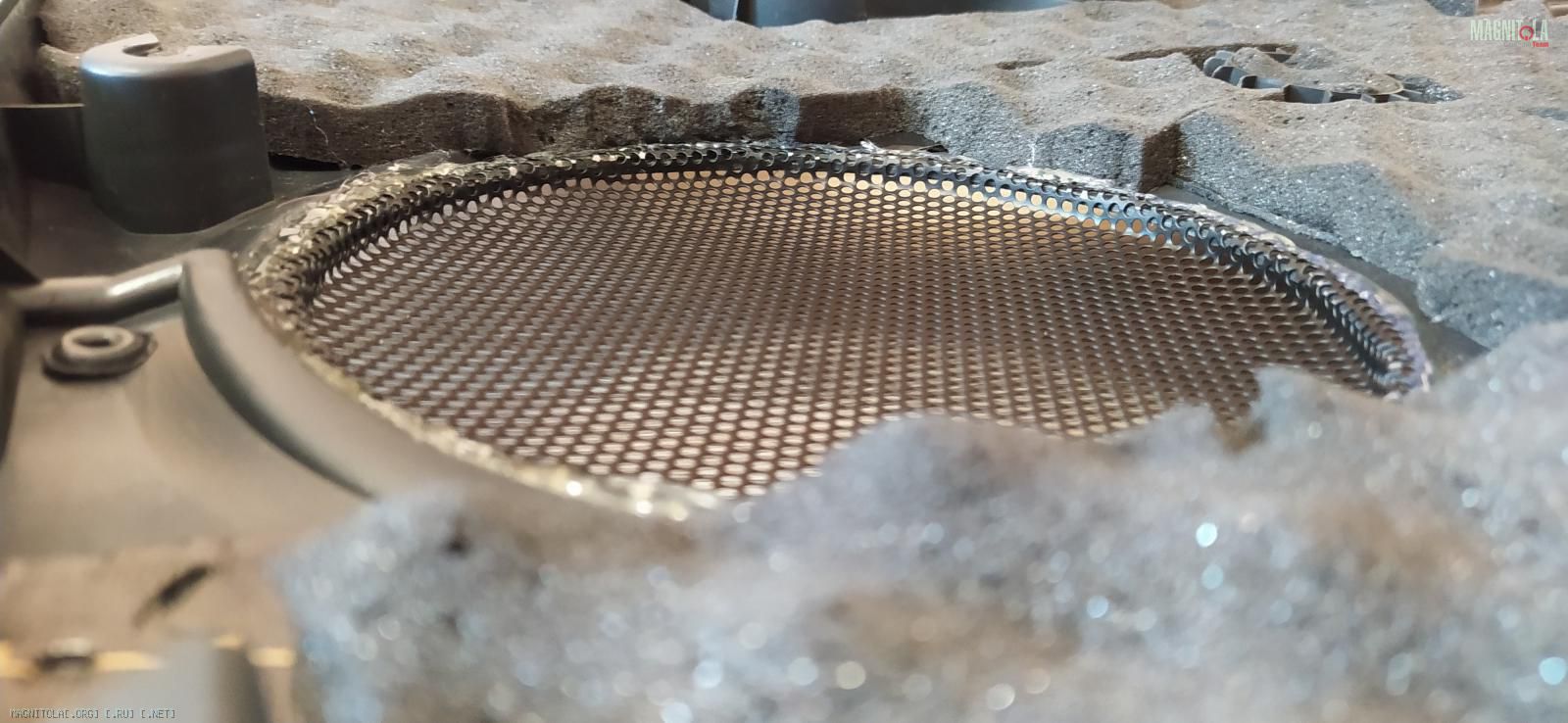

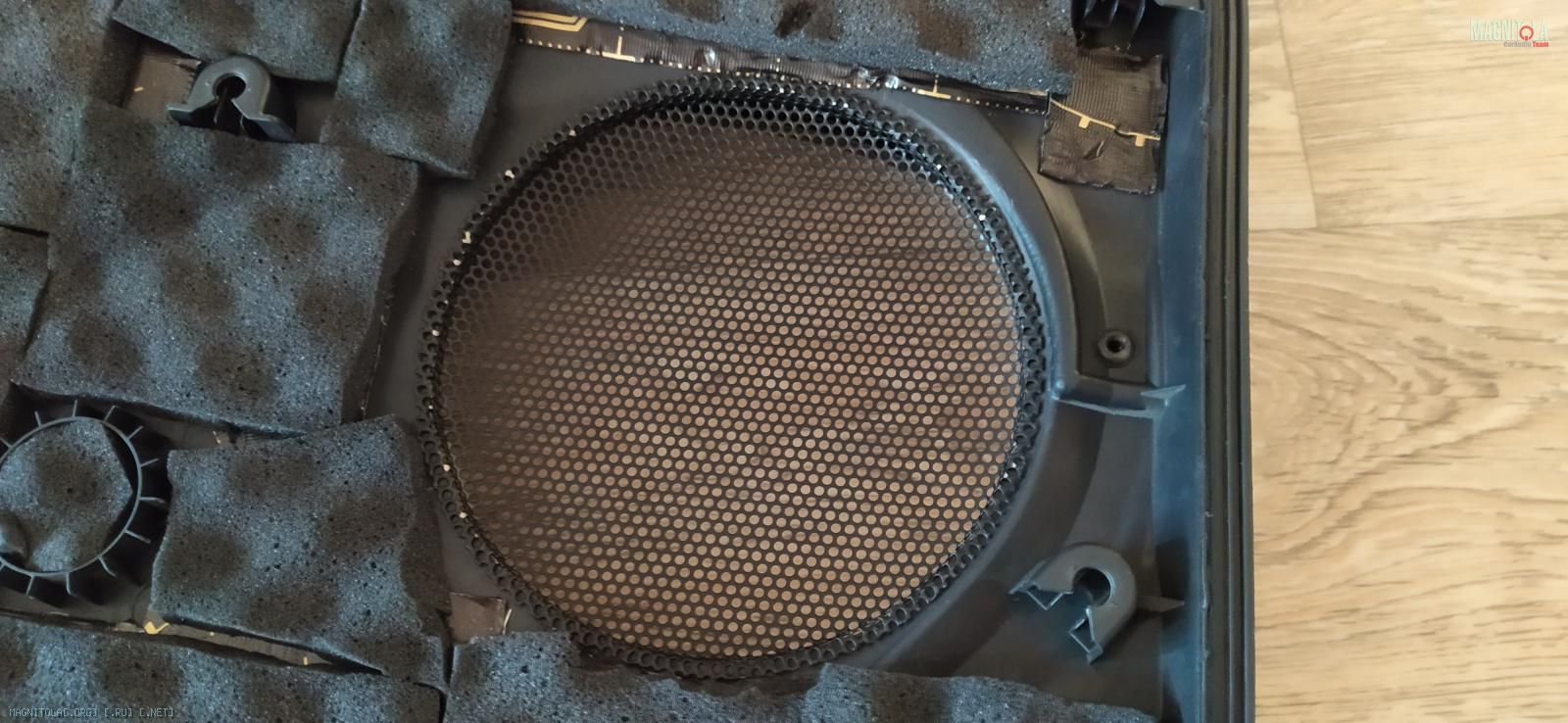

Изнутри креплю при помощи термопистолета. Гриль вошел в карту двери очень плотно. Клей лишь только придерживает гриль. Держится отлично!
Вложение 1319809

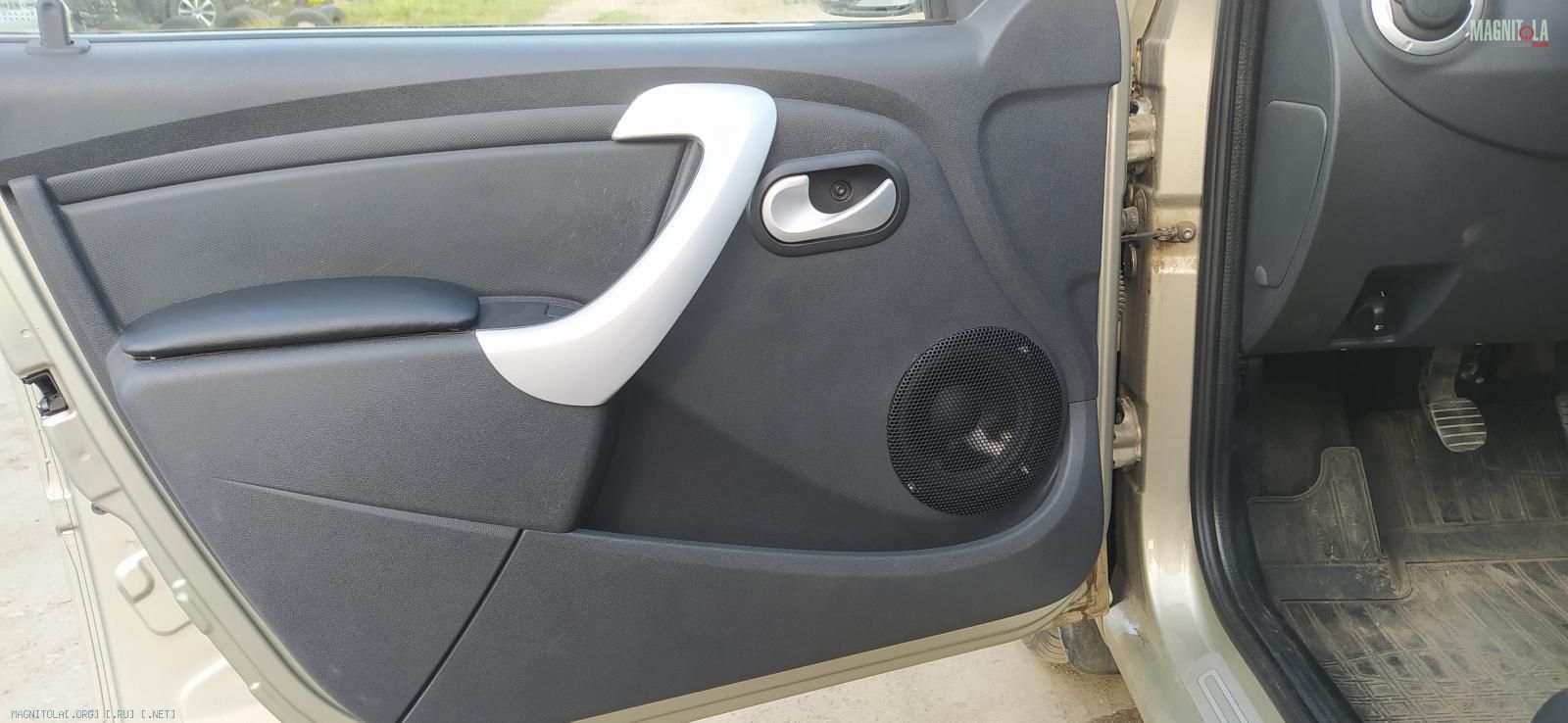

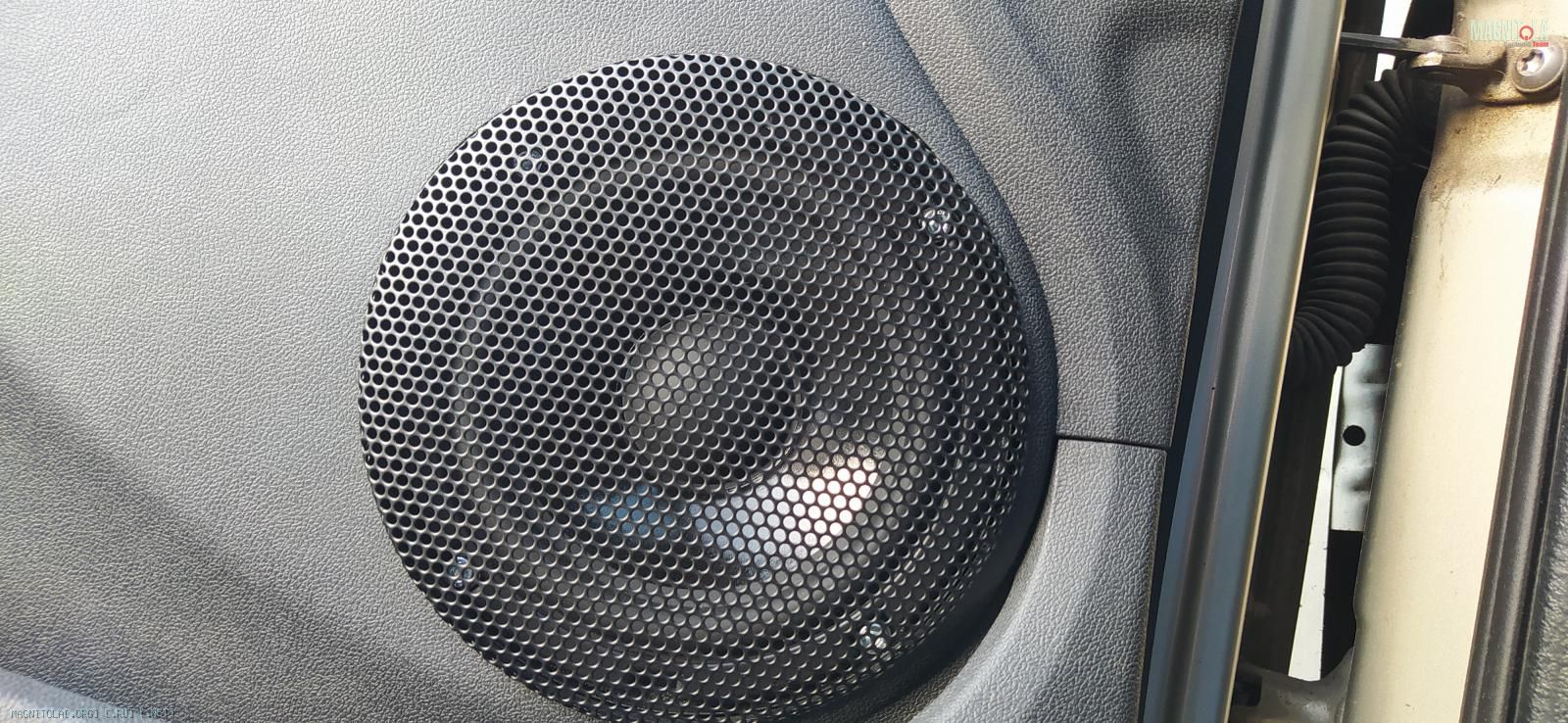

Ну и собираю дверь полностью. Винты закрашивать не буду, оставив "изюминку"))
Вложение 1319811Вложение 1319813

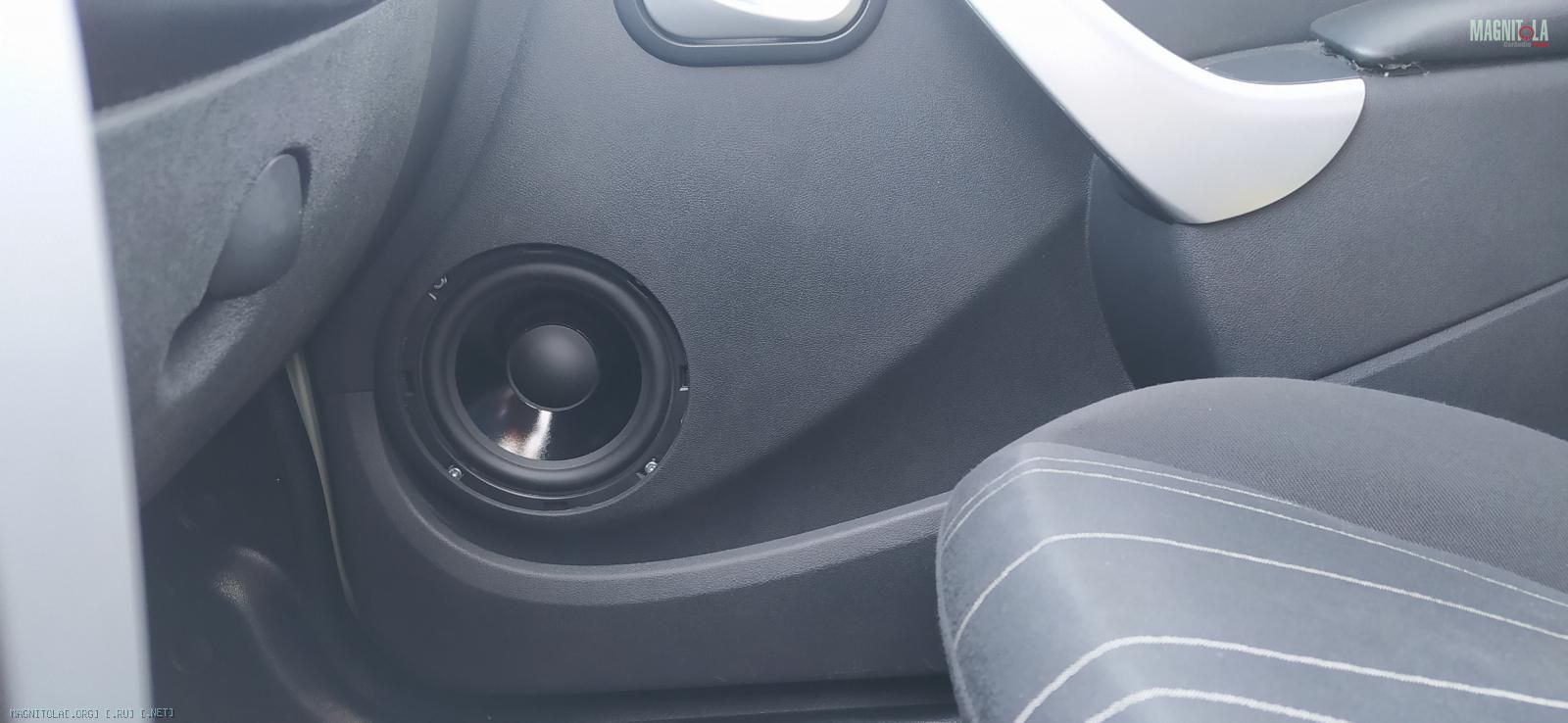

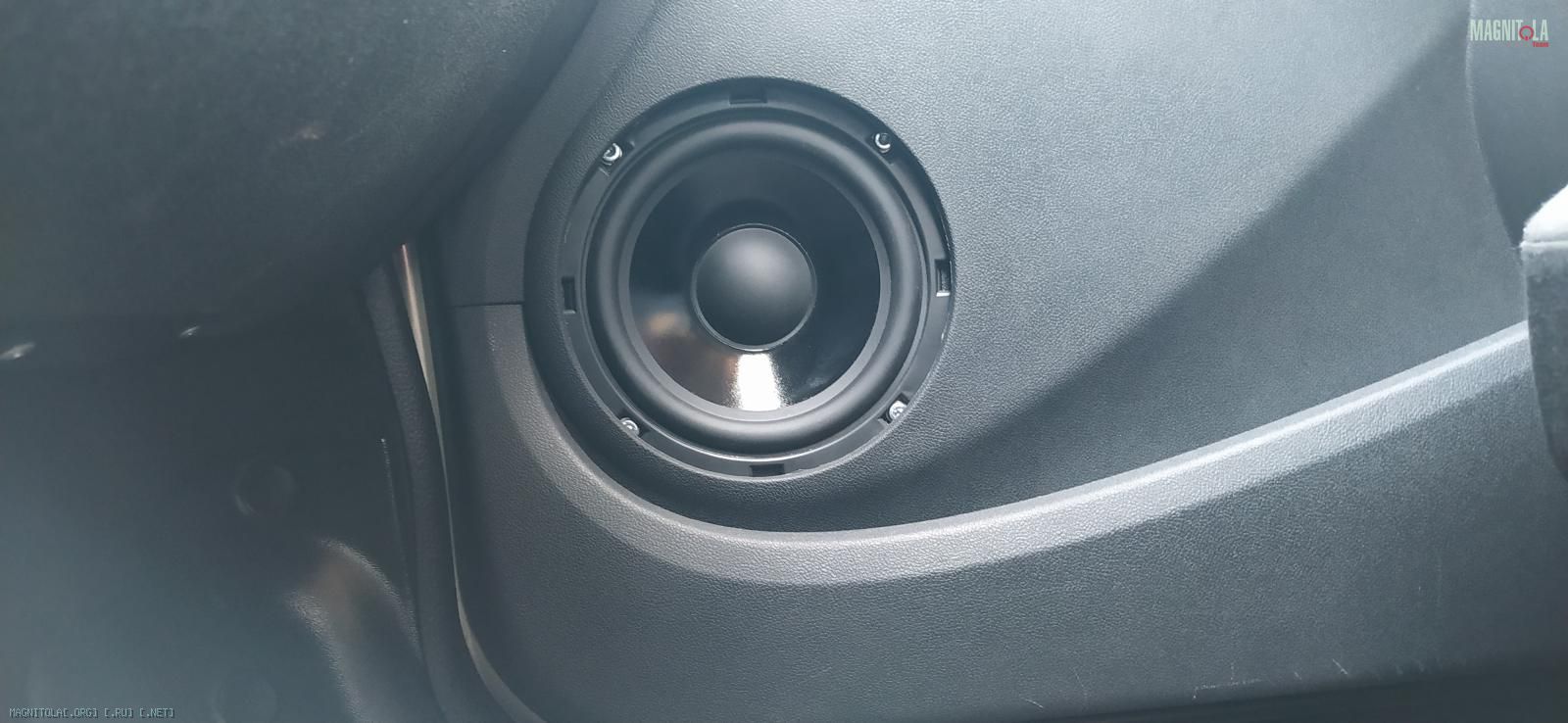

На то время правая дверь тоже была собрана. Но, временно без гриля))
Вложение 1319815Вложение 1319817
Вложений: 6
Re: Попытка озвучить Ларгус.

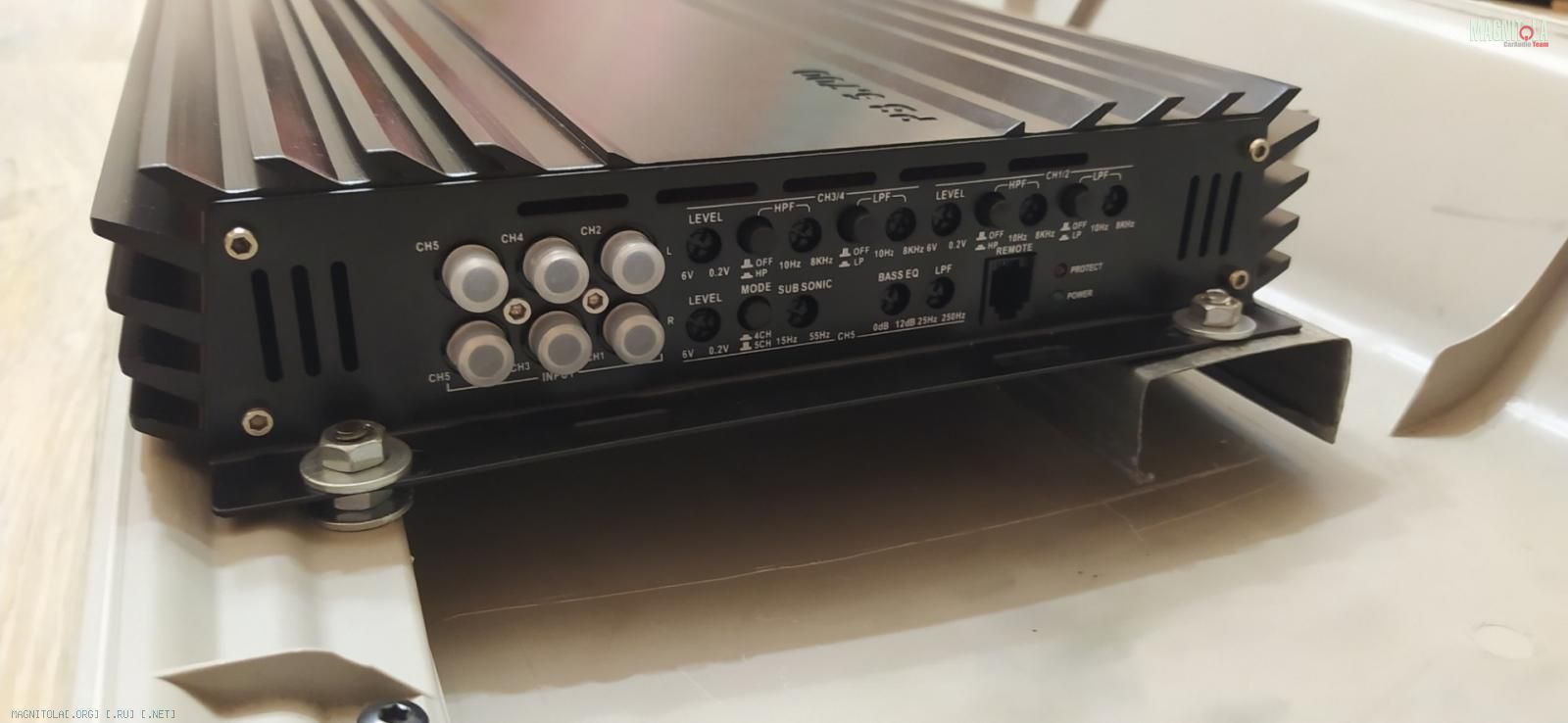

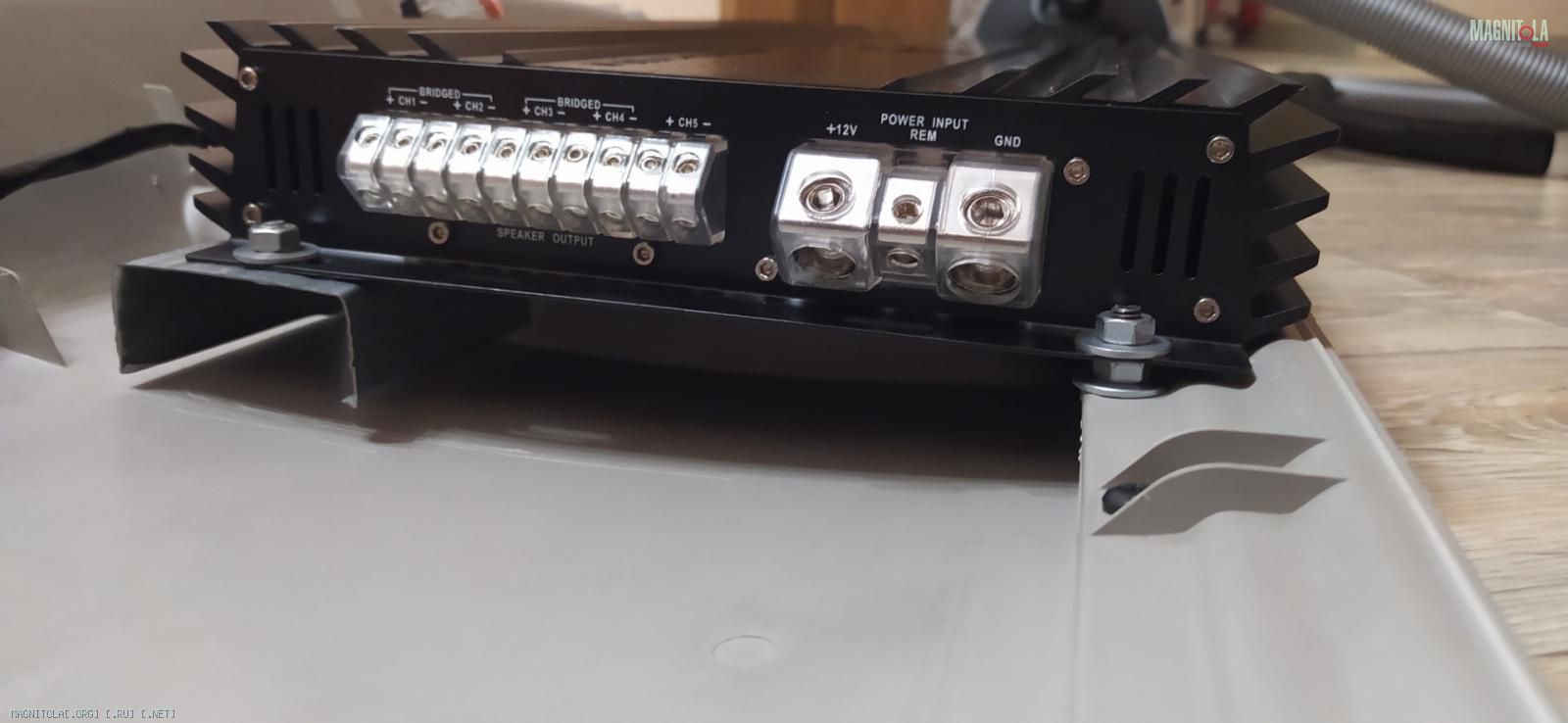

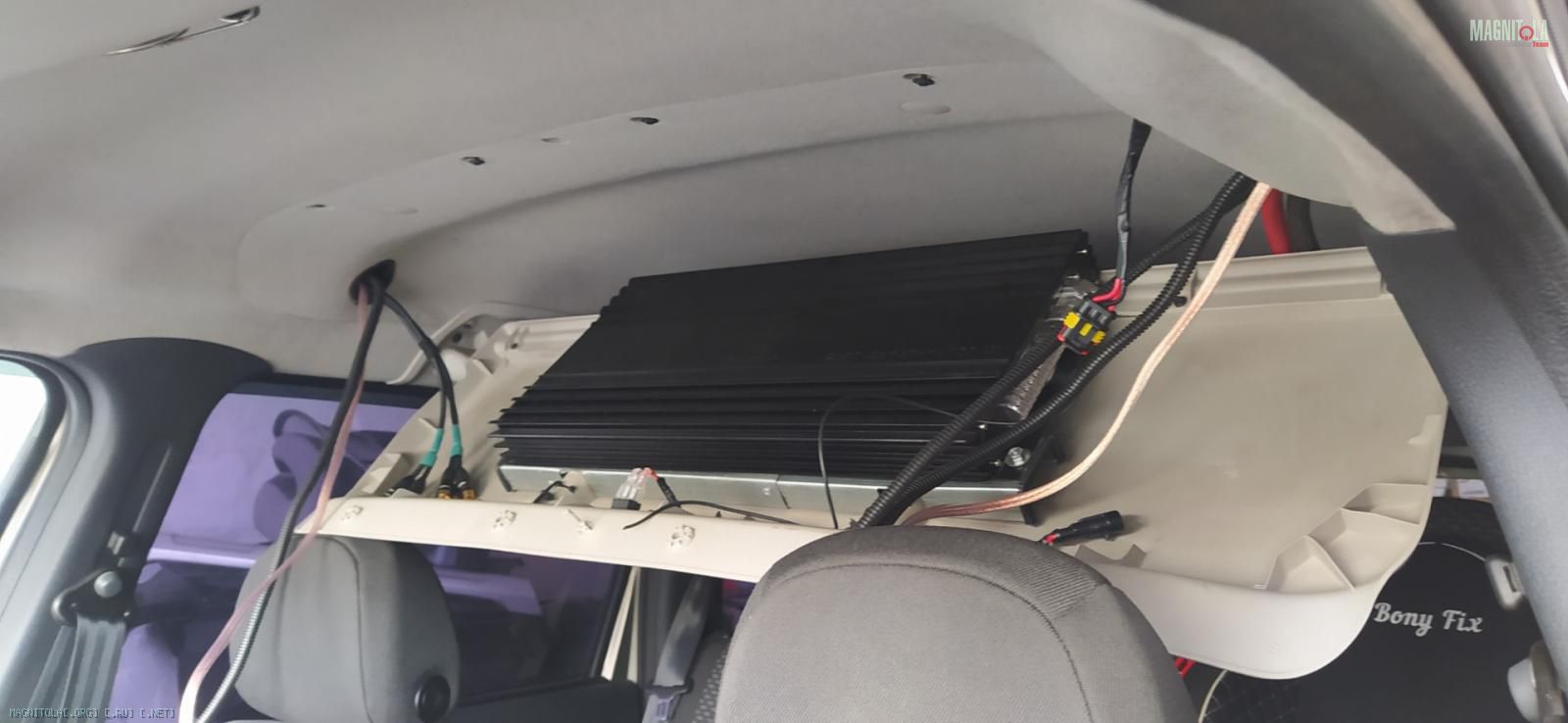

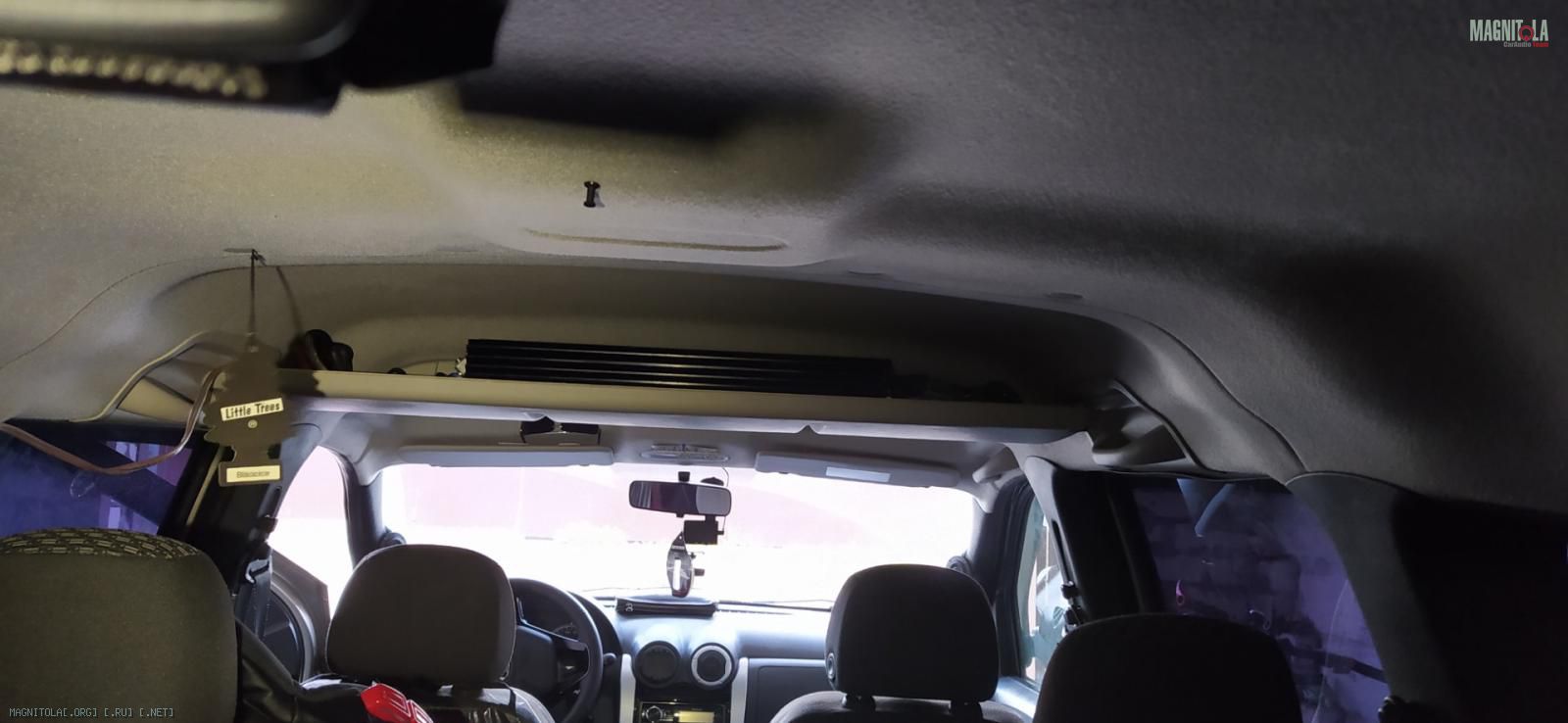

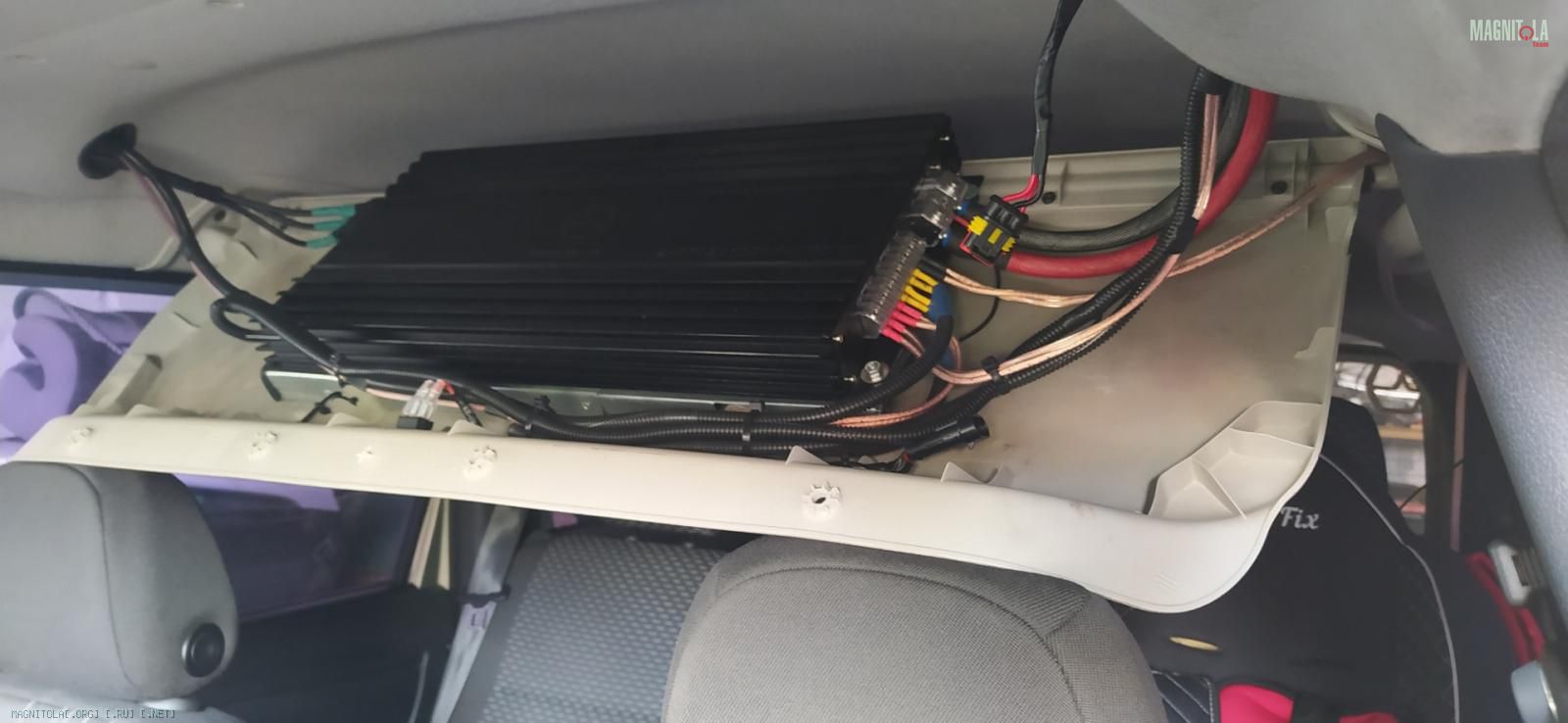

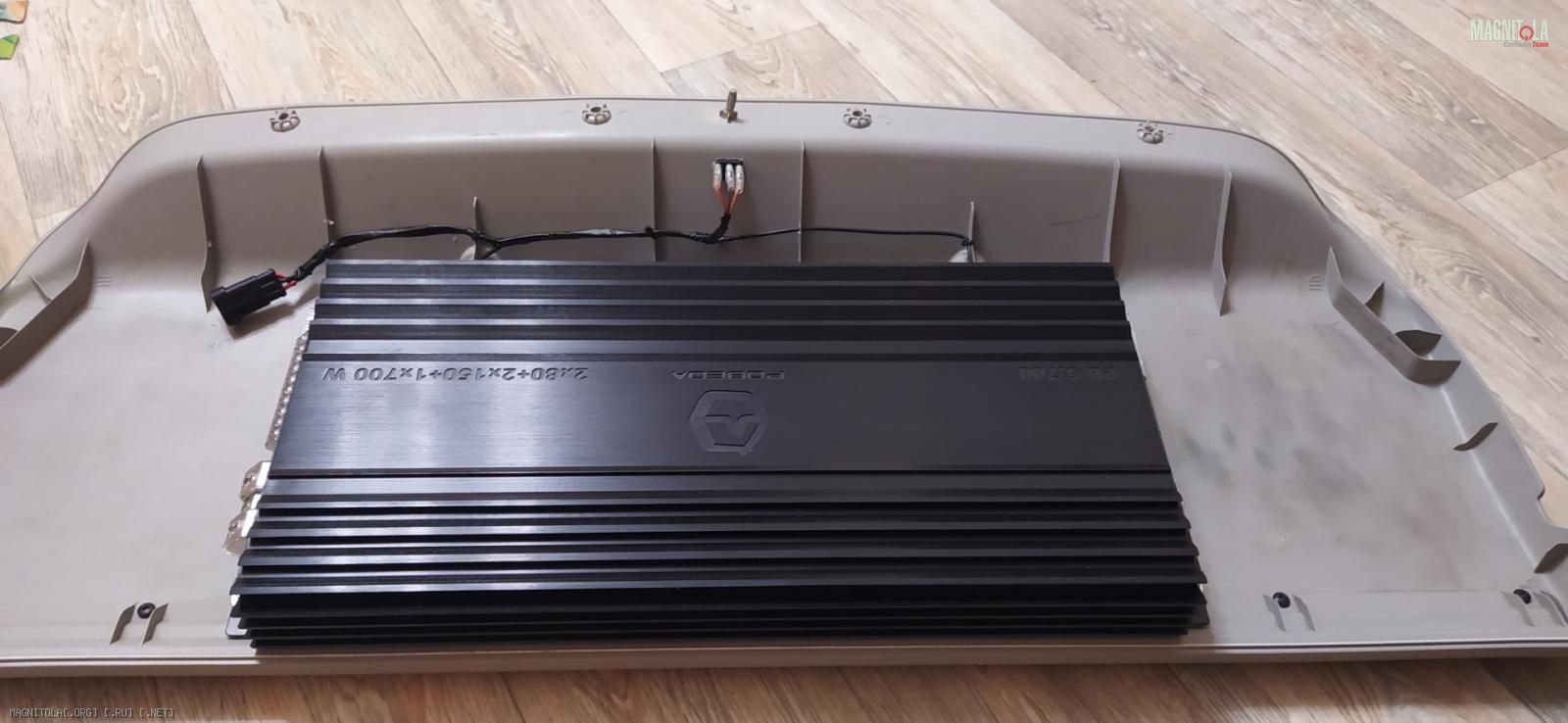

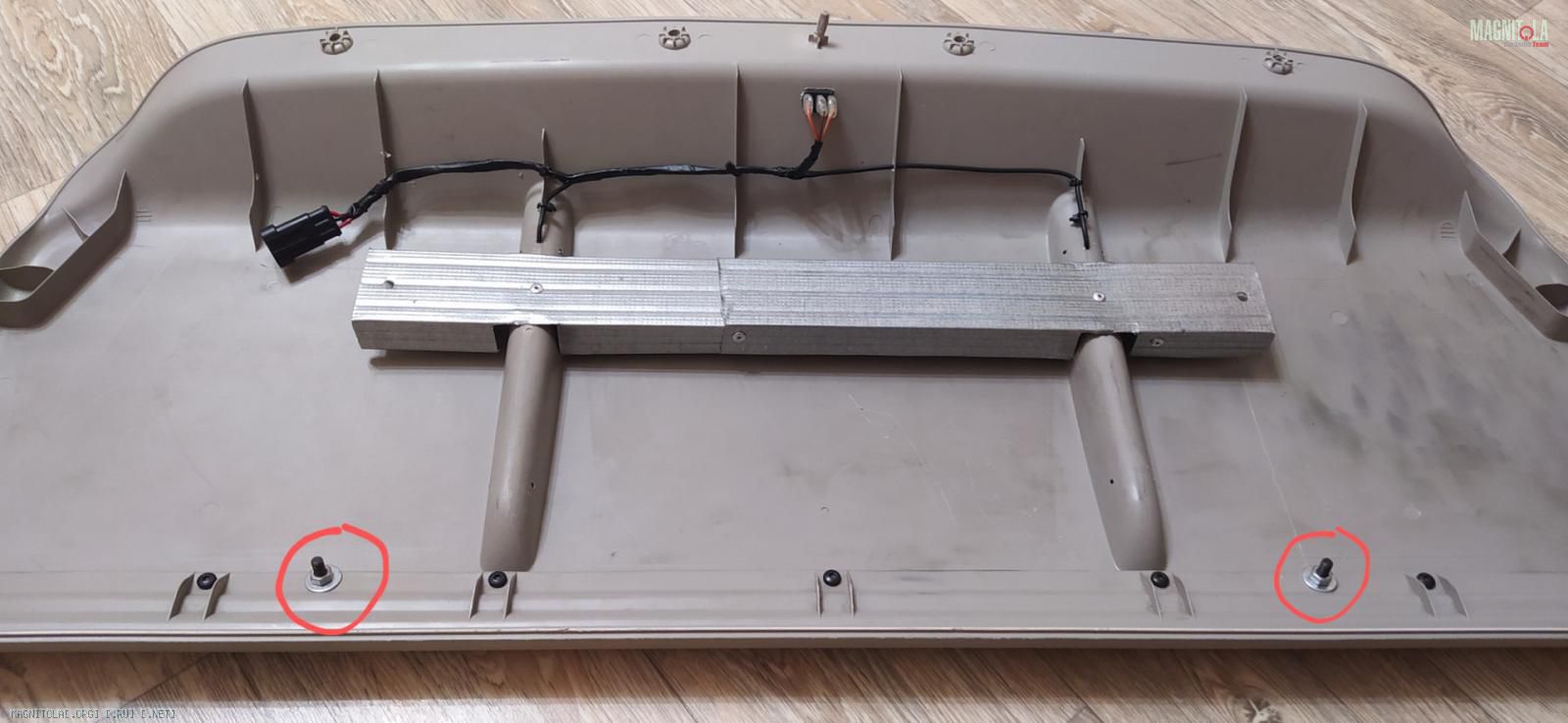

Усилитель занял свое место. Да, тут с проводами далеко не фен-шуй, но все закреплено и ничего не болтается. Да и не видно ничего, кроме торца усилка)). Попозже может наведу порядок. Очень уж хотелось запустить систему)
Вложение 1319825Вложение 1319827Вложение 1319829

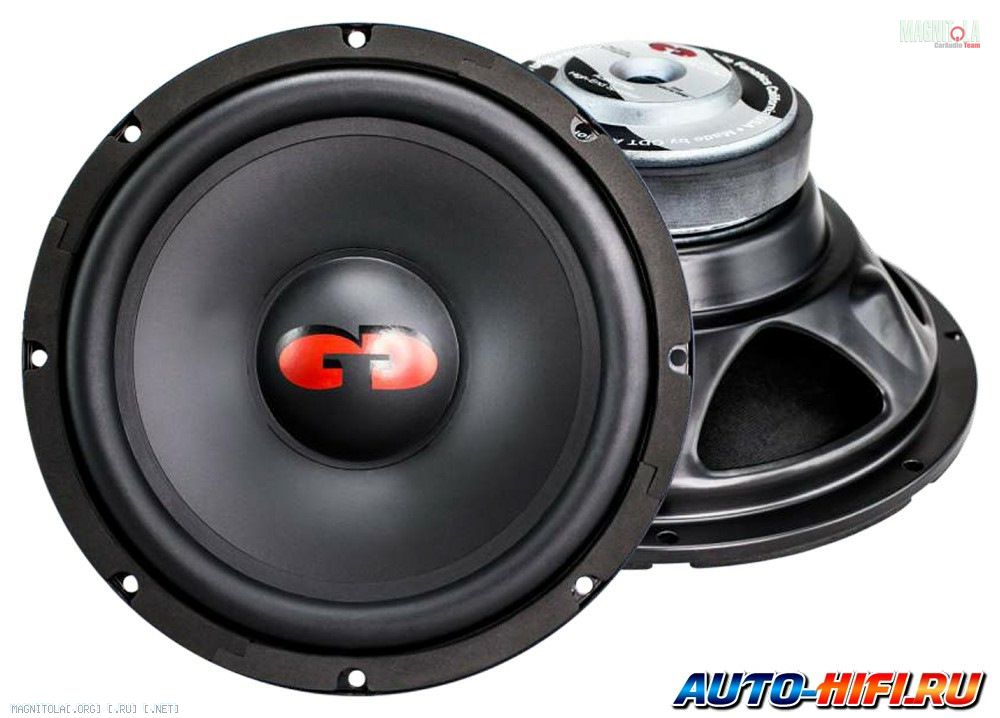

В роли сабвуфера у меня выступает вот такая солянка: сам динамик CDT Audio CL-W12
Вложение 1319831
В корпусе ФИ от ESX Signum
Вложение 1319833

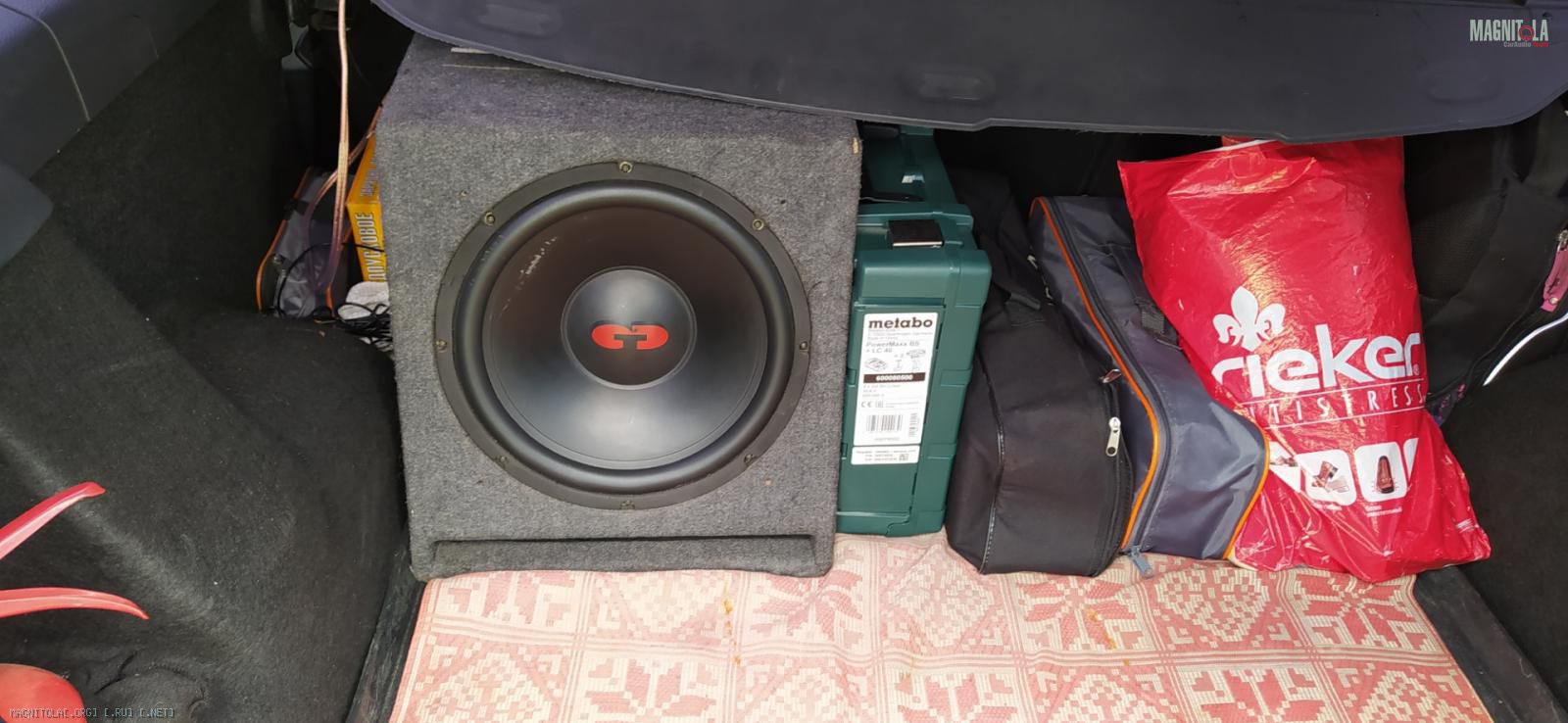

А в сборе выглядит так
Вложение 1319835
Не вникая в объем ящика, настройку порта, могу сказать, что эта парочка весьма не плохо спелась. Особенно, учитывая 1500 рублей, которые я отдал за динамик и корпус.
