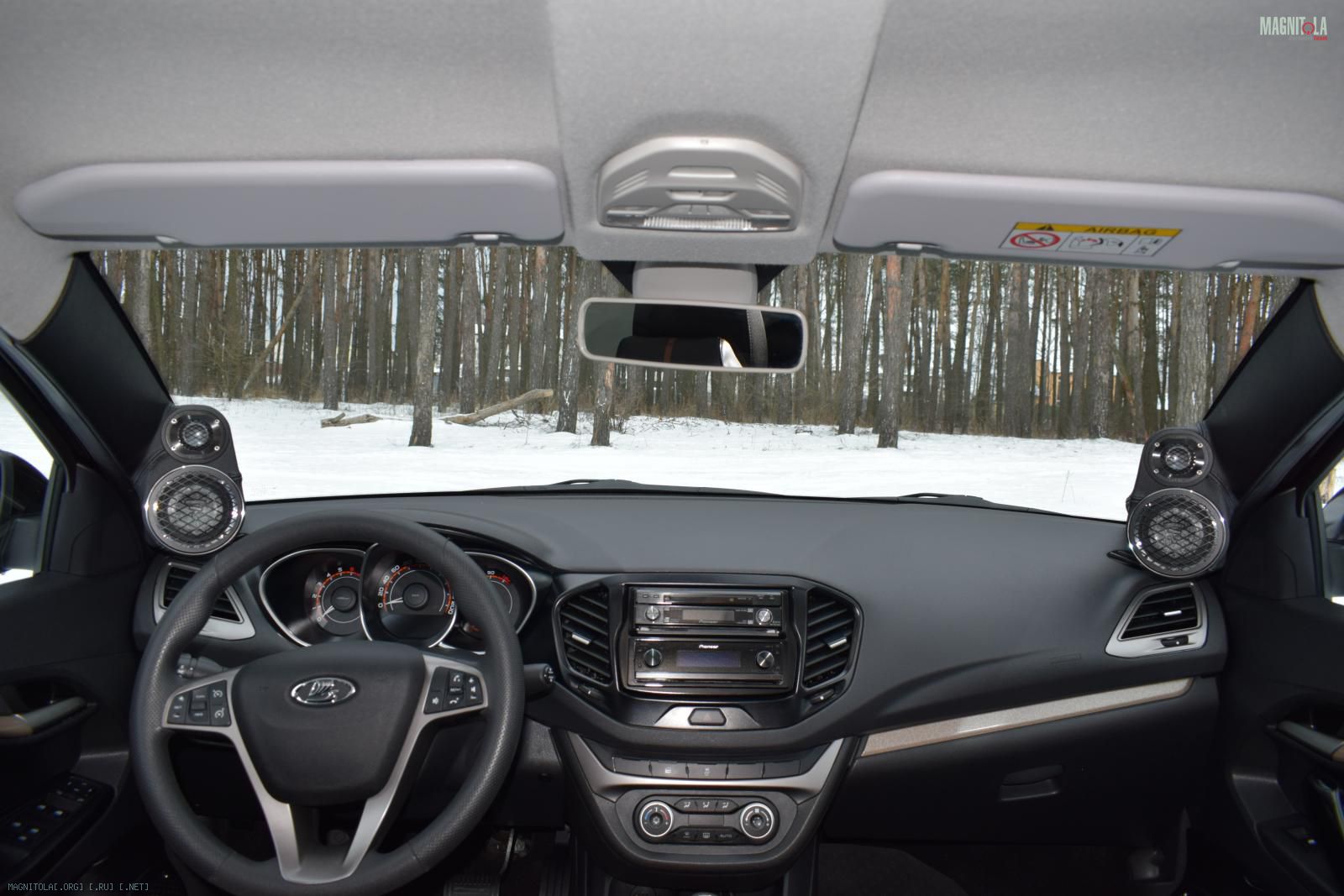

Обзор инсталляции стерео системы Весты с головным устройством Pioneer, усилителями и акустикой Focal.
Вложение 1338269
Вложение 1338273

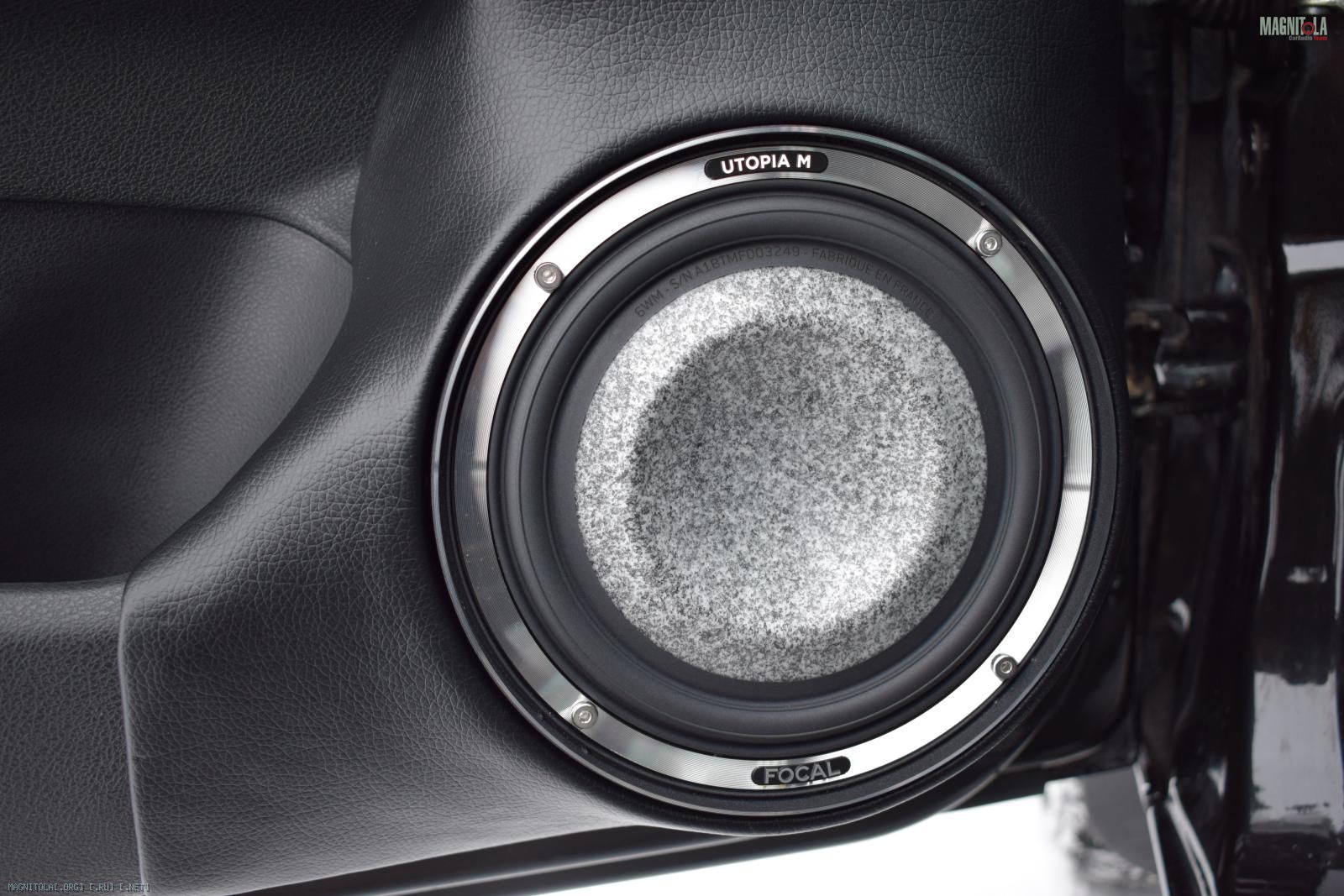

Фронт 3 полосный собранный на акустики Focal Utopia M, + сабвуферное звено Focal Utopia 21WX расположенное в полке багажника.

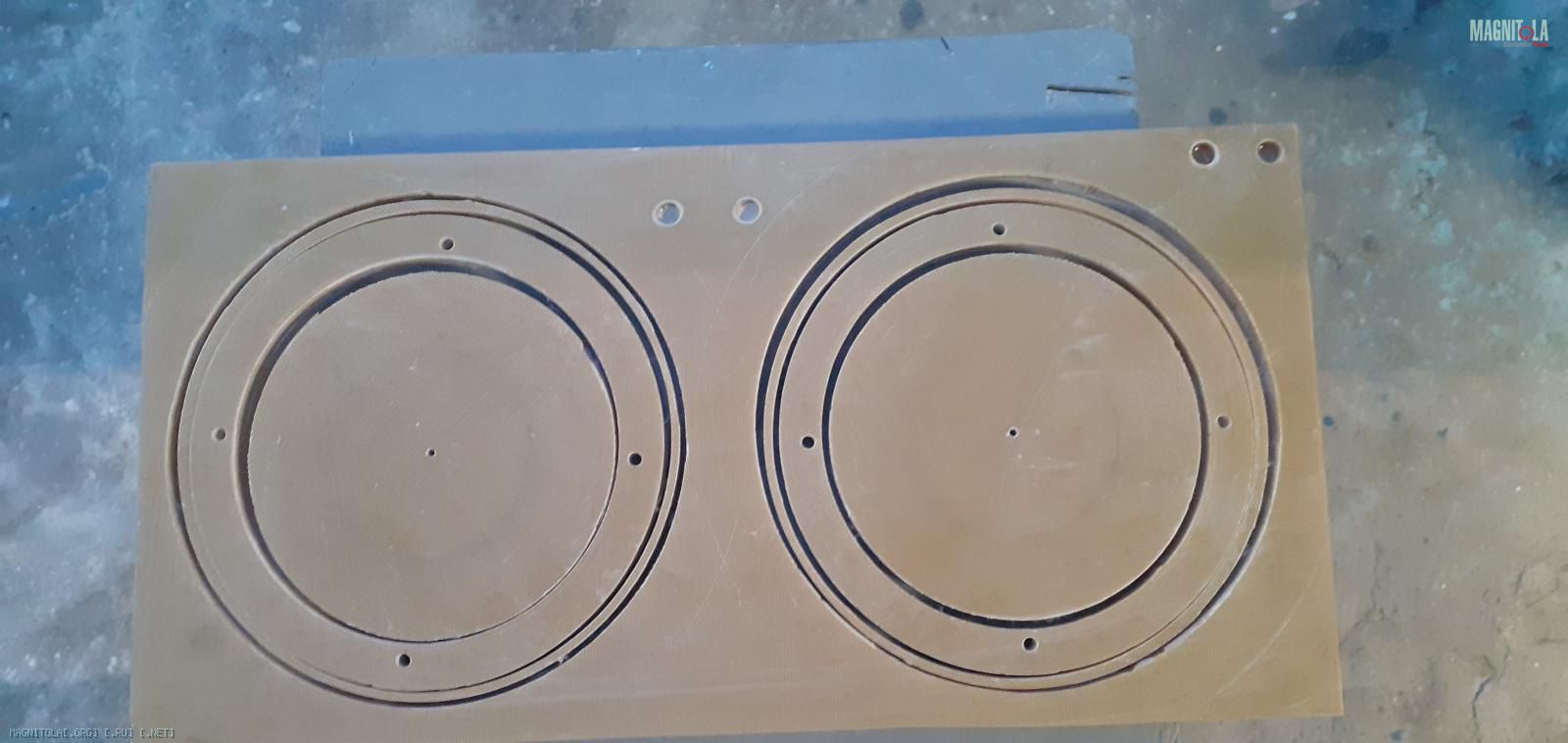

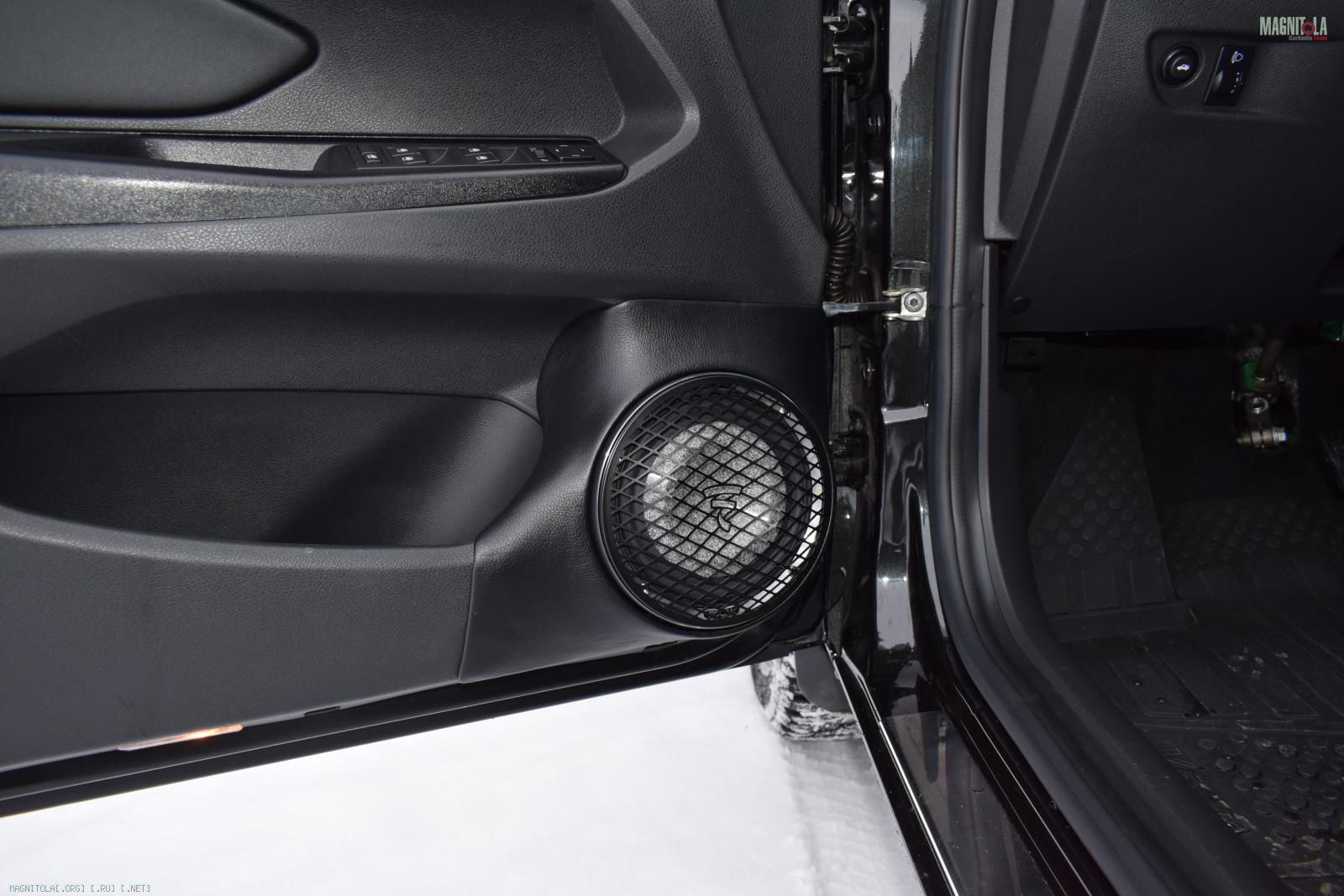

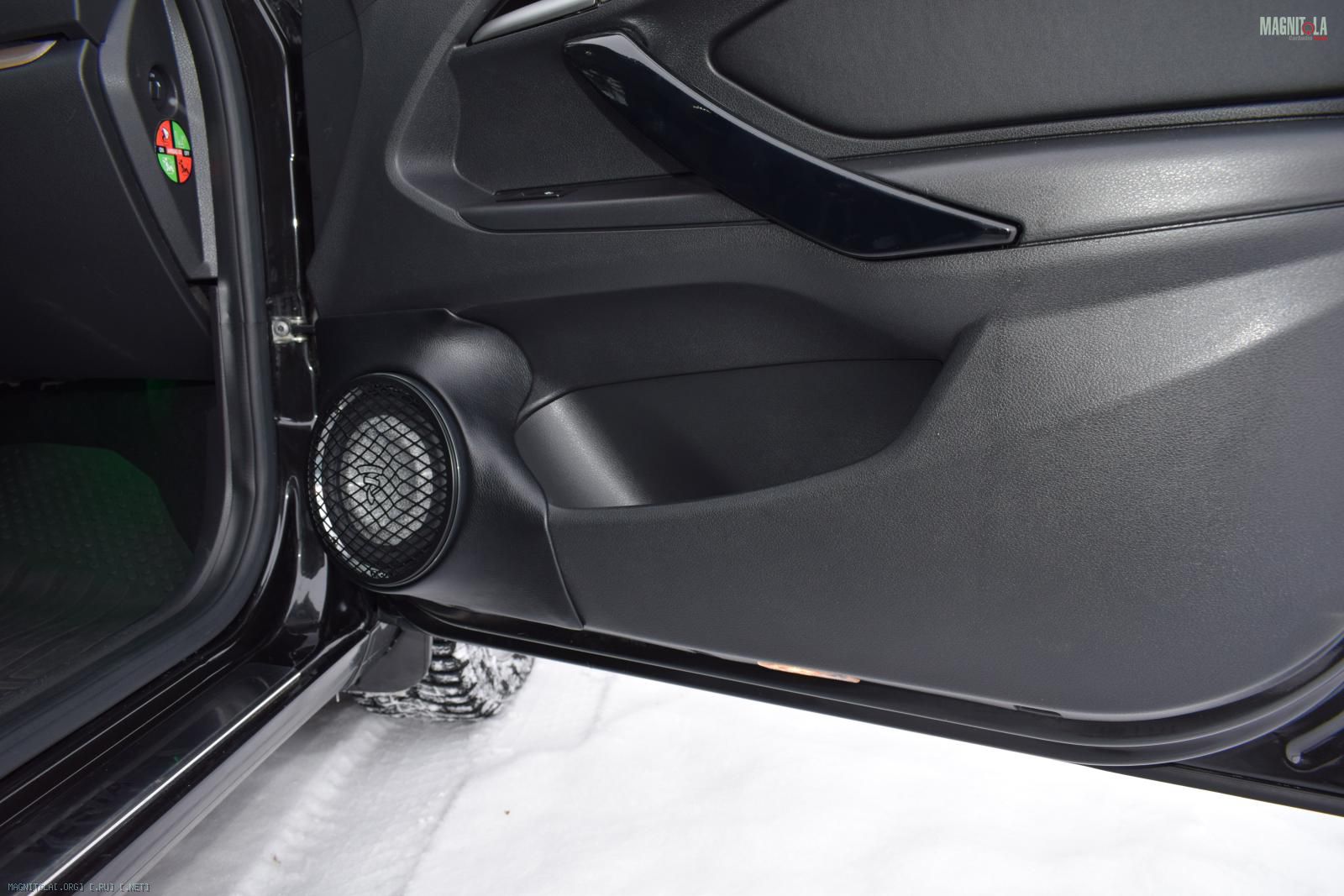

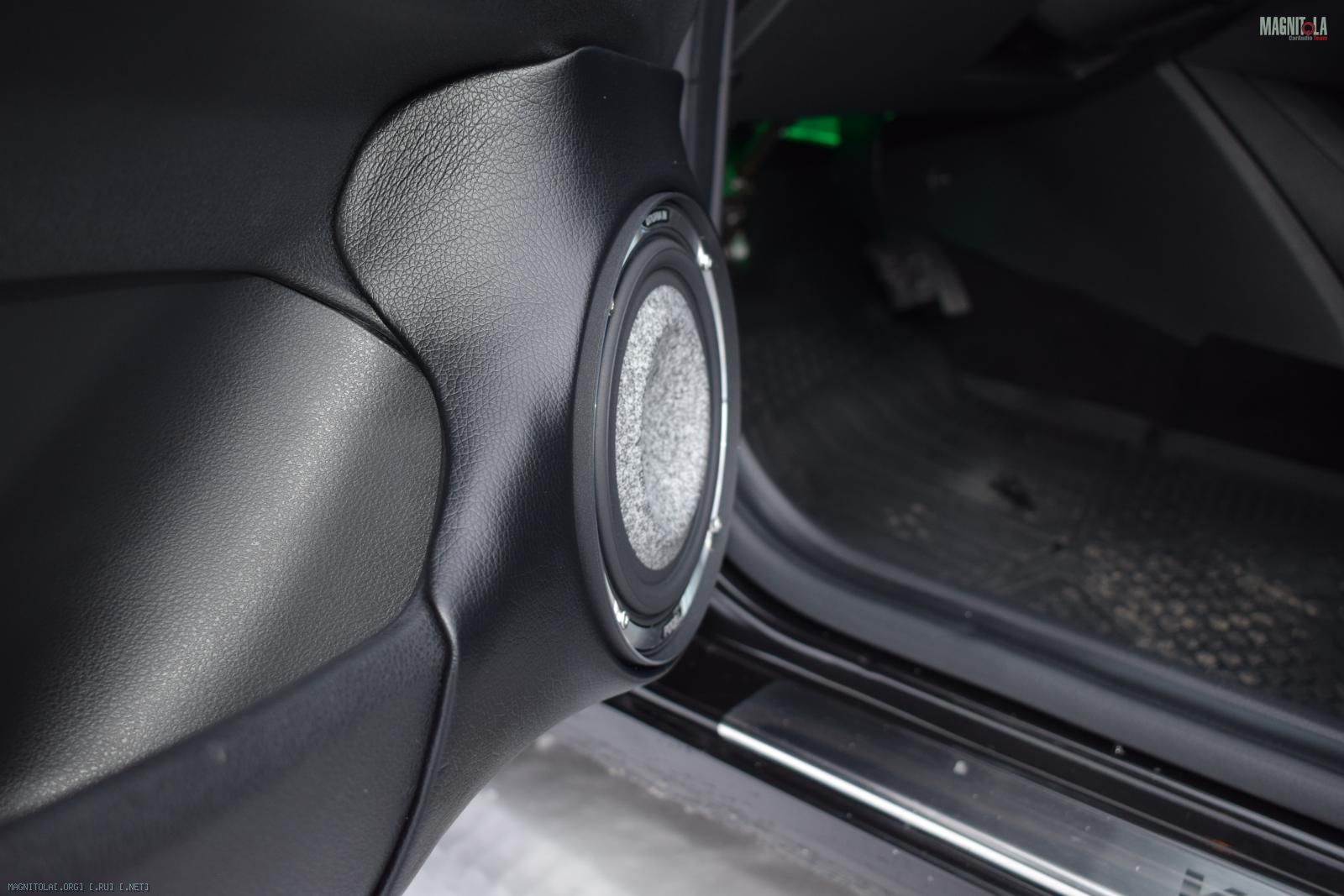

Начнем с подиумов мидбасов. Опорное кольцо выполнено из текстолита 16мм,вклеины гайки для крепления драйвера (дин) Вложение 1338293
Выполнено направление и совмещение колецВложение 1338295

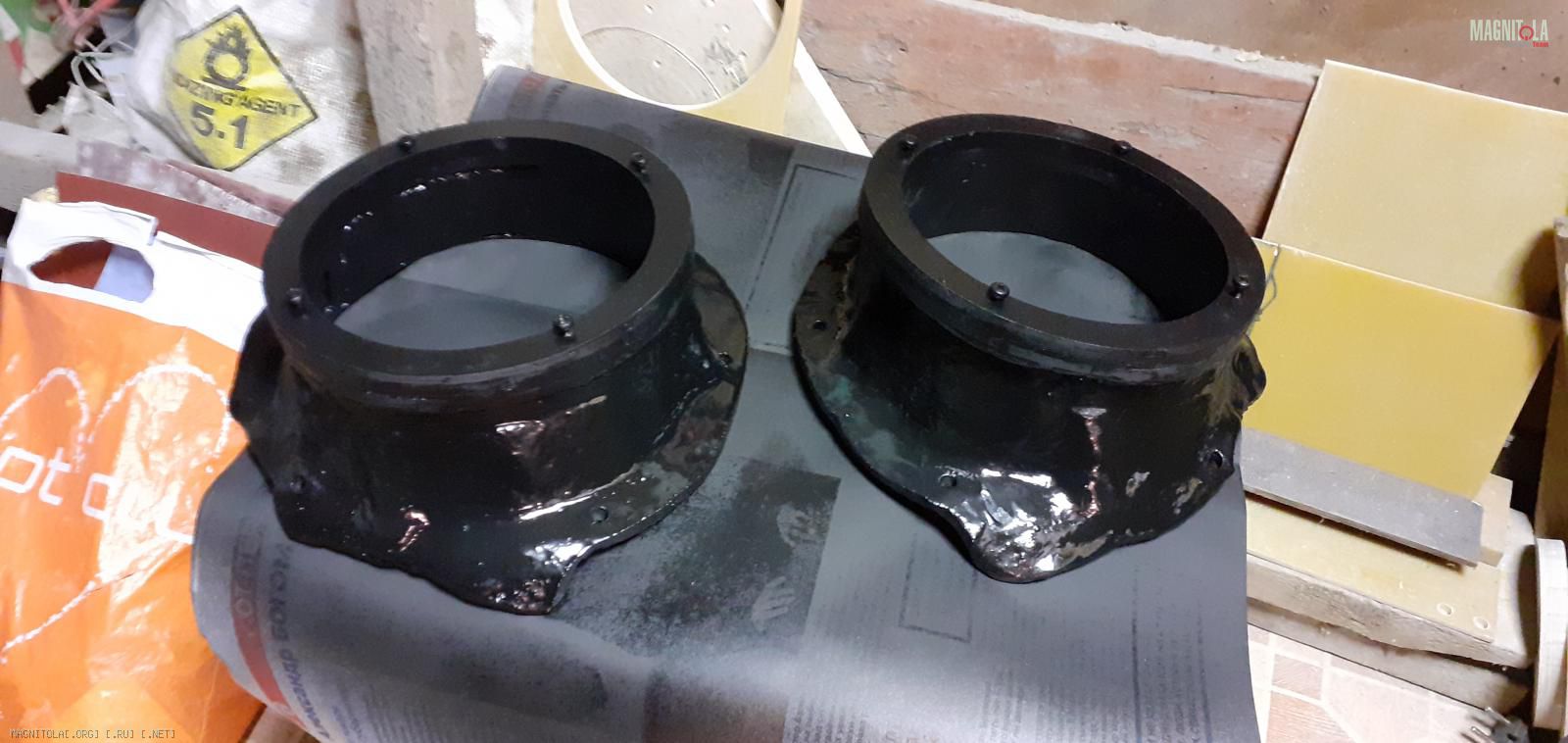

Изготовлены силовые колодца из эпоксидной смолы, стекломата,кольца текстолитовые (во всех подиумах использовалась эпоксидная смола с песком и др добавками упрочняющие и утяжеляющие состав)Вложение 1338297 Силовые колодца имеют развитый раскрыв и был подрезан метал двери-увеличено отверстие. Крепятся 6 болтами м6.
Вложение 1338335Вложение 1338337 Облицовки
Также одно из самых главных без которого не будет микродинамики,панча итд -это шпангоут (дверная распорка)
Выполнена из 20мм дубовой фанеры пропитанная морилкой с эпоксидной смолой и вклеина (со стороны силового колодца еще и прикручена)Вложение 1338339Вложение 1338341
Антикором полость двери обработано.
Особо внимательным- на внутренней части внутри двери приклеен Акцент премиум от STP это квадрат со стороной 300мм располагая его в разных частях двери в основном в углах,можем менять резонанс двери.
---------- Сообщение добавлено 31.01.2021 в 00:46 ----------
Дверная карта проклеена Beat-on от STP в 2 слоя (если бы раньше он был я бы закатывал всю дверь только им),поверх уже БИпласт премиум 15мм Вложение 1338343
Что касается заглушек тех.отверстий то они были сделаны ранее (см тему http://magnitola.org/nashi-installya...-sedan-sq.html )
Вложение 1338309

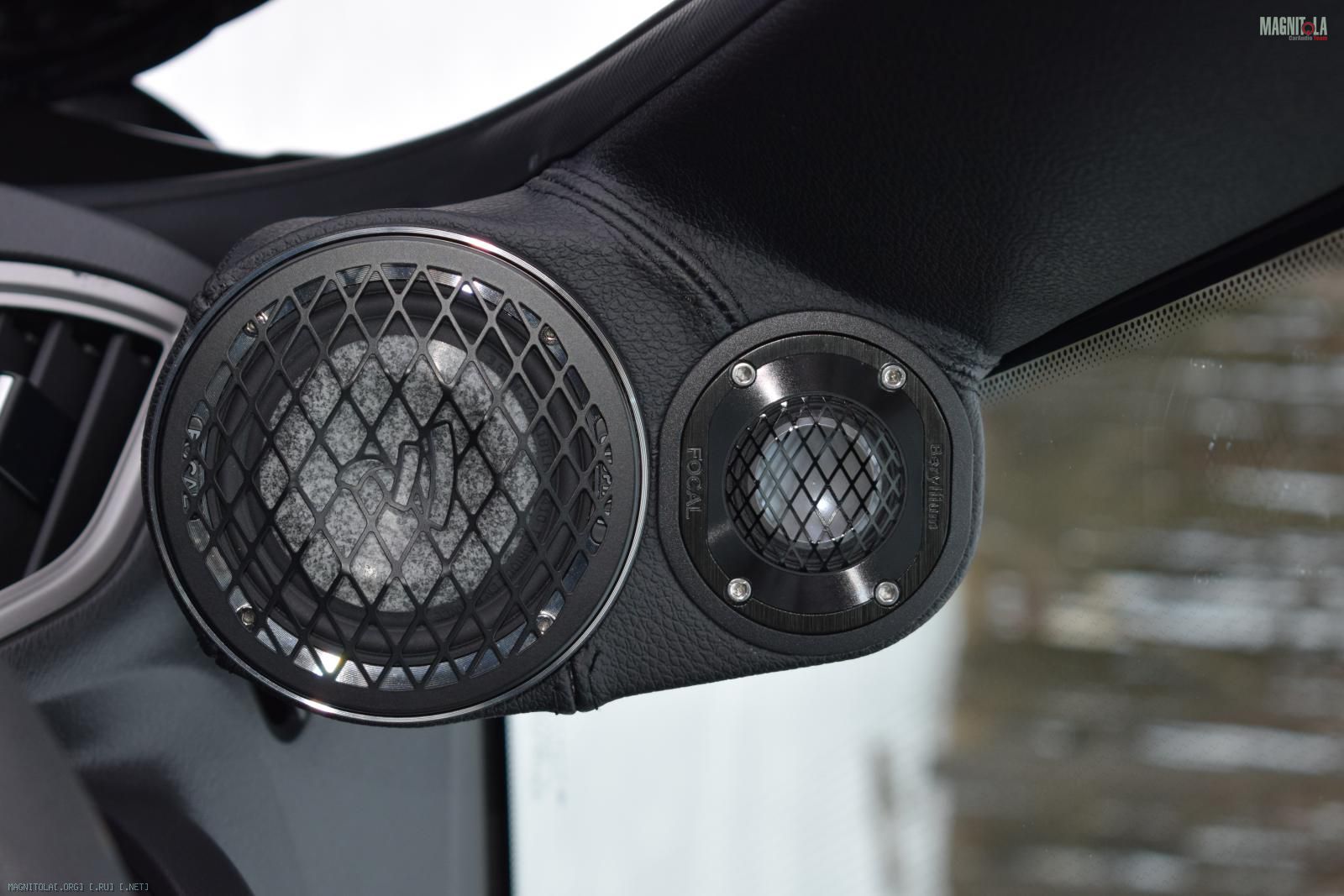

Стойки двух обьемные СЧ работают в закрытом 1,5л обьеме с добавлением небольшого количества наполнителя,а вч во фри эйр под стойку.

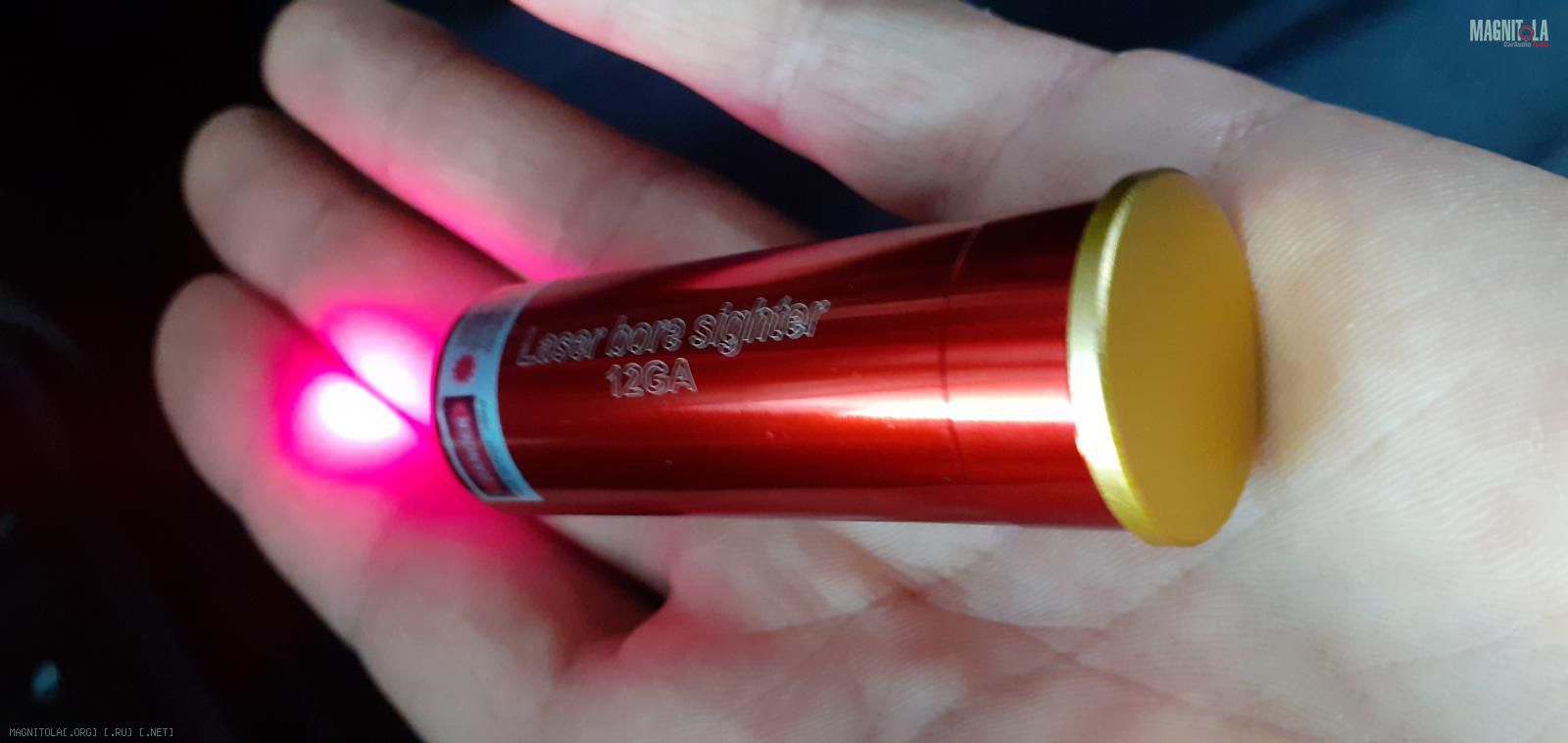

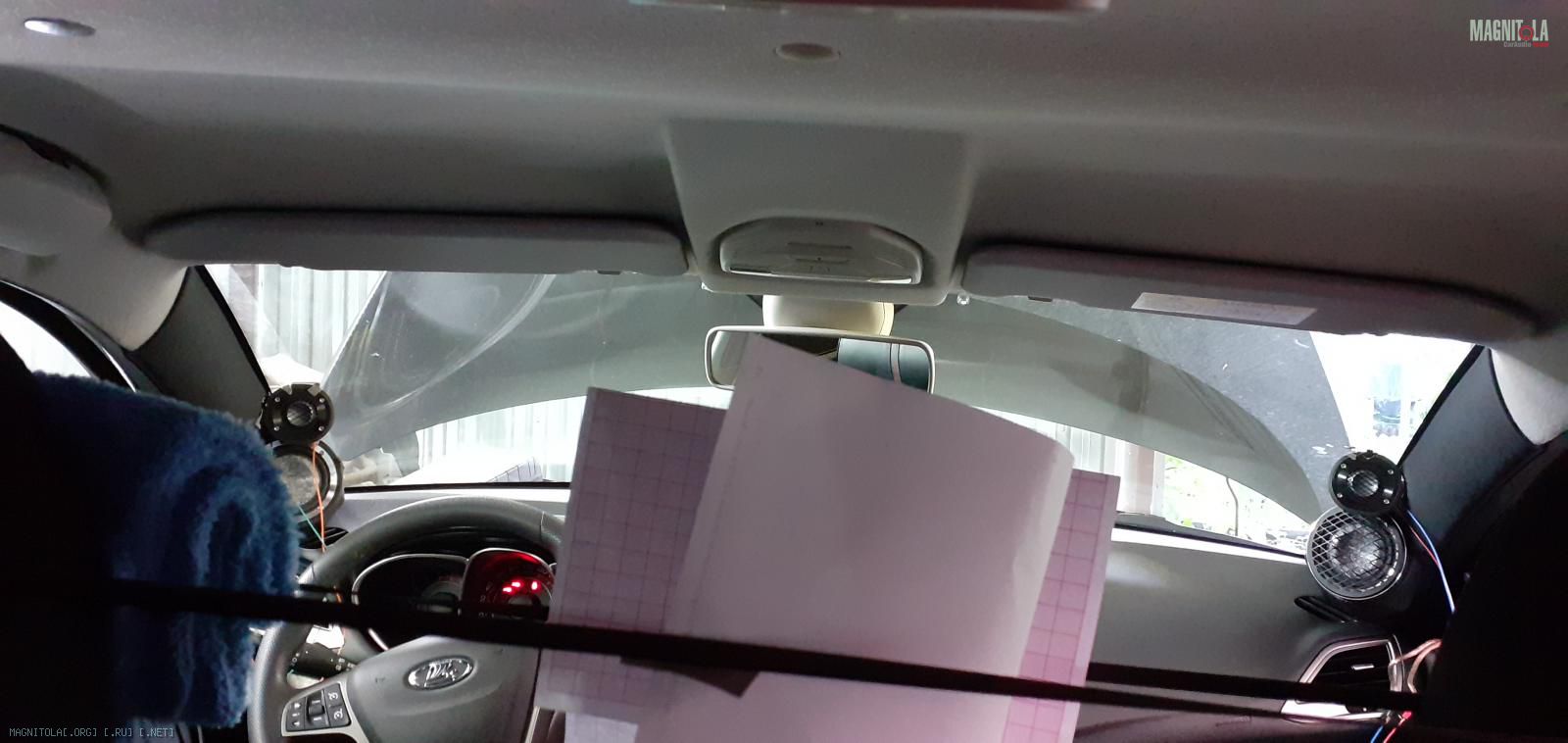

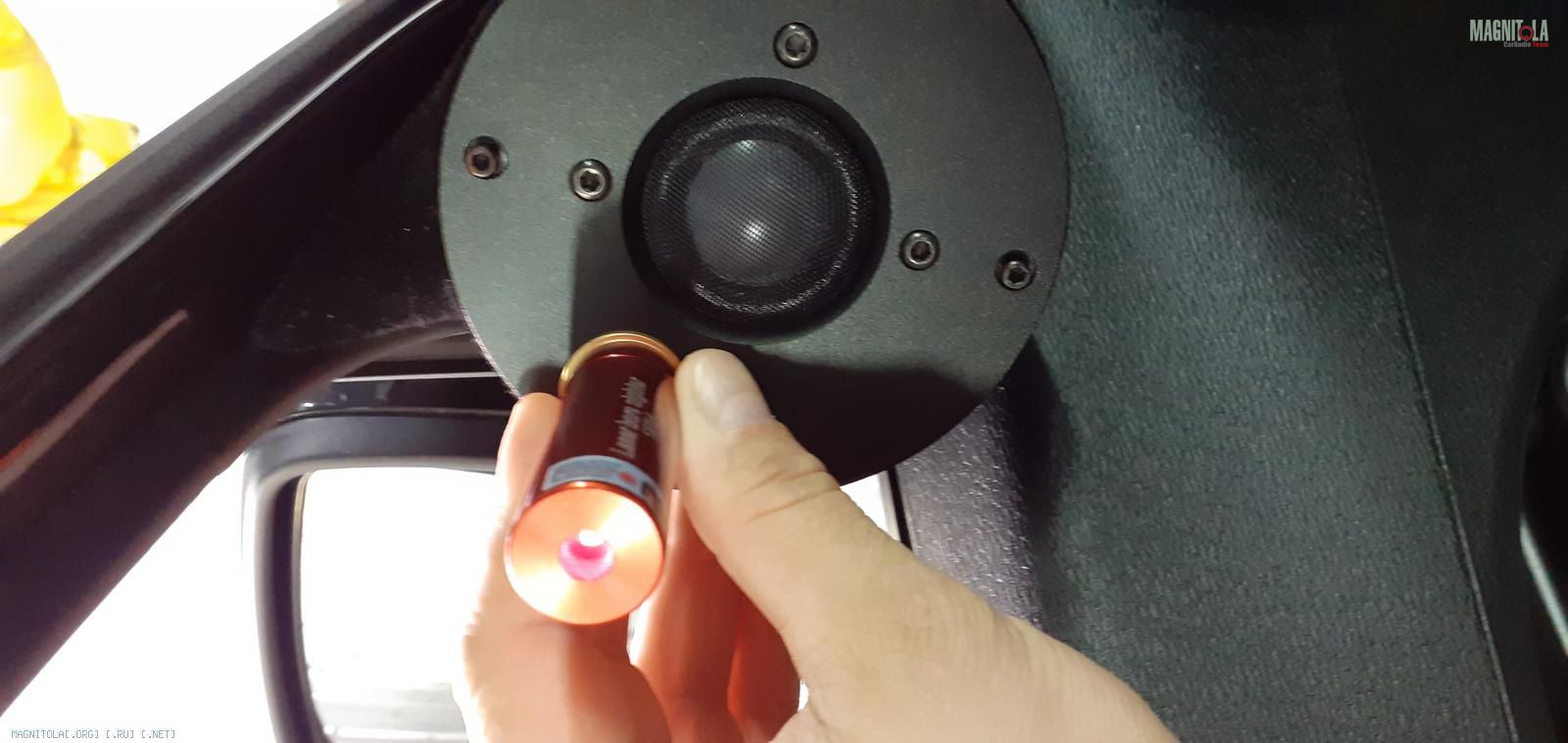

Направление было определено по вч с помощью пристрелочного патрона (направил - настроил-послушал-настроил и еще раз послушал)Операция долгая и муторная,в итоге трезво оценил обстановку и принял решение.

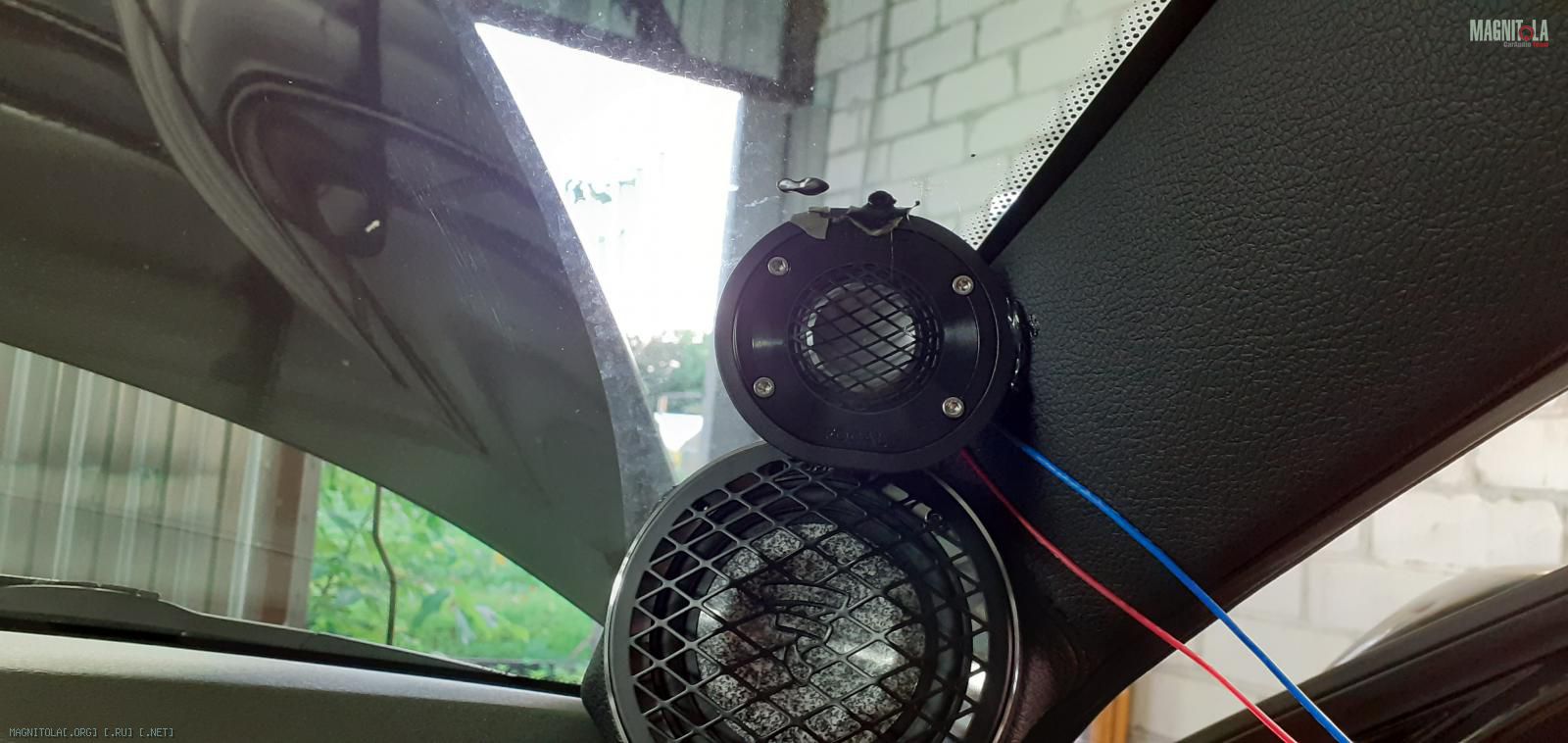

Изготовлены опорный фланец текстолит в негоже вклеины гайки для крепления драйверов.Получились стойки прочные, тяжелые и глухие.Вложение 1338311 Вложение 1338313 Вложение 1338319
Для примера-Вложение 1338317

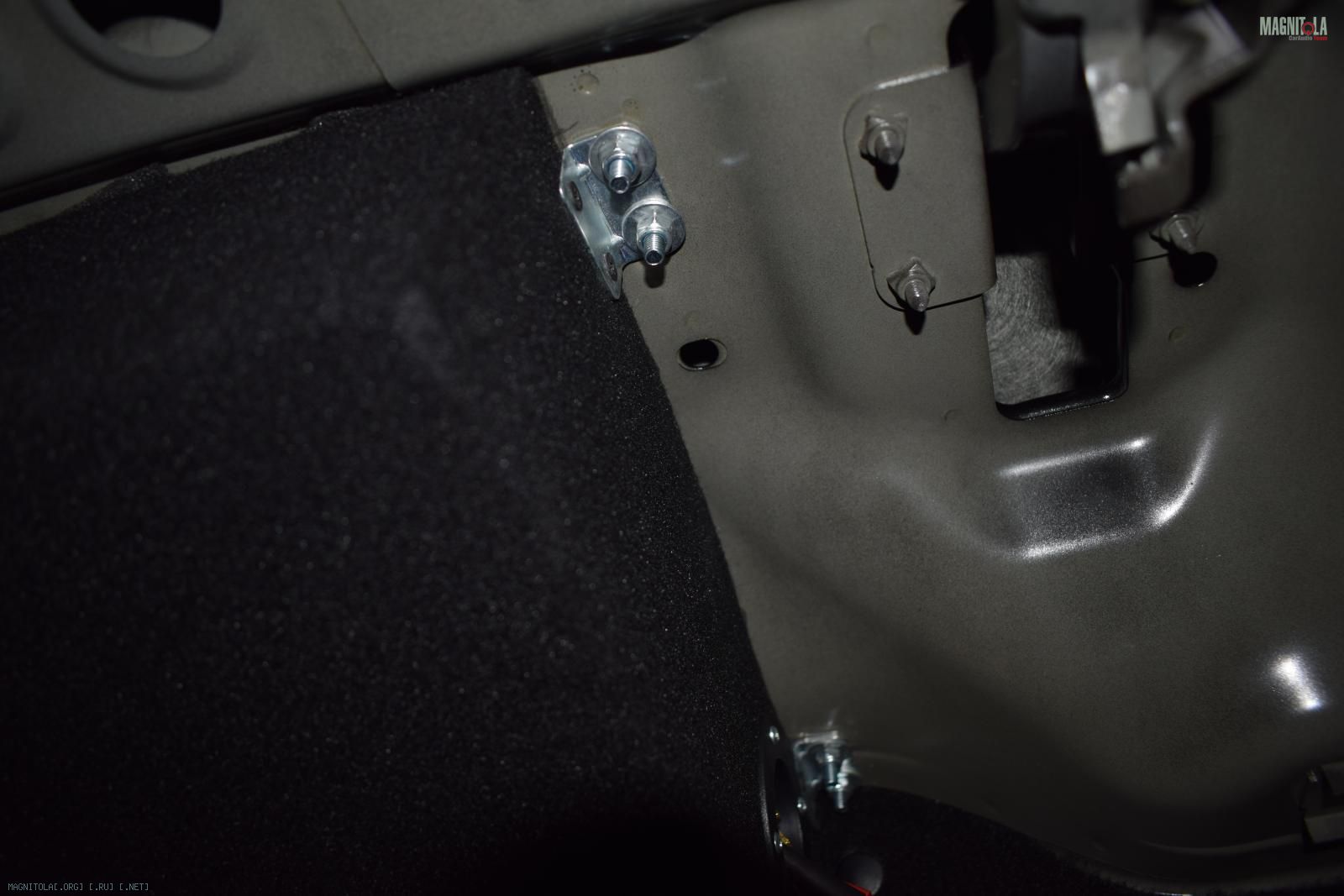

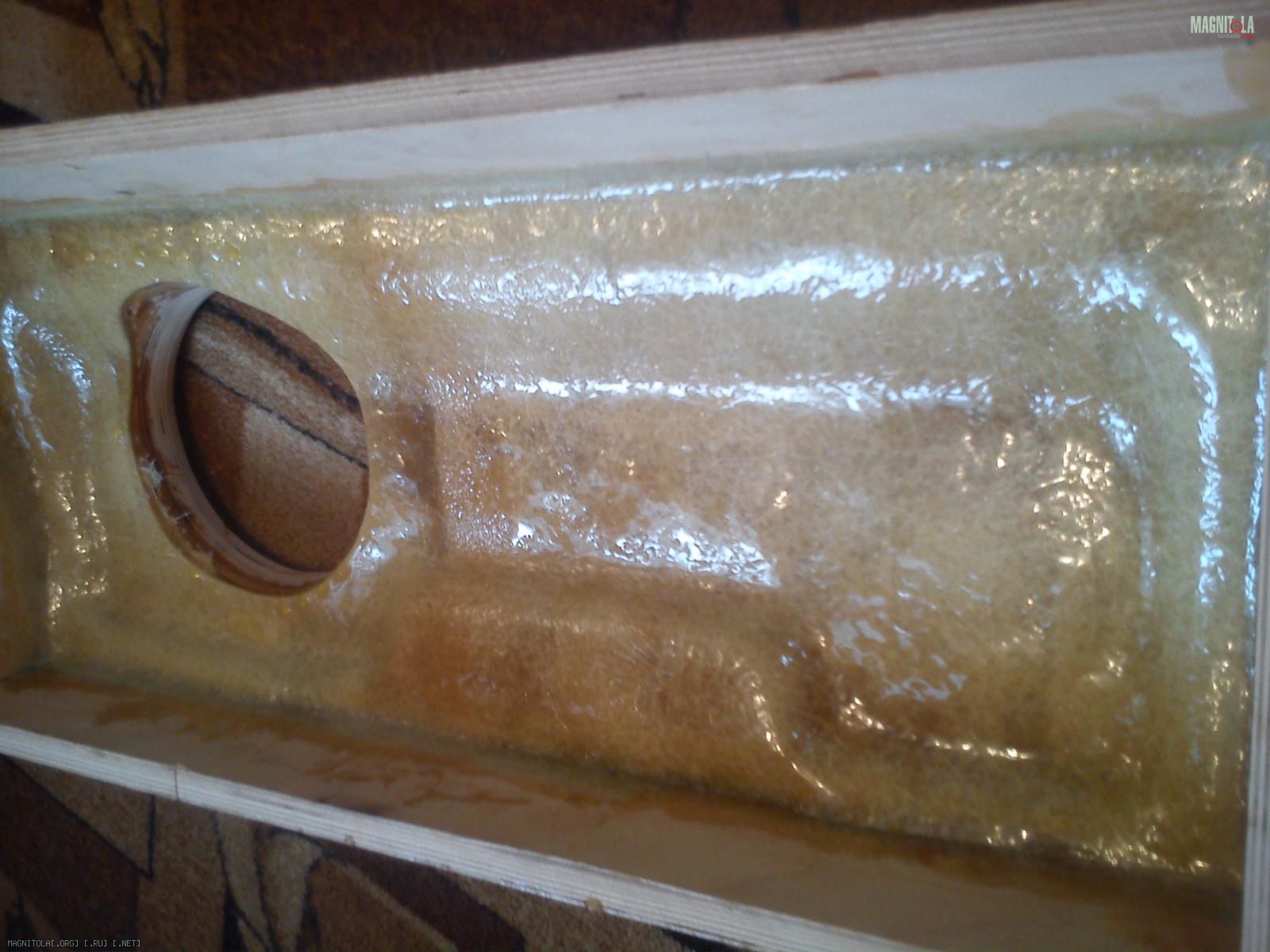

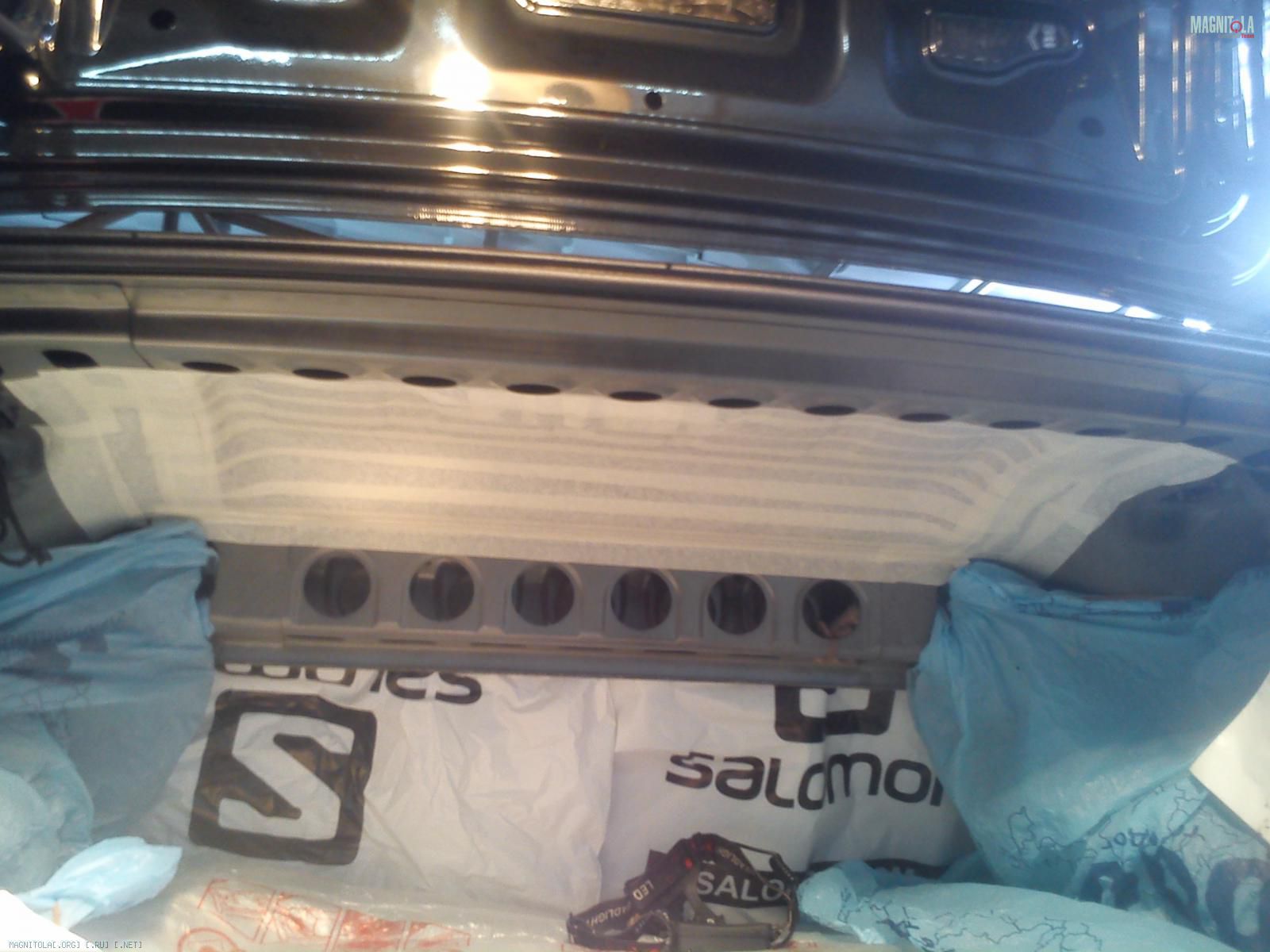

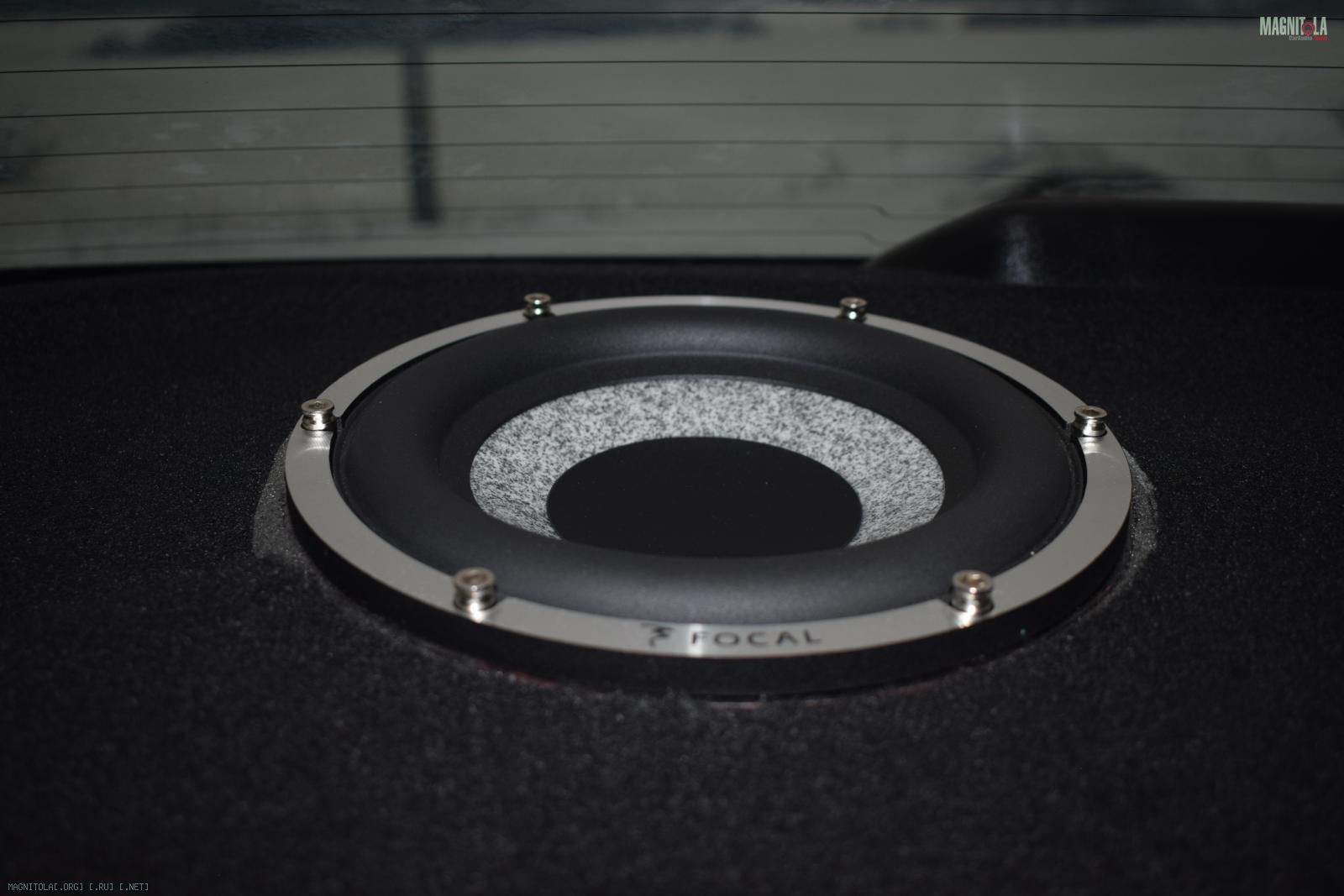

Сабвуфер- сделан ЗЯ прикреплен под полку,внутрь добавлен шпангоут соединяющий опорный фланец и "заднюю" стенку корпуса. Вложение 1338349 Вложение 1338351 Вложение 1338353Вложение 1338333

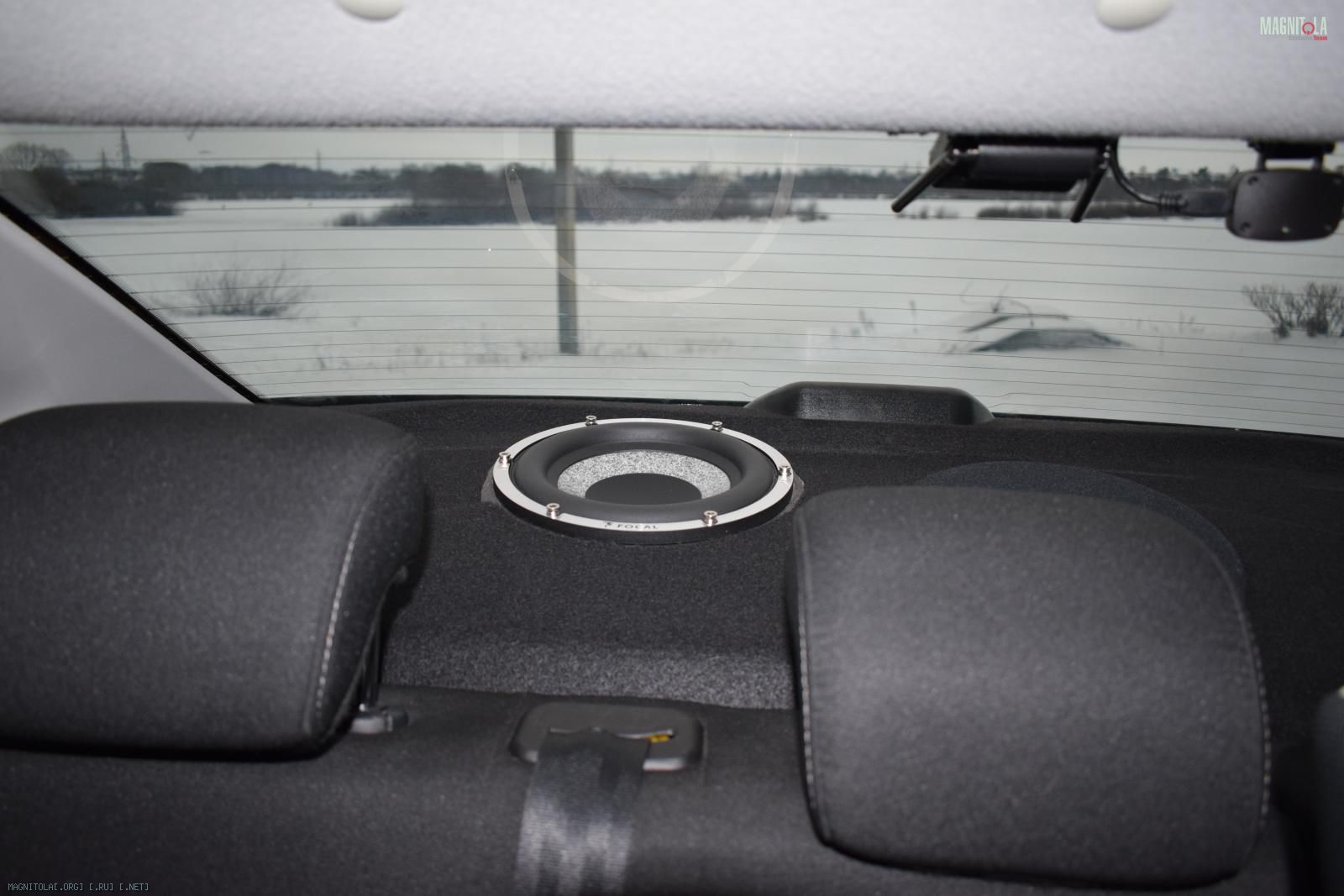

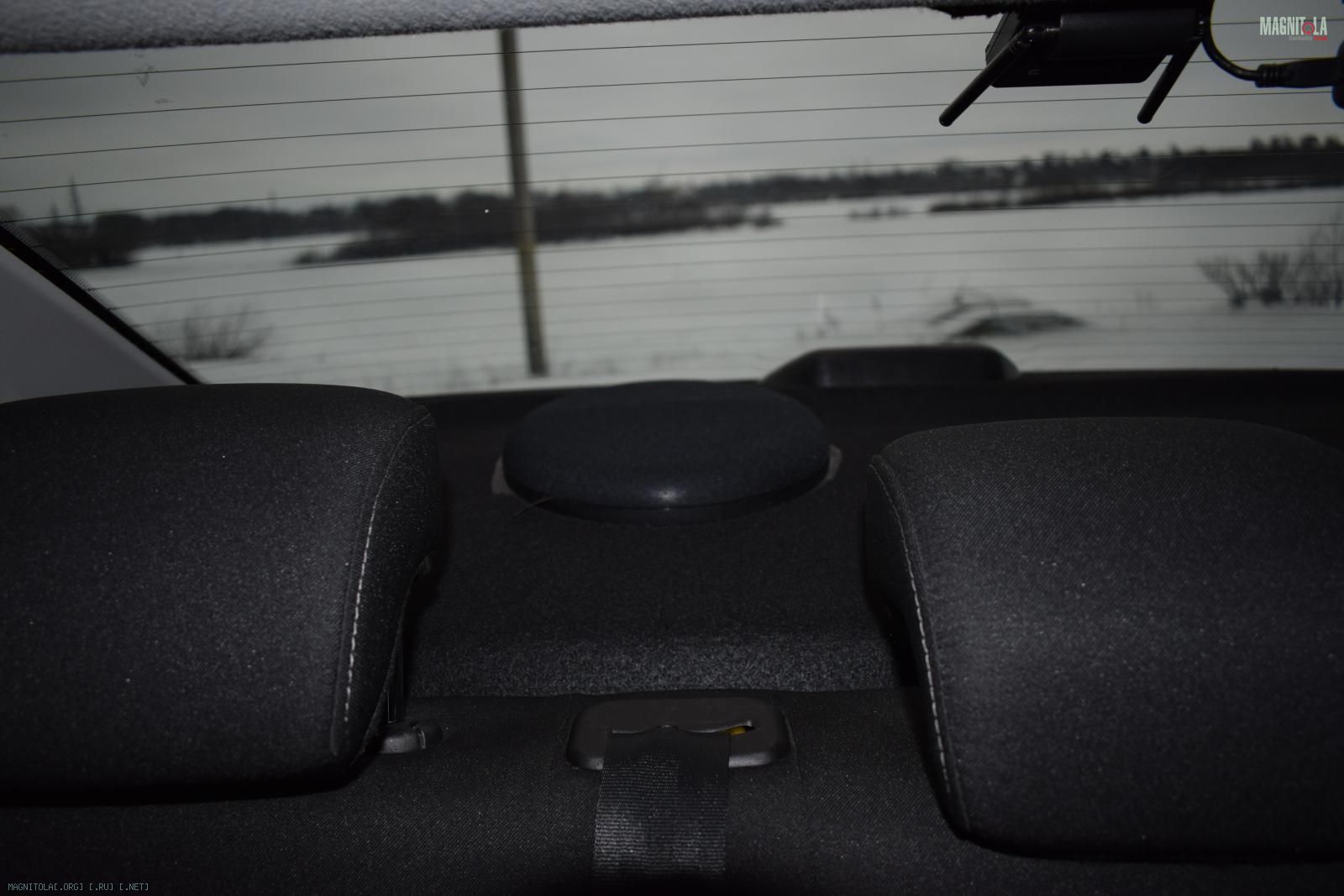

Вид из салона Вложение 1338355 Вложение 1338357 Вложение 1338359

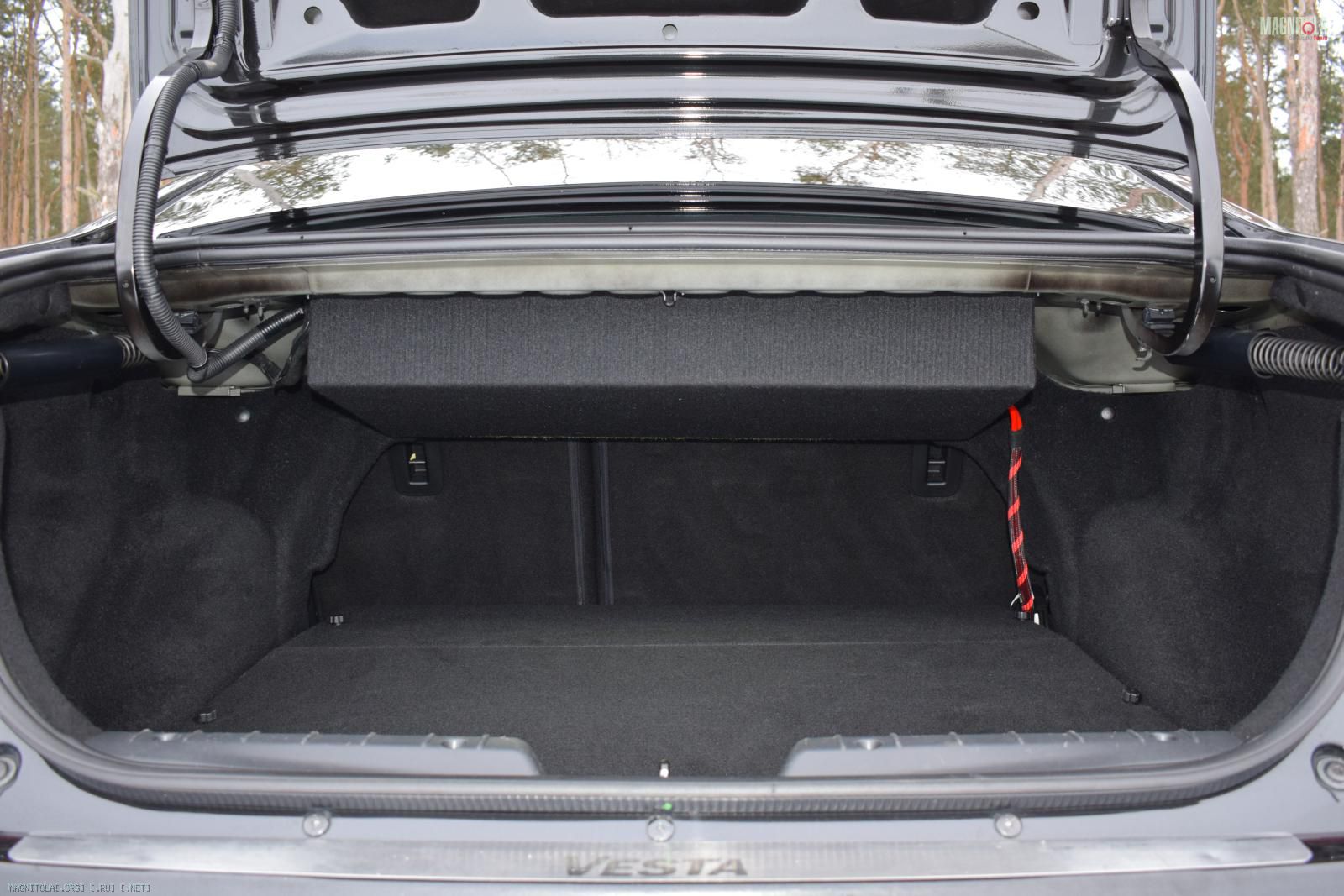

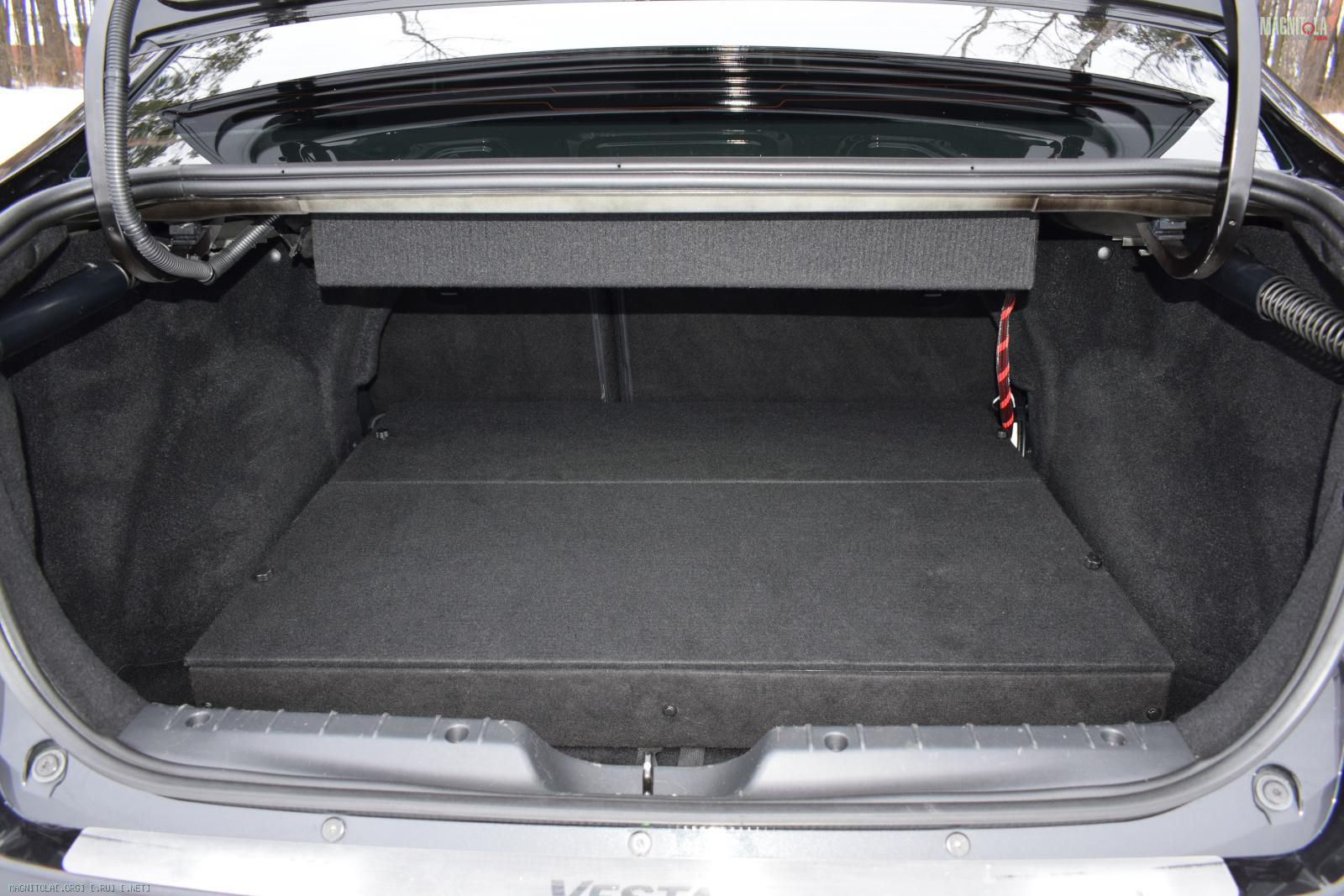

Вложение 1338345Вложение 1338347
Усилители сердце системы
А силовые колодцы не мешают снятию/установке обшивки двери? Тоже хочется так сделать, но где-то читал что такой вариант подходит для обшивок, которые снимаются от двери, без подъёма вверх. Вот, вторую неделю курю форумы, и хожу вокруг машины в сомнениях.
Монтаж и демонтаж дверных карт с силовыми колодцами проходит без проблем.Цитата:
