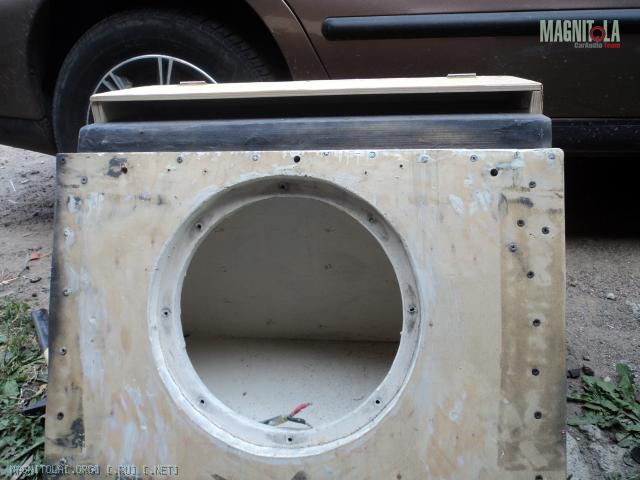

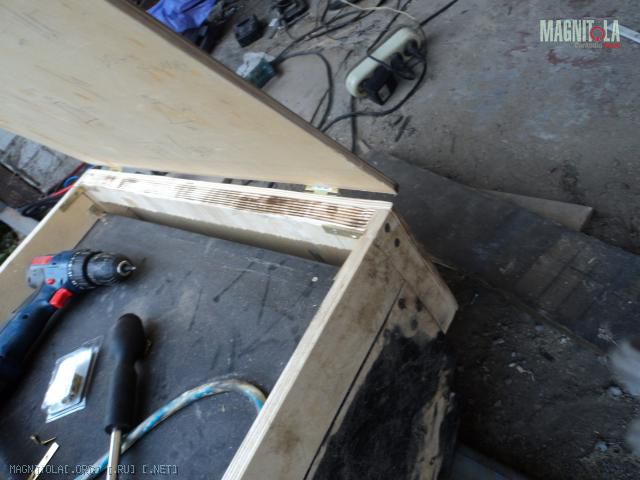

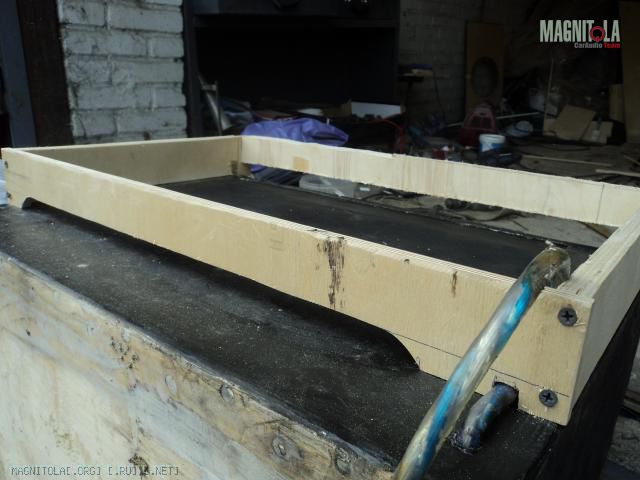

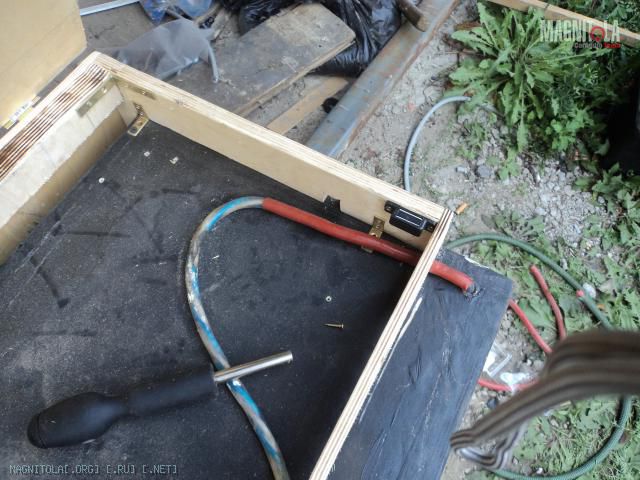

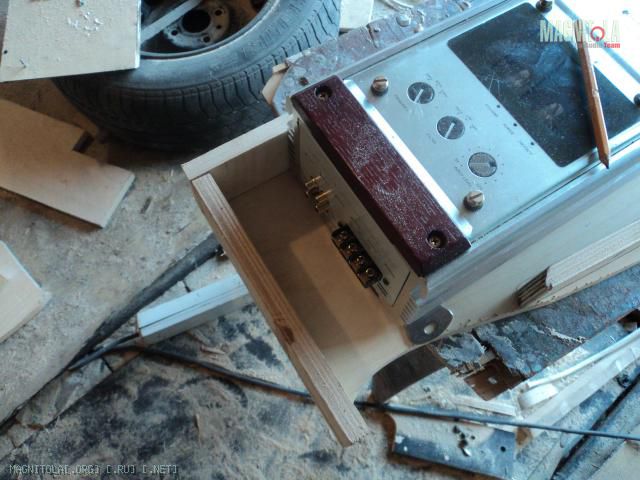

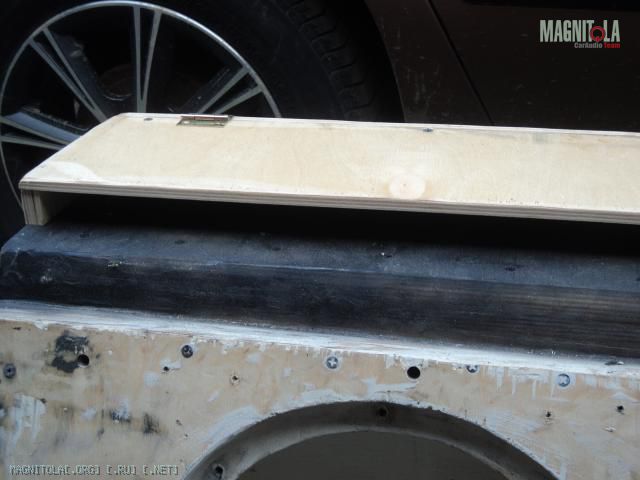

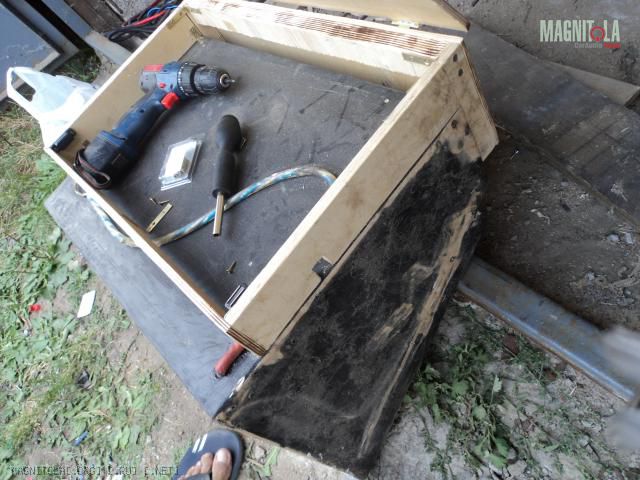

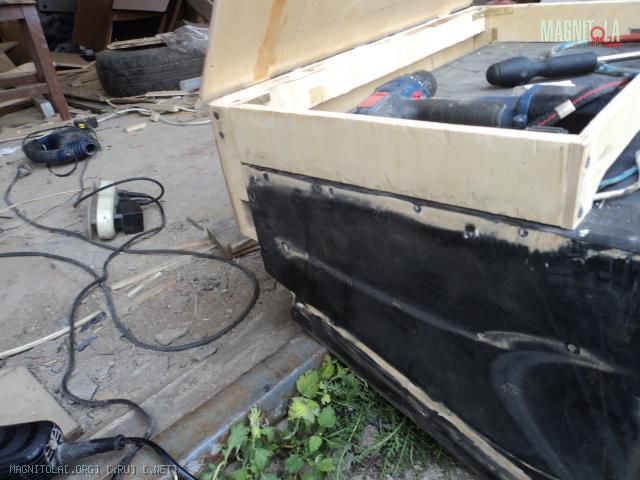

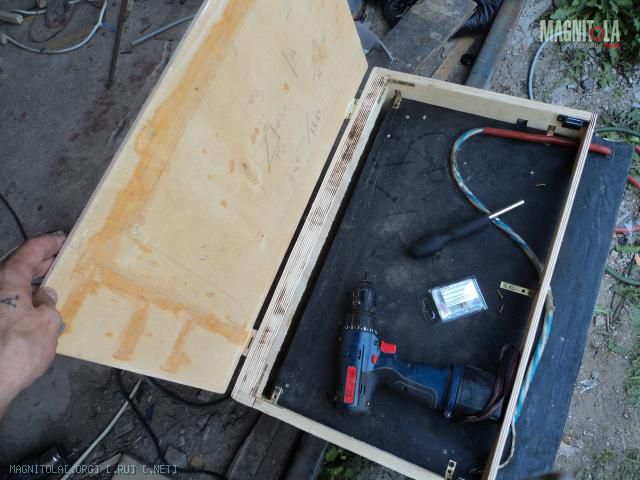

куяк куяк сколотили каробочку, долго решено нее парится...

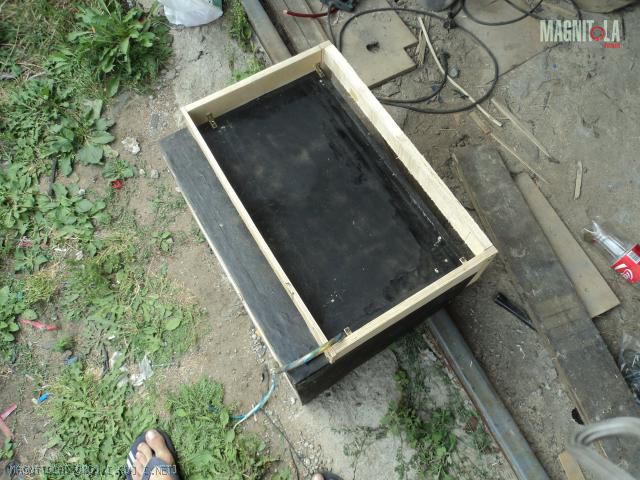

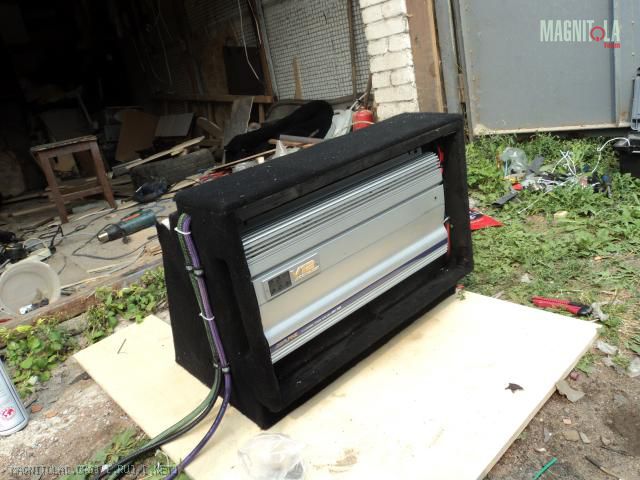

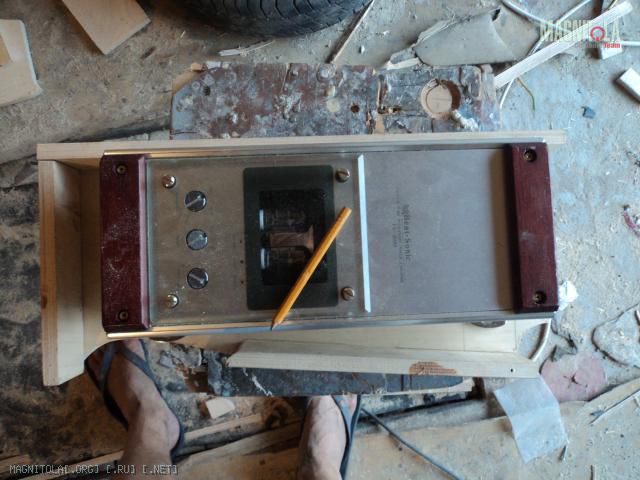

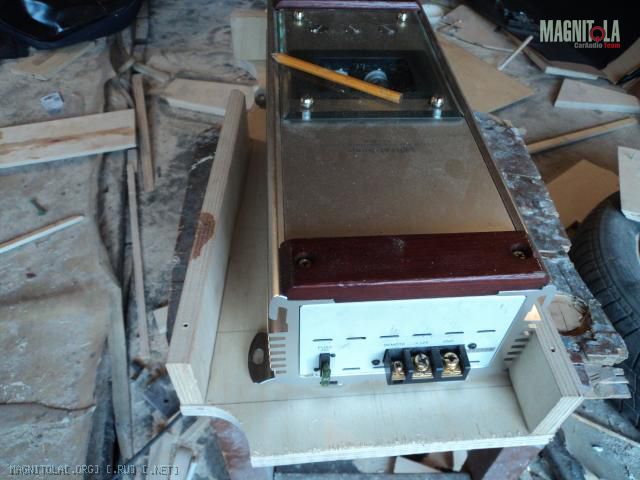

докучи начал делать коробочку под бита
Вложение 75674Вложение 75673Вложение 75672Вложение 75670

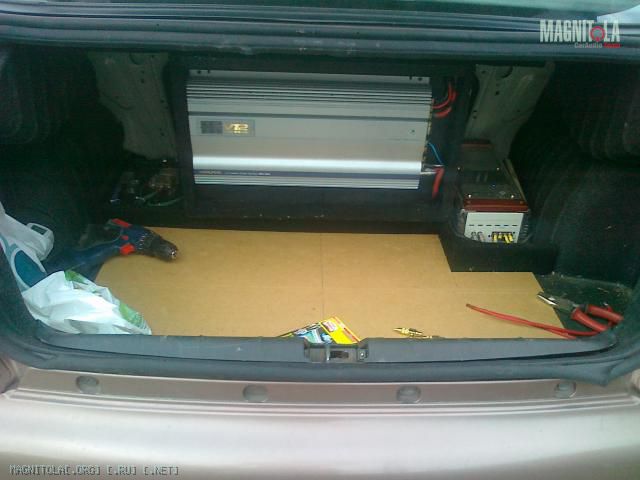

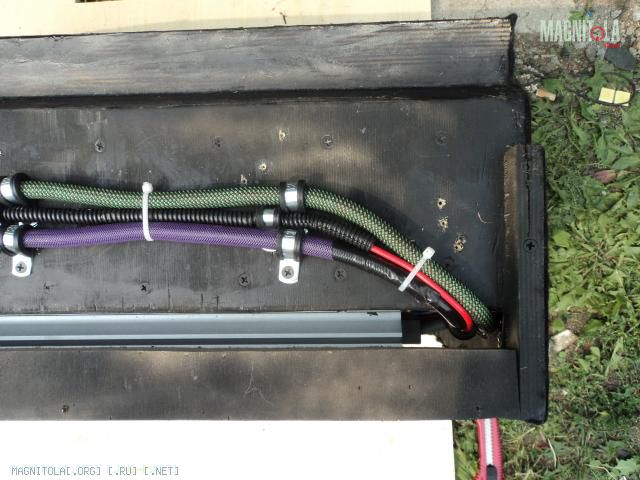

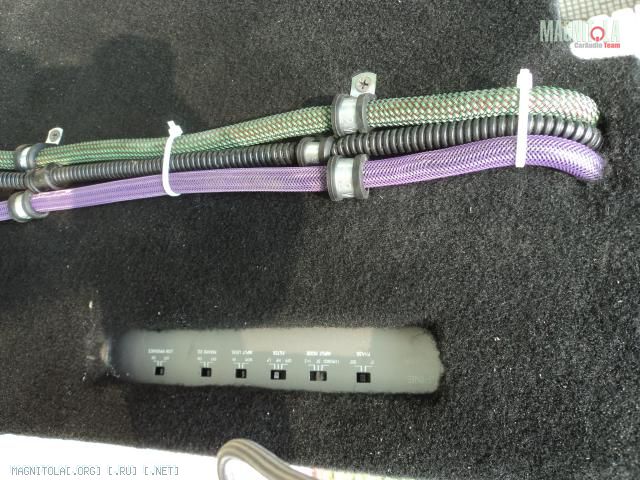

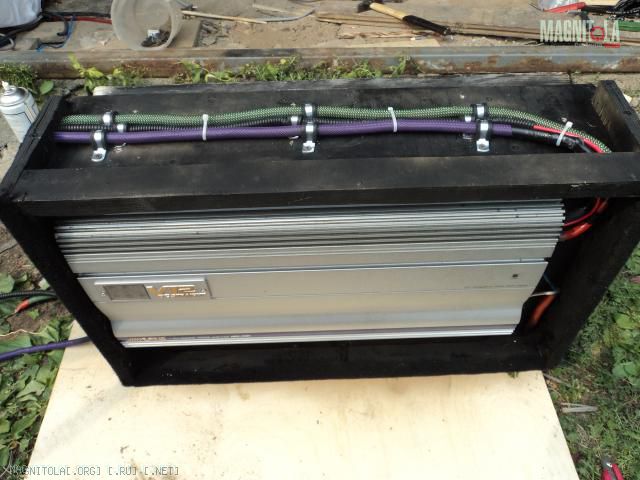

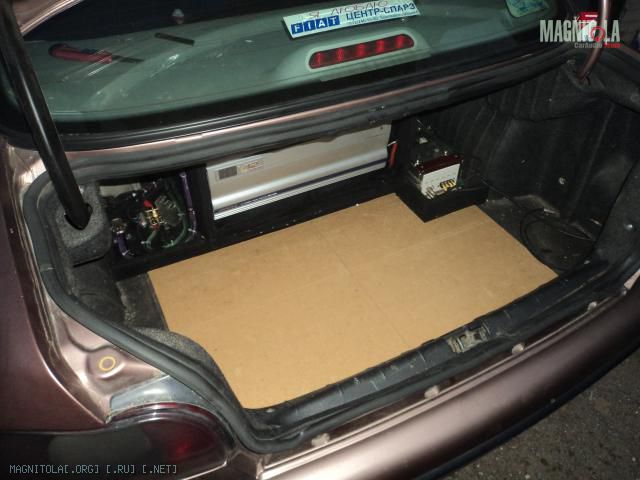

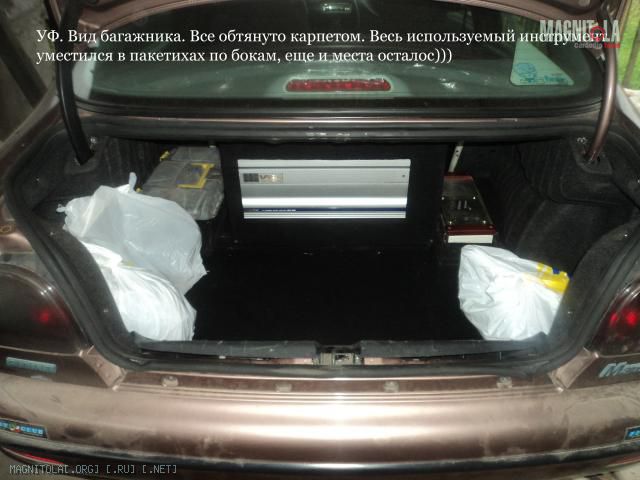

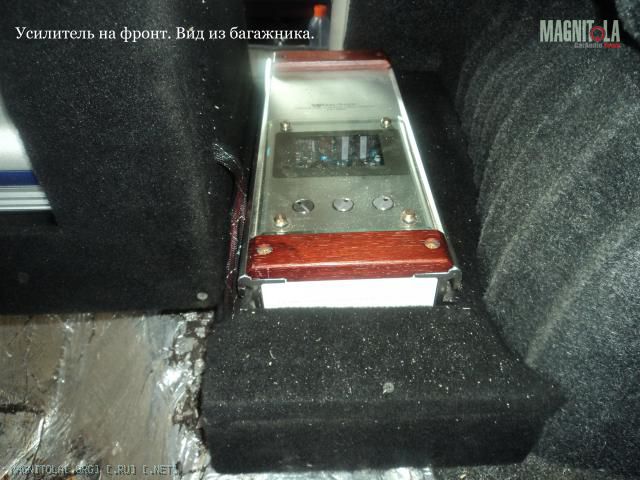

в итоге имеем что то типа такого ящика с пробедеными кабелями
и небольшой фальшик докучи пока без карпета ...

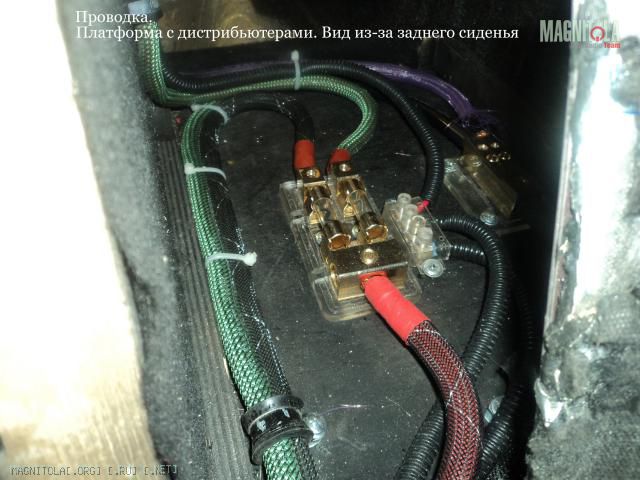

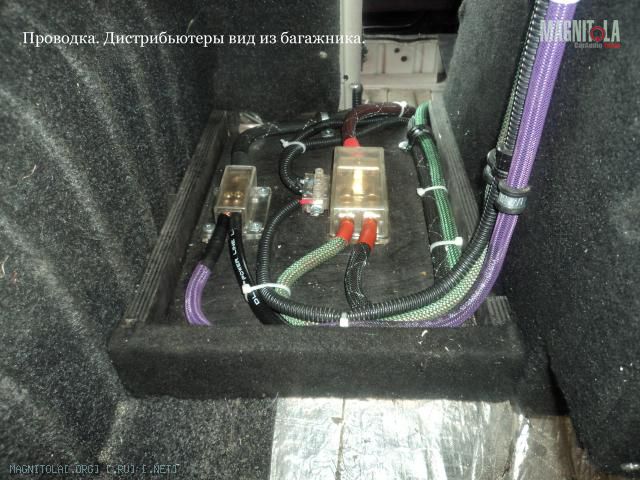

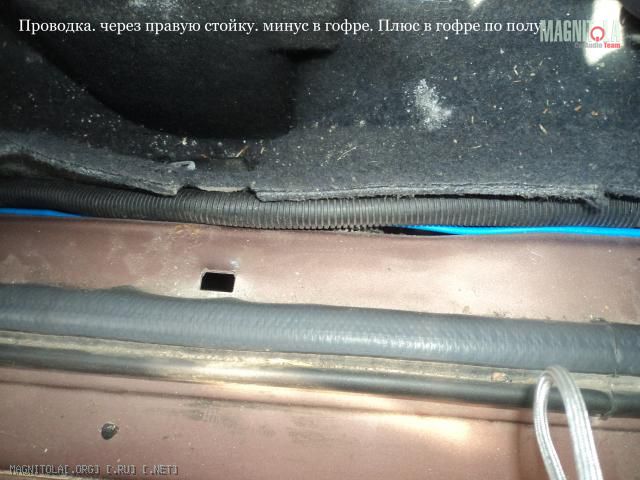

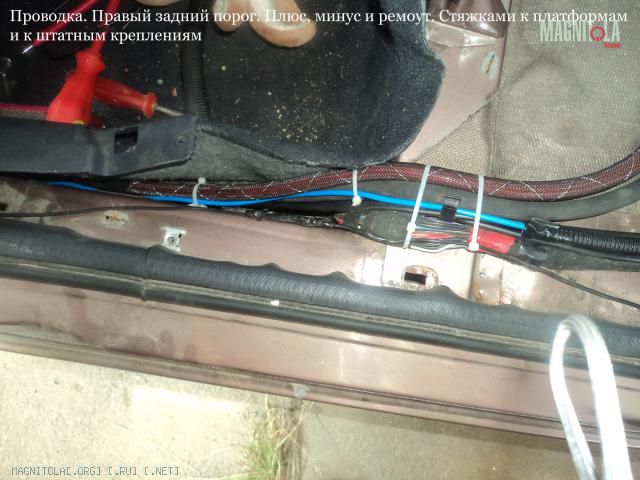

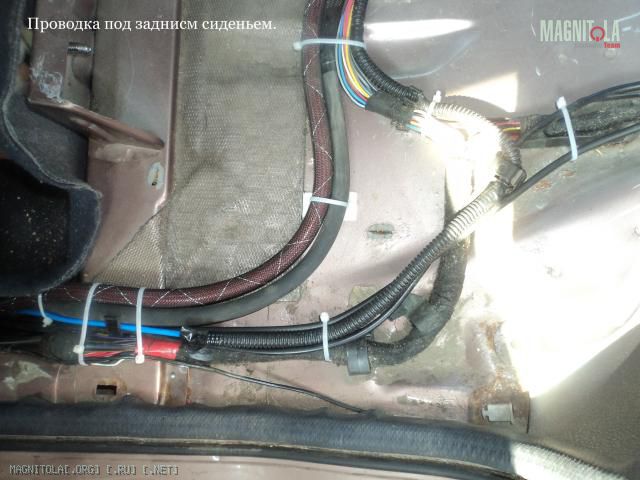

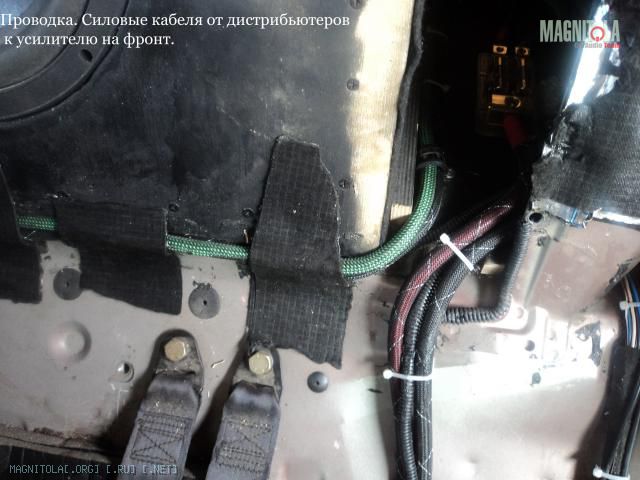

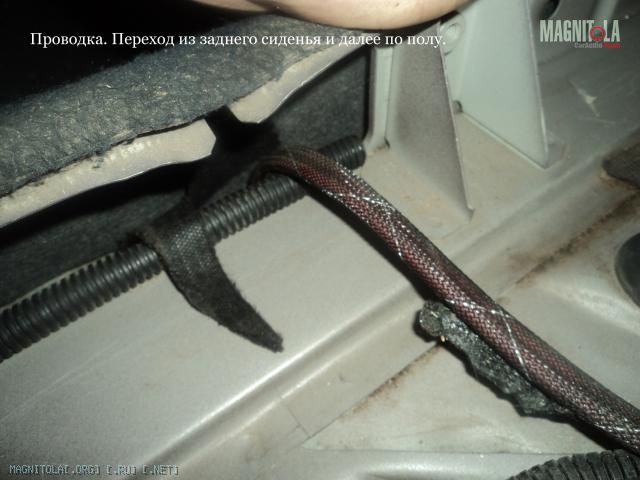

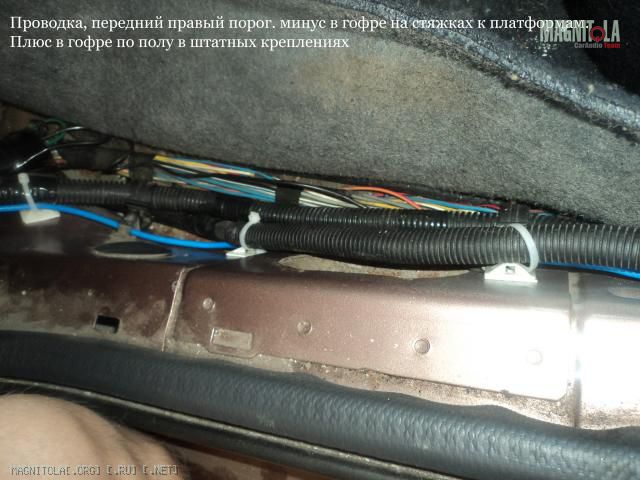

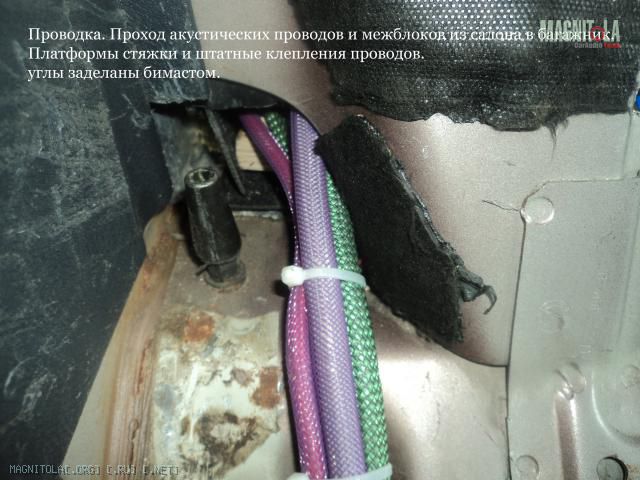

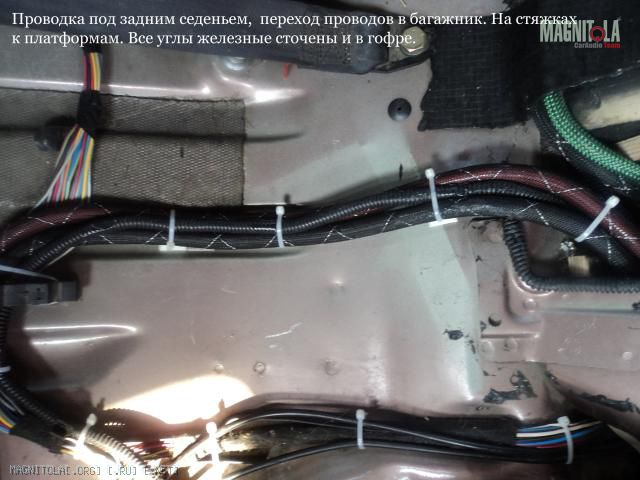

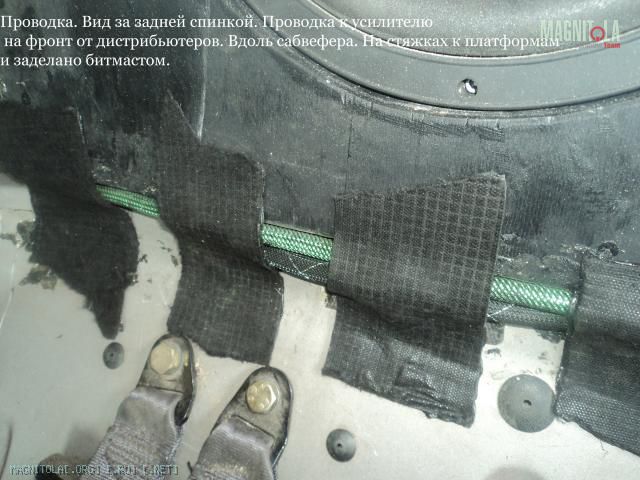

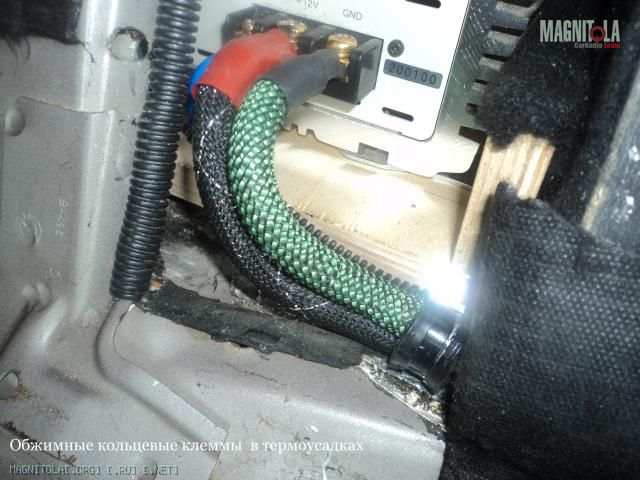

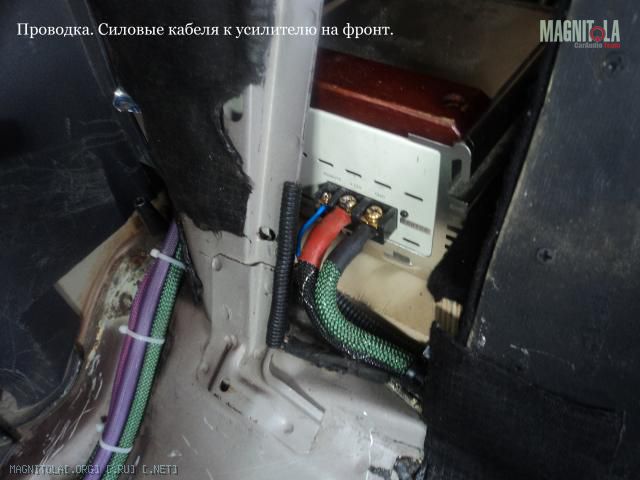

фоток проводки нет, будут позже, скажу так полностью разобрался с проводкой теперь все в змейках с клемами наконечниками термоусадками гофрами и прочим иже с ним ... усе закреплено по правилам, через каждые 5мм стяжками зафигачено, крепко завинчено ну и так даллее вобшем все гуд с проводами стала
Вложение 75675
знаю такую только язву...))))Цитата:
Сообщение от Генератор
..а вобще - не плохо получается!

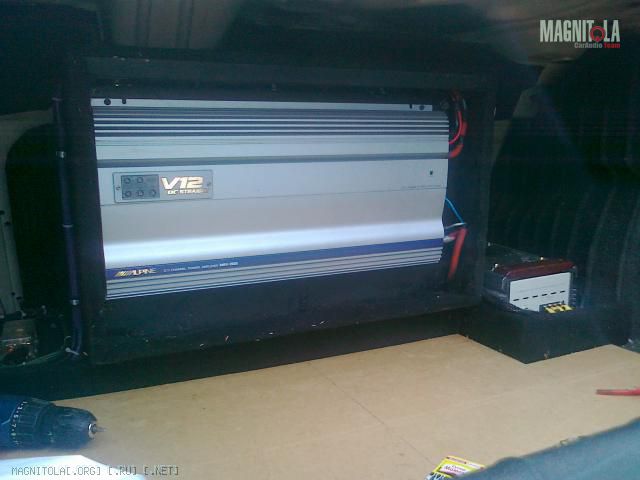

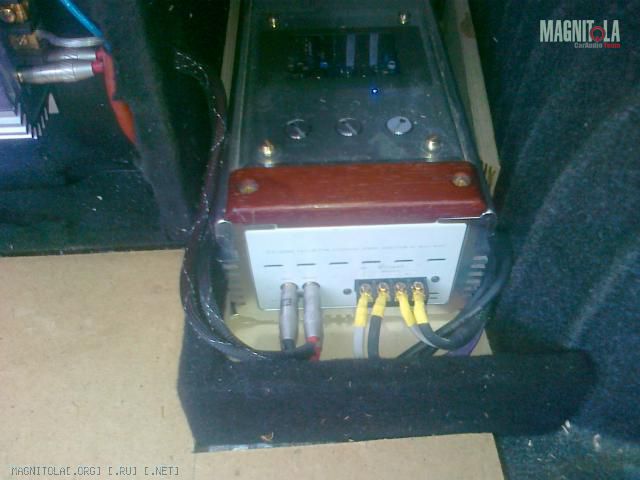

Вложение 75728Вложение 75727Вложение 75726Вложение 75725Вложение 75724Вложение 75723Вложение 75722

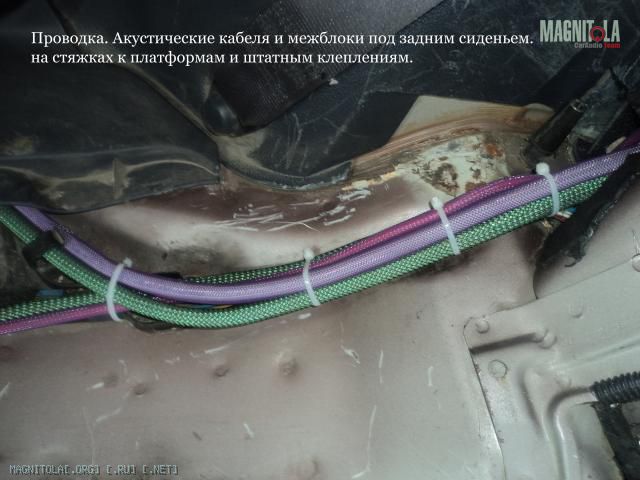

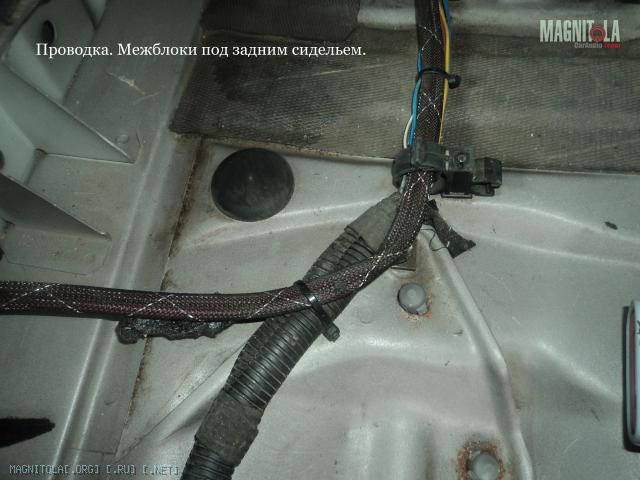

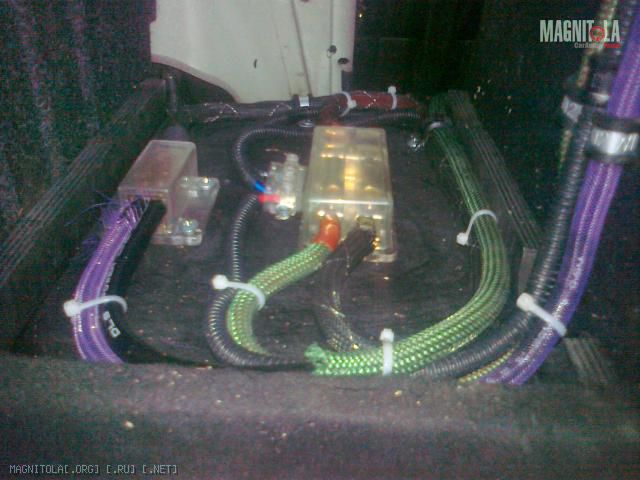

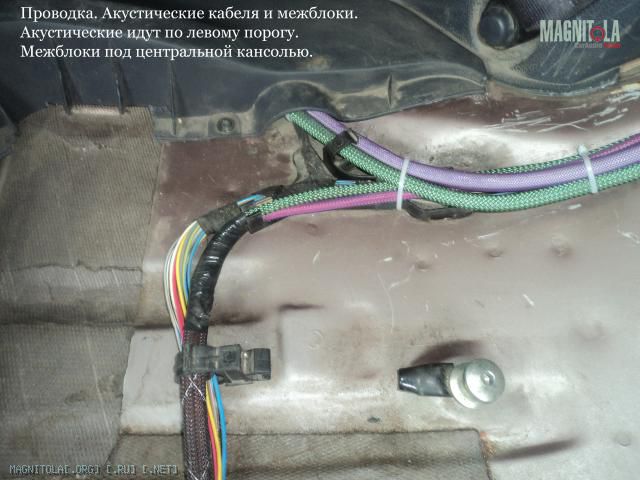

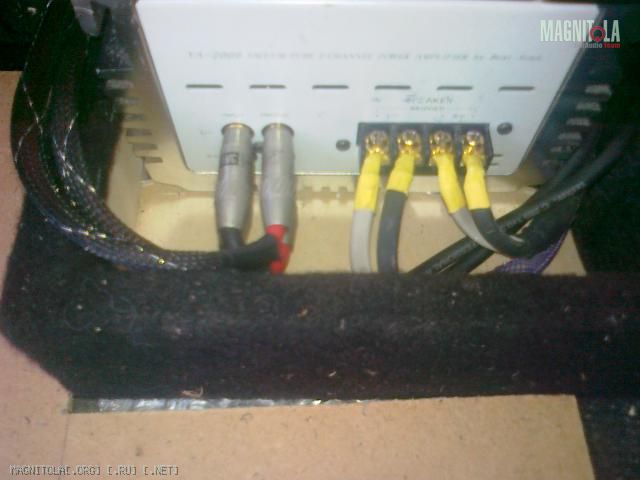

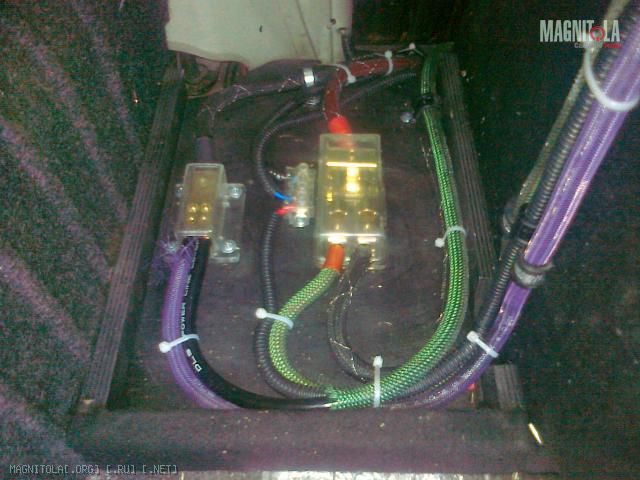

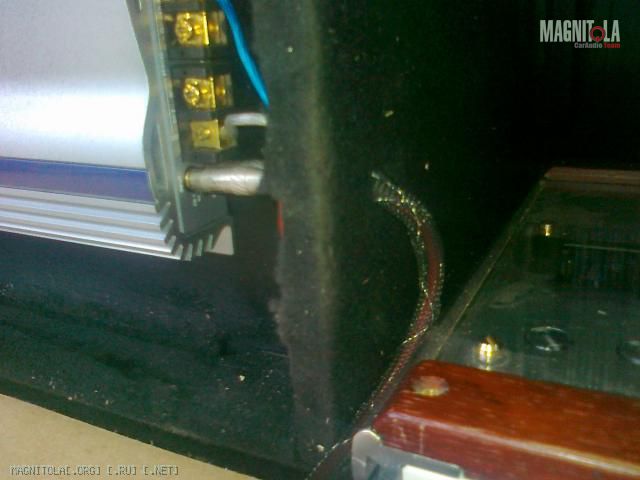

сегодня опять ковырял проводку .. нада было всего то межблоки сделать нормально ... ну кто же знал что это выльется в переделку половины кабелей)) ... вот фиг знает пришел сунулся в багажник ... глядь оо .. нада немного силу в термуху засодить и землю докучи .. ну и там и сям помелочи .. вобшем так вот по мелочи руки не дошли до межблоков ... а подконец еще и термоусадка закончилась ...
вобшем какой то недоделаный денек))
ну и раз уж непошло у меня с кабелями решил начать с основной эпомеи ... настройка наладка ...
тут не фоткал ибо просто ну нечего там фоткать ))) .. для начала убрал я кандерчики на ВЧ 3.9мкф ... заменил на 8 с копейкой мкф ... 20 минут хватило что бы понять что дофига ... убрал поставил 5.6мкф ... стало гораздо живее не то что бы много и не то что бы мало .. но я подумываю еще чутка поболье кандерчик впердолить ) ... скорректировал аттенюацию до состояния когда приятно стало) а получилось однака 16 ом резюк на левую и 13ом на правую сторону ... тут кажись не угадал надо бы еще послушать )
миды срезал усем на 50гц .. сабу добавил гейну и режу его аж на 70 примерно ...
..
пока нравится, но есть много НО .. которые буду править завтра-послезавтра
Леха, какие 5.9мкФ при последовательном резисторе 13Ом (и тем более 16 Ом).
На вскидку, у тебя фильтр получился - менее 2кГц первым порядком. (т.е. к 1кГц ты получаешь затухание всего 4-5Дб)
Убери уж тогда совсем всю эту кострукцию, пусть лучше в полную полосу фигачат, так хоть конденсаторы отсебятины нести не будут (все-равно от них толку ноль)
Хватит издеваться на свистками!
разжуй мне пожалуйста все выше написаное .. откуда цифра менее 2кгц ??? просто не очень понятноЦитата:
Леха, какие 5.9мкФ при последовательном резисторе 13Ом (и тем более 16 Ом).
На вскидку, у тебя фильтр получился - менее 2кГц первым порядком. (т.е. к 1кГц ты получаешь затухание всего 4-5Дб)
Убери уж тогда совсем всю эту кострукцию, пусть лучше в полную полосу фигачат, так хоть конденсаторы отсебятины нести не будут (все-равно от них толку ноль)
Хватит издеваться на свистками!
да чего тут разжевывать. Эх, горе-пассивщик, ты для чего в разделе " Car Audio: Советы по автозвуку" спрашивал себе программу для расчета фильтров? Попробуй поиграться с сопротивлением, частотой среза и конденсатором, и увидишь простую закономерность: чем выше вопротивление динамика, тем меньше должен быть конденсатор для получения той же частоты среза.
Я так понял, что ты используешь для аттенюации последовательный резистор. Т.е. у тебя фильтр (конденсатор) работает на связку "конденсатор+резистор". А теперь, если вспомнить то, что я написал в первом абхаце, можно сделать вывод, что добавив к пище сопротивление в 13Ом (16Ом) ты сделал общее сопротивление 17-20Ом и опустил частоту среза (как побочный эффект, ты слегка выровнял импеданс).
А теперь попробуй подставь в калькулятор значения величин конденсатора и общего сопротивления и посмотри, какая у тебя получилась частота среза? (Заодно определишь, насколько я ошибся)
Завтра ... вернее уже сегодня буду проверять .. выдержат ли мои пишалки полную полосу ...
делайте ваши ставки))))
