Пример оформления темы!!! ВАЗ 2109: создание акустической полки своими руками

2109 создание акустической полки и установка на нее усилителя и блинов 6х9

Усилитель MAC Audio Fearless 4000D (номинал 4х150)
Комплект для подключения четырех канального усилителя
Динамики 6х9 Kenwood KFC-E6935 (номинал 60)

Лист фанеры 1,5 х 1,5 толщиной 12 мм (340 р)
Ткань 1,5 х 1,5 (340р почти 225 р погонный метр стоил)
Жидкие гвозди 2 баллончика под пиcтолет по 400мл (140 р каждый, МОМЕНТ монтаж назывался)
Крепеж (уголки, винты, шурупы, гвоздики, навески) примерно 350р

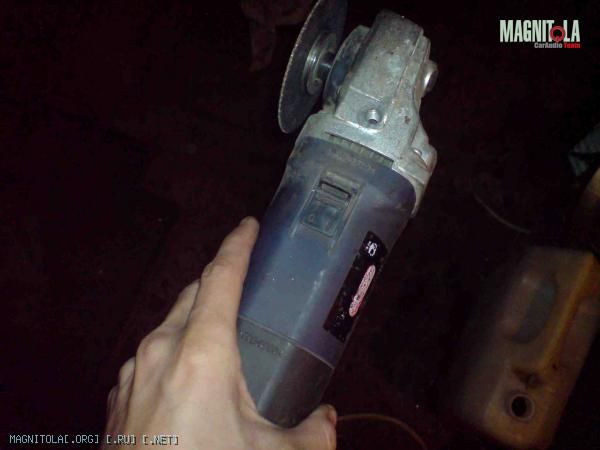

Из инструмента понадобилось мне: карандаш, электролобзик, дрель, балгарка, молоток, отвертки, ключи, пиcтолет для клея, ножницы, нож канцелярский, кусочек алюминиевого уголка толщиной 0,3-0,4 (для разглаживания клея, паяльник и все барахло для него.

Перед началом работы почитал все что есть в Интернете о создании полок, нашел пару шаблонов и размеров, платный покупать через смс не стал. Хотел сделать полку от стекла до стекла со своим креплением вместо штатных пластмассок.

Сначала думал сделать шаблон из бумаги, примерить, подогнать его, а потом вырезать из норм листа фанеры. Посмотрев примерные размеры полки от стекла до стекла, понял, что на А1 этот шаблон не влезет, а А0 в городе я хз где печатать да и денег не хотел на него тратить. По этому взял один из чертежей с размерами из инета и расчертил его на листе ДВП, примерно был похож, но как выяснилось после примерки, где-то мал где-то велик.

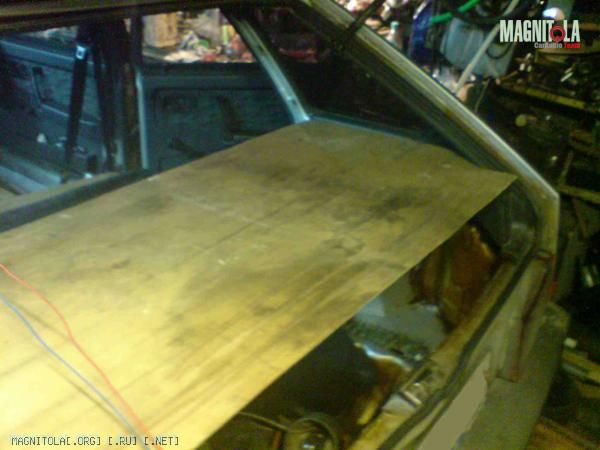

Плюнул я на все эти чертежи, взял свои две штатные пластмасски, и полку штатную, приложил обвел, получил шаблон. Т.к. ДВП кончилась, взял в гараже какой-то лист фанеры тонкой очень.

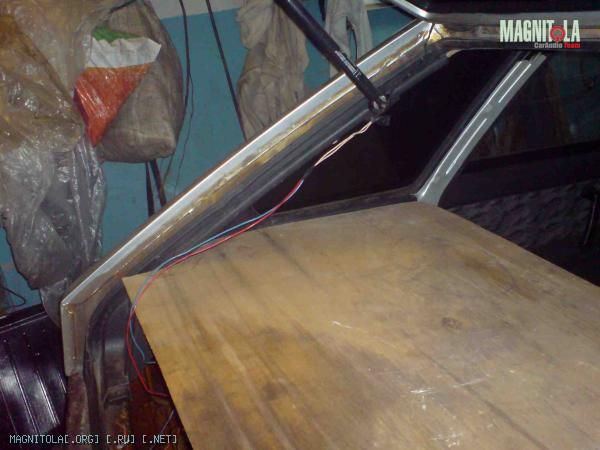

При примерке он встал лучше чем предыдущий шаблон, но все равно кое где был с запасом, т.к. я так резал его лобзиком с запасом.
Вложение 145649
За несколько подходов подгоняем его как идеальный.
Вложение 145651 Вложение 145653

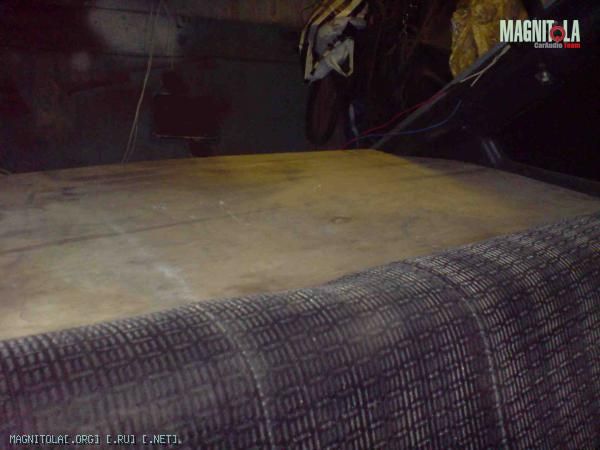

С задним сиденьем он выгдядит так:
Вложение 145655 Вложение 145657 Вложение 145659

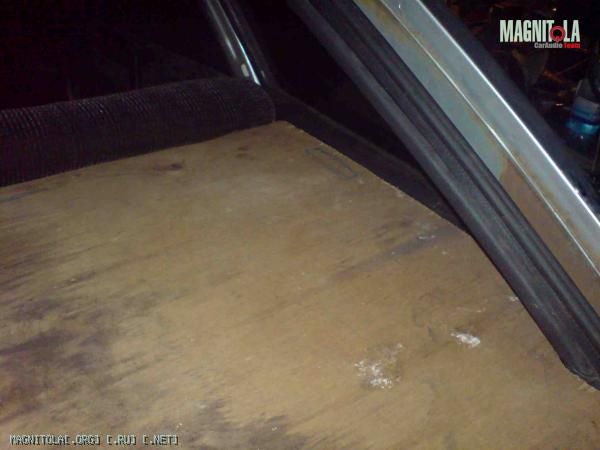

Теперь прикладываем его на лист новой фанеры(я брал 12 мм можно было и 15 брать), обводим и вырезаем.

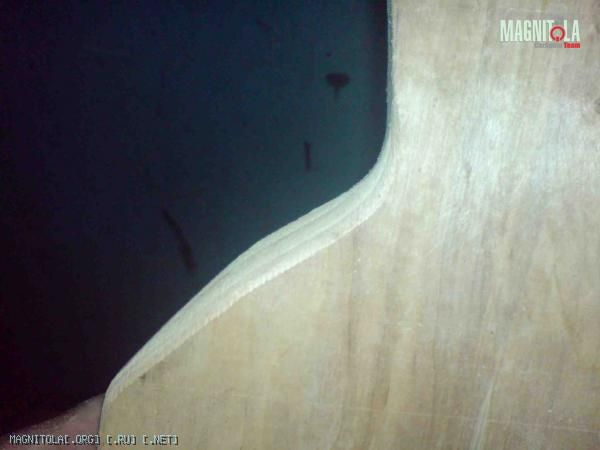

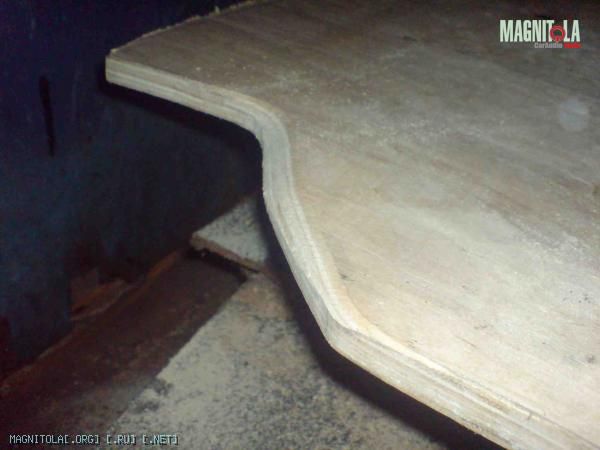

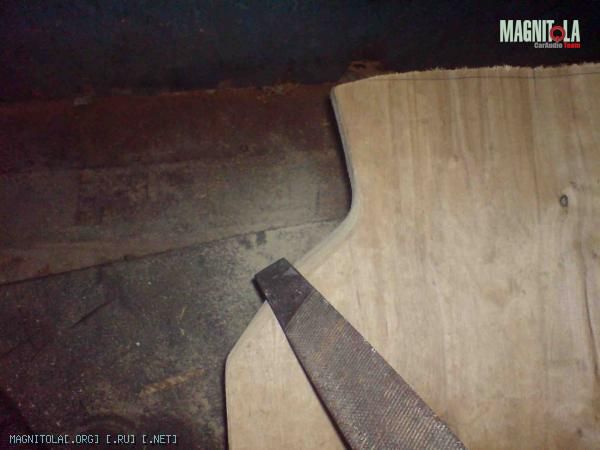

ТУТ при примерке я столкнулся с проблемой. Т.к. фанерка шаблона была тонкая, то она подходила в местах изгиба обшивки салона, а толстый лист туда уже не влезал = . По этому обрабатываем напильником края которые не влезают или подпиливаем лобзиком.
Вложение 145661 Вложение 145663 Вложение 145665
Теперь полка встает отлично.

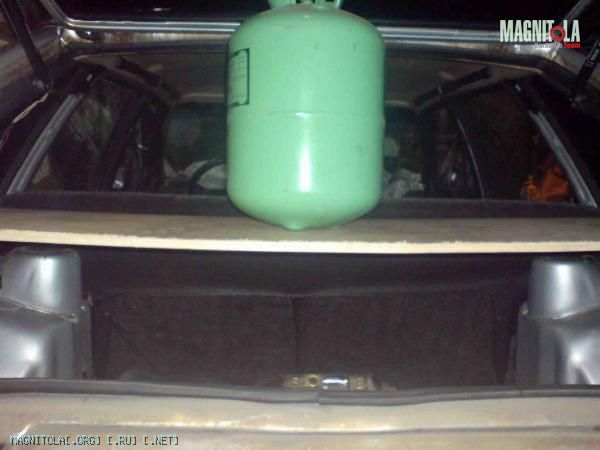

Тут я решил устроить ей тест. Вставил полку на штатные пластмасски, и положил на нее баллон фриона весом 14 кг. Потом и колесо запасное еще подкладывал =). Держит что надо.
Вложение 145679
Также в этом месте я отказался от идеи делать свои крепления вместо родных пластиковых, т.к. без родных пластмассок появлялось куча открытого пространства до кузова, что мне очень не нравилось, а ломать голову куда и чем его заделывать и прятать я не хотел, по этому полку оставил на родных пластмассках.

Перед обделыванием полки необходимо разметить где будут стоять динамики (относительно усилка, я расчсчитывал, что он у меня будет висеть снизу полки между динамиками) и какая часть будет открываться. С динамиками все просто сделал по кононке шаблон, взял линейку подлиннкее и рулетку, и разметил. А с крышкой, после некоторых размышлений я решил сделать открывающуюся часть как дверь-шторка (только в горизонтальной плоскости). Это из-за того что, если делать открывающуюся часть очень узкой, то она не будет ложиться на штатные пластмасски и придется прикручивать какой-нибудь порожек снизу полки на который будет ложиться открывающаяся часть полки, если ее делать слишком глубокой , то она будет упираться в уплотнитель крышки багажника и не будет проваливаться внутрь.

Полка из листа фанеры вырезана, размечена и теперь её надо обделывать до финальной. На данном этапе я переместился из гаража на балкон дома.

Вырезаем открывающуюся часть, отверстия для динамиков. Теперь берем усилитель прикладываем к нему крепежные уголки и размечаем отверстия крепления уголков к фанере и высверливаем их. Крепил я их на винты с гайкой шайбой и шайбой гравера. Т.к. у моего усилка есть цифровой экран, то пришлось вырезать дырку и под него.

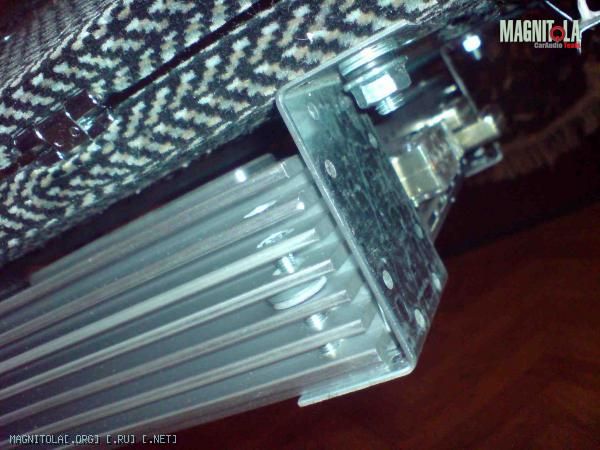

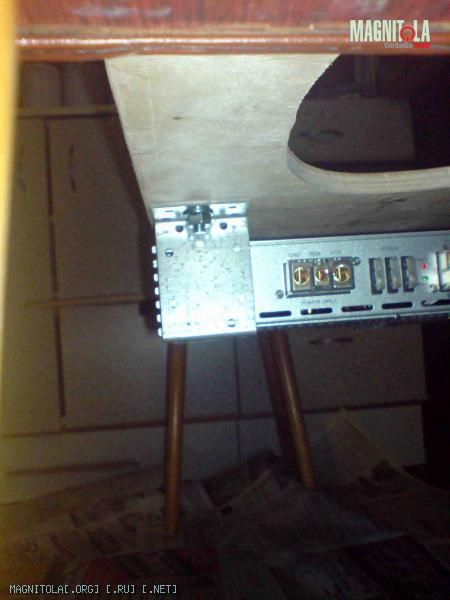

Вот такие уголки я использовал:
Вложение 145681 Вложение 145683
Сам усилок лежит на уголках, а также привернут к ним на винты, через шайбы с резиновым уплотнителем.

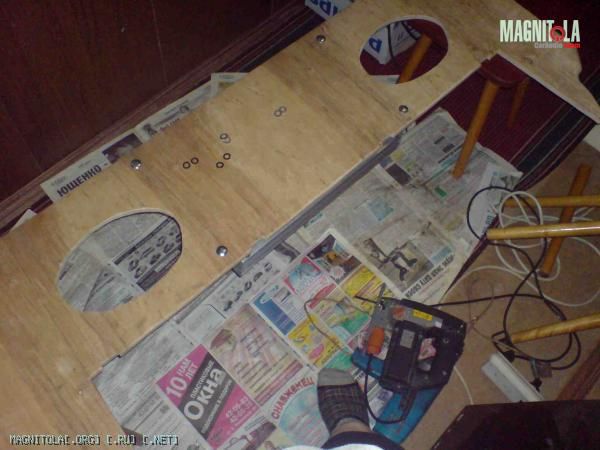

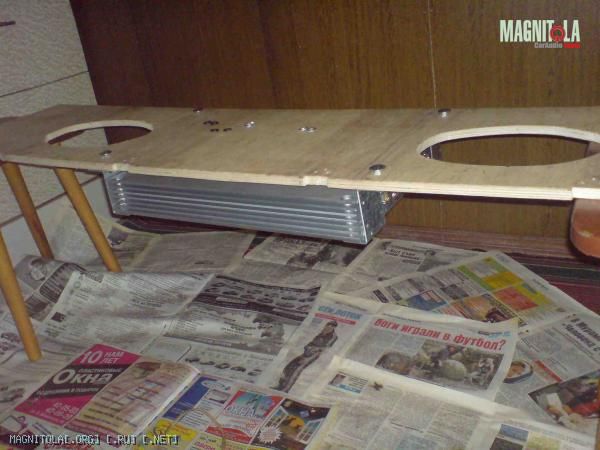

Разрезанная полка с прикрепленным усилителем выглядит так:
Вложение 145685 Вложение 145687
Открывающуюся часть делим пополам, и пока откладываем в сторону.
Приступаем к обтяжке полки материалом.
В интернете написано, что следует брать «звукопропускающий» карпет. Блин да я по городу походил нет вообще его нигде, в текстильных магазинах вообще про такой материал не слышали. В одном автомагазине на заказ нашел только, и подумал что ну нафиг этот карпет. В одном магазине тканей нашел материал довольно плотный и похож на обшивку чехлов, взял 1,5 х 1,5 кусок и был доволен, т.к. он приятный сверху, и плотный с обратной стороны, да и толщина общая его около 3-4 мм.
Да и еще про клей на который его сажать. Это еще веселее. Никаких аэрозольный не нашел вообще. В строительном сказали что нет вообще таких клеев :D. Взял жидкие гвозди, протестил их (попробовал приклеить кусок тряпки в куску моей фанеры) да ппц схватил еще как :D, хрен потом отдерешь. Да еще этот клей белого цвета, и он почти не пахнет.
Итак, прикладываем ткань на нашу полку, выравниваем ее чтобы со всех сторон был запас. Теперь отрезаем ее тоже с запасом со всех сторон, чтобы можно было подогнуть.

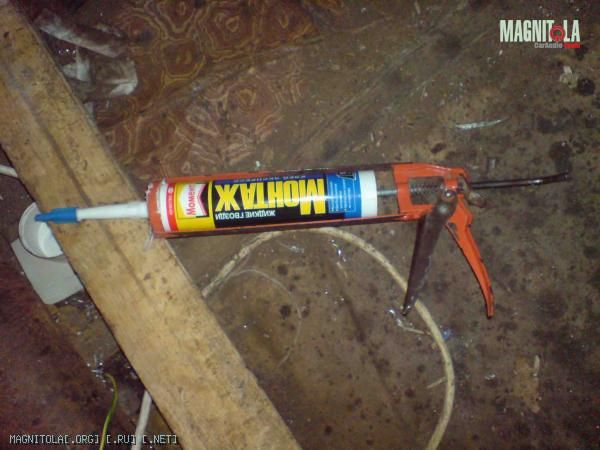

Берем баллончик клея и вставляем в пиcтолет. (Если нет пиcтолета, то такой клей есть в обычных тюбиках, только выдавливать из них не так удобно)
Вложение 145689

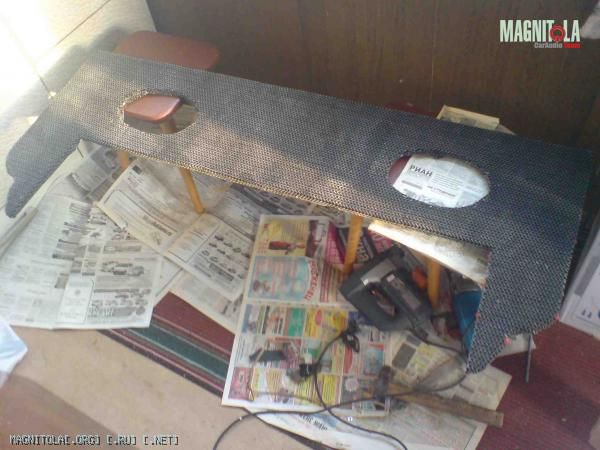

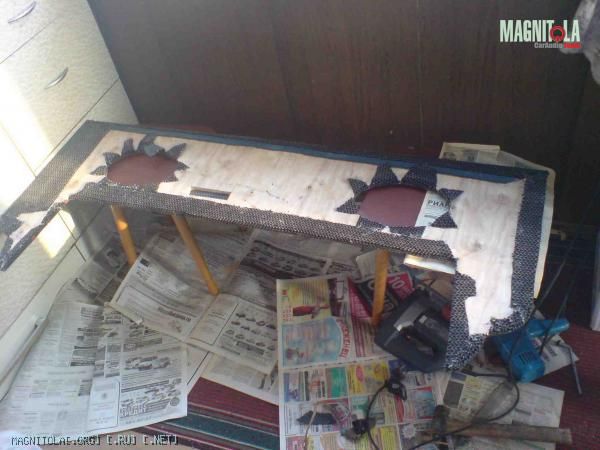

Т.к. из пиcтолета выдавливается только полоса клея, то проходим им все карая, и замазиваем всю плоскость полосками клея. Затем накладываем ткань и прижимаем ее руками. Теперь берем тот кусок алюминиевого уголка который подготовили и начинаем разглаживать все грани так, чтобы ткань натянулась и лежала без складок, большие плоскости можно разглаживать утюгом, таким образом те «колбаски клея которые выдавили из пиcтолета норм расплющатся. Переворачиваем полку нижней частью вверх, из пиcтолета мажем все торцы, затем загибаем ткань и также разглаживаем и прижимаем все уголком. Т.к. у меня нету инструмента который скобами сцепляет все, то я использован маленькие гвоздики, забивая их в торцы, чтобы они придали дополнительную прочность и держали ткань еще лучше. Затем приклеиваем с обратной стороны тот запас который мы оставляли.
P.S. в некоторых местах придется поорудовать ножницами, т.е. разрезать ткань чтобы боковые торцы обклеивались без нахлестов ткани самой на себя. Ну тут думаю у каждого по своему будет проклеено.
Вложение 145691 Вложение 145693

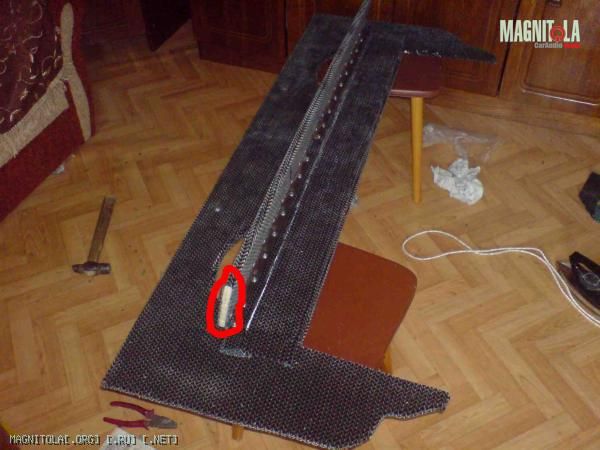

Я вообще обманулся, когда обклеивал откидывающуюся часть, т.к. она была вырезана из самой полки, то она получалась почти впритык без ткани, а когда я ее обклеил и попытался вставить обратно, то получил большой облом, мне пришлось ее обрезать с торцов боковых, а потом дополнительные полоски наклеивать
. Вложение 145695
Откидывающиеся части обклеиваем таким же способом, пробивая торцы гвоздиками.

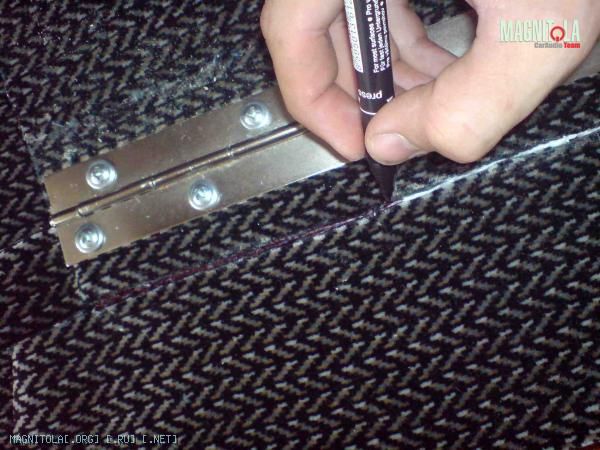

После обтяжки полки тканью, можно прикреплять навески. После сборки, когда клей высохнет, т.к. он белого цвета, те места где получились швы можно закрасить маркером:
Вложение 145697

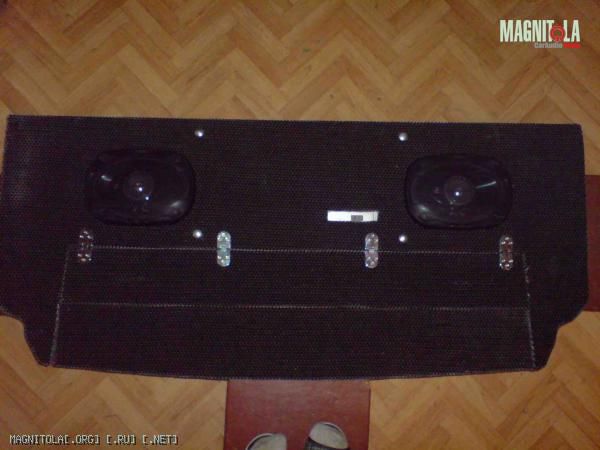

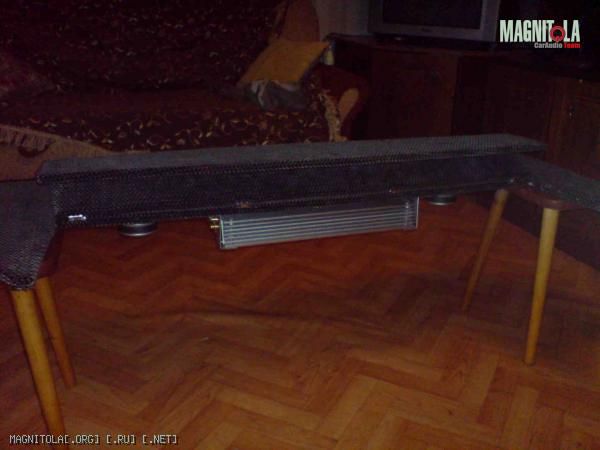

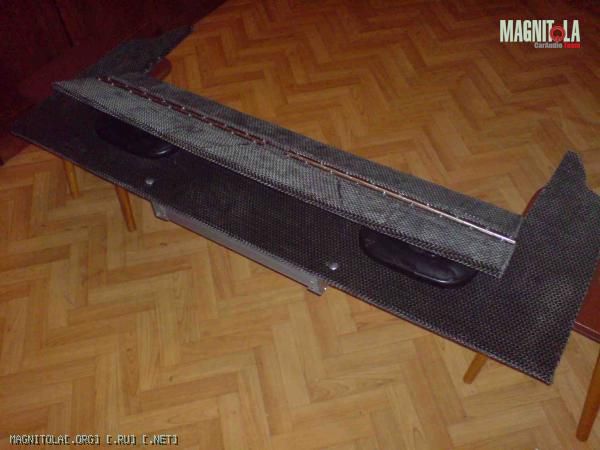

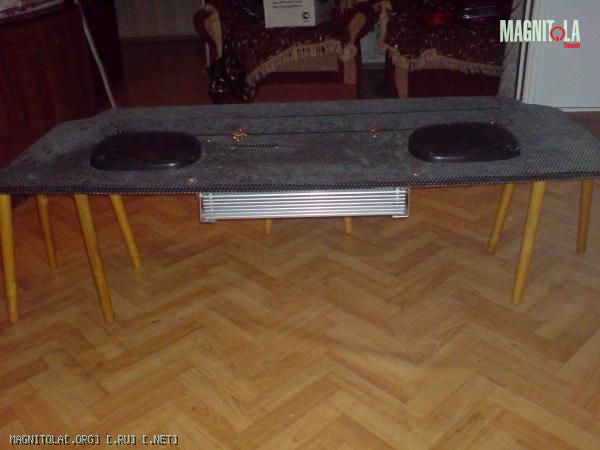

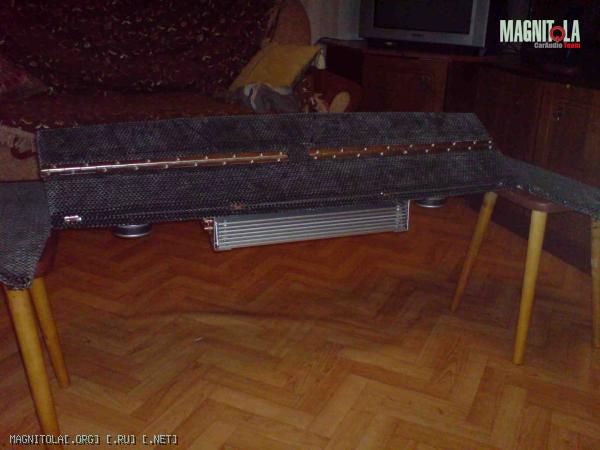

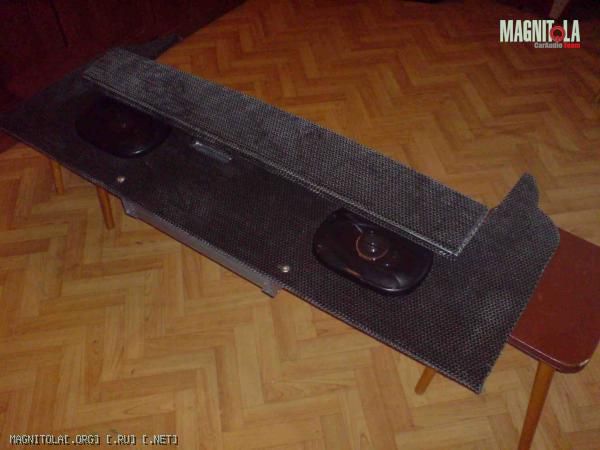

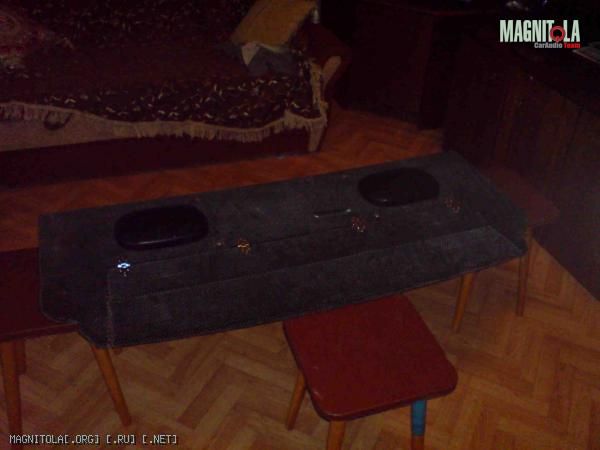

Собранная полка имеет вид:
http://magnitola.org/members/33318-a...cture40628.jpg
Вложение 145699 Вложение 145701 Вложение 145703 Вложение 145705 Вложение 145707 Вложение 145709 Вложение 145711

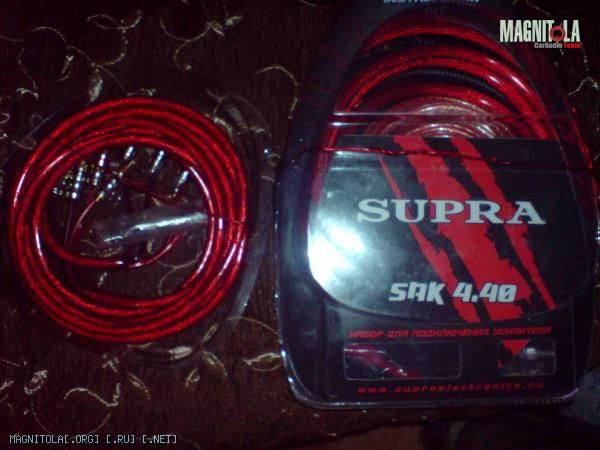

Перемещаемся обратно в гараж, прихватив с собой комплект проводов:
Вложение 145713

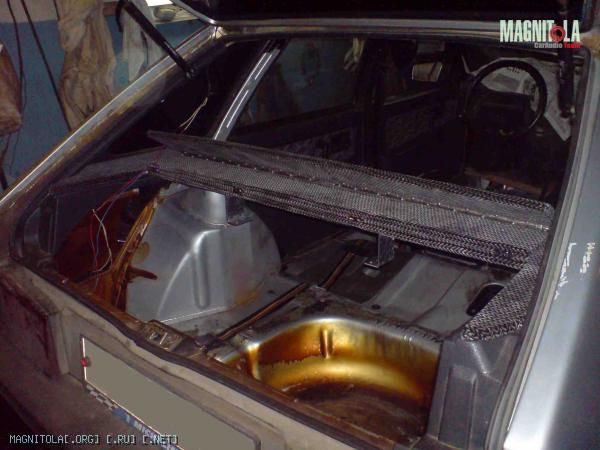

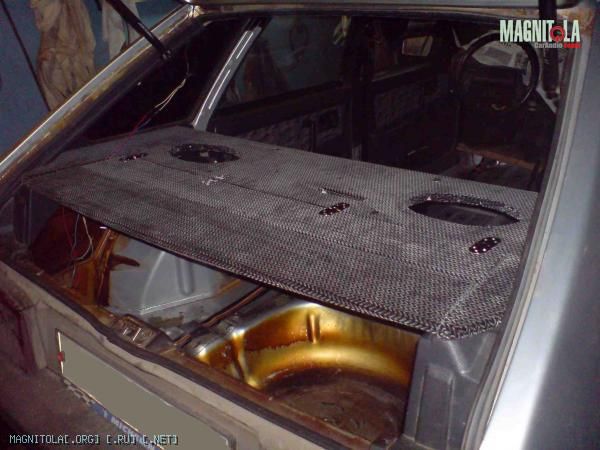

Прибыв в гараж я примерил полку =)) :
Вложение 145715 Вложение 145717

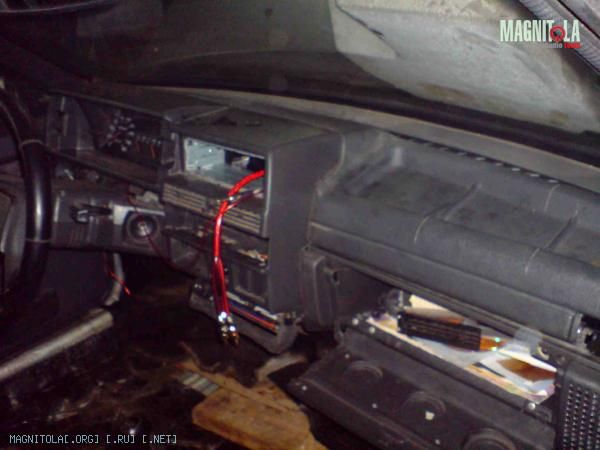

Разбираем панель и протягиваем провода:
Вложение 145719 Вложение 145721
Протяжка для высокой панели ВАЗ 2109 выглядит так:
Вынимаем магнитолу, раскручиваем панель в районе бардачка. Приподнимаем ее, в зоне 1 есть свободное отверстие, через которое можно попасть в зону 2 которая находится между верхней частью торпеды и «потолком» бардачка, около конца стрелки 2 есть еще одно отверстие которое ведет к концевику бардачка, спуская провод все ниже и ниже через это отверстие он вылезет около ног пассажира =), я его просунул еще и под шумоизоляцию, а далее вдоль порога до багажника.

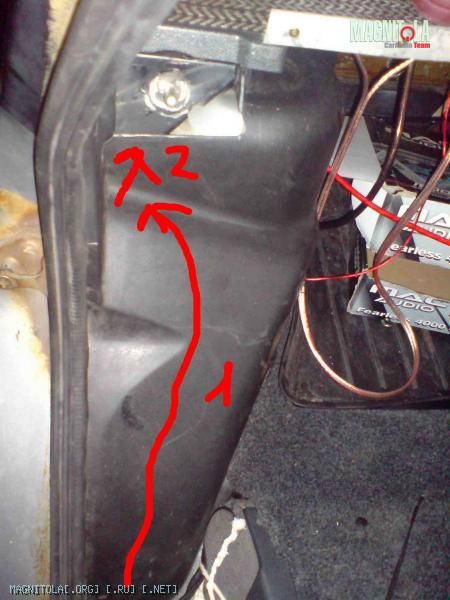

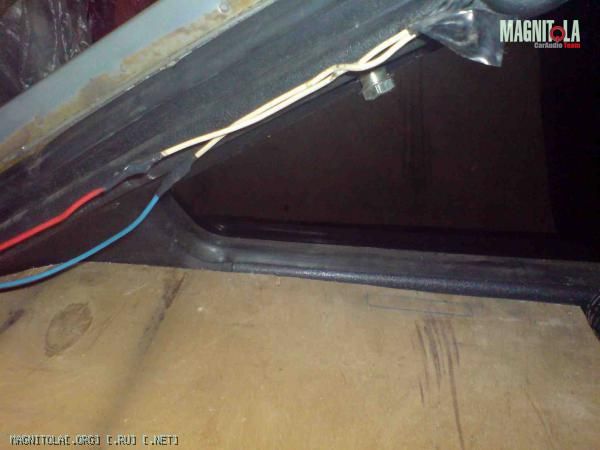

Вдоль обшивки задней чашки по стрелке 1, а затем по стрелке 2 под креплением заднего сиденья, в зону багажника.
Перед этим я сделал отверстие в задней стенке обшивки чашки.
Со второй стороны также (для силового кабеля).

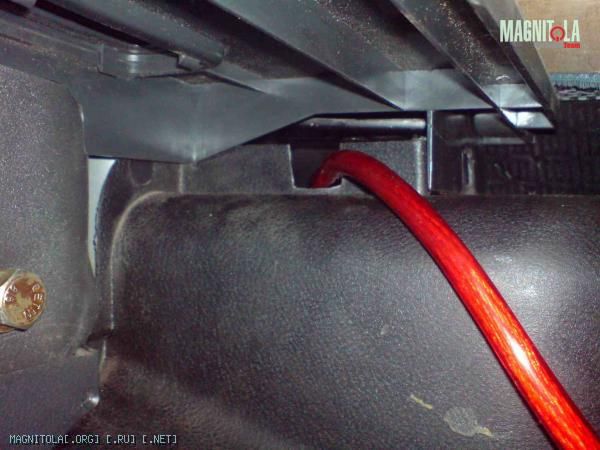

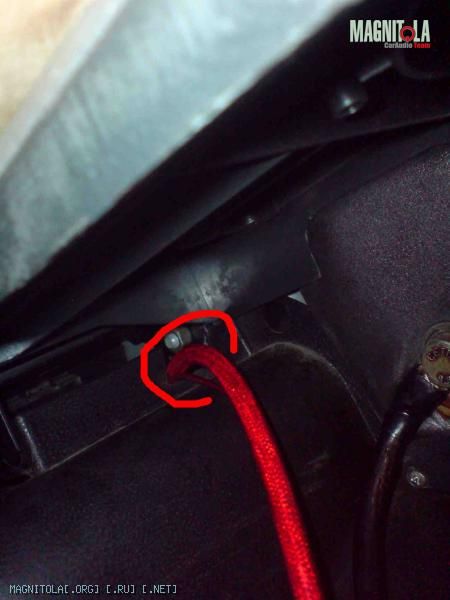

Почитав в Интернете различные статьи об подключении усилителя, я решил протянуть по правой стороне провод с линейными разъемами(с тюльпанами) и remote-провод, а по левой (т.к. там располагалась штатная проводка) решил провести силовой кабель до + на аккумуляторе.
Вложение 145723 Вложение 145725 Вложение 145727

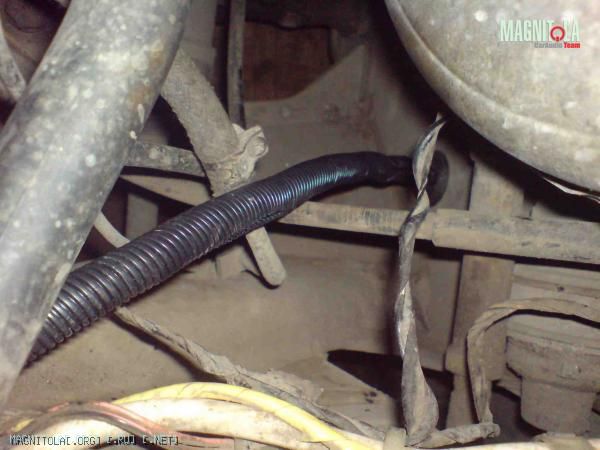

Провод с линейниками проложен. Теперь протягиваем силовой провод до водительского места, там ищем дырку в подкапотное пространство, или сверлим дрелью новое, затем вставляем в него резинку(у меня в комплекте подключение шли 2 штуки). Пропихиваем в копотное пространство провод, затем суем его в гофру(тоже идет в комплекте подключения усилка).
Вложение 145729

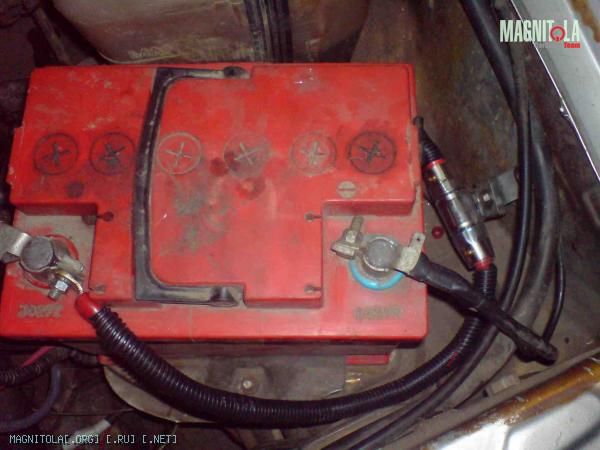

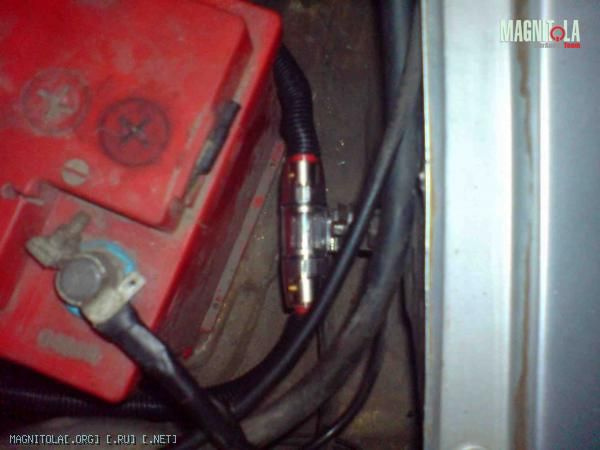

Дотягиваем силовой провод до аккумулятора, оставляя запас, т.к. еще предохранитель ставить. Берем в руки паяльник и опаиваем все провода, вставляя в цепь предохранитель. Я прикрепил его вот так:
Вложение 145731 Вложение 145733
Опаиваем контакт, который включается в усилитель на конце силового провода, что лежит в багажнике. Все, с силовым проводом разобрались.

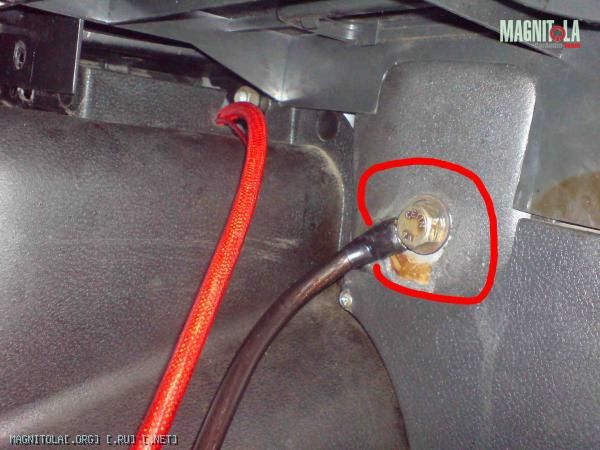

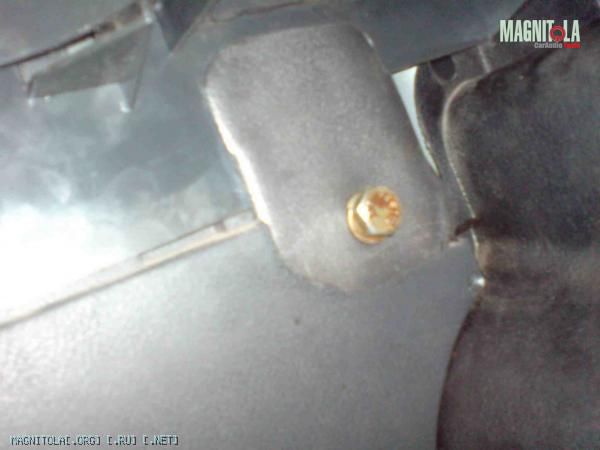

Берем черный провод из комплекта, опаиваем его, земля тоже готова, осталось только прикрутить. А прикрутил я ее на винт которым крепилась задняя катушка ремня безопасности:
Вложение 145735

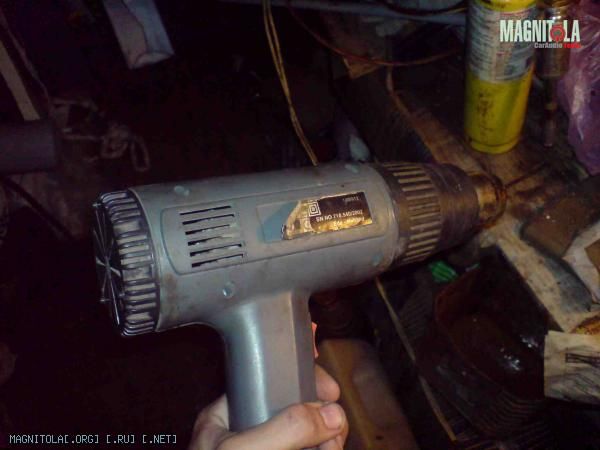

Отрезаем провод, которым будем подсоединять динамики, припаиваем на них с одной стороны контакты, а с другой опаиваем кончик припоем, чтобы лучше зажался в усилке. Затем надеваем на сторону где припаяли контакты термо-усадку, и сжимаем ее в процессе нагревания термо-феном
Вложение 145737
Термо-усадкой мне пришлось пользоваться из-за того, что стандартный корпус контактов не налез на такой толстый акустический провод :D

Теперь ставим полку на место, вставляем в нее динамики и прикручиваем усилитель.

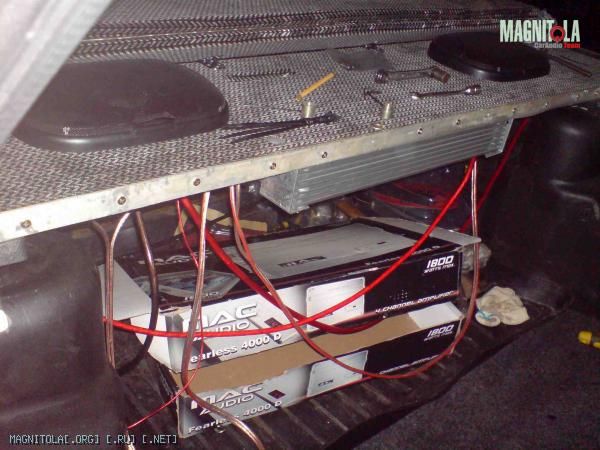

Т.к. я взял фанеру 12 мм, хотя можно было и 15, то я решил придать ей дополнительную жесткость привернув в торец со стороны заднего сиденья дюралевый уголок: (заранее примерив его и разметив, где будут отверстия в которые будут заходить ребра уголка на котором лежит усилитель. Прорезы в уголке сделал я балгаркой)
Вложение 145739 Вложение 145741
После того как я привернул уголок, полка стала на много жестче, и перестала провисать под давлением динамиков и усилителя, вес которого почти 6 кг =
Затем хомутами я стянул все висящие провода так, чтоб было красиво, чтобы они не мешались и они не бросались в глаза.

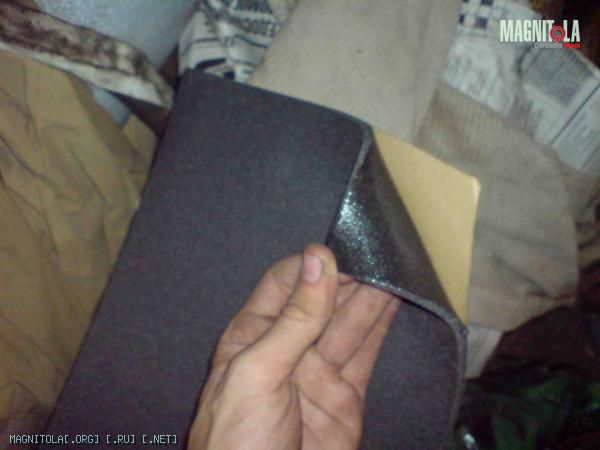

Места где были привернуты катушки ремней безопасности заклеил самоклеющейся пленкой с приятным мягким покрытием сверху(я хз как она называется, батя с работы припер =)) ).
Вложение 145743 Вложение 145745
Наконец полку привернул саморезами с обратной стороны через пластмасски.
Ну вот в принципе и все, полка сделана, установлена, закреплена, усилитель и динамики стоят, далее включайте и настраивайте усилок как вам хочется. Только аккуратно, а то я свои кенвуды 60 номиналом чуть наружу не выплюнул, надобы менять их на Mac Audio номиналом на 200 xD

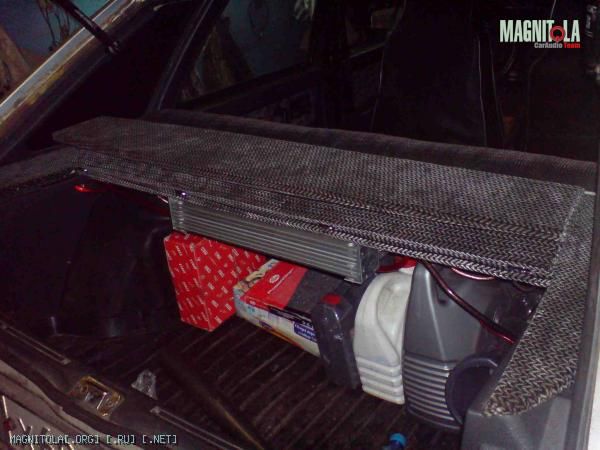

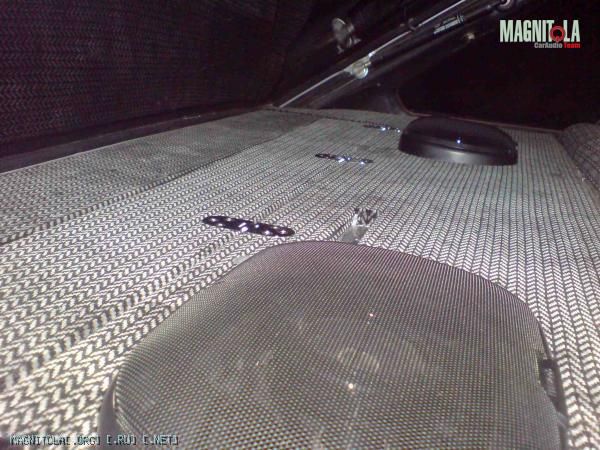

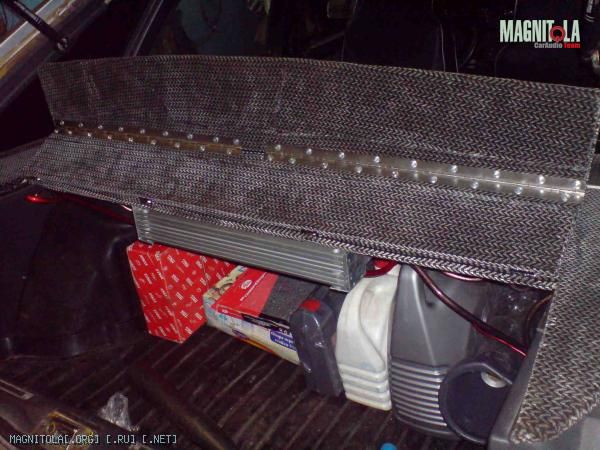

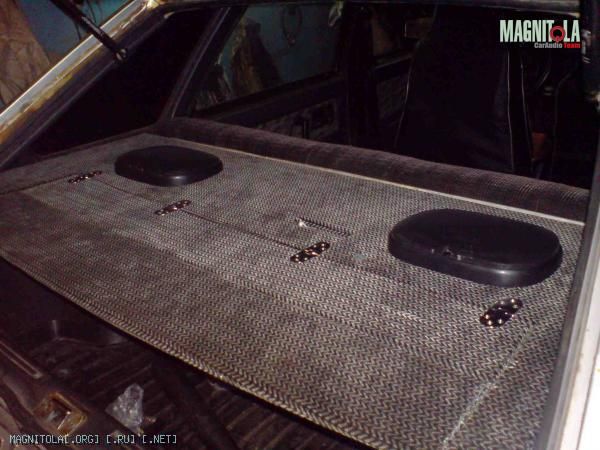

Вот финальные фотки:
Как на них видно багажник полностью остается свободным для применения =)))

http://magnitola.org/members/33318-a...cture40659.jpg
http://magnitola.org/members/33318-a...cture40661.jpg
Вложение 145747 Вложение 145749 Вложение 145751 Вложение 145753

Надеюсь мой рассказ о том как я делал акустическую полку от стекла до стекла поможет кому-нибудь в будущем, и наглядно покажет что можно ее сделать из материалов которые 100% РЕАЛЬНО НАЙТИ В ЛЮБОМ СТРОИТЕЛЬЬНОМ МАГАЗИНЕ =))))))

P.S. Т.к. я делал антикоррозийную обработку днища, по этому на фотках у меня разобран салон.

Все фотки можно просмотреть в альбоме моего профиля

Делал такую же полку лет 10 назад, только петлю ставил мебельную, во всю длинну и скрытую от глаз.

Hansolo5,

Что мешало полку сделать из двух ,лучше 3 листов? Жесткость совершенно недостаточная.
Уголки здесь не помогут...
И петли......
На крайняк- рояльные скрыто.
Крепление всей полки к кузову должно быть мощным

Цитата:

---

Сообщение от Hansolo5

перестала провисать

---

ГЫ ГЫ ГЫ

ДЕД, Такая конструкция сидит достаточно жестко, можно сказать в распор!

Цитата:

---

Сообщение от Mixasmi

Такая конструкция сидит достаточно жестко, можно сказать в распор!

---

И от этого что-то улучшается? Вы пробовали сделать ящик со стенкой 12мм, опертый жестко по углам со стороной такого размера? Поет дерево только в путь и дышит также. Соглашусь с ДЕД-ом - желательно делать 2-3 слоя фанеры 12мм.
Хочу высказать свое мнение, что данная тема приведена только в качестве примера для начинающих.

Цитата:

---

Сообщение от Max-x-x

что данная тема приведена только в качестве примера для начинающих.

---

и уже давно умерла :this:

Цитата:

---

Сообщение от К.В.

и уже давно умерла

---

Нет Виталий как видишь. Осенью и в начале зимы оказалась очень актуальной и востребованной )))
И опять бляны будоражат мысли.

Да ладно, ладно, успокойтесь...

Цитата:

---

Сообщение от Max-x-x

Нет Виталий как видишь. Осенью и в начале зимы оказалась очень актуальной и востребованной )))
И опять бляны будоражат мысли.

---

Все в спячку , до весны , а то самовозбудились :mosking:. А я вот думаю что у нас весь тюнинг от бедности :this:.
