***zyuzyukin Getz install

Началось все с покупки головы. Голова была выбрана год назад - Alpine IDA X-300. Почему этот выбор? Понравился дизайн, бездисковый (надоели диски раскиданные по салону) + цена - год назад он обошелся за 7200 руб. Минусы у аппарата есть: 1. неудобство переключения радиопрограмм (хотя уже привык) 2. отсутствие выхода под процессор. В остальном в принципе все устраивает.
Вид ночью:
http://photofile.name/photo/zyuzyuki.../137220929.jpg
Вид днем:
http://photofile.name/photo/zyuzyuki.../138154047.jpg

Следующим шагом стало приобретение фронтальной компонентной акустики. Выбор был достаточно сложный - моделей много, фирм много. В итоге осталось два комплекта Boston SX60 и DLS R6A. Но Бостон выходил гораздо дороже ,в итоге стал обладателем DLS R6A.
Прежде чем ставить акустику была сделана шумоизоляция передних дверей. заказал себе два листа визомата, лист сплэна,
собравшись силам и взяв на рынке последние недостающие листы вибрухи (взял NP, так как поставщик чуть-чуть подвел с вибропластом) отправился в гараж. Кстати обшивку снял накануне и проклеил все клипсы герметиком.
http://photofile.ru/photo/zyuzyukin/.../155637206.jpg
Начал все со снятия стекла и стеклподъемника.
Затем все тщательно помыл и обезжирил уайт спиритом. Начинаем кроить материал (на фото ролик купленный за 30 рублей в хозтоварах).

http://photofile.ru/photo/zyuzyukin/.../155637245.jpg

Проклеив внутреннюю панель, проложил провод через гофру и вдоль двери:
http://photofile.ru/photo/zyuzyukin/.../155637265.jpg
Также проклеил внутреннюю часть обшивки в районе динамика бипластом. (очень понравился материал - скорее всего на пол буду только его ложить.)
Закрепил предыдущий конектор отакустики таким способом (обрезать жалко было):

http://photofile.ru/photo/zyuzyukin/.../155637275.jpg

Затем наклеил слой визомата - с ним пришлось побороться греть его очень хорошо надо, а он имеет свойство при прогретом "течь" то есть как пластилин - называется размазывай шпателем.

http://photofile.ru/photo/zyuzyukin/.../155637298.jpg

После визомата слой сплэна и кросовер.
http://photofile.ru/photo/zyuzyukin/.../155637305.jpg


Так же была проклеена карта двери:

http://photofile.name/photo/zyuzyuki.../155701181.jpg

После этого встал вопрос с проставками под динамики (мидбасс). Так как посадочная глубина 75 мм сначало было решено ставить на 30 мм проставки. Но примерка показало что и на 20 мм они достаточно хорошо стоят:
http://photofile.name/photo/zyuzyuki.../155777202.jpg
http://photofile.name/photo/zyuzyuki.../155777213.jpg
http://photofile.name/photo/zyuzyuki.../155777225.jpg

провода используемые DLS, сечение 2,5 кв. мм.
Кроссоверы как видно из вотографий нашли свое место в районе ручки двери под картой. Встали идеально.
Пищалки будут располагаться на уголках зеркал.

Сегодня сделал один уголок с подиумом под пищалку.
Были вырезаны кольца под ВЧ и посажены при помощи клея на круг из фанеры.
http://photofile.name/photo/zyuzyuki.../155921015.jpg
Угол наклона ВЧ расчитывался по курсу геометрии средней школы. УГол составил 57 градусов, именно он и был выпилен из бруска.
http://photofile.name/photo/zyuzyuki.../155921063.jpg
Все это было собрано на уголке и закреплено при помощи саморезов.
http://photofile.name/photo/zyuzyuki.../155921093.jpg
У супруги были взяты колготки и надеты на уголок, все краевые линии как на цилиндре так на кромках промазаны клеем Момент.
http://photofile.name/photo/zyuzyuki.../155921183.jpg
Затем колготки были промазаны полиэфирной смолой (здесь я не много перестарался и положил сразу три слоя с промежуточной сушкой минут в 5-10 и поэтому в некоторых местах колготки просели)
http://photofile.name/photo/zyuzyuki.../155921395.jpg
Затем два слоя стекловуали на той же полиэфирке
http://photofile.name/photo/zyuzyuki.../155921407.jpg
После того как все это засохло, зашкурил и приступил к самому неприятному - шпаклеванию (Шпаклевал полиэфирной шпаклевкой Body без стекловолокна)
http://photofile.name/photo/zyuzyuki.../155921205.jpg

После этого все зашкурил
http://photofile.name/photo/zyuzyuki.../155921299.jpg
и покрасил антигравием Body 950
http://photofile.name/photo/zyuzyuki.../155921319.jpg

Получилось очень даже симпотично, но в будущем планируется выведение поверхности до идельаной и покраска автоэмалью в цвет кузова. Завтра прийдет с exist второй уголок (левый, он был расколот при первой попытке сделать подиум) буду делать воторй подиум. Фото как все встанет в машине будет чуть позже.

Итак после долгого перерыва, я опять в строю. Неделю назад заказал усилок себе, теперь жду. Транспортная компания обещала что в понедельник прийдет.

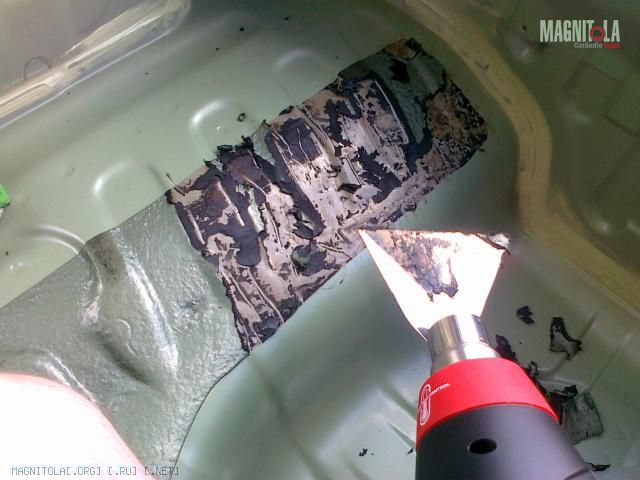

Сегодня начал по-тихоньку делать машину под инстал. Начал как водится с шумки, шумки багажника.
Начав в 6 вечера, закончил в 9. НО наклеил всего один лист бомба, так как очень долго отковыривал родную шумку.
Завтра буду доклеивать. Усложняет процесс - отсутствие узкого ролика.

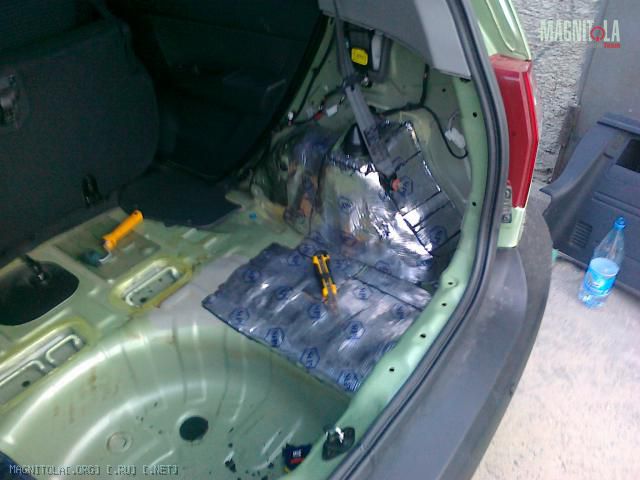

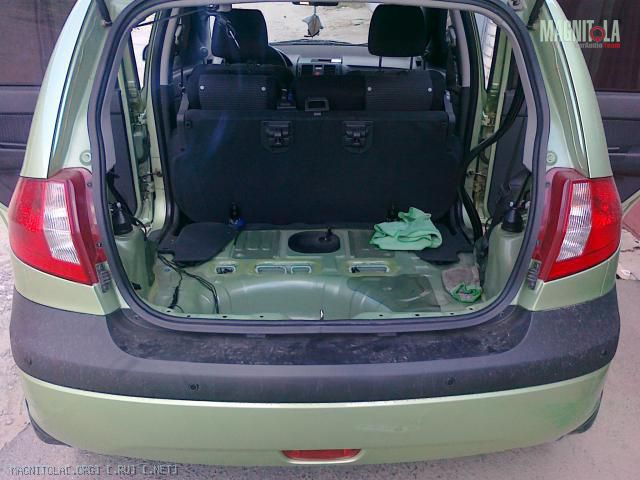

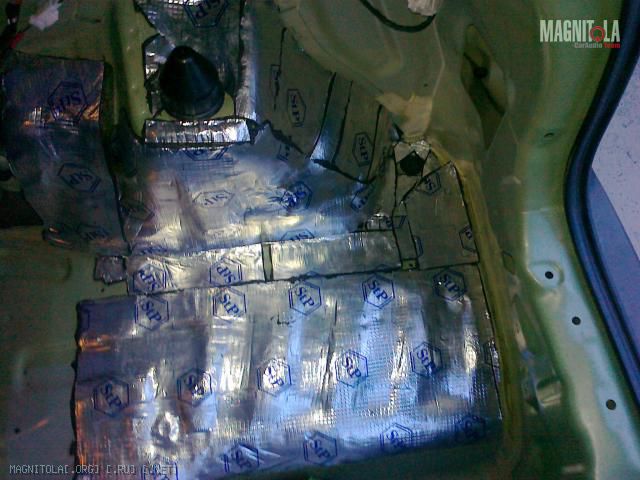

Вложение 71339Вложение 71340Вложение 71341Вложение 71338http://magnitola.org/images/misc/pencil.png

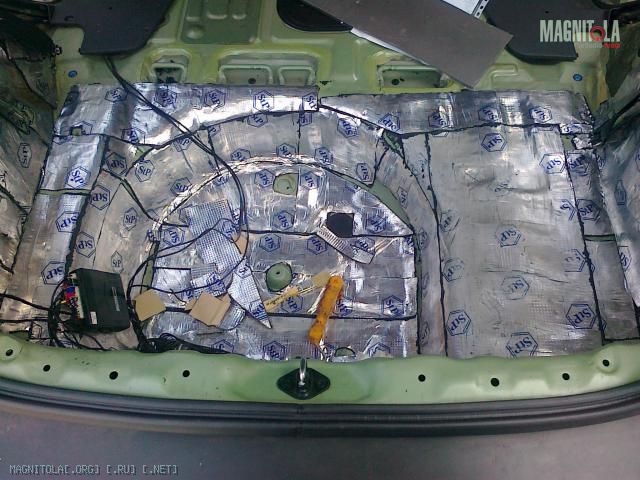

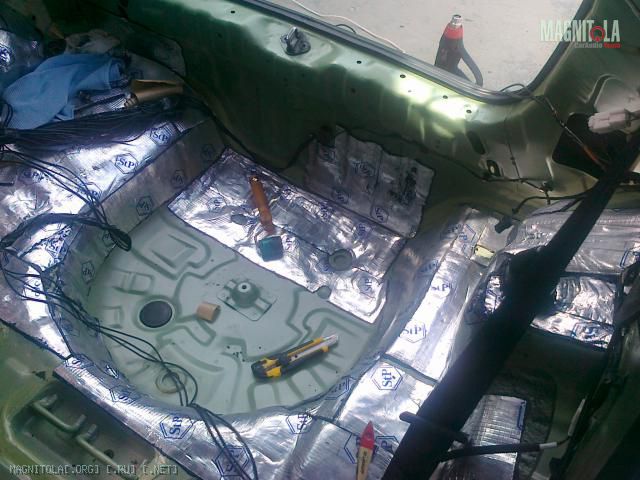

Сегодня продолжил шумку багажника. Бимаст Бомб это ж... в плане прикатывания! За 6 часов только три листа поклеил.

Ечли у кого=то есть замечания по шумке, пишите. Очень важно!

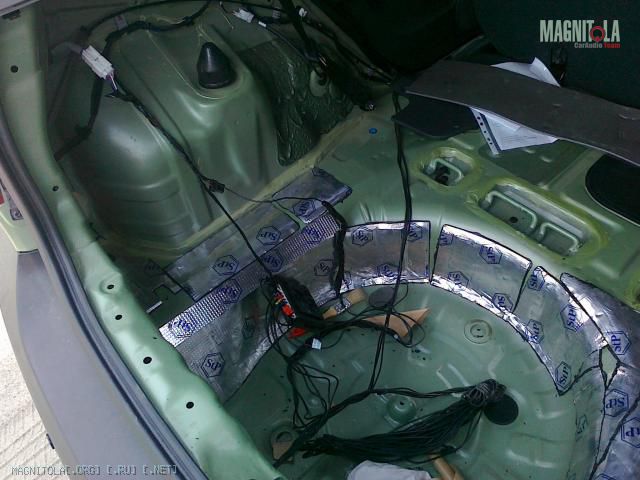

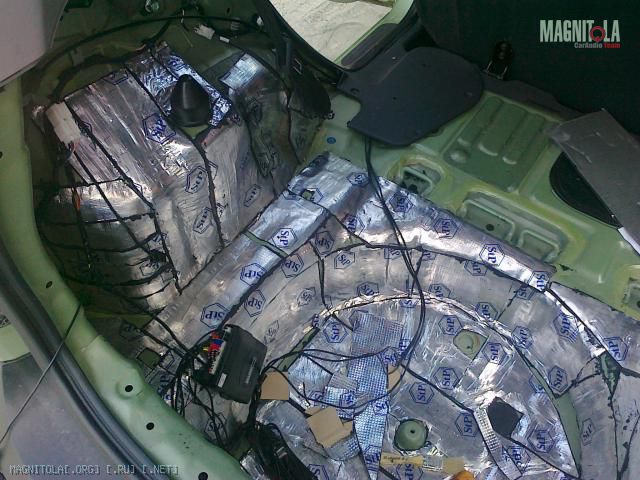

Вложение 71431 Вложение 71432 Вложение 71434 Вложение 71430 Вложение 71429http://magnitola.org/images/misc/pencil.png

как миниатюры в сообщении прикреплять? Никак не пойму. апстенуапстенуапстенуапстену

Мысли вслух. Сижу на работе и думаю: пока ко мне едут компоненты (усь, провода) надо прикинуть что куда ставить. Пищи с уголков зеркал уедут на стойки лобового стекла, при чем в будущем планирую поменять фронт. Если он туда переезжает, может сразу поменять акустику, чтобы потом подиум не переделывать. Хорошо: какой бюджет? Ага, 10 тыс руб на фронт. Где послушать замену? Негде. Какие варианты акустики? #### его знает, может DLS R6A LE (хотя шило на мыло- ну будет почетче), может ЕОСы, может Морели, может AD, короче не знаю. Посоветуйте что-нибудь. У нас в городе ничего кроме ЕОСов достать практически нельзя, поэтому все будет с других городов может и б/у.

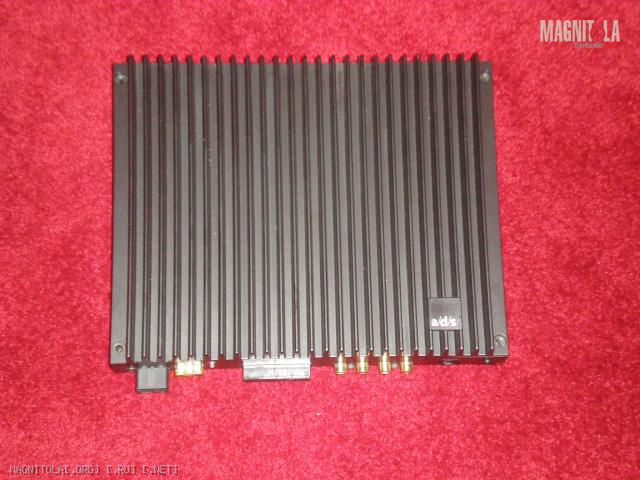

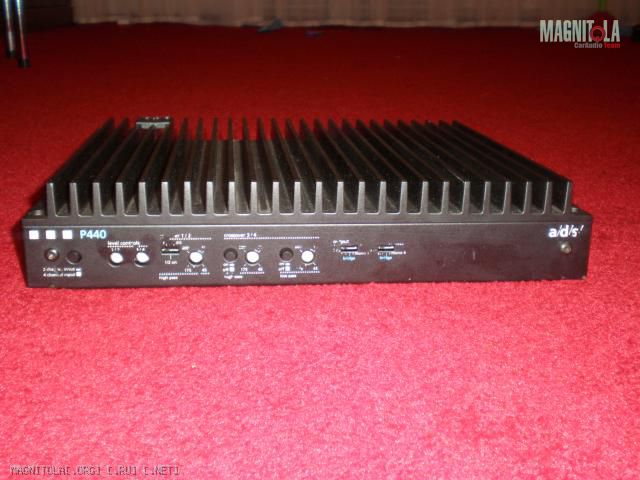

Сегодня забрал в автотрединге свой усилитель благополучно отправленный мне engine43. Огромное тебе спасибо!

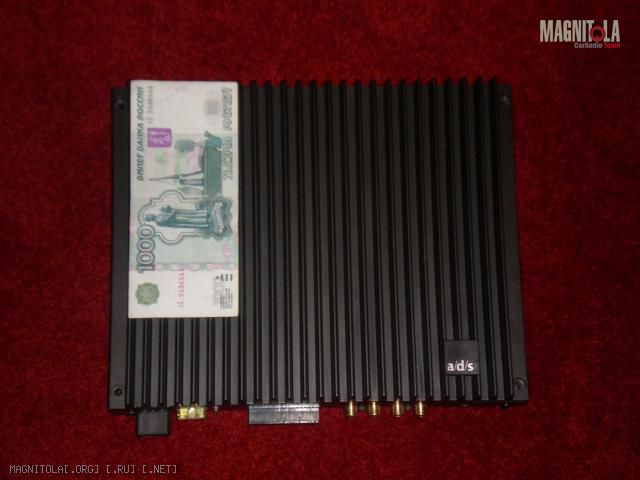

Что удивило? Размеры, он реально маленький, выглядит как моноблок или двухканальник. При подключении к системе Михаила (за что ему отдельно спасибо!), обнаружили что питание на него будет не 4Ga, а 8Ga. (а я как дурак носился по магазам и искал дистр вход 2Ga три выхода по 4 Ga апстену). Играет на системе Миши очень хорошо (подключали к СЧ и ВЧ), как будут на моей ХЗ (кто-то писал в теме что колоночки мое слабое звено после установки уся станут). При чем ничего не резали - согласовалось очень хорошо (гейнчик чуть чуть покрутили). После прослушки убрал на шкаф, подальше от ребенка - теперь он ждет проводов из Казани и фанеры из ОБИ чтобы встать на место - в фальш в багадник вместе с дистр.

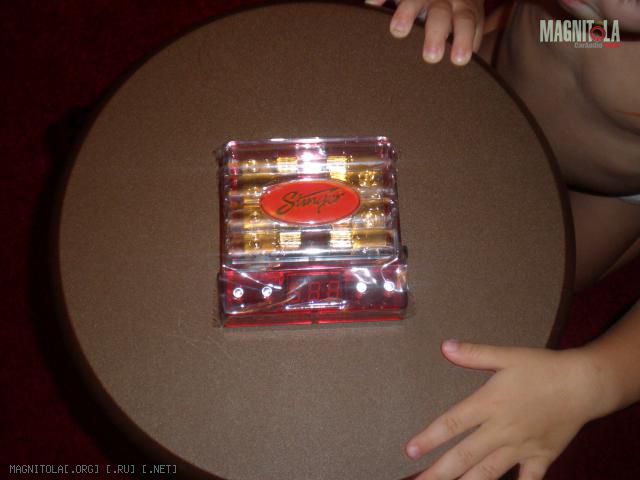

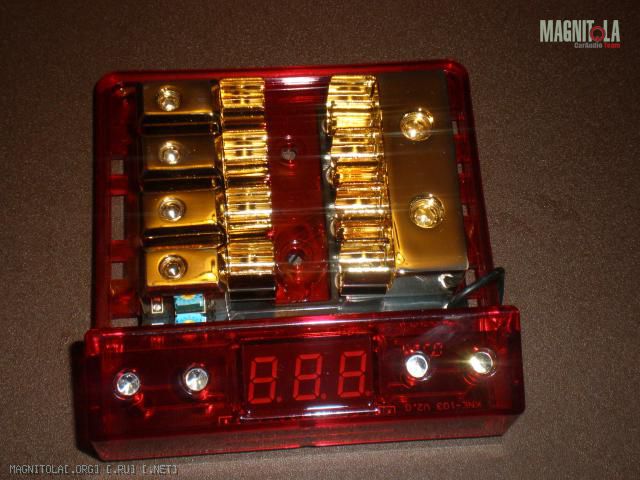

Так же фотки дистра который купил неделю назад. Вот в нем самый прикол - вход 2х2Ga, выходы 3х8Ga (что подойдет под усь) и один 4 Ga. Дистр с вольтметром и индикацей перегоревших предохранителей.

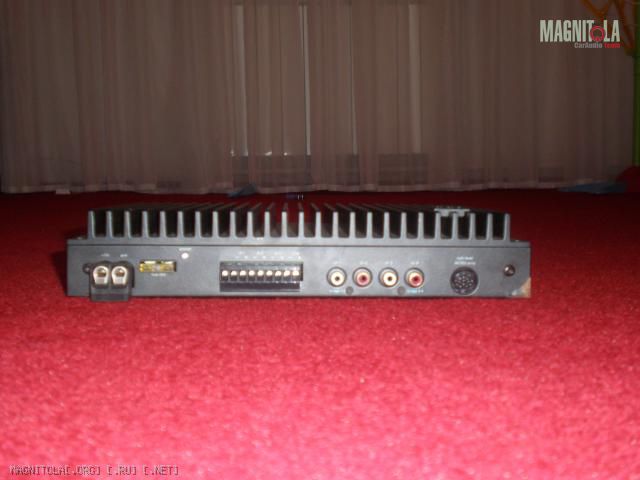

Вложение 71804Вложение 71799Вложение 71800Вложение 71801Вложение 71802Вложение 71803


Знающие люди подскажите: у меня один выход на дистр 8 Ga остается свободным. Если я протащу из багажника от него провод к магнитоле это будет гуд или лучше от аккума?

Ну вот фотки с места событий :)

Ставилось вместо Sinfoni 50.4 на проверить и послушать. Играл на Eton CX280V и AD M35.

Могу сказать, что аппарат играет. Прямо таки играет и ничего больше. Встал и заиграл хорошо, чуток подровняли гейн, и стало совсем хорошо. Звук понравился безоговорочно. Не мылил, не говнял, все очень детально, четко и натурально. Если бы не привыкшее к сифону ухо - сказал бы даже превосходно. :)

Однозначно не чета изначально планировавшемуся матадору.

Надо ставить короче ;)

вскрой усь проверь кондеры.
не в укор а во благо.

а что с ними может быть не так и как проверить? (хм тупой вопрос, но не сведущ я в радиоэлектронике)

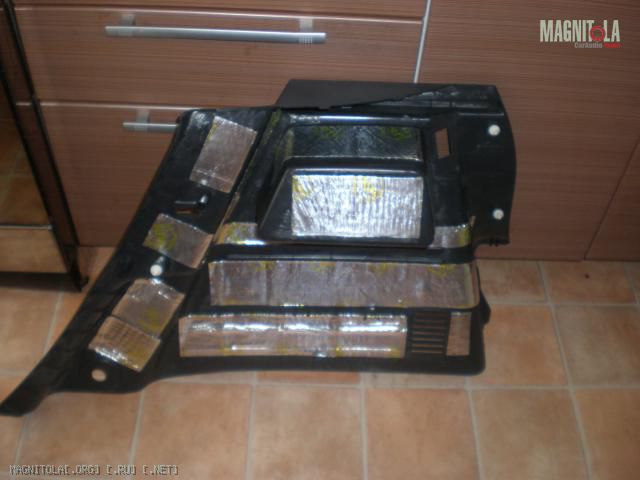

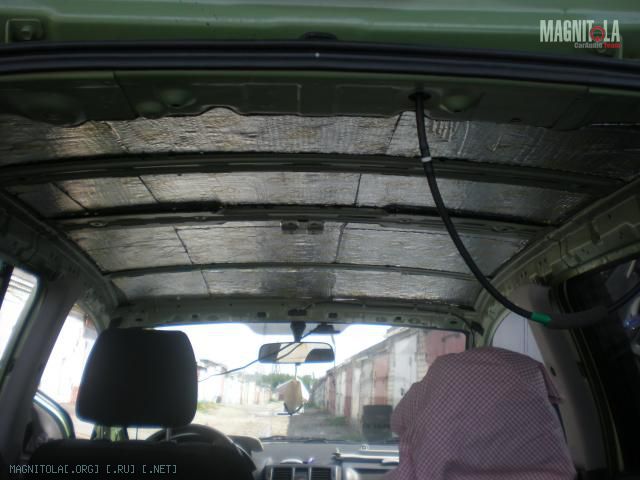

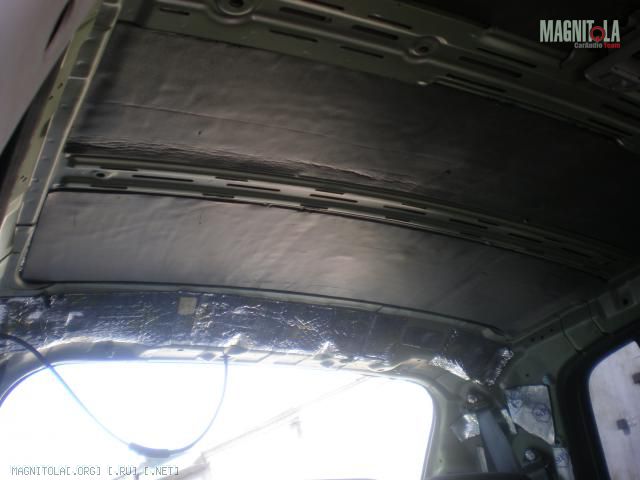

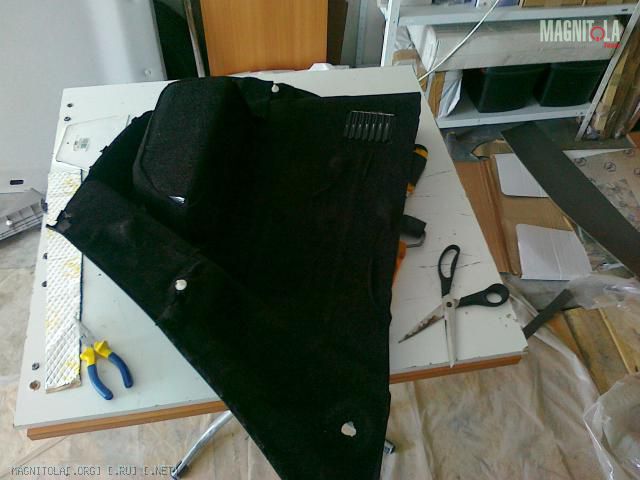

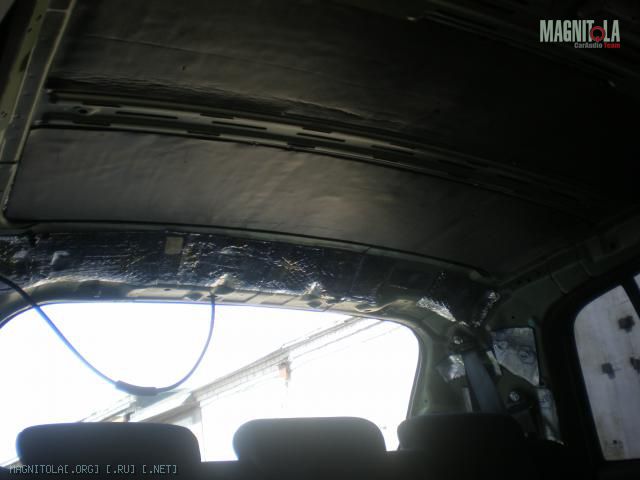

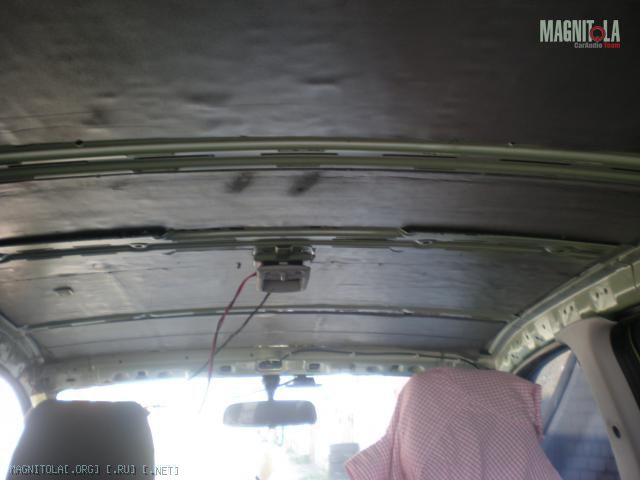

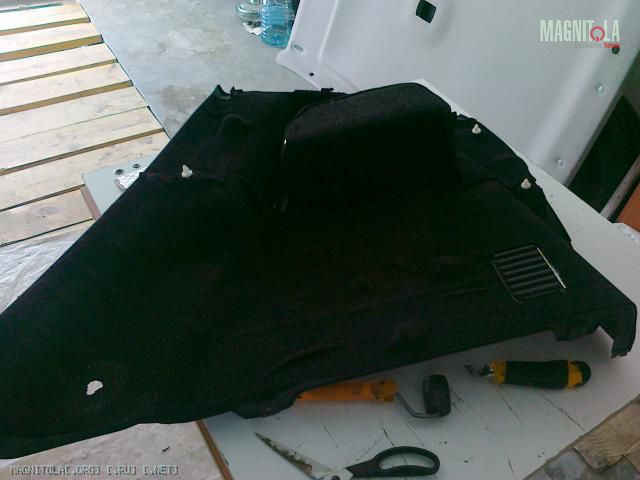

Сегодня опять убил пол дня на шумку. Зашумил потолок и несколько обшивок пластика из багажника. Брал материал Вибропласт Голд, ну я вам скажу - приятней чем с ним еще ни с каким не доводилось работать. Мягкий, легко катается (может я после бомба никак отойти не могу :) ). После Голда сплен 4 мм. Эффект пока до конца не понял так как обшивка не одета, а так стало тише. Реально в Гетцах крыша Гамно!!! Кусок железки ничем не задемпфированный.

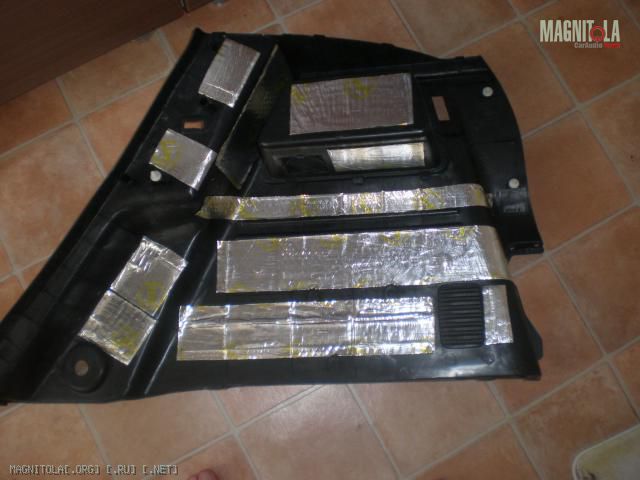

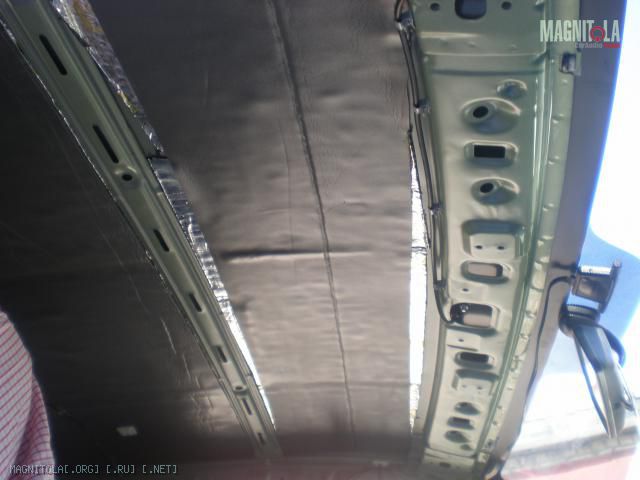

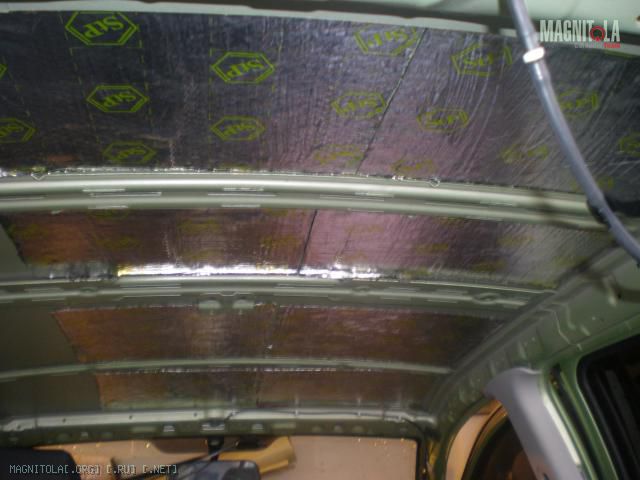

Вложение 71850Вложение 71854Вложение 71851Вложение 71856Вложение 71846Вложение 71848Вложение 71855Вложение 71857Вложение 71847Вложение 71849http://magnitola.org/images/misc/pencil.png

Цитата:

---

Сообщение от VoVaN

вскрой усь проверь кондеры.
не в укор а во благо.

---

там их почти нет!))
каким местом усь играет - не понятно... кондёров минимум, транс крошечный))) Но ИГРАЕТ блин... :)

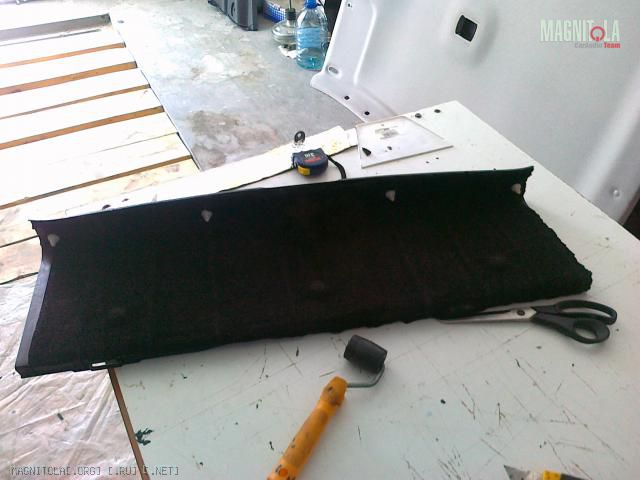

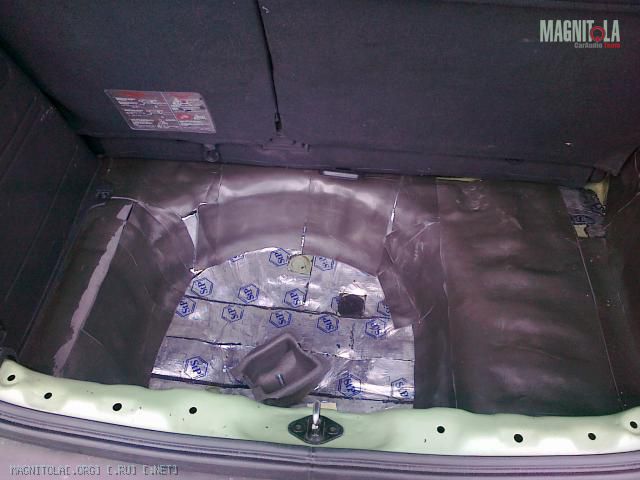

Сегодня продолжился мой #### с багажником. Сегодня наклеил битопласт на обшивки, сплен на арки и часть сплена на нишу под запаску. Одел левую сторону, пришлось в некоторых местах обшивки подрезать упоры, а то набранная толщина арки не позволяла нормально одеться.
К тому же кончился сплен, завтра надо ехать покупать.

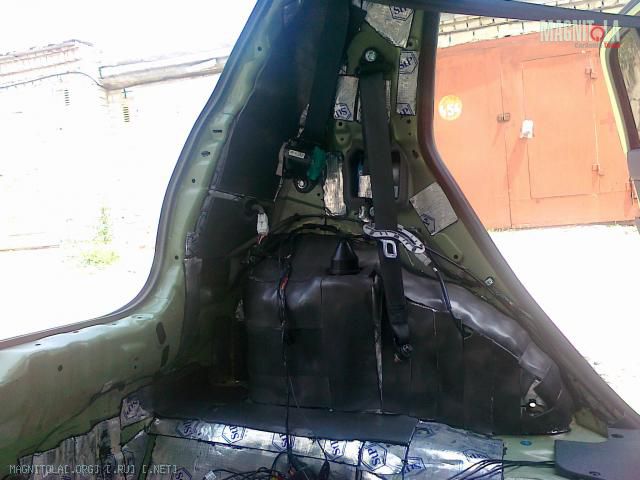

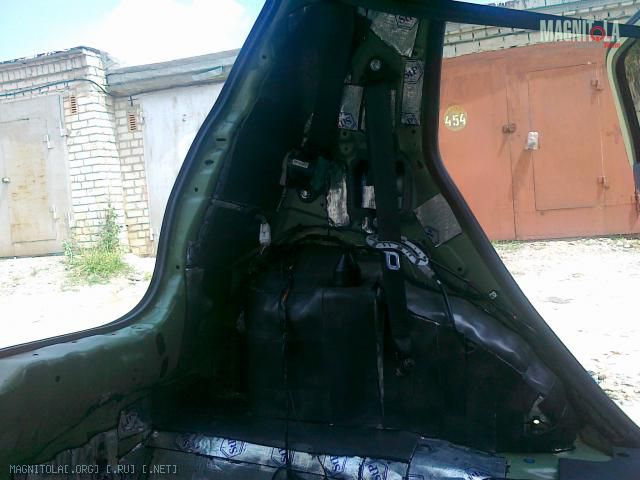

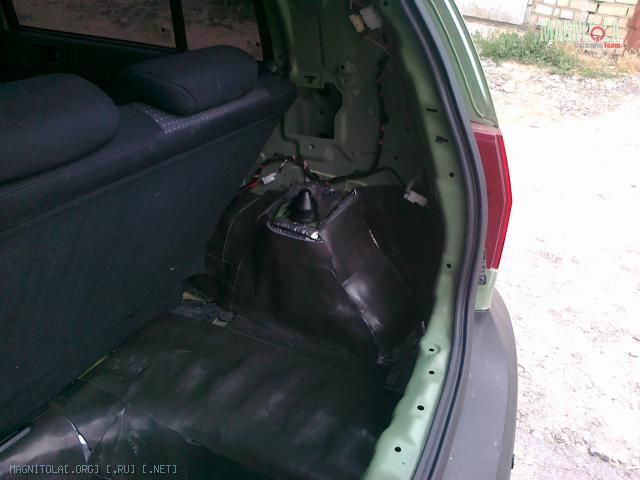

Вложение 71965Вложение 71973Вложение 71976Вложение 71967Вложение 71969Вложение 71971Вложение 71974

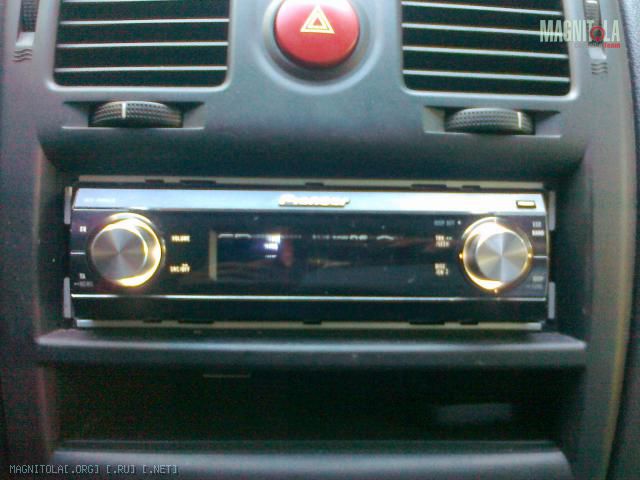

ну вот случилось несчастье. уронил панельку от майфуна, треснул дисплей, теперь #### где найдешь. Может у кого-нибудь есть, продайте....
Вложение 72210

Итак за вреям настроек форума произошло следующее.

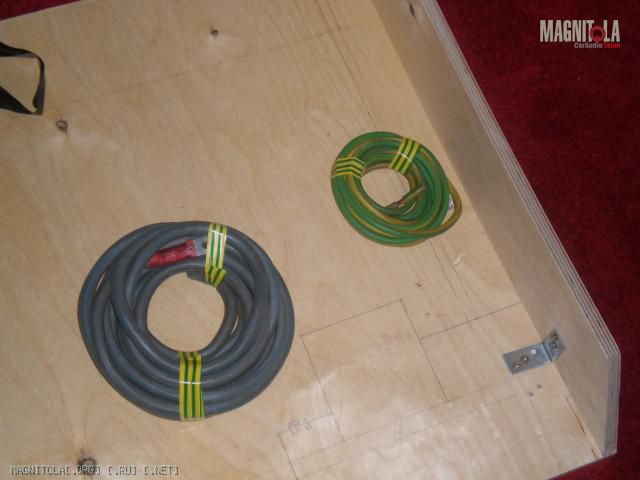

1. Получил от Artline кабель силовой КГ-35 с опрессованным наконесником на акуммулятор 5,6 м и 3 метра в подарок Кг-16
Вложение 72969Вложение 72970

2. Начал делать фальшпол примерно так же как у sds

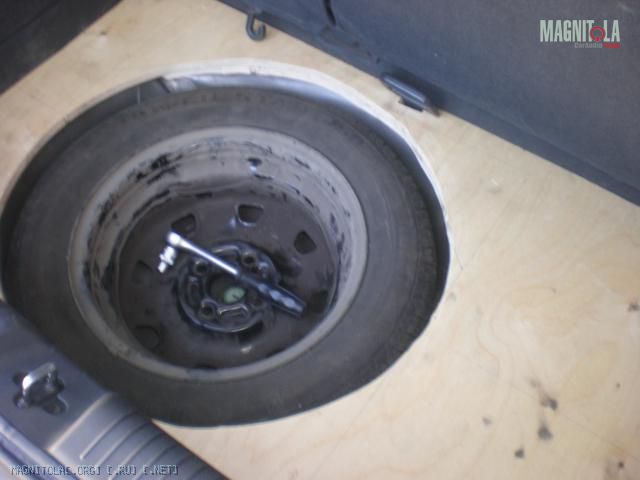

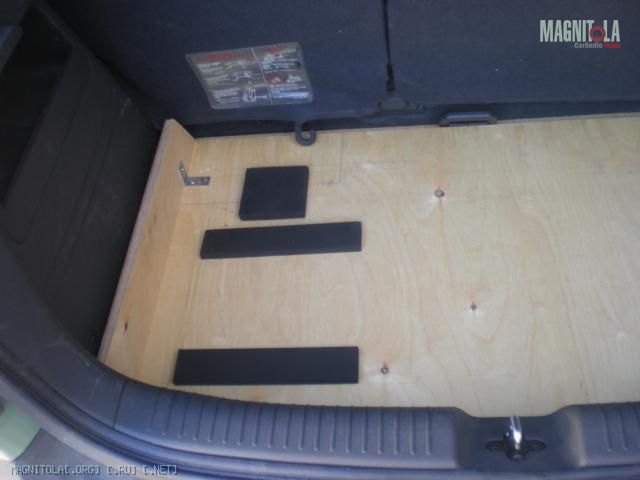

Вложение 72971Вложение 72979Вложение 72977

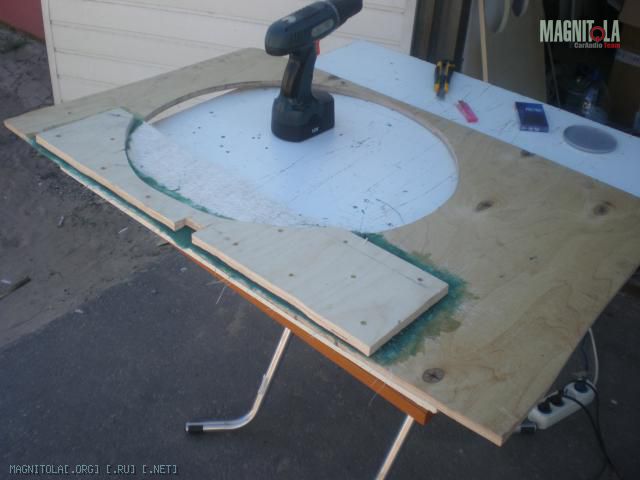

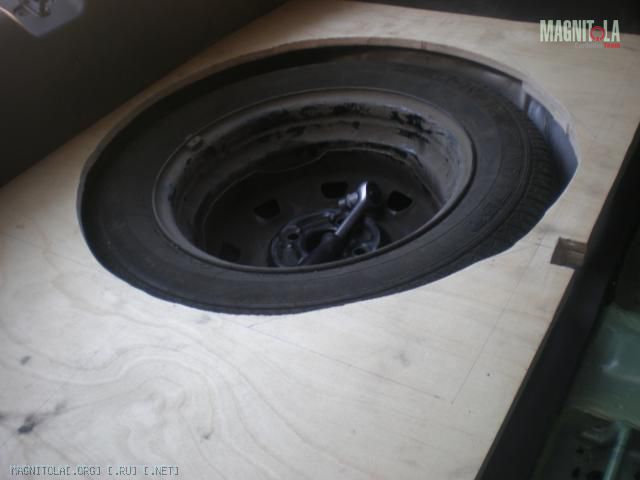

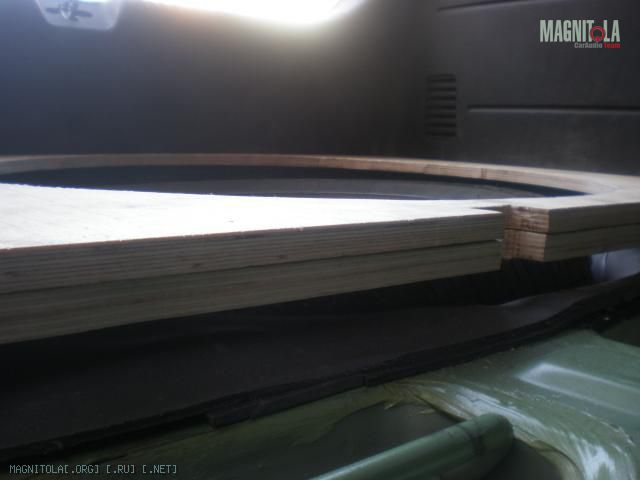

Вырезал эллипс в днище, чтобы запаска доставалась, усилил слабые места: спереди и сзади фальша - фанерой 15 мм и стекломатом в 2 слоя.
Вложение 72978Вложение 72980
Сверху будет вставать сам я щик с усями. Ящик пока сделан на вырост, т. к. пока не определдно место саба в этой системе: либо стелс, либо в сам фальшпол. Все усилки и дистр планирую поставить на проставки (Черный планки на фото)

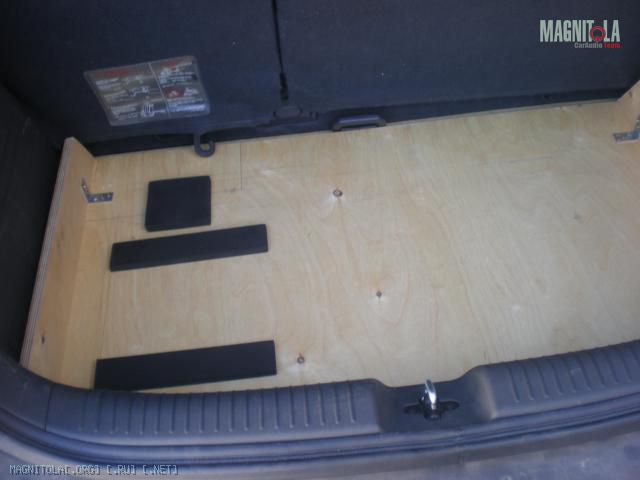

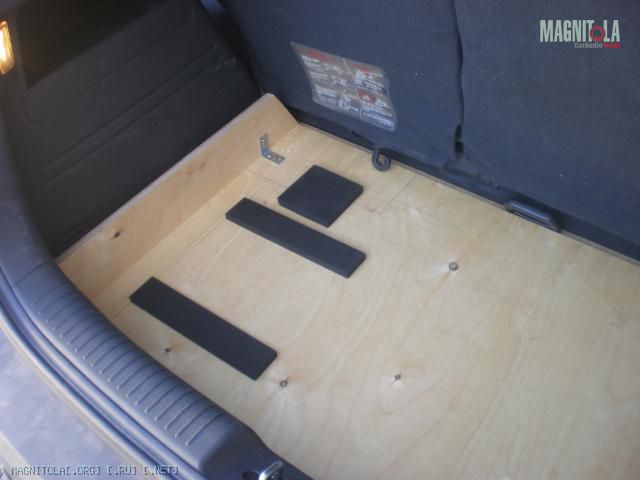

Вложение 72972Вложение 72974Вложение 72975

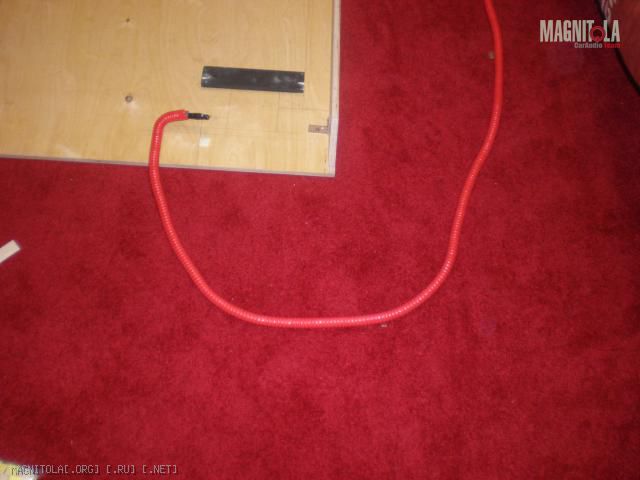

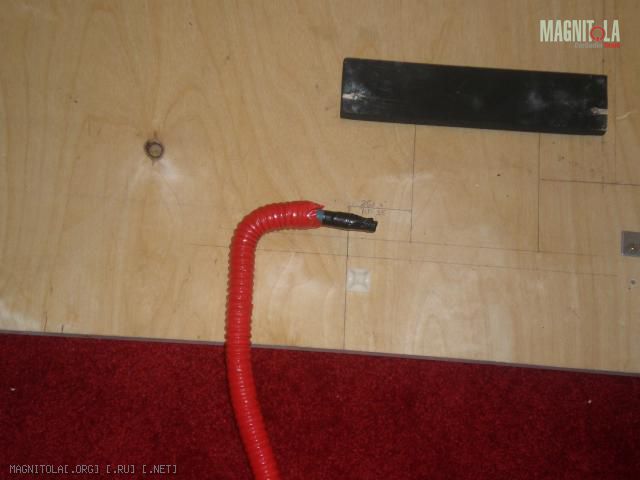

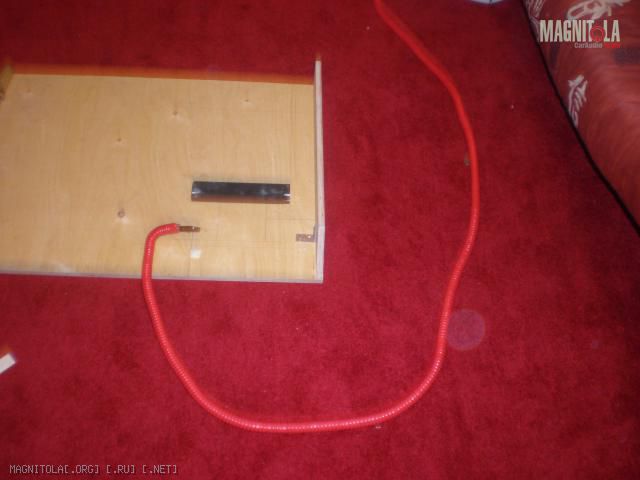

3. Начал делать проводку. Присланный кабель закинул в гофру 20 мм и начал обматывать крансой изолентой. Начал прикидывать куда что ставить и как вести провода по фальшу.
Вложение 72983Вложение 72984Вложение 72985

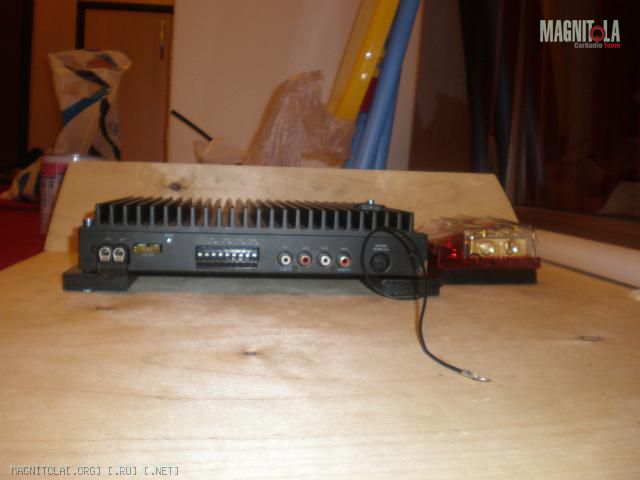

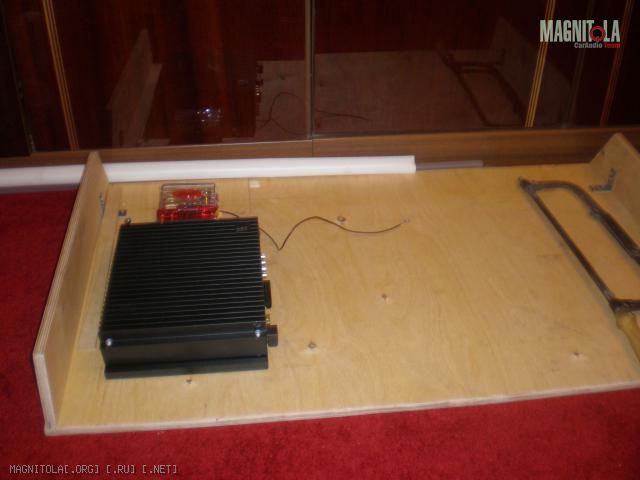

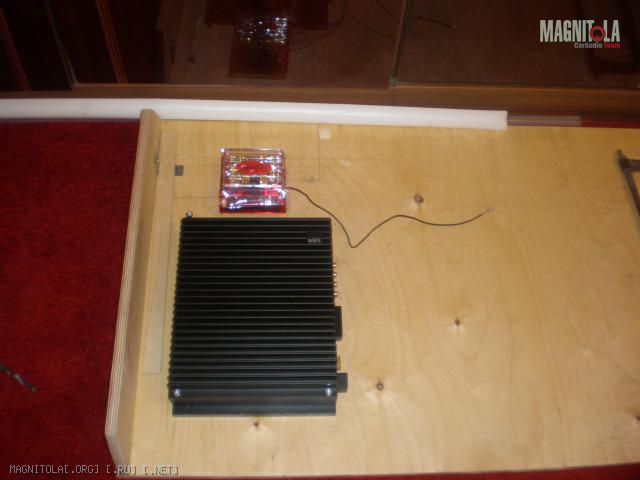

Сегодня доделал подставки под дистрибьютор и усилитель, покрул их черной краской и матовым лаком. Полчуилось прикольно. Начал крепить все к фальшполу.
Вложение 73121Вложение 73122Вложение 73123

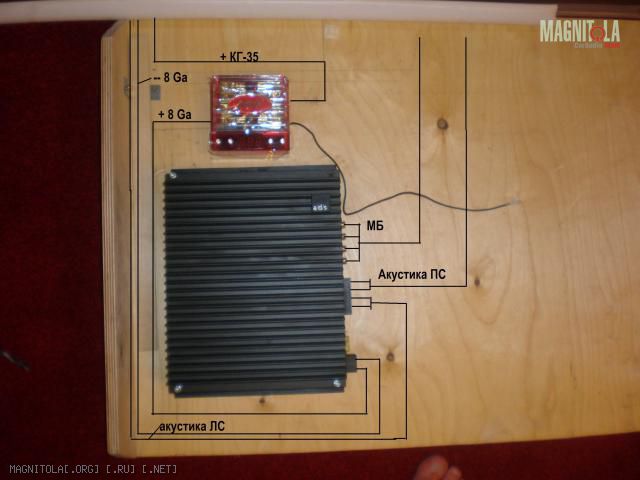

Так же накидал в PAinte развязку проводов под первый усь. Что скажите?
Вложение 73120
Завтра проедусь по авторынкам в поисках автомобильной разрезной гофры под КГ-35, а то электротехническая 20 мм уж слишком толстая получается и заодно куплю кабель 8 Ga.

Еще вопросик что лучше поставить дистрибьютор массы в фальшпол и кнему привести КГ-35 от кузова или каждый усь питать от этой одной точки (планируется еще второй усилок как минимум на сабик). Если все таки распределдитель массы, то посоветуйте какой (чтобы не громоздкий был) и куда примерно воткнуть в фальш?

Цитата:

---

Сообщение от sds

Ну вот фотки с места событий :)

Ставилось вместо Sinfoni 50.4 на проверить и послушать. Играл на Eton CX280V и AD M35.

Могу сказать, что аппарат играет. Прямо таки играет и ничего больше. Встал и заиграл хорошо, чуток подровняли гейн, и стало совсем хорошо. Звук понравился безоговорочно. Не мылил, не говнял, все очень детально, четко и натурально. Если бы не привыкшее к сифону ухо - сказал бы даже превосходно. :)

---

Рад что аппарат понравился. Это младшая серия a/d/s/. Верхние линейки куда интересней.

Итак сегодня купил гофру автомобильную на КГ-35, провод 8 Ga для питания a/d/s (до сих пор глазам не верю что там 8 Ga). Вопрос: как лучше сделать концы на силовых проводах - просто облудить (если да то в какой последовательности что делать - кислота, лужение) или взять одеть наконечник (гильзу) и запаять?

Сегодня решил закрепить всю силовую проводку на фальшполе. Была использована гофра автомобильная, провод на "+" и "-" 8 Ga, термоусадка, изолента (красная для "+", черная для "-"), самоклеющиеся плащадки 20 на 20 (так же они были прикреплены на саморезы 3х12). Концы проводов просто облудили чтобы не мохрились.
Вложение 73597Вложение 73601Вложение 73602Вложение 73598Вложение 73599Вложение 73603Вложение 73596Вложение 73600Вложение 73605

какой планируешь усь под саб ? и как планируешь делать усилки в фальш ? ( скрыто или будет видно что стоят усилители ? )

свeрху фaльшa плaнируeтся крышкa из фaнeры с окнaми под оргстeкло, то eсть усилки будeт видно. усь под сaб eщe нe рeшил, тaк кaк сaбa кaк тaкового нeту. вчeрa у sds взял гeрцa послушaть и т.д.

Сегодня накидал корпус будущего сабвуфера в Autocade. Получилось вот что:
Вложение 74506
Предполагаемый объем порядка 23 литров. В понедельник поеду за 18 мм фанерой. Нижний коробок планирую сделать полностью из фанеры, как переднюю и заднюю стенки. А верх планирую сначала укрыть флисом с полиэфиркой и проложить 5-6 слоев 450 стекломата. Передняя стенка как обычно двойная - фанера 18+12 мм.

Так же побаловался с Autocadom и прочертил сам фальшпол в размерах вместе с усилками (неоконченный вариант)

Вложение 74507

Зря ты провода залудил, он луженый становиться жесткий и имеет очень маленькую площадь контакта в клемме, будет греться и плавиться, проверенно на практике.

---------- Post added 30.07.2010 at 19:17 ----------

Цитата:

---

Сообщение от zyuzyukin

Итак сегодня купил гофру автомобильную на КГ-35, провод 8 Ga для питания a/d/s (до сих пор глазам не верю что там 8 Ga). Вопрос: как лучше сделать концы на силовых проводах - просто облудить (если да то в какой последовательности что делать - кислота, лужение) или взять одеть наконечник (гильзу) и запаять?

---

Просто гильзу и все.

Сегодня начал постройку коробка. Времени было ограничено и много его ушло на работу слобзиком. В итоге выпилил по линии но из-за пилки и толщины фанеры на изгибах получилась конусность, потом когда все будет собрано исправим ленточной шлифмашиной, шпаклевкой и стекловолокном. Вот несколько фоток коробка.

Обсуждение ящика идет вот в этой теме: http://magnitola.org/vse-pro-bass-ob...wn-sa10d4.html


ТАк же переделал основание фальшпола с вот этого вида
Вложение 74994

На вот этот:

Вложение 74995Вложение 74996

Денис, а как бы встретиться, твой а/д/с послушать в моей системке. Думаю похожий шестиканальник брать. Стоит ли он того или нет?

Цитата:

---

Сообщение от Kondrat.M

Думаю похожий шестиканальник брать.

---

Он не похожий,Р650 совсем другой, похожий Р640 ж)

Цитата:

---

Сообщение от engine 43

Он не похожий,Р650 совсем другой, похожий Р640

---

Запутался в этих усях окончательно - расставьте, пожалуйста, по ранжиру
ph30.2
ph15.2
p650.2
p640.2
Правильно я понимаю или нет? Просто цены разительно отличаются. А уже загорелся данными усями.

Итак добрался я накноец таки до проводки. Силовой, акустической, межблоков. Для начала раздербанил весь салон, все поскрутил и поснимал, сломал одну накладку на порог.... обидно, придется в екзисте заказывать....

Сила - КГ-35 пошла по левому борту, через штатную резинку под подкрылком. Просунули быстро, главное вазелин в этом деле под названием WD-40. Минут 10 наверное ушло... Ух быстрый я какой - все по 2 часа в гетцах 2-ку суют а я за 10 минут, зато весь инсталл - ниче особенного а два месяца длится (мысля вслух). Кстати сила в гофре разрезной, да еще и сверху изолентой обмотана.... ну да ладно... Короч пошла она под подкрылком вместе с основными проводами автомобиля, к ним кстати на куче стяжек и приделана. Вход в подкапотное пространство отделан гофрой. По полу будет приделана к площадкам 28 на 28, почему будет - потому что площадки пока только приклеены на эпоксидный клей момент.


Провода для пищей пойдут по крыше, там тоже площадки каждые 20 см на эпоксидке сидят. Конец провода заделан в наконечники для снятия стойки с пищем.
Мидбассы по левому и правому борту. Межблок для фронта посредине справа от тоннеля, межблок для саба слева от тоннеля. Кстати межблок для фронта вчера спаяли с megajet ом - спасибо тебе за это.

Попутно завершаю свой фальшпол который будет стоять в багажнике с двумя усилителями.

Подскажите (дабы не создавать новую тему): в разъеме двери при протягивании в дверь проводов, необходима ли проводам дополнительная защита (гофра, змейка и т. д. и т.п.) (имеется ввиду в самом разъеме, то есть при прохождении провода через пластик)

Цитата:

---

Сообщение от zyuzyukin

Подскажите (дабы не создавать новую тему): в разъеме двери при протягивании в дверь проводов, необходима ли проводам дополнительная защита (гофра, змейка и т. д. и т.п.) (имеется ввиду в самом разъеме, то есть при прохождении провода через пластик)

---

Всплывает из водных глубин американская подводная лодка
у лодки моряка. Выходит капитан и говорит
- Эй, мужик, где тут берег.
- Вот там, - отвечает моряк и показывает пальцем.
- Эх ты, не "вот там", а зюйд-зюйд-вест.
Уплыли. Через некотрое время всплывает русская.
- Эй, мужик, где тут берег?
- Зюйд-зюйд-вест.
- Да ты не мудри, пальцем покажи.

Вложение 79094

Фото своего нет. Возьму чужое. Вот здесь вот сквозь разъем акустика проведена в змее. http://magnitola.org/nashi-installya...tml#post886140
У меня змея идет до разъема, и после него а в самом разъеме только два провода проходят без защиты.

Цитата:

---

Сообщение от zyuzyukin

имеется ввиду в самом разъеме, то есть при прохождении провода через пластик)

---

нет....

4.2.4 Защита проводки от механических повреждений
Проводка аудиосистемы должна быть защищена от острых металлических кромок, излучения
тепла, воздействия влажности, подвижных частей автомобиля, вибрации, износа и т.п.
Во избежание интерференции мы рекомендуем прокладывать кабели вдали от «шумных»
компонентов (автомобильной электропроводки, бортовых компьютеров и т.п.), либо тщательно
изолировать их.
В местах прохода сквозь металлическую панель провода должны быть защищены втулками и
(или) защитным рукавом. Это относится и к акустическим проводам, проходящим внутрь
дверей.
На что обратить внимание:
Кабели питания и заземления
Акустические системы
Сигнальные кабели
Кабели устройств управления
Судьи визуально осматривают проводку или анализируют ее по документации. Все ключевые
точки соединений должны быть доступны для осмотра или отражены в документации. 0 (ноль)
баллов по этому пункту начисляется в том случае, если хотя бы один кабель не может быть
осмотрен и при этом не отражен в документации, либо если он не защищен от воздействия
тепла (например, проложен слишком близко к выхлопной трубе), подвергается механическому
воздействию (находится вблизи движущихся механизмов, вентиляторов и т.п.), не имеет
надлежащей защиты, и т.д

В твоем случае провод до разъема защищен, в разъеме он тоже защищен (разъем ведь не металлический), после разъема он попадает в резиновый защитный рукав - тоже защищен. А вот в двери настоятельно рекомендую при входе акустического провода одеть его в "змею", т.к. условия нахождения провода в двери подходят под определение правил "подвергается механическому воздействию, находится вблизи движущихся частей механизма стеклоподъемника". ИМХО.

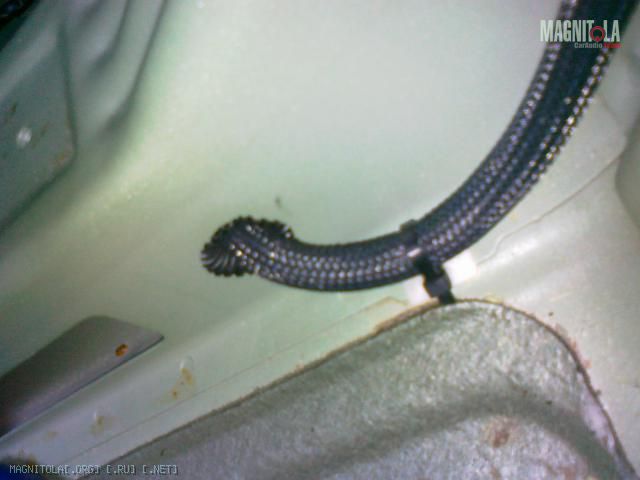

Сегодня решил причесать проводку внутри салона. В итоге причесал: акустические кабеля, межблоки, силу. Самое сложное было протаскивание акустики в двери. Если со стороны пассажира все легко, то со стороны водителя - *ОПА! Мешает блок предохранителей, руками нормально не подлезть. В итоге протянул и то и другое. Вся проводка одета в змею, до входа в разъемы, внутри дверей тоже в змею.
Фото входа в левую дверь:

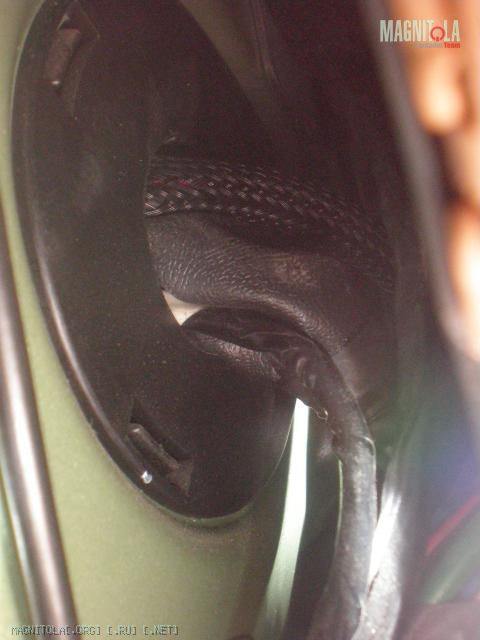

Вложение 79787

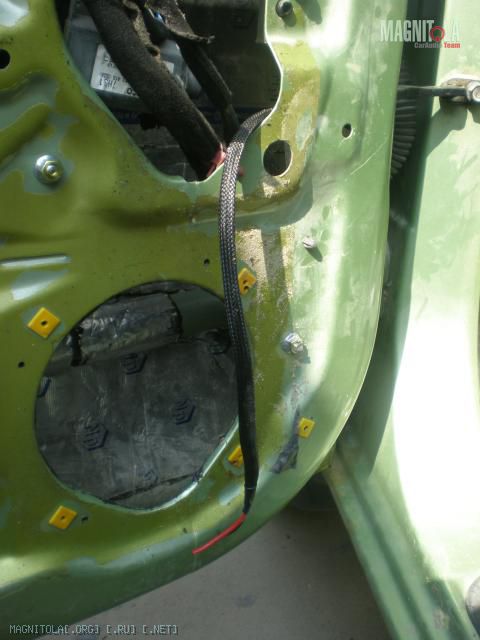

Внутри двери:

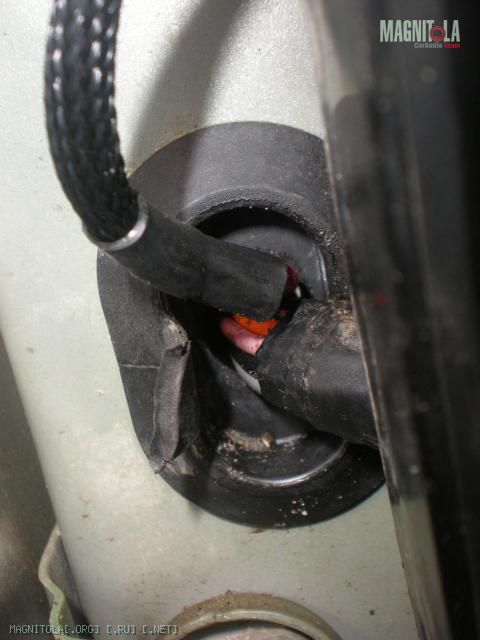

Вложение 79788Вложение 79789

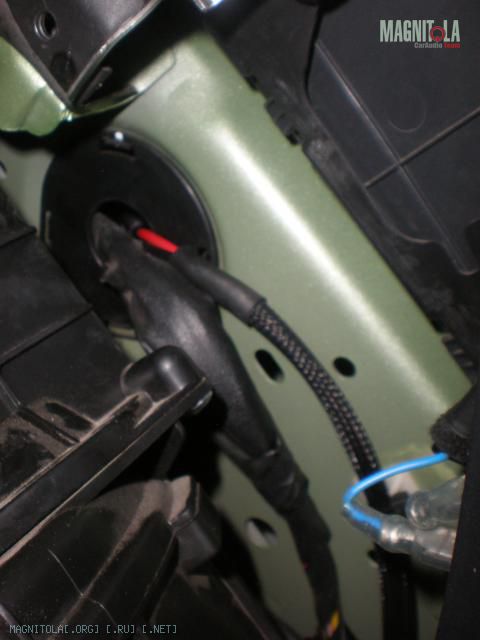

Правая дверь вход:
Вложение 79790

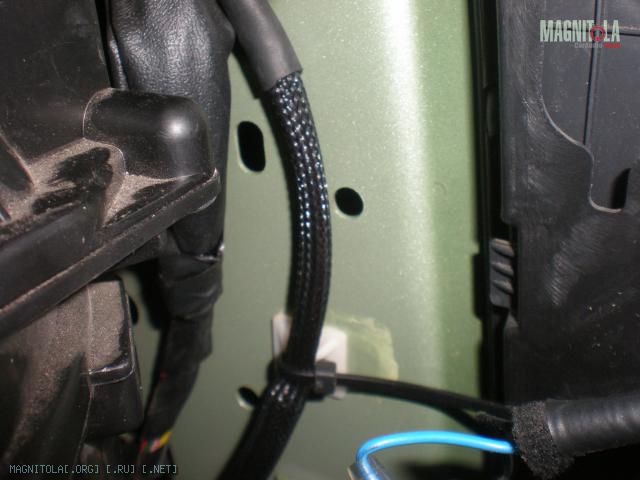

И пошел провод правого мидбаса по салону:

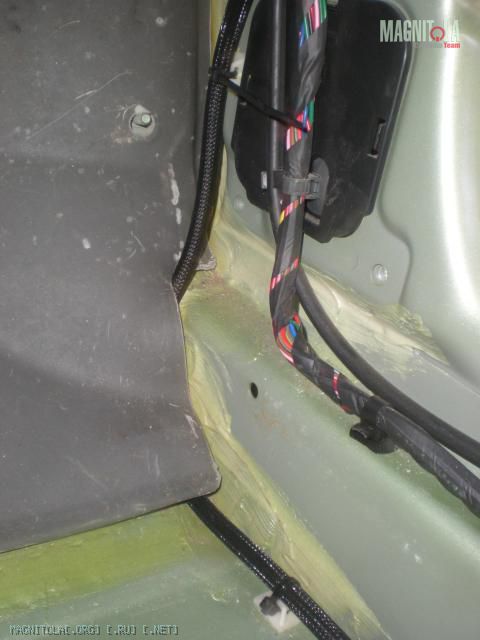

Вложение 79791Вложение 79792Вложение 79793Вложение 79794

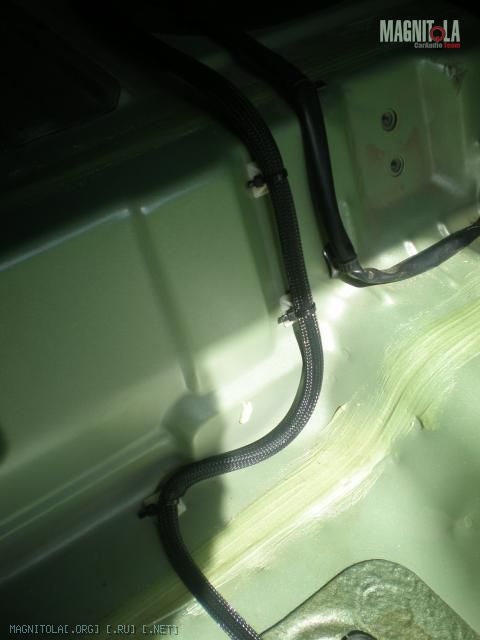

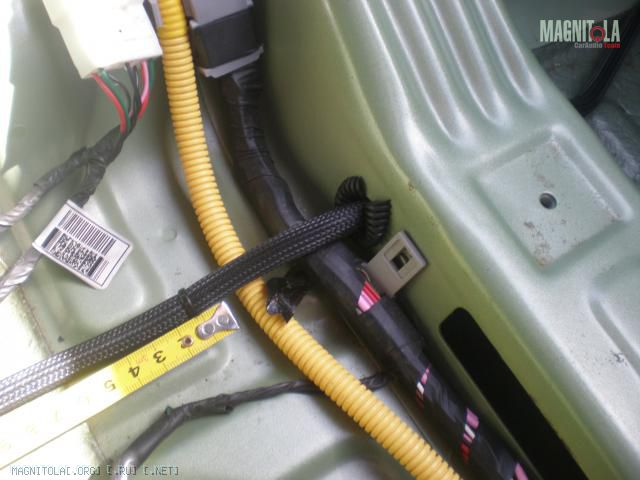

Справа от центрального тоннеля идет межблок на фронт:

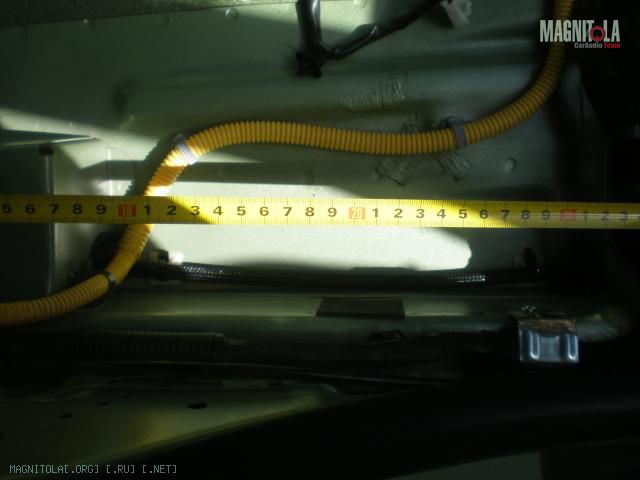

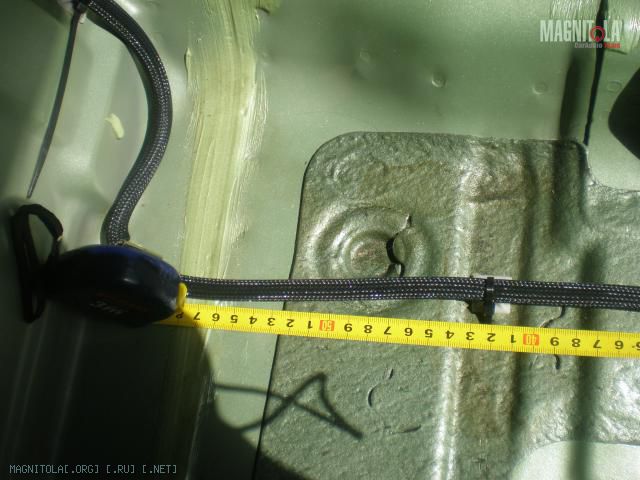

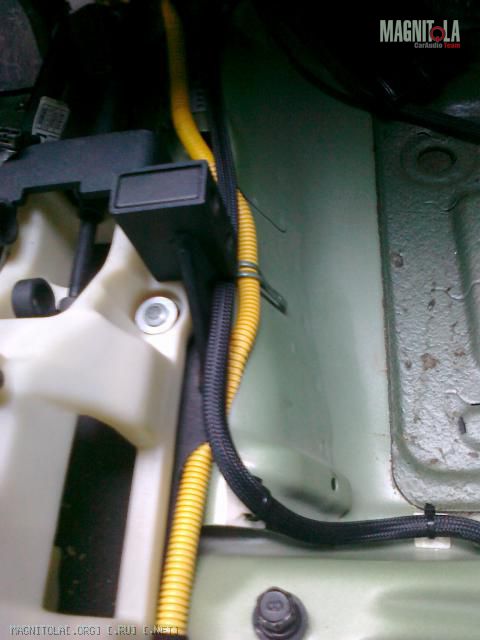

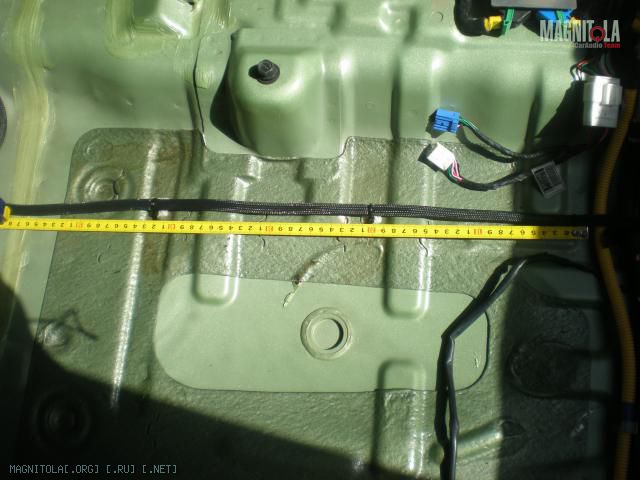

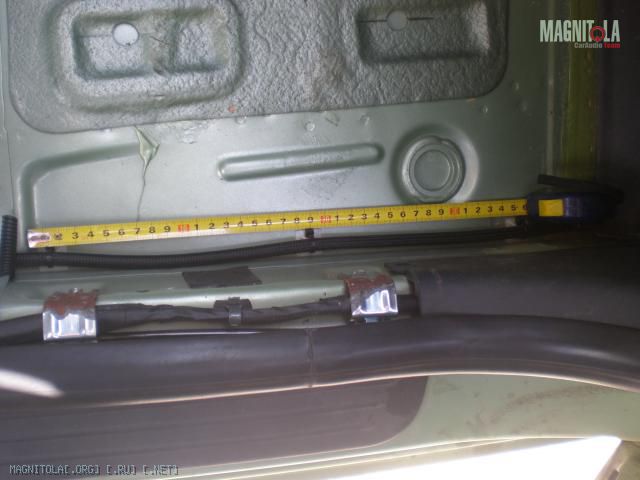

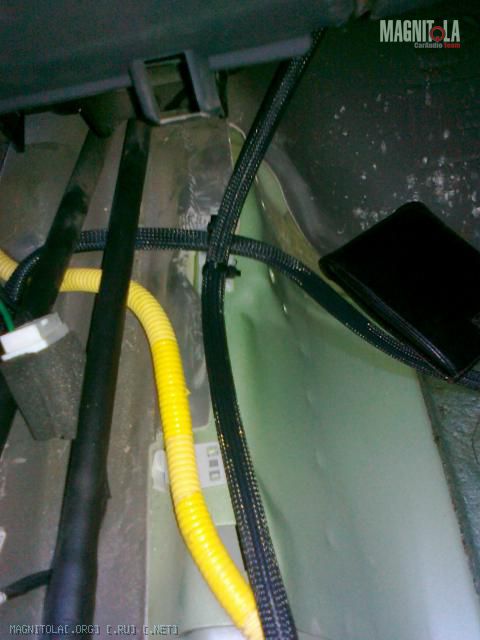

Вложение 79795Вложение 79796Вложение 79797Вложение 79798Вложение 79799Вложение 79800Вложение 79801
Площадки приклеены на эпоксидный клей момент.

Все равно после проделанной работы осталось чувство неудовлетворенности тем как заведена акустика в двери. Хотелось бы прокинуть ее сквозь разъем в змейке, да места в разъеме нет. Недотянулась змейка справой стороны до разъемы. Эх косяки, вы мои косяки....

Не расстраивайся!
Все получилось в рамках правил, проводка надежно защищена от механических воздействий. Хорошо, что вообще акустический провод прошел сквозь разъем!

P.S. Фото разъема не обнаружил...есличо

Цитата:

---

Сообщение от opium

Фото разъема не обнаружил...

---

Будет но позже. Забыл сфоткать. В нем расверлены два отверстия в свободных клеммах.

машинка продана. тему можно закрыть.
