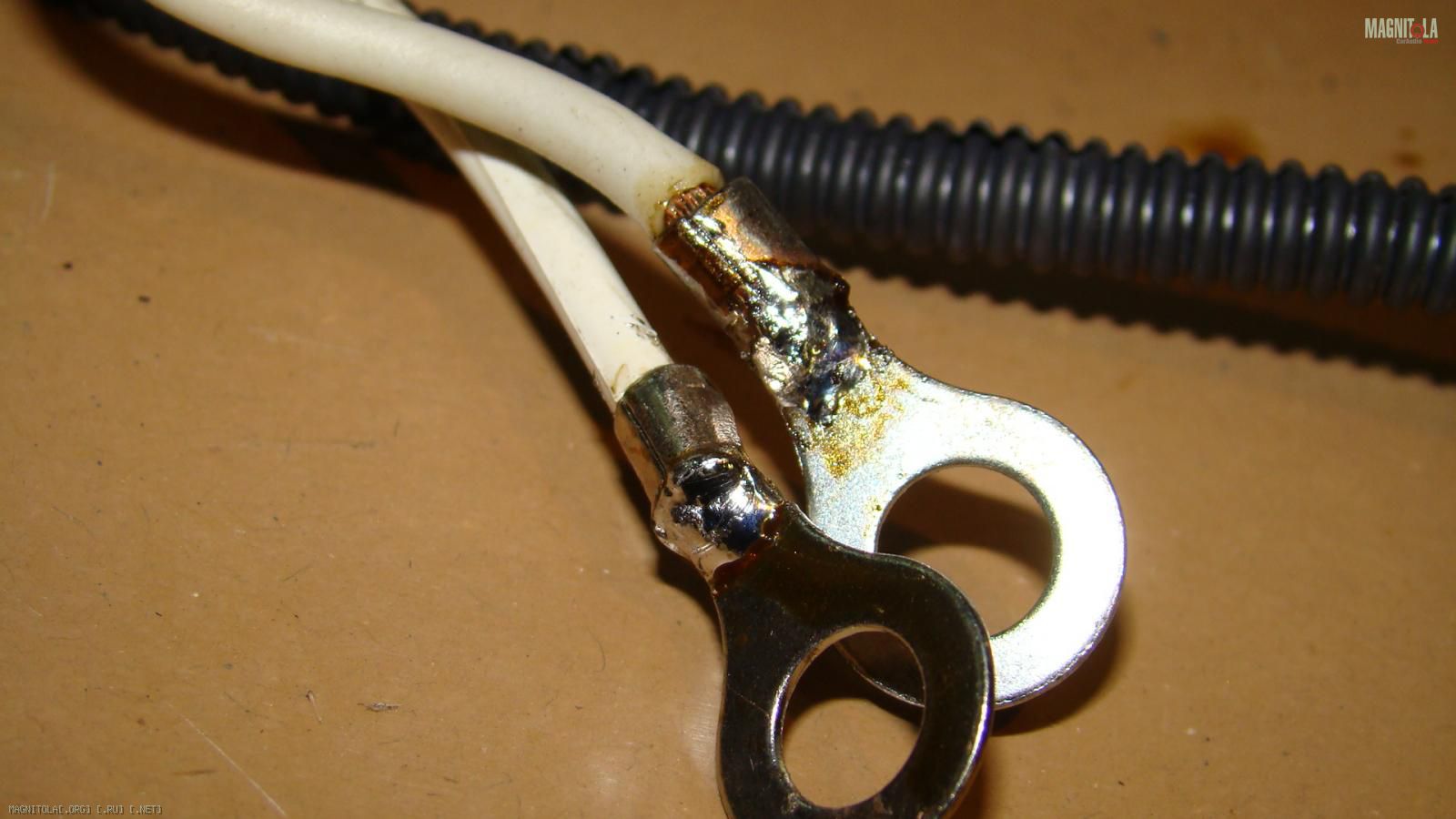

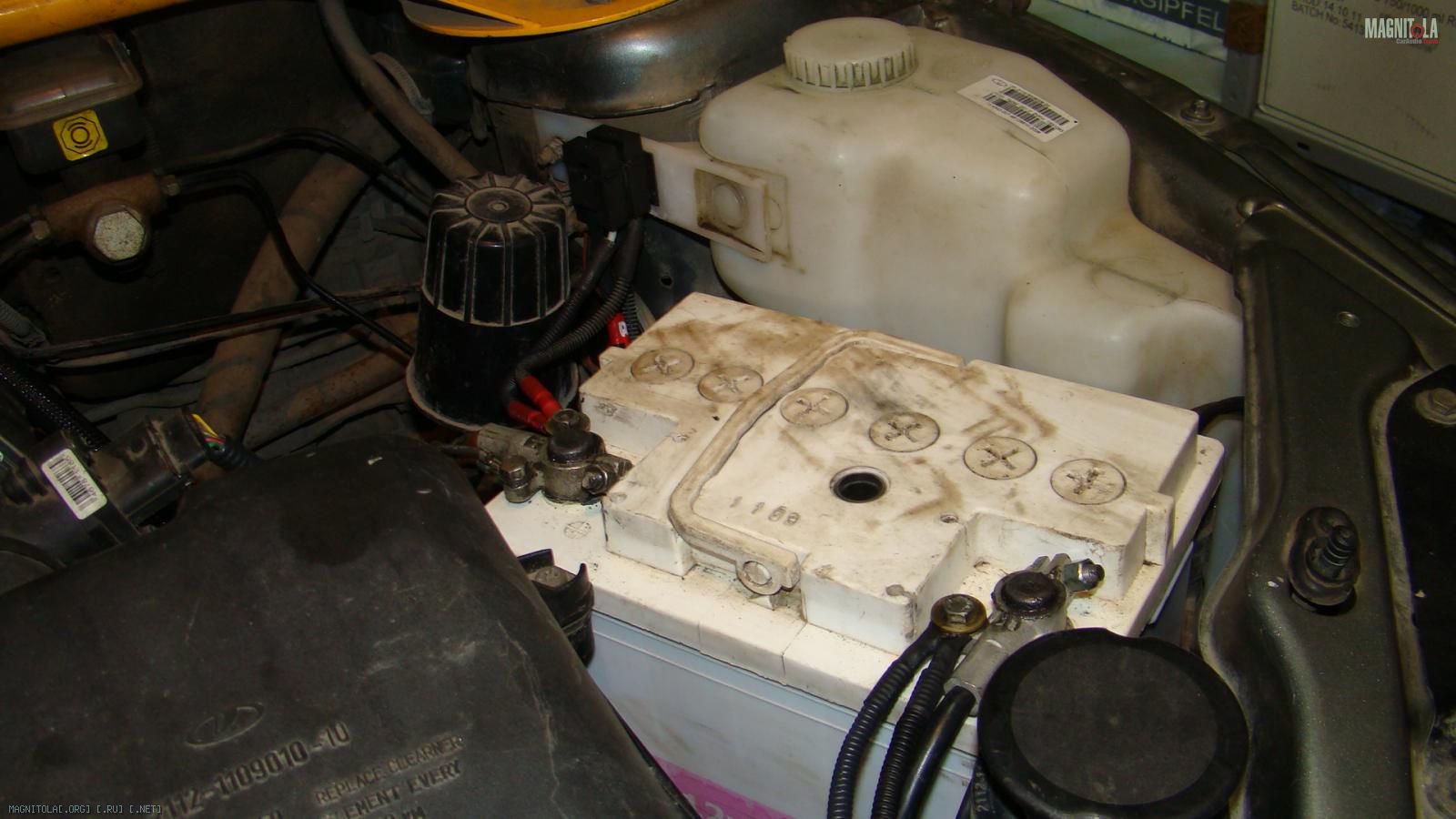

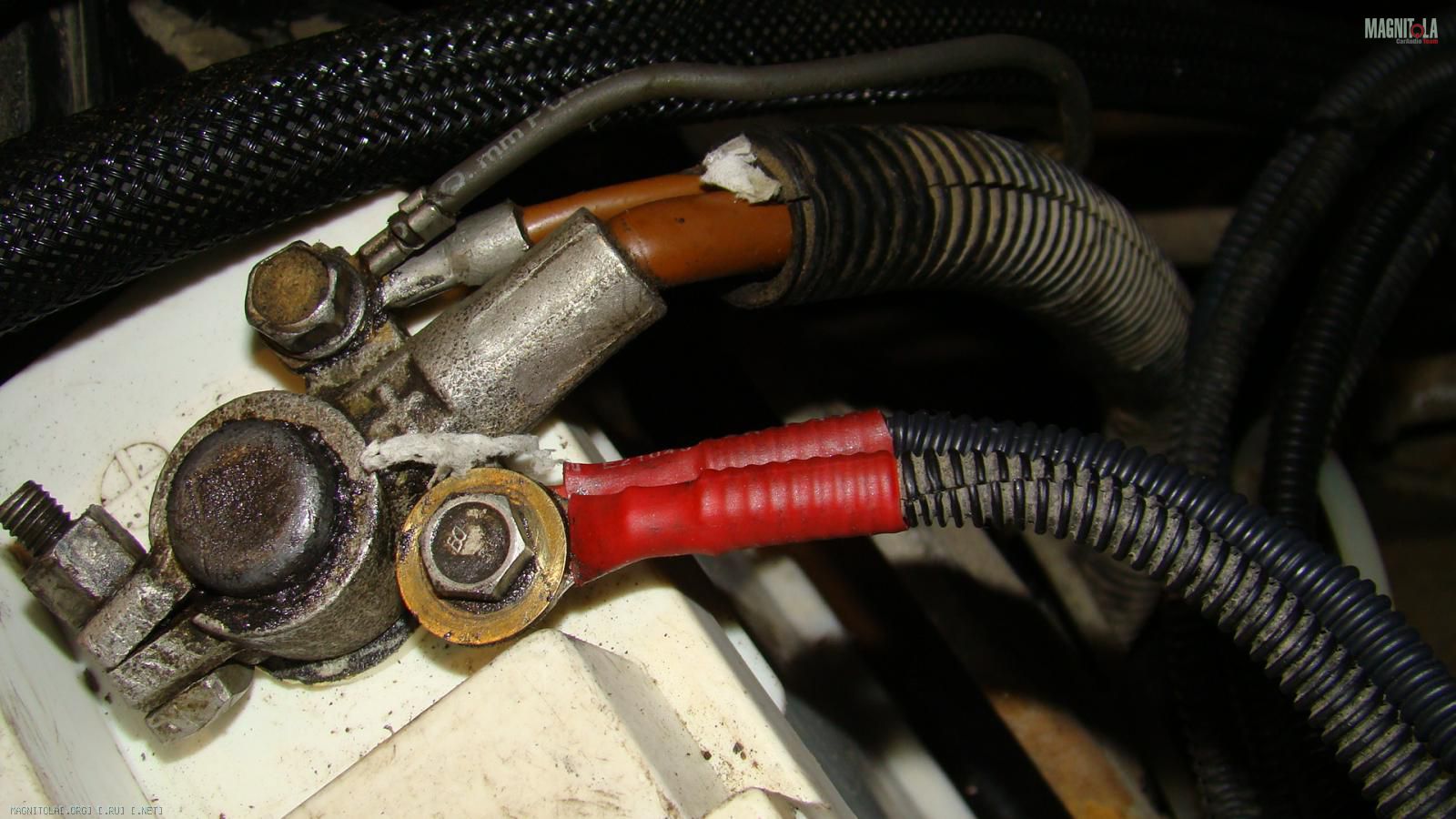

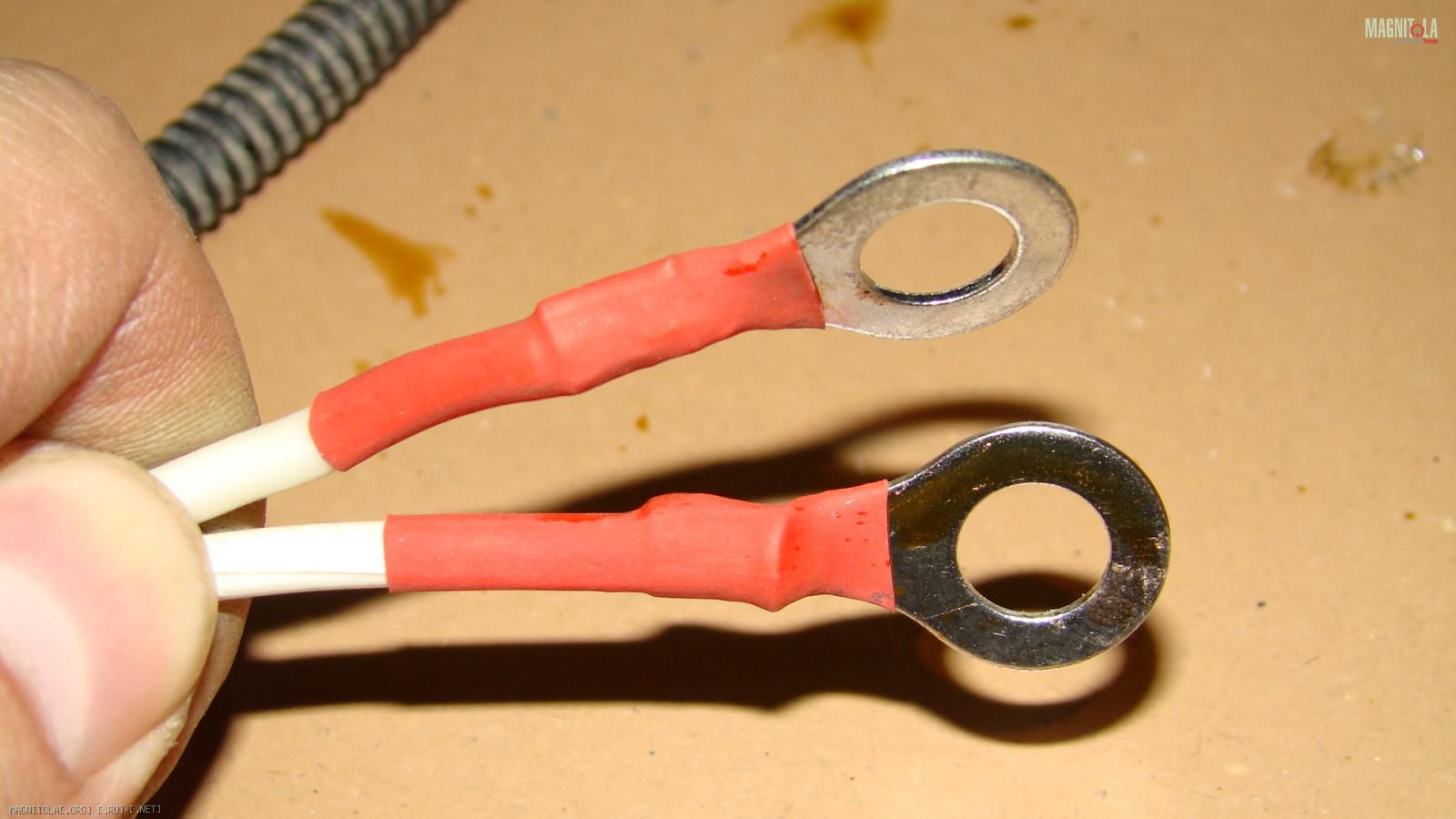

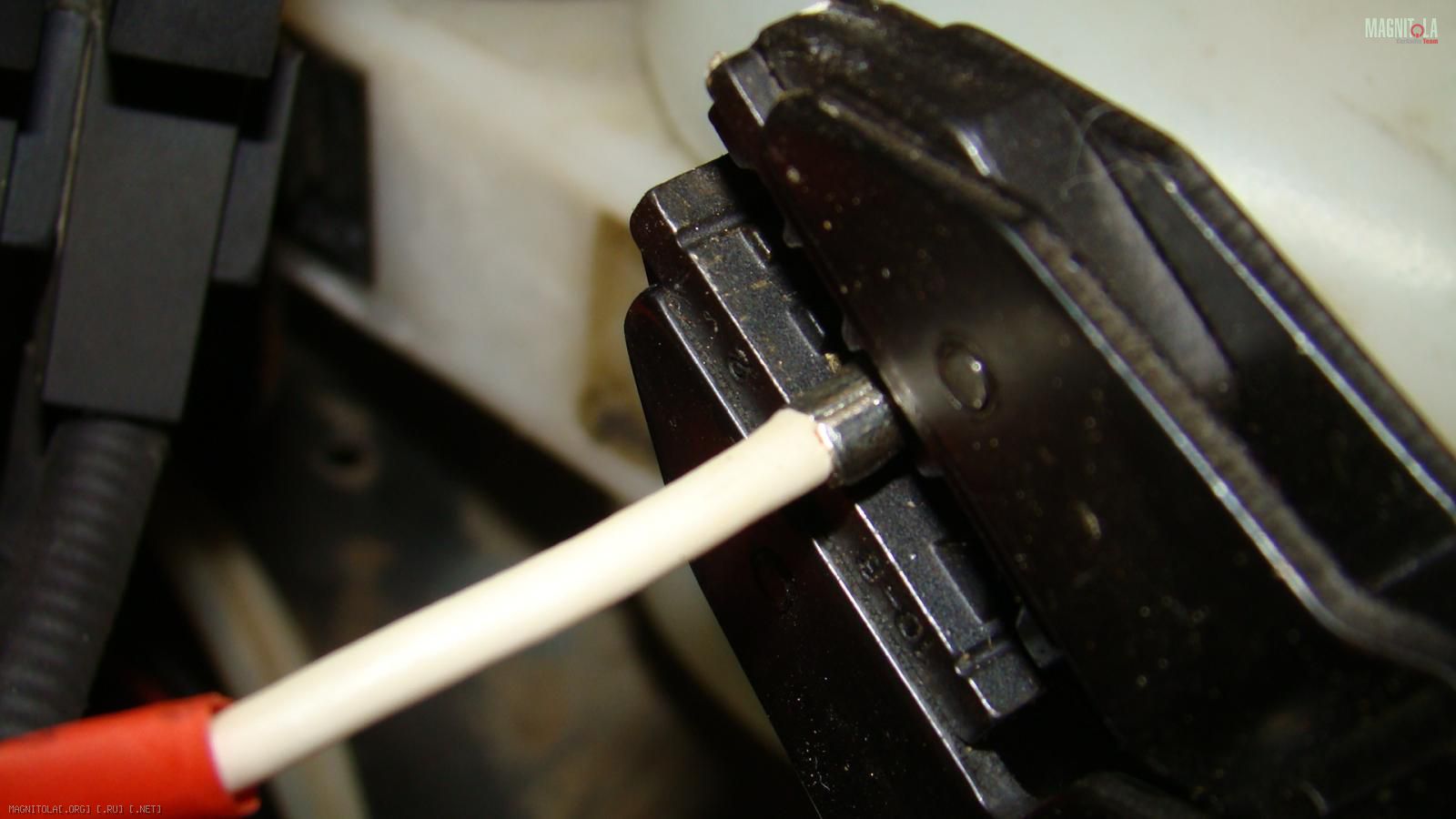

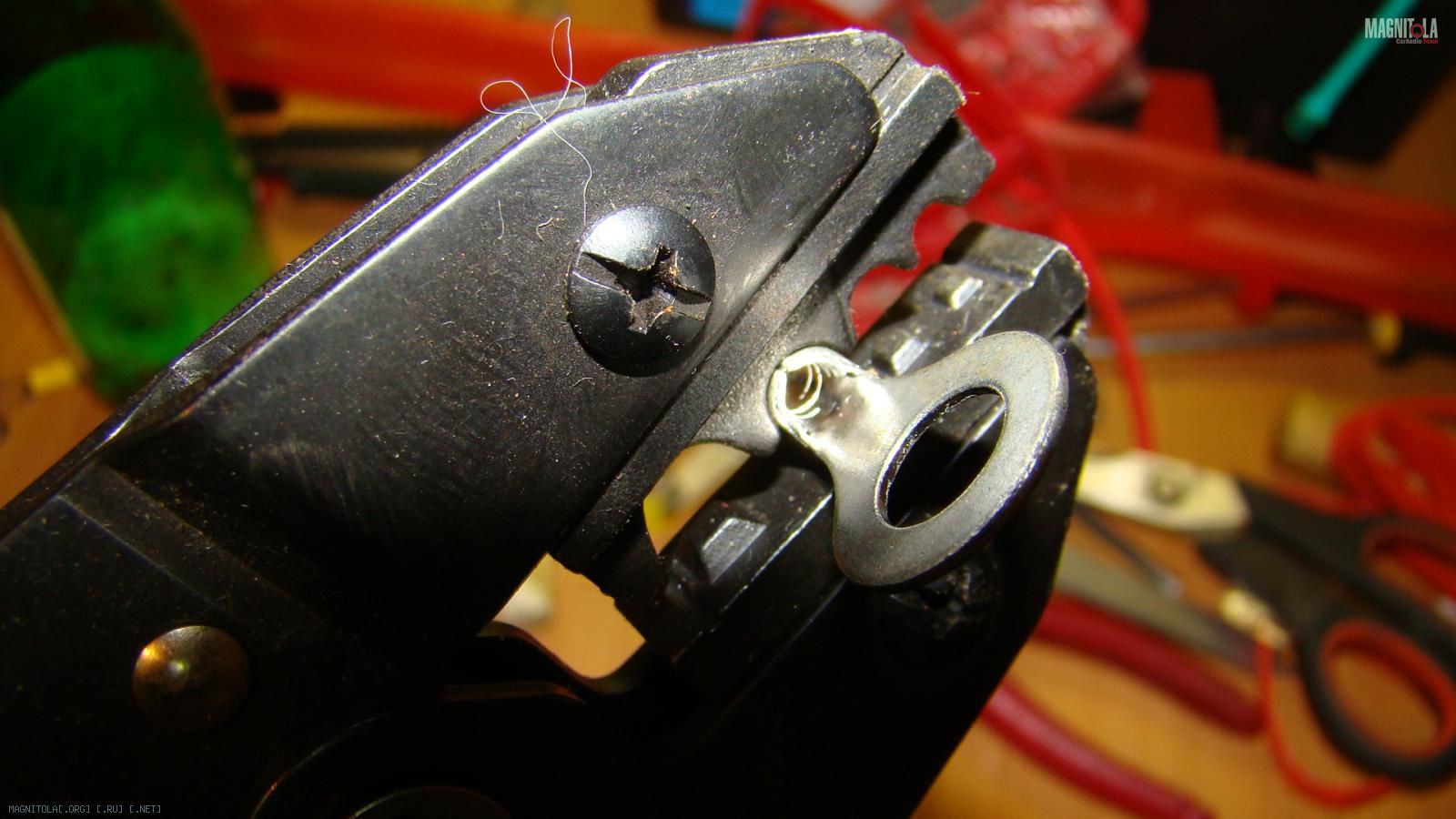

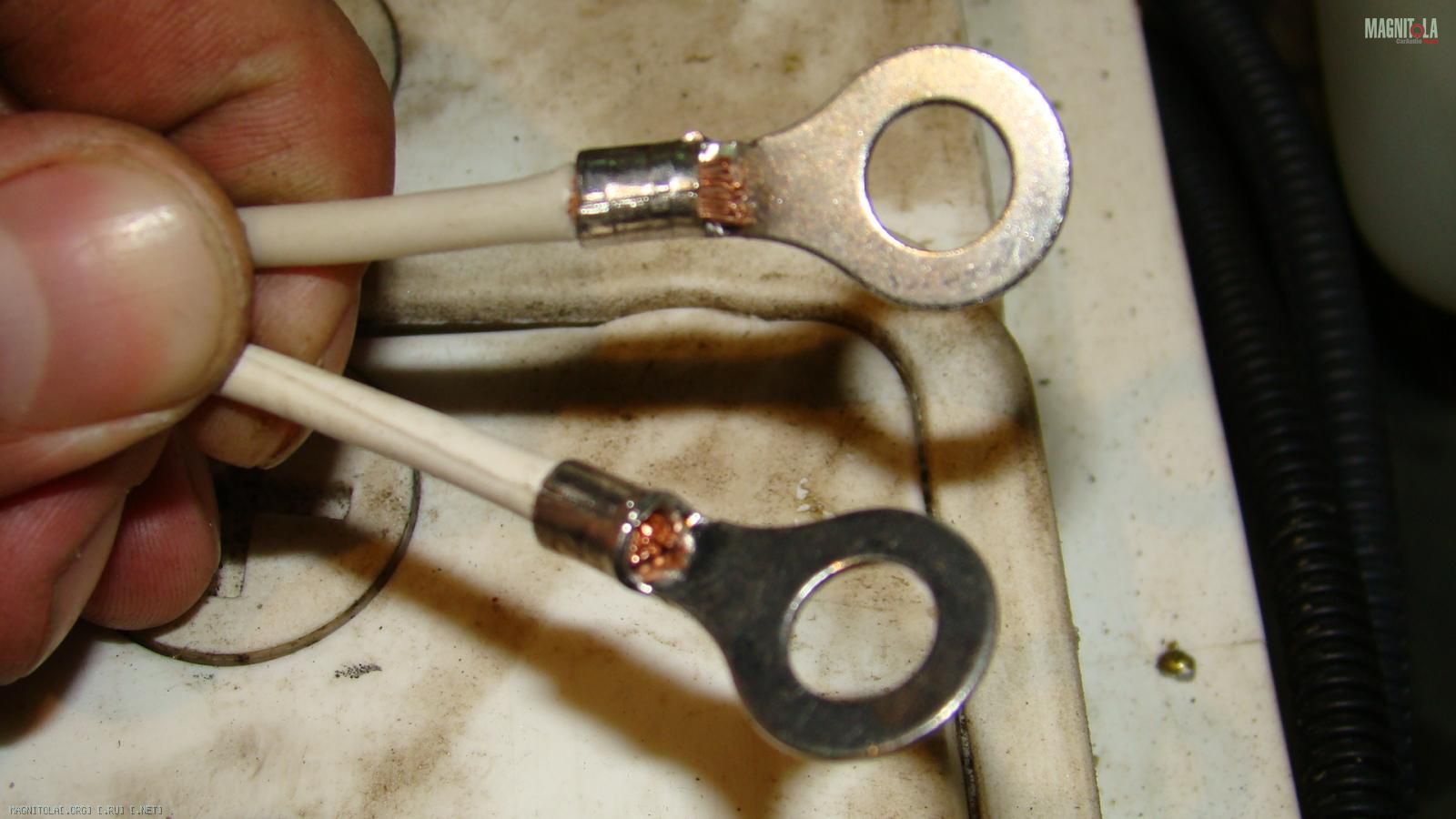

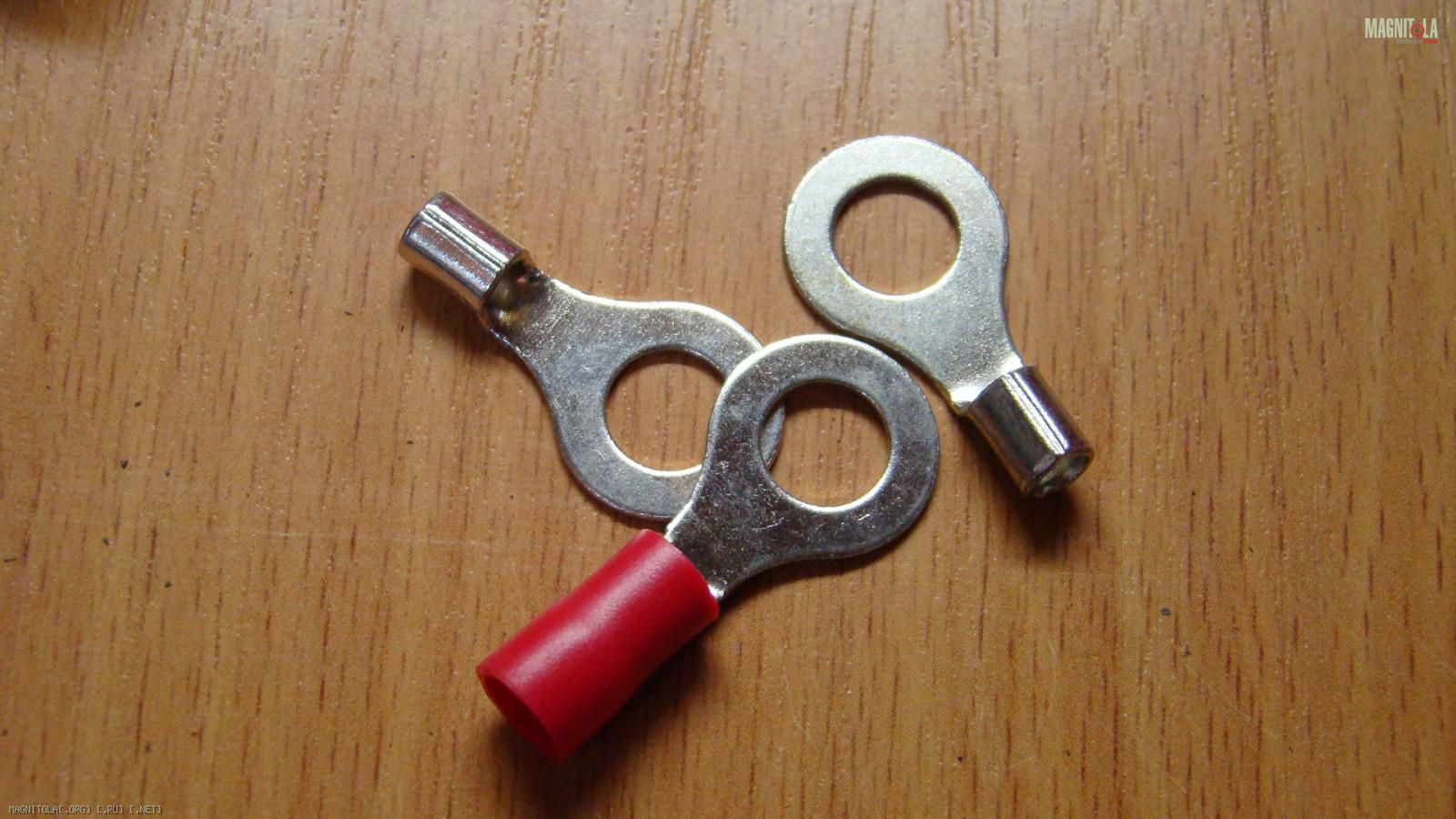

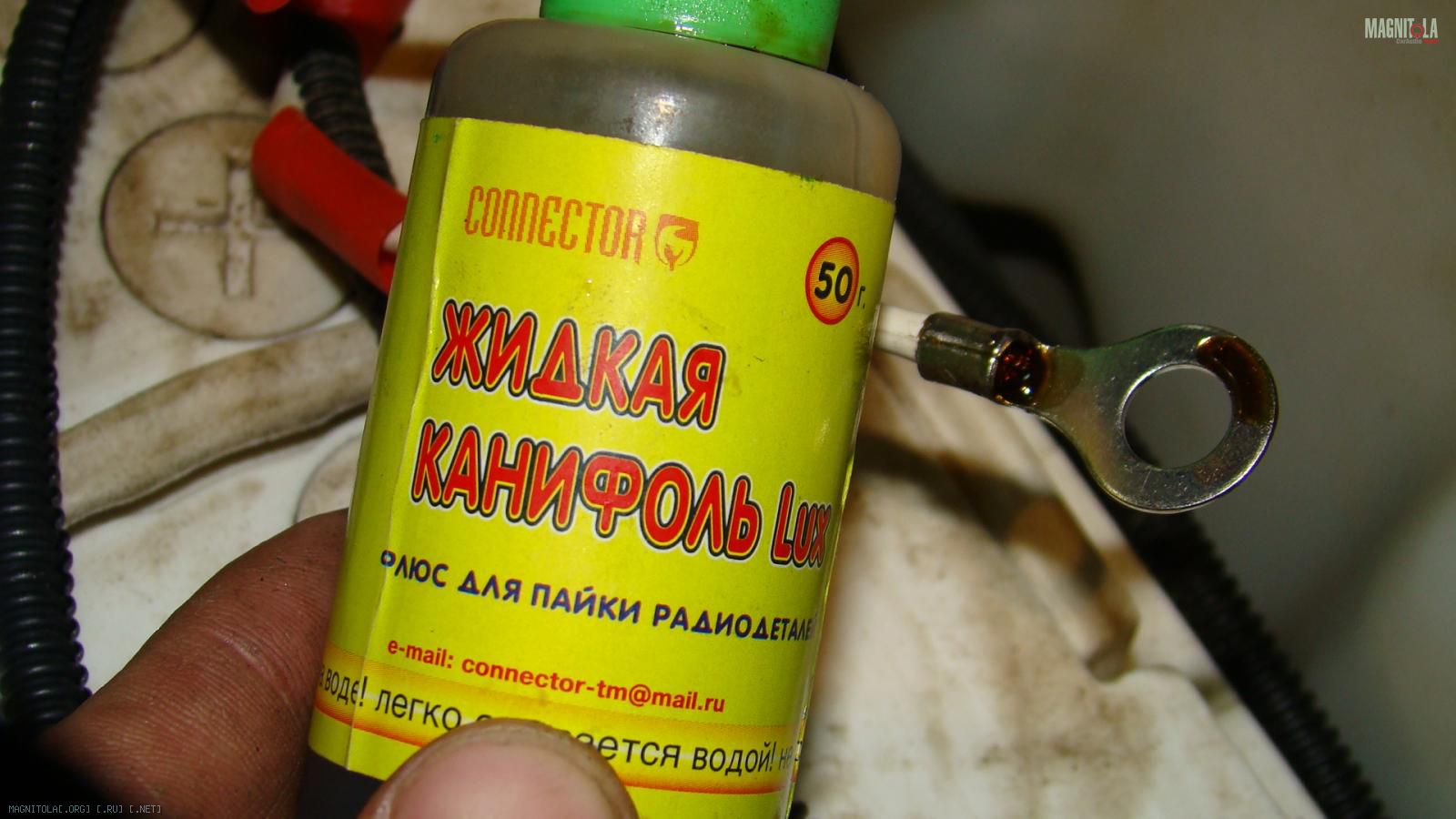

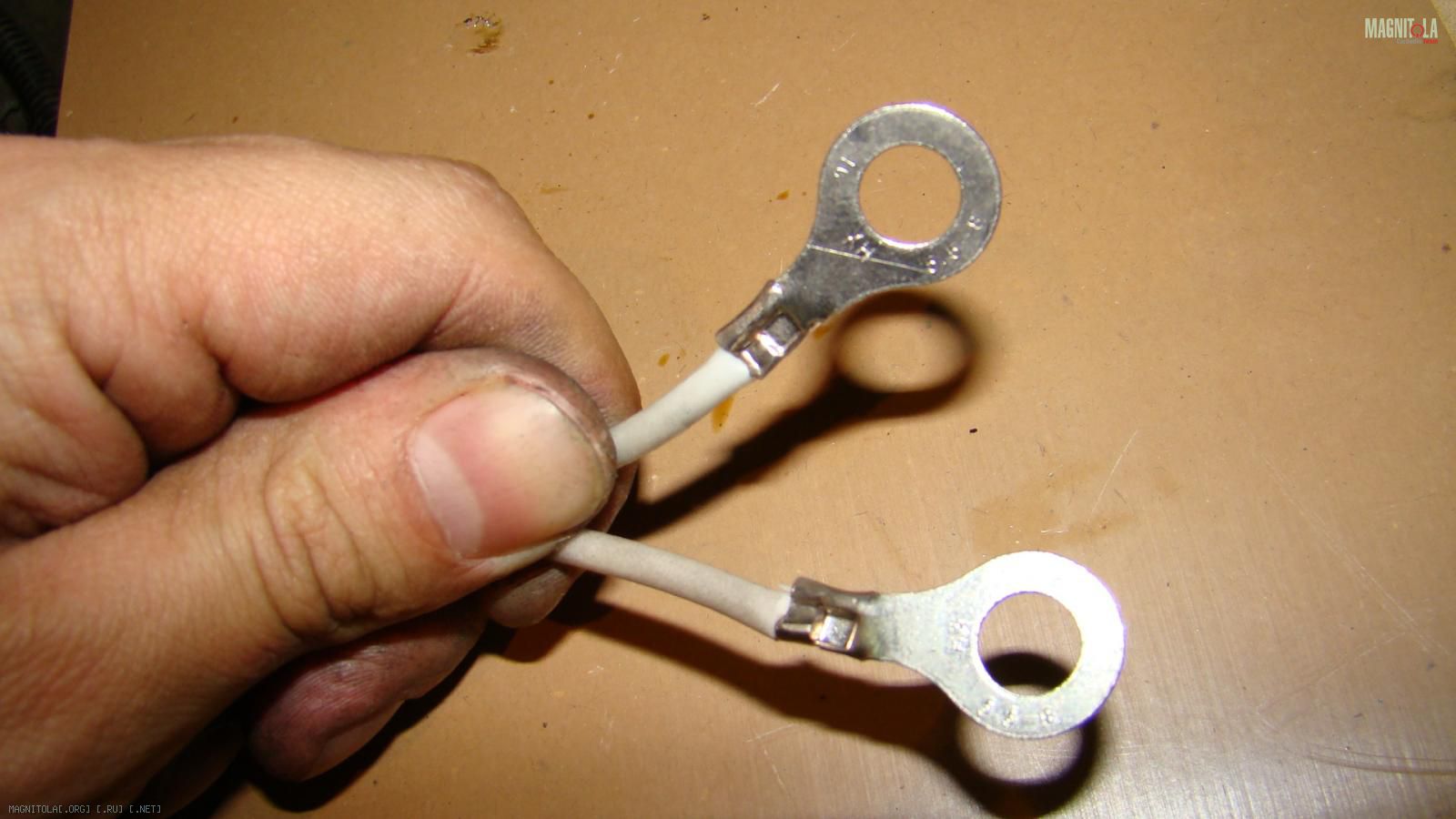

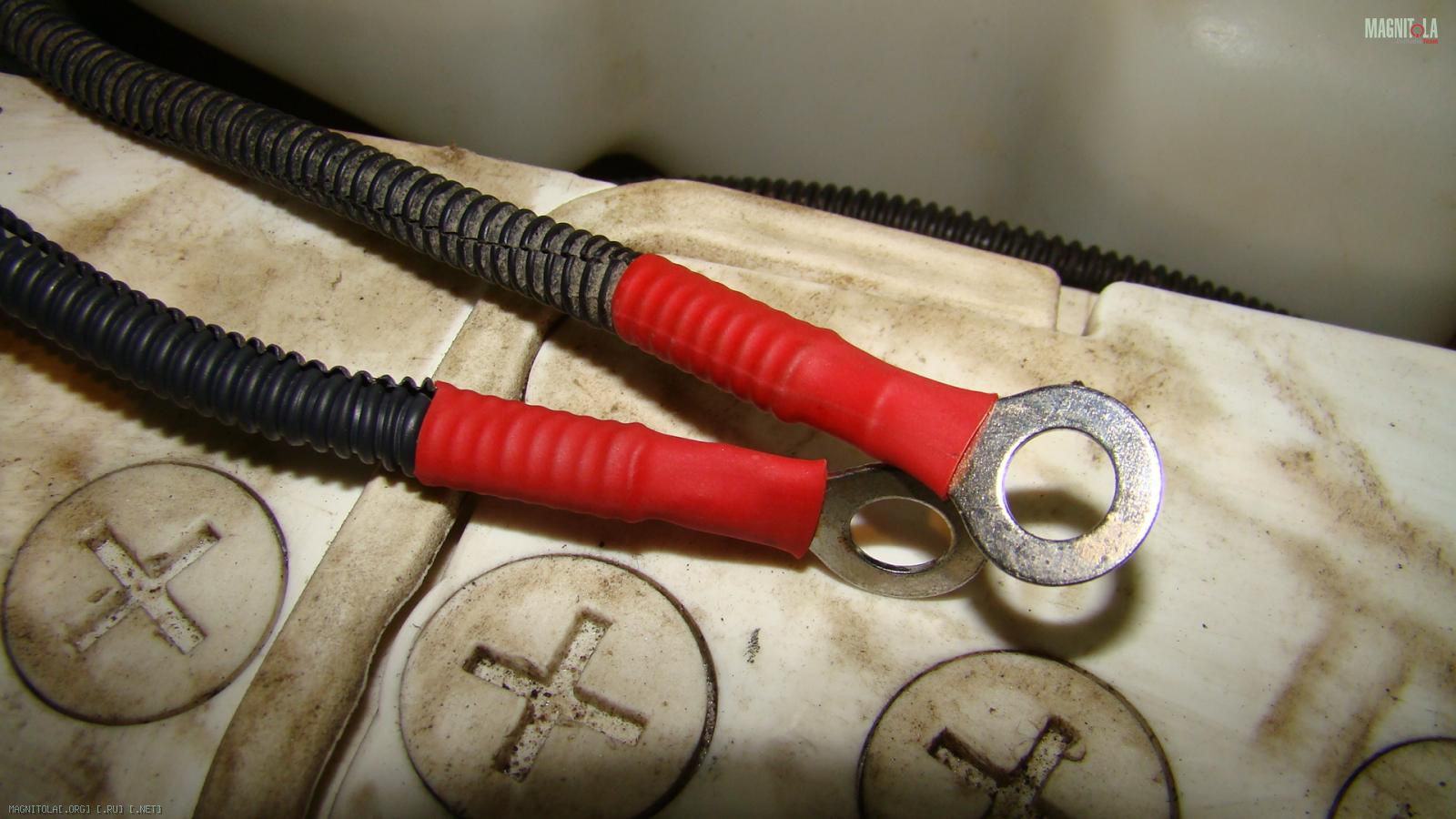

Заделка концевых наконечников на плюс. Обжим, пропайка, термоусадка, гофра и еще раз термоусадка. Один проовод на питание магнитолы, другой на питание реле REM.
Вложение 216660Вложение 216664Вложение 216668Вложение 216700Вложение 216672Вложение 216676Вложение 216680Вложение 216684Вложение 216688Вложение 216692Вложение 216696

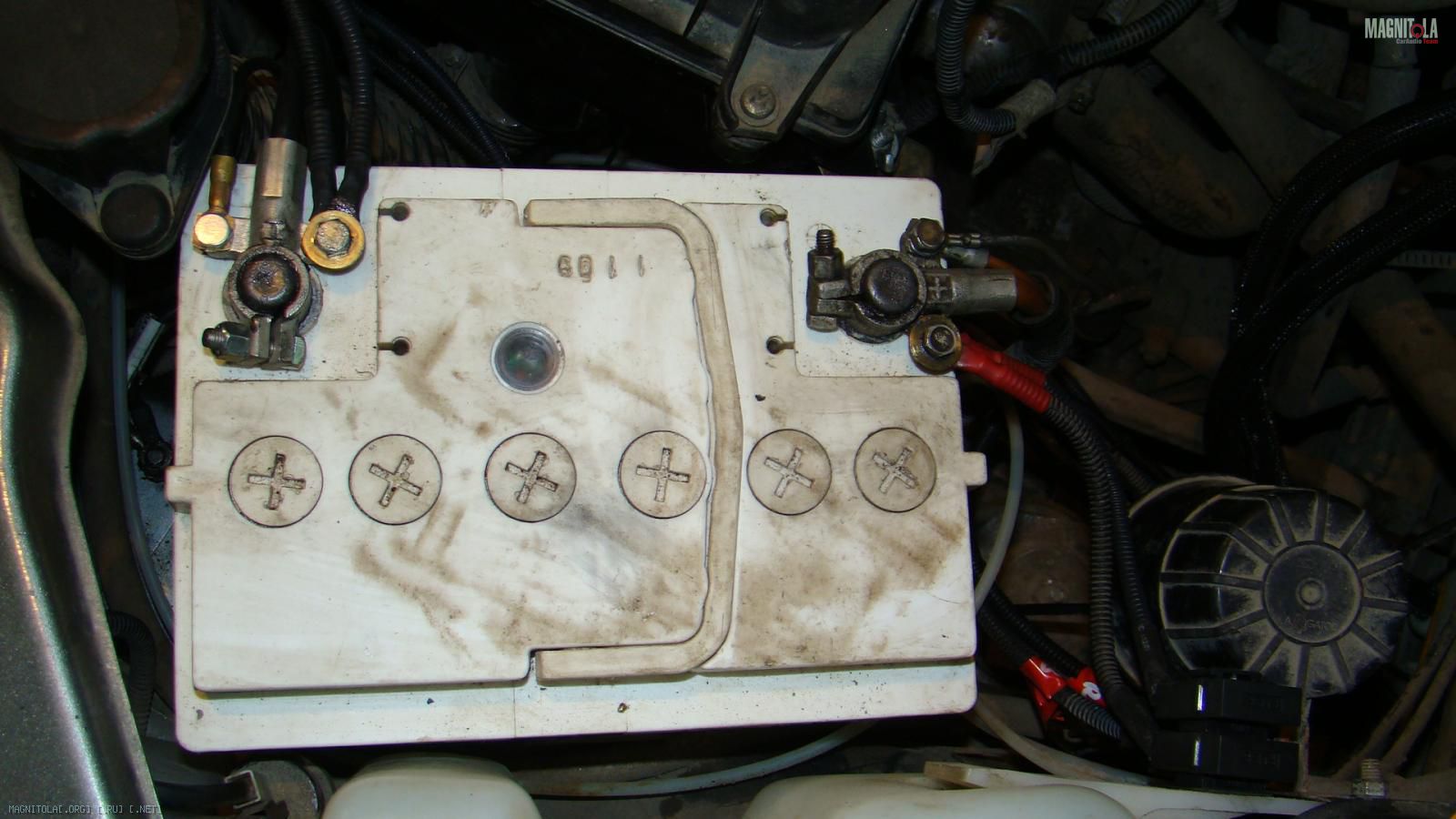

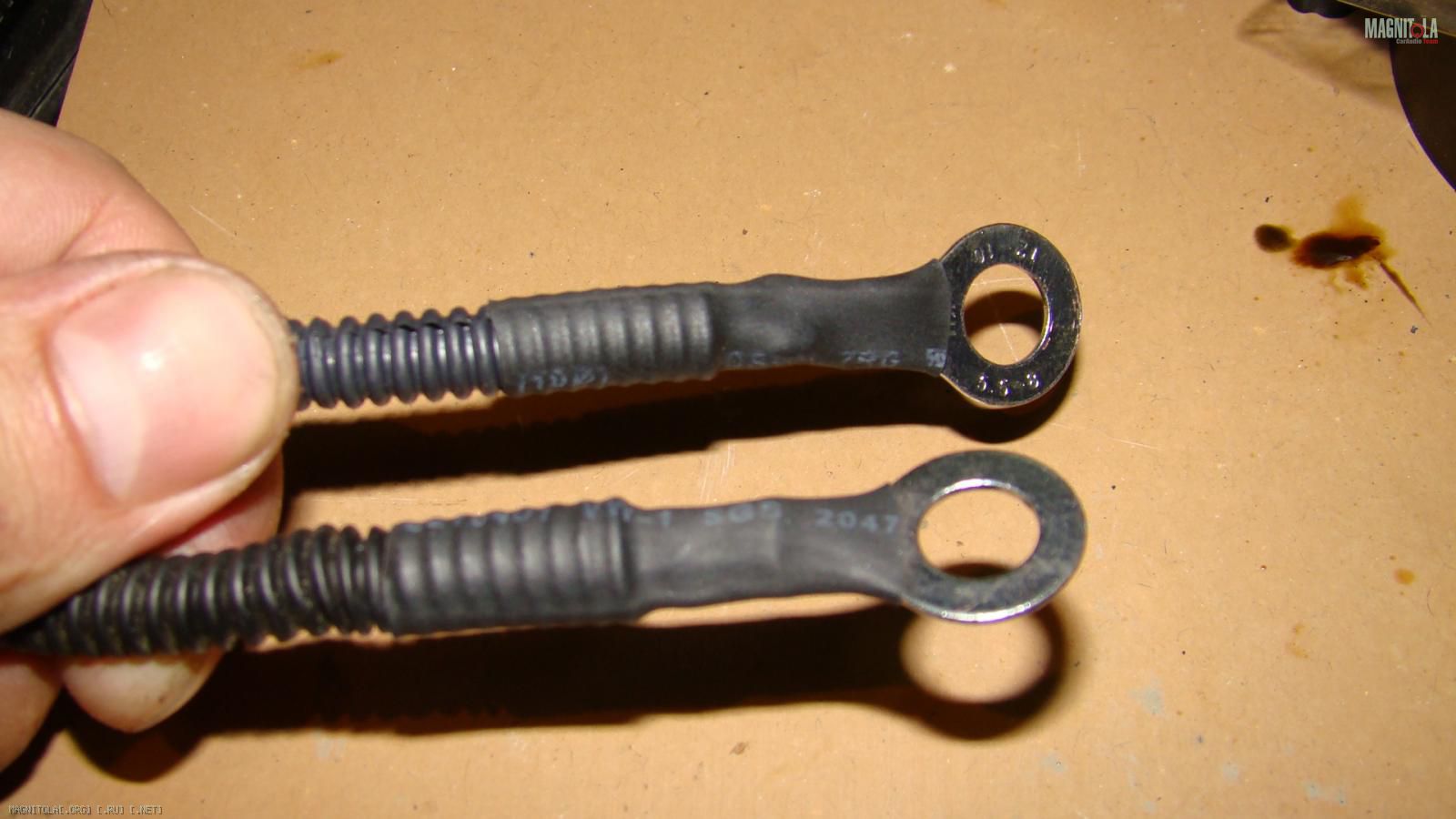

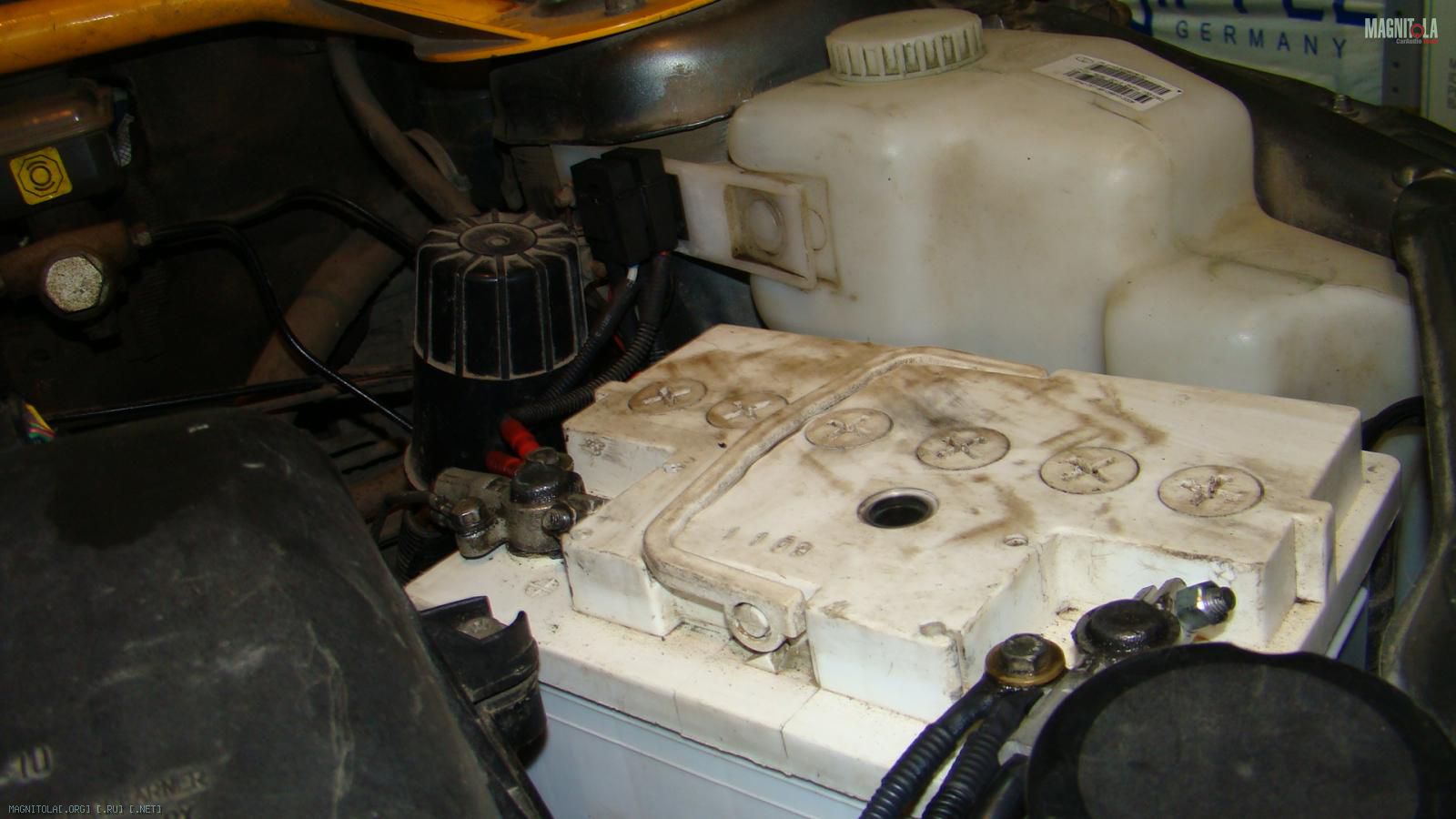

С минусом то же самое.
Вложение 216704Вложение 216708Вложение 216712Вложение 216716Вложение 216720

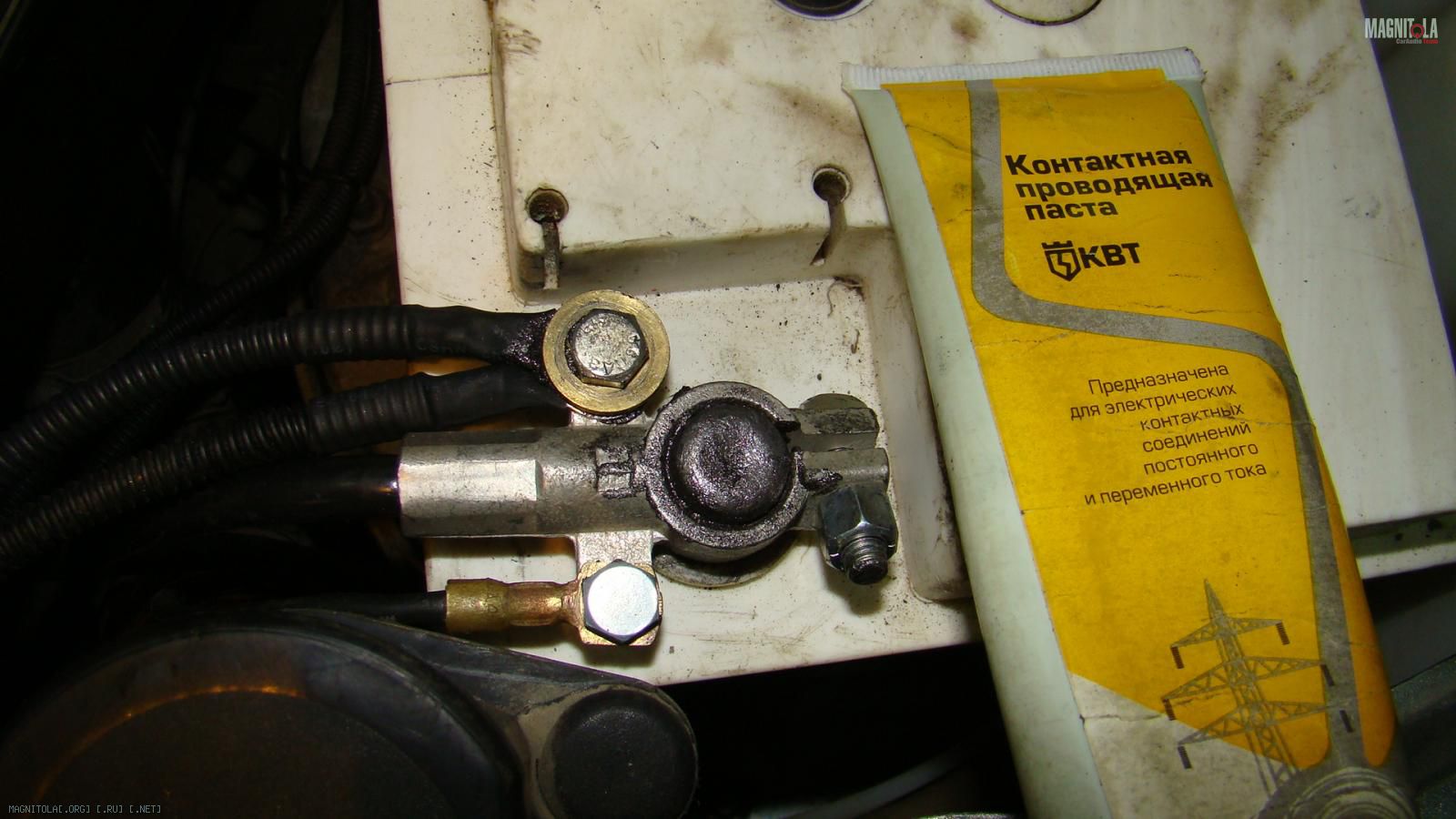

При подключении контакты смазываются электропроводящей смазкой для защиты от коррозии и улучшения контакта.

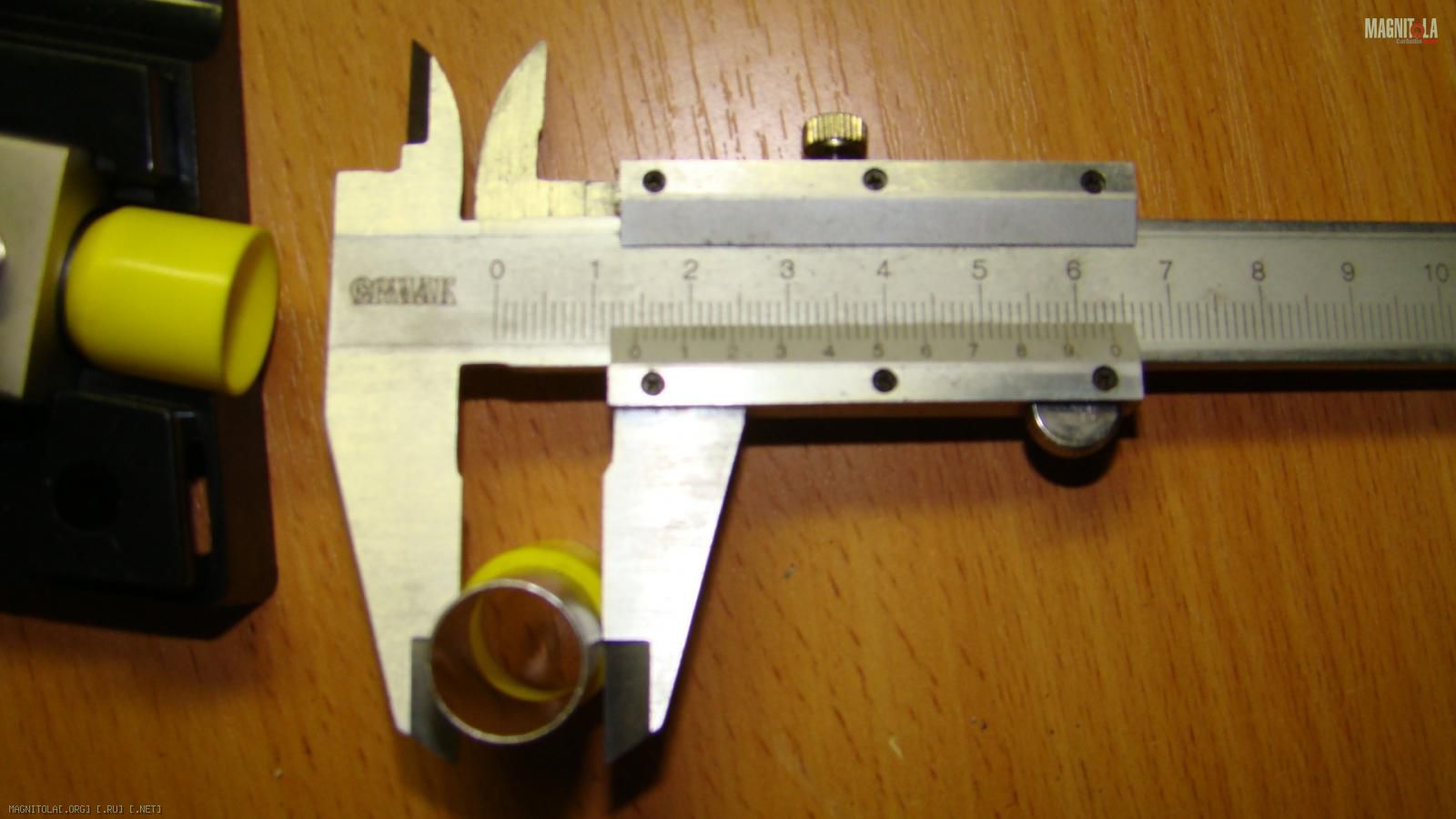

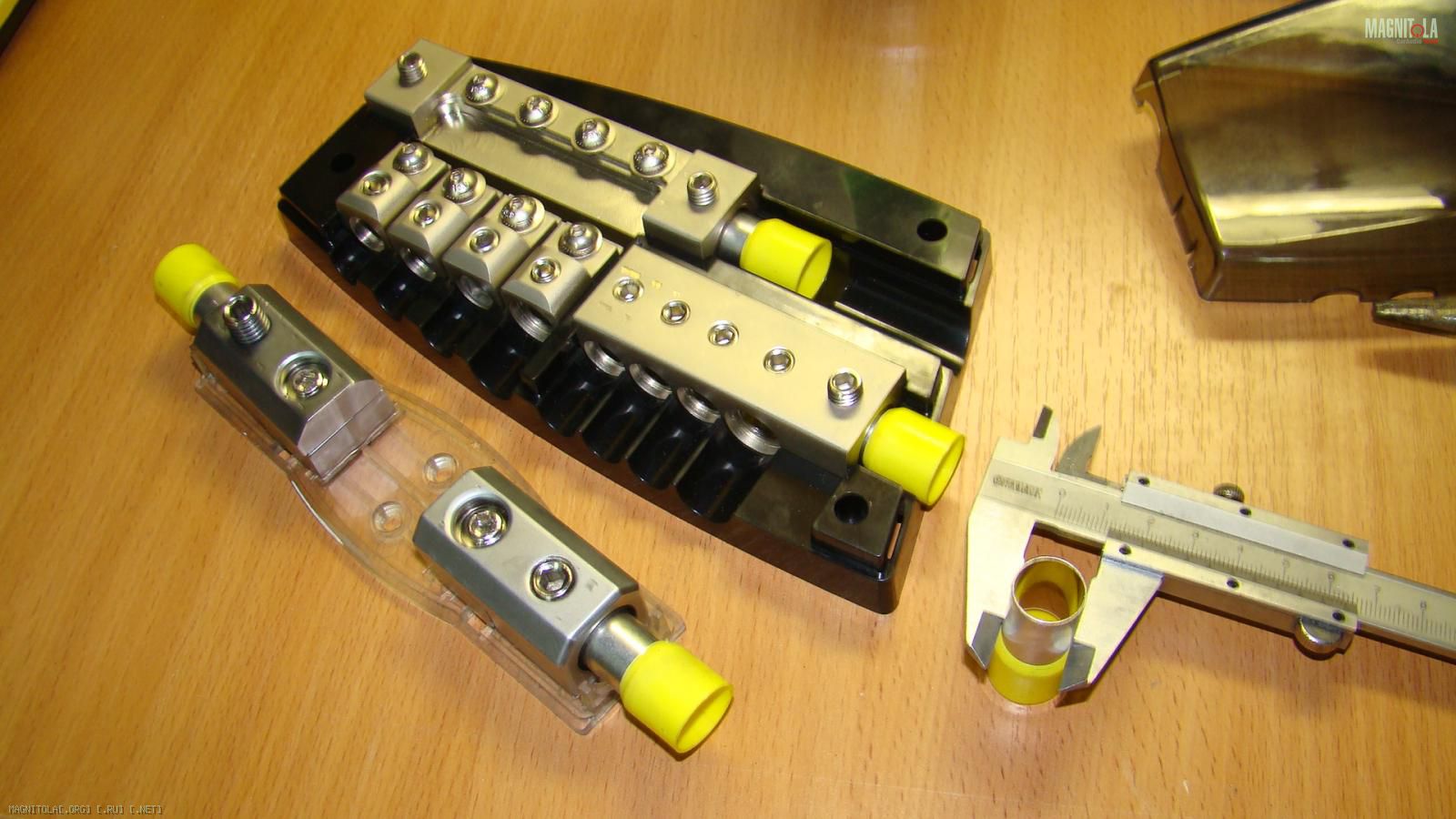

Распределитель питания и держатель главного предохранителя пришлось немного расточить, что бы влазили втулочные наконечники под 70 кв.
Вложение 216724Вложение 216728

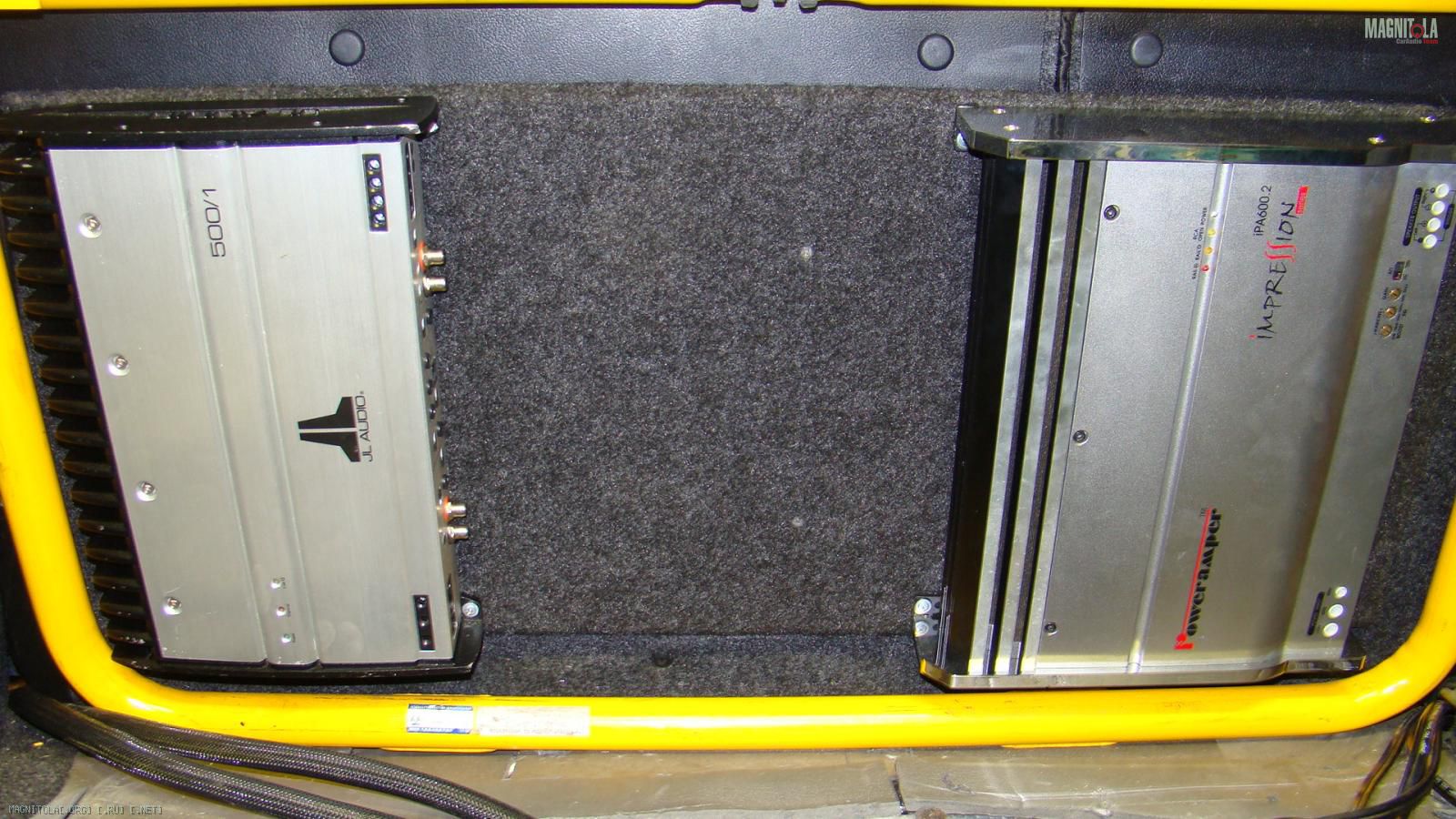

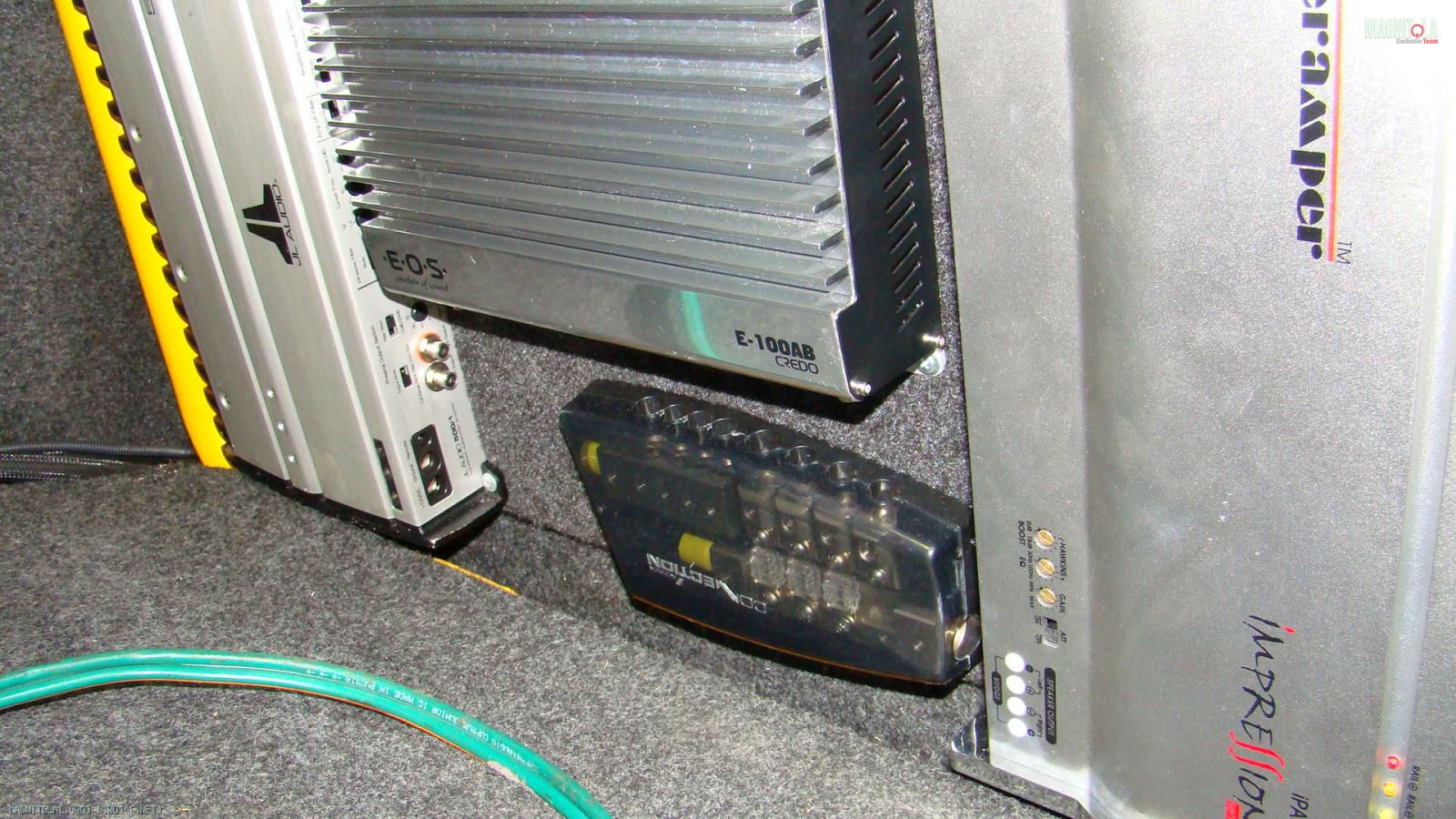

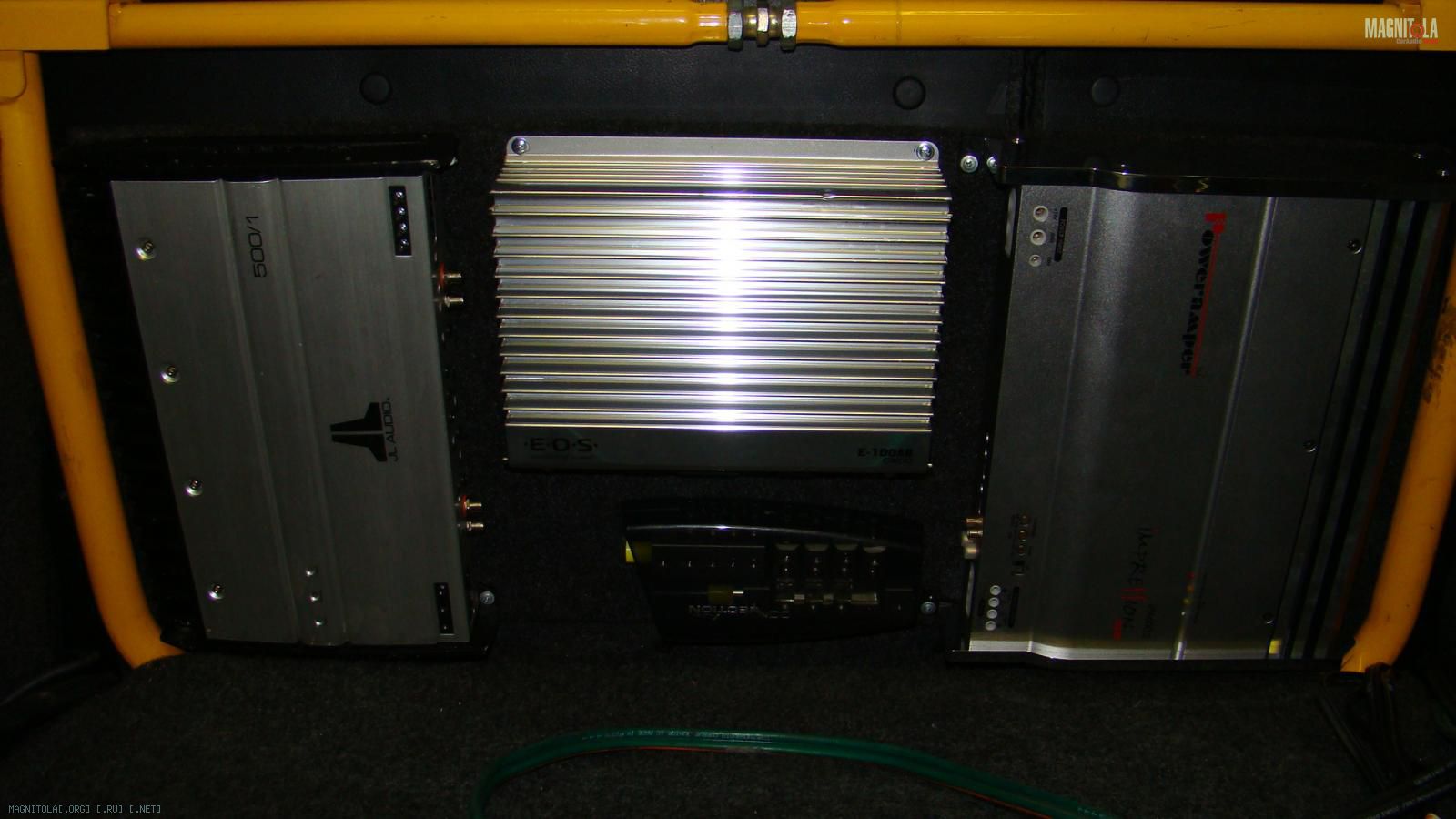

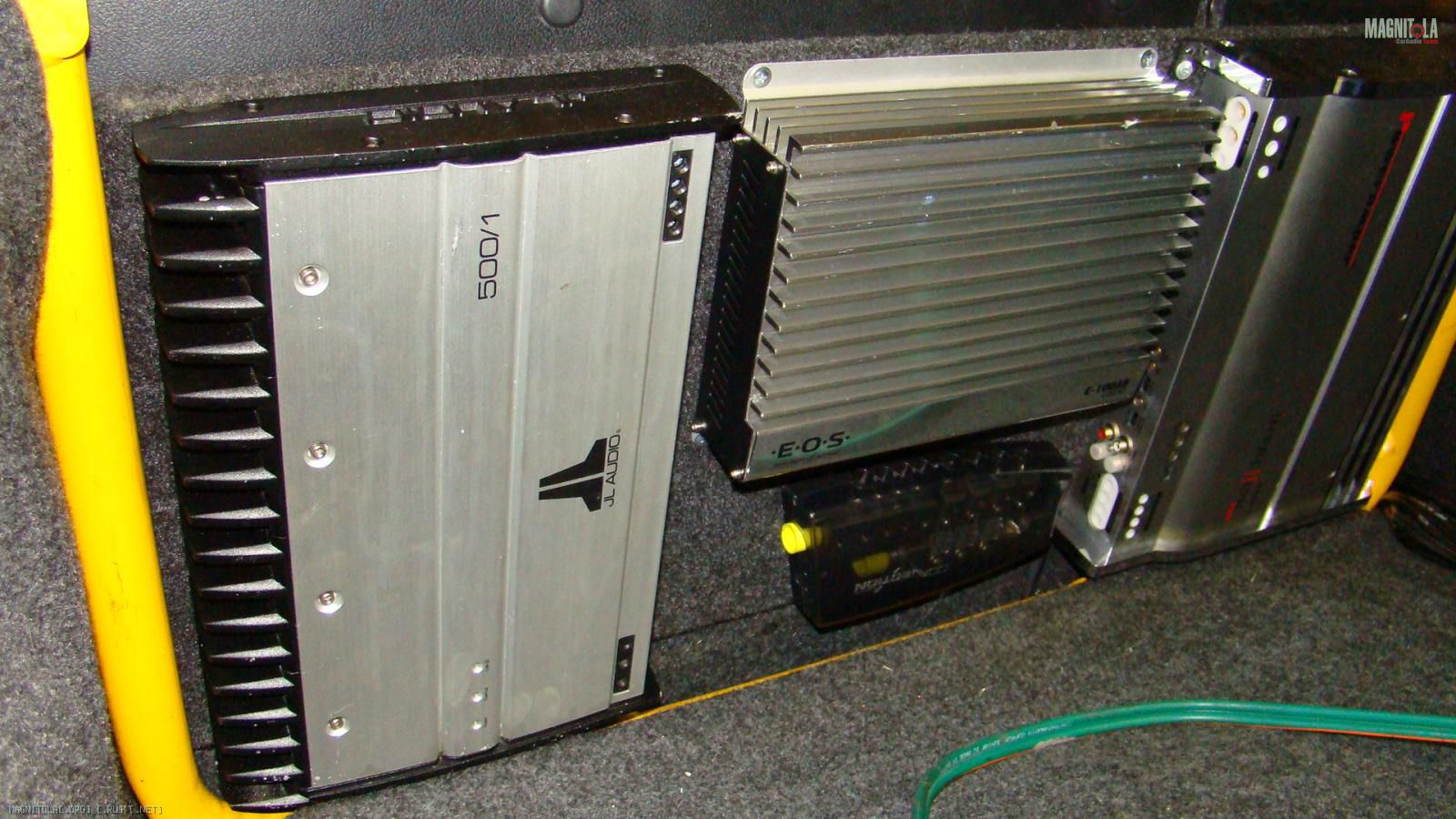

Усилители будут располагаться примерно так, сверху в центре будет EOS E100AB (которого нет), ниже дистрибьютор питания. Места очень мало, надеюсь проводка уместиться. Вся это красота будет закрыта сабом.
Вложение 217140
что-то подпись и картинки сильно отличаются...

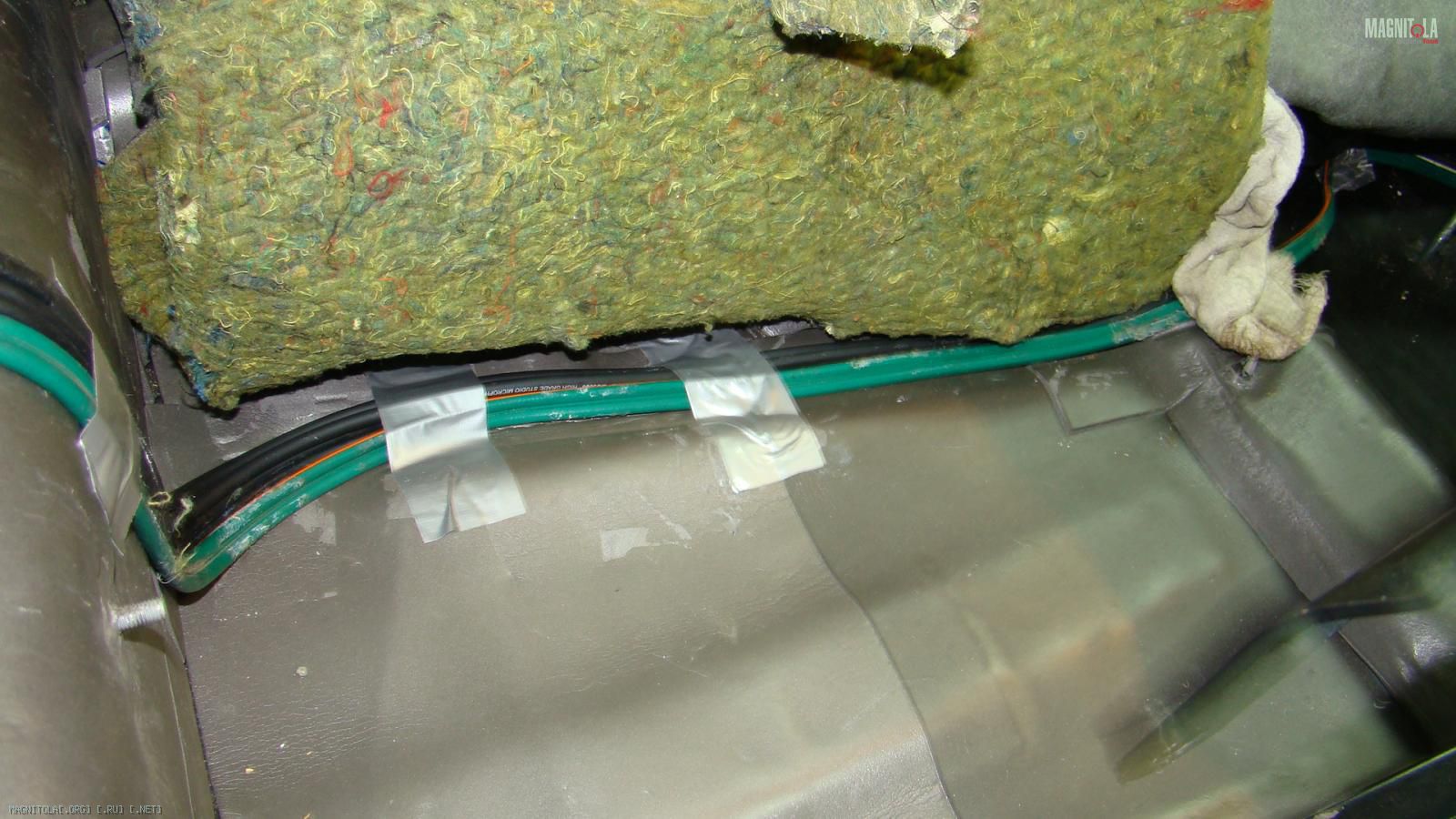

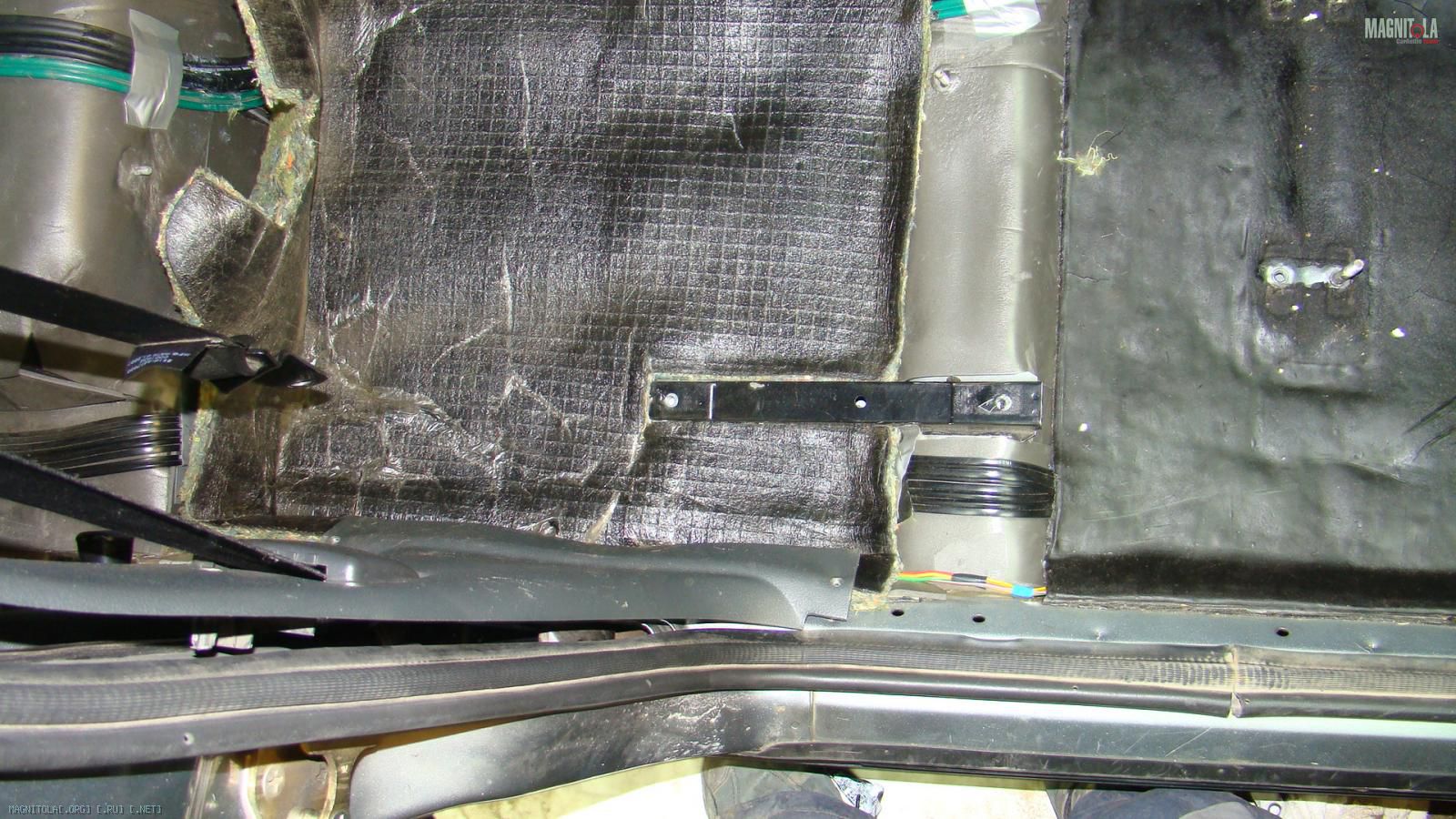

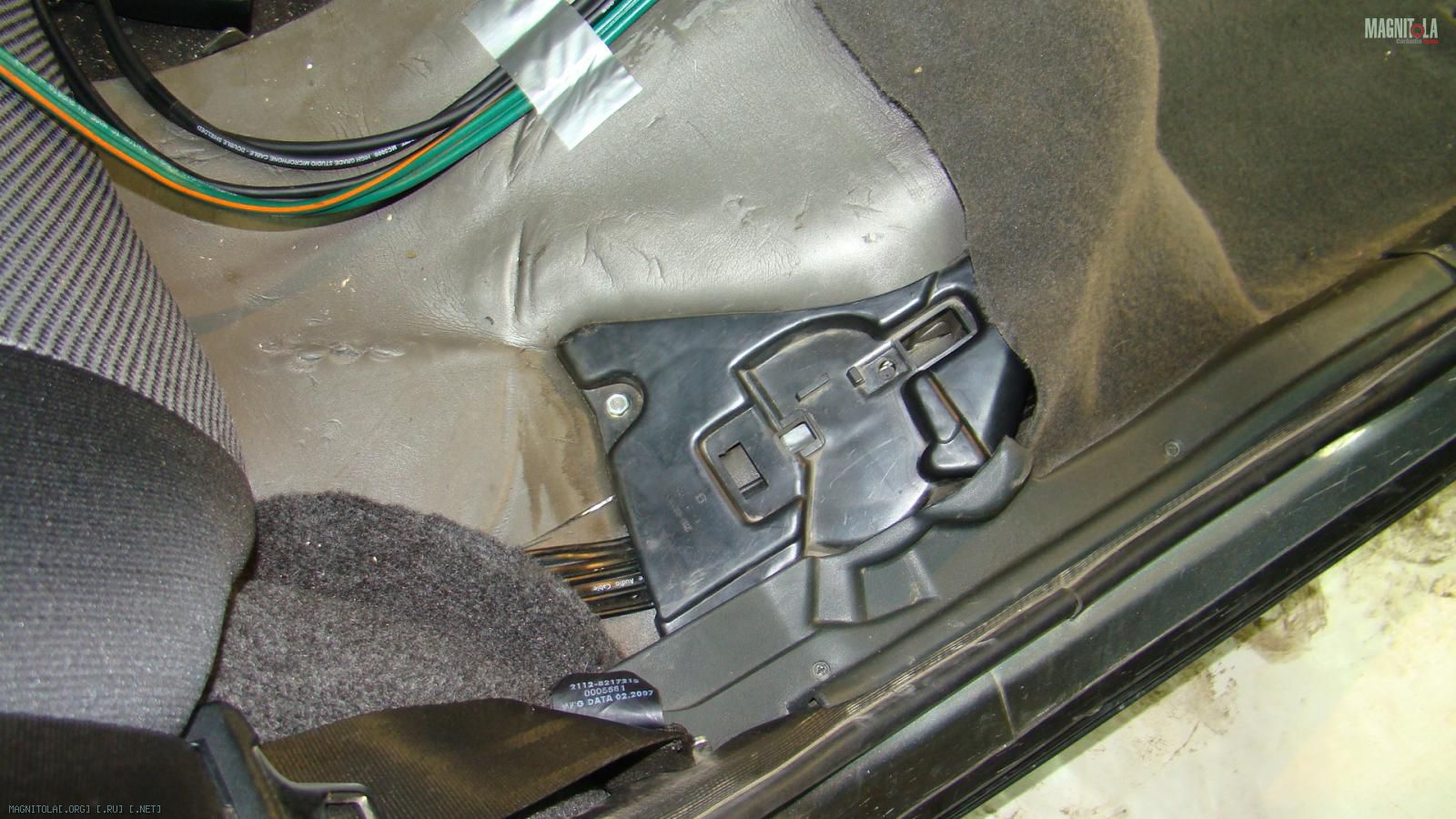

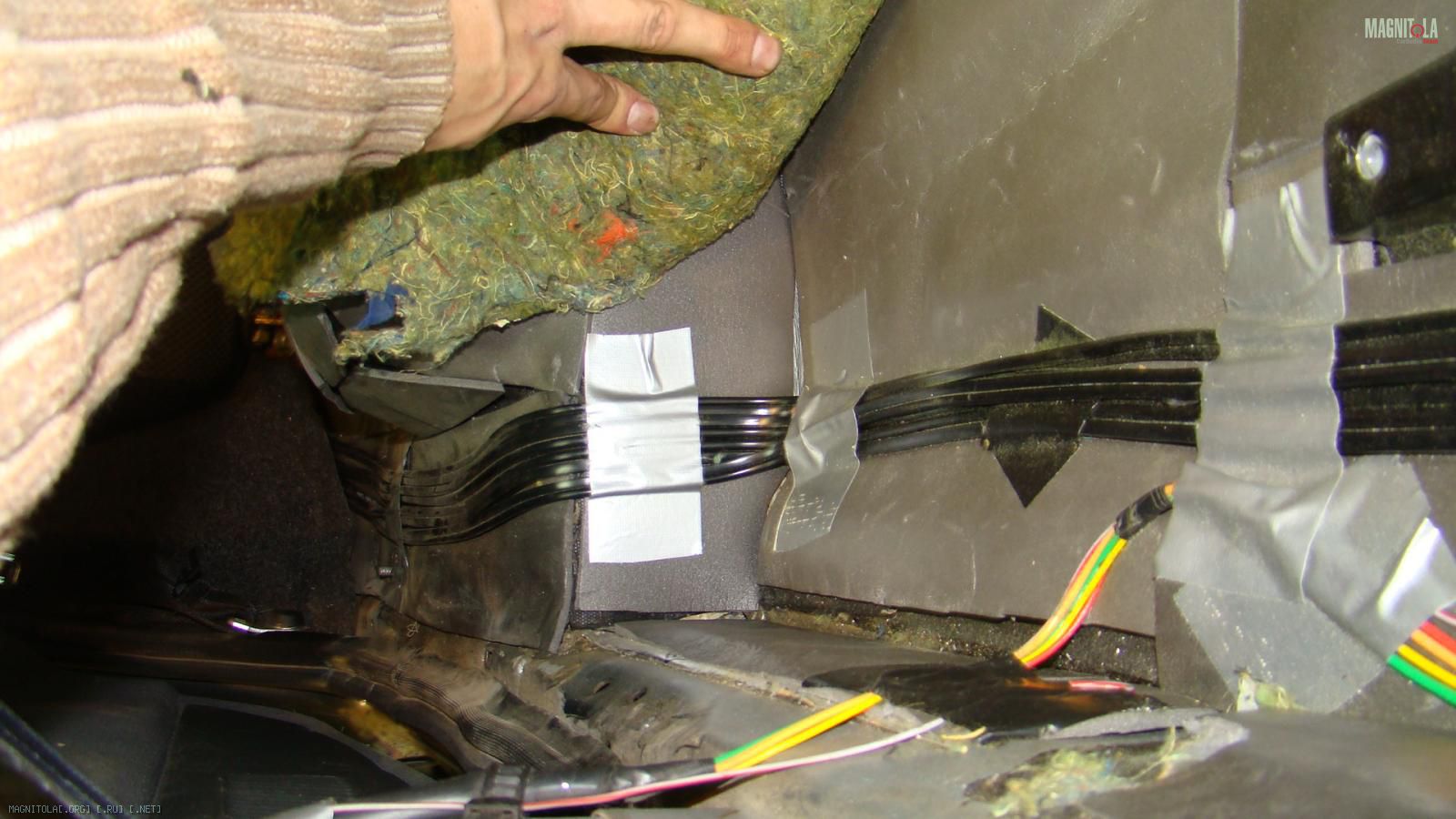

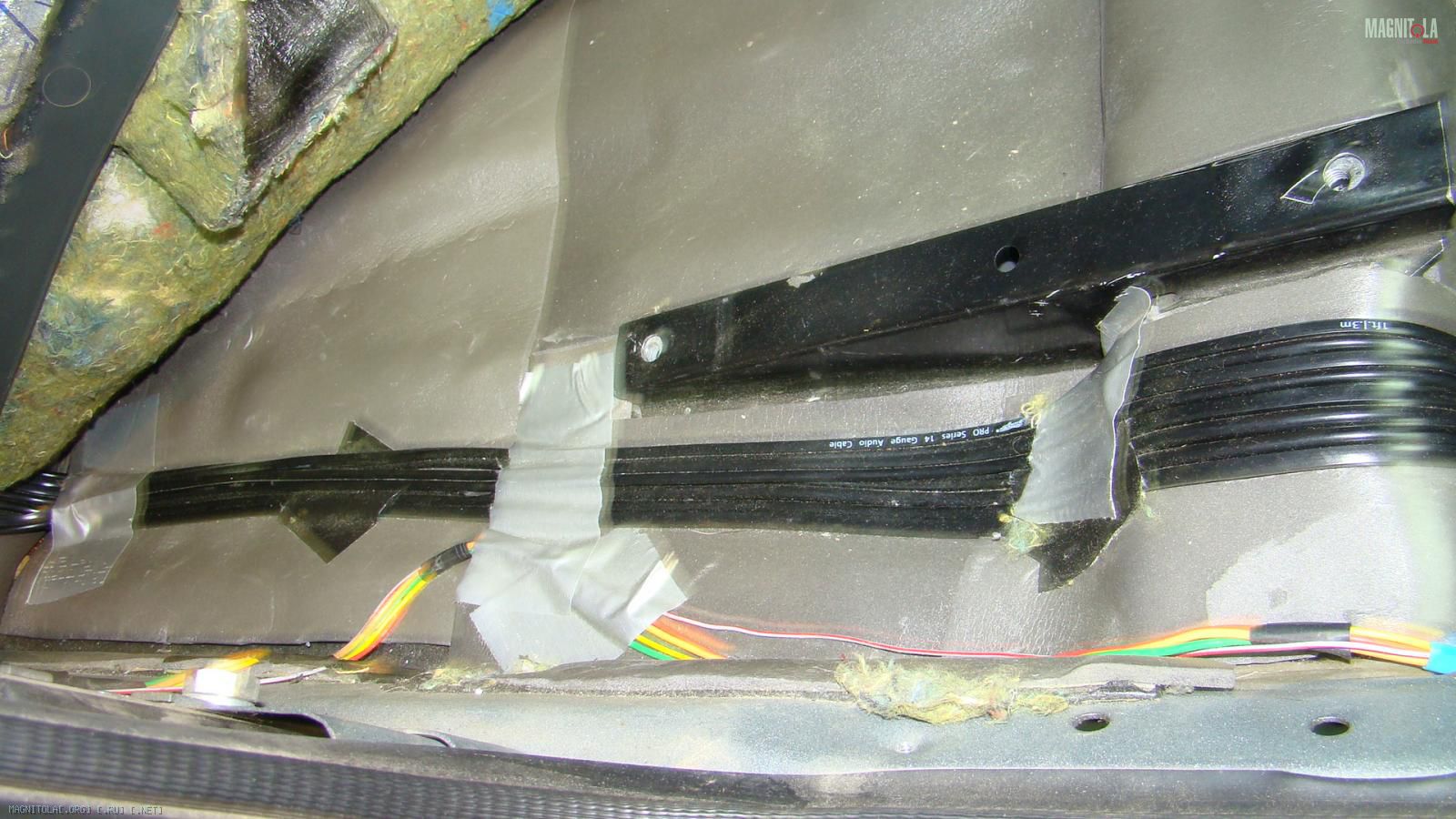

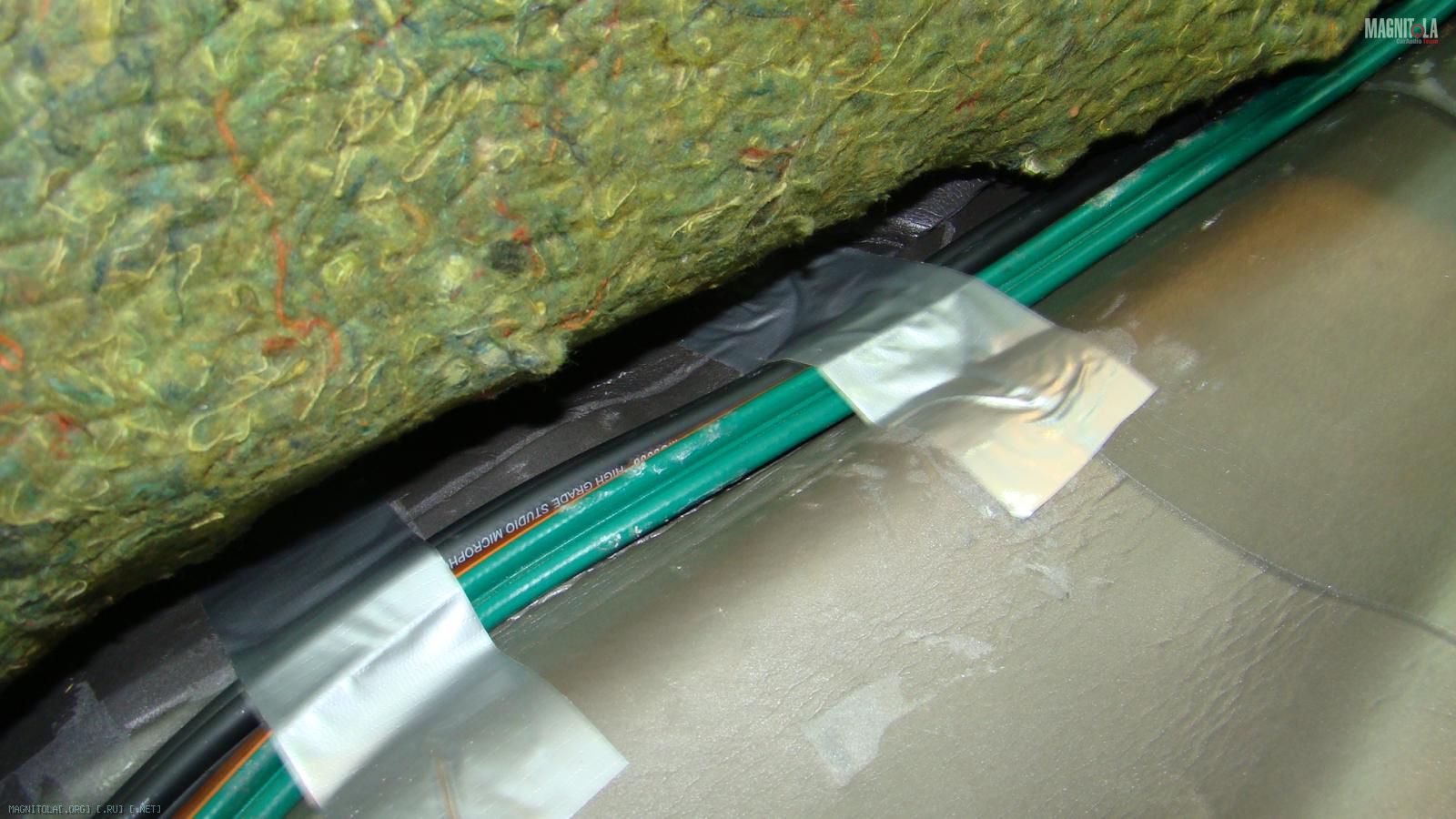

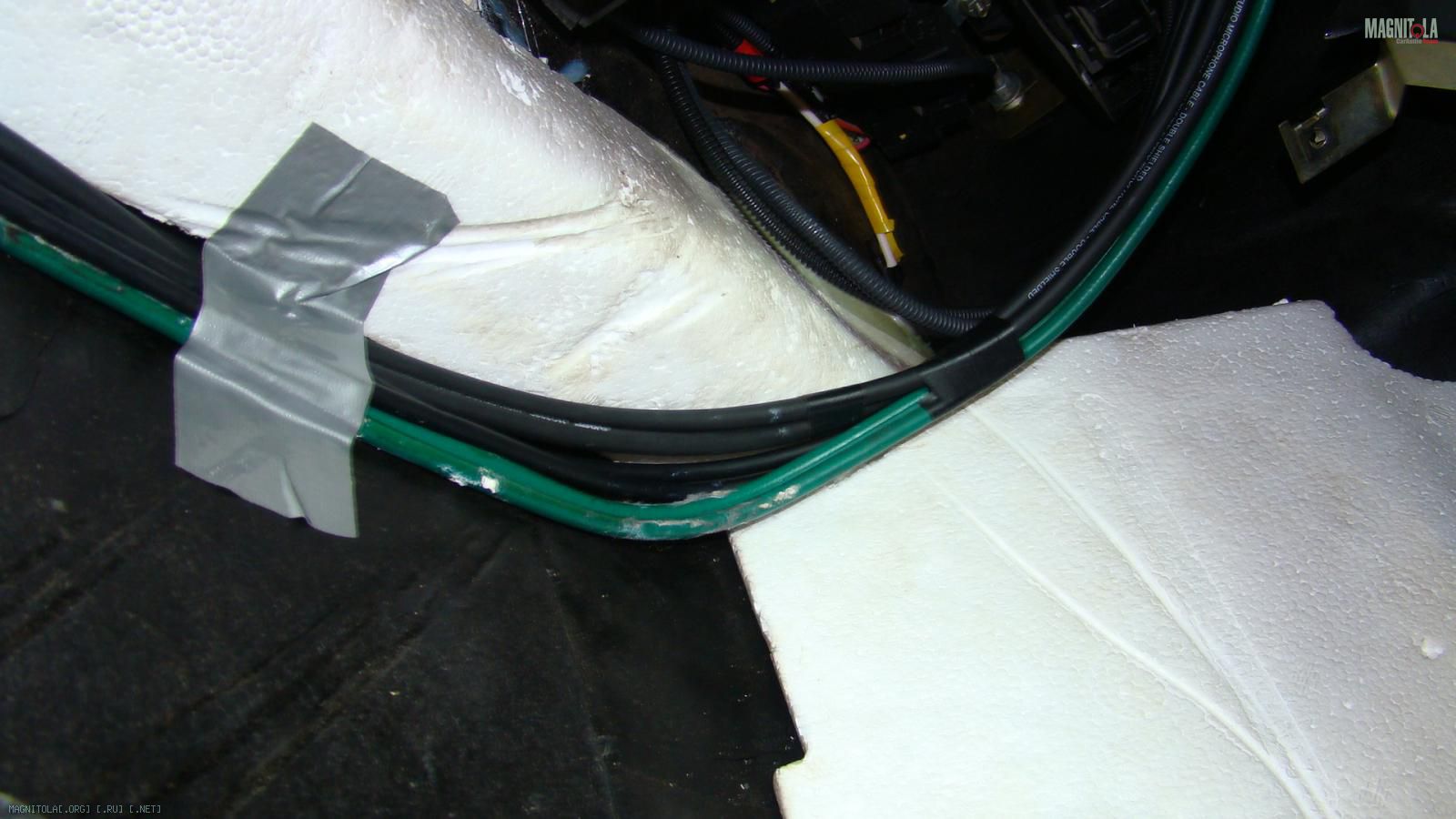

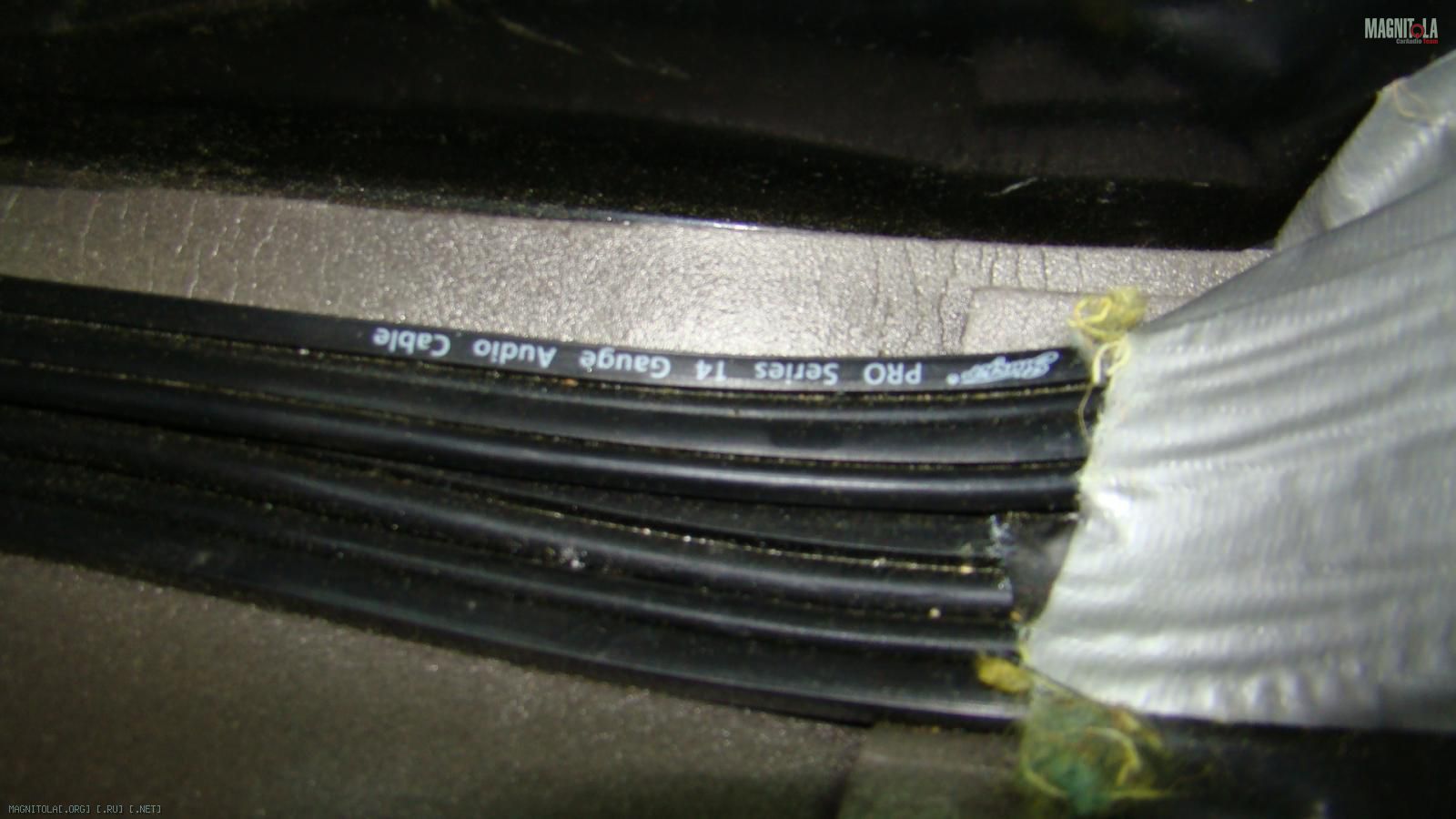

Линейники и акустическая проводка. Проложены без змеи\гофры намеренно. Во первых не стоит на это дело, во вторых в классе новичок не судят, только силовую, а до другого класса считаю не дорос.
Вложение 217480Вложение 217484Вложение 217488Вложение 217492Вложение 217496Вложение 217500Вложение 217504Вложение 217508Вложение 217512Вложение 217516
Подпись старая, вот закончу, поменяюЦитата:
Сообщение от Docent86

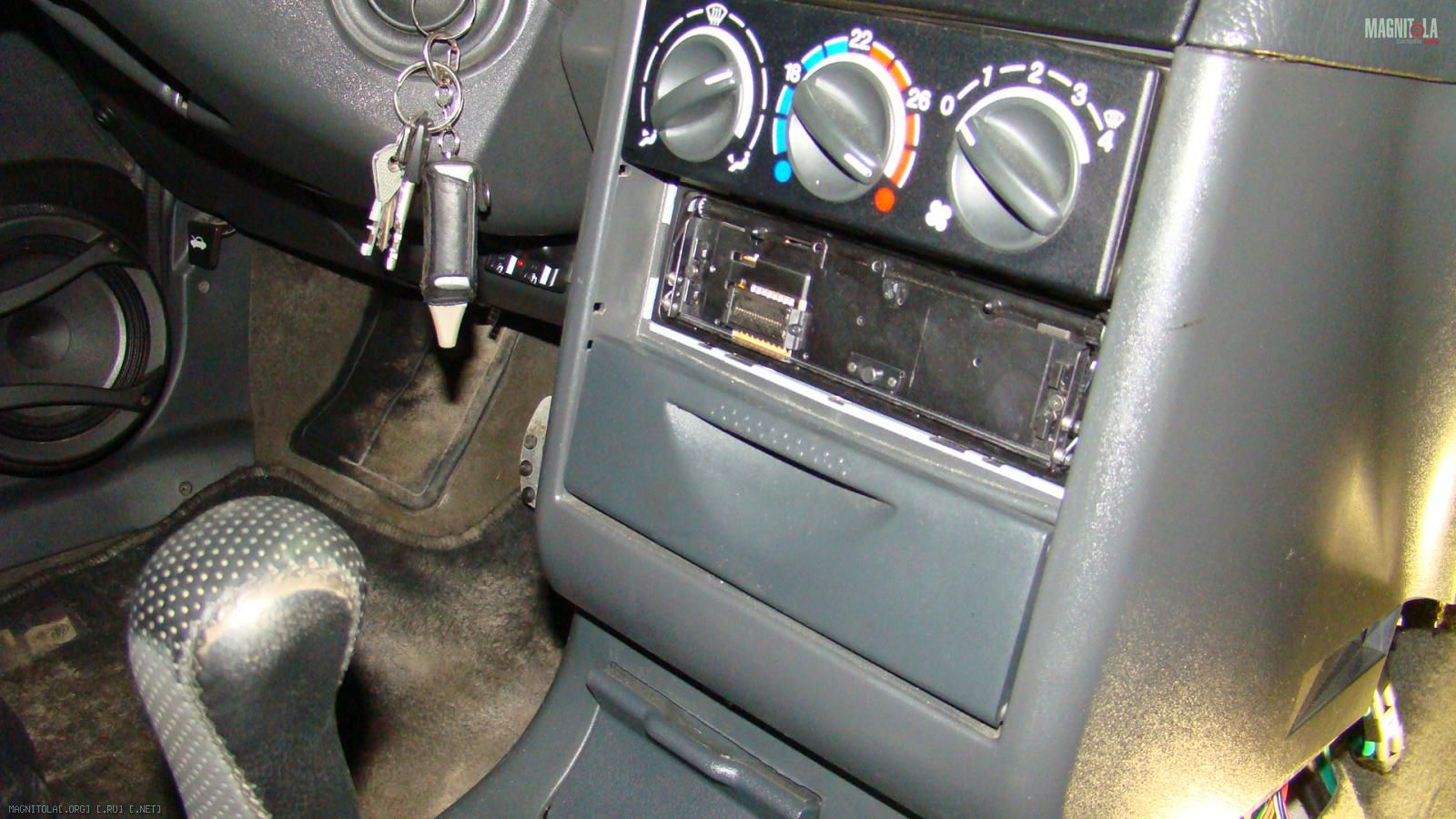

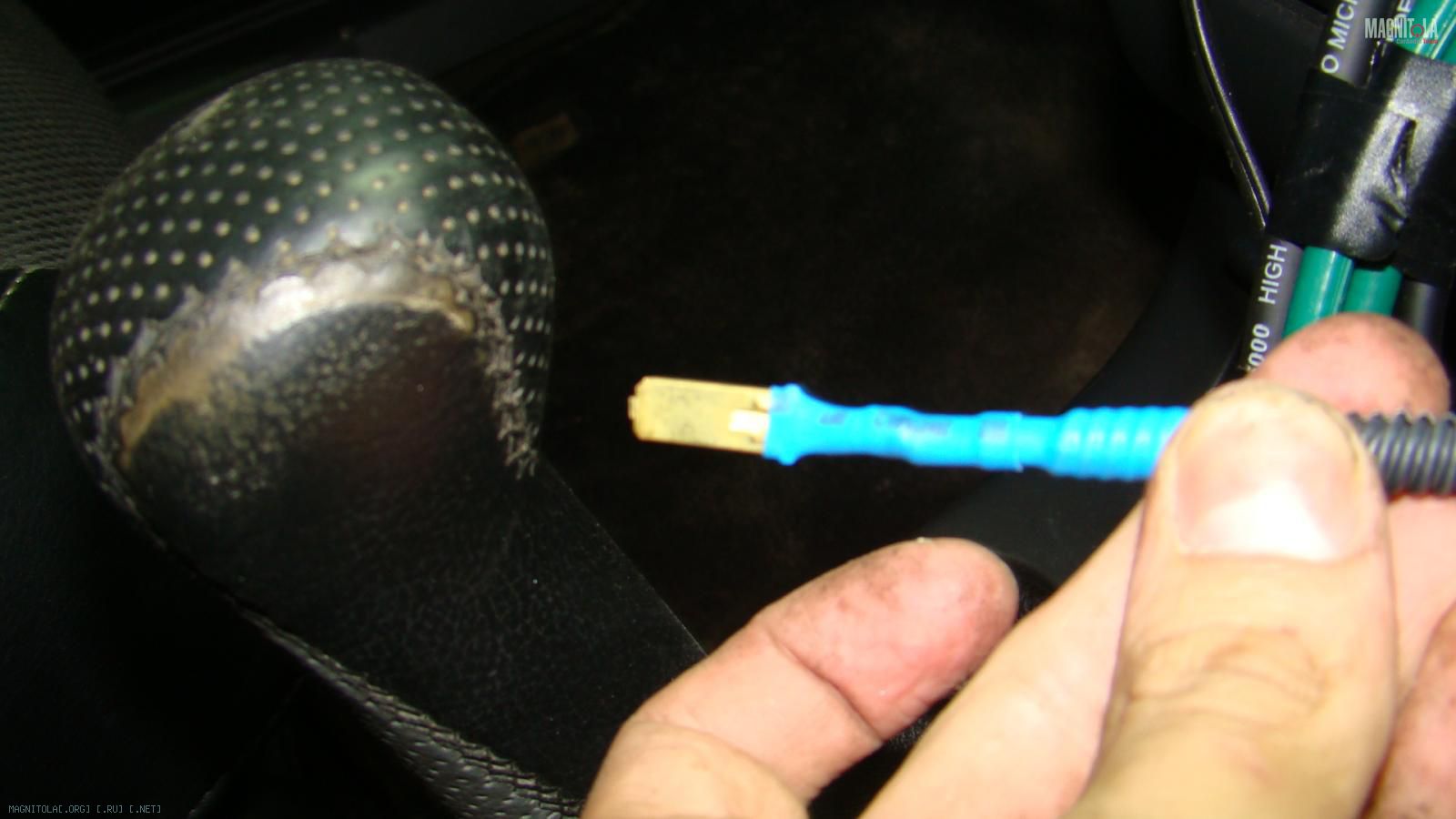

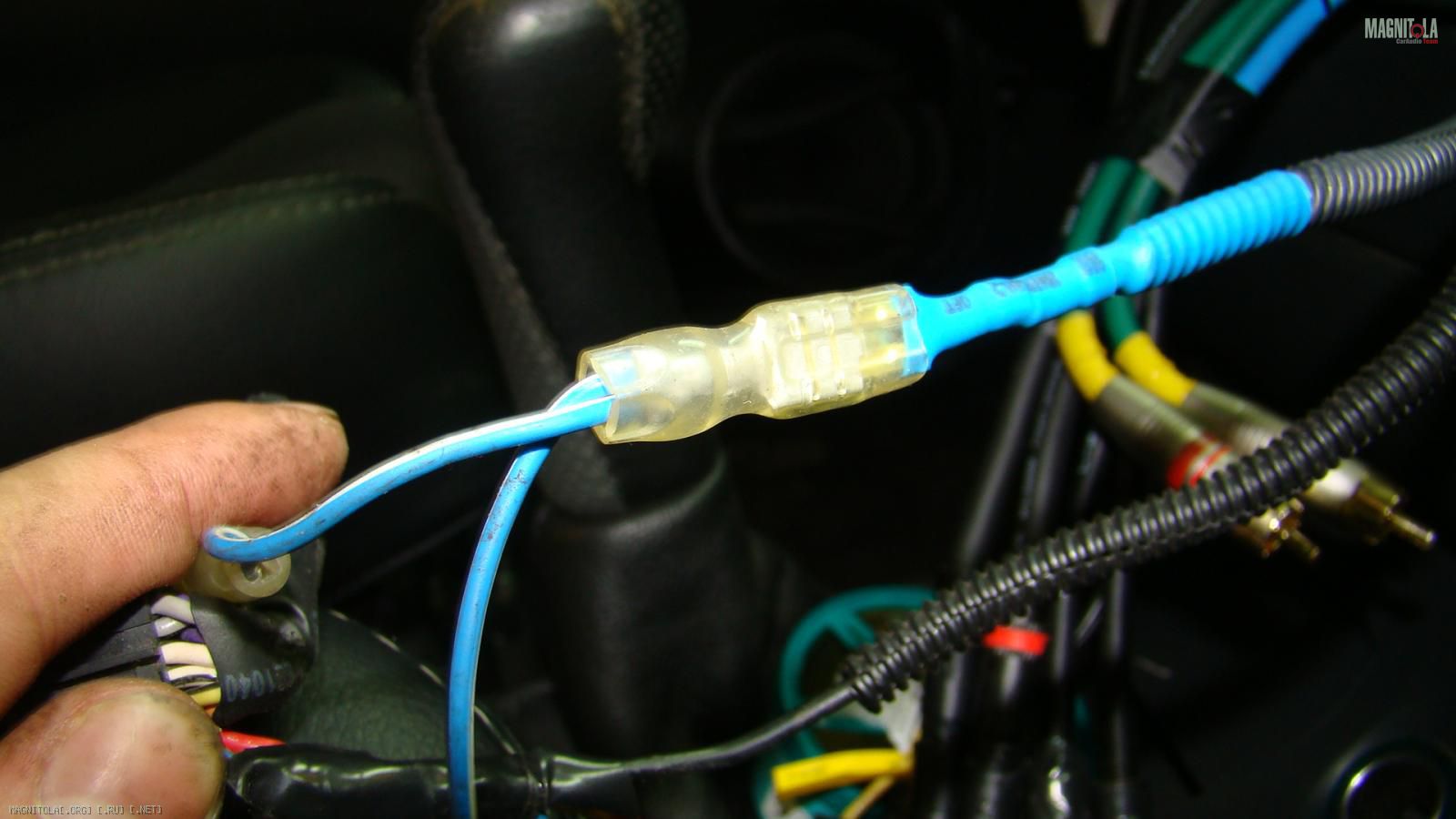

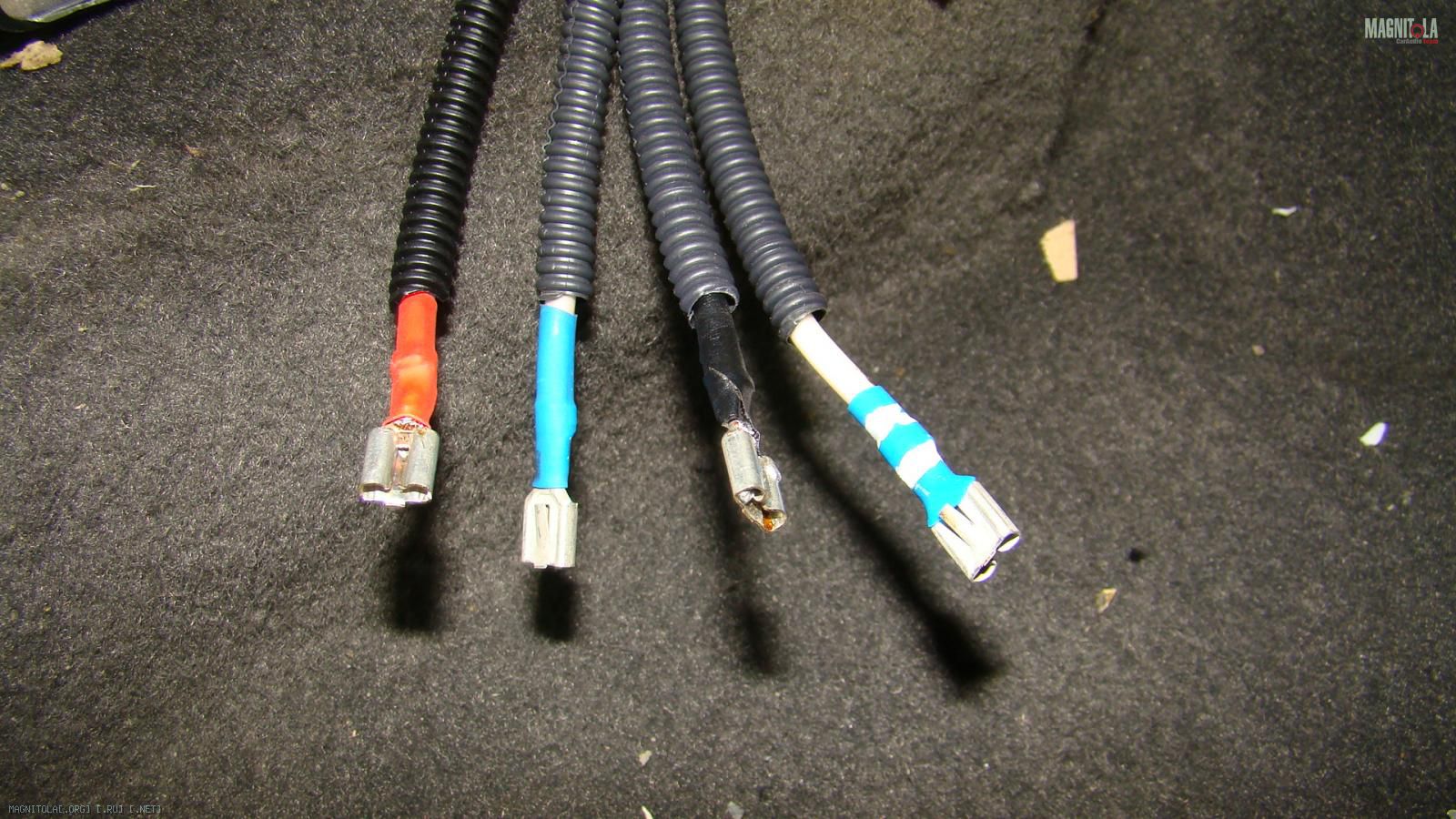

Проводка для реле REM. Все контакты так же обжимаются, пропаиваются и затермоусаживаются. Красный +, Черный -, Синий REM с мафона, Сине-полосатый REM "усиленный".
Вложение 217584Вложение 217588Вложение 217592Вложение 217596Вложение 217600Вложение 217604Вложение 217608

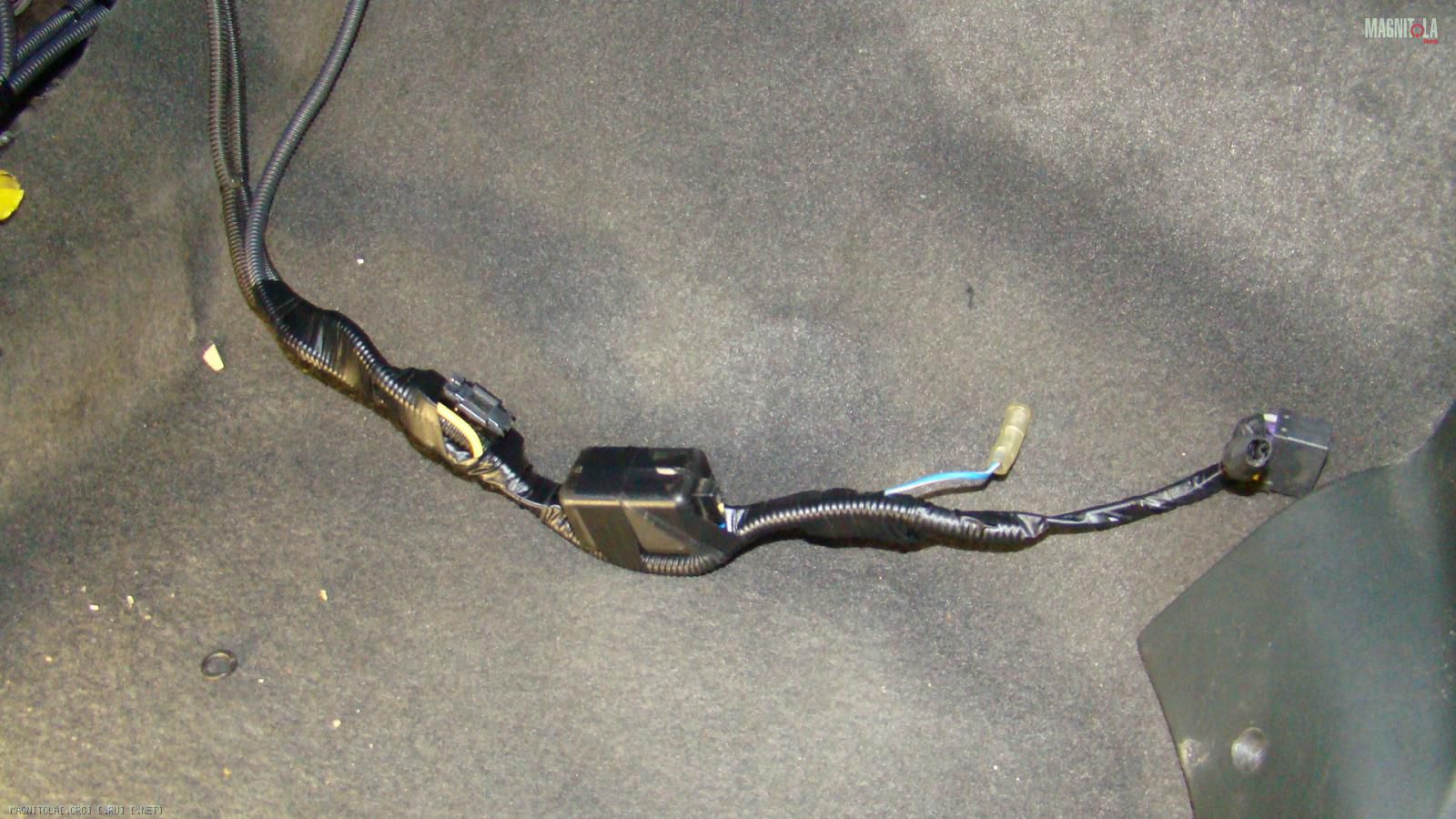

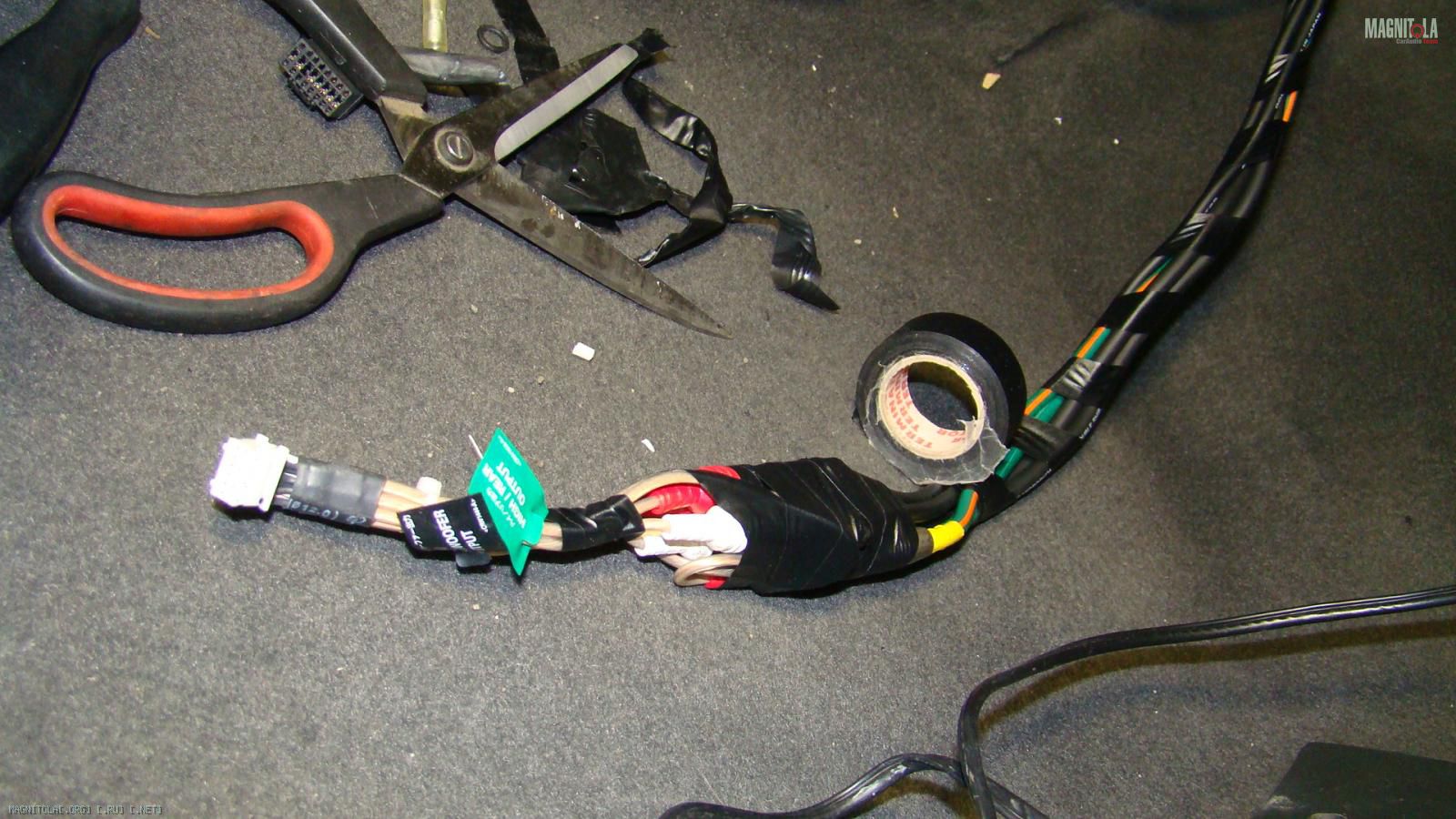

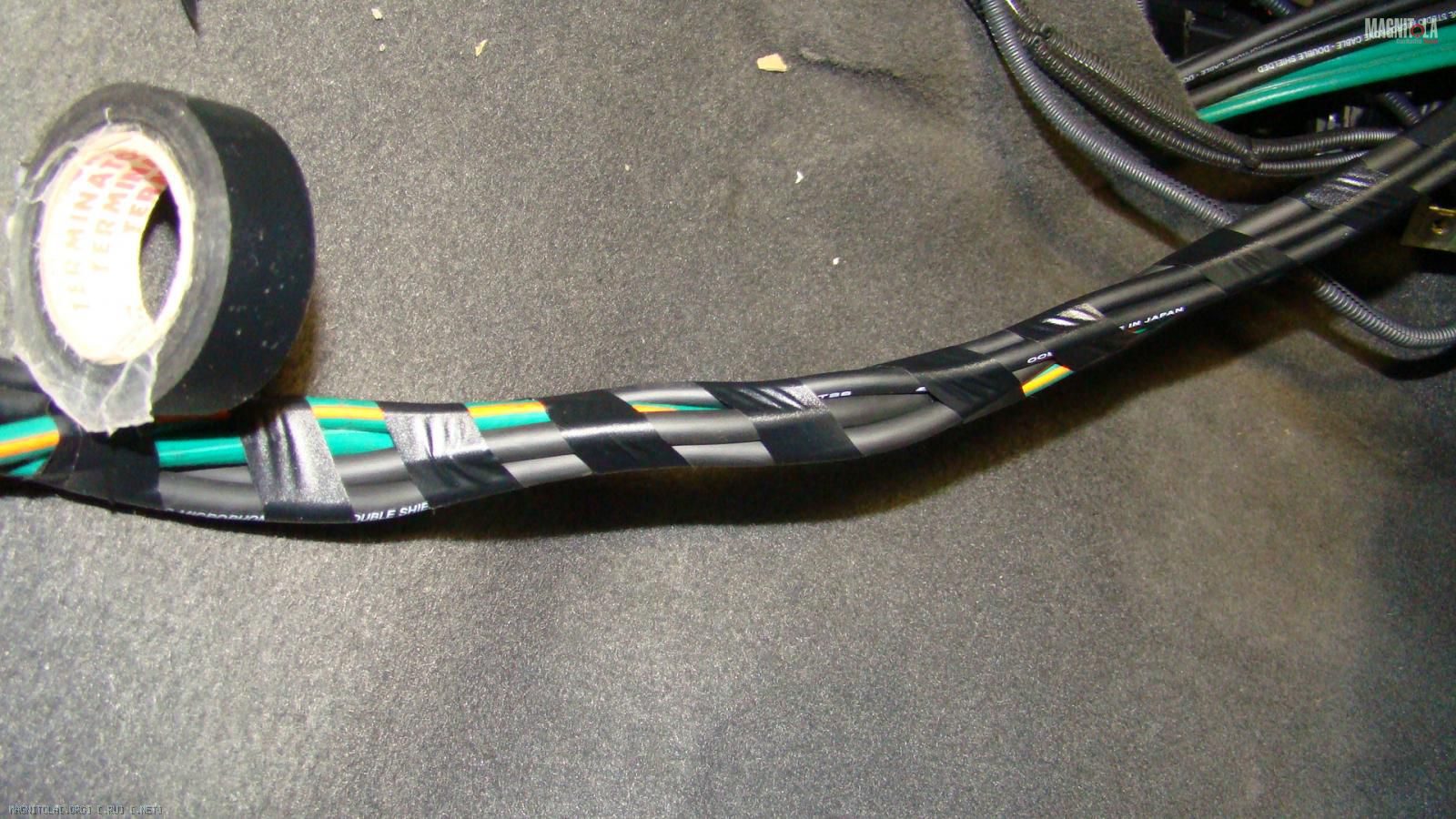

Все лишнее и не лишнее замотано мягкой изолентой TERMINATOR, что бы внутри ничего не цепляло. На межблоках сделан шаг для большей гибкости.
Сегодня купил крепеж для проводки, завтра продолжим...

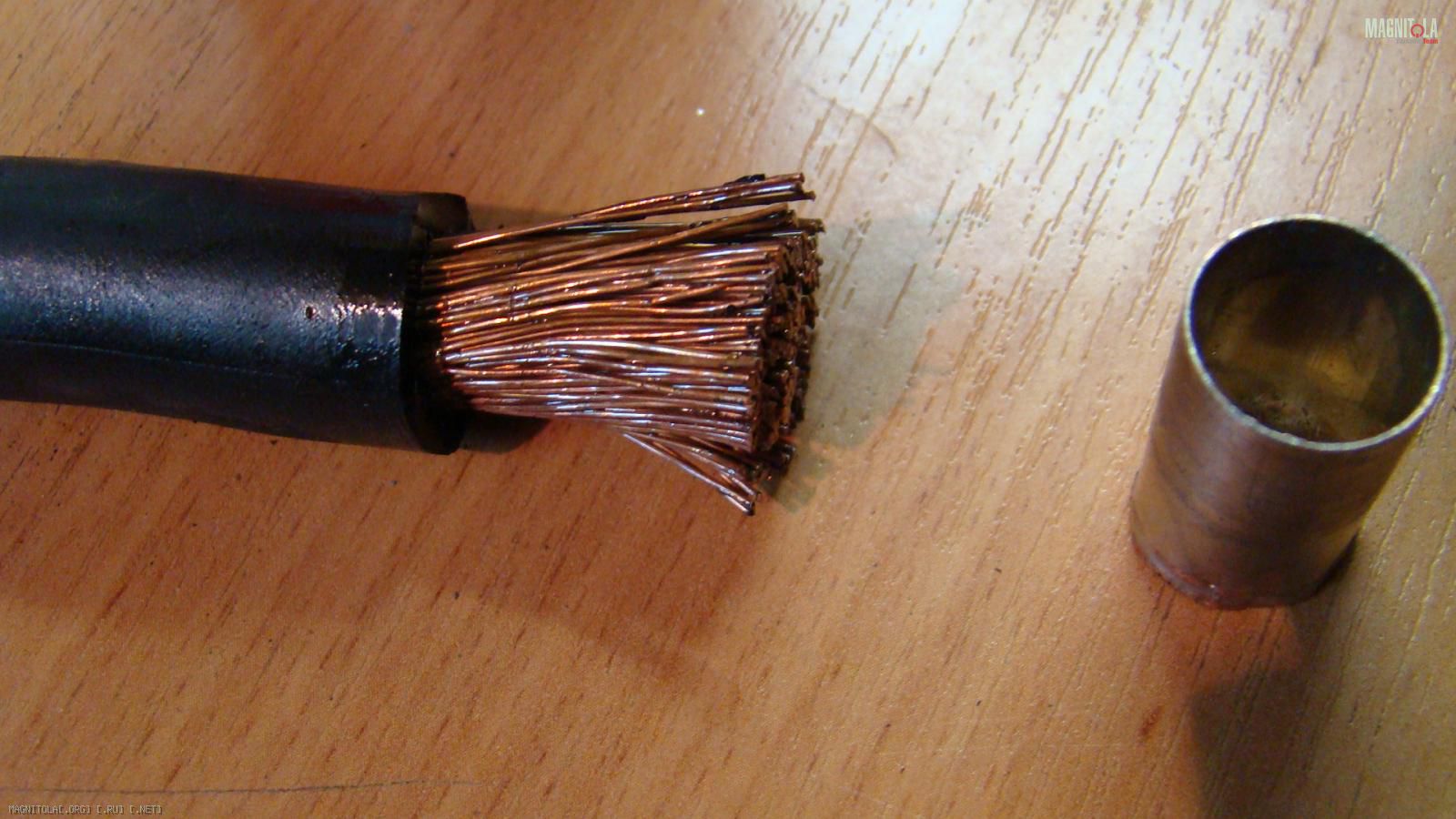

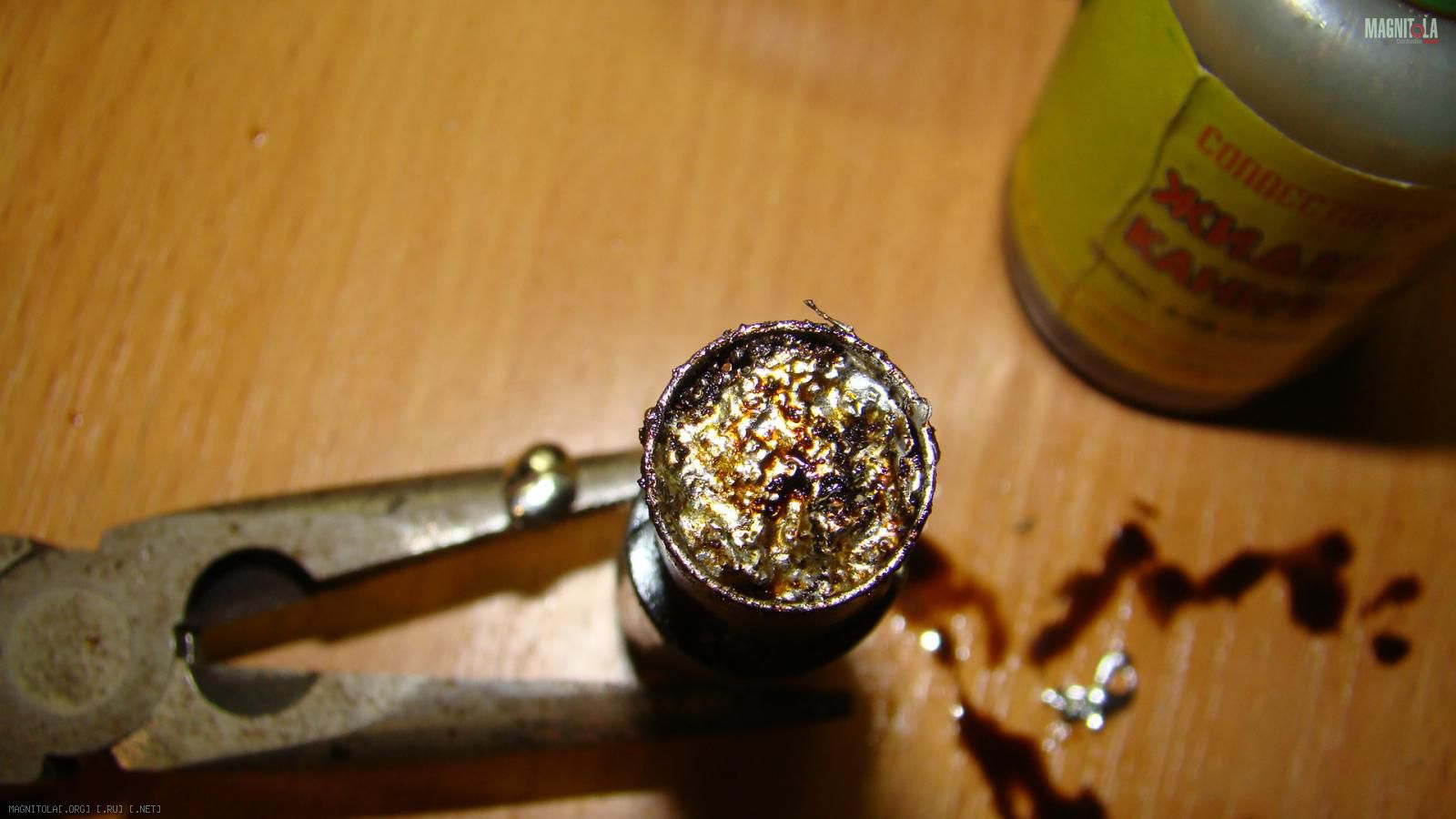

Сегодня попробовал пропаять провод с наконечником, минут 10 длилась процедура. Ждать было некогда когда остынет, уехал. Завтра разрежу посмотрим как пропоялся.

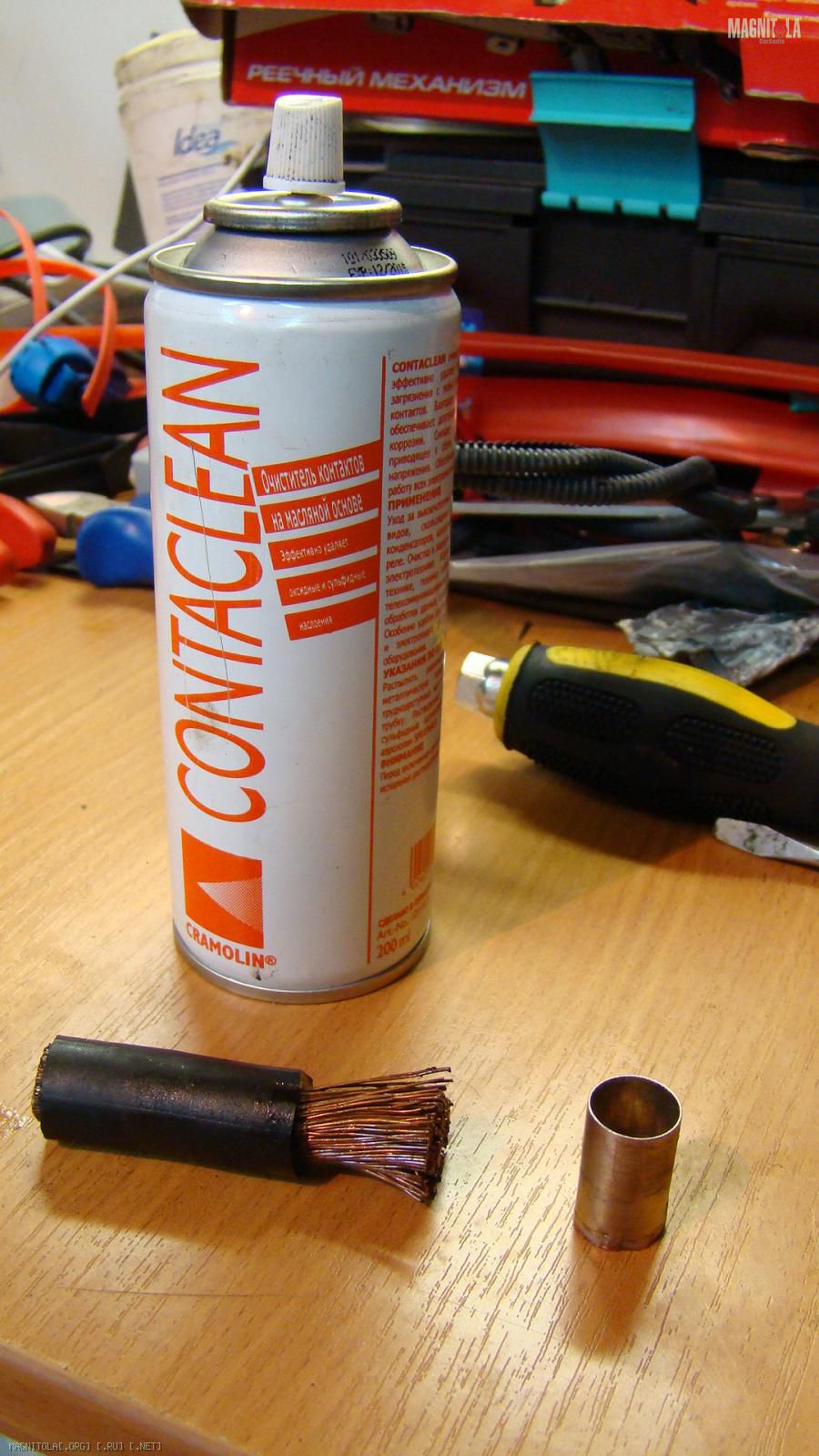

Вложение 218620Вложение 218624Вложение 218628

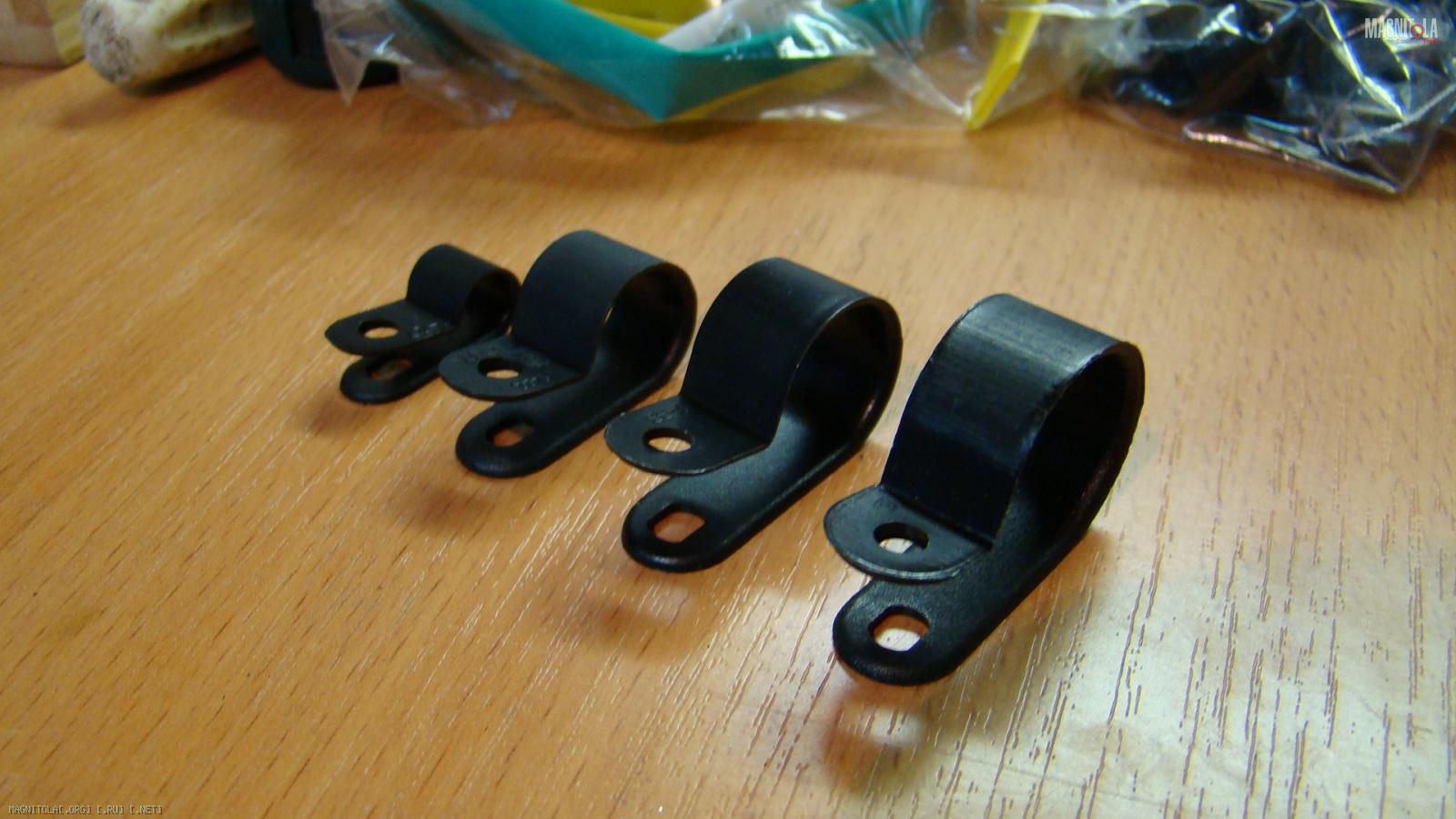

Вот, кстати, крепеж для проводов.
Вложение 218632
Почему именно такой крепеж?а не например самоклеющиеся площадки..?Вложение 218664
Вон те черные невероятно удобно пользовать на дереве, многоразовые, широкие, стоят копейки. Опять же эстетичней хомутиков на площадках.
На металле - да, самоклейка рулит, у меня бы рука не поднялась в кузове дырки под крепеж сверлить.
test482, правильно говорит. Усилители висят на площадке из фанеры обтянутой карпетом.Цитата:
Сообщение от Pro_ceed
dozker, Красава. подписался на тему.

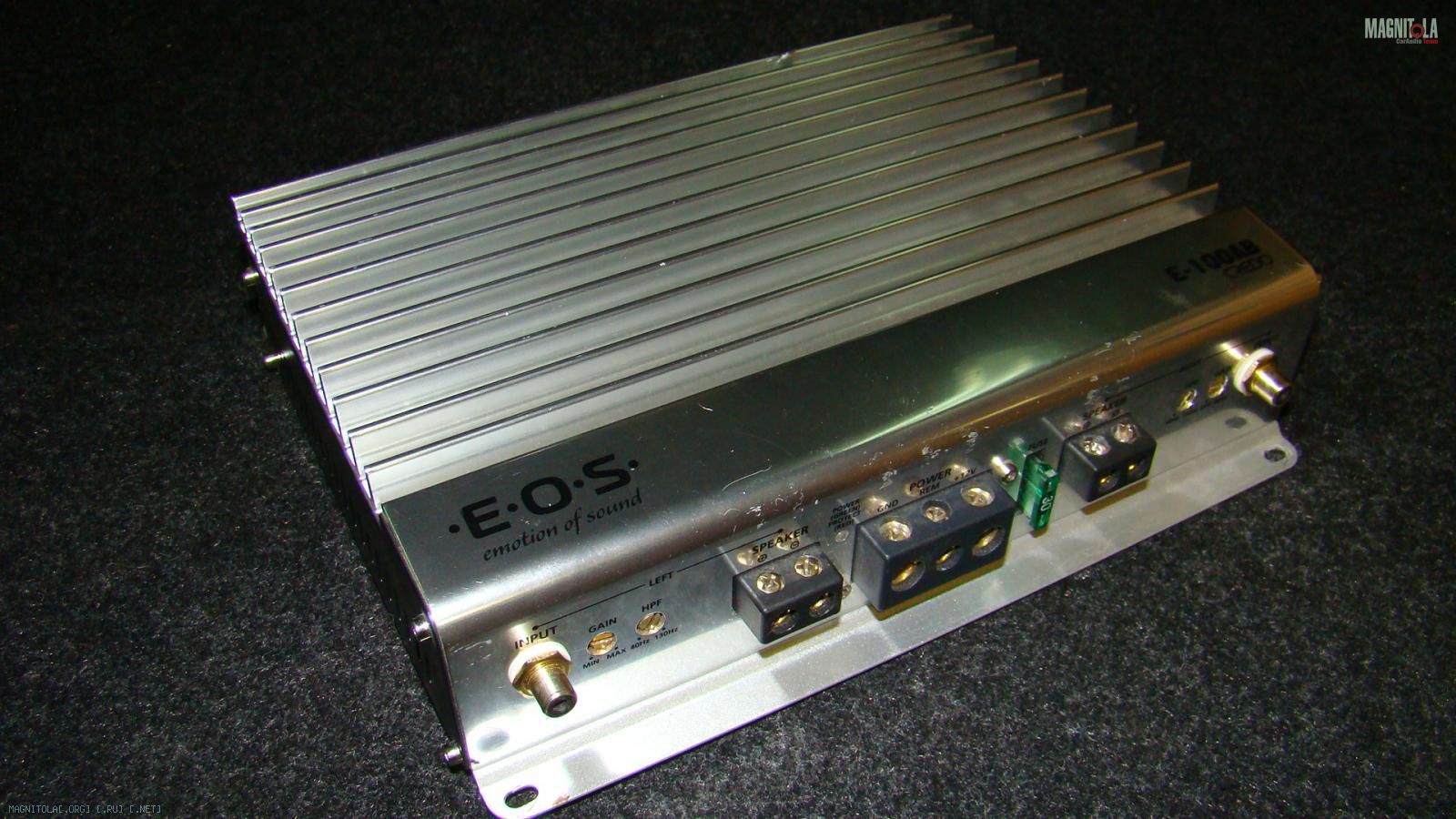

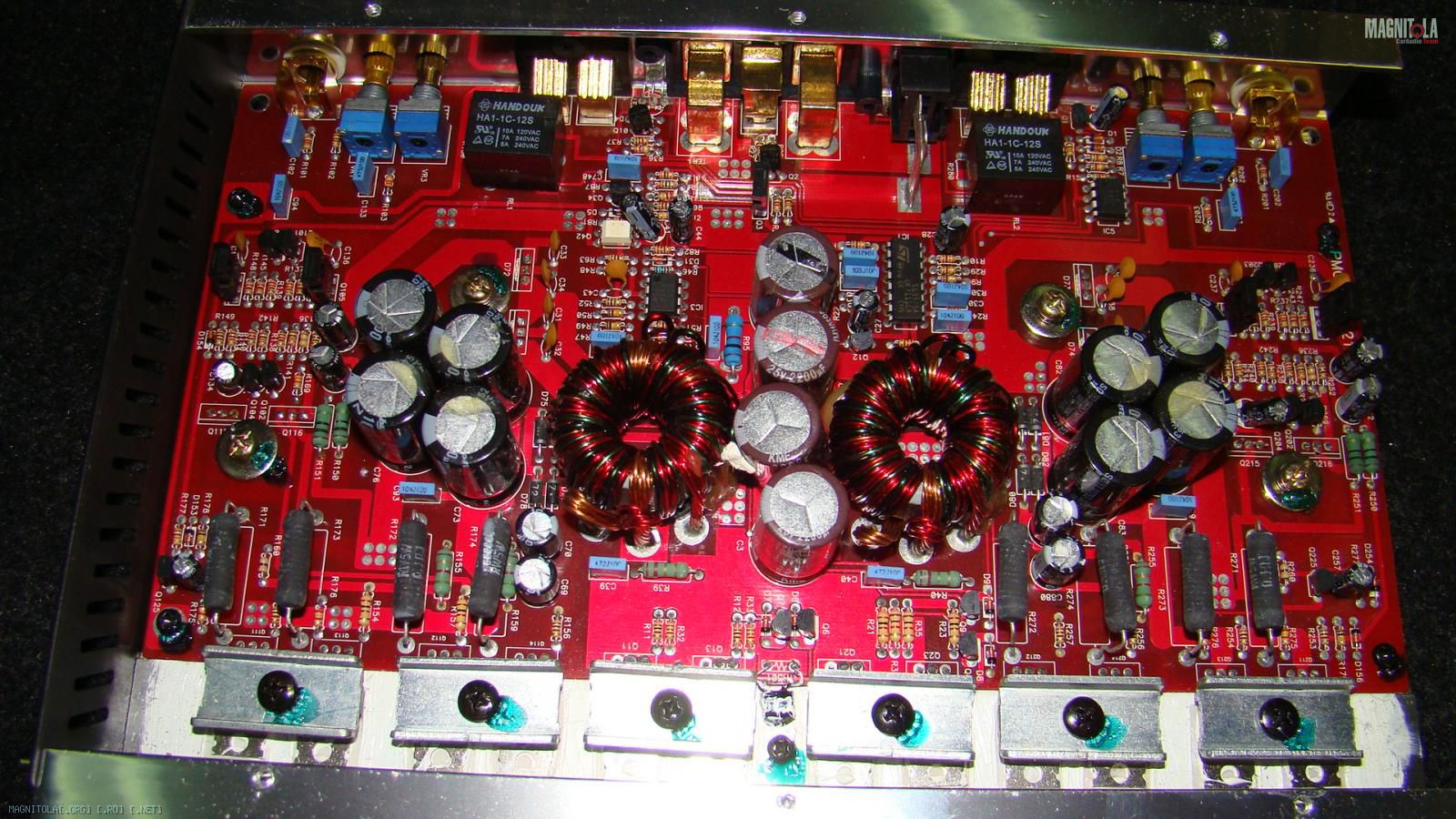

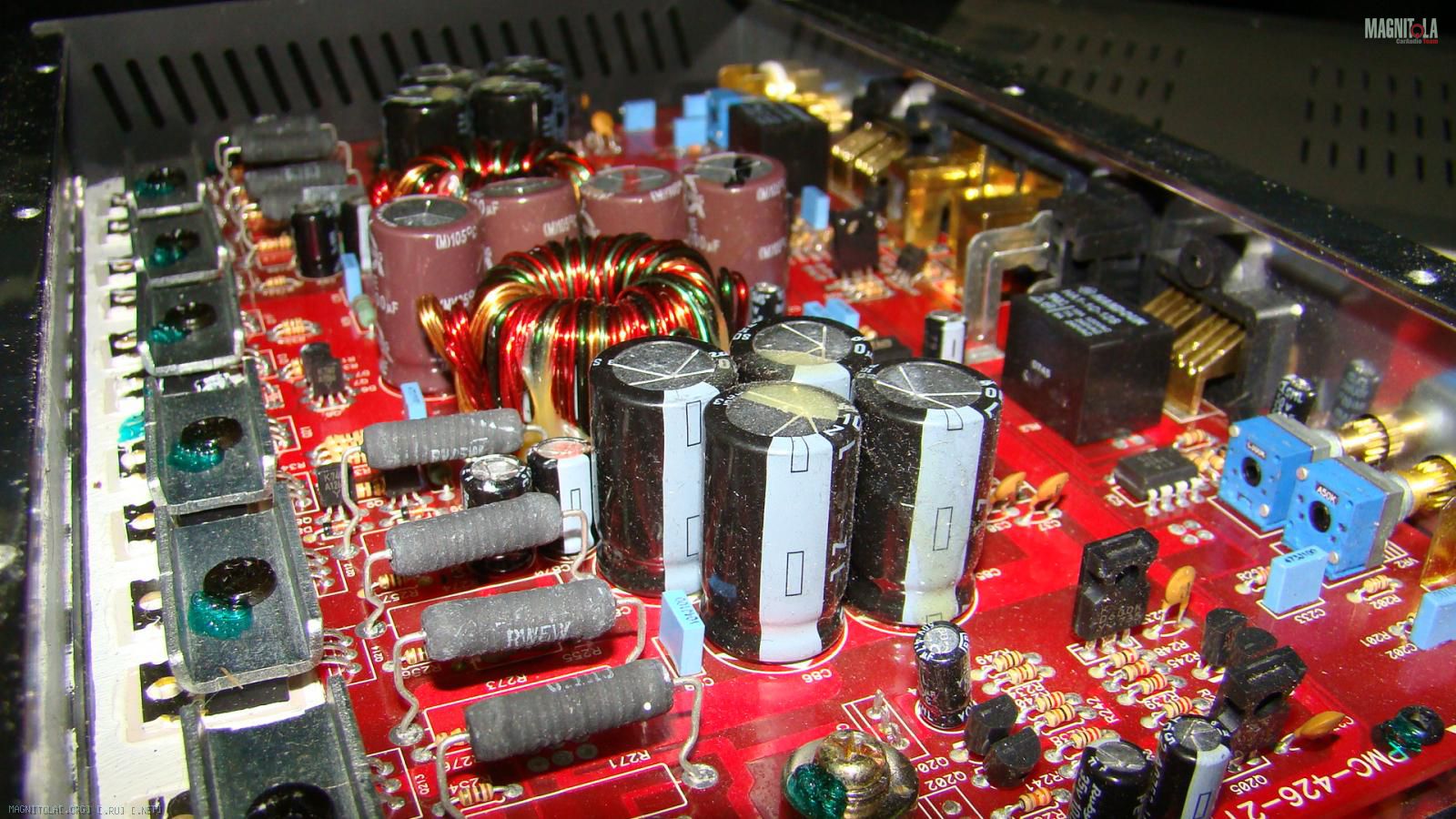

Вчера наконец то замутил недостающий компонент.
Вложение 218872Вложение 218876Вложение 218880
Поздравляю с приобретением)
Прошу оценить, дать рекомендации, критика приветствуется.
Вложение 222374Вложение 222376Вложение 222378
Дальше все соединил, проверить, порядок еще не наводил.

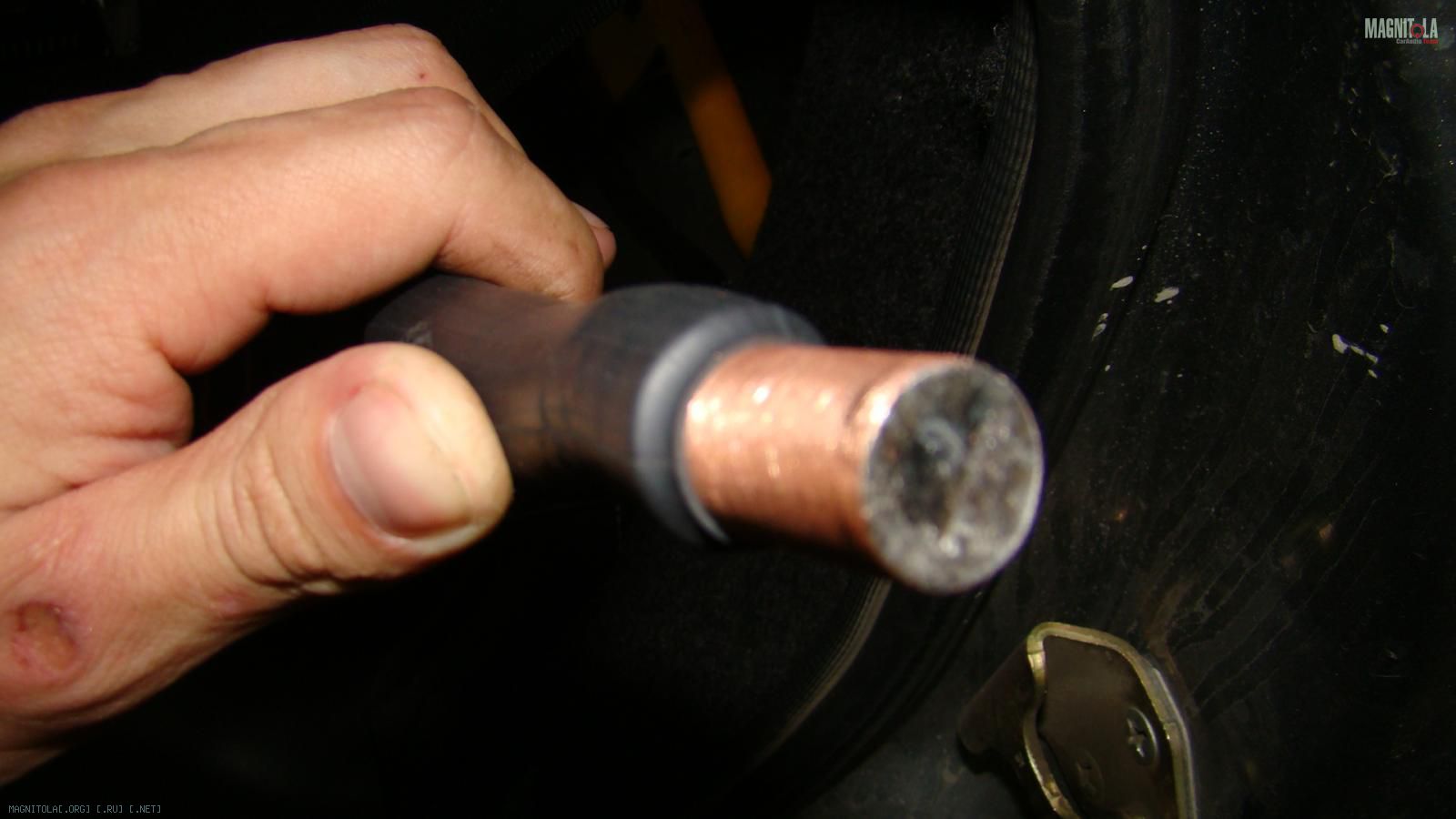

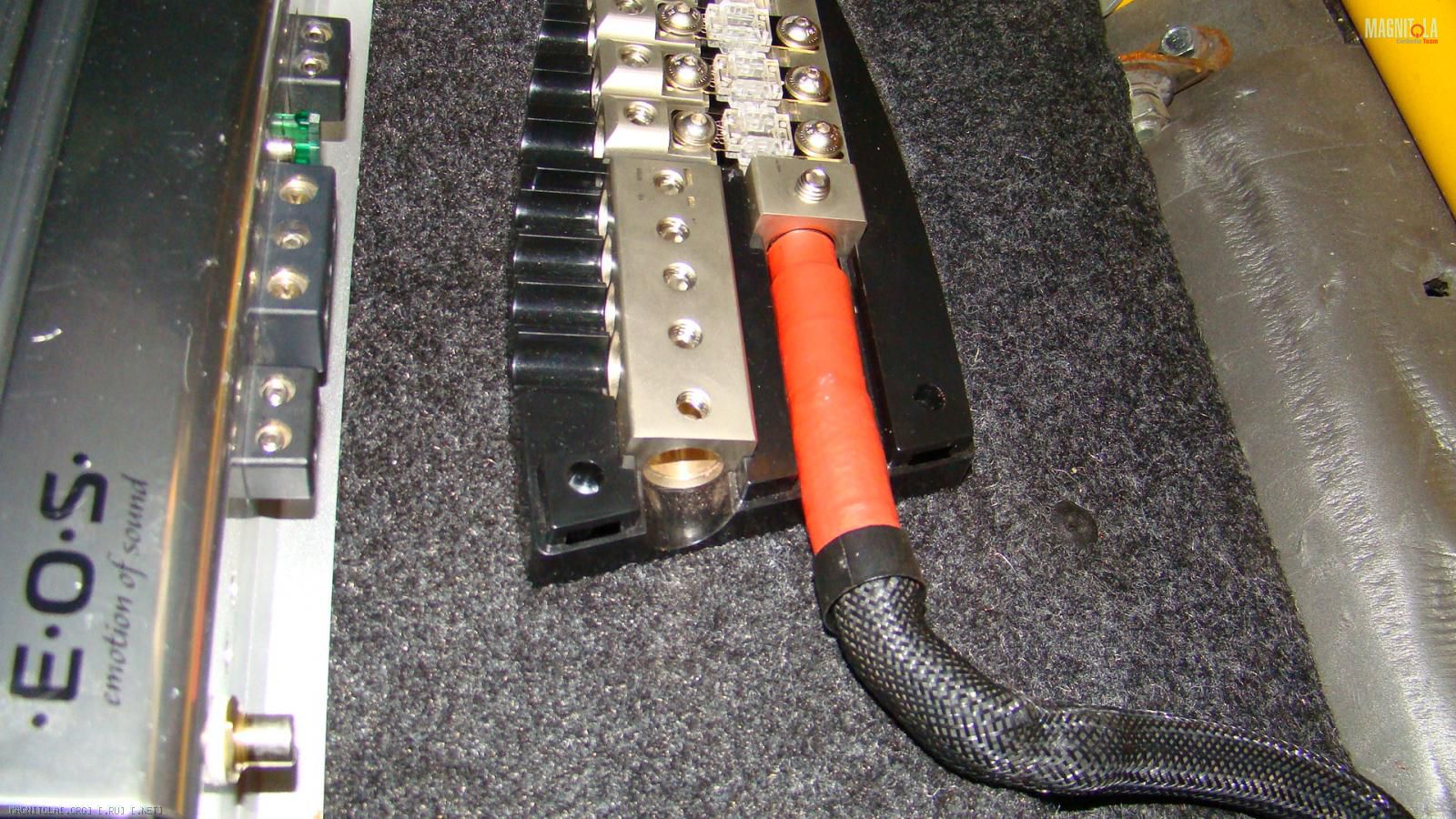

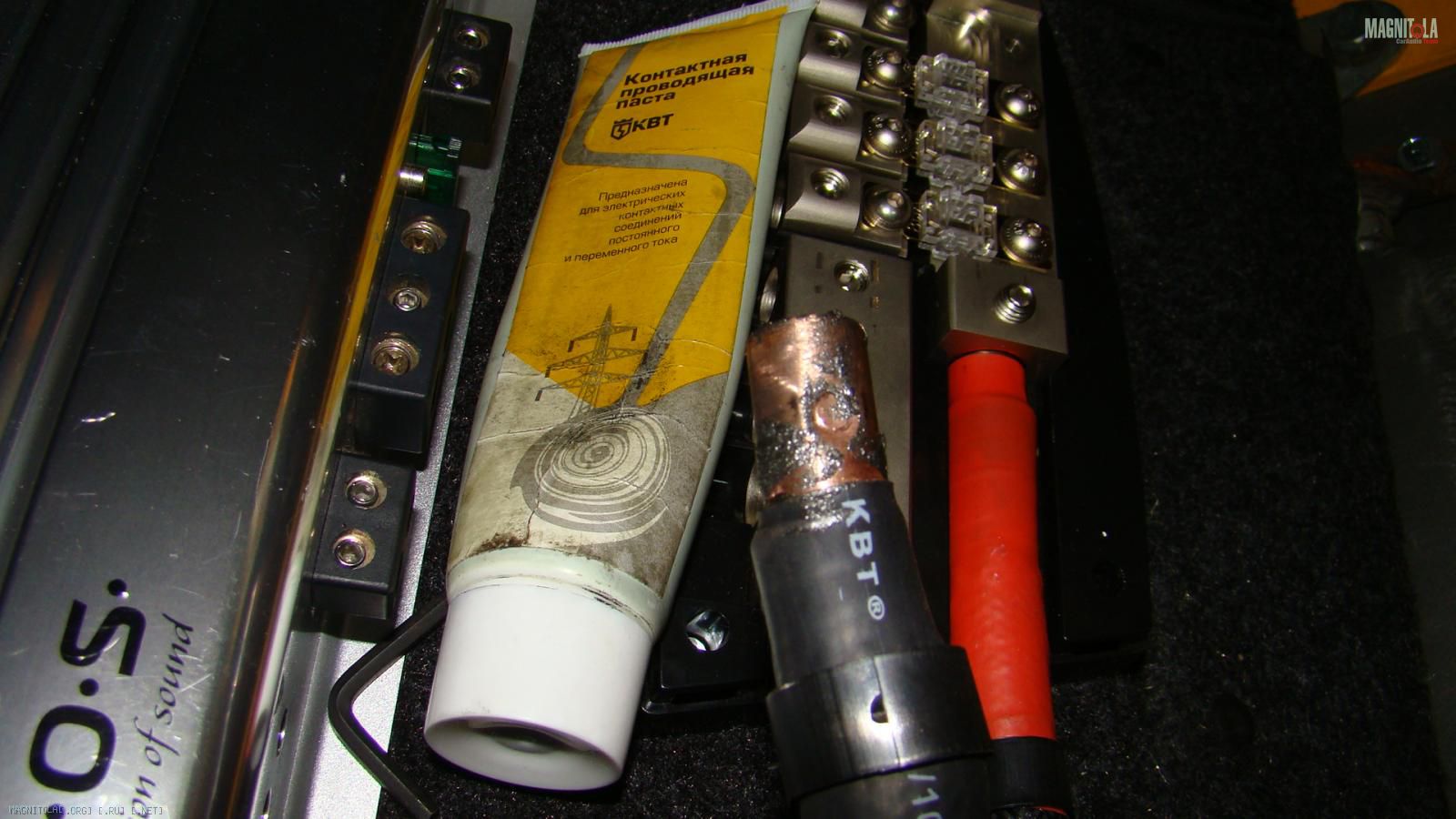

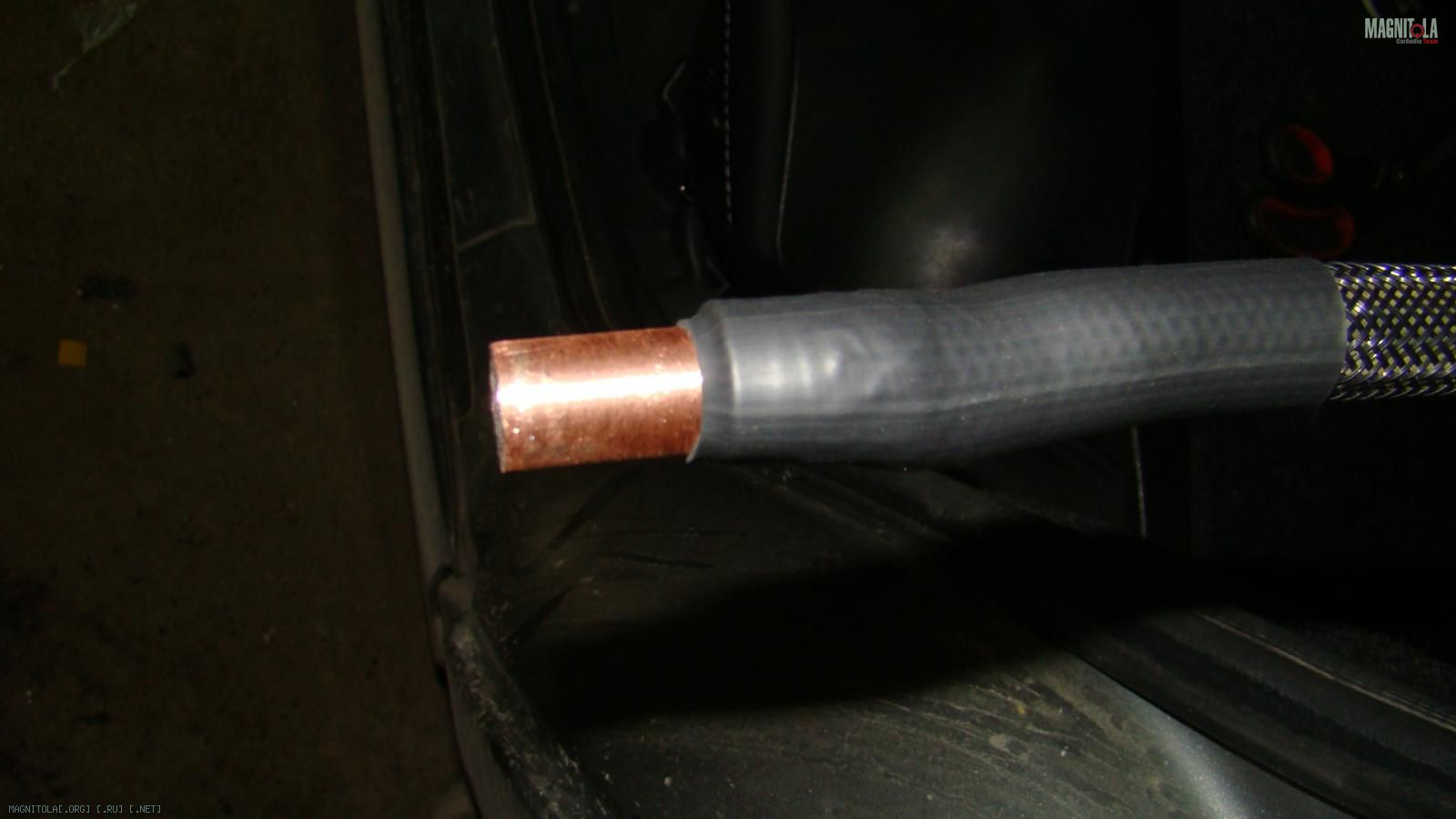

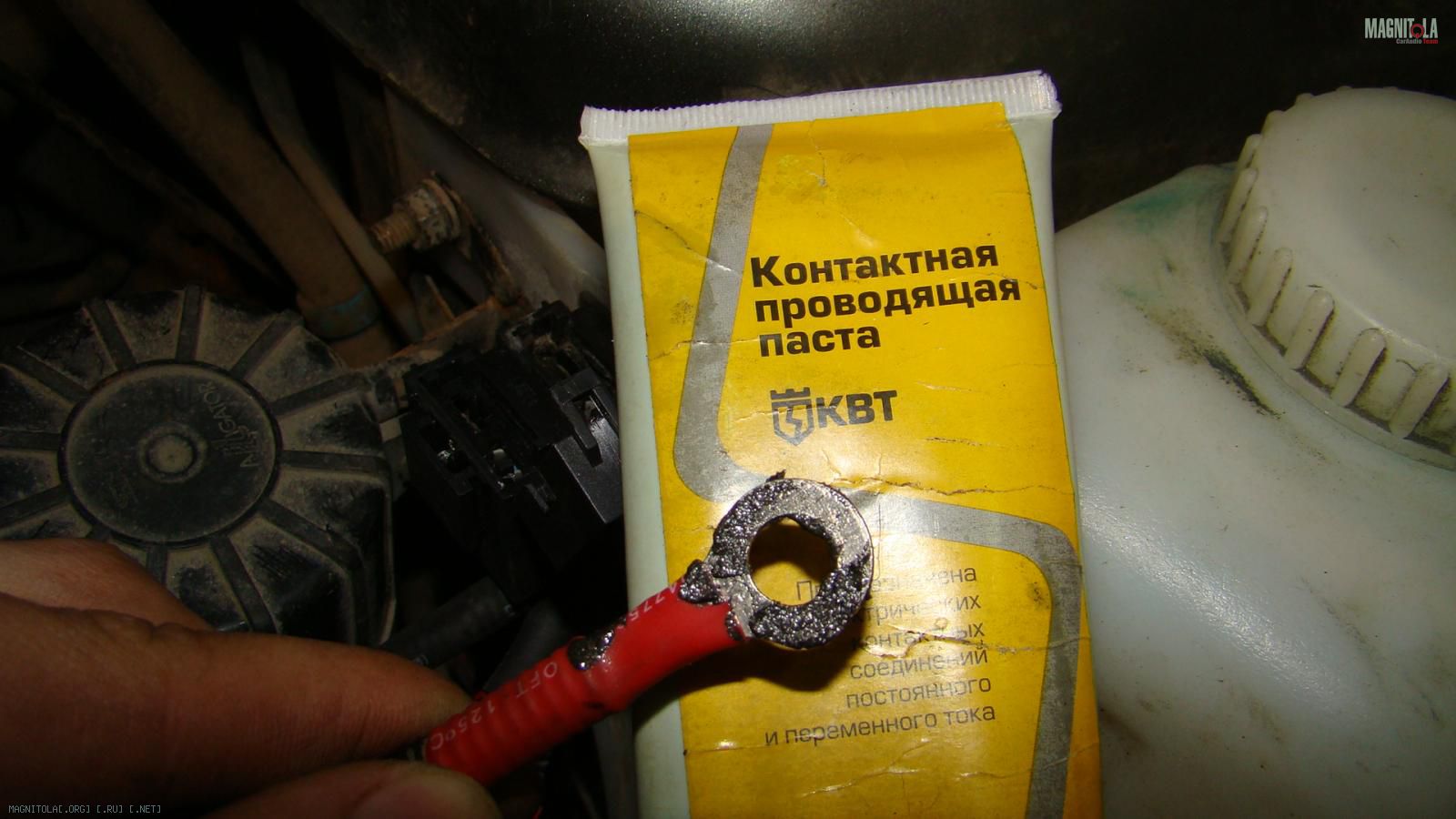

Обпоял силу в наконечнике. При в ходе в дистр смазываем токопроводящей пастой.
Вложение 222380Вложение 222382Вложение 222384Вложение 222386Вложение 222390

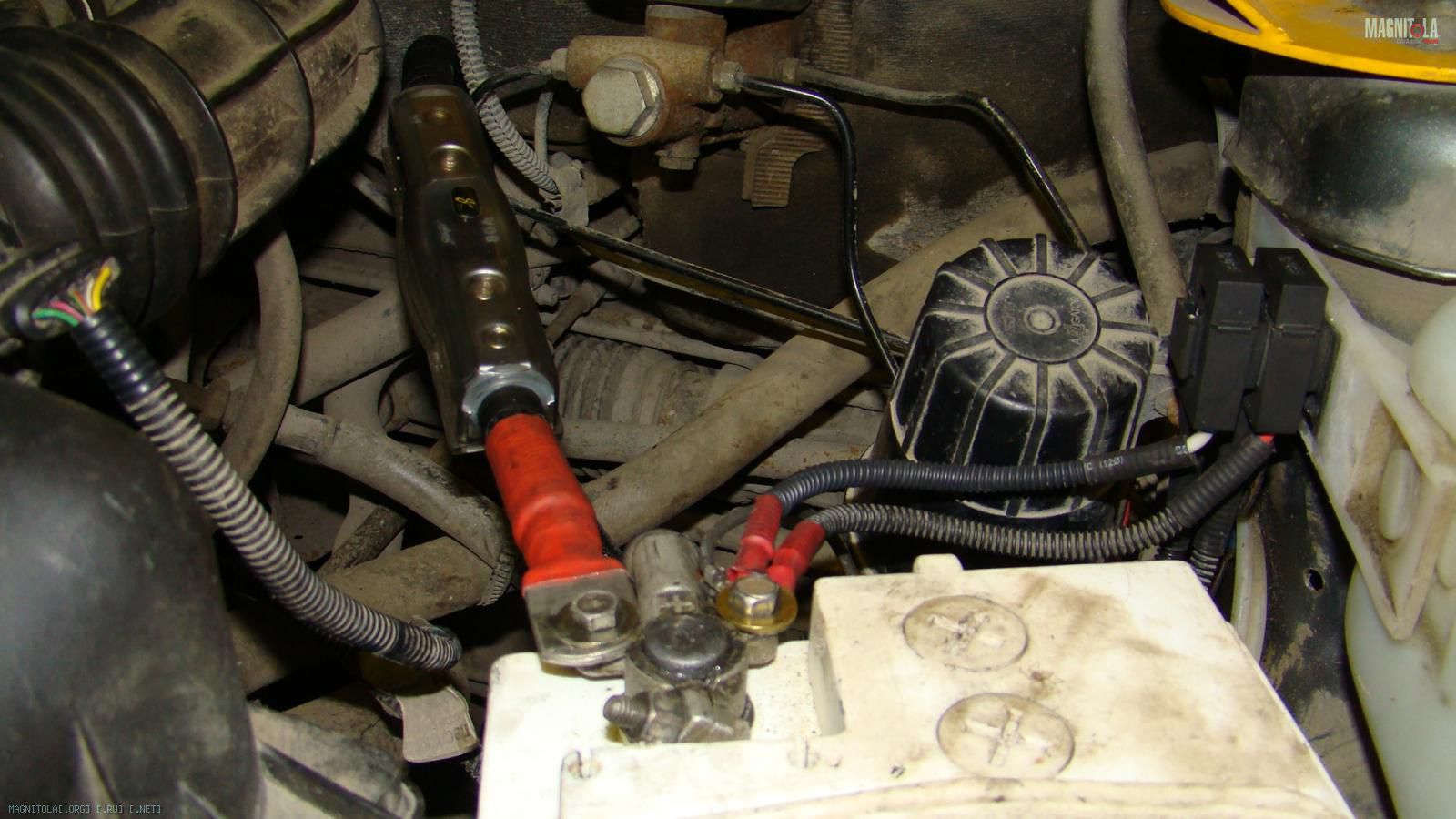

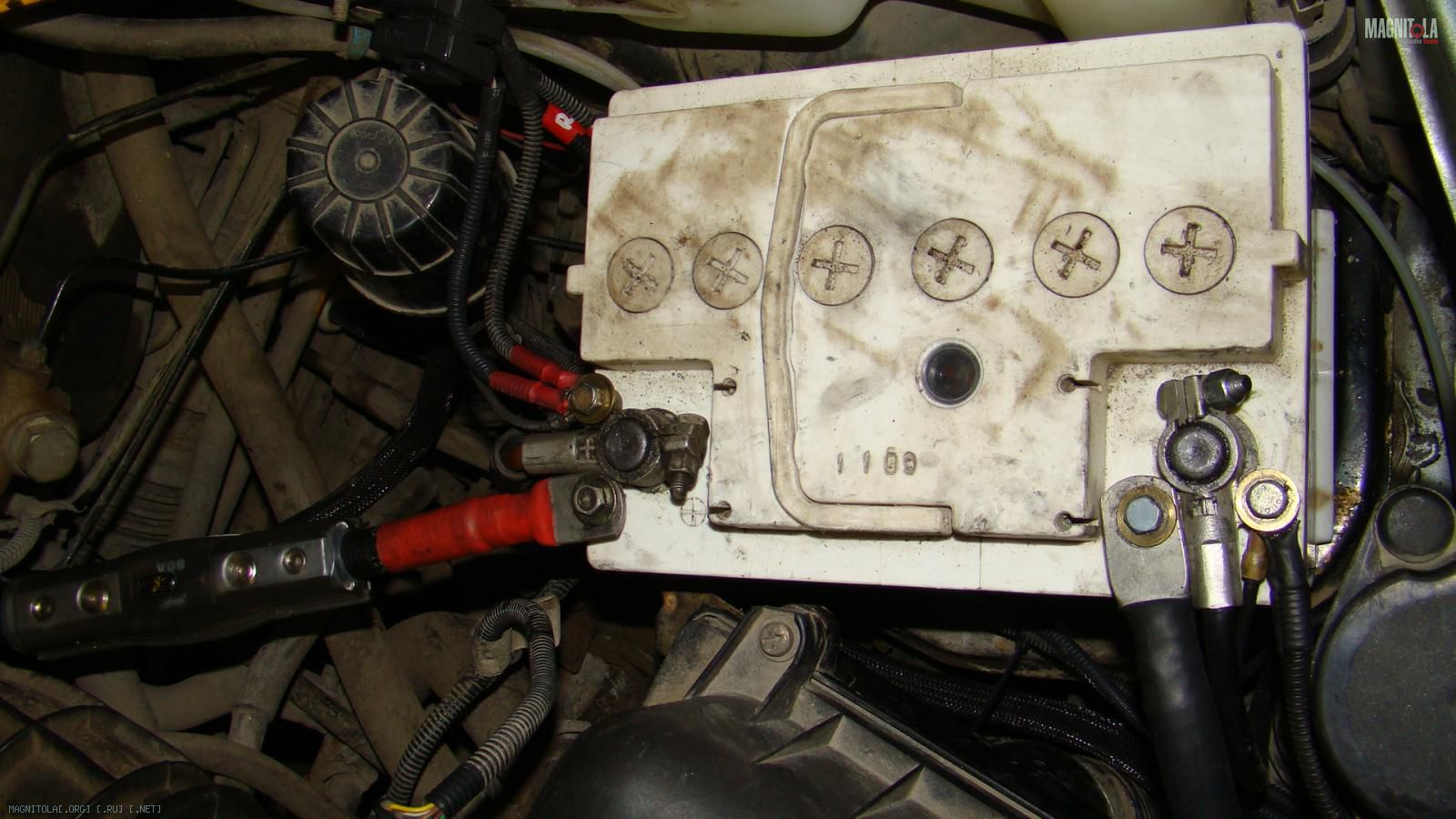

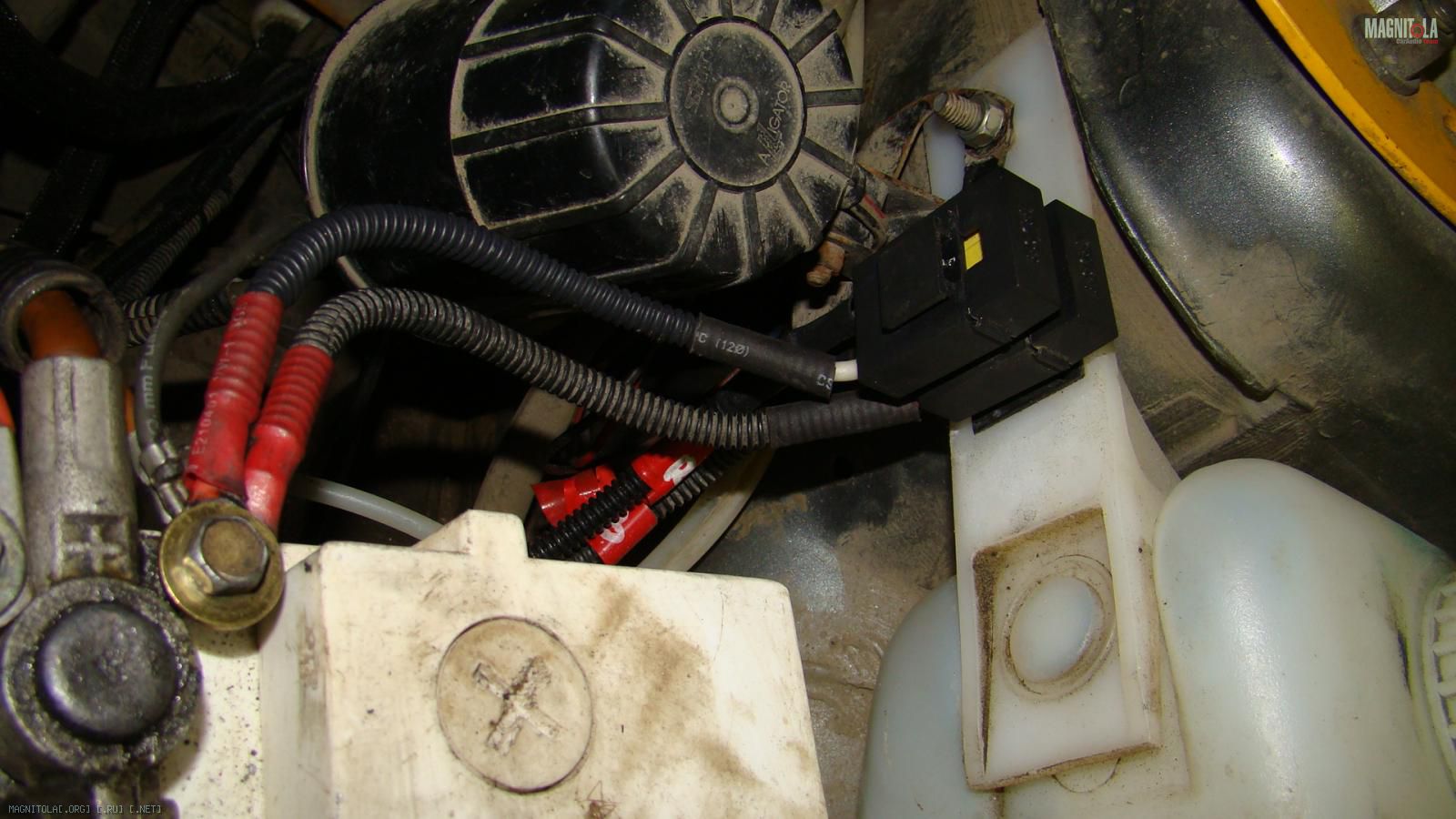

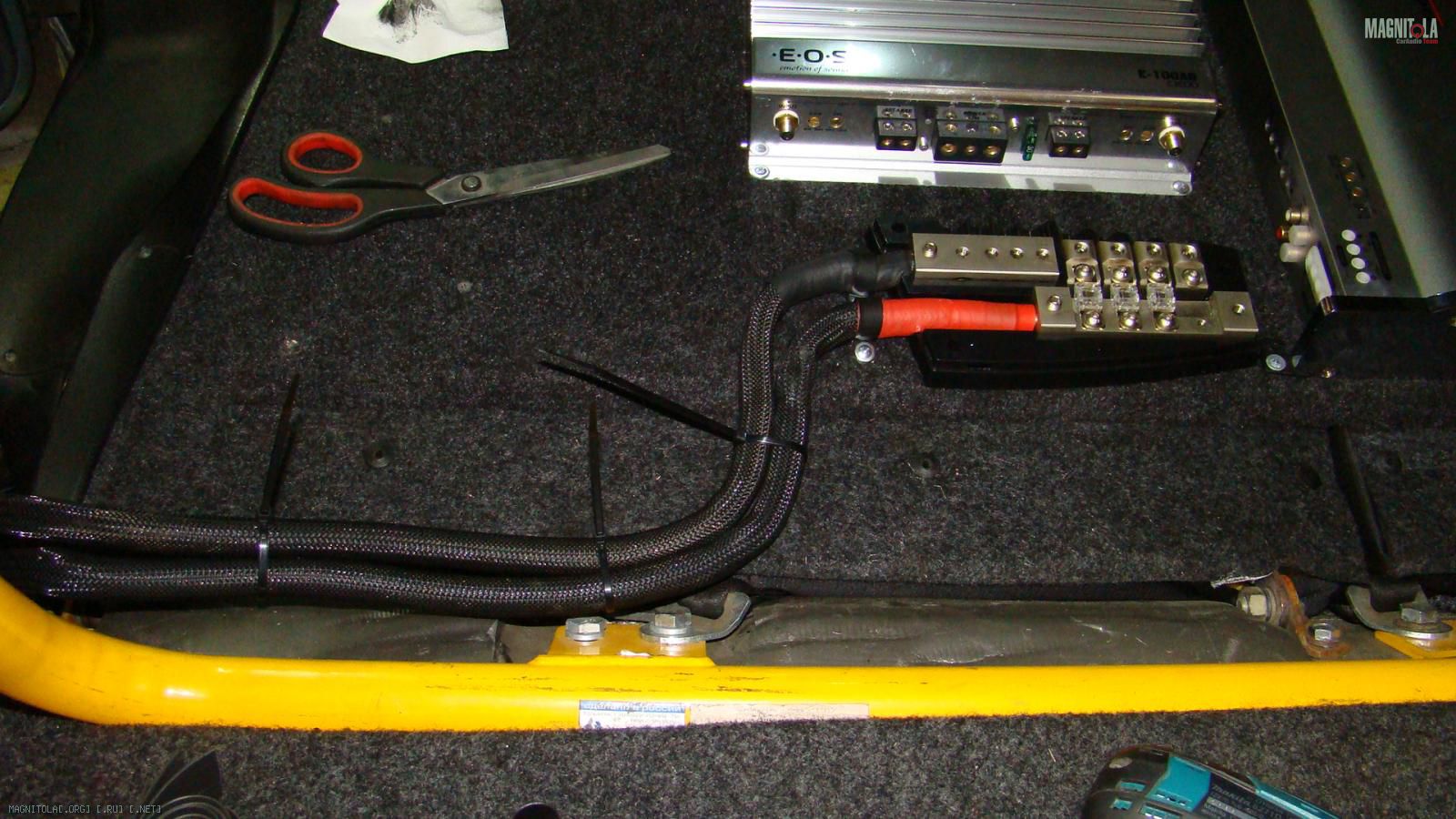

Ставим главный пред. Сразу у меня вопрос, держатель должен быть обязательно закреплен или это не регламентируется? В правилах EMMA ничего не нашел.
Вложение 222392Вложение 222394Вложение 222396Вложение 222398Вложение 222400Вложение 222402

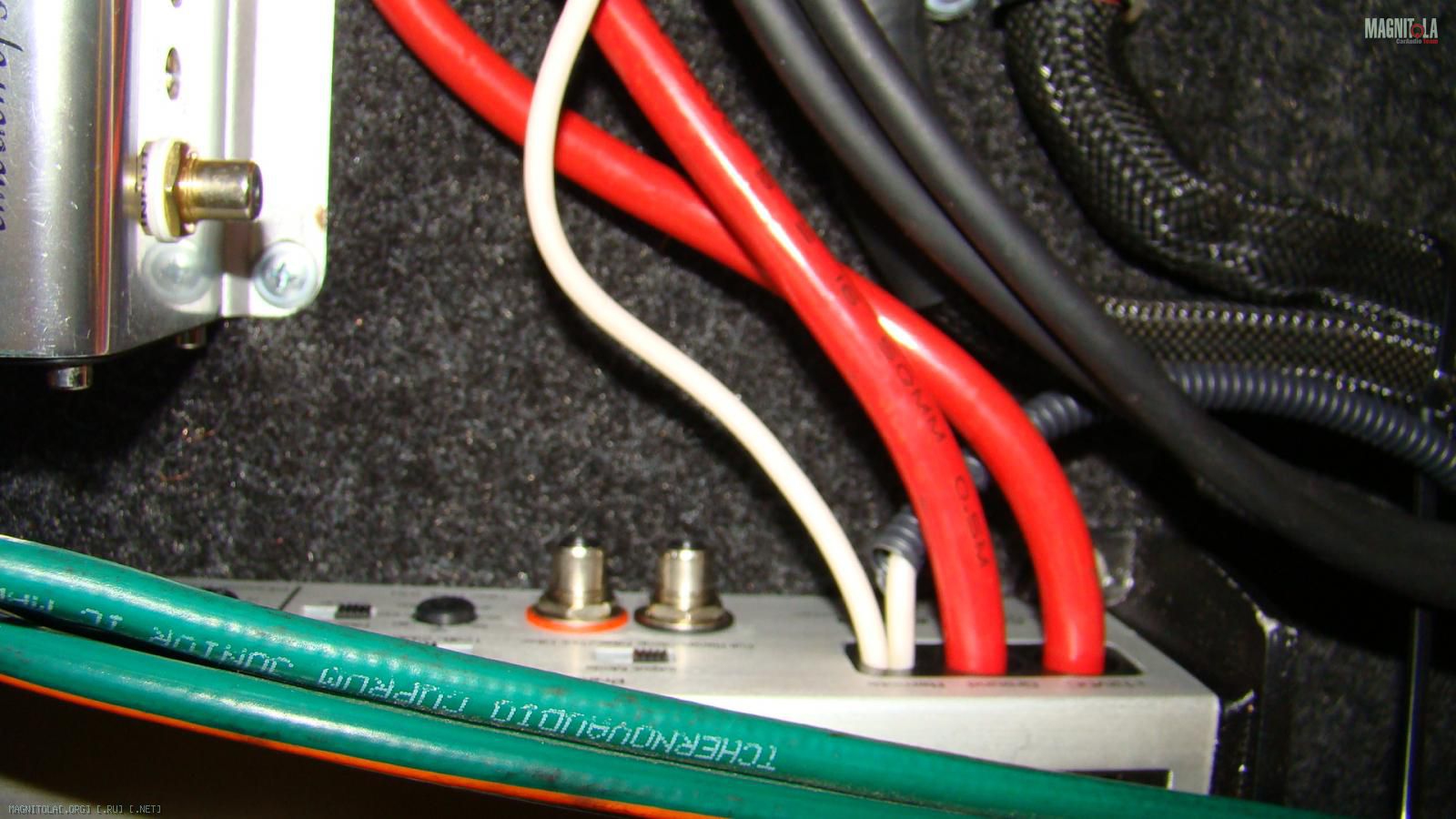

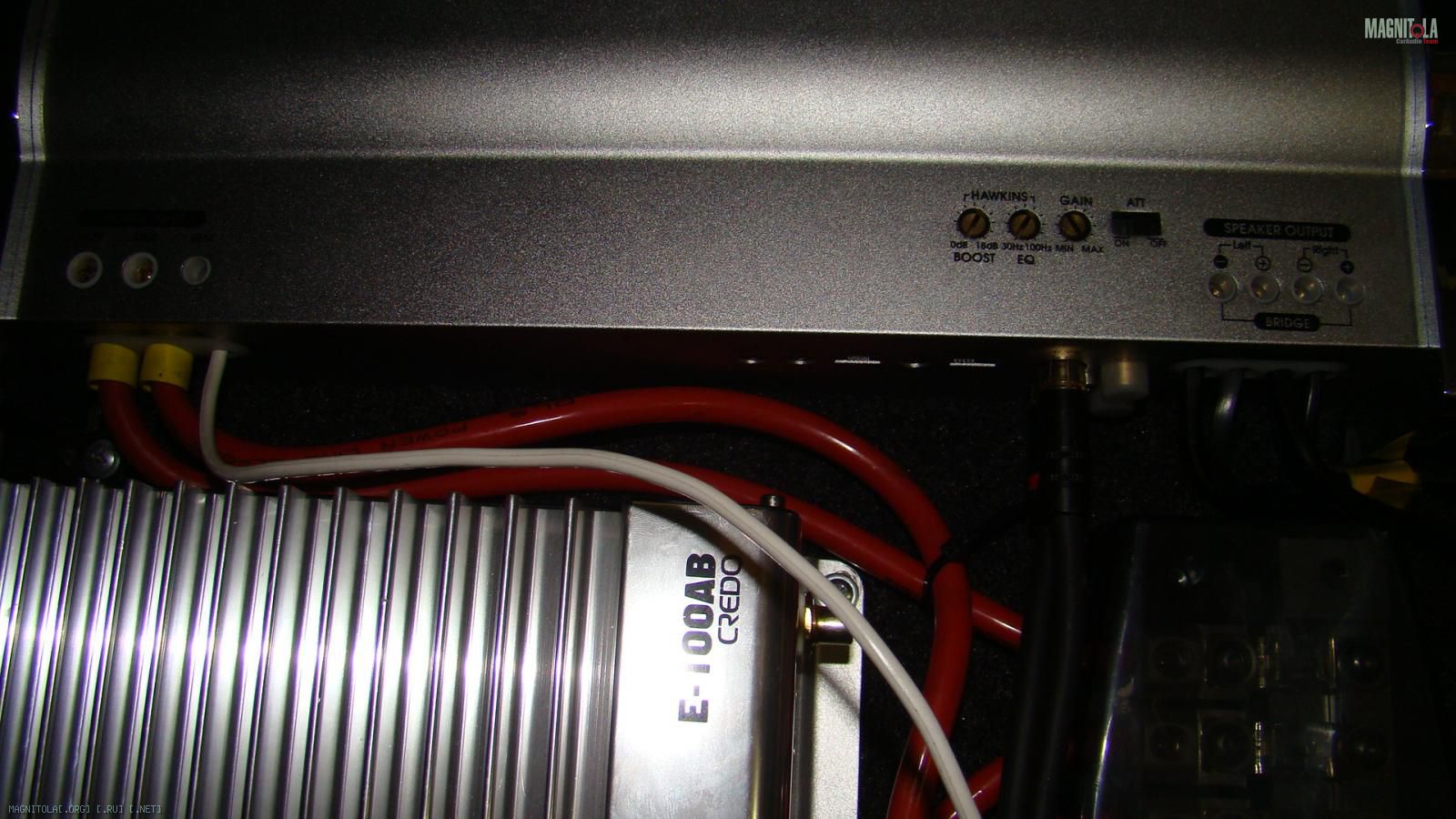

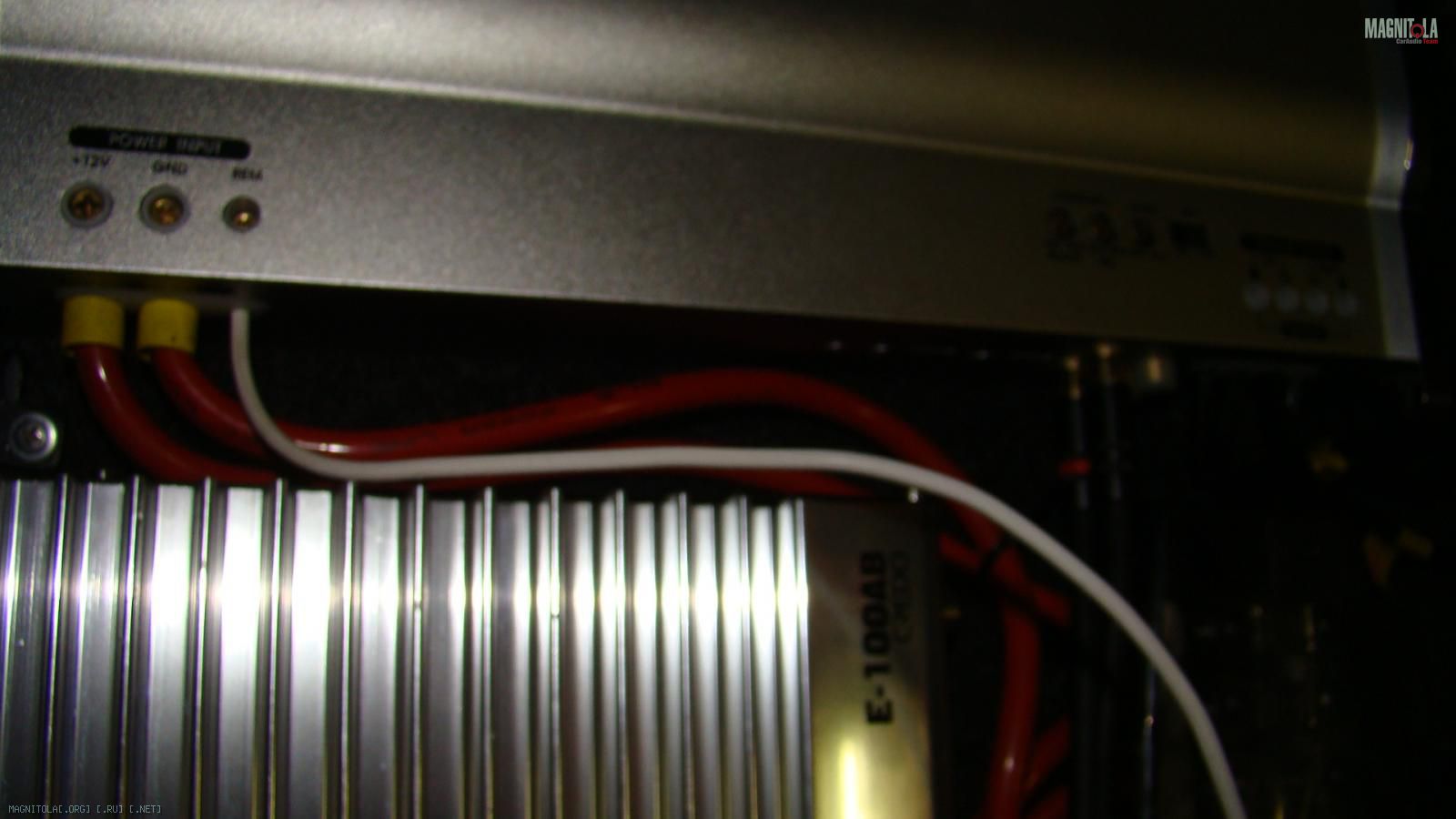

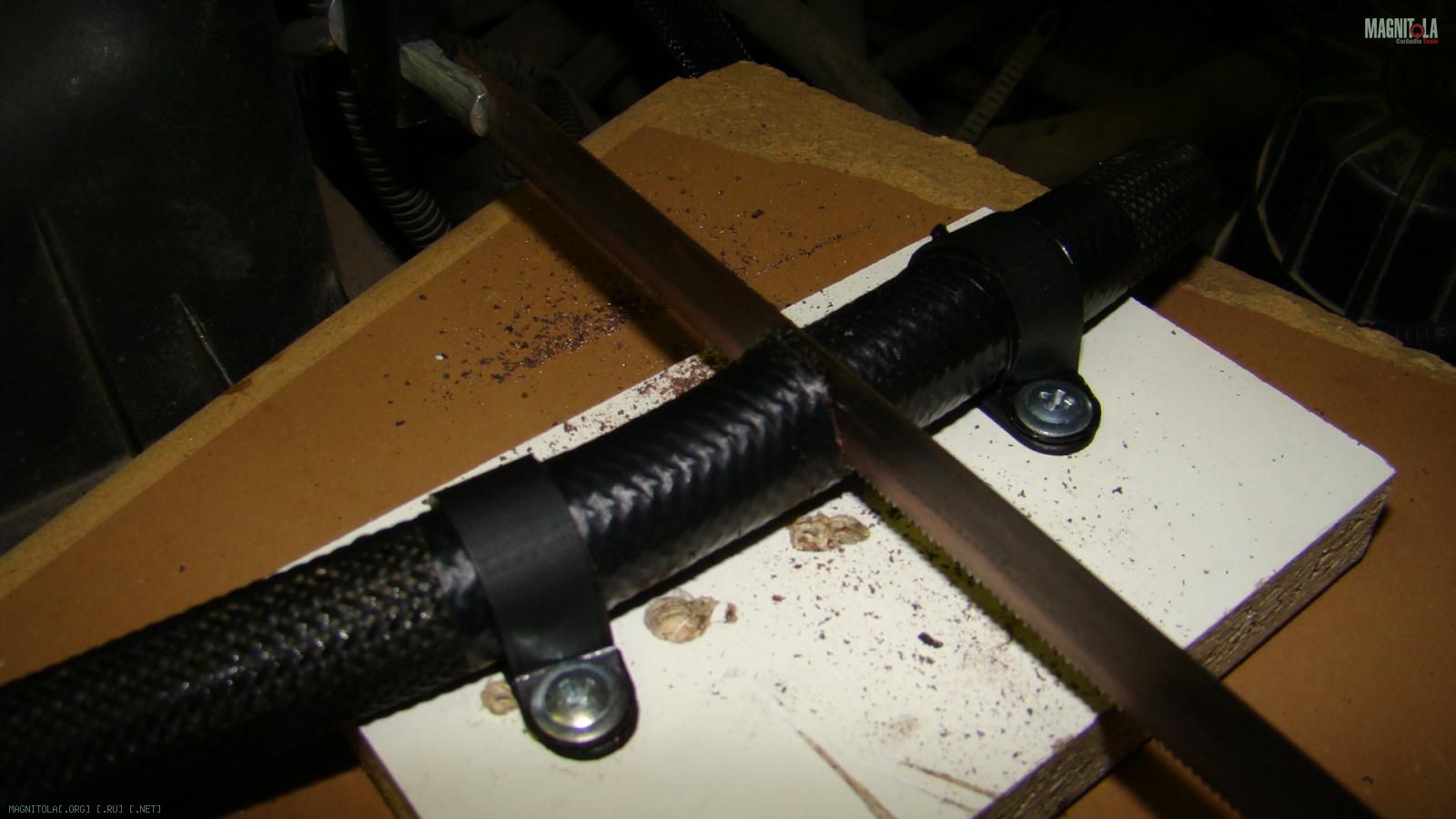

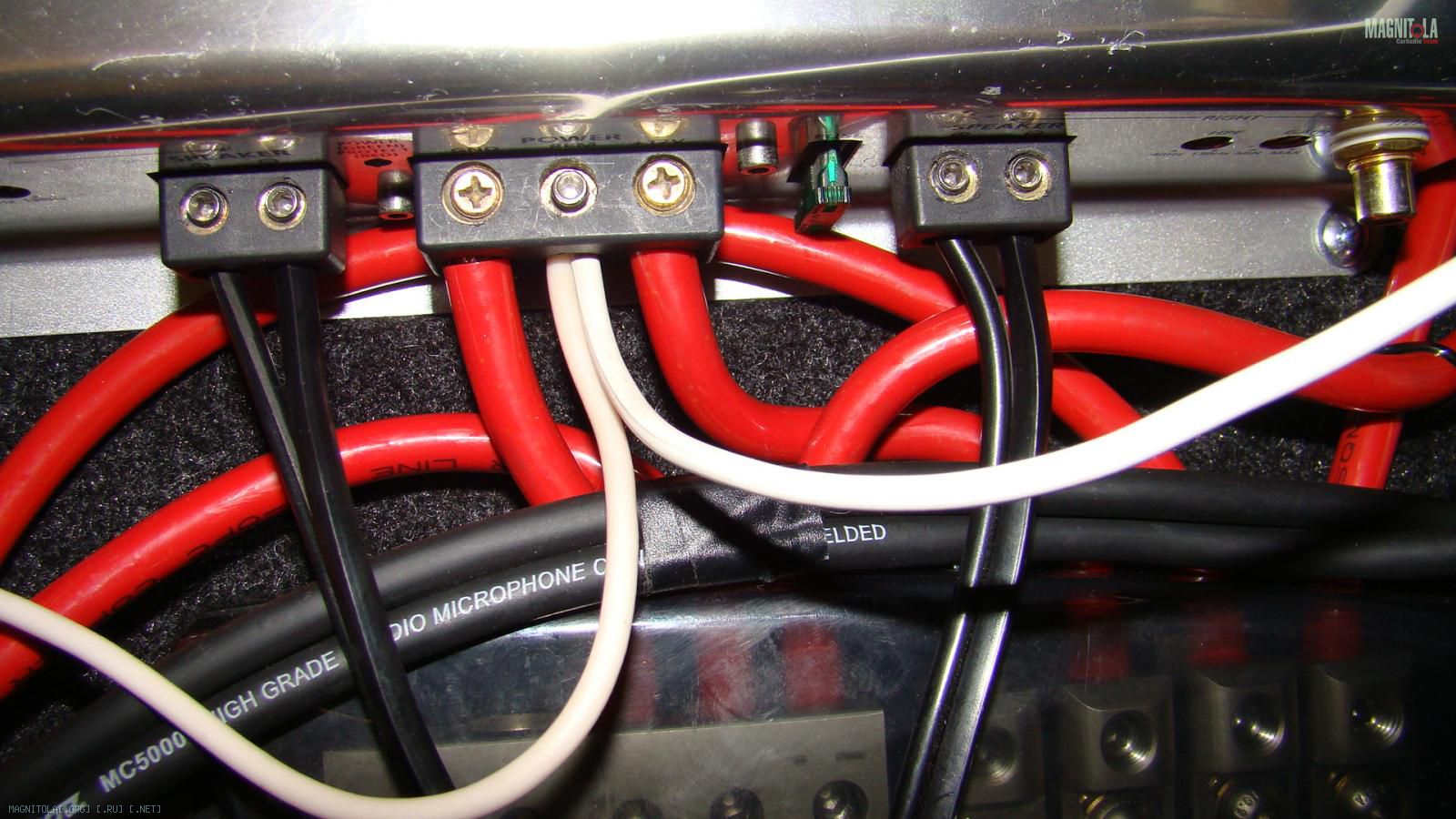

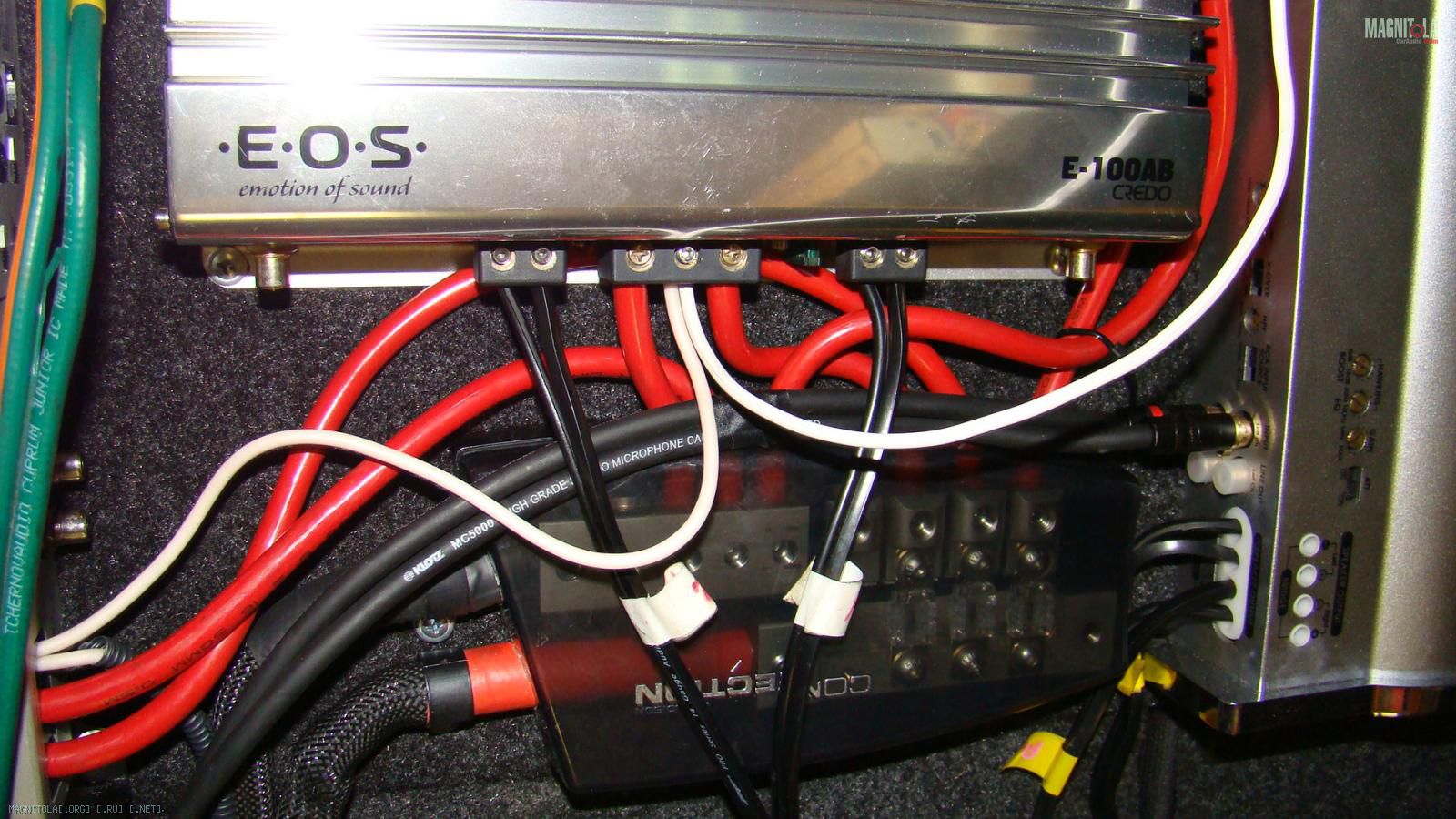

Вот такой бардак сейчас твориться, порядок в праздники будет наведен. Нужно обпаять силовые в наконечнах, одеть змею и все закрепить.
Вложение 222404Вложение 222406Вложение 222408Вложение 222410Вложение 222412Вложение 222414

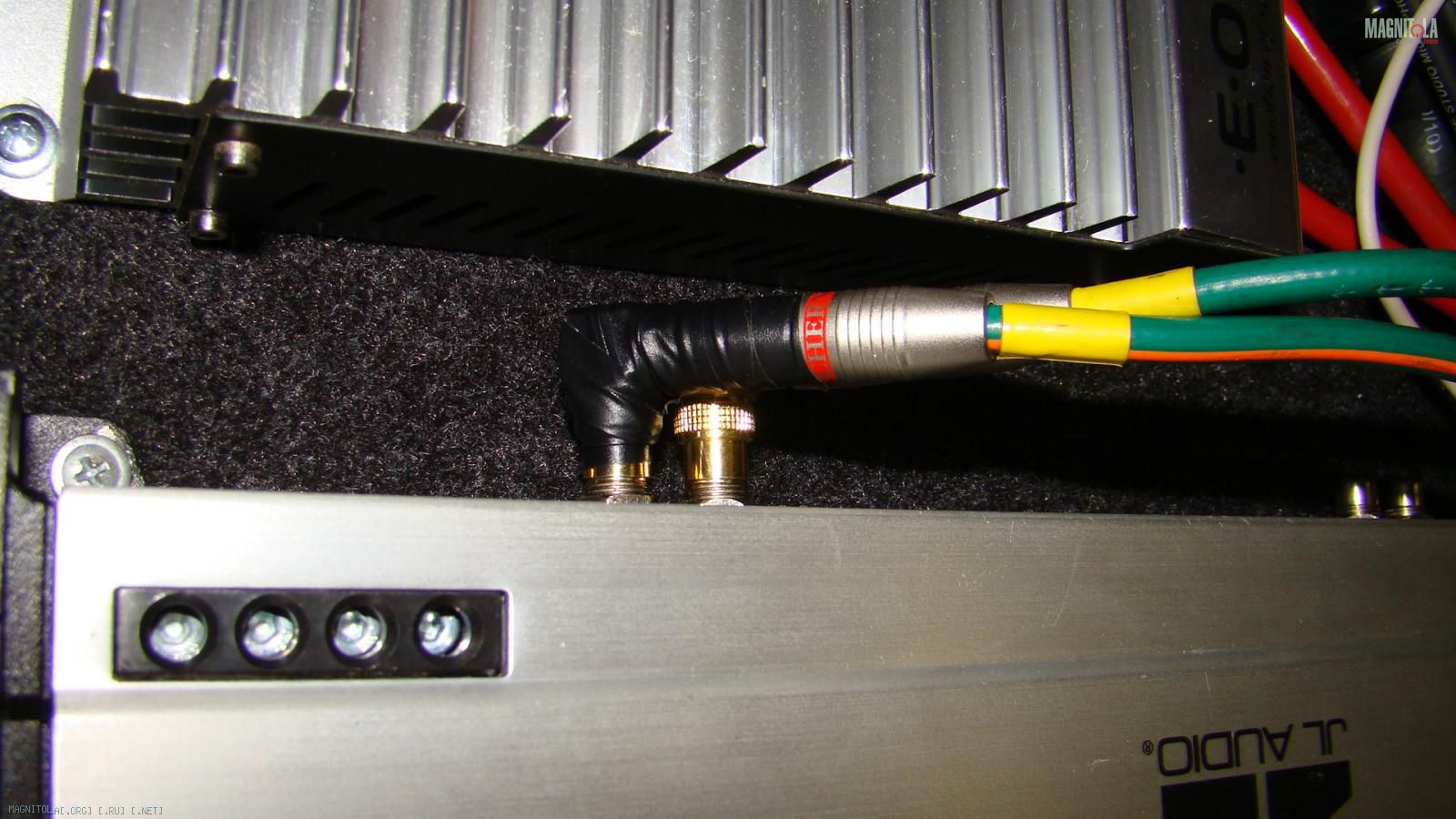

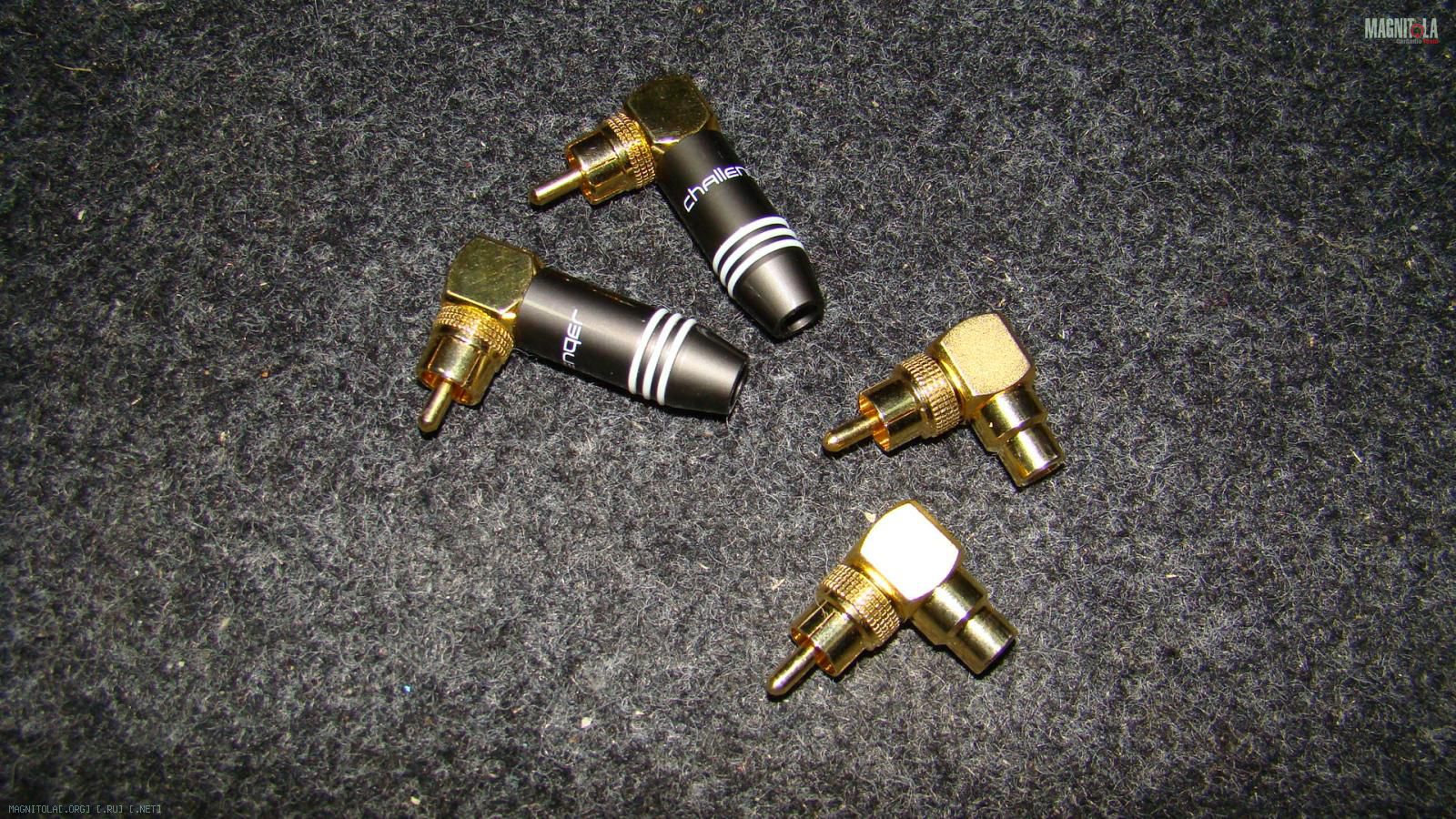

Из за недостатка места линейники в JL не входили, всю неделю искал угловые тюльпаны, даже в нашем большом городе дефицит! Нашел в одном единственном месте и под пайку и угловой переходник Daxx.
Вложение 222416

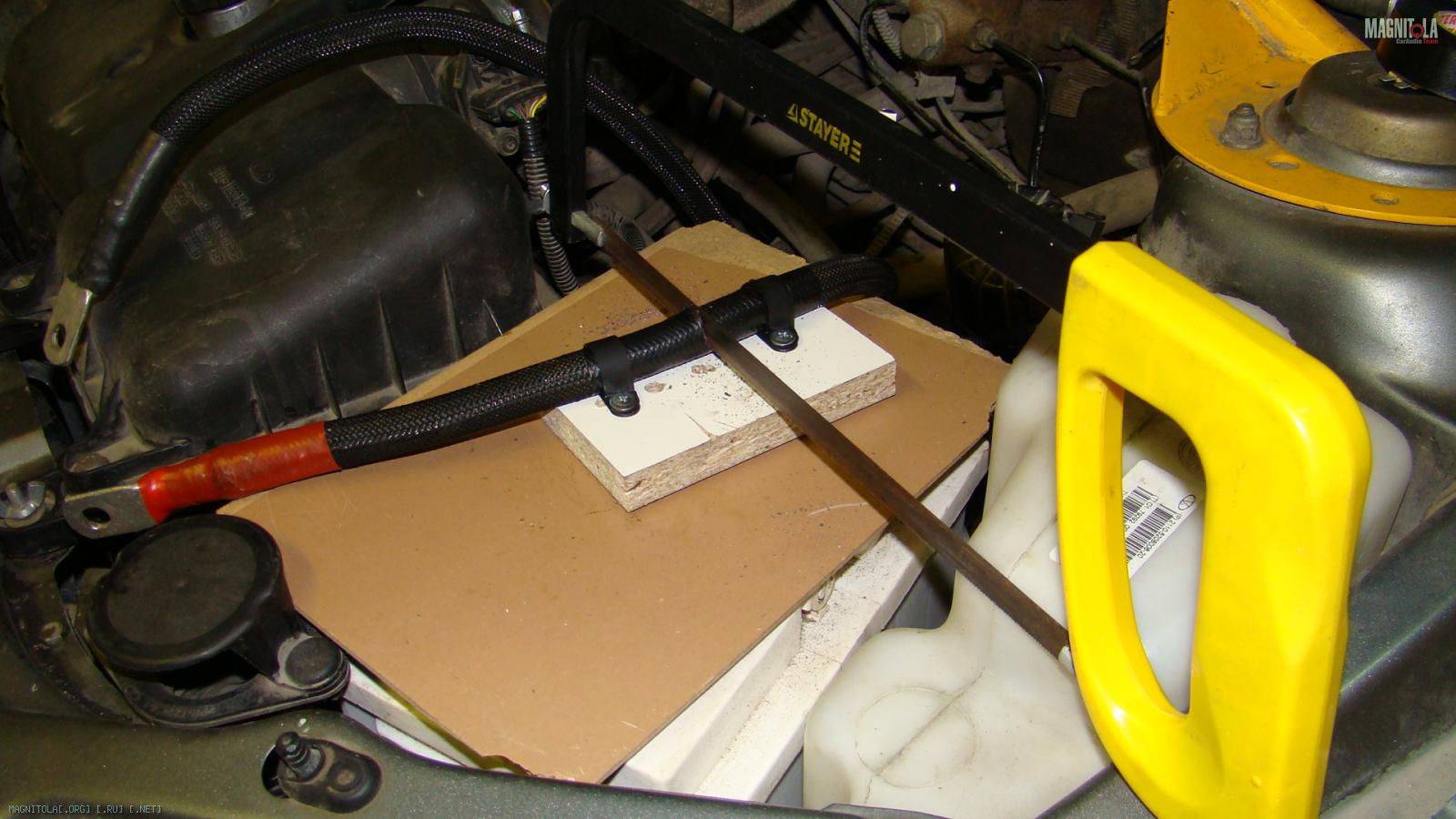

Насколько я помню то главный пред должен быть жёстко зафиксирован, а даже если нет то стоит это сделать. не из-за балов, а для себя. ато так всё красиво, аккуратно, а он болтается....
Фото разрезанного обпаянного наконечника будут?
будут, нажевкой не получается отпилить, тисков нет, зажать не гдеЦитата:
Сообщение от Docent86
Слушай, Димон. Вопрос по пасте КВТ. Купил я её в прошлом году и решил проверить для начала, намазал небольшую дорожку, померил её сопротивление - проводимость плохая. Думаю, пофиг, пусть высохнет, останется медный порошок, тогда проводимость будет хорошая. Дней пять ждал, паста так и не высохла. Вопрос - то же самое будет и внутри контакта заделанного, или с ней что-то происходит под действием тока? У тебя что сейчас с пастой через прошедшее время? Она затвердела?
Паста КВТ вообще похожа на графитовую, не засыхает, есть у меня другая, медная, так вот она засыхает. Внутрь контакта я ее не закладываю, только сверху смазываю что бы не окислялось. У LIQUI MOLY есть смазка для электро контактов, что она представляет хз.
Если я правильно понимаю, то паста - не основной проводник. Основной контакт должен быть металл-металл, а паста вокруг, для защиты от окисления + дополнительный проводникЦитата:
Сообщение от Steel_jackass
Завод изготовитель пишет следующее...
Одним из эффективных путей снижения потерь электрической энергии в контактных соединениях является применение контактной проводящей пасты.
Состав: минеральное масло, загустители, электропроводящая композиция.
Диапазон рабочих температур: от -40 до +100°С.
Использование контактной проводящей пасты позволяет снизить электрическое сопротивление контакта за счет увеличения площади контактирования. Паста работоспособна независимо от рода тока и значений частоты.
Рецептура пасты представляет собой электропроводящую смесь металлического наполнителя с органическими связующими и имеет высокую, стабильную во времени, электропроводность.
Нанесение контактной пасты на поверхность металла обеспечивает долговременную защиту электрического контакта от различных физико-химических процессов, происходящих в процессе эксплуатации.
Применение пасты снижает трудозатраты на обслуживание контактных соединений, увеличивает временной интервал между ППР. Электропроводящую пасту рекомендуется применять при монтаже новых соединений, при проведении ППР или при достижении контактными соединениями температур, регламентированных ГОСТ 10434.
Контактная проводящая паста:
- нетоксична, соответствует требованиям IV класса по ГОСТ 12.1.007-76;
- предназначена для разборных и неразборных электрических контактных соединений постоянного и переменного тока;
- является эффективной защитой контактного соединения от воздействия негативных факторов окружающей среды;
- увеличивает контактную поверхность;
- снижает электрическое сопротивление контакта;
- стабилизирует температурный режим контактного соединения в процессе эксплуатации;
- обеспечивает стабильность электрических характеристик во времени;
- увеличивает срок службы электрических контактов и снижает трудозатраты на ремонт и обслуживание электросетей.
Способ применения контактной пасты:
- Перед нанесением пасты зачистить контактные поверхности. Пыль удалить сухой ветошью.
- На одну из поверхностей нанести тонкий слой пасты.
- Сборку контактов производить в соответствии с ГОСТ 10434-82 или монтажными инструкциями.
- Убрать излишки пасты, вытесненные из области контакта.
- При ремонте контакта остатки пасты удалить растворителем, произвести подготовку к нанесению в соответствии с п.1.
Мля, не обломался и нашёл тот пост, который прочно засел мне в голову
http://magnitola.org/o-kommutacii/36...tml#post359788
Там прям жирным по белому написано
Причем написано про «УВС Суперконт», но у меня почему-то отложилось, что это про КВТ. Прошу прощения, разобрался.Цитата:
при сжатии проникает в полости внутри клеммы и кабеля и превращается в медный монолит. Вещь серьезная. Если распилить клемму - кабеля внутри не будет, будет монолитная медяшка.
