Установка стереосистемы в Peugeot 307

Всем привет!
Хочу поделиться опытом и радостью от установки музыки в свою машину.
Приобрел полгода назад Peugeot'та 307 и естественно захотелось установить хороший звук. Начал с акустики: повернулись недорого Morel hybrid 6, которые и задали уровень всех остальных компонентов.
Итак система получилась следующего состава:
фронт: Morel hybrid 6
г/у: Pioneer 88
усилитель на фронт: Boston GT-40
сабвуфер: Peerless 830452
усилитель на сабвуфер: Alpine PDX 1.600
Кабели межблочные: Van Den Hul The Source - г/у-GT40; Van Den Hul The Wave - г/у-PDX
Кабели акустические Van Den Hul CS-16 - GT40-hybrid 6
Кабеля на саб еще нет, но что-нибудь придумаем. Я его еще не поставил.

надоб фото

Вложение 53407
Двери разобрал и позаклеил

Вложение 53408
Вложение 53409
Вложение 53411
Вложение 53410

Изготовление и установка подиумов, которые будут под обшивкой двери.

интересно....и как после такой установки выглядят обшивки?

семое плохо - это то ,что вибра не прикатана !!!:snowball:

Вложение 58511Вложение 58512
Обшивки выглядят теперь вот так. Вообще с такой установкой вышло вcе не так как задумывал.
Из за того что динамики утоплены относительно сеток, получилась некоторое подобие рупора и на частоте ок 800 Гц появился резонанс, который отчасти удалось погасить эквалайзером, но в целом картина испортилась по сравнению с тем когда динамик работал без обшивки.

Вложение 58563
Двери под обшивками выглядят вроде как и у всех :)

вибра типа вика или что то такое... к нам приезжало авто с такой.... отрывается на раз, прикатывается элементарно. в такую погоду как сейчас как сопли. феном греть начинаешь и вообще вода. в общем не в восторге от неё.

зы: при таком подиуме легко норм мид довернуть и поставить. приход будет значительный. а то сейчас наверно звук как в пещере

Вложение 58569Вложение 58570Вложение 58571Вложение 58572Вложение 58573Вложение 58574

Самым гемморным во всей установке стало изготовление этих декоративных накладок на двери. Самому правда доделать не удалось - пришлось отдавать мастерам за деньги чтобы доделывали и перетягивали. В итоге неплохо получилось, но звуком я как и говорил остался не очень доволен. Теперь думаю как их установить иначе.

Вложение 58576Вложение 58577Вложение 58578Вложение 58580Вложение 58581Вложение 58583Вложение 58584Вложение 58585

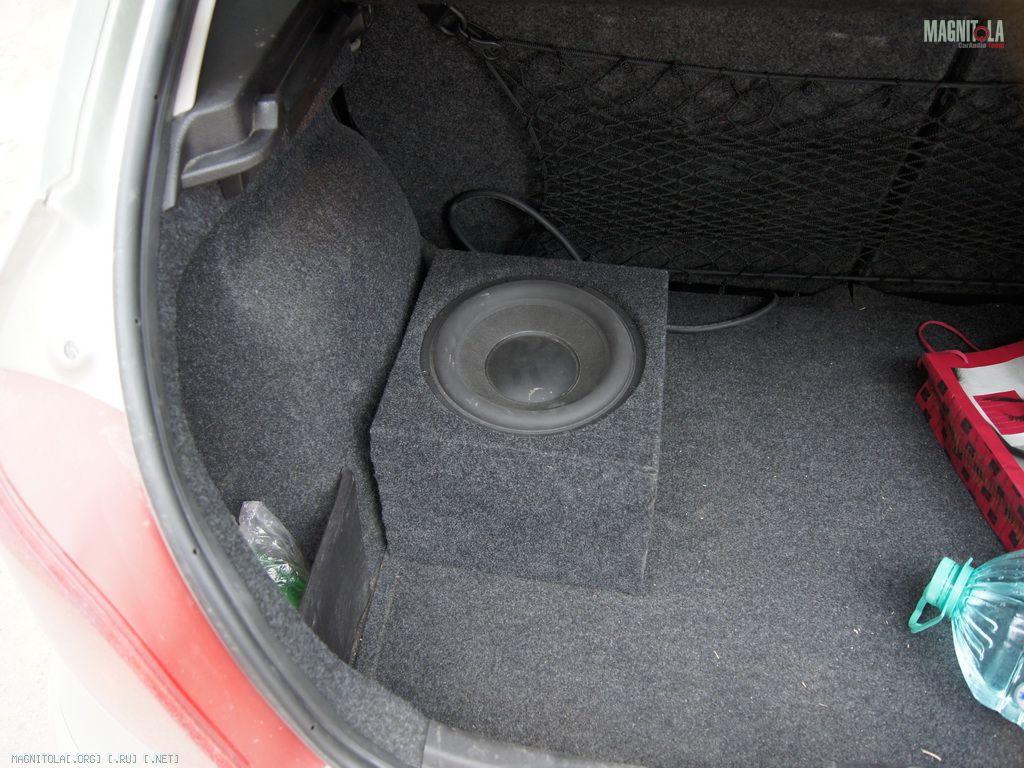

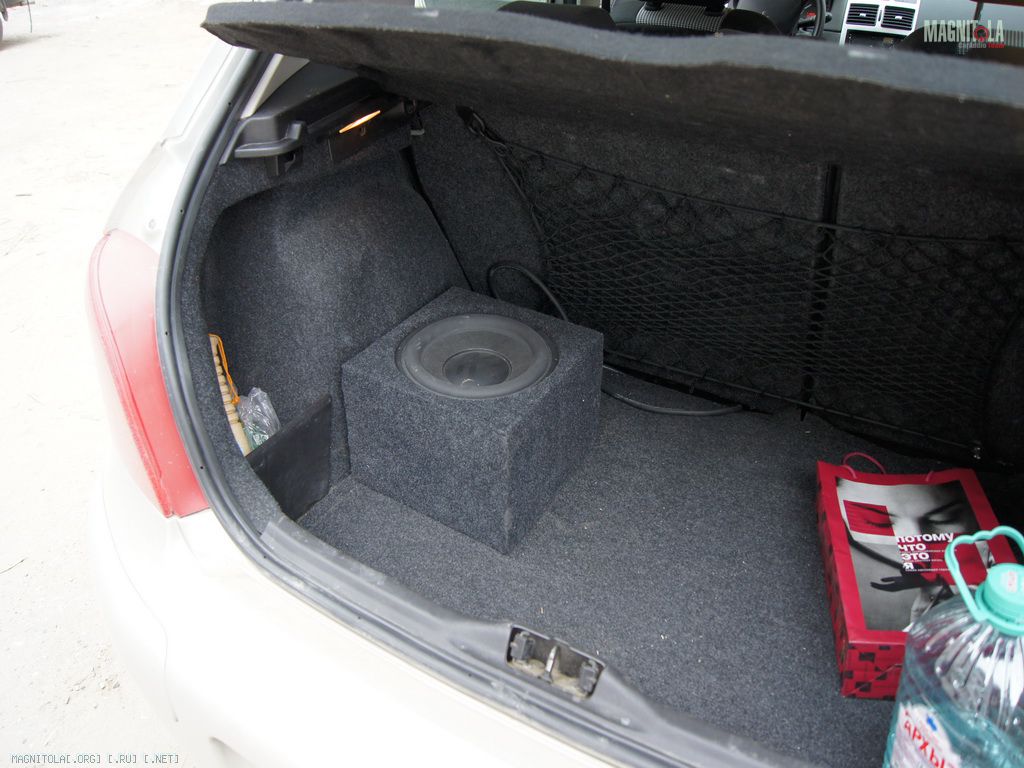

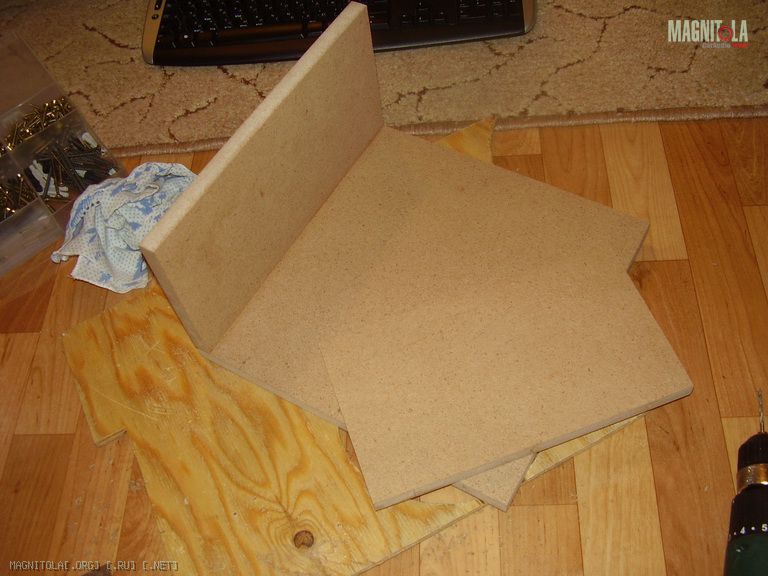

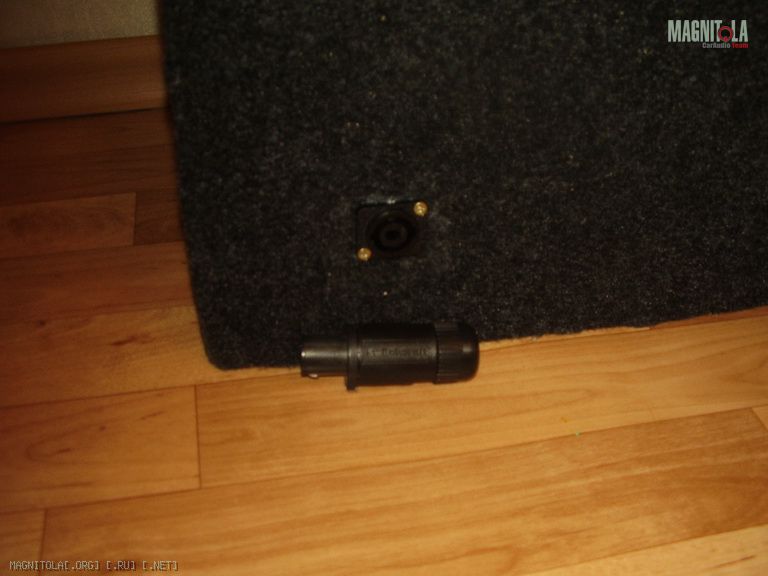

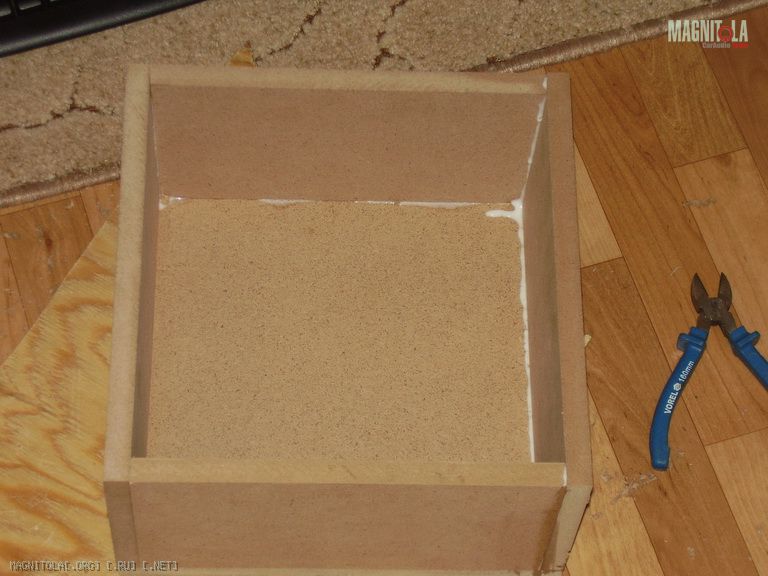

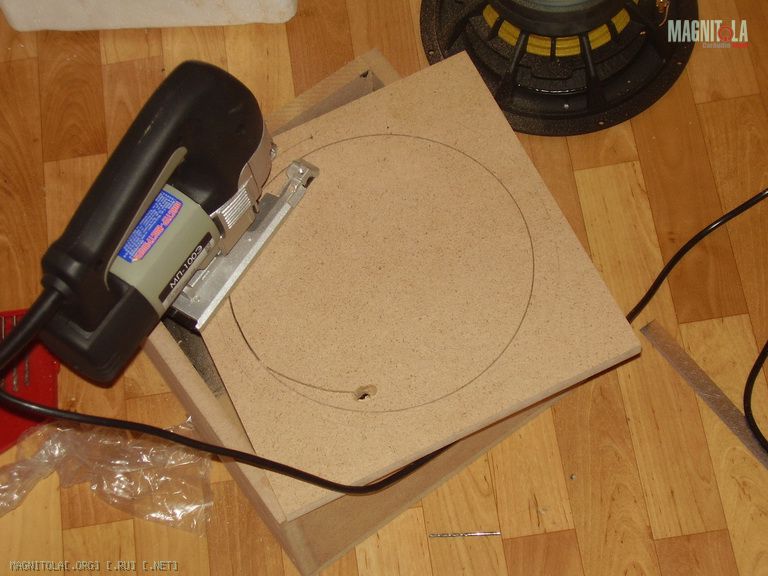

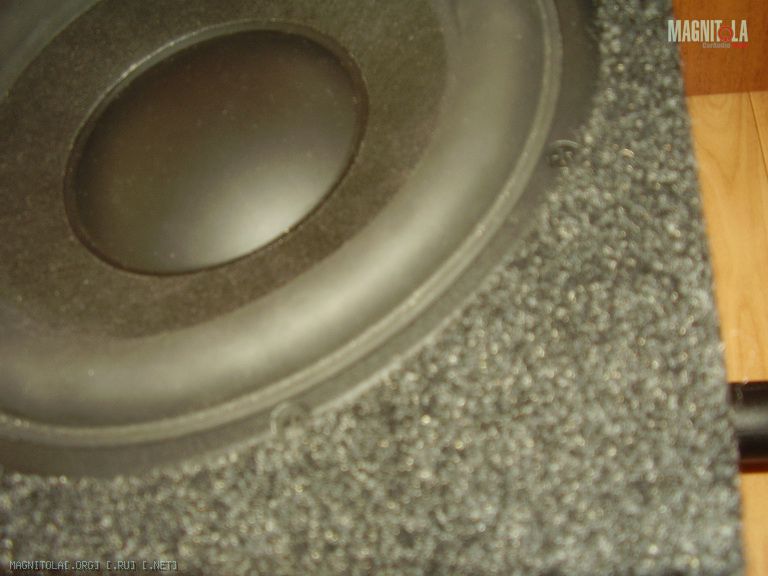

На этих картинках изготовления саба. Делал первый раз так что строго не судите. :) собрал ящик прямоугольной со всех сторон формы. Материал МДФ 16мм - тонкий, т.к. размер ящика очень уж невилик. Всего 10л с учетом минамика(1,8л). Обклеил карпетом. Очень быстро и просто. Для быстроты извлечения ящика из багажника был приделан разъем Speakon/

Цитата:

---

Сообщение от Пионер Антоха

Из за того что динамики утоплены относительно сеток, получилась некоторое подобие рупора и на частоте ок 800 Гц появился резонанс, который отчасти удалось погасить эквалайзером, но в целом картина испортилась по сравнению с тем когда динамик работал без обшивки.

---

О! ещё один 307 автомобиль показывает фамильную черту. Антон не в рупоре дело. Я правильно понимаю что резонансом вы называете подъём (горб) на АЧХ динамика? Эквалайзером не гуд, тут это моветон:).
Теперь эксперимент: Если есть фоник (если нет находим, еженедельная встреча и тд), включаем и стучим пальцами по пластику облицовки сидений снизу. И теперь по пластиковым облицовкам двери. И теперь по облицовке центрального тоннеля. Снимаем пластик и клеим шкнягу какая есть. Станет лучше с горбом, но победа будет НЕ полной.

Цитата:

---

Сообщение от Вофка

О! ещё один 307 автомобиль показывает фамильную черту. Антон не в рупоре дело. Я правильно понимаю что резонансом вы называете подъём (горб) на АЧХ динамика? Эквалайзером не гуд, тут это моветон:).
Теперь эксперимент: Если есть фоник (если нет находим, еженедельная встреча и тд), включаем и стучим пальцами по пластику облицовки сидений снизу. И теперь по пластиковым облицовкам двери. И теперь по облицовке центрального тоннеля. Снимаем пластик и клеим шкнягу какая есть. Станет лучше с горбом, но победа будет НЕ полной.

---

Можно чутка поподробнее? Играет, как я понял из твоих слов, пластик. Клеить нужно все включая сиденья и тоннель? Что такое фоник? Как добиться ПОЛНОЙ победы?

Цитата:

---

Сообщение от Пионер Антоха

Можно чутка поподробнее? Играет, как я понял из твоих слов, пластик. Клеить нужно все включая сиденья и тоннель? Что такое фоник? Как добиться ПОЛНОЙ победы?

---

Антон давайте попорядку:
некоторое подобие рупора и на частоте ок 800 Гц появился резонанс
1. Резонанс чего?
2. Чем вы измеряли на какой частоте?

3. Играет, как я понял из твоих слов, пластик.
Антон ну что вы! Ниразу не сказал! Пластик не играет. Играют музыканты на музыкальных инструментах:)
4. фоник - http://www.phonic.com/en/audio-testers.html, или другой прибор для измерения АЧХ.

5. Клеить нужно все включая сиденья и тоннель?
Антон читайте внимательно, пластик. Не надо клеить сиденья! Как сидеть потом?:)
6. Как добиться ПОЛНОЙ победы?[/ сначало надо понять с чем боремся, смотрим п.1.

"Резонанс — один из важнейших физических процессов, используемых при проектировании звуковых устройств, большинство из которых содержат резонаторы, например, струны и корпус скрипки, трубка у флейты, корпус у барабанов."

"...Увеличение амплитуды - это лишь следствие резонанса, а причина - совпадение внешней (возбуждающей) частоты с внутренней (собственной) частотой колебательной системы. При помощи явления резонанса можно выделить и/или усилить даже весьма слабые периодические колебания. Резонанс — явление, заключающееся в том, что при некоторой частоте вынуждающей силы колебательная система оказывается особенно отзывчивой на действие этой силы...."

Цитата:

---

Сообщение от Вофка

Антон давайте попорядку:
некоторое подобие рупора и на частоте ок 800 Гц появился резонанс
1. Резонанс чего?
2. Чем вы измеряли на какой частоте?

3. Играет, как я понял из твоих слов, пластик.
Антон ну что вы! Ниразу не сказал! Пластик не играет. Играют музыканты на музыкальных инструментах:)
4. фоник - http://www.phonic.com/en/audio-testers.html, или другой прибор для измерения АЧХ.

5. Клеить нужно все включая сиденья и тоннель?
Антон читайте внимательно, пластик. Не надо клеить сиденья! Как сидеть потом?:)
6. Как добиться ПОЛНОЙ победы?[/ сначало надо понять с чем боремся, смотрим п.1.

"Резонанс — один из важнейших физических процессов, используемых при проектировании звуковых устройств, большинство из которых содержат резонаторы, например, струны и корпус скрипки, трубка у флейты, корпус у барабанов."

"...Увеличение амплитуды - это лишь следствие резонанса, а причина - совпадение внешней (возбуждающей) частоты с внутренней (собственной) частотой колебательной системы. При помощи явления резонанса можно выделить и/или усилить даже весьма слабые периодические колебания. Резонанс — явление, заключающееся в том, что при некоторой частоте вынуждающей силы колебательная система оказывается особенно отзывчивой на действие этой силы...."

---

1-2 Резонанс на 800 Гц - понял потому что если уменьшить амплитуду экваляйзером на этой частоте квакание уменьшится.
3. Если динамик заставляет колебаться пластик обшивки двери, то она начинает играть, звучать, подпевать, излучать на каких-то неизвестных частотах. Физический смысл процесса я думаю понятен нам обоим и расписывать определения резонанаса не обязательно. Хоть физфак и не закончил(перевелся вовремя в другой институт), основные определения помню.
4. Спасибо за разъяснения про фоник, спектроанализатор было бы понятнее. Вроде как ксерокс-копировальный аппарат получается, только я в автозвуке совсем недавно и с именами сбственными превратившимися в нарицательные не знаком. Прошу простить.
5. Клеить сиденья никто не собирался сидеть не необклеенных и так удобно, я прочитал про простукивания пластика на сиденьях и тоннеле и понял что его тоже нужно клеить.

И вообще проскакивают в беседе менторские нотки с твоей стороны, а хочется ведь побольше конструктива и конкретных рекомендаций если не сложно. Очень буду признателен. С основами физики знаком и как выглядит барабан тоже знаю :)

Цитата:

---

Сообщение от Пионер Антоха

проскакивают в беседе менторские нотки с твоей стороны, а хочется ведь побольше конструктива и конкретных рекомендаций если не сложно.

---

дядю Вову нужно внимательно слушать и почти все записывать в блокнотик "как стать чемпионом"...)))

Цитата:

---

Сообщение от snakeness

дядю Вову нужно внимательно слушать и почти все записывать в блокнотик "как стать чемпионом"...)))

---

а кашу варить дядя Вова научит?

Цитата:

---

Сообщение от Пионер Антоха

а кашу варить дядя Вова научит?

---

Не знаю насчет каши - но плов по его рецепту получается отменный:)

Цитата:

---

Сообщение от Пионер Антоха

1-2 Резонанс на 800 Гц - понял потому что если уменьшить амплитуду экваляйзером на этой частоте квакание уменьшится.

---

Сдаюсь, туплю, Антон я вас не понимаю.

Цитата:

---

3. Если динамик заставляет колебаться пластик обшивки двери, то она начинает играть, звучать, подпевать, излучать на каких-то неизвестных частотах. Физический смысл процесса я думаю понятен нам обоим и расписывать определения резонанаса не обязательно. Хоть физфак и не закончил(перевелся вовремя в другой институт), основные определения помню.

---

а. Бывает конечно, если динамик не имеет жёсткой опоры. Определение жёсткости я здесь расписАл #40:http://magnitola.org/nashi-installya...tml#post471333
б. Бывает конечно, воздушная (акустическая, звуковая) волна «качает» облицовки.
Пути и средства к победе разные, правда?:)
Определение резонанса я для вас не расписывал. Я его секундой скопировал в тырнете, пытаясь понять в какую сторону вам помогать.:)

Цитата:

---

4. Спасибо за разъяснения про фоник, спектроанализатор было бы понятнее. Вроде как ксерокс-копировальный аппарат получается, только я в автозвуке совсем недавно и с именами сбственными превратившимися в нарицательные не знаком. Прошу простить.

---

Пожалуйста. Точно! Вроде как Памперс – подгузник. Только вот мне их в детстве не довелось попробовать – не было, и тырнета тогда не было. :)Чтоб чему-то научиться, приходилось внимательно слушать учителя, тренера или наставника. Я вот тоже на форуме совсем недавно. А смотрите, уже научился ссылки вставлять в ответы. :)Прошу простить если что не так тыкаю.

Цитата:

---

5. Клеить сиденья никто не собирался сидеть не необклеенных и так удобно, я прочитал про простукивания пластика на сиденьях и тоннеле и понял что его тоже нужно клеить.

---

Антон тут форум такой, форум увлечённых людей. А кому интересно грустное хобби? Без шуток и по…ок (по доброму), тем здесь практически нет. Необижайтесь.:)

Теперь из опыта простукивания пластика в моём Пыже №307.
Наш «Спектральный анализ» (нарицательное из Камеди Клаб навеяло, сори) показал что пластиковая облицовка сиденья резонирует сильнее остальных сц.ка! Причём с пиком ровно на 1000 Гц.
Что делать?
а. снять и высунув язык, проклеить изнутри «блестявой шкнягой». Антон «блестявая шкняга» это нарицательное виброматериала в ваших дверях.
б. Удавить жабу и отнести на перетяжку алькантарой (Антон это слово не нарицательное и не ругательное) или мягкой кожей КРС.
в. Ничё не делать.
Антон как вы думаете какой я выбрал пункт? :)Правильно! Я выбрал пункт в.. Самый дешёвый и простой. Слегка удивительно, правда?

А вот и нет. Потому что «Спектральный анализ» проводился осмысленно. Задача была определить главный и основной источник «горба», точно определить место дислокации противника.
Измерения проводились в два этапа.
1. Измерительный микрофон располагался по центру и на оси МБ на расстоянии около 20 см. в закрытом салоне. Сигнал Розовый шум. Антон это нарицательное имя. Цвета нет, а звук есть, такой шшшшшшшш,:) ровногромко все частоты сразу 20-20 000Гц
2. Измерительный микрофон располагался по центру и на оси МБ на расстоянии около 20см. НО при открытой настежь передней двери авто. Антон вы правильно догадались – чтоб исключить влияние и вклад в АЧХ близлежащих пластмасок салона. Опять Розовый шум шшшшшшшш:)
Ещё раз выражаю мою благодарность Максу ака Rover и Вадиму ака Sам01 за предоставленные измерительные комплексы и участие в процессе.

Результат разведки боем: Дислокация основных сил противника определена. Мелко разбросанные по салону пластмаски участвуют в действиях, но вклад их в горб незначителен.

Антон куда Вы как полководец, направите основной удар?
Вот и я так поступил.

Выводы: действия моей армии по пунктами а. и б - «стрельба из пушки в темноте по воробьям», потому может быть отложена до выполнения основной боевой задачи.:)

Цитата:

---

И вообще проскакивают в беседе менторские нотки с твоей стороны, а хочется ведь побольше конструктива и конкретных рекомендаций если не сложно. Очень буду признателен. С основами физики знаком и как выглядит барабан тоже знаю :)

---

[/QUOTE]
Показалсь Антон. В беседе со мной на форуме часто проскакивают тема секаса (опять по Камеди клаб) или тема про еду. :)
Будьте добры посвятите ссылкой на определение «менторские нотки», поиск выдаёт 1000щи страниц. Сэкономьте мне время плиз, а то когда я смогу помогать?:)
Вот понравилось:
"По моему опыту, сложно ожидать от студентов долгого и кропотливого труда по доведению продукта, но рывок, прорыв им свойственны, и получается у них это естественно и эффективно.
Менторские нотки"

Интересный диалог у вас, ребята... был.
Требуем продолжения.

Дык я всегда за конструктивный диалог! Пионер Антоха вот пропал. :(
