Только хотел выразить респект инженерам Пиона за неубиваемый девайс... но ты сам все сказал)Цитата:
Сообщение от Zorik
з.ы. Ну вот видишь... а ты вчера боялся! ))
з.ы.2 .. завидую... пока я жгу на мото с деффками, ты такие инсталлы мутишь! )))
Вид для печати
Только хотел выразить респект инженерам Пиона за неубиваемый девайс... но ты сам все сказал)Цитата:
Сообщение от Zorik
з.ы. Ну вот видишь... а ты вчера боялся! ))
з.ы.2 .. завидую... пока я жгу на мото с деффками, ты такие инсталлы мутишь! )))
Я не боялся, Пион жалко было))) Хотя, если бы и это не помогло, то тогда переделка центральной консоли под нужды Пиона)
Инсталл бы давно был завершен, если бы не загрузка на работе((( Чаще оставался на работе, чтобы поковыряться...
Завел питание напрямую с аккума. Чой-то очкую - не включится ли и не разрядится ли аккум?! М.б. завести как надо, через замок зажигания? На прошлой панельку отщелкивал, поэтому особо не парился, а тут как быть?!
заведи красный провод ГУ через реле на сигналку - поставил на охрану, все отрубилось)))
Мысль, конечно, интересная, но все-таки)))
чет не понял в чем проблема? +(желтый из под капота) а красный провод, это всего навсего рем желтого.
я панельку не снимаю, машина может неделю или две стоять и я к ней не подойду. проблем не замечено.
Успокоил)
За сегодня зашумил переднюю правую дверь(фотки остались в фотике, на днях выложу). Чой-то без практики подустал немного) Хотел железом заделать большую дырку в двери, но потом стало жалко делать отверстия в новой машине. Думаю, что если миды будут не так играть, то заделаю ее... мне б сейчас систему запустить)
Субъективно баса справа прибавилось) Завтра надо делать левую...
Подскажите еще по фанереным кольцам : 2 кольца из 16 фанеры. Обшивка двери позволяет немного (около 1см.) доворнуть внешнее кольцо на КПП. Можно ли между кольцами зашпаклевать волосянкой или надо пеной/пластилином?! Хотя, можно, конечно, и эпоксидкой залить с опилками...
И еще "?" изнутри просто болтами прикрутить к металлу или все же через проставку?!
волосянкой можно. ей быстрее и она к фанере хорошо липнет. потом краской все это дело. не помню там расстояние. но вроде речь шла об одном колце и довороте поболее.
Инсталл продолжается)
За последнюю неделю выдалось время, чтобы занять стойками по чучочной технологии. Твитеры смотрят на противоположный подголовник, чашки установил сразу, а сетки пищей затампоню краской в цвет алькантары.
http://magnitola.org/members/10393-a...cture76099.jpg
http://magnitola.org/members/10393-a...cture76097.jpg
После высыхания уплотнил слоем стекломата сверху и изнутри.
http://magnitola.org/members/10393-a...cture76098.jpg
http://magnitola.org/members/10393-a...cture76100.jpg
Процесс шкурения пока не успел заснять, но уже финишную шпатлевку вышкуриваю по-тихоньку.
Дины в двери установлены на 2 кольца по 10мм. Сфотать не успел - сорри.
По установке выявилось пару косячков :
1. Забыл перевести магнитолу в режим NW3(вроде так пишется).
2. Стык саба и ящика пропускает в 1 месте.
Переходные кольца на крутилки выточены, но никак не доходят руки отполировать их и установить.
а я думал ты отдыхать свалил...))) работяга
Недавно 1,5 недели из за дыма ничего не хотелось((( А до этого работы было много...
---------- Post added 15.08.2010 at 19:39 ----------
Вообщем, уже хочу поменять головное ус-во)))
Задумываюсь о том, чтобы Иву 505 вмонтировать вместо вехнего бардачка или вместо штатной магнитолы со шпаклевкой и покраской...
http://www.etl-21.ru/assets/drgaller...g_outback9.jpg
...или заменить на Пион Р9...
...инстал еще немного продвинулся.
Подиумы из прошлого поста оказались довернутыми вниз, а не вверх. Видимо, при установке рука дрогнула и кольцо неплохо сдвинулось вниз. Я ж не померял после высыхания, а сразу наложил шпатлевки и даже вышкурил в идеал за 4 дня) Оказалось холостая работа. Ну да ладно... вырезал болгаркой кольца из неудачных стоек, купил б/у стойки, отодрал ткань, просверлил дырки, снова выставил кольца и зашпаклевал. Есс-но, в отверстия немного шпакли ушло и при попытке зашкурить на след. день подиум отвалился от стойки) Видимо судьба, т.к. он тоже, как оказалось, смотрит не совсем куда надо, а именно чуть ниже подголовников, см. на 10-15. Снова сломал и в третий раз уже много раз перемерял куда и как он смотрит) В итоге 3 дня нюхания шпатлевки и подиум готов. Был вариант покрыть алькантарой, но пока отбросил, т.к. твитеры, планируется поменять. В итоге зафлокировал. Процесс не снимал, т.к. все его и так уже знают.
http://magnitola.org/members/10393-a...cture79216.jpg
http://magnitola.org/members/10393-a...cture79212.jpg
Вот так они выглядят на своем месте...
http://magnitola.org/members/10393-a...cture79214.jpg
http://magnitola.org/members/10393-a...cture79211.jpg
А вот так я ездил недели 3... В принципе, стойки можно было не ставить, т.к. я уже привык и к такому антуражу)))
http://magnitola.org/members/10393-a...cture79215.jpg
http://magnitola.org/members/10393-a...cture79213.jpg
Остается закрыть усилители и облагородить крутилки магнитолы, немного поездить, купить Иву 505 и переднюю панель от магнитолы и заменить голову.
Пион опять выкинул фортель и в понедельник утром начал глючить. Как и в прошлый раз "что-то с проводкой" подумал я, а т.к. на неделе катастрофически нет времени заниматься перепайкой, то решено было отложить до выходных, чтобы не заниматься этим по 2 часа в день - ведь можно чего-то неуглядеть или неупомнить. 5 утомительных дней ездил как лох))) Все заинсталлено и работает, вот тока источник звука пАлАмАкА)))
Месяца 2 назад были выточены вот такие "переходники", а на этой неделе отполированы и покрыты лаком. Материал - люминь)
http://magnitola.org/members/10393-a...cture81367.jpg
Фотка куда были заинсталены будет в конце.
Малая часть набора инструментов для окончательного завершения инсталляции Пиона.
http://magnitola.org/members/10393-a...cture81360.jpg
Правую крутилки посадил на термо####олет - прожил он так пару недель, остальное время он был условно-функционален.
http://magnitola.org/members/10393-a...cture81366.jpg
http://magnitola.org/members/10393-a...ture81353t.jpg
ЗАодно решил перепаять проводку на более правильную - МГТФ 0,07. Как долго я искал этот провод в количестве 20-30 метров это долгая история) То можно взять 50 метров, НО по безналу и поставка будет через 3 дня; то есть в наличии, но катушкой по 500 метров; то с физиками не работаем, то 15 рублей метр... Вообщем, это ппц был какой-то. В итоге нашел по 5р/метр.
http://magnitola.org/members/10393-a...cture81359.jpg
Приклеил его на поксипол. Время покажет)
http://magnitola.org/members/10393-a...cture81363.jpg
Там же перепаял компьютерный шлейф.
http://magnitola.org/members/10393-a...cture81365.jpg
Аккуратно, на сколько возможно это было... Позже залил его термоклеем(забыл сфотать)
http://magnitola.org/members/10393-a...cture81364.jpg
http://magnitola.org/members/10393-a...cture81358.jpg
Сделал косичку...
http://magnitola.org/members/10393-a...cture81362.jpg
http://magnitola.org/members/10393-a...cture81361.jpg
http://magnitola.org/members/10393-a...cture81357.jpg
...и ВУАЛЯ)))
http://magnitola.org/members/10393-a...cture81355.jpg
ЗЫ: Осталось настроить(перевел в режим NW3) и устранить утечку воздуха в сабе на стыке дина и корпуса - проклеить сплэном.
Наконец-то система полностью доделана. Моей радости нет предела) Наконец-то выдалось время "закрыть" усилители
http://magnitola.org/members/10393-a...cture89846.jpg
Спереди я не стал изготавливать "заглушку", которая планировалсь изначально. Изначально хотел полностью закрыть и установить пару кулеров для охлаждения, но в итоге отказался от этой затеи - они не греются.
http://magnitola.org/members/10393-a...cture89848.jpg
Итого багажник выглядит теперь вот так :
http://magnitola.org/members/10393-a...cture89845.jpg
По ходу пьессы заменил клеммы Стингер на Phoenix Gold серии платинум.
http://magnitola.org/members/10393-a...cture89847.jpg
ЗЫ: Каюсь, осталось облагородить питание магнитолы и будет совсем хорошо)
ЗЫЫ: До весны проект останется в таком виде. Весной буду думать в сторону новых твитеров и новых подиумов под них.
ЗЫЫЫ: Спасибо за внимание к моей теме. Надеюсь, кому-нть она помогла.
ЗЫЫЫЫ: Есть еще желание полепить стелсы...)
Итак снова зима на подходе и нужно будет занять свои ручки новой напастью. Хочу в консоль магнитолы воткнуть 2 дина, ппц как хочу, но не решил что именно. Продолжаю смотреть в сторону Пионера, правда не могу выбрать голову - посоветуйте плиз... Думал про Иву502, но не хочется проц ставить, да и звук Пиона понравился - мягкий такой.Накладки передних стоек тоже ожидает новая жизнь. В последнем номере журнала прочитал про SO55neo - очень понравились по описанию. Списался с челом из Бундеса, он порекомендовал купить еще SO19 и декоративную накладку он вышлет мне в качестве бонуса.Какие мысли у форумчан? Двигаться в эту сторону или посмотреть в какую-нть еще?!ЗЫ: Сорри, не хочет на работе абзацами делать, поэтому получается слитно(
У меня тут мысль роится... но мож и тебе пригодится.
Заинсталить вместо верхнего бардачка планшет 7", возможно сделать его сьемным....в нем есть ВСЕ! И Кино, и навигация и интернет, его выход на аукс 88-ого кинуть, никаой 2ДИН и рядом не валяется по функционалу, ответственным за "звук" остается в 88-й. Бюджет смешной по сравнению с тем же Пионером, "картинка" круче на порядок.
Привет, Мишка) Давно не виделись/слышались...Я думал туда вообще-то моник альповский поставить тачскрин, подвесить к нему флешку и смотреть кино, но ведь я хочу еще и нави - что б по-взрослому)
Только не говори , что ты не знаешь что такое планшет )))
У МегаФона появился свой планшет на Андроиде. Экран 7 дюймов (1024х600), 3G, Wi-Fi, GPS, BT. Проц 1ГГц, оперативки 512Мб, слот для микро SD. камеры две - 3Мп и фронтальная 0,3. Может звонить. получается почти Galaxy Tab 7. Этого МАЛО? И ты еще сравниваешь Альп с флешкой?)))
http://mobile-review.com/articles/20...plus/ecran.jpg
Что такое планшет слышал, но в руках подержал Айпад только вчера) Звонилка мне не принципиальна, а камера 3,0Мп в бардачке ОЧЕНЬ полезная вещь)))) Да и не хочу особенно трогать верхний бардачок, ну не лежит душа там все кромсать...ЗЫ: У меня еще лежат HV70 )
А звук как выводить, через USB и внешнюю звуковуху?
Zorik, А если уже есть серединки, то зачем нужны SO55neo? И как их резать с мидбасом, ежели пион может только от килогерца? Пускать в полную полосу, а резать усем или активным кроссом?
Спасибо.
ЗЫ: Я тож "влюбился" в эти широкополосники - собираюся заказывать =)
Серединки эти хочу продать, а купить NEO и собирать почти трехполоску.
Вопрос по голове пока остается открытым. Посоветуйте голову плиз...
Это как?Цитата:
Сообщение от Zorik
недотрехполоска получится, или передвухполоска, смотря с какой стороны смотреть:)
Ну тут получается так. Либо использовать SO55neo в качестве ширика и тогда получится двушка, либо делить ВЧ SO19neo и SO55neo с помощью кондёра и катушки (первым порядком, номиналы немцы давно подобрали)
тогда с ГУ так же получается двучка.
Ширики немцы настоятельно рекомендуют делить от 350 Гц вторым. Объём же использовать от 100 до 150 мл
Кстати динамики уже едут в Москву, после чего будет плотный тест/прослушка
http://brax.ru/index.php?sessid=1798...=2&brand_id=53
http://brax.ru/index.php?sessid=1798...=2&brand_id=53
Если брать Иву 502\505, то придется и проц брать?
Хочется еще рассмотреть что-нть из Пионов. Хочется и навигацию и качественный звук - такого не бывает?!) AVIC-F10BT\AVIC-F20BT или AVH-P4300DVD, хотя у Пионов выбор маленький(
Луче и дешевле собрать комп чем вот это брать ...
http://s4.images.drive2.ru/user.blog...e925c-main.jpg
http://s4.images.drive2.ru/user.blog...1b27c-main.jpg
Спасибо за совет, но комп ппц как не хочется собирать( Хочется изначально хороший звук и видео, а уж потом навигацию и все остальное.
Прошел год. Ну что сказать?! Системой доволен, как играет тоже нравится. Трехполоску пока так и не осилил... То то надо, то то... Вообщем, как обычно.
В конце прошлого года купил переднюю панель от штатной магнитолы/климата и она лежала ждала своего часа. На прошлой неделе была приобретена IVA-W505R в хорошем состоянии и началось кромсание штатной панели. Пока показать особо нечего, т.к. еще не могу решить как обыграть нижнюю торчащую планку с кнопками Альпа. Ищу решения в инете.
Вчера решил почистить экран магнитолы за первым стеклом... Лучше бы я этого не делал или отдал мастерам. Часа 3 моего времени было просто потеряно, т.к. когда сдернул переднюю окантовочную пласмасску, которая с кнопками, там шлейф вышел из разъема и ППЦ, приплыли - фиг по-управляешь с кнопок. Вообщем разобрал я почти до дискового транспорта, но уперся в один поганенький винтик, который крепит этот самый транспорт прям посередине за экраном. Ну открутил пару винтов, которые держат передний экран и все, а ведь снизу еще 2. Покурил немного и руками аккуратно отвел переднюю панель как она должна отъезжать. После этого этот винтик был уже не нужен, т.к. открылся доступ ко всем 4-м винтикам, которые крепят экран к поворотной панели. Был бы сервис мануал по Альпу, не стал бы я разбирать все магнитолу) Уже какой раз заикался, что надо начинать разбирать магнитолу, когда все отъезжающие части магнитолы высунуты/отведены/не мешают работе и т.д., но нет же, все время забываю...
Вообщем, почистил я за стеклом, продул ну и внутрях магнитолы тоже почистил немного. После сборки снова не включается, думал буду в ночную с ней ковыряться... Ан нет, оказалось, что шлейф чуток не до конца вставил. Ближе к 23.00 она заработала. Пля, как же я был рад)))
Постараюсь на этой недел скинуть фотки того, что успел сделать. Пожелания, комментарии и критика приветствуется.
Итак, что было сделано за последнее время :
http://magnitola.org/members/10393-a...ture257580.jpg
http://magnitola.org/members/10393-a...ture257584.jpg
http://magnitola.org/members/10393-a...ture257582.jpg
http://magnitola.org/members/10393-a...ture257588.jpghttp://magnitola.org/members/10393-a...ture257578.jpg
На последней фотке видно как я попытался обыграть крутилки от климата, но мне все равно не очень нравится(
Готов выслушать Ваши идеи по обыгрыванию крутилок. Уже голову сломал что да как. Готов плюнуть и вклеить штатную рамку.
Может от этих обводов над крутилками отказаться? На штатной панели вообще плавных линий нет. ИМХО, свести углом к краям, убрав выступы над крутилками
Вложение 257606

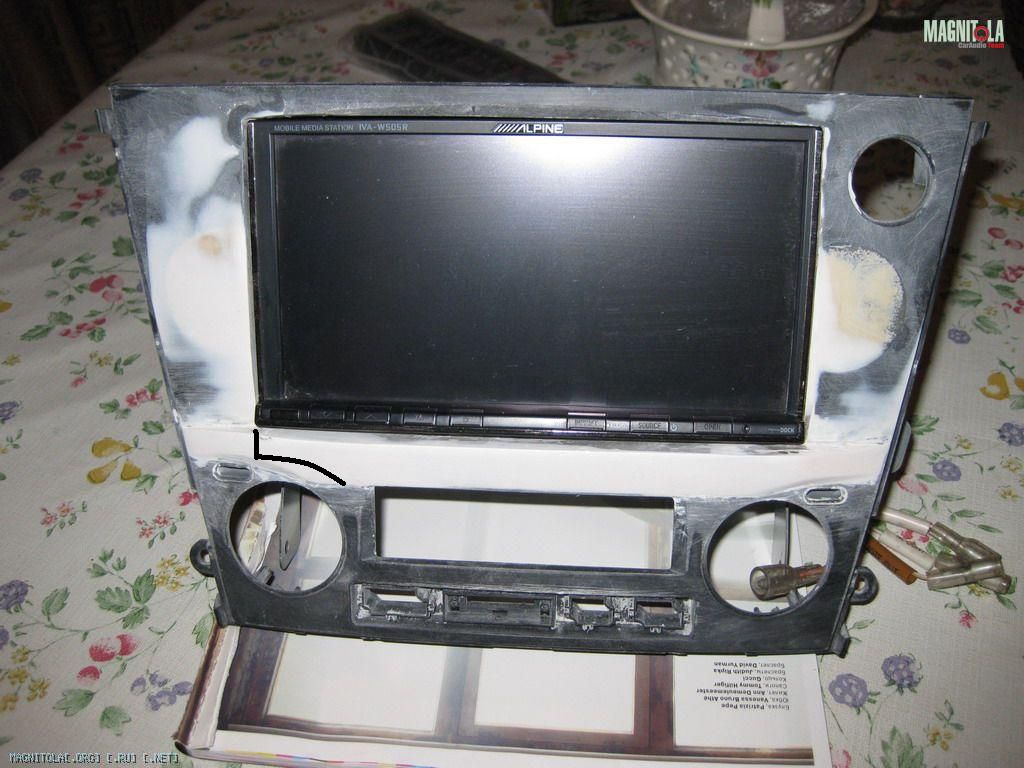

По какой линии резать? Синей, красной, зеленой...
Альп если поставить, как у него "борода" смотреться будет? Симметрию с ней может постараться найти, тогда и линию прикидывать

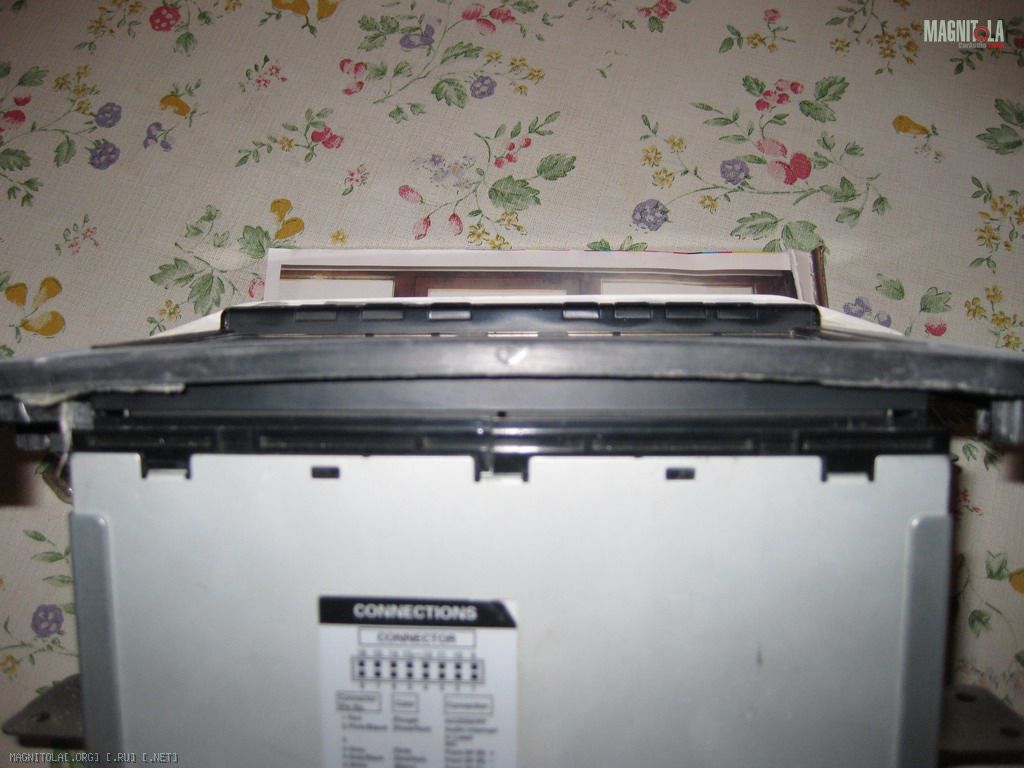

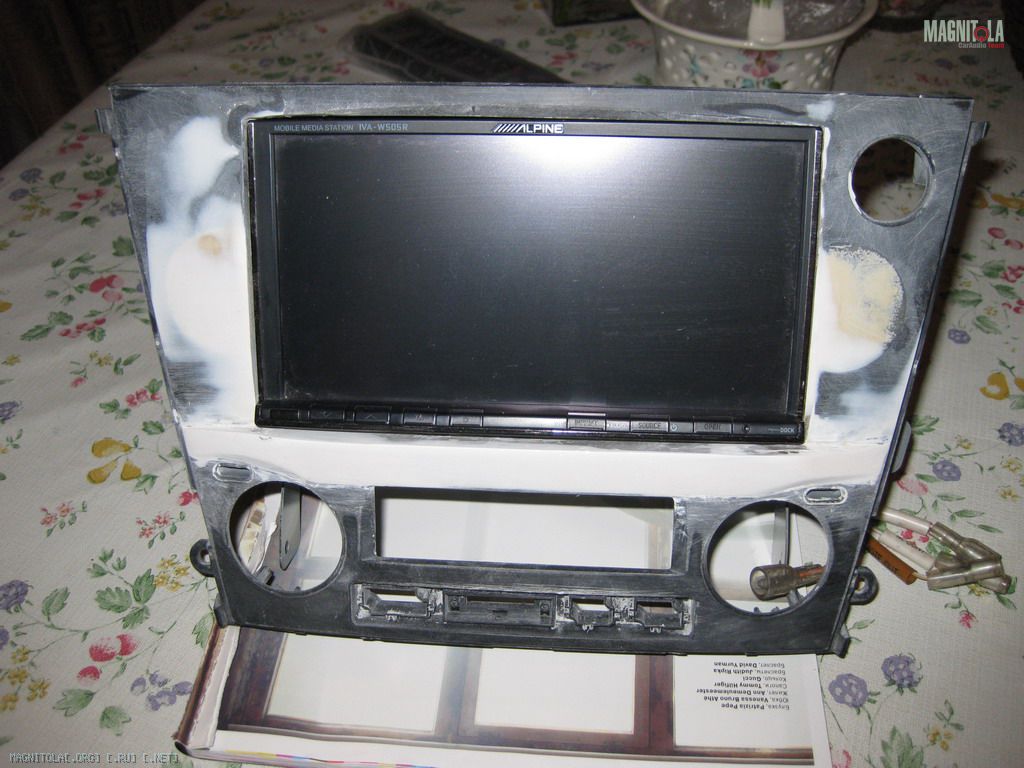

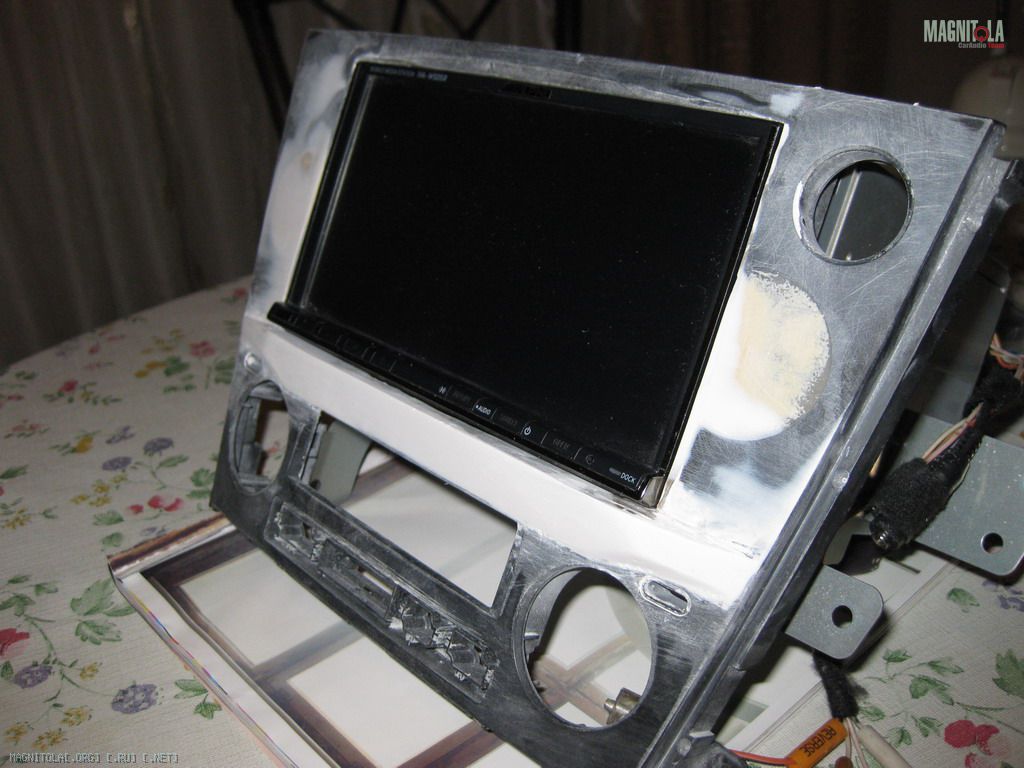

Вечерняя примерка показала, что нижний "нарост" из шпатлевки надо немного подровнять.

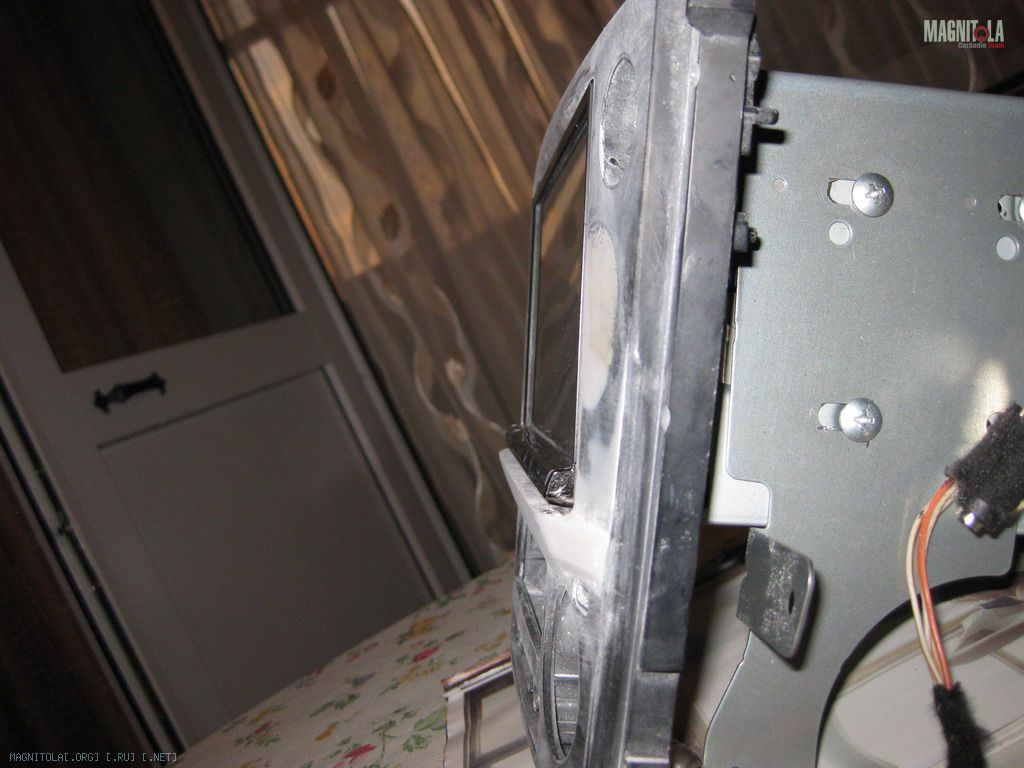

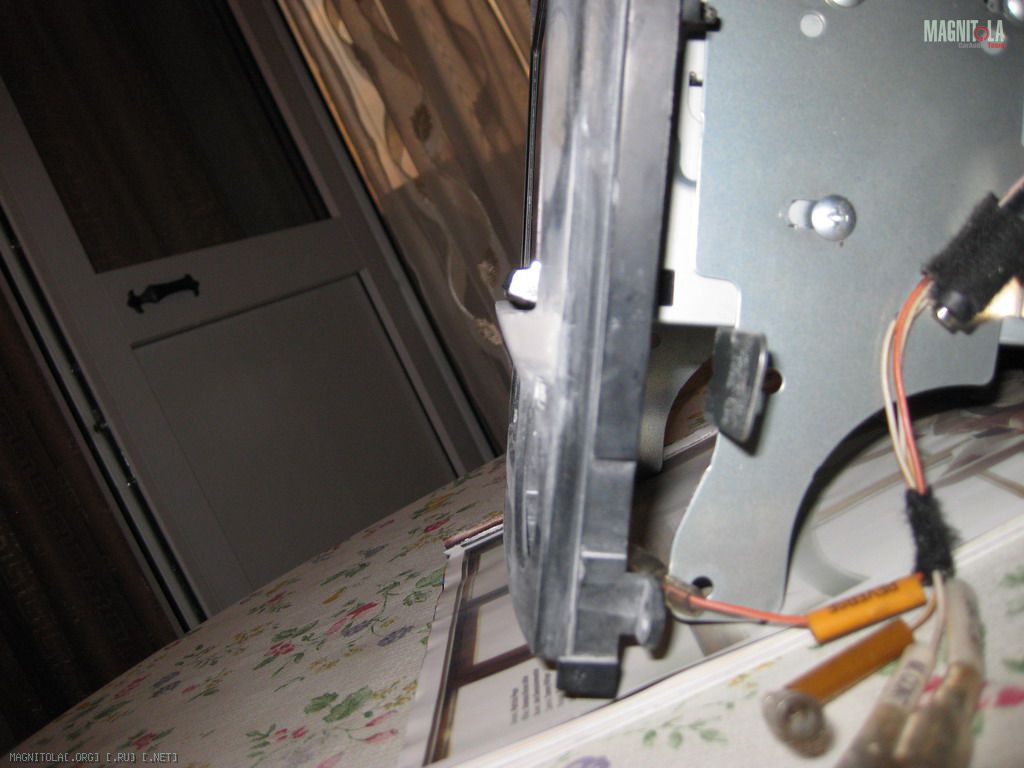

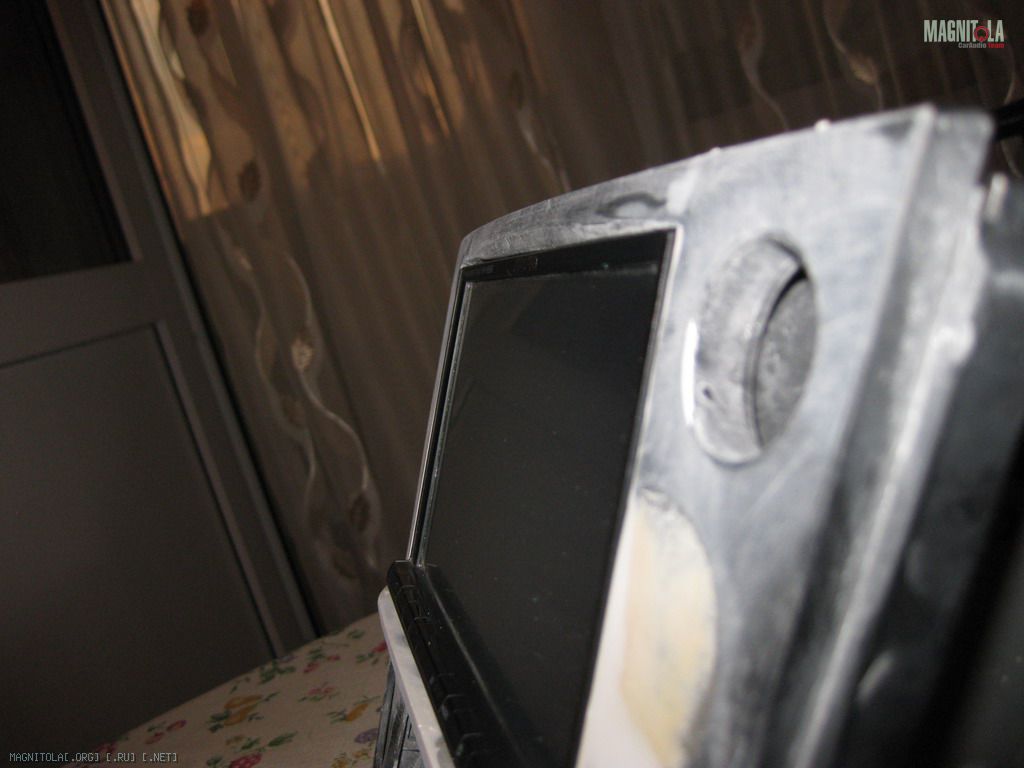

Боковые скосы пока под вопросом...
Вложение 257750Вложение 257752Вложение 257754Вложение 257756Вложение 257758Вложение 257760

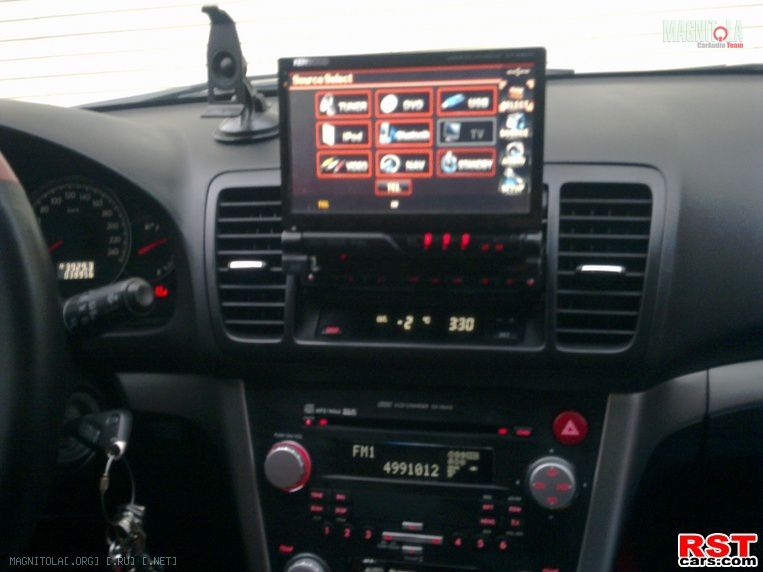

Пока думал решил что надо бы сделать окантовку из тонкого прозрачного пластика, чтобы было в цвет основной подсветки.
Вложение 257762
ИМХО, может не стоило шпаклю так вниз уводить? Делать более симметрично с "бородой". Скосы боковые трапецевидные, убрав выступы над крутилками
Думаю вот так сделать. Повторю окружность крутилки и не буду выносить к стороне на скос. Мысли?
Вложение 257950
А, если попытаться такую же площадку вверху сделать над отверстием под дисплей, как внизу? Убрать этот большой угол. Он уйдет, толщина нароста меньше будет и с крутилками уже возиться не придется
Да не хочу я сверху что-то колхозить( Фишка в том, что я хотел сделать так, чтобы площадка с кнопками от магнитолы на торчала сама по себе, а была обыграна неким наростом шпатлевки.
ЗЫ: Если есть идеи, то скачайте картинку и дорисуйте как Вы считаете, что будет лучше.
Я нарост и не предлагал убирать, сделать его, так сказать, миниатюрнее. Чтобы он начинался вверху чуть выше и не под таким большим углом. Но, на вкус и цвет...Цитата:
Сообщение от Zorik
Вот в иксе ящичек под магнитолой, например. Такой же нарост))
Неплохая идея, надо обдумать.
даааа, уважаемый автор- вы реальный маньяк!!! вот реально серьезный подход :good:
а я тут думал отделять ли панель у Pioneer MVH1400UB....
