Партнер по жизни. Инстал в Honda Partner.

Дело было ранней весной. Задумался я о смене транспортного средства. Субарожцу пришло время поехать на рынок. И денег особо небыло.. Надо было после продажи одной машины оставить немного налички... И я пачал искать рабочую лошадку.

После просмотра порядка 15 вариантов ВАЗ 2111 у меня почти не осталось надежды найти более-менее живой экзэмпляр 2002-2005г.в. И тут я ничаянно наткнулся на одно объявление: универсал, автомат, полный привод... все бы ничего - но руль в бардачке!! Тобишь справа. А относился я к этому делу ой как негативно.. Думал что это невозможно ездить справа..

http://magnitola.org/attachments/nas...a-partner-.jpg

Дабы не загружать народ лишней информацией скажу что все очень нравиться. Полный привод зимой - просто прелесть (это моя первая машина с AWD).

Машина досталась мне с СД магнитолой пионер, которая еще не знала что такое мп3.. и ОДНИМ!! поющим 13ти сантиметровым динамиком. Как выяснилось позже в водительской двери изза частого открывания просто перетерся провод. И так как близился новый сезон и просто хотелось приличного звука понеслась череда переделок о которых мы и поговорим сдесь

Состав системы:
JVC KD-SH1000 -> Xetec Gravity 4G600 -> Hertz ML165 + Vifa XT25BG60
Genesis Dual Mono -> Boston 12.5 LF в ЗЯ
Сила - КГ35, Аккустика - SoundTechnology, межблоки - Daxx R99

:clapping:ну не томи...давай продолженице!!!!!!!:yes4:ждём-ждём-ждём.......

партнёр, есть ещё у хонды разновидность ортхия, база у них от хонды СРВ. Просто ортхия это типа комфортабельный авто, а партнёр чисто грузовой вариант.
Хорошая, неприхотливая машина.

Вчера ниасилил.. Сон победил.. вечером с фотика все скину и продолжу.

Пока состав системы будет такой: Двушка с сабом

ВЧ: Vifa XT25BG60-04
Мид: Hertz ML 165

Усь на фронт - Xetec Gravity 4G-600
Усь на саб - пока Genesis Dual Mono

Саба пока неть...

Вч без выслушавания поместил настойки. Выпил фанерные колечки, засверлился в них.. вклеил гаечки с неилоном для кре6пления пишей на болты с внутренним шестигранником.

Выставил как мне кажется наиболее удачно при помощи временного крепления - дырявой пластинки (видна на фото), которая продается в любом строительном магазине.

Далее как обычно.. натянул калготку, пропитал.. Но так как у пишей огромная магнитная система пришлось колготки подрезать после высыхания..

http://magnitola.org/attachments/nas...a-partner-.jpg

Пища выдавила колготки как ей надо ....

http://magnitola.org/attachment.php?...0&d=1271615817

И я приступил к утолщения слоя стекломатом...

http://magnitola.org/attachment.php?...7&d=1271615812

Продолжай, интересно что дальше! У меня тоже Honda Partner, сам сейчас звук начну делать.

Форумчане! Посоветуйте сабиг.. характеристики уся:
Номинальная мощность, 4 Ом 2 x 100 Вт
Типичная мощность, 4 Ом 2 x 150 Вт
Номинальная мощность, 2 Ом 2 x 200 Вт
Типичная мощность, 2 Ом 2 x 250 Вт
Номинальная мощность, мостовое соединение, 4 Ом 1 x 400 Вт
Типичная мощность, мостовое соединение, 4 Ом 1 x 500 Вт

Счас вот в барахолке есть PowerAmper Xpower10D и Dls IR10

Стойки были зашпаклеваны и зашкурены 2 раза... Для того чтобы сохранить функциональность воздуховодов на торпедо форма делалась достаточно резкой.. Поверхность готовится под покраску..

http://magnitola.org/attachment.php?...9&d=1271704873

Тем временем появилась возможность занятся дверями..
Металл двери встретил холодной дыркой под штатные коаксилы 13см.. Которая была махом расшырена до отверстия в колодце..

http://magnitola.org/attachments/nas...a-partner-.jpg

Вложение 59607

Для колодца я напилил 6 одинаковых колец, склеил их клеем. Два боковых шли на толщину колодца, два следних срезал лобзиком наискасок для создания небольшого доворота..
Заверлился в дверь; потом в кольца и маленькой отверточкой изнутри двери закрепил колодцы на металле двери

http://magnitola.org/attachment.php?...4&d=1271705516

Затем все стыки промазал герметиком и оставил сохнуть..

http://magnitola.org/attachment.php?...2&d=1271705511

Вложение 59601 Вложение 59604 Вложение 59605 Вложение 59606

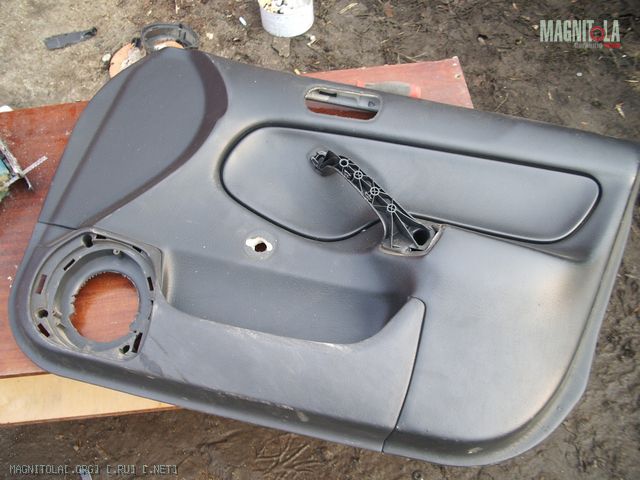

Далее берем карту двери
Вложение 59823

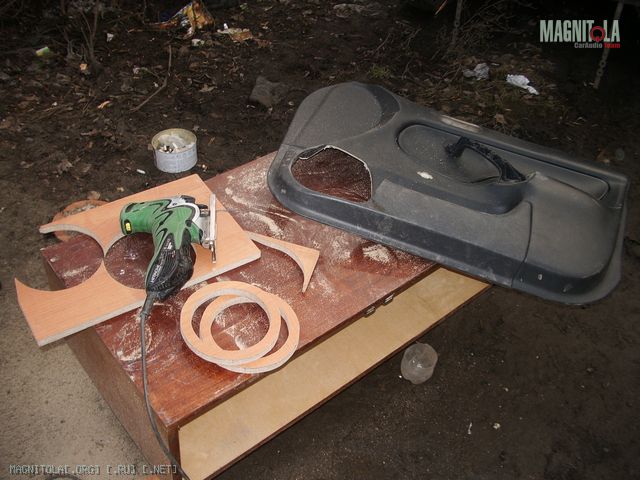

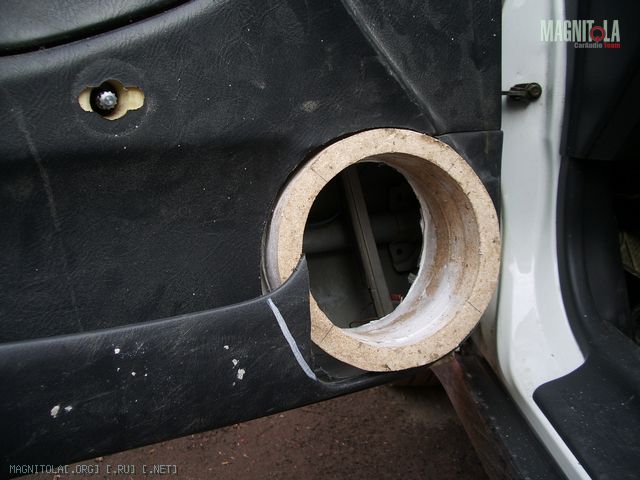

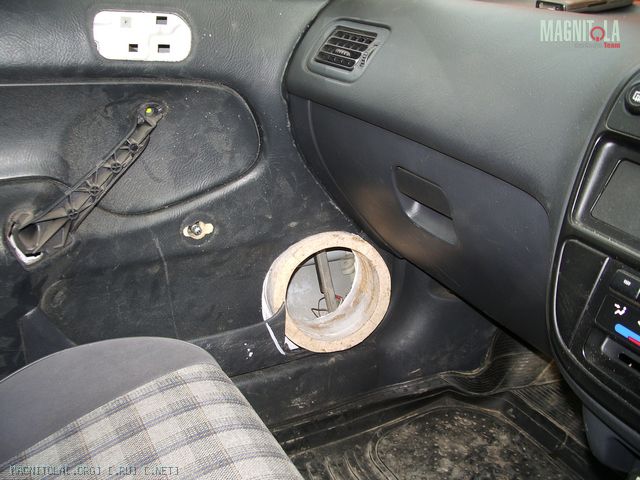

Вырезаем в ней нужного диаметра дырку и примеряем..
Вложение 59822

Вложение 59824Вложение 59821

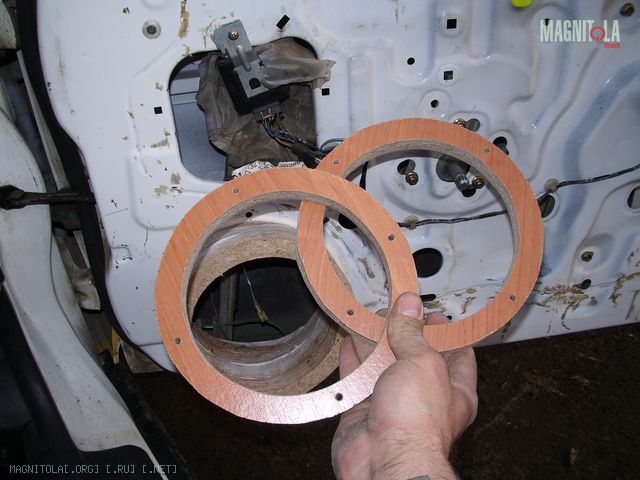

Далее вырезаю колечки которые будут частью подиума на карте...
Вложение 59825http://magnitola.org/images/misc/pencil.png

подробно и наглядно - так держать! спасибо! удачи!

Моя флэшка хотела умереть вместе с данными на ней.. Это были все фотки.. Но я не дал ей это сделать.. Вот реинкарнированные.. фоточки..

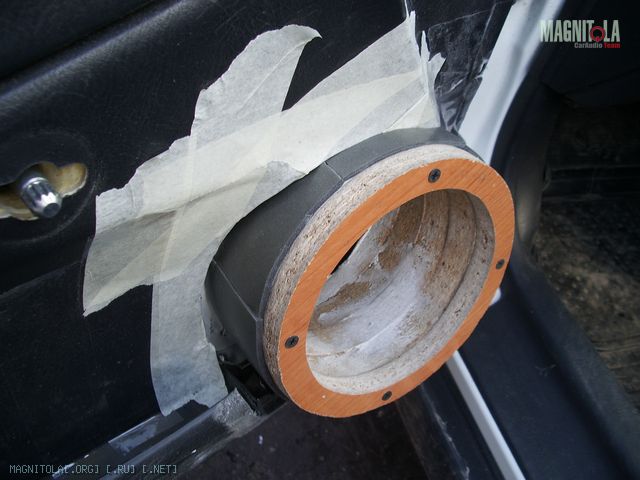

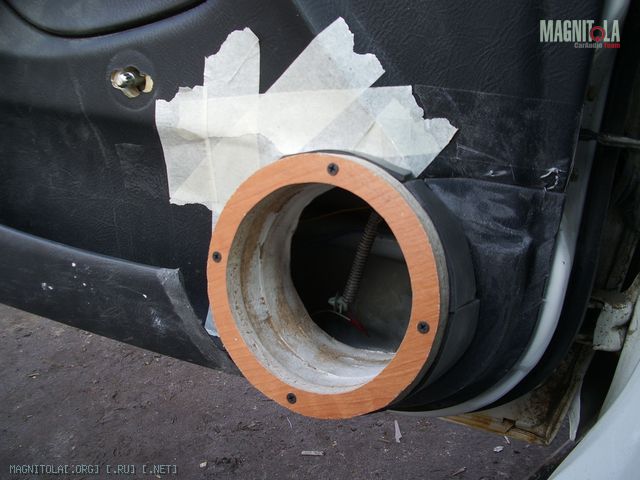

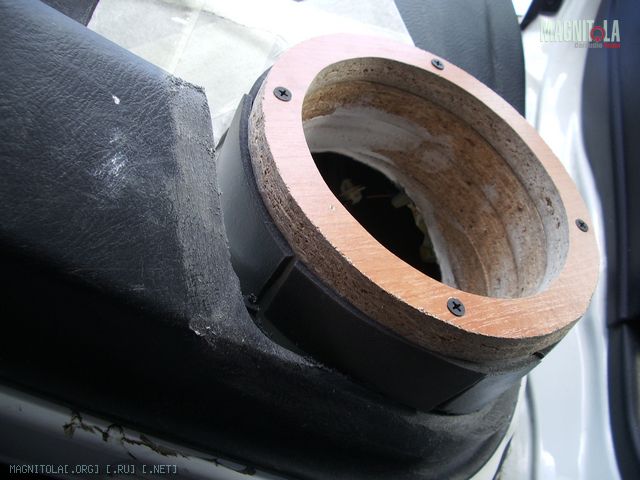

Обклеил карту и туннель скотчем. Туннель дополнительно спленом 4ой чтоб был зазор и не ипаться когда буду одевать..
Вложение 60539Вложение 60540Вложение 60541

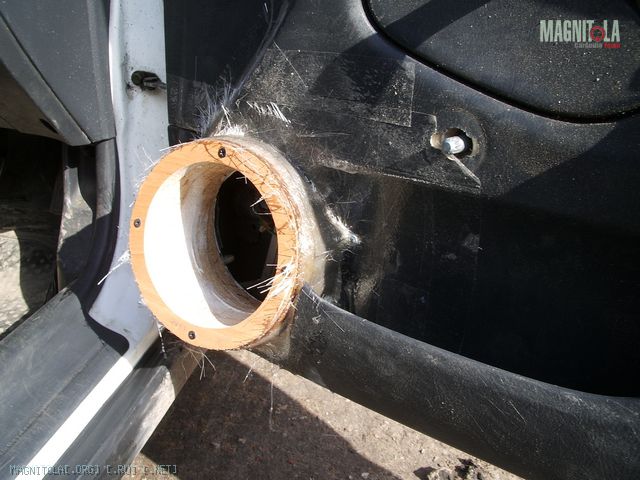

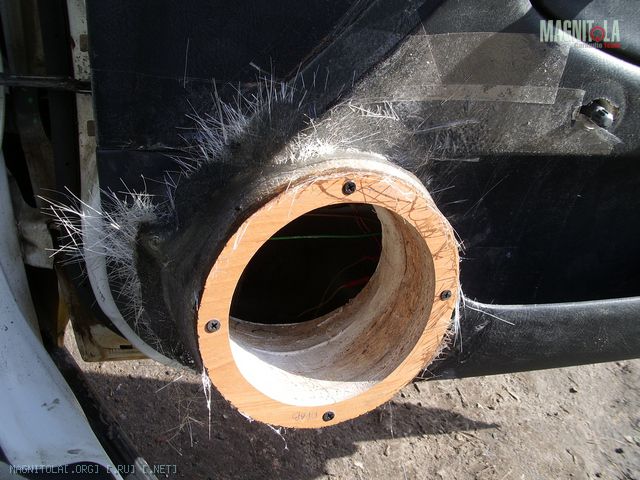

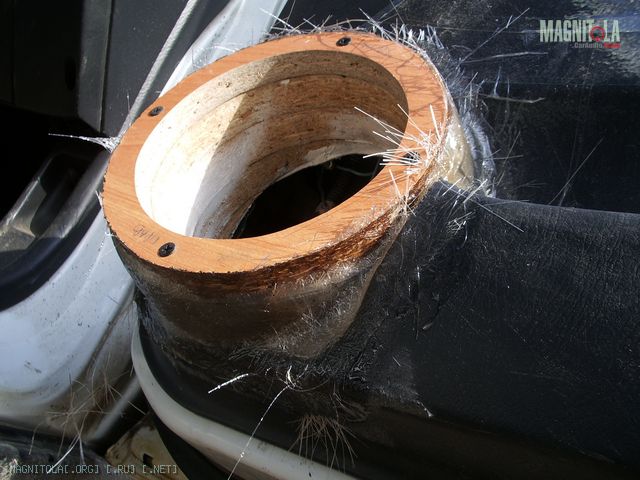

Дадее обклеиваем все матом..
Вложение 60538Вложение 60536Вложение 60537

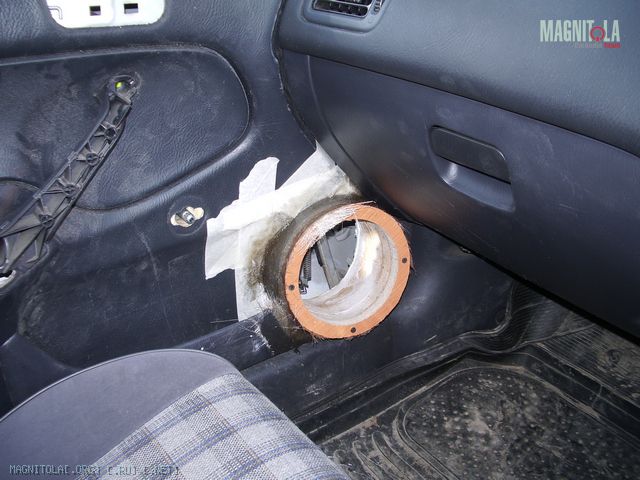

Так все выглядит в закрытом виде..
Вложение 60542

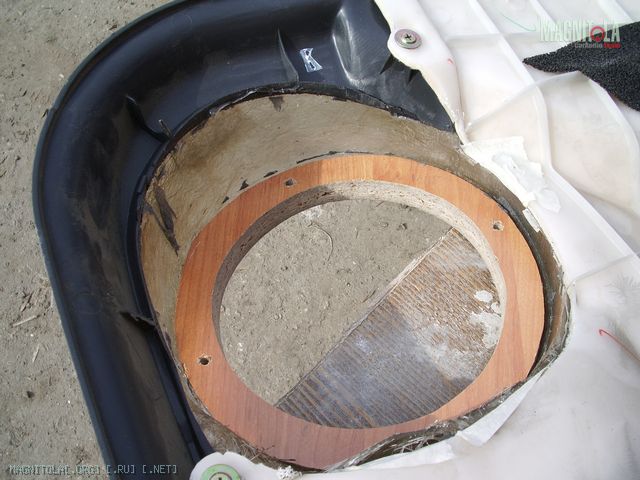

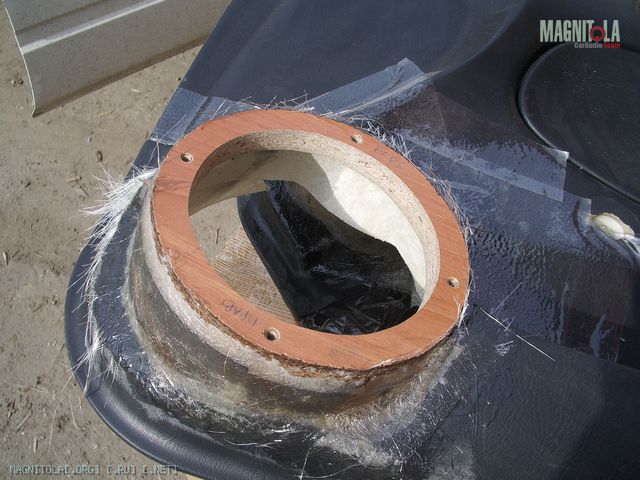

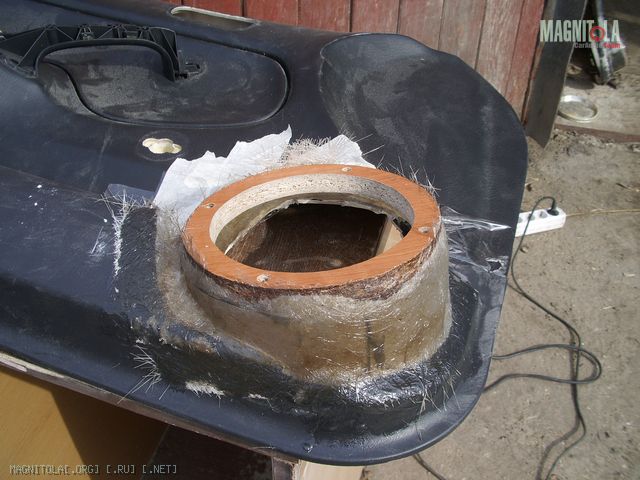

Далее снимаем и продолжаем работать..

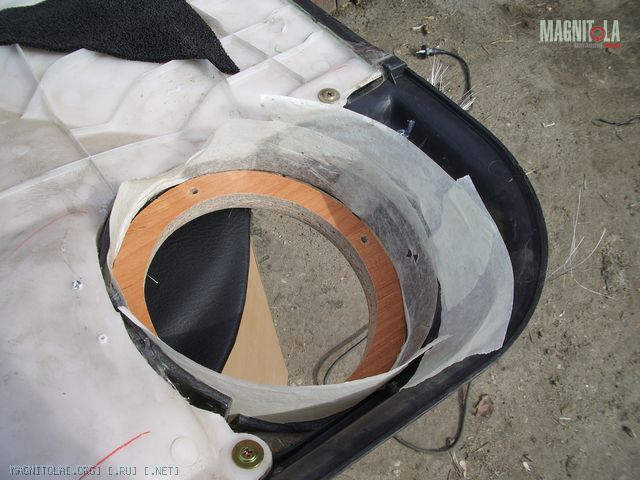

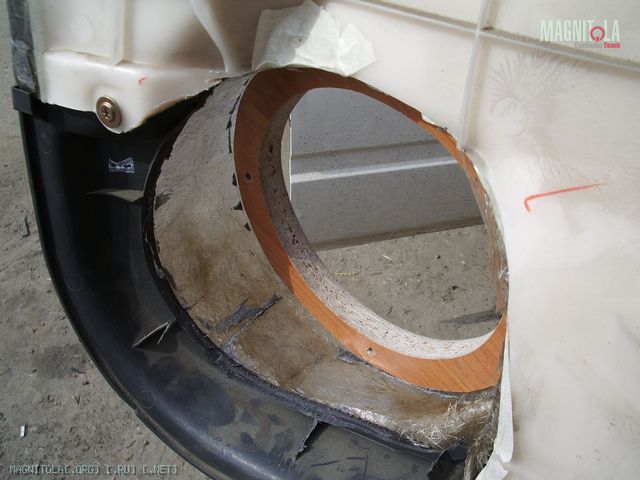

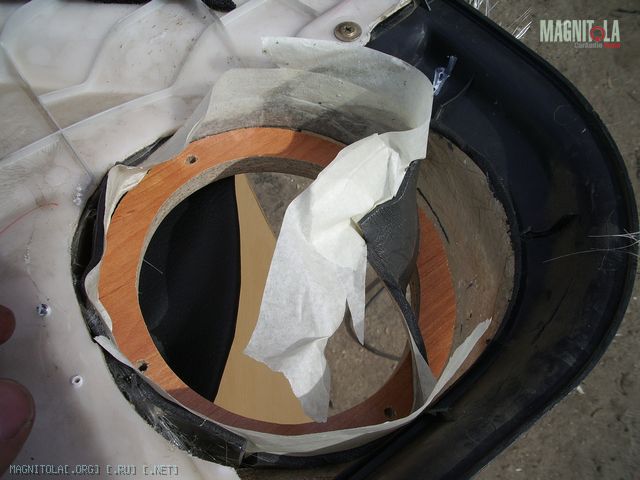

Вложение 60543Вложение 60544Вложение 60545
Вложение 60546Вложение 60547Вложение 60548

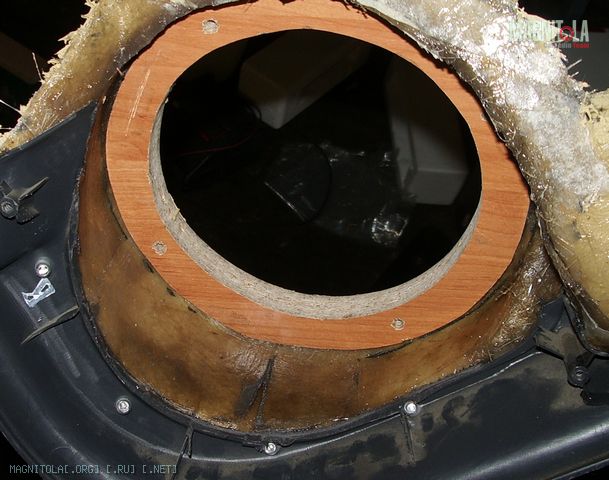

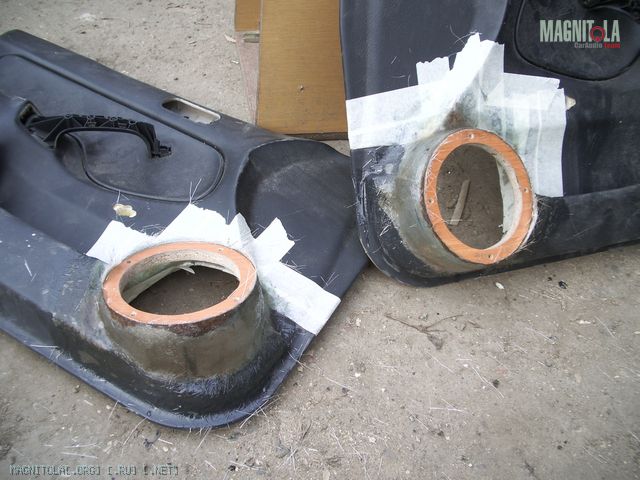

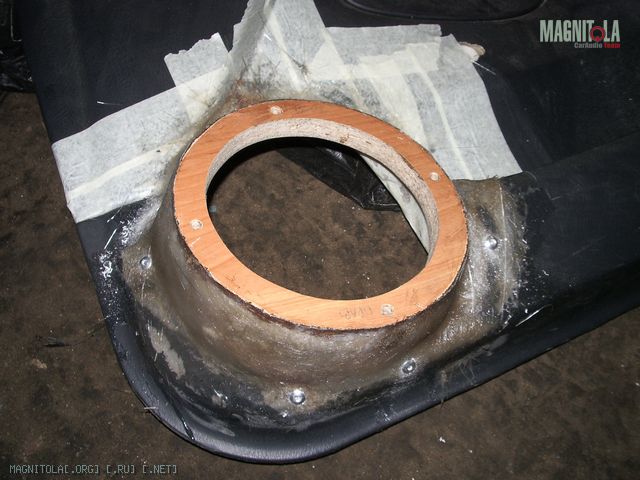

Далее я армировал все алюминиевыми клепками, чтобы небыло даже желания отвалиться..

Вложение 60549Вложение 60551Вложение 60552

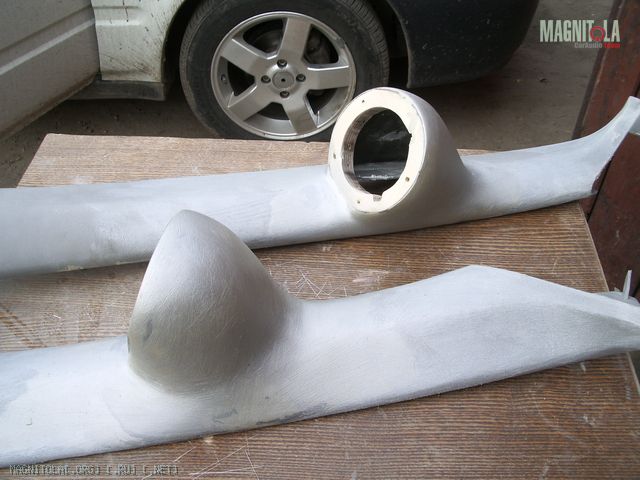

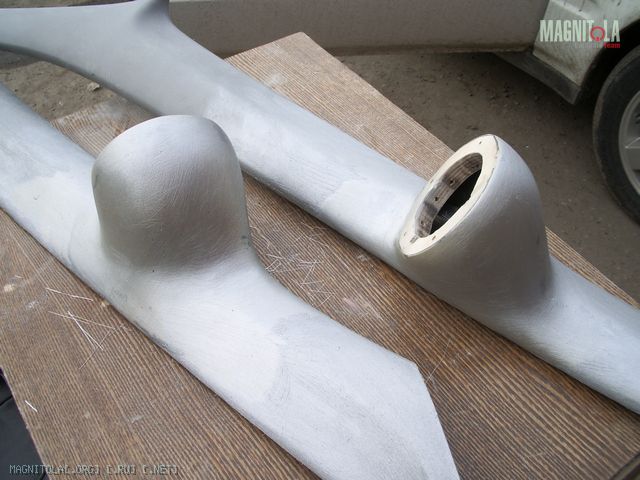

Стоечки загрунтованые...

Вложение 60550Вложение 60553

Очень очень все подробно и наглядно!от себя выражаю большую благодарность за такой фотоматериал!добавил себе в закладки!молодец!+1000

Тема не померла.. Просто небыло инета чтоб выкладывать.....

Готовим мидбасовый подик к приему сеток.
Вложение 62527Вложение 62526
Сетку обмотал изолентой в 8слоев, чтобы когда подик обтянится винилом сетка все равно поместилась.. И зашпаклевываем бортик..

Вложение 62528Вложение 62529

Потом сетка вынимается...
Вложение 62532


Вложение 62531Вложение 62533Вложение 62530

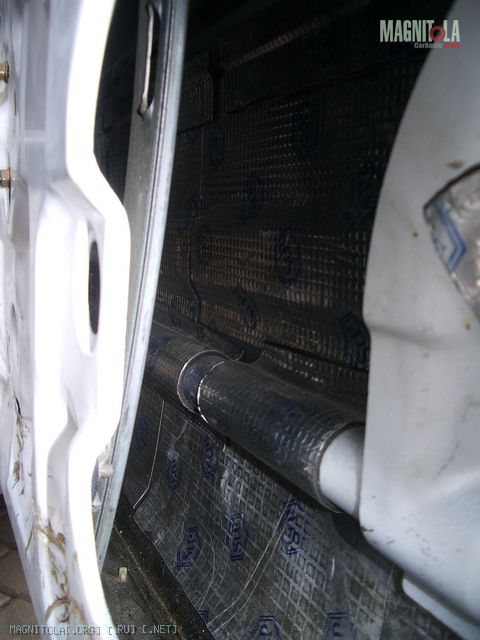

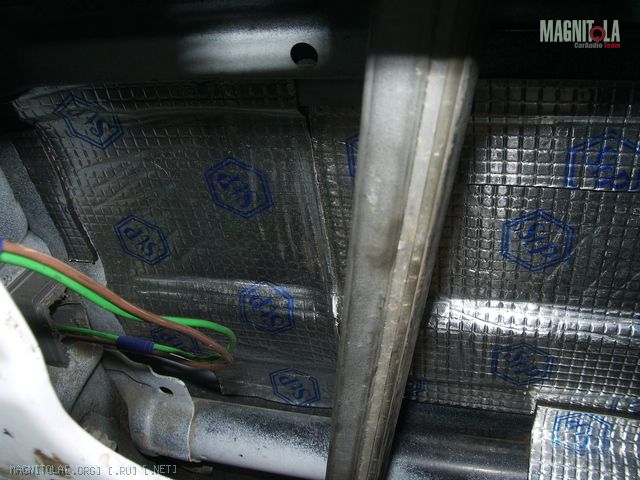

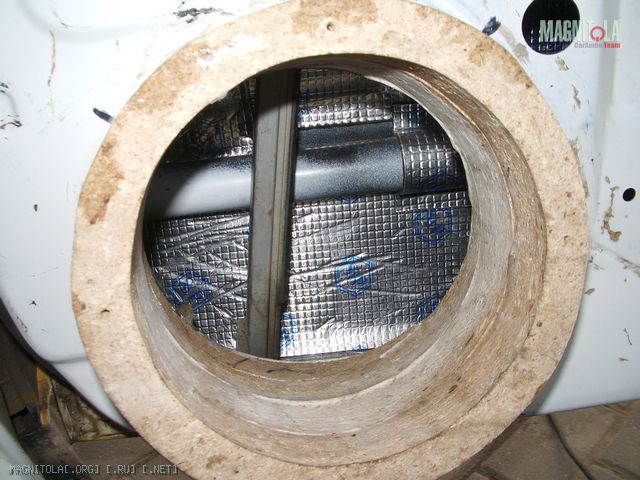

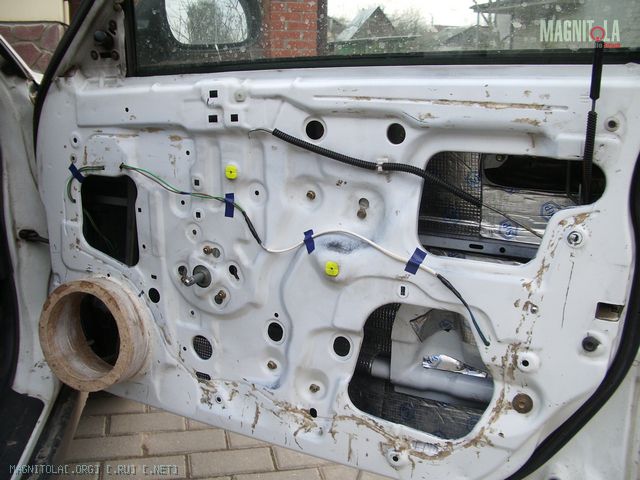

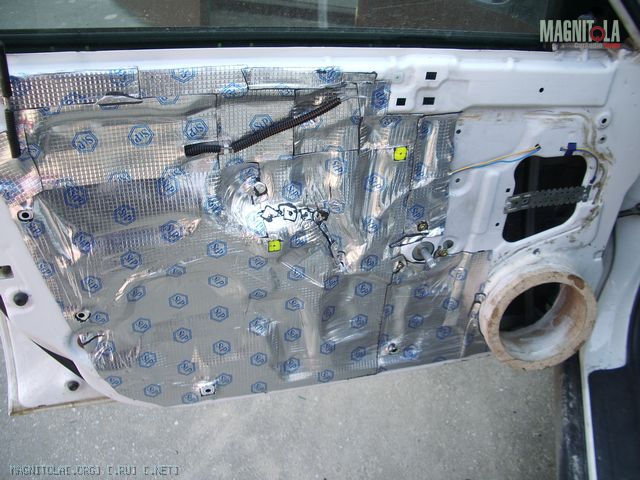

Уже давно зашумил дверки передние..

Вложение 62535

Вложение 62534Вложение 62536Вложение 62537

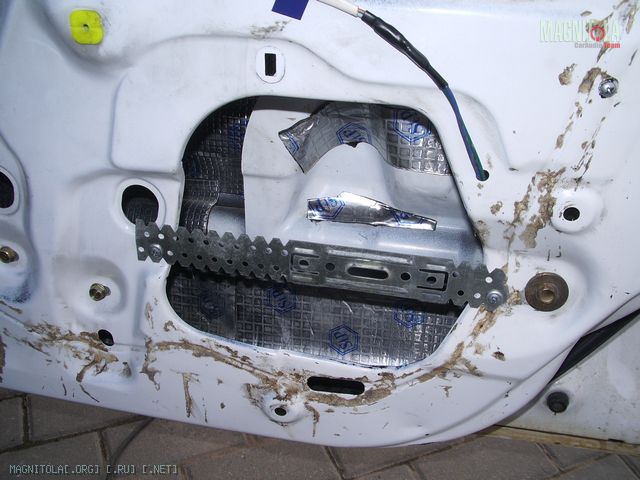

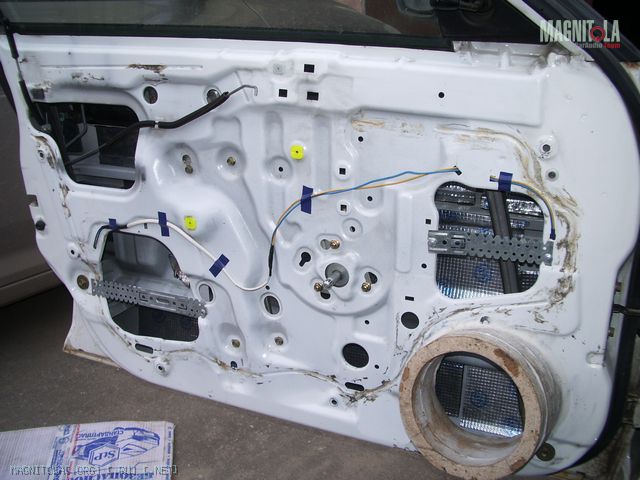

Спецом делал перемычки на больших технологических отверстиях..
Вложение 62539

Вложение 62541Вложение 62538

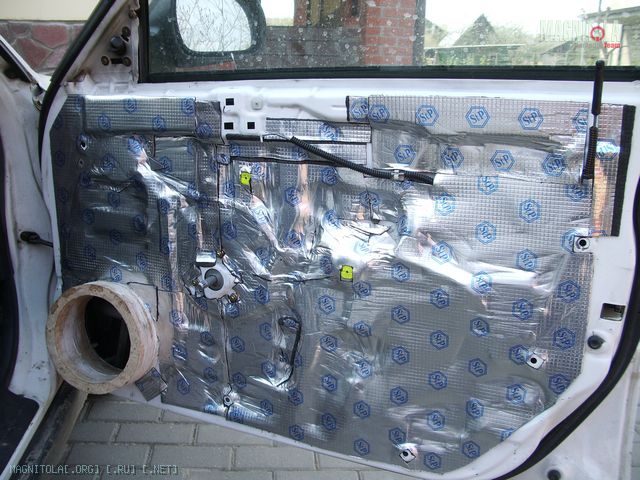

Вот так в готовом виде!
Вложение 62540

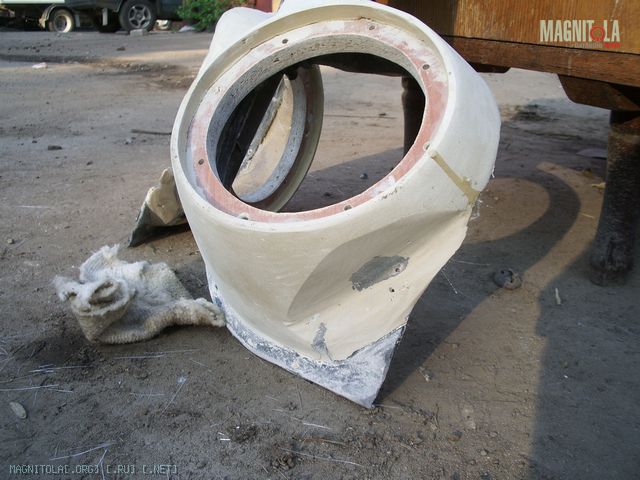

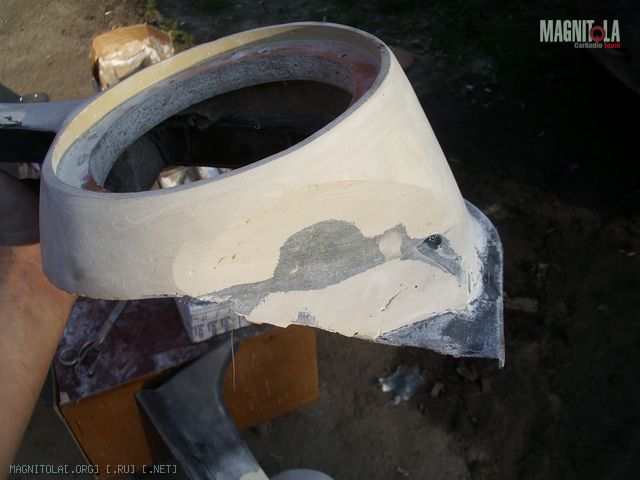

Подики чтобы закрывалась дверь пришлось сносить.. Я это сразу не учел при проэктировании.

Вложение 62652

Вложение 62653

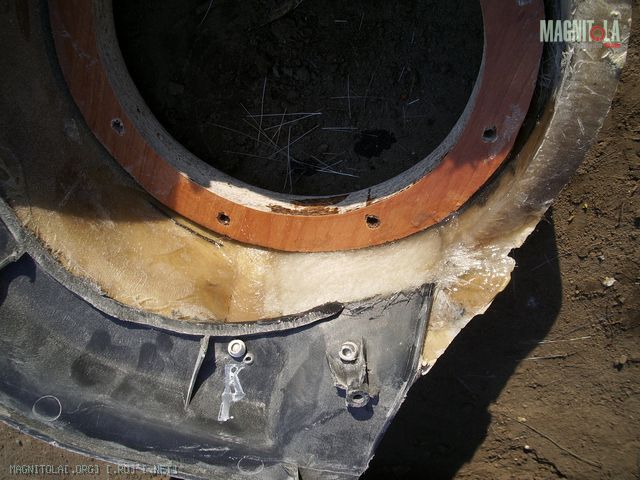

Поэтому чтобы вынести побольше пришлось нарастить слой стекломатом изнутри..

Вложение 62651

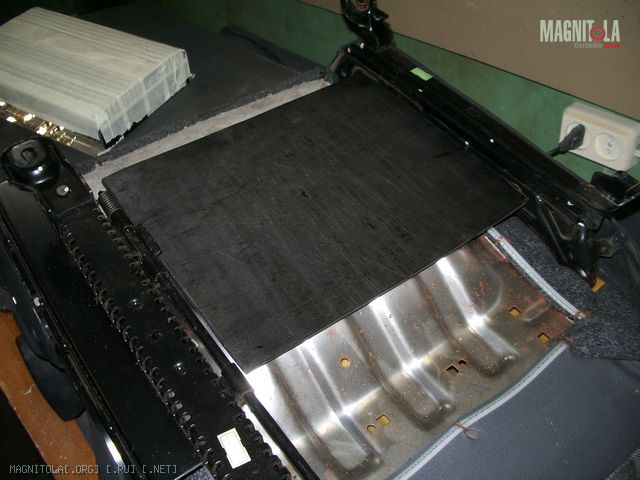

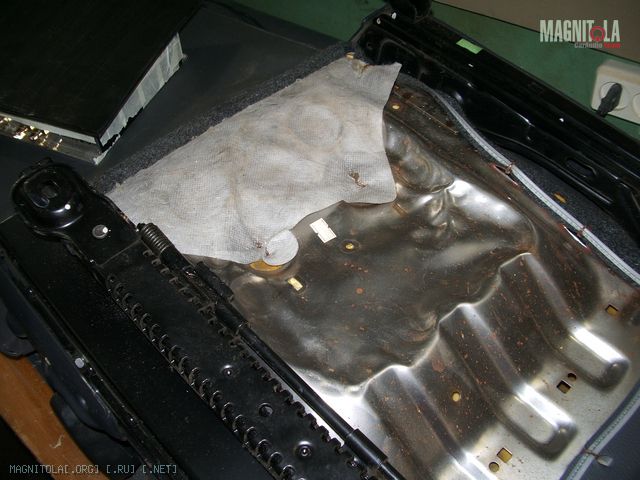

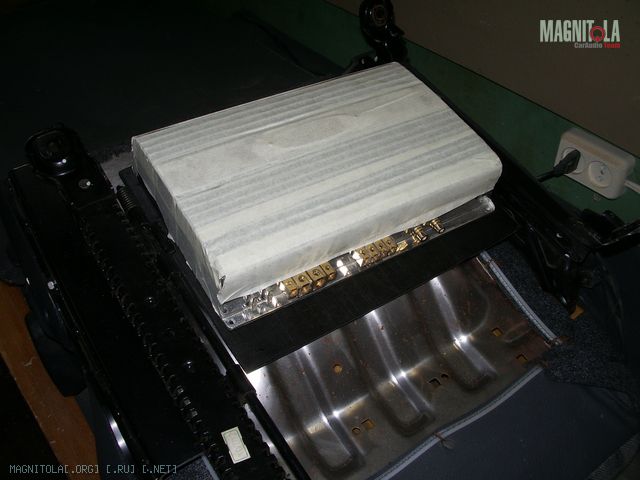

Далее начинаем установку усей под седения.. Сидухи оказались сильно выдавлены вниз что делало поверхность очень неровной.. и усь чертил по обивке пола..

Пришлось доработать молотком..
Вложение 62654

Вложение 62655Вложение 62656

Подики готовы. Наконец-то собираем двери..

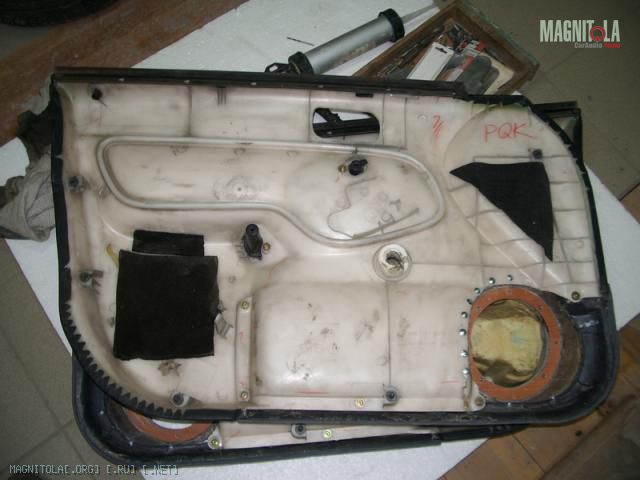

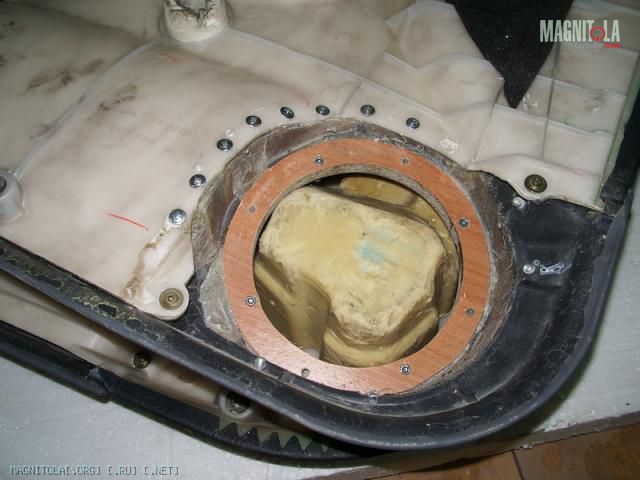

Накладную часть креплю изнутри самарезами
Вложение 64922
Вложение 64921

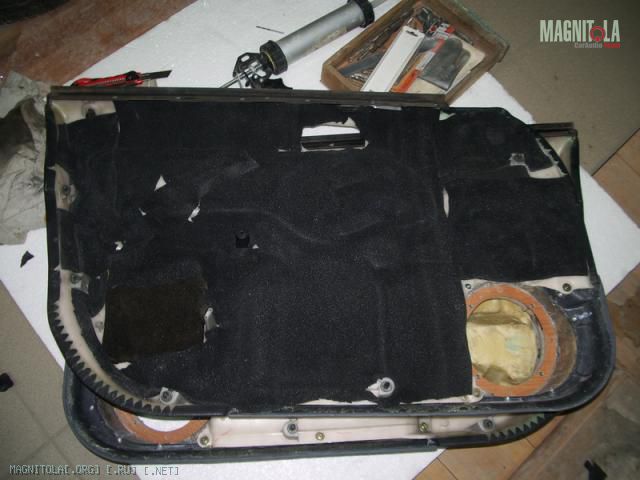

Карту заклеиваю битопластом 5кой...
Вложение 64920

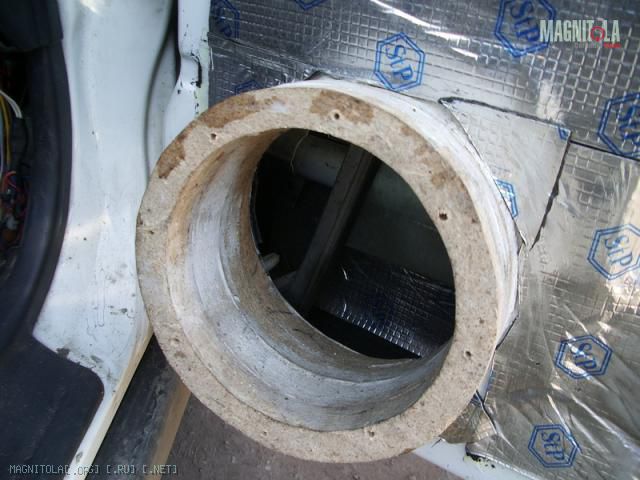

На ответной части пришлось засверлить отверстия для болтов.. иначе они упирались.
Вложение 64923

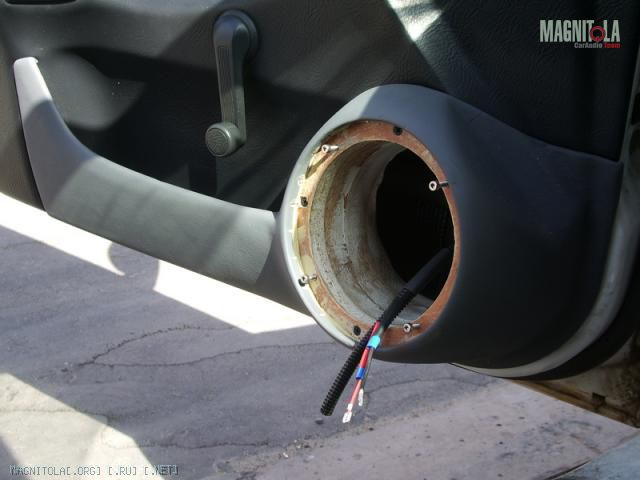

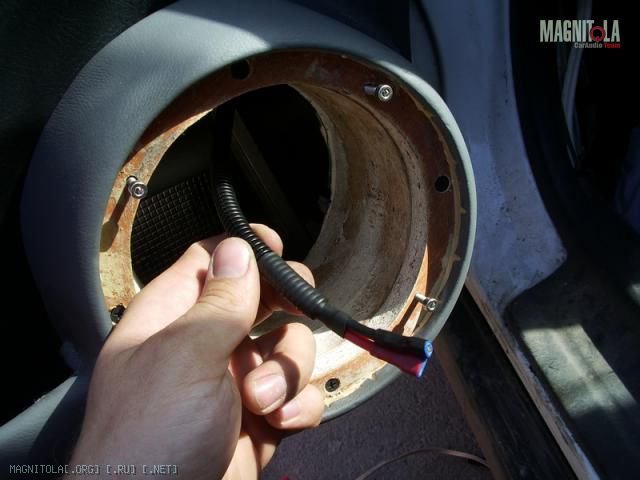

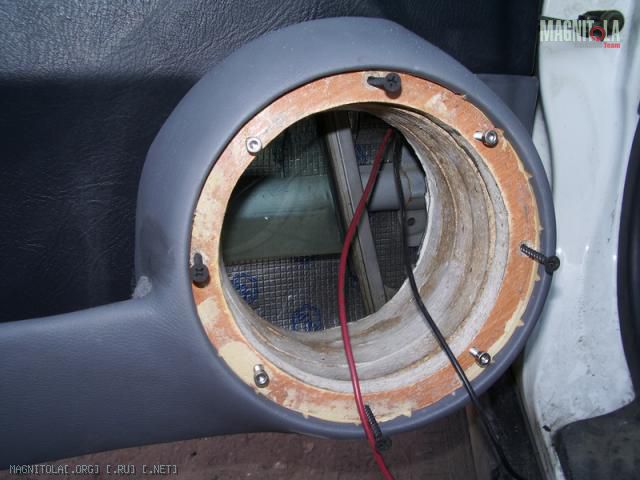

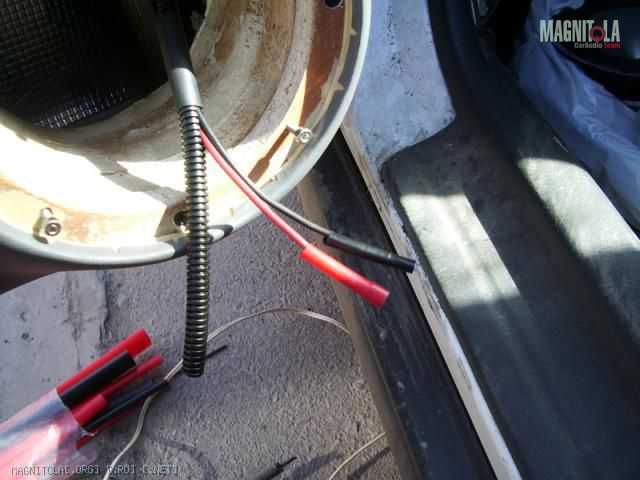

Далее убираем проводку в гофру.. и припаиваем наконечник..
Вложение 64928


Вложение 64924Вложение 64926Вложение 64927

Вложение 64929

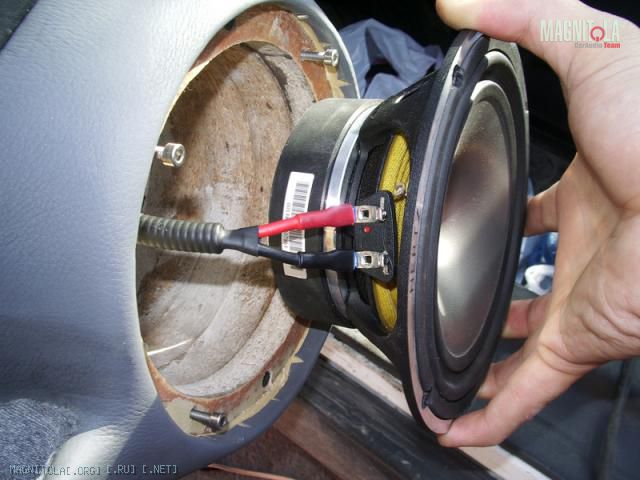

Подключем
Вложение 64930

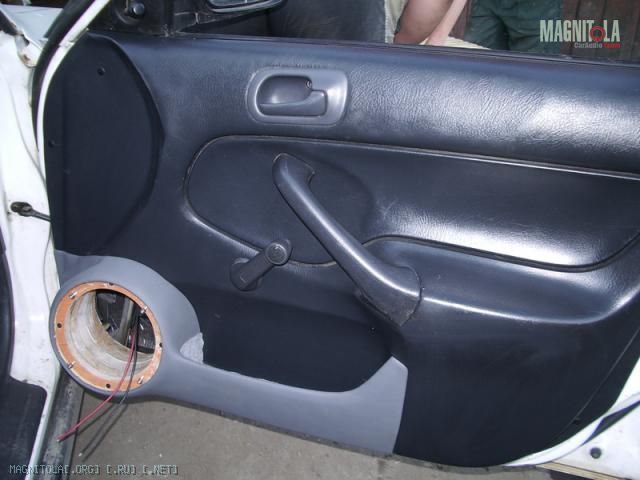

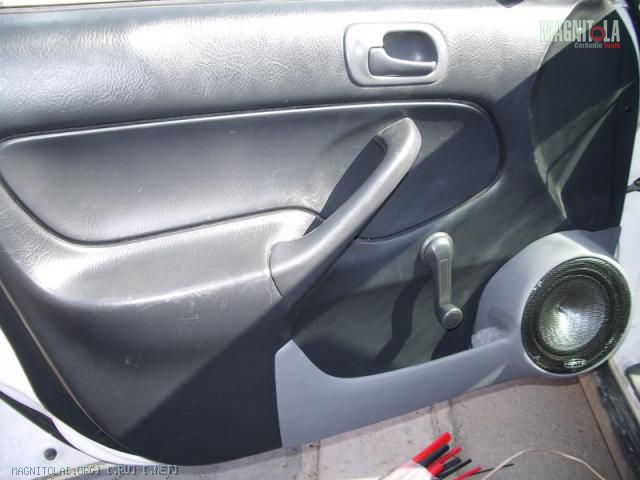

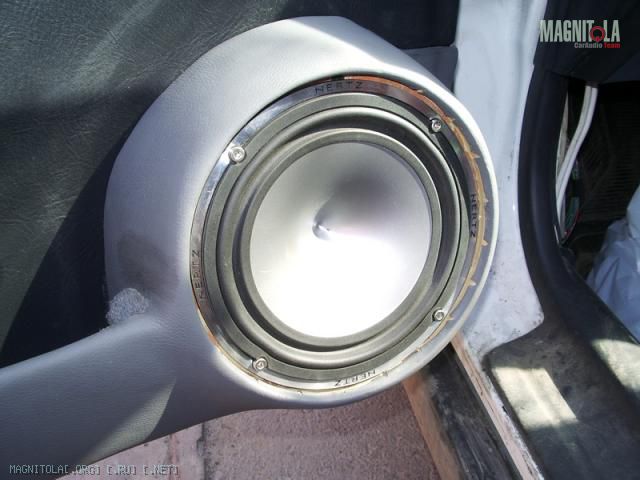

Так все выглядит собранным

Вложение 64931Вложение 64925

Вложение 64932

герцы оригинал?

Да.. Оригинал.. Есть еще пищи и кроссы..

обтяни таким же винилом центр обшивки там где ручка и тогда будет правильный контраст . А то подиум хотьи осень красивый и четкий но смотрится инородным элементом . Ждем продолжения

классный инстад 5+

Цитата:

---

Сообщение от PaSHOKC

Тема не померла.. Просто небыло инета чтоб выкладывать.....

Готовим мидбасовый подик к приему сеток.
Вложение 62527Вложение 62526
Сетку обмотал изолентой в 8слоев, чтобы когда подик обтянится винилом сетка все равно поместилась.. И зашпаклевываем бортик..

Вложение 62528Вложение 62529

Потом сетка вынимается...
Вложение 62532


Вложение 62531Вложение 62533Вложение 62530

---

Вставлю свое имхо-сильно вынесены миды. и тоннель из-за этого получается длинный...боюсь может неблагоприятно сказатся на звуке.... А вообще молодец!!!!

Цитата:

---

Сообщение от kurd

тоннель из-за этого получается длинный...боюсь может неблагоприятно сказатся на звуке....

---

Ваше имхо не является аксиомой. Не бойтесь. Видел и не такой туннель на чемпионской машине.. Кстати она тож из рязани была..

Времени прошло много.. С тех пор много что было. Был куплен саб.. Потом другой.. Мне в машину вмазал автобус ИКАРУС (с гармохой) - не сильно.. Но дверь изза этого зазвенела... Так что пока дверь не заменяна будем слушать дребезг..
Инсталл в его первоначально задуманном виде почти завершен.. Продолжим отчет..

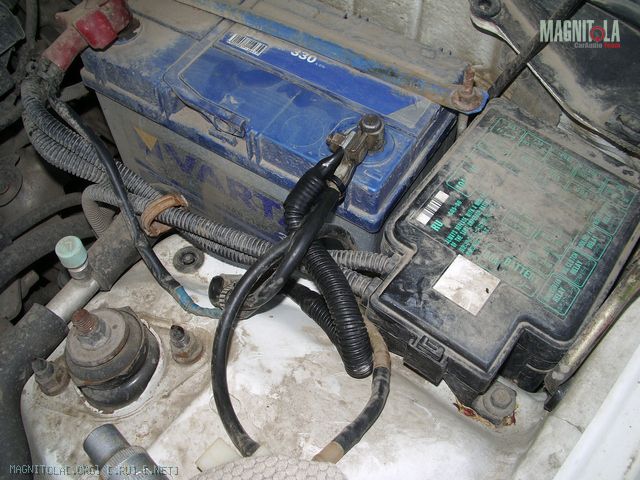

Продублировал массу на кузов проводком 4Ga
Вложение 83131

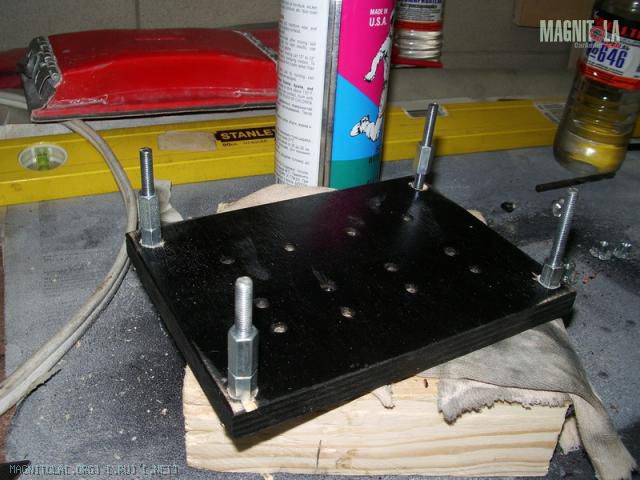

Далее задался вопросом разведения питания по потребителям.. И понял что нормальных дистрибов в городе попросту нет.. И решил ваять сам. Вот что получилось:
Вложение 83132
Плостинка с насверленными отверстиями в которые вставлены усовые гайки..

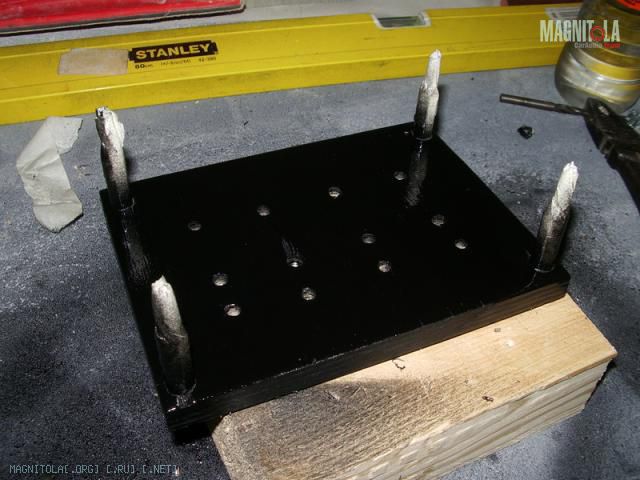

Красим повторно
Вложение 83133
И собираем предварительно нарезанные из пластины меди кусочки с предохранителями..
Вложение 83134

Имеем отличный, весомый, медный дистриб под наконечники а не под винт, что гораздо надежнее.. Осталось только листиком плекса все это прикрыть...

С чего начинается хороший звук? Правильно с отсутствия паразитных призвуков!!
Салон в сарае большой.. Металла и остекления много.. Будем бороться народными средствами..

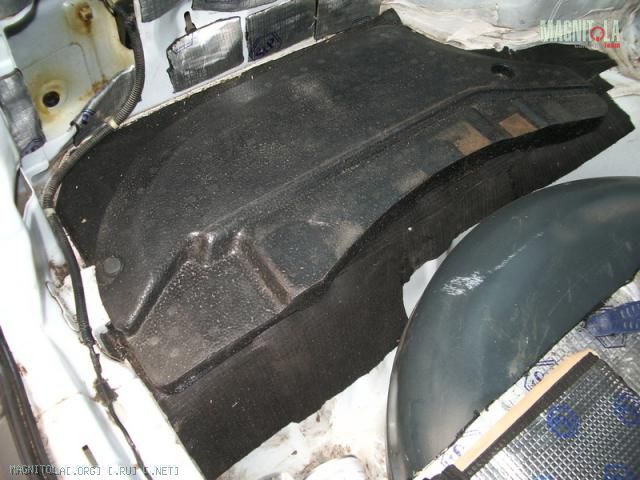

Пол багажника
Вложение 83143

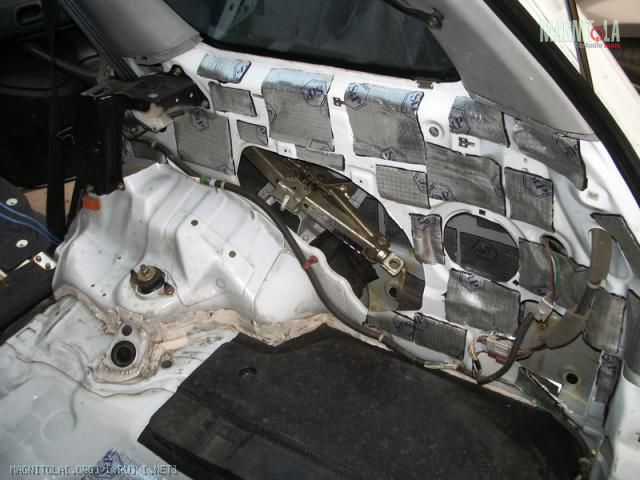

Крылья задние
Вложение 83141

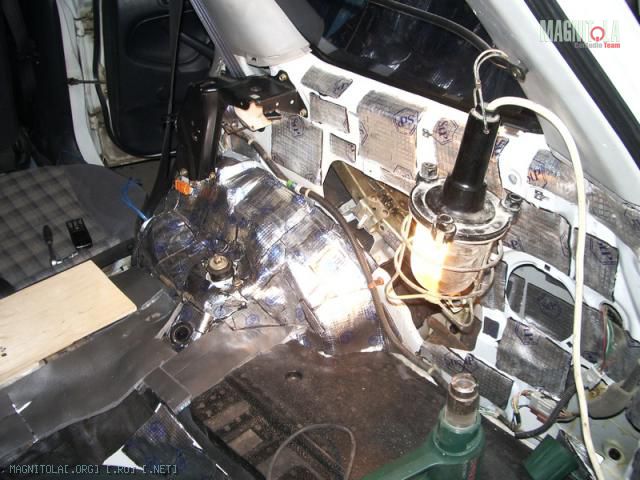

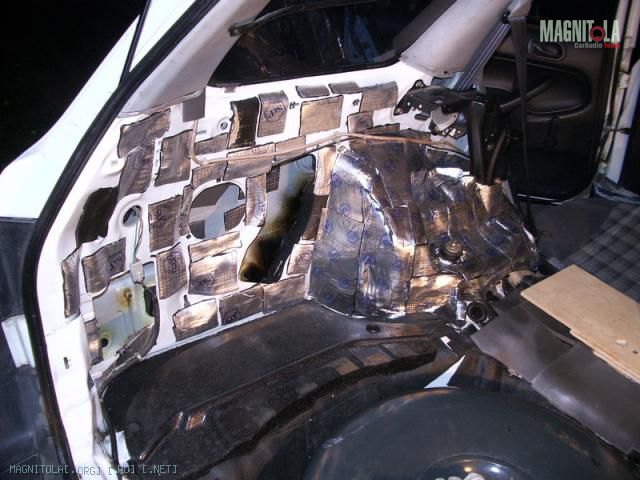

Арки
Вложение 83148
еще..
Вложение 83147

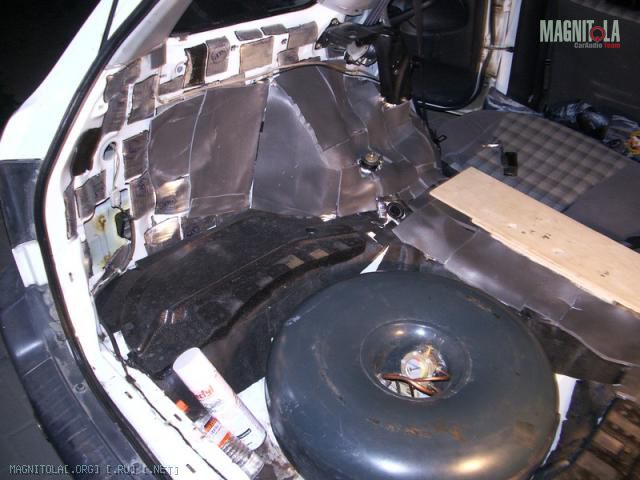

Вторым слоем...
Вложение 83149

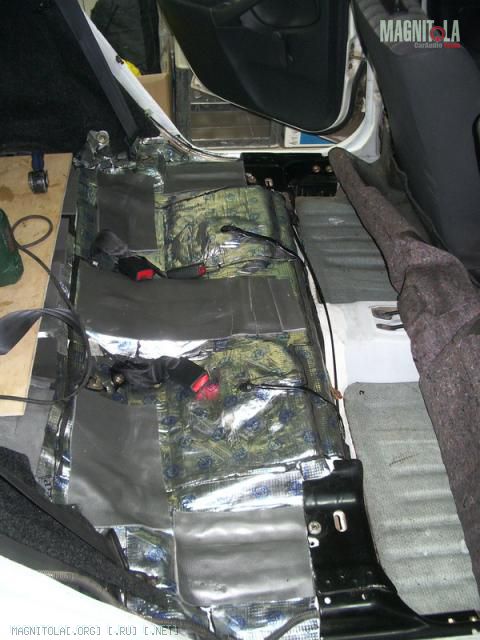

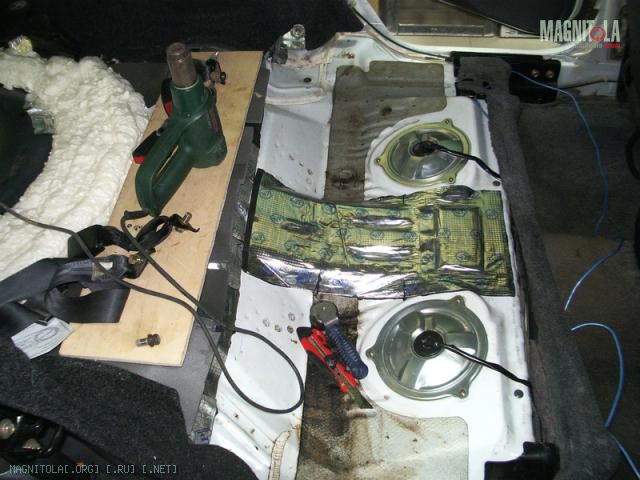

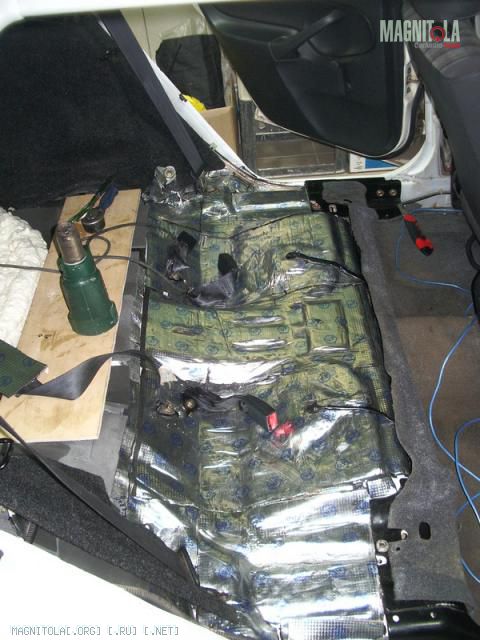

Пол салона
Вложение 83151
Вложение 83152
Вложение 83154

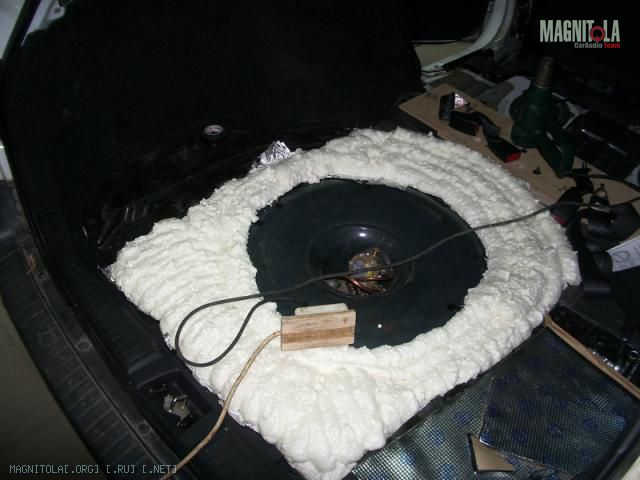

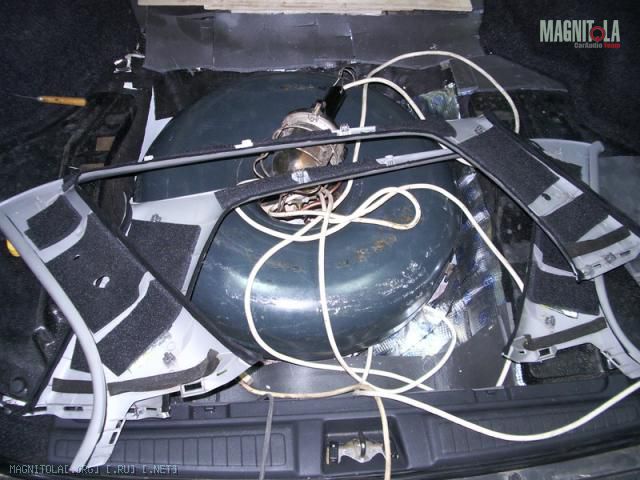

Далее решил что этого мало и решил сделать вокруг полого и очень звонкого балона ГБО вот такой вот съемный бублик..
Вложение 83150

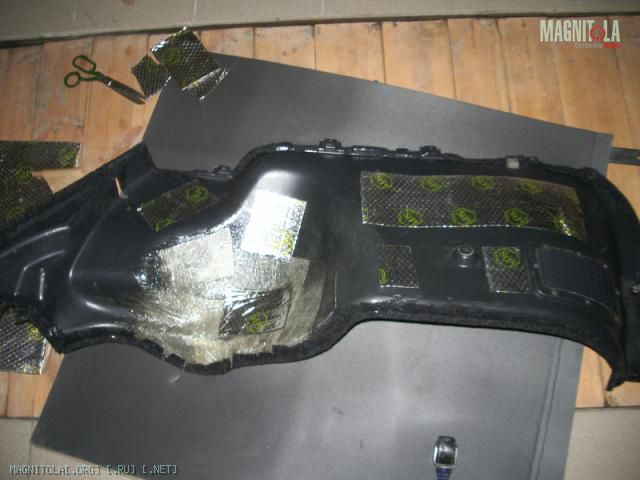

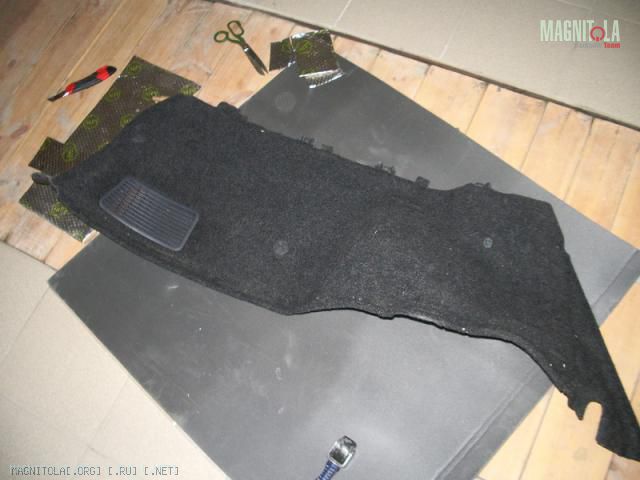

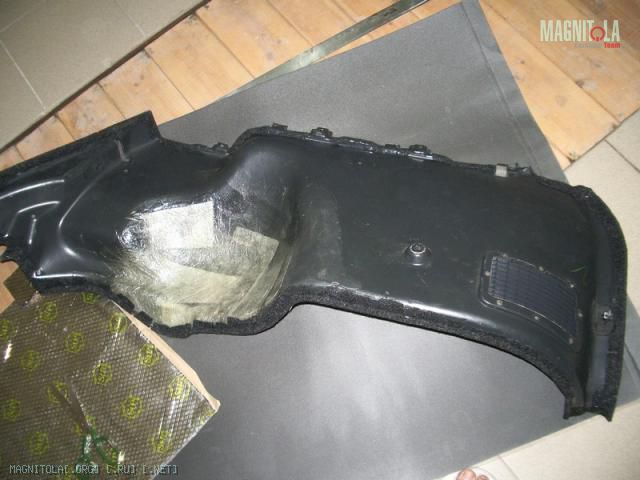

Завибрил и перетянул карпетом обшивки багажника..
Вложение 83144
Вложение 83145
Вложение 83146

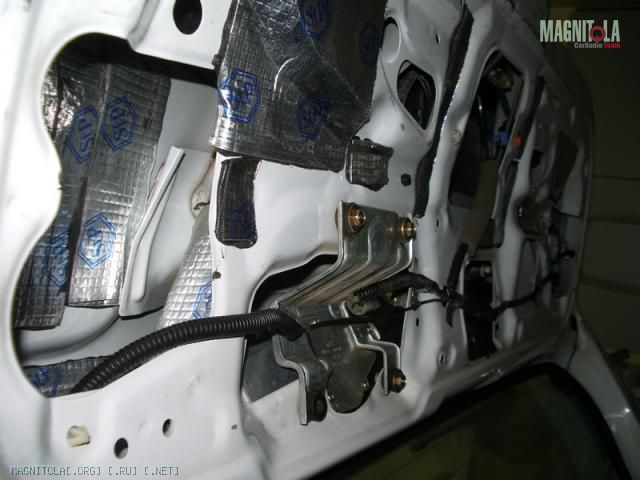

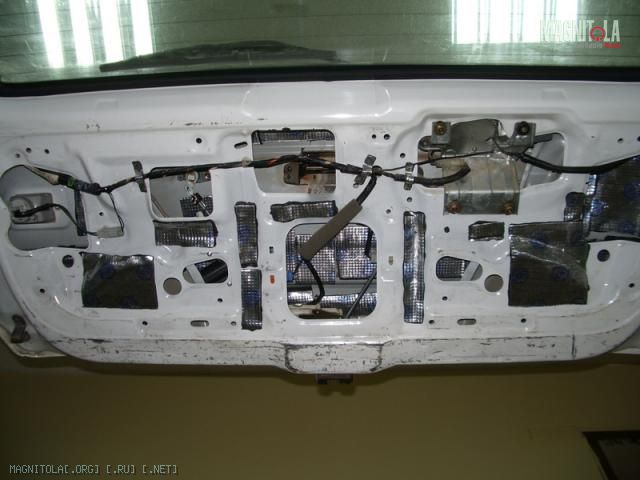

Продолжил на крышке богажника
Вложение 83163
Вложение 83164

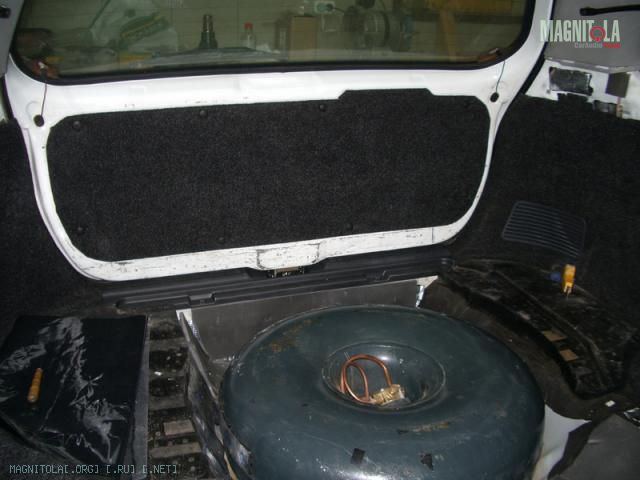

Крышку тоже перетянул карпетом
Вложение 83165

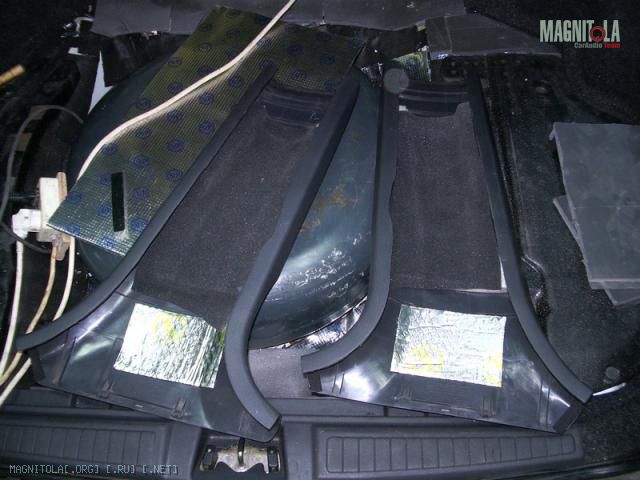

Весь салонный пластик так же укатывал Вибропласт голд + битопласт+ моделин
Вложение 83166
Вложение 83167

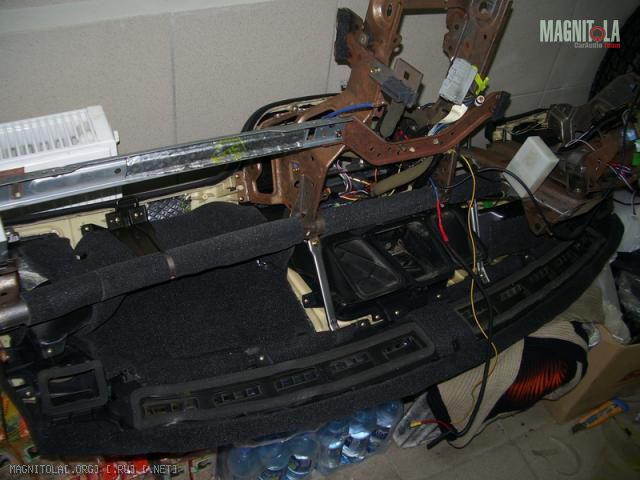

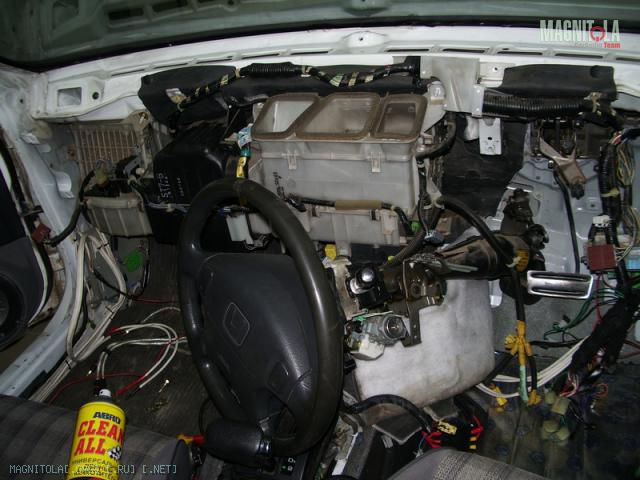

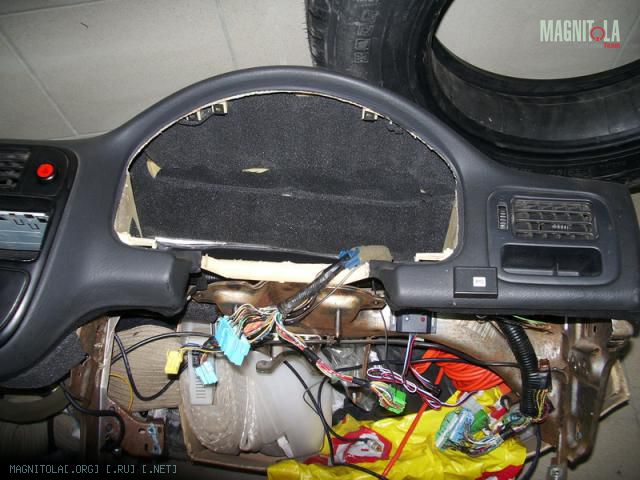

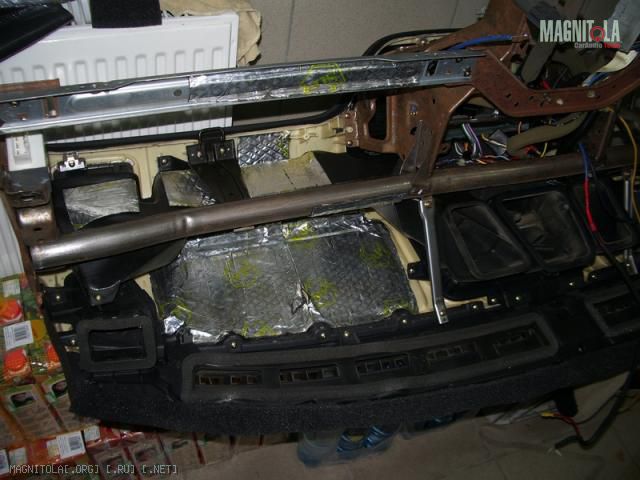

Так по полу дошли до панели...
Вложение 83171
Вложение 83168
Вложение 83169
Вложение 83170

Бублик прикольный...

Очень.. Он съемный (на всякий случай) в нем сделал кармашек для бадлонника как в современных иномарках.. Очень удобно и эффективно против шума большого железного пузыря и металла пола

А я б туда бокс с карманами для фигни замутил...

Цитата:

---

Сообщение от PaSHOKC

Ваше имхо не является аксиомой. Не бойтесь. Видел и не такой туннель на чемпионской машине..

---

Хорошо-боятся не буду...))) Ну а как играет-то?

Играет хорошо.. От мидов и панча и бала в достатке.. Но дверь подпевает им.. Счас жду электростеклоподьемники.. Буду перешумливать дверку..

как там партнер поживает? тема померла? то же недавно себе такого купил, так что интересно:popcorm1:

Партнер бегает.. Был саб сделан.. потом другой.. другой сабовый Усь..

А потом вся оборудка снята, счас стоит только то что в подписи.. Собрал другую систему, но она играет дома. Ставить в партнера не буду.. ибо не правильно когда музыка стоит столько же сколько автомобиль...
