Простенькая инсталация в Toyota Corolla E12 sedan
Доброго времени суток!
Вот и настало время мне тоже довести фотоотчетик по инсталяции моего авто.
На данном этапе сделан только фронт. Акустику использовал недорогую, бюджетную, но для своего ценового диапазону вполне достойную Ural AS-P1629K. Инстал сделан так, что почти ничего не изменилось для глаза. Обо все по порядку.

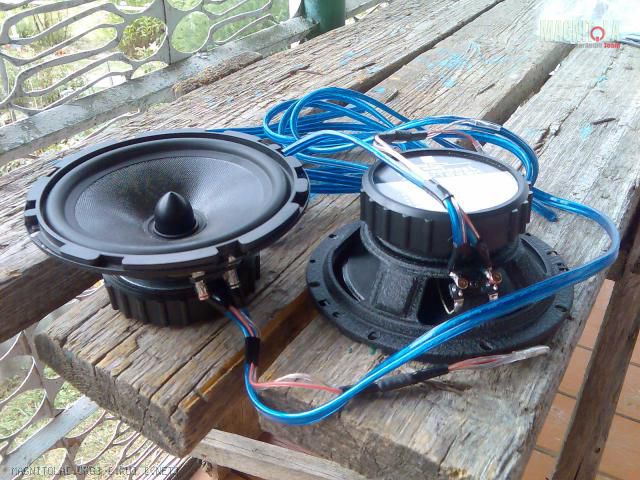

01. Родные провода к мидбасу были заменены на DAXX S34. От Мидбаса идет родной провод на пищалку через фильтр:
Вложение 80520

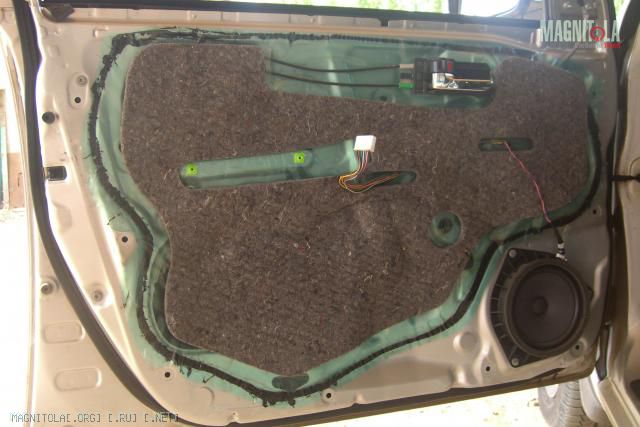

02. Вот что представляла собой дверь до начала работ:
Вложение 80527

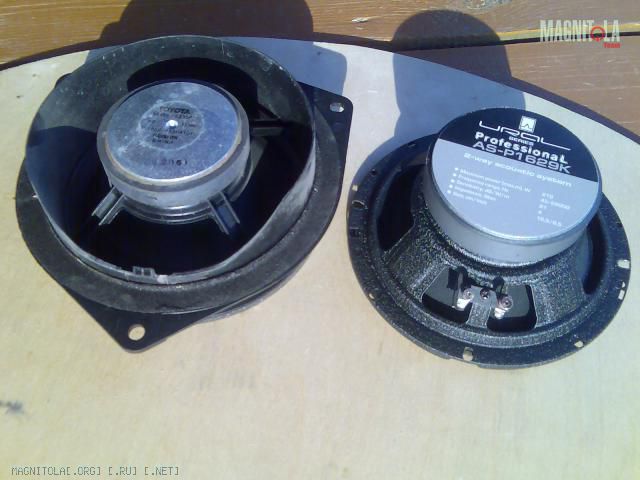

03. Штатный динамик крепился на клепках и имел пластмассовый подиум. Фото для сравнения:
Вложение 80524

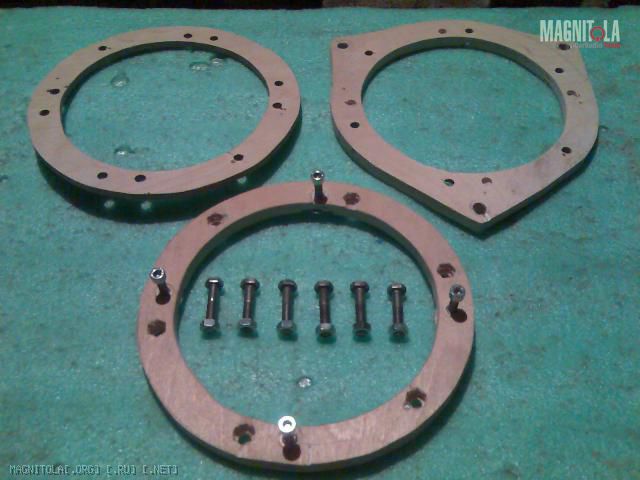

04. Динамик и подиум - одно целое, поэтому был изготовлен проставочный колодец-сэндвич 2 слоя 10 мм фанеры и 1 слой 6 мм МДФ. Кольца стянуты между собой 6-ю болтами шестерками с клеем ПВА. На фото все составляющие:
Вложение 80530
05. К дверям в родные отверстия ГОТОВЫЙ колодец крепится на 3 болта шестерки. Между кольцами были заложены врезные гайки под болты М5 для мидбаса:
Вложение 80528

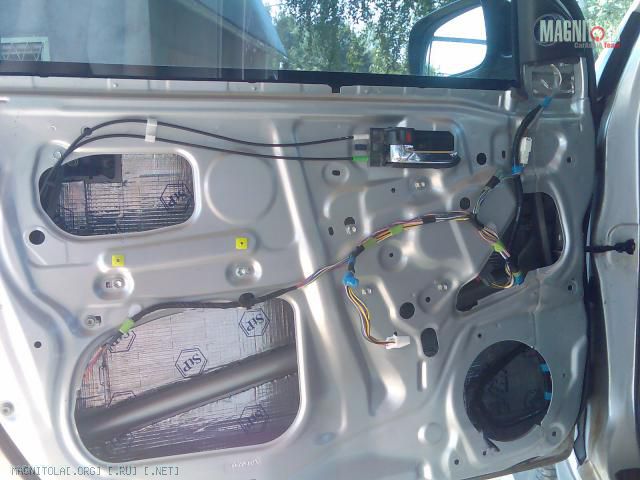

06. Внешняя сторона двери закатана вибропластом М2. В правом верхнем углу на фото видна пищалка в треугольнике зеркала:
Вложение 80525

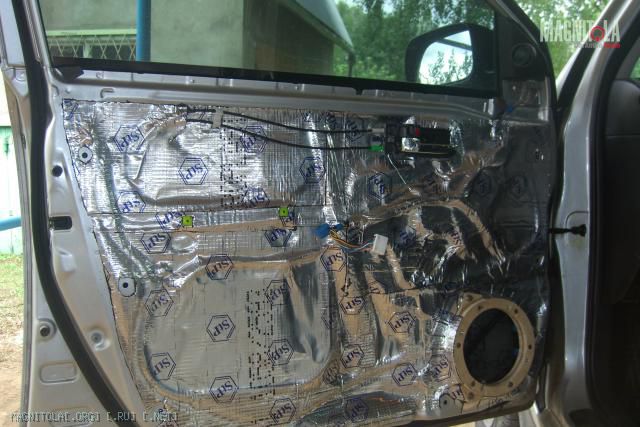

07. Внутренняя поверхность двери полностью заклеена вибропластом М1:
Вложение 80529
08. Подиум так же проклеен вибропластом, а провода протянуты и упрятаны в гофру:
Вложение 80526

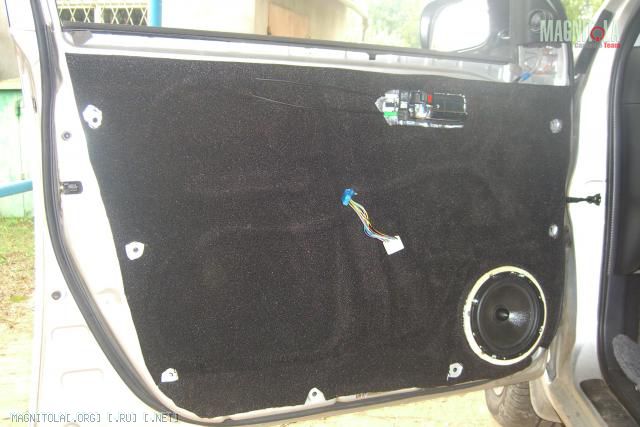

09. Вся поверхность двери сверху обклеена битопластом 5 мм и установлен мидбас:
Вложение 80523
Обшивка села с еле слышным глухим звуком. Фото готовой двери нет, но она с наружи ни чем не отличается от начала инсталяции, кроме как уже было сказано пищалки в треугольнике зеркал. При том, что первая дверь и подиумы (ОБА) делались в течение месяца, а вторая дверь была полность сделана за 1,5 дня. Вот что значит ОПЫТ!
И еще один день (вчера 04.09.2010) понадобился, чтобы подключить к пока штатному ГУ:

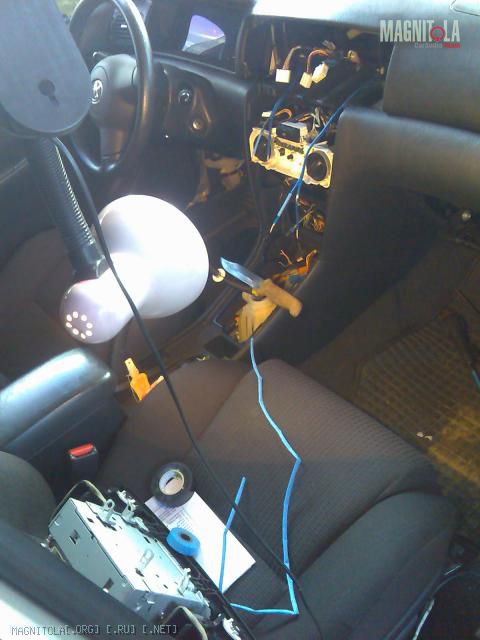

10. Провода протянуты и подготовлены для припоя:
Вложение 80522

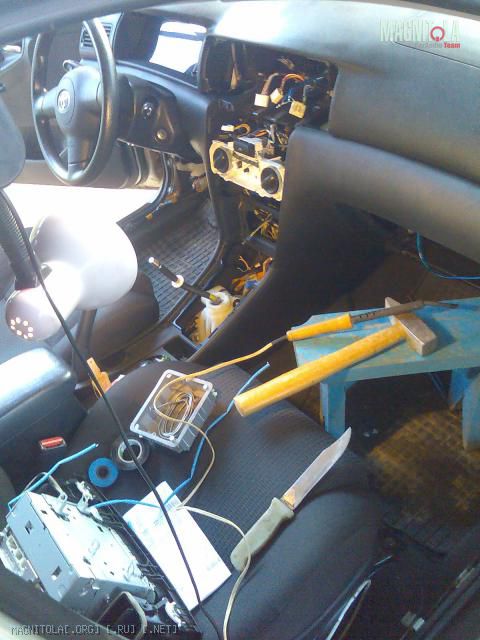

11. Провода припаяны к штатному разъему:
Вложение 80521
Фоткать штатную магнитолу не стал, так как визуально ничего не поменялось.
Звук стал лучше, разница заметна, особенно на высоких частотах.
:dance3:
Теперь буду выбирать ГУ.
Re: Простенькая инсталация в Toyota Corolla E12 sedan
......:dntknw:......чёт вложения не открываются.......:scratch_one-s_head:
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Wesly
Паша, Исправлено.....
Спасибо большое:thank_you2:!!!Вот теперь все фотки видно:smile3:!!!!!!!
Re: Простенькая инсталация в Toyota Corolla E12 sedan
О, еще один королловод на форуме ^_^
В дверях штатные решетки остались? Менять не думаете? Т.к. они звук убивают сильно...
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Ингвар
В дверях штатные решетки остались?
Цитата:
Сообщение от
Ингвар
Т.к. они звук убивают сильно...
....это уж точно!
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Ингвар
О, еще один королловод на форуме ^_^
В дверях штатные решетки остались? Менять не думаете? Т.к. они звук убивают сильно...
Привет. Да коровки рулят ;)
Пока сетки решил не трогать, но понимаю, что придется и этим заняться. Гаража в городе нет, а на даче только по выходным могу этим заниматься. Сезон (дачный) почти закончен. А с сетками приходится обычно с заморачиваться всякими эпоксидками или полиэфирками. Вот чуть поезжу, понаслаждаюсь результатом, начну сомневаться... тогда и приступим.
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Wesly
Сезон (дачный) почти закончен.
Дак, это же плюс ^_^ Поливать ничего не надо, убирать - тоже. Выехал, жарь шашлык да делай машину ^_^ А то потом придет зима и мучиться с дверьми, без гаража (да и с гаражом тоже) будет не айс...
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Ингвар
Выехал, жарь шашлык да делай машину ^_^ А то потом придет зима и мучиться с дверьми, без гаража (да и с гаражом тоже) будет не айс...
Ну за 2 по полдня не сделаешь. На это понадобятся не одни выходные. А без обшивки ездить не прикольно и не удобно. Видно будет. Есть план, как обойтись без всяких смол. Но пока не попробую - не узнаю.
Ингвар,Ты вот как выбирал себе ГУ?
Re: Простенькая инсталация в Toyota Corolla E12 sedan
Цитата:
Сообщение от
Wesly
Ты вот как выбирал себе ГУ?
Первую бошку - чисто случайно ^_^ Т.к. абсолютно не разбирался чего и как. Вторую - нужен был проц и 3 пары линейников. Поскольку все гу звучат по разному, а "в пионере баса нет" (с), то решил брать альпа. + очень понравился его дизайн ^_^ Ну и надо/не надо usb и прочие функции.
Цитата:
Сообщение от
Wesly
Есть план, как обойтись без всяких смол. Но пока не попробую - не узнаю.
Где-то здесь есть тема по новой королле, там небольшие накладки человек сделал - обшивки снимать не надо, мучений намного меньше. Т.к. я такого наделал, что теперь придется, наверно, новые обшивки покупать, что бы нормальные подиумы сделать.
