KIA RIO FL 2010 Золотая пуля
В общем, ненадолго меня хватило ездить на отечественном автопроме и был приобретен данный автомобиль KIA RIO FL 2010 седан, цвета золота, резвый как понос. В наследство от предыдущих инсталляций остались компоненты. На них и буду строить :)
Что имеем:
ГУ: Alpine 9855R
Усилитель на фронт Alpine PDX 4.100
Усилитель на сабвуфер Alpine PDX 1.600
Фронт: Polk Audio DB6501
Сабвуфер Perless XXL 12' в ЗЯ 24л.
Силовая проводка DLS 2Ga
Межблочные кабели Stinger
Акустические Sound Stream16Ga

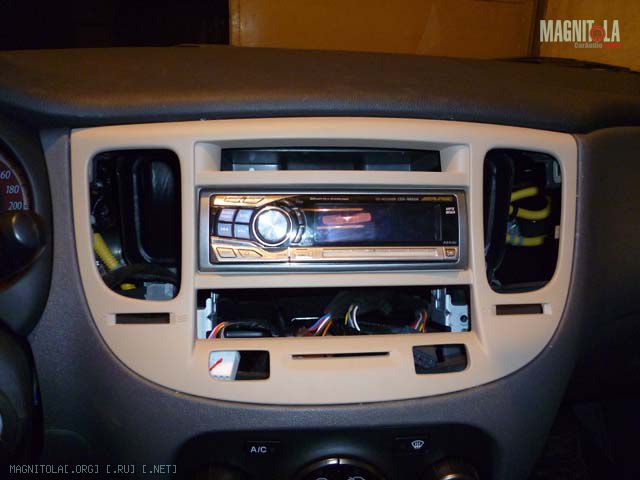

Штатная магнитола в KIA RIO размером в 2DIN играют на мой слух довольно неплохо для искушенного слушателя, но мне этого мало, мне надо поканалку и процессор, этим требованиям отвечает мой альпайн. Надо только найти переходную рамку... Казалось бы, что тут сложного, но то, что продается в интернете метро мне совершенно не нравится, гораздее выглядит штатная 1DIN консоль с карманом. Здесь опять поджидает засада. Все дело в том, что в элетронных каталогах партнамбер один на все консоли и 1DIN и 2DIN. Рискнул и заказал. Вот что приехало:
Вложение 91987

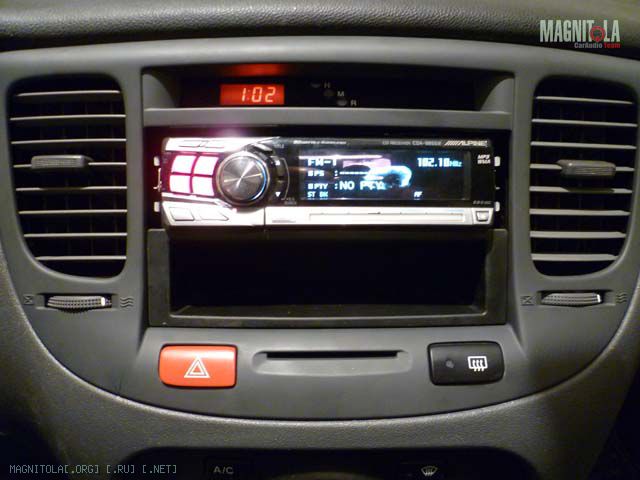

То, что надо, только цвет не тот (ну перекрасить-то не проблема), самое плохое, что нет нижнего кармана под магнитолой, нет его когда и вообще непонятно где его взять... Правда есть один, но он для накладки на консоль 2DIN и с ним штатную рамочку на магнитолу не оденешь. Выглядит это вот так:
Вложение 91991
В отчаянье заказал метровскую рамку, но не теряю надежды найти штатный карман под 1DIN накладку на консоль...
Вложений: 4
Re: KIA RIO FL 2010 Золотая пуля
Для монтажа магнитолы пришлось в штатных железках от 2 DIN аппарата сделать необходимые отверстия. Покупка кронштейна от старого модельного года ситуации не изменило, сверлить все равно пришлось, но выглядит это лучше...

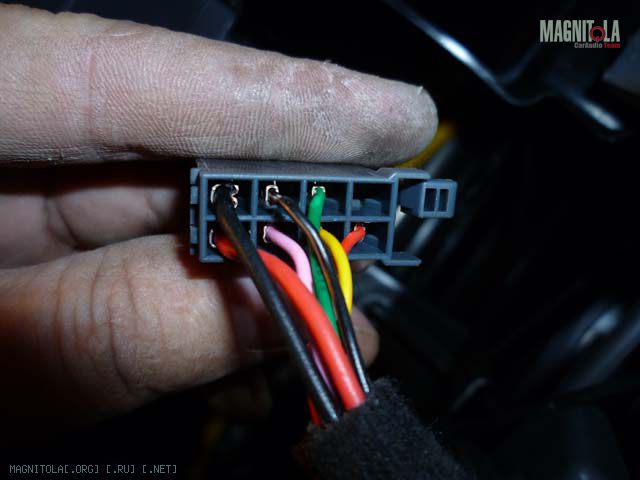

Зашел в магазин и, о чудо, купил шнурок от альпайна и ISO, мне оставалось их только спаять и заизолировать термоусадкой и змеиной кожей. Штатная магнитола в машине подключена через ISO коннектор, поэтому дополнительных переходников покупать не надо, но в разъеме питания перепутаны некоторые провода: желтый провод ISO разъема подсоединяем на красный разъема магнитолы, а красный от ISO на желтый магнитолы, иначе магнитола не запоминает настройки... В ISO разъеме магнитолы переставляем оранжевый провод (иллюминация) на место которое соответствует желтому проводу в разъеме машины. Обязательно подключаем от магнитолы синий провод питания антенны в провод ISO разъема (розовый провод на ISO разъеме машины), т.к. антенна на рио активная. Собственно, сам разъем ISO в машине:
Вложение 91992

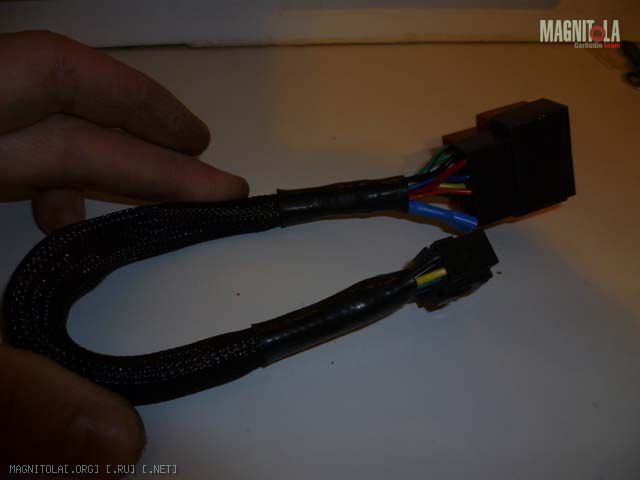

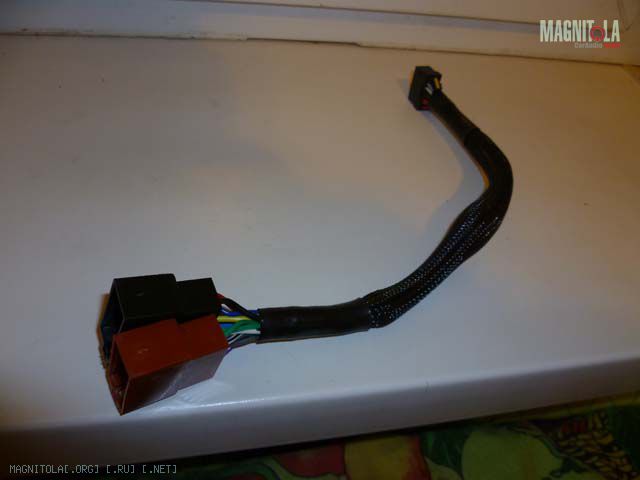

А вот переходник что вышел из-под моего паяльника:
Вложение 91993Вложение 91994

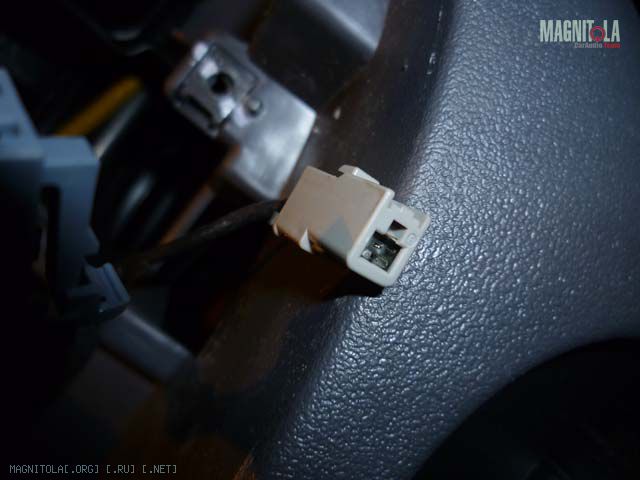

Еще потребовался антенный переходник... В интернете он идет на пиканту и туксон, выглядит так:
Вложение 91995
Re: KIA RIO FL 2010 Золотая пуля
а неоригинальные переходные рамки не вариант? или нету на рио их? там обычно вариантов поболее...
Вложений: 8
Re: KIA RIO FL 2010 Золотая пуля

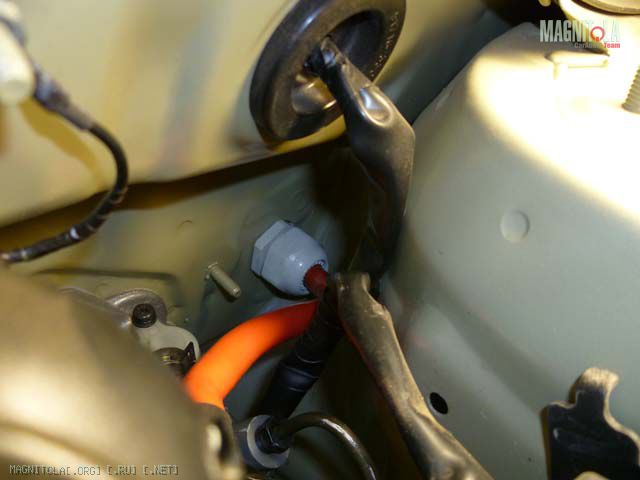

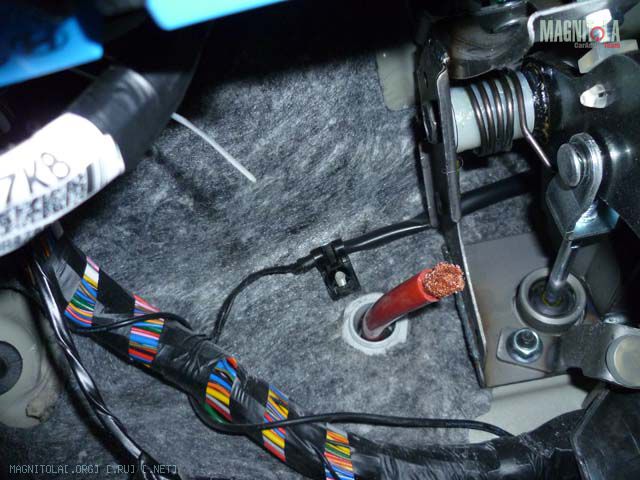

Просверлил в щитке отверстие для силового кабеля, еле-еле разковырял его до необходимых мне 24мм под кабельный ввод. Вот так это выглядит:
Вложение 91996Вложение 91997

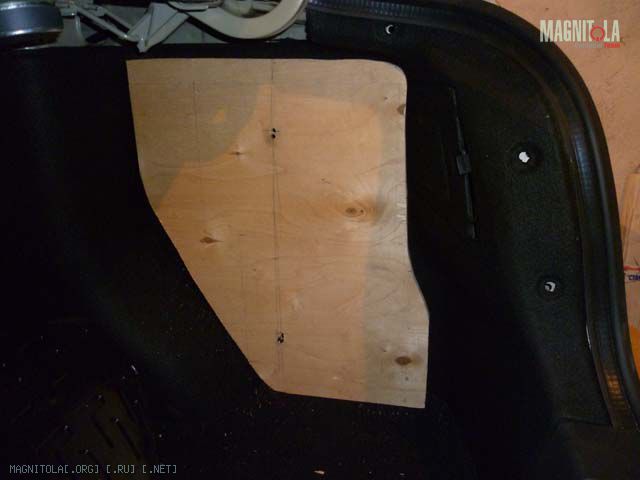

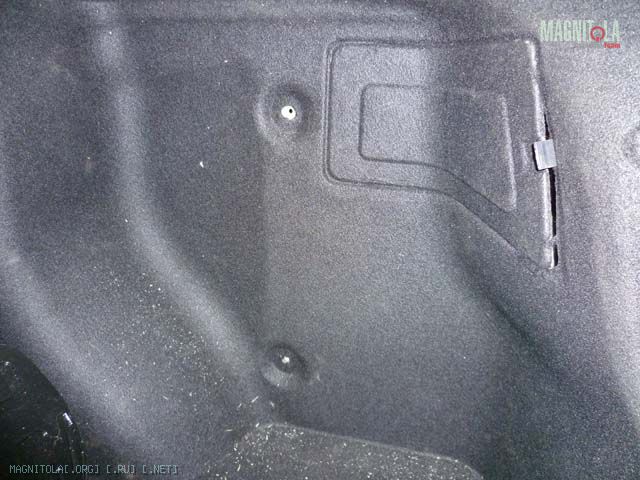

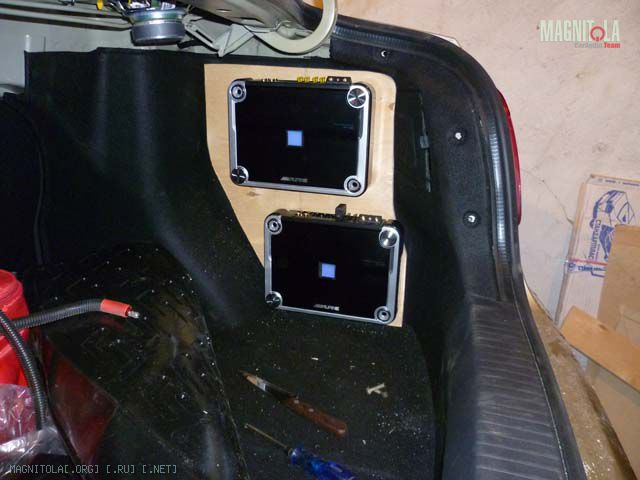

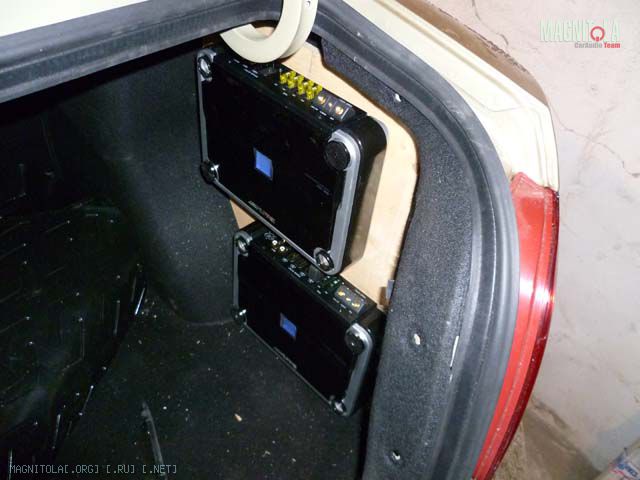

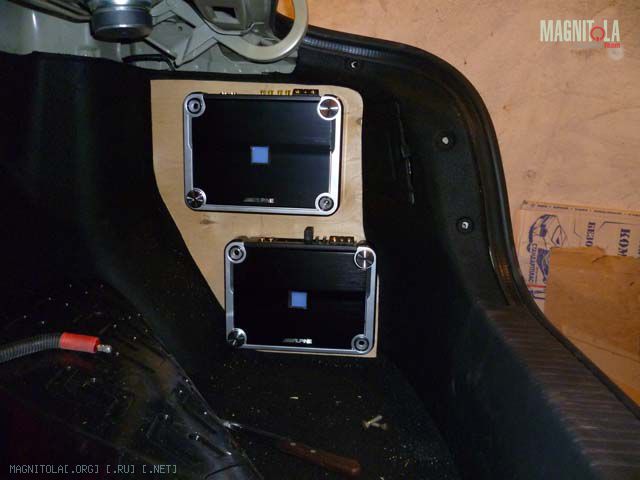

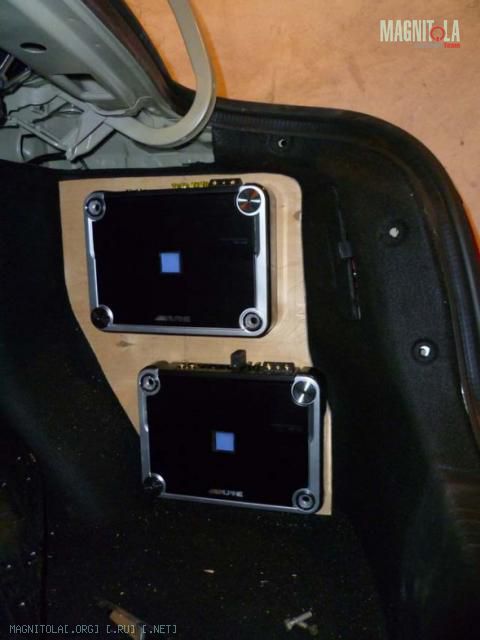

Отвинтил в багажнике болт крепления сетки, еще ниже под ним в перегородке есть такое же отверстие с резьбой M6, только под обшивкой, выпилил фанерку по предварительно сделанному шаблону и закрепил ее в нише крыла. Затем для примерки на эту фанерку прикрутил свои усилки, дабы прикинуть, что и как получается, а получается вот что:
Вложение 91998Вложение 91999Вложение 92000Вложение 92001Вложение 92002Вложение 92003
Продолжение следует....
Re: KIA RIO FL 2010 Золотая пуля
Shurman,
Всего один переходник в интернете попадается,качество его хз какое, я его заказал тоже... Вот такой вот:
http://imgipb.spark-media.ru/uploads...5419_57928.png
Но штатная однодиновая консоль мне больше нравится :)
Re: KIA RIO FL 2010 Золотая пуля
молодцом! начало положено!
кстати говоря, а петля крышки габажника за усилки не цепляет?
Re: KIA RIO FL 2010 Золотая пуля
там за обшивкой еще место есть же. может снять обшивку правую и просто фальшик поболее изготовить. так места в багажнике больше будет.
Re: KIA RIO FL 2010 Золотая пуля
ZloiBoY,
Нет не цепляет, хотя очень близко, но это все так для пробы сделано на фанерке 10мм, а будет 12мм, более правильные обводы фанерки, чтобы не мешалась открыванию лючка фары. И в данном случае фанерка крепилась не на болты с потайными головками а на шпильку с гайкой и гайка торчала ессно, т.о. усилки примерно на 1см были выше чем они будут. Вчера купил болты 50мм, оказалось мало, впрочем, как я и думал, а других не было :)
kiot,
За обшивкой места практически и нет... ну может полсантиметра до металла... В акценте под пластиковыми обшивками - да был запас, а тут нефика... Придется пользоваться тем местом, что есть, туда еще надо кстати дистрибьютеры воткнуть на плюс и минус и провода уложить :D
Идея состоит в том, чтобы сейчас протянуть проводку по воздуху, не укладывая ее под обшивки. Получить рабочую версию фальшпанели усилителей с разводкой проводов, включить все и заняться настройками магнитолы, изготовлением финальной версии фальшпанели, подиумов под пищалки в домашних условиях, т.к. в гараже становится очень холодно и работать больше 2 часов не представляется возможным. Из-за холодов откладывается и шумка машины :(
Re: KIA RIO FL 2010 Золотая пуля
botar, нет ничего более вечного чем временное ;))))
кстати я бы всё равно углублял даже на эти полсантима. у тебя же фальшик сверху будет. меньше шансов что придется тонко подгонять по высоте, что бы не цепляло.
Re: KIA RIO FL 2010 Золотая пуля
ZloiBoY,Фальшик заходит на эту обшивку, поэтому обшивку либо не трогать надо, либо резать и про запас покупать целую :)
