Renault Megan2: бюджетно и по-дружески...

Приветствую! Выставляется на ваш суд недорогой инсталл в Renault Megan2...Недорогие компоненты нужно разместить максимально сохранив багажник и салон....кроме того всё нужно сделать аккуратно и красиво,потому как машина друга...но и бюджет,повторяю,не резиновый..."Соревноваться" приятель не собирается,но и "колхозить" это повода не дает...)))

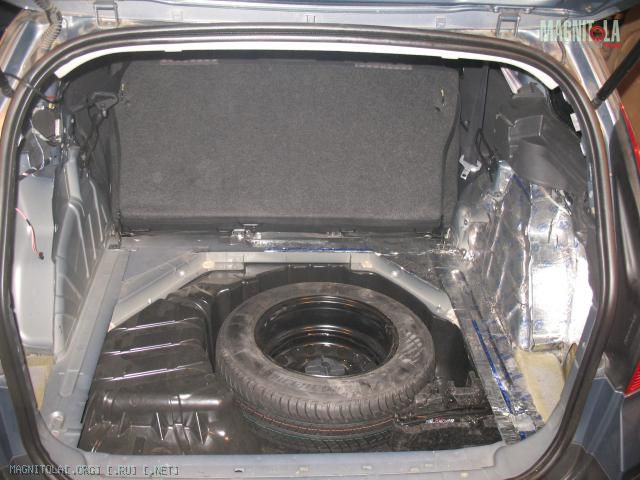

Почти все работы делали вместе....Начинаем с шумоизоляции багажника...Сняв все обшивки получили вот это
Вложение 94110

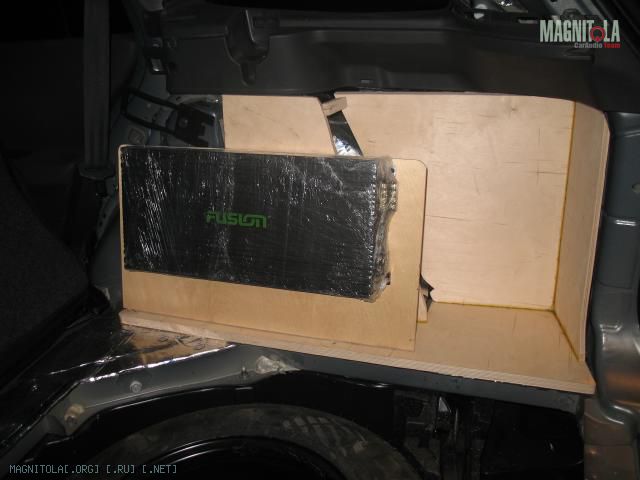

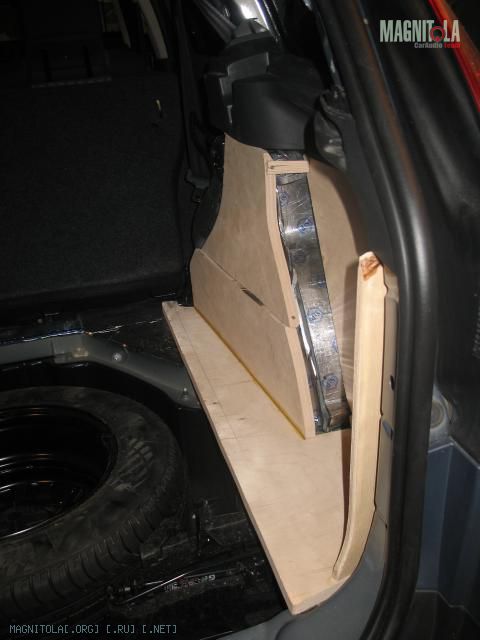

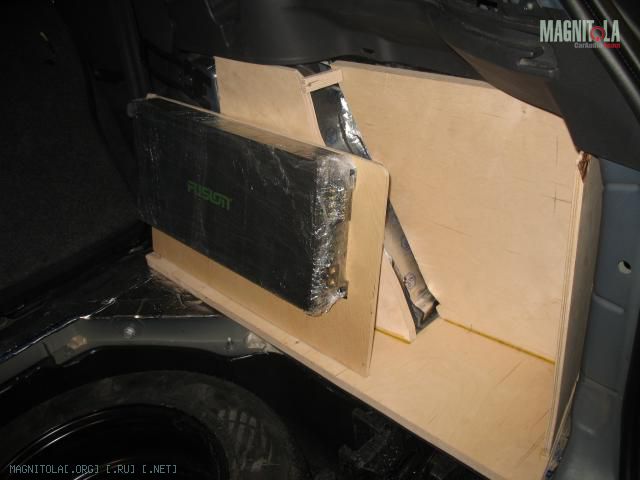

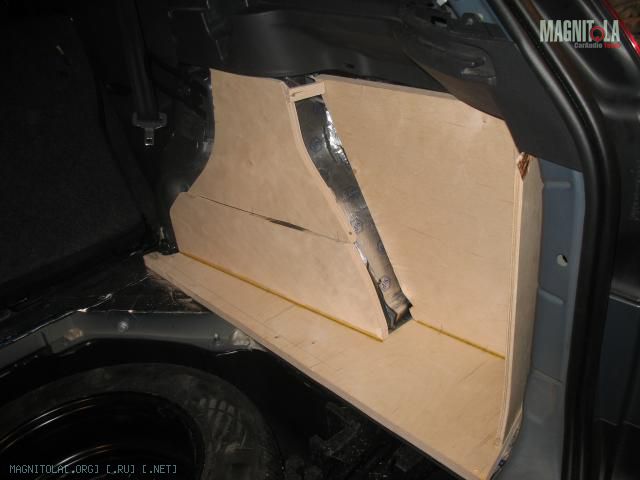

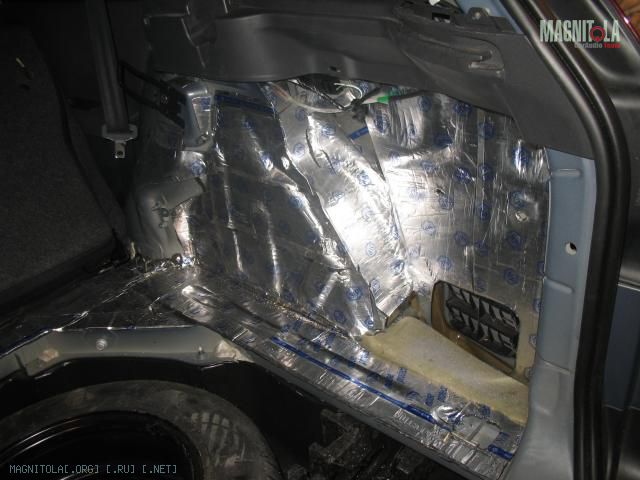

В центре багажника пластиковая ниша для запаски....Саб я задумал сделать в виде стелса, причем усилок установить в корпусе саба....Работы про изготовлению саба и "шумка" багажника велись одновременно....Изредка вмешивался ром или коньяк....)))) забавная смесь получалась...)))
Вложение 94115 Вложение 94111Вложение 94112Вложение 94113Вложение 94114

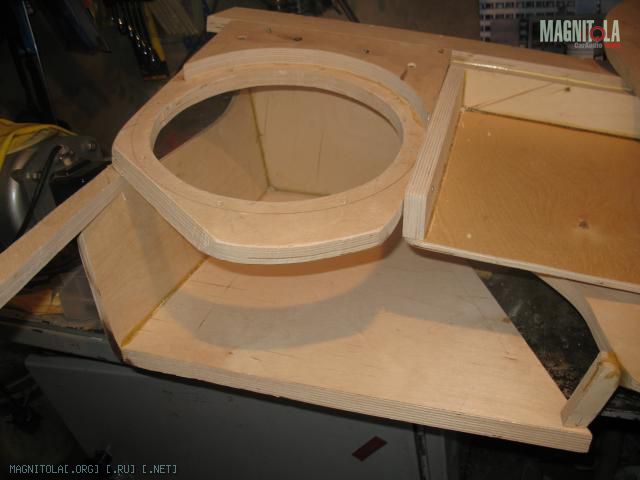

Монтирую опорное кольцо для саба...
Вложение 94117 Вложение 94116

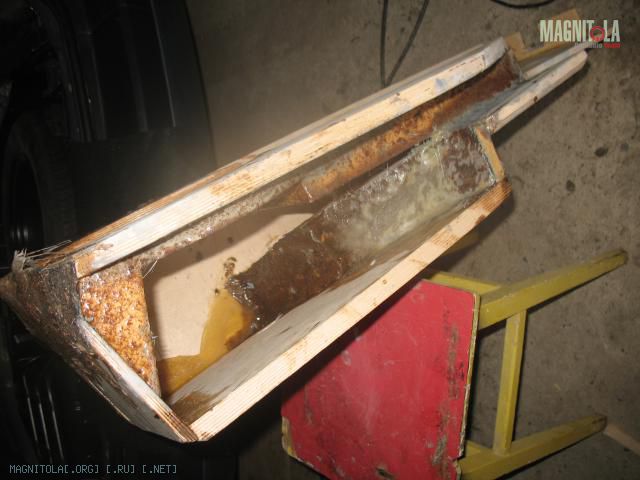

Между собой фанерку креплю на саморезы и клей ПВА...проблемные места усиливаю стеклотканью и эпоксидкой.....В эпоксидке развожу мелкие опилки до консистенции желе...При засыхании получается достойная прочность и жесткость....Внутренние швы-этим же составом..
Вложение 94118

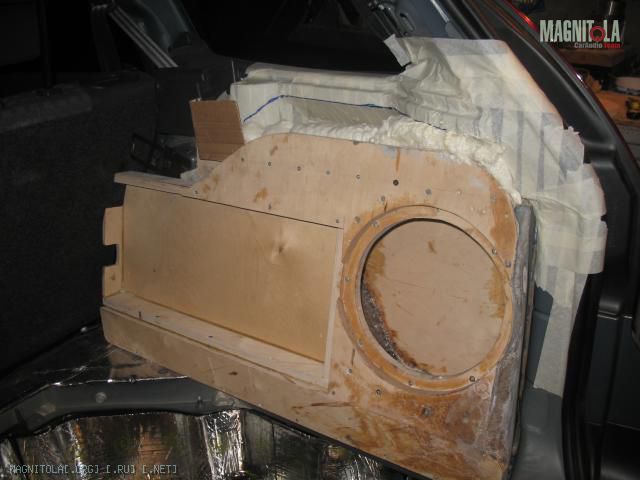

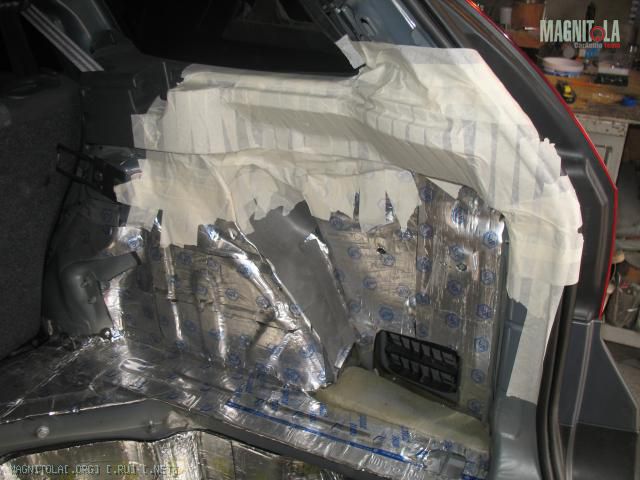

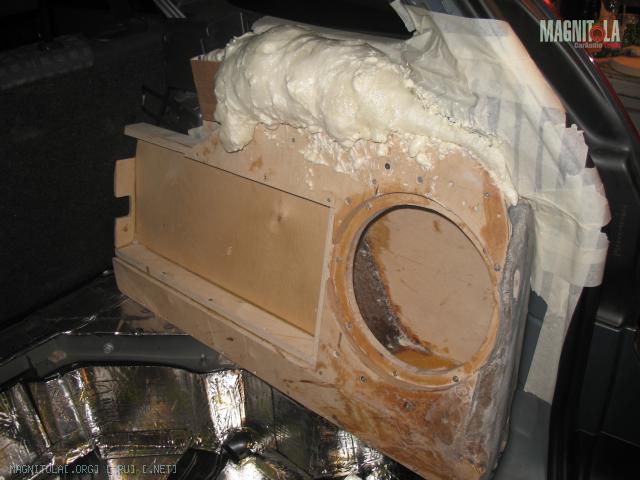

Теперь конструкцию с наметившимися контурами надо "вписать" в интерьер багажника....Решил верхушку коробка просто нарастить пеной,чтобы "вписаться" в контуры пластиковой отделки....Обращаю внимание,что короб уже закончен и загерметизирован-"пенная" верхушка это только декорация....
Вложение 94121 Вложение 94119Вложение 94120

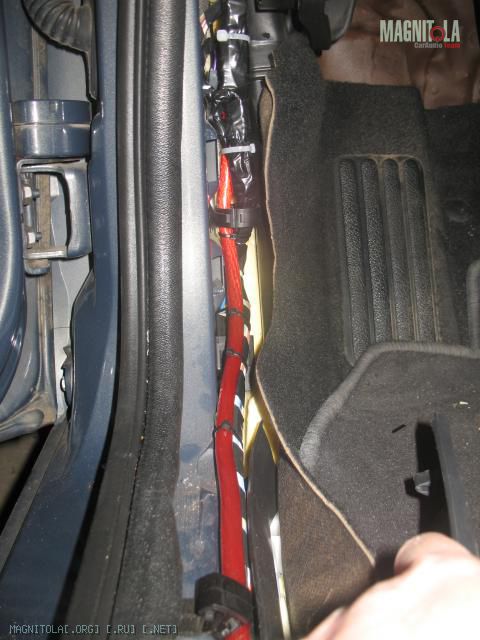

попутно делалась проводка-без соревновательных требований, но надежно...
Вложение 94122

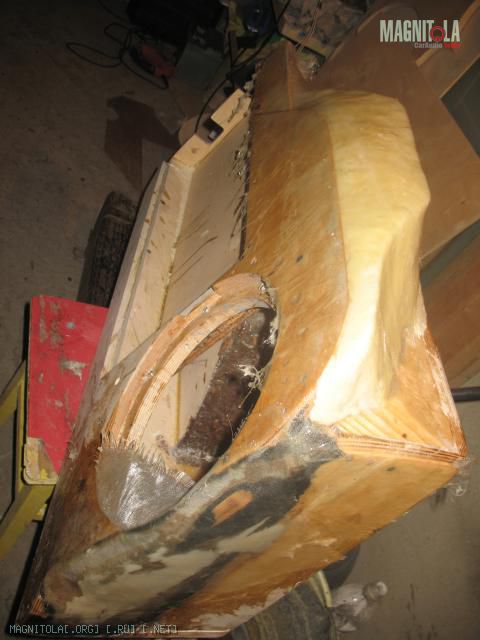

К тому времени уже подсохла пена....Можно и жесткости придать стеклотканью...
Вложение 94123

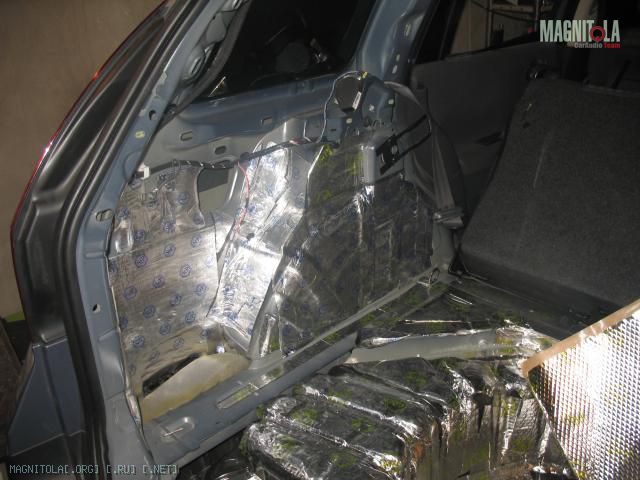

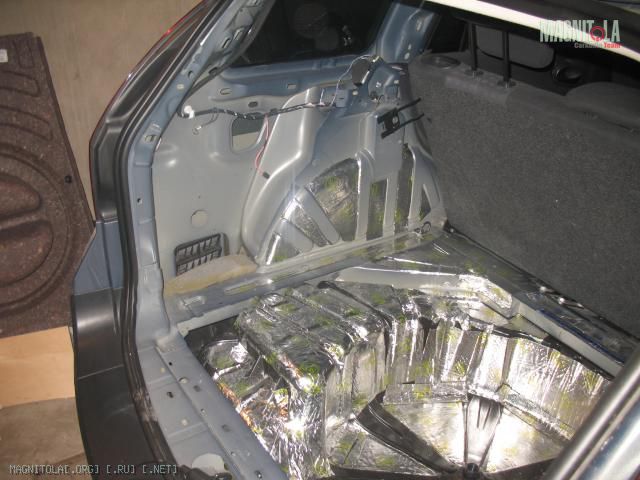

пару фоток с "шумкой"....первый слой-вибра(точнее полуслой, потому что наклеен фрагментами на всякие технологические углубления)....потом уже вибра по всей поверхности....потом сплэн по всей поверхности....
Вложение 94125 Вложение 94124

про наклеенный сплэн придется поверить на слово..))) Че-то где-то потерял я эту фотку...)))

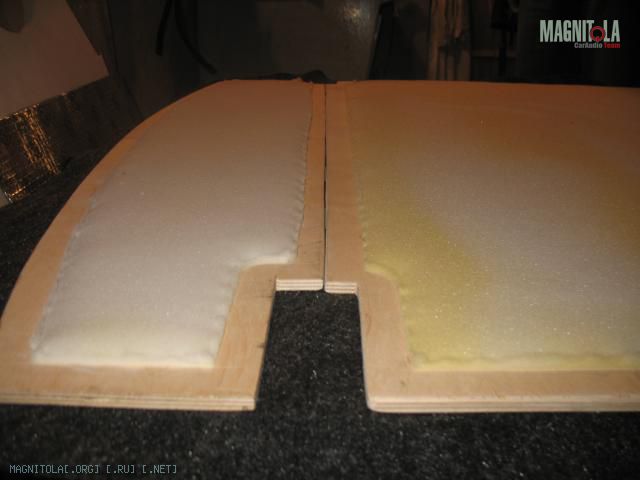

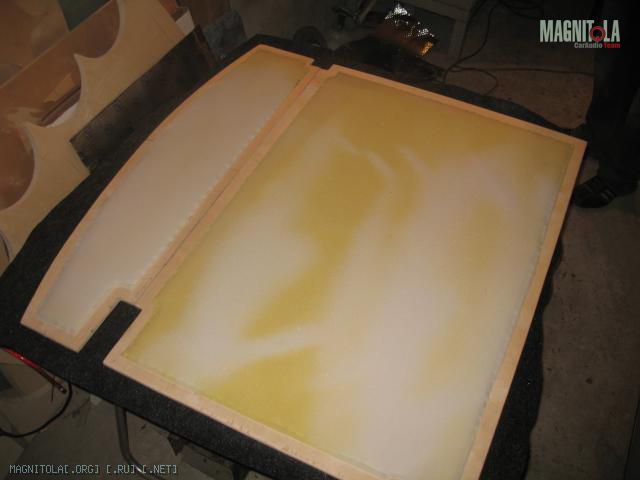

Еще пришлось заново делать фальш-пол в багажник,чтобы сохранить доступ к запаске и всякой мелочевке в багажнике...Чтобы этот пол был таким же пухлым и мягким с внутренней стороны как и оригинальный, проложил тонкий поролон и уже потом обтянул карпетом....
Вложение 94126Вложение 94127

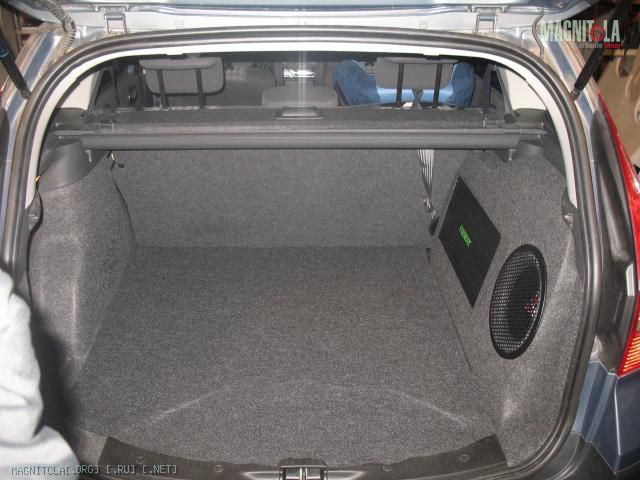

В итоге багажник выглядит так...
Вложение 94128

Отличная работа:yes4:!!!Всё сделанно в акурат,добротно уложена вибра,качественно изготовленный стелс,да и установка уся за подлицо очень даже красиво выглядит!Сразу видно что всё выполненно действительно "по дружески"!

Все чисто и аккурат )))) но всеже есть некоторые моменты которые аккурат перекрывает ))

А мне кажется оч даже не плохо, быстрый такой стелсик вышел, почти весь из фенерки...:)
Не стали потеть ли окошки от закрытого отверстия вентиляции?
Чутотку бы наклон его поменьше, чтобы больше на левое крыло походил...Хотя да и так очень даже...

А на Фьюшоне верхнюю крышку просто перевернул? Я то я смотрю поначалу клеммы справа были, а потом БАЦ а там уже саб...Думаю как же он подключал.Но увидел пропилы под проводку, и догадался...:)

Шикарно получилось,выглядит просто и со вкусом.Единственное растояние от передней до задней стенки небольшое,магнит наверное впритык идет?
Фото разобранных порогов и дверей будут?

Работа - класс!:good2:
Вопросик: а как настраивать усилитель?

Восполню некоторые пробелы в инсталле....

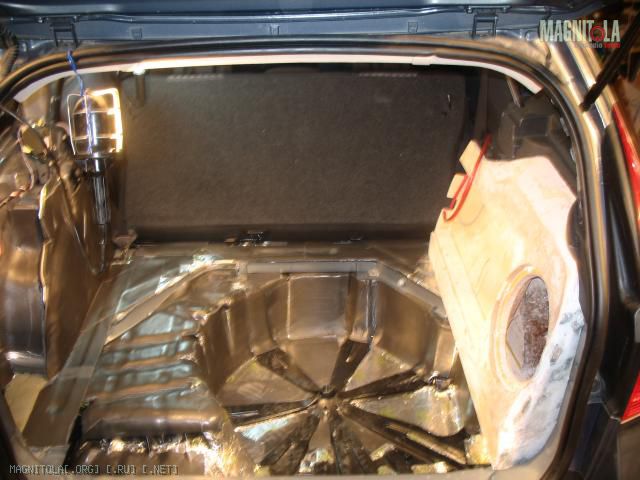

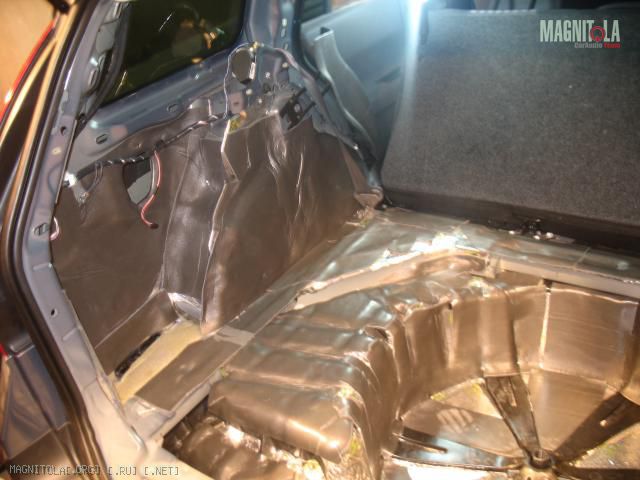

Во-первых нашел фотки багажника со сплэном
Вложение 94276 Вложение 94275

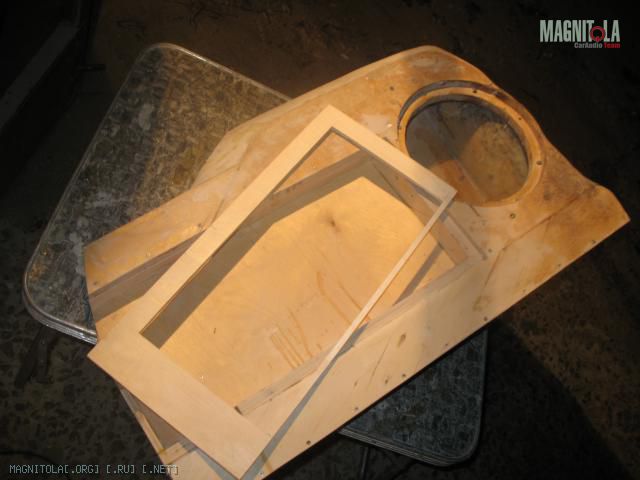

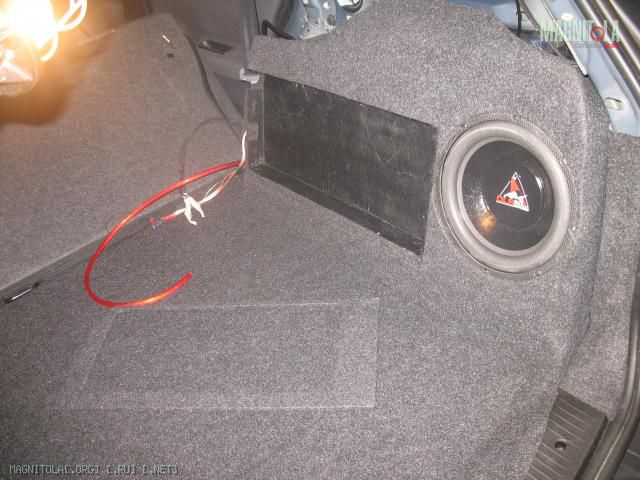

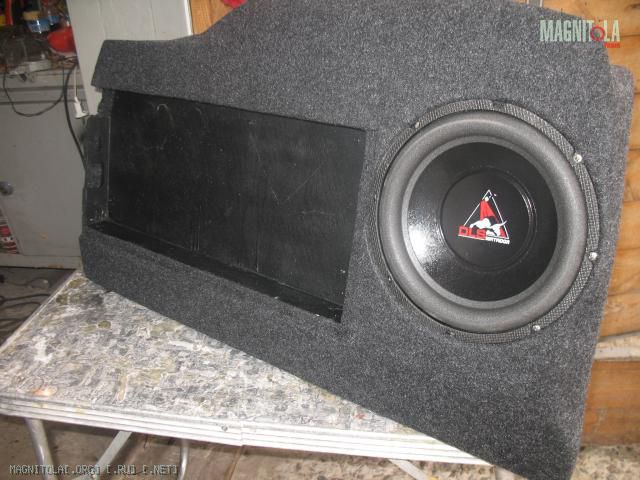

А здесь видно процесс монтажа усилителя в короб...Крышку усилителя не переворачивал (хотя мысли были перевернуть логотип)...Усилитель поставил таким образом,чтобы и доступ к проводке был и к настройкам....Пропилы со стороны салона как раз для подсоединения "линейников" и для возможности настройки (чтоб отверточка залезла и было видно чего крутить)...
Вложение 94277 Вложение 94279 Вложение 94280
