Lada Kalina часть 2, все сначала.

Первые попытки создать звук в этом авто находятся в этой теме http://magnitola.org/nashi-installya...-iz-grota.html хотел продолжать в ней же но что то не могу редактировать..решил начать новую. От старой системы остался только DLS RA20. Новая система начала строится с Декабря 2010 и досих пор строится, хотя осталось не так много. Ну вот что на данный момент имеем:

ГУ: Pioneer P88RS 2 + Pioneer CD-UB100
ВЧ: Rainbow CAL 26 Silk от E.O.S. E100AB
НЧ: E.O.S. CS100 от DLS RA20,
Cаб: Challenger MAX-Line 10WF (фришка) от E.O.S. 1500T
Вложение 106472

Сделал полку, состоит из трех листов ДСП, скрученых между собой саморезами, полка жестко крепится к металлу саморезами, позже будет добавлено креление к металлу болтами, полка полностью закатана в вибру. Динамик крепится к полке так же на саморезах.
Вложение 106473Вложение 106474Вложение 106475

Далее изготовил перегородку для креплений усилителей, цель была как можно меньше отнять место у багажника, что и получилось. Перегородка надежно закрепленна к кузову. Сам процесс:
Вложение 106476Вложение 106477Вложение 106478Вложение 106479Вложение 106480Вложение 106481Вложение 106482Вложение 106483

Так же заменил обшивки дверей, старые многое повидали и привести в приличный вид их было оч тяжко, заказал новые, пока поставил только на зад, переднее ждут подиумов.

ДОВложение 106620

ПослеВложение 106621

Вот и наступили теплые деньки, протянул провода в двери, акустический E.O.S. TA-14 давольно толстый, так что повозится пришлось много, правая сторона все отлично, а на левой начал расверливать разъем и сверлом прорвал штатную проводку..пришлось все отрезать и изолировать..кое где удлинять провода. Акустического хватило 12м. по четыре на миды, оставшейся кусок раздвоил и пустил на ВЧ, проводка пока лежит у порогов, на след выходных будем прокладывать.Вложение 108676Вложение 108677Вложение 108678Вложение 108679Вложение 108680Вложение 108681Вложение 108682Вложение 108683Вложение 108684Вложение 108685Вложение 108686

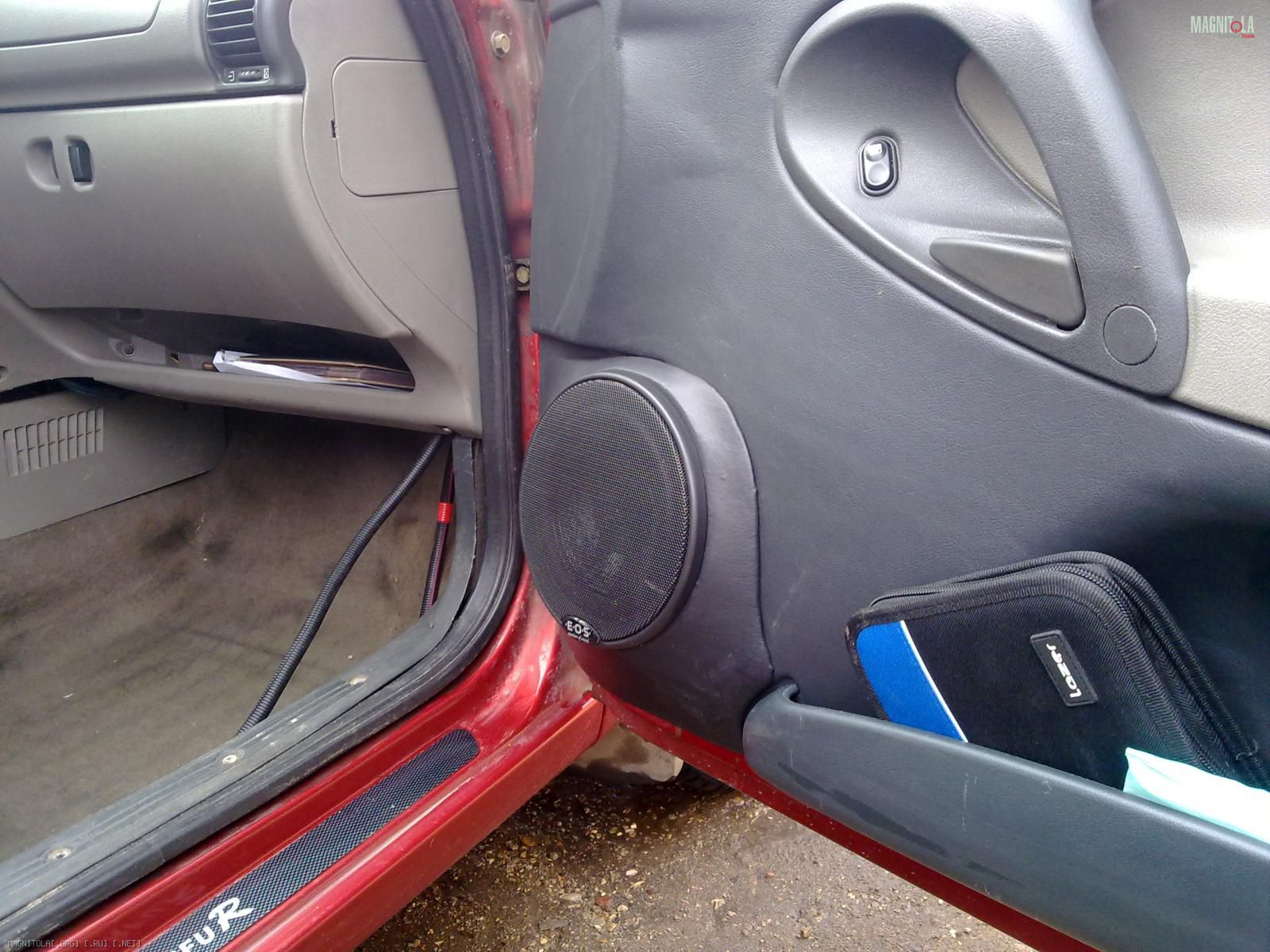

Сделаны подики в двери, спасибо огромное kiot за них, сделали на отлично!Во совсем немного фото процесса:Вложение 108690Вложение 108691Вложение 108692Вложение 108693

качественное фото готового результата скину чуть позже.

так же были уложены каждый в свою гофру межблоки Stinger SX17 2шт и DAXX R55 1шт.

ГРОТ, Случайно чертеж панели под уси не делал?

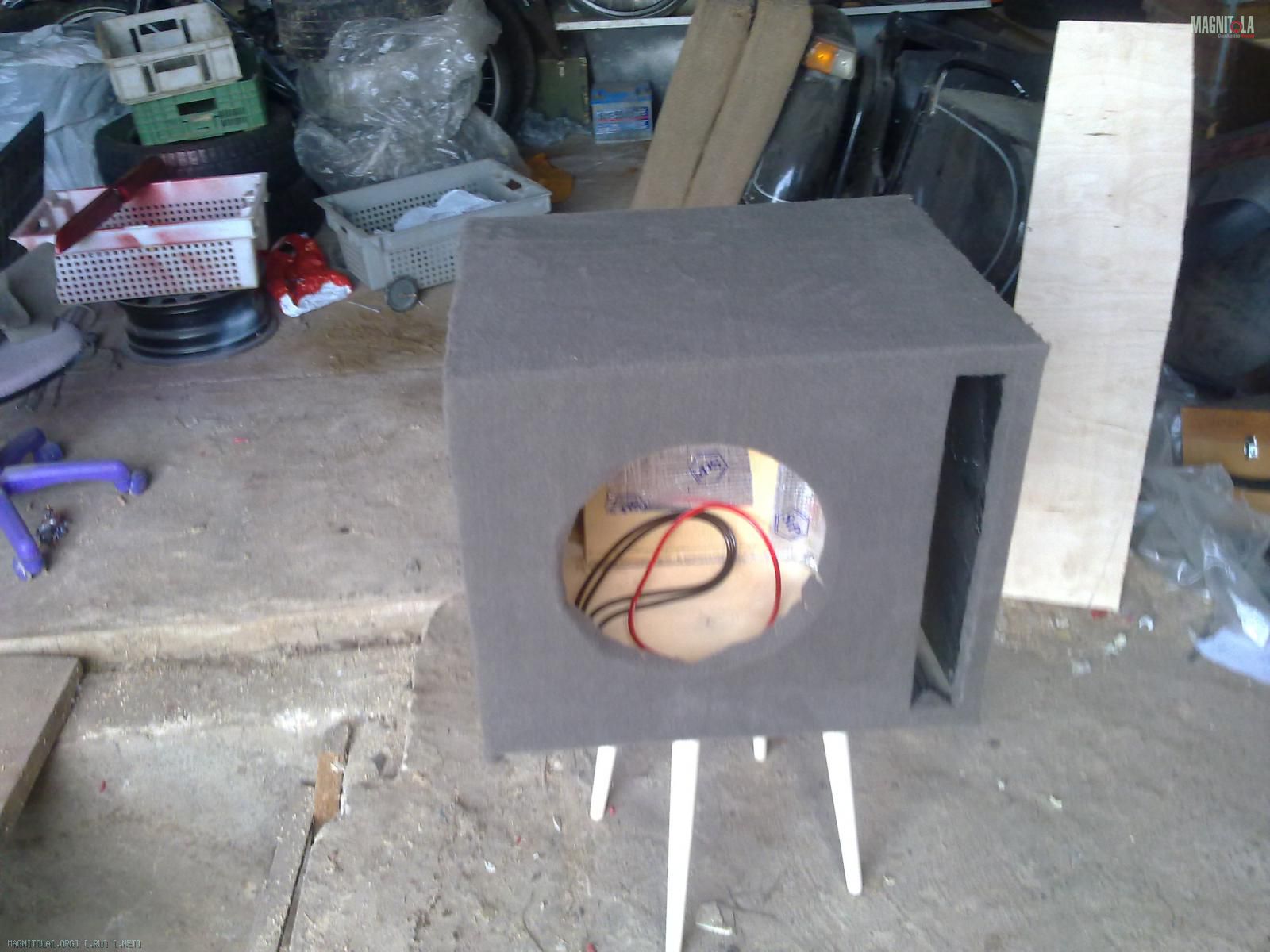

Еще вчера сколотили корпус для R-ки (для пляжных выходных:dance3:) литраж ~50л, настройка 39-40Гц.

Вложение 108694Вложение 108695Вложение 108696

Цитата:

---

Сообщение от M1979

ГРОТ, Случайно чертеж панели под уси не делал?

---

от руки на листке набрасывал, дальше по месту подгонял, если нужно могу найти и выложить примерные размеры..

Цитата:

---

Сообщение от ГРОТ

от руки на листке набрасывал, дальше по месту подгонял, если нужно могу найти и выложить примерные размеры..

---

Буду признателен...

ГРОТ, Я так понял подиумы не сам делал? Опиши по детальней как делались!

shved, делал не я, так что детально не смогу рассказать но думаю сделаны как и многие подиумы на этом форуме, фанера, стеклоткань, смола, шпаклевка, винил и все готово))

ГРОТ, Понял, а бардачёк полностью открывается? А то всё не могу решить для себя как лучше сделать!

shved, наполовину, хотя доворот не большой, подругому не сделать, завтро постораюсь сделать нормальные снимки дверей, заодно сфоткаю как бардачок открывается

ГРОТ, Ок, жду и с установленным динамиком! Ксати у дина какая посадочная глубина?

70мм помоему

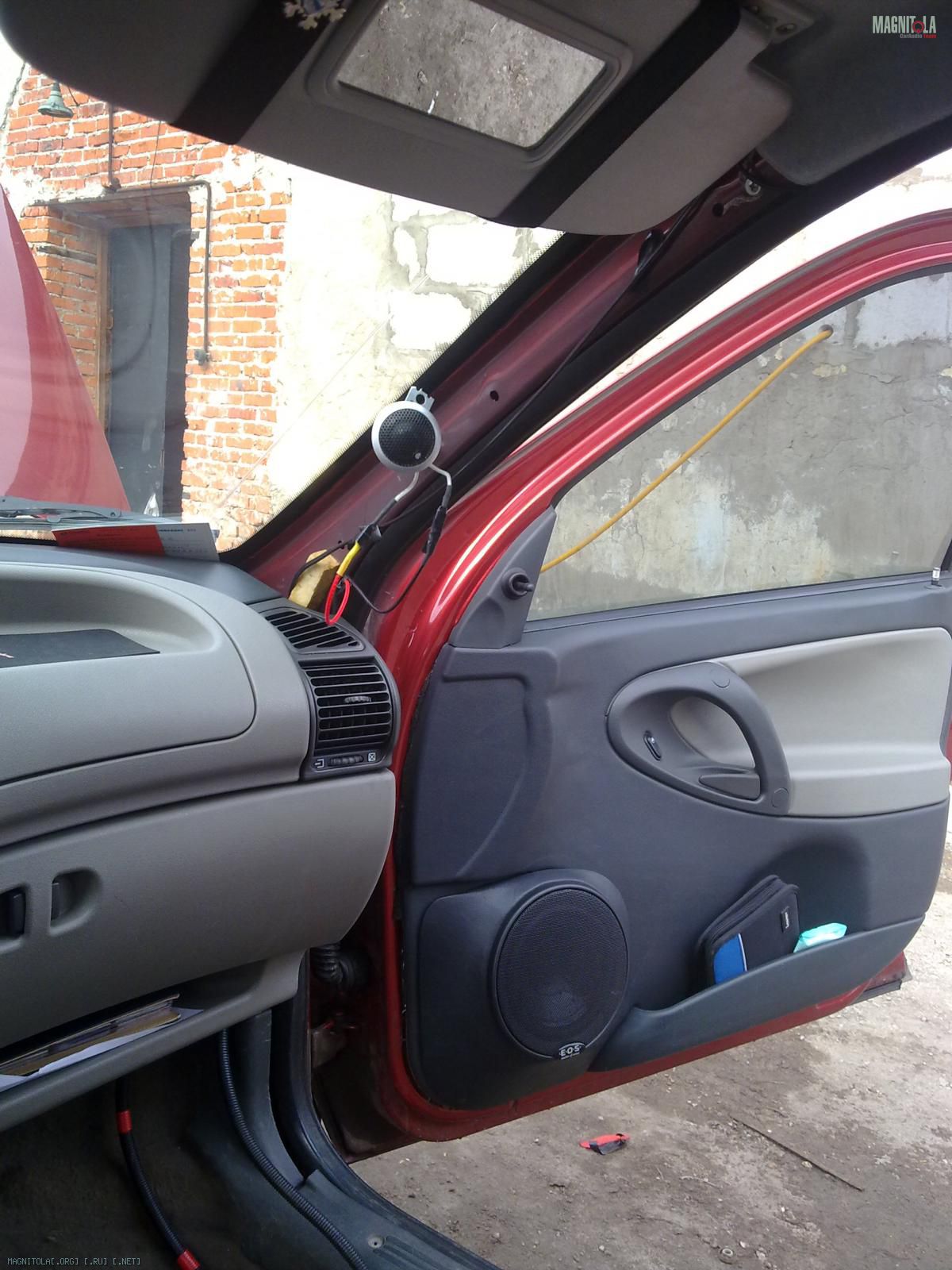

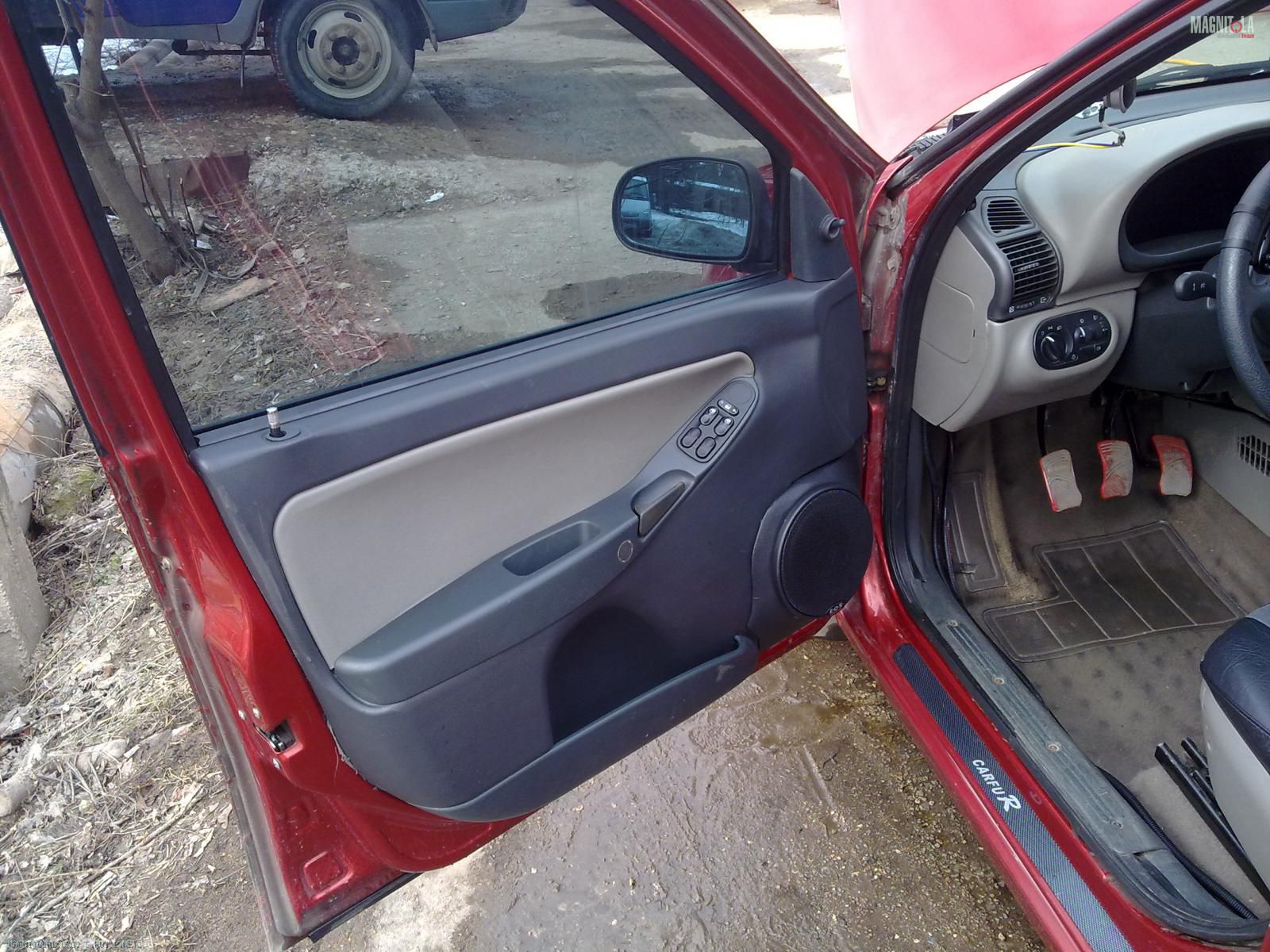

Подиумы делаются от части легко, все зависит от сноровки и опыта ....Я их делал так : сначала вырезал кольца 6 шт ..Потом заклеил обшивки малярным скотчем чтобы не покоцать раньше времени и сделал небольшие вырезы чтобы можно было оценить сколько нужно резать обшивку ..Прикрутил кольца по одному на дверь и прислонил обшивку обратно чтоб узнать скока точно резать и вырезал дырку в обшивки так, чтобы кольцо свободно проходило через отверстие. Дальше выставил нужный доворот\поворот и все зафиксировал жестко и поставил метки маркером и залил терма клеем, чтобы можно было снять кольца вместе с обшивкой ...Потом еще больше заклеил поверхность обшивки малярным скотчем, чтобы не измазать ее смолой. Там уже изрисовал маркером форму бедующего подиума и начал мазать смолой со стекломатом . Когда все высохло я снял подиумы ,обрезал ,ошкурил и натянул трикотажем и снова слома и стекломат ..А уж когда все высохло я уже все отшкурил и отшпаклевал и снова отшкурил ...
Зы ,луче всего первый раз смолить и наносить стекломат прямо на зафиксированной обшивке на двери т.к. обшивка принимает форму двери и может получиться так что будут щели между подиумом и обшивкой !!!

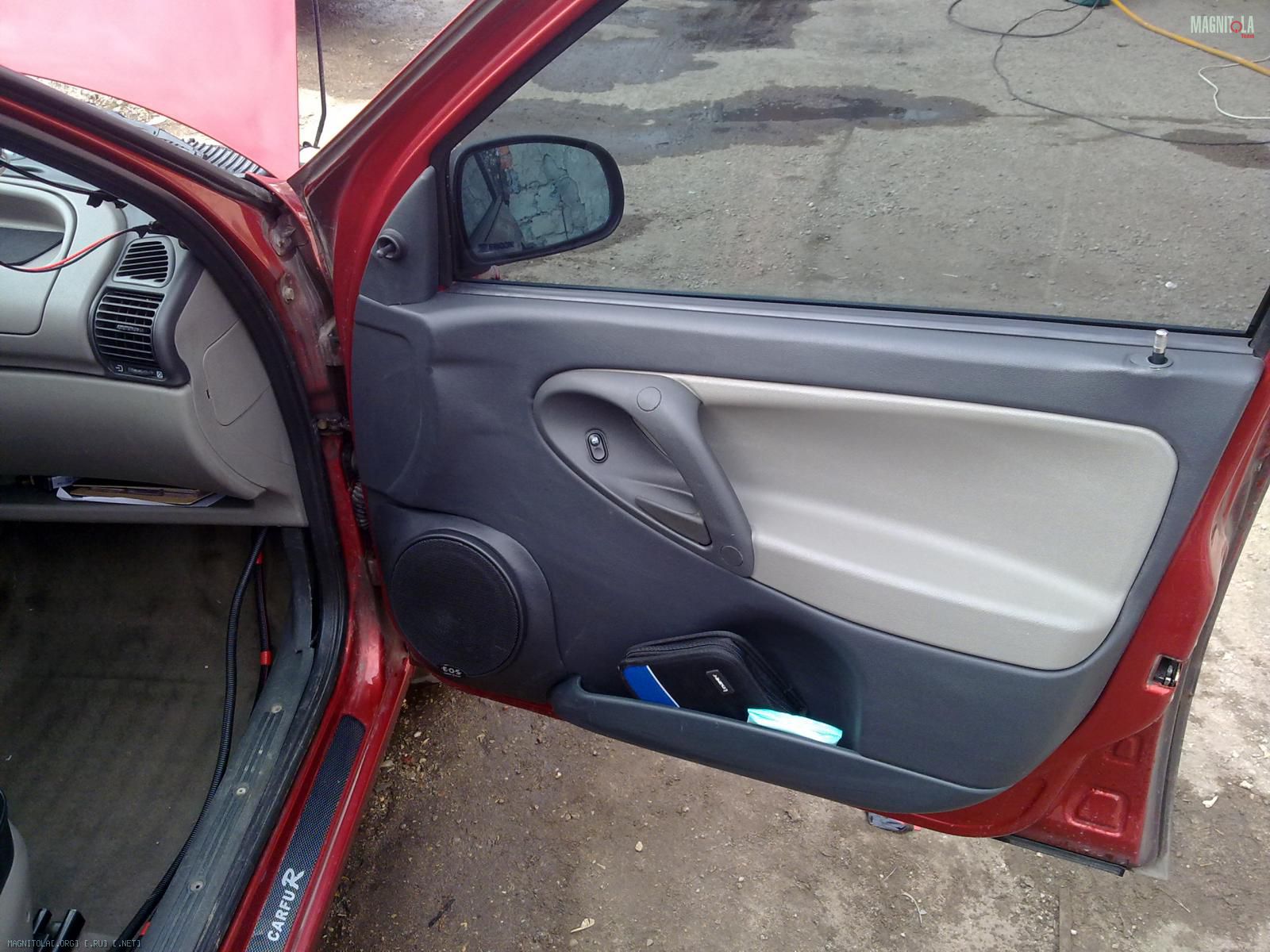

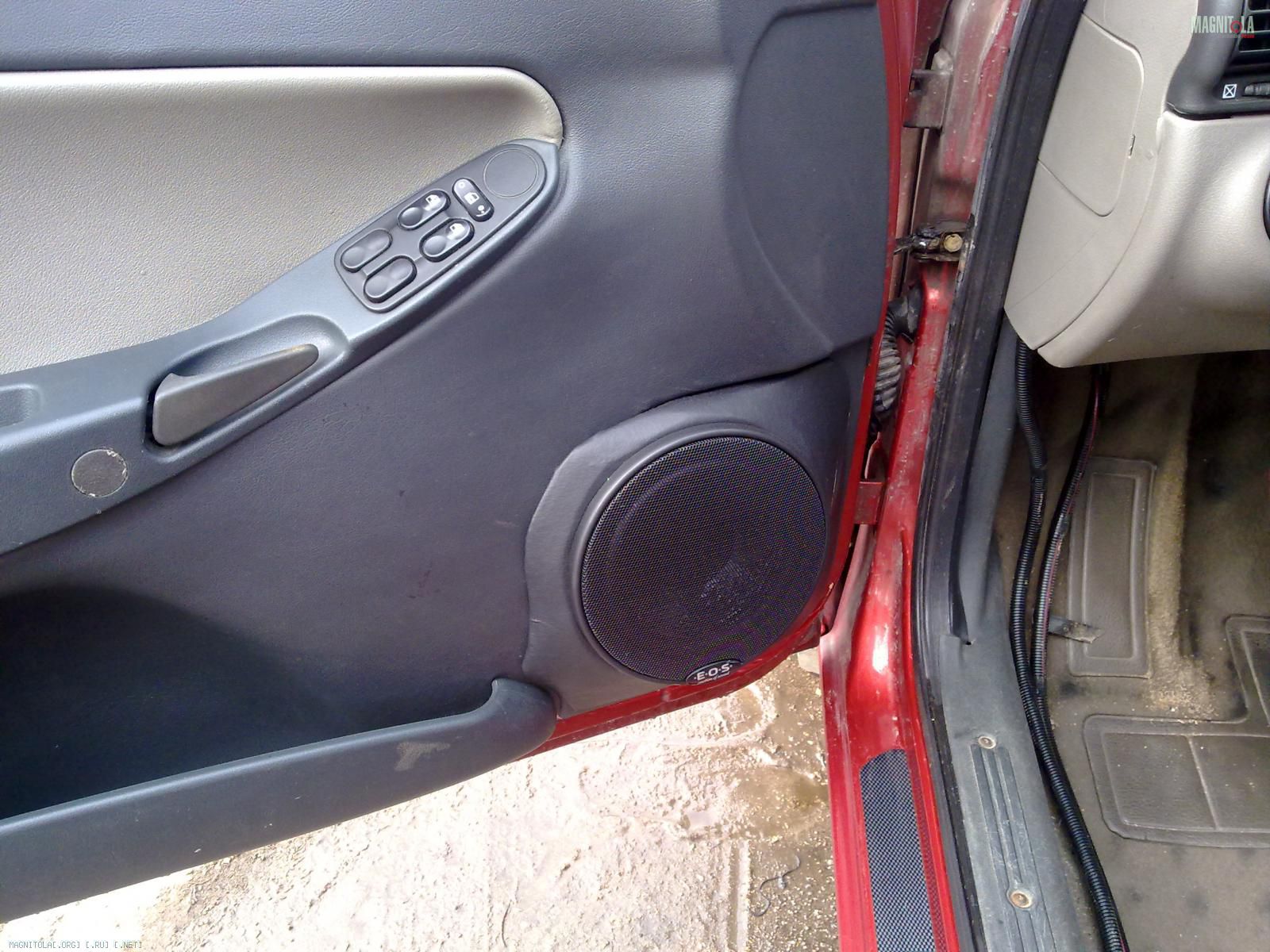

немного фоток:

Вложение 108834Вложение 108835Вложение 108836Вложение 108837Вложение 108838Вложение 108839Вложение 108840Вложение 108841

а вот если я на ЛАС припрусь с такими стойками меня сильно ругать будут???)))а то думаю не успею все облагородить и настроить...

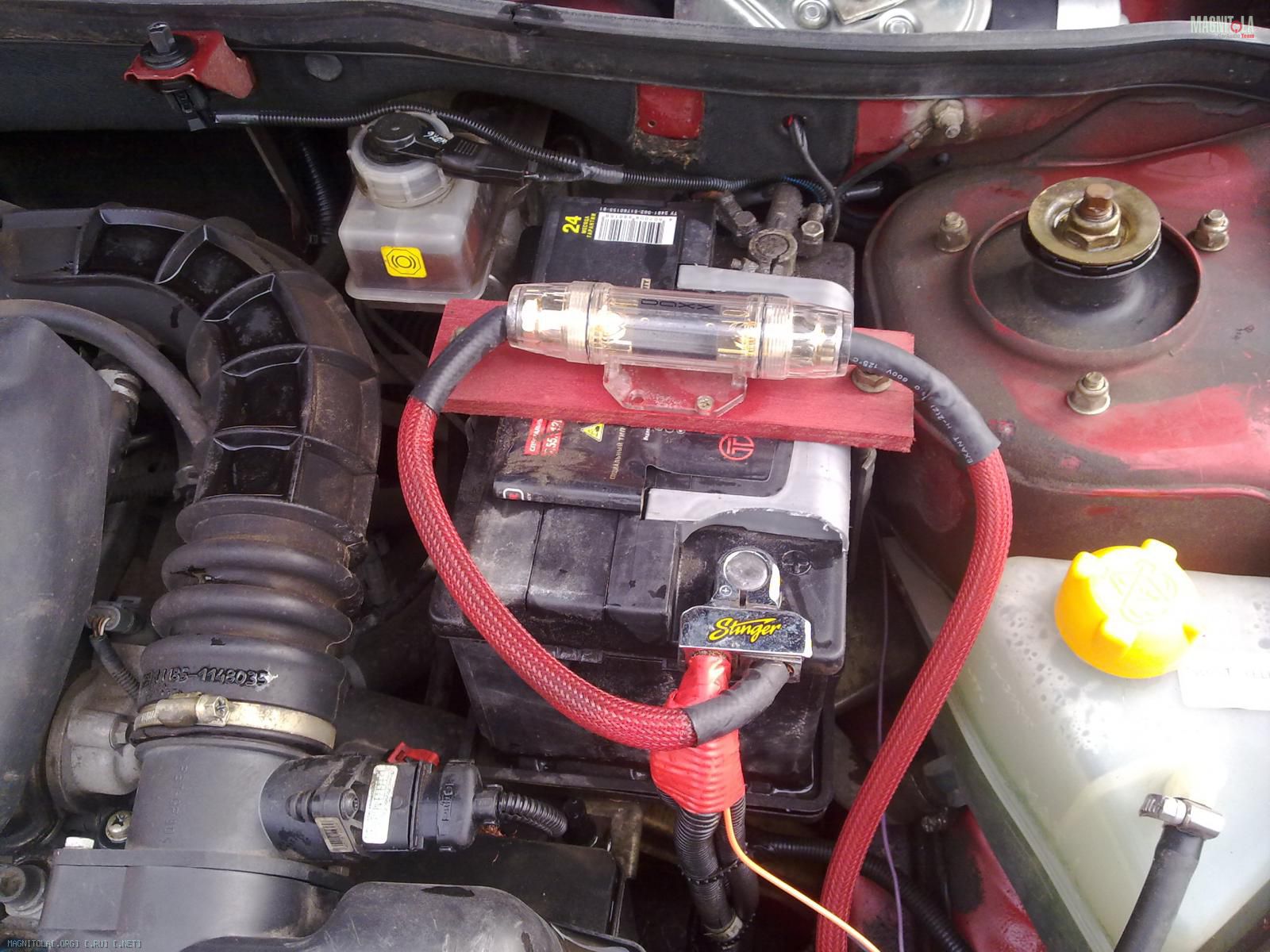

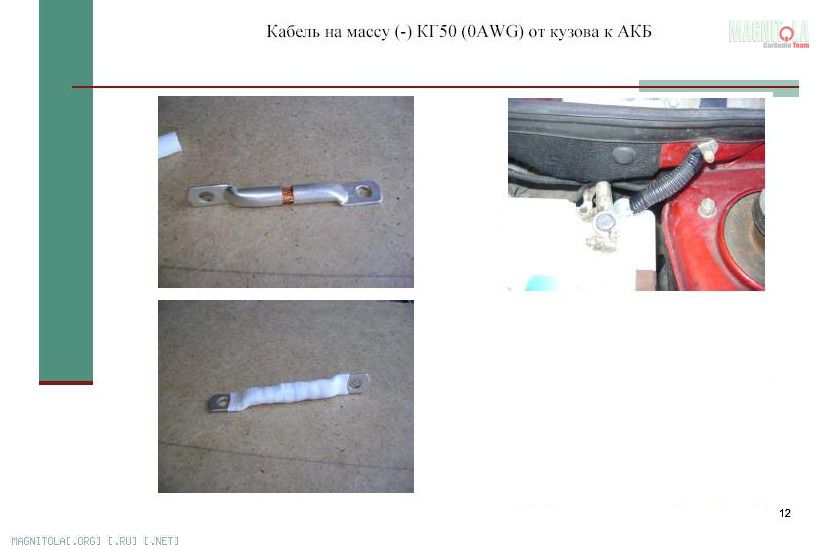

Ты забыл массу с АКБ толстую кинуть! Смысла в толстом плюсовом проводе с предом рассчитанным под его сечение нет, если ток возвращается по штатному писюльку расчитанному только на питание штатных потребителей! ;)

Сделай хотя бы так...
Вложение 108865

Спасибо)это было в планах, только пока на все время не хватает)

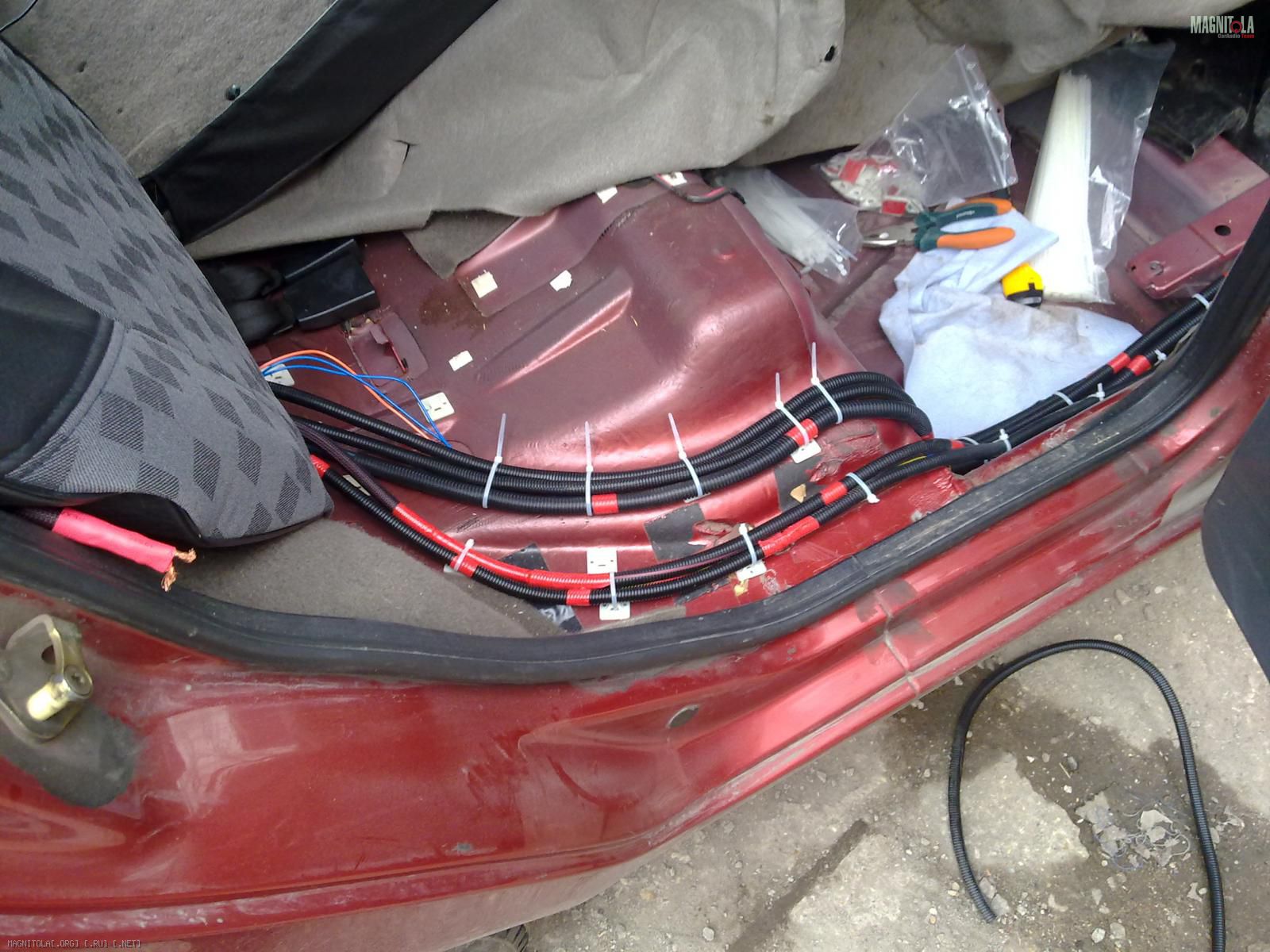

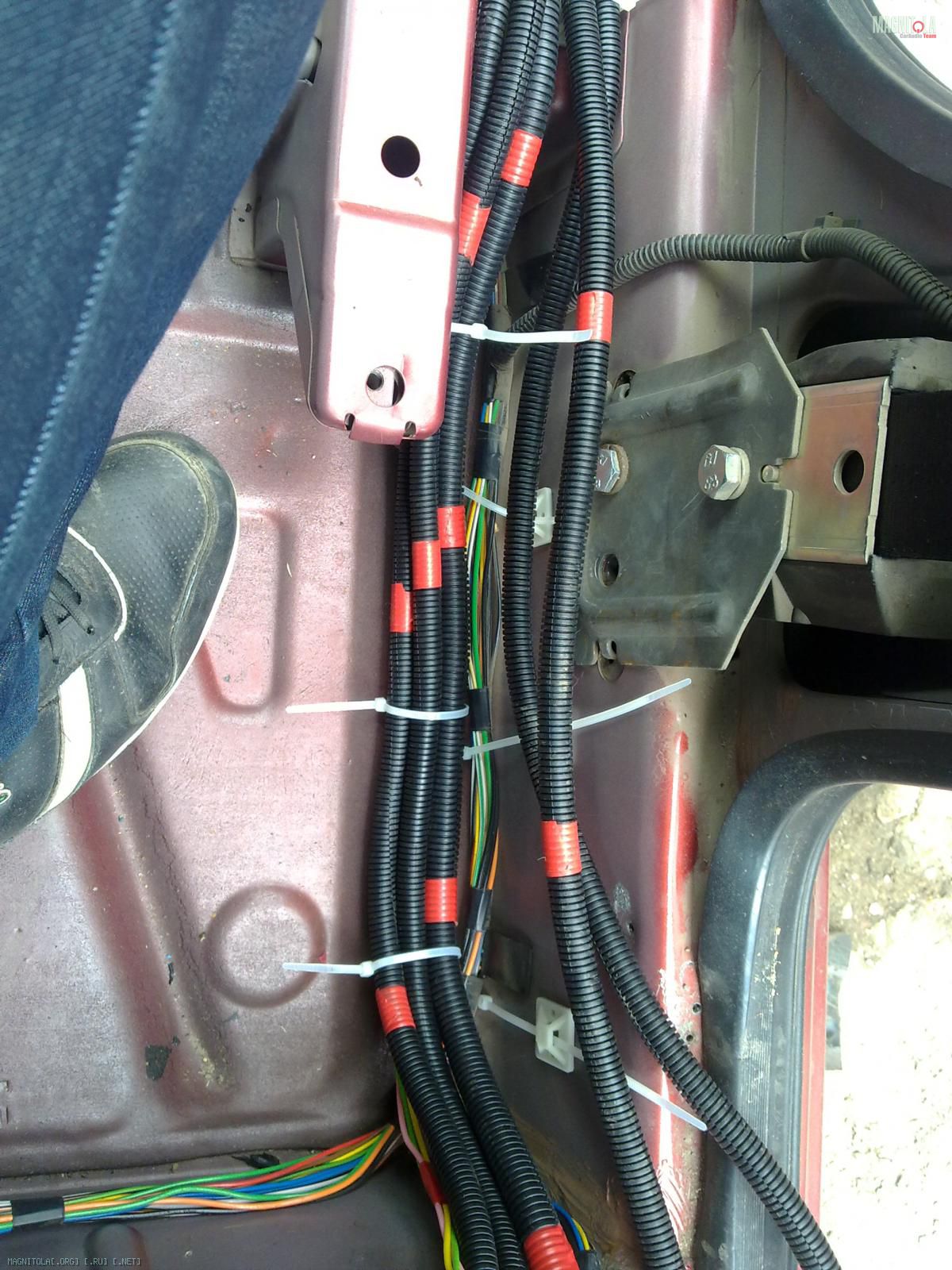

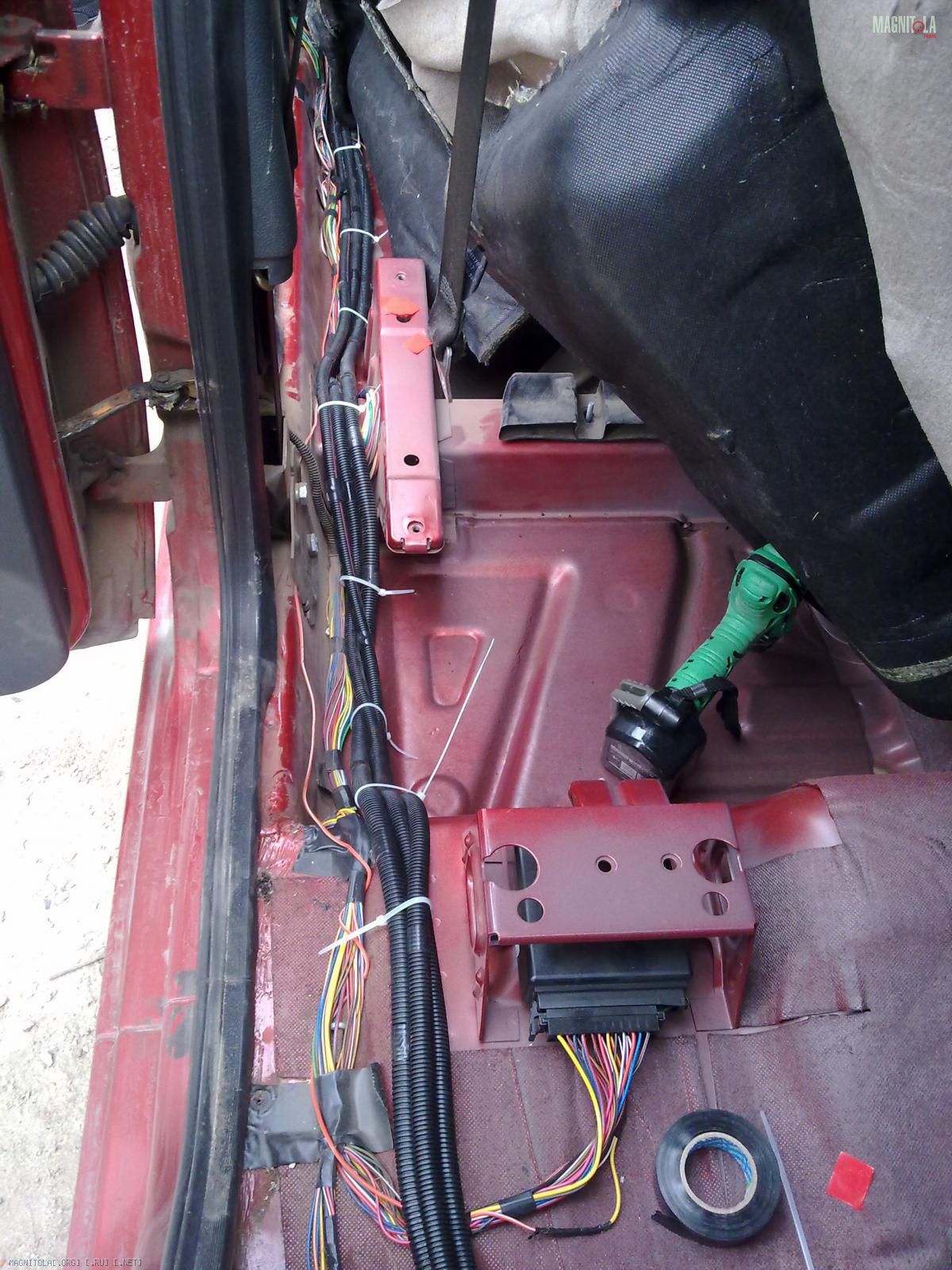

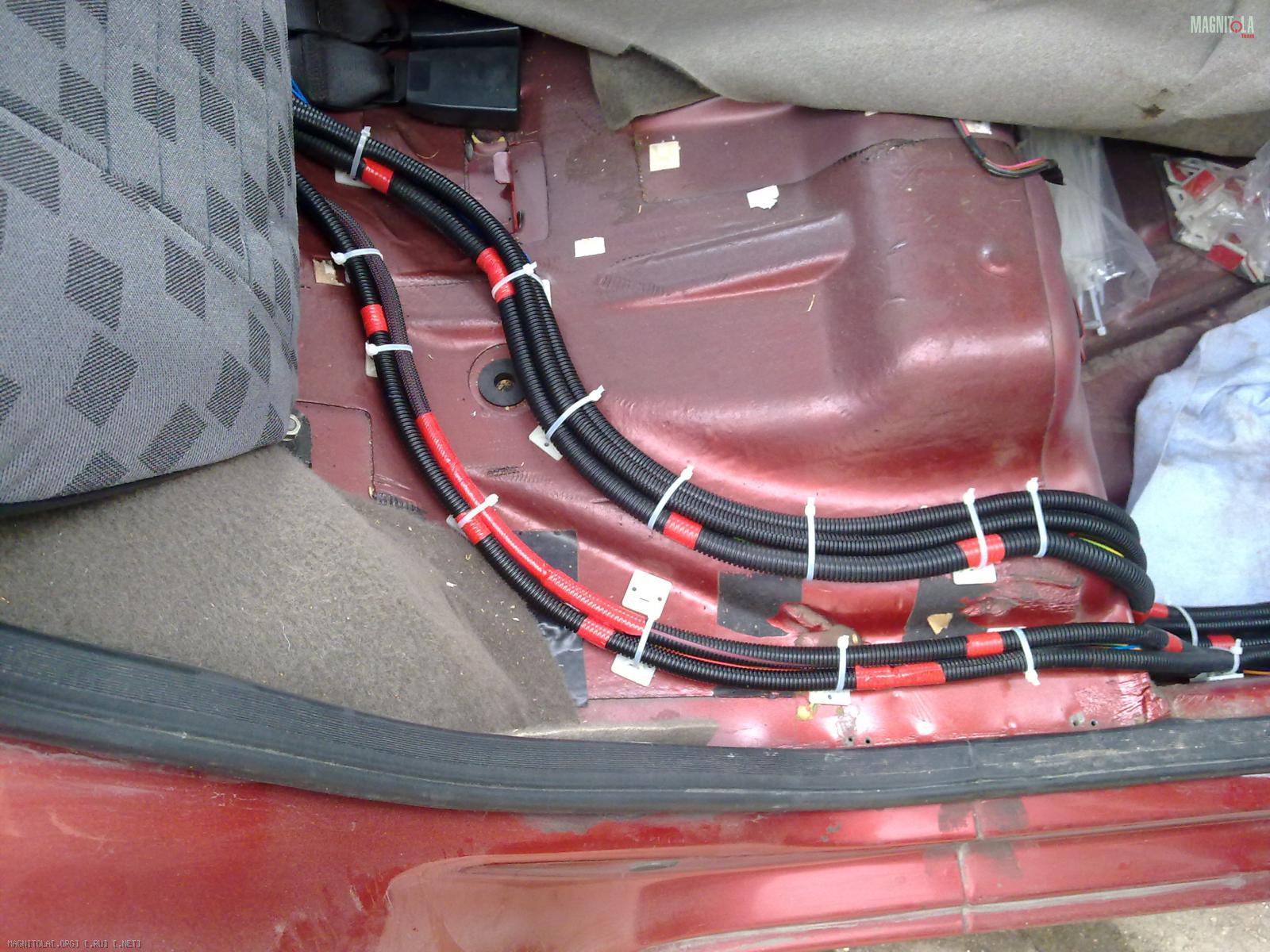

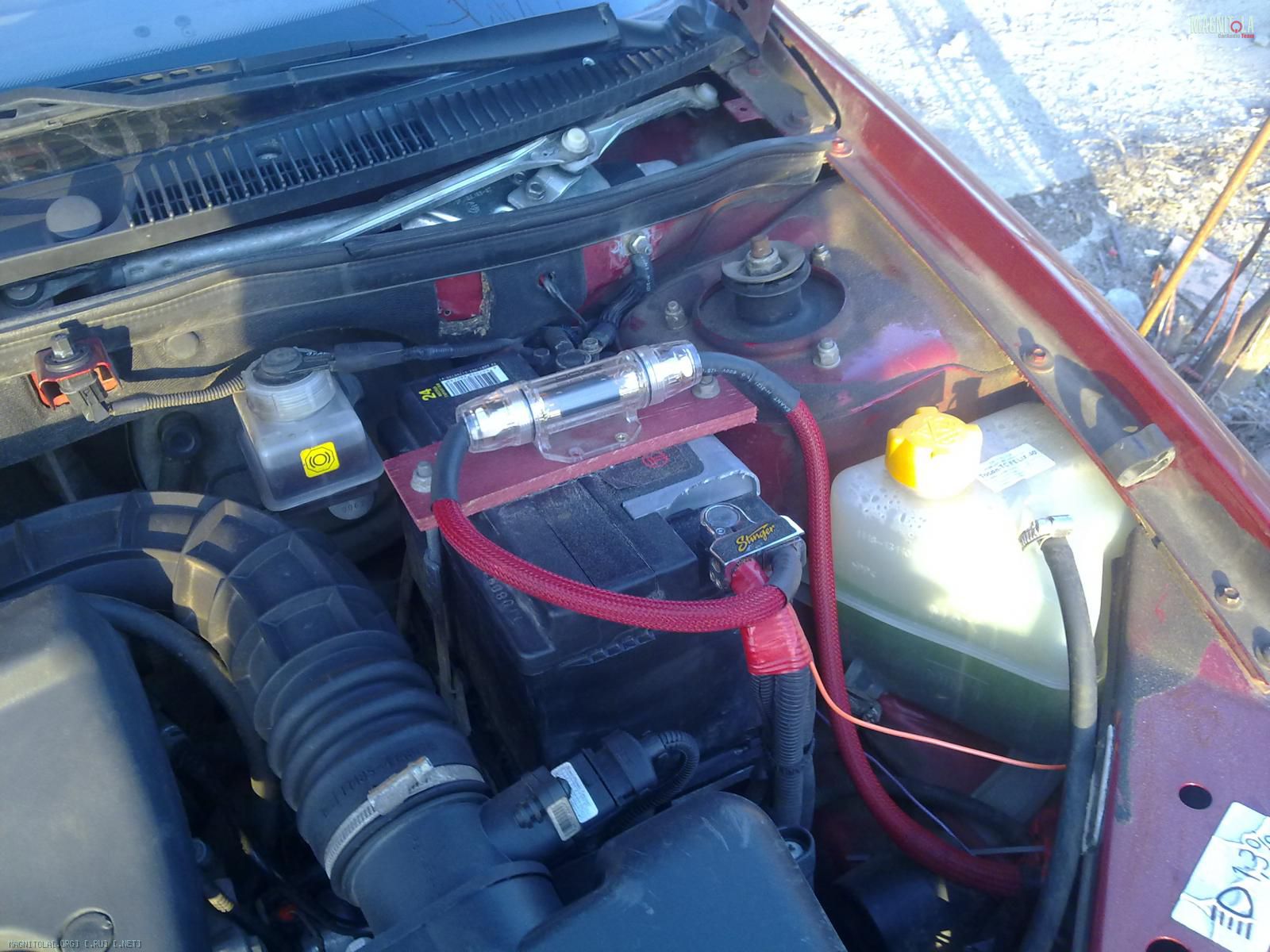

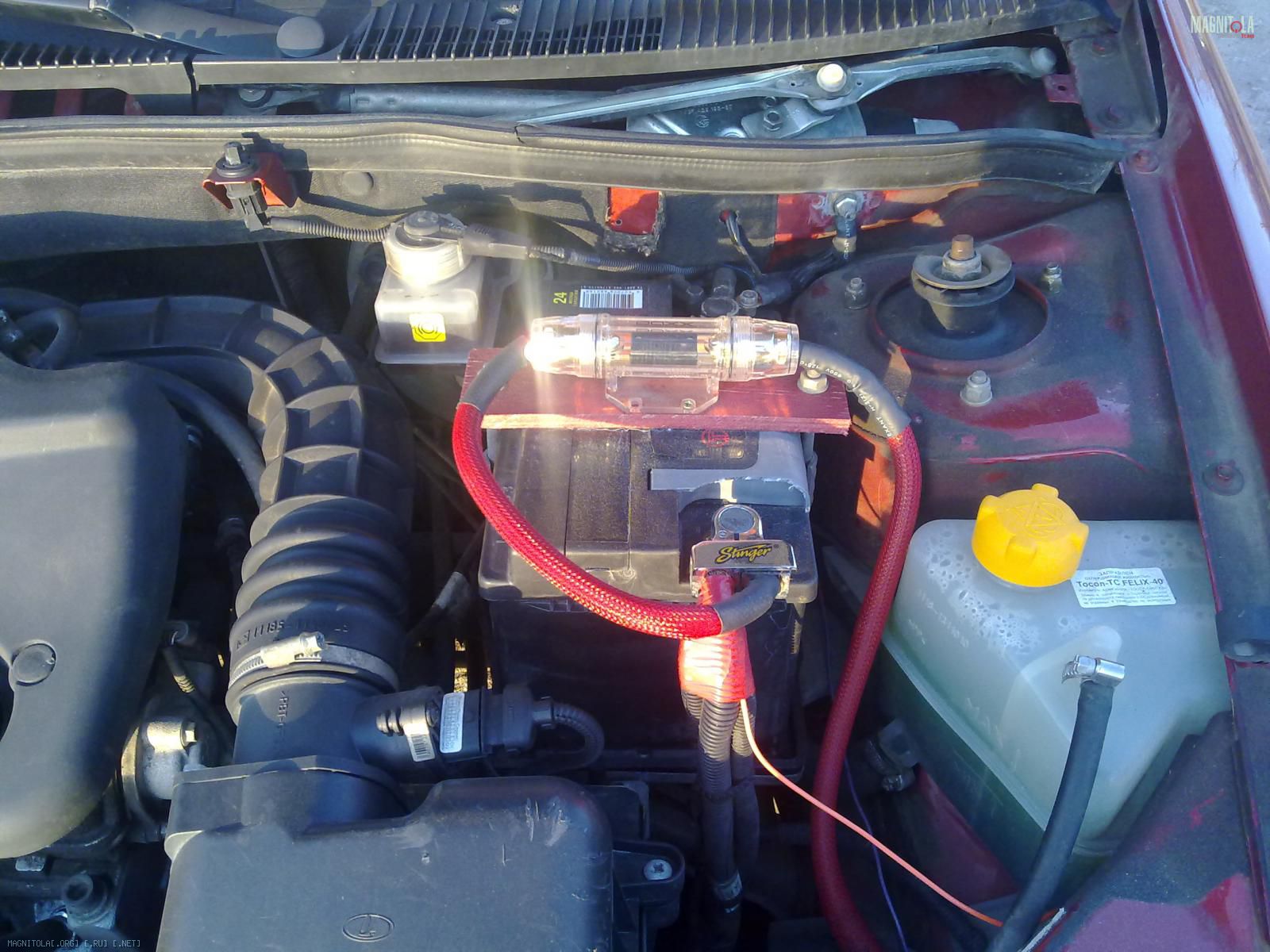

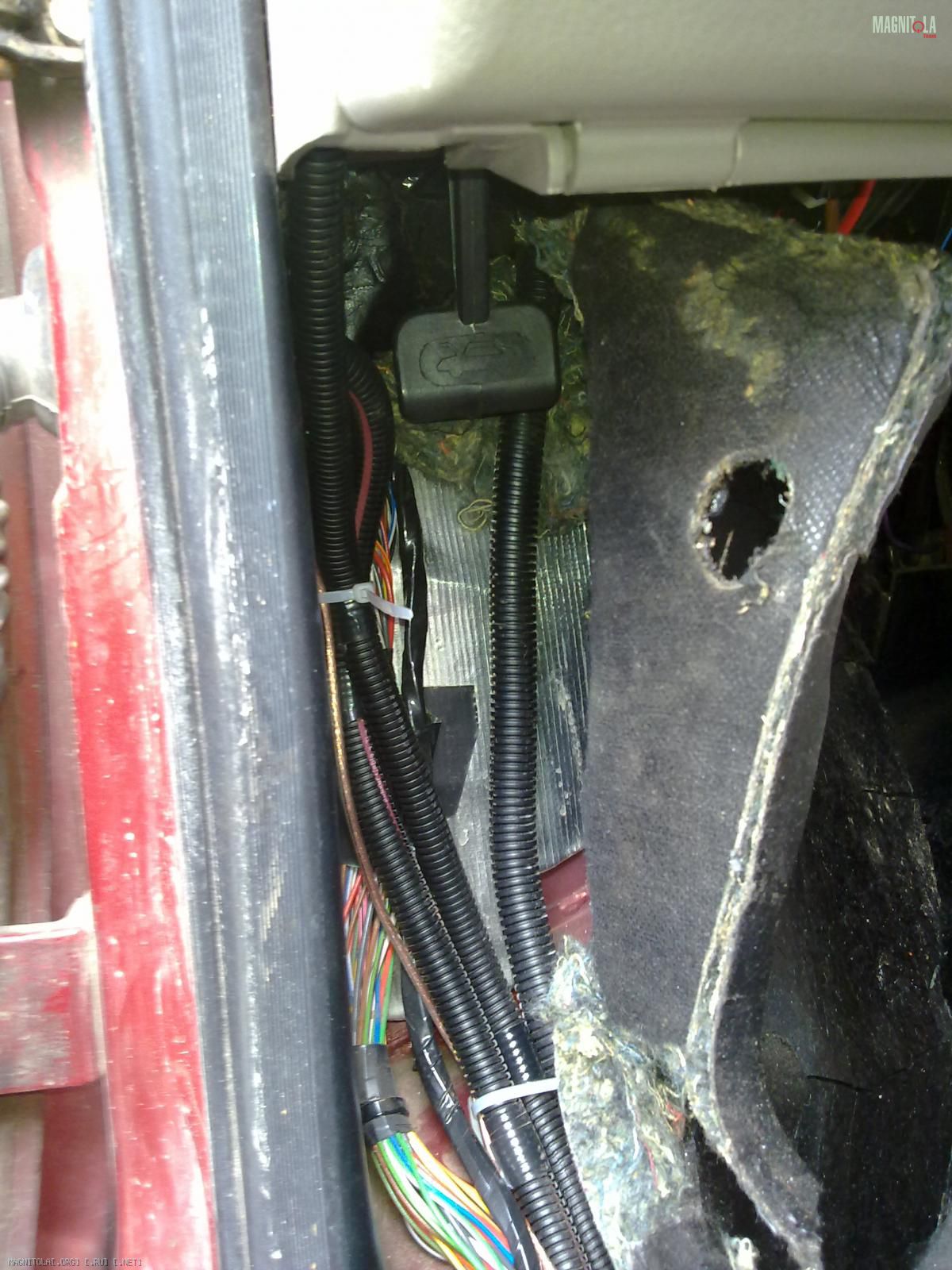

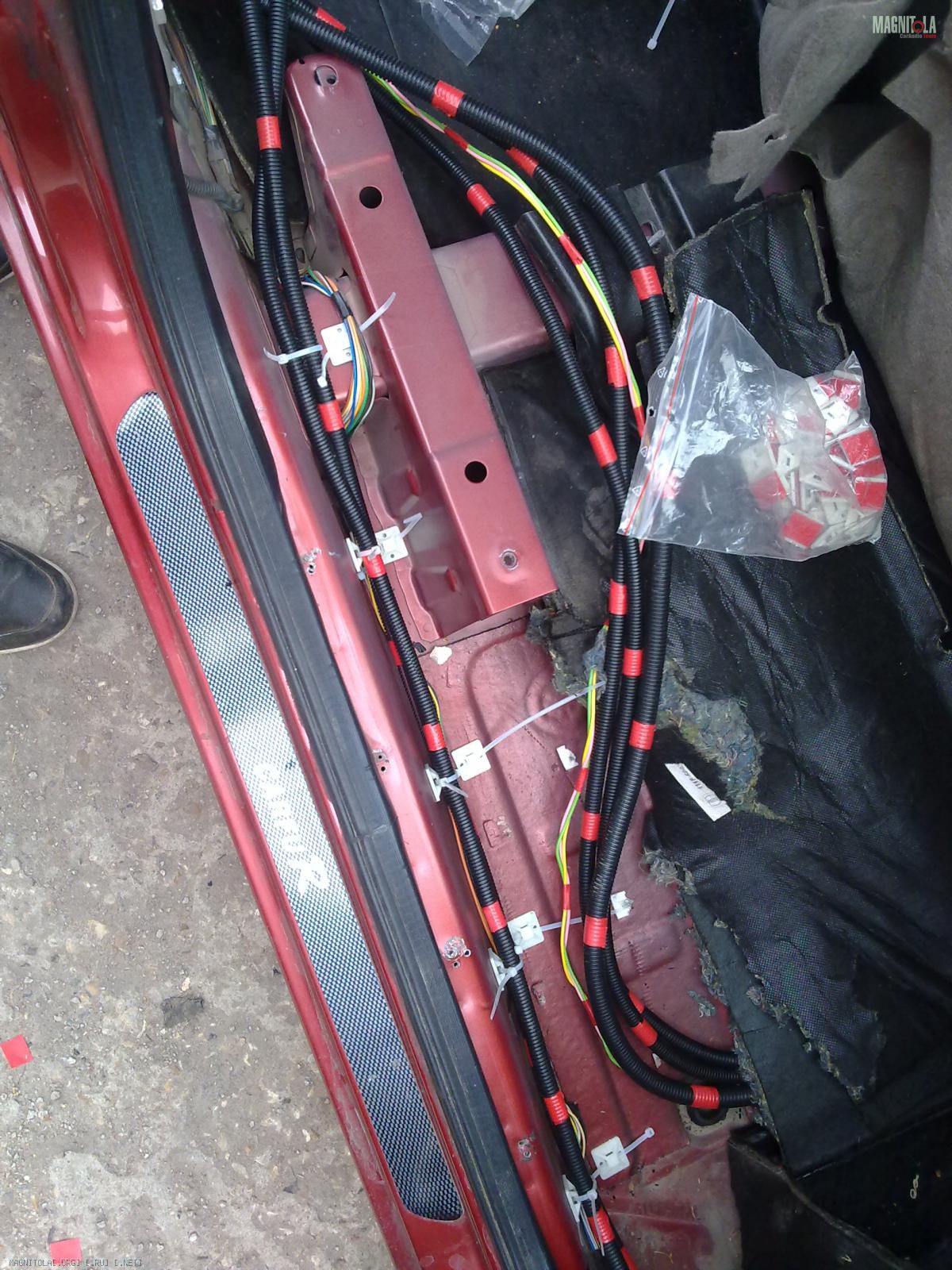

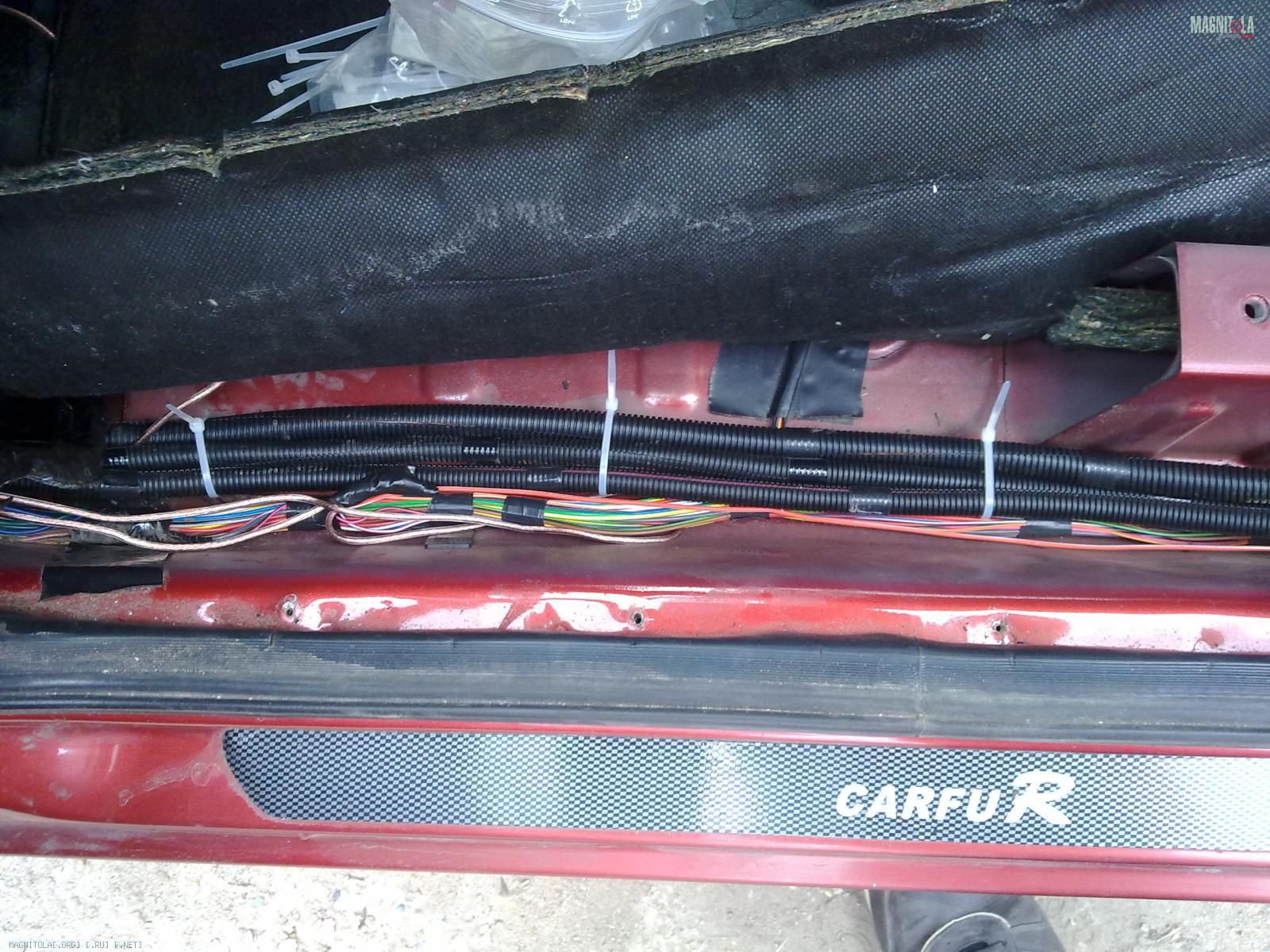

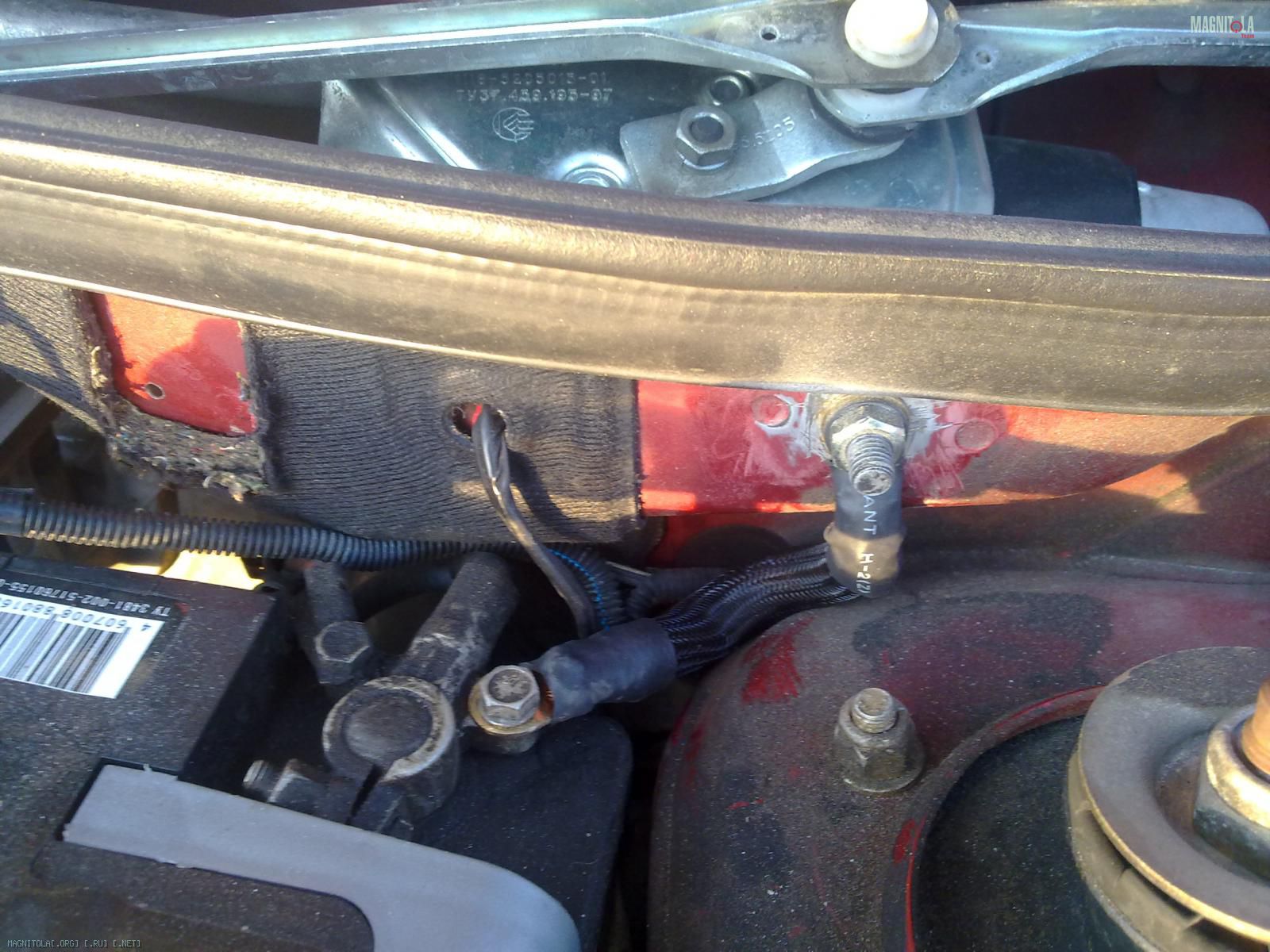

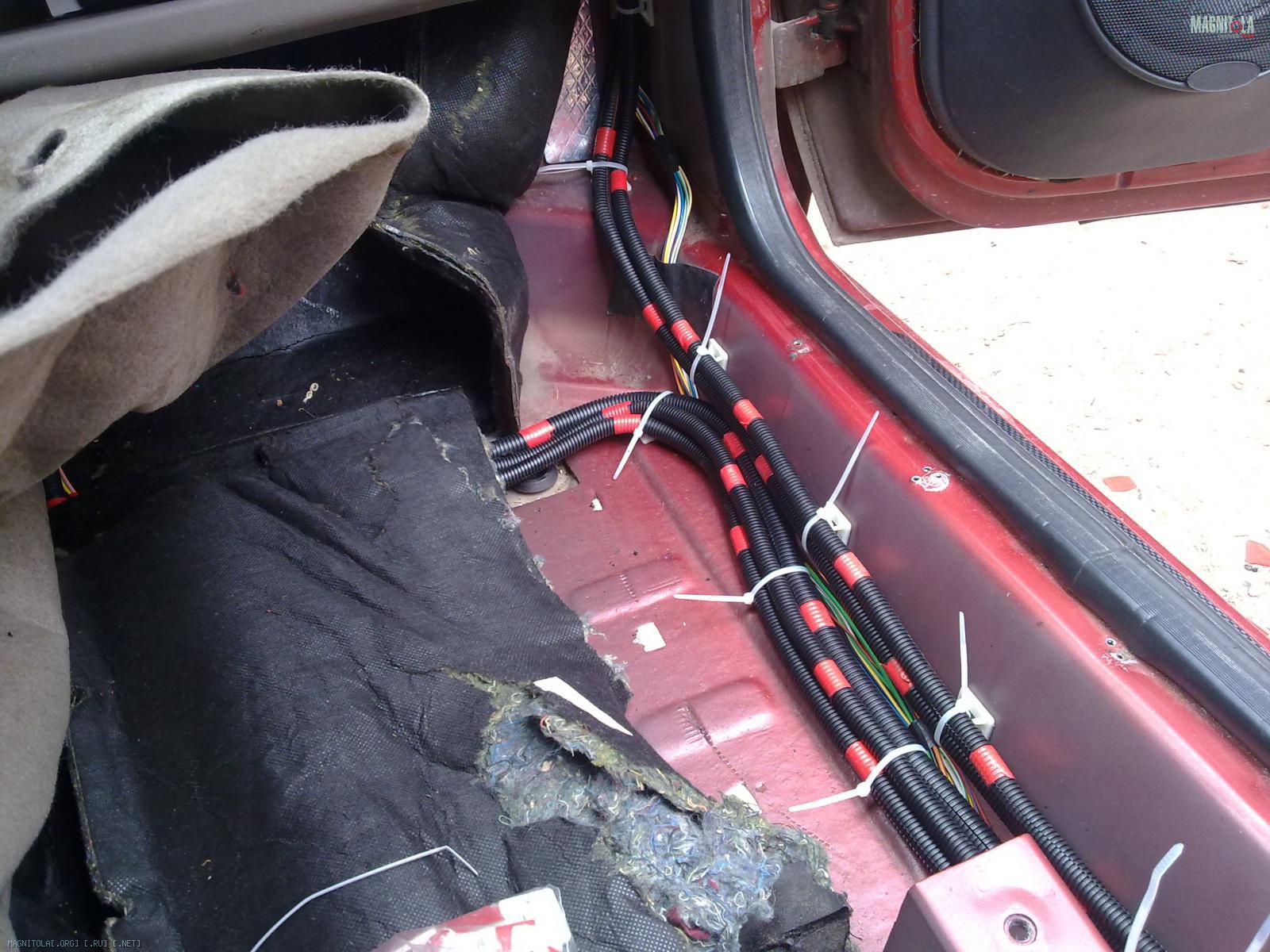

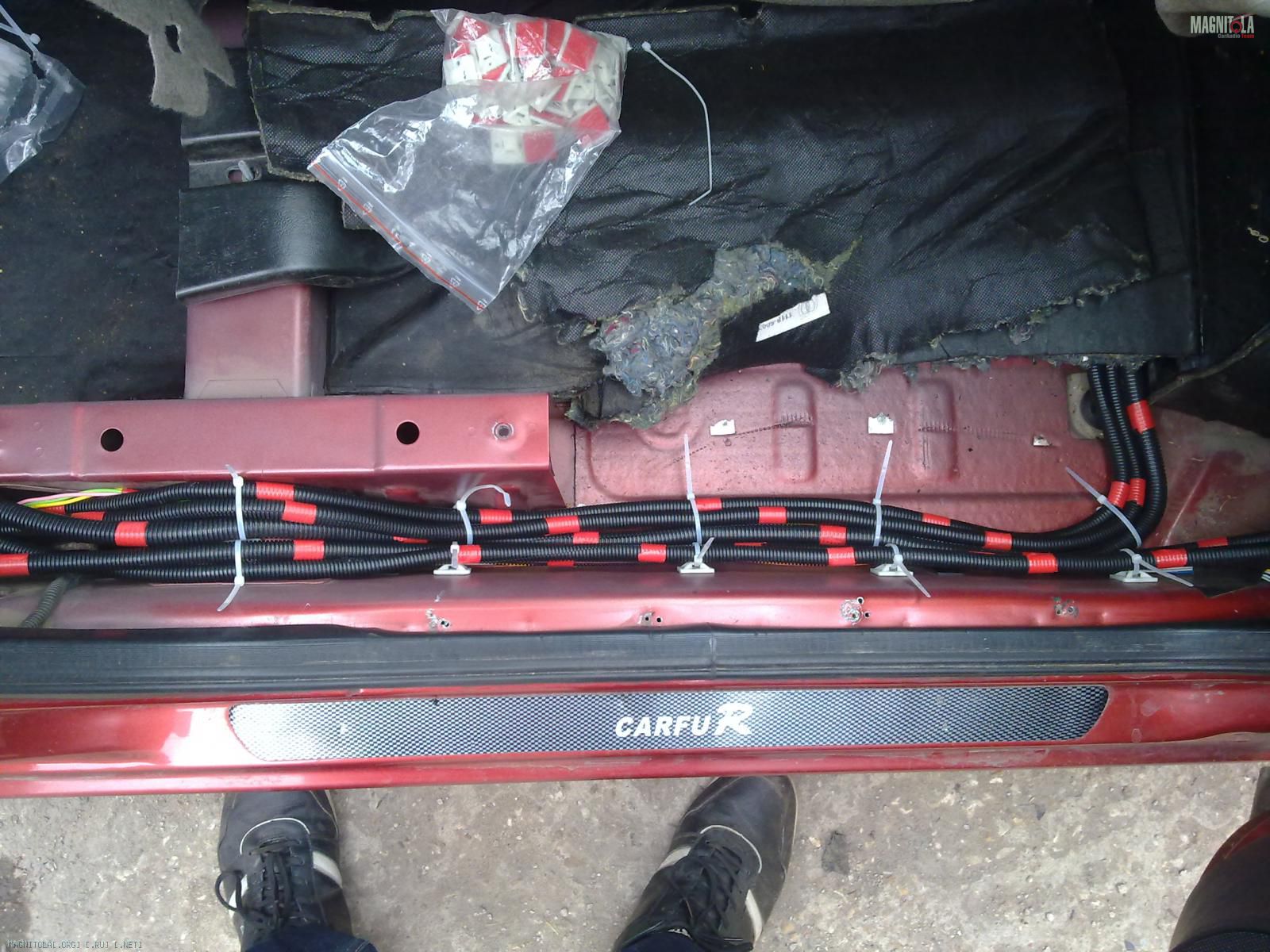

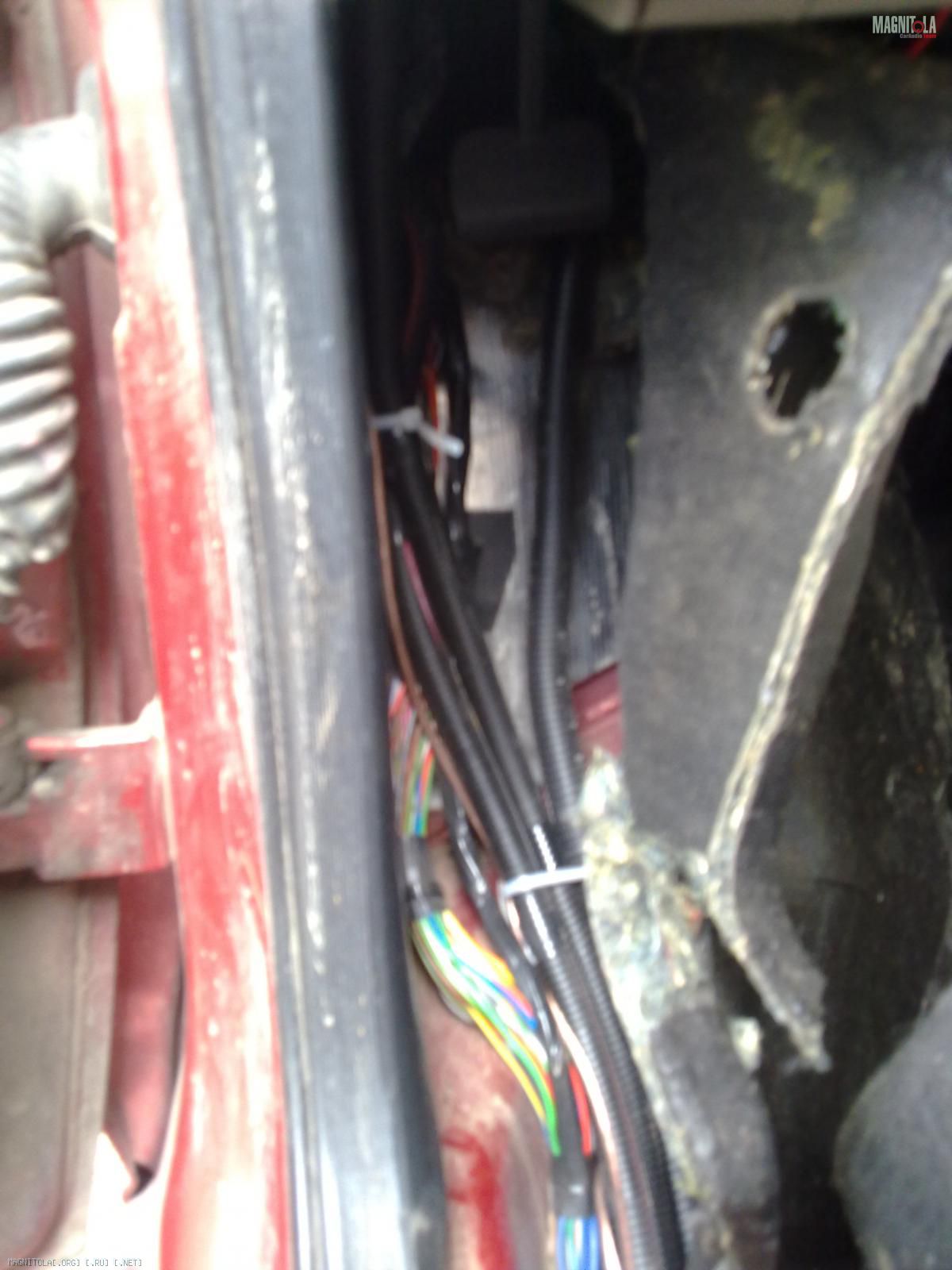

На выходных занялся проводкой, кунул минус на кузов КГ35, проложил всю проводку по бортам, по правому борту прошли межблоки 3шт., акустический на мид и на Вч, все провода в отдельной гофре, и там же прошло 3 провода ремоута на каждый усилитель. По левому прошла сила Кг35, акустический на мид и Вч, так же все в отдельной гофре. Фото процесса:

Вложение 110357Вложение 110369Вложение 110368Вложение 110367Вложение 110366Вложение 110365Вложение 110364Вложение 110363Вложение 110362Вложение 110361Вложение 110360Вложение 110359Вложение 110358Вложение 110370

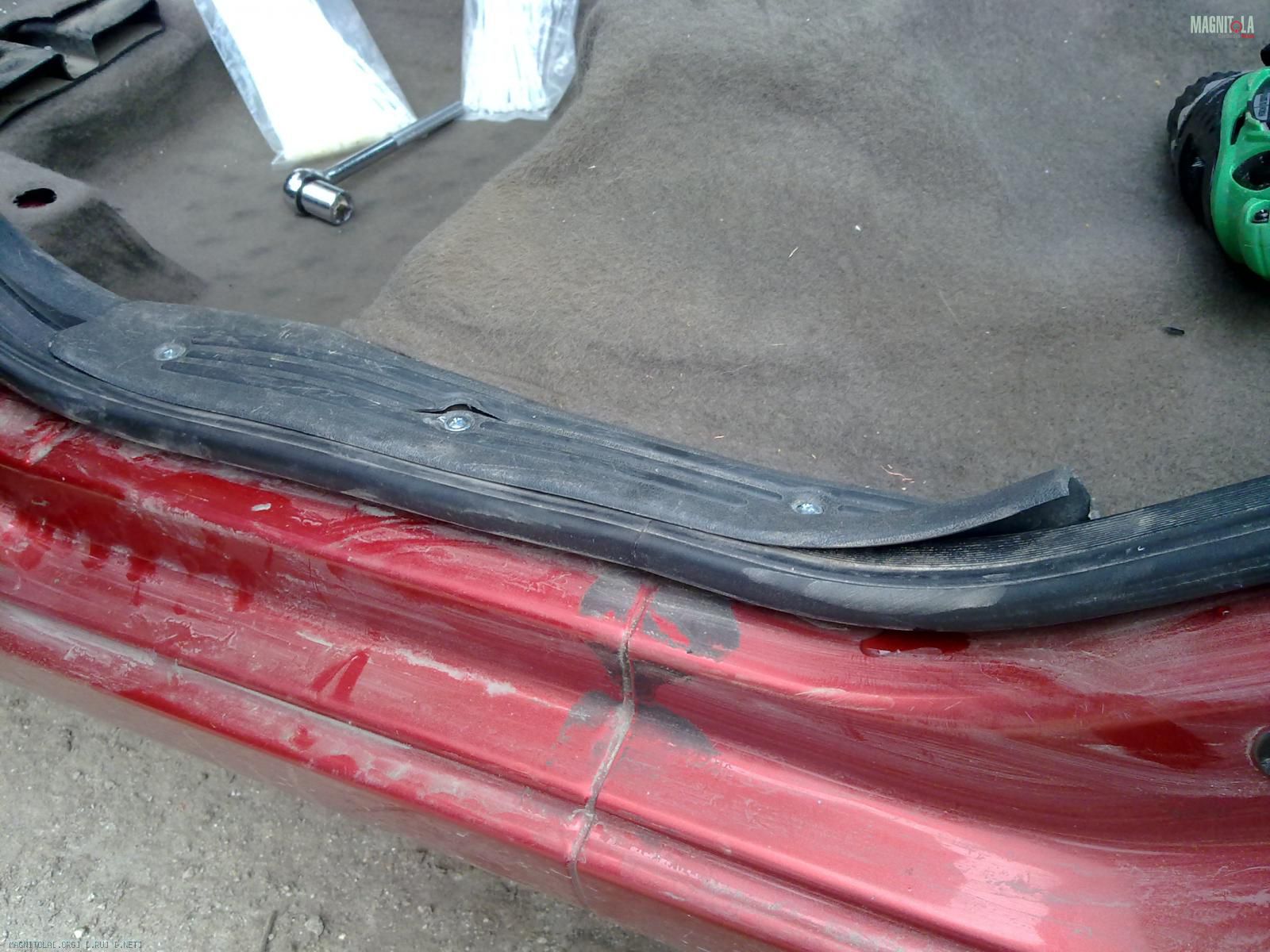

пороги было самое трудное поставить обратно, задний даже треснул((

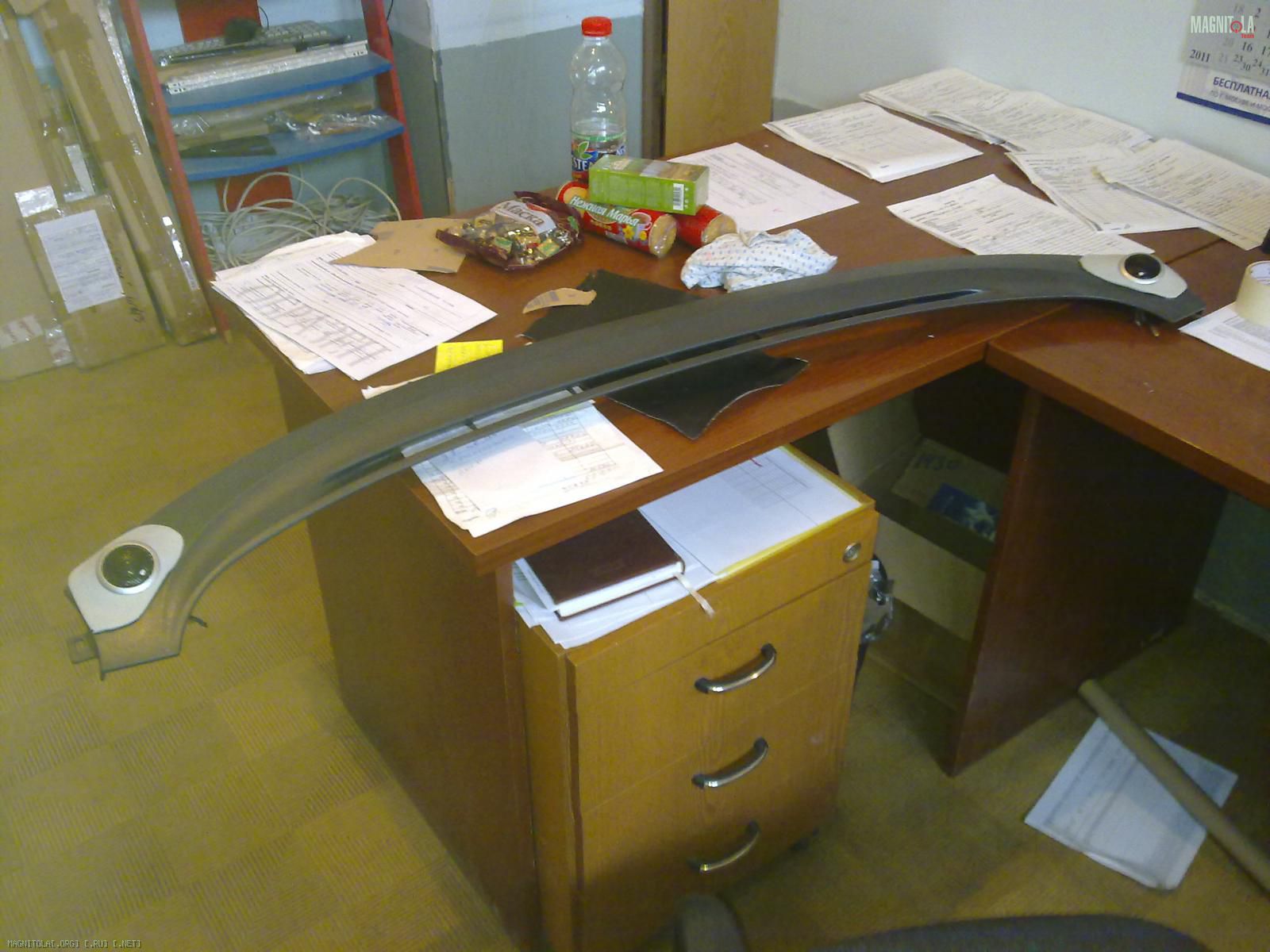

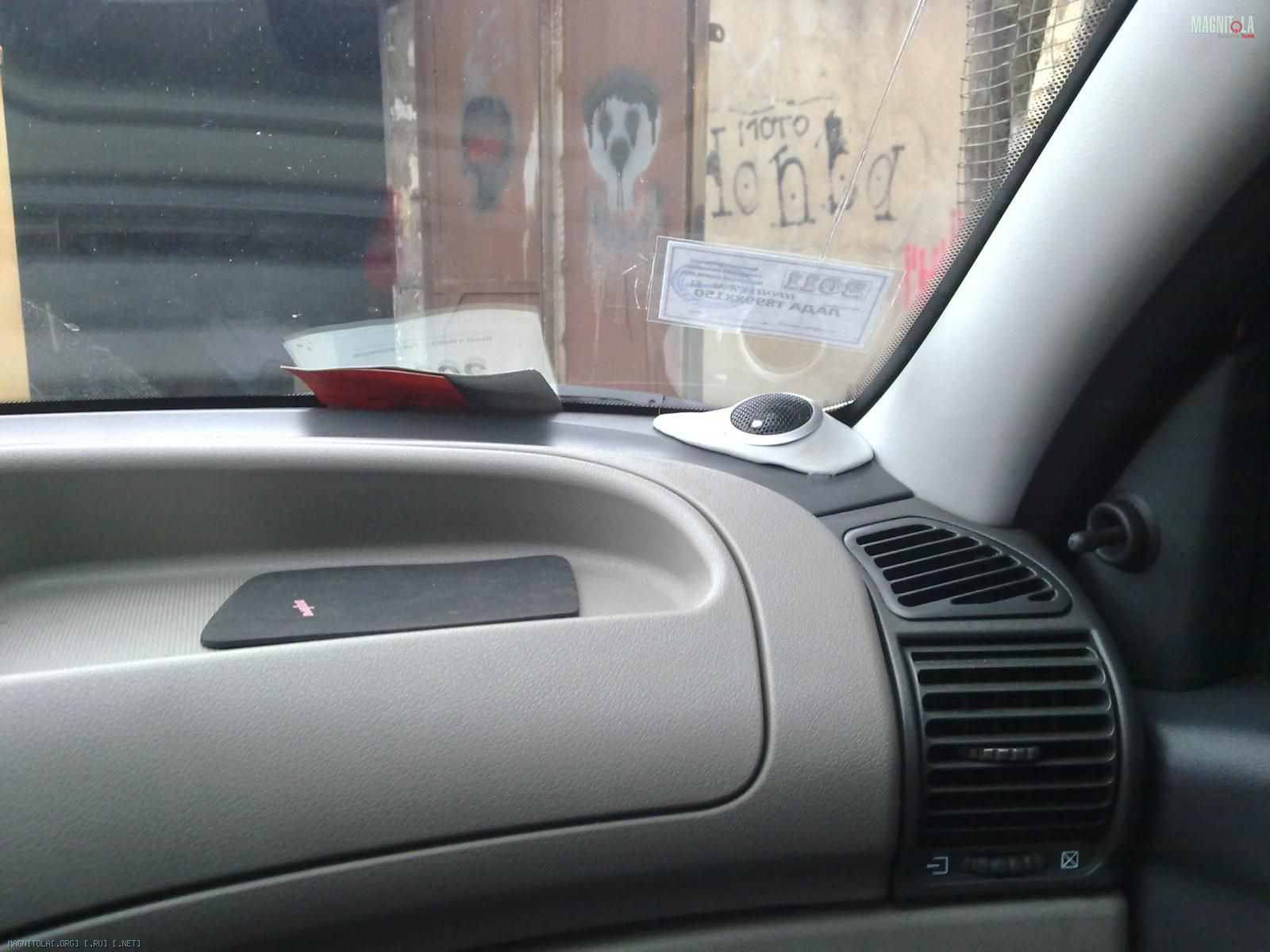

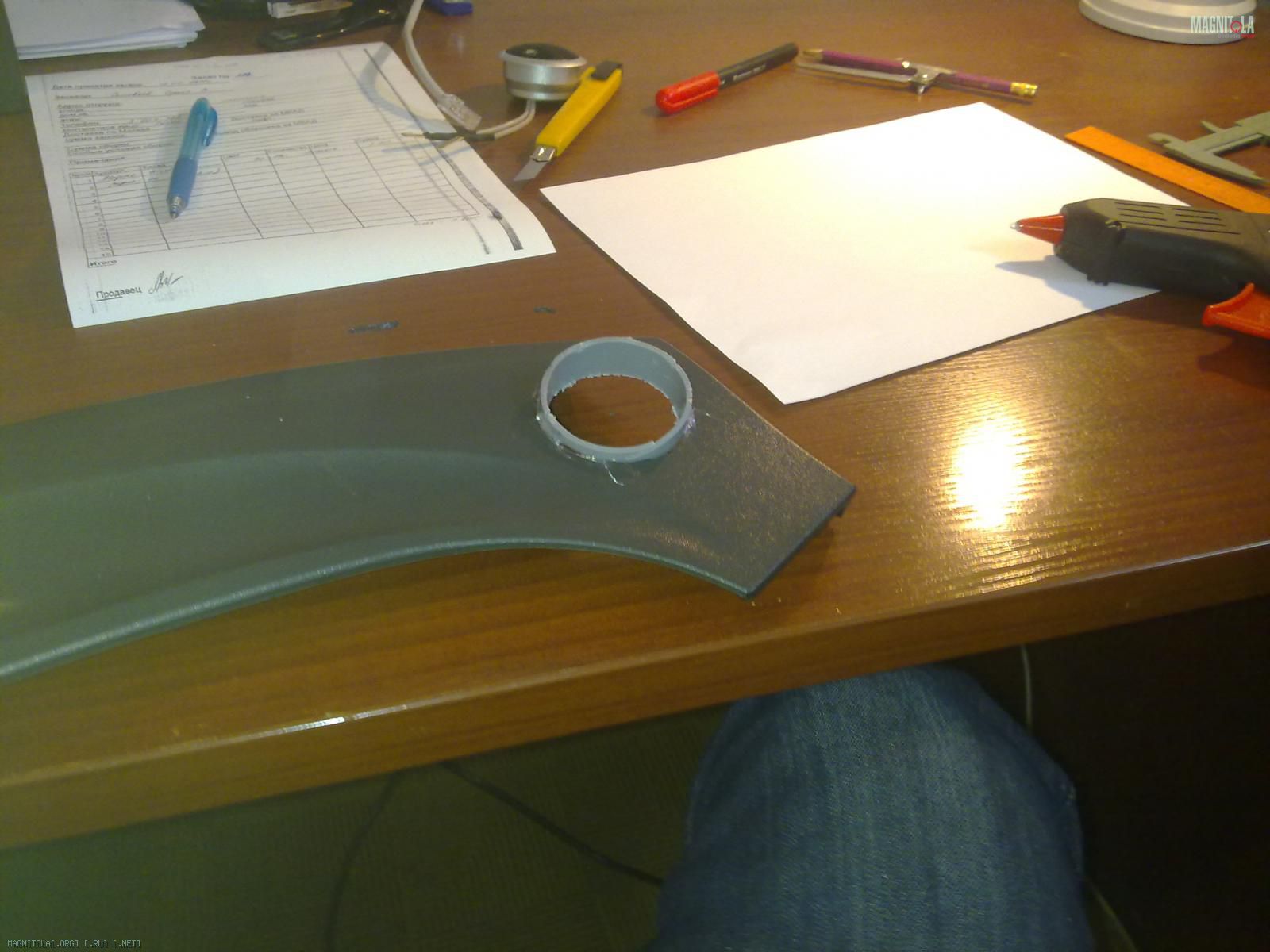

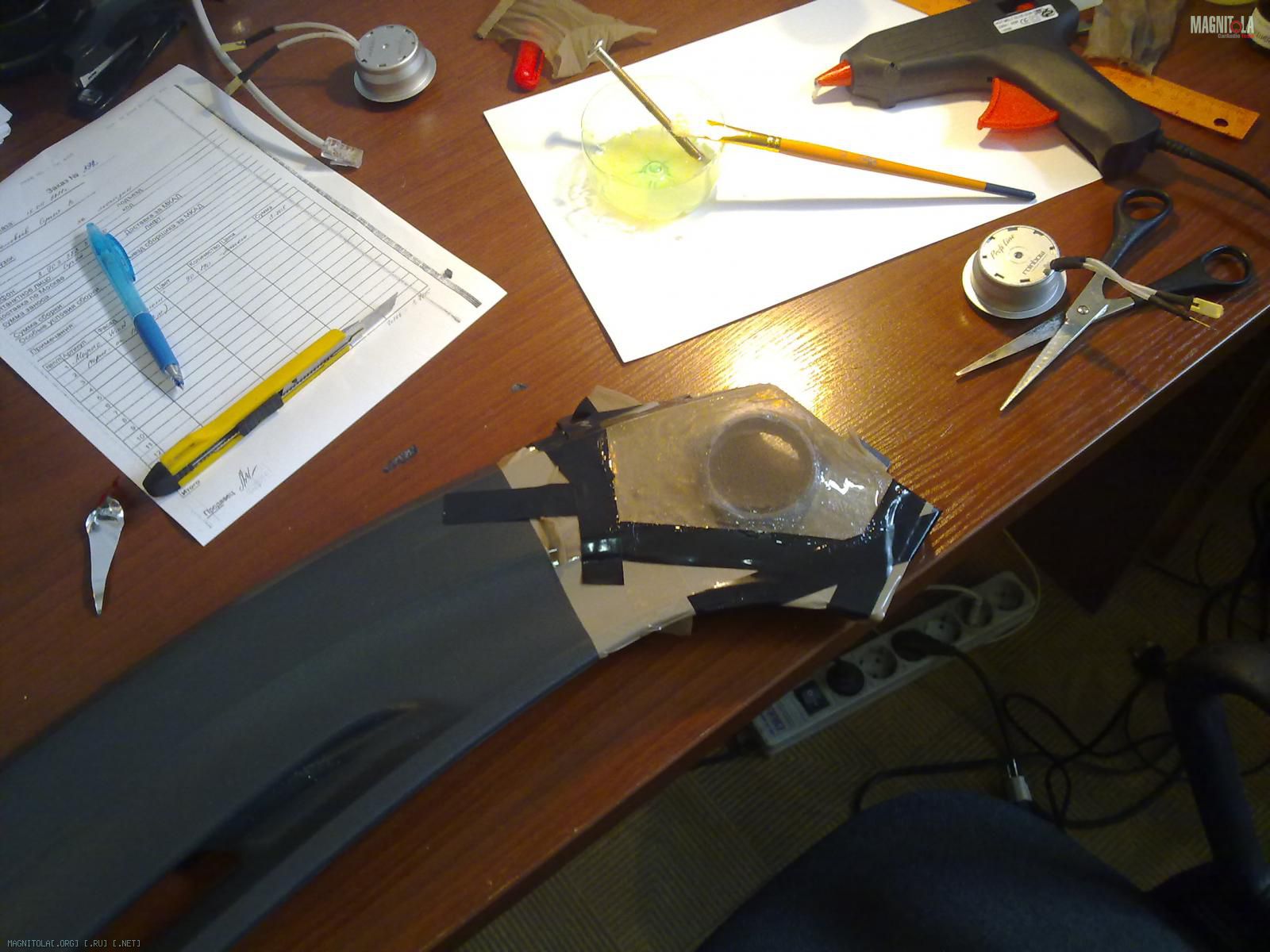

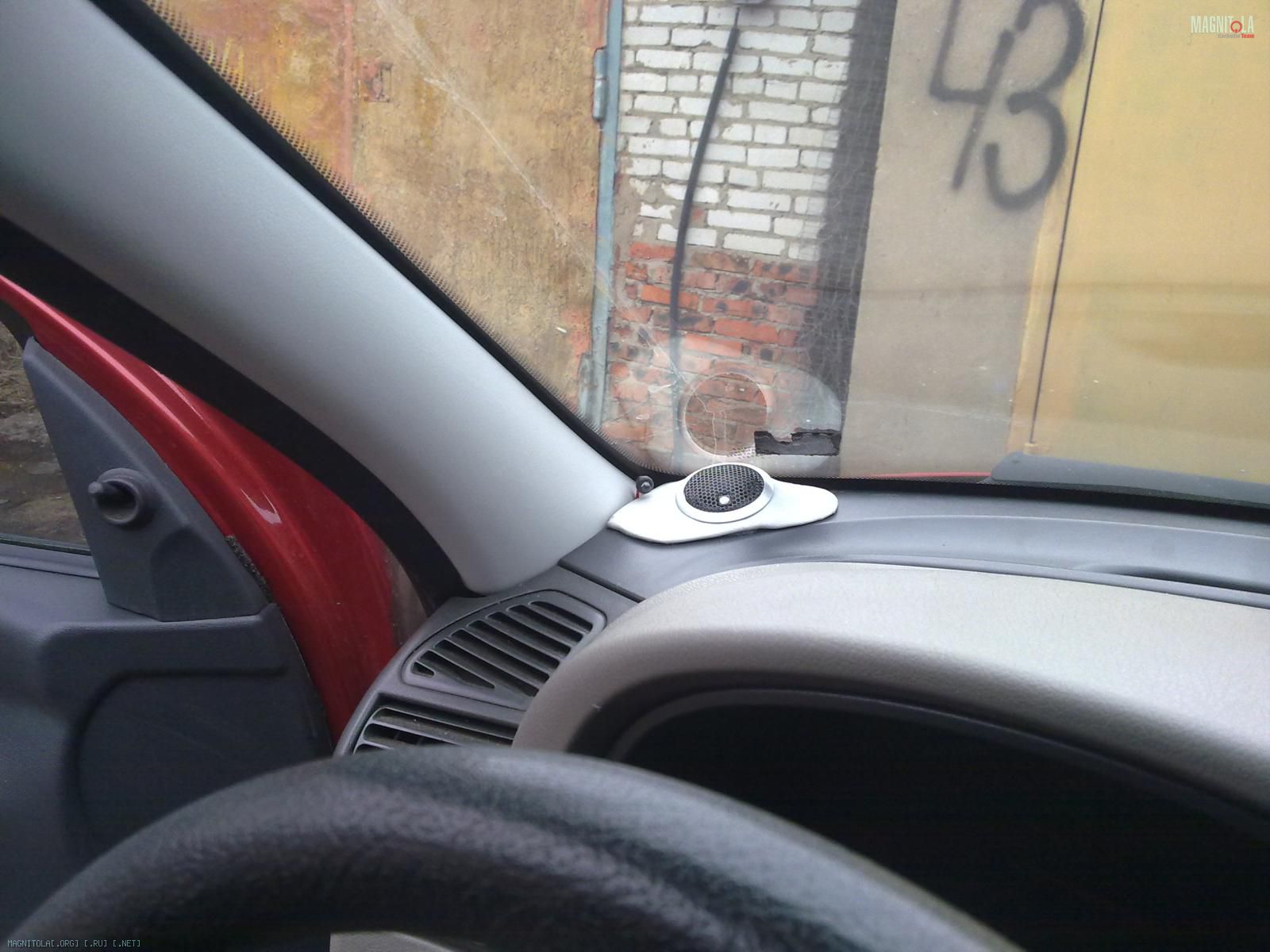

После долгих прослушек выбрали направление для Вч, не очень обычное но так понравилось больше всего. Изготовил подиумы для них, но что бы поставить эту накладку обратно столько изматерился, в итоге пока ставил кое где полез винил, поэтому в ближайшем будущем нужно переделать..Вложение 110371Вложение 110372Вложение 110373Вложение 110374Вложение 110375

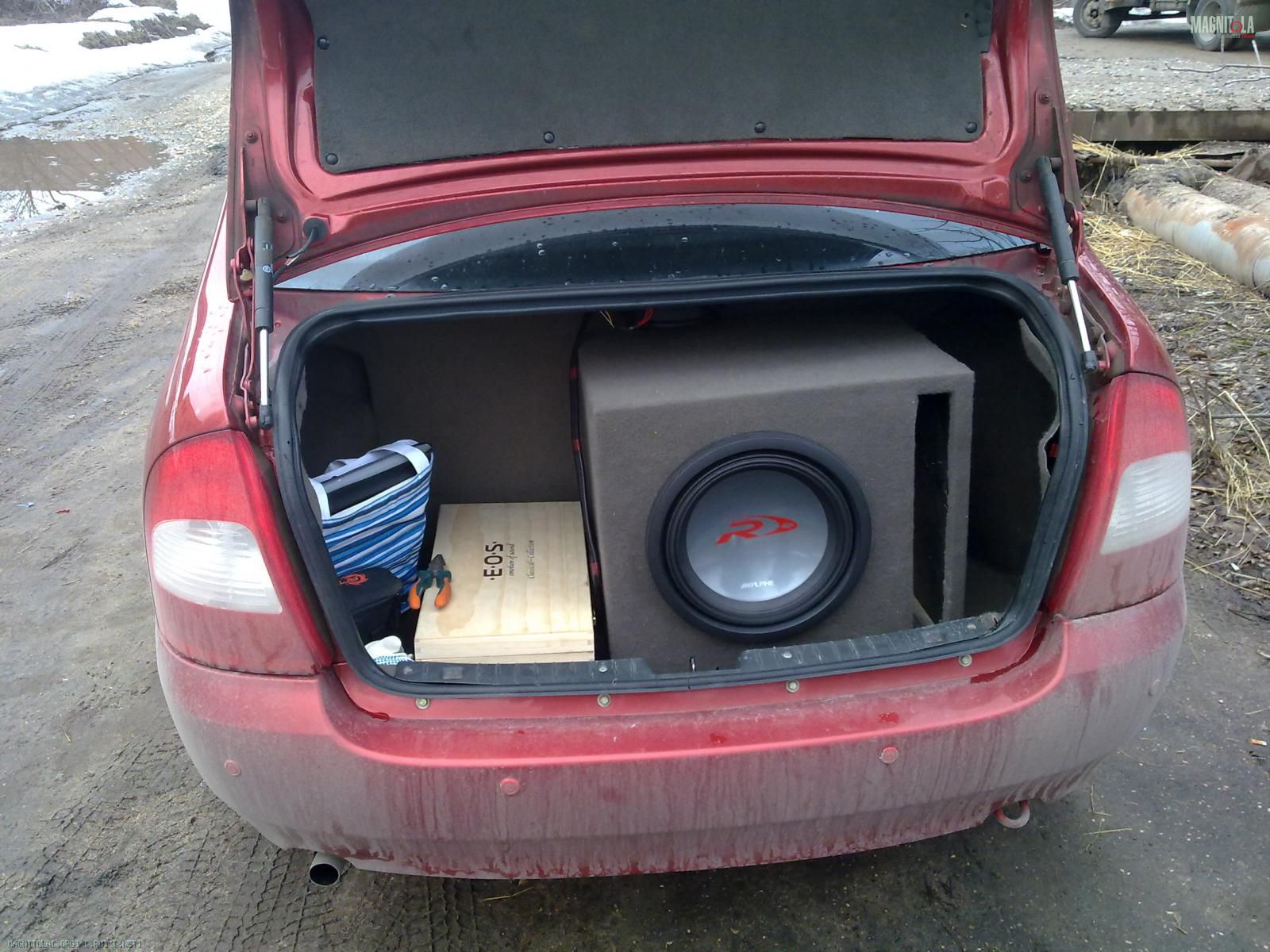

еще в багажнике посилилась R-ка

Вложение 110376

винил вроде еще остался можно перетянуть ...и в некоторых местах поправить подики ..:yes3:

serh, это временные для ласа, позже сделаю другие, нужно еще расположение их немного изменить, посоветуй смолу которая быстро сохнет?

если не много надо то новол бампер фикс там баночка со смолой и кусок стекломата этого хватит ...но пользоватся луче на улице или в подьезде т.к. вонючея

и правда необычное направление пищалок!инстал интересный!)
