Инсталл в Kia Spectra

Всем привет!
Наконец-то я решил тоже выложить отчет об установке музыке в авто! Долго решался ибо очень тяжело заставить себя взять в руки фотоаппарат и начать фотографировать, а потом еще и откомпилировать и составить данный отчет!)))

Машина жены, KIA Spectra, надежная, неприхотливая.) Желание поставить музыку в Спектру возникло у моей любимой после прослушивания системки в моей машине. О моей «автозвуковой болезни» она знает лучше всех, поэтому она знала, что я ее поддержу и возьмусь за это дело!

Единственное, у супруги было два пожелания:
1. Без особых затрат.
2. Без особых переделок в авто.

Машина раньше была у моего отца, поэтому акустика была абсолютно не тронута кроме штатного ГУ. За чтение дисков отвечал ДВД-проигрыватель Хундай, так же там стоял телевизор Prology. Модели устройств не помню, да это и не важно. Со временем Хундай перестал читать диски, следовательно, точно на замену.
Систему я решил строить без особых выдумок и изверток: 2-х полосный фронт и сабвуфер! Единственное, хотелось разрулить все это поканально (в моей машине разрулена поканалка и мне очень нравится звучание).:wink3:

Далее начался подбор компонентов для системы, хотя особо это подбором не назовешь, т.к. за неимением большого количества лишних денег рассматривались компоненты, уже имеющиеся у меня в гараже:

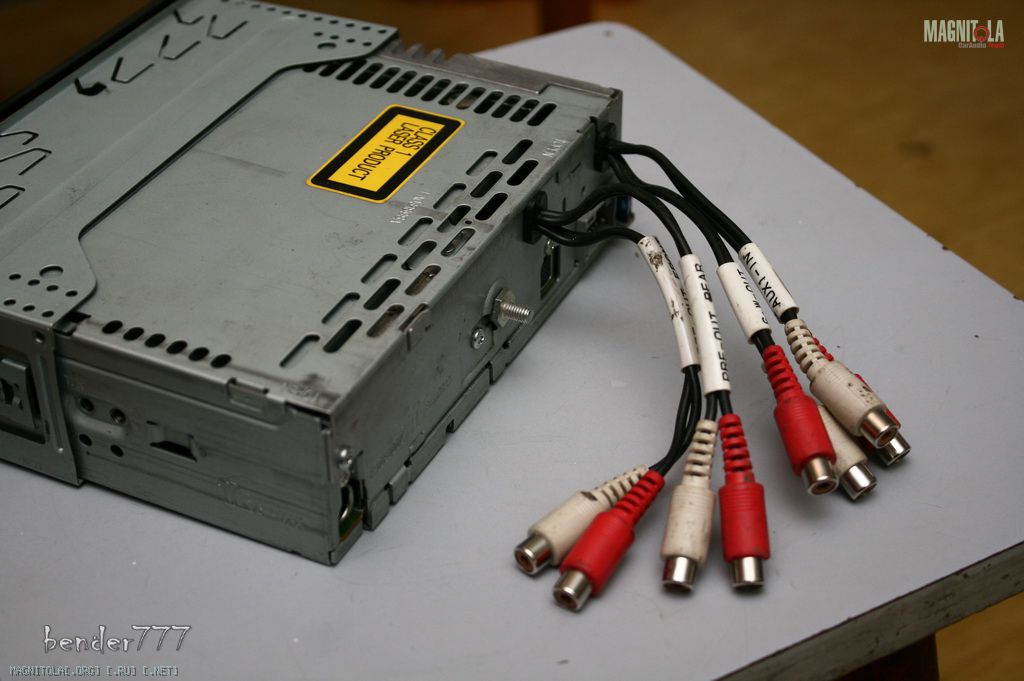

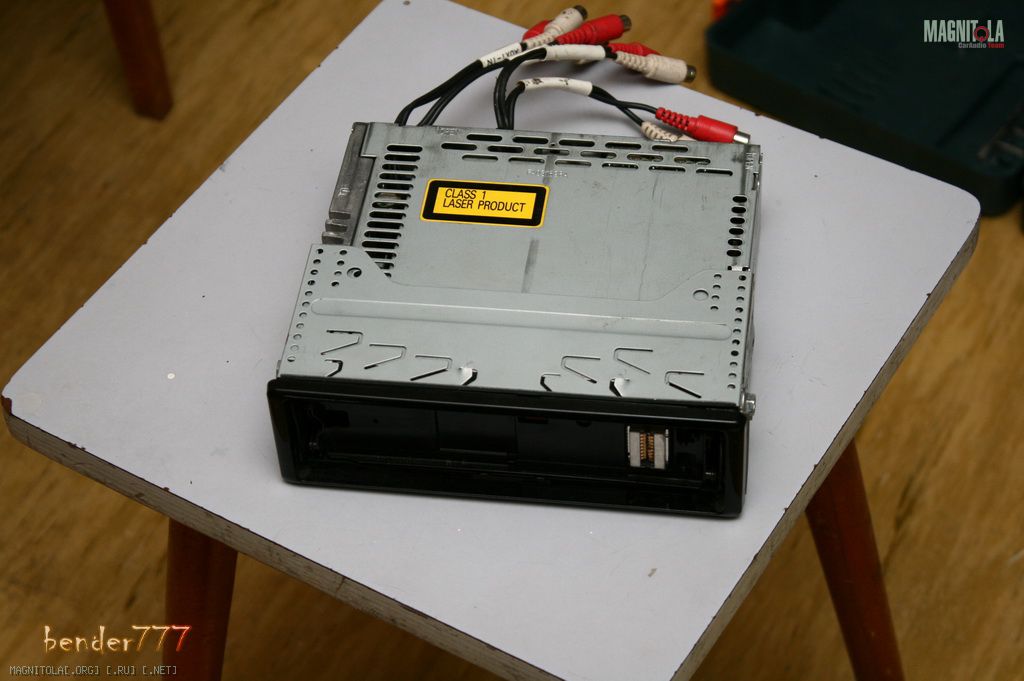

ГУ: Panasonic CQ7303N
Вложение 107306Вложение 107307

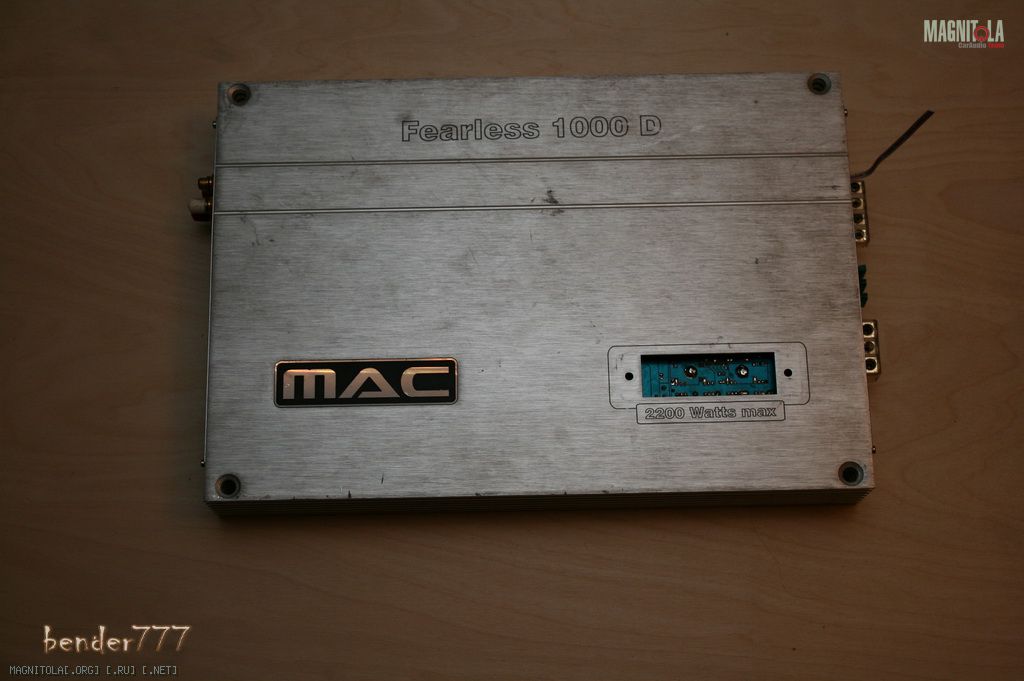

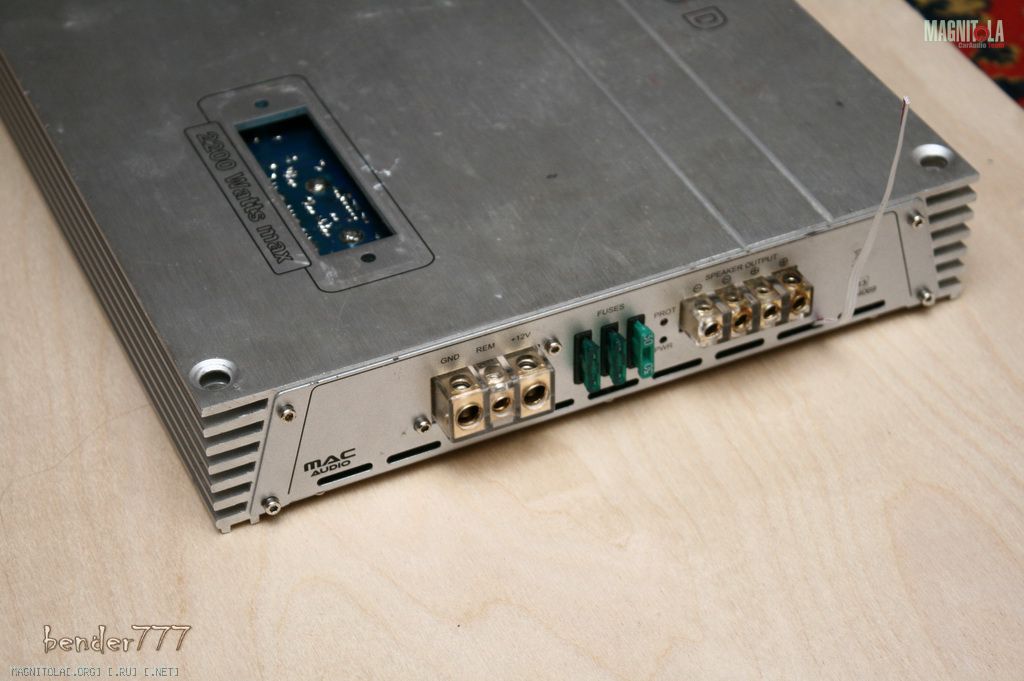

Уси: Mac Audio Fearless 1000d и 4000: моноблок и 4-х канальник соответственно:
Вложение 107308Вложение 107309

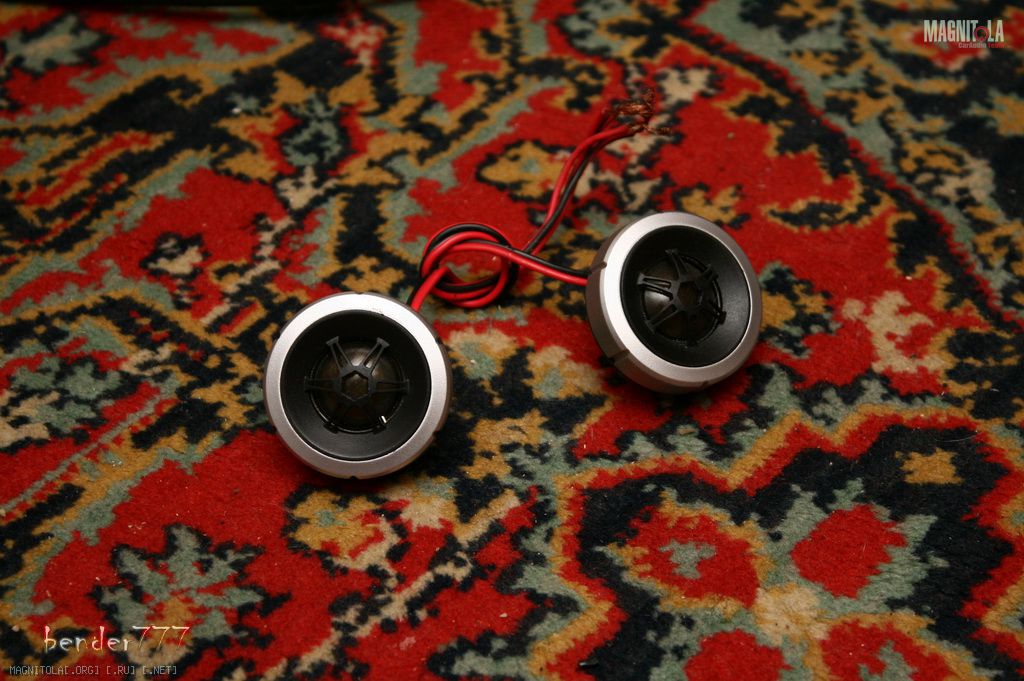

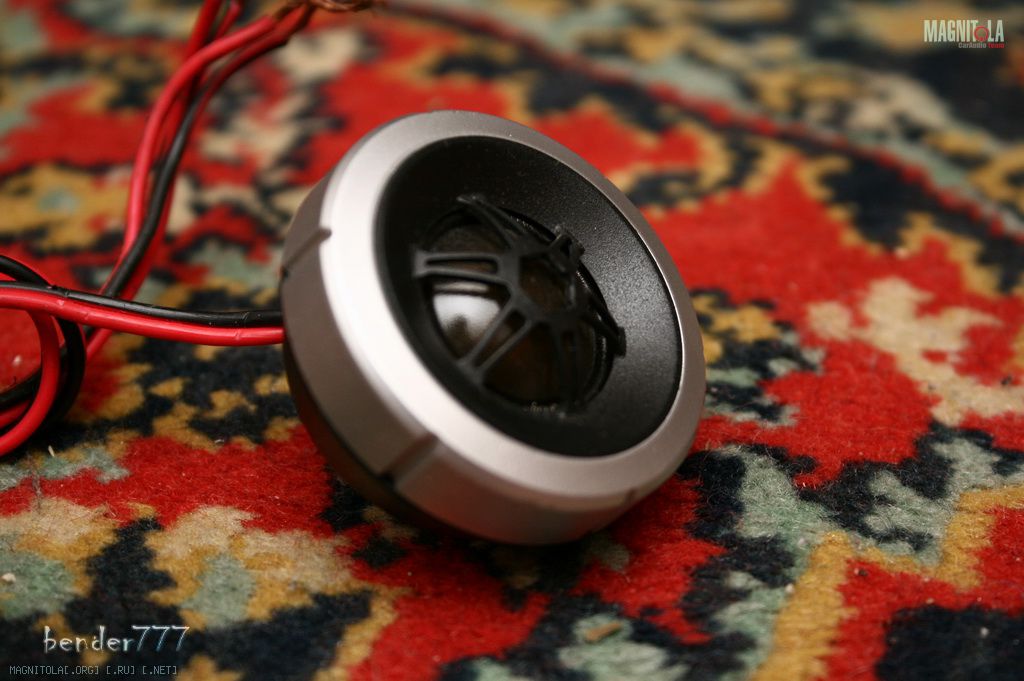

Пищи Phoenix Gold из комплекта Rsd6,5cs, миды планировать использовать из того же комплекта, но о них потом:
Вложение 107310

Вложение 107311

Сразу скажу, что думал разрулить поканалку с помощью ГУ, которое мы собирались приобрести (склонялся к 88 Пионеру), но мат. трудности вынудили отказаться от этой затеи, что тут сказать, будем использовать Panasonic.:i-m_so_happy:

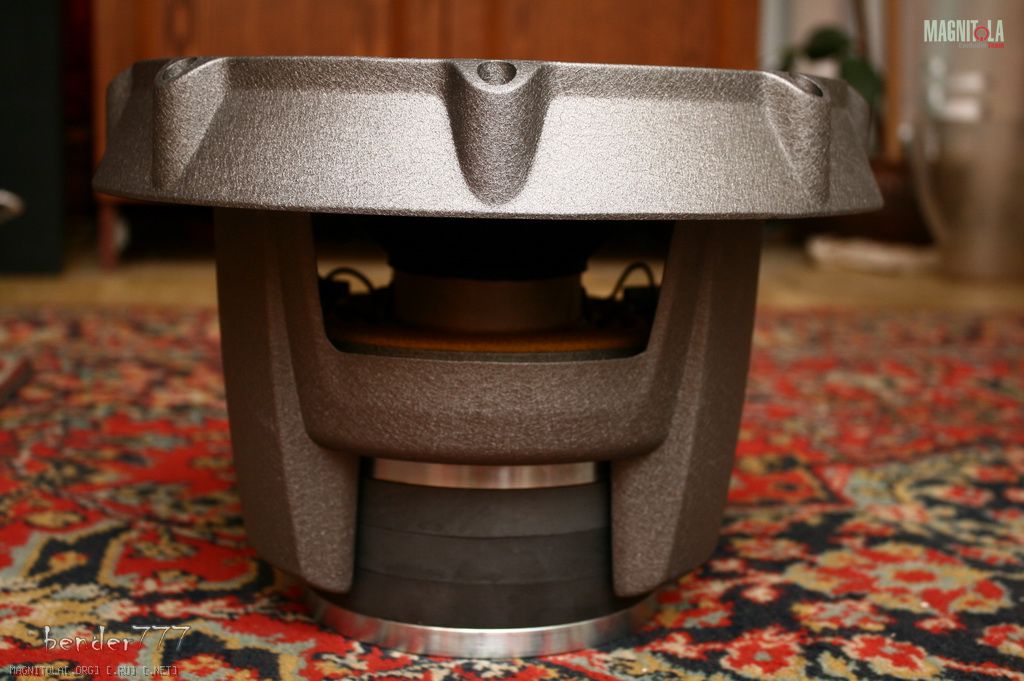

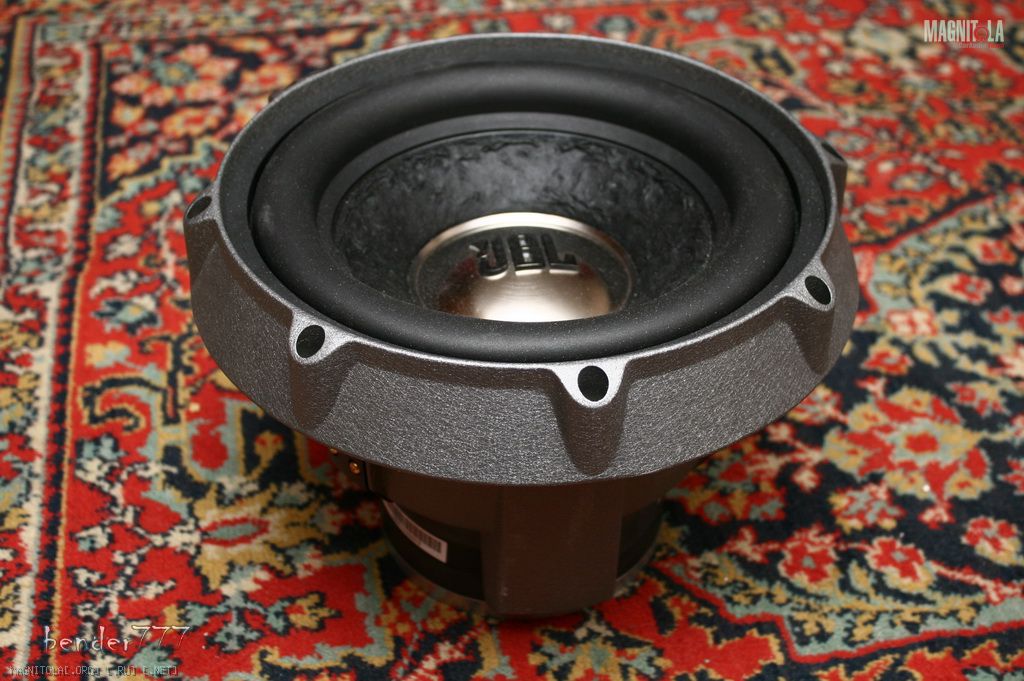

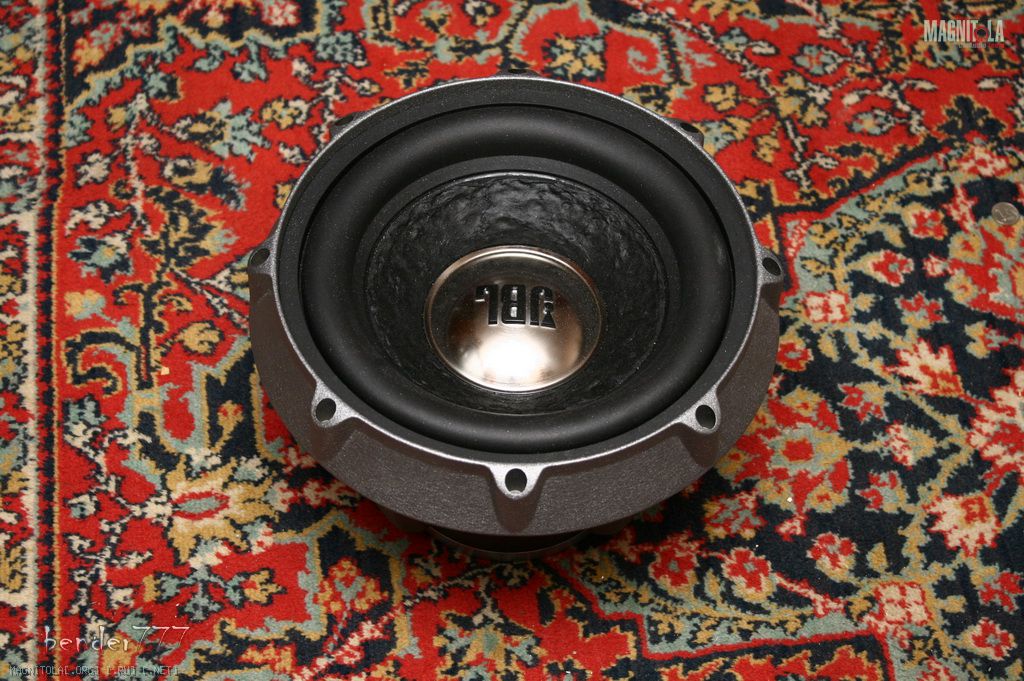

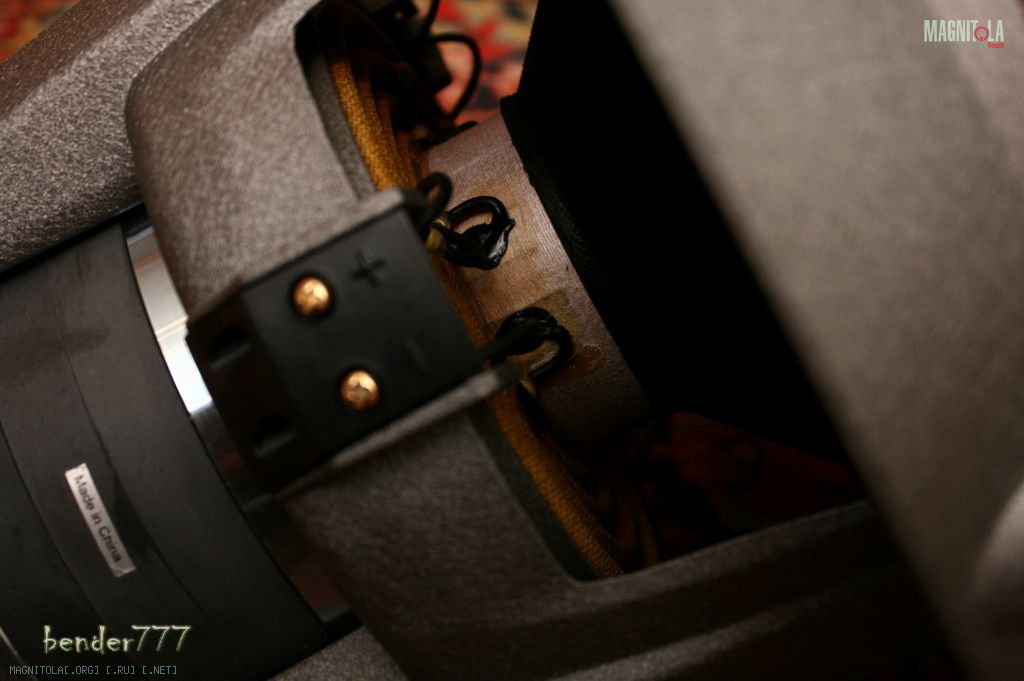

По большому счету не хватало только сабвуфера. Сначала я вообще замахнулся на установку 2-х 10 дюймовых головок (недорогих), но после здравый смысл победил и я купил одну 10 дюймовую, но подороже, это JBL-P1022. Штука оч. массивная. Хочется подержать в руках 12 дюймов.
Вложение 107314Вложение 107313Вложение 107312Вложение 107315

Дальше я начал думать над возможными вариантами установки усей и саба в багажнике. При помощи рулетки были сняты размеры багажника, перенесены на лист бумаги для удобства обдумывания. :smoke::whistle:

В итоге было решено разместить усилители и ящик для саба на одном фанерном фальш-поле между стойками колес. Уси один над другим справа, ящик для саба слева. (Благо пол в багажнике Спектры ровный и думать над способами выпрямления не надо!)Как то так:
Вложение 107316
Также необходимо было полностью положить проводку в авто, заменить ГУ, установить миды и пищалки. Подиумы под миды и пищалки мне было запрещено делать из соображений порчи интерьера, но на подиумы под пищалки видимо придется уламывать, ибо некрасиво!

Как-то сидя за чашкой чая, я вспоминаю, что у моего 4-х канальника, какие то проблемы с усилением!!!:sad: Ну в общем он не работает! Я об этом совсем забыл…:cray:

Что делать? Не, ну канешно покупать, но что?

Долго смотрел форум, инет-магазины, в итоге нашел то, что мне очень подошло и по цене, и по относительному качеству, и помогло бы разрулить поканалку без процессорного ГУ.

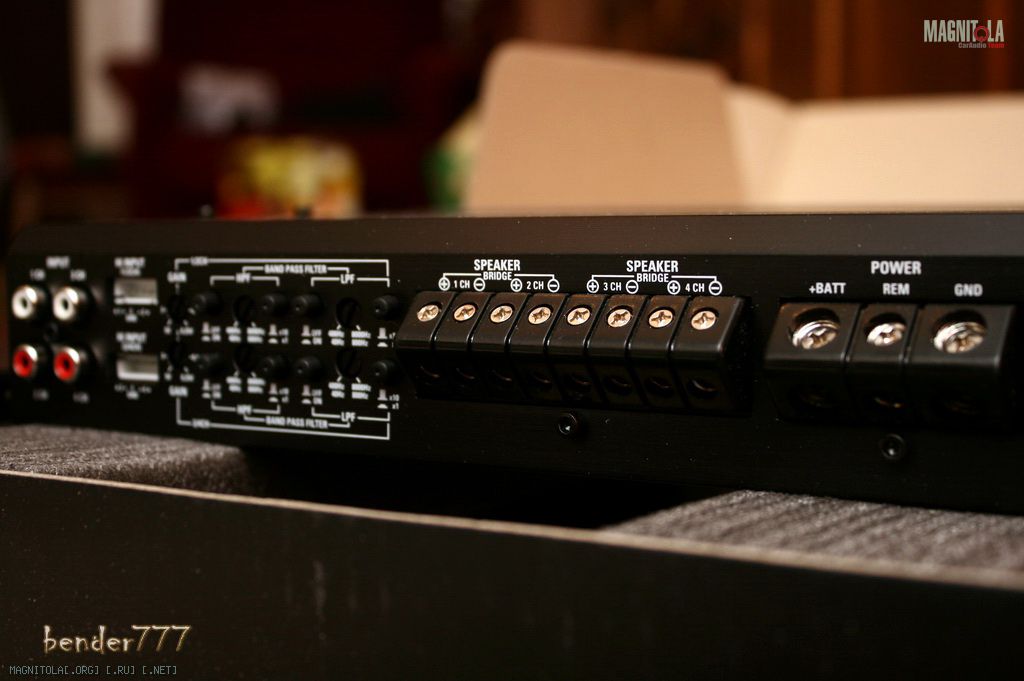

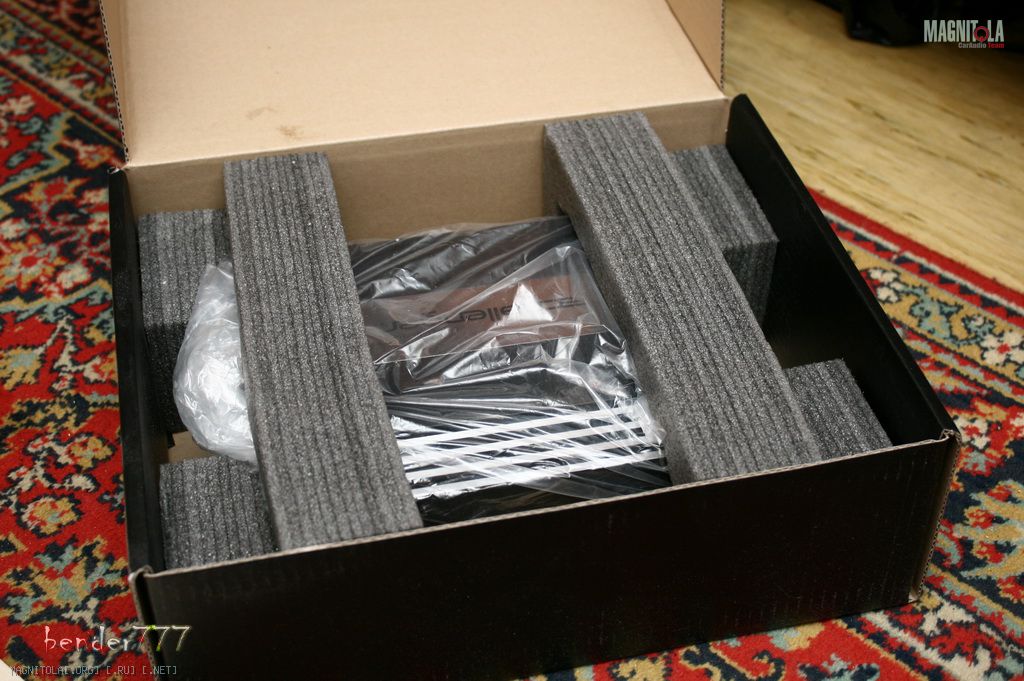

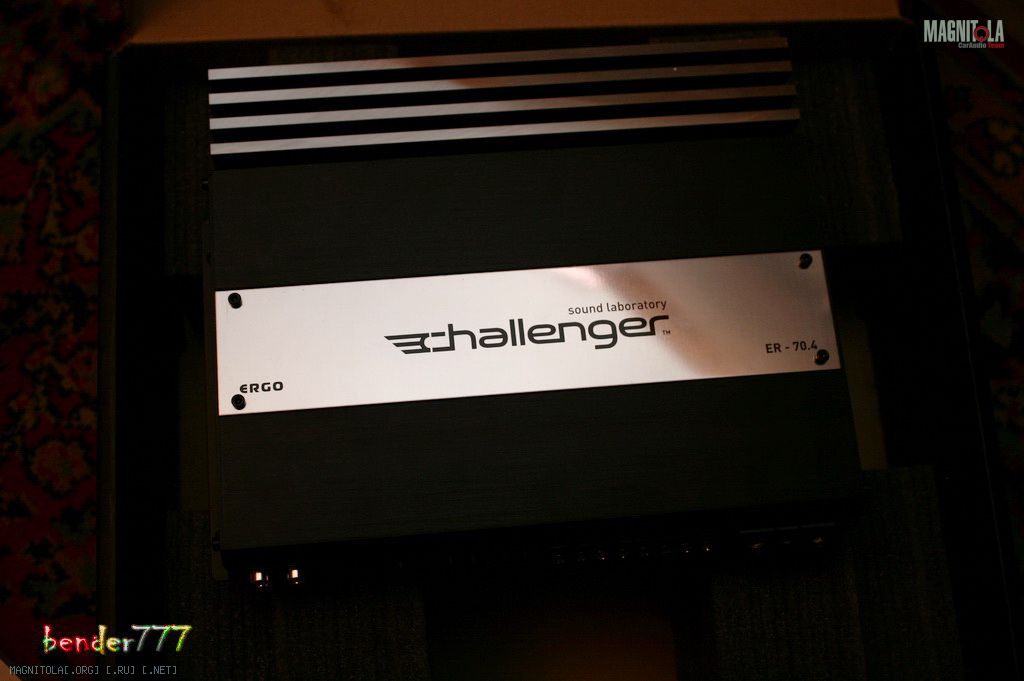

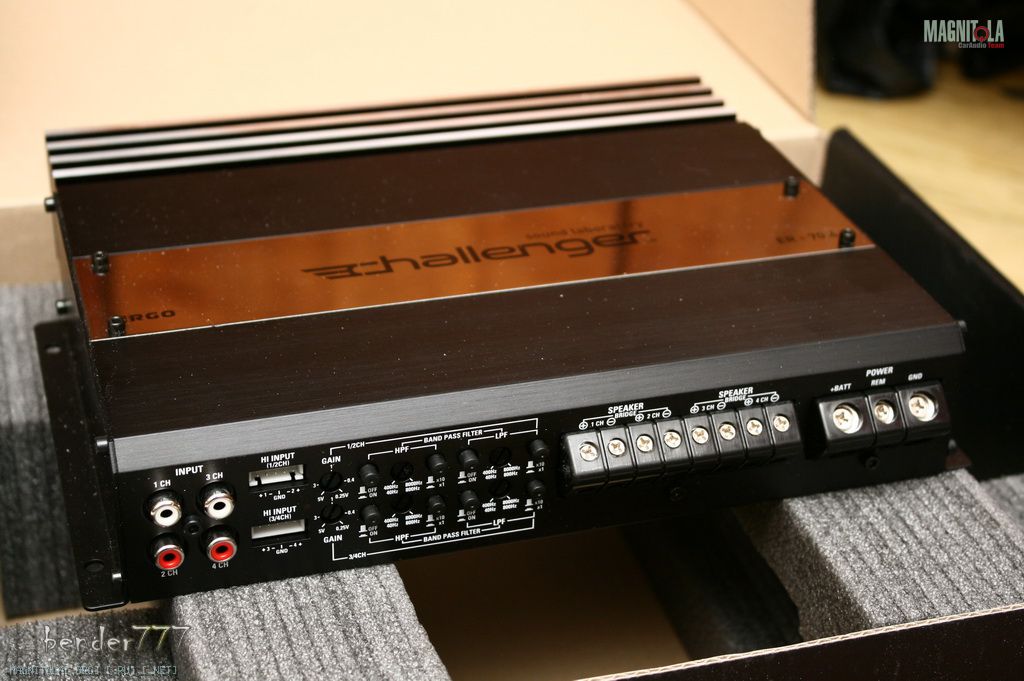

Challenger ER 70.4,Вложение 107319Вложение 107318Вложение 107317Вложение 107320 легкий, негабаритный, в отличии от Мака, удобно расположены регуляторы настройки. Сразу появились идеи размещения его на 2 этаже короба под усилители, на этом этаже я запланировал сделать и разводку питания всего моего барахла.

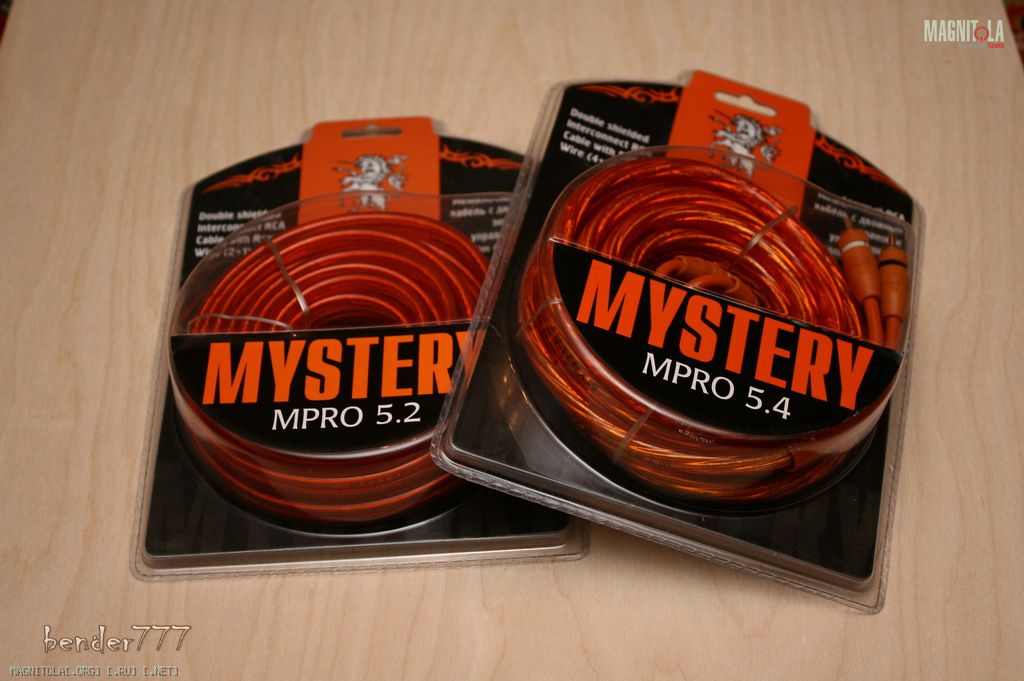

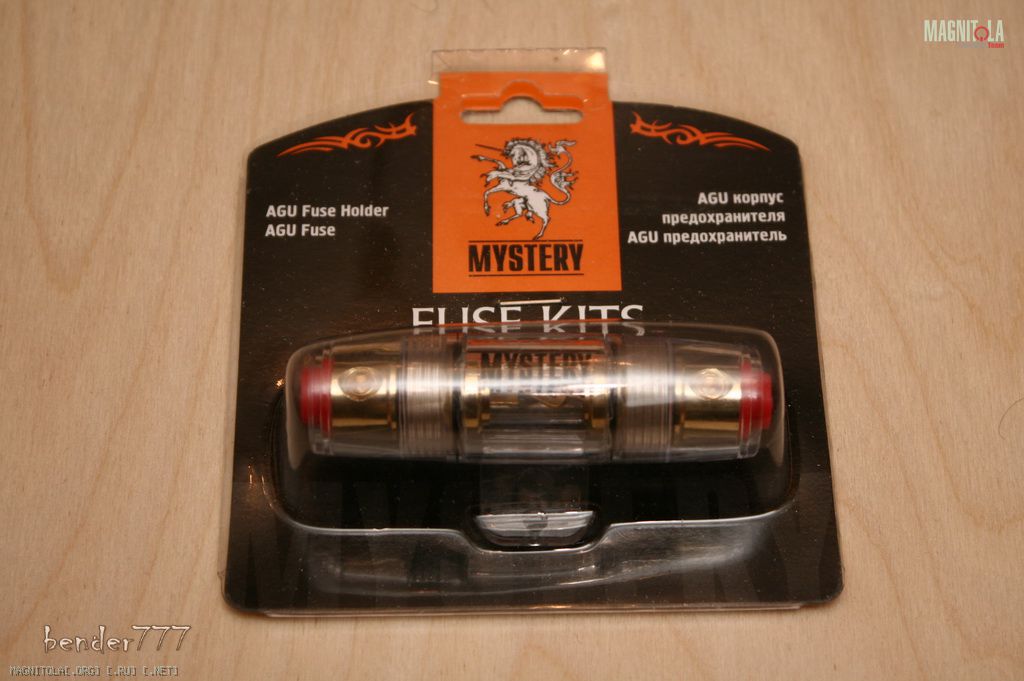

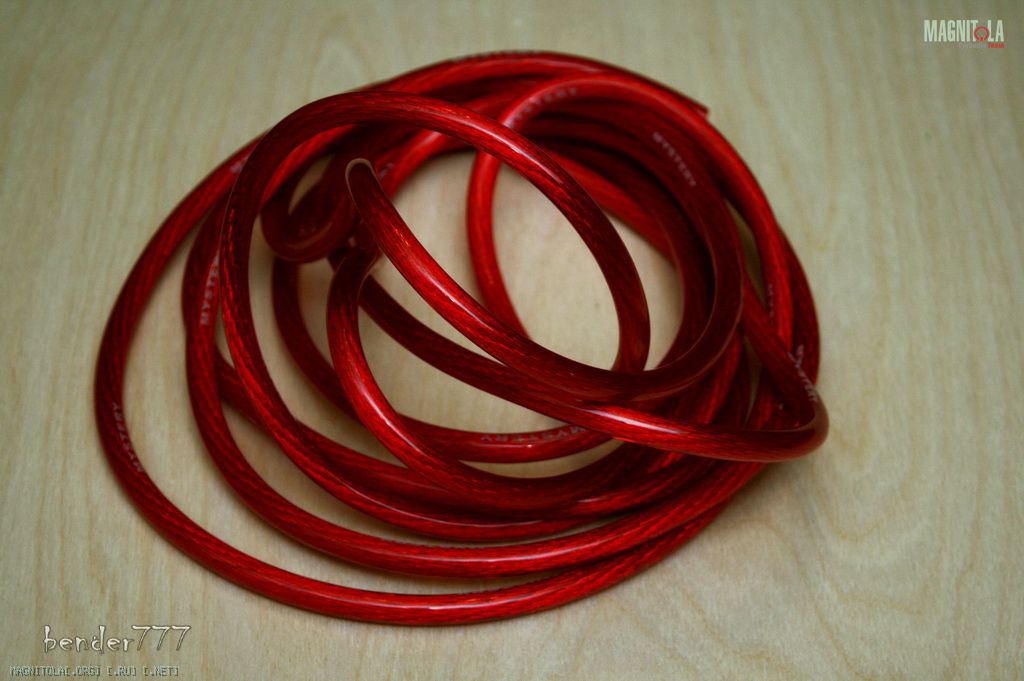

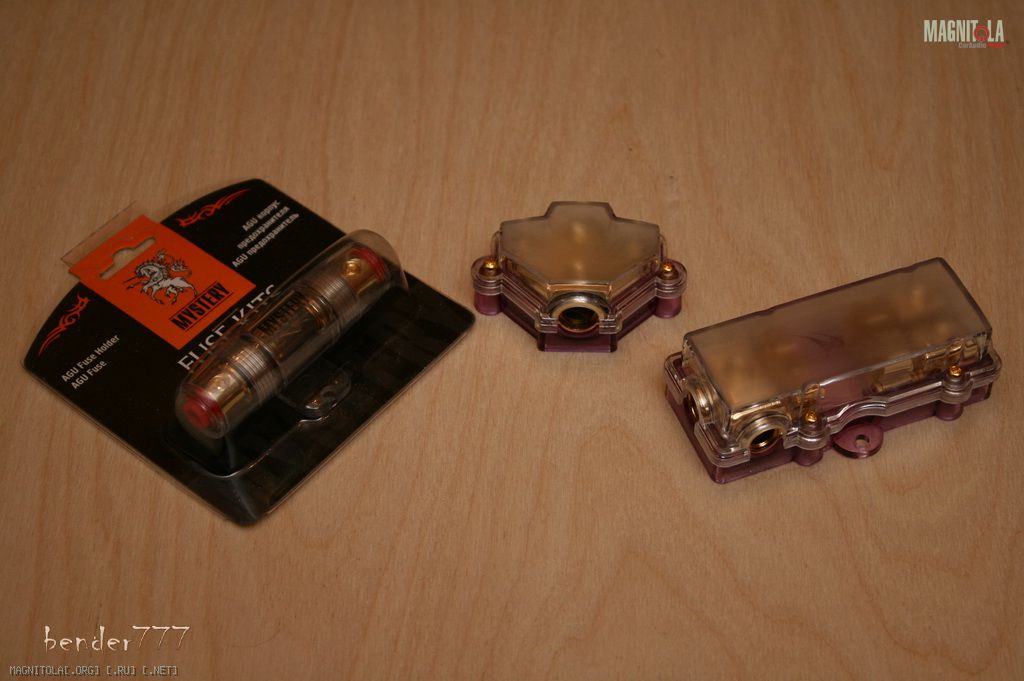

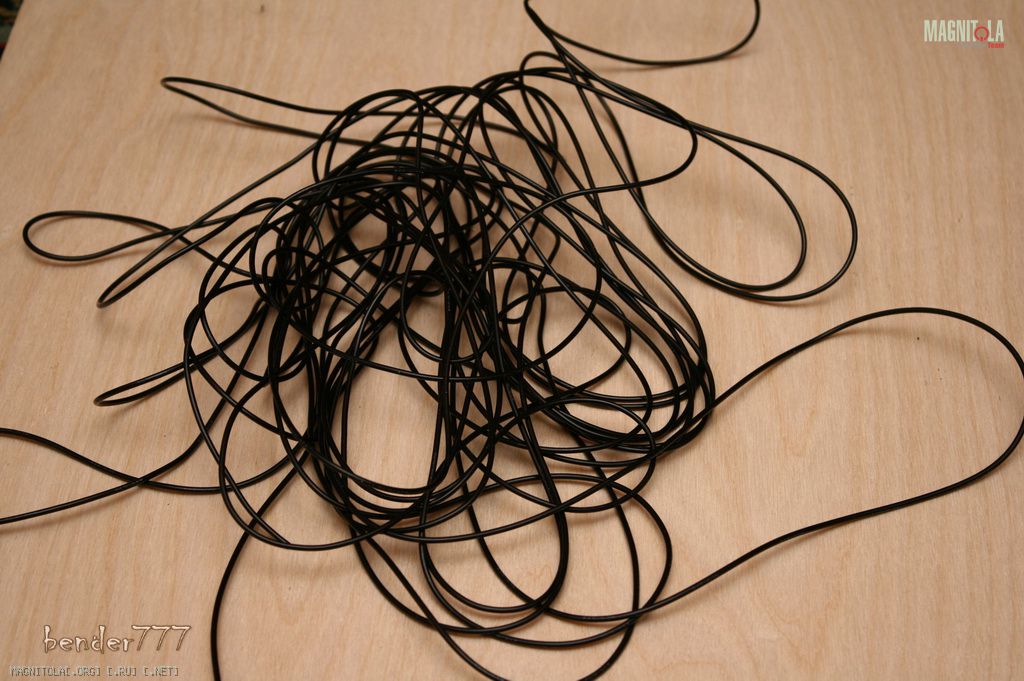

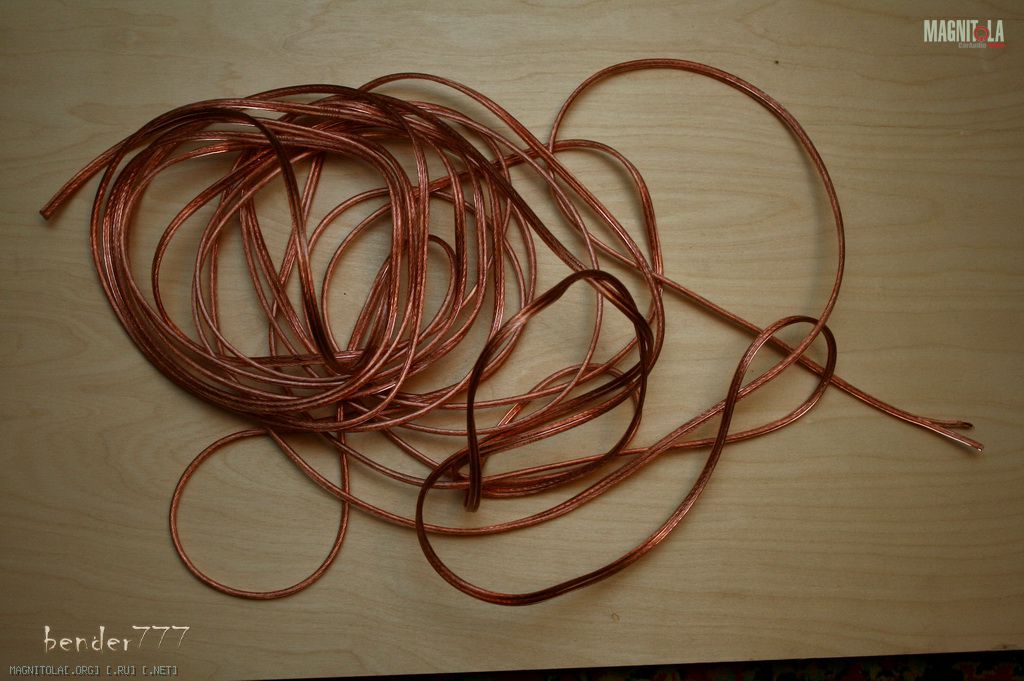

Далее были прикуплены провода для разных нужд, распределители (на них я особо не раскошелился, МИСТЕРИ ))))
Вложение 107321Вложение 107322Вложение 107323Вложение 107324Вложение 107325Вложение 107326Вложение 107327, фанера, карпет, а так же, О ЧУДО, я нашел где можно в Москве не дорого купить оплетку типа «змеиная кожа», а так же кучу других монтажных ништяков… ТАДА!!.. магазин «Электромонтаж».
Почему же я раньше не вспомнил о нем(когда ставил звук себе)!

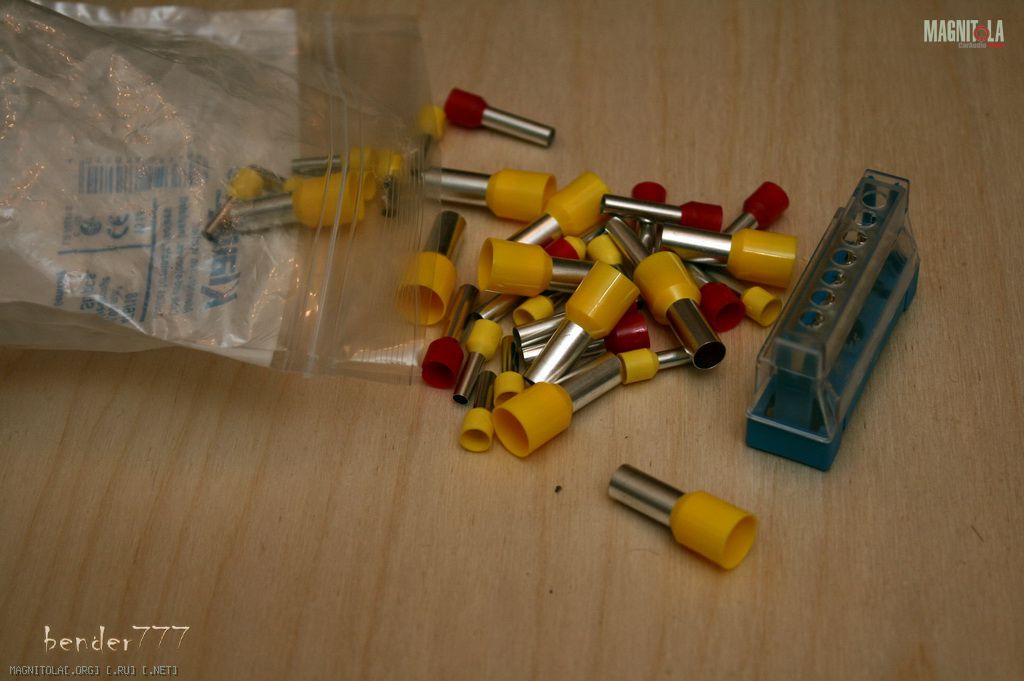

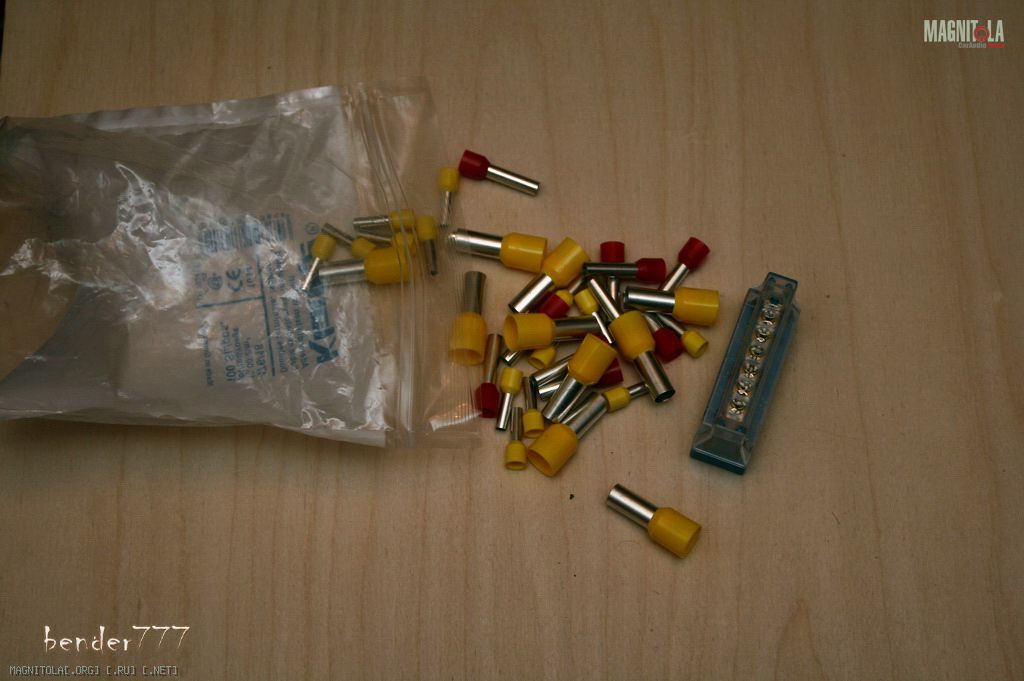

Вот пару фоток того, что я там прикупил, извиняюсь, оплетку забыл сфоткать, как домой прийду, сразу сделаю.
Вложение 107328Вложение 107329

На этом пока приостановлю свой рассказ, т.к. надо пойти поработать. Единственное хочу сказать, что на данный момент инсталл находится на завершающей стадии, просто процесс фоткал, а времени отчитаться не было, посему буду вести отчет об установке, по мере появления времени.)))

Фото с ШВИ,прокладкой шнурков и т.д. будут?

Электормонтаж"- полезный магазин, не знал, что там и змейка есть. Еще полезный магазин- "Бурый медведь", термоусадки там,вентиляторы, всякие разъемы...

Цитата:

---

Сообщение от Pasha 999

Фото с ШВИ,прокладкой шнурков и т.д. будут?

---

Отвечу пока без фотографий. Закладку проводов уже осуществил, к сожалению забыл тогда фотик. Но я пойду еще ставить колонки в двери, потом установка самого короба будет, я думаю на выходных подниму кавролин и сфоткаю.
ШВИ собирался делать попозжее, когда теплее станет.

---------- Сообщение добавлено 25.03.2011 в 12:02 ----------

В Спектре, кстати, удобно. Много технологических отверстий в ребрах жесткости, провода оч. удобно тянуть. Единственное, пришлось снять передние сиденья для удобства, но они снимаются вообще без проблем!
Провода проложил по стандартной схеме:
Питание слева, межблочник справа от центрального тоннеля по полу, между креплениями сиденья пассажира, акустические, справа, вдоль стоек. Вдоль центрального тоннеля лежат управляющие провода.
Все провода упакованы в оплетку и закреплены на полу при помощи спец. площадок.
Ну фотки сделаю и обязательно выложу!

---------- Сообщение добавлено 25.03.2011 в 12:03 ----------

Цитата:

---

Сообщение от nomemory

Электормонтаж"- полезный магазин, не знал, что там и змейка есть. Еще полезный магазин- "Бурый медведь", термоусадки там,вентиляторы, всякие разъемы...

---

Там только она не во всех есть, надо по сайту смотреть о наличии.

Цитата:

---

Сообщение от Bender777

ШВИ собирался делать попозжее, когда теплее станет.

---

Так с этого надо было и начинать!

Да думаю, ничего, успеется!)

Цитата:

---

Сообщение от Bender777

Да думаю, ничего, успеется!)

---

Успеется,не куда не убежит!Но это двойная работа....

Да знаю... Я привык. Да еще и мой заказчик наседает! Мол, надоело телефон уже слушать!)))

Пока есть время, я решил немного дописать отчетик.:yes:

Вообще я хотел сделать короб под усилители и саб так, чтобы всю эту конструкцию принести в гараж, поставить в багажник, закрепить его там, подсоединить питание и акустические провода без особых проблем.
Короче говоря, чтоб особо ничего не доделывать и не доставлять на улице в гараже, минимум работы там.

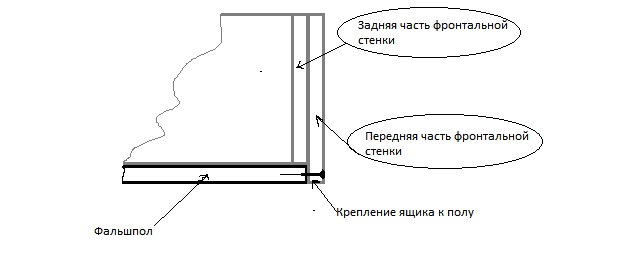

Начал я с изготовления короба под сабвуфер. Решил делать по рекомендации журнала "Автозвук", по моему декабрьский или ноябрьский номер 10-ого года. Объем ящика 20 литров - закрытый. Материал 18 мм. фанера, фронтальная стенка двойная. Причем 2 часть передней стенки снизу должна была бы выступать на 18 мм - толщина фальшпола короба усилителей:

Вложение 107332
Планирую сделать так, чтобы сначала клался короб с усями, выполнить все соединения, затем на него уже ящик. Посмотрим, как получится!):wink3:

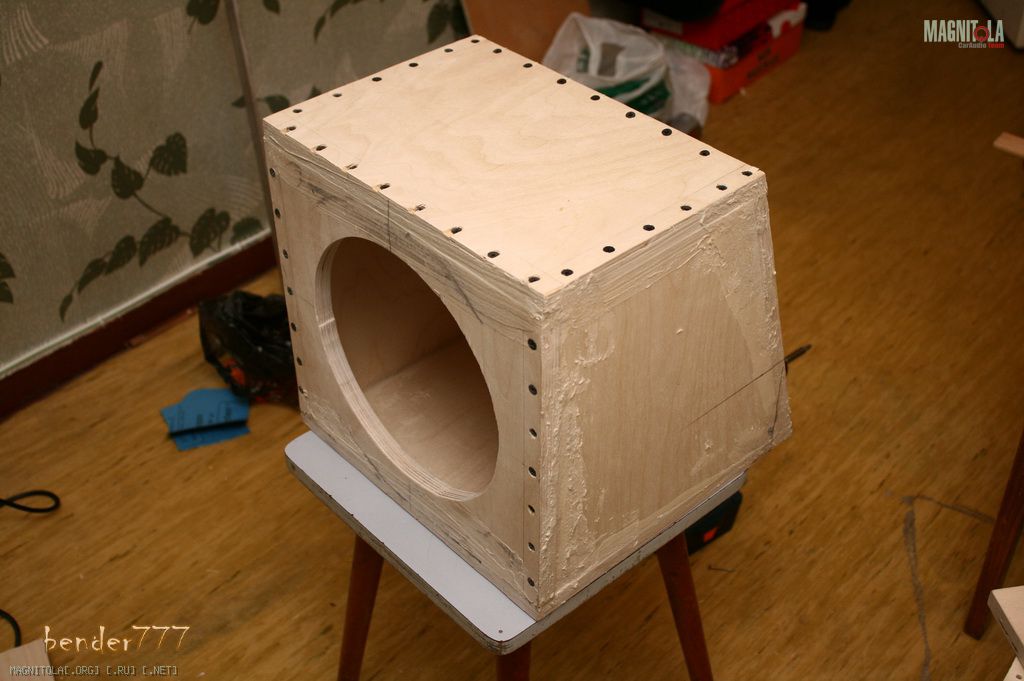

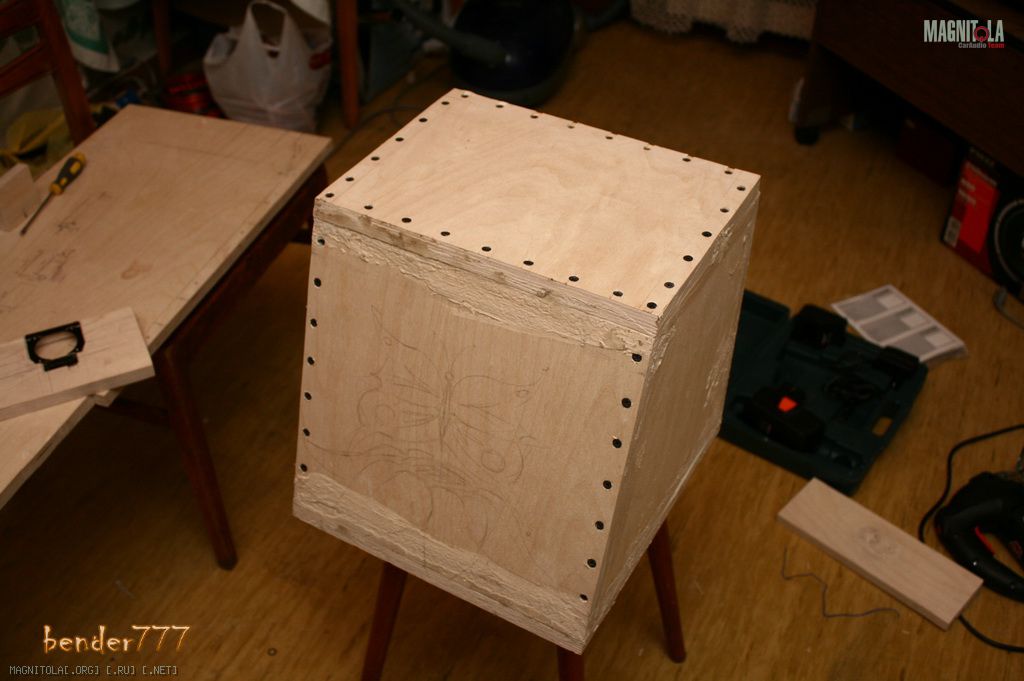

Ящик изготовлялся в соответствии с размерами багажника и уже готового плана по установке. Легкий, но достаточно массивный.
Вложение 107333Вложение 107334Вложение 107335

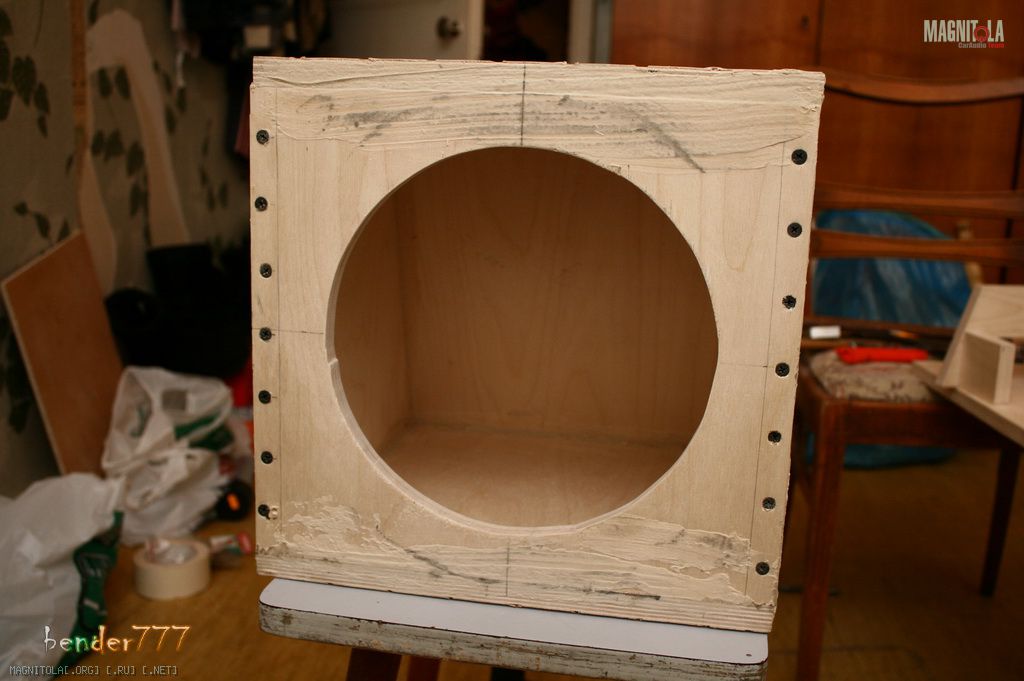

Фото без передней стенки, но сейчас она уже прикручена и приклеена. Осталось вырезать дырку под колодку подключения проводов и купить еще ее.

Кстати, никто не знает, может можно как нить без нее обойтись? Я имею ввиду сделать какой нибудь самодельный коннектор для проводов на саб?

жесть алюминиевые провода класть ,это ужас !!! да и еще такие шнурки в качестве межблоков
