Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

И ещё. По-моему, у тебя великоват уровень сигнала на входе. Уменьши его до -6 дБ.

Цитата:

---

Сообщение от Garmin

И ещё. По-моему, у тебя великоват уровень сигнала на входе. Уменьши его до -6 дБ.

---

перегруза точно не было, но уровень уменьшу.

Времени как то катастрофически не хватает пока, все что успел это поискать правый твитер и перевернуть фазу в настройках гу.
Нормальная фаза
Вложение 1073624

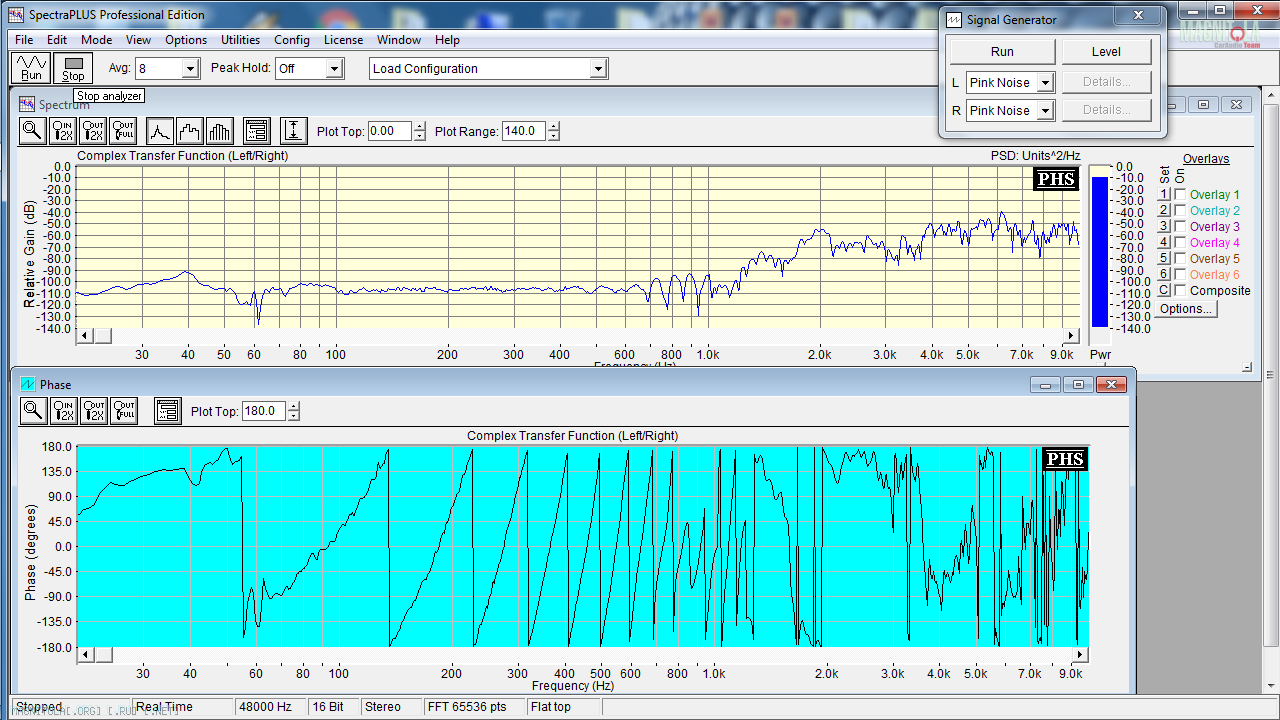

Переворот фазы, задержка не изменялась
Вложение 1073626
Мне вот тут подумалось, может стоить расширить график до 20 кгц для большей наглядности наклона фазы?

Цитата:

---

Сообщение от Вован64

Времени как то катастрофически не хватает пока, все что успел это поискать правый твитер и перевернуть фазу в настройках гу.
Нормальная фаза
Вложение 1073624
Переворот фазы, задержка не изменялась
Вложение 1073626
Мне вот тут подумалось, может стоить расширить график до 20 кгц для большей наглядности наклона фазы?

---

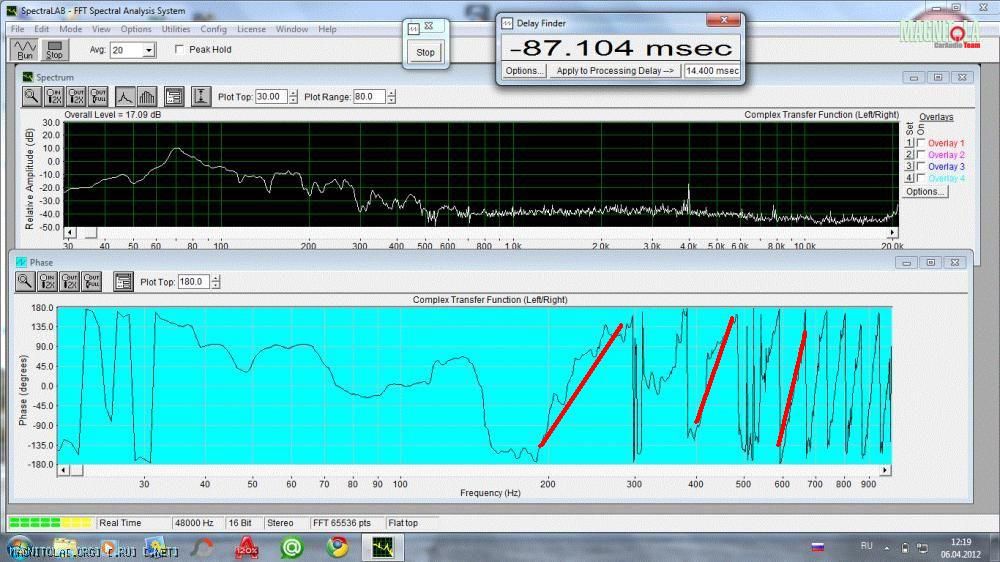

Напортачил с задержкой и имеешь "такую" картину:
Вложение 1073740

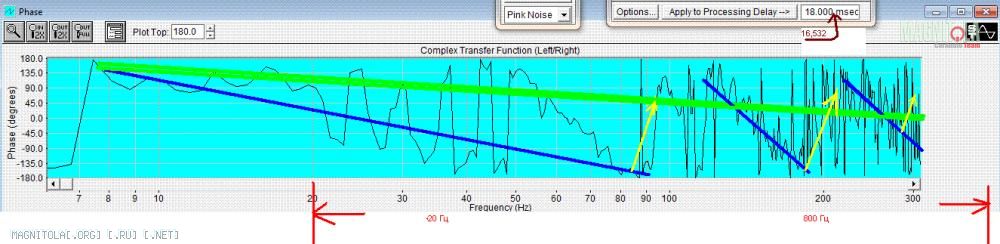

а должно быть так:
Вложение 1073742

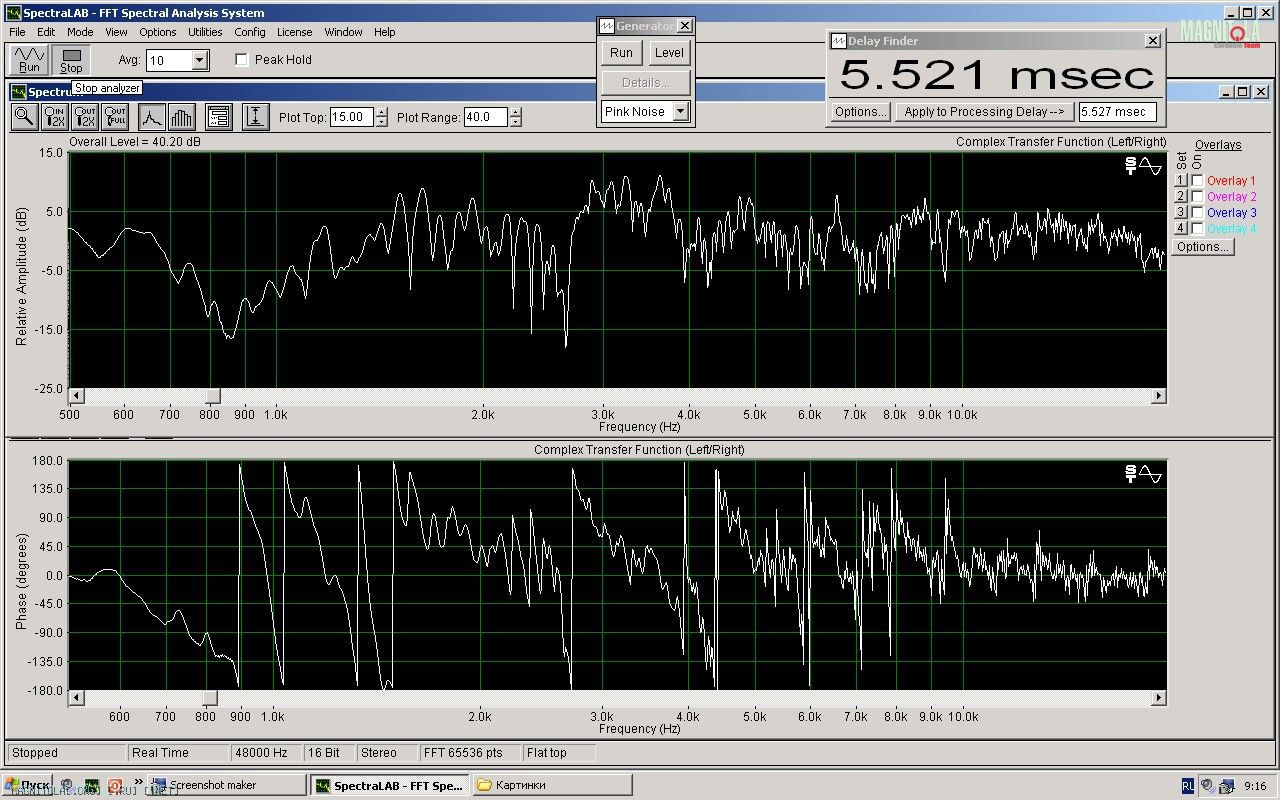

из жизни и реального инстала сч+пищ Вложение 1073744

(не идеал конечно но график после 8 кГц вполне правильный)



Пыс. и всё это нарисовано в начале темы... :)

Цитата:

---

Сообщение от DядяВова

Напортачил с задержкой и имеешь "такую" картину:
Вложение 1073740

а должно быть так:
Вложение 1073742

из жизни и реального инстала сч+пищ Вложение 1073744

(не идеал конечно но график после 8 кГц вполне правильный)



Пыс. и всё это нарисовано в начале темы... :)

---

перечитываю тему по 3 наверное кругу, времени катастрофически мало, на улице холодно и это не способствует правильному усвоению материала, но дорогу осилит идущий и думаю что справлюсь. главное это понимание того, что правильно а что нет делаю.

Не делает ошибок тот, кто не делает ничего.

Цитата:

---

Сообщение от Garmin

Не делает ошибок тот, кто не делает ничего.

---

Согласен, поэтому и выкладываю все материалы, которые получаю в результате опытов.

Цитата:

---

Сообщение от Garmin

Эквалайзер в последнюю очередь, на всю систему. Он тоже крутит фазу и если применить его к одному каналу, развалится КИЗ.

---

Приветствую. Прошу пояснить, для теоритического понимания. Если экв. крутит фазу, а задержками мы стремимся ее "выровнять" во всей полосе, то почему Вы советуете использовать экв. в последнюю очередь, по идее сначала срезы, уровни (если есть возможность), экв., а потом уже задержки?

Эквализация - линейное преобразование аудиосигнала. Нестыковка задержек - нелинейное. Первое - встречается в природе часто, ухо к нему адаптируется легко. Второе - не встречается, придумано человеком, ухо слышит отличие от реальных звуков очень чётко.
Для того, чтобы превратить многополосную систему в аналог точечного излучателя нужно максимально приблизить его АФЧХ к линейной. И только потом чуть подправить недостатки эквалайзером. Наоборот не получается. Не научно, но образно.

очередные ошибки:

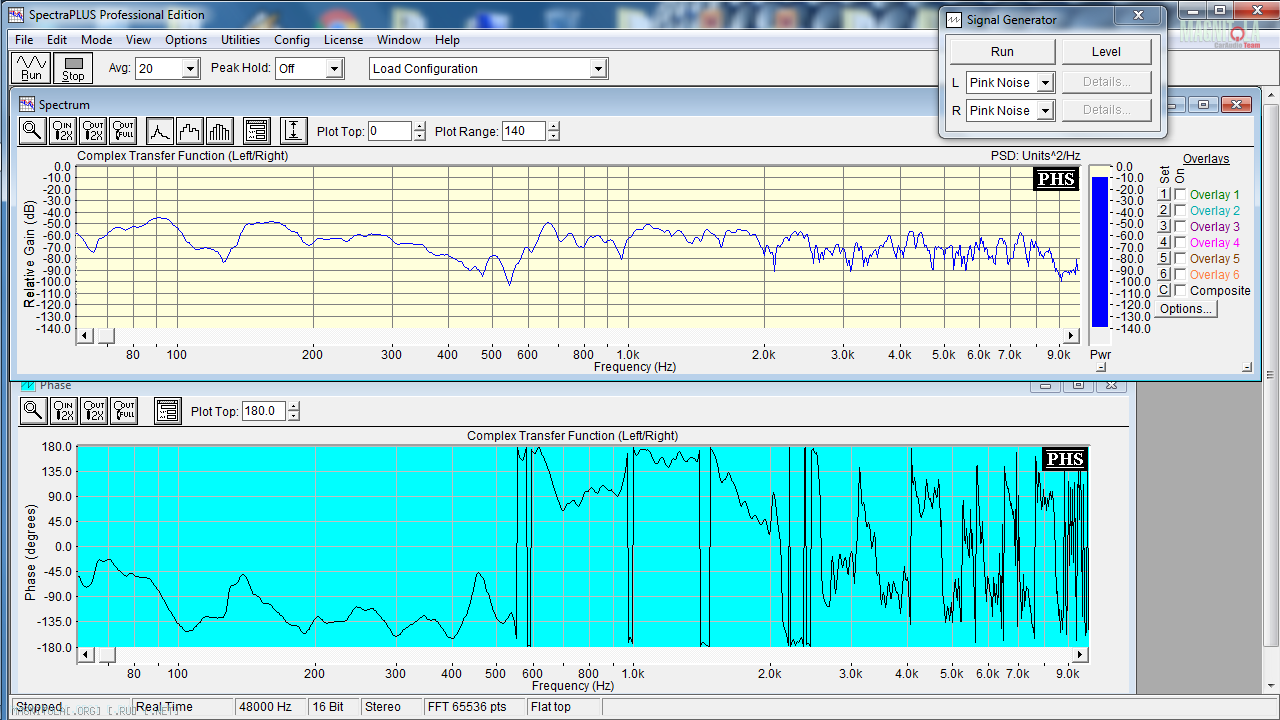

правый мид

Вложение 1074954

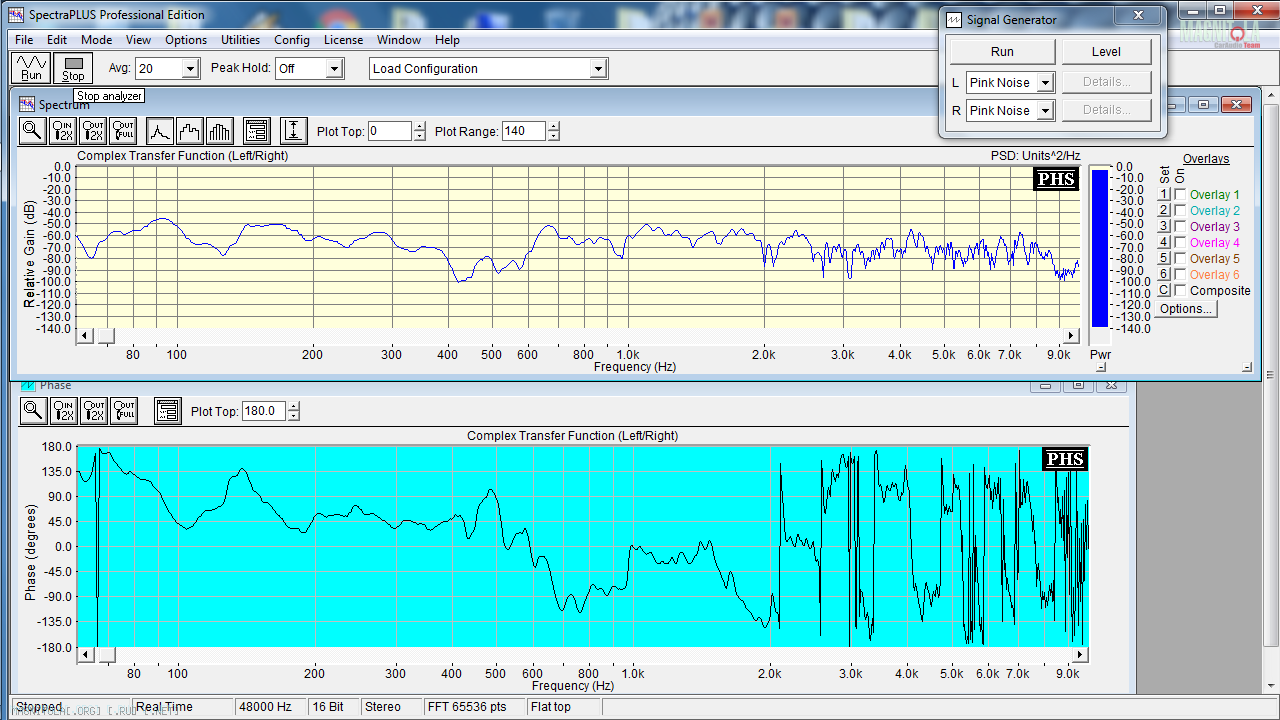

он же, но с перевернутой фазой

Вложение 1074956

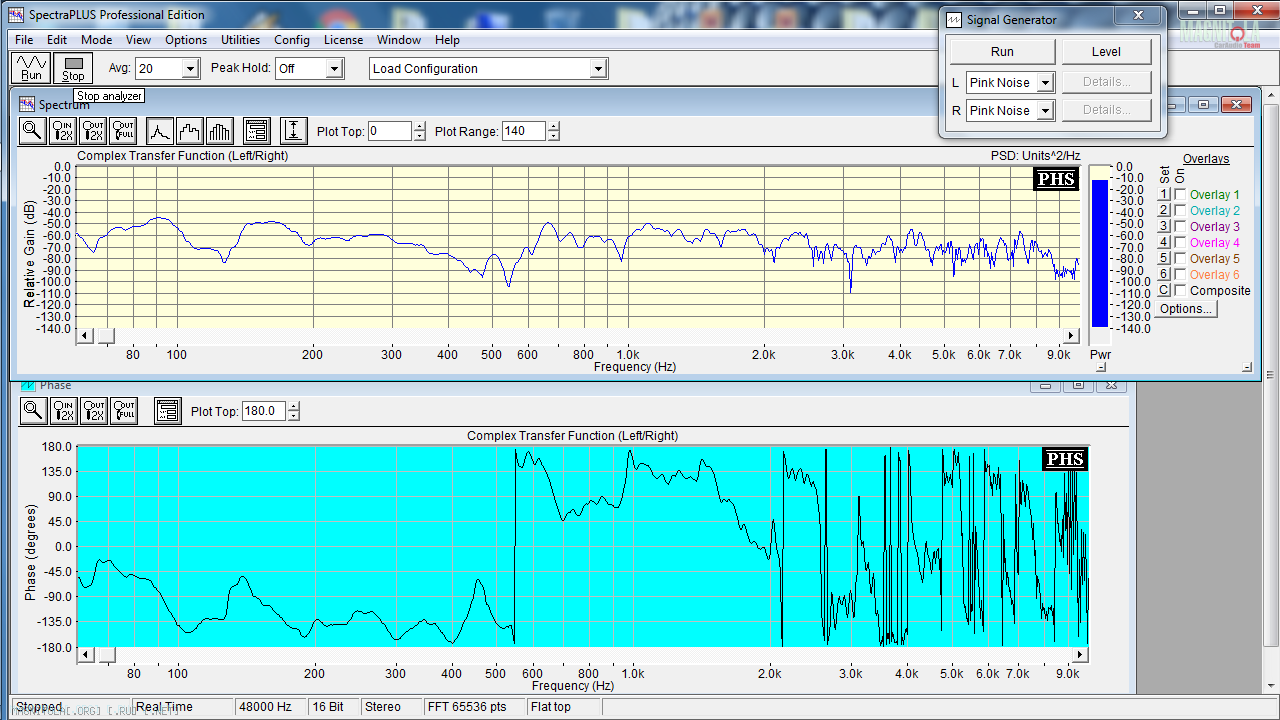

далее картинки с увеличением задержки

Вложение 1074958

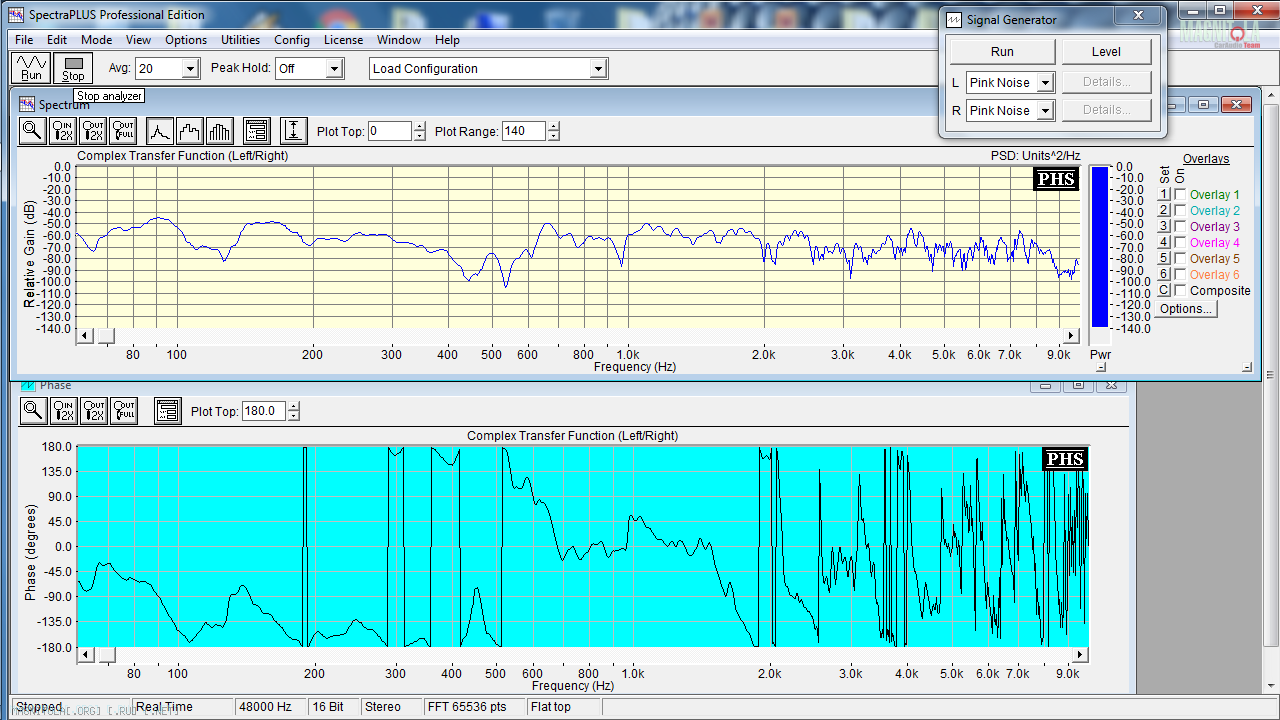

Вложение 1074960

скажу честно-чем дольше и позже сидишь и анализируешь графики тем меньше понимаешь что правильно а что нет, но все равно пробовать надо. чем больше опыта тем проще будет потом.
далее левый мид

Вложение 1074962

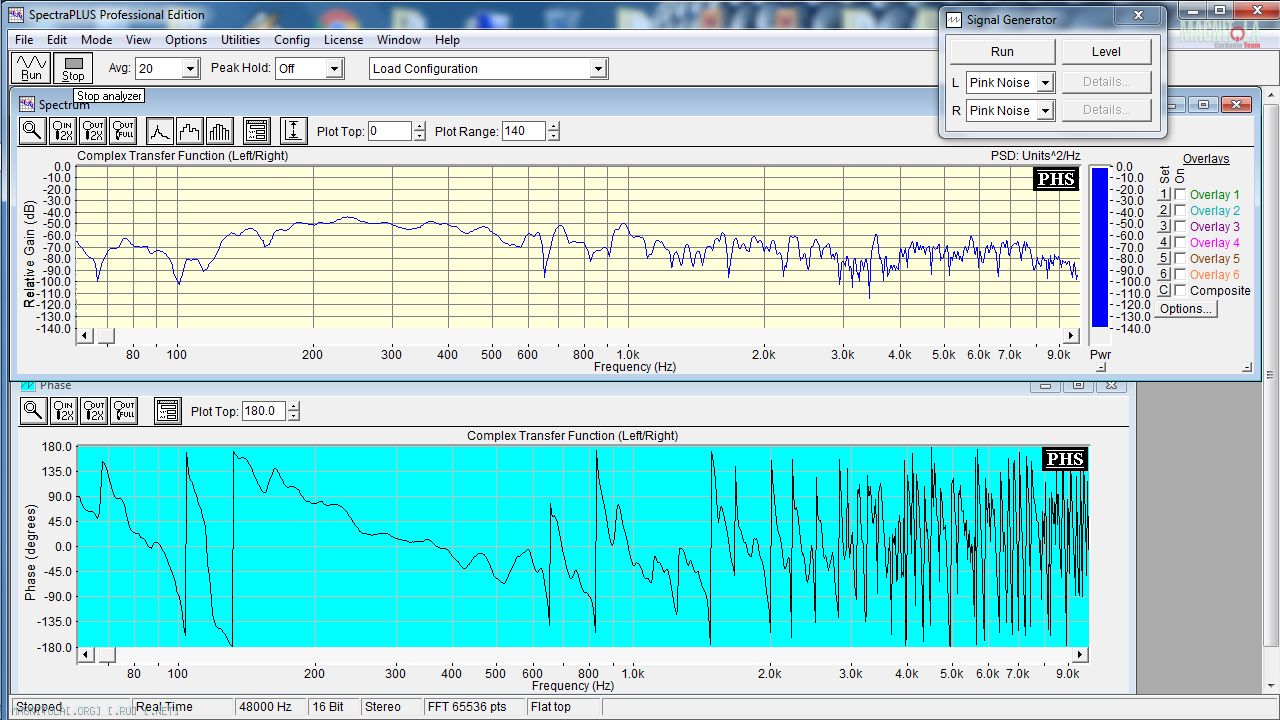

он же с переворотом фазы

Вложение 1074964

ну а теперь твитеры

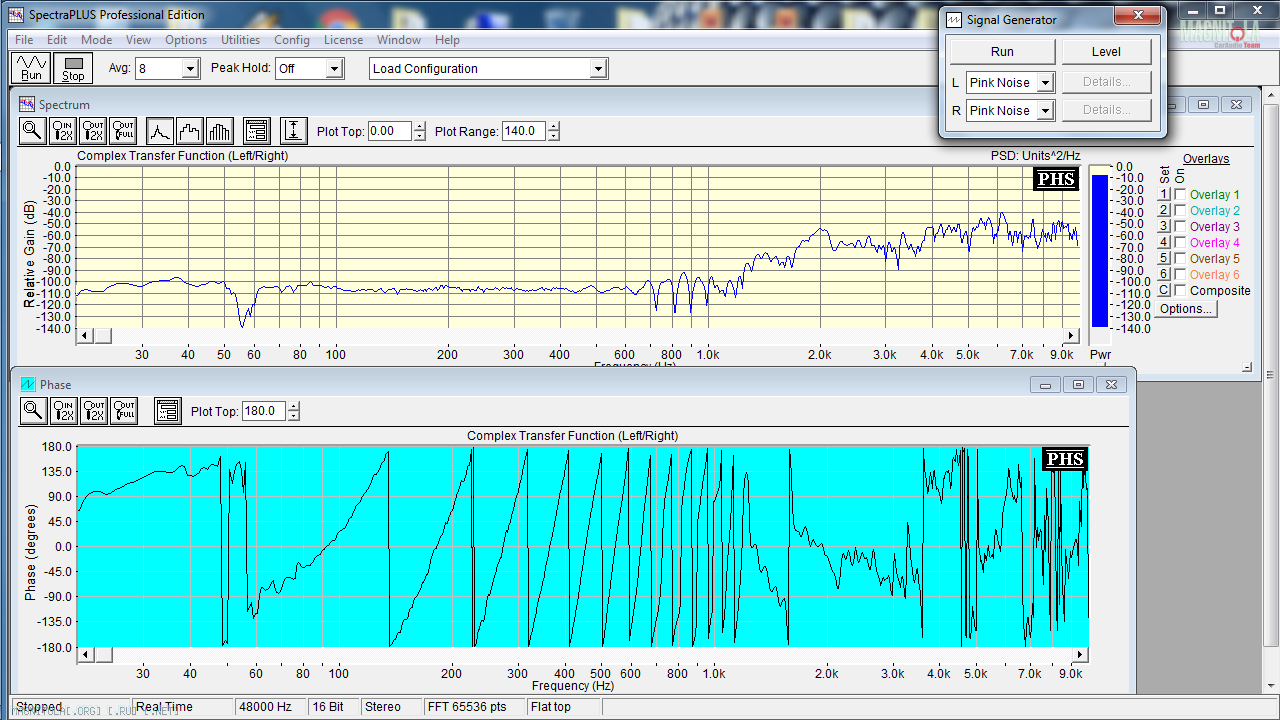

правый

Вложение 1074966

судя по тому, что фаза после 4Кгц лезет вверх, то недозадержан, продолжаем задерживать

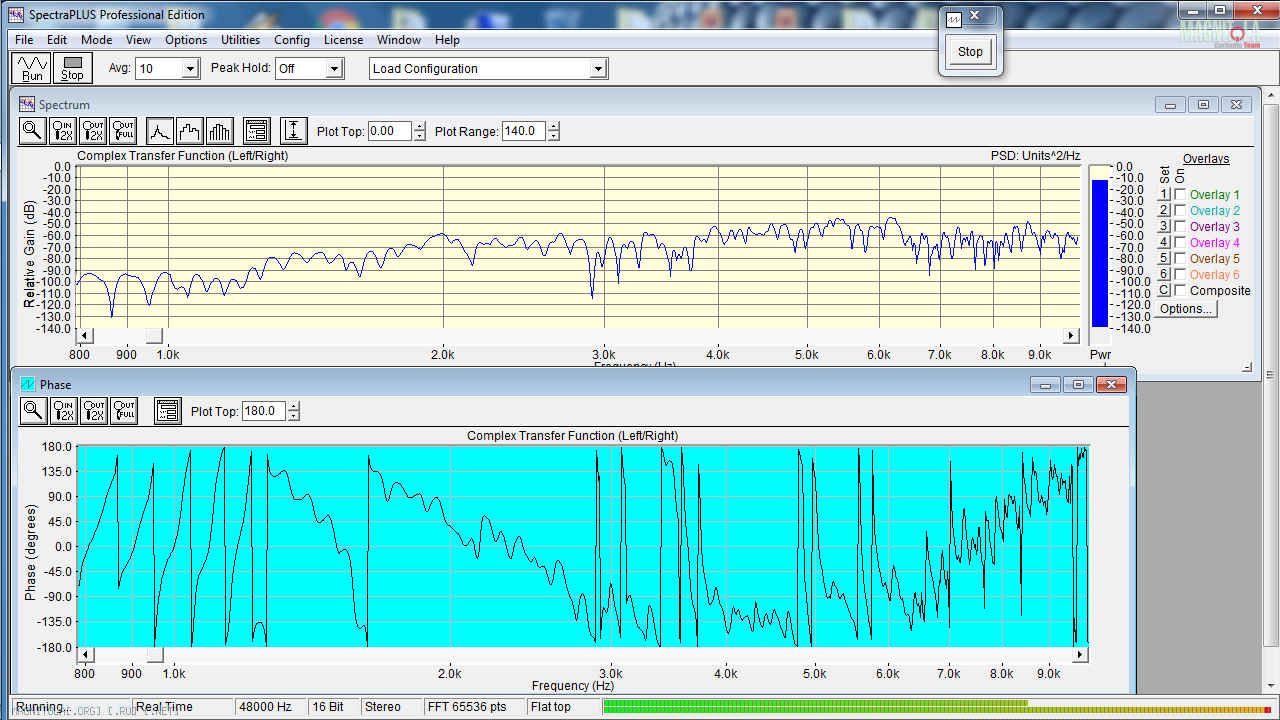

Вложение 1074968

здесь вроде уже лучше, но после 6 фаза все равно упорно ползет вверх (может это связано с некорректностью измерения микрофоном от 88 пиона?), поэтому задержим еще

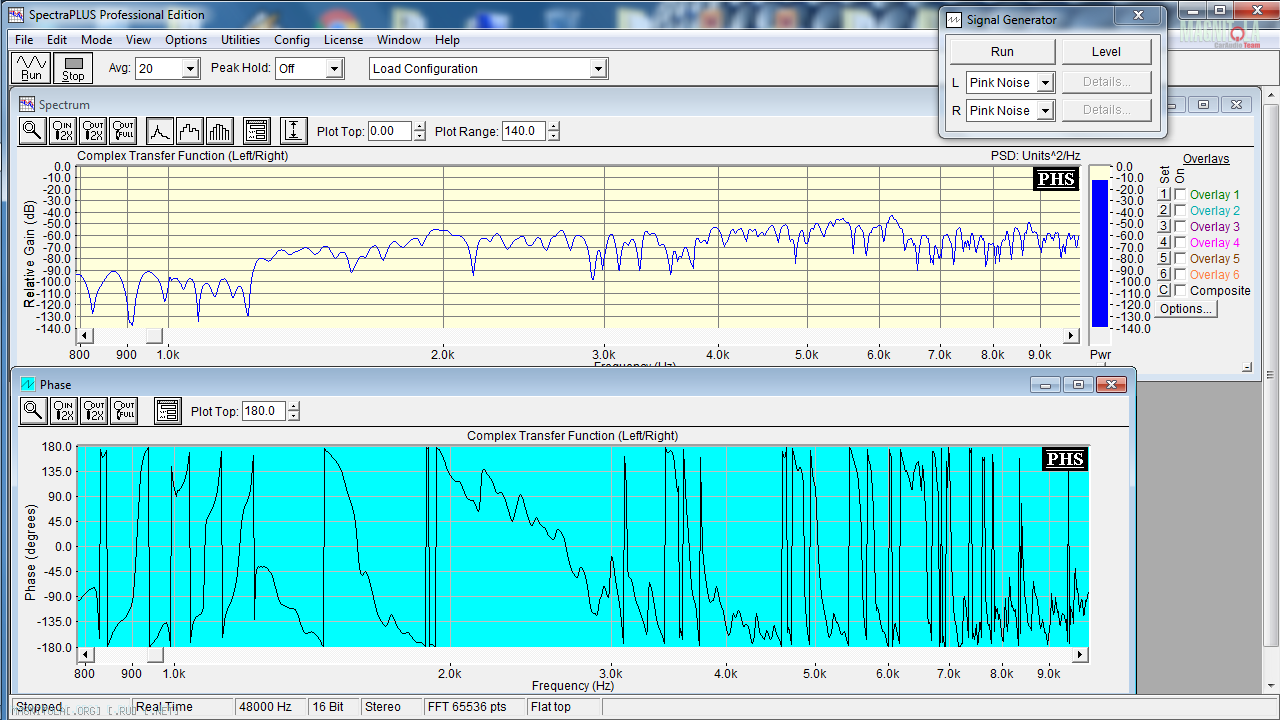

Вложение 1074982

к сожалению картинка осталась только с перевернутой фазой, нормальную как то похерил. ну и попробуем задержать еще на один шаг, картинка опять с перевернутой фазой-прямая не сохранилась к сожалению.

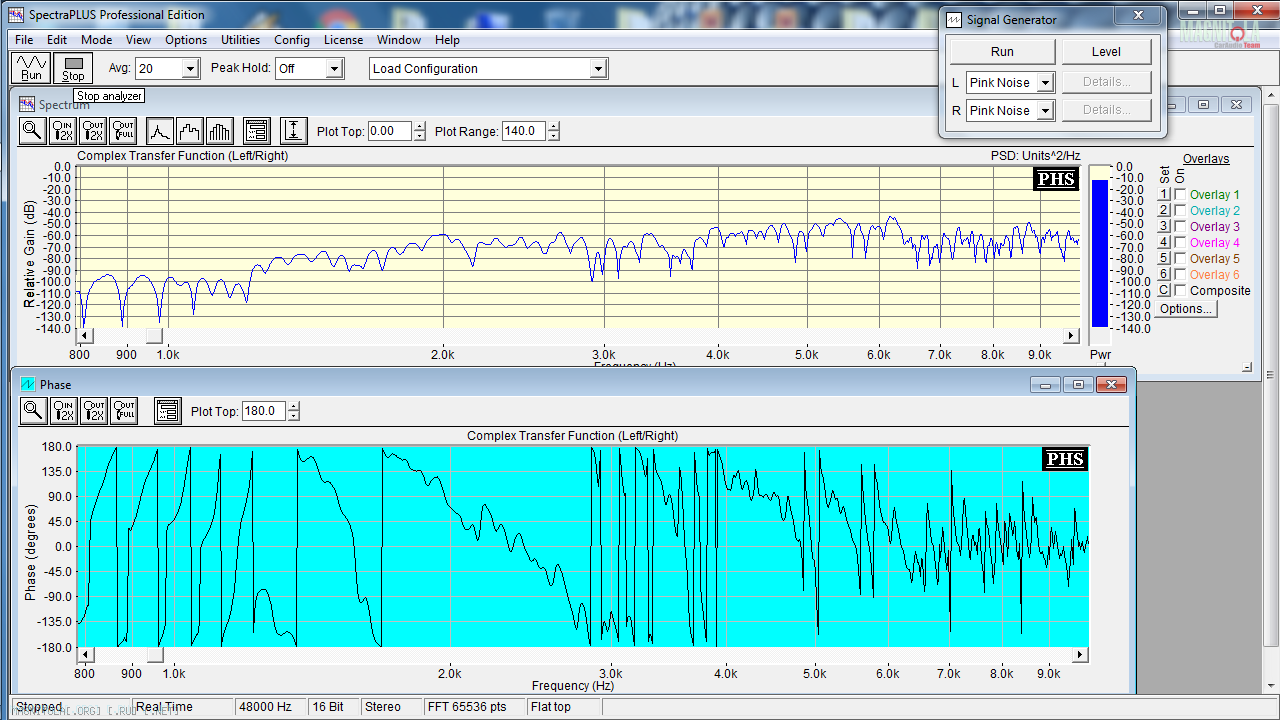

Вложение 1074984

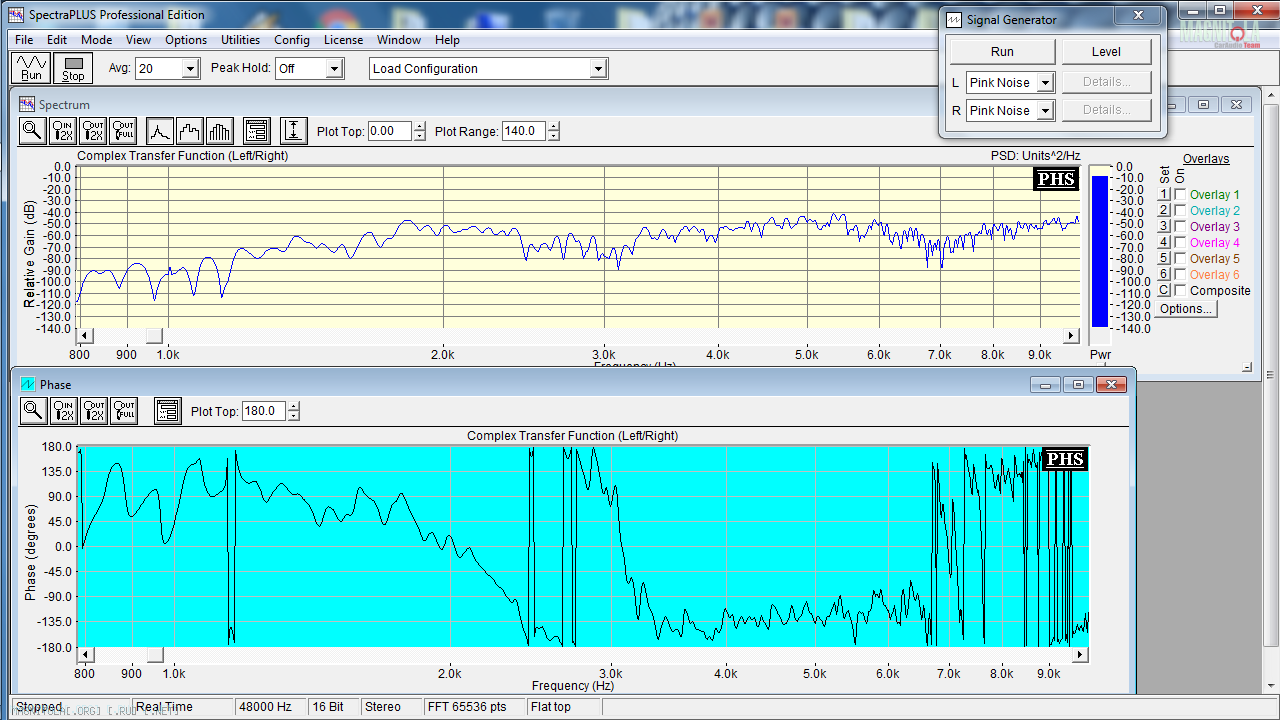

ну а теперь левый твитер

картинки опять с перевернутой фазой

Вложение 1074986

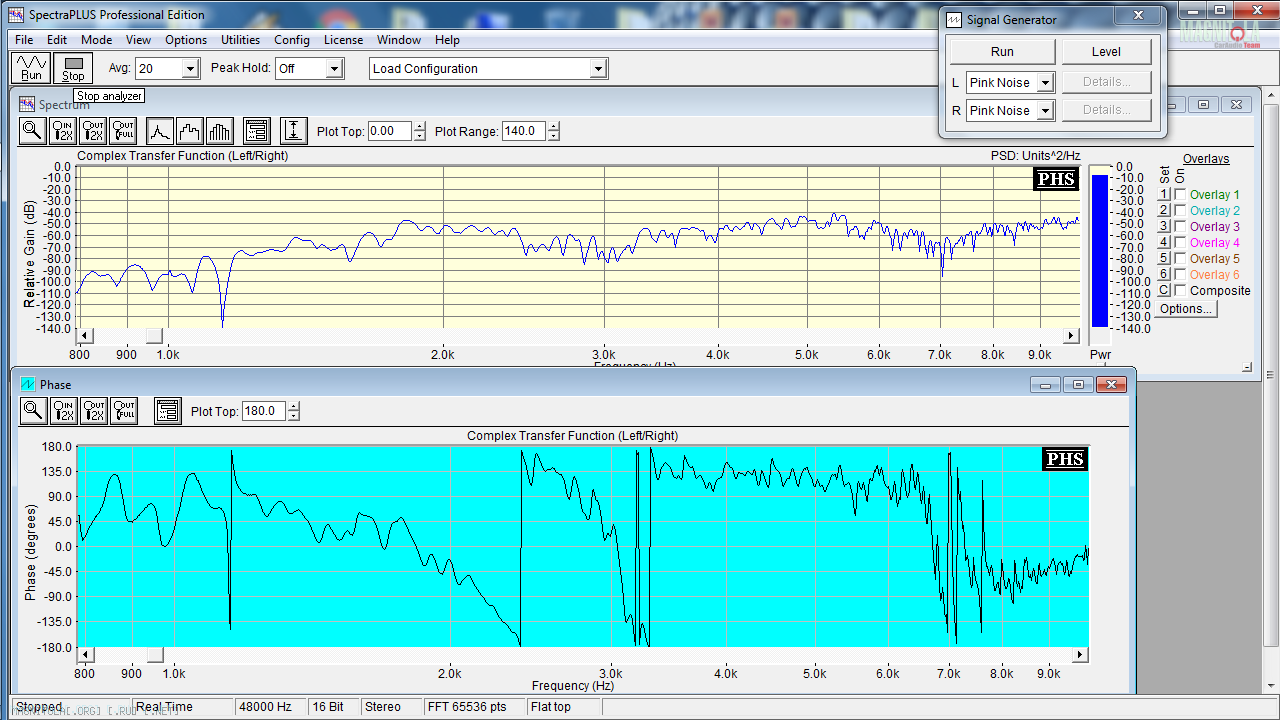

и еще задерживаем

Вложение 1074988

на этом остановил опыты-было уже поздно и зверски хотелось домой))) прокомментируйте что нибудь, голова уже как то не соображает.
