Частота среза 3,5 кГц весьма коварна, сейчас изложу, почему.

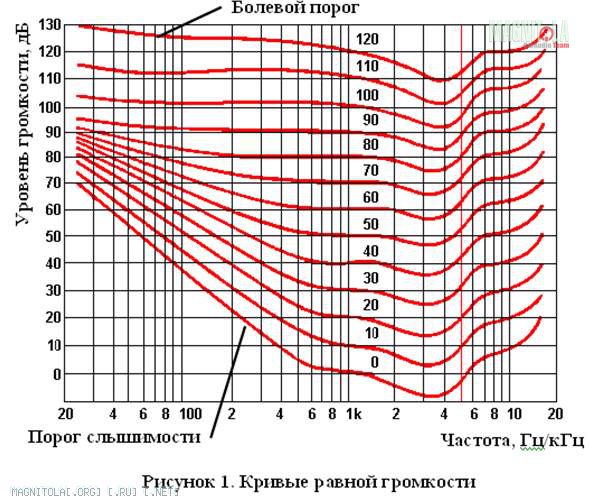

Из психоаккустики известны кривые равной громкости:
Вложение 465812
Соответственно АЧХ слухового восприятия имеет горбик в зоне 2-3 кГц (у меня пик на 2,3)

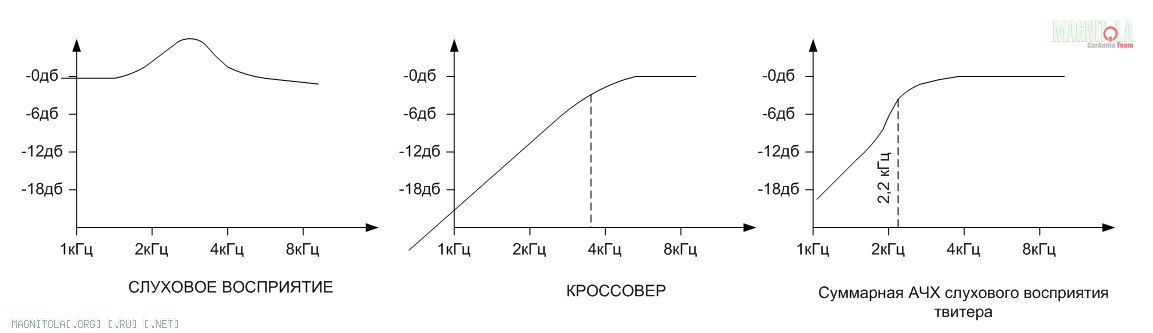

Ачх слухового восприятия накладывается на АЧХ фильтра. Что получается я попытался изобразить графически:
Вложение 465814
В довесок к этому резонанс твитера 1-2 кГц может приподнять уровень. И получается совсем не то, на что расчитываешь.
на стареньком ноутбуке запустилась JBL speakershop и там тоже выдаёт катуху 0.27 мГн, а кондёр 7.65 мкФ
Shumik, Пересчитал .Я ошибся,т.к.считал индуктивность не так,как Вам нужно,а для ФНЧ.При 3500 и Z=4,4 значение индуктивности для ФВЧ 0,00028.
Прошу меня простить....
Я му...ак, вчера неправильно соединил, не знаю как это возможно, но факт есть факт. Сегодня попробовал нормальным кондёром первым порядком порезать, 2.2 мкФ, на слух звучало хорошо. Но всё же вернулся к варианту с 7.65 мкФ и 0.27 мГн вторым порядком, только нормально соединённые =)) вроде чуть лучше звучит. В общем я не знаю как мои пищи еще не задымились при таком криворуком хозяине, но сейчас играют хорошо! Из всего эксперимента могу сказать, что кондёры JB CL20 звучат нормально, лучше чем к-73-17 (для моих ушей). Ну и самое главное - делать самому фильтры для АС без соответствующих измерительных приборов, дело крайне неблагодарное. А ведь еще придется делать ФНЧ для мидов =))))
---------- Сообщение добавлено 04.11.2013 в 18:42 ----------
А чтобы миды подрезать сверху я же поидее должен использовать примерно такие же номиналы? Z характеристик мидов тоже не нашел... какой диаметр провода для катушки нужно использовать для мидов, учитывая, что подводимая мощность будет 150-180 Вт, какой тип конденсаторов лучше? Миды brax matrix 6.1 pp
