Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Помогите настроить ситему с поканальным усилением, раньше было ГУ - Alpine CDA-9884R вот как схематично она выглядела:Вложение 497214 Фронт был подключён через кроссы, фильтра выставлялись на единственном 4-х канальном уселке, вобщем звучание неплохое, но захотелось большего(лучшего)... Вобщем решено было строить поканалку... Магнитолу заменил на процессорную Alpine CDA-9835R, докуплен моноблок на саб.
Сейчас система включает следующие компоненты:
ГУ - Alpine CDA-9835R;
Уселитель на фронт - Audison LRx 4.5 black;
Уселитель на саб(моноблок) - Alpine MRP-M1000;
Фронт - Helix P 236(кросы как я понимаю при поканалке ненужны), тогда получается твитеры Helix P1, мидбасы Helix P 206;
Саб - Infinity REF-1200B;
Чейнджер - Alpine CHA-S634.
Провода:
Сила - от АКБ доделителей КГ-35(предохранитель 100А), от дистрибьютора на 4-х канальник КГ-16(в дистрибьюторе пред на 50А), от дистрибьютора на моноблок КГ-25 (в дистрибьюторе пред на 80А);
Акустические на твитеры 2х1,5 мм.кв; на миды 2х2,5 мм.кв; на саб два провода по 6 мм.кв всё Одескабель;
Межблочники Сомерс Кабель, RSA разёмы нутрик

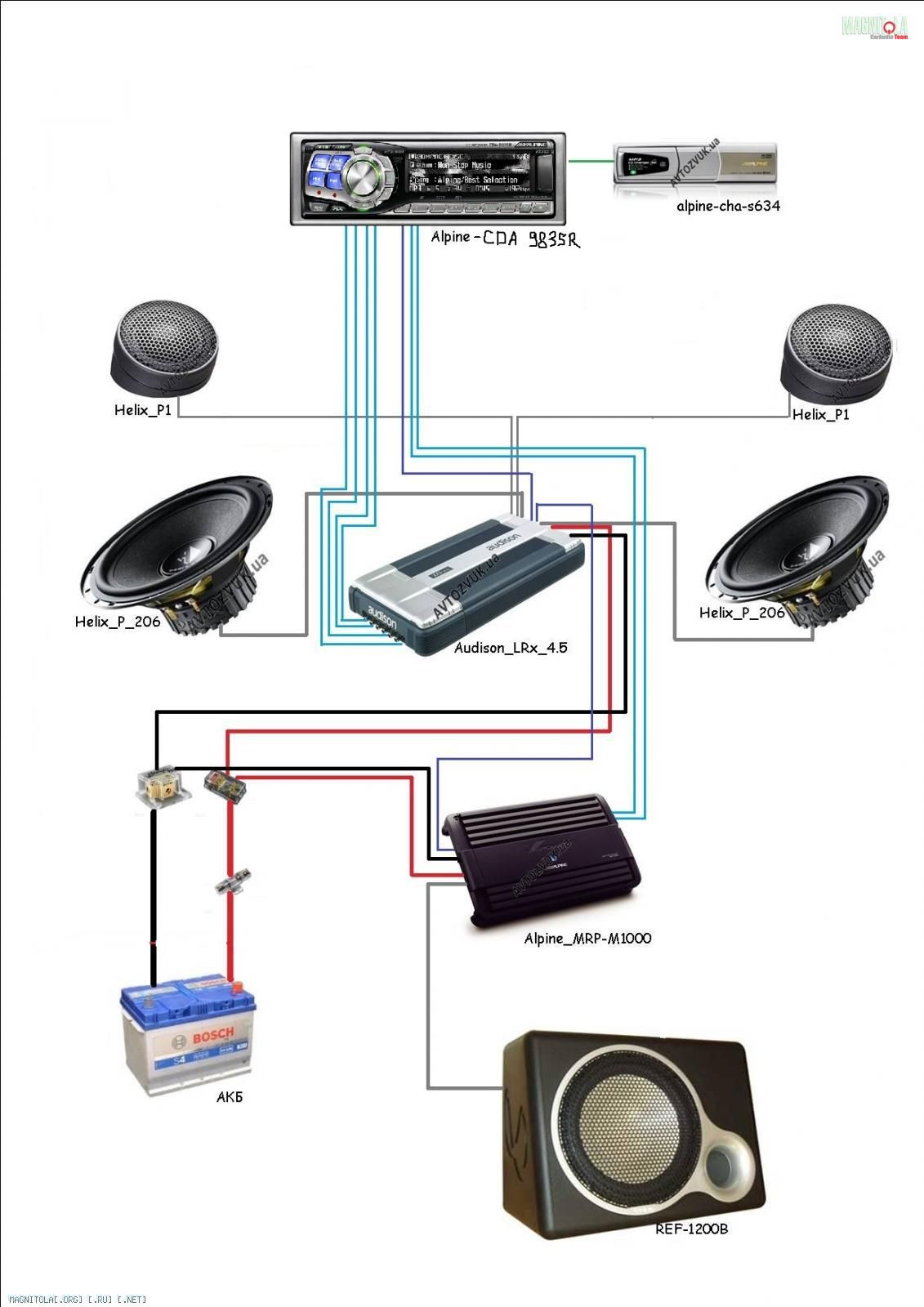

Схематично выглядит так:Вложение 497216
Вобщем нужна помощь в настройке, понимаю что настройка это сугубо индивидуальное дело, но хоть от каких параметров отталкиватся, ни с поканалкой ни с настройкой процевого ГУ, я не сталкивался, если не затруднит подскажите пожалуйста, в какие положения выставлять все гейны, фильтра и т.д.
Также подскажите подскажите по настройкам ГУ, как настраивать фильтра, временные корекции и т.д.
Зарание благодарен!!!
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
http://magnitola.org/nastroika-siste...ka-fronta.html
Для начала - вот тут почитать.
Появятся конкретные вопросы - пишите.
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
была у меня 35-ая...хорошая гу...всё понятно было...разобрался быстро с x-over'ом....потом игрался с временной коррекцией
Цитата:
Сообщение от
gresha Alpine CDA-9835R
инструкция есть?
Цитата:
Сообщение от
gresha Вобщем нужна помощь в настройке, понимаю что настройка это сугубо индивидуальное дело, но хоть от каких параметров отталкиватся, ни с поканалкой ни с настройкой процевого ГУ, я не сталкивался, если не затруднит подскажите пожалуйста, в какие положения выставлять все гейны, фильтра и т.д.
для поканалки на тушке гу переключатель f/r/subw
а если поканалка, то как-то примерно так - сабlow 63Hz 18 дб/окт, миды low 80 Hz 12 дб/окт, миды high 3000 Hz 12дб/окт, вч high 4000Hz 12/окт.
гейн на усяке...с гейном на вч аккуратнее
для общего понимания - http://magnitola.org/ob-usilitelyah/...-usilitel.html
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
есть для начала ещё разок перечитаю, за праздники хочу разобратся, у нас выходные с 1.01.14 по 07.01.14 пока есть время хотелось бы всё настроить, вроди как с подключением разобрался, осталось акустические провода поменять в уселке, а дальше настройка...
---------- Сообщение добавлено 31.12.2013 в 15:27 ----------
Цитата:
для поканалки на тушке гу переключатель f/r/subw
а если поканалка, то как-то примерно так - сабlow 63Hz 18 дб/окт, миды low 80 Hz 12 дб/окт, миды high 3000 Hz 12дб/окт, вч high 4000Hz 12/окт.
гейн на усяке...с гейном на вч аккуратнее
для общего понимания - Как настроить усилитель?
Спасибо, покрайней мере уже есть от чего отталкиватся...
---------- Сообщение добавлено 31.12.2013 в 15:27 ----------
Цитата:
Предварительная настройка фронта
Для начала - вот тут почитать.
Появятся конкретные вопросы - пишите.
Спасибо
---------- Сообщение добавлено 31.12.2013 в 19:02 ----------
Опираясь на мою скудную практику и на кучу инфы прочитанной на просторах нета включая этот форум, я так понимаю рулится всё будет с ГУ так что все фильтра на уселителях нужно отключить если кто знает как правильно это сделать(сталкивался с даными уселками) подскажите, буду благодарен!!! Дальше устанавливаем кросовер на ГУ
Цитата:
Сообщение от
p77 то как-то примерно так - сабlow 63Hz 18 дб/окт, миды low 80 Hz 12 дб/окт, миды high 3000 Hz 12дб/окт, вч high 4000Hz 12/окт.
гейн при этом находится на минимуме, дальше на ГУ делаем громкость на максимум и потихоньку добавляем уровень гейна на мидах до появления искажений качества звука, после этого нимного уменьшаем его. Тоже самое производим на твитерах но уже подганяя их звучание под миды. Далие подганяем уровень гейна на моноблоке под фронтальную акустику. Далие уже настройка системы с ГУ. Подтвердите или опровергните то что я выше изложил...
Зарание огромное спасибо!!!
З.Ы. С наступающим Новым Годом!!!
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Цитата:
Сообщение от
p77 а если поканалка, то как-то примерно так - сабlow 63Hz 18 дб/окт, миды low 80 Hz 12 дб/окт, миды high 3000 Hz 12дб/окт, вч high 4000Hz 12/окт.
А кокой уровень сигнала поставить от -12дБ до 0дБ? И ещё вопрос как выставить временную корекцию, саб самая дальняя музыкальная точка, его и выставлять в "0" и уже от него плясать?
Спасибо!
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Цитата:
Сообщение от
gresha А кокой уровень сигнала поставить от -12дБ до 0дБ? И ещё вопрос как выставить временную корекцию, саб самая дальняя музыкальная точка, его и выставлять в "0" и уже от него плясать?
Спасибо!
Саб, даже при фронтальном размещении, самый медленный. Потому задержку на него ставть нулевую.
А вот как выставить нулевую задержку зависит от Ваших компонентов.
Если меню задержек в мсек. значит ноль ставить. Если см/инчи - максимальные значения ставить.
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Саб уже перекочевал в багажный отсек в конце салона, динамиком в дверь, если считать растояние до двери и от двери до головы водителя получается 360см(работает на отражение от стекла задней двери), от левого твитера до головы водителя (левого уха)-80см, правого твитера до голови водителя(правого уха) - 140см, от левого мида до голови водителя(левого уха) - 105см, от правого мида до головы водителя(правое ухо) - 155см. Все подсчёты весьма приблизительные так как делались тесёмкой да в придачу сегодня вечером. На магнитоле задержки выставляются в мсек. Так что получается саб выставляем в "0", а все остальные динамики задерживаем относительно саба. По моих подсчётах получается на левом твитере разстояние на которое нада отодвинуть 360-80=280см, по таблице с руководства по експлуатации равна - 8,1мс её и выставляем на левый твитер, остальные динамики тоже выставляем относительно саба, получается прав. твитер - 360-140=220см= 6,4мс; лев мид - 360-105см=255см=7,4мс; правый мид 360-155=205см=5,9мс. сабовые канали оставляем и левый и правый в "0". Подтвердите или опровергните правильно ли я посчитал.
И ещё что касается уровня сигнала все оставлять в "0"дБ или как?
Также интересует правильно ли что разстояние до саба я считал через отражение от заднего стекла иле всёже надо было считать просто до динамика?тогда получается от разстояния нада отнять 115см., но как на моё инение то первый варионт логичней...
Зарание благодарен!!!
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Миды я бы не душил, от 4000Гц сделал если вторым 12dB/окт, то на пище полярность поменяй послушай как лучше будет. Гейн на усе для мидов крути тестовым диском 315Гц, с пищами как уже было сказано выше поаккуратнее,образно гейн не выше мидов.
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
Цитата:
Сообщение от
serega777es Миды я бы не душил, от 4000Гц сделал если вторым 12dB/окт,
Можна поподробней?
---------- Сообщение добавлено 04.01.2014 в 02:58 ----------
Для того чтобы можно было сделать болие конструктивные выводы нашол в нете описания и тех характеристики моих компонентов:
Helix P1 Precision- твитер
Типоразмер: 25 мм (1')
Диапазон частот: 2500-21000 Гц
Чувствительность: 91 дБ
Сопротивление: 4 Ом
Материал: шелк
Helix P 206 Precision
Тип: Элемент компонентной акустики
Тип динамика: НЧ- динамик
Диаметр: 16,5 см
Мощность максимальная: 80 Вт
Мощность номинальная: 60 Вт
Диапазон частот: 45-5000 Гц,
Чувствительность: 90 дБ
Сопротивление: 4 Ом
Монтажная глубина: 60 мм
Диффузор из сизаля (мексиканской агавы).
Сабвуфер Infinity REF-1200B
- Номинальная мощность (RMS) 300 Вт
- Максимальная мощность 1200 Вт
- Чувствительность 95 дБ
- Частотная характеристика 35 Гц - 120 Гц
- Полное сопротивление 4 Ом
Может кто сталкивался с такими компонентами, как их лучше по подрезать? Спасибо!!!
re: Помогите настроить систему с поканальным усилением на базе Alpine CDA-9835R
При фильтрах батерворта и 2порядках. А также калибре пищалки 1".
Пищ пускать от 4,5 кГц. Мидбас до 3 кГц.
Это предварительно! Слушать и корректировать...
