Приветствую, есть 2 комплекта динамиков, фильтра. Установлены в корпус. Кустарным методом снята АЧХ, т.к. были отличия в звуке. Вопрос - почему такой горб, какая из АЧХ фаза-противофаза верная.Вложение 518280
Вид для печати
Приветствую, есть 2 комплекта динамиков, фильтра. Установлены в корпус. Кустарным методом снята АЧХ, т.к. были отличия в звуке. Вопрос - почему такой горб, какая из АЧХ фаза-противофаза верная.Вложение 518280
Если фильтры "от балды"-такое возможно...В таком случае лучше снять Z-характеристику.Цитата:
Сообщение от Doags
фильтра заводские. не использовались долгое время со дня покупки 5-7 лет...
Заводские ещё не значит,что без брака...Цитата:
Сообщение от Doags
Ёмкости могли "накрыться"...
Более 6дб в диапазоне 6-9кГц-зто что то с ВЧ.
Может это уйти после прогрева? Или только переборка фильтров?
и подскажите, если можно ссылкой, про снятие Z хар-ки
Прогрев фильтры не восстановит.Цитата:
Сообщение от Doags
Думаю,что "ДА".Брать паспорт,проверять динамики,индуктивности,ёмкости, резисторы ,правильность схемы...Цитата:
Сообщение от Doags
Не зря придумали активную фильтрацию.
---------- Сообщение добавлено 08.02.2014 в 21:29 ----------
Тоже самое,что снятие параметров Тиля-Смола.Нужен ГЗЧ,миливольтметр и усилитель с набором сопротивлений.Методика в материалах форума описана отлично.Цитата:
Сообщение от Doags
---------- Сообщение добавлено 08.02.2014 в 21:39 ----------
Снимали на розовом шуме?Не на музыке?Цитата:
Сообщение от Doags
---------- Сообщение добавлено 08.02.2014 в 21:42 ----------
Не мешало бы "измерительный стенд" откалибровать--проверить ,что будет на розовом шуме на заведомо исправной акустической системе.Цитата:
Сообщение от Doags
снимал программой RMAA, там плавный тон 20-20к. Кустарно, т.к. не было цели увидеть реальную ачх ас, хотел только разницу между двумя АС посмотреть. Соответственно никакущий микрофон, отсутствие калибровки и т.д. Тем не менее повторяемость результата для одной ас, достаточно высока, что не позволяет списать горб на погрешность.
В принципе разница и видна.Цитата:
Сообщение от Doags
Теперь всё равно переходить к классическому розовому шуму и проверкам.Ведь выше 10 КГц практически не играет или не измеряет.
скорее не измеряет гениус за 100 рублей) или ноутбучный вход для микро.
есть еще калибровочный микрофон от реса денон, но он вчера не попался мне под руку... Думаю повторить измерения, хотя уже не вижу особого смысла, тк проблема на поверхности
чтоб понять виноват кросс или нет - снимите ачх пищалок/мидов отдельно, только давайте минимум громкости (1вт/2.83V)
по мне так брак пищалки.
Очень может быть.Цитата:
Сообщение от manowar_gub
Цела ли она вообще?

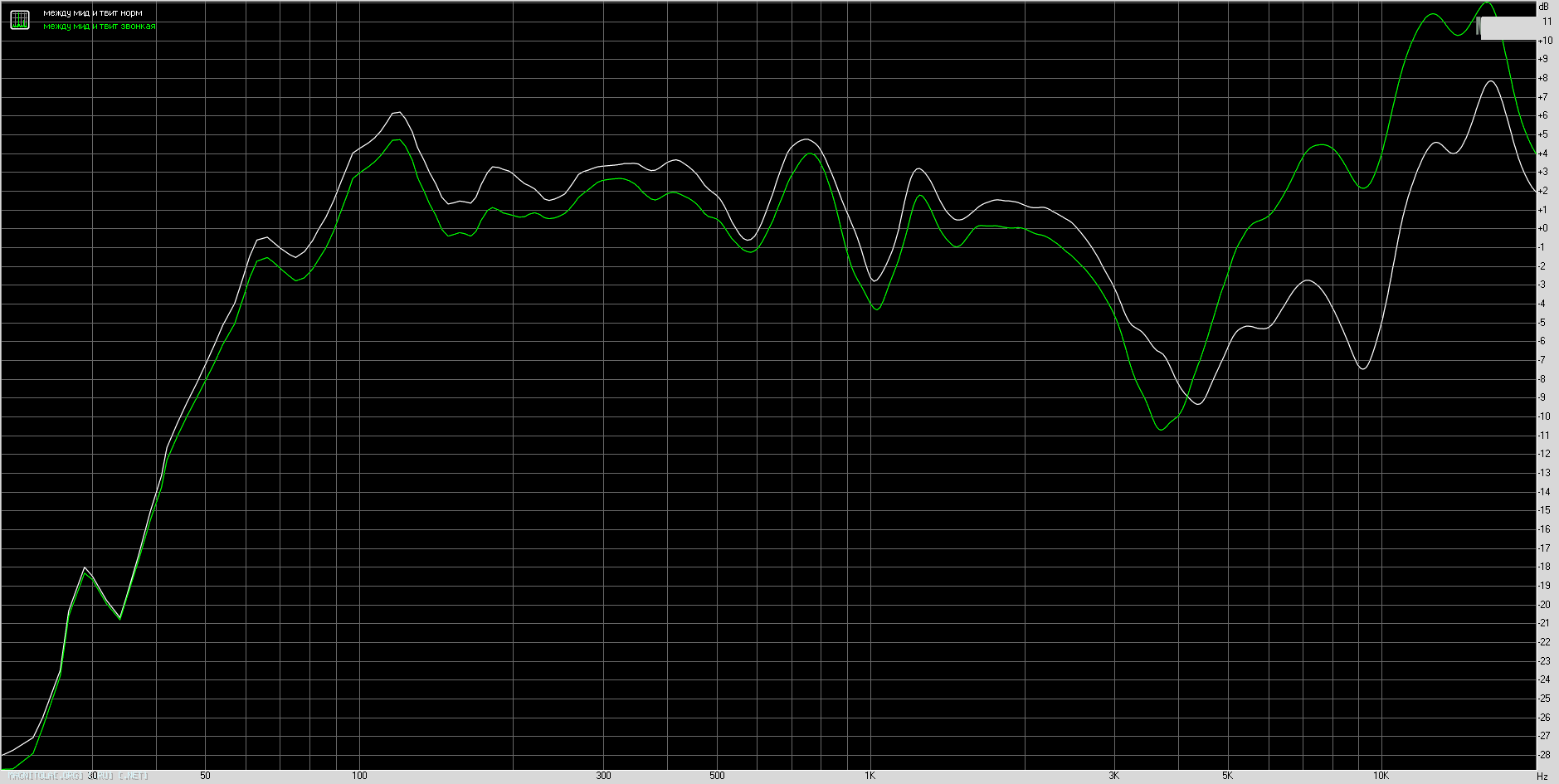

Измерения калибровочным микрофоном от реса денон. Между осей - громко сказано, все таки пушка смотрела чуть вверх, т.е. на твиттер. Измерено с расстояния 30 см, на микрофоне пришлось делать буст +30дб (не знаю критично или нет) по другому программа не хотела ничего мерять. Отдельно мид+твит не получилось замерить, т.к. RMAA не видел какого то синхросигнала при измерении твита.

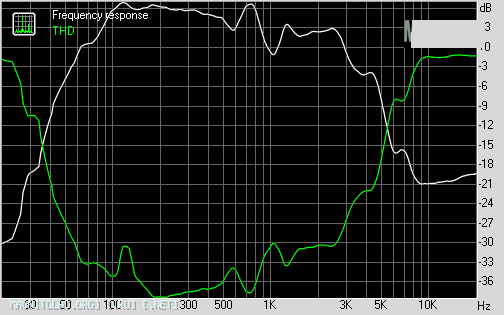

Могу показать мид звонкойВложение 519224Вложение 519226
что то мне кажется, что это не фильтр
не особо понял что вы делали.
вам нужно по-отдельности прогнать ачх каждого динамика обыкновенным белым шумом на минимальной громкости - это даст ответы в чём причина "звонкости" ВЧ.
Да.Цитата:
Сообщение от Doags
Это эпопея "напрасный труд".
---------- Сообщение добавлено 09.02.2014 в 21:16 ----------
Измерения розовым шумом на заведомо исправной АС при уровне громкости 86-88дб--это проверка инструментария.
И затем измерения с заменой заведомо исправной АС на тестируемую.
Микрофон на расстоянии метра.Измерения 3-5-7 раз.
Так нельзя замерять.Цитата:
Сообщение от Doags
Матвей498 правильно указал расстояние,затем микрофон поставить на уровень пищалки,включить РМАА - она начнет давать тестовые сигналы и громкостью ресивера выставить уровень на зеленом поле (слева,внизу окна проги),затем включить режим "тест"
Подъем вч-уровня,над нч-сч, обычен для авто-динамиков (http://www.seas.no/index.php?option=...nce&Itemid=232),
провал на верхней середине говорит о неправильном включении вч-динамика.
