Пару вопросов по связке pioneer 9300, dls 350 и саб.
День добрый.
Есть гу pioneer deh 9300 sd, усилитель dls ca 350, мидбасы helix p 206, саб soundstream xs 10 (зя) и твитеры sony xs h20s. Подключены так:
Вложение 668376
Есть по ним несколько вопросов.

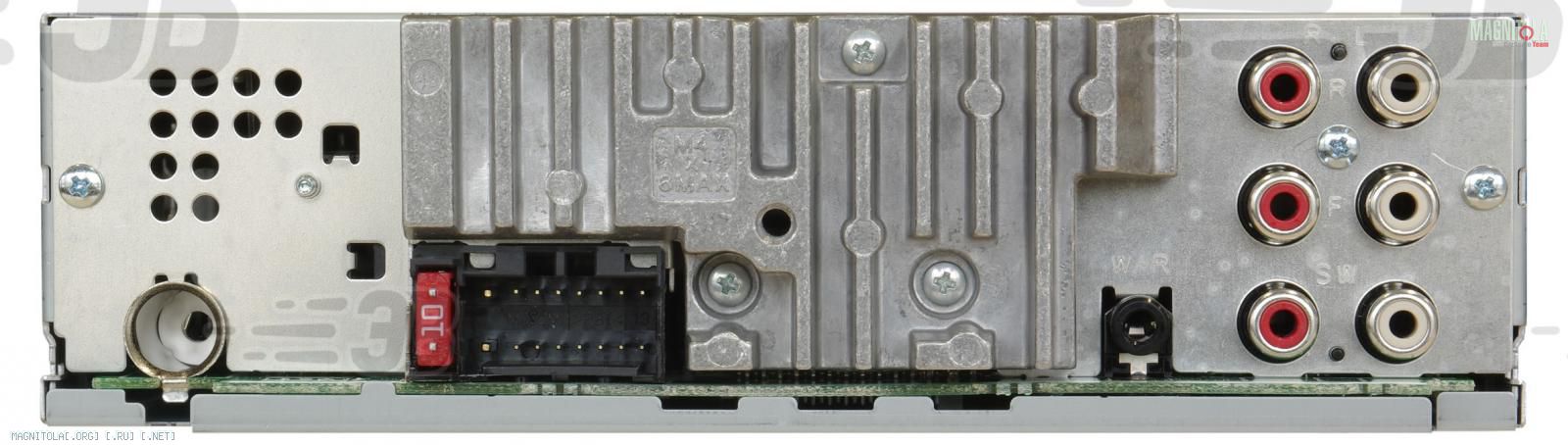

1. Как лучше организовать выход нч сигнала c гу на усилитель (обязательно с SW или можно с FRONT (REAR))? Какая разница в выходах гу SW и FRONT (REAR)?
Вложение 668378
2. Где лучше нч и вч фильтры, на гу или усилителе? Думаю на усилке. Если так, то при настройке звука все фильтры и прочие «улучшатели» на гу ставим в «ноль» и крутим только настройки усилителя?
3. Настройки гу (эквалайзер, фнч, фвч и т.п.) распространяются только на выходы усилителя гу или на линейные выходы тоже? По инструкции не понял.
Заранее спасибо.
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Добрый день!
Цитата:
Сообщение от
lv426
1. Как лучше организовать выход нч сигнала c гу на усилитель (обязательно с SW или можно с FRONT (REAR))? Какая разница в выходах гу SW и FRONT (REAR)?
ИМХО - сигнал на мидбас взять с каналов REAR, сигнал на саб с каналов SW.
Разница в каналах, в том, что на каналы Перед/Зад идет полный сигнал после ФВЧ кроссовера ГУ, а на саб обрезанный ФНЧ, т.е с сабвуферного канала Вы сможете взять только сигнал где-то до 250Гц (точно не помню).
Цитата:
Сообщение от
lv426 2. Где лучше нч и вч фильтры, на гу или усилителе? Думаю на усилке. Если так, то при настройке звука все фильтры и прочие «улучшатели» на гу ставим в «ноль» и крутим только настройки усилителя?
Как по мне, так на ГУ мне фильтры больше нравятся - они точнее. На усилителе достаточно сложно поймать нужную частоту.
Цитата:
Сообщение от
lv426 3. Настройки гу (эквалайзер, фнч, фвч и т.п.) распространяются только на выходы усилителя гу или на линейные выходы тоже? По инструкции не понял.
Фильтры ГУ распространяются и на собственный усилитель и на линейки одновременно.
Вашу схему можно реализовать, но я вижу один вопрос - как/чем Вы будете подрезать ВЧ снизу. У этого Пионера ФВЧ в районе 250Гц, и выше никак, а надо где-то 4000Гц. Решается достаточно легко - впаивается конденсатор необходимой емкости.
Мидбас Вам необходимо будет резать фильтрами усилителя, если не ошибаюсь там в каналах А/В есть полосовой фильтр 15-5000Гц.
Ну, саб обрезаем ГУ на сабовом канале.
Но, в этой схеме у Вас поплывут фазы, которые Вы ничем свести не сможете - в итоге звук может и не обрадовать.
П.С. У меня был опыт подключения ВЧ и МБ через кроссы DLS CA450I и, как раз, от Пиона 9300 - мне не понравилось.
П.П.С. Я бы в данном случае фронт подключал от кроссоверов акустики, низ подрезав ФВЧ ГУ.
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Большое спасибо lins!!! Очень доходчиво, но есть пара вопросов.
Цитата:
Сообщение от
lins Вашу схему можно реализовать, но я вижу один вопрос - как/чем Вы будете подрезать ВЧ снизу. У этого Пионера ФВЧ в районе 250Гц, и выше никак, а надо где-то 4000Гц. Решается достаточно легко - впаивается конденсатор необходимой емкости.
В ттх твитеров пишут про диапазон частот с 5000 до 32000 Гц. Зачем их подрезать? Или не про них речь? Тогда про кого?
Цитата:
Сообщение от
lins П.П.С. Я бы в данном случае фронт подключал от кроссоверов акустики, низ подрезав ФВЧ ГУ.
Не совсем понял фразу "от кроссоверов акустики". Что такое кроссовер знаю, но у меня их нет.
Спасибо.
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Добрый день!
Цитата:
Сообщение от
lv426 В ттх твитеров пишут про диапазон частот с 5000 до 32000 Гц. Зачем их подрезать? Или не про них речь? Тогда про кого?
Всё верно, эти твитеры, играют в диапазоне 5-32кГц, НО имеется в виду, что подавать на них необходимо отфильтрованный в этом диапазоне сигнал, т.е. сигнал пропущенный через кроссовер с ФВЧ на 5кГц и крутизной спада, ну, допустим 12 дб/окт.
Цитата:
Сообщение от
lv426 Не совсем понял фразу "от кроссоверов акустики". Что такое кроссовер знаю, но у меня их нет.
Я имел в виду, что в вашем случае я бы твитеры и мидбасы подключил через кроссоверы от какого-нибудь комплекта акустики. Ну, допустим от комплекта Helix P 236 Precision. Правда, как поведет себя твитер с этим кроссом я не знаю... надо внимательней смотреть параметры твитов и кроссов.
Но, может это и не совсем правильный ход. Может, правильней (и дешевле) пойти по простому пути - твиты режем конденсатором, миды режем фильтрами уся, саб режем фильтрами либо ГУ, либо уся.
---------- Сообщение добавлено 14.11.2014 в 22:05 ----------
Вот, кстати в тему - ФВЧ для твитеров http://magnitola.org/prochee/256468-...ec-fisher.html
Не сочти за рекламу.Ж)
Вложений: 1
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Еще раз спасибо!
Пойду простым путем. Только вот вопрос.
Цитата:
Сообщение от
lins Может, правильней (и дешевле) пойти по простому пути - твиты режем конденсатором
Разве на картинке не фильтры (конденсаторы) идущие в комплекте с твитерами?
Вложение 672718
Спасибо.
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Добрый день!
Цитата:
Сообщение от
lv426 Разве на картинке не фильтры (конденсаторы) идущие в комплекте с твитерами?
Ну, да на фотке, очень похоже, на комплектные ФВЧ. Через них твитеры подключите.
Скорее всего, с нахождением оптимального местоположения и направления динамиков придется слегка повозиться:smile3:. НО, это очень нужный опыт, который ИМХО необходимо приобрести.
Начинайте инсталл, читайте форум, задавайте вопросы... и, дай бог, получите то, чего хотите получитьПо пиву!:magnitola_team_new:
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Премного благодарен lins!
Пока все ясно. Пошел мастерить...
Re: Пару вопросов по связке pioneer 9300, dls 350 и саб.
Цитата:
Сообщение от
lv426 Пока все ясно. Пошел мастерить...
Удачи в начинаниях!
Да, вспомнил тут - не забывайте выключать ГУ перед тем, как будете дергать межблоки. Говорят у Пионеров при таком рассоединении, контакт массы на выходах РСА перегорает.
