Цитата:

---

Сообщение от fullcircle

Товарищи! Если у кого то есть распиновка выхода пульта Helix URC.3 или провод от него где видно куда какие проводки идут - скиньте, пожалуйста, фотографию, буду очень признателен!:thank_you: Был утерян провод от него, не знаю как восстановить теперь и подключить его к процессору.:help:

---

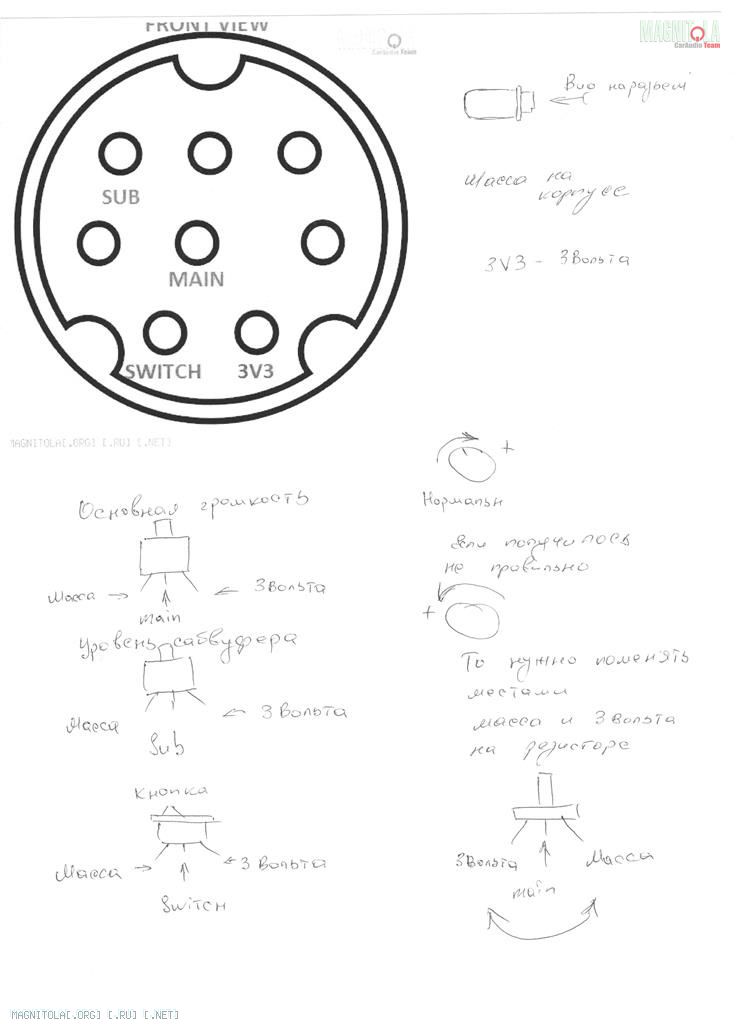

Вложение 1275409

Parker44,
Спасибо! но я имел в виду со стороны входа в сам пульт, там другая фишка у него, к сожалению)

Там любой умелец с тестером разберется, вот схема в помощь тут:
https://www.drive2.ru/b/515267158855386407/
ЗЫ А в объявлении таки продавец указывал, что кабеля нет... ;)

dyno,
но в ссылке схема распиновки только выхода мини дин, а фишки которая входит в сам пульт нету - там другой разъем
ЗЫ уахаха)) четко) да сам виноват, даже и не подумал бы, что без провода может быть..

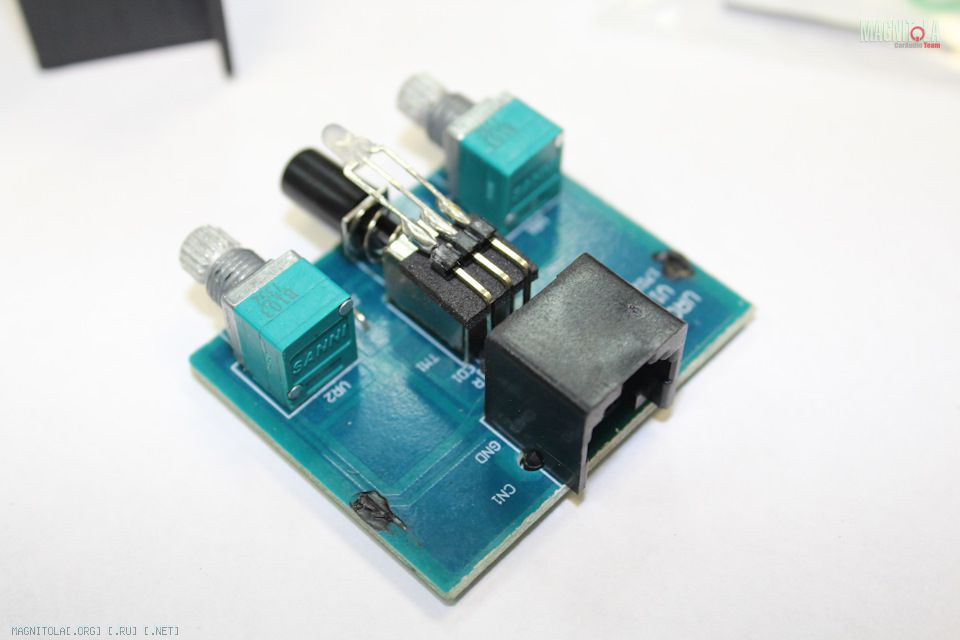

что вот с этой шляпой делать, которая со стороны пульта самого не пойму
Вложение 1275611

fullcircle, по моей ссылке полная схема, все детали обозначены. На плате фишка всего на 5 проводов разведена. Нужно отдать любому, кто тестер в руках держать умеет, за 5 мин нарисует распиновку.
Левая часть - разъем Хеликса, правая часть - плата пульта. Два переменника, кнопка и светодиод сдвоенный (на схеме два обычных). Фишка обычная, Эзернет, которой интернет по кабелю разводят.

dyno,

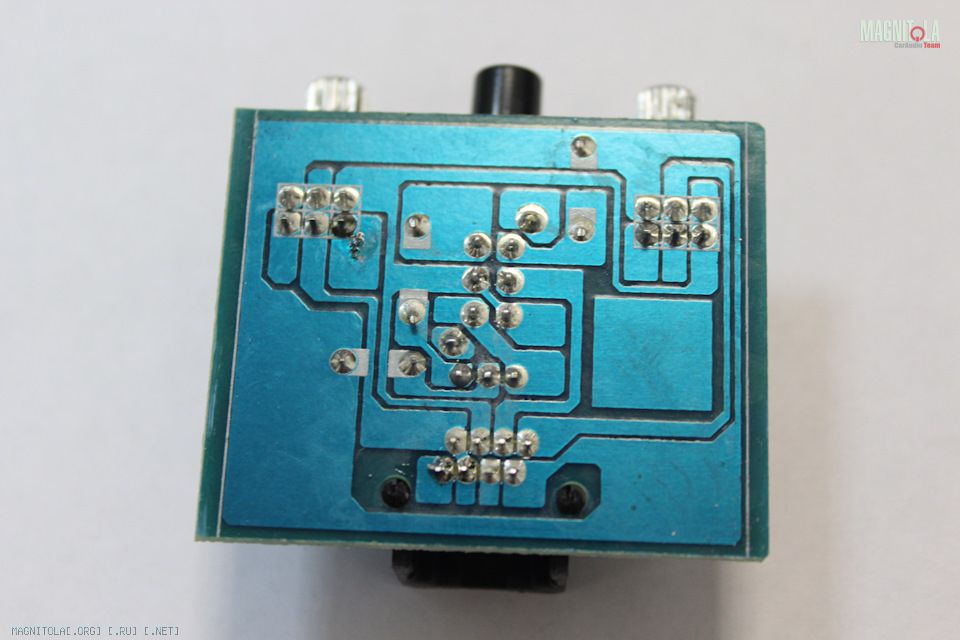

я практически все выходы определил, только хз где + а где земля, между ними не могу определиться какой из них какой
Вложение 1275613

А для кого производитель GND написал? )))
ЗЫ Можно еще по светодиоду определить - он подключается согласно полярности.

dyno,
так это с другой стороны GND или думаете она сообщается со второй стороной?)

Она там одна.
