Помогите сделать измерительный микрофон
Доброго времени суток!
Уже достаточно длительное время пытаюсь изготовить себе микрофончик измерительный, правда, видимо, он этого не хочет :( Заказал с ебея капсули wm-61, спаял с кабелем canare l2t2s, разъем сначала f12 использовал, потом перепаял на какой то моно ноу нейм. Программа используется SpectraPLUS. И все бы хорошо, но... Вместо желаемой АЧХ микрофон мне показывает какой то "забор" из горбов. Ачх снимал компом и ноутбуком, улучшайзеры вроде все отключил, везде одна и та же картина...
Горбы начиная с 50 герц и далее. На картинке виден горб только на 50 отчетливо, остальные замаскировались, но они есть)) Ачх "тишины" дома, выложить смогу только завтра.

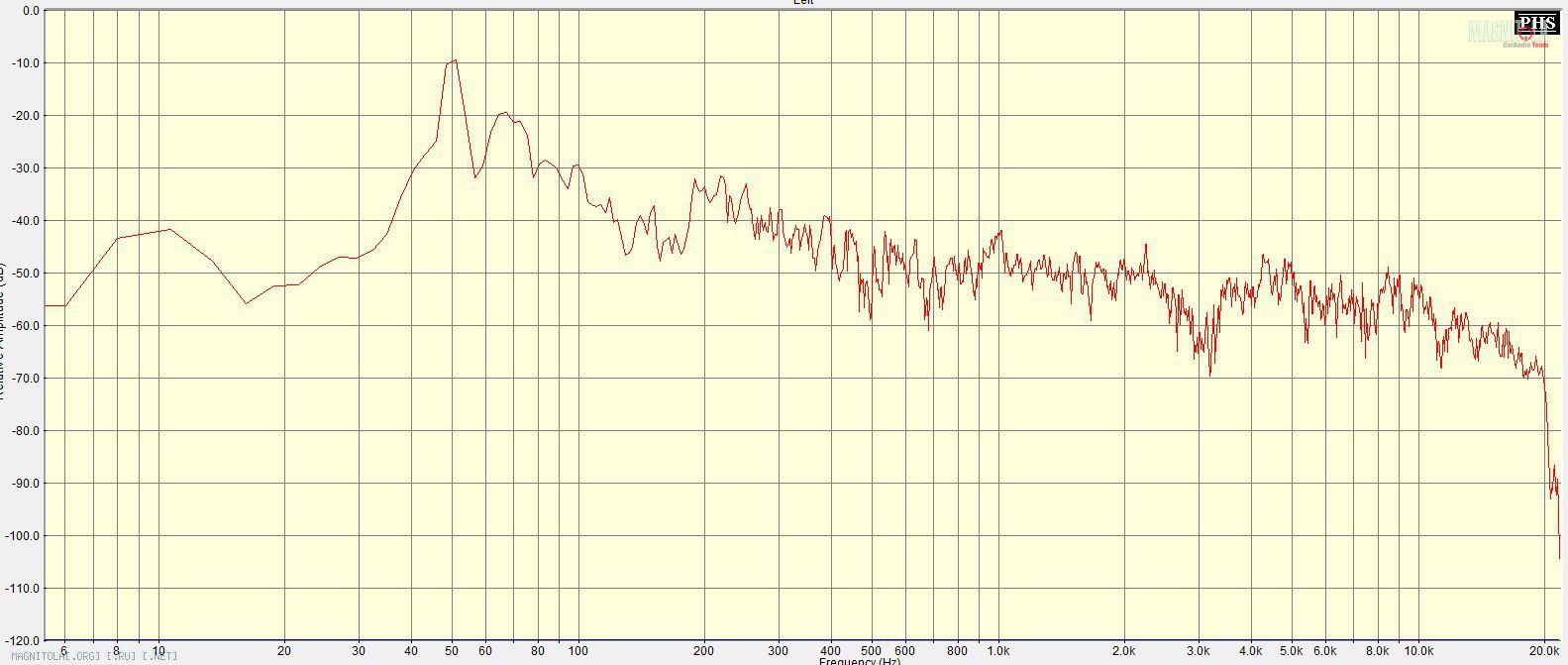

Вложение 998476
2 микрофона перепаивал, уже не знаю что делать...
P.S. Ачх снято дома, с полочных колонок и "саба", в роли которого выступают мид вархед в чв.
Re: Помогите сделать измерительный микрофон
Цитата:
Сообщение от
Faither
Вместо желаемой АЧХ микрофон мне показывает какой то "забор" из горбов
Ну наверно не только микрофон "показал", а все в совокупности микр+звуковуха+комната и проч.... Имхо с микрофоном все в пределах разумного, да и не понятно, что Вы хотели увидеть , гладкую линию? Ну дык включите октавное сглаживание Ж) .С ноута мерили на батарейках, или в сеть был включен?
Re: Помогите сделать измерительный микрофон
Цитата:
Сообщение от
Heks Ну наверно не только микрофон "показал", а все в совокупности микр+звуковуха+комната и проч.... Имхо с микрофоном все в пределах разумного, да и не понятно, что Вы хотели увидеть , гладкую линию? Ну дык включите октавное сглаживание Ж) .С ноута мерили на батарейках, или в сеть был включен?
Ноут и был включен в розетку и был выключен...
А Горбы там перманентные. Жаль не могу сейчас выложить график "тишины". На нем лучше видно о чем я говорю. Узкий горб на 50 герцах это именно микрофон, выключить сигнал на колонки, он останется, повышая остальноой график на 20-30дб. Еще пример, записывая свой голос, я слышу на записи фоновые шумы, отыетливее всего - те самые 50 герц.
Я не ожидаю увидеть ровную линию, я жду злую кривулину. Но с 1х замеров стало понятно что, что то не так. Некоторые горбы абсолютно не реагировали на эквалайзер...
Re: Помогите сделать измерительный микрофон
Faither, тоже как-то была задача посмотреть примерную АЧХ в салоне. Собрал простейшую схему: микрофон обычный капсюльный, питание от кроны.
Вложение 998610
Для замера пользовался программой ARTA. На стационарном компьютере тоже ловил пики на 50 Гц и последующих гармониках, но это БП фонит. На ноуте, при питании от батареи уже можно было получить какой-то результат.
Цитата:
Сообщение от
Faither Некоторые горбы абсолютно не реагировали на эквалайзер...
Мне думается что эти горбы были на частотах 100, 200, 400 Гц...?
В вашем случае остается самый явный виновник - звуковая карта, встроенная в ноут. Попробуйте поискать внешнюю звуковуху, лично я давно облизываюсь на E-MU 0204 :good:
Re: Помогите сделать измерительный микрофон
Цитата:
Сообщение от
T0xa Faither, тоже как-то была задача посмотреть примерную АЧХ в салоне. Собрал простейшую схему: микрофон обычный капсюльный, питание от кроны.
Вложение 998610
Для замера пользовался программой ARTA. На стационарном компьютере тоже ловил пики на 50 Гц и последующих гармониках, но это БП фонит. На ноуте, при питании от батареи уже можно было получить какой-то результат.
Мне думается что эти горбы были на частотах 100, 200, 400 Гц...?
В вашем случае остается самый явный виновник - звуковая карта, встроенная в ноут. Попробуйте поискать внешнюю звуковуху, лично я давно облизываюсь на E-MU 0204 :good:
Да, именно на последующих гармониках от 50 пики... Завтра еще попробую линейность звуковухи снять.
А внешняя звуковуха... Хочется, ой как хочется, но не сейчас :)
Еще вариант увидел, отнести микрофон к компу с звуковой картой, посмотреть что там покажет.
Вложений: 2
Re: Помогите сделать измерительный микрофон
Вложение 999016
АЧХ "тишины" снято на компе.

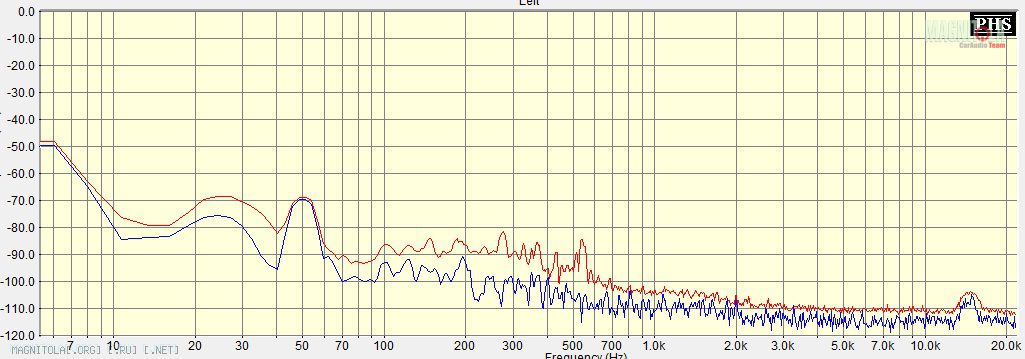

Вложение 999018
"тишина" снятая на ноуте работающим на батарейке
В принципе, вроде и похоже на правду... Но все таки горб на 50 меня сильно смущает.
Re: Помогите сделать измерительный микрофон
Цитата:
Сообщение от
Faither В принципе, вроде и похоже на правду... Но все таки горб на 50 меня сильно смущает
А в чистом поле не пробовали? ...дома 50 гц кругом, их бороть не так то просто. Вчера вечером посмотрел у себя, фигня в виде наводки варьируется как от расположения приборов , так и от помещения. Можно пробовать укорачивать провод, оплетку "землить" с одной стороны, городить усь выносной, дабы по кабелю шел уже усиленный сигнал, но бук с линейным входом еще и поискать надо. Имхо, учитывая тот факт, что таки домашние измерения в большей степени имеют ознакомительно-сравнительный характер (в меньшей степени замер абсолютных величин), я не стал заморачиваться. Ж)
Re: Помогите сделать измерительный микрофон
Цитата:
Сообщение от
Heks А в чистом поле не пробовали? ...дома 50 гц кругом, их бороть не так то просто. Вчера вечером посмотрел у себя, фигня в виде наводки варьируется как от расположения приборов , так и от помещения. Можно пробовать укорачивать провод, оплетку "землить" с одной стороны, городить усь выносной, дабы по кабелю шел уже усиленный сигнал, но бук с линейным входом еще и поискать надо. Имхо, учитывая тот факт, что таки домашние измерения в большей степени имеют ознакомительно-сравнительный характер (в меньшей степени замер абсолютных величин), я не стал заморачиваться. Ж)
В машине пробовал еще, там те же 50 герц... Как то надо победить этот микрофон. Смотрю на людские графики, здесь, на форуме, картинка достаточно ясная. Я понимаю что абсолютной точности не добиться, но хочется то залезть в погрешность 5 Дб хотя бы, а не +/-20 Дб...
