Настройка фазоинвертора в SpectraLAB

Программы для расчета фазоинвертора дают весьма приблизительный результат. Потому, что.
Добротность и жесткость подвеса динамика, изменяются на протяжении его жизни, а измерить и точно нелегко.
Положение порта, его соседство с различными поверхностями не в состоянии учесть ни одна программа. Поэтому, как всегда, эксперимент – критерий истины.

Цель эксперимента:
· определить частоту настройки фазоинвертора по его Z-образной характеристике сопротивление-частота;
· определить частоту собственного резонанса динамика в корпусе;
· привести эти две величины к необходимому соотношению.

Оборудование:
· добавочный резистор в цепи питания сабвуфера, превращающий усилитель в источник тока;
· ноутбук, оснащенный при необходимости внешней USB-аудиокартой;
· программа SpectraLAB;
· фонограмма, свип-тон 10-160 Гц, можно и розовым шумом, но там менее нагляядно получается.

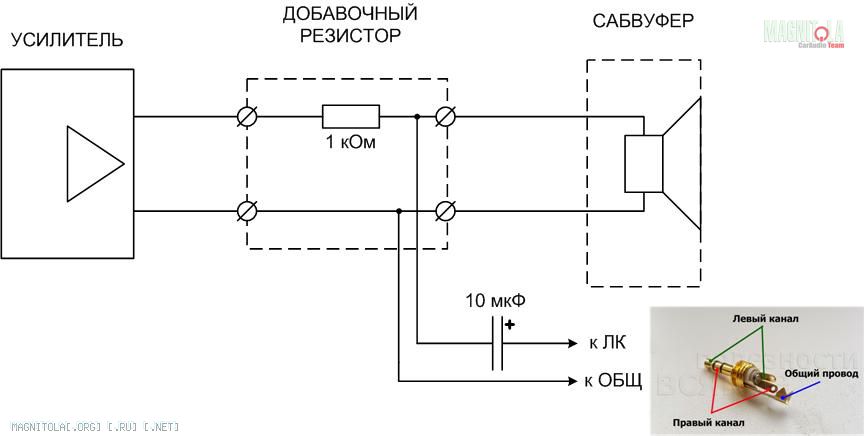

Добавочный резистор, должен значительно превышать по номиналу сопротивление сабвуфера. Каноническим считается 1 кОм для четырехомного динамика. У меня установлен 1,8 кОм, 5 Вт.
Ватты нужны, чтобы резистор не задымился, если с усилителя пойдет максимальный уровень сигнала. На входе аудиокарты может быть постоянное напряжение, на этот случай в сигнальную цепь установлен конденсатор.

Вложение 1056120

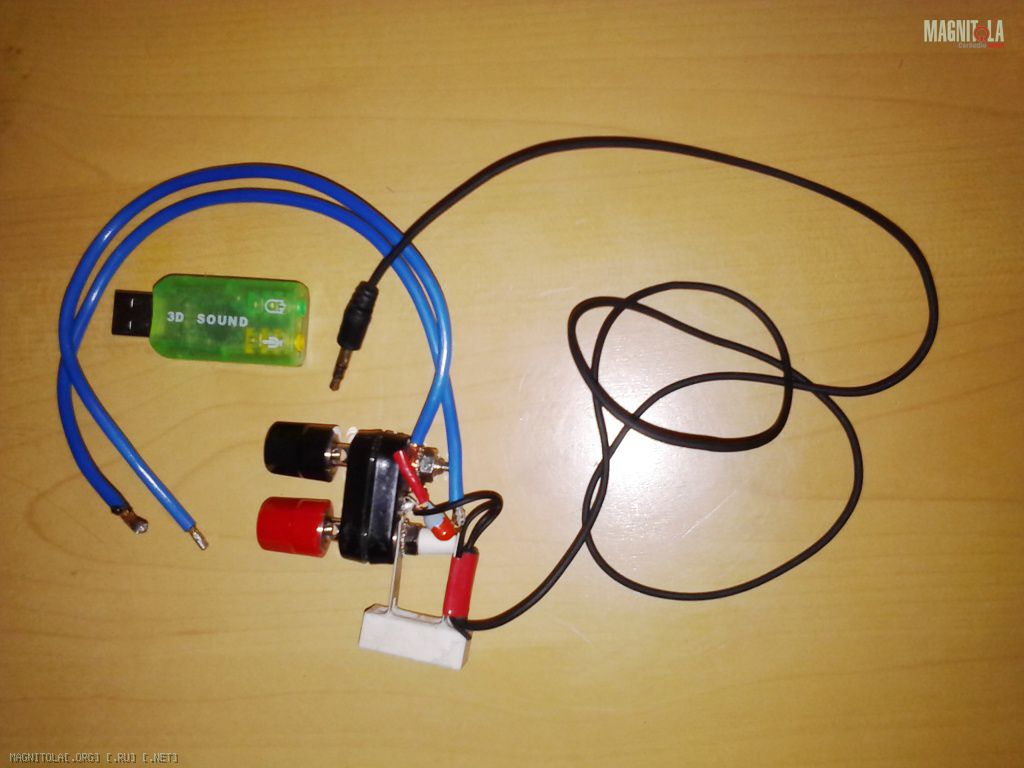

Добавочный резистор с внешней аудиокартой может выглядеть так:

Вложение 1056122

Добавочный резистор стабилизирует ток через сабвуфер. Падение напряжения на сабвуфере будет пропорционально его сопротивлению. Это напряжение отправляем на вход аудиокарты.
Программная основа действа – всем известный SpectraLAB.

Если он не очень известный начну с него.
Запускаем SpectraLAB. Запускается не торопясь, с промежуточными диалоговыми окнами, здесь требуется большое терпение.
Далее нажимаем кнопку Run в левом верхнем углу окна программы, прога начинает работать, раскладывая информацию с линейного входа по спектру.

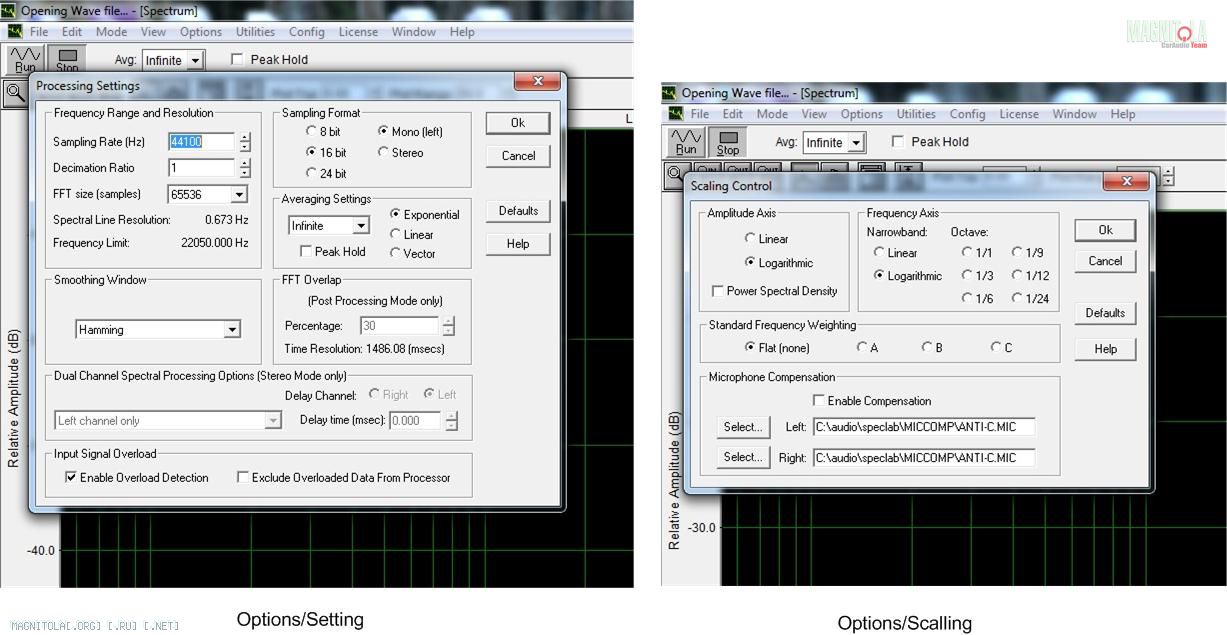

На всякий случай, как выглядят значимые пункты меню: Mode – Real Time; View – Spectrum; а так-же:

Вложение 1056124

Если внятного сигнала не видно, ищем вход звука на компьютере.

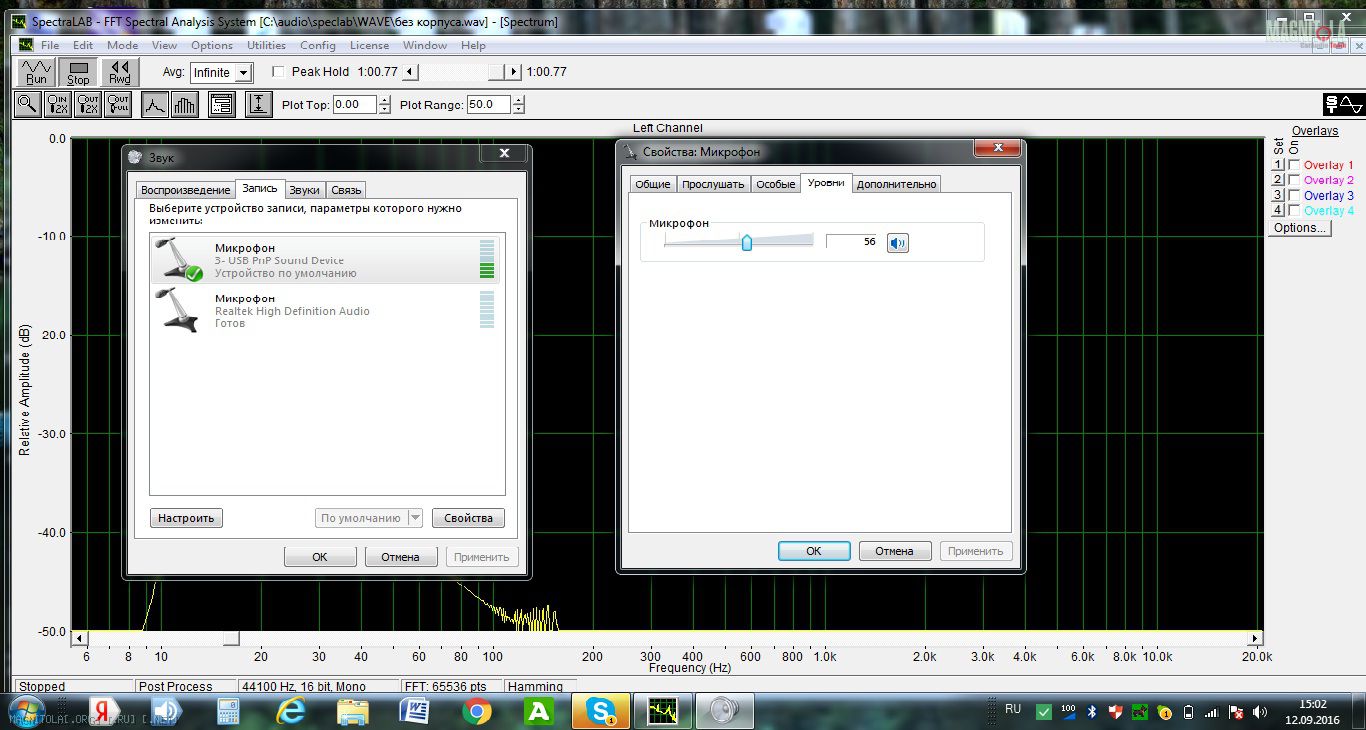

Правый клик на значок динамика в правом нижнем углу и выбираем «Записывающие устройства», вылезет такое окно, если в нем кликнуть правой на нужном входе, можно регулировать уровень:

Вложение 1056126

Паразитный родной микрофон, возможно, лучше отключить.
У меня карта с одним моно входом Микрофон, на более путевой карте будет отдельный Лин.вход стерео, т.е два окна в программе.

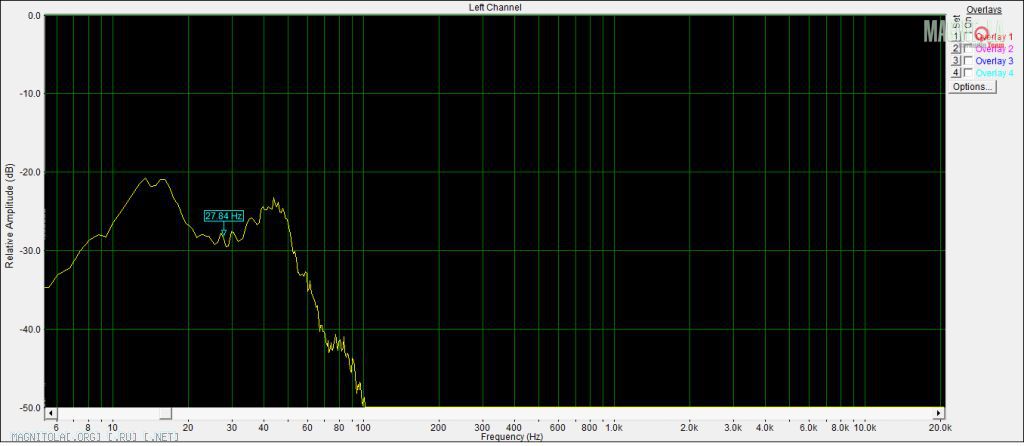

Если схема собрана и уровни отрегулированы, при воспроизведении тестового сигнала, появится такая картинка:

Вложение 1056130

Маркер частоты ставится в любой точке через правый клик. Ребристая полоса – это особенности работы программы, выборка делается через равные интервалы по частоте.

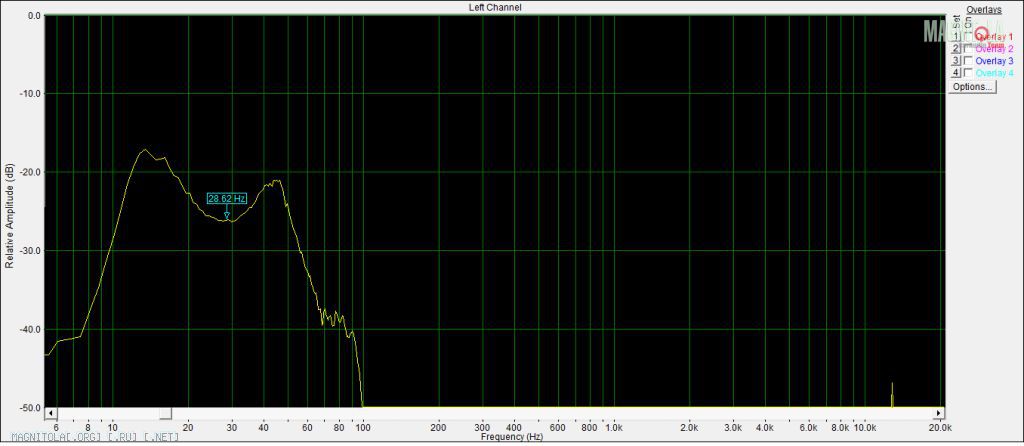

В окне Avg. устанавливаем вместо цифр значение Infinite. Это и есть рабочий режим измерения. Танцы прекратятся и линия будет слегка корректироваться. Если подождать или подоегулировать FFT Size , картинка сгладится:

Вложение 1056136

Правый пик – это резонансная частота динамика в ящике, увеличивается при уменьшении объема ящика.

Впадина левее – это частота настройки фазоинвертора, увеличивается при укорачивании длины тоннеля, зависит от его соседства с различными поверхностями.
Чтобы сбросить картинку, в окне Avg. устанавливаем вместо Infinite любую цифру.

Настраивают фазоинвертор примерно на 0,66 от резонанса в ящике. Обычно трубу берут с запасом, а потом укорачивают до нужной частоты настройки.
Внимание одна и та же труба торчащая из панели и заподлицо с панелью дает разный результат!

У меня был закрытый ящик. На слух ниже 40Гц шел заметный спад, что сказывалось на неграх из моей любимой тестовой записи. Врезал фазоинвертор, низ подтянулся. На динамике баса это ни как не сказалось. Так, то ФИ рулит!

Свип-тон 10-160 Гц и образцовый товарищ, нижняя нота 28 Гц:
