Всем приветы!
Стоит задача разделить пассивно Вч-seas H1396 и ширик Visaton FR58/8
Вложение 1070218
Ширик от 1Кгц четвертым
Вложение 1070220
Твитер 2кгц четвертым, 12 и 16 кгц первым
Вложение 1070222
Ширик ФНЧ 2.5Кгц\первым + пищь ФВЧ 16Кгц\первым
Как считаете получится первым порядком обойтись?
Насколько фильтры 99пионера отличаются от пассивной фильтрации(может есть опыт у кого)?
Ну и для чего весь этот цирк?Цитата:
Сообщение от vshurupov
Почему цирк?Цитата:
Сообщение от В.В.Г.
Просто сейчас нет возможности добавить еще 2 канала усиления.
То что на картинках ниже 1 кгц смотреть не надо.
Так в твоей писанине цирк;)Цитата:
Сообщение от vshurupov
Смотри я те подробней напишу-что ты тут понаписали;) ))))))
И так ширик от 1кгц(4 порядок) до 2,5(1 порядок)
Далее вообще непонятно: Вч снизу 2кгц( 4 порядок) до 12 или 16( первый)
Потом вообще бред я так понимаю у тя 2 проекта резать
И так второй получается Ширик с 1кгц( 4 порядок) до 2,5кгц( 1 порядок) + вч с 16кгц( 1 порядок)
Ты что мухоморов обожрался?????
Ну да может непонятно изложил:)Цитата:
Сообщение от В.В.Г.
Первые две картинки - отдельно показывают как работает ширик и ВЧ с фильтрами и без, нижняя граница ширика не важна, интересует только стык ВЧ и Ширика.
Третья картинка - стыковка ширика и пища в районе 4-5Кгц первым порядком.
Что не так то?
Ты читай что сам то написал;) и я как раз твою писанину и подитожил;) ))))))))Цитата:
Сообщение от vshurupov
Подход.Цитата:
Сообщение от vshurupov
Нет графической (или табличной) зависимости полного сопротивления каждого компонента от частоты.
Есть datasheet http://www.seas.no/images/stories/pr..._datasheet.pdfЦитата:
Сообщение от Matvey498
http://visaton.com/en/chassis_zubeho...nd/fr58_8.html
Мерить импеданс не чем, а как сопротивление влияет на выбор частоты раздела и порядок фильтра? Я планировал использовать импеданс даташита для расчета емкостей и индуктивности, но вначале определиться с порядком надо.
Измерить реальный импеданс можно в SF-audio (Щёлковское шоссе;дом3);Цитата:
Сообщение от vshurupov
в институте МТУСИ (это рядом с МЭИ);
постучитесь в личку Rover-у,
в Красногорске у Папы Карло-но это на "Блюз",
можно снять импедансную кривую при помощи ГЗЧ ,миливольтметра и пары сопротивлений самому.В качестве ГЗЧ можно пользовать софт Спикершопа,ГЗЧ есть в "Урал Концерт СДД".
---------- Сообщение добавлено 23.10.2016 в 08:32 ----------
Непосредственно значение Z влияет на рассчёт величины ёмкости и индуктивности ФНЧ или ФВЧ.Цитата:
Сообщение от vshurupov
Выбор порядка фильтра это скорей вопрос религии и технической подготовки .Рекомендую чётные порядки.Цитата:
Сообщение от vshurupov
Смоделировать и наглядно посмотреть,быстро рассчитать ёмкости и индуктивности можно в Спикершопе.
LspCAD наверное не хуже спикершопа. Послушав себя и одного хорошего человека буду пробовать первый порядок. Есть надежда, что импеданс на нужных частотах достаточно стабилен и недалек от даташита.Цитата:
Сообщение от Matvey498
Спасибо за подсказки , если когда нибудь буду делать полный пассив тогда поеду мерить.
Тобишь ты ширик сверху будешь резать на 2,5 первым, а вч с 16 первым?))))))))))))))Цитата:
Сообщение от vshurupov
ВЧ скорее всего 14 первым, чувствительность ВЧ выше ширика поэтому такой разброс - получим стык в районе 4Кгц, и подъем на самом верхуЦитата:
Сообщение от В.В.Г.
У ширика в любом оформлении (кроме акустического экрана) пик импеданса и соответственно вся кривая импеданса уйдёт вправо.Цитата:
Сообщение от vshurupov
Поэтому рекомендую Z-характеристику ширика снимать в оформлении.
Т.к. Q ts=0,98,то объём оформления нужен поболее,чем Vas(0,18 литра).Гранёный стакан (губастый)-это 0,2 литра.
---------- Сообщение добавлено 23.10.2016 в 11:24 ----------
А по мне так лучше проконсультироваться с технически грамотной сволочью.А хороший человек пусть бабушкам помогает улицу переходить.Цитата:
Сообщение от vshurupov
Ширик в стойке, в незакрытом обьеме, внутри синтепон. Ачх снимал в этом оформлении. в таком оформлении на 2,5 кГц сильно не должно измениться, а снизу активный фильтр пионера.Цитата:
Сообщение от Matvey498
У тебя ширик только до 1кГц с низу играет -остальное мидом тянуть будешь?Для чего тогда пищь?Чтобы каша гуще была?А порядки только для ещё большей возни..Потом чтоб сказать что не получается..Ширик должен хотя бы до 650-500 доигрывать ,а не на этом месте пропасть..
Чтож вам этот низ сдался ;) может и от 500 будет, просто от балды сделал срез 1кГц четвертым, меня пока не интересует что там ниже.Цитата:
Сообщение от Димитрий-Донской
Насчет каши из за первого порядка опасения есть, но попробовать не особо дорого, если нужен будет порядок выше второго проще поменять усилитель ;)
Не проще ли применить изначально динамик Wavecor FR070 WA01\02,у которого полная добротность меньще почти в два раза.Этот динамик в объёме 0,250 литра (чекушка) будет иметь примерно те же параметры,что и Визатон в открытом пространстве.Соответственно и снизу можно твёрдо рассчитывать на 400Гц ,а сверху на 5 кГц.Цитата:
Сообщение от vshurupov
За Визатон размер, цена, почти вся система на Визатонах. Ключевое конечно размер. Изначально думал 2-х полоской обойтись, очень #####и не хотелось на стойках. Я не обломаюсь если ширики и от 800 будут, психологически готов. А так понятно, что лучше побольше калибр для СЧ.Цитата:
Сообщение от Matvey498

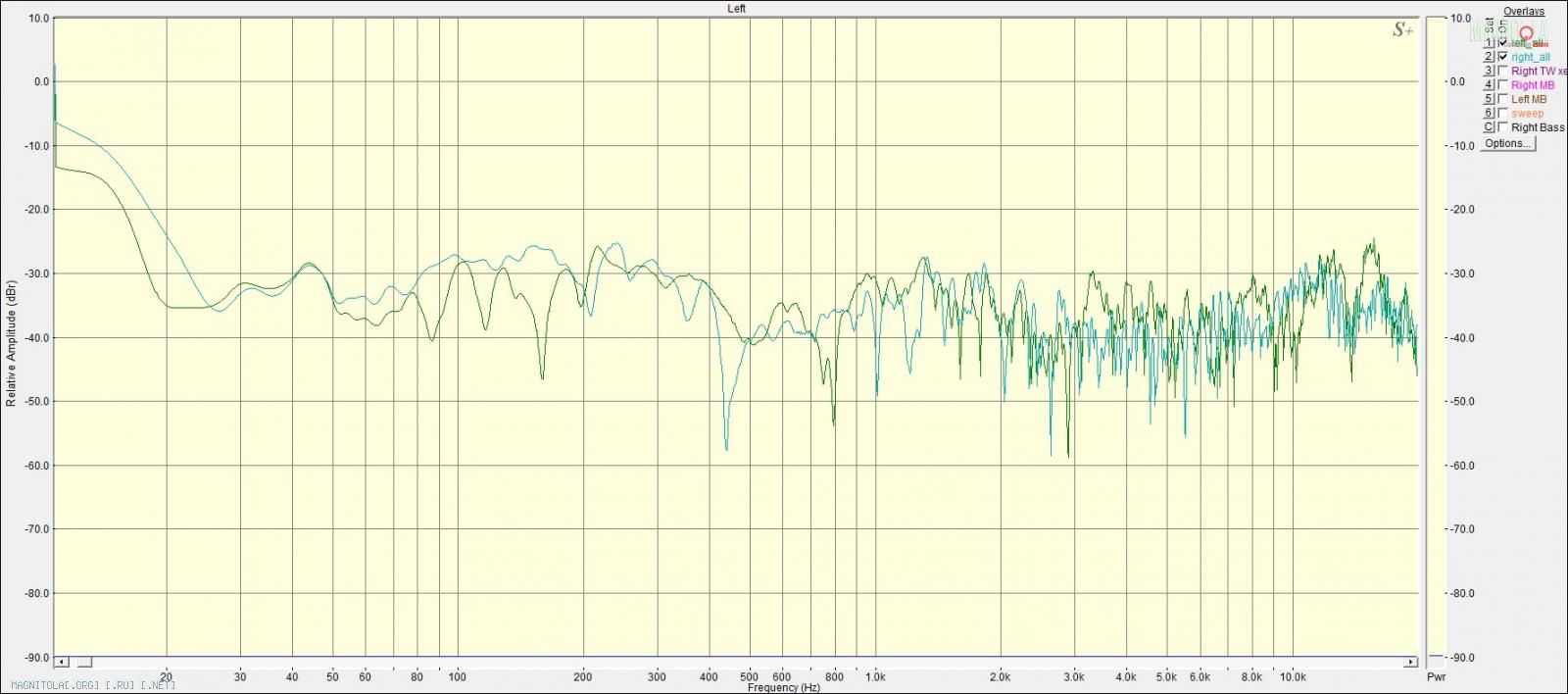

Получилась вот такая фигня
Вложение 1078848
АЧХ правлена эквалайзером до 2 Кгц и чуть подтянуты вверх 12,5 и 16 Кгц (голую АЧХ забыл сохранить), слева получился обидный провал на 1,5-2Кгц(натянут эквалайзером на +7).
Ширик/ВЧ порезаны - кондер 2.7uF 630V Mundorf MCap и катушка 0.47 L140 Mundorf, снизу ширик 800 вторым, мидбас 500 четвертым - настройка почти от балды.
Детали фильтра размещал в пороге, слева катушка ловила мощную наводку, пришлось левую катушку сунуть под панель - наводка полностью ушла в 30 см от порога.
Номинальное напряжение маловато,а вот название красивое.Цитата:
Сообщение от vshurupov
Это обычные MCap белые, у них 630В - максимум. Думаешь к бюджетным ВЧ стоит суприм цеплять?Цитата:
Сообщение от Matvey498
Думаю,что без рекомендаций В.В.Г. никак.Цитата:
Сообщение от vshurupov
В итоге переполюсовка ВЧ сделала более гладким стык. Замена белого мундорфа на Суприм очень впечатлила, то что казалось приемлемым оказалось песочащей пластмассой. Использование дешевого конденсатора на Вч, первым порядком противопоказано.
