Ну если у вас например на 4 канальном усилителе висят вч и сч а гейны усилителя умеют только попарную регулировку уровня, можно подключить 4 громкоговорителя не попарно каналам, а по линейно! От одной пары каналов вч+сч и от другой соответственно, проверив неравномерность предварительно! Подобрать примерно равные значения для попарных каналов м выставлять уде по тестеру и синусам сразу пары, цкликом левую или правую) но это изврат! хотя.....
вчера согласовывал ГУ+проц (Alpine CDA 105+PXA100) и усь ETON PA 800.4, подключены миды на фронт, по этой методике (315Гц 0 дб)
на слух не стал, жалко дины, да и просто интересно стало что покажет осциллограф
Что получилось:

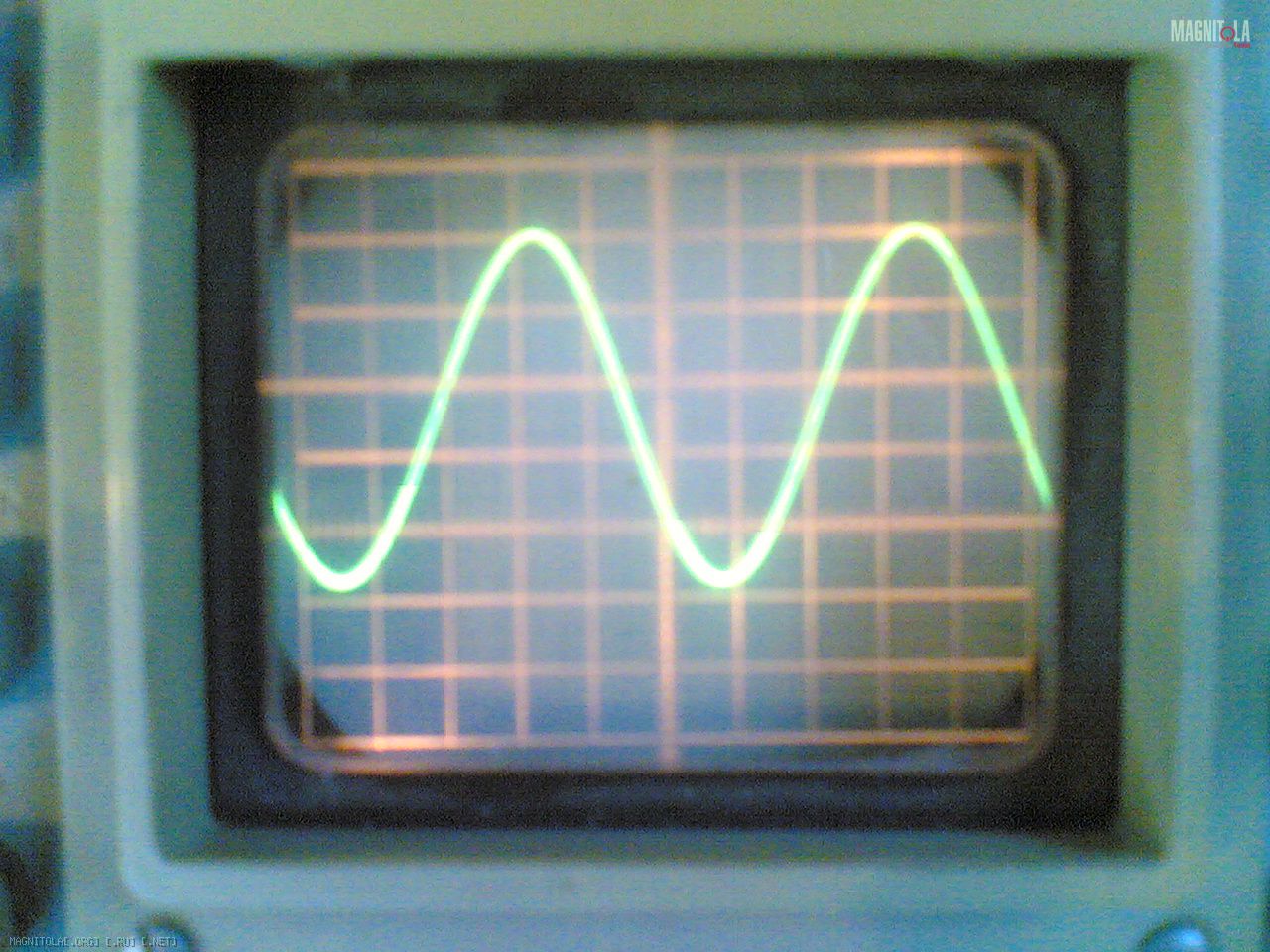

При максимальном уровне на ГУ -35 клипа не произошло, появился он только при увеличении гейна на 1/4, кто может прокомментировать такой результат? может дело в проце?
Можно грешить на осциллограф, уж очень он древний, но другой найти пока возможность не представляется.
Только с гу нет возможности провести измерения, межблоков не хватит, да и не собираюсь я его без проца использовать.

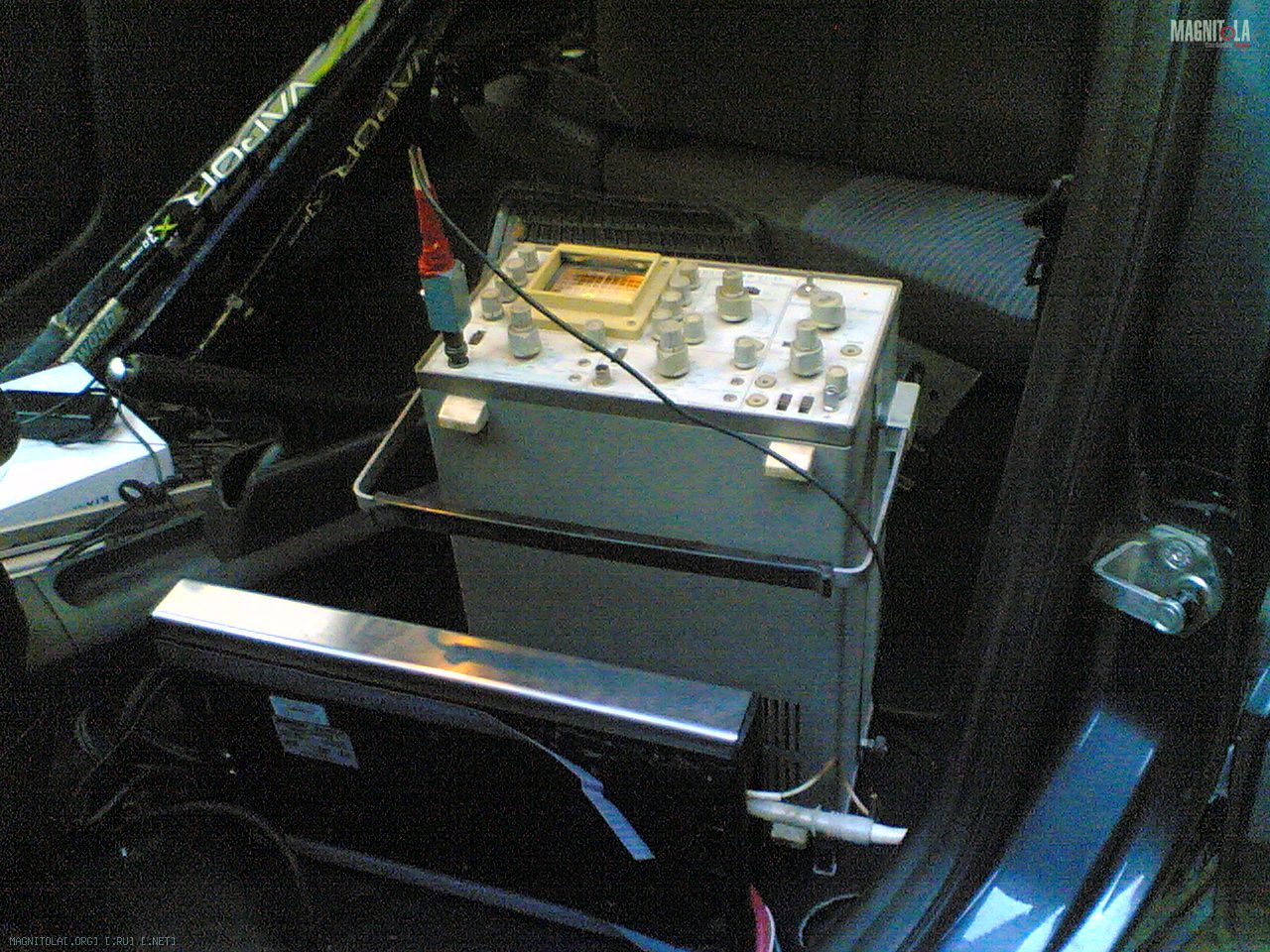

Вообще на готовом инсталле пришлось попотеть чтобы проверить, особенно с моим расположением ускилка-под водительским сиденьем и наличием только такого осциллографа.
Так же измерил напряжение на выходе мультиметром непосредственно перед достижением клипа, правый канал 20,15, левый 21,74, отдельной регулировки левого и правого канал нет, так что беда.... правда на слух такую разницу я точно не улавливаю, может процем удастся поправить.

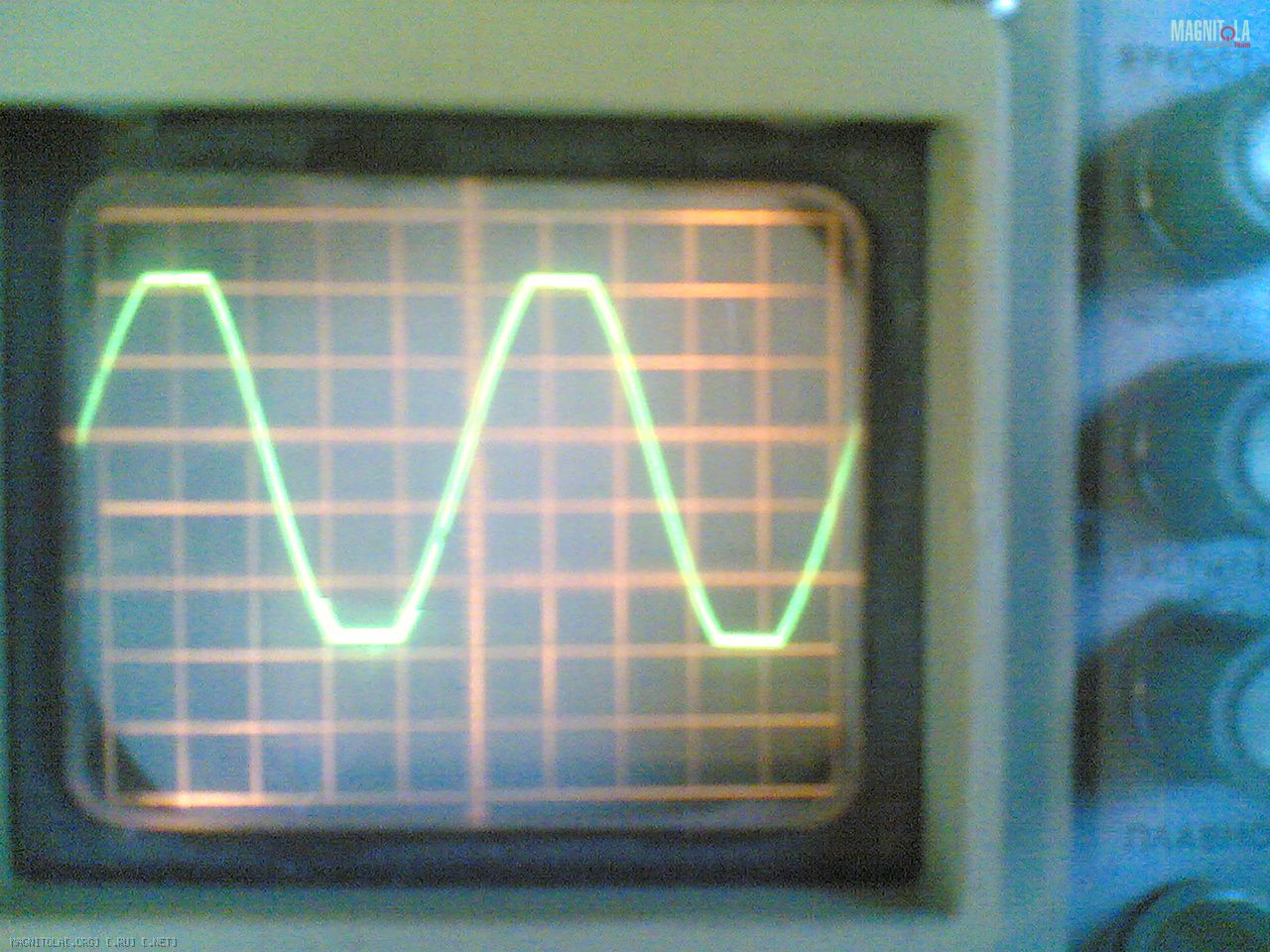

На фотке с клипом специально чуть больше искажений, для наглядности.
в итоге оставил ГУ на 32 и довел до клипа, чуть убавил, решил пока оставить так, музыку на такой громкости все равно слушать не собираюсь, искажений не слышно да и нет такой музыки с уровнем 0 дб.
Вложение 242798Вложение 242800Вложение 242802
А как это можно согласовывать без нагрузки?
Какое у осциллографа входное сопротивление?
То-то и оно...
входное 10Мом +\- 10%, он же делитель 1 к 10, в смысле без нагрузки?Цитата:
Сообщение от Вячеслав Меркулов
на видео не было никакой нагрузки, просто щупы в клемы... надо еще дополнительно какую то нагрузку?
или я то то не понимаю?
"То-то и оно..." это как понимать?
Это надо понимать, что 4 Ома и 10 МОм - это не одно и тоже...Цитата:
Сообщение от Nemo_magnitola
Усилитель быстрей уйдет в клип при реальной нагрузке 4 Ома, нежели при 10 МОм...
А при 1 Оме ещё быстрей...
Поэтому при согласовании надо использовать реальную нагрузку (динамик)...
Но, осторожно... Можно и спалить динамик...
В принципе, можете оставить как есть...
А для себя проверьте - включите на громкости 32 на пару секунд 315 Гц с динамиками...
Можно параллельно и осциллограф подключить...
я понял о чем вы, да что то не подумал об этом.... не, включать не хочу, попробую обязательно в след раз параллельно осциллограф подкинуть и меееееедленно прибавлять уровень :) странно что за все 43 страницы об этом никто не написалЦитата:
Сообщение от Вячеслав Меркулов
вообще беру свои слова обратно, на первой странице наглядный тест с динамиком, только непонятно когда он динамик отключил, говорит тоже самое получается, интересно какое там входное сопротивление осциллографа?
Да, еще хотел уточнить, Вячеслав вы говорите что при 34 у альпа должен быть клип, все это относится так же при подключении с 100 процем?
нашел характеристики осциллографа что на видео у ВладимираУ
Миниатюрный осциллограф HPS-10/40 - чувствительность: 0,1 мВ - входной импеданс: 1 МОм
Насколько корректно то измерение без нагрузки с 1Мом ?
Да, при правильной заводской настройке ГУ на линейных выходах на последнем дБ громкости начинается ограничение...Цитата:
Сообщение от Nemo_magnitola
Но об этом можно и не знать (или на заводе неточно настроили)...
Ваше дело согласовать гейны усилителей с ГУ...
Если между ГУ и Усилителем стоит процессор, то на процессоре надо поставить всё в ноль и согласовывать...
так и делал, только срезы выставил и вч убавил полностью.Цитата:
Сообщение от Вячеслав Меркулов
другой вопрос. если буду с нагрузкой смотреть осциллографом, как быть с сопротивлением последнего? просто тогда получается что на динамике по идее уже должен быть слышен клип а на осциллографе этого не видно будет, или будет как в случае с видео ВладимирУ,
причем сегодня попробовал послушать синус как вы говорили, не знаю... то ли я глух совсем, хотя не замечал за собой такого, то ли изменение звука происходит настолько неявное, догнал до 32 и клипа не было, дальше крутить не стал
На видео момент этот слышно прям отчетливо.
увидеть кни в 1% крайне проблематично, видимые искажения синуса хорошо заметны от 5% до 10% искажений в зависимости от разрешения экрана осцилографа
он лучевой, о каком разрешении речь? или это не про мой?Цитата:
