Ламповый усилитель для наушников : Выбор проекта для для повторения .

Цитата:

---

Сообщение от V.E.St

Посмотрел что есть , потыкал в проги .....вообщем , вот что получилось :
Вложение 1199260

Сетка миллиметровая . Возникло пару вопросов :
1. Та ли панелька лампы ? ( нет на руках , что было в макросах похожее , то и влепил )))).
2. Нарисовал с миниДжеком , может на 6мм аудиофильней ?)))
Хотя , макросах его тоже нет ))). Поискал в наших магазах ......нету , ни х на. Аще !
Придётся лампу , панельки ( под неё и оу ) , ОУ , RCA-мамы и джек гнездо заказывать в ЧиД. Но это , походу после командировки ( опять ехать Коми дырявить )))), т.е. недели через две .
То бишь , продолжение следует .....
Пока , жду коментарии по плате и ответы на вопросы .
p.s. : ......плату в lay6 надо ?

---

панелька правильная-9 шт. 6Н1П.....

Цитата:

---

Сообщение от romanov

панелька правильная-9 шт. 6Н1П.....

---

Извините за тупость , т.е. ECC82 полезет ?
Маркировка гнезда должна быть В9А ?

Цитата:

---

Сообщение от V.E.St

Извините за тупость , т.е. ECC82 полезет ?
Маркировка гнезда должна быть В9А ?

---

B9A -9 ног и есть 9 pin и ECC82 подойдет.....

---------- Сообщение добавлено 16.01.2018 в 00:07 ----------

Цитата:

---

Сообщение от V.E.St

Извините за тупость , т.е. ECC82 полезет ?
Маркировка гнезда должна быть В9А ?

---

плату в lay6 надо ? плату в lay6 не надо и так понятно.

Цитата:

---

Сообщение от romanov

господа а кто в курсе в каких режимах может работать электронная лампа? затем возобновим диспут.

---------- Сообщение добавлено 13.01.2018 в 23:44 ----------



не вдаваясь глубоко в нелинейные процессы скажу-всякое СИММЕТРИЧНОЕ искажение формы -нечетные гармоники, НЕСИММЕТРИЧНОЕ- четные, трансформатор не может несимметрично искажать сигнал в силу его физ. принципа.

---------- Сообщение добавлено 13.01.2018 в 23:48 ----------



не превысить, а ПОВЫСИТЬ- анодный ток -прямая функция анодного напряжения и пр.

---

Маленькая просьба,расшифруйте подробно два последних пункта.

Цитата:

---

Сообщение от Флекс 71**

Маленькая просьба,расшифруйте подробно два последних пункта.

---

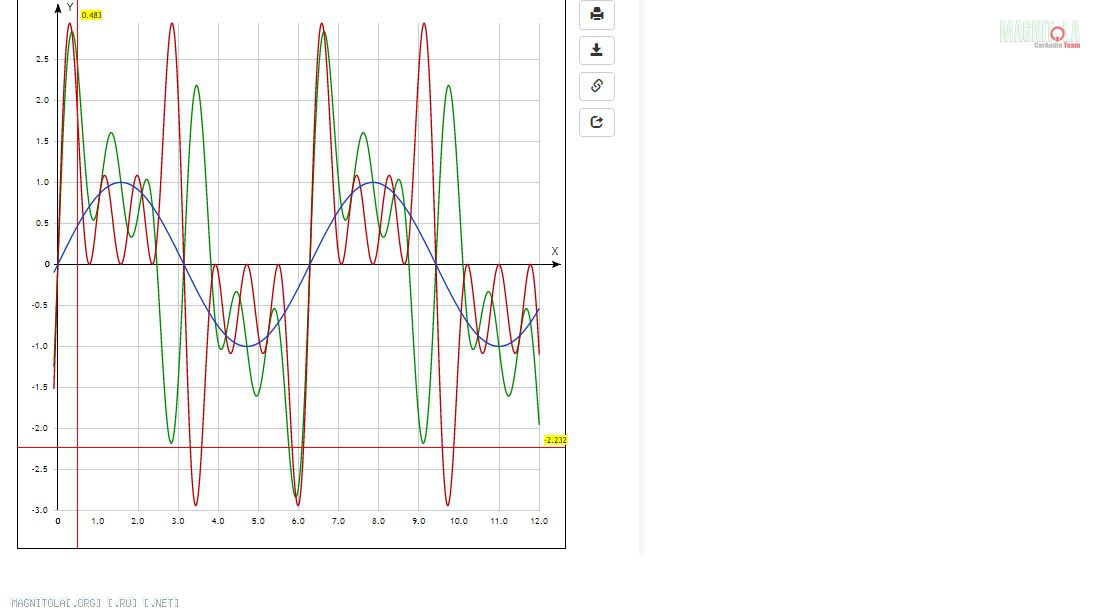

для примера два графика- красный 1-3-5-7 гармоники, зеленый 1-2-4-6 гармоники амплитуда для ясности у всех одинаковая, сигнал- сумма этих гармоник,Вложение 1199532

Цитата:

---

Сообщение от romanov

для примера два графика- красный 1-3-5-7 гармоники, зеленый 1-2-4-6 гармоники амплитуда для ясности у всех одинаковая, сигнал- сумма этих гармоник,

---

Кще разок,примениьельно к трансформатору и своими словами,пожалуйста.

Посетила меня печаль и чувство зависти к москвичам .....))), всё-таки , какая у нас глушь.
В общем , надо менять схему . Не прекращая бороздить интернет , пришёл к выводу , что придётся ваять гибрид .Желательно с лампами к которым есть доступ в Кирове .
Самая подходящая ( в наличии ) 6н1п . Отсюда вопрос : подскажите схему или дайте ссылку на "ушник" , на этой лампе и полевике .....может кому встречалась ?
Пожалуйста ......есличо

По-изучал , по-читал .....нашёл такой проект :

После прочтения съесть!

http://red-resistor.ru/library/tube/amp_hed.html

....его и будем "ваять" :laugh3:......о последствиях отпишусь .

Двигаем , по-тихоньку .

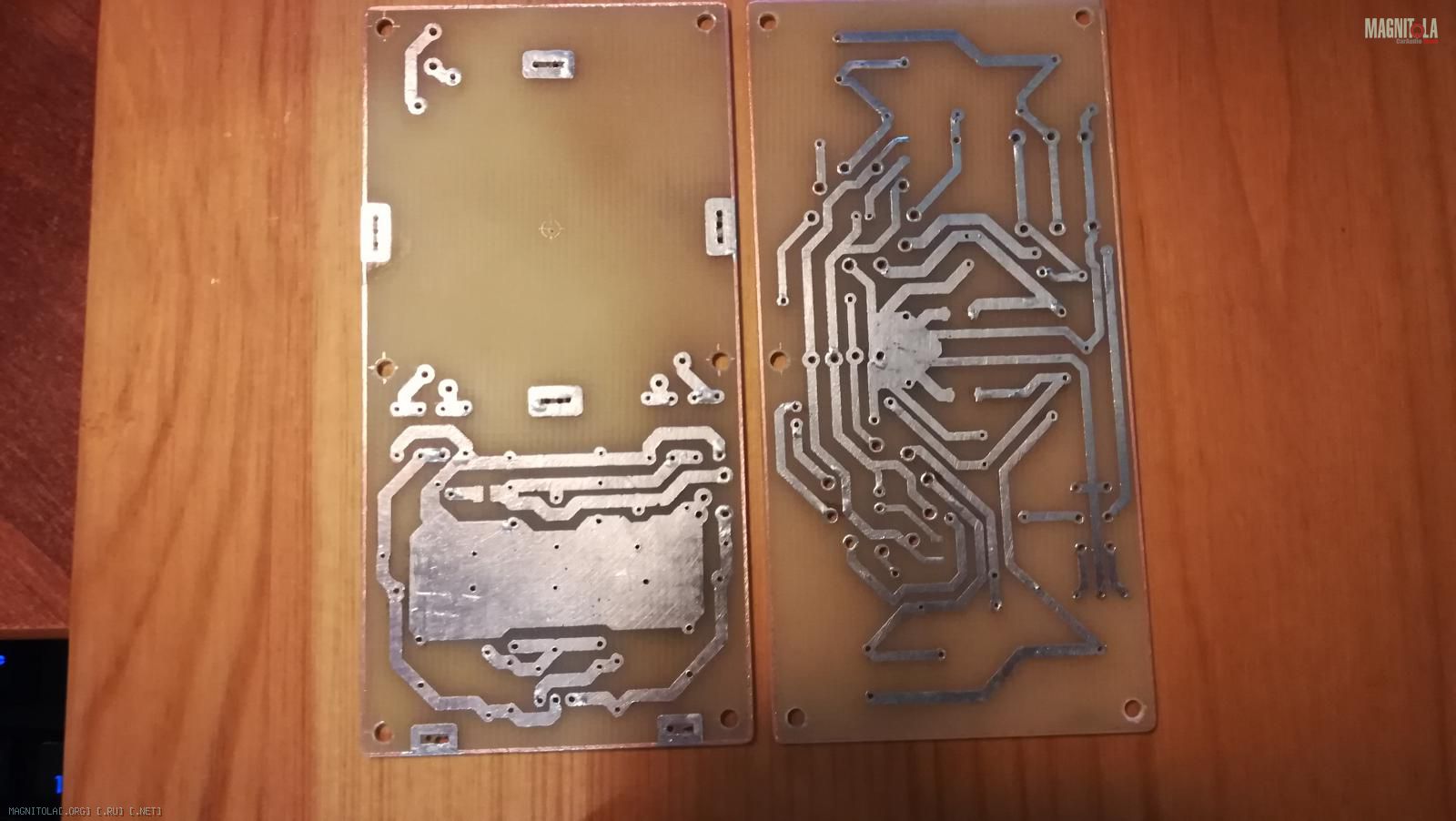

Подготовил платы :
Вложение 1205288
Подбираем-закупаем детальки .....
Продолжение следует :laugh3:

Жень,цепи накала лучше навесным,витой парой пусти.
Фона явно меньше наловишь.
