Подключение навигатора в качестве внешнего монитора.

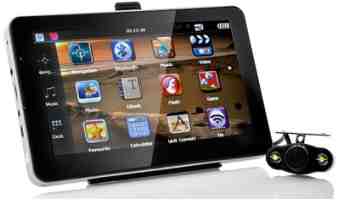

Собственно в чем вопрос,есть гу Prology DVD-2035UR на котором есть видео выход-тюльпан.И есть китайский навигаторВложение 302460 ,в котором есть видео вход мини джек на 2.5мм.При подключении вот таким кабелем Вложение 302484 при помощи переходника с 3.5 на 2.5.ничего не происходит.есть подозрение что мини джек этот для звука,а для видео должн быть другой.Или я не прав?Или может еще в навигаторе нужно режим видео включать,или он автоматом при подключении кабеля переключается.?Немного путанно,ну как-то так ))
Re: Подключение внешнего монитора.
Проблема очень проста,как дважды два-при использовании джеков на видео и звука джек 3,5 или 2,5 имеют 4 контакта на разъеме(общий,видео,правый,левый канал)при использовании 3-х контактного джека видео исчезает-выход один:использовать четырех контактные джеки с соответствующей коммутацией...
Re: Подключение внешнего монитора.
Цитата:
Сообщение от
bobersaper2005
При подключении вот таким кабелем при помощи переходника с 3.5 на 2.5.ничего не происходит.
То есть ни звука, ни изображения?
---------- Сообщение добавлено 14.11.2012 в 21:08 ----------
Не думаю, что в китайском навигаторе стерео вход, так что и 3-контактного "джека" должно хватить.
Re: Подключение внешнего монитора.
Tim 635,не сочти,что из не уважения к тебе говорю следующее:в теории так,но в практике китайской технологии насмотрелся на многое:3,5 джек с тремя тюльпанами в другом аппарате может быть совсем по другому коммутироваться(и выражение мое"с соответствующей коммутацией"говорит о прозвонке на правильность подключения всех выходов,практика,а не теория об этом гласит.С этим я сталкивался много раз и только измерительным путем решал подобные проблемы...
---------- Сообщение добавлено 15.11.2012 в 21:05 ----------
И еще добавлю- у автора в комплекте 4-х контактный джек-следовательно распайка именно как я указывал и о 3-х контактном речи быть не может-только 4-х,иначе видео уходит на массу...
Re: Подключение внешнего монитора.
---------- Сообщение добавлено 15.11.2012 в 21:05 --------
---------- Сообщение добавлено 16.11.2012 в 07:26 ----------
Цитата:
Сообщение от
Tim635 То есть ни звука, ни изображения?
---------- Сообщение добавлено 14.11.2012 в 21:08 ----------
Не думаю, что в китайском навигаторе стерео вход, так что и 3-контактного "джека" должно хватить.
не было изображения.а звук,и не подключался.только видео.
---------- Сообщение добавлено 16.11.2012 в 07:30 ----------
Цитата:
Сообщение от
Паялыч Tim 635,не сочти,что из не уважения к тебе говорю следующее:в теории так,но в практике китайской технологии насмотрелся на многое:3,5 джек с тремя тюльпанами в другом аппарате может быть совсем по другому коммутироваться(и выражение мое"с соответствующей коммутацией"говорит о прозвонке на правильность подключения всех выходов,практика,а не теория об этом гласит.С этим я сталкивался много раз и только измерительным путем решал подобные проблемы...
---------- Сообщение добавлено 15.11.2012 в 21:05 ----------
И еще добавлю- у автора в комплекте 4-х контактный джек-следовательно распайка именно как я указывал и о 3-х контактном речи быть не может-только 4-х,иначе видео уходит на массу...
Паялыч,в комплекте не было ,ни каких шнурков.Дома в тумбочке нашел аудио шнирок (два тюльпана-миниджек3-х контактн.)попробовали им -ничего.
Re: Подключение навигатора в качестве внешнего монитора.
Я на свой Treelogic TL 5101 паял шнурок сам. Использовал раскручивающийся 3-х контактный разъём (ну небыло на рынке 4-х контактного), обычный акустический провод (шел в комплекте с колонками) и разъём "тюльпан". К джеку припаивал 2 провода к наружному и среднему контактам. Но для того, чтоб это начало работать (помним, что разъём-то 3-х контактный, а нужен, как правильно говорит Паялыч, 4-х) нужно на штырь разъёма надеть колечко подходящего диаметра (я использовал стержень шариковой ручки немного нагрев его) длиной 1мм, чтобы разъём не мог полностью войти в гнездо для обеспечения правильной коммутации.
Данная конструкция работает уже более 3-х лет. Все соединяется без всяких проблем, колечко не соскакивает. Изображение берется с камера заднего вида, но пробовал и от ДВД и телевизора дома, всё работает без каких либо наводок и естественно в цвете. Изображение появляется только при подаче сигнала. При его отсутствии навигатор работает как обычно. После снятия сигнала работа ранее запущенной программы на навигаторе продолжается, т.е. маршрут и т.п. данные не теряются.
Re: Подключение навигатора в качестве внешнего монитора.
Все равно сводится все в коммутации...Ребята на дворе 21-й век и найти 4-х контактный джек элементарно-заходишь в салон сотовой связи и покупаешь наушники с этим траблом и ответку нужную рса и т.п. и все тестер в руки и делай любую конфигурацию,термоусадку для изоляции и красоты исполнения.(при сегодняшнем обилии я бы еще 30 лет назад просто был бы в шоколаде)...
Re: Подключение навигатора в качестве внешнего монитора.
Re: Подключение навигатора в качестве внешнего монитора.
Всем привет!!! Хочу уточнить один вопрос: при подключении навика(pioneer китай) к магнитофону - навик переключается на видео и идут только помехи !!
Правда шнурок для подключения самопал сделанный по быстрому (на скрутках). Так вот помехи - как их устранить или поможет ли мне покупка заводского шнурка?
