Помощь в ремонте ноутбука
Думал где создать тему, но решил все же в Курилке. Если что, прошу переместить.
Собственно сама проблема.
Друг принес ноутбук HP Pavilion g6. Не включается. Как было мне рассказано он вроде бы отсырел после длительного переезда.
Я произвел разбор ноутбука. Первым делом была проверена кнопка включения - все работает.

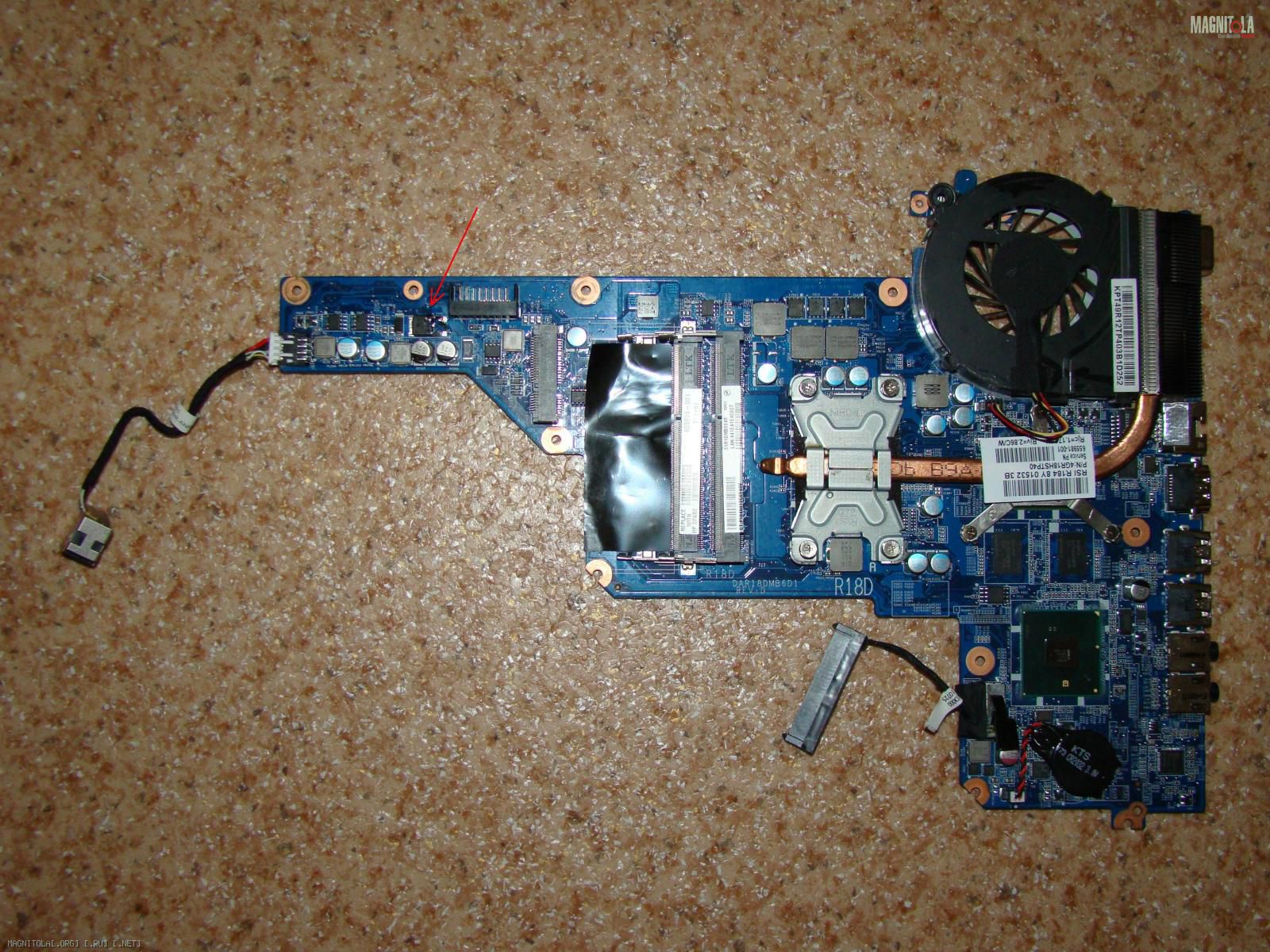

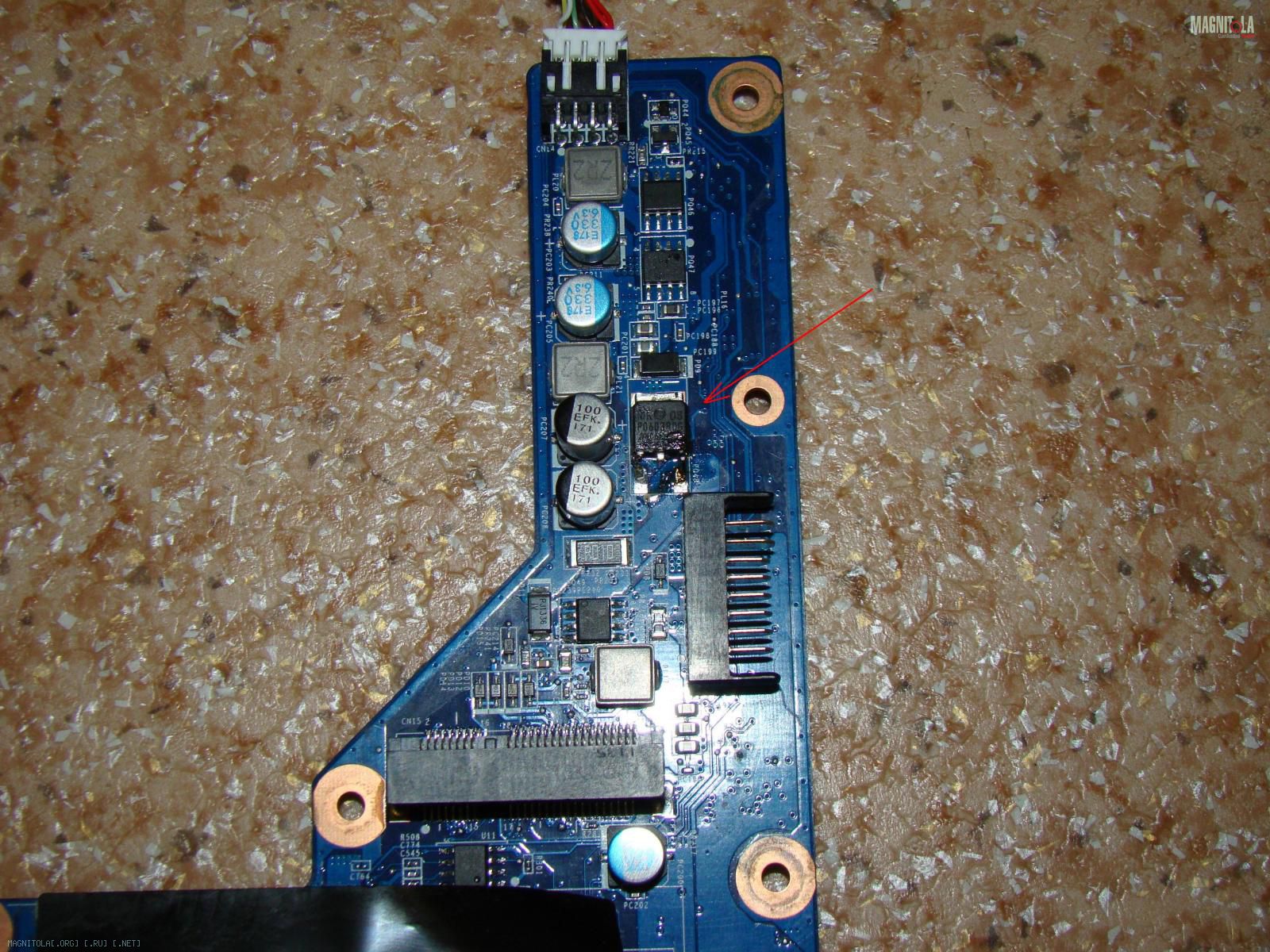

Далее после более детального осмотра была обнаружена проблема с полевым транзистором (удалось прочитать на корпусе: NIKOS P0603BDG), стоящим прямо на входе, как я понимаю это стабилизатор. Мой опыт и образование не позволяет более детально описать ситуацию.
У транзистора полностью отгорели исток и затвор. Если я ничего не путаю.
Больше ничего критического на плате мой глаз не смог обнаружить.
Решил найти аналог, но так и не получилось. Даташит http://www.cheertech.com.tw/Niko-sem...BDG_040306.pdf
Подскажите на какие элементы еще обратить внимание (что еще могло подвергнуться воздействию). Ну и самое что интересует - это каким аналогом можно воспользоваться в данном случае.
С паяльником дружу. Разобраться и перепаять смогу если поможете с аналогом. Фотографии прилагаю.

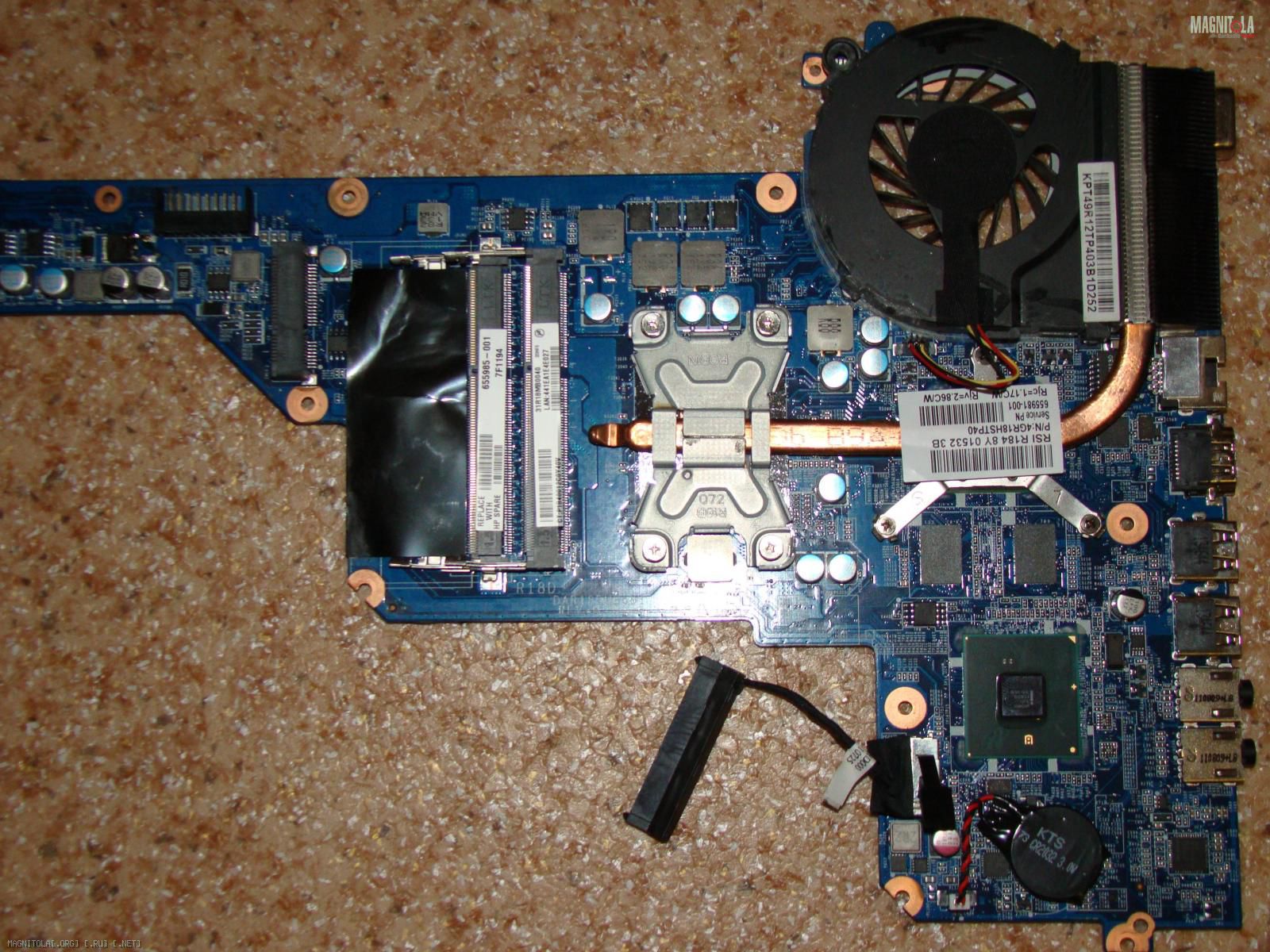

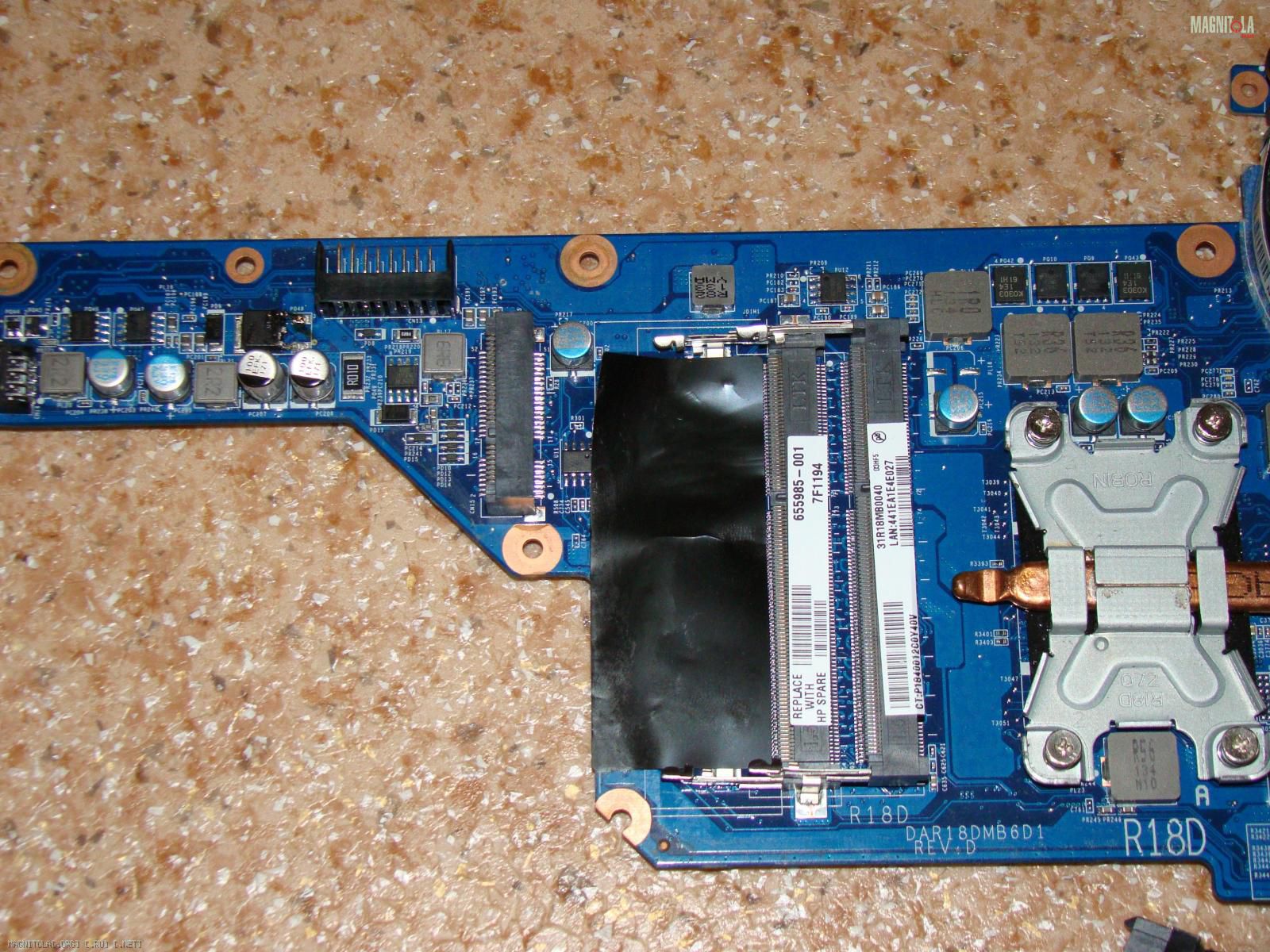

Вложение 271232Вложение 271234Вложение 271236Вложение 271238Вложение 271240
Заранее большое спасибо.
P.S. Точно сейчас не помню (на работе оставил), но если не изменяет память, блок питания ноутбука вместо написанных на нем 19В выдает 15, сам БП еще не разбирался. Может это также является важным.
Re: Помощь в ремонте ноутбука
ближайшие функциональные аналоги- IRLR7833, IRLR8113, IRLR8726 (по поводу Logic Level - надо уточнять, не смотрел)
Re: Помощь в ремонте ноутбука
Спасибо большое, а как обнаружили, если не секрет. Раньше на сколько помню прямо в даташитах встречал, а тут сколько не искал не нашел
Re: Помощь в ремонте ноутбука
да собственно какая разница? ;)
на будущее: параметрический поиск есть на сайтах производителей, там же - частично поиск аналога
Re: Помощь в ремонте ноутбука
С понедельника попробую найти что либо из подходящего. Надеюсь что остальная элементная база в порядке.
Может кто еще что подскажет за выходные
Re: Помощь в ремонте ноутбука
Цитата:
Сообщение от
Radonchik Далее после более детального осмотра была обнаружена проблема с полевым транзистором (удалось прочитать на корпусе: NIKOS P0603BDG), стоящим прямо на входе, как я понимаю это стабилизатор.
стабилизатор или конвертор, не суть :), главное что у него есть управляющая часть.
Цитата:
Сообщение от
Radonchik У транзистора полностью отгорели исток и затвор.
отвали труп с платы и обязательно проверь выход драйвера им управляющего, если затвор как ты говоришь отмандячило тот выходу драйвера с вероятностью 99,999 тоже поплохело.
---------- Сообщение добавлено 07.09.2012 в 16:52 ----------
Цитата:
Сообщение от
Radonchik С понедельника попробую найти что либо из подходящего.
если есть более менее современные материнки мёртвые, то посмотри там, как доноров.
Re: Помощь в ремонте ноутбука
Я не технически, как вышенапечатанные грамотные люди, но житейски : коль разобрал ноут - первм делом снимай радиатор и убирай пыль-грязь. Мне приносили ноут - путался ставить винду - вырубается. Разобрали - от перегрева даже гайка-крепление винта для радиатора отпаялась )
Re: Помощь в ремонте ноутбука
Цитата:
Сообщение от
хоттабыч Разобрали - от перегрева даже гайка-крепление винта для радиатора отпаялась )
+1 !!! и такой исход бывает это точно!!!
Re: Помощь в ремонте ноутбука
Цитата:
Сообщение от
FFZ если есть более менее современные материнки мёртвые, то посмотри там, как доноров.
Спасибо, на работе такого добра хватает, буду разбираться
Re: Помощь в ремонте ноутбука
Radonchik, после замены транзистора, запустился сразу ?
