у кого 2 DIN Pioneer линеек AVH-P3100, 3200,3300,4300 c проводным пультом

Замерьте плииз сопротивления команд?

не могу чето я подобрать сопротивления для кнопок на руле. Подстроечником перепробовал уже все номиналы. от 10 ом до 500 кОм. Попал только на перемотку папок вперед назад, и не более того. Отсальные команды не воспринимаются... Голова Pioneer AVH-P3100 DVD

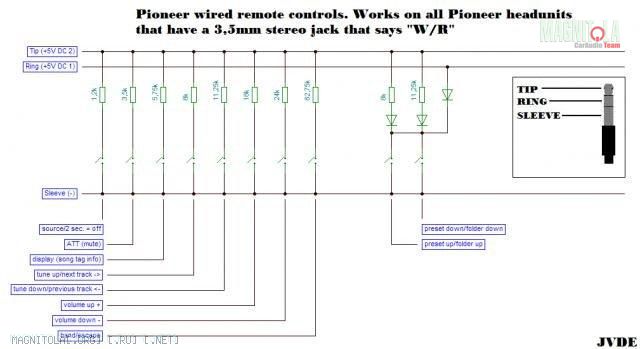

Картинка хреновая, но разобрать можно... Вложение 179087

ага, все таки не моно джек 3,5 а стерео....

все заработало. Нужен стереоджек, а не моно. Монофонический замыкал средний контакт на массу из-за чего не работало.

Цитата:

---

Сообщение от Semasl

все заработало. Нужен стереоджек, а не моно. Монофонический замыкал средний контакт на массу из-за чего не работало.

---

Планирую прикупить такую же примерно магнитолу, поясни пожалуйста как можно настроить штатный руль, если на нем есть кнопки моде, вверх вниз звук, и вверх вниз песня на диске или вверх вниз настройка частоты радио.
Машина аутлендер икс эль, если это на что-то влияет.

Цитата:

---

Сообщение от nicolajka

Планирую прикупить такую же примерно магнитолу, поясни пожалуйста как можно настроить штатный руль, если на нем есть кнопки моде, вверх вниз звук, и вверх вниз песня на диске или вверх вниз настройка частоты радио.
Машина аутлендер икс эль, если это на что-то влияет.

---

Нужно использовать стерео-джек 3,5 использовить земляной и самый конечный контакт на джеке, и перепаять резисторы на руле. Я разбирал свой руль, снимал плату, выковыривал контакты, и впаивал другие резиторы. Номиналы резистров скину вечером

VOL+ - 15 кОм
VOL- - 20 кОм
След. трек(станция) - 8,2 кОм
Пред. трек(станция) - 11 кОм
MODE - 2 кОм (это выбор радио, диск, AUX)
Mute - 4 кОм

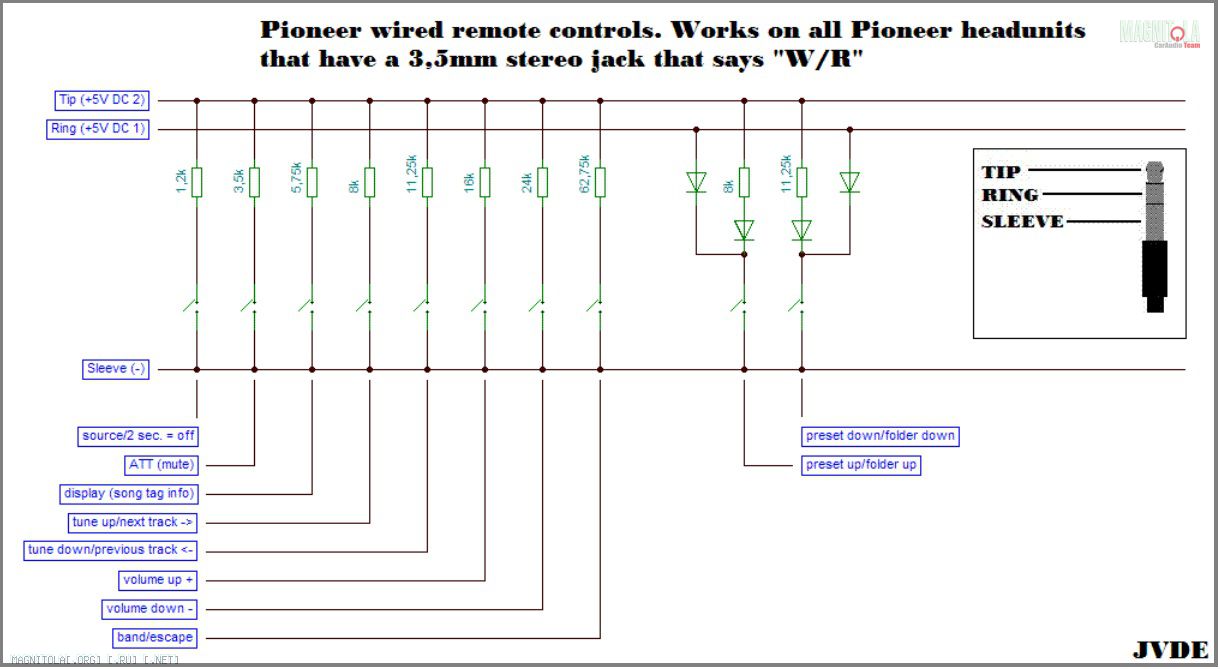

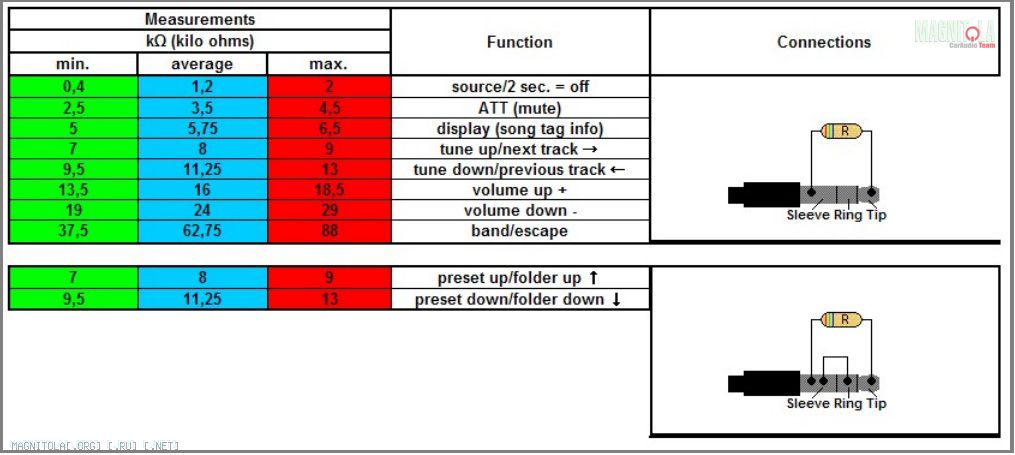

Что бы закрыть вопрос, схема в нормальном качестве и таблица допустимых сопротивлений...Вложение 197413Вложение 197415

Спасибо зергросс!
А если я куплю более новую модель, то у них наверняка будет теже значения сопротивлений?
Теперь мне интересно сколько штатное сопротивление у моего руля, на Outlander XL
