Pioneer AVH-P6300BT и камера заднего вида.

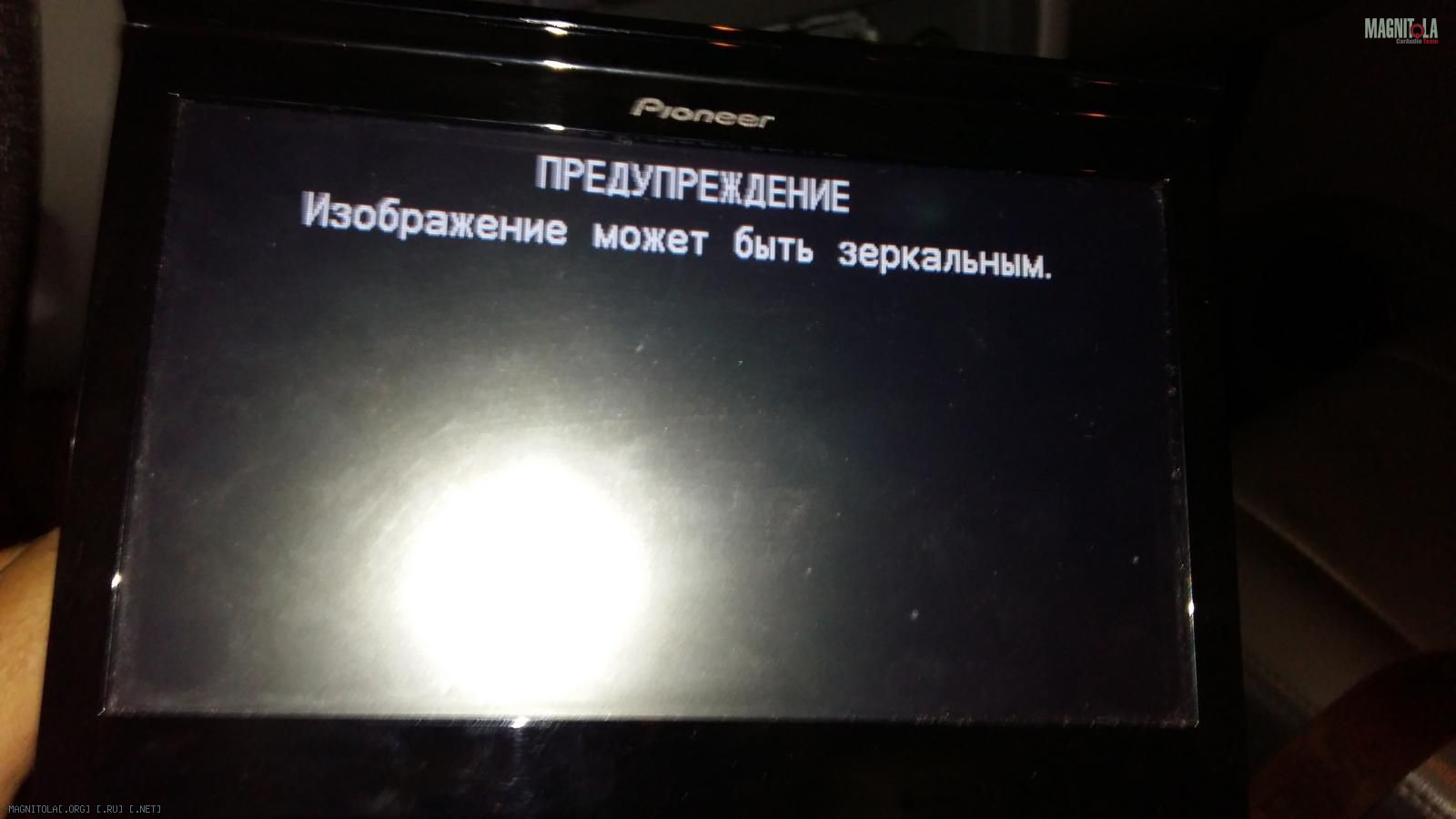

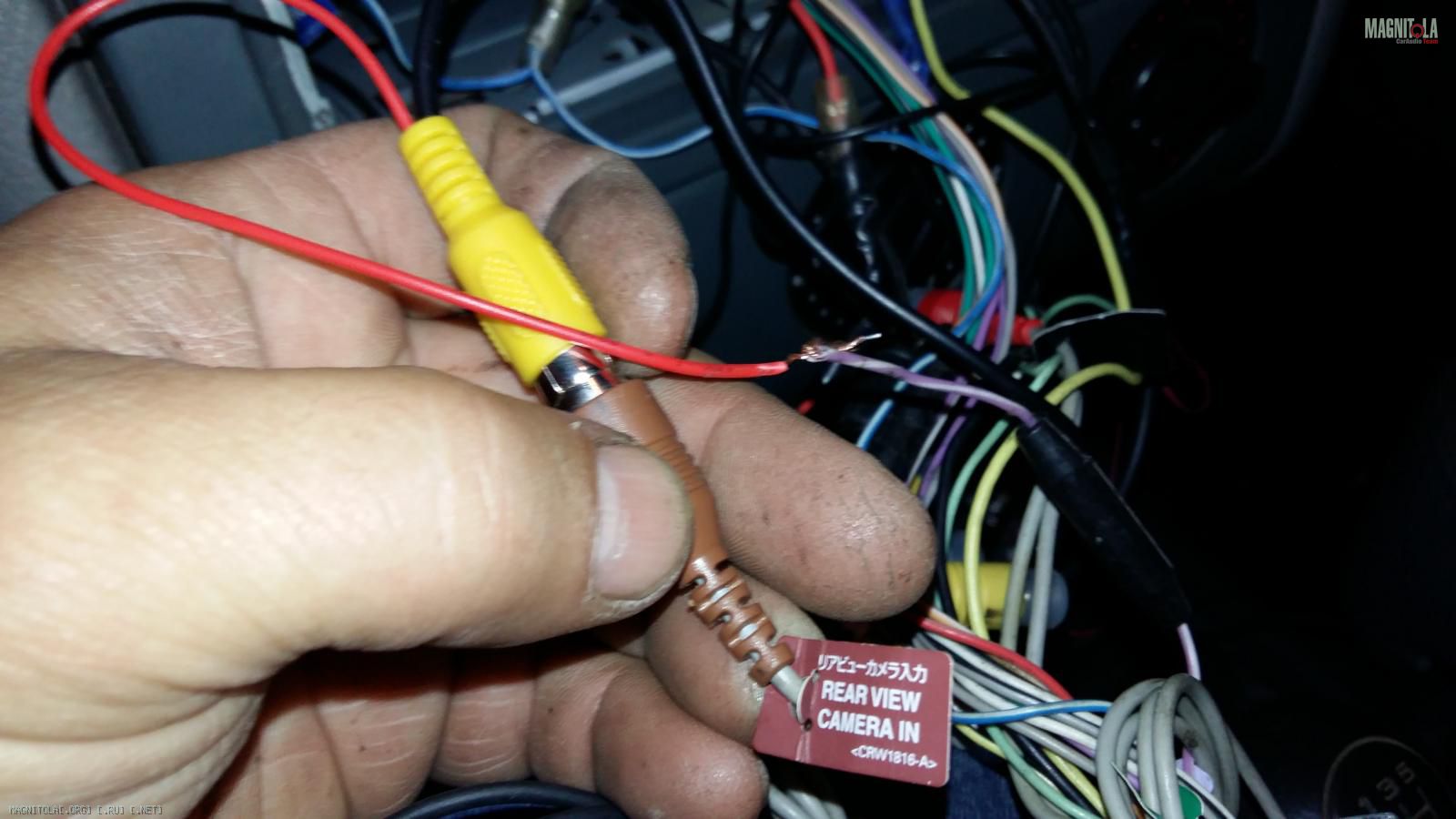

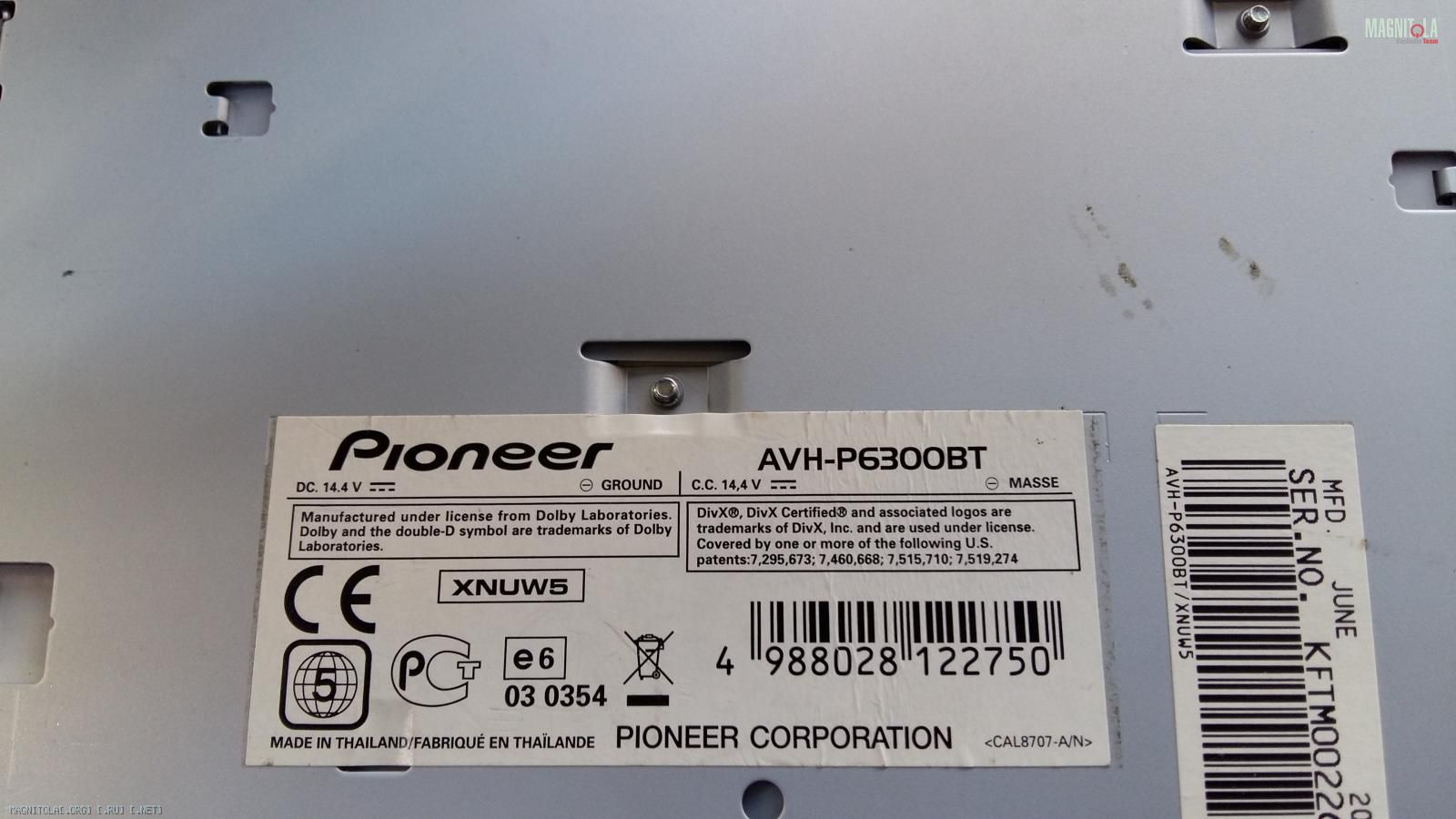

Добрый вечер! Буду благодарен за помощь в решении моей проблемы.Всё перелопатил ни как не пойму где подвох? Ни как не получается выставить изображение с камеры на монитор.За питал от фонаря заднего хода: + на красный -чёрный(на массу авто).Соответственно за питал саму камеру(там ни как не перепутаешь).Это грубо говоря с зади. С переди снял подсоединение на фото.Тюльпан соединил с с коричневым проводом(на фото видно) короткий от тюльпана.красный с фиолетово-белым из ГУ.Кроме Малевича ни чего нетуВ-).Заднию включаю:чёрный экран и надпись эта.И в другие провода пыталься тюльпан вкрячить: без результата.Два дня мучаюсь.Интернет перелопатил: без толку.Камера рабочая.Сегодня снимал и проверяли.Прошу помощь зала.Больше ни чего не остаётся делать.И ещё: ГУ покупал с рук.Инструкции нет.В настройках включил так: питание камеры: батарея.Может там ещё( в настройках) что ещё надо?
Вложение 850660Вложение 850662Вложение 850664Вложение 850666
Re: Pioneer AVH-P6300BT и камера заднего вида.
Все элементарно, Ватсон. Ищем/скачиваем/читаем инструкцию и подключаем.
Re: Pioneer AVH-P6300BT и камера заднего вида.
Я вот точно не помню как цеплял, но вроде бы все так.
вот http://magnitola.org/nashi-installya...ml#post2969878
ГУ та же
Блин ,реально не помню, хотя было 3 месяца назад :)))
дока : http://www.pioneer-rus.ru/ru/product...0BT/media.html
Re: Pioneer AVH-P6300BT и камера заднего вида.
Цитата:
Сообщение от
Aleksys82 Все элементарно, Ватсон. Ищем/скачиваем/читаем инструкцию и подключаем.
Спасибо хоть за такой ответ:good3:.Но я вот кроме этой инструкции ничего больше не нашёл:http://mnogo-dok.ru/instrukcii/sendv...r/AVH-P6300BT/
Там открывал ссылку и смотрел.Всё в общих чертах.И я также подсоединял.Ведь к фонарю заднего хода запитать проблем нет.А вот дальше проблемы какие-то.Ведь к ГУ приходит один тюльпан и маленький красный проводок.Вот и мыкаюсь с ними.Ведь в инструкции ясно написано: тюльпан к выходу ГУ на реверс(он коричневый на фото) и маленький красный запитываем с фиолетово-белым.И получаем что получаем...Понимаю что где-то делаю не так.Но не пойму.
Re: Pioneer AVH-P6300BT и камера заднего вида.
Может просто магнитола неисправна?
Re: Pioneer AVH-P6300BT и камера заднего вида.
попробуйте в настройках поменять полярность камеры
Вложений: 4
Re: Pioneer AVH-P6300BT и камера заднего вида.
Цитата:
Сообщение от
Зая попробуйте в настройках поменять полярность камеры

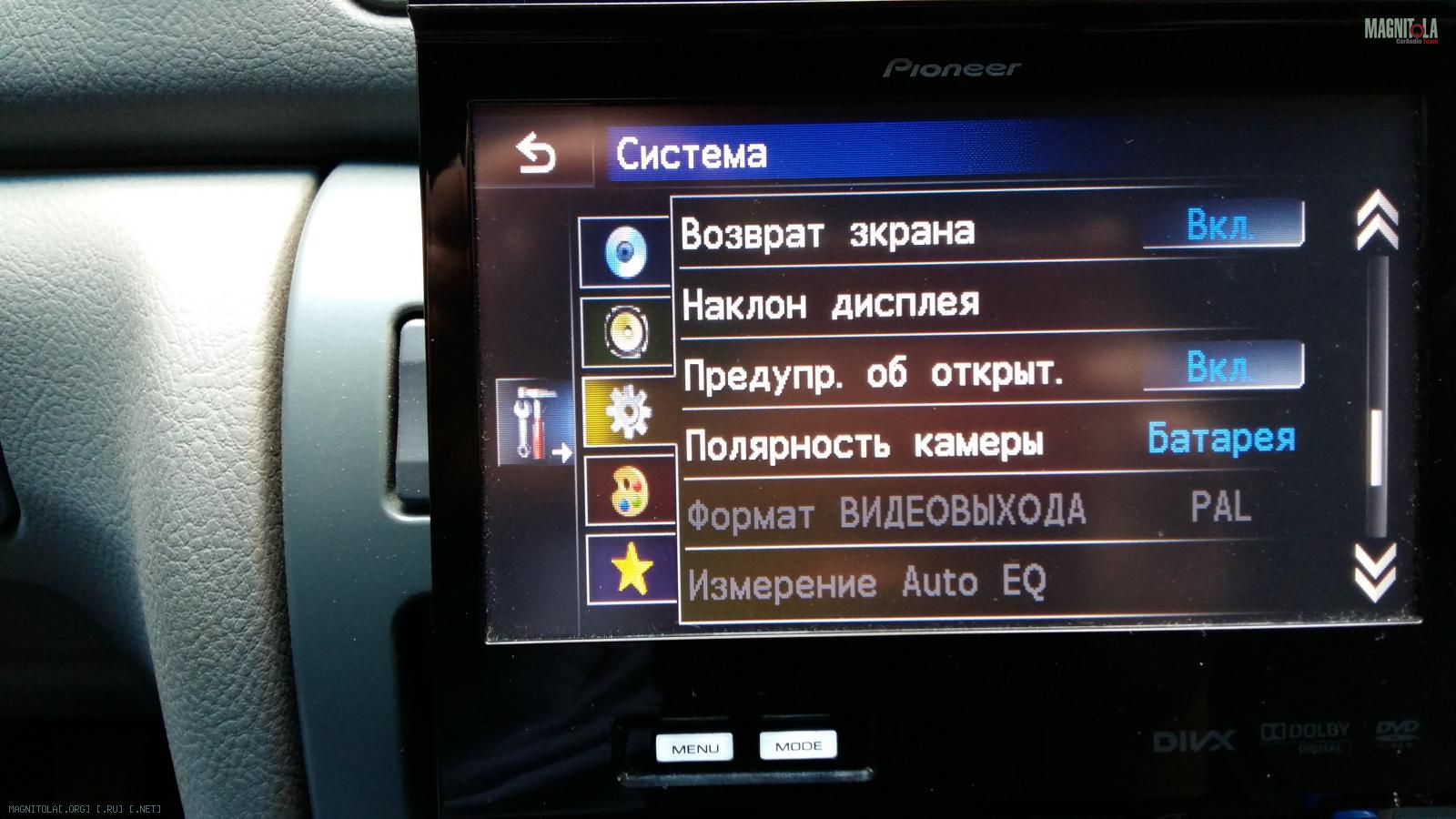

С полярностью пробовал: если включить батарея: всё переключает правильно только чёрный экран(заднюю включаю).А если поставить земля то: всё наоборот.А именно: экран выключается когда заднюю включаю.

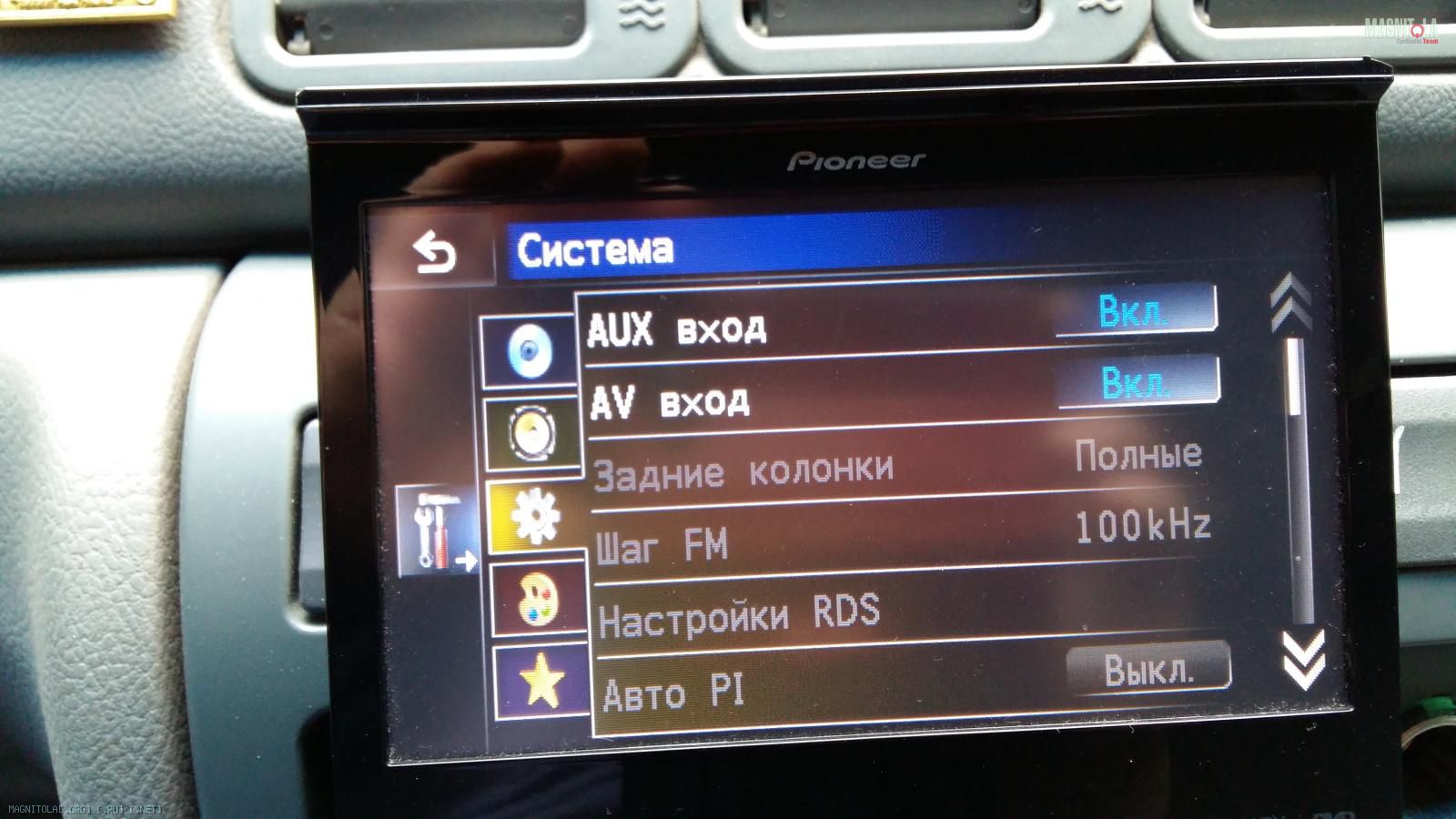

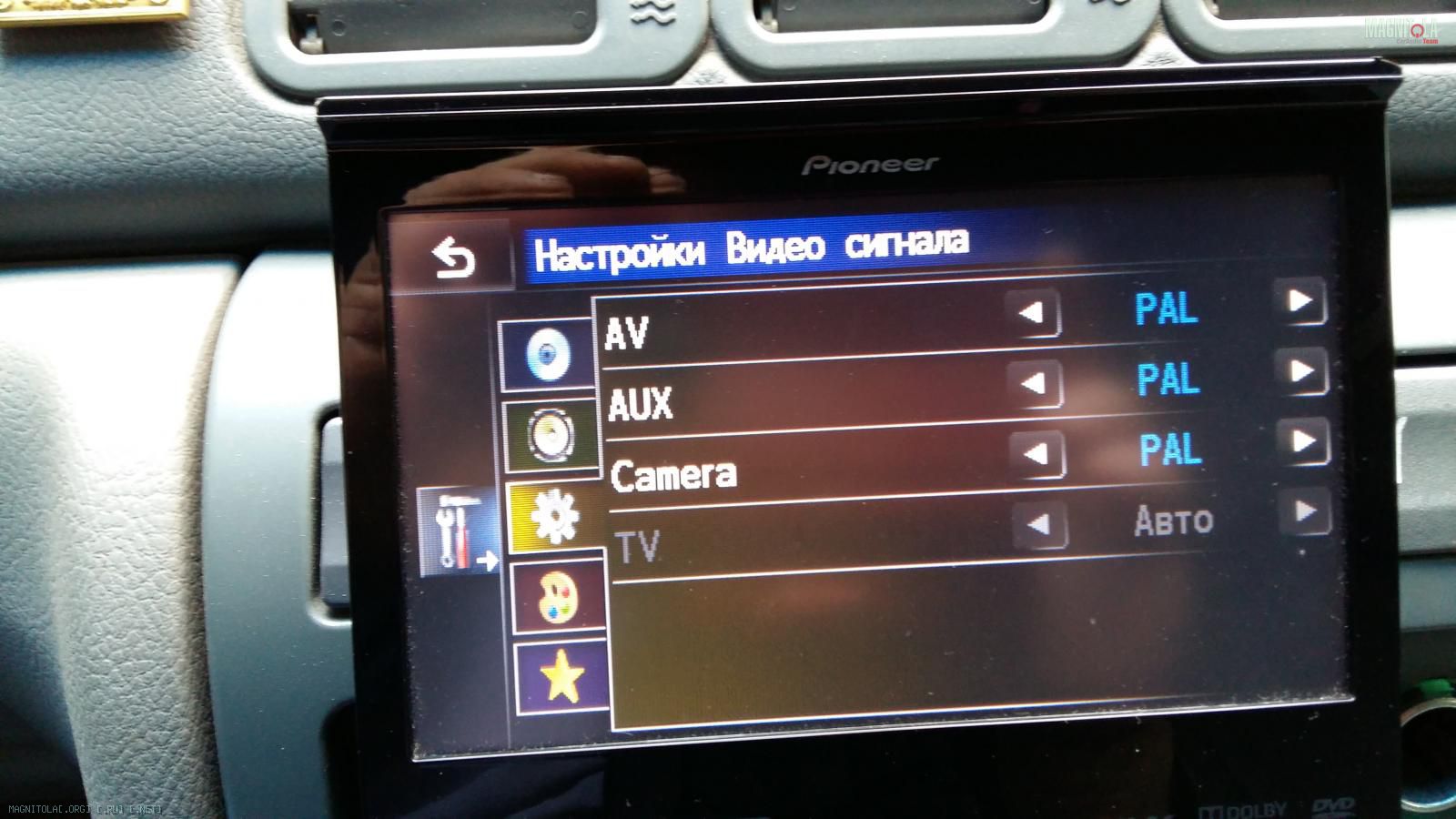

Всё таки где-то в ГУ косячит. Двд показывает .Думал там что ни буть в настройках есть.Не нашёл. Вот немного фоток:Вложение 851238Вложение 851240Вложение 851242Вложение 851244
Re: Pioneer AVH-P6300BT и камера заднего вида.
модель/название камеры покажите
---------- Сообщение добавлено 09.09.2015 в 14:50 ----------
и на гу ресет сделайте
Re: Pioneer AVH-P6300BT и камера заднего вида.
Цитата:
Сообщение от
Зая модель/название камеры покажите
---------- Сообщение добавлено 09.09.2015 в 14:50 ----------
и на гу ресет сделайте
Блин а фото камеры не сделал:facepalm: Не догодался.Знаю что Интро. На витрине где брал подсоединяли к Пионеру(марку не помню.тоже выдвижной) работала.Но там настроек в нём по более чем в моём. По моему ГУ: а я на фото в первом посту разве не так подсоединил?
Re: Pioneer AVH-P6300BT и камера заднего вида.
Я вам ссылку давал на свой инстал- там было подключение камеры с со стороны багажника - посмотрите. Не помню я уже
Отправлено с моего iPhone используя Tapatalk
---------- Сообщение добавлено 09.09.2015 в 15:13 ----------

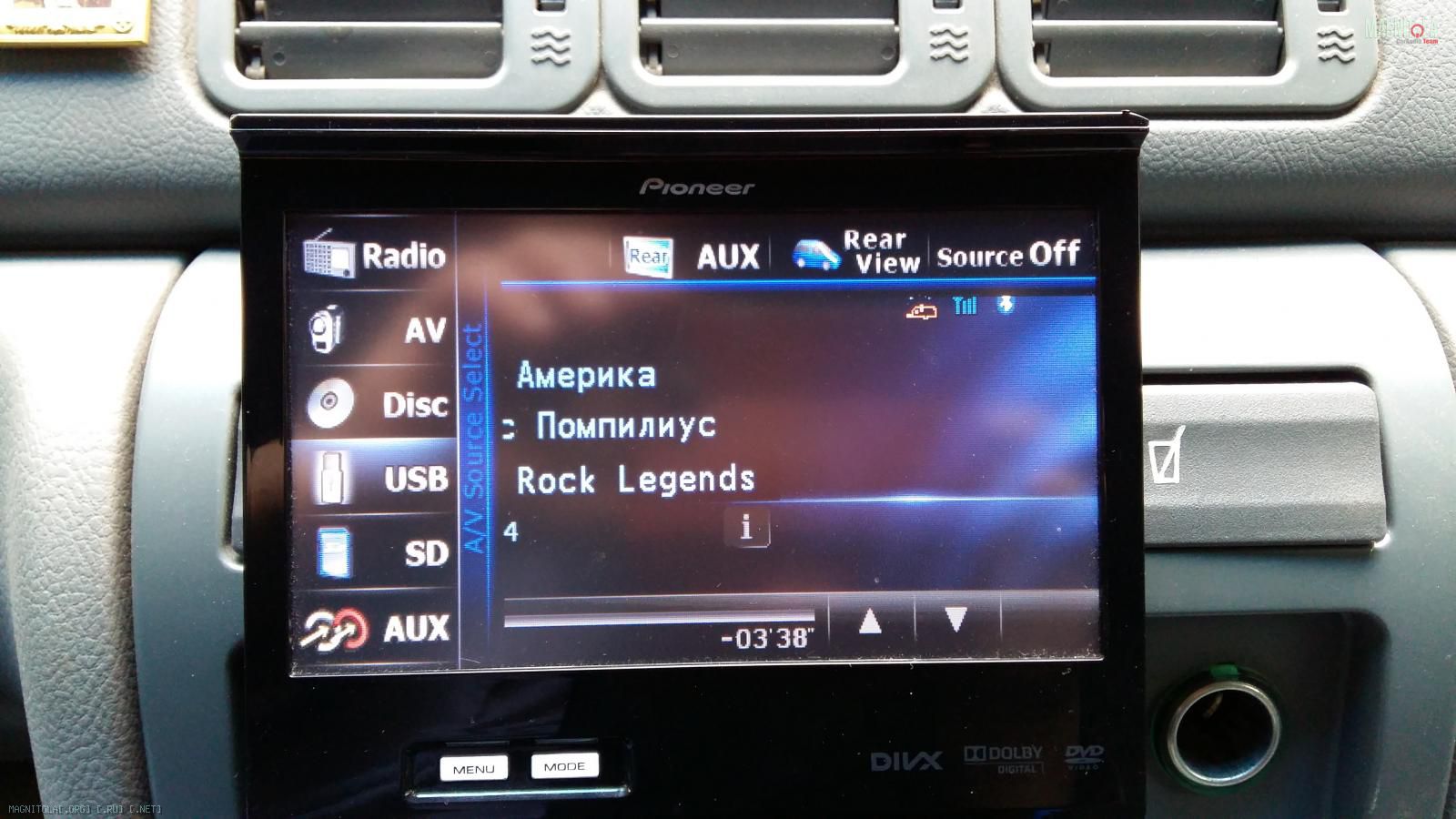

и еще там на верхней строке, есть такое "Rear View" пальцем ткните в нее иконка дожна поменяться
