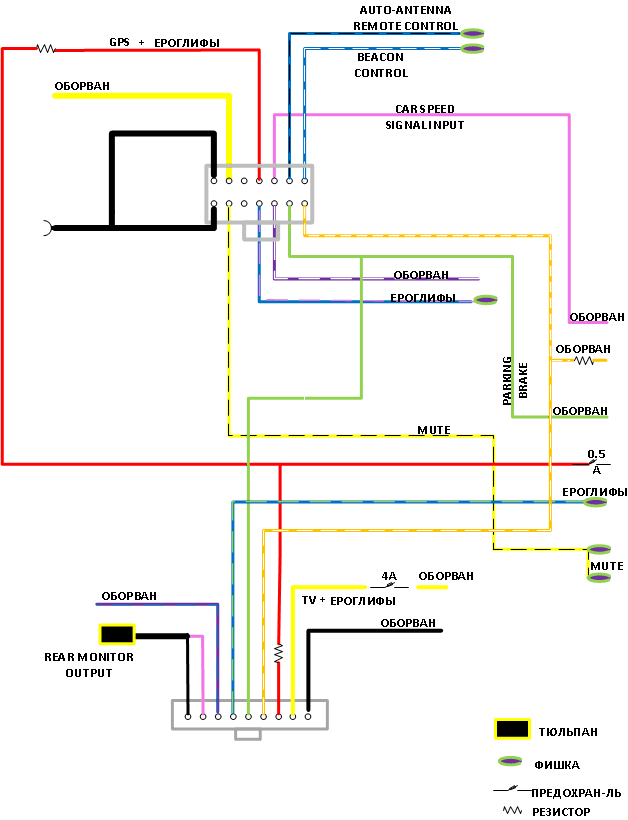

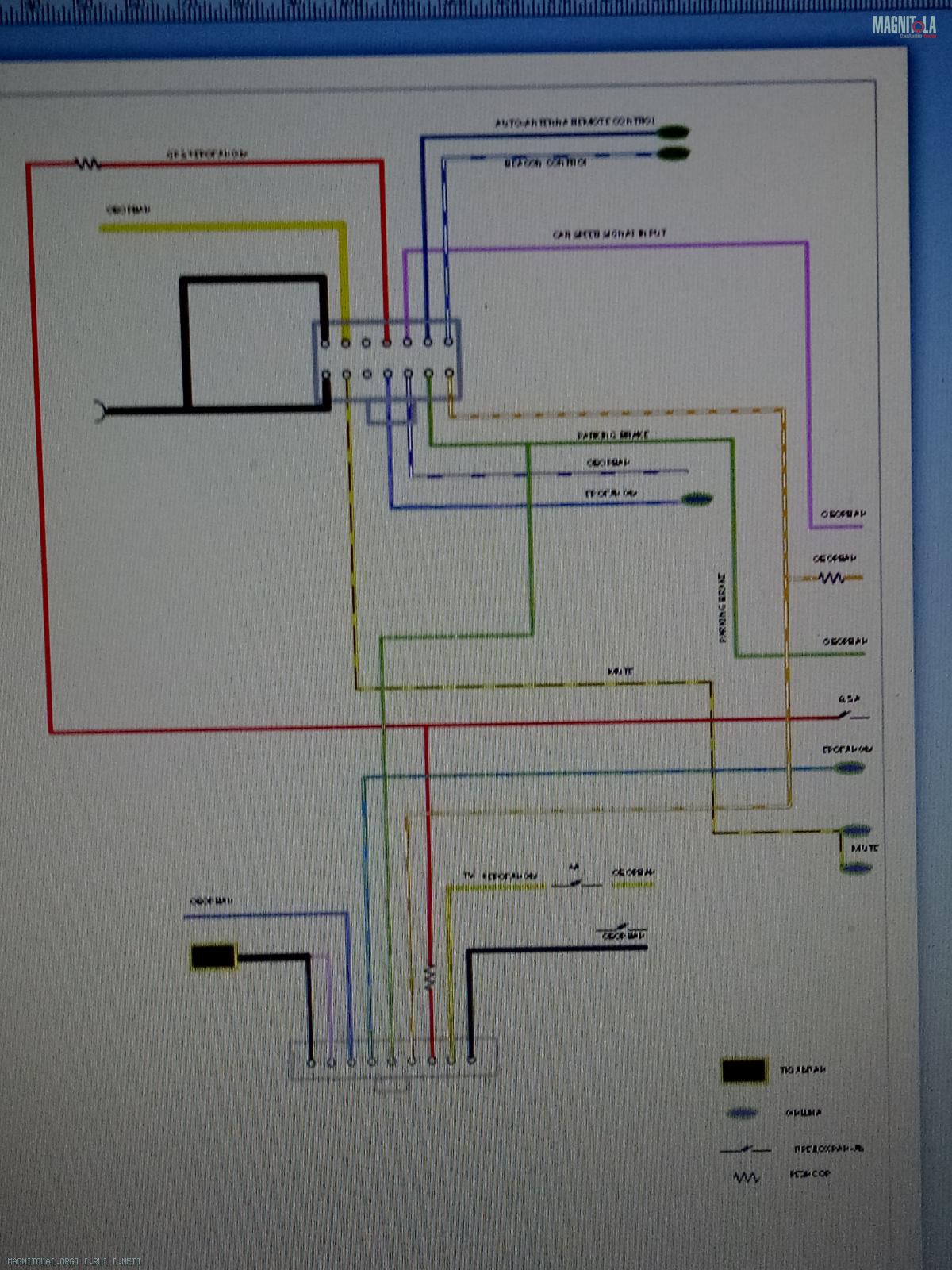

Пока накидал схемку в VISIO, в сообщение не могу прикрепить файл - .vsd. :(, сфотал :
Вложение 1218208
Вид для печати
Пока накидал схемку в VISIO, в сообщение не могу прикрепить файл - .vsd. :(, сфотал :
Вложение 1218208
визио сохрани как пдф или жпг и тут уже картинку прикрепи.
О.К Вложение 1218212
P.S РЕЗИСОР-Конечно -> РЕЗИСТОР -торопился
хреново конечно названия проводов видно, шрифт покрупнее бы, ну а по подключению жди гуру цветных проводов, я не настолько знаток
Спасибо попробовал исправить в том же #13 сообщении ...
красный + от замка зажигания плюс питание ГПС
желтый оборванный - постоянный + от АКБ
синий антенна - питание активной антенны
BEACON контроль - переводчик выдает МАЯК, видимо питание прямоугольной преблуды, которая обычно под лобовым стеклом наклеена, типа ГПС маяка чтобы тебя видели
КАР спид, скорость авто, возможно идет куда то к датчику скорости авто или приборку
зеленый паркинг брейк - провод подсоединяемый к ручнику, если просто болтается, то тв показывать не будет, типа для безопасности, чтобы во время езды не отвлекались на видосы, этот провод обычно кидают на корпус и все норм
MUTE - приглушение звука
REAR MONITOR - выход с камеры заднего хода
голубой и фиолетовый возможно какие то звуковые провода, идущие на отдельный динамик (у меня от блока навигации и ДВД отдельно выведен динамик), может на динамик оповещения по навигашке. Причем у тебя они и вверху и внизу
ТВ желтый и черный - + и - ТВ какого то
что знал как говорится
---------- Сообщение добавлено 13.04.2018 в 02:04 ----------
http://pioneer.jp/support/manual/manual_pdf.php?m_id=63
копируй следы воробьиных лапок и вставляй в гугл переводчик
Спасибо , примерно так себе и представлял, инструкцию качнул вчера. Пытаюсь перевести.
Пока подключать не пробовал , некогда а где?Цитата:
Сообщение от Сергей pioneer
Может прокомментируют:
красный + от замка зажигания плюс питание ГПС
желтый оборванный - постоянный + от АКБ
синий антенна - питание активной антенны
BEACON контроль - переводчик выдает МАЯК, видимо питание прямоугольной преблуды, которая обычно под лобовым стеклом наклеена, типа ГПС маяка чтобы тебя видели
КАР спид, скорость авто, возможно идет куда то к датчику скорости авто или приборку
зеленый паркинг брейк - провод подсоединяемый к ручнику, если просто болтается, то тв показывать не будет, типа для безопасности, чтобы во время езды не отвлекались на видосы, этот провод обычно кидают на корпус и все норм
MUTE - приглушение звука
REAR MONITOR - выход с камеры заднего хода
голубой и фиолетовый возможно какие то звуковые провода, идущие на отдельный динамик (у меня от блока навигации и ДВД отдельно выведен динамик), может на динамик оповещения по навигашке. Причем у тебя они и вверху и внизу
ТВ желтый и черный - + и - ТВ какого то
что знал как говорится
