Вопрос по оптическому выходу

Цитата:

---

Сообщение от crash_rider

Как обойтись без конвертора CD-DD25 имея только оптику
Вдруг кому-то нужно :) искал схему не нашел
Разбирается оптический кабель черный разъем (синий разъем оптики идет на проц)
Распиновка разъема который идет в блок CD-DD25 Вложение 249100
1 земля, 2 земля, 3 Доп Питание 5В для оптического преобразователя,4 Оптический сигнал

Подключение к контактам:
1 и 2 цепляем напрямую на землю. Берем с корпуса мафона (На блоке CD-DD25 отдельный шнурок подключается к корпусу мафона)
3 Питание 5В для оптического преобразователя, можно на землю т.к. с другой стороны оптики (синий разъем) с проца идет уже 5В
Покупается разъем типа 3.5 моно (микрофон) , вставляется в выход Digital OUT
Земля оптики на корпус
Центральный разъем это сигнал SPDIF. Подключаем на 4 выход. Через резистор 241 ом.
Все паяем, собираем, родной штекер от оптики чуть изменился,но все вмещается в корпус от оптики (черный разъем)
Проверено на себе :)
Вроде не забыл, писал по памяти .
Все.

---

дык все таки откуда там +5 вольт?????
может 5 вольт появляется на сигнальном проводе?
если брать обычный моно джек 3,5 там 2 провода сигнал один и масса, а в разъем CD-DD25 приходят 4 провода, тогда получается если масса 2 провода на корпус под винт, тогда 1сигнальный через 240 Ом и 1 +5 вольт кто из них какой, или же я ошибаюсь??? звонил в пионер сервис, сказали что в этом разъеме присутствует +5вольт

---------- Сообщение добавлено 11.09.2012 в 21:07 ----------

нашел от куда 5 вольт))) 5 вольт идет вместе с сигнальным спидиф, но ток пробовал и через сопротивление и разъем тослинк, но так и не заработало(((((

Апну тему, у кого какие успехи? Может у кого получилось с миниджека на Тослинк перевести? И фотки есть? Читаю, читаю тему третьий раз уже, но пока не определился как подружить Пиона 930 и Вit one по оптике

поддержу

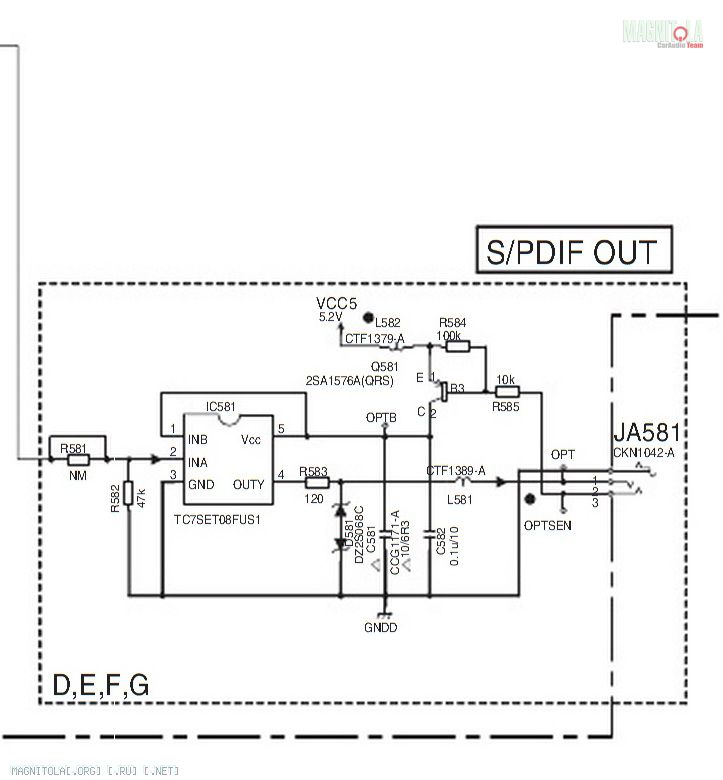

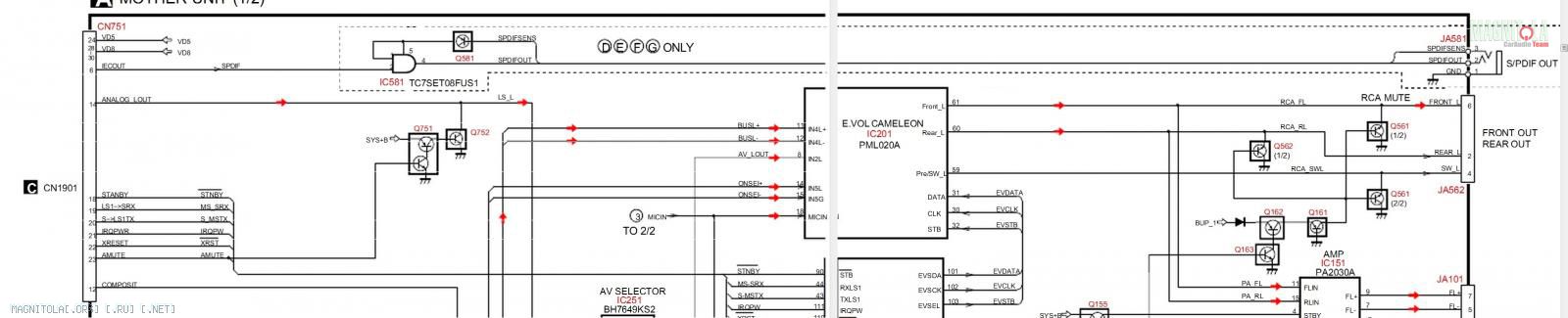

Вложение 273880Вложение 273882вот что нашел по спидиф на пионер 4200, думаю не принципиально отличается от 8400, сигнал усиливается и на нем появляется 5вольт, для тослинк чую вредно + 5 вольт, поэтому в коробочке стоит сопротивление 240 ом, чтоб понизить напряжение до 0,5 вольта, сопротивление подбирается в зависимости от потребления светодиода в передатчике...(рассуждения)....но никак не получается поженить пионер и проц альп....... может еще что то надо добавить для того чтоб тослинк заработал??? либо брать не усиленный сигнал до этих всех преобразований, думаю должно заработать...но чет не хочется лезть в голову......

Цитата:

---

Сообщение от AgentSmit

для тослинк чую вредно + 5 вольт

---

Ммм, а из чего такой вывод сделан? Я же дал (на alpine) и работает.

Цитата:

---

Сообщение от loza

Ммм, а из чего такой вывод сделан? Я же дал (на alpine) и работает.

---

на сигнале 5 вольт вредно, поэтому ставят сопротивление 240 ом, так на пионерах, нормальный спидиф сигнал идет с напряжением не более 1 вольта, могу ошибаться

Погодите. Оптический передатчик тослинк имеет 3 ноги- +, -, дата. Причём здесь +5 вольт на дате?

Цитата:

---

Сообщение от loza

Погодите. Оптический передатчик тослинк имеет 3 ноги- +, -, дата. Причём здесь +5 вольт на дате?

---

если делать через мионеровский джек то там выход сигнал и +5 вольт сидит на одном конце, корпус мафона земля, смотрите схему которую выложил выше

Цитата:

---

Сообщение от AgentSmit

то там выход сигнал и +5 вольт сидит на одном конце

---

А всё, тупанул.

Мужчины, а если с брекетом от Асуса заморочиться? Планирую это вариант. Откуда лучше +5 давать на него?
