Вопрос по оптическому выходу

Цитата:

---

Сообщение от the_little

как его подключить?

---

Дык вывести оптику и тослинком соединить.

Цитата:

---

Сообщение от loza

Дык вывести оптику и тослинком соединить.

---

Хорошо. Тогда как вывести оптику?
Я так понимаю там нужно изготовить некий переходной провод.
Там же оптика передается по одному выходу, а управление по другому выходу.

Поскольку паяльник я в руках никогда не держал - сам такой провод сделать не смогу.

Может есть кто-то, кто может сделать провод такой? Или может уже готовые продаются?

the_little, на 16 стр. я написал всё.

Цитата:

---

Сообщение от loza

Вообщем так, господа хорошие, может пригодится потомкам. Всё просто до нельзя.
Головы 8400 с оптикой не удалось разыскать на просторах Украины, взял азиата 8450. В нём всё есть- и оптика, и шина. Но сейчас не об этом.
Цель- оптика с Pioneer 8400BT(8450BT) на процессор Alpine H701, при этом "человеческий" и достаточно дешооовый тослинк.
Внимание!!! Главное- НЕ мудрить. Ничего не нужно, что описано выше, ни резисторы, ни дорогущие кабели, ни танцы с бубном. Нужен миниджек 3.5 моно и передатчик тослинк, ну и соответственно кабель оптический тослинк-тослинк.
Снова внимание!!! Не нужно лопатить инет и что то мудрённое искать. Я уже писАл выше, проще зайти в любую радиомастерскую (ремонт бытовухи) и спросить есть ли копееШный ОПТИЧЕСКИЙ передатчик от DVD, к примеру. Обычный. Стандартный. Я так и сделал в очередной раз. На моём передатчике нет абсолютно никакой маркировки. На задней стороне стоит буква Н. Больше ничего нет. Что это значит? Не имею представления. Главное что звук по оптике идёт.
И так.
Всё, как я и писал выше в этой теме, сделано по аналогии с Алпайн.
1. Передатчик по виду такой же, как и этот http://www.solteamopto.com.tw/detail...it=1&p_unit=12. Распиновка написана.
2. Миниджек моно. Соответственно имеем 2 провода- дата/сигнал и минус. Дата- центральный. Опять внимание!!! При воткнутом миниджеке на сигнале 2.5В.Его я и вывел с миниджека.
3. Минус и плюс (+5B) взял с USB. Благо их 2 на этом аппарате. Важно!!! USB использовать нижний. Если воткнуть в верхний, то с нижнего USB, с флешки нет звука. Почему, сильно не разбирались.
Ещё раз повторюсь- всё соединено напрямую.
Всё, ребята, всех поздравляю с победой!!!
Быстренько набросал картинку.
Желаю удачи. ;)

---

Да, я это читал. Тут то и проблема. Для человека который дружит с паяльником - дело на 10 минут. А для меня...
1. Миниджек моно, я так понимаю там будет только одно место куда припаять.
2. ПОтом USB. Ну распиновку USB я видел. Допустим возьму из этого USB + и -
3. Это все припаивается к такому вот передатчику.
4. Далее от передатчика до процессора идет ТОСЛИНК-ТОСЛИНК.

Все? Если все то я наверное даже справлюсь))

А какой длины имеет или не имеет смысл делать провода от ГУ до передатчика. Я так понимаю чем короче тем лучше? Или не имеет значения?

---------- Сообщение добавлено 04.03.2014 в 12:26 ----------

Цитата:

---

Сообщение от loza

the_little, на 16 стр. я написал всё.

---

Изучил.

Цитата:

---

Сообщение от the_little

Все? Если все то я наверное даже справлюсь))

---

Всё. Ну я справился, хотя далёк от электроники.

Цитата:

---

Сообщение от the_little

А какой длины имеет или не имеет смысл делать провода от ГУ до передатчика.

---

Я делал прямо у головы. Он же и перекочевал и на мою сегодняшнюю связку.

Цитата:

---

Сообщение от the_little

Миниджек моно

---

Миниджек моно имеет 2 контакта. Нам нужен центральный.

Цитата:

---

Сообщение от loza

Всё. Ну я справился, хотя далёк от электроники.


Я делал прямо у головы. Он же и перекочевал и на мою сегодняшнюю связку.


Миниджек моно имеет 2 контакта. Нам нужен центральный.

---

Огромное спасибо за помощь!
Ну и таким образом я получу оптический выход с магнитолы на ТОСЛИНК. И смогу подключить любой процессор, к которому можно подключить ТОСЛИНК?

Цитата:

---

Сообщение от the_little

И смогу подключить любой процессор, к которому можно подключить ТОСЛИНК?

---

Ага.

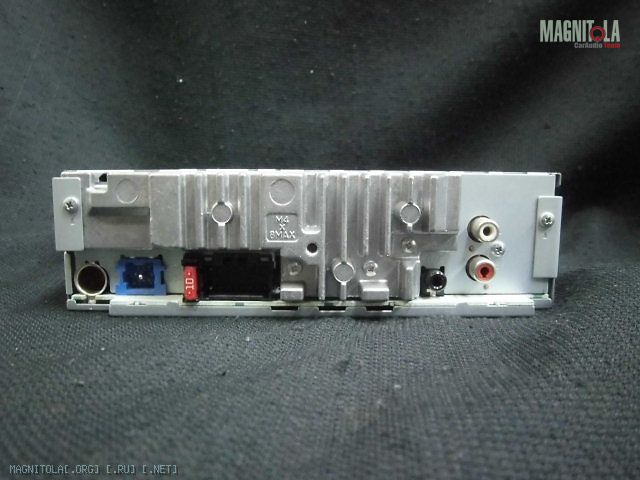

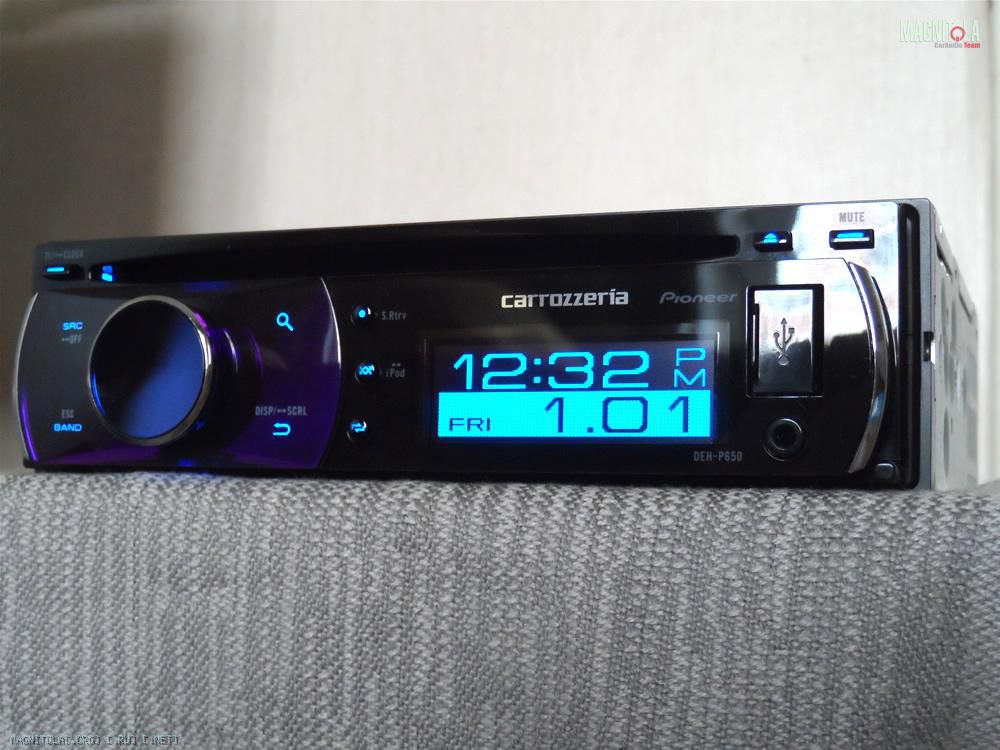

Здравствуйте! Хотел бы уточнить: можно ли подключить процессор "carrozzeria deq-p9" к магнитоле "carrozzeria deh-p650, если да то что для этого надо ?Вложение 533750Вложение 533752

Народ, у кого получилось подключить ГУ Pioneer с внешним процем через коаксиал, нет ли у вас случайно щелчков и потрескиваний (всяких артефактов) в звуке при проигрывании???

Цитата:

---

Сообщение от Igor_B

Сделал вчера также! Цена вопроса: 96р. за Tos-порт, 65р. - провод USB. За 200р. купил оптику для теста, не был уверен, что все получится.
Подключил Пиона 8400 к Бивану. Все работает!
Не знаю, почему все утверждали, что через оптику работает только привод. Проверил, радио работает через оптику! Специально выдернул межблоки. Звук и в том, и в другом случае, регулируется с головы. Пульт к Битвану даже не подключал. Правда, блюпуп и фрешку пока не проверил. Проверю, буду думать на хорошим кабелем

---

Настраивается с ноутбука такая связка?
А громкость чем рулится?
