Треба помощь с определением номинала предохранителя.
Джедаи!
Нужна Ваша помощь!
Треба помощь с определением номинала предохранителя.
Итак есть система с поканальным усилением: фронт 2 полосы + саб
Плюс взят от клеммы штатного аккумулятора 2 х КГ25 по 40 см идет к держателю предохранителя Shock Indastias ANL (под капотом) из него идет:
=> КГ25 2 метра до дистрибьютора Stinger 2 ANL (в салоне) и расходиться на КГ25 1,5 метра к усилителю с предохранителями 2 х 30А и 0,5 метра 8Ga к усилителю с предохранителем 35А
=> 4Ga 5 метров к усилителю с предохранителями 2 х 25А
Минус продублирован на кузов КГ25
Внимание вопросы:
1. Какой номинал преда выбрать для держателя Shock Indastias ANL, который под капотом?
2. Какой номинал преда выбрать для дистрибьютора Stinger 2 ANL (в салоне) от которого идет КГ25 1,5 метра к усилителю с предохранителями 2 х 30А?
3. Какой номинал преда выбрать для дистрибьютора Stinger 2 ANL (в салоне) от которого идет 0,5 метра 8Ga к усилителю с предохранителем 35А?
Re: Треба помощь с определением номинала предохранителя.
Чего ж поленился схему-то нарисовать?
Под капотом:
Если я правильно тебя понял, то в держателе под капотом два предохранителя.
Первый будет защищать провод КГ25 - значит максимально возможный номинал предохранителя 125А
Второй предохранитель будет защищать провод 4Ga = 20мм2, значит максимальный номинал 100А.
Если под капотом один предохранитель - то ты должен выбрать его по сечению самого тонкого провода, т.е. 20мм2. Значит 100А, не больше.
Теперь по салонному дистрибьютору:
Предохранитель, который будет защищать провод КГ25 может быть не более 125А номиналом.
Учитывая предохранители усилителя 2х30А, выбирай номинал предохранителя от 60А до 125А (чем меньше - тем безопаснее).
Другой предохранитель, который будет защищать 8Ga = 8мм2, должен быть не более 50А номиналом.
Соответственно, выбираешь предохранитель номиналом от 35А до 50А
P.S. Предохранитель защищает электропроводку после себя.
И выбирается по сечению кабеля ПОСЛЕ НЕГО.
Если кабель ПОСЛЕ НЕГО замкнёт - то должен сгореть предохранитель, а не салон.
Это главное правило.
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
PavelTLT
Чего ж поленился схему-то нарисовать?
Сорри! На работе, да и поленился...
Цитата:
Сообщение от
PavelTLT Под капотом:
Если я правильно тебя понял, то в держателе под капотом два предохранителя.
Нет понял неправильно - под капотом один пред в который приходит от аккумулятора 2 КГ25 и выходит КГ25 2 метра и 4Ga 5 метров, поэтому нужно узнать какой пред нужно поставить под капот, чтобы уцелели КГ25 2 метра и 4Ga 5 метров, идущие в салон?
Цитата:
Сообщение от
PavelTLT Теперь по салонному дистрибьютору:
Другой предохранитель, который будет защищать 8Ga = 8мм2, должен быть не более 50А номиналом.
Соответственно, выбираешь предохранитель номиналом от 35А до 50А
Все супер, только не стоит забывать что минимальный номинал предохранителя ANL - 80А!!!
В любом случае благодарю!
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
quatrro Нет понял неправильно - под капотом один пред в который приходит от аккумулятора 2 КГ25 и выходит КГ25 2 метра и 4Ga 5 метров, поэтому нужно узнать какой пред нужно поставить под капот, чтобы уцелели КГ25 2 метра и 4Ga 5 метров, идущие в салон?
Внимательнее будь, я уже написал в том посте:
Цитата:
Если под капотом один предохранитель - то ты должен выбрать его по сечению самого тонкого провода, т.е. 20мм2. Значит 100А, не больше.
Цитата:
Сообщение от
quatrro Все супер, только не стоит забывать что минимальный номинал предохранителя ANL - 80А!!!
С чего ты это взял?
От 35 Ампер полно.
ANL 35A
ANL 50A
Вложений: 1
Re: Треба помощь с определением номинала предохранителя.
Всех приветствую!
Решил вновь поднять тему - опять перекраиваю систему - кинул минус от АКБ

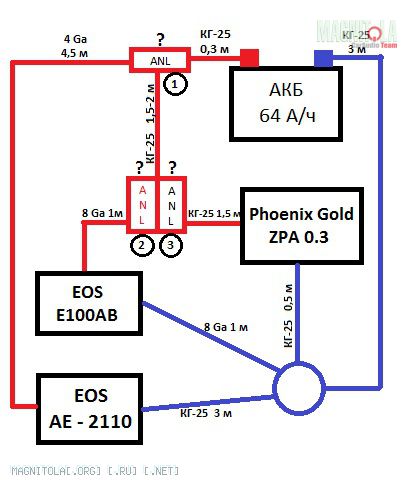

Ниже схема питания системы.
Установлено:
Под капотом предохранитель ANL на схеме под №1
В салоне Распределитель питания в нем два предохранителя ANL на схеме под №2 и №3
Вложение 347586
Собственно вопрос все тот же - какого номинала ставить предохранители ANL на схеме под №1, №2 и №3 ???
Re: Треба помощь с определением номинала предохранителя.
Почему пред. №1 одинокий, хотя имеется разветвление? Если это главный пред., то согласно таблице для КГ25. Откуда тогда взялся еще один кабель 4 Ga? Если указанный пред. для него, то номинал согласно таблице для 4 Ga.
№3 в принципе не нужен, т.к. нет уменьшения сечения кабеля (как был КГ25, так и остался).
№2 согласно таблице предохранителей для 8Ga.
Вообще схема странноватая.
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
Tim635 Почему пред. №1 одинокий, хотя имеется разветвление?
Да это одинокий пред под 0 Ga куда вставлено 2 провода: КГ-25 и 4 Ga
Цитата:
Сообщение от
Tim635 №3 в принципе не нужен, т.к. нет уменьшения сечения кабеля (как был КГ25, так и остался).
№2 согласно таблице предохранителей для 8Ga.
2 и 3 это распределитель питания с двумя 2 ANL - на ВЧ и Мидбас
Цитата:
Сообщение от
Tim635 Вообще схема странноватая.
Да странноватая - система постоянно менялась...
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
quatrro Да это одинокий пред под 0 Ga куда вставлено 2 провода: КГ-25 и 4 Ga
Пред один? И от него 2 провода? Так нельзя!
Если распределитель поставить под капот, то будет 3 преда и 3 провода. И так будет правильно. Но скорей всего распределитель не герметичный?
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
x-diz Пред один? И от него 2 провода? Так нельзя!
Почему? Сечение проводов одинаковое.
Re: Треба помощь с определением номинала предохранителя.
Подскажите пожта на сколько поставить предохранители (ANL) в колбу и распред.
Два усилителя Этон 500.4 (2*40А) и E.O.S 500.1 (3*40А)
0 до распеда от распреда две 4 ки
Re: Треба помощь с определением номинала предохранителя.
а длина?
---------- Сообщение добавлено 04.03.2013 в 20:59 ----------
http://magnitola.org/o-kommutacii/15...ranitelei.html
Re: Треба помощь с определением номинала предохранителя.
Цитата:
Сообщение от
x-diz
0-ка 30см. до колбы от колбы до распреда 5м - 5.5м.. 4-ка от распреда до усей 1.5м-2м
