1.Посоветуйте как его спаять читал много на форуме но все делают по разному. Хочу сделать межблок нужен совет тех кто уже делал из него, не лишнее было бы получить отзывы по этому кабелю, хочу его пустить на моноблок.
2. Посоветуйте разъемы
3. Есть ли смысл использовать припой с так называемым в нем "серебром" ?
???????????????

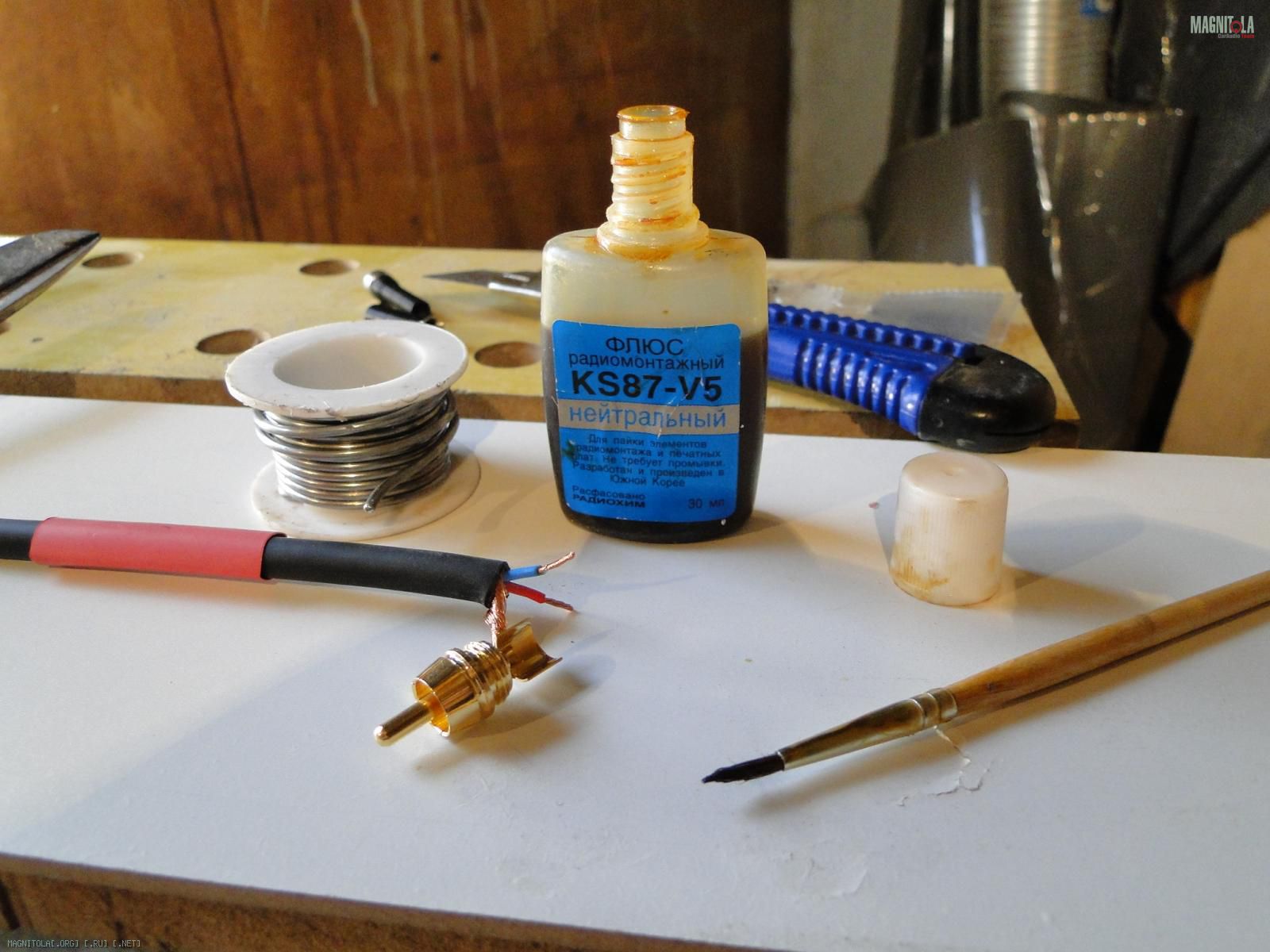

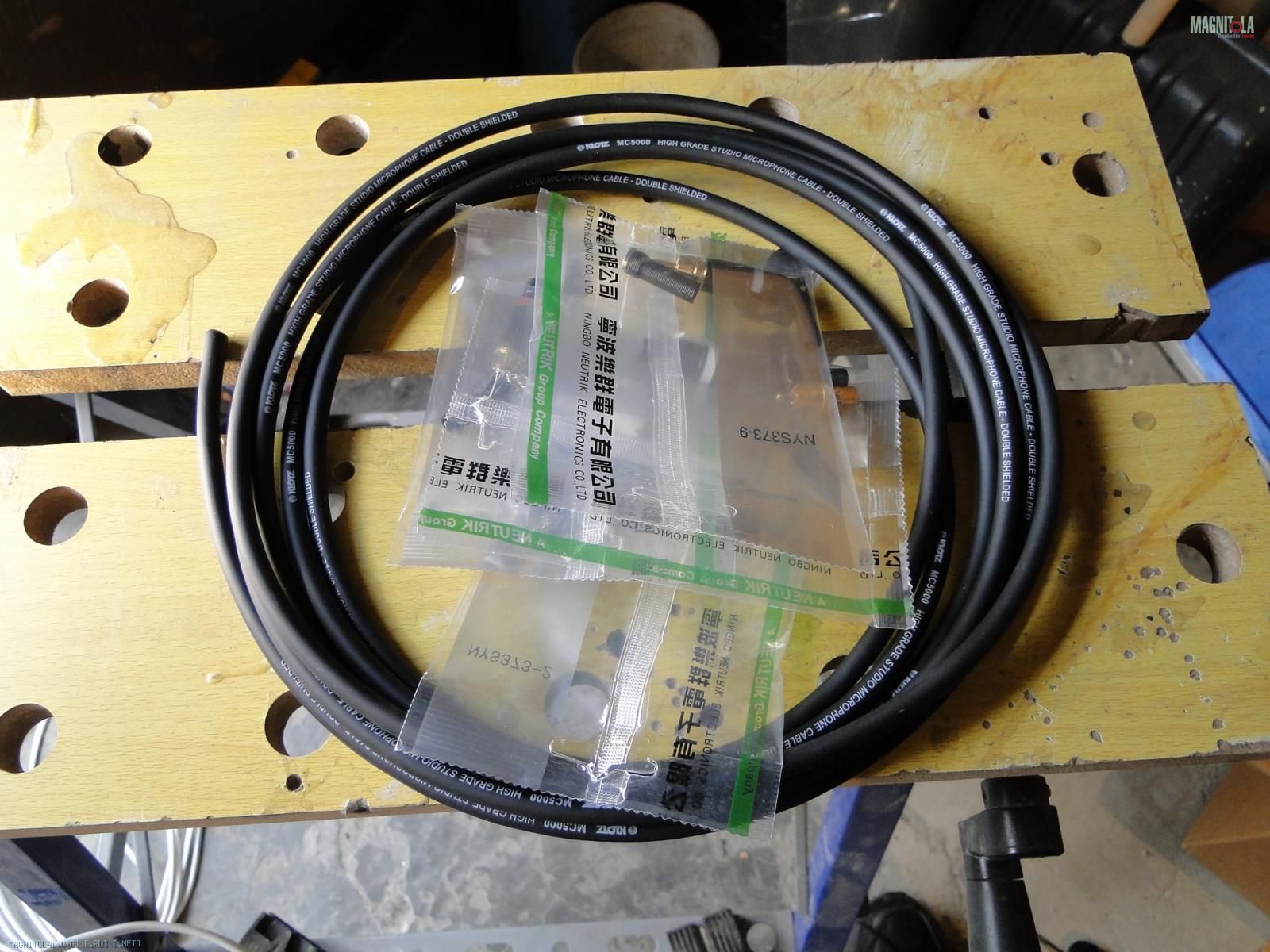

Вот, простейший способ распайки Klotz MC5000 с Neutrik NYS 373 http://www.realmusic.ua/catalog/prod...ticule/237856/
http://magnitola.org/attachment/3/8/1/5/179133.thumb
Выбираем направление кабеля (чтобы было совсем по Фэн-Шую, типа направленность и всё такое) по надписи на защитной оплетке - слево направо, где как бы с левой стороны будет ГУ, а соответственно с правой - усилитель.

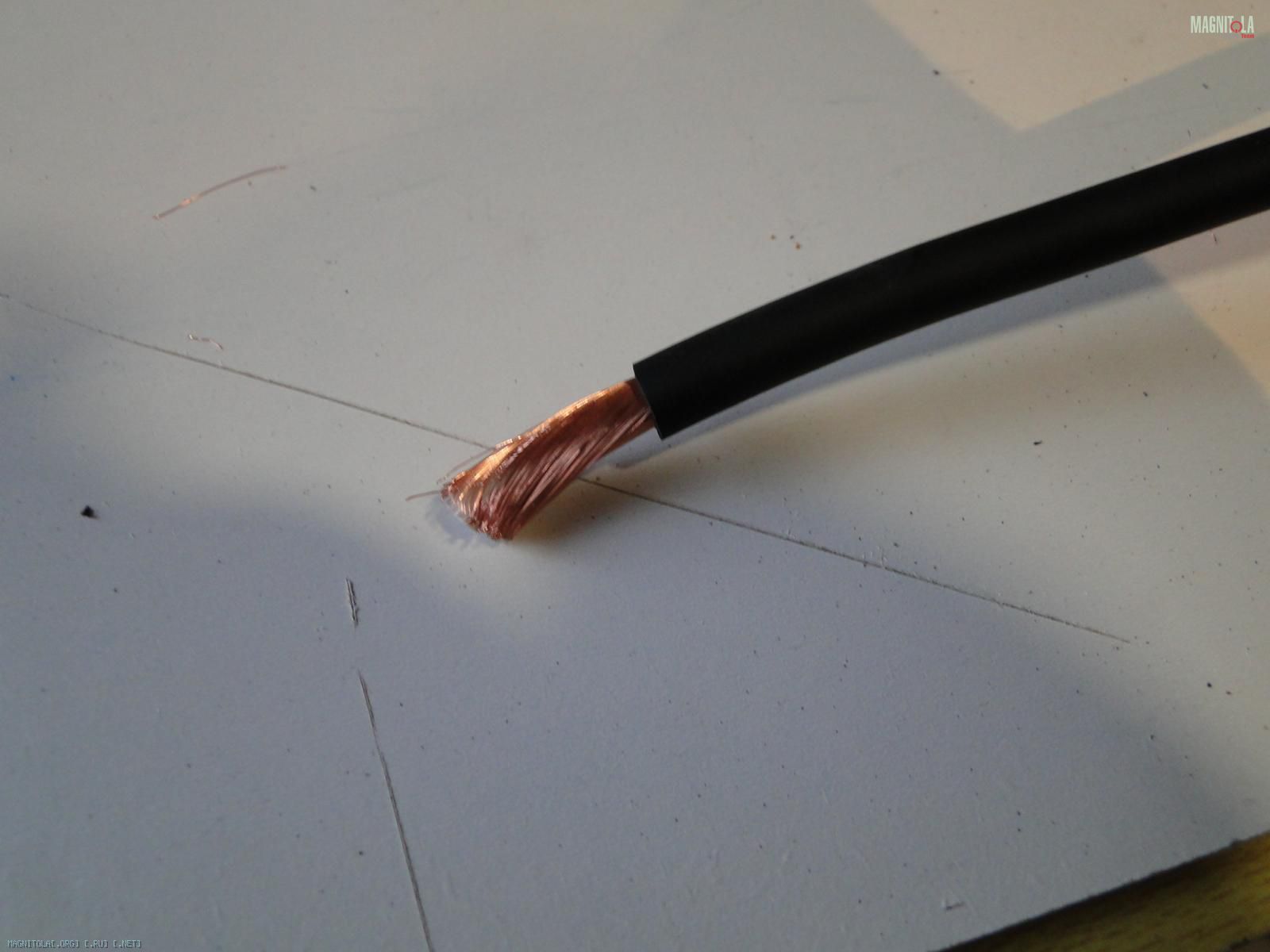

Зачищаем с одной стороны (со стороны усилителя) защитное покрытие, удалив его вместе с экраном:
http://magnitola.org/attachment/3/8/1/5/179141.thumb

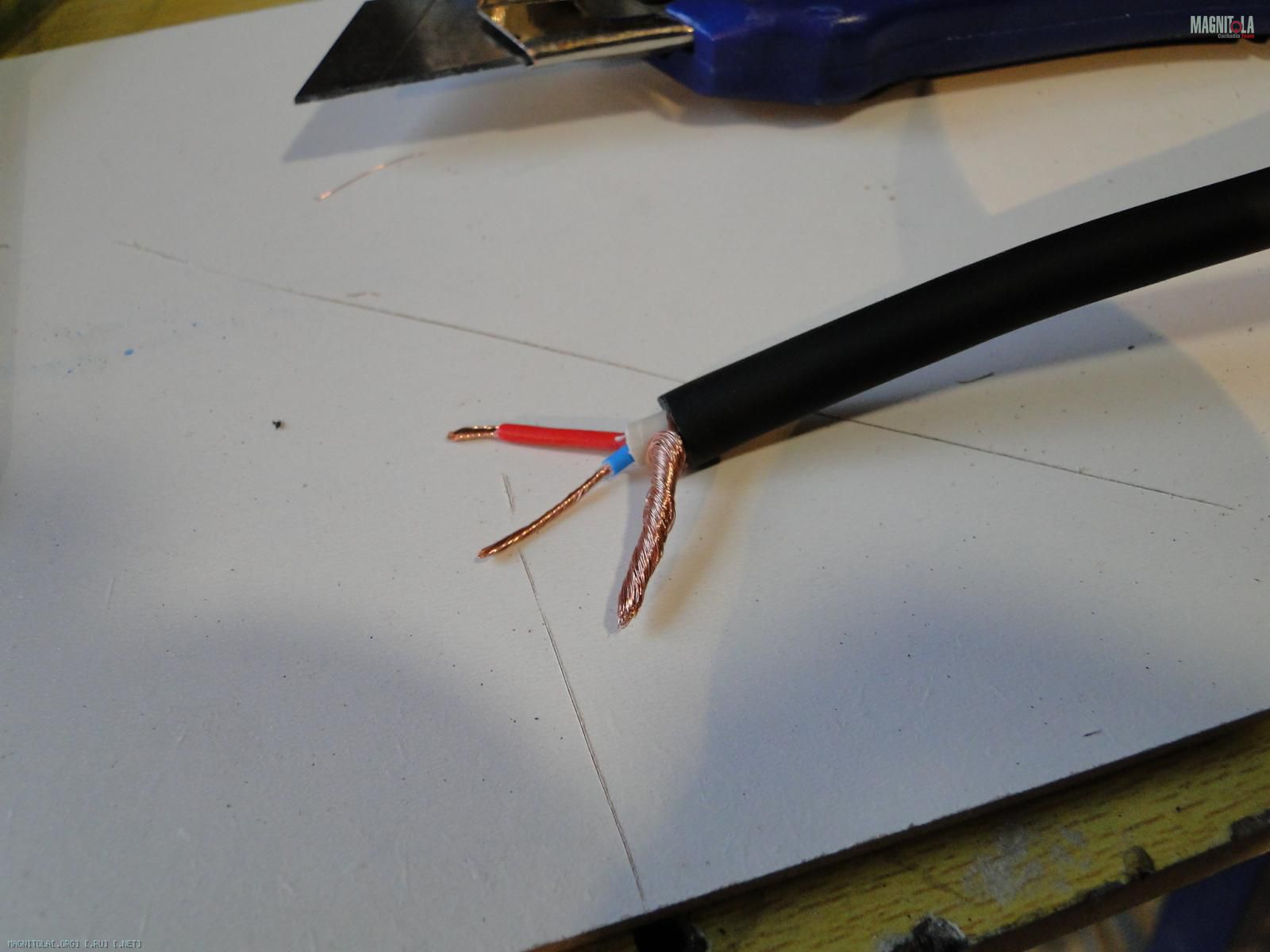

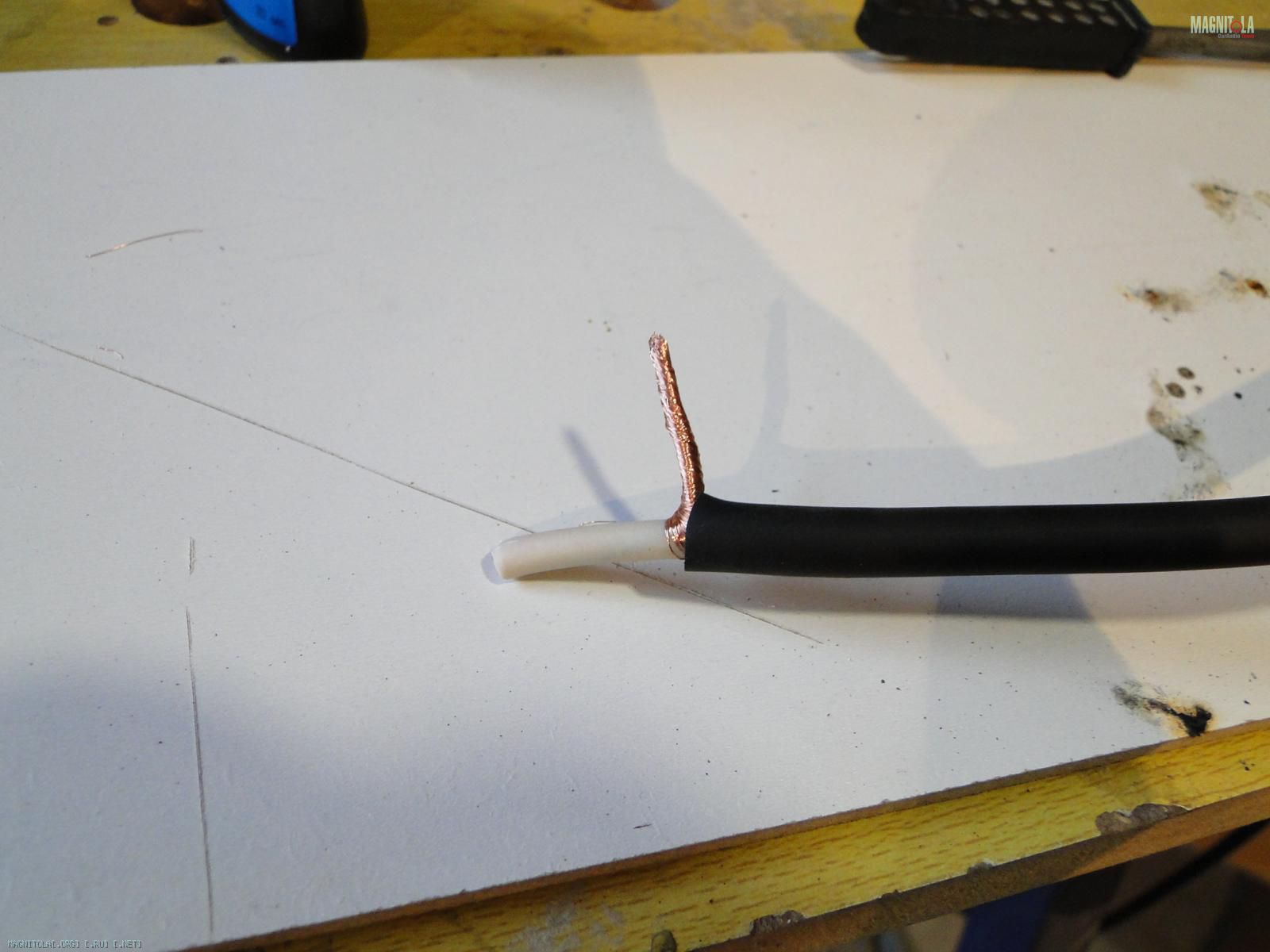

Со стороны ГУ экран оставляем, так как его нужно будет (для предотвращения возможных наводок) подпаять к "минусу" (ну или к "массе", не важно) RCA:
http://magnitola.org/attachment/3/8/1/5/179149.thumb

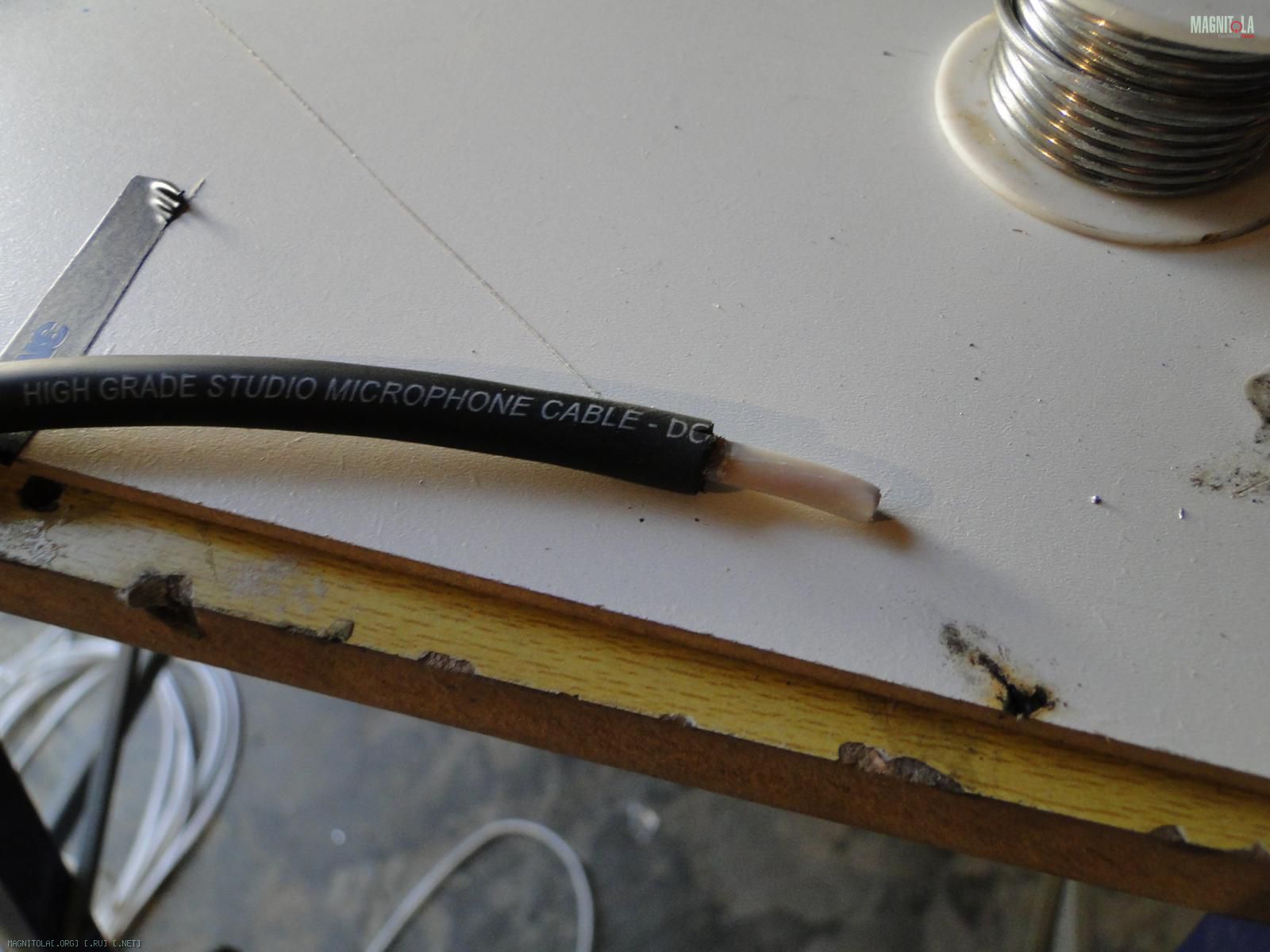

Снимаем второй защитный слой и изоляцию с центральных проводников:
http://magnitola.org/attachment/3/8/1/5/179151.thumb
http://magnitola.org/attachment/3/8/1/5/179153.thumb

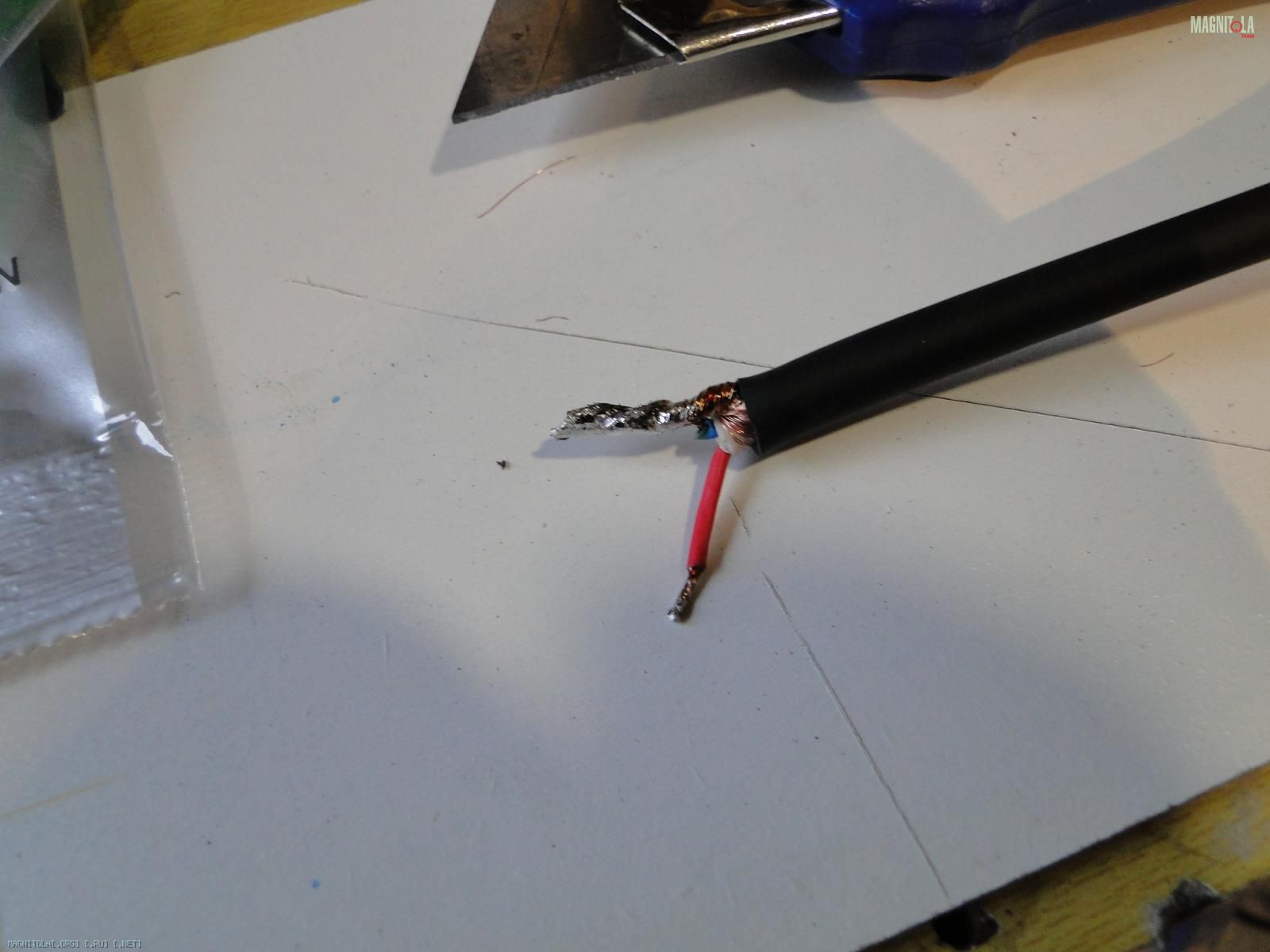

Лудим:
http://magnitola.org/attachment/3/8/1/5/179155.thumb

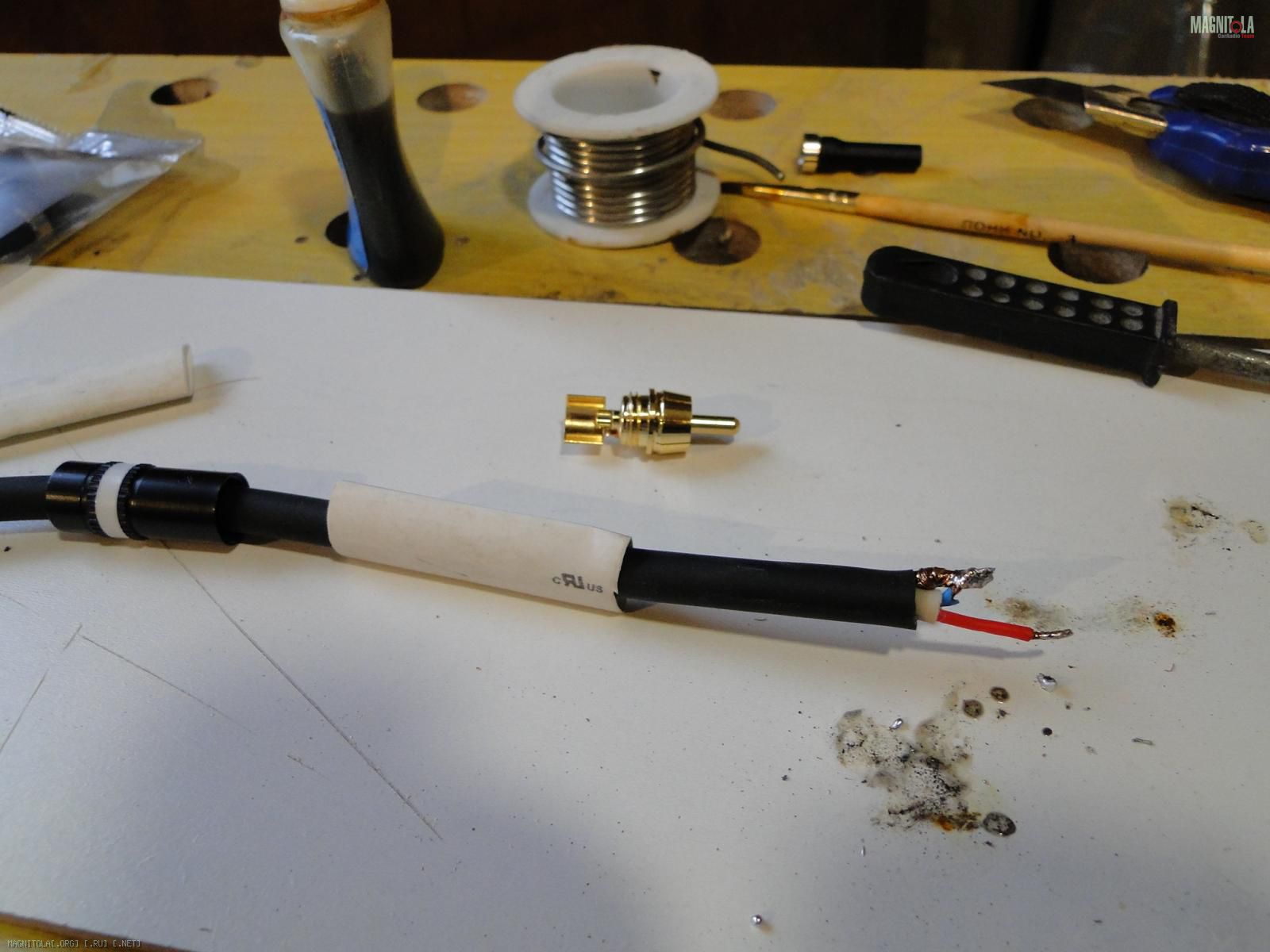

Одеваем на кабель (это, кстати, можно сделать в самую первую очередь, хотя и не особо важно, как будет удобней) корпус RCA и термоусадку необходимого цвета:
http://magnitola.org/attachment/3/8/1/5/179157.thumb

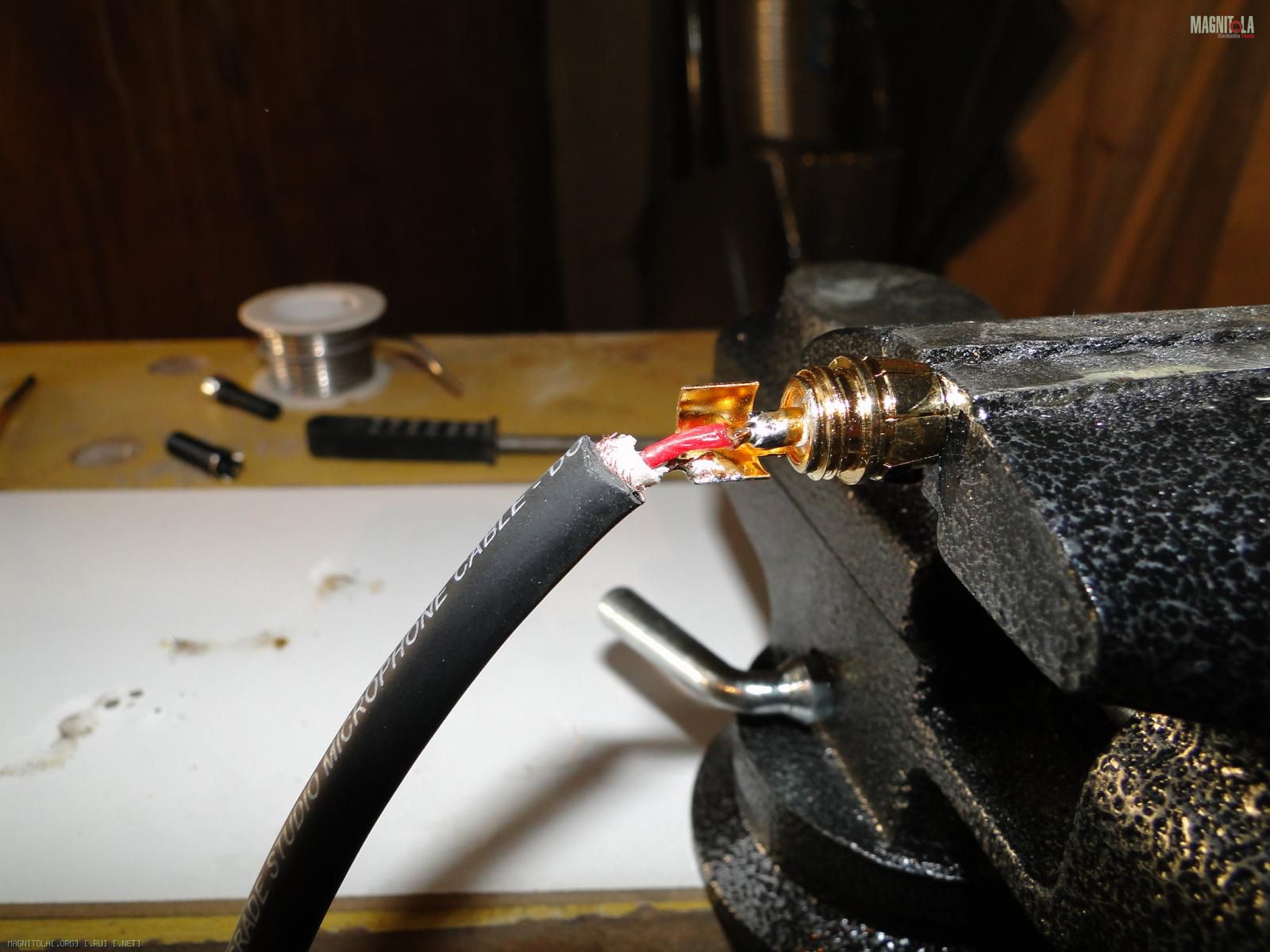

Припаиваем красный провод к центральному штекеру:
http://magnitola.org/attachment/3/8/1/5/179139.thumb
Синий - к "массе" (со стороны ГУ вместе с синим также подпаиваем экран):
http://magnitola.org/attachment/3/8/1/5/179143.thumb

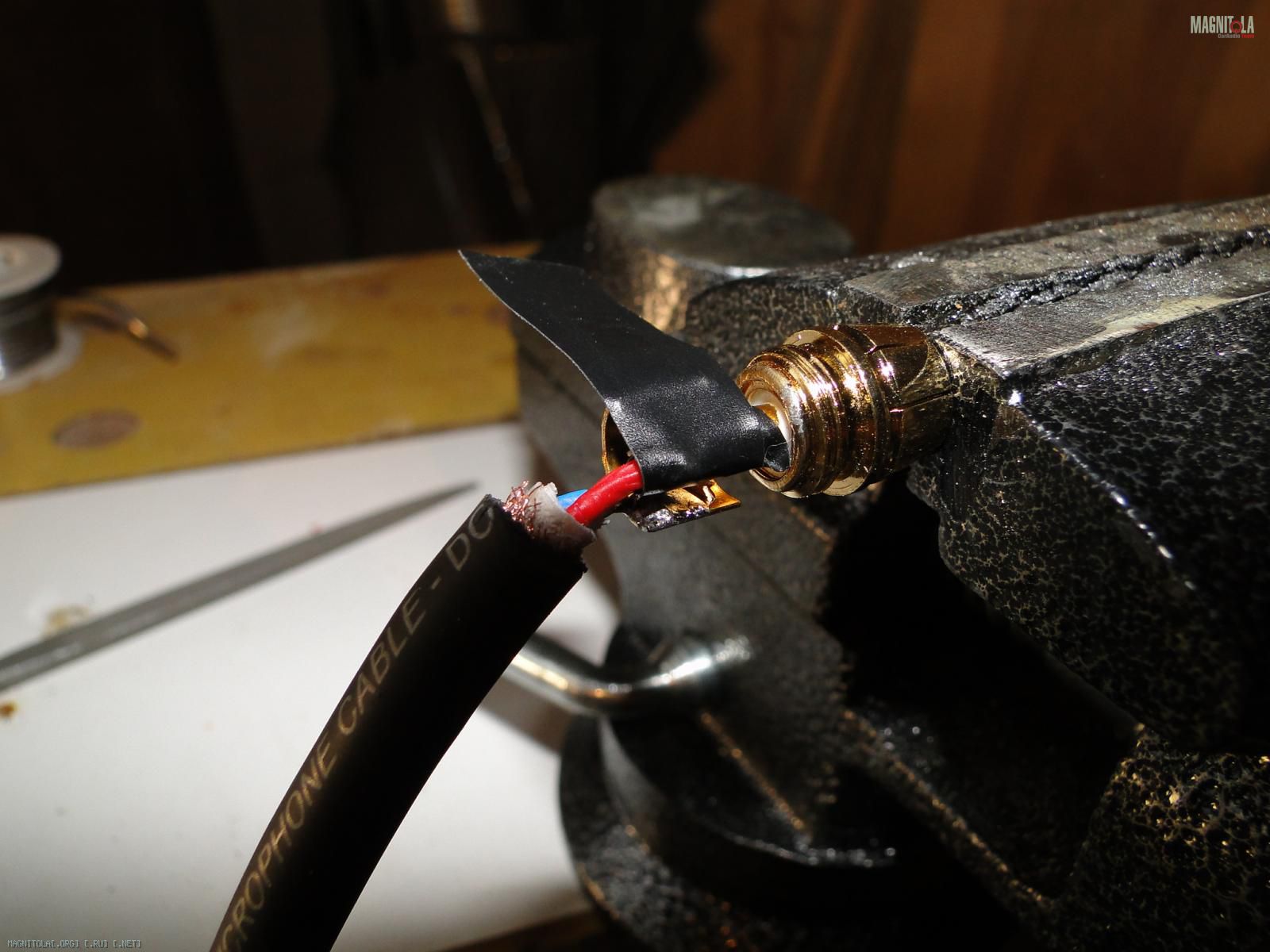

Закрываем центральный штекер парочкой слоёв термоусаживаемой изоляции:
http://magnitola.org/attachment/3/8/1/5/179145.thumb

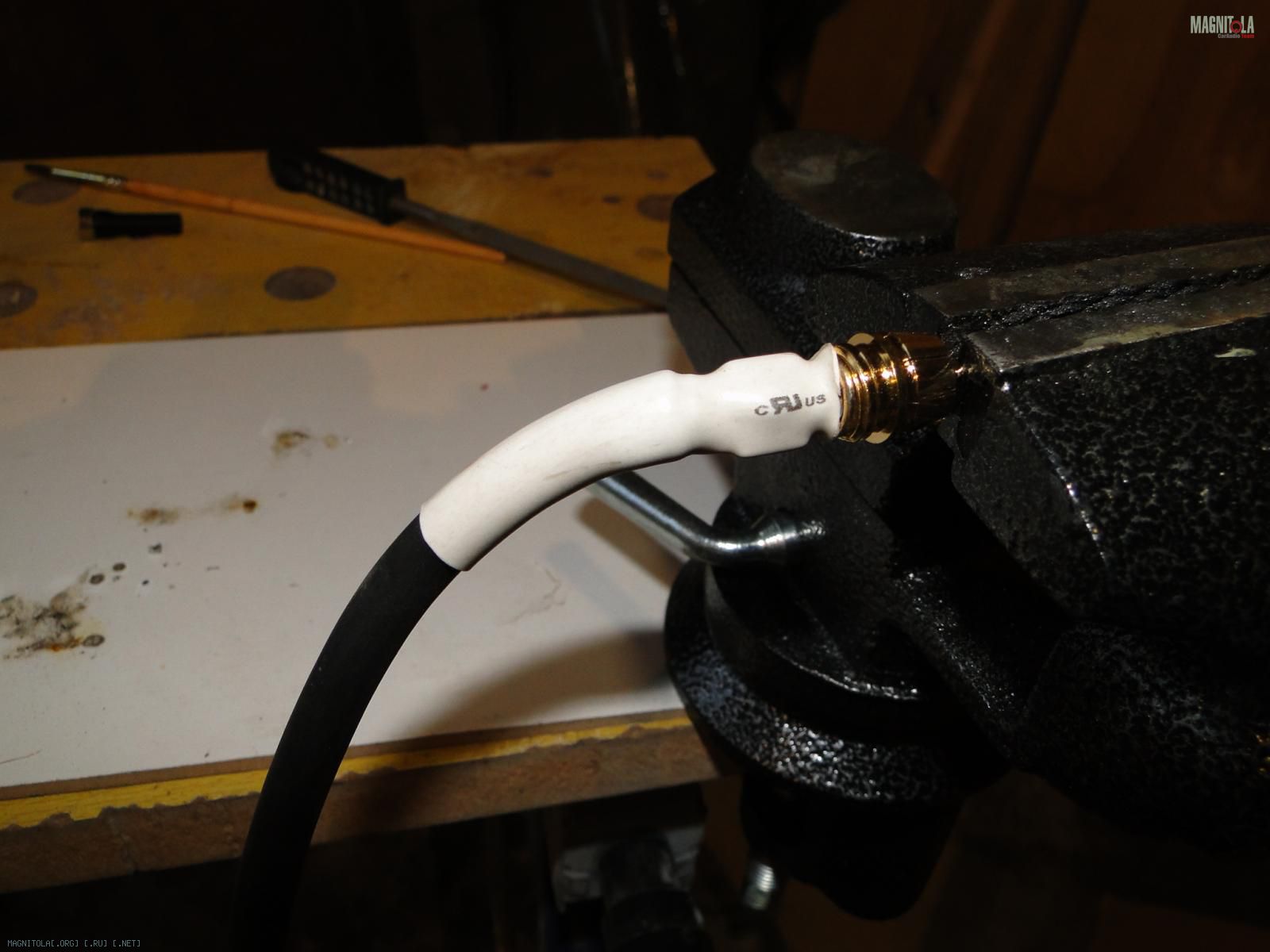

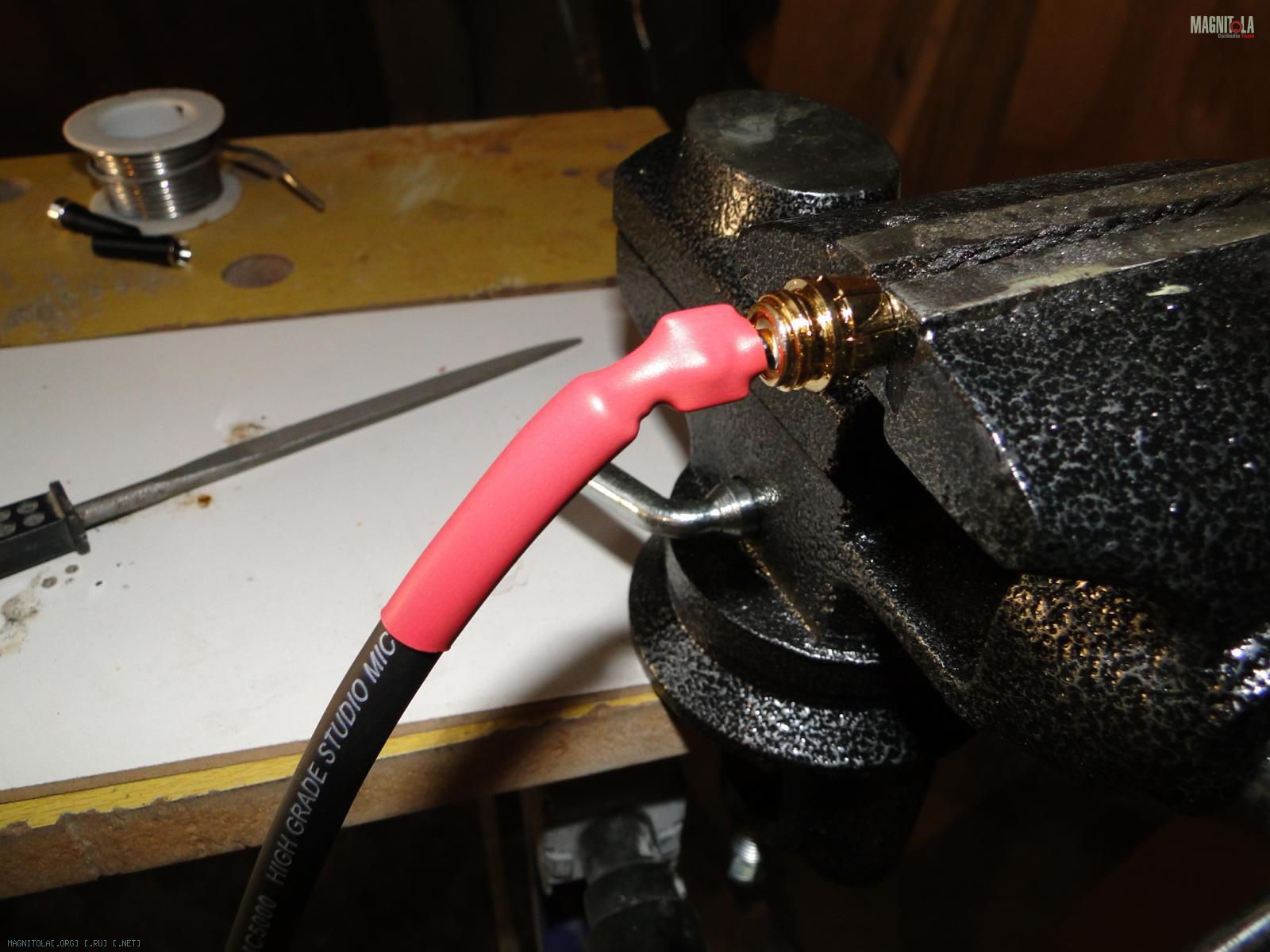

Сверху одеваем термоусадку:
http://magnitola.org/attachment/3/8/1/5/179159.thumb
http://magnitola.org/attachment/3/8/1/5/179147.thumb

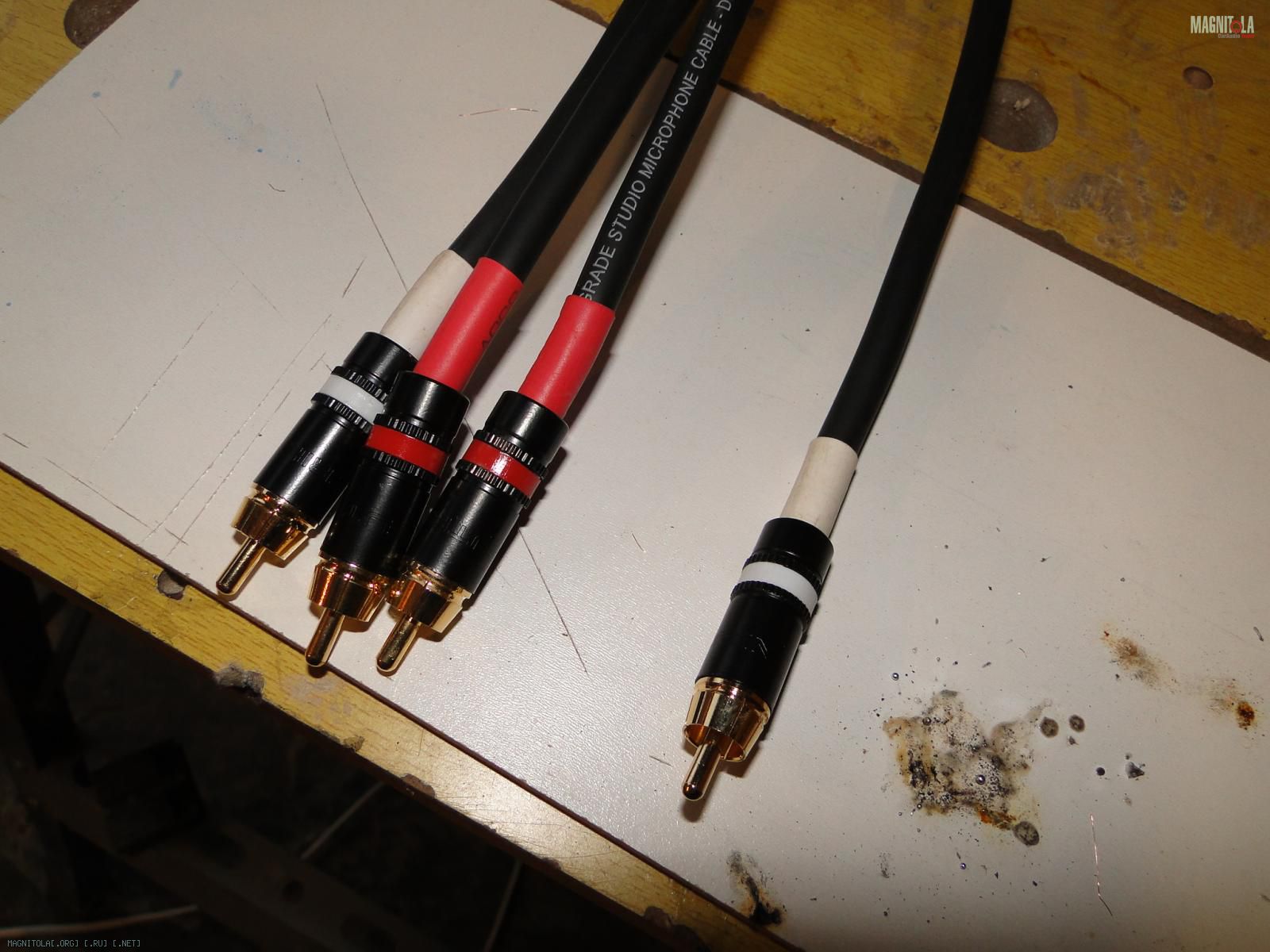

И, собственно, всё. Накручиваем корпуса и подсоединяем:
http://magnitola.org/attachment/3/8/1/5/179161.thumb
Кабель сам по себе очень хороший (если настоящий), широкополосный и достаточно ровный по звуку. И альтернативы ему в таком бюджете, скорее всего, и нет.
А коннекторы можно использовать те же Neutrik NYS 373 - неоднократно проверенные, надежные и недорогие. Ну или что-нибудь из EOS, к примеру...
Припой с содержанием серебра использовать не обязательно, достаточно будет просто качественного. Но если уже имеется такой, то, разумеется, лучше применить именно его.
Это самое главное)))))))))Цитата:
Сообщение от Sergant D
А как же! Иначе ж звука не будет!Цитата:
Сообщение от Tim635
НЧ где-то там застрянут в дебрях молекул, СЧ зацепятся за кристаллические решетки, и ВЧ с электронами в противофазе будут... В общем - мрак полный.
Это не на одном форуме, и не в одной теме я читал, притом с вескими научными (ага...) обоснованиями, что, якобы, производитель наносит надписи на проводочки строго по аудиофильскому Фэн-Шую - в какую сторону каталась проволока, в ту и пишем писульки на оплетке. Иначе - мрак, хаос и полная катастрофа.
Да и пацаны с золотыми ушами не поймут... И не примут.
Такие дела...
3Ы 3Ы 3Ы
А если серьёзно, то это нужно лишь для того, чтобы впоследствии самому не запутаться, с какой именно стороны подпаян экран и, соответственно, какой стороной втыкать кабель в ГУ, а какой - в усилитель.
Спасибо Сергей за подробный ответ.
Klotz MC5000 - хорошо себя показывает на саб, Я вот сегодня установил компоненты Alpine SPX-17PRO стал вопрос в межблоке делать MC5000 или обратить внимание на что то другое ?
Это значит в усилитель "заходит" только центральный красный провод? И исть ли разница между красным и синим проводом?Цитата:
Сообщение от Sergant D
Спасибо
МС5000 полноценный широкополосный кабель, и без каких либо ограничений годится как для НЧ, так и для СЧ с ВЧ.Цитата:
Сообщение от VINNITSA
---------- Сообщение добавлено 21.11.2012 в 13:21 ----------
В усилитель "входят" оба провода - и красный, и синий. Каждый своим путем.Цитата:
Сообщение от PSW308
Между красным и синим в физическом плане разницы нет никакой совершенно, они идентичны. Просто общепринятое правило обозначать красным цветом именно "плюс", а любым другим - "минус" - так проще самому не запутаться в случае чего, а также не запутать других, если они после вас будут ревизировать эту конструкцию.
тоесть + (красный) соединяет "центр" разъемом гу и усилителя, а - (синий) "окружности" разъемов. При этом со стороны ГУ к - (синему) подпаян экран
Вроде так.?
Да, всё именно так.Цитата:
Сообщение от PSW308
:yes3:
