до вашего замечания был уверен.Цитата:
Сообщение от AlexSDrug
завтра разберу осмотрю пайку и возможность КЗ
Вид для печати
до вашего замечания был уверен.Цитата:
Сообщение от AlexSDrug
завтра разберу осмотрю пайку и возможность КЗ
Ага, а ещё проверьте - возможно усердно стараясь, паяя провода, с одной стороны белый провод припаяли на цж тюльпана, а с другой на экран! Красный соответственно тоже шиворот на выворот! Всякое бывает, у самого случалось! :smile3:Цитата:
Сообщение от c_one_
сложная фраза =))))Цитата:
Сообщение от AlexSDrug
так ведь и получается - синяя - центральная контакт рца, белый на массу тюльпана и экран на массу тюльпана - а с другой стороны белый только на массу а экран обрезаем =)
У меня оба на центр, а зкран с одной стороны.
НЕ жукжжитгы ГЫ гы
НУууу, так я и говорю....что вы могли свой синий с одной стороны припаять на центральную....а с другой на массу!Цитата:
Сообщение от c_one_
Соответственно у вас что выходит!
Сторона А - от ГУ ........- синий центр, белый и экран на массу....
Сторона В - усь .......белый центр, синий на массу, экран не запаян!
Вот тебе и фон, ровно такой, как вы описали! Теперь понятно?
Теперь разжевали, стало все понятно! однозначно буду перепроверять еще раз!Цитата:
Сообщение от AlexSDrug
спасибо за ценные советы!
---------- Сообщение добавлено 10.10.2013 в 00:37 ----------
а зачем оба на центр? в чем прелесть?Цитата:
Сообщение от ДЕД
где вообще прочитать про провода? почему они ловят наводки и прочие тонкости создания межблоков.
поиском искал, такой темы не нашел

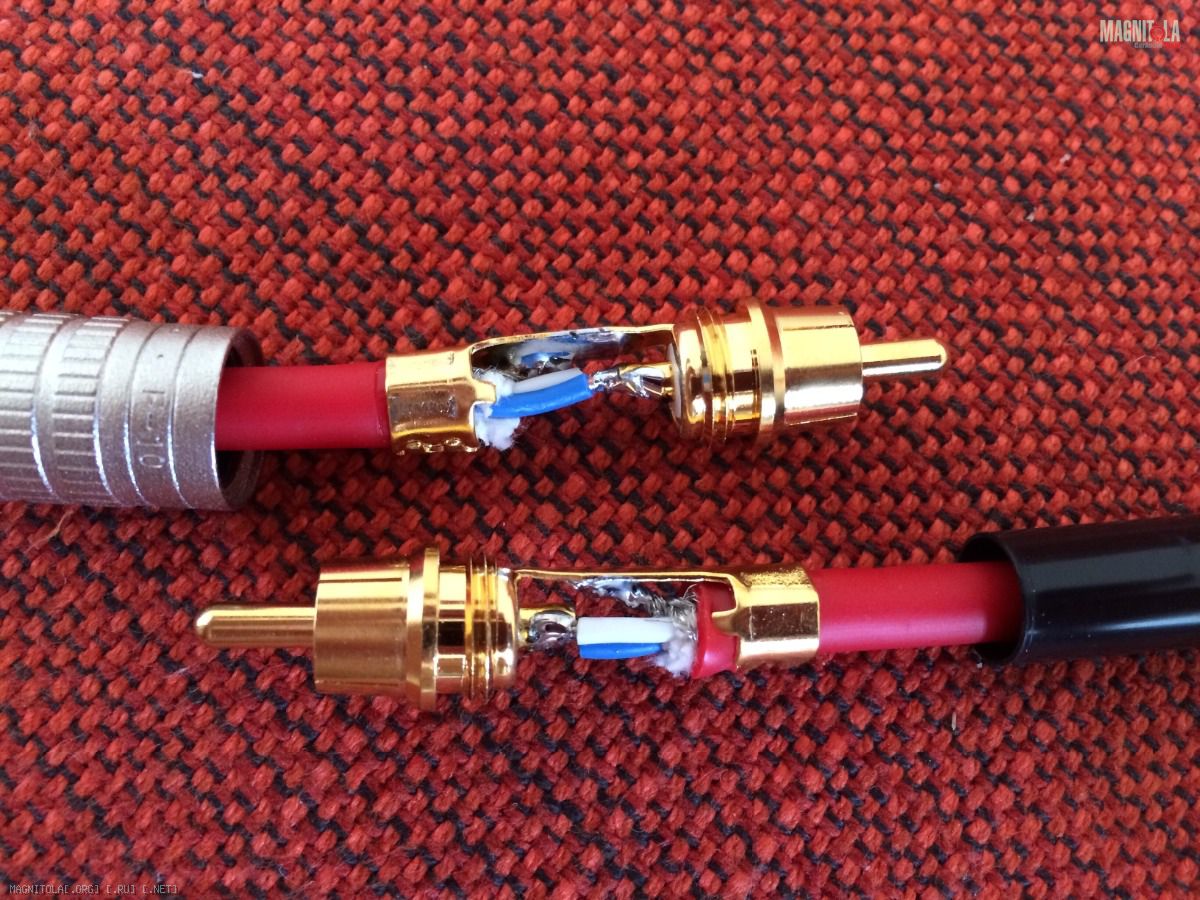

Сегодня забрал кабель из магазина. Паяли они сами. Запаяли вот так:
Вложение 617662
Я так понимаю, надо перепаивать?
ну да, к сожалению :(, по фото откровенно видно то, что паяльщики вообще не понимают что это за кабель и как его следует использовать.Цитата:
Сообщение от sstyle
оставил синий в центре, белый перепаял на корпус, а экран с одной стороны отпаял и отрезал. Этим концом в усилок вставил.
