Решил все сделать по уму.

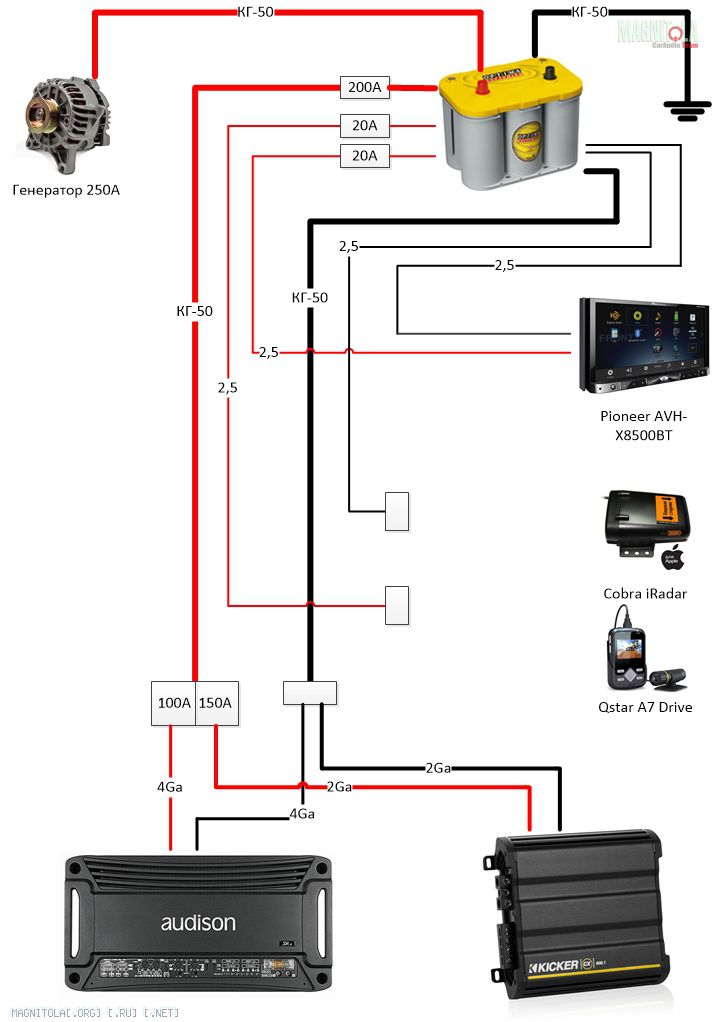

Вот как-то так я себе это представляю. Вложение 530586
Не могу сообразить как подключить такой тумблер. Никогда не понимал куда чего нужно подключить))

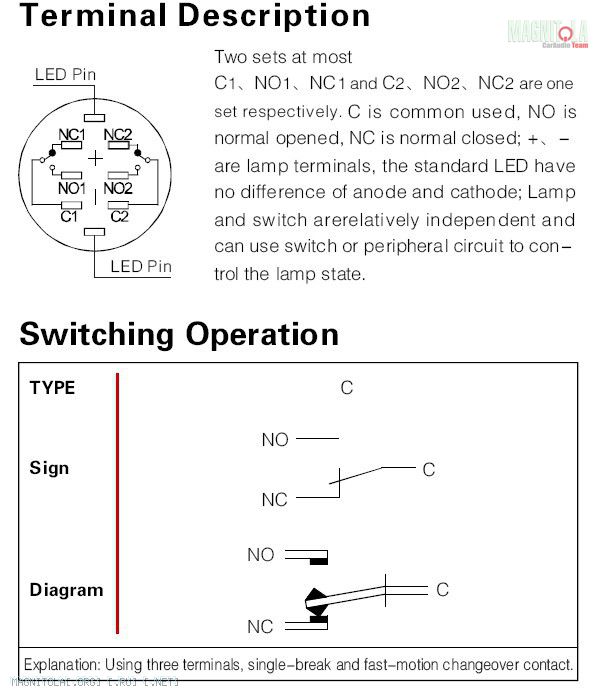

Если не сложно разъясните пожалуйста! Хочу чтобы когда прибор включен - подсветка горела, когда прибор выключен - подсветка не горела. Вложение 530584Вложение 530582
11.09.2014, 00:56
fox proteus
Re: Схема силовых проводов. Ничего ли я не упустил?
Схема вроде правильная.
По кнопке. Она фиксируемая? Если нет, то плохо. Если да, то контакт С1(С2) - к аккуму, один контакт лампочки на массу, второй - перемычкой на NO1(NO2). Также с NO1(NO2) получаем выход для подключения выключаемого прибора. NC1(NC2) - не трогаем.
Если тумблером требуется разрывать какую-нить сигнальную цепь, то на C1 - +12в, на NO1 - перемычка с одного контакта лампочки, а со второго контакта лампочки провод на массу. Ну а на C2 и NO2 подключаем разрываемый сигнальный провод
11.09.2014, 04:53
Андреичъ
Re: Схема силовых проводов. Ничего ли я не упустил?
А я пожалуй придерусь к схеме, причем сразу по многим пунктам
1) Приведи к единому виду обозначение калибра провода, а то где как!
2) Приведи к единому виду обозначение оборудования - где есть, где нет
3) Чем обусловлены такие большие номиналы предохранителей на усилители? Какие преды стоят непосредственно в усях?
11.09.2014, 06:17
ALEXx3
Re: Схема силовых проводов. Ничего ли я не упустил?
Цитата:
Сообщение от fox proteus
По кнопке. Она фиксируемая?
Кружочки на концах - значит, есть фиксация
15.09.2014, 01:07
the_little
Вложений: 1
Re: Схема силовых проводов. Ничего ли я не упустил?
Цитата:
Сообщение от fox proteus
Схема вроде правильная.
Да это совсем древняя схема) просто нужно было с кнопкой разобраться, чтобы новые темы не плодить, отрыл эту))
Цитата:
Сообщение от fox proteus
По кнопке. Она фиксируемая? Если нет, то плохо. Если да, то контакт С1(С2) - к аккуму, один контакт лампочки на массу, второй - перемычкой на NO1(NO2). Также с NO1(NO2) получаем выход для подключения выключаемого прибора. NC1(NC2) - не трогаем.
Я в общем то так и подумал. Перемычку от лампочки, чтобы загоралась когда потребитель включен.
кнопки с фиксацией.
Единственное, мне казалось что потребитель и перемычка должны подключаться именно к NC1(NC2), а NO не трогать...

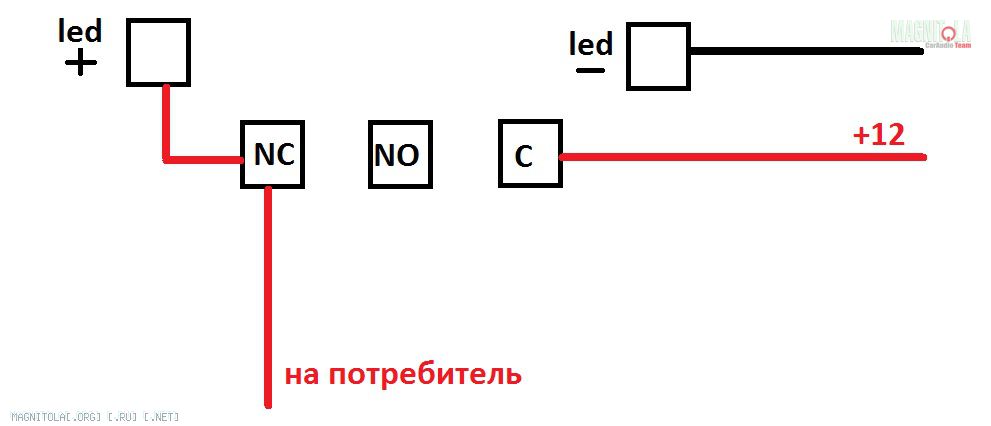

Вот так: Вложение 641324
Но это в общем то можно и методом тыка проверить. В любом случае там просто размыкается и замыкается цепь. И можно будет легко понять в каком положении работает, а в каком нет.
Кстати сделать ведь это можно и без потребителя. Просто перемычкой с LED+ кинуть на NC и NO, и будет понятно в каком положении что происходит))
Спасибо за помощь)
15.09.2014, 01:13
the_little
Re: Схема силовых проводов. Ничего ли я не упустил?
Цитата:
Сообщение от Андреичъ
1) Приведи к единому виду обозначение калибра провода, а то где как!
Согласен. Это древняя схема, сейчас уже все по другому, но в новой схеме скорее всего это тоже актуально)
Цитата:
Сообщение от Андреичъ
2) Приведи к единому виду обозначение оборудования - где есть, где нет
Согласен)
Цитата:
Сообщение от Андреичъ
3) Чем обусловлены такие большие номиналы предохранителей на усилители? Какие преды стоят непосредственно в усях?
Предохранители на дистрибьюторах подбираю исходя из калибра провода, номинал усилителей меня в данном случае мало интересует.
Re: Схема силовых проводов. Ничего ли я не упустил?
NC = Normally CLosed = нормально замкнутый
NO = Normally opened = Нормлаьно открытый.
"Нормальное" состояние реле/кнопки - когда оно выключено. СОответственно, в твоём варианте система будет работать, когда кнопка отжата, и молчать, когда кнопка нажата.
15.09.2014, 10:08
the_little
Re: Схема силовых проводов. Ничего ли я не упустил?
Цитата:
Сообщение от fox proteus
NC = Normally CLosed = нормально замкнутый
NO = Normally opened = Нормлаьно открытый.
"Нормальное" состояние реле/кнопки - когда оно выключено. СОответственно, в твоём варианте система будет работать, когда кнопка отжата, и молчать, когда кнопка нажата.
