Схема электро питания (ГУРУ) ??? (UPDATE)
Привет всем !
Из данной схемы куплено всё кроме саба! Но это не столь важно!
Вложение 549246
В общем набросал пару схем электропитания всей этой аппаратуры.
С дистрибьюторами (дистрибьютеры куплены) и ко всему этому ещё есть пневмо подвеска которую тоже надо подключить.
Дистрибы:
1) Audison SFD41C
Вложение 549248
2) Blue Sea systems 5026
Вложение 549250
В общем какая из этих схем будет наилучшей чтоб не было ни каких наводок итд?
Вложение 549252
как видно в схеме №1 проц Alpine Pxa H800 висит на дистрибьютере Blue Sea systems 5026 где подключена пневма и остальное мелкое оборудование (но там его много не будет типа диодные подсветки итд.)
и вторая схема с дополнительным разветвителем (дистрибьютером) STINGER SPD512, это разветвитель нужен для того чтоб подключить Усь Boston GT2300 у которого по две пары клем питания видимо он прожорливый, по этому я думаю кинуть ему кабель питания в 0 Ga. А Силу 0 Ga для GT2300 я возьму с Audisona SFD41C так как там два входа 0 Ga один из них можно за юзать как выход я думаю.
Вложение 549256
Вложение 549254
Длина силовых кабелей от Audisona до усей будет максимум 1.5
В общем выслушаю ваши советы!
Про Update'ил схему

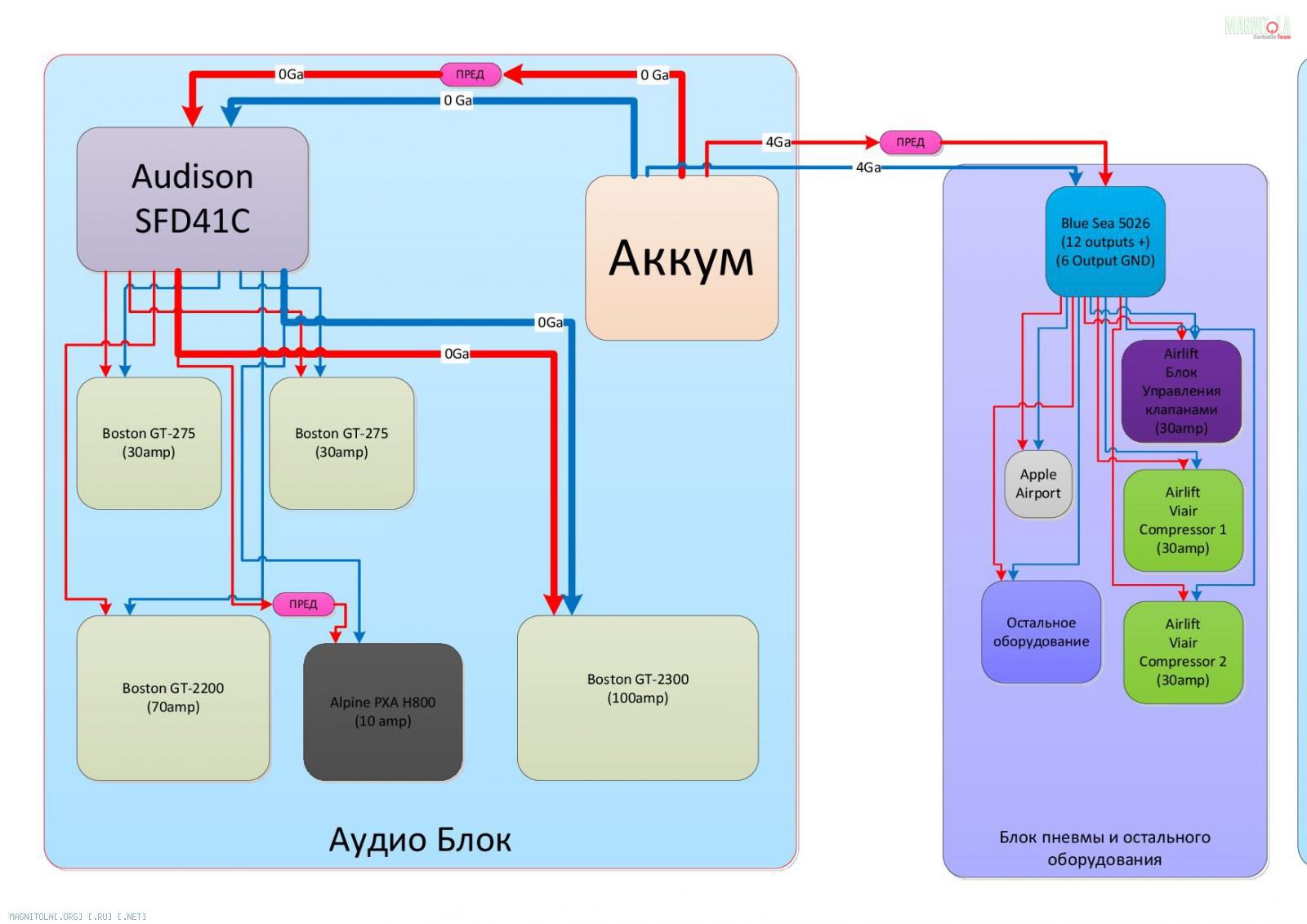

Оказывается на Audison SFD41C - 2 из 8 выходов раз считаны на 0Ga - Boston GT 2300 зацепить можно туда без дополнительных дистрибов. А проц повесить в этот же или соседний порт со своим отдельным предом.
Вложение 549616
В общем останавливаемся на этой схеме ?
И доп вопрос как мне раз считать какие преды ставить после акб и какие в дистриб Audison SFD41C ? Подскажите пожалуйста!
Re: Схема электро питания (ГУРУ) ???
Имеют право на жизнь обе схемы, но где во второй пред, перед GT 2300? Без преда низзя.
Re: Схема электро питания (ГУРУ) ???
Цитата:
Сообщение от
SourceForce
Имеют право на жизнь обе схемы, но где во второй пред, перед GT 2300? Без преда низзя.
да я его там не указал, но он там будет.
всё таки вторая схема лучше первой? точнее правильней ?
Re: Схема электро питания (ГУРУ) ???
Какое расстояние от акб до дистрибьютора? Если более 40см, то, по правилам, надо ещё один предохранитель. (Кстати, и на провод пневмоуправления также нужен предохранитель).
Re: Схема электро питания (ГУРУ) ???
Цитата:
Сообщение от
ALEXx3 Какое расстояние от акб до дистрибьютора? Если более 40см, то, по правилам, надо ещё один предохранитель. (Кстати, и на провод пневмоуправления также нужен предохранитель).
от акб до дистрибов метра 4,5 будет примерно
про преды на обоих кабелях силы после акумма я знаю - я просто не стал их обозначать (этож стандарт Ж))
В общем какую схему использовать ?
Re: Схема электро питания (ГУРУ) ???
Я за второй вариант. У меня в тойоте так было: от акб до дистра под передним сиденьем (там через предохранители на ГУ и два уся), и далее в багажник на сабовый усь (у дистрибьютора Phonocar тоже было два входа, один из которых использовал как выход). Плюс - избегаем "лишний" предохранитель.
Цитата:
Сообщение от
bob911 я просто не стал их обозначать (этож стандарт )
:nea:Низзя!
Re: Схема электро питания (ГУРУ) ???
Цитата:
Сообщение от
ALEXx3 Я за второй вариант. У меня в тойоте так было: от акб до дистра под передним сиденьем (там через предохранители на ГУ и два уся), и далее в багажник на сабовый усь (у дистрибьютора Phonocar тоже было два входа, один из которых использовал как выход). Плюс - избегаем "лишний" предохранитель.
:nea:Низзя!
Сделал Update схемы и доп вопрос.
Вложений: 1
Re: Схема электро питания (ГУРУ) ??? (UPDATE)
Цитата:
Сообщение от
bob911 И доп вопрос как мне раз считать какие преды ставить после акб и какие в дистриб Audison SFD41C ? Подскажите пожалуйста!
Ориентируйтесь по сечению провода
Вложение 549652
Цитата:
Сообщение от
bob911 Оказывается на Audison SFD41C - 2 из 8 выходов раз считаны на 0Ga - Boston GT 2300 зацепить можно туда без дополнительных дистрибов. А проц повесить в этот же или соседний порт со своим отдельным предом.
Про это я и говорил (пост6)
Вложений: 1
Re: Схема электро питания (ГУРУ) ??? (UPDATE)
Цитата:
Сообщение от
ALEXx3 Ориентируйтесь по сечению провода
Вложение 549652
Про это я и говорил (пост6)
Руководствуясь таблицей добавил в схему Audison с предами. Правильно указал ампераж или нет ?
Вложение 549676
мне не понятно почему перед усилками в которых родные преды по 30 и 70 ампер должны стоять 100 амперные преды судя по таблице ?
