JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Доброго дня!
Имеется Honda Civic х/б 07 года, все штатно + активный саб µ-Dimension GLOW 8100SW. ШВИ дверей и багажника.
Достался мне процессор JBL MS 8. Есть желание его подключить на штатную магнитолу и далее на штатную акустику.
Но хочется это с минимальными переделками и перепайками.
Поскольку линейников на ГУ нет, а MS8 имеет разъемы Hi Level Input/Output, то в идеале сделать это через них.
Вложение 773218
В комплекте с JBL идут два штекера (папы) для подключения к HL I/O. Но но это смотка/скрутка/спайка.
Разъемы магнитолы и штатной проводки.
Вложение 773220
Вложение 773222
Есть переходники на ISO с хондовских разъемов, но проц просит свои специфические.
в теории нужны две части:
1. папа ГУ - папа проц
2. папа проц - мама шт проводка на колонки
на практике наверно будет единое целое (пример c ISO разъемом)
Вложение 773224
Что за формат разъема на JBL? реально такое найти?
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Насколько помню - нет у ЖБЛ ничего специфического с высокоуровневым входом, разъем с 8ю проводами, в инструкции расписано какой провод какому динамику соответствует.
Кучу переходников городить не советую, и так качество будет не волшебным.
Разумнее отрезать акустические от штатной фишки (не под корень естественно) и пайкой нарастить до процессора. Когда время придет, все можно восстановить до штатного состояния за полчаса.
ЗЫ: а еще лучше подпаять линейники к штатной голове, я в свое время на аккорде делал в ЭРТА, чтото тысячи три отдал кажется
Вложений: 1
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Просто хочется оставить штатное ГУ рабочим и на своем месте, к процу в дальнейшем можно повесить AUX/Media player/достойное ГУ на выбор и опять же не трогать штатную магнитолу.
Интерес к MS 8, в том, что все остается рабочим независимо друг от друга, как тройник.
Поэтому, если переходники можно нагородить, то лучше их. ШГУ читает cd mp3 и всё... а основной спрос с USB, то есть в любом случае лучше будет AUX/MP напрямую в проц, чем через обрезанные частоты родной шарманки.

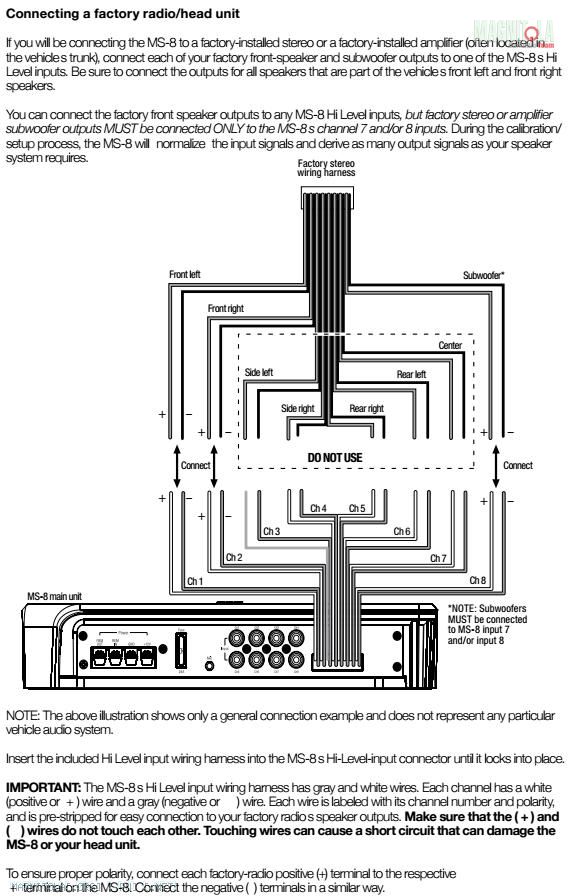

Но резать и паять... лучше bolt-On) вход на JBL - разъем на 16 проводов (8*2) со следующей распиновкой:
Вложение 773272
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Цитата:
Сообщение от
Miracle Просто хочется оставить штатное ГУ рабочим и на своем месте, к процу в дальнейшем можно повесить AUX/Media player/достойное ГУ на выбор и опять же не трогать штатную магнитолу.
Интерес к MS 8, в том, что все остается рабочим независимо друг от друга, как тройник.
Тройник - это как? ГУ и процессор параллельно чтоль?? Чтото мне подсказывает что в этой борьбе выживет только один.
Не надо так делать. Хотя можете конечно проверить.
Цитата:
Сообщение от
Miracle Поэтому, если переходники можно нагородить, то лучше их.
Если не смущают несколько дополнительных соединений из непонятно чего на пути сигнала - ради бога.
Цитата:
Сообщение от
Miracle ШГУ читает cd mp3 и всё... а основной спрос с USB, то есть в любом случае лучше будет AUX/MP напрямую в проц, чем через обрезанные частоты родной шарманки.
Но резать и паять... лучше bolt) вход на JBL - разъем на 16 проводов (8*2) со следующей распиновкой:
Вложение 773272
Ну правильно, берете выходы на акустику со штатной магнитолы и подключаете к соответствующим проводам на колодке ЖБЛ. Те которых нет на выходе штатного ГУ не подключаете.
Итого: Сh1-Ch2-Сh5-Ch6 (штатного саба же нет? если есть - то еще Сh8)
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
1. (ШГУ, AUX, MP и тд) все-втыкаем в проц на сколько позволят штатные технологические отверстия, а потом от проца на колонки. источник и проц последовательно, конечно. А вот источники друг относительно друга параллельно.(простой пример AUX и Сh1-Ch2-Сh5-Ch6+Ch8)
2. Огород не смущает, подскажите, где найти переходники? Или только паять на митьках в 16 пиновый штекер, если найдется?
3. С каналами понятно, но больше всего не хочется резать штатную проводку.
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Я похоже не понимаю что-то.
Переходник - он служит например для того чтобы воткнуть вместо штатной магнитолы другую с минимальными усилиями.
А мы сейчас похоже обсуждаем распараллеливатель, то есть и штатный разъем рабочий и дополнительная колодка на МС-8.
Чтото я сильно подозреваю что таких не существует.
Штатные провода в любом случае придется резать. И паять. И наращивать до процессора. При чем тут штатные технологические отверстия не очень понял, даже если проц в багажнике - кинуть по полу провода не составляет проблем.
Вложений: 1
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
сорри, ушли от темы в рассуждения.
Убираем все лишнее и оставляем.
Хотелось бы: штатная ГУ - переходник* - проц - переходник* - штатная проводка на колонки.
Предлагается: штатная ГУ - паяем - проц - паяем - штатная проводка на колонки.
"Переходник - он служит например для того чтобы воткнуть вместо штатной магнитолы другую с минимальными усилиями." ДА! Именно его хочется найти (если есть), чтобы уйти от усилий от пайки.
З.Ы. Тройник - 3 входа - один выход - схематически ниже (обвел овалом):
Вложение 773286
3 источника и все отдают сигналы в проц
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Инструкцию лень искать, но вроде бы ЖБЛ умеет сигнал получать только с двух источников
Переходник работает примерно так: отключается разъем от ШГУ и подключается к фишке переходника. Концепция оставить ШГУ рабочим таким образом исключается.
---------- Сообщение добавлено 12.05.2015 в 12:18 ----------
Цитата:
Сообщение от
test482 Итого: Сh1-Ch2-Сh5-Ch6
О, кстати в мануале написано что пофигу к какому каналу акустические подключать, главное полярность не перепутать и саб исключительно на 7й или 8й канал
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
https://docs.google.com/file/d/0Bzz-...Znc/edit?pli=1 - мануал
Т.е. получается имеется 3 "типа" разъемов на вход:
- hi level input
- RCA 8ch
- RCA 2шт на AUX
считаете, что они друг друга исключают? понятно, что сразу 3 включать смысла нет, но, если по очереди, тоже не пойдут?
"INPUT SELECTION MENU
This menu lets you select between the MS-8’s Head Unit input (either the line-input
connections or Hi Level input connections) and the Aux input connections. The word Active
indicates which input is currently active."
Мне кажется, все подключается, а уже программно выбираешь источник...
Re: JBL MS8 + штатное ГУ/акустика HONDA CIVIC 5d через hi level input/otput
Нет, источники выбираются только два:
1. Головное устройство, которое может быть подключено either the line-input connections or Hi Level input connections
2. АУКС
На странице 36 над цитатой даже картинка есть, никаких других источников там не появится
8 штук РЦАшек дублируют высокоуровневые входы, зачем это сделано - загадка, 6 из 8ми не используются
Кстати, сколько я не пробовал устройств подключать через АУКС - не впечатлили
