Здравствуйте. Подскажите, как подключить к усилителю kenwood kac-6406 в четырехканальном режиме магнитолу, с помощью проводов, которыми подключаются динамики.

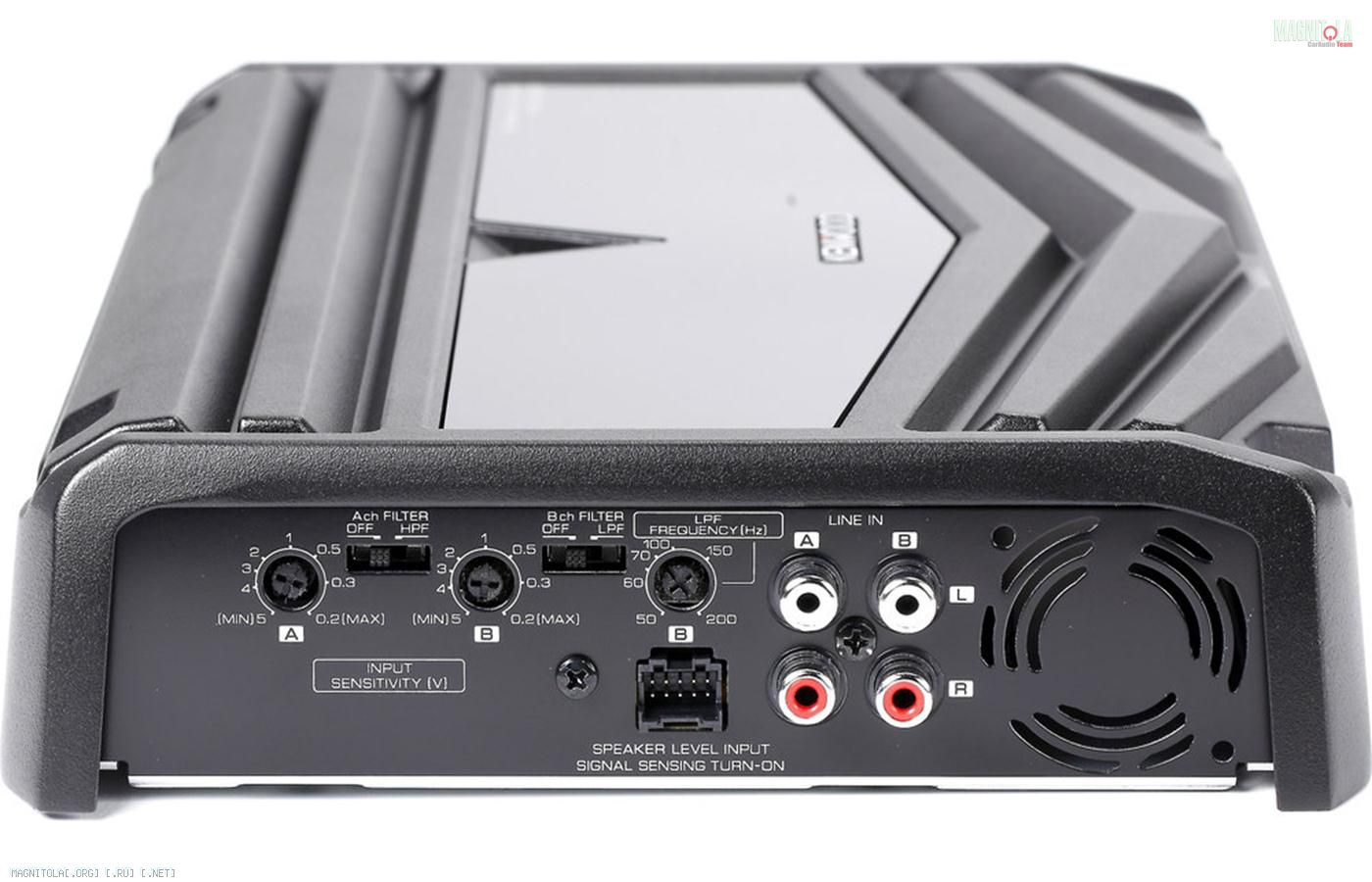

В усилителе имеется разъем speaker level input. Может кто нибудь занимался подключением. Прошу нарисовать схему или указать к какому контакту что подключать. Где купить штекер к этому разъему?
Вложение 937354
Это сложнее подсказать,возможно на радиорынке у Вас в городе - когда-то он не плохим был и я не раз его посещал.Цитата:
Сообщение от satesat
Этот вход по высокому уровню(от АС из ГУ).Скачайте СМ здесь:Цитата:
Сообщение от satesat
смысл распиновки такой-же(дождитесь смены надписи "processing", на эту: " Get Manual")....,
Спасибо за документацию. Понял, что штекер идет в комплекте с усилителем. Модель шнура E30-6144-05.
Требуется консультация.

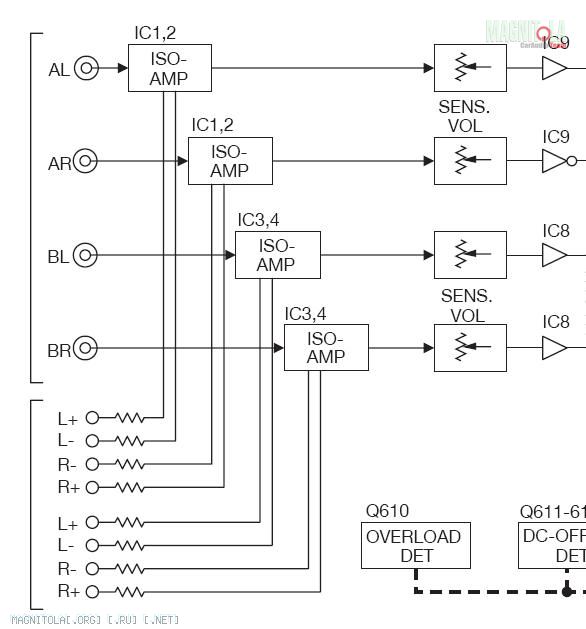

Вложение 937804

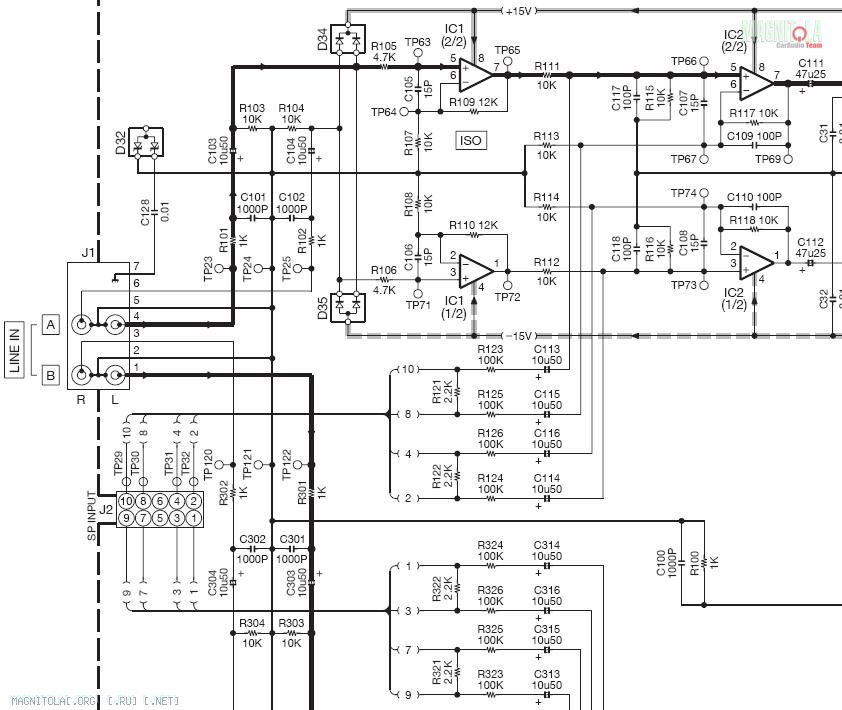

Вложение 937806
Предполагаю что контакты на разъеме усилителя нумеруются так же, как на схеме, сверху вниз.
Верхние контакты 10, 8 левый динамик.
Верхние контакты 4, 2 правый динамик.
Подскажите, какая полярность у контактов 10, 8 и 4, 2.
10 - "+",8- "-"( А -левый);4 - "-",2 - "+"(А-правый),одним словом минусы в середине разъёма будут,а плюсы по краям его.,Цитата:
Сообщение от satesat
Понятно. Спасибо.
