Приветствую!
Много сказано про распайку межблочников из микрофонного кабеля. Что с одной стороны экран не припаивается и.т.д.
Но нигде не нашёл информацию, как паять кабель с множеством экранов. Сейчас чего только нет, и каждая жила в своём экране, затем в общем, и две скрученные жилы в двух внешних экранах и.т.д.
Вопрос в том, как распаивать все эти экраны? Все в кучу, и со стороны ГУ на массу? Или один экран у ГУ припаять, другой у усилителя (противоположные в воздухе)?
Выведи массу с двух сторон и проверь,при каком подключении наводок меньше.
С Новым Годом!:drinks:Цитата:
Сообщение от Флекс 71**
Наводок меньше... Я думал их вообще не будет... Или по минимуму всё равно будет фонить?
А если несколько экранов в кабеле? Пробовать все возможные комбинации подсоединения массы, или есть типовая схема распайки?
При хорошем усилителе,в полной тишине,на пищах всё равно шумок присутствует.
Вот его и можно попробовать минимализировать.
Ага, понял, спасибо! А типовых схем подключения нескольких экранов, я так понял нет? Всё по месту методом проб определяется?
Типовая схема:
Сигнальный провод и сигнальная земля с двух сторон.
Экран со стороны источника.
Обычно работает без проблем.
Я так понимаю, вы говорите о коаксиальном кабеле, в доп. экране. А мне бы хотелось узнать распайку микрофонного кабеля, к примеру такого:Цитата:
Сообщение от Флекс 71**
https://www.allcables.ru/product/kab...8-plus-147520/
Пару витую распаиваем как сигнальный и земляной с обоих сторон, а экраны? Один к источнику, другой к приёмнику? Или оба экрана подпаять к источнику, а с другой стороны не подпаивать?

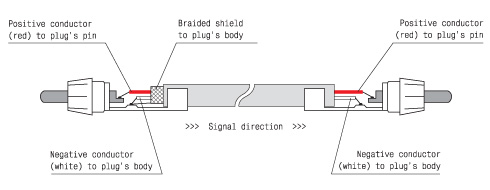

Вложение 1336685
Взято из проспекта DAXX
Ну это как я понимаю классика жанра... Но, там один экран, и всё понятно (ну может непонятно только пара там витая, или просто проводники параллельно идут).Цитата:
Сообщение от QAZAQ-89
А вот как два и более экранов распаиваются, пока нигде не встретил.
Очевидно, так же, с одной стороны. У Дакса, например, два экрана - медная оплётка и алюминиевая фольга. Это два слоя, которые имеют электрический контакт. По вашей ссылке, там две оплётки и изолятор между ними. ИМХО, надо их соединить между собой пайкой с одного конца.
