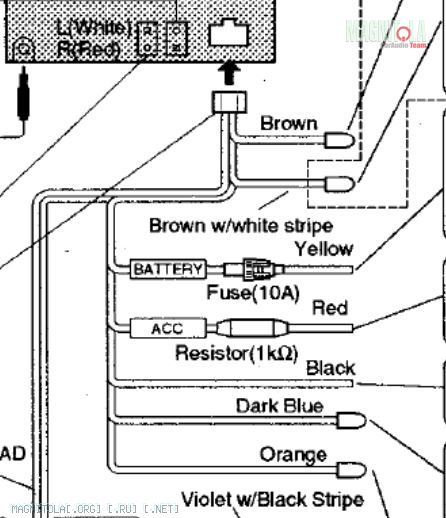

Всем привет. Подскажите, пожалуйста. На стареньких магнитолах часто вижу коробочку с резистором на плюсовом проводе. На желтом предохранитель, а на красном резистор 1 килоОм.
Вложение 1360281
Вопрос...Зачем на проводе магнитолы висит резистор на 1 килоОм?
На 88-м пионере есть встроенный вольтметр, там этот резистор входит в цепь делителя напряжения, без него показывает 16 вольт. В других ГУ - возможно для ограничения тока, красный провод обычно как сигнальный работает (хотя бывают и исключения).
Провод на АСС - всего лишь сигнал на оживление музыки а никак не питание. В большинстве аппаратов он ныряет в схему через 1кОм (в некоторых случаях и 47кОм) и тут-же из 12 вольт делается 5 и используется исключительно как входной сигнал для процессора. Есть он - музыку можно включить. Нет - нельзя. Очень редко его используют как питание некоторых блоков. Потребляемый по нему ток никогда не превышает 200-300 мА. Обычно меньше.
Я это и сам знал конечно, но без подробностей. Нашёл на просторах интернета, всё понятно расписано.
Спасибо за ваш ответ.Не поняла зачем он ныпяет через 1кОм или 47. Многие просто отрезают этот резистор и подключают без него. Чем это чревато?Цитата:
Сообщение от MirageB.

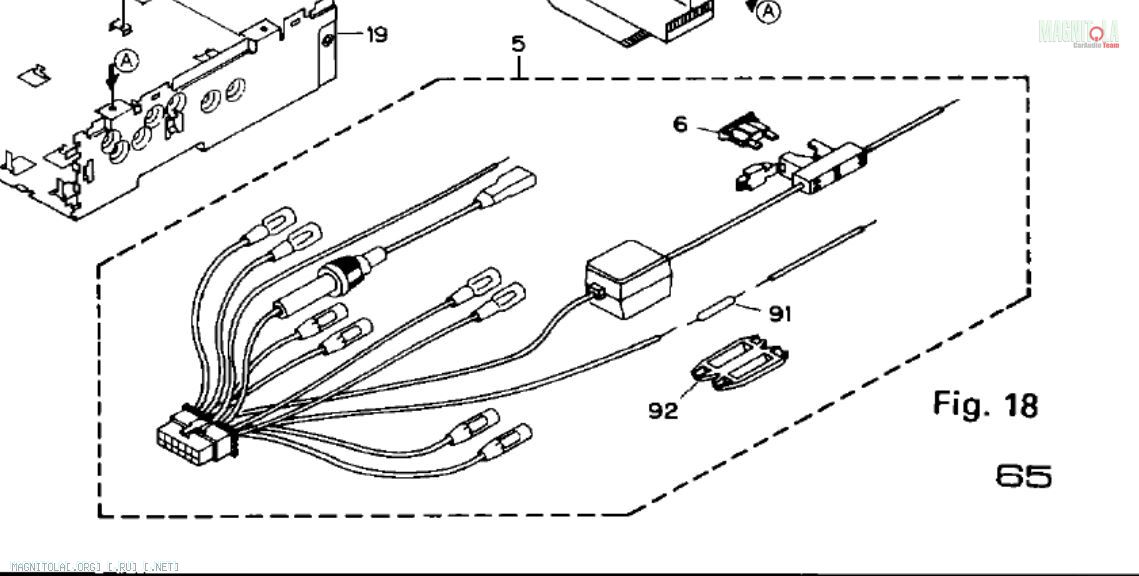

Вот Пионер и резистор проводах номер 91 и имеет номер по каталогу Resistor RS1/2P102JL
Вложение 1360287
