Изготовление корпусов для сабвуферов, фальшпанелей

Opel Insignia
День первый.
Что имеем... разобрали салон...
Вложение 775952Вложение 775954Вложение 775956Вложение 775958Вложение 775960

Достали миды на пластиковых проставках, которые когда-то были мидами
Вложение 775962Вложение 775964Вложение 775966Вложение 775968


Протянули в двери/на стойки проводку в замен штатной и закрепили ее
Вложение 775970Вложение 775972

Проводка в мягкой изоленте, имитируя штатную
Вложение 775974Вложение 775976Вложение 775978Вложение 775980Вложение 775982Вложение 775984Вложение 775986Вложение 775988Вложение 775990Вложение 775992Вложение 775994Вложение 775996Вложение 775998Вложение 776000

Напилили кольца для подиумов мод мидбассы 6,5" и под фришные сабы 10"
Вложение 776002Вложение 776004Вложение 776006Вложение 776008Вложение 776010Вложение 776012Вложение 776014Вложение 776016Вложение 776018Вложение 776020Вложение 776022Вложение 776024Вложение 776026

Опорные кольца под ВЧ
Вложение 776028Вложение 776030Вложение 776032Вложение 776034

Зачистили стойки от "волосни", после снятия штатной ткани
Вложение 776036Вложение 776038Вложение 776040

Opel Insignia
День второй.

Фри-аир полка 2*10"
Вложение 776858Вложение 776860Вложение 776862Вложение 776866Вложение 776868Вложение 776870Вложение 776872Вложение 776874Вложение 776876Вложение 776878Вложение 776880Вложение 776882Вложение 776884Вложение 776886Вложение 776888Вложение 776890


Распилили штатное отверстие 6*9" на 10"

Вложение 776892Вложение 776894Вложение 776896Вложение 776898Вложение 776900Вложение 776902Вложение 776904Вложение 776906



Обезжирили поверхность полки...
Вложение 776908
Вибро-шумоизоляция полки, сначало закрываем небольшими кусками тех. отверстия
Вложение 776910Вложение 776912Вложение 776914Вложение 776916


Наносим второй слой
Вложение 776918Вложение 776920Вложение 776922Вложение 776924Вложение 776926

Еще пару...
Вложение 776928Вложение 776930Вложение 776932


Битопласт
Вложение 776934Вложение 776936Вложение 776938Вложение 776940Вложение 776942

Закрепили кольца на декоративной полке...
Вложение 776944Вложение 776946Вложение 776948

Укрепили с помощью стекловолокна и полиэфирки ...
Вложение 776950Вложение 776952Вложение 776954


Нанесли шпаклевку и зашкурили...
Вложение 776956Вложение 776958Вложение 776960Вложение 776962Вложение 776964Вложение 776966Вложение 776968Вложение 776970Вложение 776972Вложение 776974Вложение 776976Вложение 776978Вложение 776980


Стойки под ВЧ
Вложение 776982Вложение 776984Вложение 776986Вложение 776988Вложение 776990Вложение 776992Вложение 776994Вложение 776996Вложение 776998Вложение 777000Вложение 777002Вложение 777004Вложение 777006Вложение 777008Вложение 777010Вложение 777012Вложение 777014Вложение 777016Вложение 777020Вложение 777022Вложение 777024Вложение 777026Вложение 777028

Цитата:

---

Сообщение от st220

Распилили штатное отверстие 6*9" на 10"

---

Очень аккуратно получилось. Если не секрет, чем пилил?

Цитата:

---

Сообщение от fox proteus

Очень аккуратно получилось. Если не секрет, чем пилил?

---

"Лазерной резкой")) лобзиком конечно в мега позе + обработка краев

Opel Insignia
День третий.

Фри-аир полка под 2*10"
Обтянута черной, немецкой, потолочной тканью
Вложение 777332Вложение 777334Вложение 777336Вложение 777338Вложение 777340Вложение 777342Вложение 777344Вложение 777346Вложение 777348Вложение 777350Вложение 777352Вложение 777354Вложение 777356Вложение 777358Вложение 777360Вложение 777362Вложение 777364Вложение 777366Вложение 777368Вложение 777370Вложение 777372Вложение 777374Вложение 777376Вложение 777378Вложение 777380Вложение 777382Вложение 777384Вложение 777386Вложение 777388Вложение 777390Вложение 777392Вложение 777394Вложение 777396Вложение 777398Вложение 777400Вложение 777402Вложение 777404

Стойки под ВЧ
Вложение 777406Вложение 777408Вложение 777410Вложение 777412Вложение 777414Вложение 777416Вложение 777418Вложение 777420Вложение 777422Вложение 777424Вложение 777426Вложение 777428Вложение 777430Вложение 777432Вложение 777434Вложение 777436Вложение 777438Вложение 777440Вложение 777442Вложение 777444Вложение 777446Вложение 777448Вложение 777450Вложение 777452Вложение 777454Вложение 777456Вложение 777458Вложение 777460Вложение 777462Вложение 777464


"Дошумили" качественно двери
Вложение 777470Вложение 777472Вложение 777474


Мидбас пришлось сдвигать к центру двери, чтобы можно было вынести подиум наружу
Вложение 777476Вложение 777478Вложение 777480Вложение 777482Вложение 777484


Опорные кольца на местах
Вложение 777486Вложение 777488Вложение 777490Вложение 777492Вложение 777494Вложение 777496

Примерка...
Вложение 777498Вложение 777500Вложение 777502Вложение 777504Вложение 777506Вложение 777508Вложение 777510


Продолжение завтра..

Блин, а почему стойки под пищи не из альки?

Цитата:

---

Сообщение от fox proteus

Блин, а почему стойки под пищи не из альки?

---

Клиент так выбрал, в цвет панели. тут на звук не повлияет

Цитата:

---

Сообщение от st220

тут на звук не повлияет

---

Воооот, как раз на звук-то и может повлиять - можно привязочку краёв сцены к пищалкам поймать... Но хозяин-барин, сам виноват, если что)))

Скорей всего барин не в курсе таких тонкостей. Я свои СБшки спрячу заподлицо в опорном и в дешевую альку закатаю.

С уважением, Александр.

Цитата:

---

Сообщение от tigeross

Скорей всего барин не в курсе таких тонкостей. Я свои СБшки спрячу заподлицо в опорном и в дешевую альку закатаю.

С уважением, Александр.

---

Барин знал, но забыл. Я ему это рассказывал. Но беда в том, что тонкости инсталла мы с бариным обсуждали стопицот месяцев назад. Единственное, что уточняли недавно - расположение и направление писклей в стойках.

Но предлагаю более не заостряться на этом;) Что сделано, то сделано. И сделано очень качественно, между прочим!;)

И светлые шурупы на вч срочно заменить на аудиофильские )))
А так красотень!

Цитата:

---

Сообщение от SENAT0R

И светлые шурупы на вч срочно заменить на аудиофильские )))
А так красотень!

---

Это временные, захочет поменяет..., сцену конечно подпортят))

---------- Сообщение добавлено 18.05.2015 в 13:55 ----------

Цитата:

---

Сообщение от fox proteus

Барин знал, но забыл. Я ему это рассказывал. Но беда в том, что тонкости инсталла мы с бариным обсуждали стопицот месяцев назад. Единственное, что уточняли недавно - расположение и направление писклей в стойках.

Но предлагаю более не заостряться на этом;) Что сделано, то сделано. И сделано очень качественно, между прочим!;)

---

Вч расположенны далеко над козырьком спидометра, как и заказывали(но я бы углубил бы к стеклу), на вид влияния отраженки не будет от стойки, что слева и тем более справа.
Если так боятся отраженки..., она есть везде и от панели, и от стекла, и от руля.
Если ее не будет, "звук" будет скучно слушать - это знают те кто слущал АС в беховской камере или достаточно включить обычную АС в открытом пространстве, напремер в поле- звучать будет мелочно и безжизненно.

Opel Insignia
День четвертый.

Подиумы под мидбас

Вложение 778586Вложение 778588Вложение 778590Вложение 778592Вложение 778594Вложение 778596Вложение 778598Вложение 778600Вложение 778602Вложение 778604Вложение 778606Вложение 778608Вложение 778610Вложение 778612Вложение 778614Вложение 778616Вложение 778618Вложение 778620Вложение 778622Вложение 778624Вложение 778626Вложение 778628Вложение 778630Вложение 778632Вложение 778634Вложение 778636Вложение 778638Вложение 778640Вложение 778642Вложение 778644Вложение 778646Вложение 778648Вложение 778650Вложение 778652Вложение 778654Вложение 778656Вложение 778658Вложение 778660


Обтянули карпетом фальшпол и сделали крышку
Вложение 778662Вложение 778664Вложение 778666Вложение 778668Вложение 778672Вложение 778674Вложение 778676

Opel Insignia
День половина пятого дня.

Примерка фальшпола..
Вложение 779506Вложение 779508Вложение 779510Вложение 779512


Вязка жгутов силовой проводки, обжим наконечников
Вложение 779514Вложение 779516Вложение 779518

Прокладка силы и др проводов, закрепление
Вложение 779520Вложение 779522Вложение 779524Вложение 779526Вложение 779528Вложение 779530Вложение 779532Вложение 779534Вложение 779536Вложение 779538Вложение 779540Вложение 779542Вложение 779544Вложение 779546Вложение 779548Вложение 779550


Под капотом...
Вложение 779552Вложение 779554Вложение 779556


Размещение компонентов, начало подключения
Вложение 779558Вложение 779560Вложение 779562

Opel Insignia
Три часа шестого дня.

Панелька проца
Вложение 779936Вложение 779938

Вложение 779940Вложение 779942Вложение 779944Вложение 779946Вложение 779948Вложение 779950Вложение 779952

Завтра запаяем межблочники из качественного микрофонного кабеля
Вложение 779954

Сердце системы- процессор и AirPort, доработанный великим Аркадием для автомобильных целей)

Вложение 779956Вложение 779958Вложение 779960Вложение 779962

Жесткая крышка фальшпола из фанеры обтянутая карпетом
Вложение 779964Вложение 779966Вложение 779968Вложение 779970Вложение 779972

Opel Insignia
Итог...

Сила.. предохранители...
Вложение 780560Вложение 780562Вложение 780564Вложение 780566Вложение 780568Вложение 780570Вложение 780572Вложение 780574


Спаяли межблочные кабели
Вложение 780576Вложение 780578Вложение 780580Вложение 780582Вложение 780584Вложение 780586
Вложение 780588Вложение 780590Вложение 780592Вложение 780594Вложение 780596Вложение 780598Вложение 780600Вложение 780602Вложение 780604Вложение 780606

Предварительно настроили и чуть прогрели систему.
По предварительному прослушиванию берите Визатоны 10" во фриаир, играют хорошо + поддавить могут, не смотря на свой скромный вид, акустическое усиление в фриаире очень высокое.

Вложение 780608Вложение 780610Вложение 780612Вложение 780614Вложение 780616Вложение 780618Вложение 780620Вложение 780622Вложение 780624Вложение 780626Вложение 780628Вложение 780630Вложение 780632Вложение 780634

Завтра финальная отстройка системы знаменитым Аркадием!

Пощупал систему в турбоопеле раньше владельца:)
Подиумы, проводка - всё в жизни лучше, чем на фотках на форуме. А нынче это редкость!

Звучит система классно. Визатоны в очередной раз не подкачали: играют быстро, мощно, сочно и низко. Челестры - красотки. Миды - молодцы. Пищалки эти уже не удивляют - давно понятно, что играют отлично. В общем, я доволен тем, как провёл сегодняшний вечер:)

Цитата:

---

Сообщение от fox proteus

Пощупал систему в турбоопеле раньше владельца:)
Подиумы, проводка - всё в жизни лучше, чем на фотках на форуме. А нынче это редкость!

Звучит система классно. Визатоны в очередной раз не подкачали: играют быстро, мощно, сочно и низко. Челестры - красотки. Миды - молодцы. Пищалки эти уже не удивляют - давно понятно, что играют отлично. В общем, я доволен тем, как провёл сегодняшний вечер:)

---

Спасибо тебе Аркадий, рад был знакомству!
Могу посоветовать, как высококлассного специалиста по настройке процессорных систем, рекомендую.
Визатоны прошли все испытания, басят хорошо даже негров отыгрывают на ура, не перегружаются, ровно, низко, мягко с быстрой подачей.
Что по внешнему виду про них не сказать(корзина стальная, магнит небольшой и прочие первые-судьективные впечатления)

Система настроена и ждет завтра хозяина вернувшегося с отпуска

Поднастроил сегодня мега сузуки с эстрадным фронтом и спл сабами
Вот такая ачх в метре от открытых дверей.
Были сделаны две настройки на улицу и на салон.
Вложение 781274Вложение 781276Вложение 781278Вложение 781280Вложение 781282Вложение 781284Вложение 781286Вложение 781294

Корпус "Белая кошечка 2", ЗЯ, 22л, стенки фанера-мдф, акустическое демпфирование, под Tanoy TS12, полочка под усилитель


Вложение 781296Вложение 781298Вложение 781300Вложение 781302Вложение 781304Вложение 781306Вложение 781308Вложение 781310Вложение 781312Вложение 781314Вложение 781316Вложение 781318Вложение 781320Вложение 781322Вложение 781324Вложение 781326Вложение 781328

Цитата:

---

Сообщение от st220

Корпус "Белая кошечка 2", ЗЯ, 22л, стенки фанера-мдф, акустическое демпфирование, под Tanoy TS12, полочка под усилитель

---

Она Прекрасна!!!!!!!! А хвост какой шикарный!!!!!! :g-good:

Цитата:

---

Сообщение от Irunenka

Она Прекрасна!!!!!!!! А хвост какой шикарный!!!!!! :g-good:

---

)))) я старался, в прошлый раз забыл его-хвост. Завтра жду! Чтобы на встрече Магнитолы была уже с сабом

Цитата:

---

Сообщение от st220

Чтобы на встрече Магнитолы была уже с сабом

---

У меня уже два есть )))
Вложение 781406

Цитата:

---

Сообщение от Irunenka

У меня уже два есть )))
Вложение 781406

---

Для колбасы два в параллель не побывала?)) Скоро кошечка загрызет твоего песика))

Цитата:

---

Сообщение от st220

Скоро кошечка загрызет твоего песика))

---

Они будут дружить :friends::drinks:

Цитата:

---

Сообщение от st220

Для колбасы два в параллель не побывала?))

---

Ни в параллель, ни в перпендикуляр)))

P.S. Им нужны разные условия: CDT прекрасно долбит без полки, а Танной наоборот - лучше играет в полку. На мой ух ;)

В KF Sound Technology приехала Пежо 408

Фри-аир полка под Челенждер про 12"
Толщина 19+19+12мм
Вложение 781574Вложение 781576Вложение 781578Вложение 781580Вложение 781582Вложение 781584Вложение 781586Вложение 781588Вложение 781590Вложение 781592Вложение 781594Вложение 781596Вложение 781598Вложение 781600Вложение 781602Вложение 781604Вложение 781606Вложение 781608Вложение 781610Вложение 781612Вложение 781614Вложение 781616Вложение 781618Вложение 781620Вложение 781622Вложение 781624Вложение 781626Вложение 781628Вложение 781630Вложение 781632Вложение 781634Вложение 781636Вложение 781638Вложение 781640Вложение 781642Вложение 781644Вложение 781646Вложение 781648Вложение 781650Вложение 781652Вложение 781654Вложение 781656Вложение 781658Вложение 781660Вложение 781662Вложение 781664Вложение 781666Вложение 781668Вложение 781670Вложение 781672Вложение 781674Вложение 781676Вложение 781678Вложение 781680Вложение 781682Вложение 781684Вложение 781686Вложение 781688Вложение 781690Вложение 781692Вложение 781694Вложение 781696Вложение 781698Вложение 781700

Костя, вся красота этого челенжера досталась багажнику. Интересно, как бы он смотрелся наоборот. Хотя там вроде стекло близко.

Цитата:

---

Сообщение от tigeross

Костя, вся красота этого челенжера досталась багажнику. Интересно, как бы он смотрелся наоборот. Хотя там вроде стекло близко.

---

Костя даже провода красиво укладывает. Так что по поводу корзины можно не париться, эстетики будет достаточно и без неё)))

Я в курсе, у самого в багажнике Костино детище.

С уважением, Александр.

Цитата:

---

Сообщение от tigeross

Костя, вся красота этого челенжера досталась багажнику. Интересно, как бы он смотрелся наоборот. Хотя там вроде стекло близко.

---

не получилось бы, магнитом упирается в стекло, скос большой)

Цитата:

---

Сообщение от st220

В KF Sound Technology приехала Пежо 408

---

Костя, огромное спасибо за проделанную работу!!!
Оправдал все ожидания, да еще и в такие сроки.:dance3:

Цитата:

---

Сообщение от Bomshankar

Костя, огромное спасибо за проделанную работу!!!
Оправдал все ожидания, да еще и в такие сроки.:dance3:

---

Пожалуйста, приезжай еще)

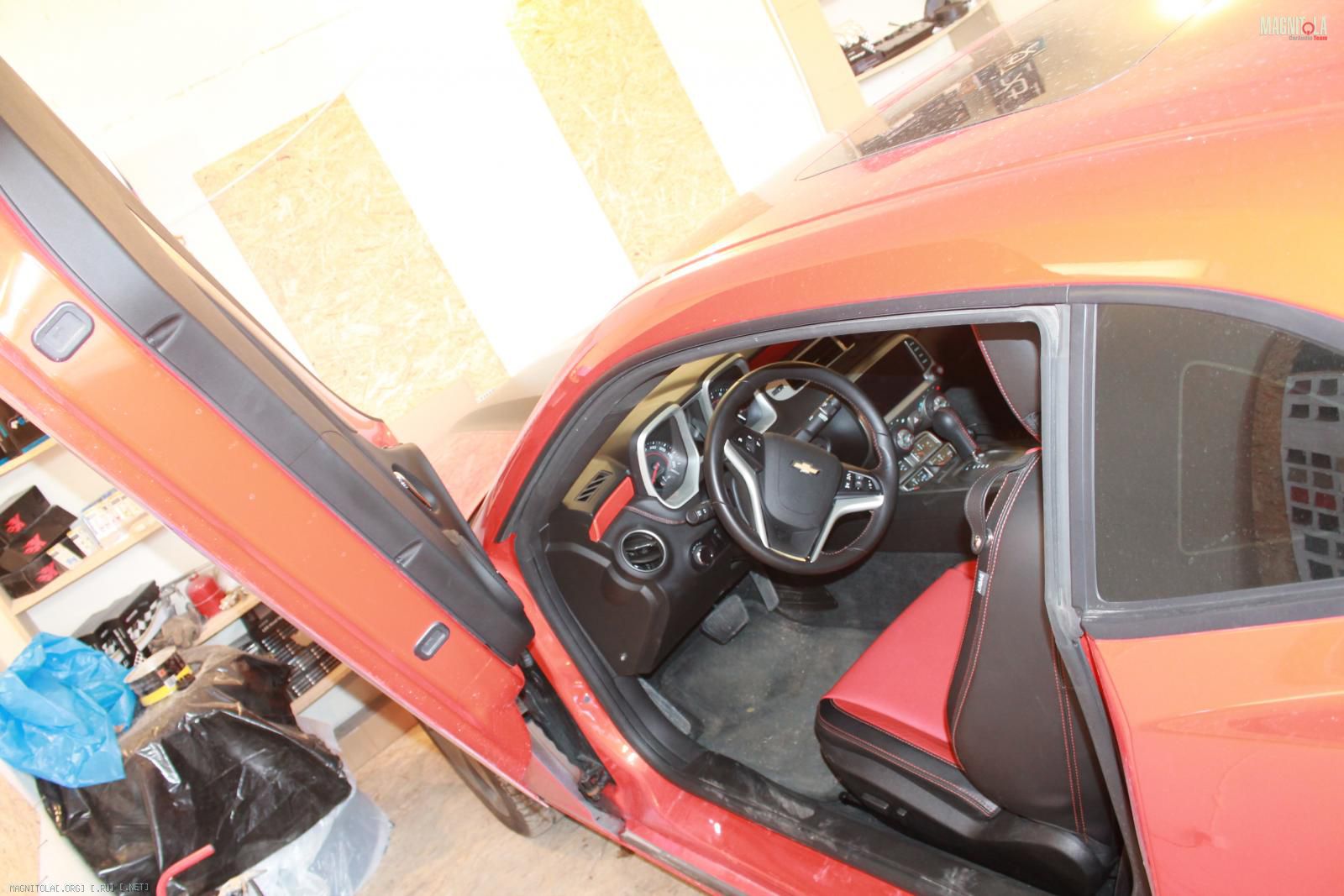

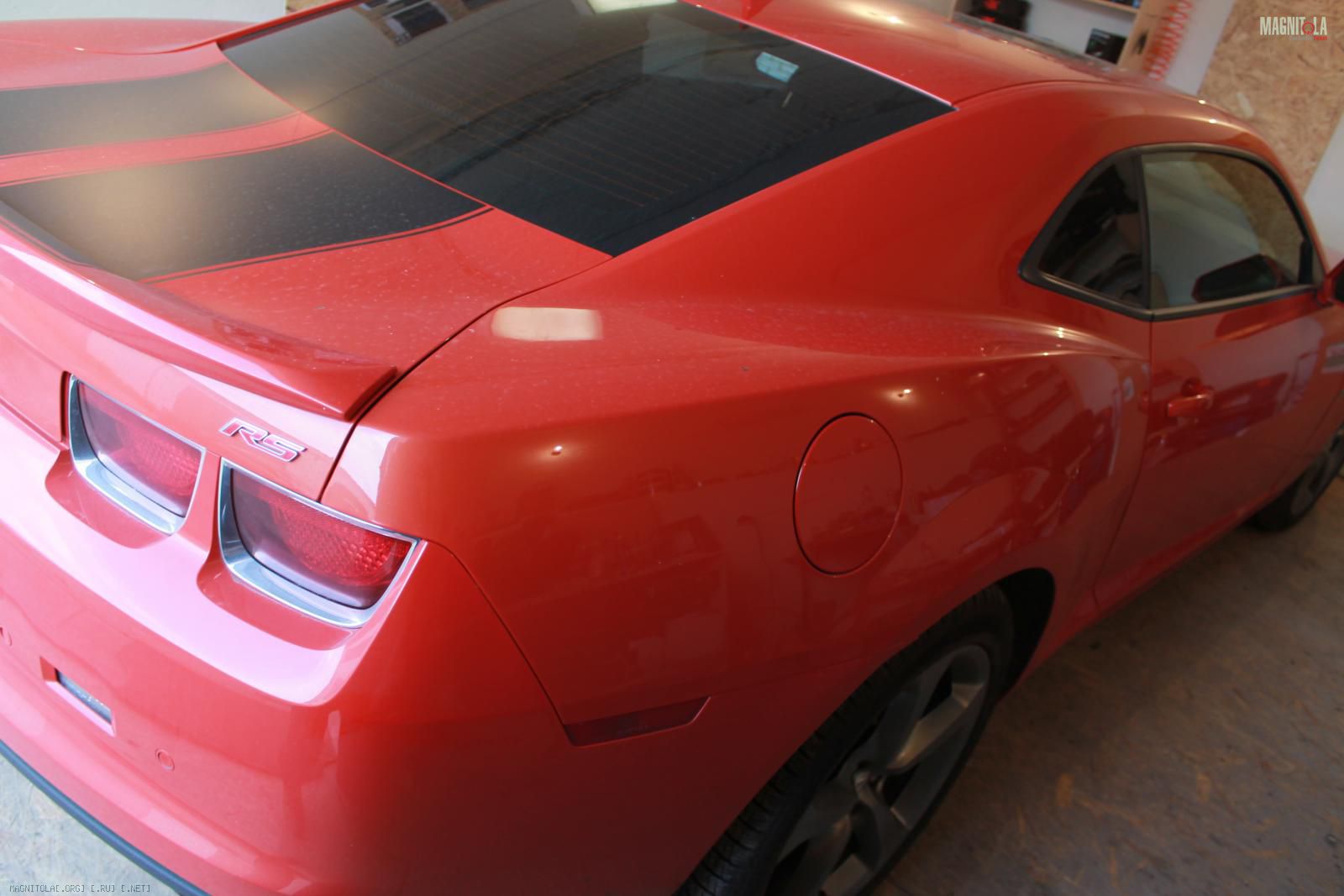

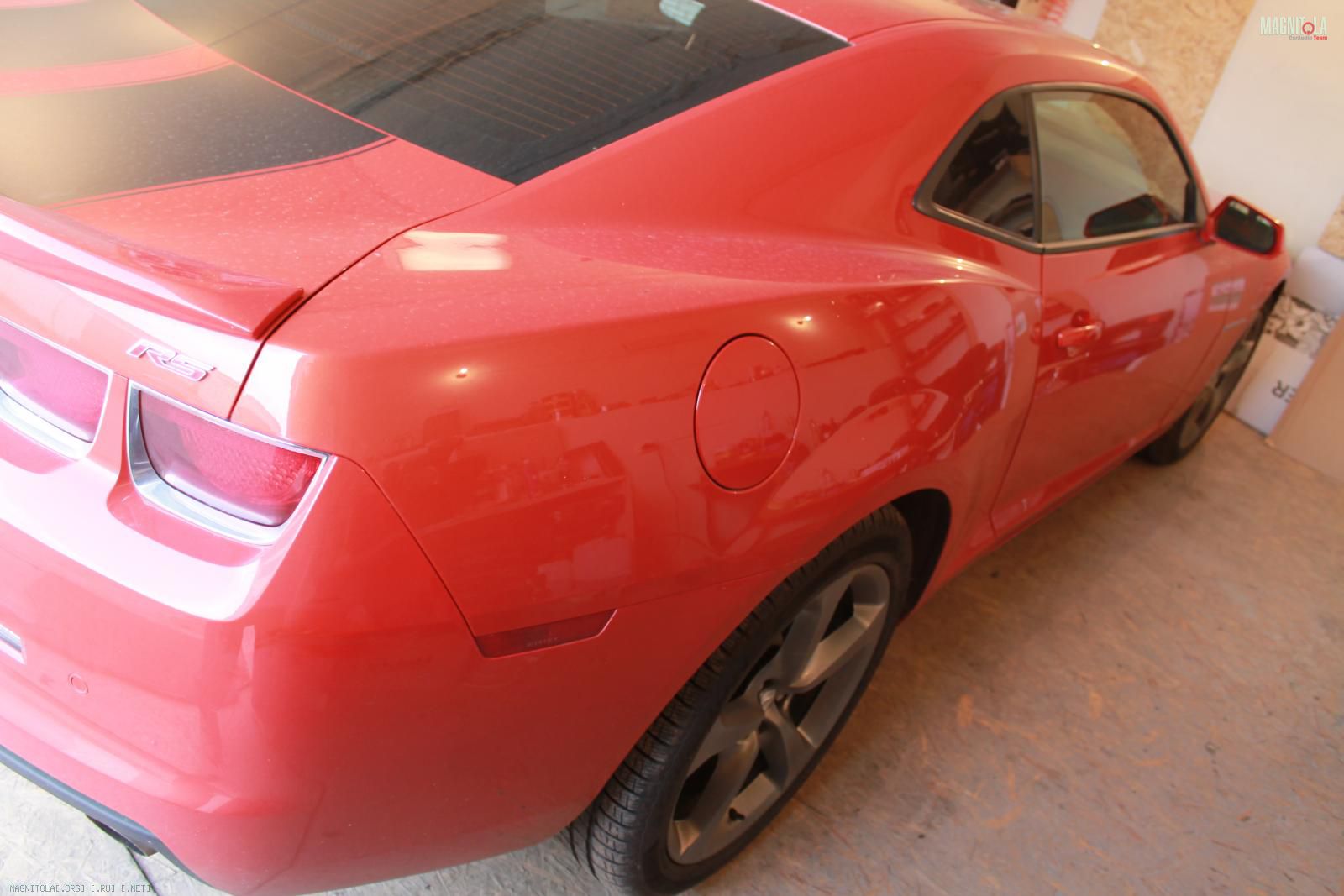

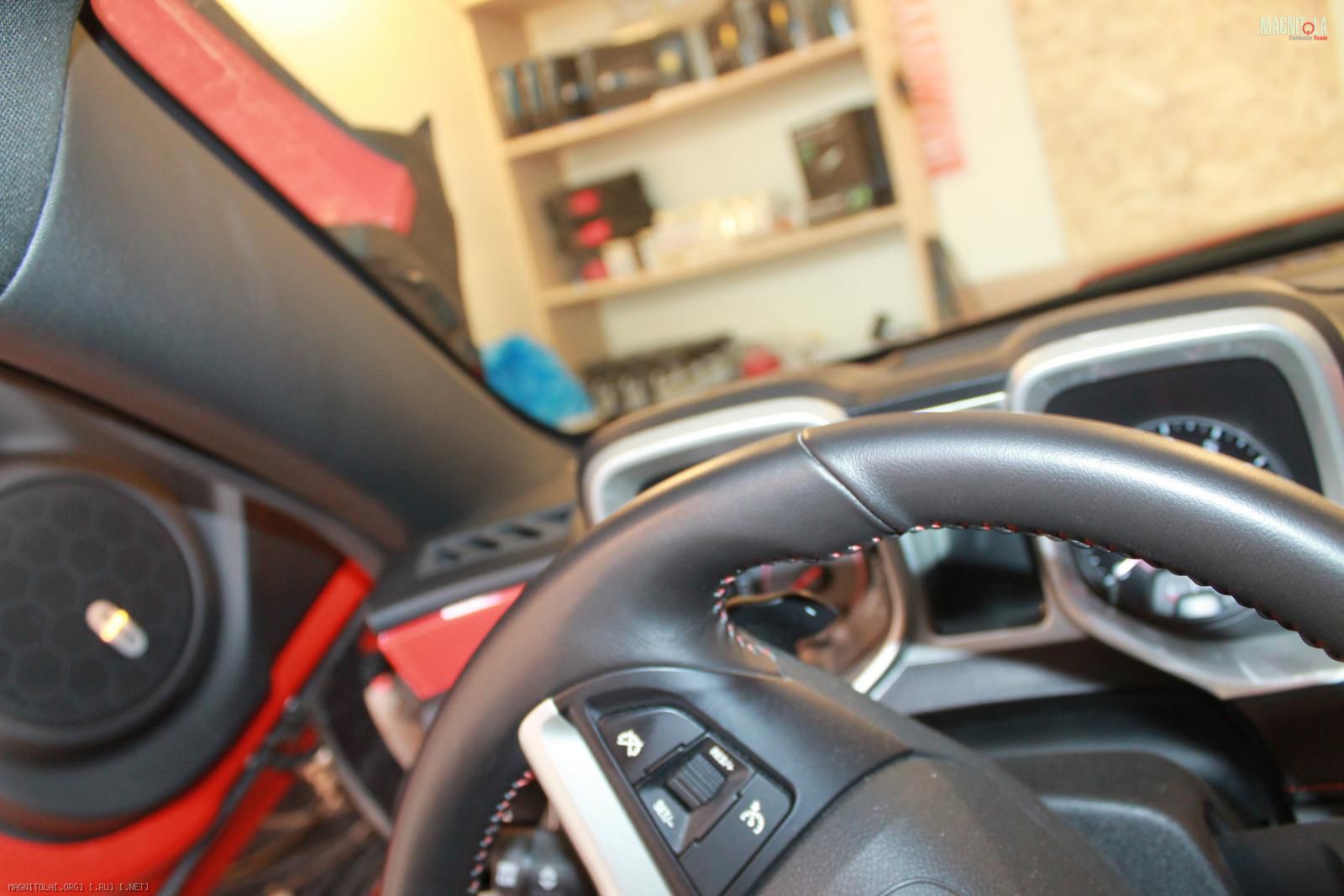

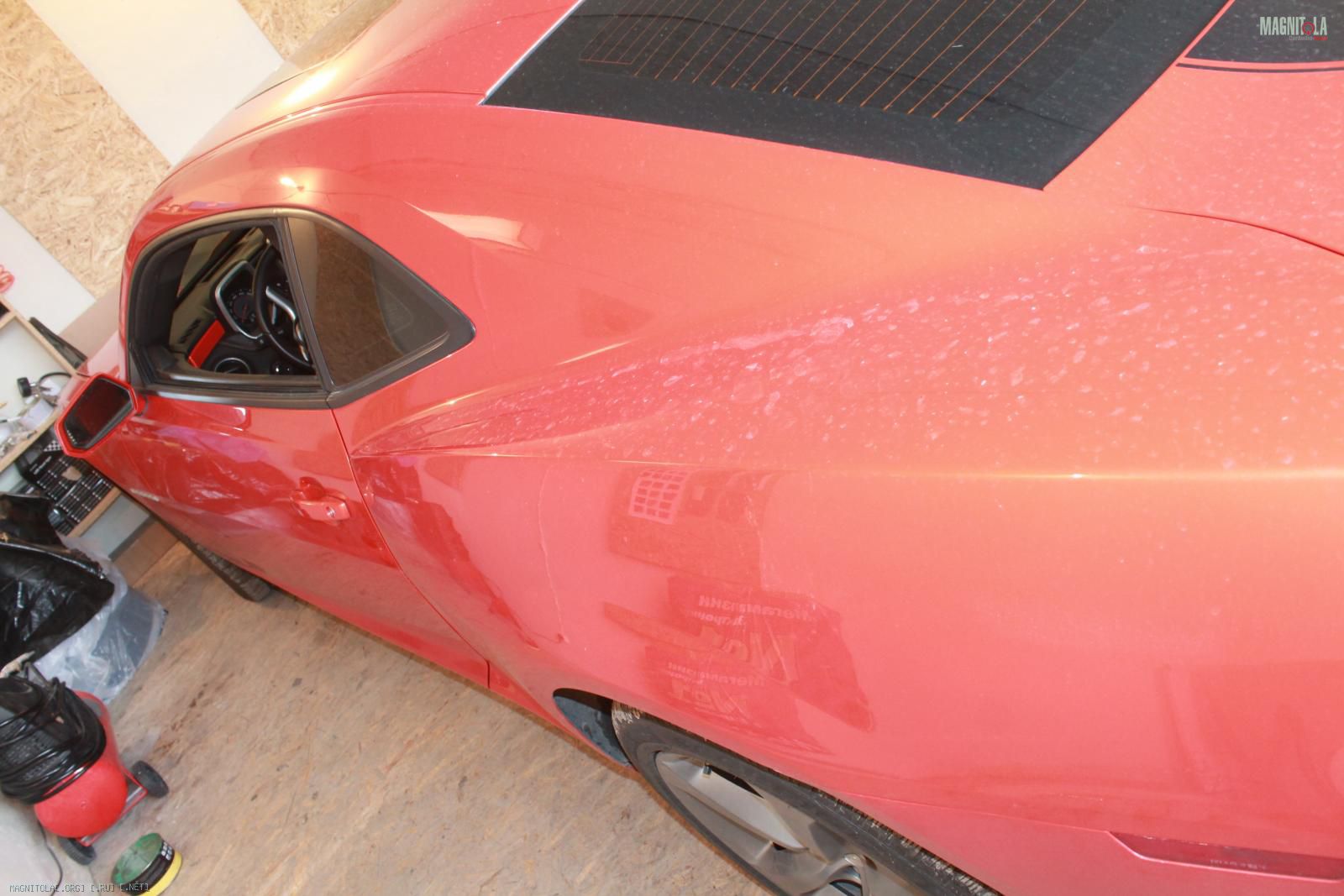

В KF Sound Technology приехал Шевроле Камаро
Вложение 782070Вложение 782072Вложение 782074Вложение 782076Вложение 782078Вложение 782080Вложение 782082Вложение 782084Вложение 782086Вложение 782088

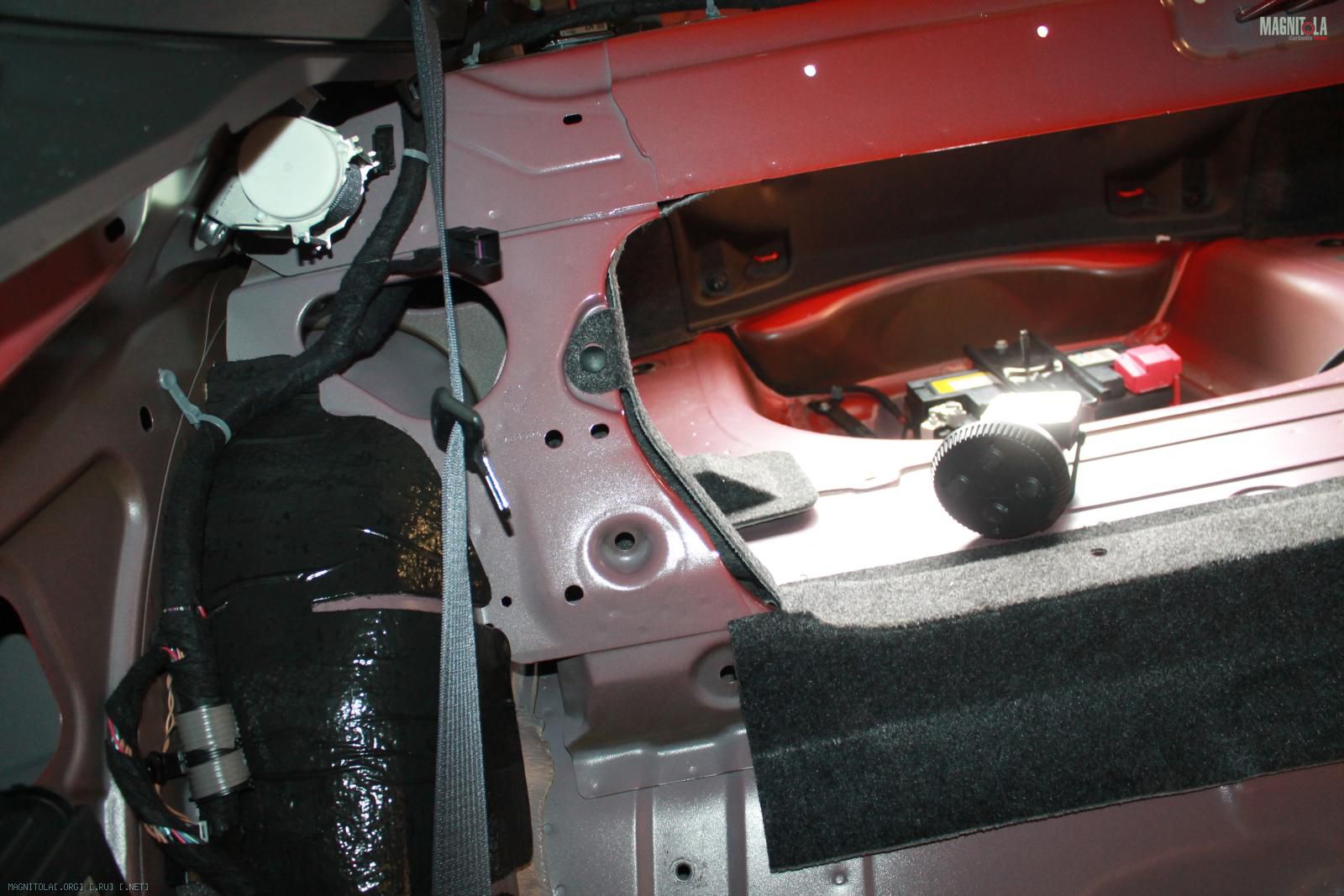

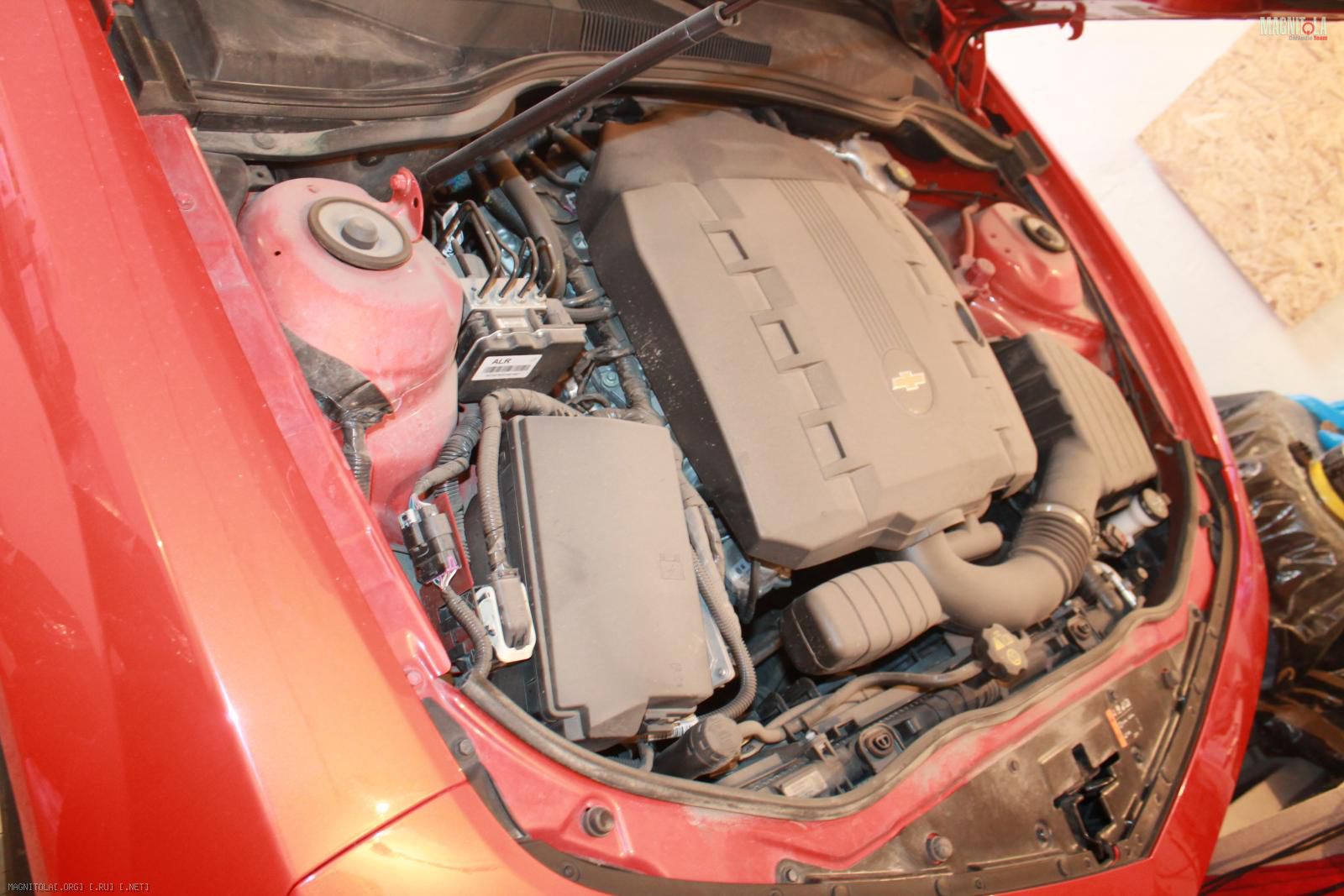

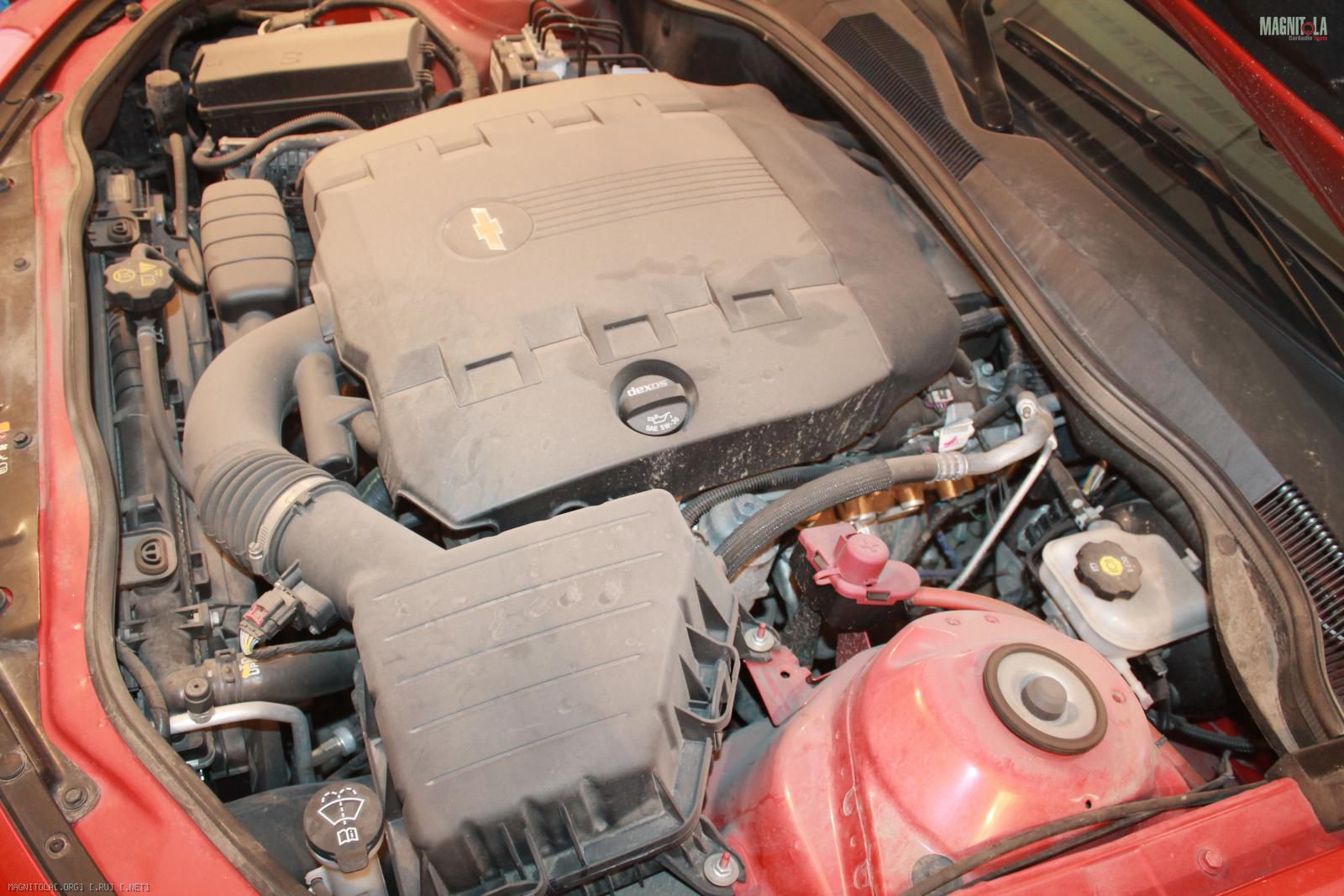

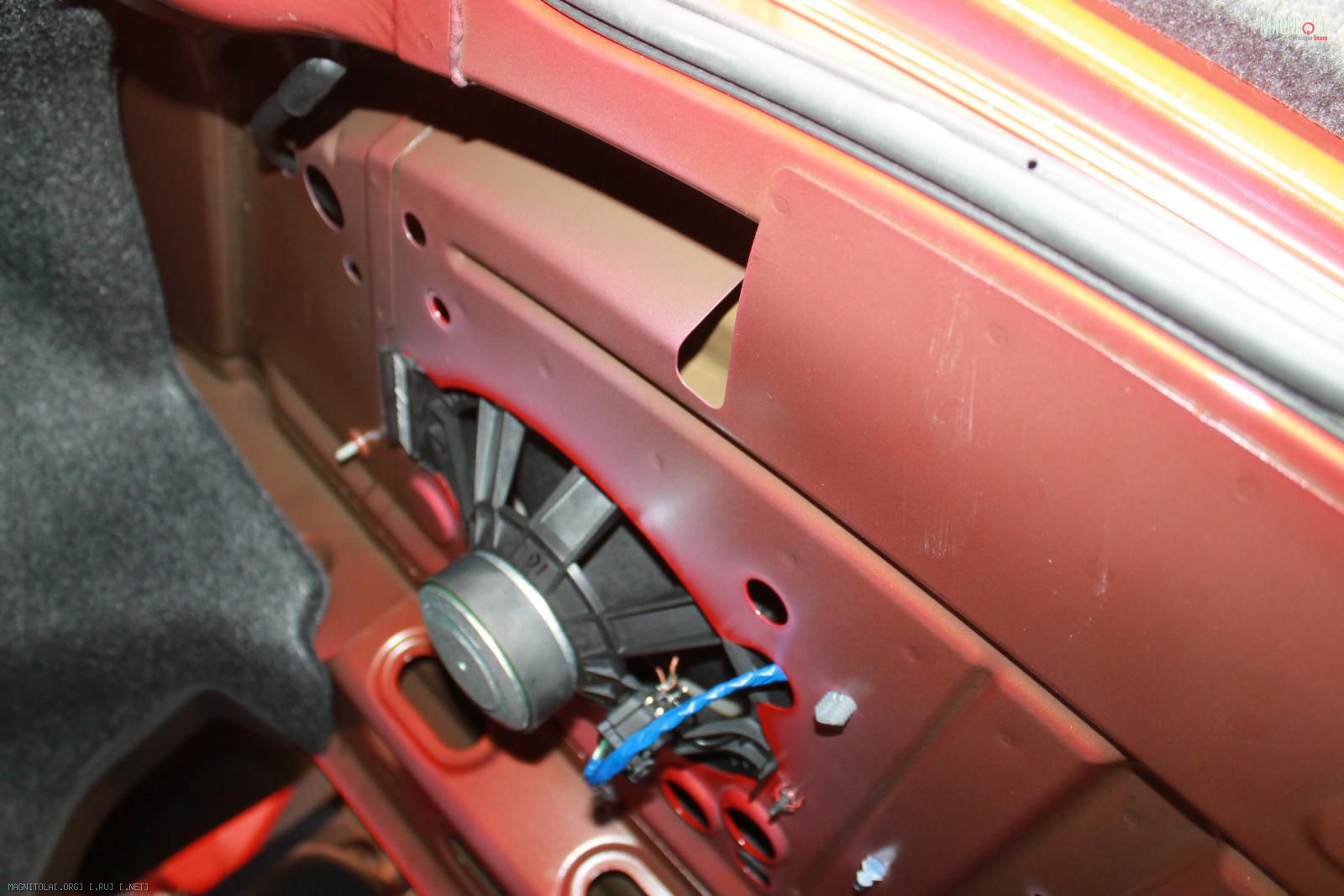

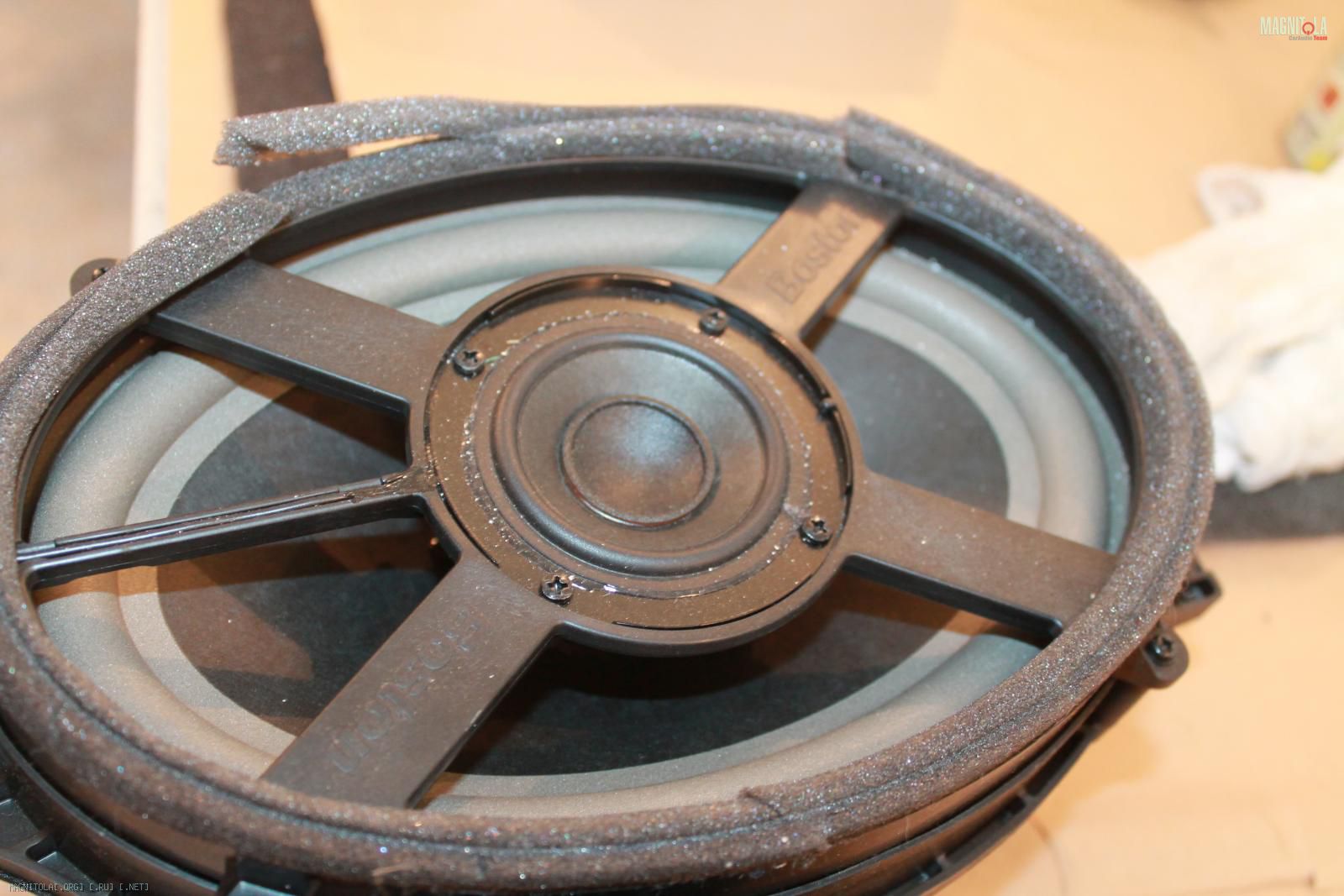

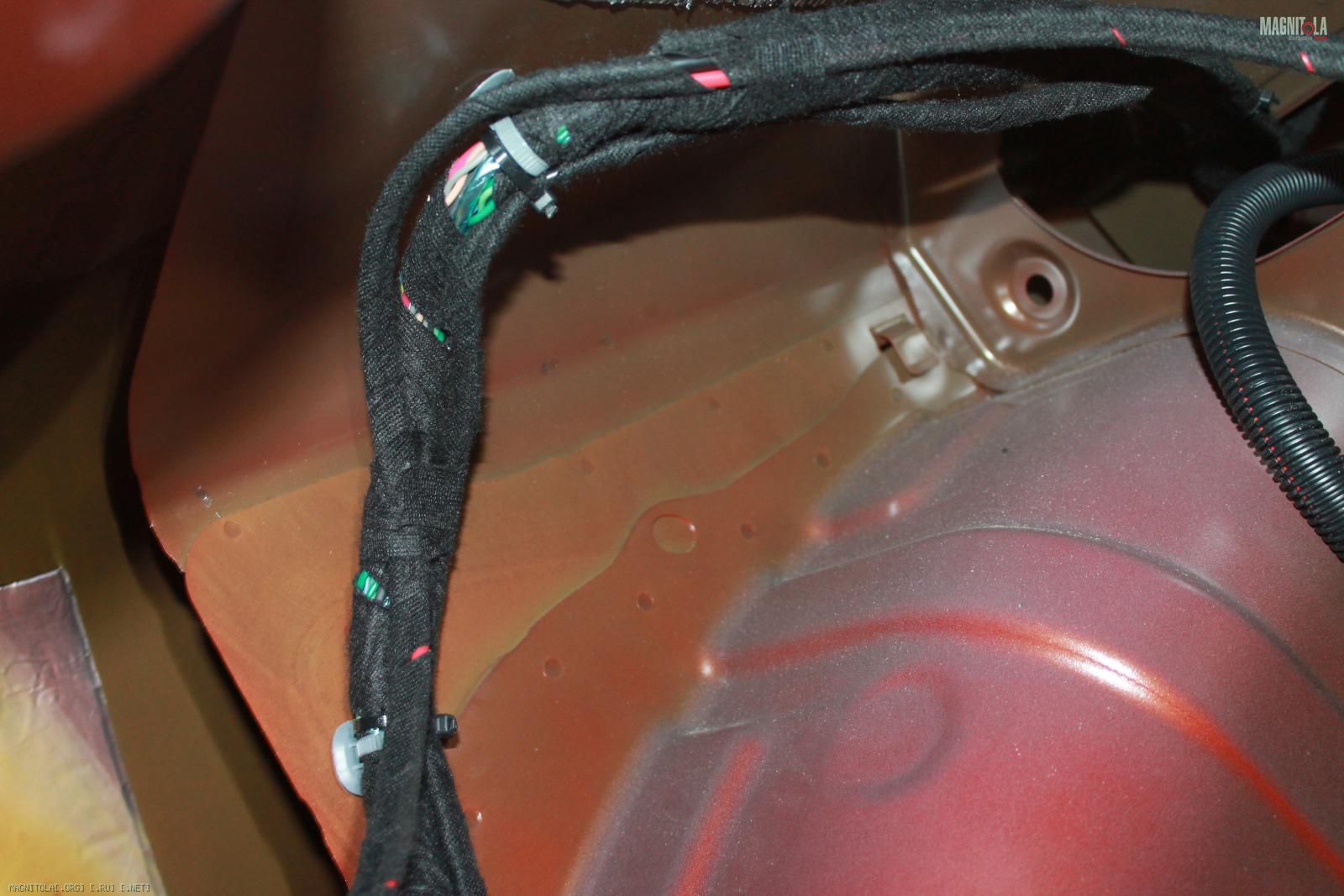

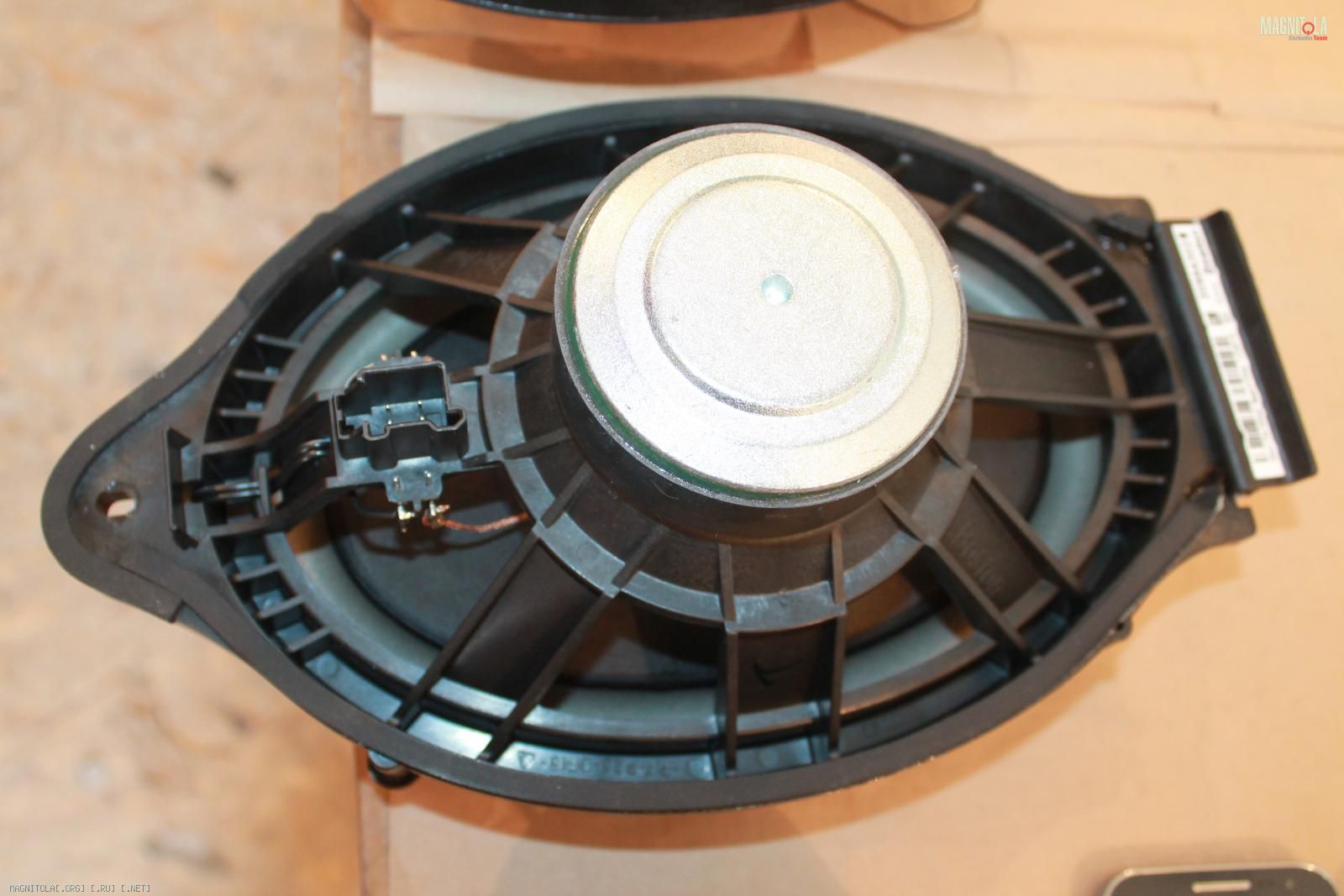

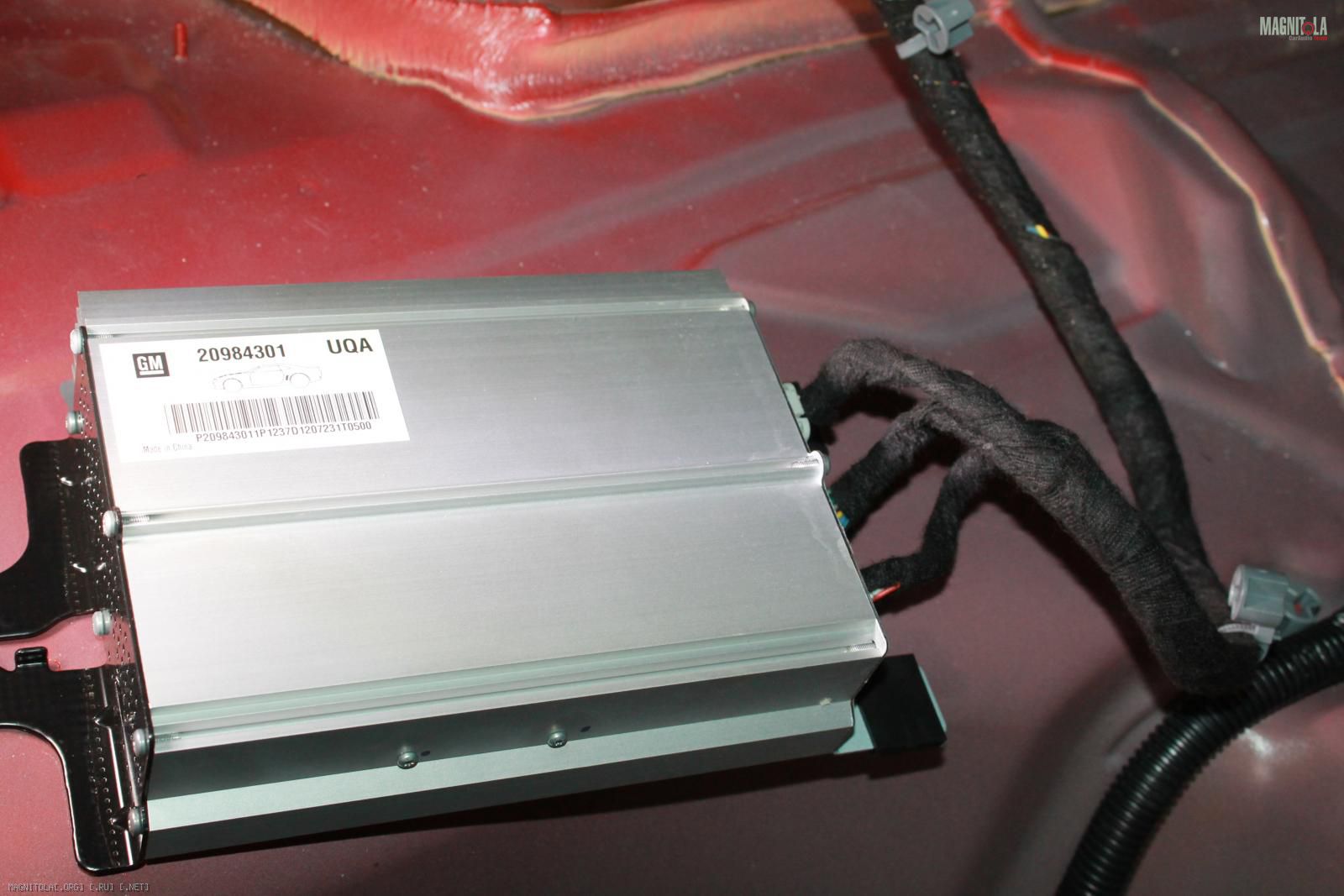

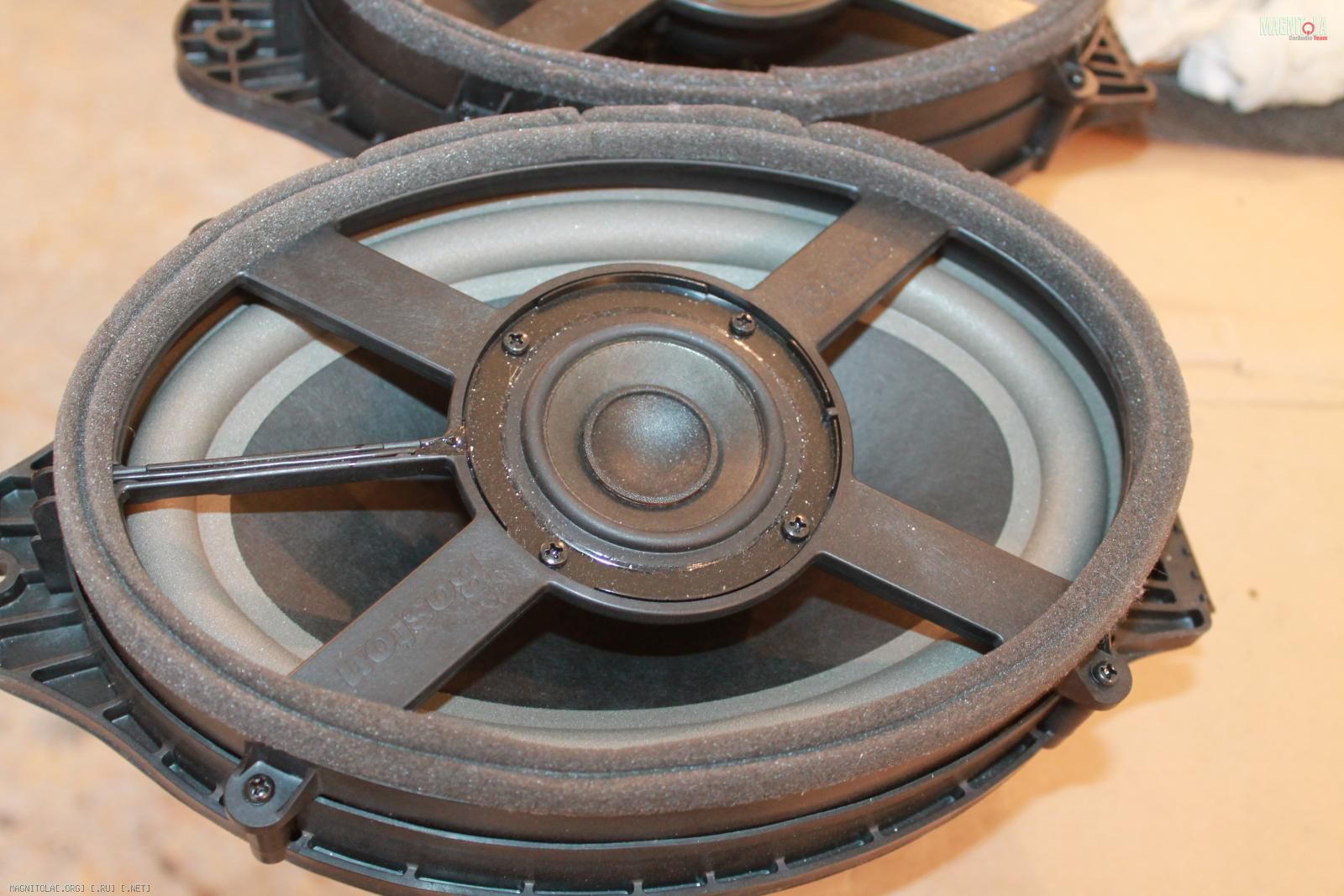

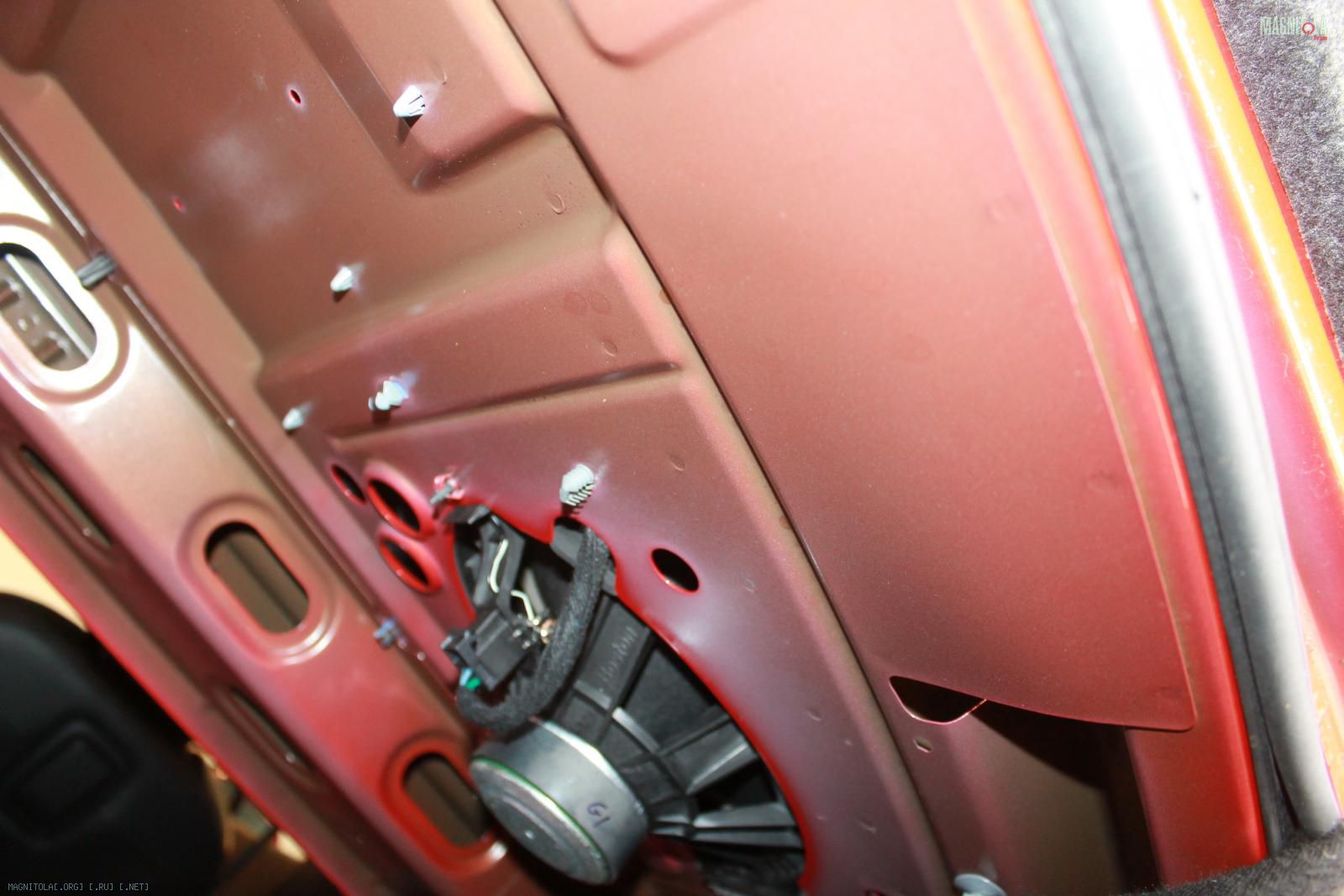

Разборка багажника, снятие штатного звука) Причем система построена на поканалке)
Вложение 782090Вложение 782092Вложение 782094Вложение 782096Вложение 782098Вложение 782100Вложение 782102Вложение 782104Вложение 782106

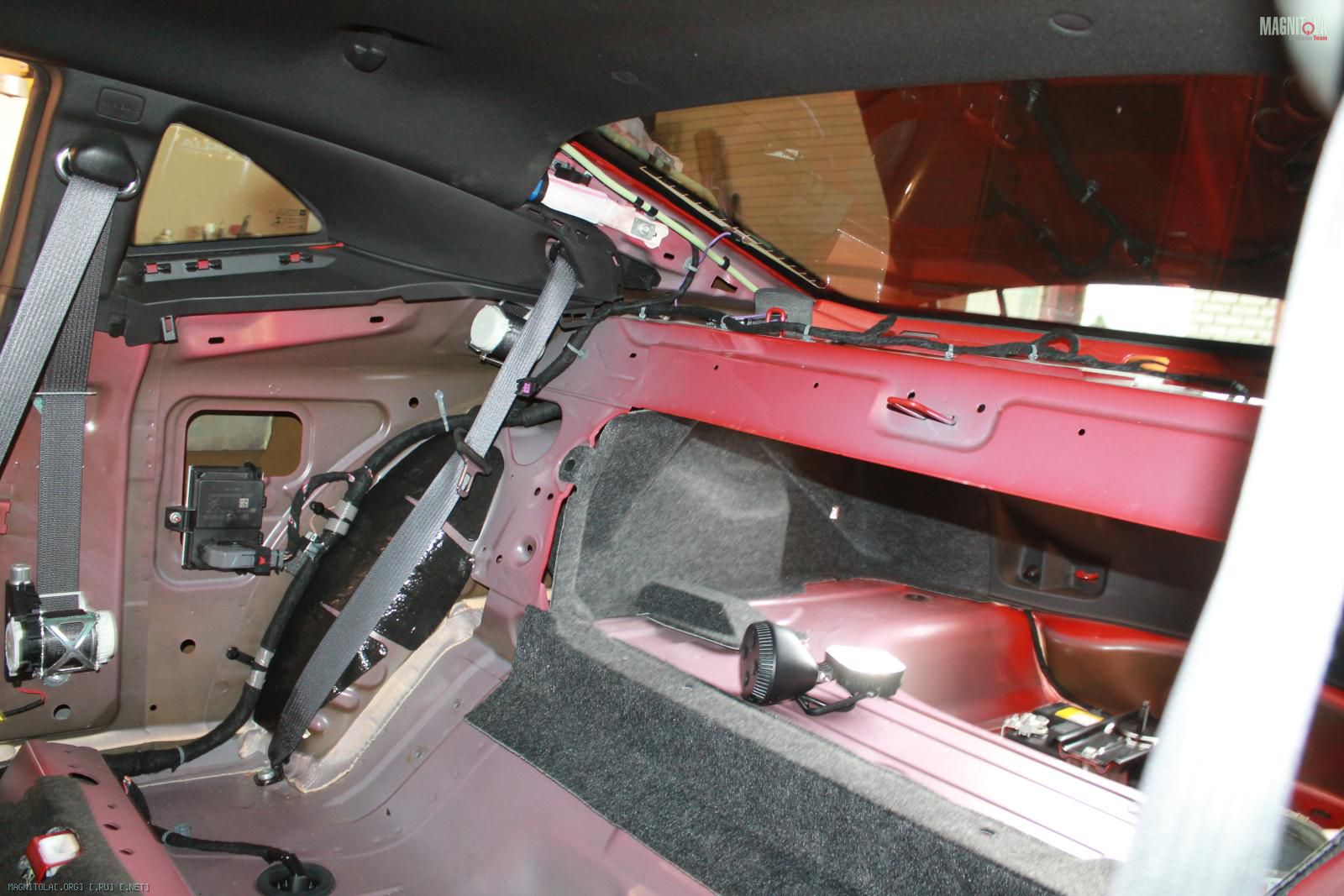

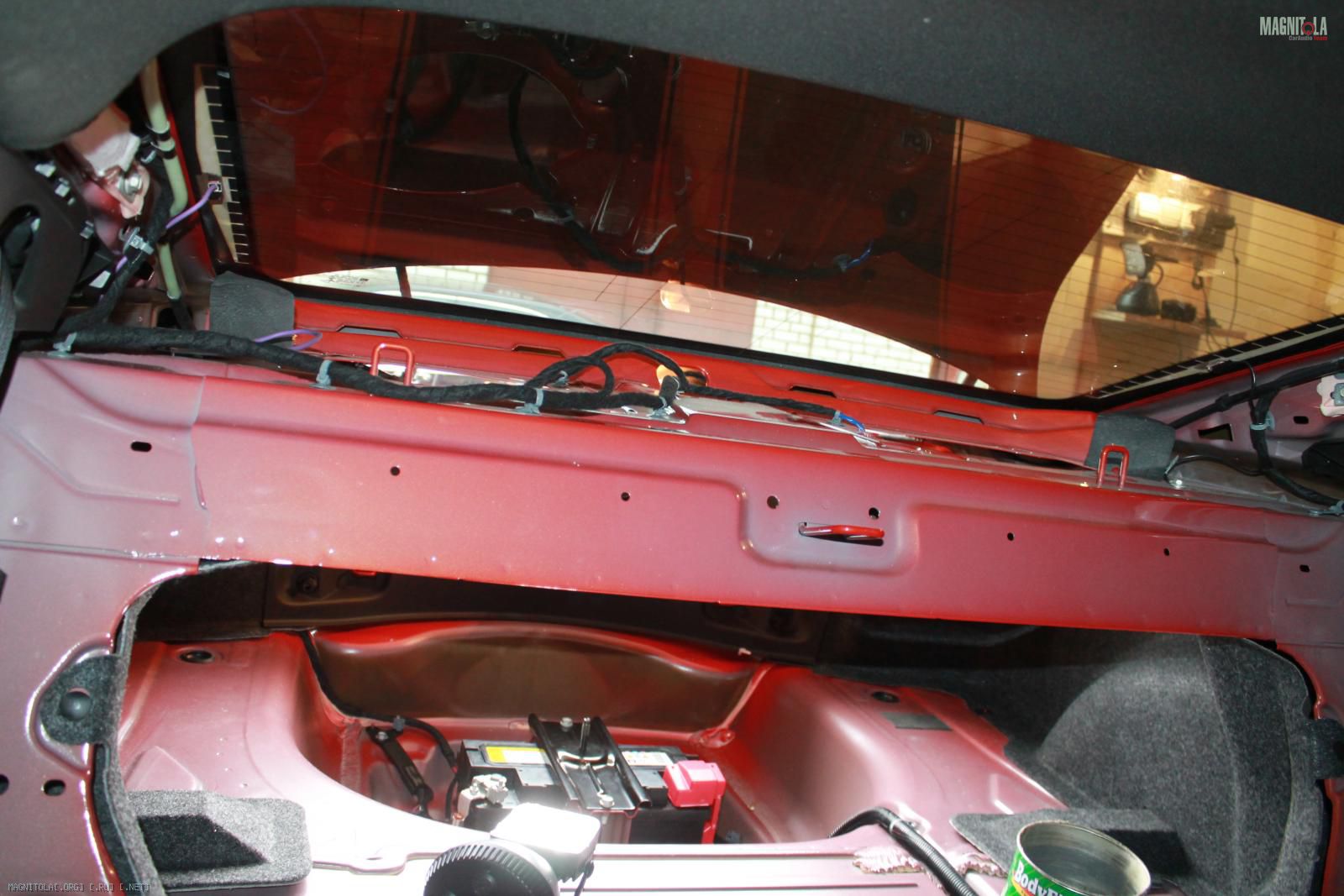

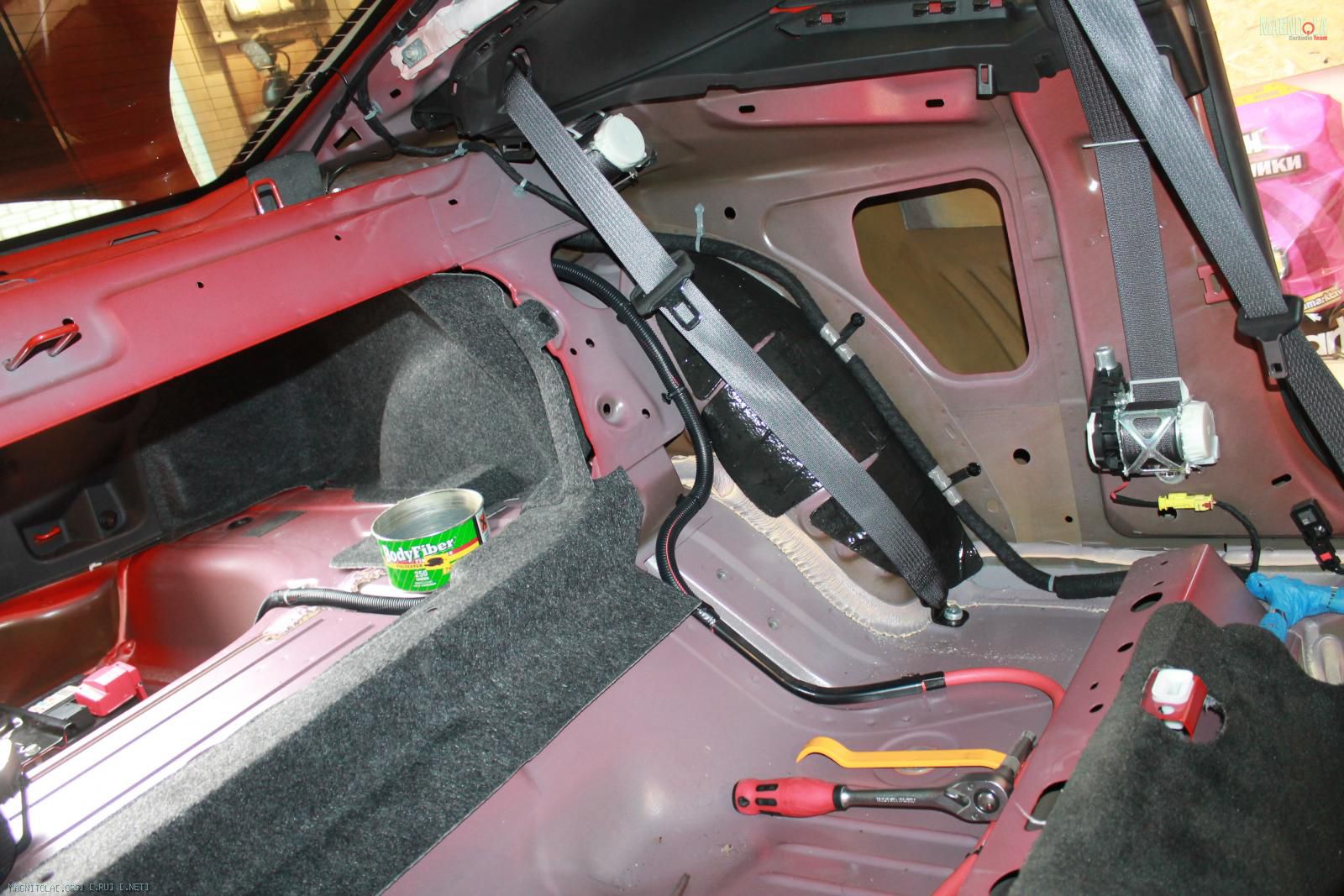

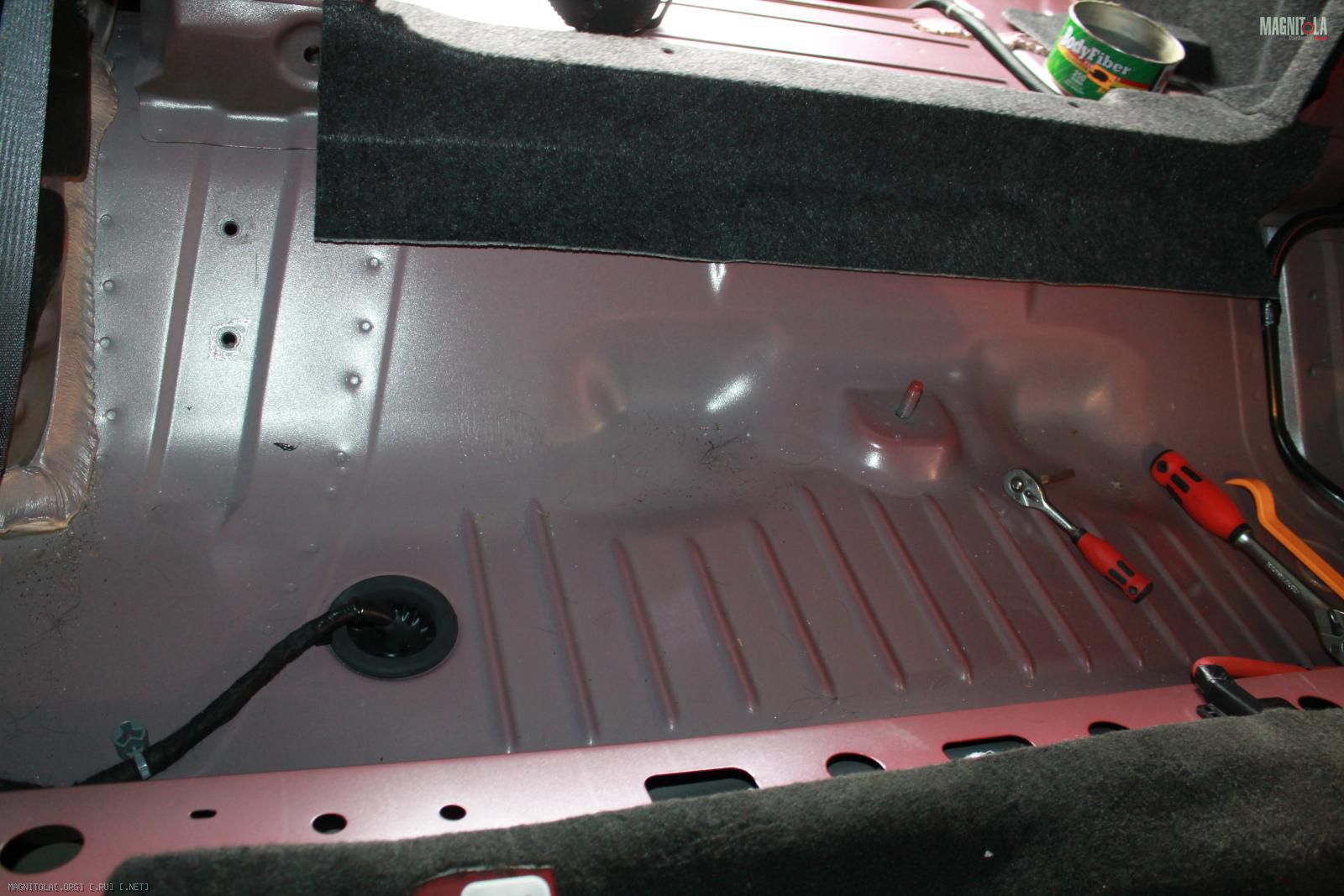

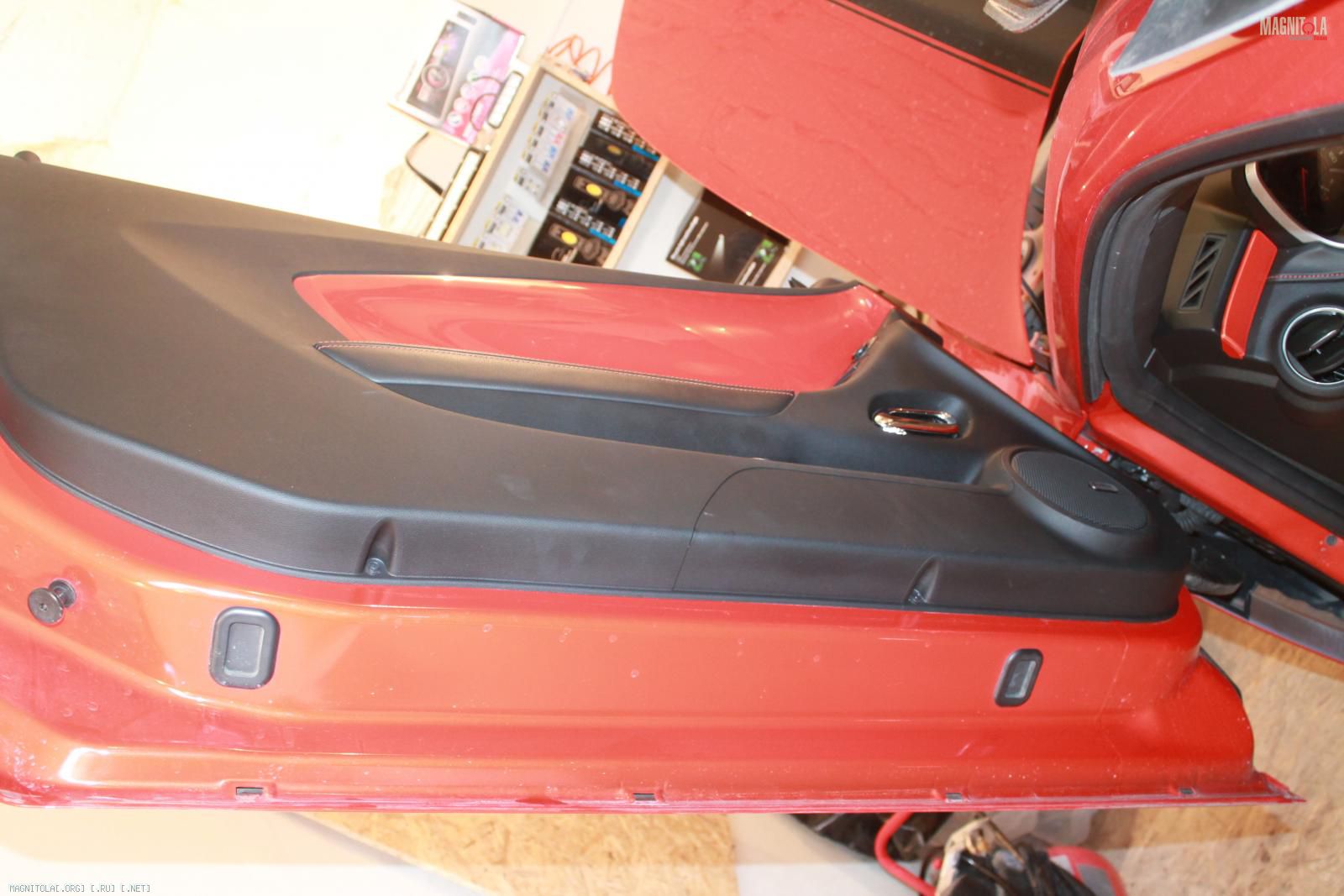

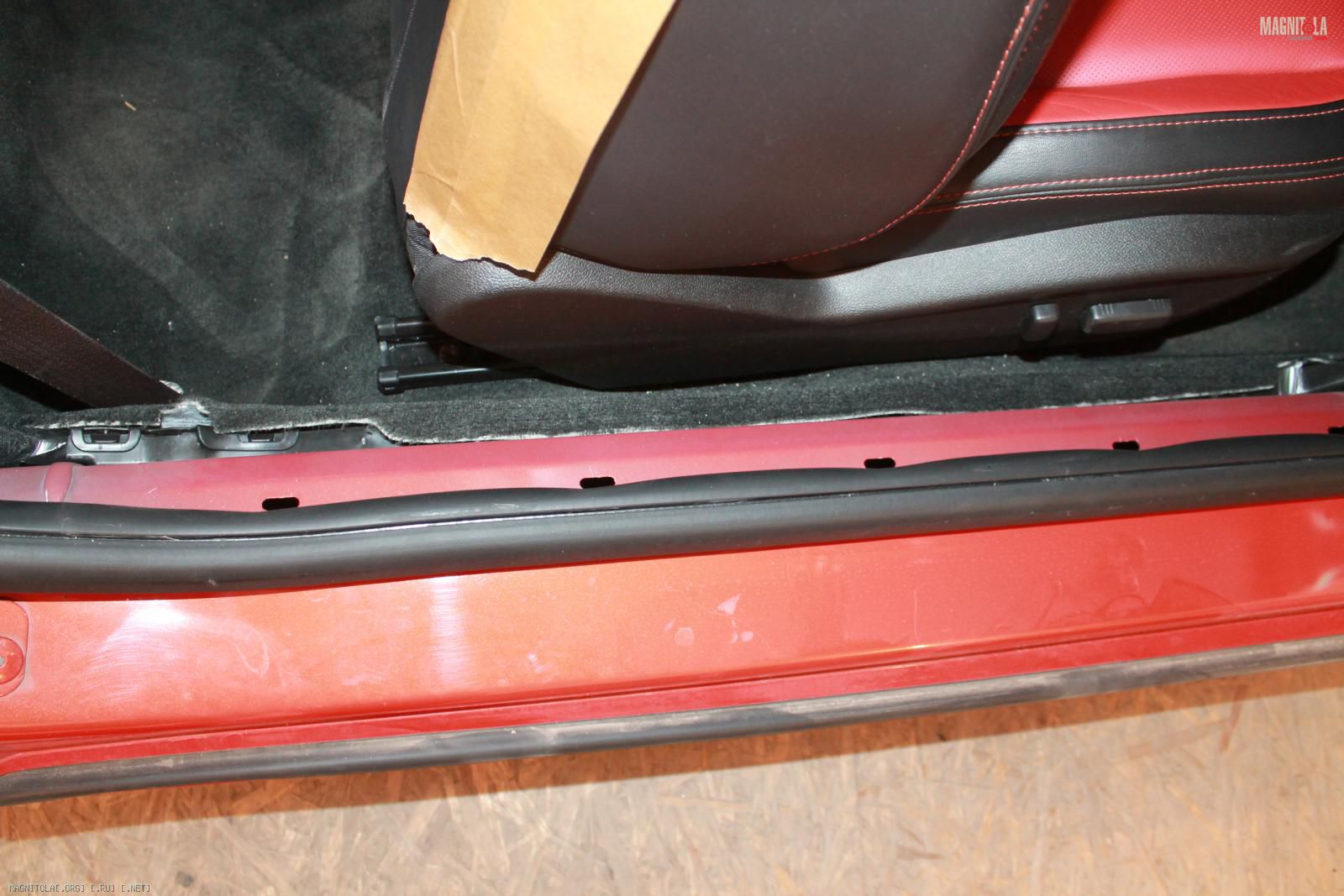

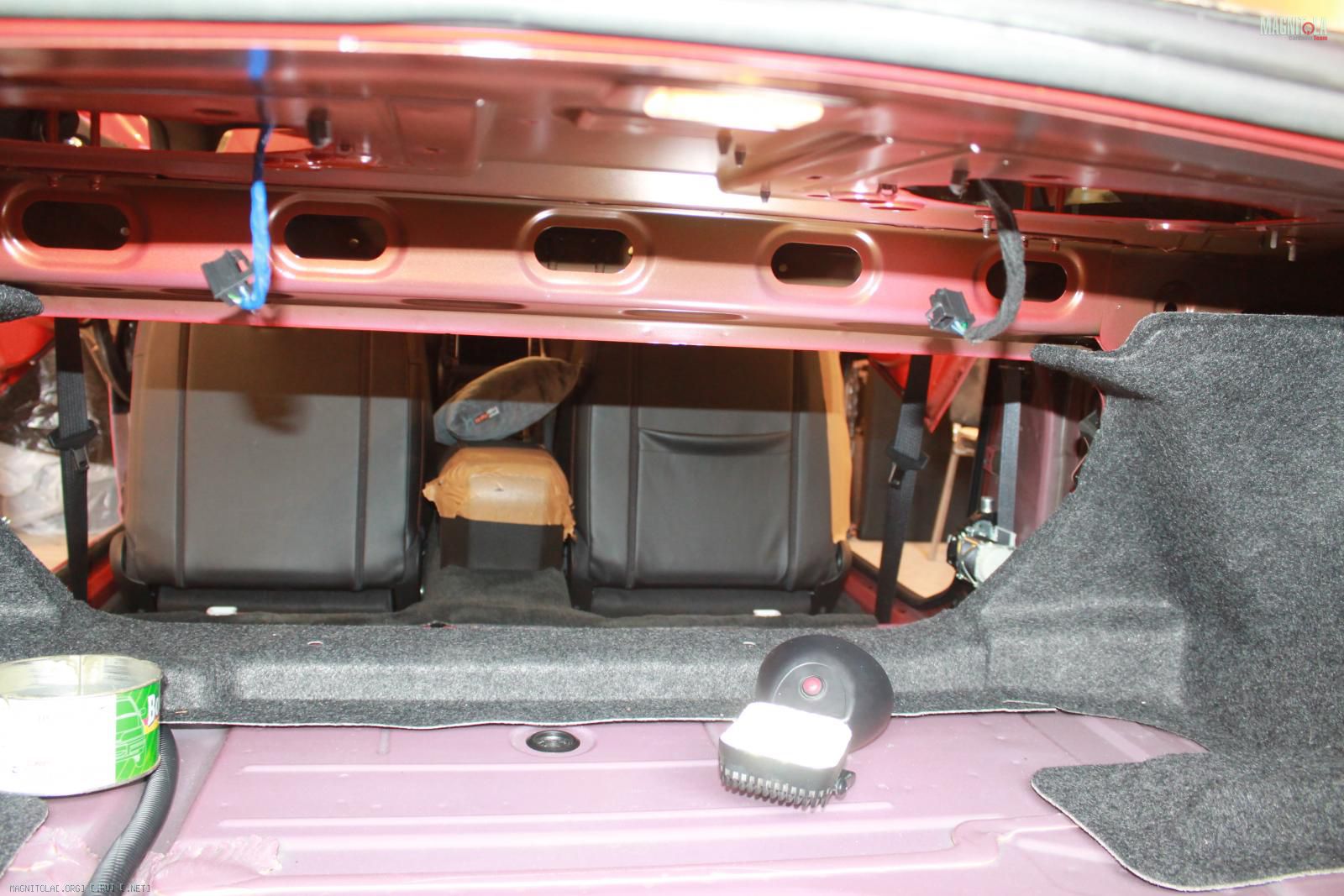

Разборка салона, полки)))
Вложение 782108Вложение 782110Вложение 782112Вложение 782114Вложение 782116Вложение 782118Вложение 782120Вложение 782122Вложение 782124

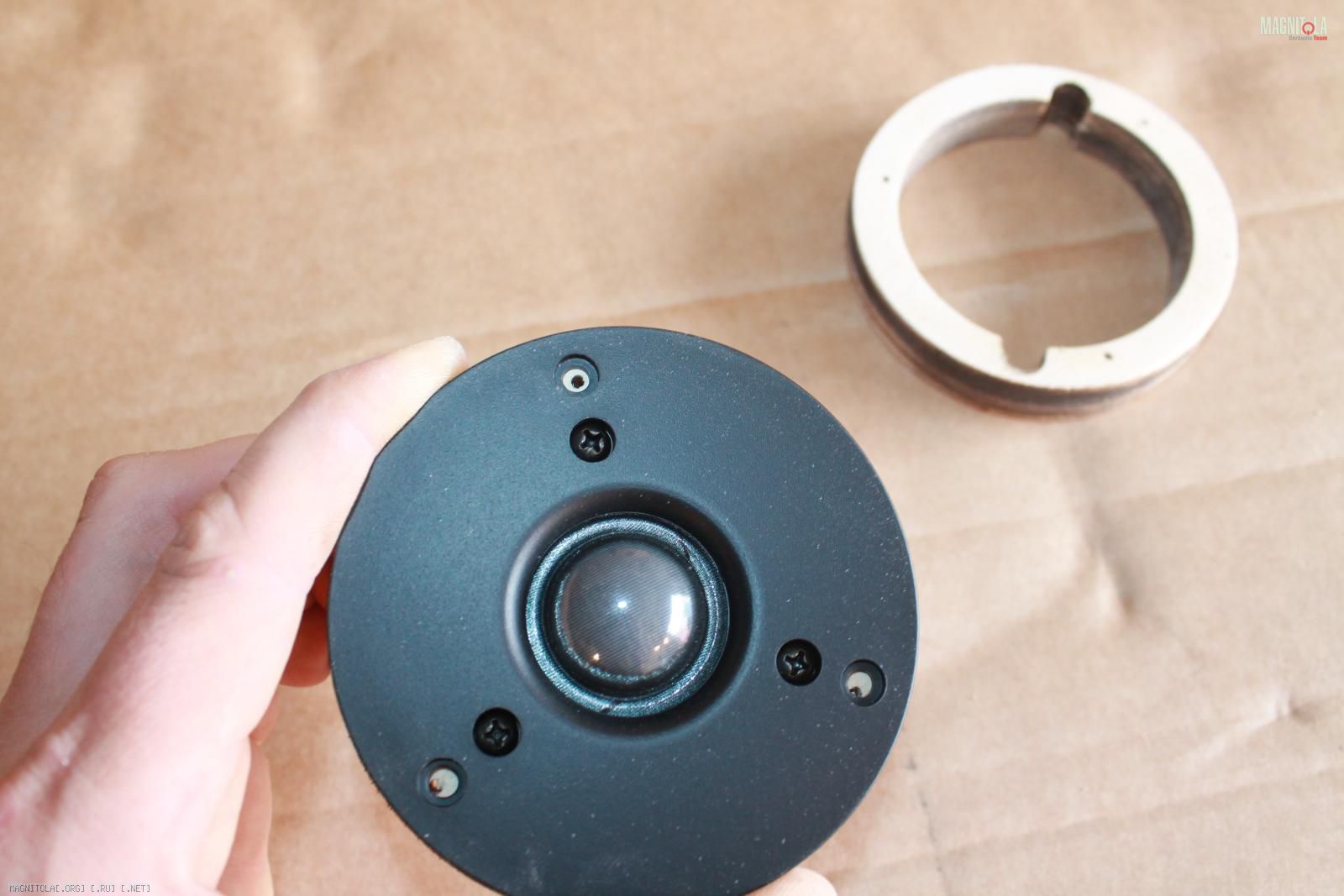

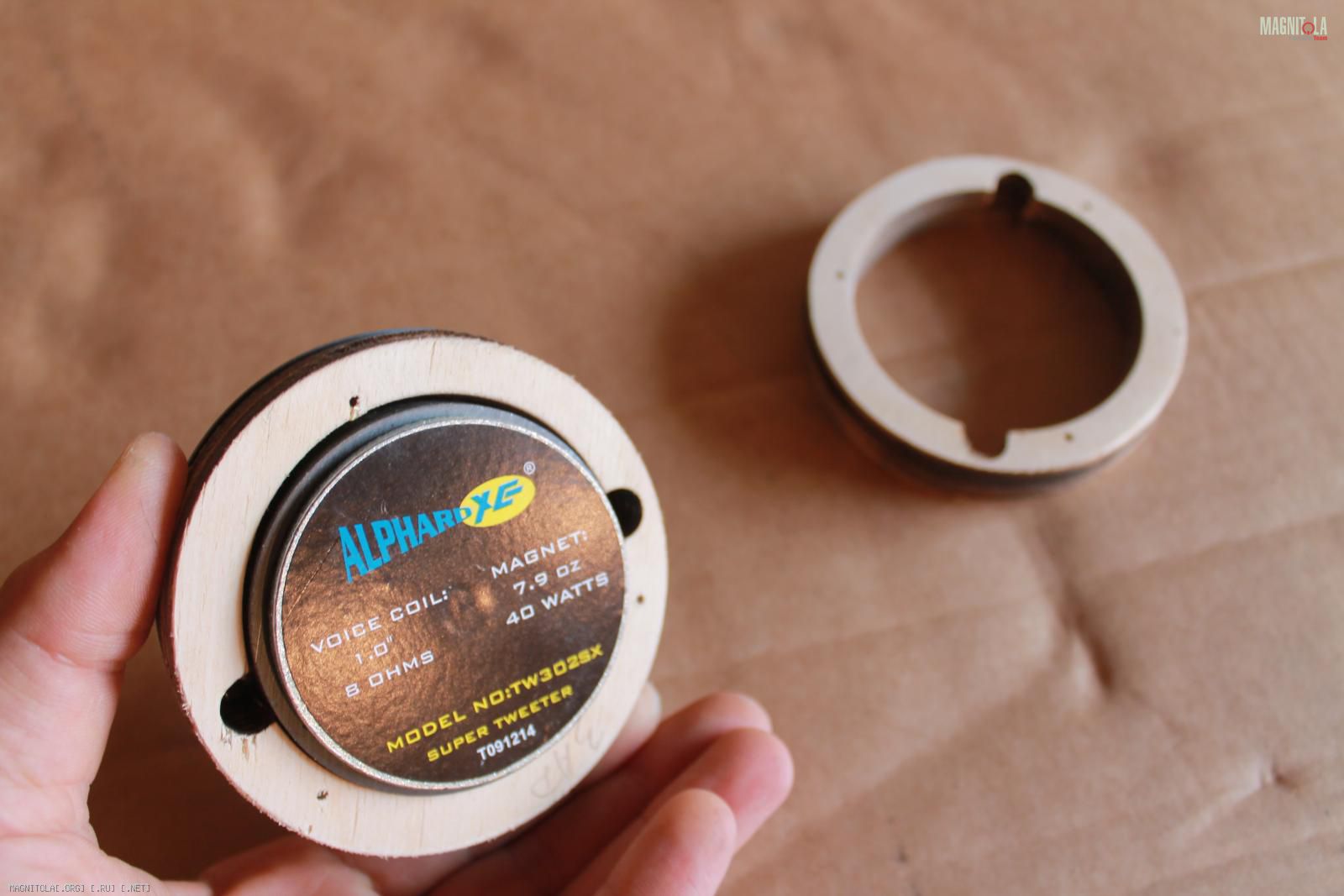

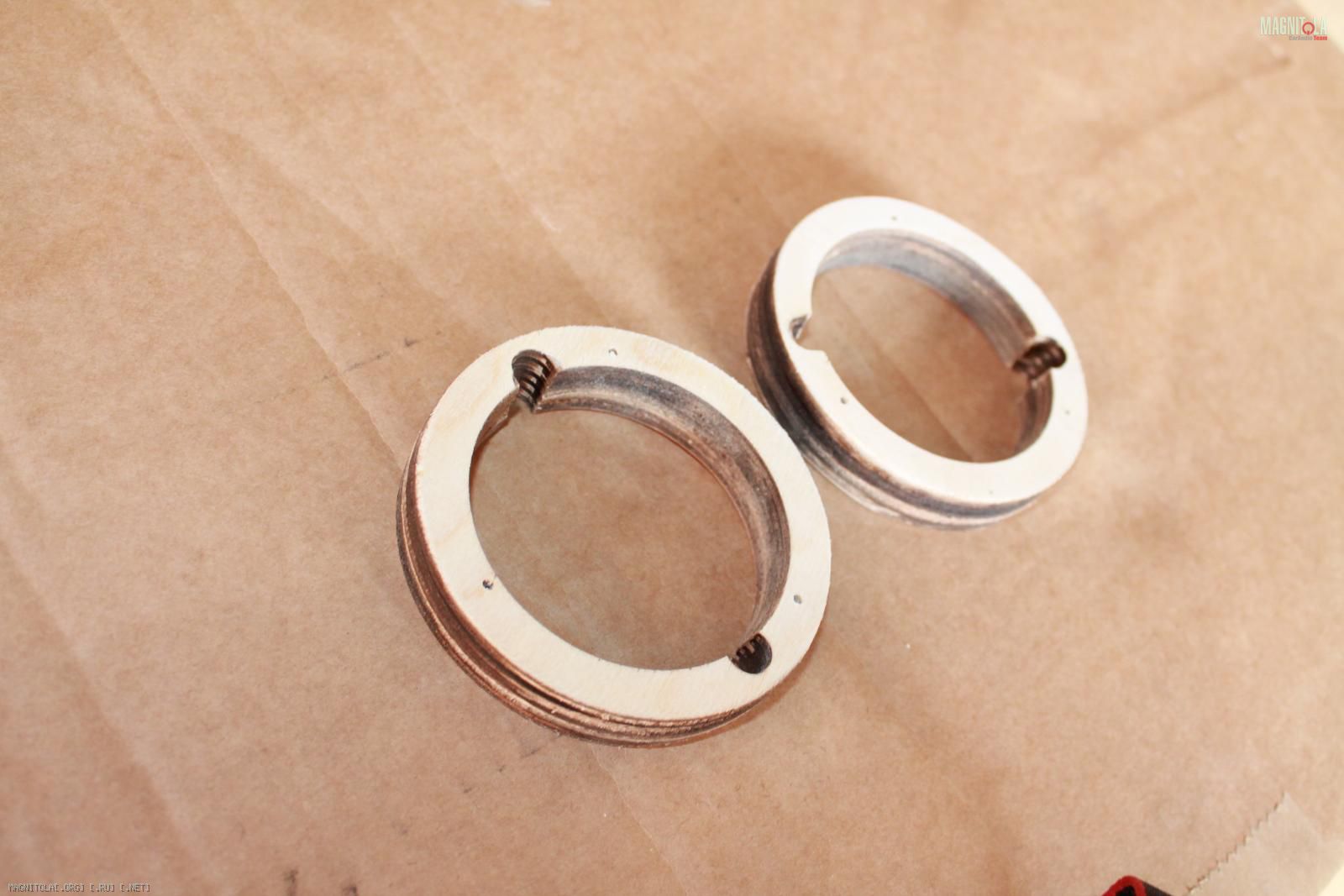

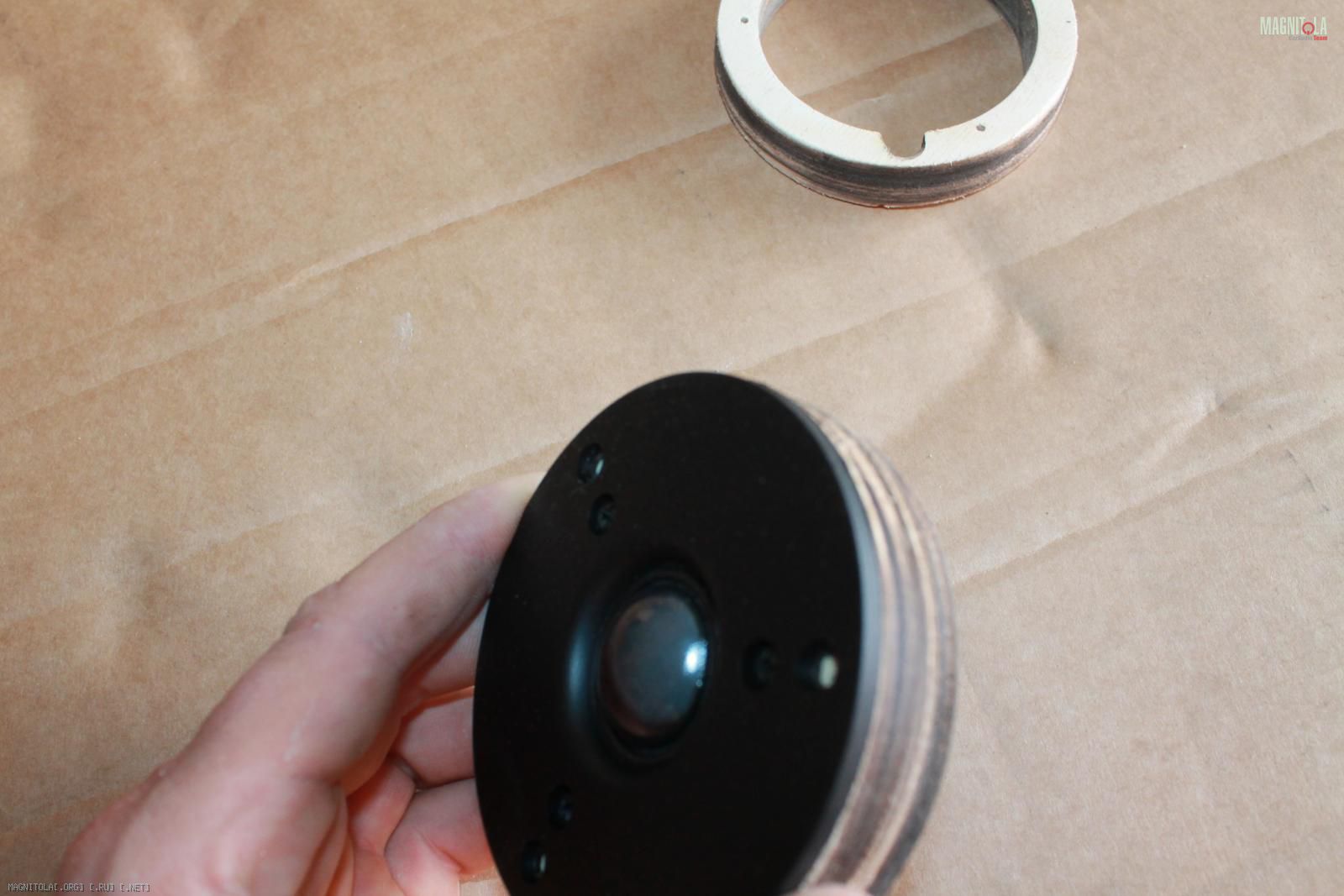

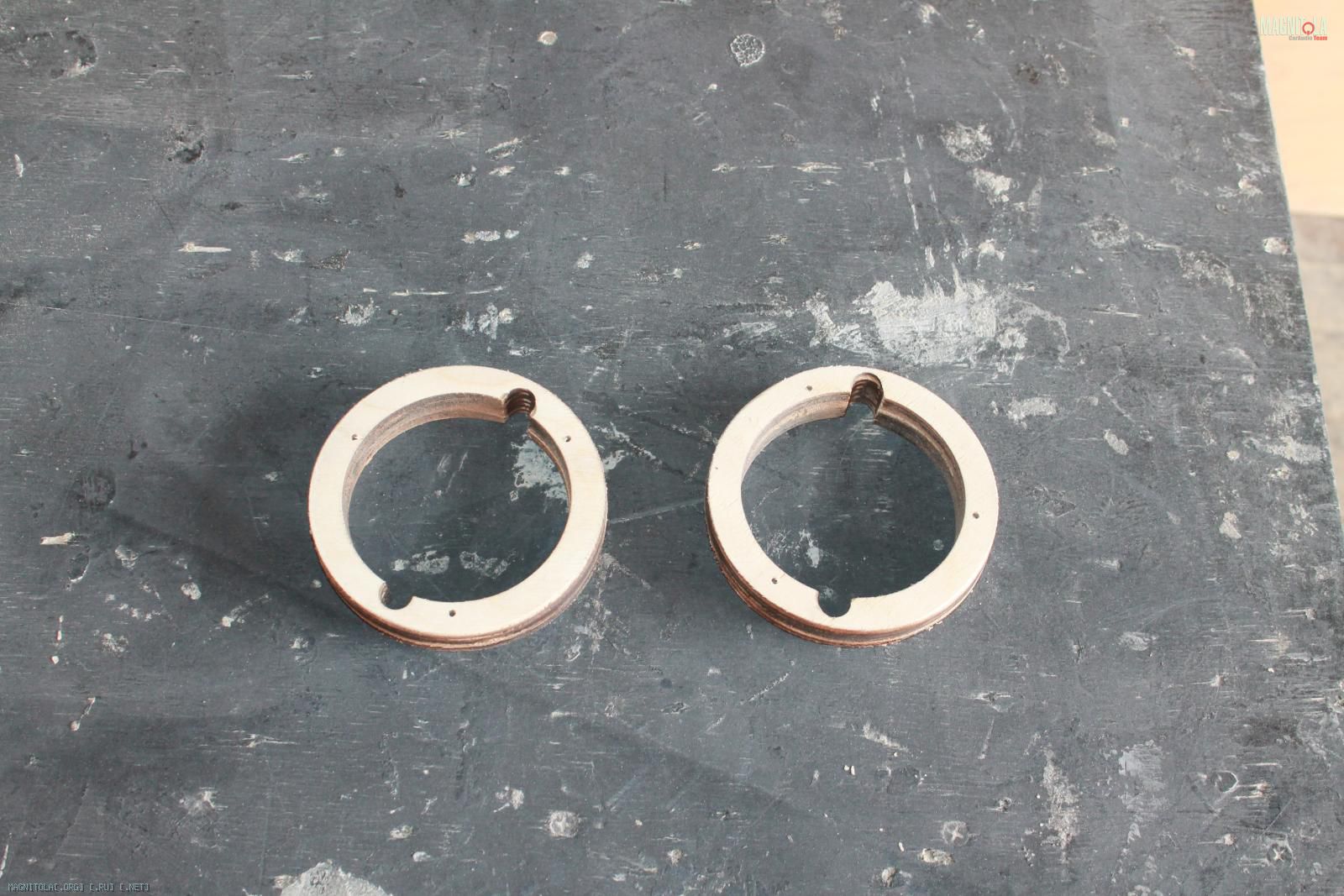

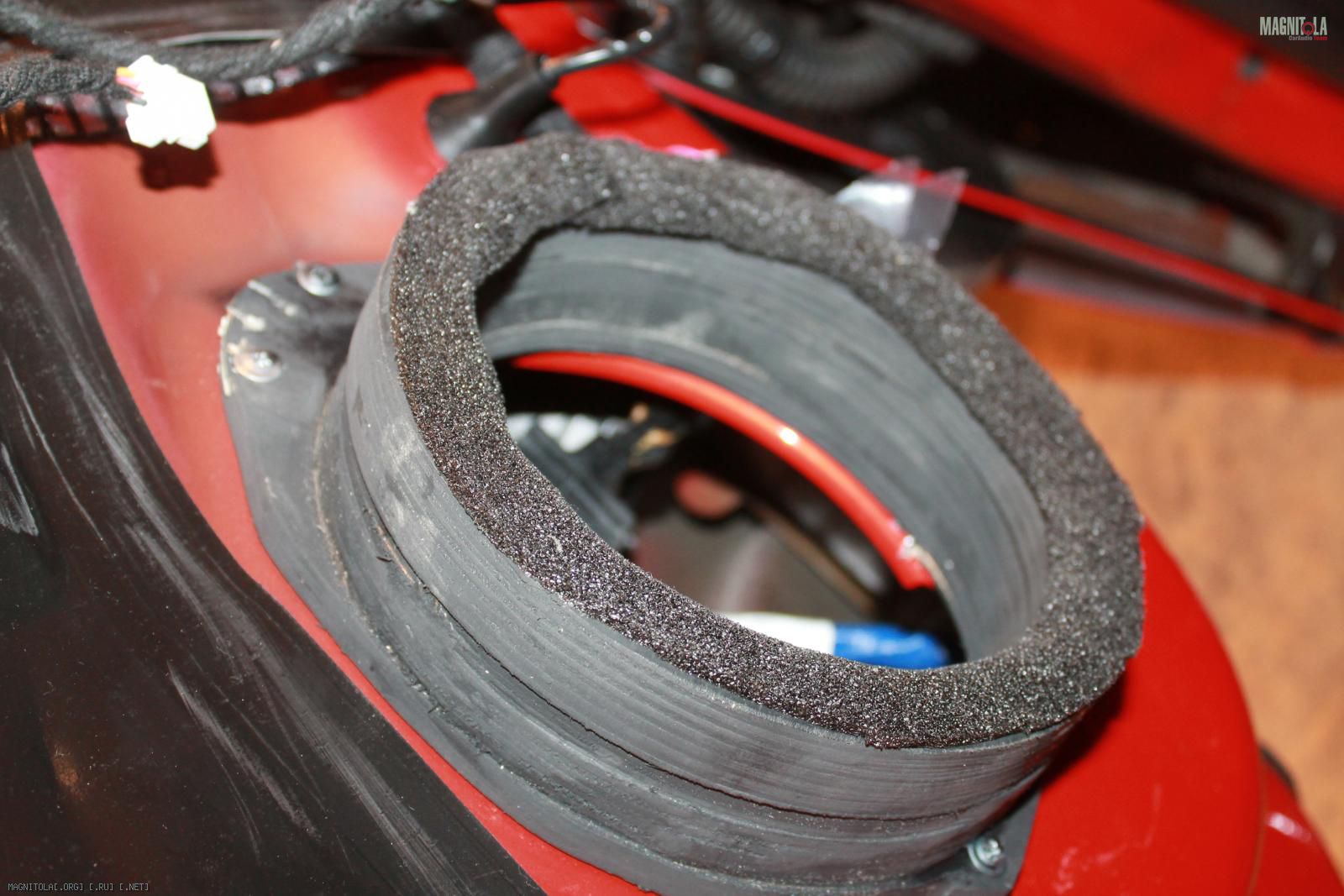

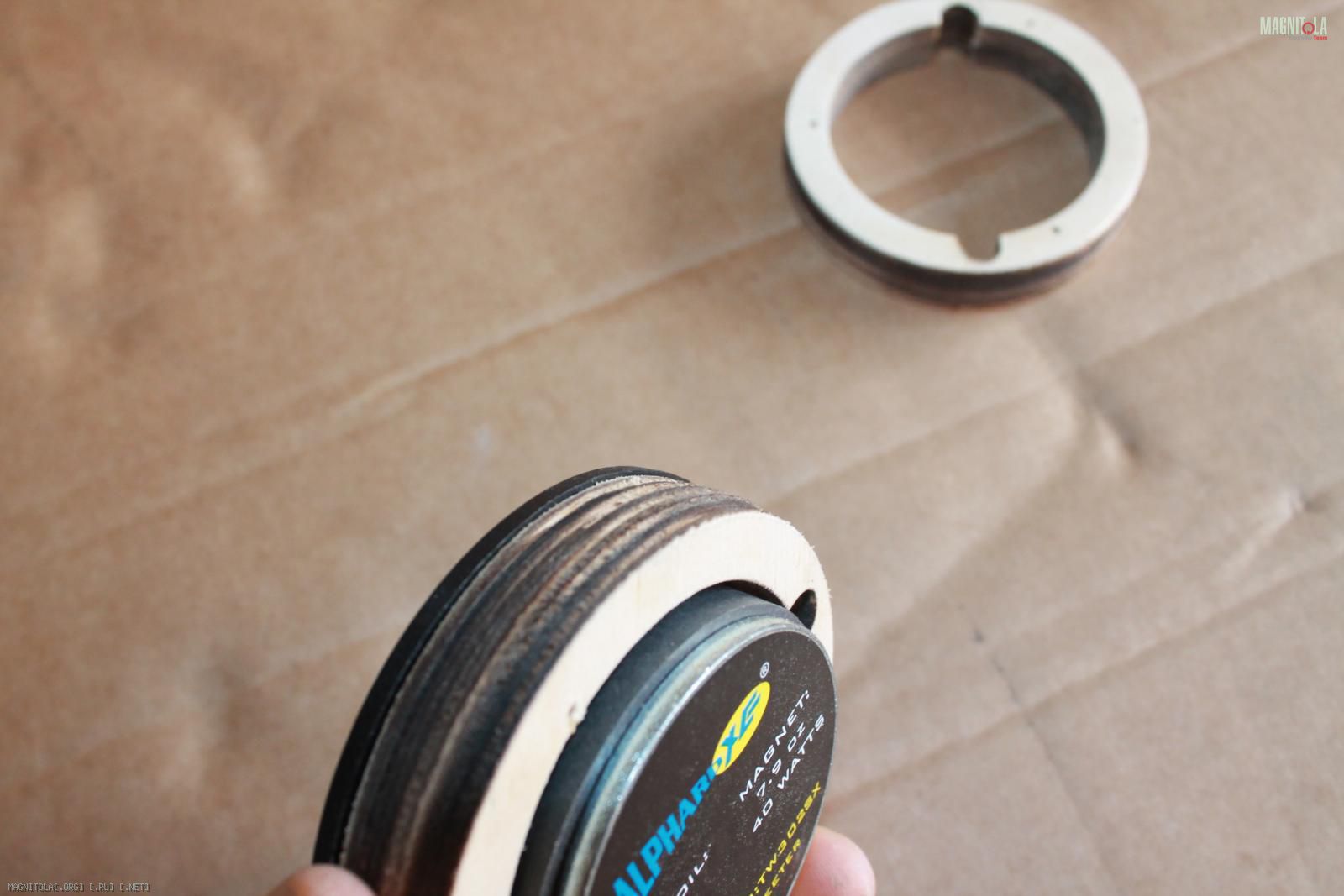

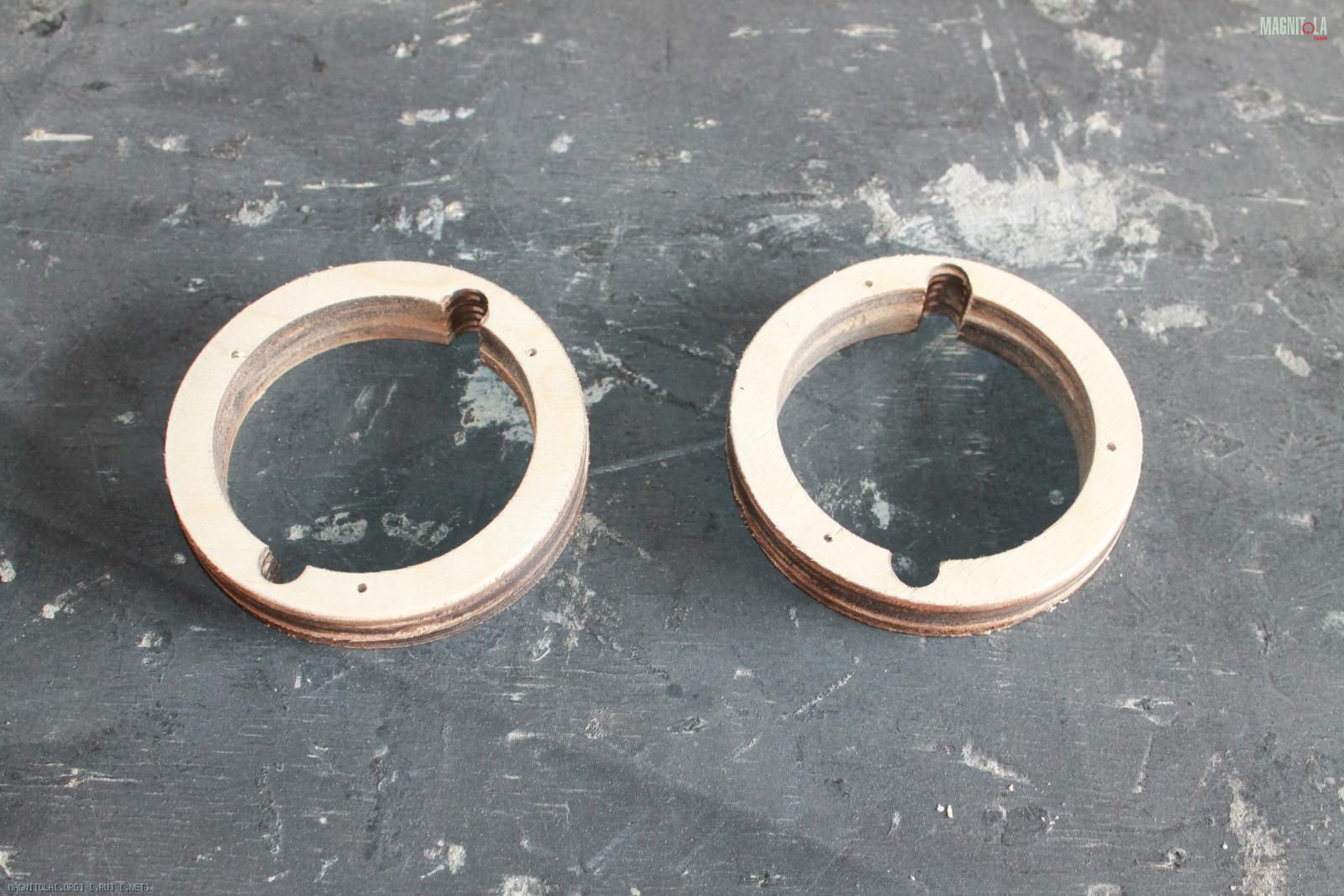

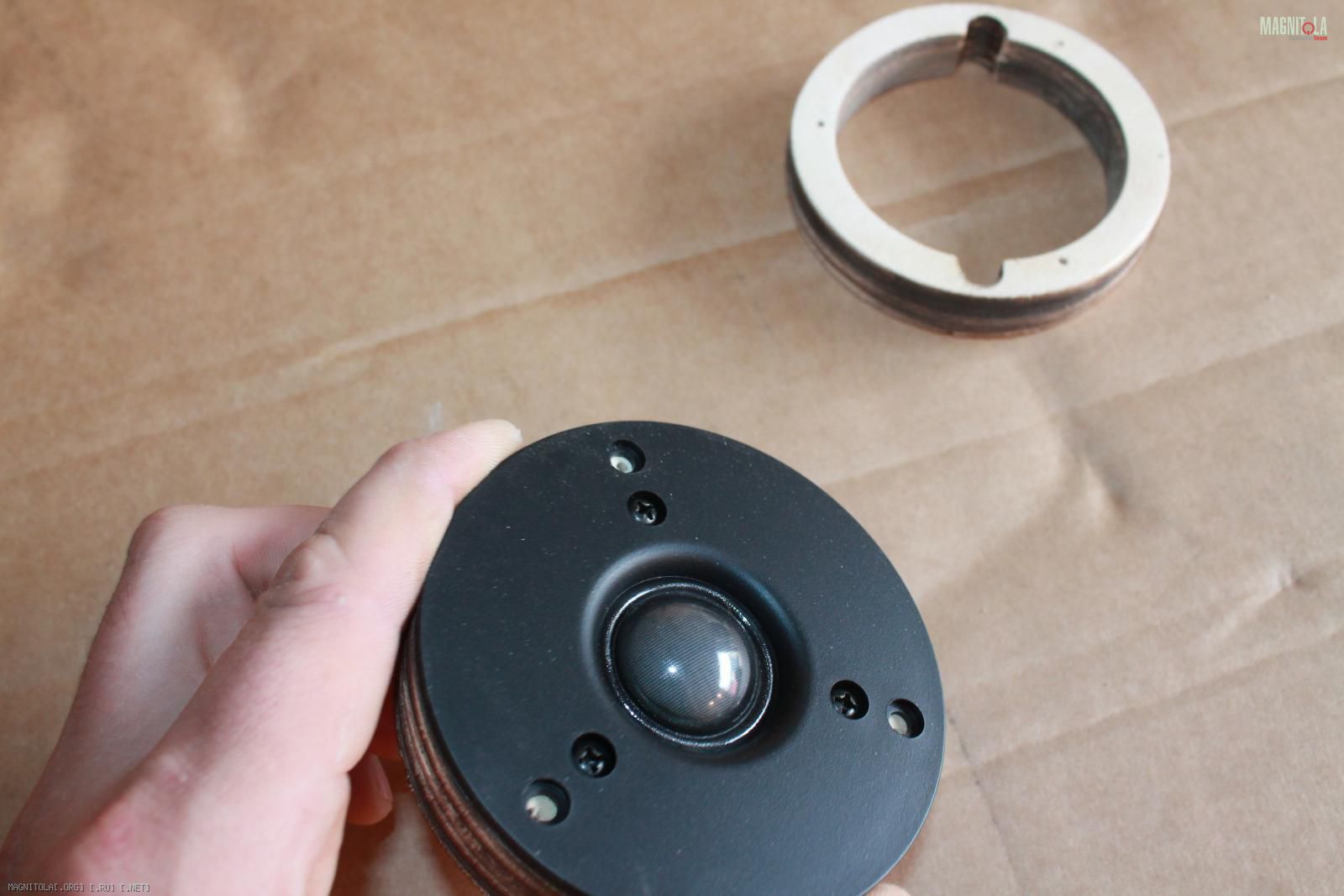

Изготовление проставочных колец под ВЧ
Вложение 782126Вложение 782128Вложение 782130Вложение 782132Вложение 782134Вложение 782136Вложение 782138Вложение 782140Вложение 782142Вложение 782144

Шевроле Камаро

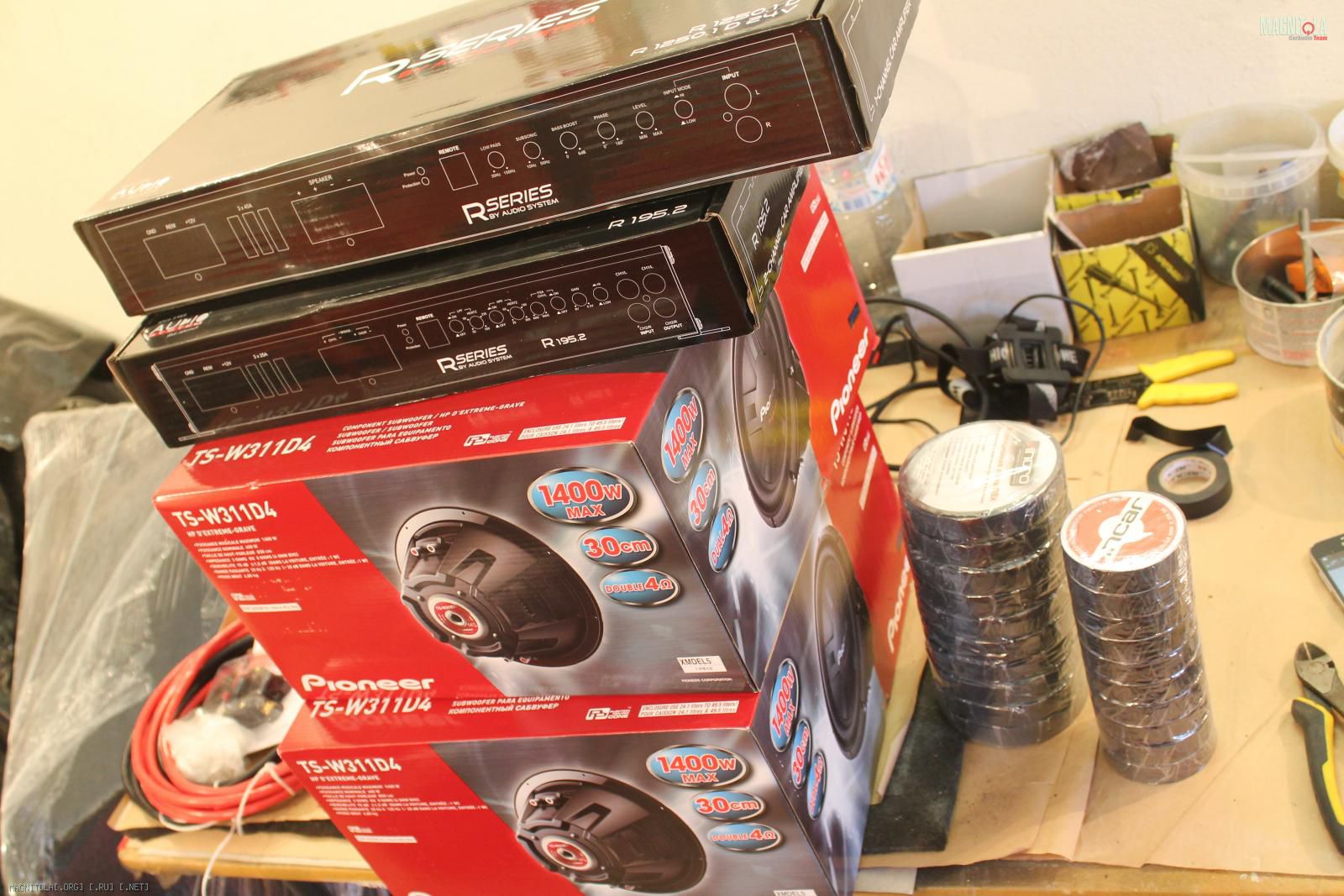

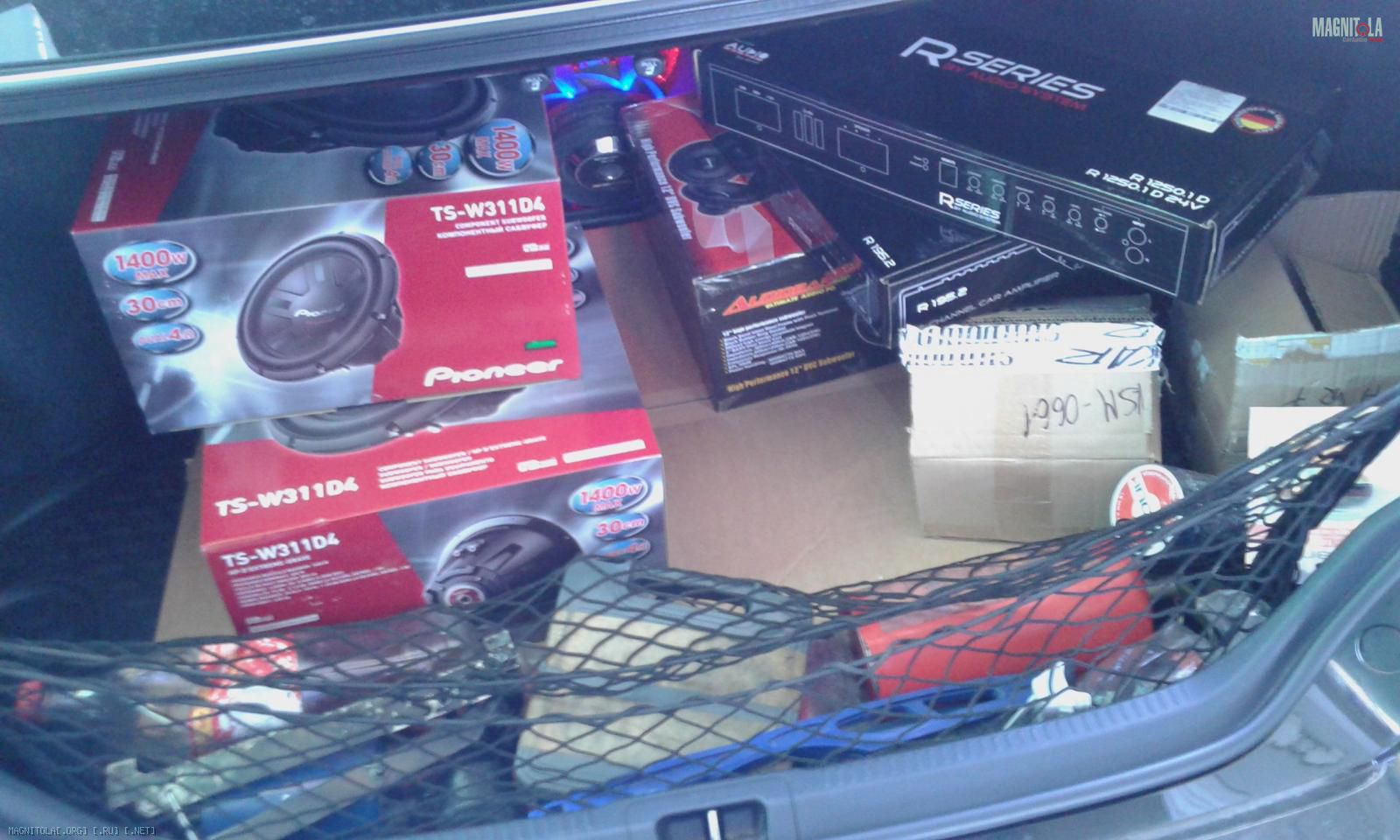

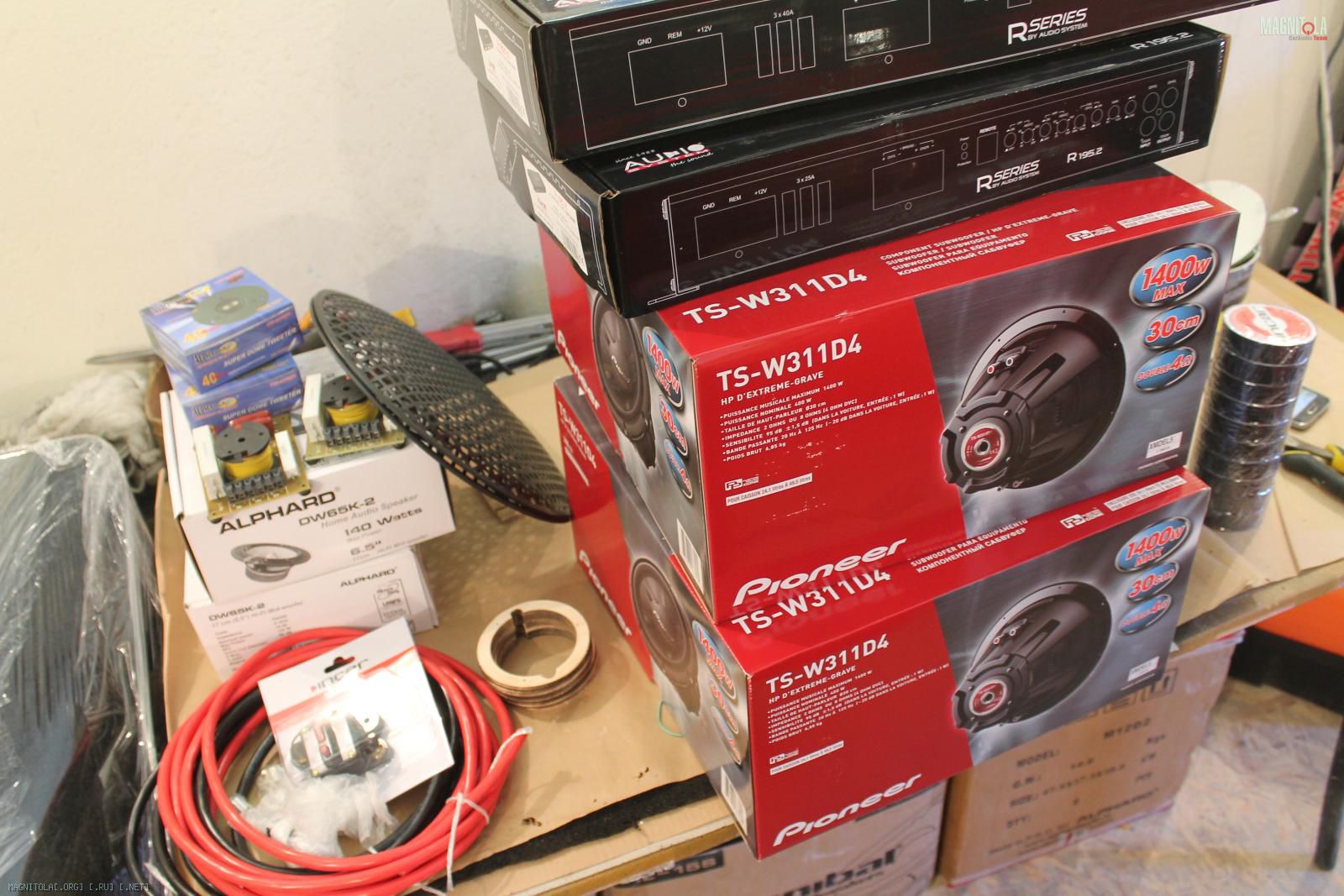

За купились чуть аппаратурой
Вложение 782632Вложение 782856Вложение 782858Вложение 782860Вложение 782862

Костя, а почему пищи в подик не утопил? Мне кажется блин пища как инородное тело смотрится, отступая в некоторых местах. Направление друг на друга? Купола, почему такое решение? Мне просто интересно, никакой критики. Куда мне:blush2:

---------- Сообщение добавлено 25.05.2015 в 22:45 ----------

Ой,рано вопрос задал?

Шевроле Камаро
День первый

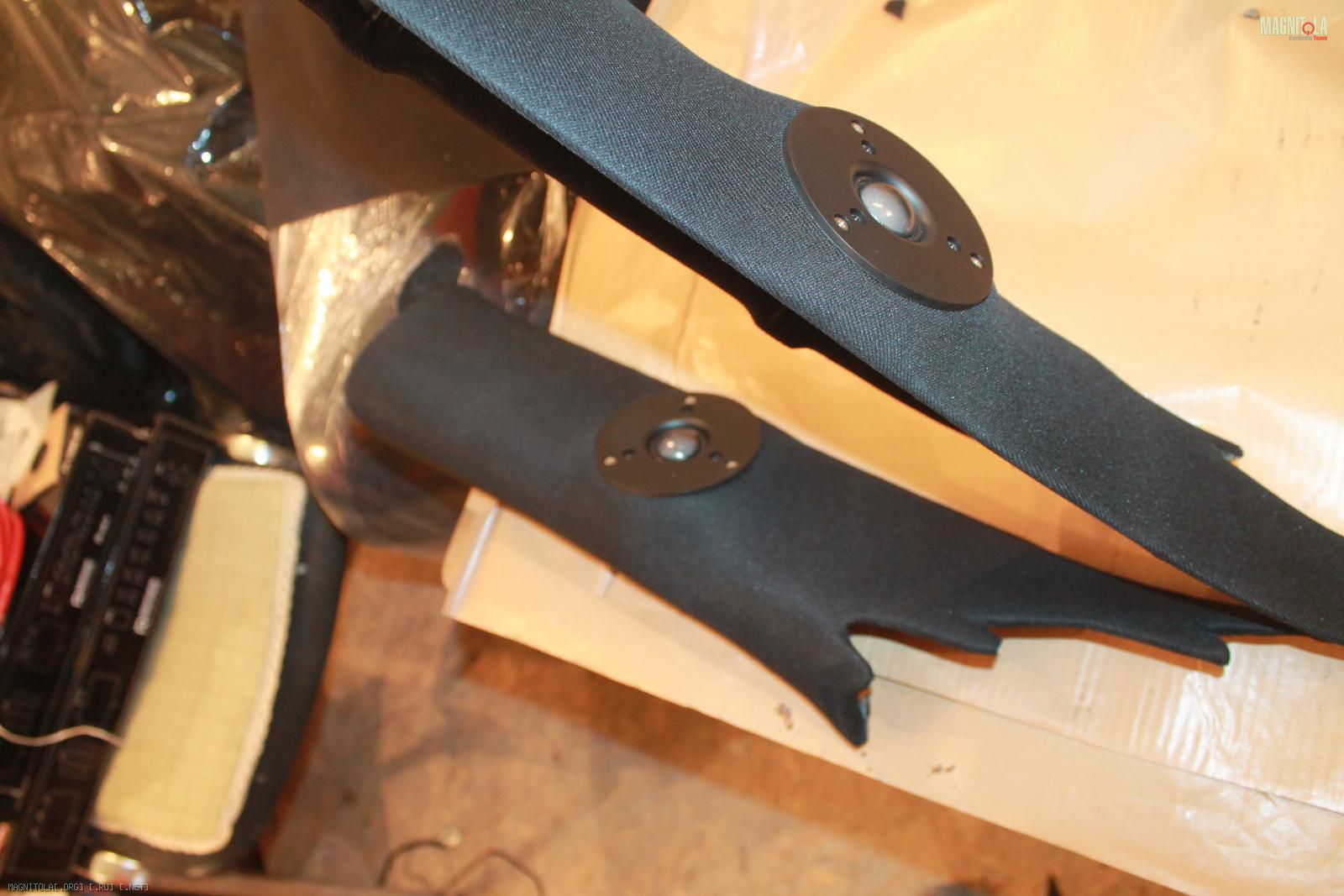

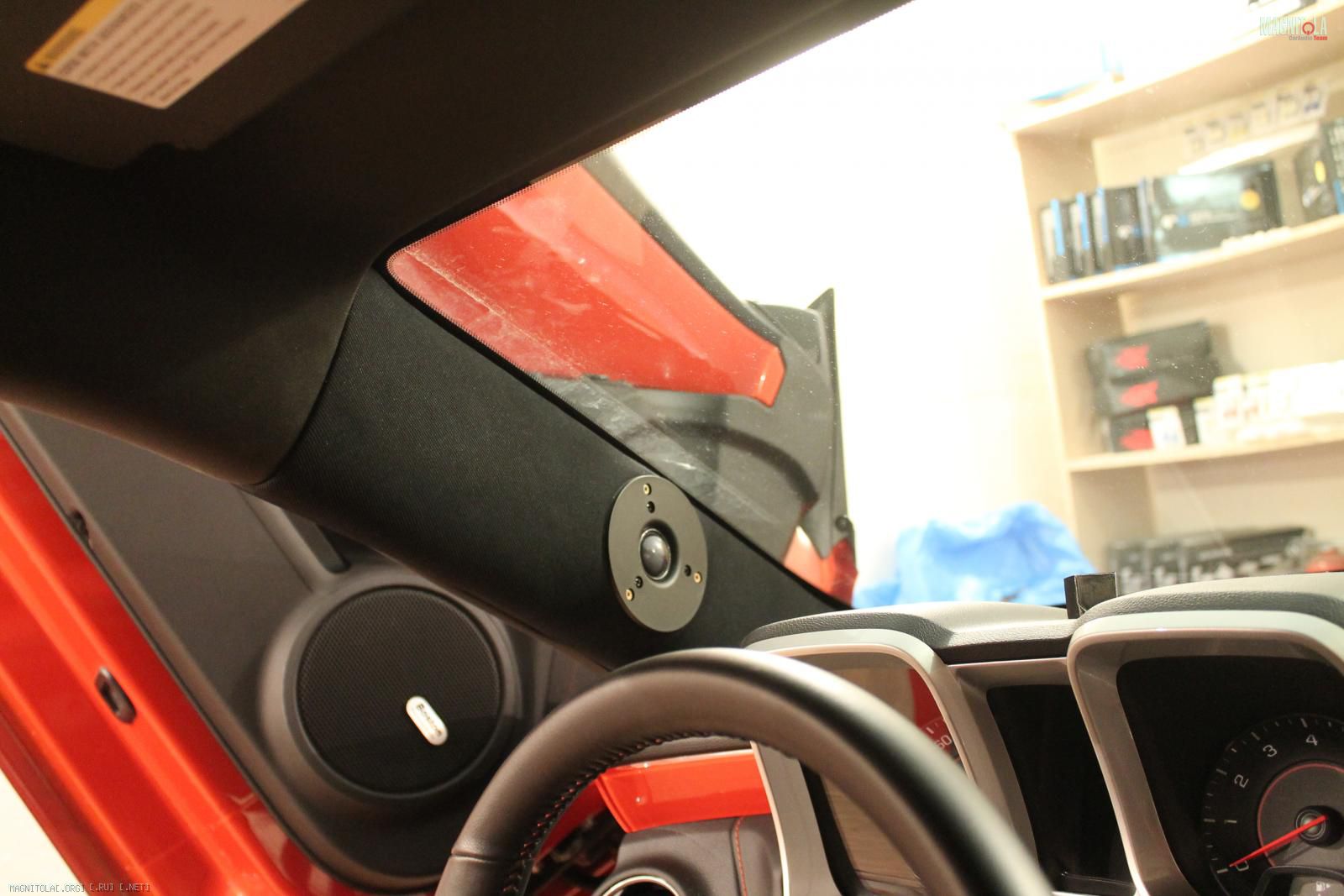

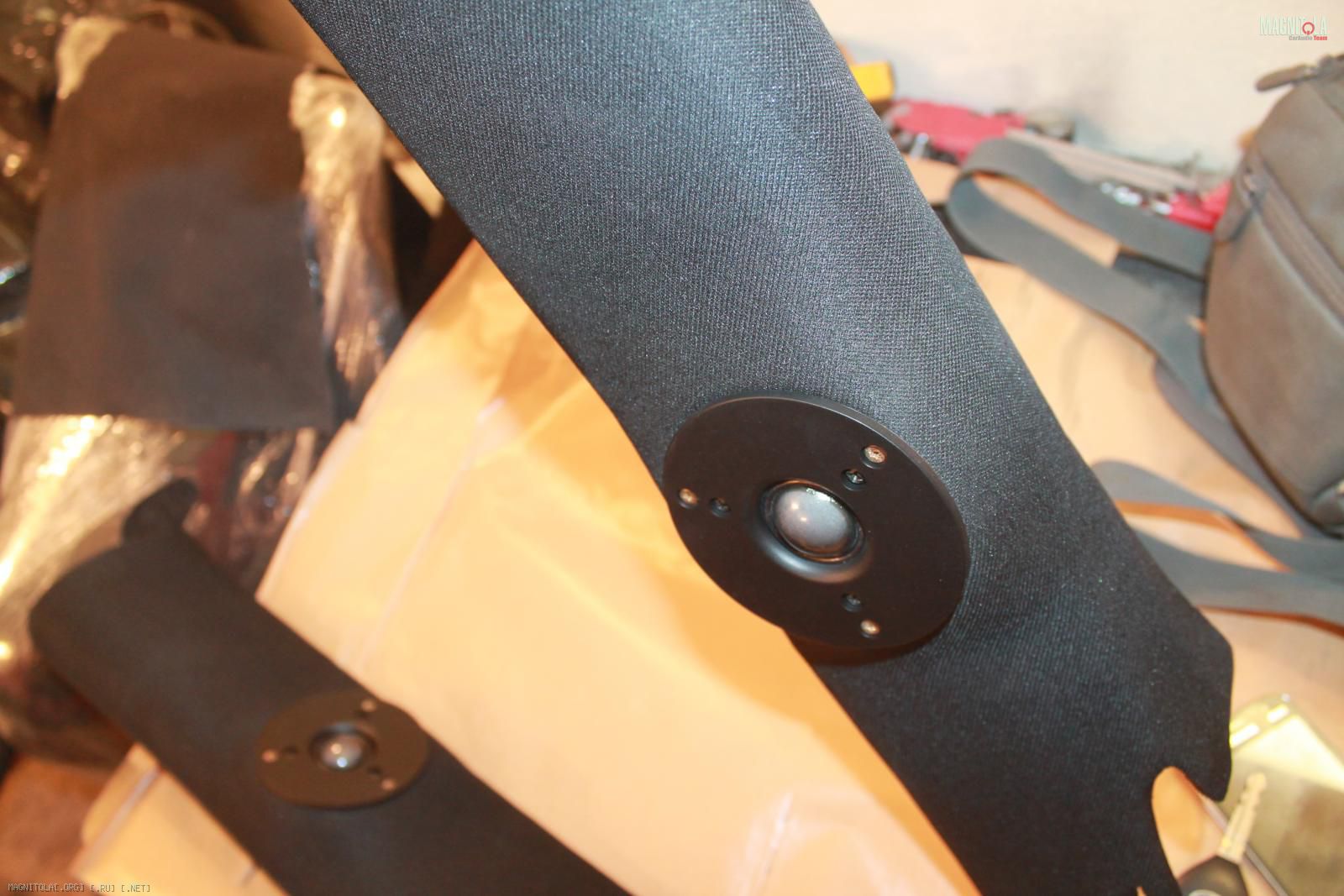

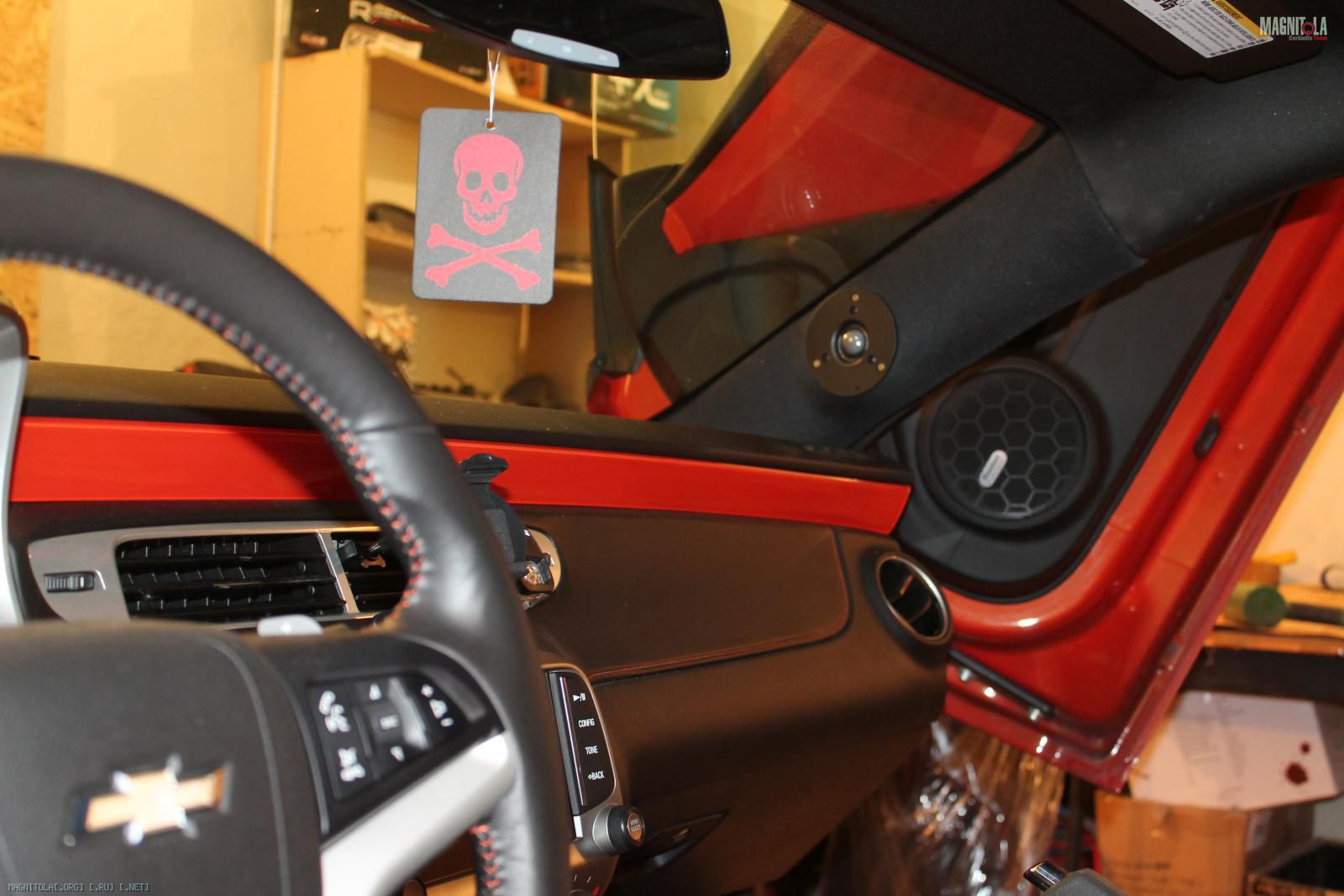

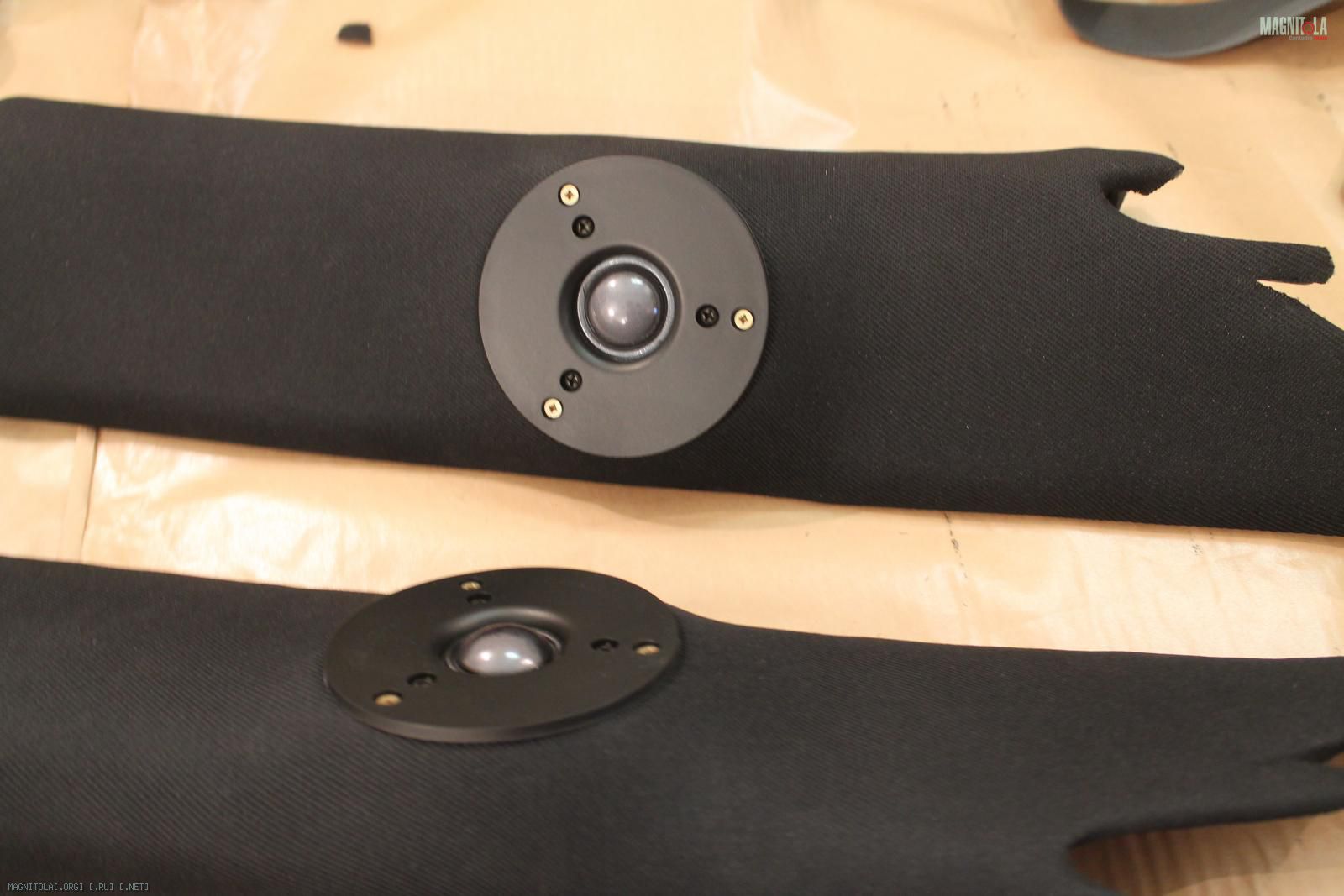

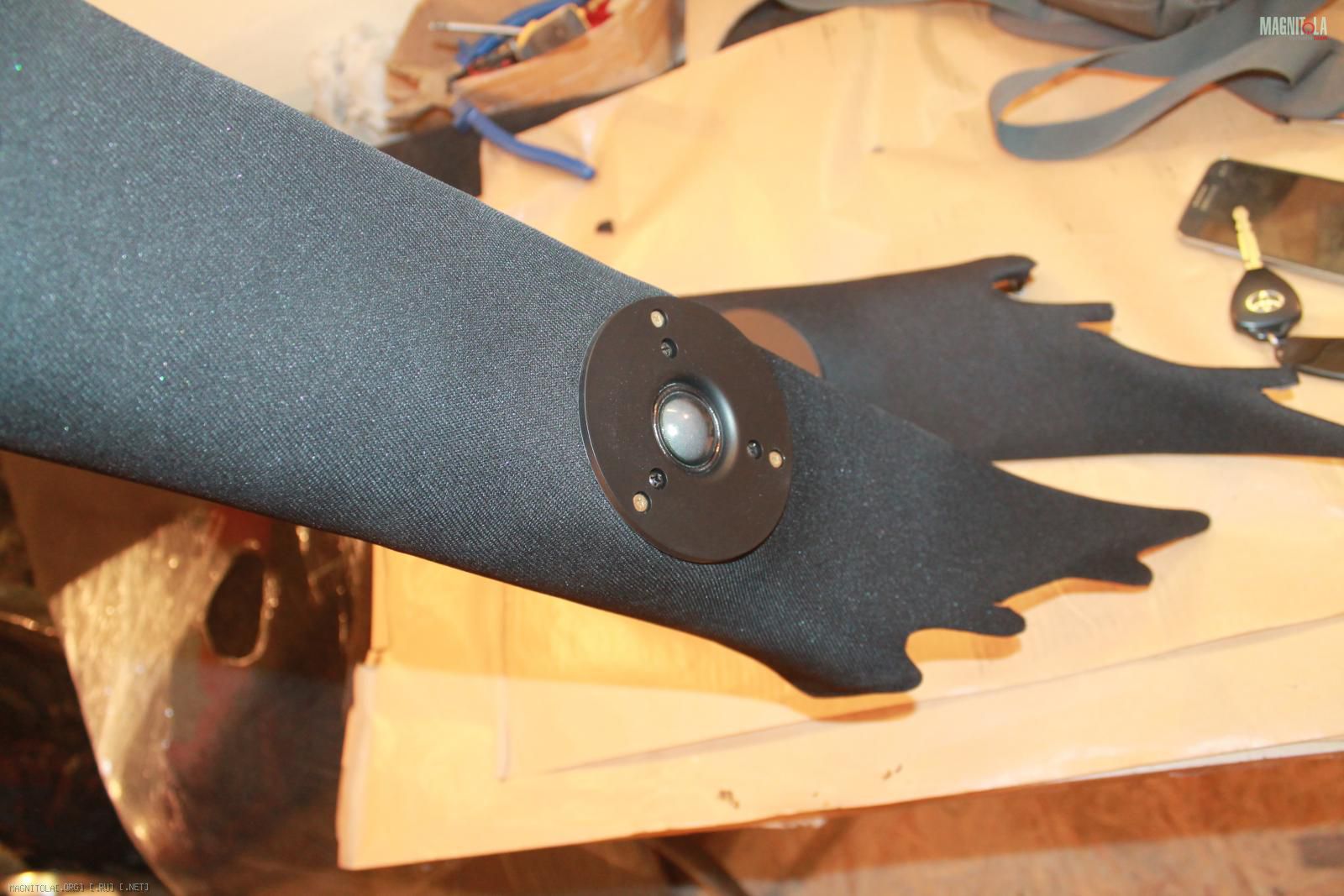

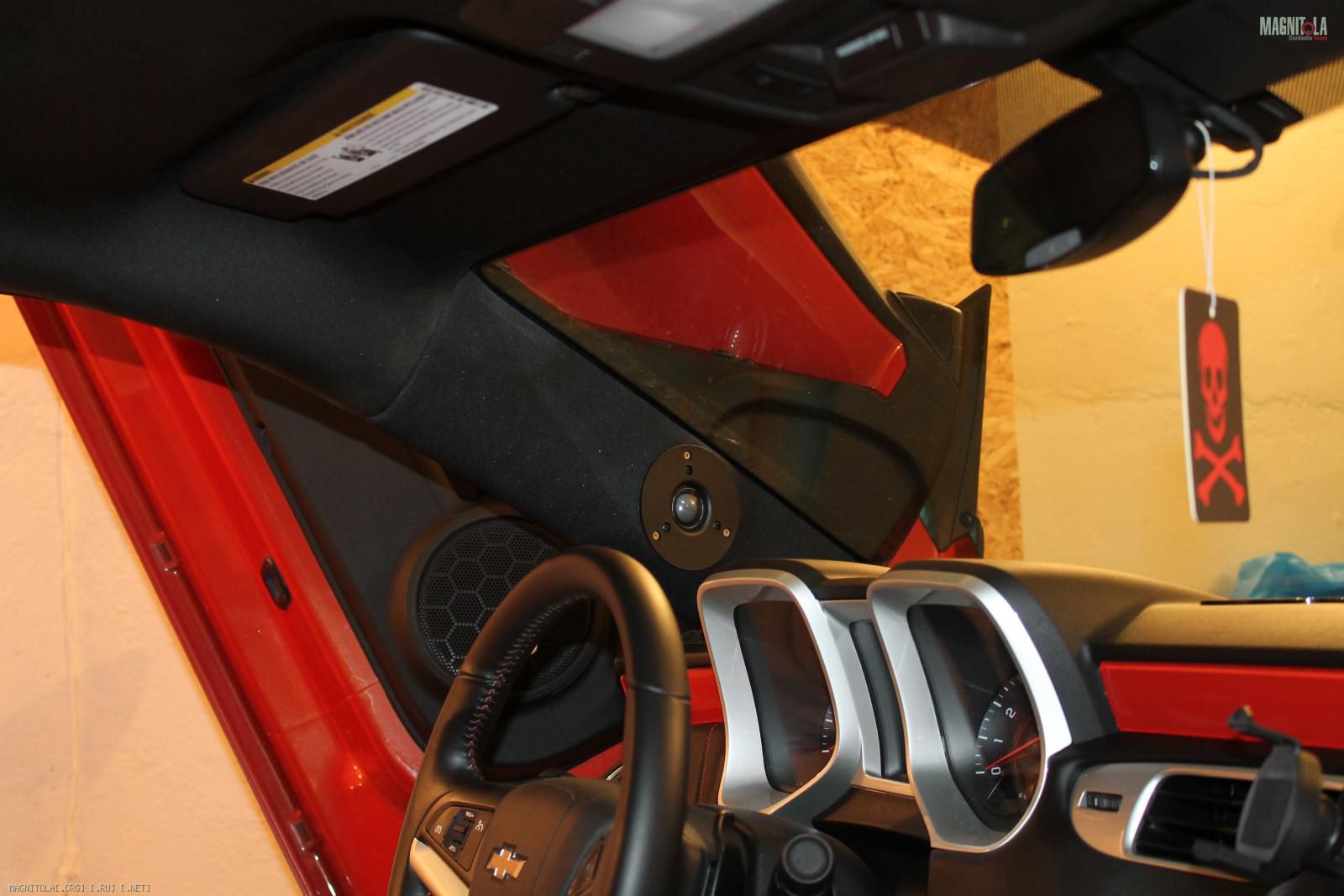

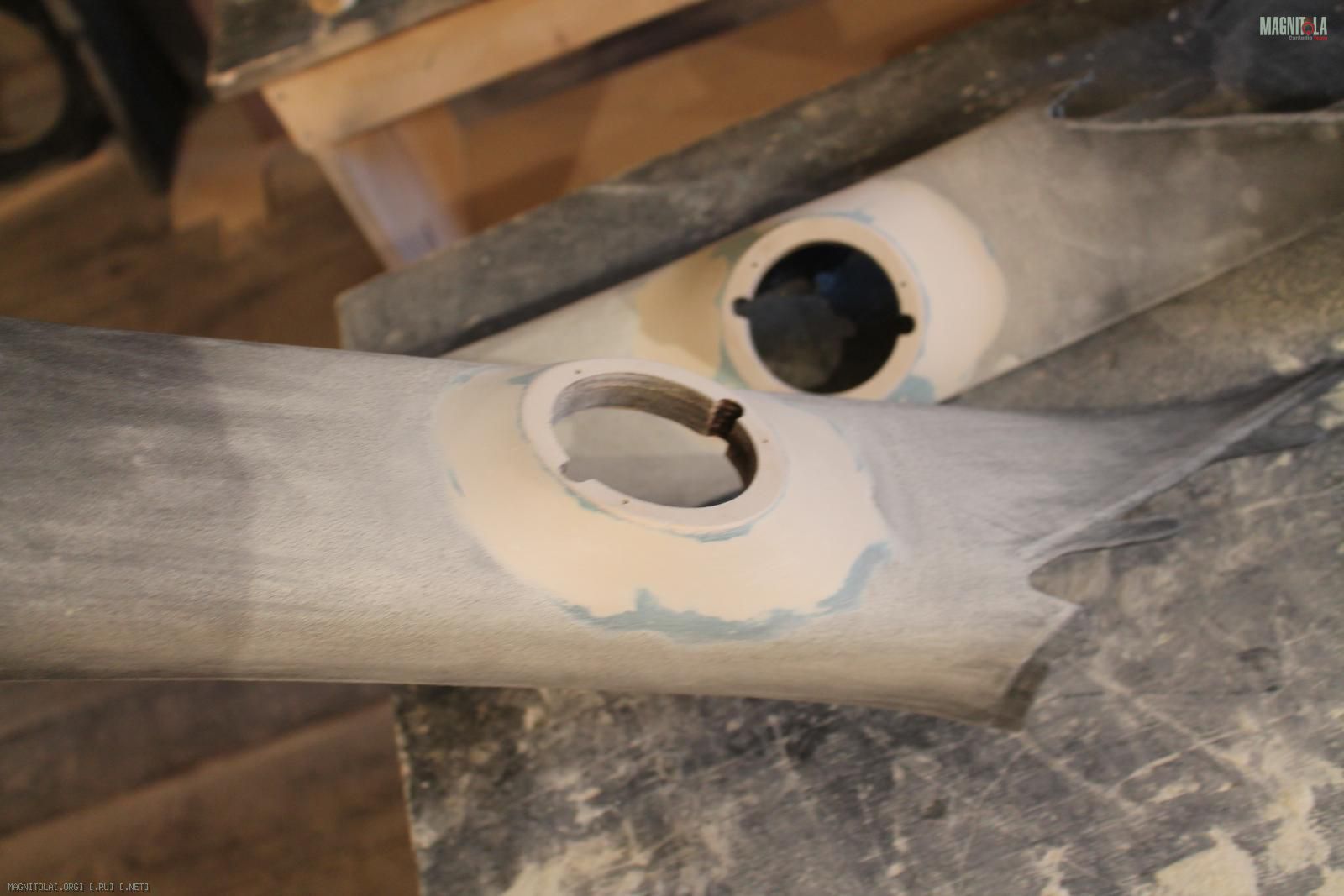

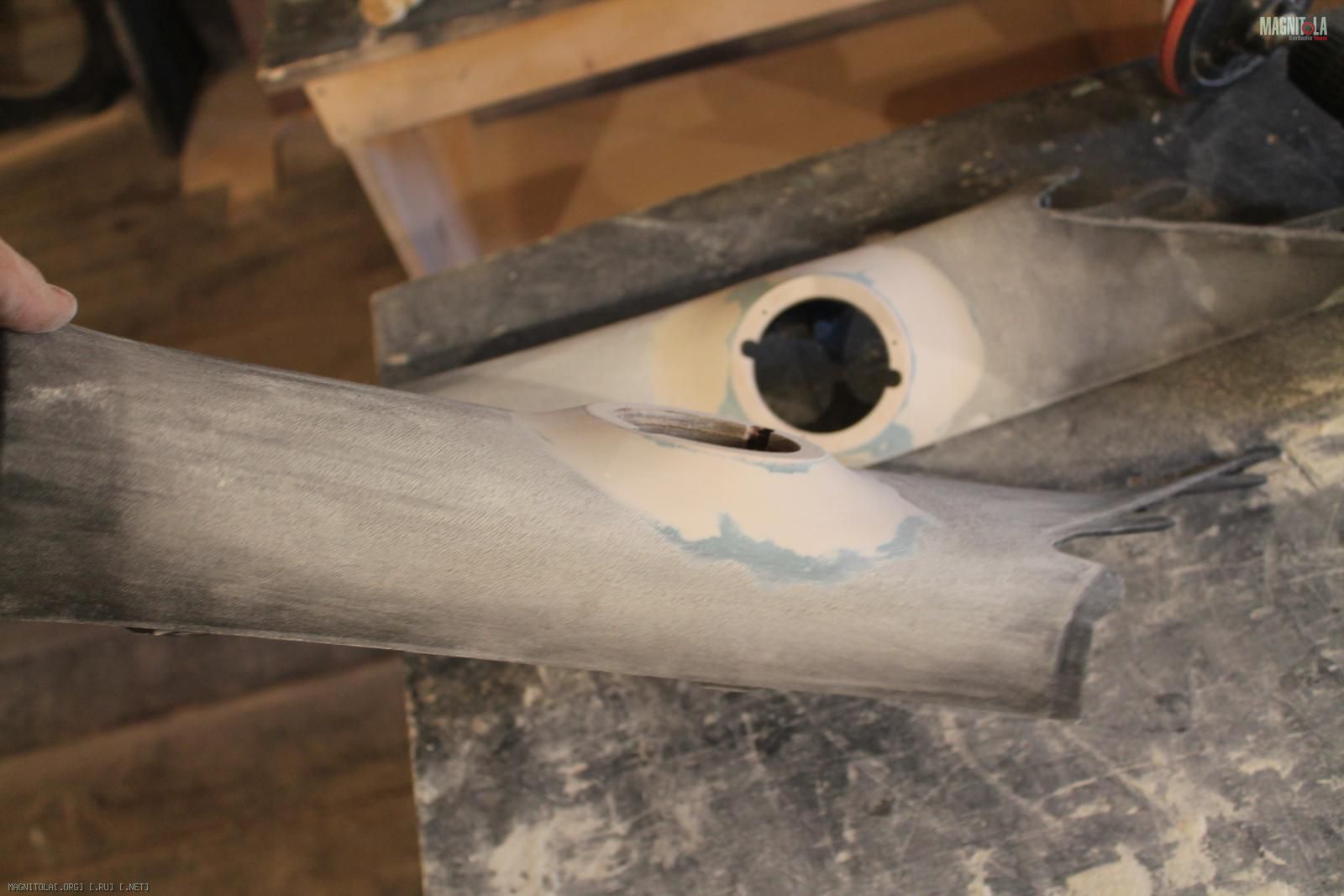

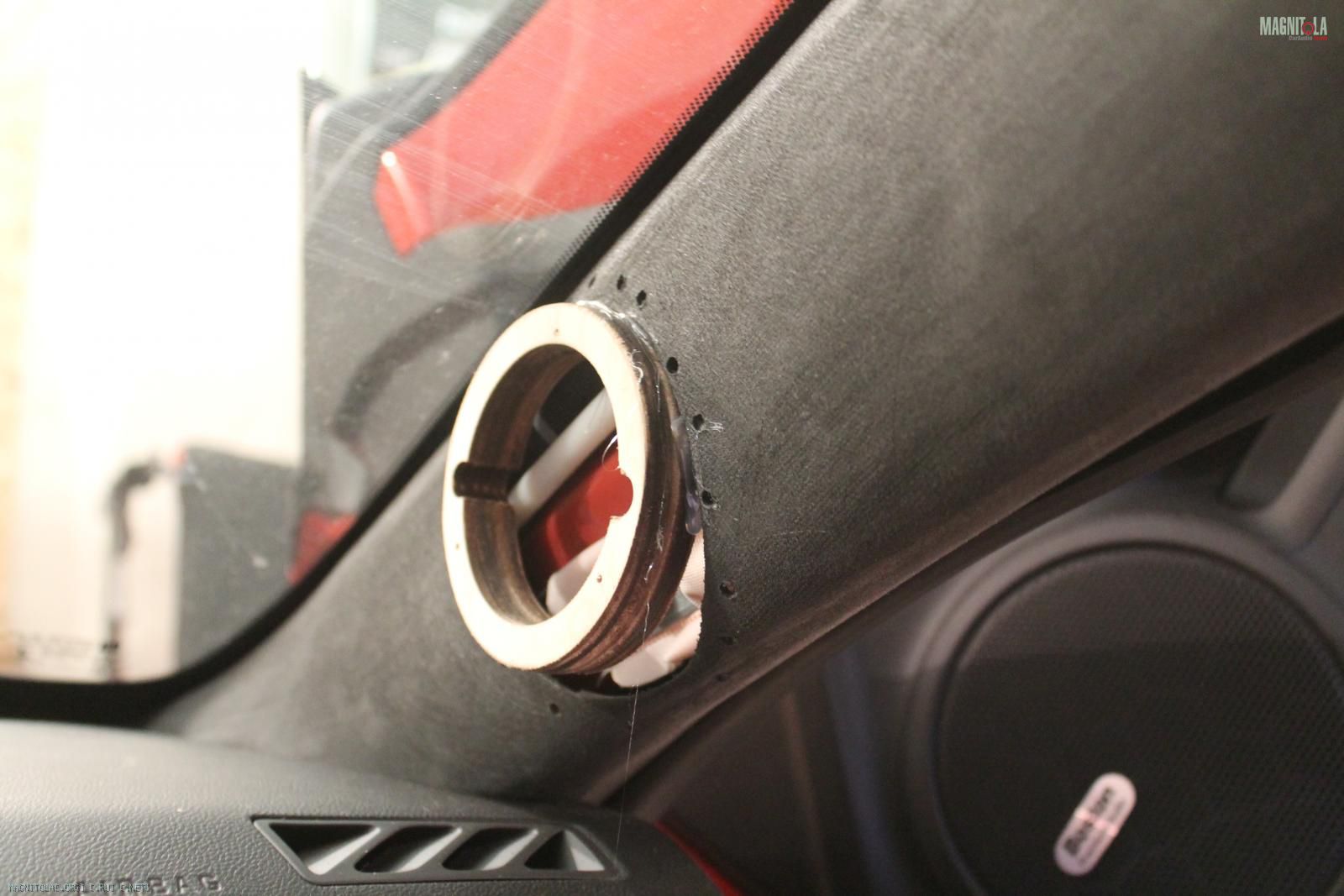

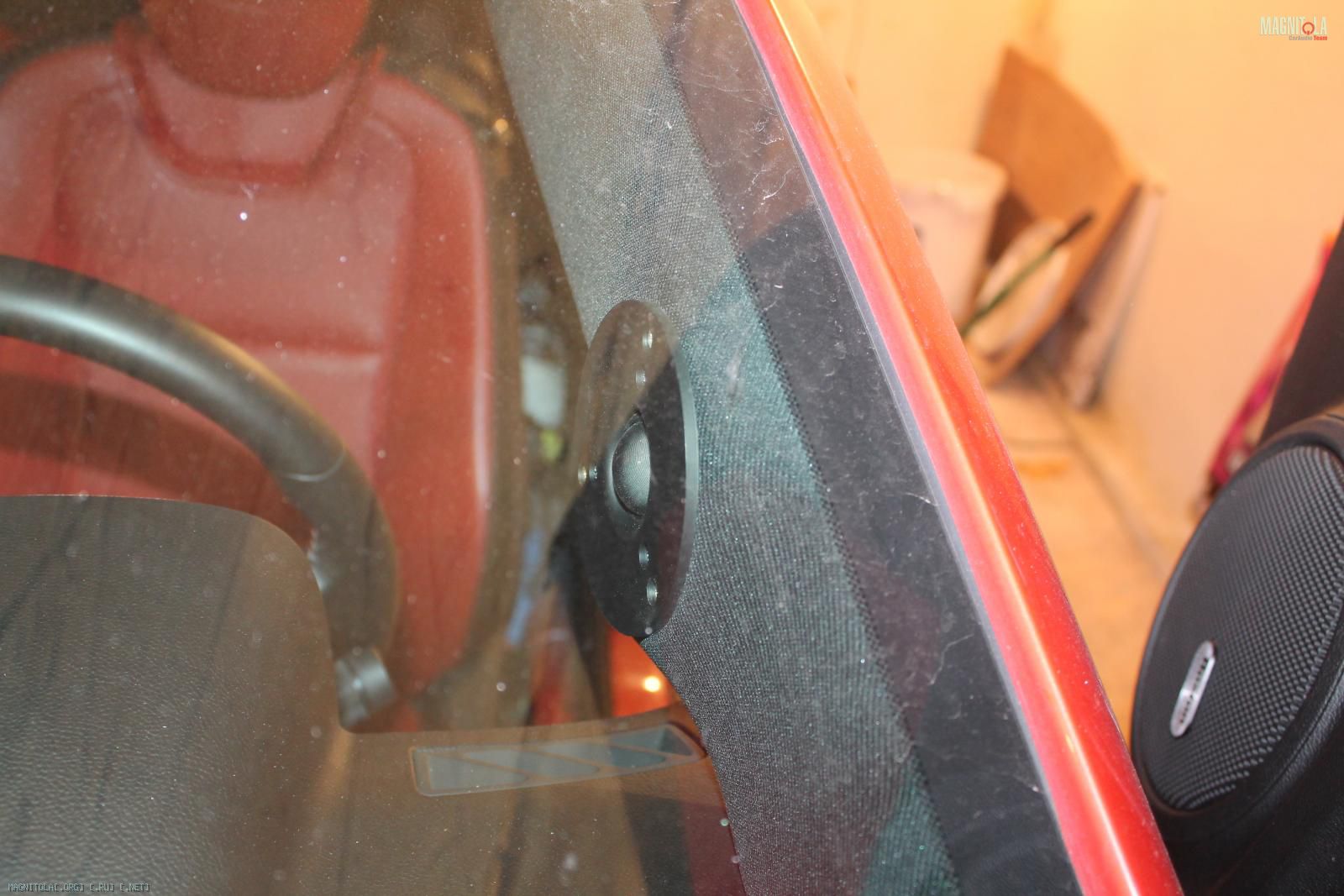

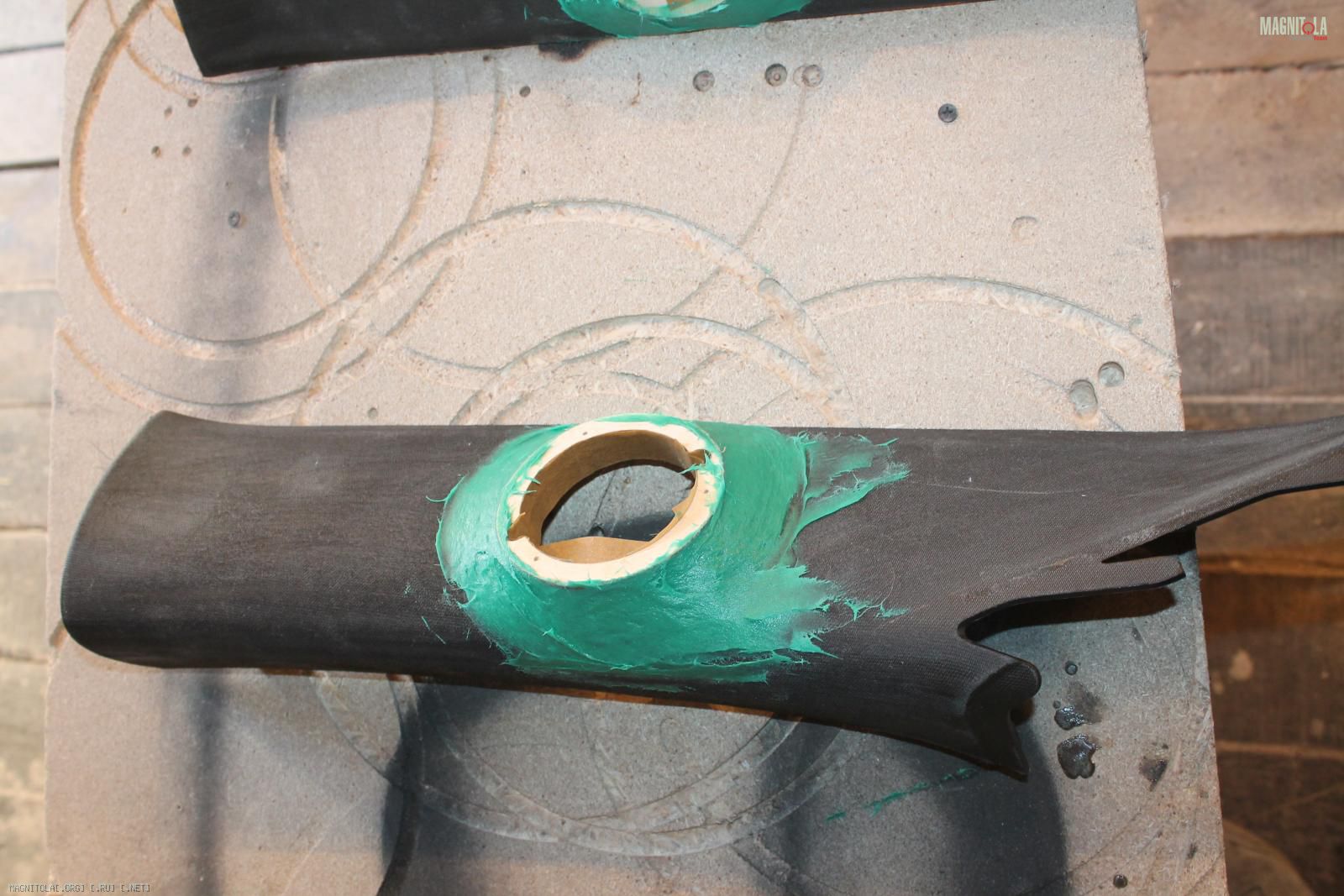

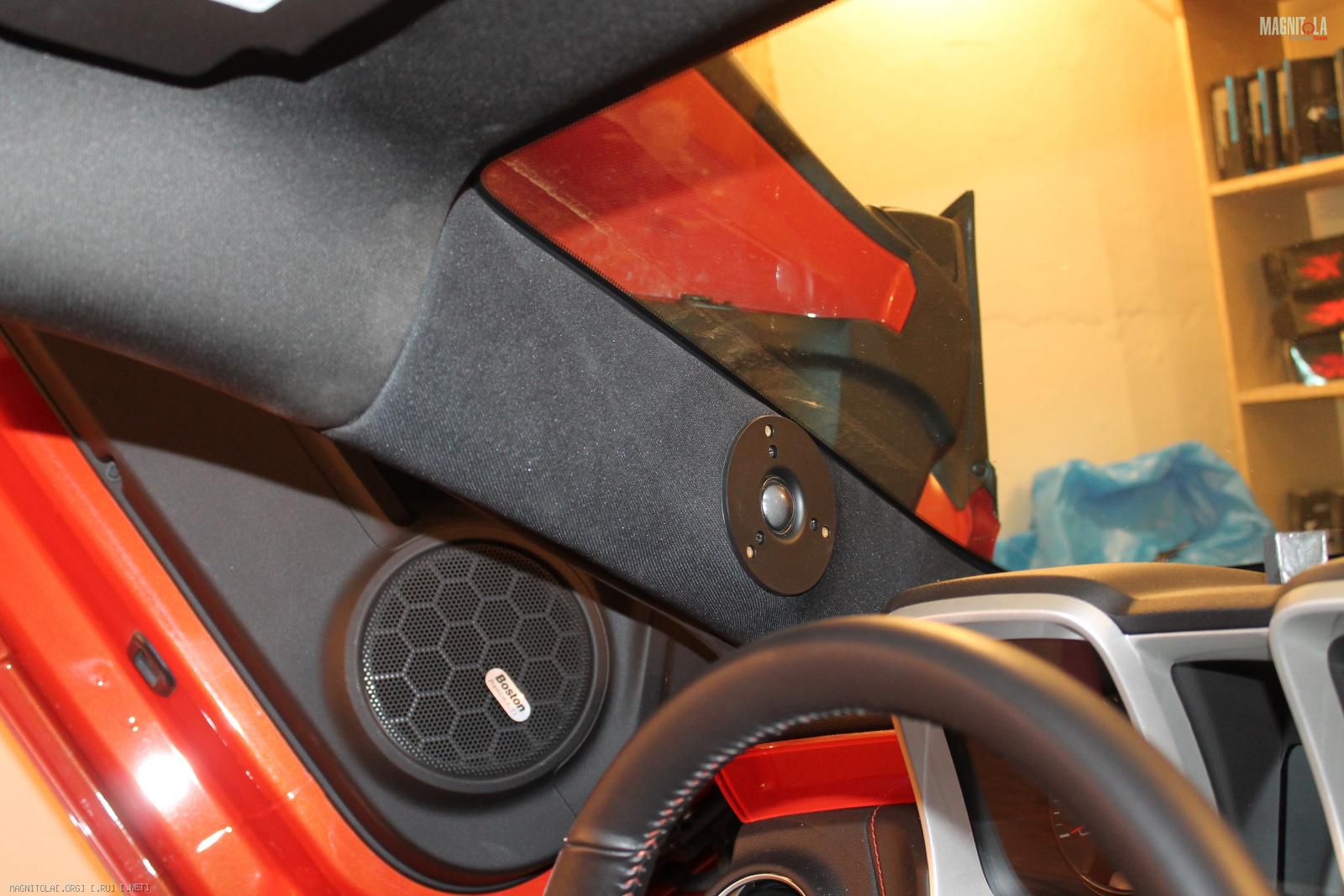

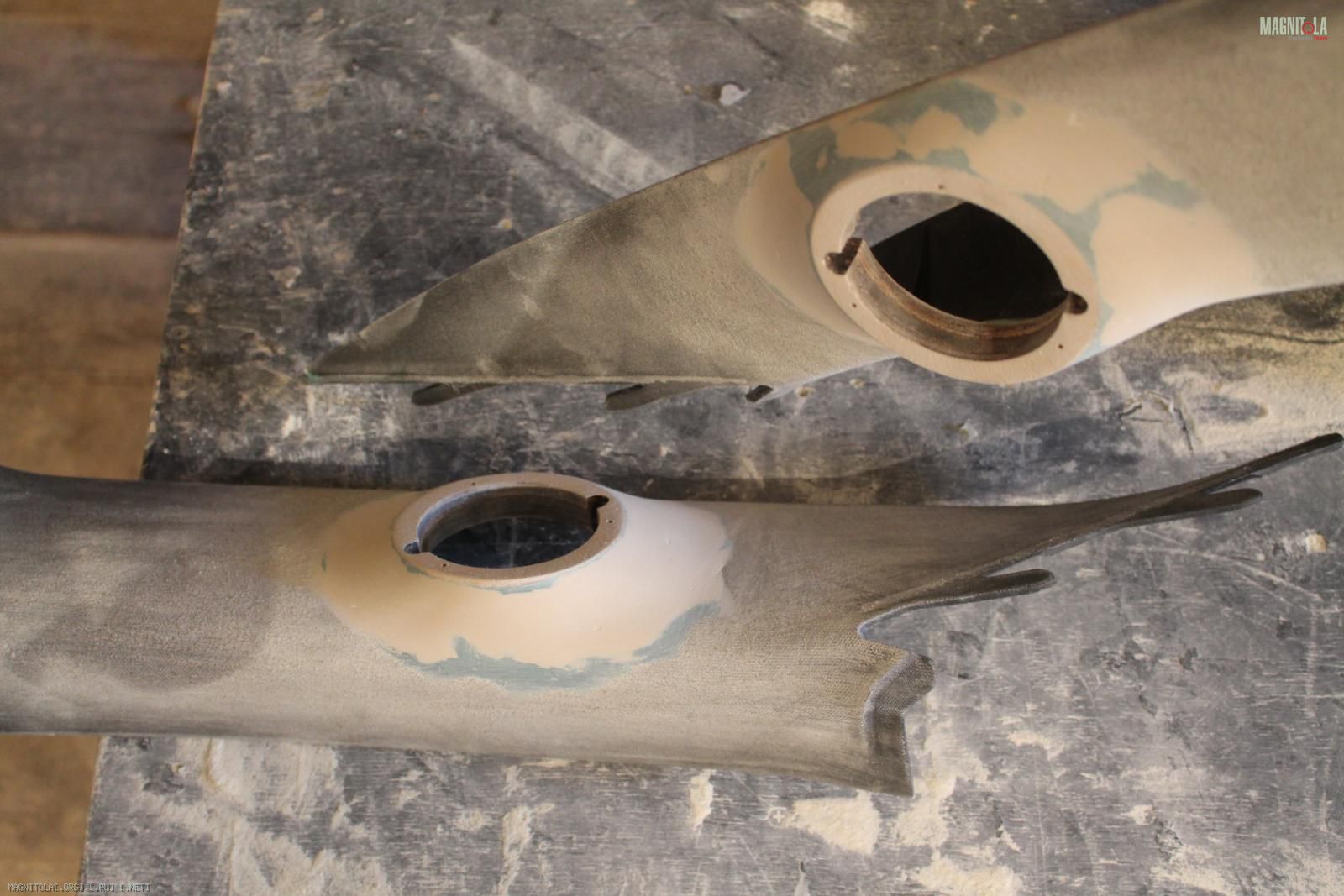

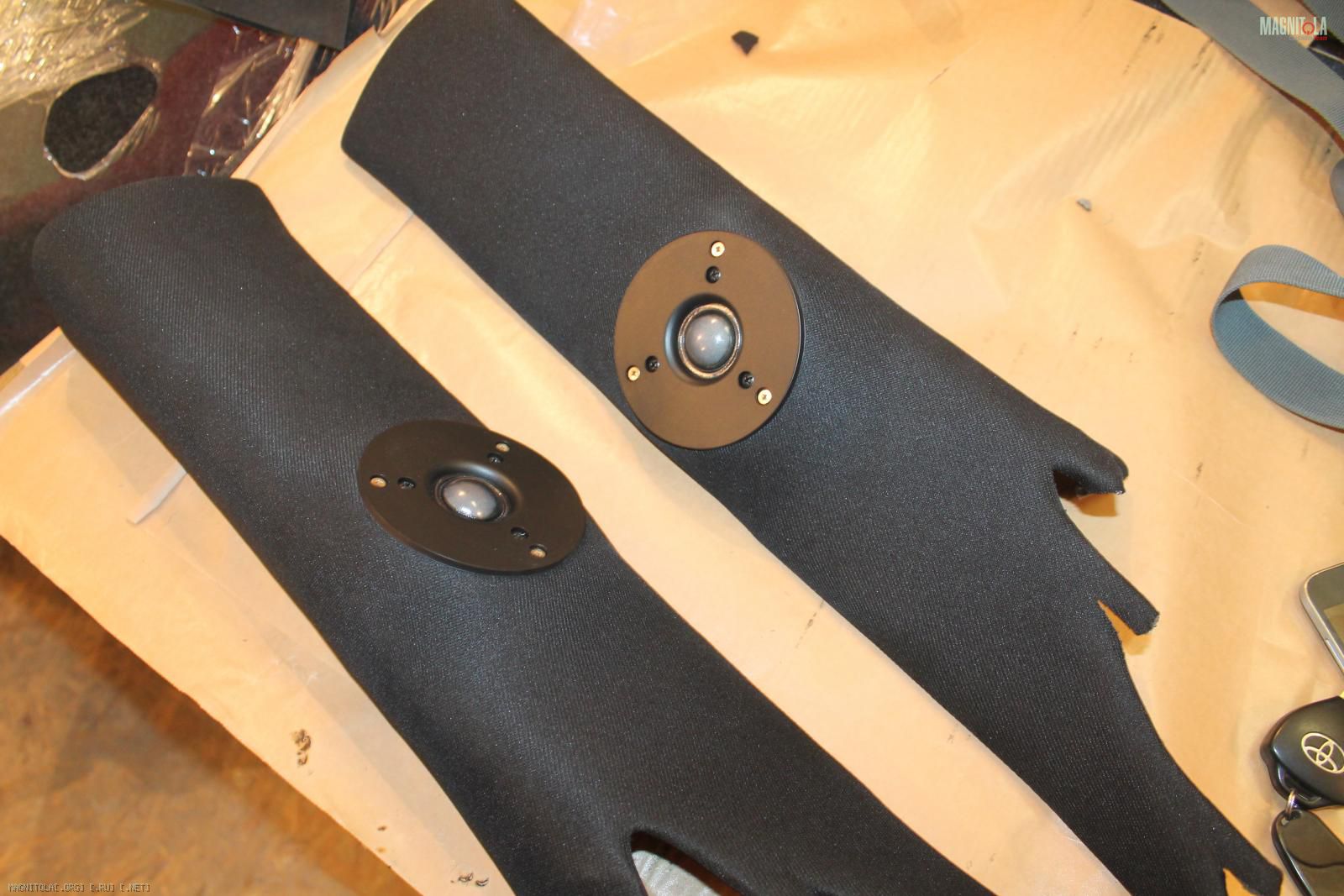

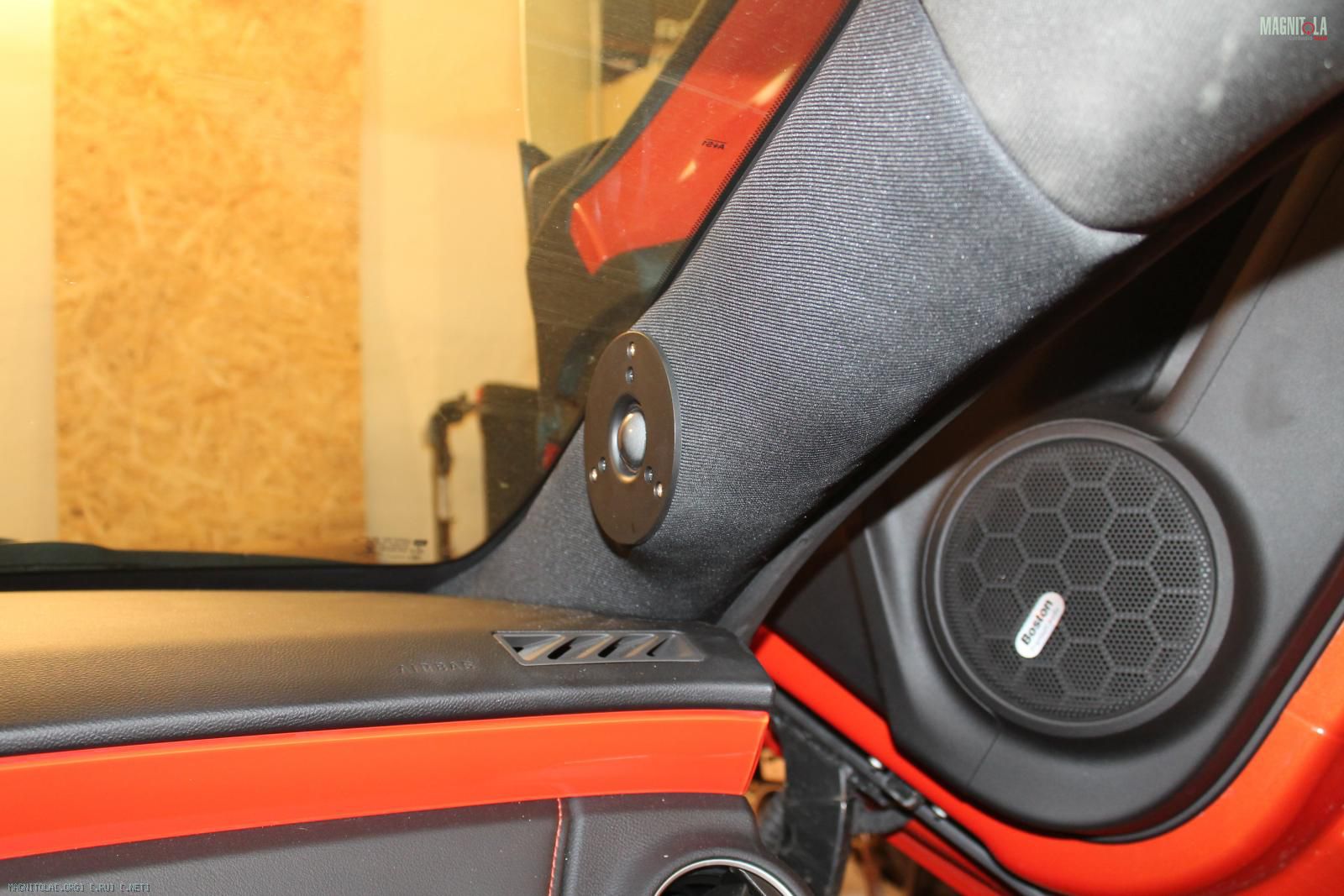

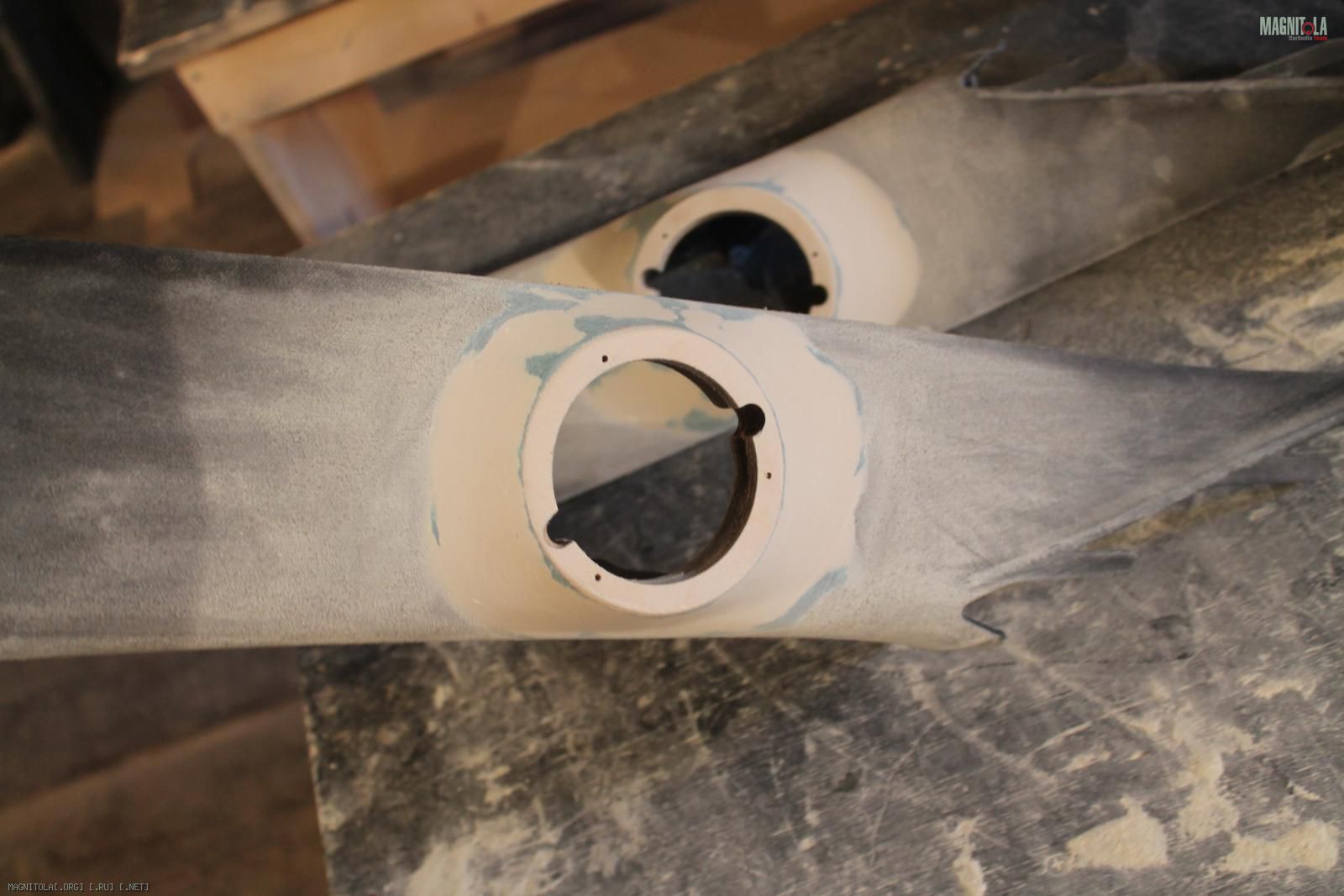

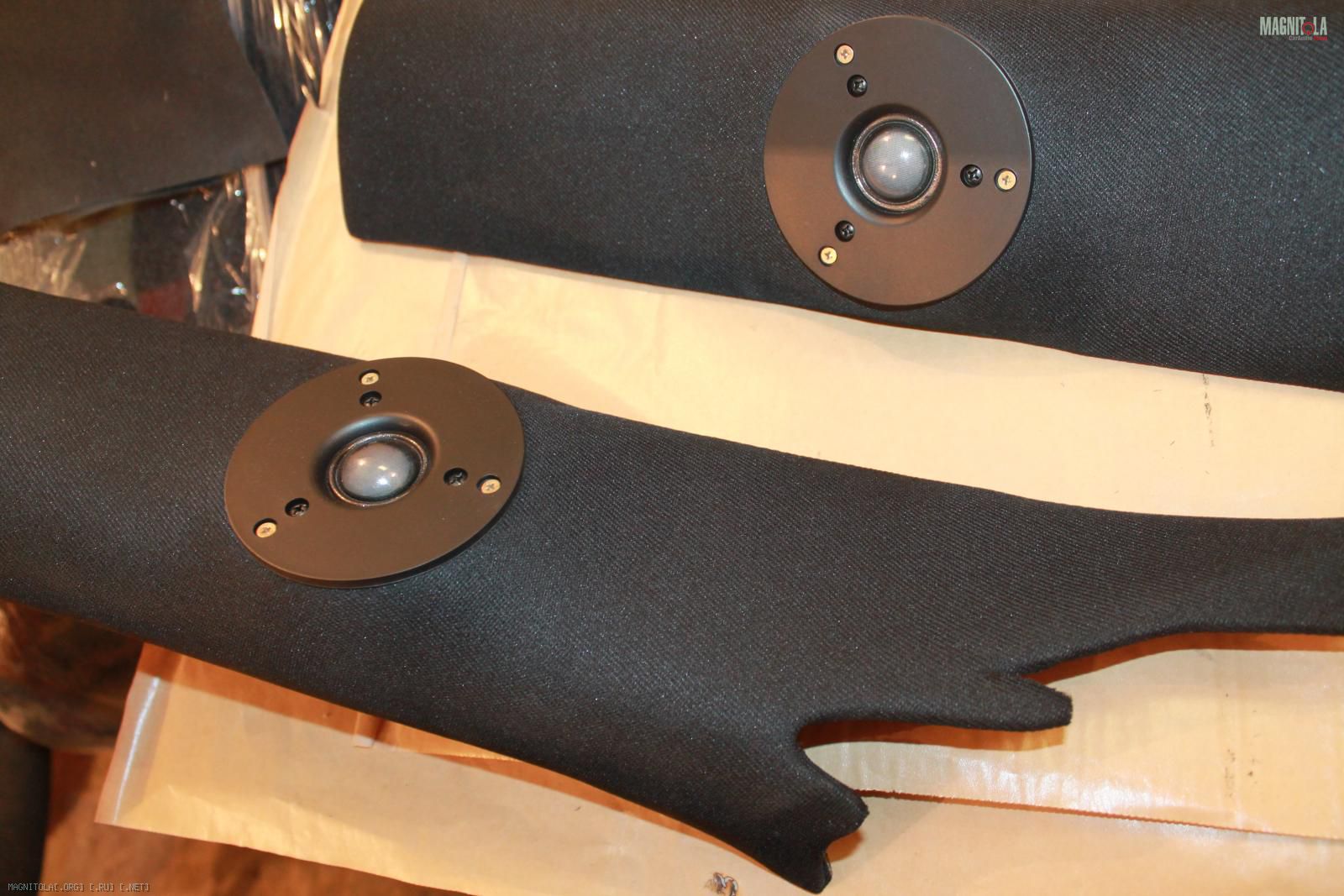

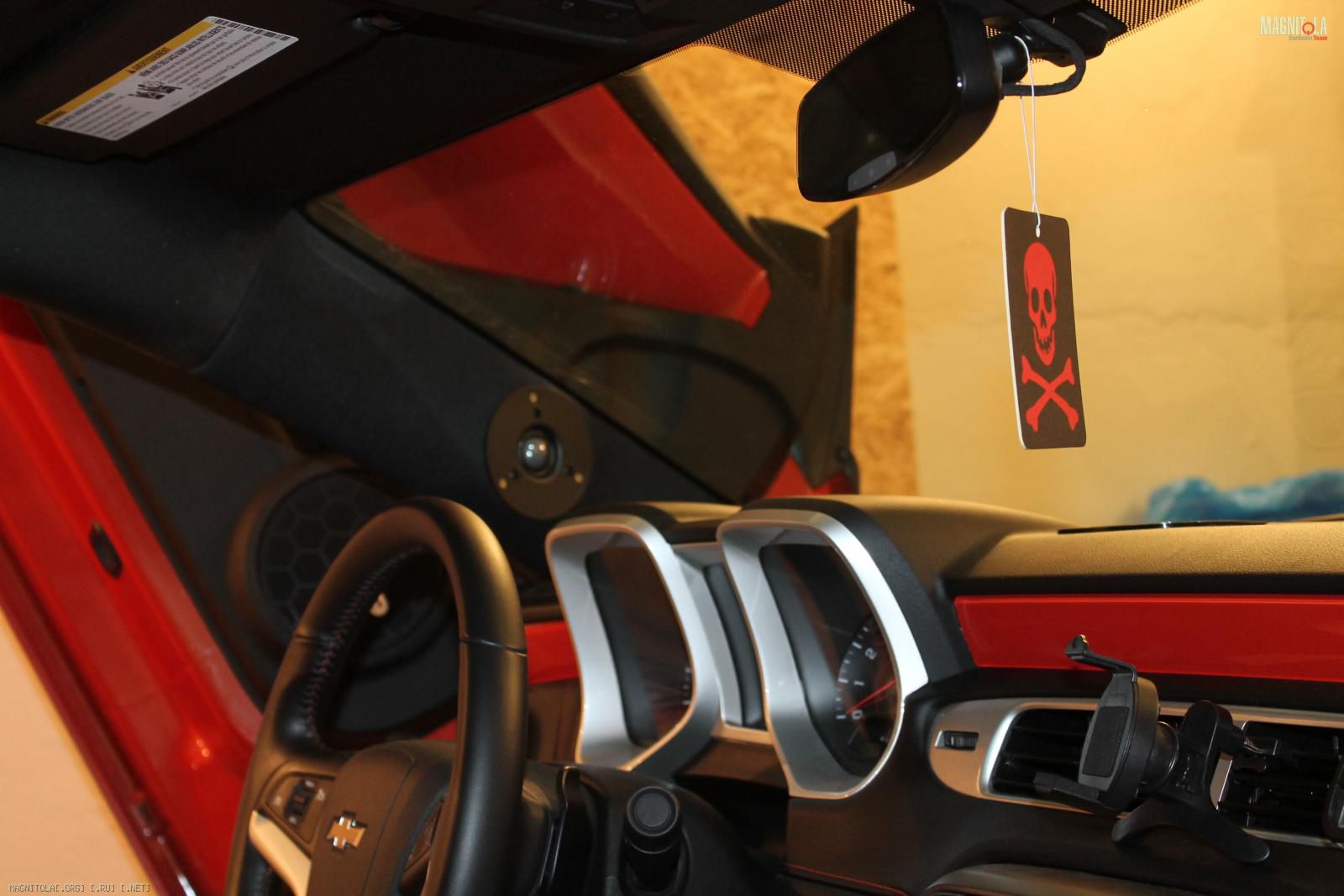

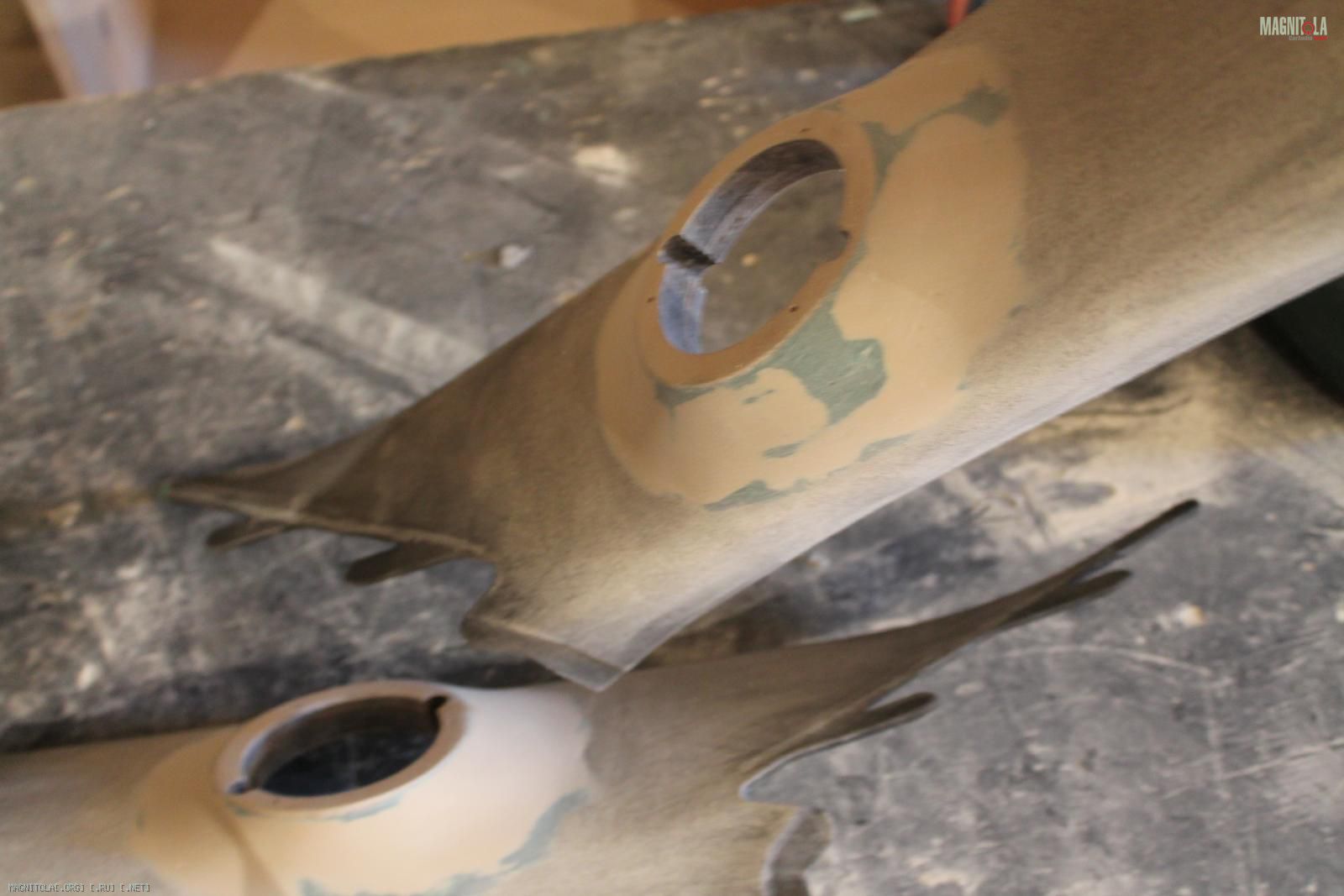

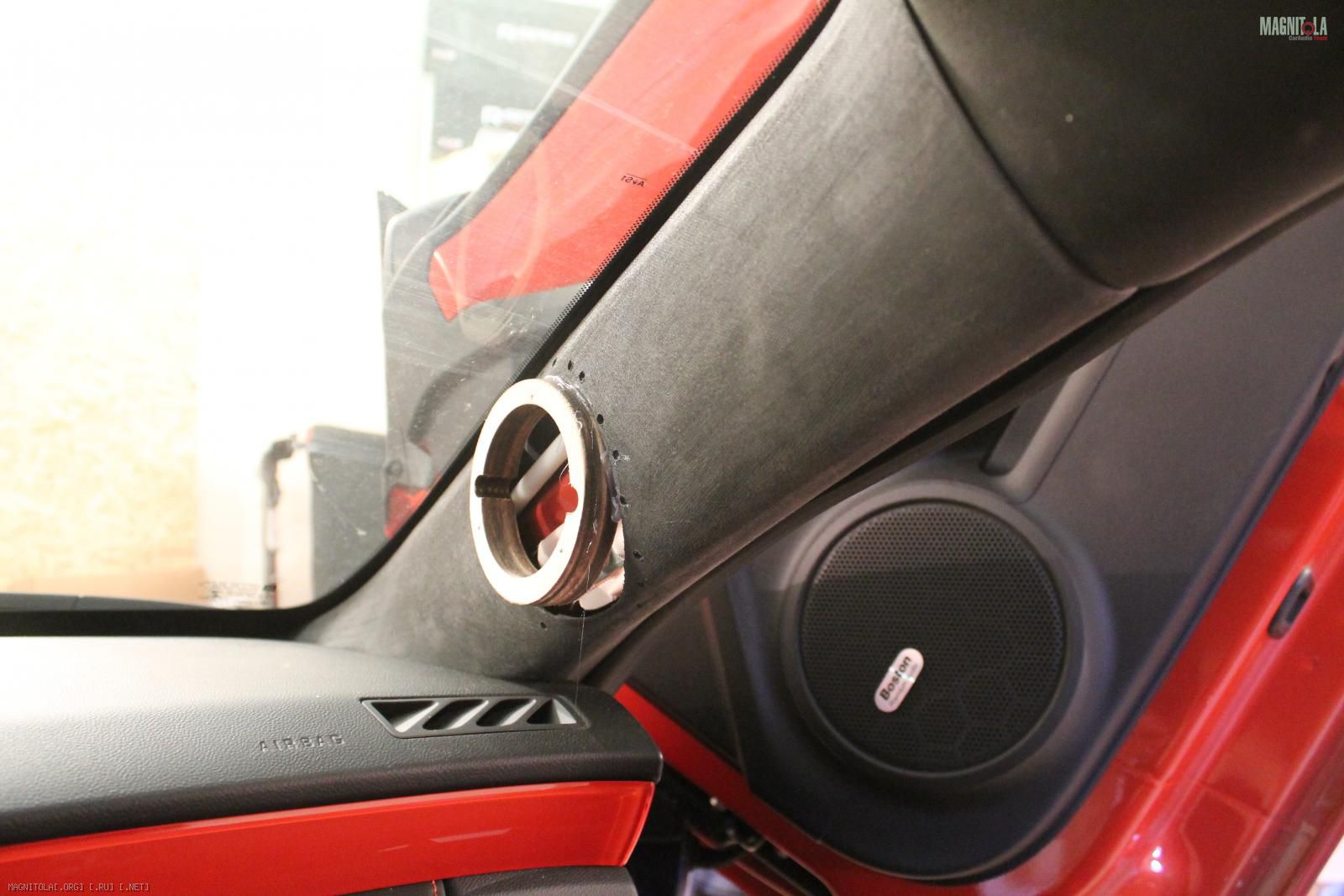

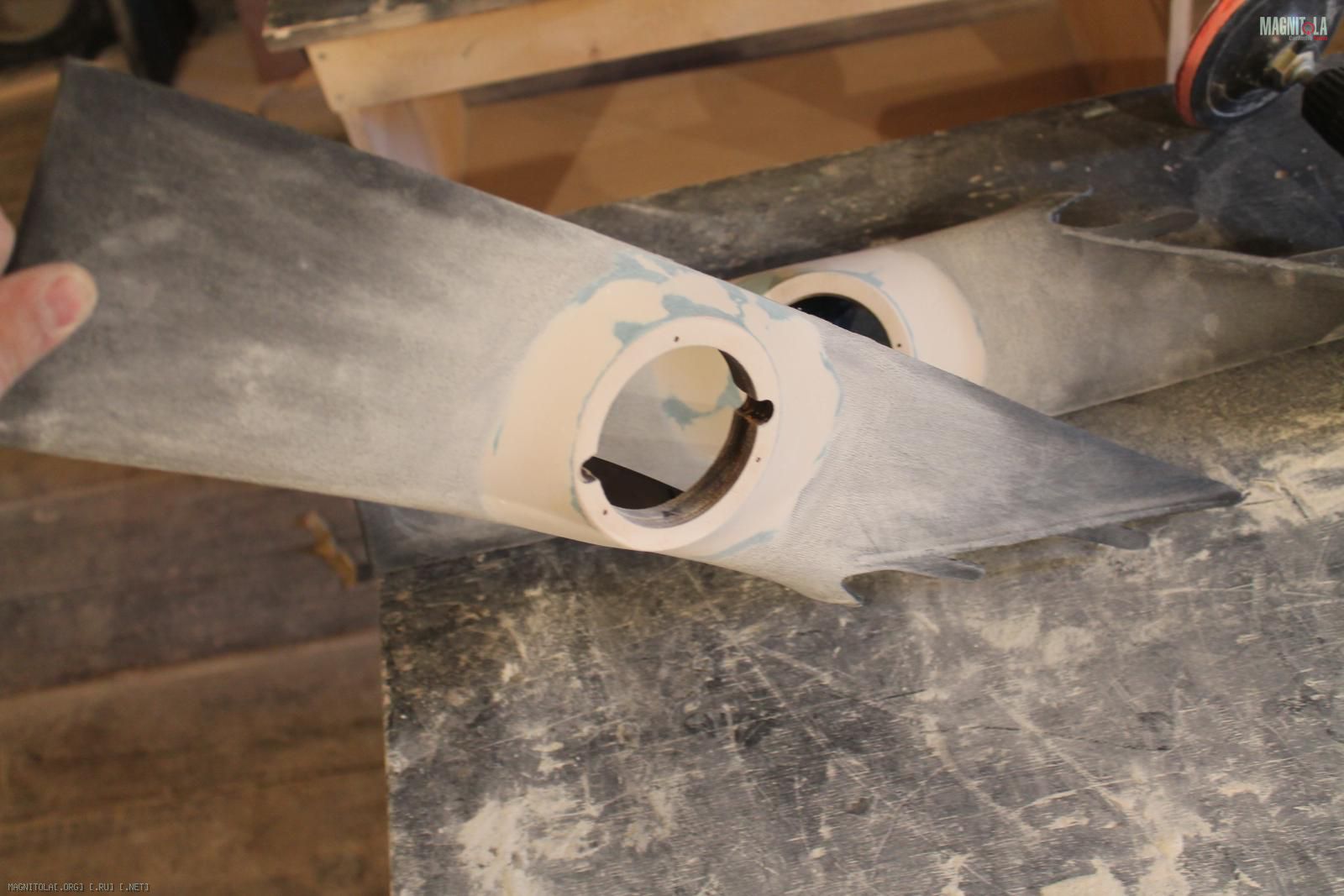

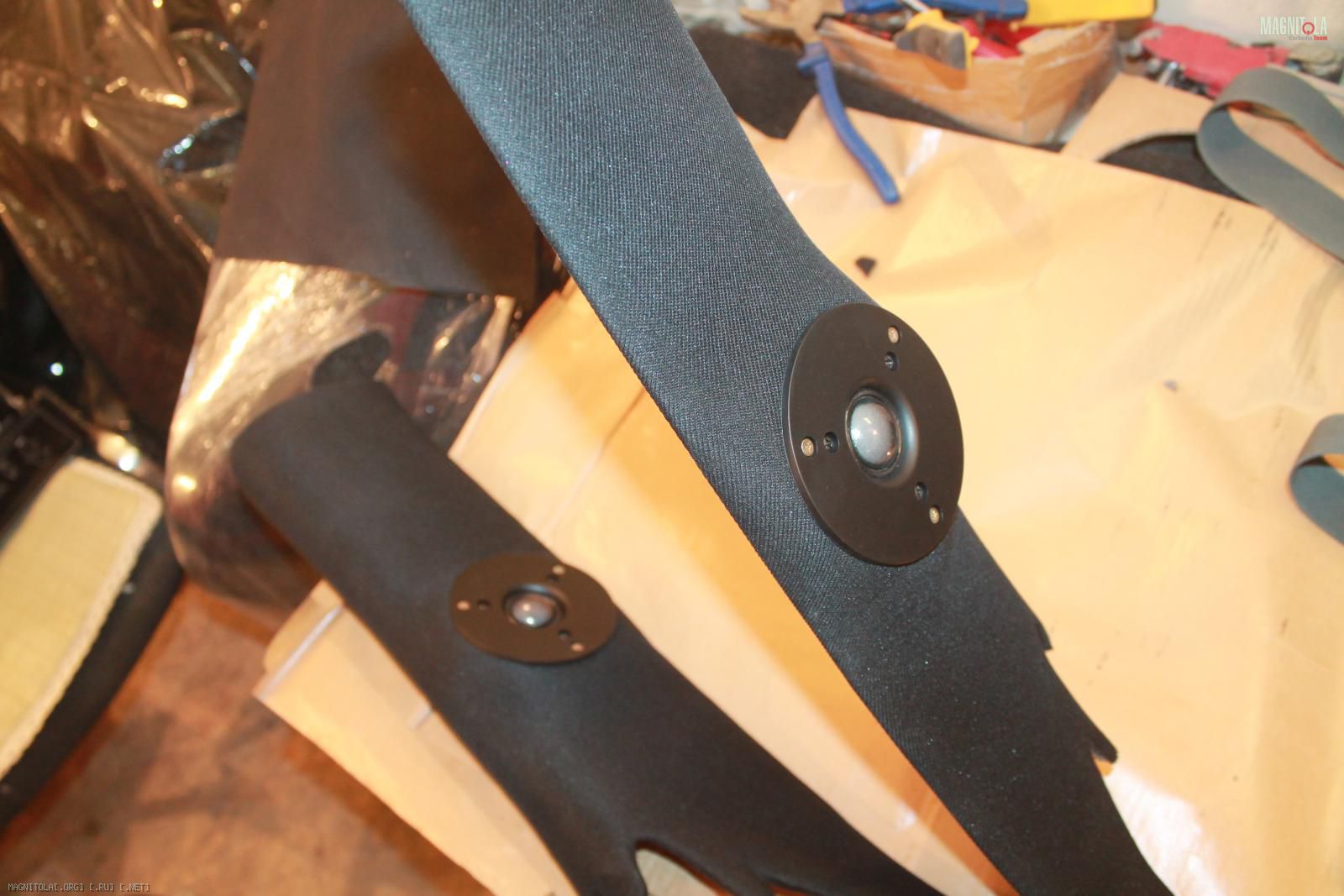

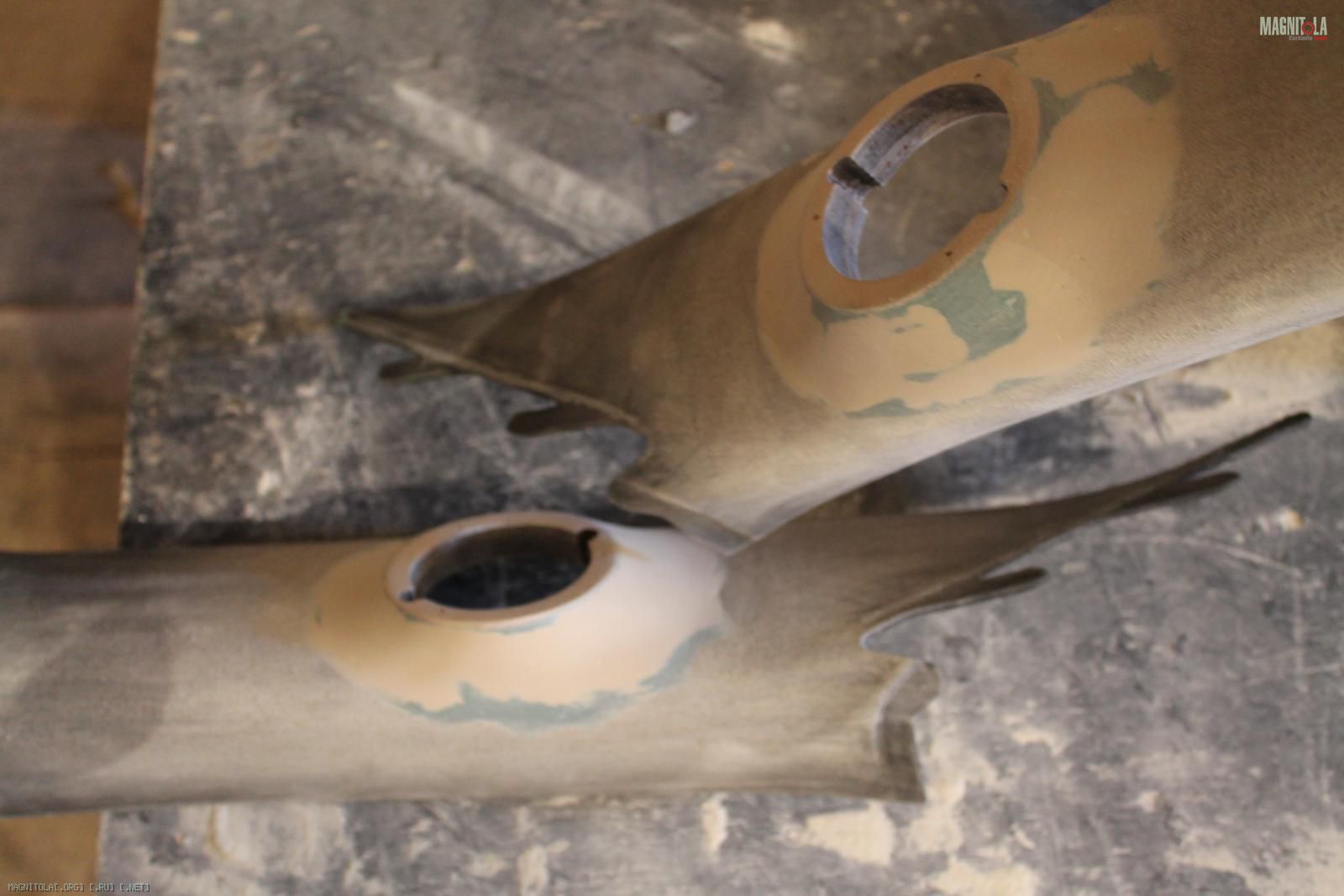

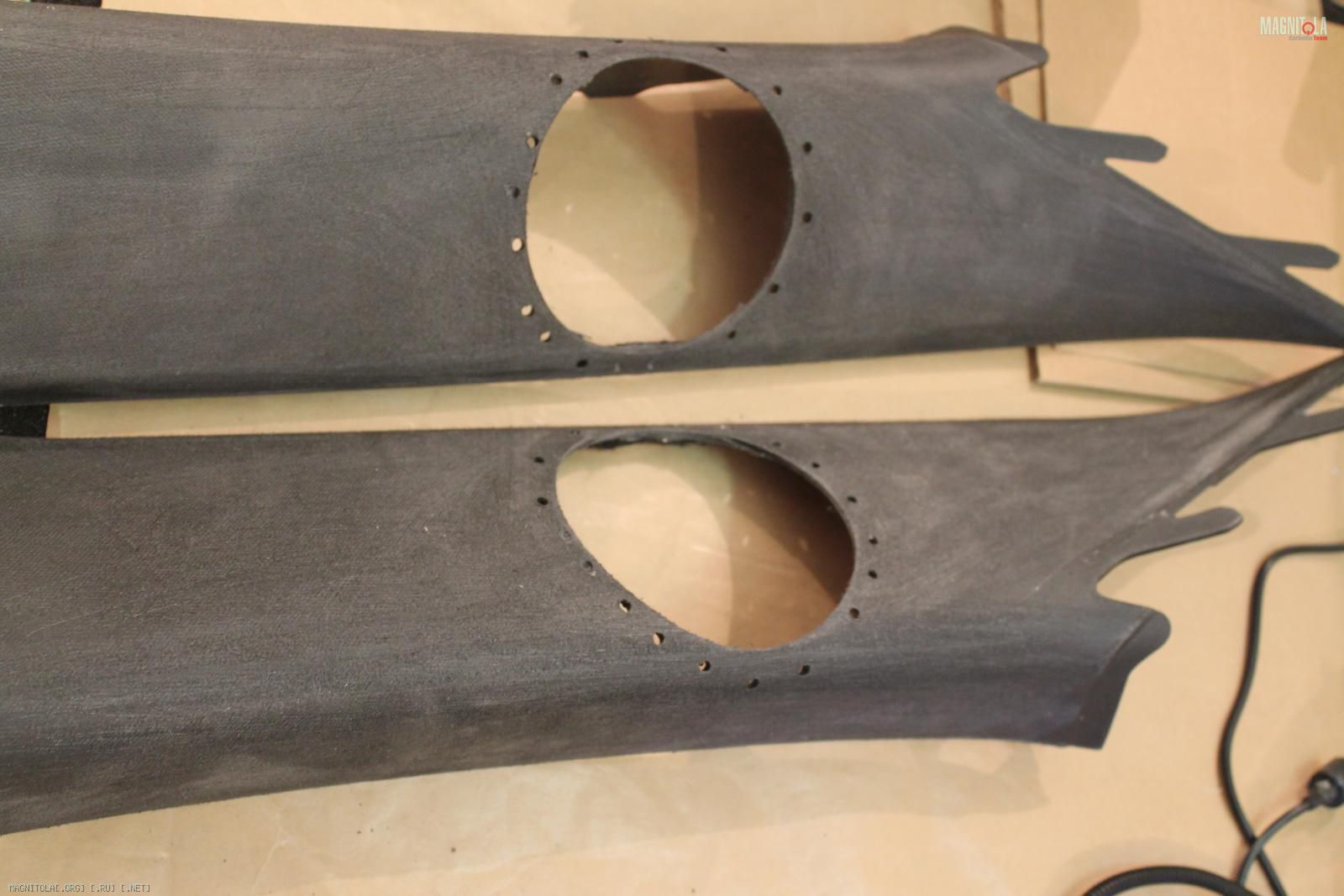

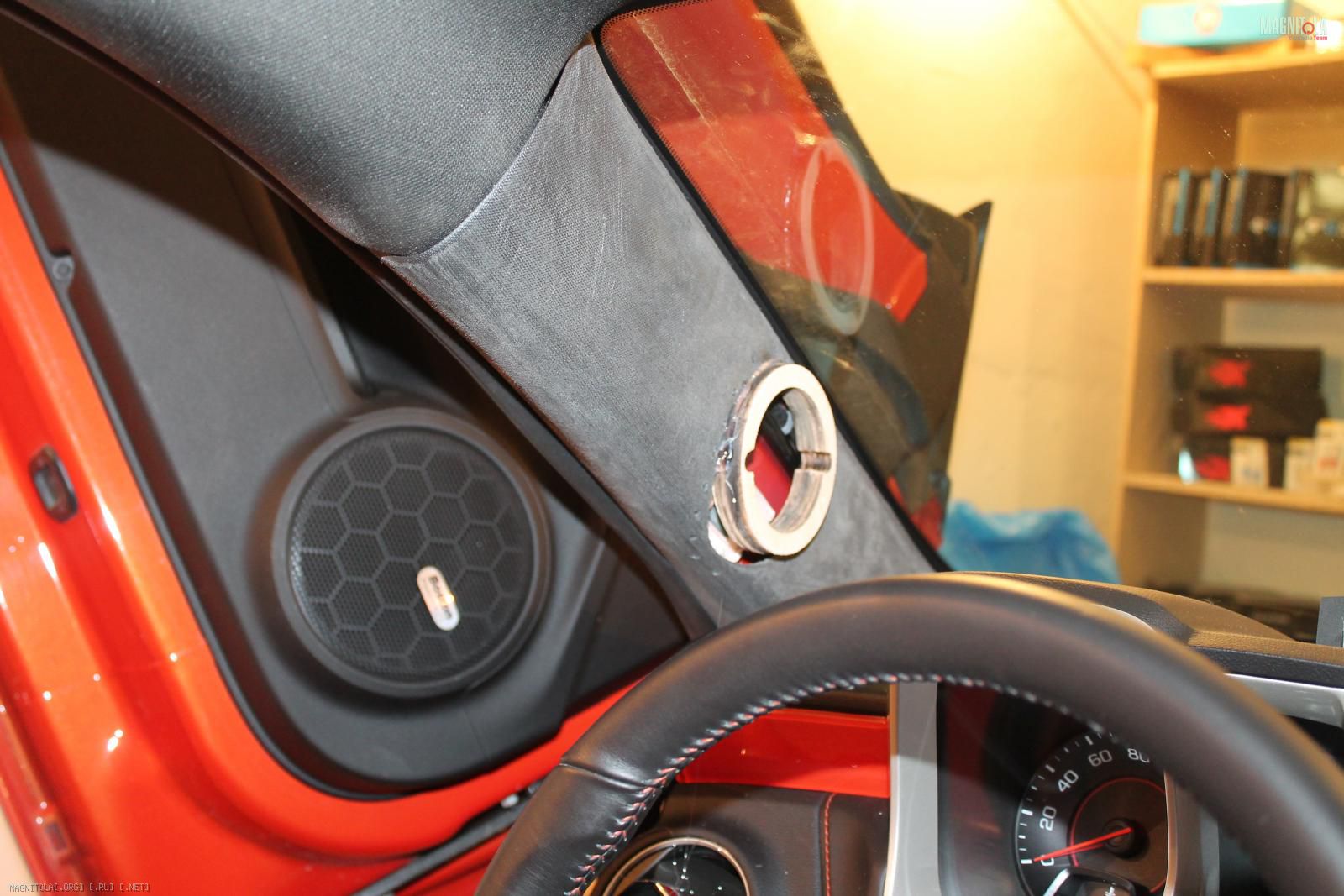

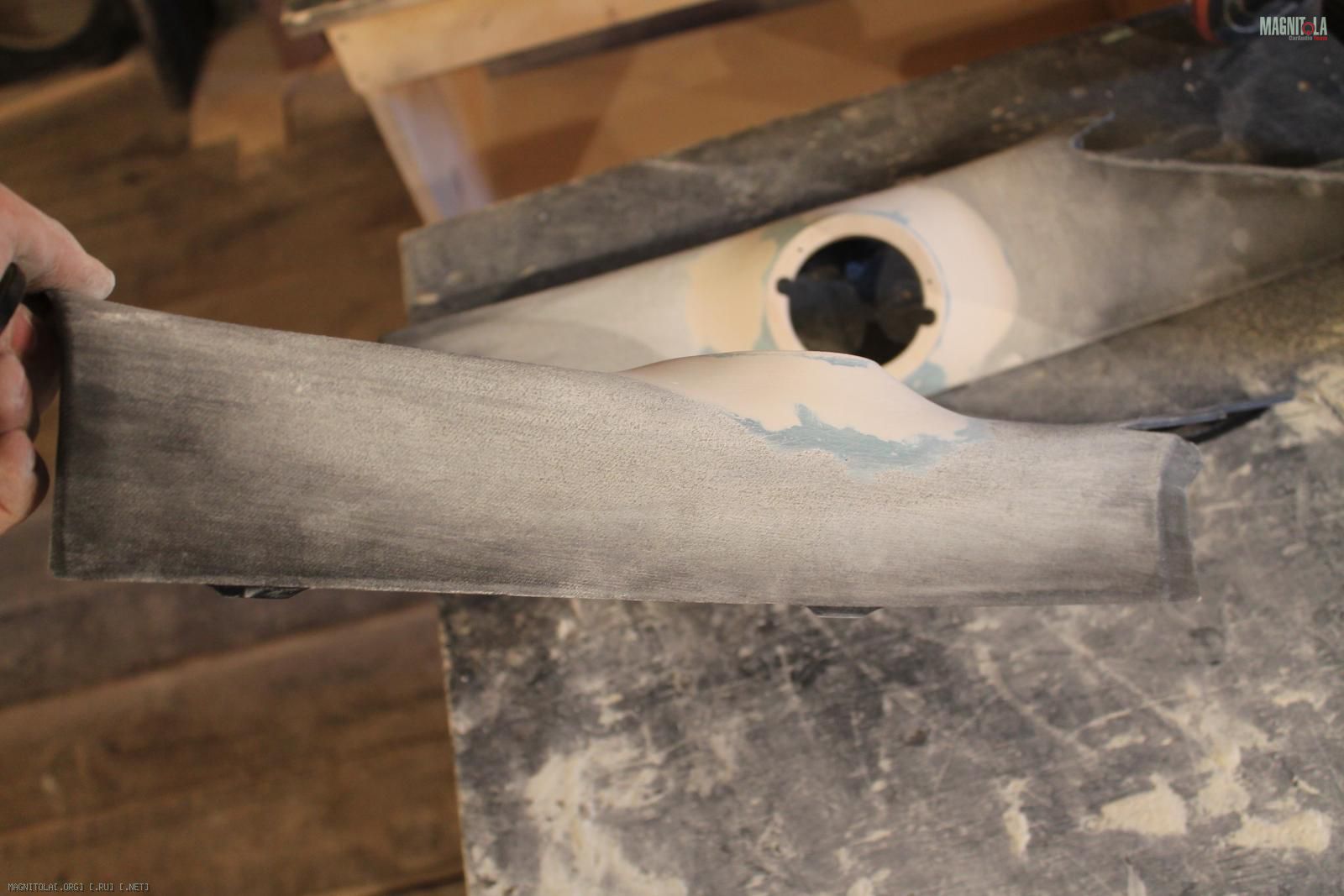

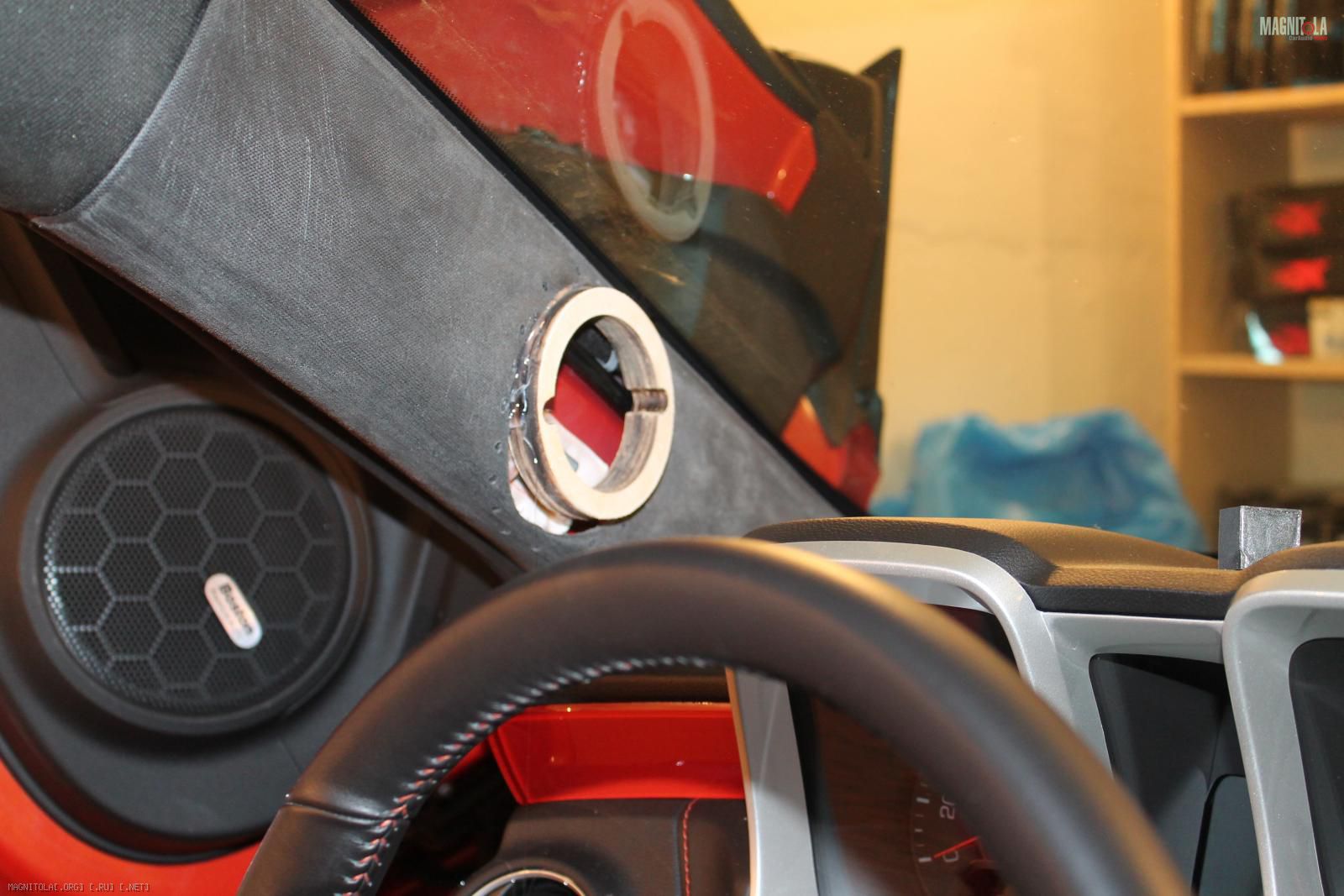

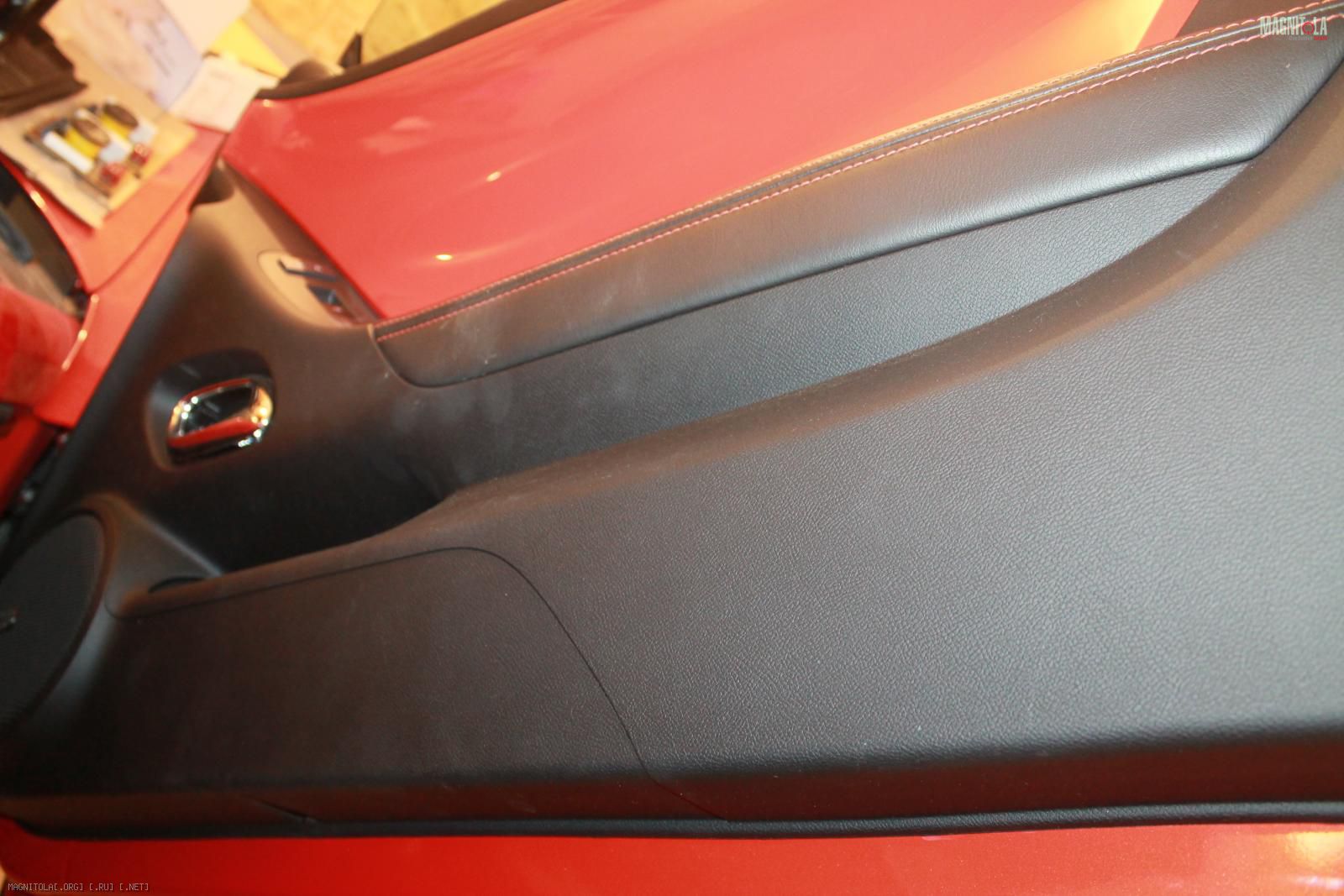

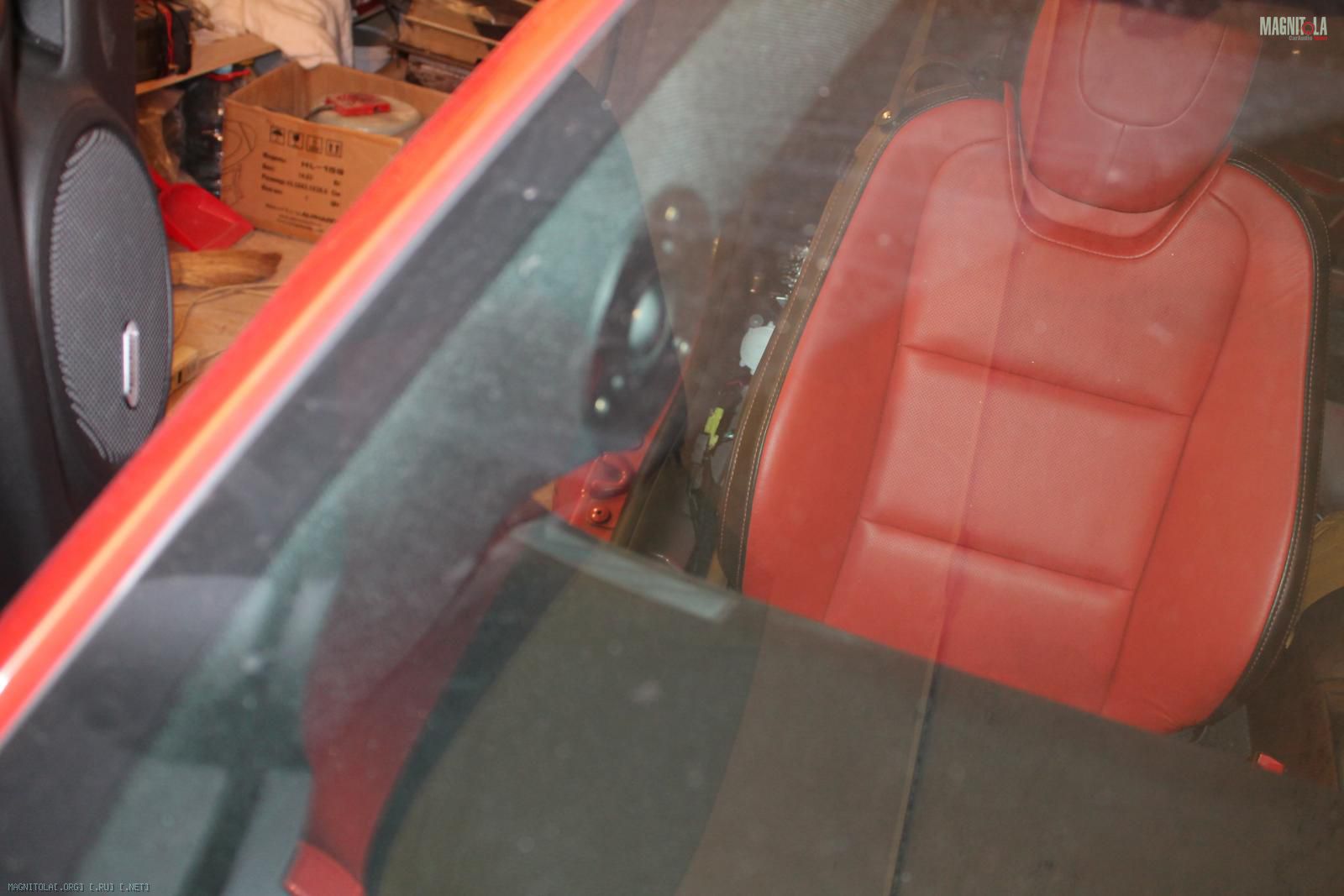

Стойки под ВЧ
Вложение 782864Вложение 782866Вложение 782868Вложение 782870Вложение 782872Вложение 782874Вложение 782876Вложение 782878Вложение 782880Вложение 782882Вложение 782884Вложение 782886Вложение 782888Вложение 782890Вложение 782892Вложение 782894Вложение 782896Вложение 782898Вложение 782900Вложение 782902Вложение 782904Вложение 782906Вложение 782908Вложение 782910Вложение 782912Вложение 782914Вложение 782916Вложение 782918Вложение 782920Вложение 782922Вложение 782924Вложение 782926Вложение 782928Вложение 782930Вложение 782932Вложение 782934Вложение 782936Вложение 782938Вложение 782940Вложение 782942Вложение 782944Вложение 782946

Шевроле Камаро
День второй

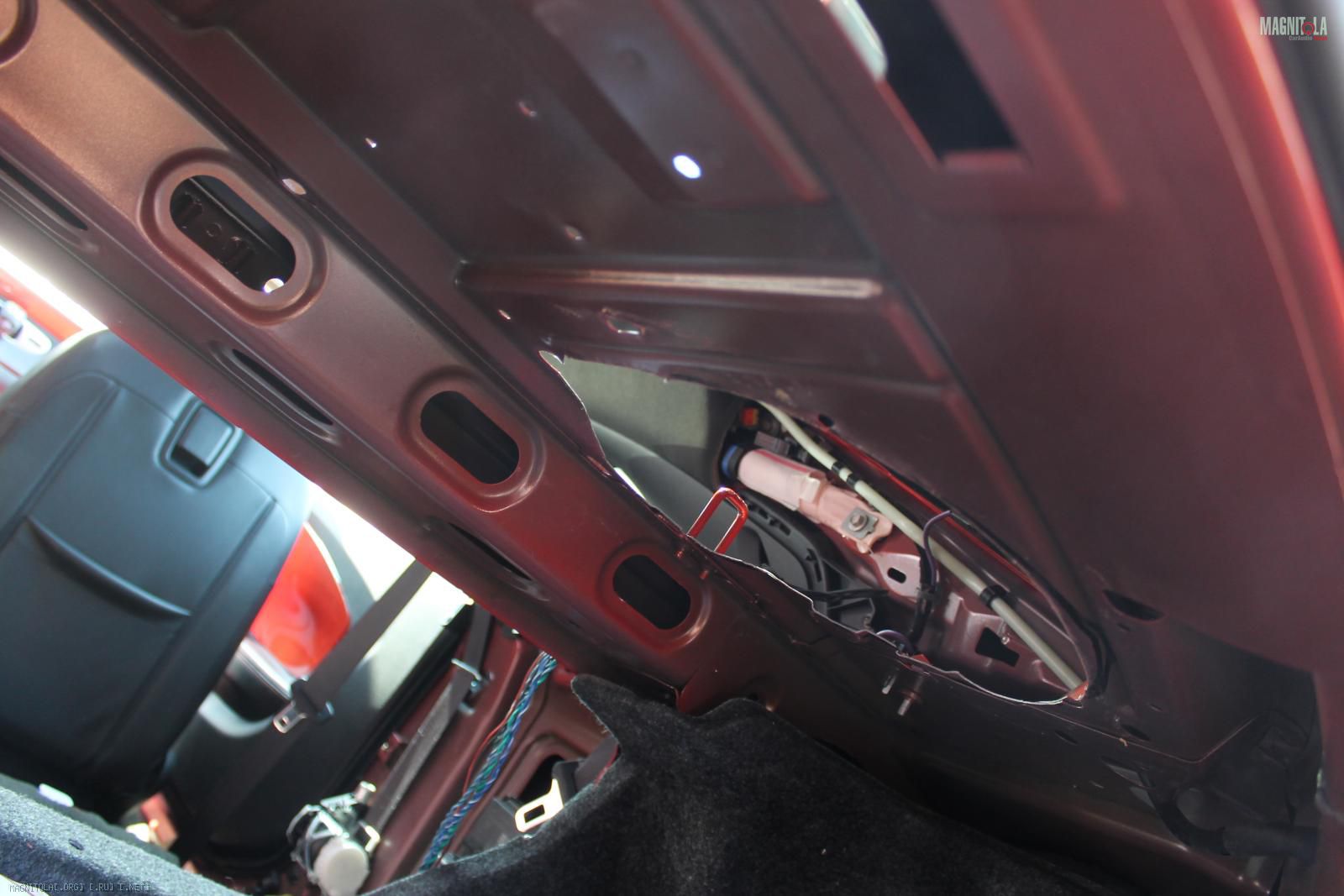

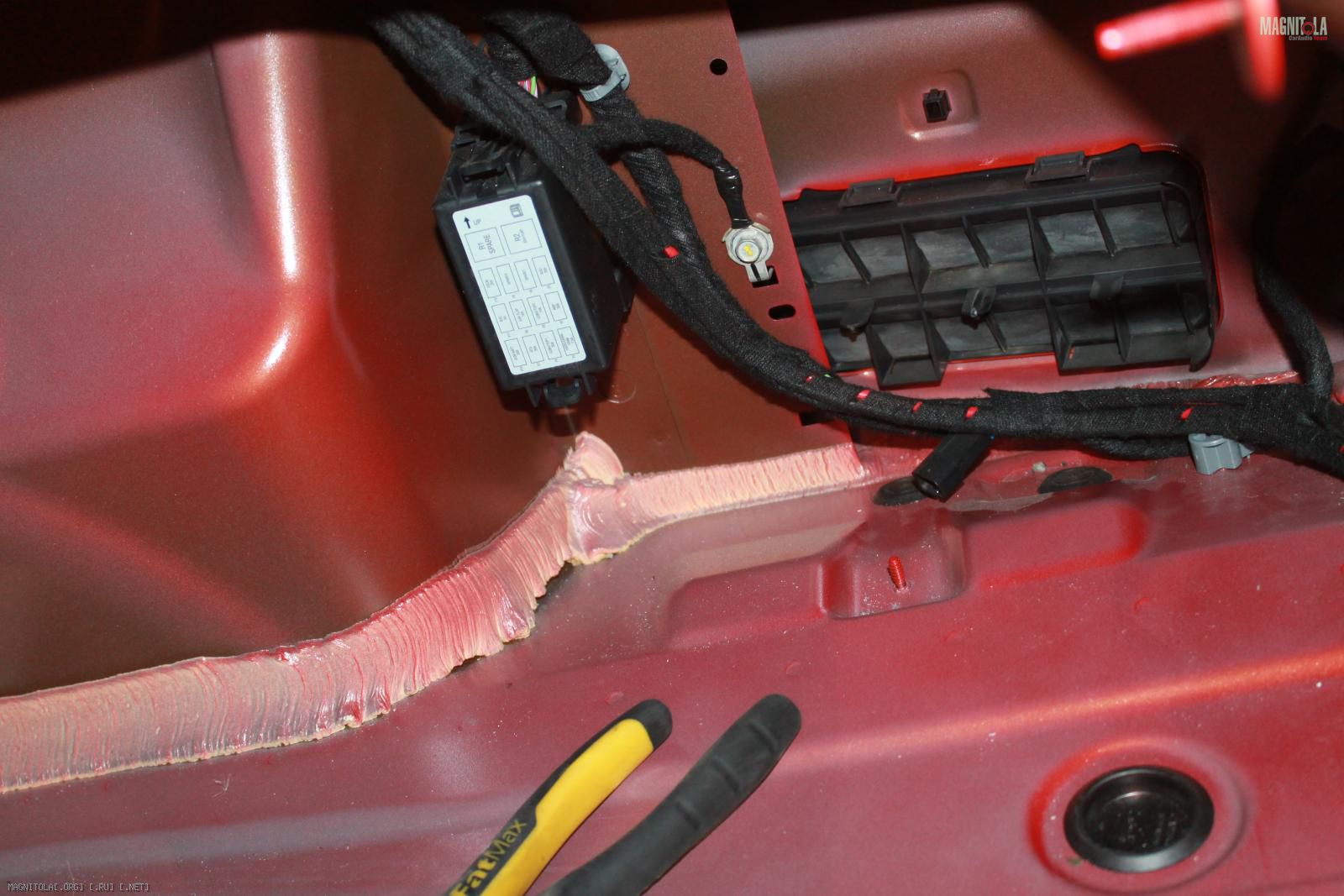

Резка метала
Вложение 783818Вложение 783820Вложение 783822Вложение 783824Вложение 783826

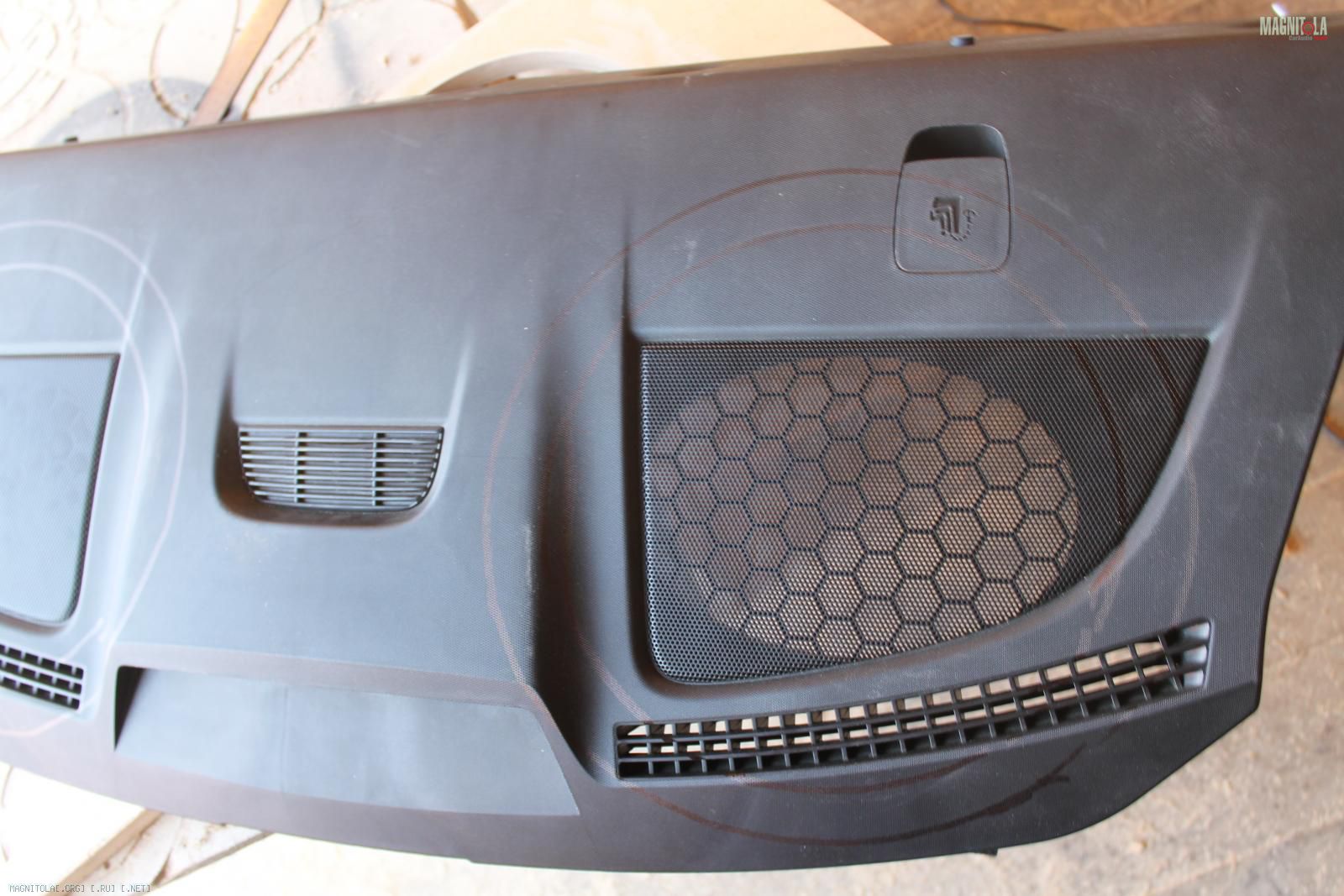

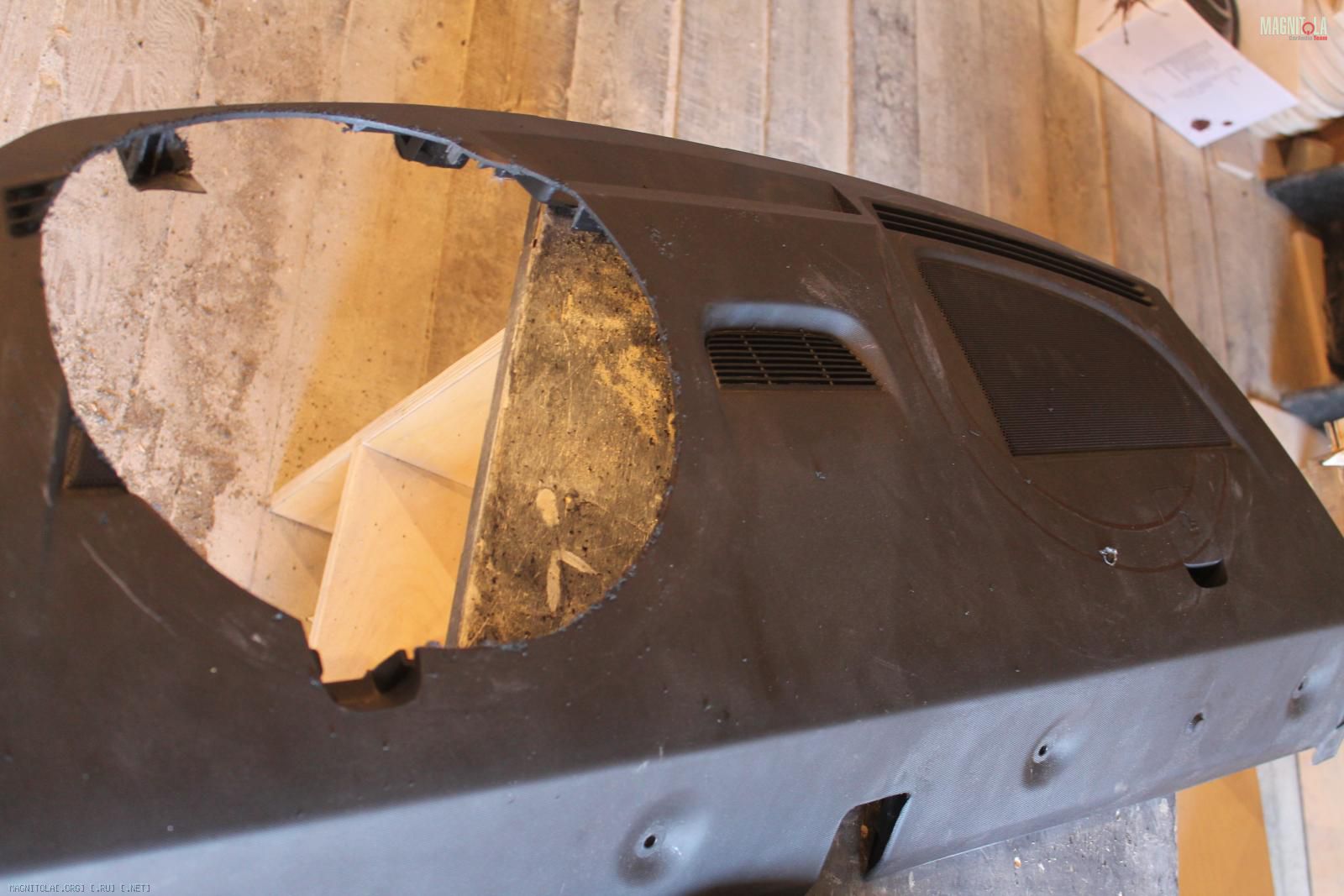

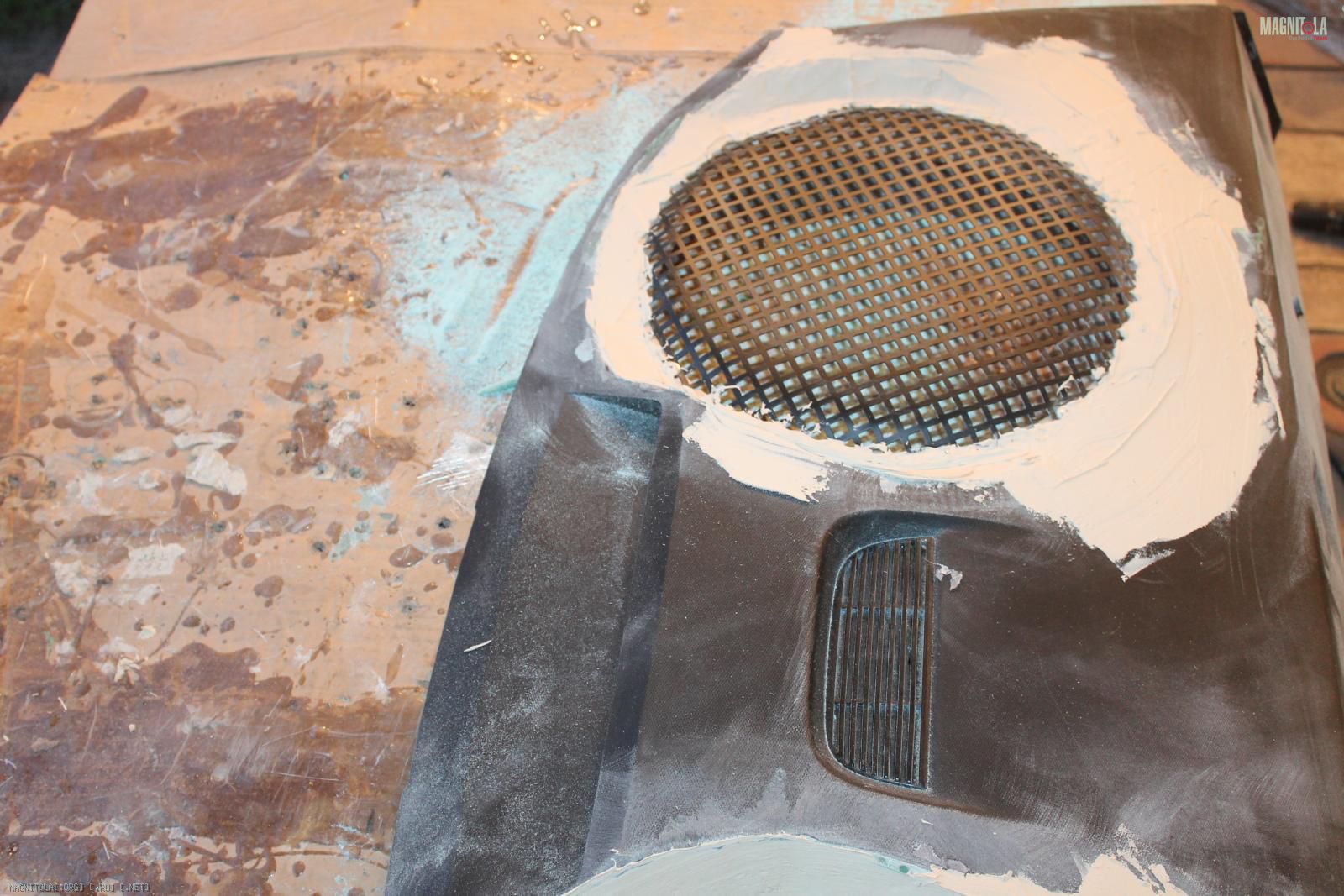

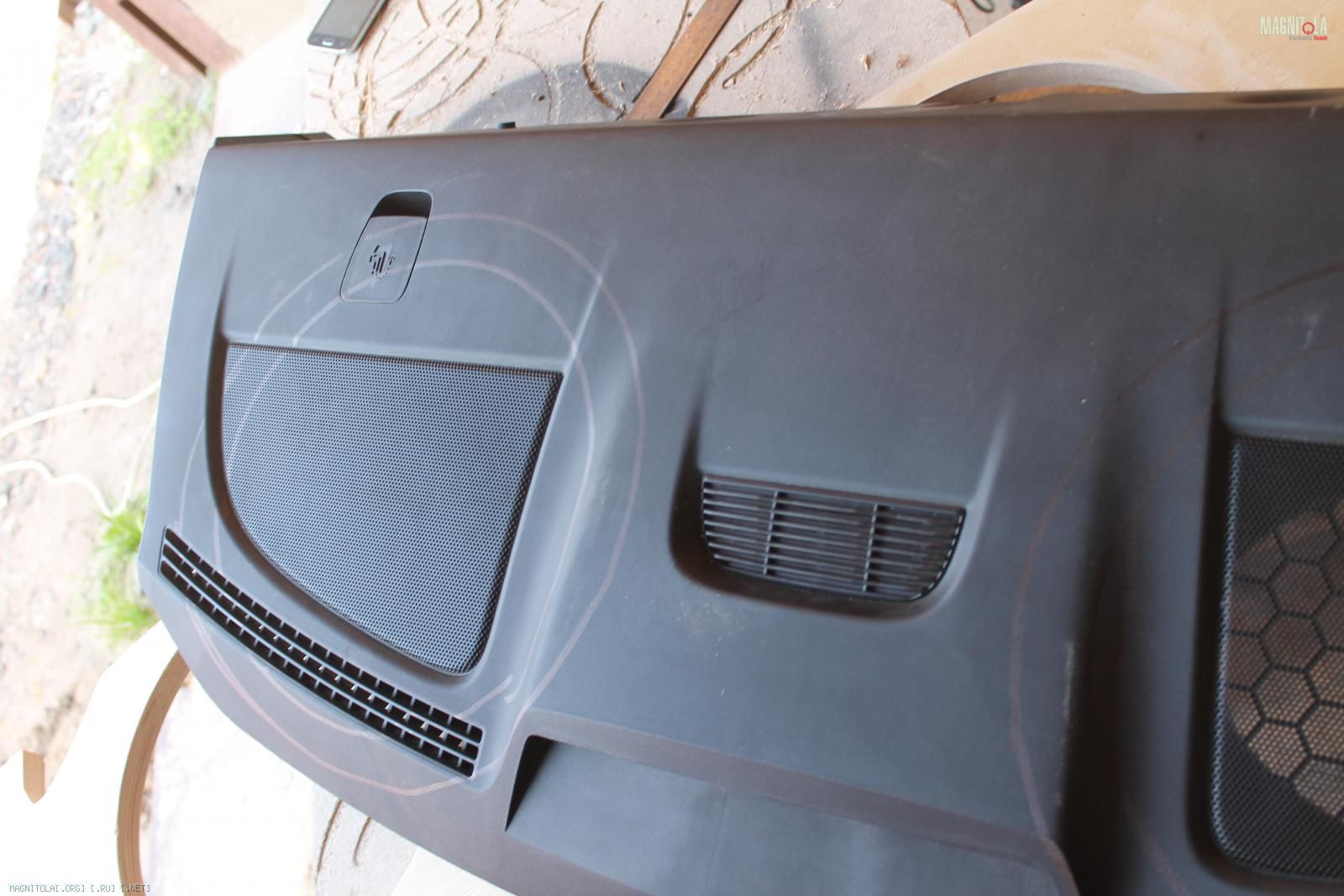

Пластик...

Вложение 783828Вложение 783830Вложение 783832

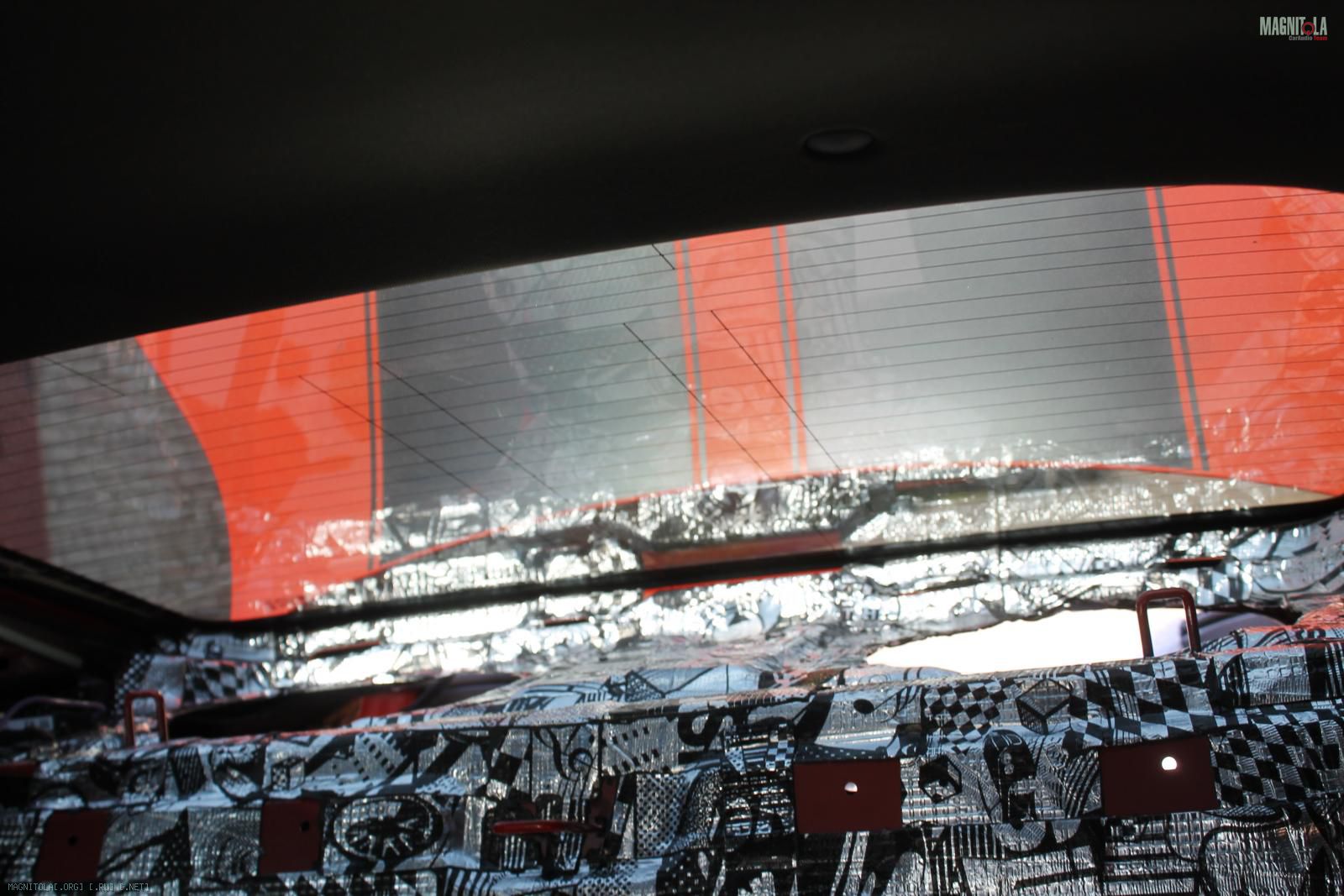

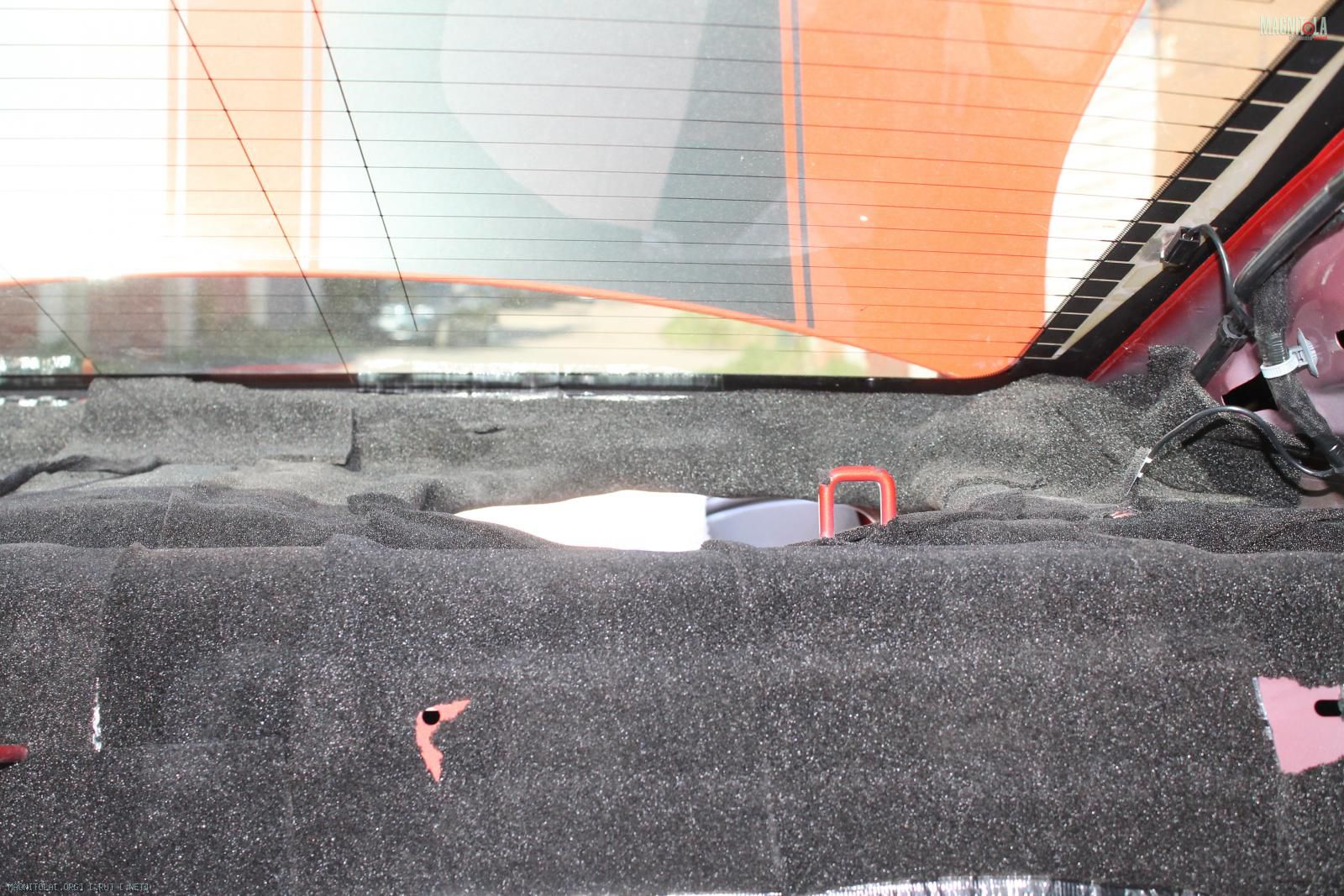

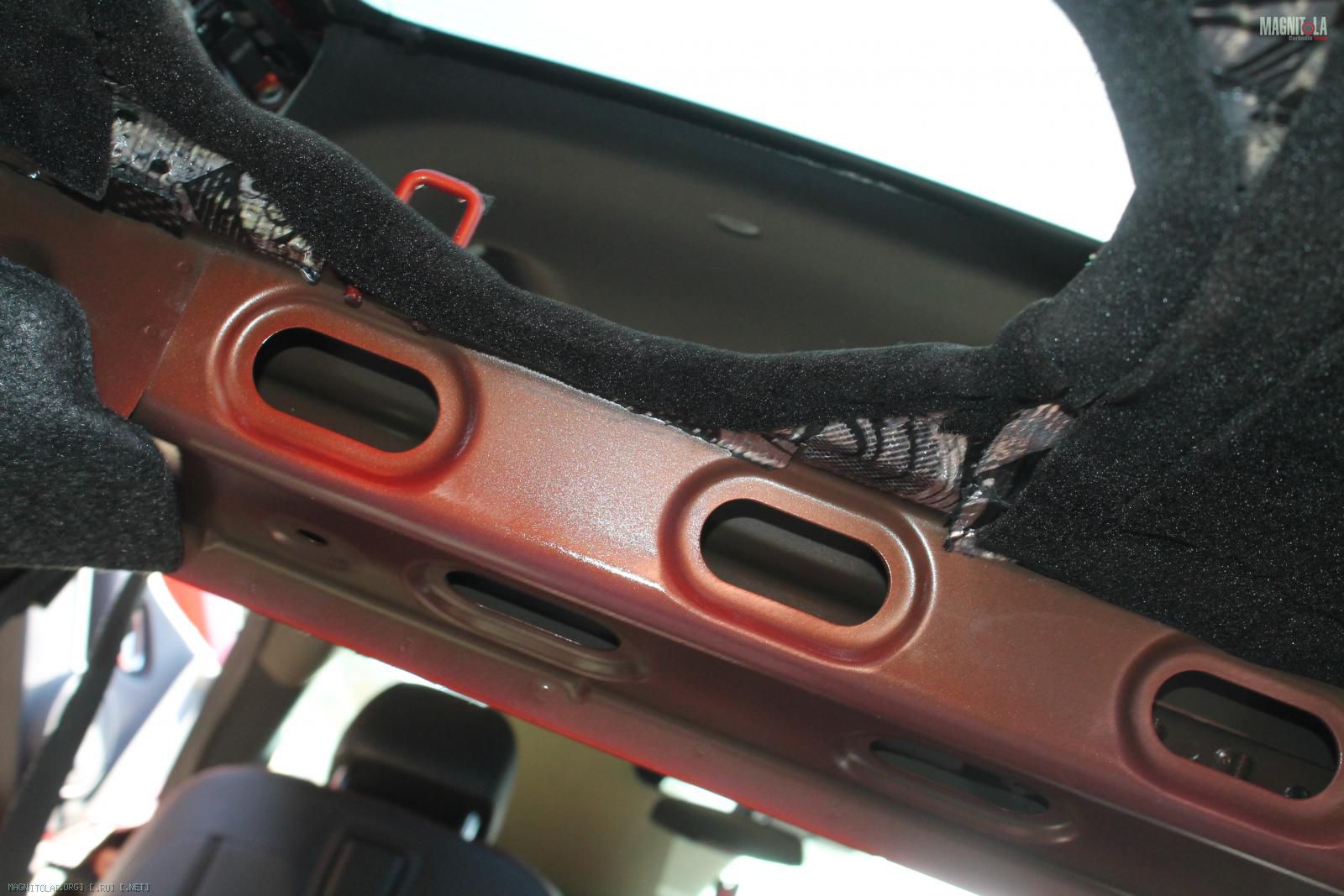

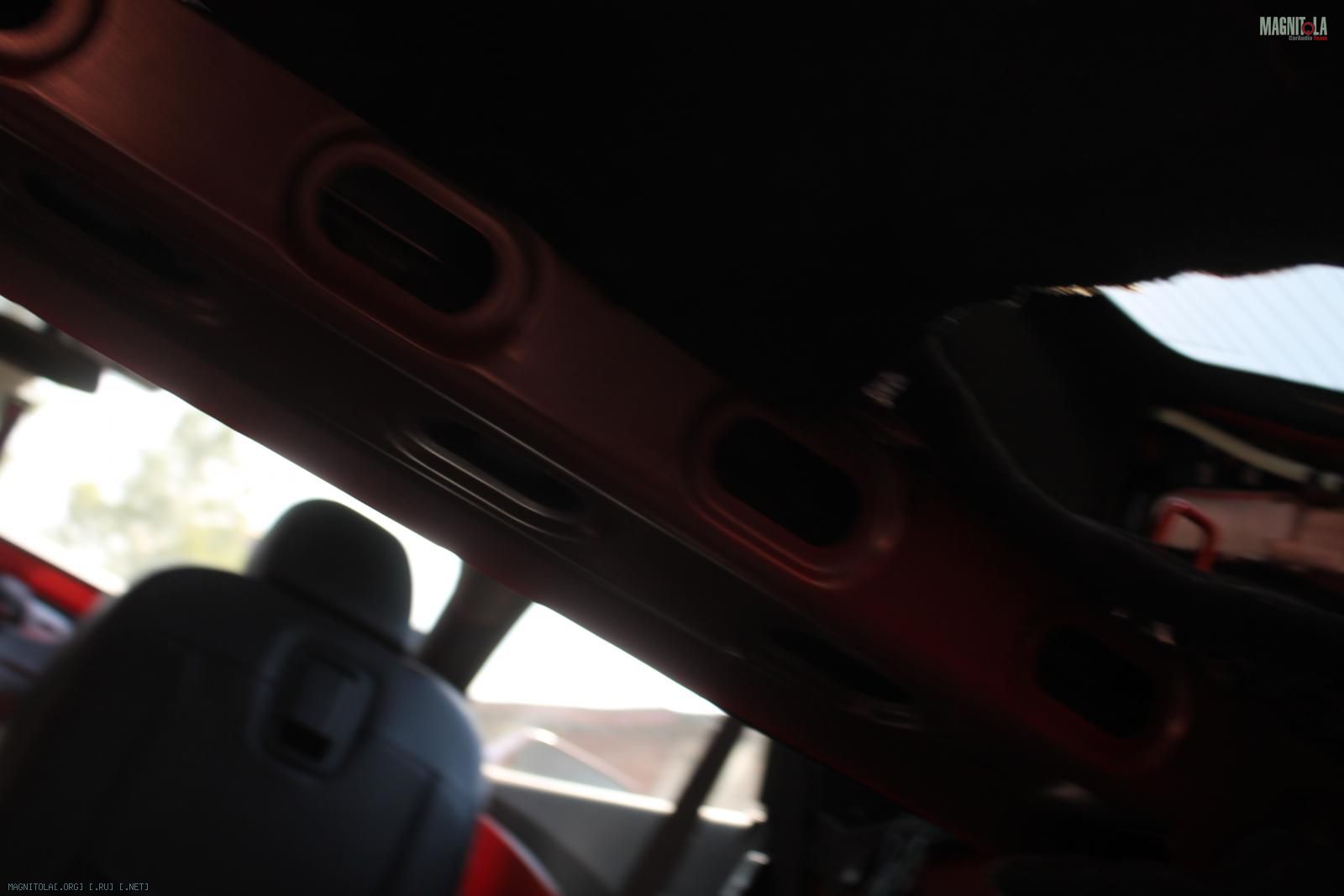

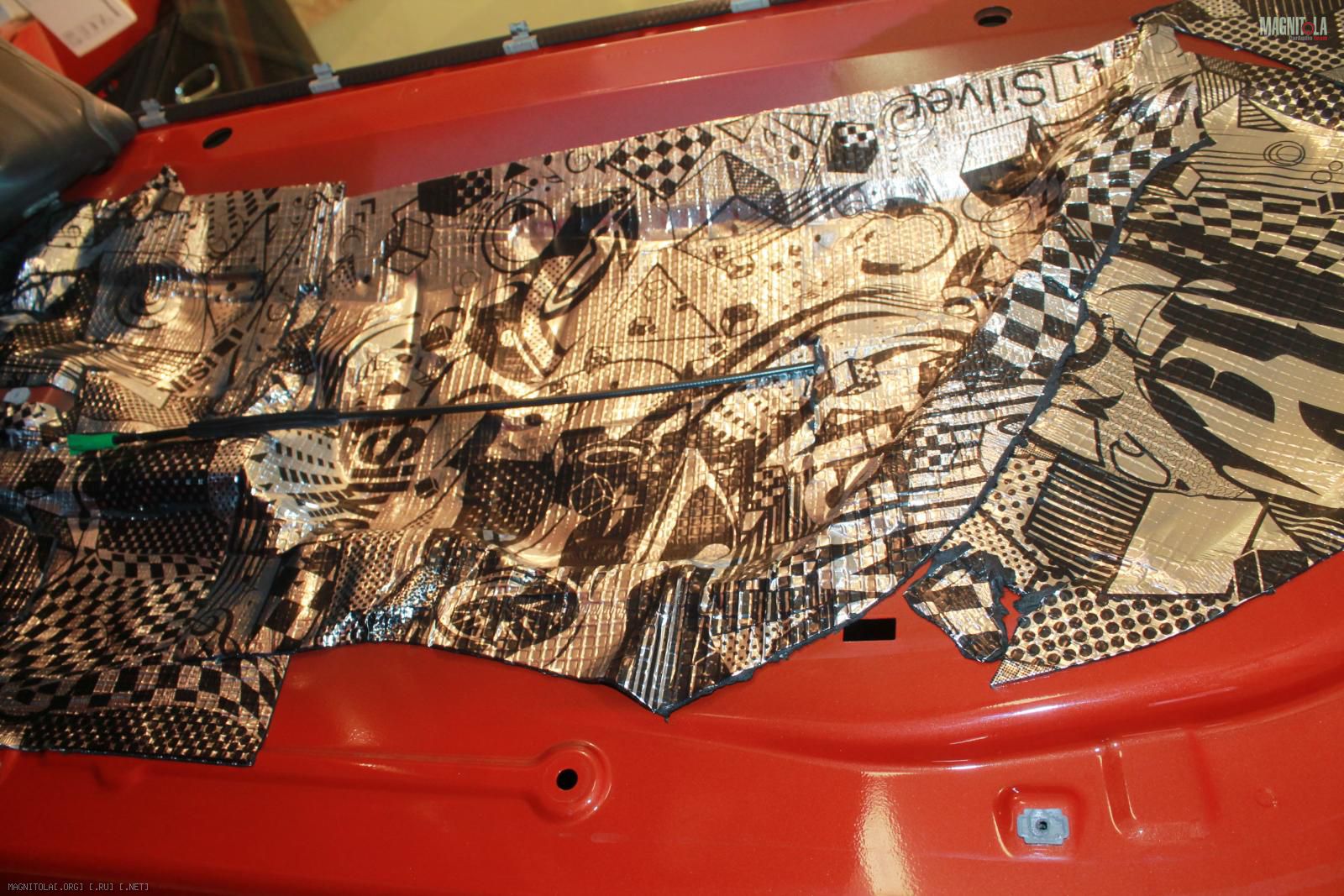

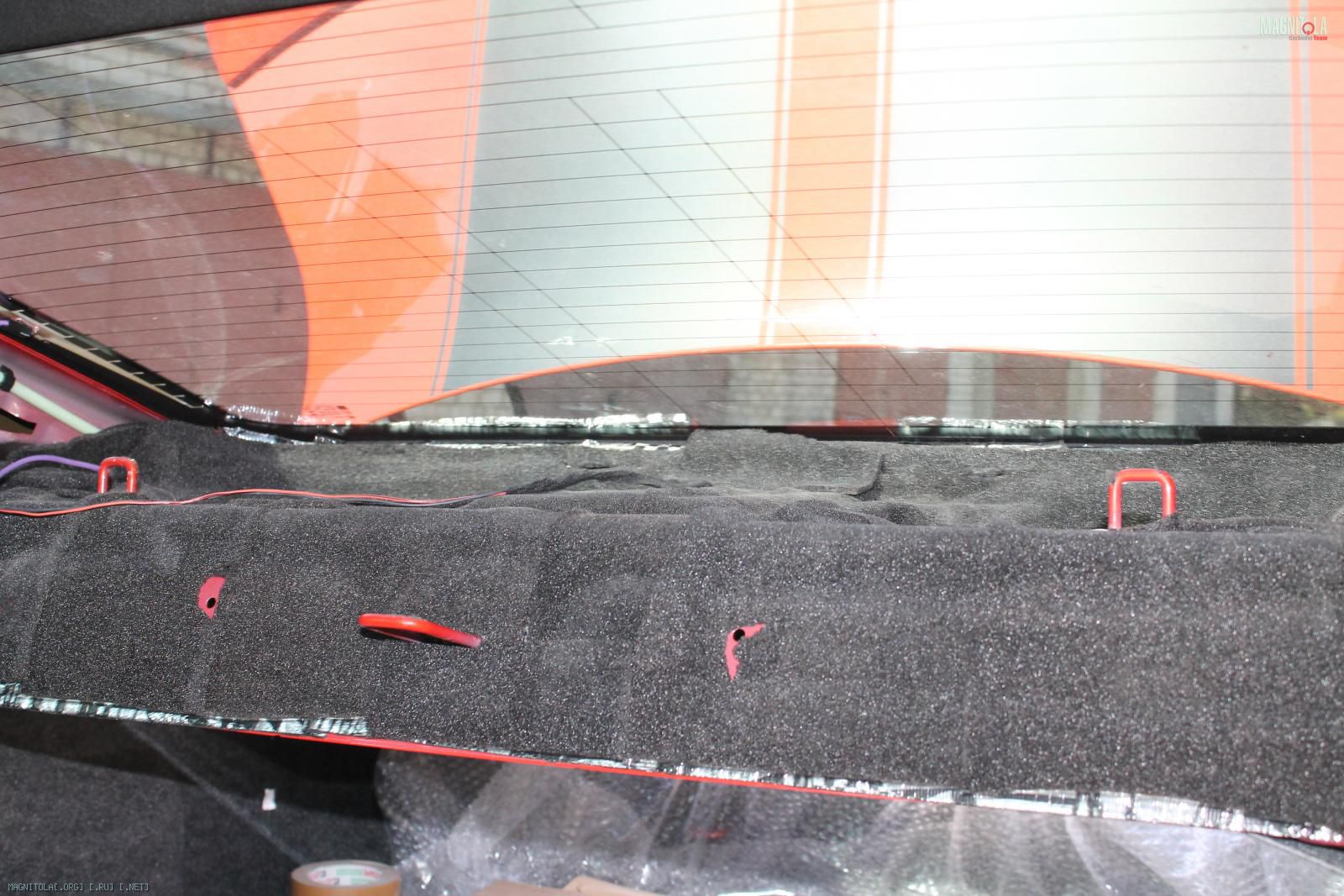

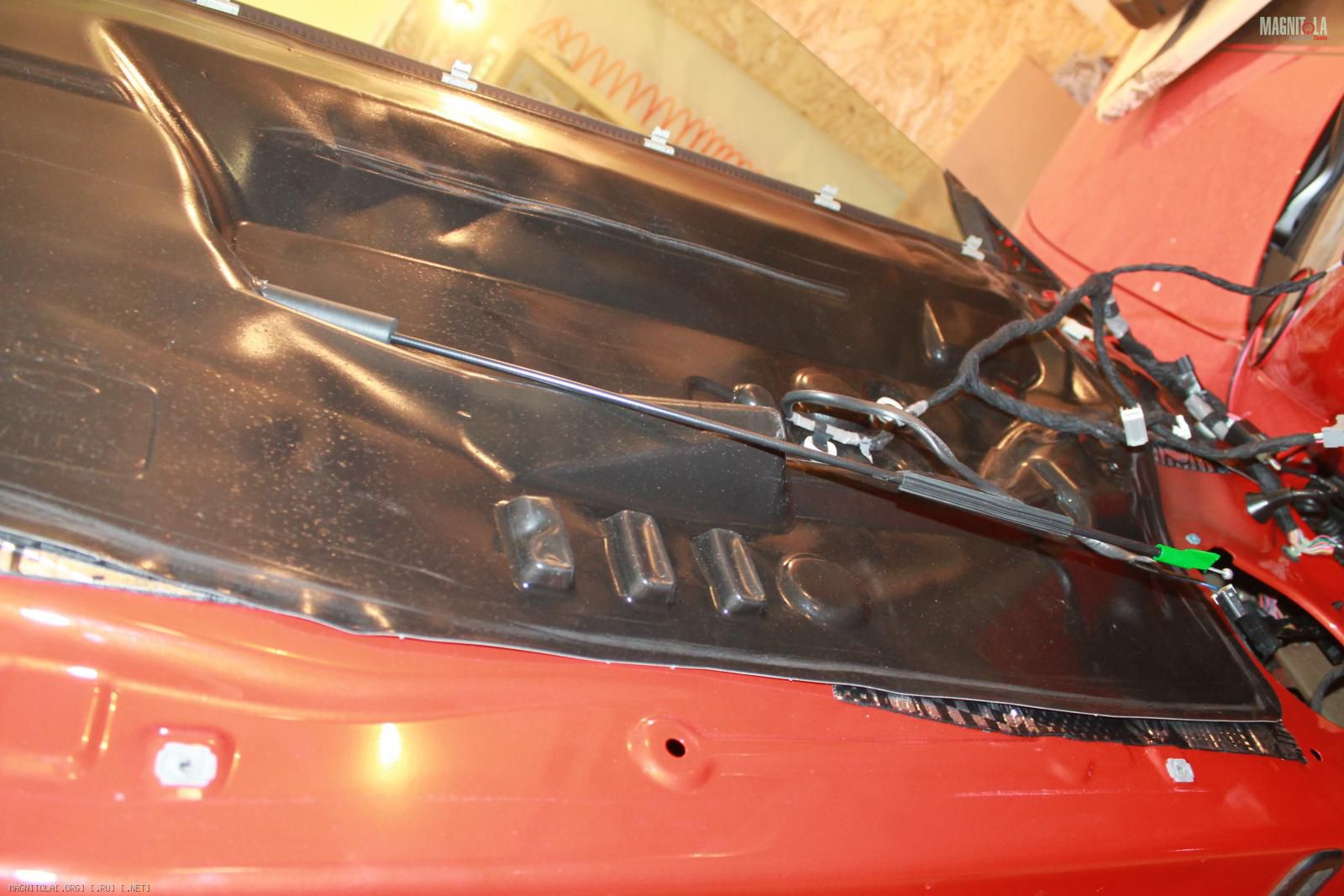

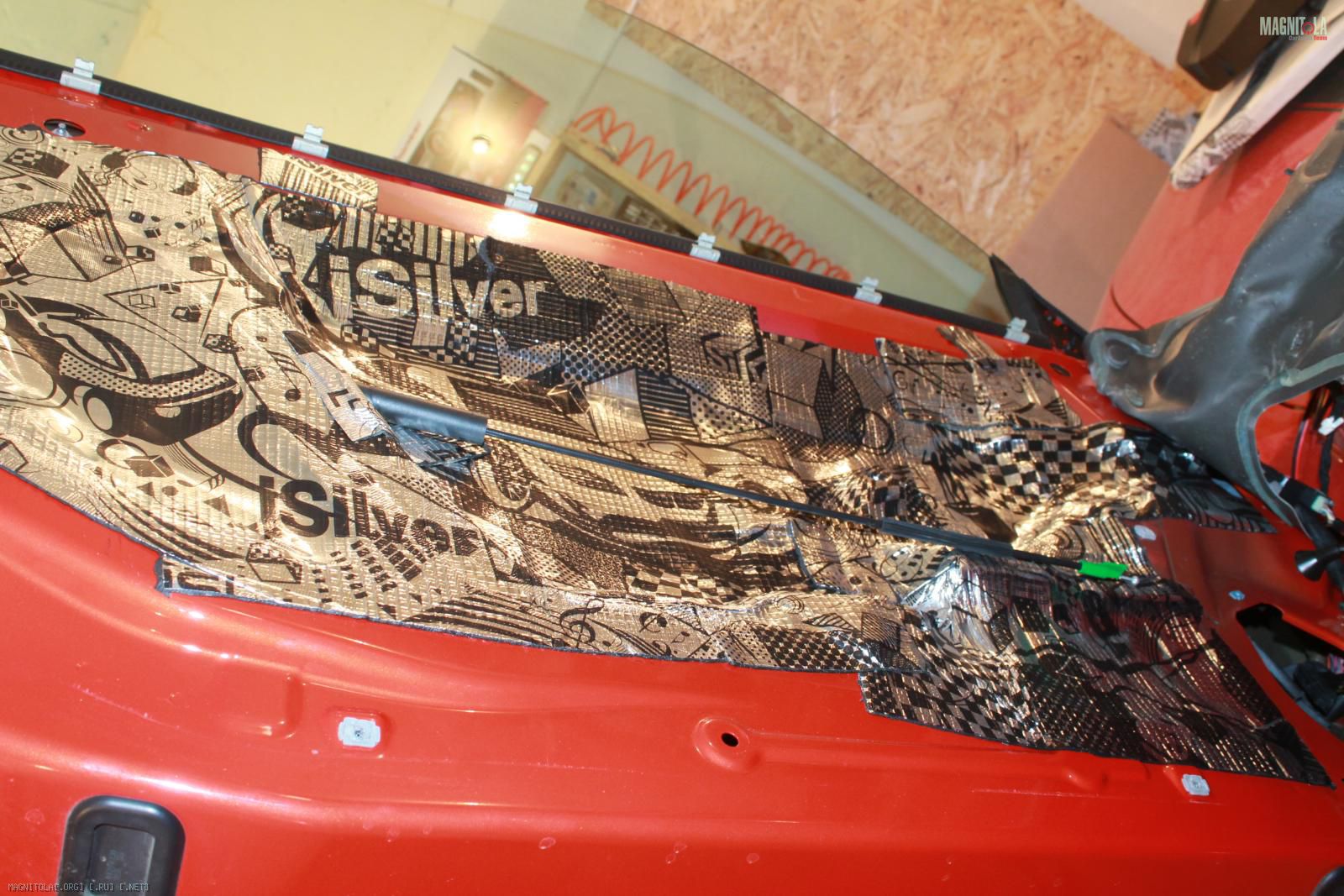

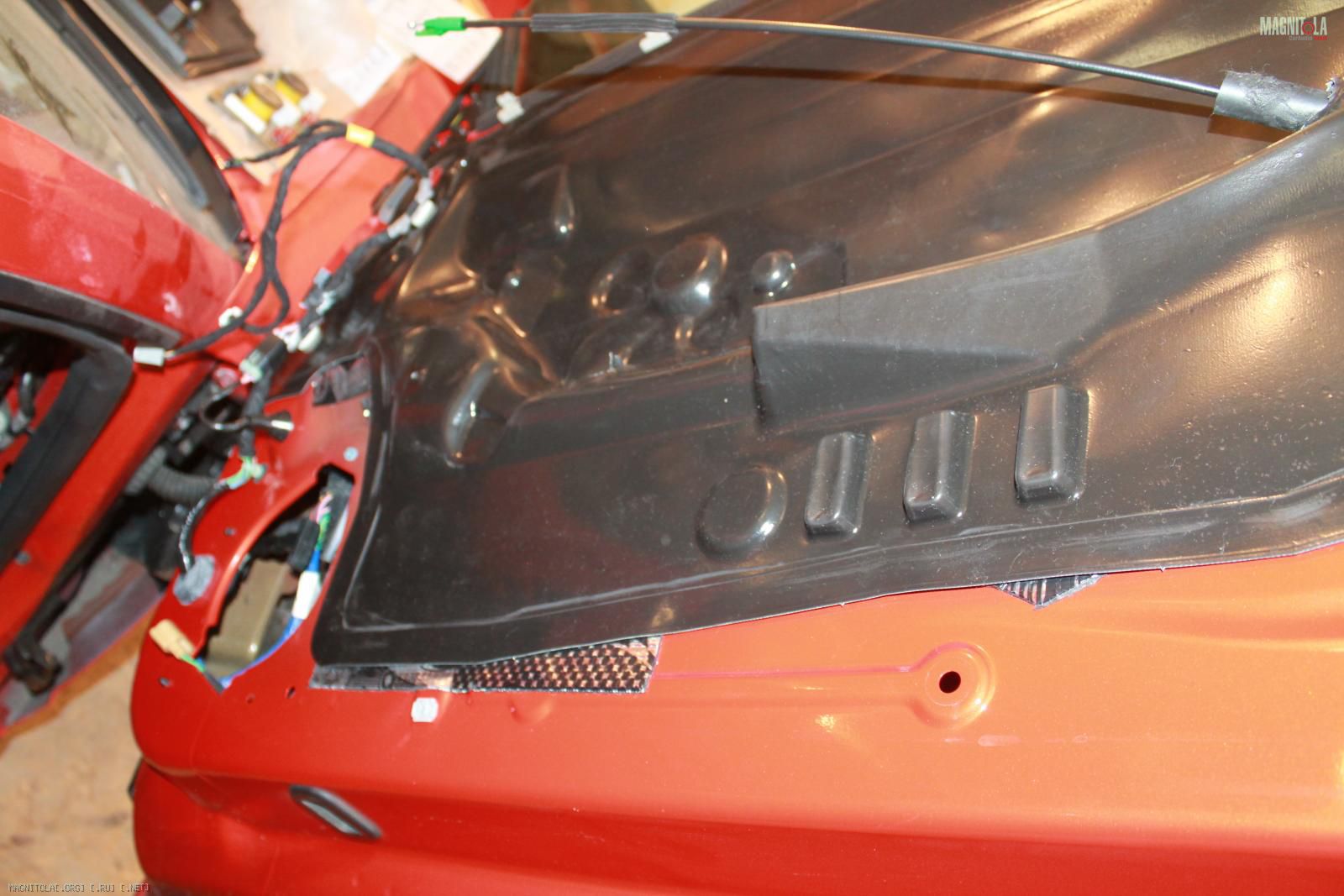

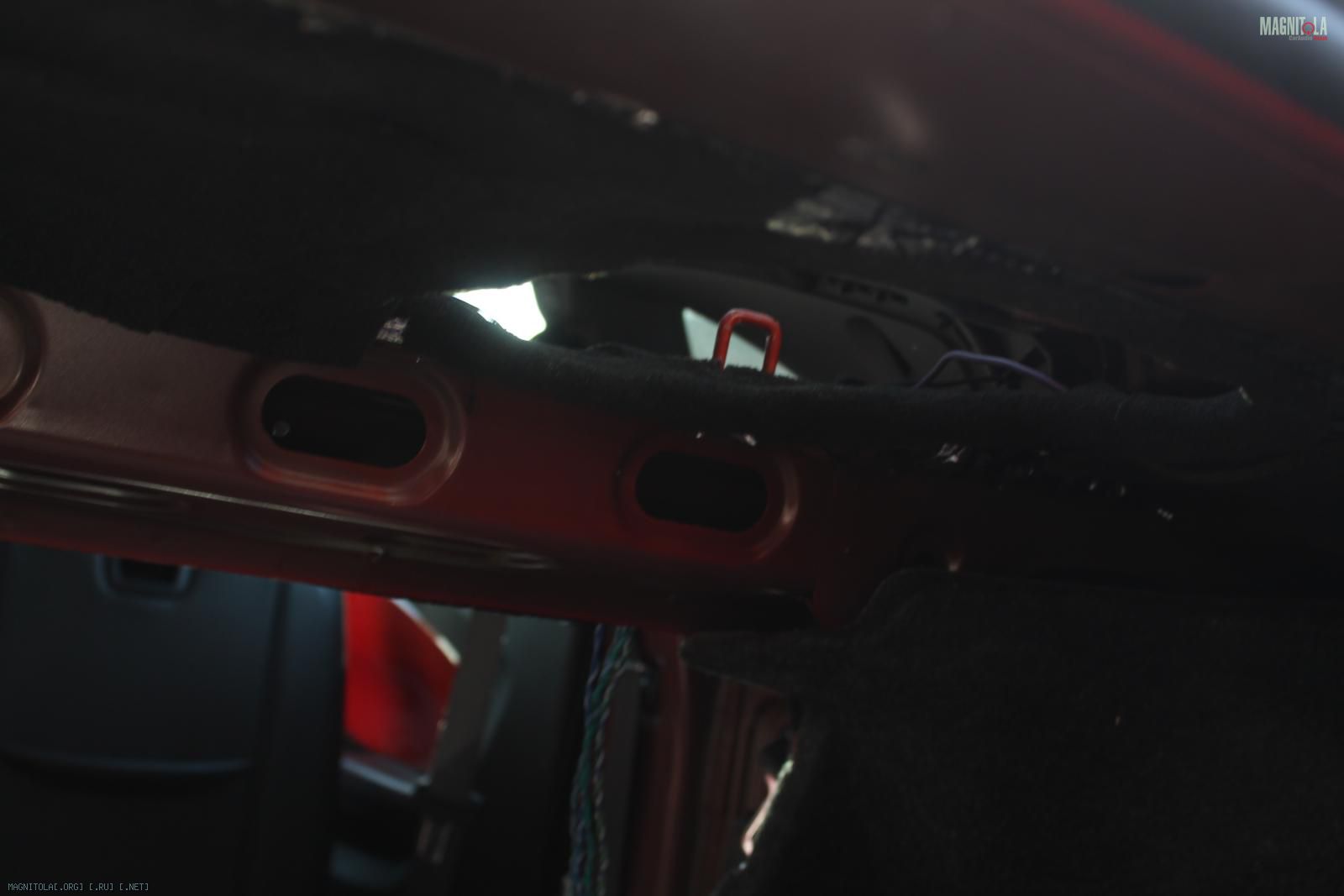

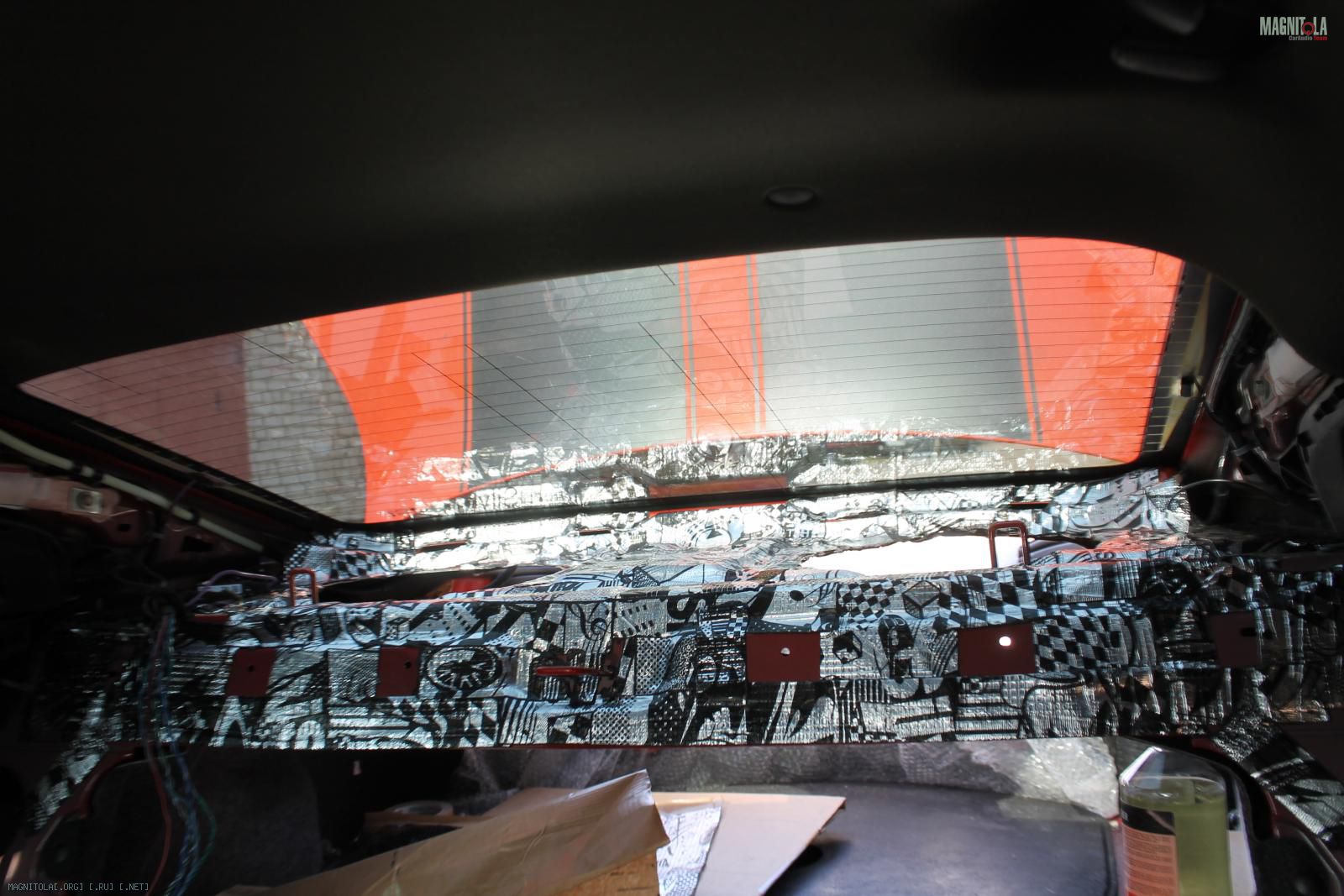

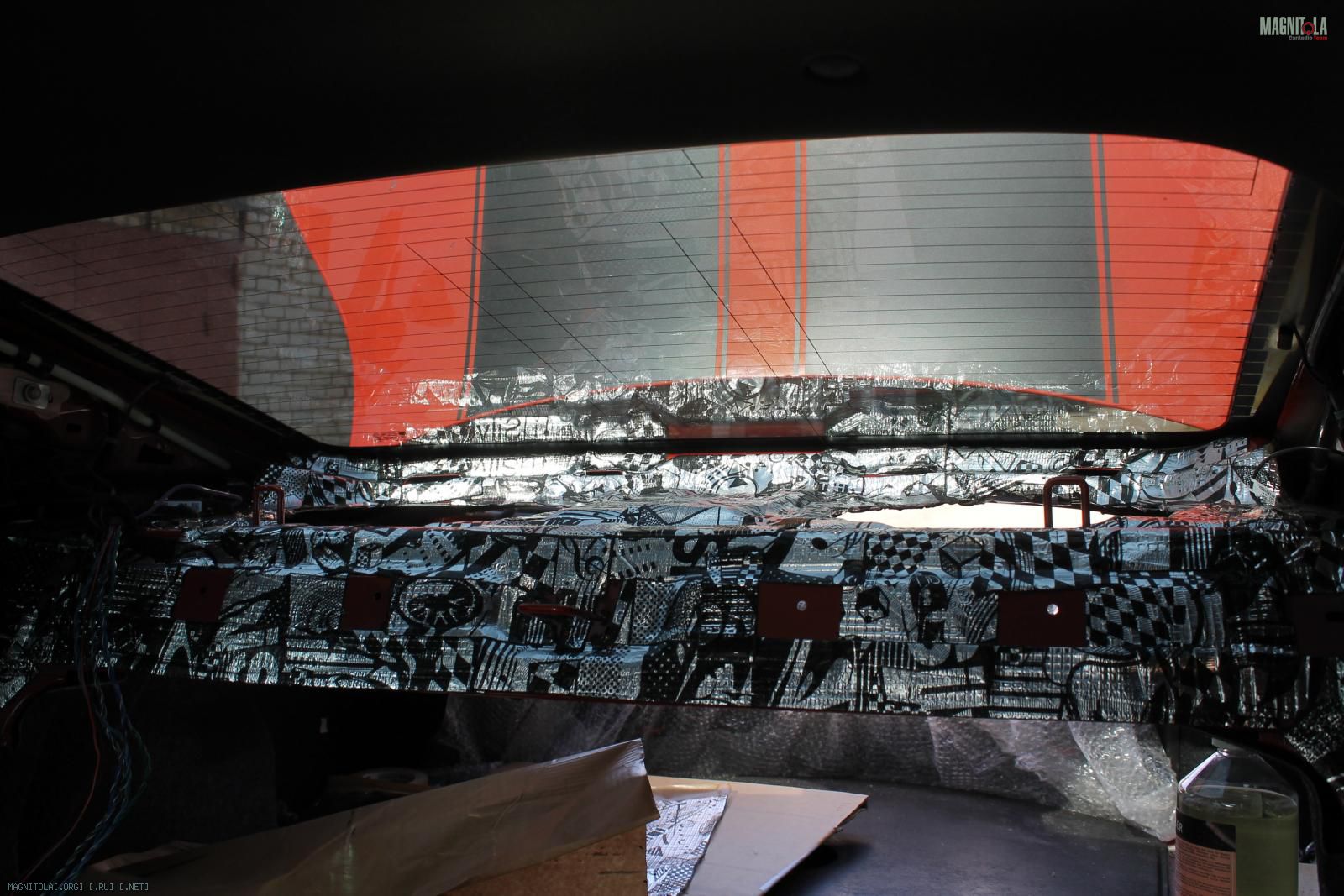

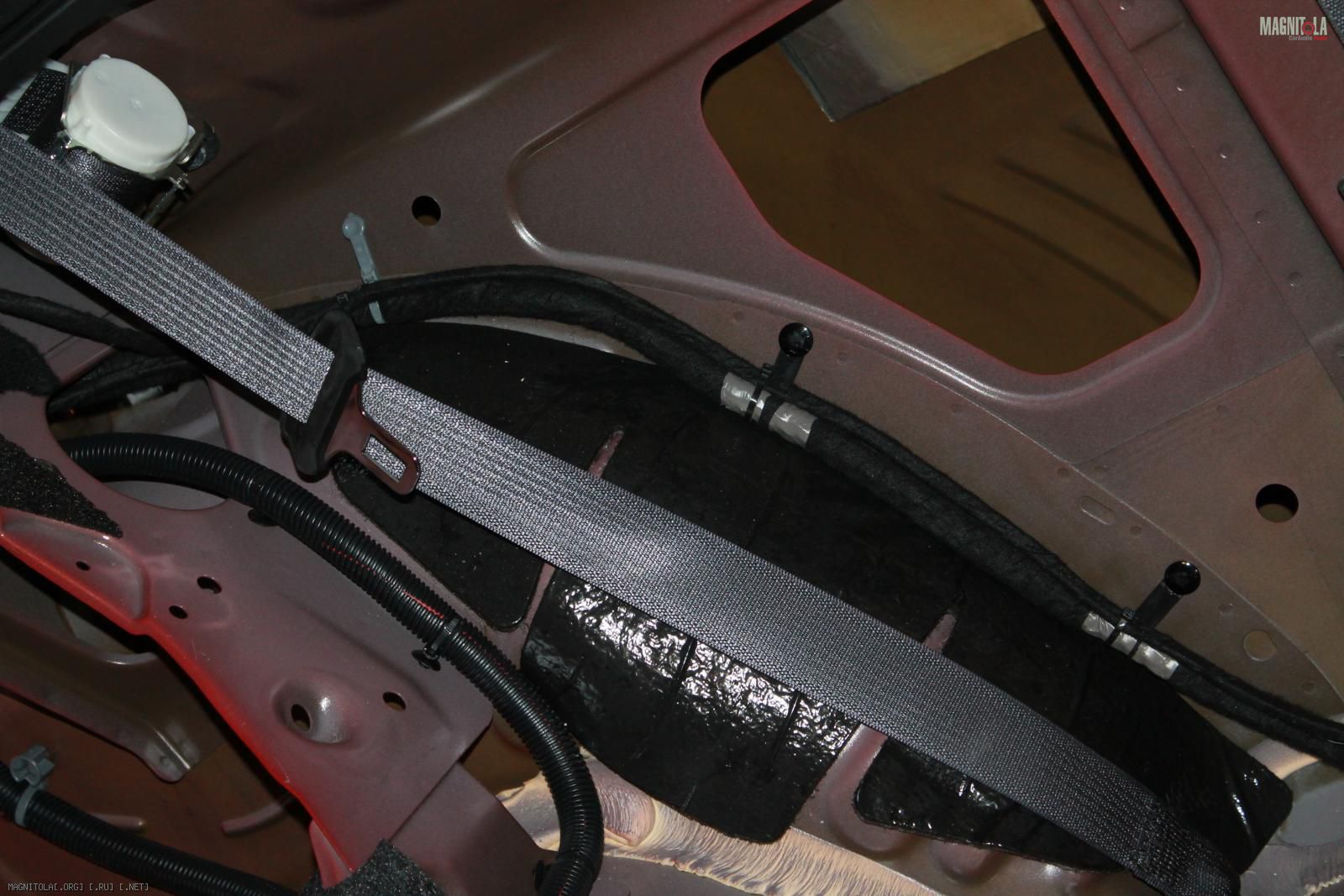

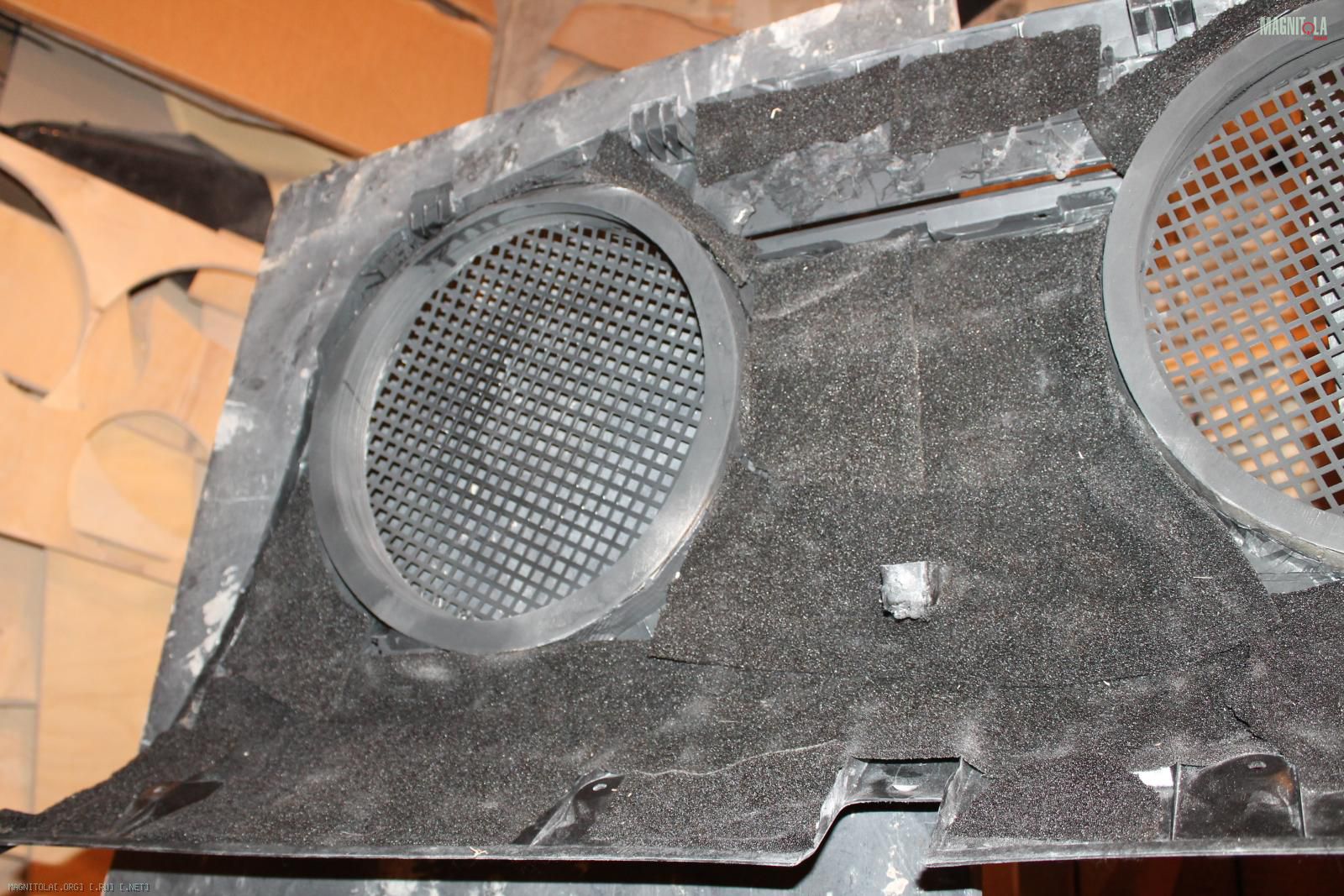

Обезжиривание, вибро-шумоизоляция
Вложение 783834Вложение 783836Вложение 783838Вложение 783840Вложение 783842Вложение 783844Вложение 783846Вложение 783848Вложение 783850Вложение 783852Вложение 783854Вложение 783856Вложение 783858

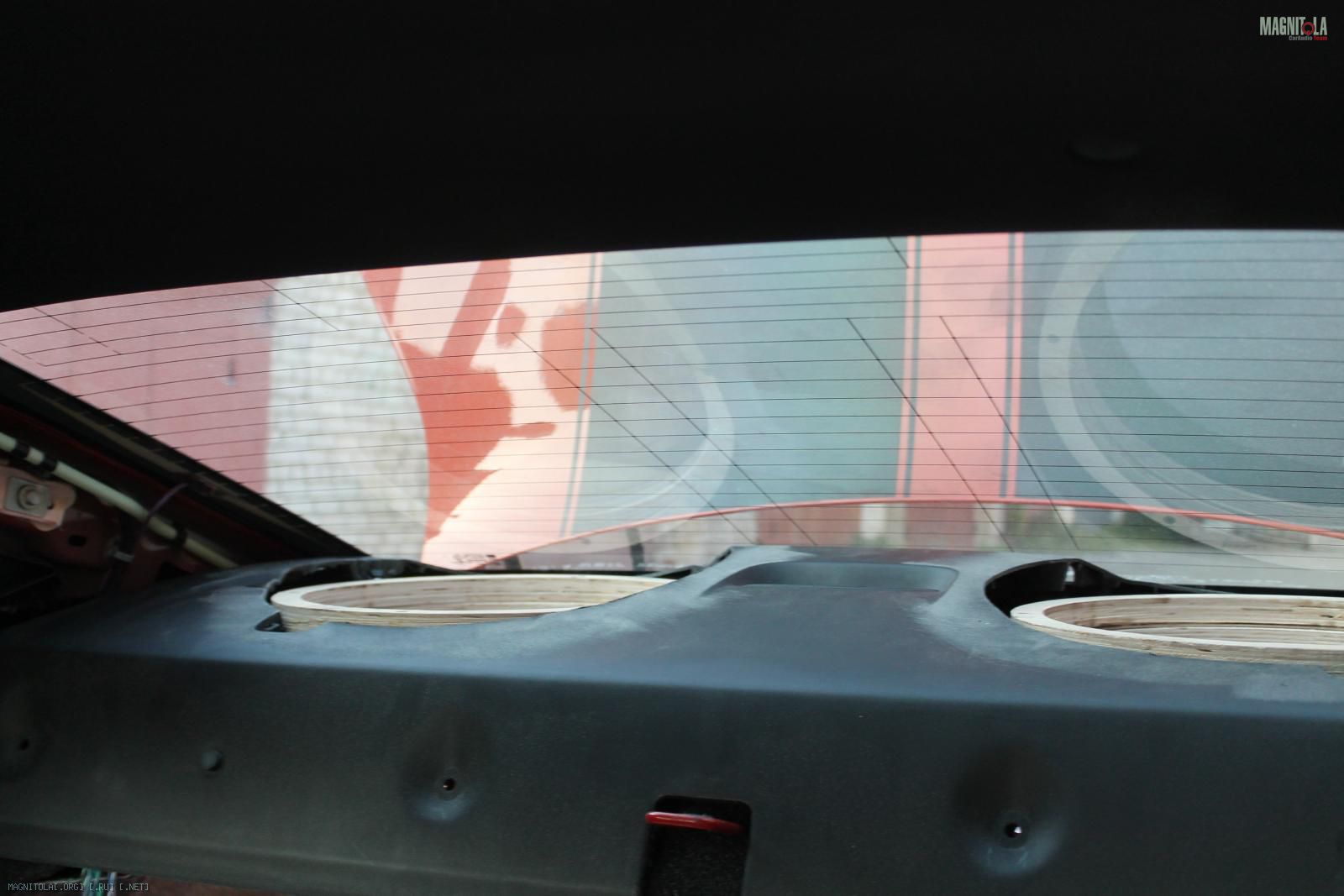

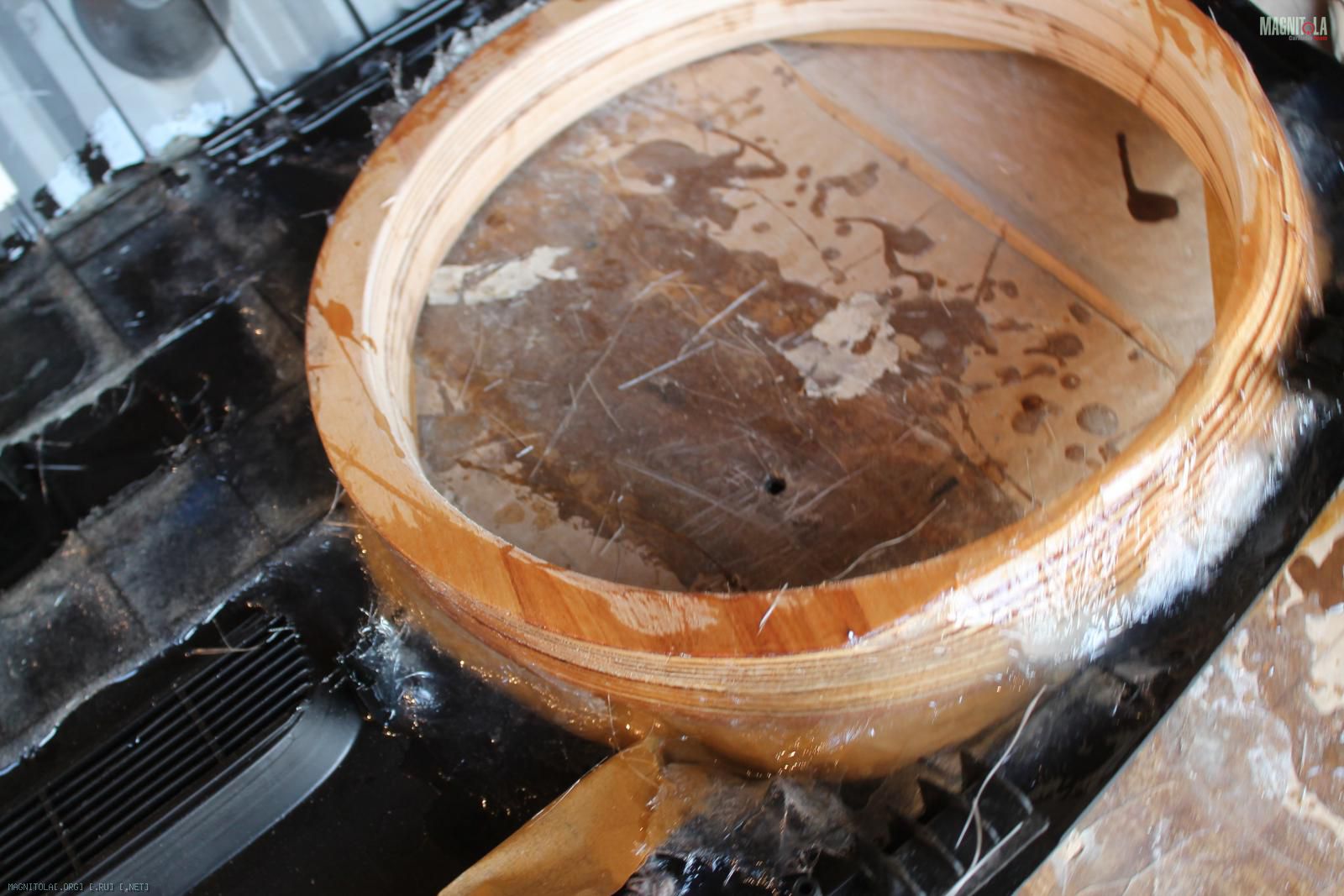

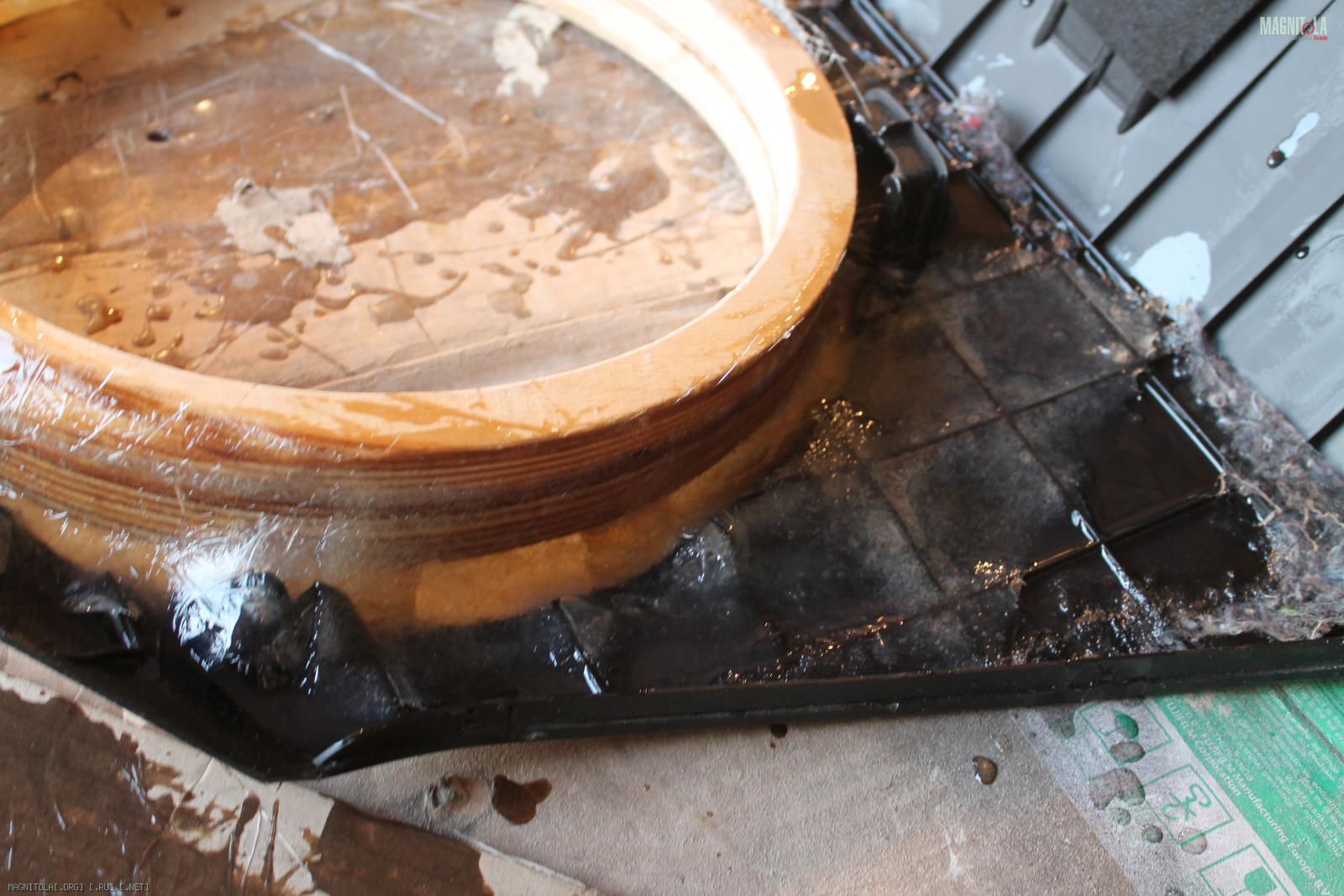

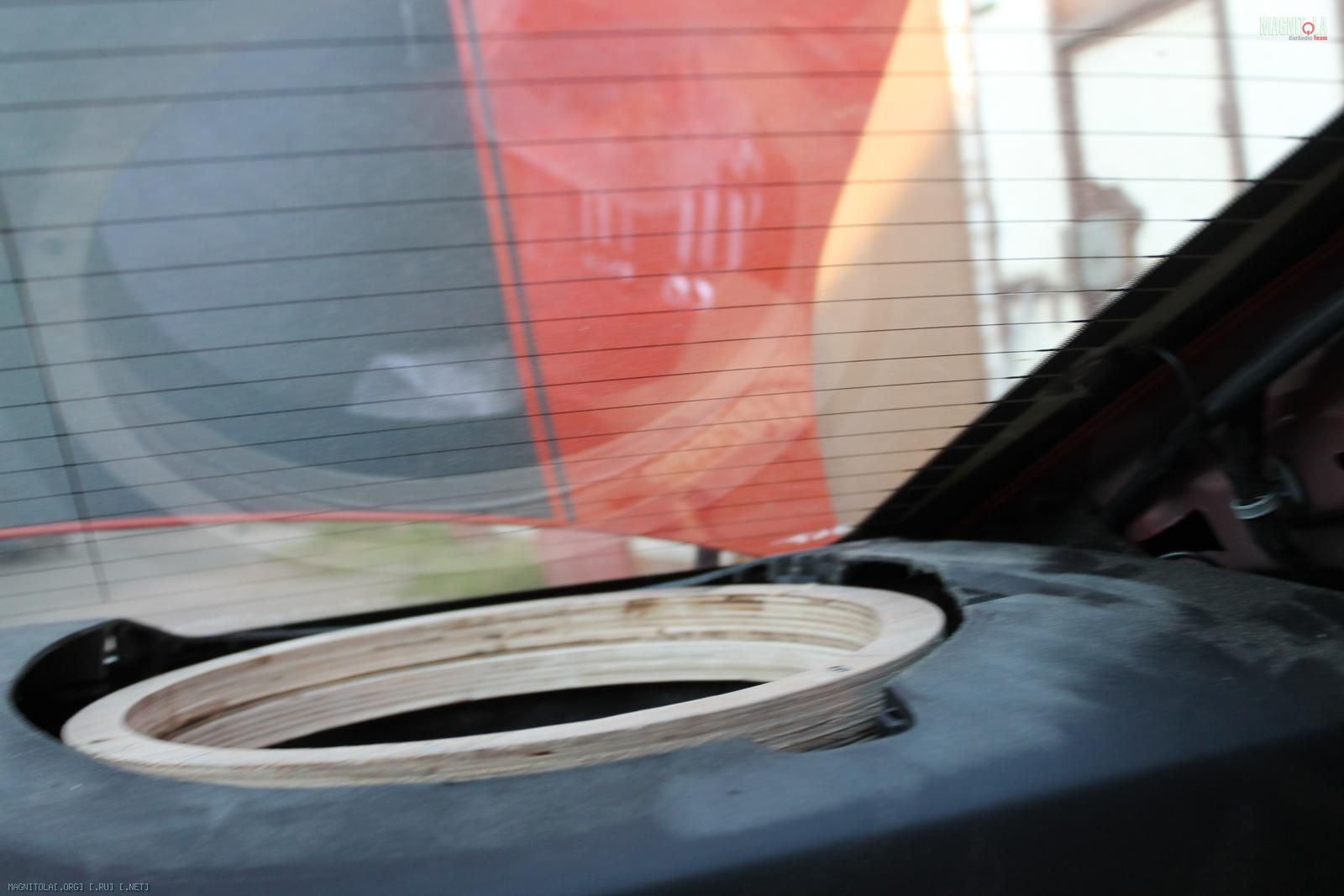

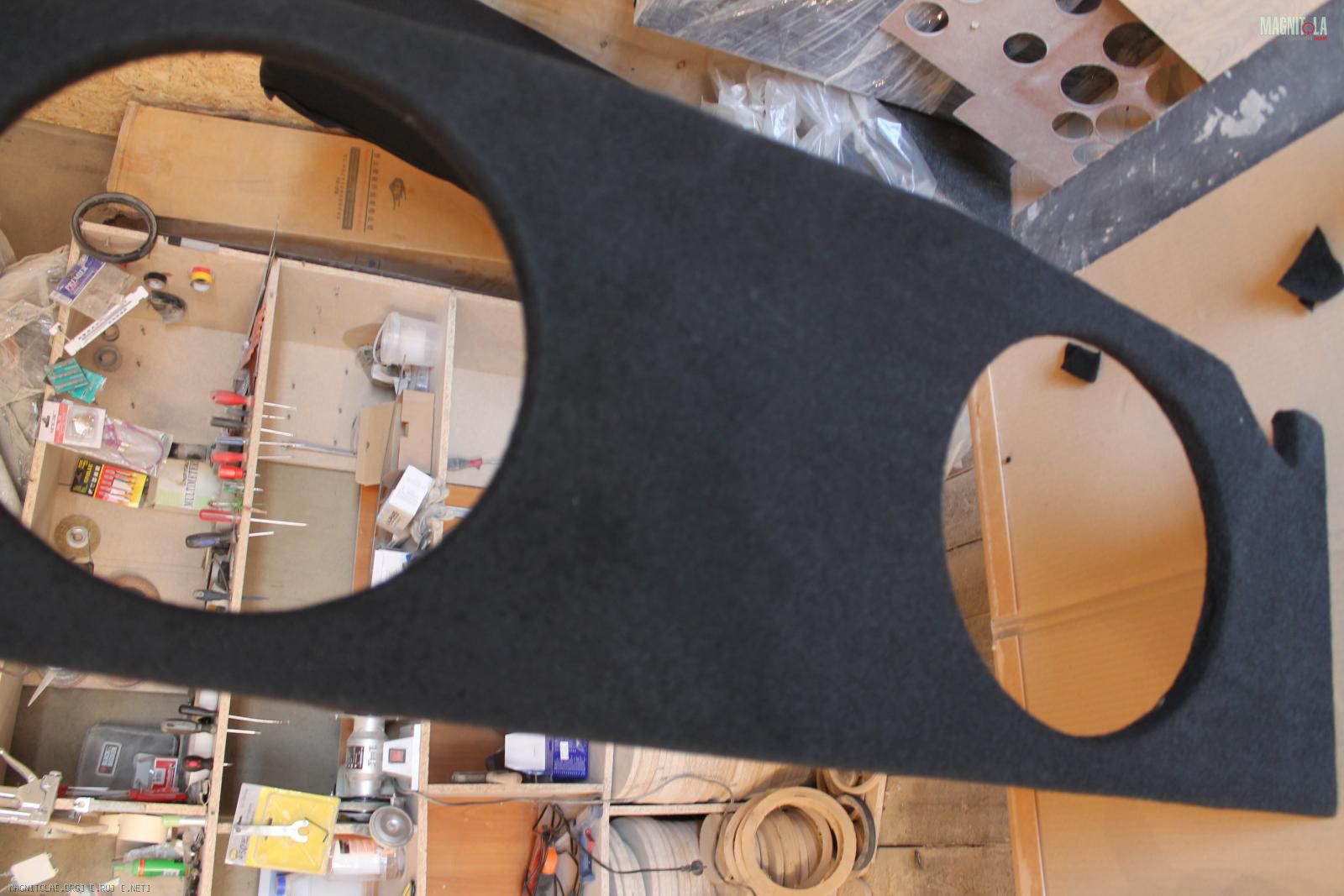

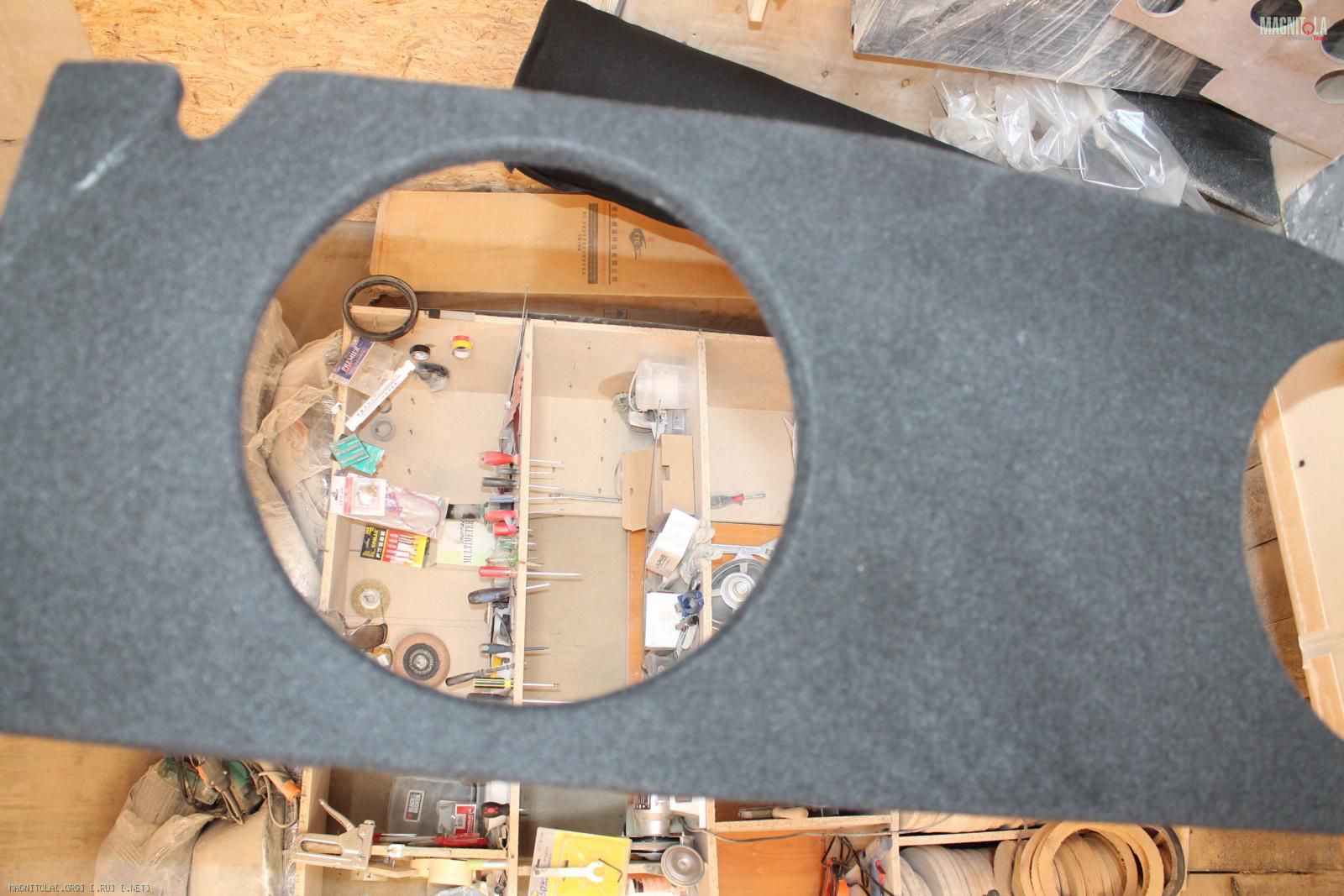

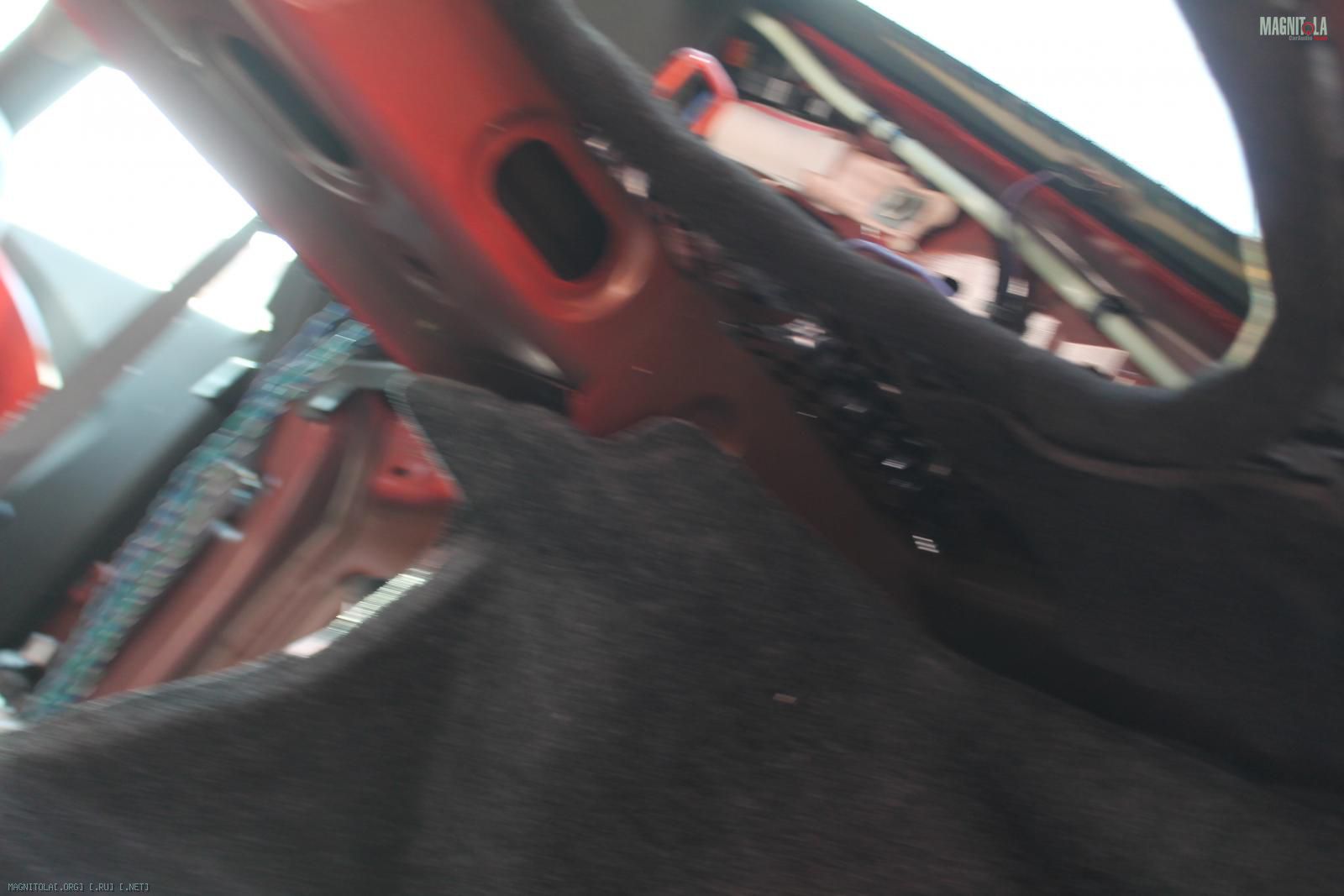

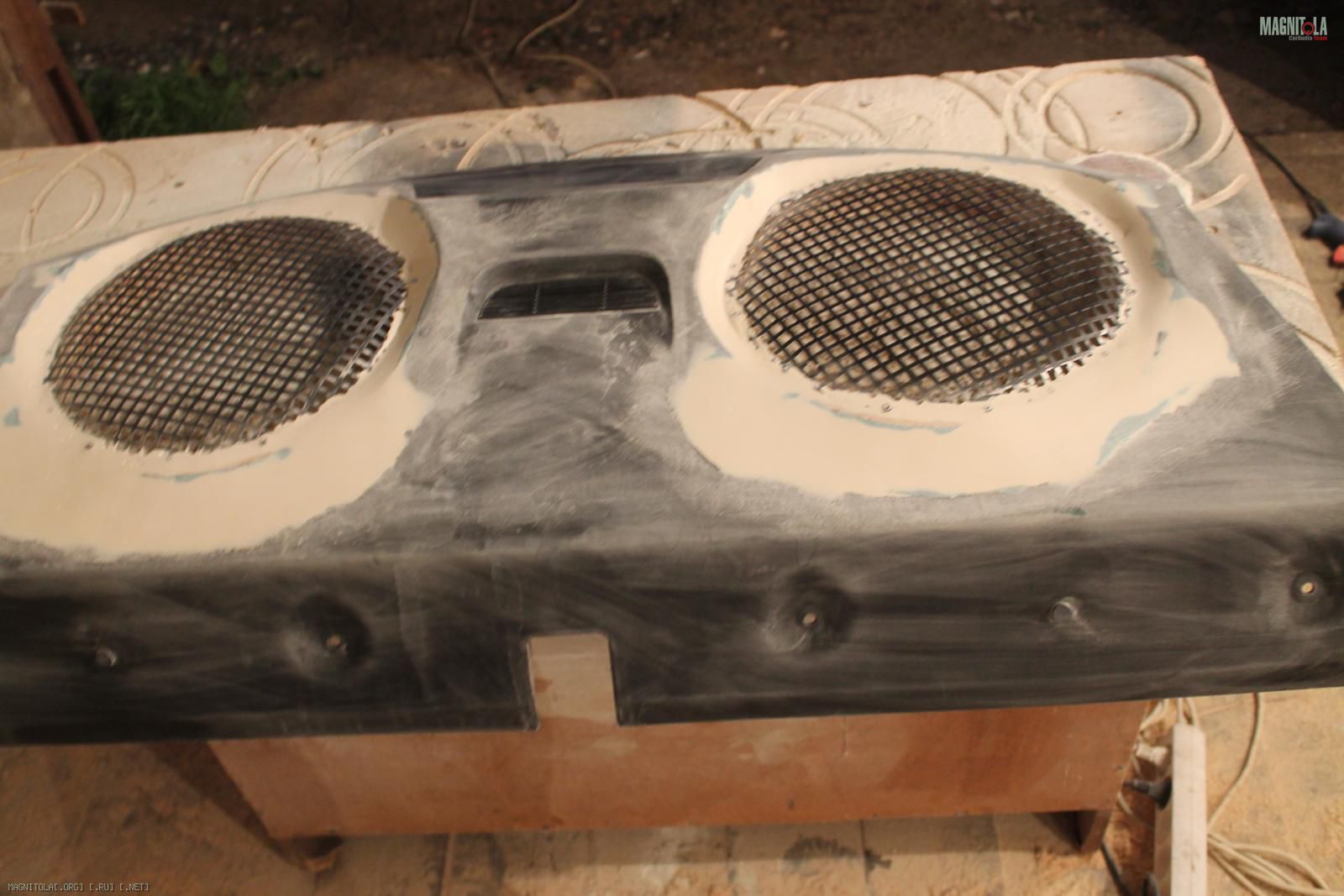

Основа фанера 22мм+ 18+18мм

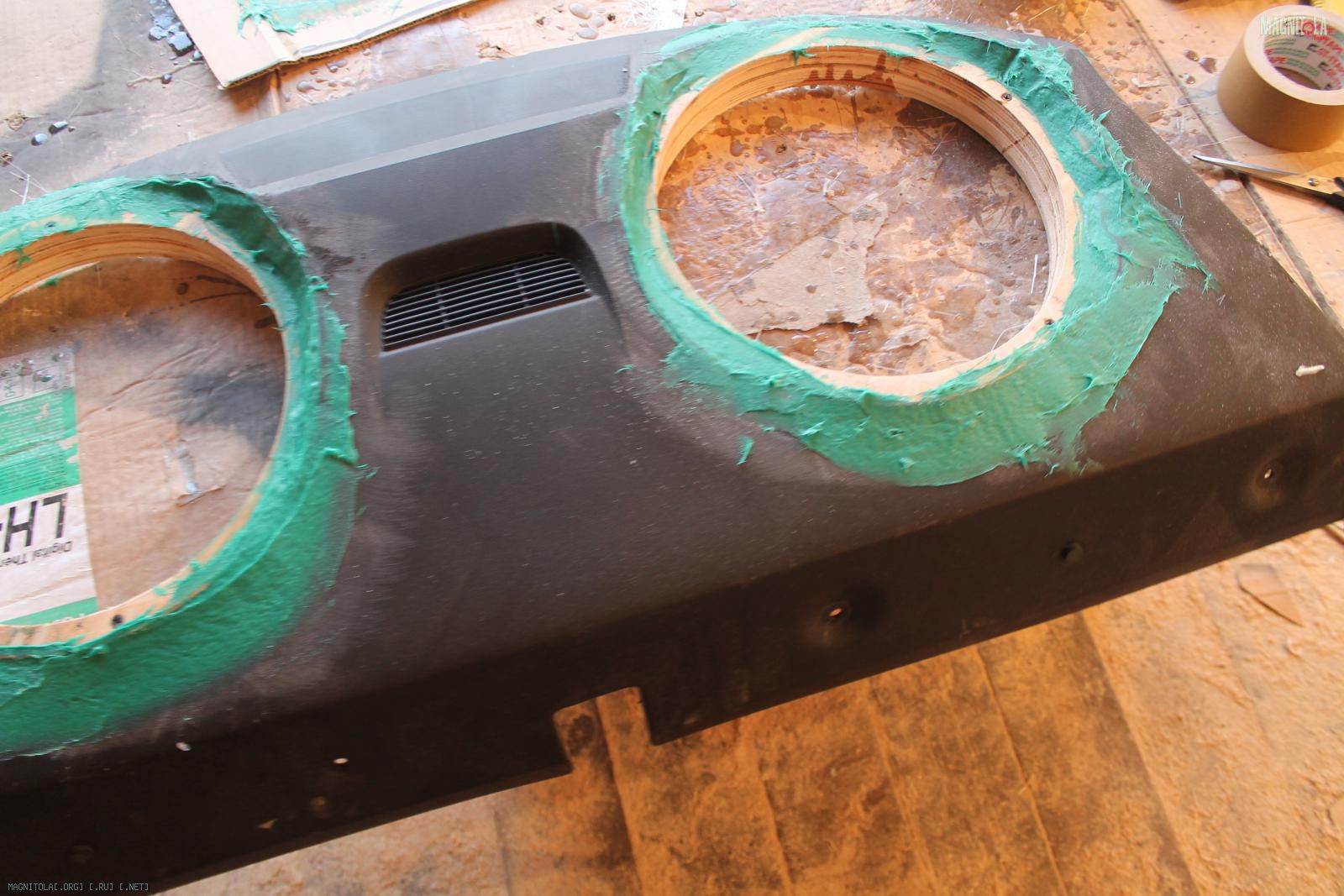

Вложение 783860Вложение 783862Вложение 783864Вложение 783866Вложение 783868Вложение 783870Вложение 783872Вложение 783874
Вложение 783876Вложение 783878Вложение 783880Вложение 783882

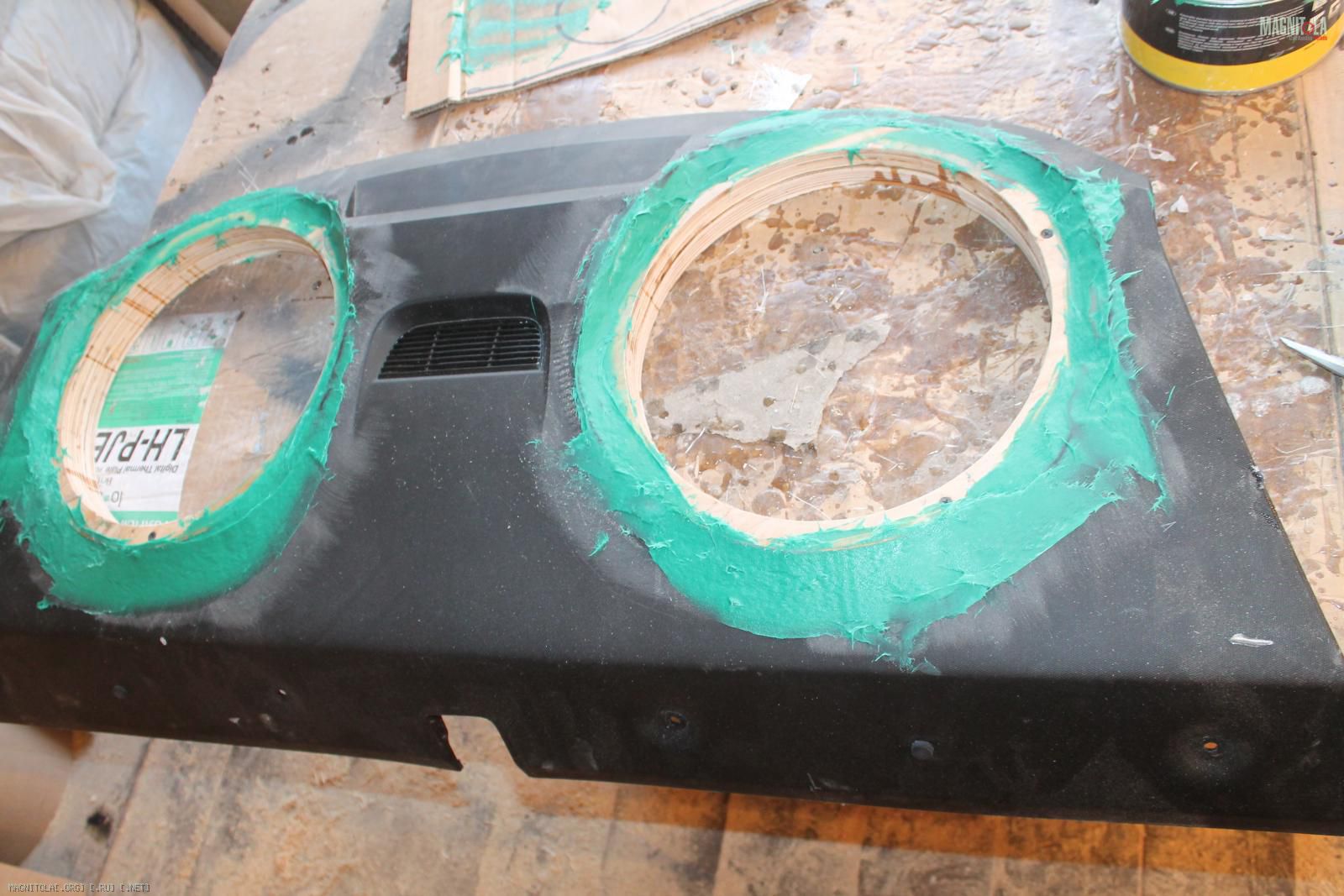

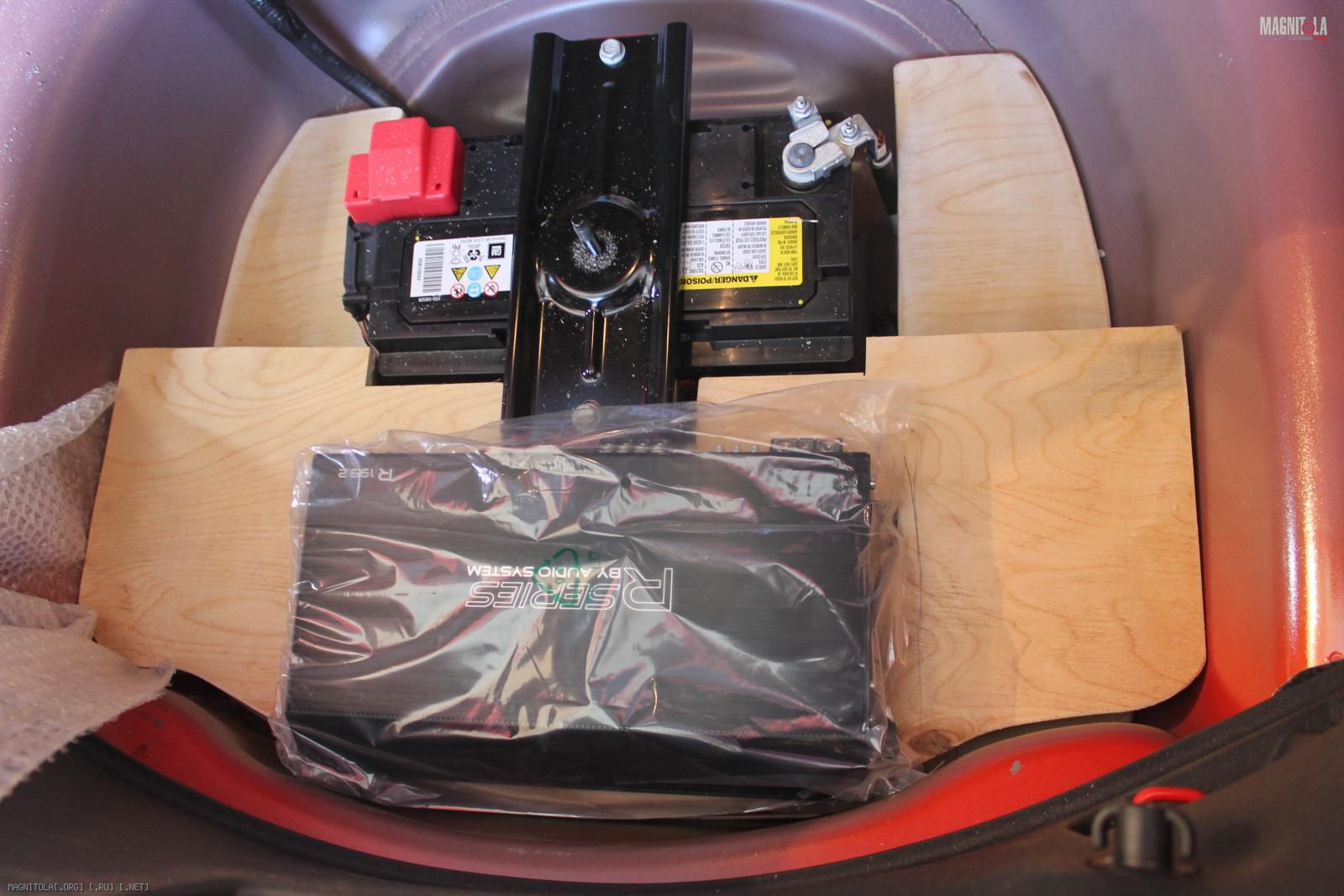

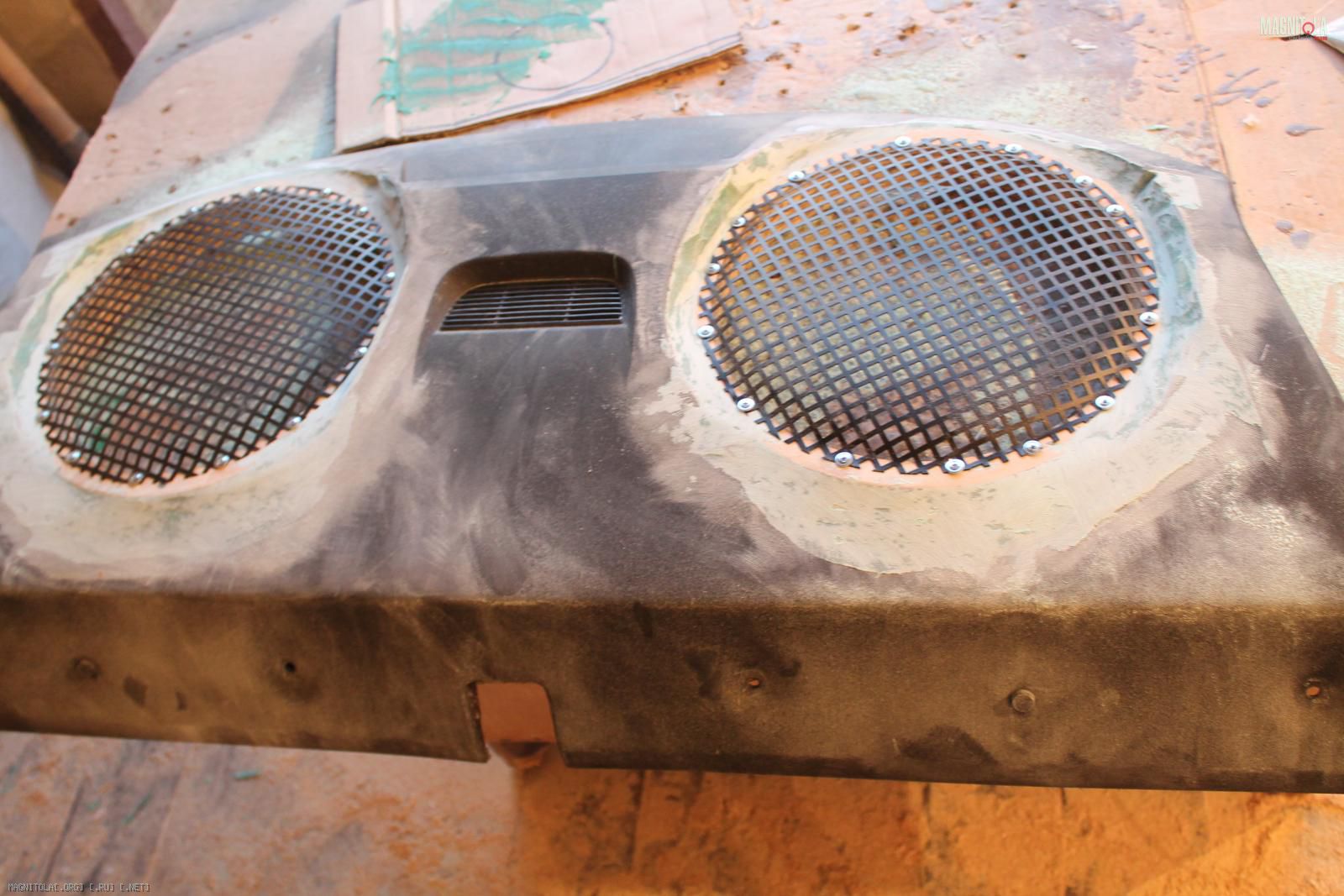

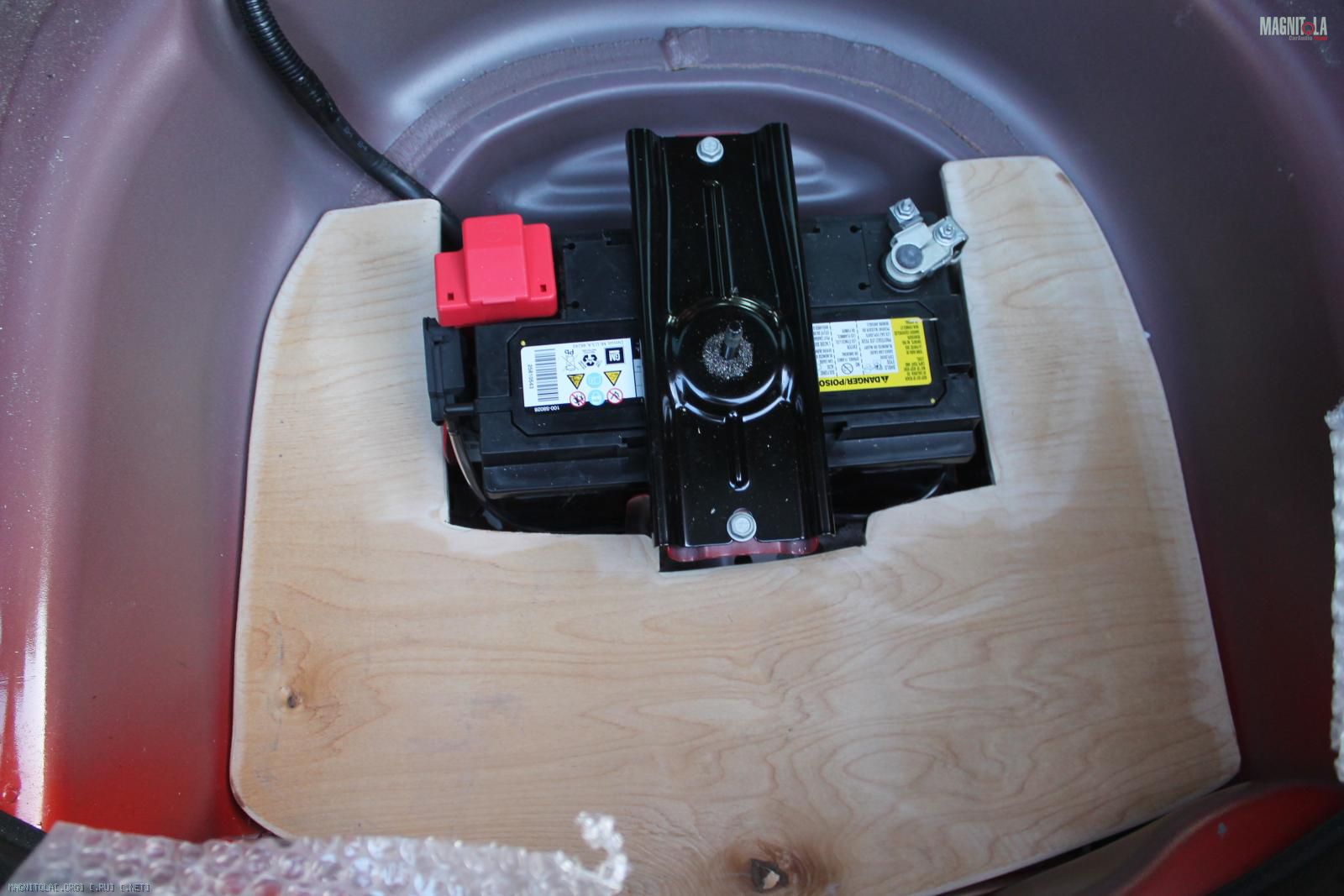

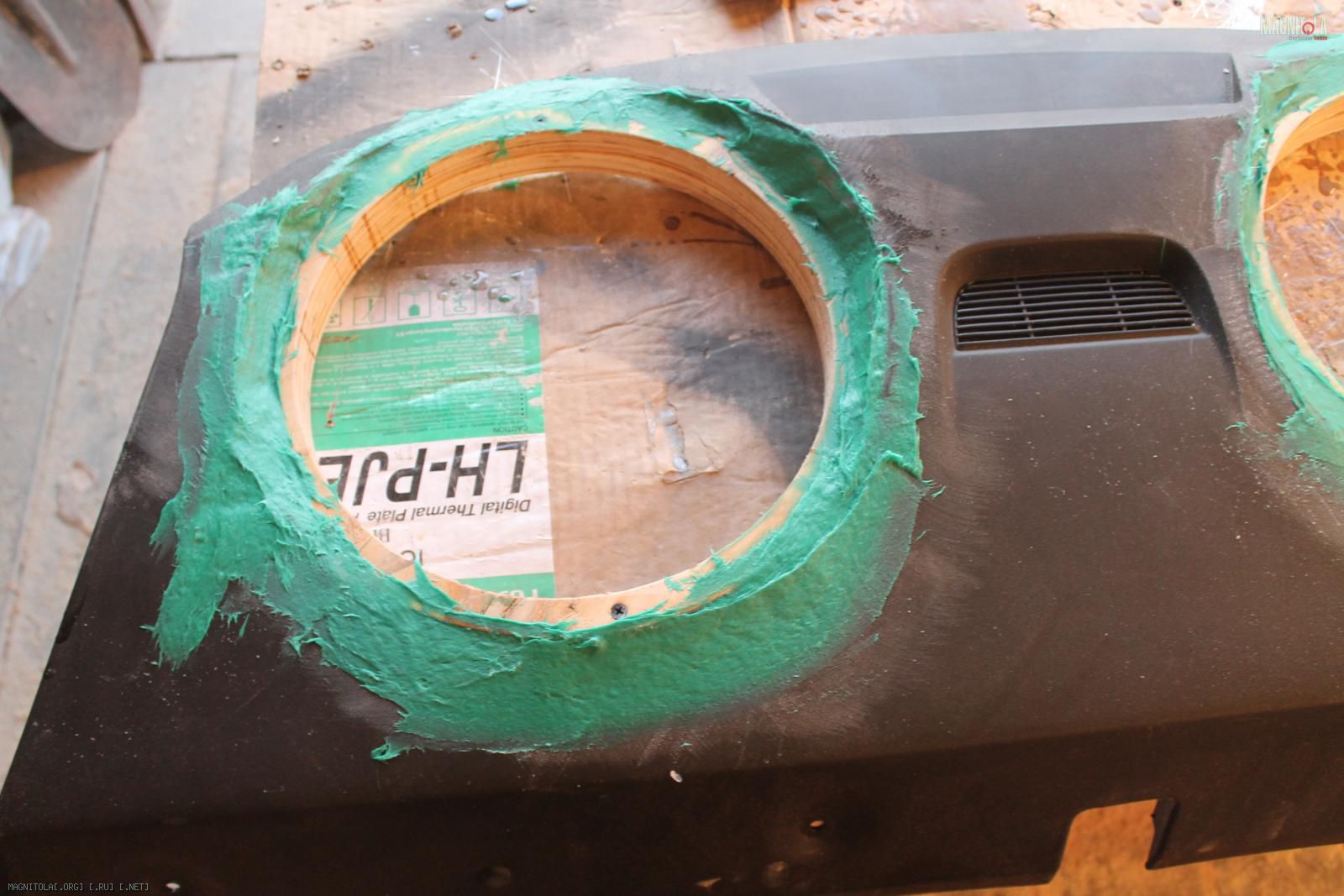

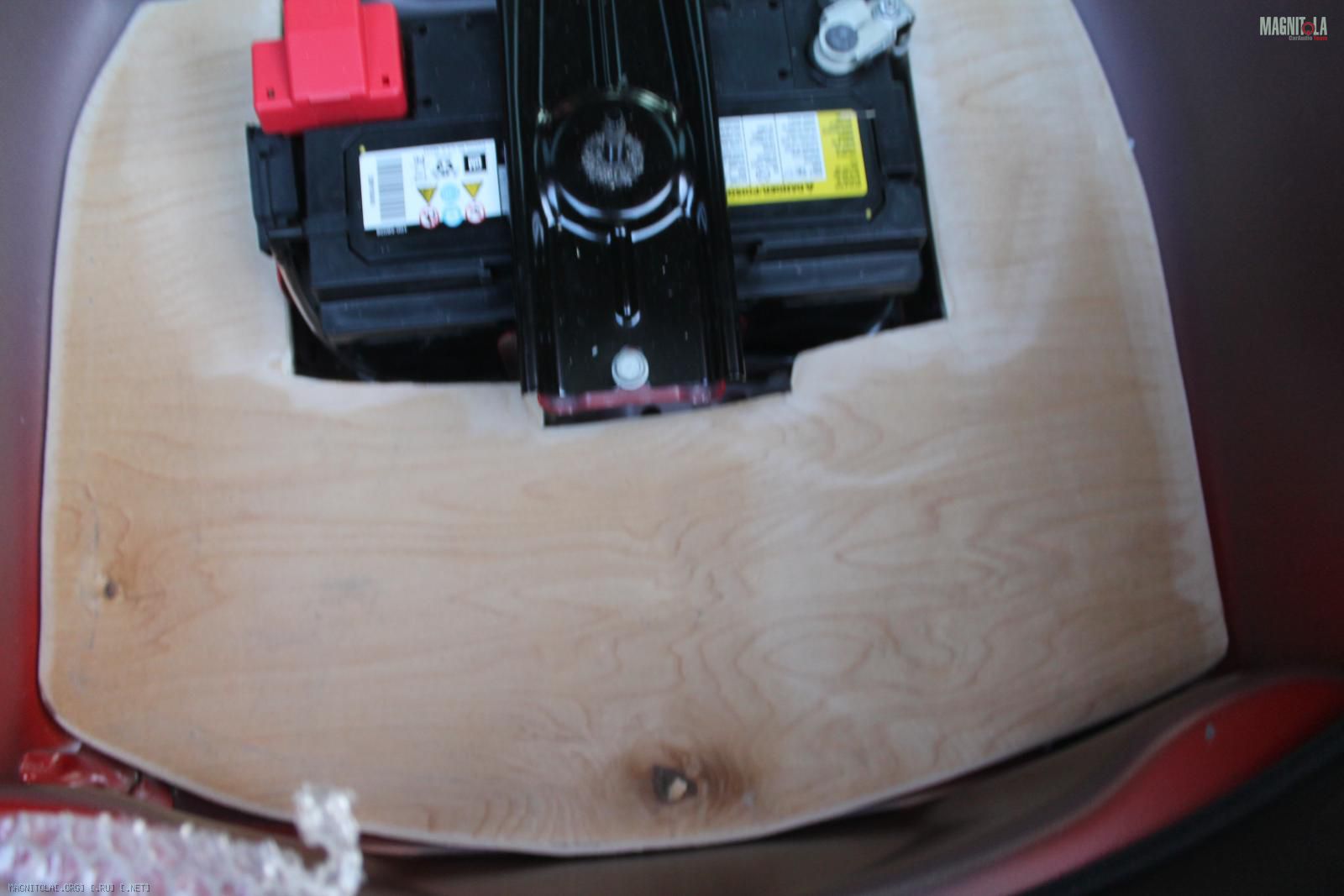

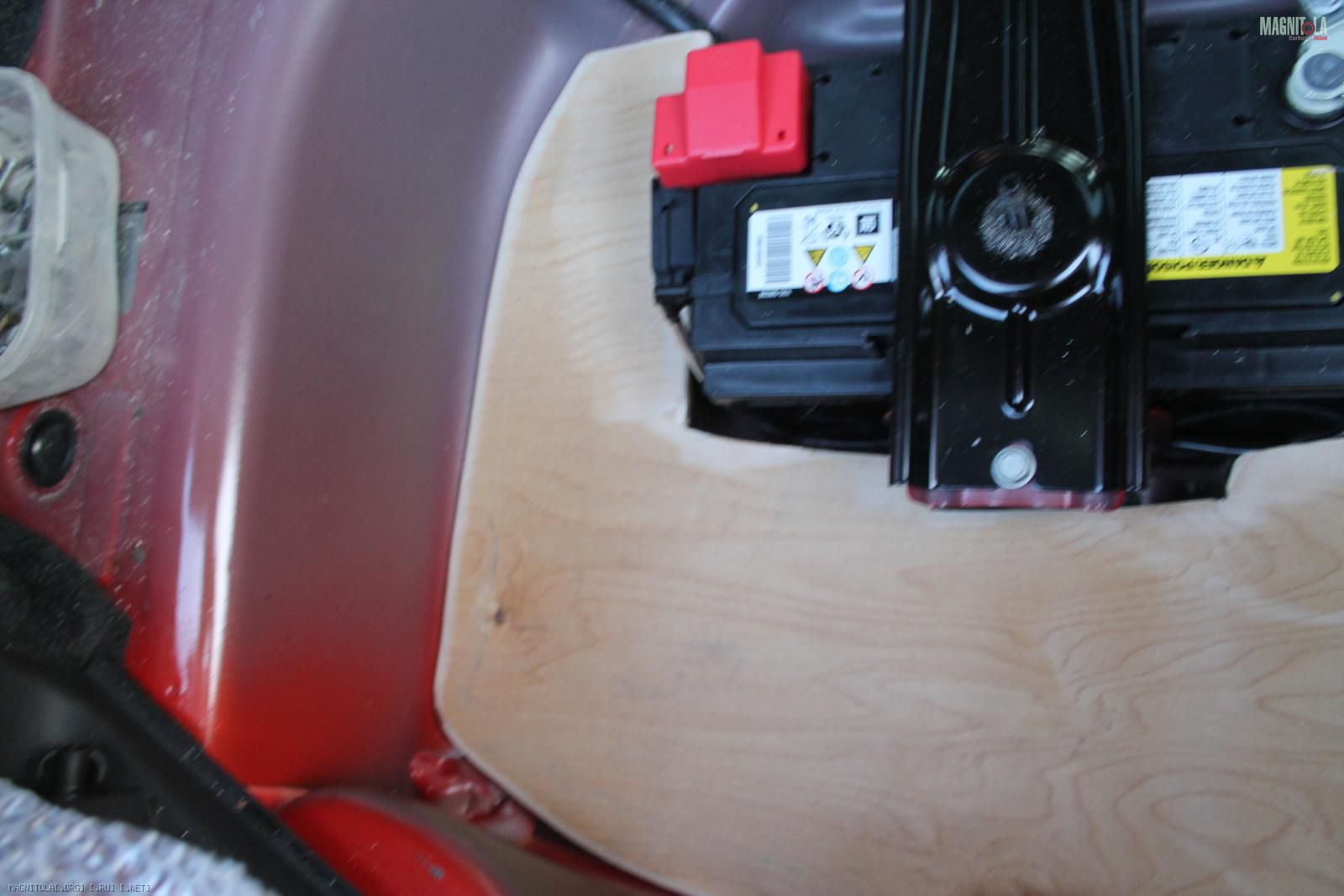

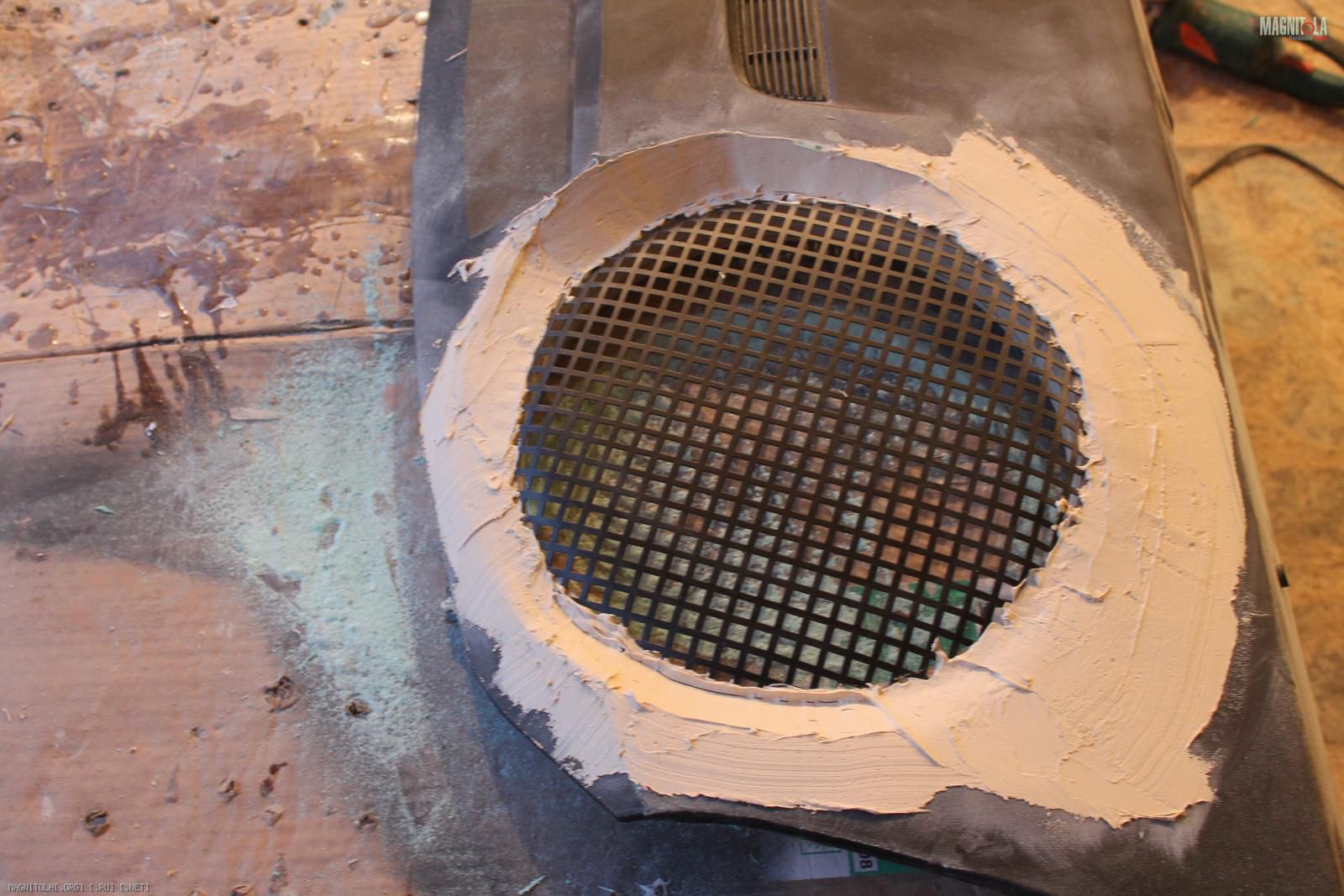

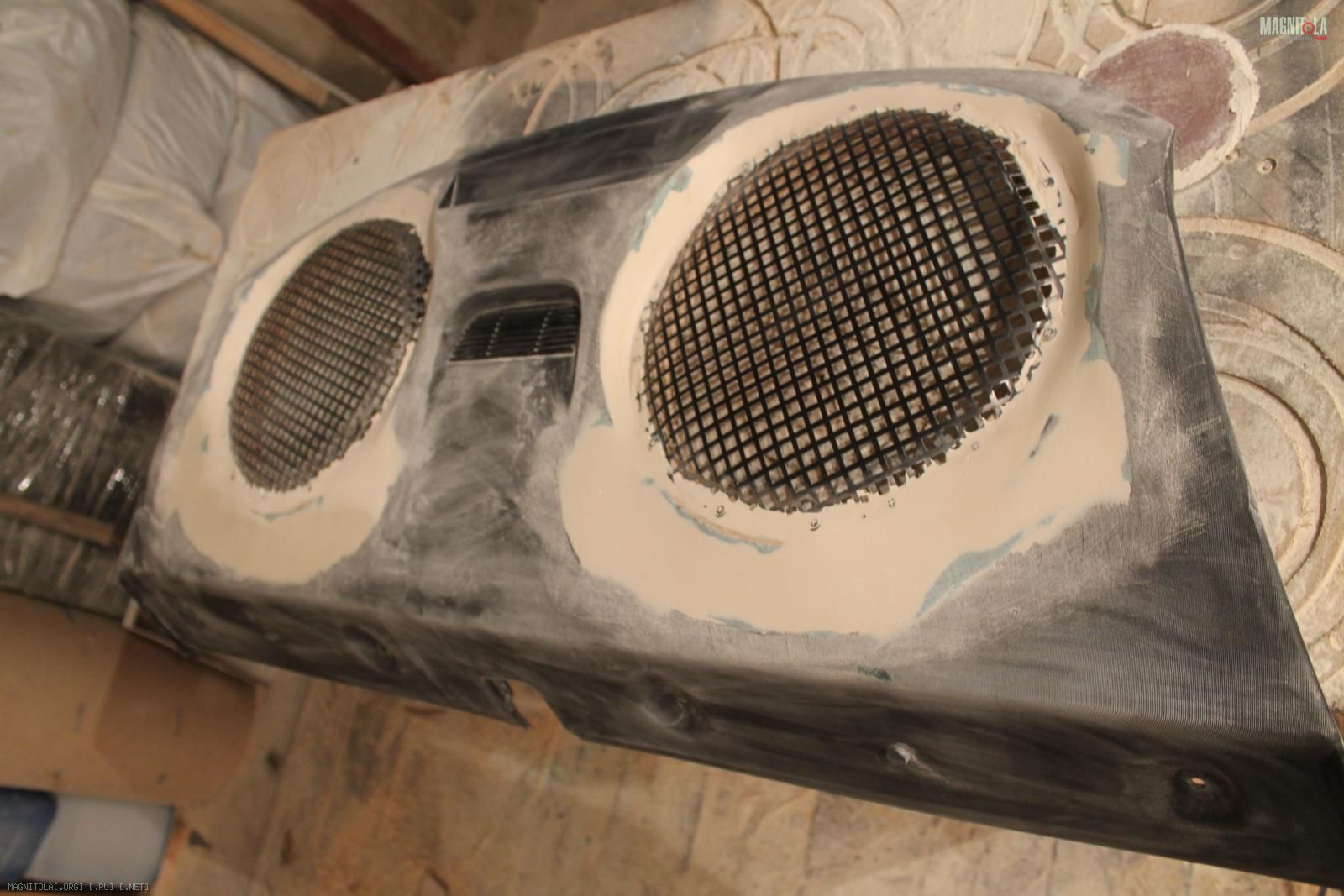

Фальш под усь на саб
Вложение 783884Вложение 783886Вложение 783888Вложение 783890Вложение 783892


Вложение 783894Вложение 783896Вложение 783898Вложение 783900Вложение 783902Вложение 783904Вложение 783906Вложение 783908Вложение 783910Вложение 783912Вложение 783914Вложение 783916Вложение 783918Вложение 783920

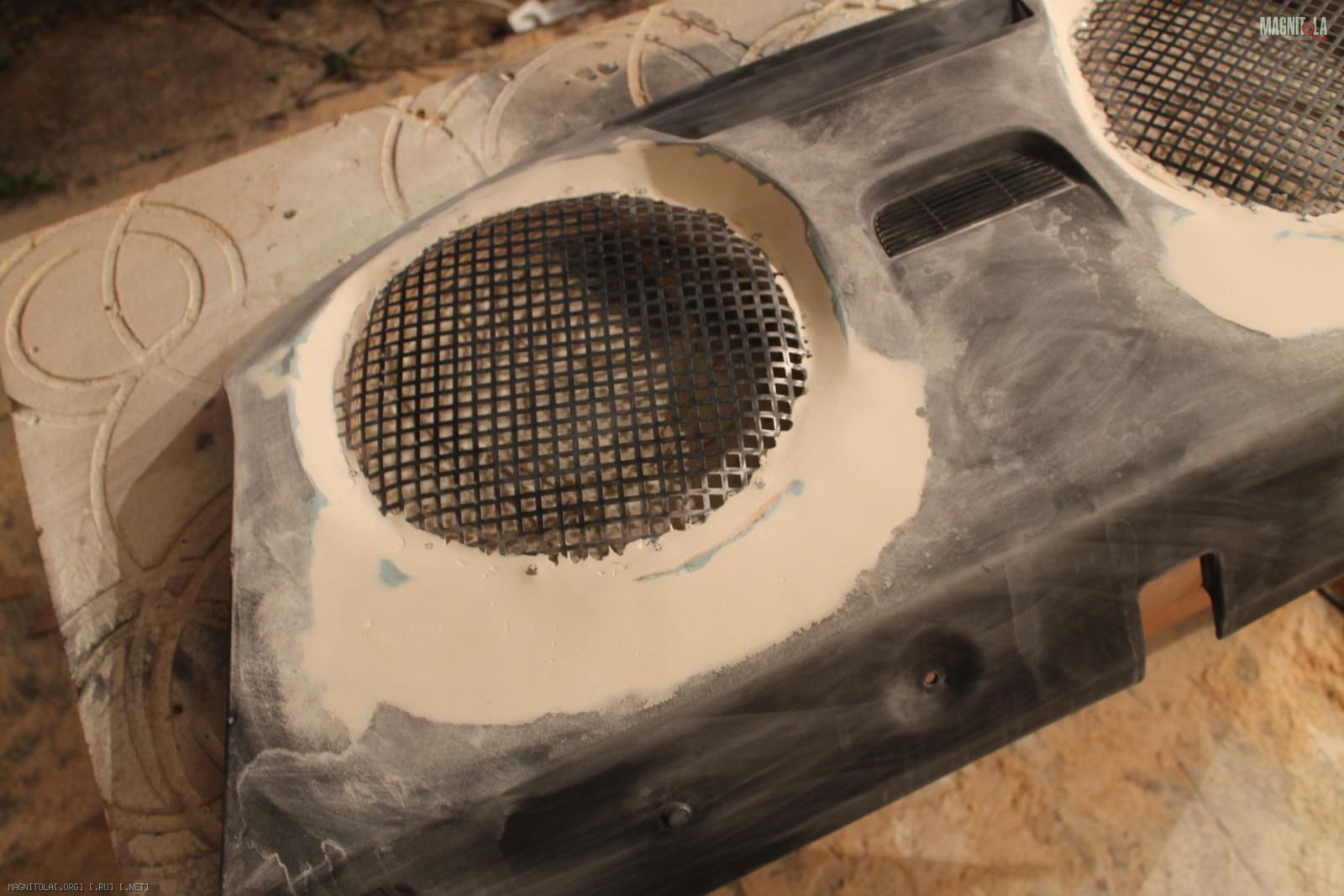

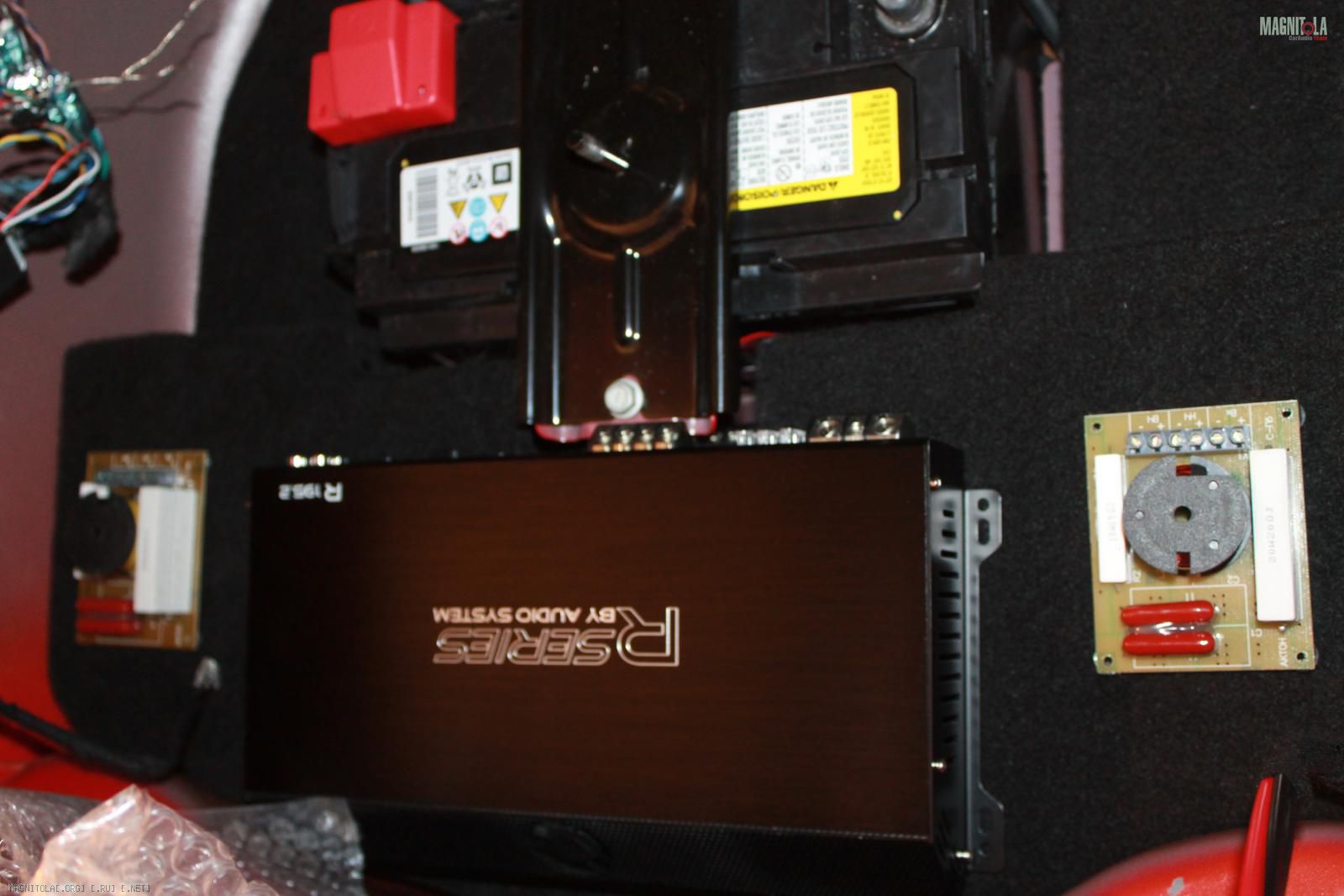

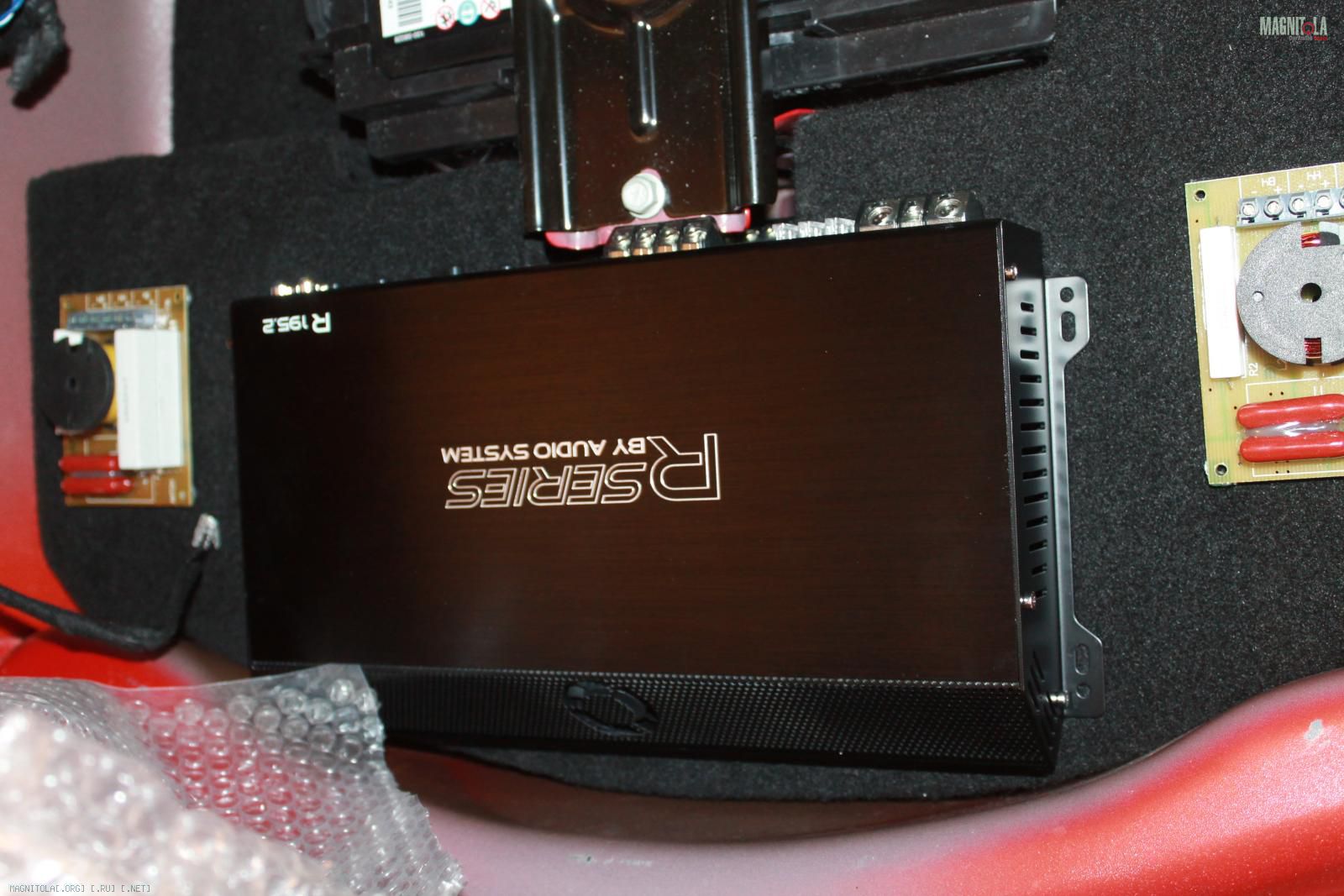

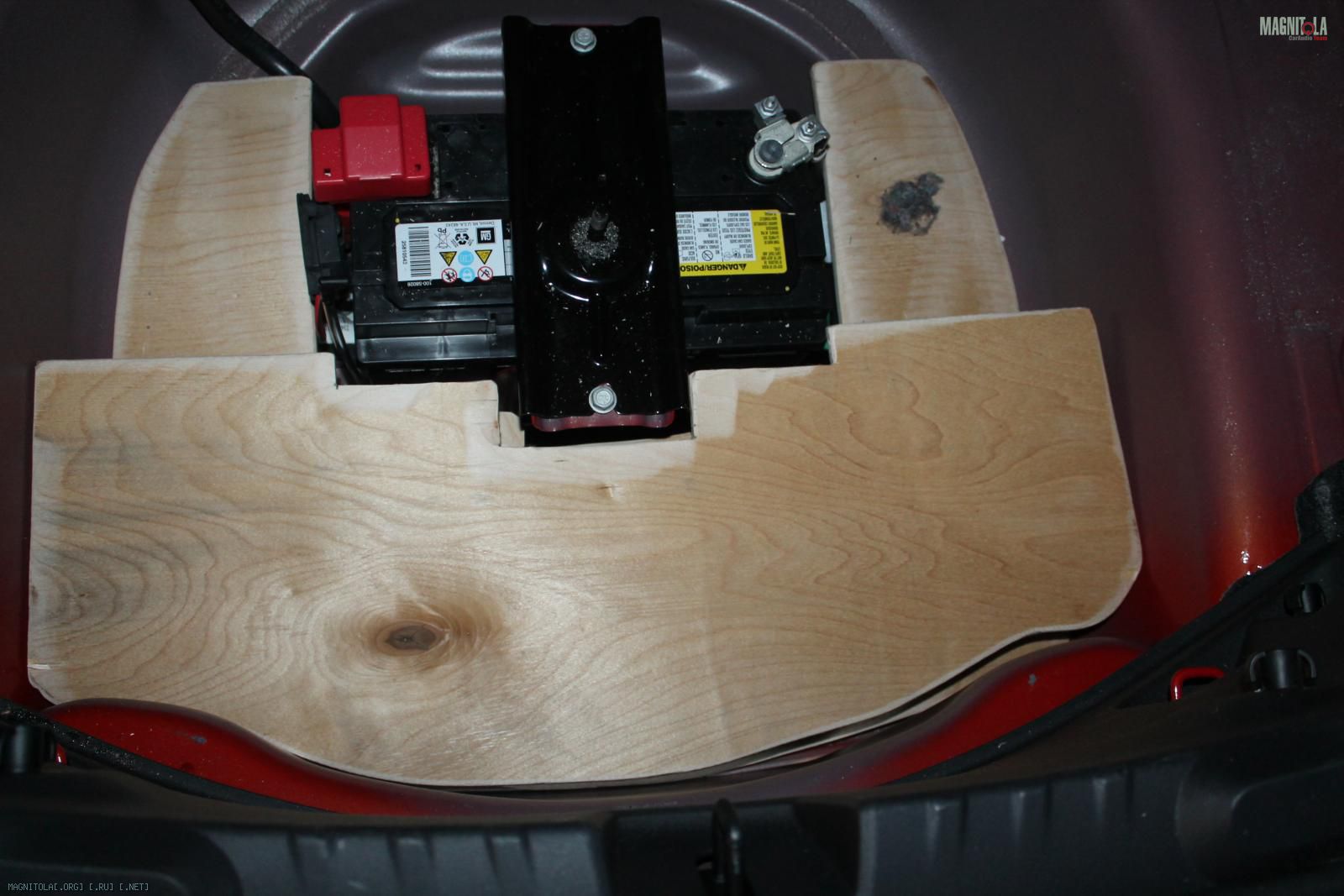

Второй этаж для фронтального усилителя
Вложение 783922Вложение 783924Вложение 783926Вложение 783928Вложение 783930Вложение 783936Вложение 783944Вложение 783954Вложение 783956Вложение 783958Вложение 783960Вложение 783962

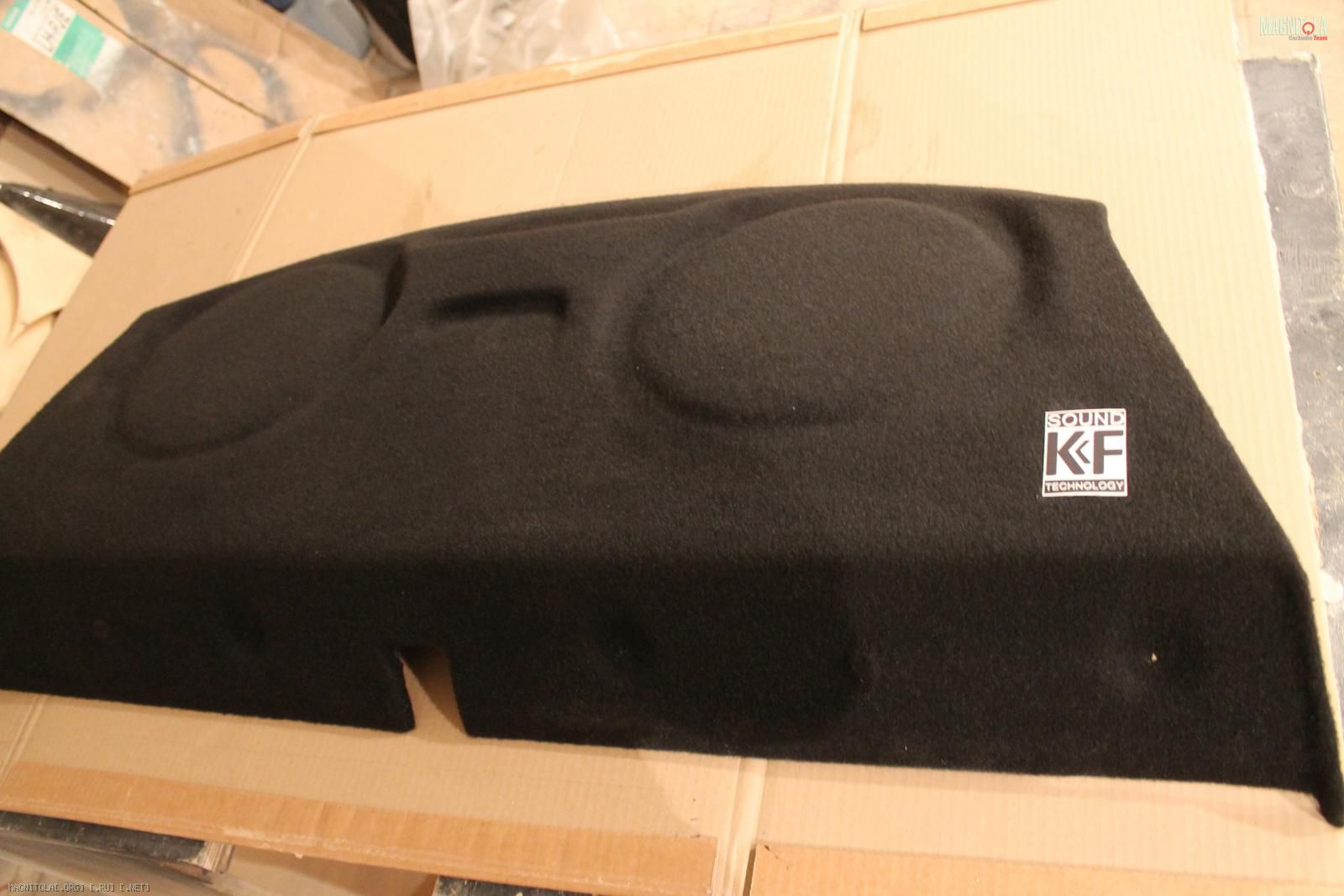

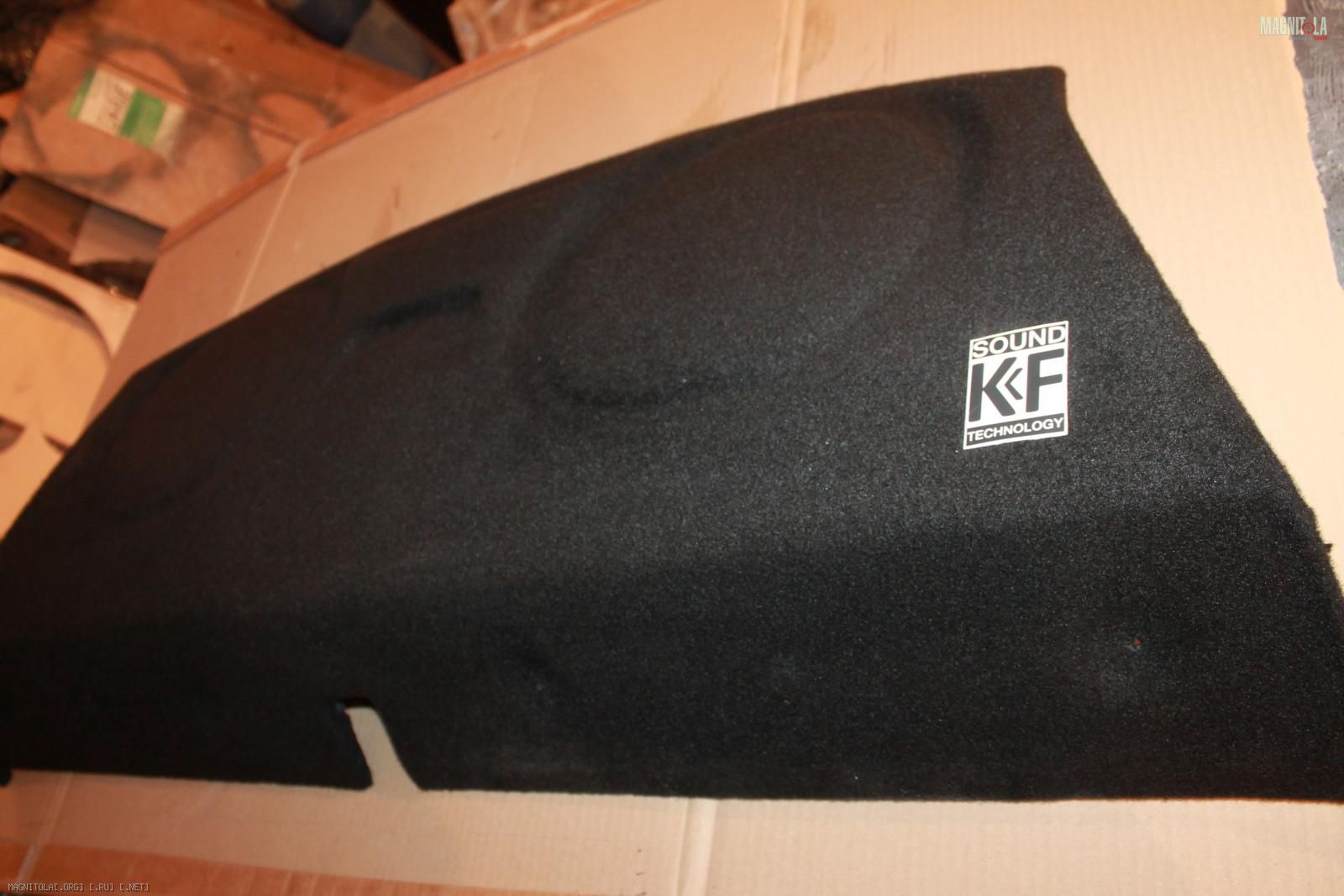

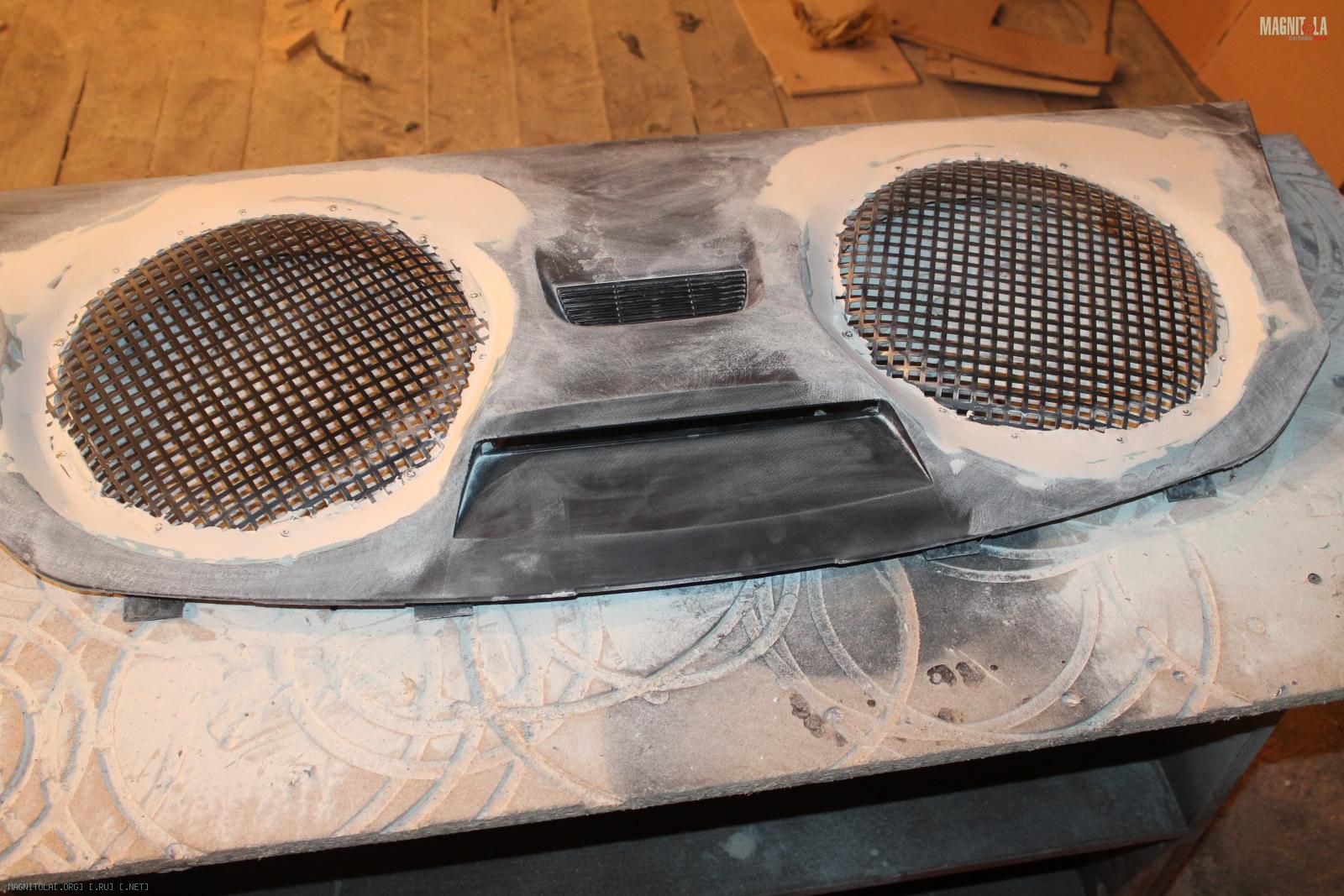

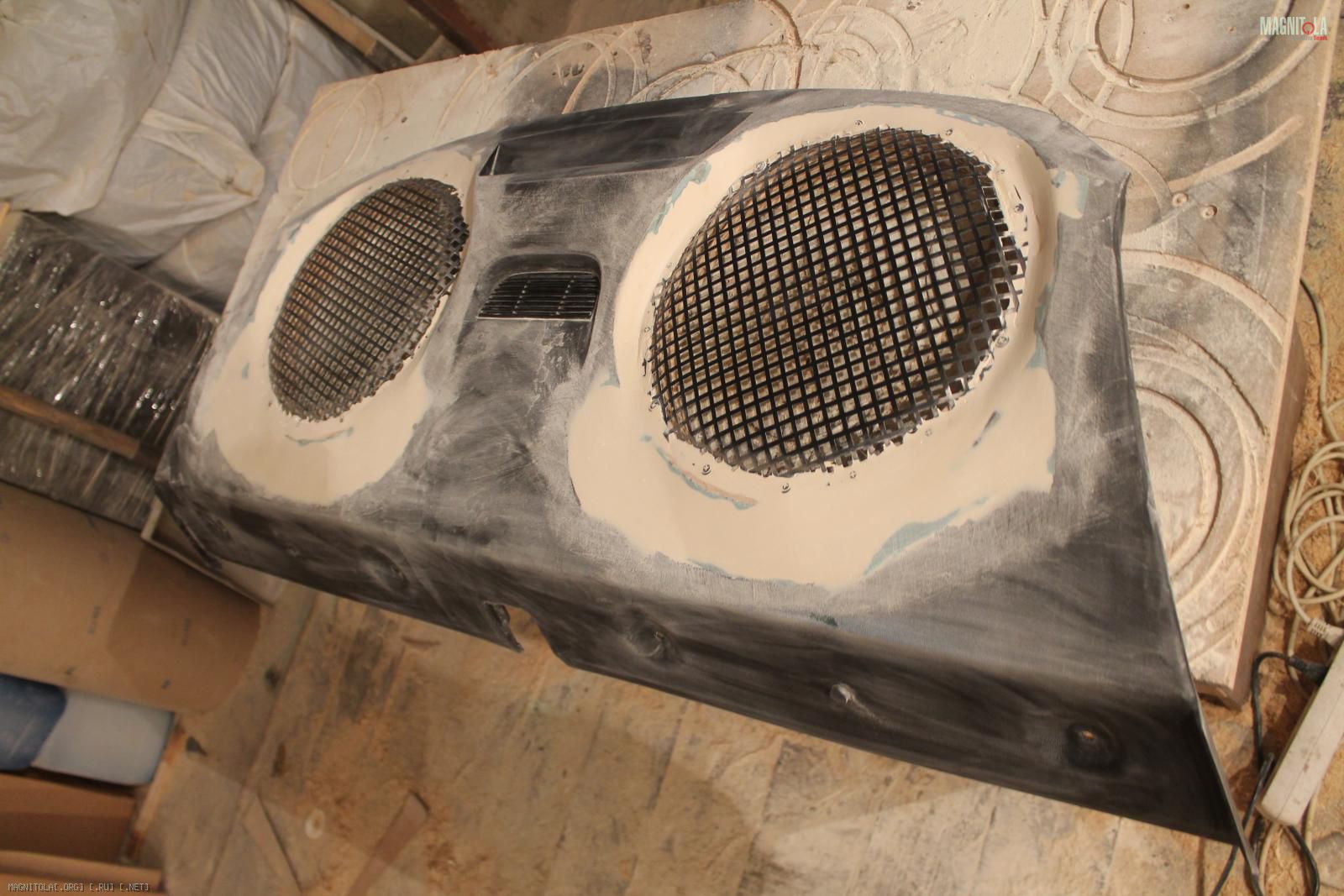

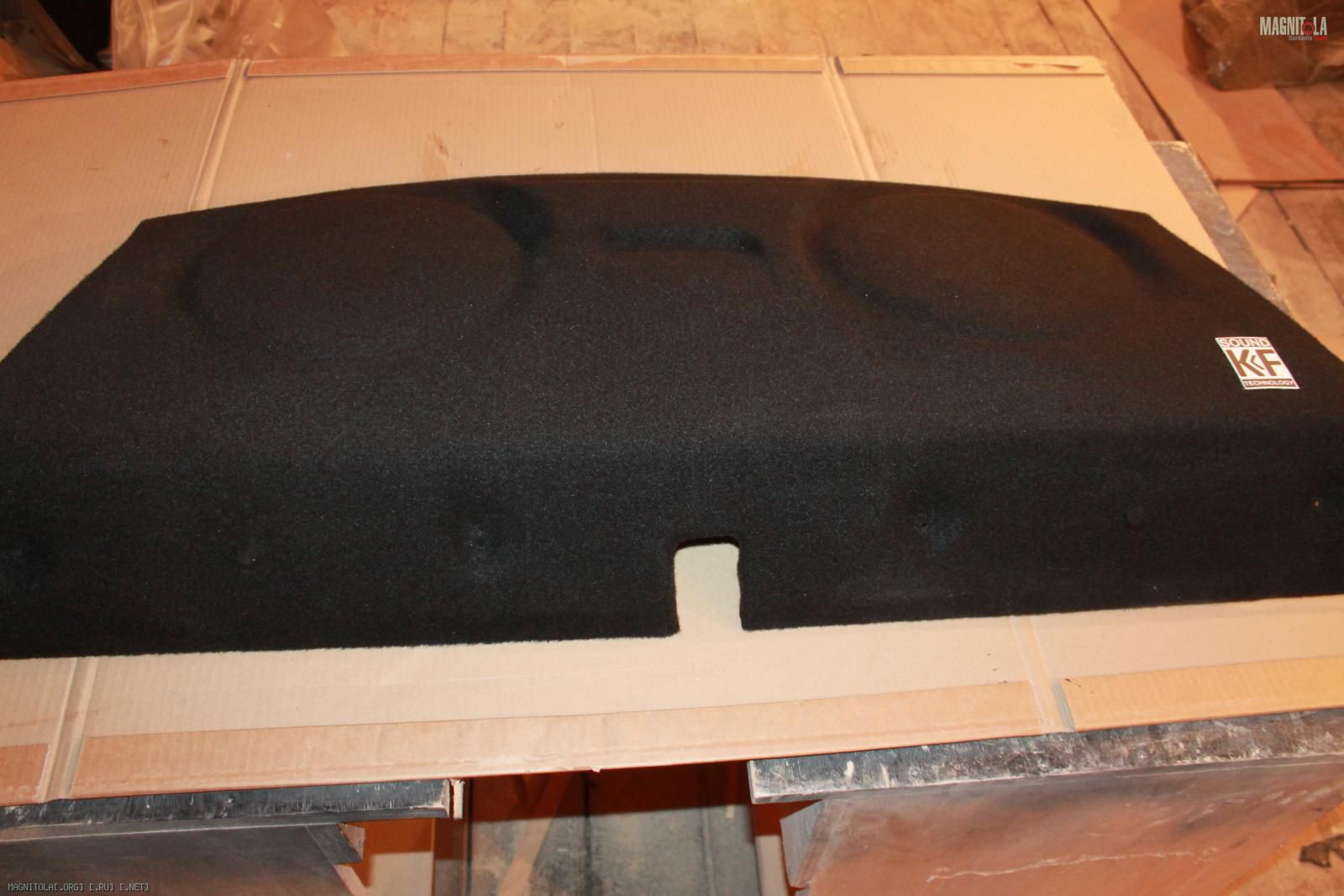

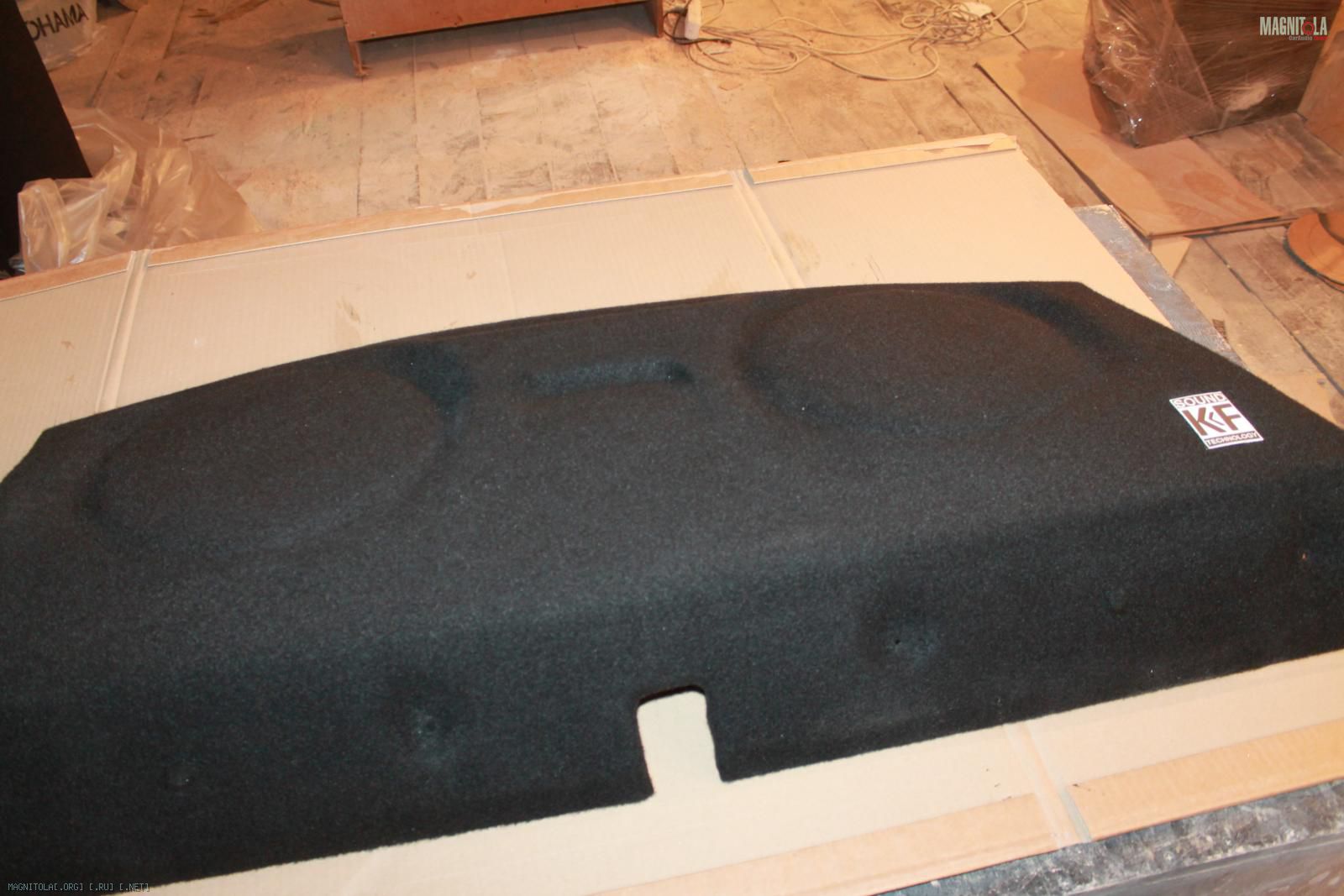

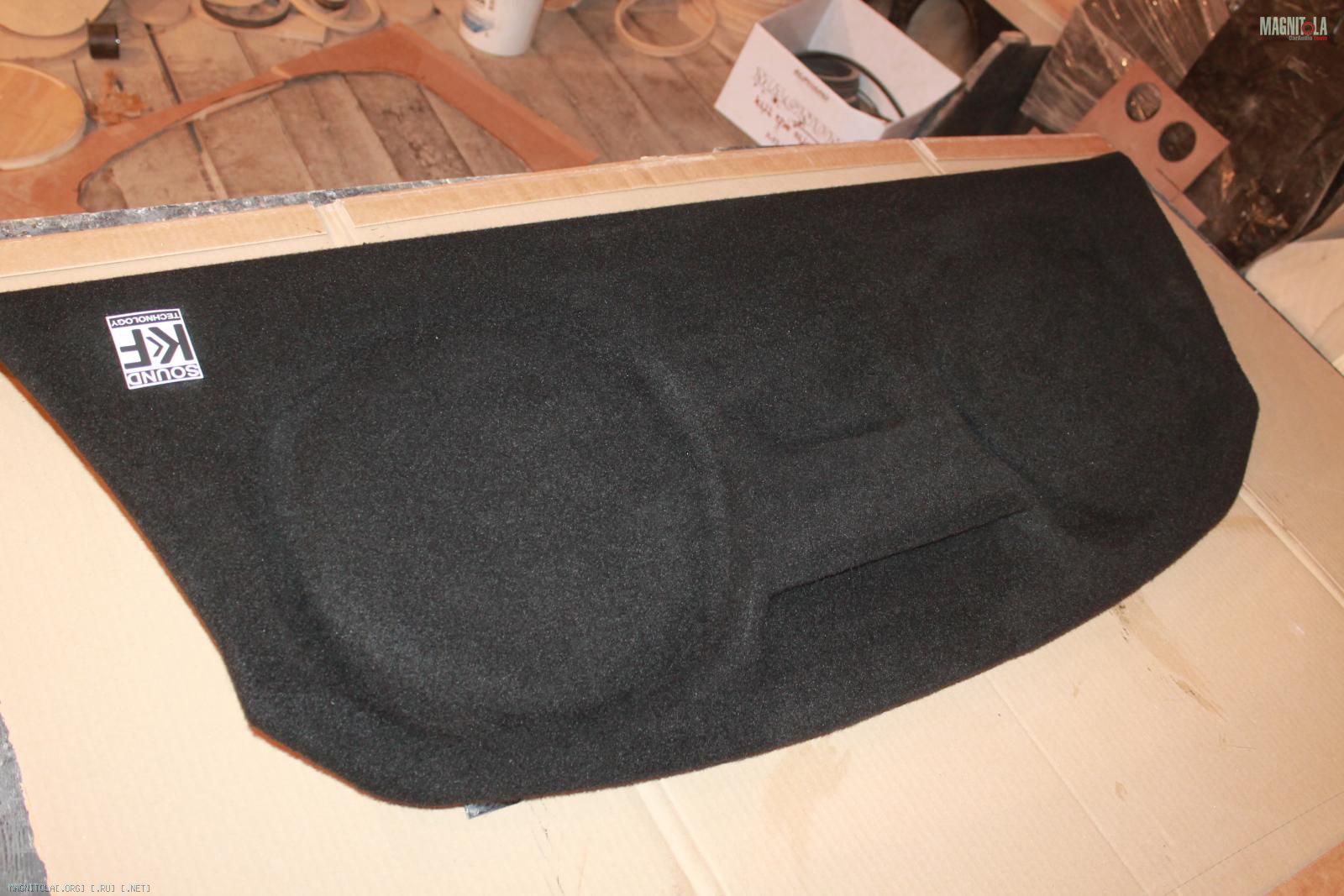

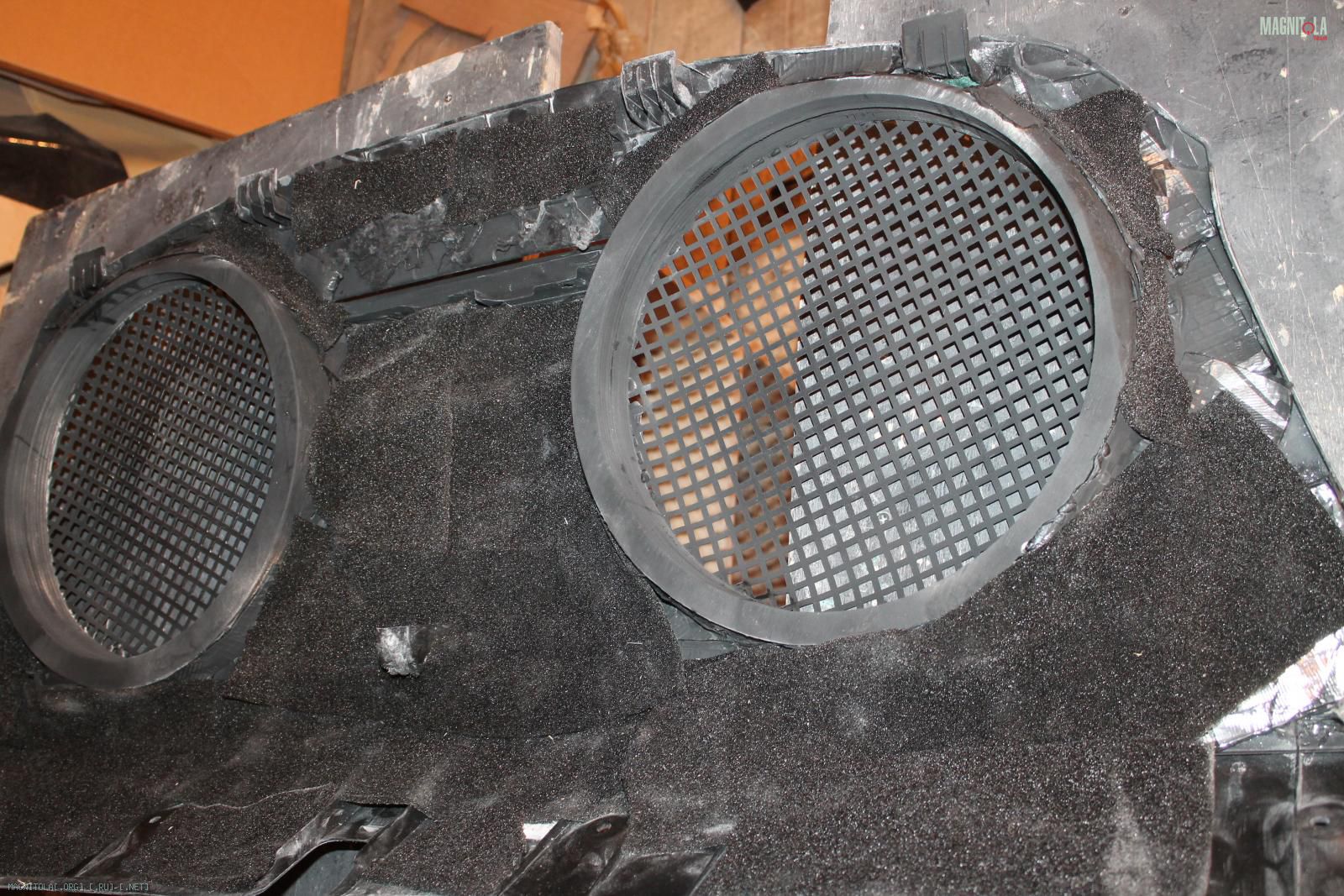

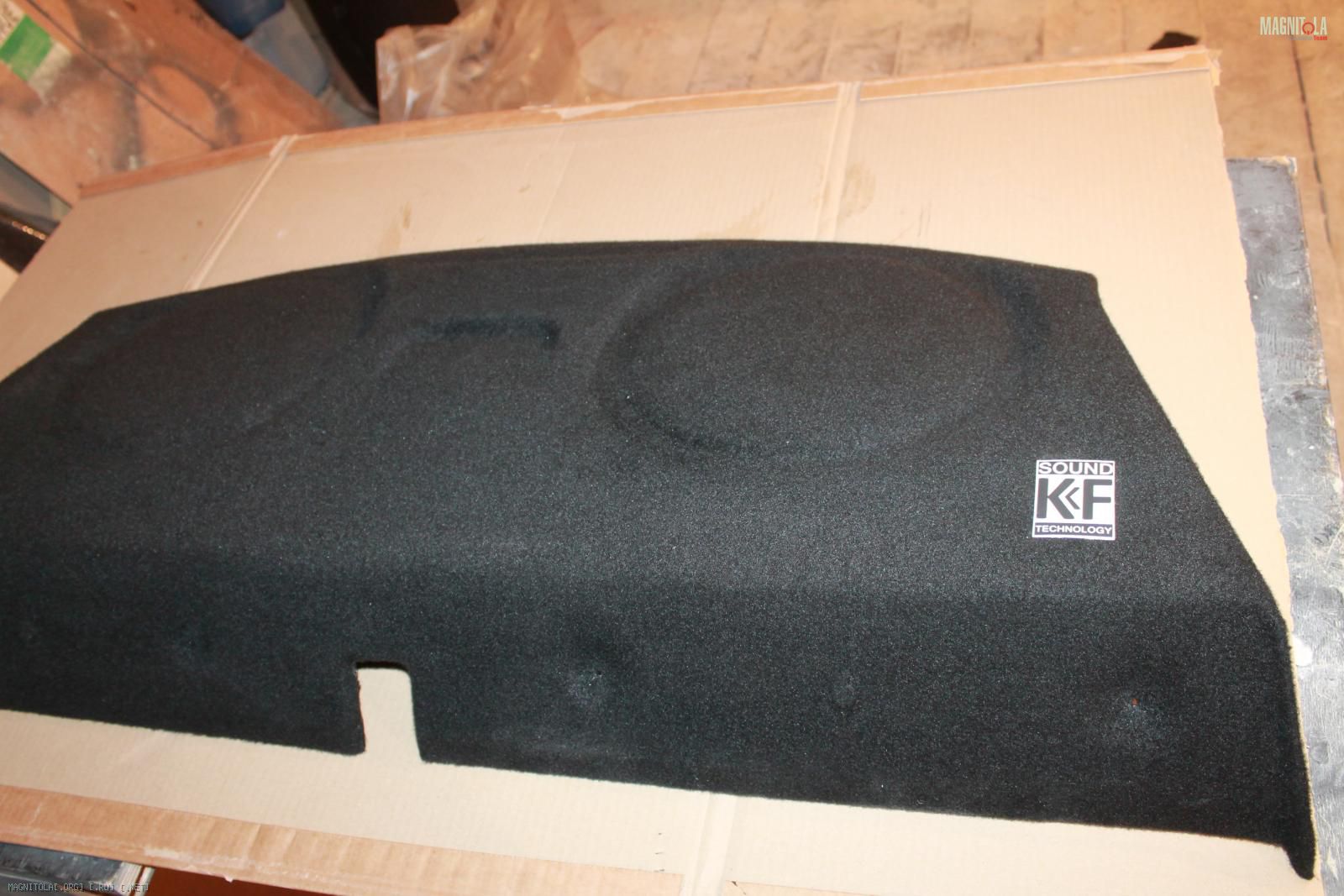

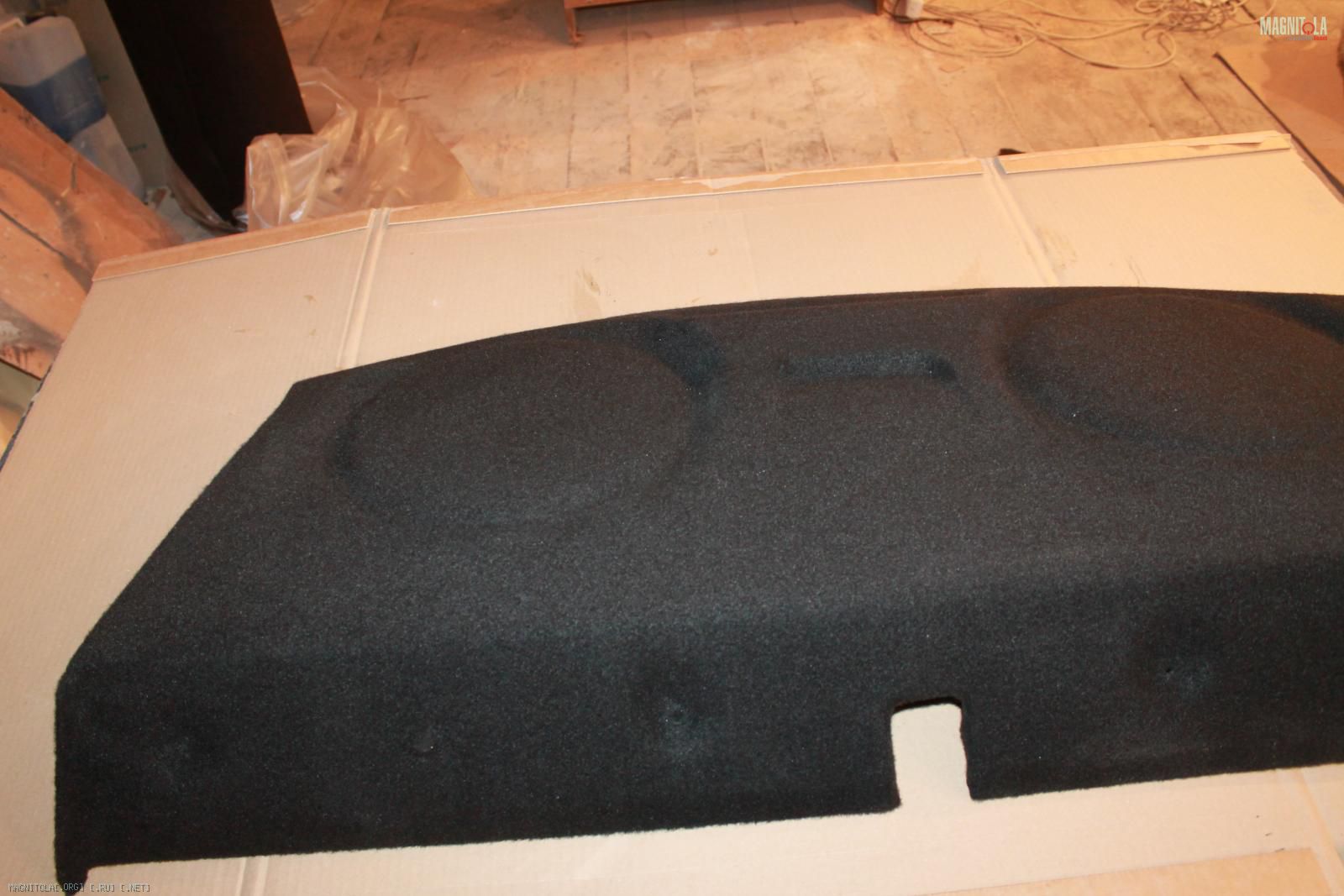

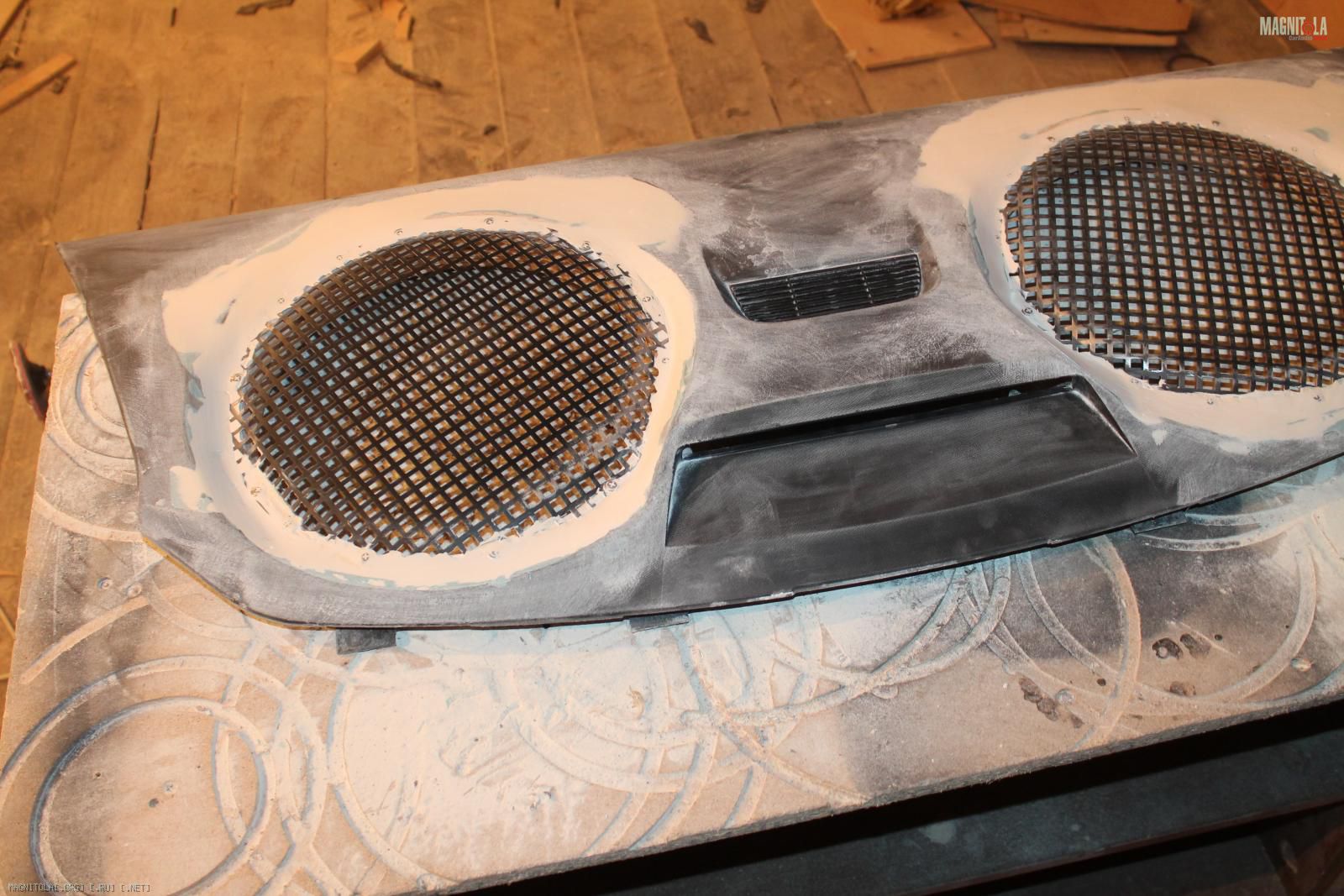

Итог

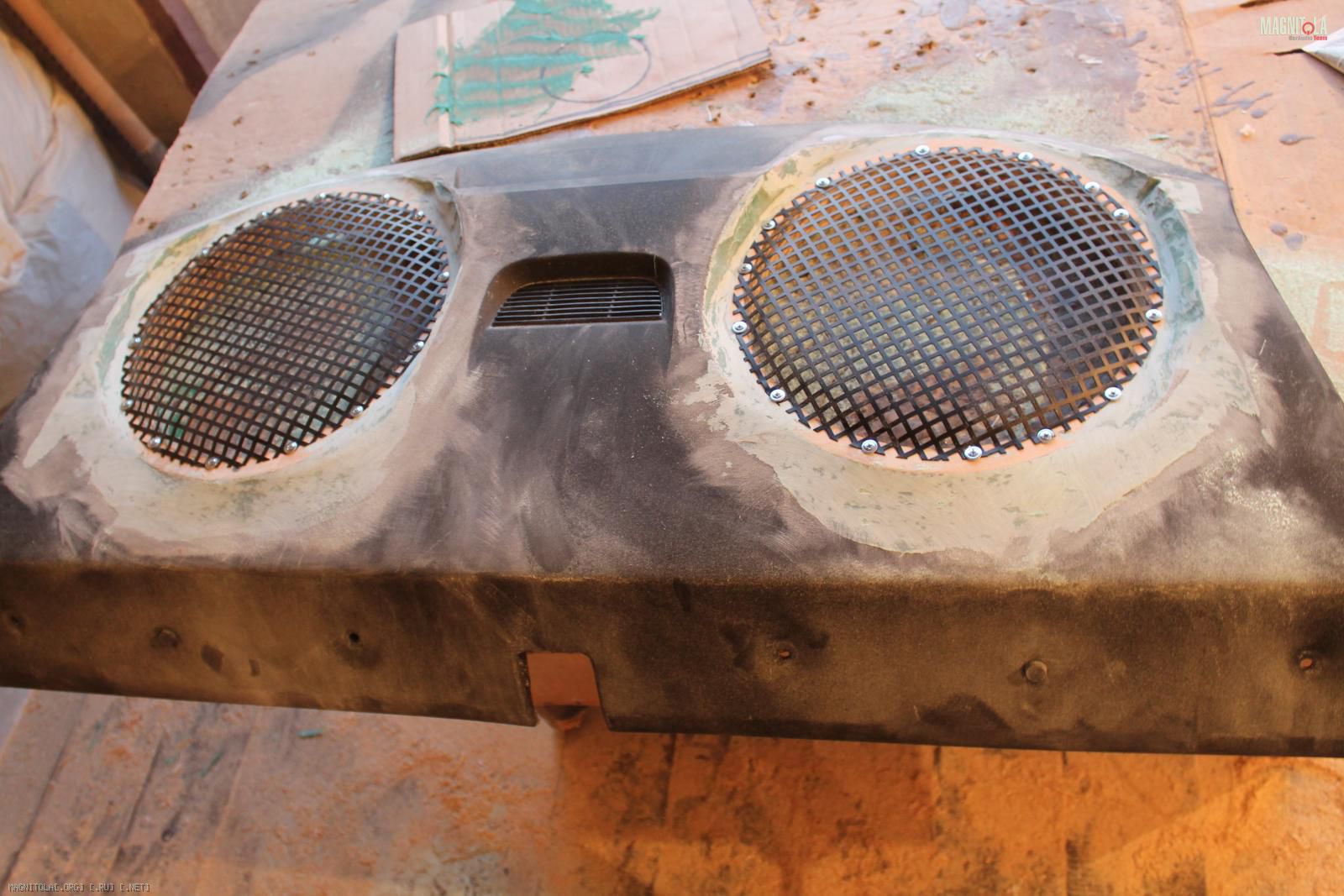

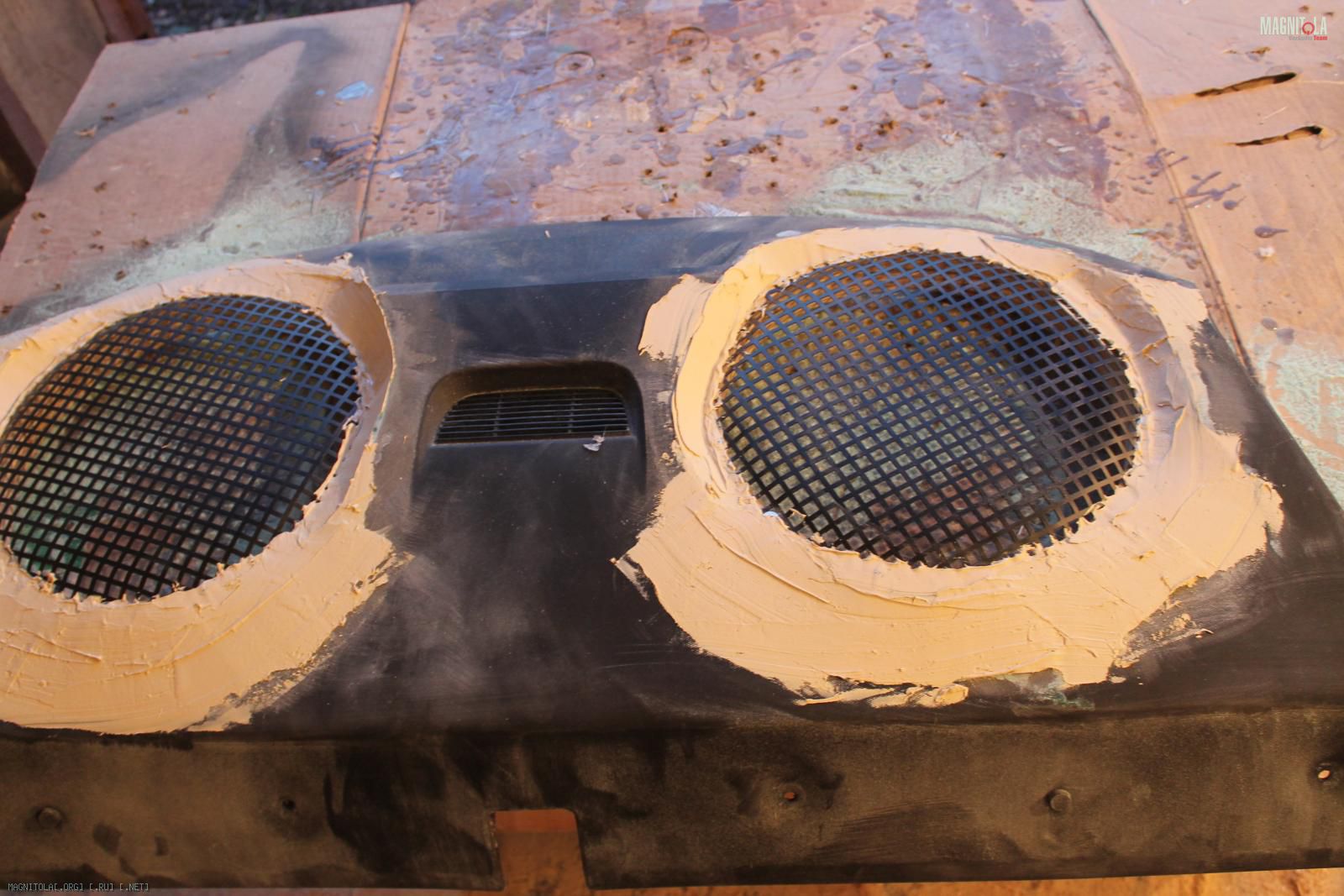

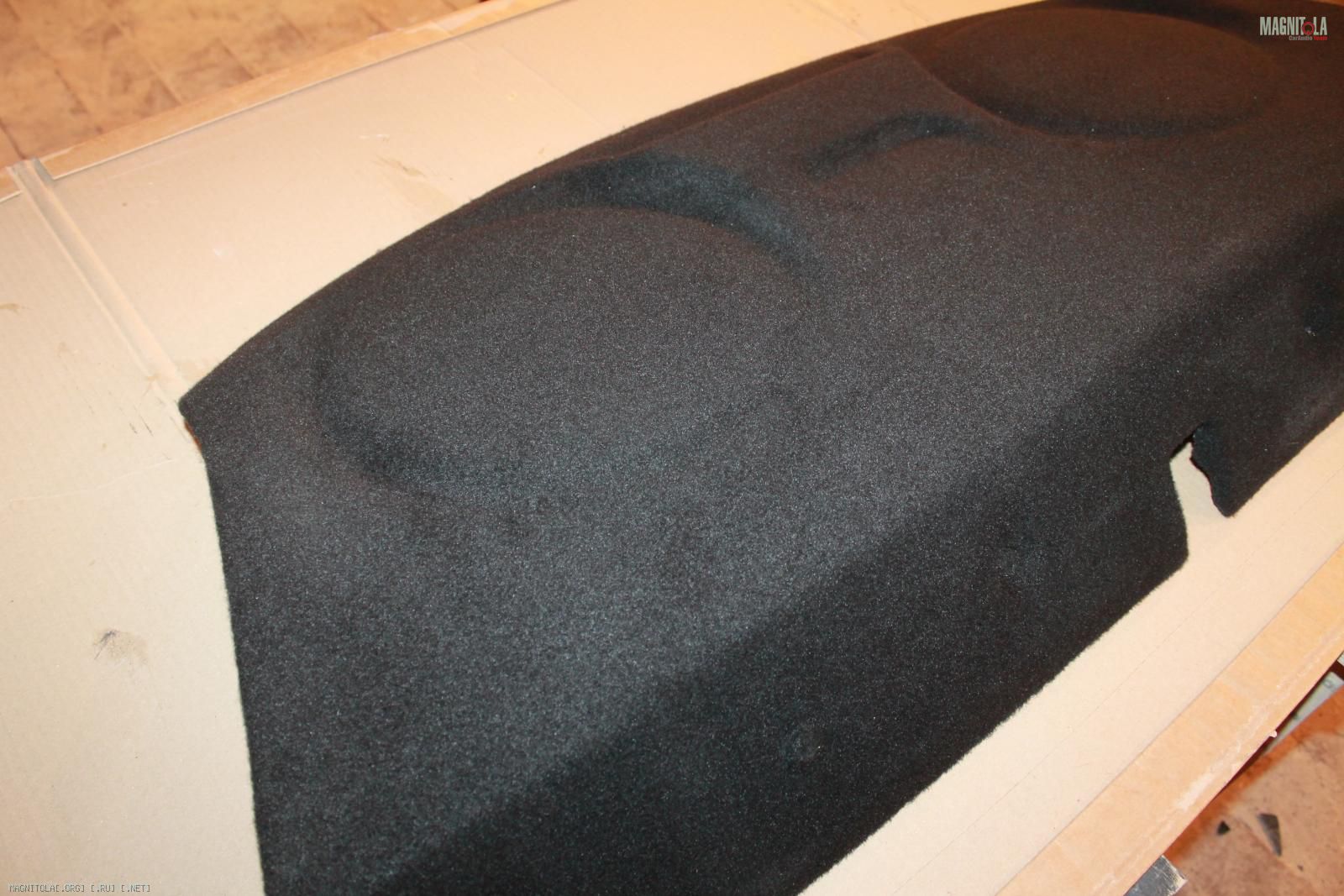

2*12" в узкую полку камаро)
Вложение 783964Вложение 783966Вложение 783968Вложение 783970Вложение 783972Вложение 783974Вложение 783976Вложение 783978Вложение 783980Вложение 783982

Получил новый короб! (на провода внимание не обращаем, предварительная проверка работоспособности)
Константин большое спасибо, быстро, качественно.Вложение 784148Вложение 784150
Был один теперь два!

Цитата:

---

Сообщение от zeet

Получил новый короб! (на провода внимание не обращаем, предварительная проверка работоспособности)
Константин большое спасибо, быстро, качественно.Вложение 784148Вложение 784150
Был один теперь два!

---

Вам спасибо, заказывайте еще, если надо будет))

Шевроле Камаро
День Третий

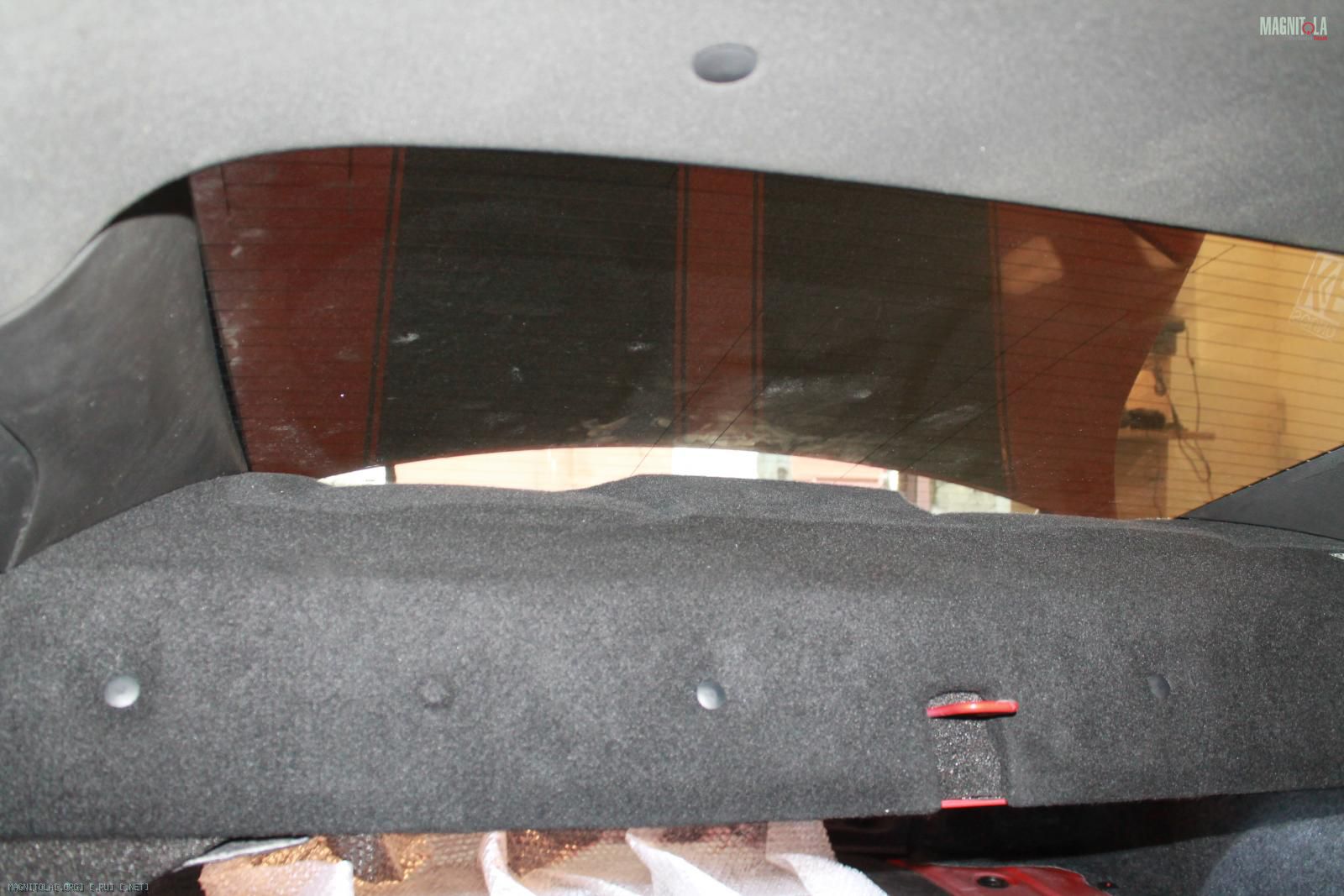

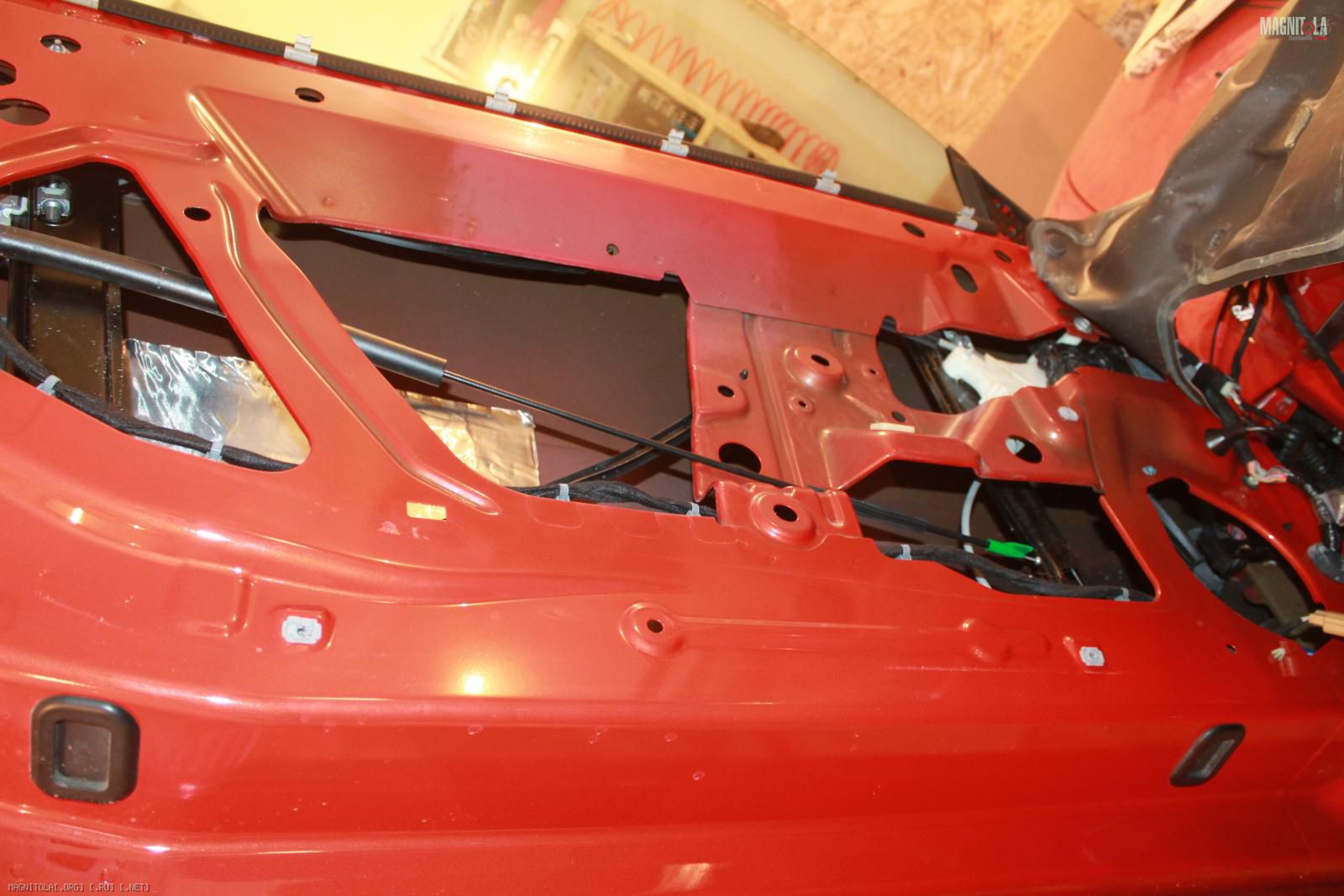

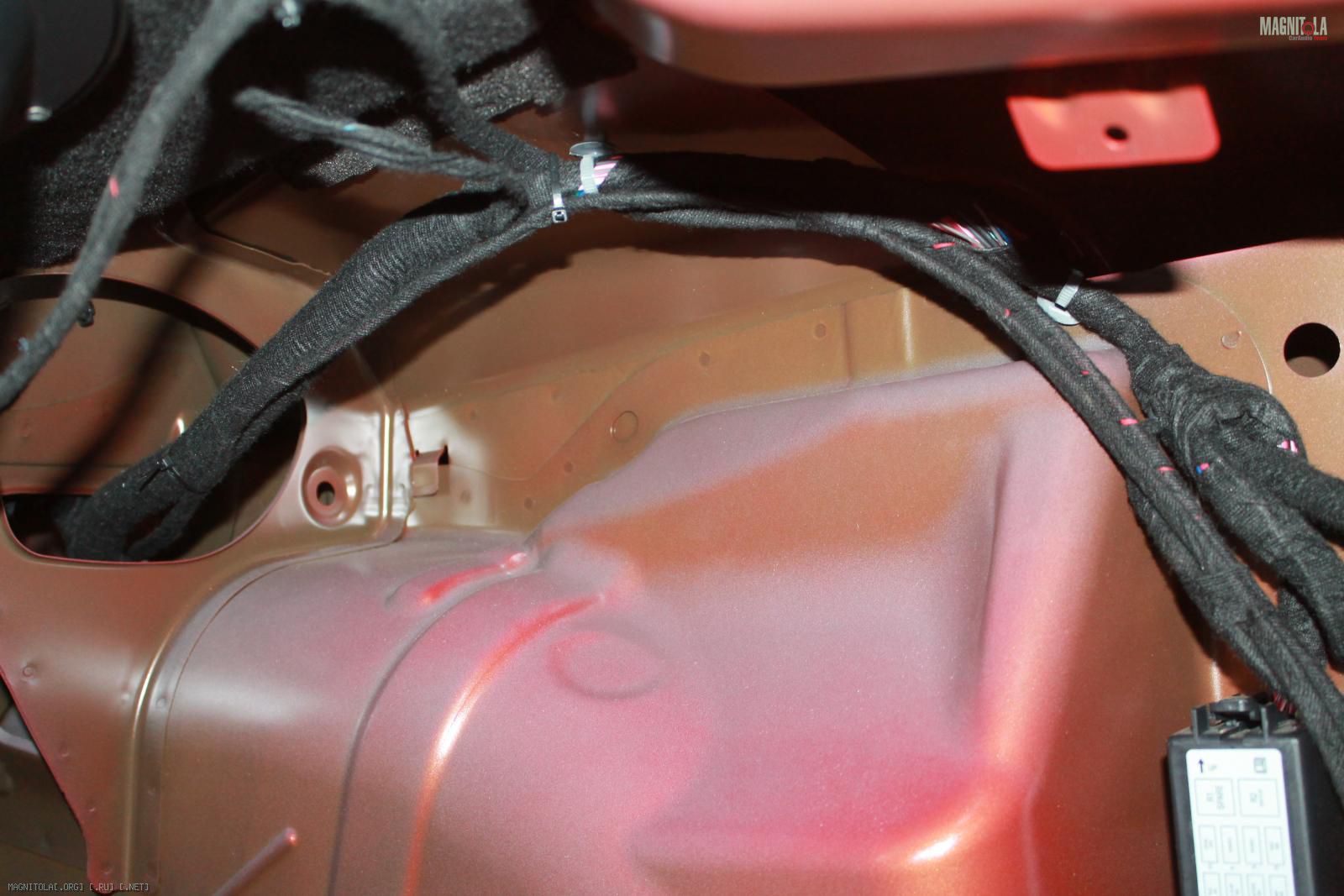

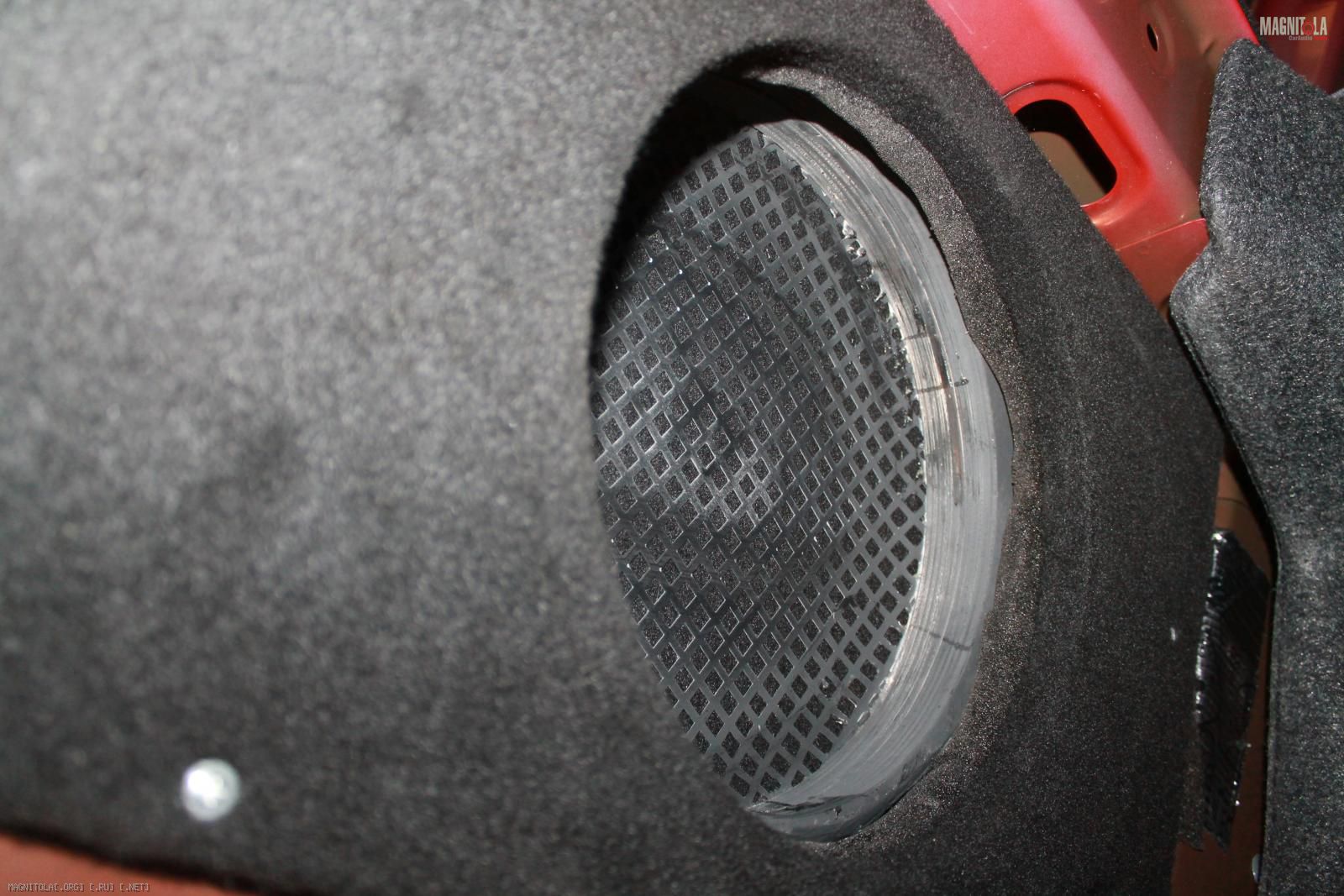

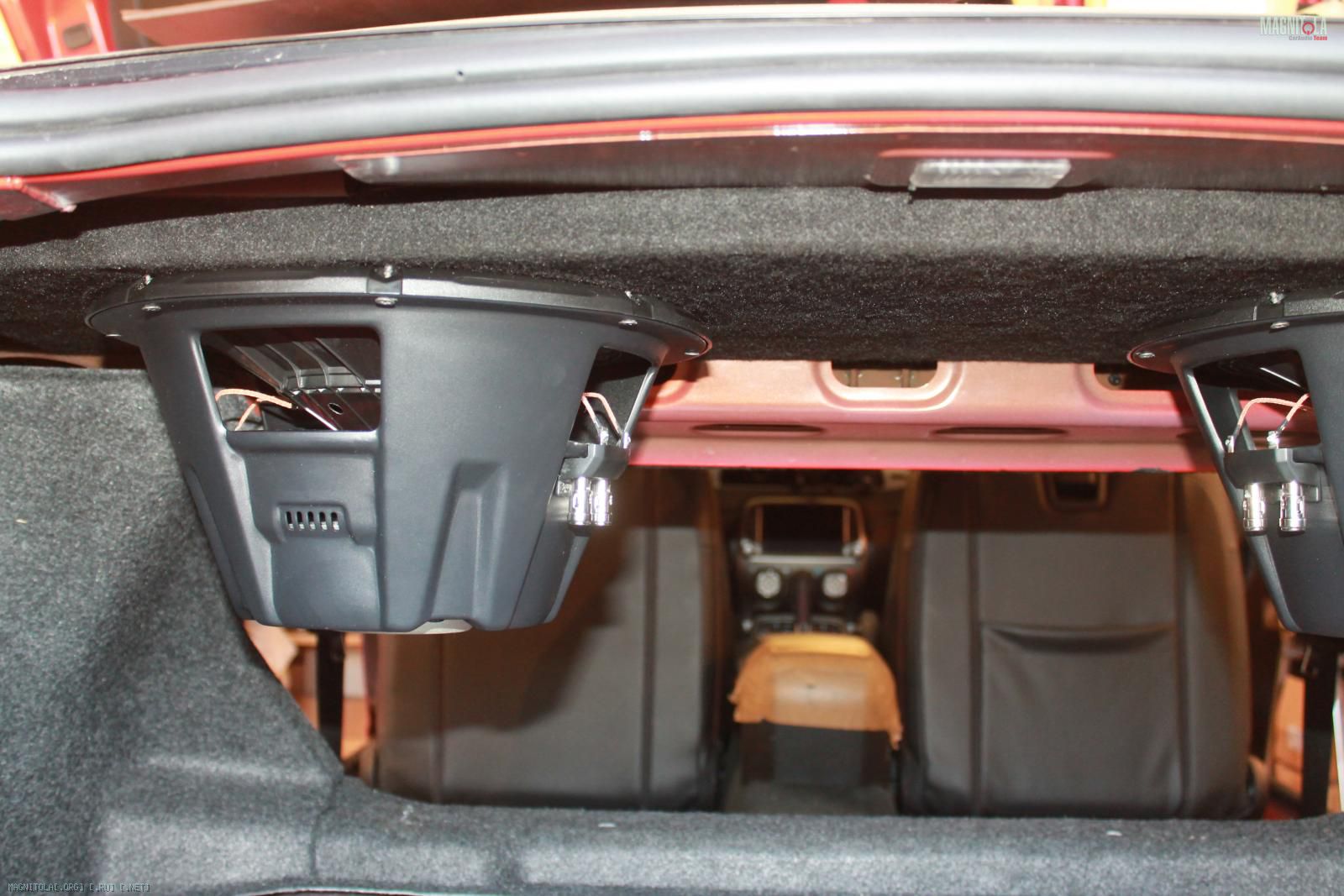

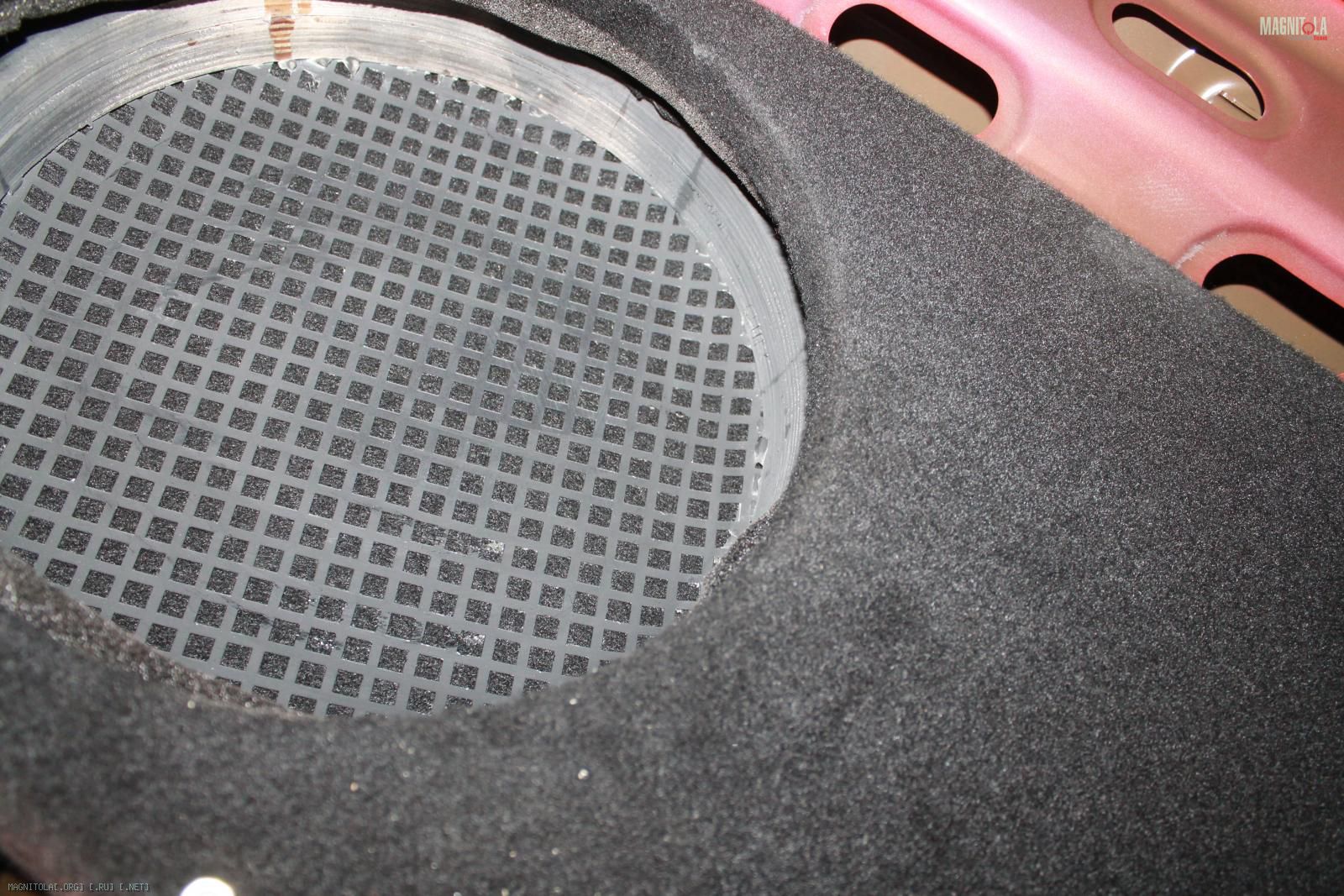

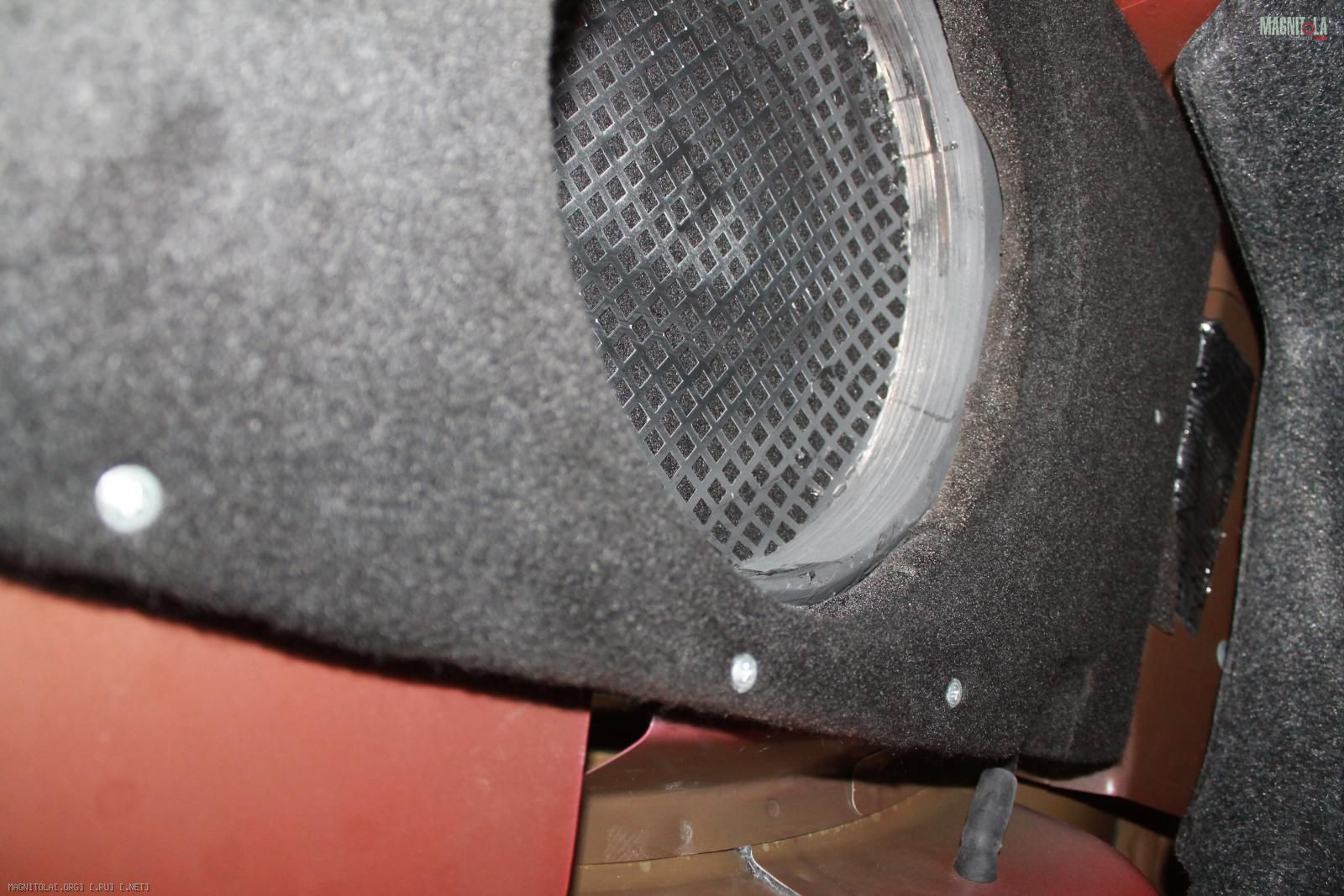

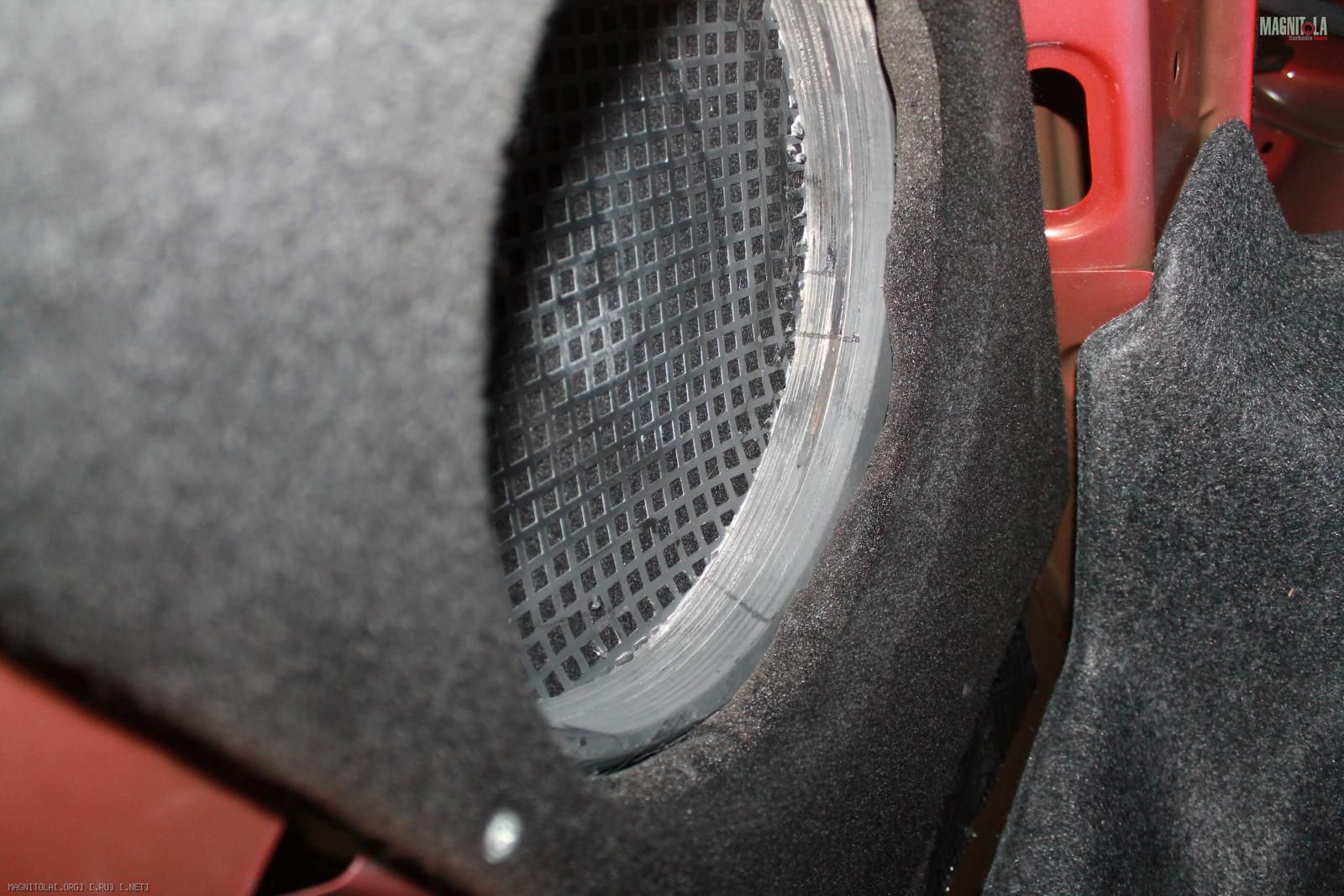

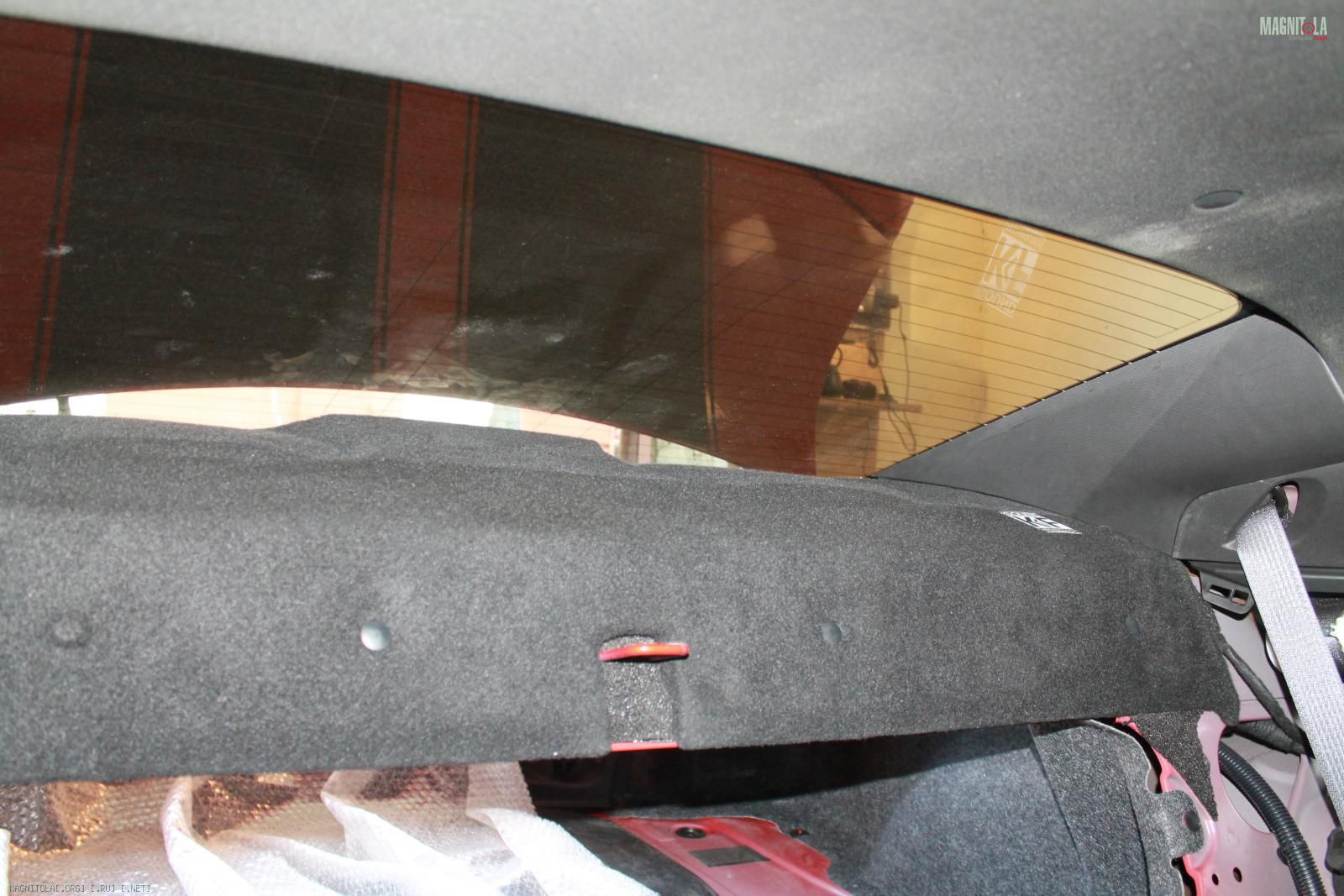

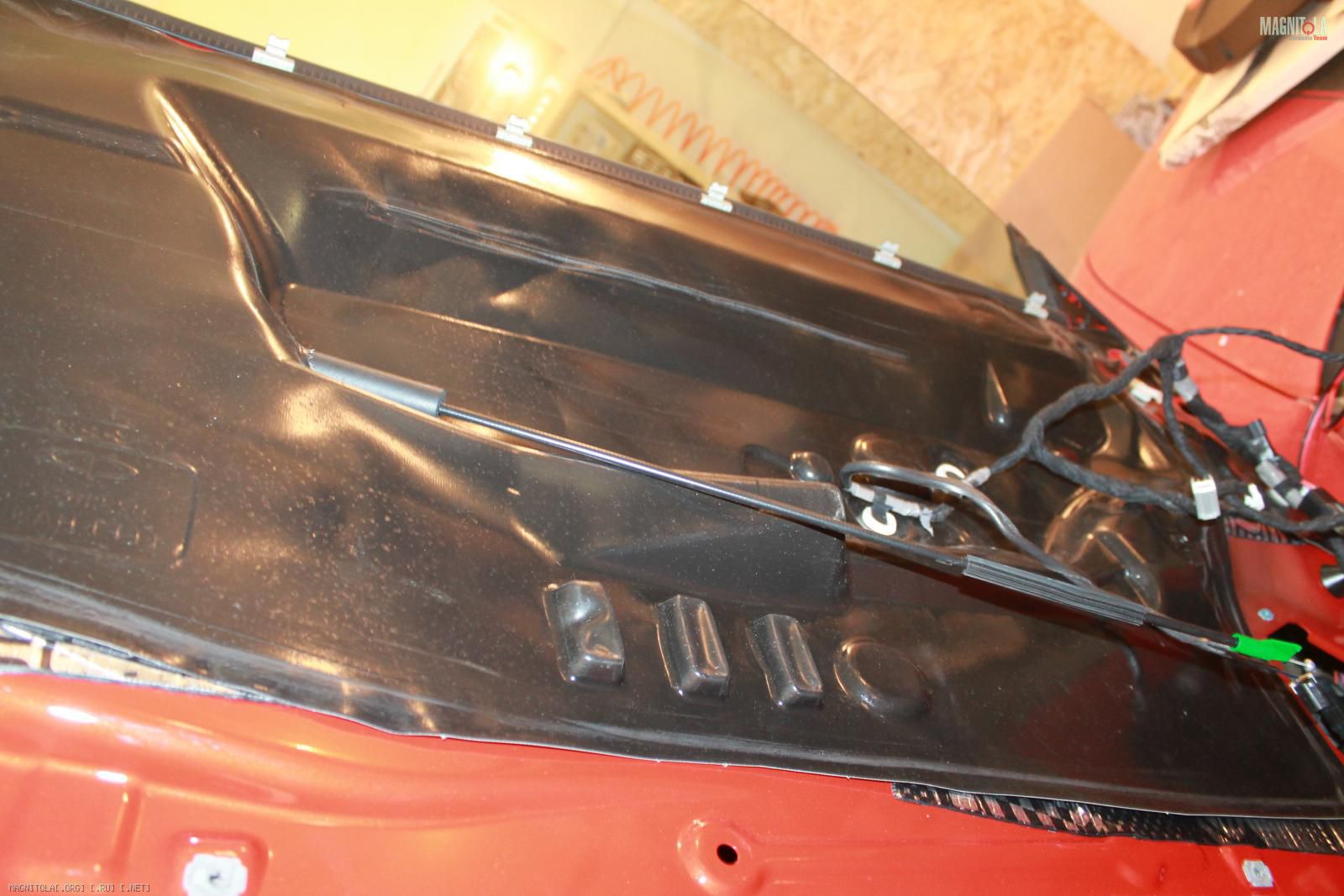

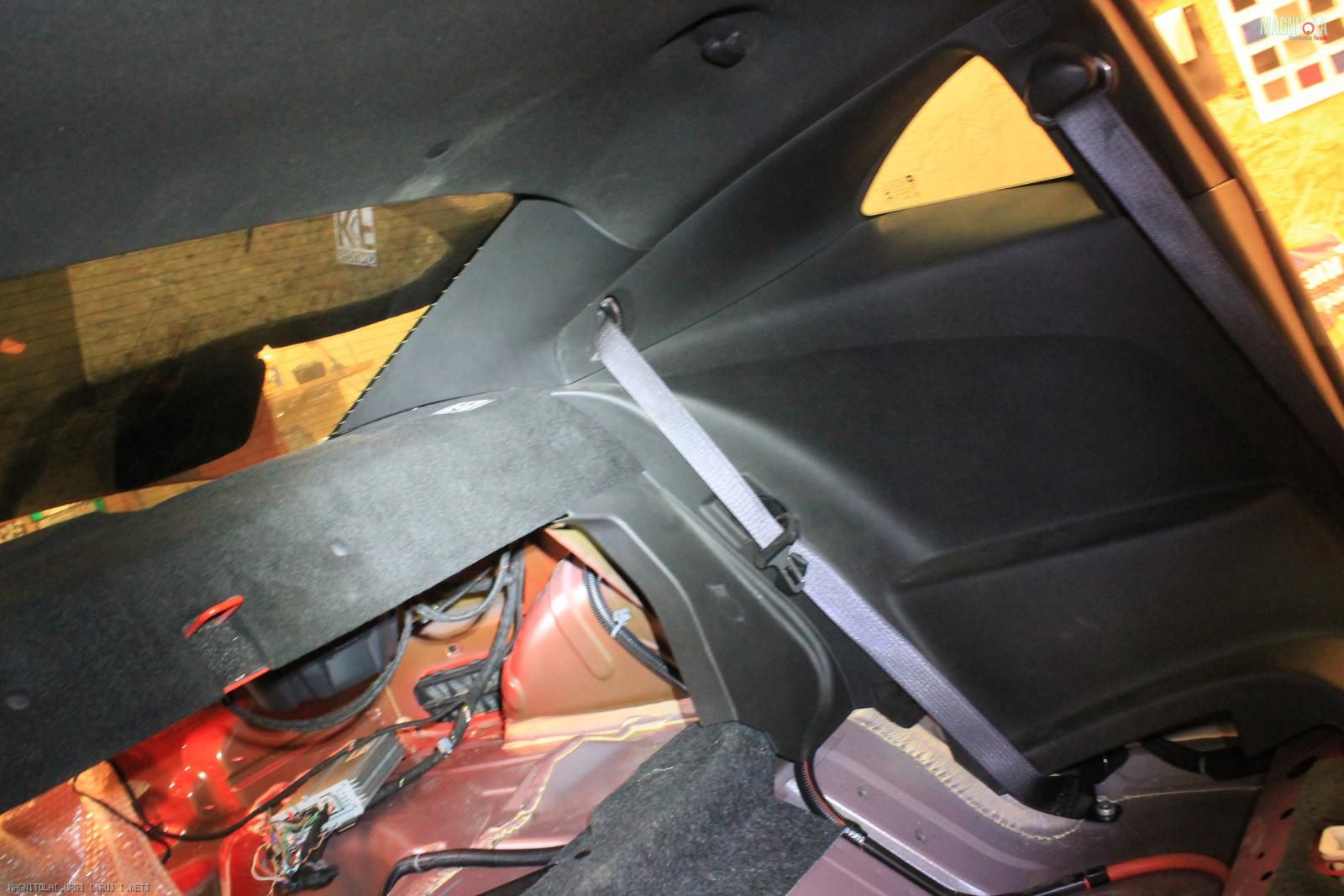

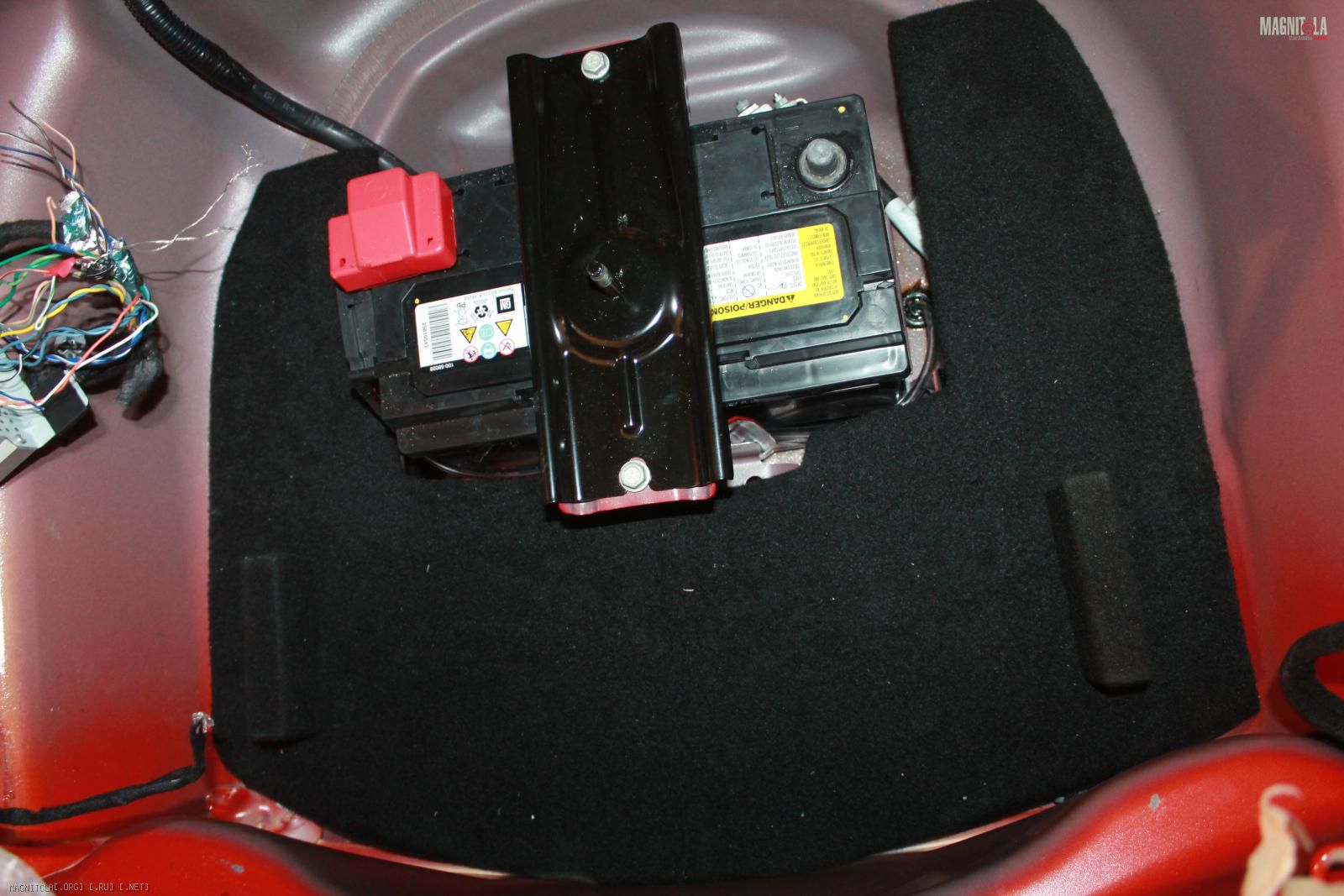

Полка на своем месте, сабы тоже...

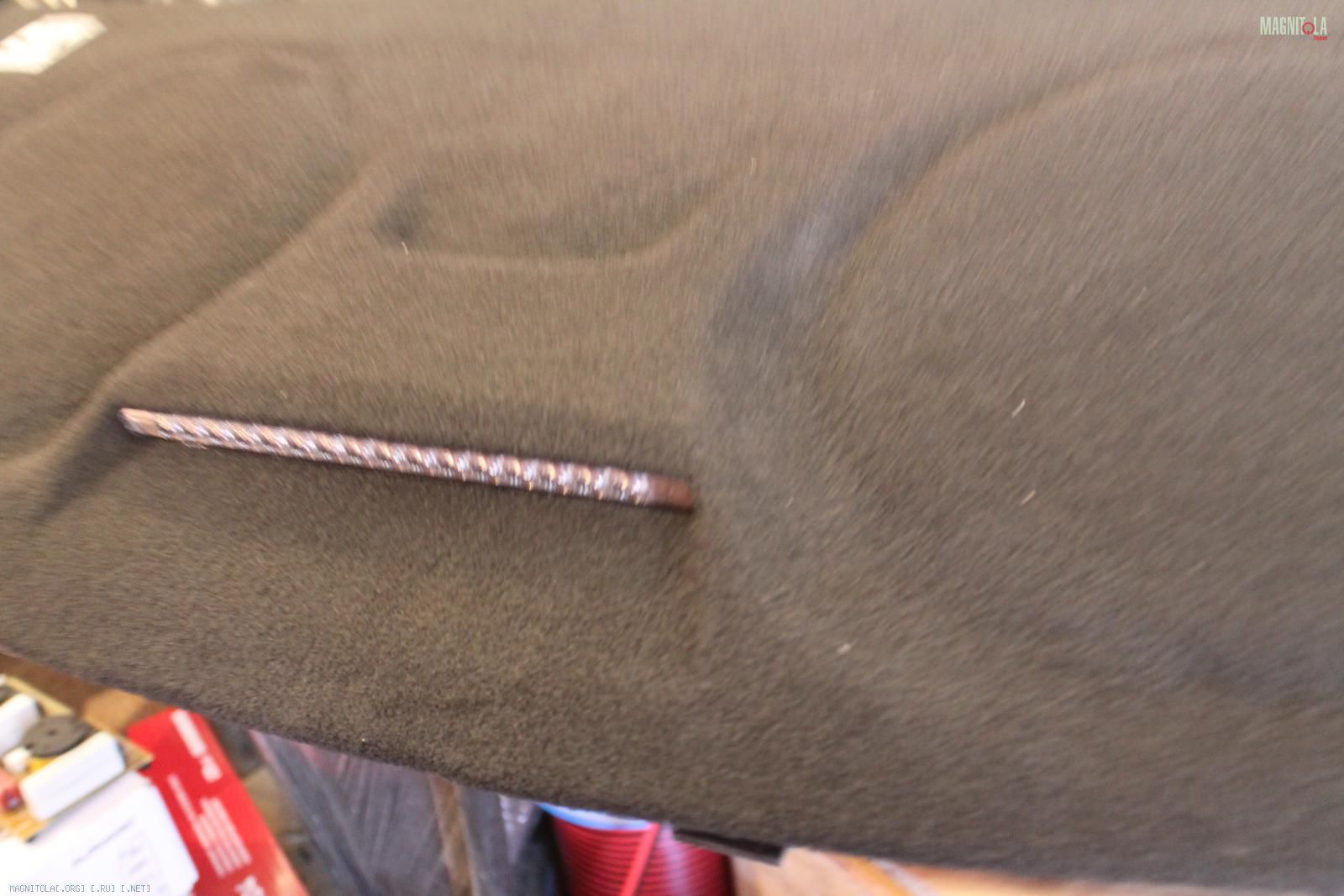

Верхняя и нижняя часть полки стянуты между собой
Вложение 784552Вложение 784554Вложение 784556Вложение 784558Вложение 784560Вложение 784562Вложение 784564Вложение 784566Вложение 784568Вложение 784570Вложение 784572Вложение 784574

Вложение 784576Вложение 784578Вложение 784580

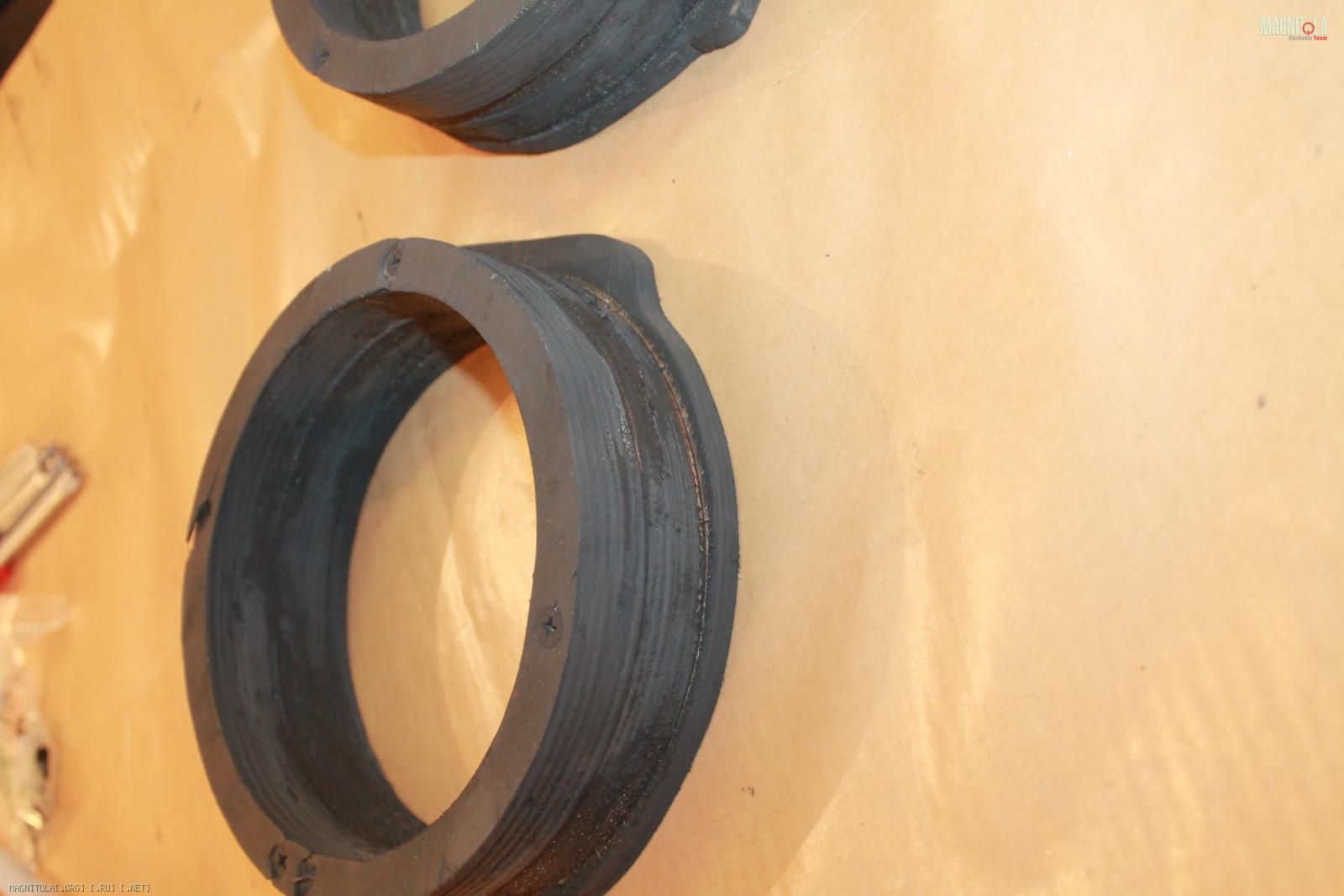

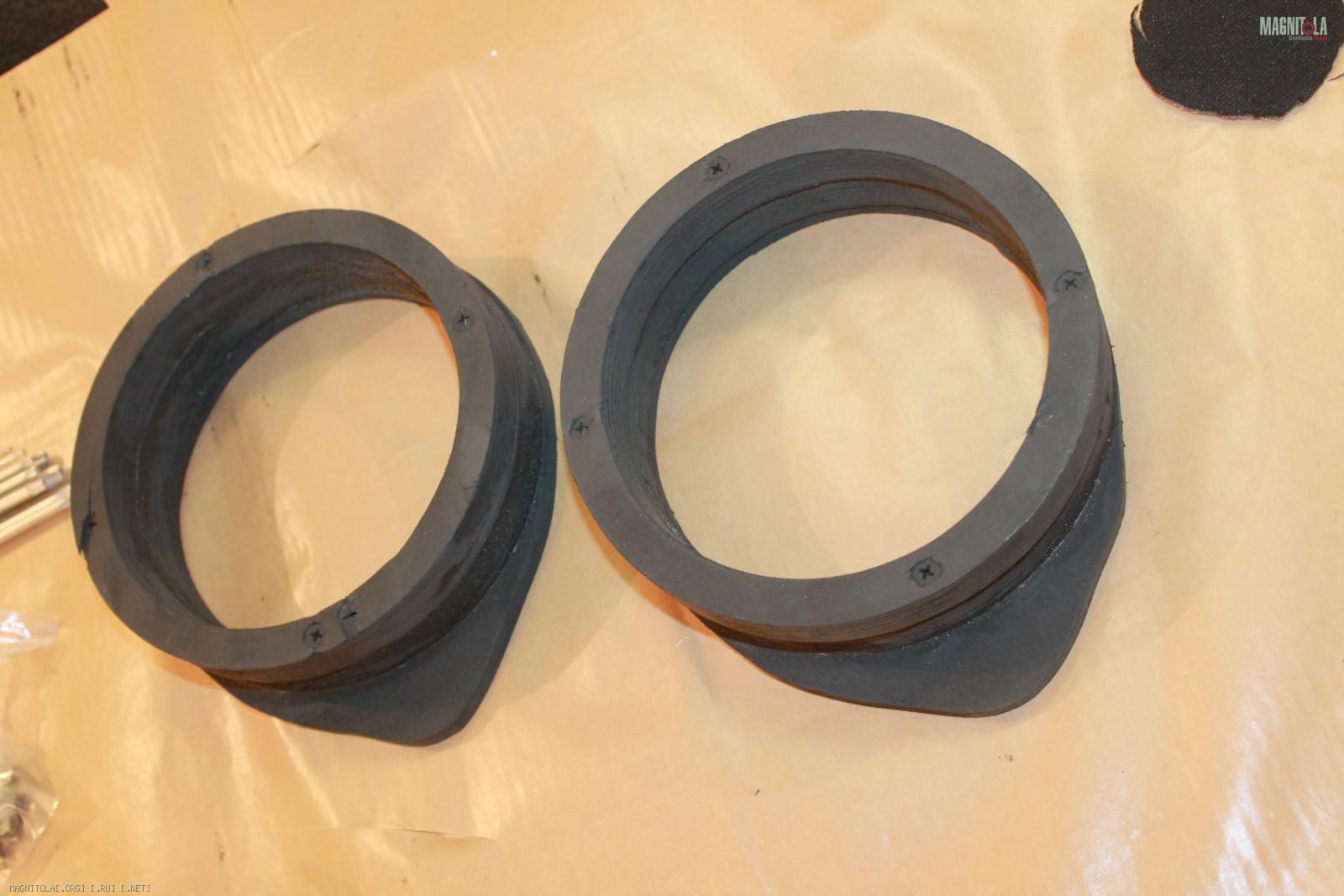

Проставки
Вложение 784582Вложение 784584Вложение 784586

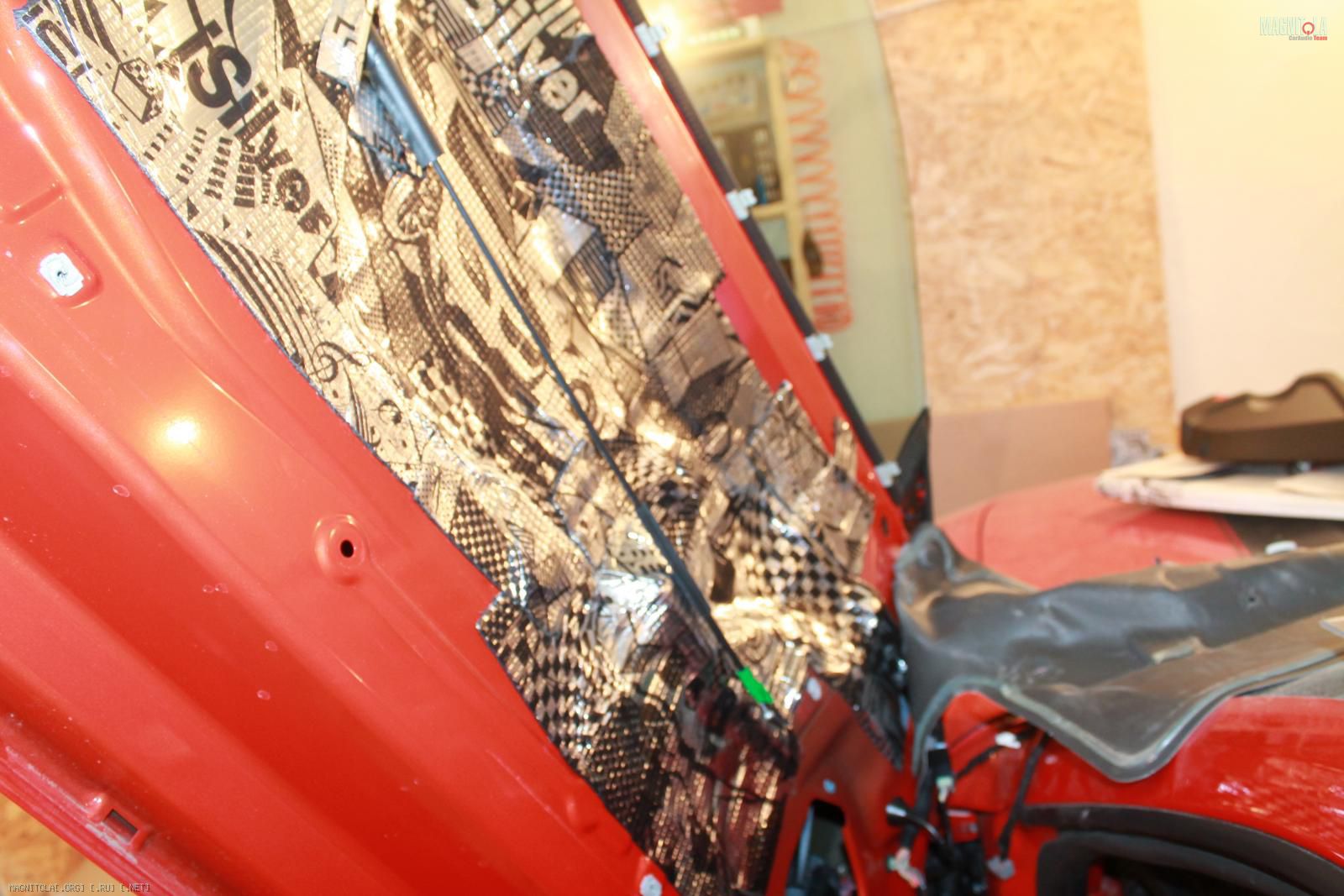

Лайт шумка ламбо-дверей 2,5 листа вибры на дверь
Вложение 784588Вложение 784590Вложение 784592Вложение 784594Вложение 784596Вложение 784598Вложение 784600Вложение 784602Вложение 784604Вложение 784606Вложение 784608

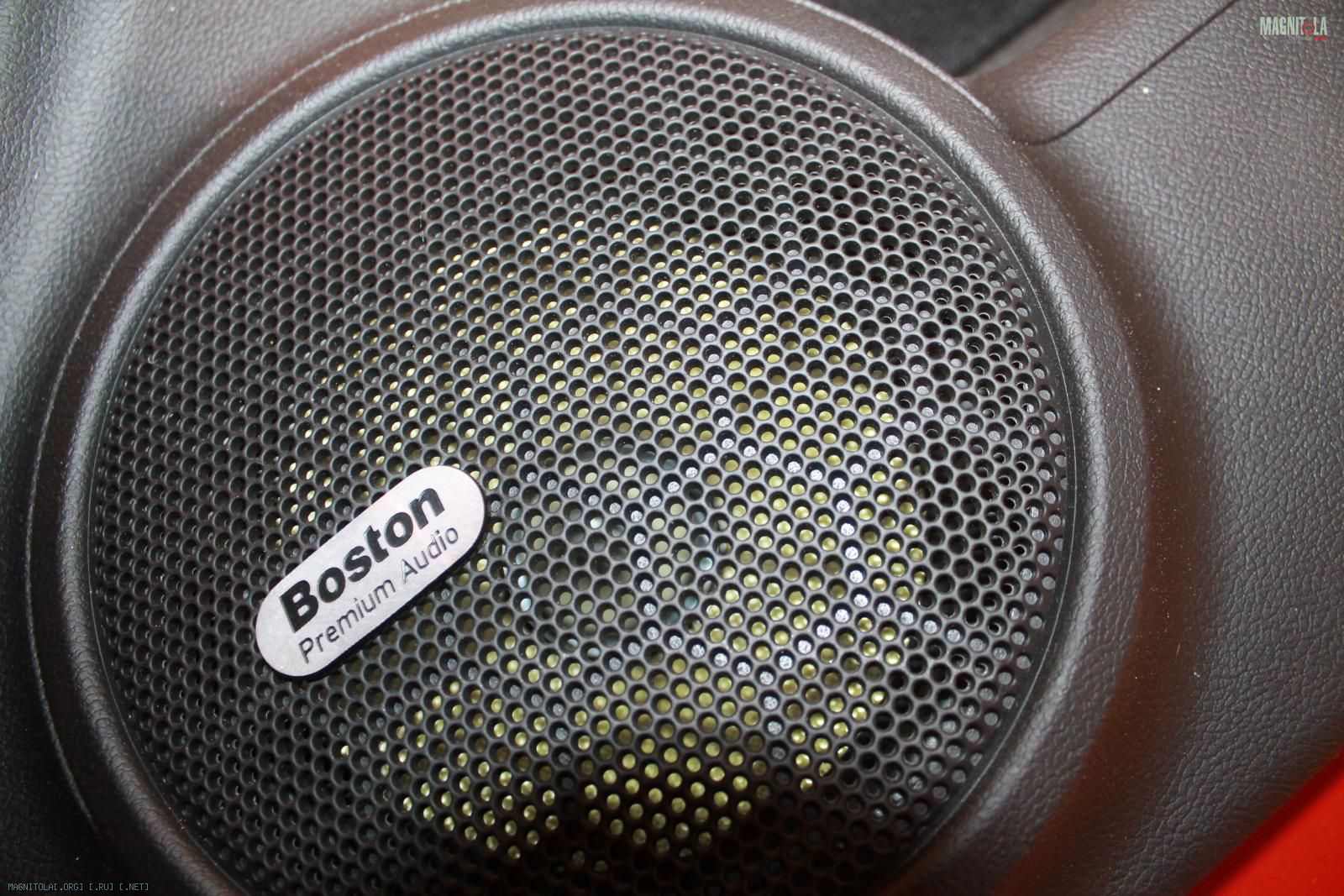

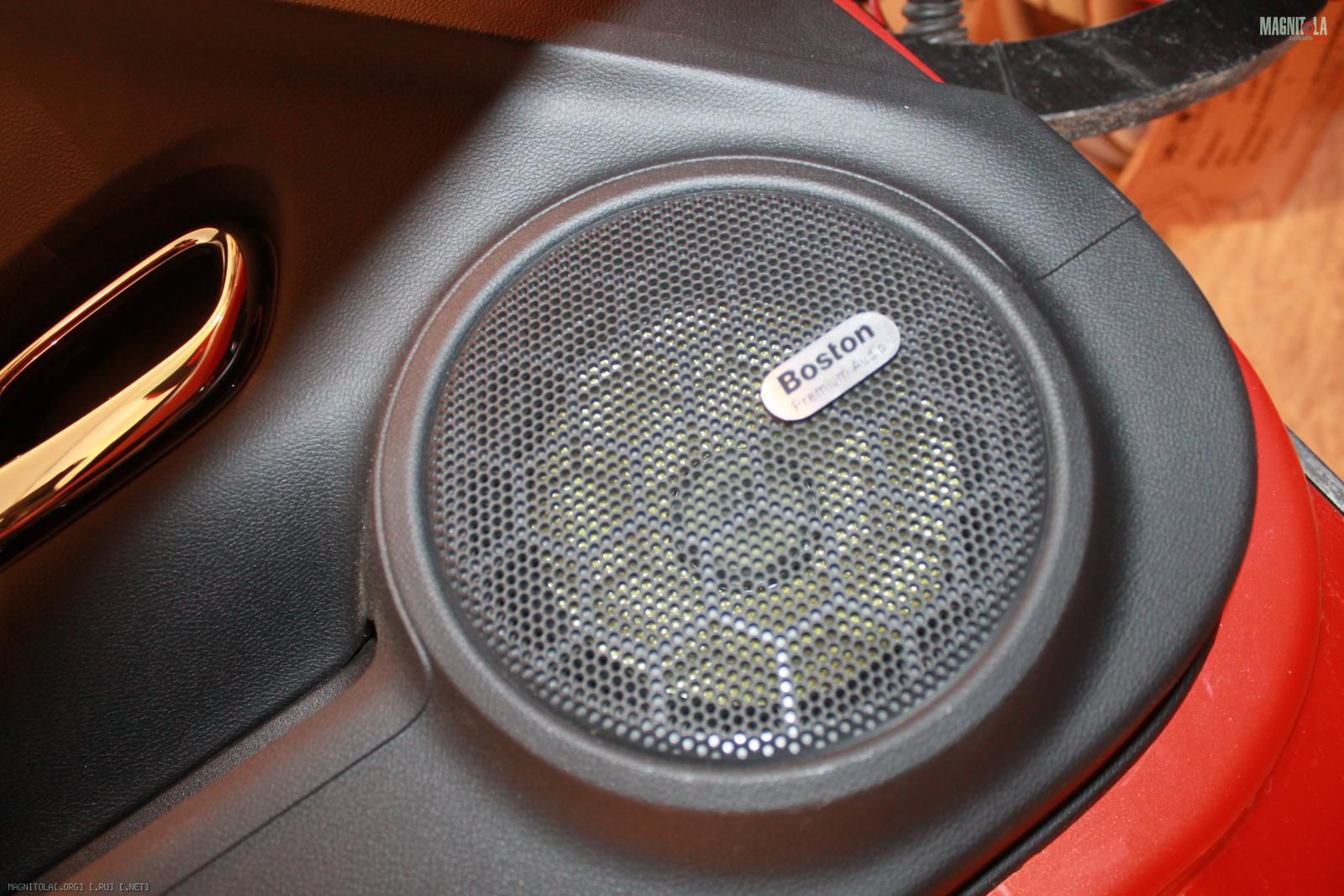

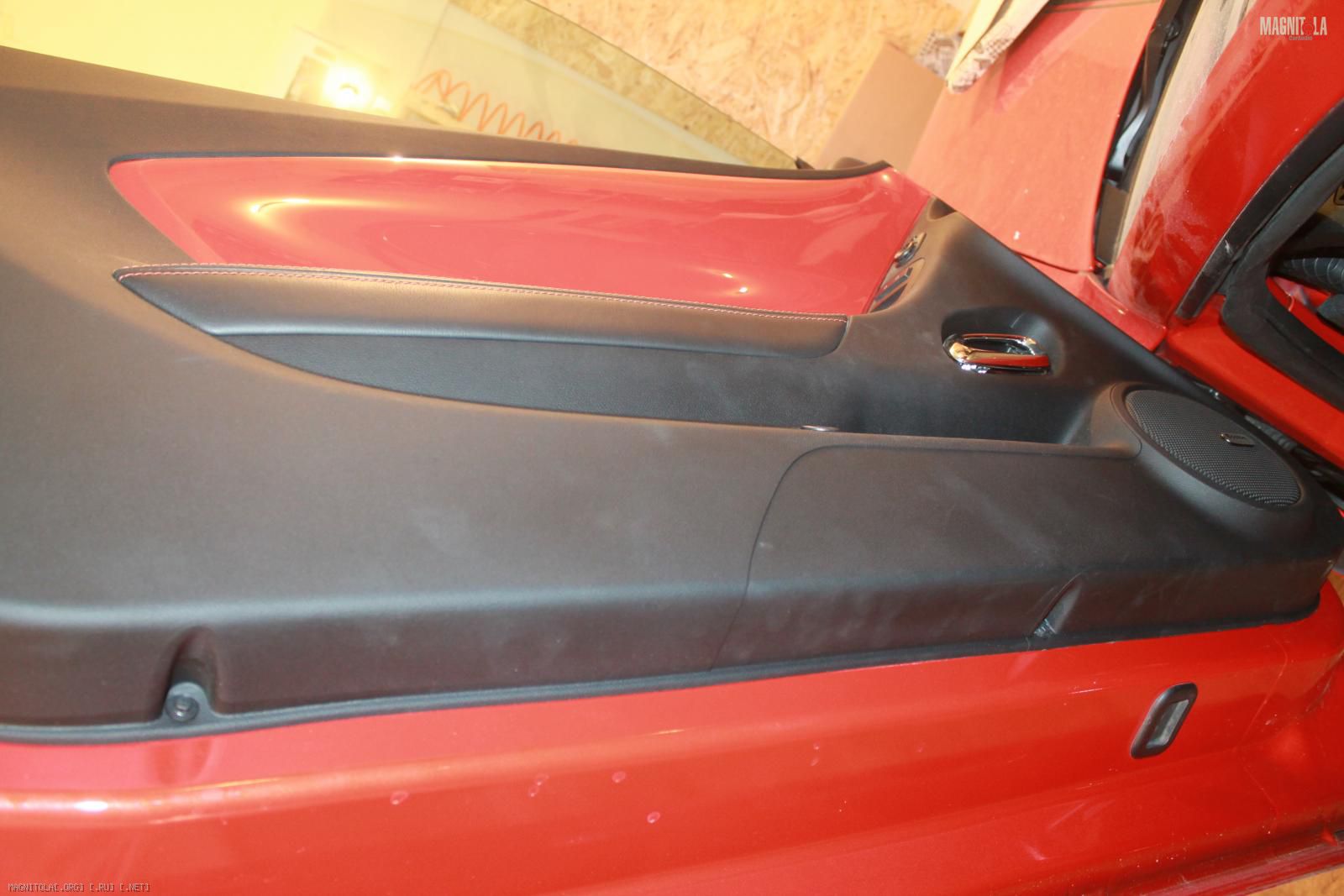

миды в дверь
Вложение 784610Вложение 784612Вложение 784614Вложение 784616Вложение 784618Вложение 784620Вложение 784622

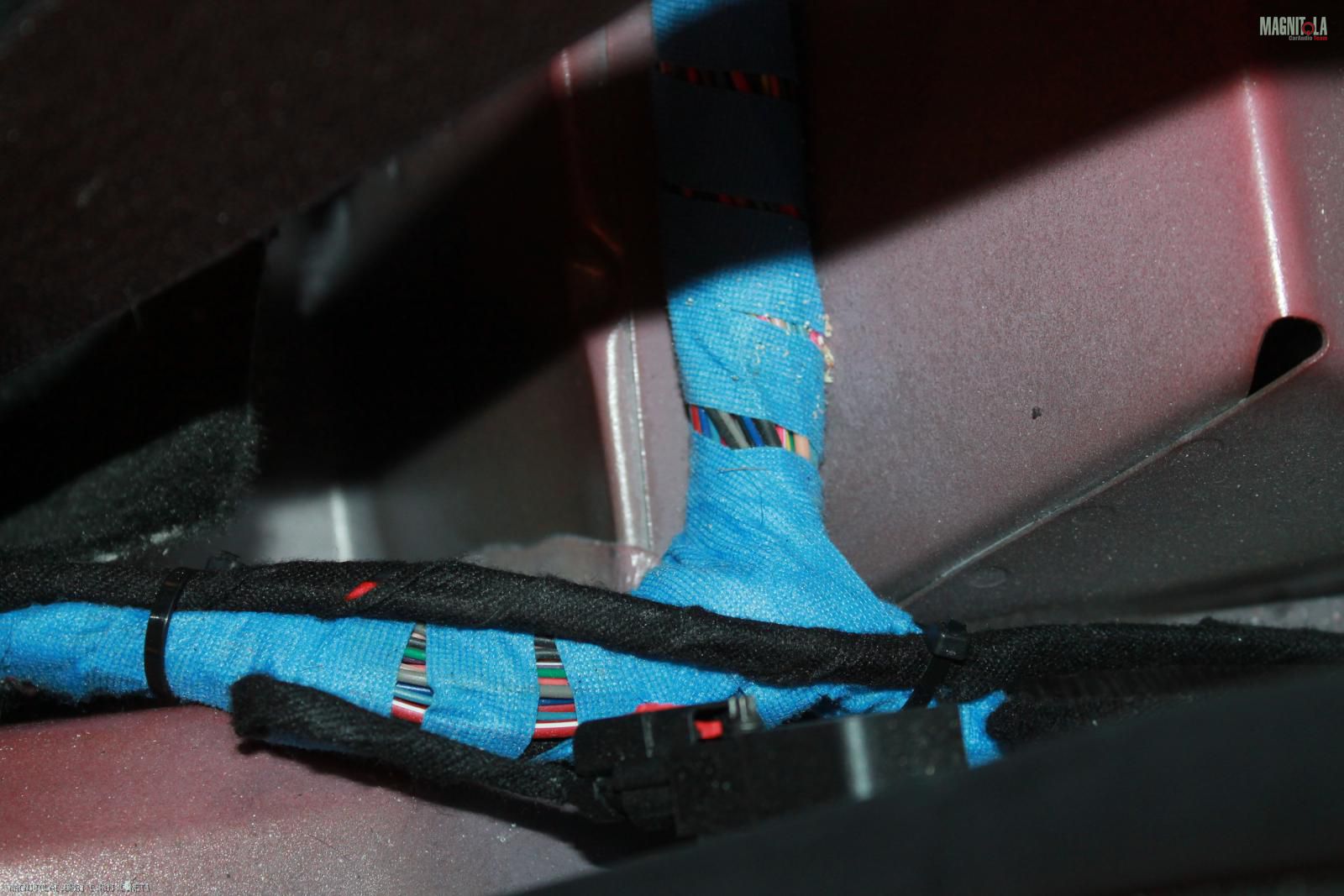

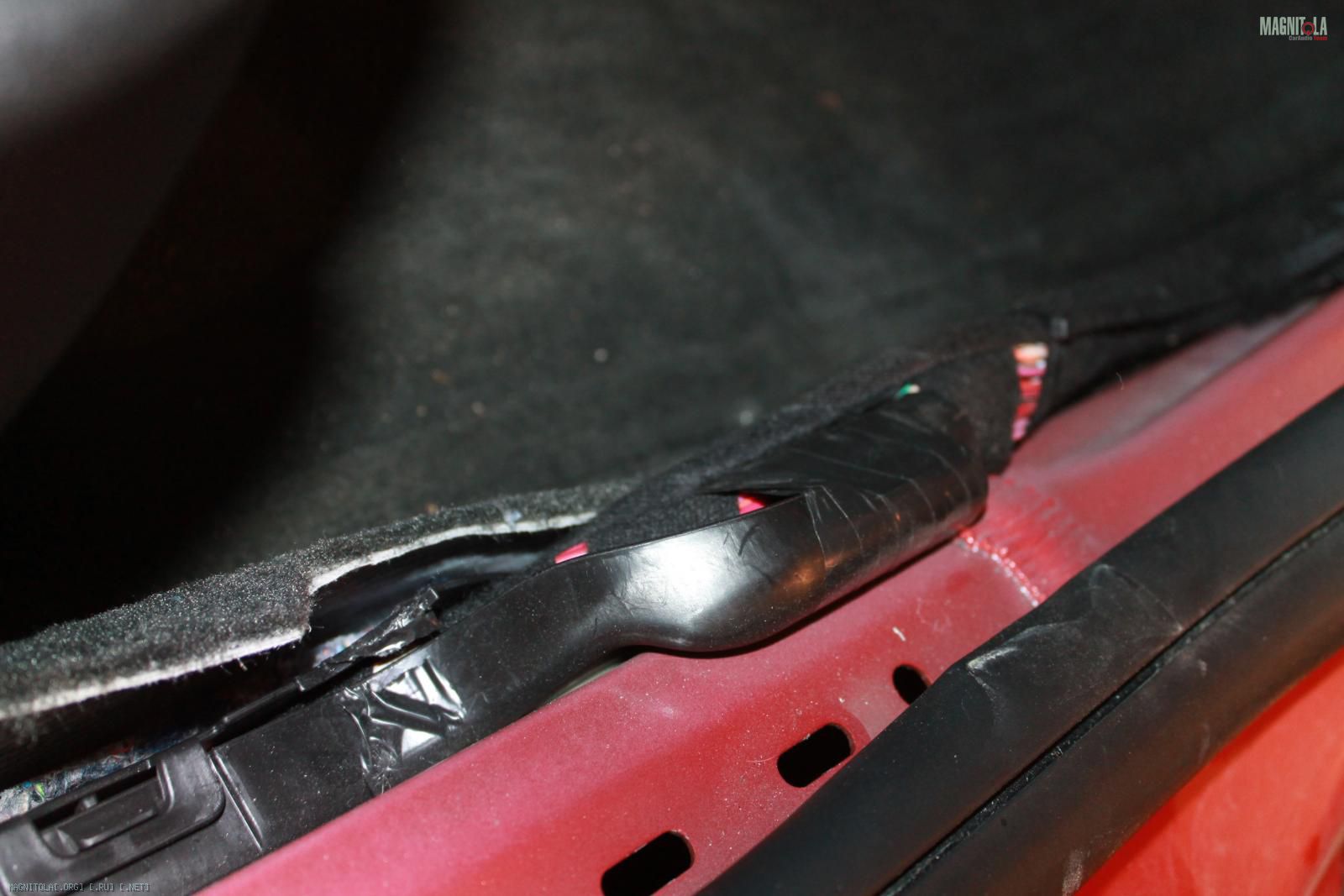

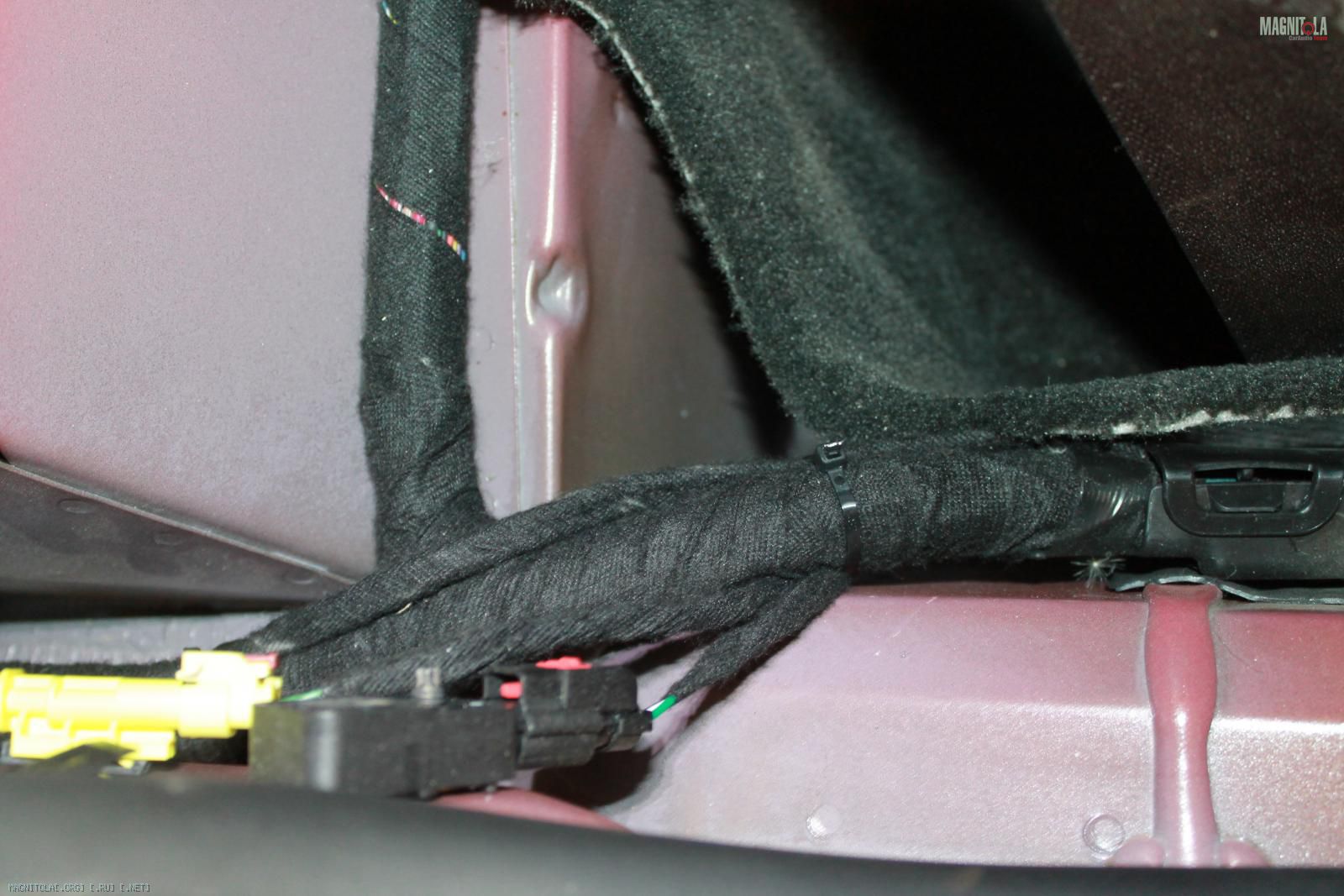

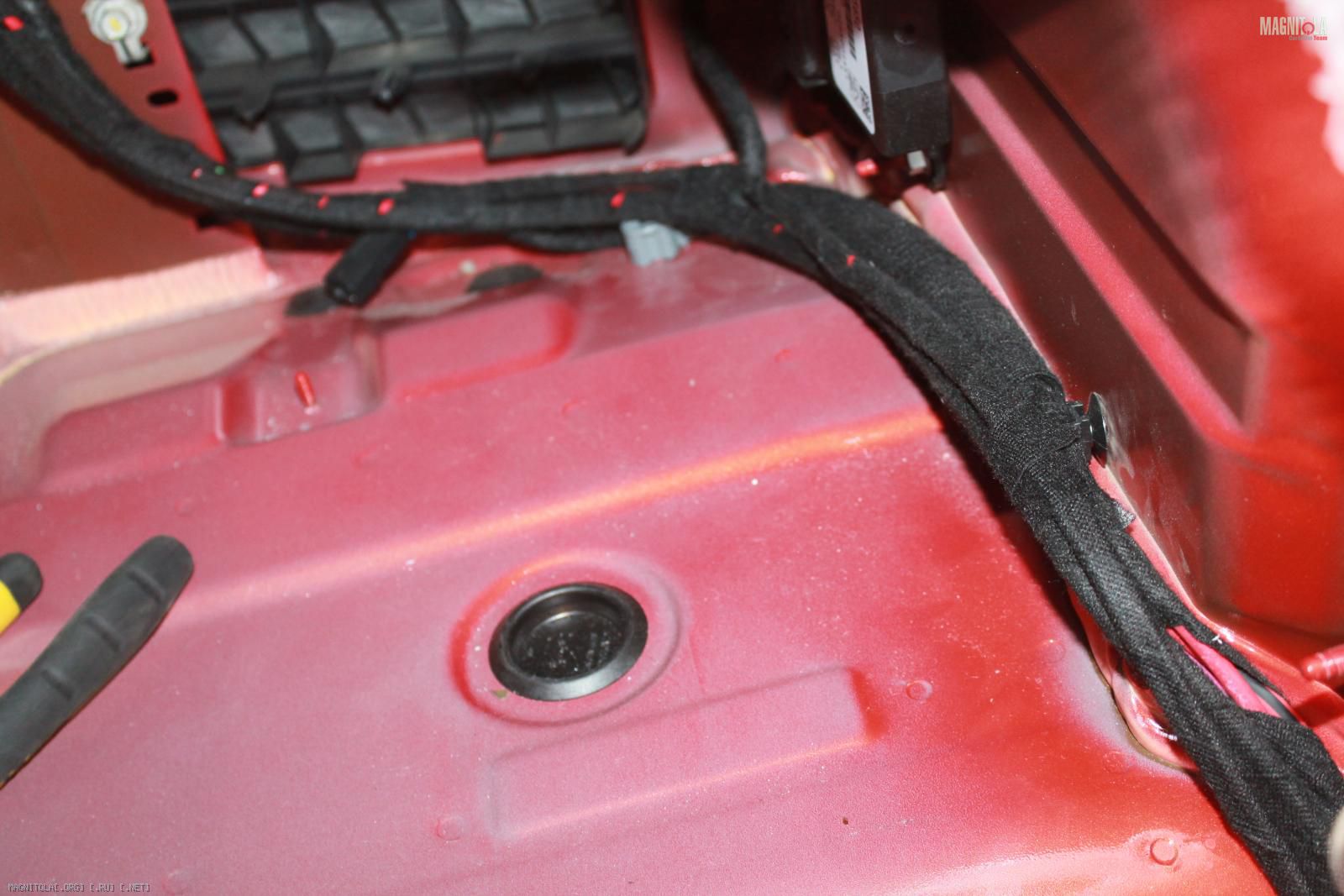

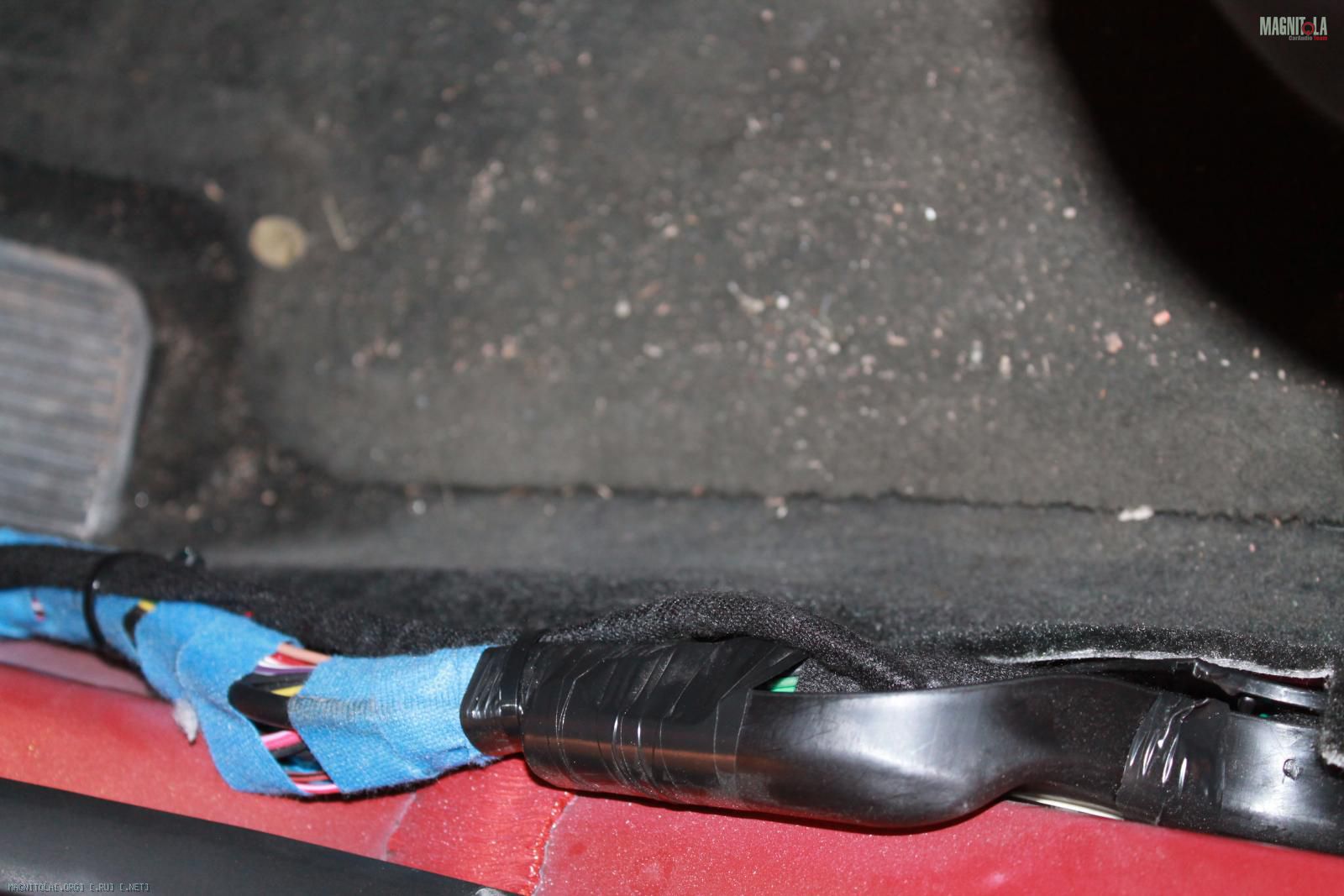

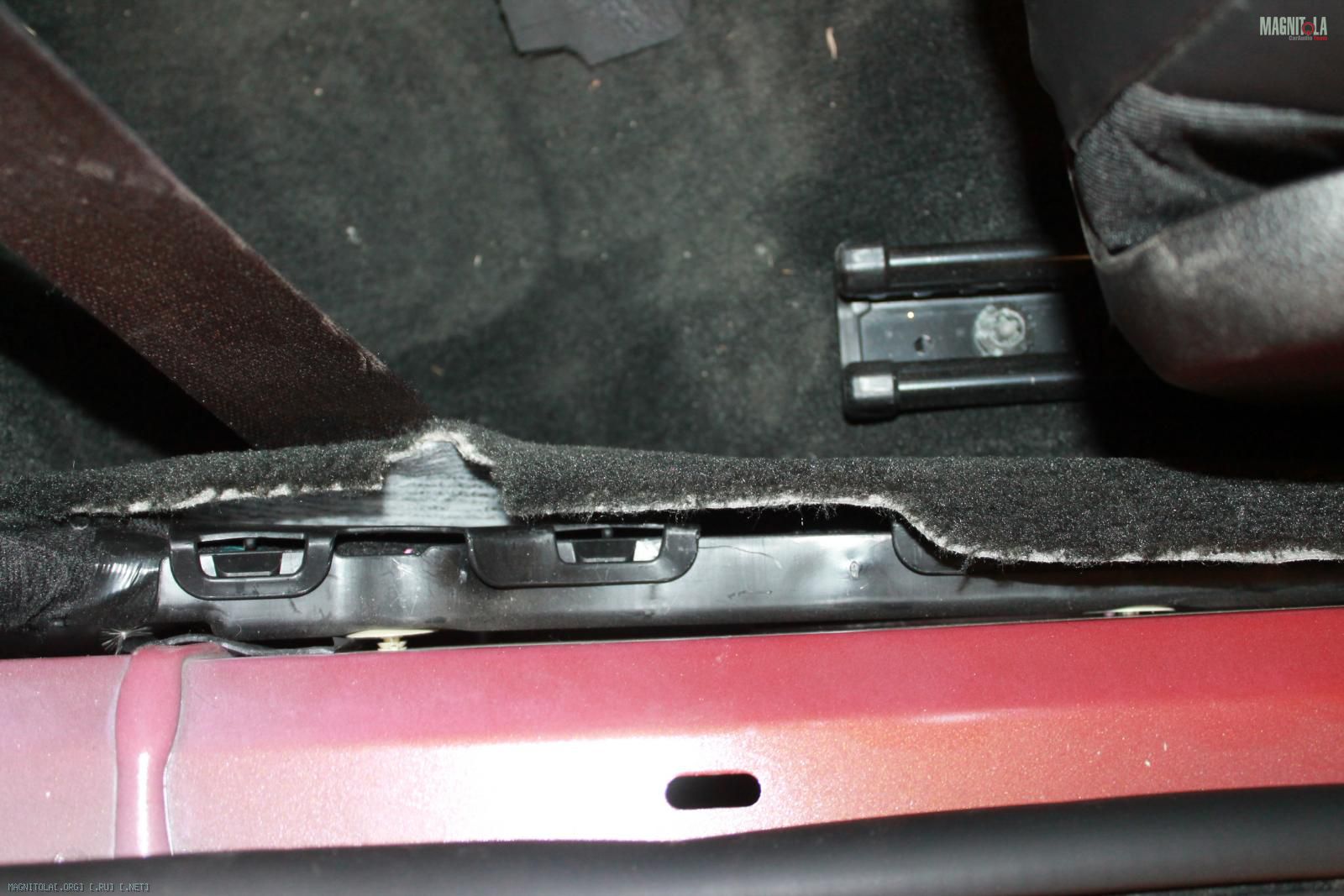

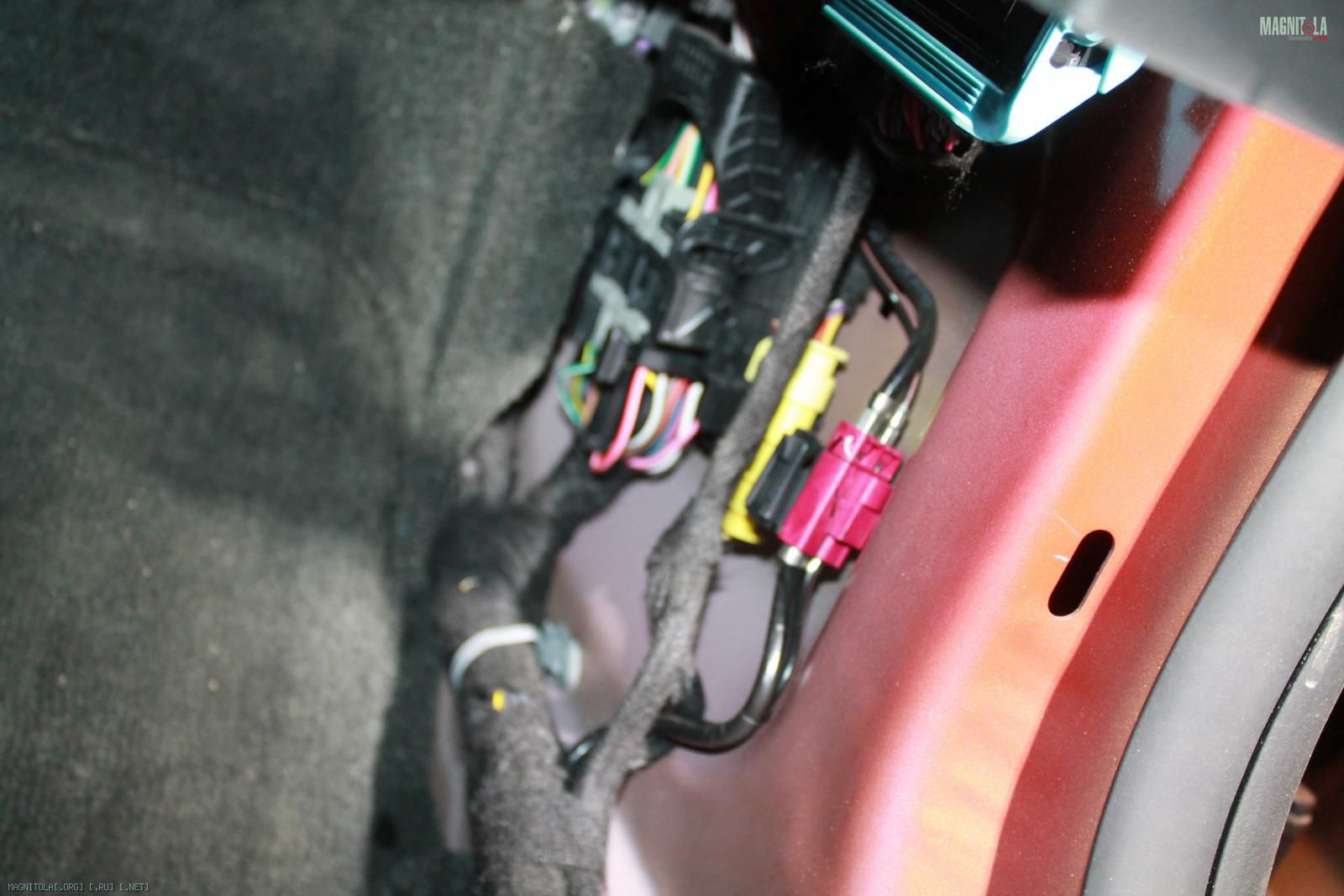

Проводка, вязка жгутов по аналогии штатной
Вложение 784624Вложение 784626Вложение 784628Вложение 784630Вложение 784632Вложение 784634Вложение 784636Вложение 784638Вложение 784640Вложение 784642Вложение 784644Вложение 784646Вложение 784648Вложение 784650Вложение 784652Вложение 784654Вложение 784656Вложение 784658Вложение 784660Вложение 784662

Нашли линейные выходы с магнитолы
Вложение 784664

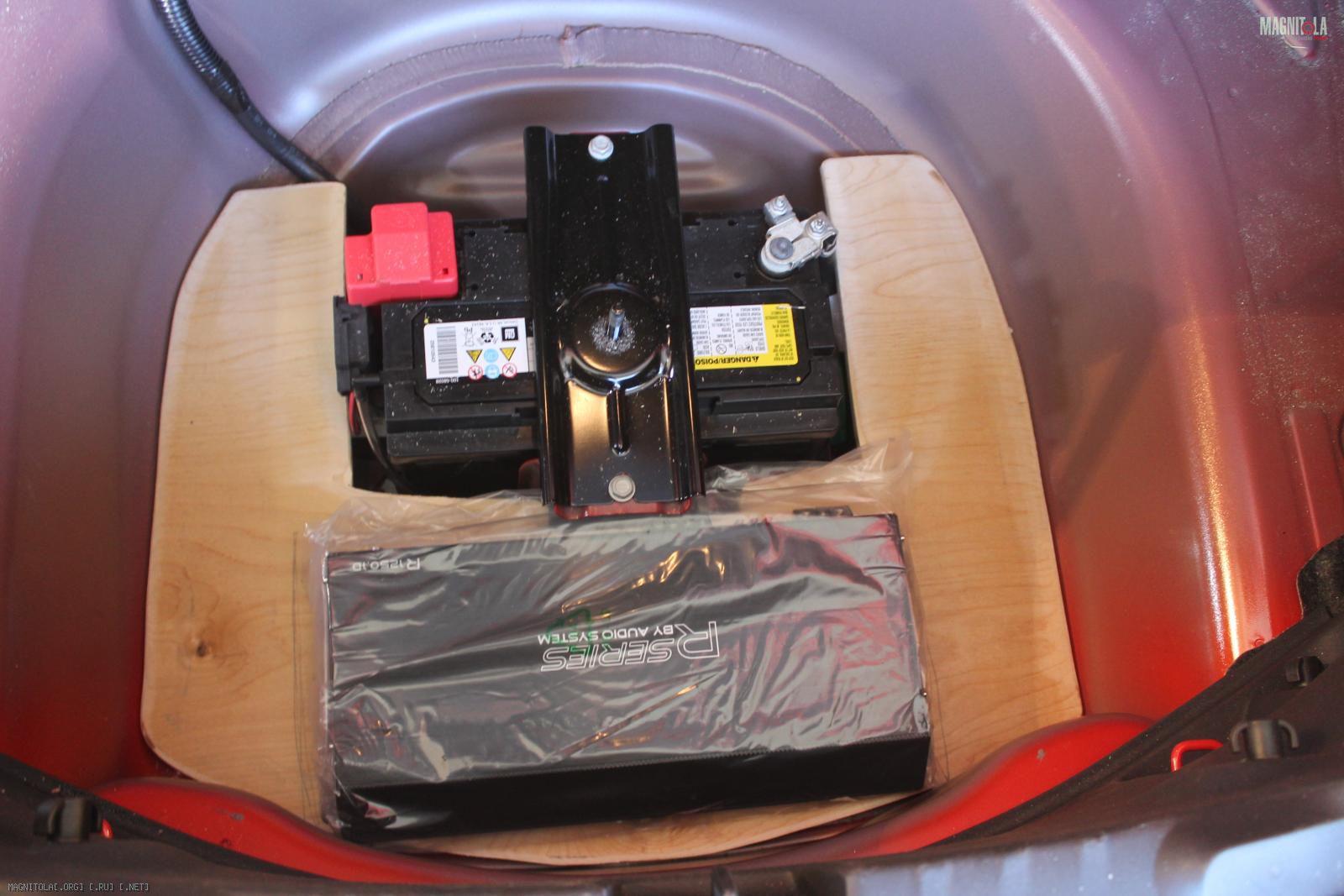

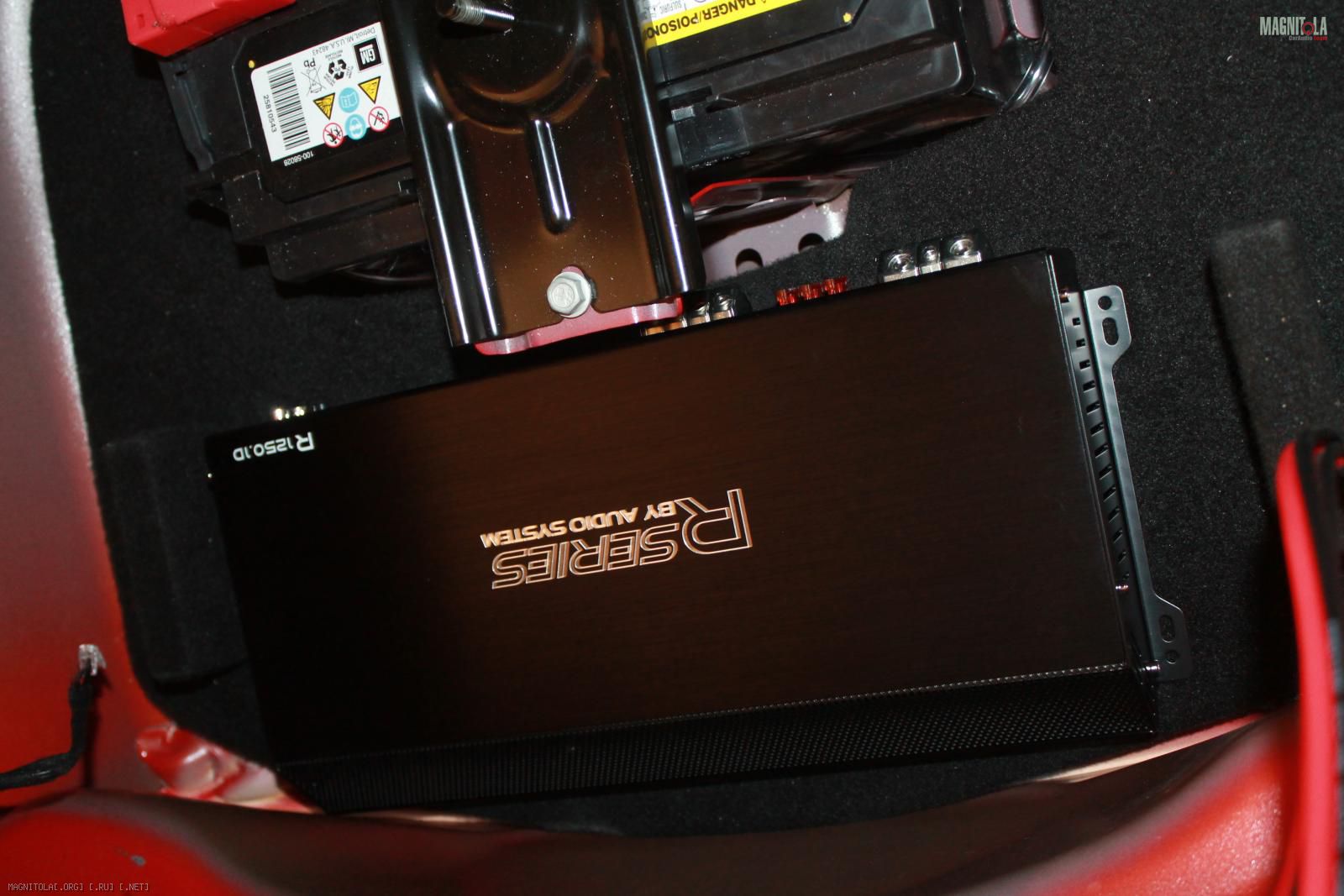

Обтянули фальшпанели под усилители
Вложение 784666Вложение 784668Вложение 784670Вложение 784672Вложение 784674Вложение 784676Вложение 784678Вложение 784680
