12.07.2017, 20:43
st220

Вложений: 9

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Корпус под Eton Force F15R
Изготовили небольшой промежуточный дистрибьютор для акустической проводки...
Ибо кто спаивает выводные провода саба с ящичными, кто сматывает...
Тут будет по другому)
Вложение 1152936 Вложение 1152938 Вложение 1152940 Вложение 1152942 Вложение 1152944 Вложение 1152946 Вложение 1152948 Вложение 1152950 Вложение 1152952
12.07.2017, 20:46
st220

Вложений: 10

Re: Изготовление корпусов для сабвуферов, фальшпанелей

SKODA OCTAVIA
Вот так выглядит сейчас...
Все на переделку...
Говорил, что лучше сразу мне сделать! Теперь все исправлять...
Вложение 1152956 Вложение 1152958 Вложение 1152960 Вложение 1152962 Вложение 1152964 Вложение 1152966 Вложение 1152968

Чтобы закрыть кривое(криво пиленную) оргстело по краям, пришлось изготовить декоративную накладку из фанеры 12мм...
Также будет являться ограничителем, для корпуса сабвуфера...
Вложение 1152970 Вложение 1152972 Вложение 1152974
14.07.2017, 09:42
st220

Вложений: 58

Re: Изготовление корпусов для сабвуферов, фальшпанелей

SKODA OCTAVIA
Все разбираем, снимаем...
Отверстия в полу фальшпола зашпаклевываем... шкурим.. дорабатываем некоторые места..
Красим накладку пола и сам фальшпол...
Вложение 1153404 Вложение 1153406 Вложение 1153408 Вложение 1153410 Вложение 1153412 Вложение 1153414 Вложение 1153416 Вложение 1153418 Вложение 1153420 Вложение 1153422 Вложение 1153424 Вложение 1153426 Вложение 1153428 Вложение 1153430

Проводка на саб две пары по 10мм2...
Разводка, правая сторона...
Вложение 1153432 Вложение 1153434 Вложение 1153436 Вложение 1153438 Вложение 1153440 Вложение 1153442 Вложение 1153444 Вложение 1153446

Итог разводки и подключения...
Спл-ная реальная 3-полоска+саб на хеликсе дсп... причем грамотно настроенная Аркадием с двумя настройкам АЧХ: улица, салон
Вложение 1153448 Вложение 1153450 Вложение 1153452 Вложение 1153454 Вложение 1153456 Вложение 1153458 Вложение 1153460 Вложение 1153462 Вложение 1153464 Вложение 1153466

Укладываем орг стекло и накладку...https://vk.com/images/emoji/D83DDD95D83CDFFB.png https://vk.com/images/emoji/D83DDD95D83CDFFB.png https://vk.com/images/emoji/D83DDD95D83CDFFB.png https://vk.com/images/emoji/D83DDD95D83CDFFB.png
Вложение 1153468 Вложение 1153470 Вложение 1153472 Вложение 1153474 Вложение 1153476 Вложение 1153478 Вложение 1153480 Вложение 1153482 Вложение 1153484 Вложение 1153486

Обжимаем провода на сабвуферном динамике.
А также внутреннюю проводку...
Закрепляем внутри на стяжки...
Акустическое демпфирование ватином..
Подключение...
Вложение 1153488 Вложение 1153490 Вложение 1153492 Вложение 1153494 Вложение 1153496 Вложение 1153498 Вложение 1153500 Вложение 1153502 Вложение 1153504 Вложение 1153506

Устанавливаем сабвуферный динамик...
Крепим на винты м5...
Клеем прокладки по периметру...
Полярность на краю болтах...
Итог..
Вложение 1153508 Вложение 1153510 Вложение 1153512 Вложение 1153514 Вложение 1153516 Вложение 1153518
14.07.2017, 21:33
st220

Вложений: 9

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Саб на своем месте…
Вложение 1153634 Вложение 1153636 Вложение 1153638 Вложение 1153640 Вложение 1153642 Вложение 1153644 Вложение 1153646 Вложение 1153648 Вложение 1153650
14.07.2017, 21:41
st220

Вложений: 26

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехал Porsche Cayenne
Вложение 1153678 Вложение 1153680 Вложение 1153682 Вложение 1153684

Стояло это чудо на двух JL Audio 12w-7, в таком ящике.. " Если звук вас не устроит, то мы вернем вам деньги"https://vk.com/images/blank.gif https://vk.com/images/blank.gif https://vk.com/images/blank.gif или " За написанный о нас положительный отзыв, делаем скидку 30%" - часто читаю в рекламных постах учеников Школы АвтоЗвука Сергея Туманова.
https://vk.com/images/emoji/D83DDE04.png
Вложение 1153686 Вложение 1153688 Вложение 1153690 Вложение 1153692 Вложение 1153694 Вложение 1153696 Вложение 1153698 Вложение 1153700 Вложение 1153702 Вложение 1153704 Вложение 1153706 Вложение 1153708 Вложение 1153710 Вложение 1153712 Вложение 1153714 Вложение 1153716 Вложение 1153718 Вложение 1153720 Вложение 1153722 Вложение 1153724 Вложение 1153726 Вложение 1153728
14.07.2017, 22:04
st220

Вложений: 36

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехала Audi A4 B9 2.0T
Вложение 1153730 Вложение 1153732 Вложение 1153734

Компоненты...
Т.к. система у нас самая простая, будем делать недорогим путем, систему круче, чем "ауди саунд систем" с сабвуфером, за меньшие деньги...
Проба пера очередной "фришки" от мтх
Вложение 1153738 Вложение 1153740 Вложение 1153742 Вложение 1153744 Вложение 1153746 Вложение 1153748

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

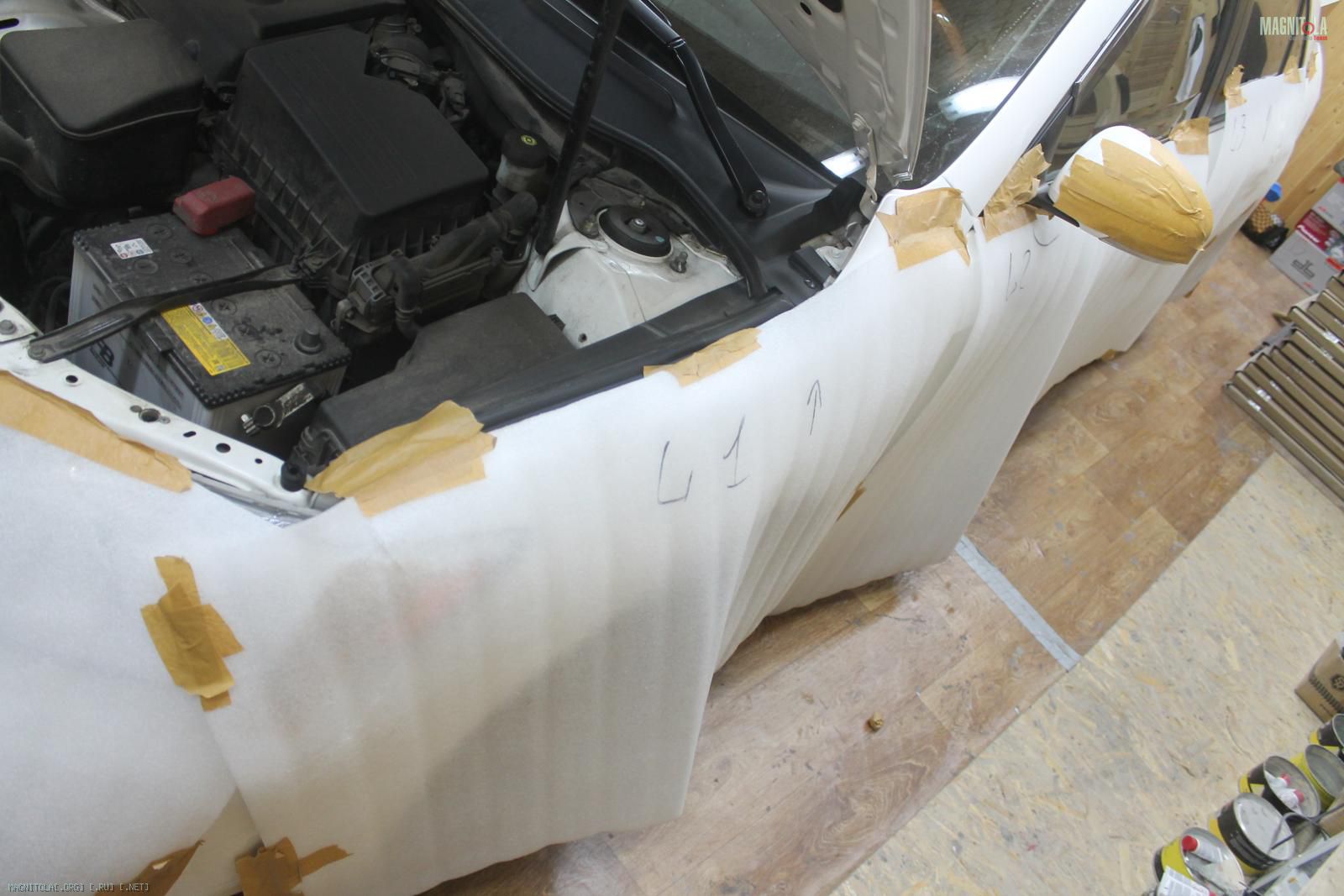

"Защита кузова"
Вложение 1153750 Вложение 1153752 Вложение 1153754 Вложение 1153756 Вложение 1153758

"Защита салона"
Вложение 1153760 Вложение 1153762 Вложение 1153764 Вложение 1153766 Вложение 1153768 Вложение 1153770 Вложение 1153772

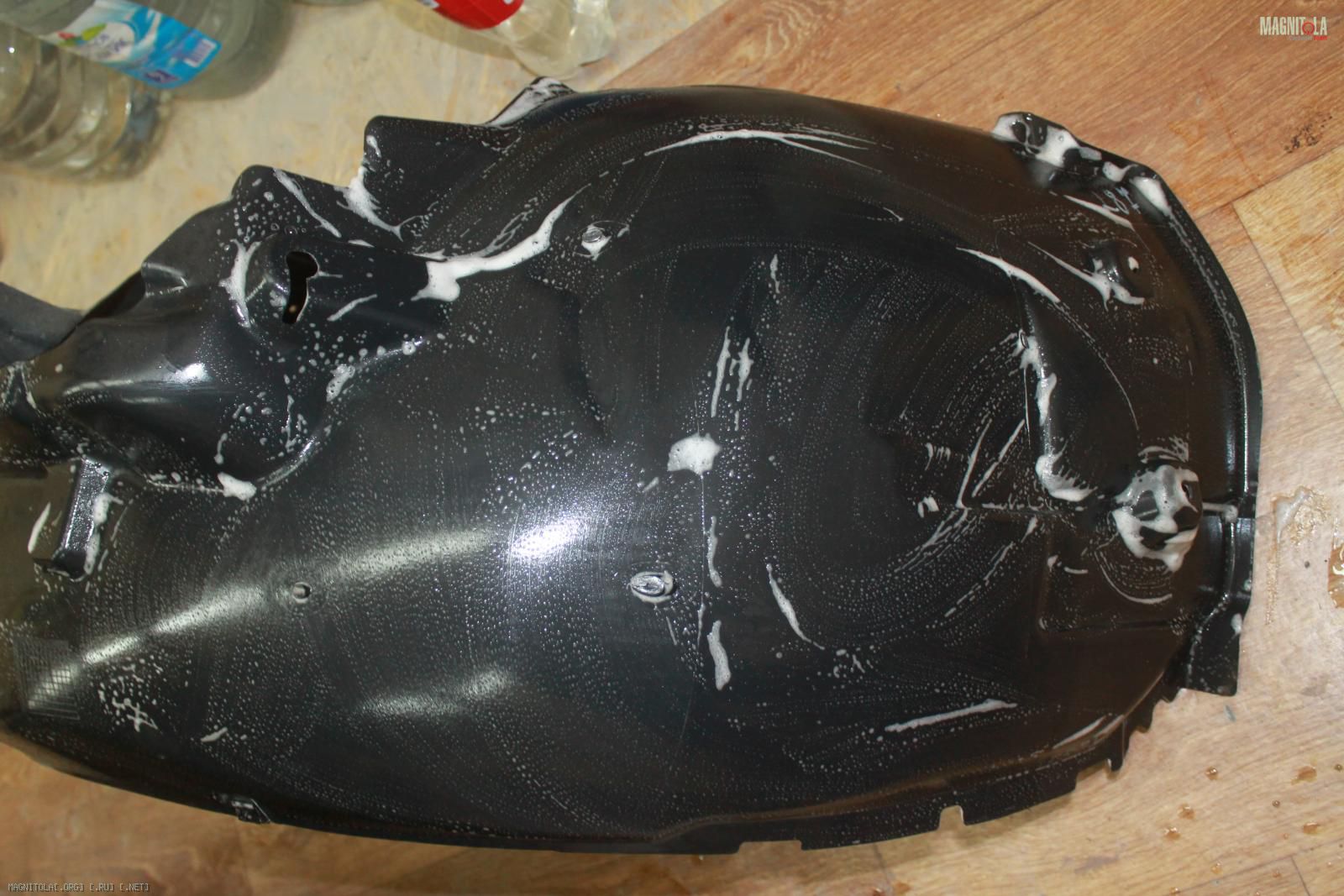

Устранение дребезга шины о кузов- дилерами
Вложение 1153774 Вложение 1153776

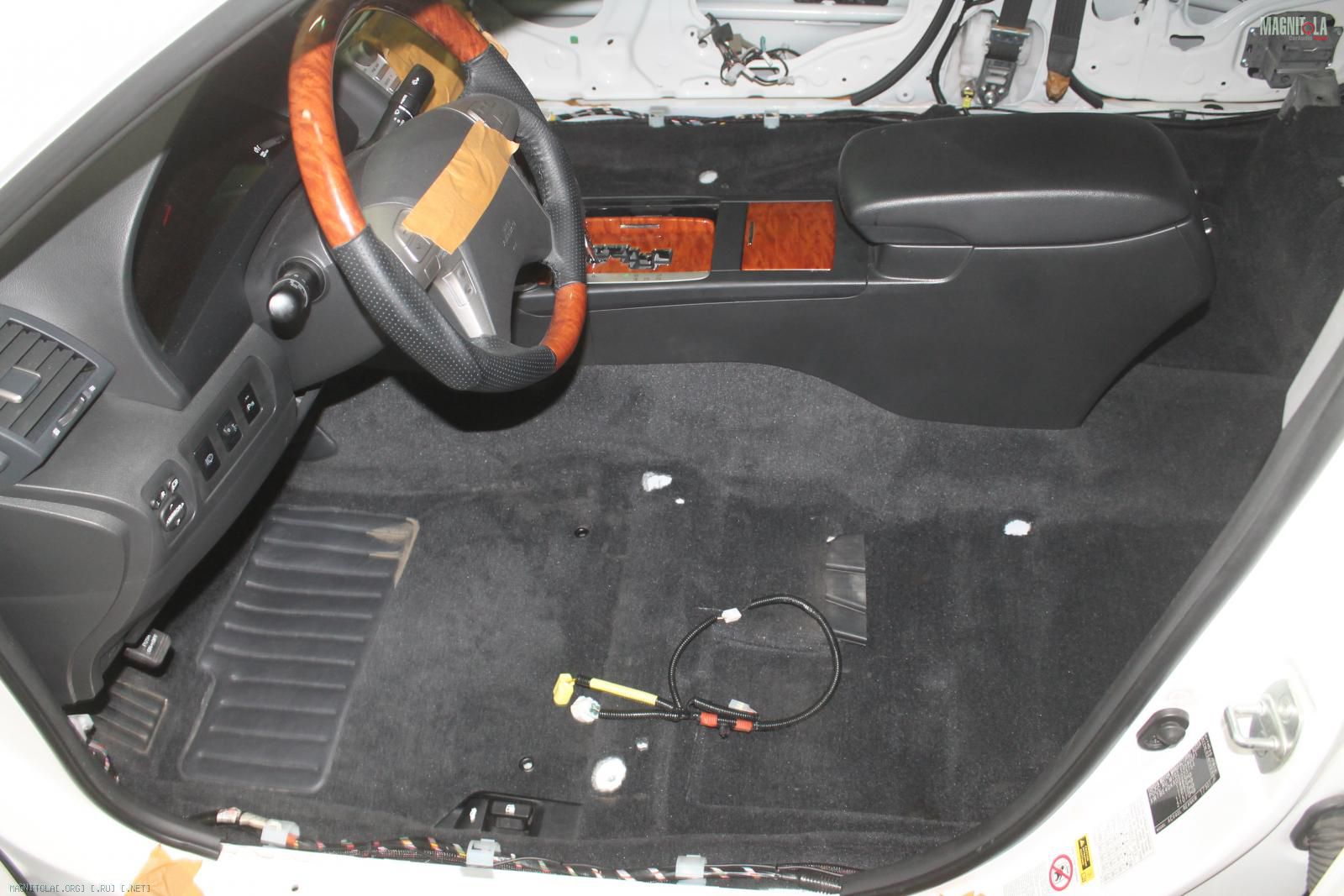

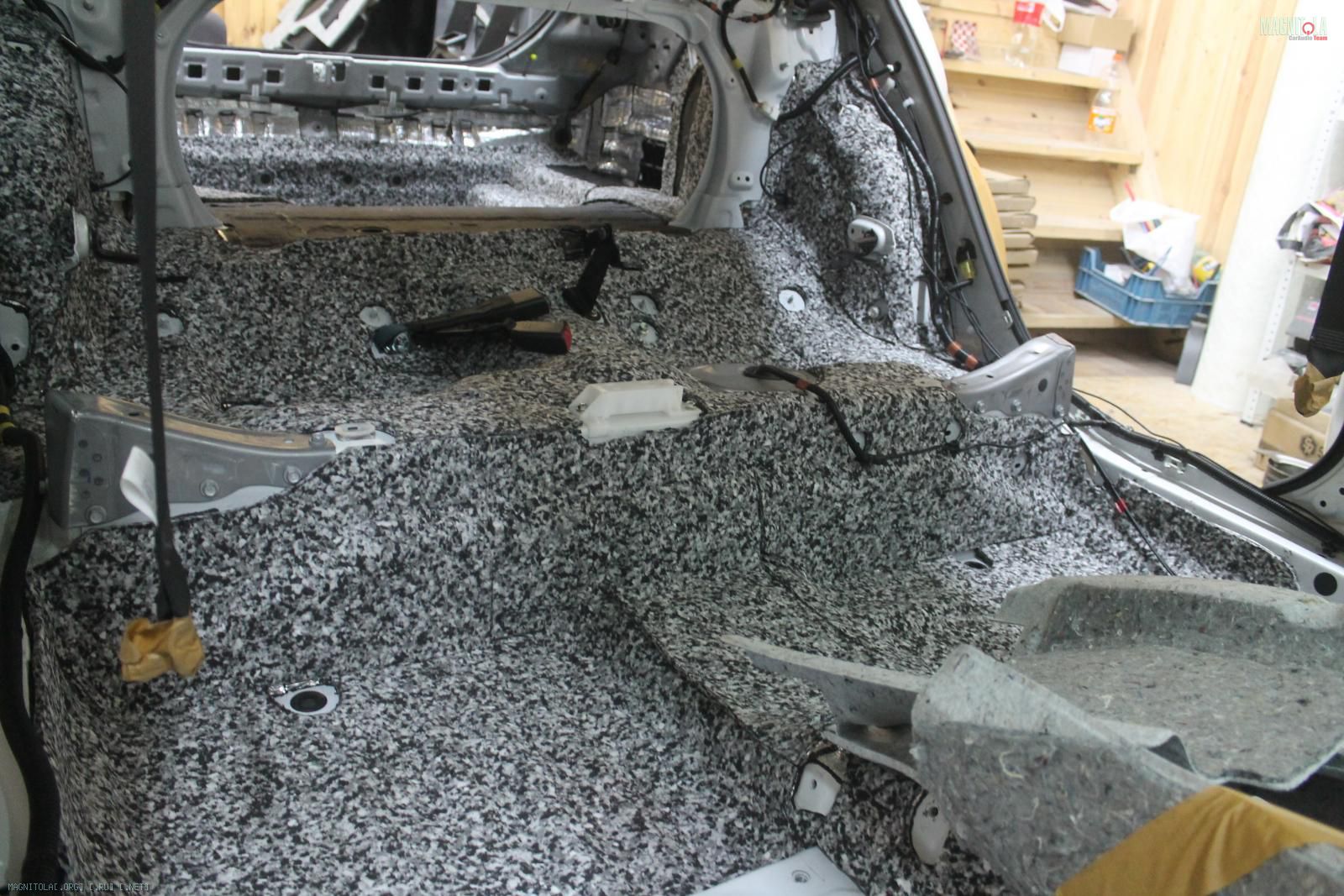

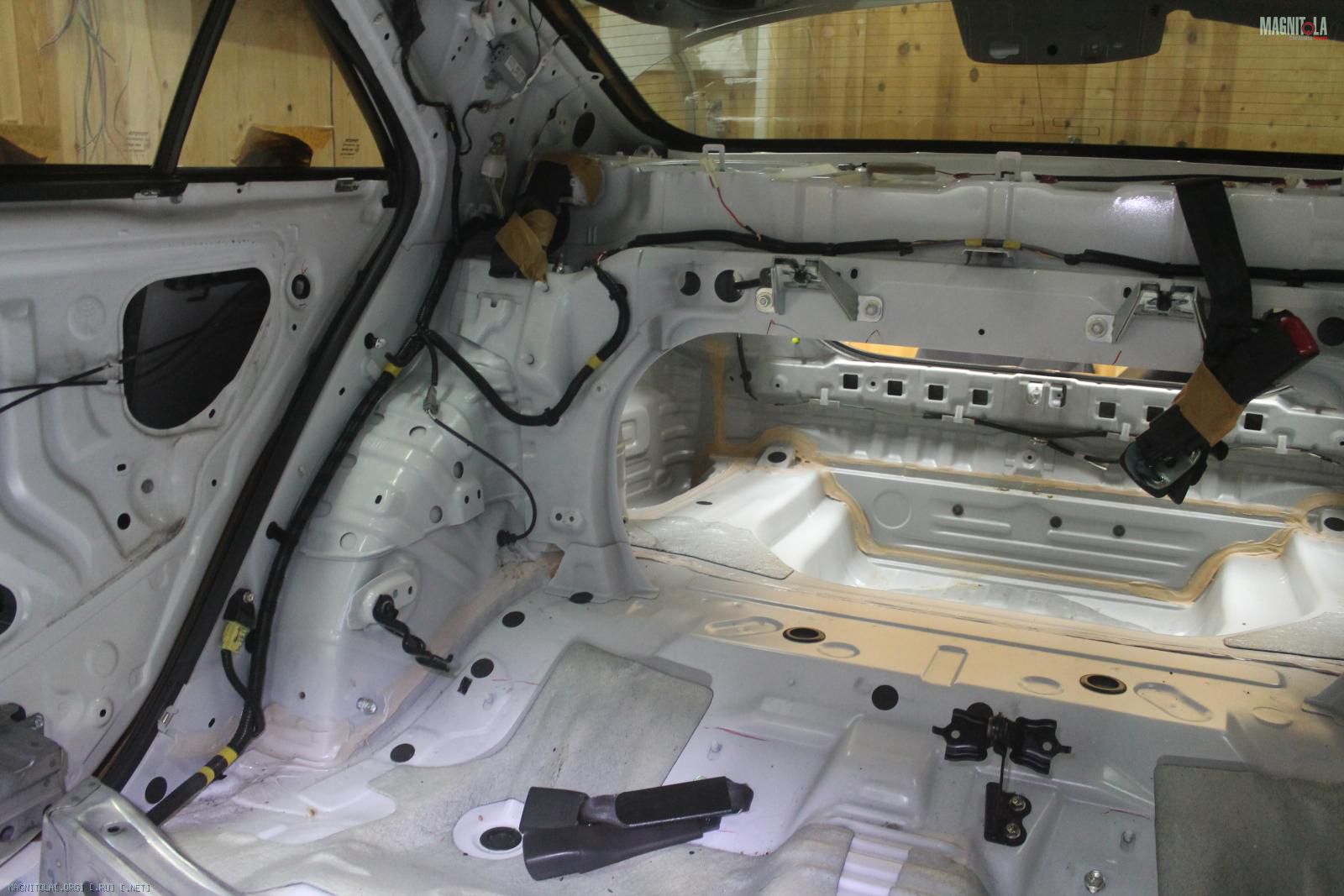

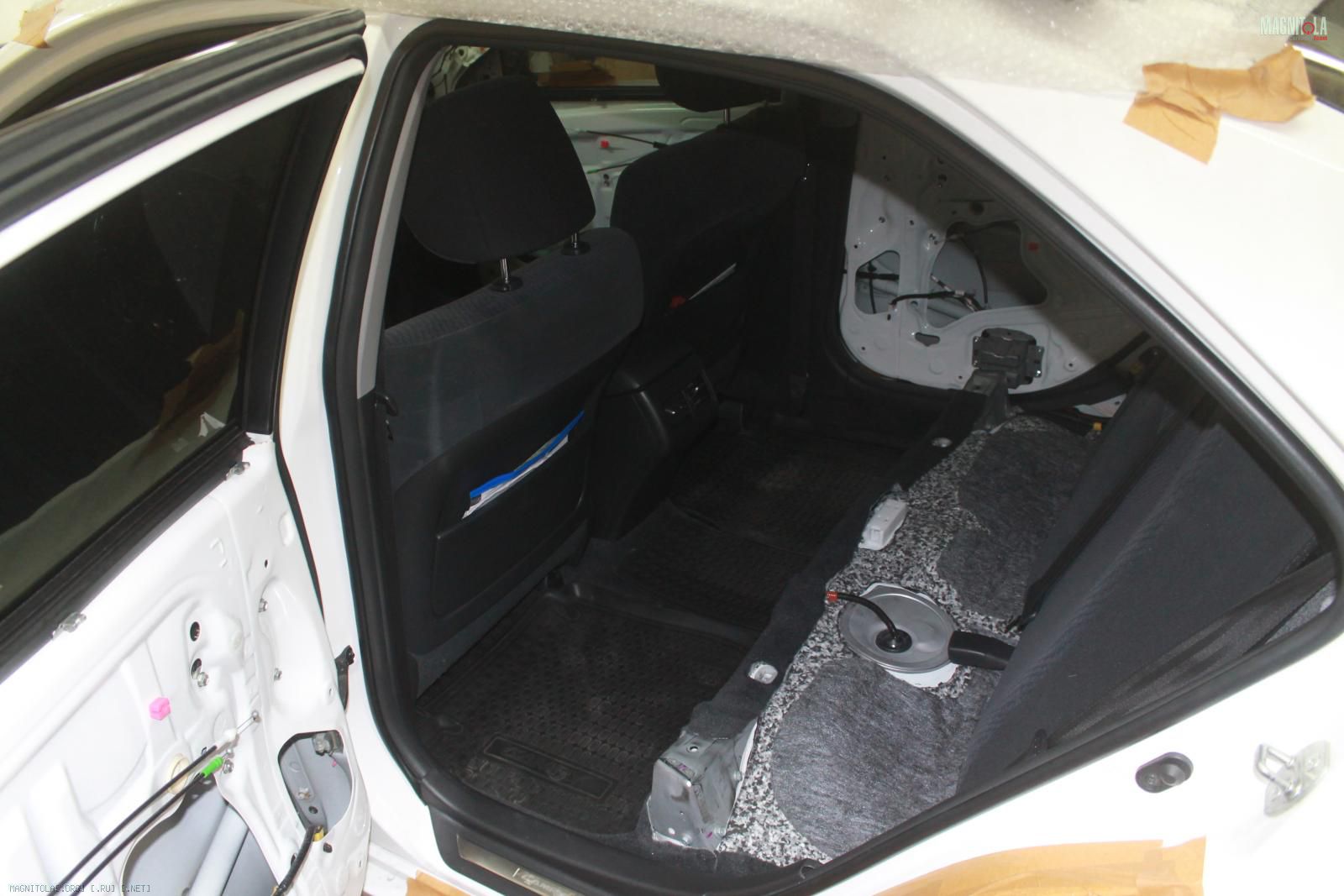

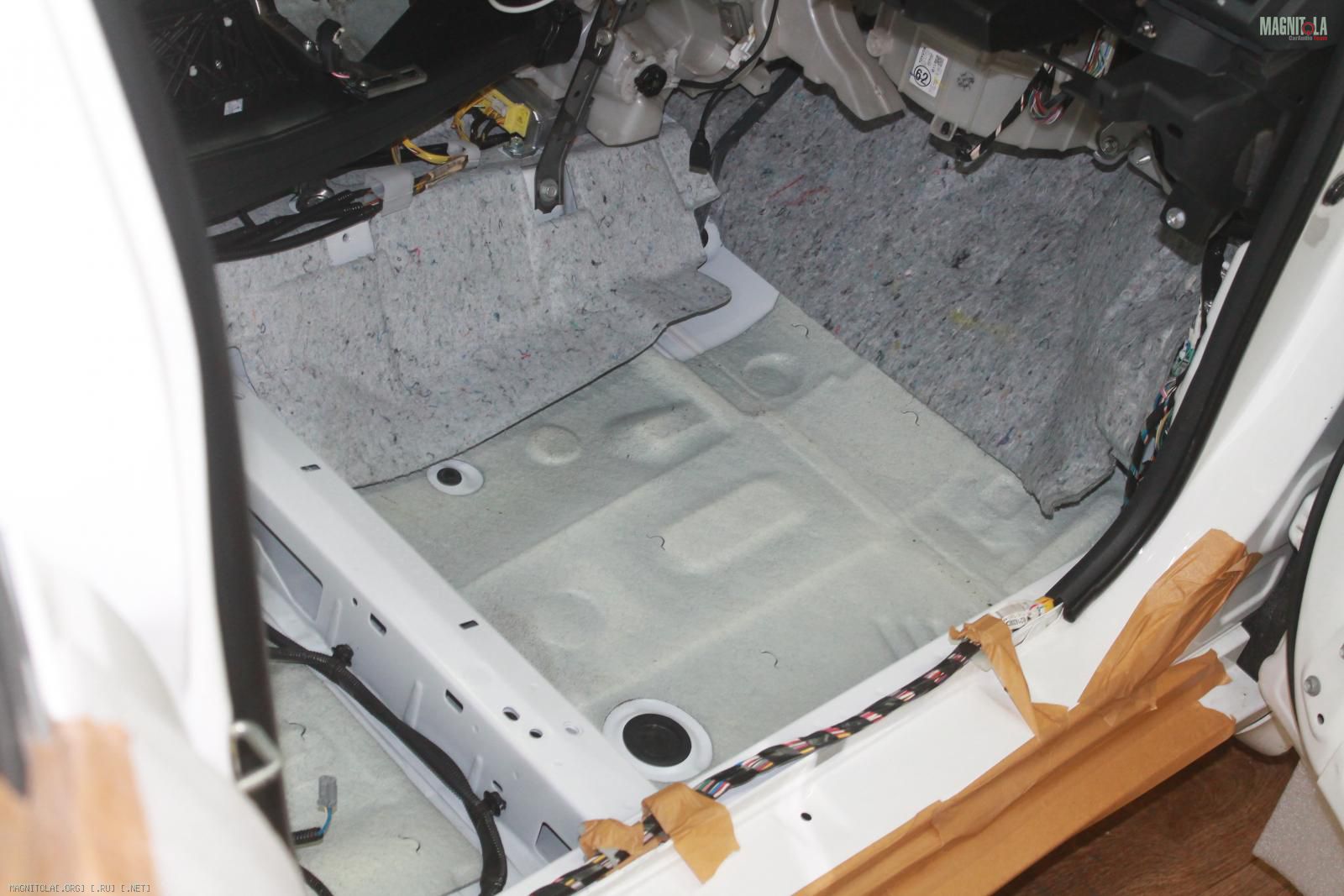

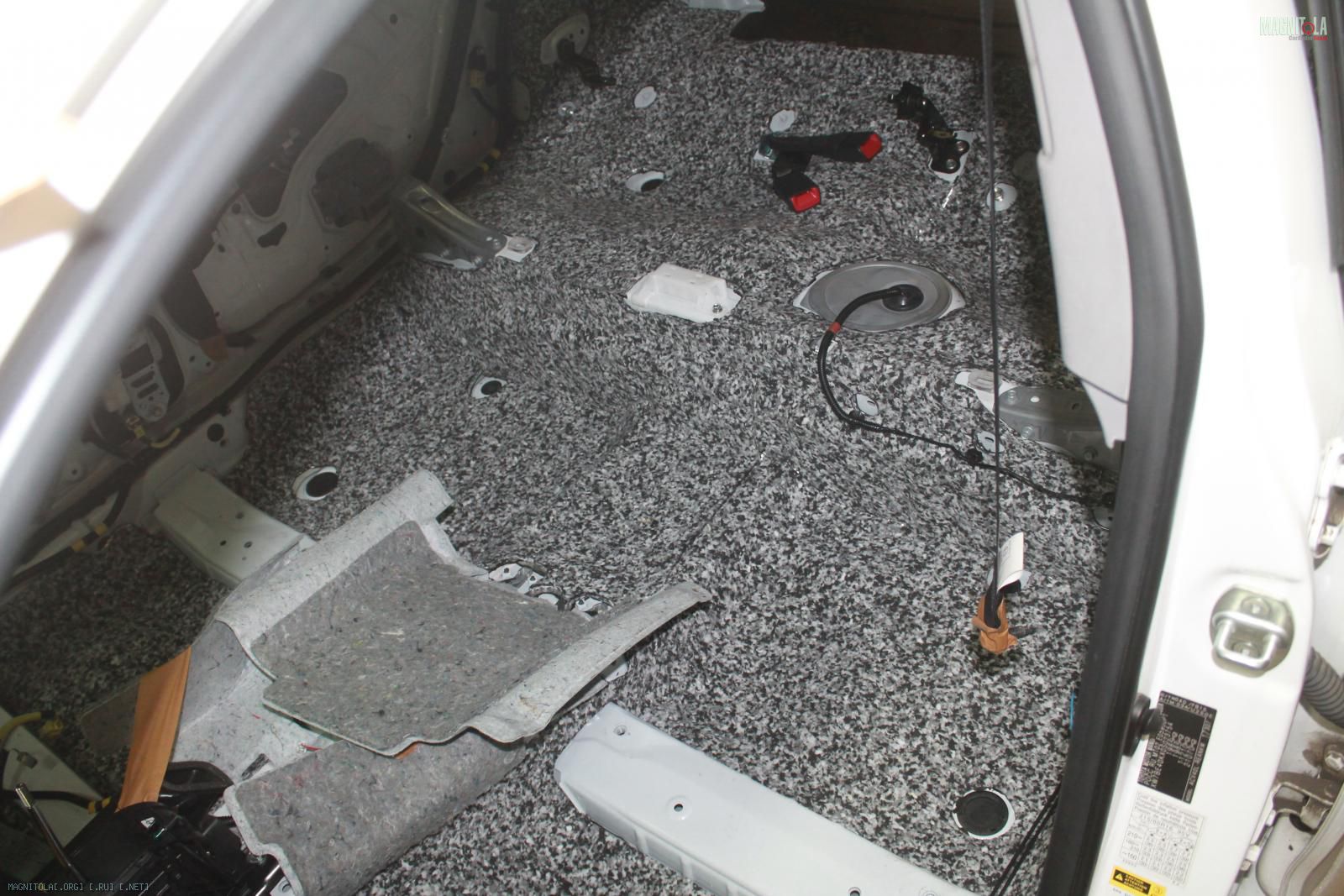

Разбираем салон, двери... тут все как обычно.. без шумопоглотителя в машине за 2мил руб
Вложение 1153778 Вложение 1153780 Вложение 1153782 Вложение 1153784 Вложение 1153786 Вложение 1153788 Вложение 1153790 Вложение 1153792 Вложение 1153794 Вложение 1153796 Вложение 1153798 Вложение 1153800
15.07.2017, 01:19
Антонио

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

В KF-Sound Technology приехал Porsche Cayenne
Вложение 1153678 Вложение 1153680 Вложение 1153682 Вложение 1153684

Стояло это чудо на двух JL Audio 12w-7, в таком ящике.. " Если звук вас не устроит, то мы вернем вам деньги"https://vk.com/images/blank.gif https://vk.com/images/blank.gif https://vk.com/images/blank.gif или " За написанный о нас положительный отзыв, делаем скидку 30%" - часто читаю в рекламных постах учеников Школы АвтоЗвука Сергея Туманова.
https://vk.com/images/emoji/D83DDE04.png
Вложение 1153686 Вложение 1153688 Вложение 1153690 Вложение 1153692 Вложение 1153694 Вложение 1153696 Вложение 1153698 Вложение 1153700 Вложение 1153702 Вложение 1153704 Вложение 1153706 Вложение 1153708 Вложение 1153710 Вложение 1153712 Вложение 1153714 Вложение 1153716 Вложение 1153718 Вложение 1153720 Вложение 1153722 Вложение 1153724 Вложение 1153726 Вложение 1153728

ФУ, ужас позорный))
Он мне звонил я помню, аркадия дал ему по процессору, ну и на тебя перекинулись я смотрю с переделкой)
15.07.2017, 10:48
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Антонио

ФУ, ужас позорный))
Он мне звонил я помню, аркадия дал ему по процессору, ну и на тебя перекинулись я смотрю с переделкой)

Мафия)))
15.07.2017, 20:22
st220

Вложений: 50

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0T

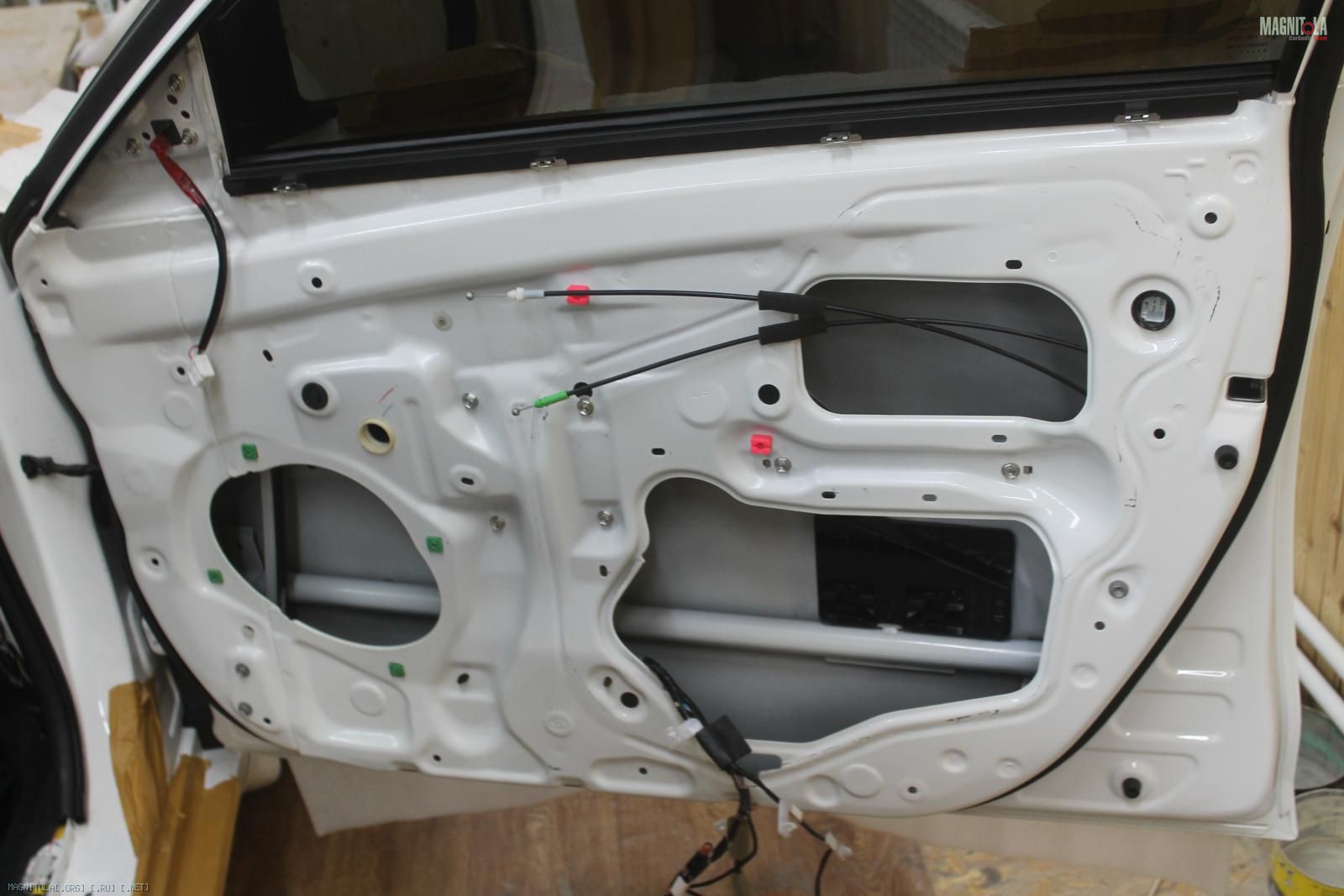

Очищаем, обезжириваем двери...

Вложение 1153948 Вложение 1153950 Вложение 1153952 Вложение 1153954 Вложение 1153956 Вложение 1153958 Вложение 1153960

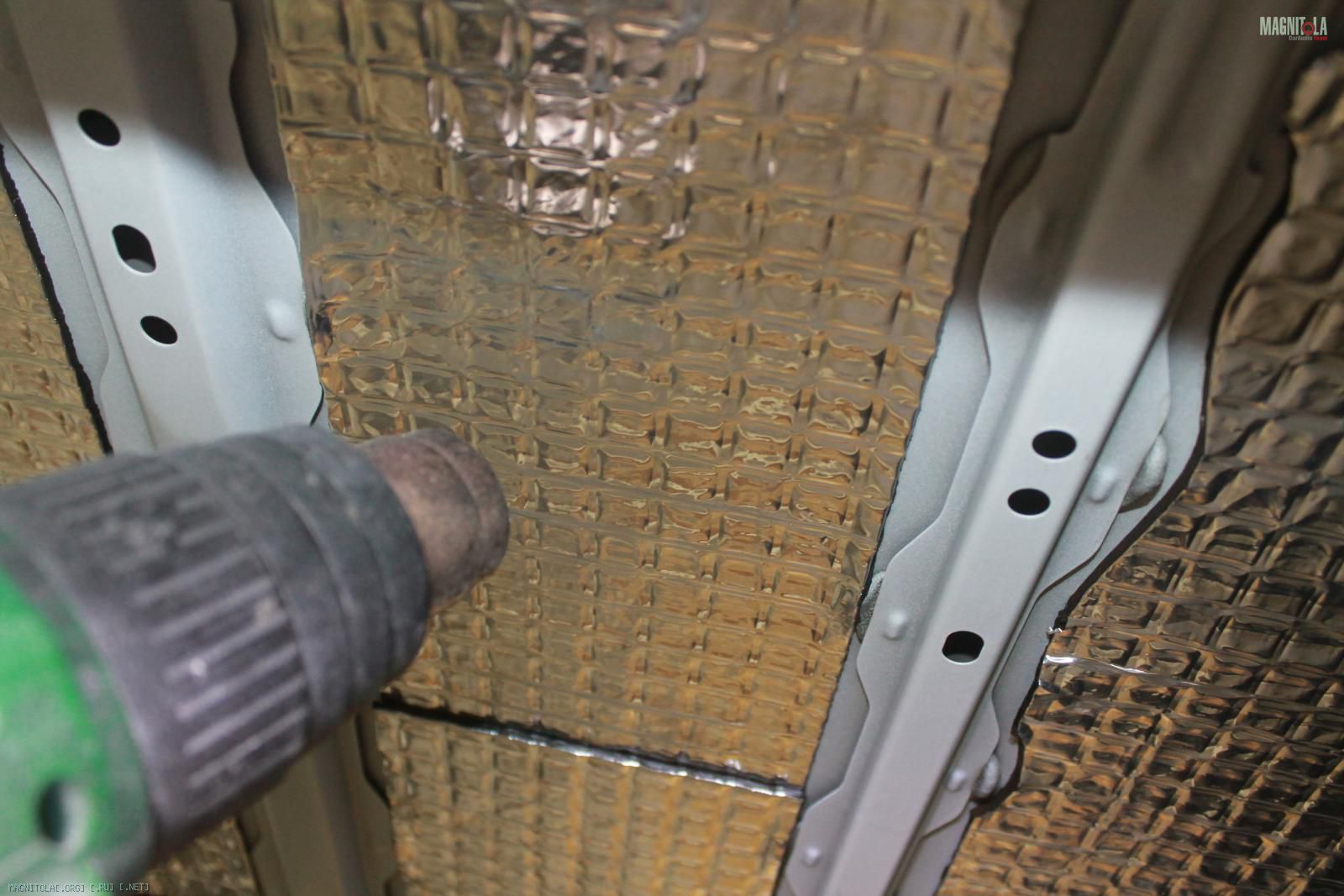

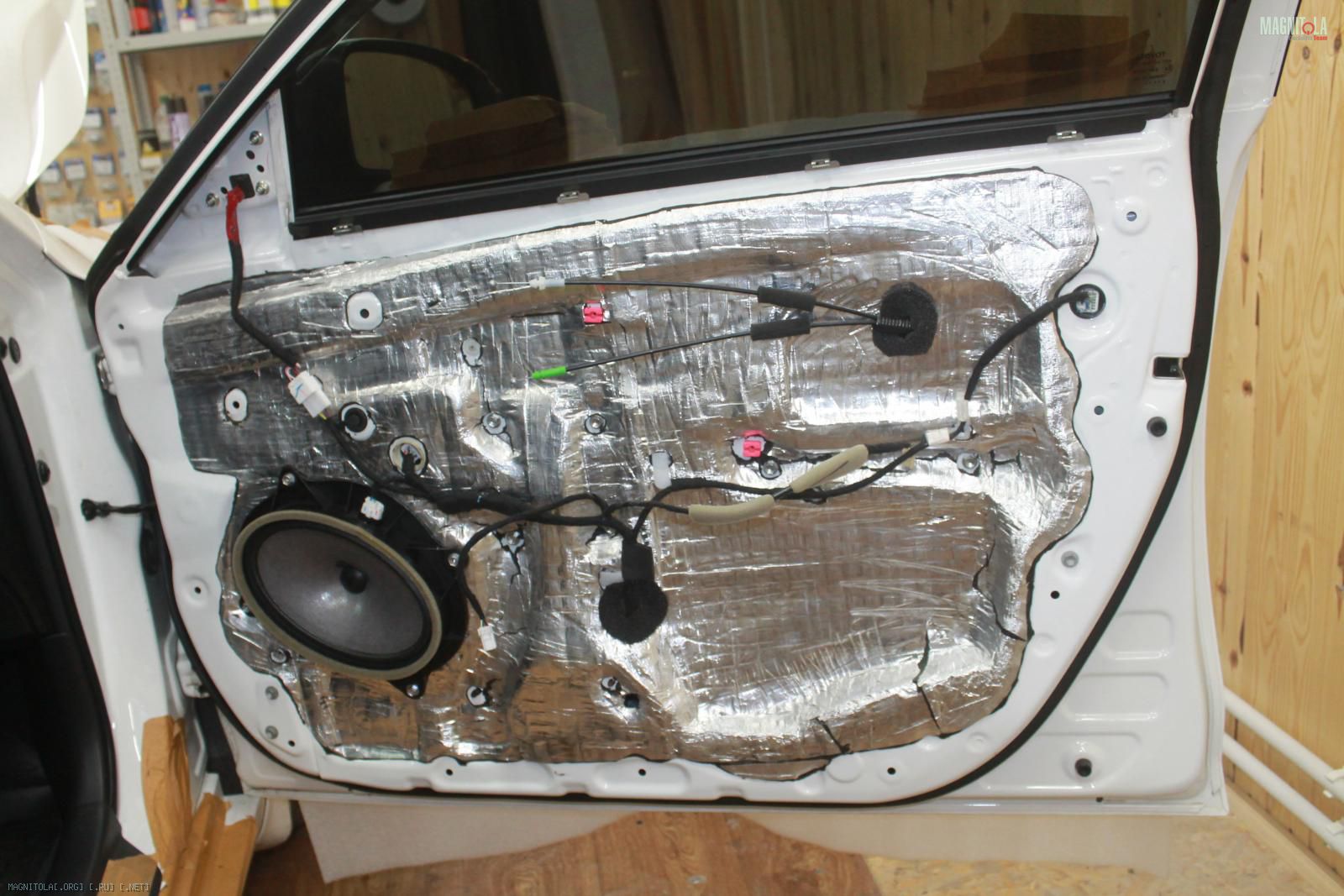

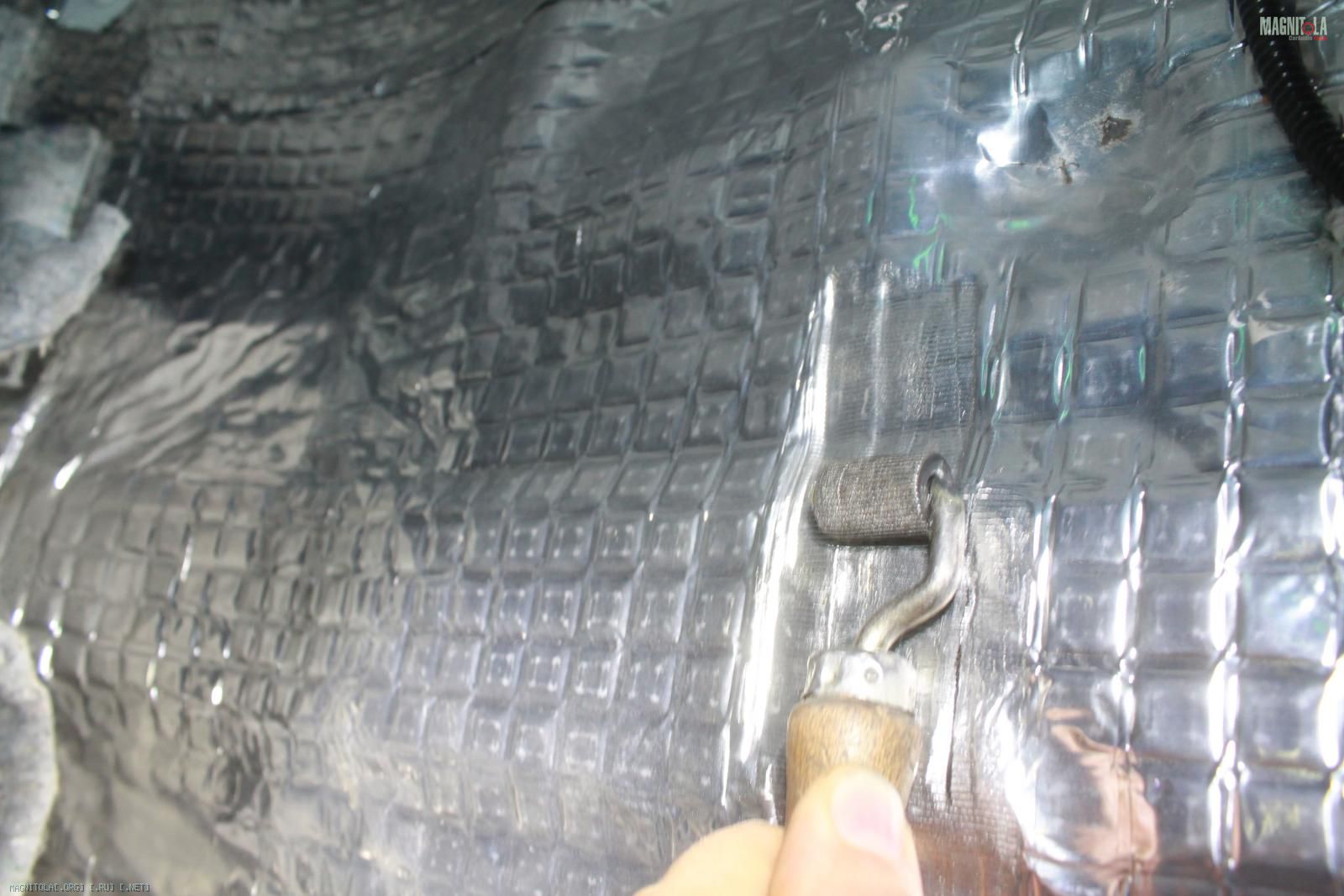

Наносим вибру 4 мм, греем, прикатываем...
Вложение 1153962 Вложение 1153964 Вложение 1153966 Вложение 1153968 Вложение 1153970 Вложение 1153972 Вложение 1153974 Вложение 1153976 Вложение 1153978 Вложение 1153980 Вложение 1153982 Вложение 1153984 Вложение 1153986 Вложение 1153988 Вложение 1153990 Вложение 1153992 Вложение 1153994 Вложение 1153996

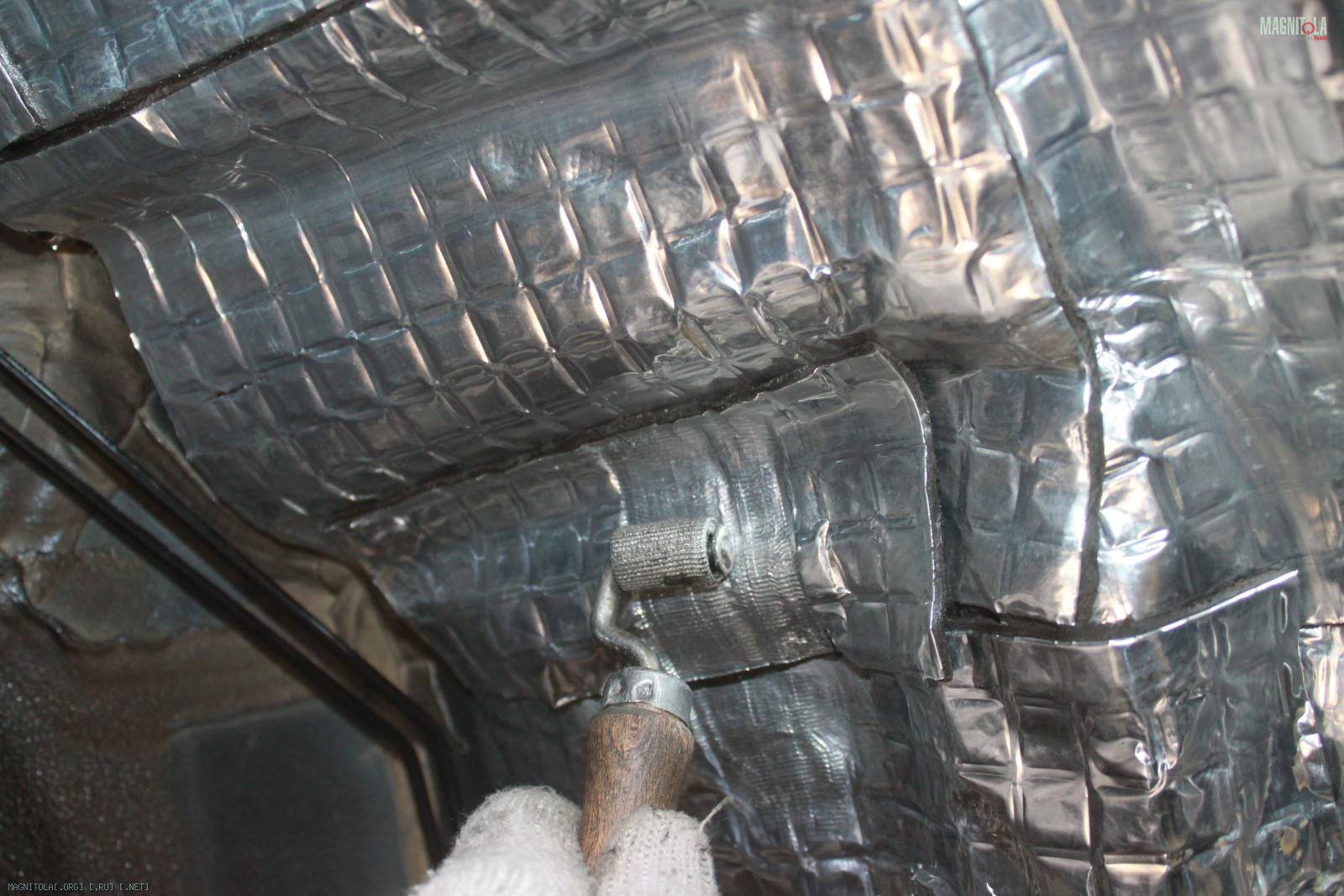

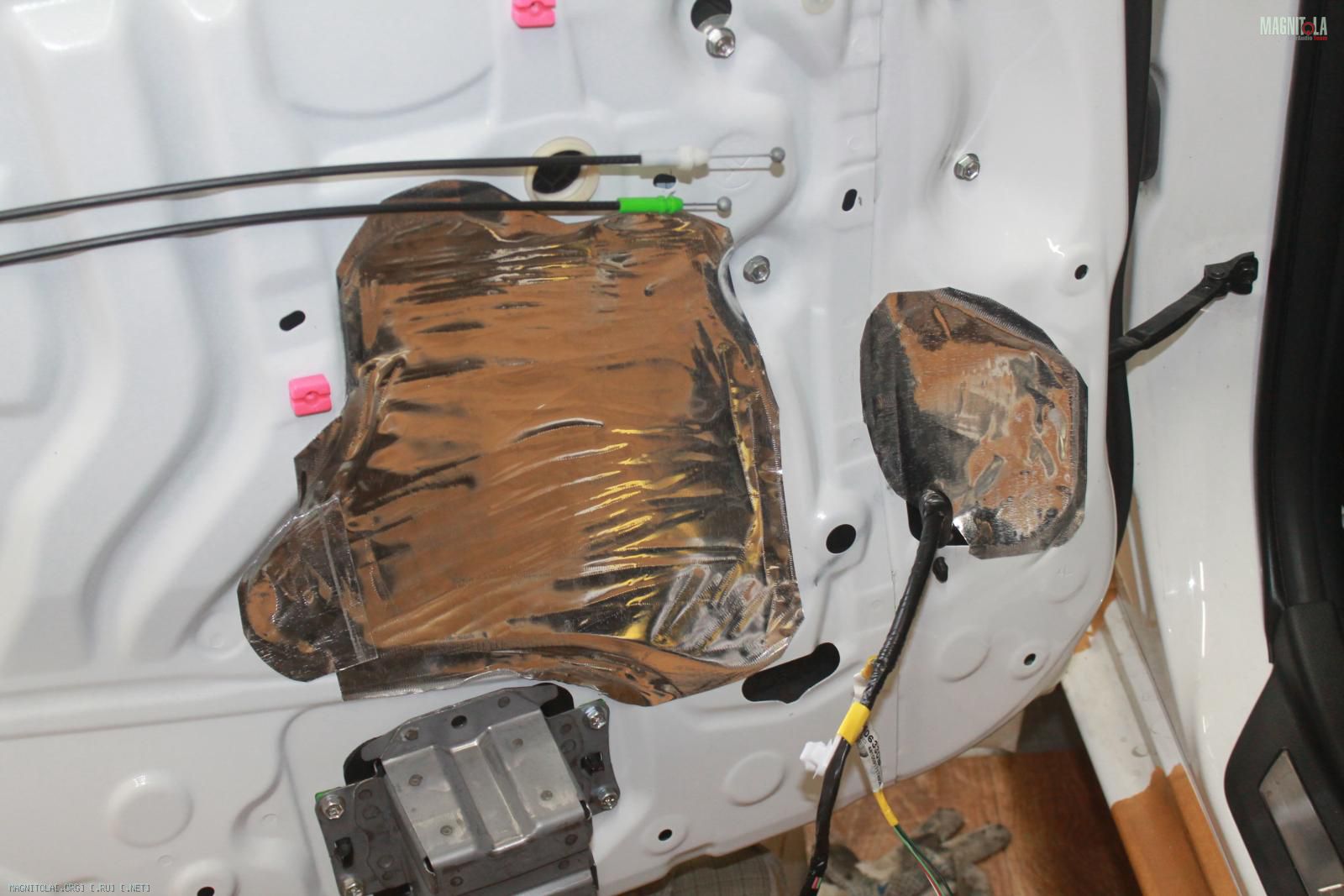

Наносим вибру на лицевой металл, греем, прикатываем...
Пластиковые заглушки вибрим с обратной стороны..
Вложение 1153998 Вложение 1154000 Вложение 1154002 Вложение 1154004 Вложение 1154006 Вложение 1154008 Вложение 1154010 Вложение 1154012

Дорабатываем тыловой мидбас..
Вложение 1154014 Вложение 1154016 Вложение 1154018 Вложение 1154020 Вложение 1154022

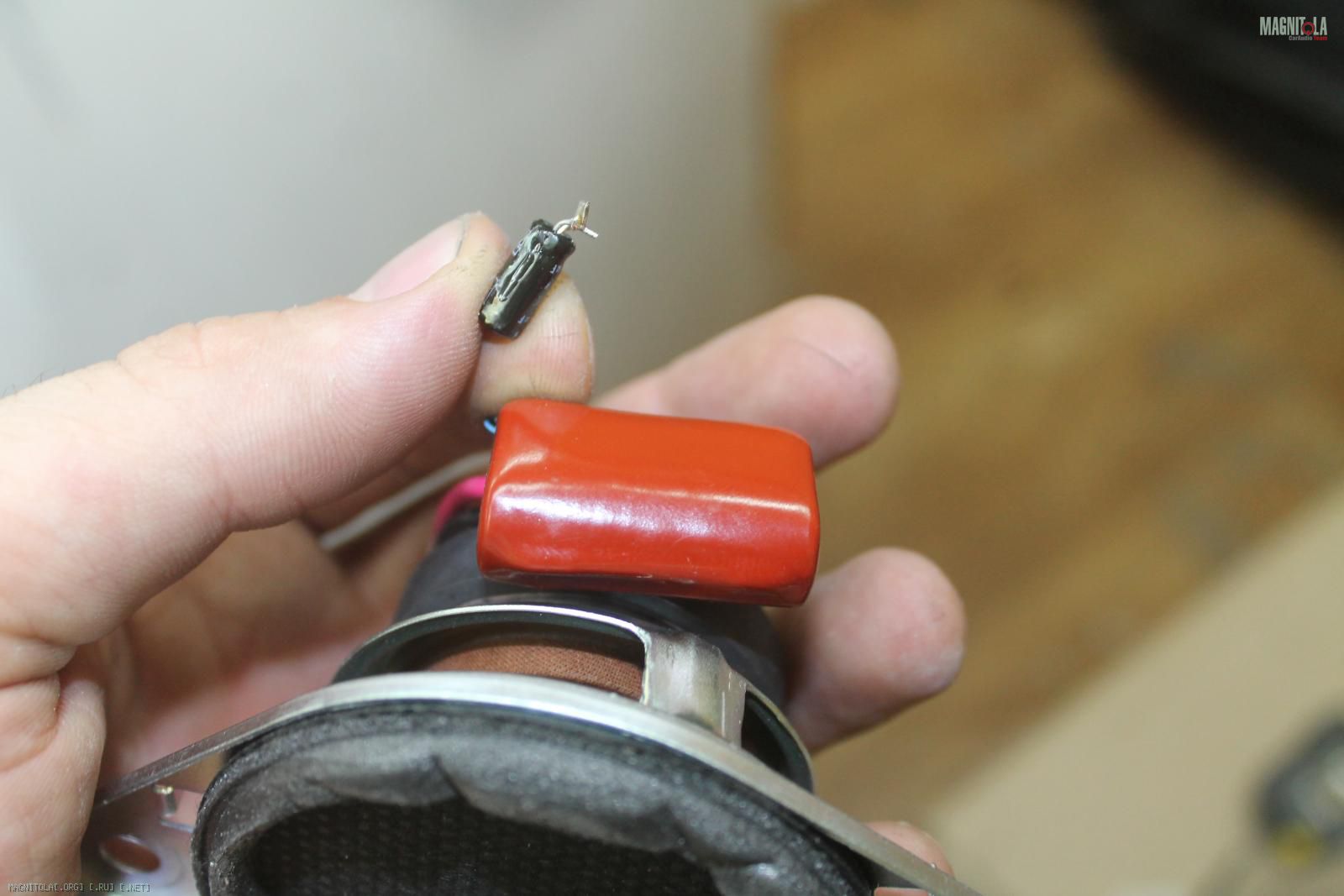

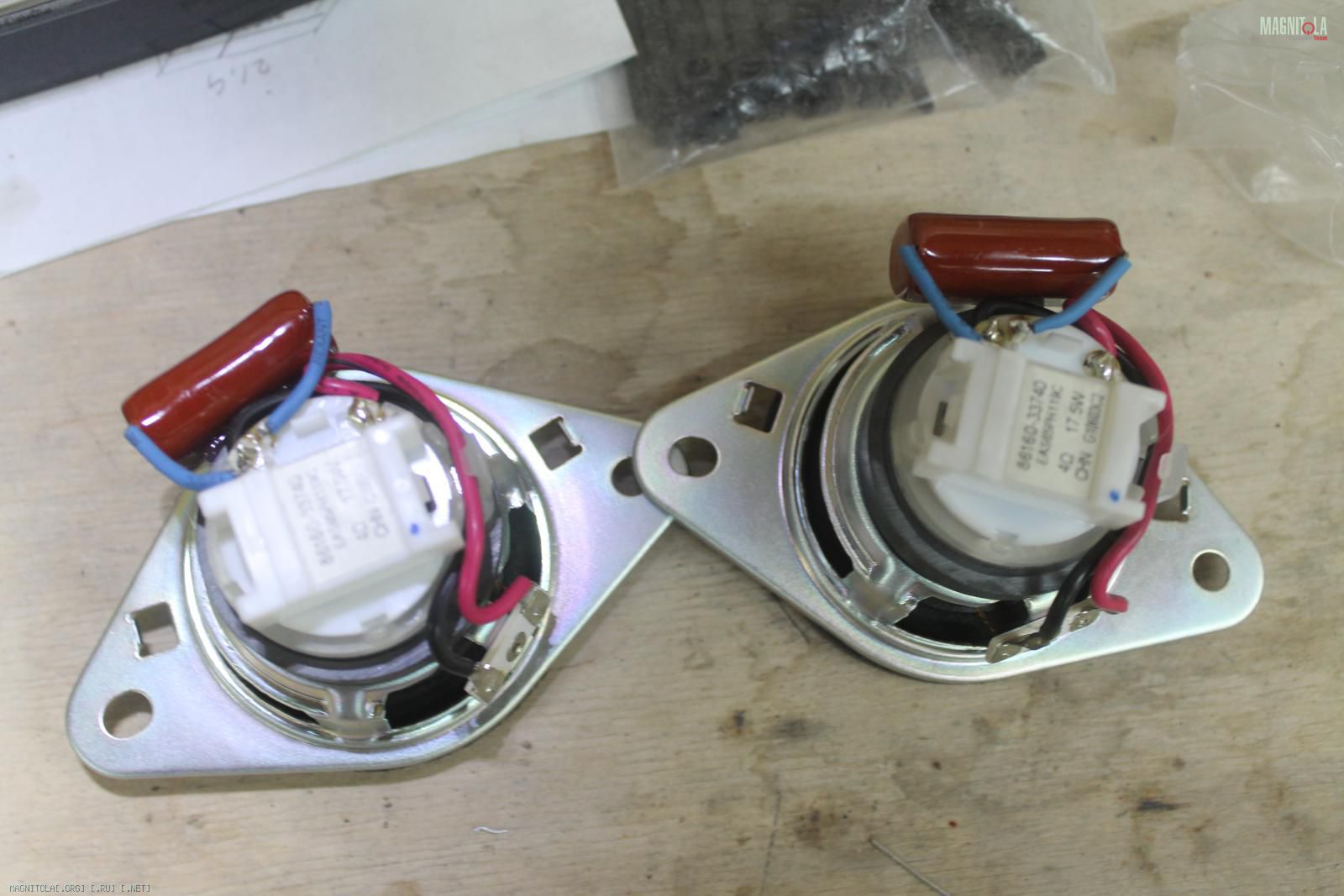

Дорабатываем тыловые ВЧ, меняем электролиты на пленочные конденсаторы...

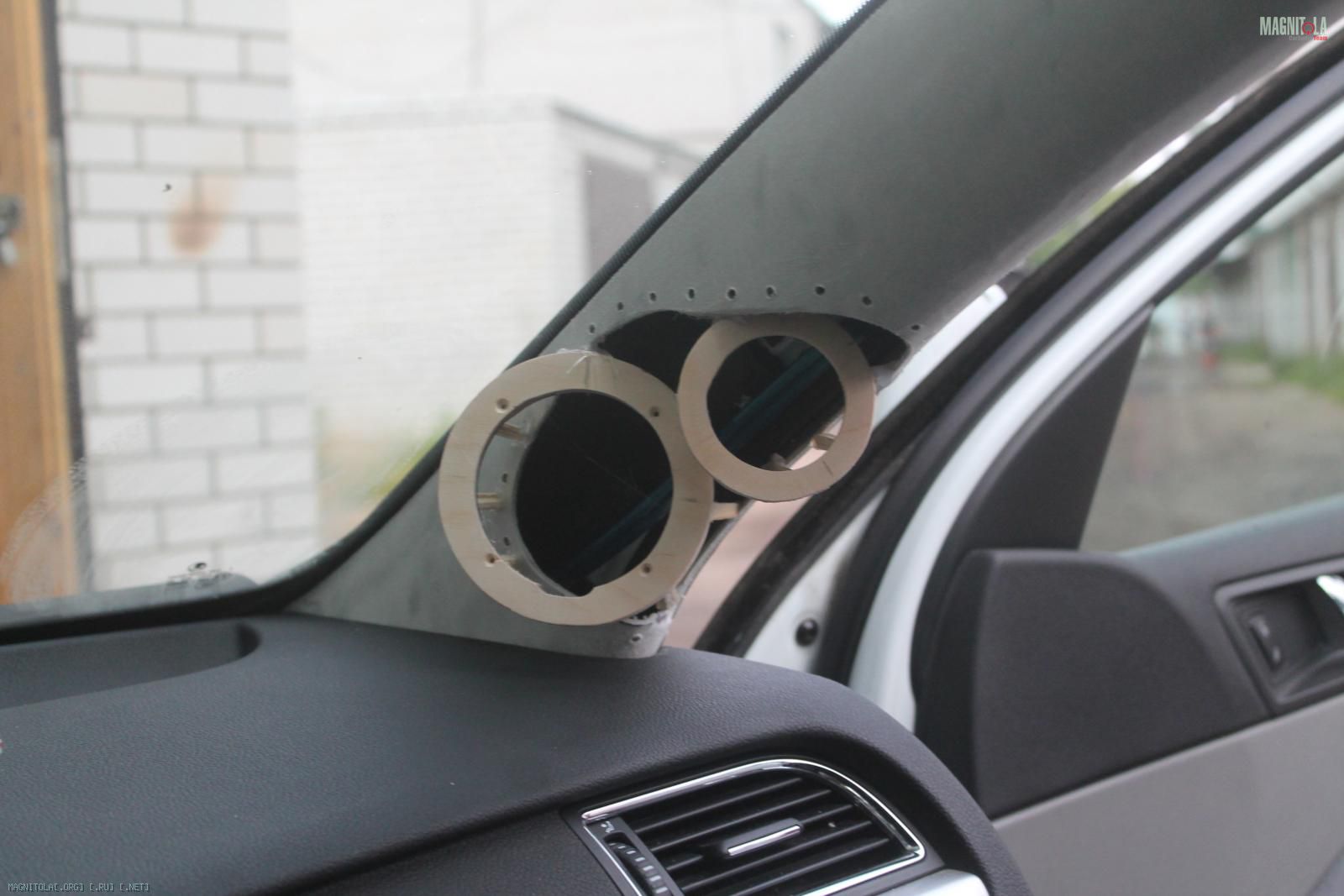

Изготавливаем проставки под фронтальные ВЧ
Вложение 1154024 Вложение 1154026 Вложение 1154028 Вложение 1154030 Вложение 1154032 Вложение 1154034 Вложение 1154036

Двери итог...
Вложение 1154040 Вложение 1154042 Вложение 1154044 Вложение 1154046 Вложение 1154048
15.07.2017, 20:31
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Дорабатываем тыловие ВЧ, меняем электролиты на пленочные конденсаторы...

st220, Кость,что за кондёры?
15.07.2017, 22:08
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от henkel555

st220, Кость,что за кондёры?

К73-17 -вроде, не помню точно
15.07.2017, 23:16
waterman

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Хде борщ кайен???))
16.07.2017, 10:44
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от waterman

Хде борщ кайен???))

в процессе
17.07.2017, 21:09
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Porsche Cayenne
Т.к. владельцу необходимо было место(под большой чемодан), отказался от одной 12"
В итоге корпус узкий и максимально глубокий.

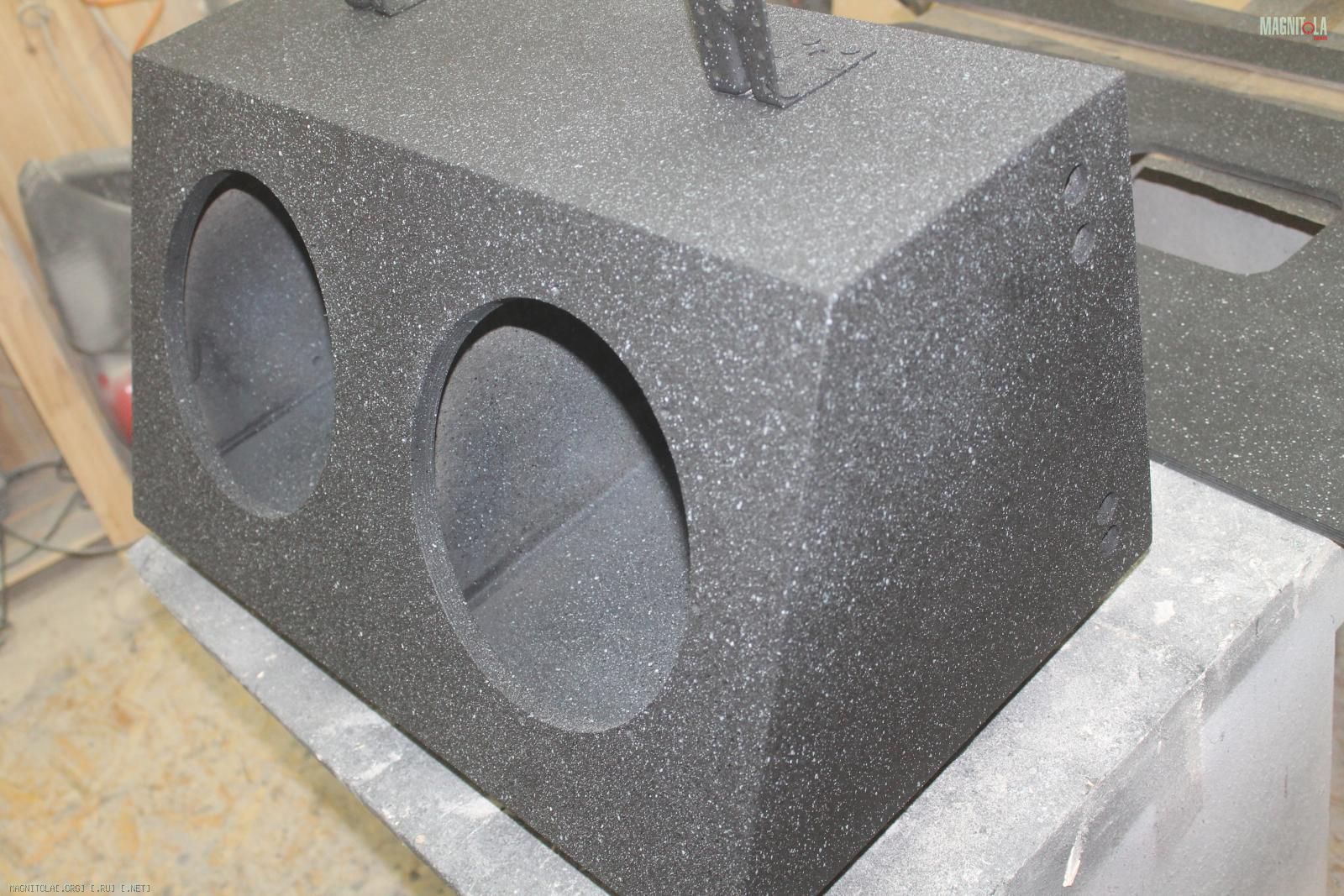

Корпус ФИ, стенки 19мм, лицо 38мм, терминал в усиленном варианте..
Вложение 1154360 Вложение 1154362 Вложение 1154364 Вложение 1154366 Вложение 1154368 Вложение 1154370 Вложение 1154372

Покраска...
Вложение 1154374 Вложение 1154376 Вложение 1154378 Вложение 1154380 Вложение 1154382 Вложение 1154384 Вложение 1154386 Вложение 1154388 Вложение 1154390 Вложение 1154392 Вложение 1154394 Вложение 1154396 Вложение 1154398 Вложение 1154400 Вложение 1154402

Вот такой борщ...зызызы, пока настаивается, завтра закинем провода, вату и "мясо"
Вложение 1154406
18.07.2017, 21:01
st220

Вложений: 14

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Porsche Cayenne
Проводка...

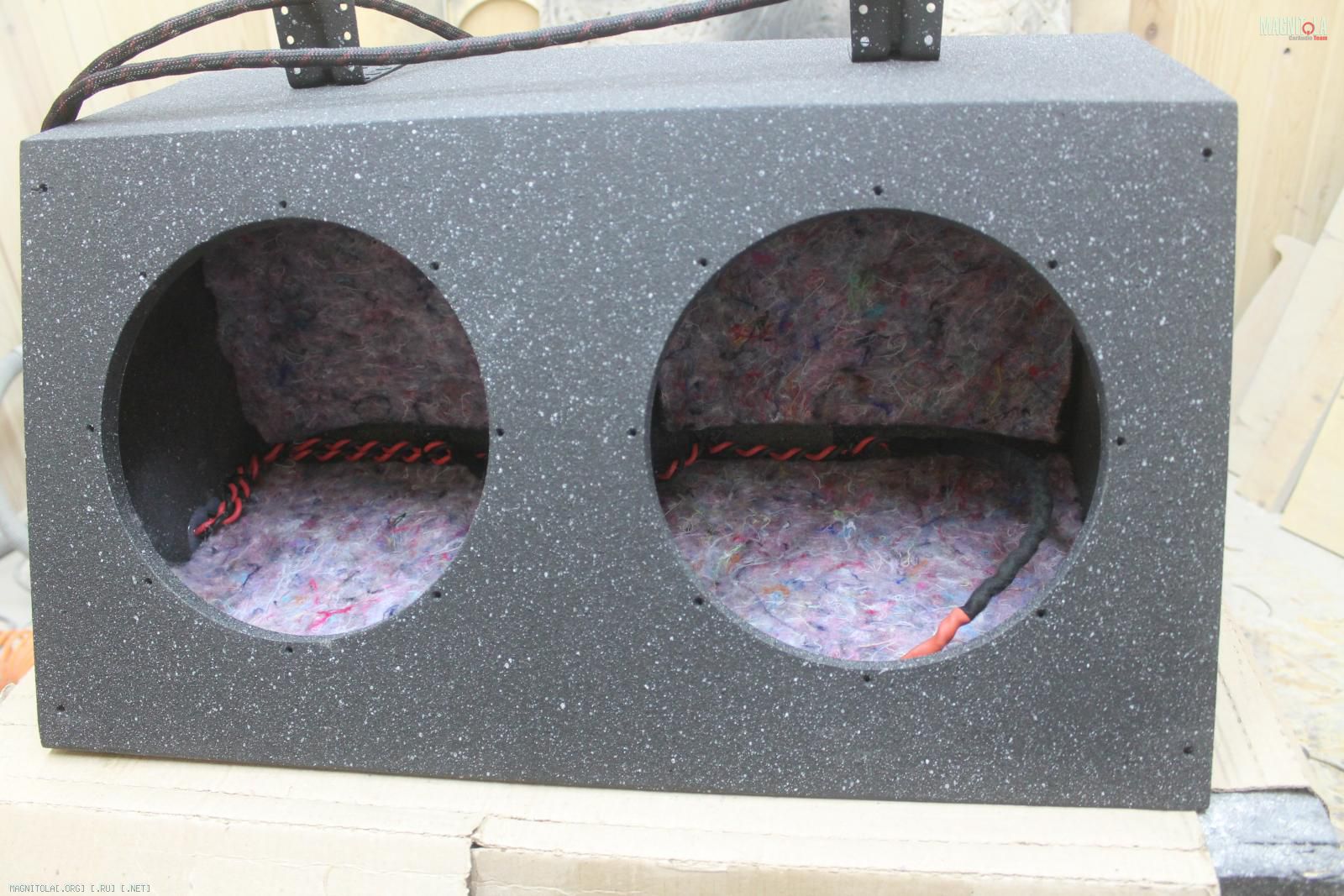

Терминал... саморезы под торкс... акустическое демпфирование...
Итог...
Вложение 1154528 Вложение 1154530 Вложение 1154532 Вложение 1154534 Вложение 1154536 Вложение 1154538 Вложение 1154540 Вложение 1154542 Вложение 1154544 Вложение 1154546 Вложение 1154548 Вложение 1154550 Вложение 1154552 Вложение 1154554
18.07.2017, 21:10
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0T

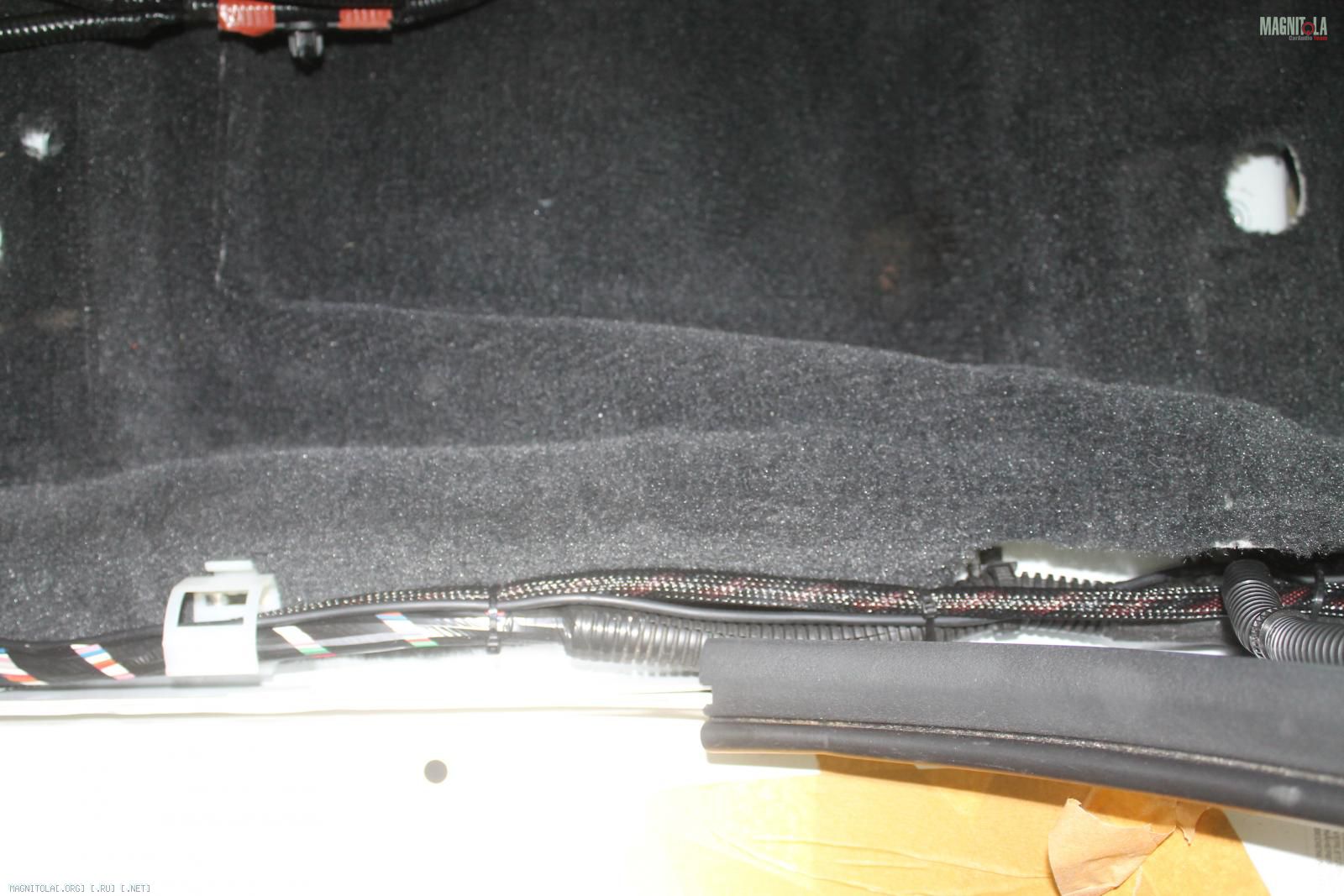

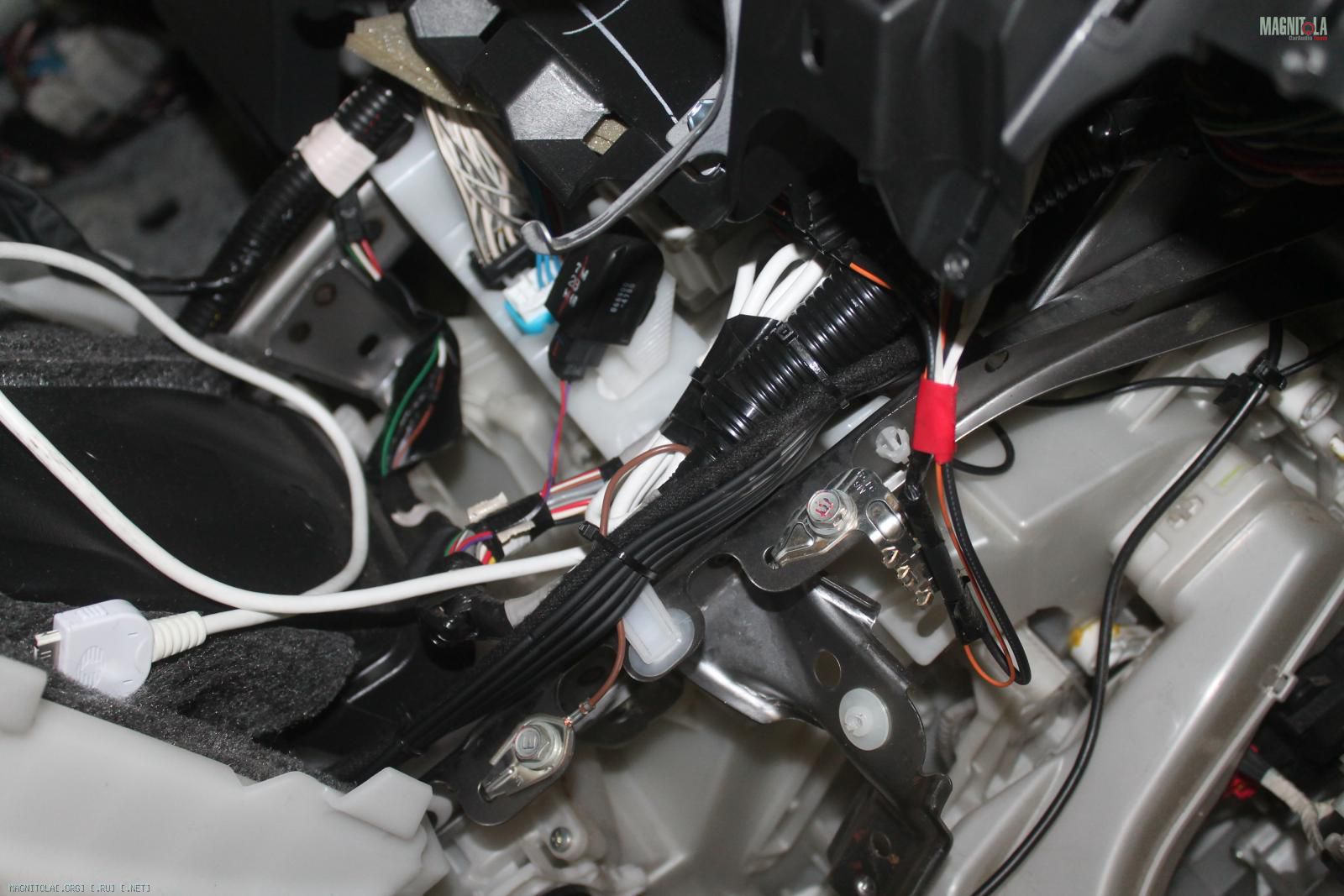

Вяжем проводку в косу... одеваем в змейку...

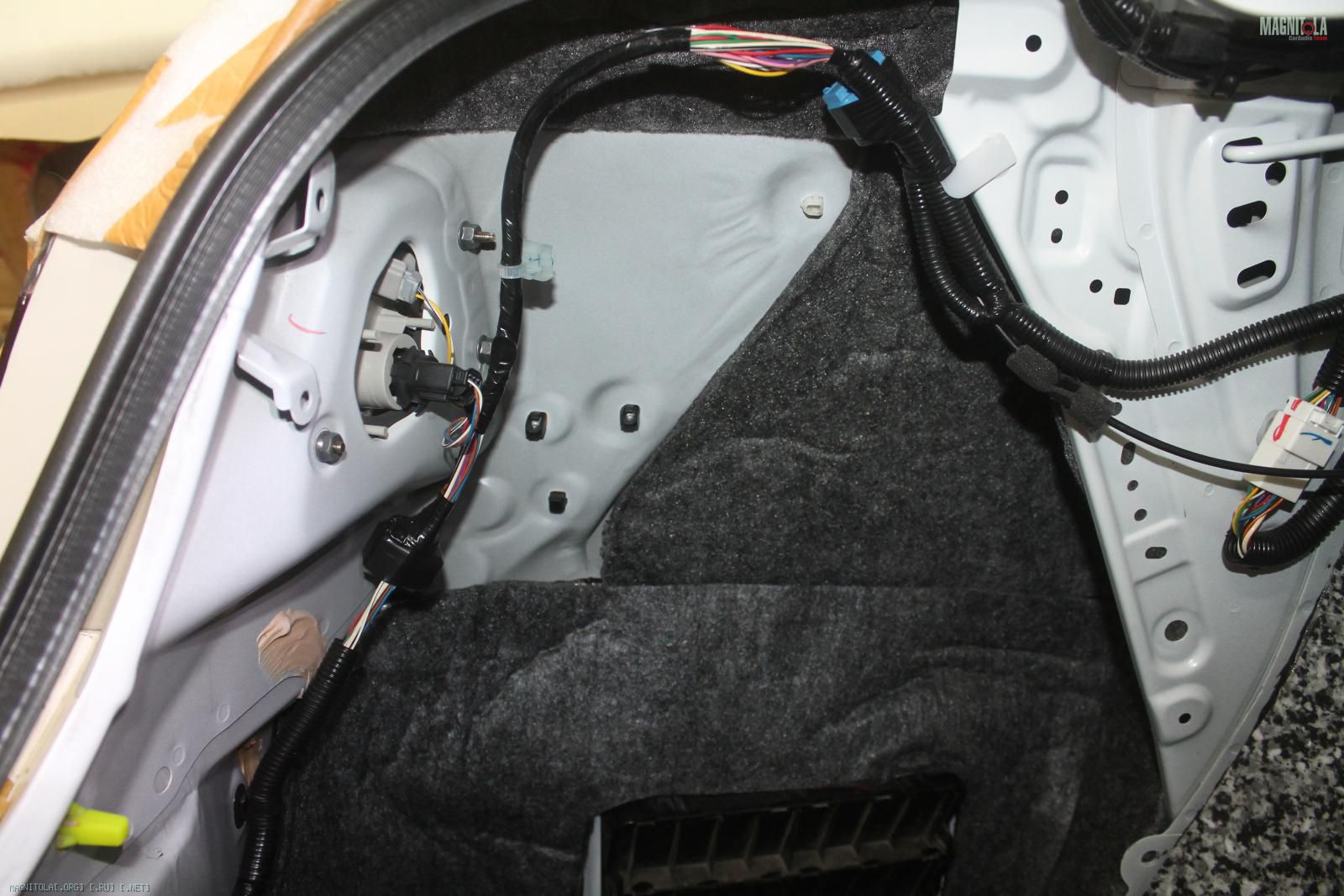

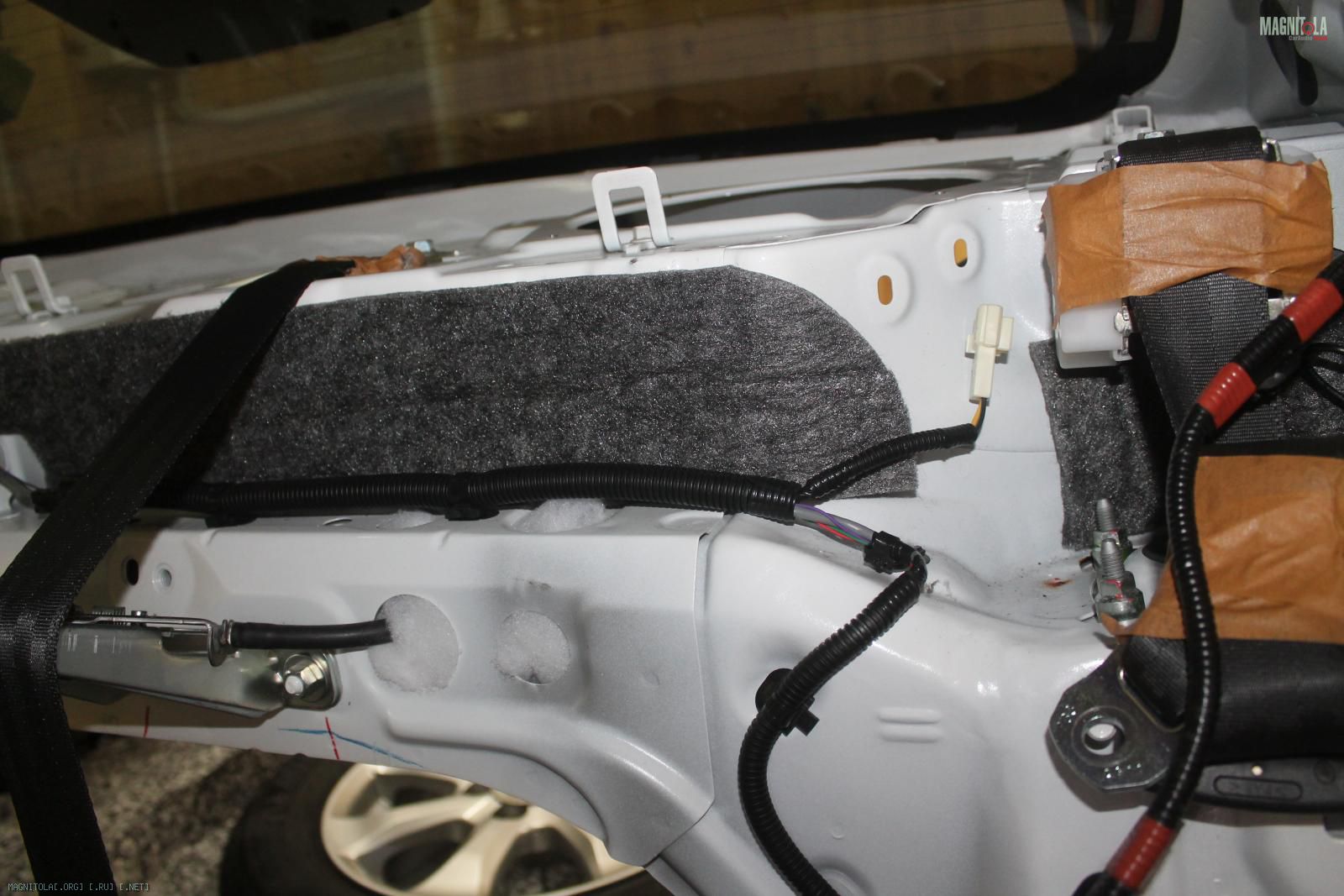

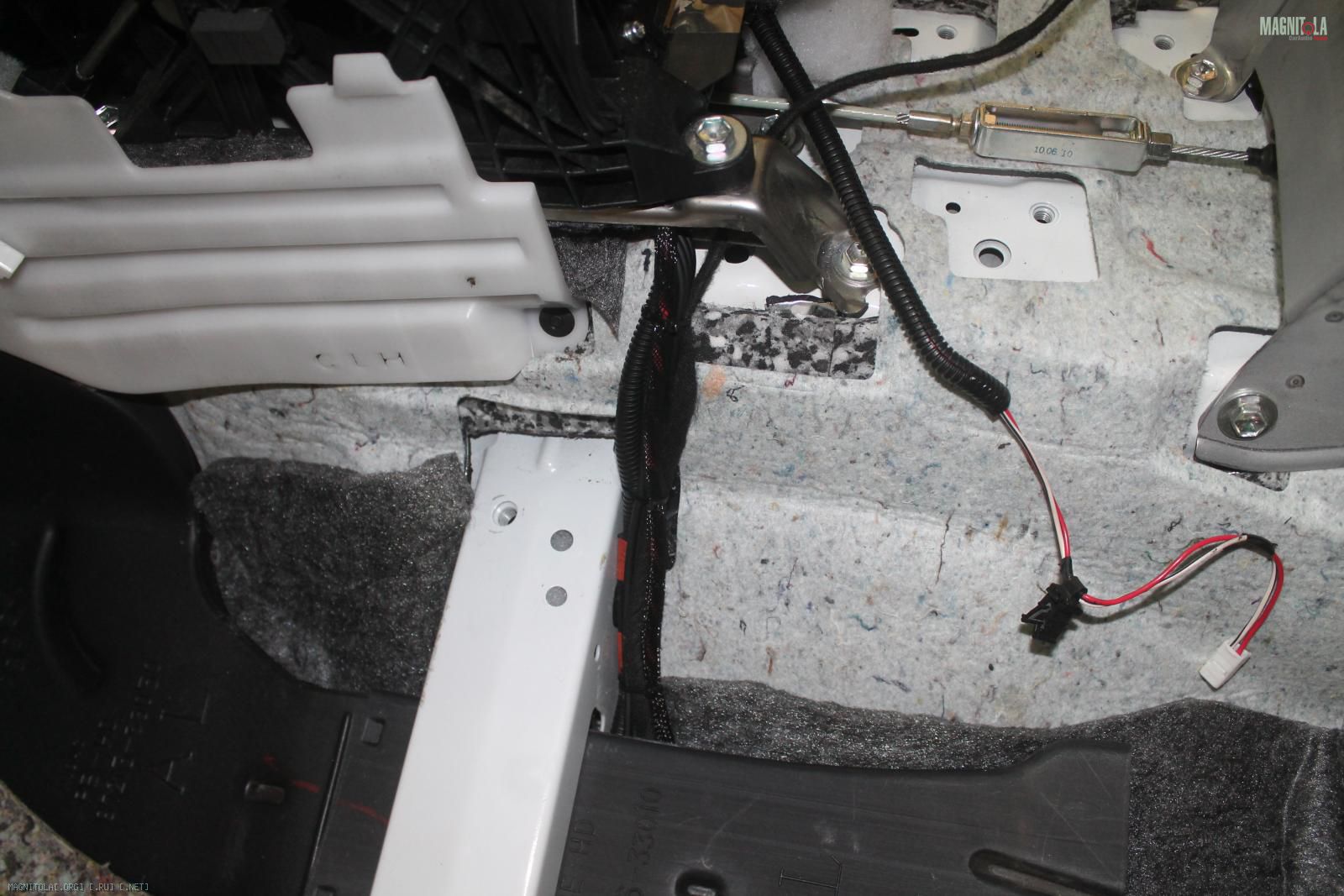

Протягиваем, закрепляем акустическую проводку- левый борт
Вложение 1154556 Вложение 1154558 Вложение 1154560 Вложение 1154562 Вложение 1154564 Вложение 1154566 Вложение 1154568 Вложение 1154570 Вложение 1154572 Вложение 1154574 Вложение 1154576

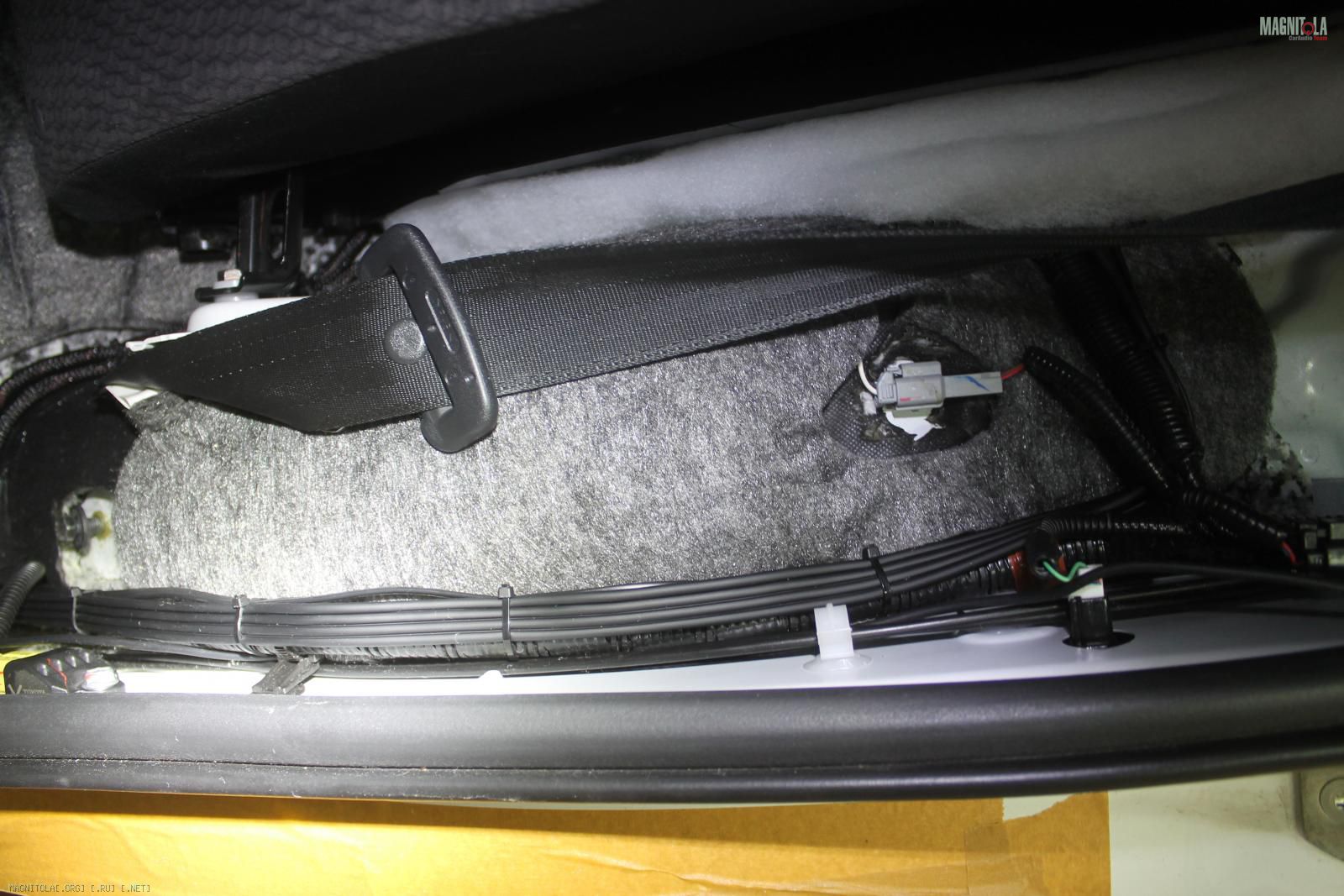

Протягиваем, закрепляем акустическую проводку- правый борт...

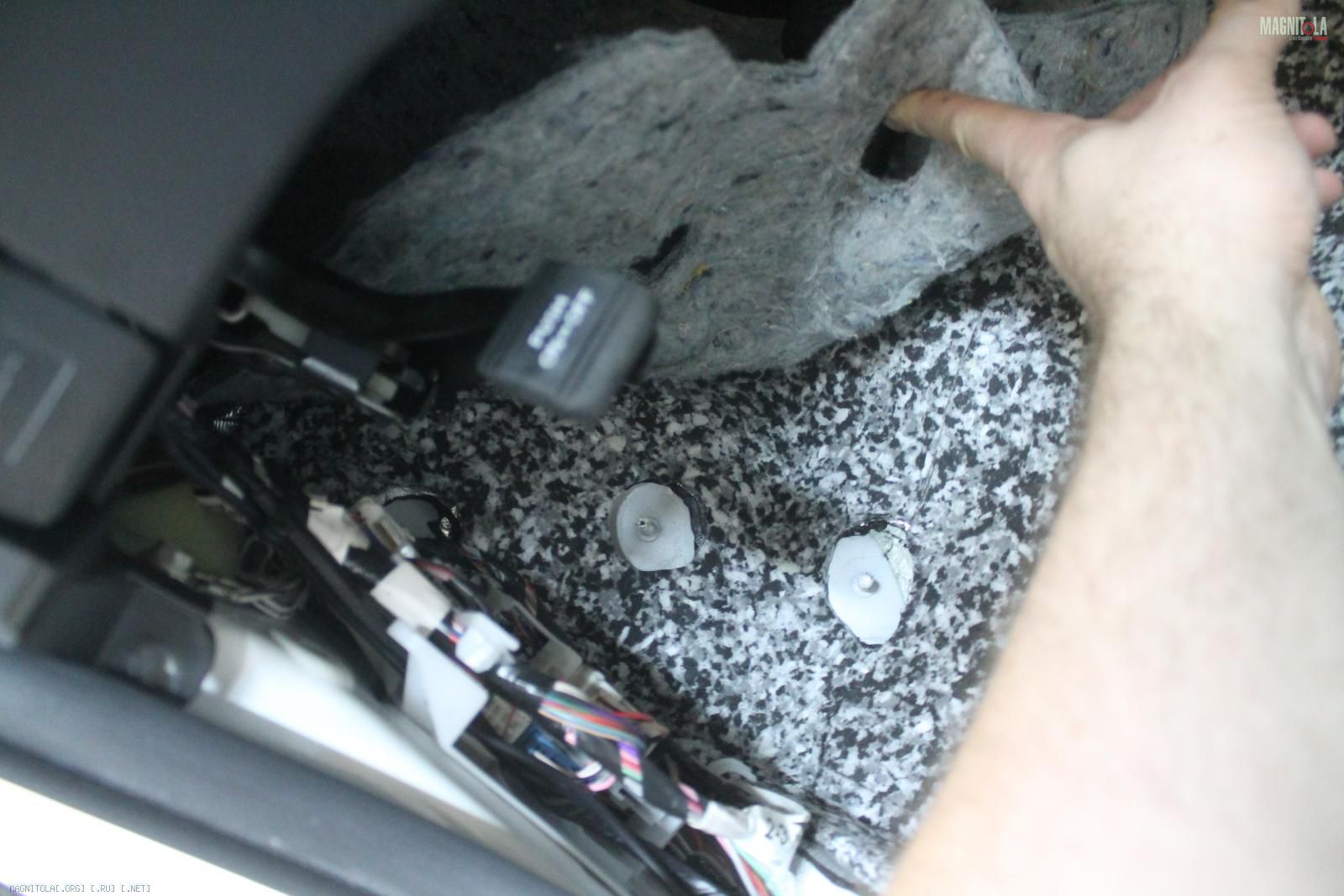

Убираем "сопли" от дилеров, устанавливавших без ключевой доступ...
Вложение 1154578 Вложение 1154580 Вложение 1154582 Вложение 1154584 Вложение 1154586 Вложение 1154588 Вложение 1154590 Вложение 1154592 Вложение 1154594 Вложение 1154596 Вложение 1154598 Вложение 1154600

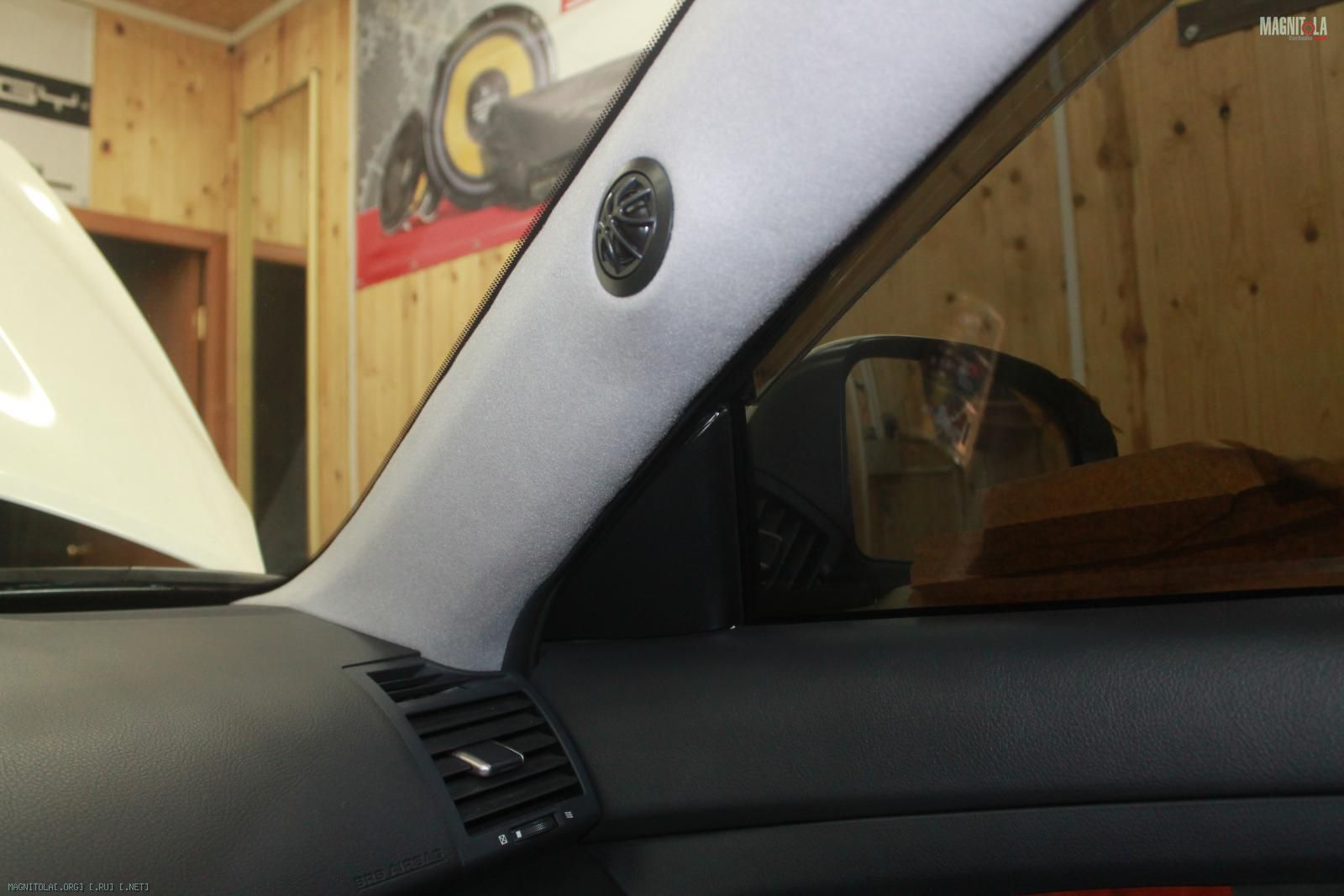

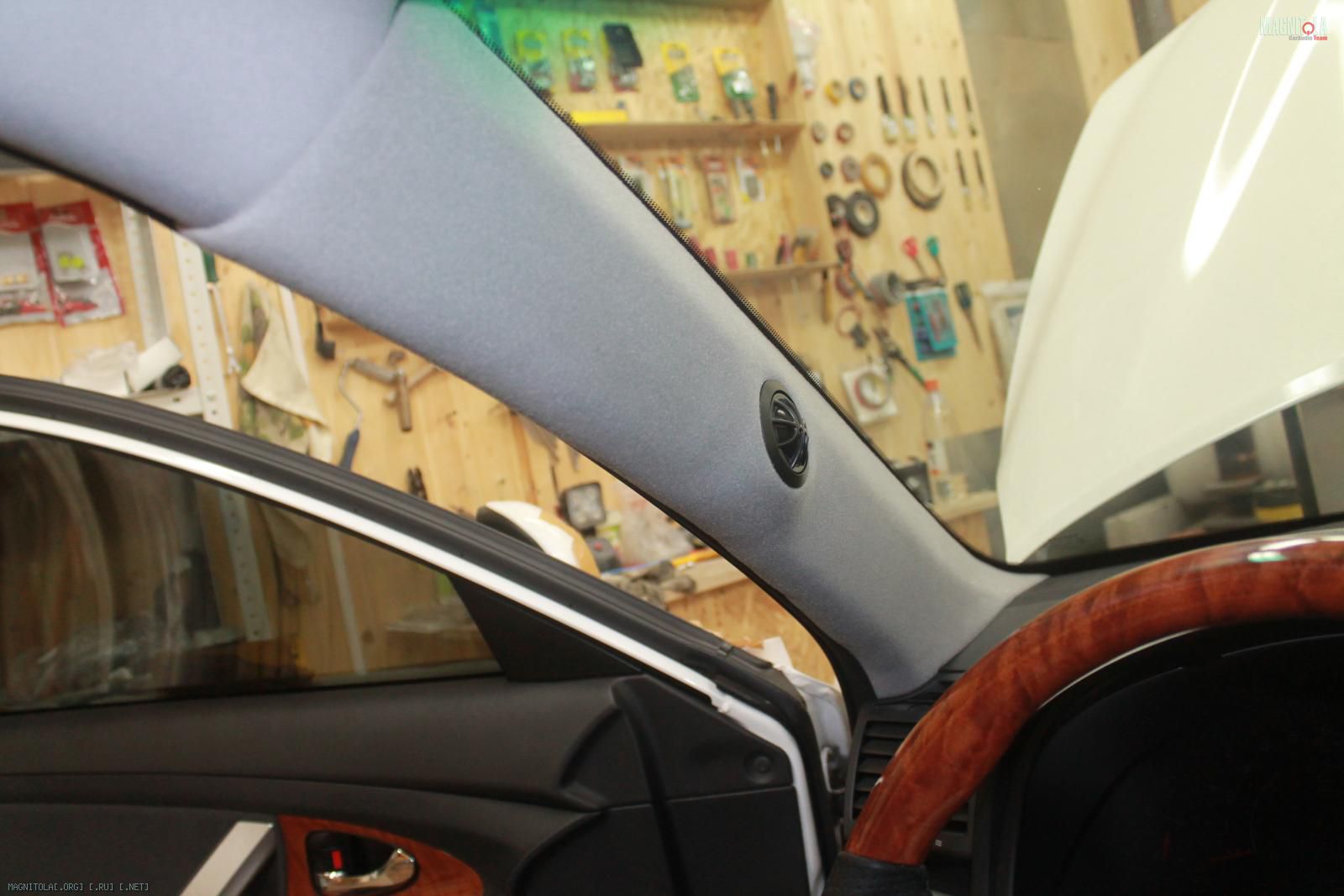

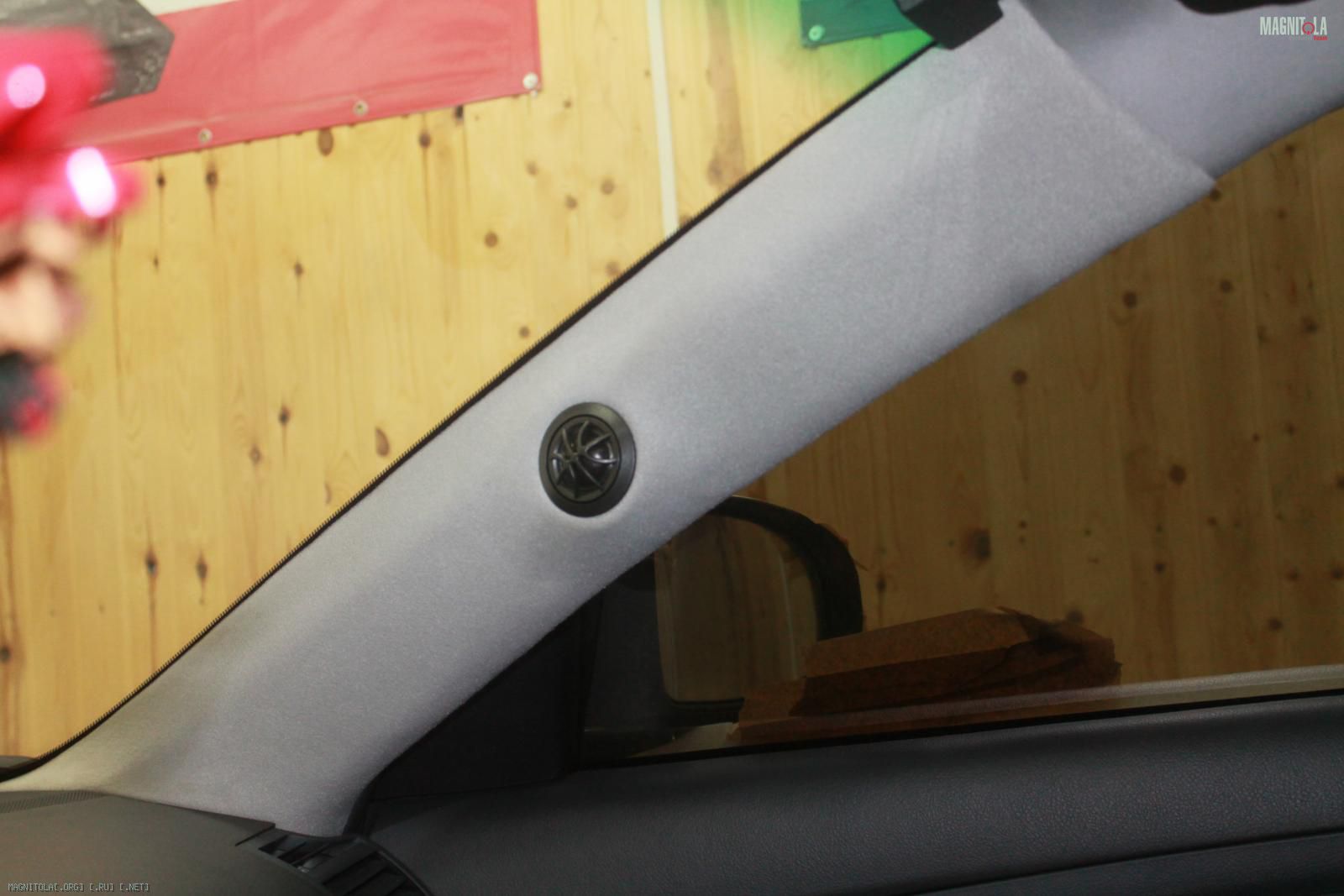

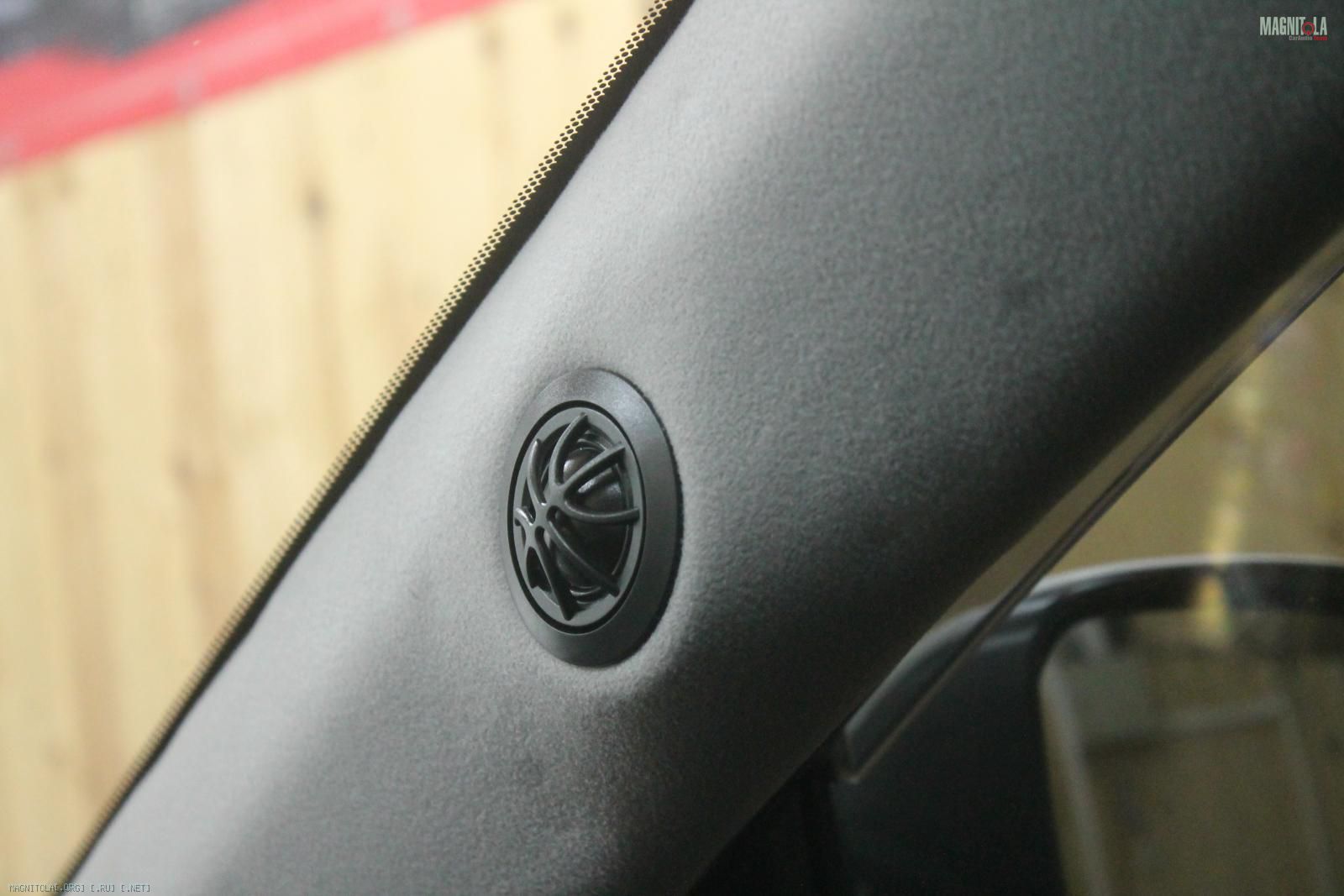

Устанавливаем ВЧ в штатное место...
Собираем частично салон
Вложение 1154602 Вложение 1154604 Вложение 1154606 Вложение 1154608 Вложение 1154610 Вложение 1154612 Вложение 1154614 Вложение 1154616
18.07.2017, 21:28
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Устанавливаем ВЧ в штатное место...
Собираем частично салон

Ну вот на куя они так штатно лепят ВЧ:ireful3:!!! мля отражёнка страшная ипашит... не ужели у этих дэбилов нет совсем ушей!!![COLOR="Silver"]
18.07.2017, 23:16
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Есть такое, даже в одной из вариаций исправлял данную ситуацию, вч стало лучше петь

---------- Сообщение добавлено 18.07.2017 в 23:25 ----------

Тут случайно наткнулся в интернете на новые фришные сабы от "пити", т.е. челенджер. 8", 10", 12"
Challenger OPUS SD200FA
Challenger OPUS SD250FA
Challenger OPUS SD300FA
Кому надо гуглем... цены 2500, 3000, 3800руб
19.07.2017, 11:53
sm1966

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

В KF-Sound Technology приехал Porsche Cayenne
Вложение 1153678 Вложение 1153680 Вложение 1153682 Вложение 1153684

Стояло это чудо на двух JL Audio 12w-7, в таком ящике.. " Если звук вас не устроит, то мы вернем вам деньги"https://vk.com/images/blank.gif https://vk.com/images/blank.gif https://vk.com/images/blank.gif или " За написанный о нас положительный отзыв, делаем скидку 30%" - часто читаю в рекламных постах учеников Школы АвтоЗвука Сергея Туманова.
https://vk.com/images/emoji/D83DDE04.png
Вложение 1153686 Вложение 1153688 Вложение 1153690 Вложение 1153692 Вложение 1153694 Вложение 1153696 Вложение 1153698 Вложение 1153700 Вложение 1153702 Вложение 1153704 Вложение 1153706 Вложение 1153708 Вложение 1153710 Вложение 1153712 Вложение 1153714 Вложение 1153716 Вложение 1153718 Вложение 1153720 Вложение 1153722 Вложение 1153724 Вложение 1153726 Вложение 1153728

..без лоха и жизнь плоха,особенно богатого..
19.07.2017, 20:38
st220

Вложений: 32

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0T

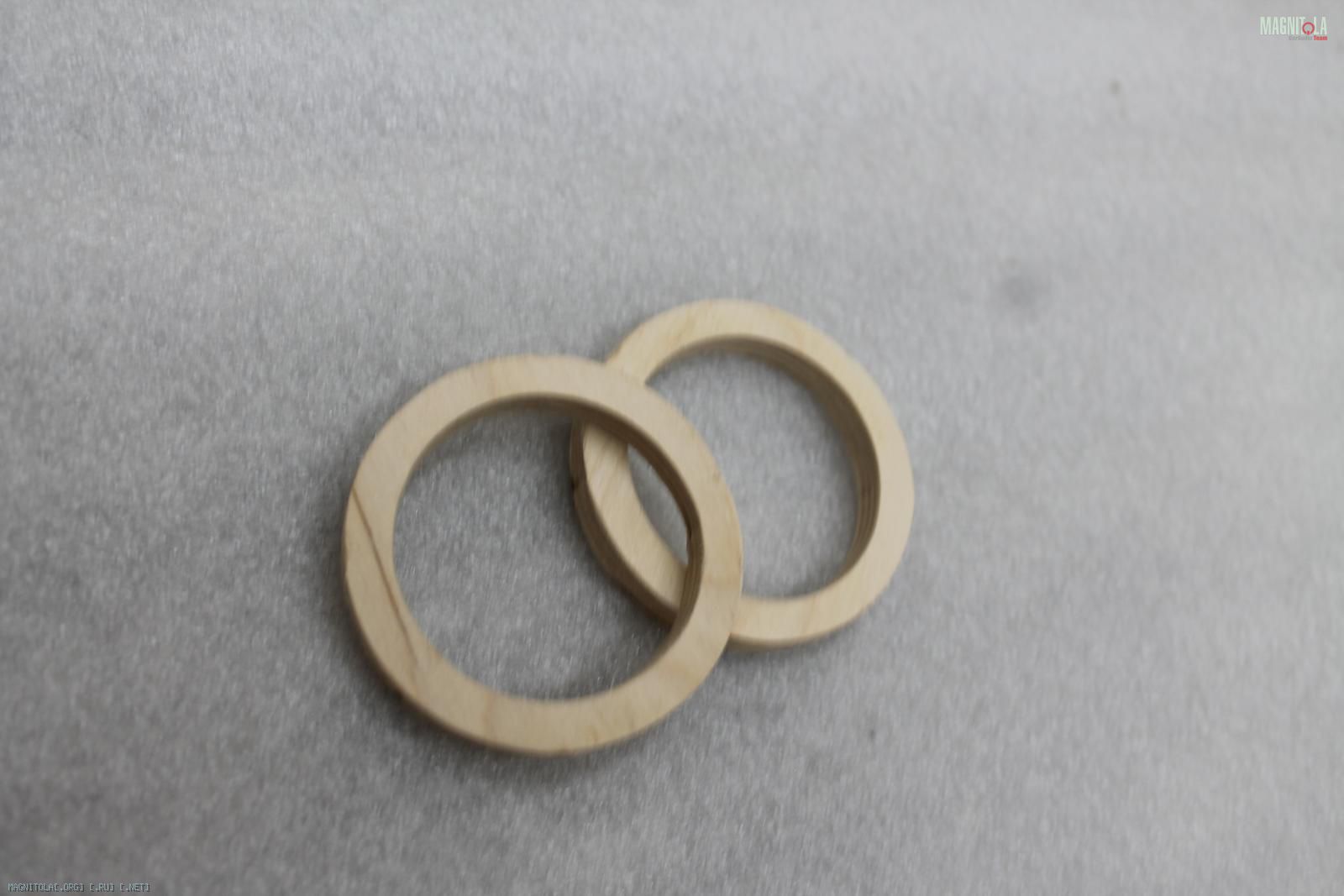

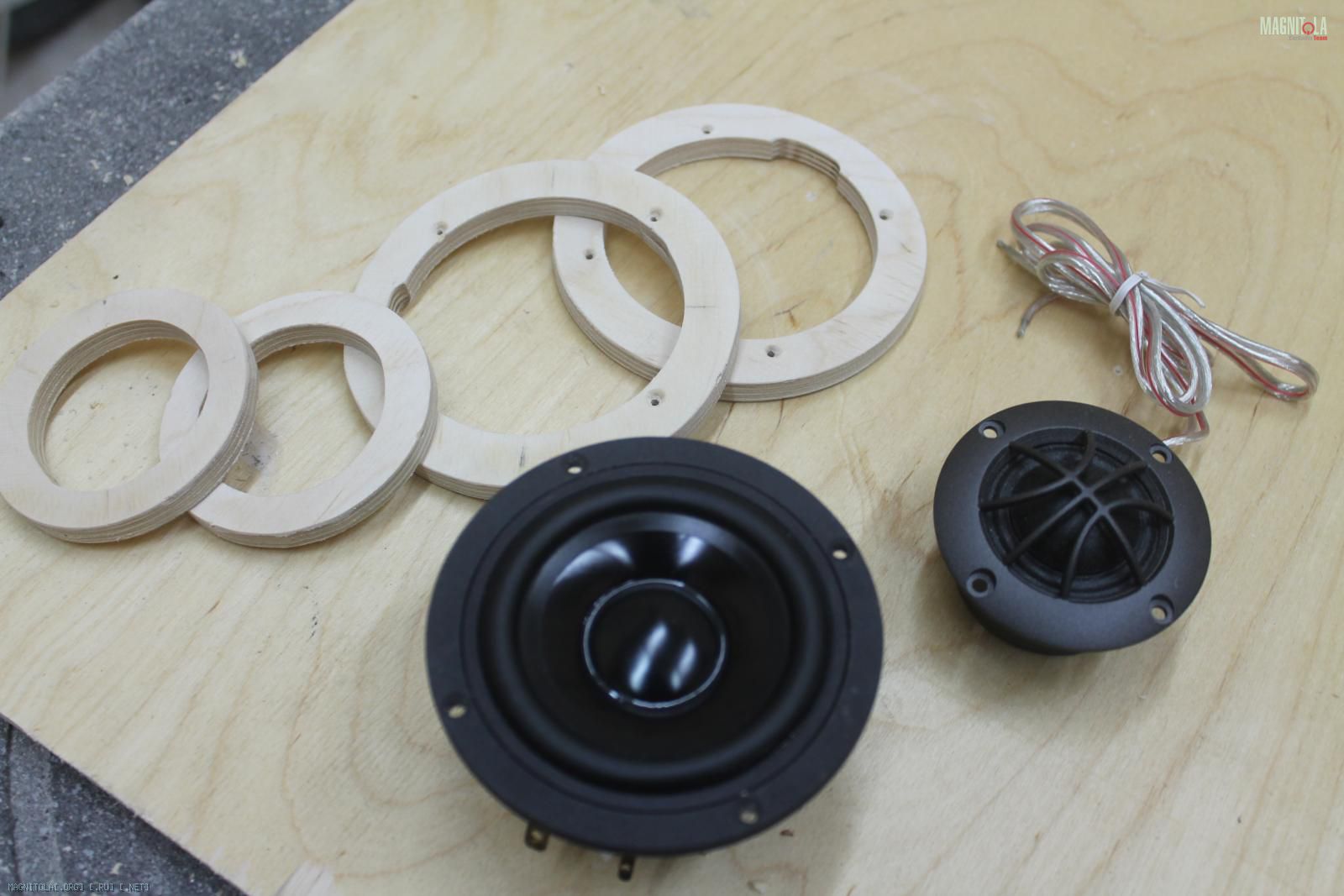

Пилим, красим проставочные кольца под мидбас и держатель предохранителя...
Уплотнительные кольца из битопласта.

Вложение 1154708 Вложение 1154710 Вложение 1154712 Вложение 1154714 Вложение 1154716 Вложение 1154718 Вложение 1154720 Вложение 1154722 Вложение 1154724 Вложение 1154726

Проводка/подключение/установка мидбаса.
Винты М5 под шестигранник, саморезы под торкс.
Волноотвод...
Вложение 1154728 Вложение 1154730 Вложение 1154732 Вложение 1154734 Вложение 1154736 Вложение 1154738 Вложение 1154740 Вложение 1154742 Вложение 1154744 Вложение 1154746 Вложение 1154748

Держатель предохранителя....
Вложение 1154750 Вложение 1154752 Вложение 1154754 Вложение 1154756 Вложение 1154758

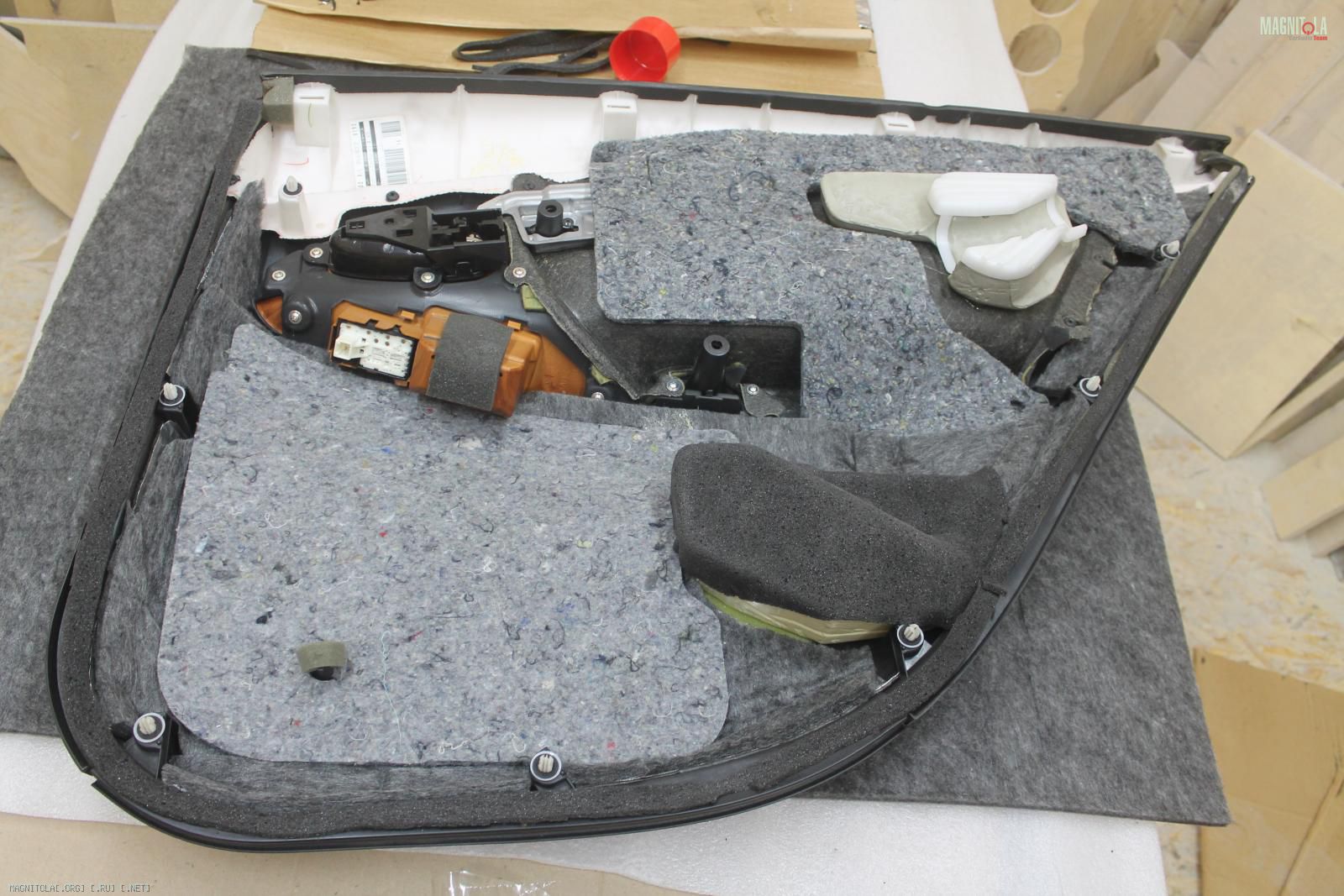

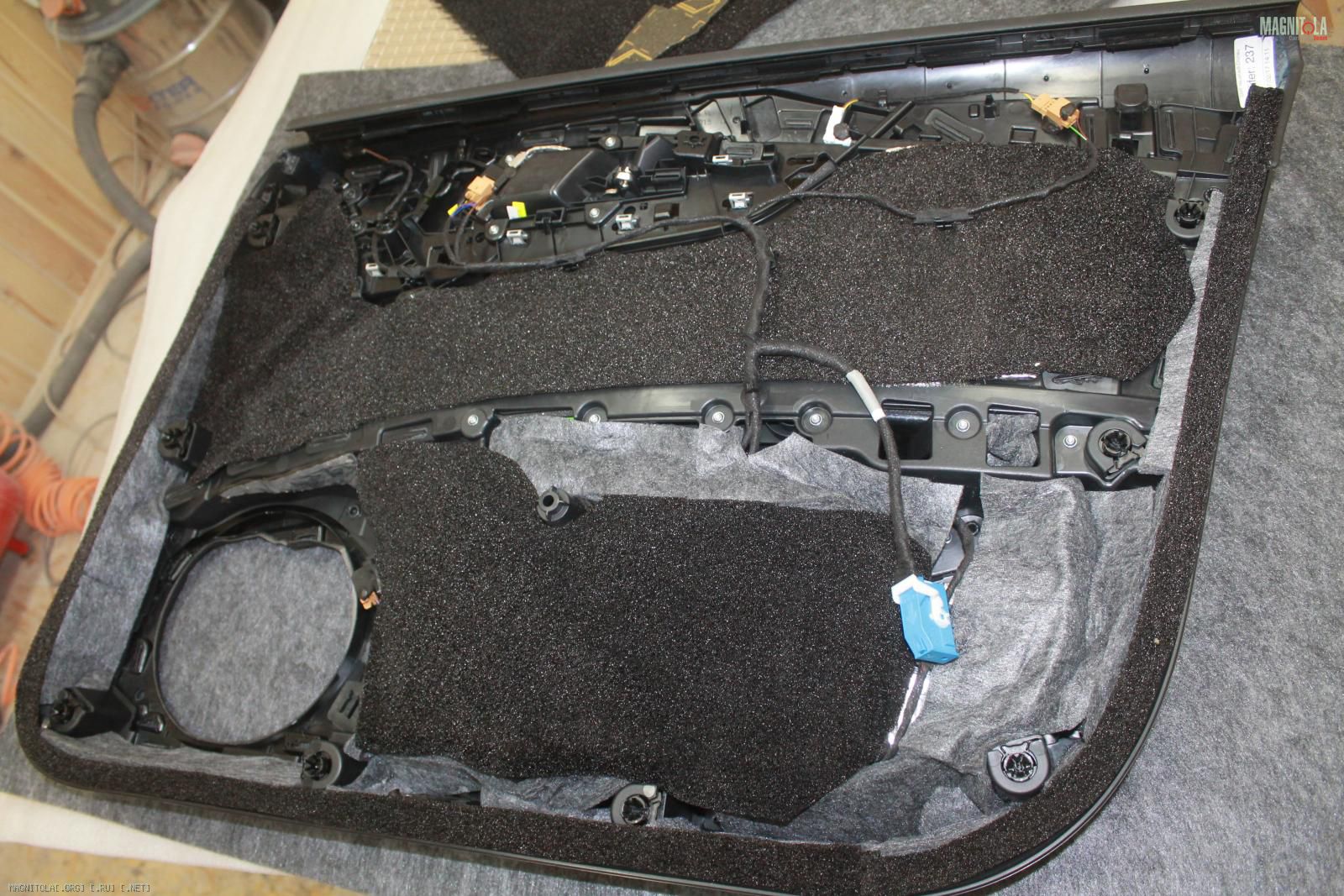

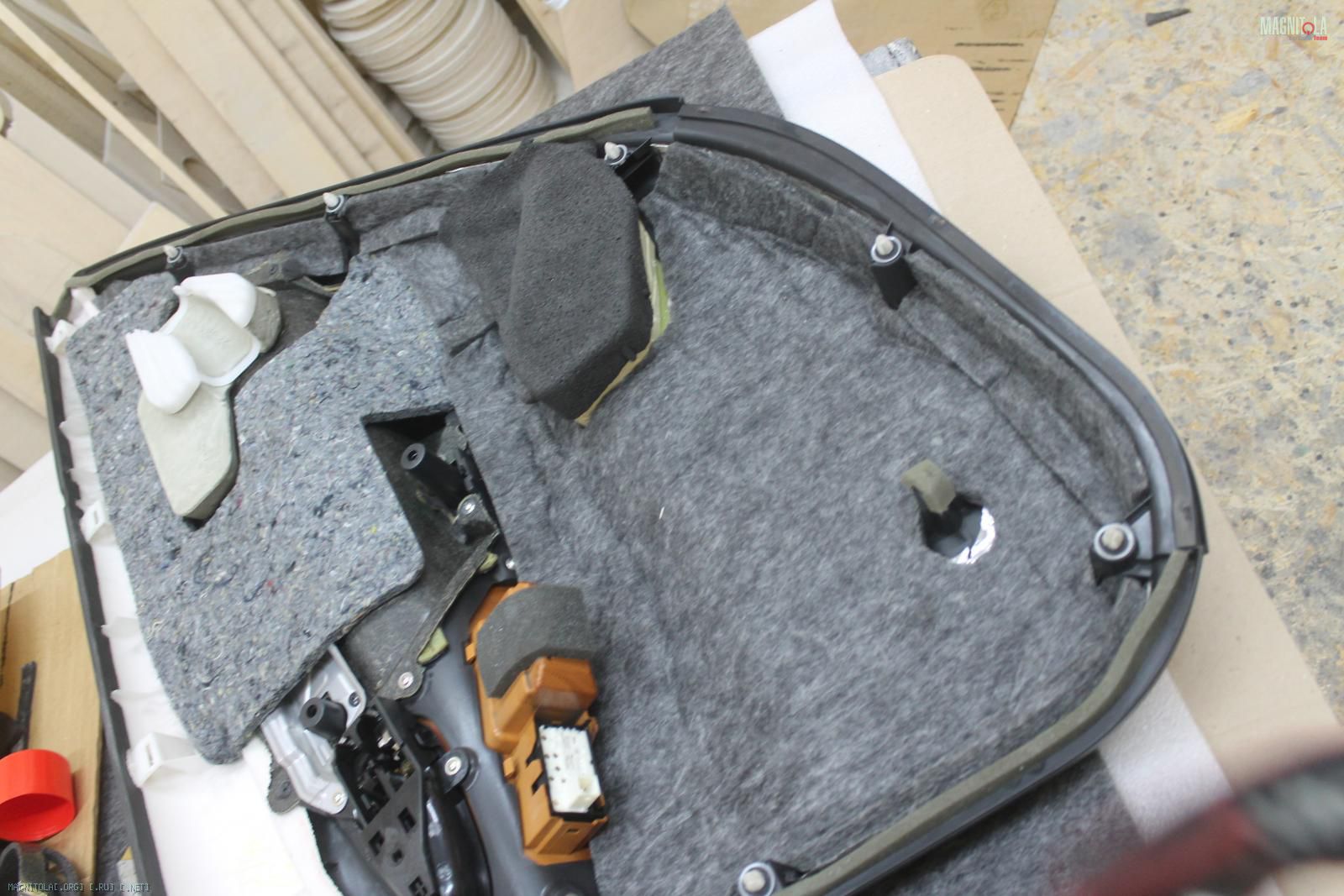

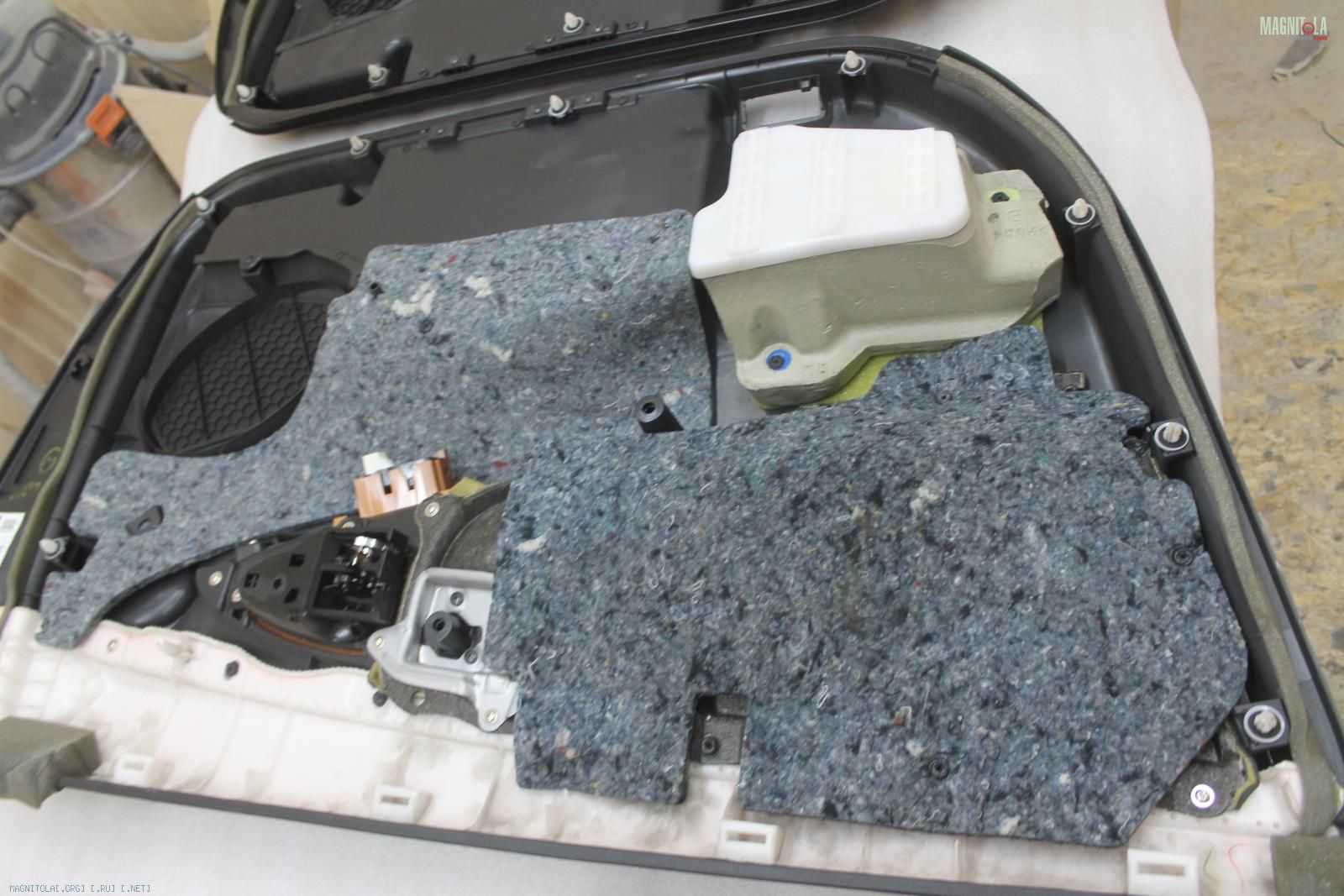

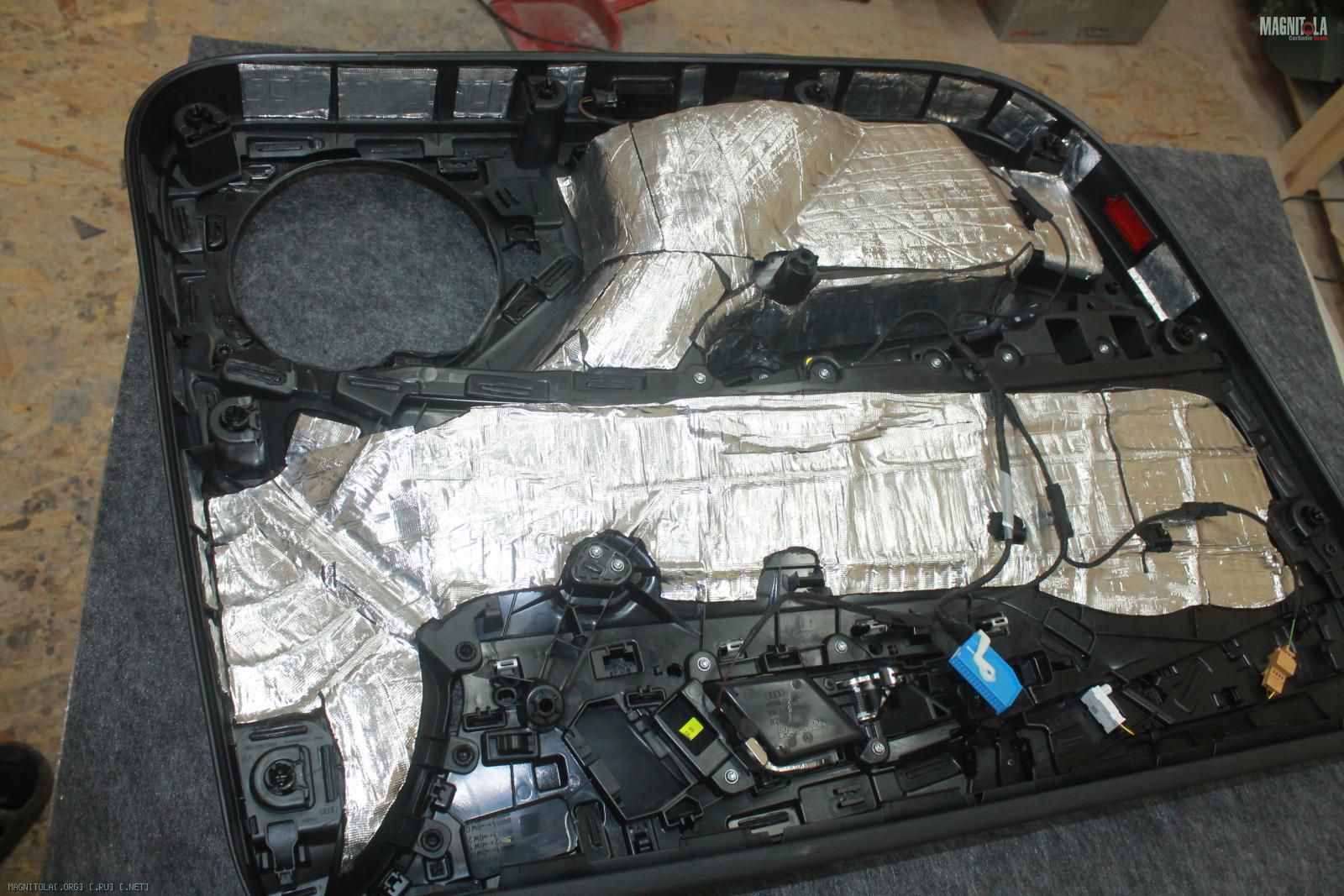

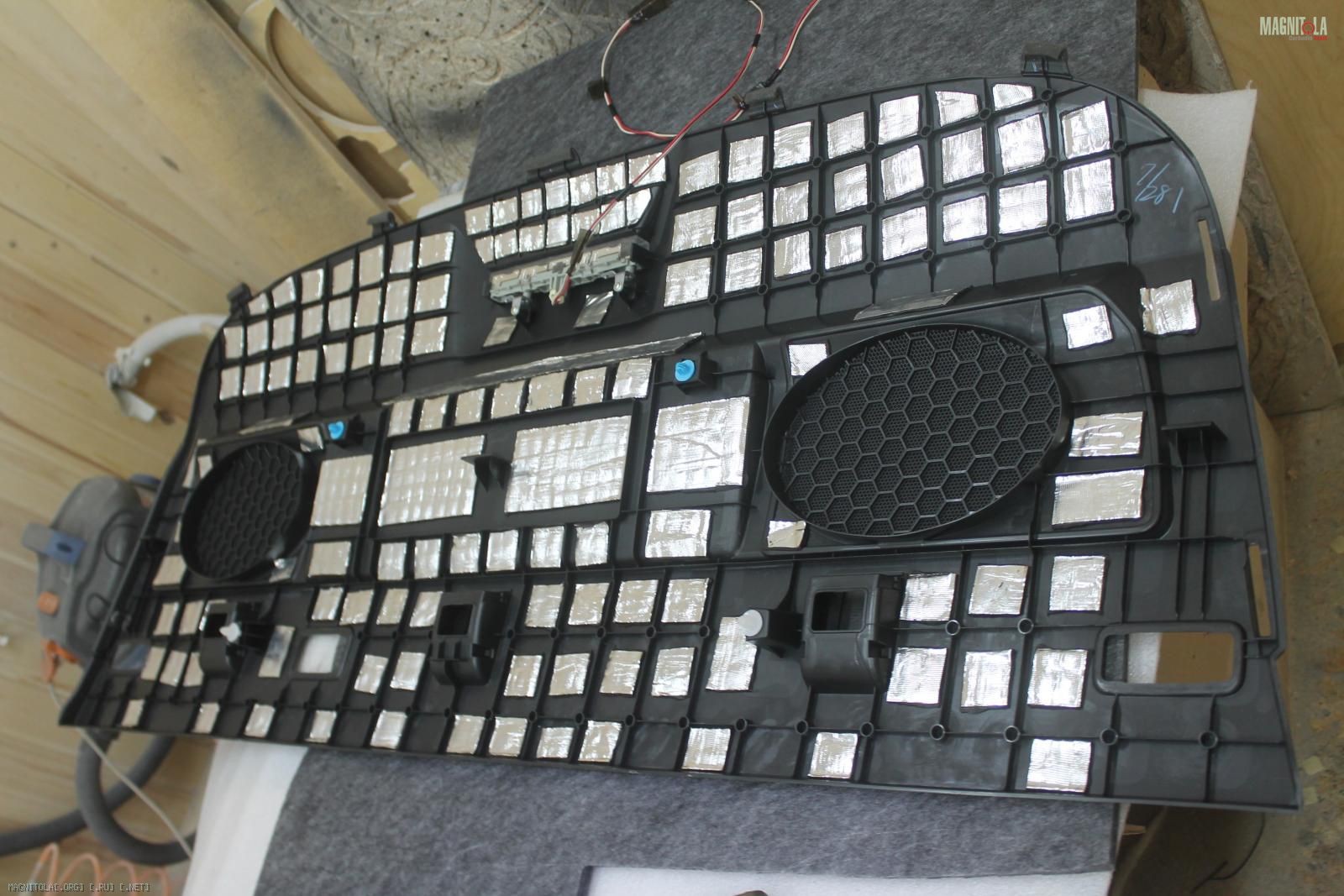

Карты дверей... греем, прикатываем вибру, войлок, битопласт, уплотнительную ленту по периметру карты
Вложение 1154760 Вложение 1154762 Вложение 1154764 Вложение 1154766 Вложение 1154768 Вложение 1154770
20.07.2017, 23:23
st220

Вложений: 77

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0T

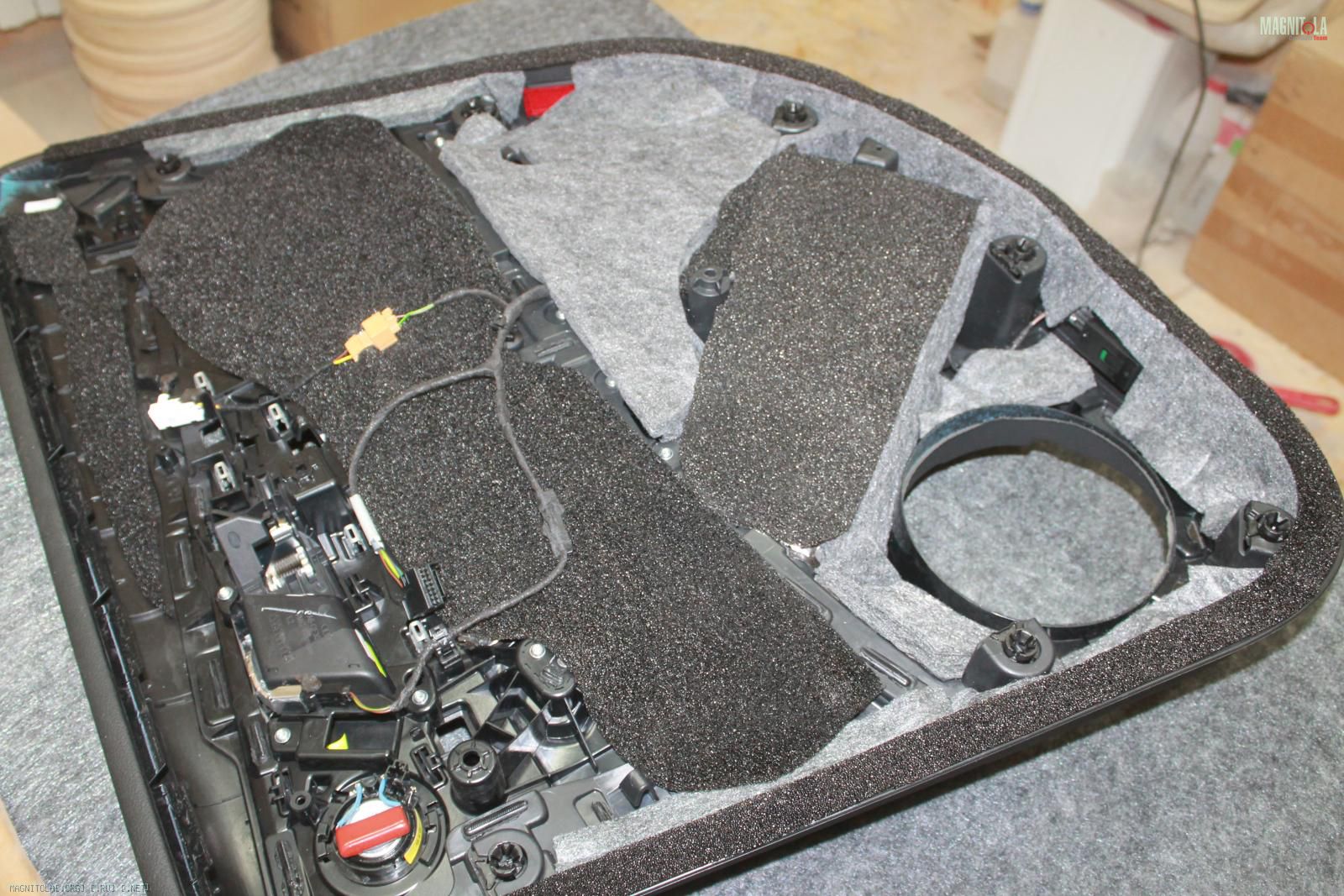

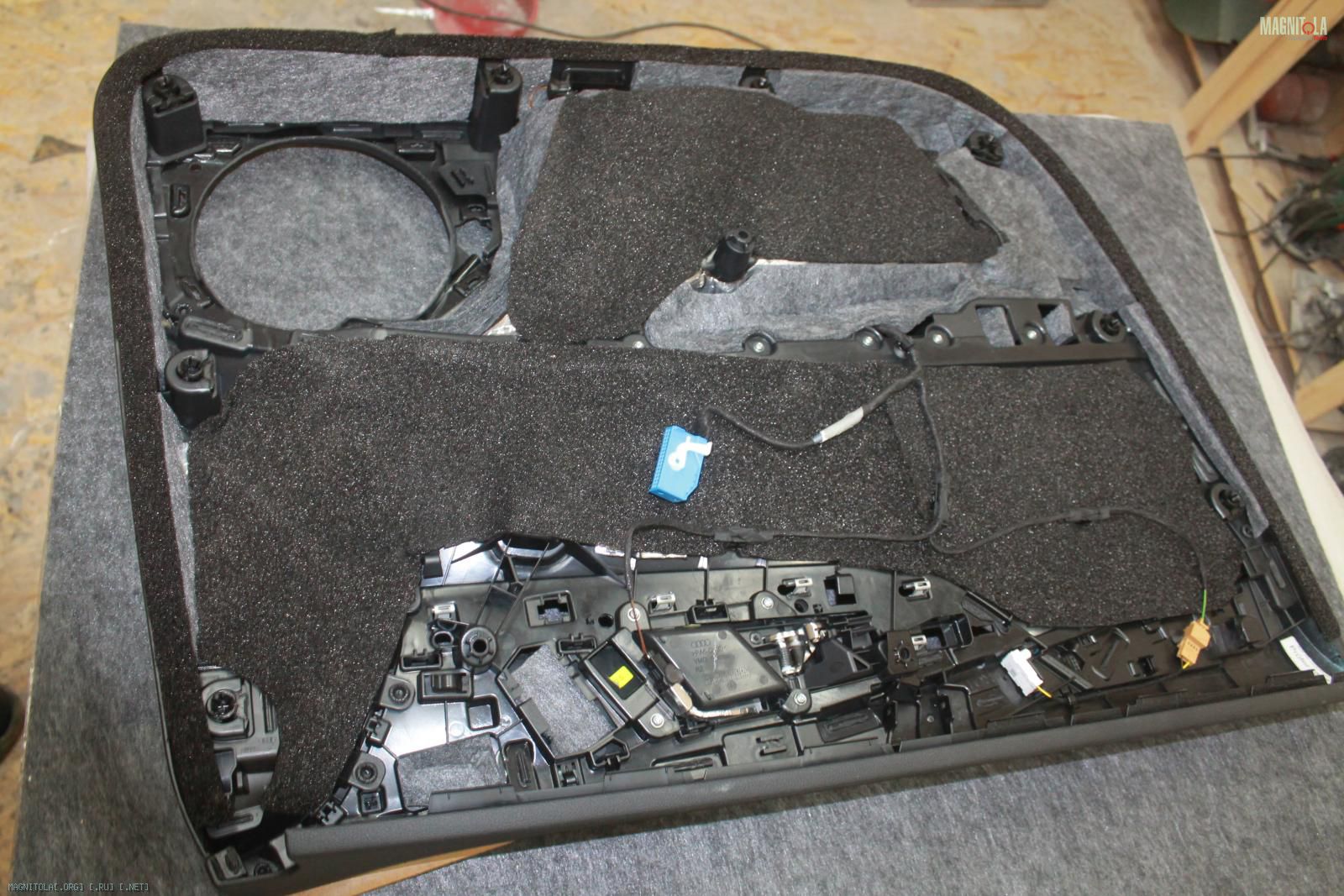

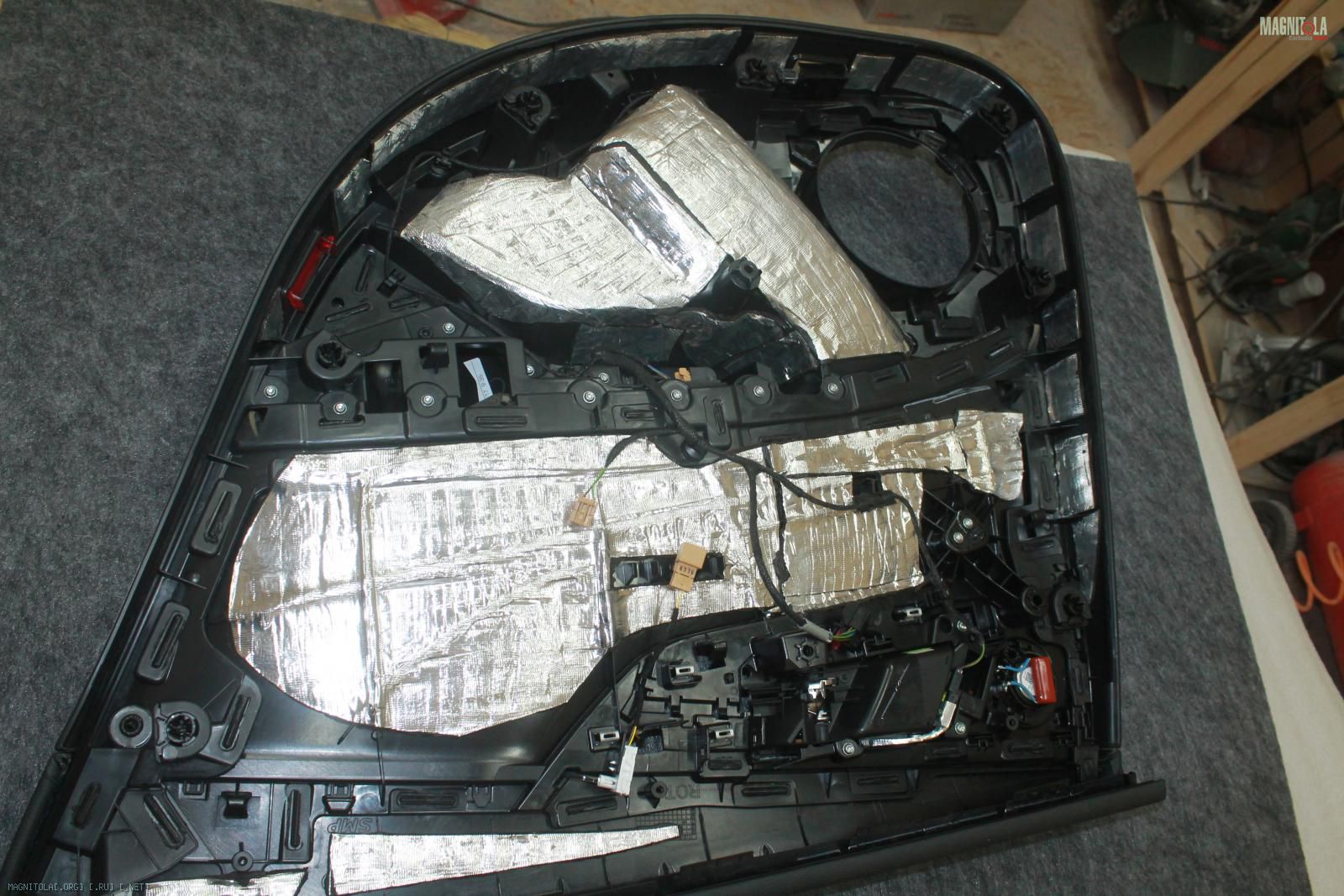

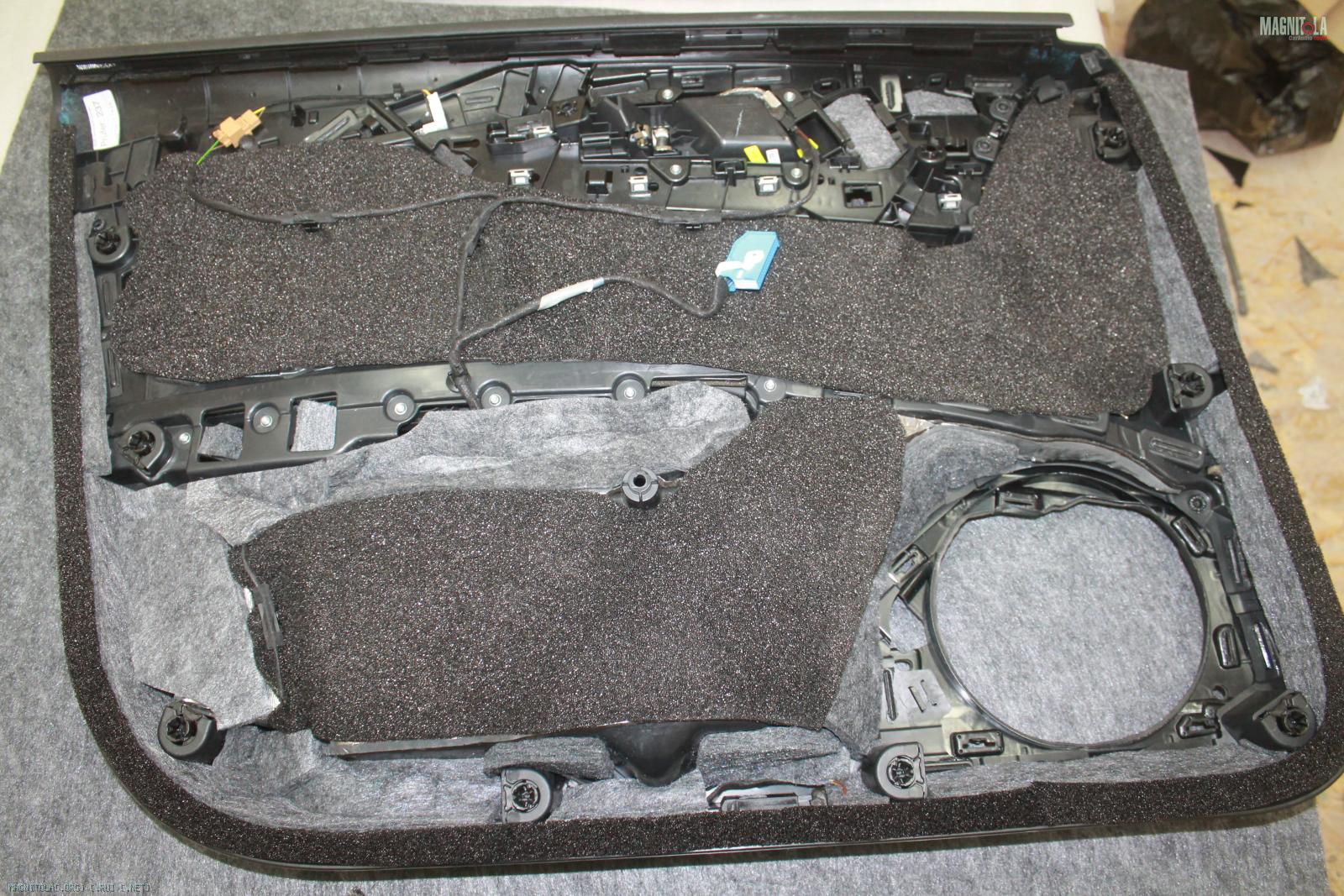

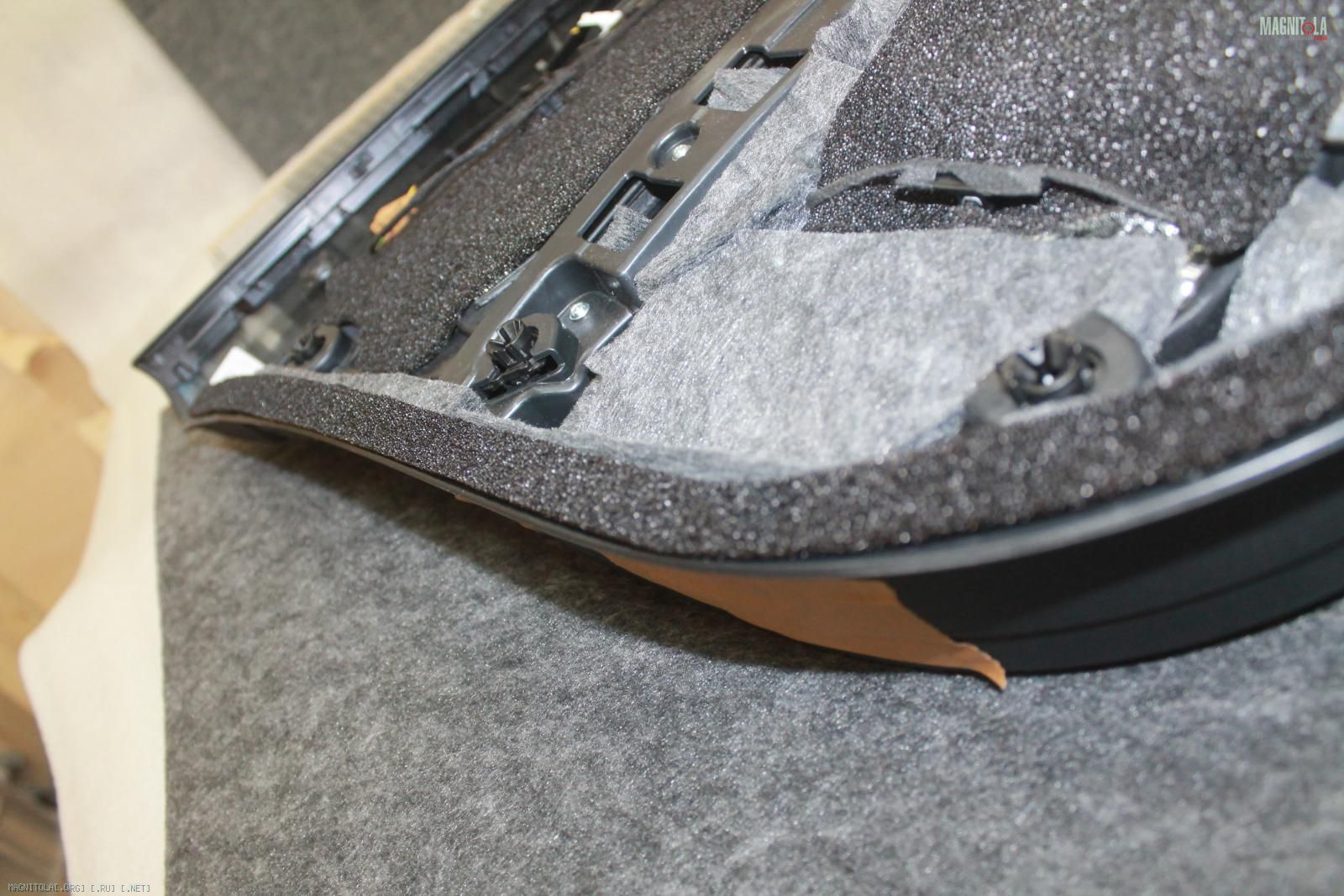

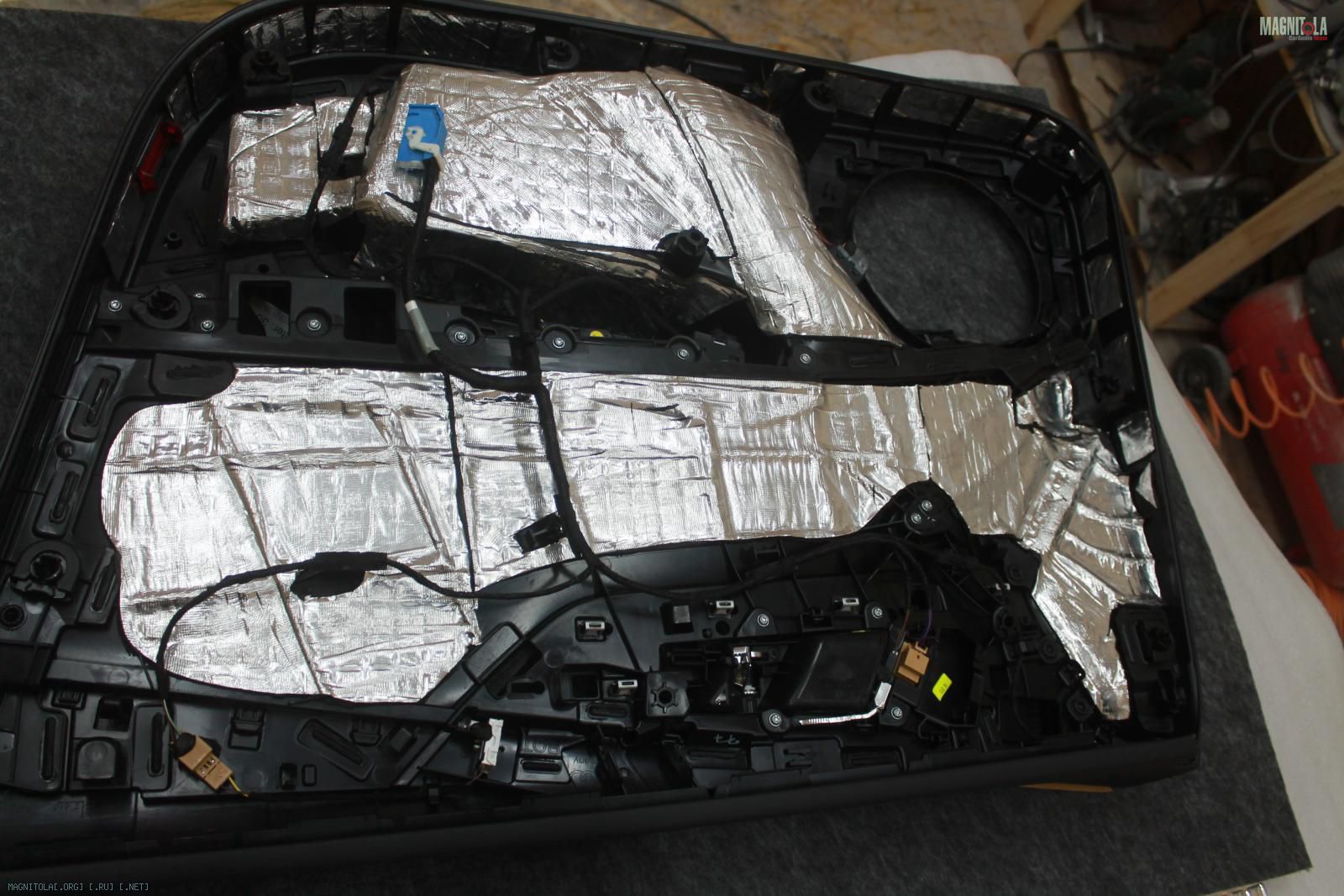

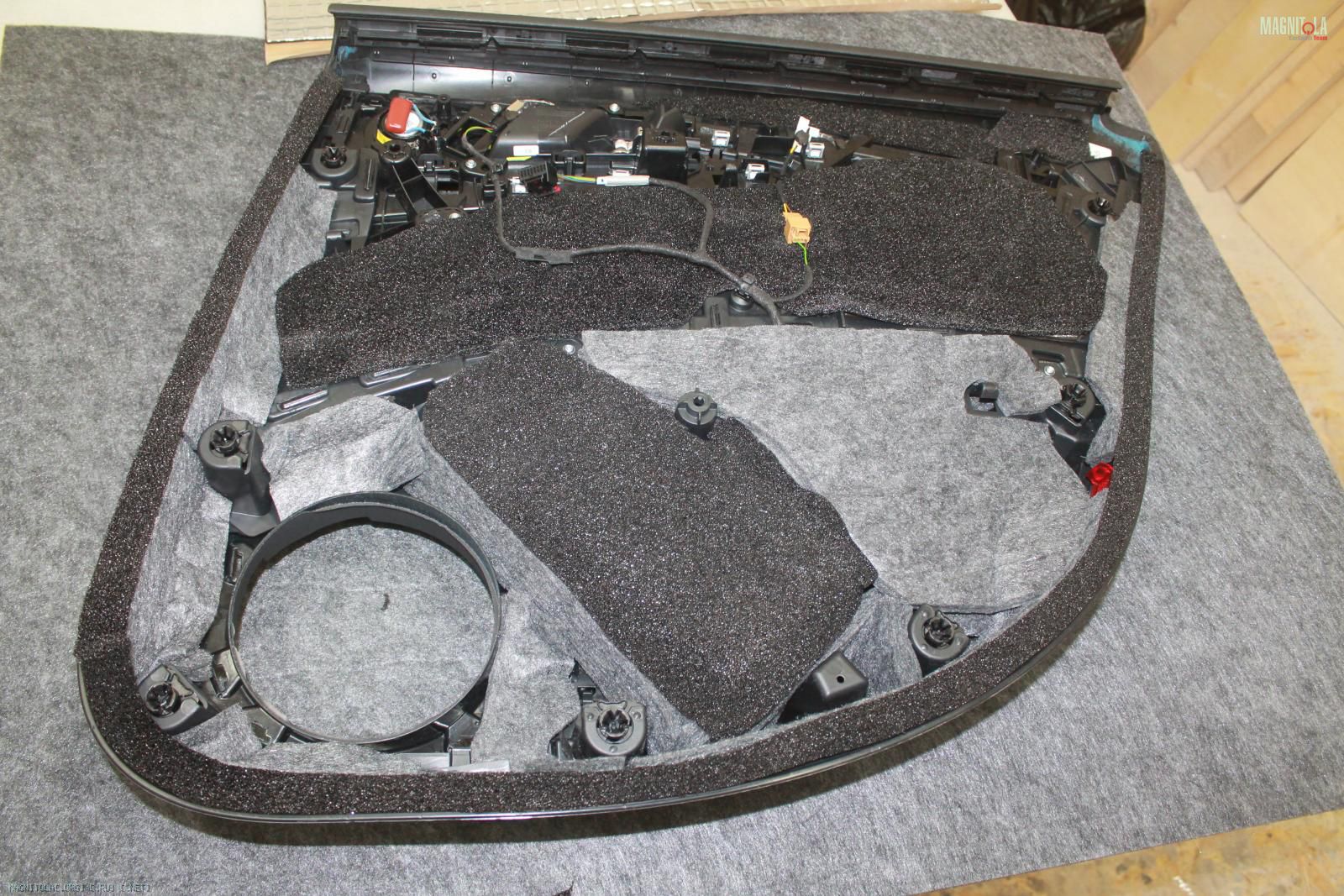

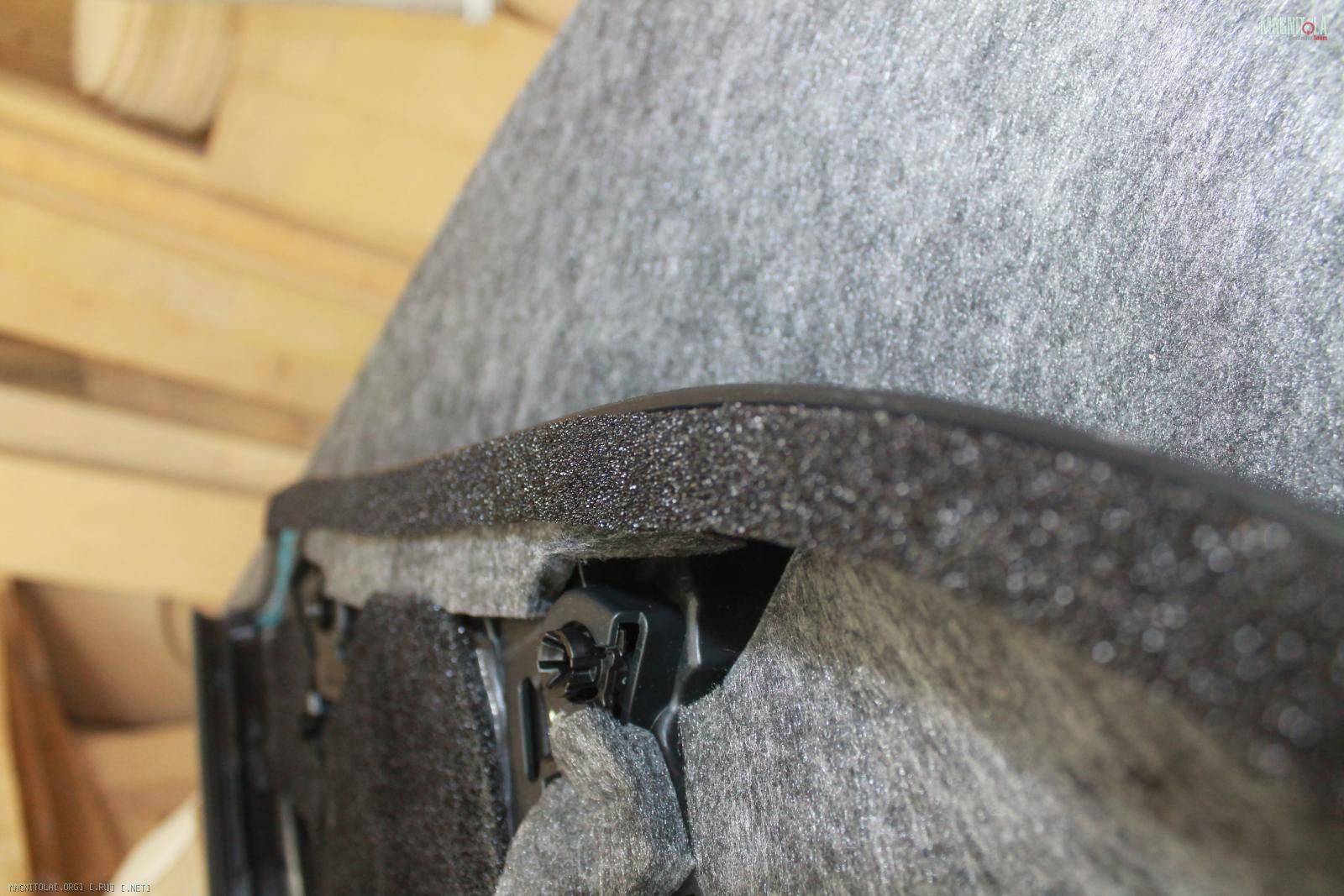

Карты дверей... греем, прикатываем вибру, войлок, битопласт, уплотнительную ленту по периметру карты
Вложение 1154950 Вложение 1154952 Вложение 1154954 Вложение 1154956 Вложение 1154958 Вложение 1154960 Вложение 1154962 Вложение 1154964 Вложение 1154966 Вложение 1154968 Вложение 1154970

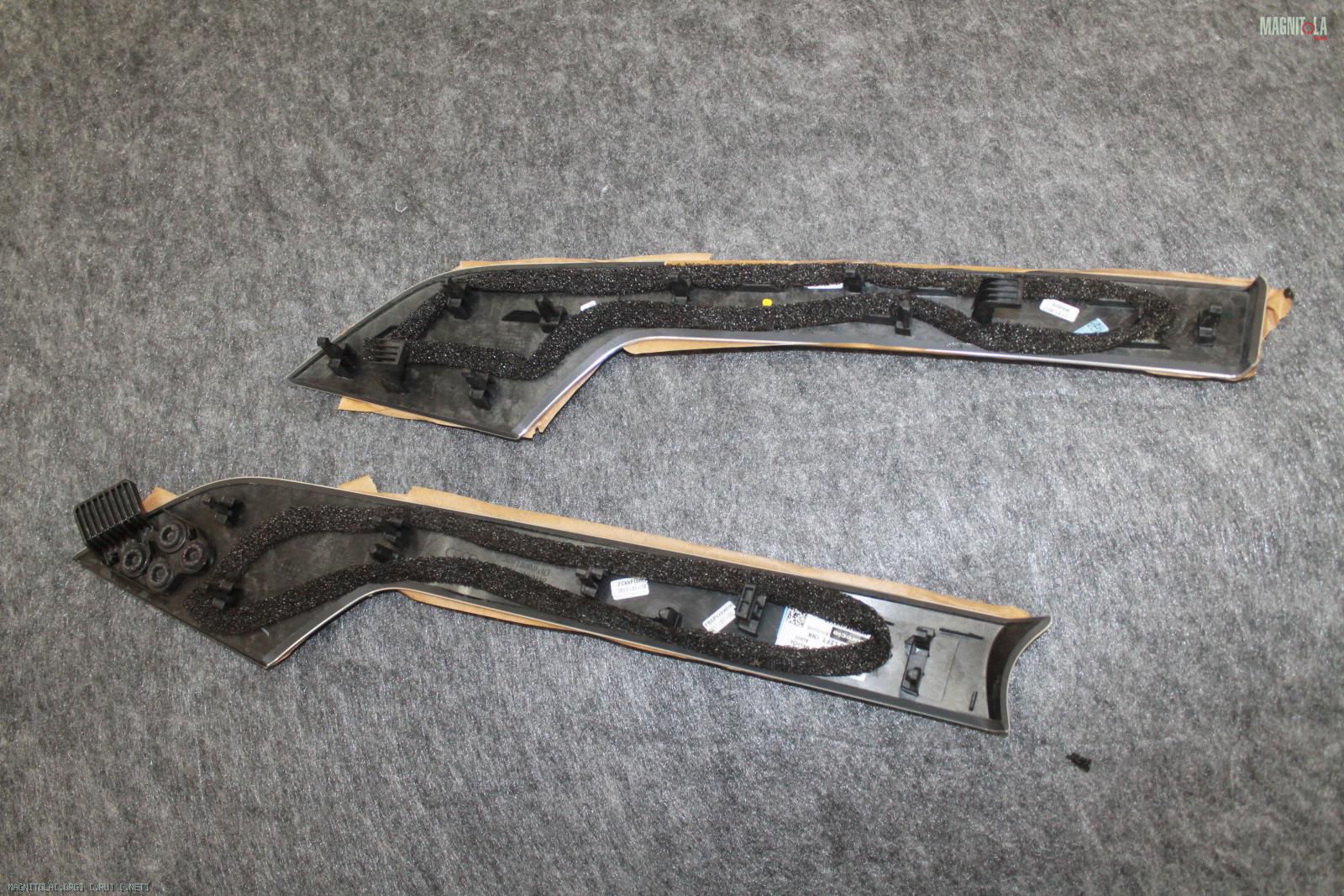

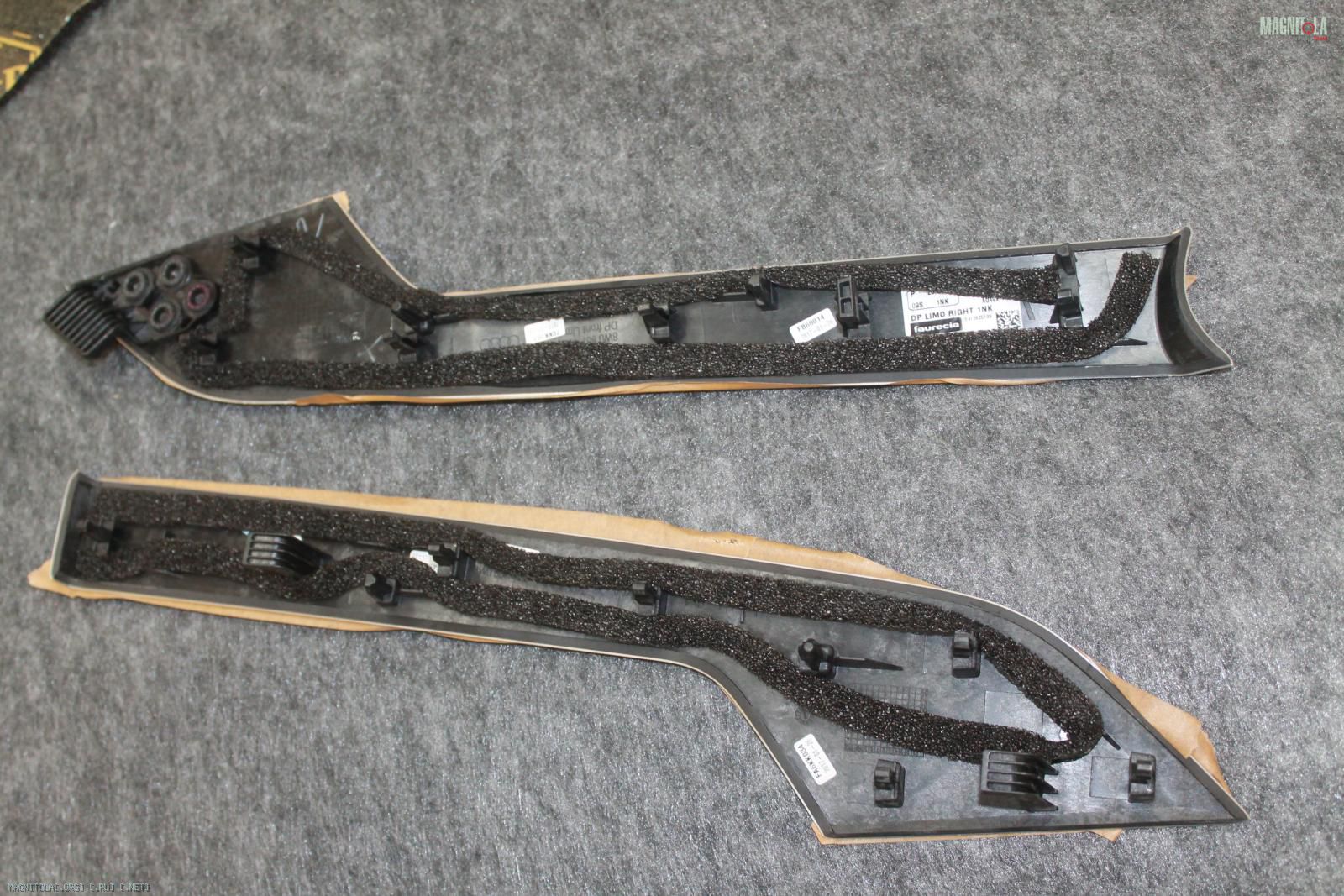

Пластиковые детали двери уплотняем битопластом..

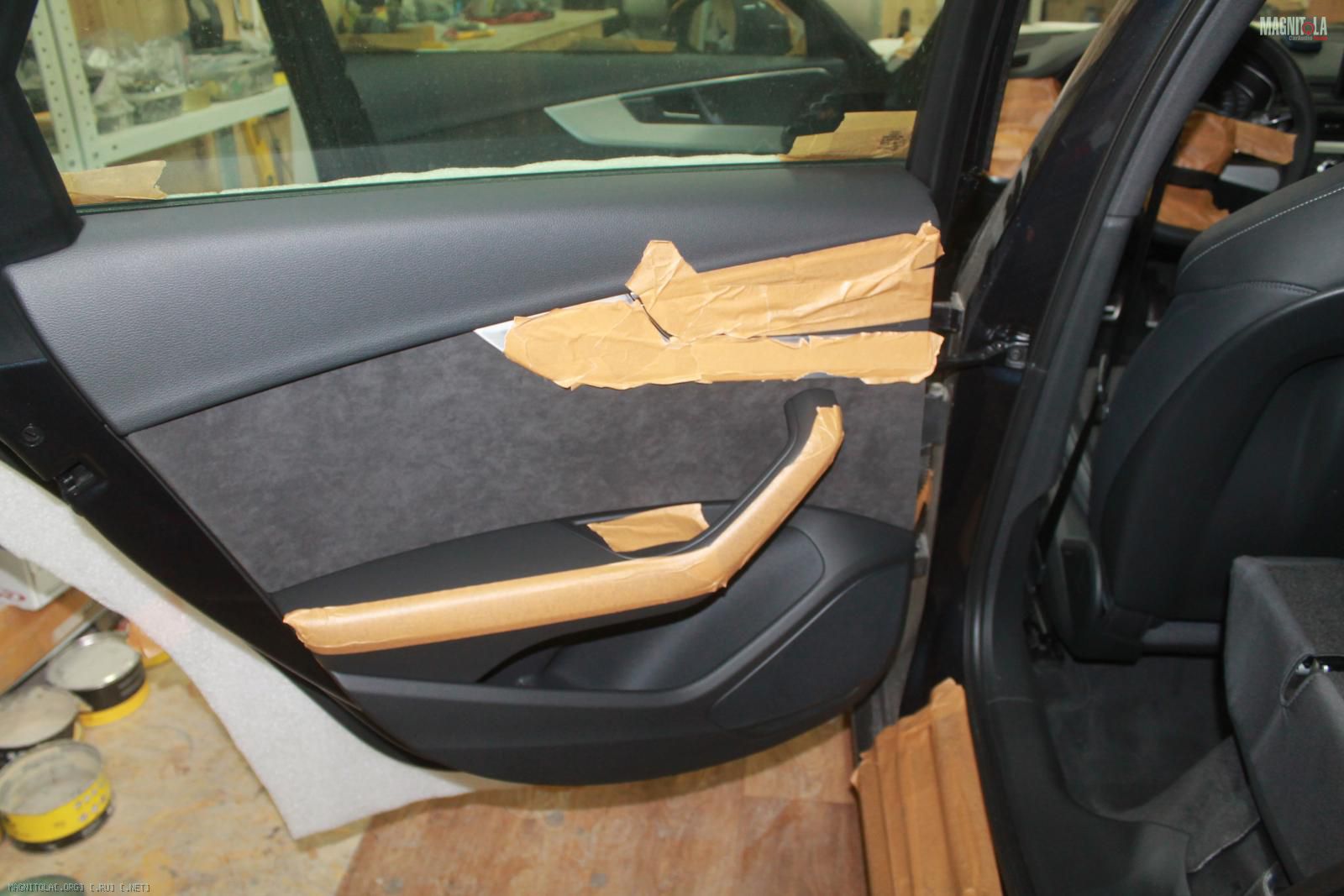

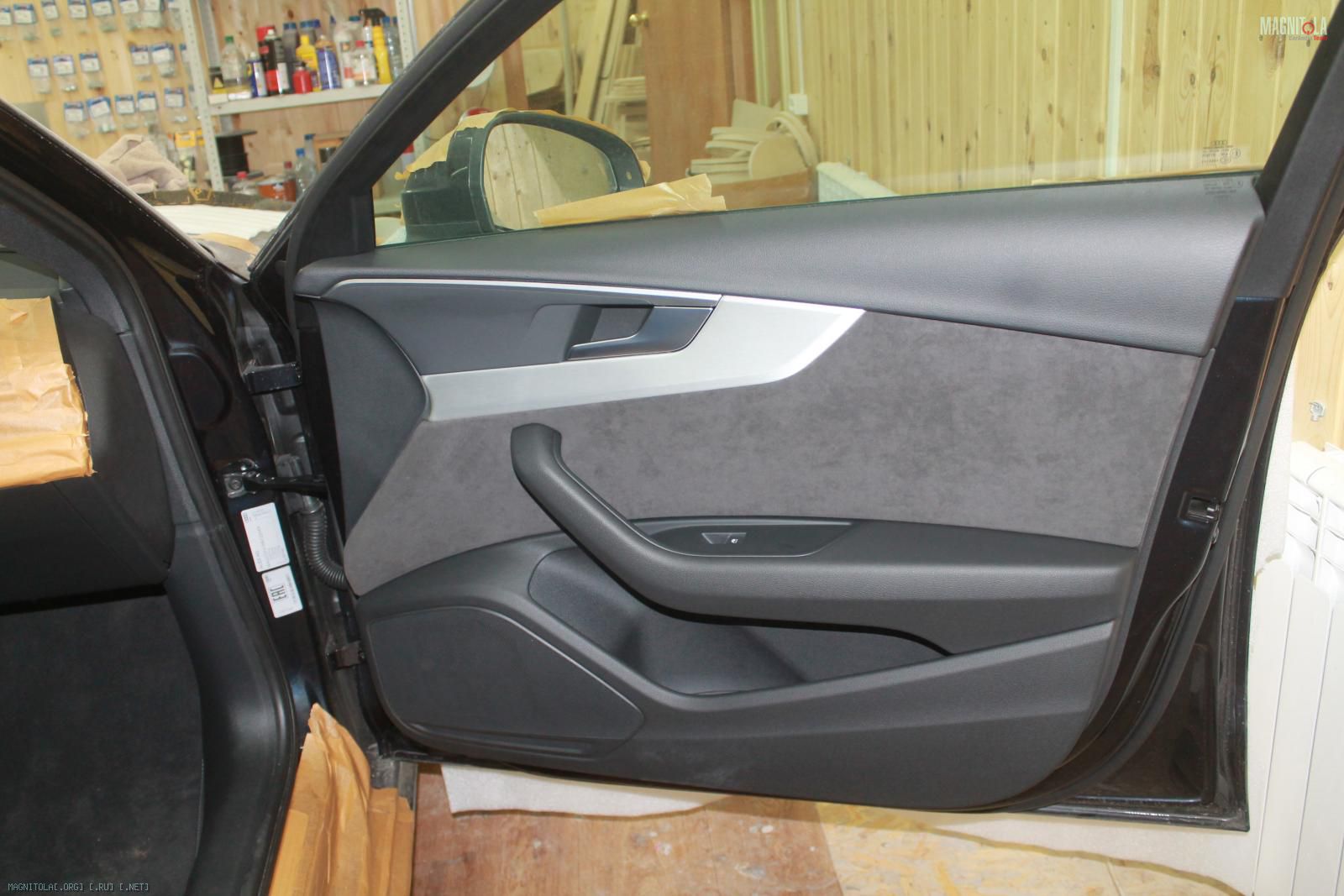

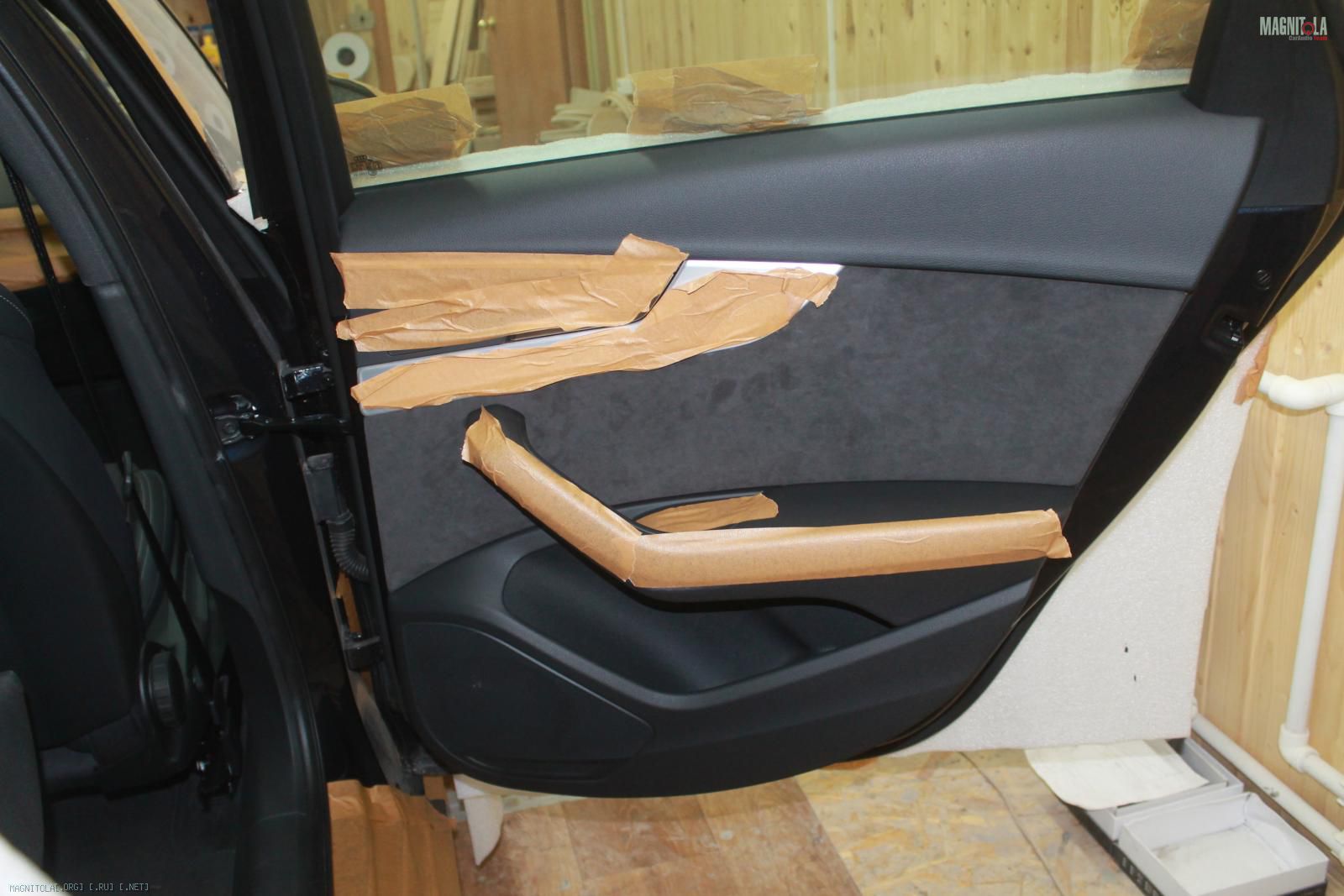

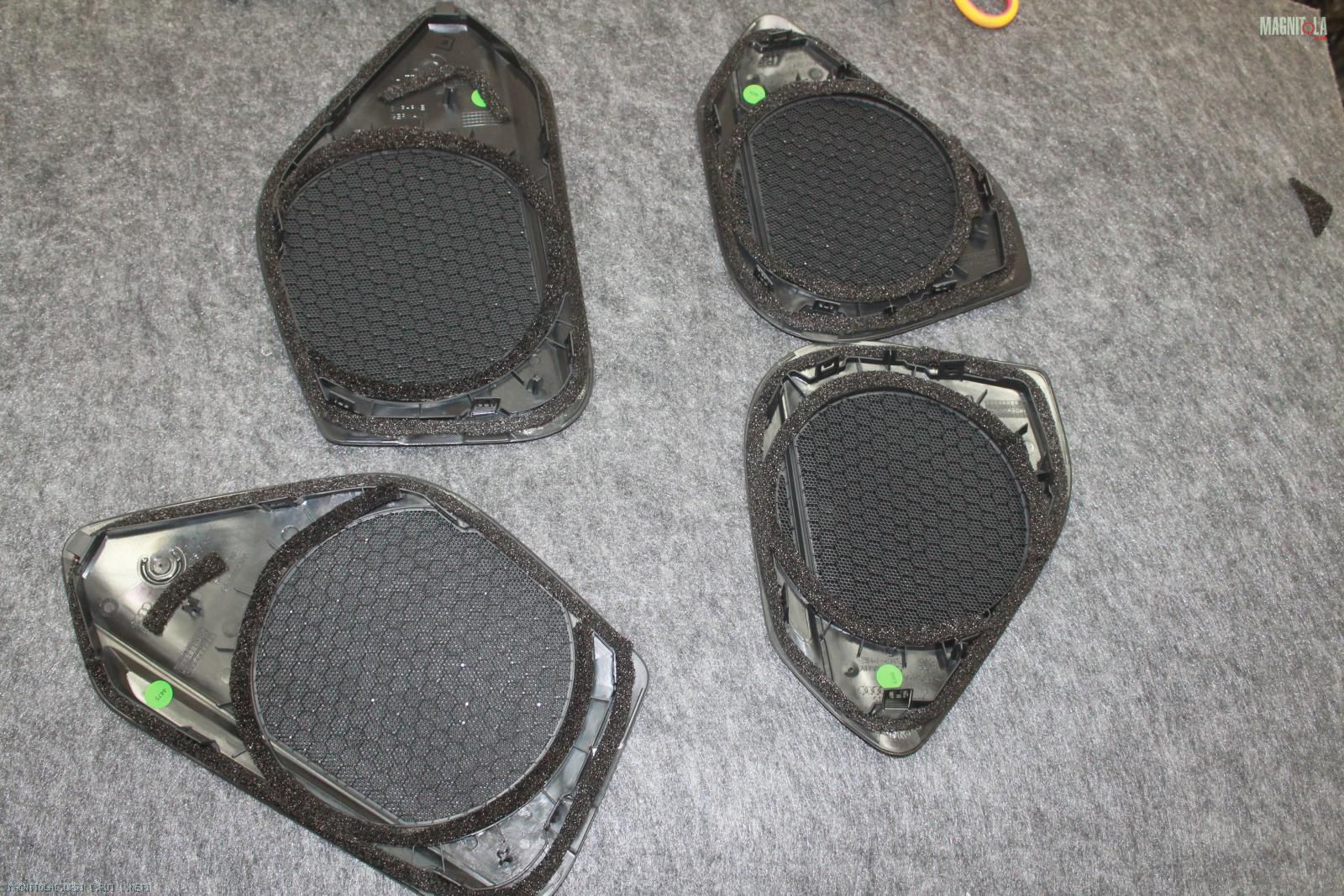

Двери итог...
Вложение 1154972 Вложение 1154974 Вложение 1154976 Вложение 1154978 Вложение 1154980 Вложение 1154982 Вложение 1154984

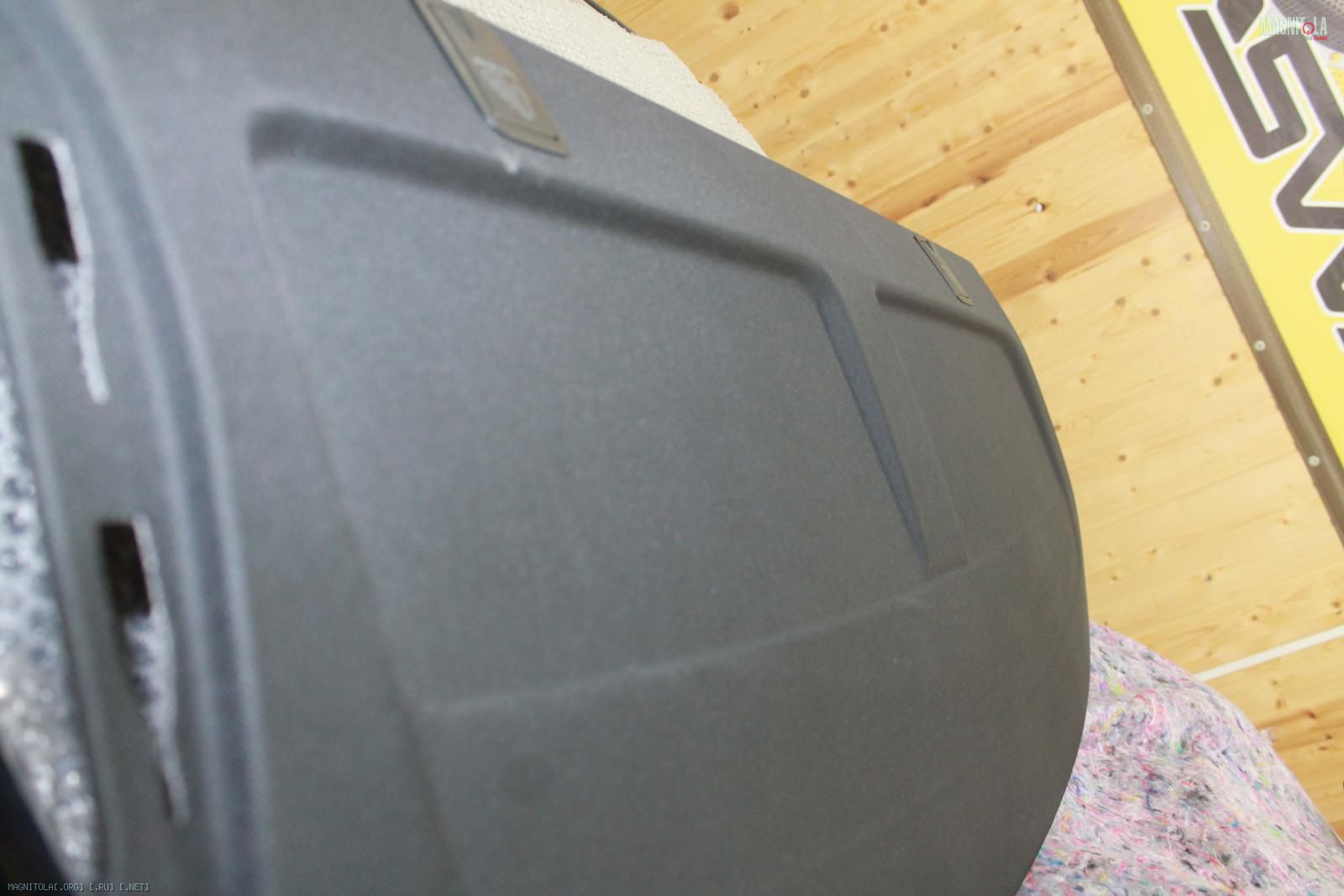

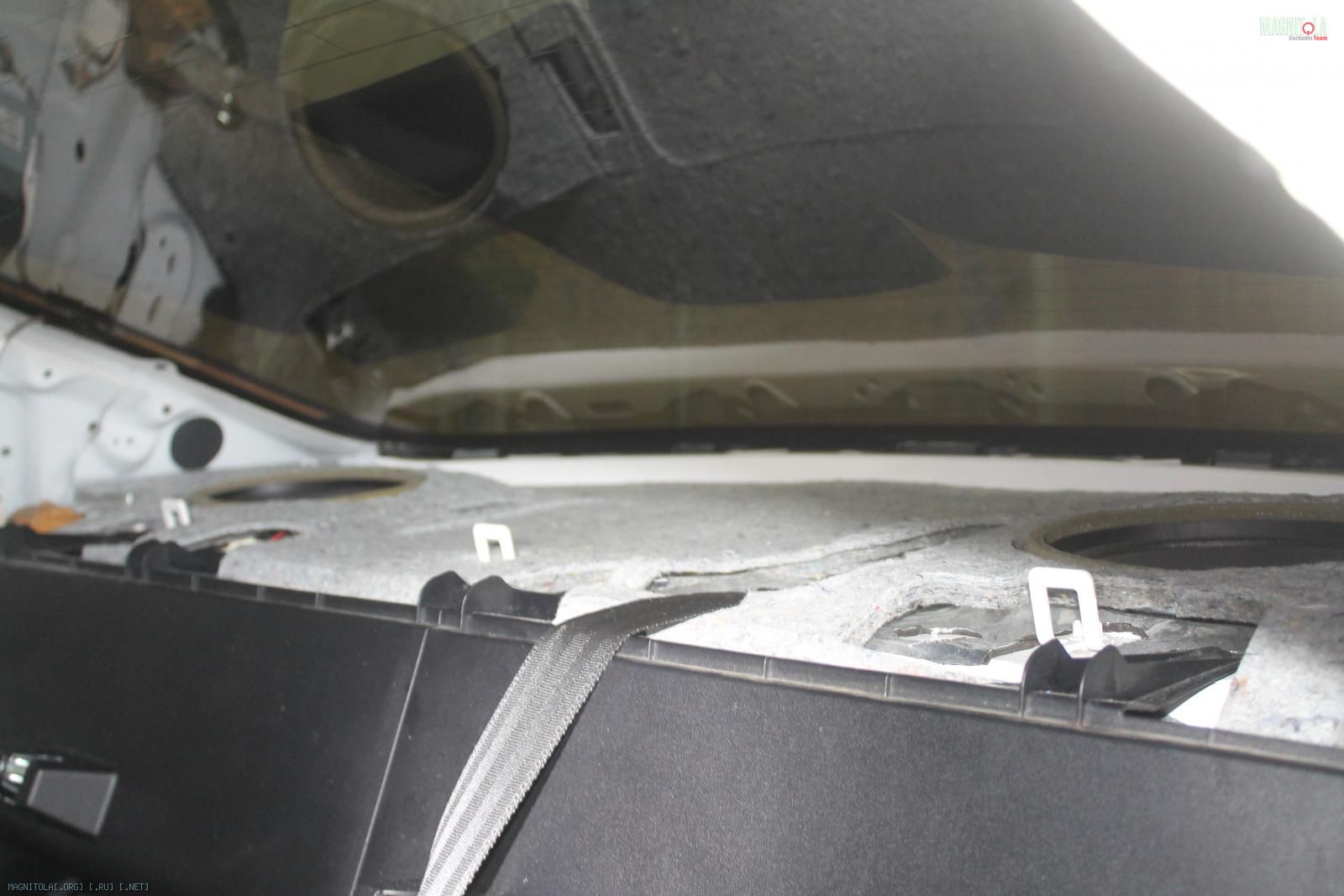

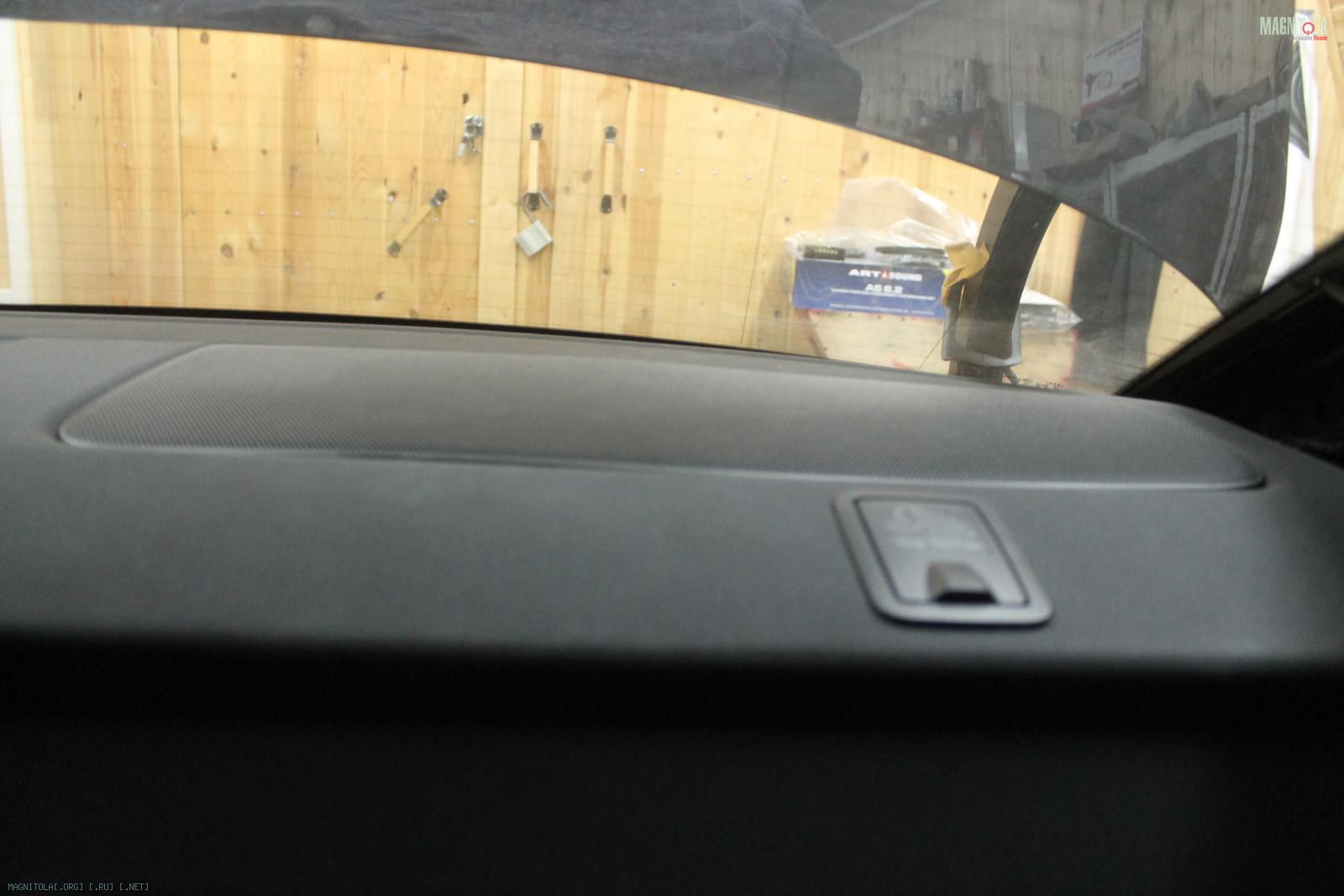

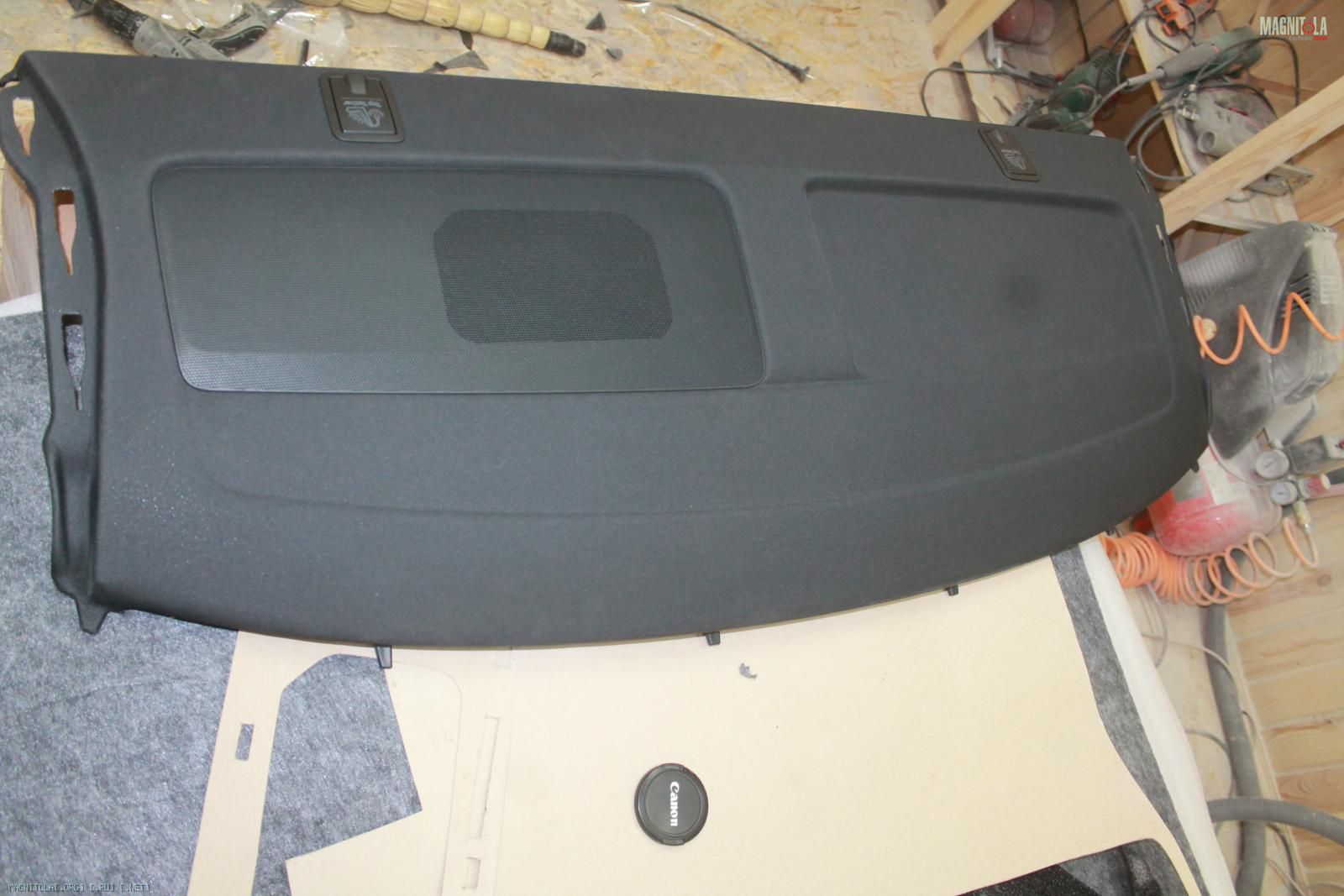

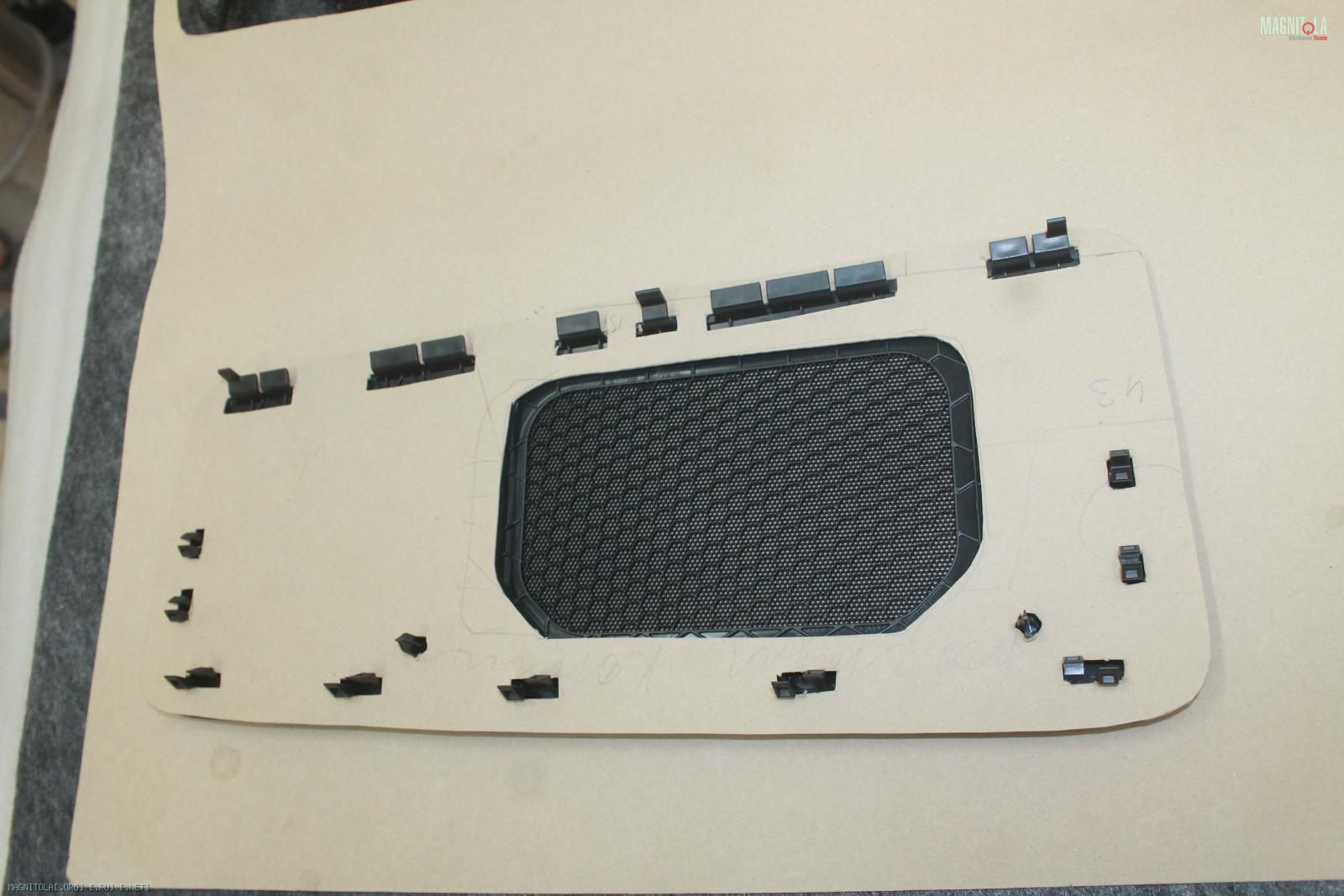

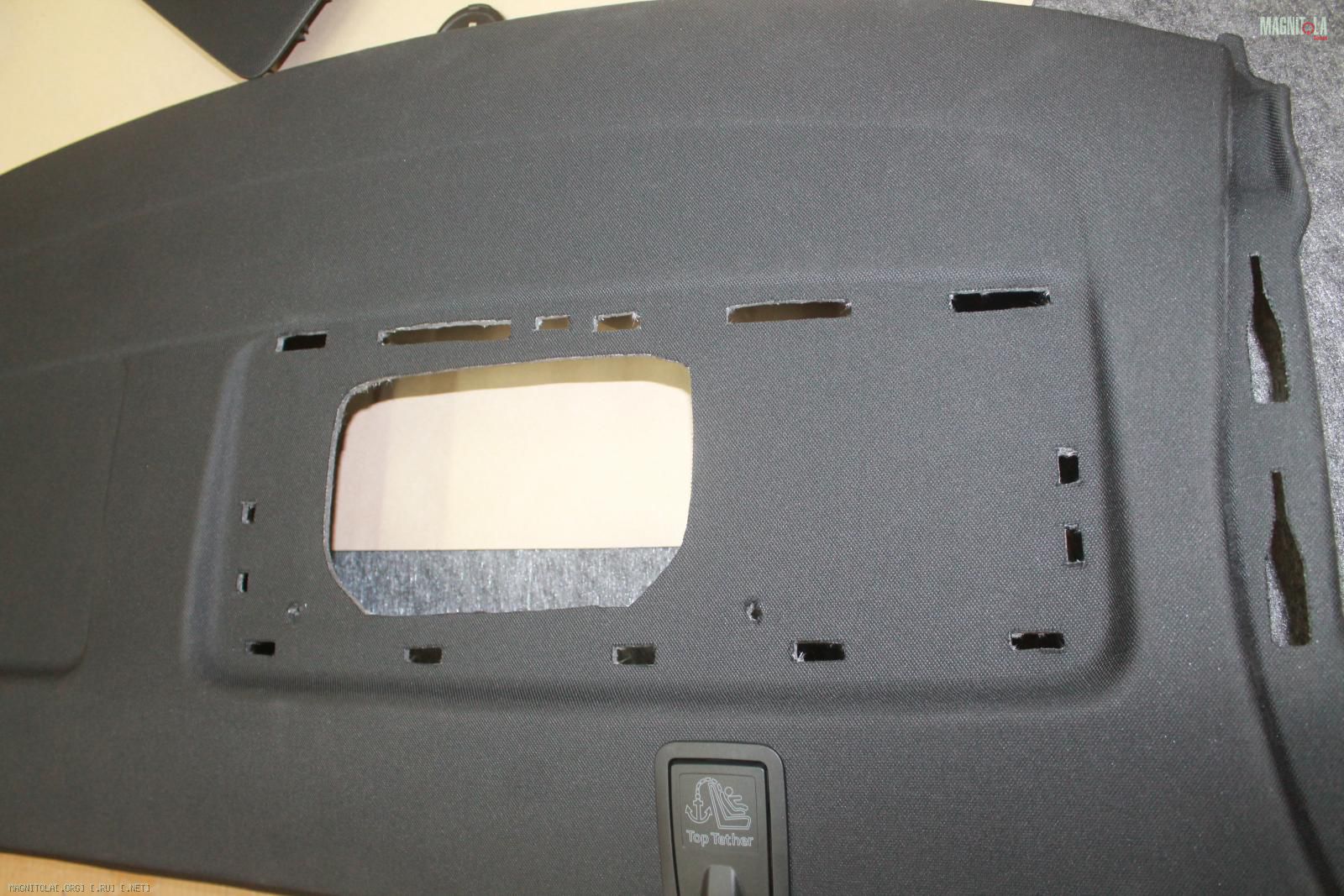

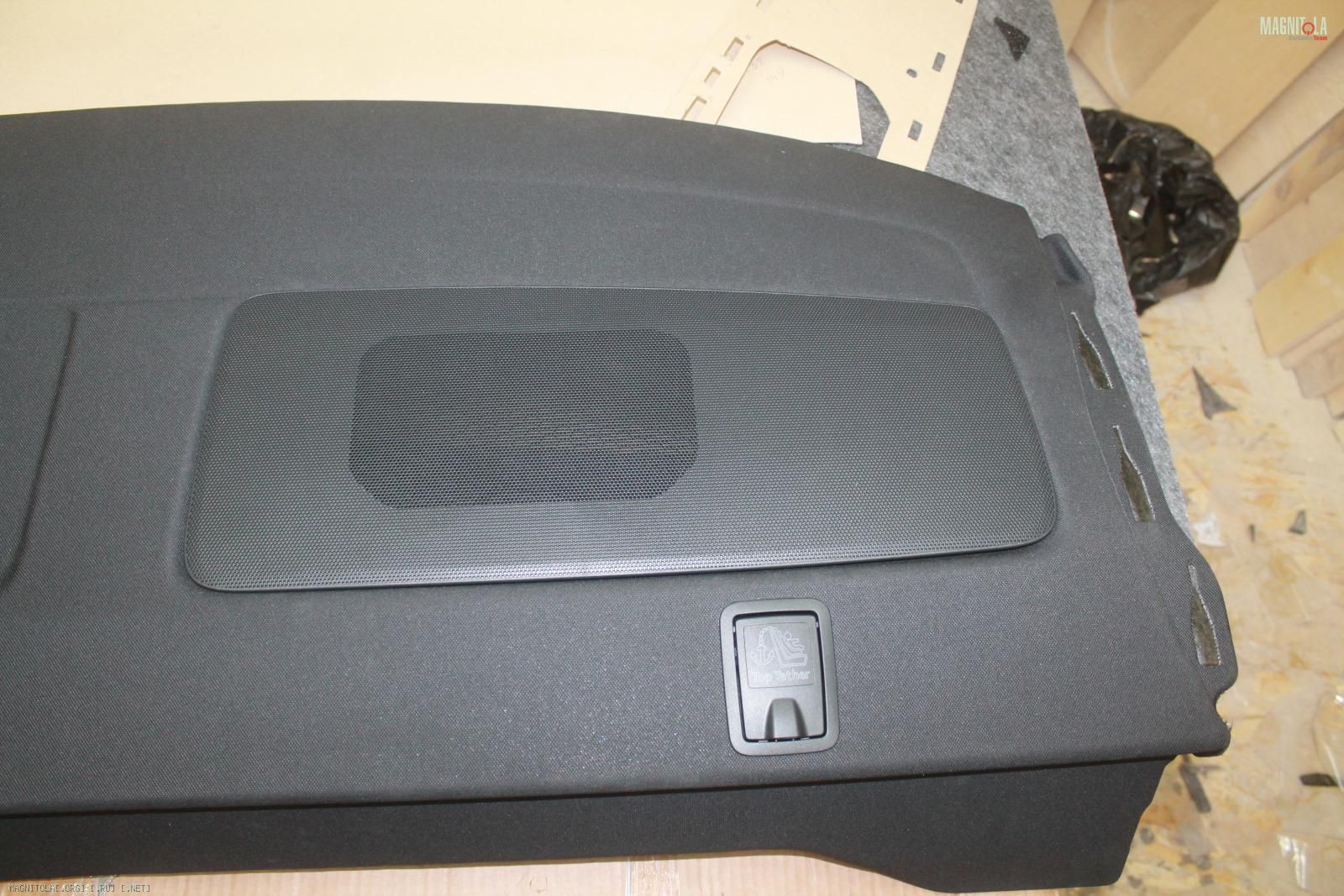

Полка штатно, в этой комплектации, глухая...

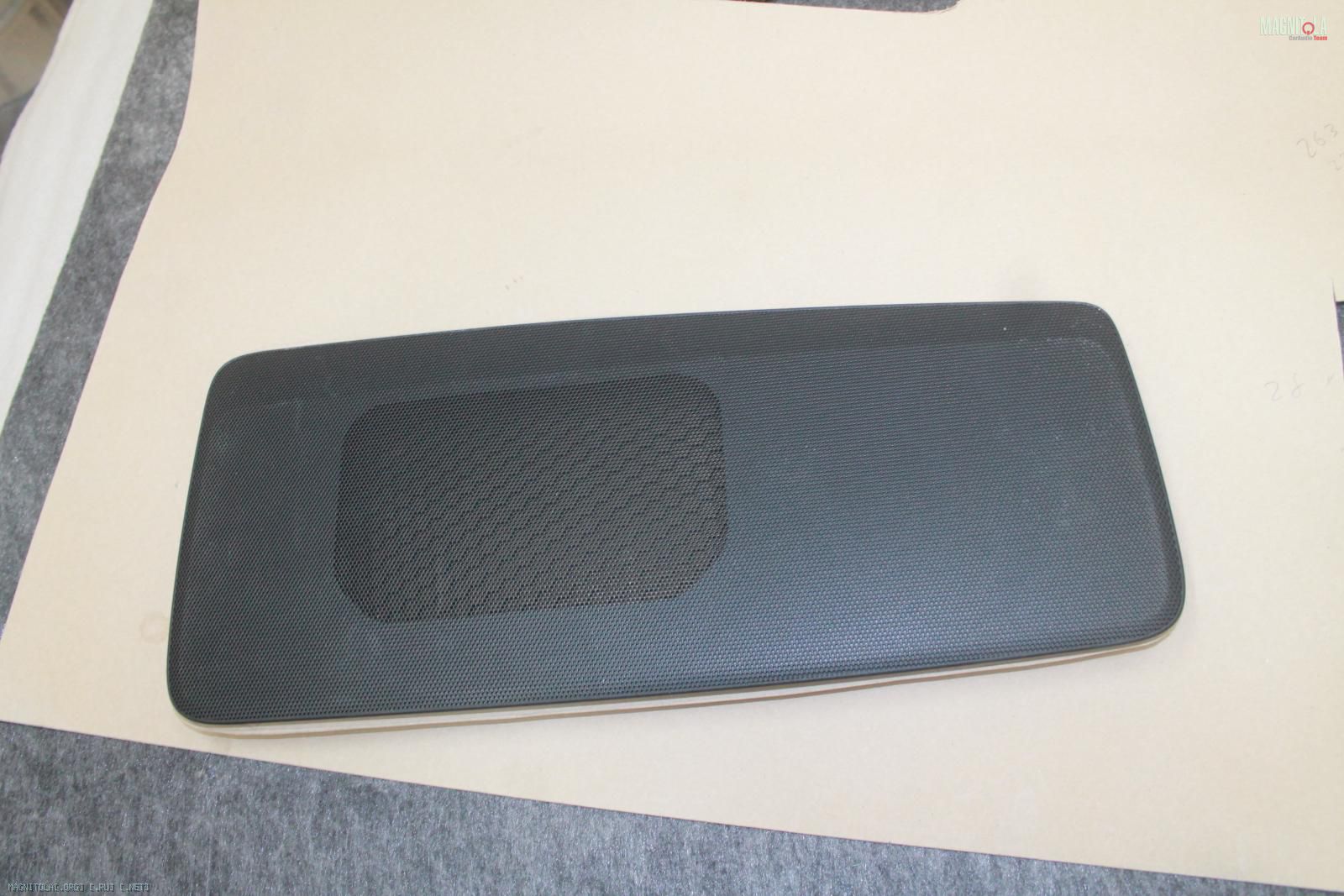

Докупили оригинальную сетку накладку..
Сделали с нее трафарет и вырезали отверстия в полке...
Вложение 1154986 Вложение 1154988 Вложение 1154990 Вложение 1154992 Вложение 1154994 Вложение 1154996

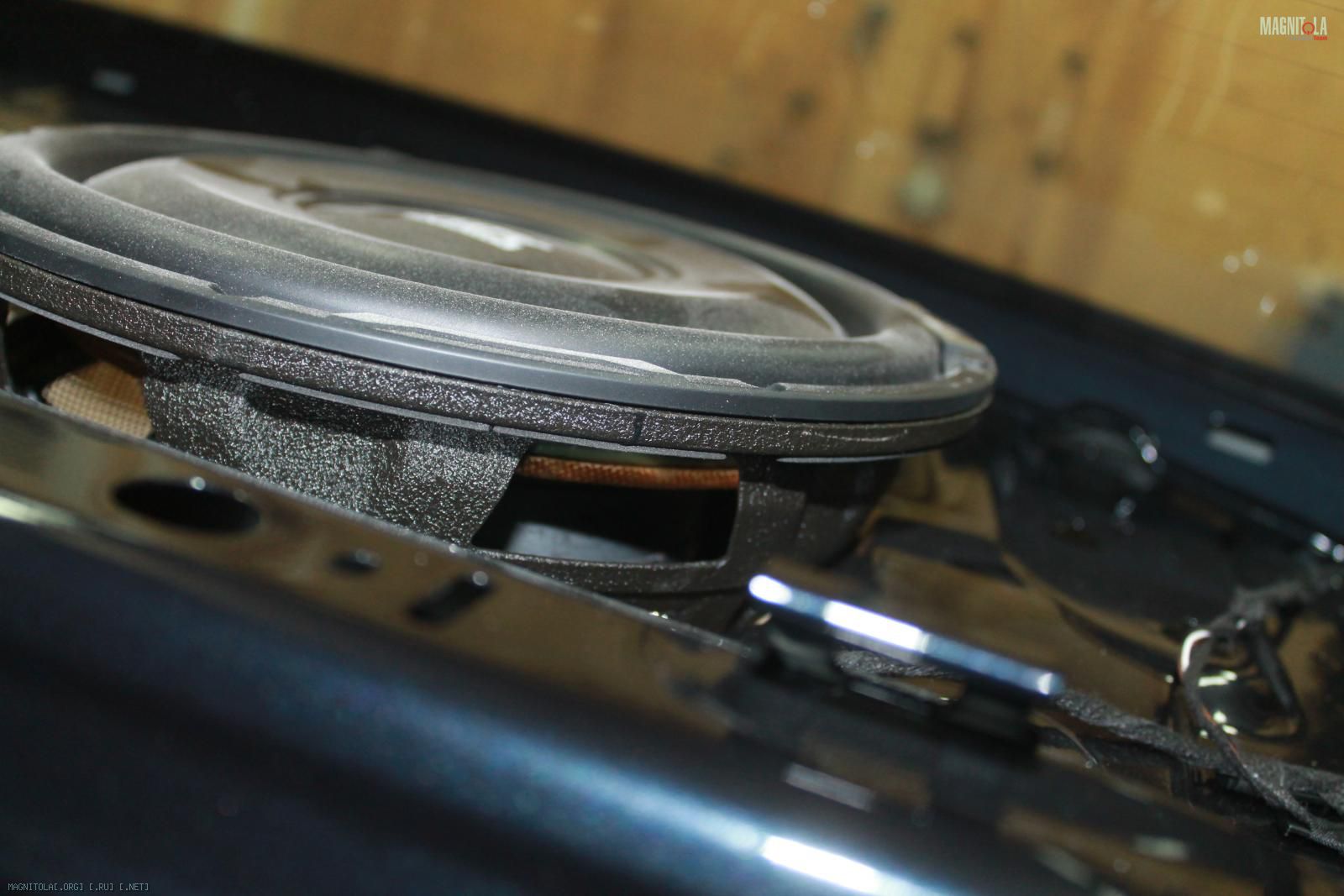

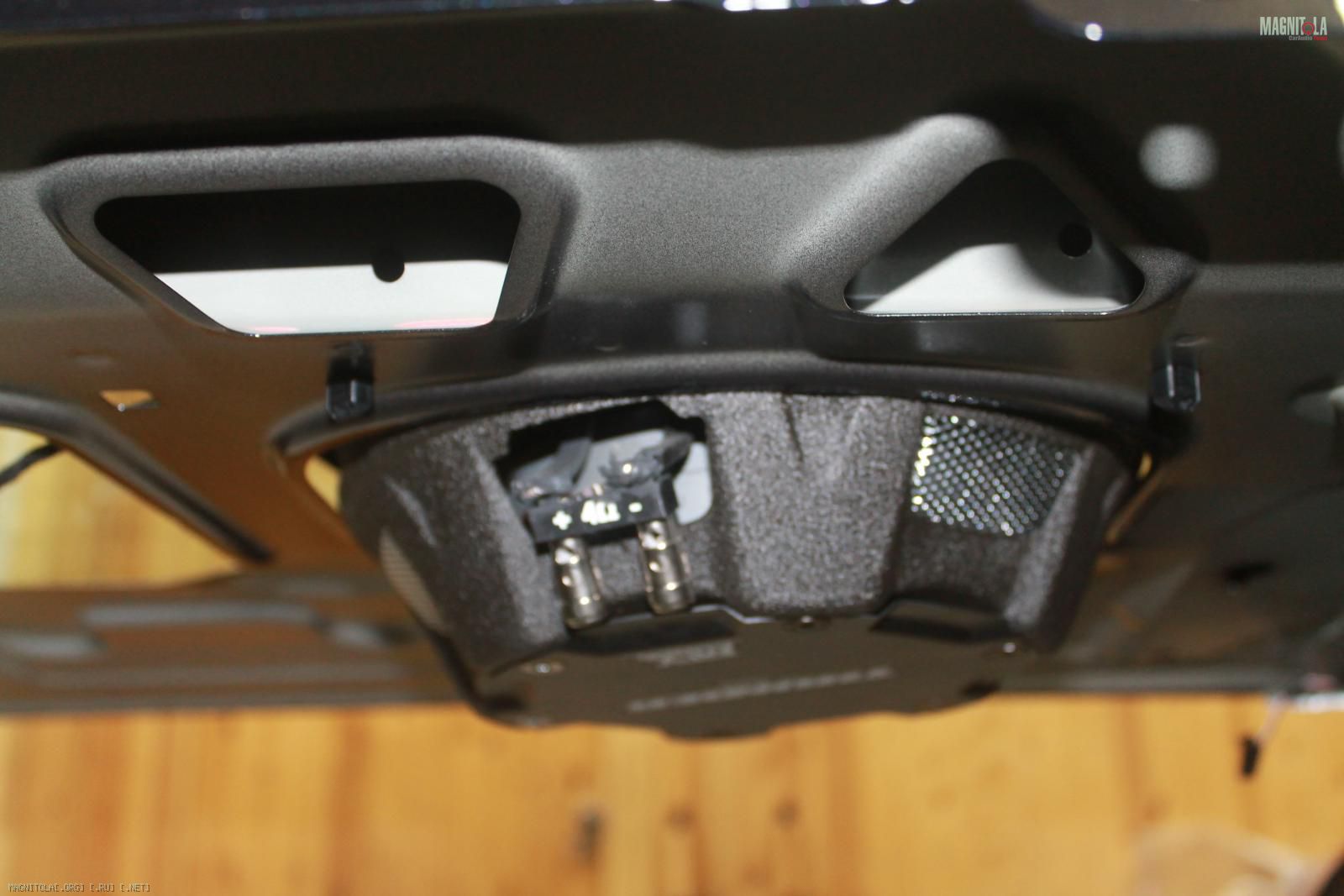

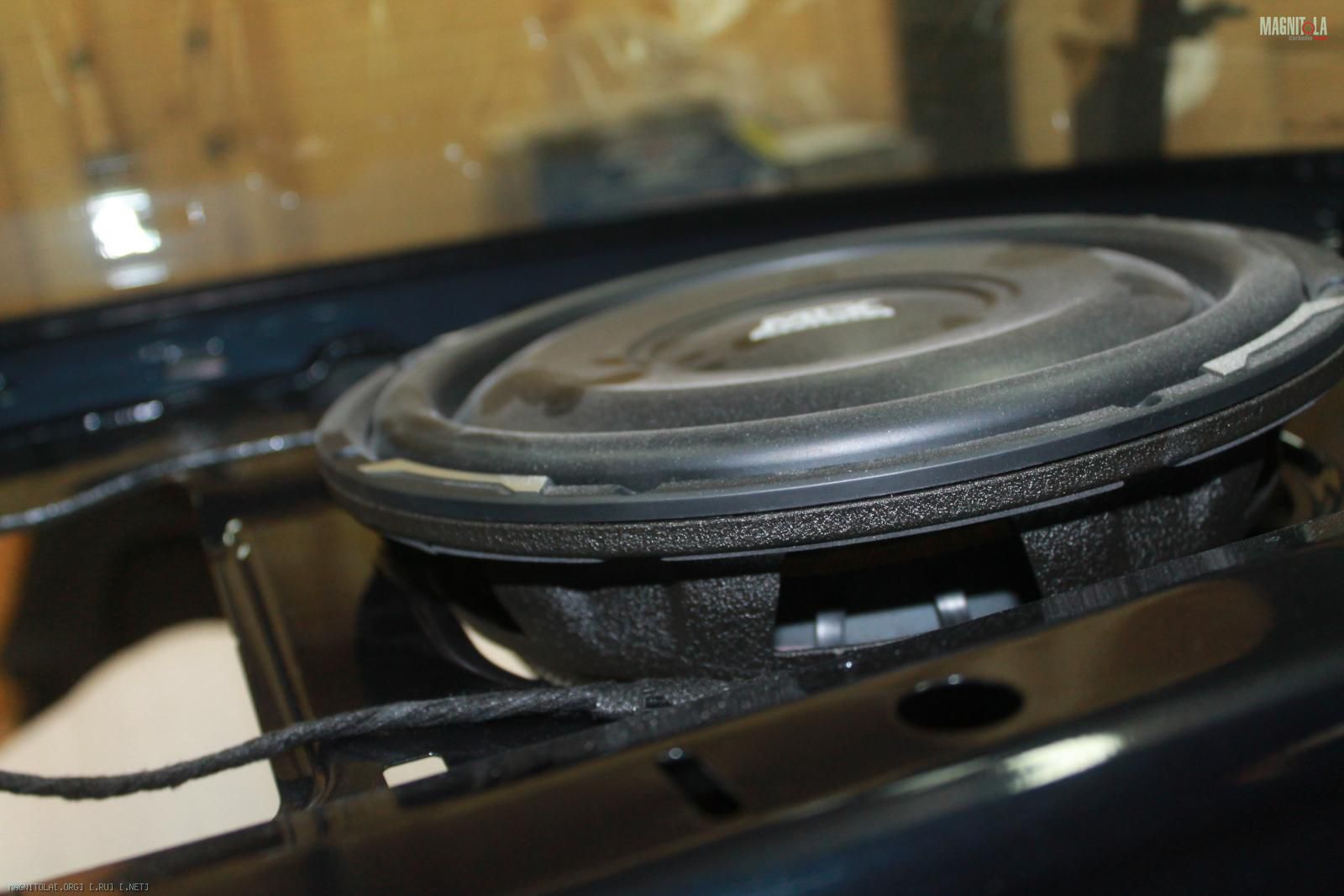

Саб 10" исходно не помешался сверху полки из-за своей увеличенной корзины..
Вложение 1154998 Вложение 1155000 Вложение 1155004

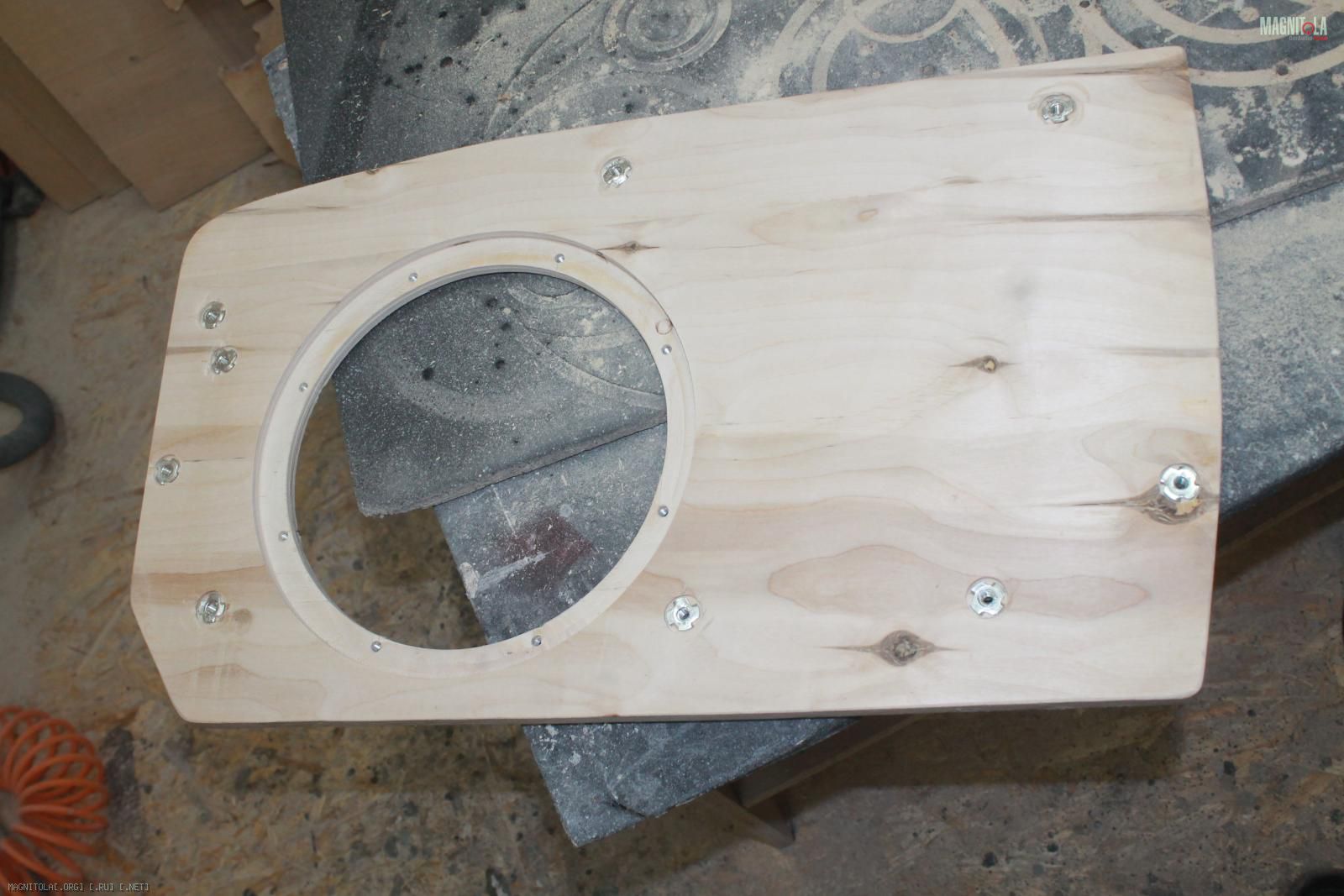

Полка из 19мм фанеры...
Крепление на 9шт М6..

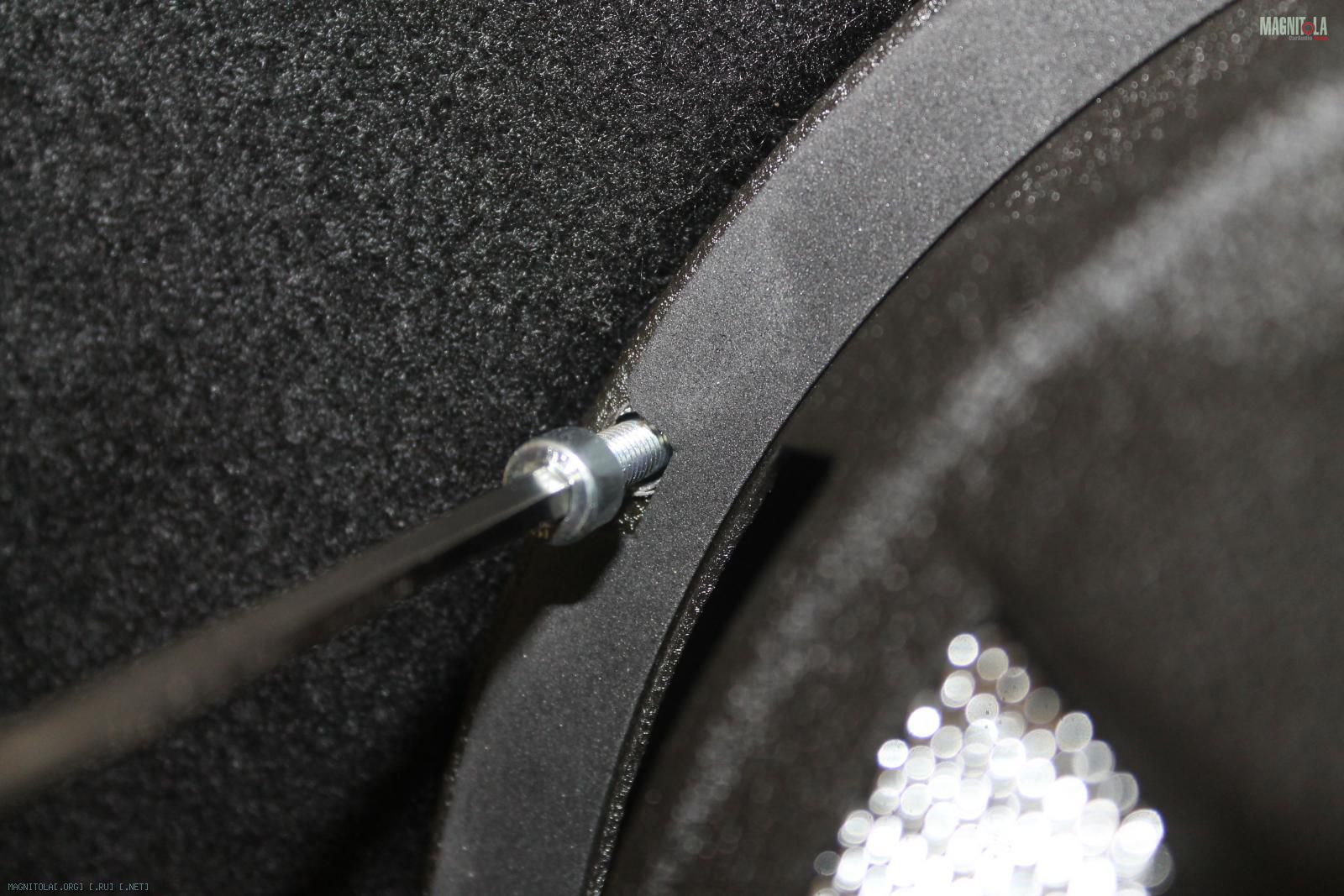

Крепление саба на 8 шт М5...

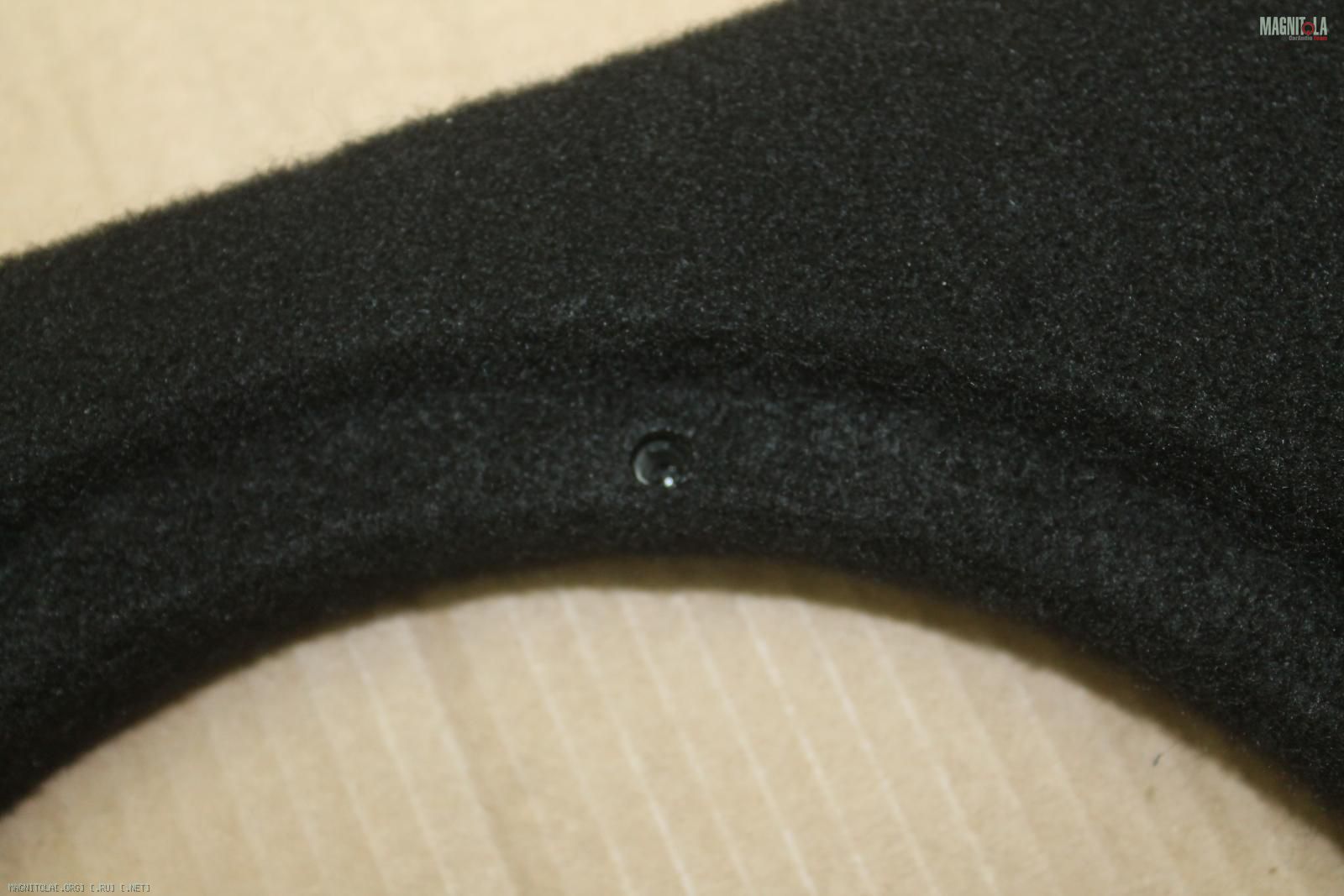

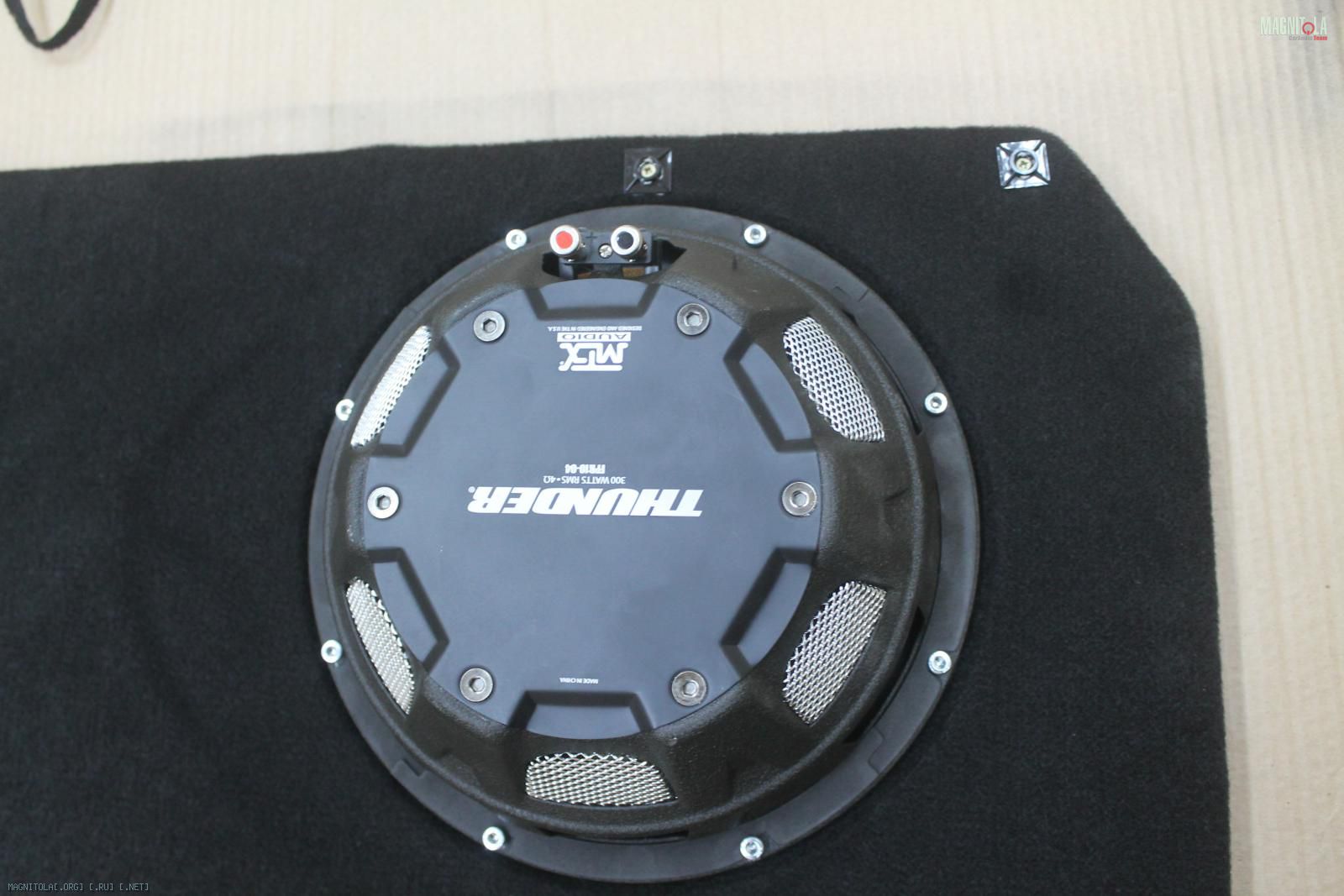

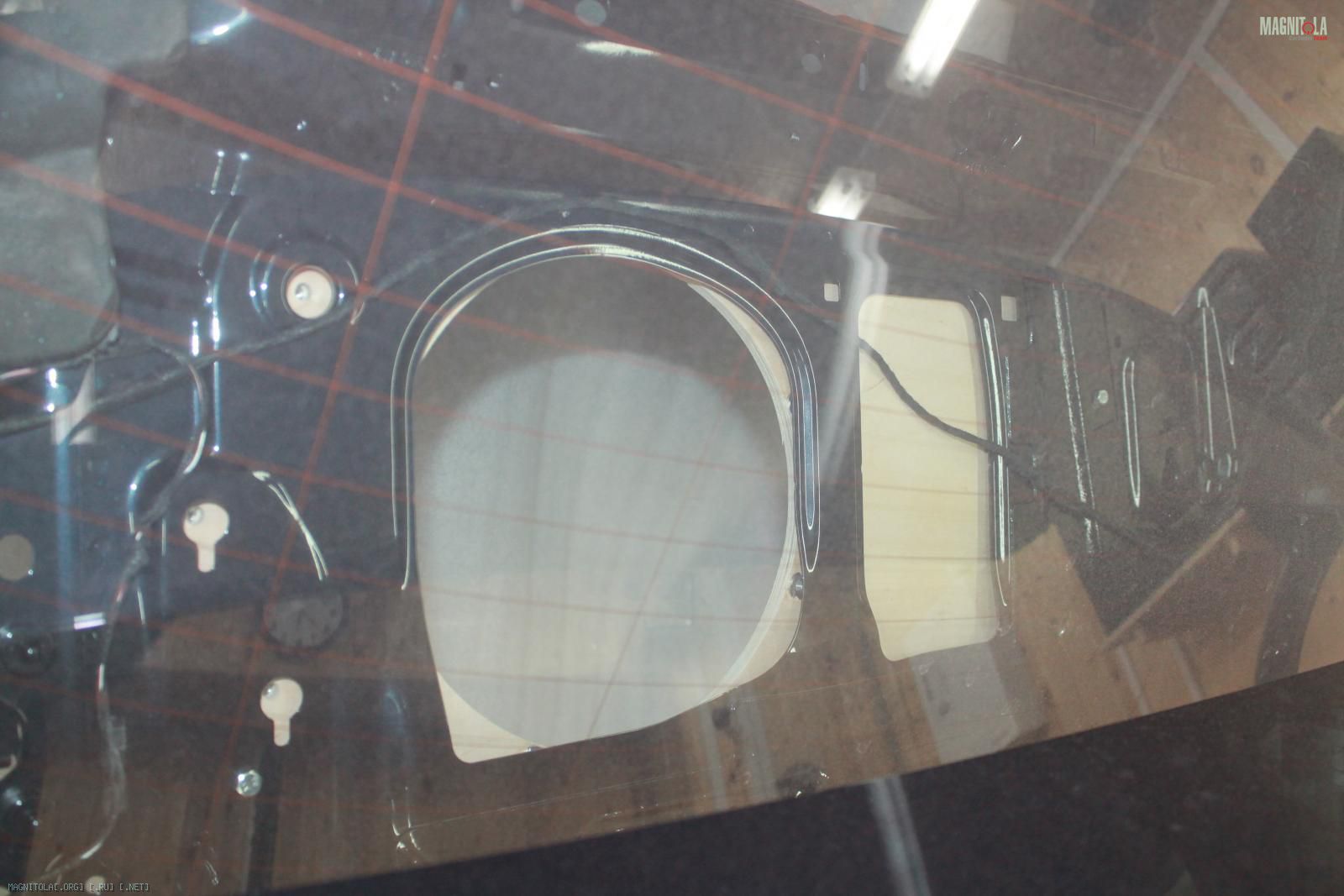

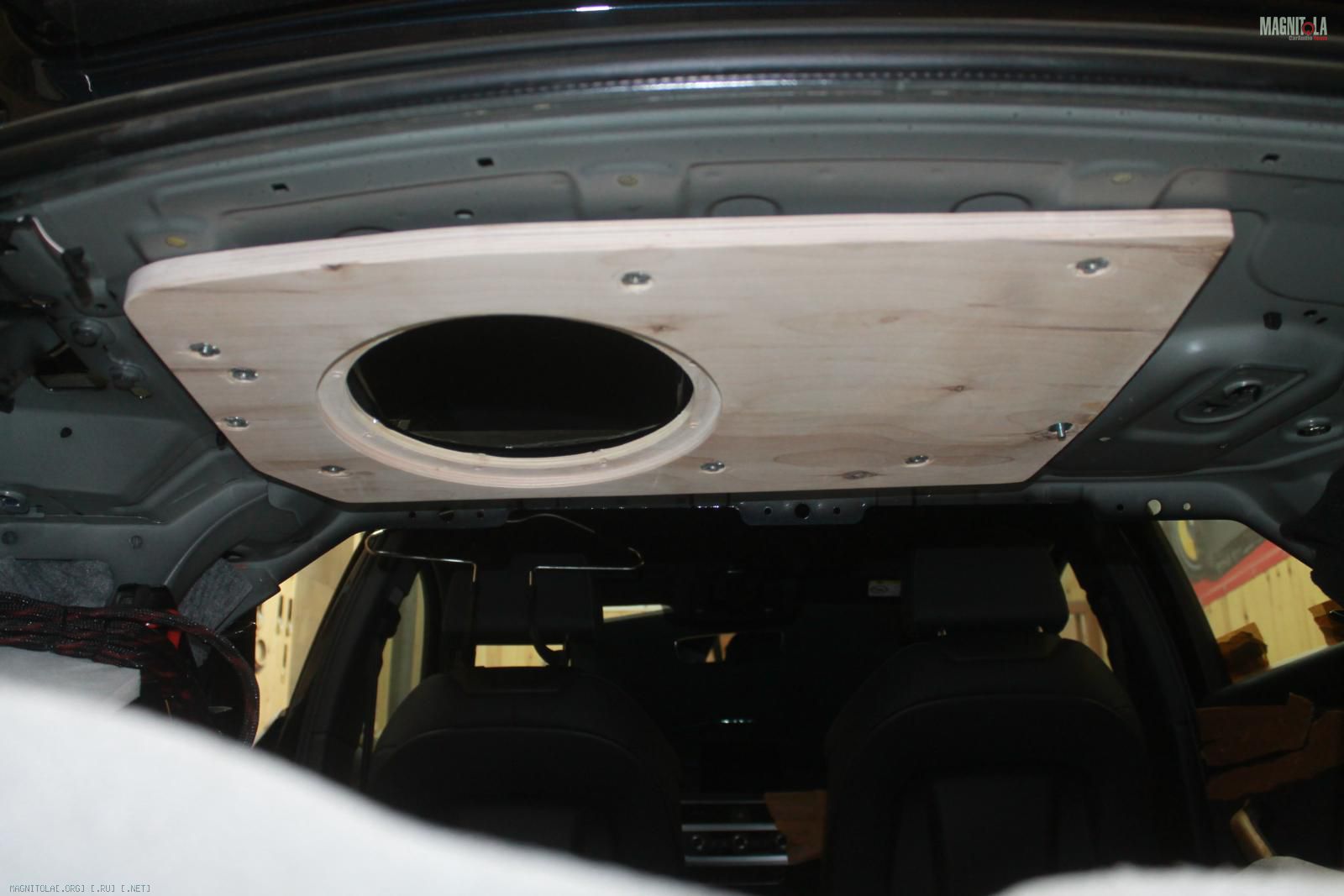

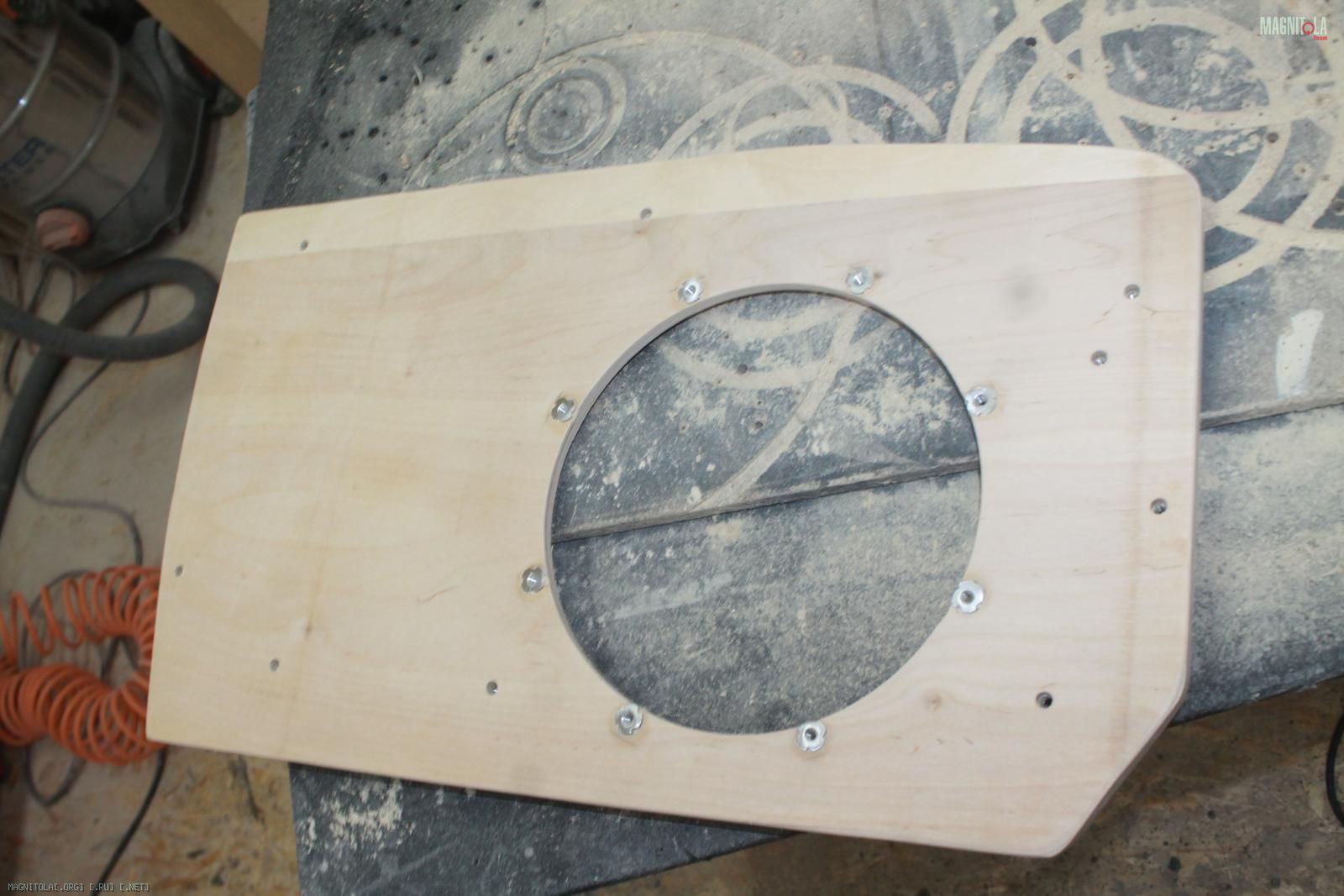

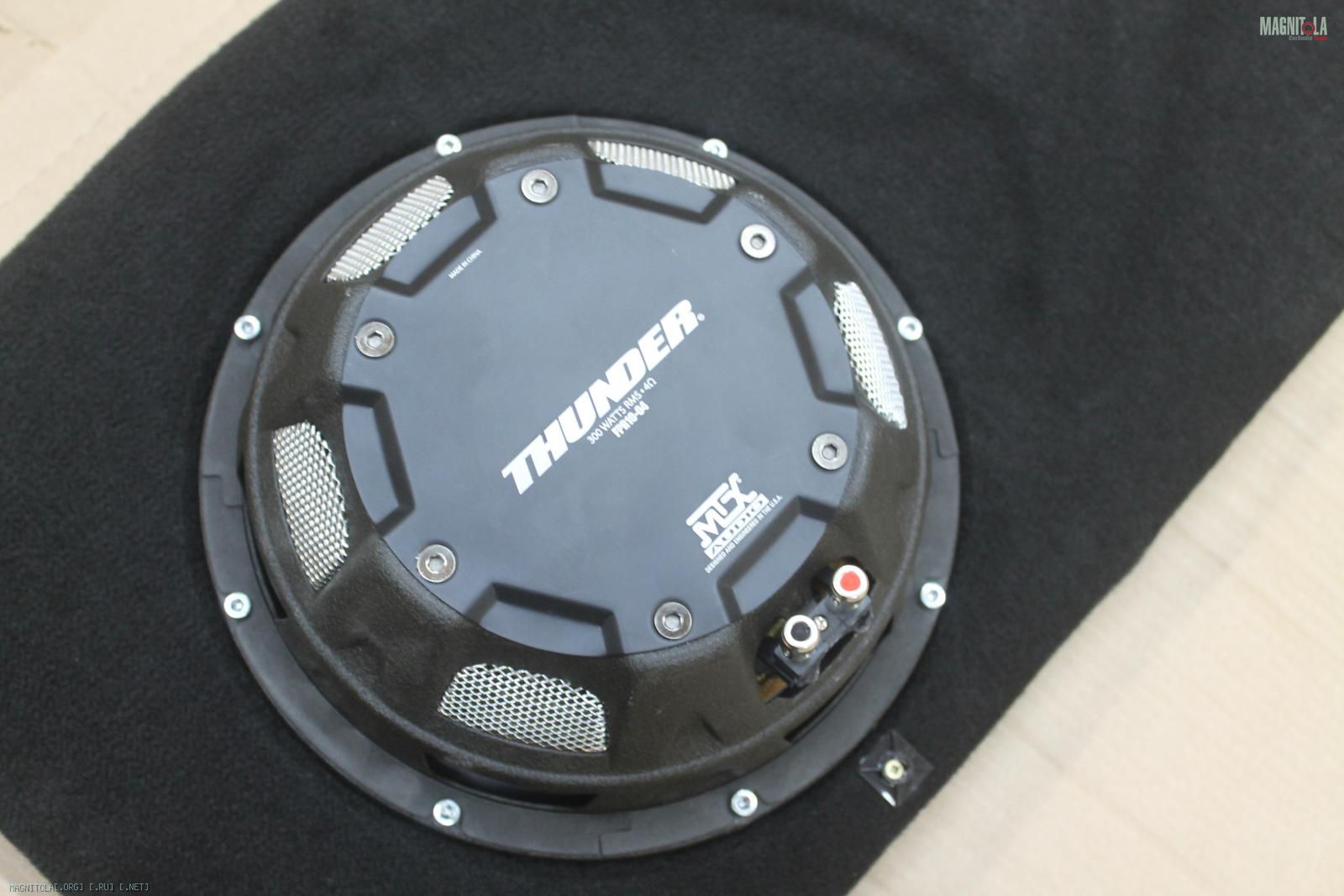

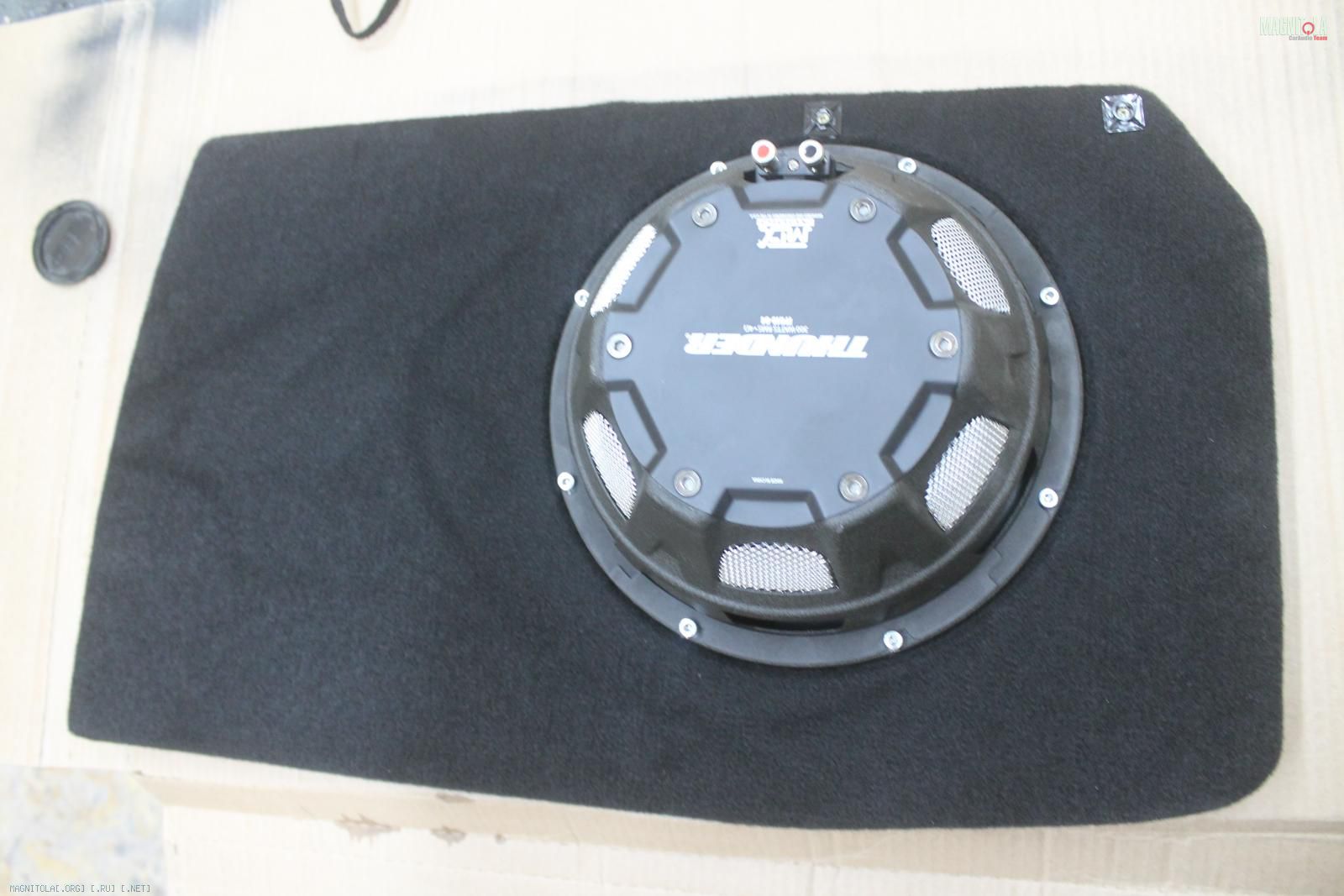

Обтягиваем карпетом, крепим на винты под шестигранник..
Вложение 1155006 Вложение 1155008 Вложение 1155010 Вложение 1155012 Вложение 1155014 Вложение 1155016 Вложение 1155018 Вложение 1155020 Вложение 1155022

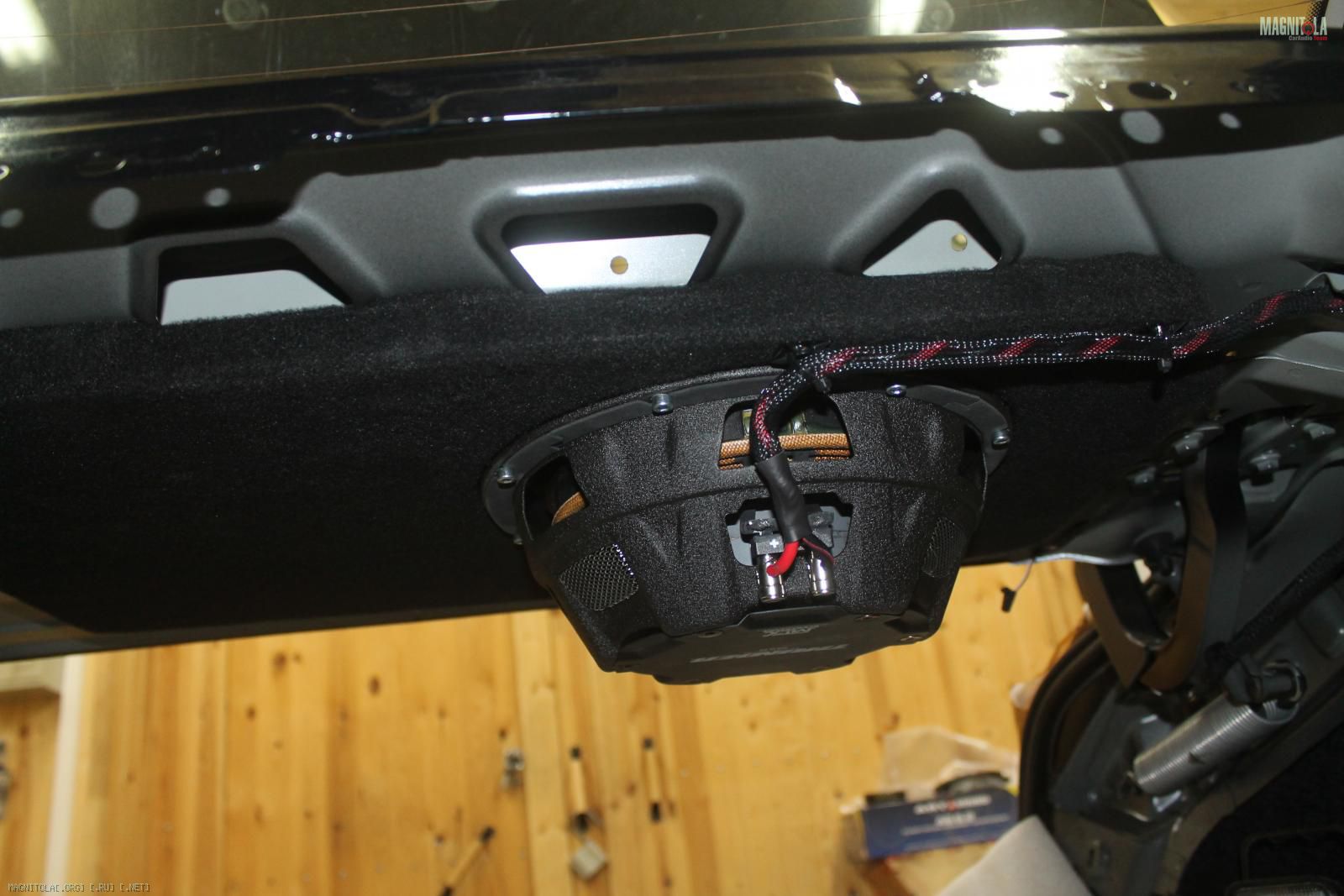

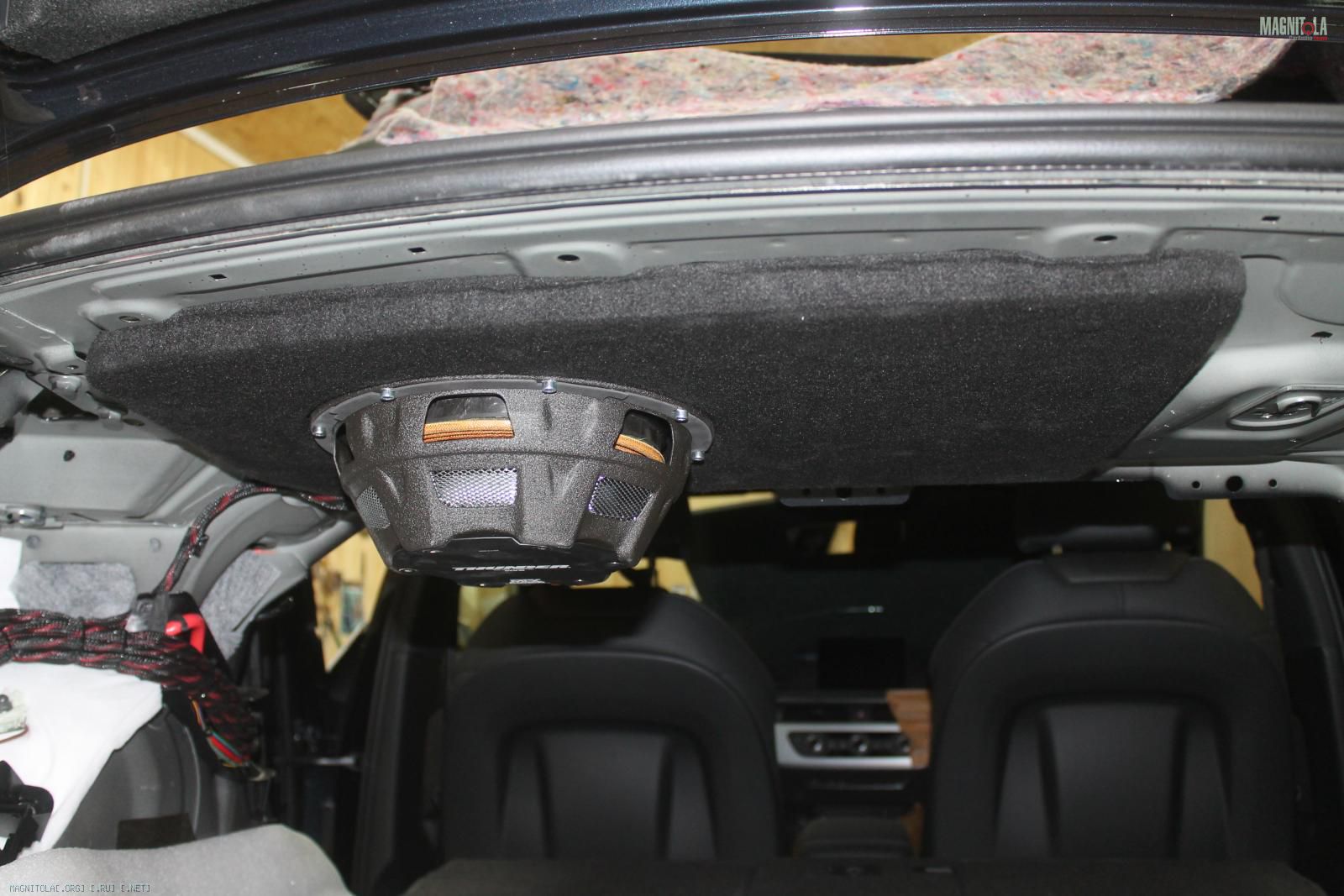

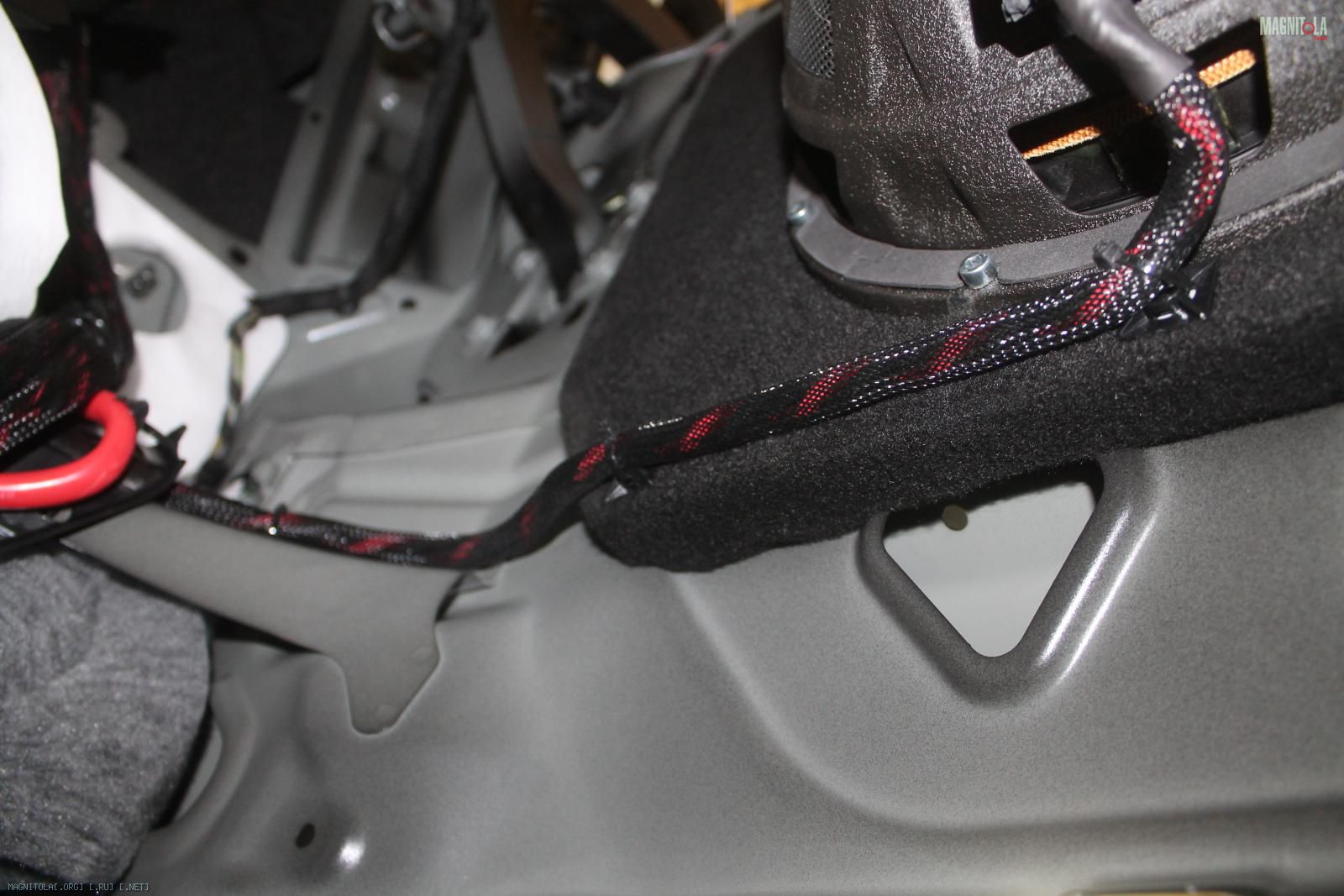

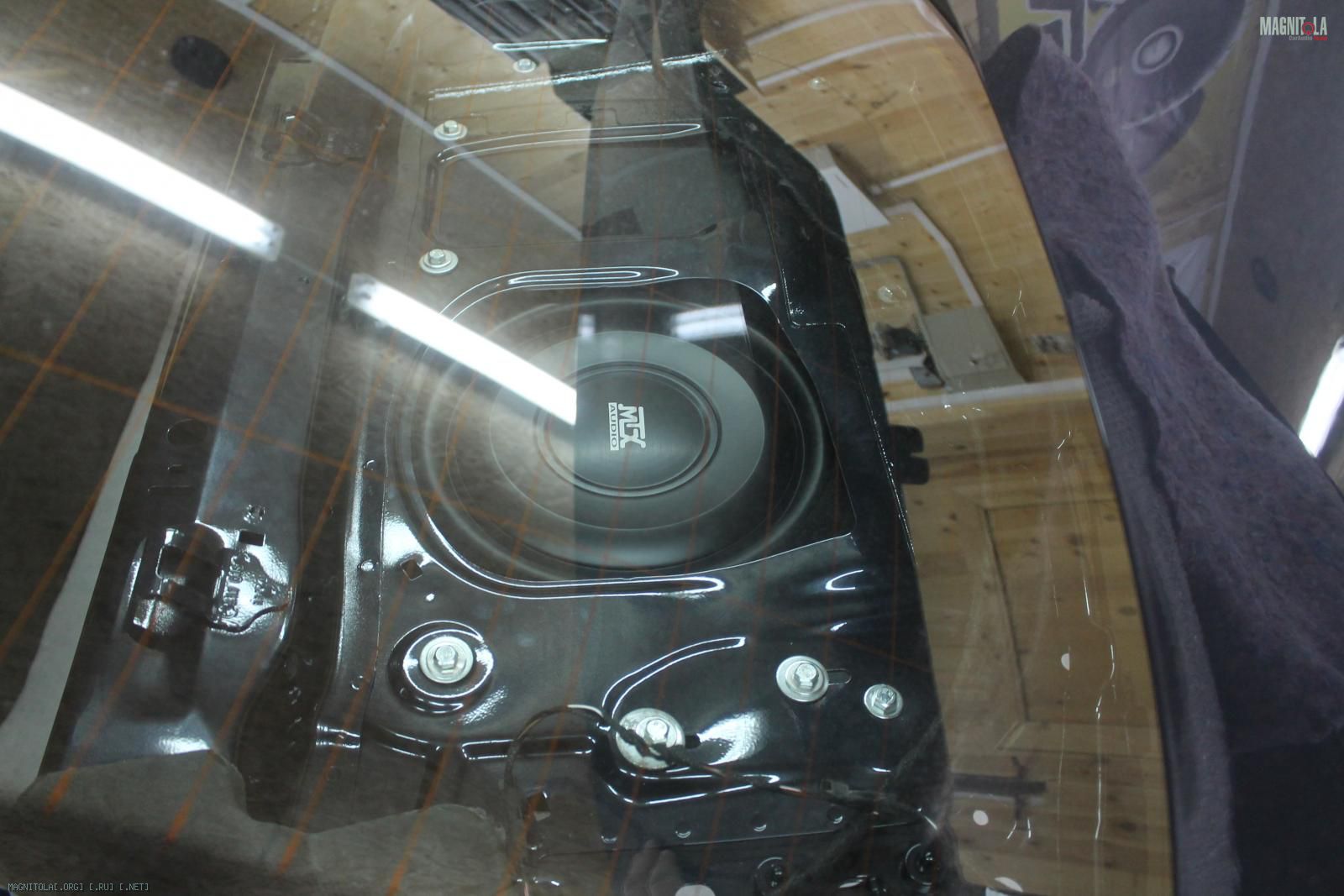

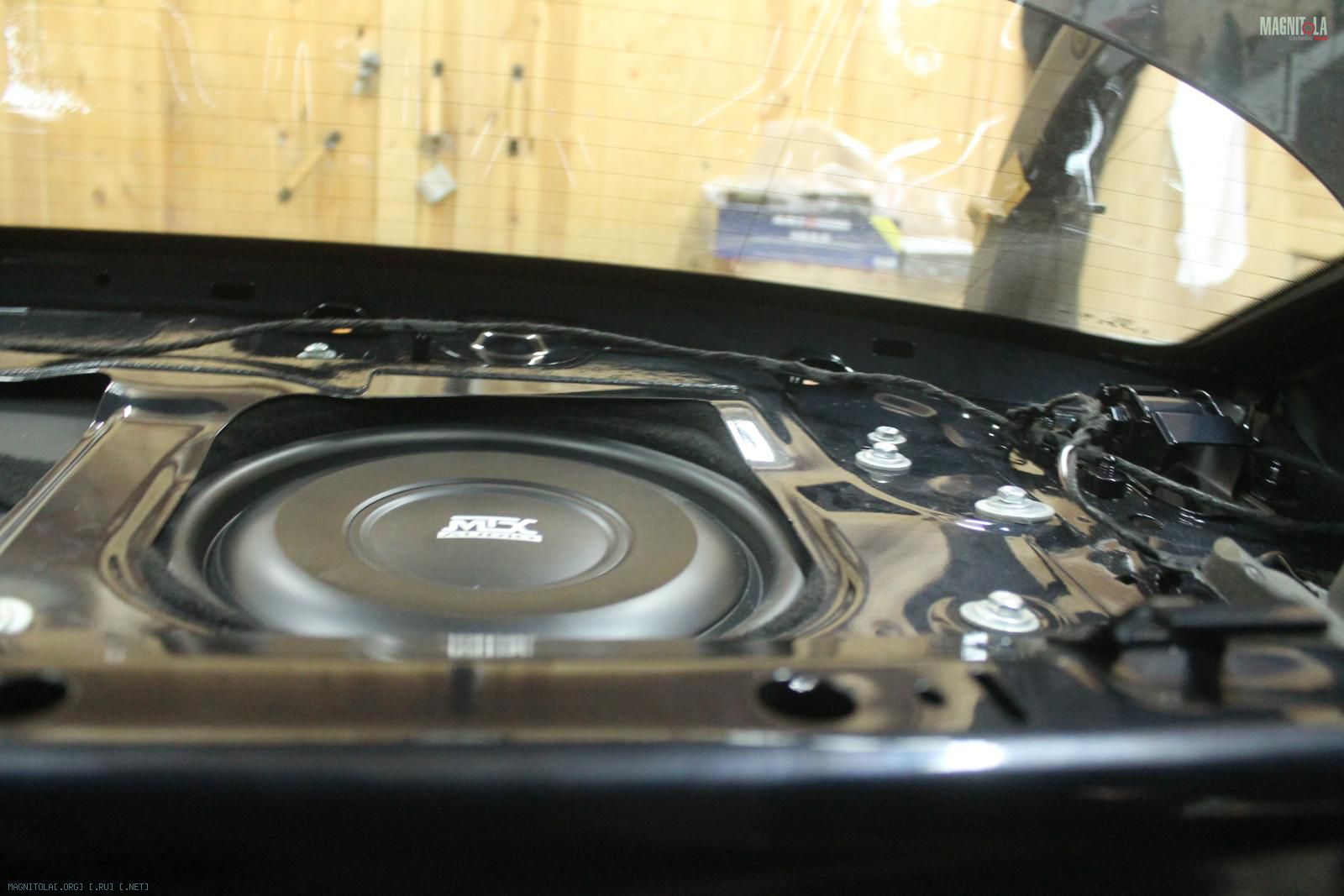

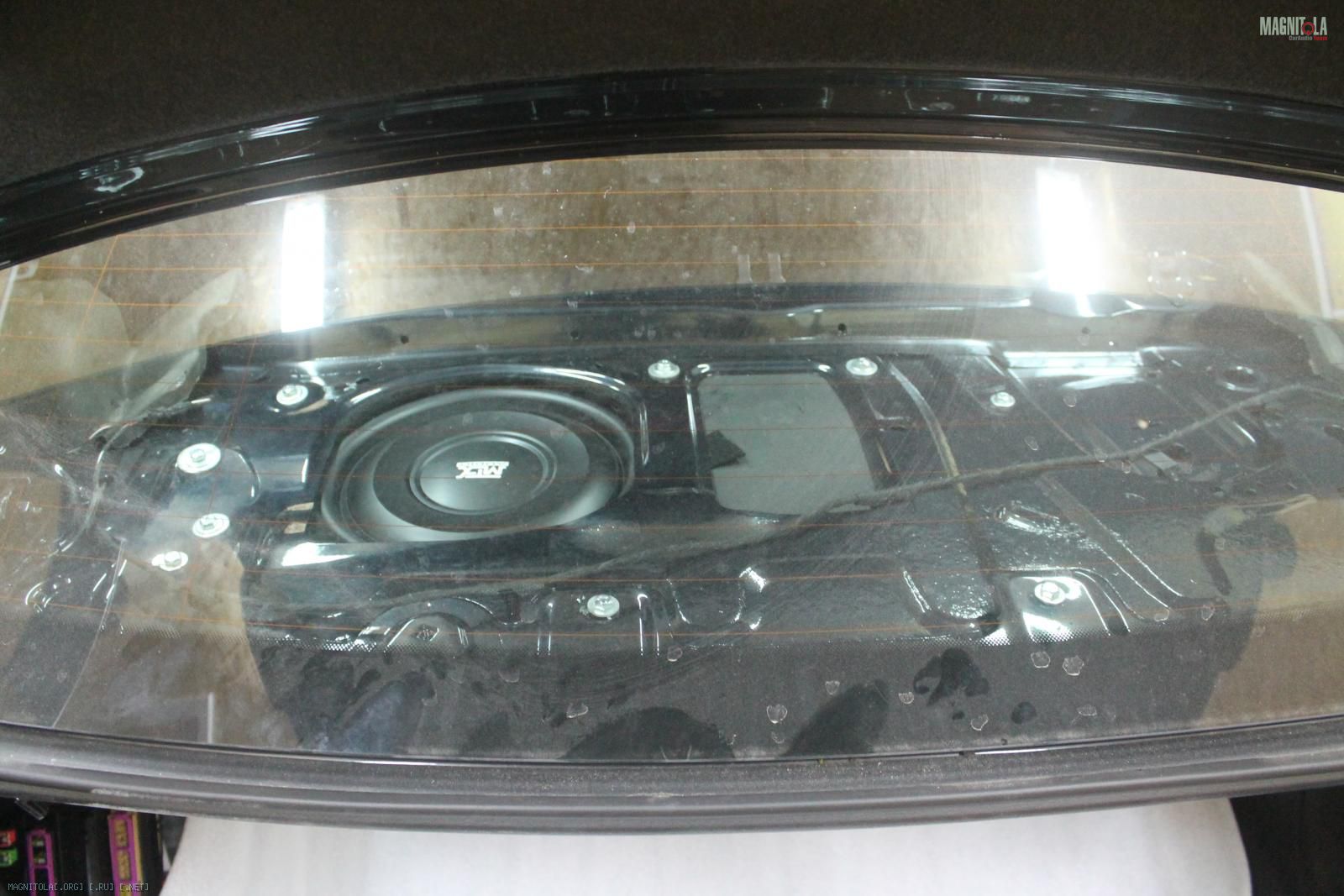

Крепление полки..
Закрепление проводки...
Этим можно было ограничится.. но нет.. саб будет играть под полку, которая достаточно хлипкая..

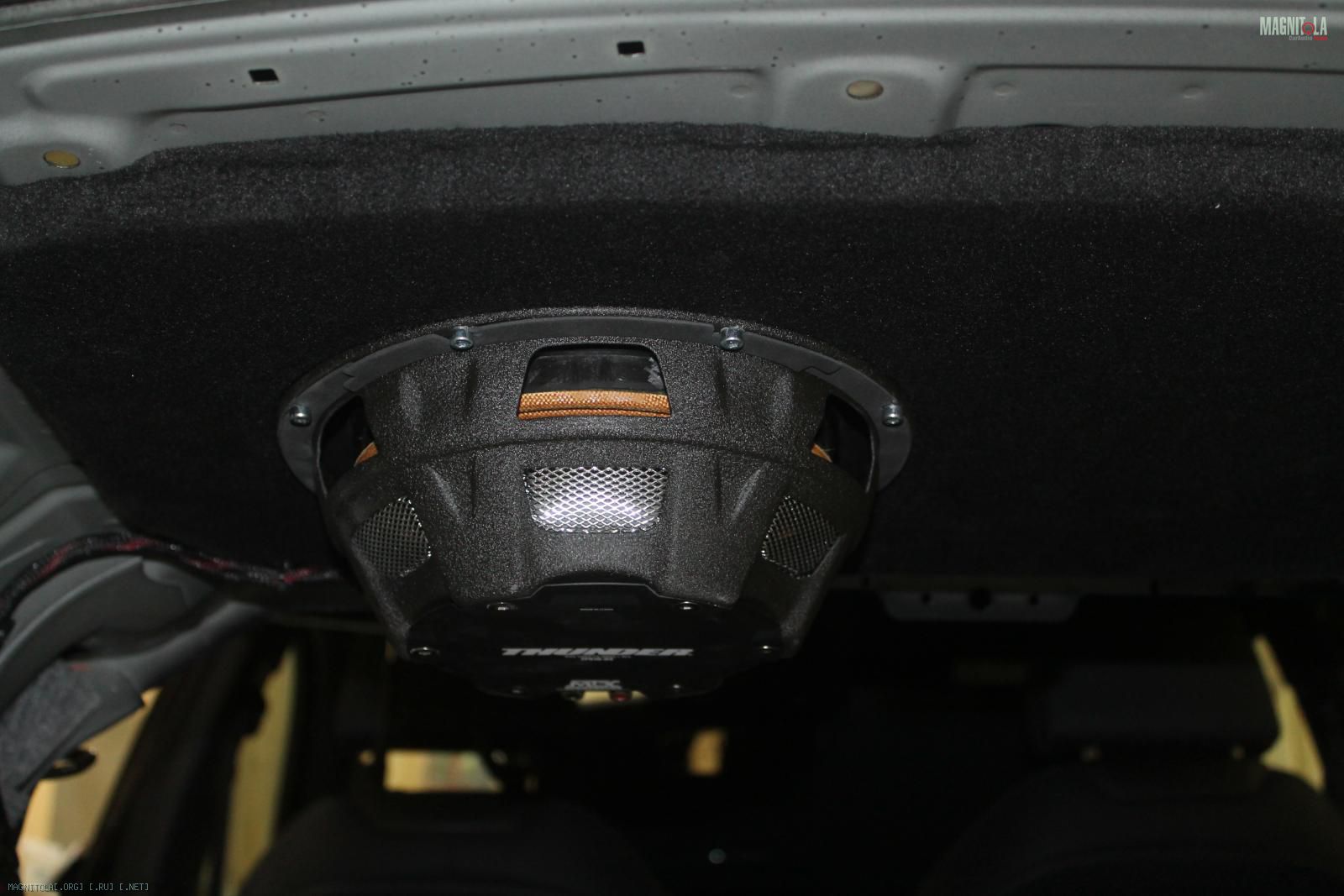

Вложение 1155024 Вложение 1155026 Вложение 1155028 Вложение 1155030 Вложение 1155032 Вложение 1155034 Вложение 1155036 Вложение 1155038

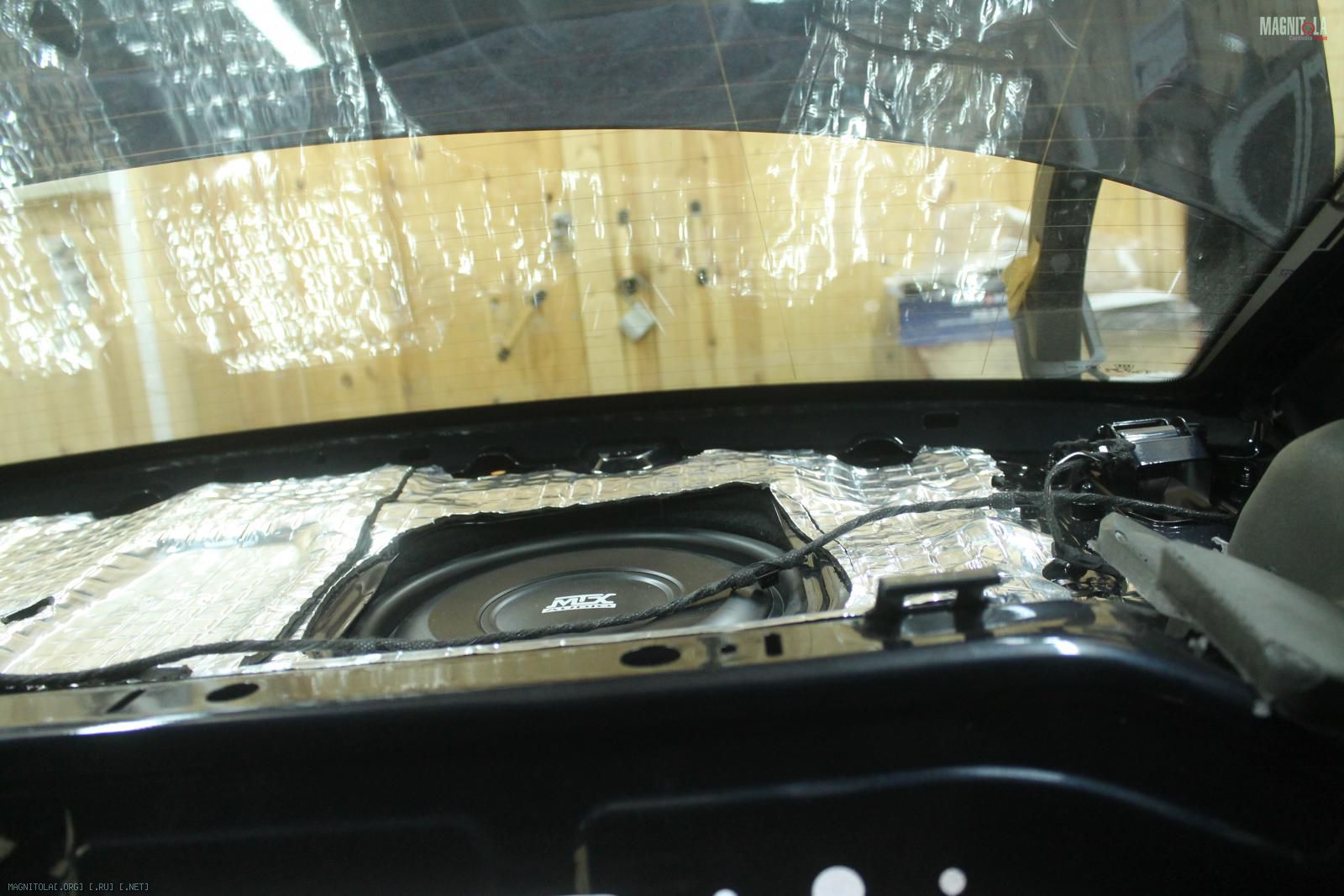

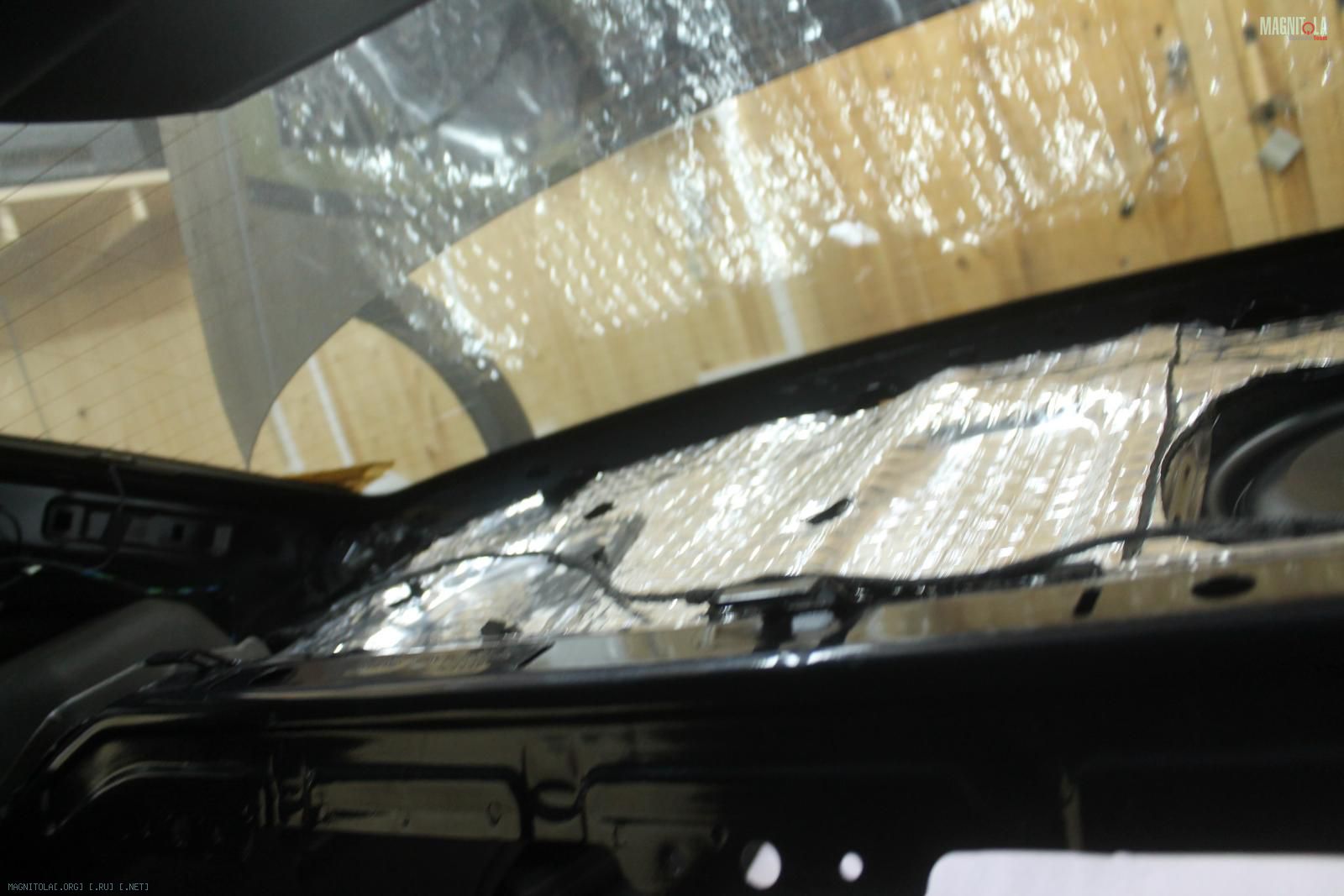

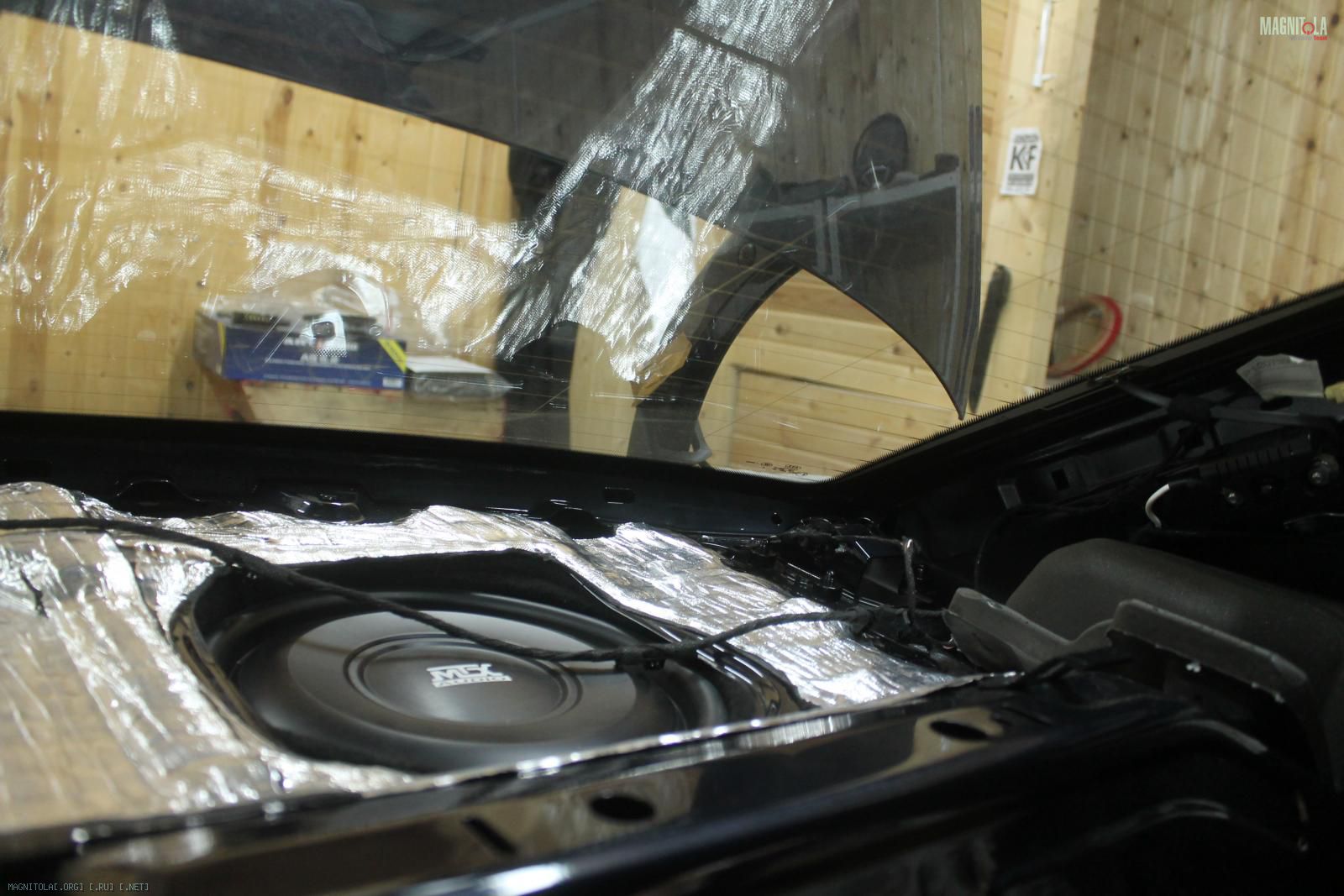

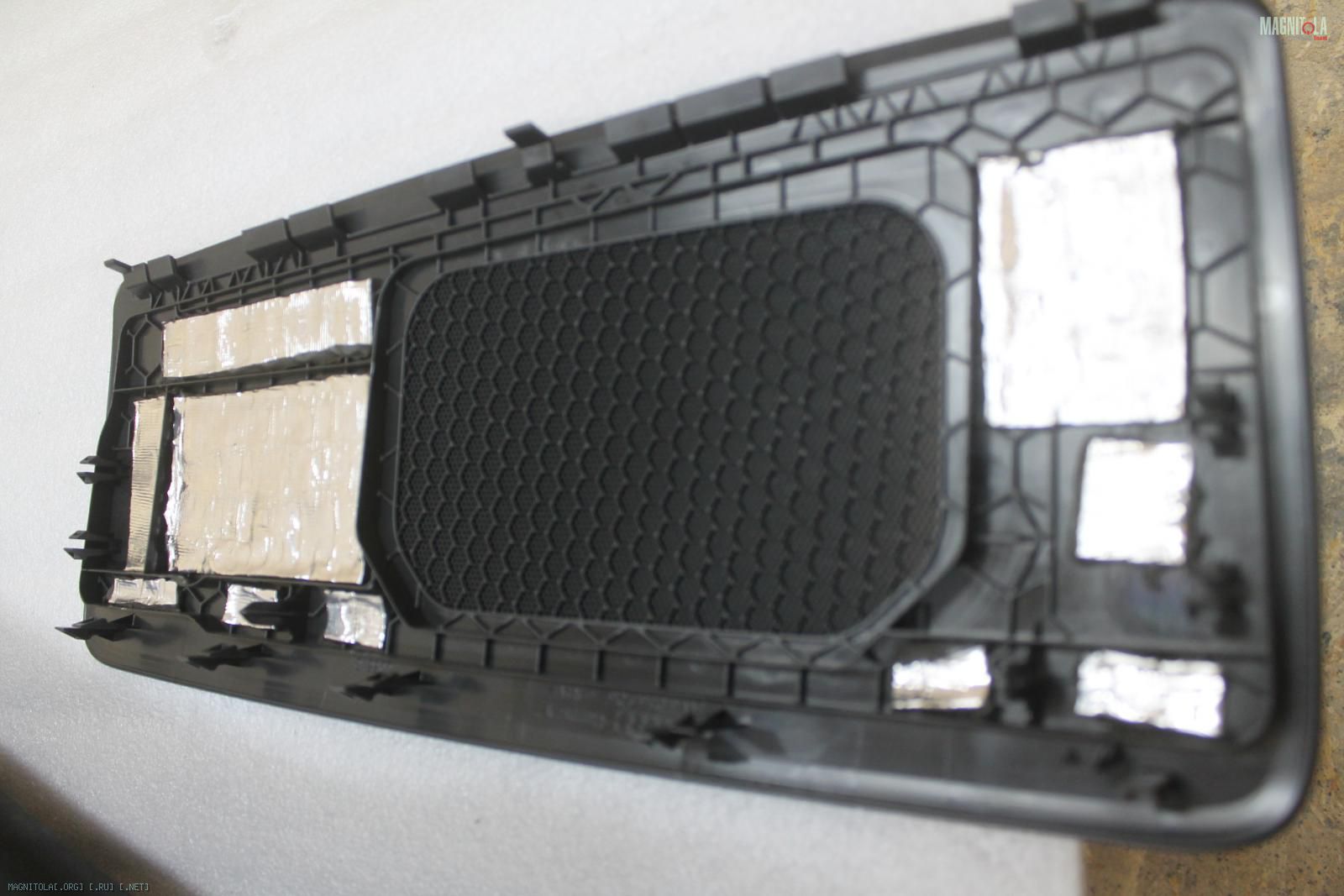

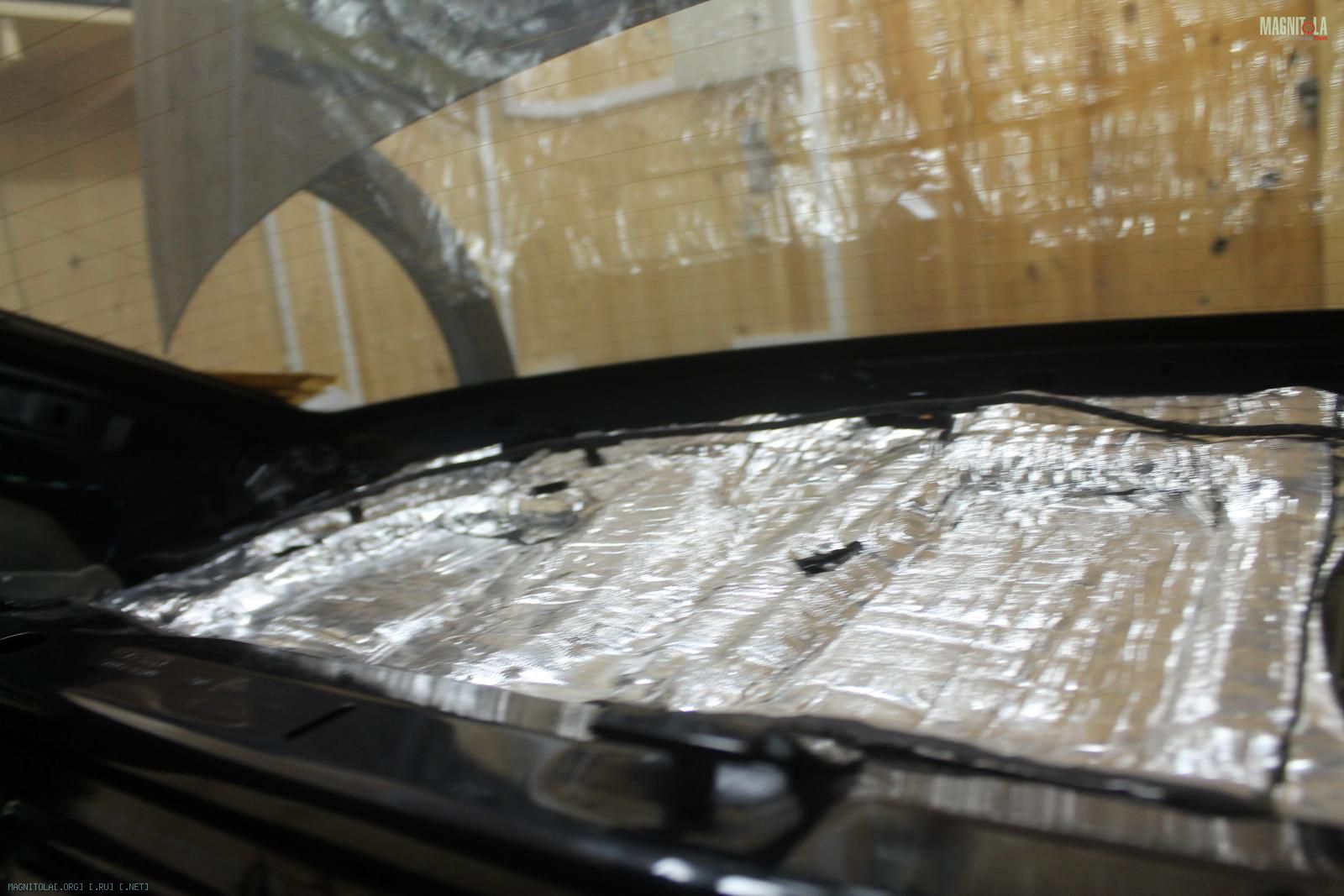

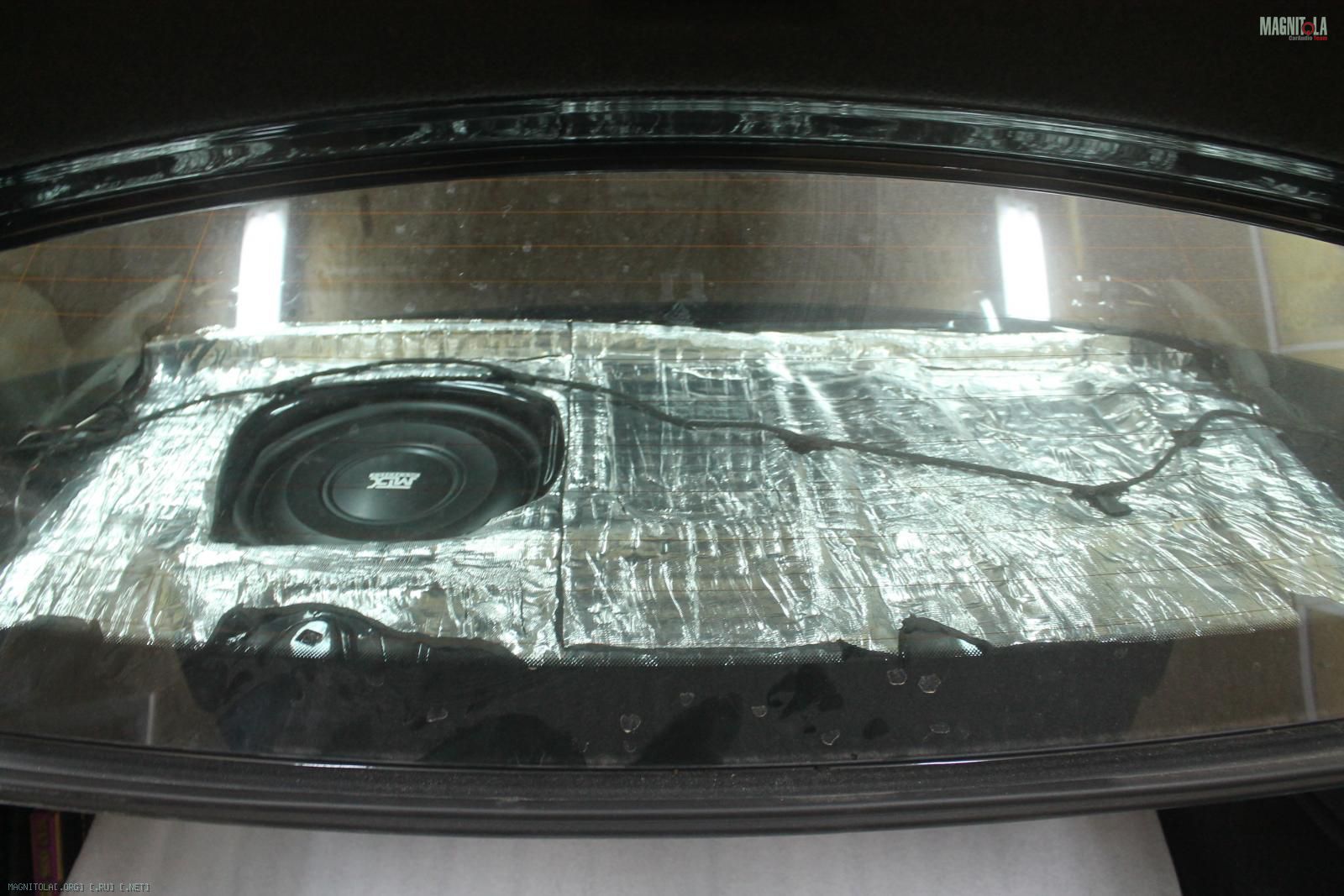

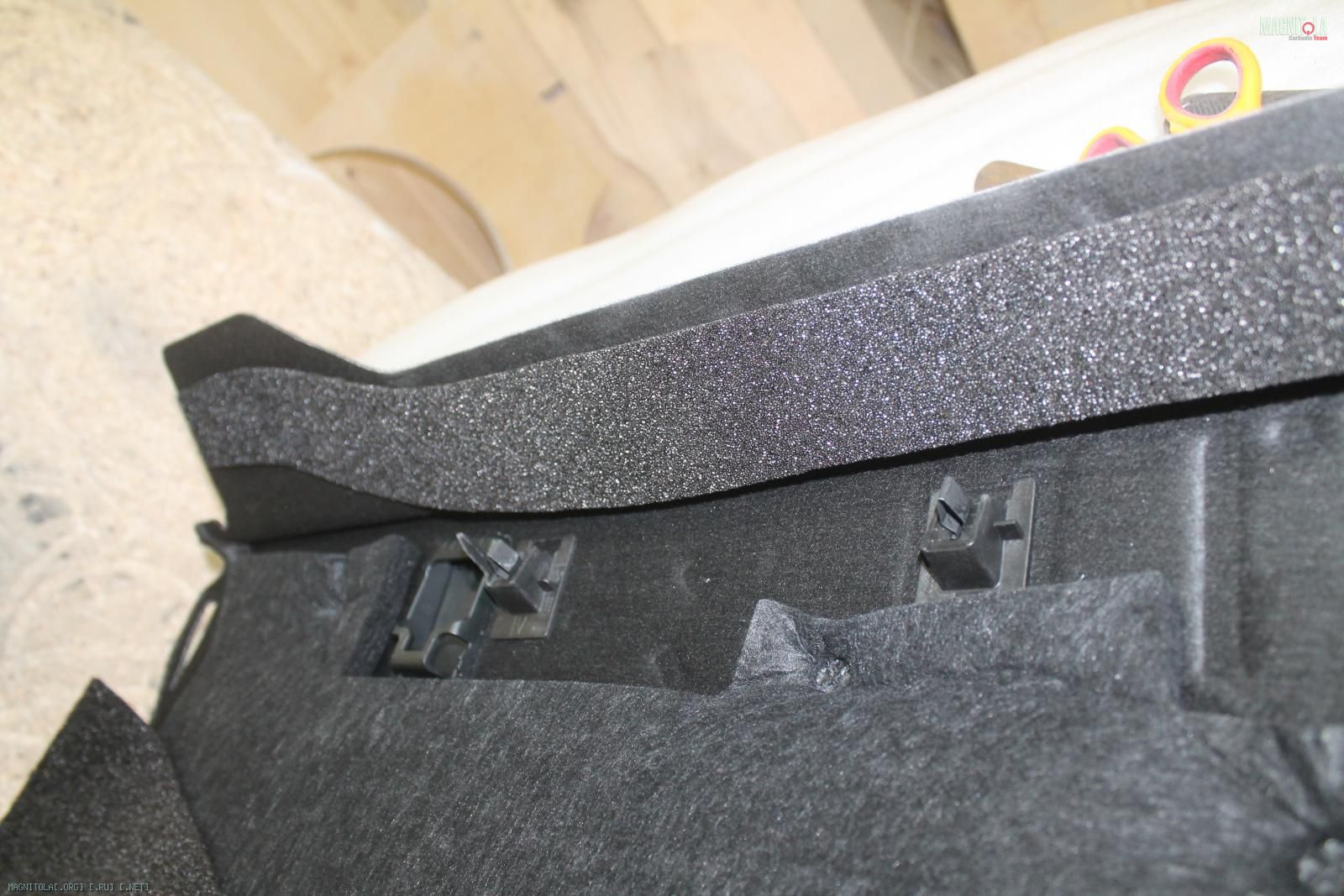

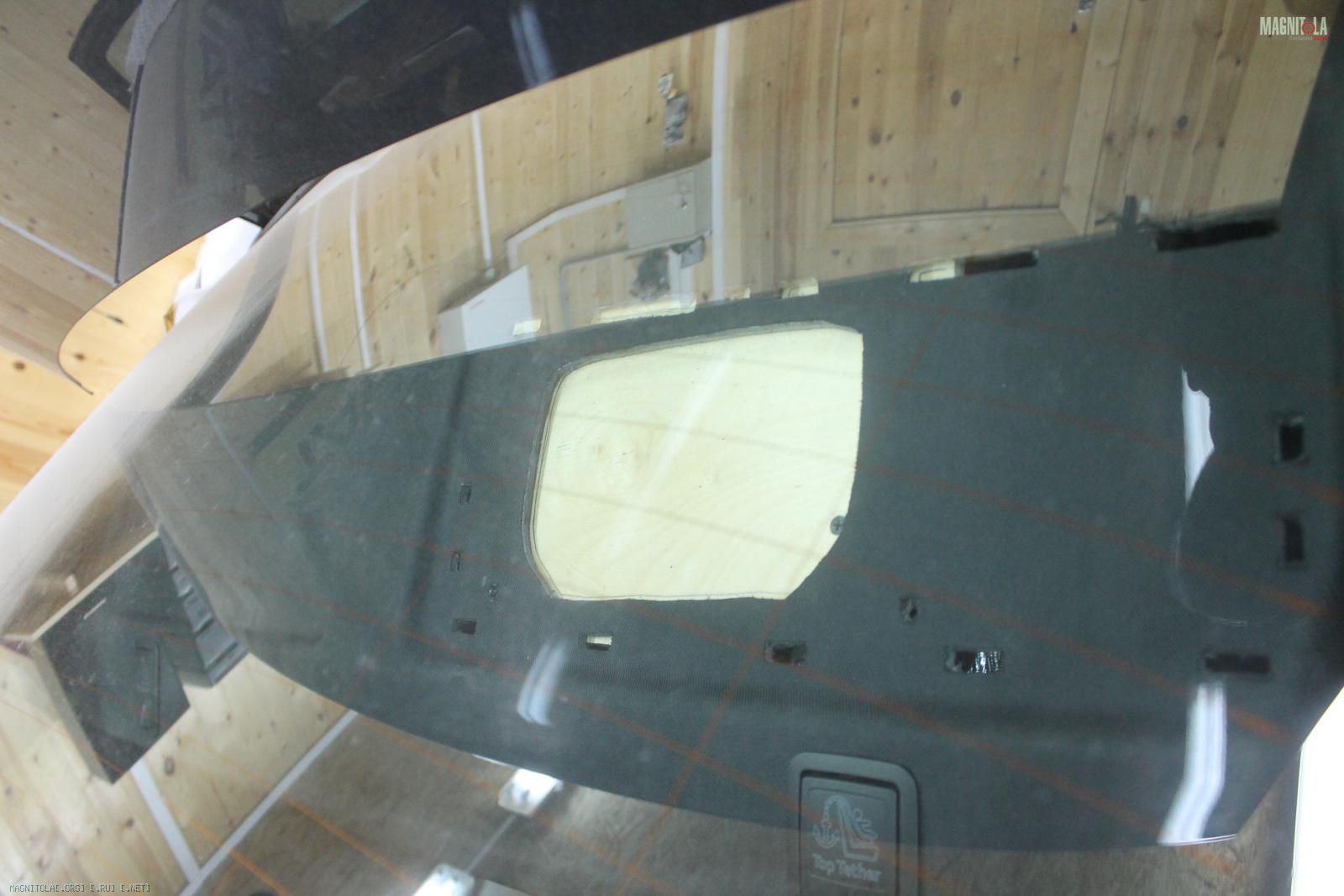

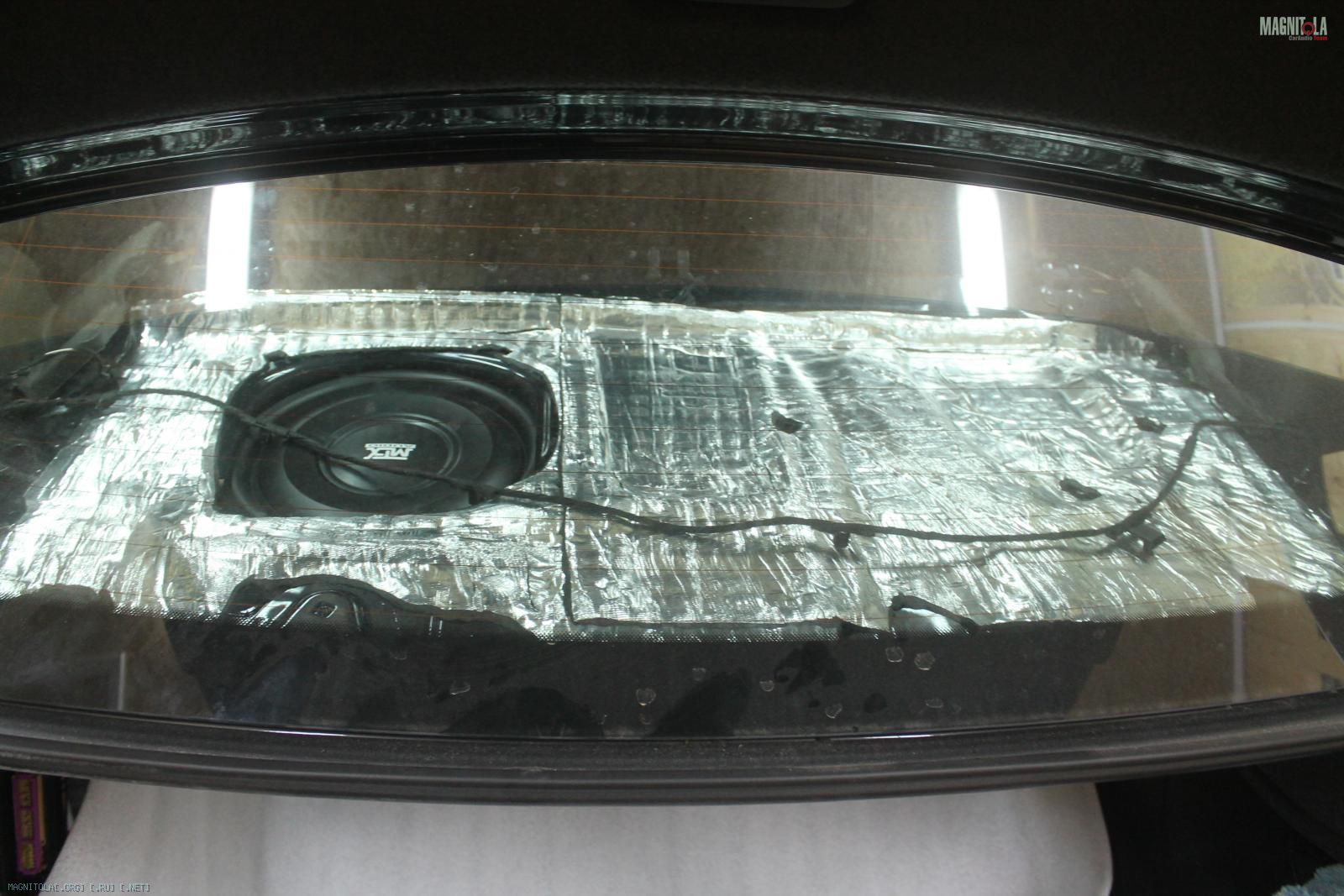

Клеим вибру 4 мм в два слоя... греем, прикатываем..

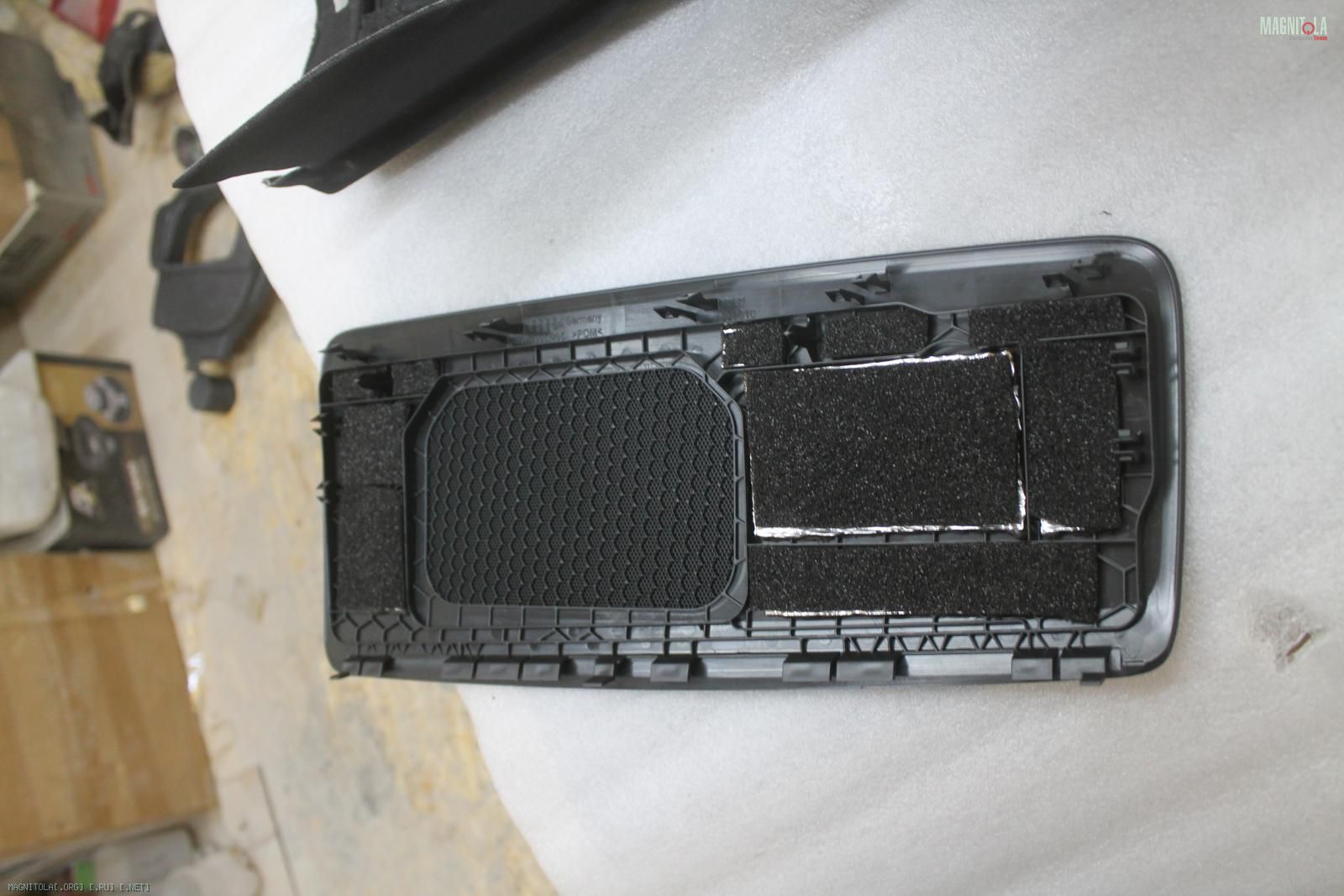

Битопластом уплотняем полку... и декоративную решетку.
Вложение 1155040 Вложение 1155042 Вложение 1155044 Вложение 1155046 Вложение 1155048 Вложение 1155050 Вложение 1155052 Вложение 1155054 Вложение 1155056 Вложение 1155058 Вложение 1155060

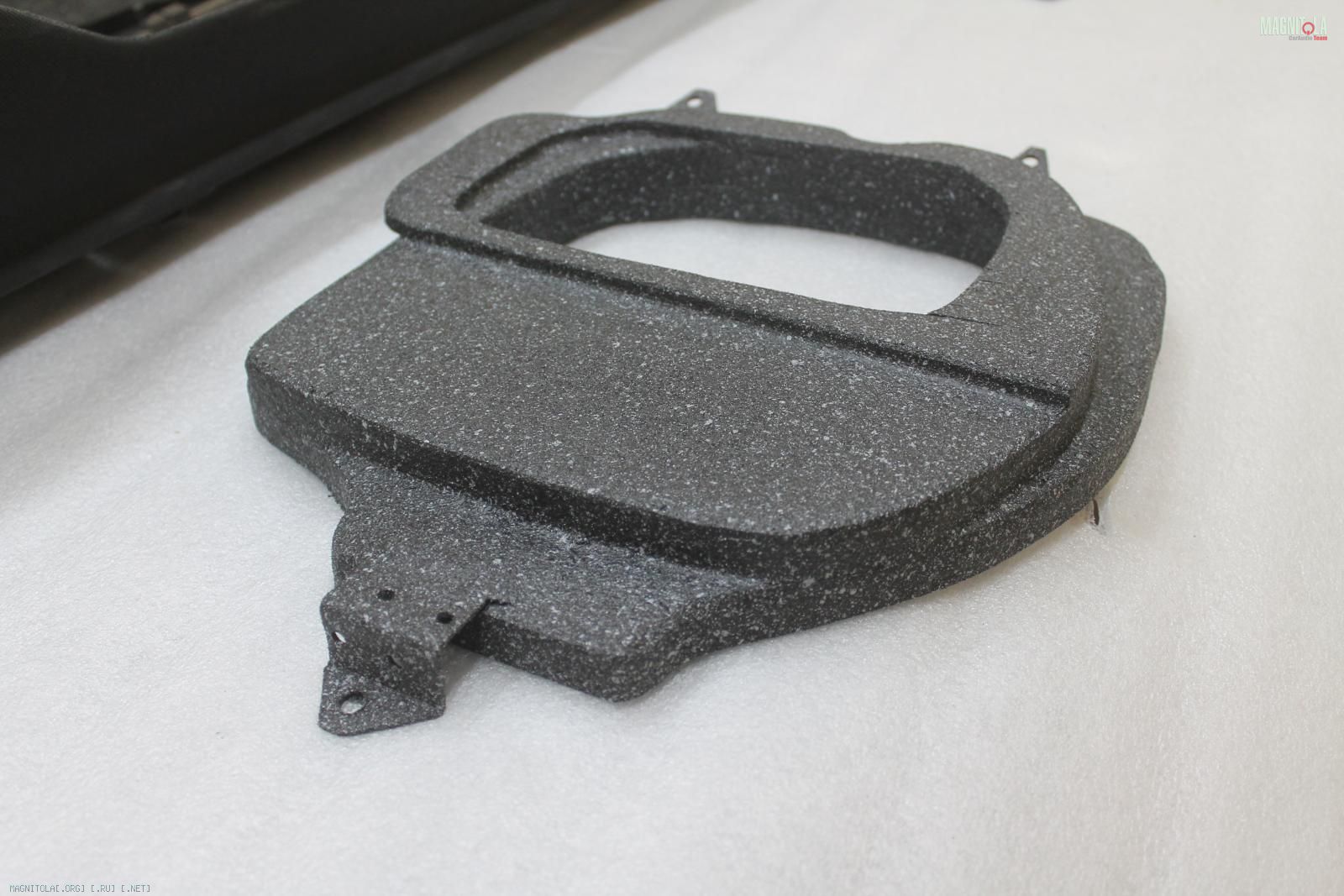

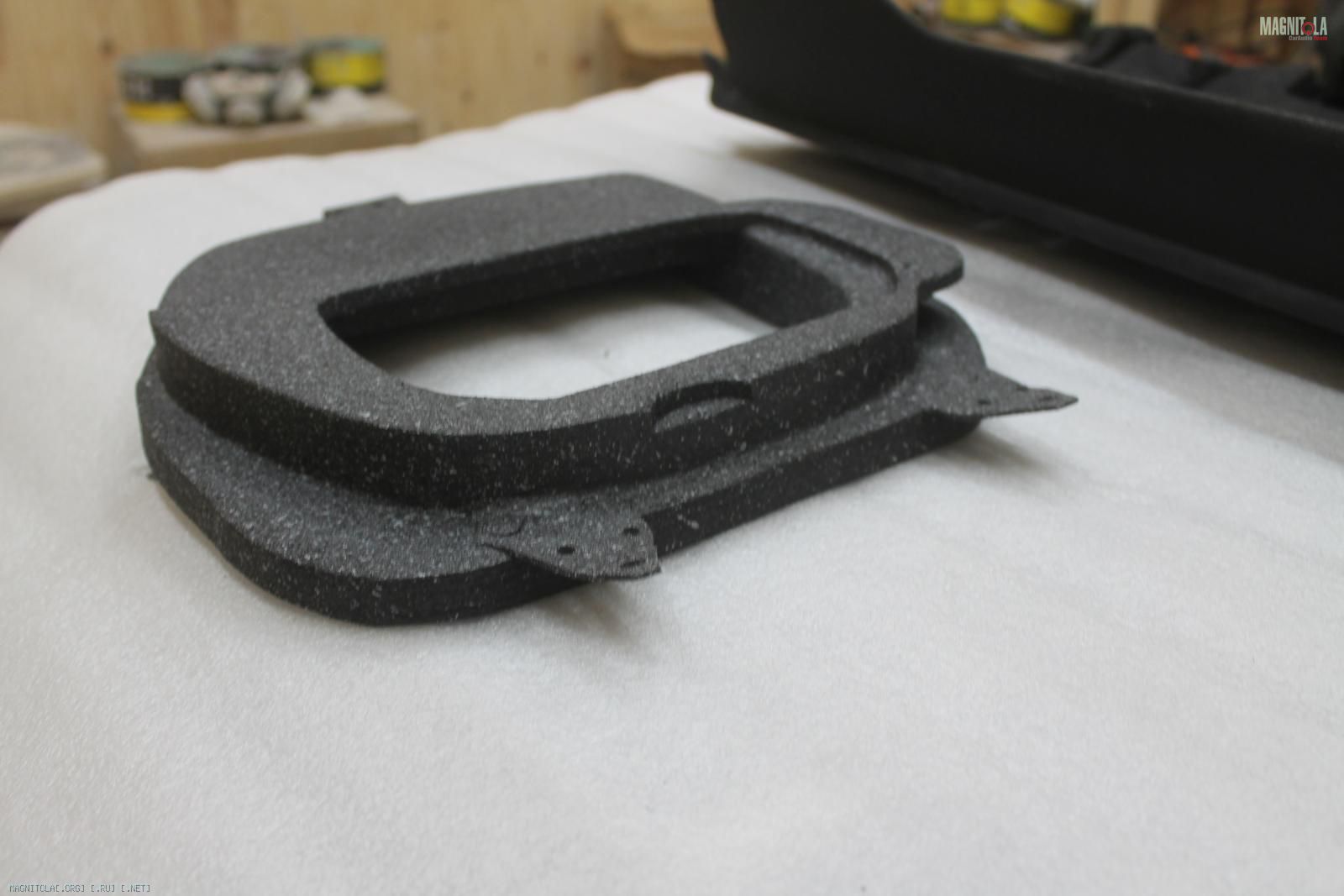

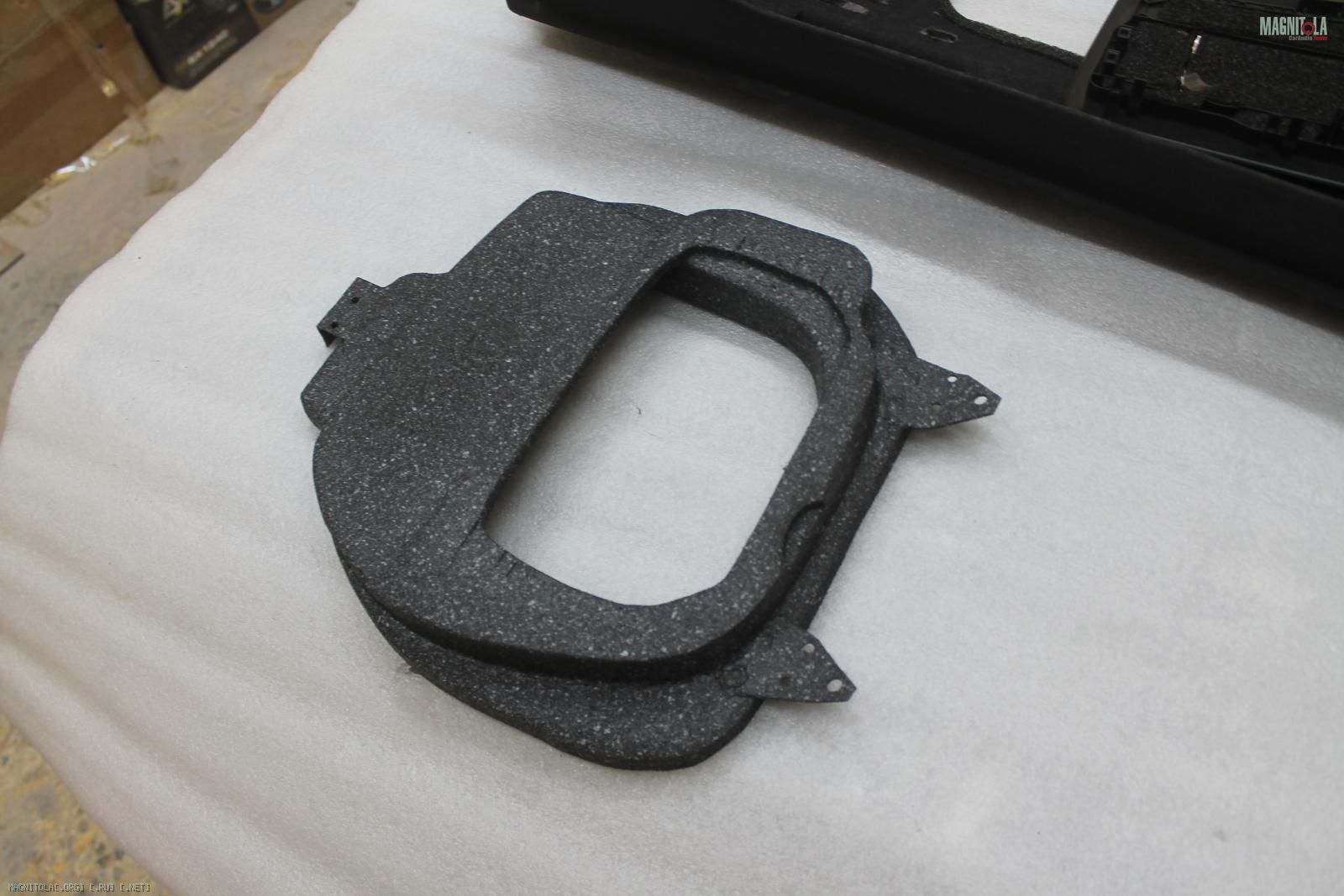

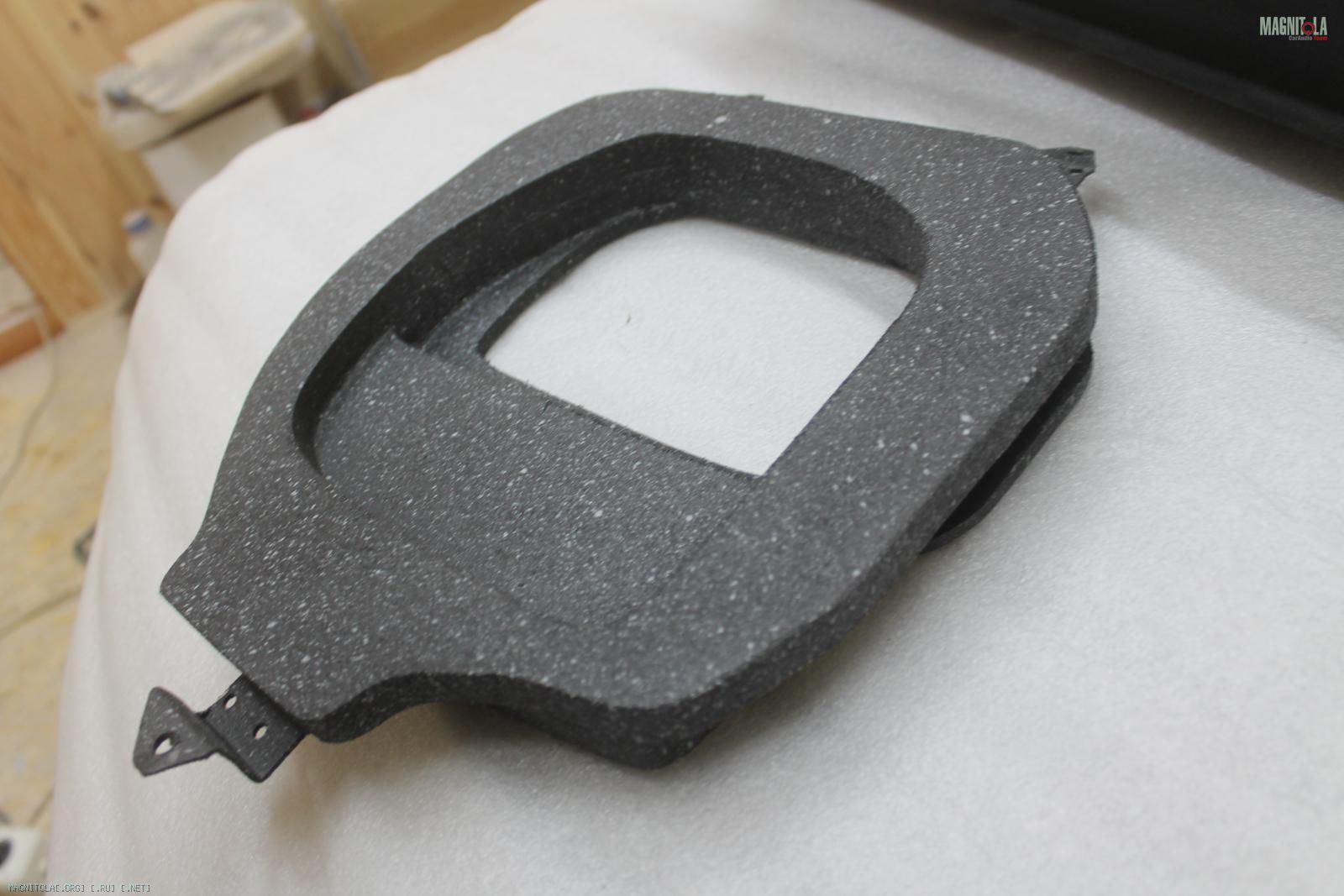

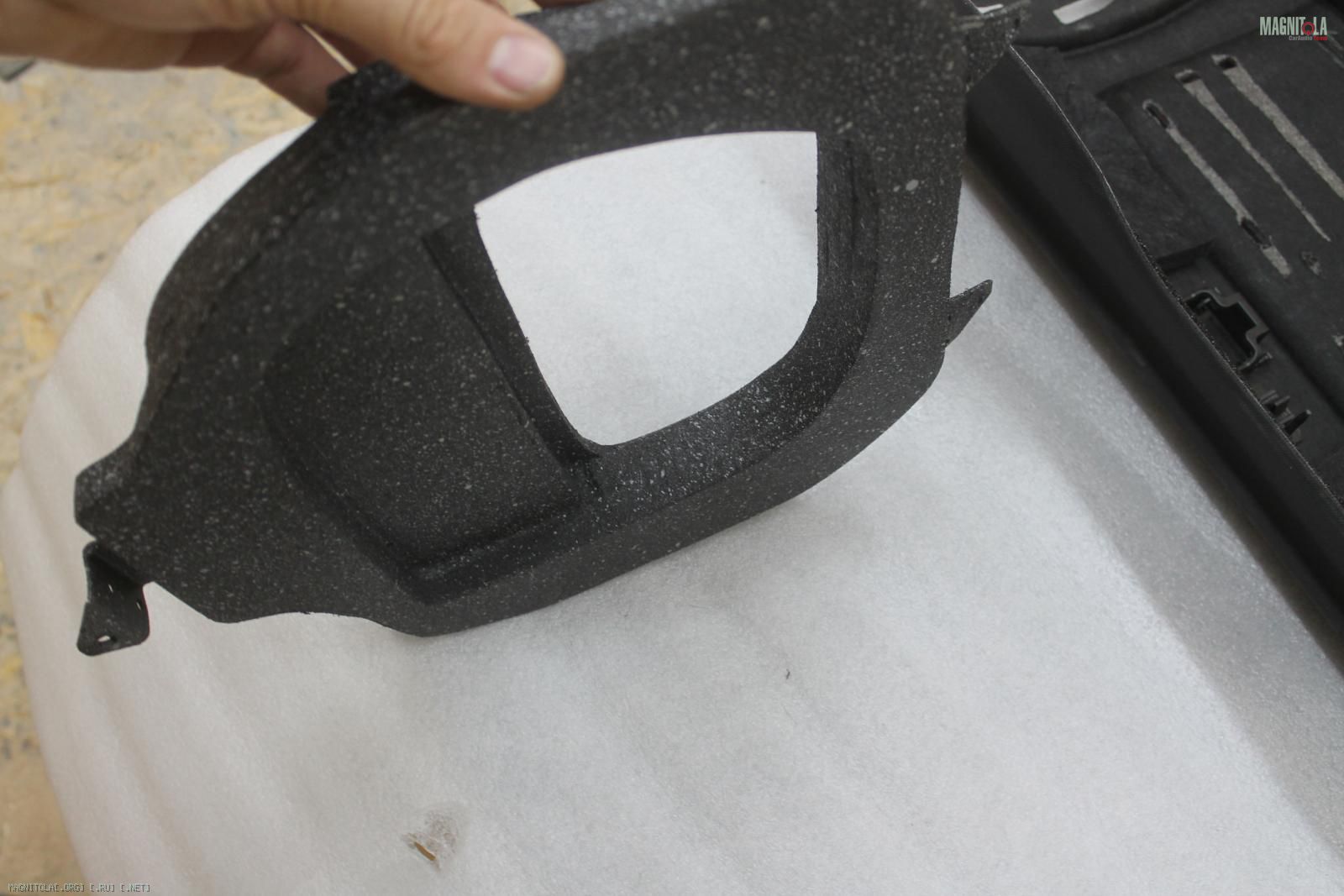

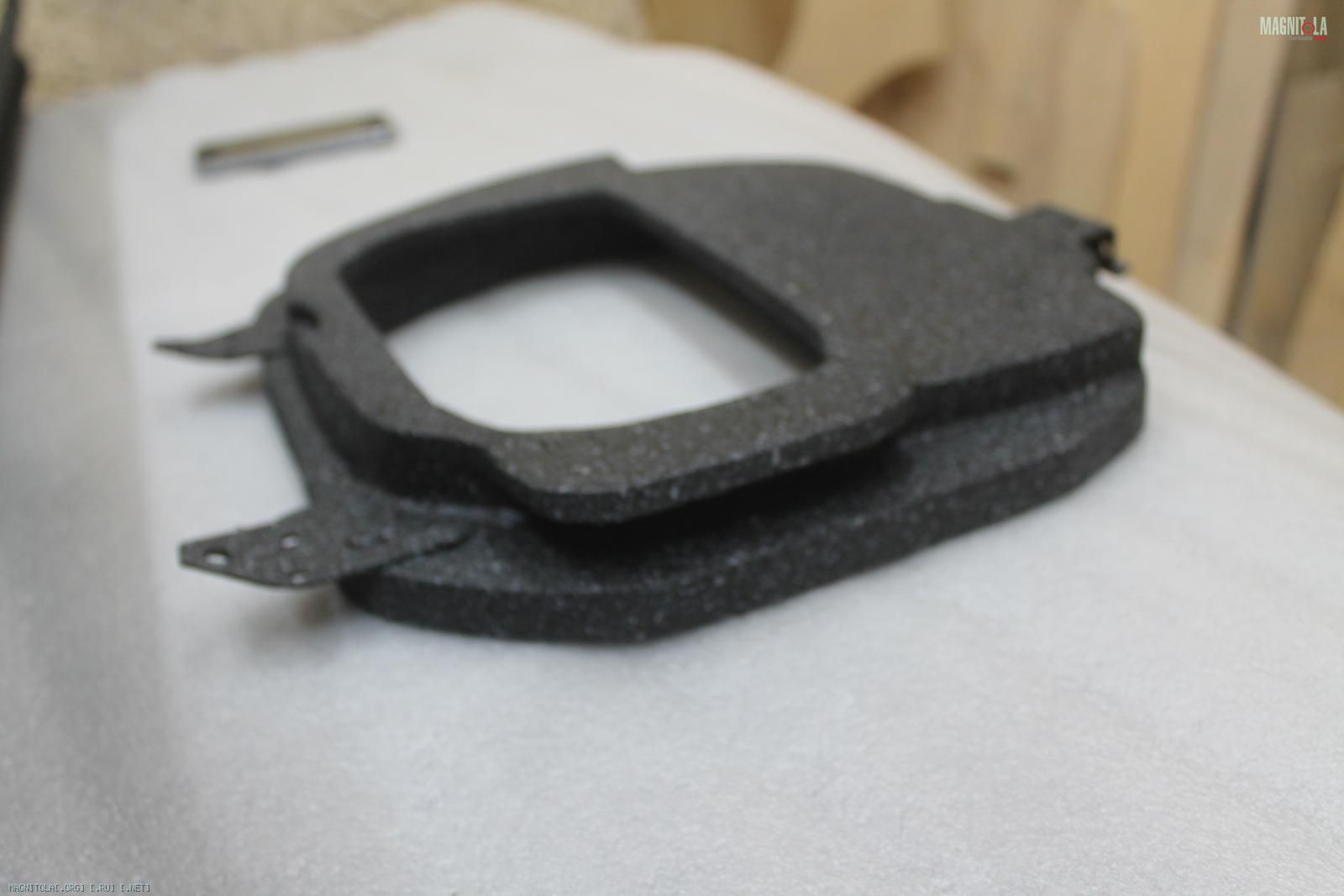

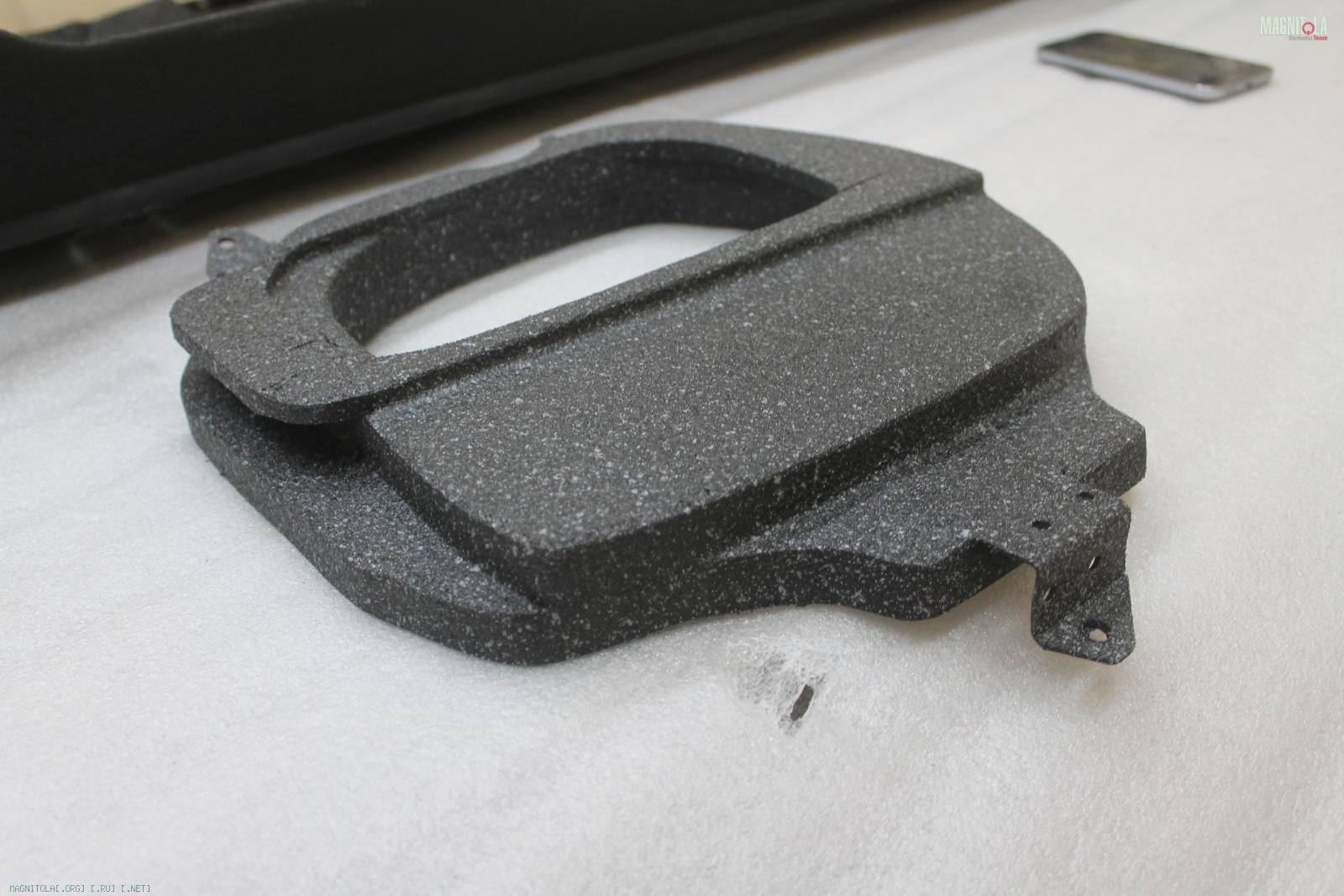

Изготавливаем коллиматор, который жестко соединит саб с отверстием в полке (по типу штатного пластикового, который продается только в сборе со штатным сабом)
Вложение 1155062 Вложение 1155064 Вложение 1155066 Вложение 1155068 Вложение 1155070 Вложение 1155072 Вложение 1155074

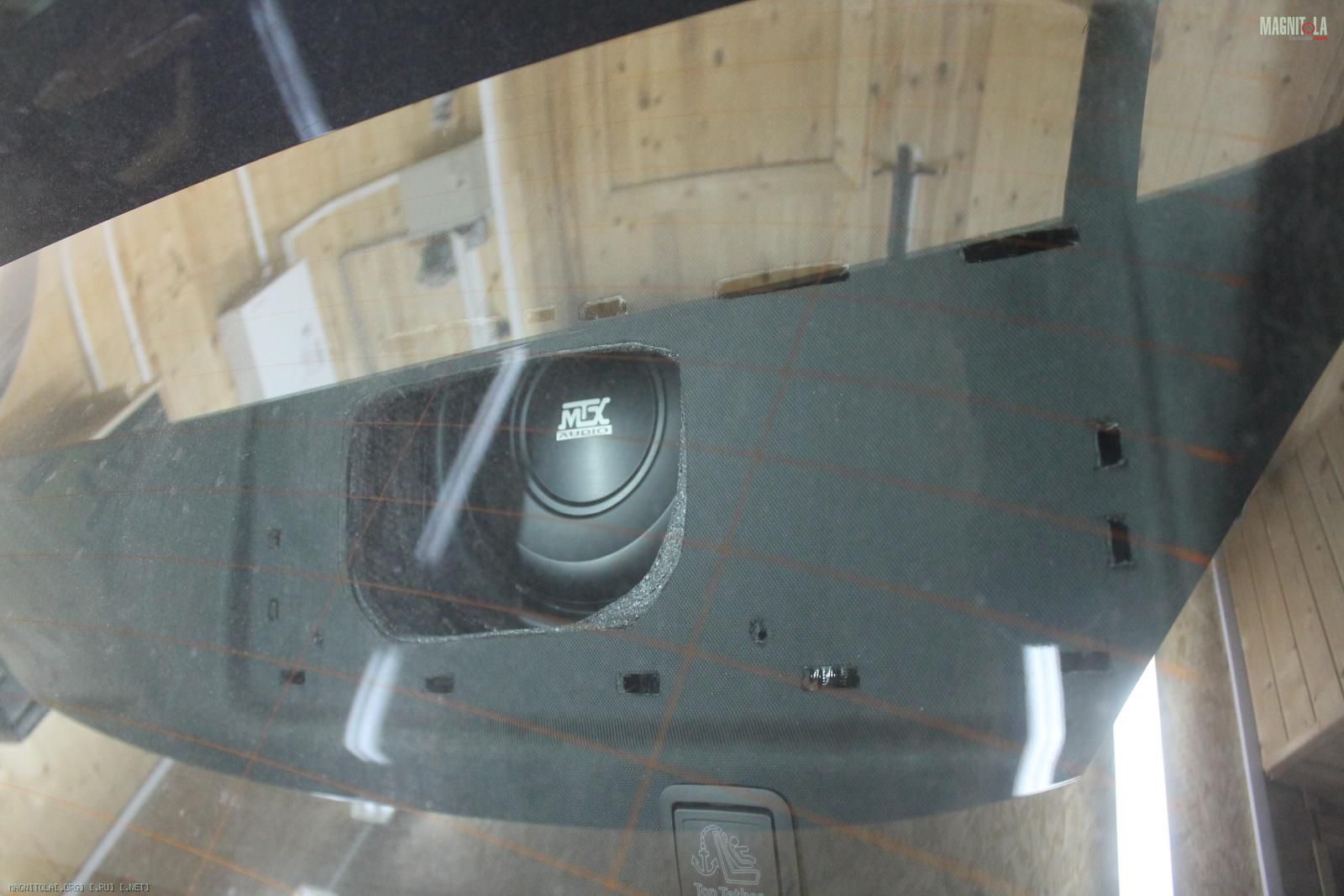

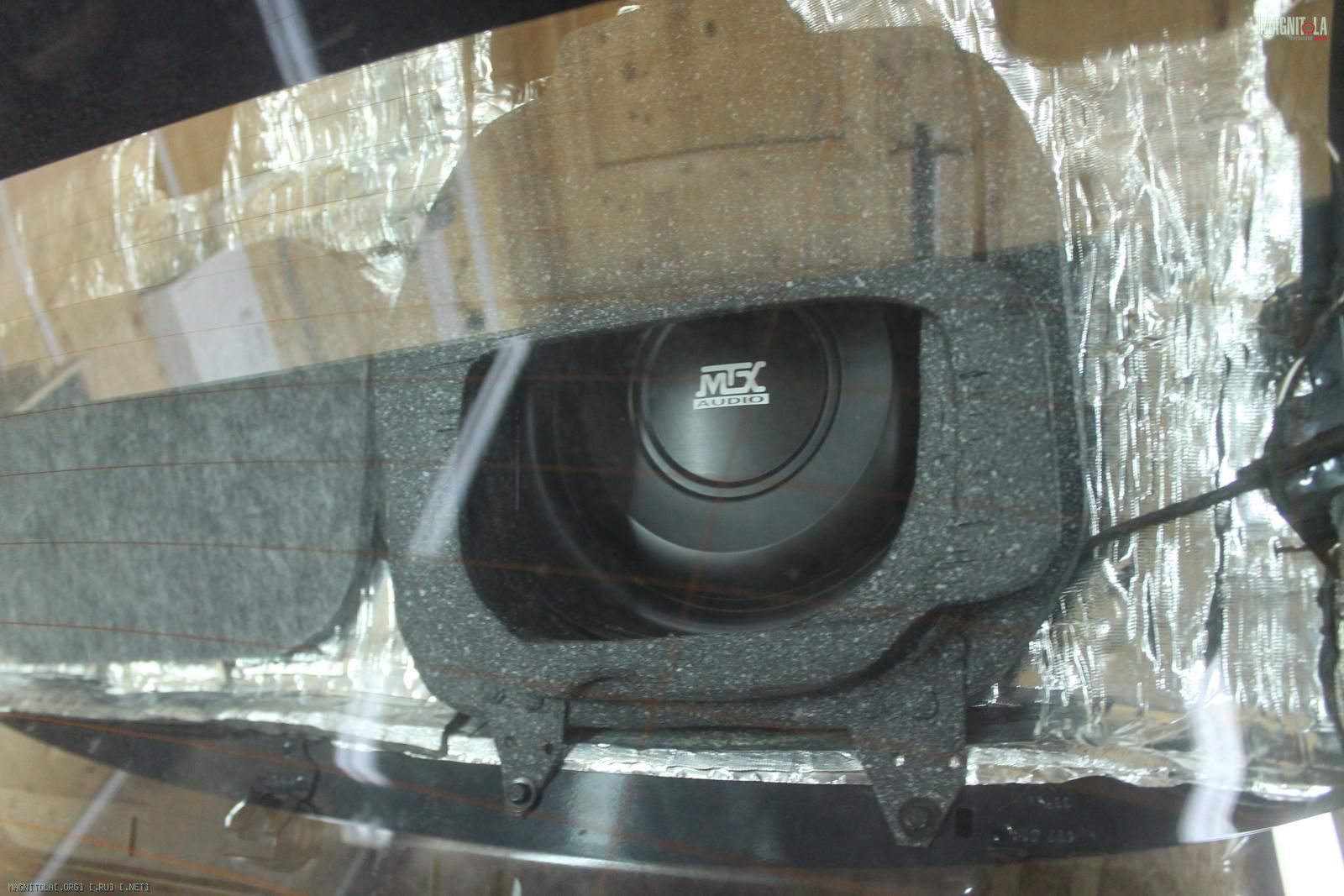

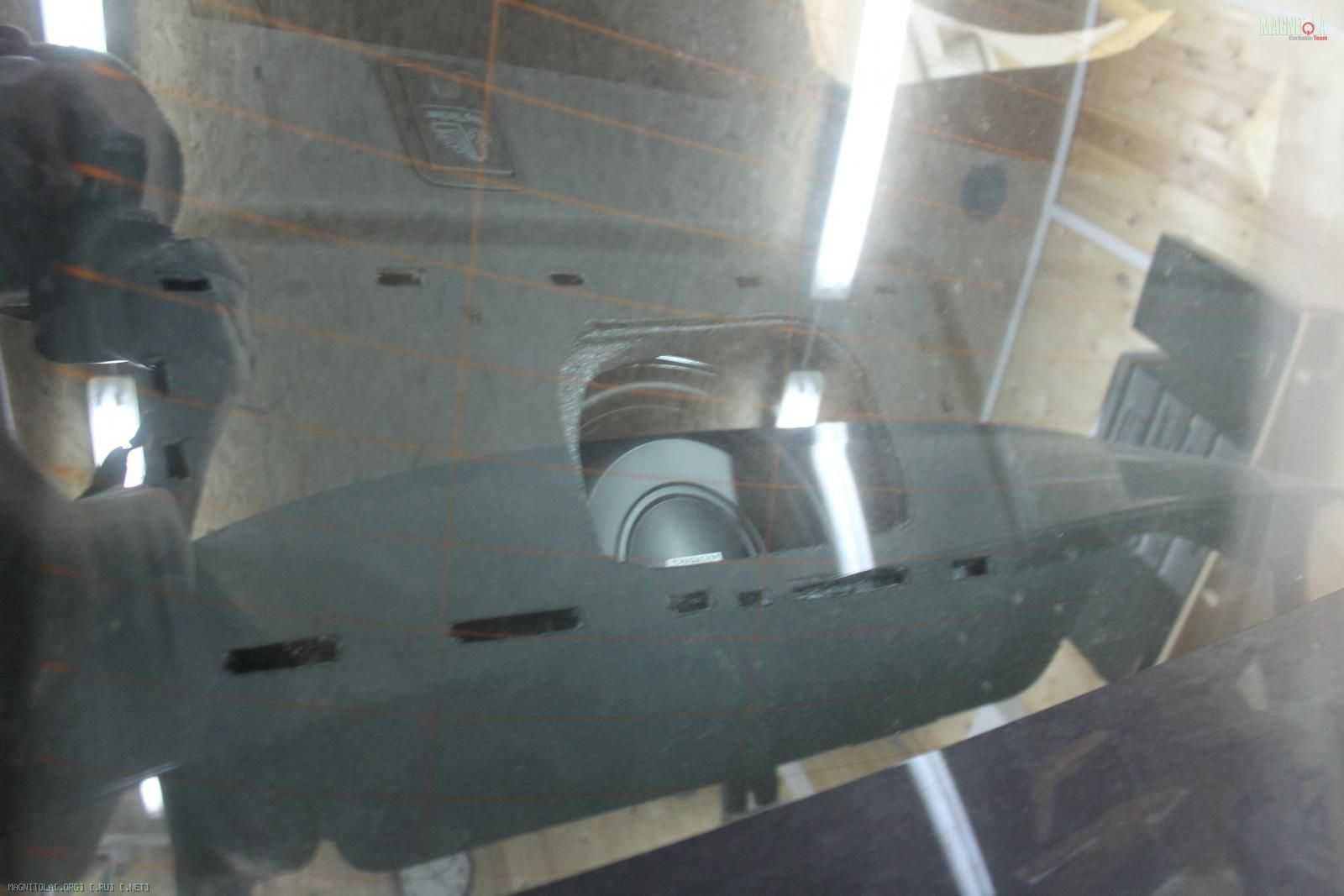

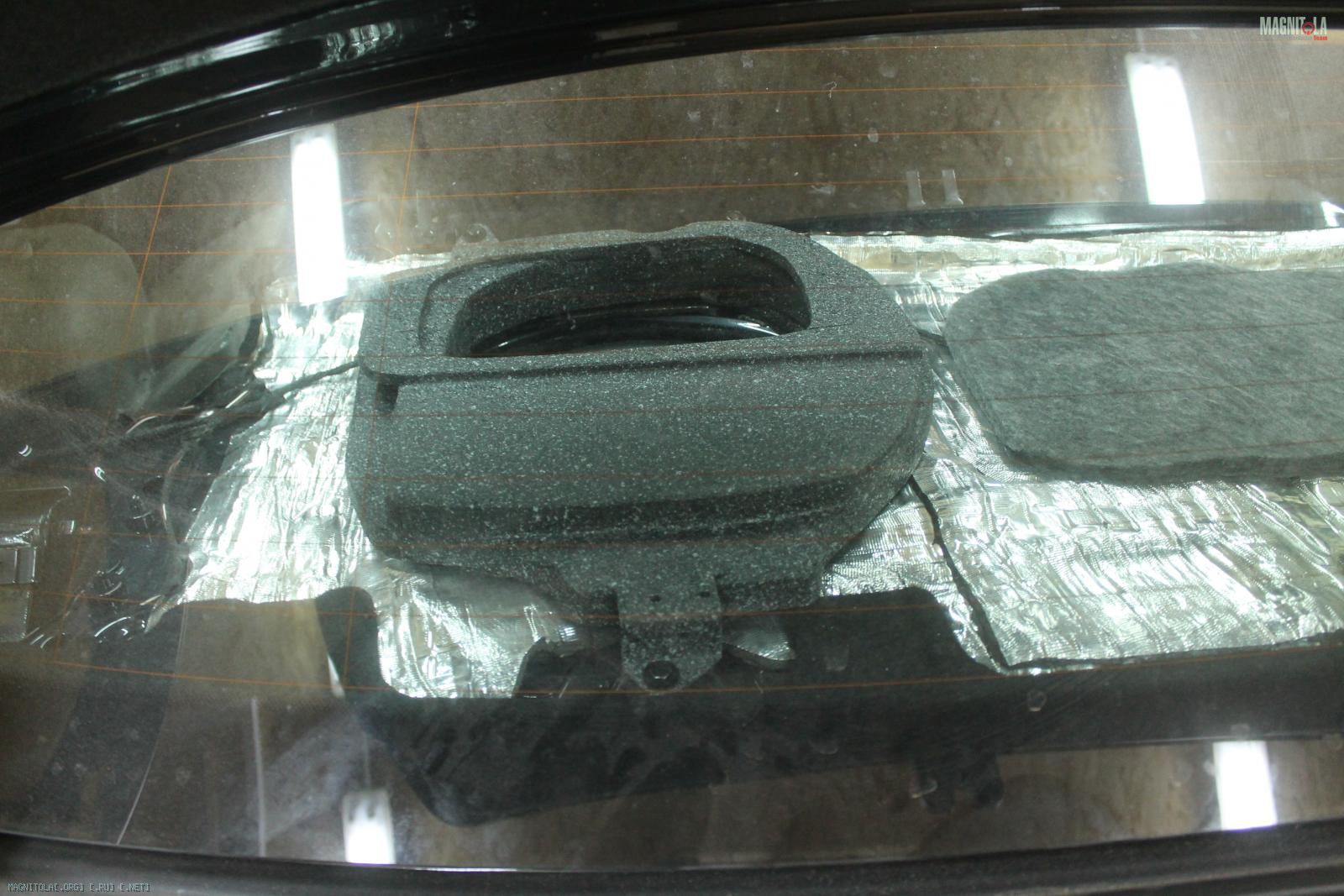

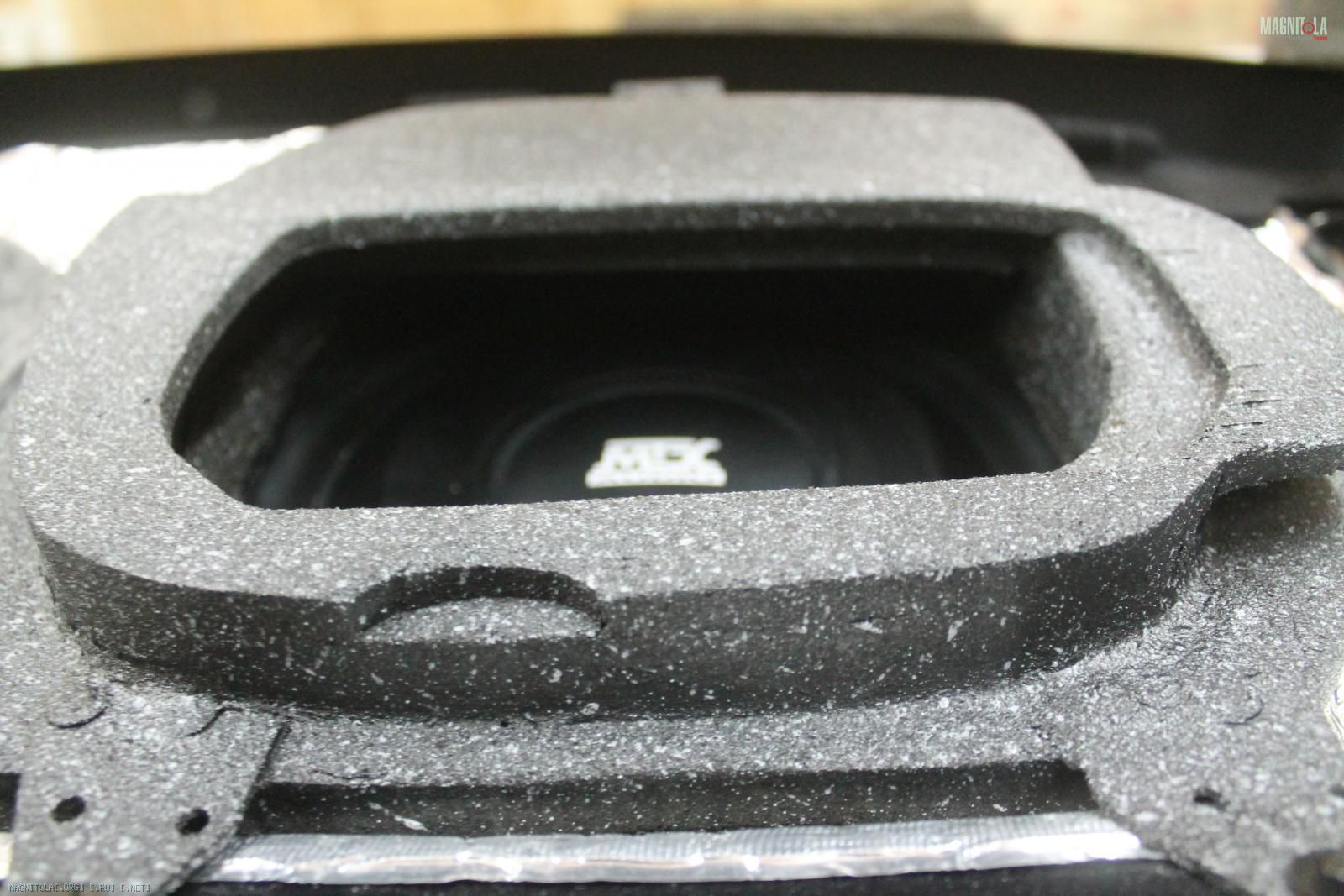

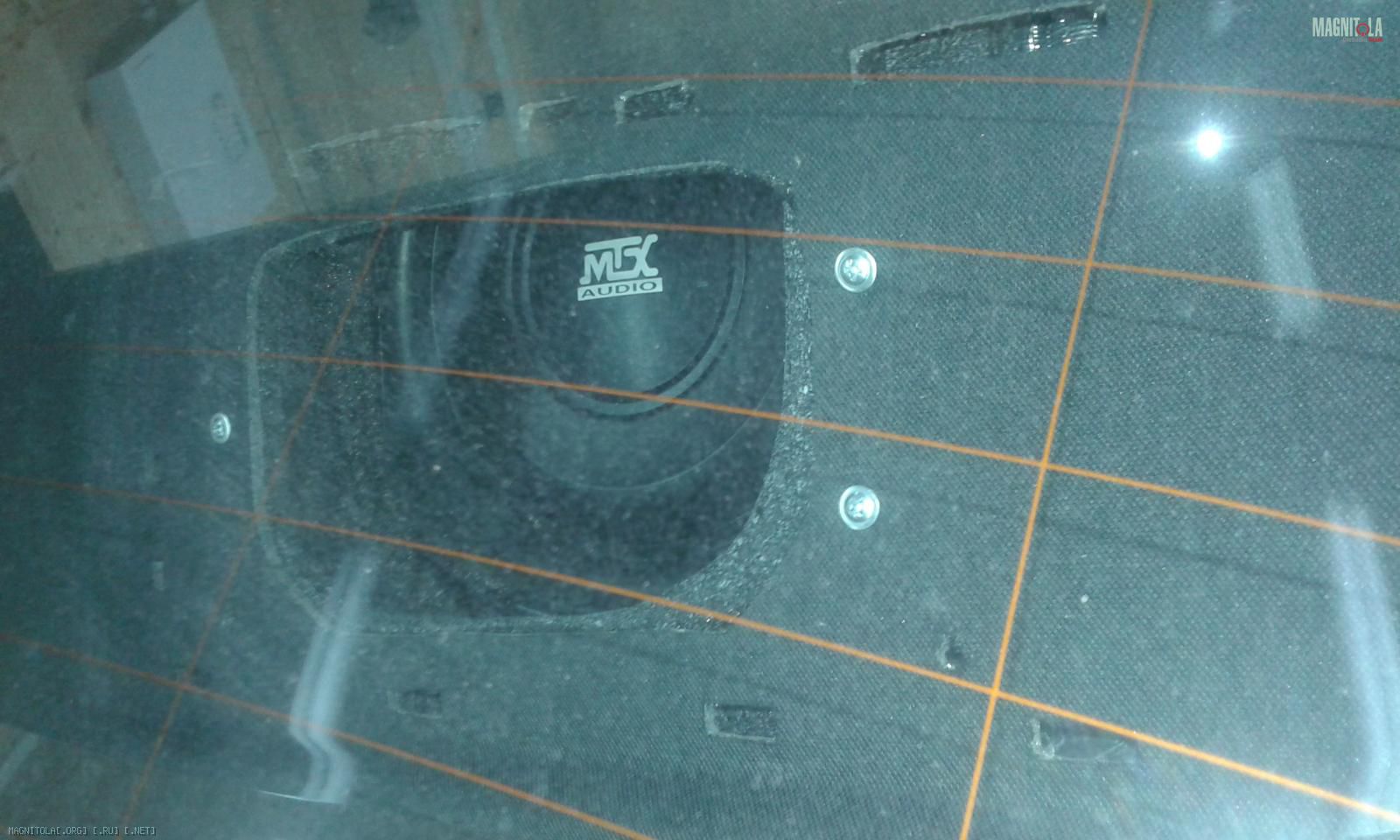

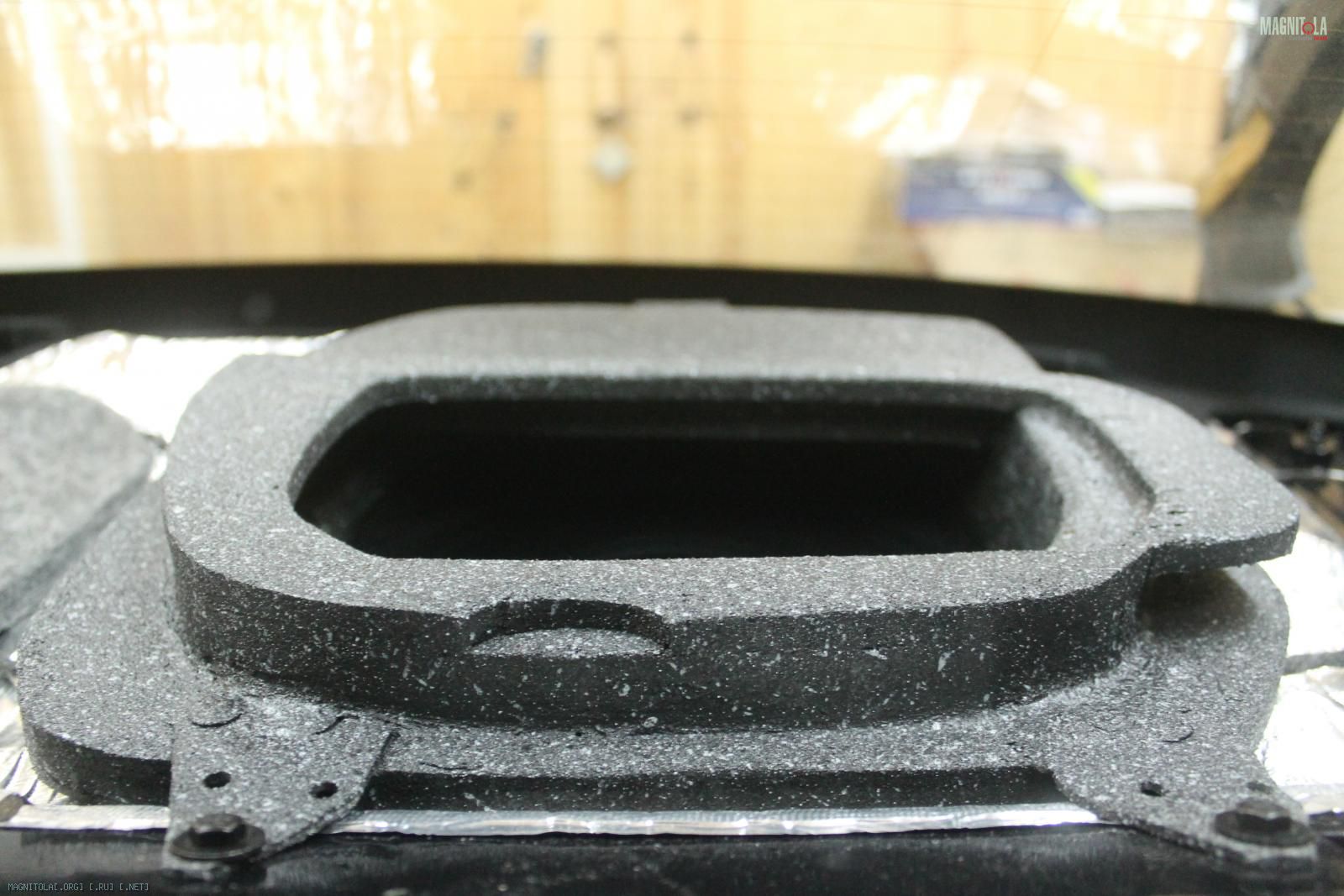

Крепится в штатные места тремя М5..
Затем устанавливается полка, которая крепится к коллиматору и все это дело закрывается штатной сеткой- полный сток!
Вложение 1155076 Вложение 1155078 Вложение 1155080 Вложение 1155082 Вложение 1155084 Вложение 1155086 Вложение 1155088 Вложение 1155090 Вложение 1155092 Вложение 1155094 Вложение 1155096

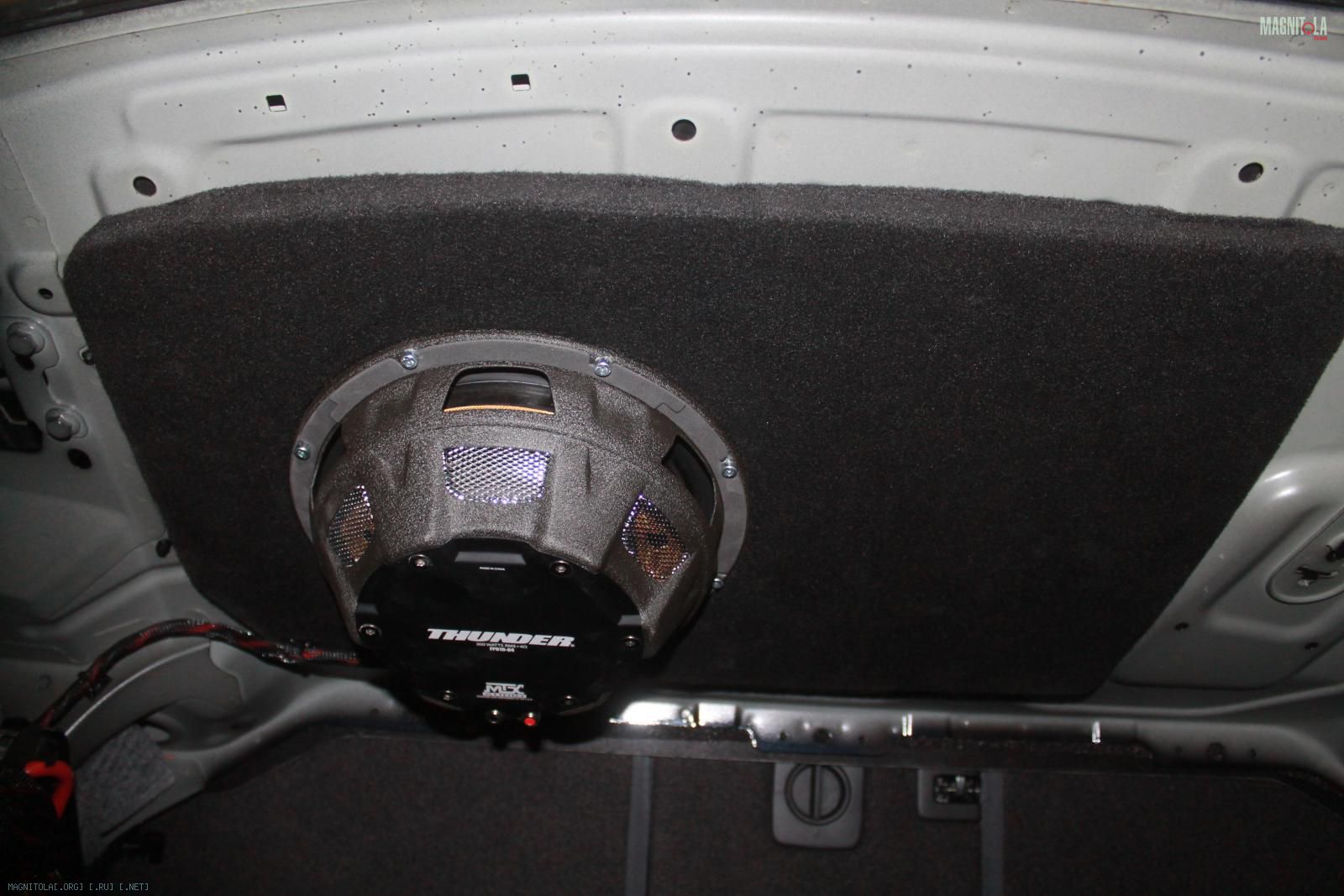

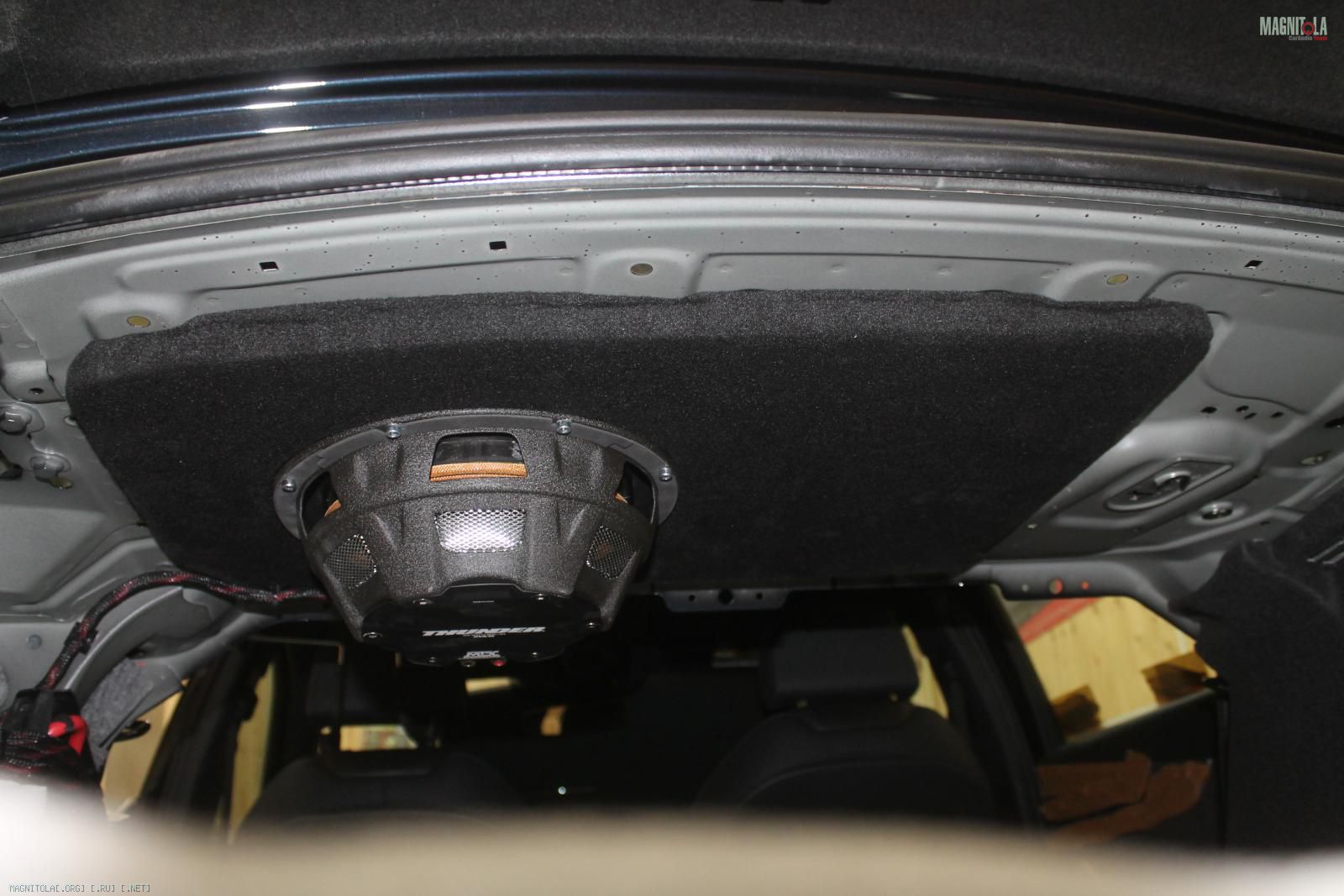

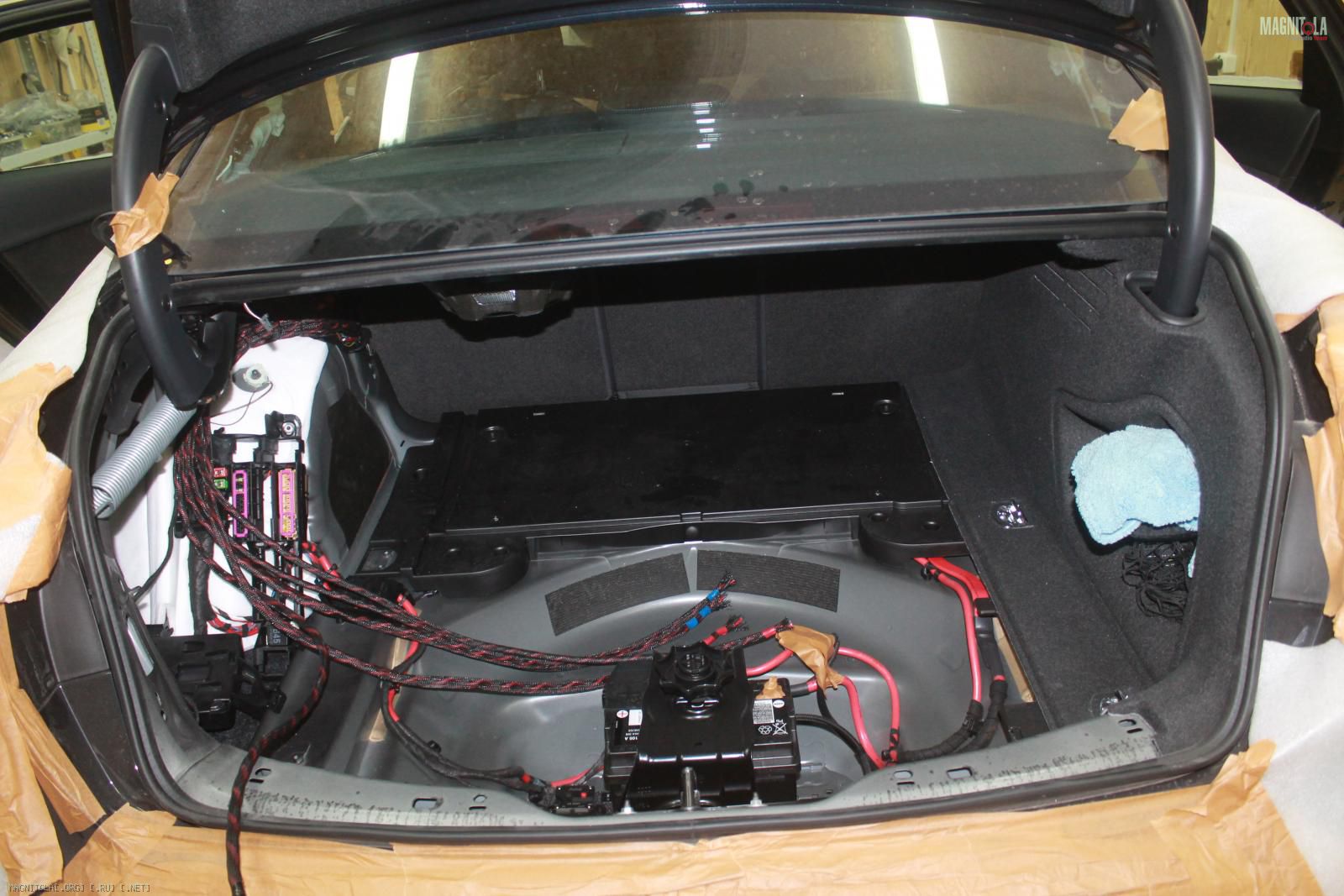

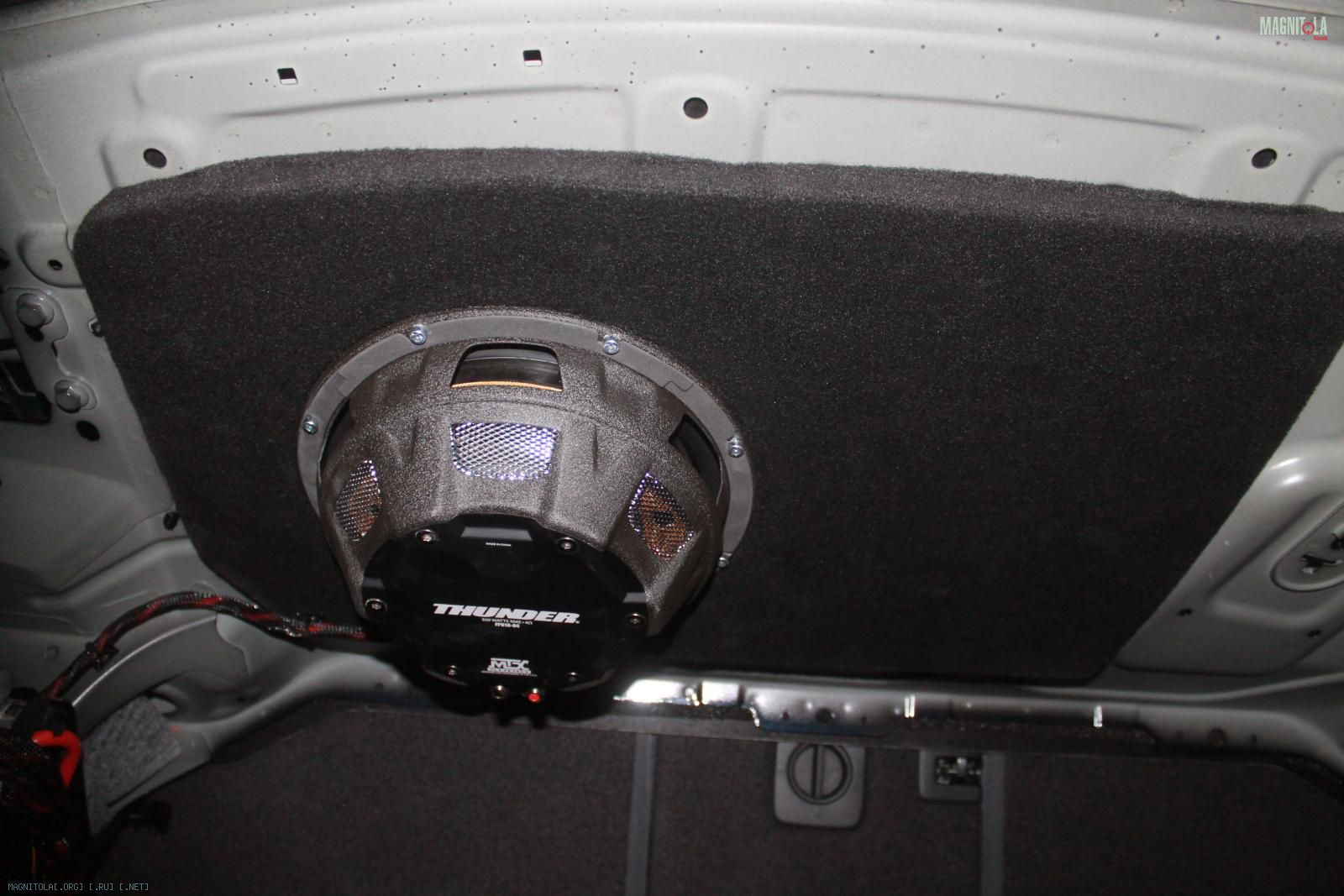

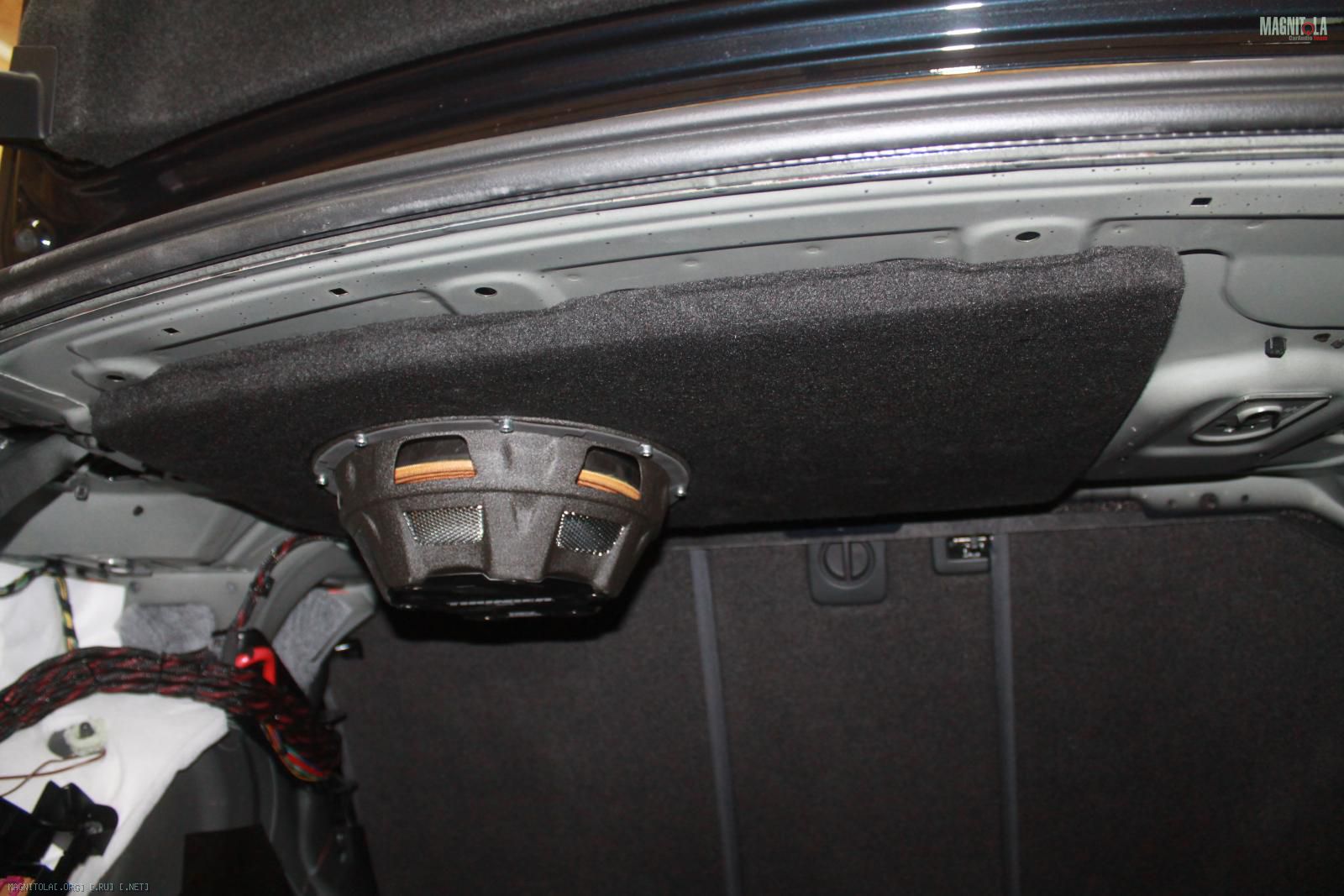

Вид снизу...
Вложение 1155098 Вложение 1155100 Вложение 1155102 Вложение 1155104
21.07.2017, 23:55
st220

Вложений: 93

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0T

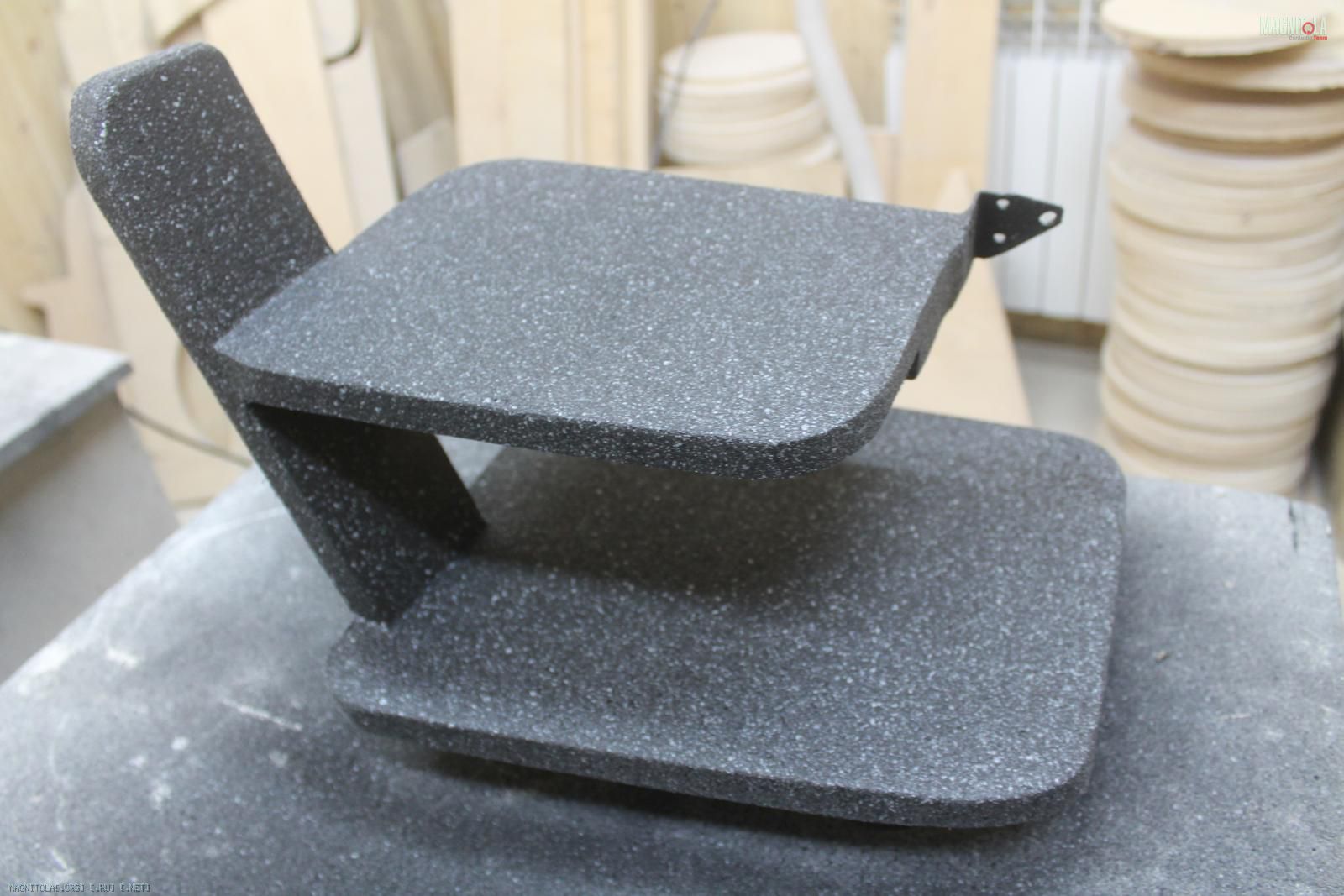

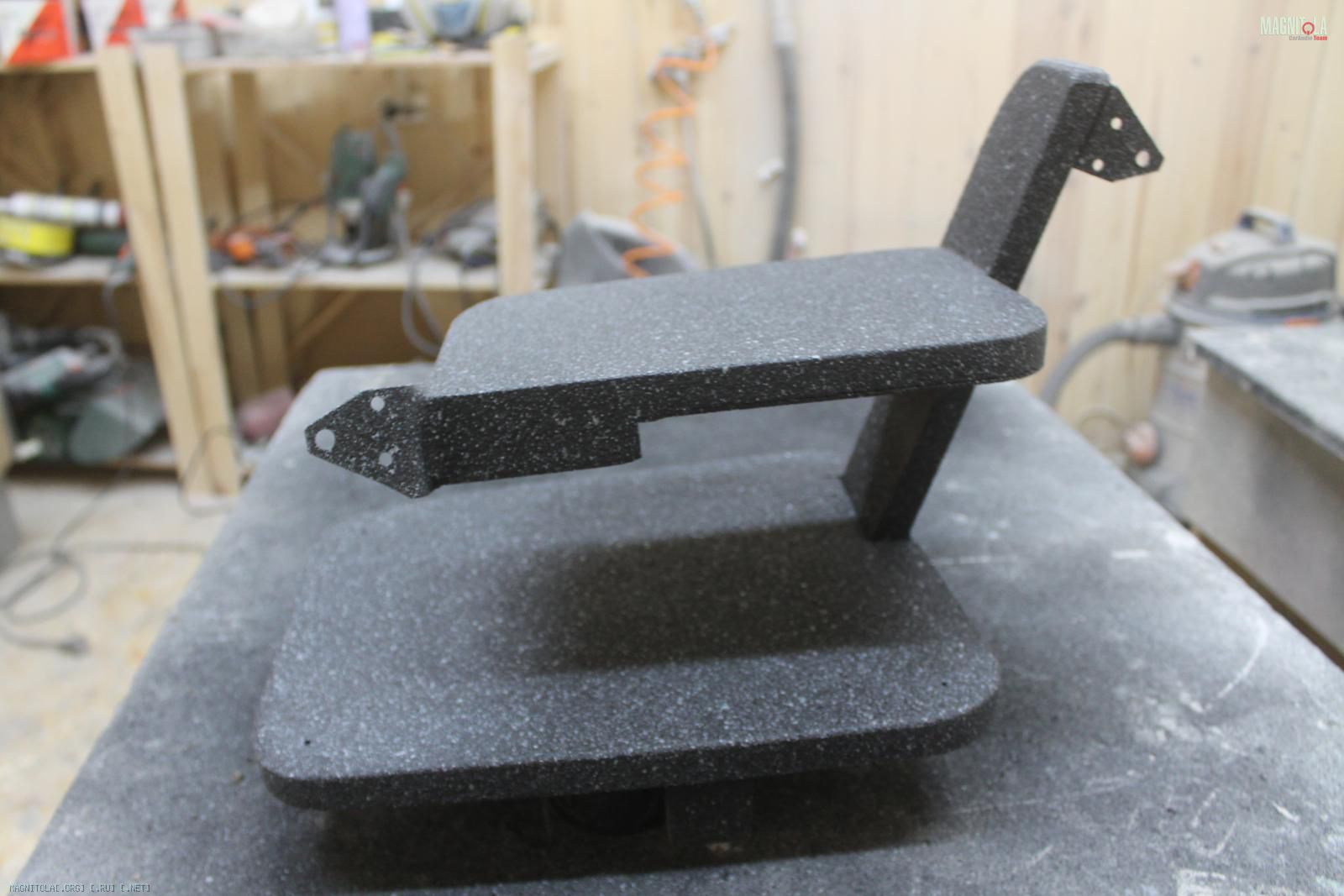

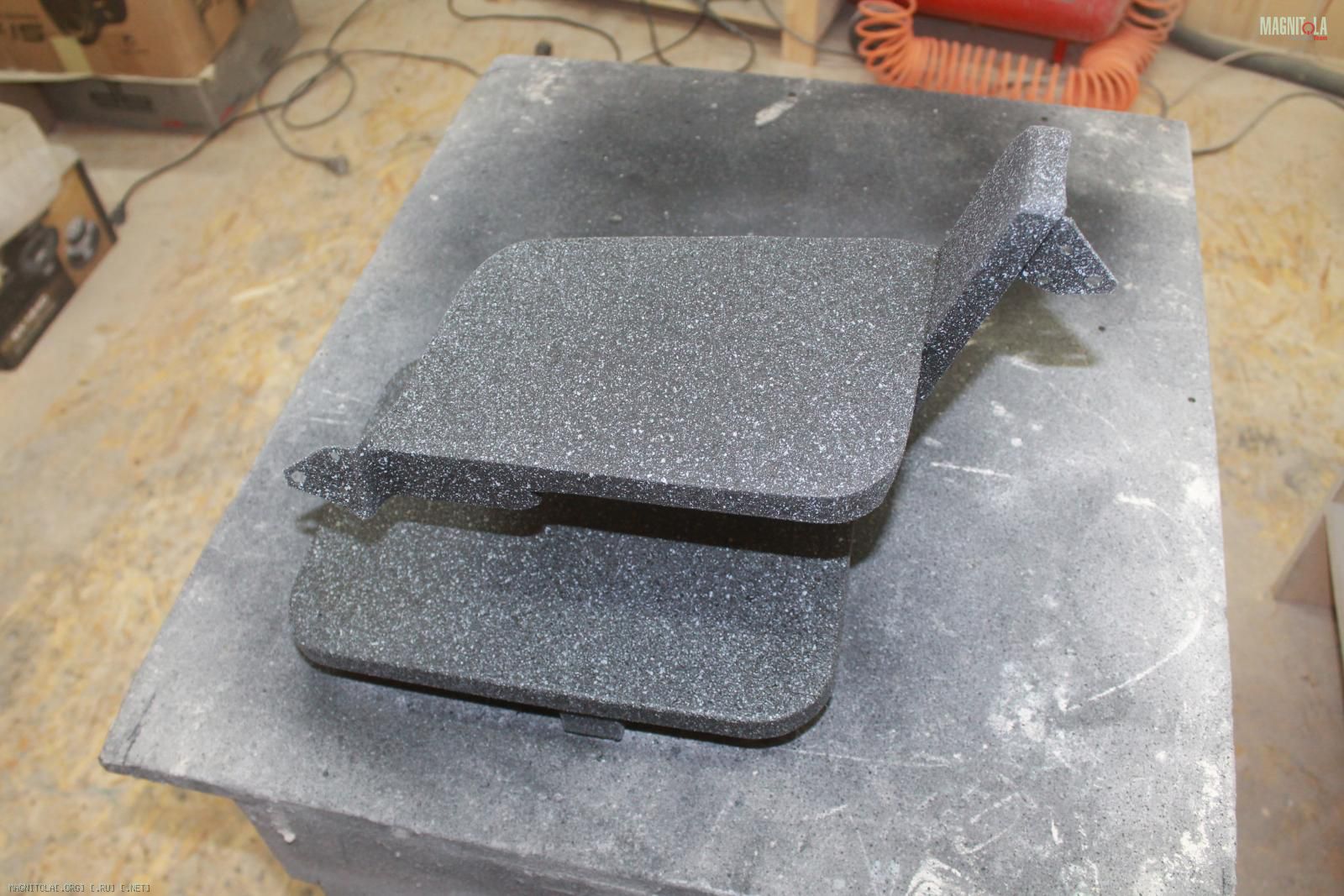

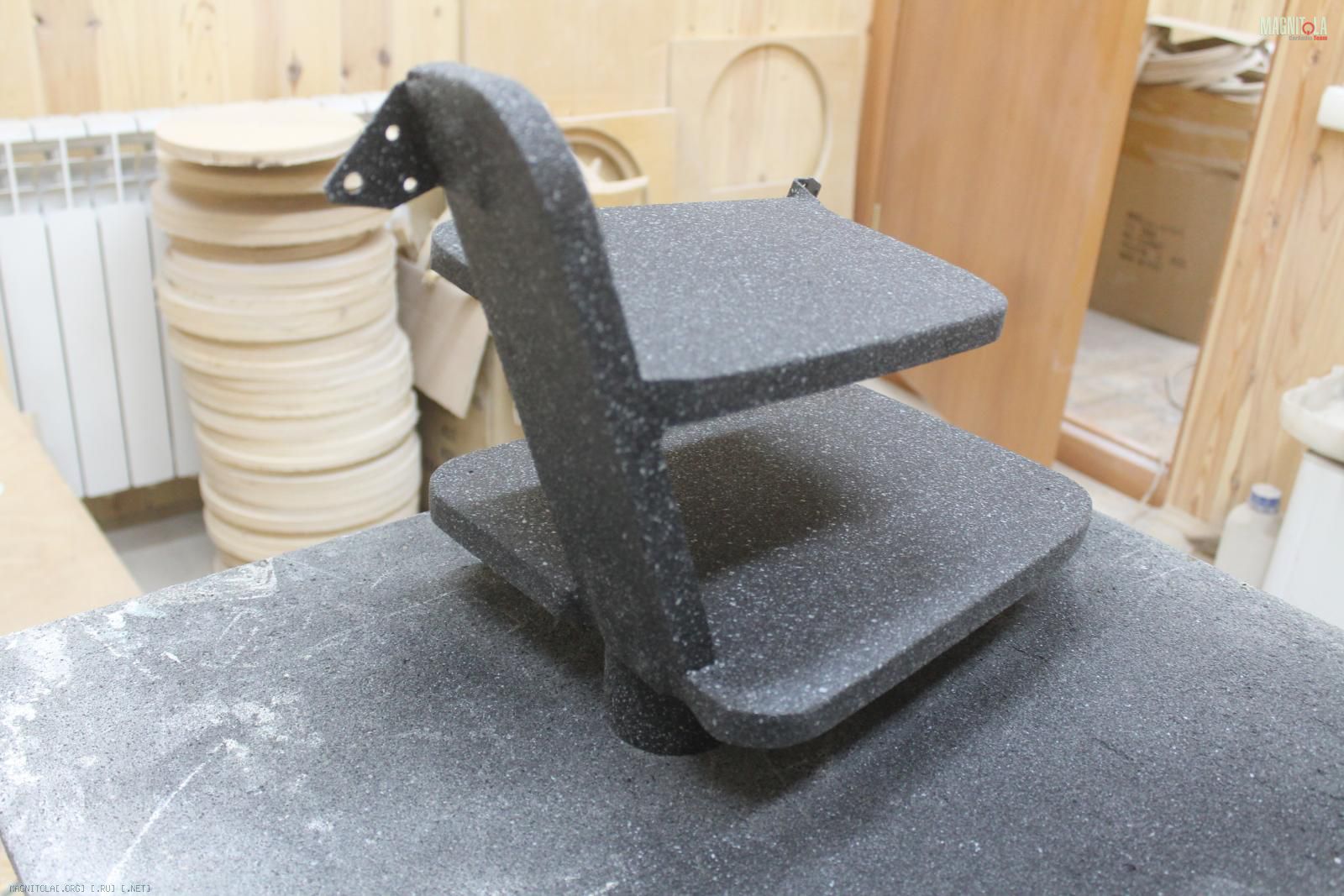

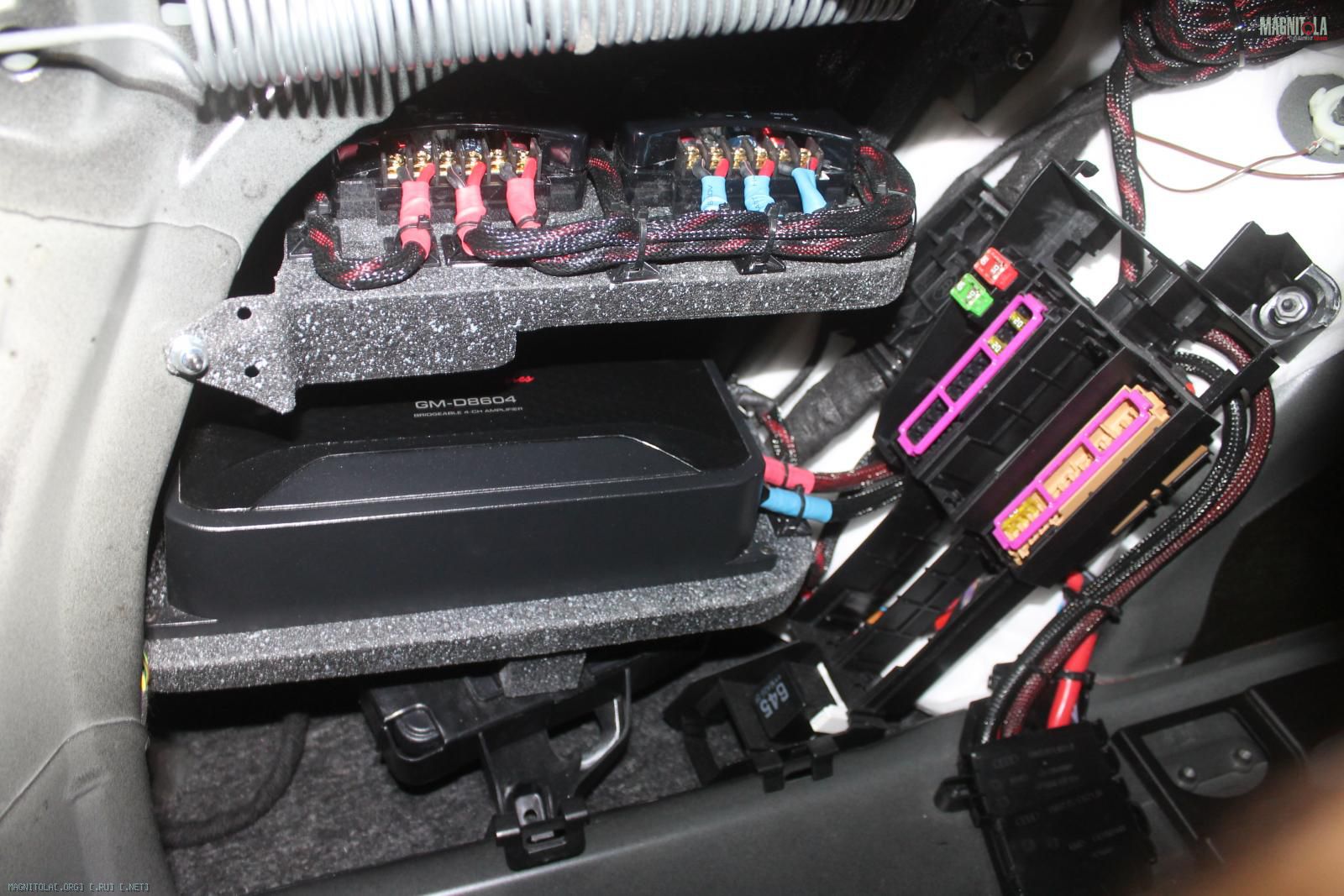

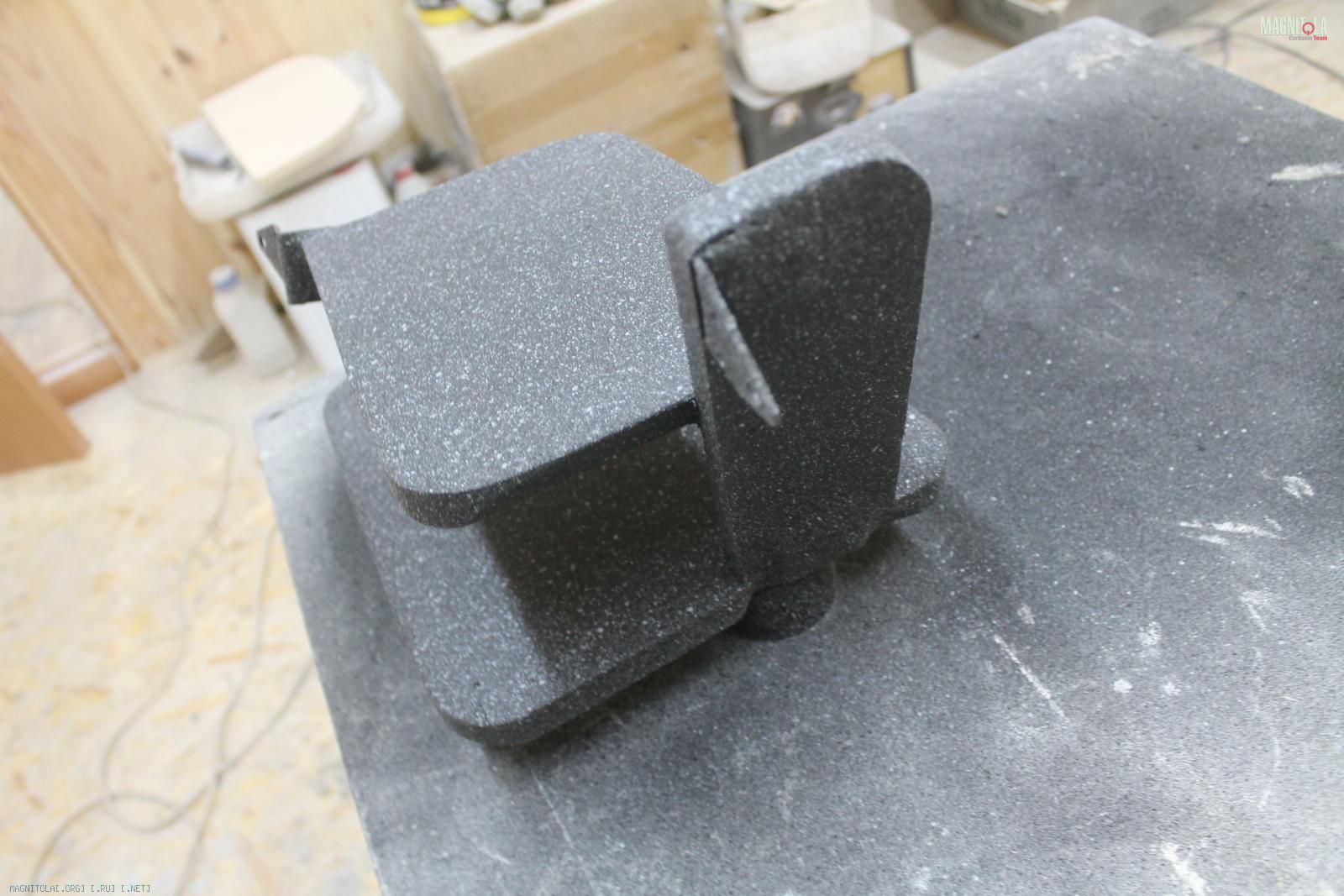

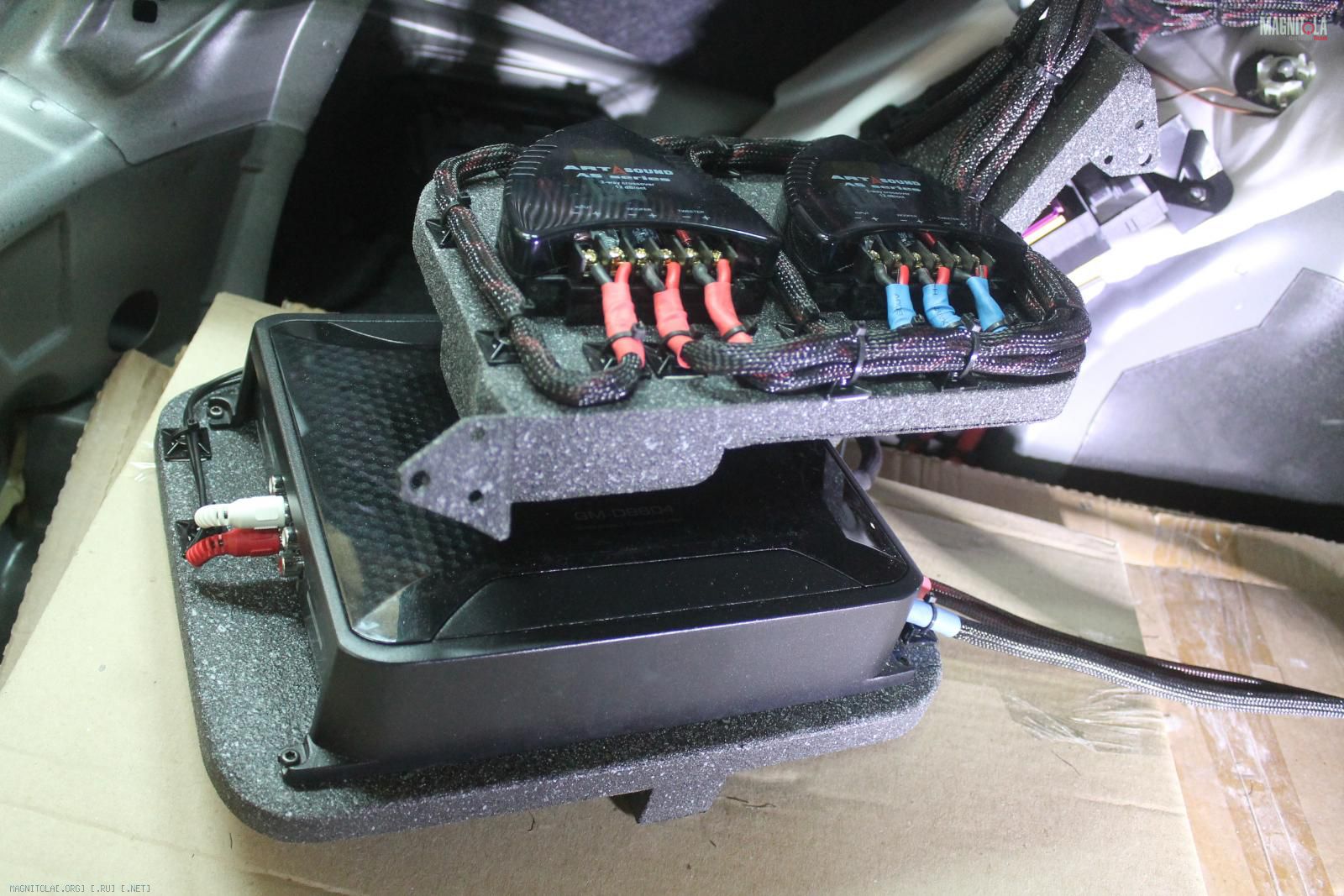

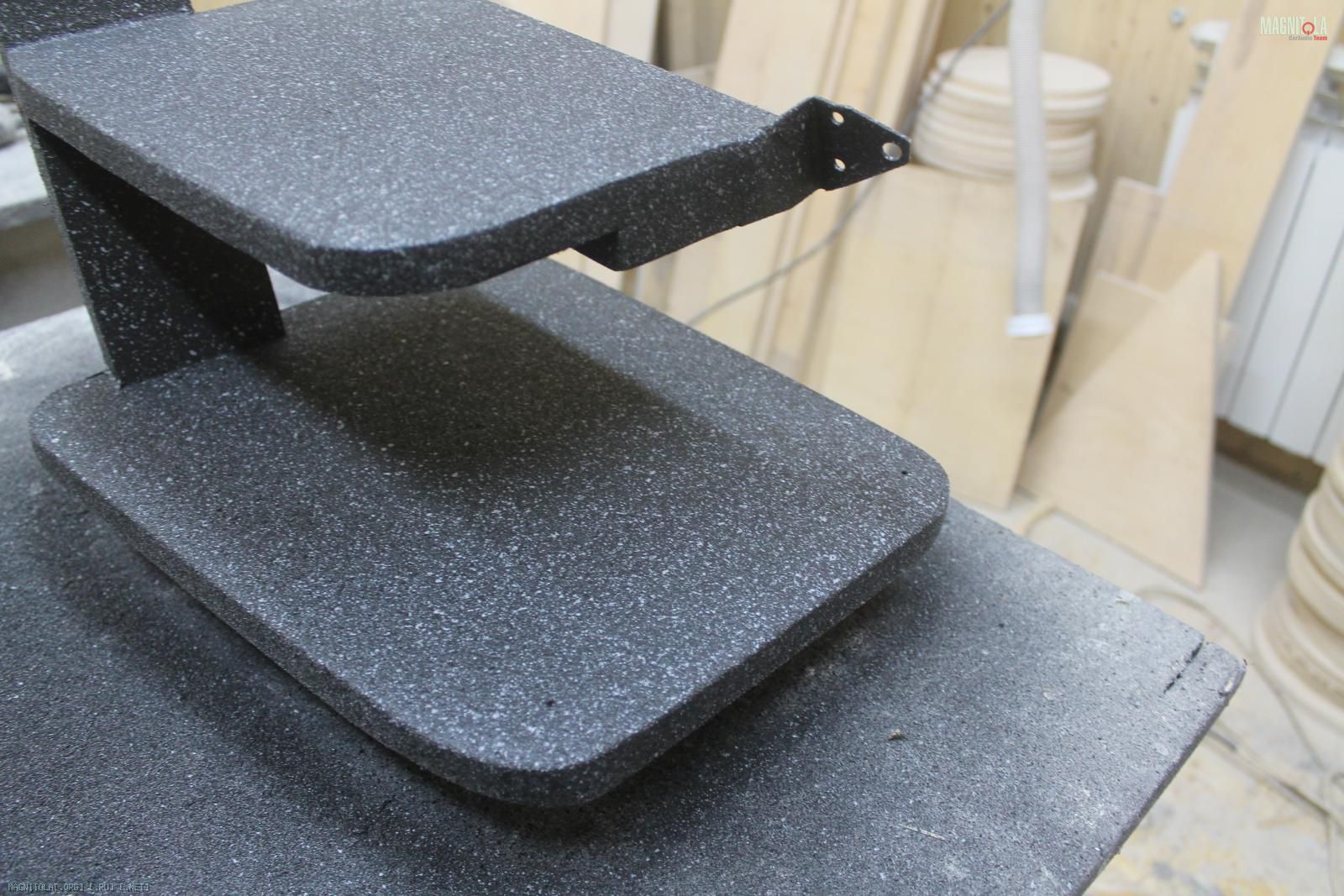

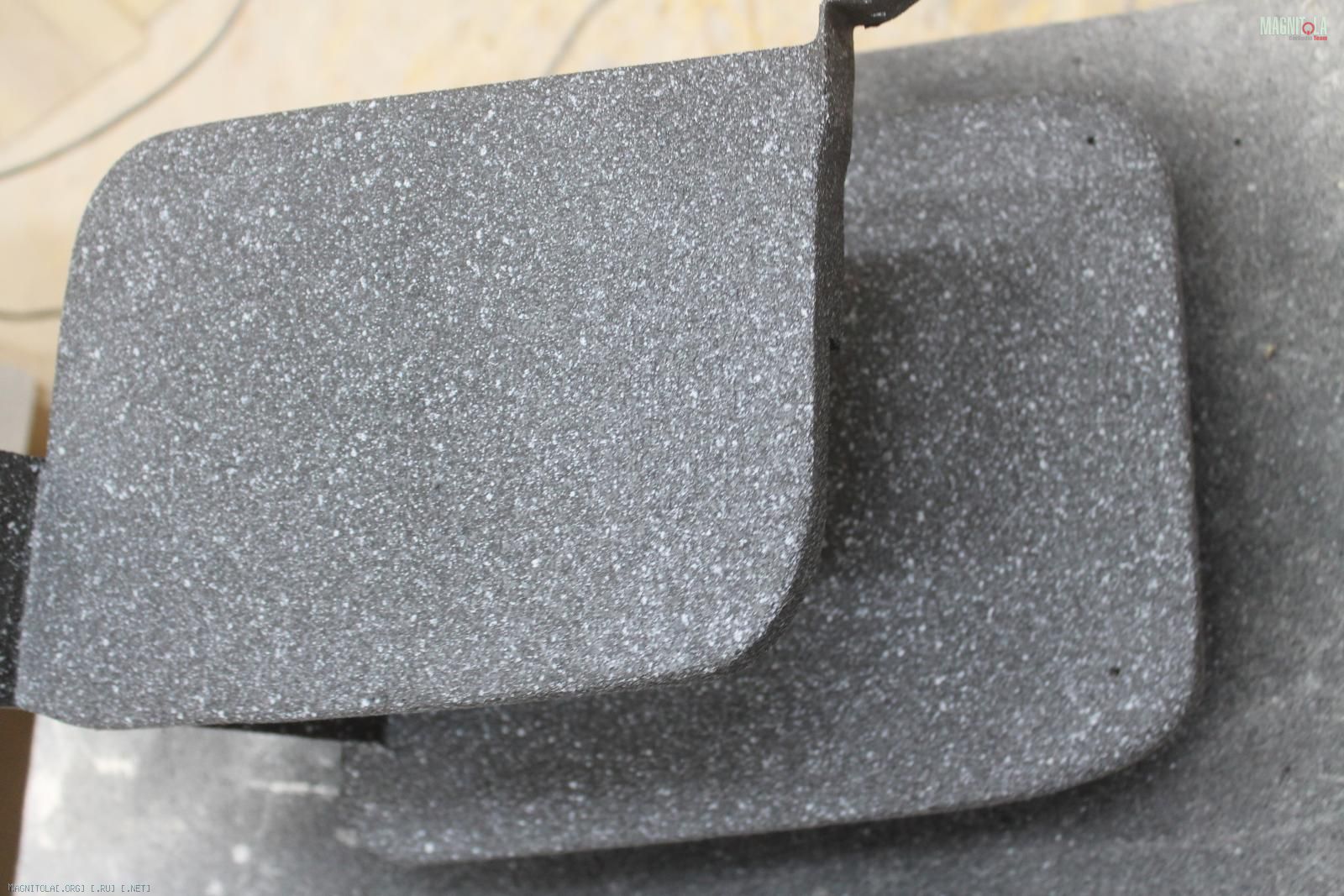

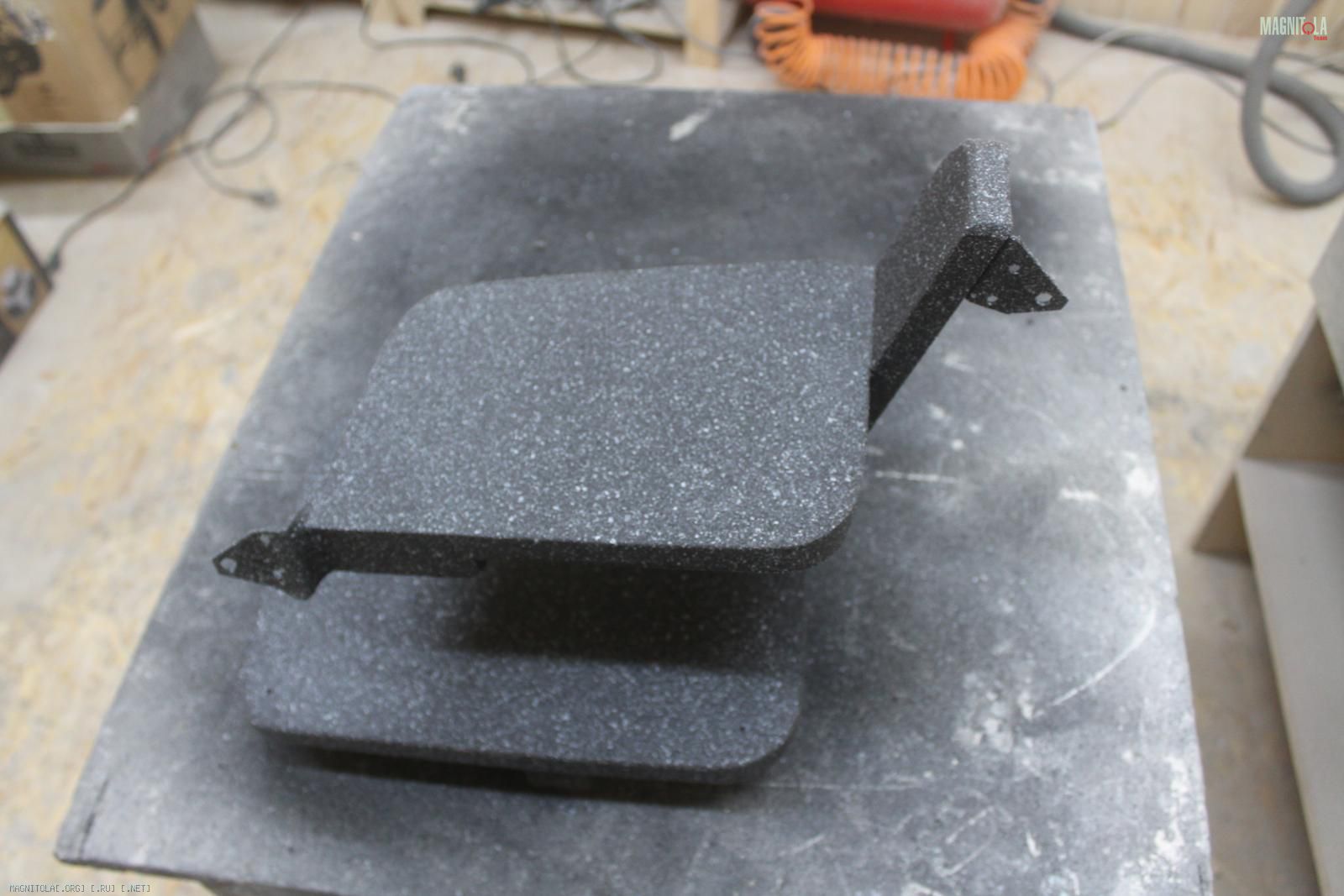

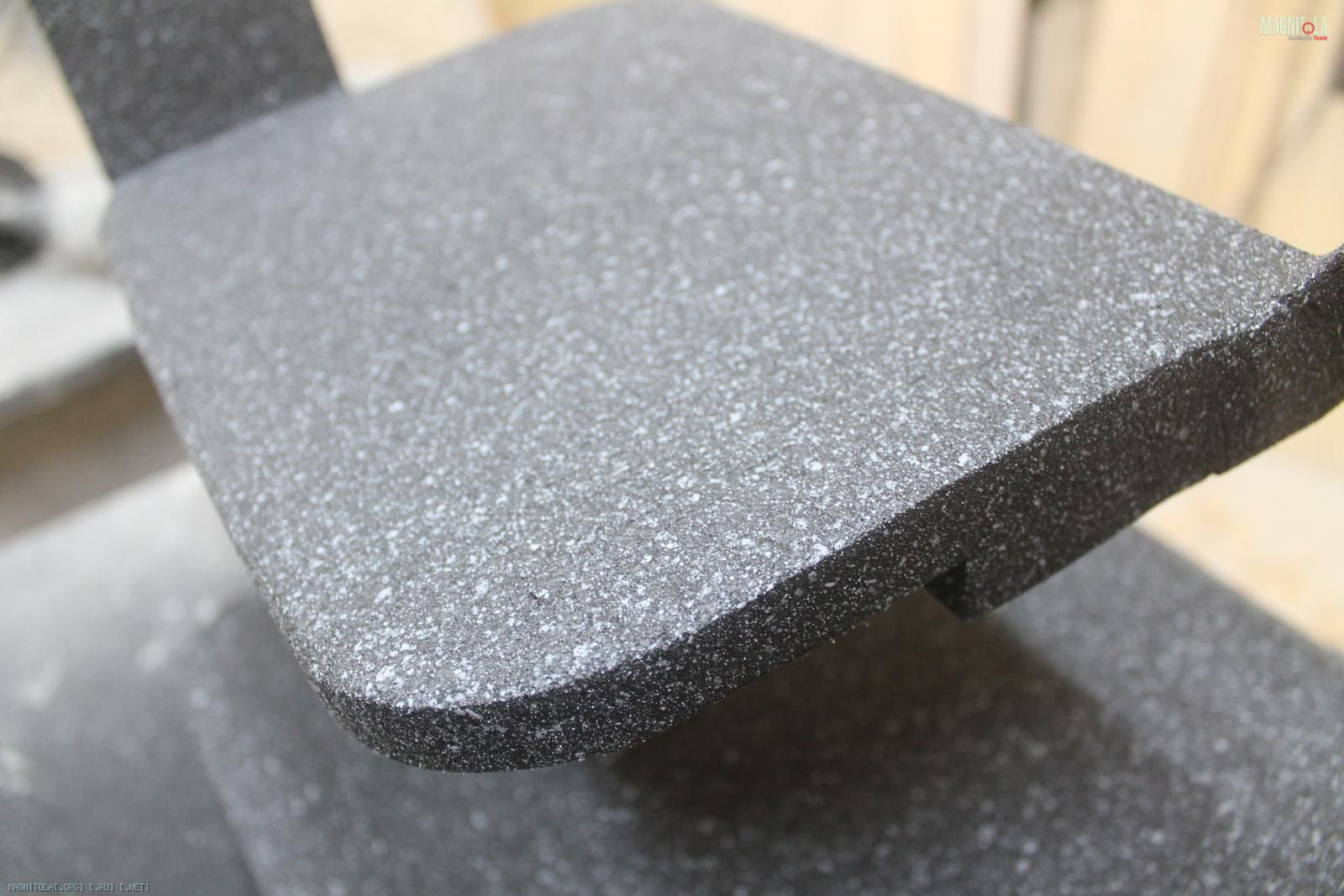

Полочка под усилитель, кроссоверы...
Крепление в штатные места.
Вложение 1155328 Вложение 1155330 Вложение 1155332 Вложение 1155334 Вложение 1155336 Вложение 1155338 Вложение 1155340 Вложение 1155342 Вложение 1155344

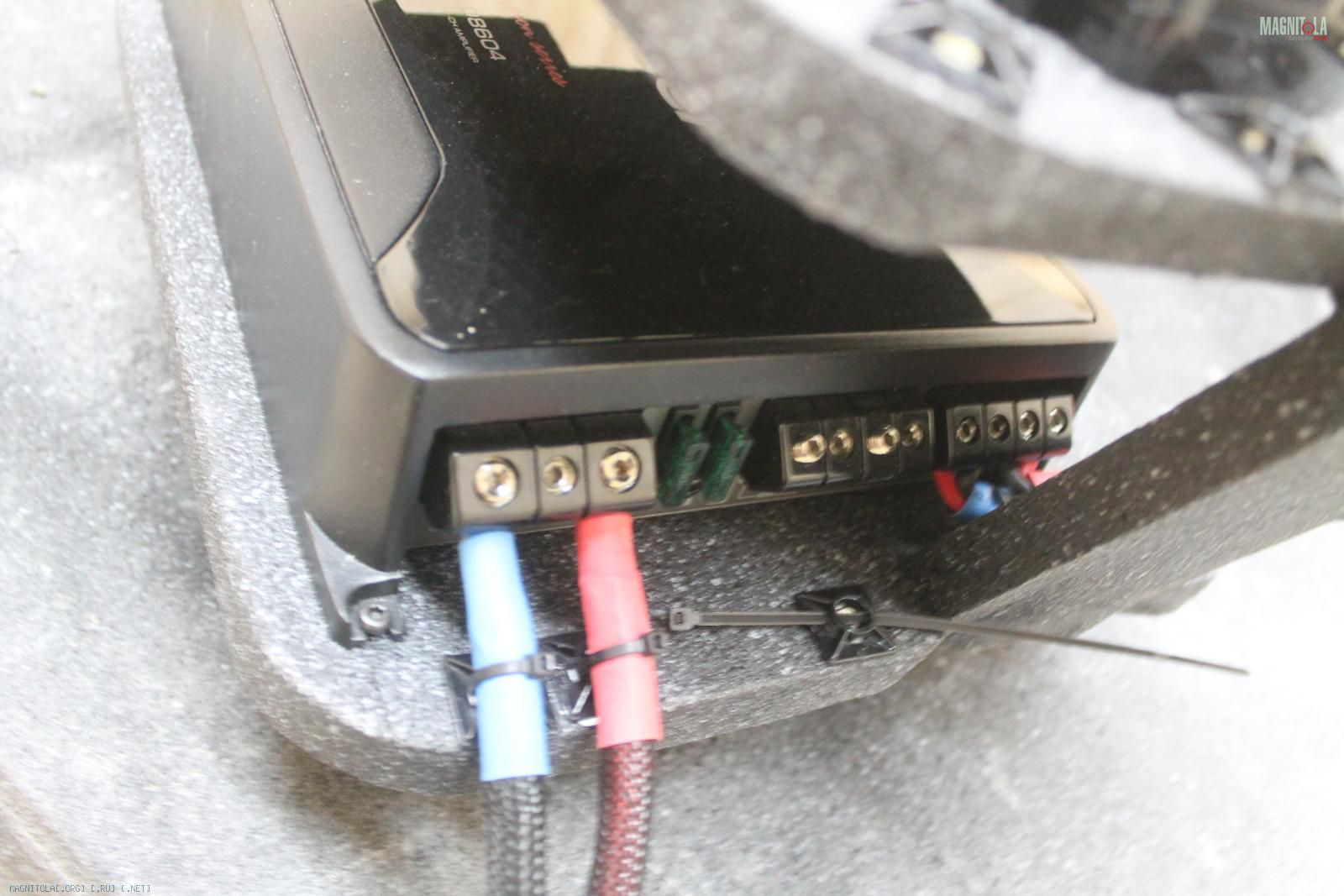

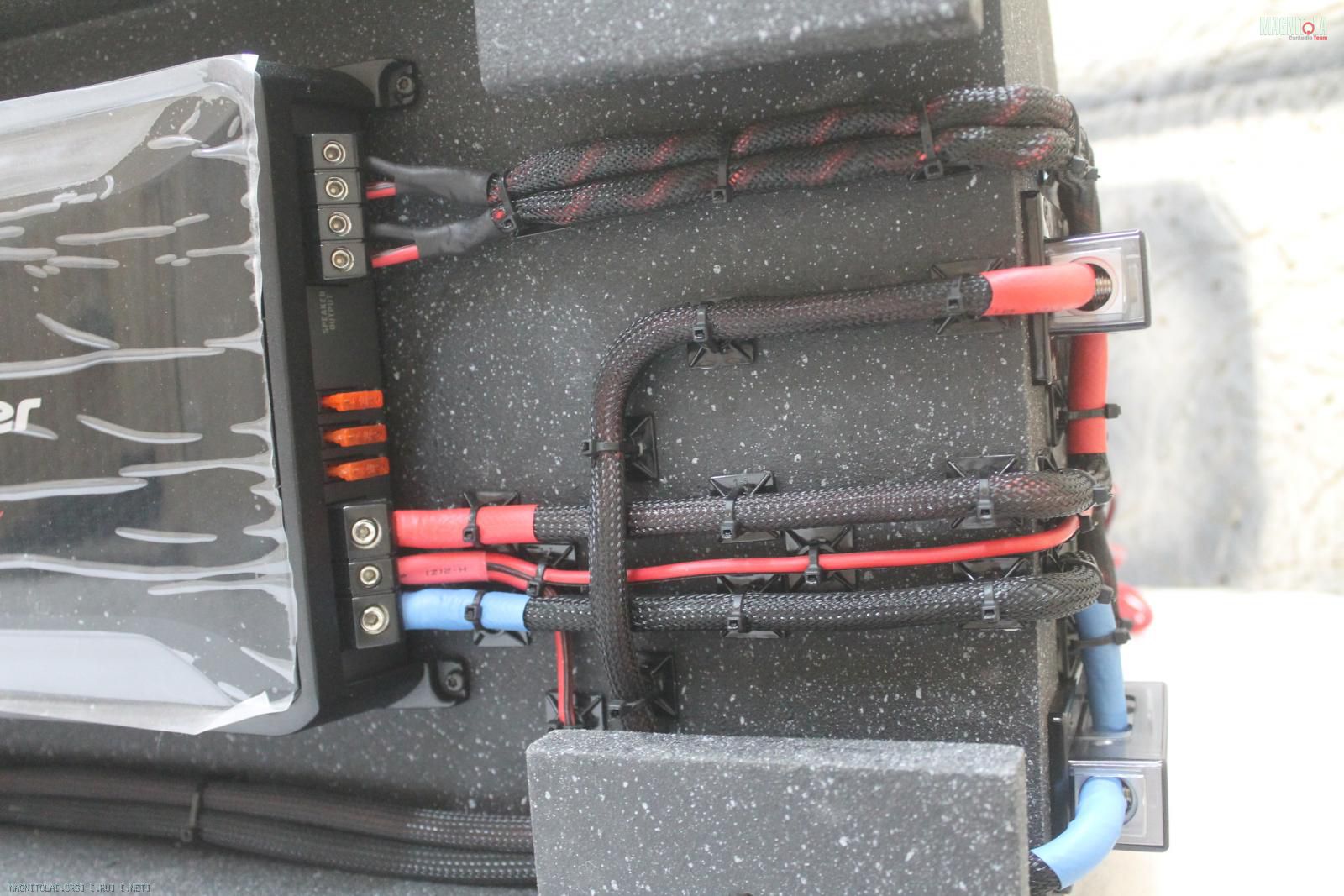

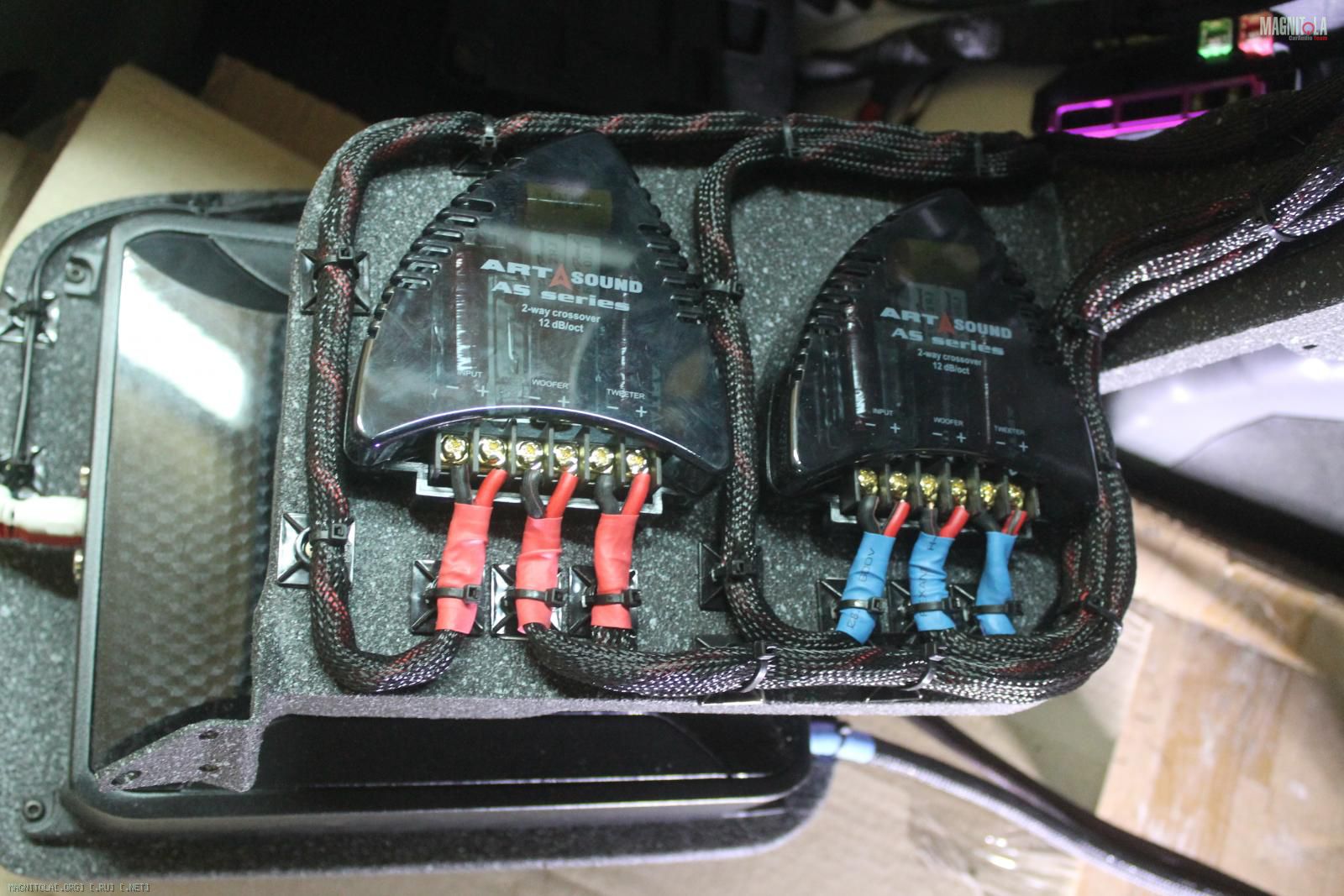

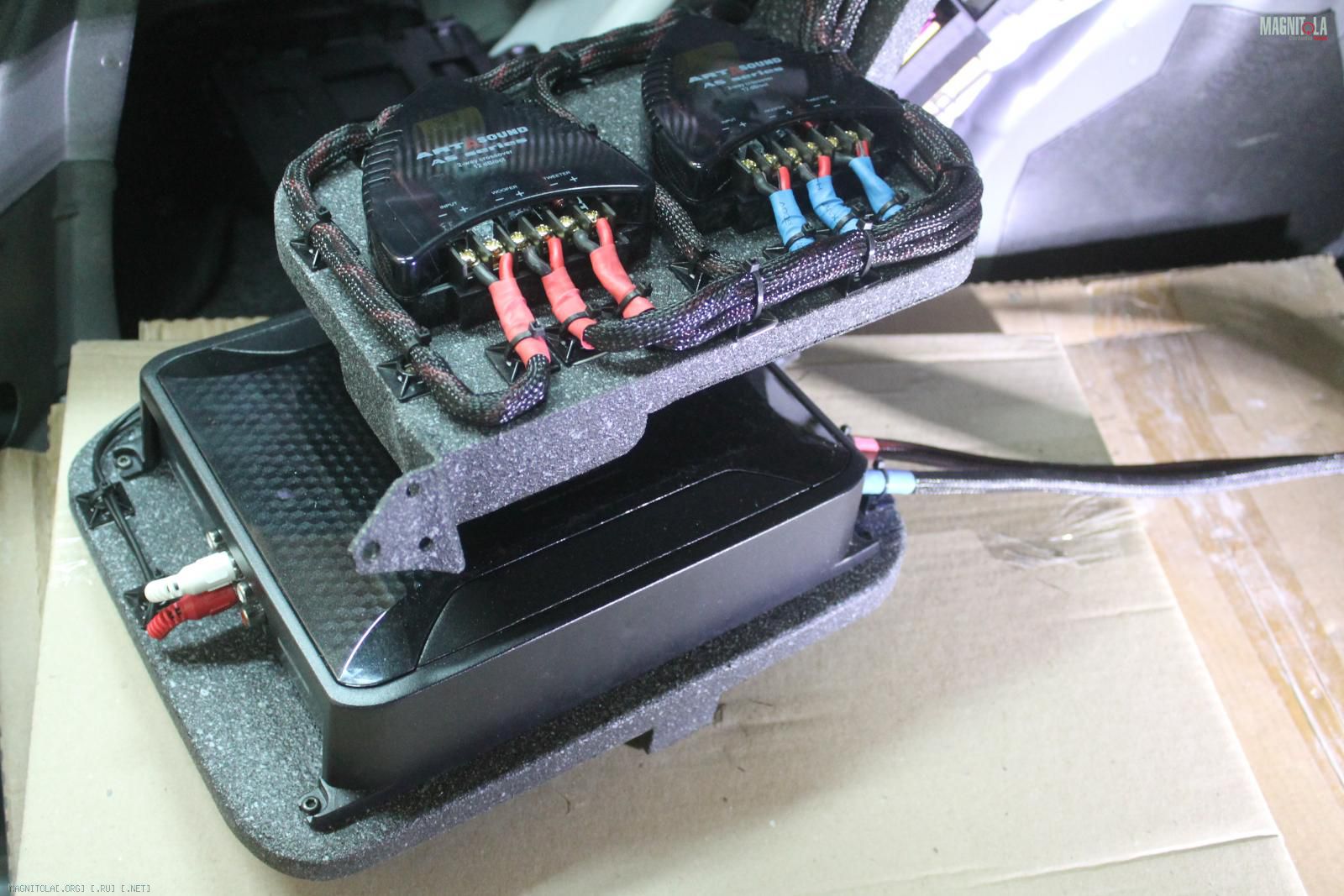

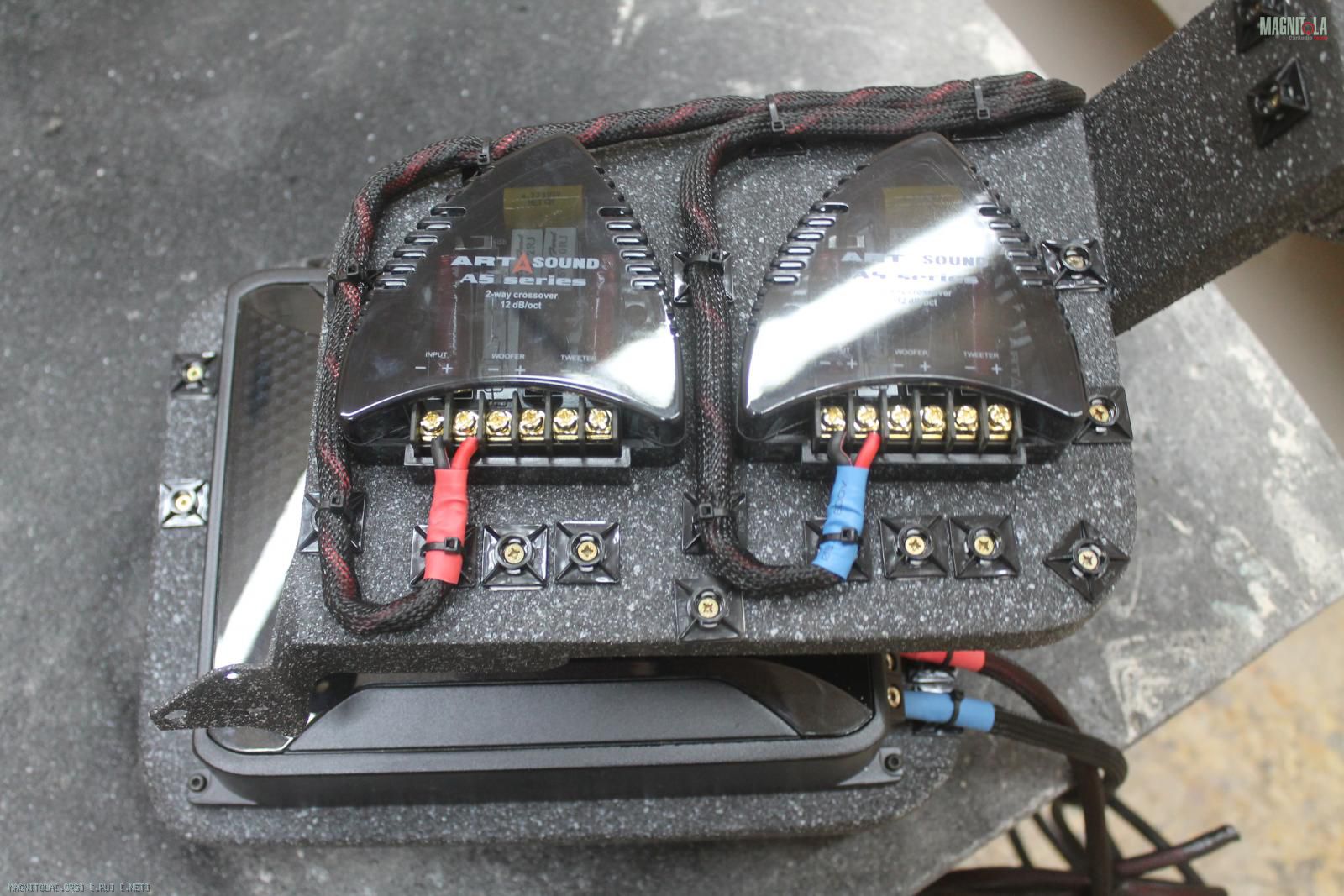

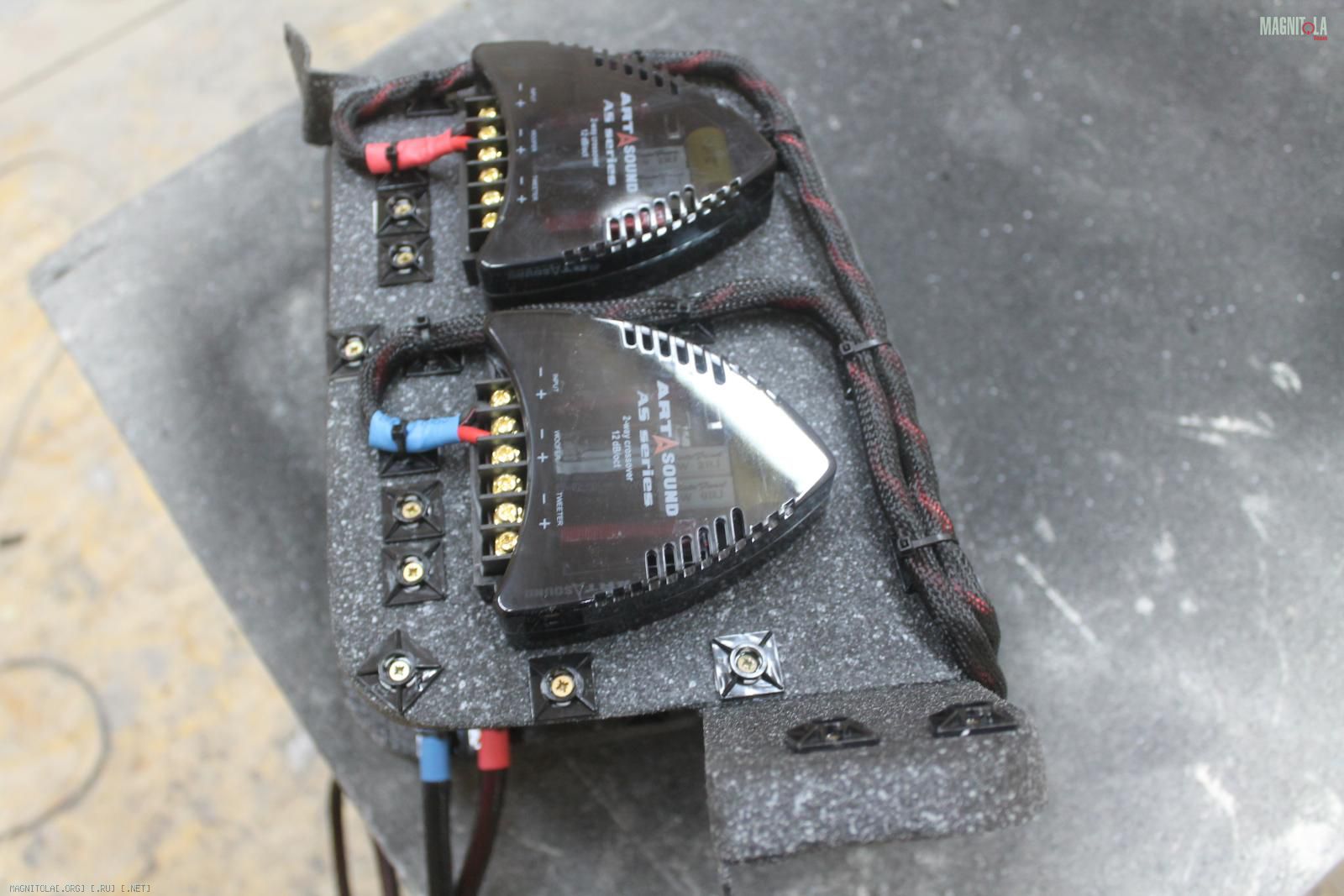

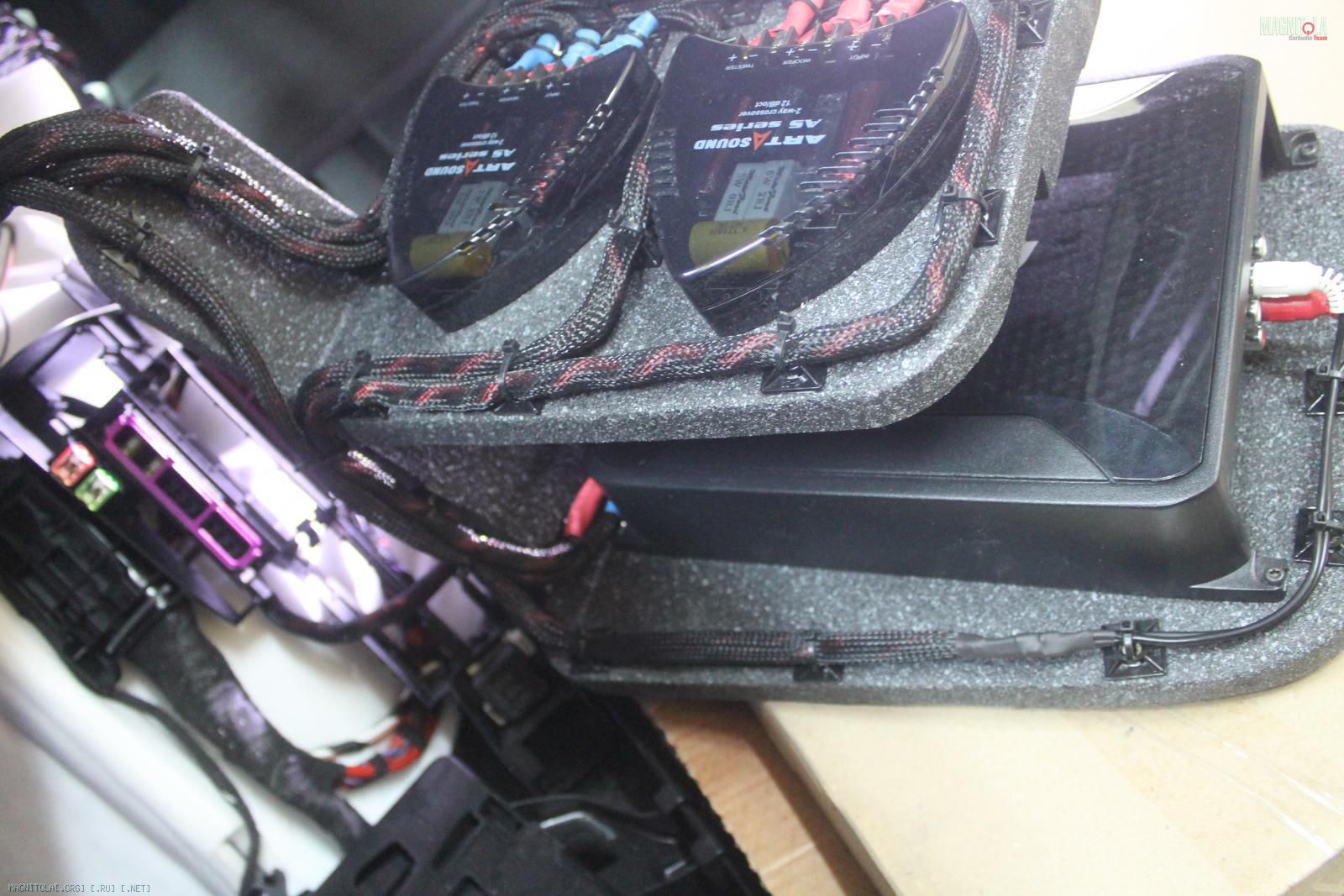

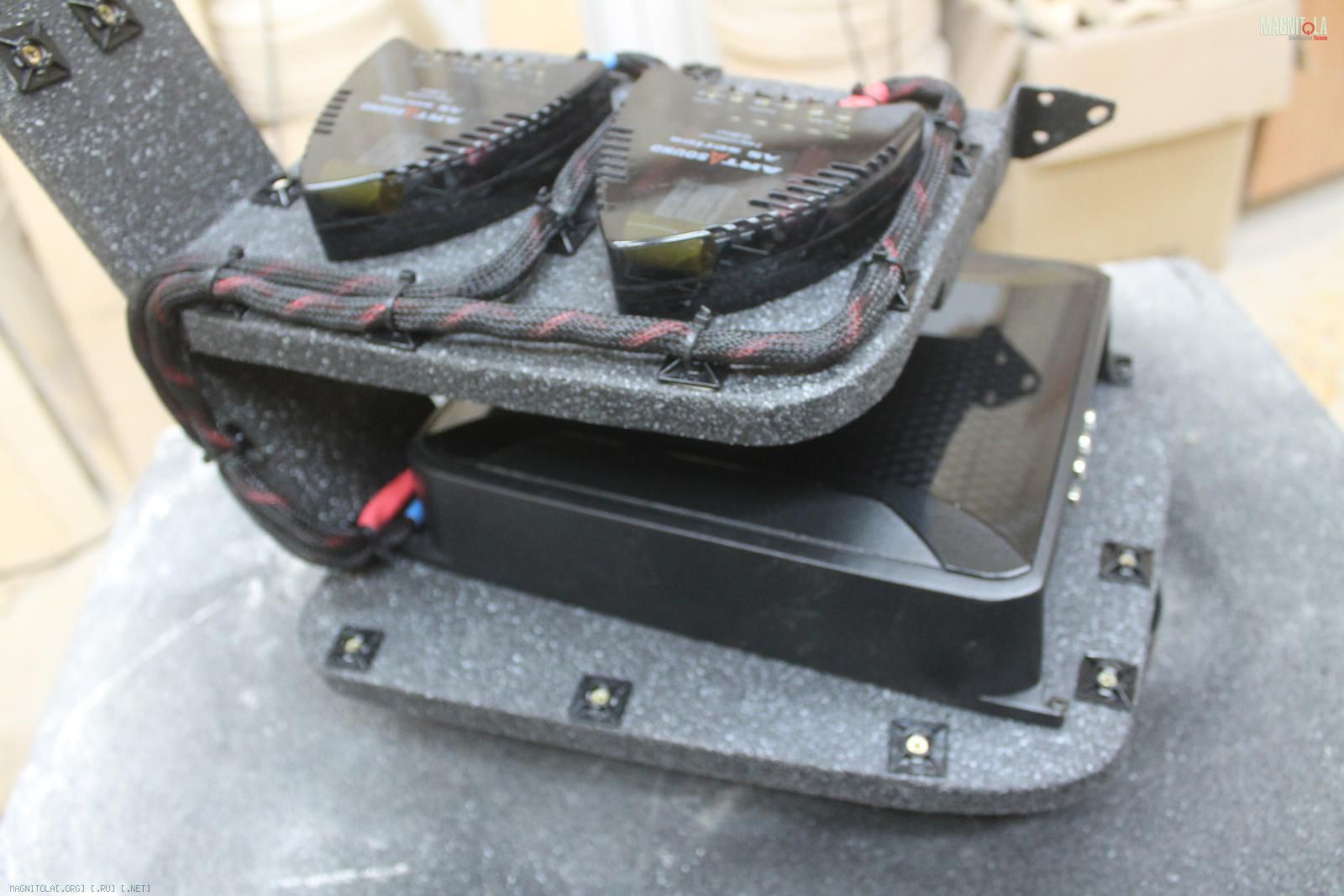

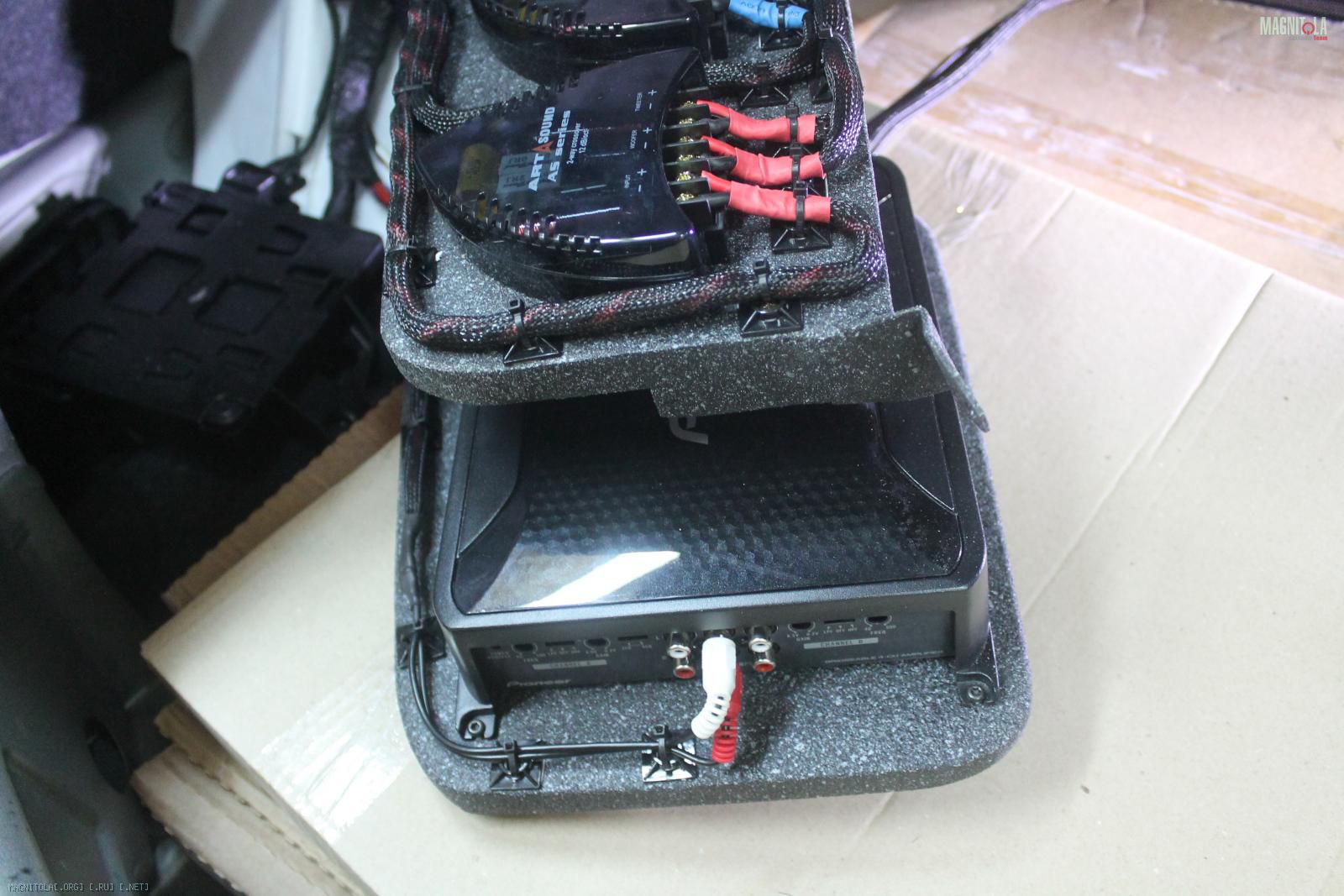

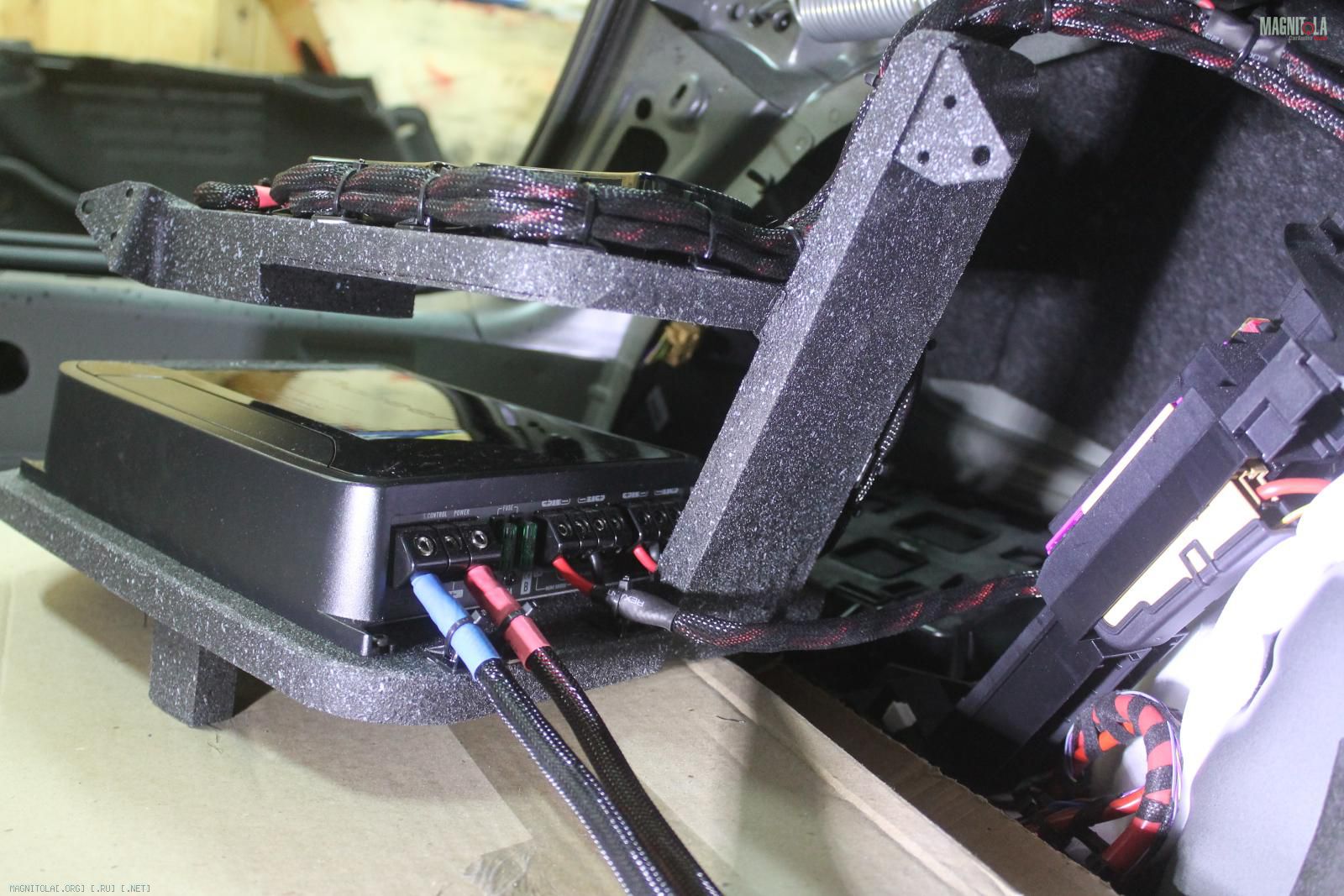

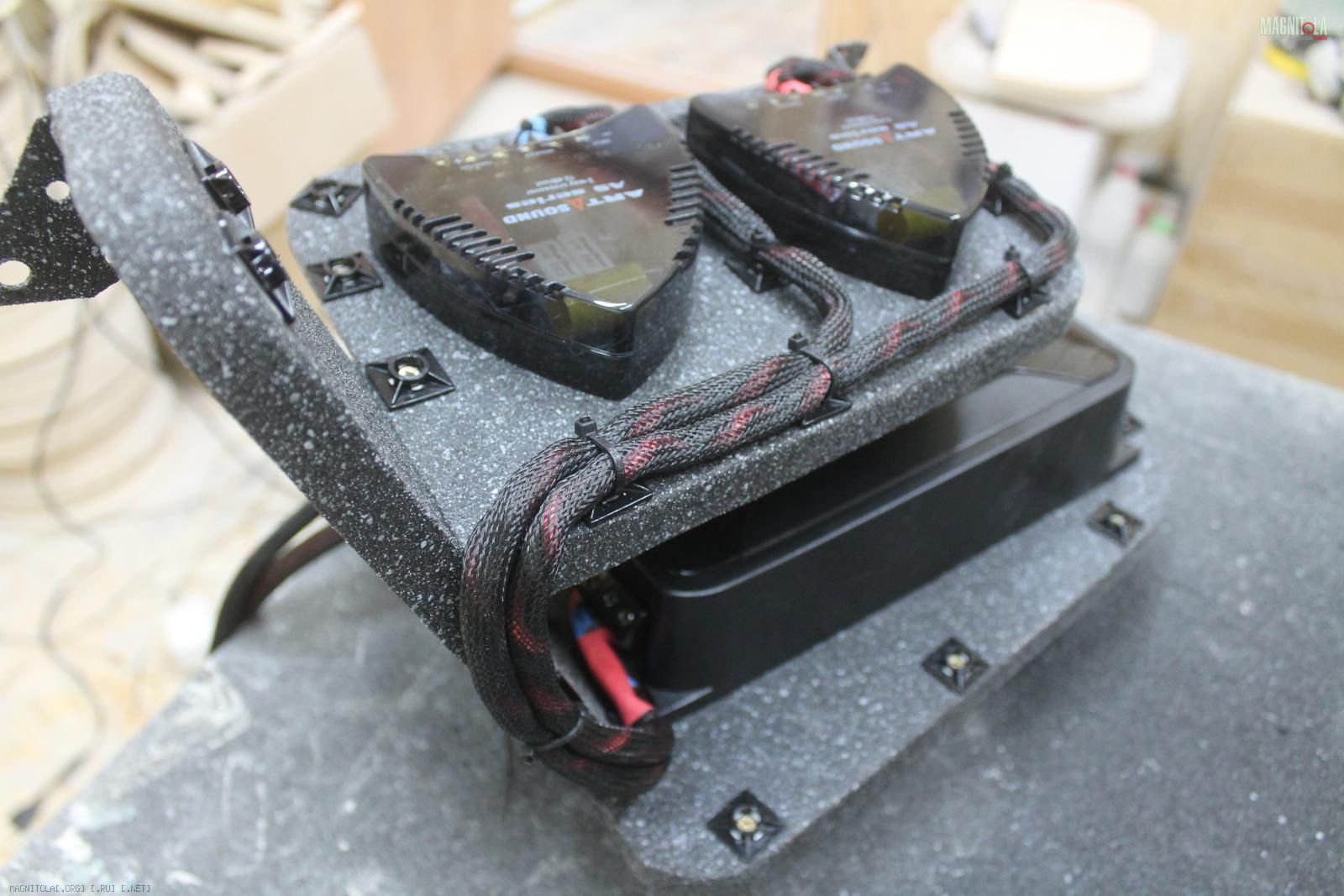

Коммутация, подключение
Вложение 1155346 Вложение 1155348 Вложение 1155350 Вложение 1155352 Вложение 1155354 Вложение 1155356 Вложение 1155358 Вложение 1155360 Вложение 1155362 Вложение 1155364 Вложение 1155366

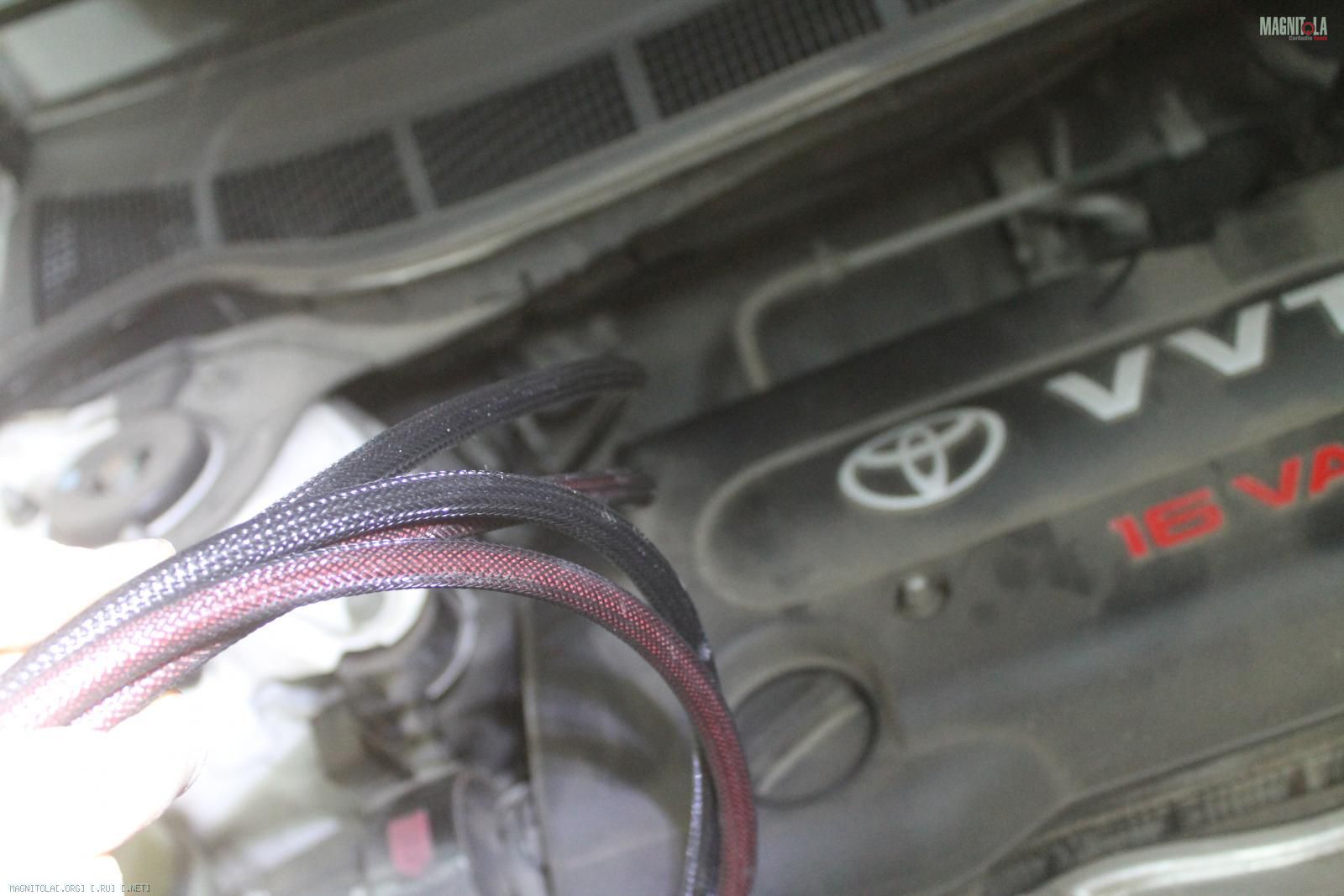

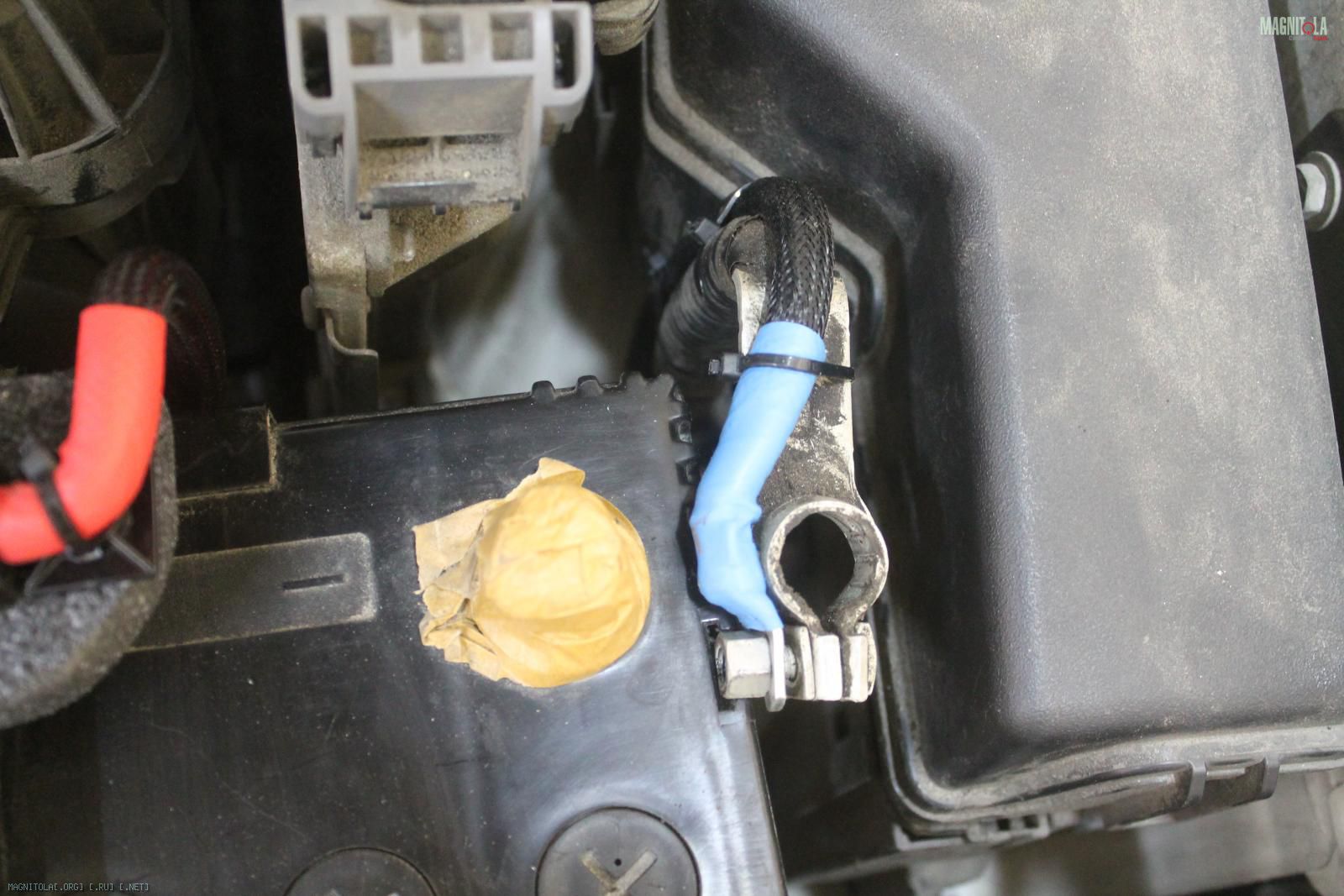

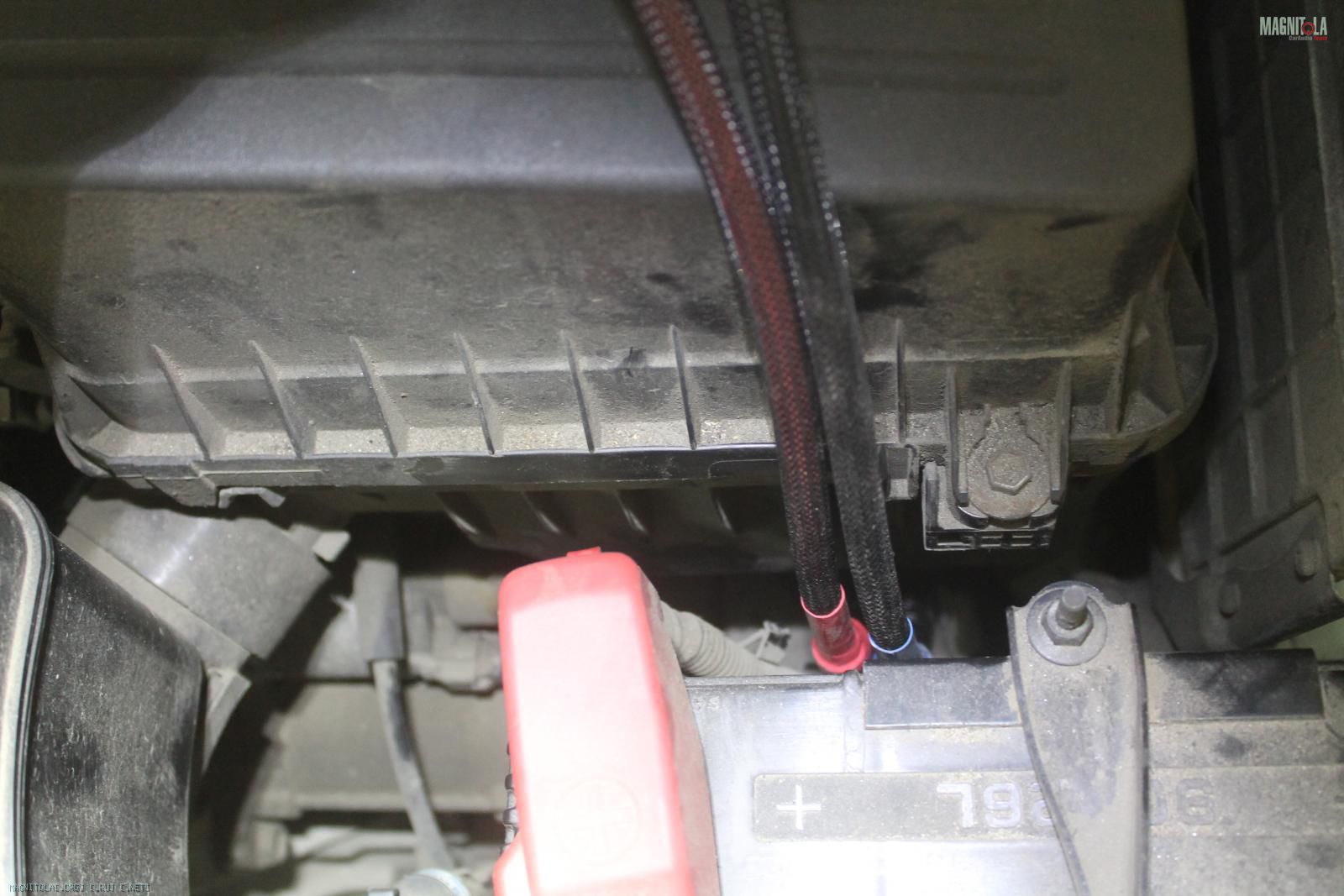

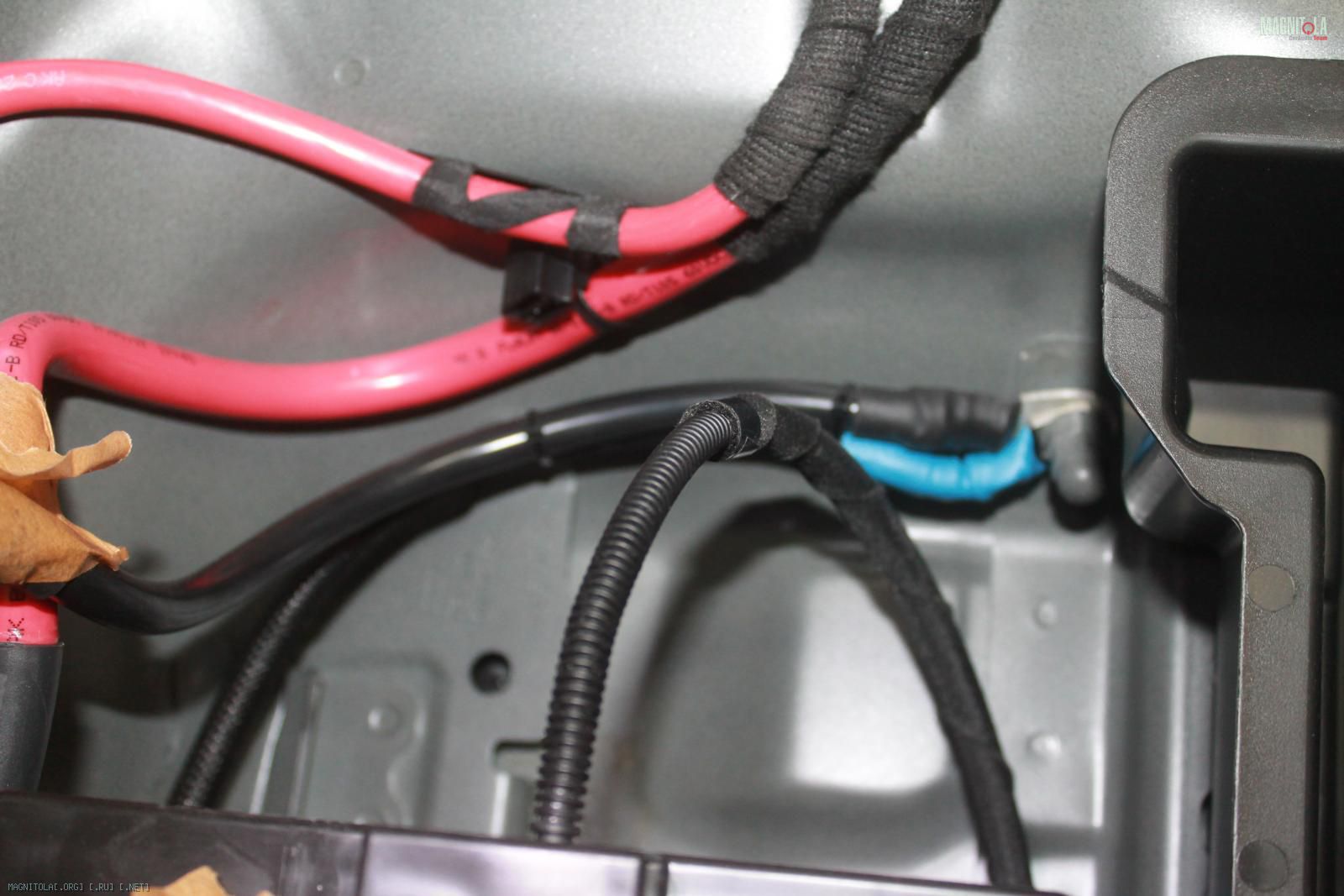

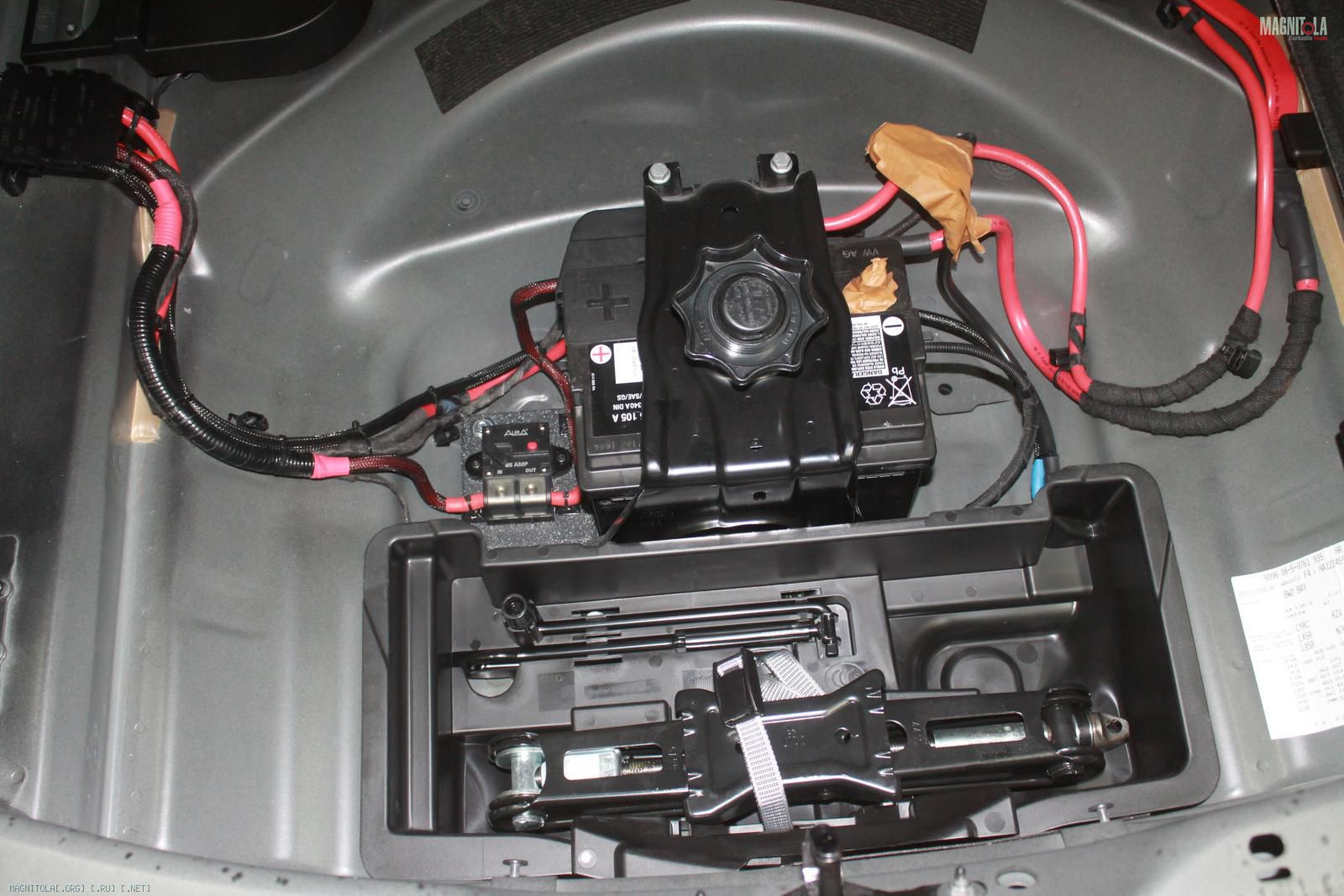

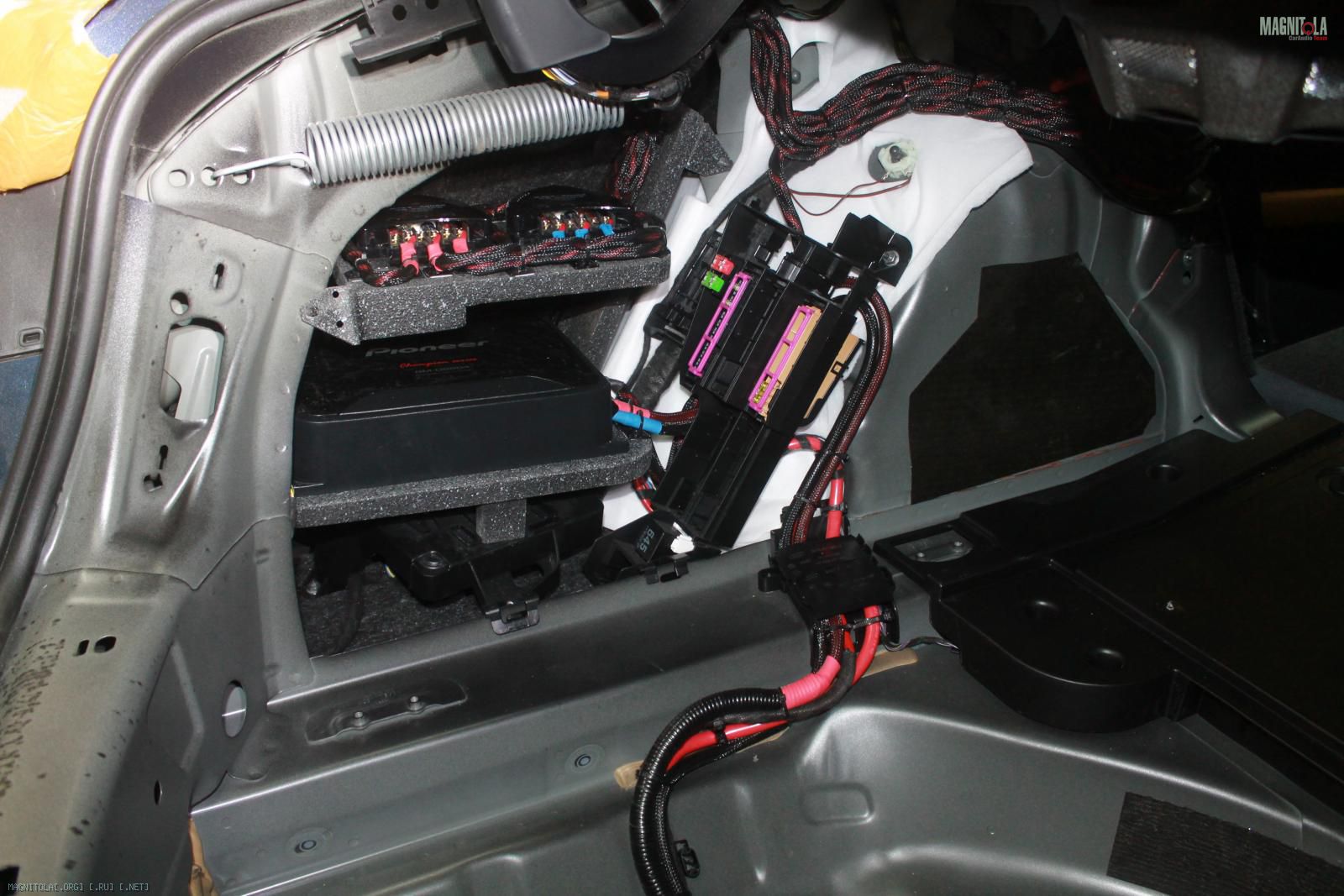

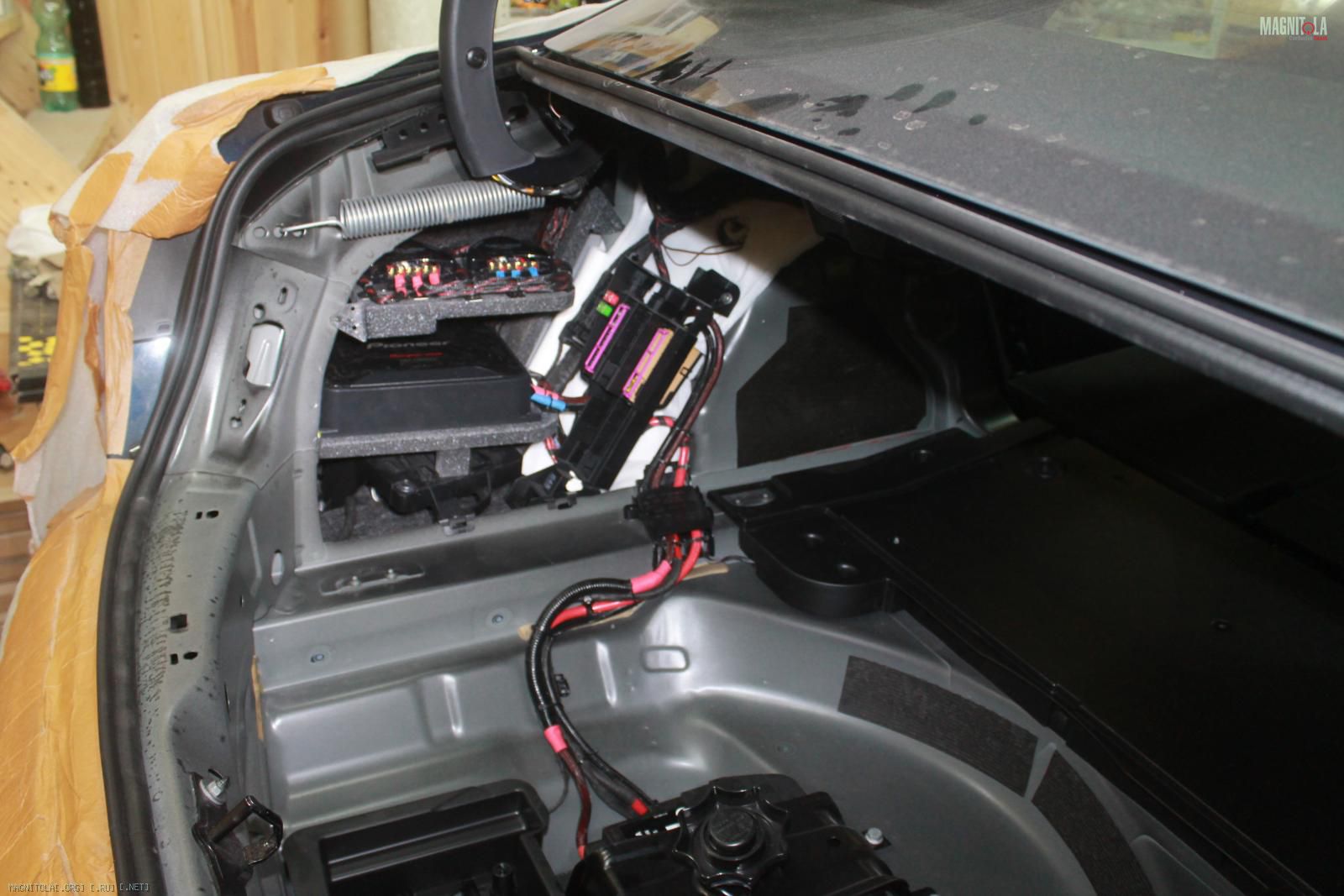

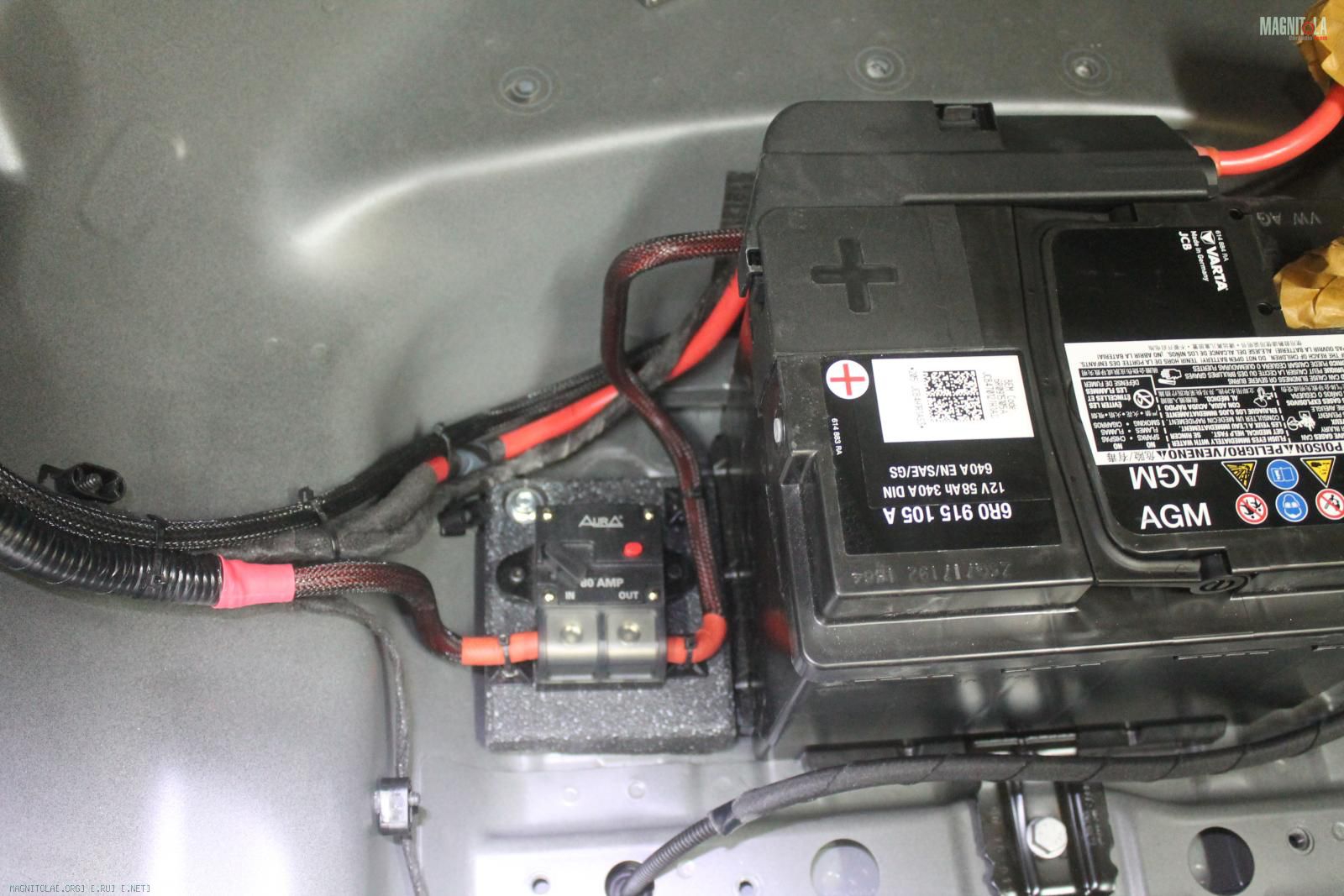

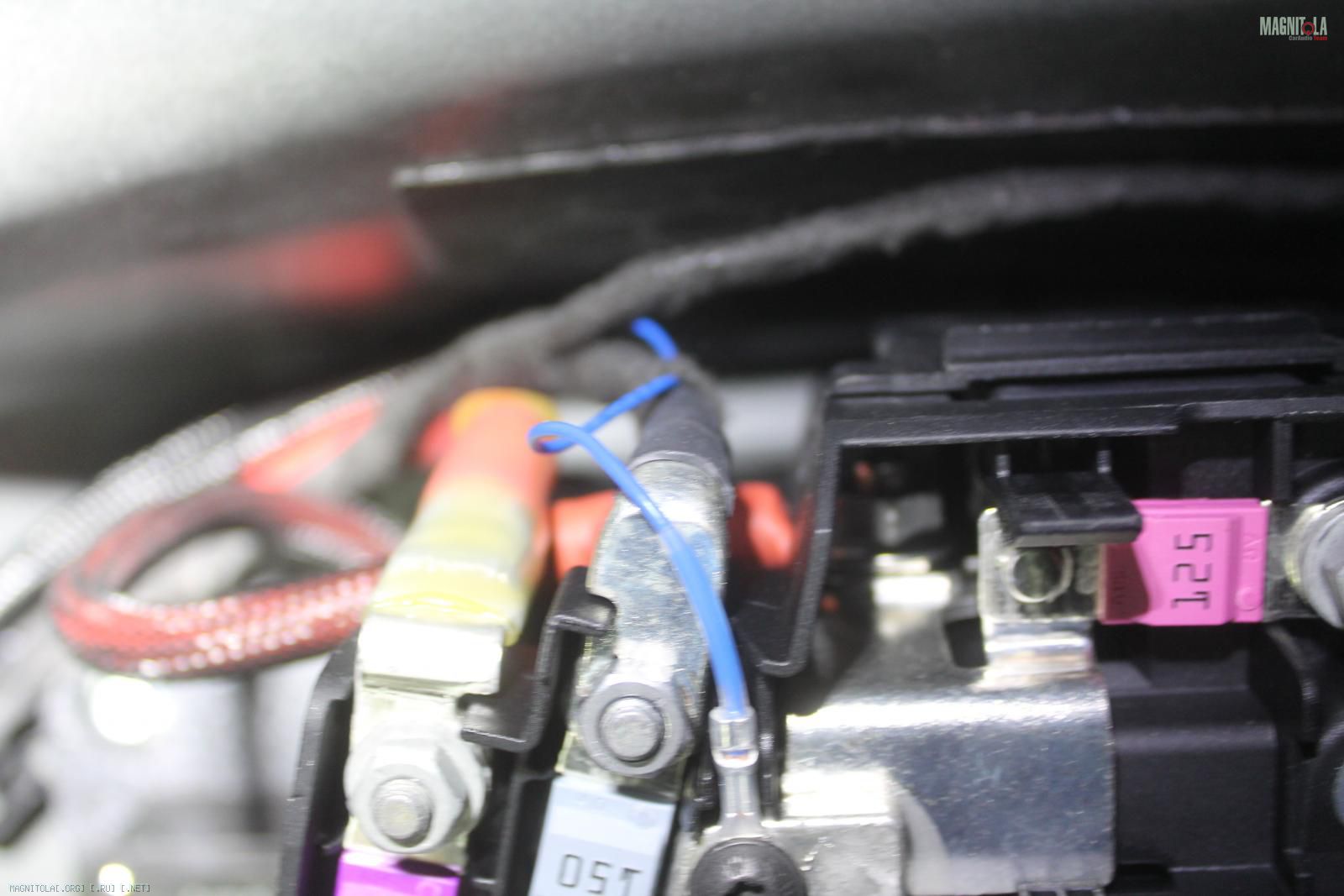

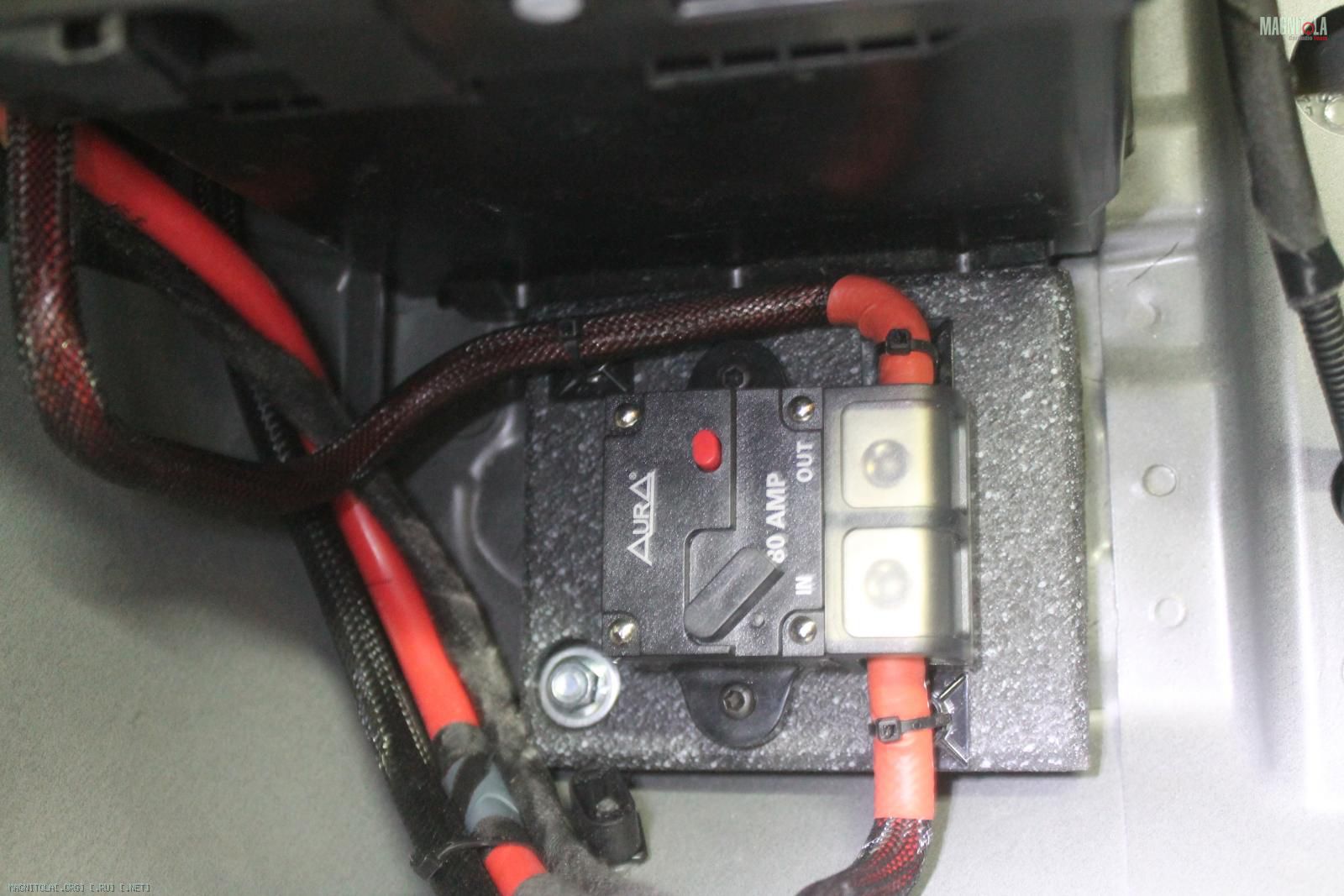

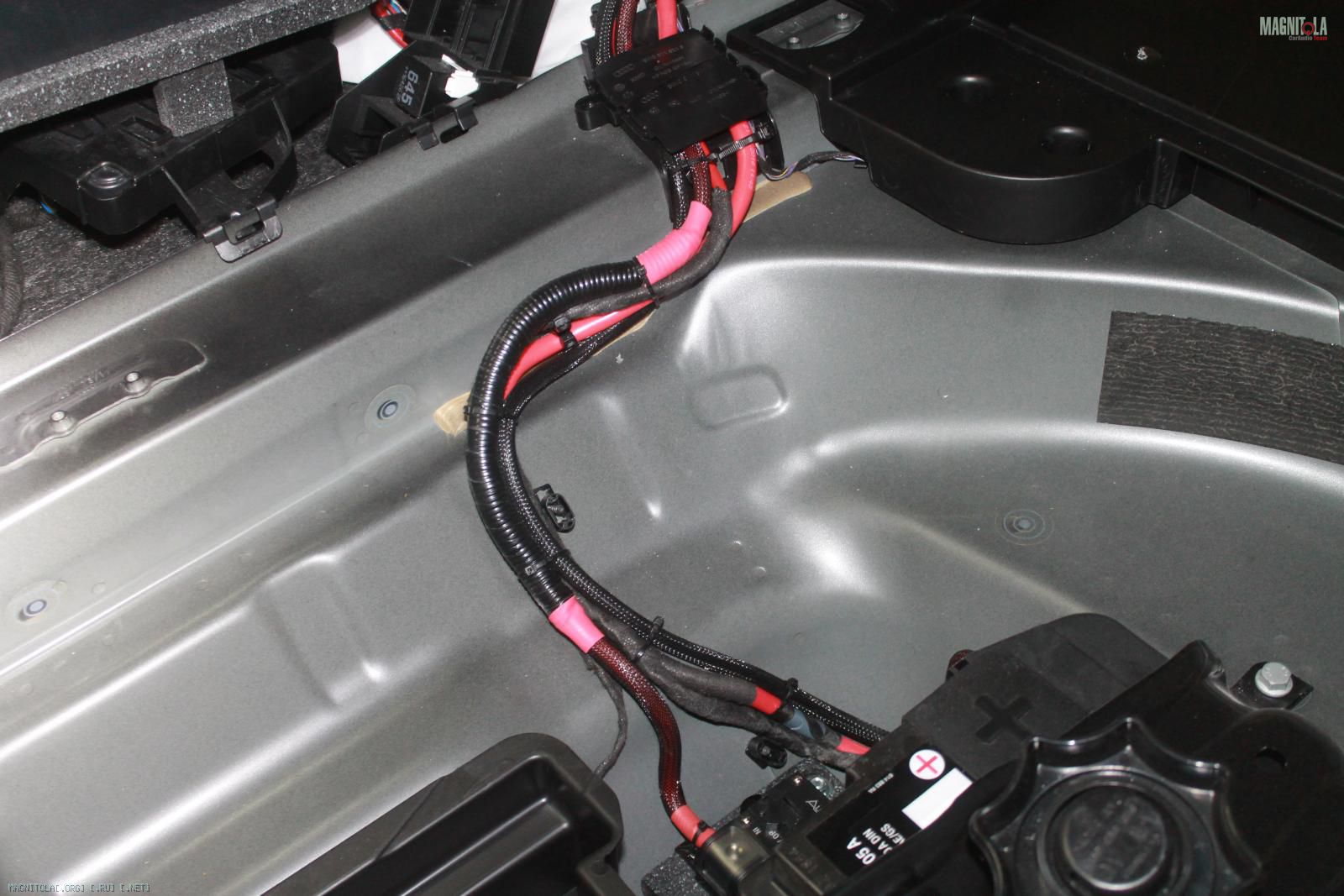

Силовая проводка, подключение к акб
Вложение 1155368 Вложение 1155370 Вложение 1155372 Вложение 1155374 Вложение 1155376 Вложение 1155378 Вложение 1155380 Вложение 1155382

Виброизоляция арок.
Левая передняя...

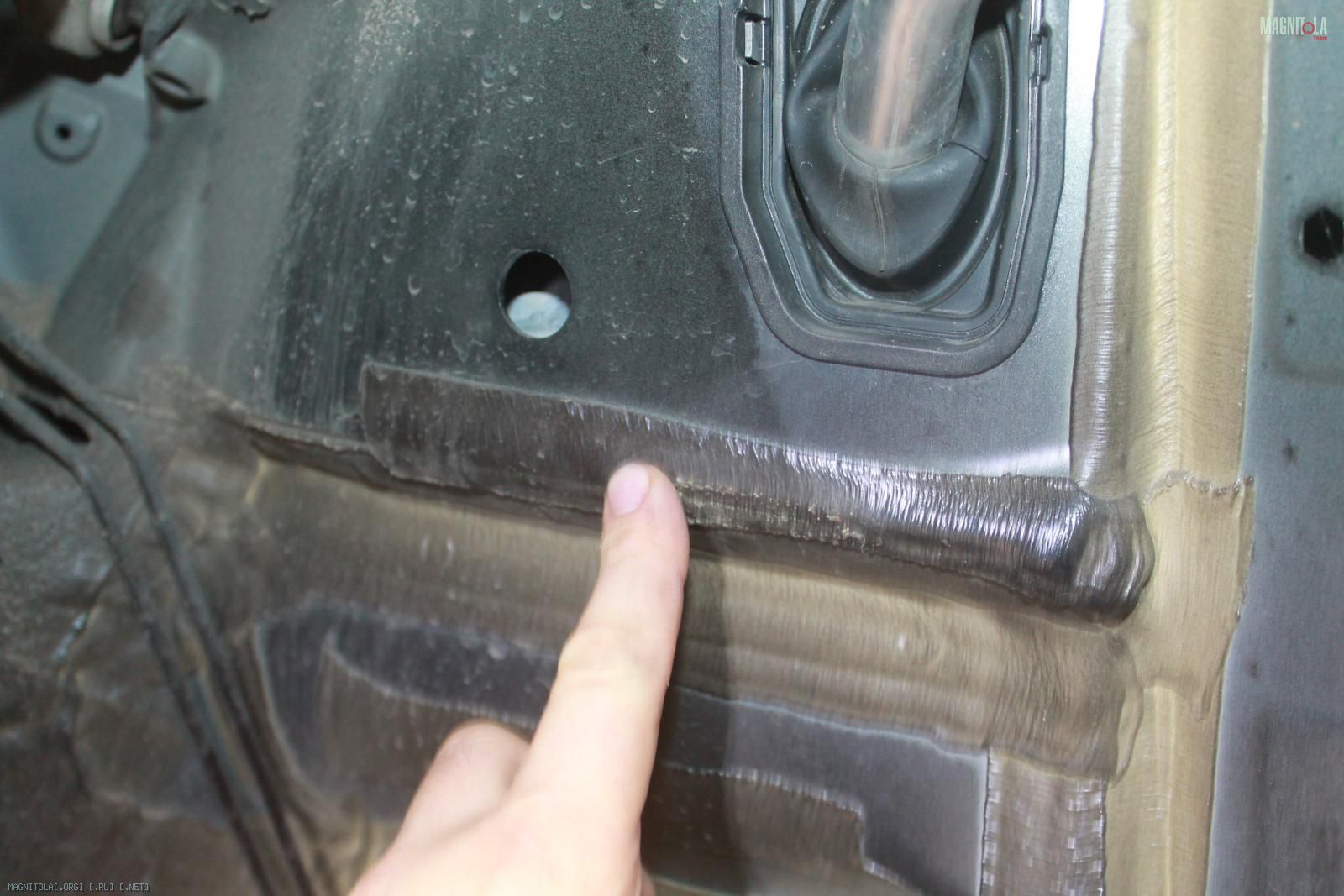

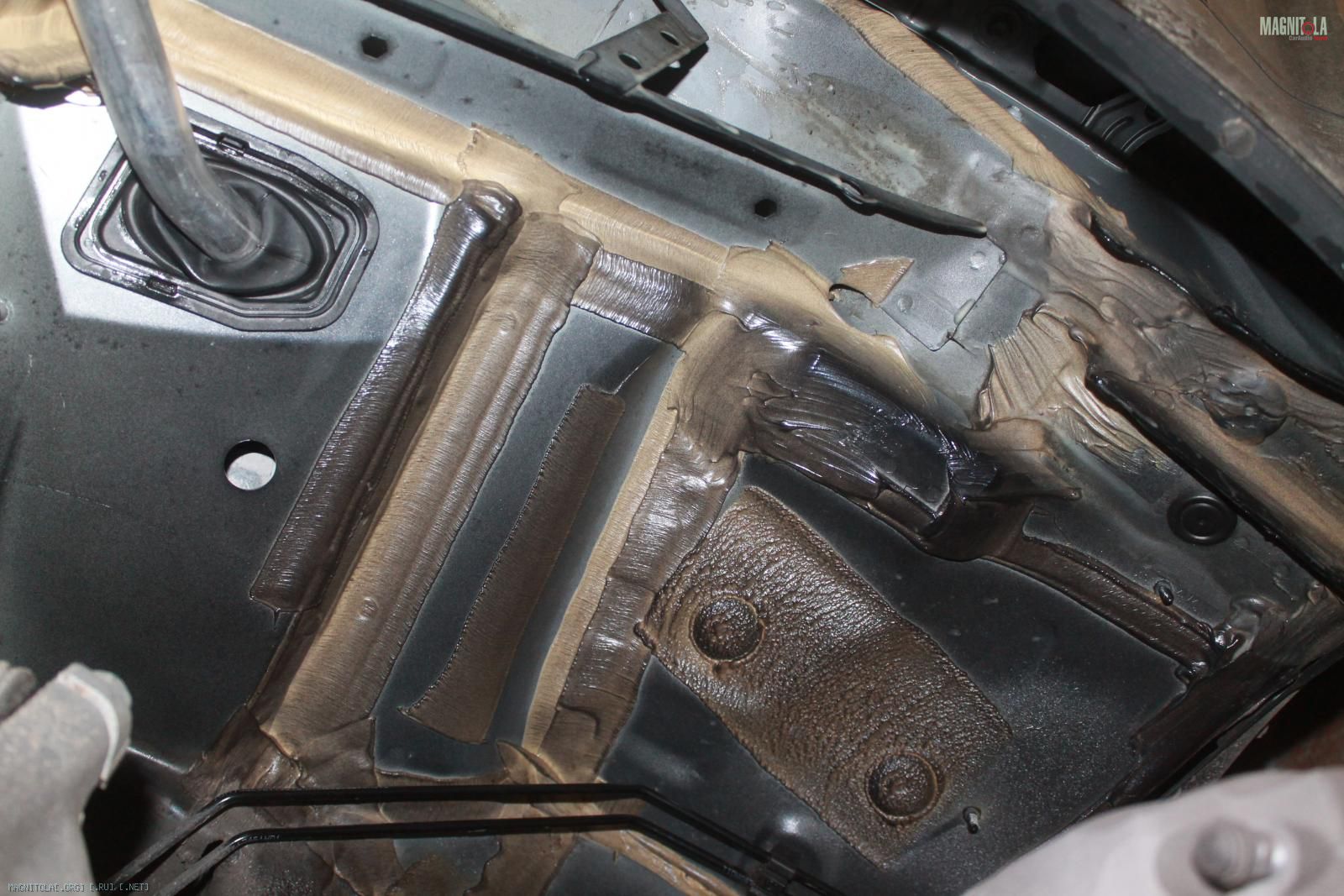

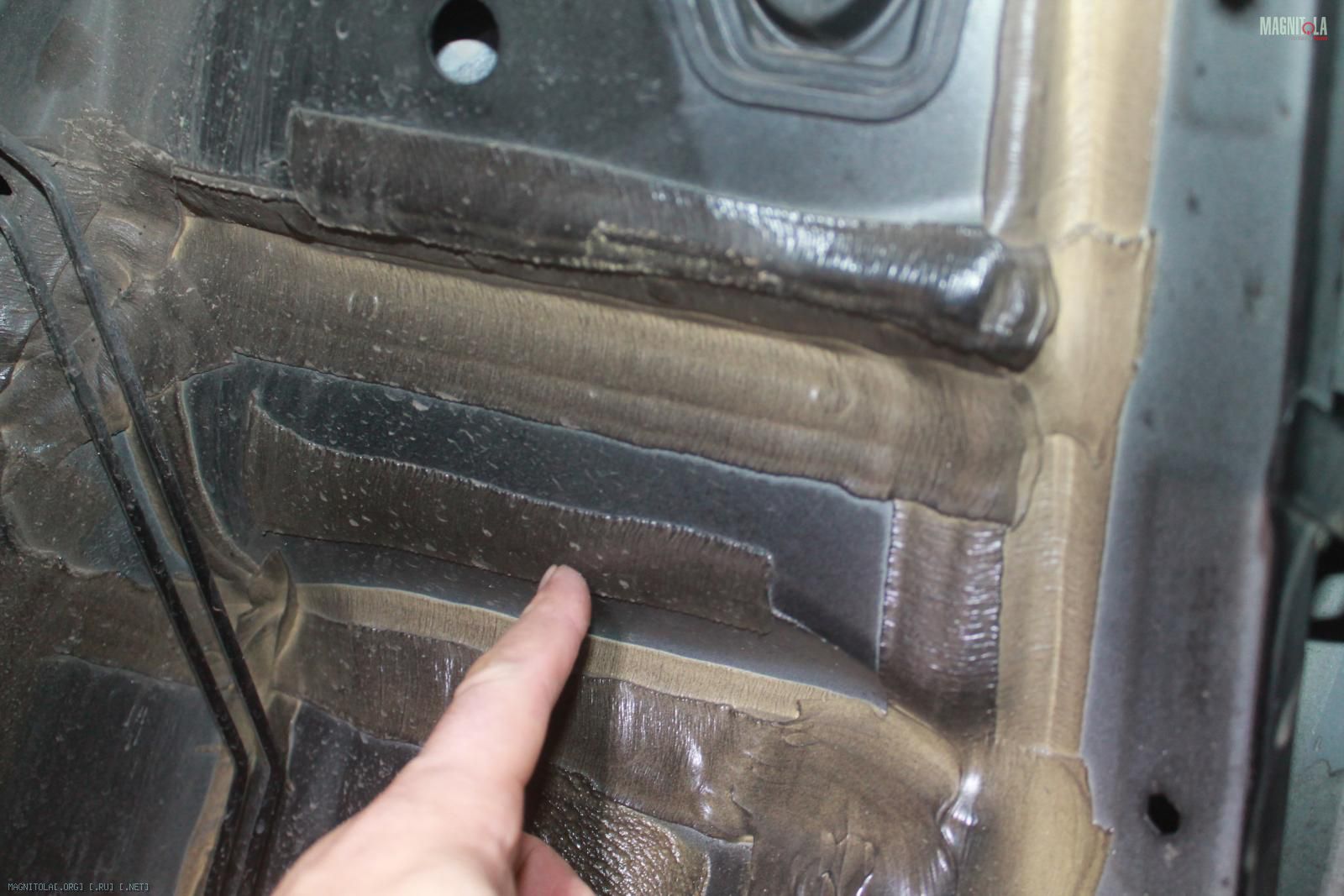

Ауди выпуск весна 2017 года, на передних арках появилась три пласта штатной виброизоляции, походу и ваг читает наши посты.

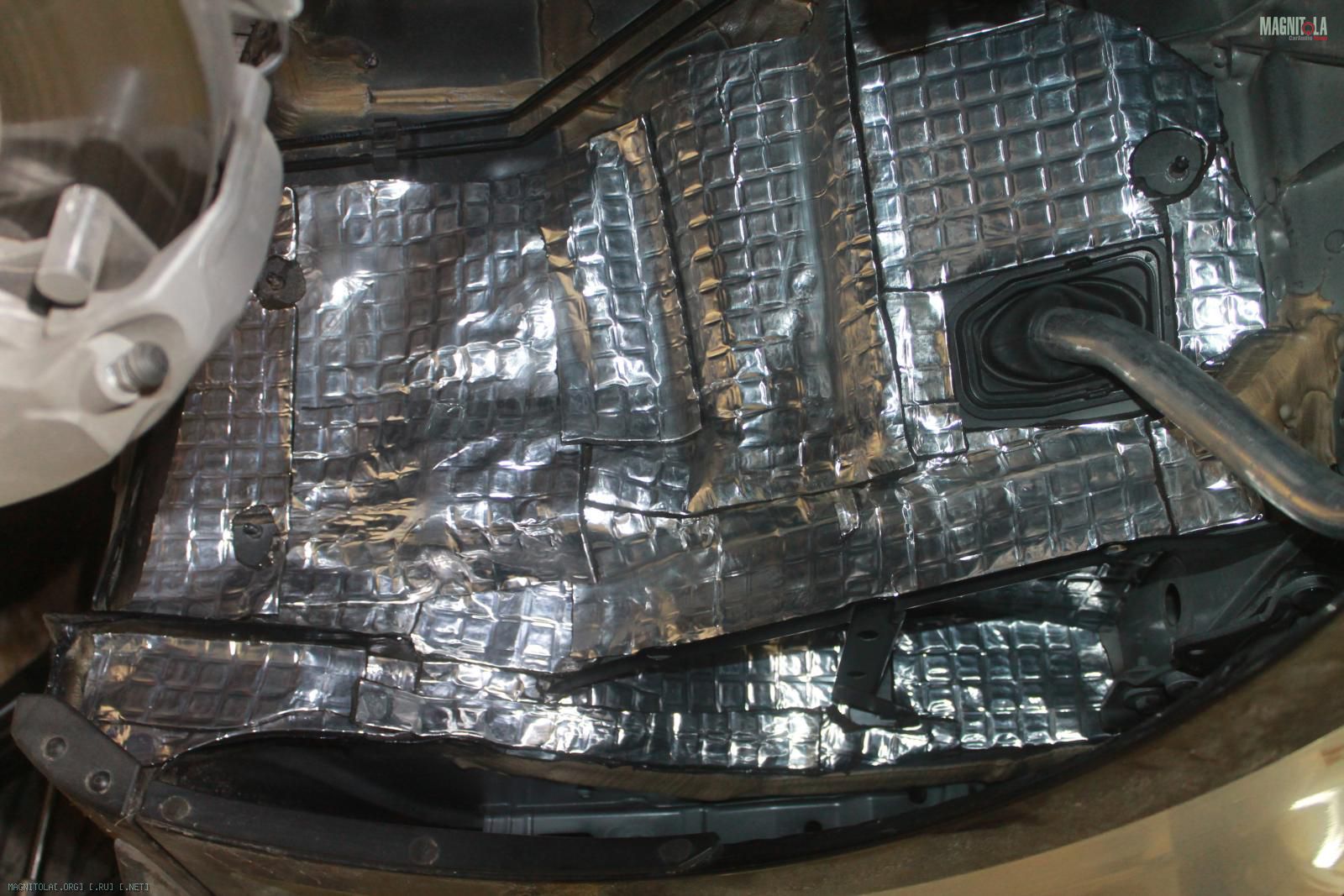

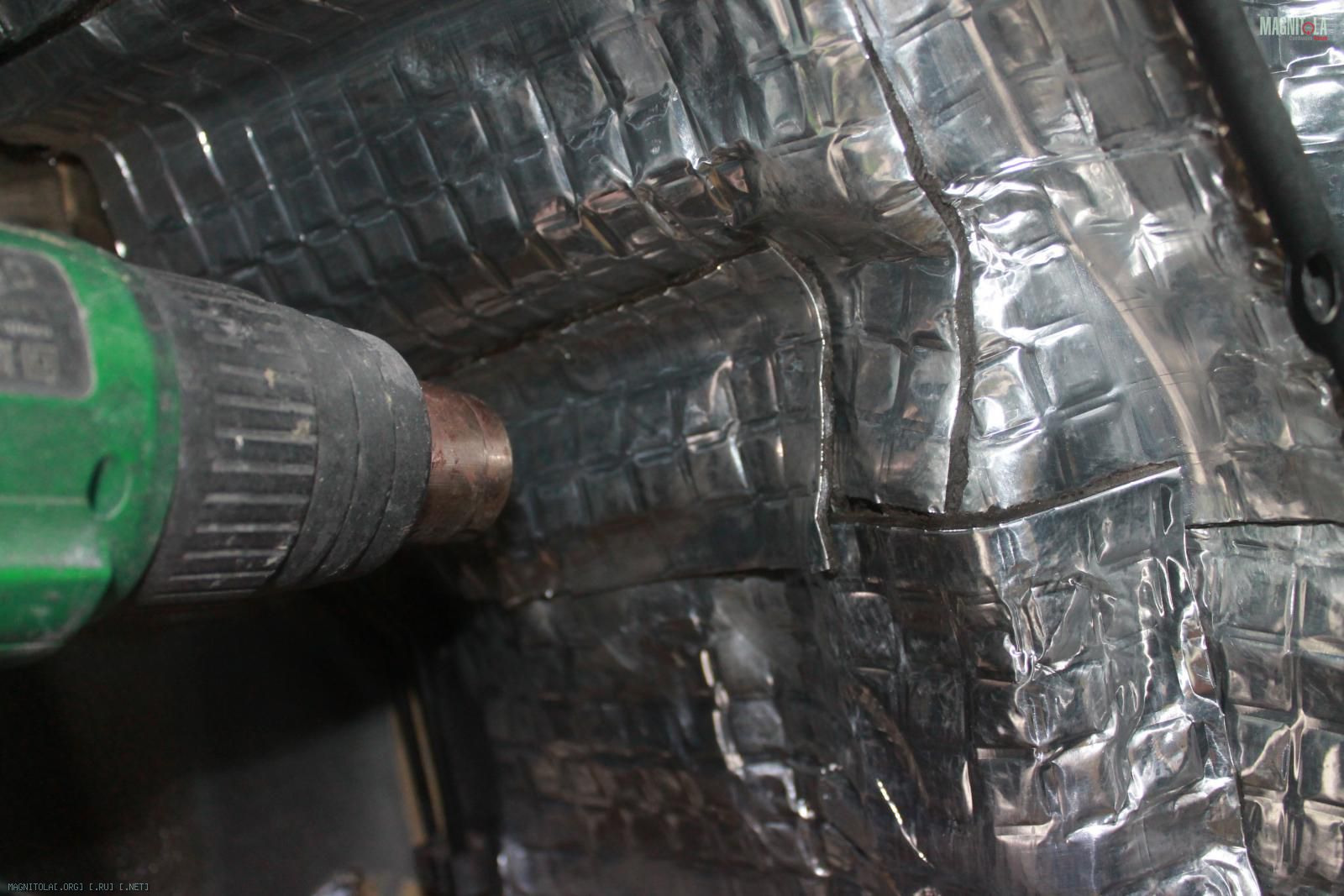

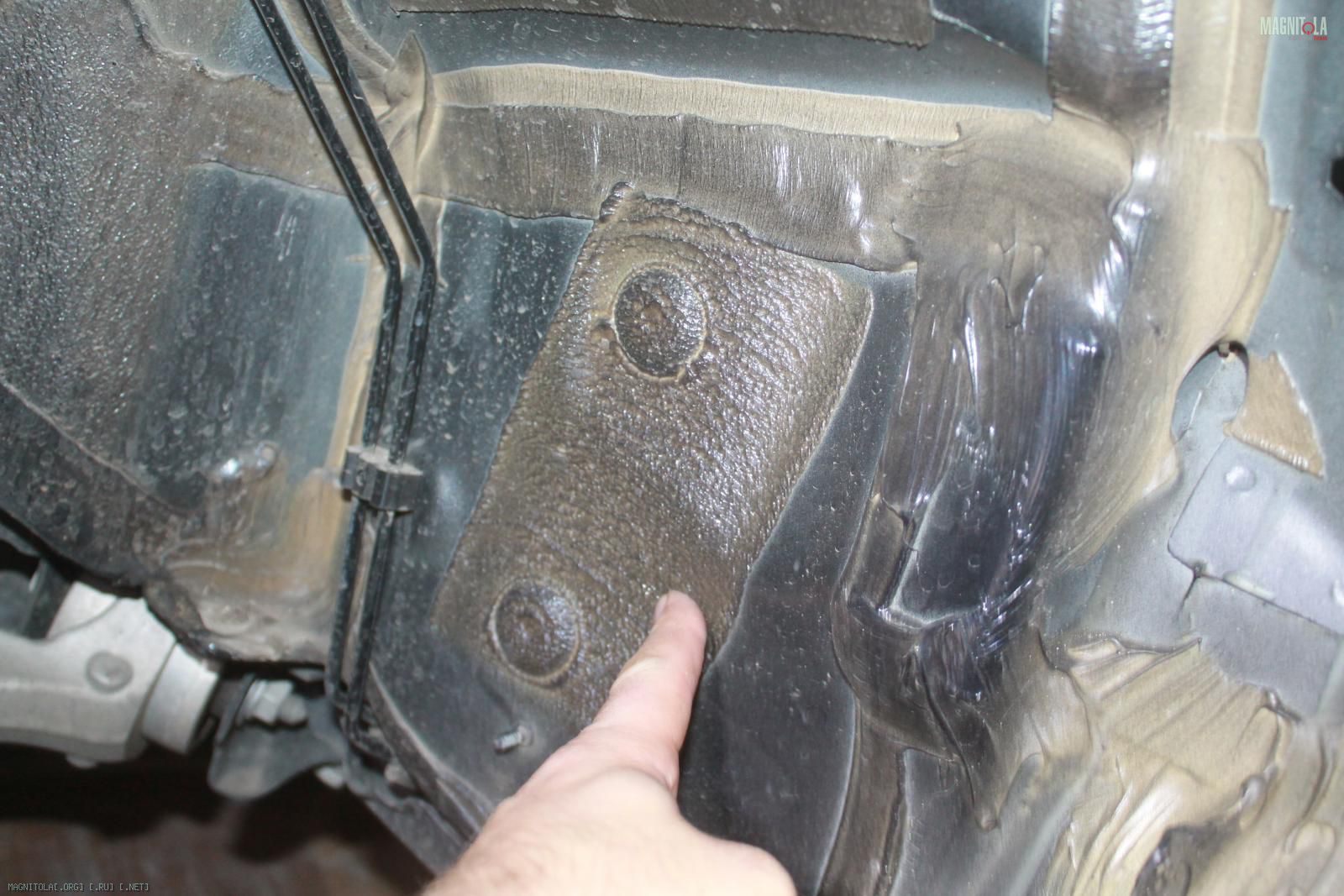

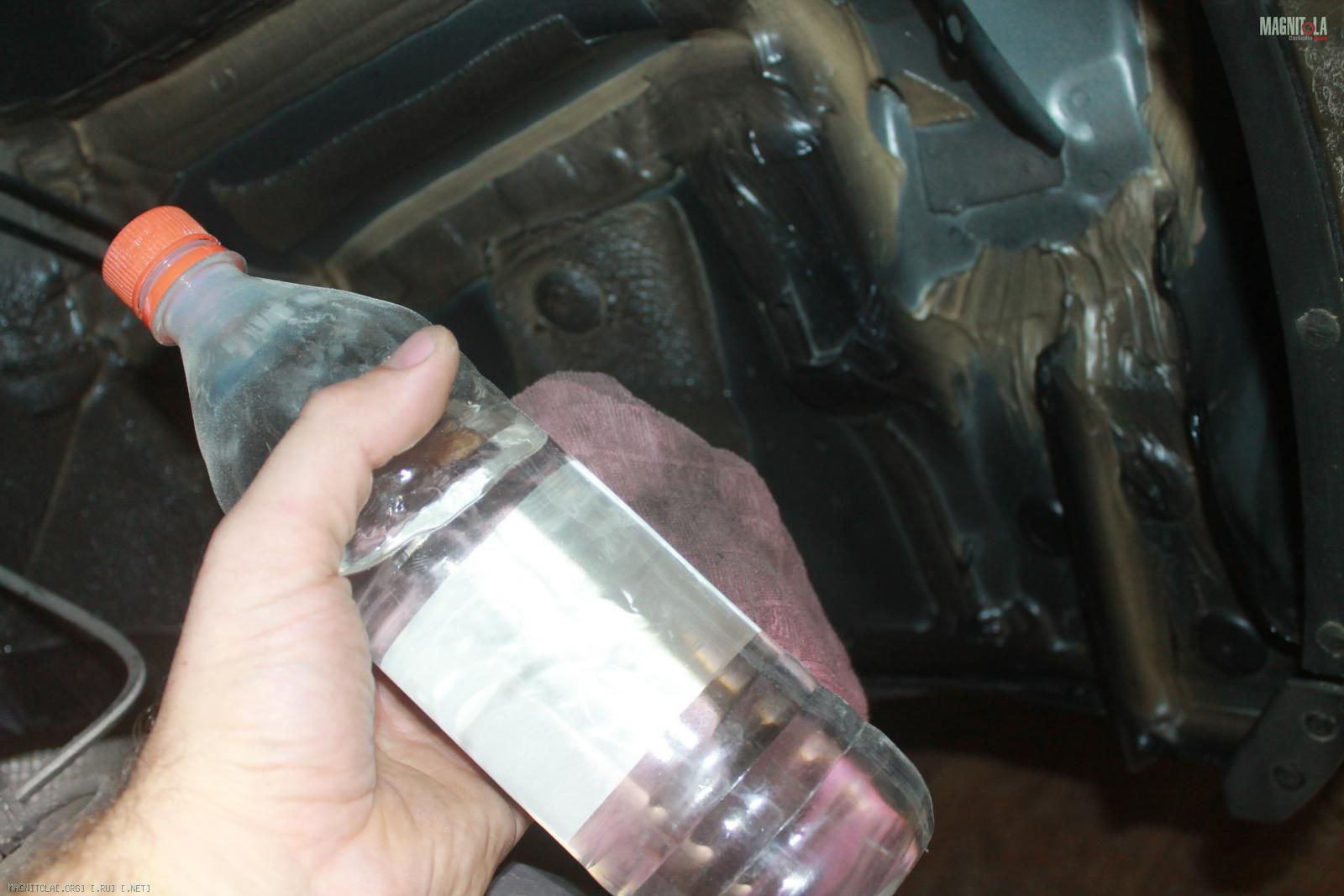

Очищаем, обезжириваем, наносим вибру 4мм, греем, прикатываем...
Вложение 1155384 Вложение 1155386 Вложение 1155388 Вложение 1155390 Вложение 1155392 Вложение 1155394 Вложение 1155396 Вложение 1155398 Вложение 1155400 Вложение 1155402

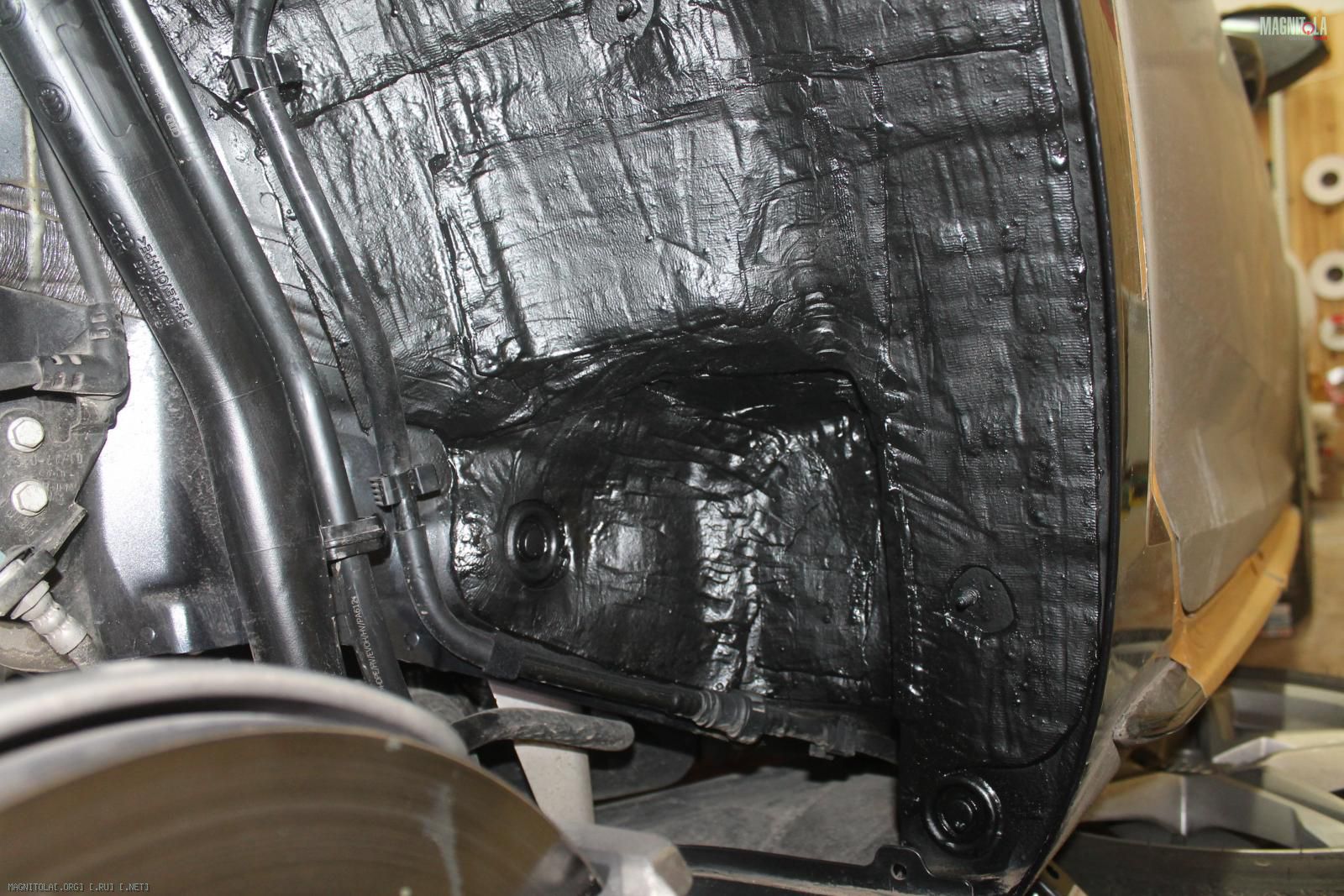

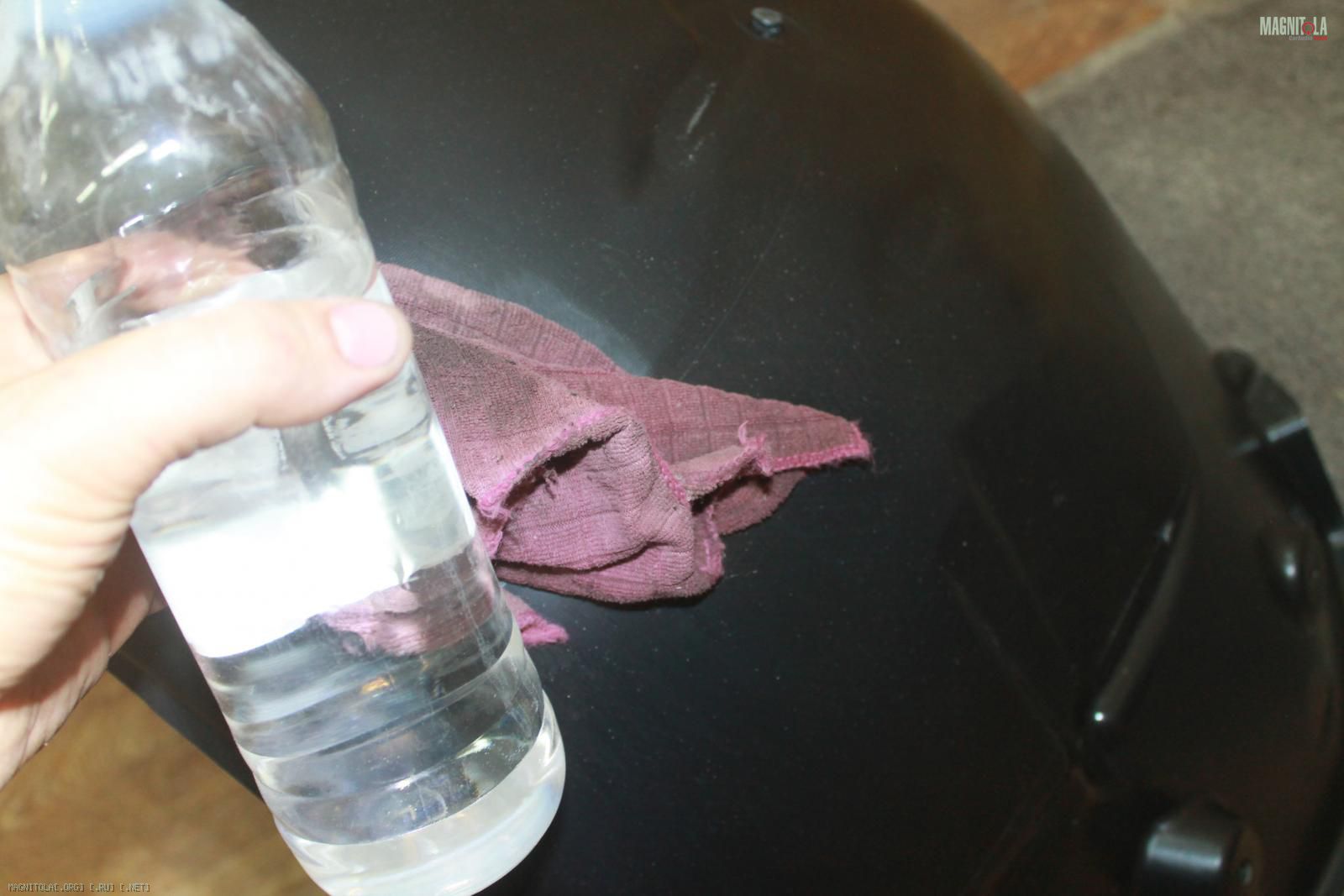

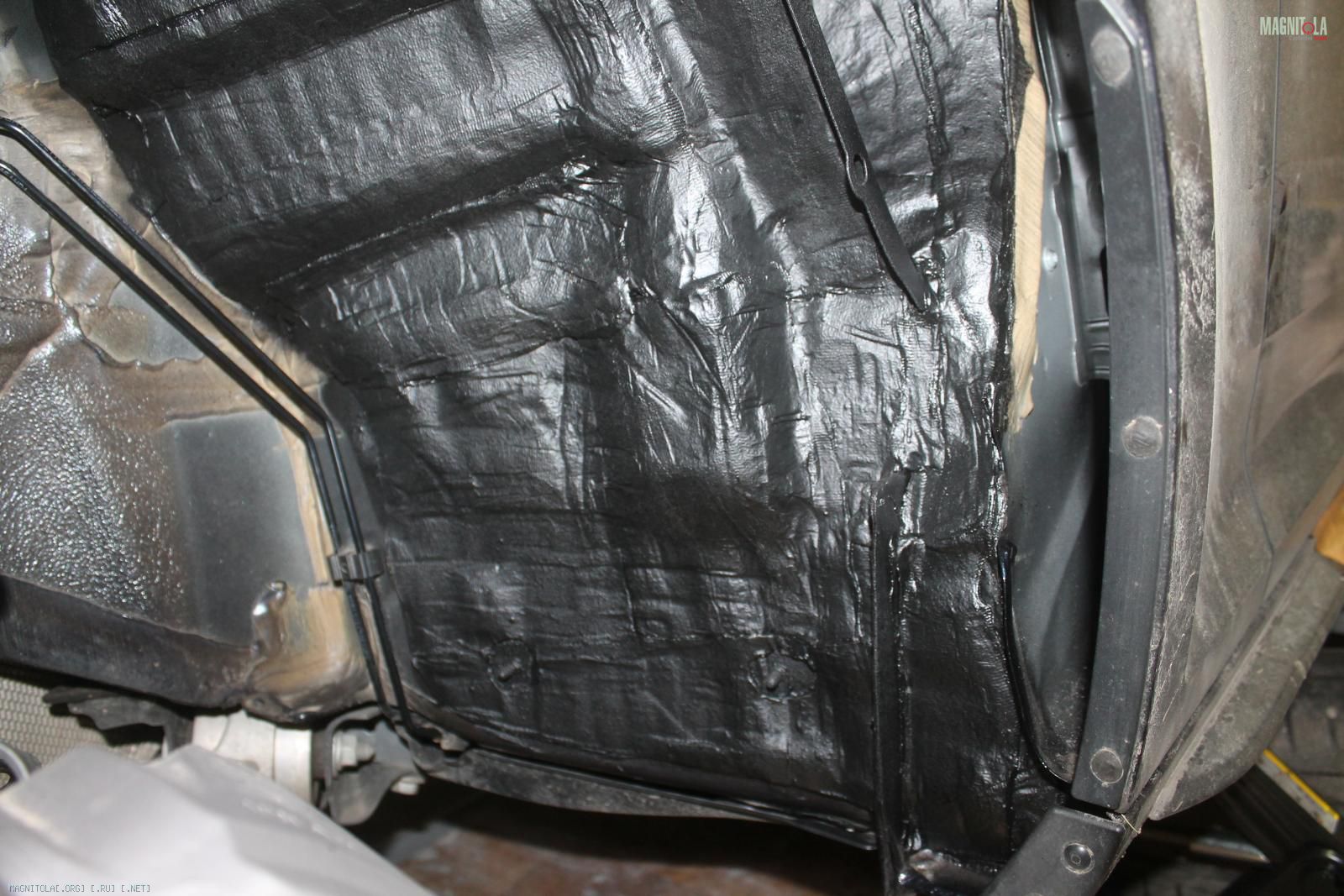

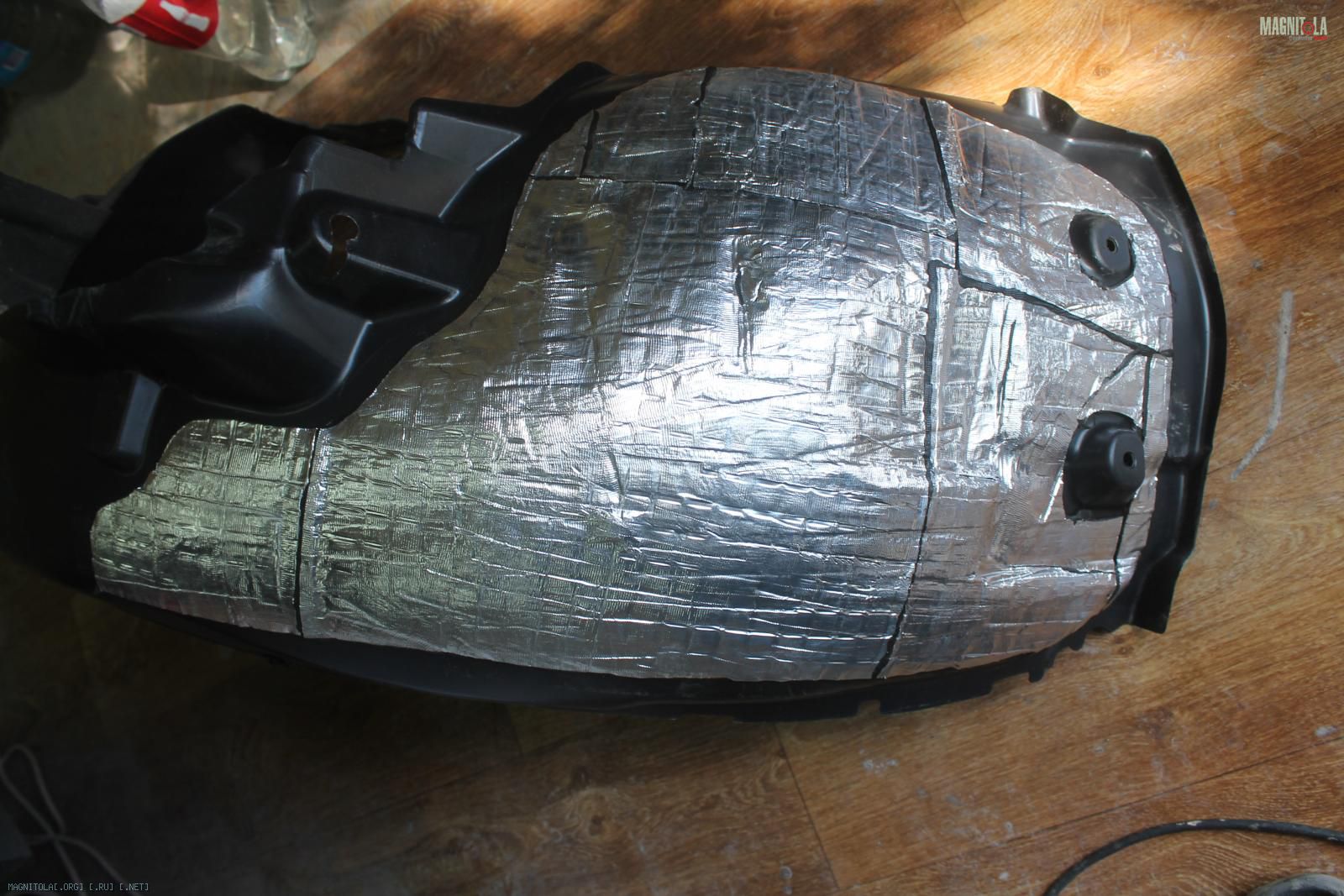

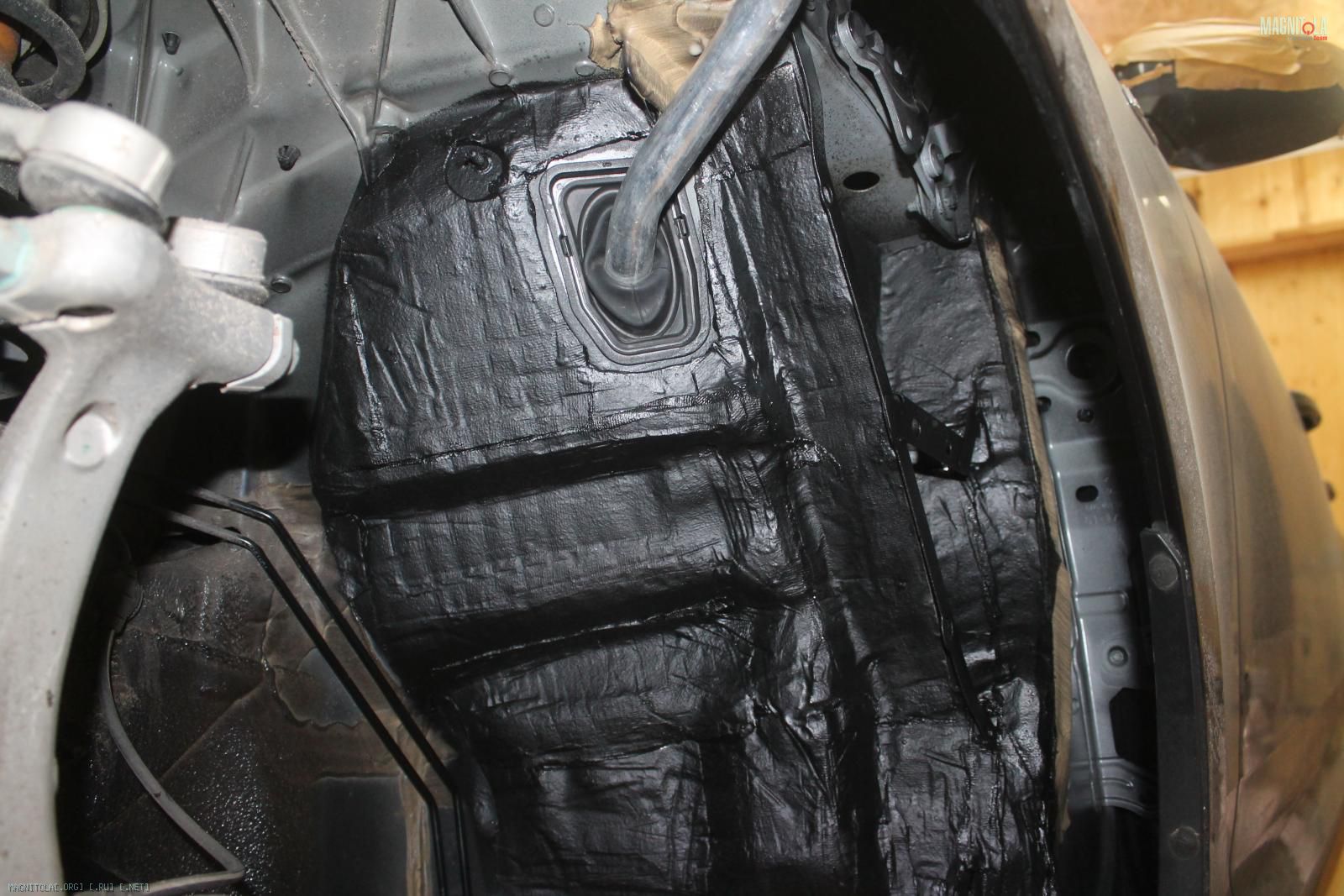

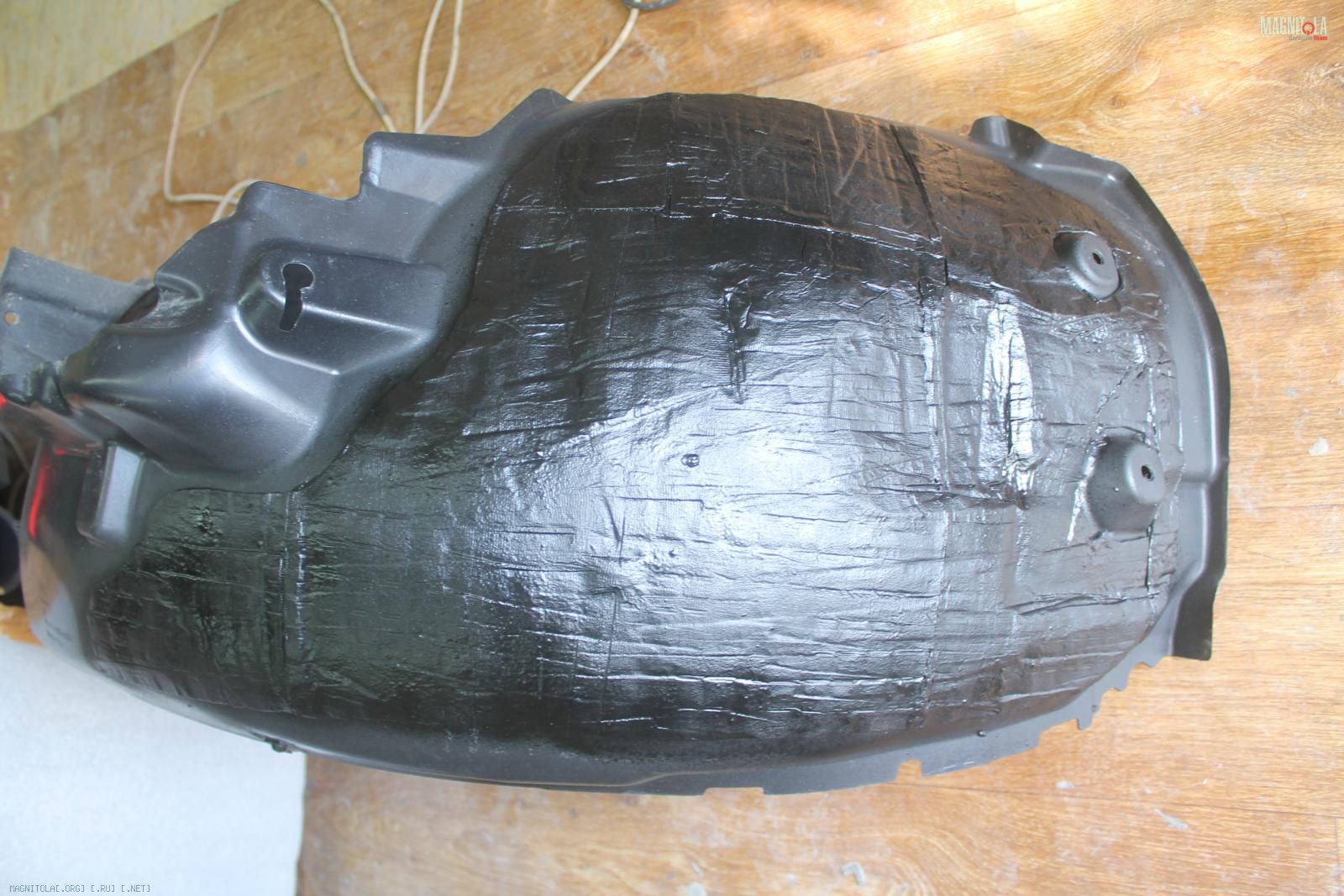

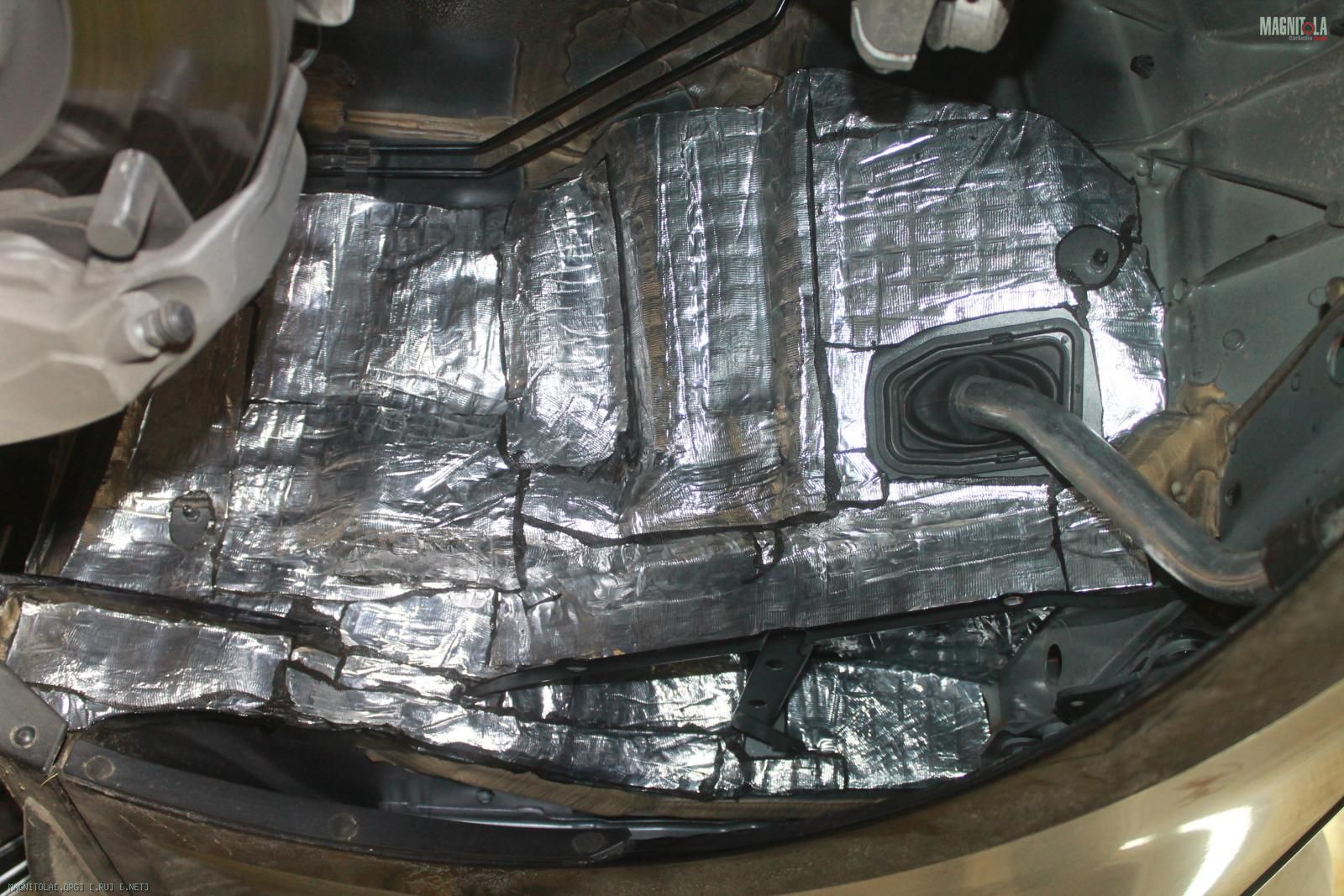

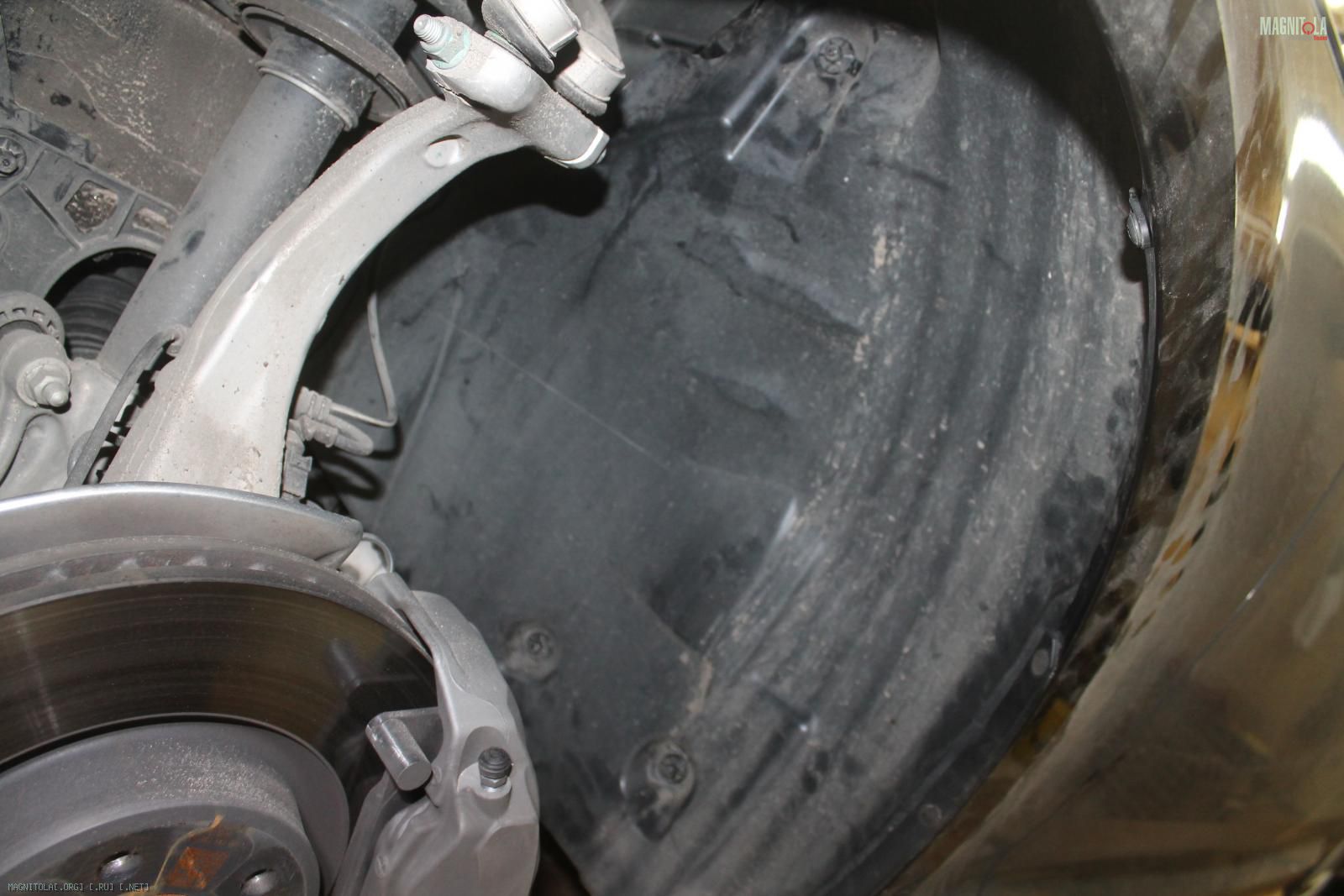

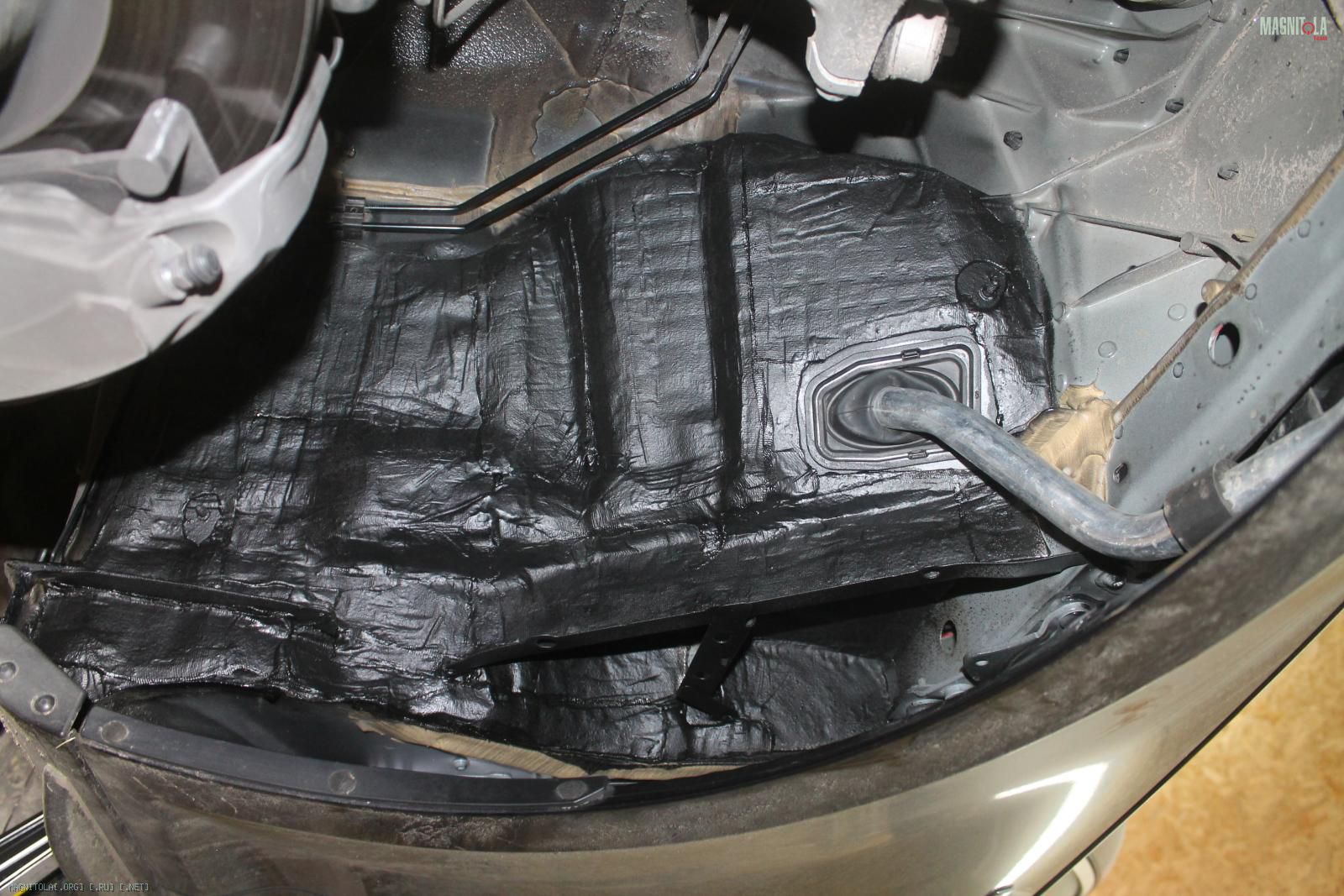

Вибрим штатный пластиковый подкрылок... все покрываем антигравийным составом... собираем..
Вложение 1155404 Вложение 1155406 Вложение 1155408 Вложение 1155410 Вложение 1155412 Вложение 1155414 Вложение 1155416

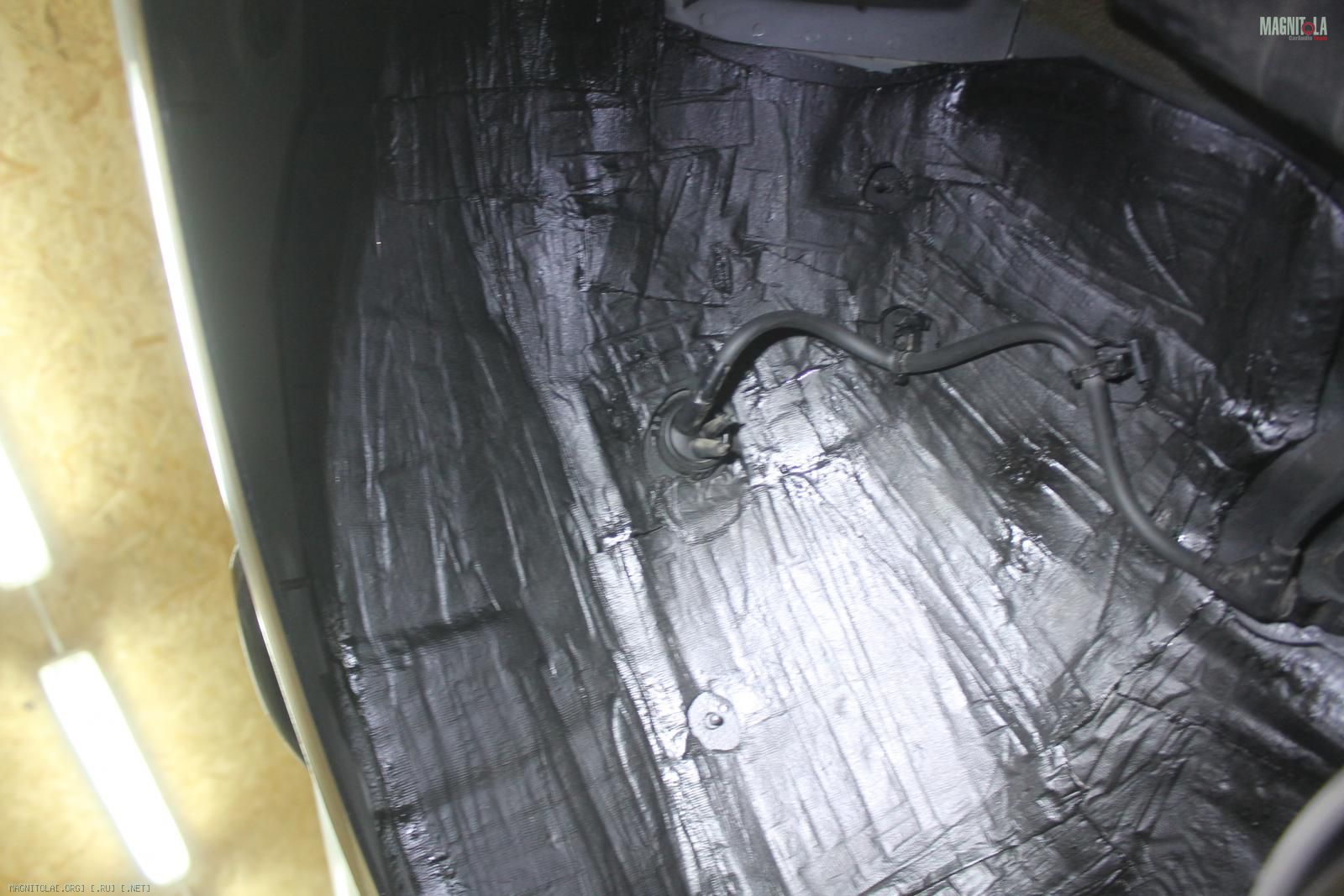

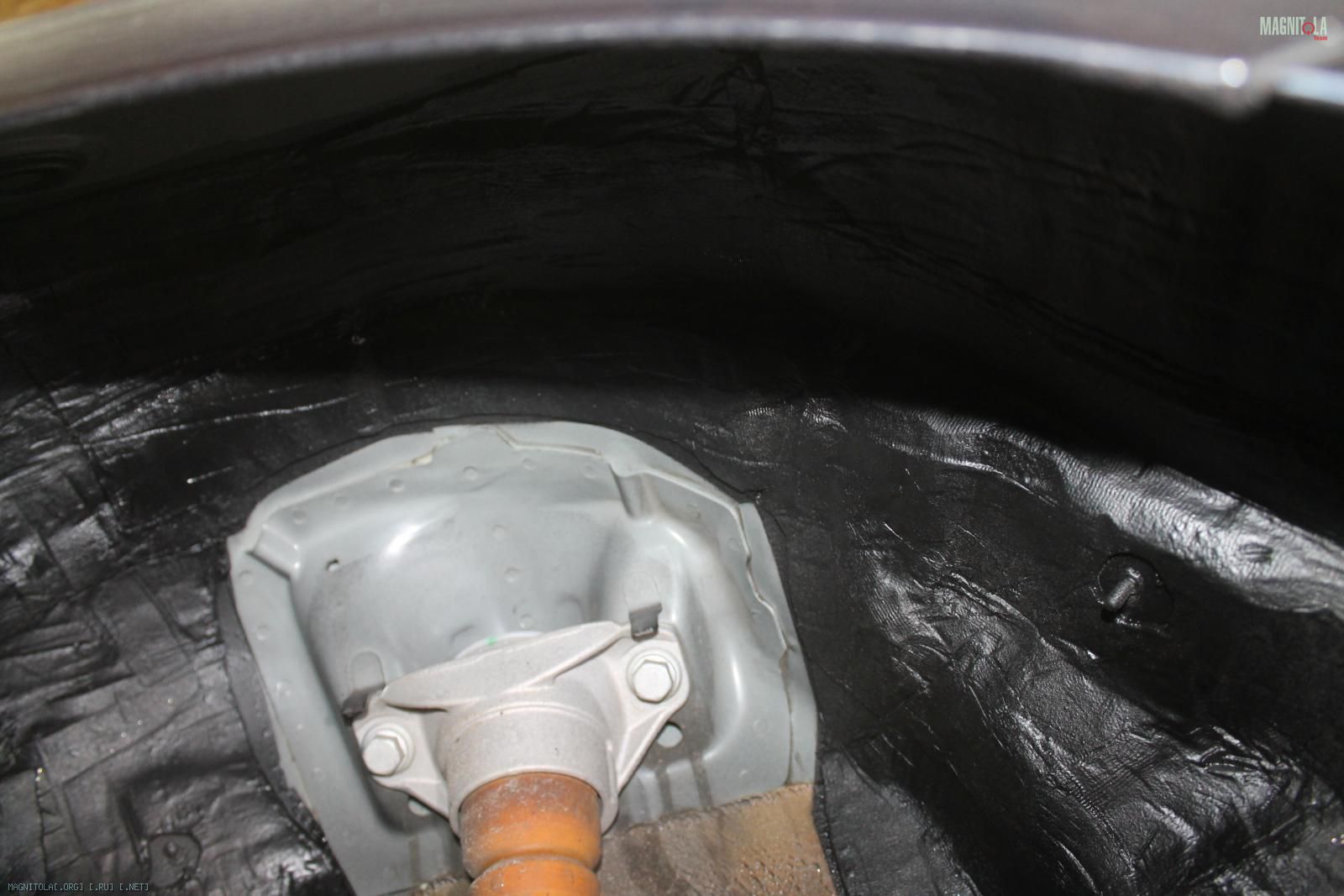

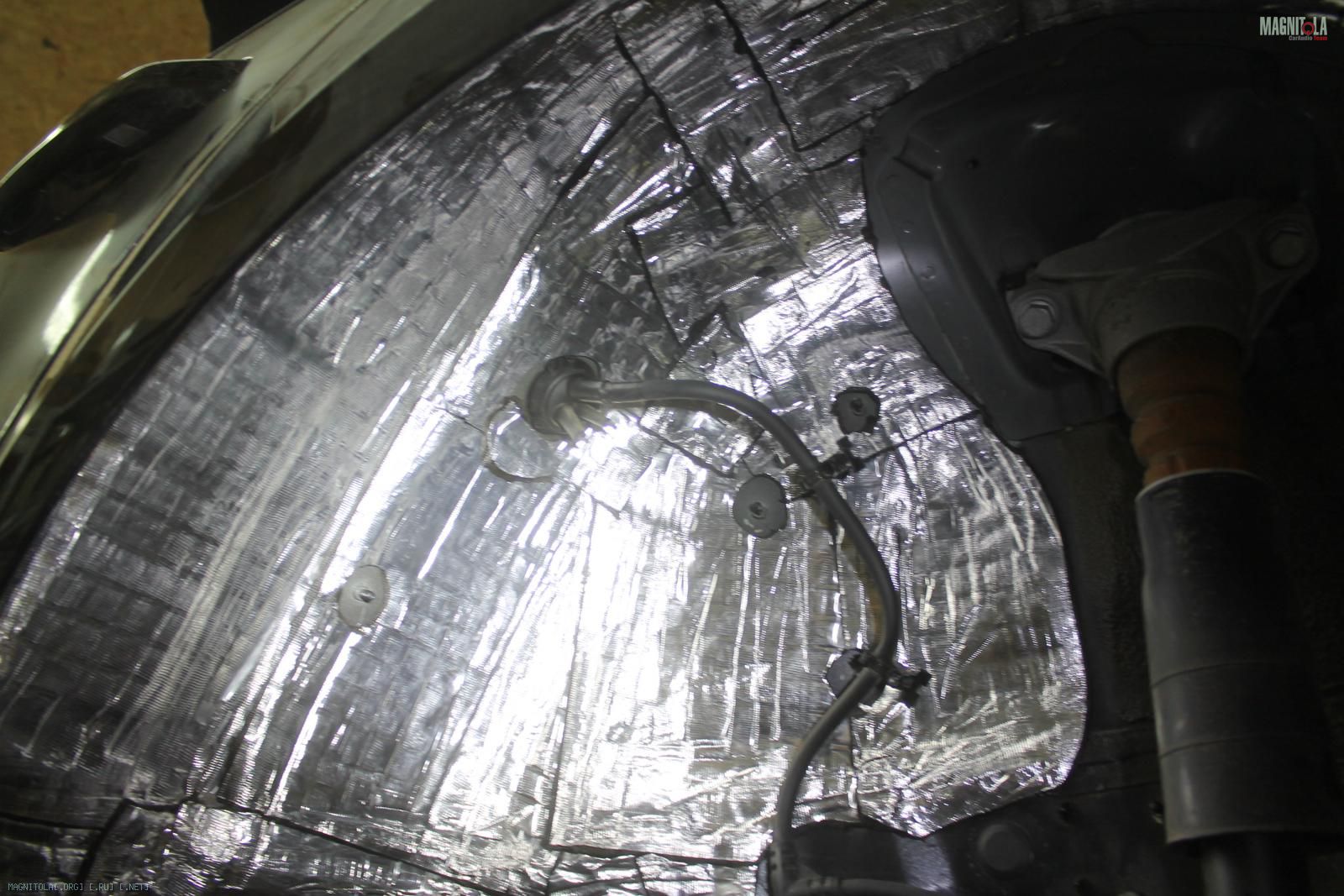

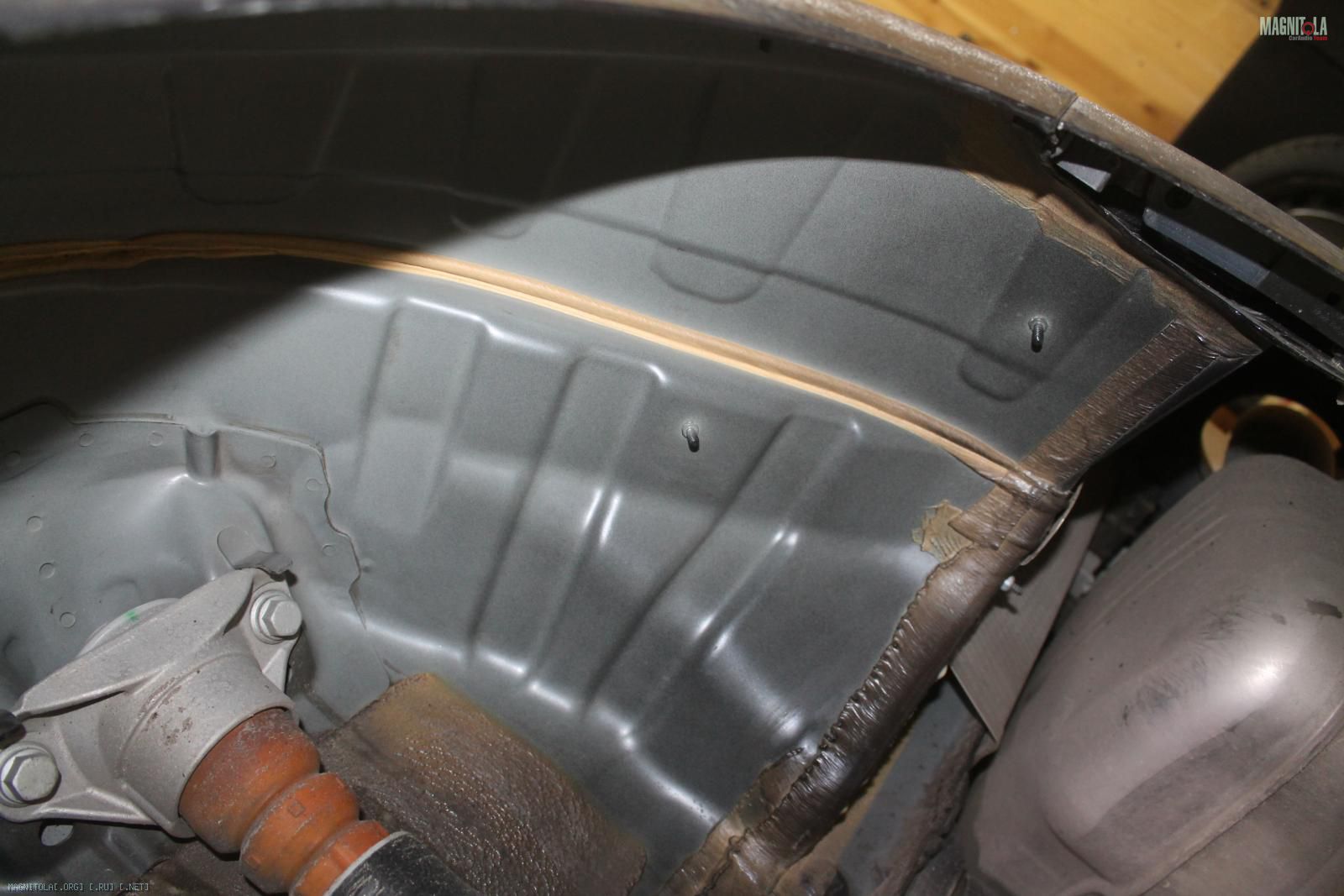

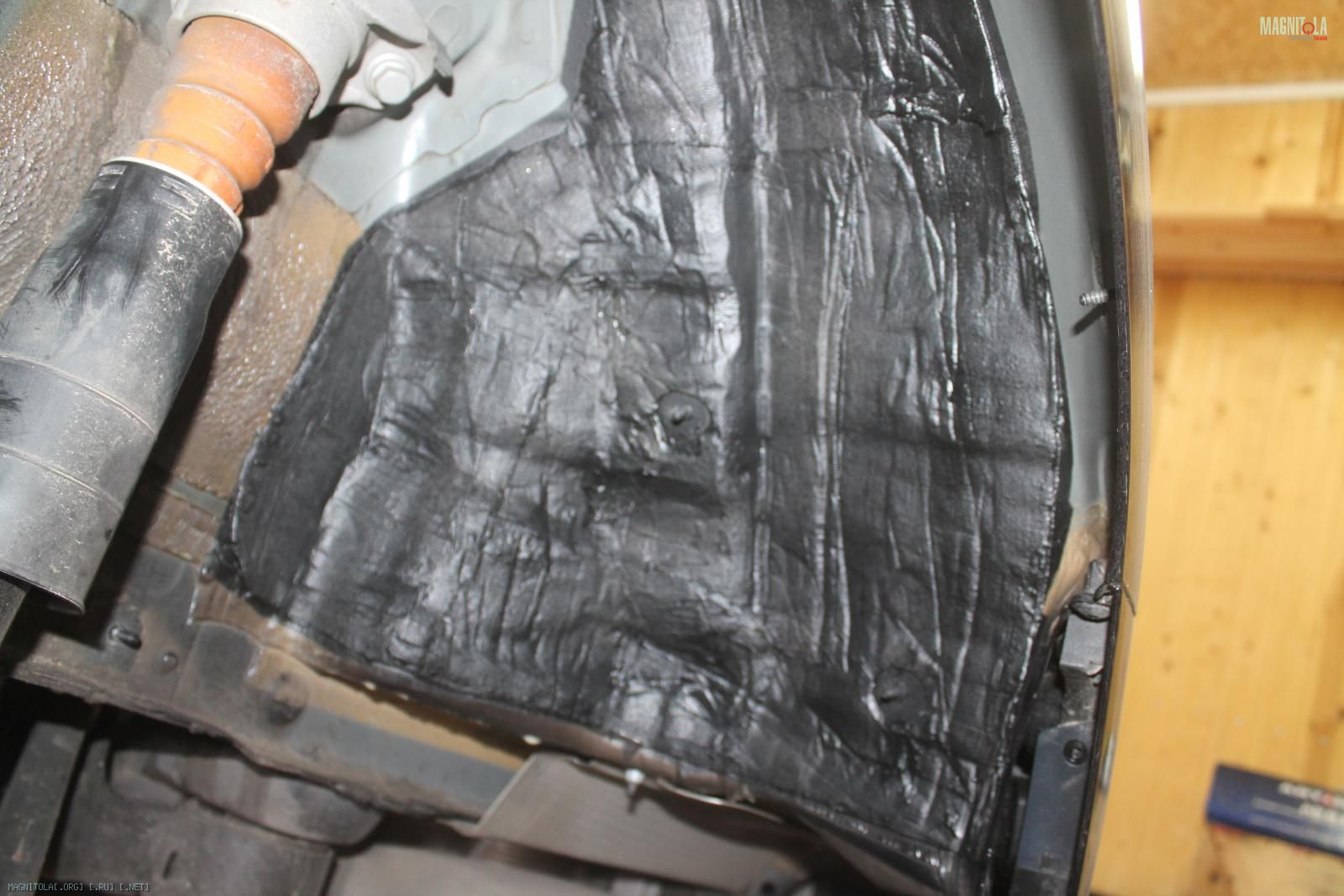

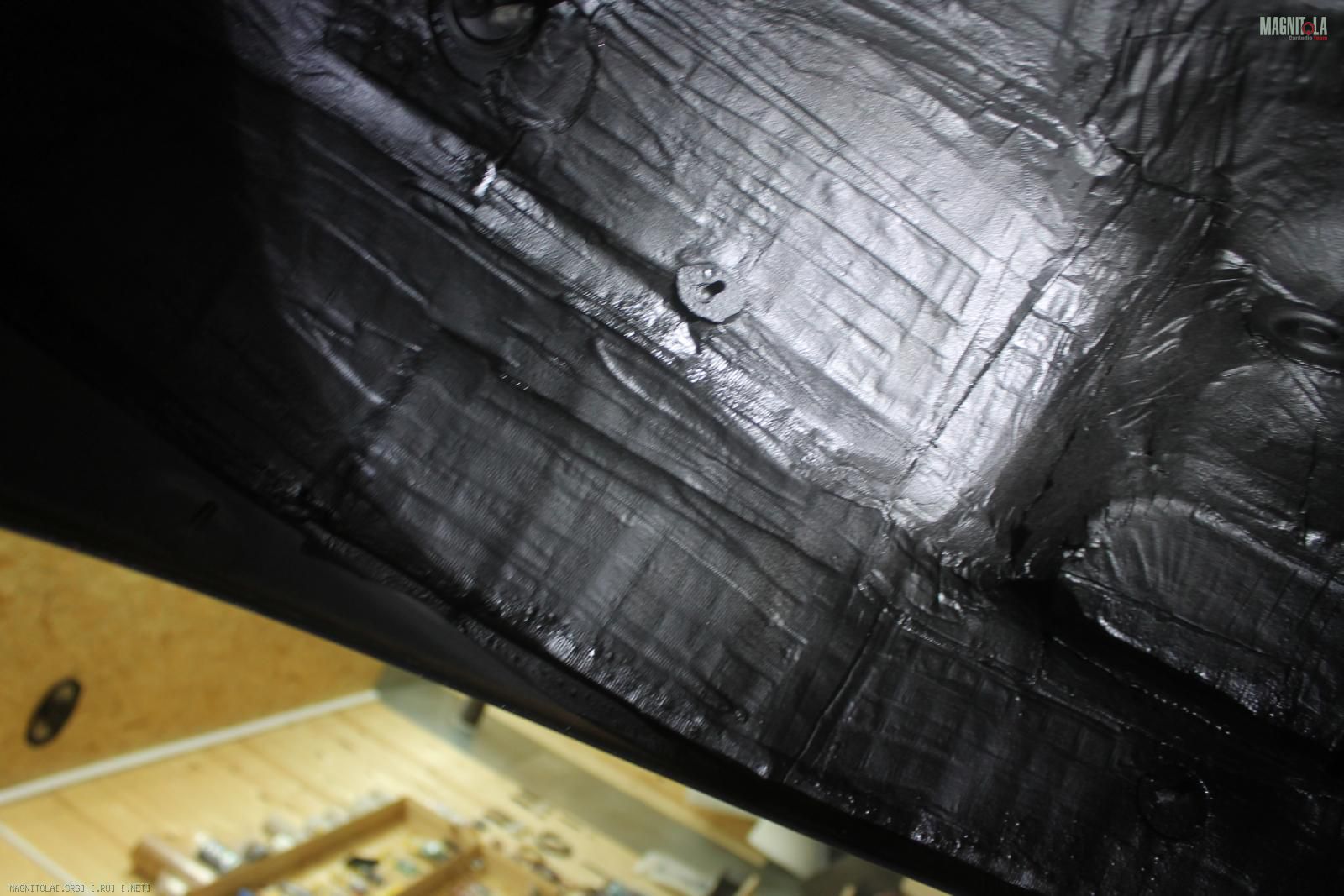

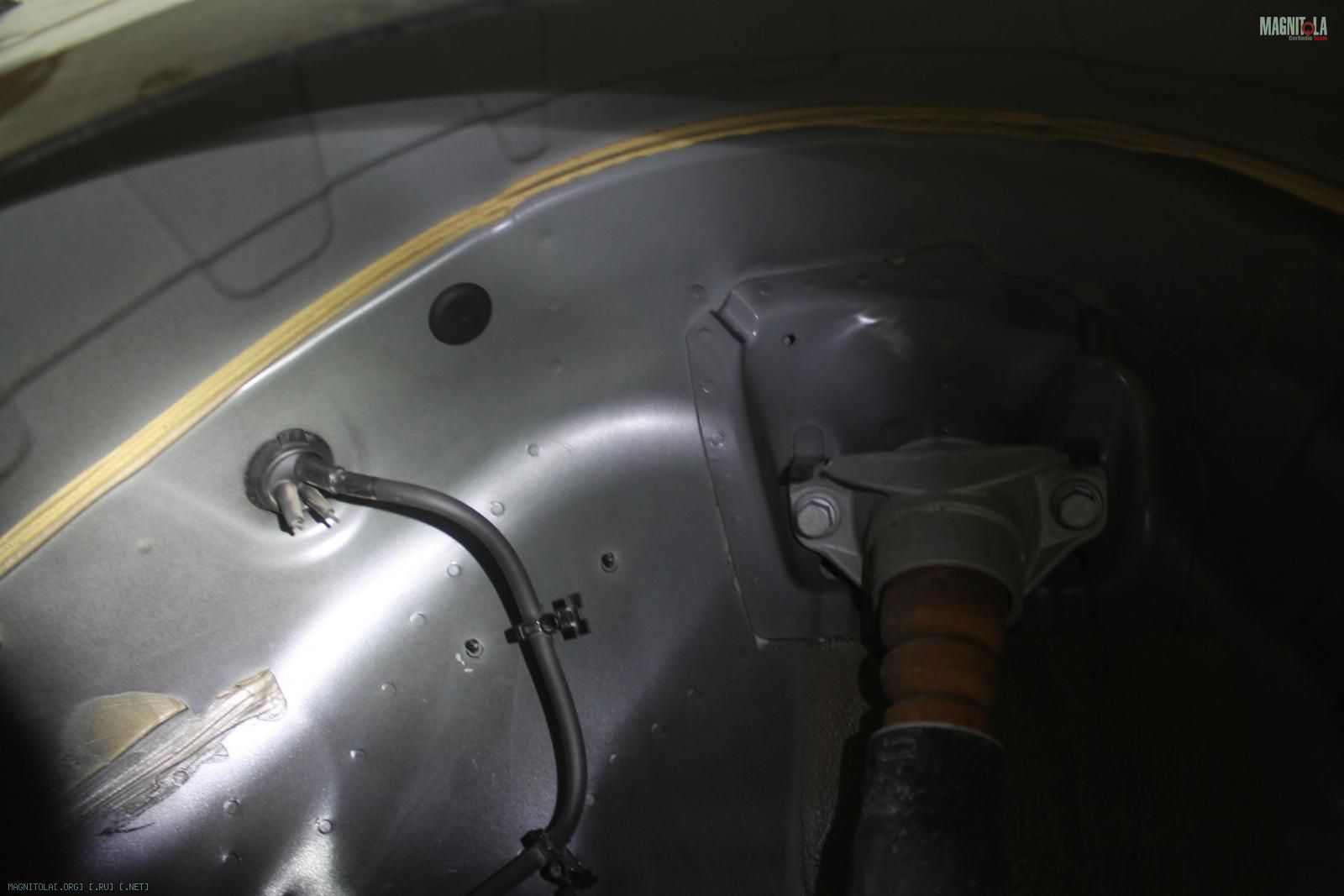

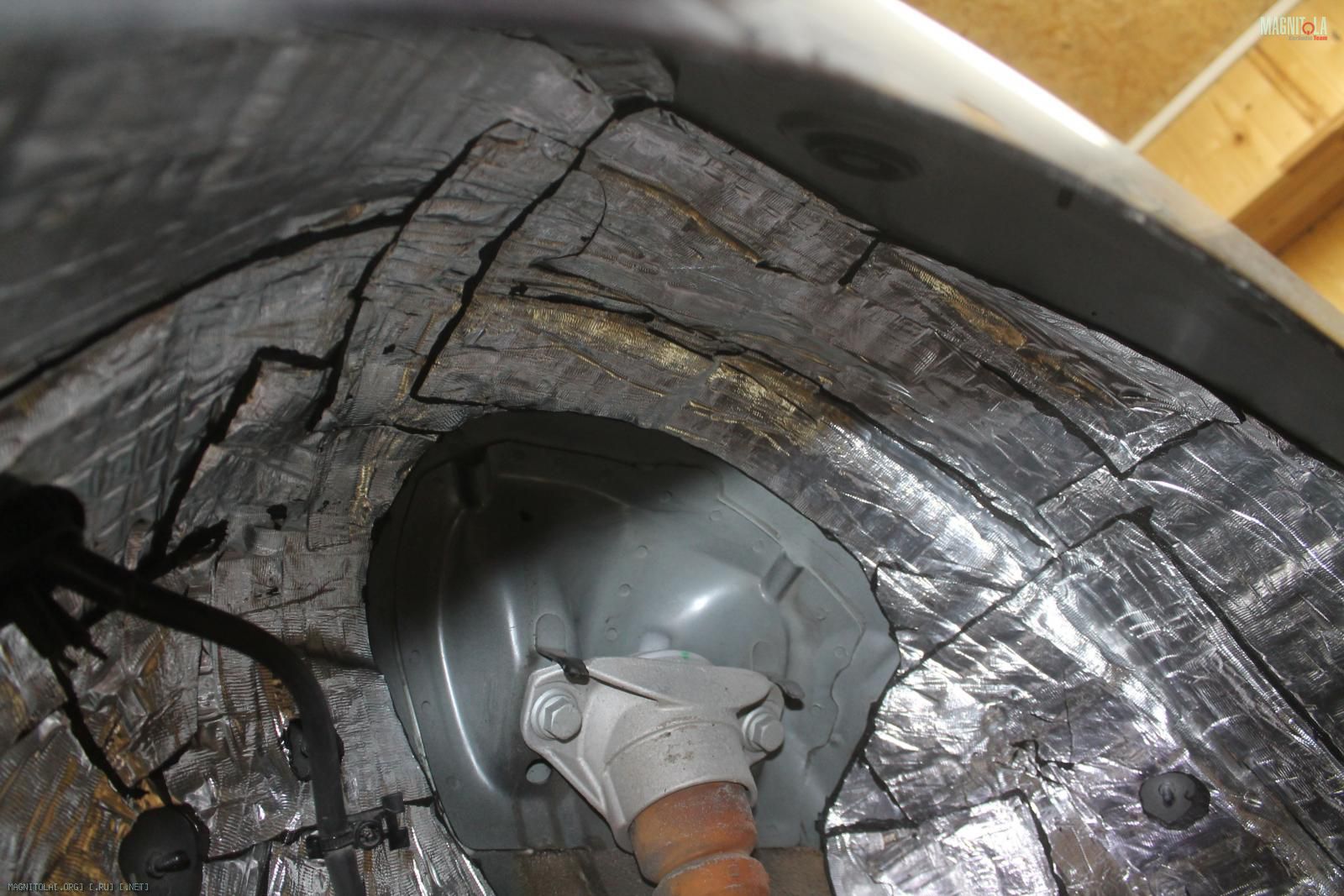

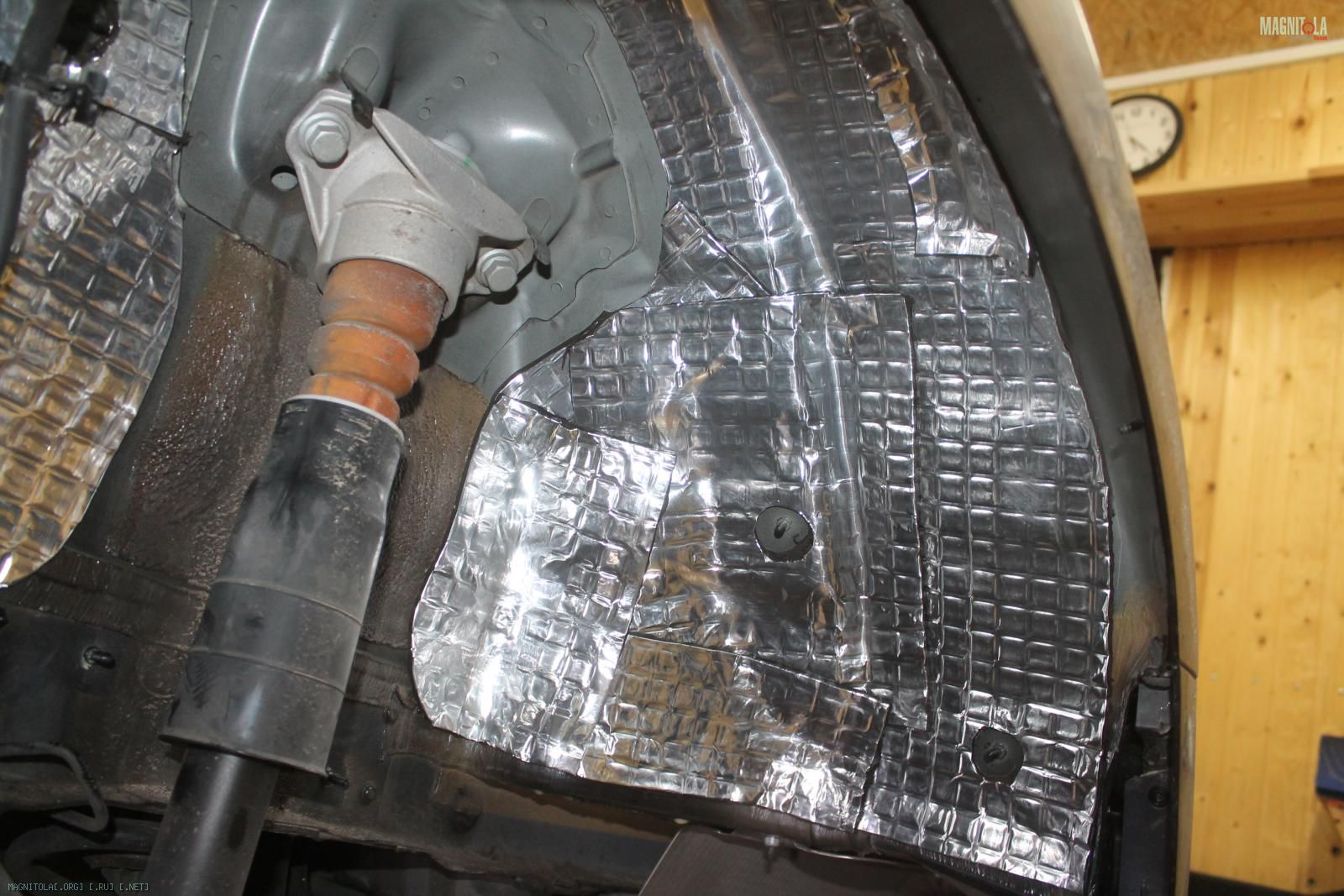

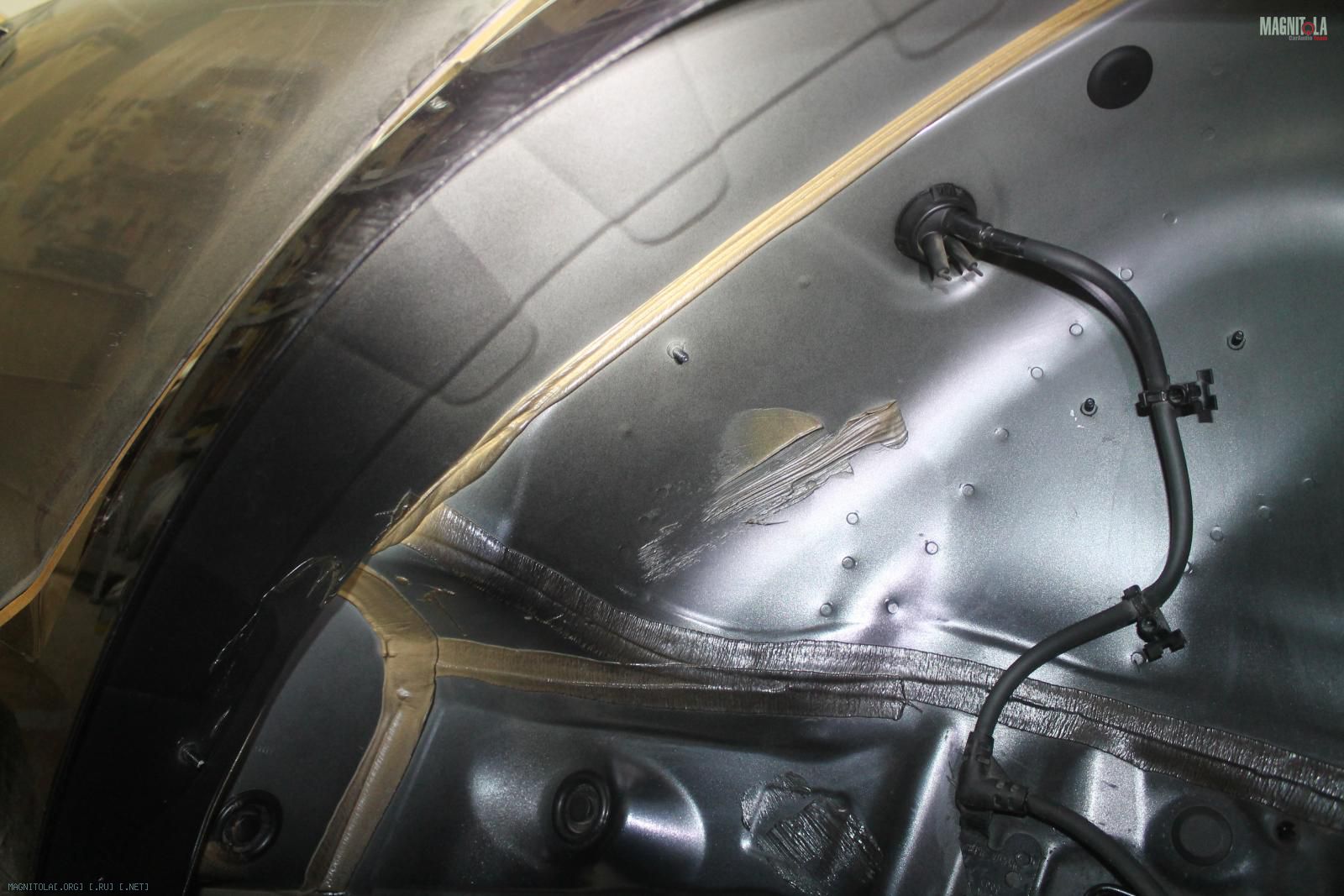

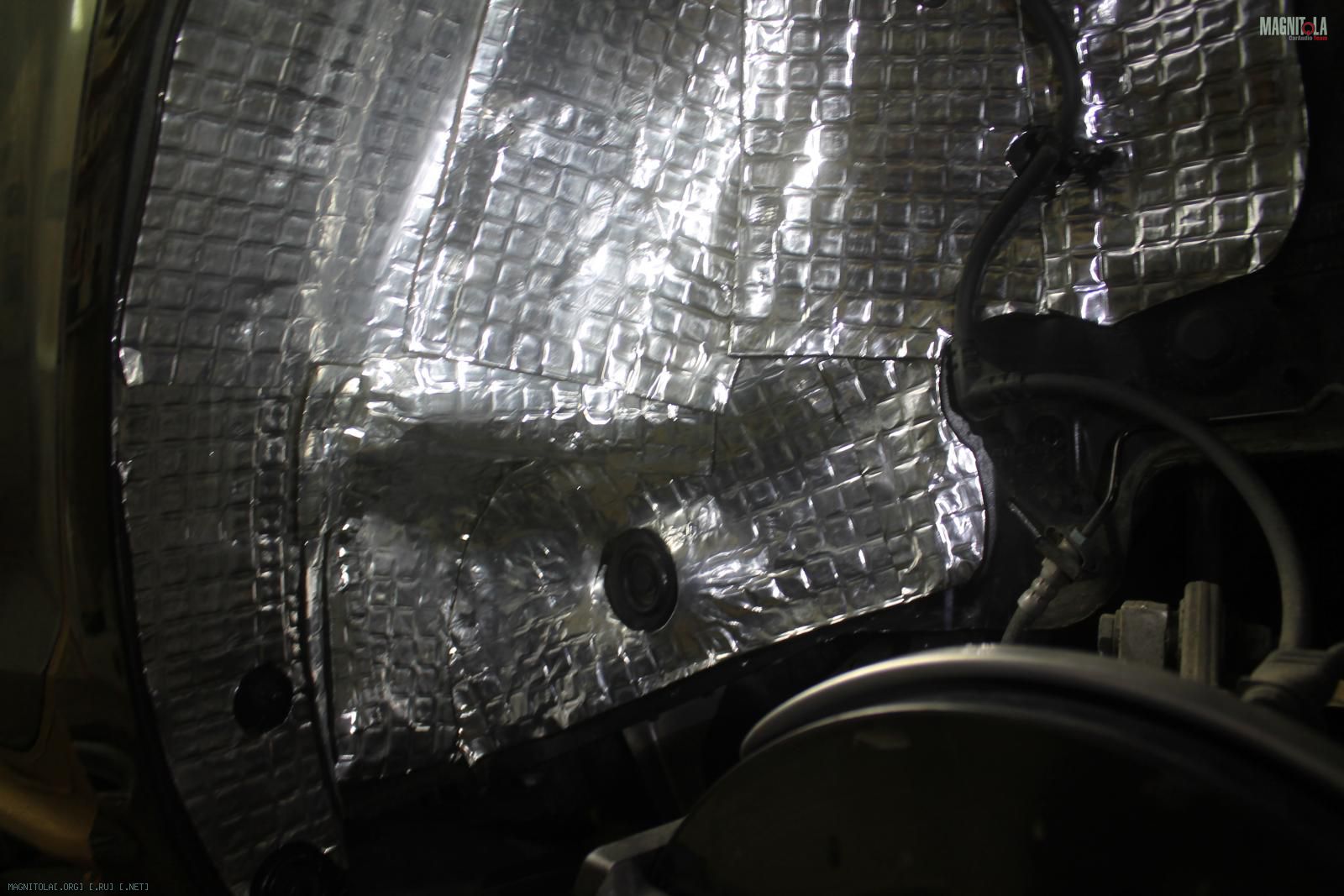

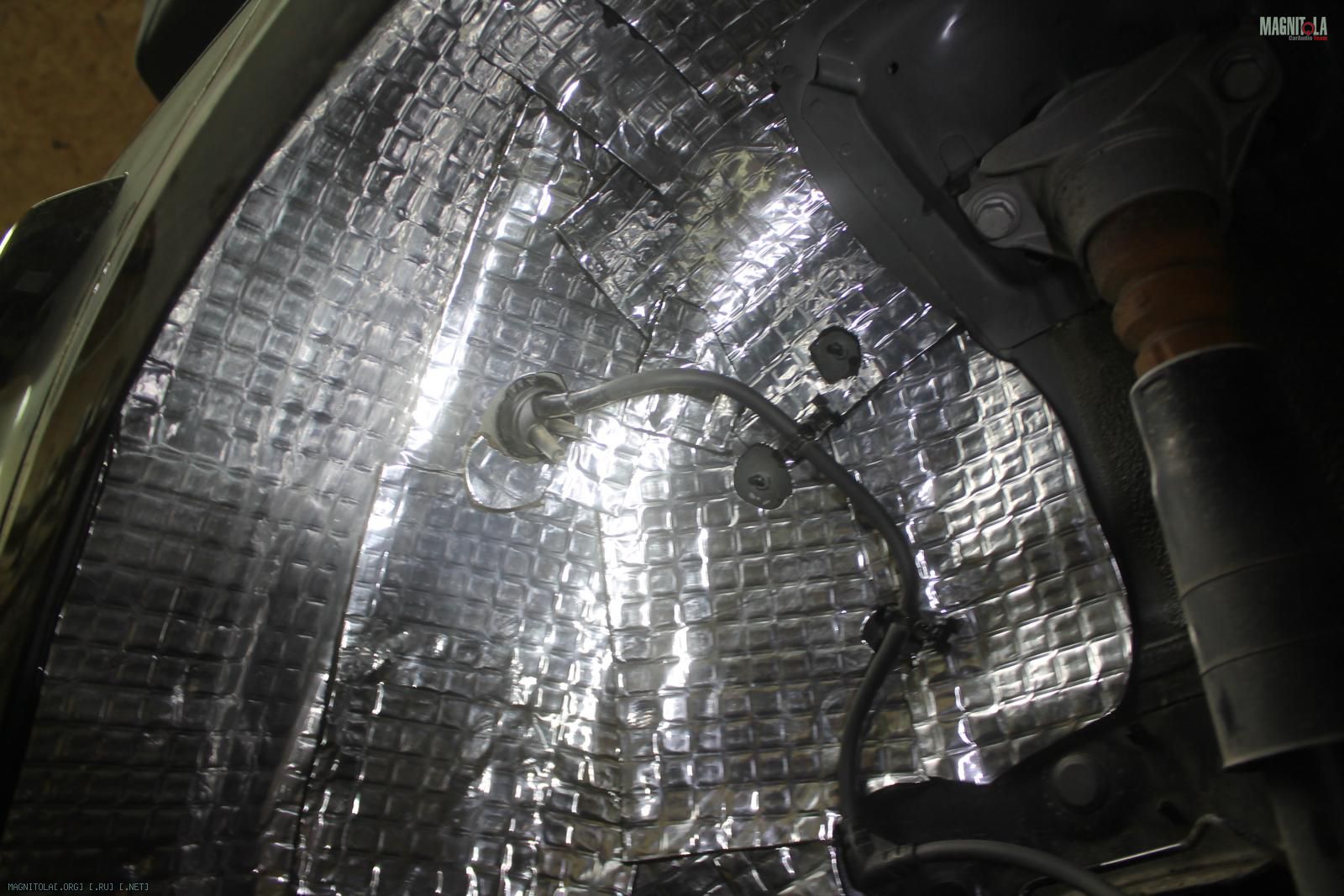

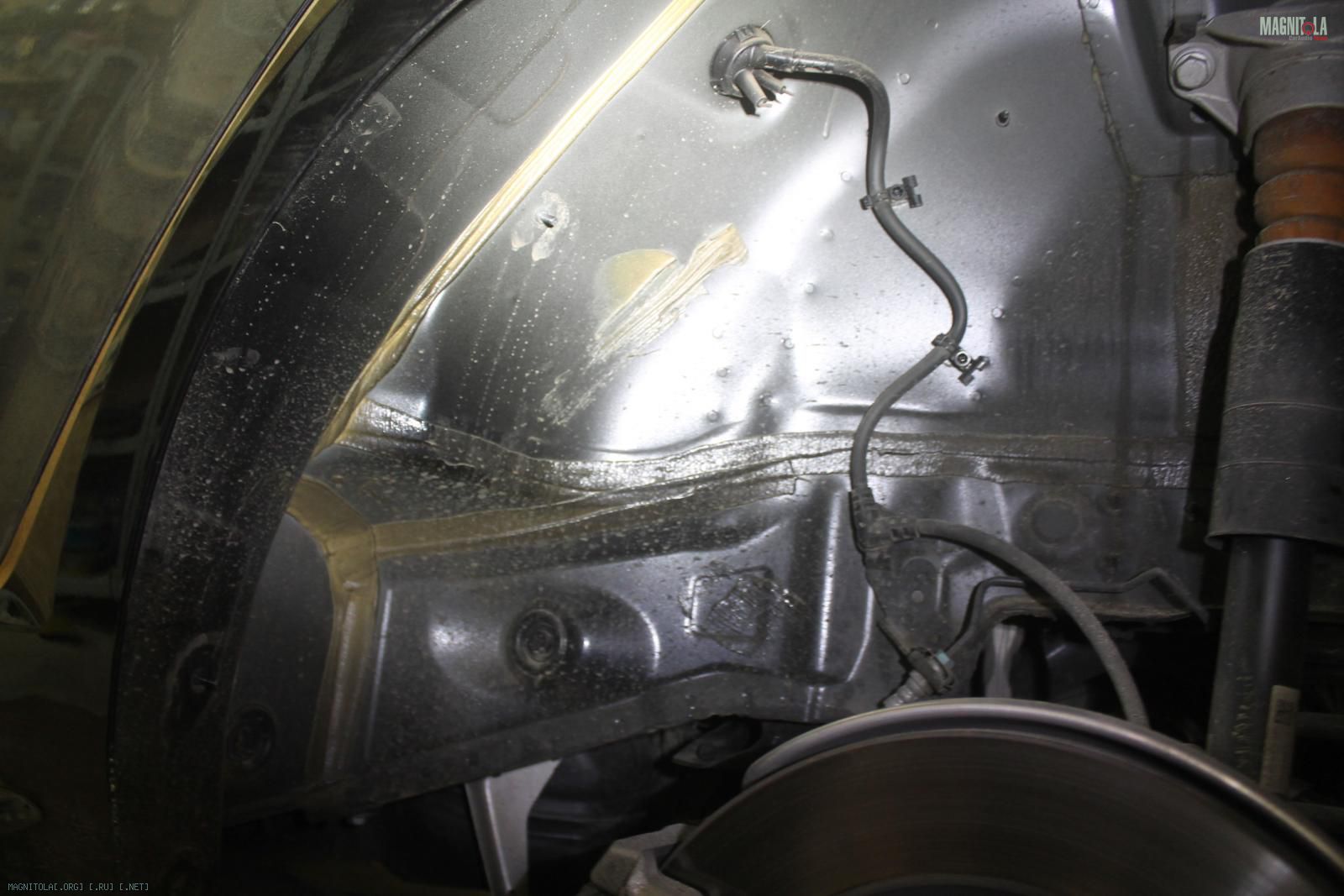

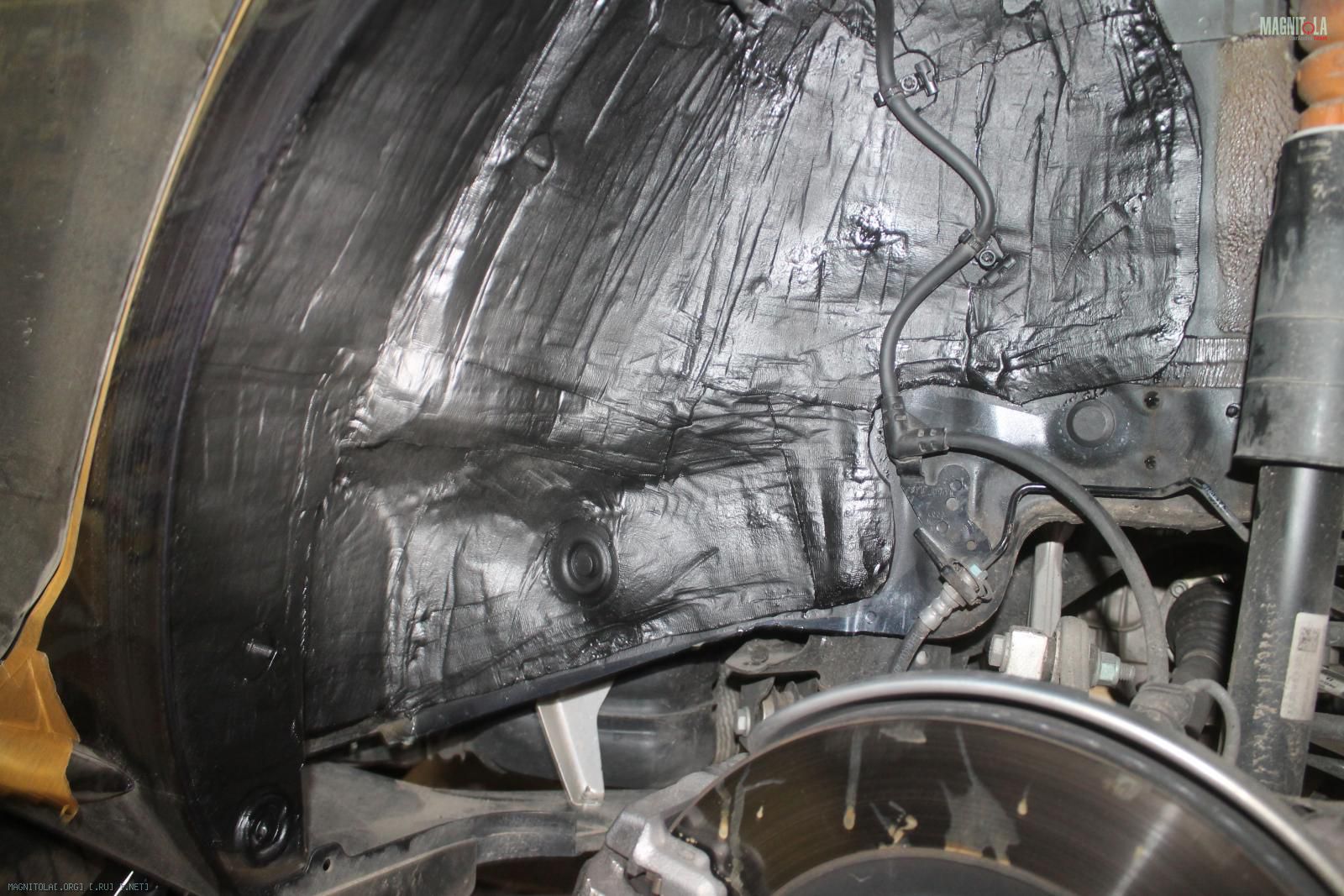

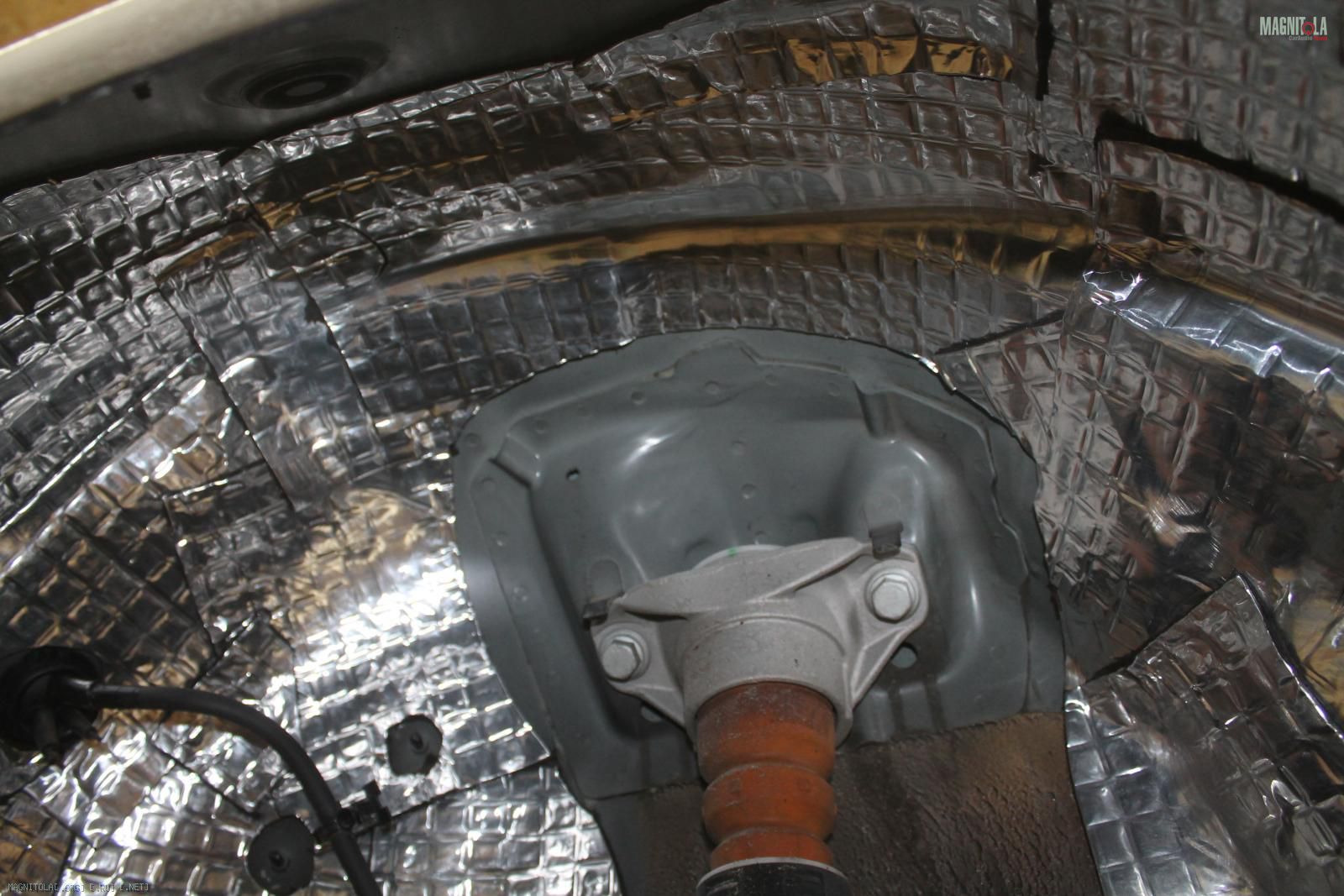

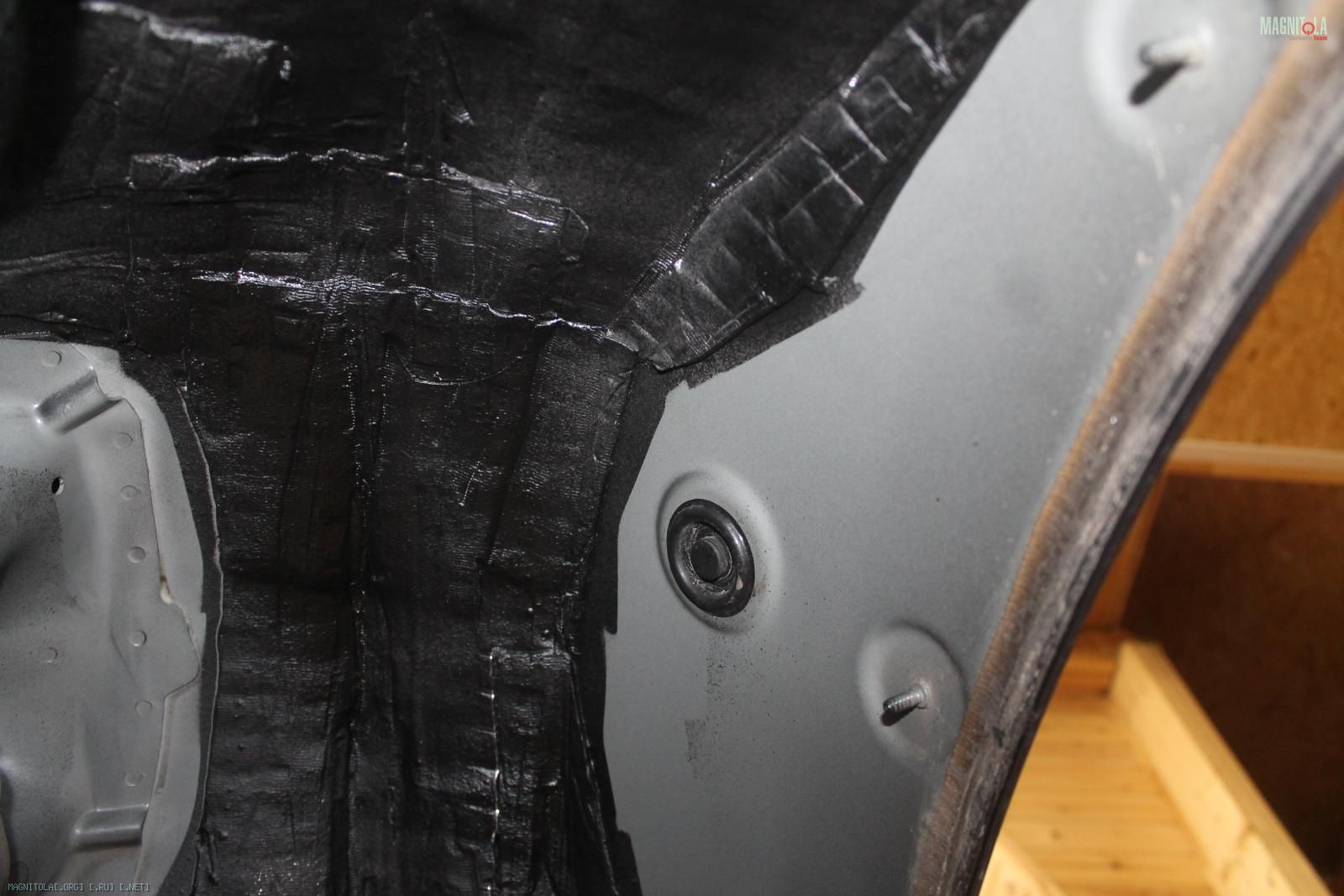

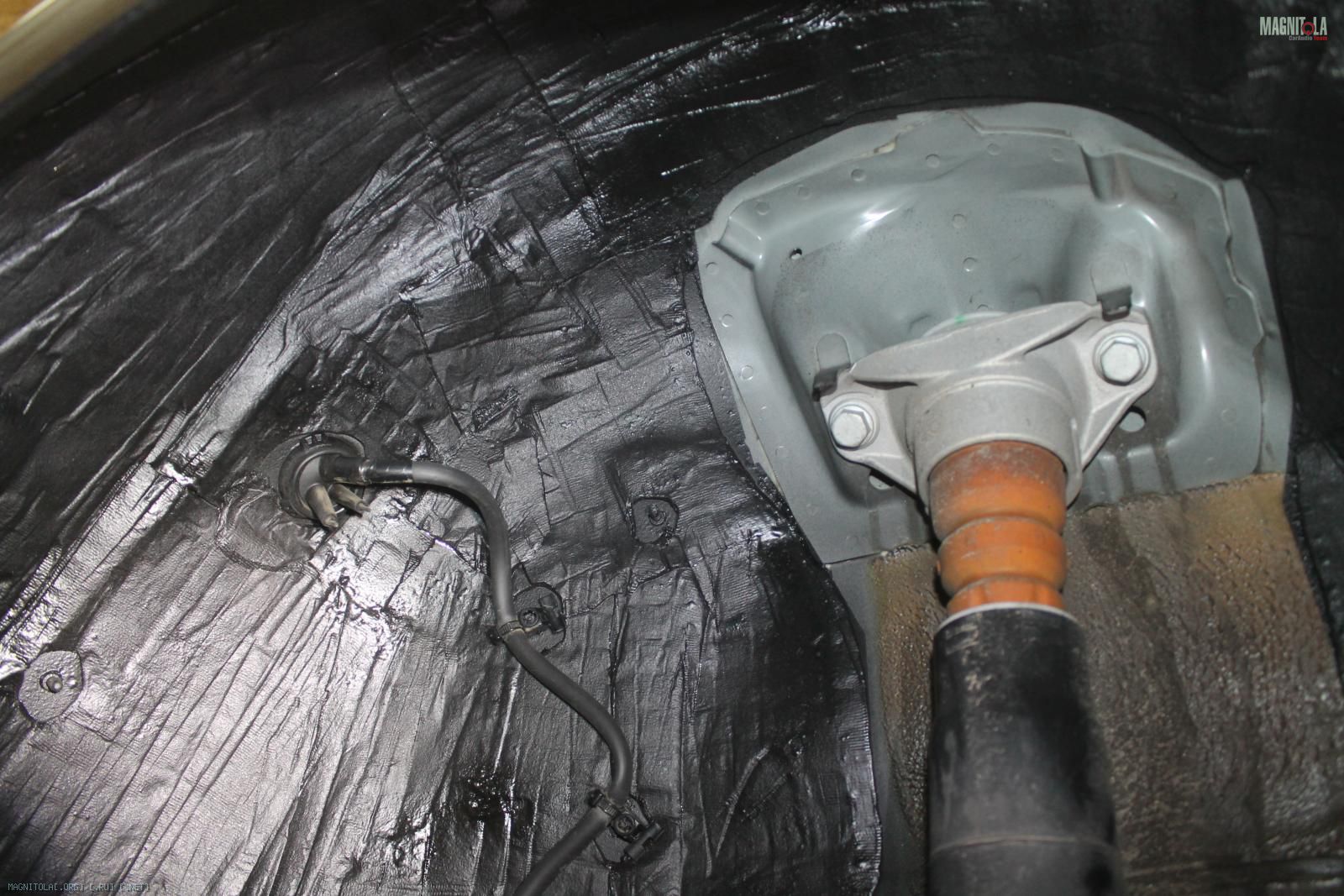

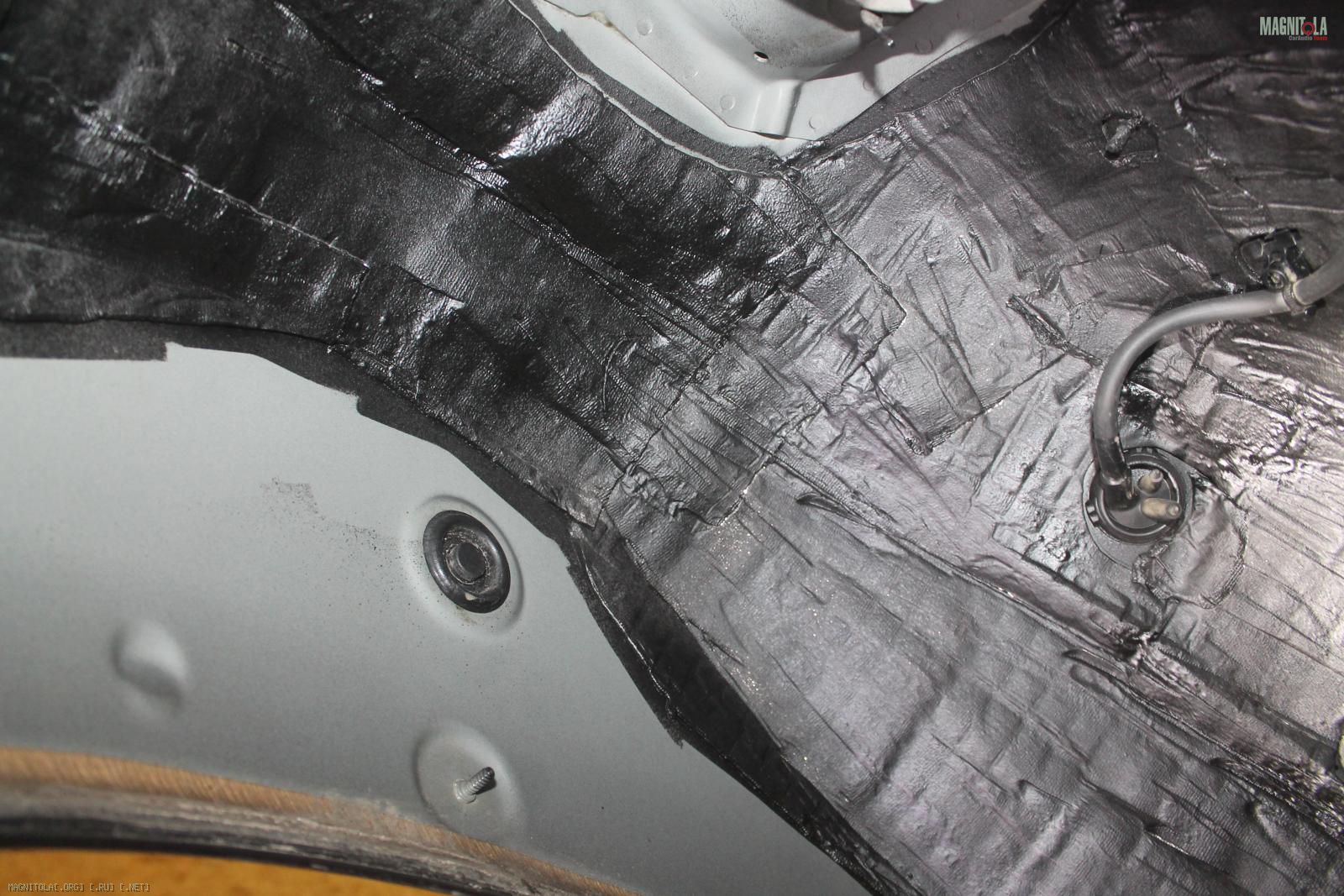

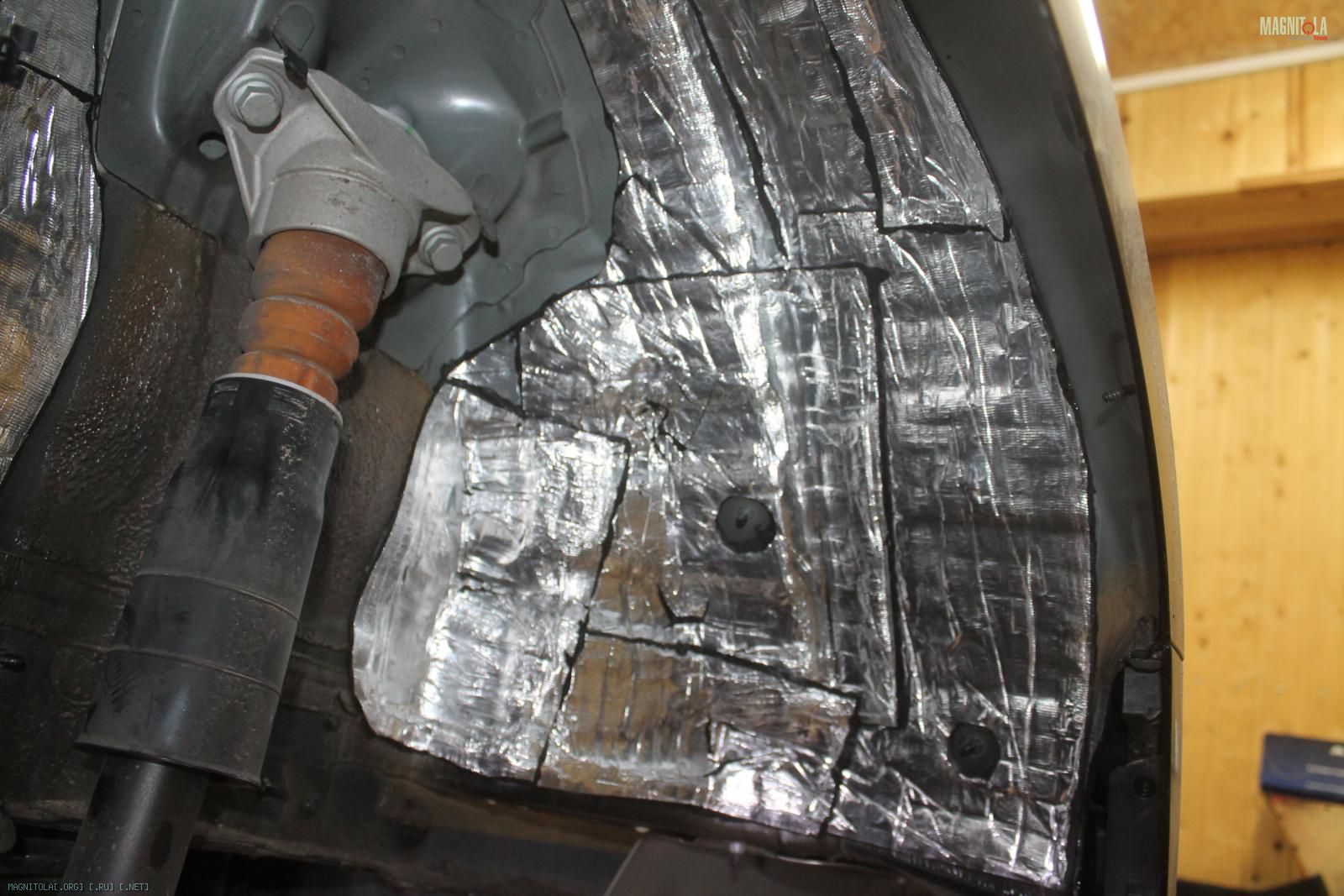

Левая задняя...
Вложение 1155418 Вложение 1155420 Вложение 1155422 Вложение 1155424 Вложение 1155426 Вложение 1155428 Вложение 1155430 Вложение 1155432 Вложение 1155434 Вложение 1155436 Вложение 1155438 Вложение 1155440 Вложение 1155442 Вложение 1155444 Вложение 1155446 Вложение 1155448 Вложение 1155450 Вложение 1155452 Вложение 1155454 Вложение 1155456

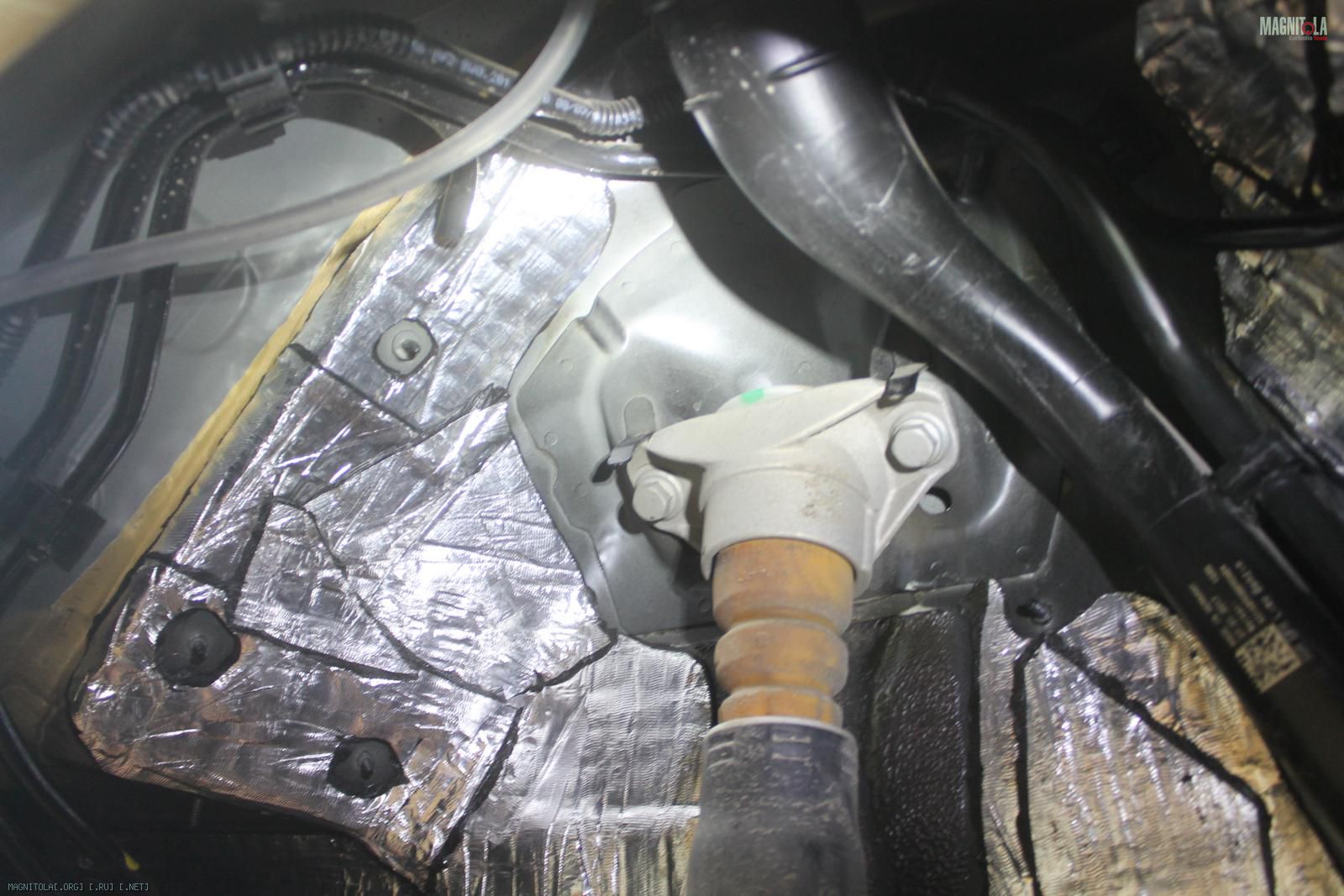

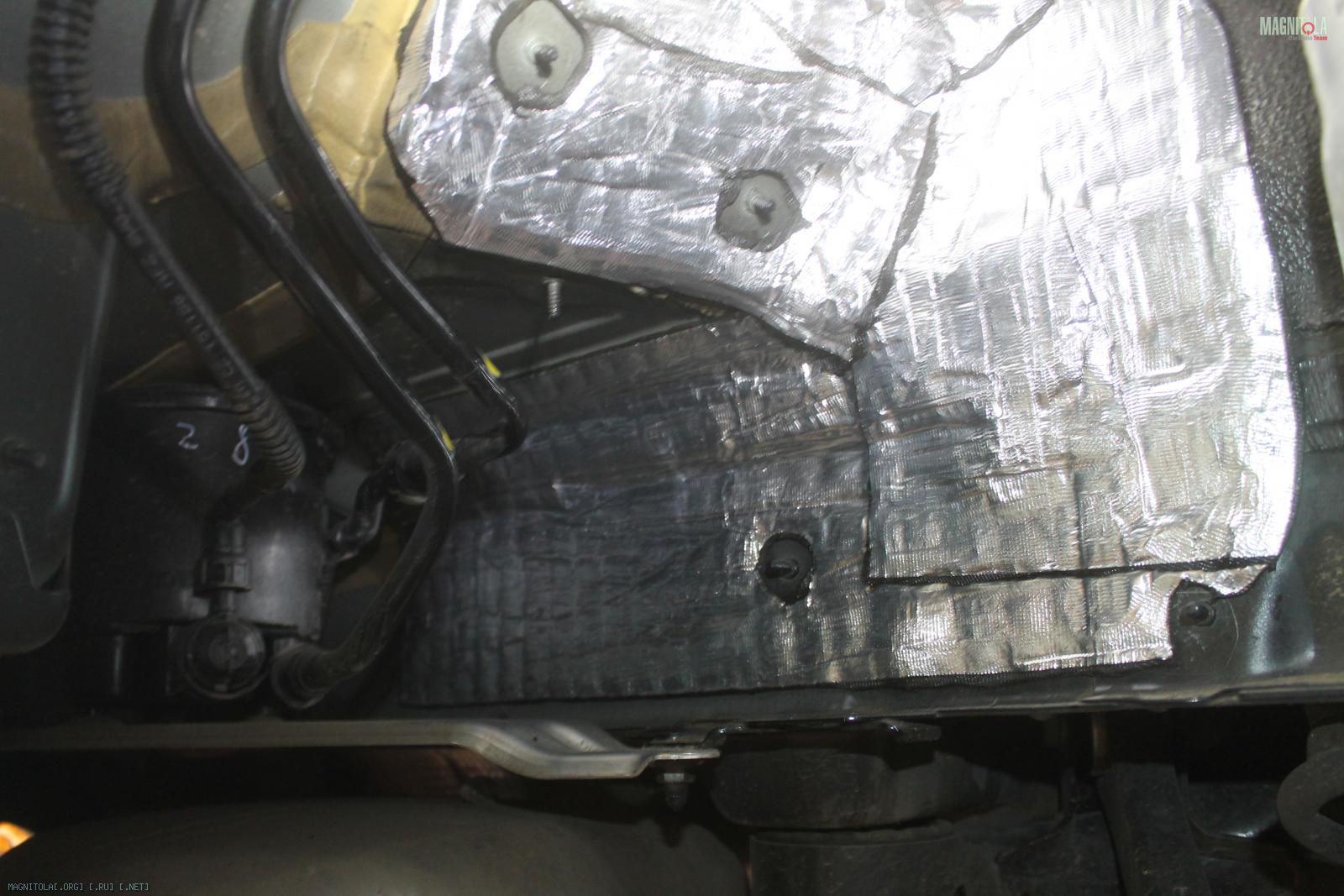

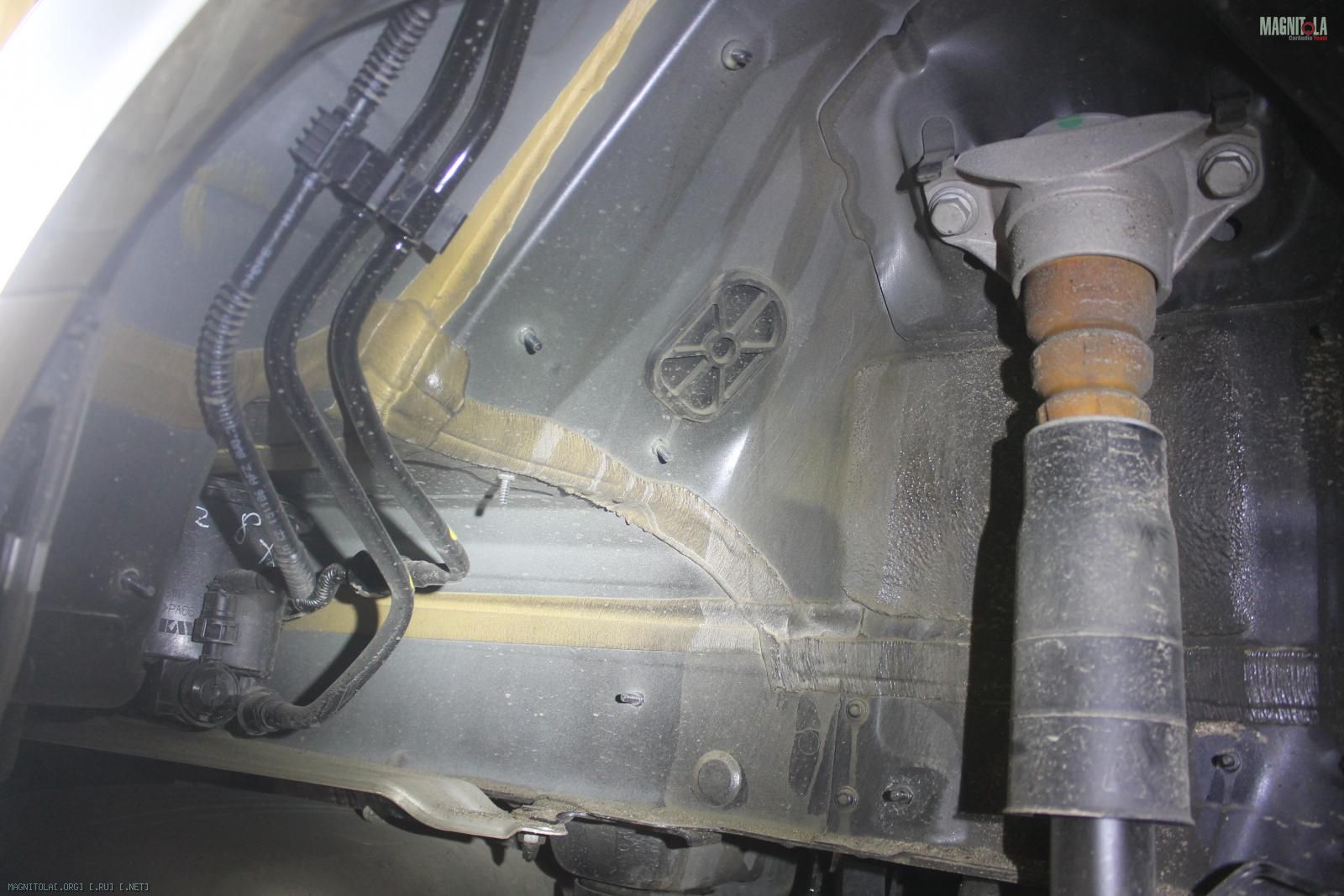

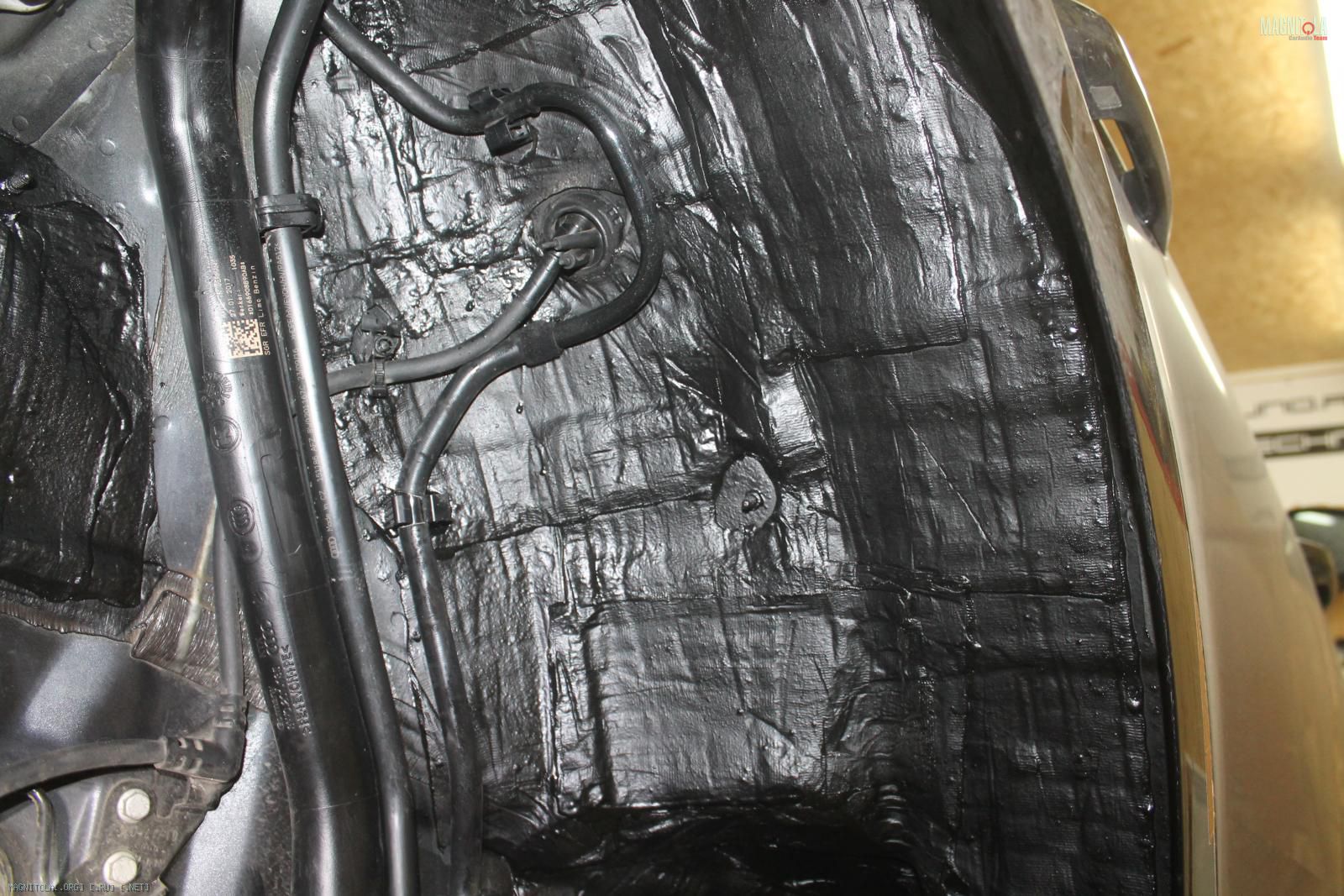

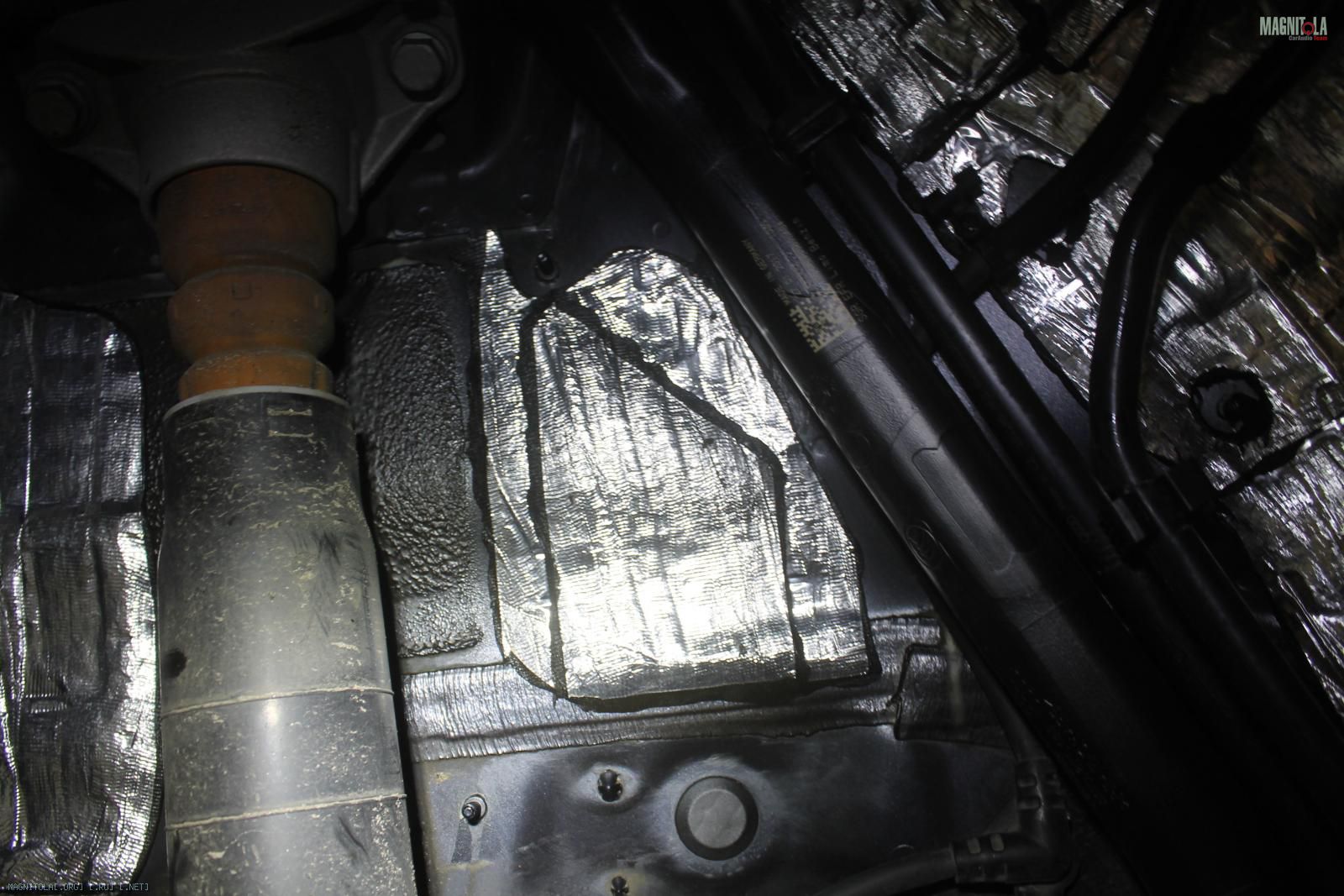

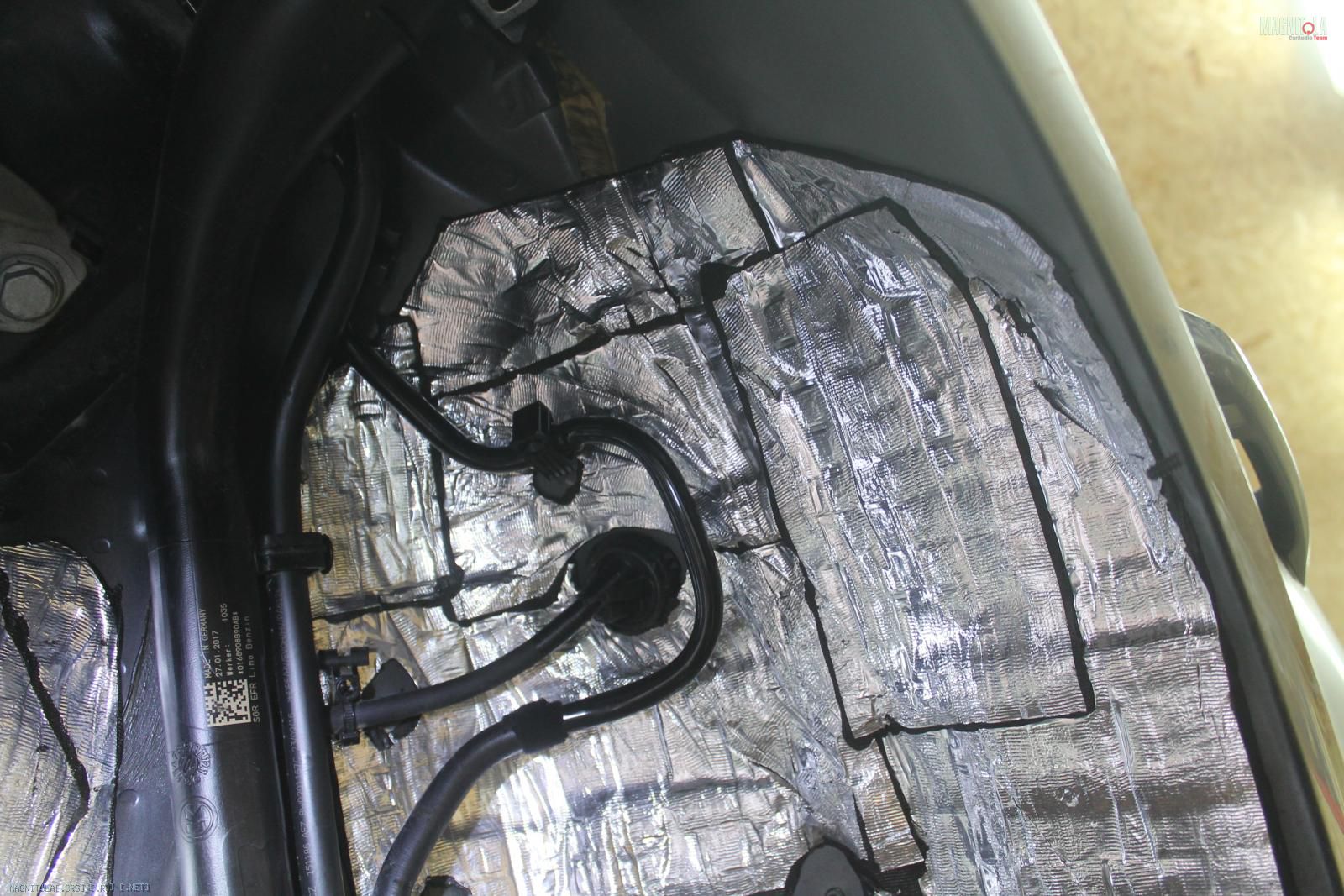

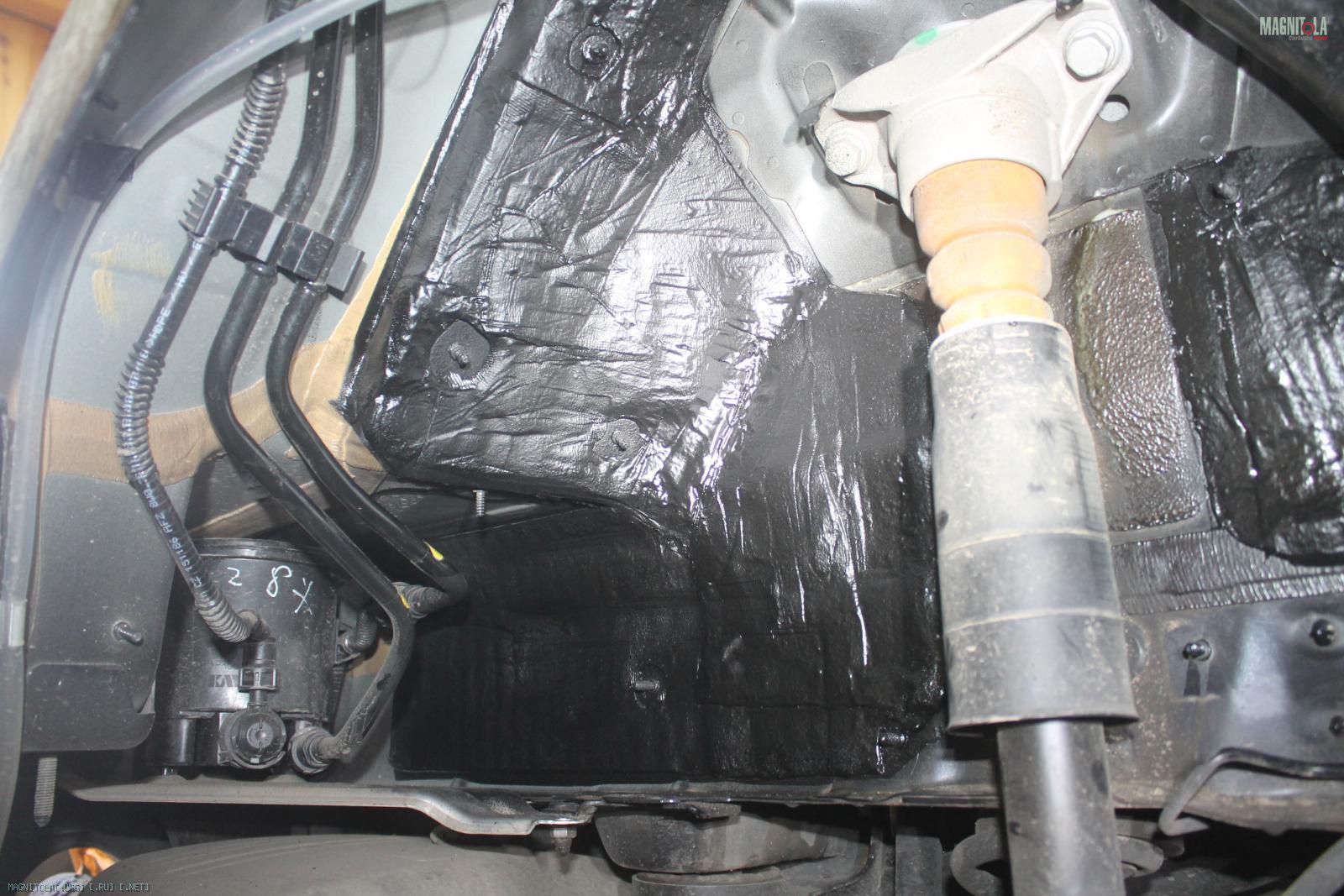

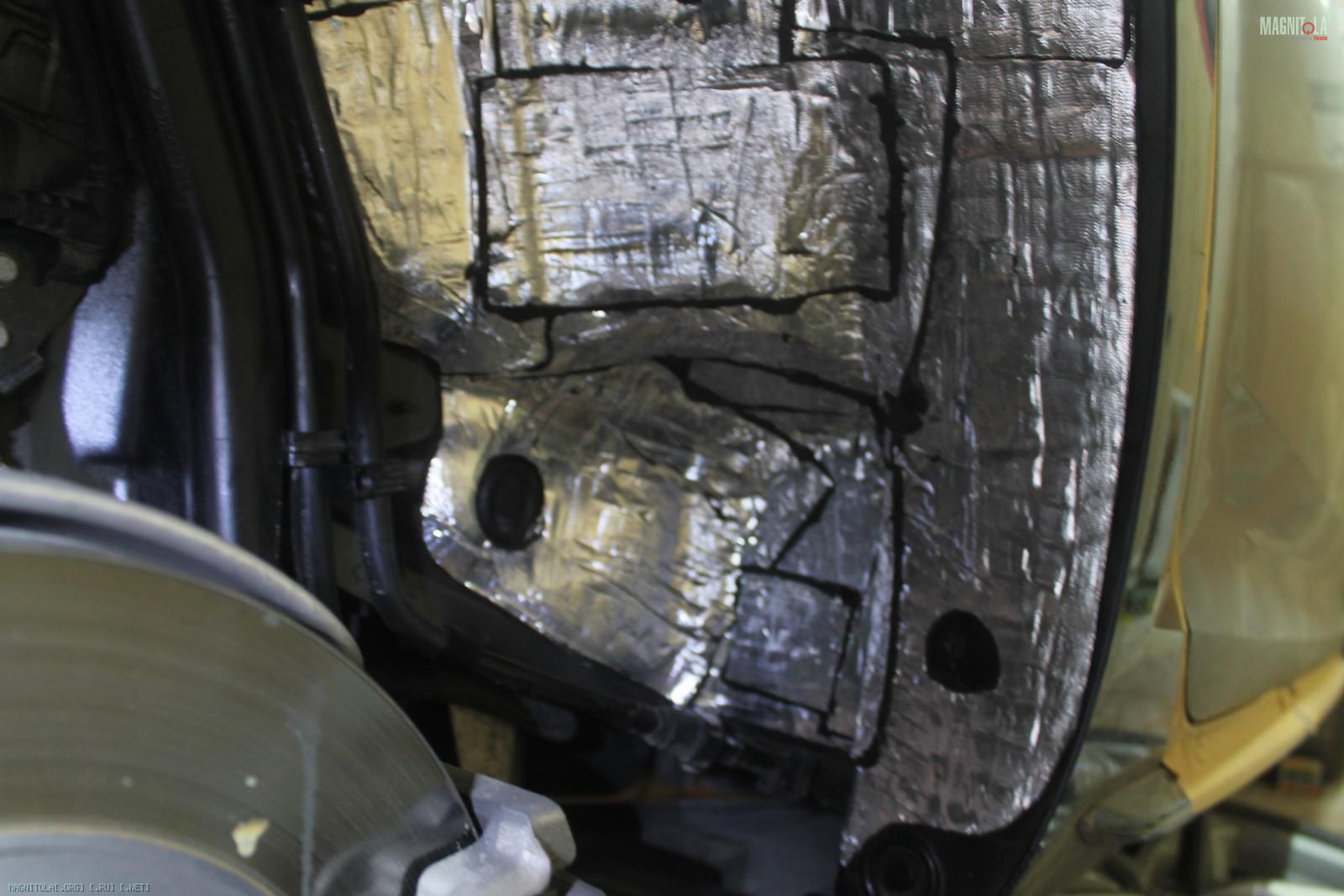

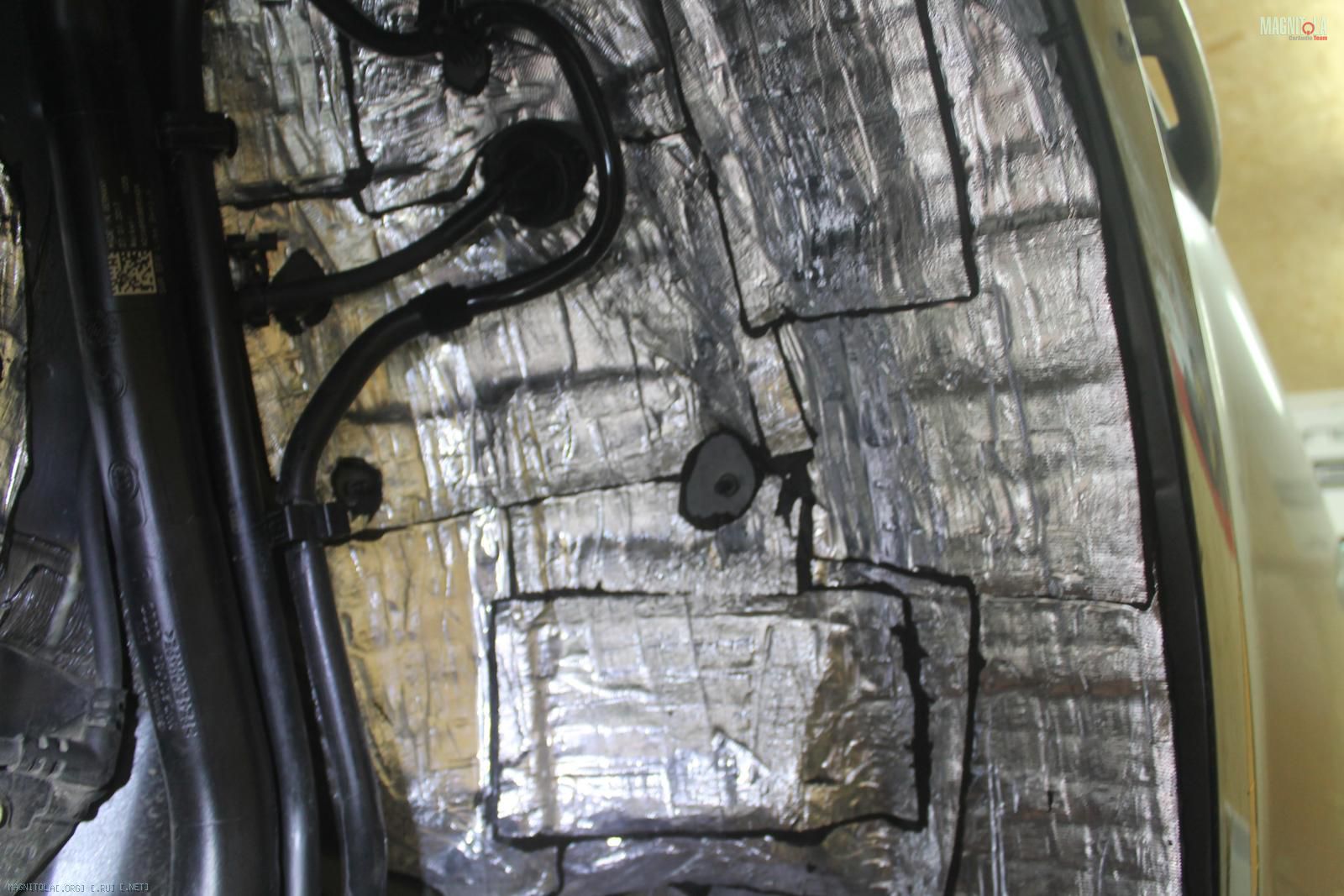

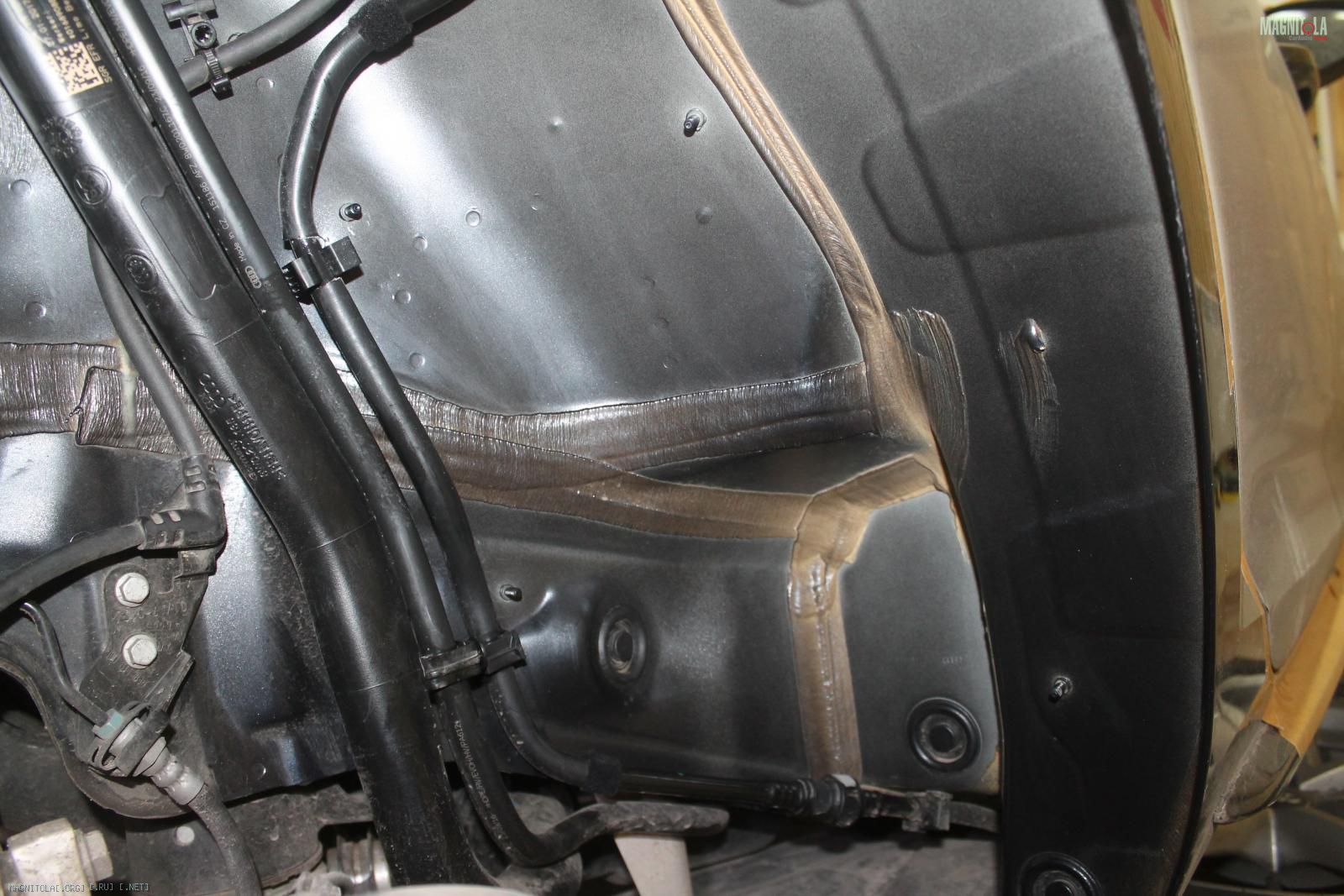

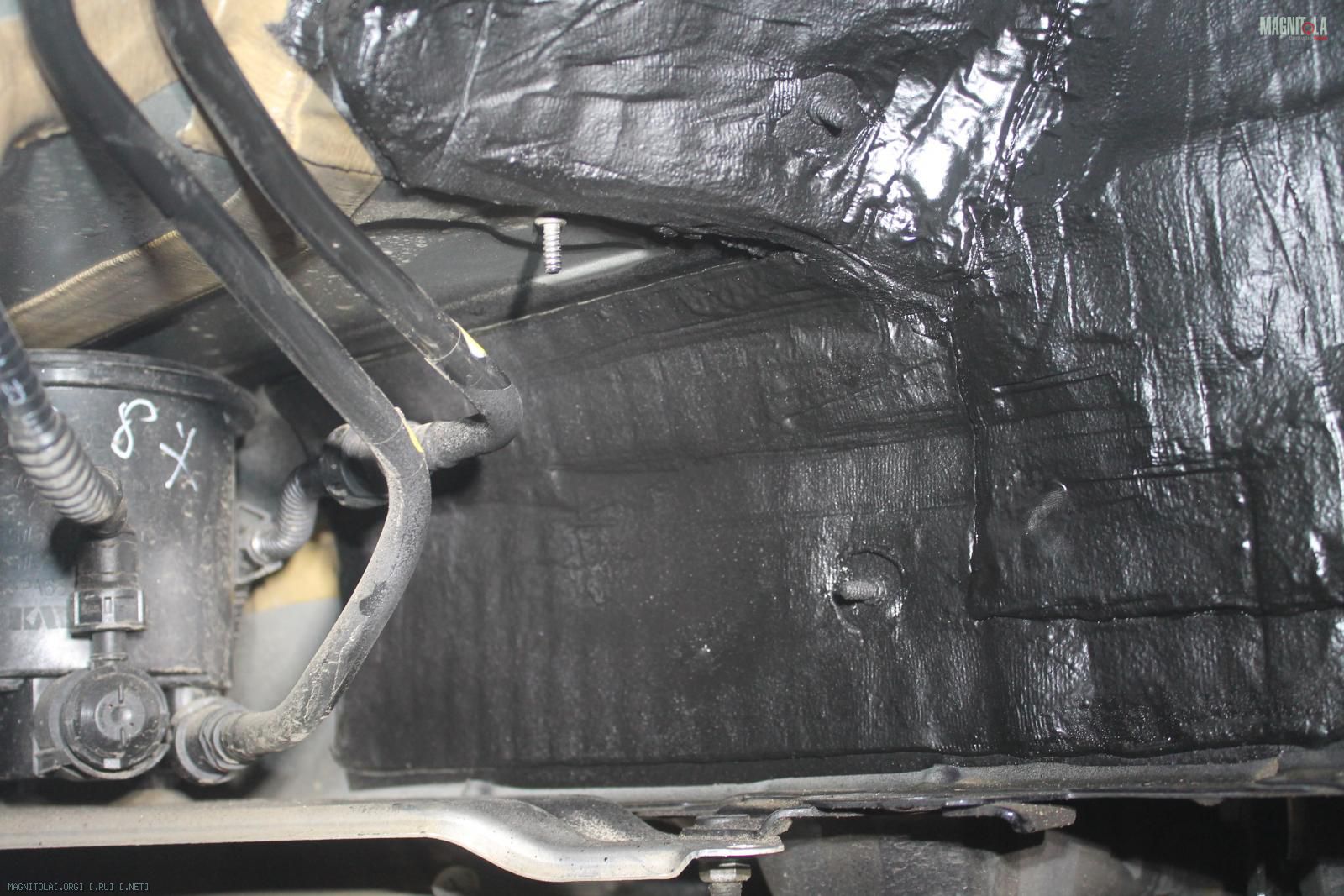

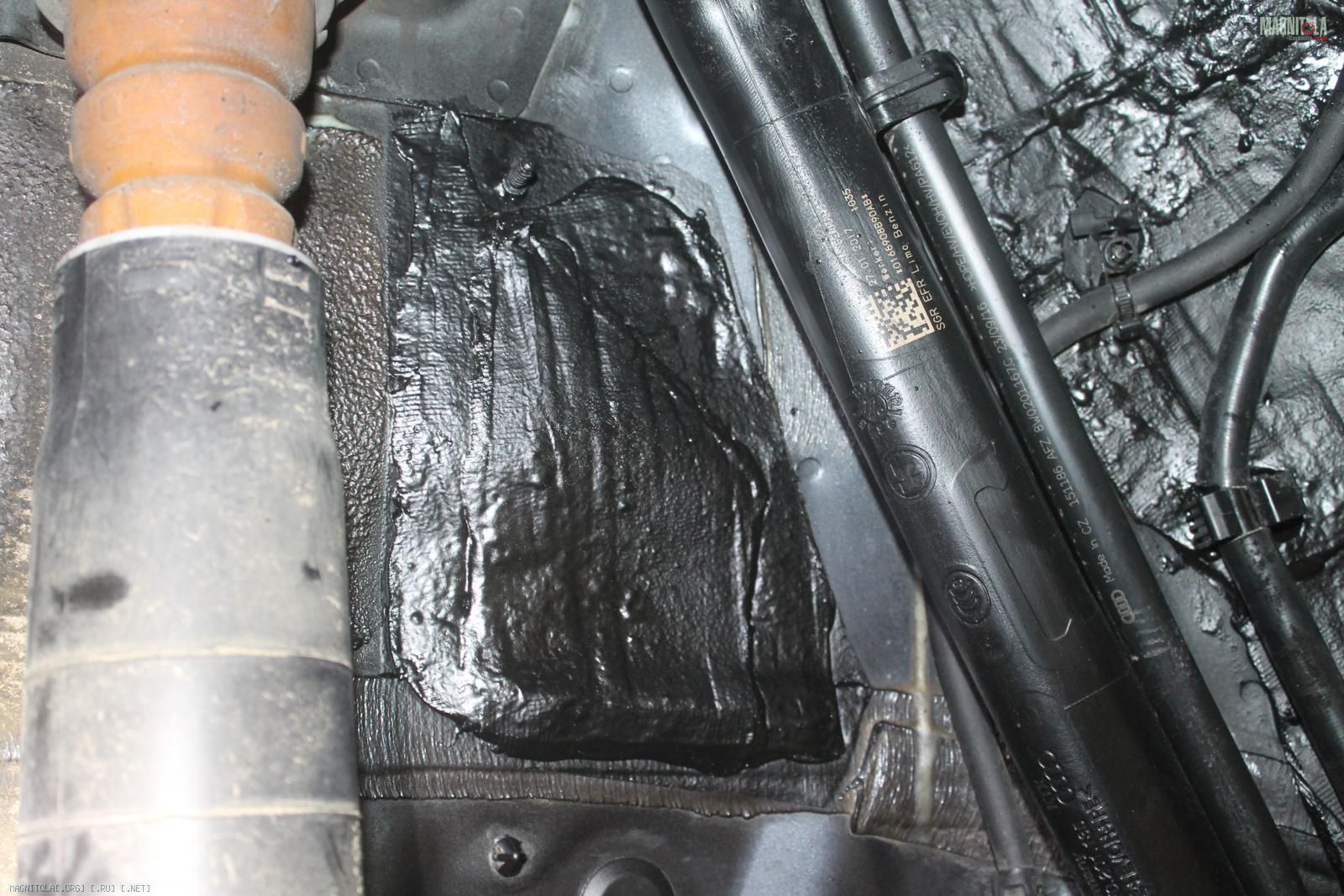

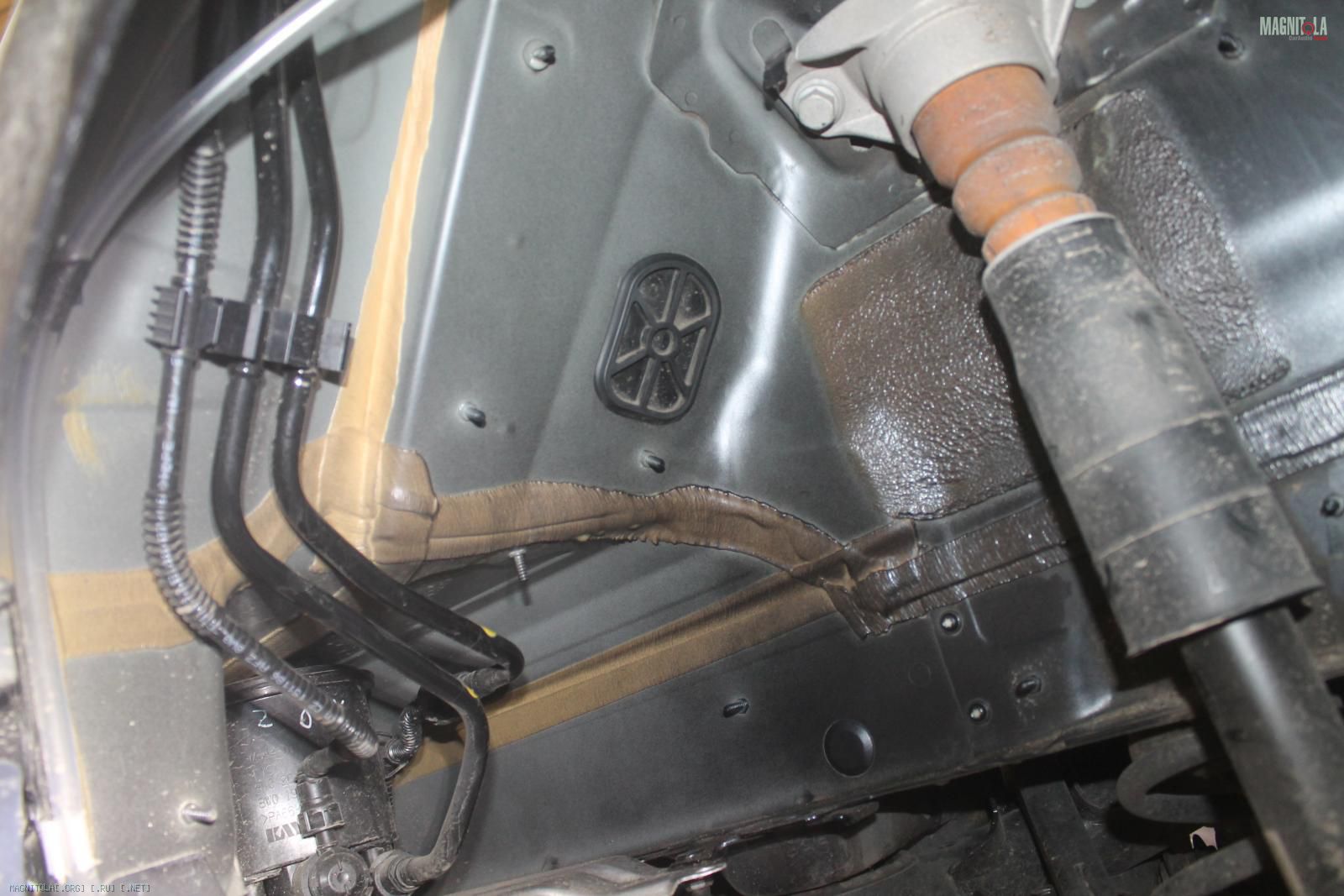

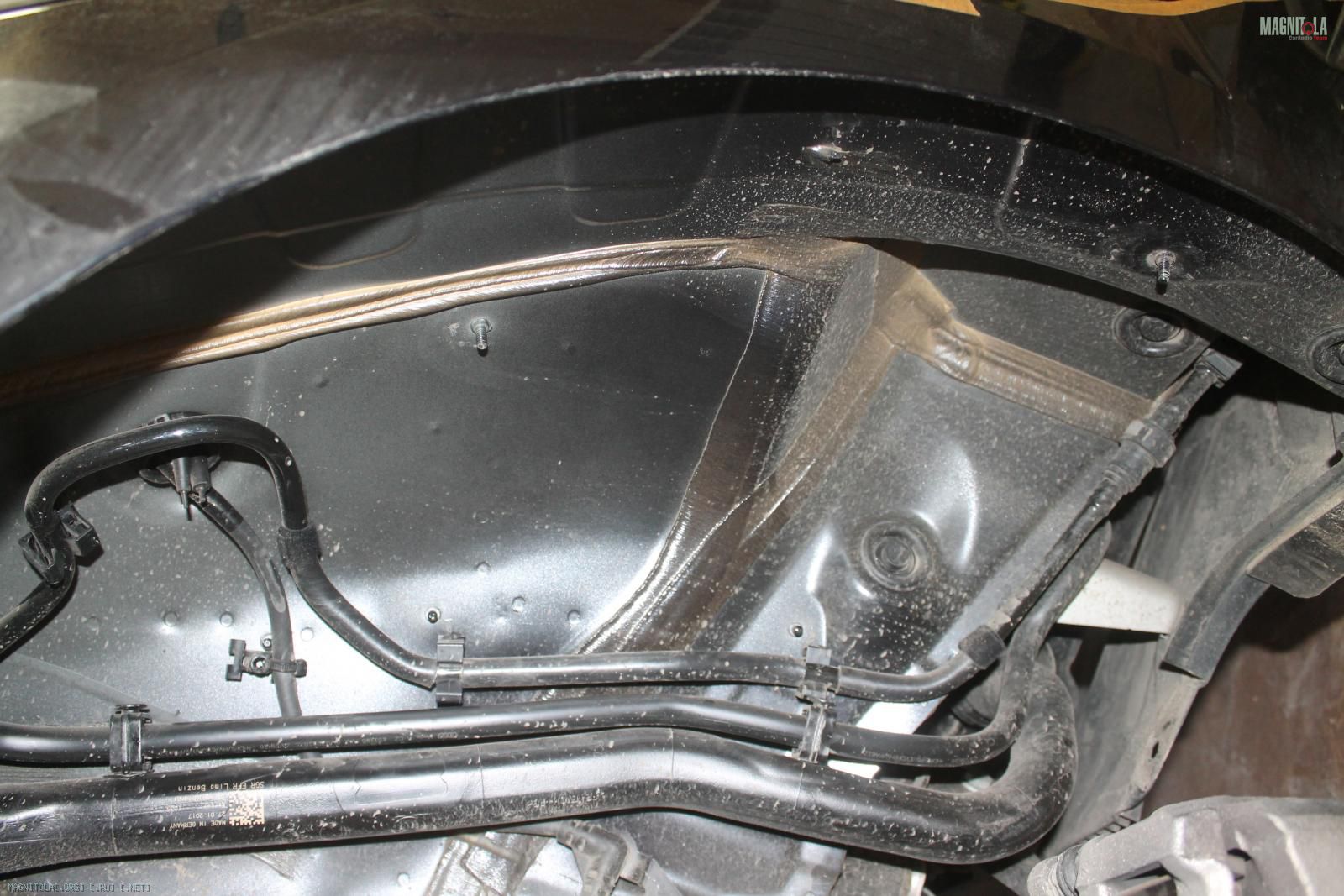

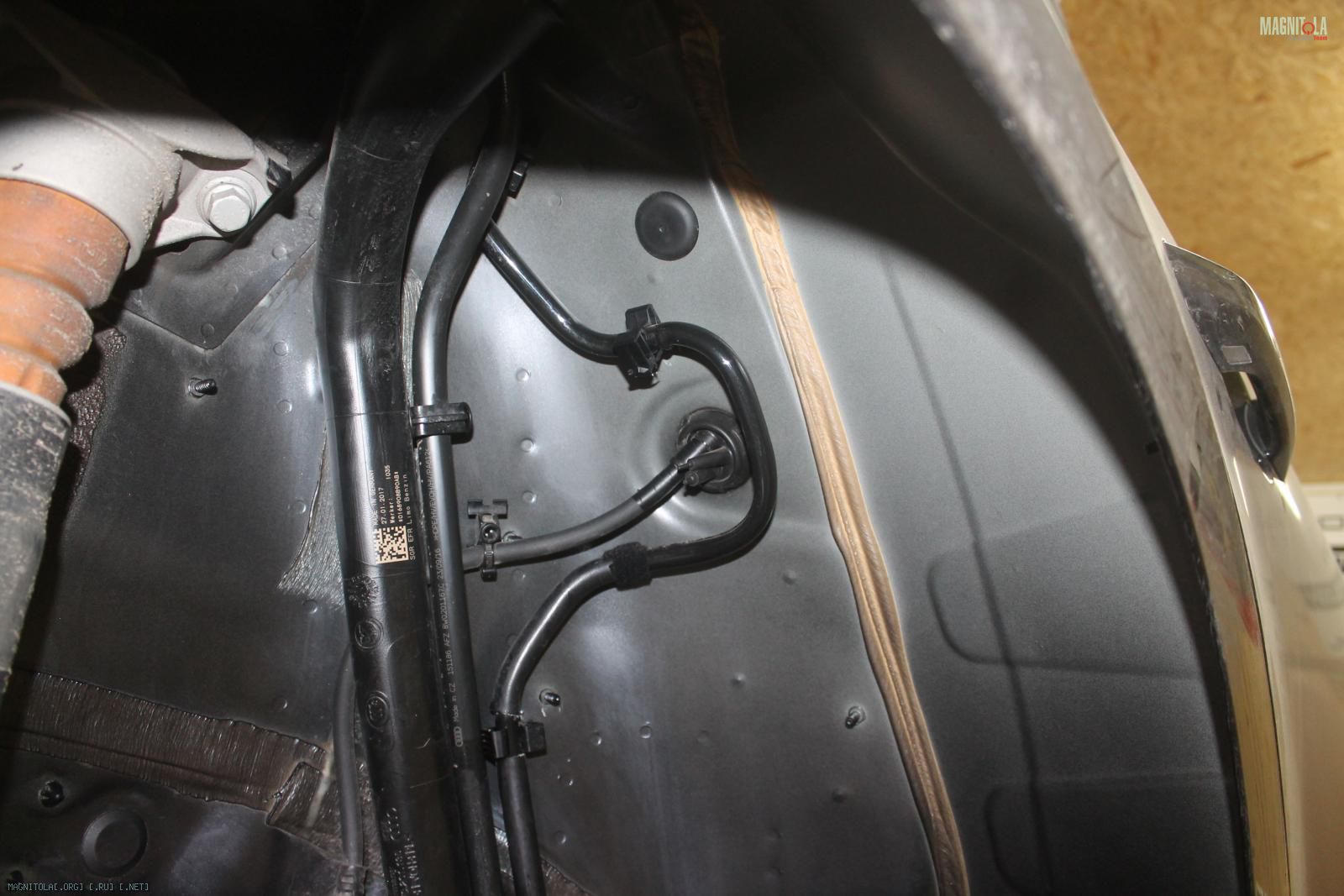

Правая задняя...
Вложение 1155458 Вложение 1155460 Вложение 1155462 Вложение 1155464 Вложение 1155466 Вложение 1155468 Вложение 1155470 Вложение 1155472 Вложение 1155474 Вложение 1155476 Вложение 1155478 Вложение 1155480 Вложение 1155482 Вложение 1155484 Вложение 1155486 Вложение 1155488 Вложение 1155490

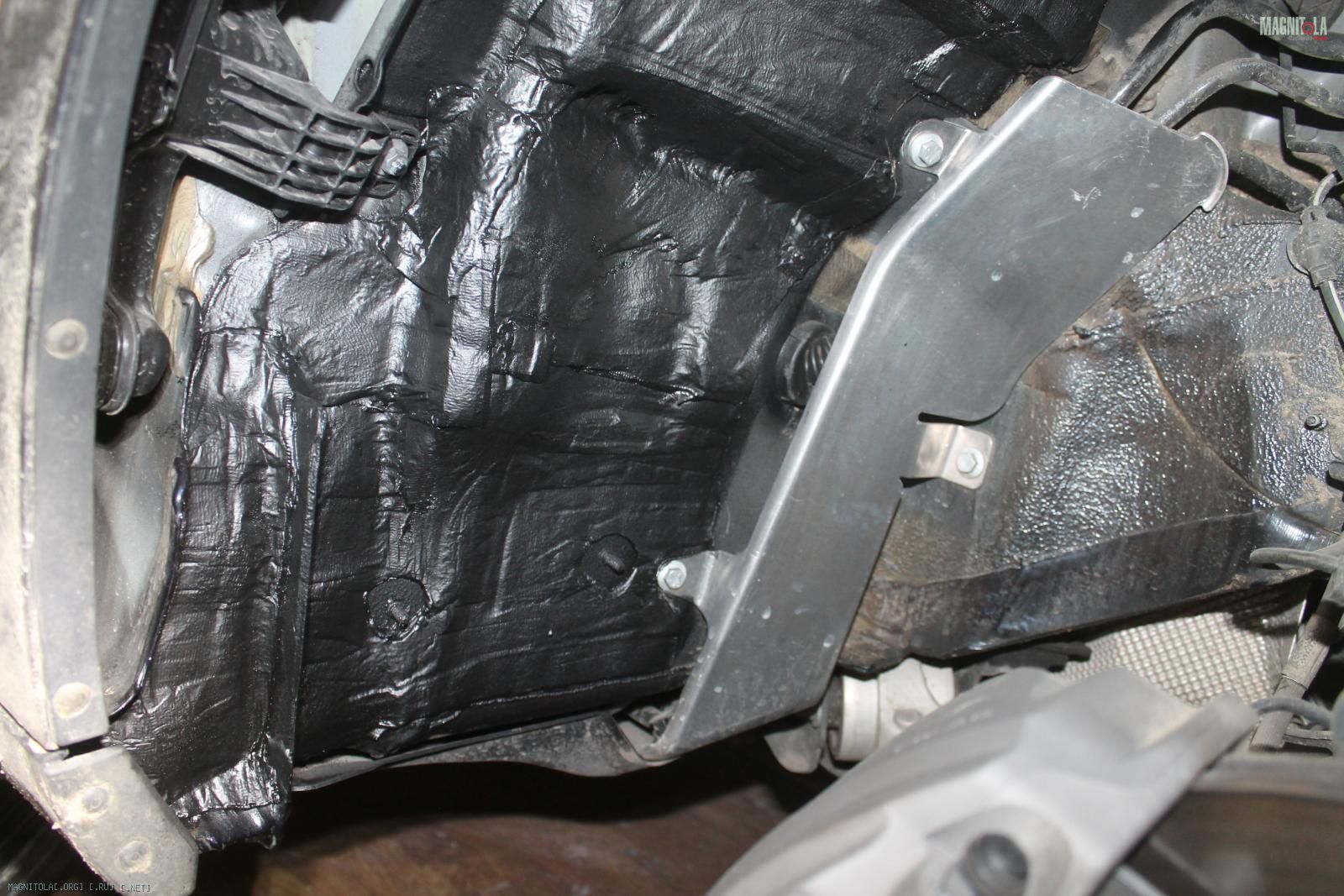

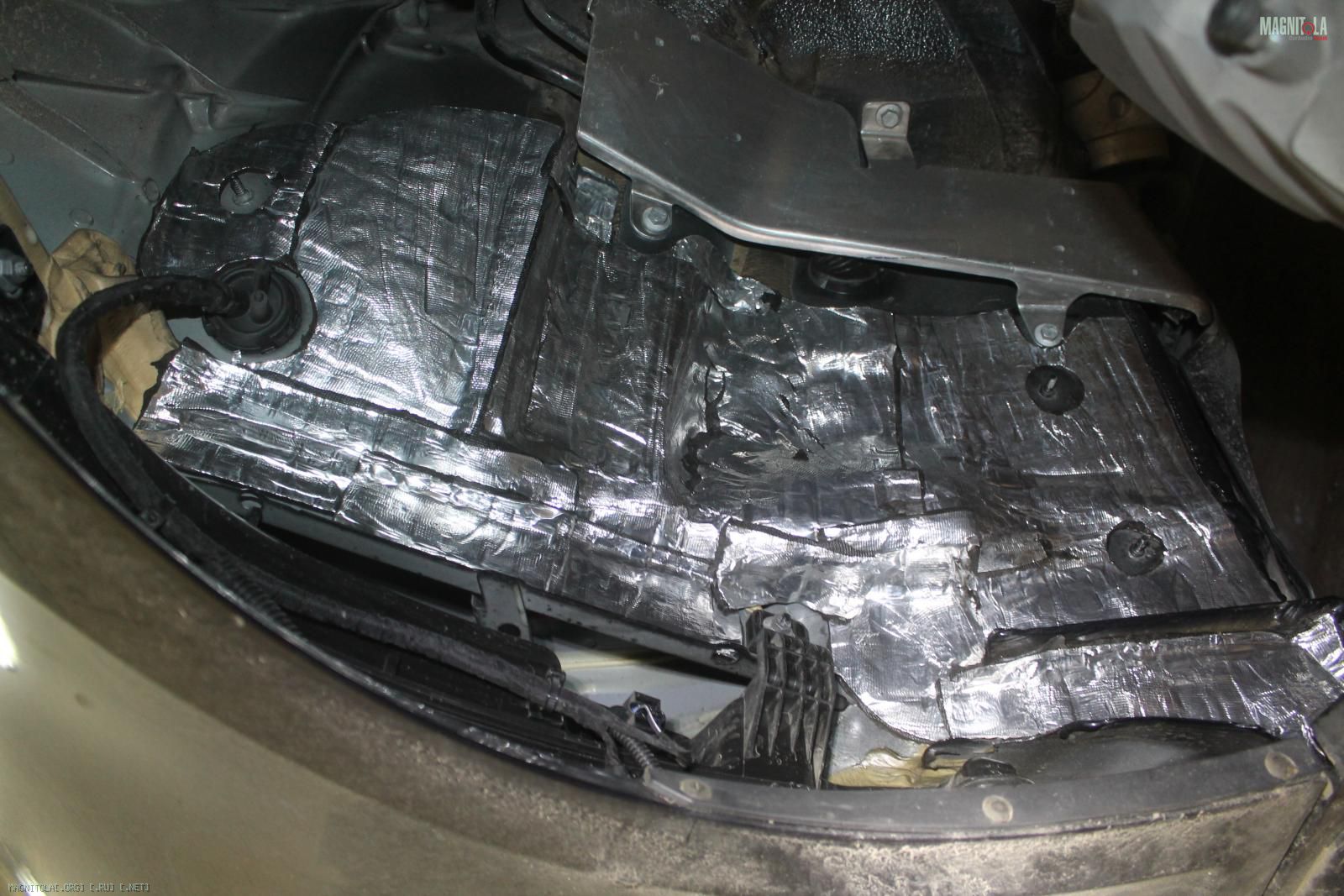

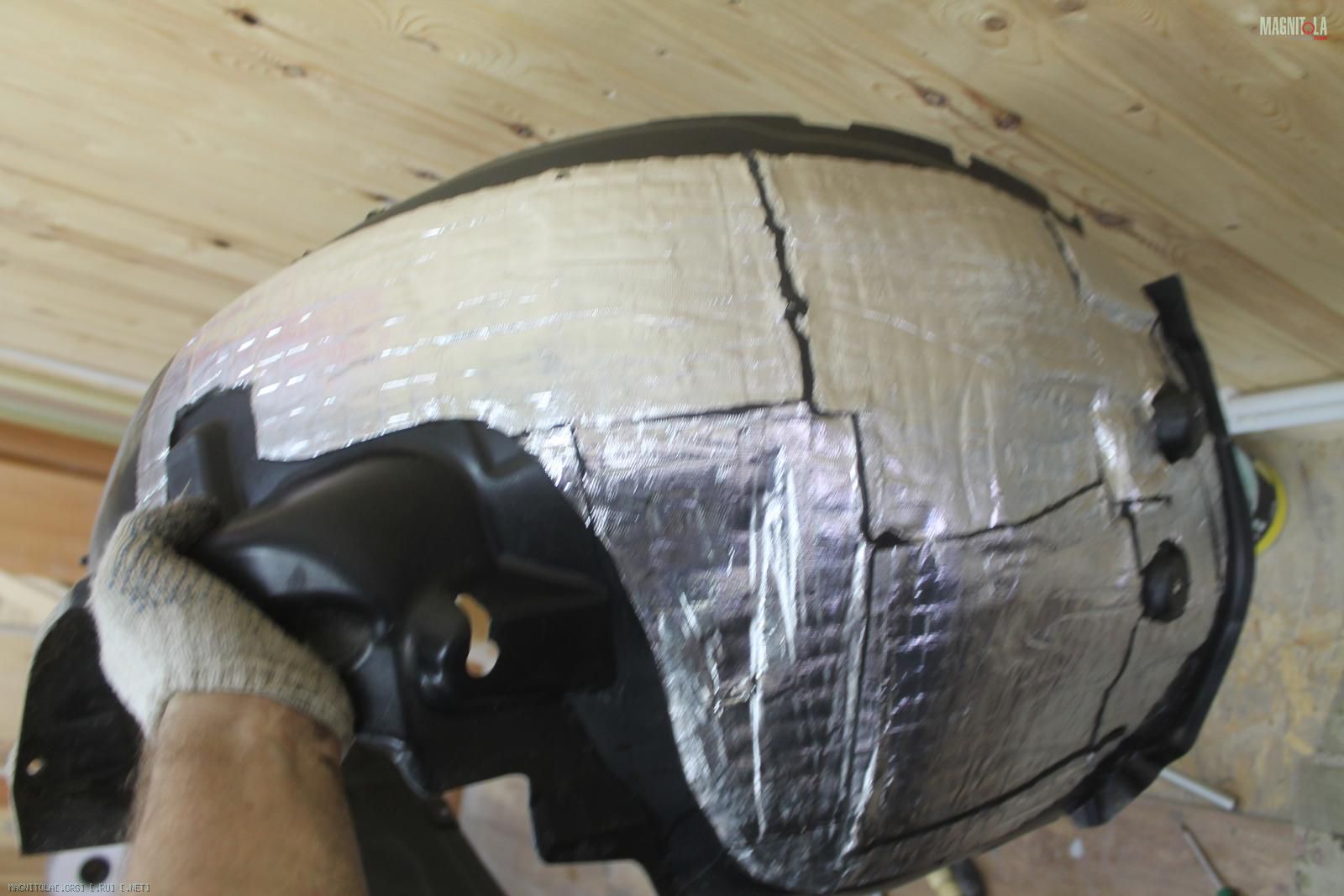

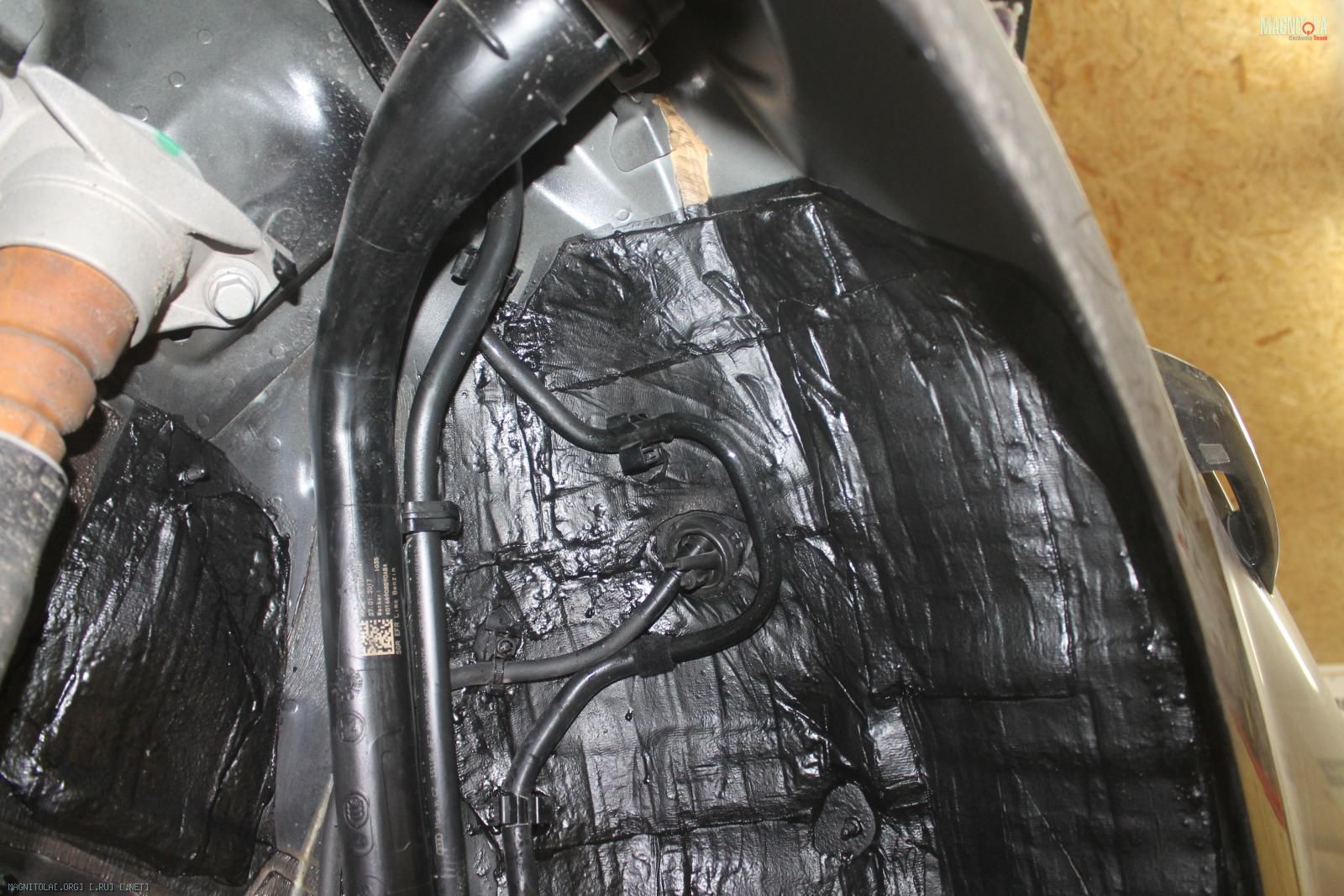

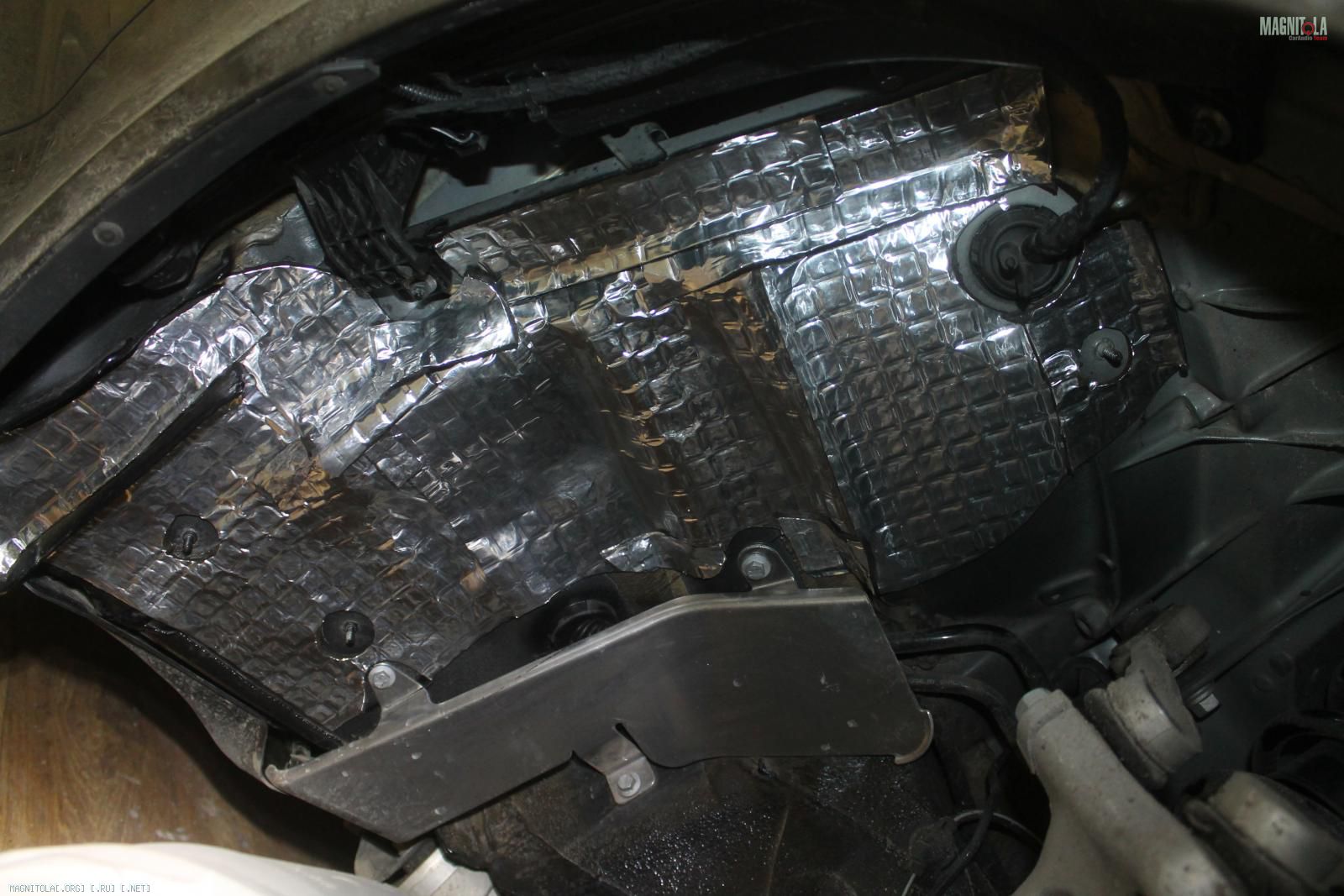

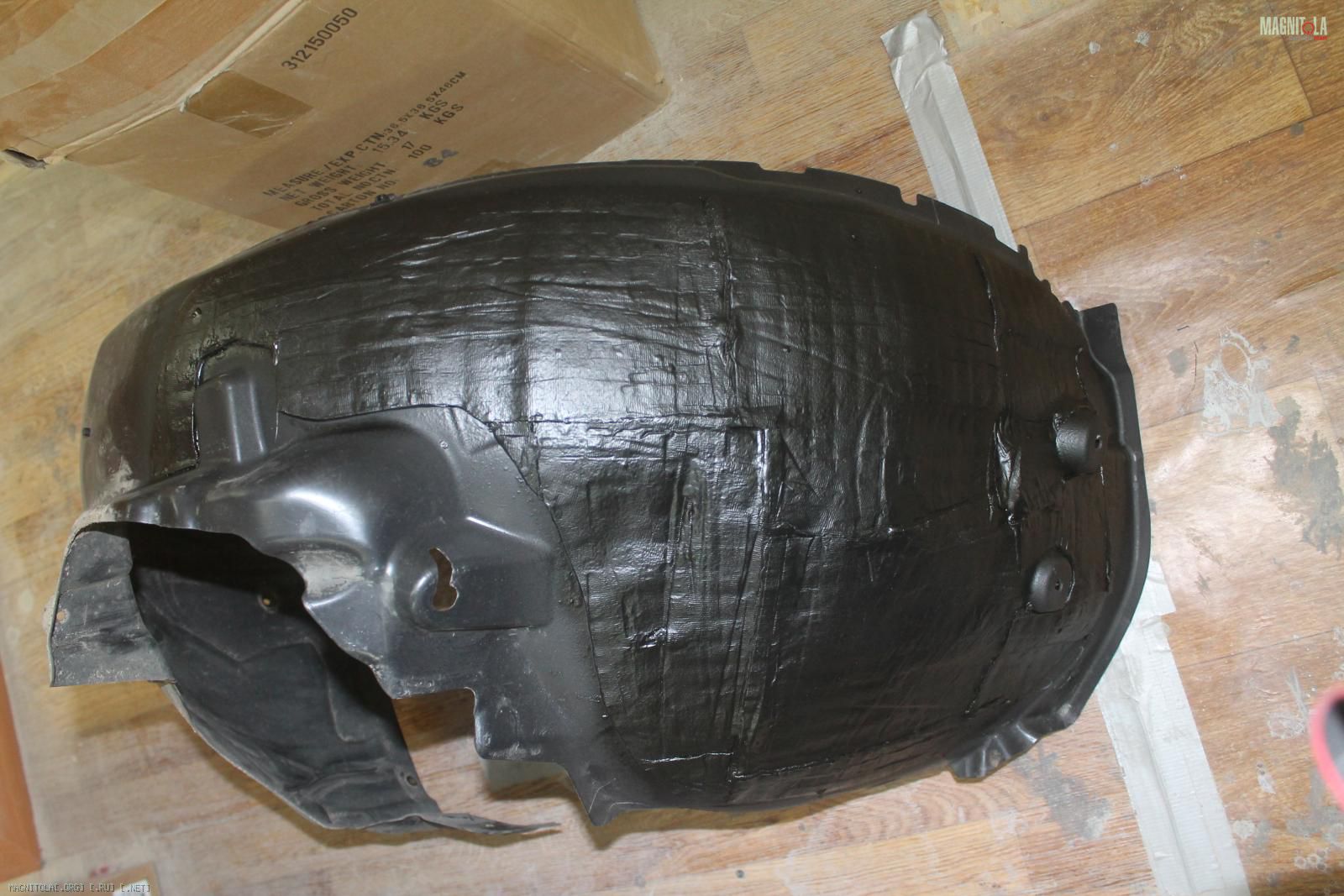

Правая передняя...
Вложение 1155492 Вложение 1155494 Вложение 1155496 Вложение 1155498 Вложение 1155500 Вложение 1155502

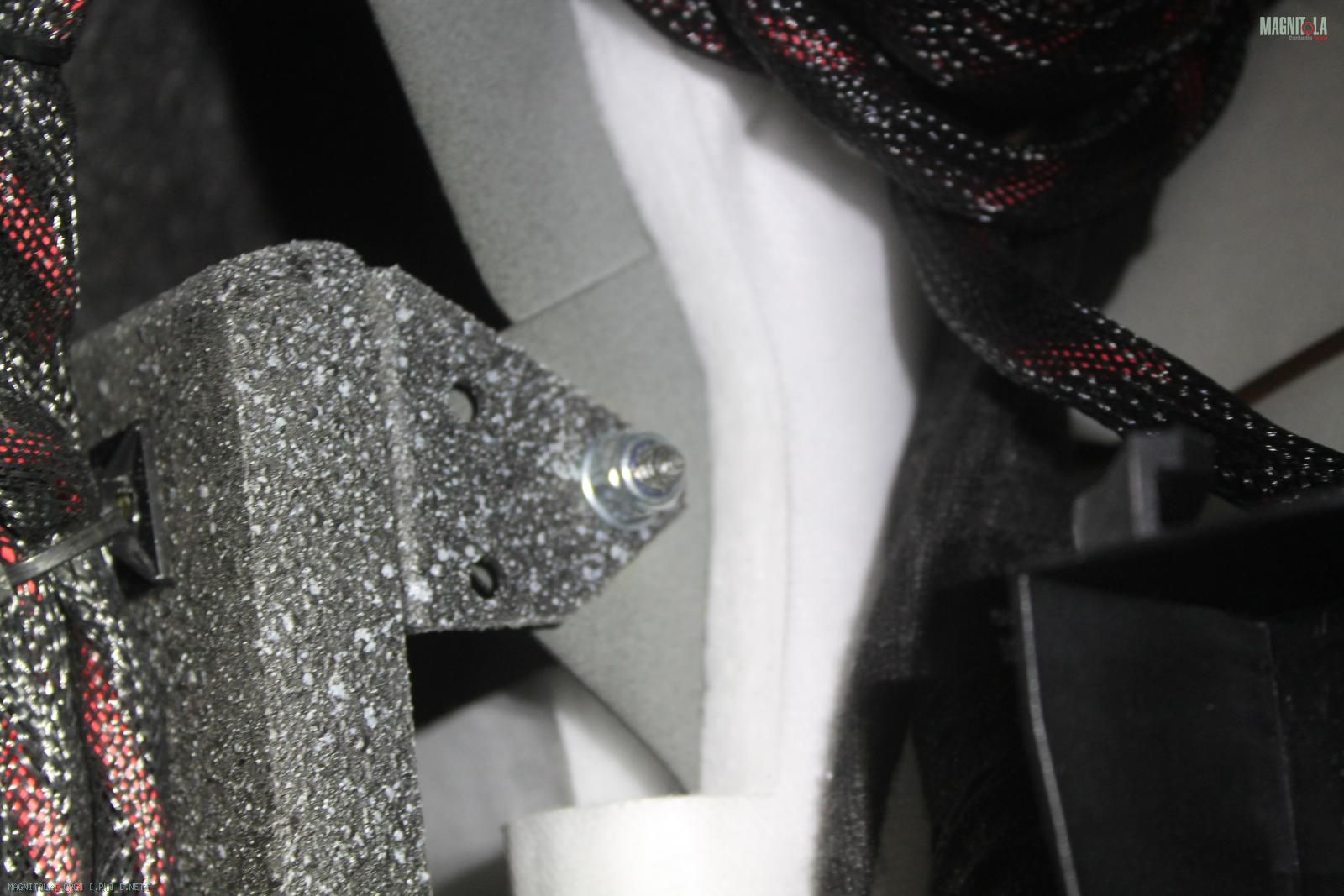

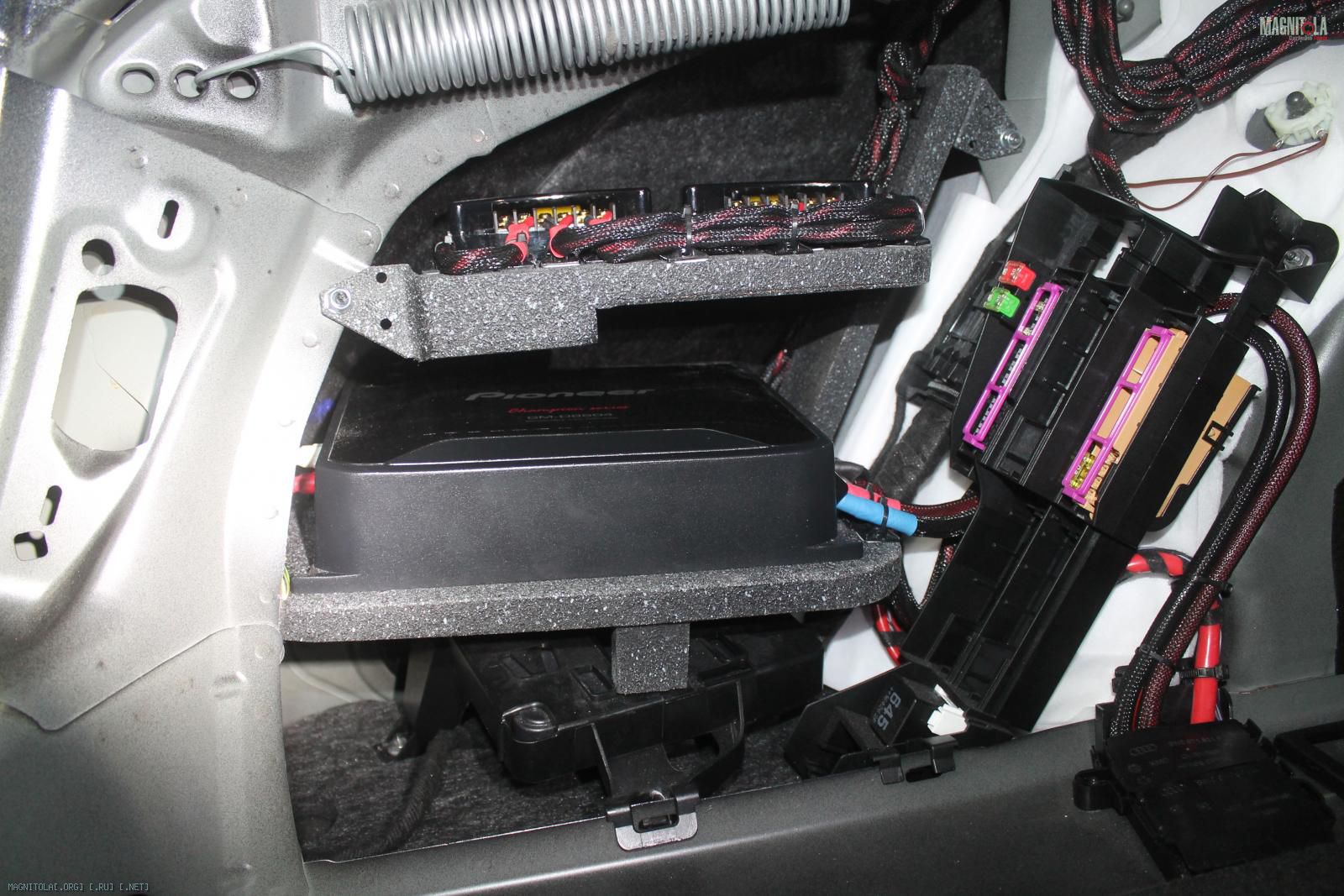

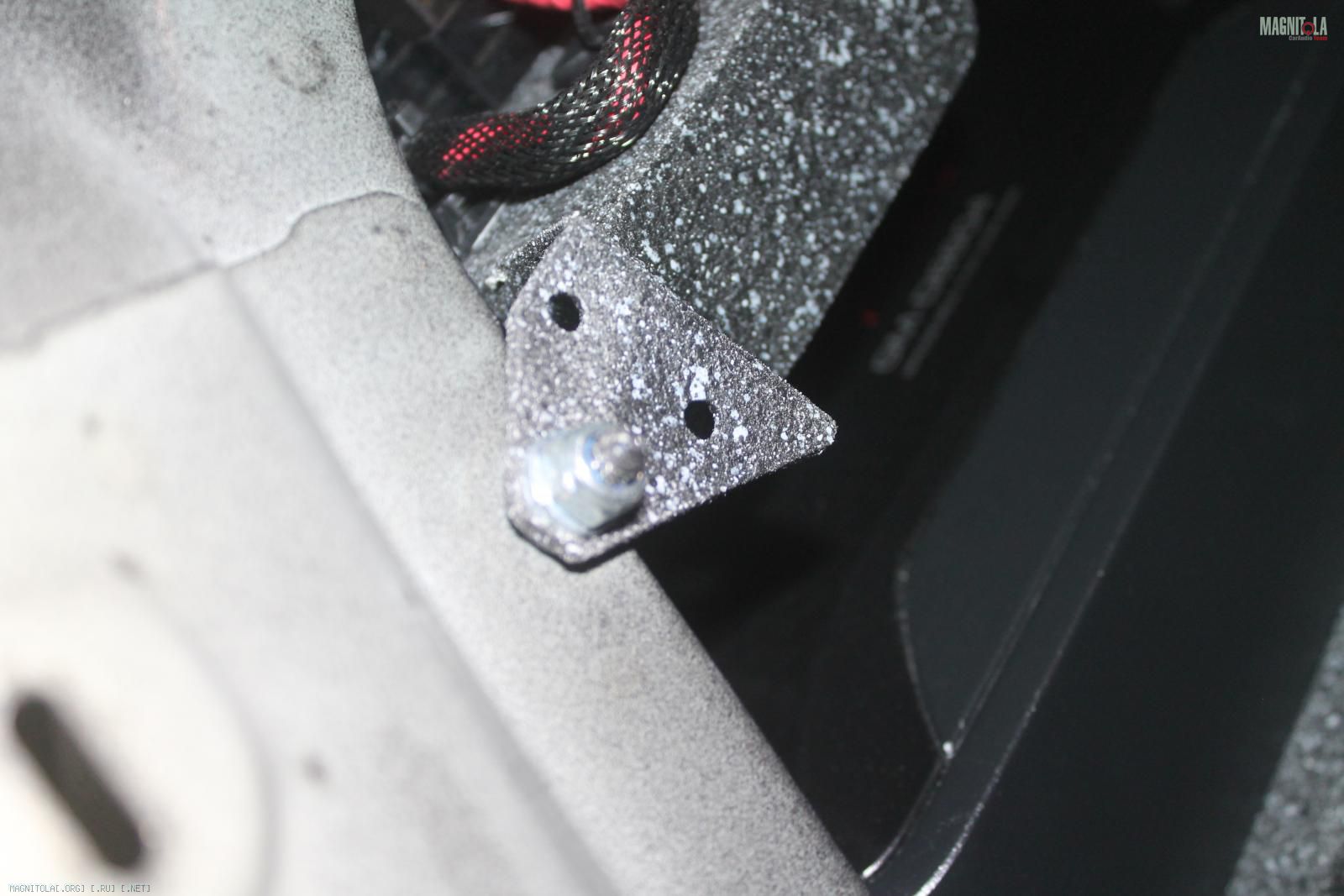

Крепление полочки в штатные места..

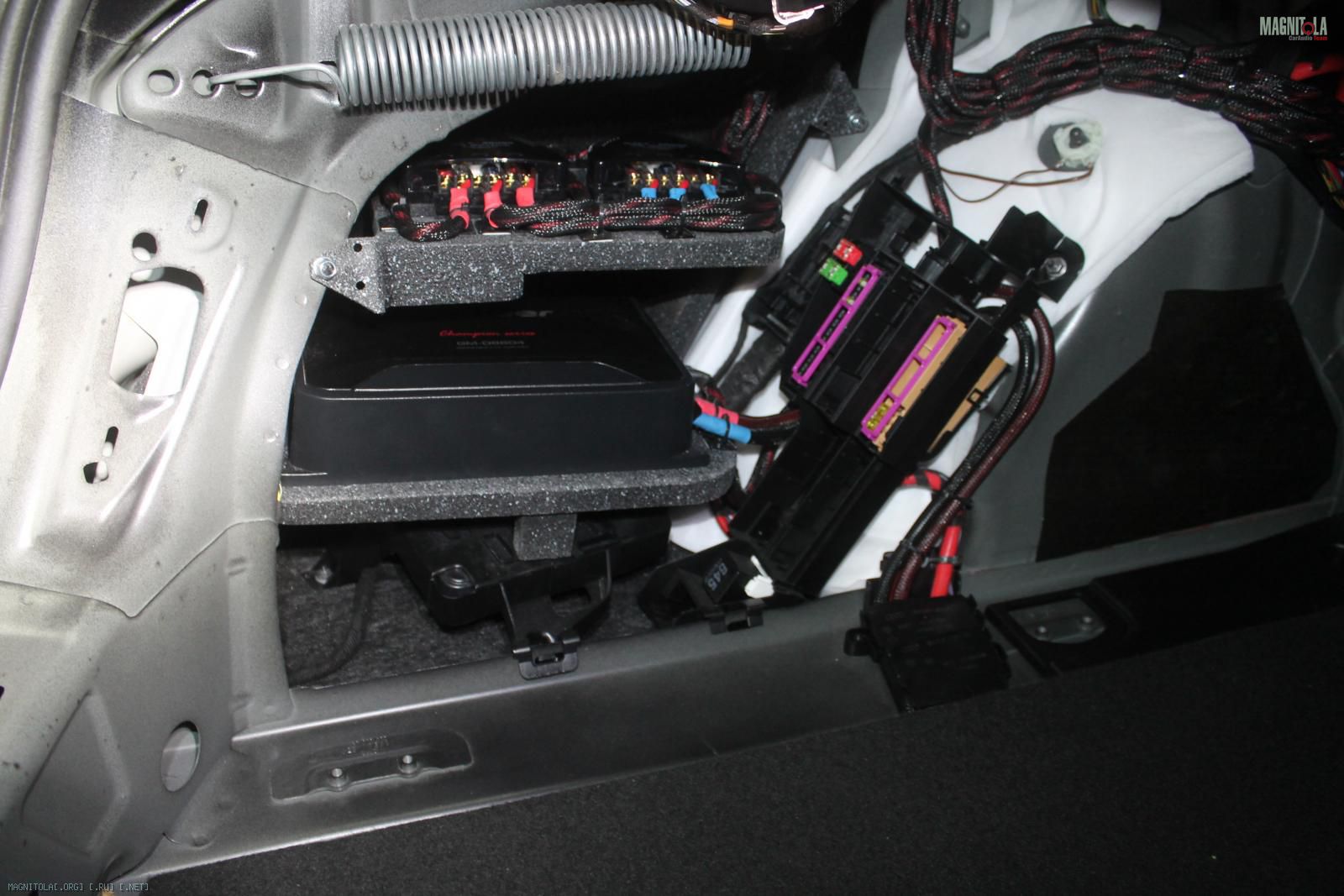

Итог...
Вложение 1155504 Вложение 1155506 Вложение 1155508 Вложение 1155510 Вложение 1155512
23.07.2017, 21:40
st220

Вложений: 14

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехала Toyota Camry V40

Вложение 1155782 Вложение 1155784 Вложение 1155786 Вложение 1155788

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

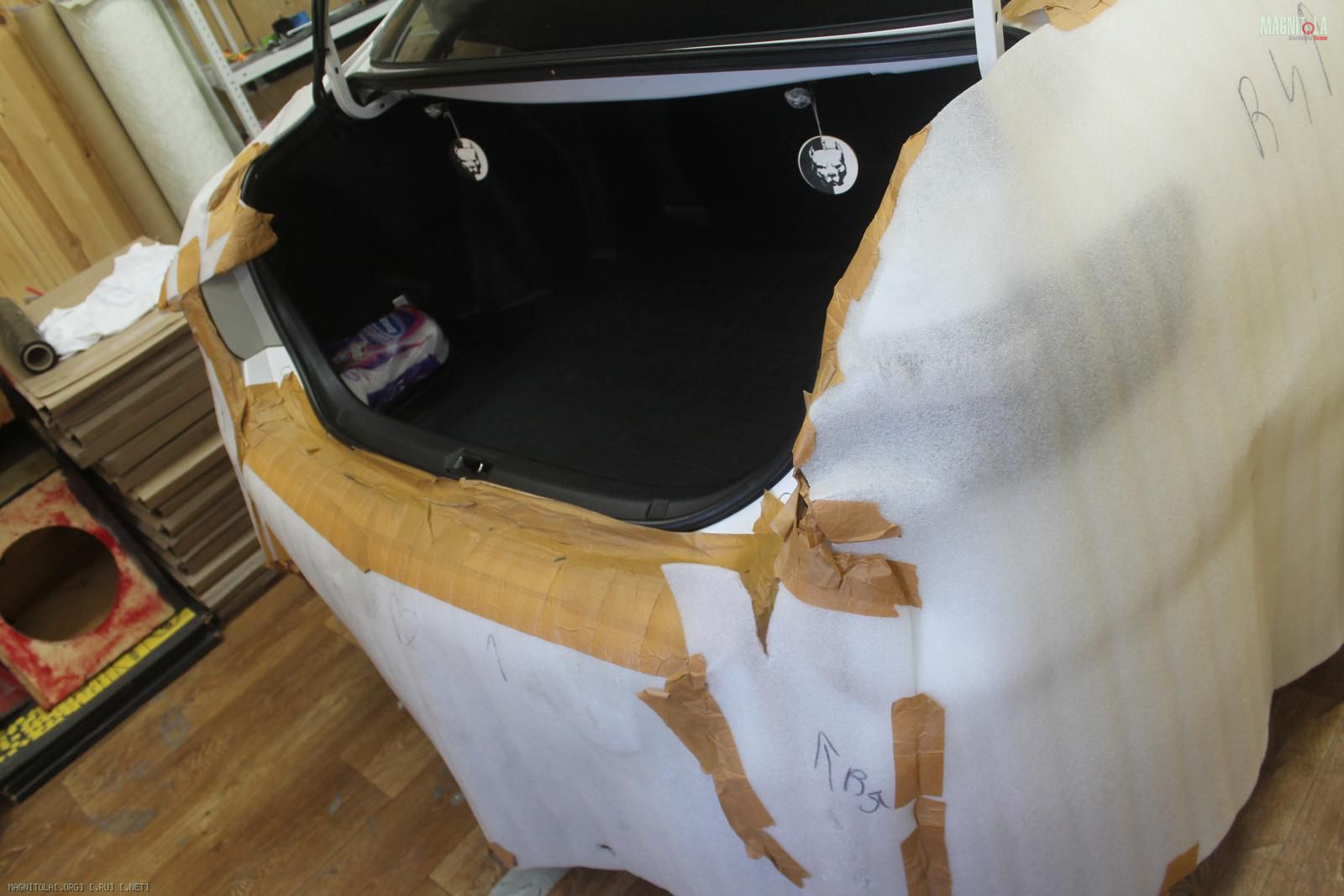

"Защита кузова"
Вложение 1155790 Вложение 1155792 Вложение 1155794 Вложение 1155796 Вложение 1155798 Вложение 1155800

"Защита салона"
Вложение 1155802 Вложение 1155804 Вложение 1155806 Вложение 1155808
24.07.2017, 00:09
Cth90

Re: Изготовление корпусов для сабвуферов, фальшпанелей

st220, Нужен хороший стелс в Лада веста. Голова ESX 1040 18л грязными, я думаю (сейчас вроде нормально играет в 16л, но готов выслушать мнения). Проблема- авто надолго предоставить не могу, живу в Твери.
24.07.2017, 21:12
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Cth90

st220, Нужен хороший стелс в Лада веста. Голова ESX 1040 18л грязными, я думаю (сейчас вроде нормально играет в 16л, но готов выслушать мнения). Проблема- авто надолго предоставить не могу, живу в Твери.

Ответил в личку
24.07.2017, 21:20
st220

Вложений: 19

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

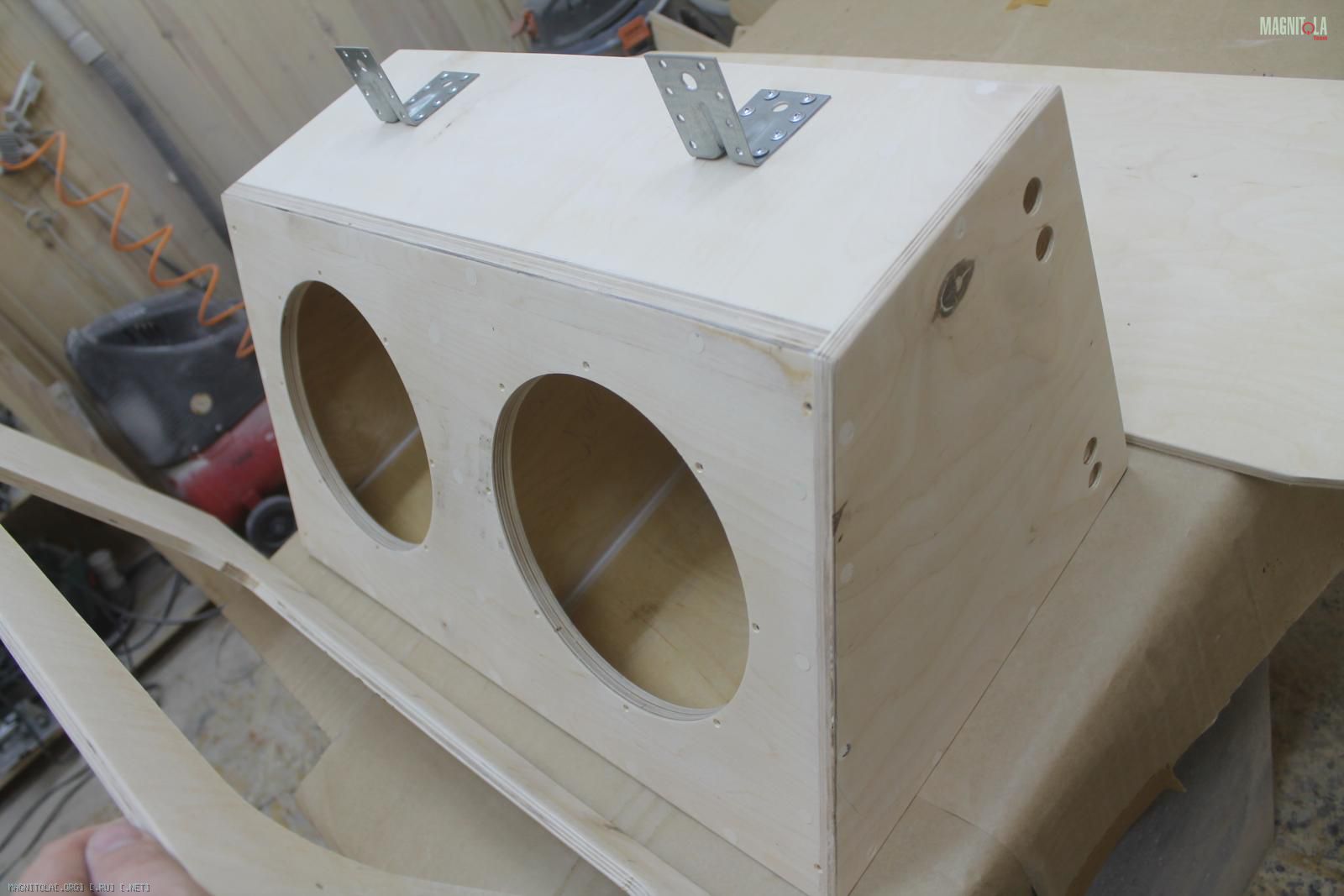

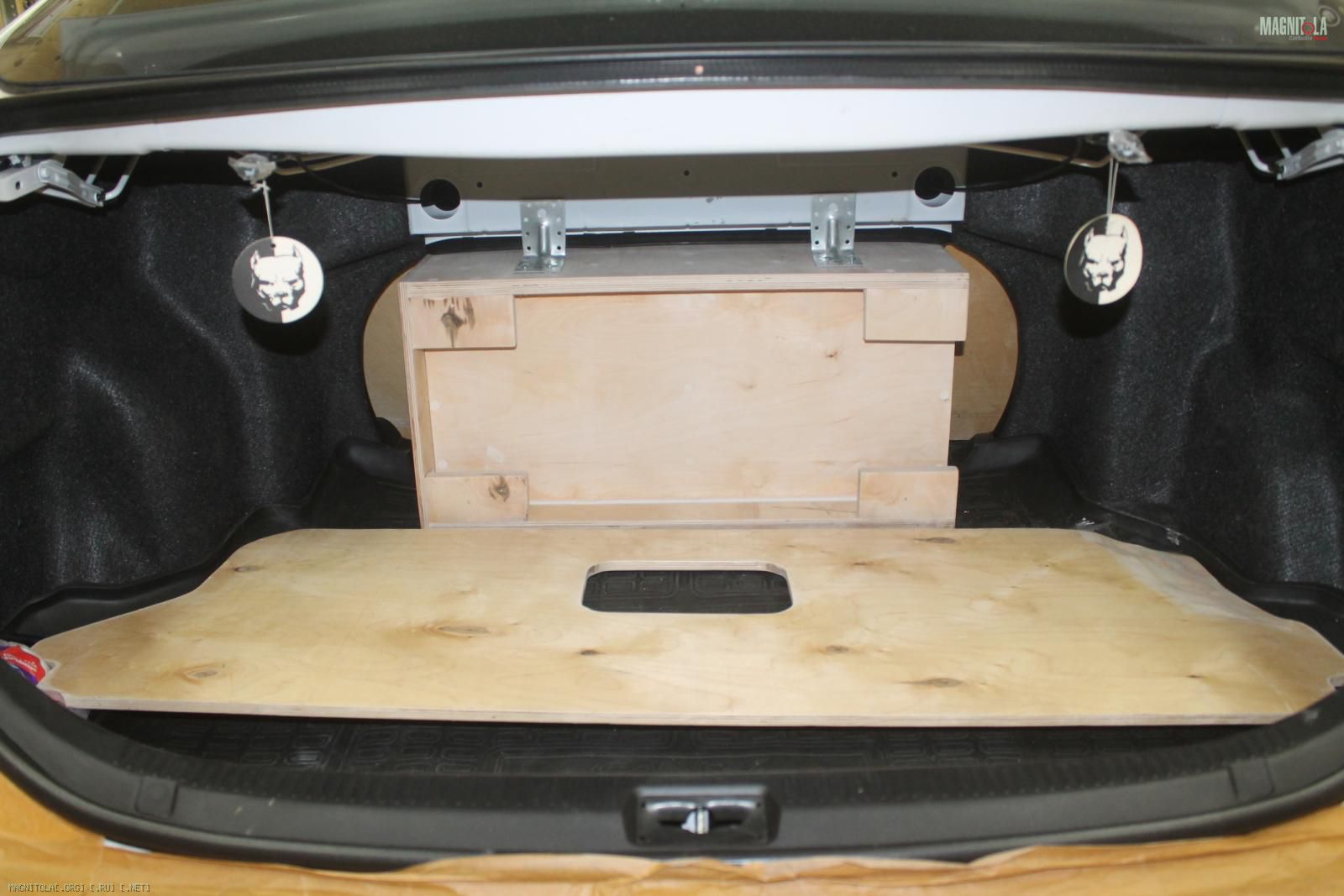

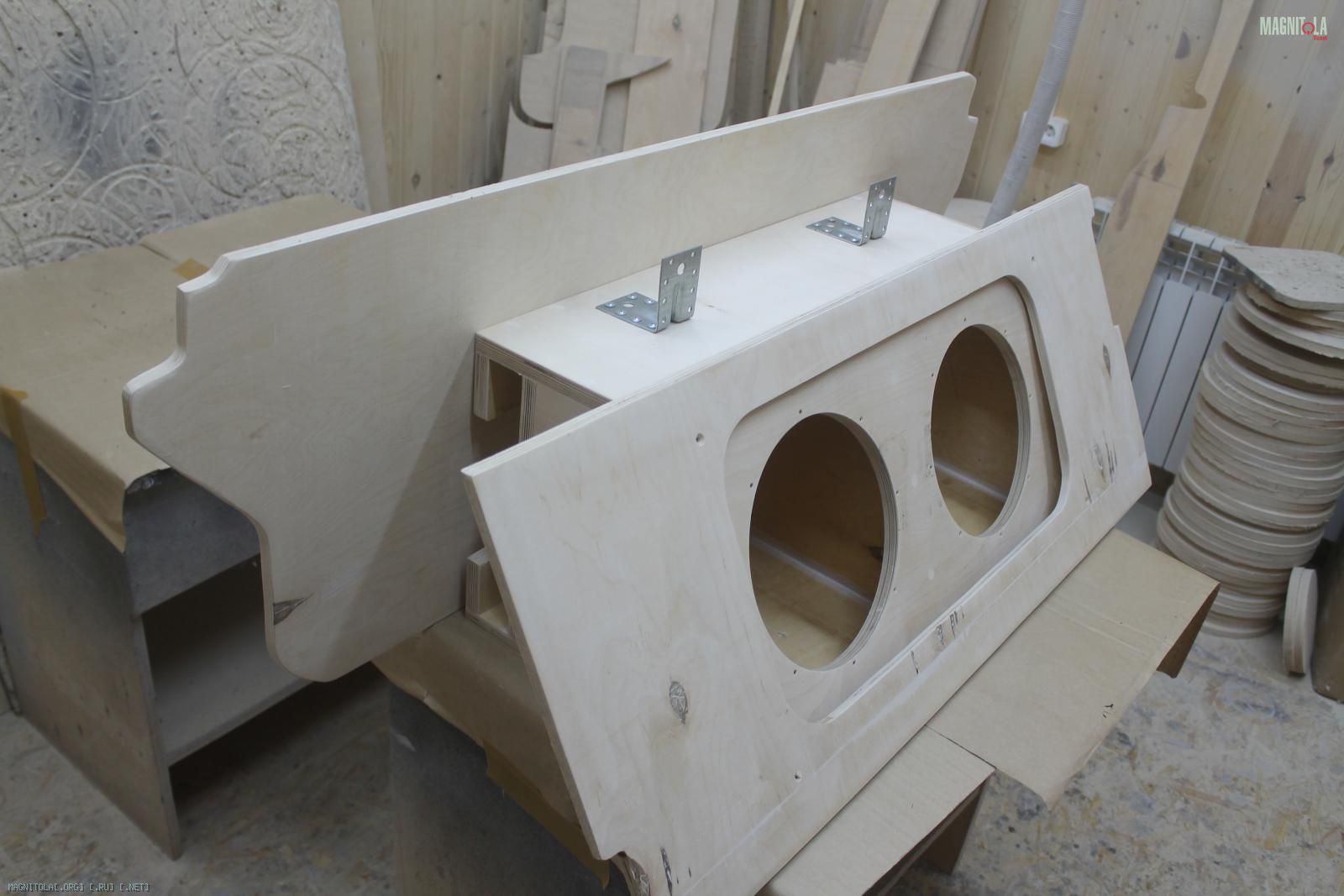

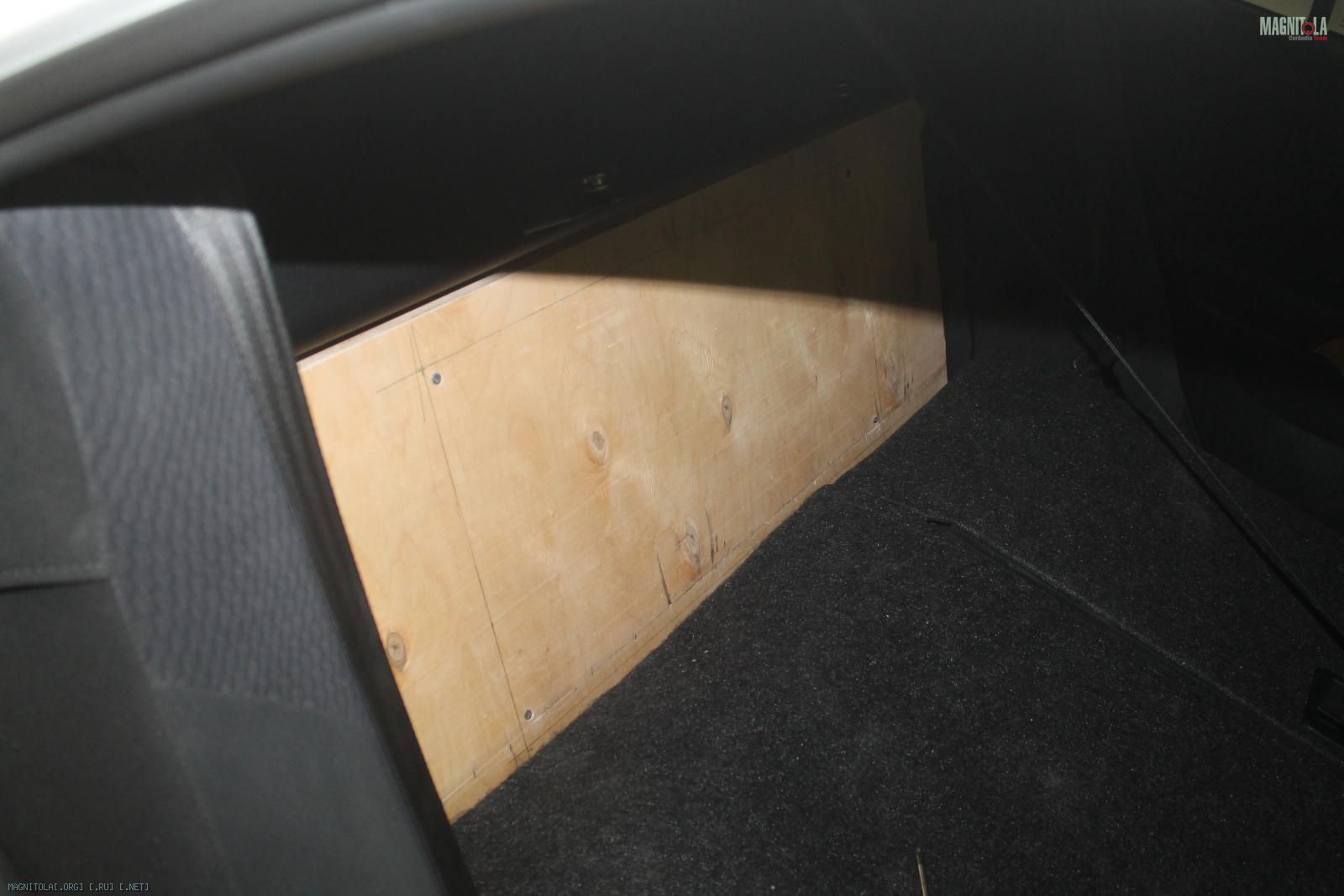

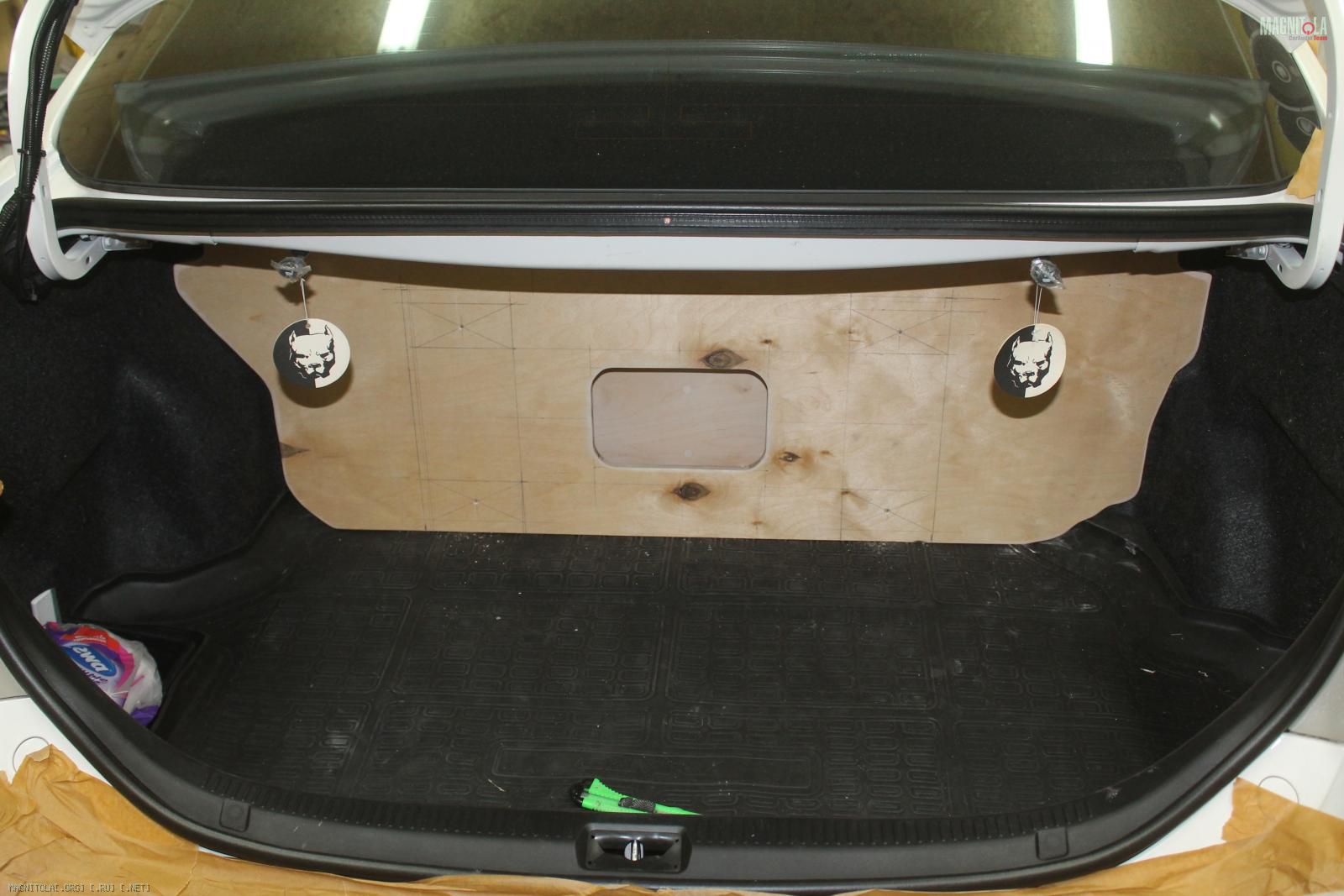

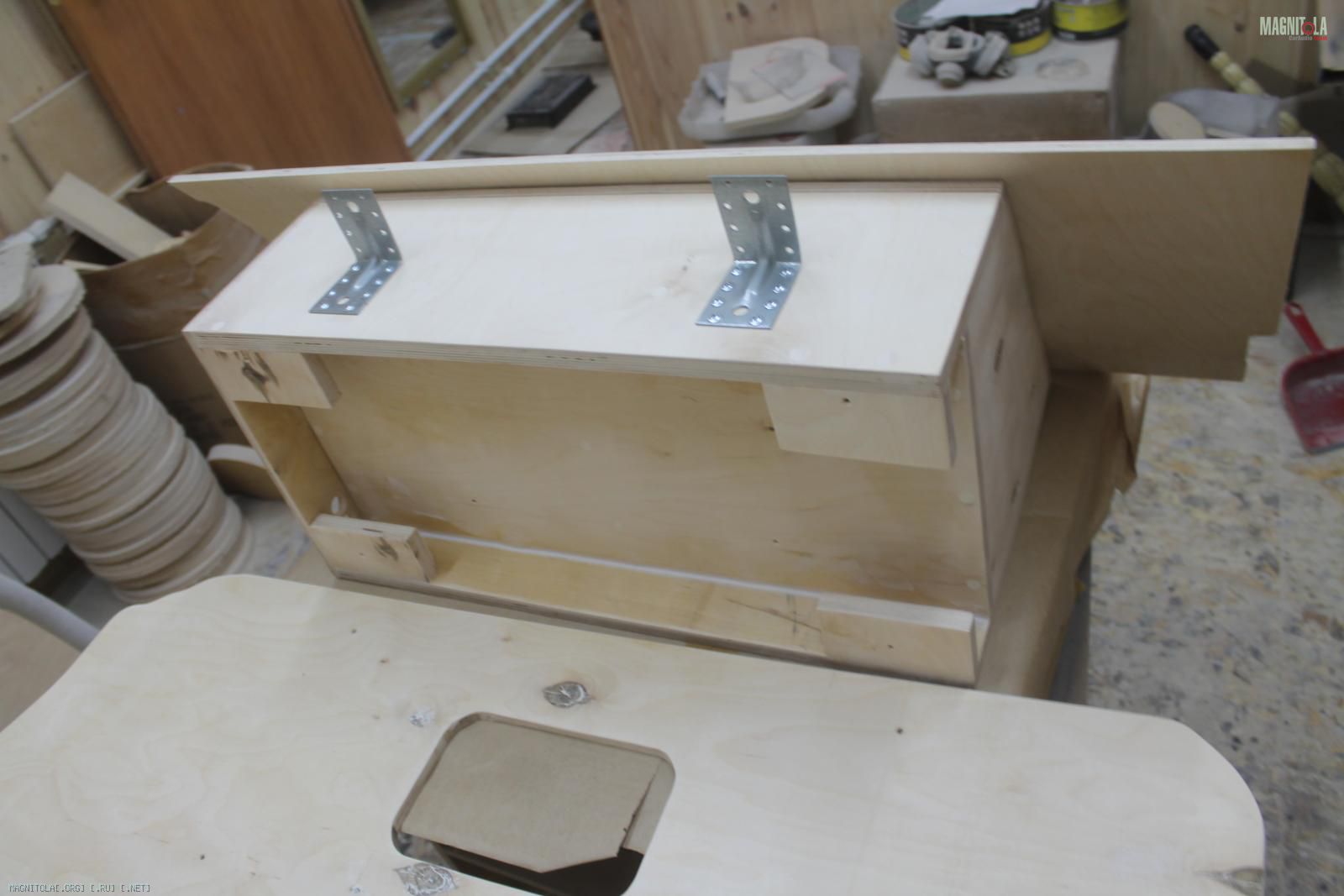

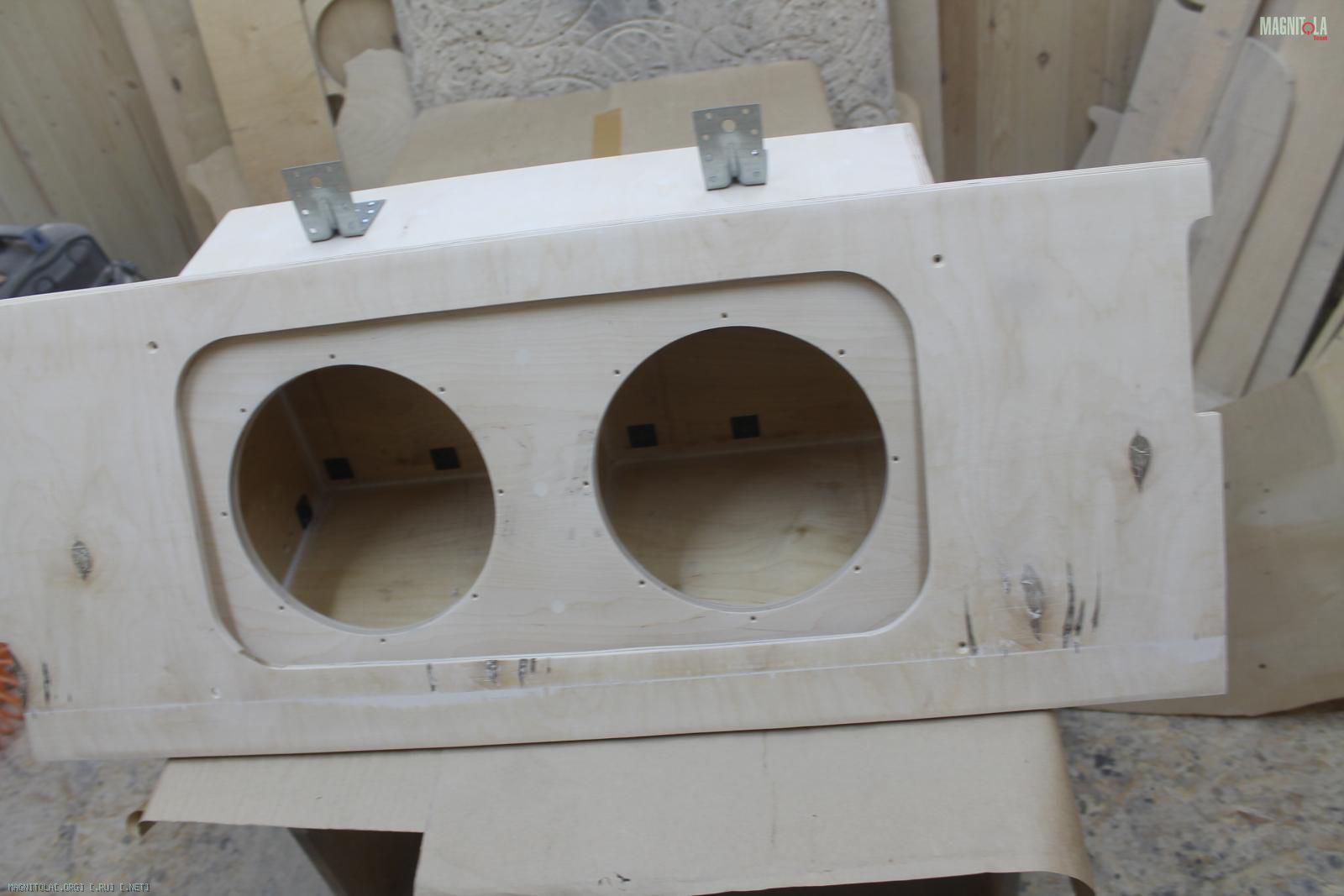

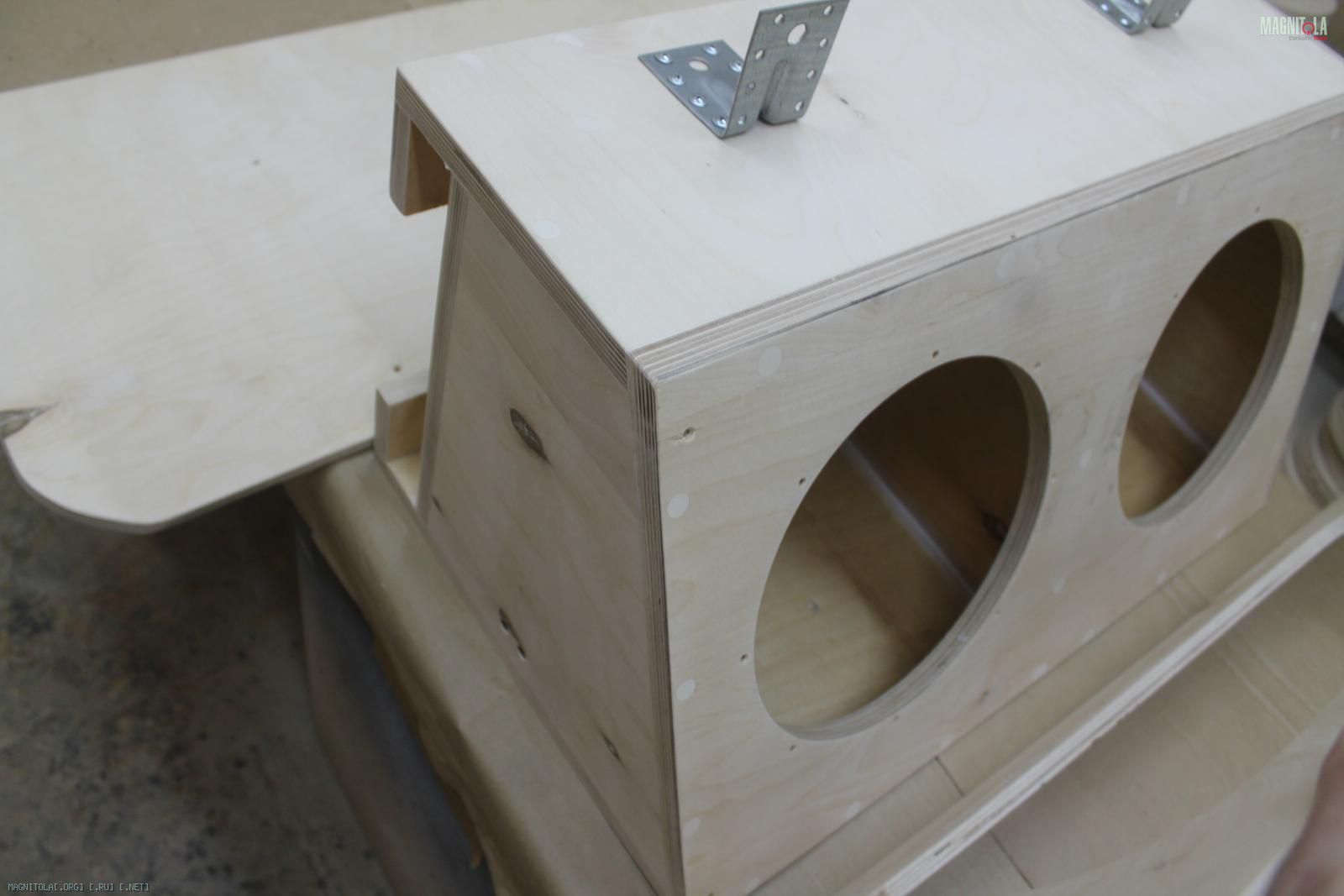

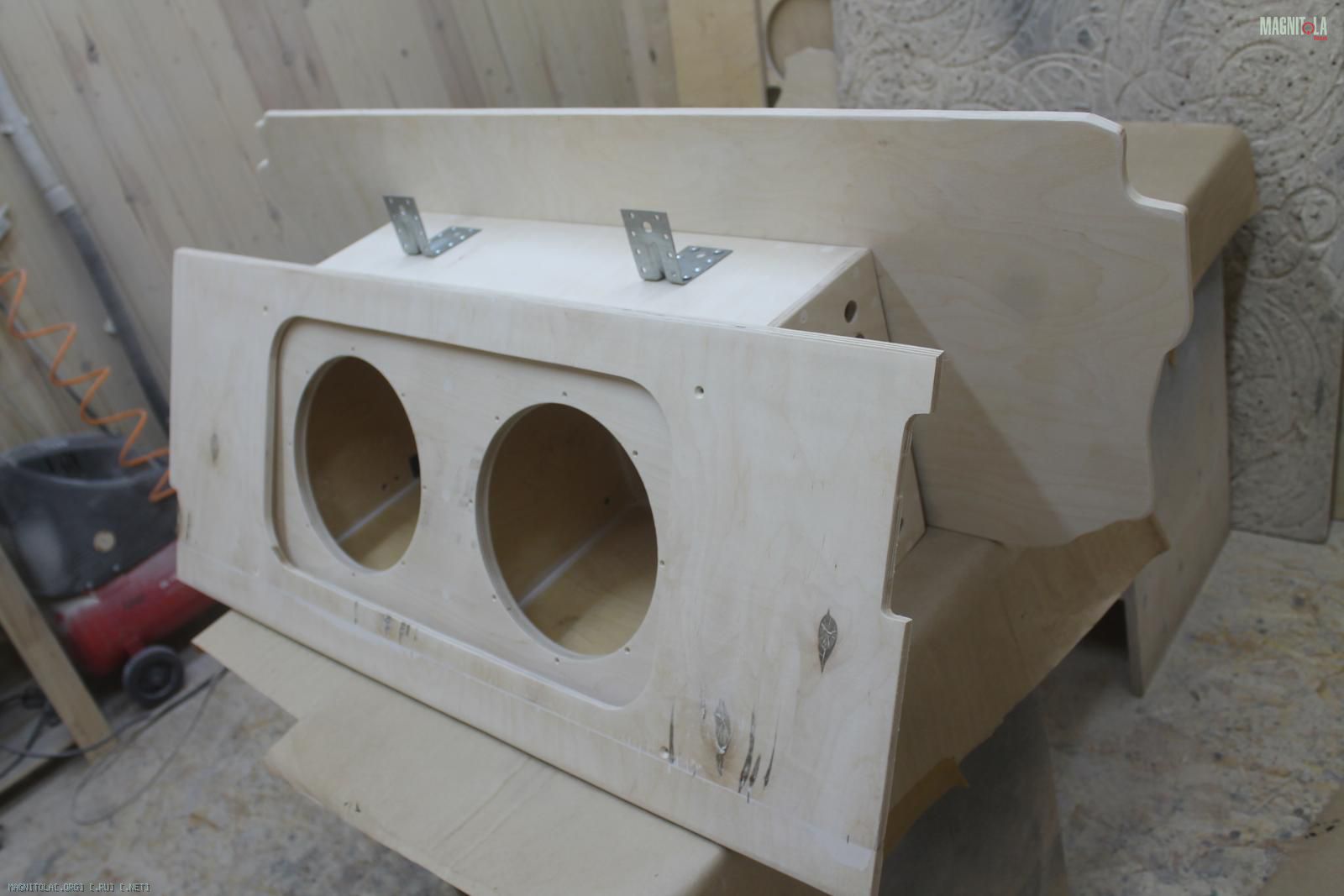

Фальшпанель, корпус пол ЗЯ 2*10", декоративная панель

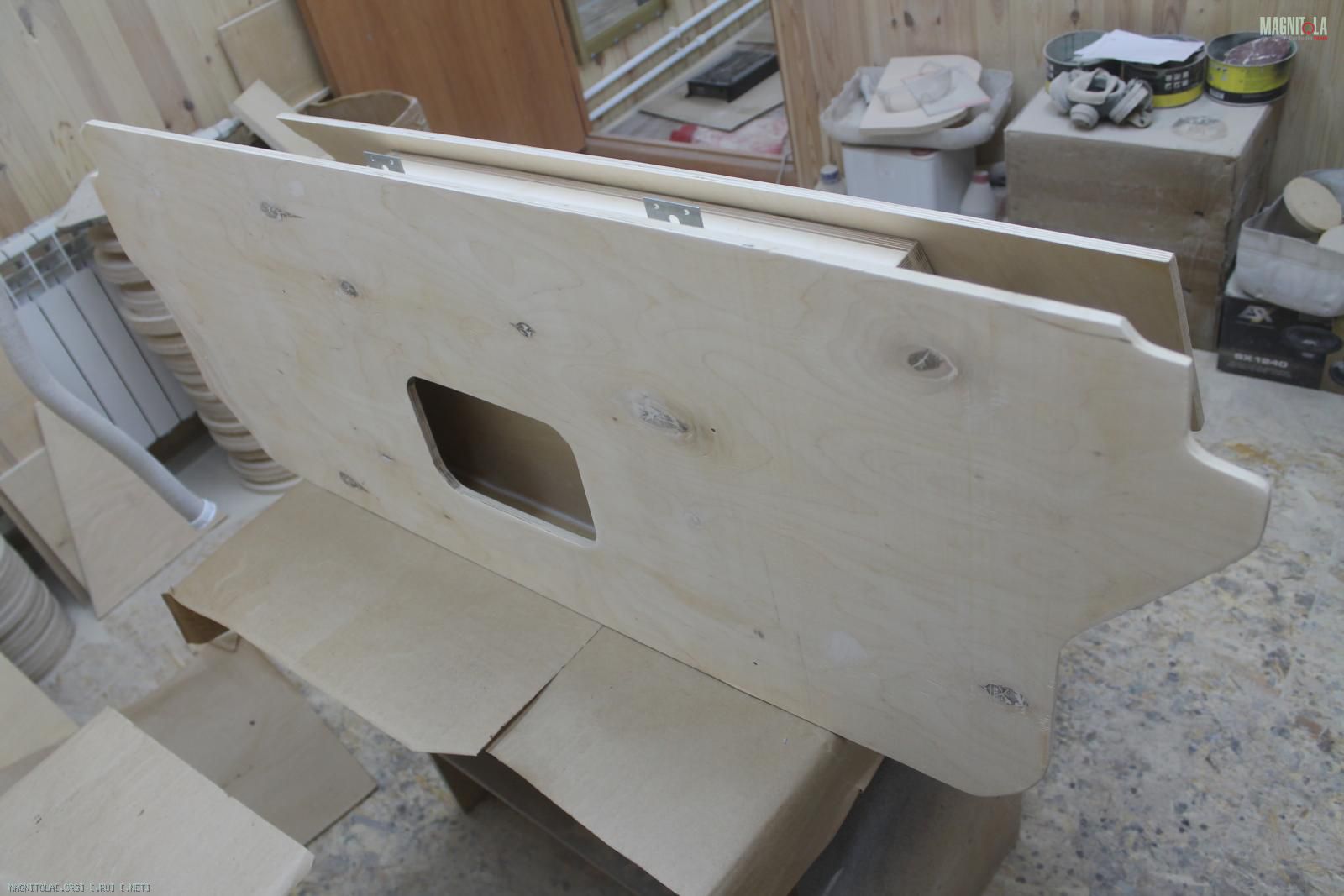

Вложение 1156064 Вложение 1156066 Вложение 1156068 Вложение 1156070 Вложение 1156072 Вложение 1156074 Вложение 1156076 Вложение 1156078 Вложение 1156080 Вложение 1156082

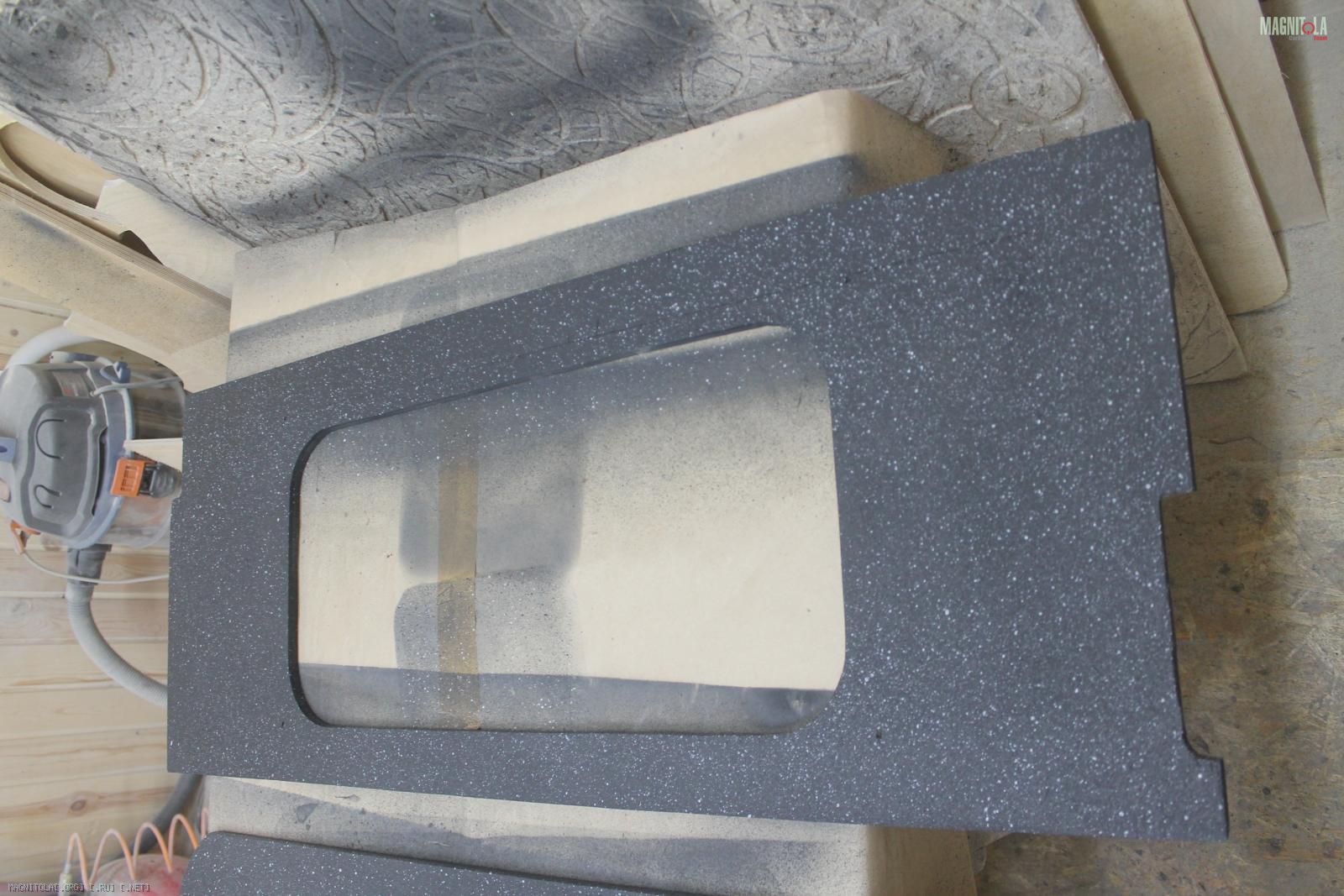

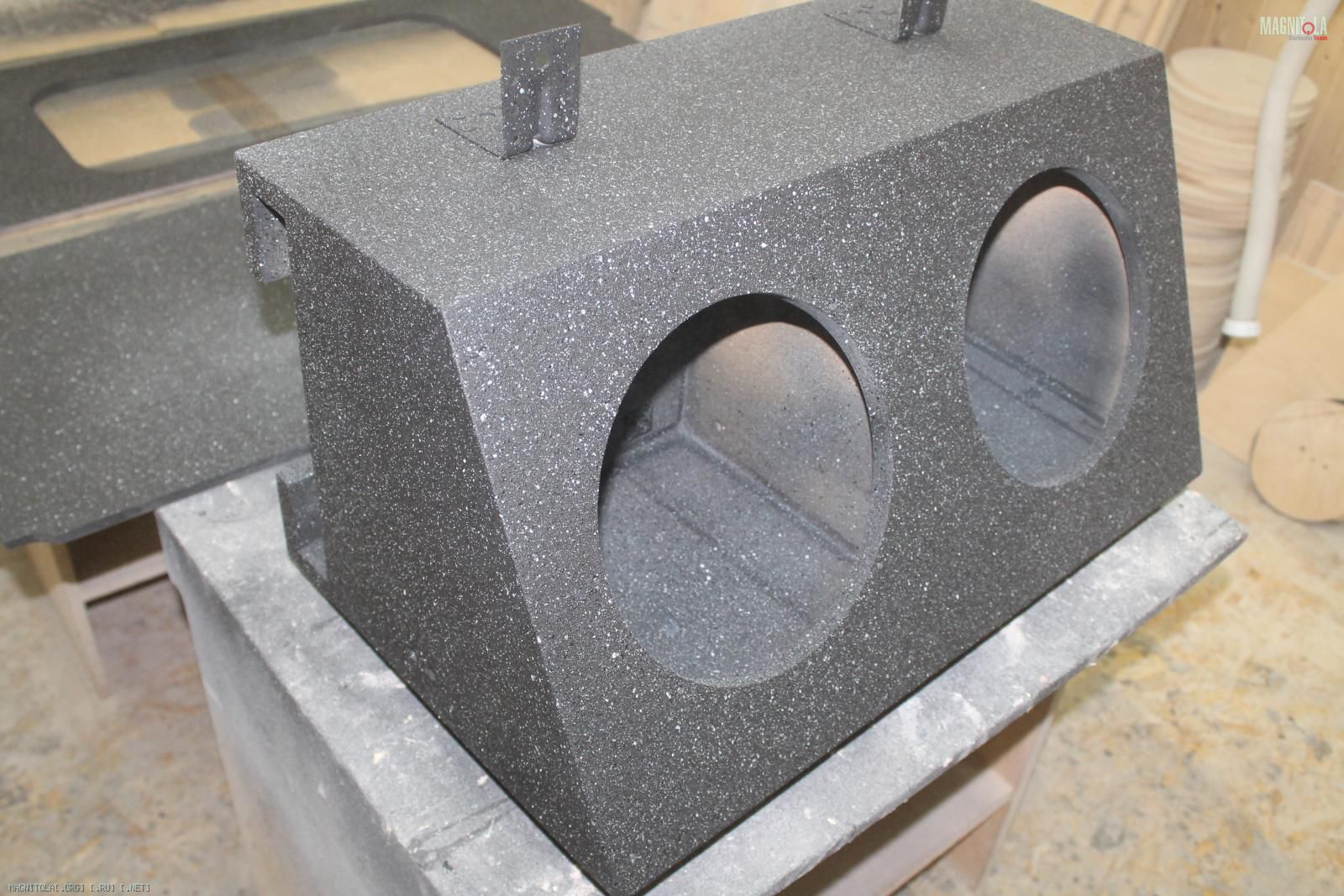

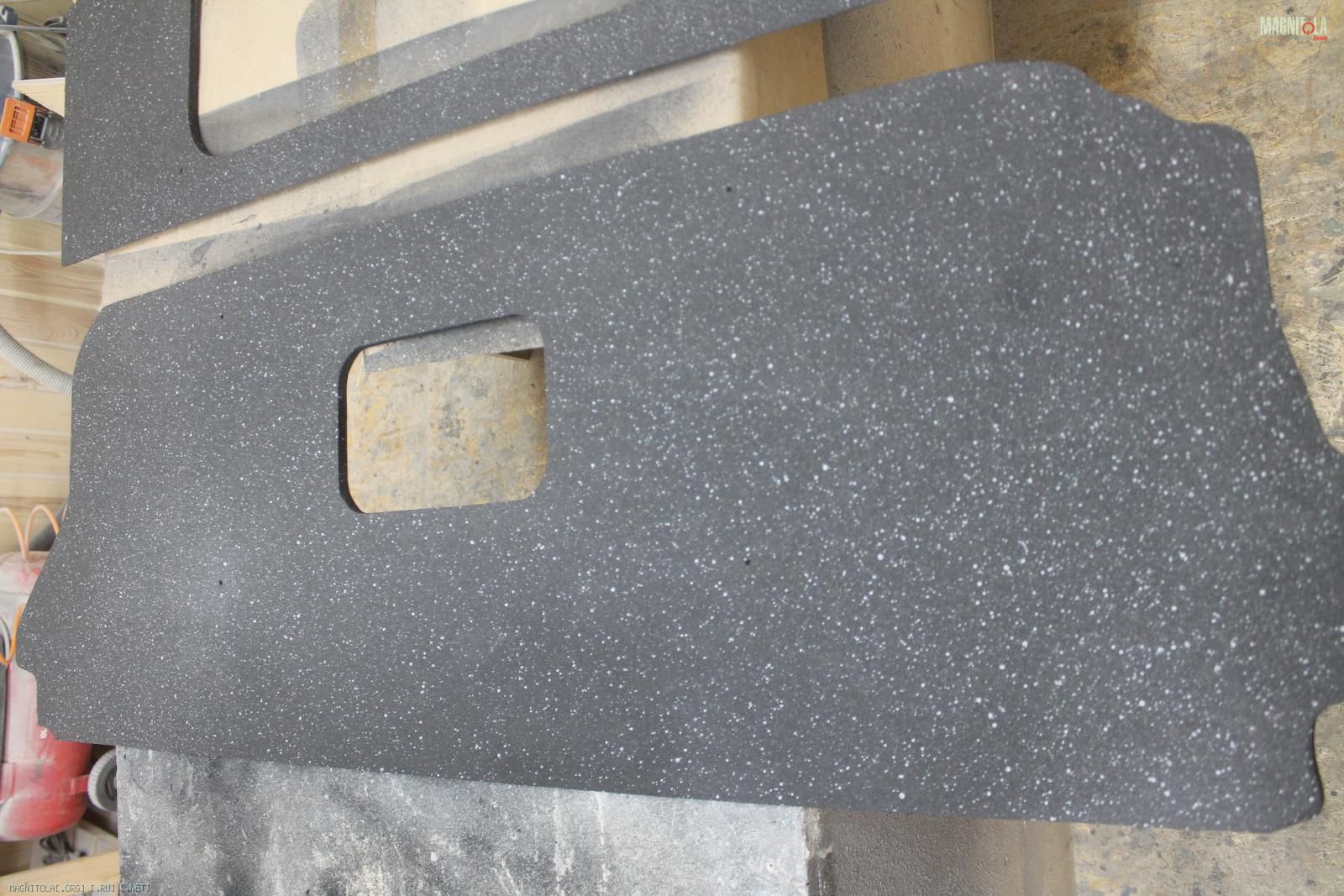

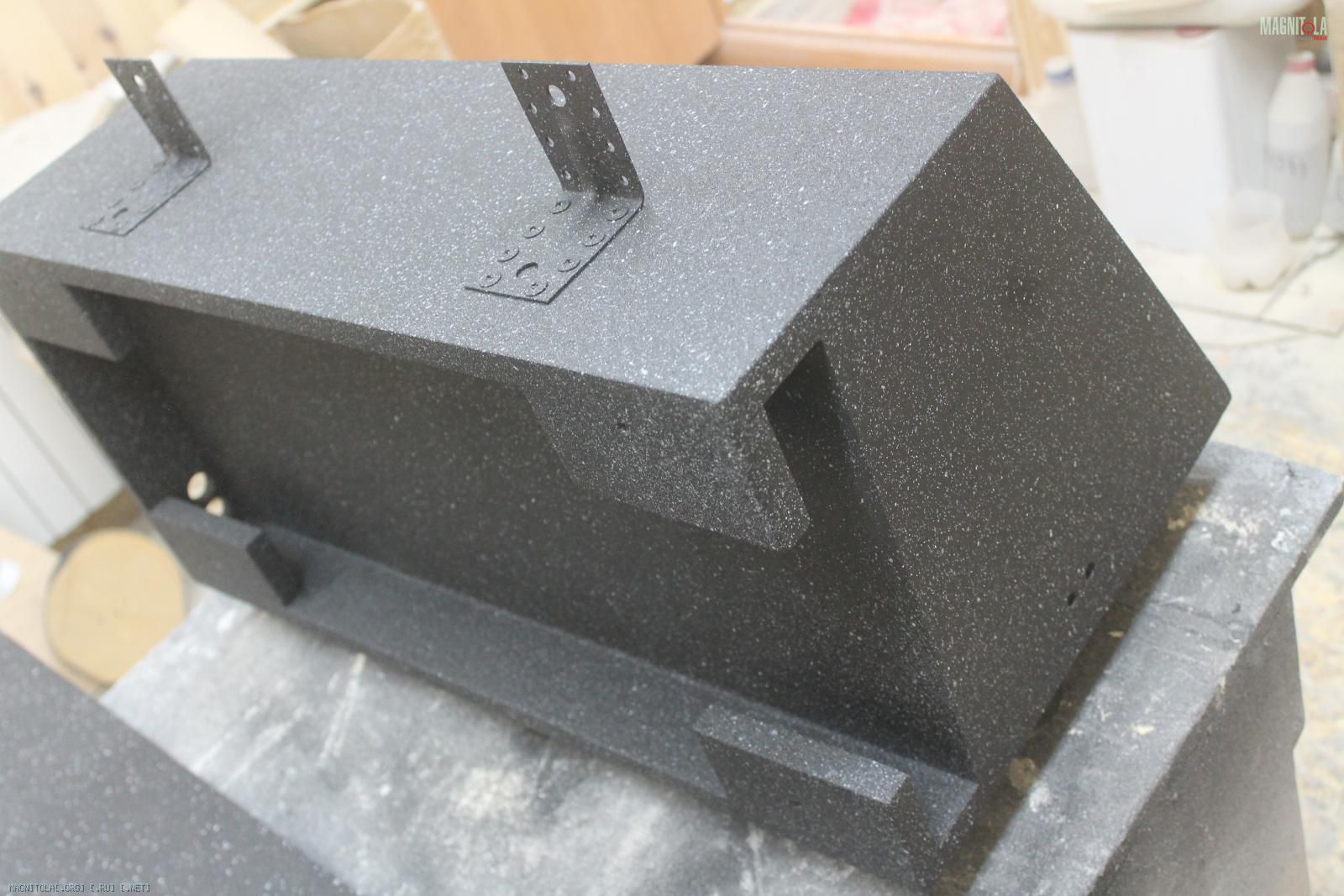

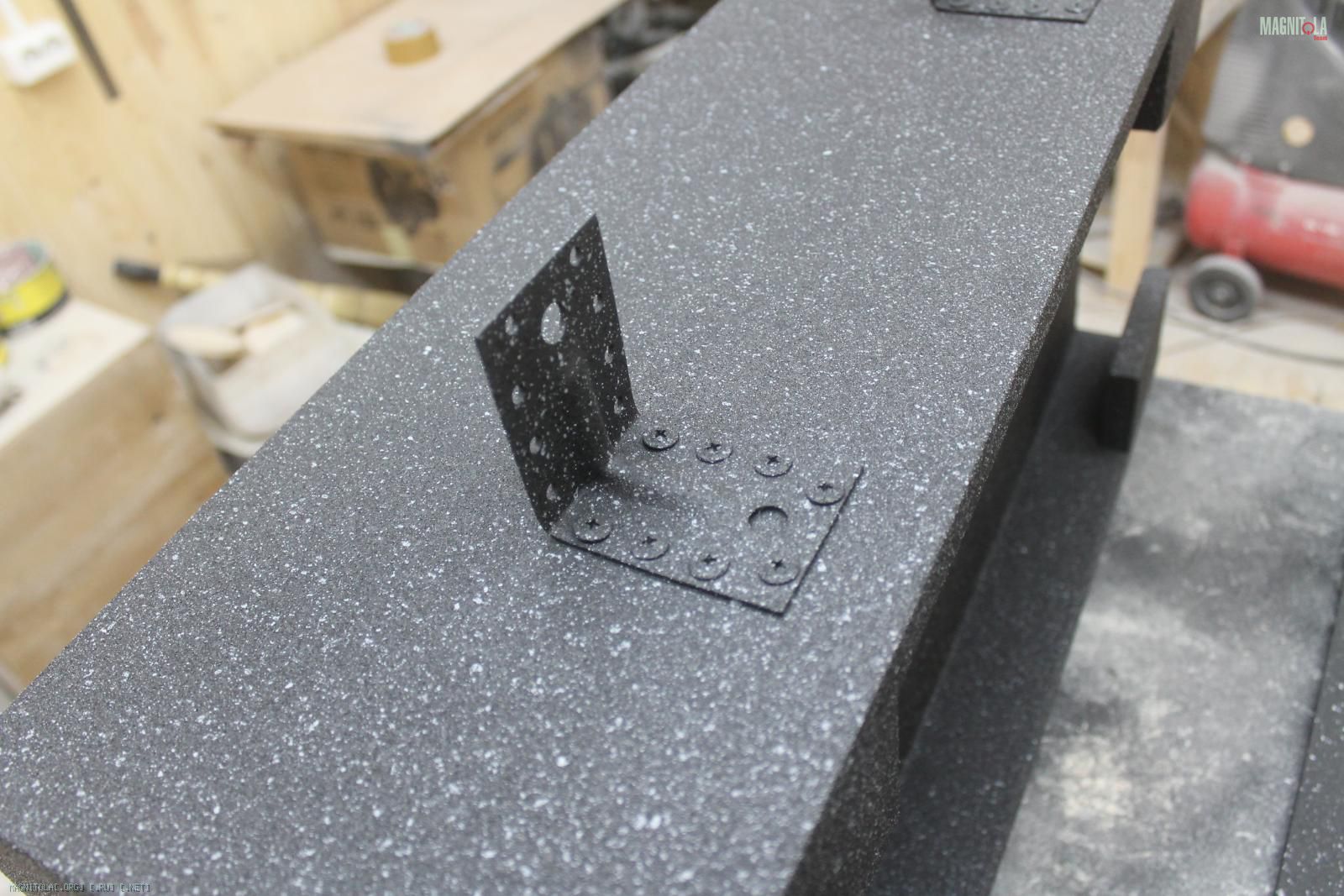

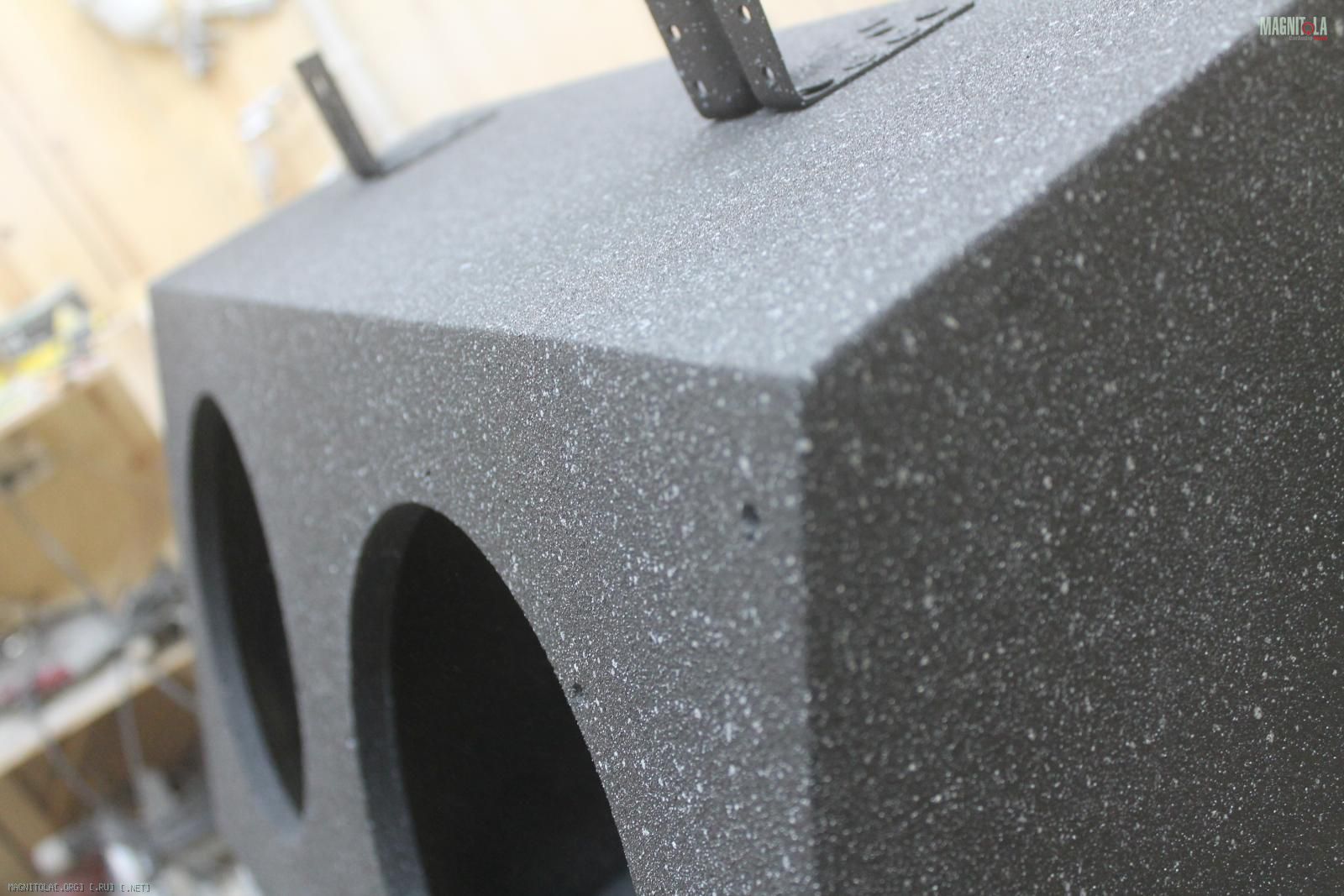

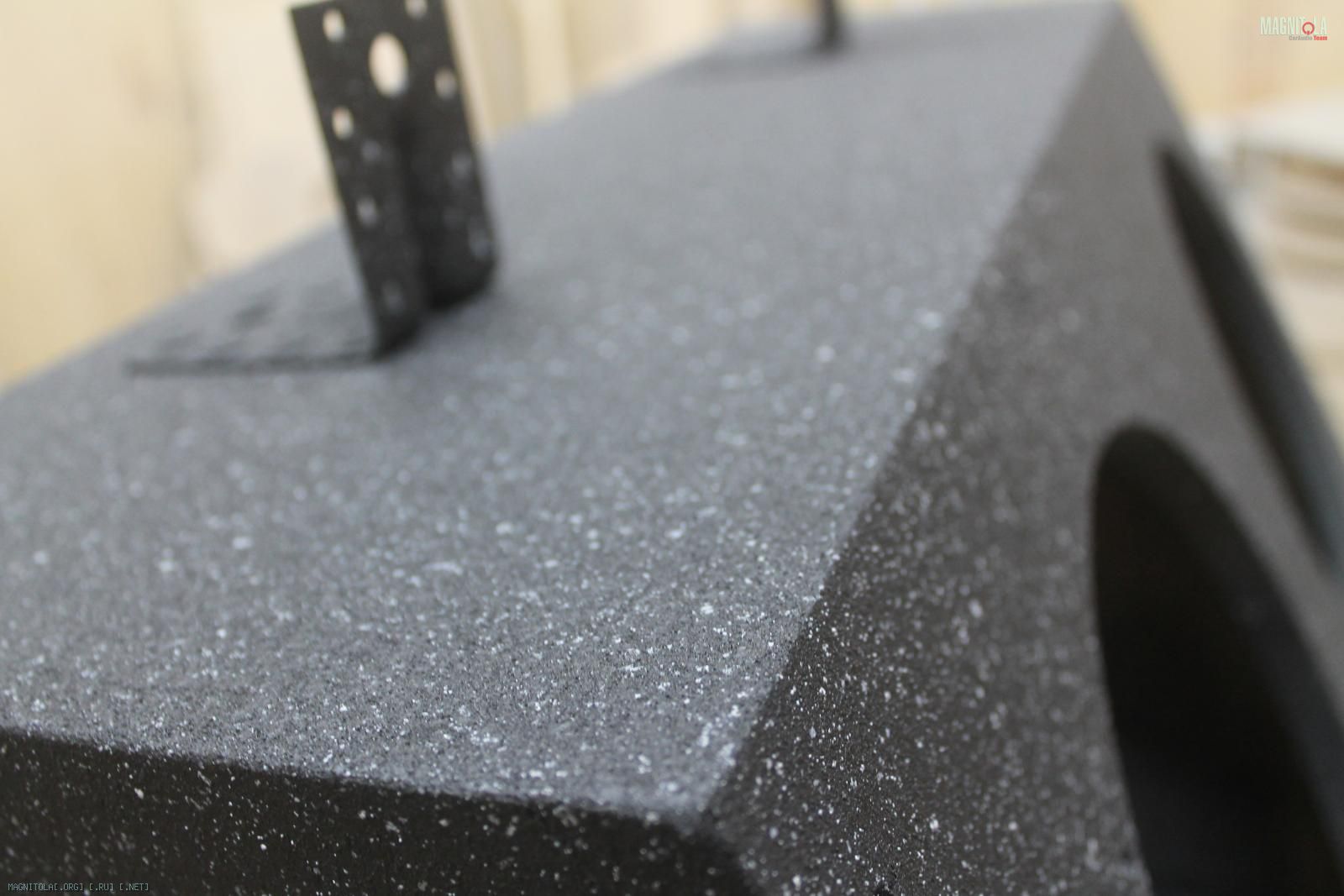

Покраска корпуса и декоративной накладки/фальшпанели с тыльной стороны.
Вложение 1156084 Вложение 1156086 Вложение 1156088 Вложение 1156090 Вложение 1156092 Вложение 1156094 Вложение 1156096 Вложение 1156098 Вложение 1156100
25.07.2017, 20:57
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

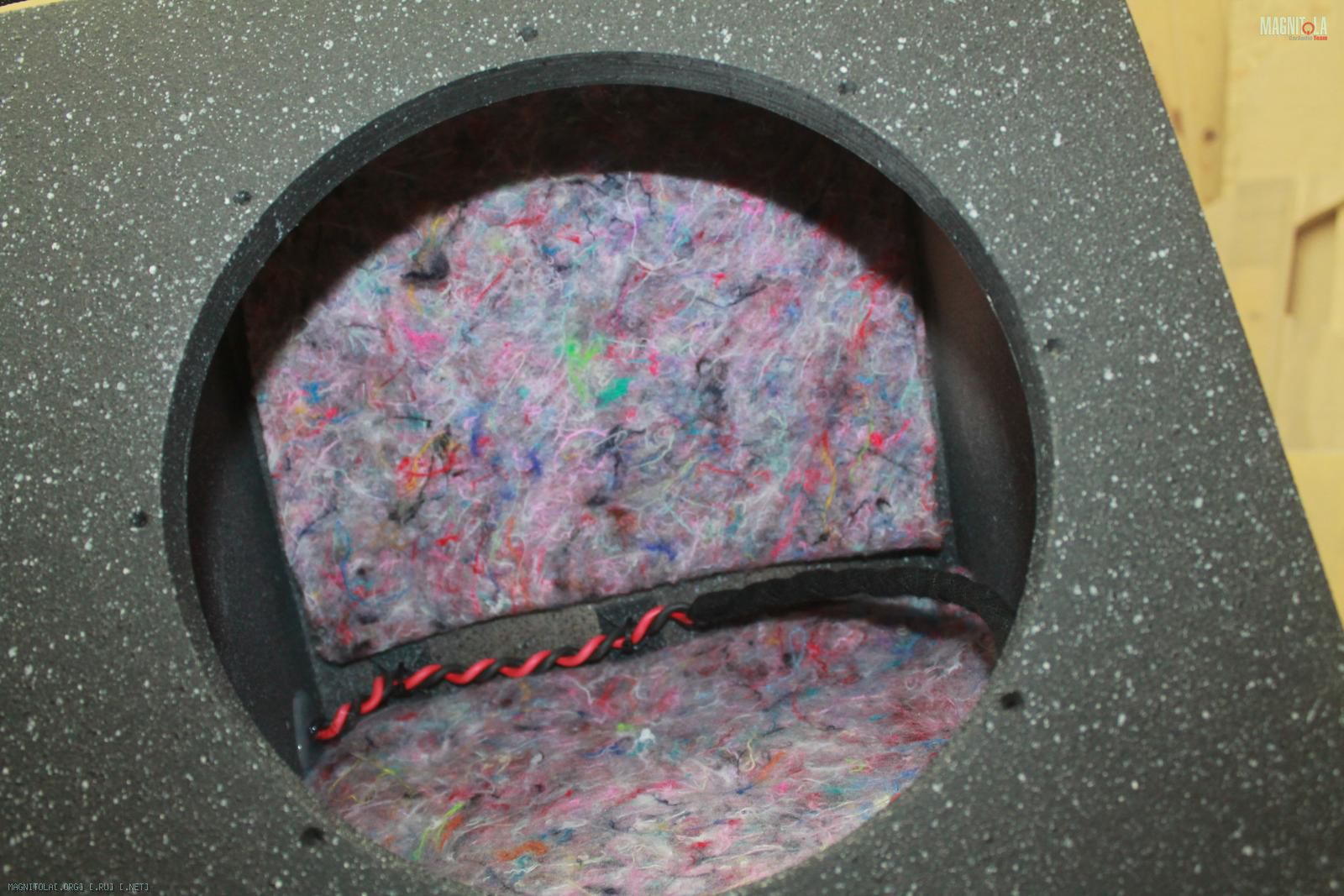

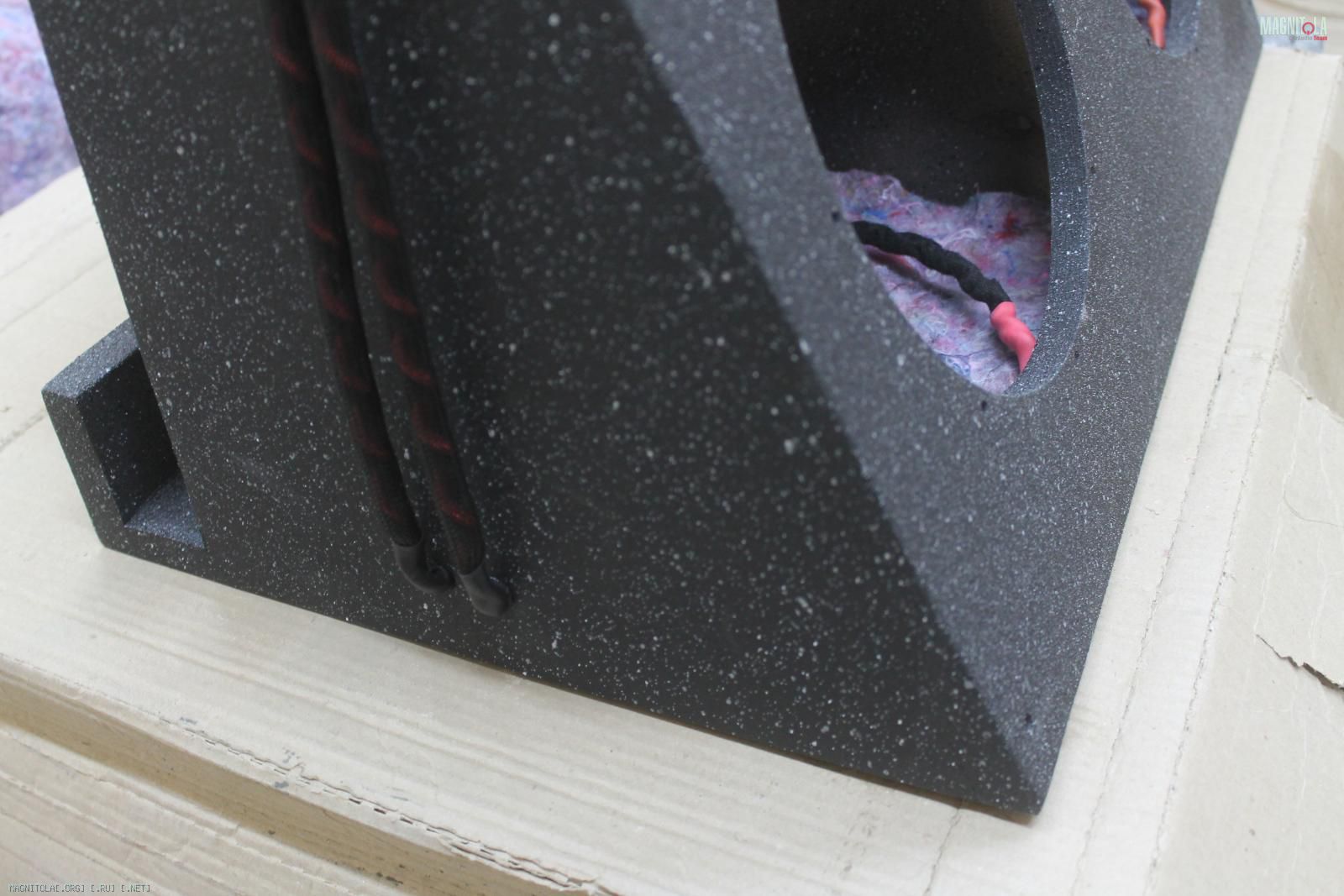

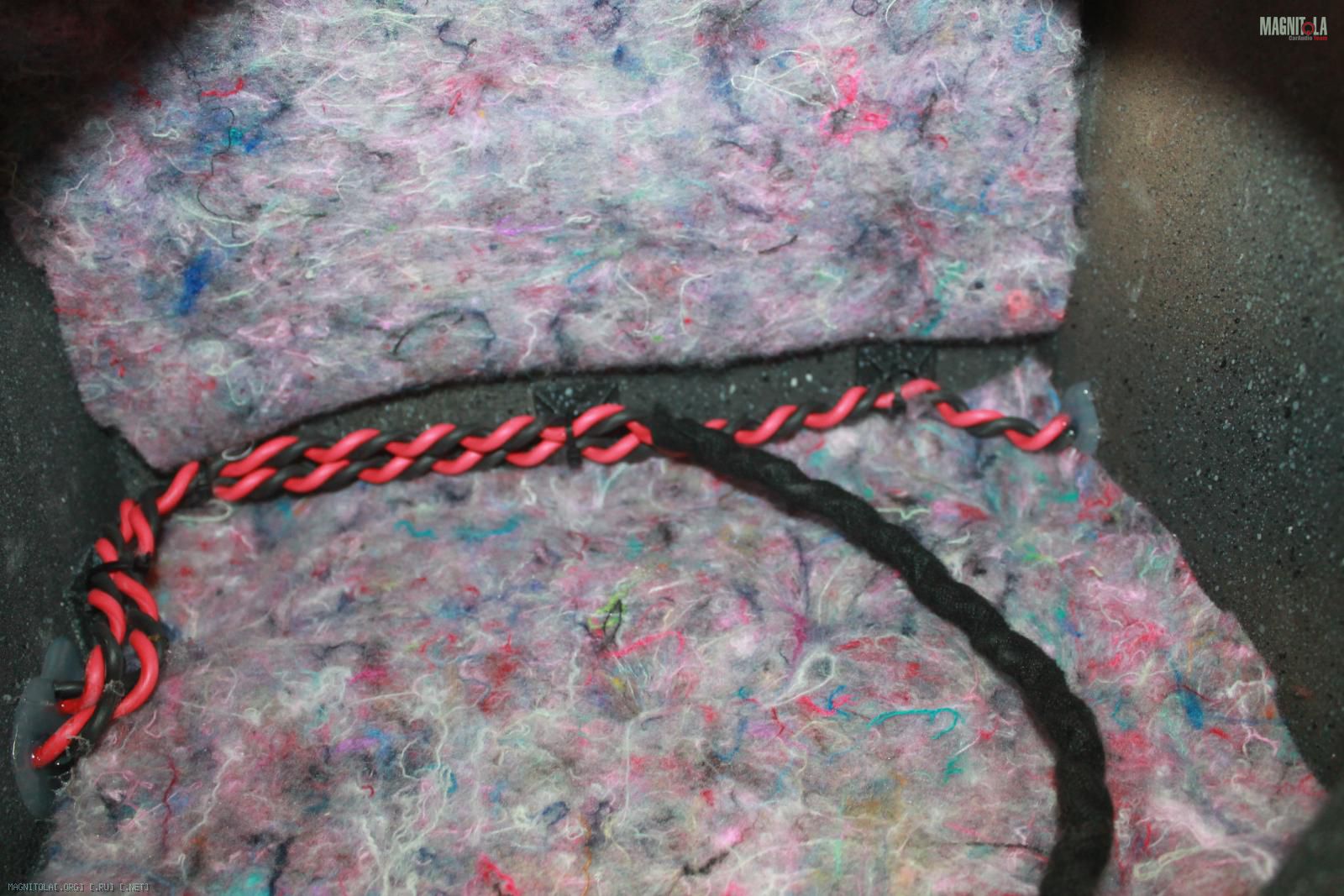

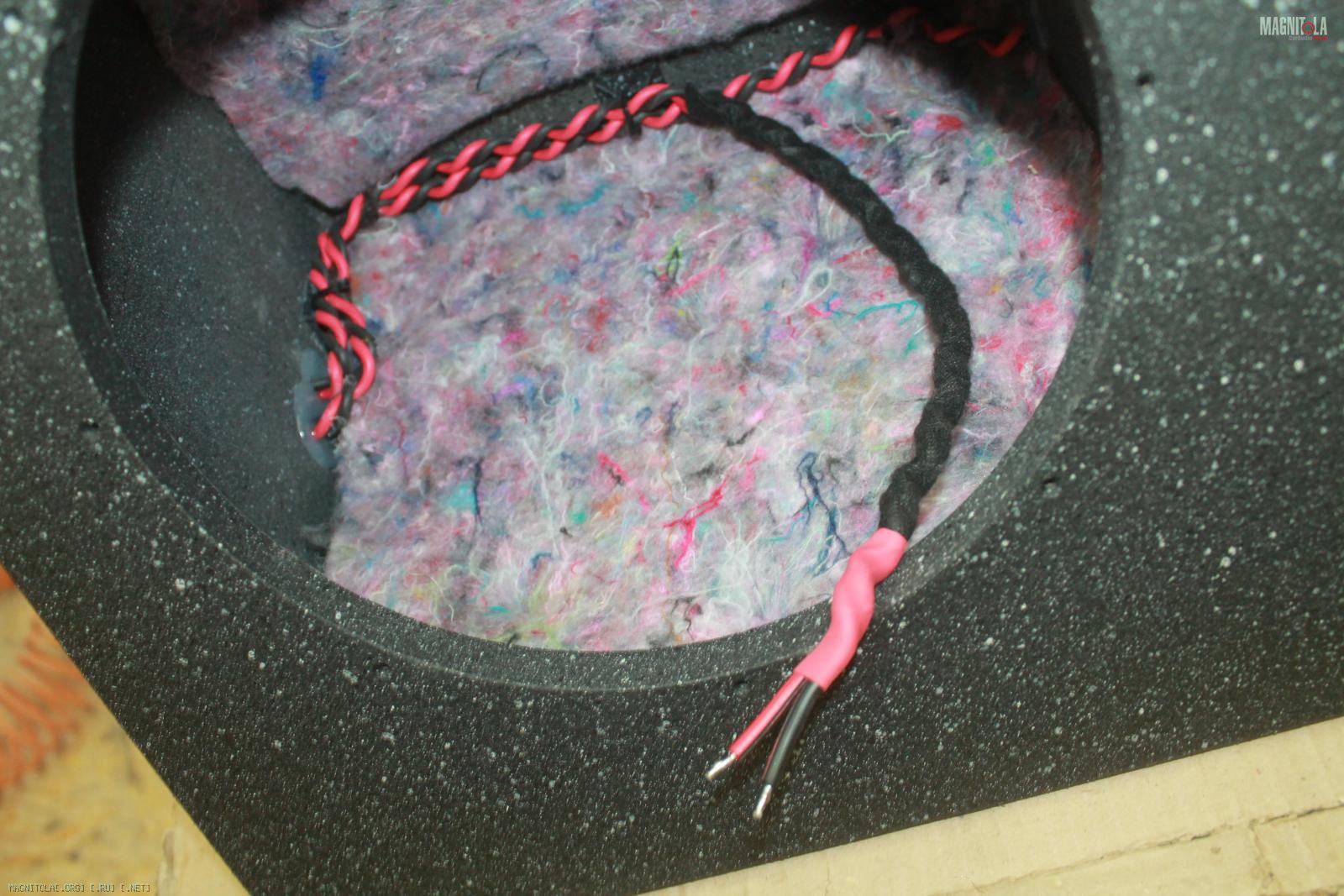

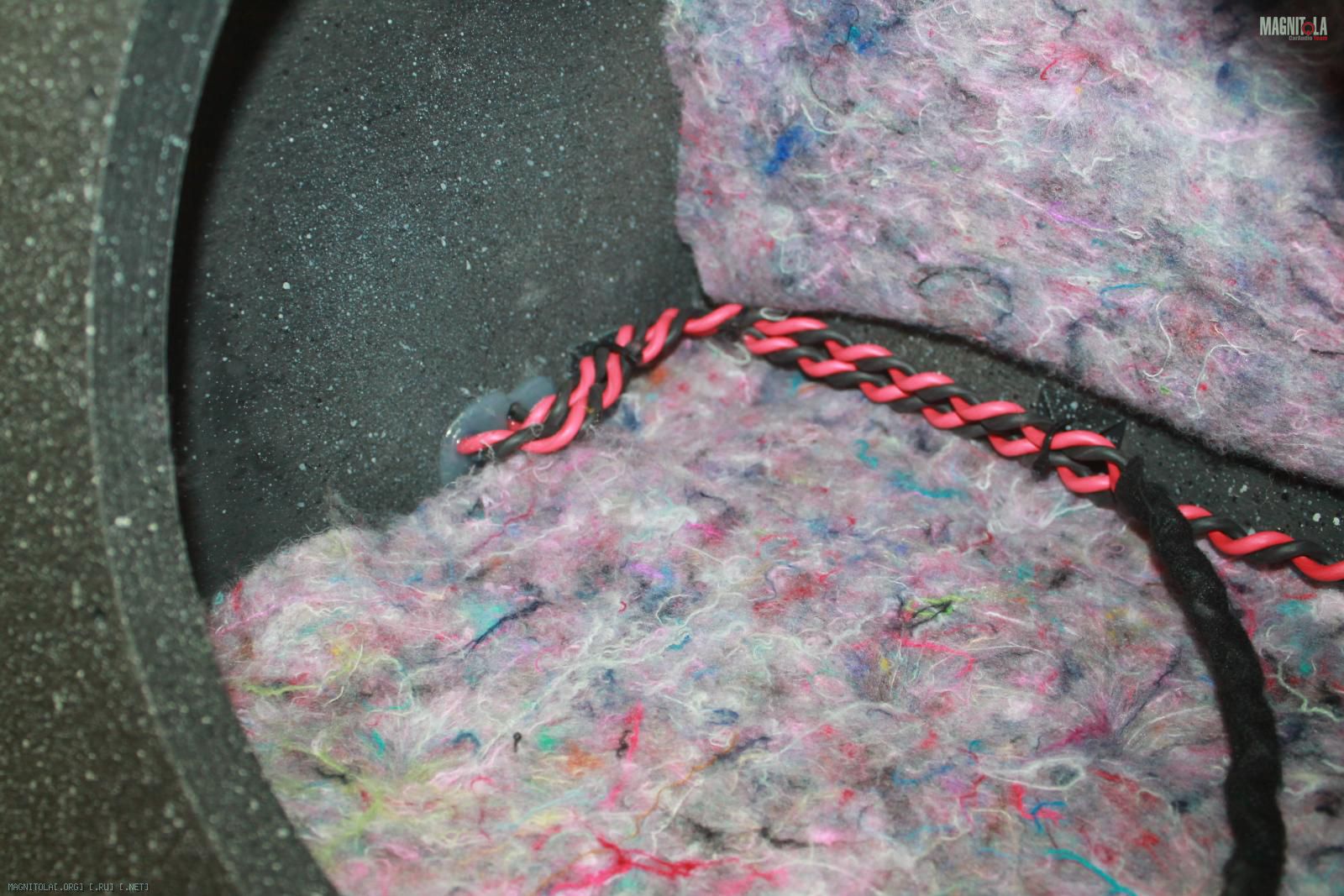

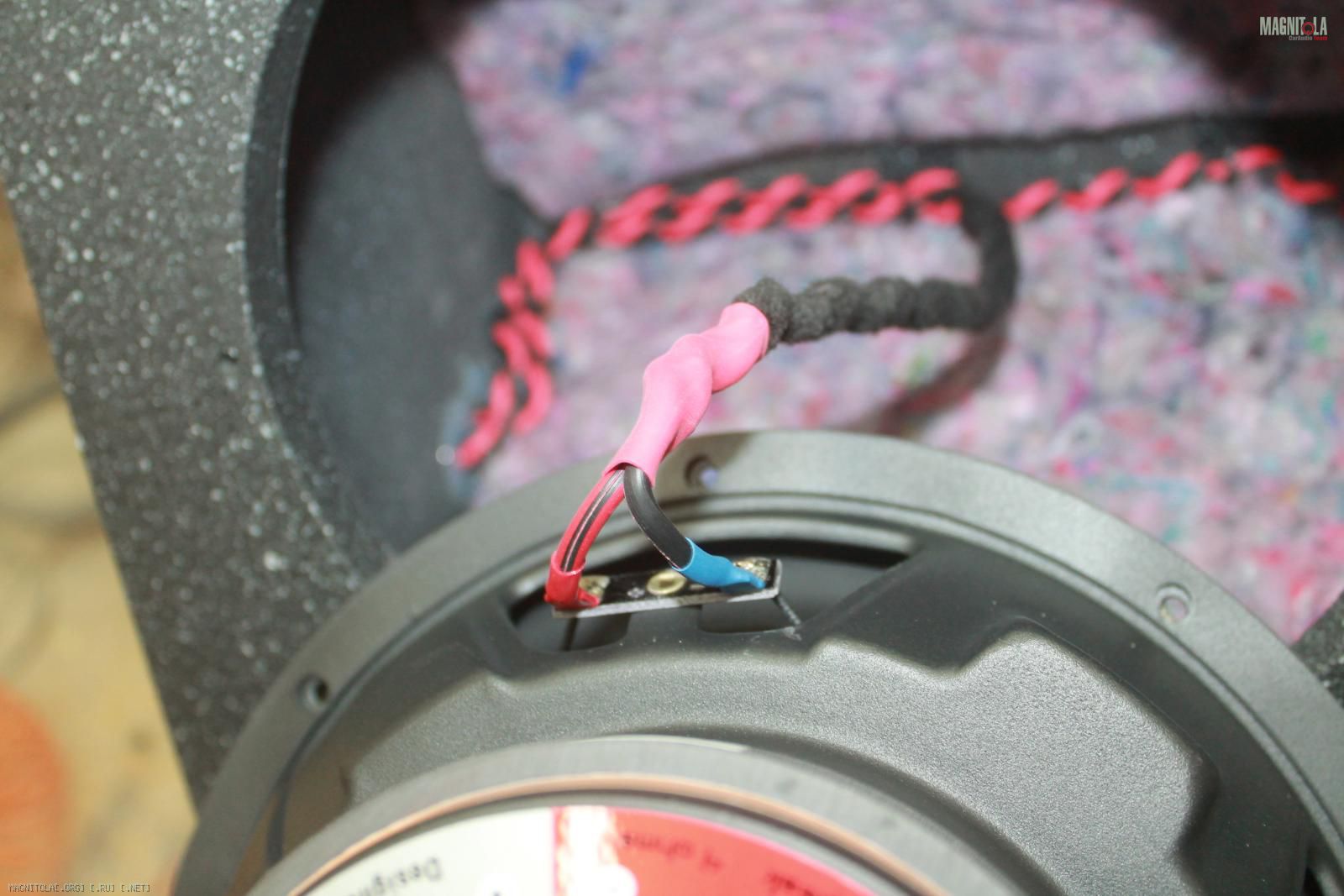

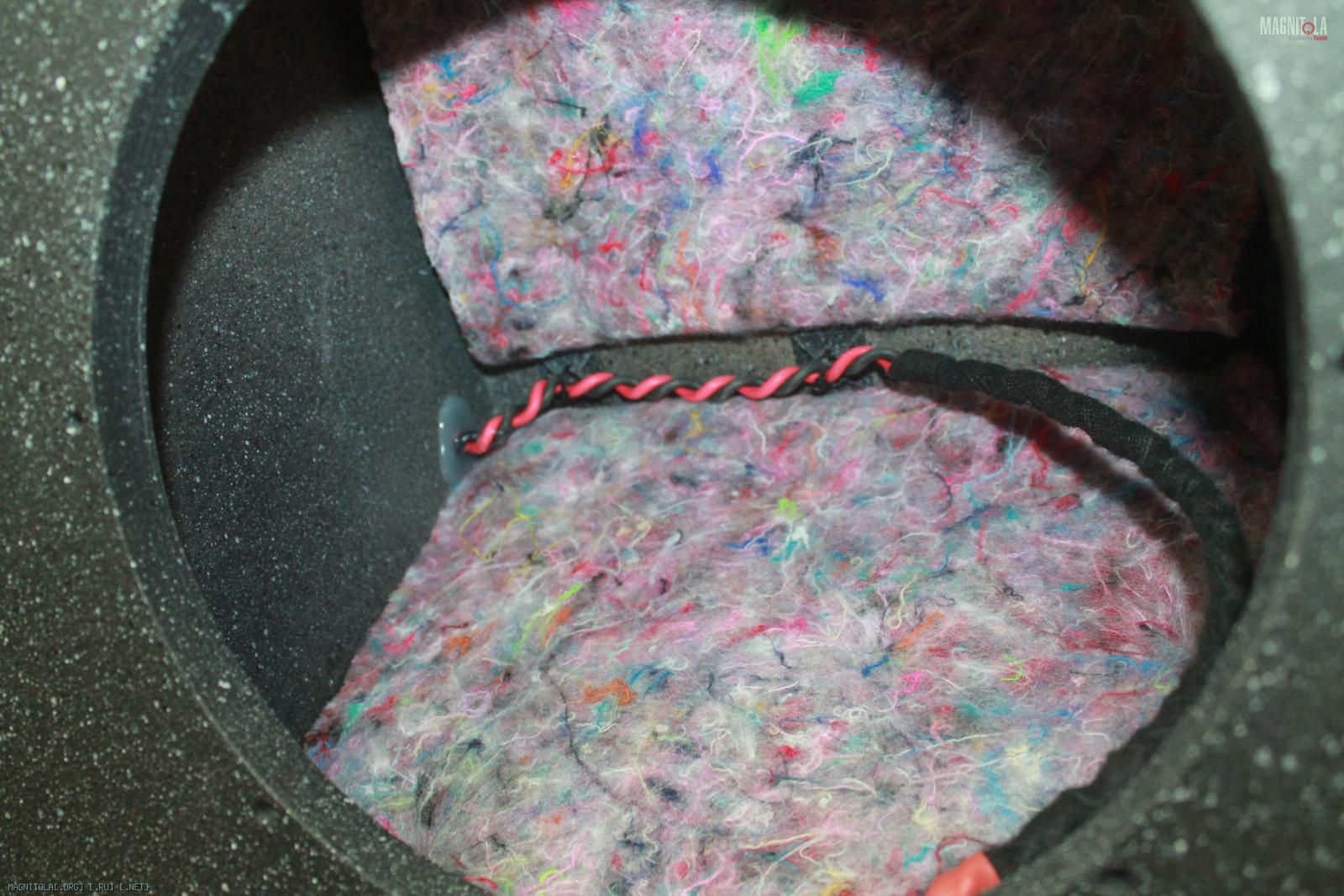

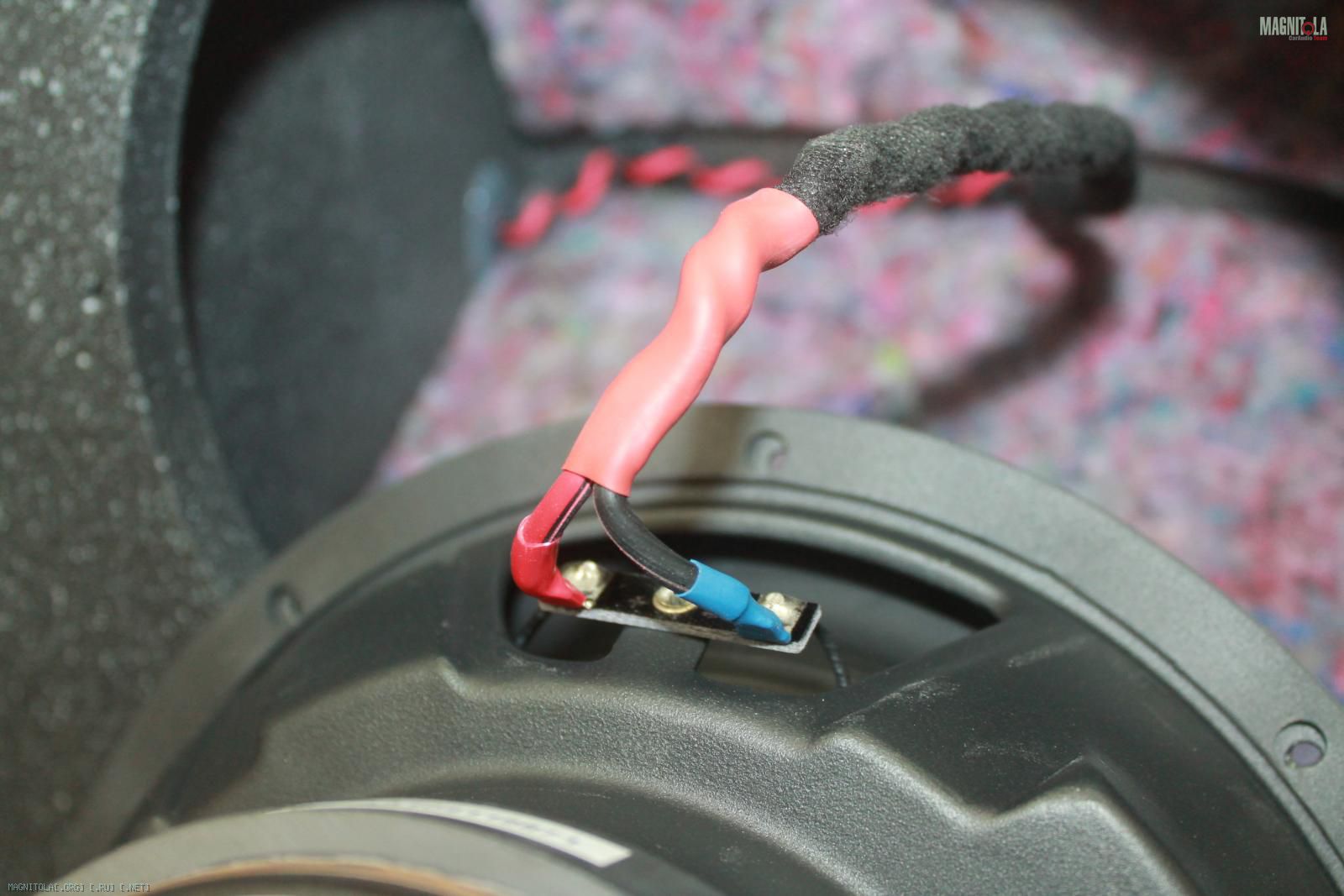

Акустическое демпфирование корпуса...
Прокладка, закрепление проводки...

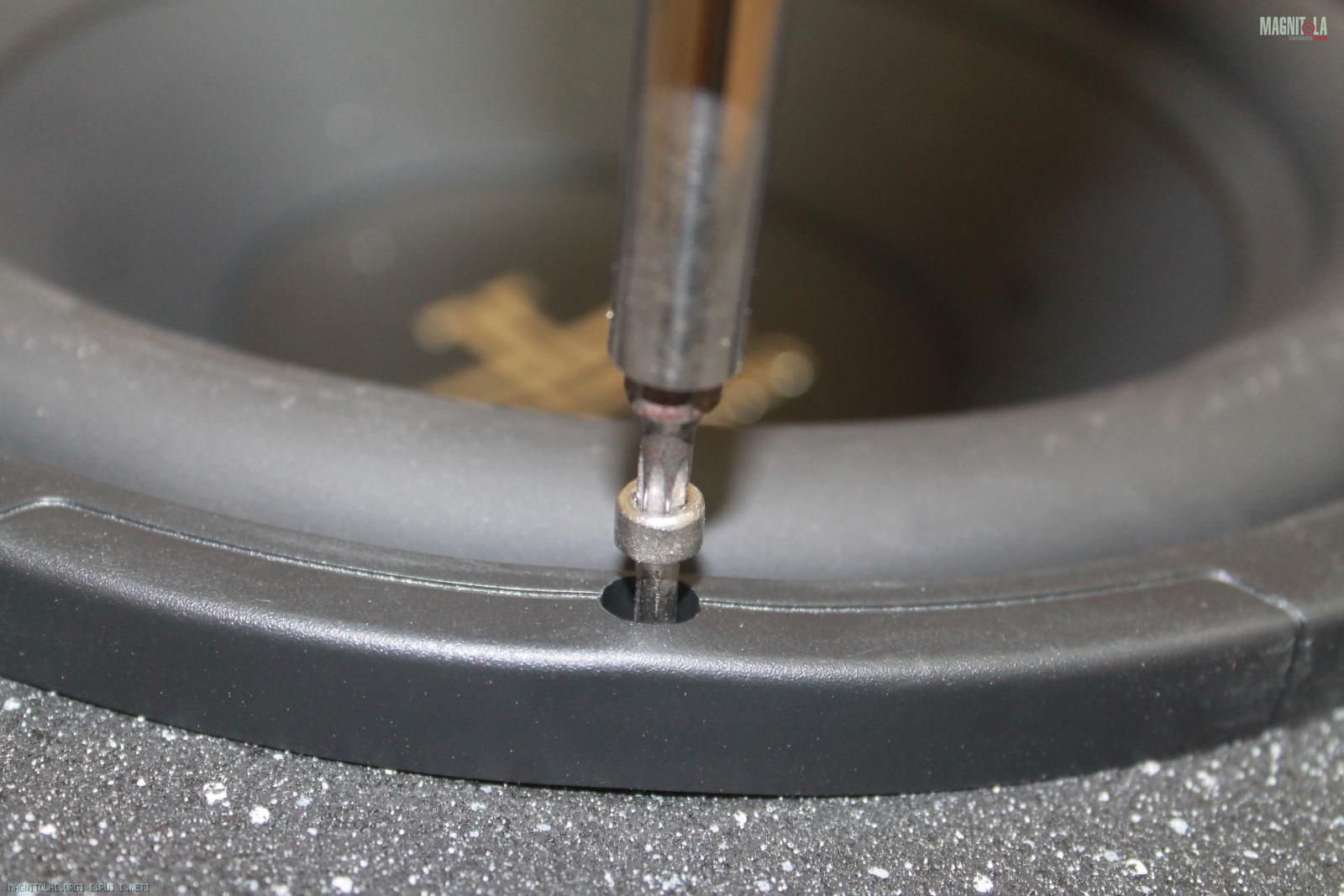

Саморезы под торкс...
Вложение 1156316 Вложение 1156318 Вложение 1156320 Вложение 1156322 Вложение 1156324 Вложение 1156326 Вложение 1156328 Вложение 1156330 Вложение 1156332 Вложение 1156334

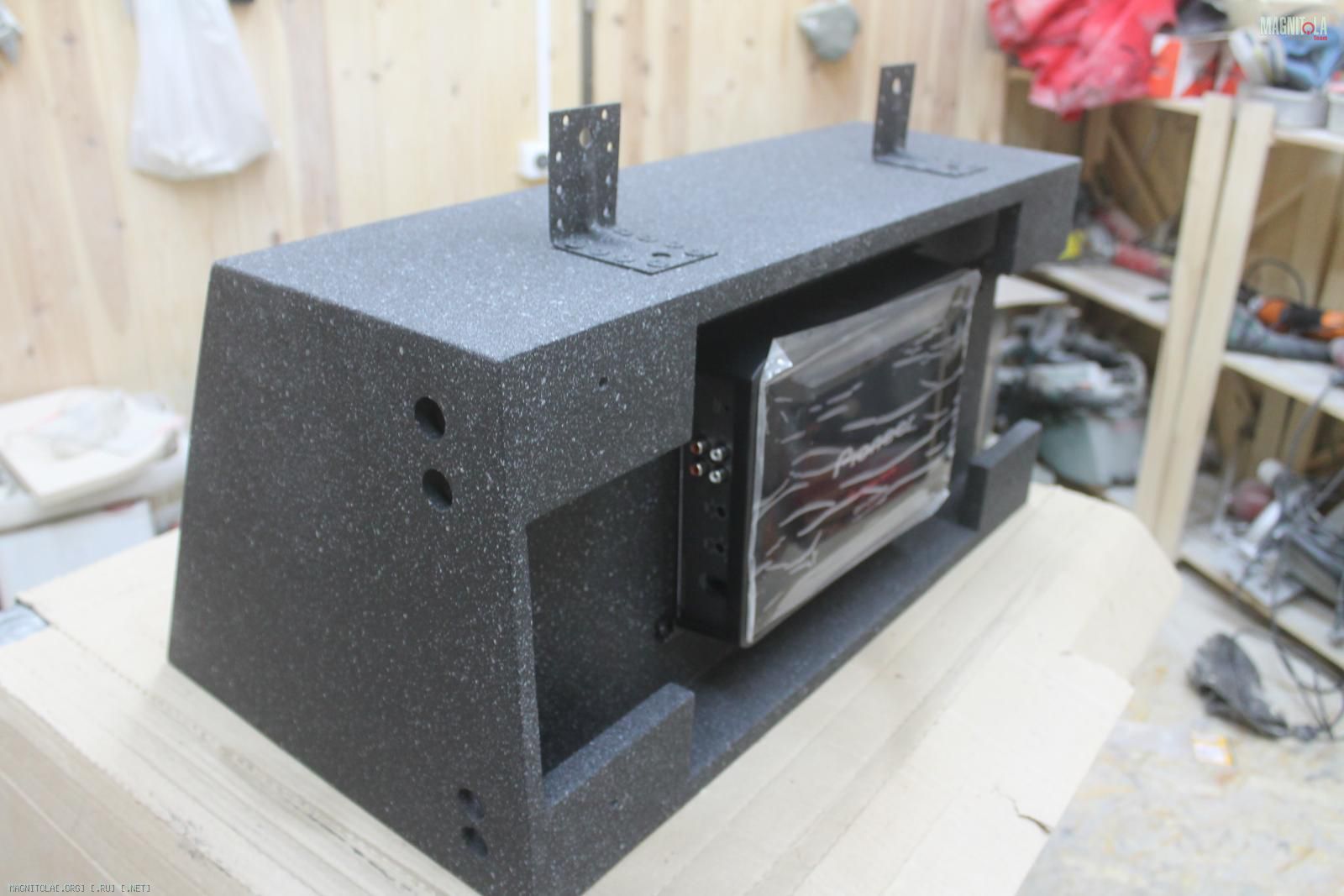

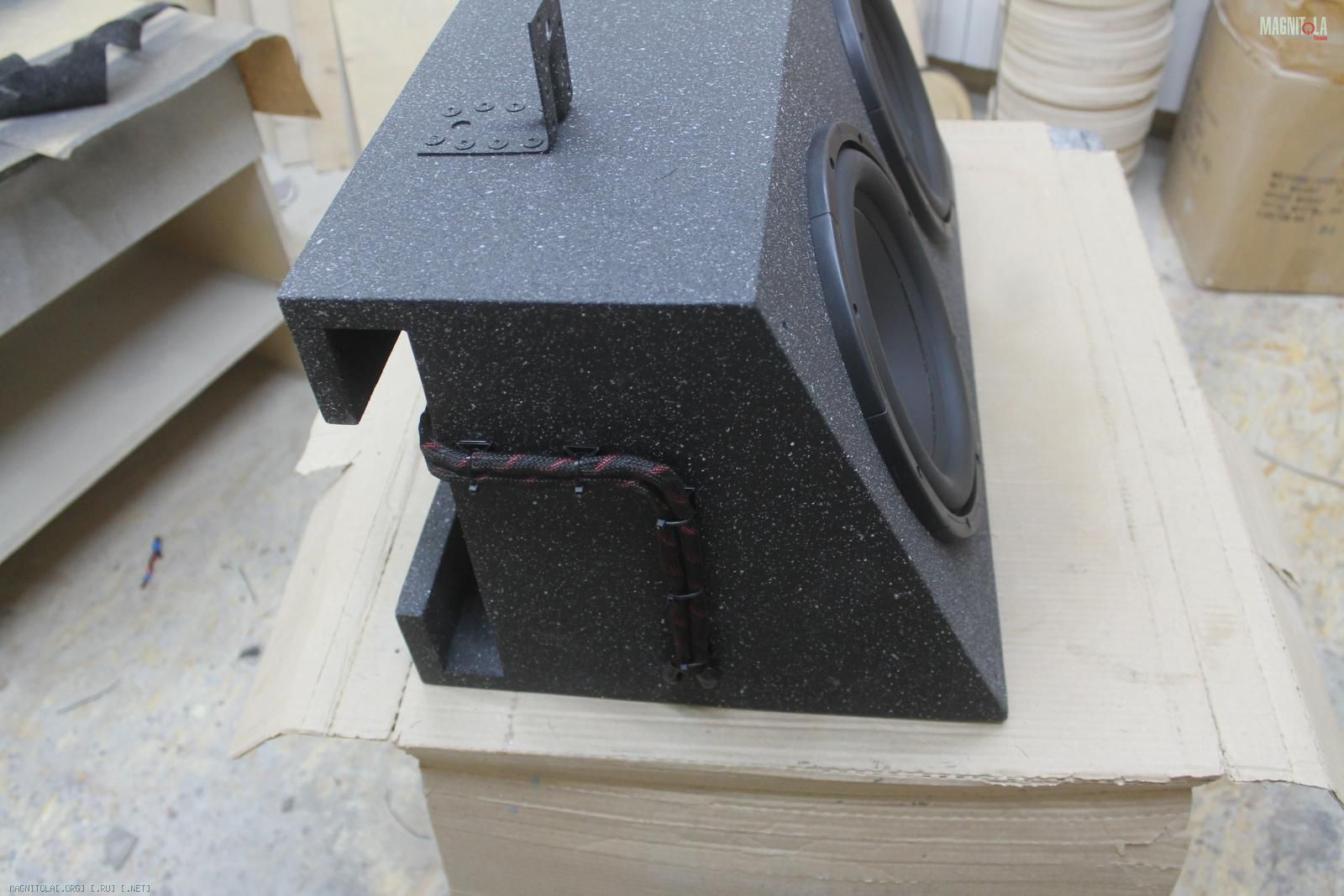

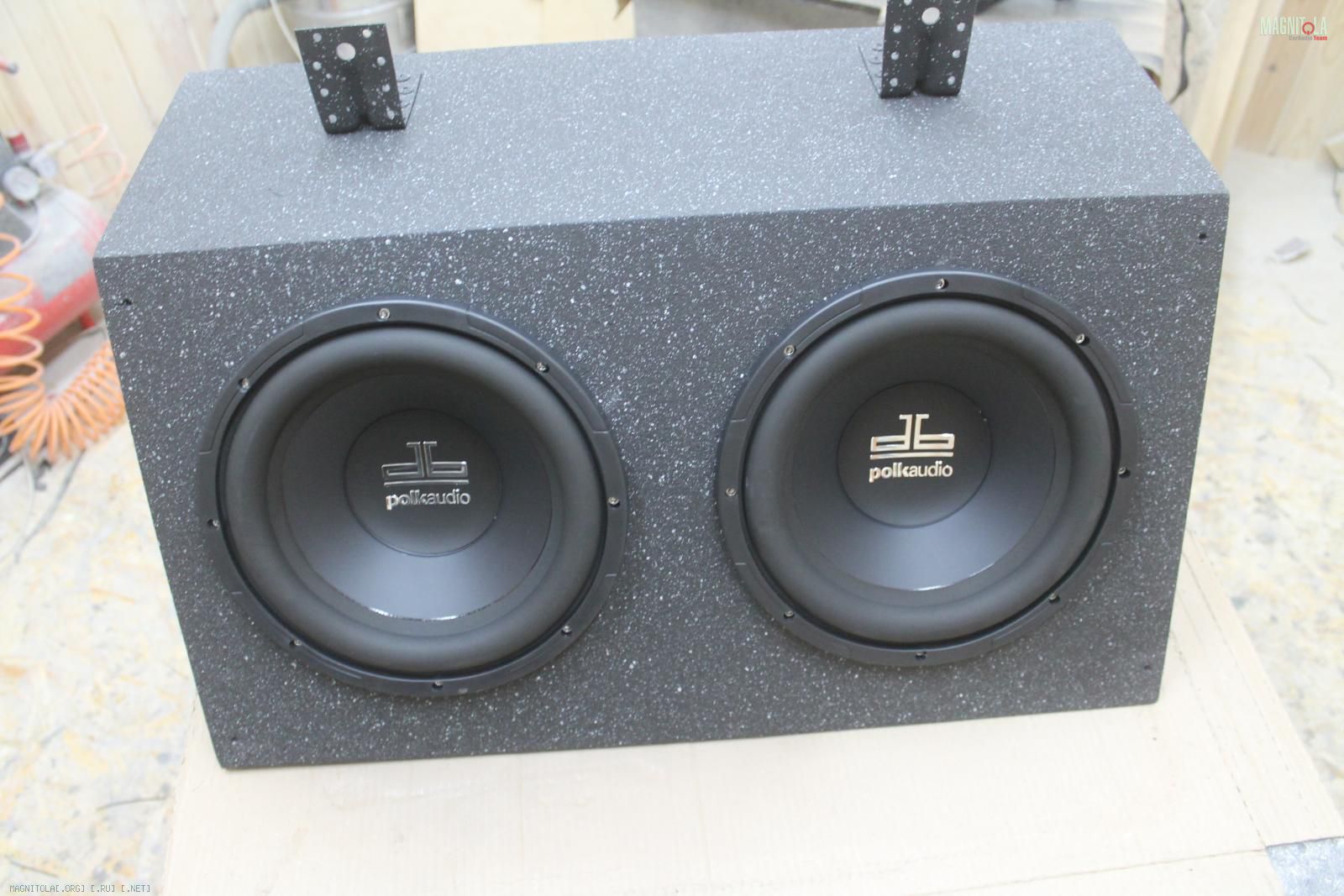

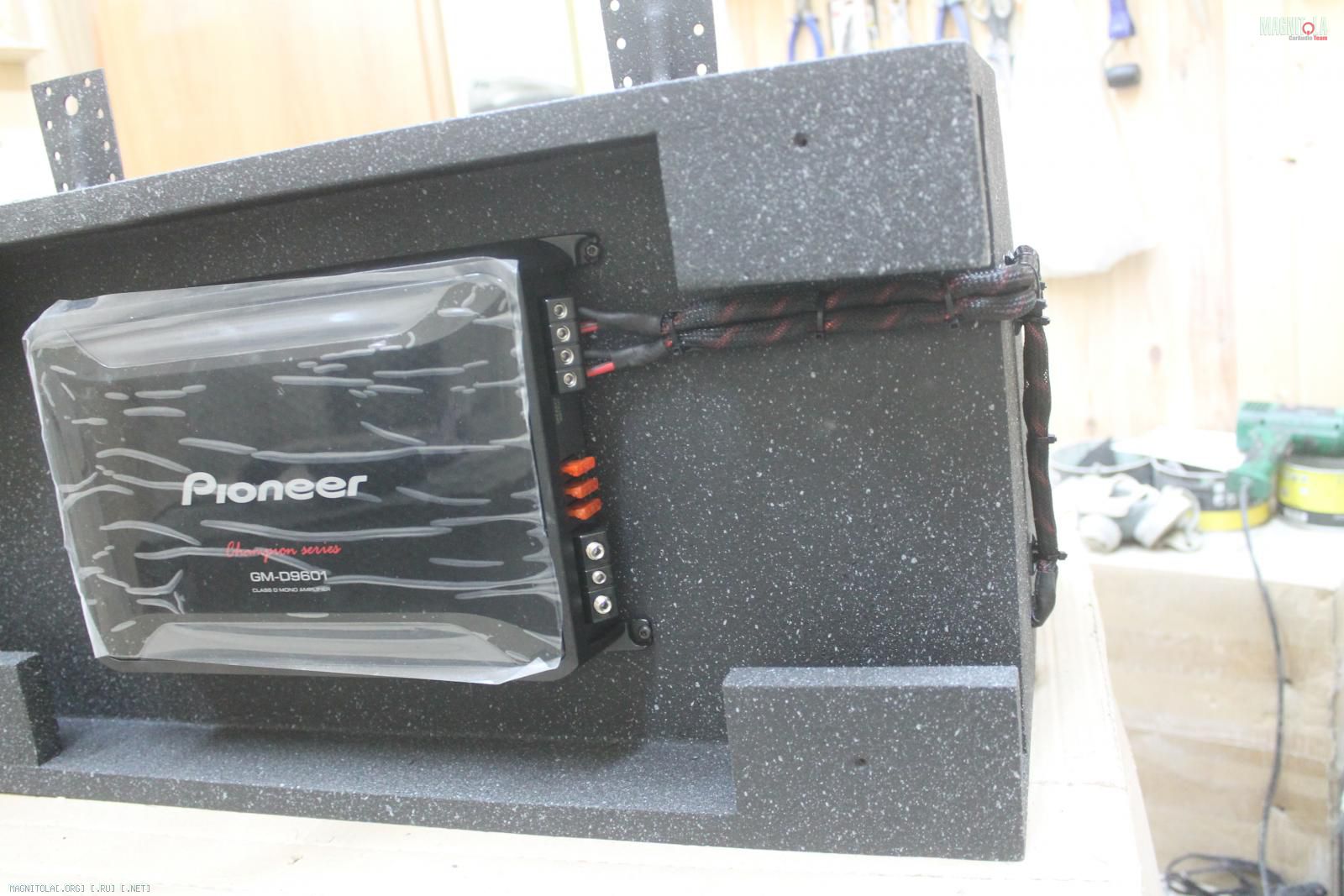

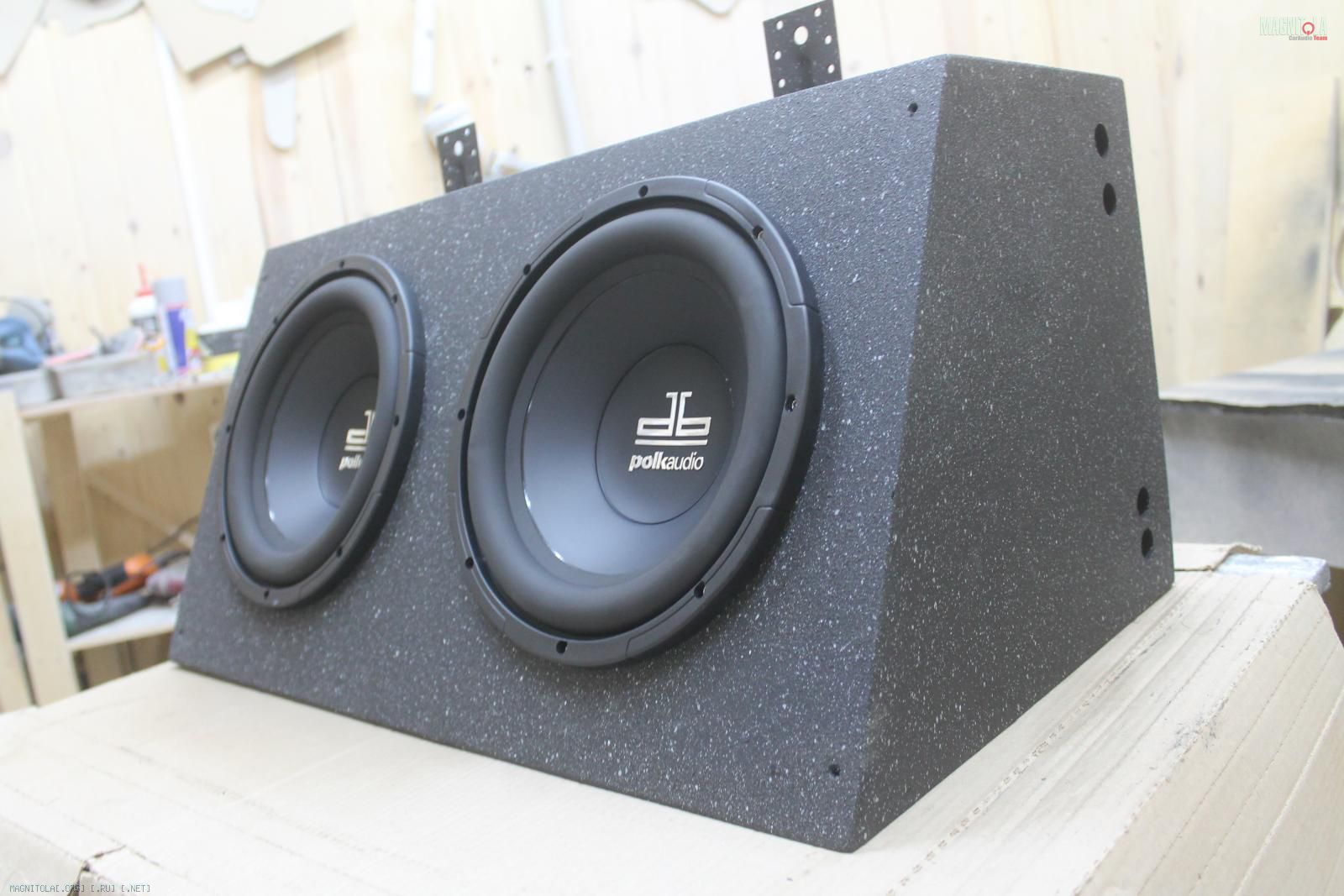

Корпус итог...
Вложение 1156336 Вложение 1156338 Вложение 1156340 Вложение 1156342 Вложение 1156344

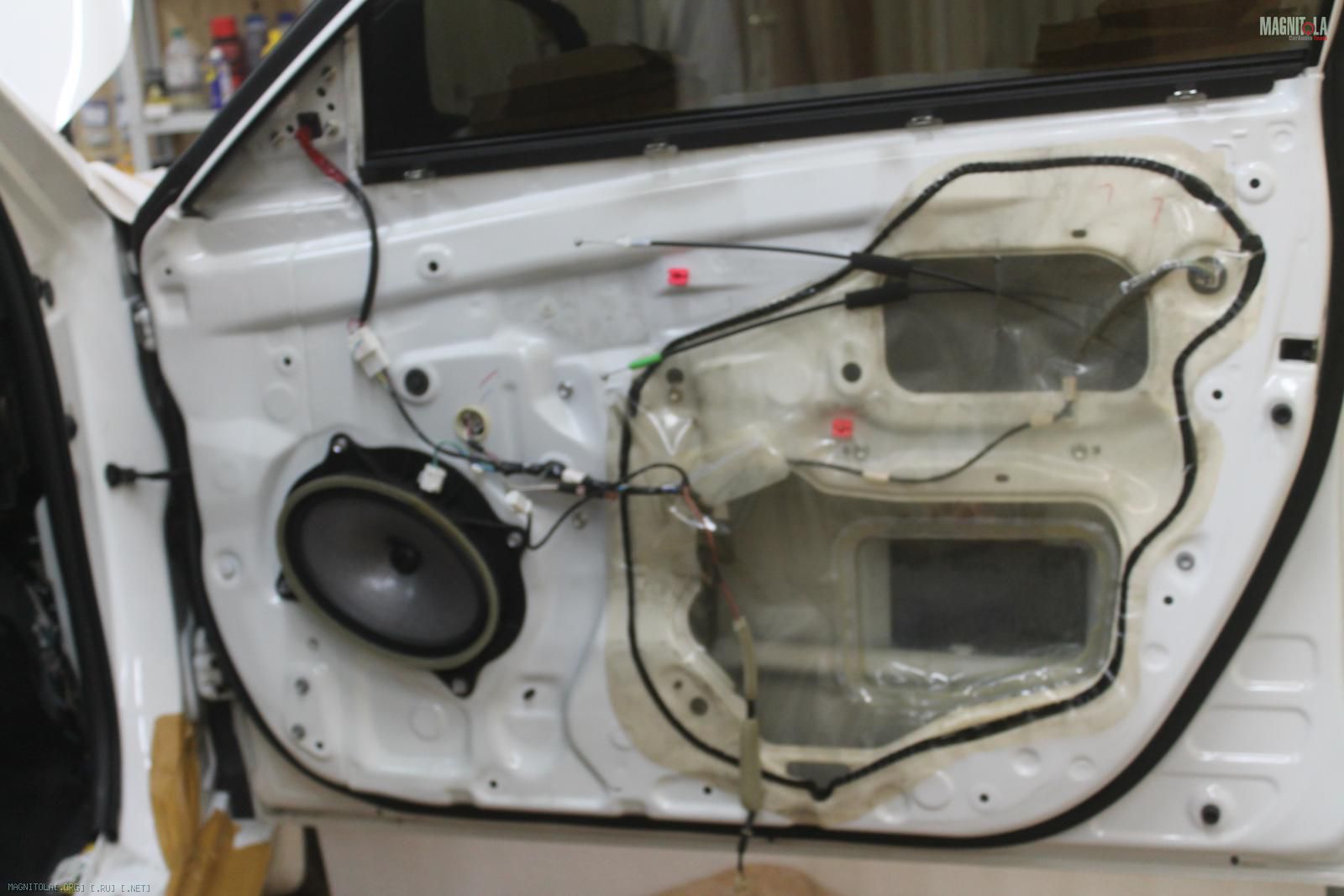

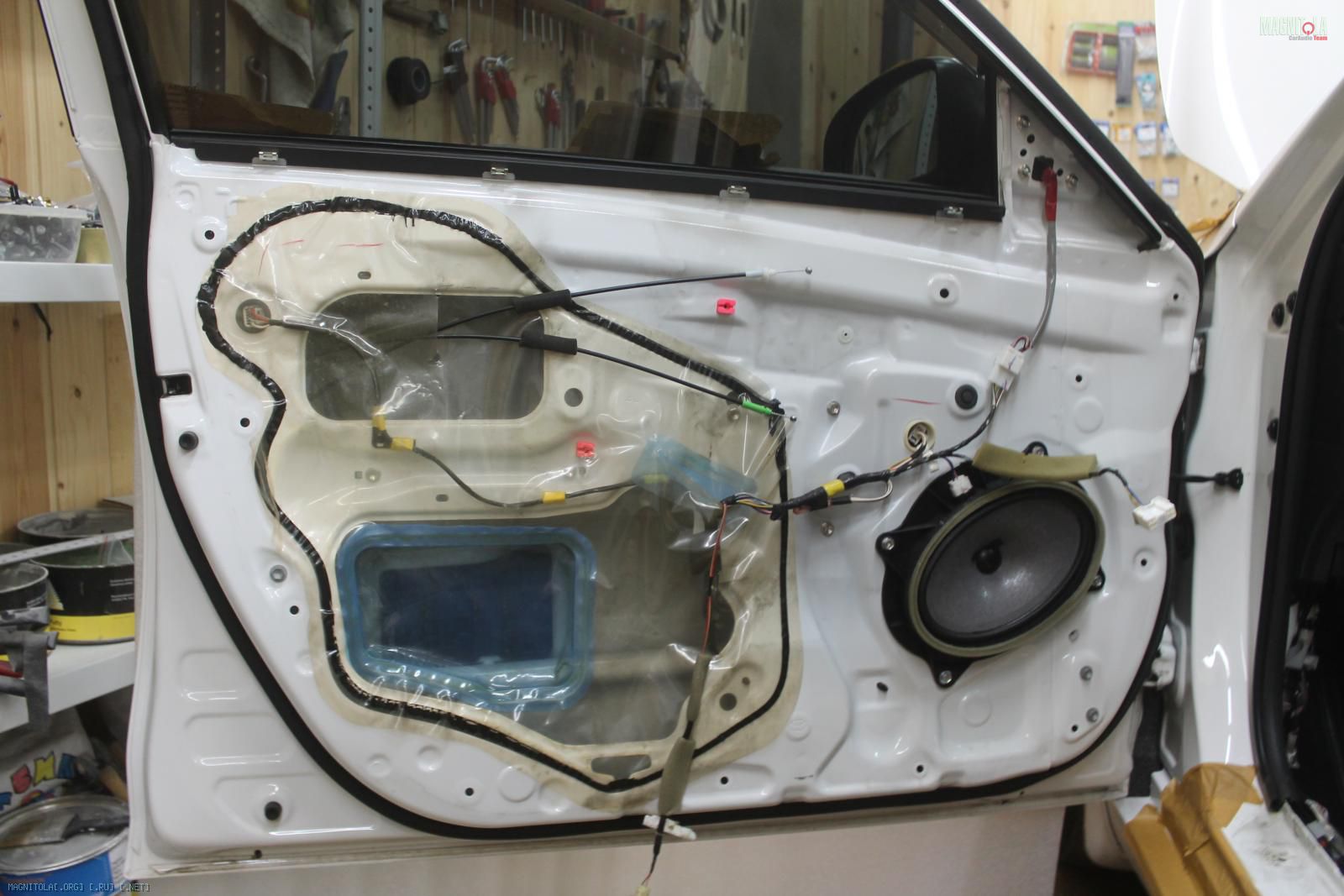

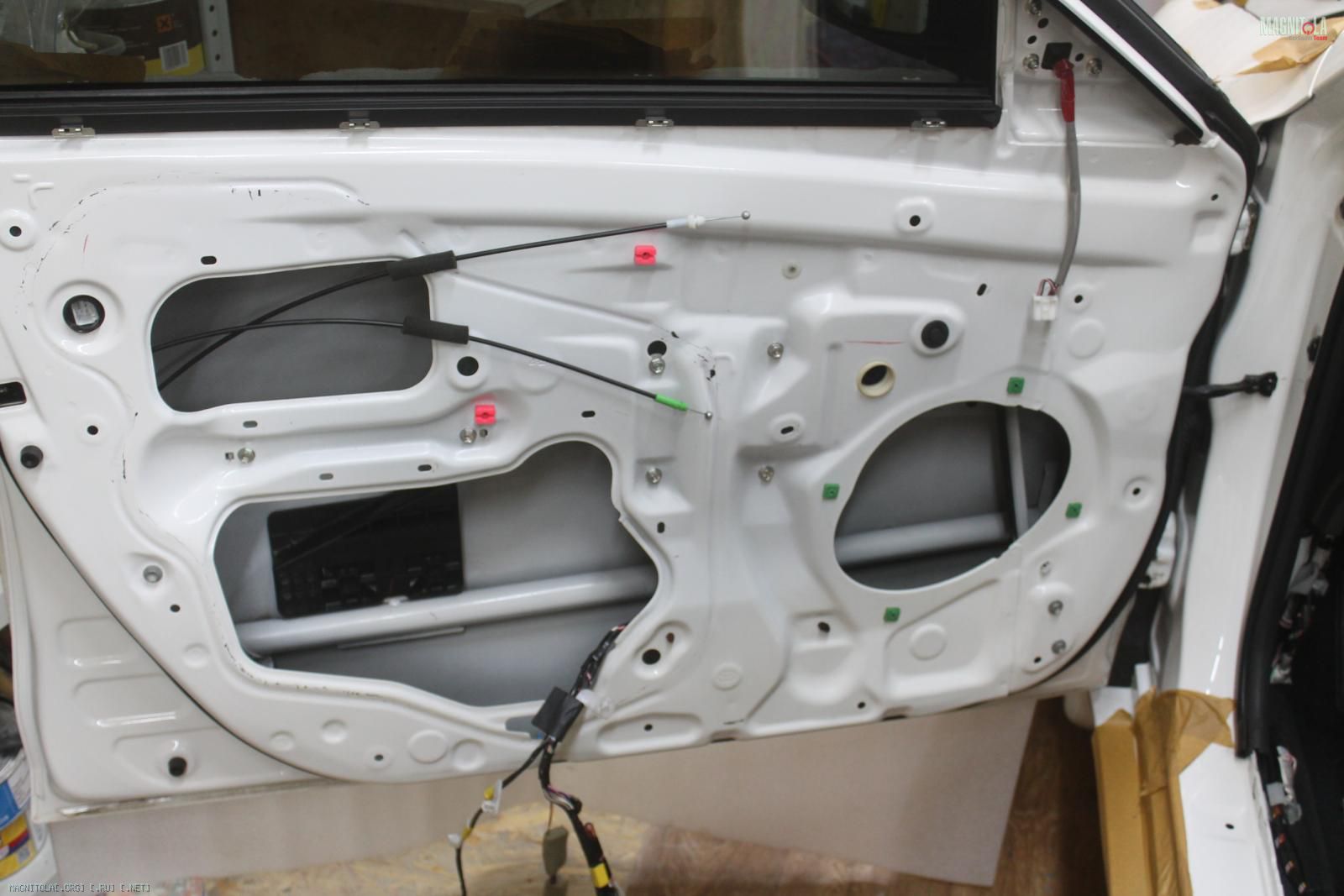

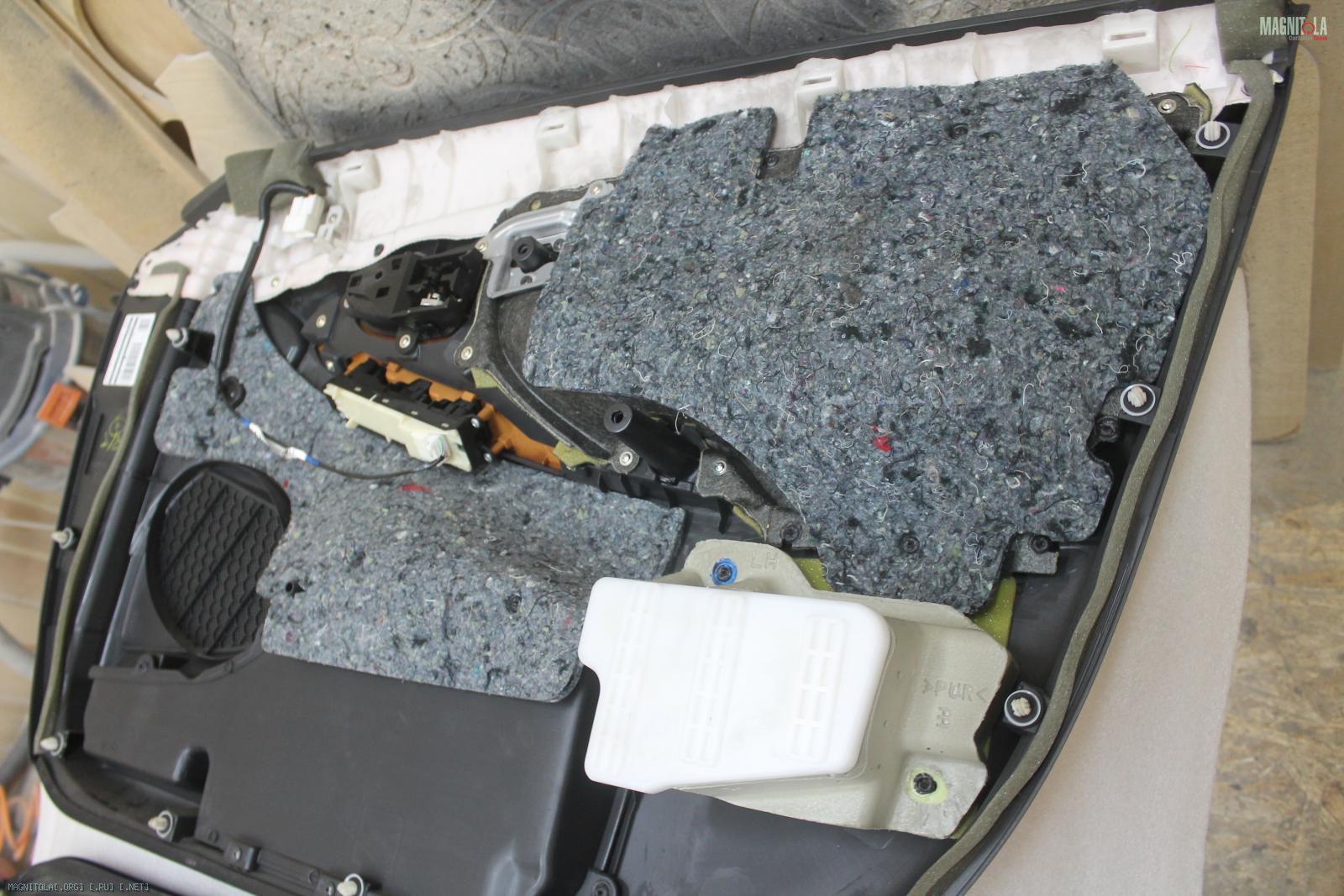

Разбираем двери...
в отличие от Ауди А4 присутствие большое количество шумопоглотителя.

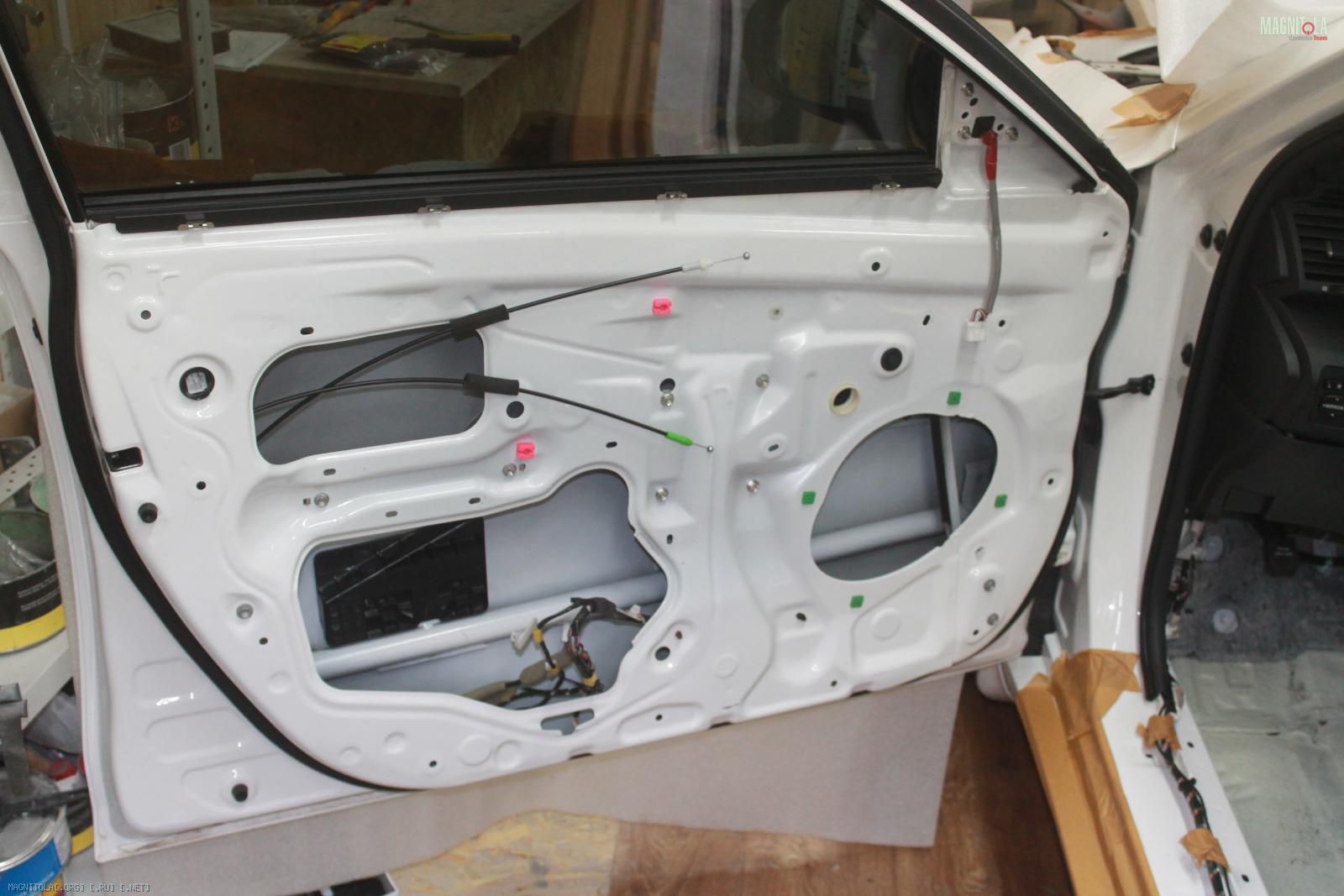

Очищаем, обезжириваем двери...
Вложение 1156346 Вложение 1156348 Вложение 1156350 Вложение 1156352 Вложение 1156354 Вложение 1156356
25.07.2017, 22:00
San4es80

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Приветствую! Подскажите во сколько обошлось так Prado 120 (светлый) переделать (без компонентов, только "шумка и инстал")?
26.07.2017, 22:18
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от San4es80

Приветствую! Подскажите во сколько обошлось так Prado 120 (светлый) переделать (без компонентов, только "шумка и инстал")?

В л.с. ответил.
26.07.2017, 22:29
st220

Вложений: 10

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

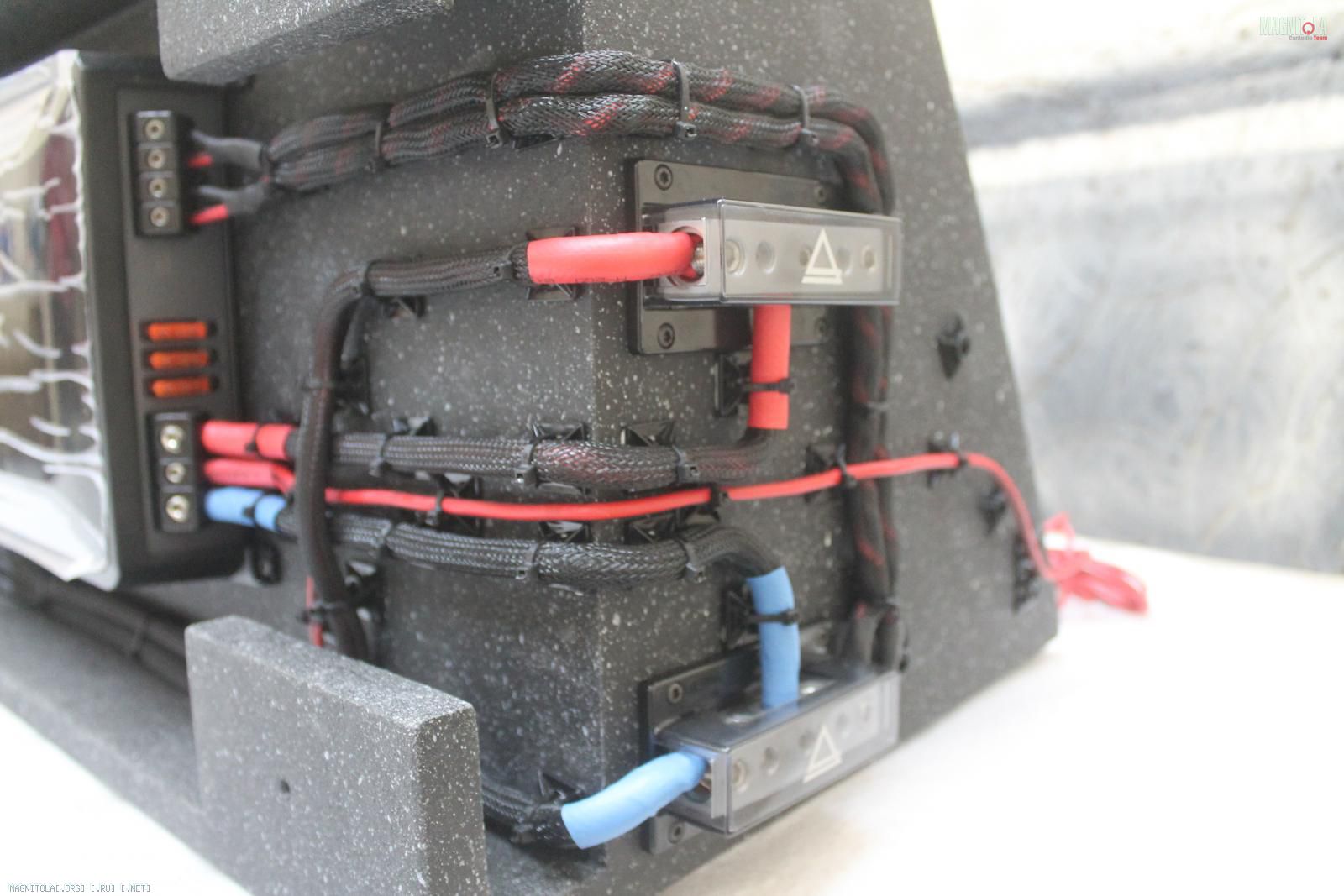

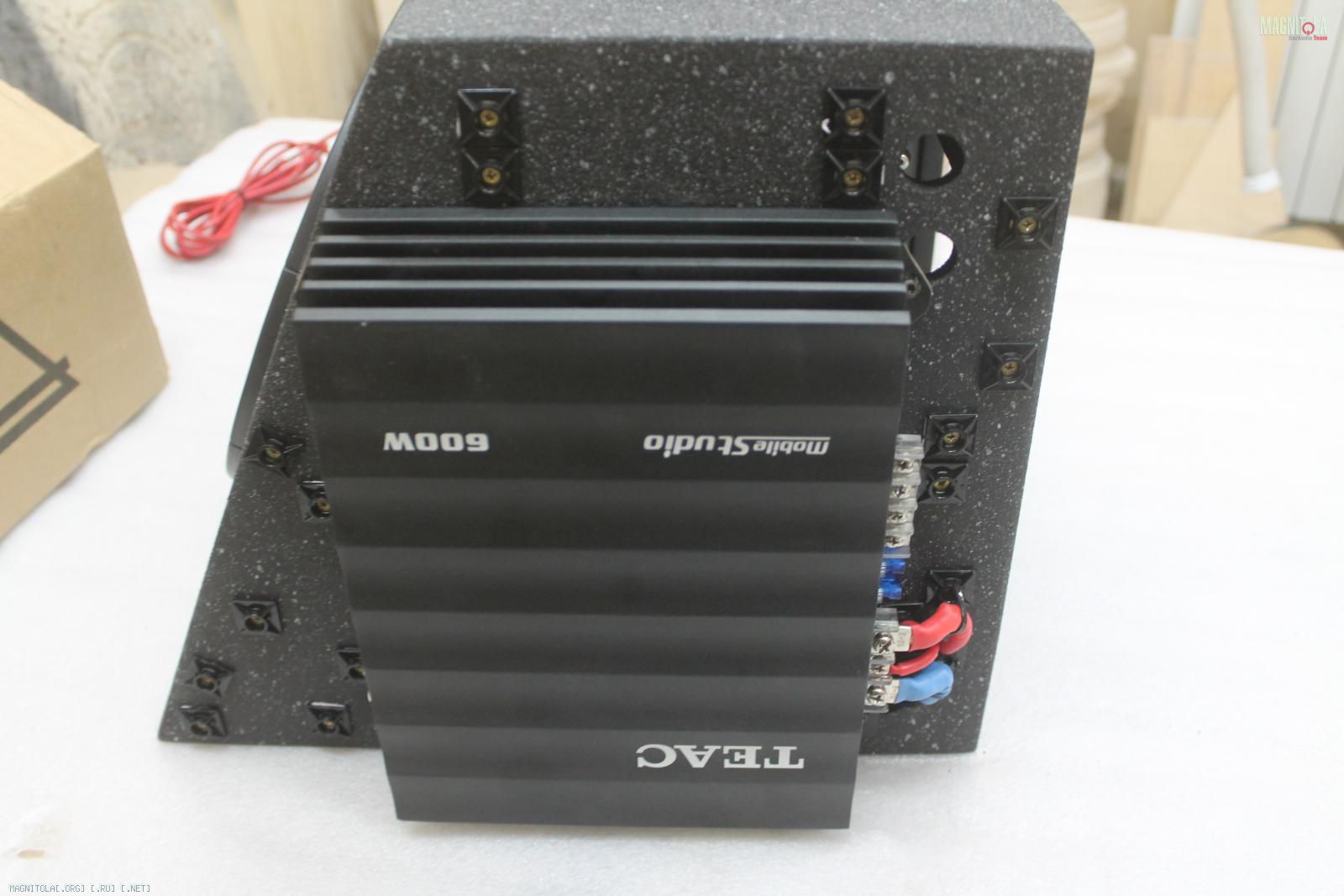

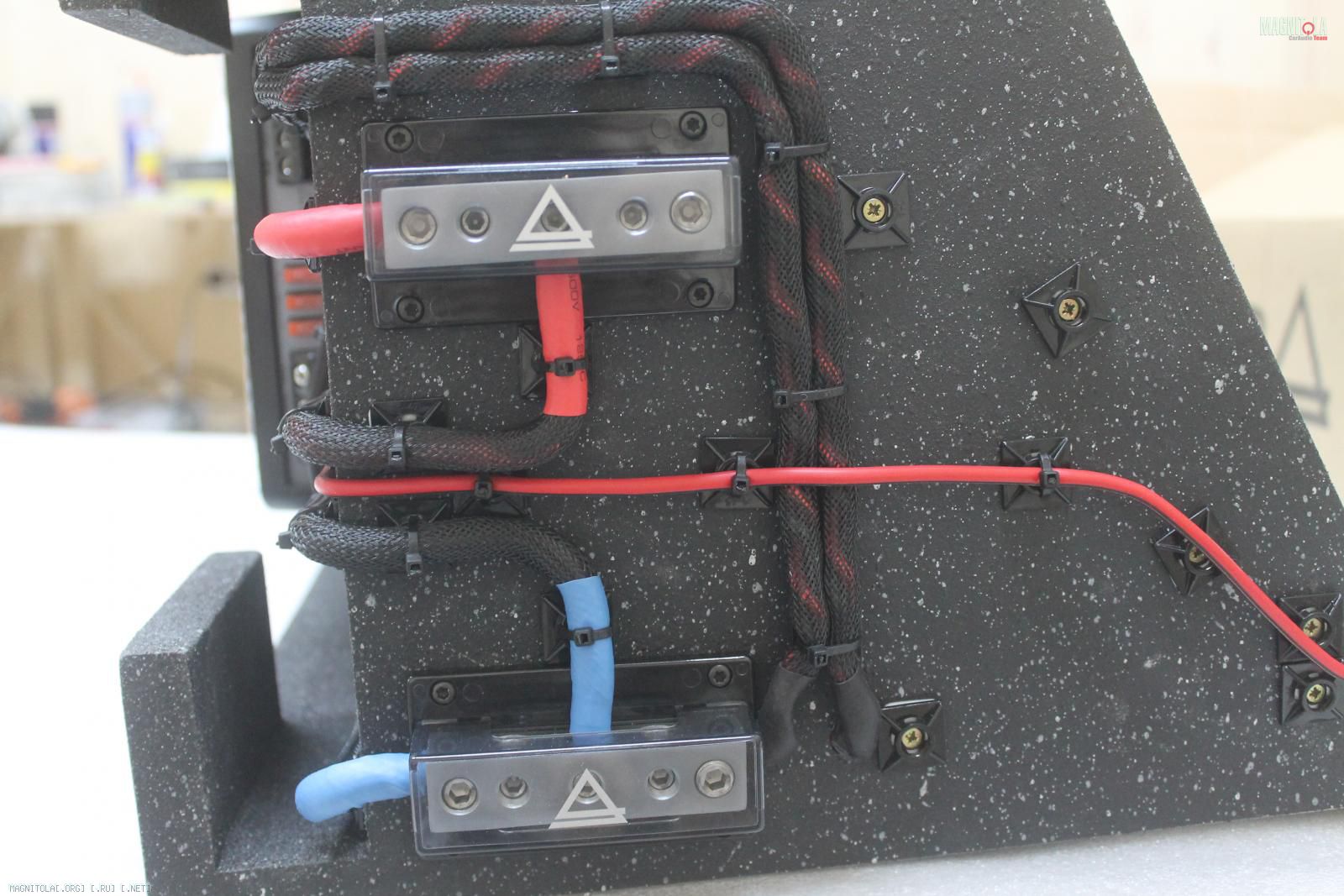

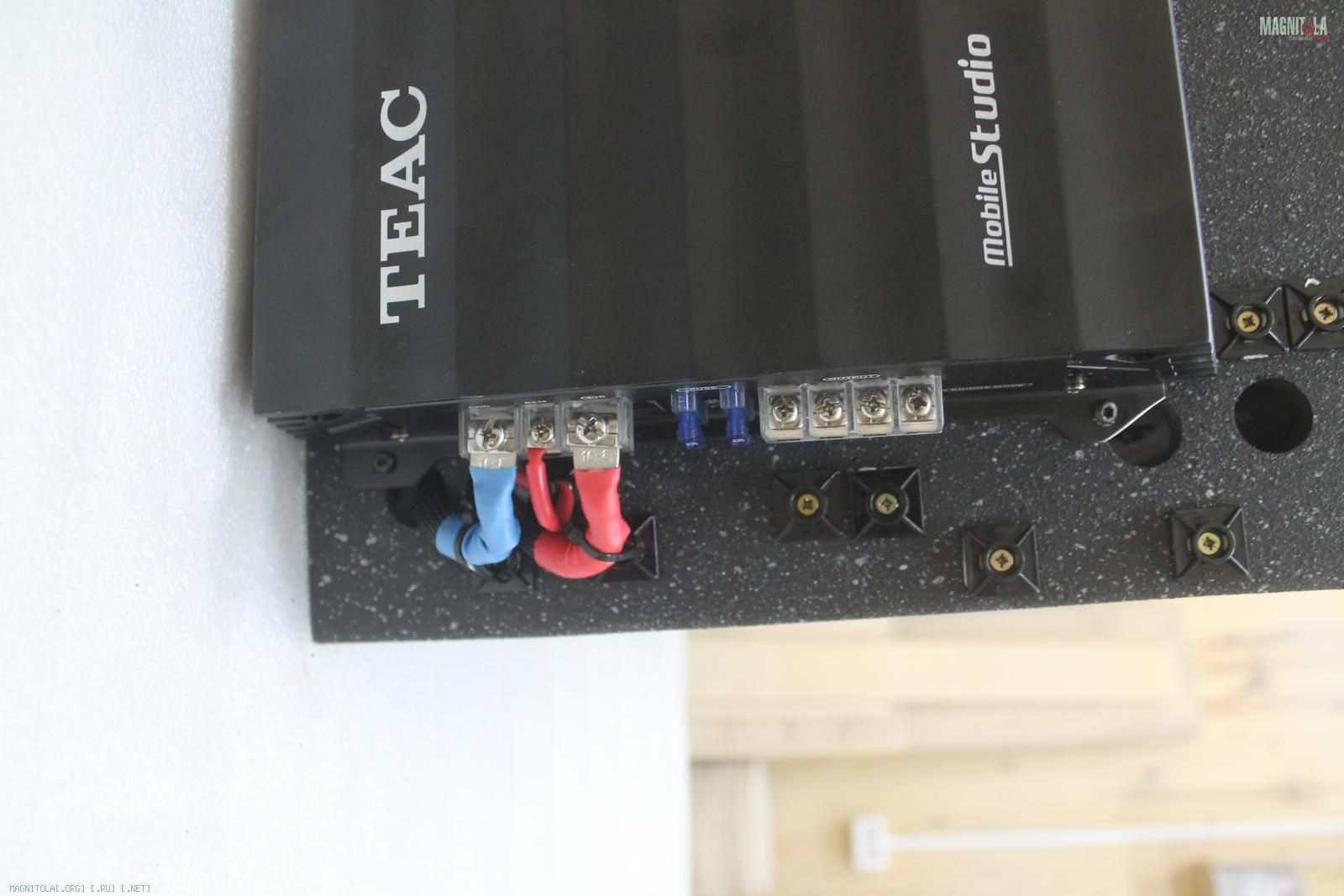

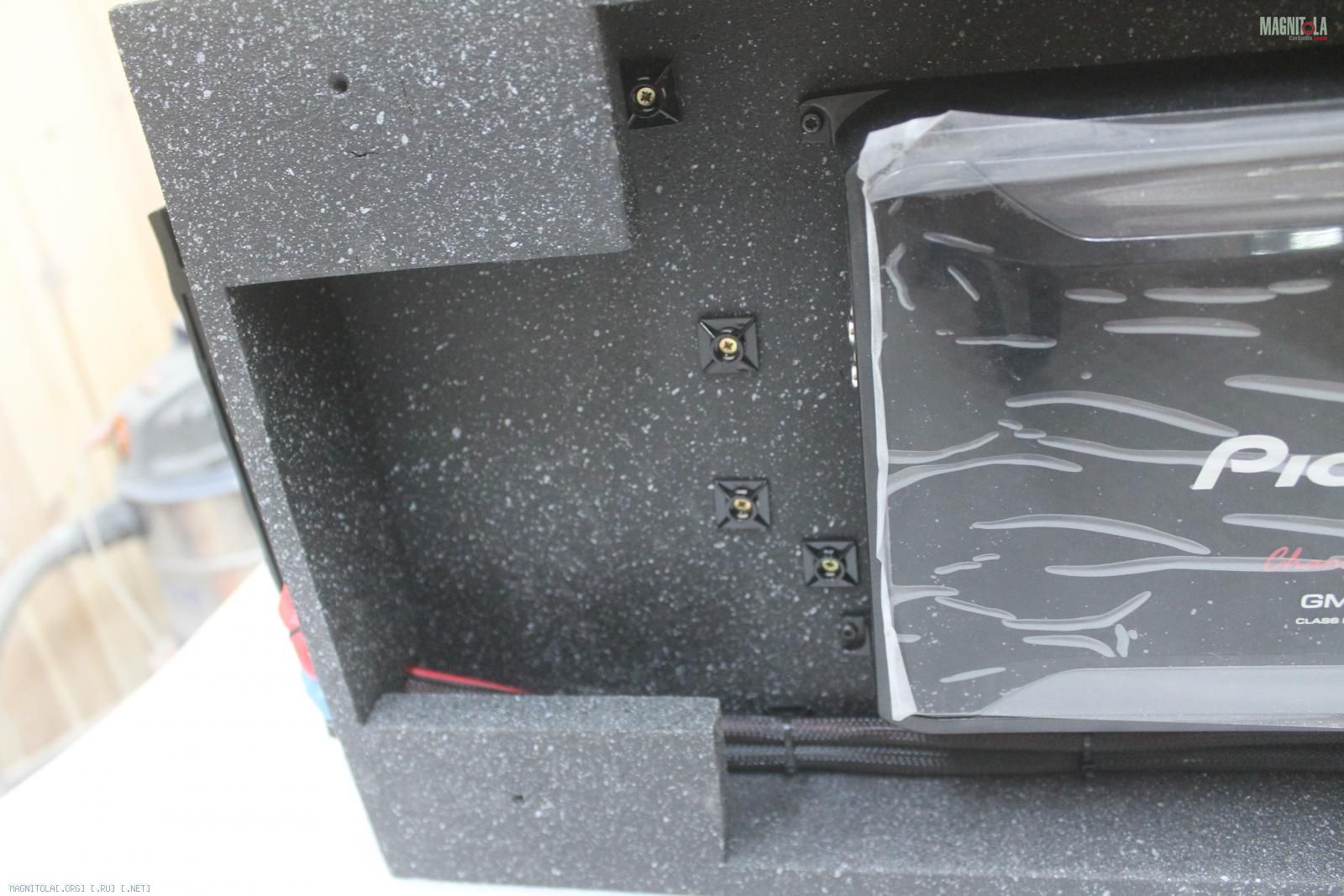

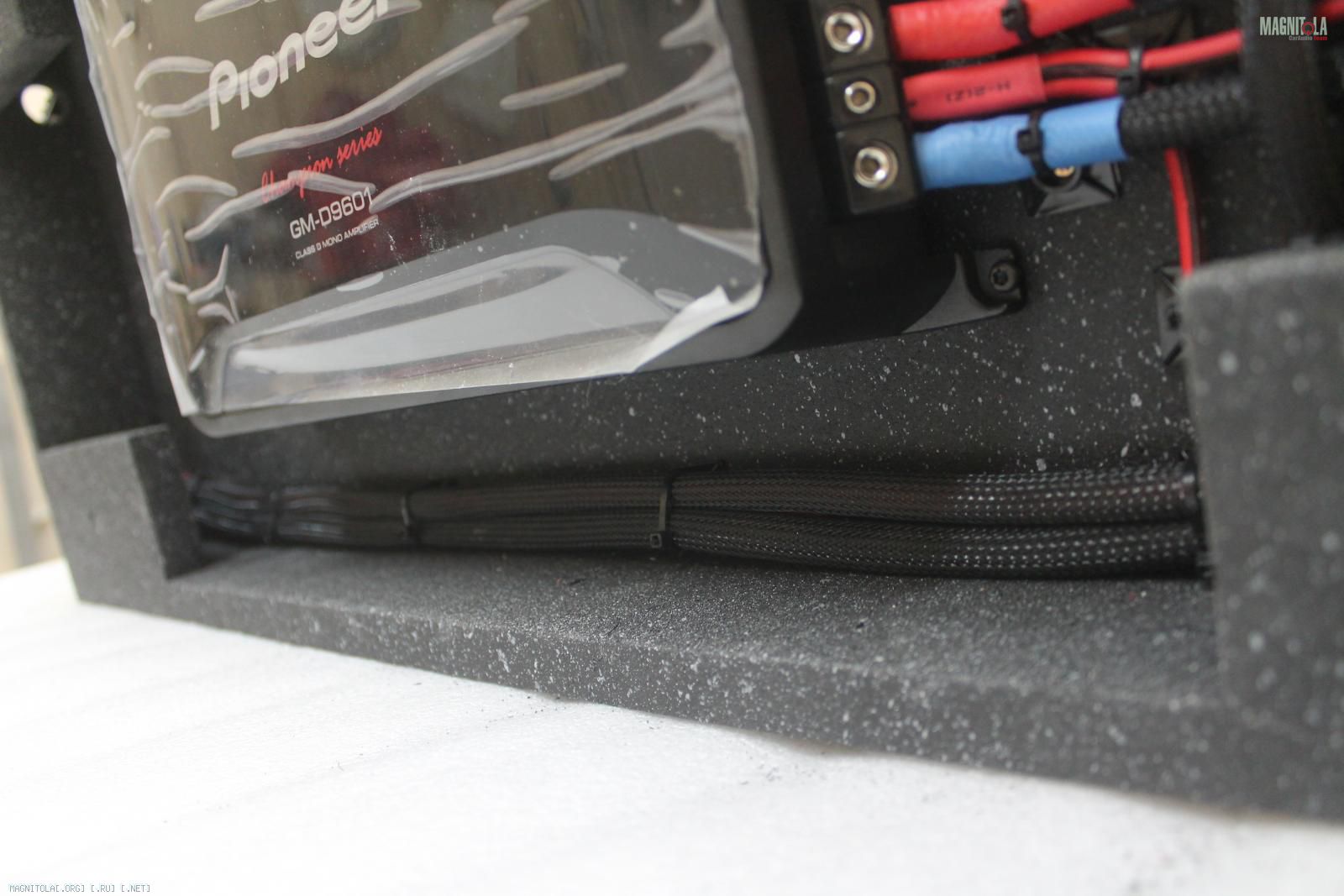

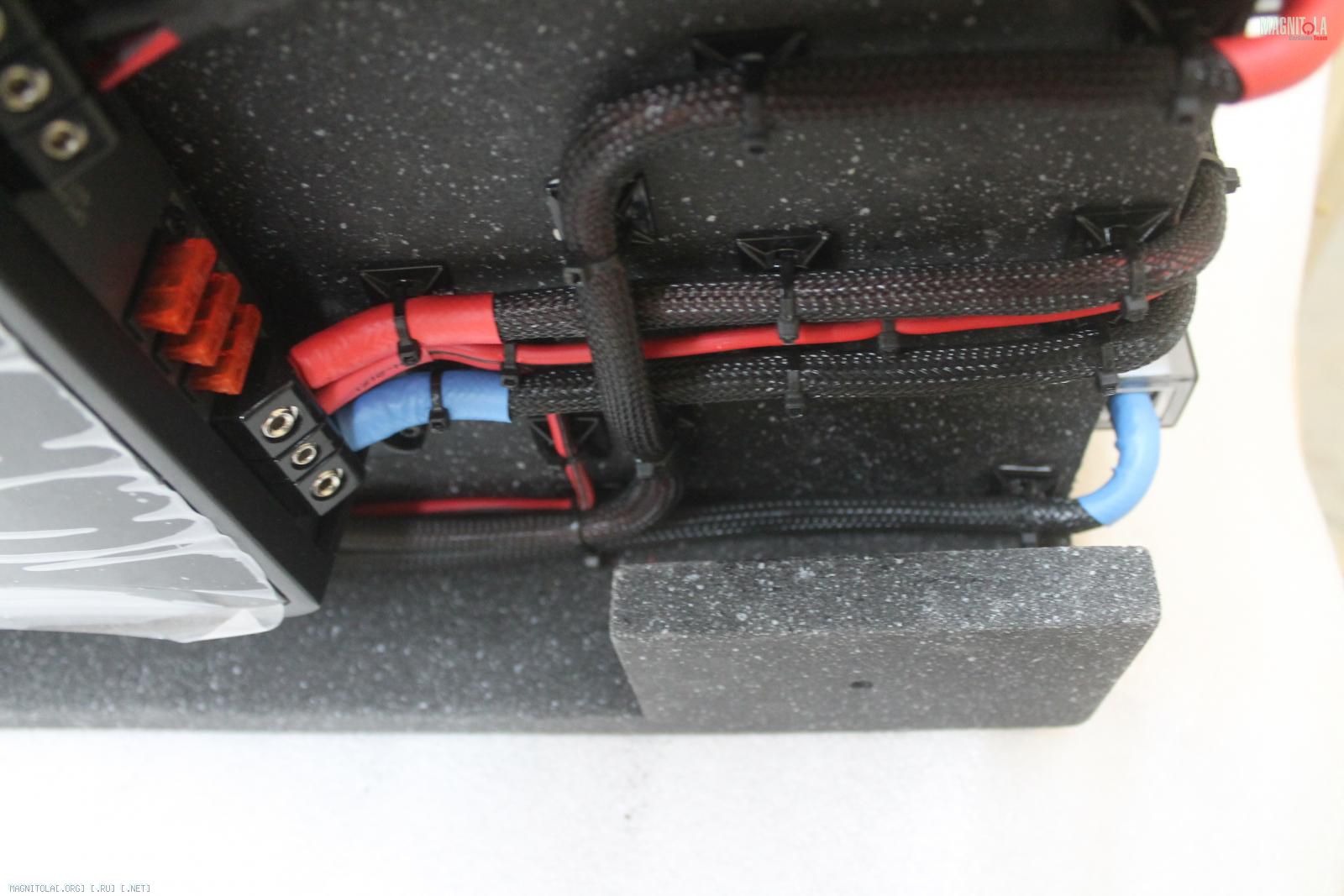

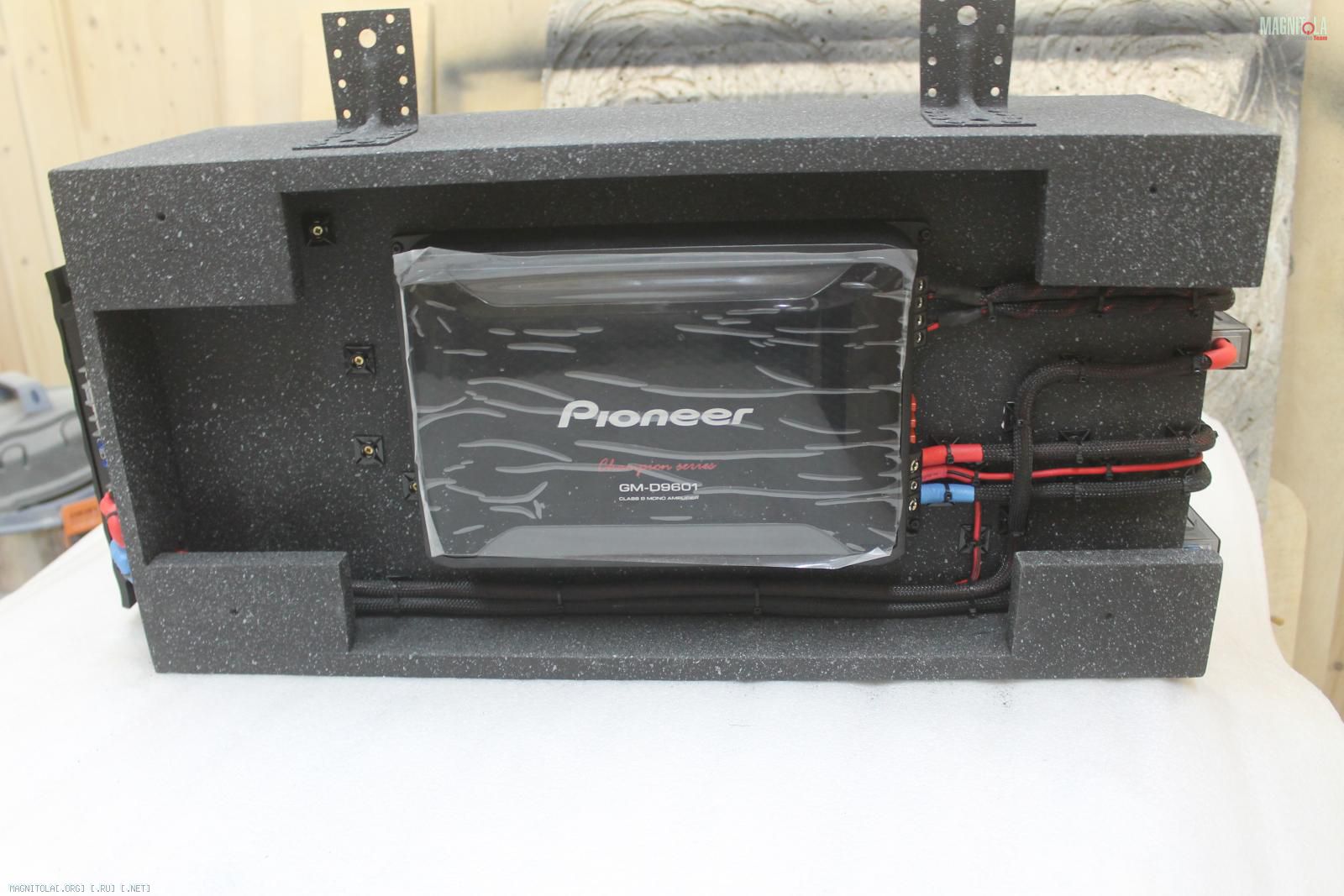

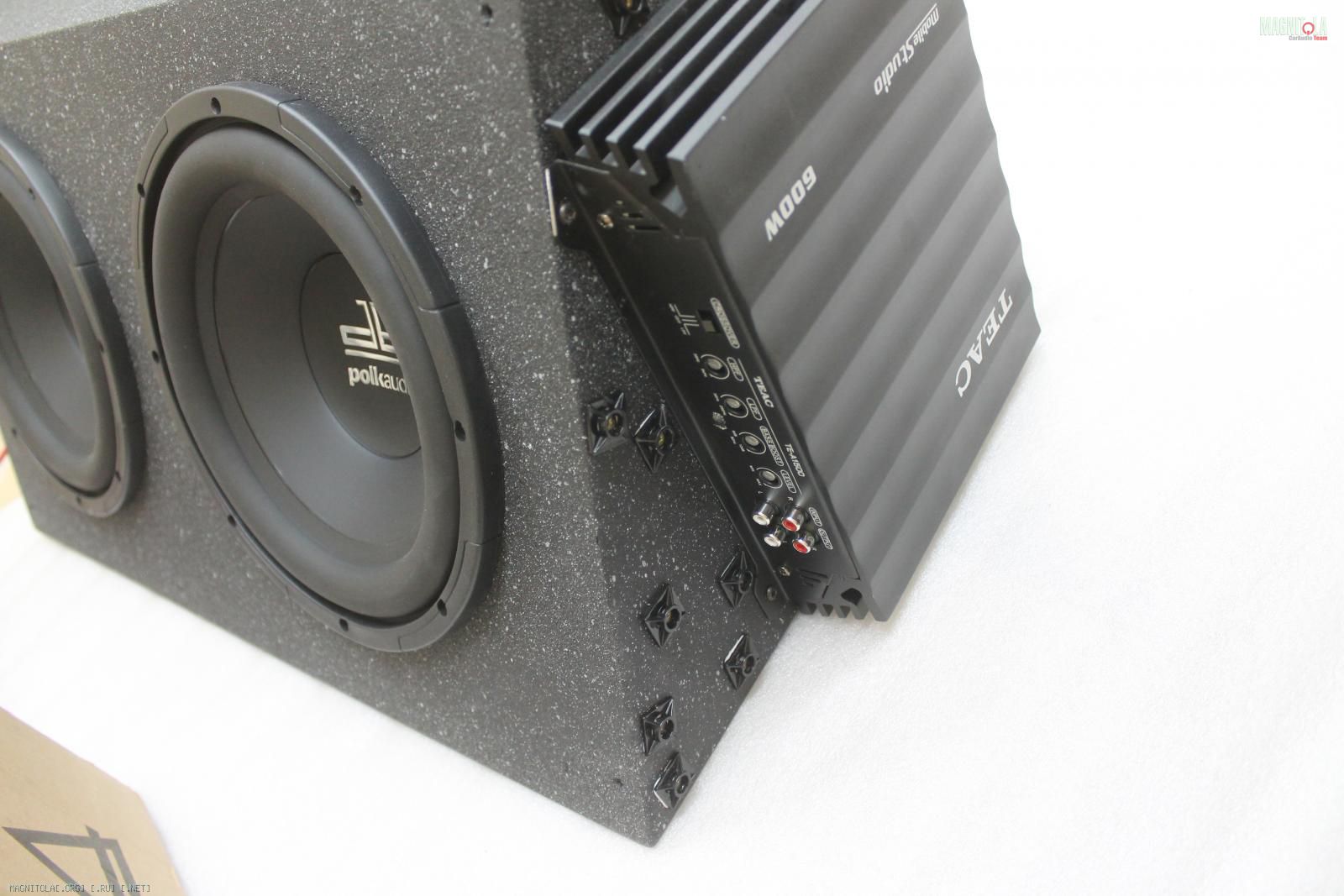

Коммутация, подключение...
Пришлось менять концепцию и добавлять простой усилитель на фронт, т.к. китайская ШГУ" не тянет" даже штатный фронт... На боковую, двойную стенку крепится 2-кан усилитель...
Вложение 1156614 Вложение 1156616 Вложение 1156618 Вложение 1156620 Вложение 1156622 Вложение 1156624 Вложение 1156626 Вложение 1156628 Вложение 1156630 Вложение 1156632
27.07.2017, 21:02
st220

Вложений: 78

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

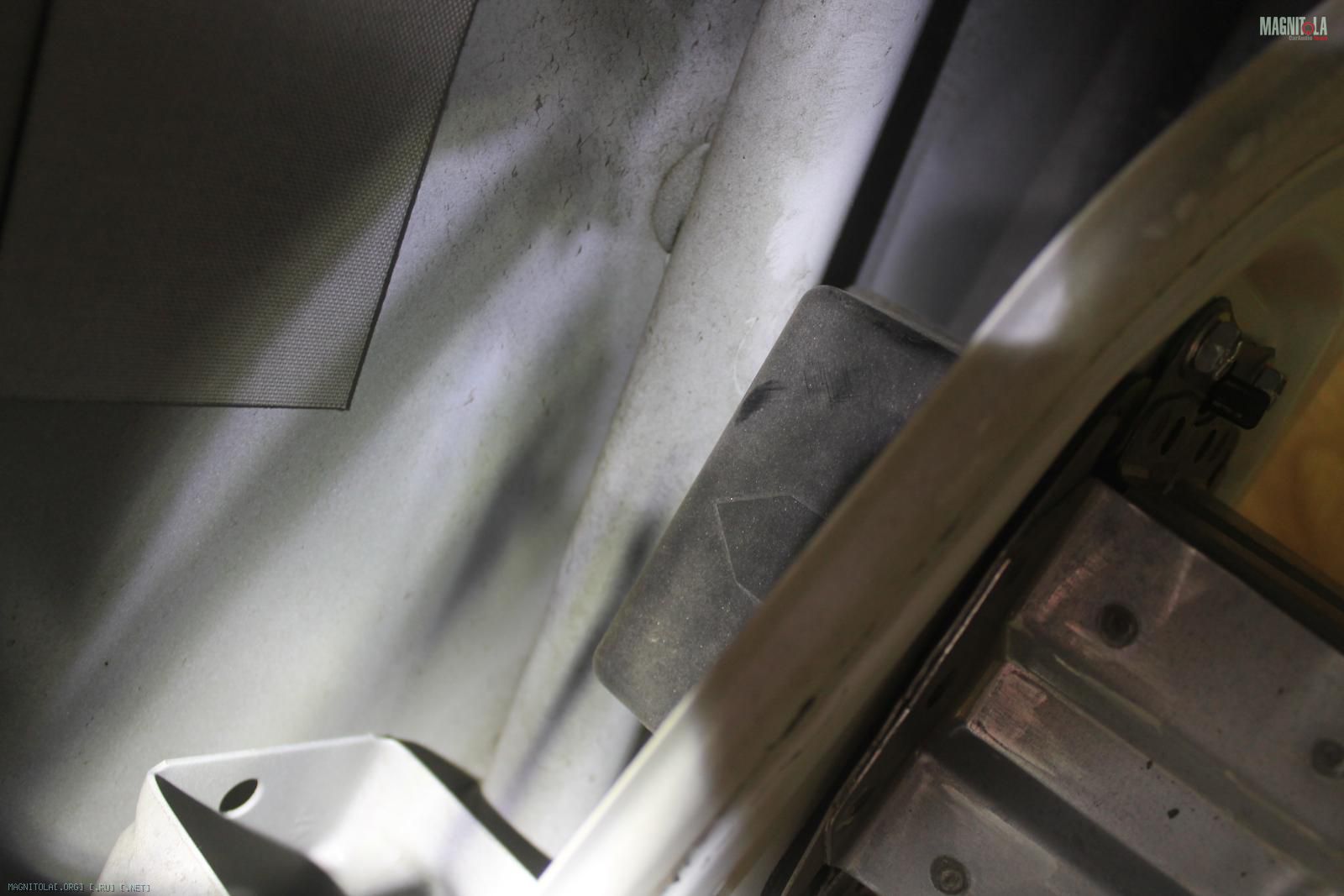

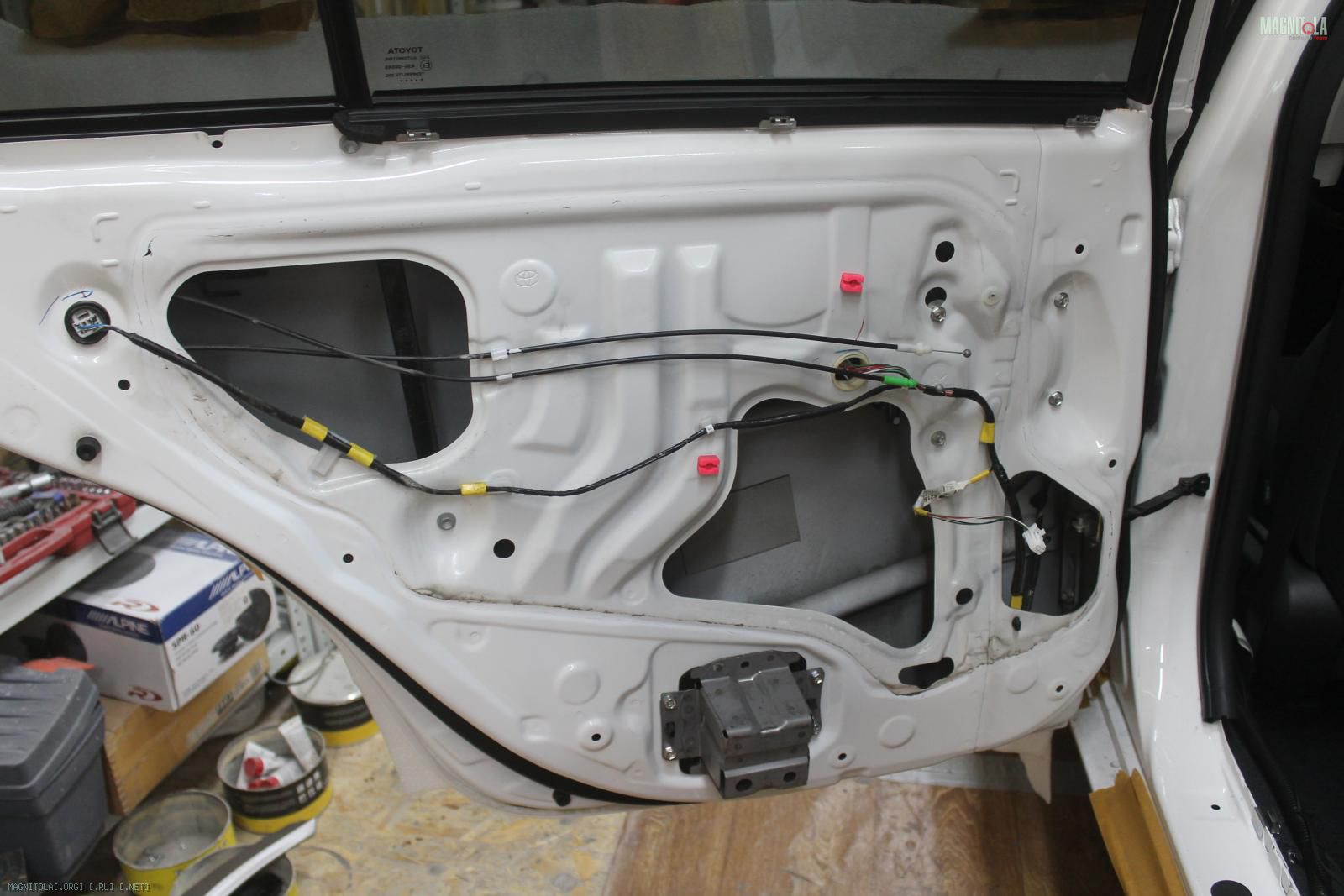

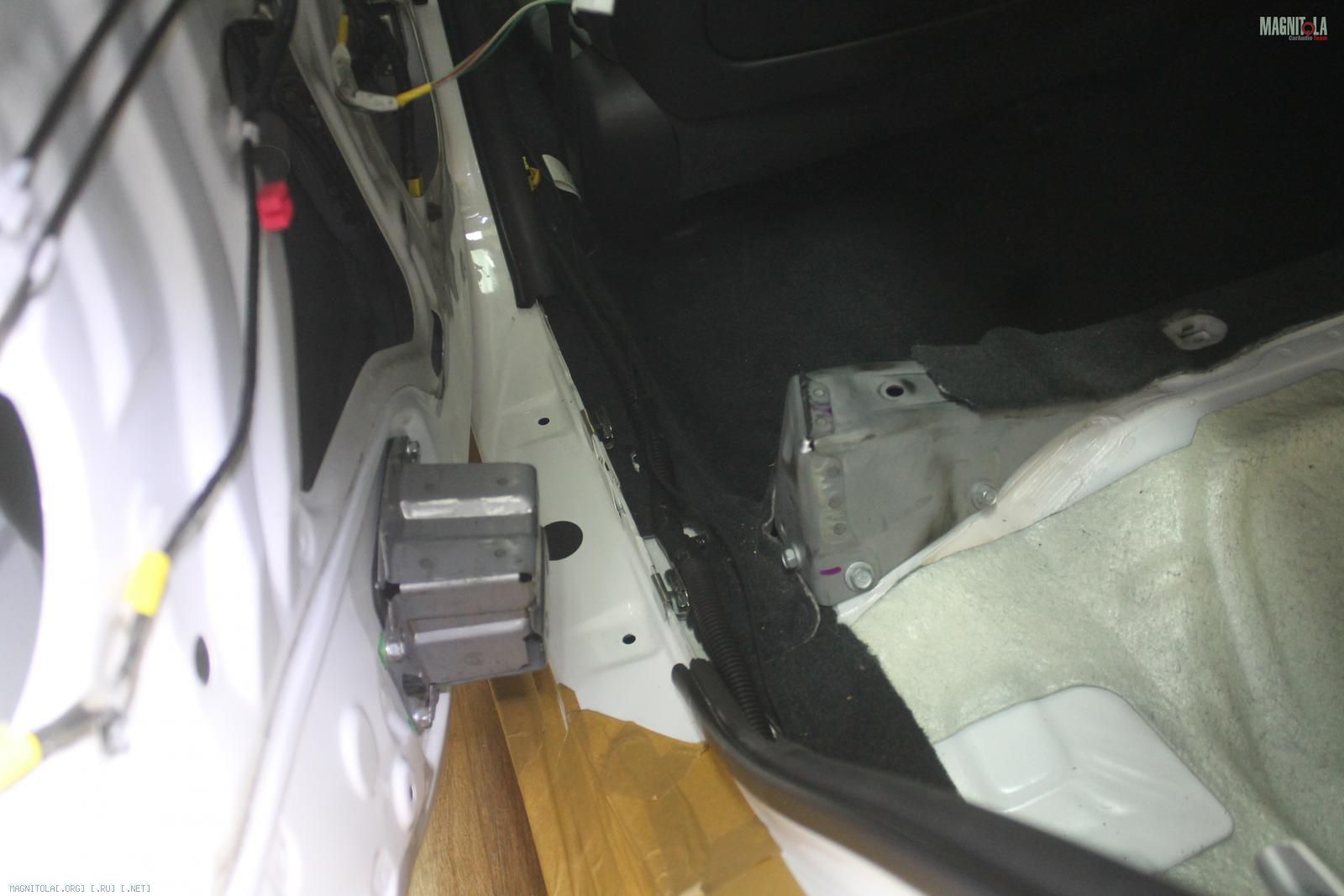

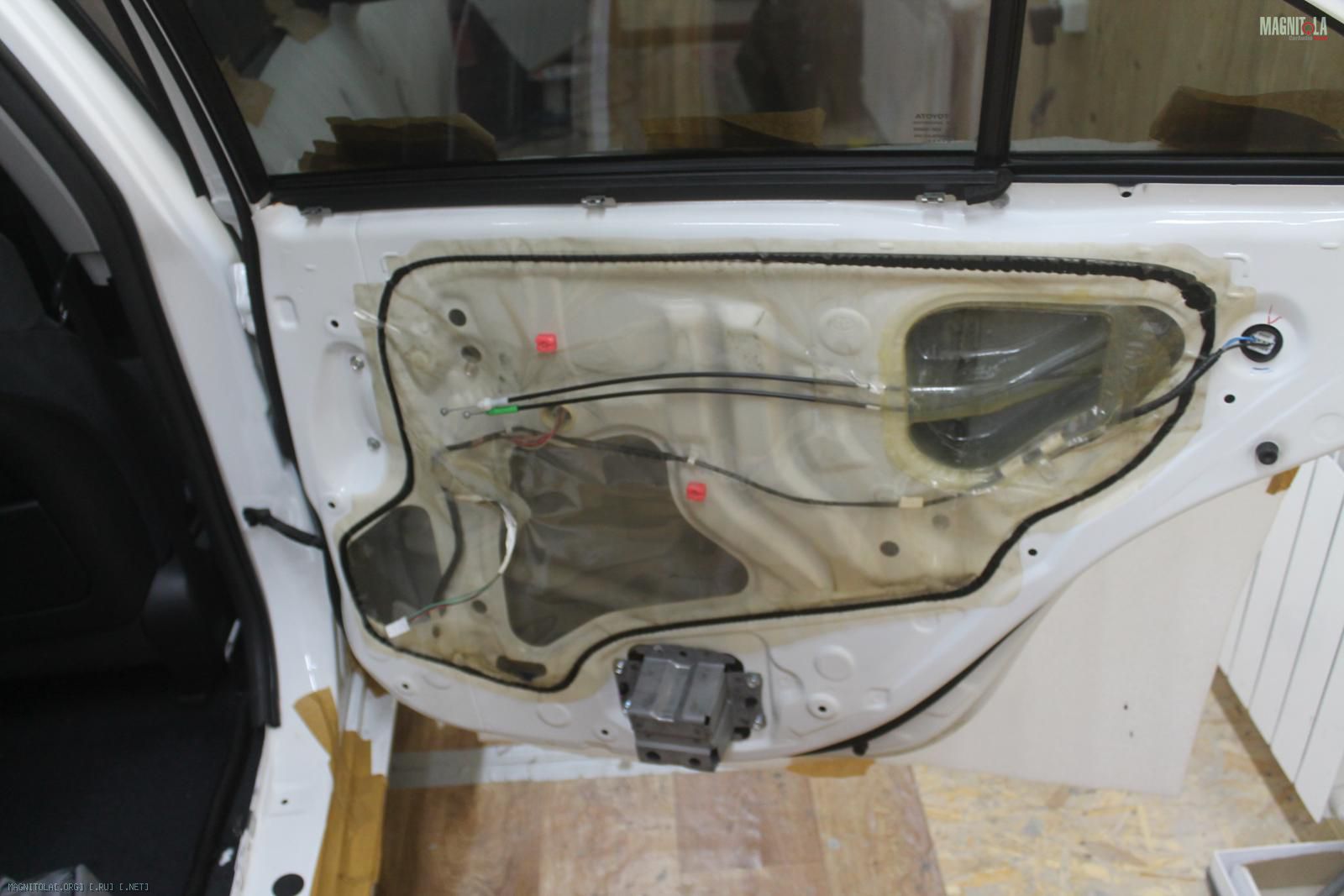

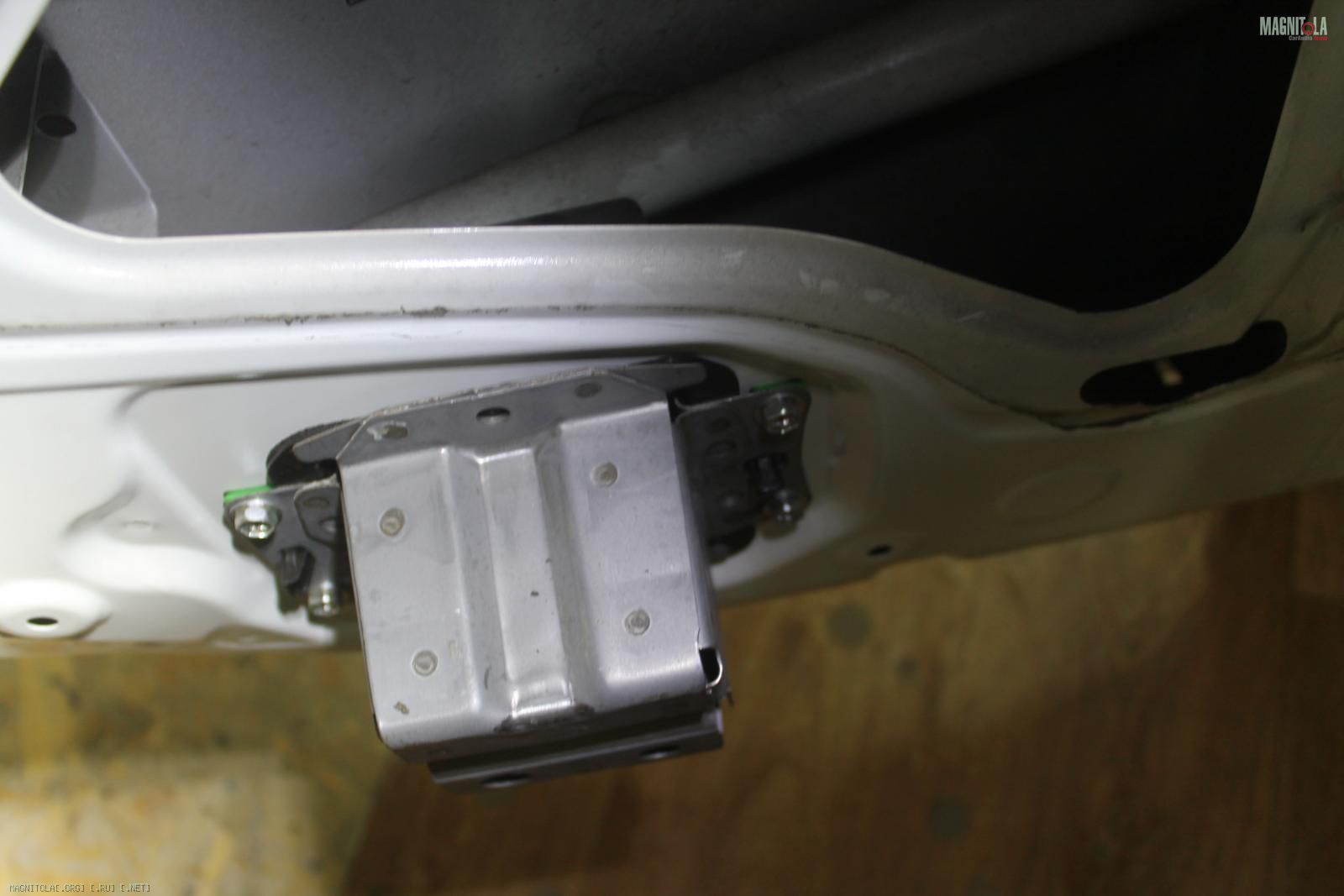

Элементы пассивной безопасности при боковом ударе..
Вложение 1156940 Вложение 1156942 Вложение 1156944 Вложение 1156946 Вложение 1156948

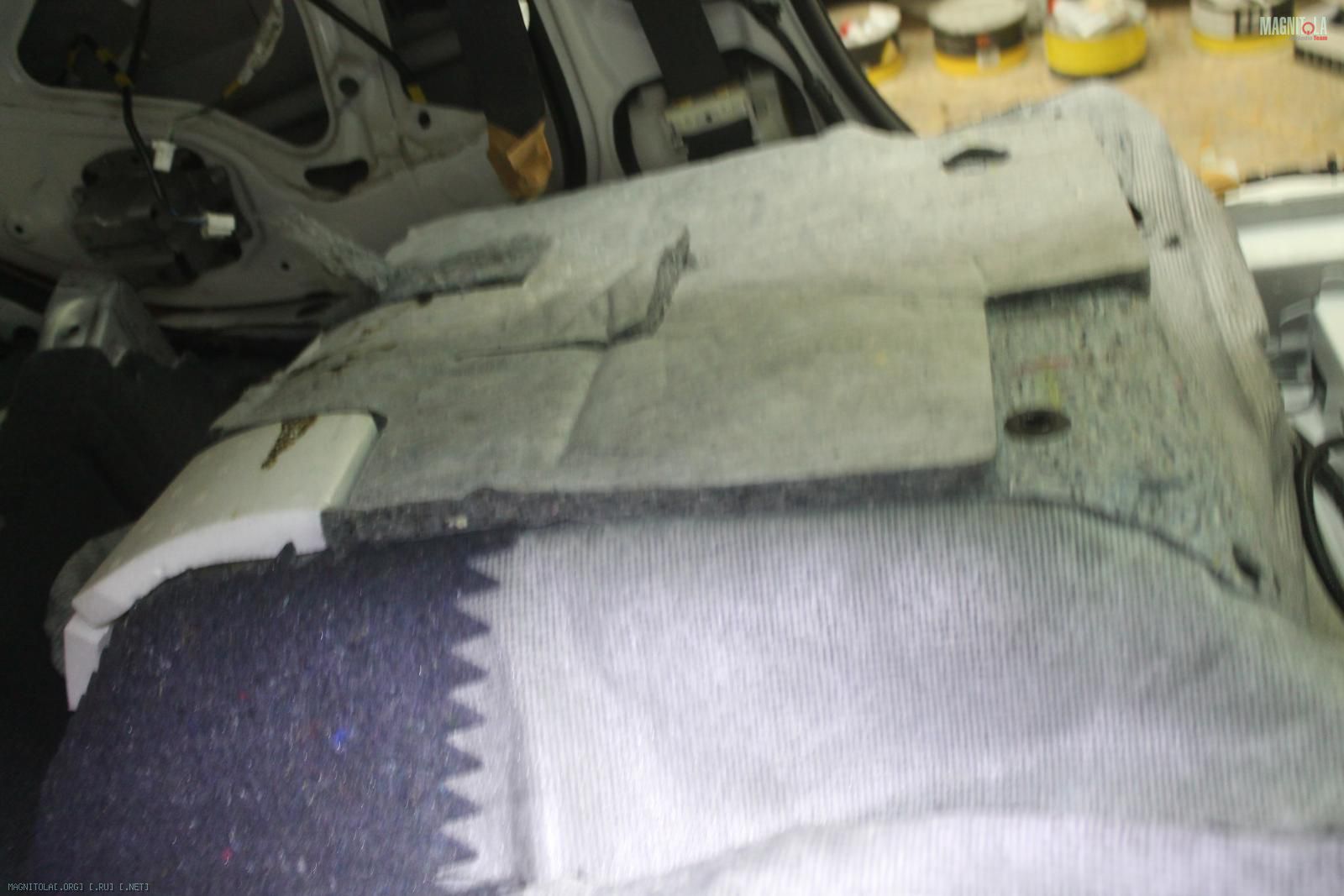

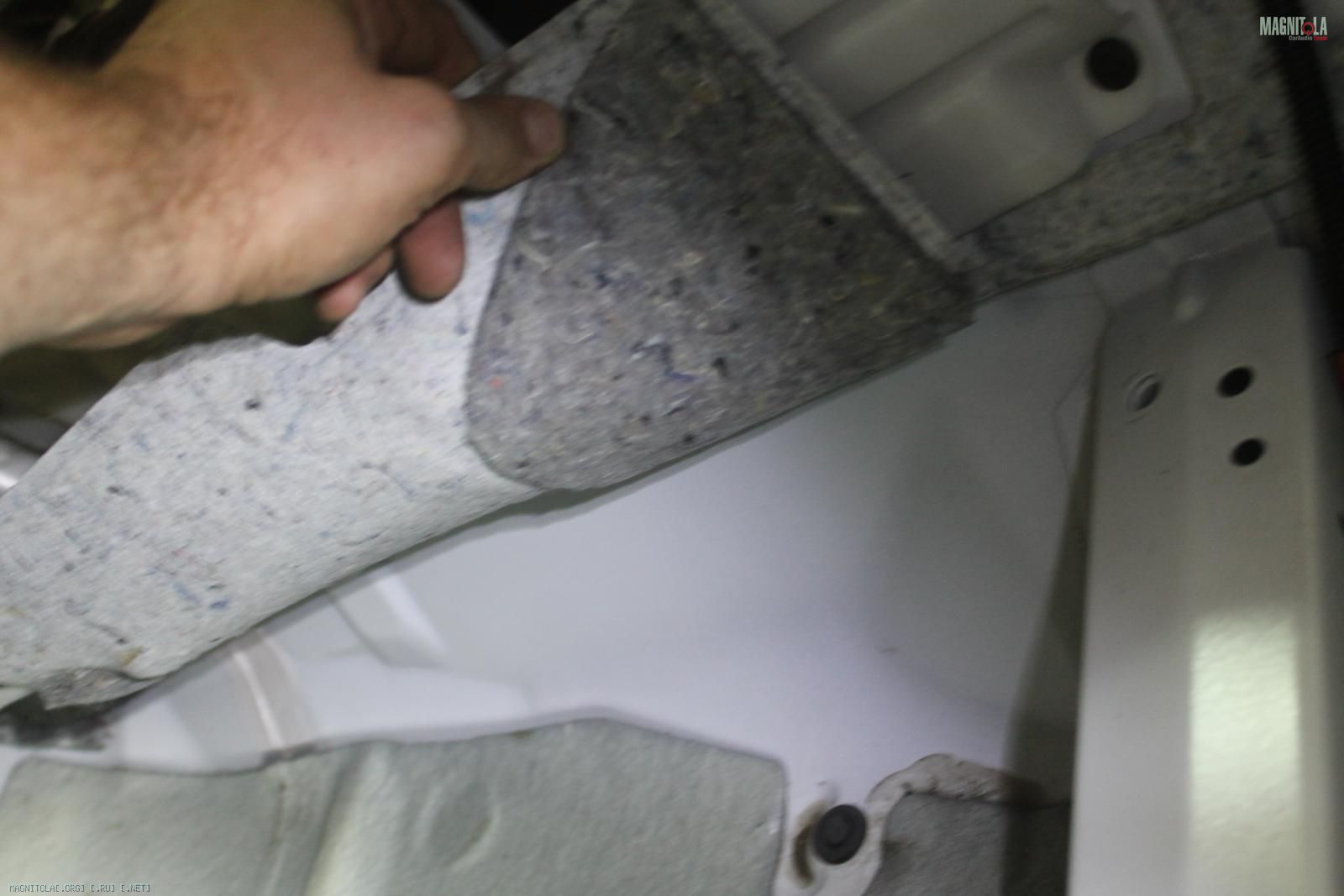

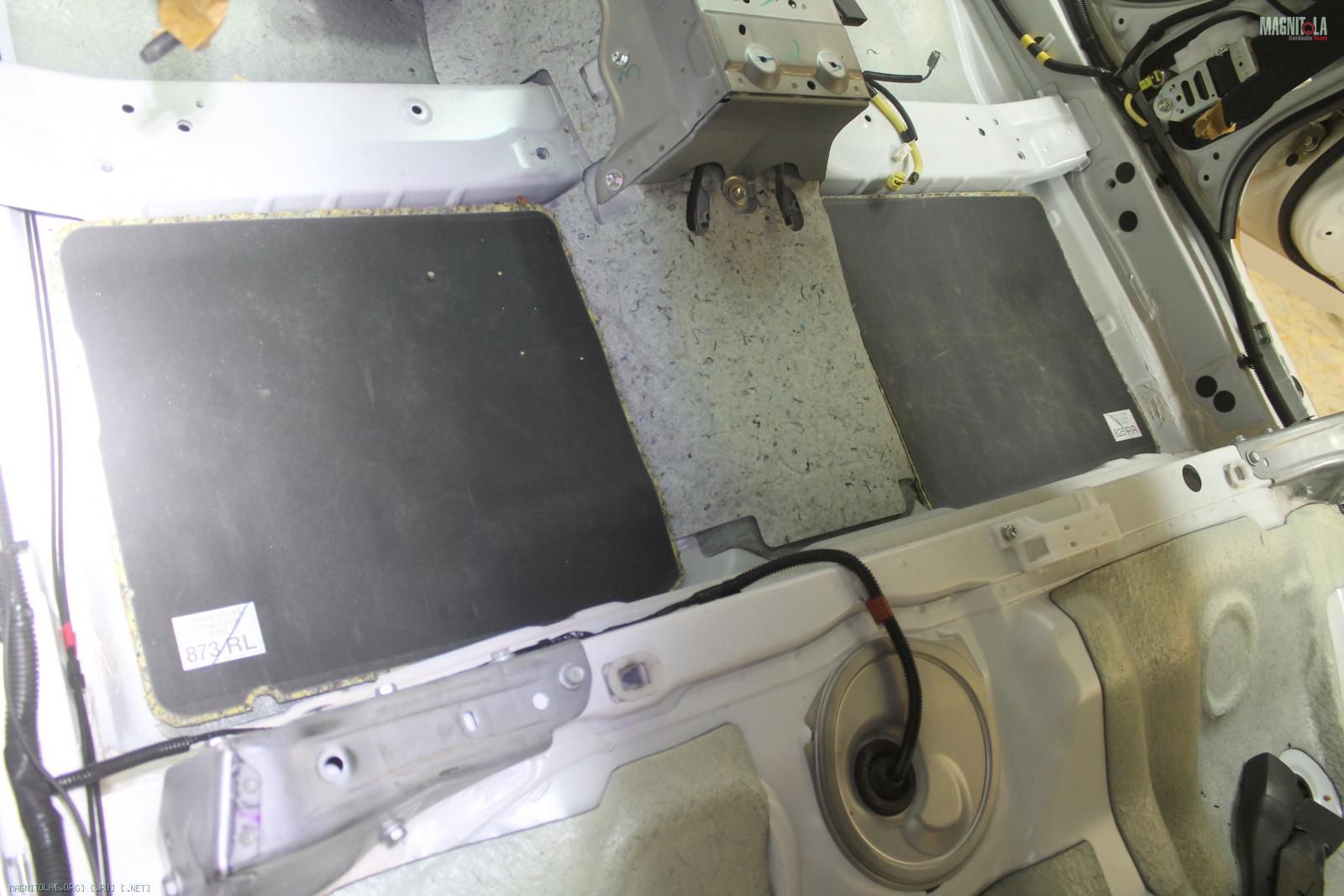

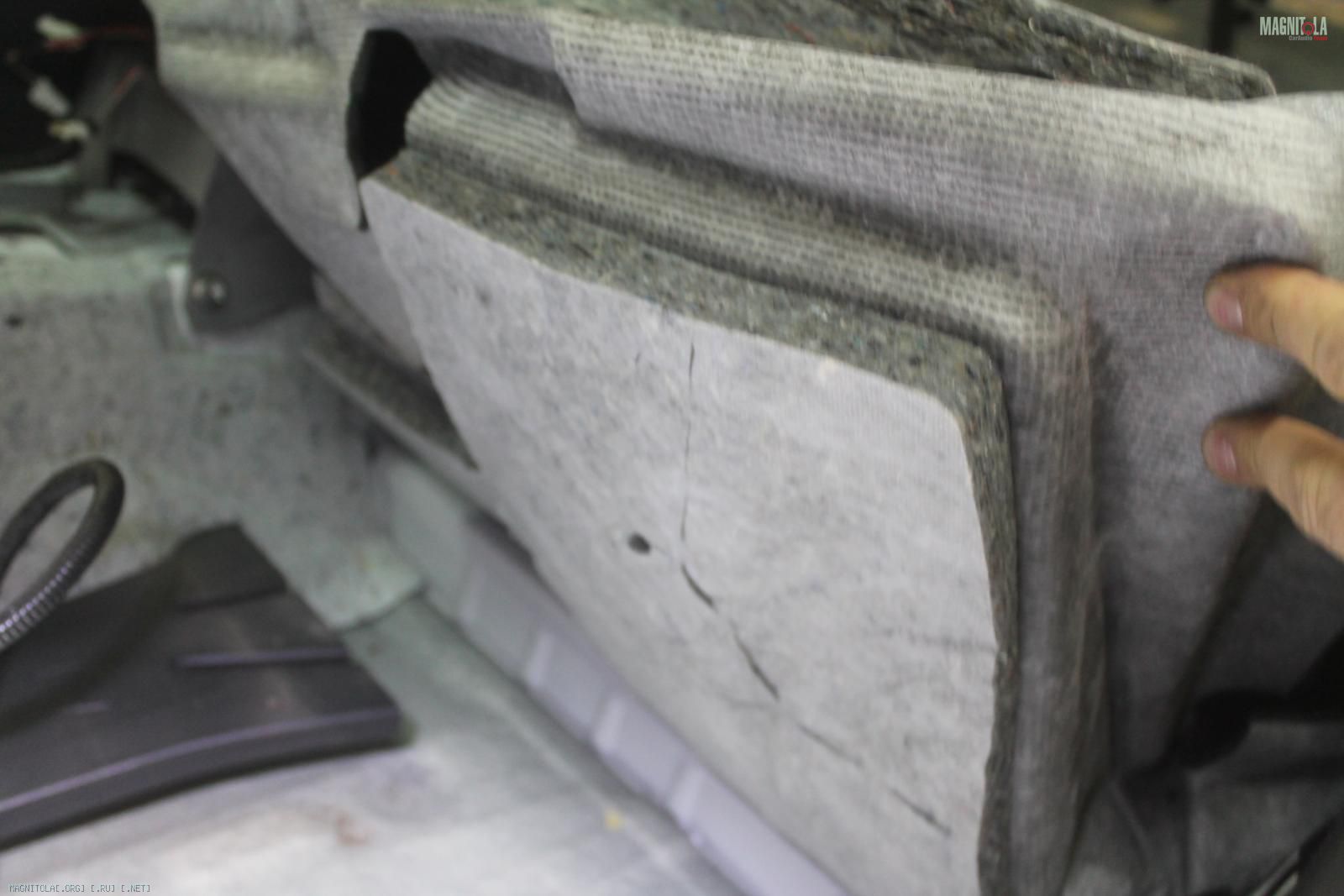

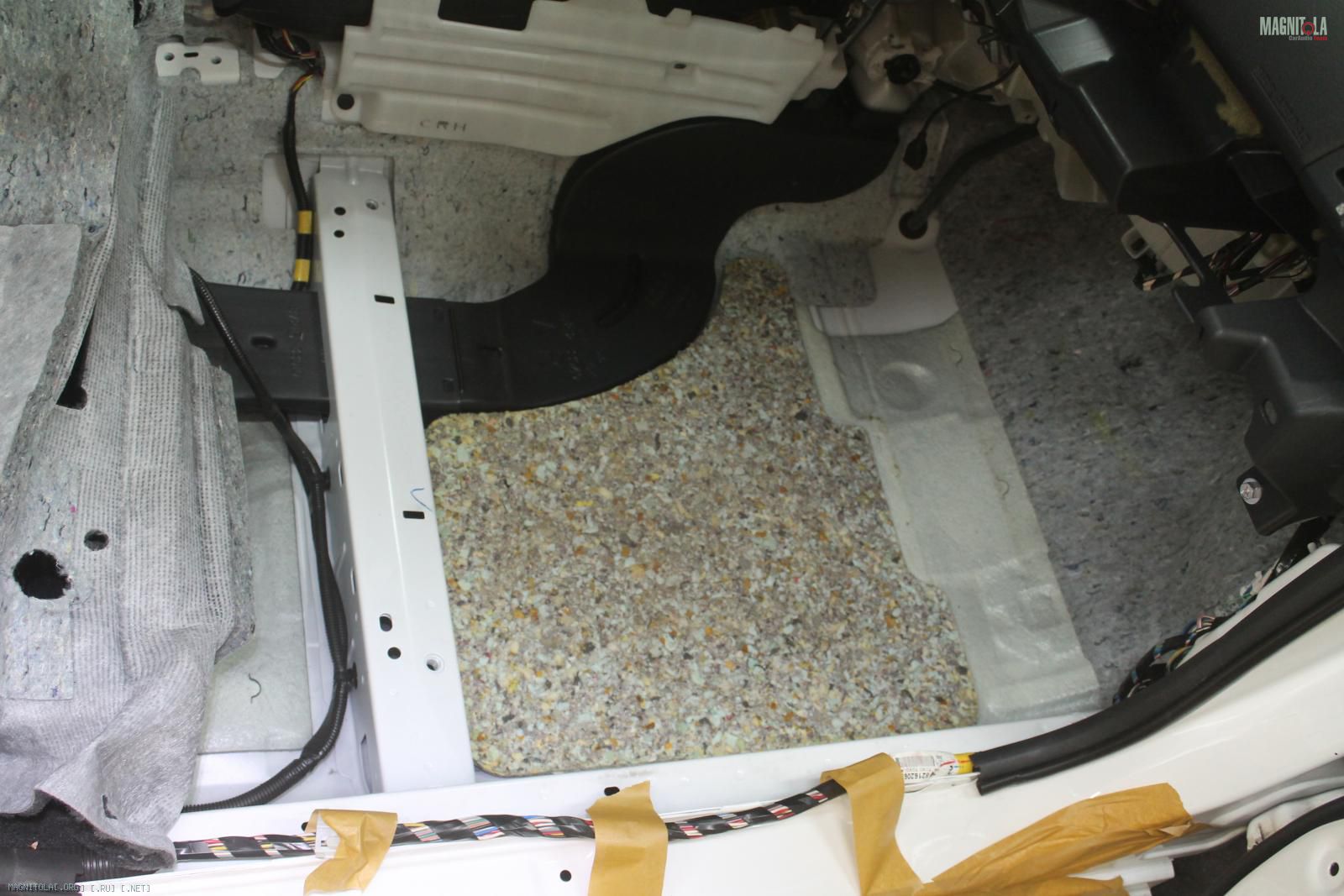

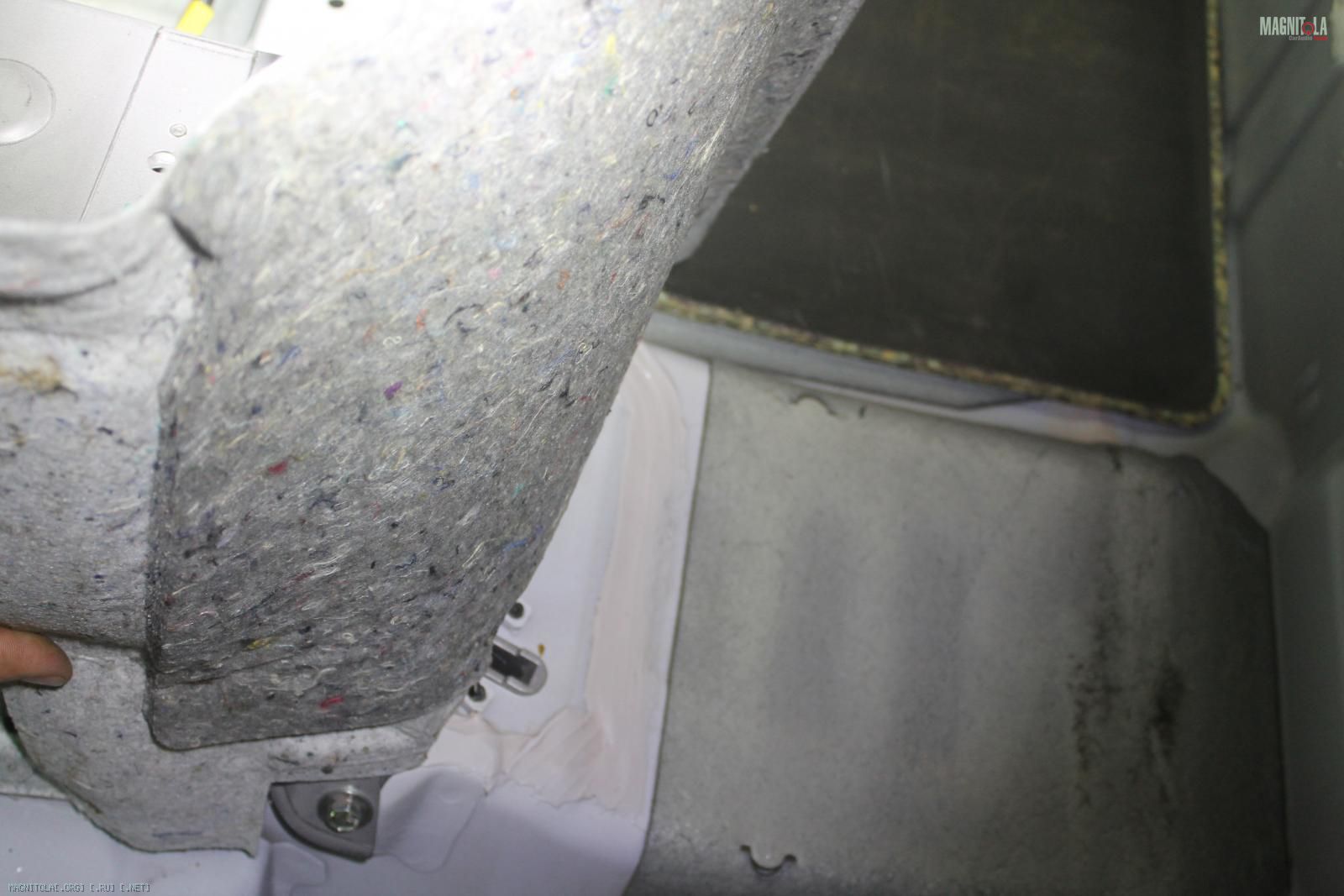

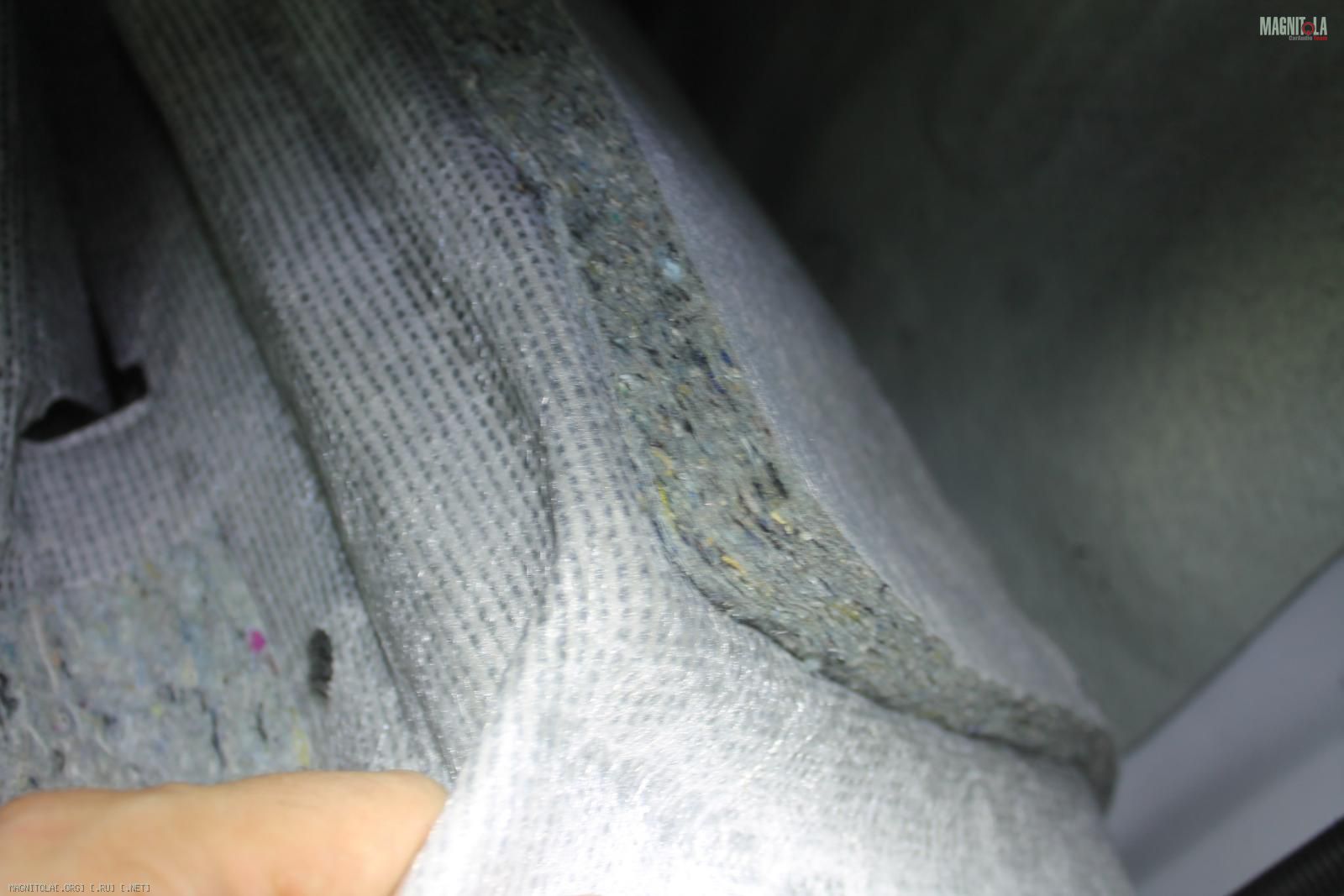

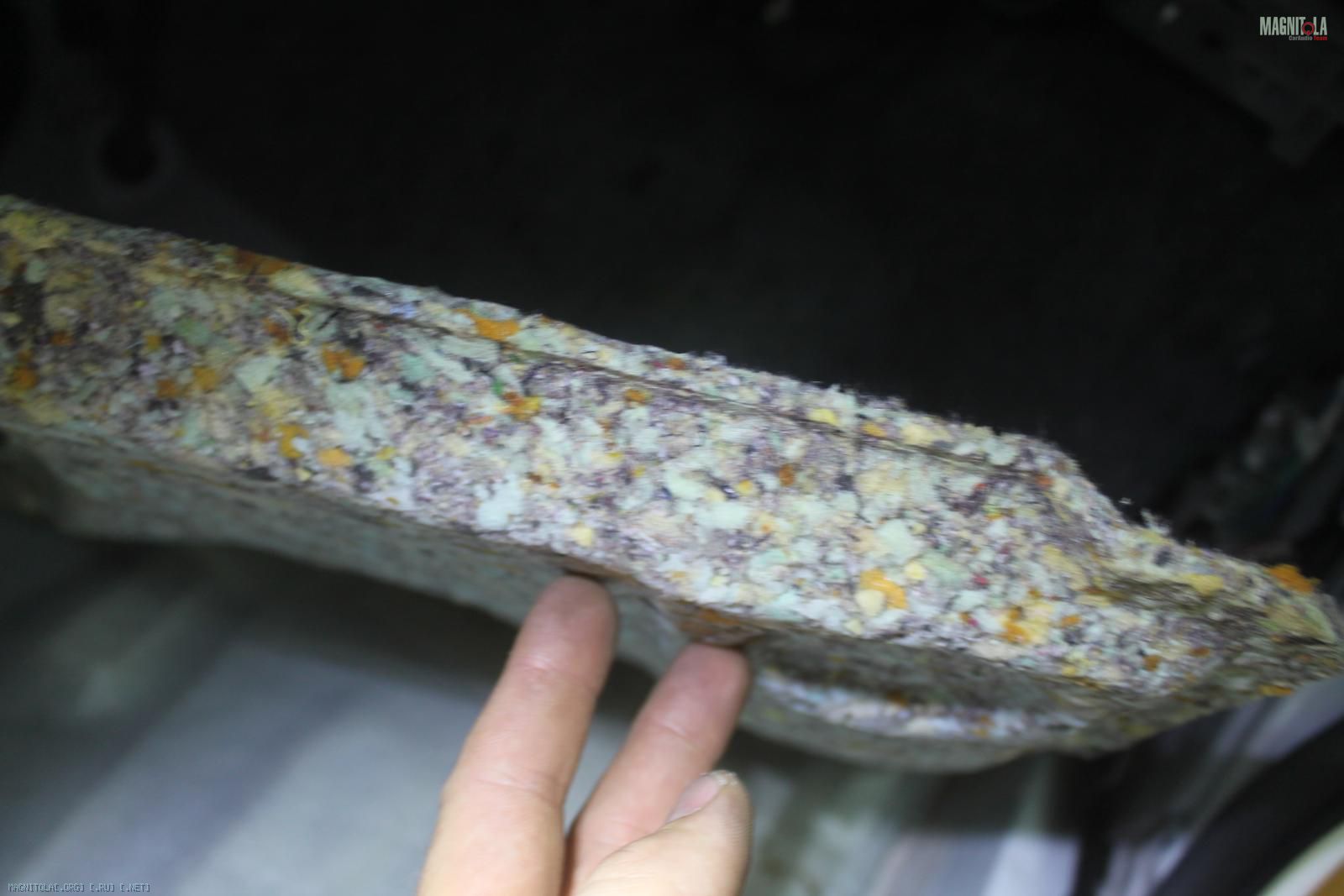

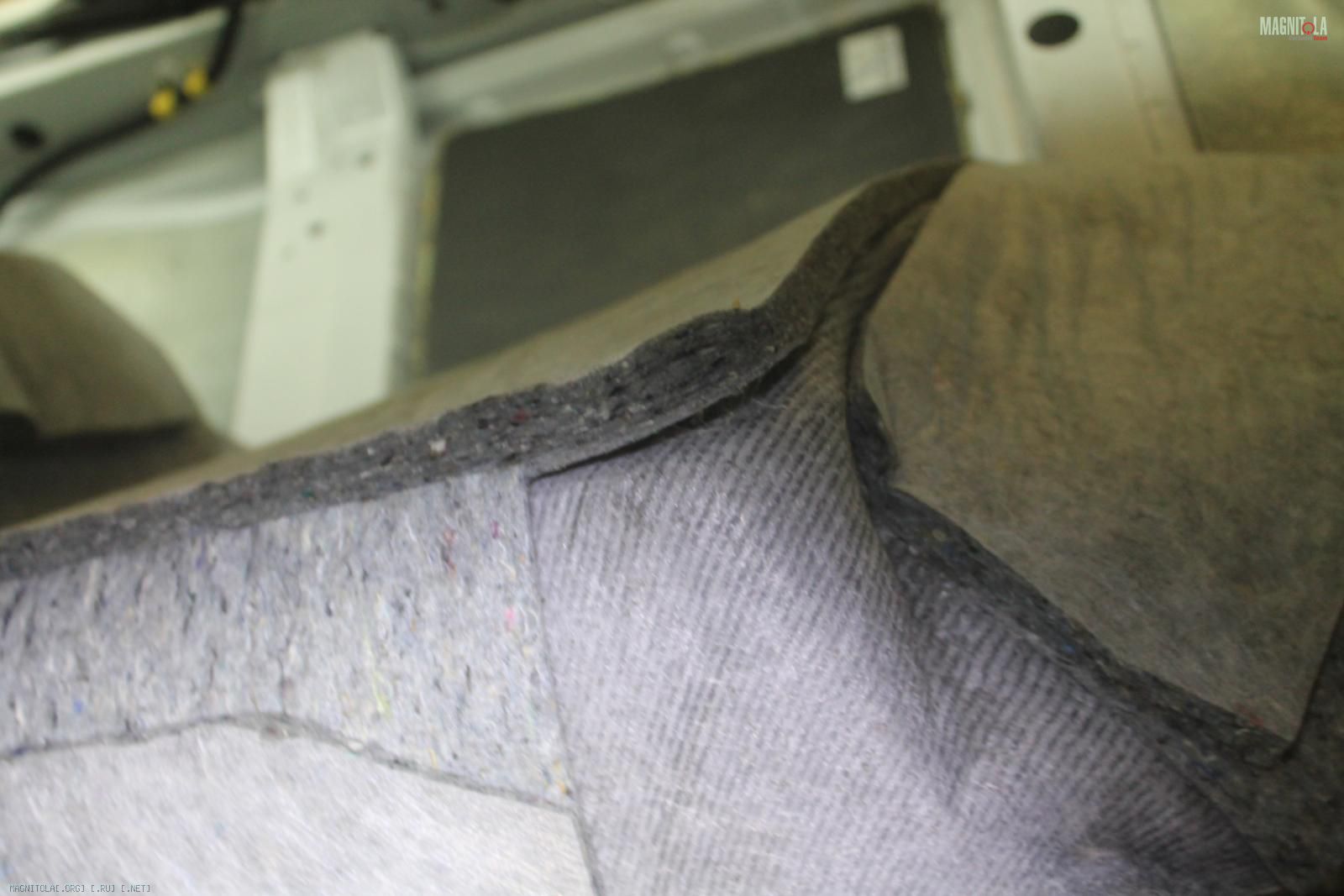

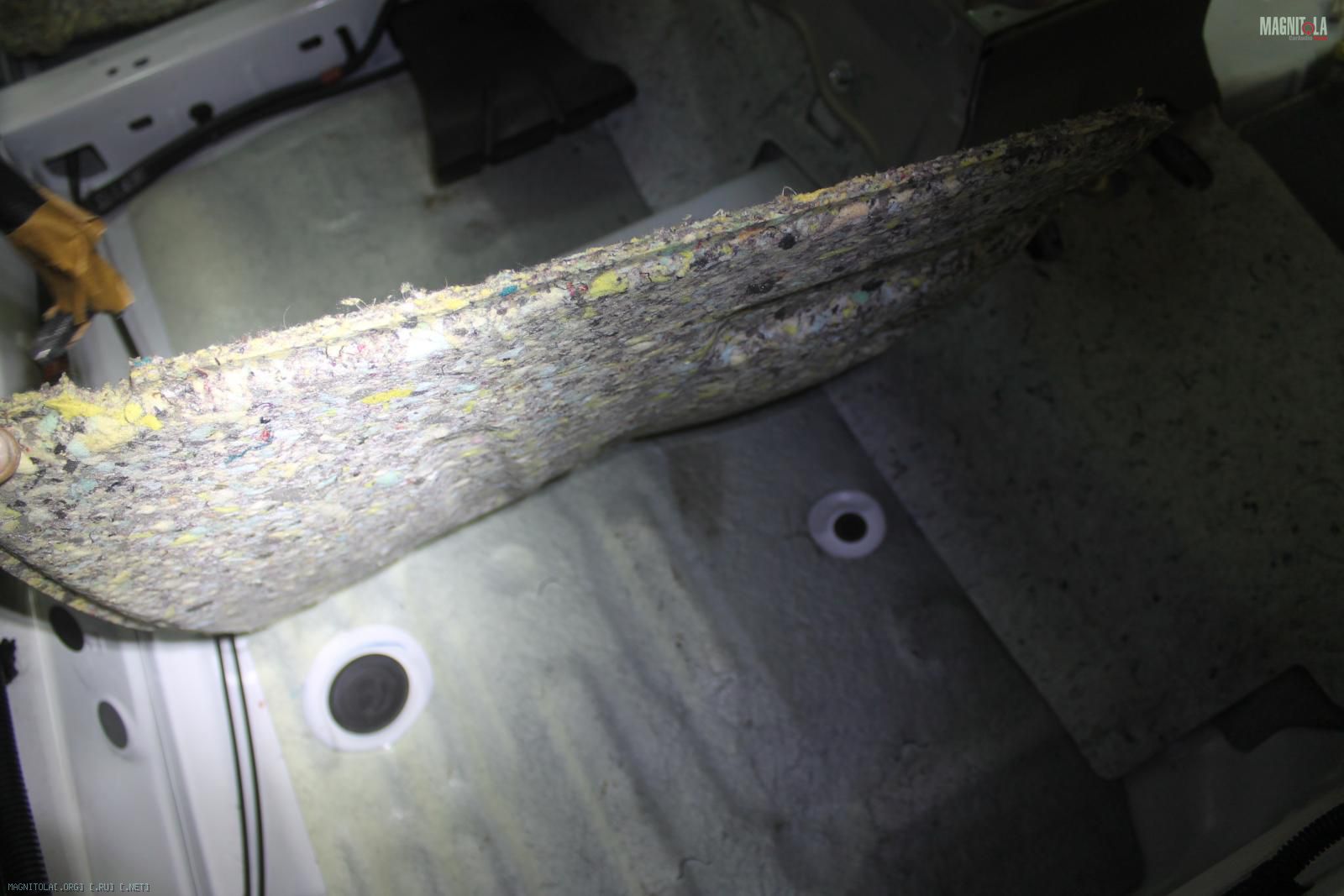

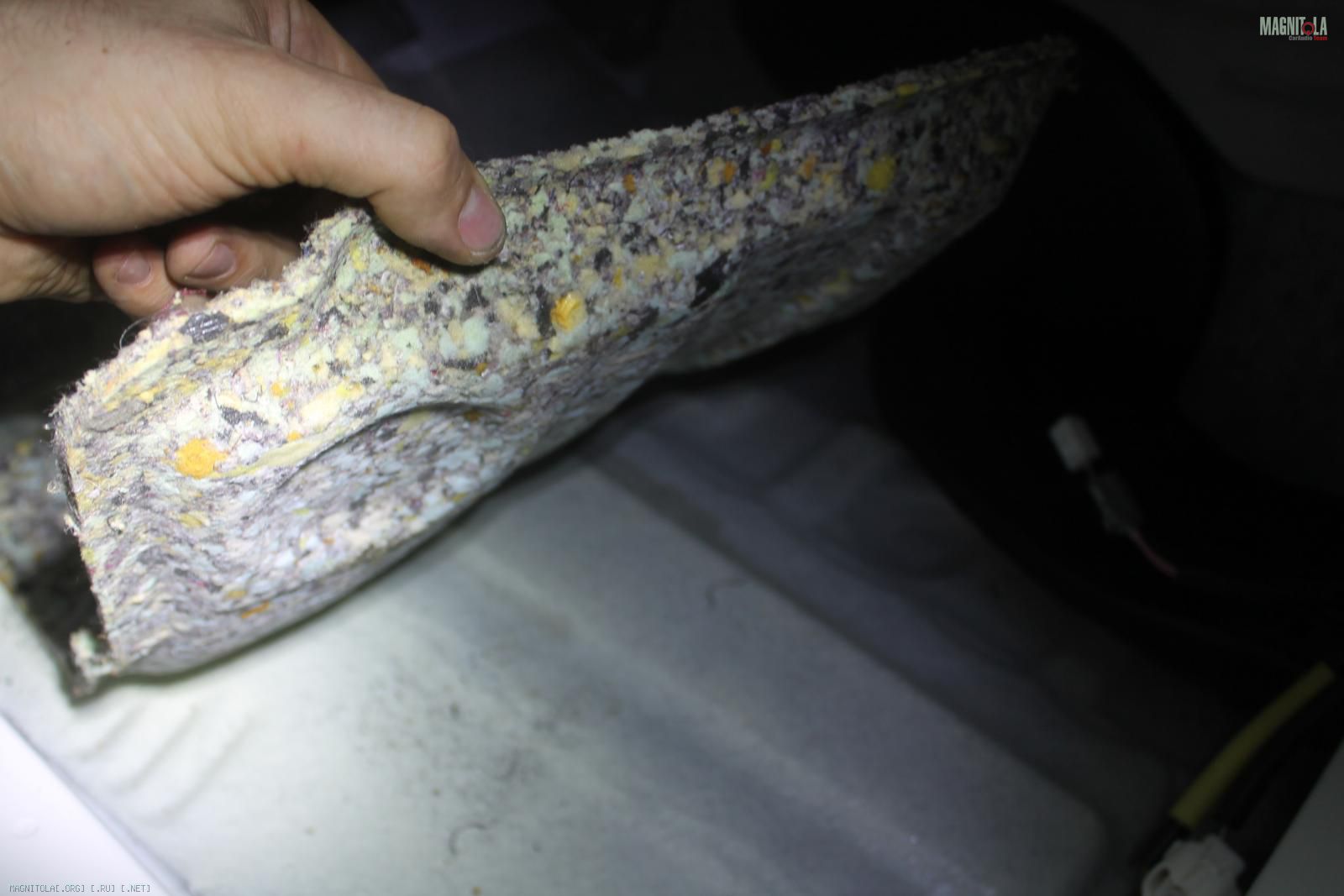

Неплохая штатная шумоизоляция, которую обычно умалчивают фирмы "по услугам шумоизоляции", говоря, что она отсутствует, в данном автомобиле...
Вложение 1156950 Вложение 1156952 Вложение 1156954 Вложение 1156956 Вложение 1156958 Вложение 1156960 Вложение 1156962 Вложение 1156964 Вложение 1156966 Вложение 1156968 Вложение 1156970 Вложение 1156972 Вложение 1156974

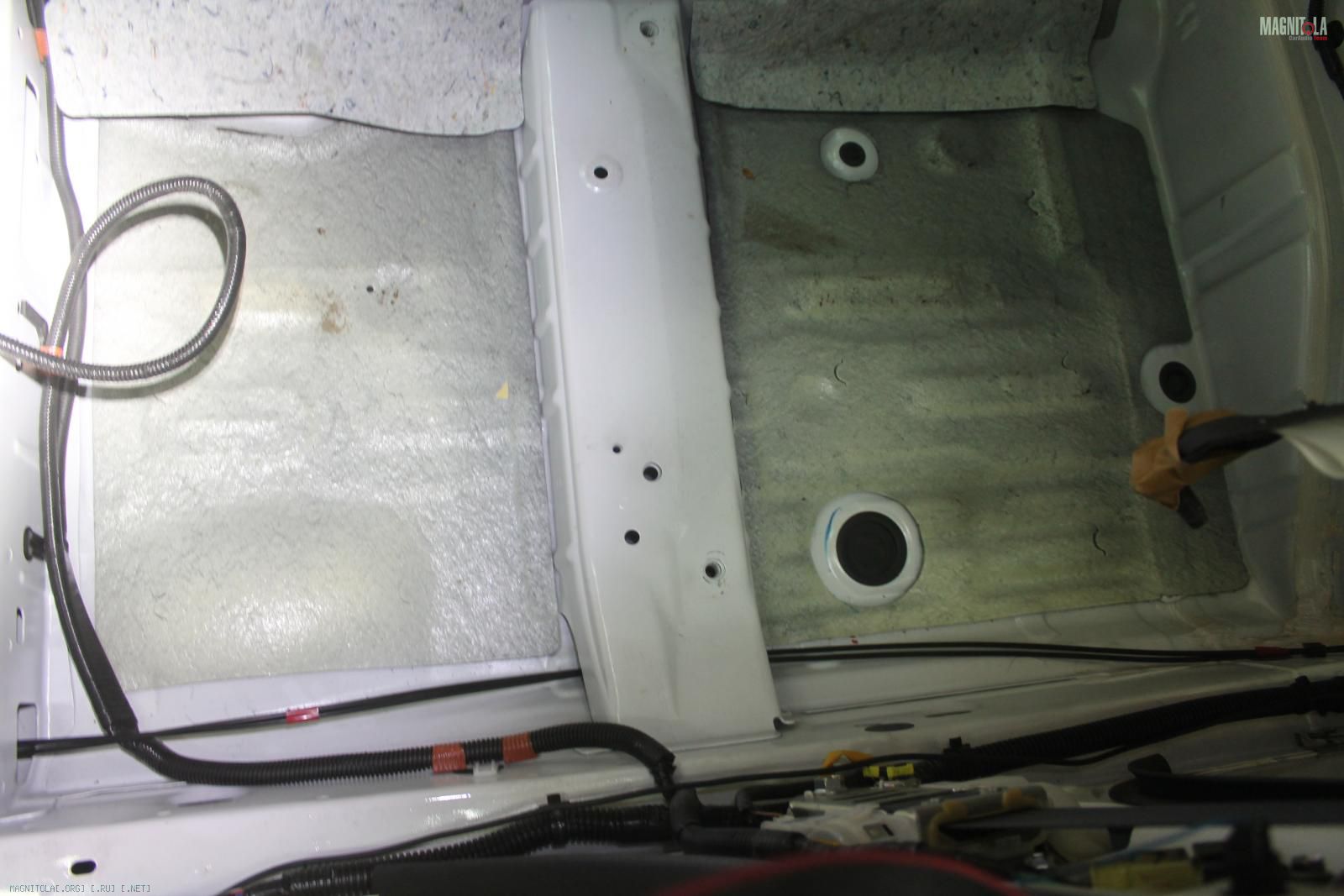

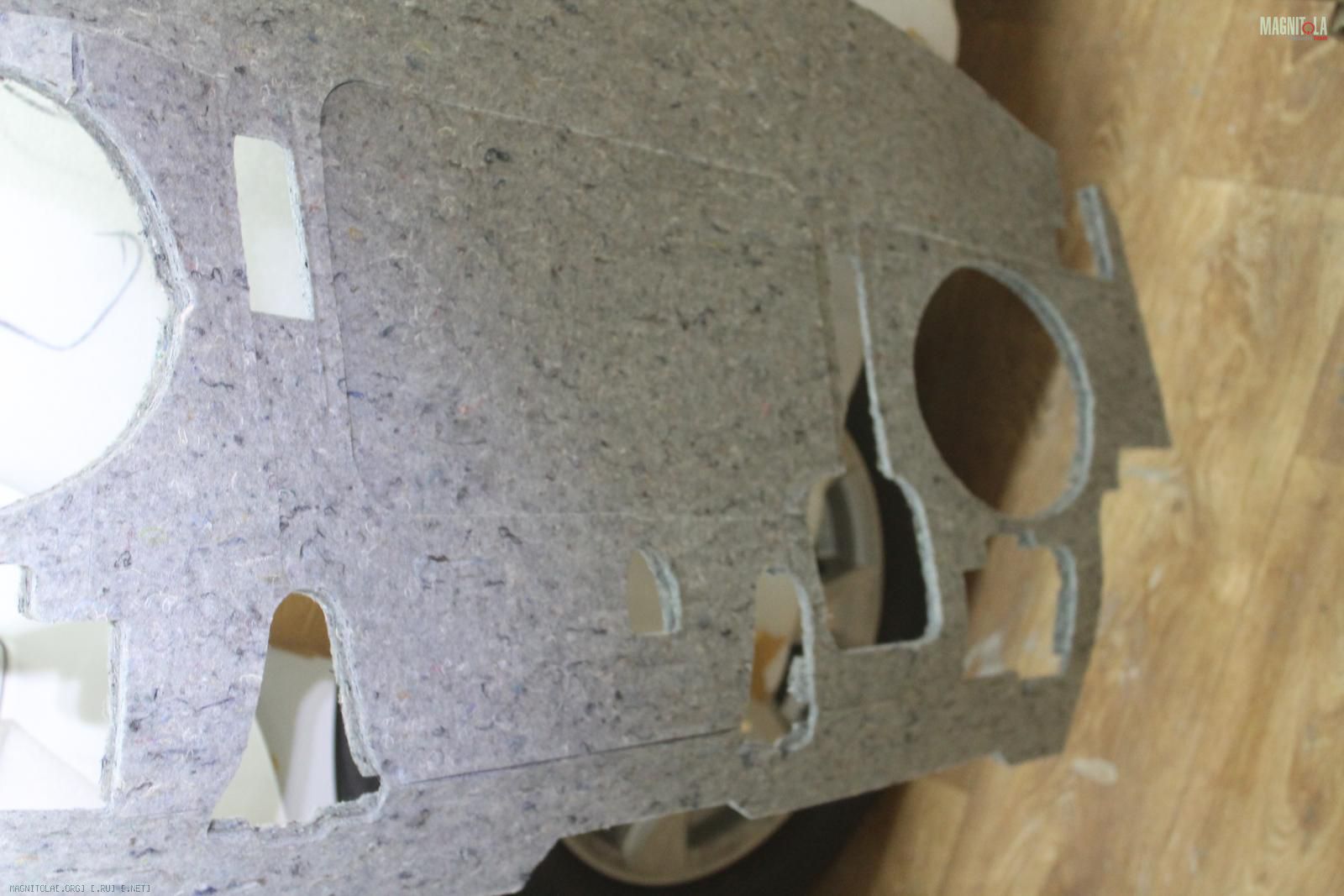

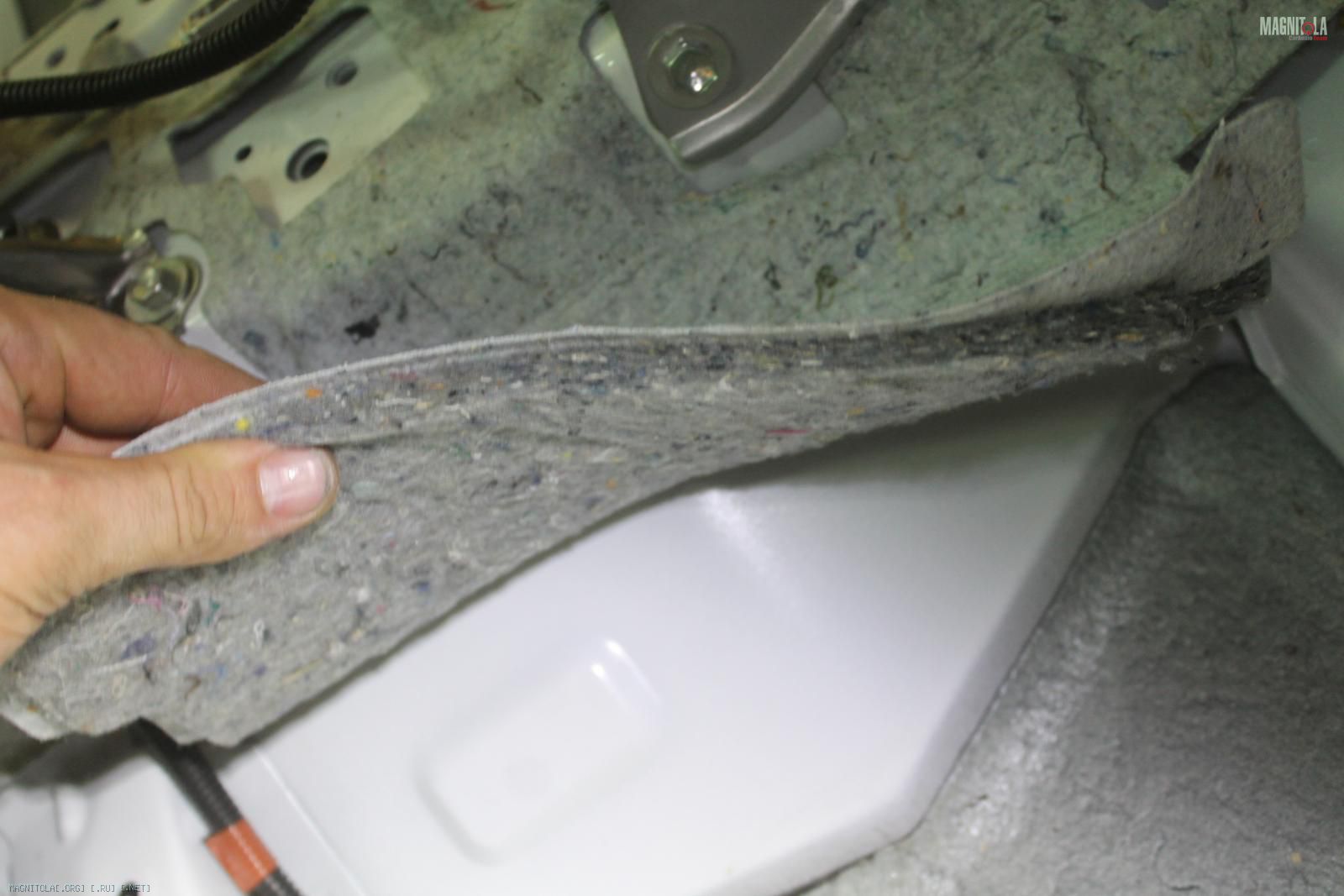

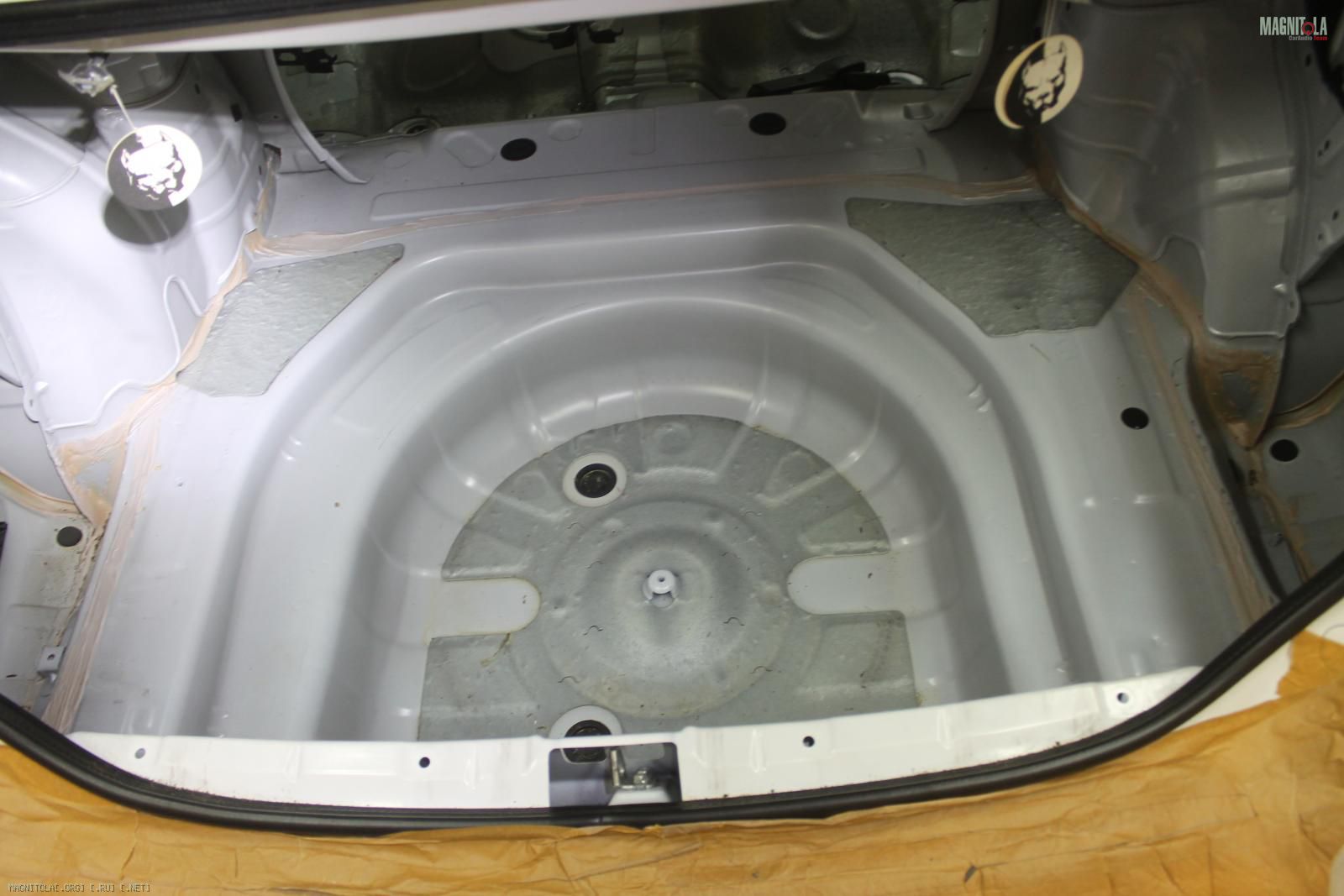

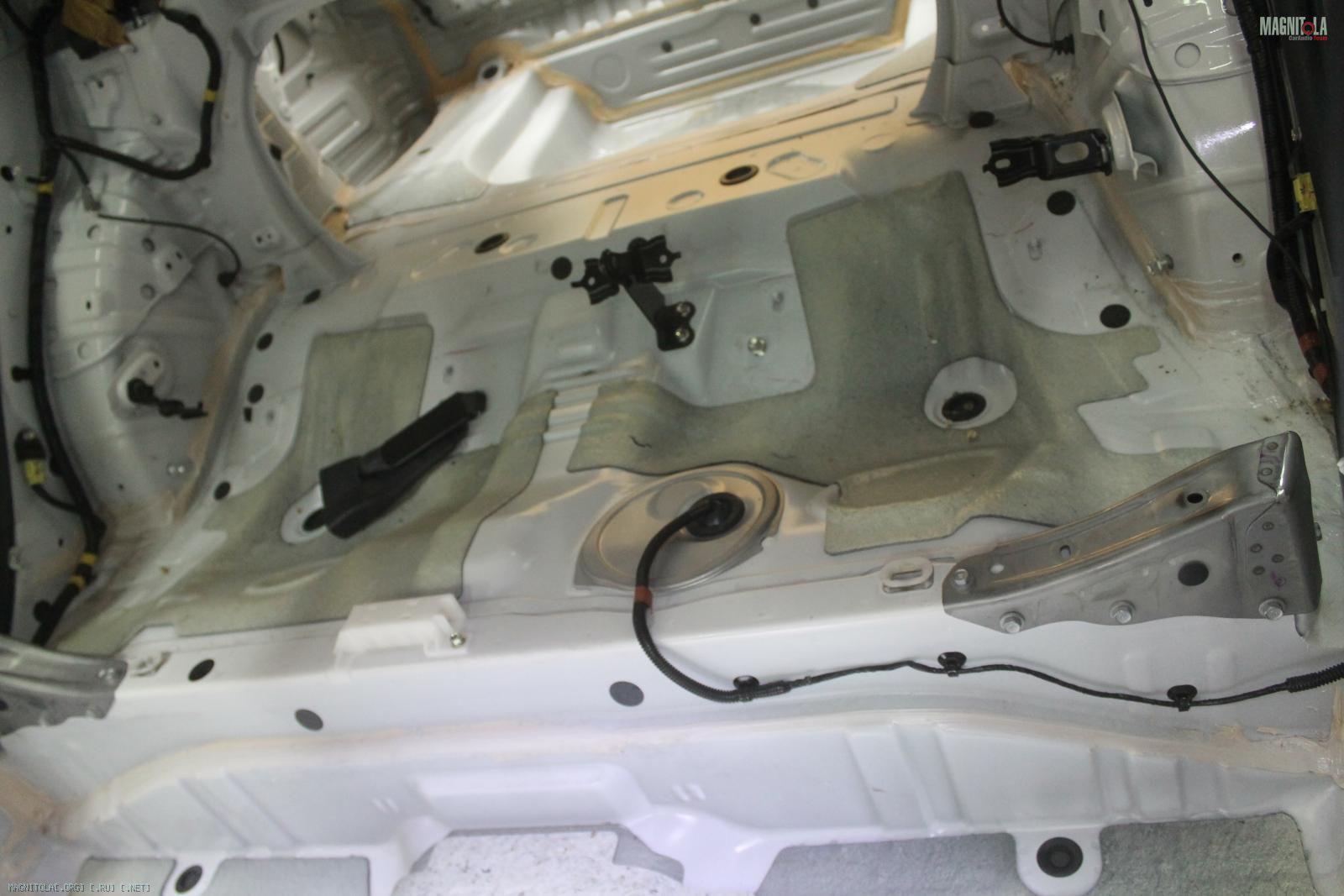

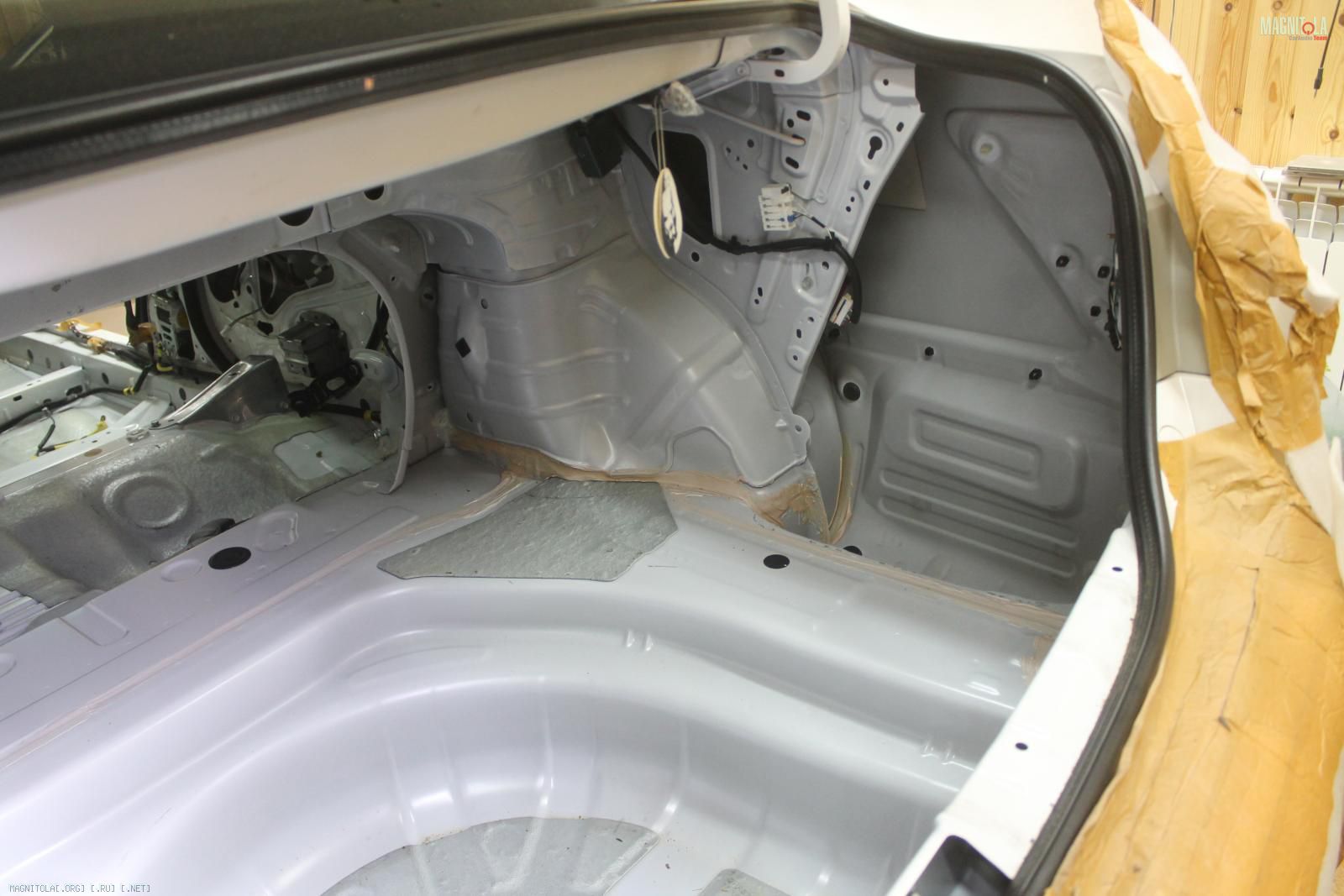

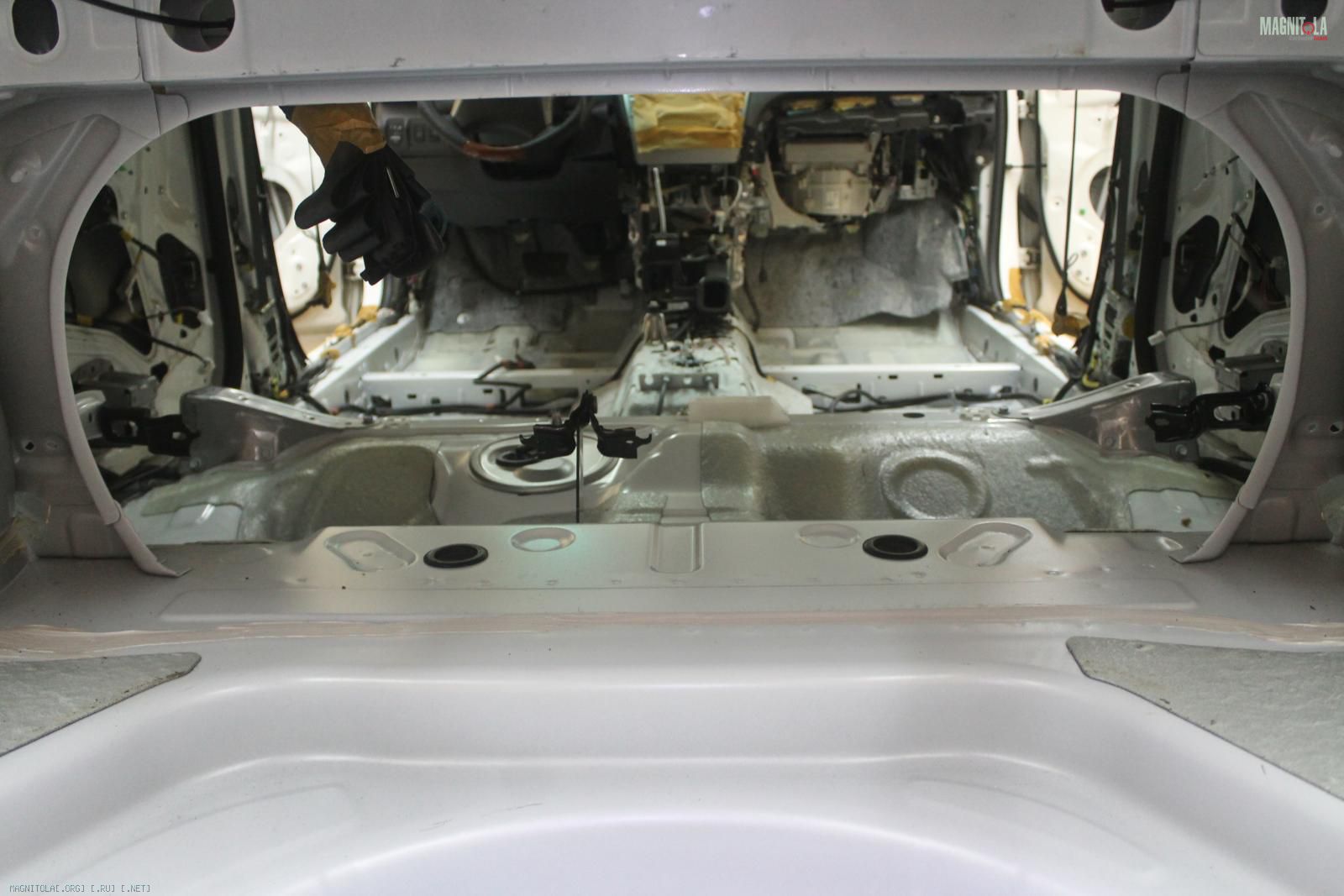

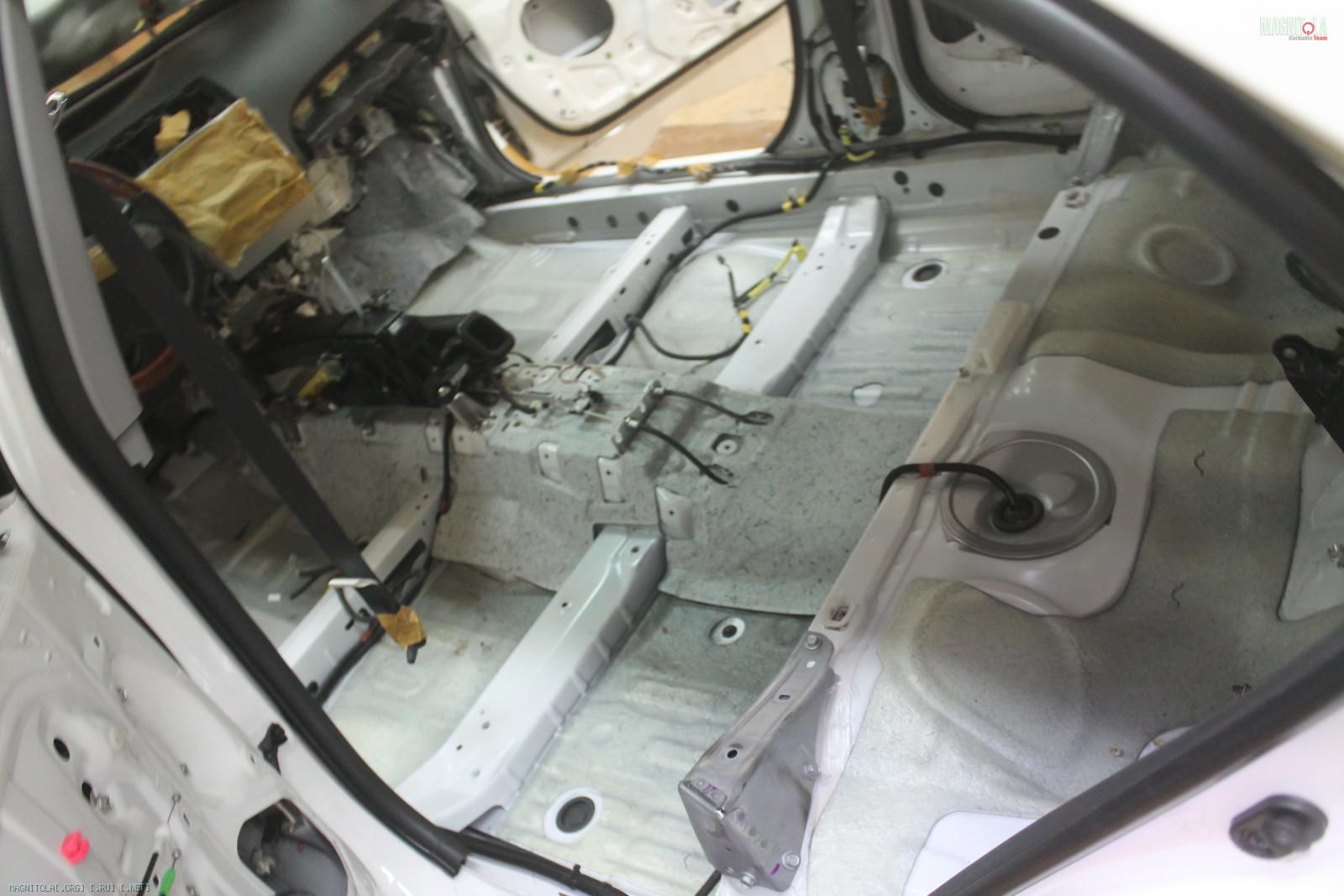

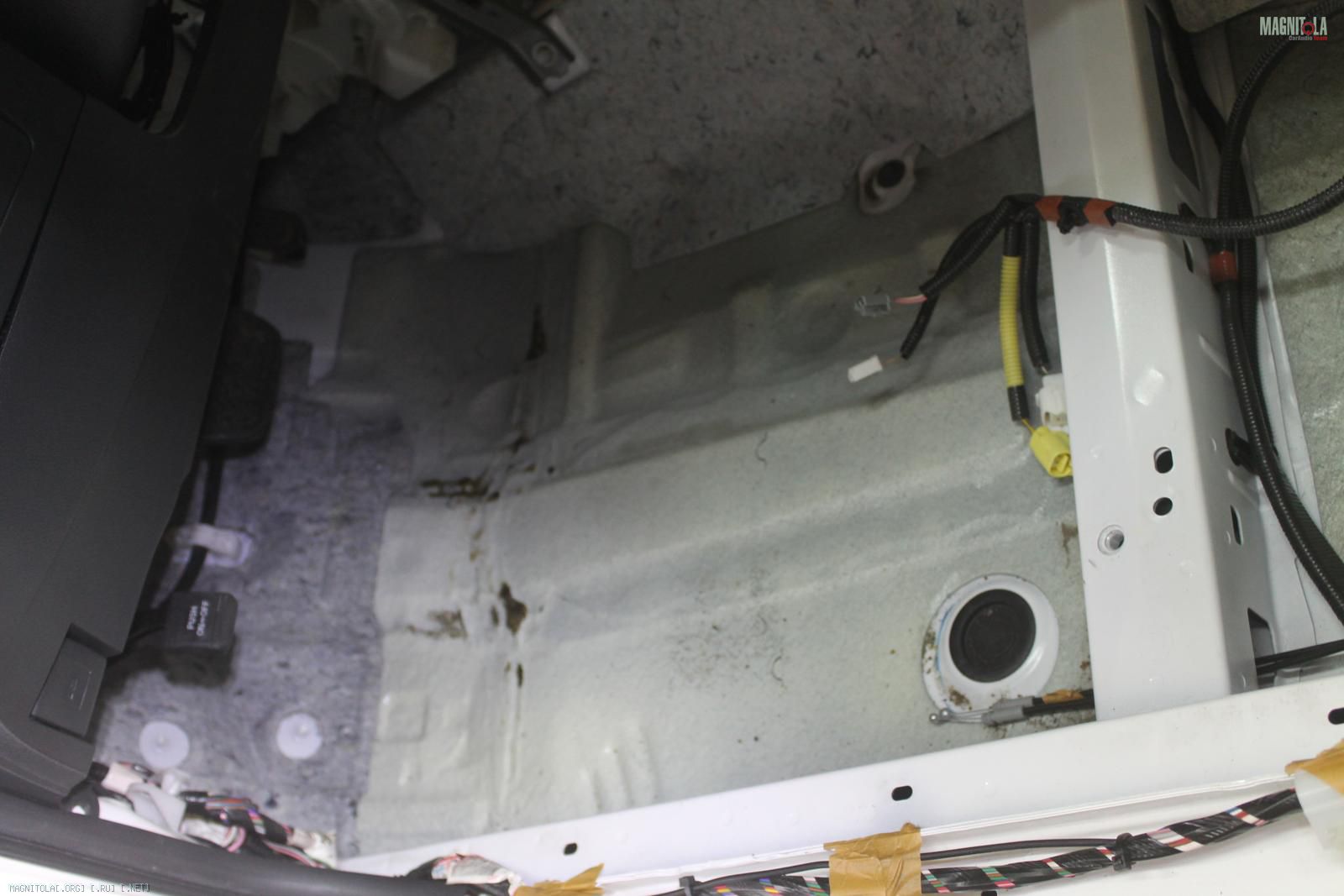

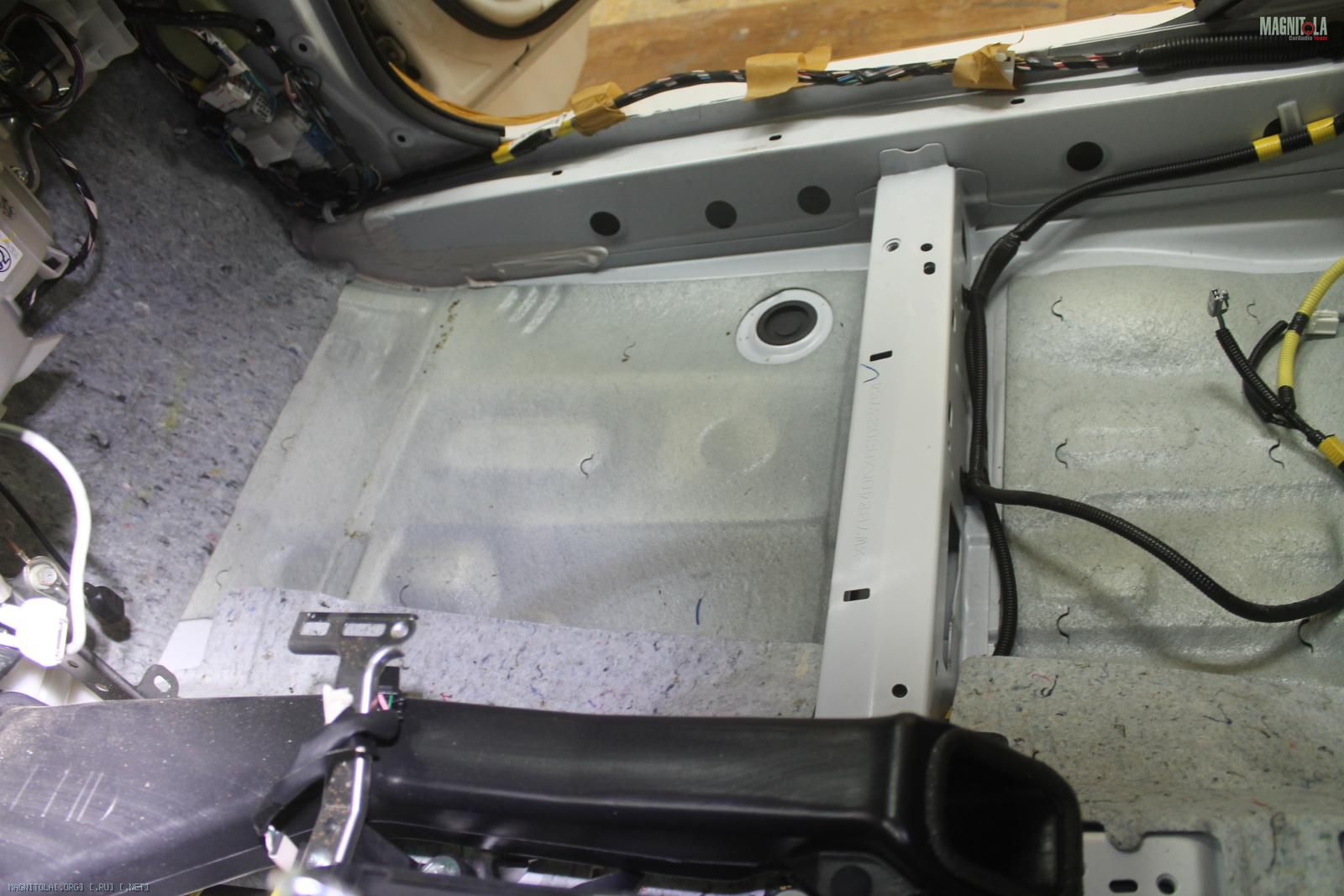

Штатная виброизоляция...
Вложение 1156976 Вложение 1156978 Вложение 1156980 Вложение 1156982 Вложение 1156984 Вложение 1156986 Вложение 1156988 Вложение 1156990 Вложение 1156992 Вложение 1156994 Вложение 1156996 Вложение 1156998

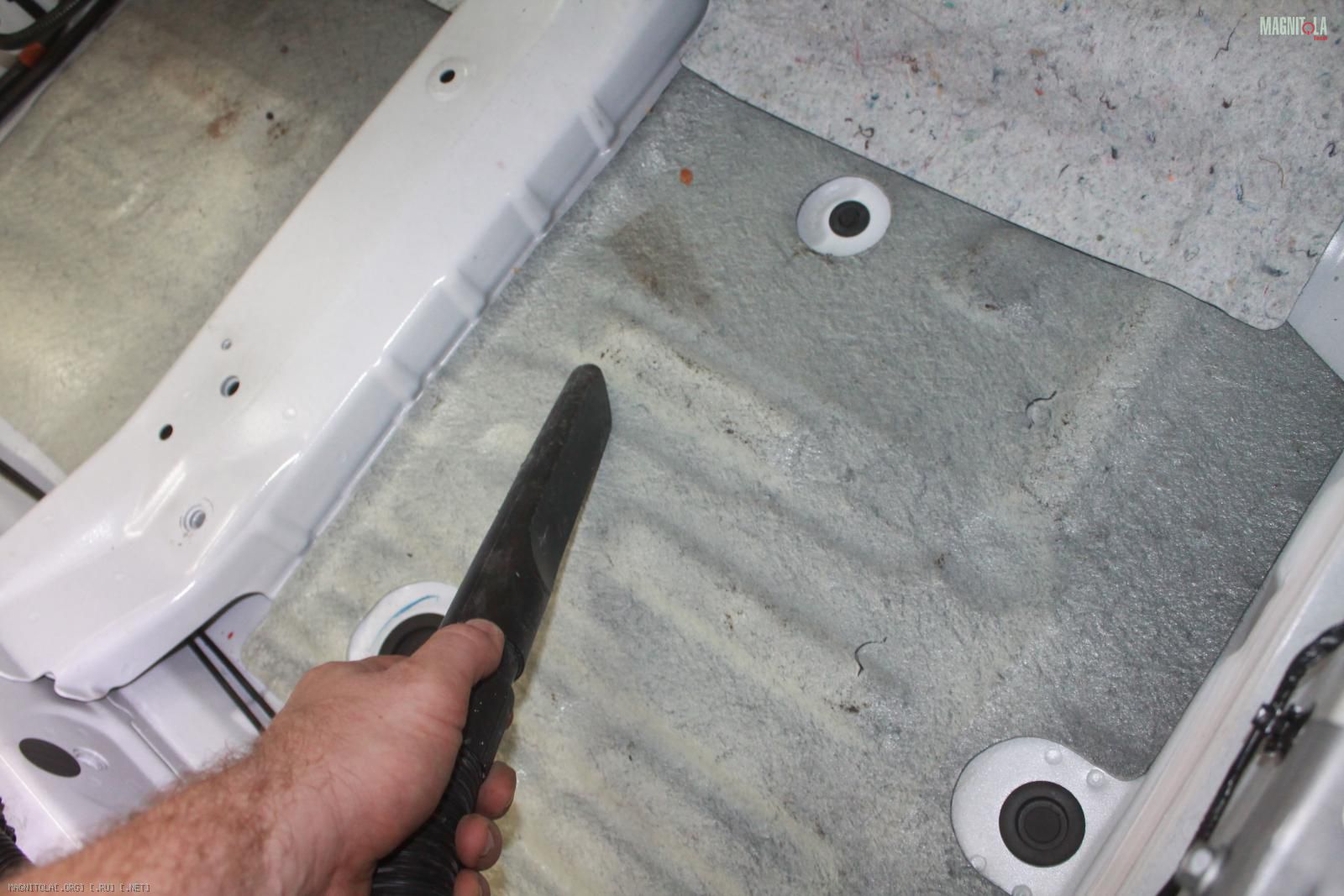

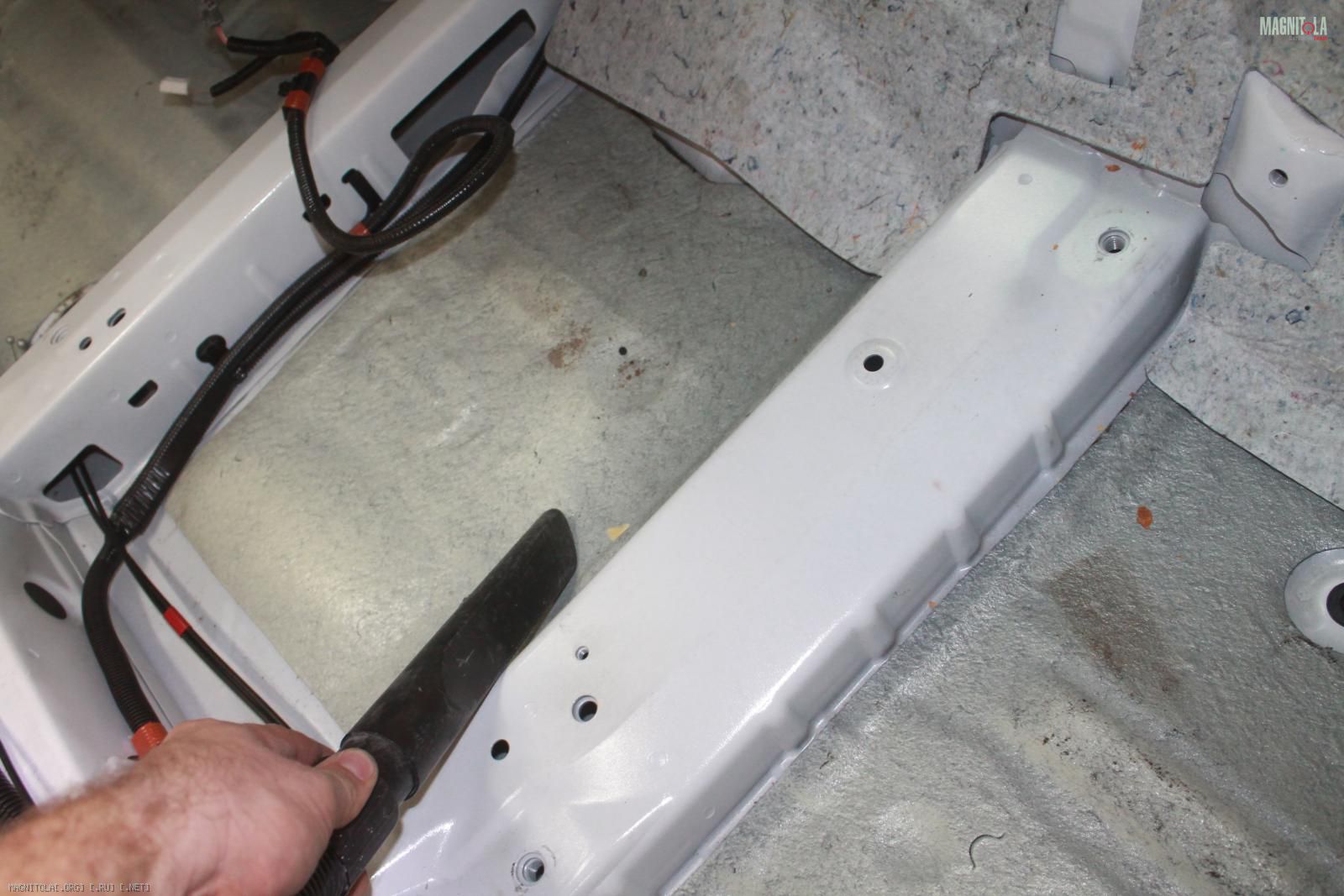

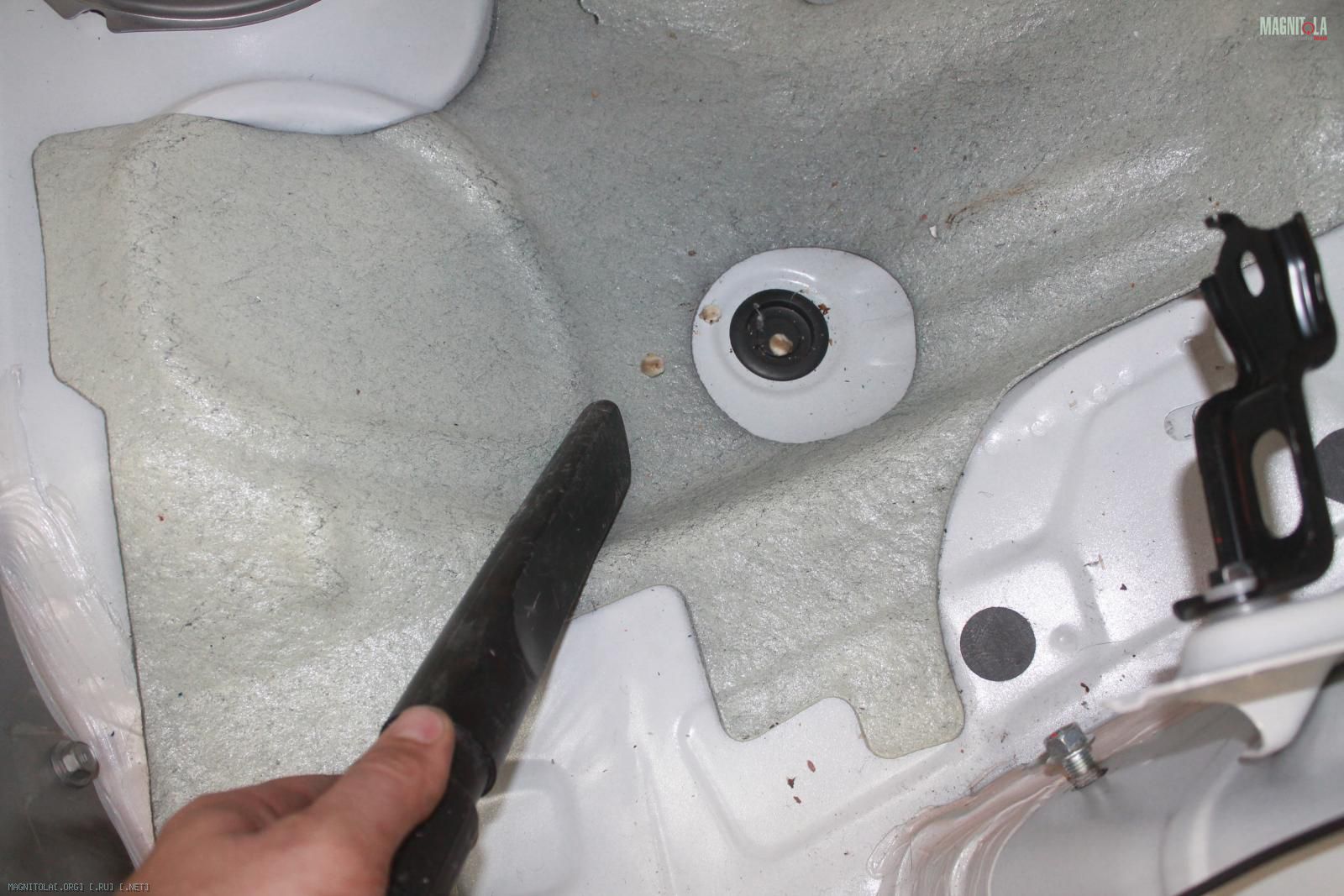

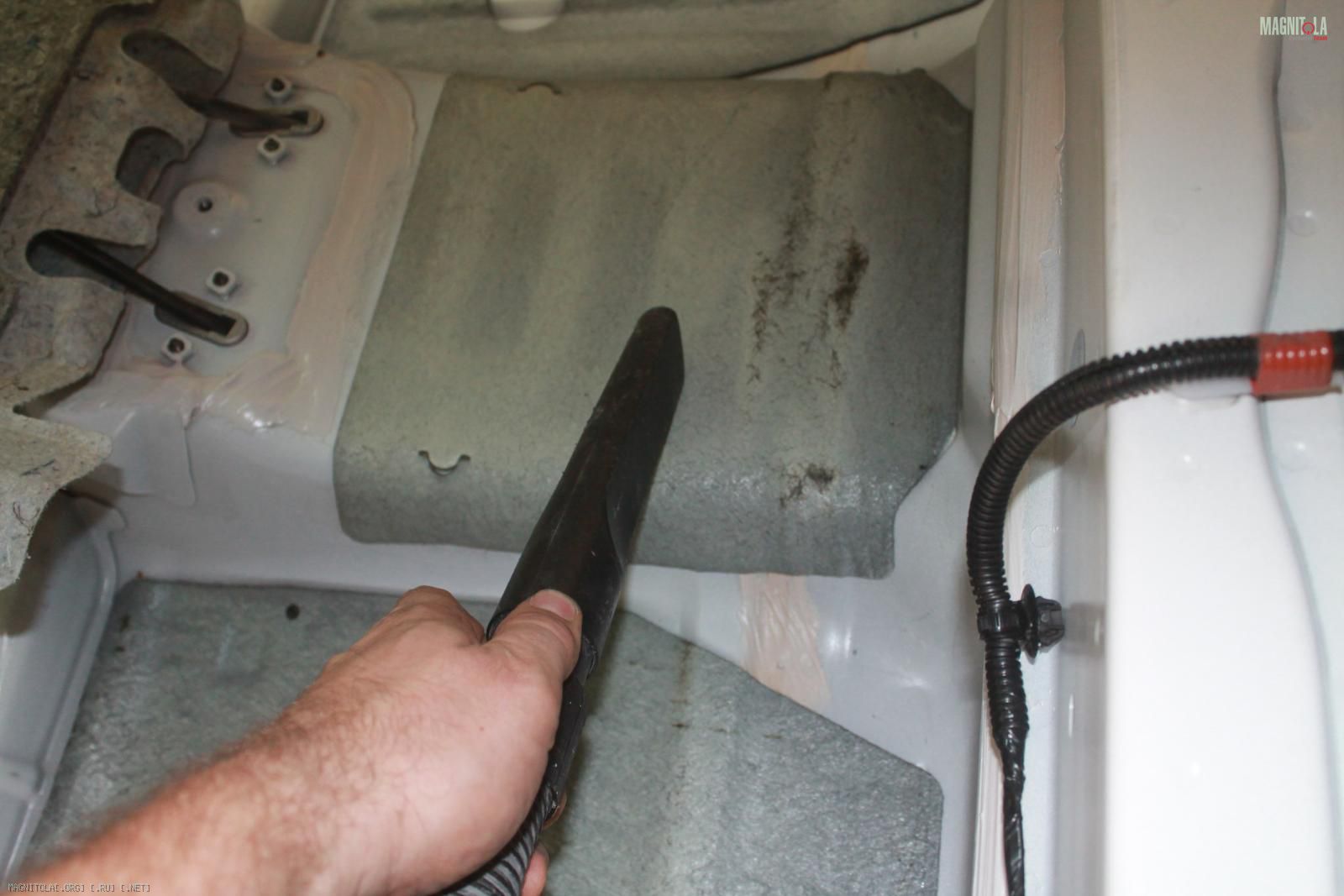

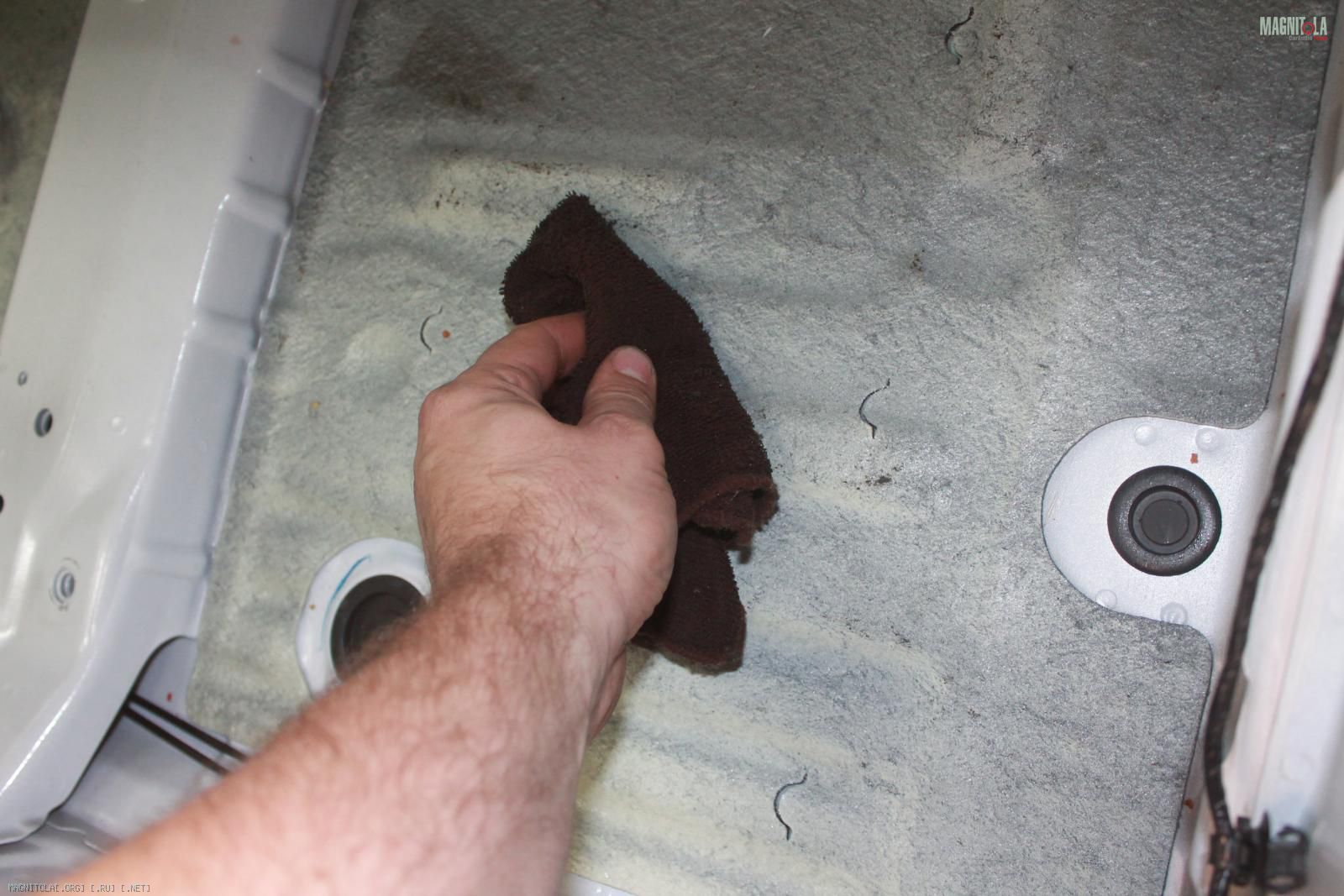

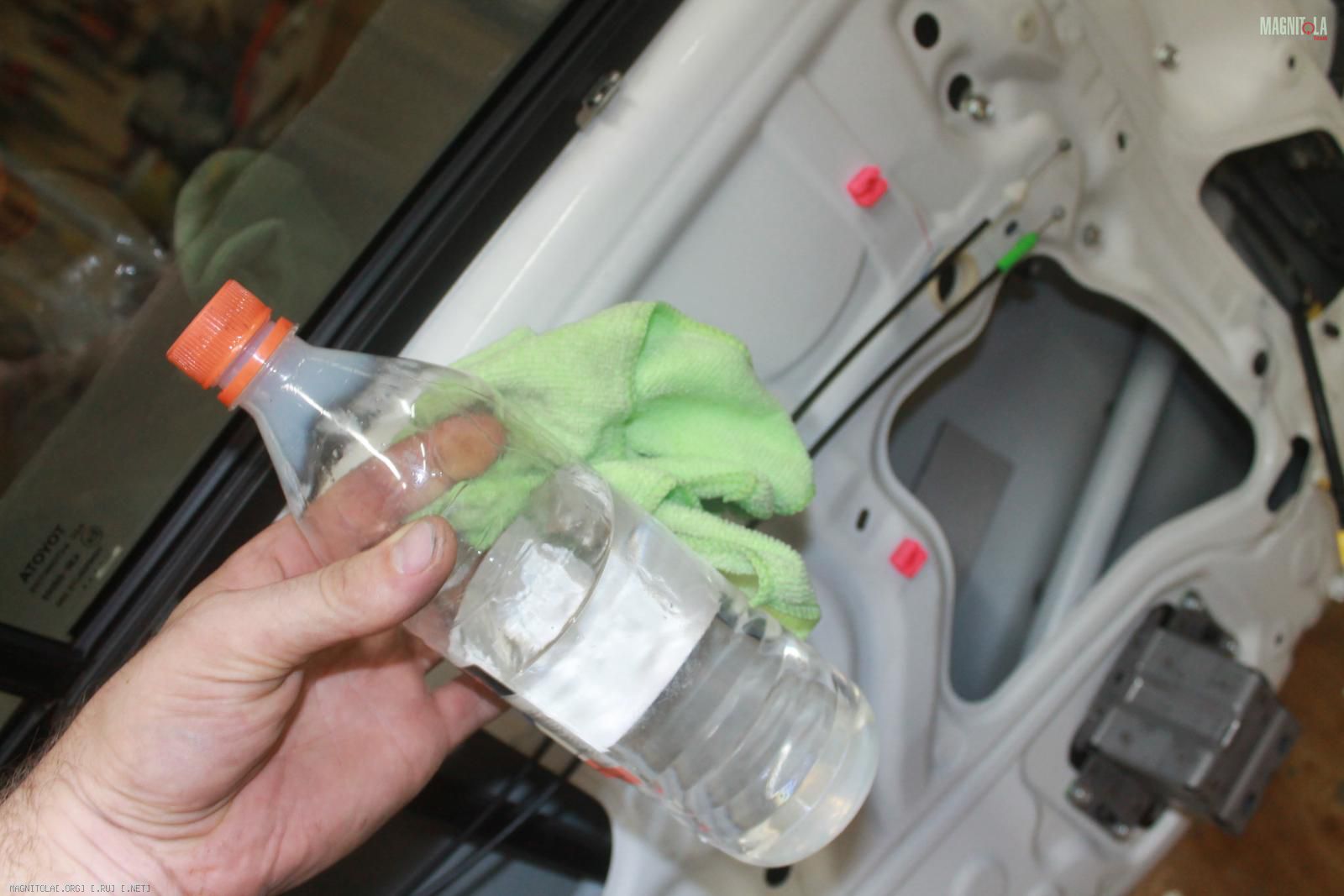

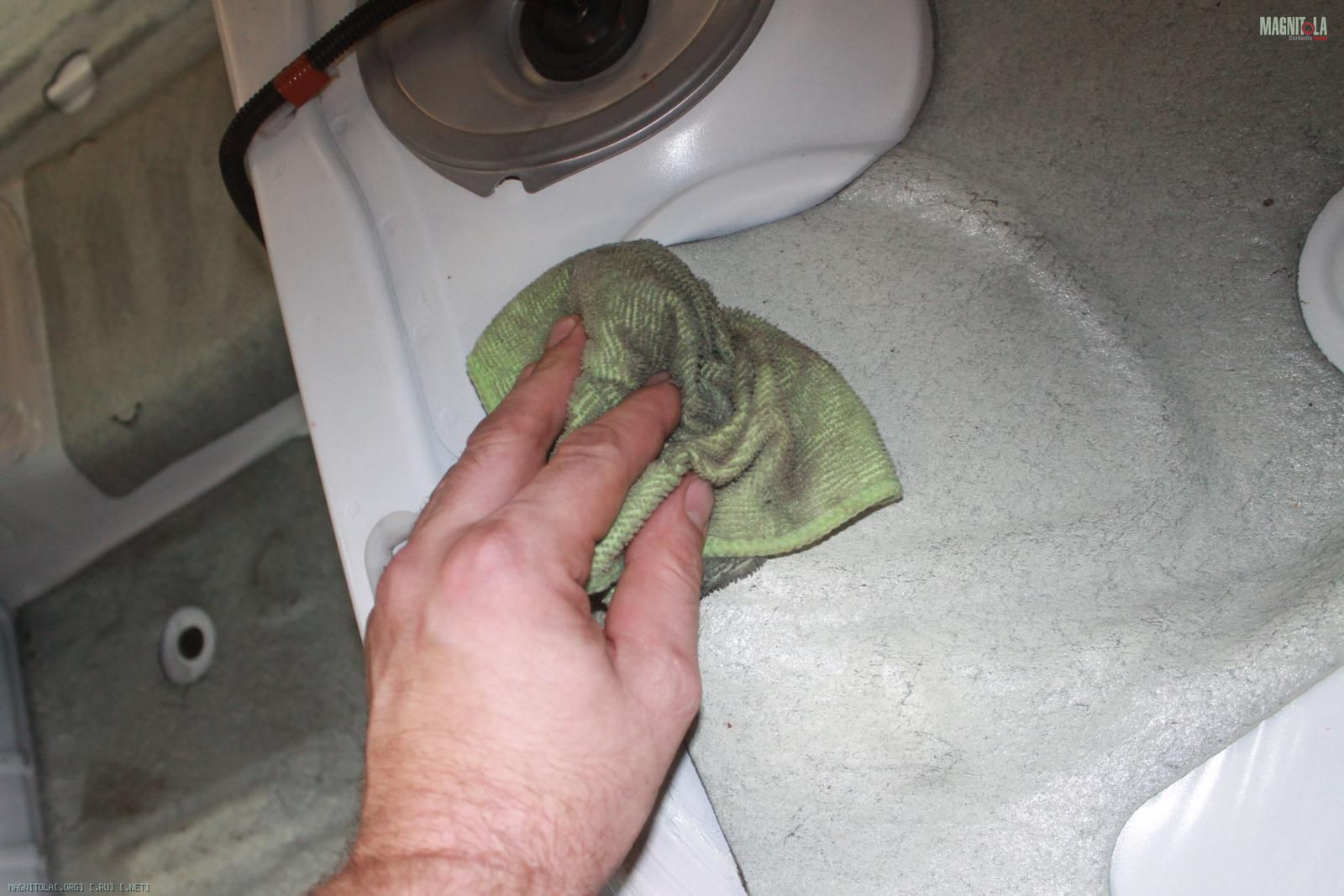

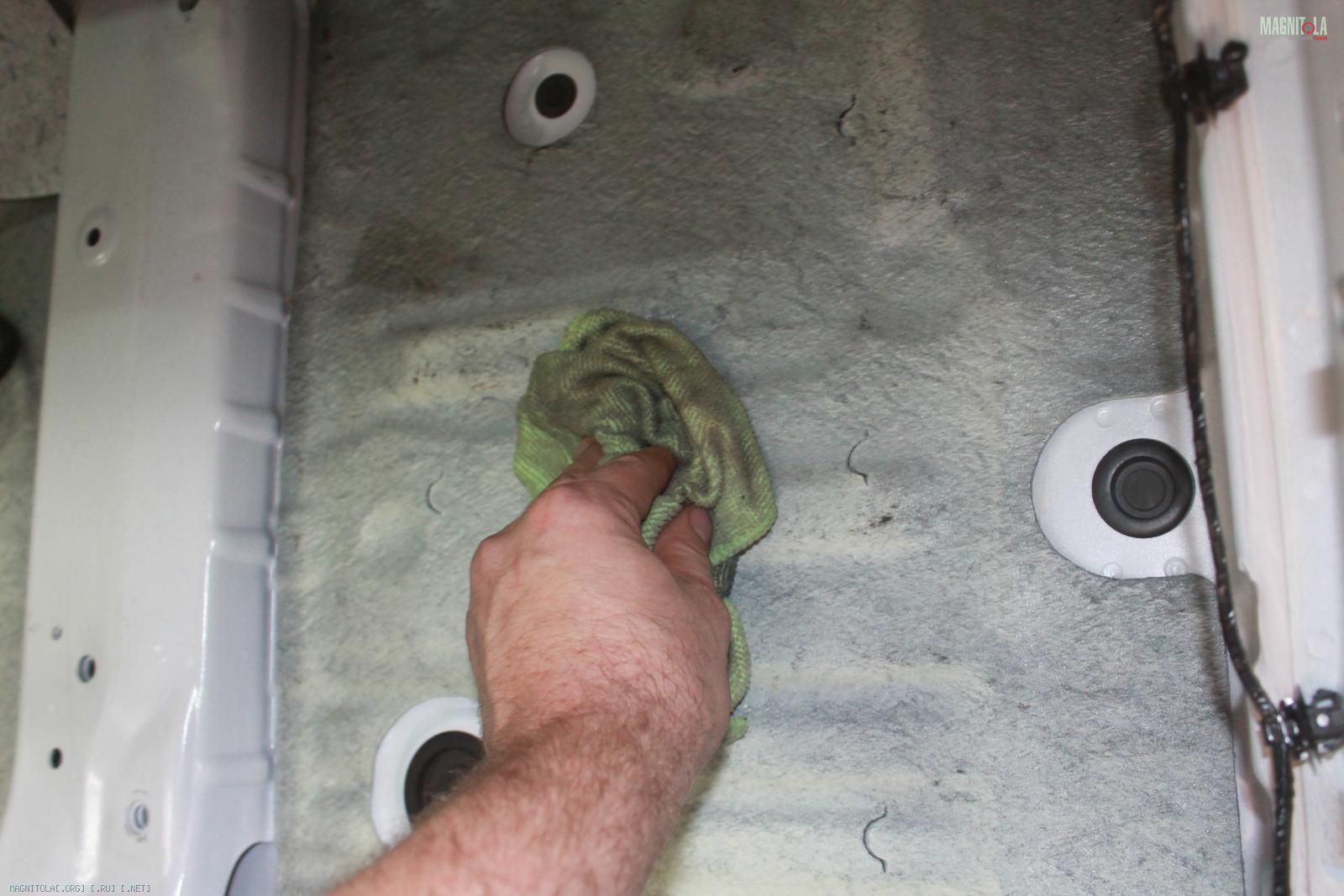

Очищаем поверхность, пылесосим, вымываем мыльным раствором, пылесосим, обезжириваем поверхность, пылесосим...
Вложение 1157000 Вложение 1157002 Вложение 1157004 Вложение 1157006 Вложение 1157008 Вложение 1157010 Вложение 1157012 Вложение 1157014

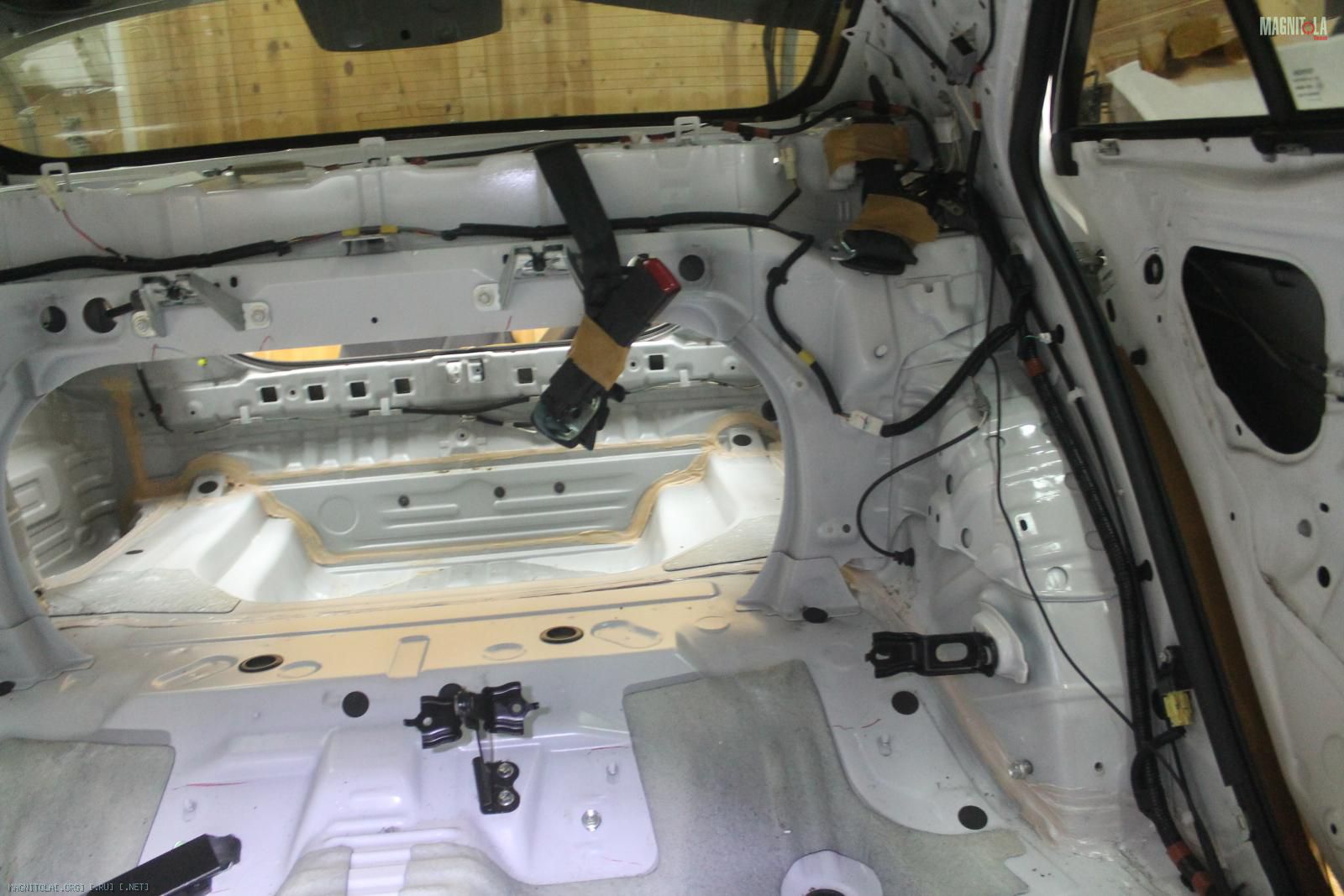

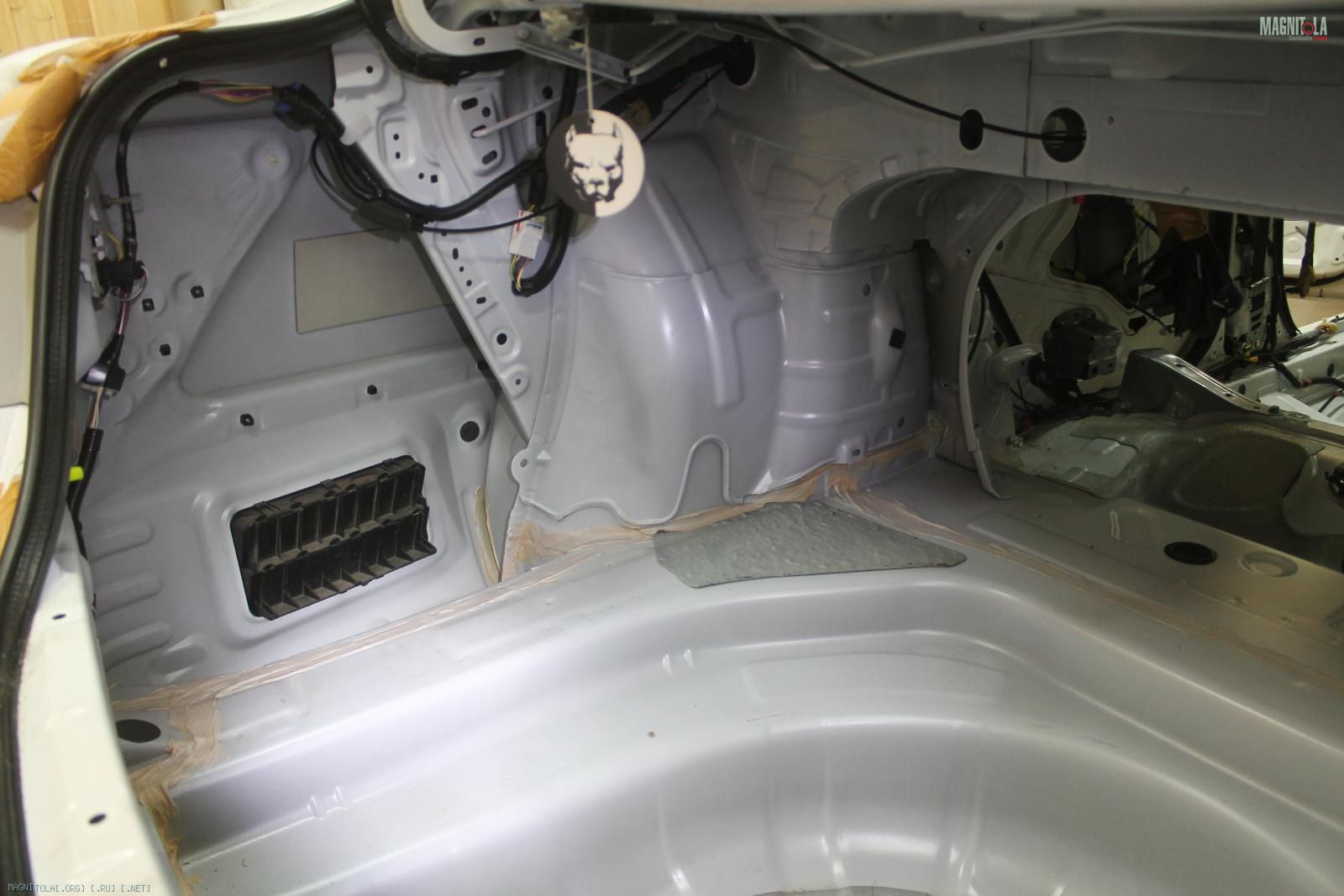

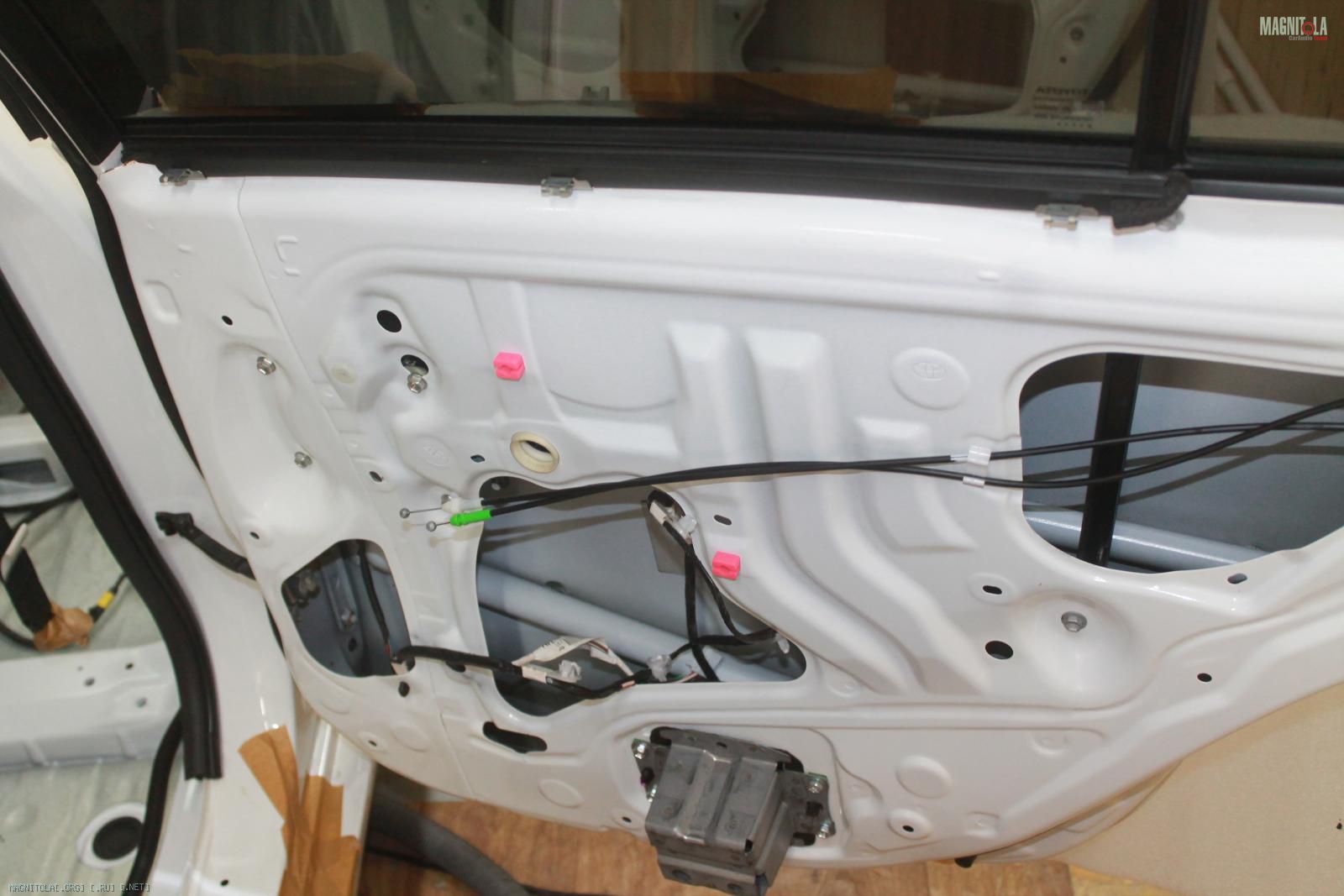

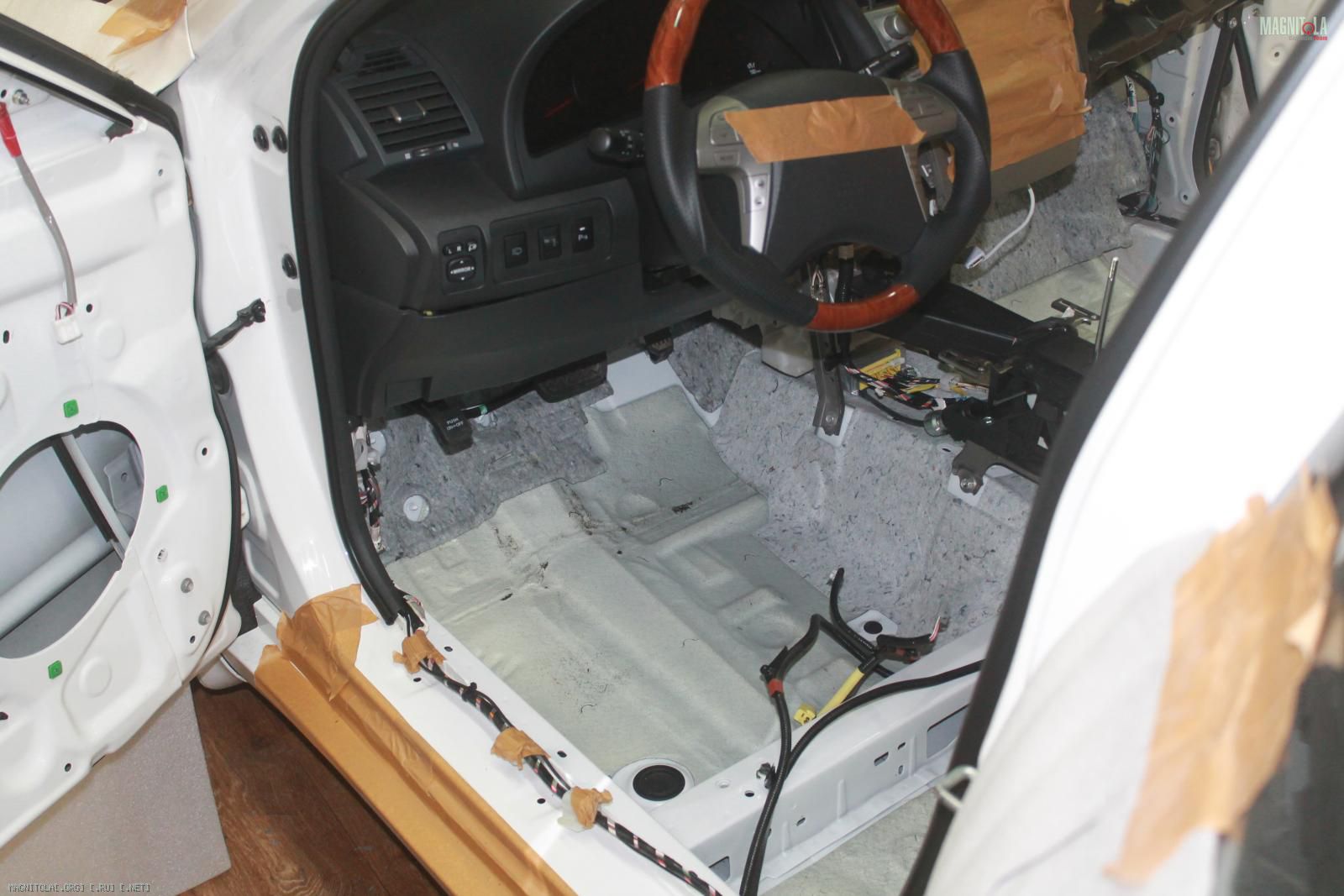

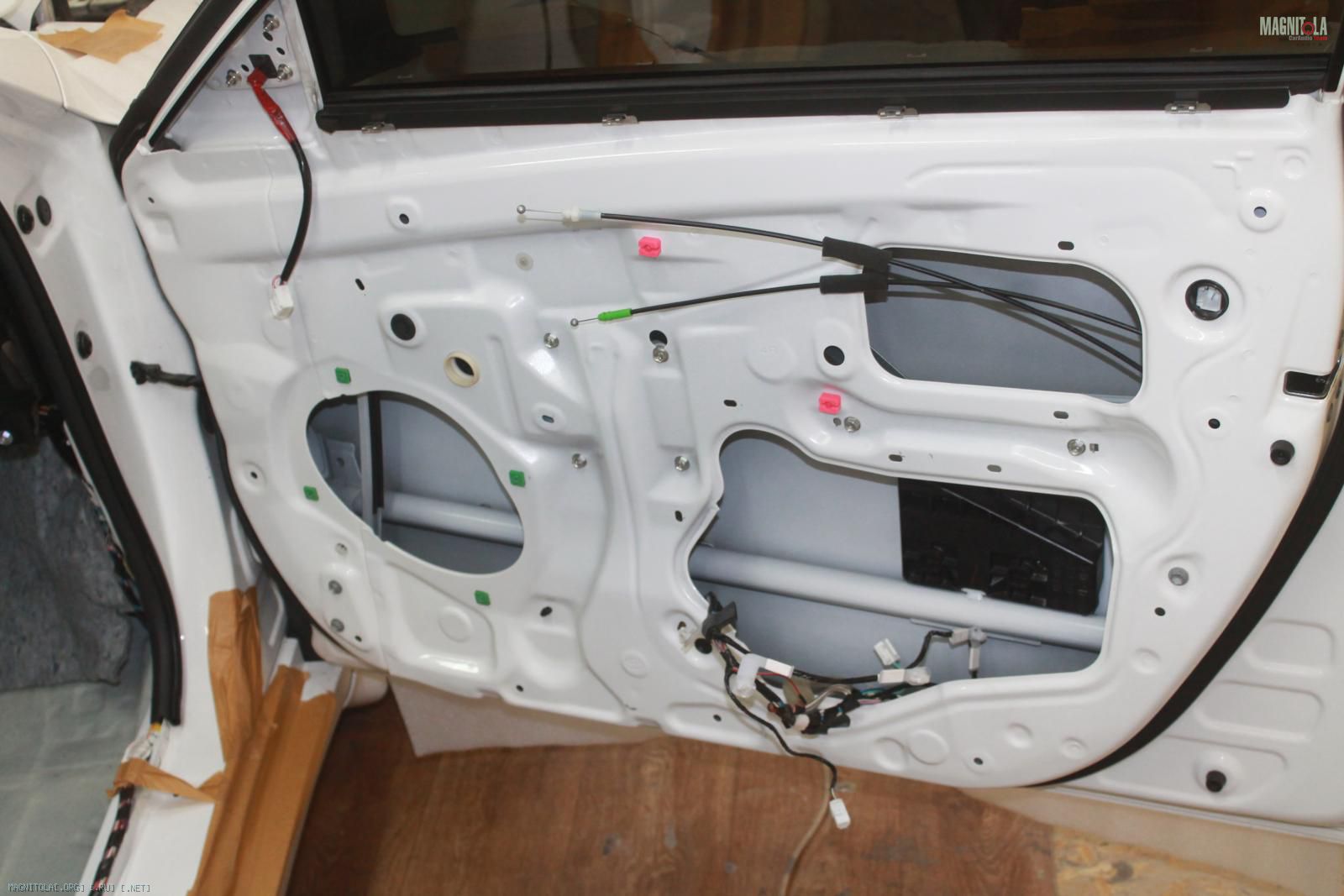

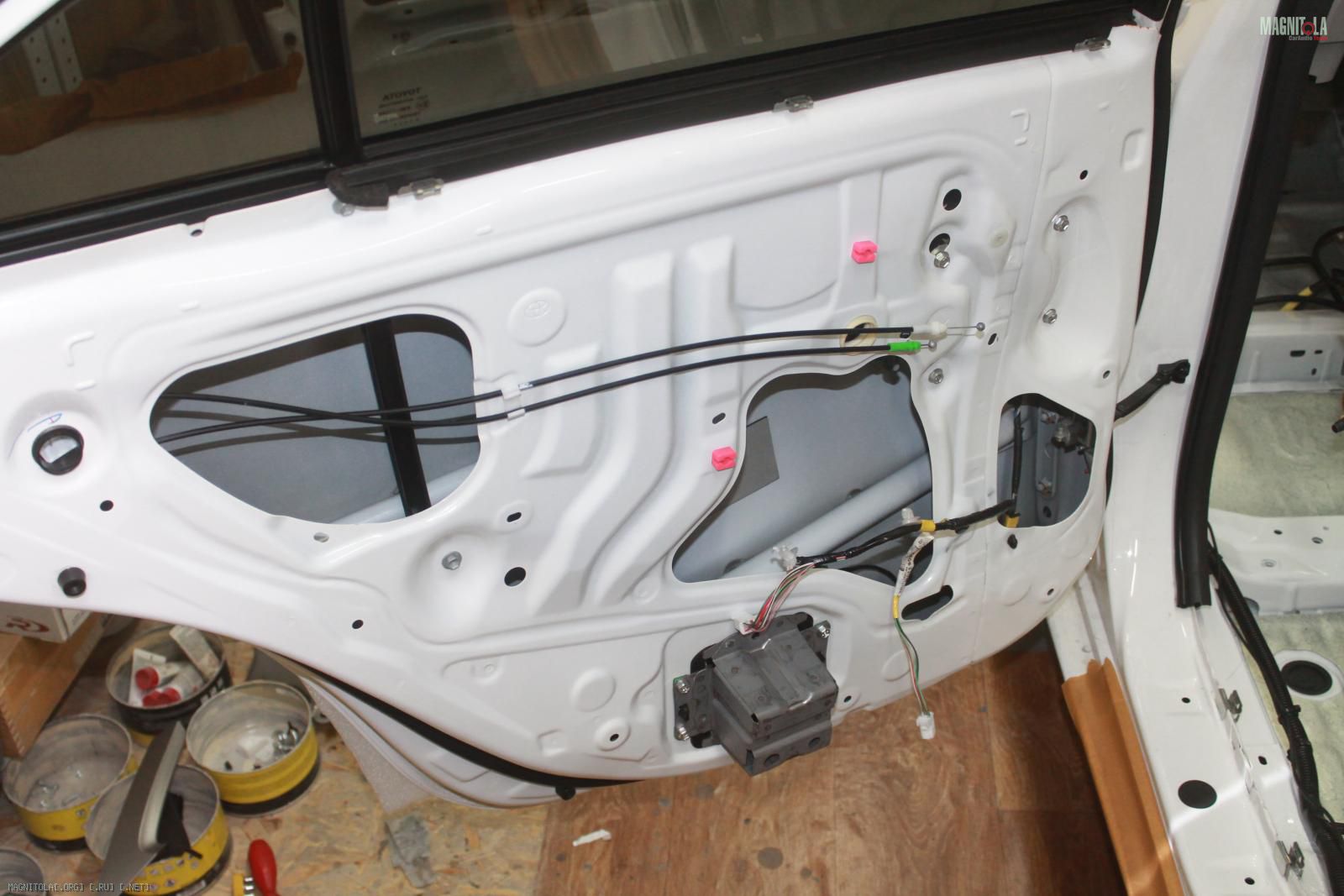

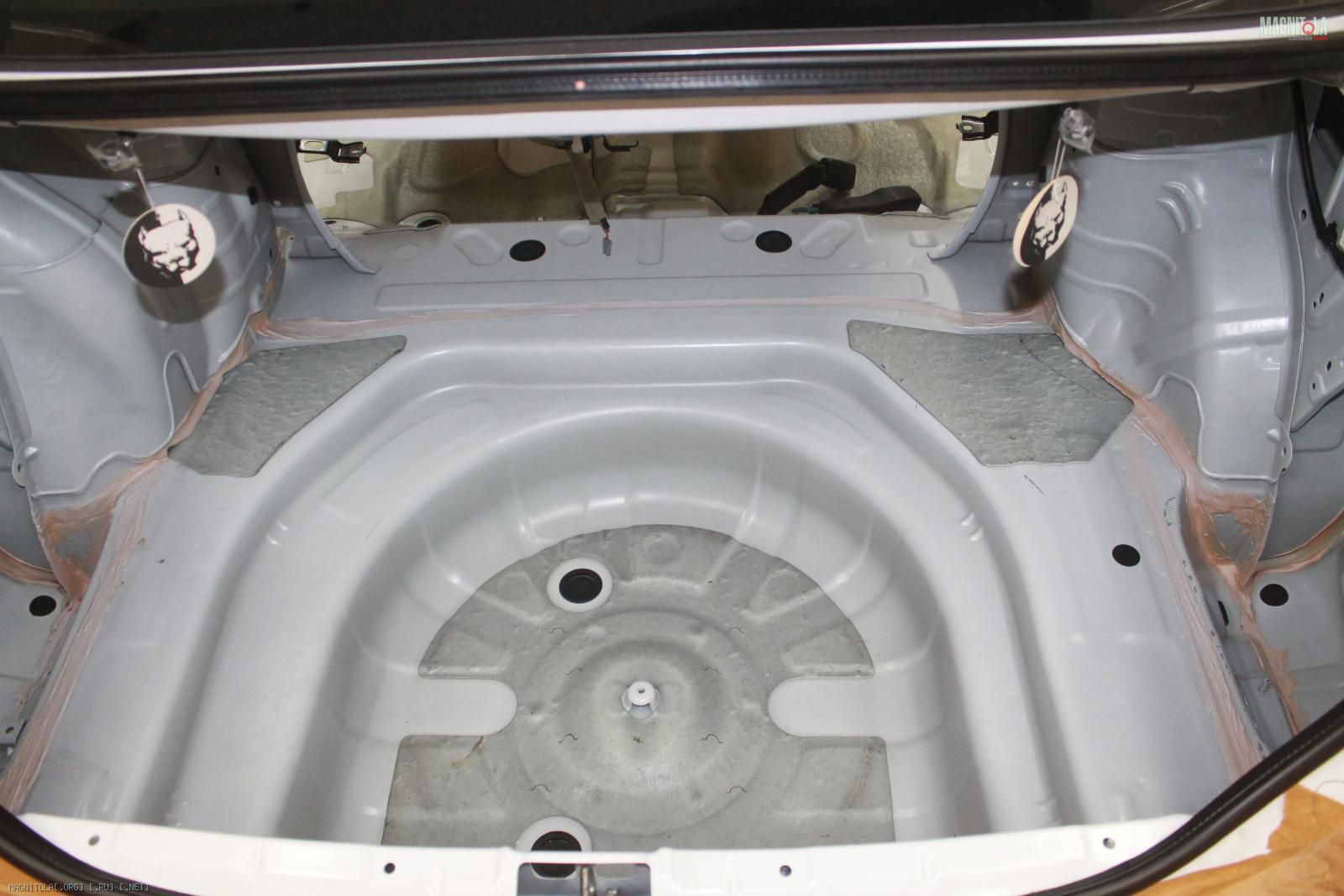

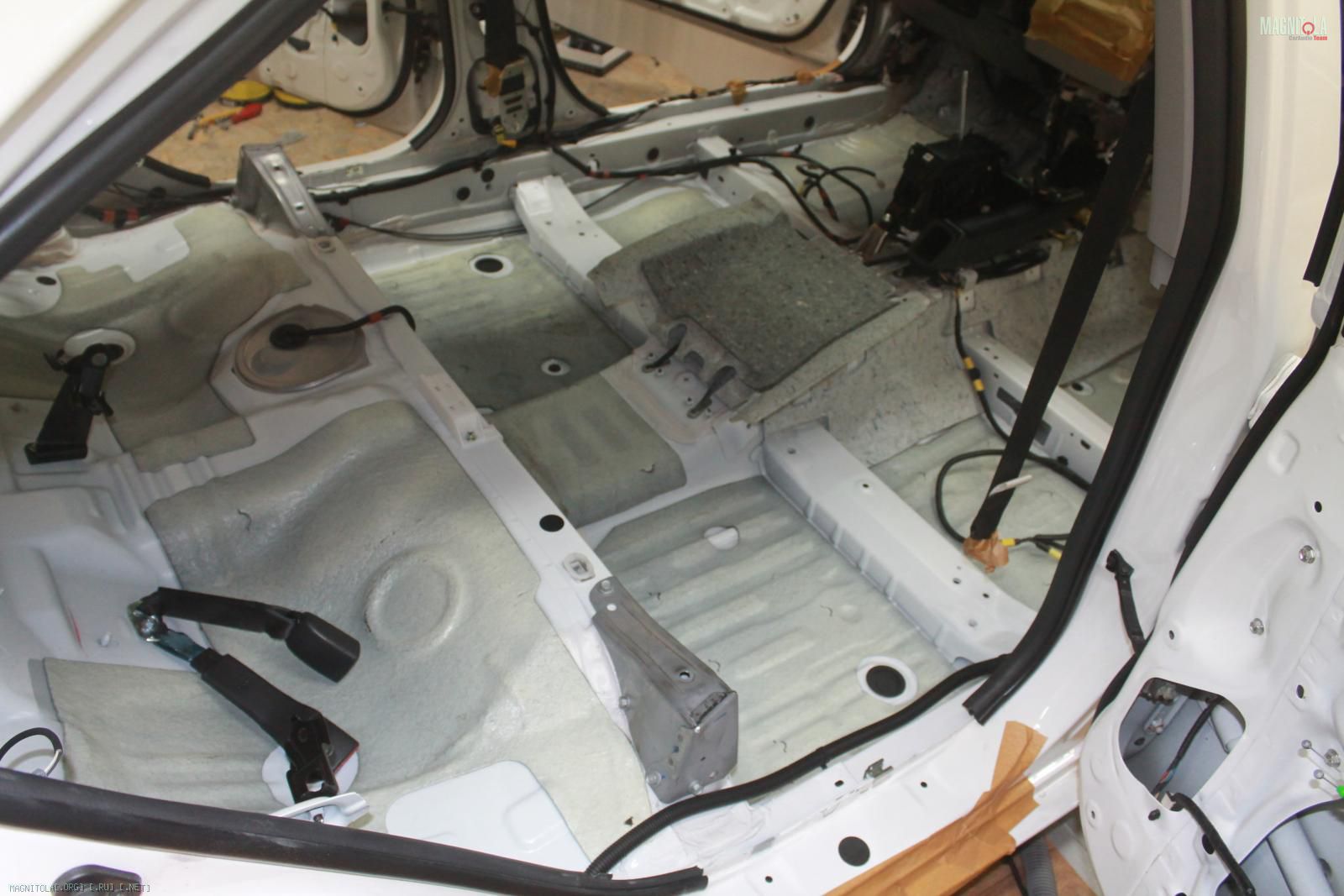

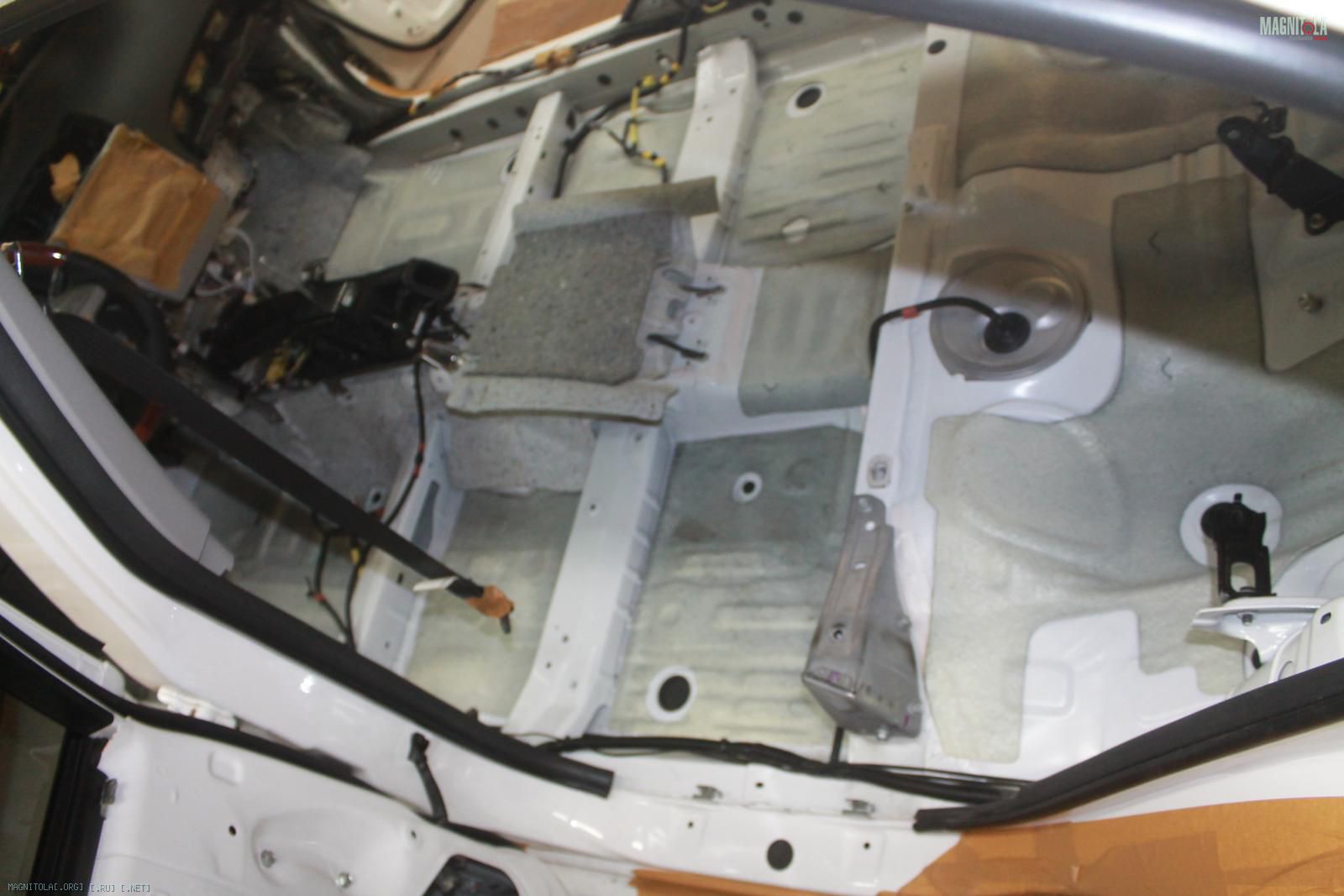

Итог очистки кузова...
Вложение 1157016 Вложение 1157018 Вложение 1157020 Вложение 1157022 Вложение 1157024 Вложение 1157026 Вложение 1157028 Вложение 1157030 Вложение 1157032

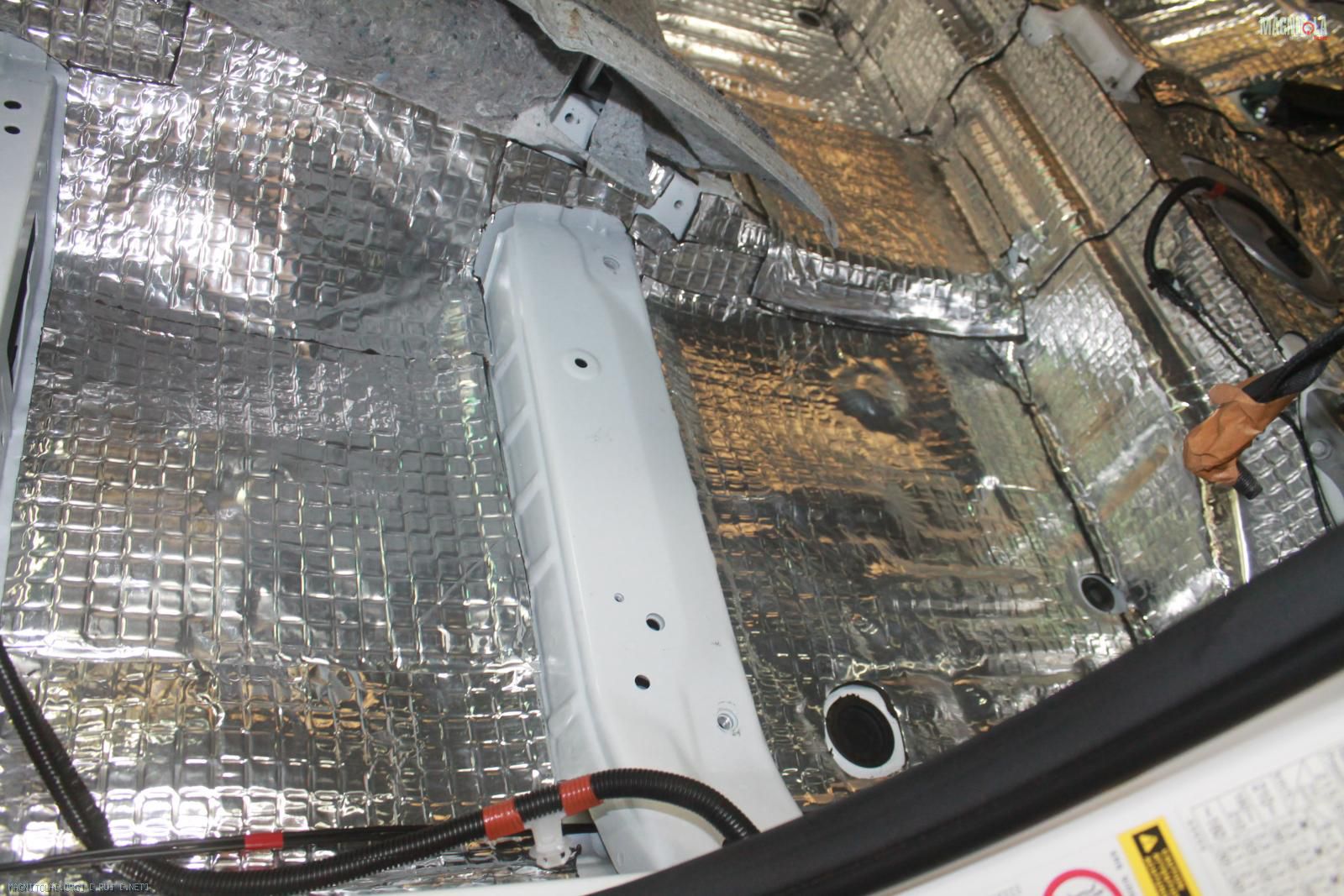

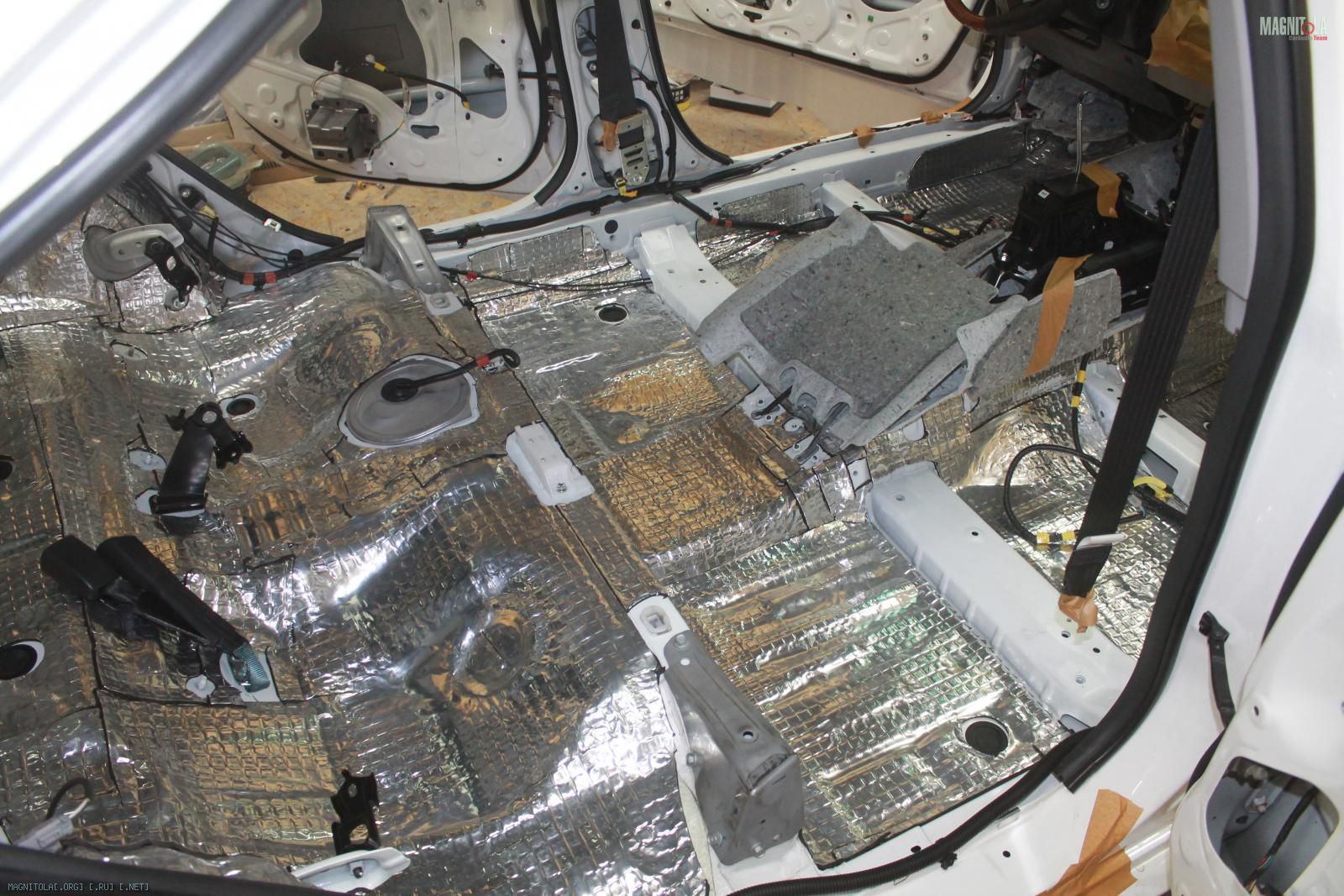

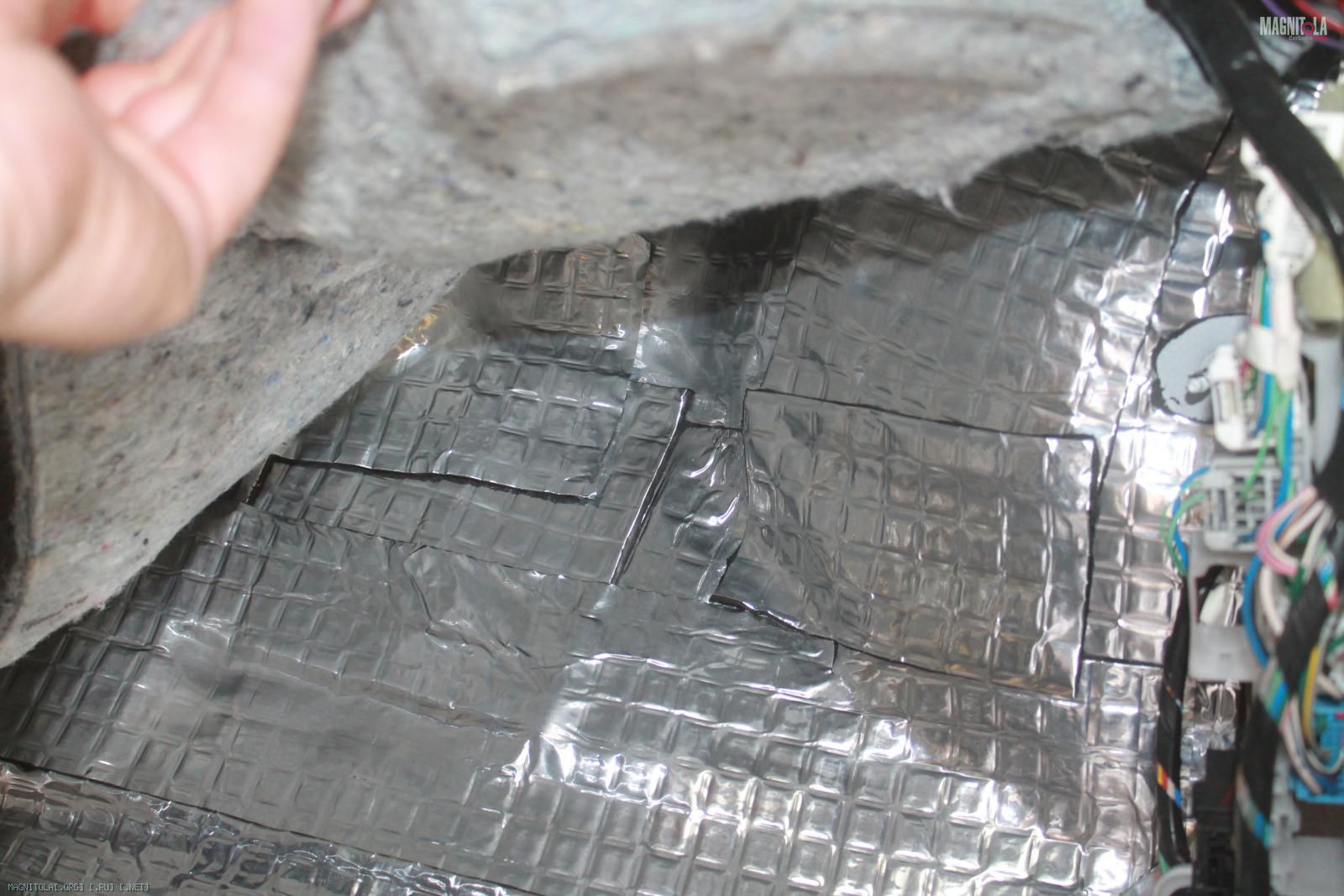

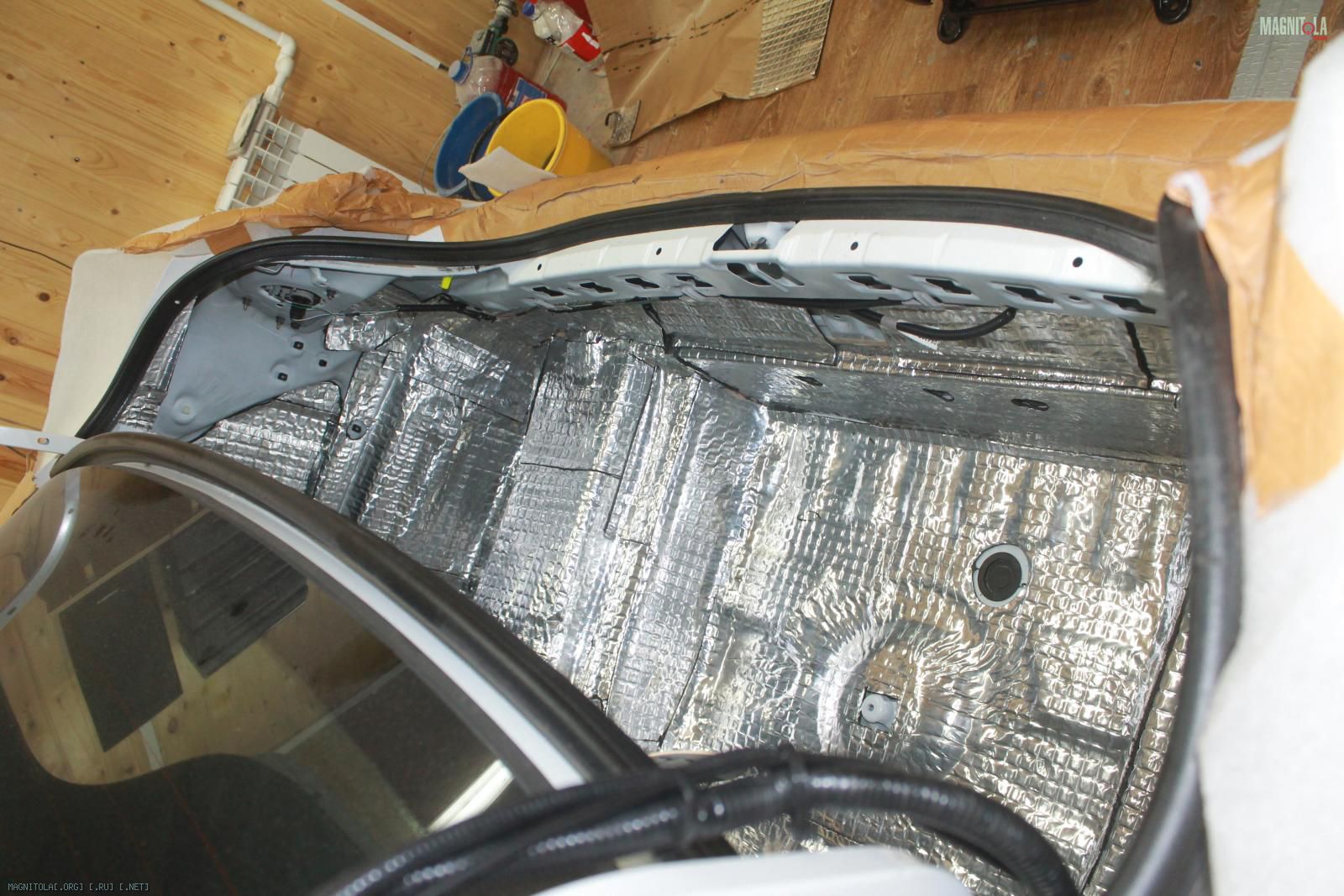

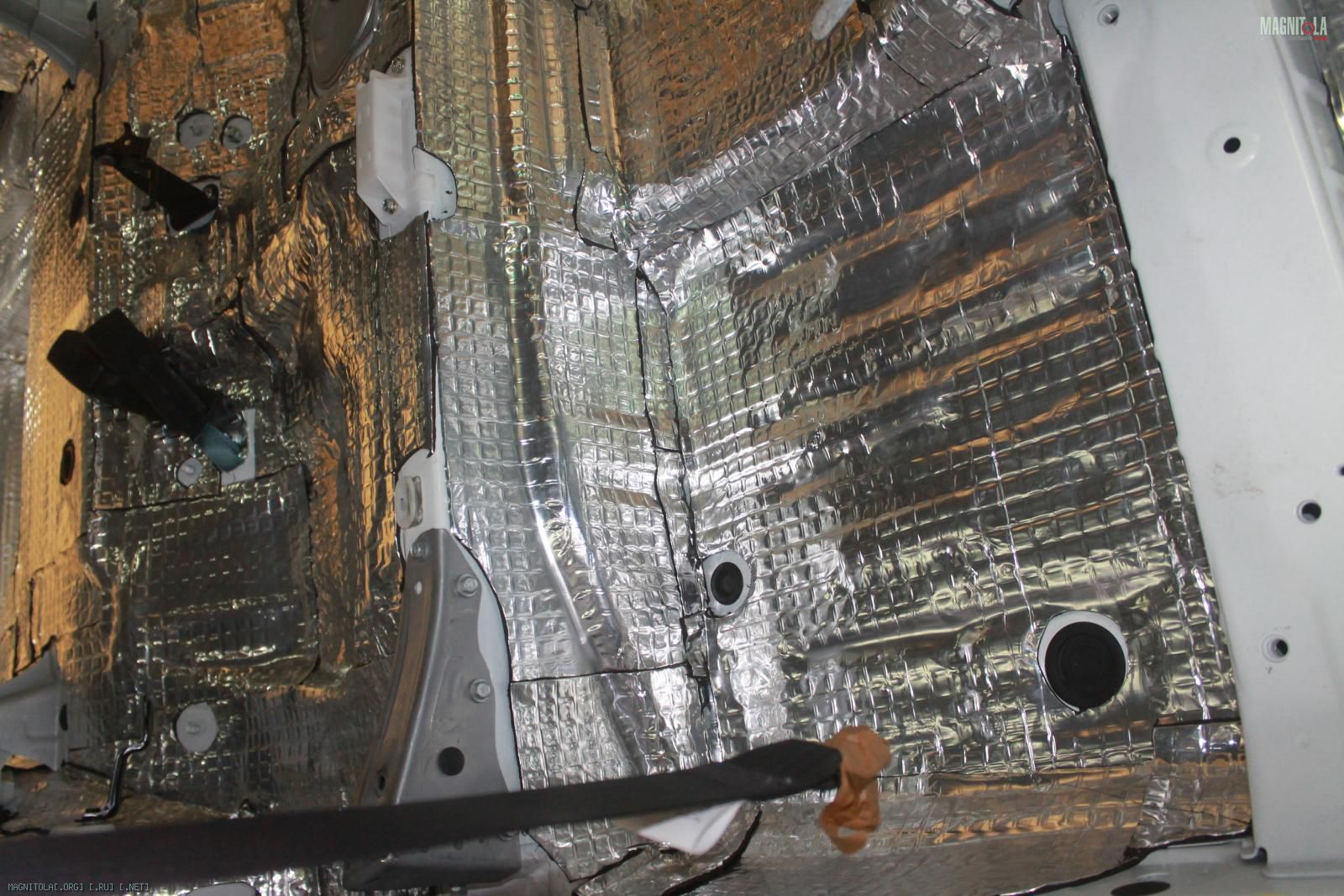

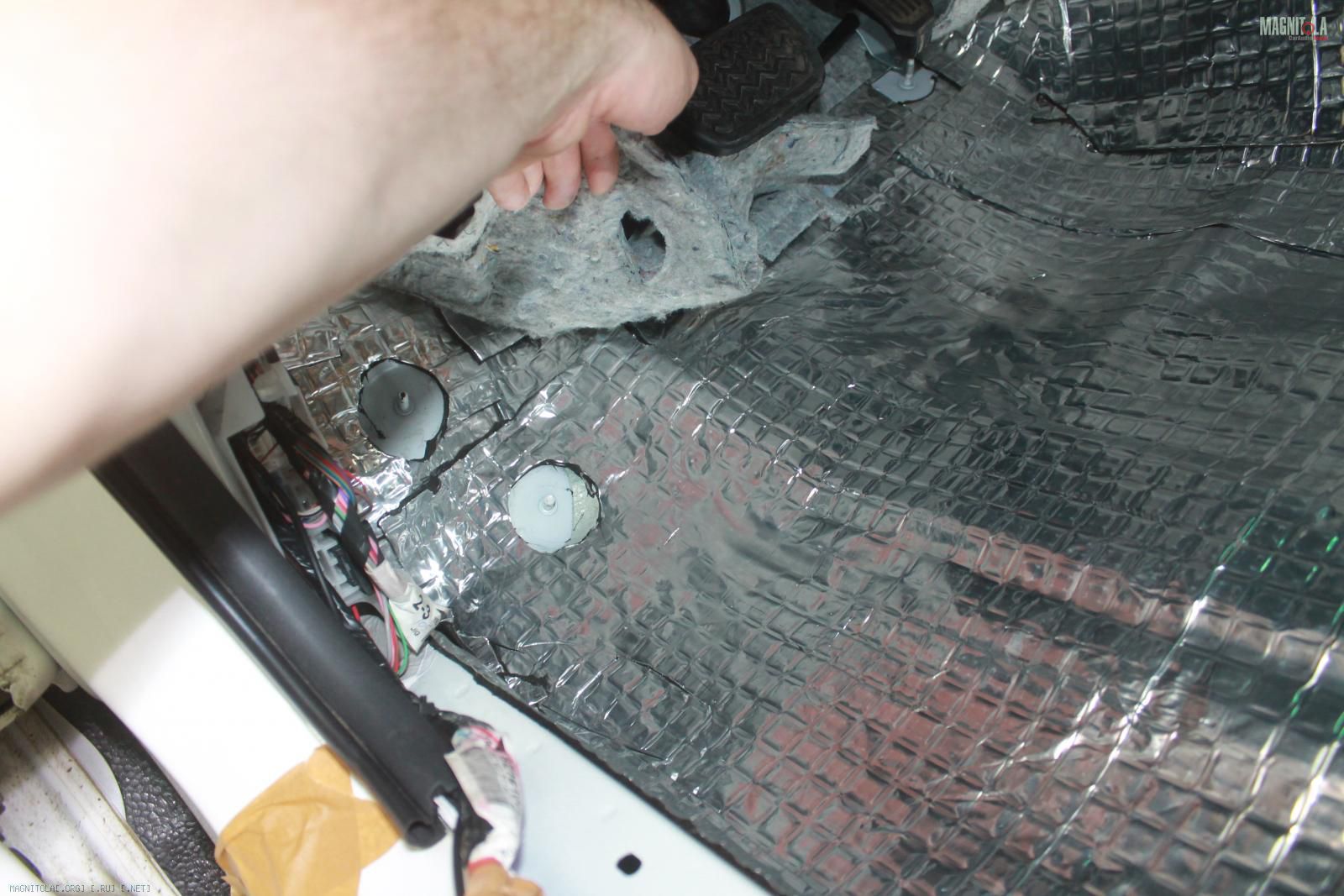

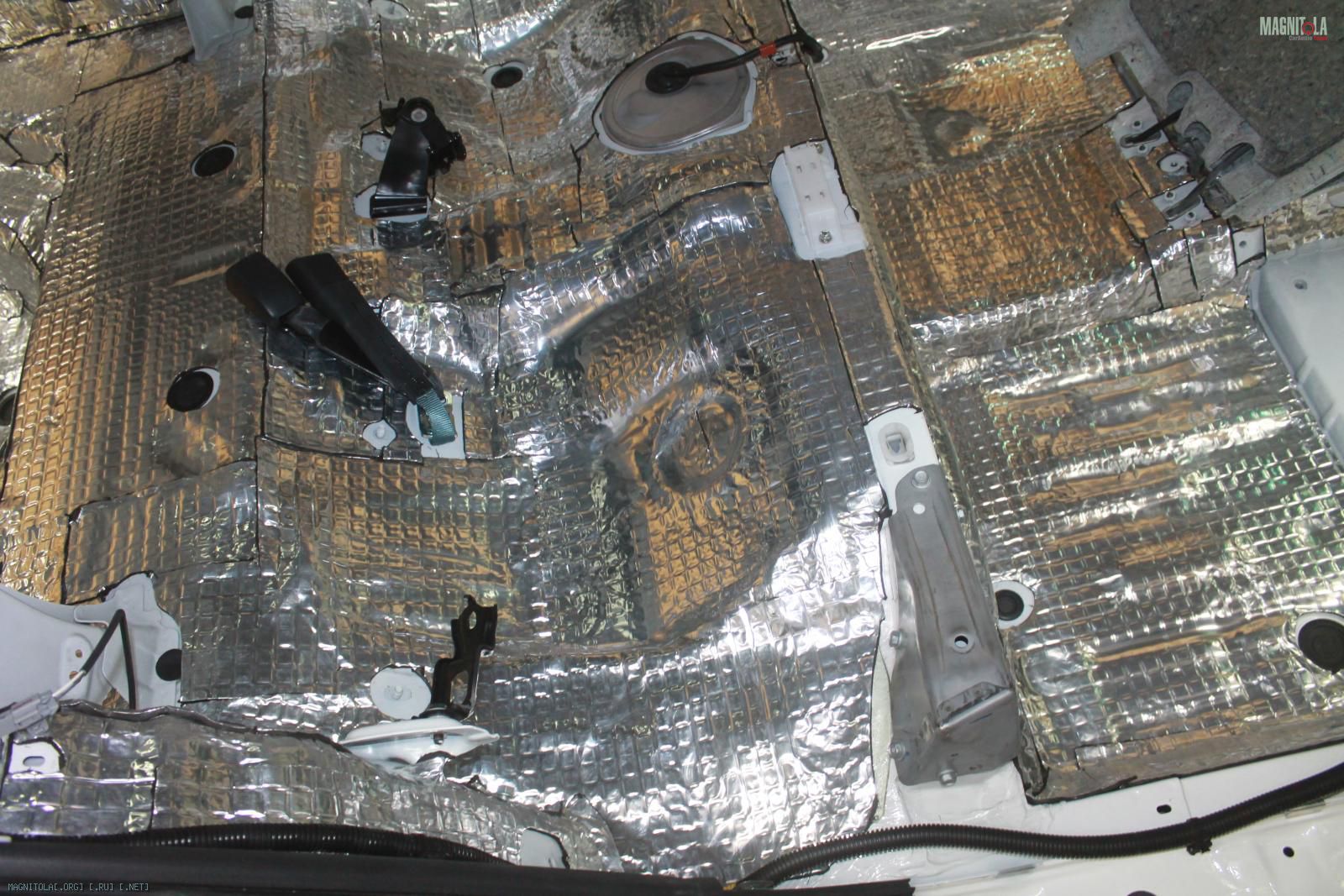

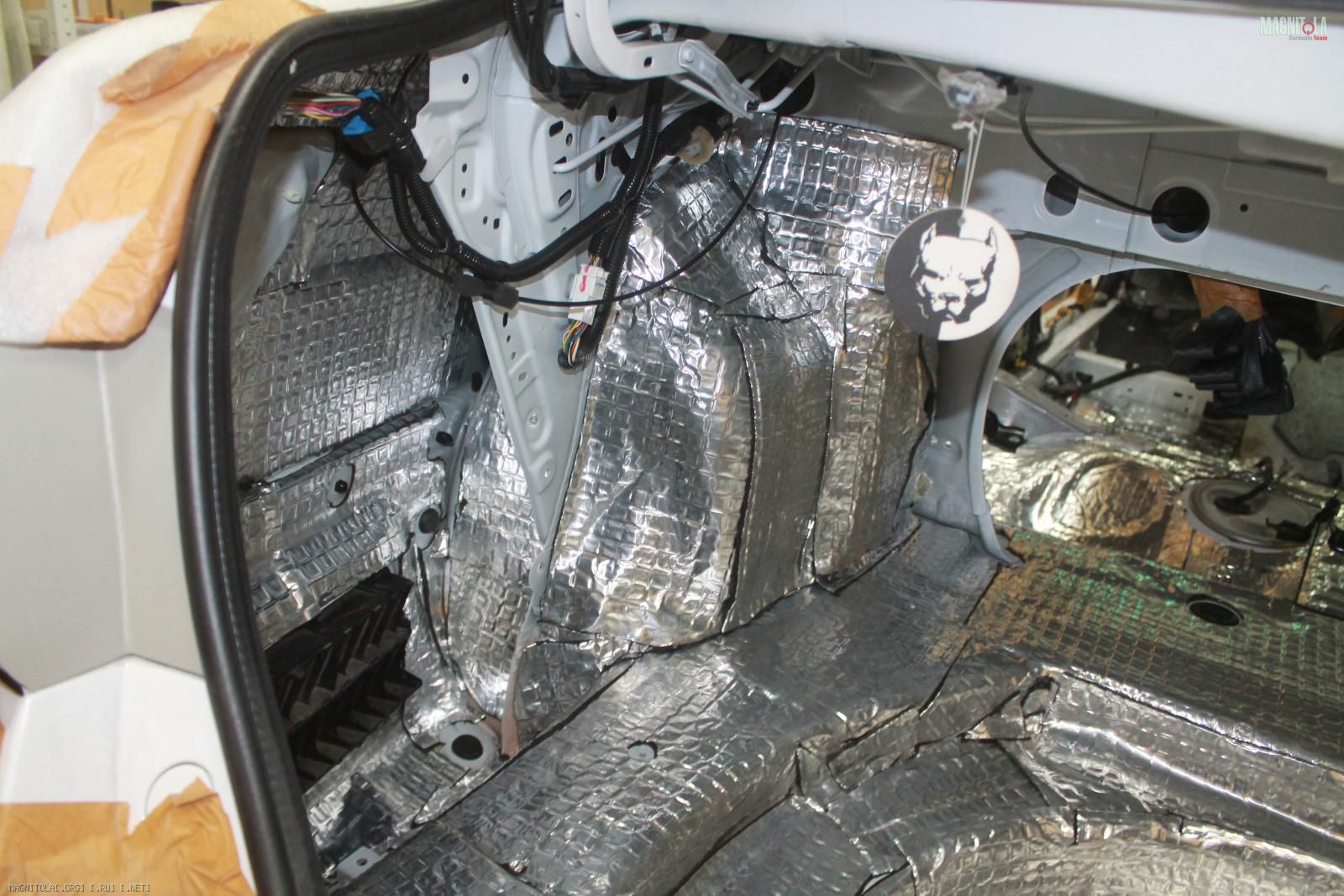

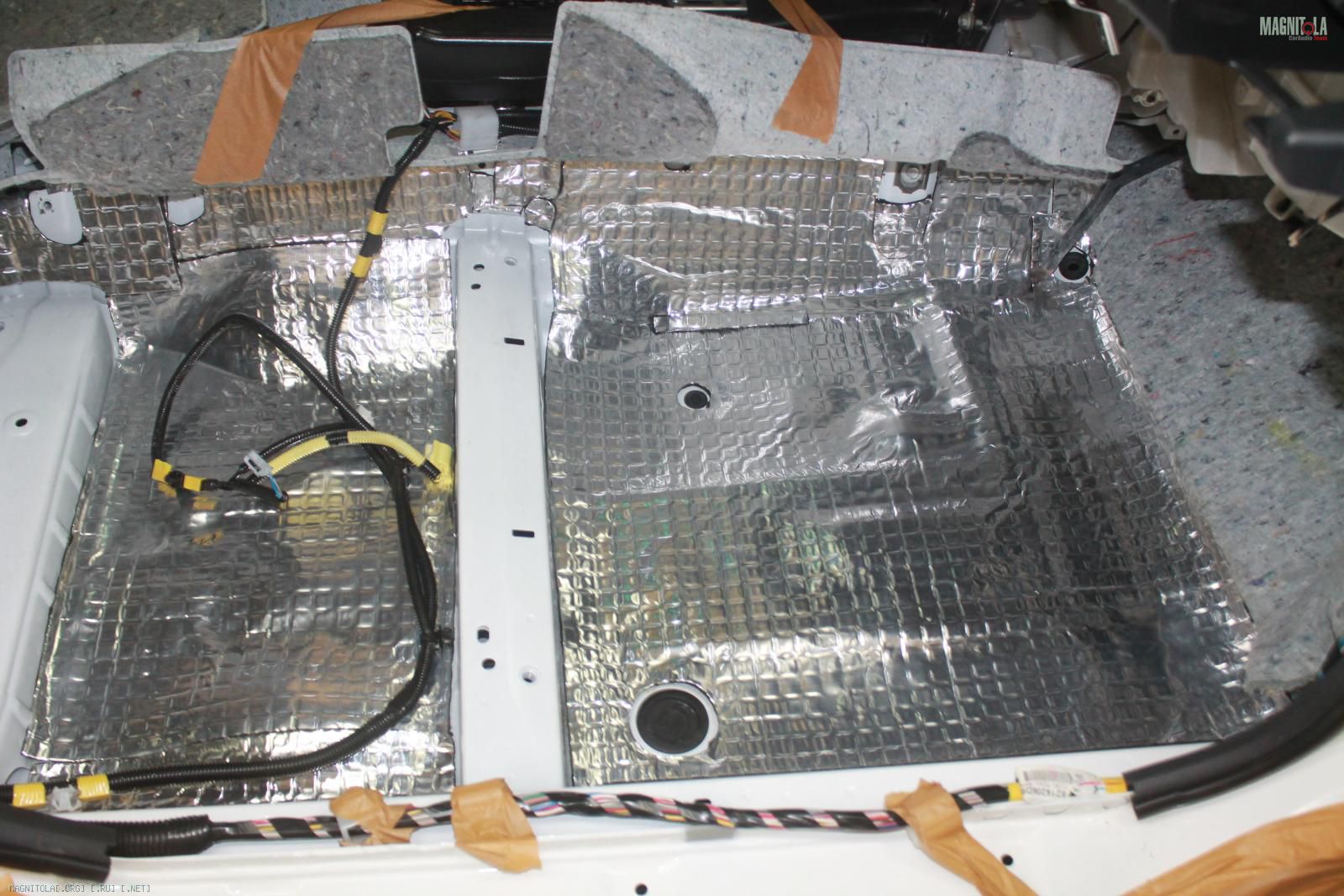

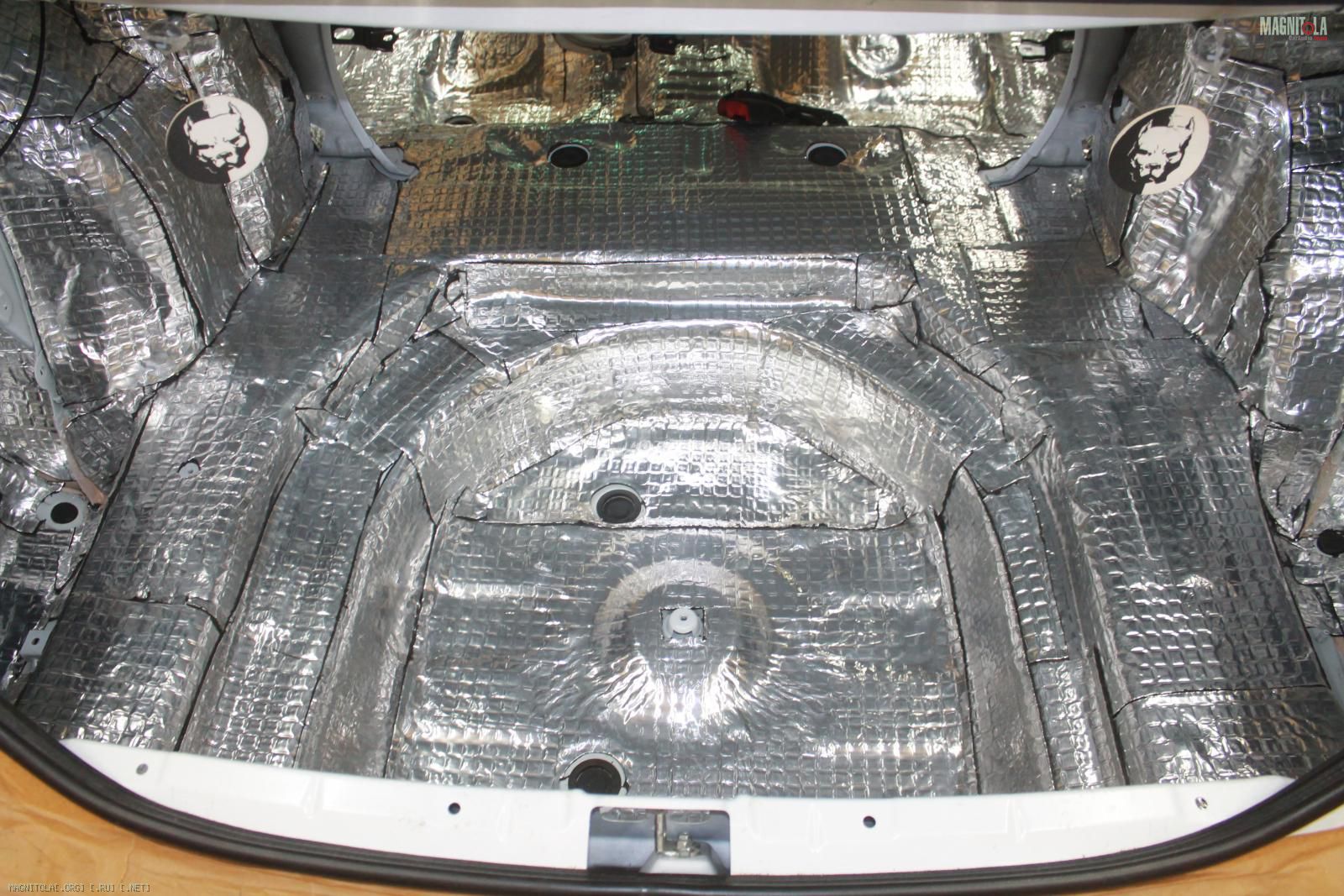

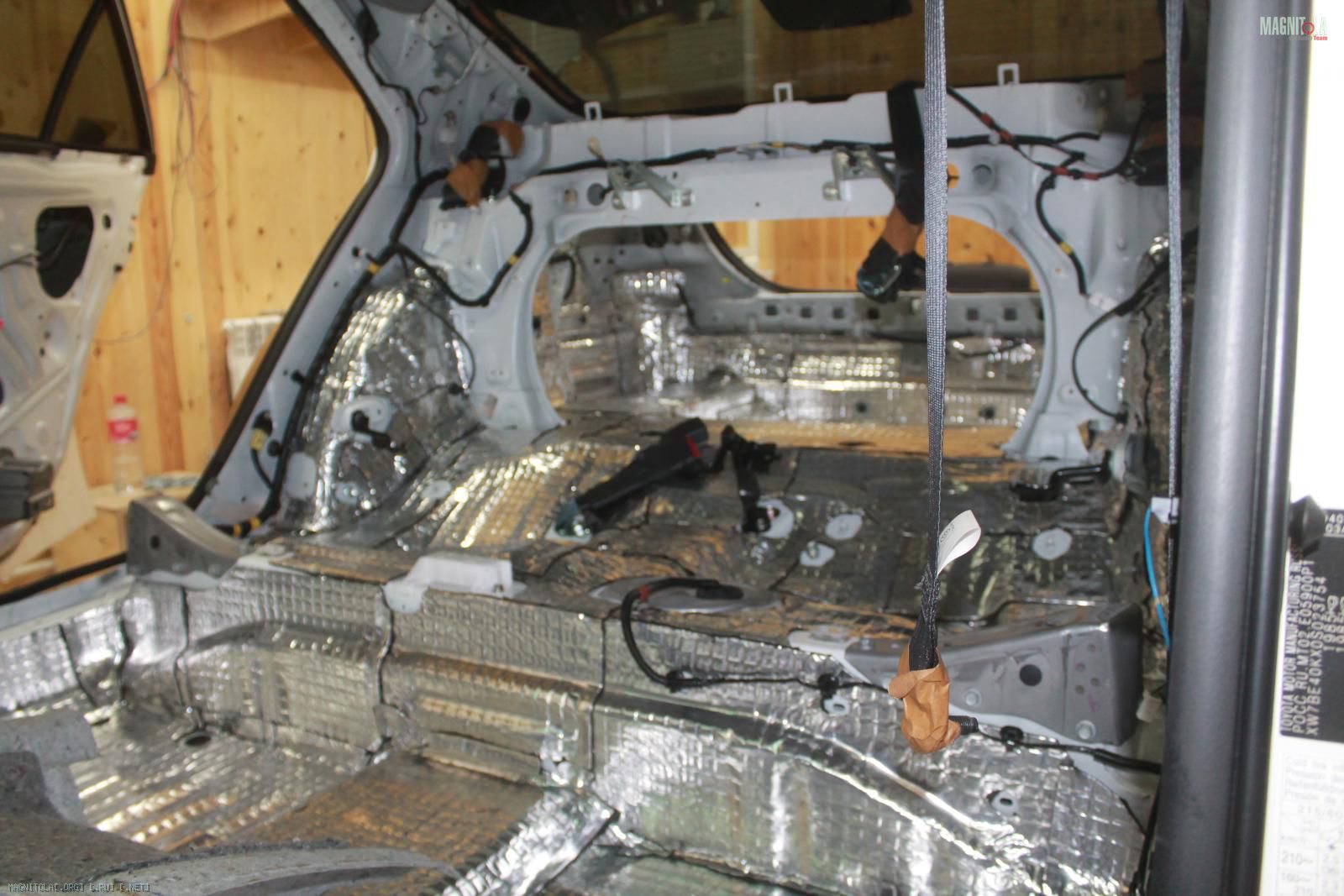

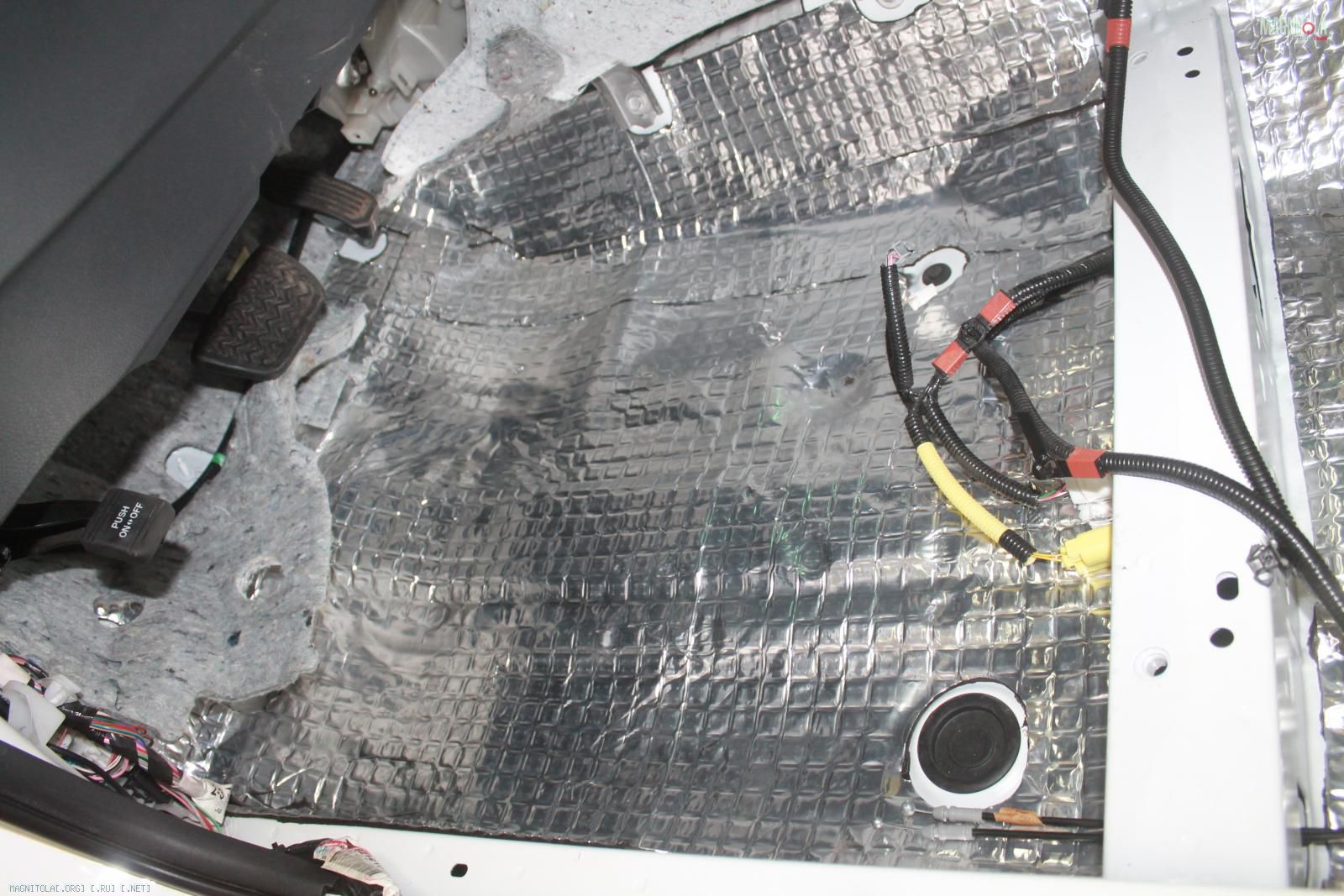

Наносим вибру 4 мм..
Вложение 1157034 Вложение 1157036 Вложение 1157038 Вложение 1157040 Вложение 1157042 Вложение 1157044 Вложение 1157046 Вложение 1157048 Вложение 1157050 Вложение 1157052 Вложение 1157054 Вложение 1157056 Вложение 1157058 Вложение 1157060

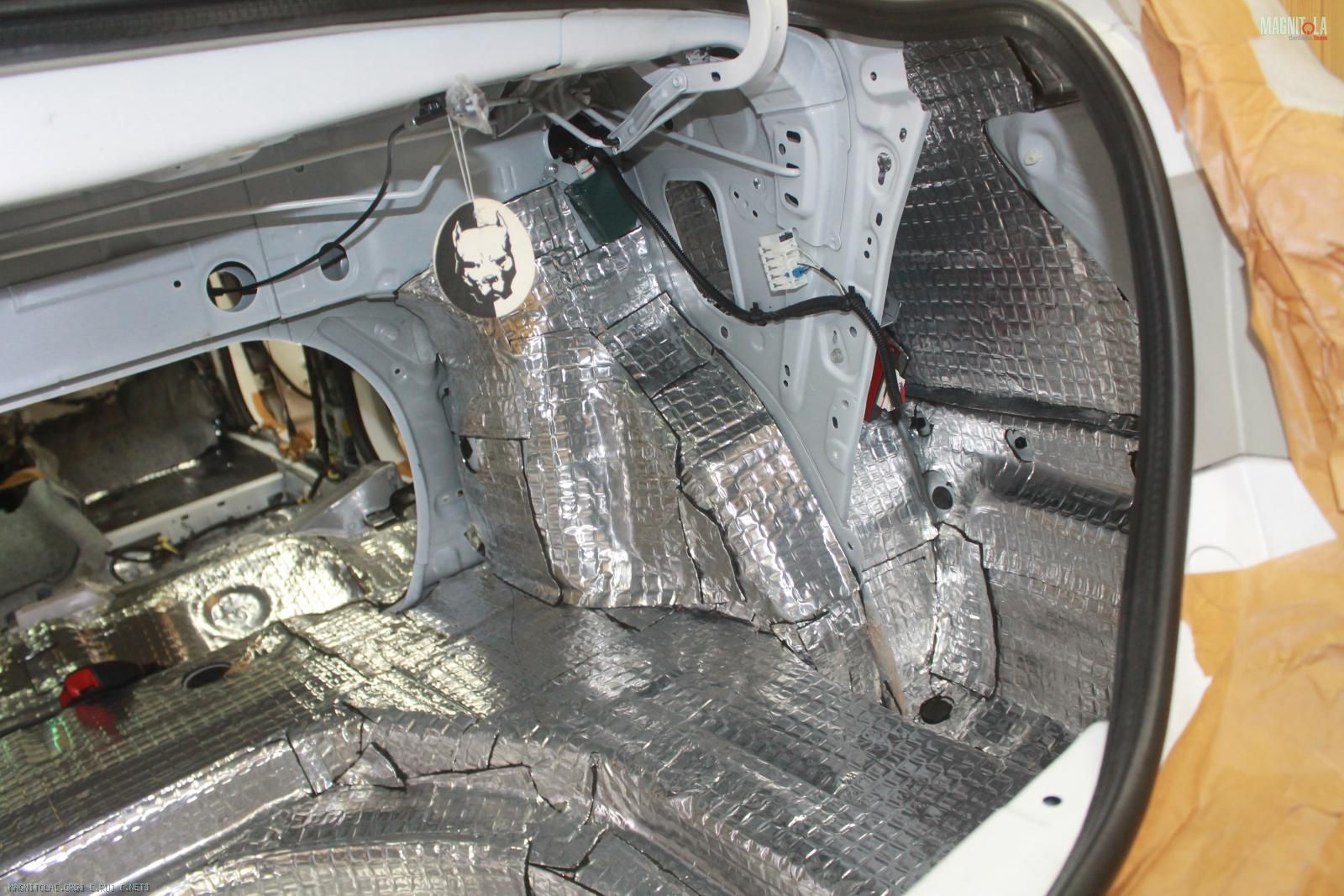

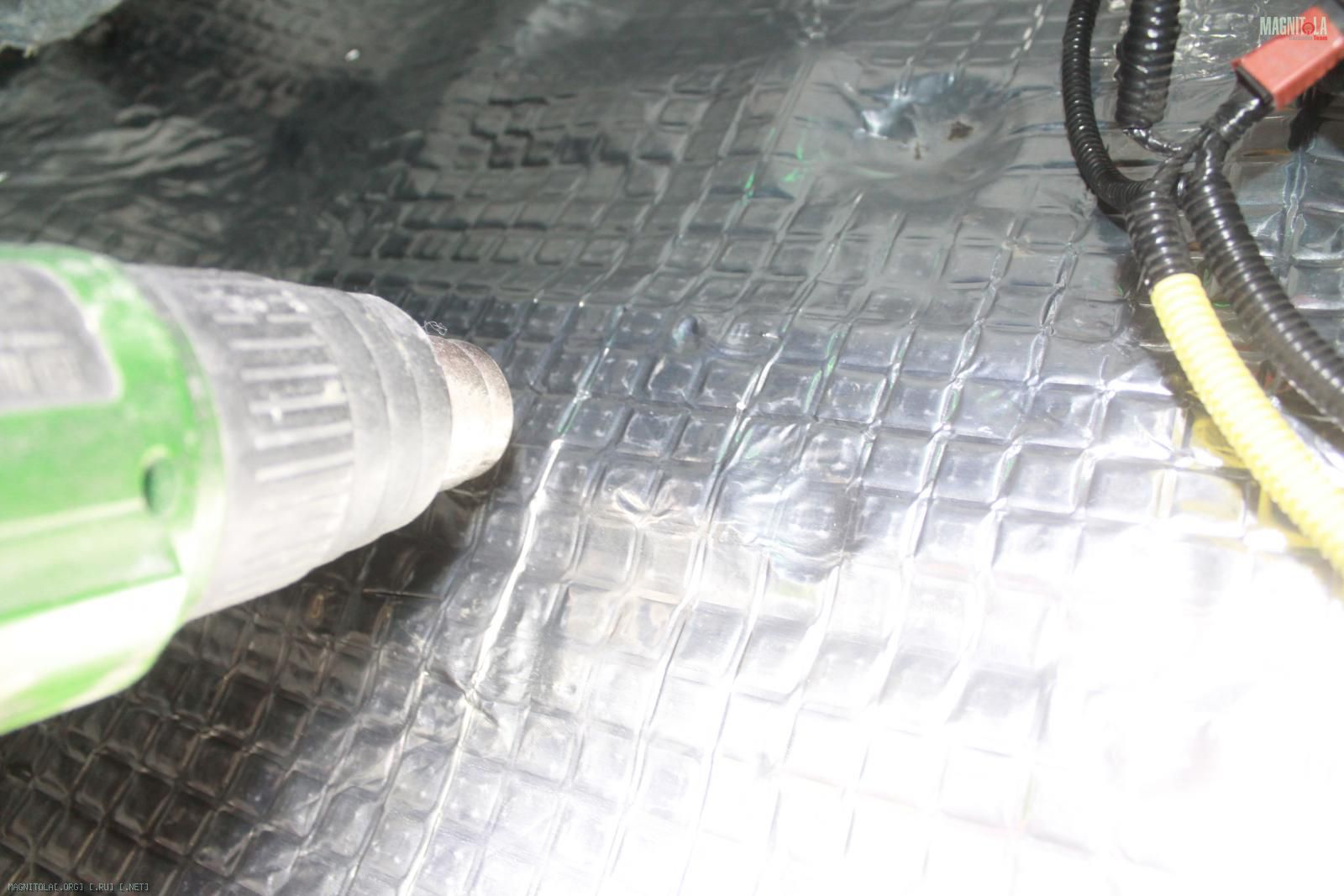

Греем, прикатываем...
Вложение 1157062 Вложение 1157064

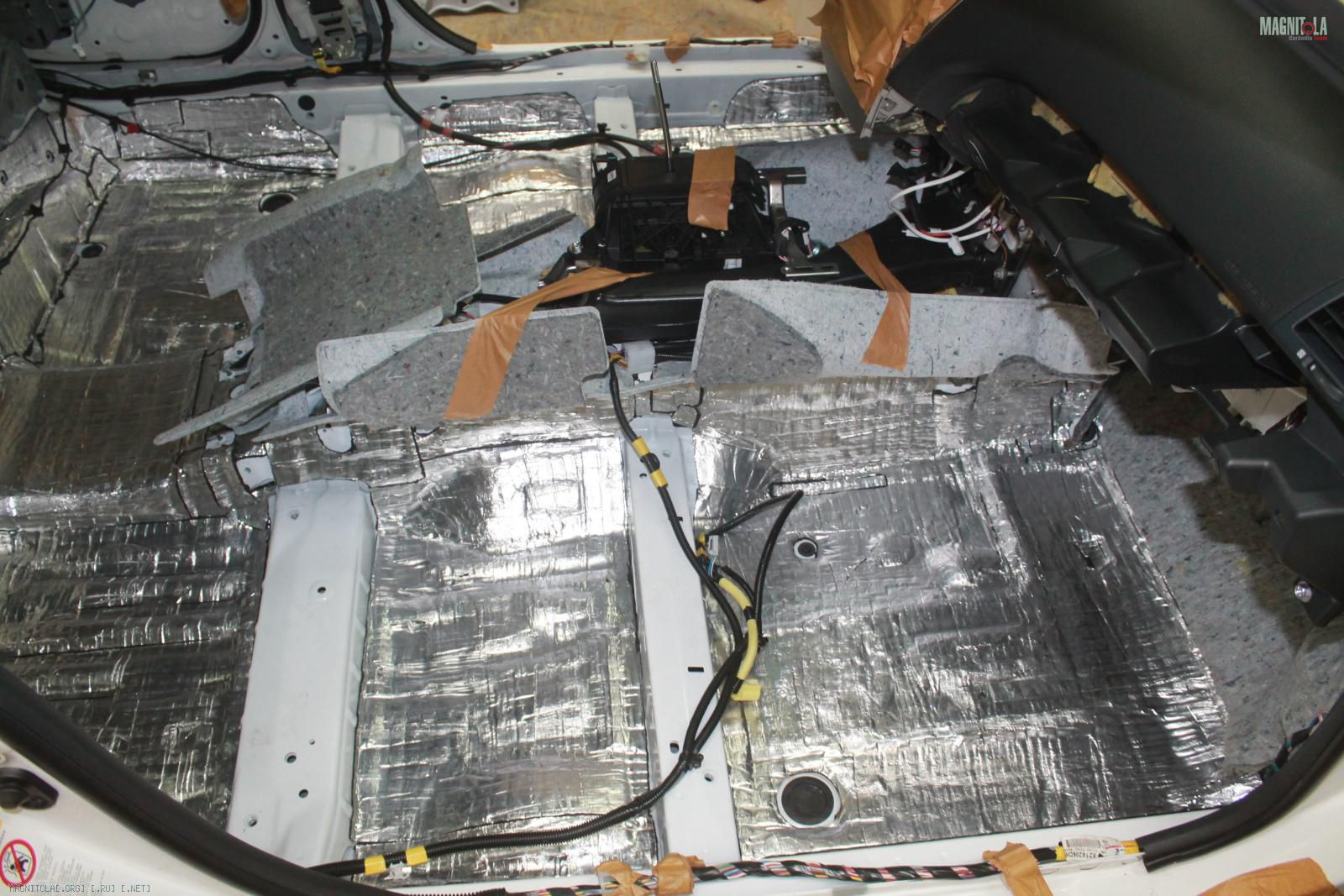

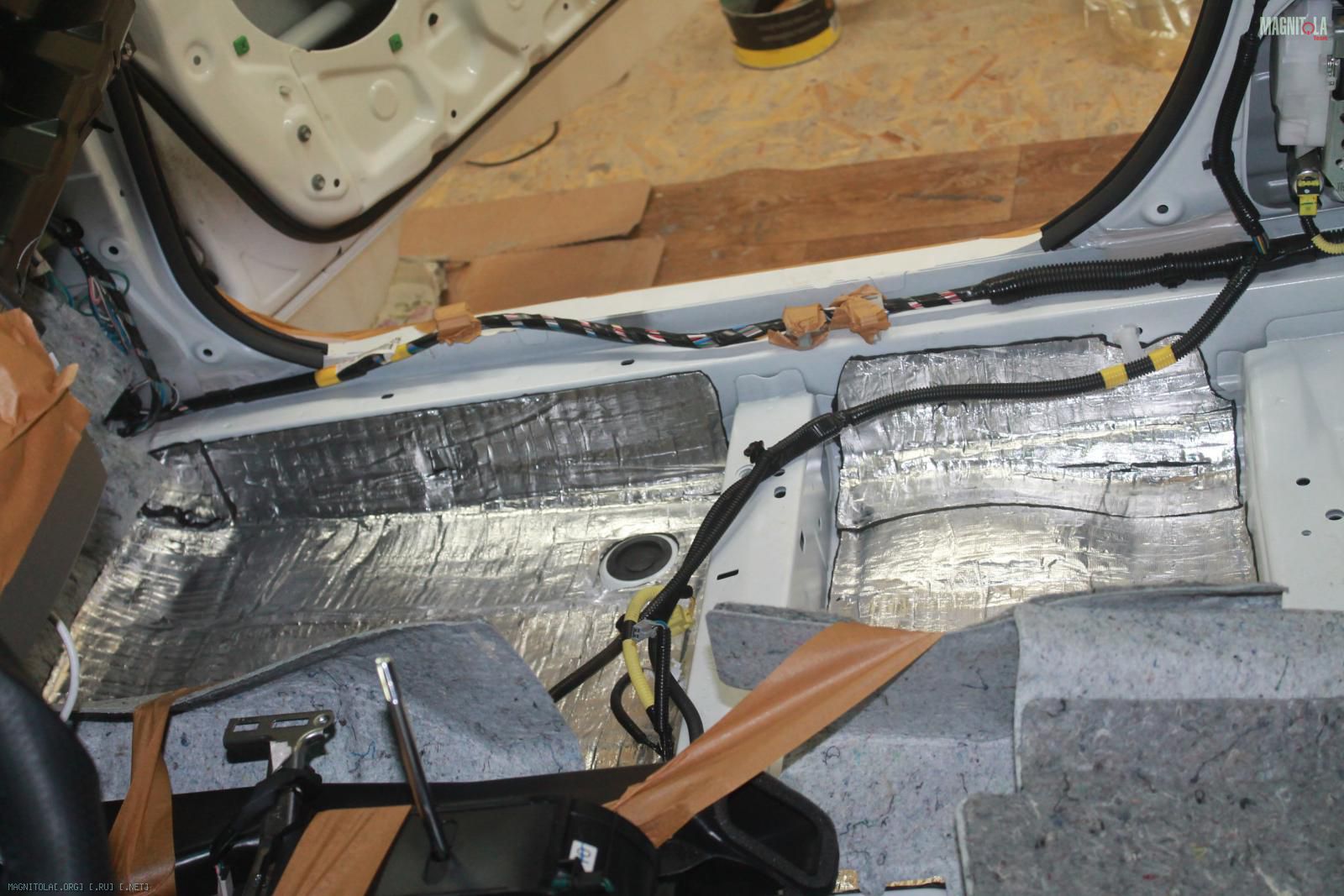

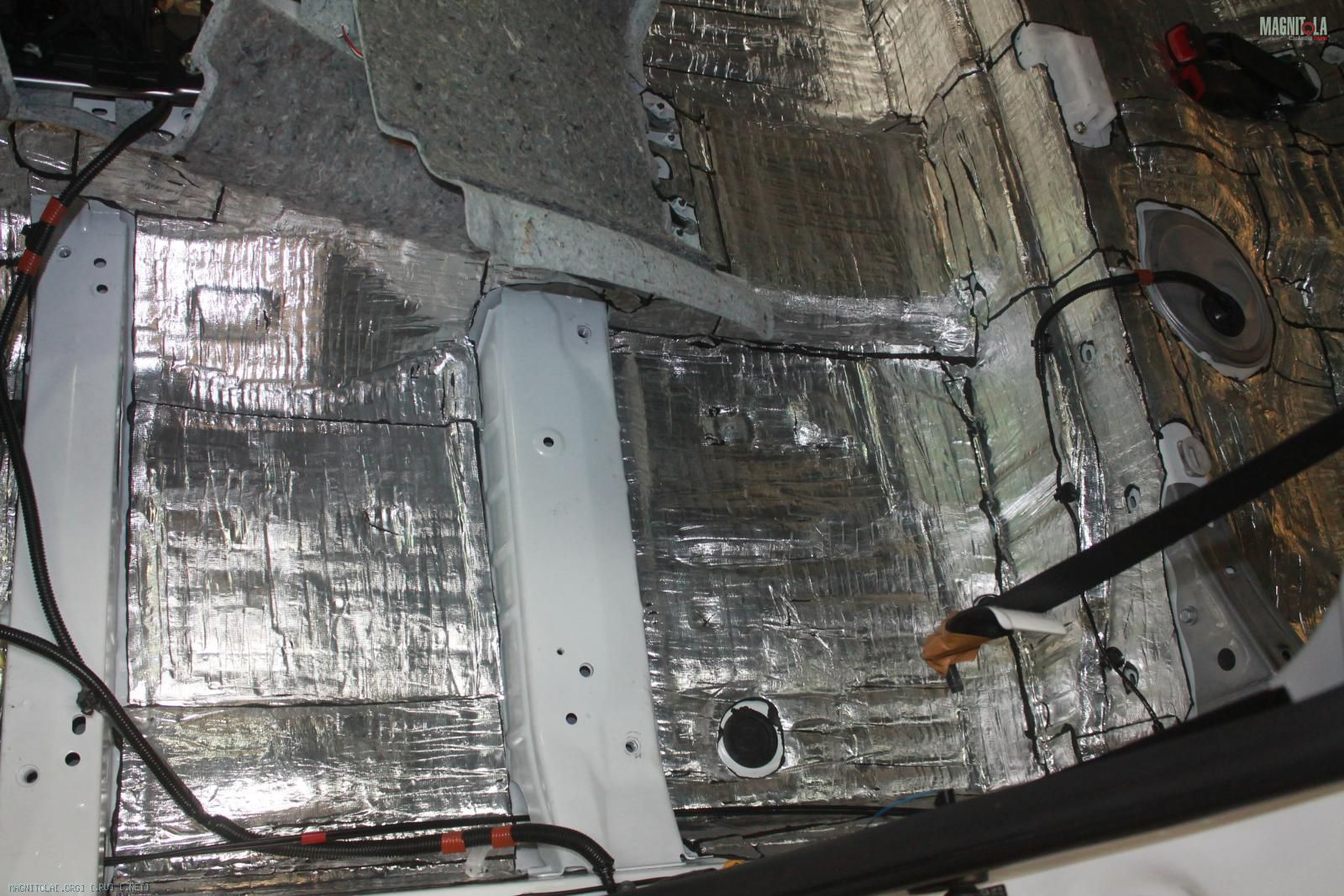

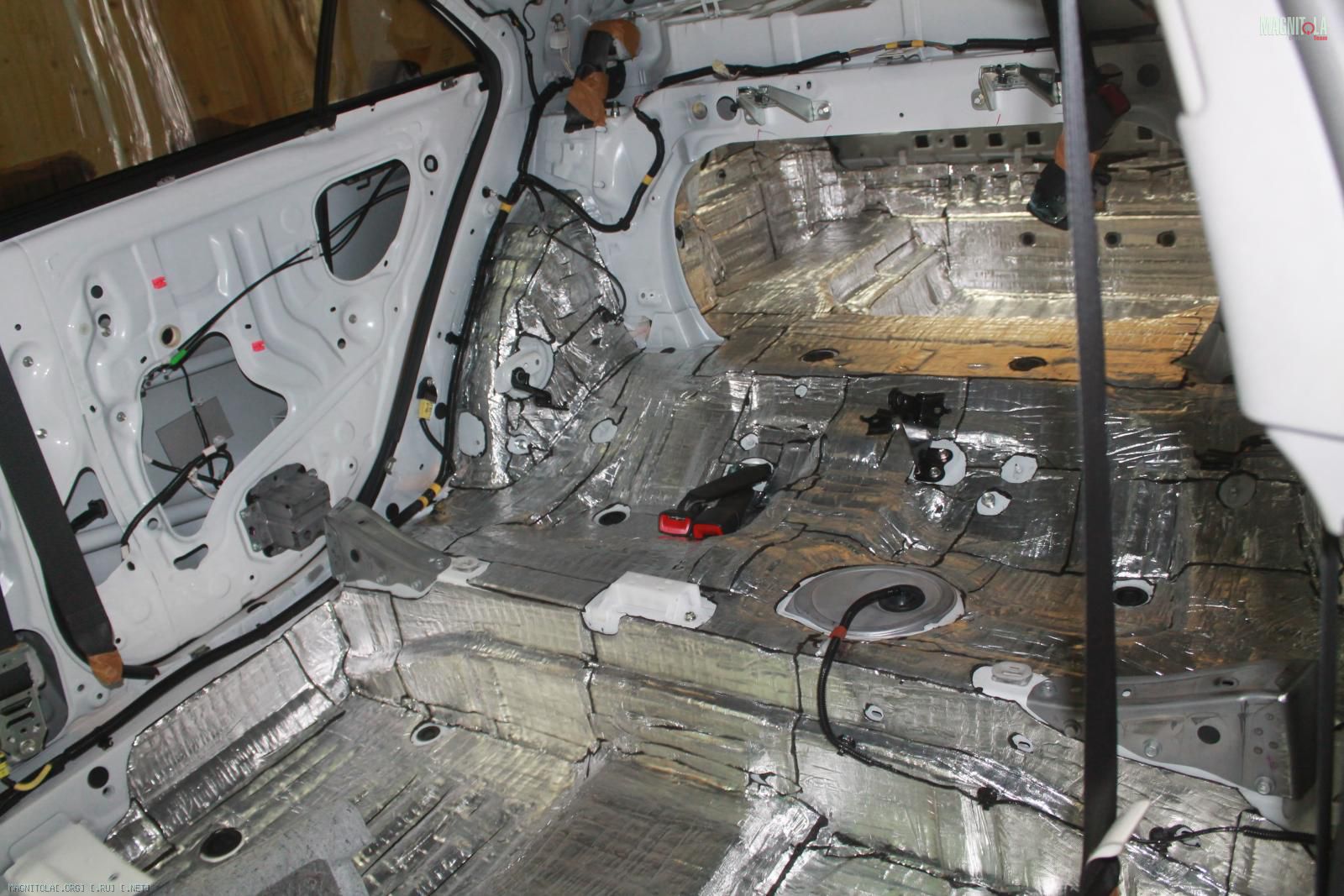

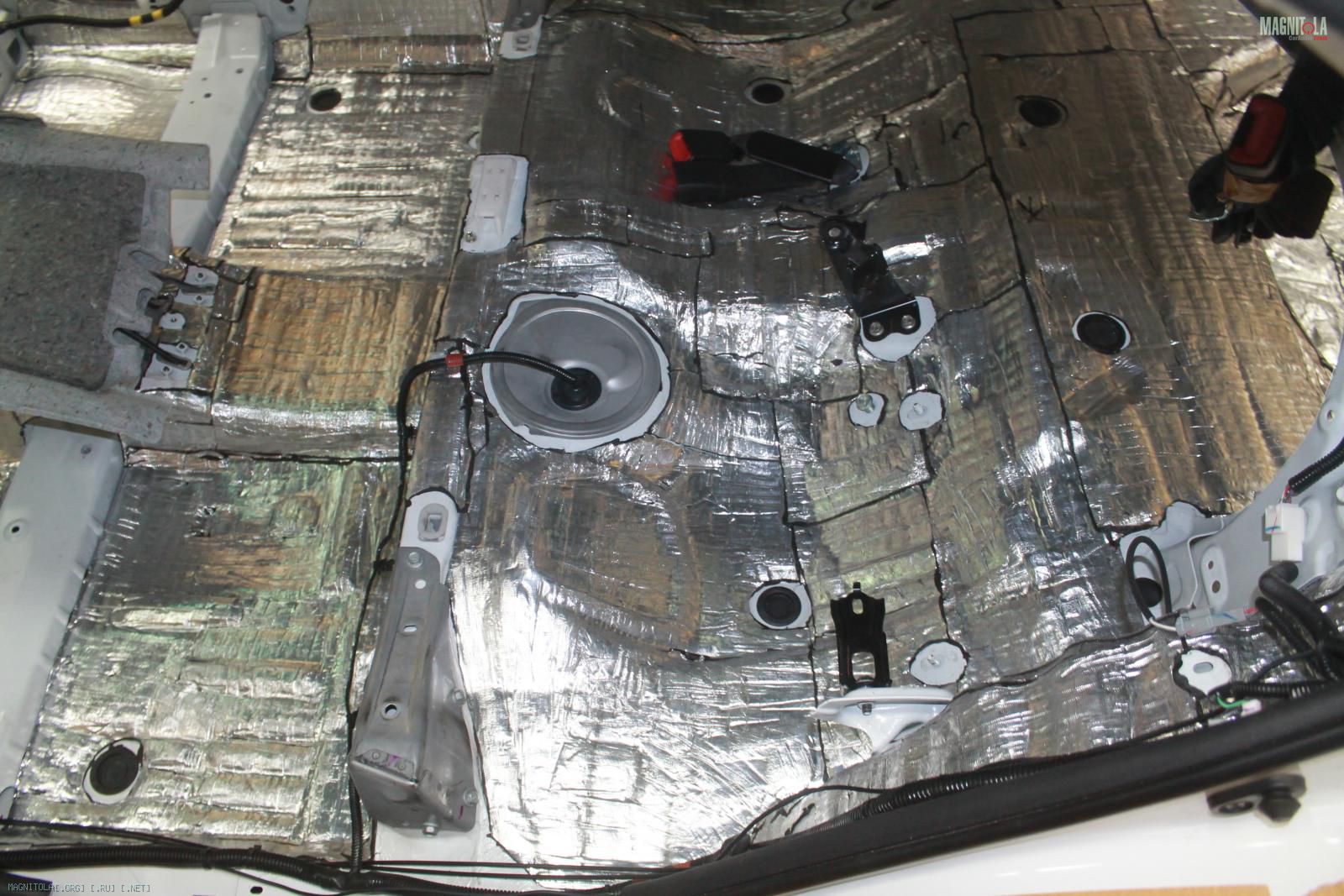

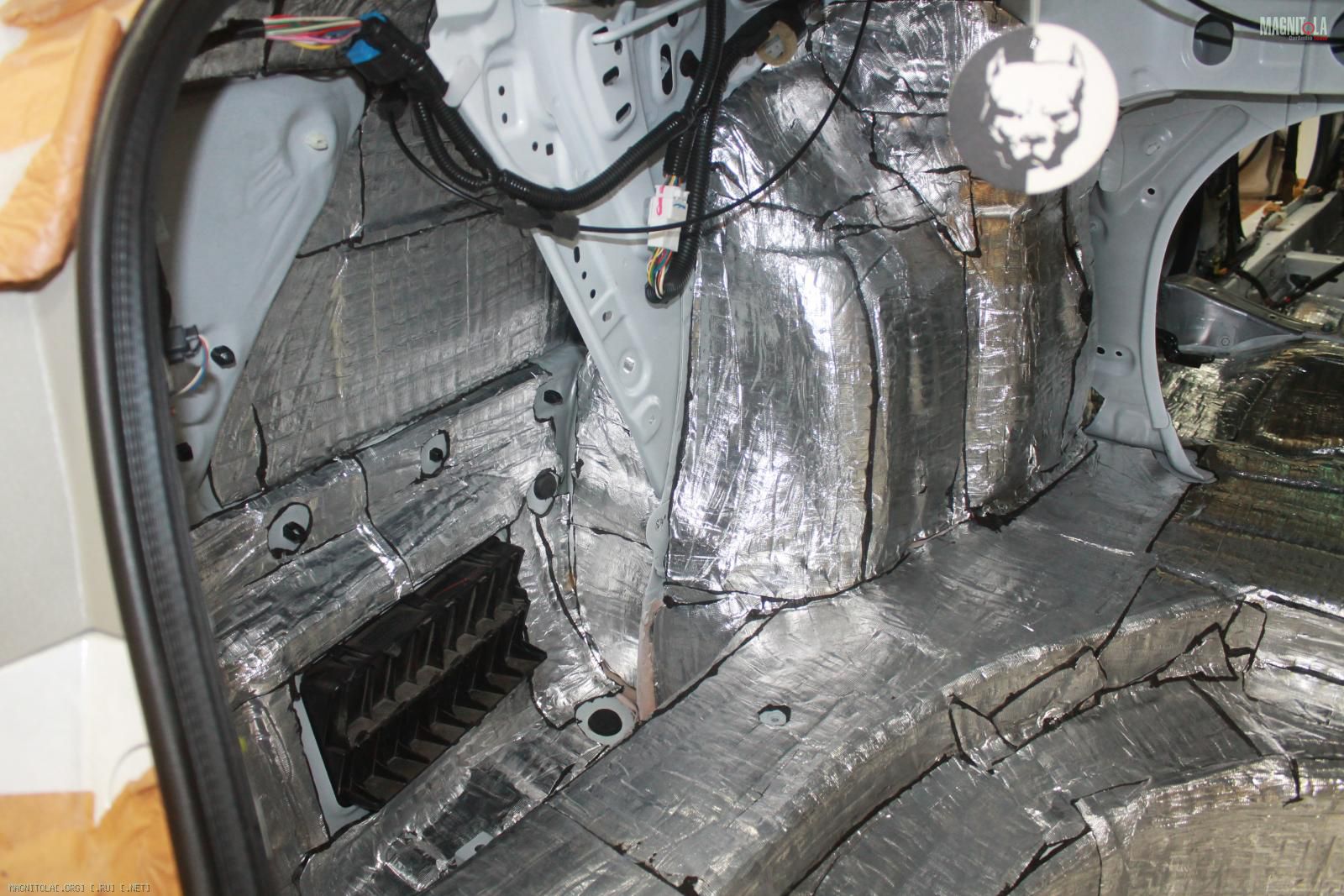

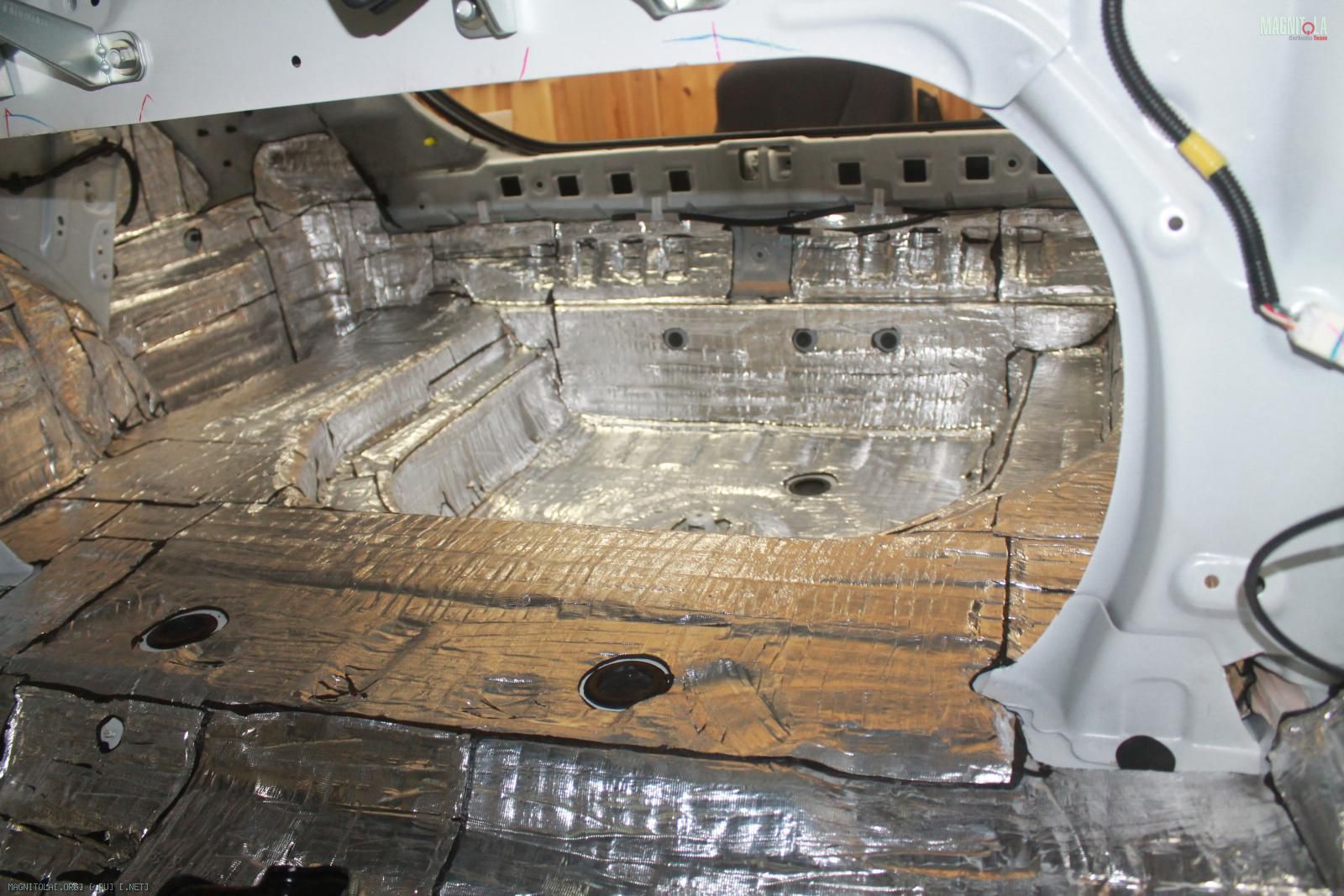

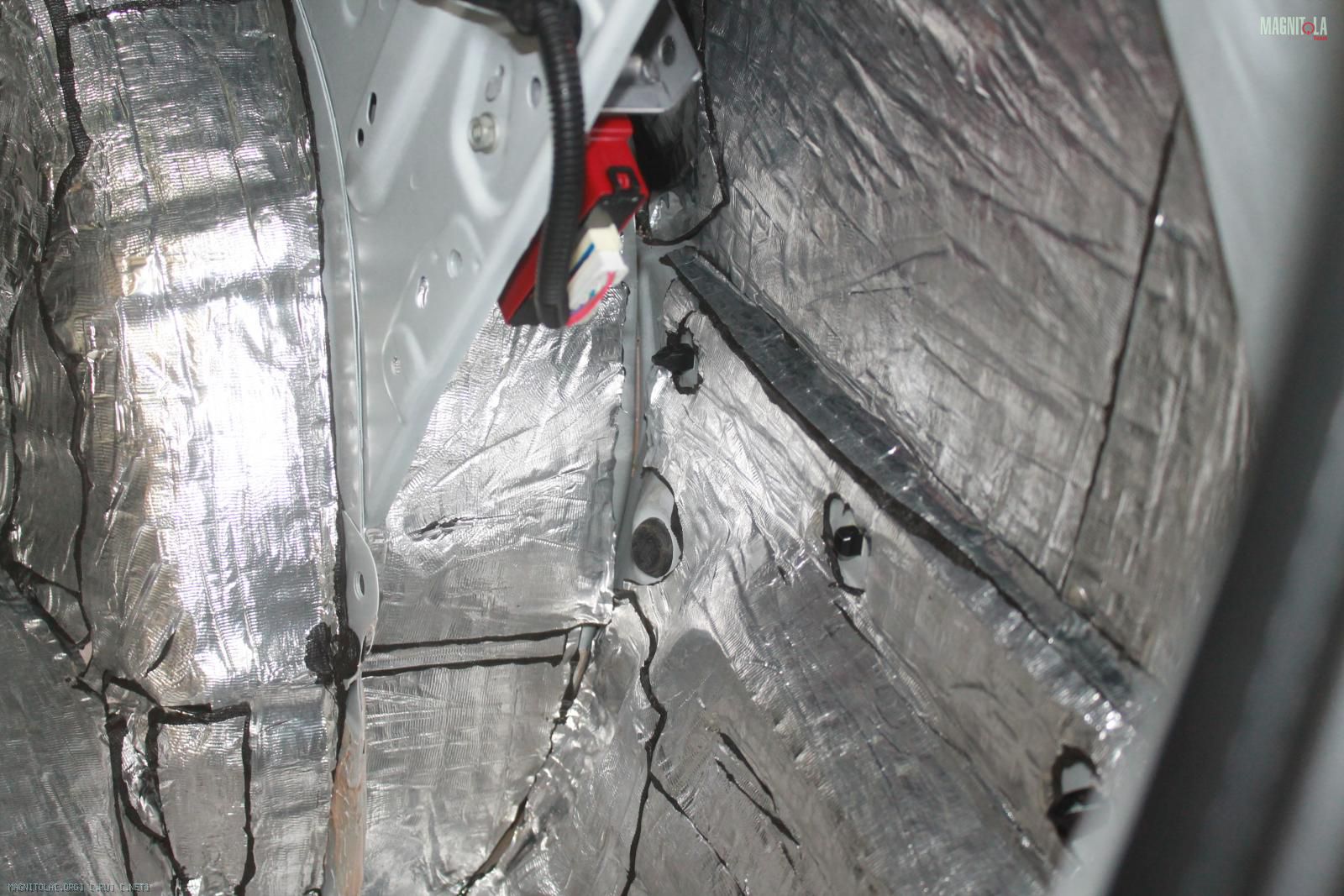

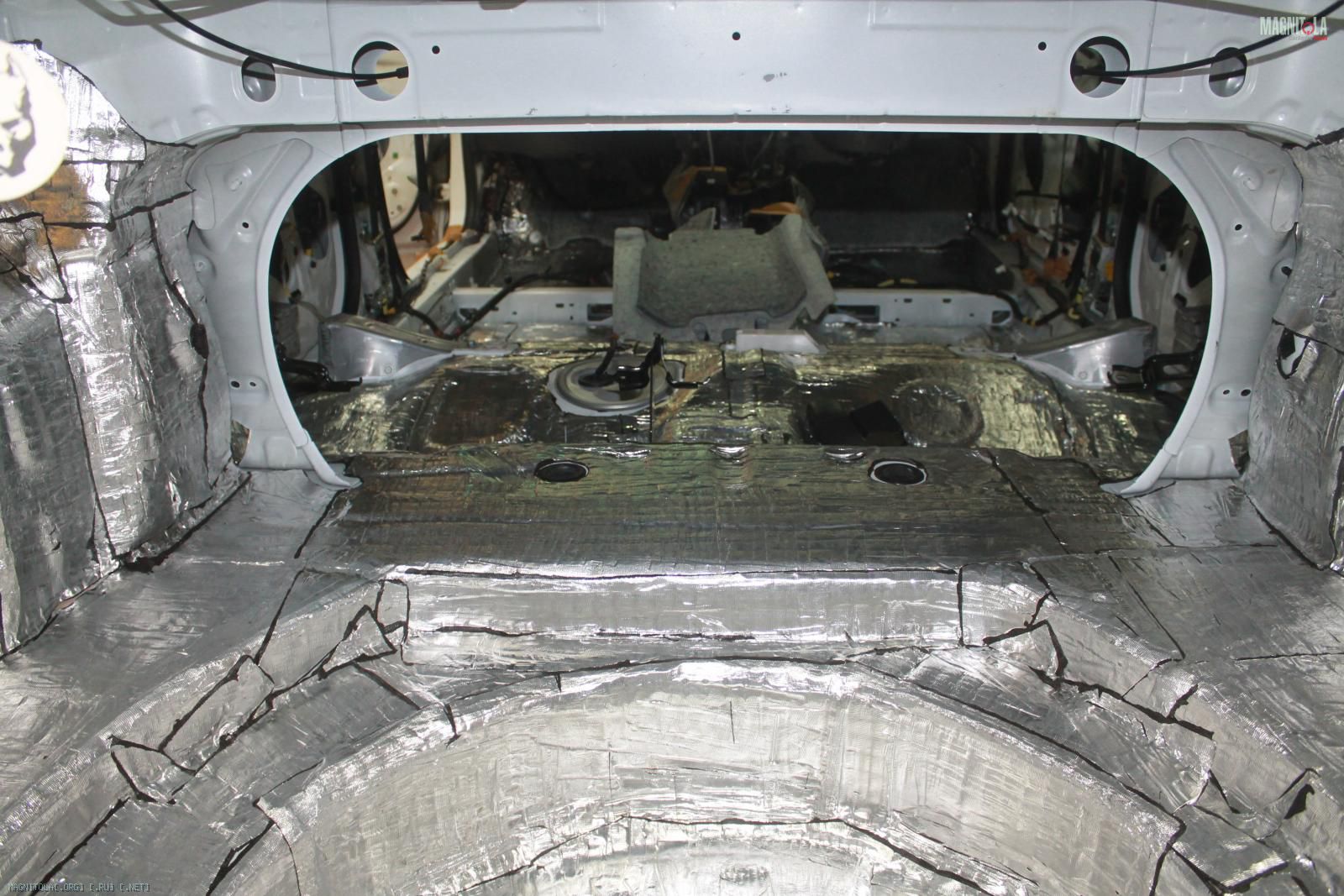

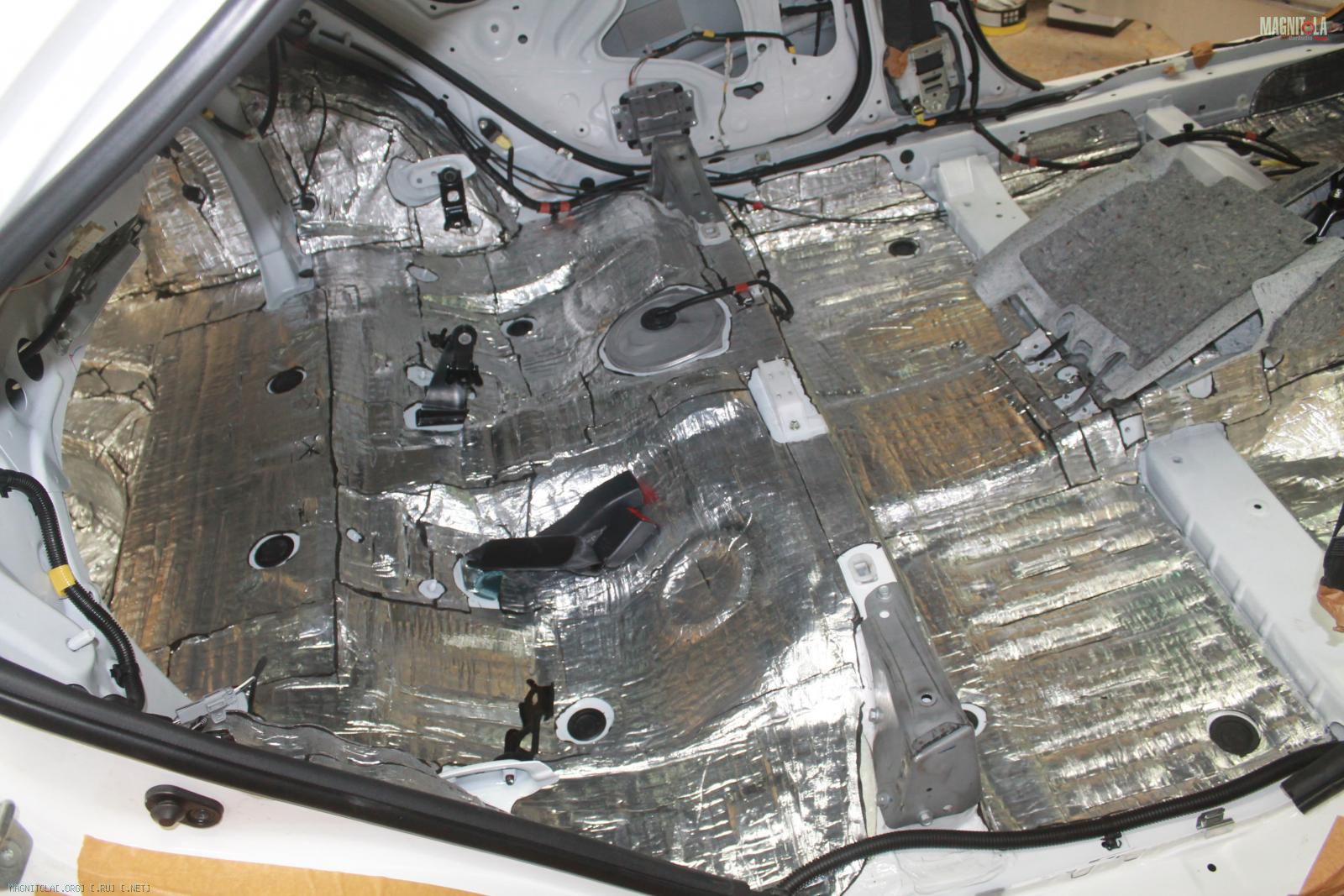

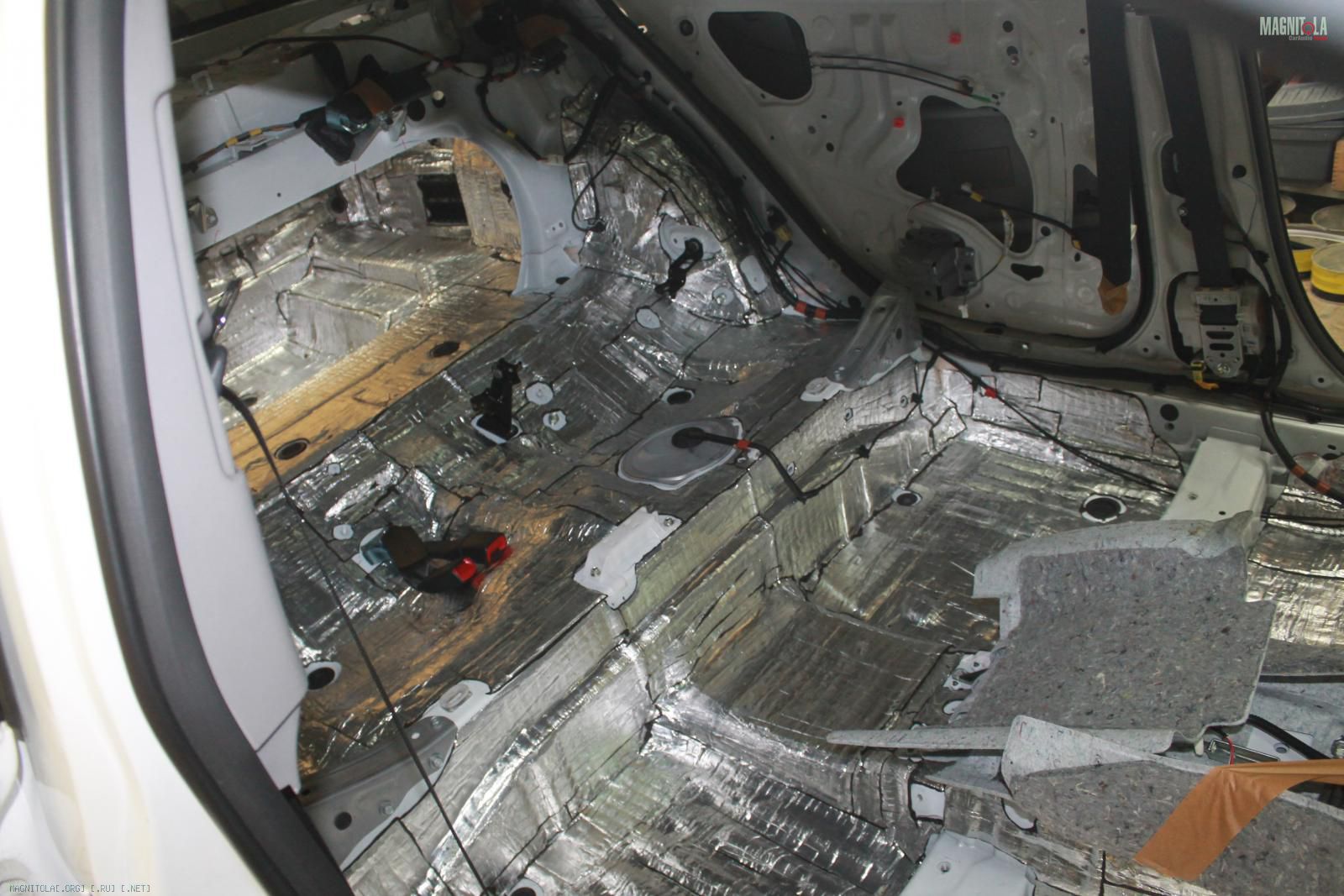

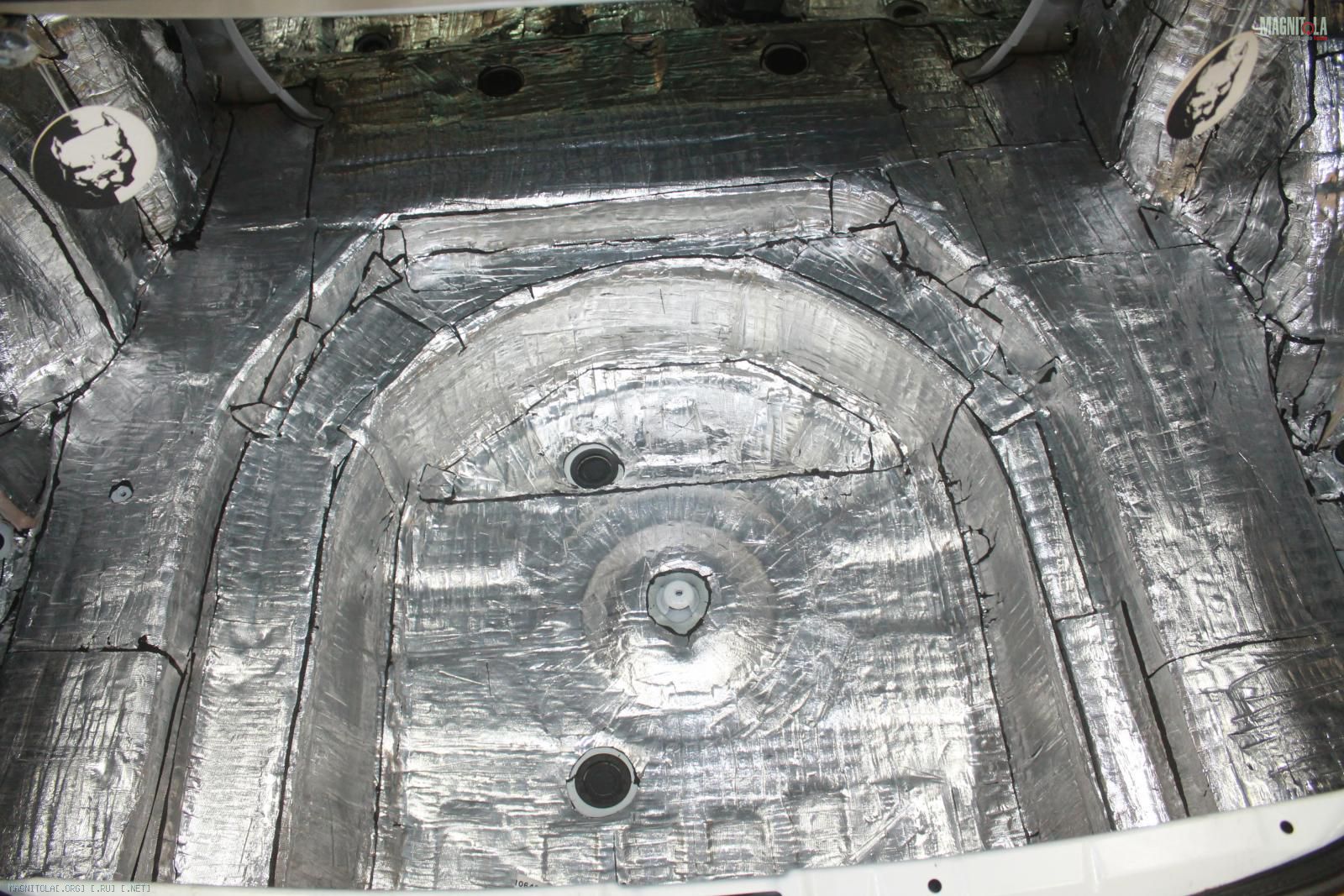

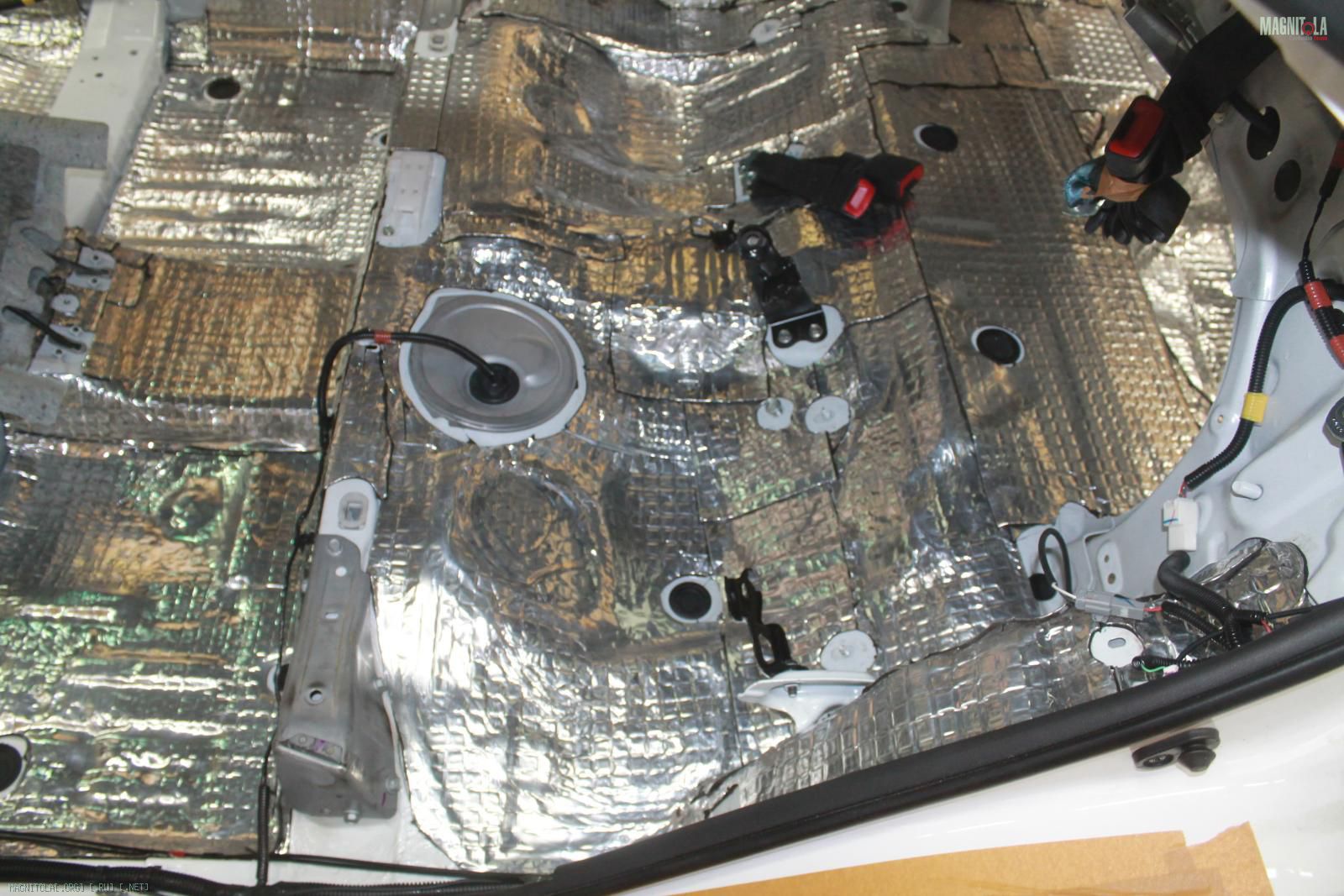

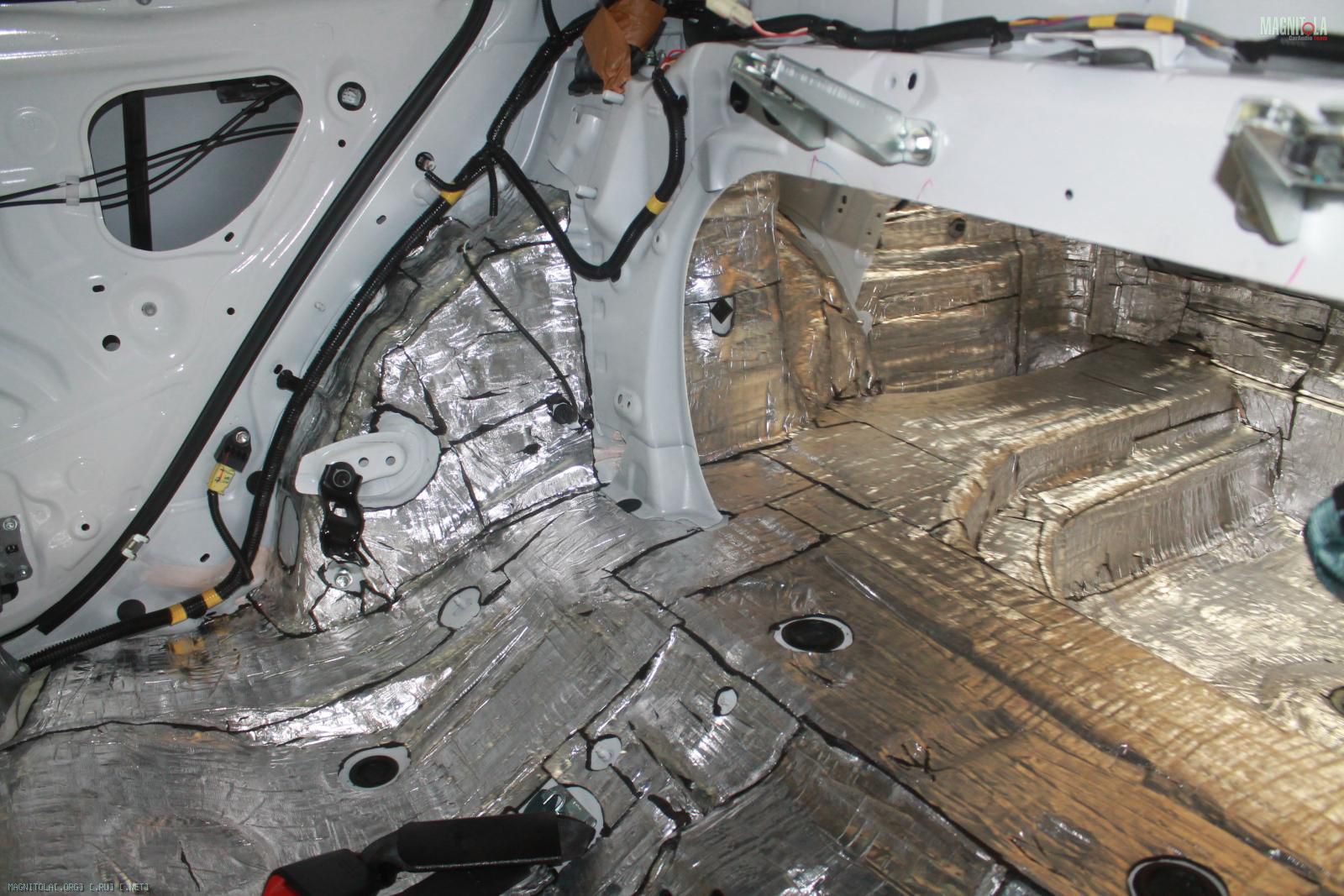

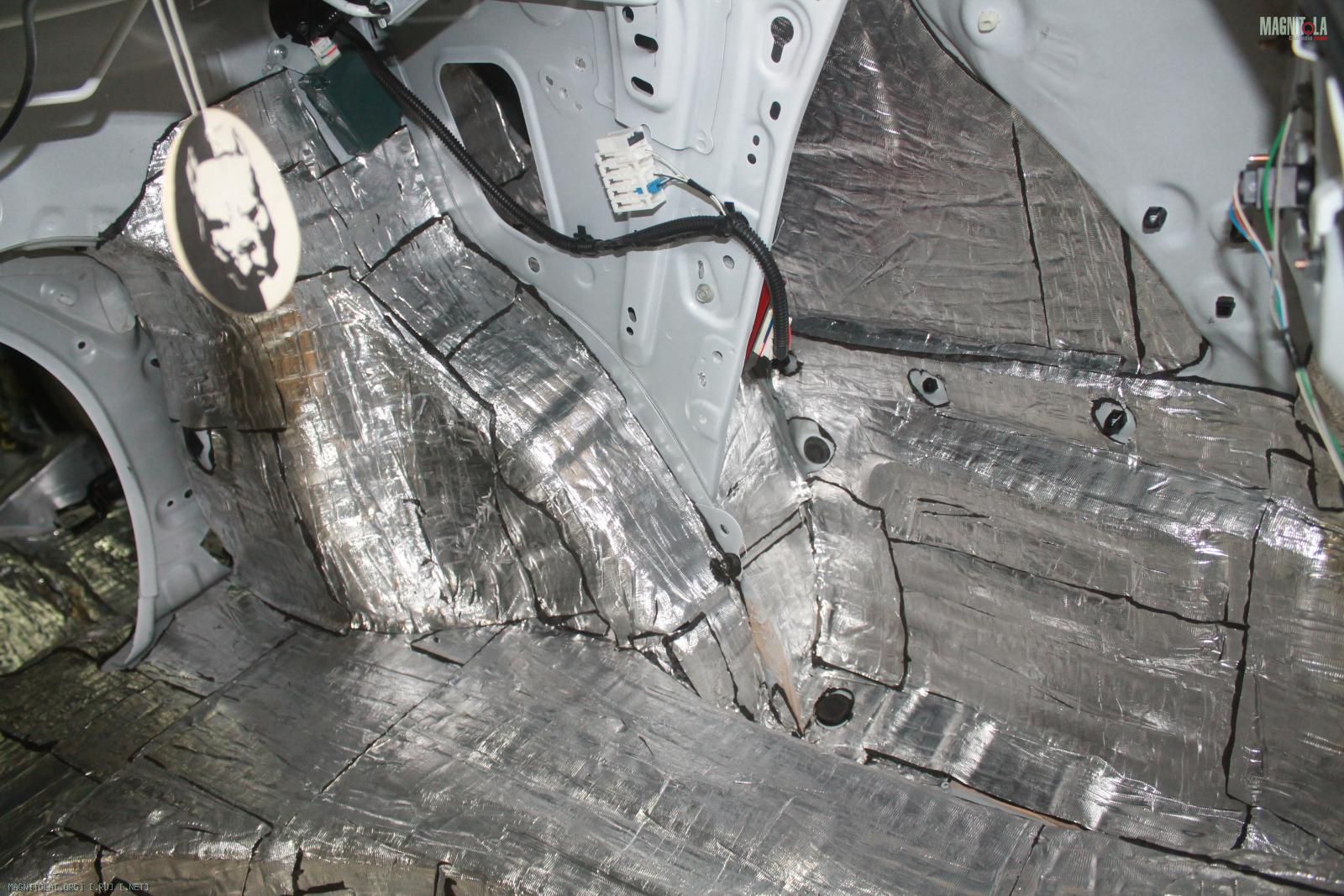

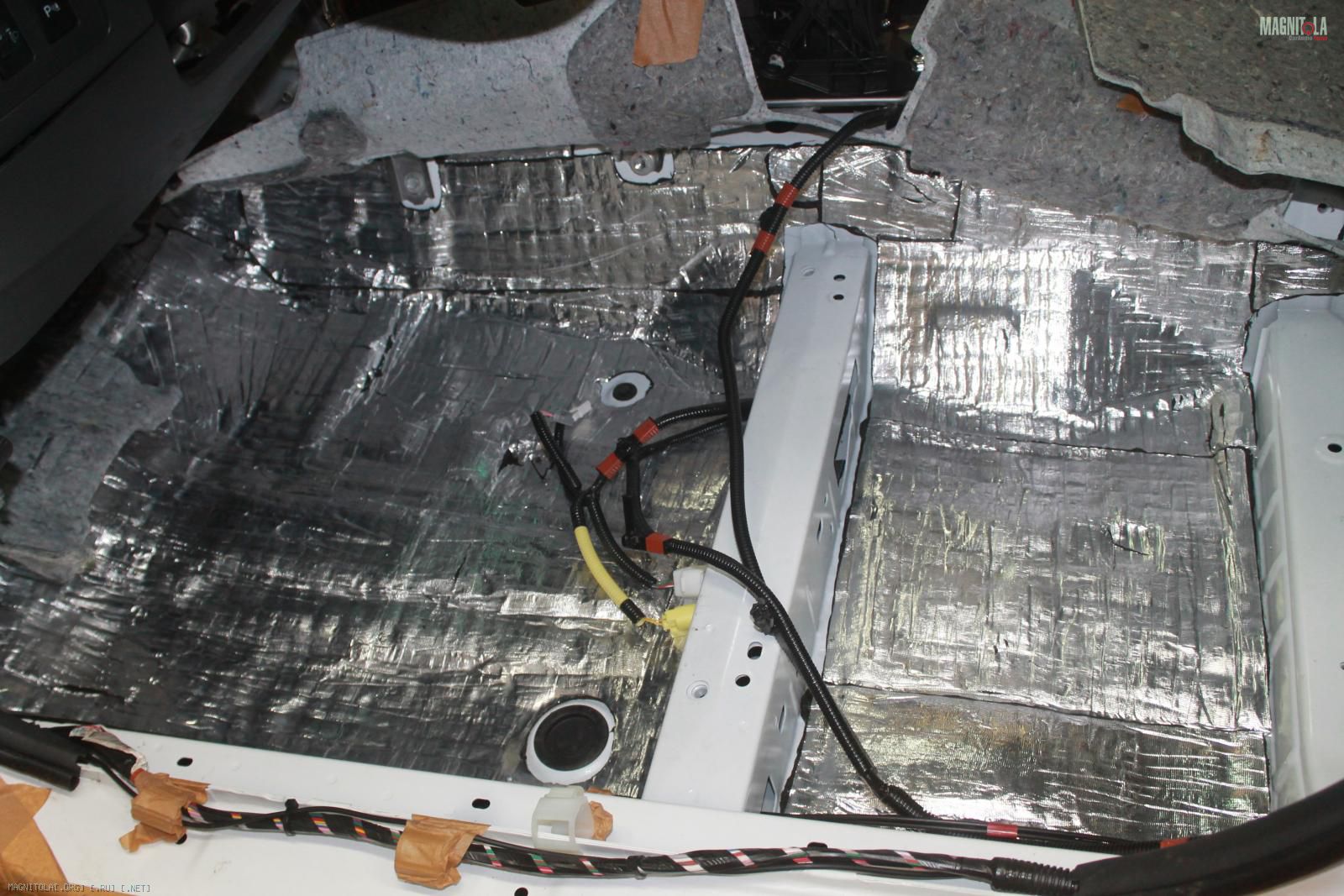

Прикатанная вибра
Вложение 1157066 Вложение 1157068 Вложение 1157070 Вложение 1157072 Вложение 1157074 Вложение 1157076 Вложение 1157078 Вложение 1157080 Вложение 1157082 Вложение 1157084 Вложение 1157086 Вложение 1157088 Вложение 1157090 Вложение 1157092 Вложение 1157094
27.07.2017, 21:26
DM/DM

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Браво!!!!! Смотрю и радуюсь за других.
28.07.2017, 22:28
st220

Вложений: 24

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

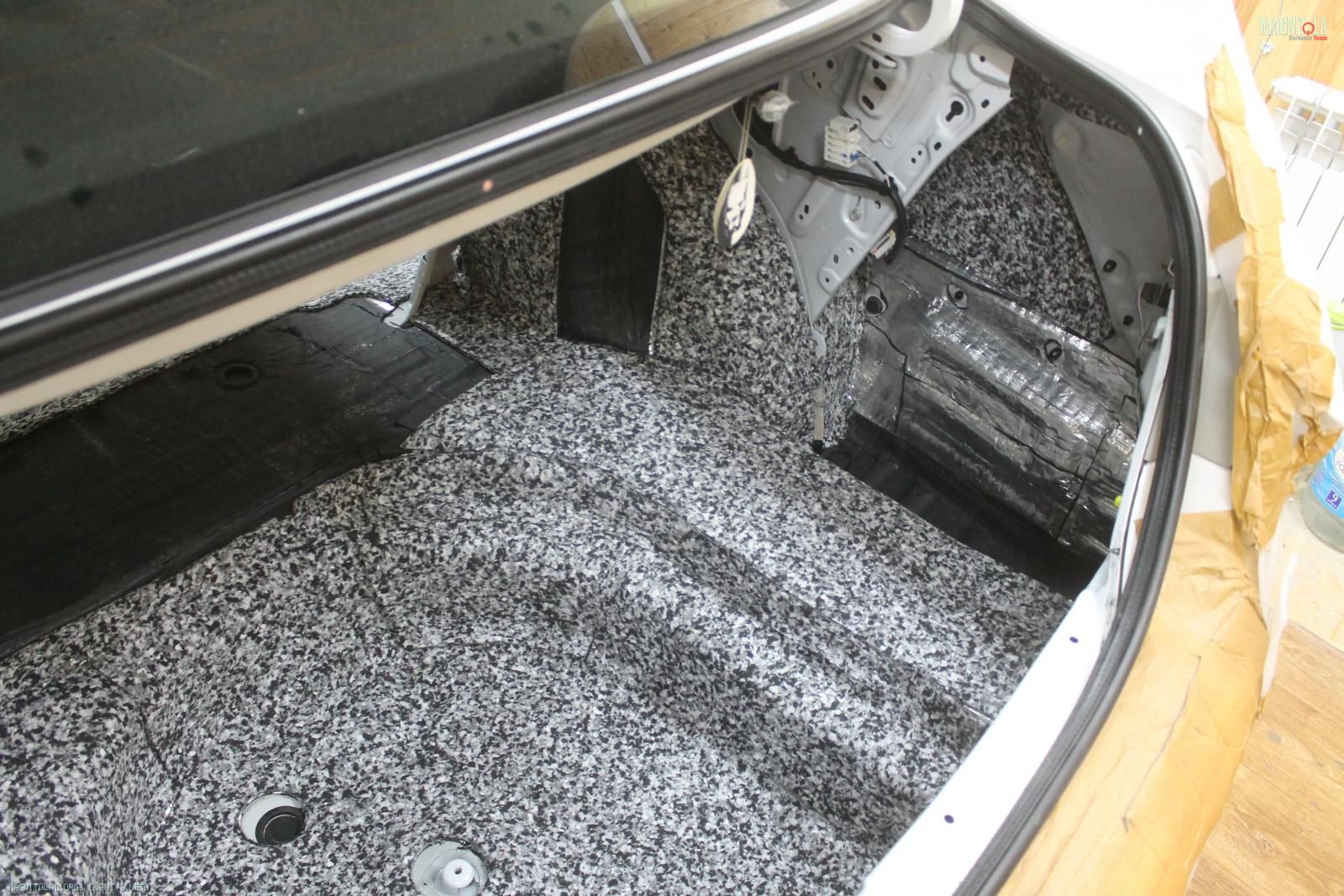

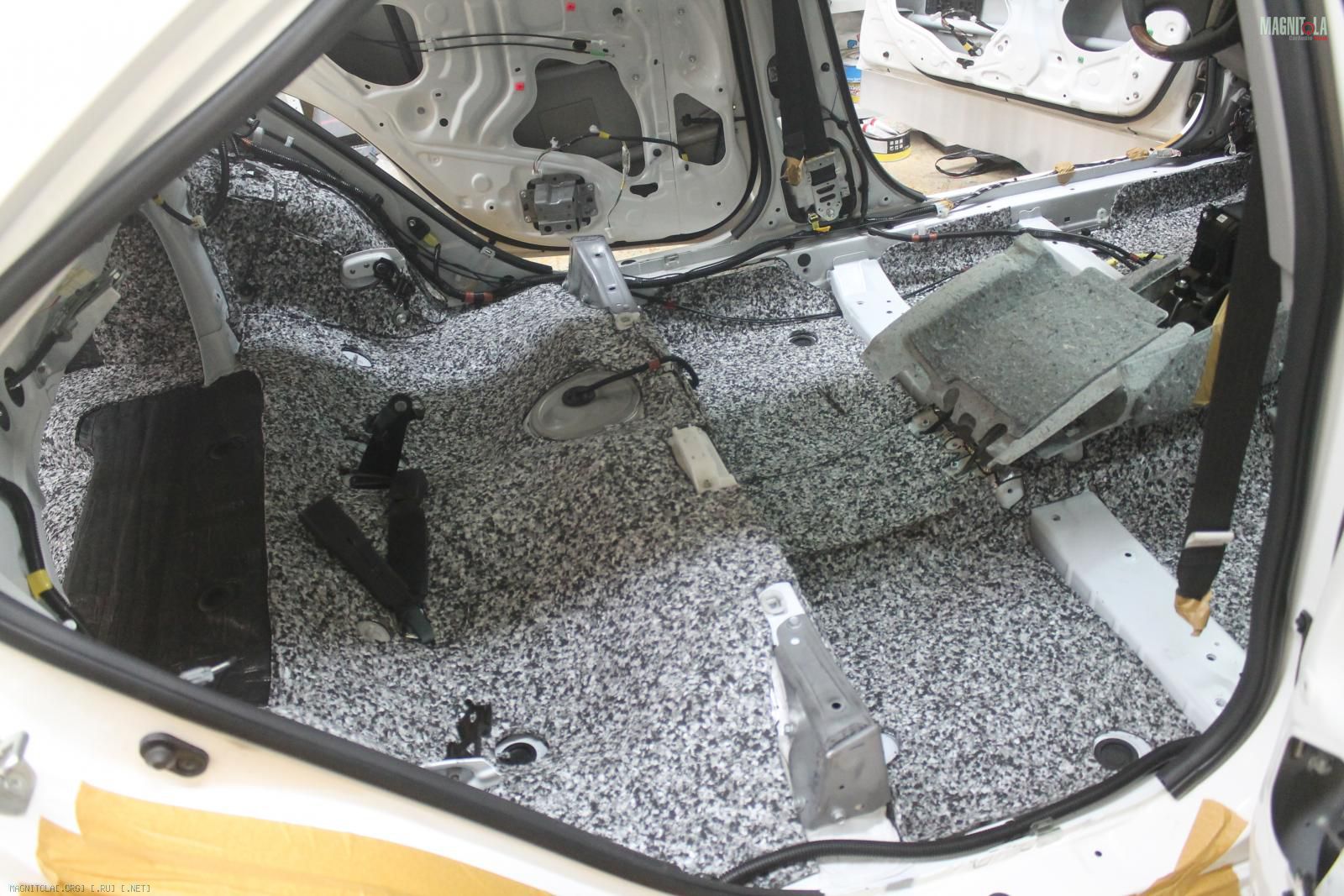

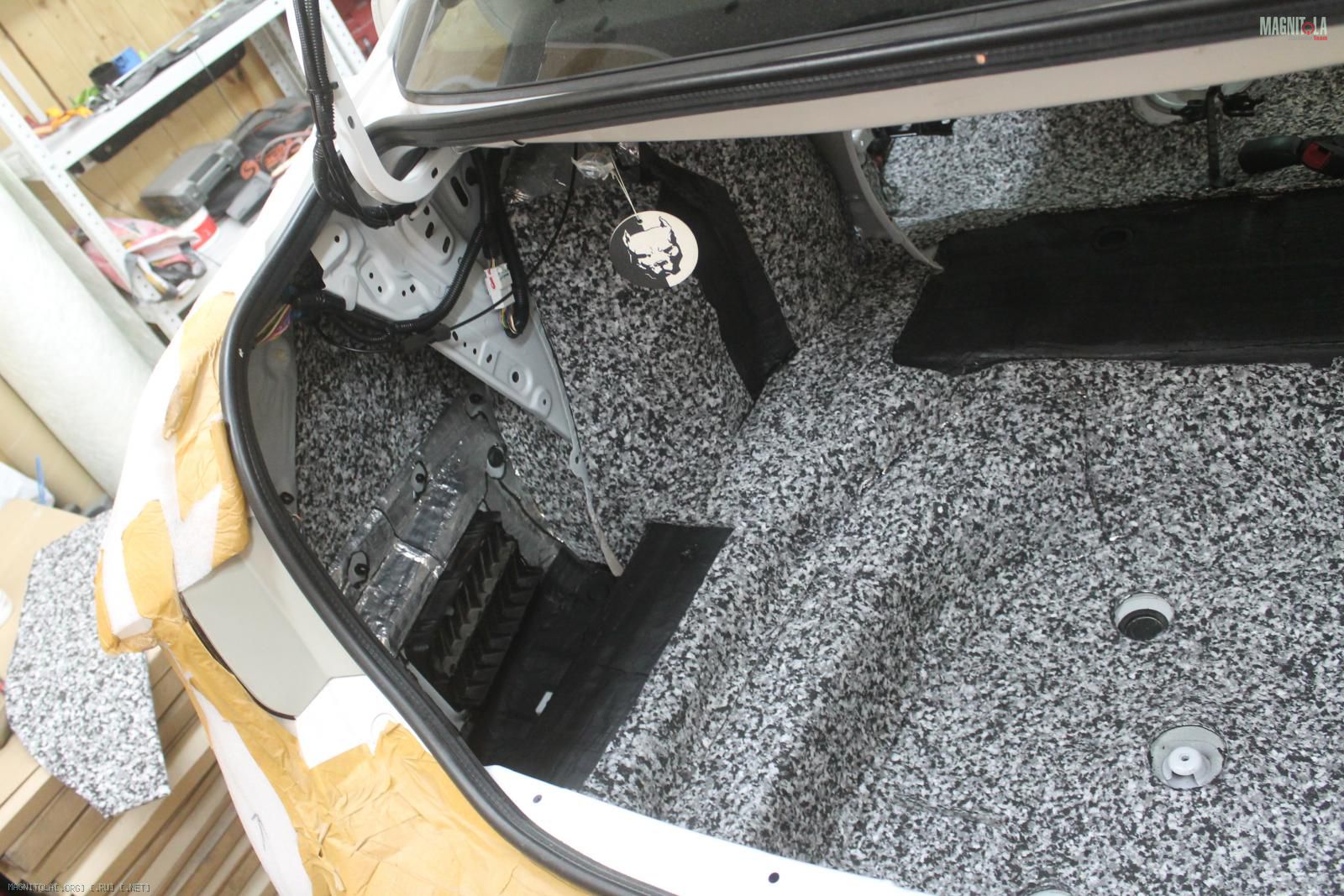

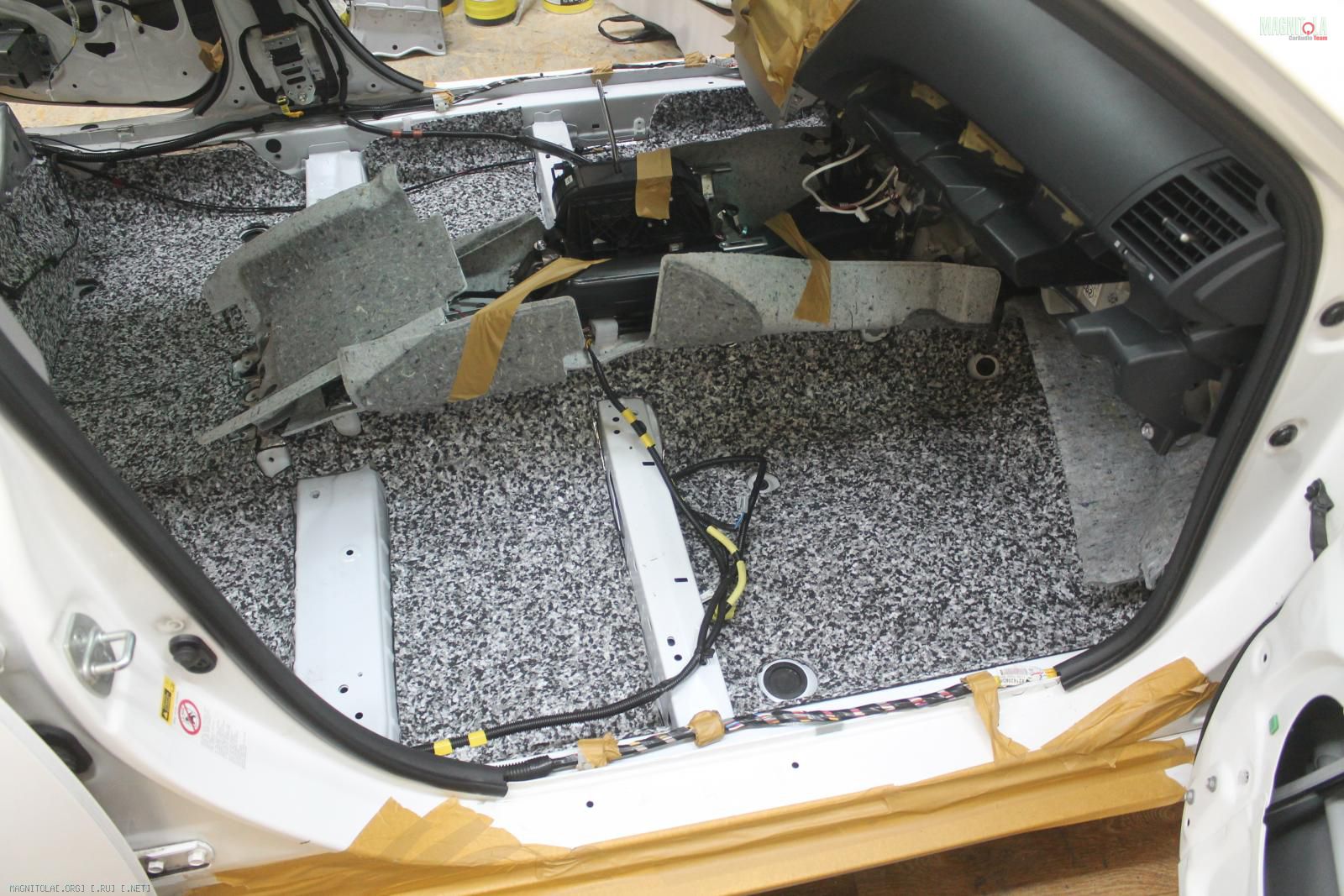

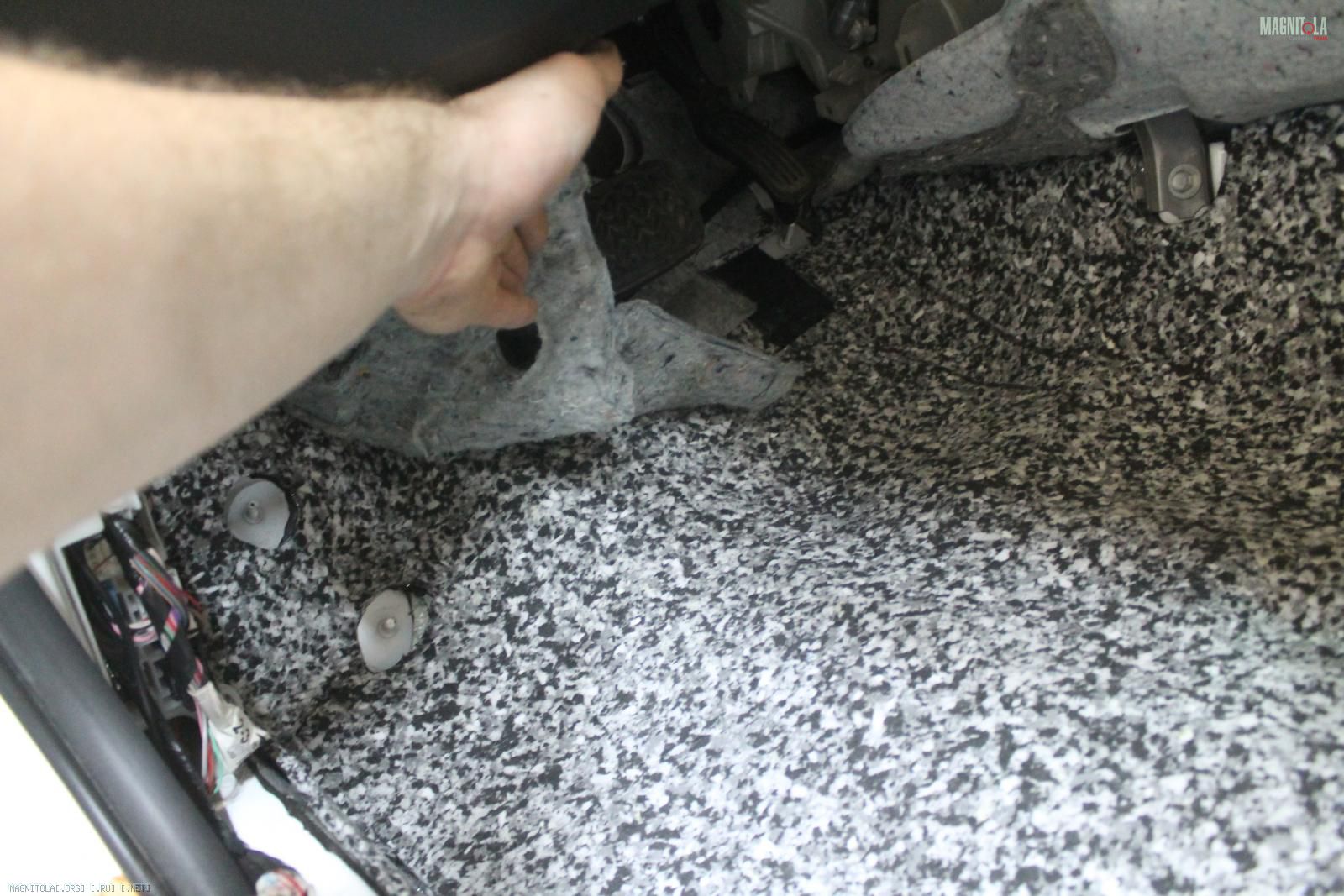

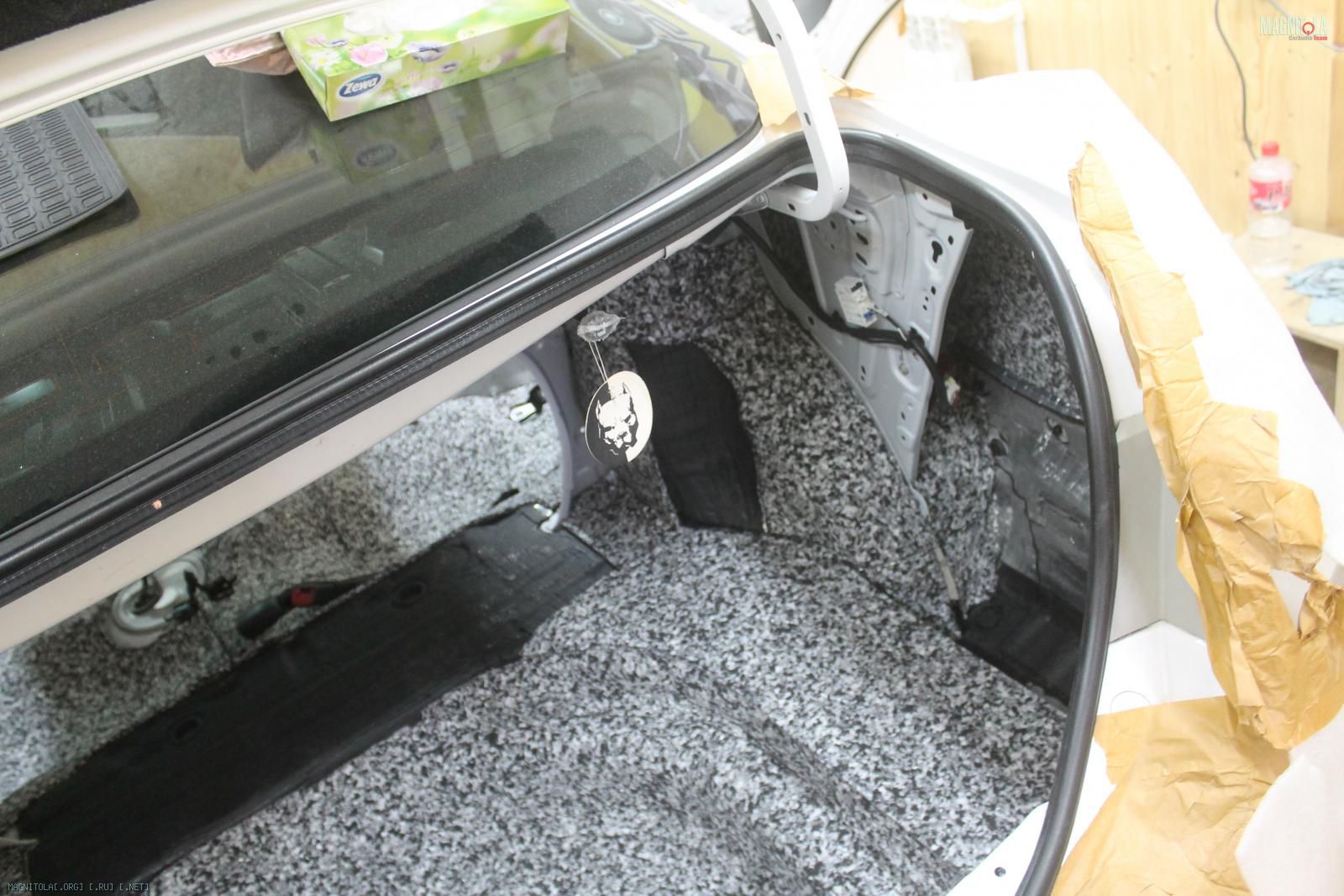

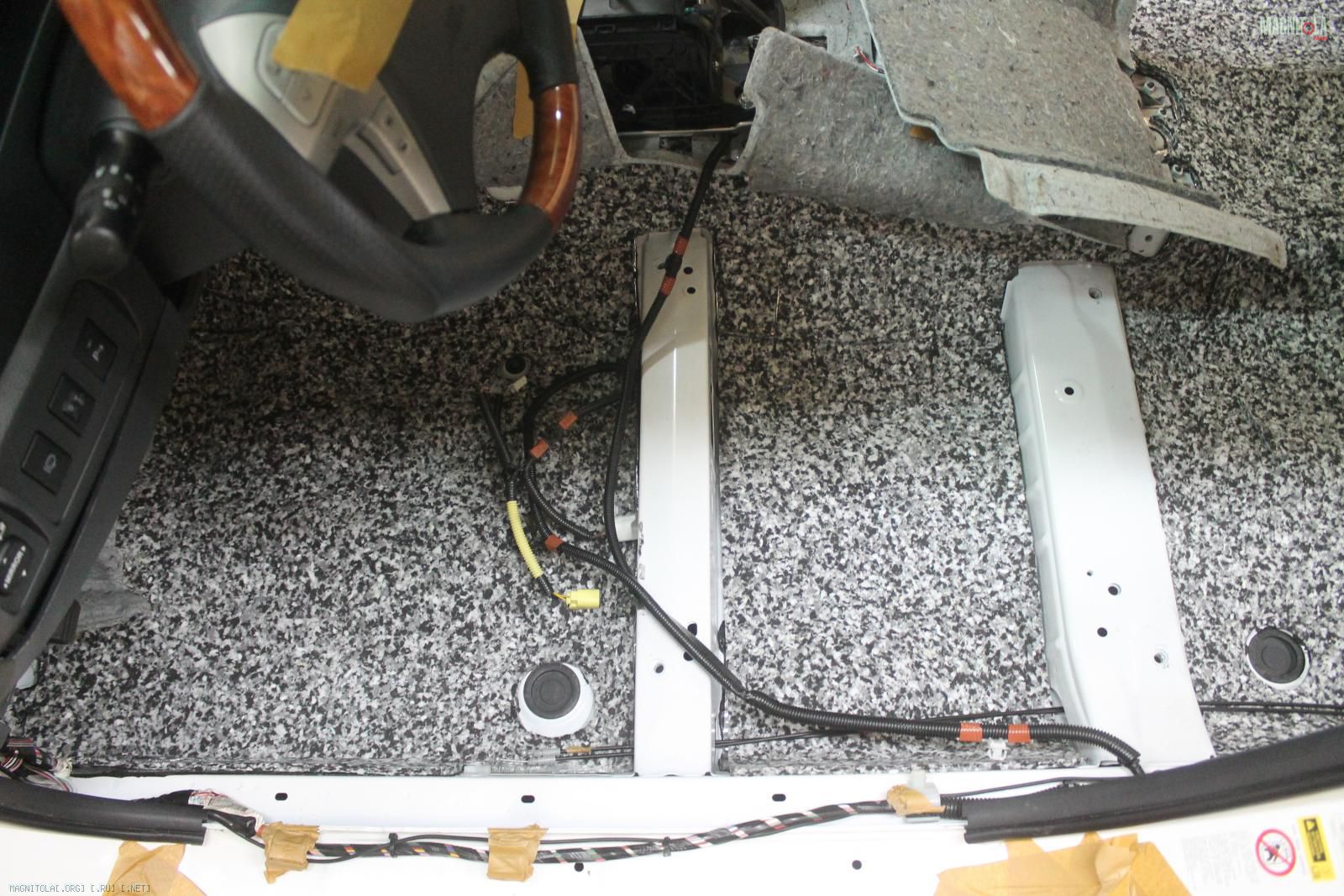

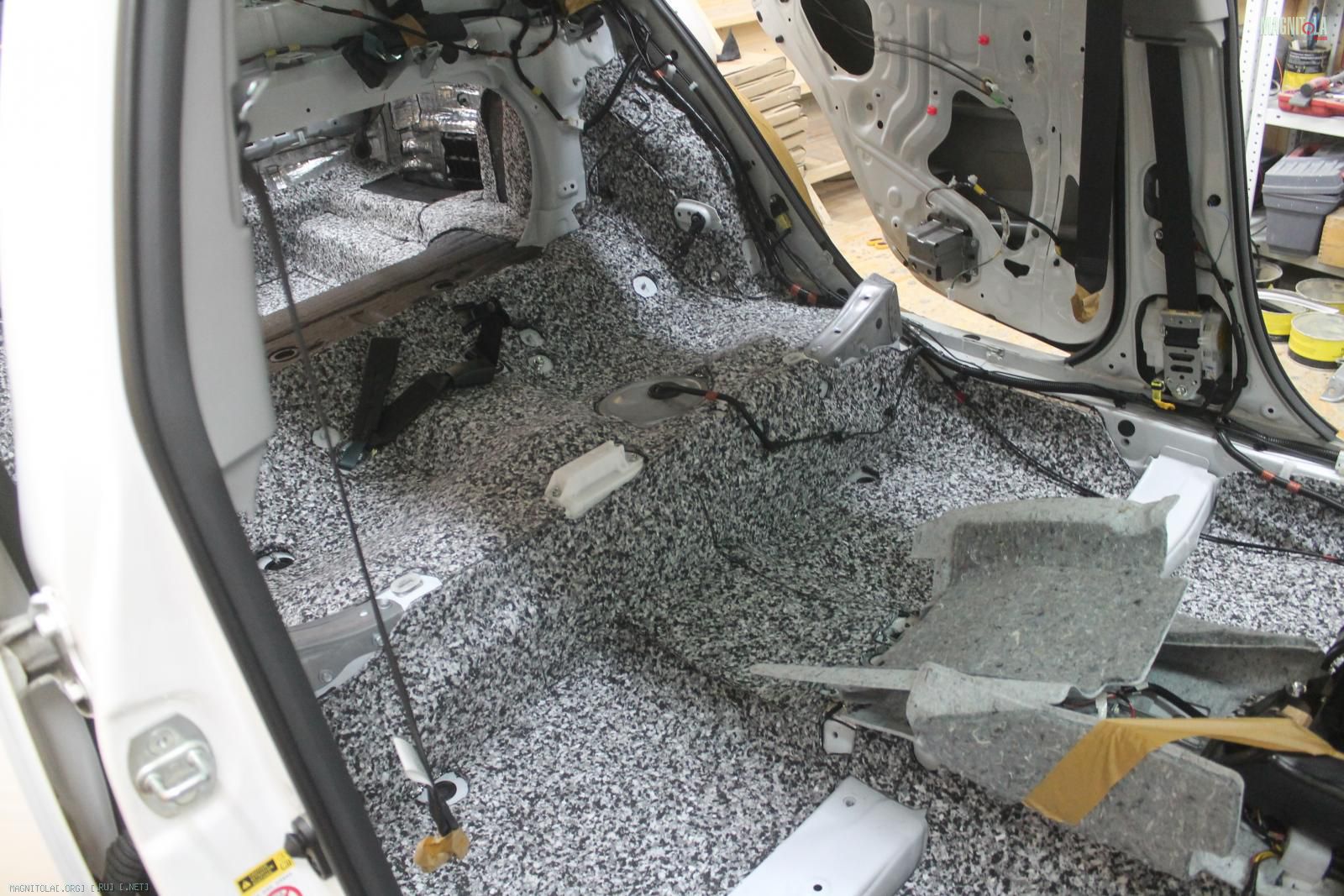

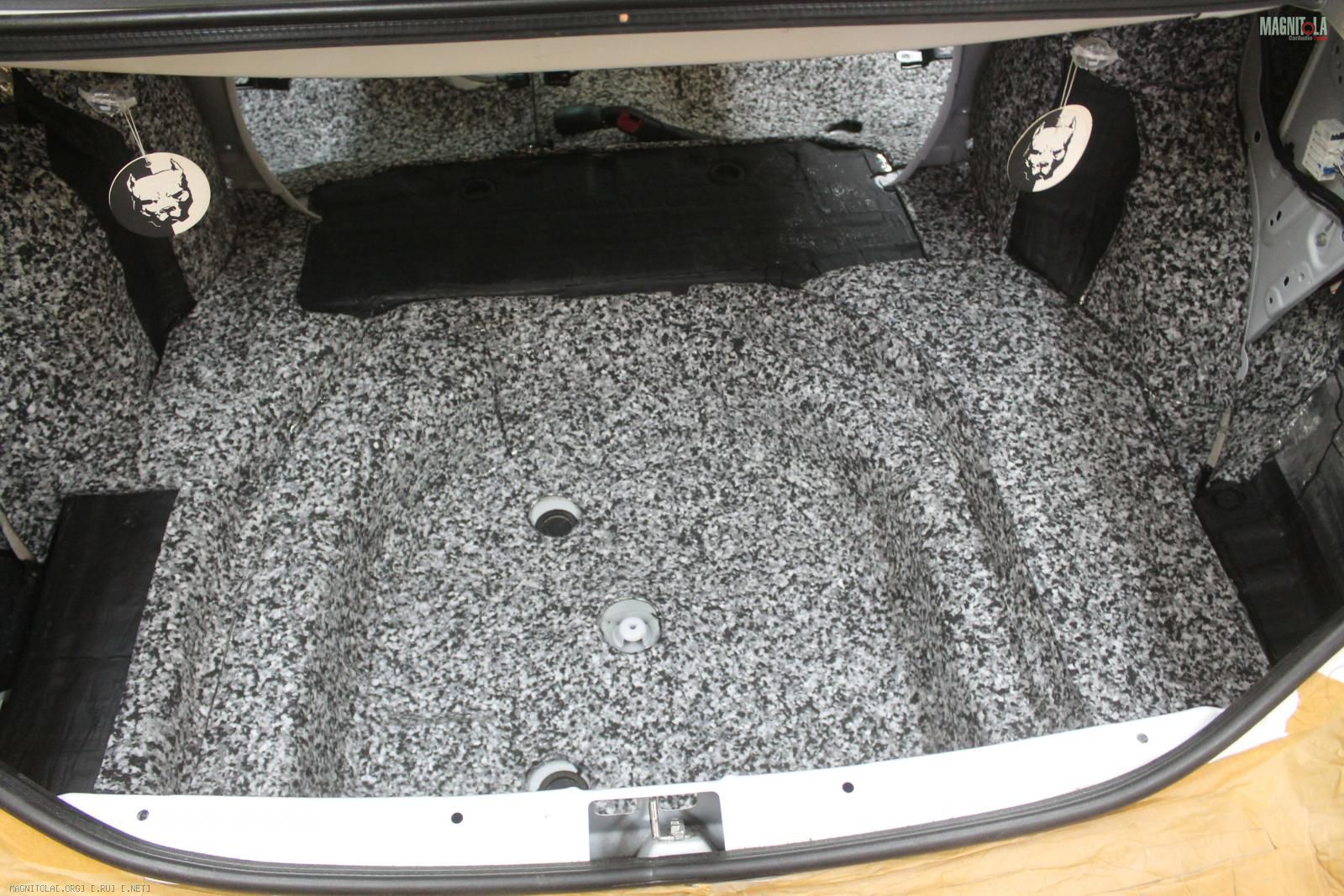

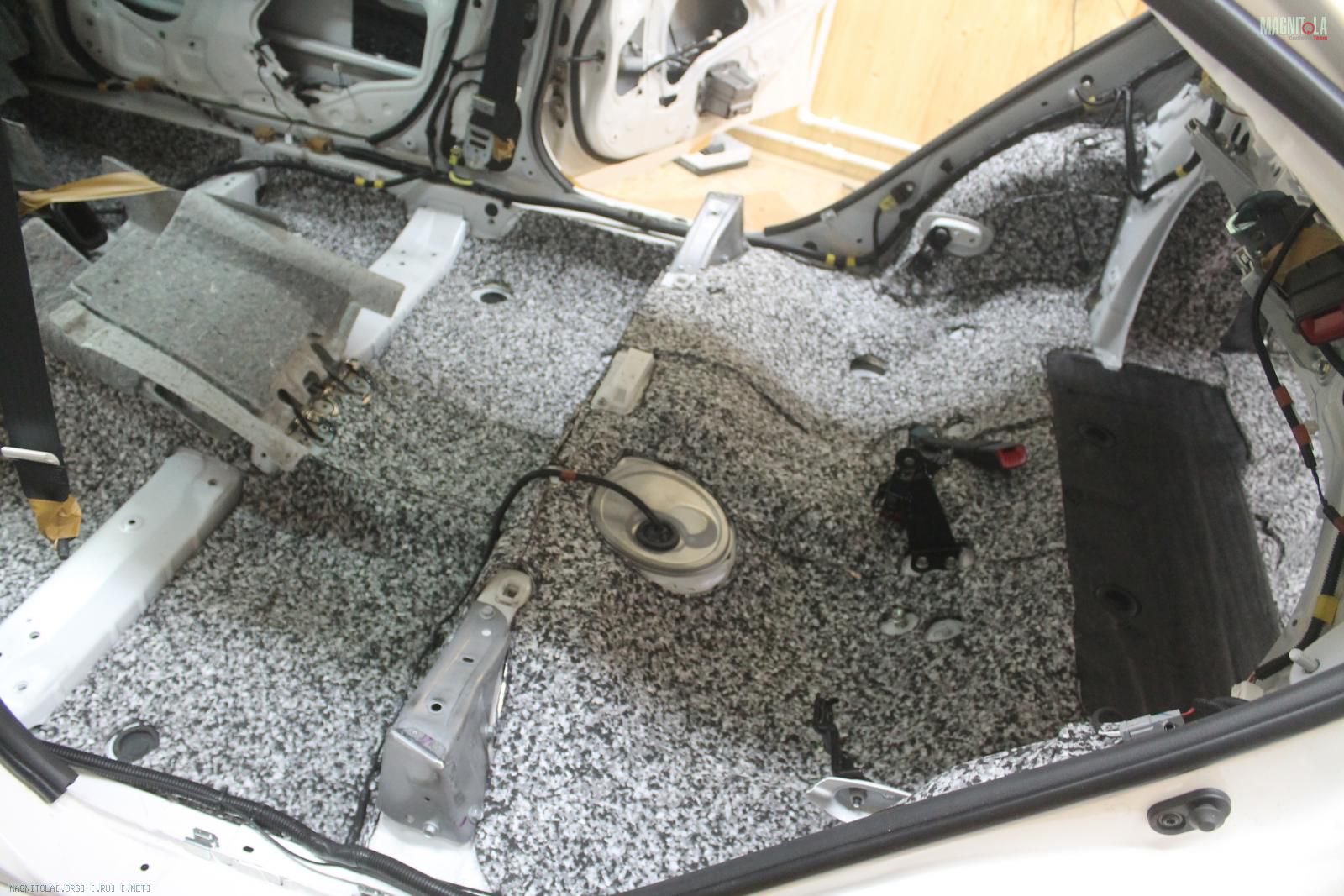

Наносим шумопоглотитель блэктон 6 мм
Вложение 1157364 Вложение 1157366 Вложение 1157368 Вложение 1157370 Вложение 1157372 Вложение 1157374 Вложение 1157376 Вложение 1157378 Вложение 1157380

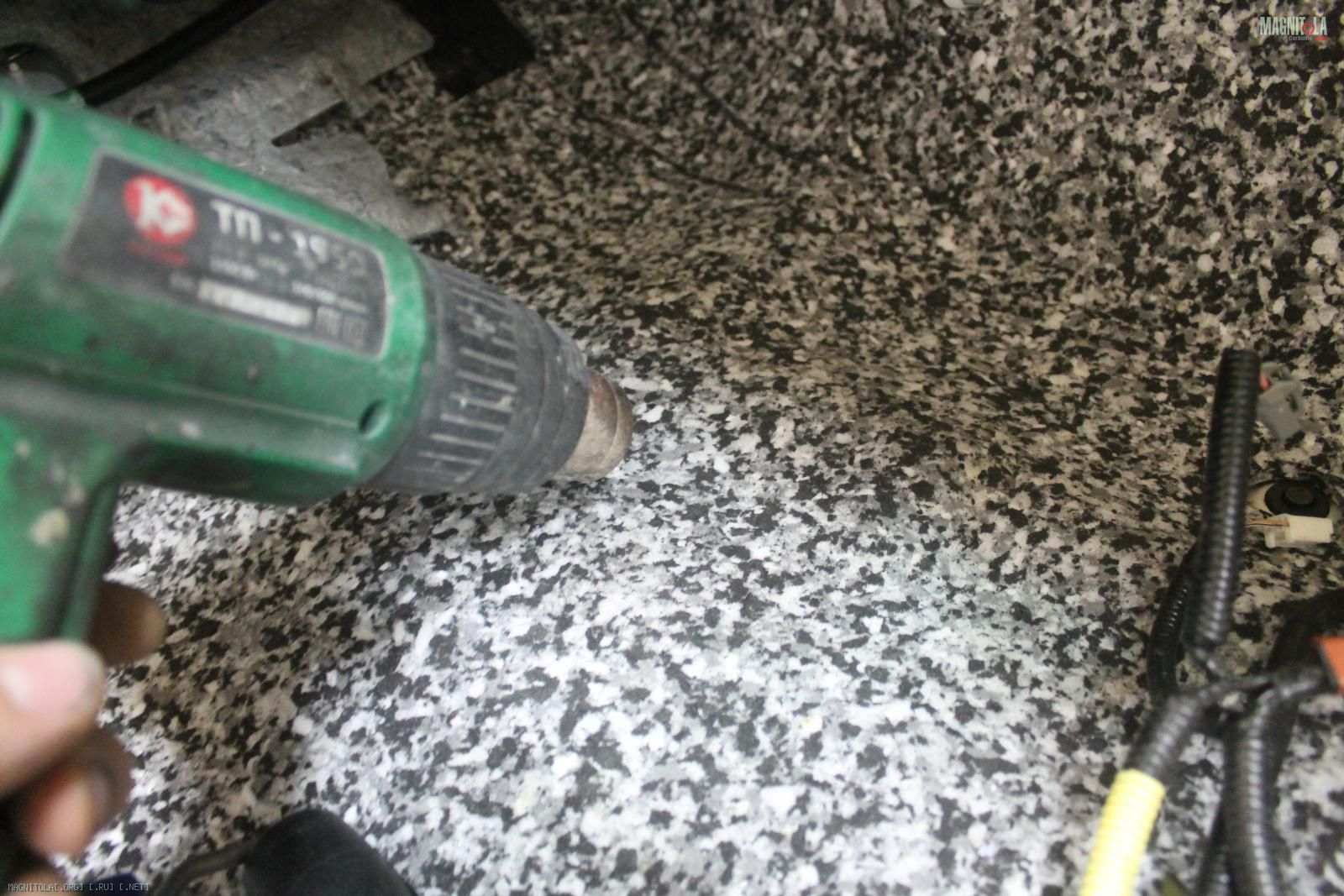

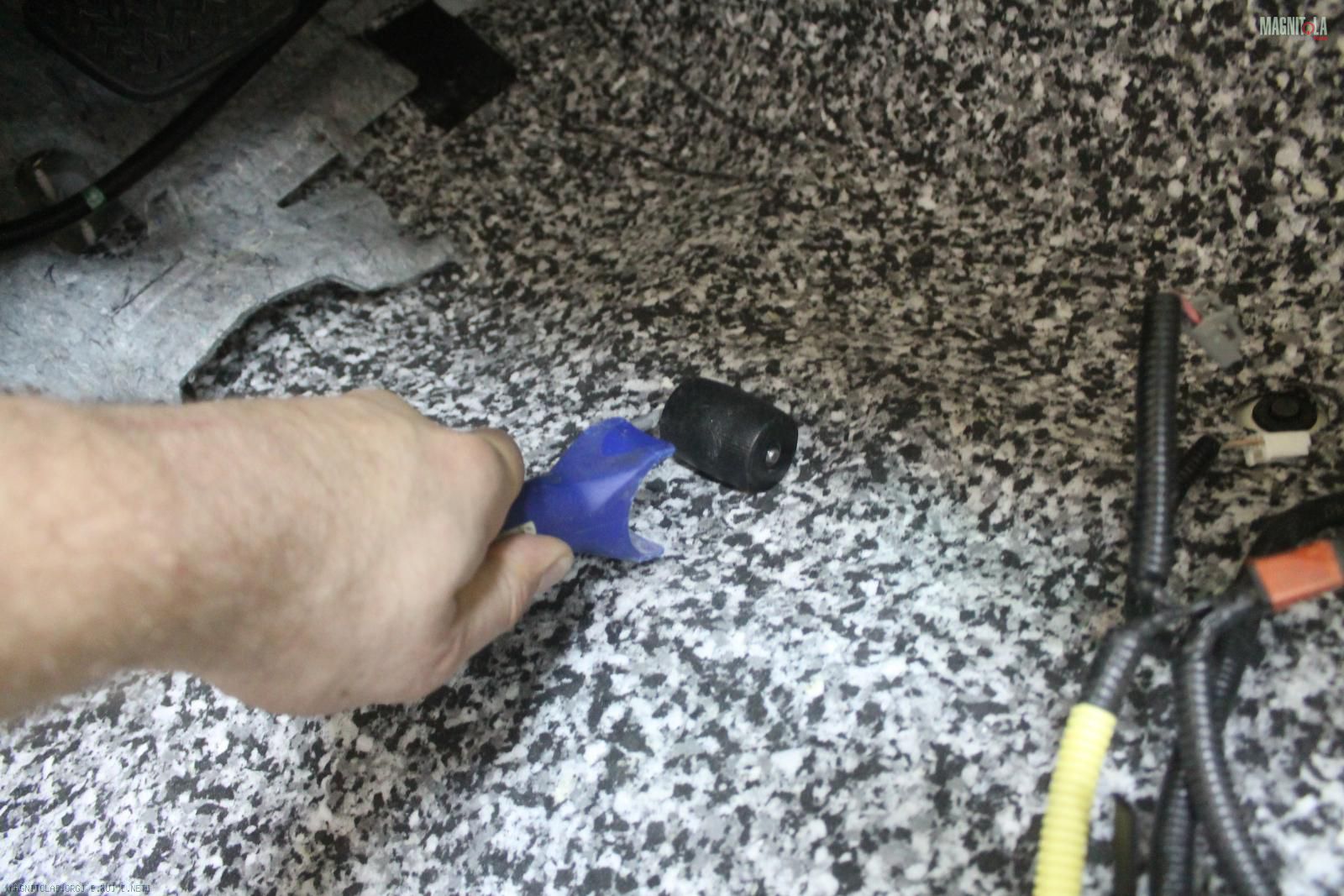

Затем его греем и тщательно прикатываем пластиковым валиком.
Вложение 1157382 Вложение 1157384

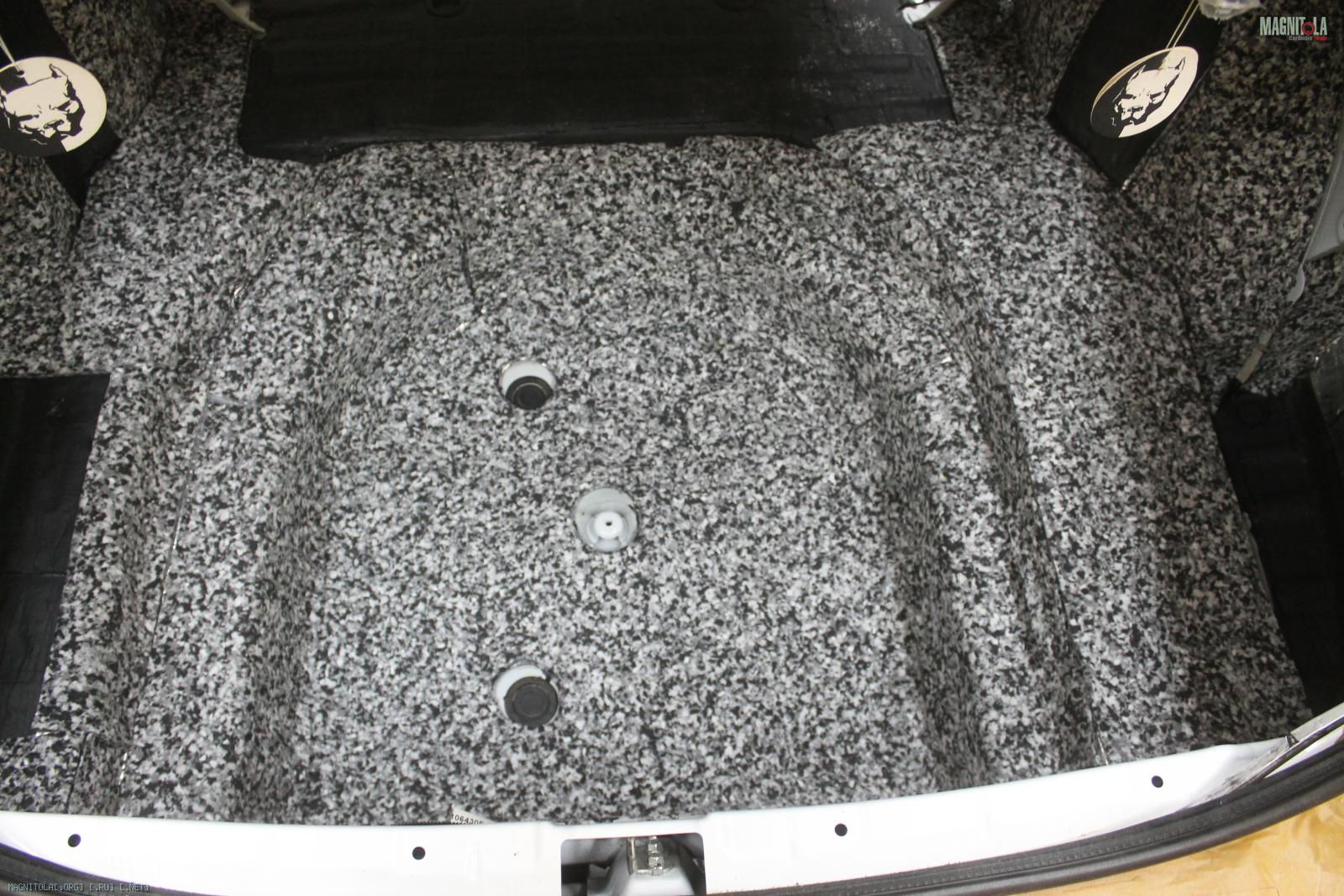

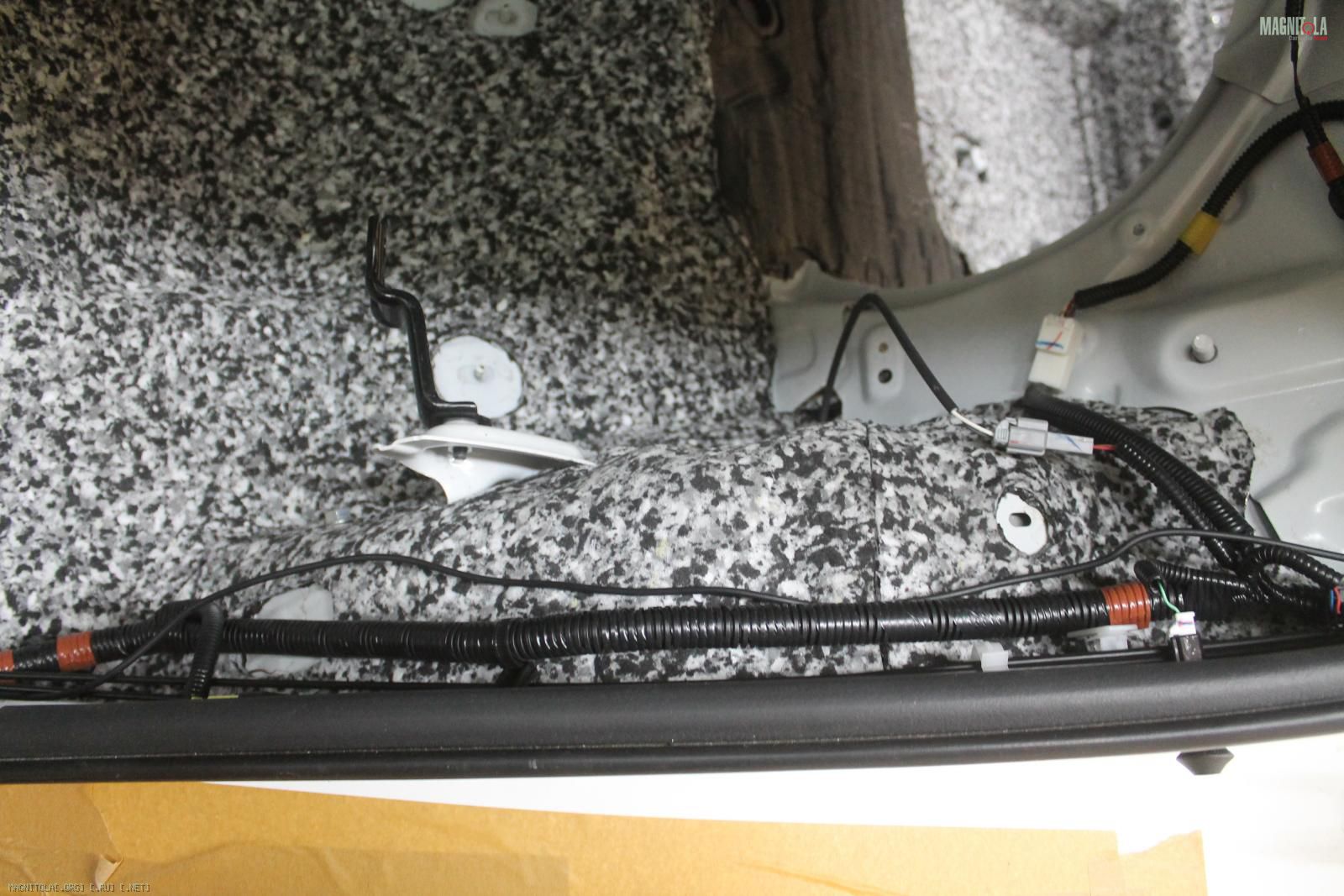

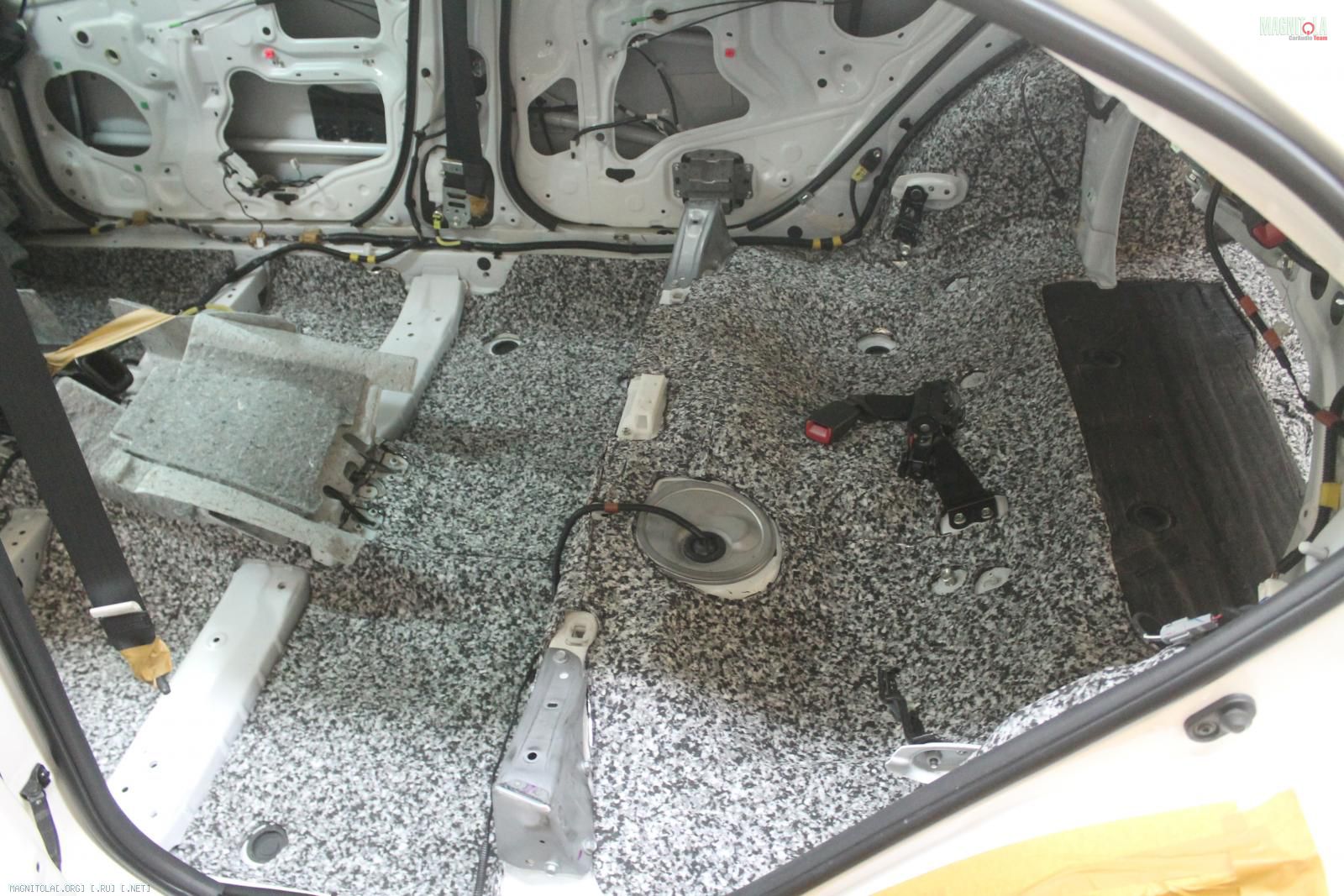

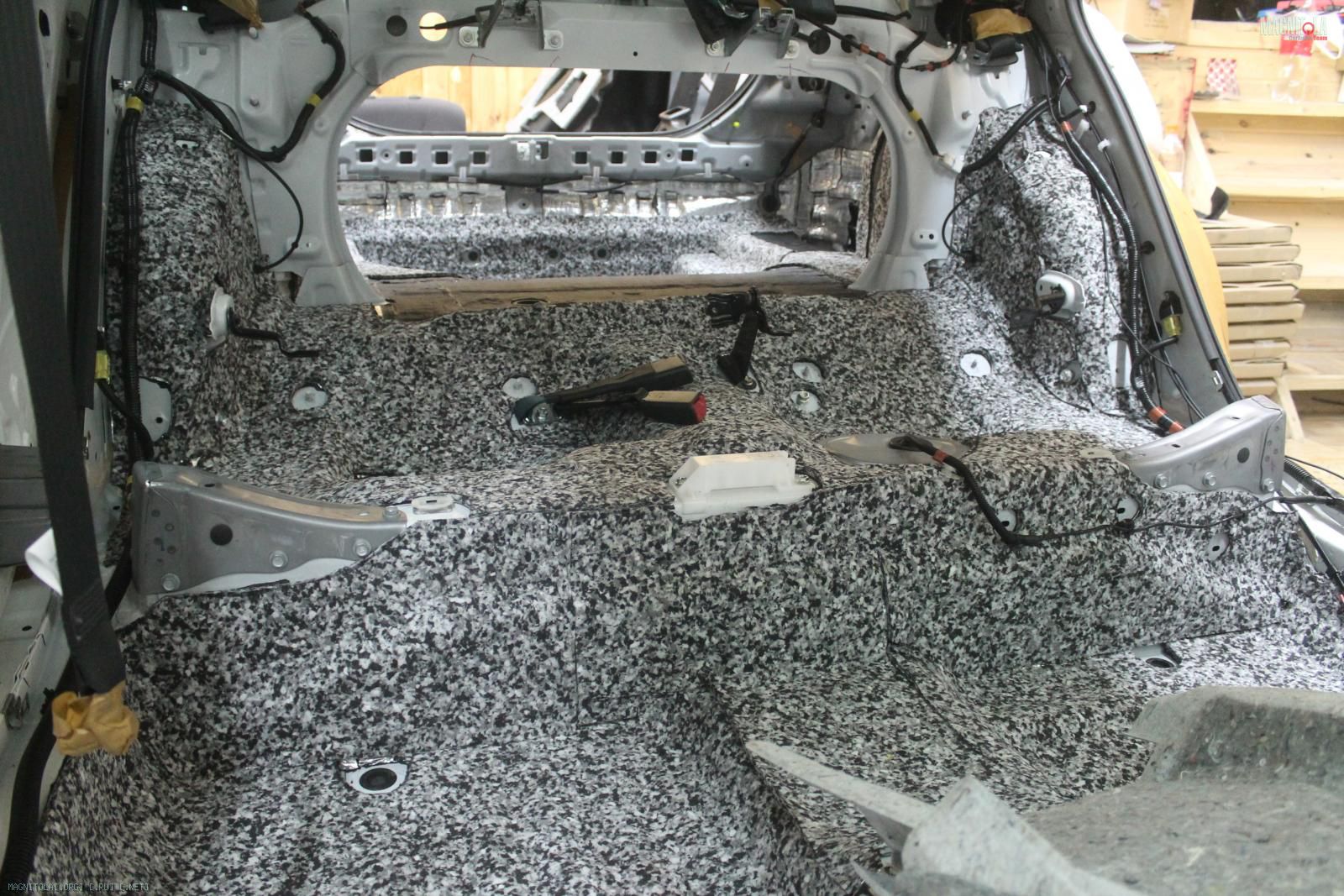

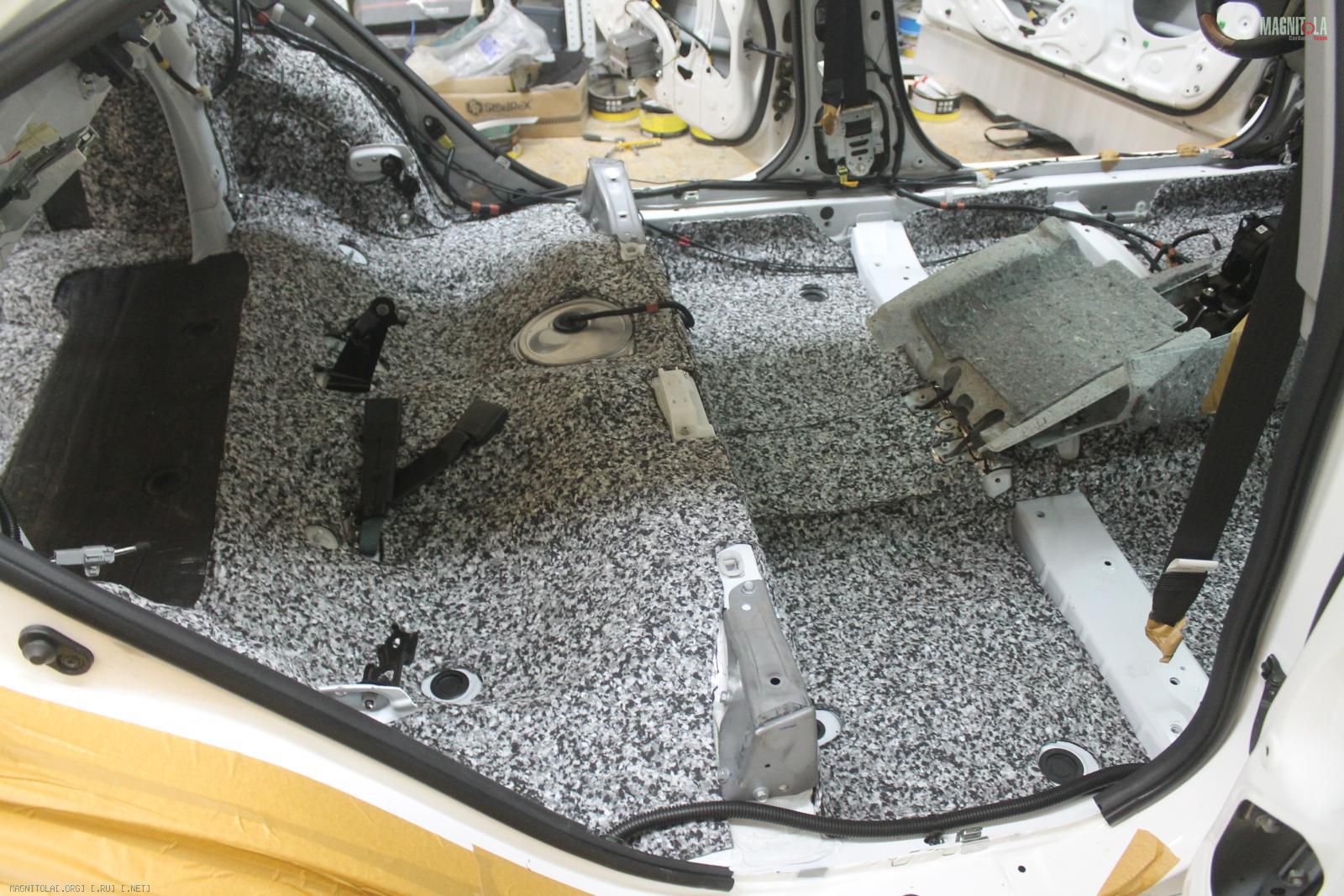

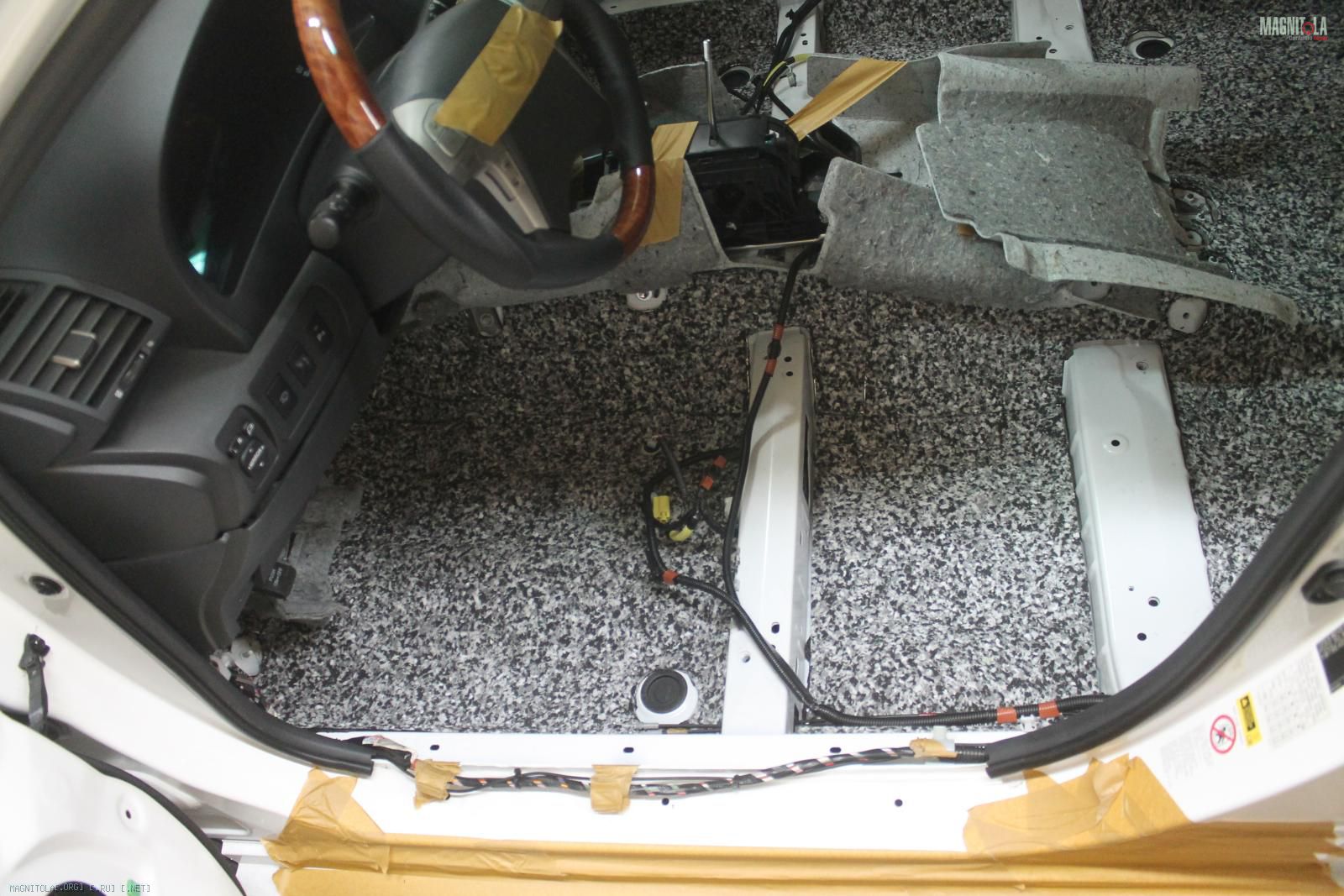

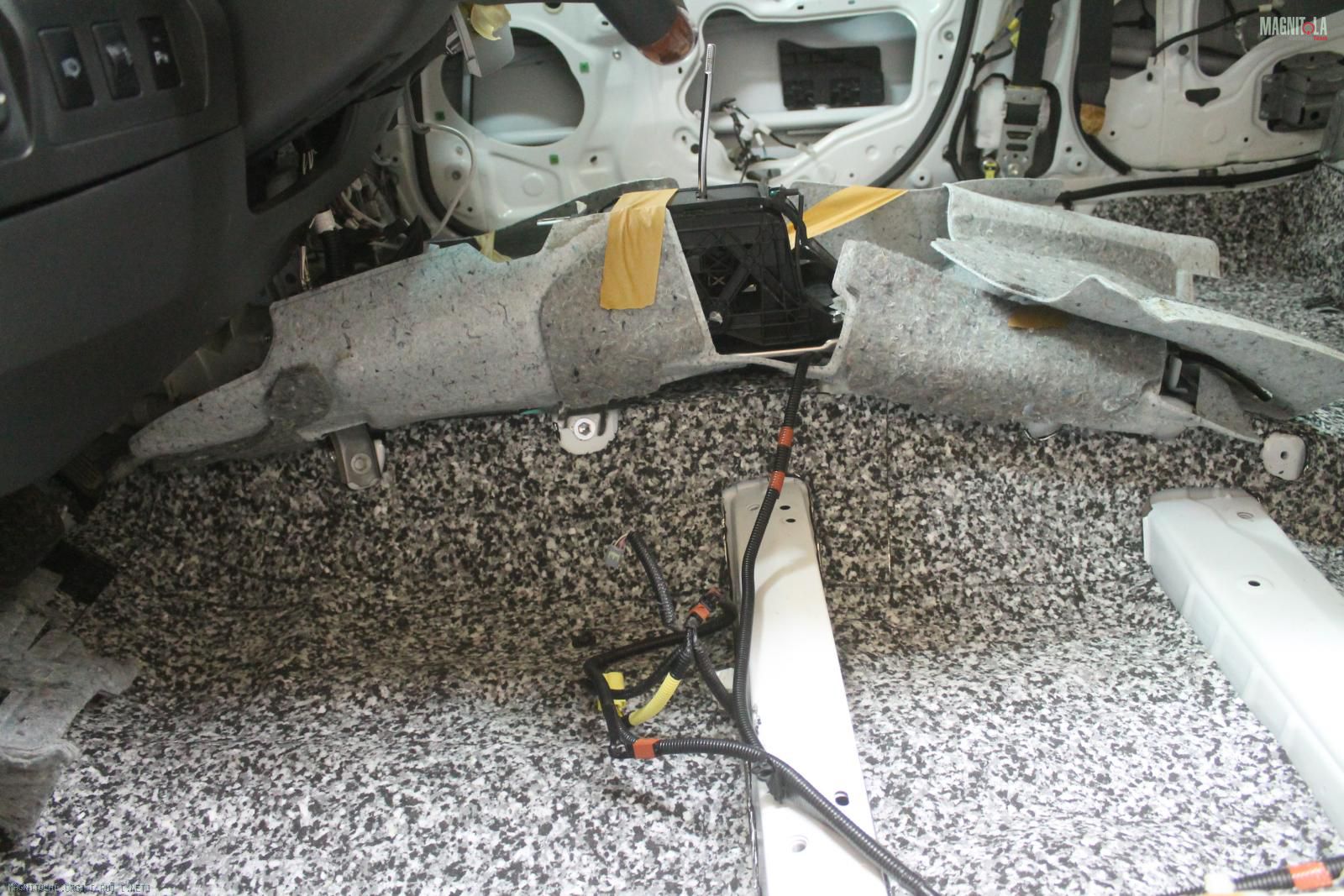

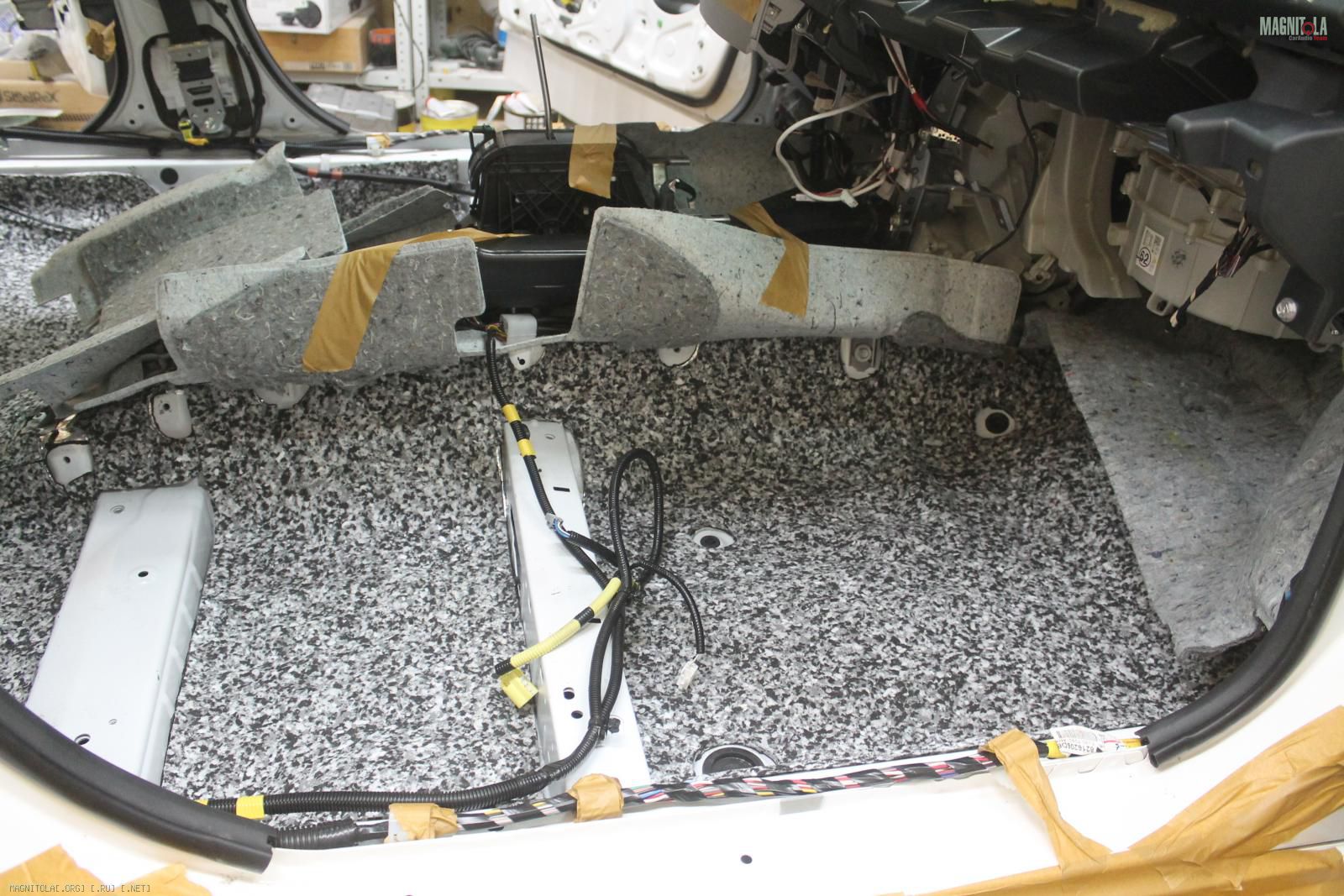

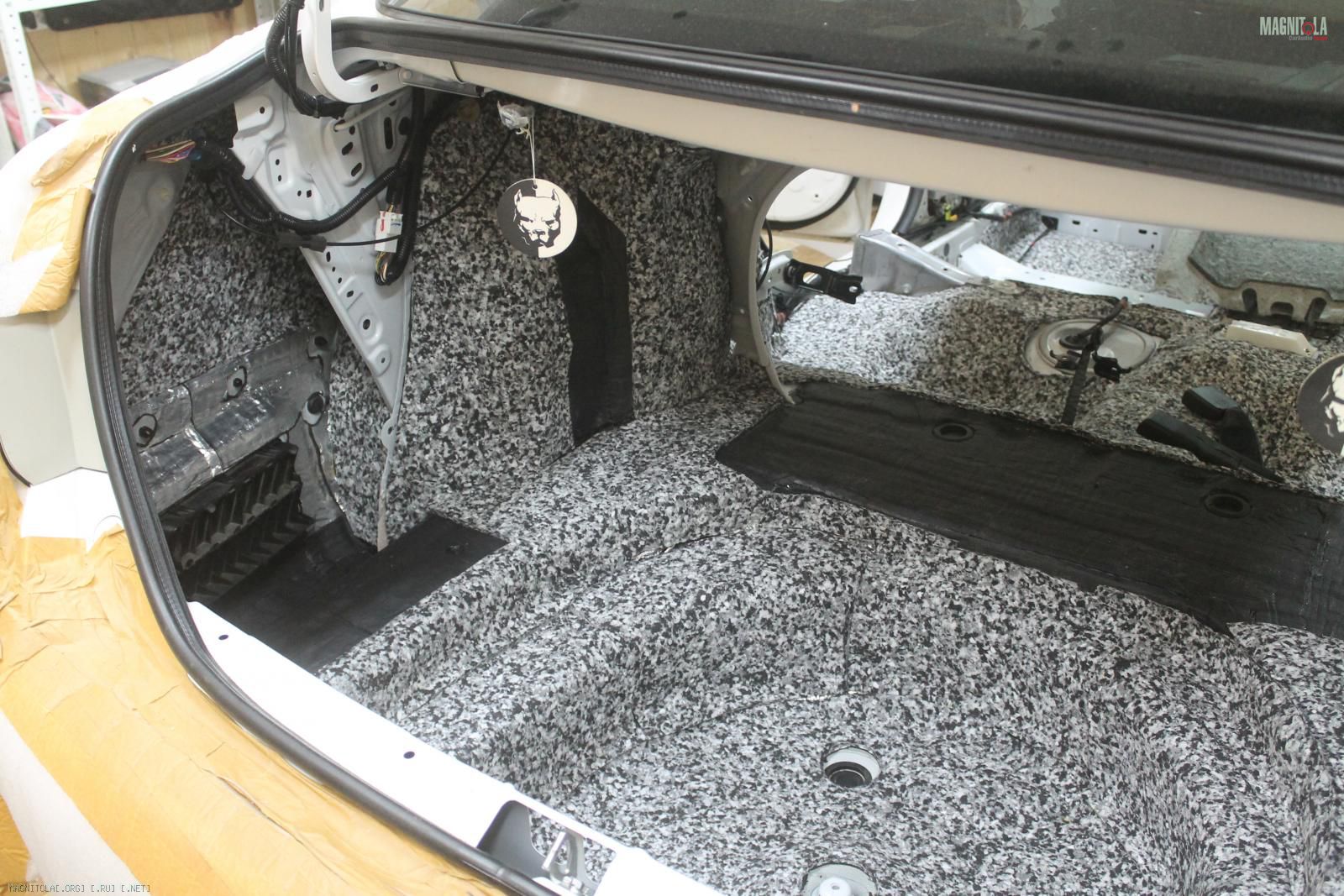

Итог...
Вложение 1157386 Вложение 1157388 Вложение 1157390 Вложение 1157392 Вложение 1157394 Вложение 1157396 Вложение 1157398 Вложение 1157400 Вложение 1157402 Вложение 1157404 Вложение 1157406 Вложение 1157408 Вложение 1157410
29.07.2017, 21:06
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

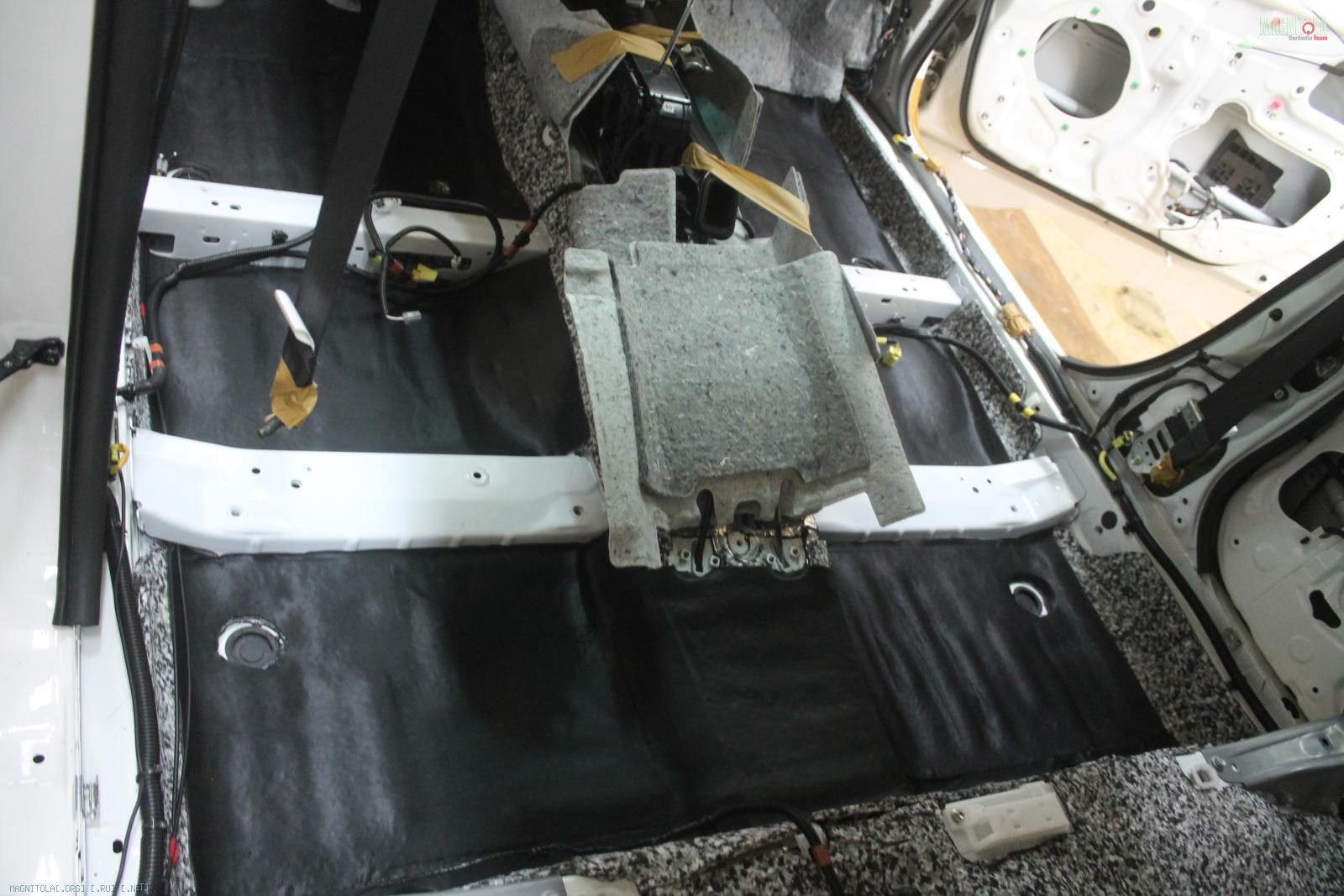

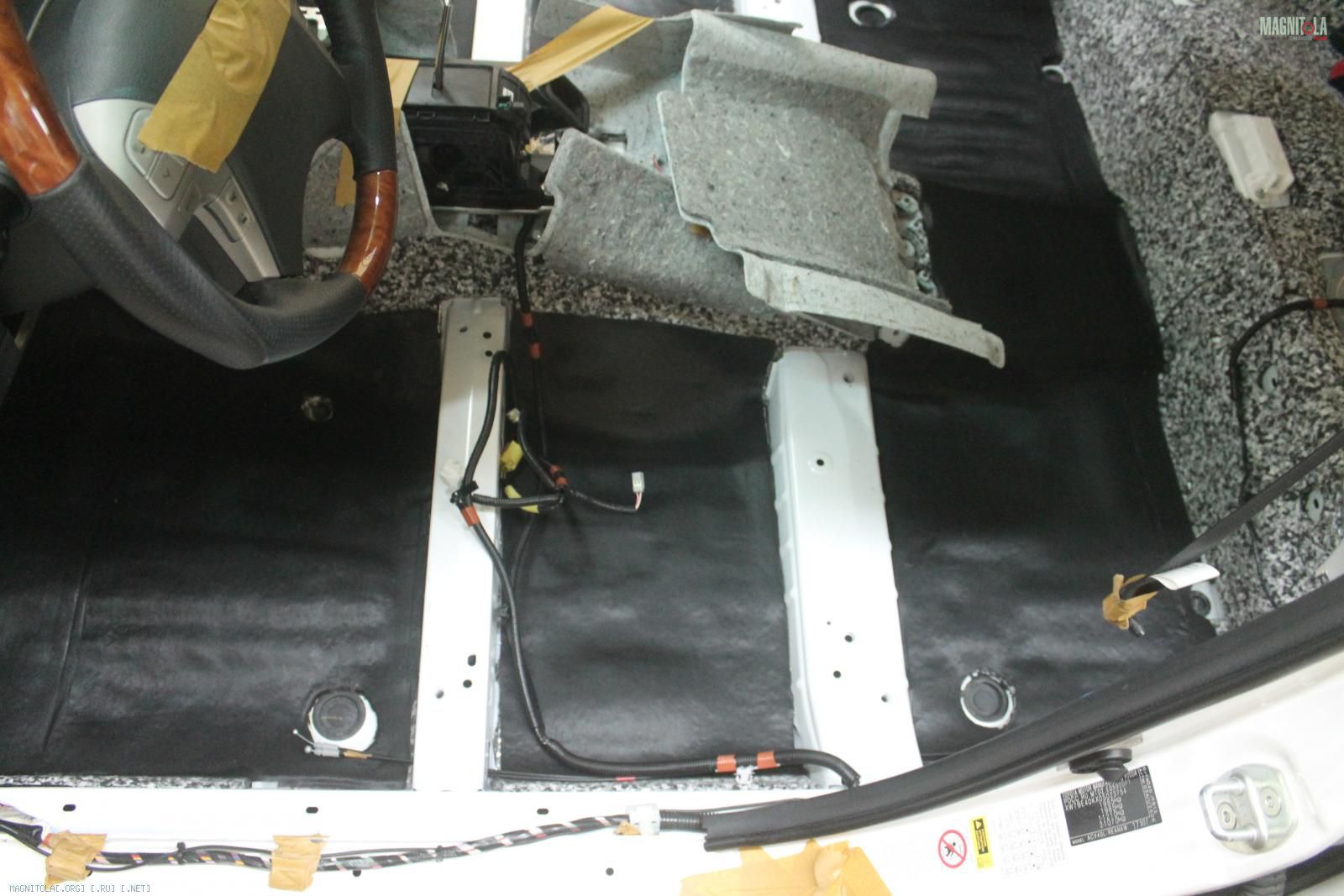

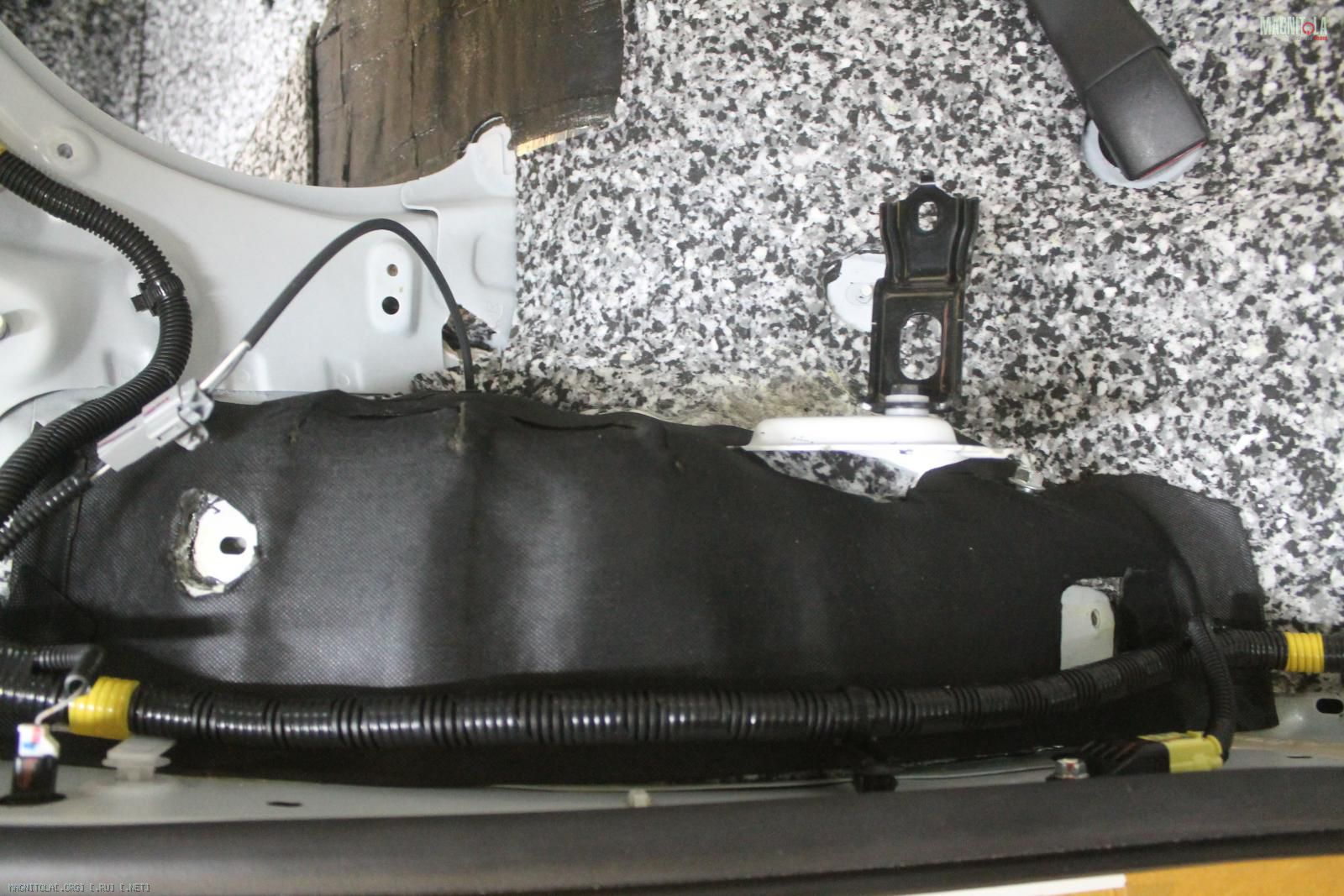

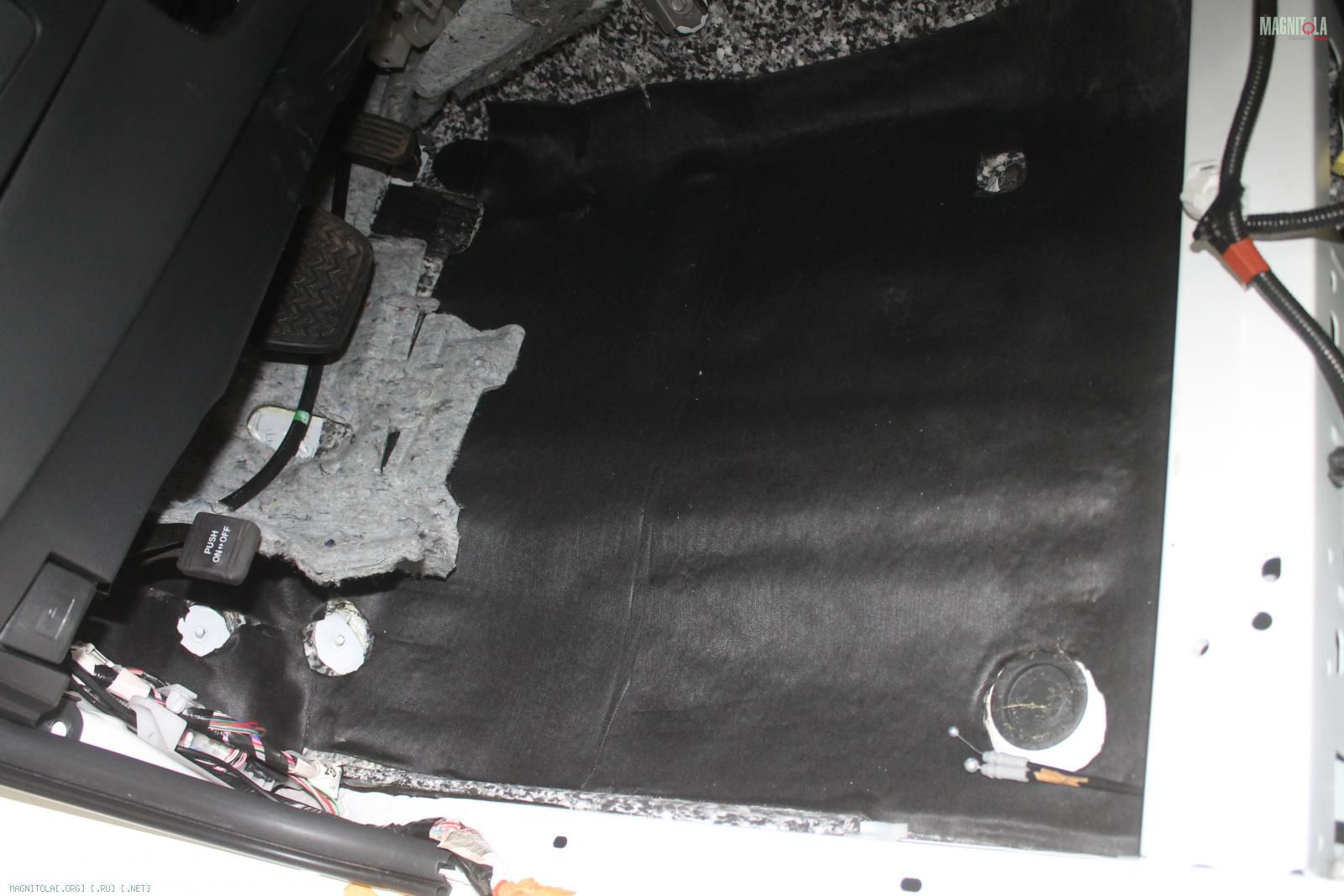

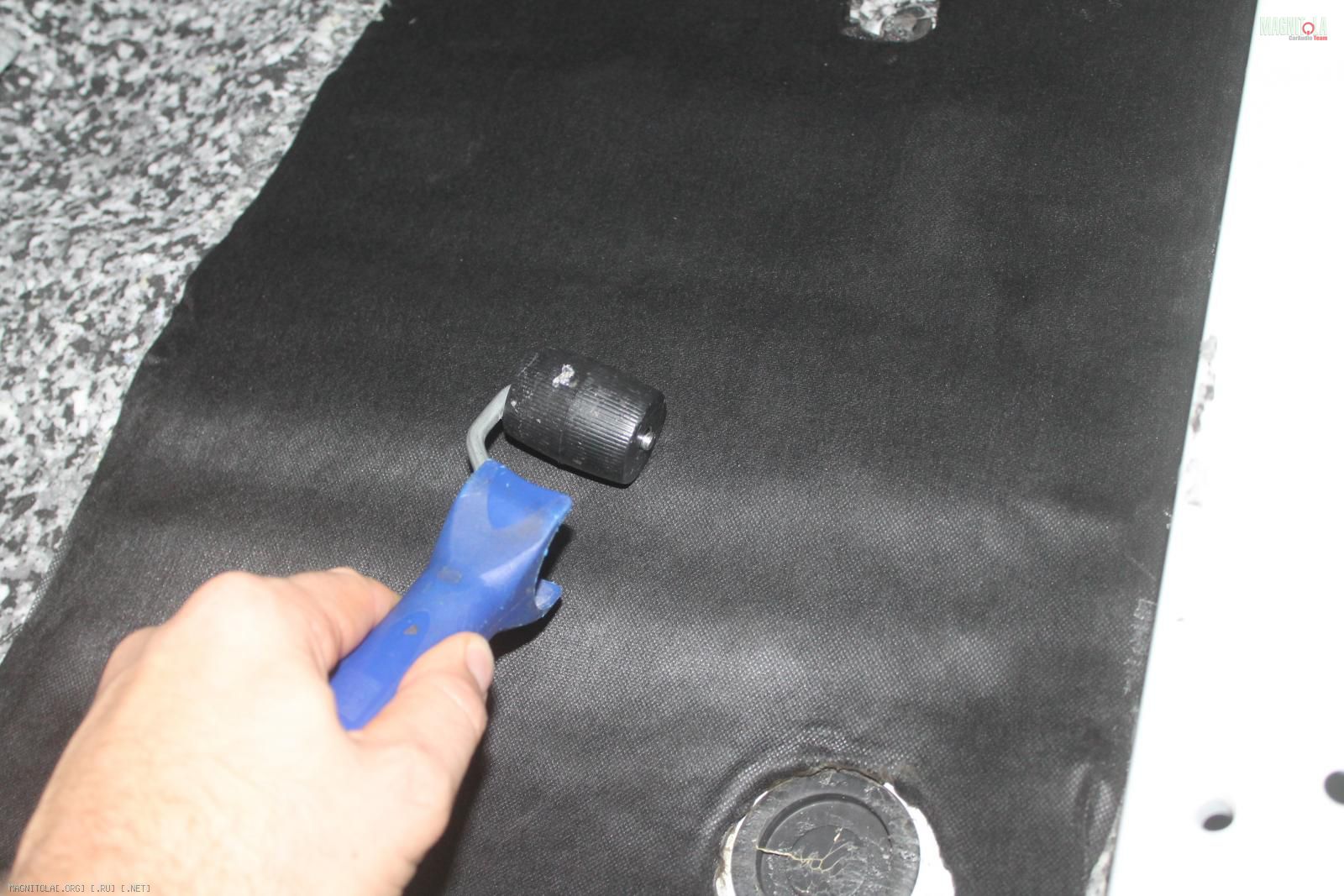

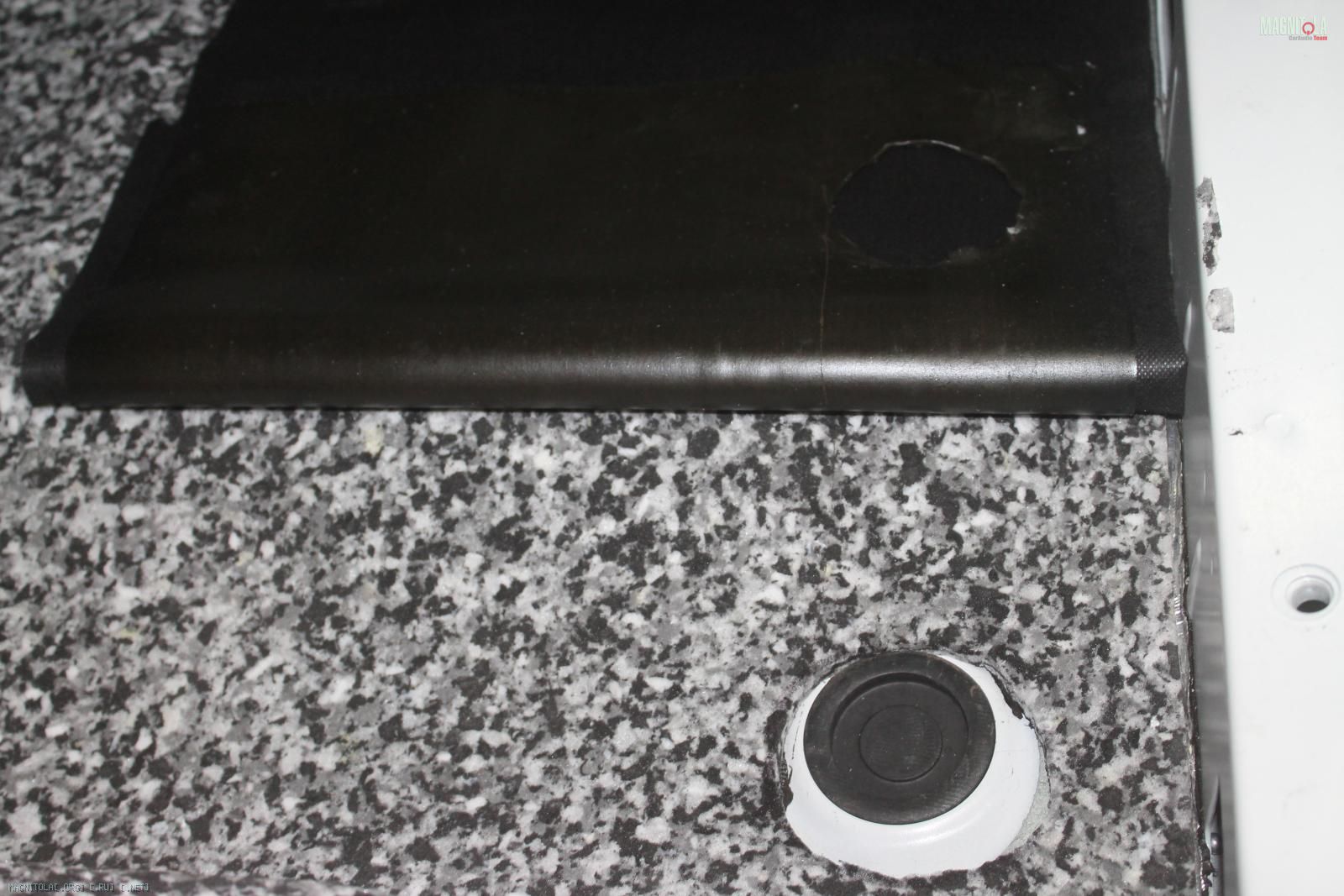

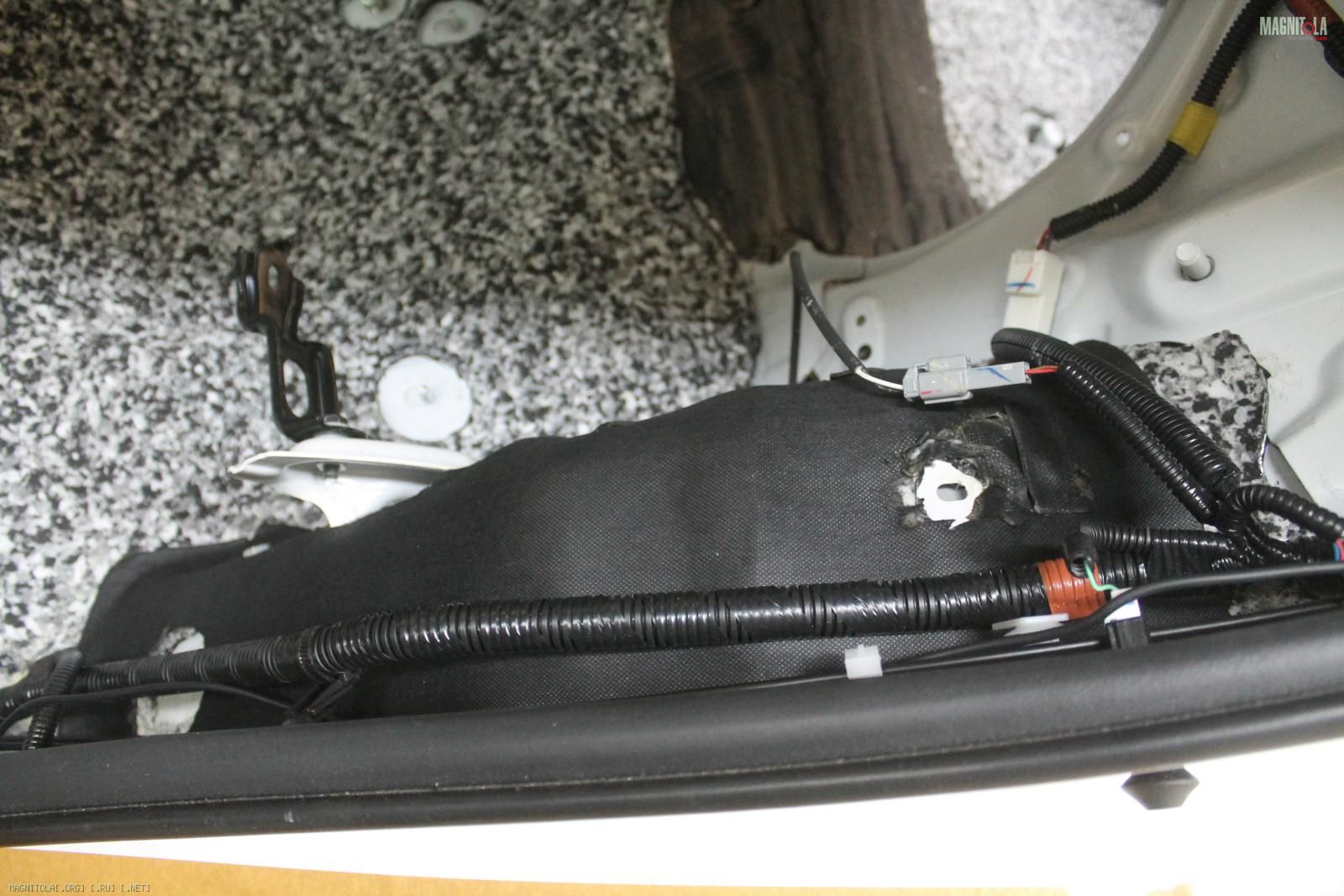

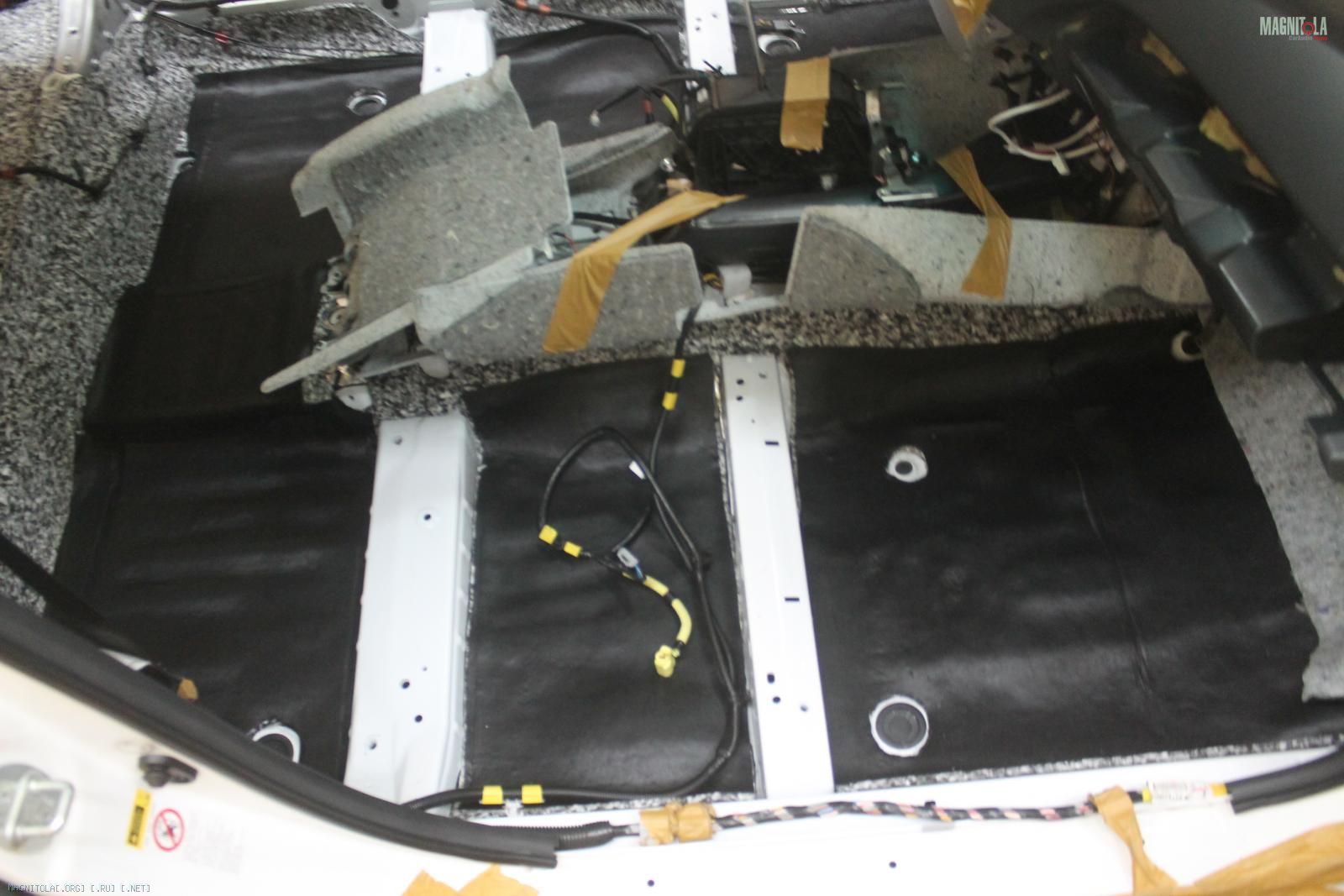

Третий слой блокатор шума, наносим на доп клей и прикатываем

Вложение 1157710 Вложение 1157712 Вложение 1157714 Вложение 1157716 Вложение 1157718 Вложение 1157720 Вложение 1157722 Вложение 1157724 Вложение 1157726 Вложение 1157728

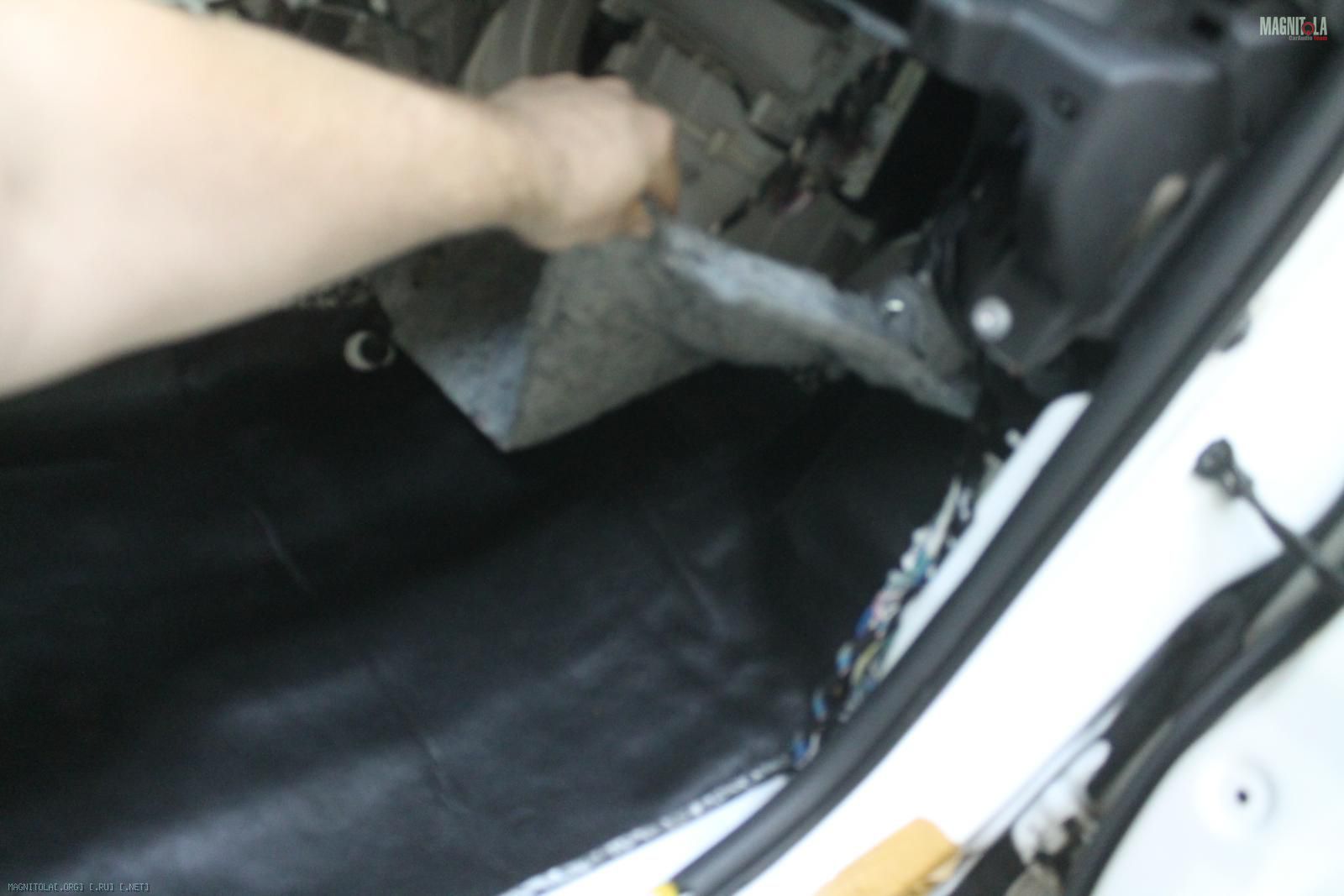

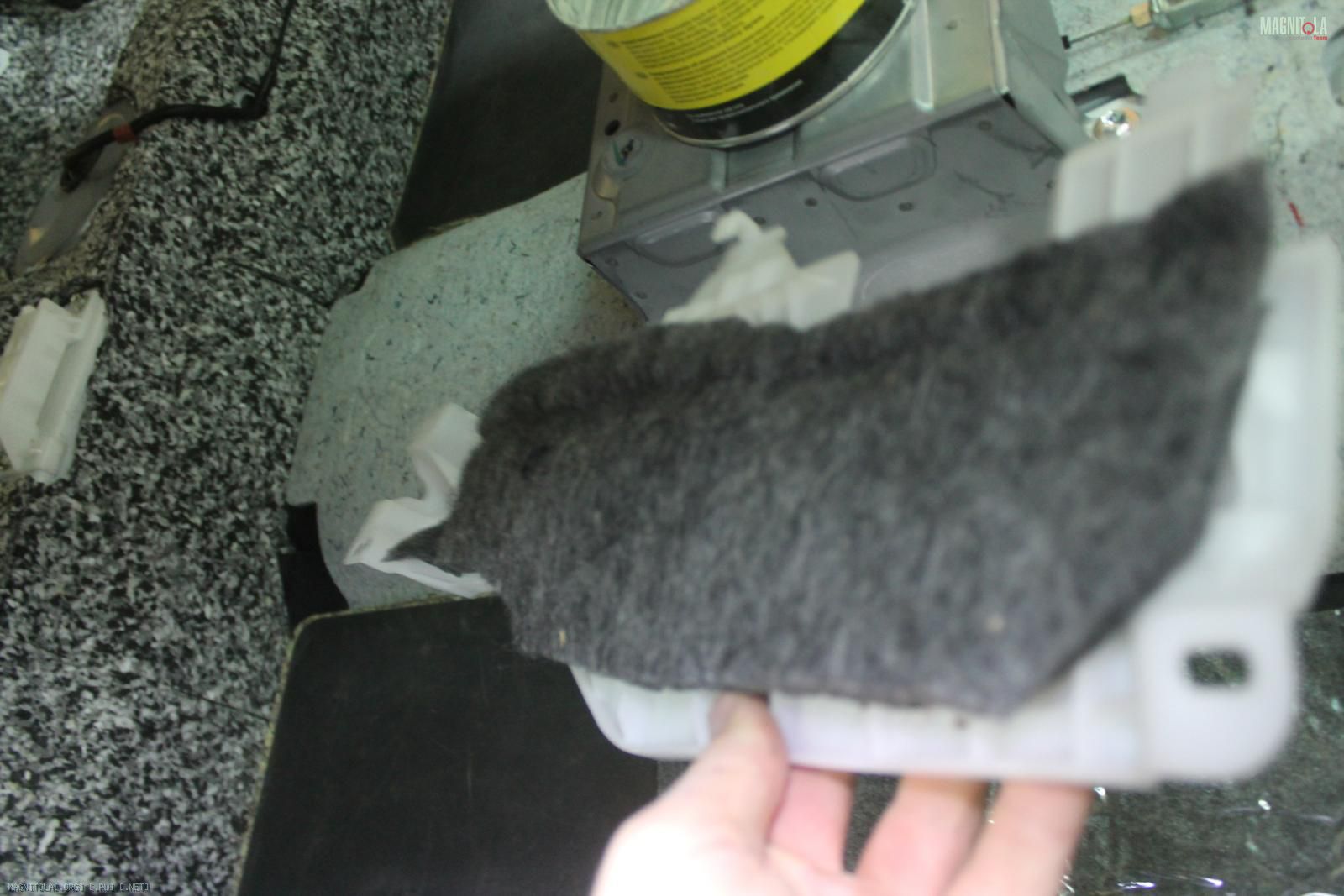

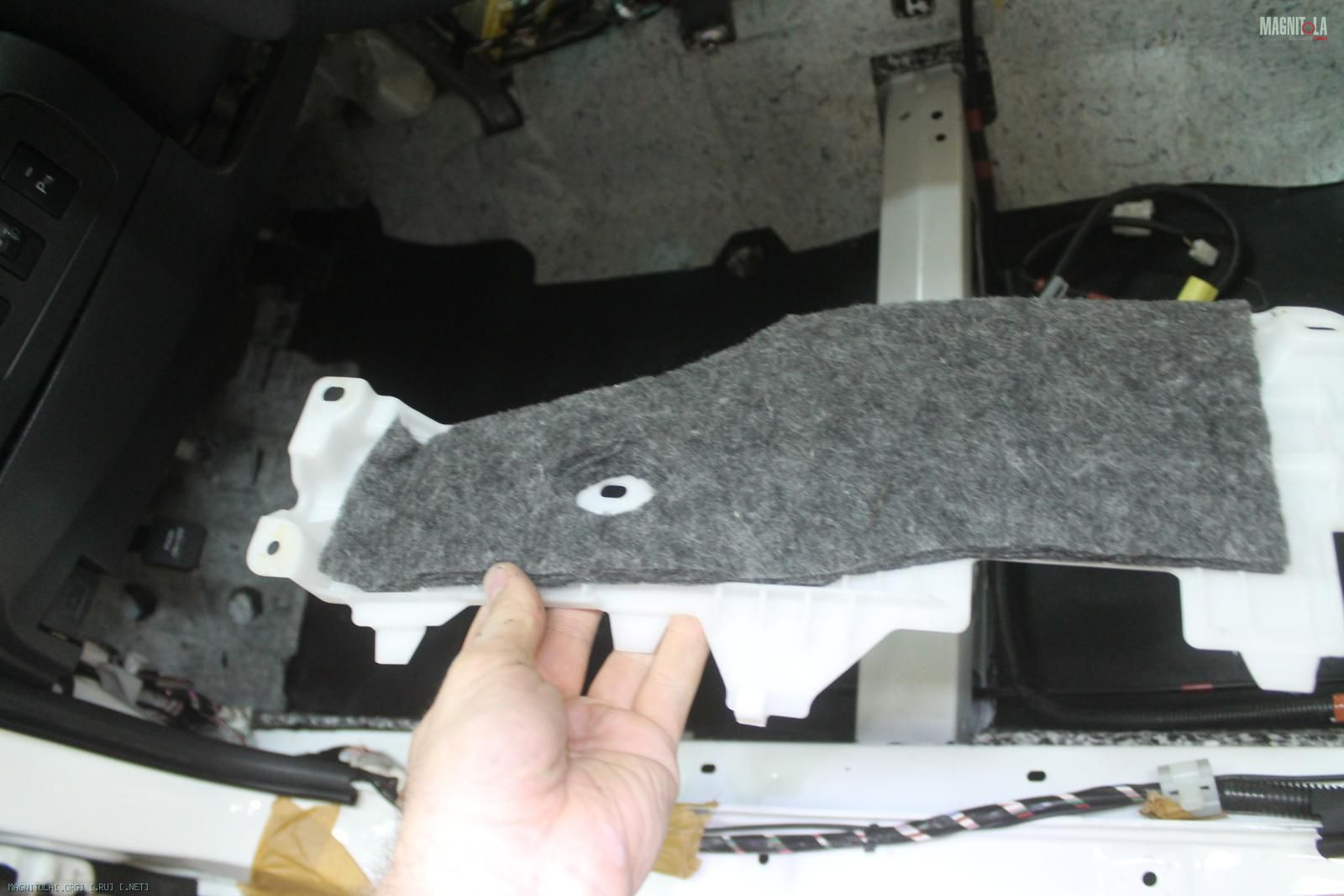

Проклеиваем делали центрального тоннеля войлоком и холокфоном, а также им заполняем все полости в боковых стойках, ребрах жесткости....

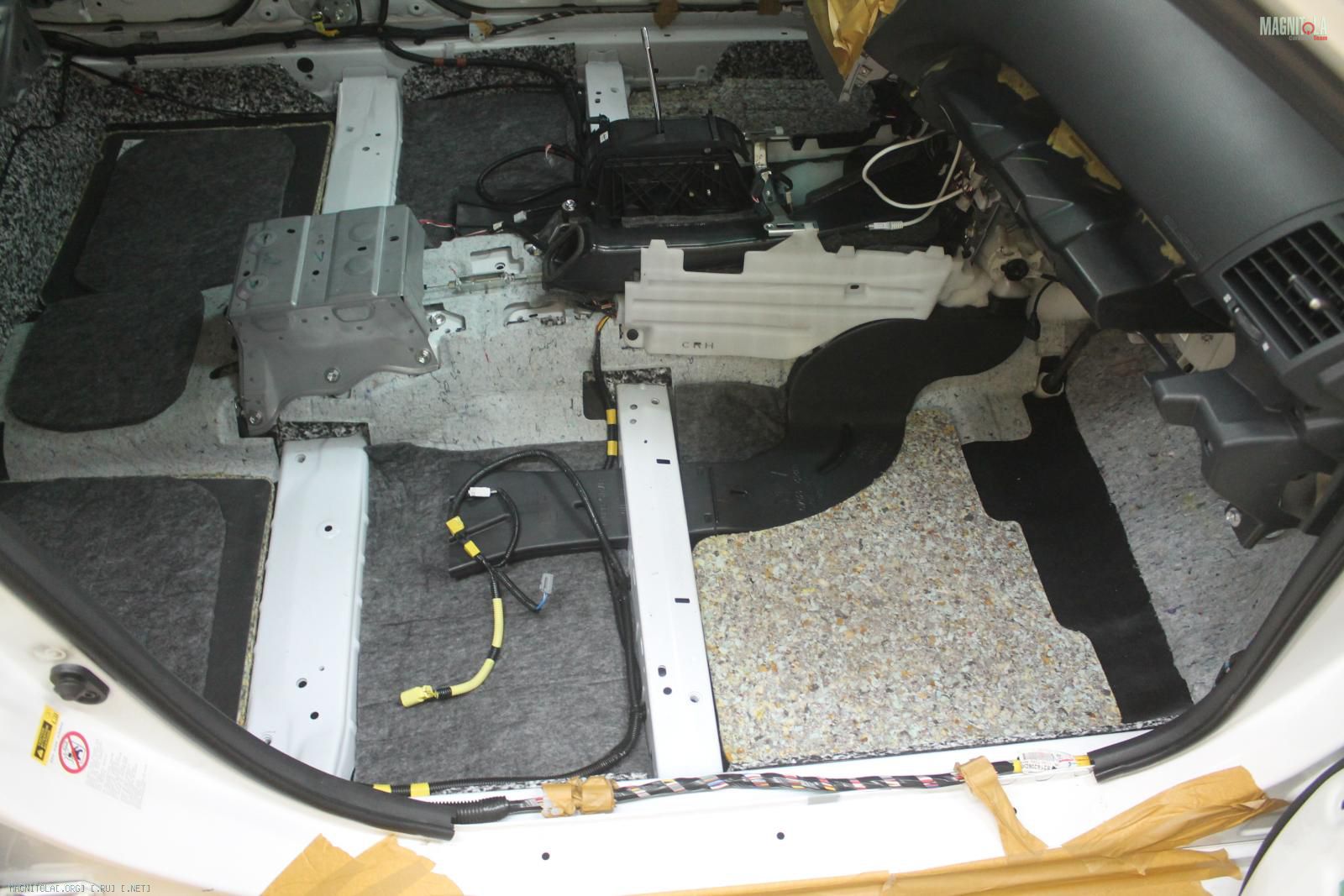

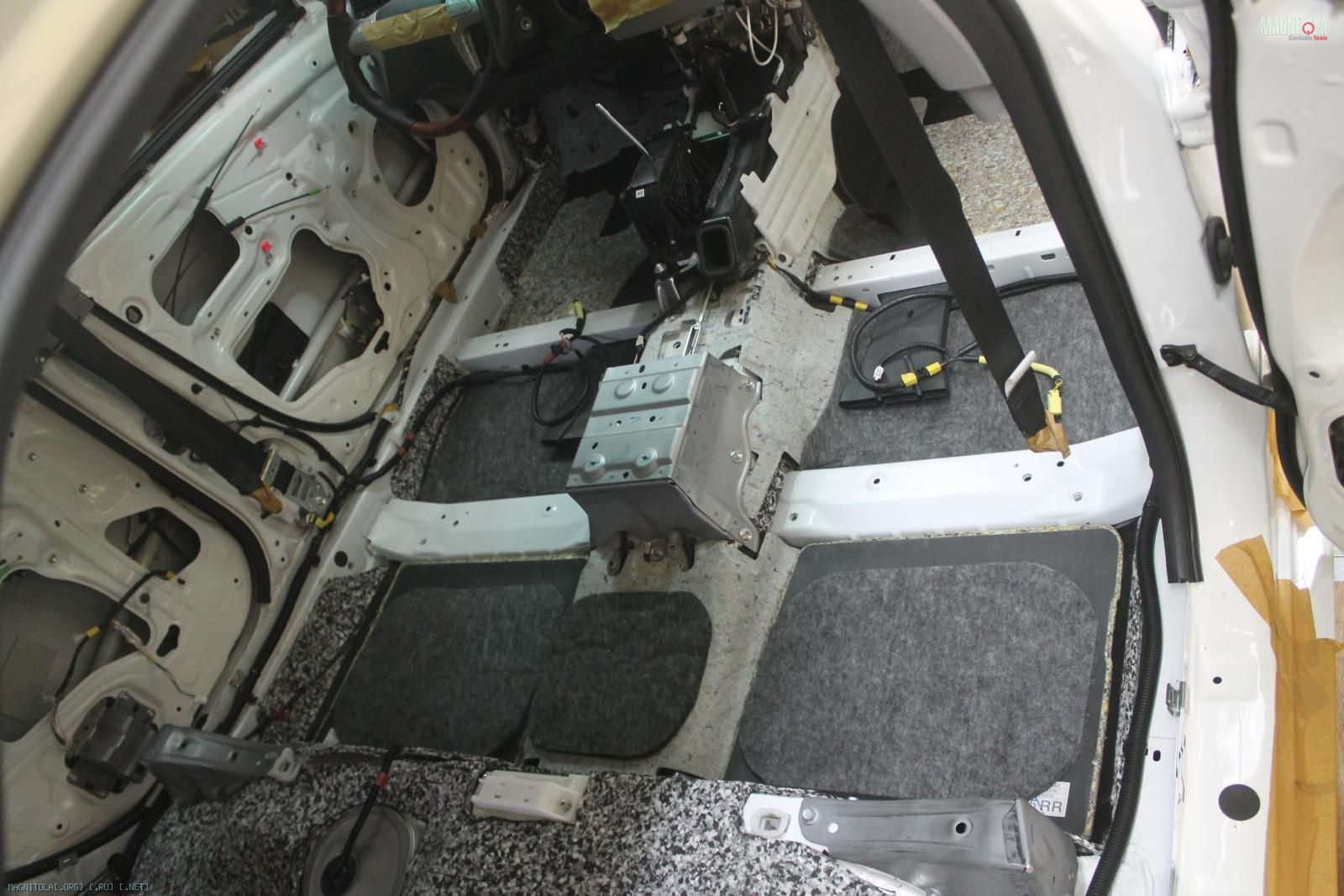

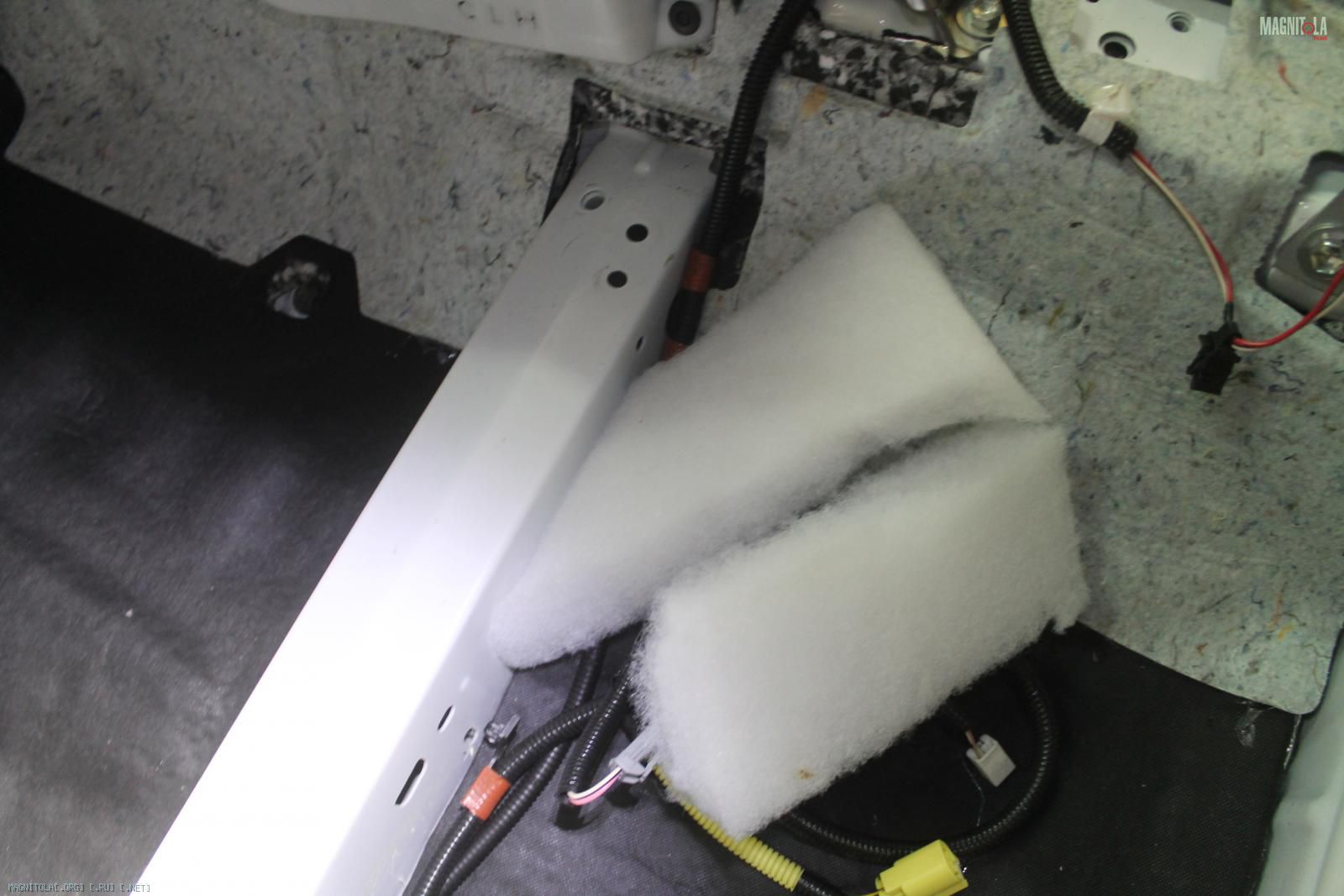

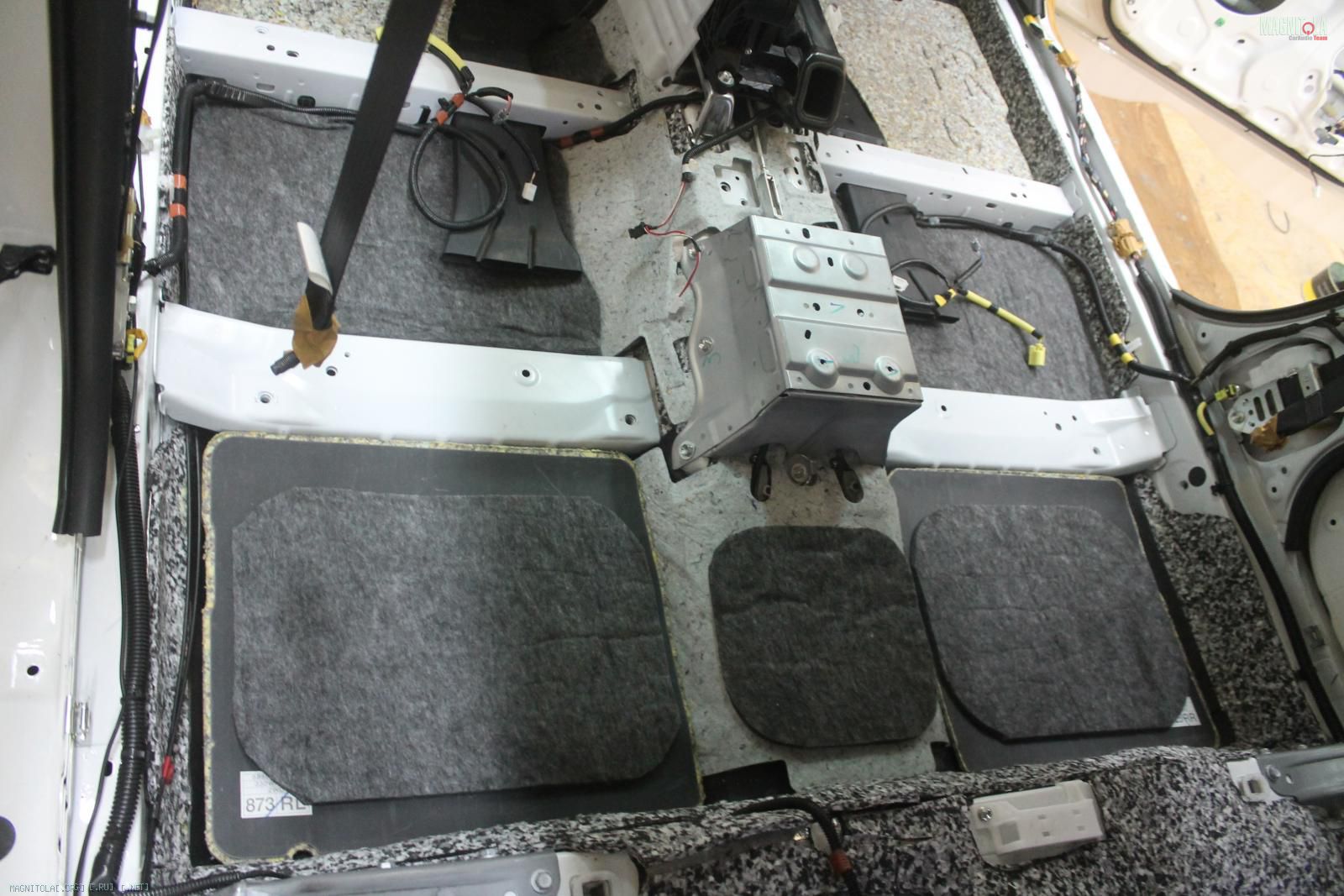

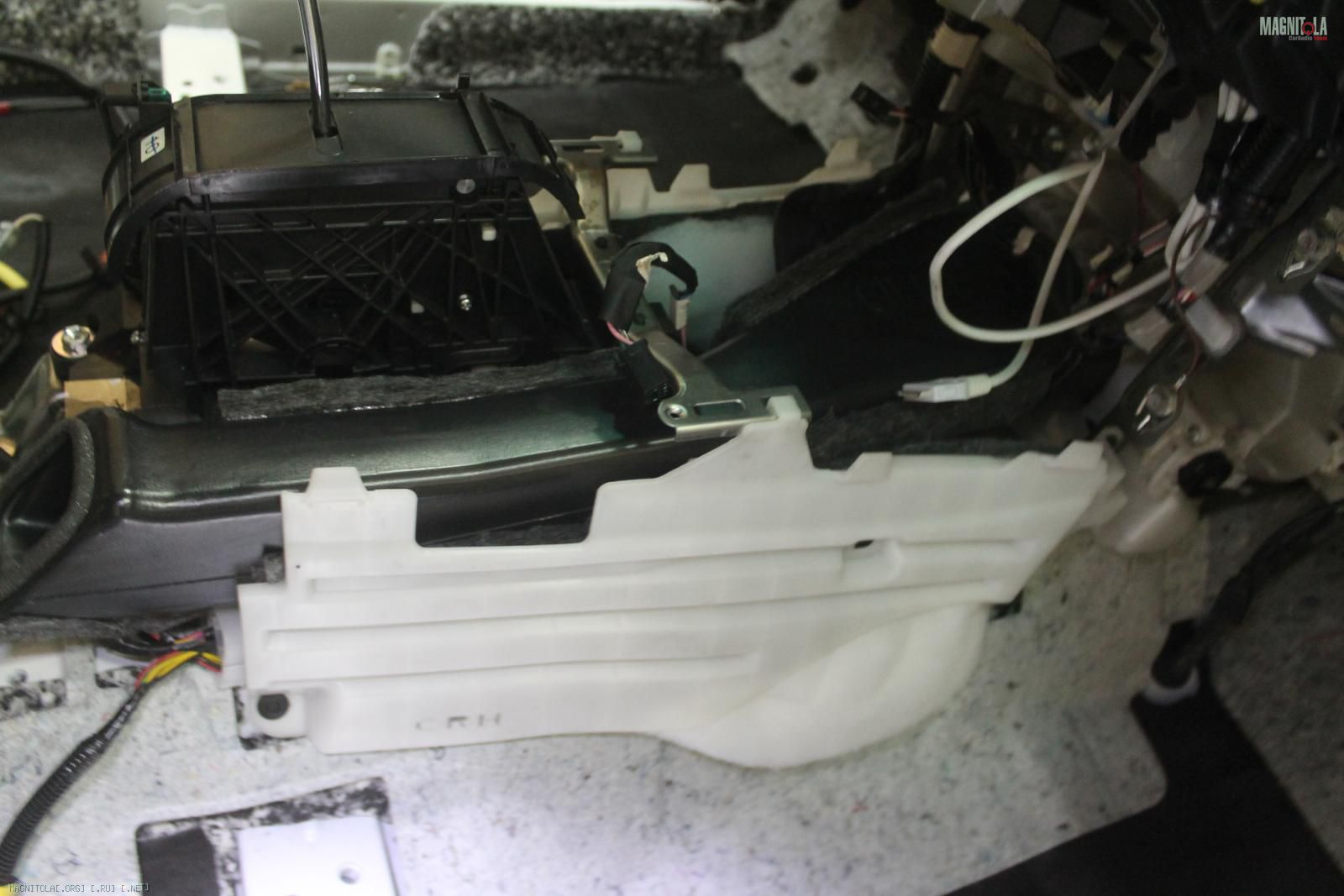

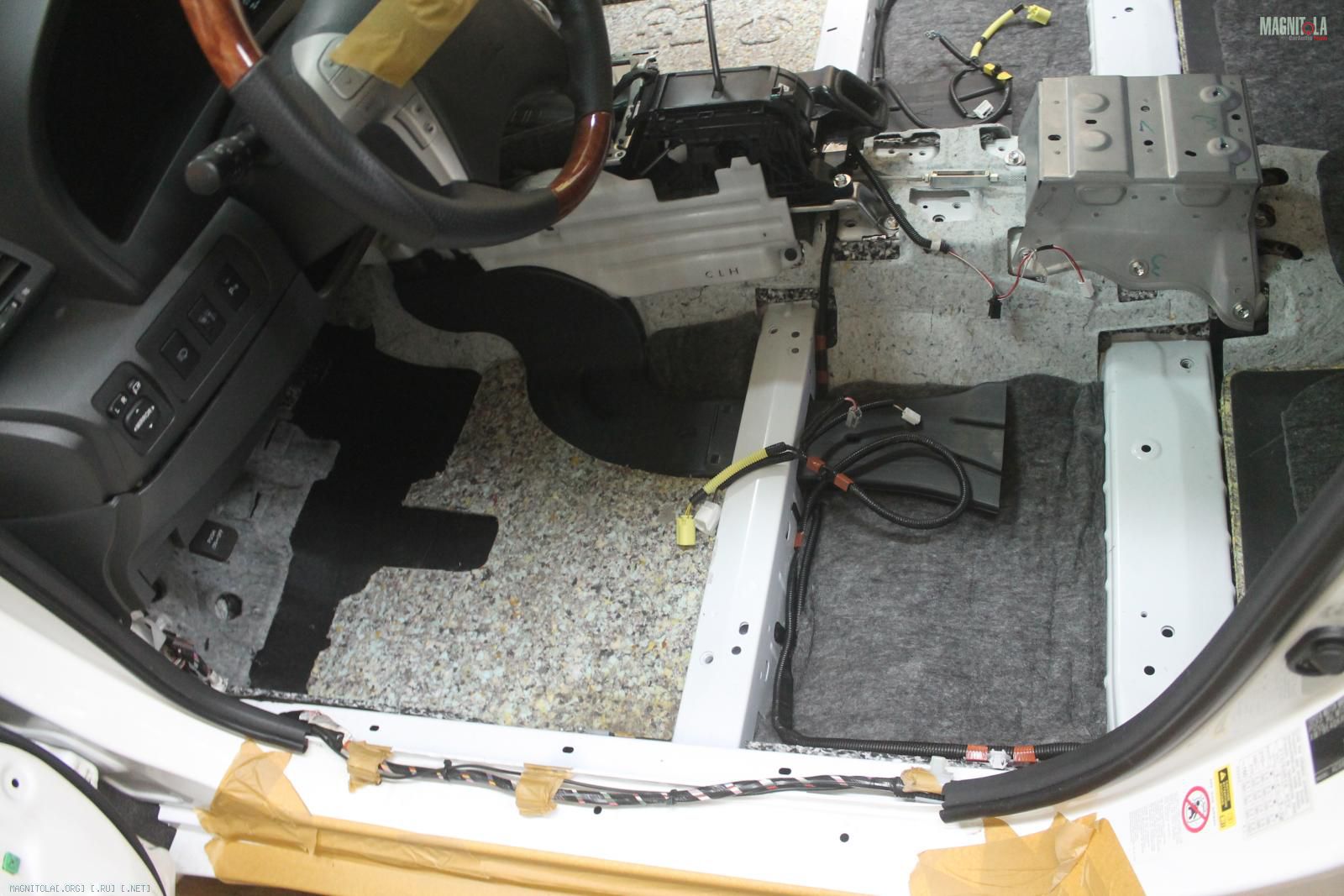

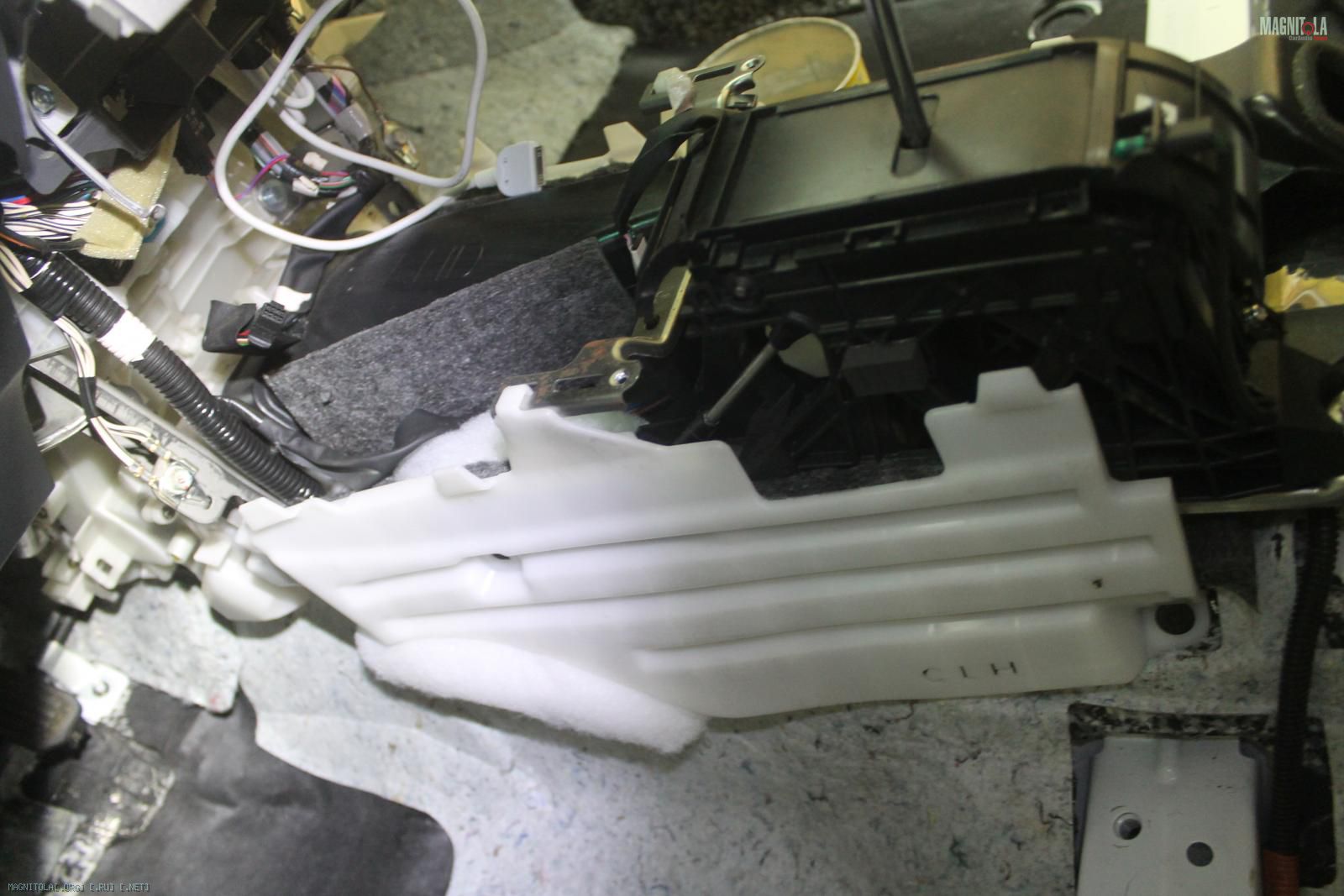

Четвертый слой на пол-войлок + штатные маты шумоизоляции
Вложение 1157730 Вложение 1157732 Вложение 1157734 Вложение 1157736 Вложение 1157738 Вложение 1157740 Вложение 1157742 Вложение 1157744 Вложение 1157746 Вложение 1157748

Skoda Superb

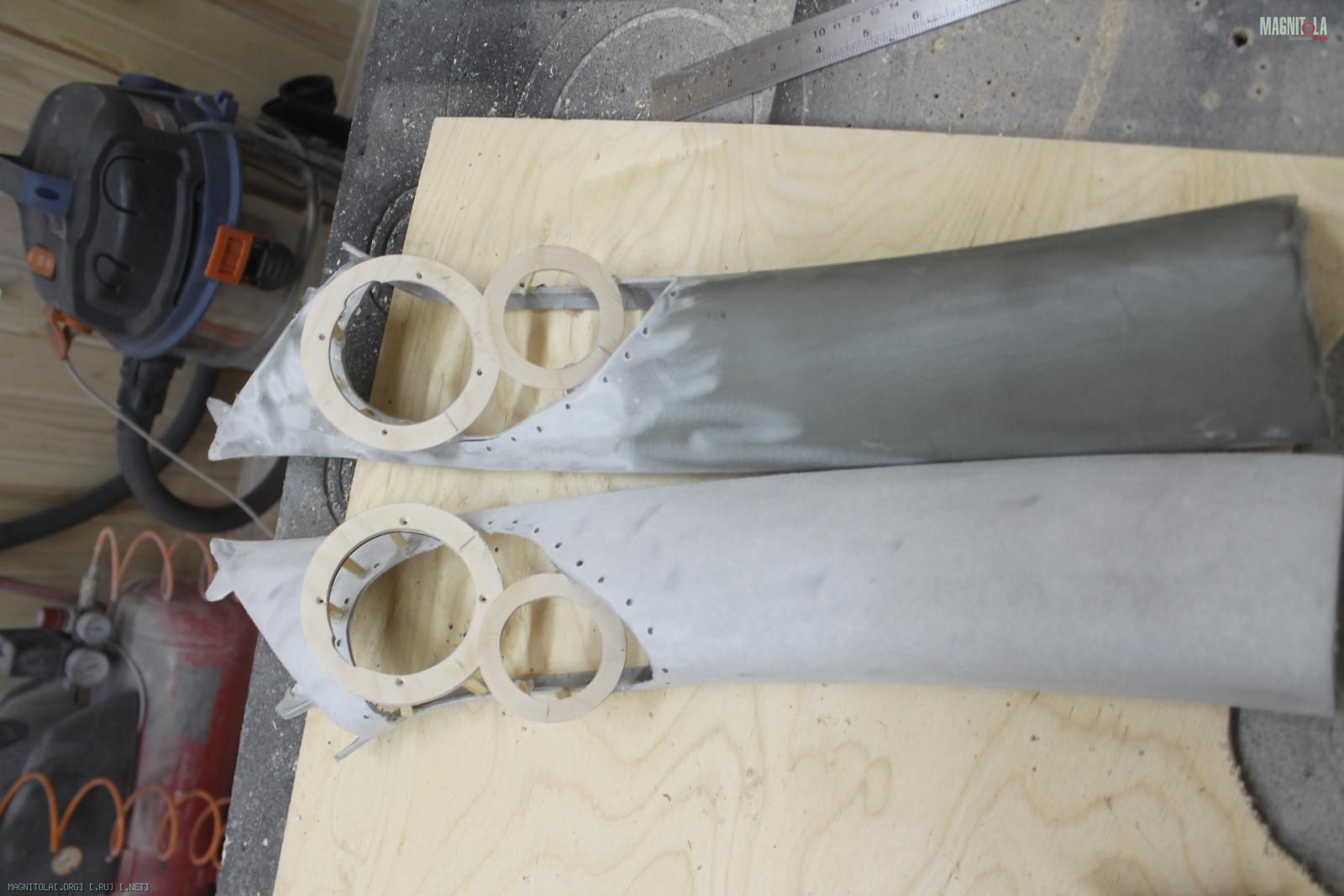

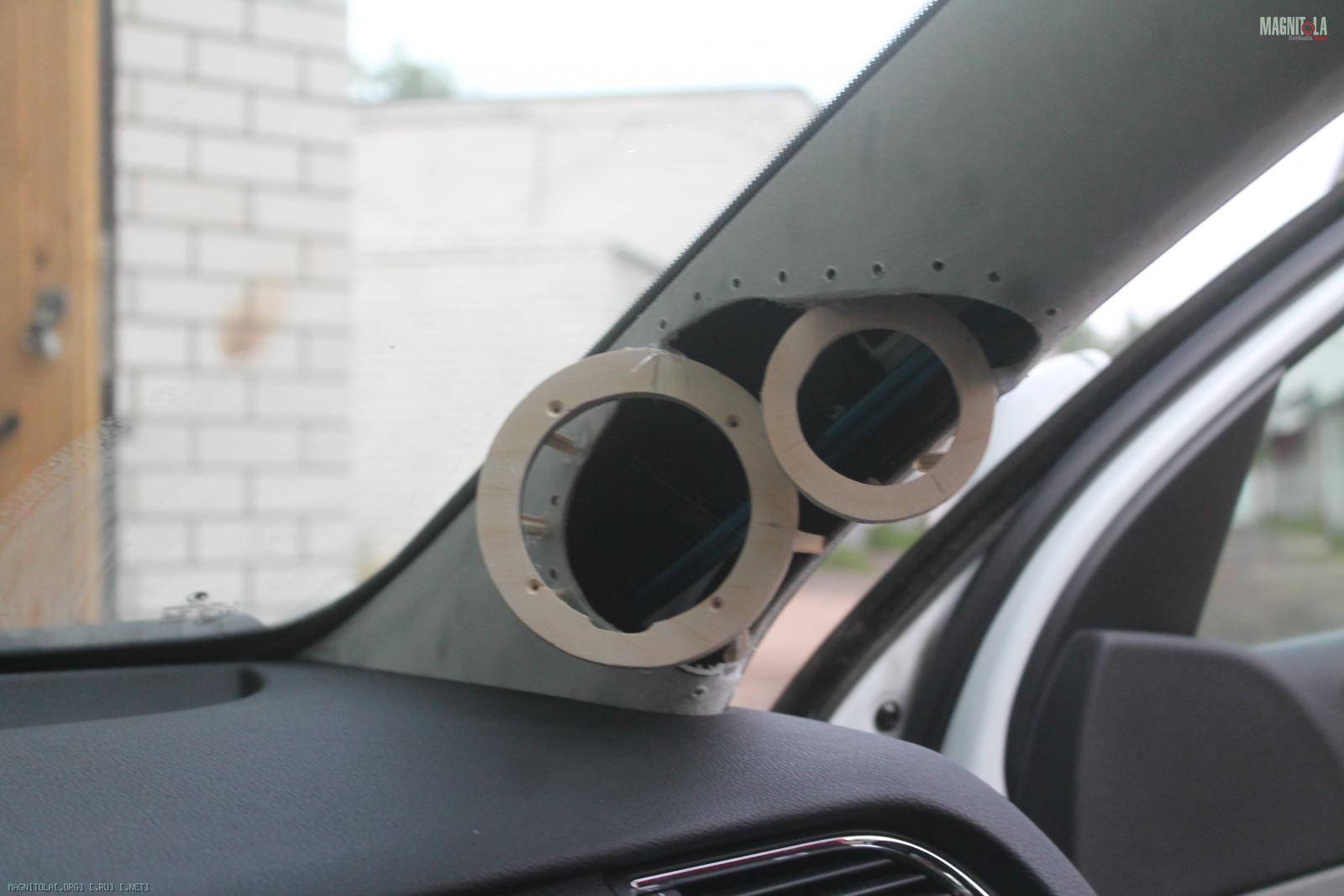

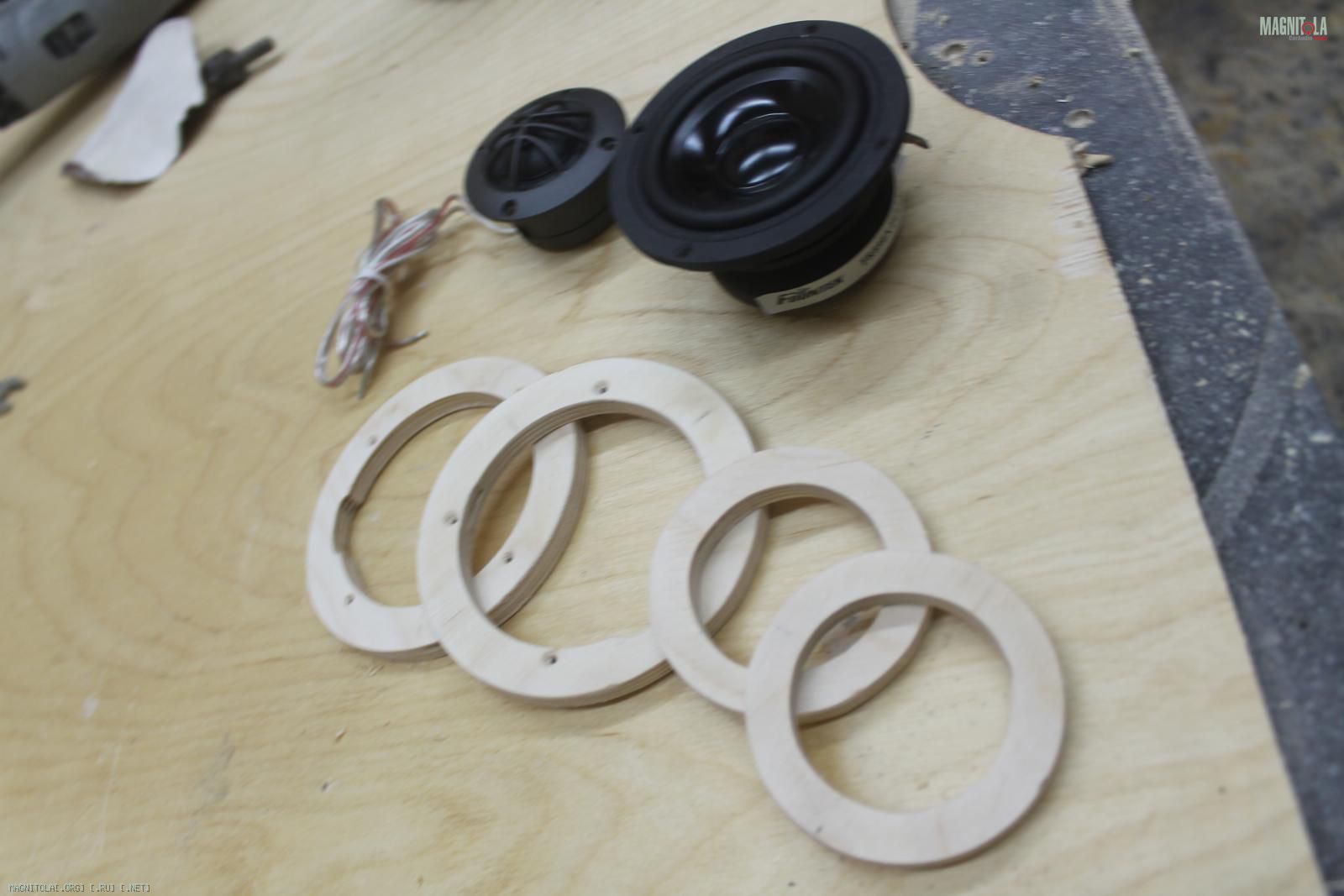

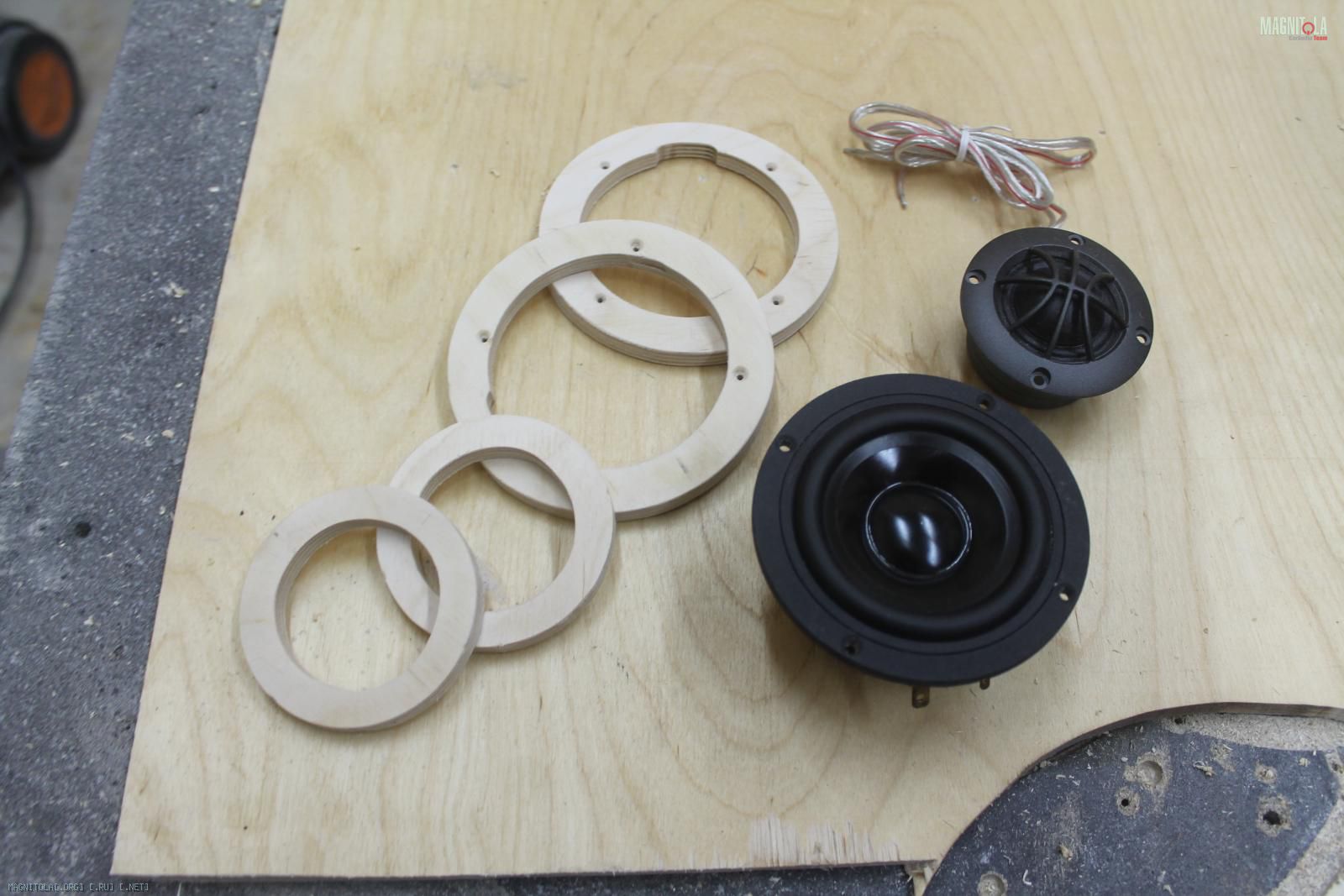

Стойки под ВЧ, СЧ...
Чтобы спасти стойки, пришлось сломать не доделанное рукоделие др инсталяторов.
Сменить купольный СЧ ДЛС 5" на диффузорник 3"..
Симметрично и без особой "сисечности"
Вложение 1157750 Вложение 1157752 Вложение 1157754 Вложение 1157756 Вложение 1157758 Вложение 1157760 Вложение 1157762
30.07.2017, 19:47
st220

Вложений: 57

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

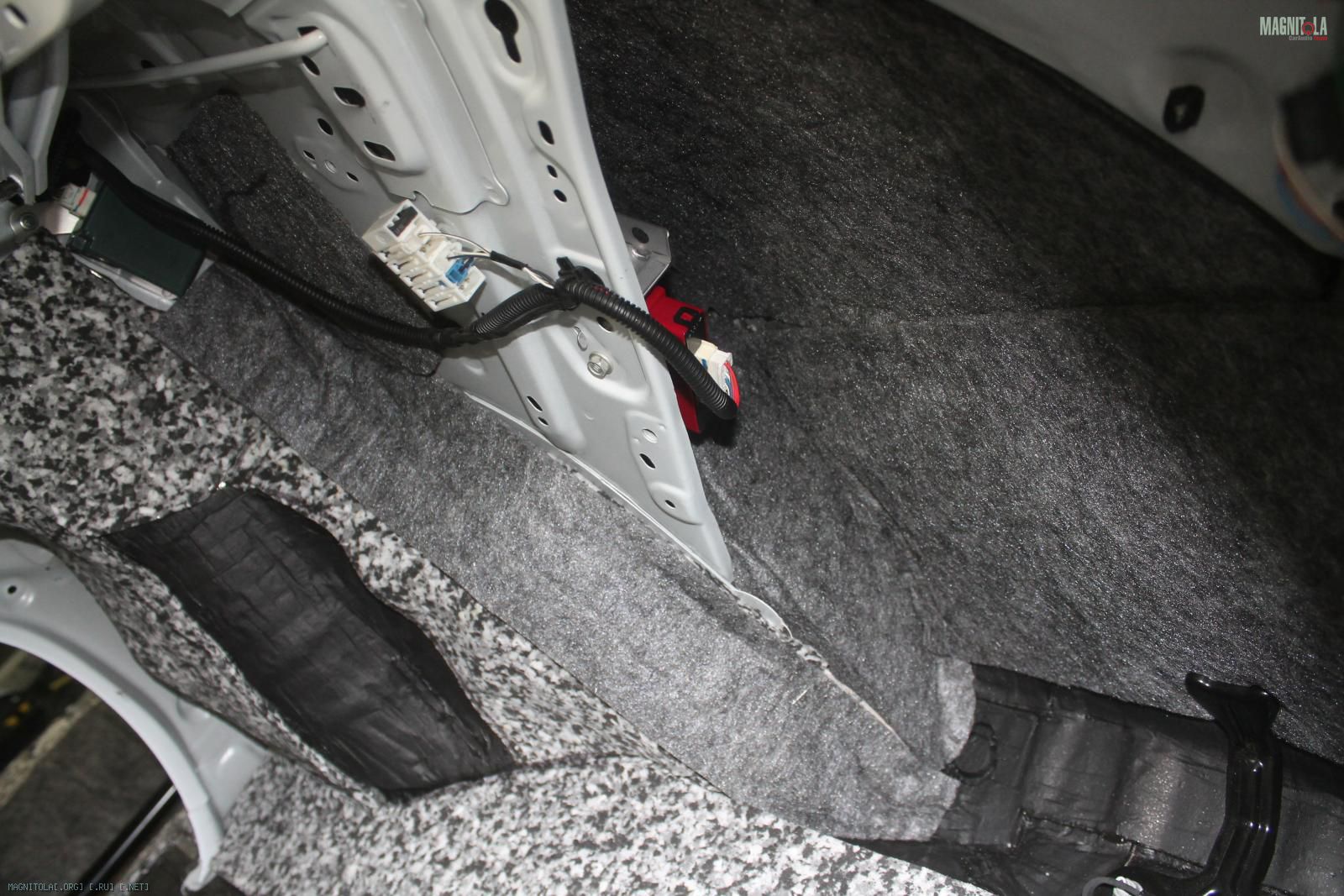

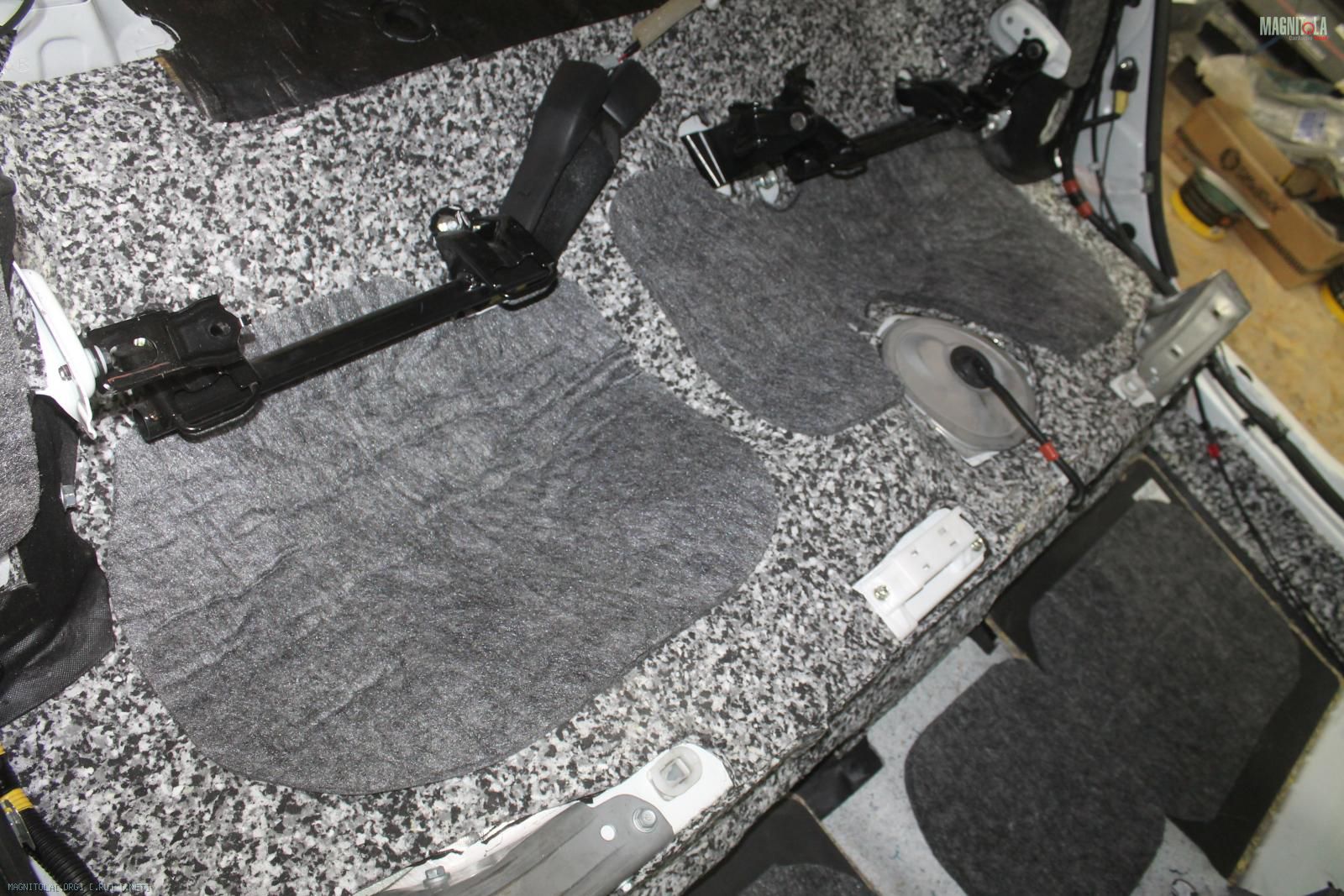

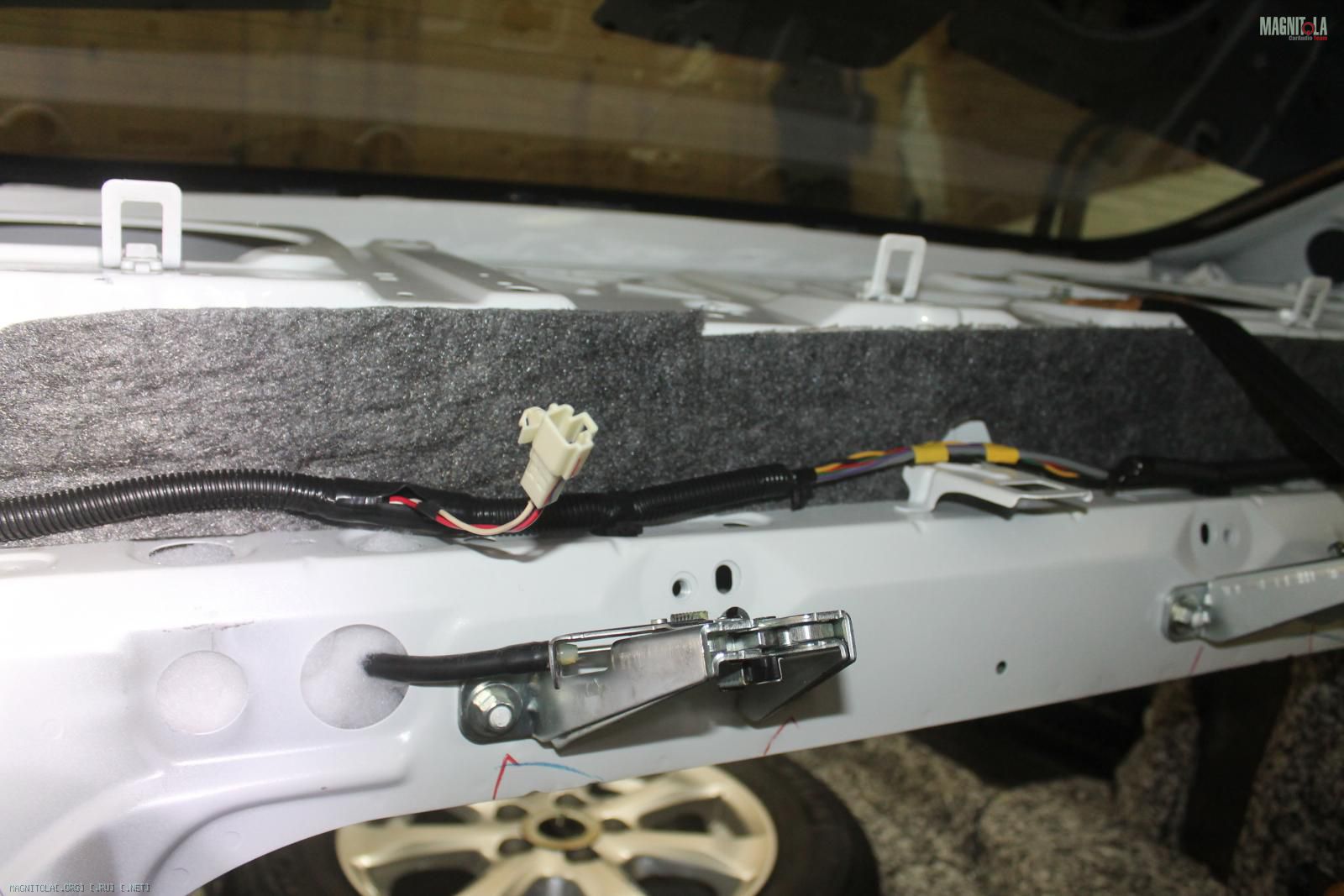

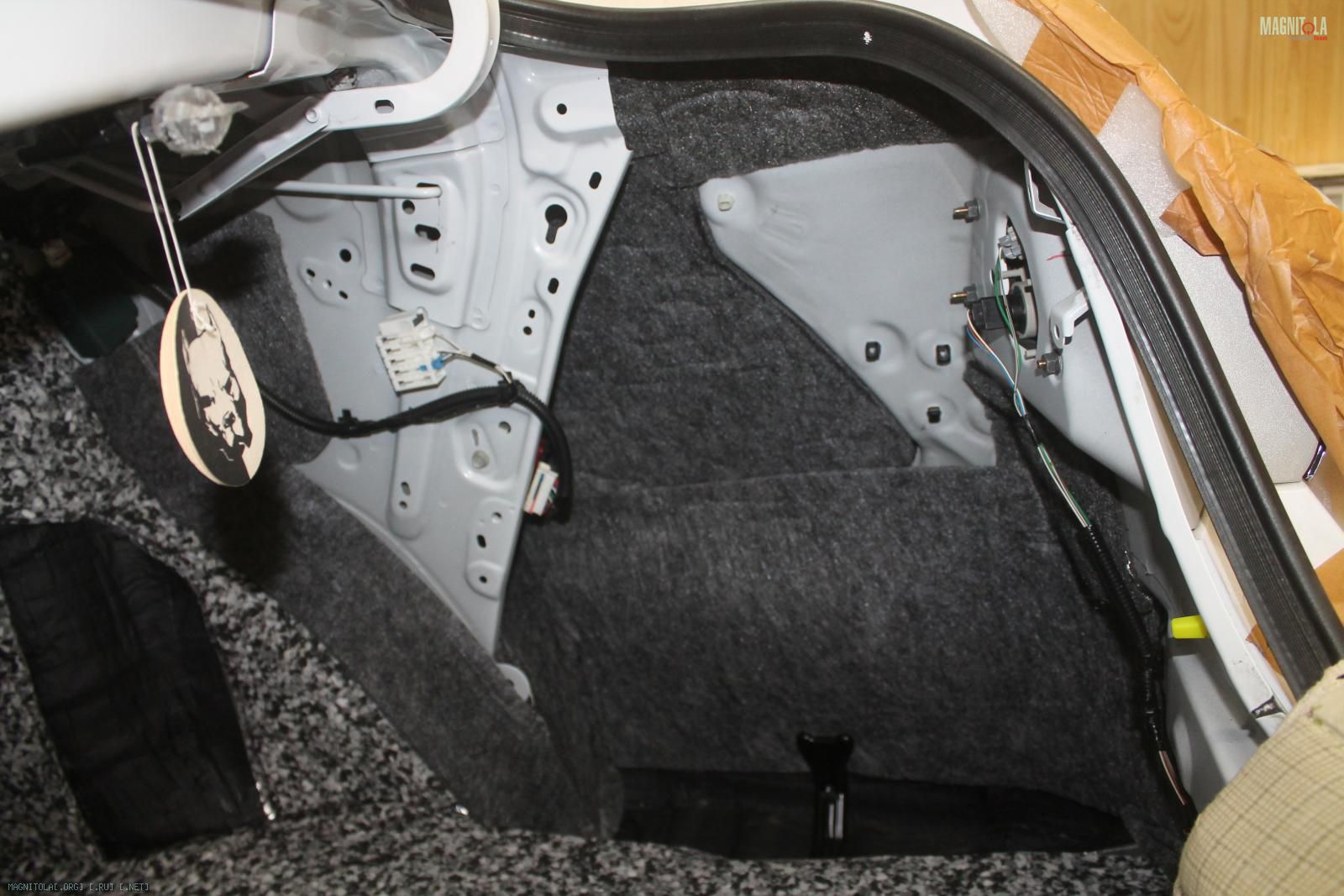

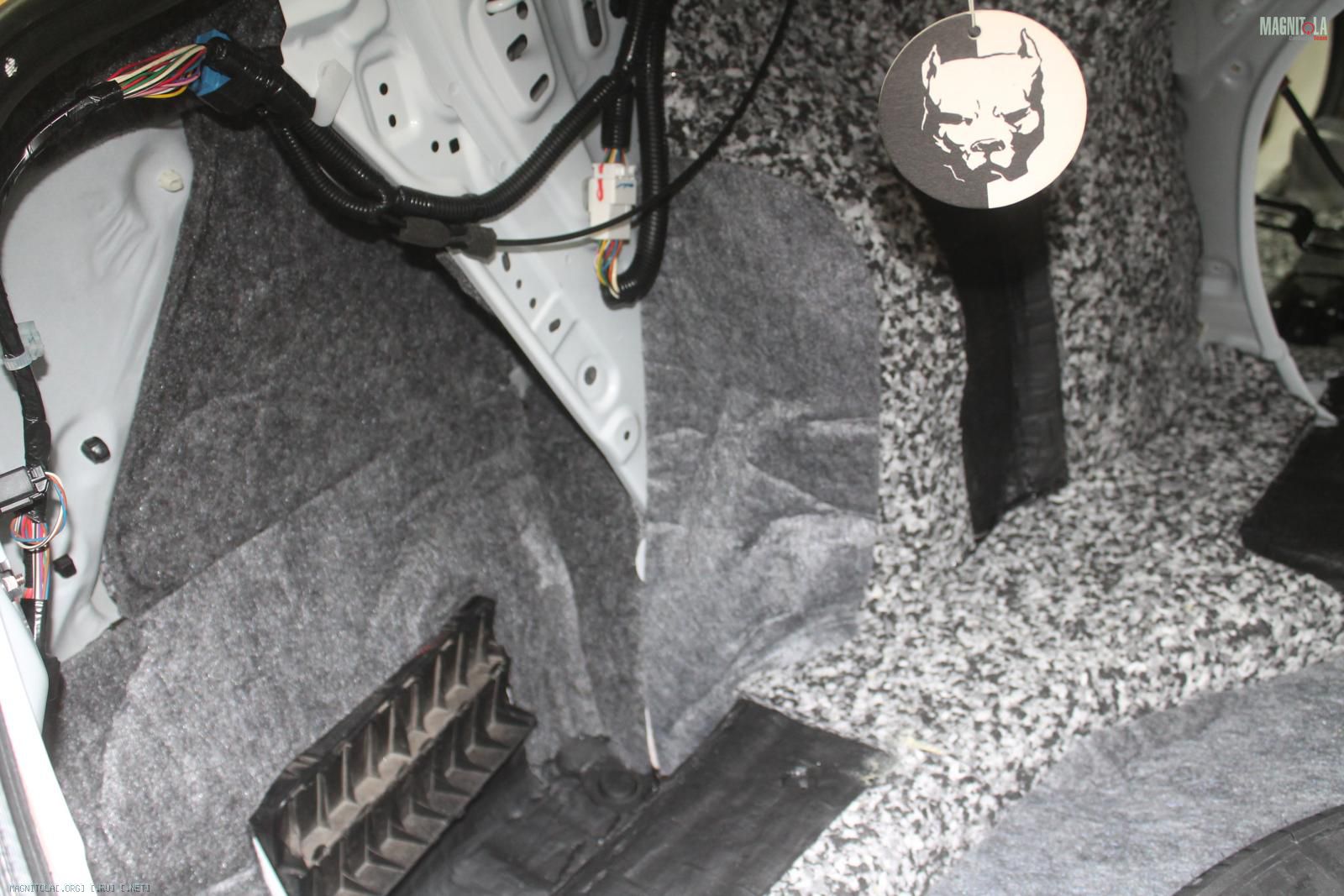

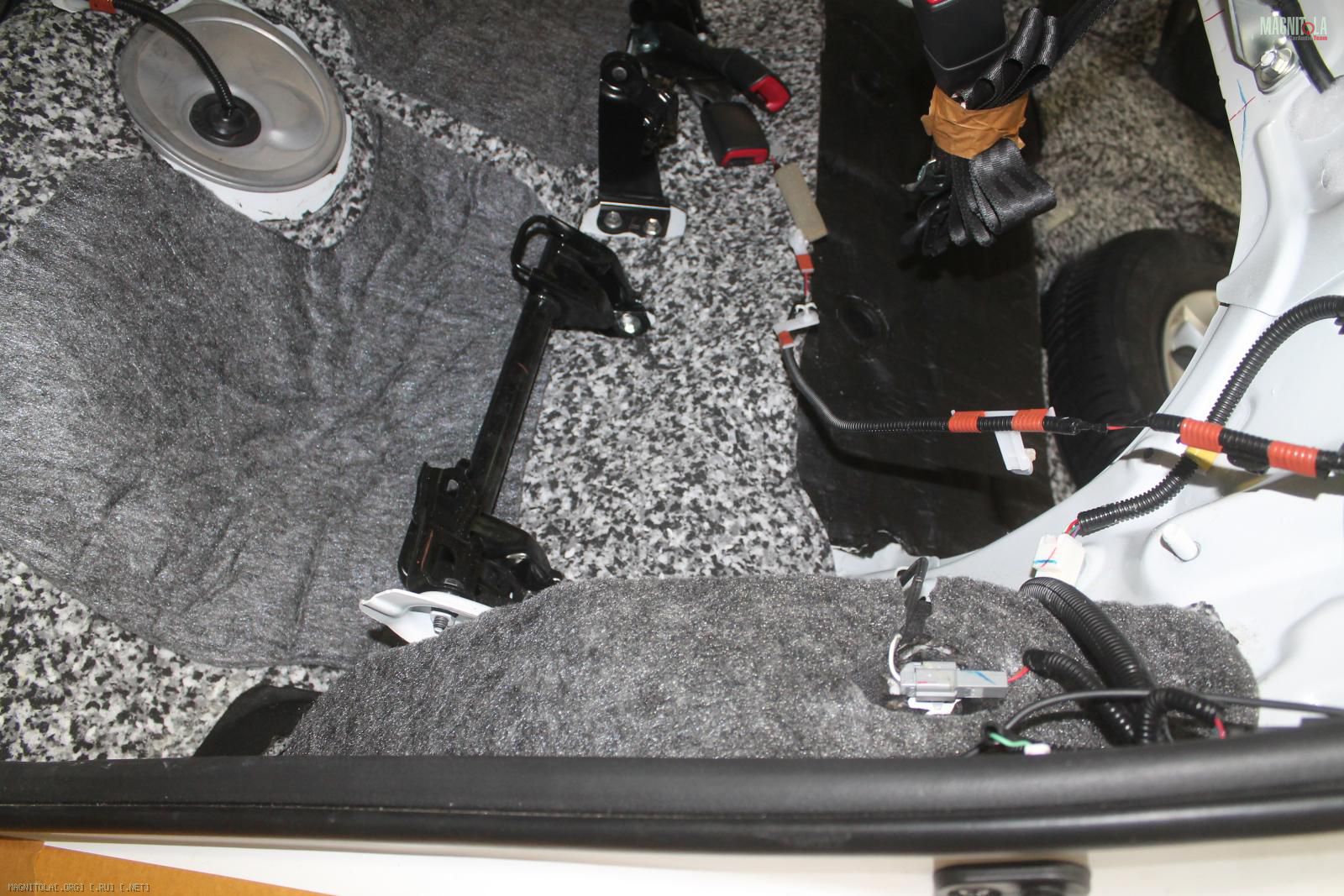

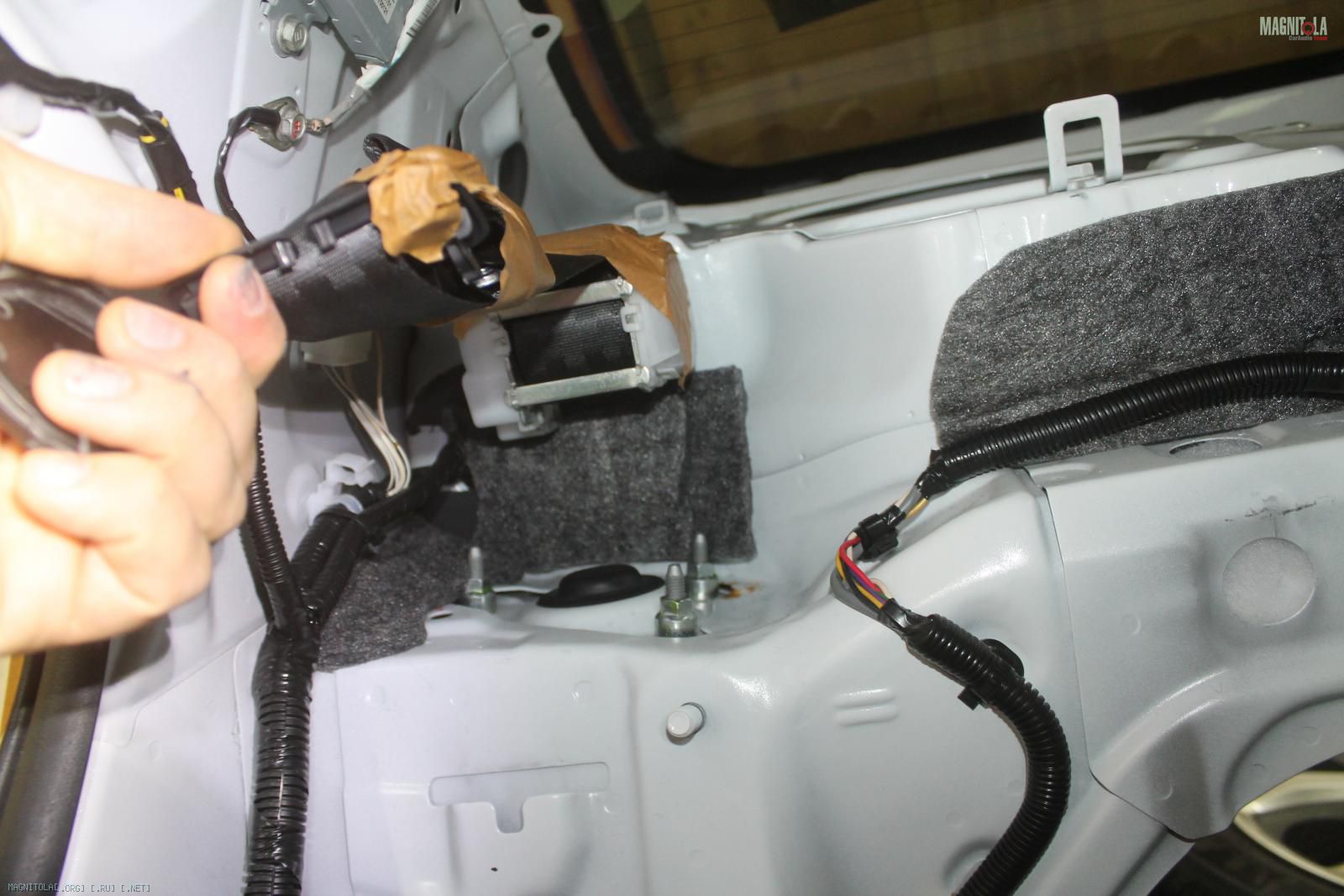

Войлок... арки, пол, места полки и т.д.
Вложение 1157930 Вложение 1157932 Вложение 1157934 Вложение 1157936 Вложение 1157938 Вложение 1157940 Вложение 1157942 Вложение 1157944 Вложение 1157946 Вложение 1157948

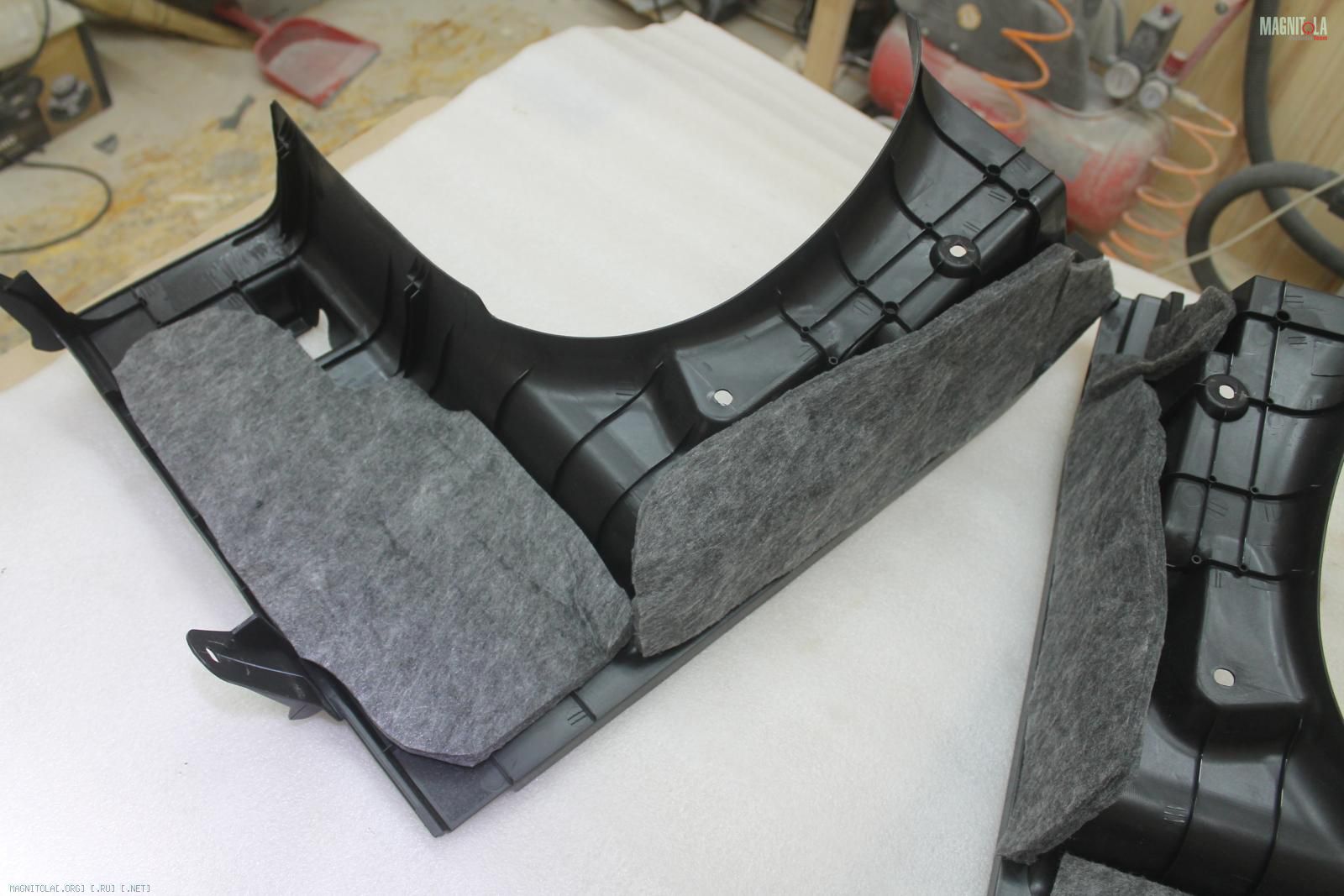

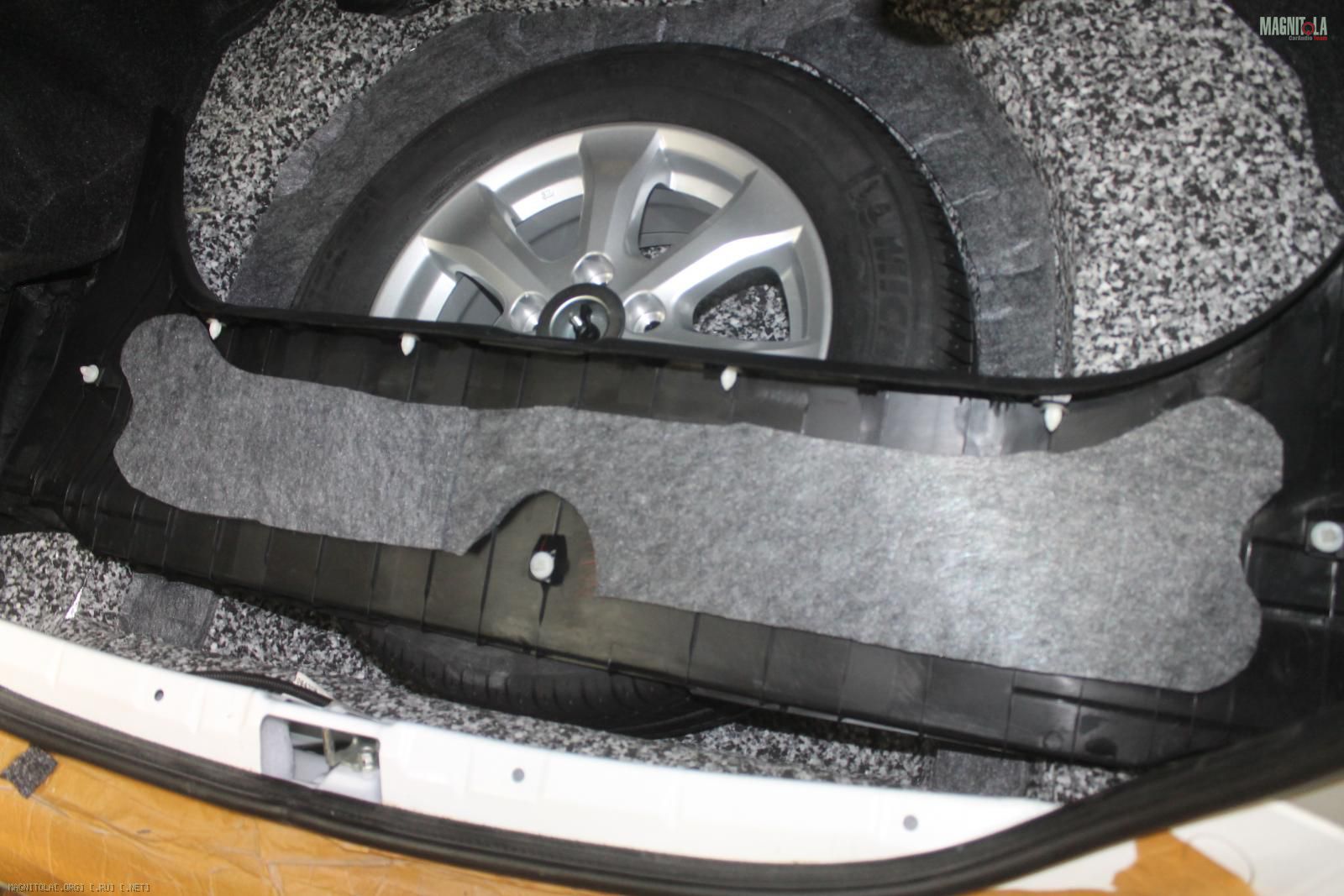

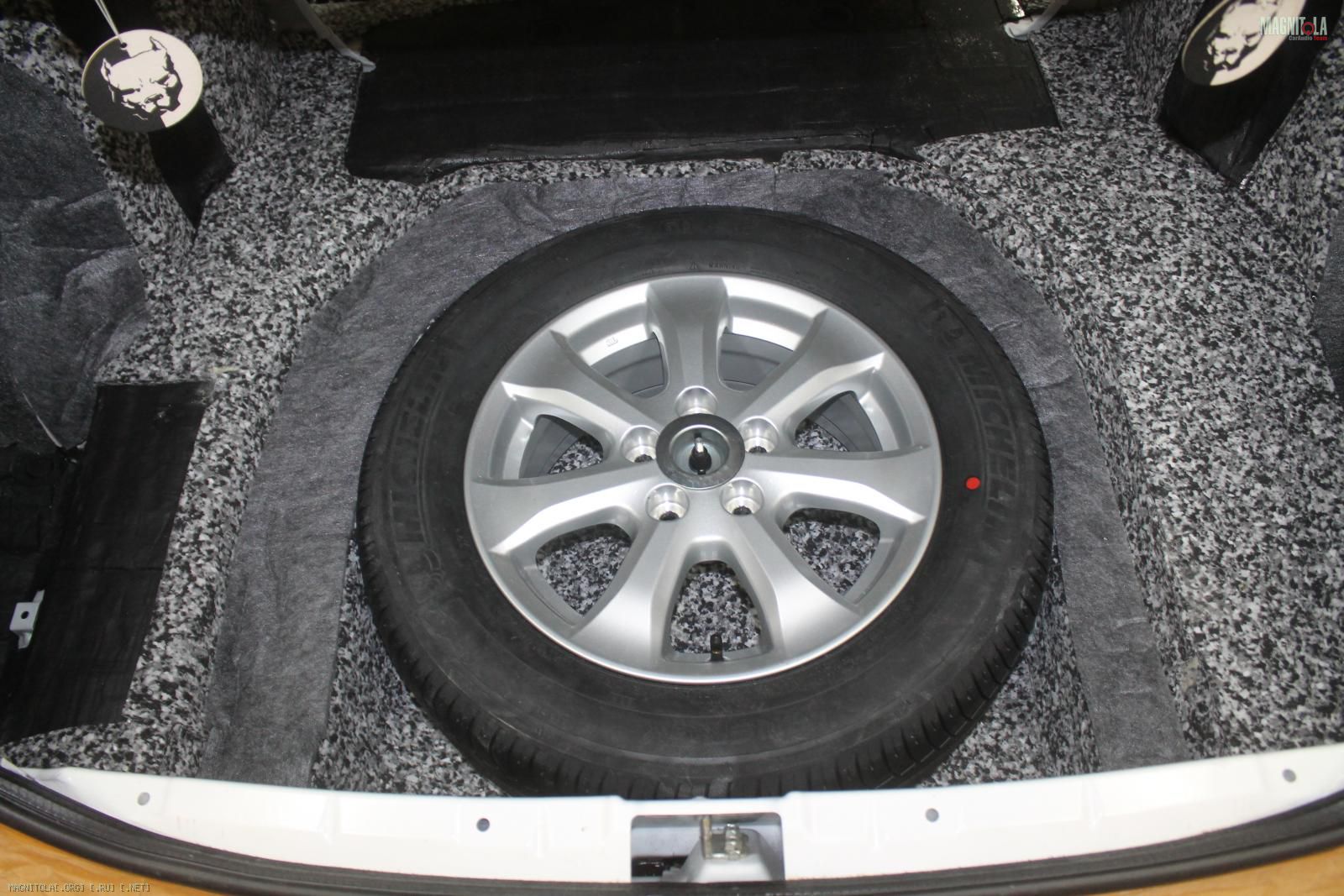

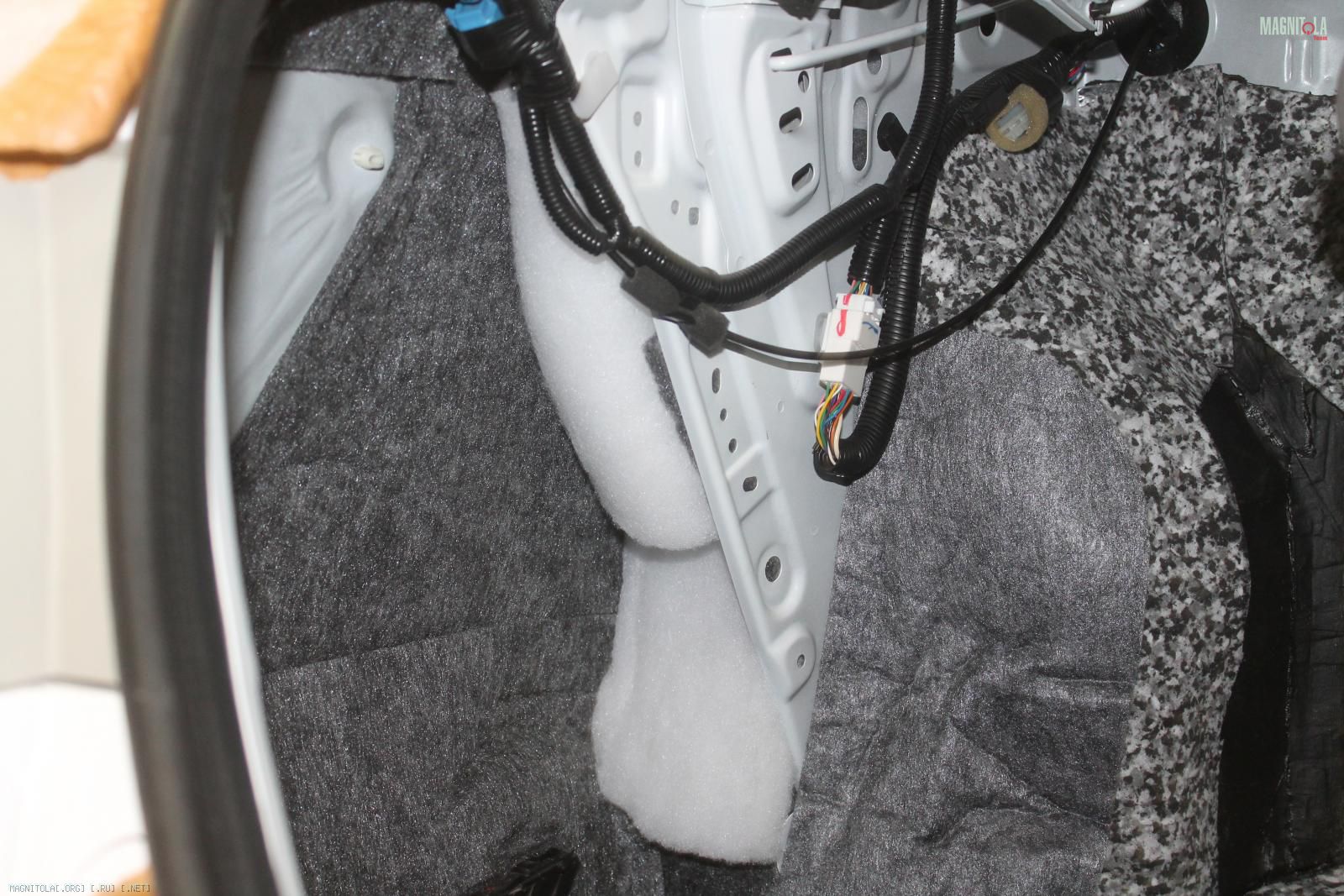

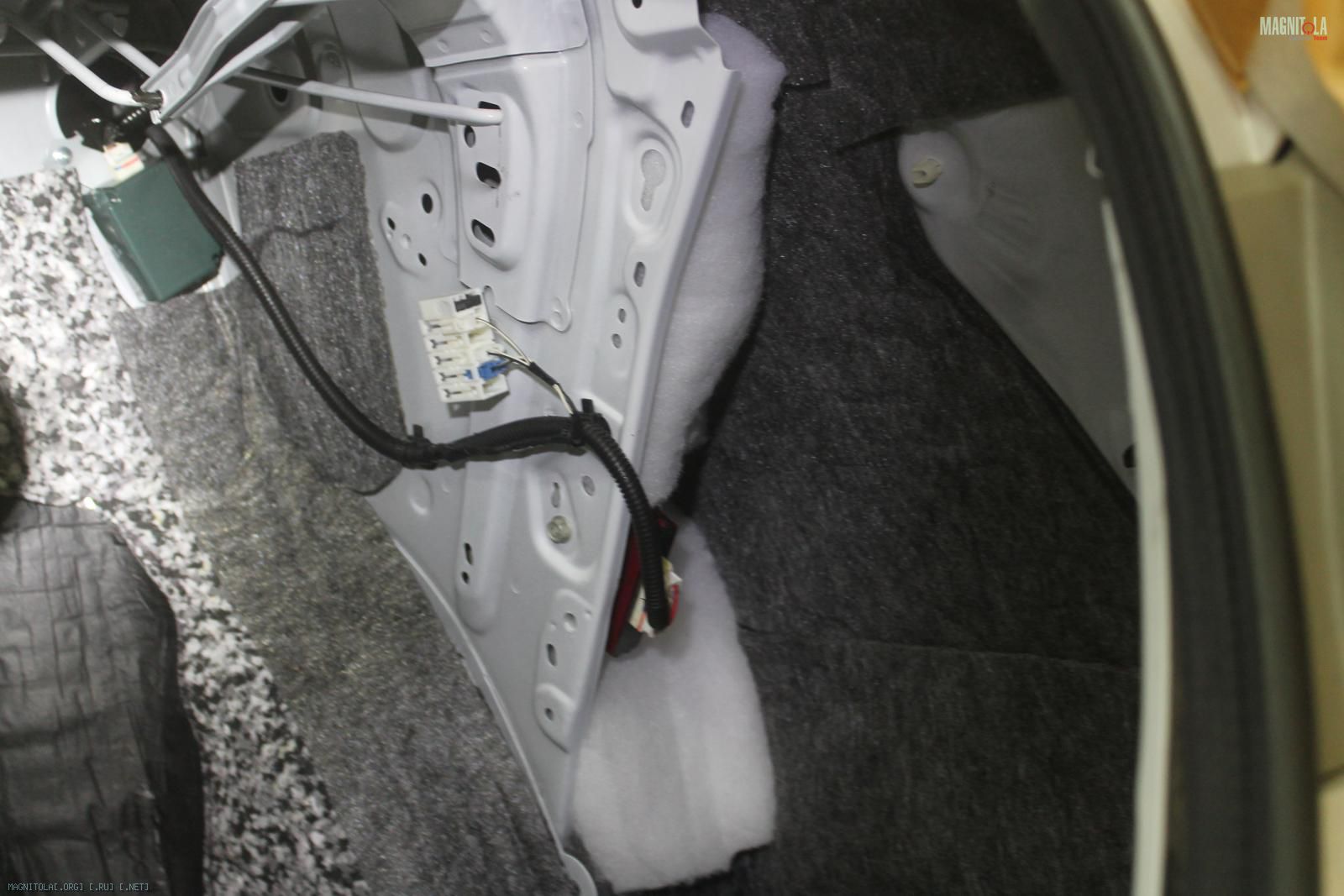

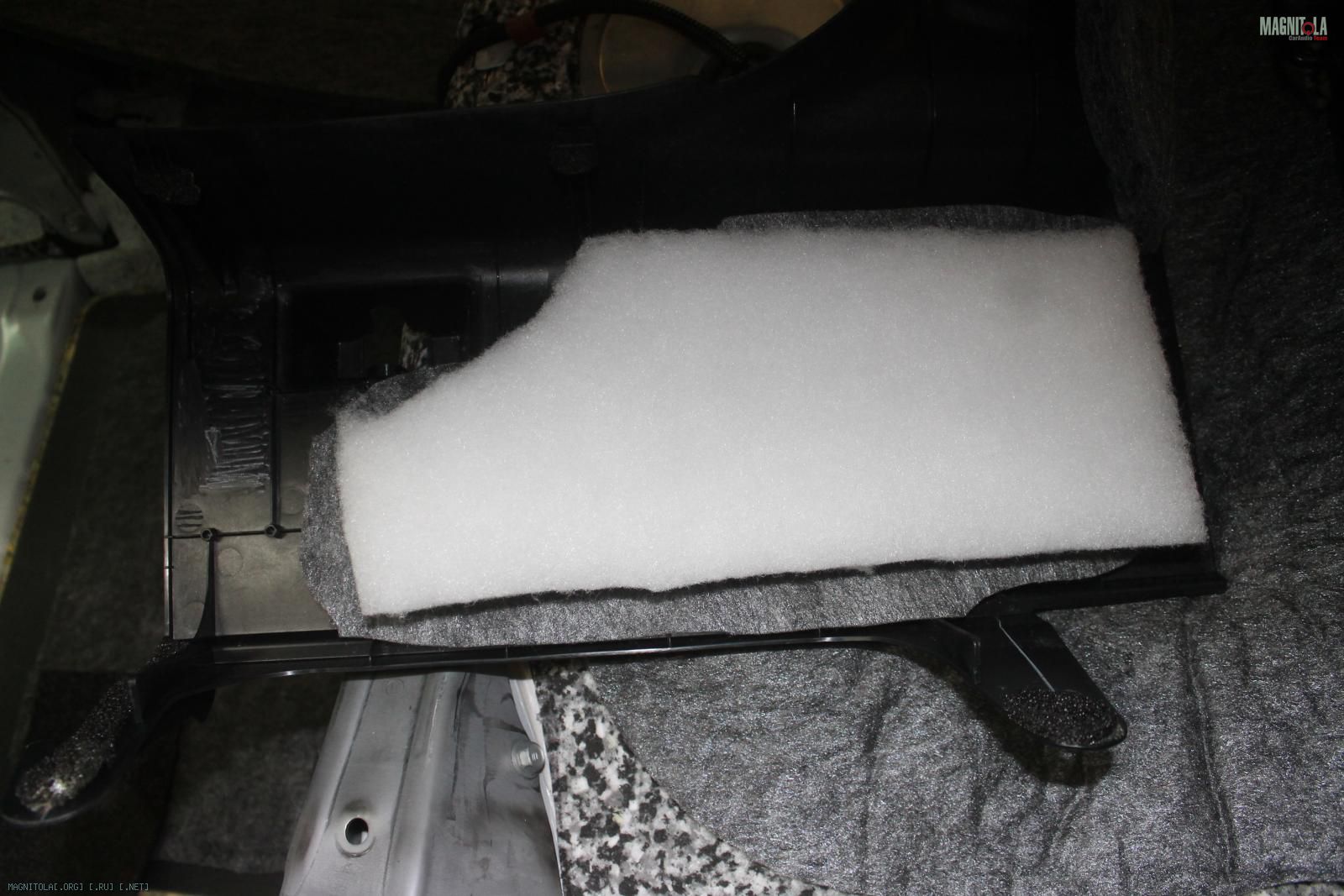

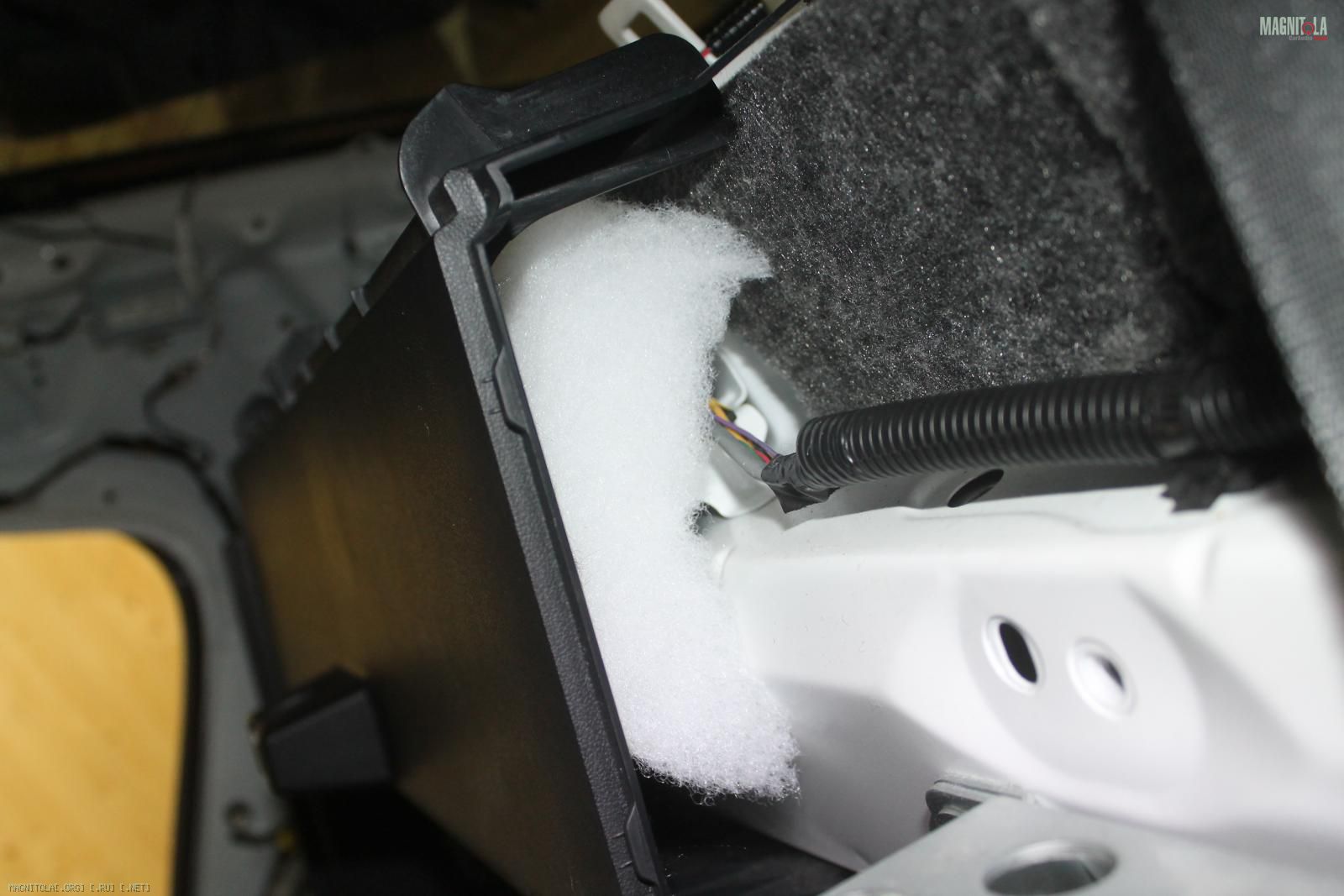

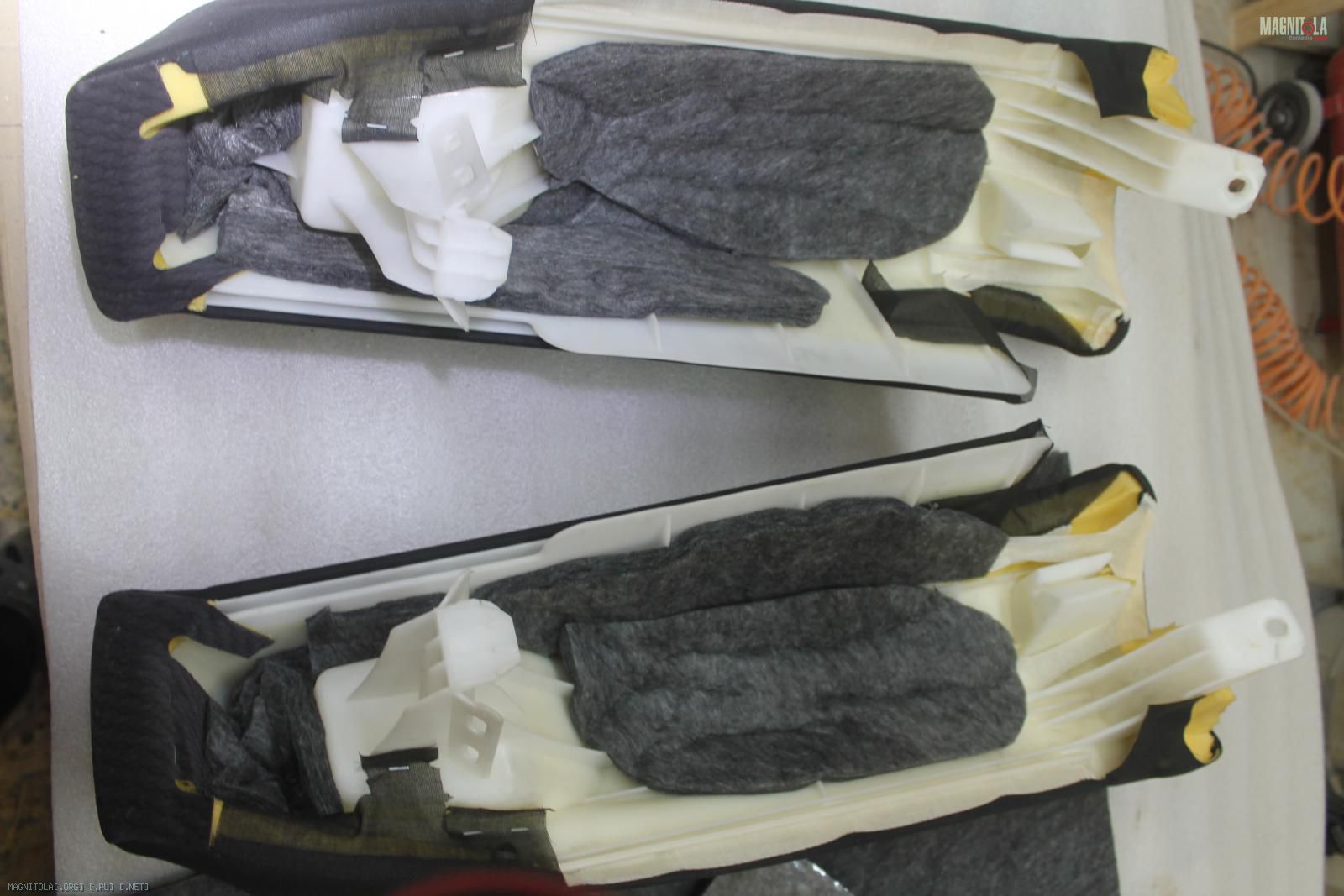

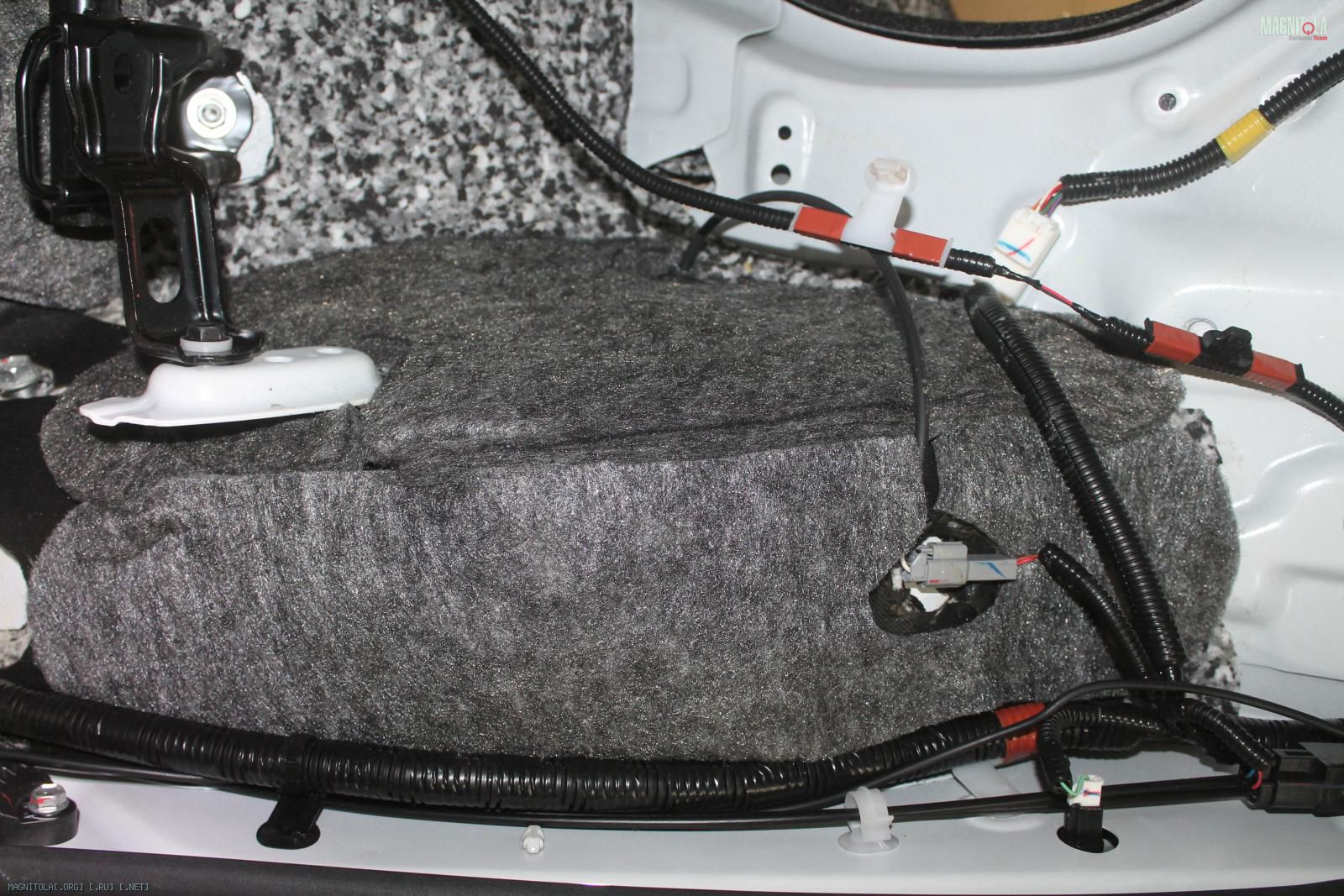

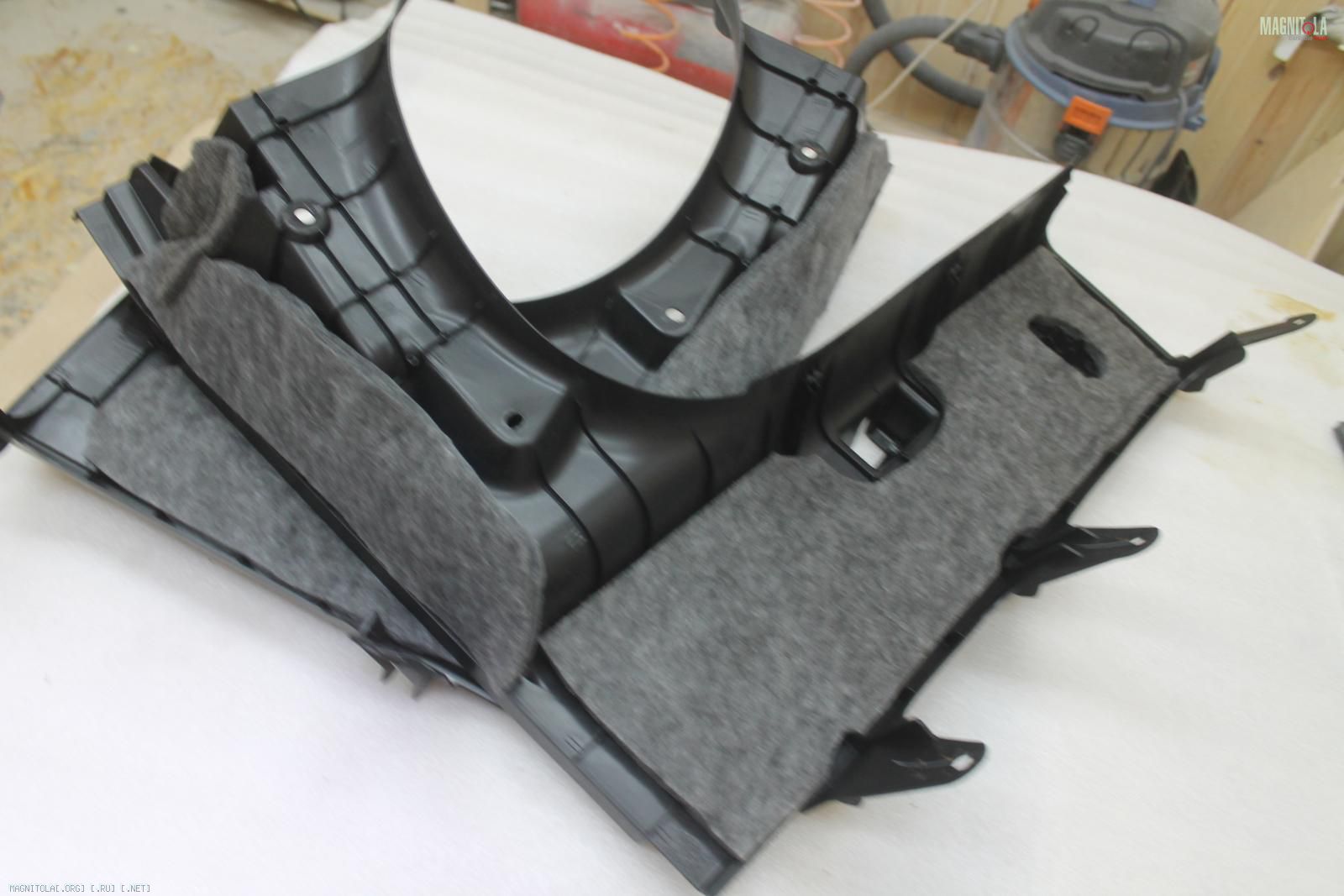

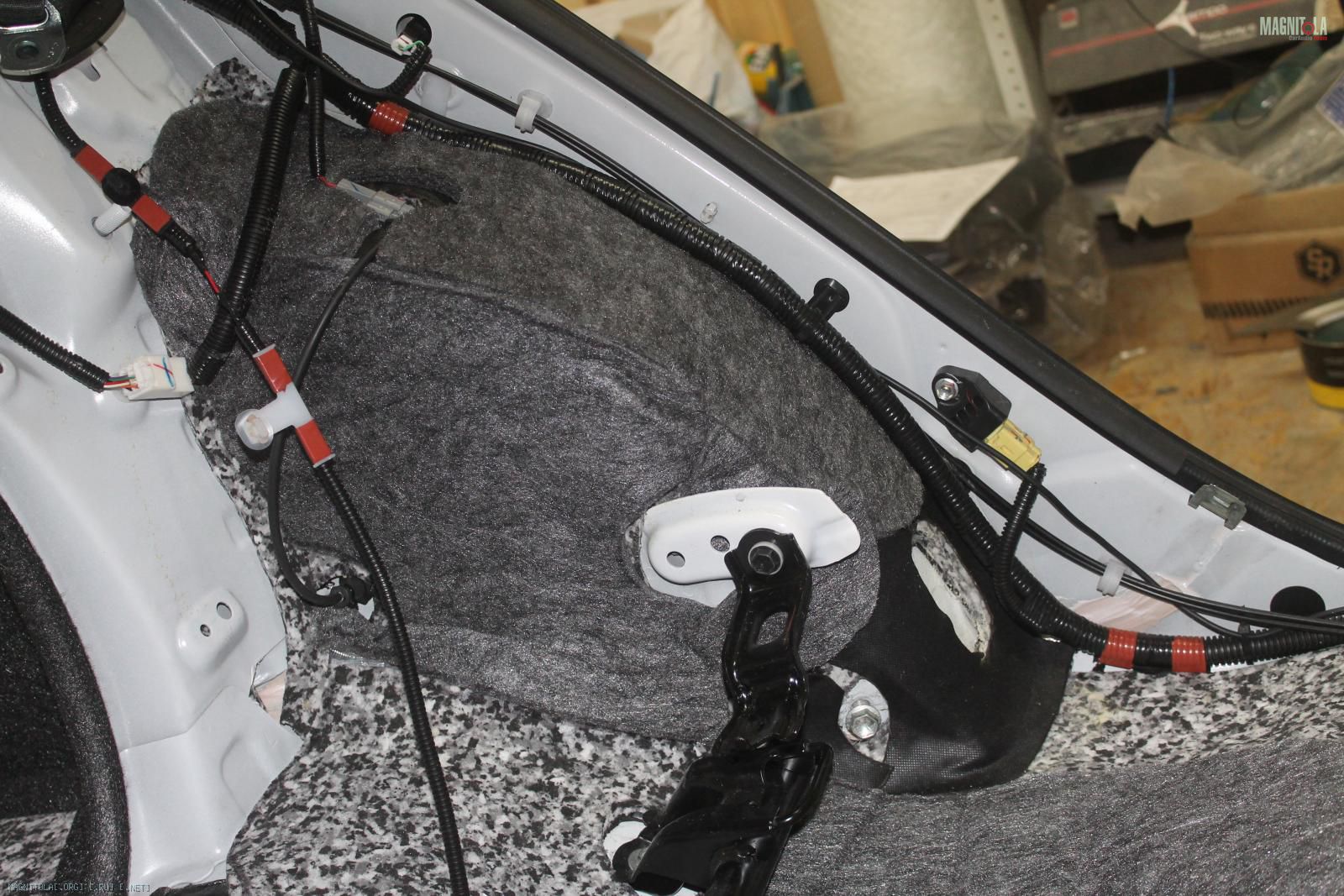

Багажник, детали салона..
Вложение 1157950 Вложение 1157952 Вложение 1157954 Вложение 1157956 Вложение 1157958 Вложение 1157960 Вложение 1157962 Вложение 1157964 Вложение 1157966 Вложение 1157968 Вложение 1157970 Вложение 1157972

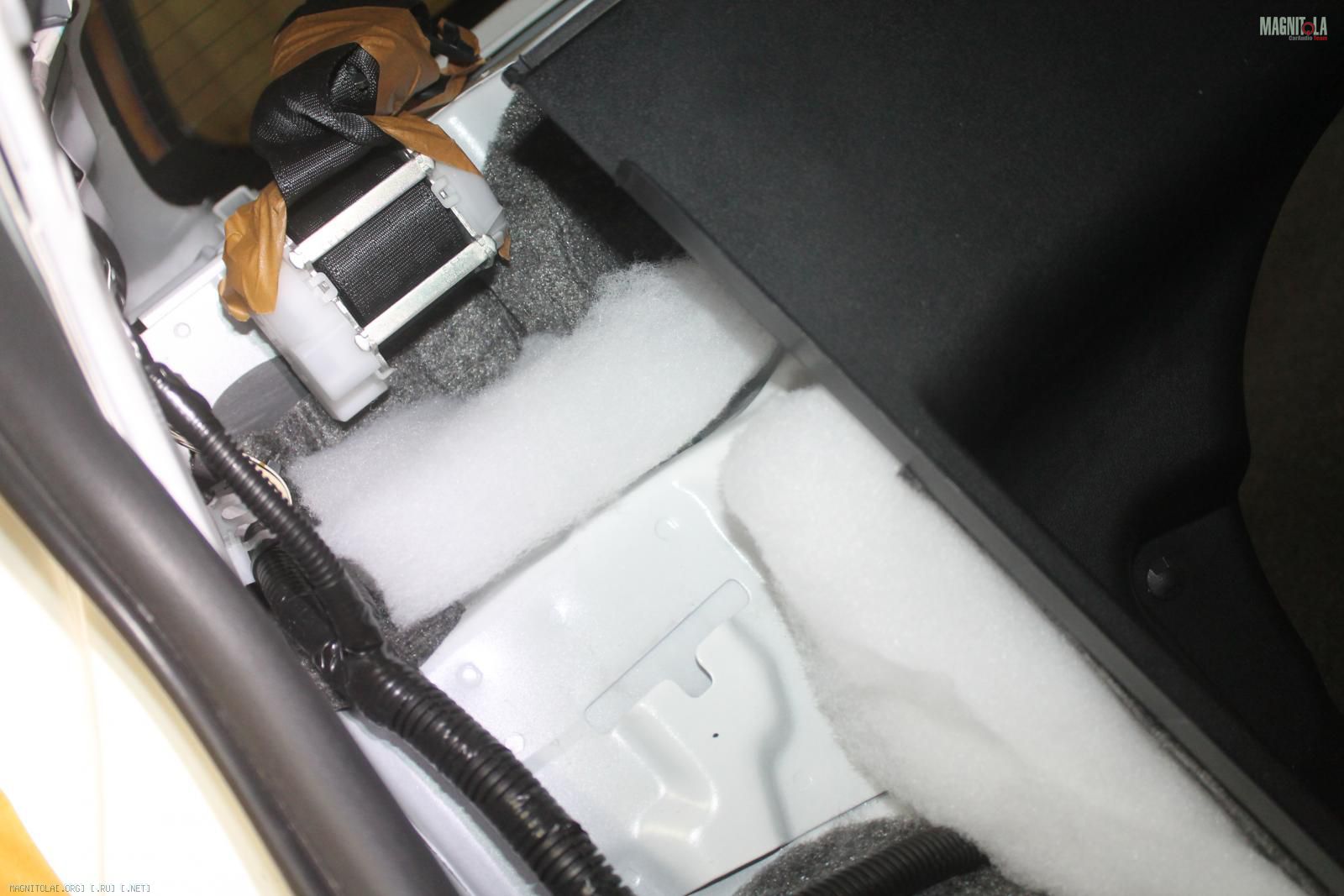

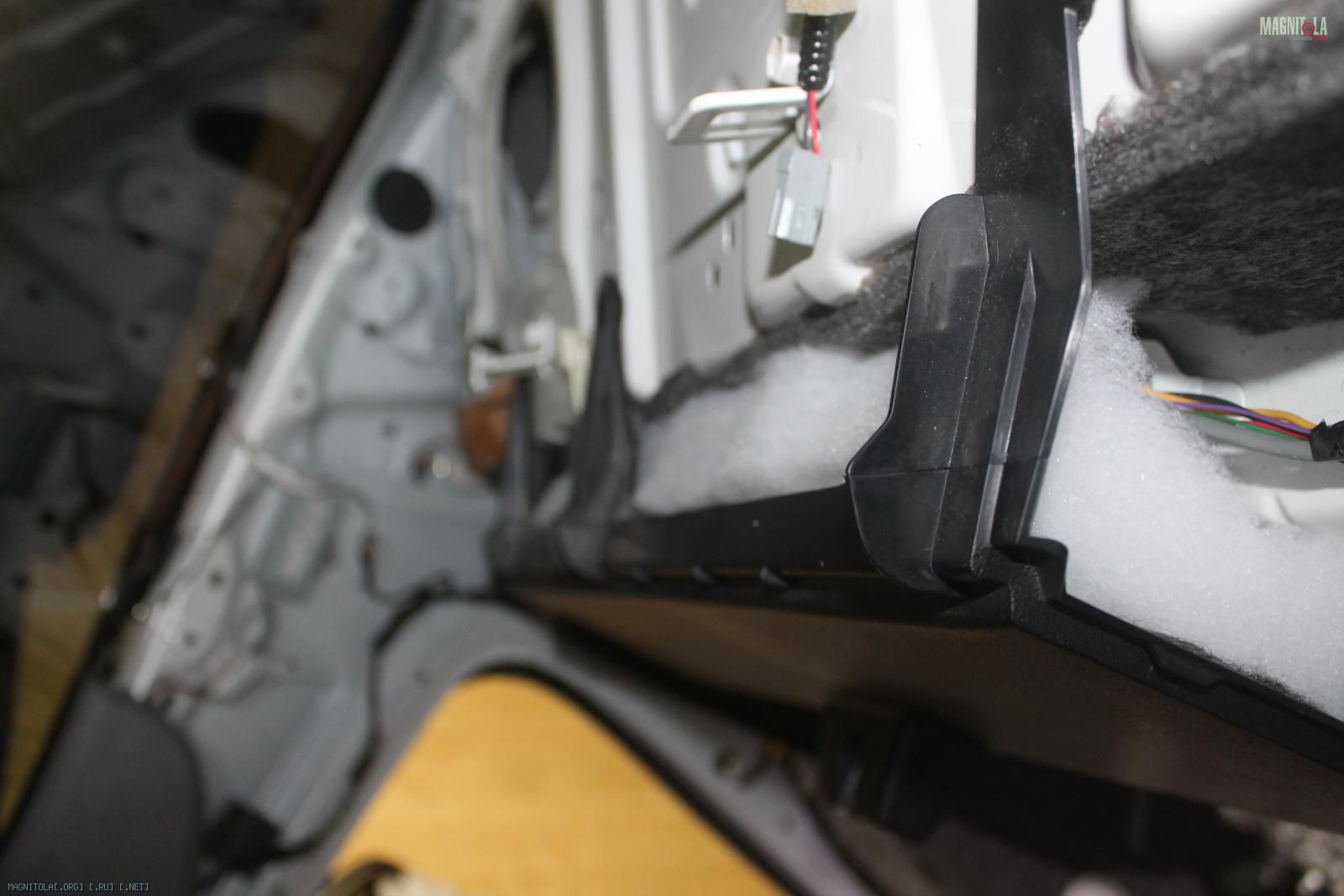

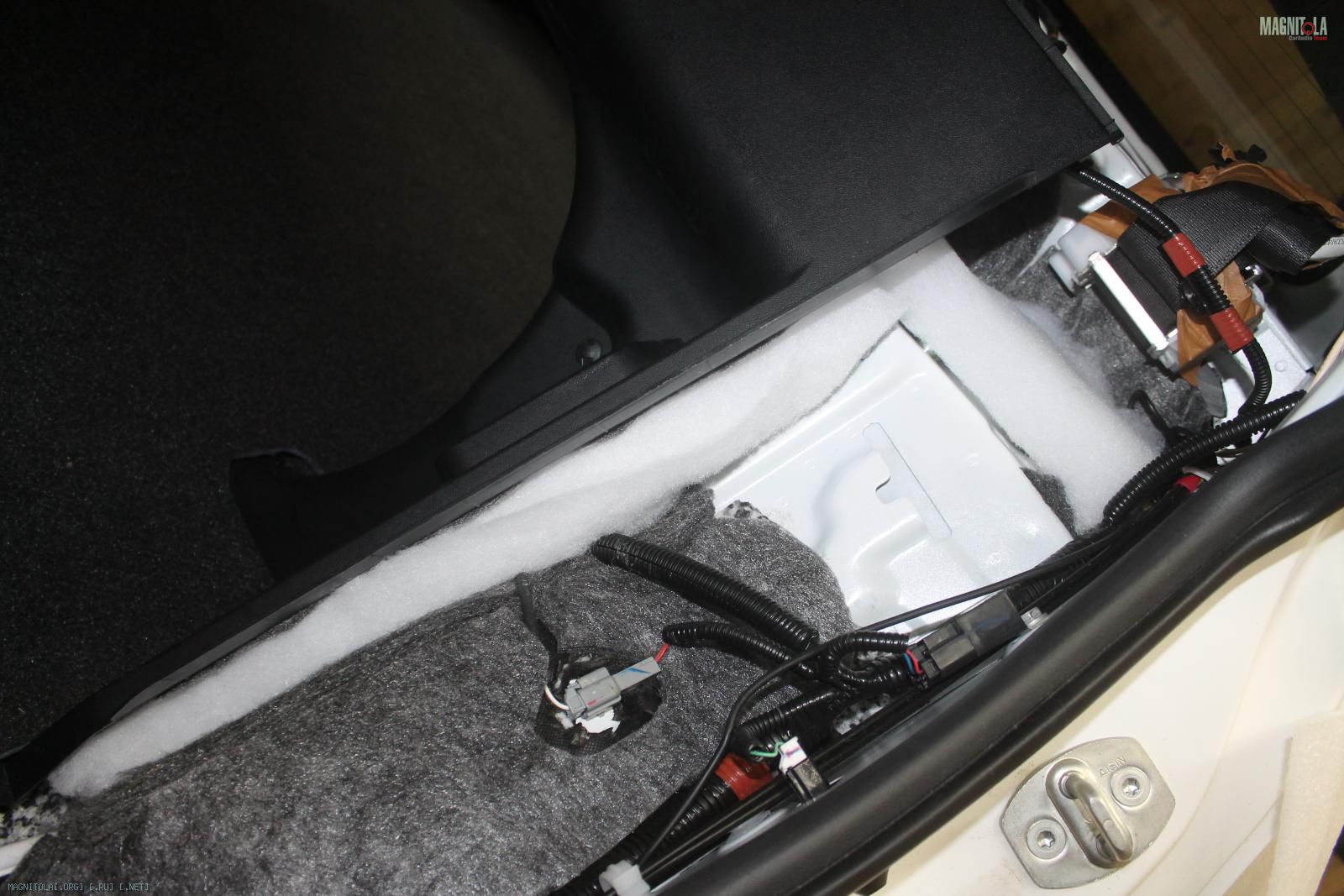

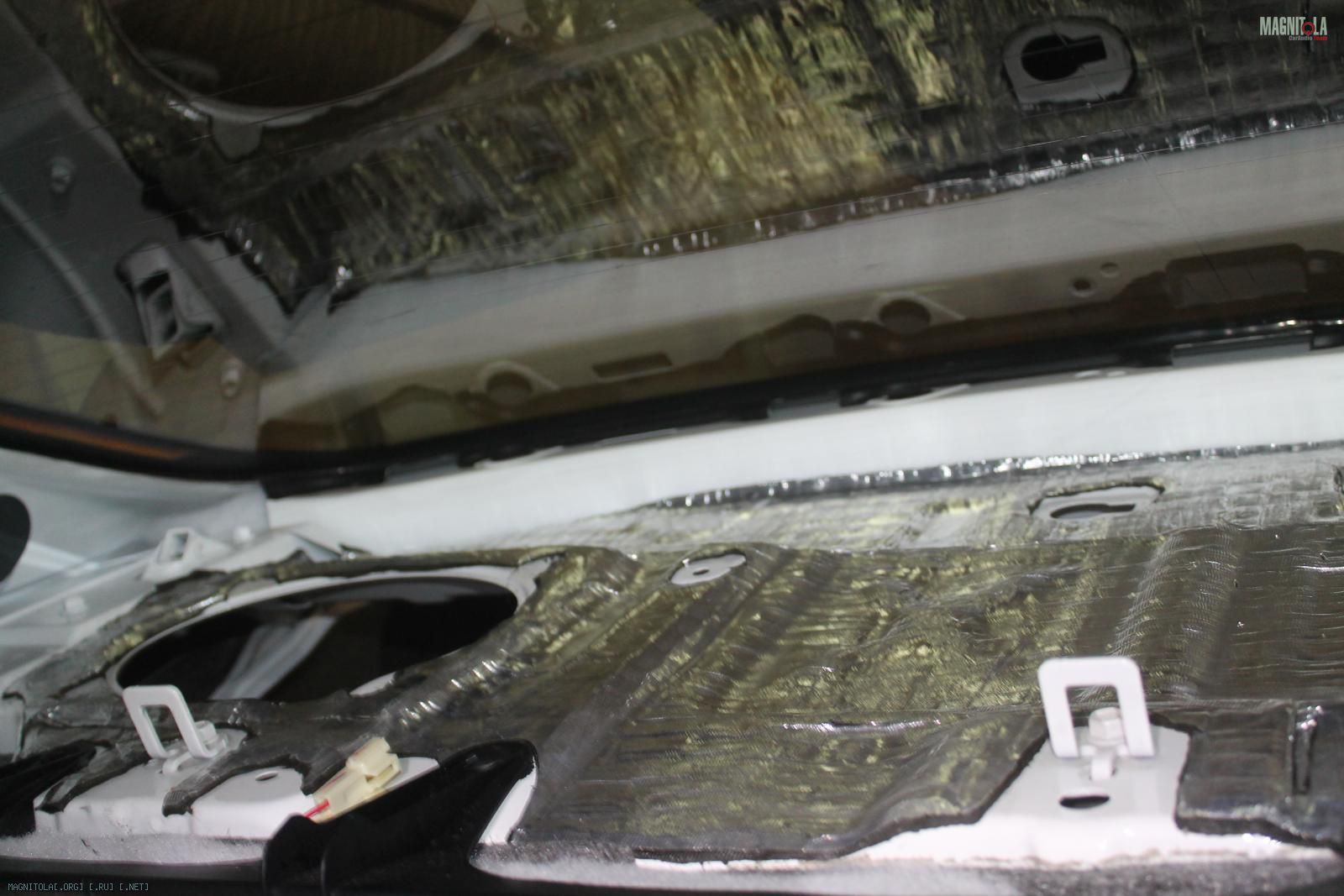

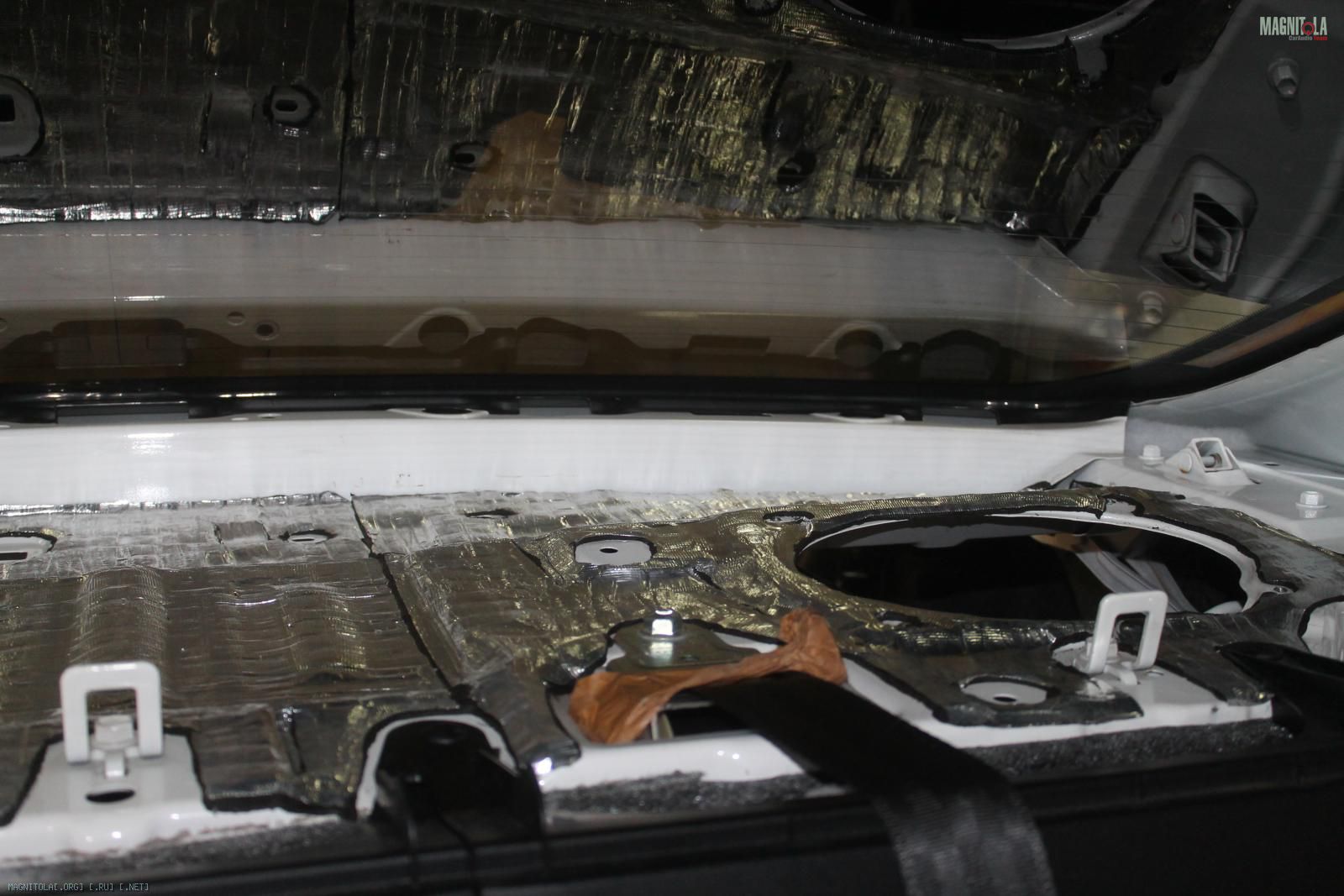

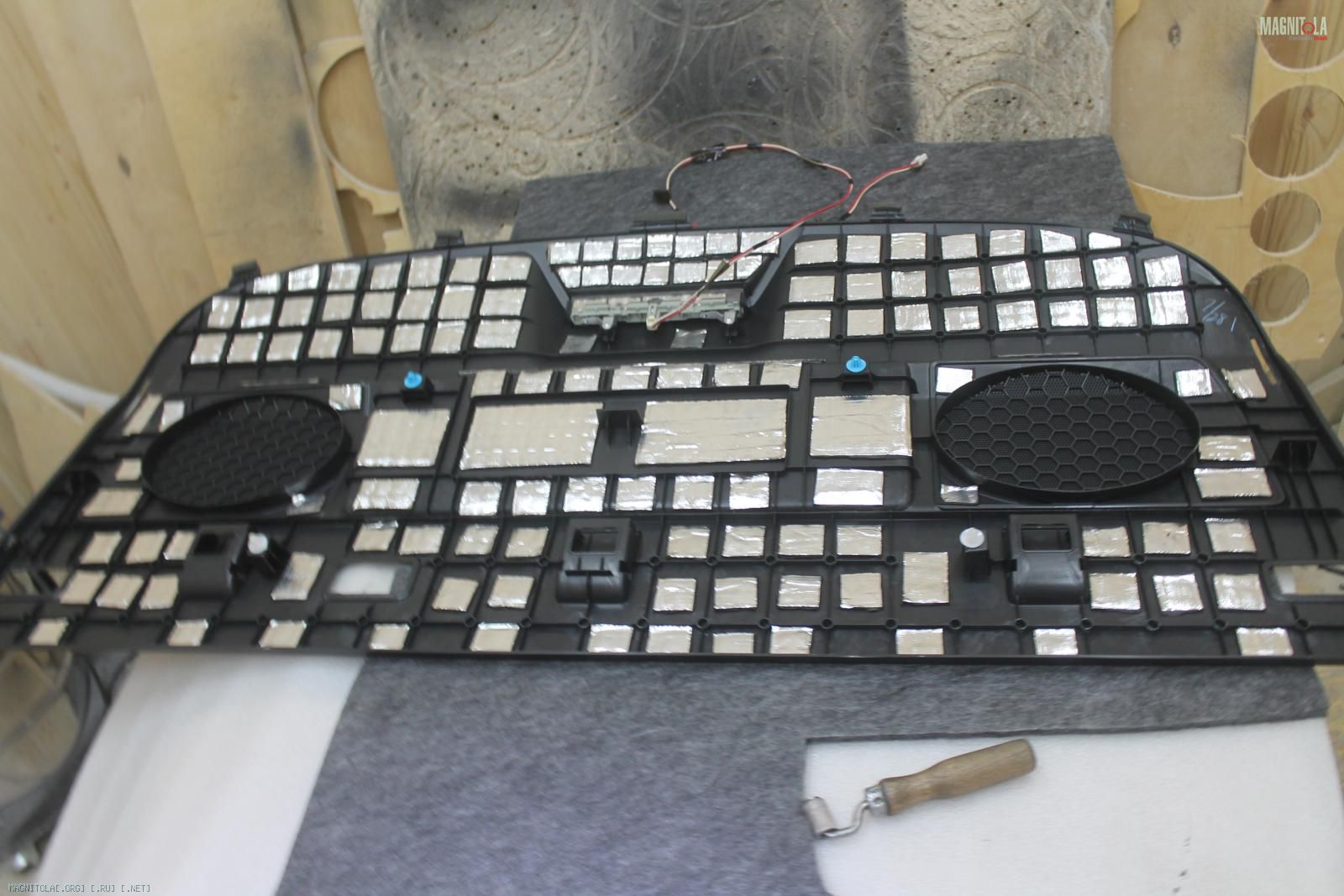

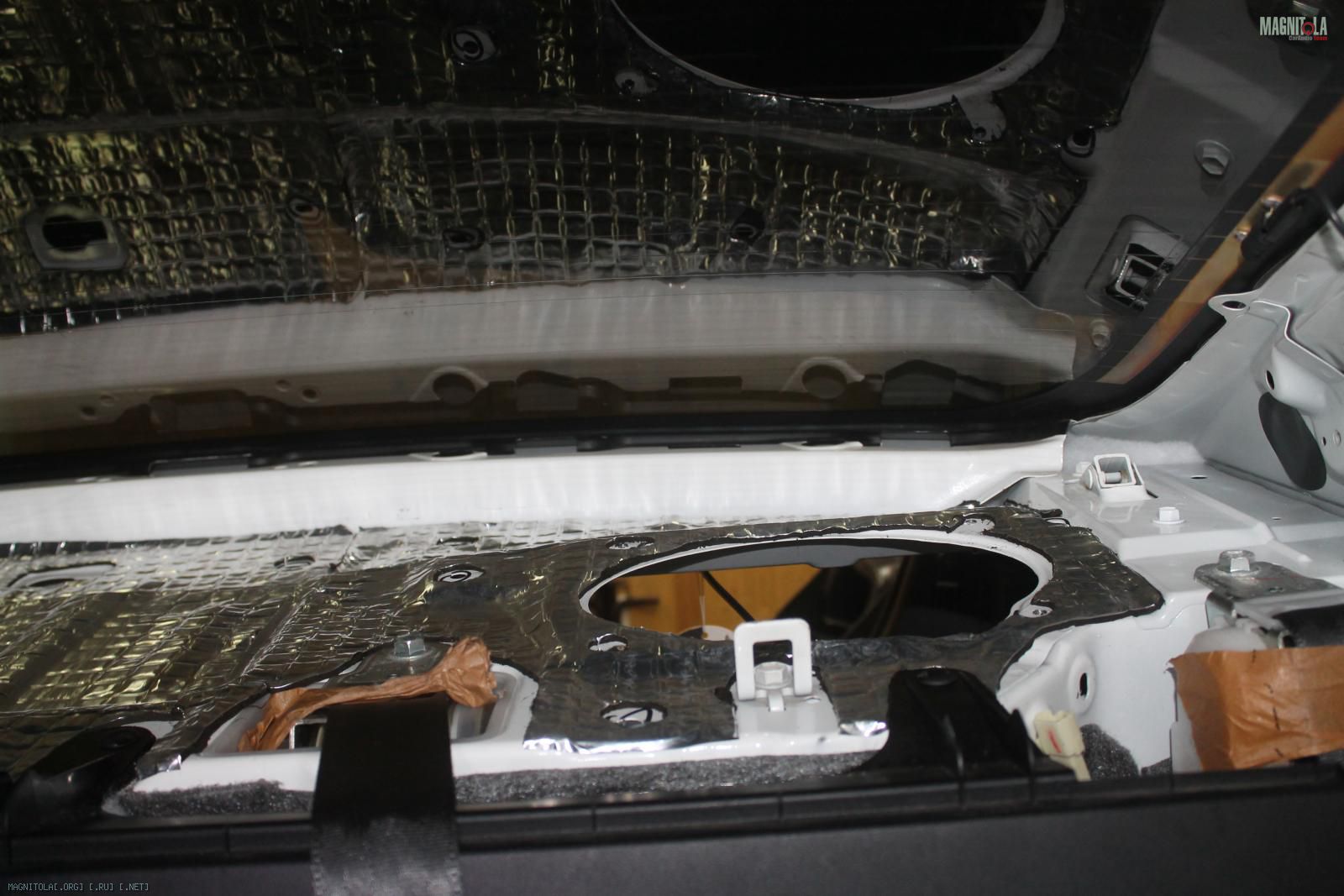

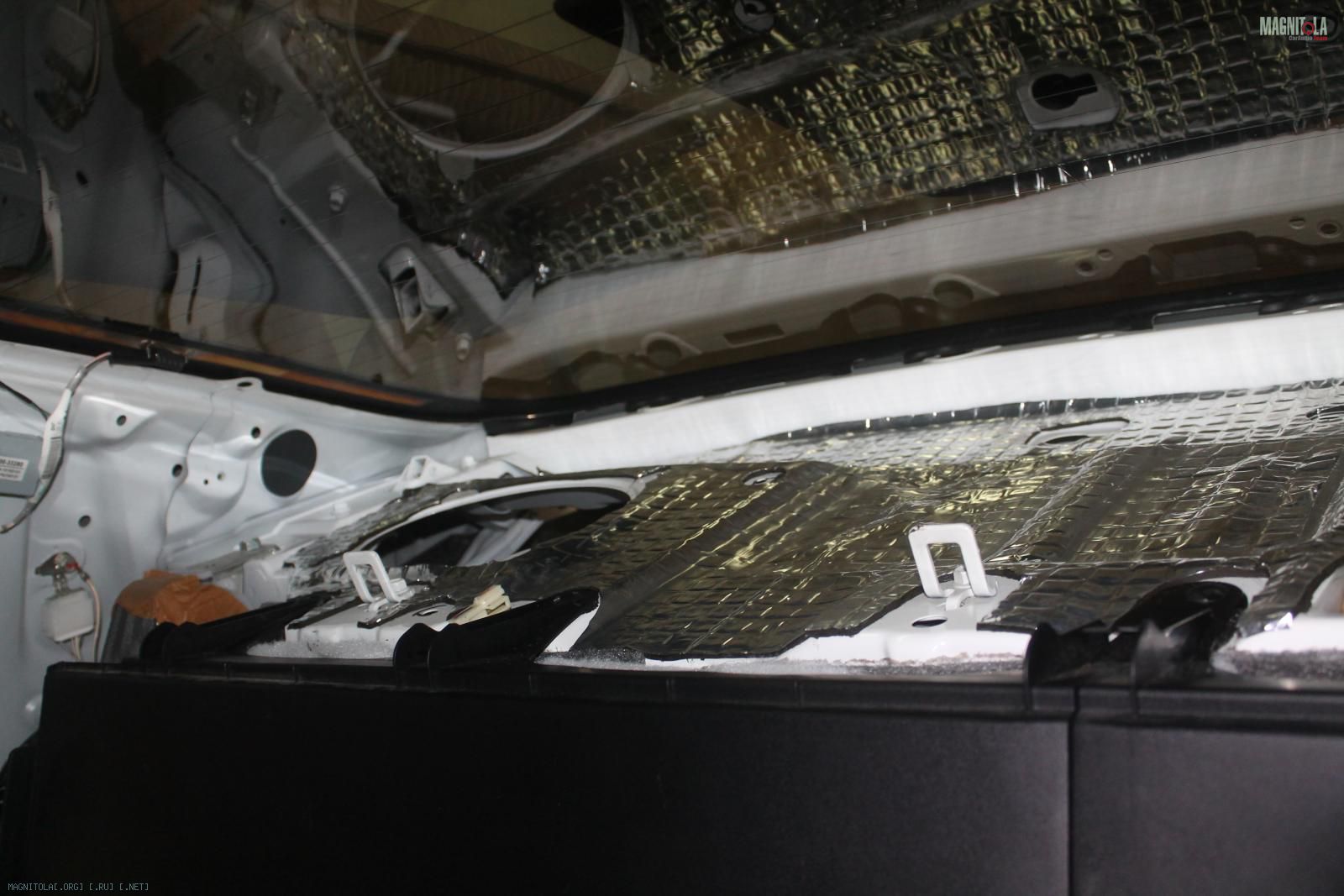

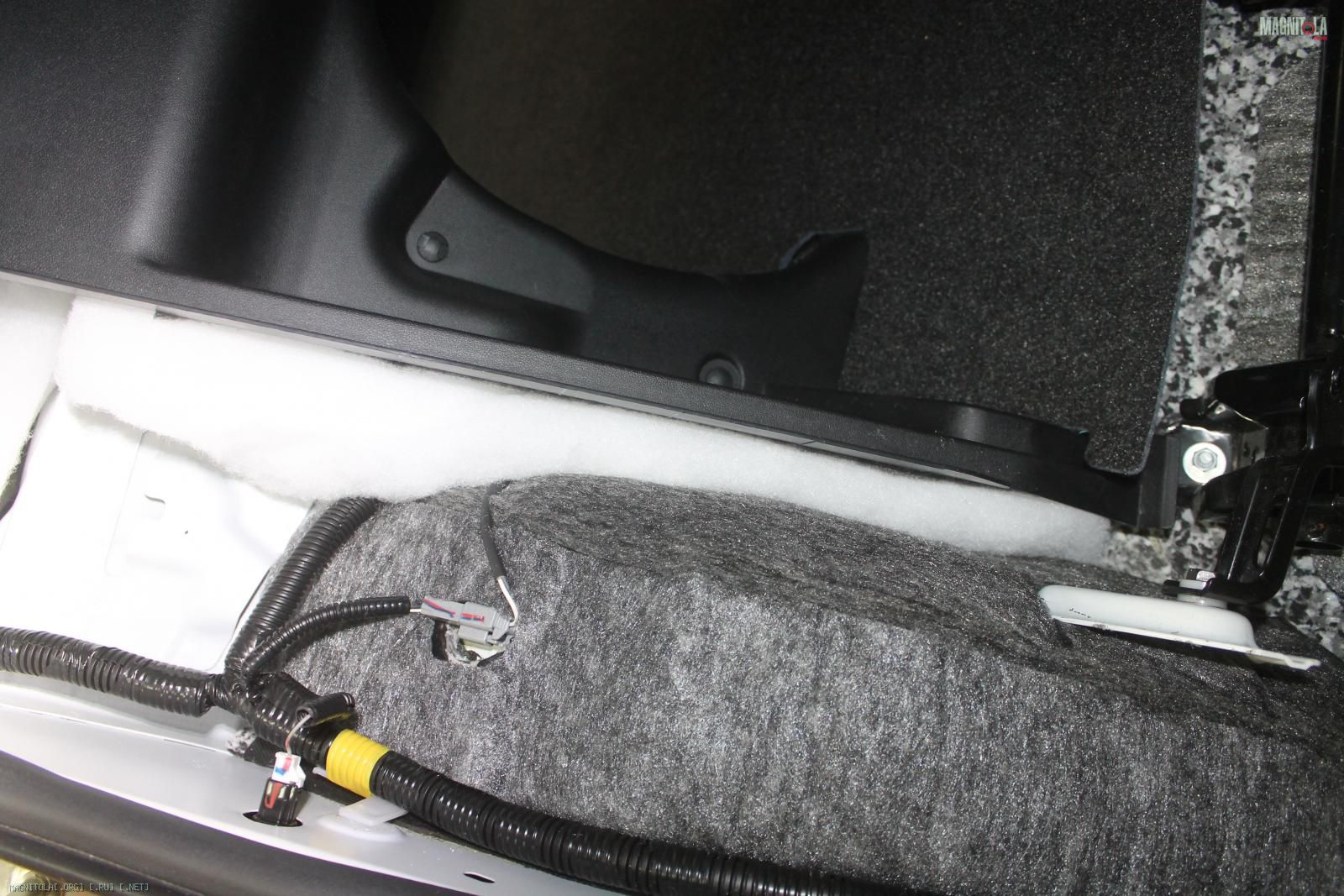

Задняя полка...
Вложение 1157974 Вложение 1157976 Вложение 1157978 Вложение 1157980 Вложение 1157982 Вложение 1157984 Вложение 1157986 Вложение 1157988 Вложение 1157990 Вложение 1157992 Вложение 1157994

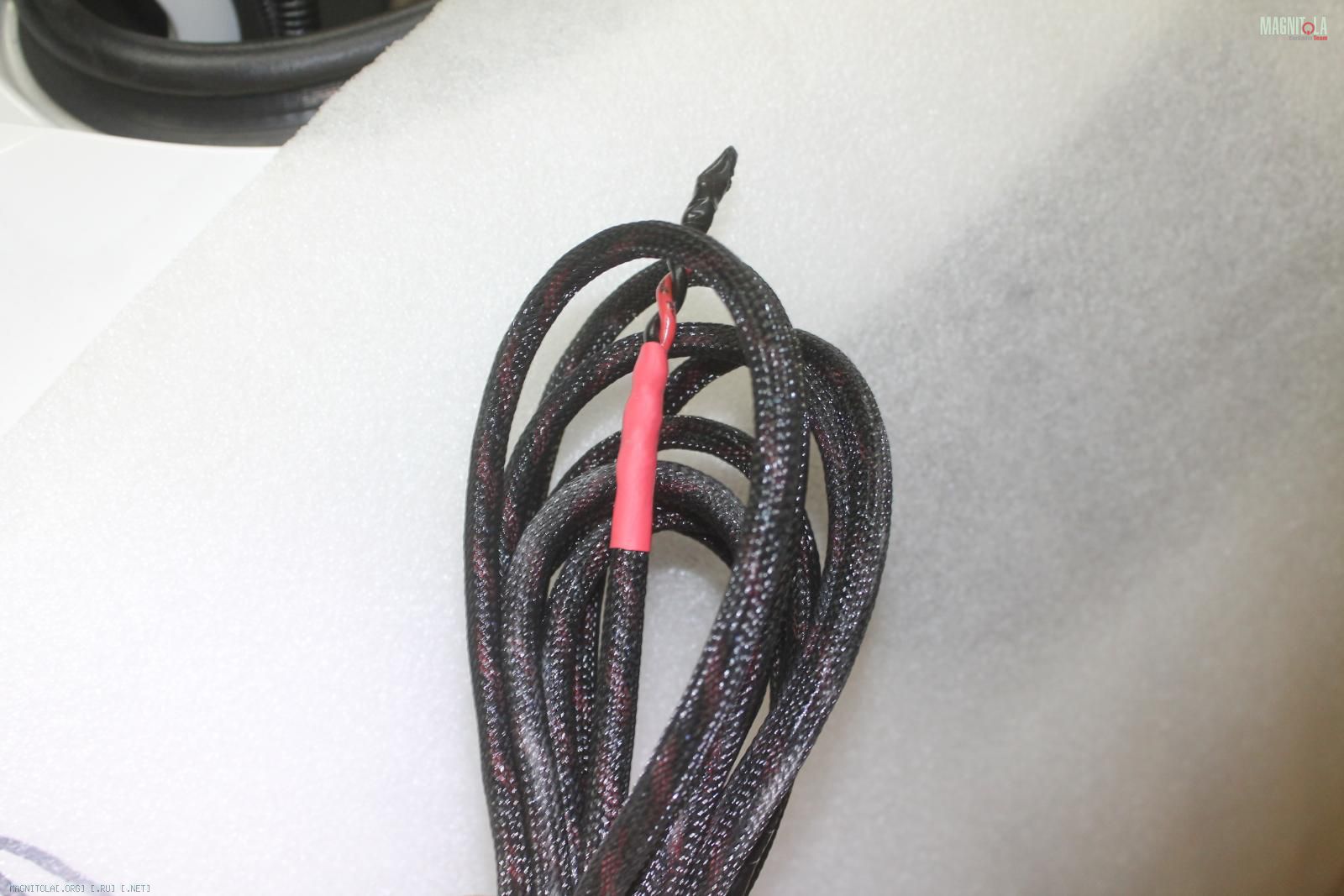

Вяжем проводку в косу, одеваем в змейку...
Вложение 1157996

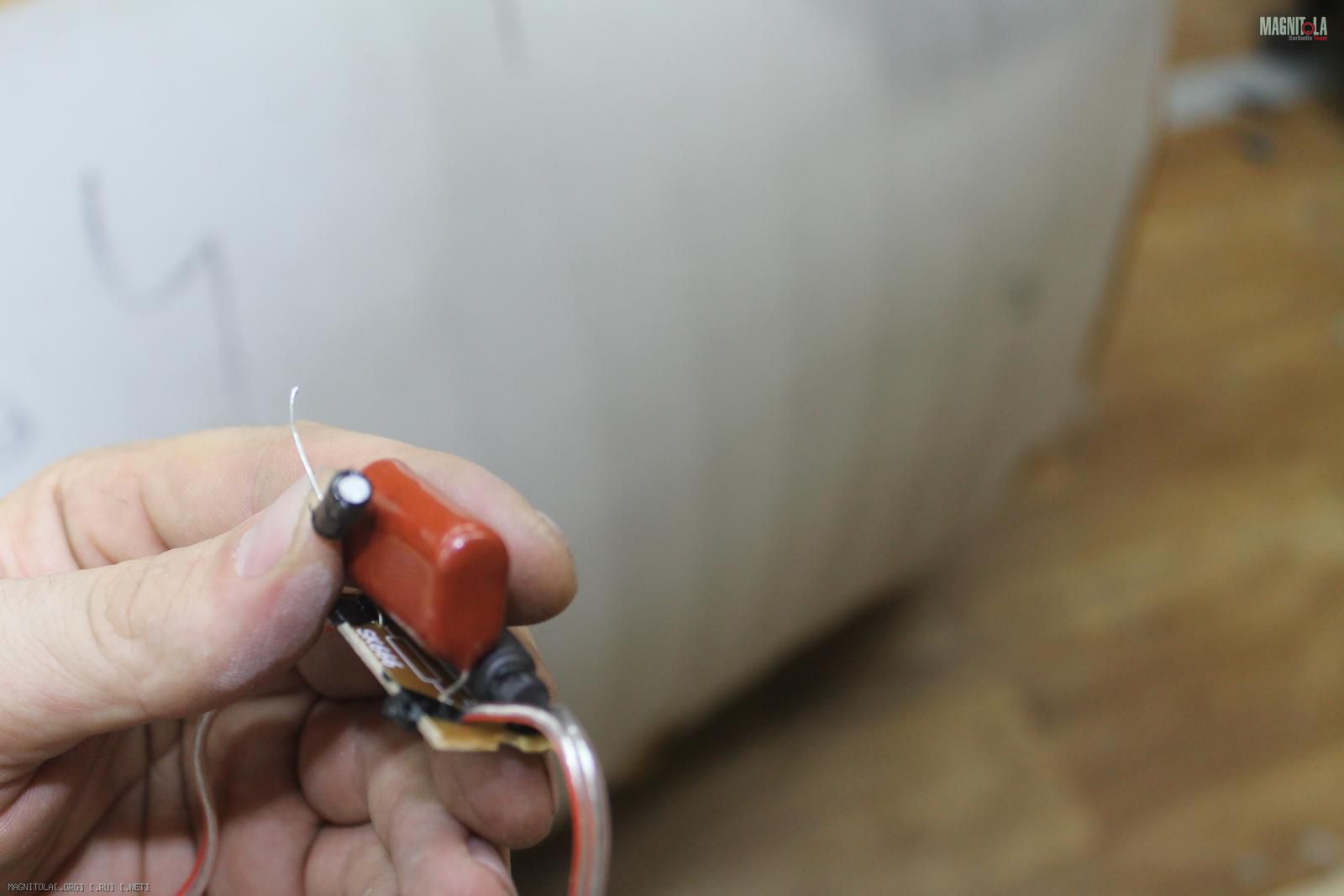

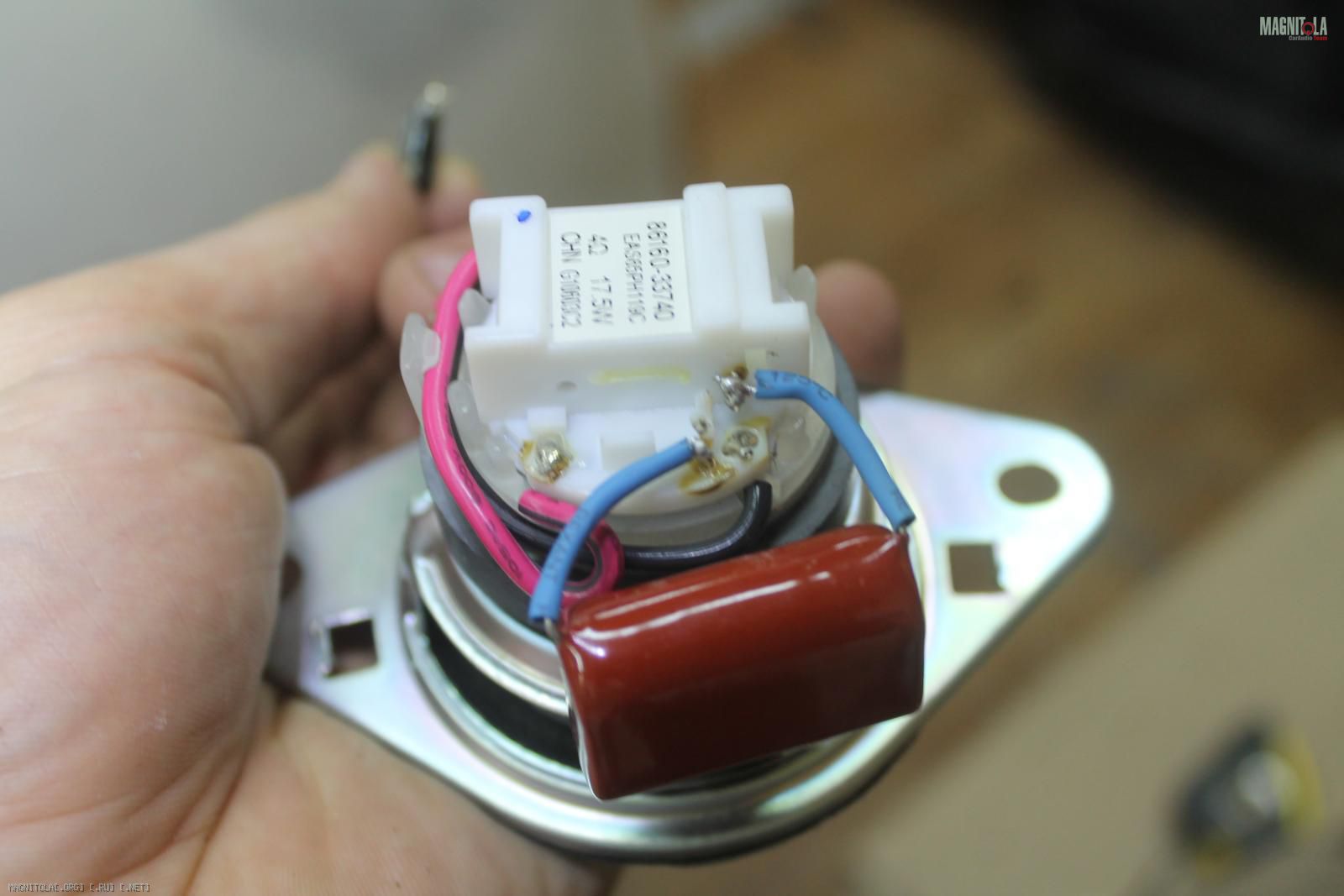

Фронт будет на штатных динамиках мид 6*9, ширик 2,5" + доп ВЧ. Меняем электролиты на пленочный конденсатор.
Вложение 1157998 Вложение 1158000 Вложение 1158002 Вложение 1158004

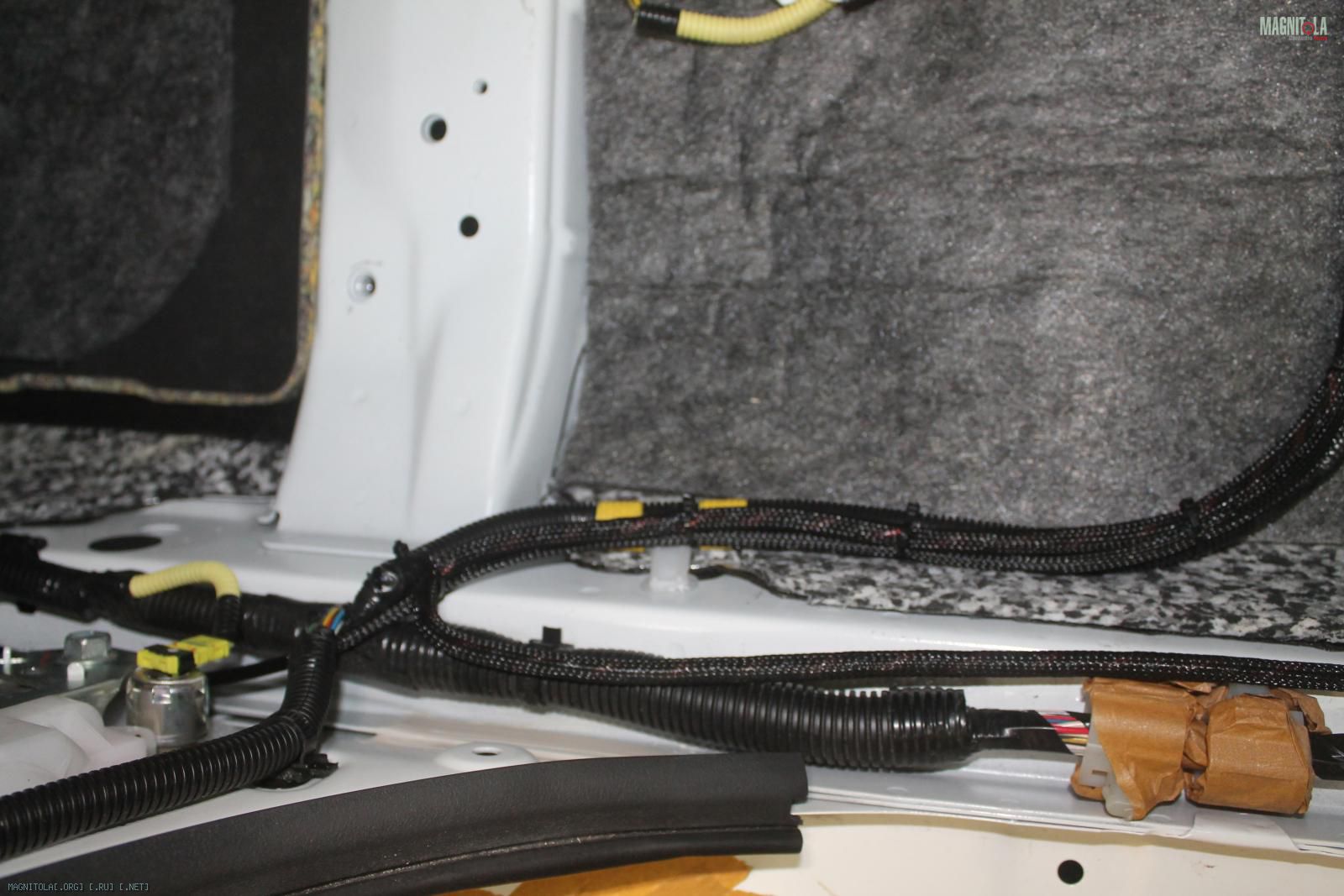

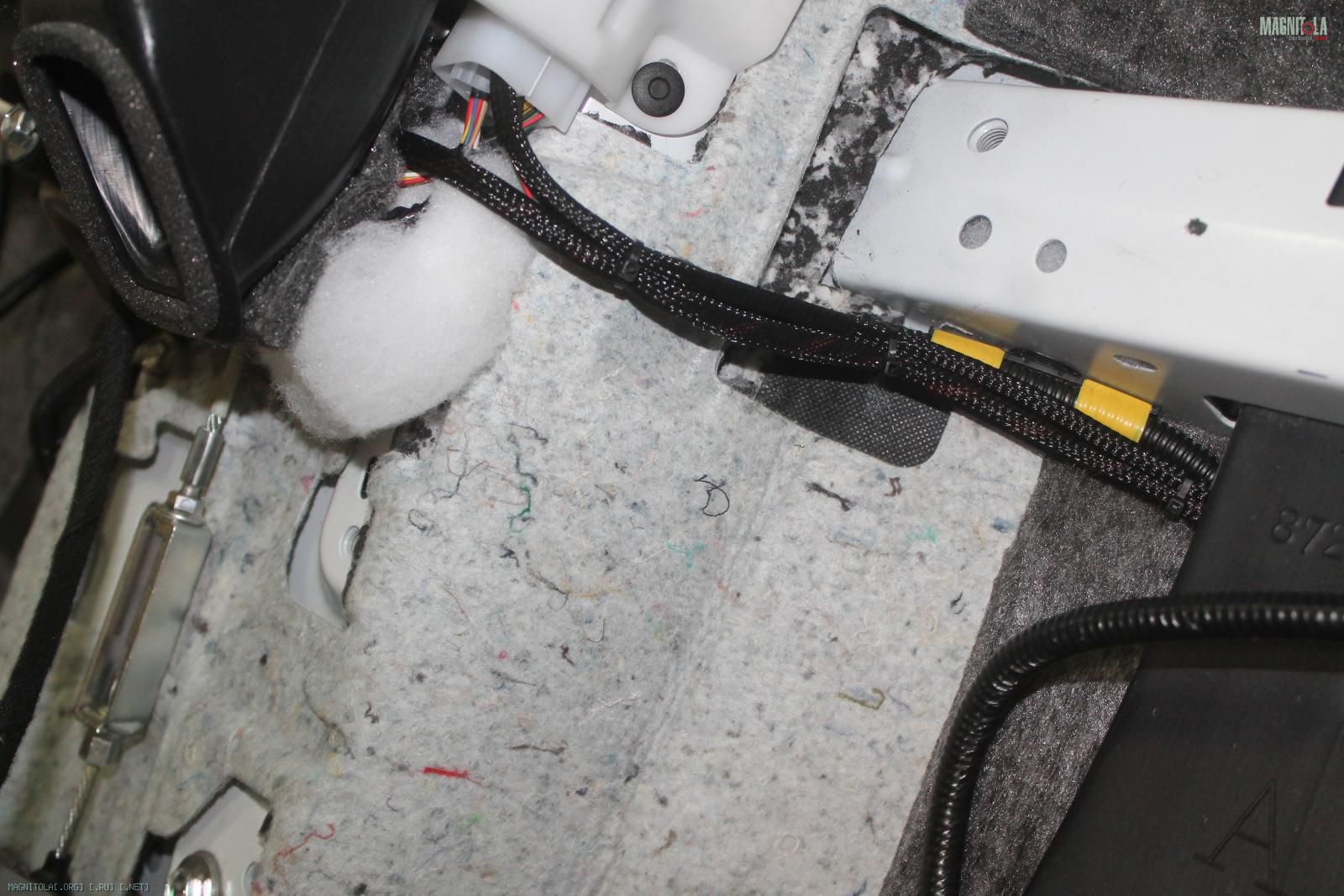

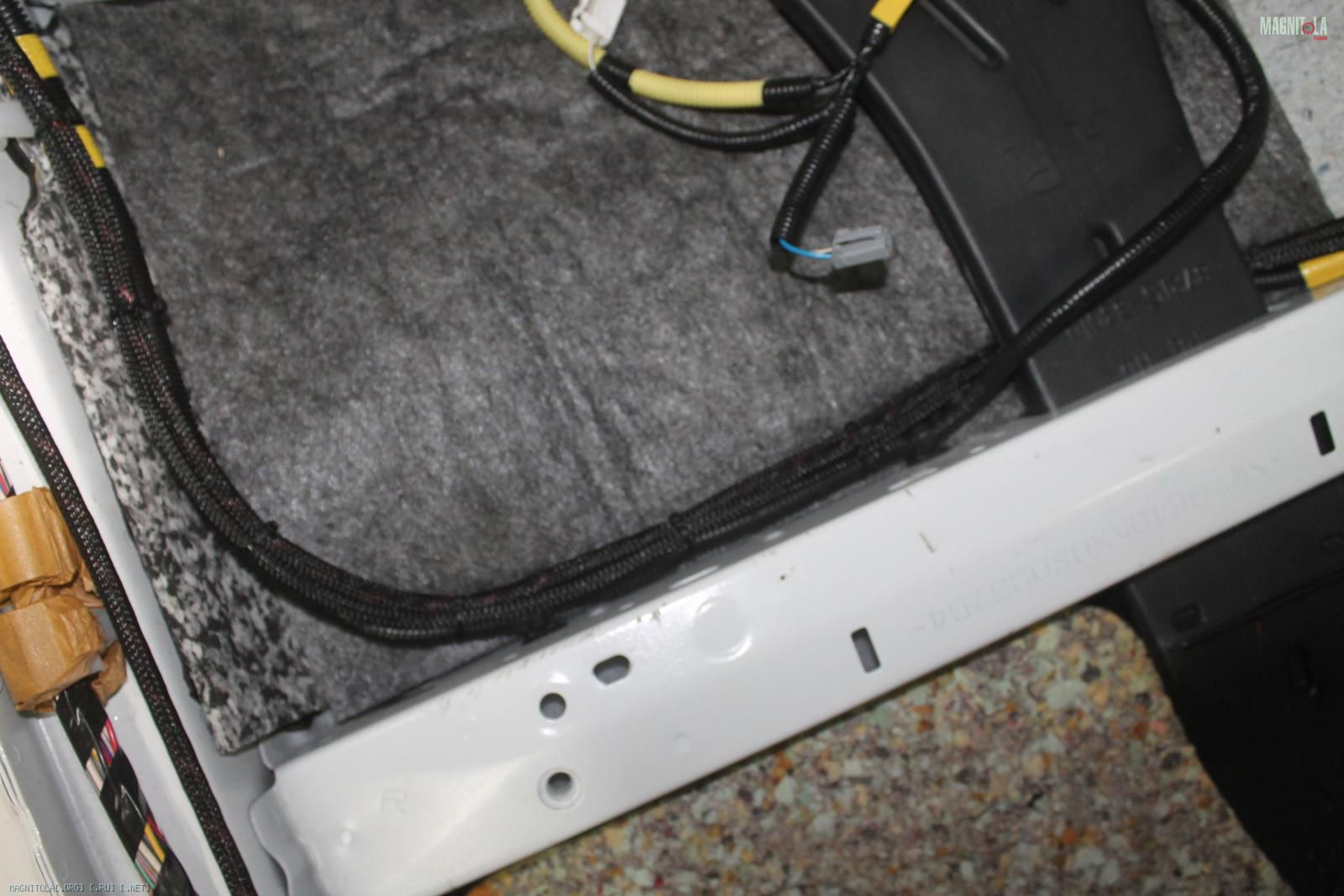

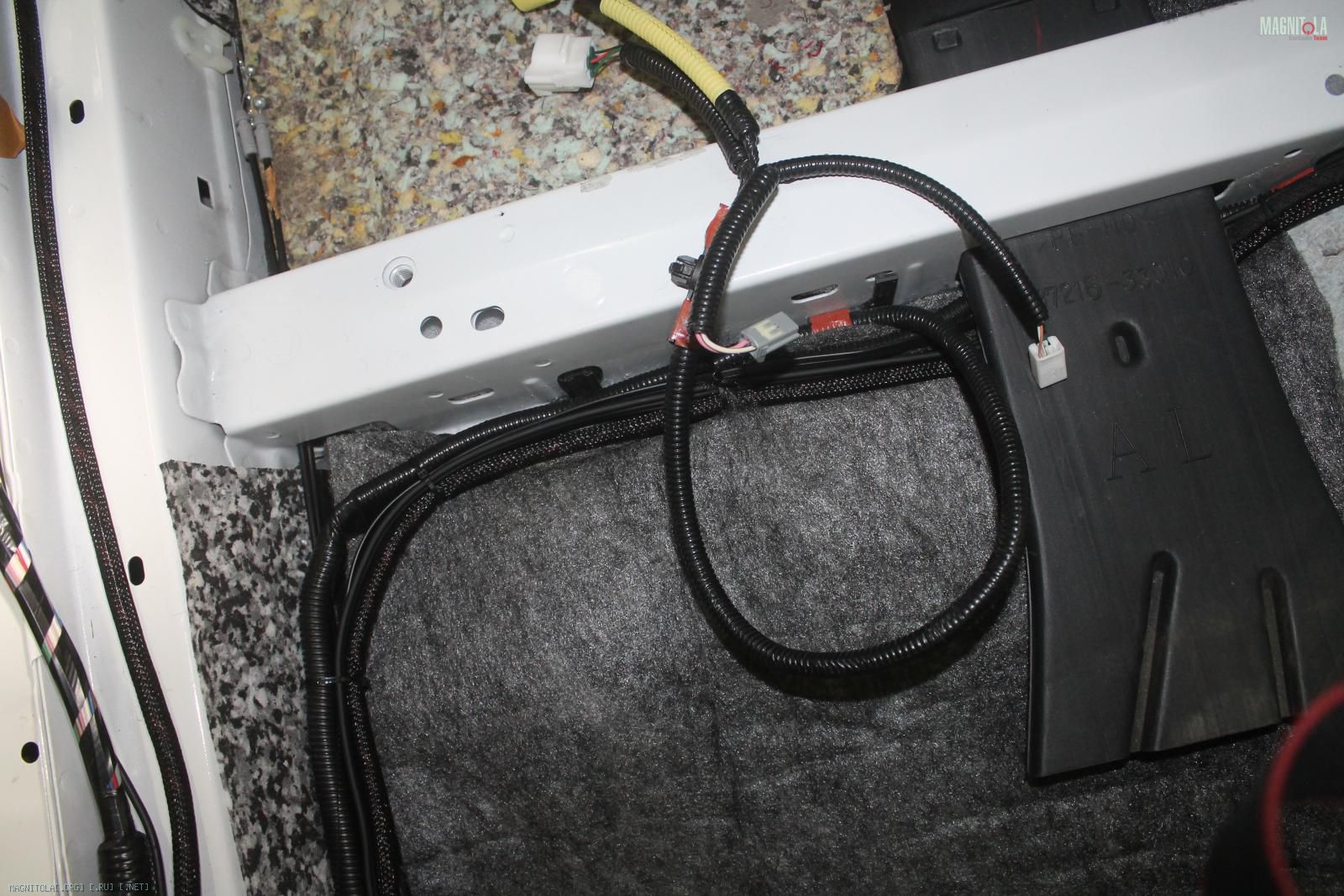

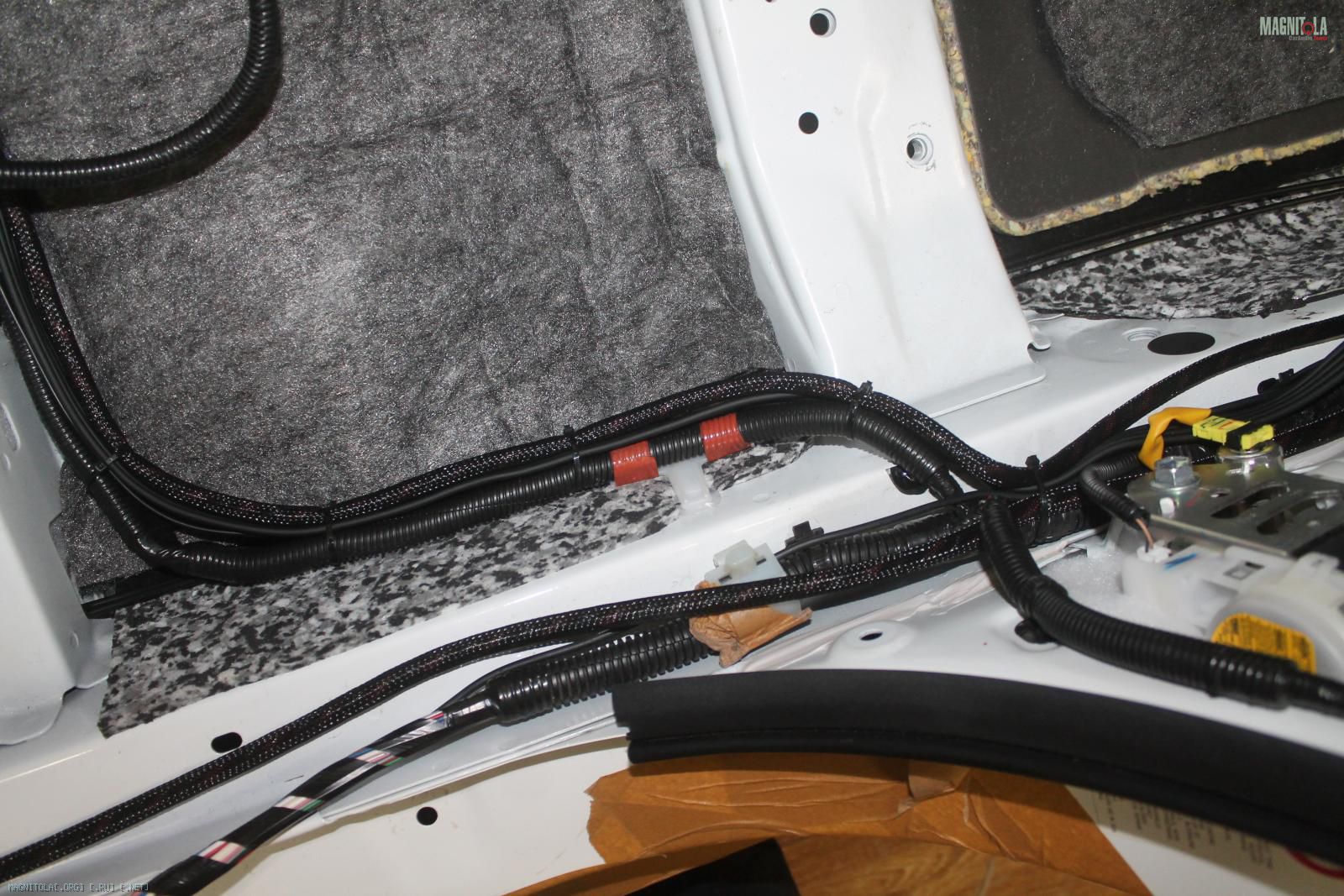

Прокладка, закрепление межблока и акустической проводки под ковром
Вложение 1158006 Вложение 1158008 Вложение 1158010 Вложение 1158012 Вложение 1158014 Вложение 1158016 Вложение 1158018

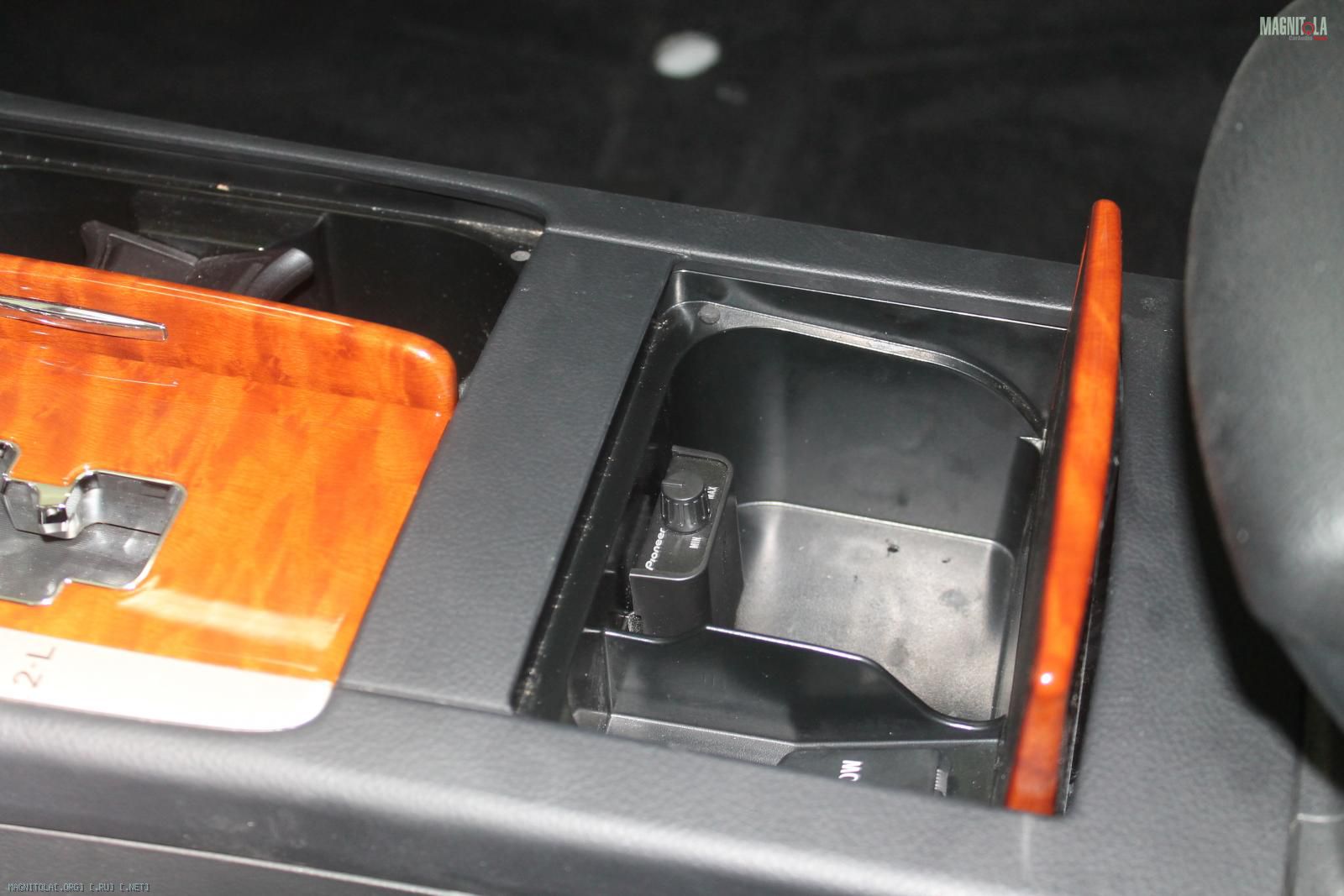

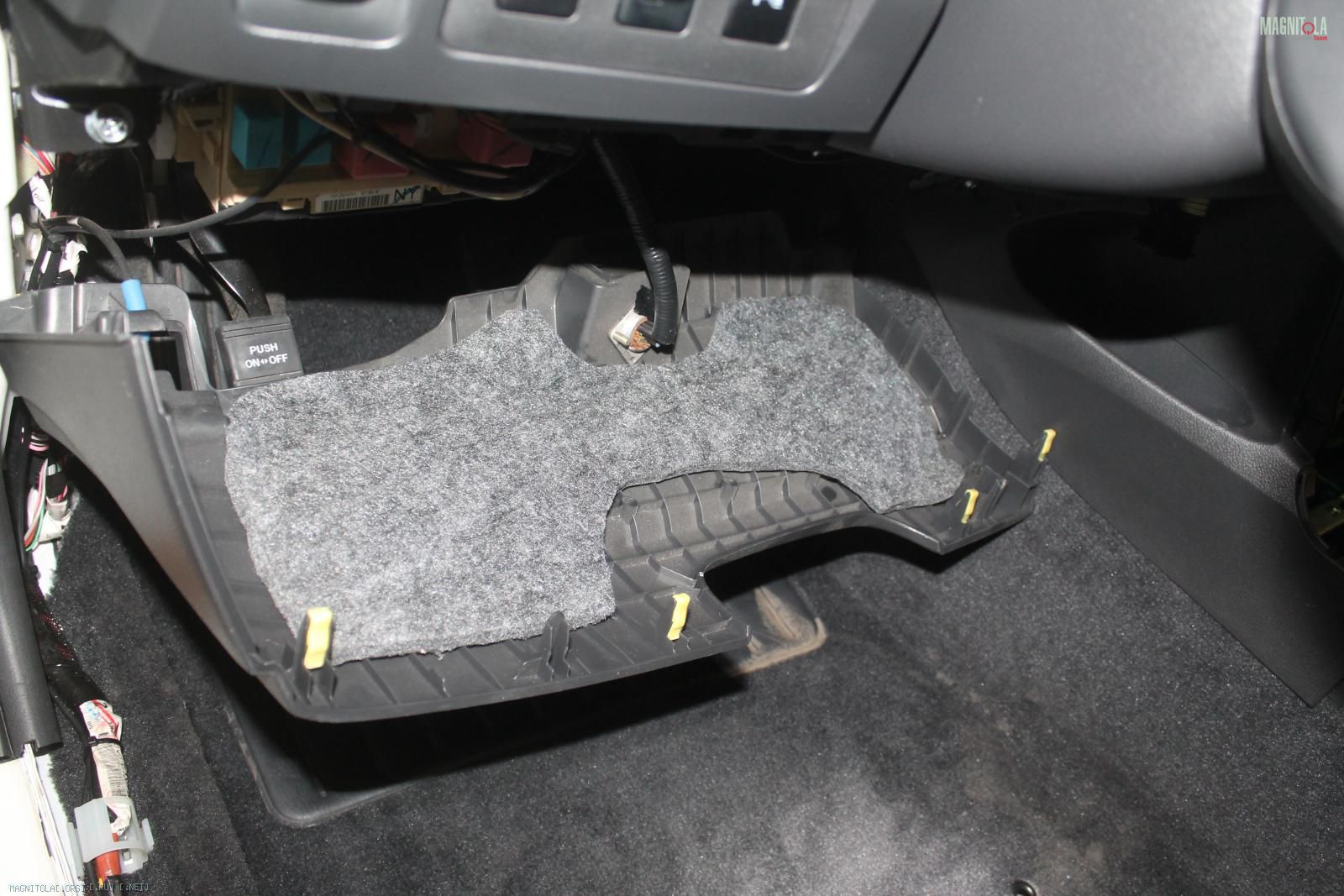

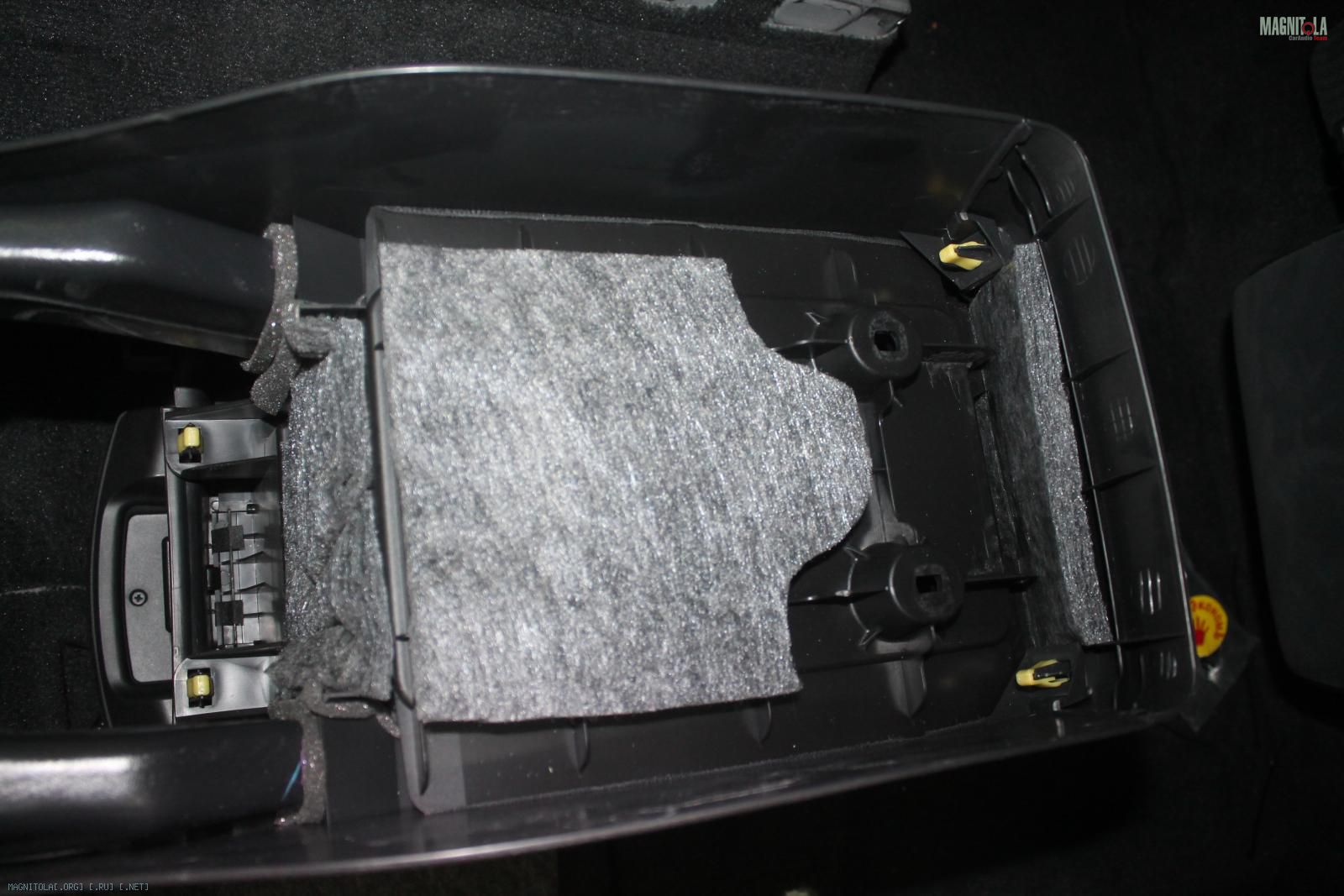

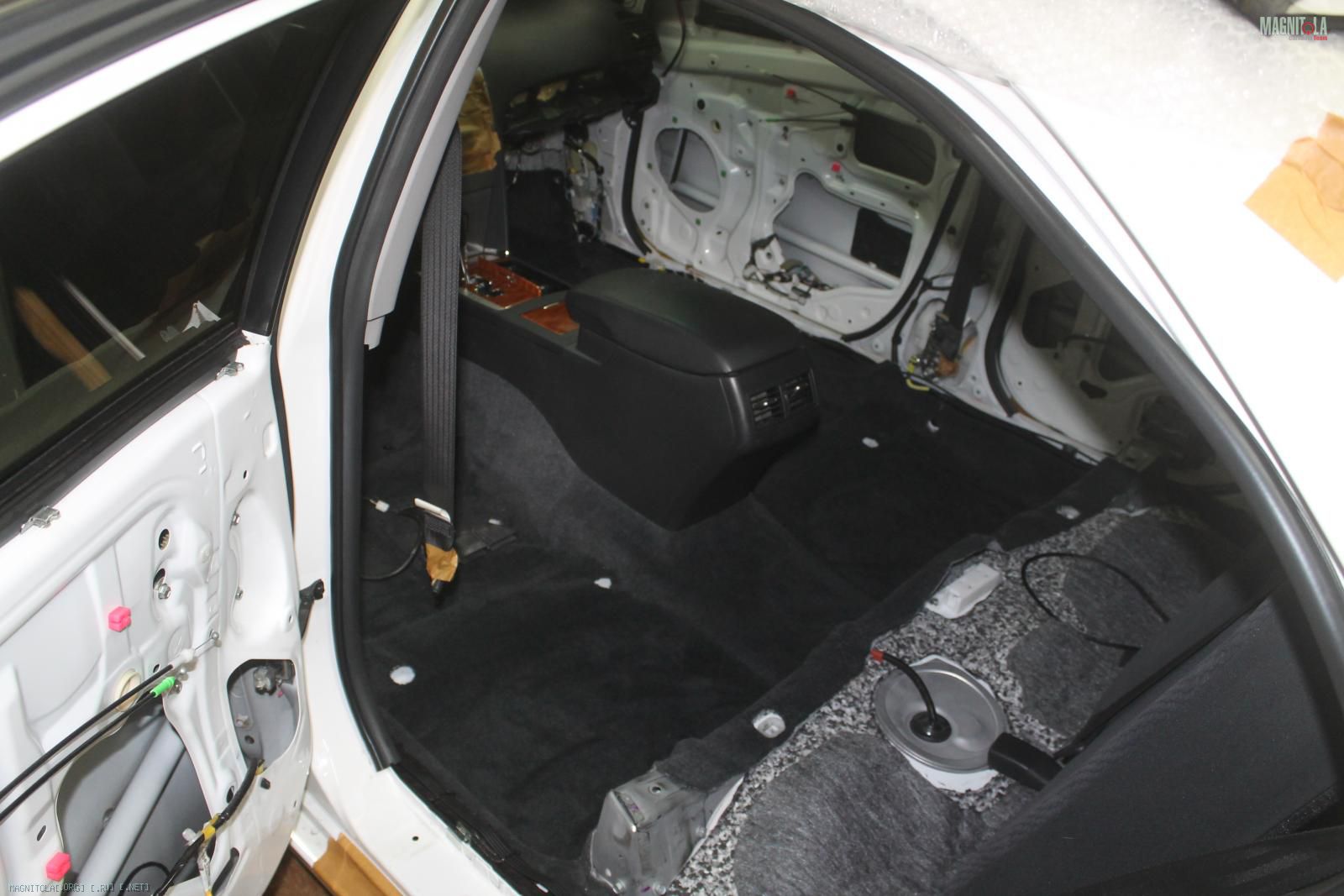

Басовый регулятор... Укладка ковра и сборка центрального тоннеля...
Вложение 1158020 Вложение 1158022 Вложение 1158024 Вложение 1158026 Вложение 1158028 Вложение 1158030

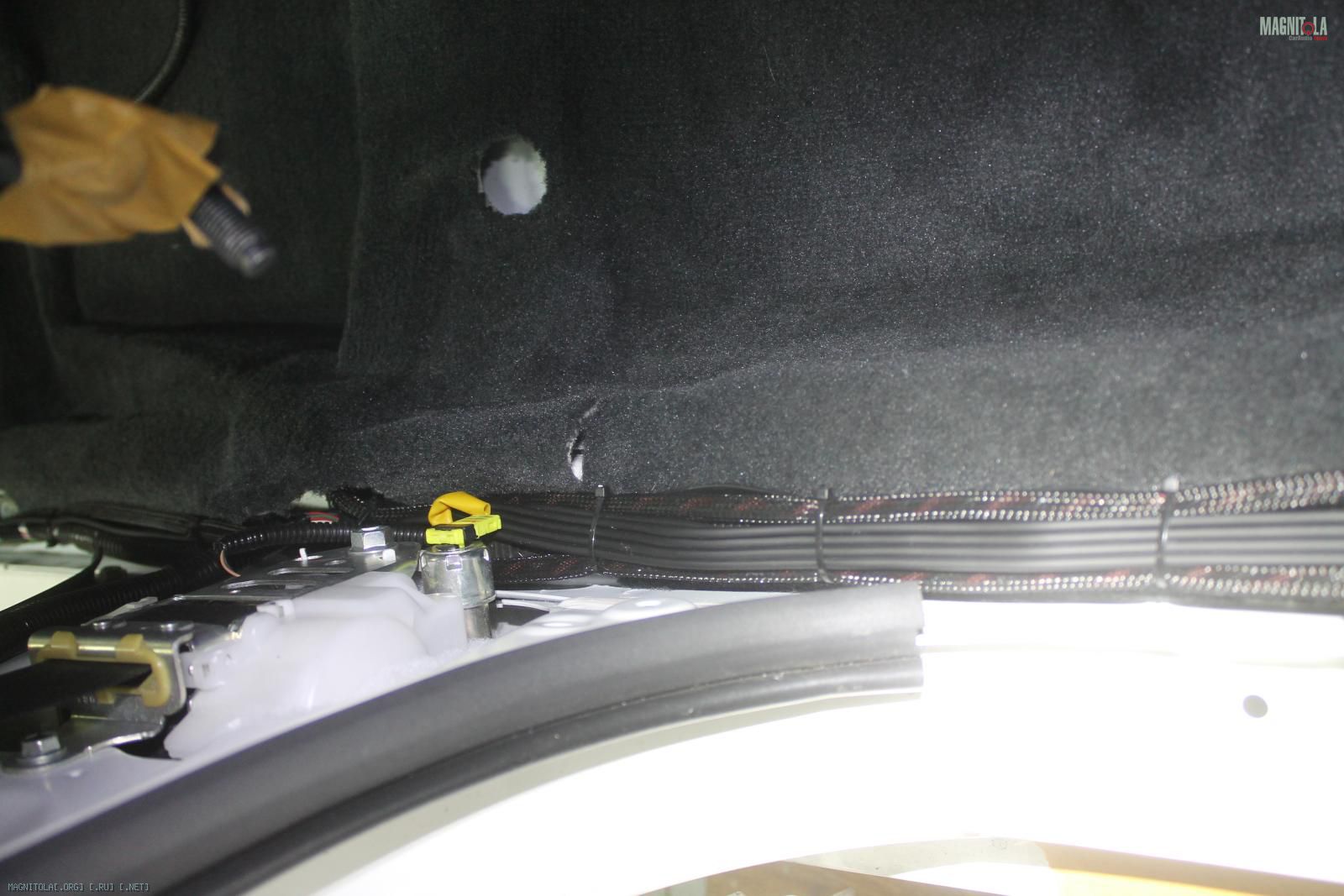

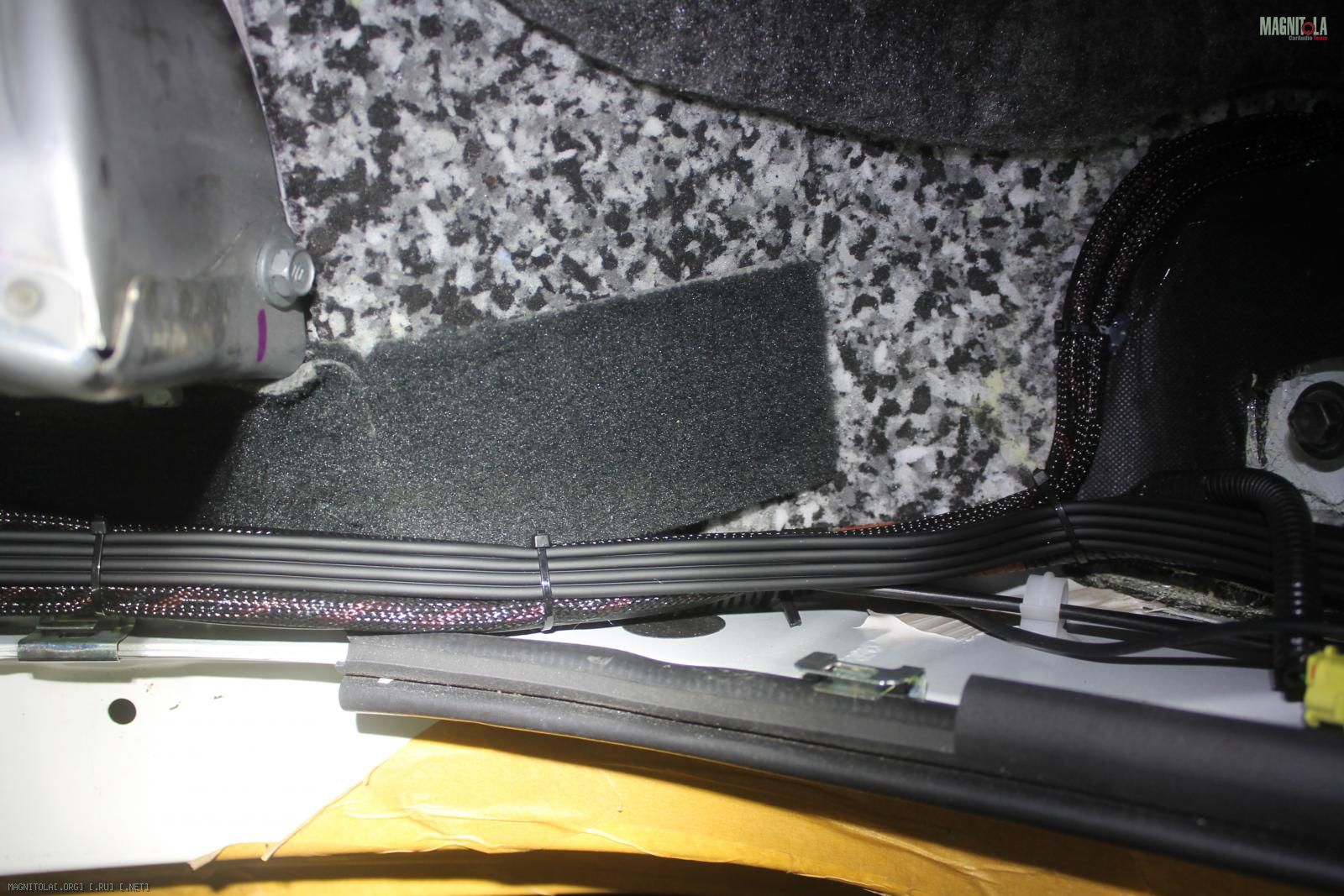

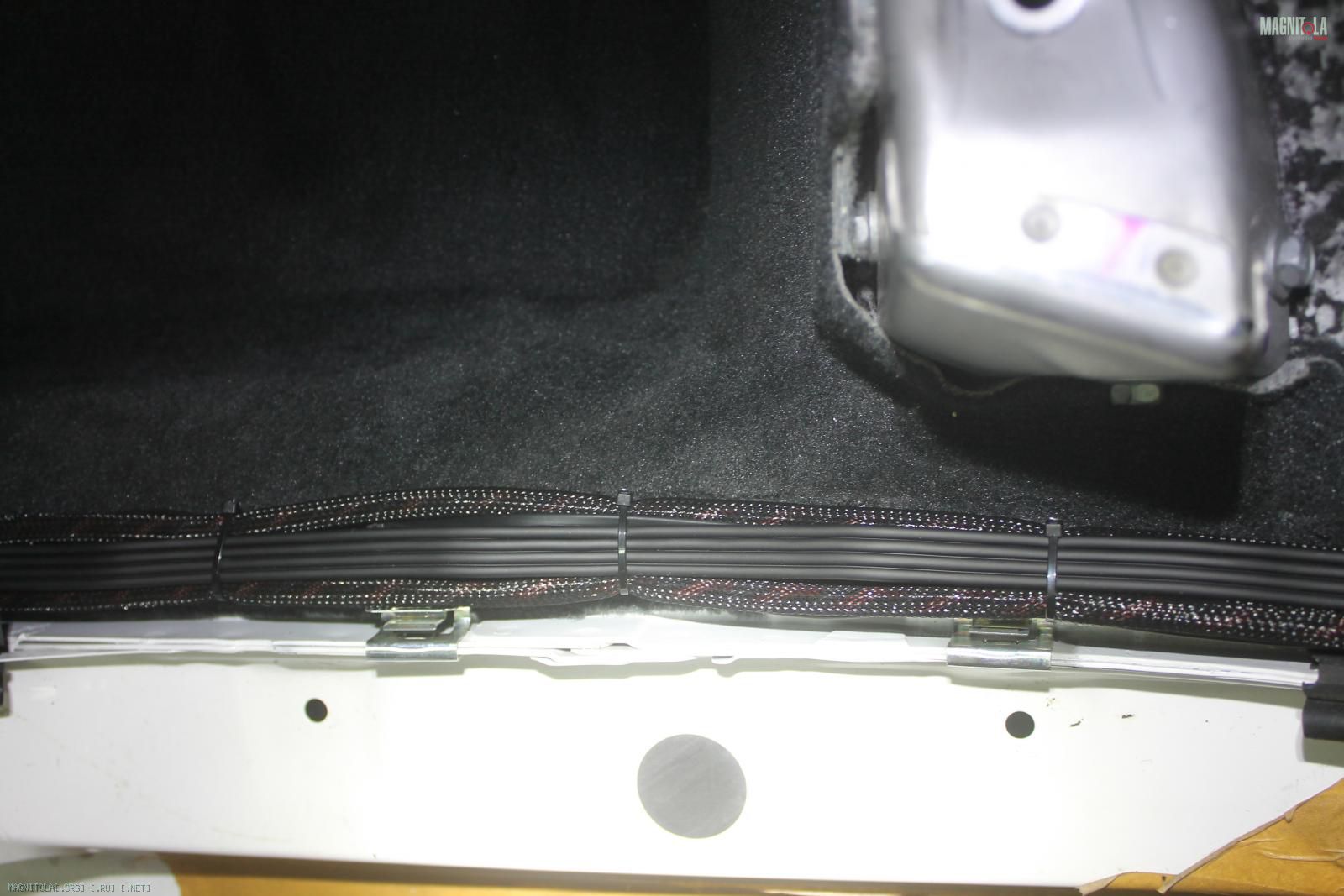

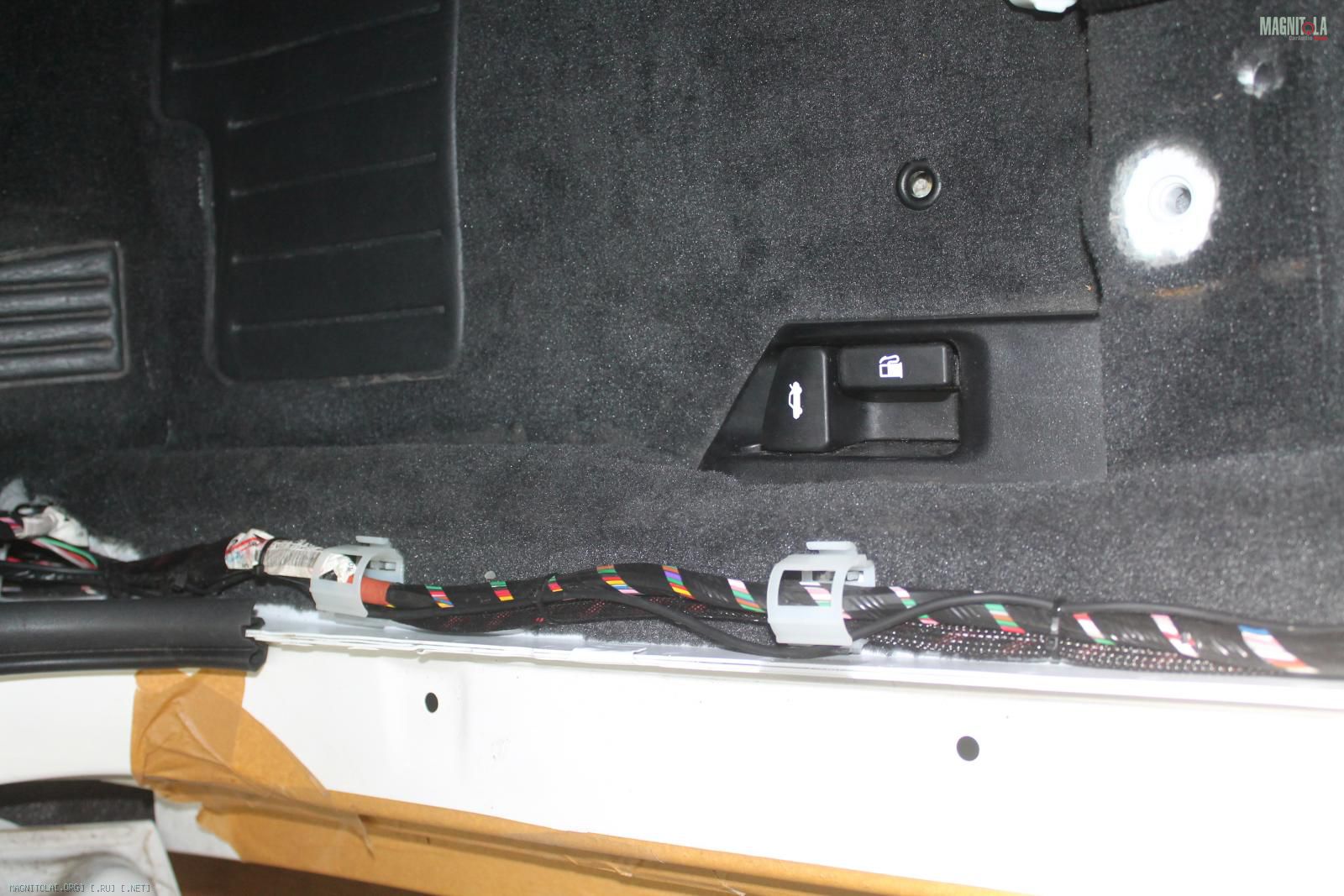

Закрепление проводки в порогах
Вложение 1158032 Вложение 1158034 Вложение 1158036 Вложение 1158038 Вложение 1158040 Вложение 1158042
31.07.2017, 21:15
st220

Вложений: 59

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

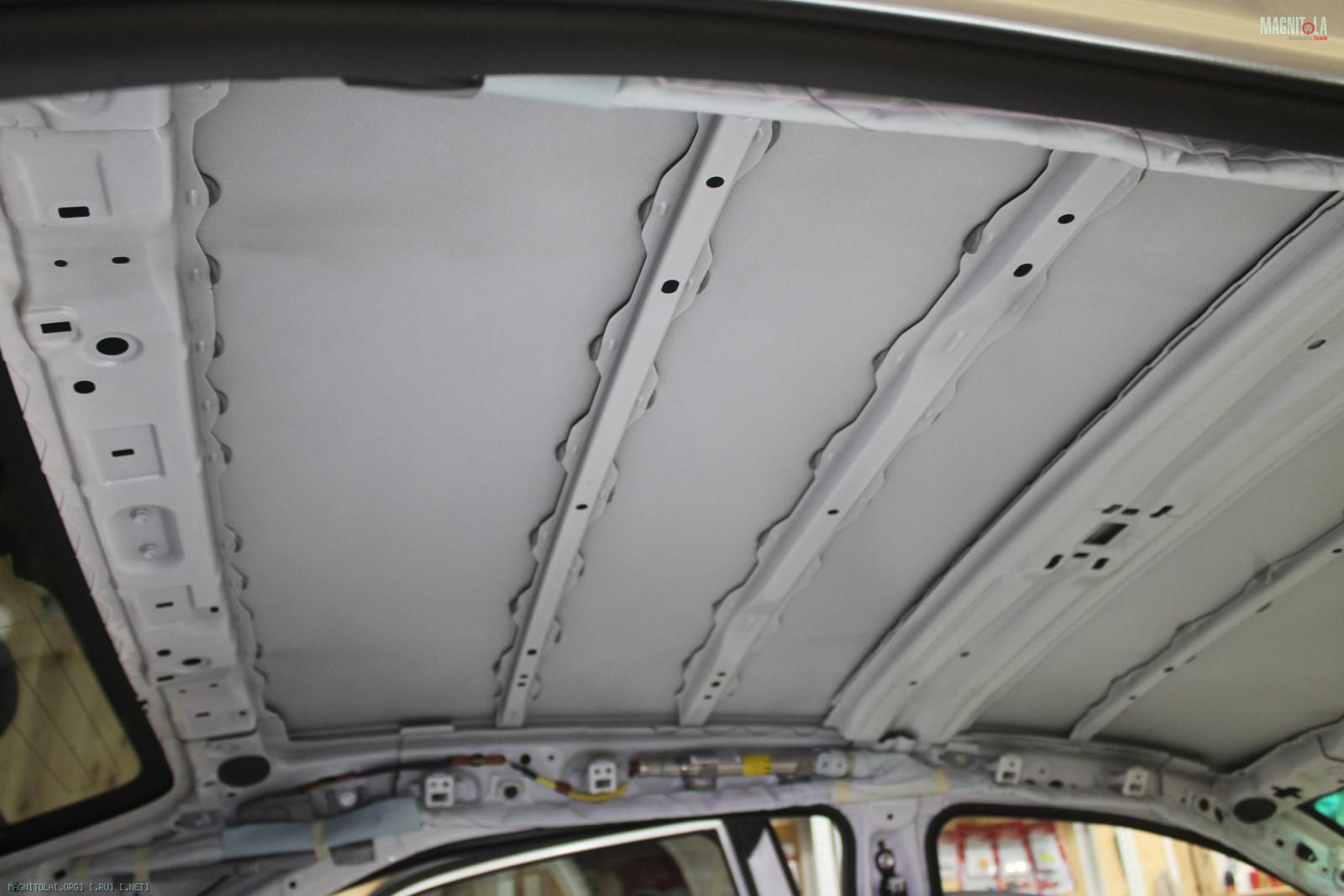

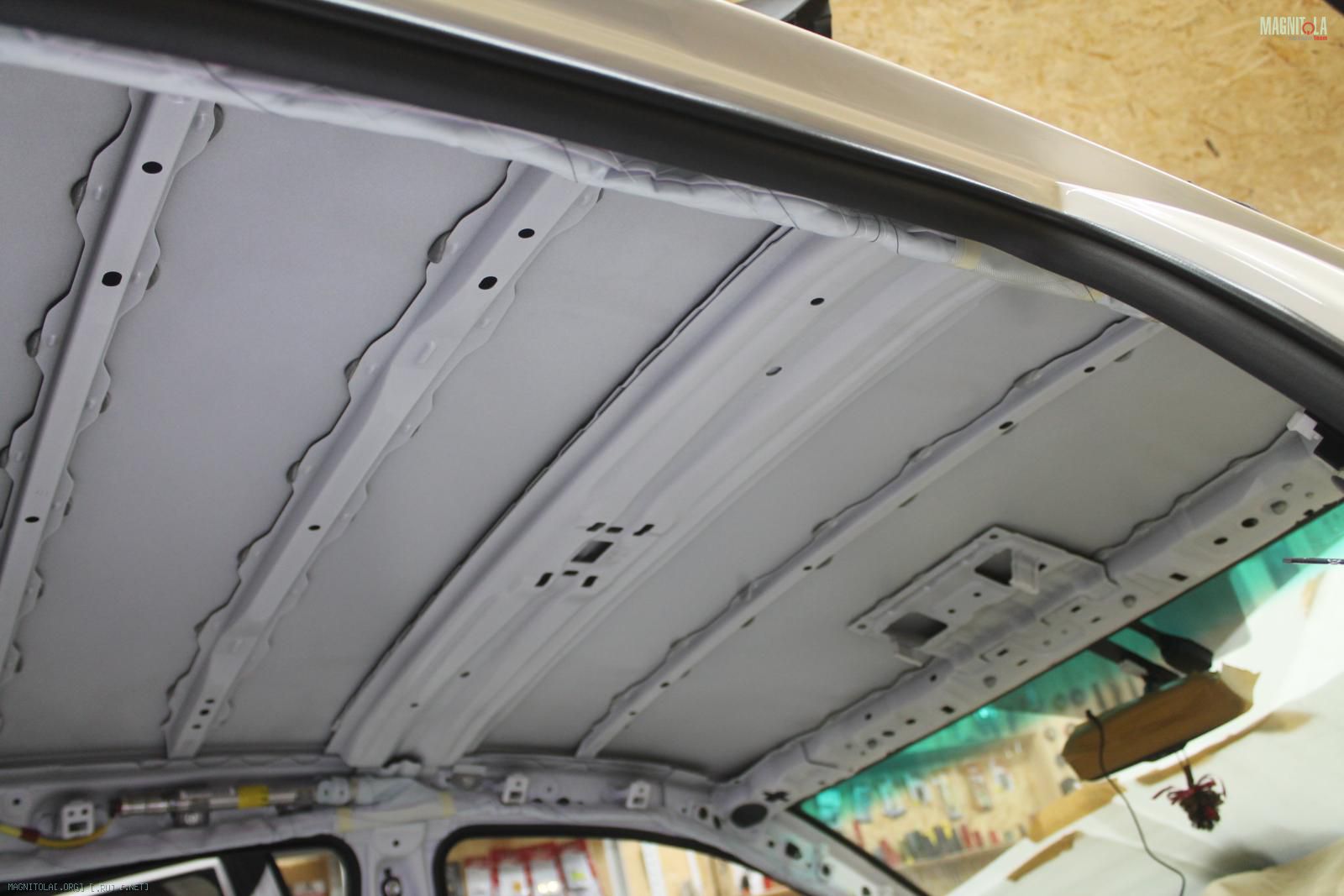

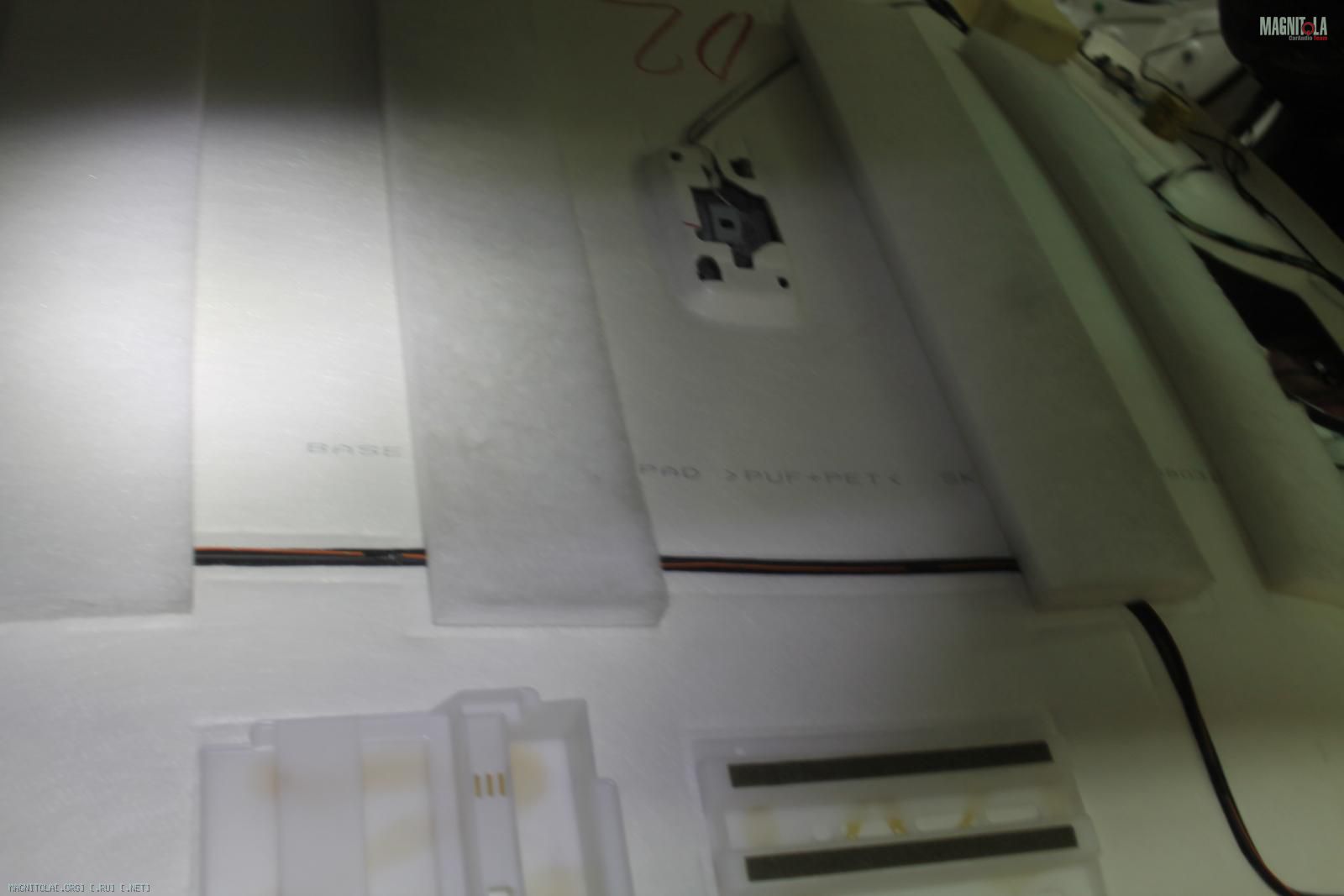

Стоковый потолок....
Вложение 1158274 Вложение 1158276 Вложение 1158278 Вложение 1158280

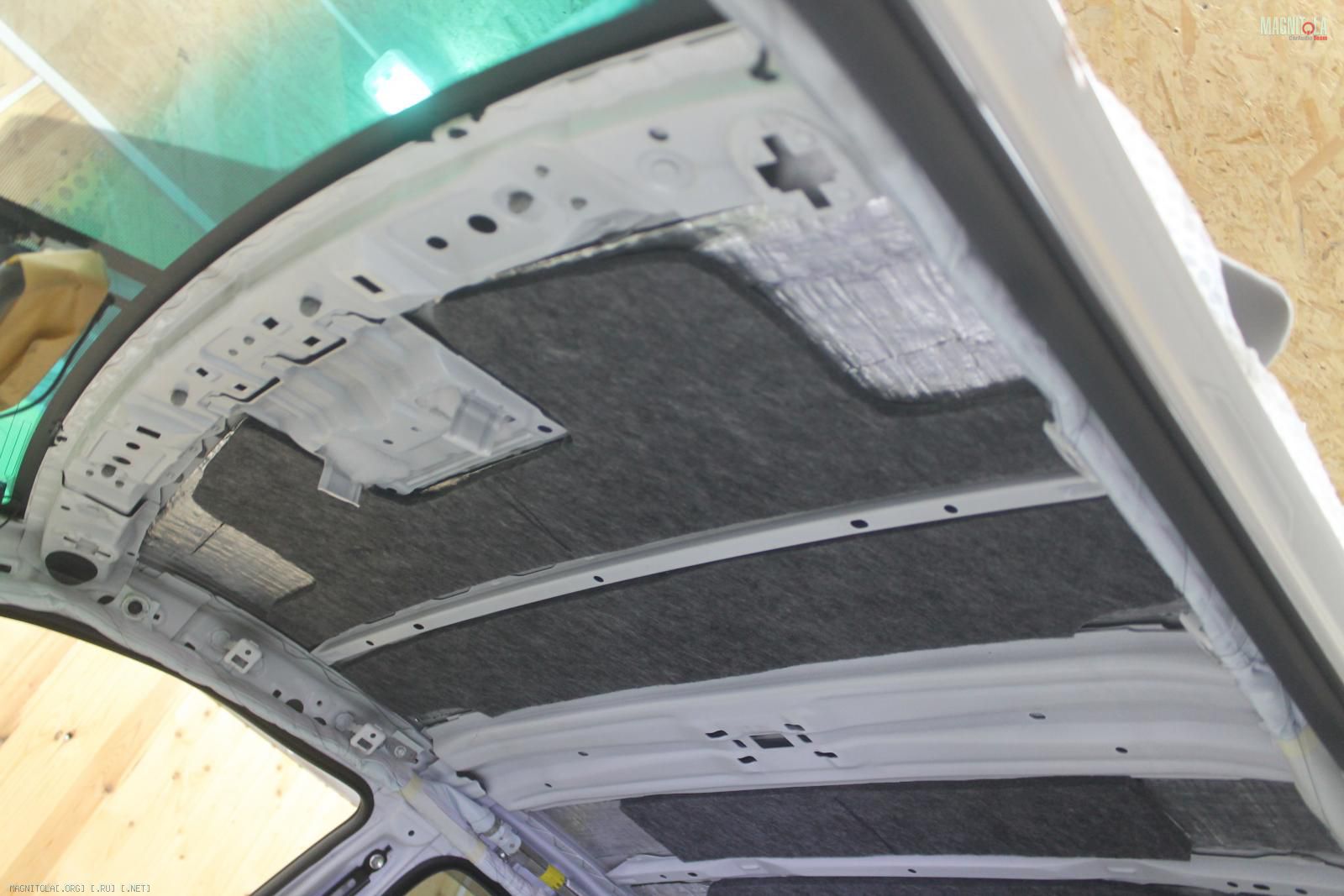

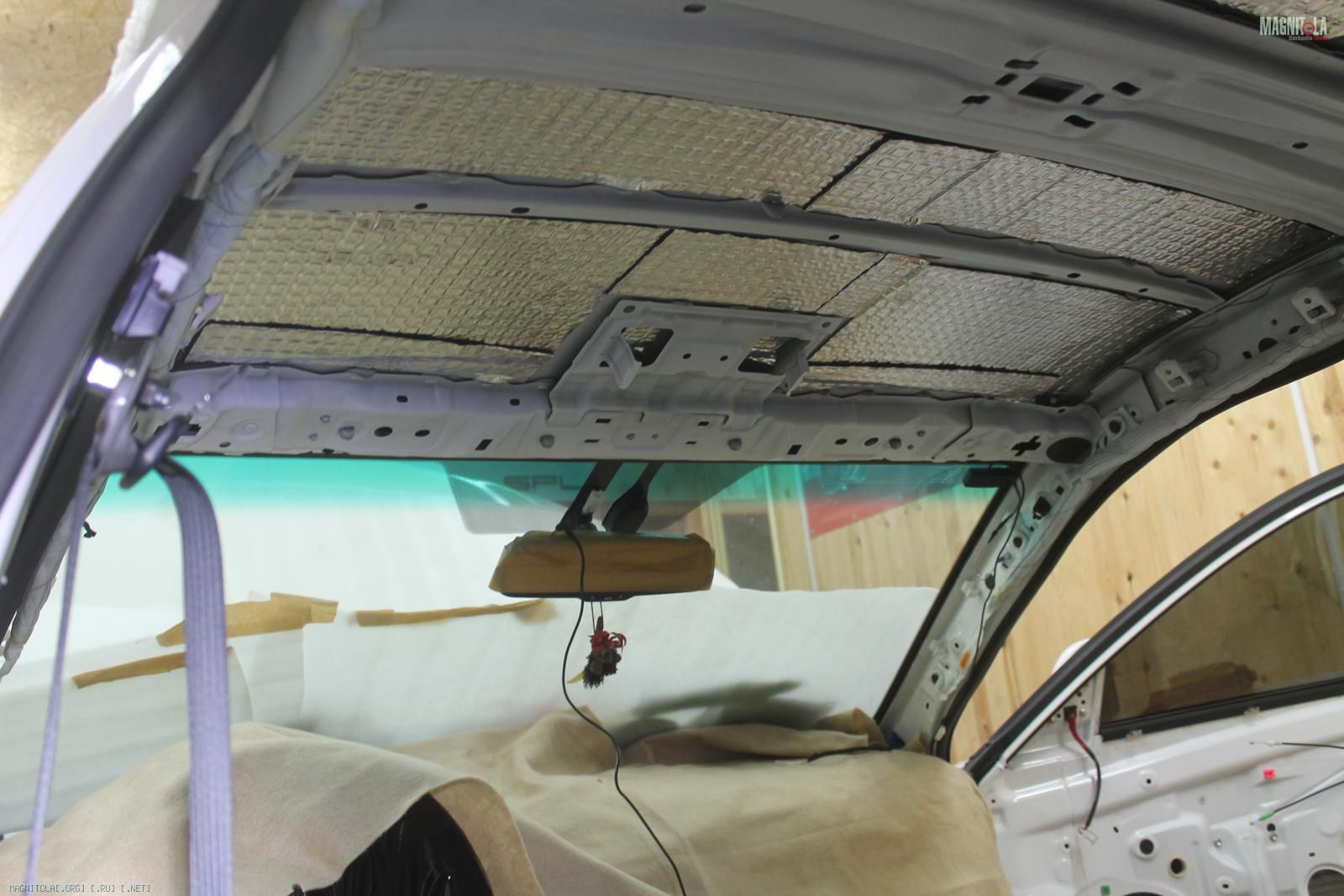

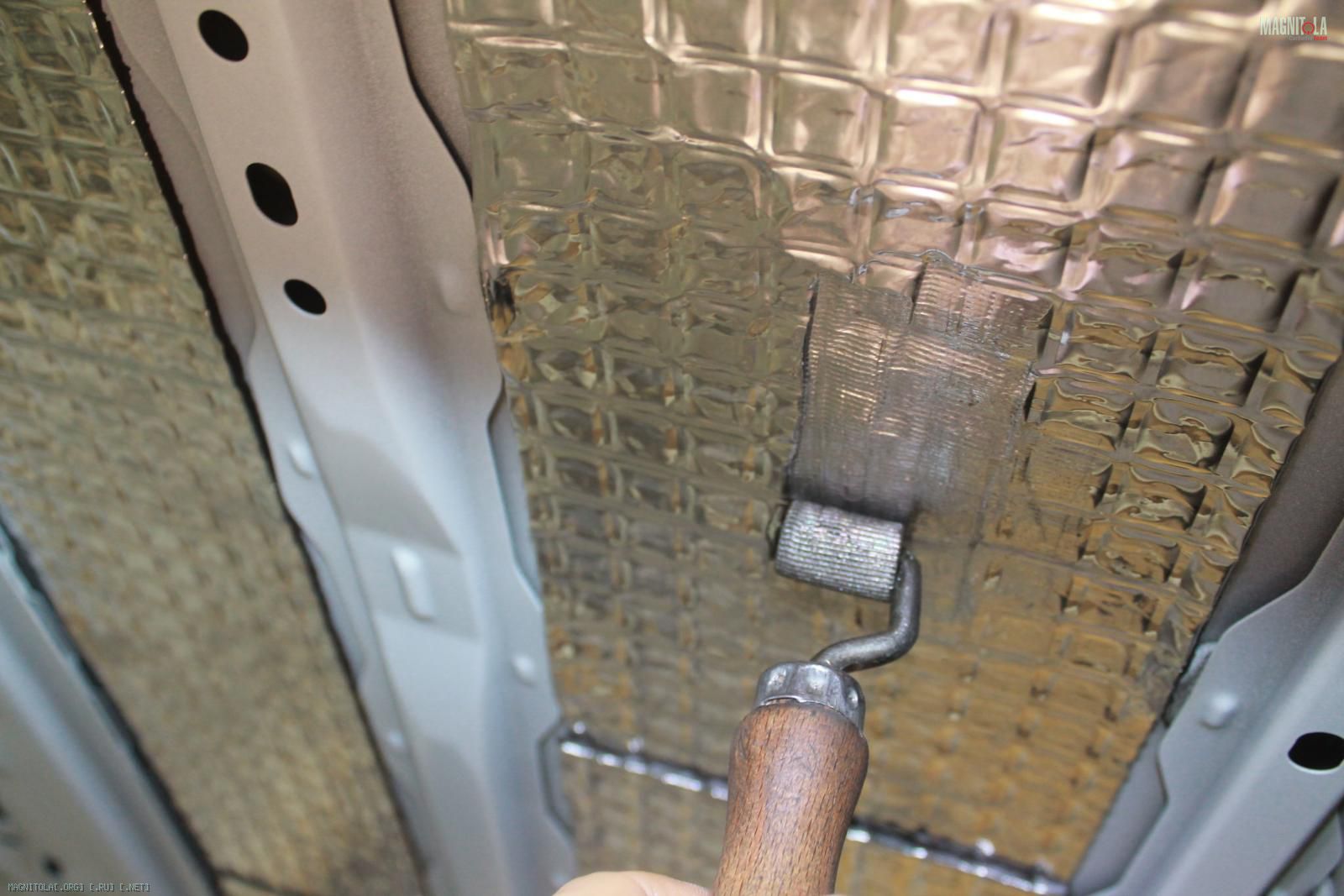

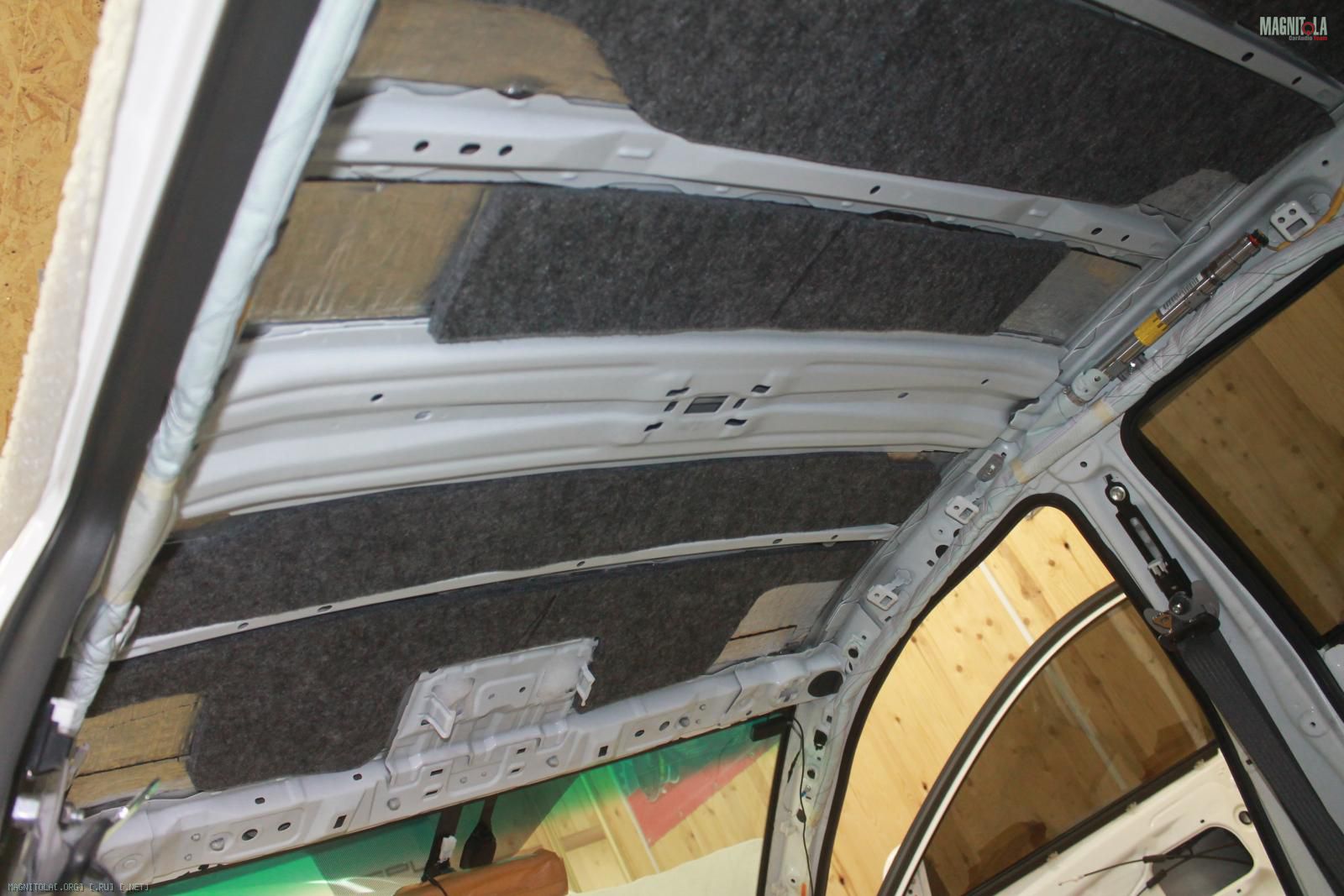

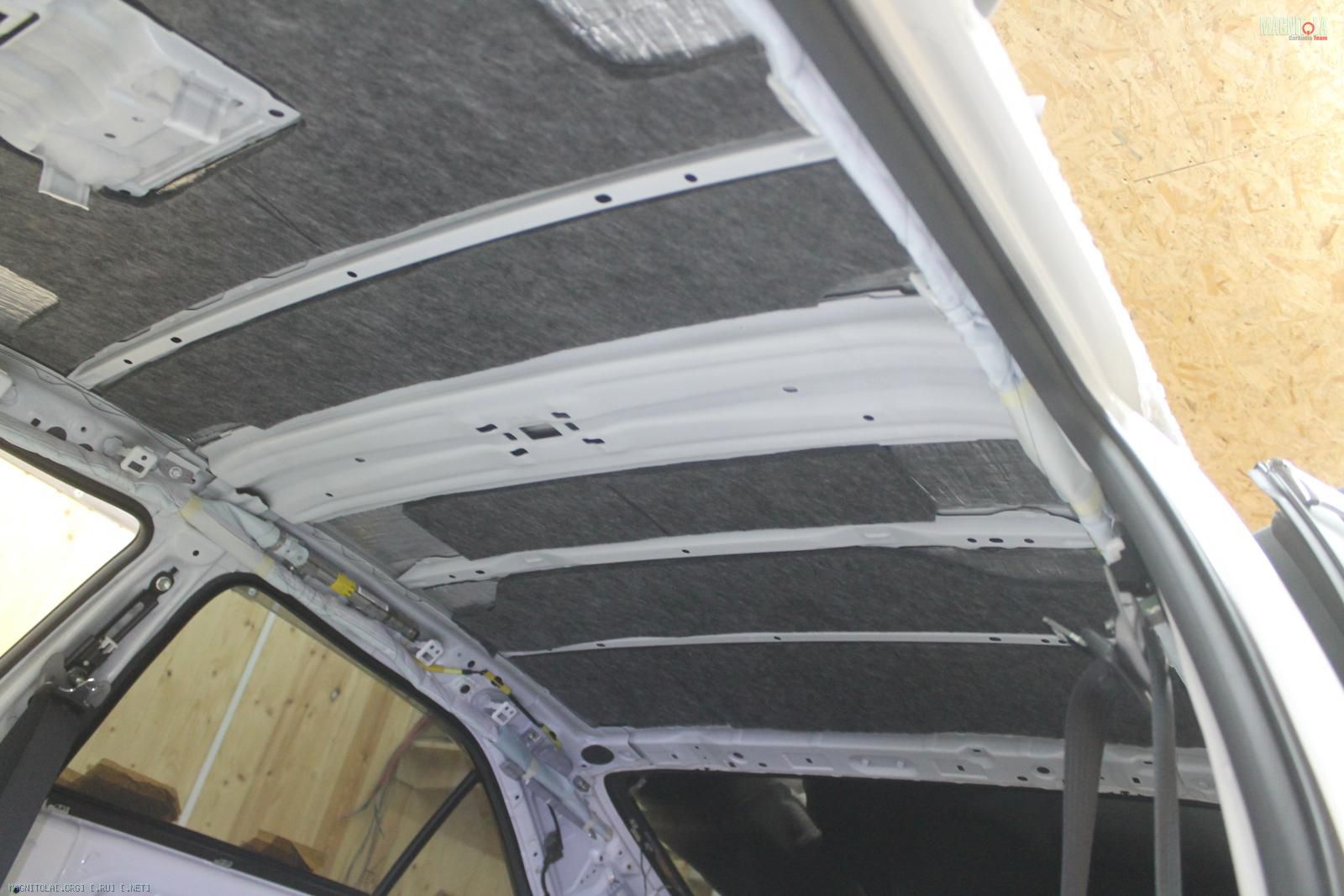

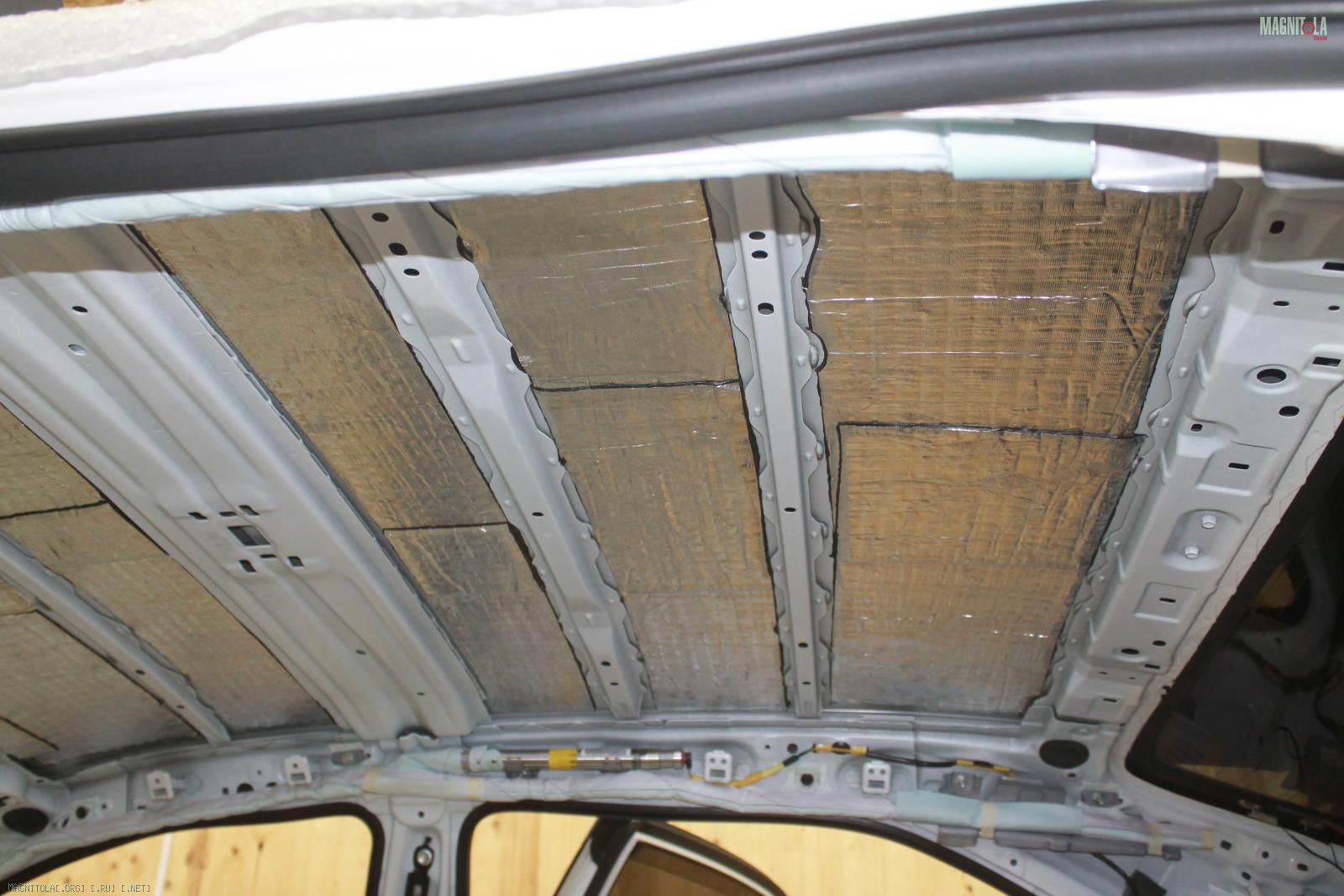

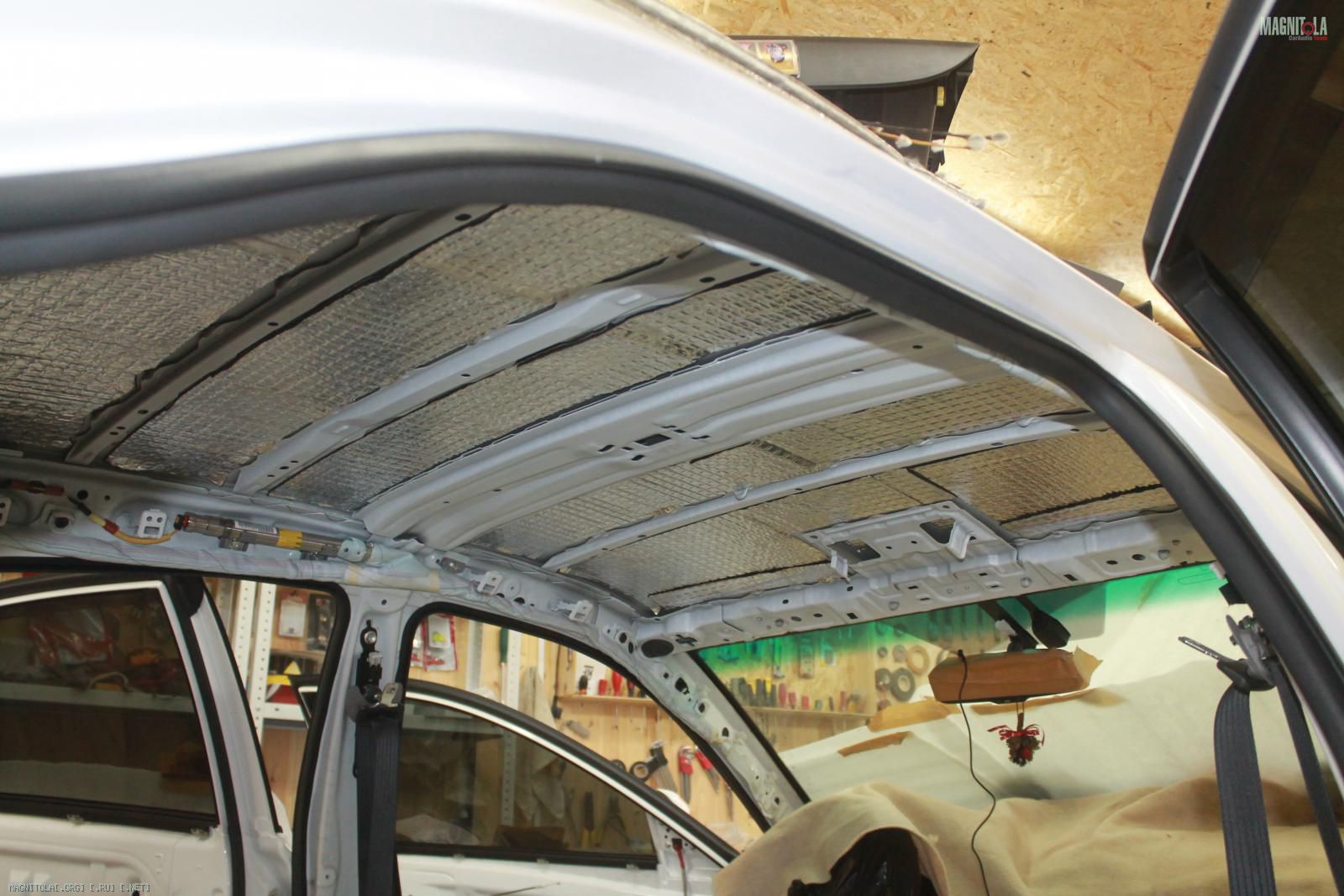

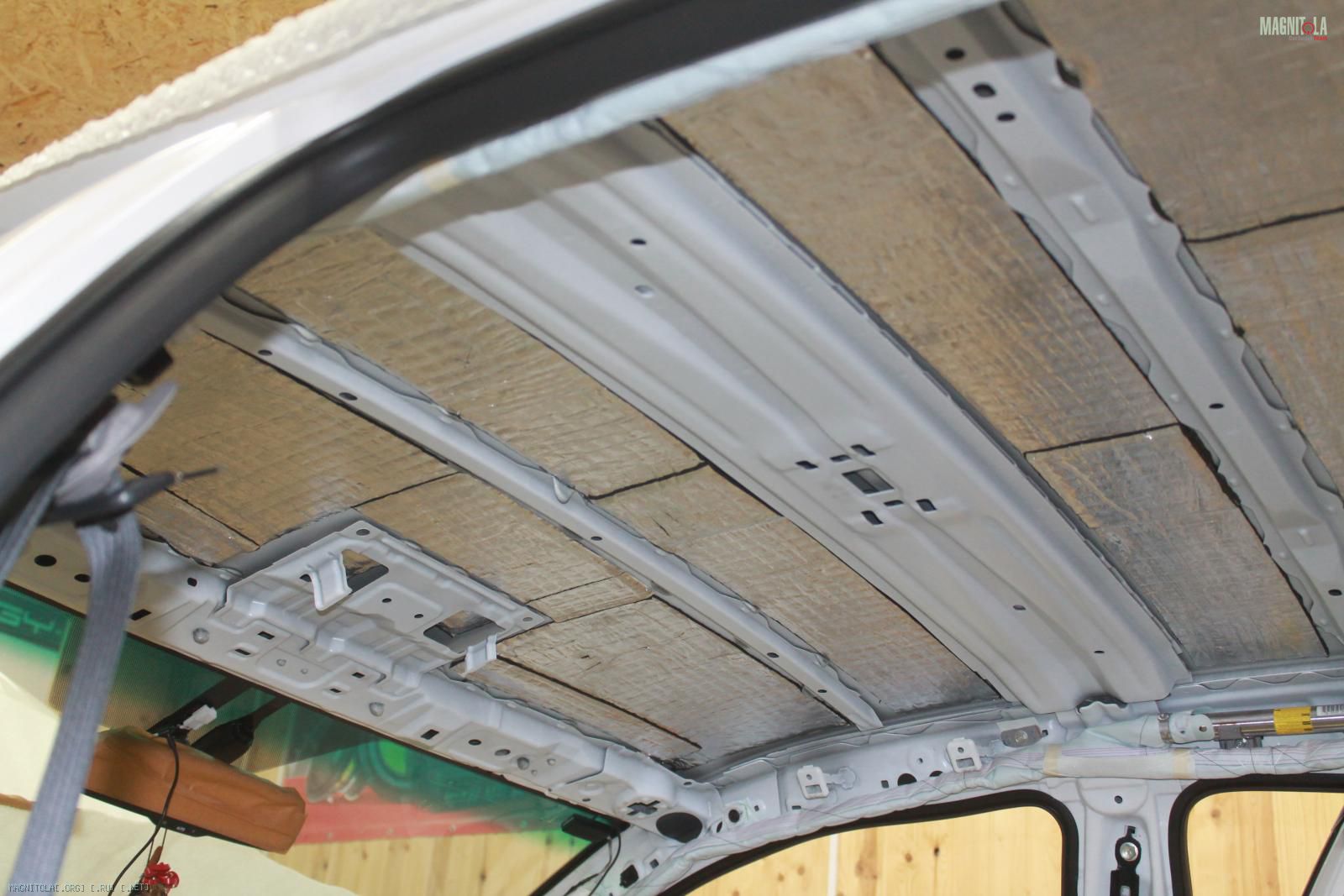

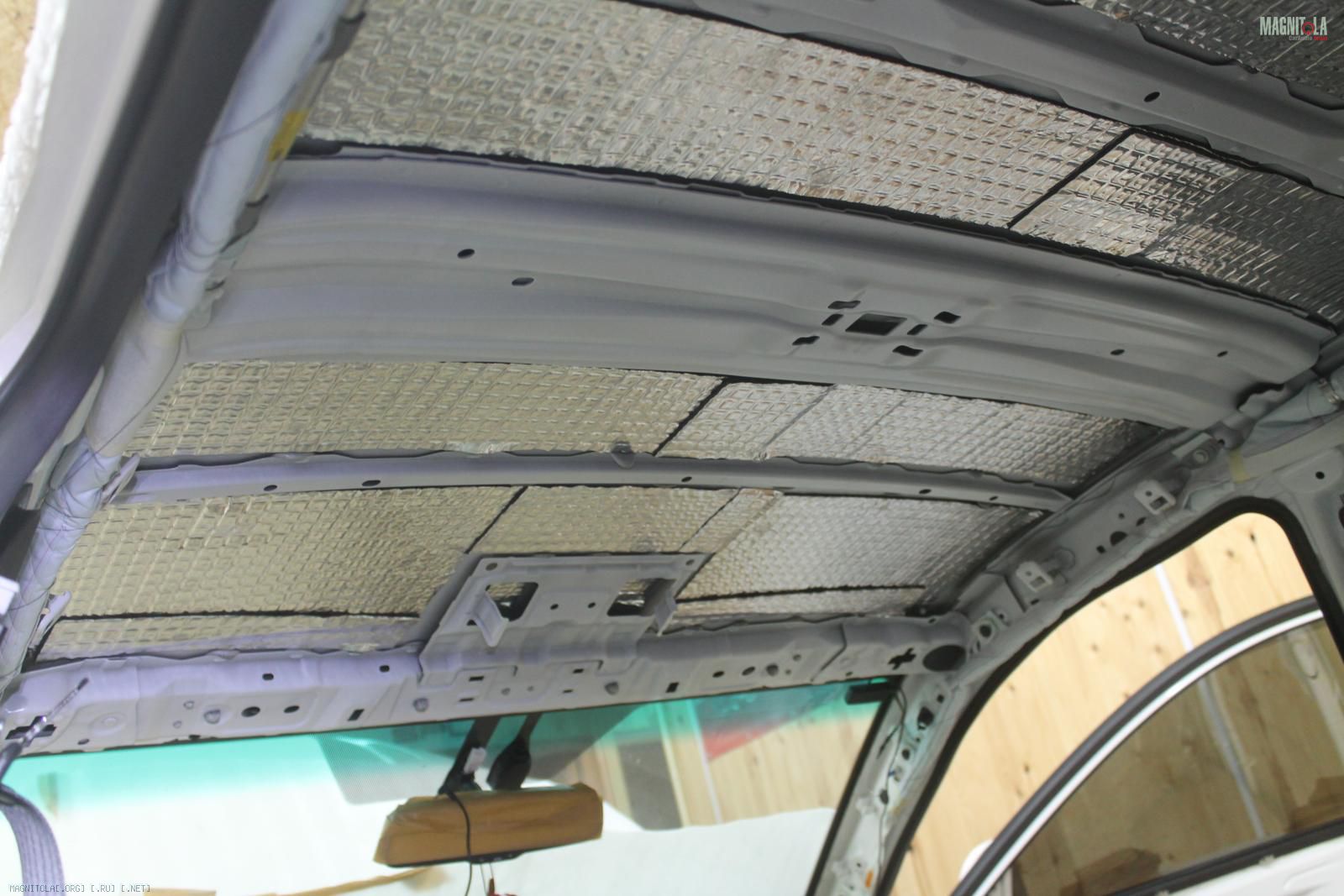

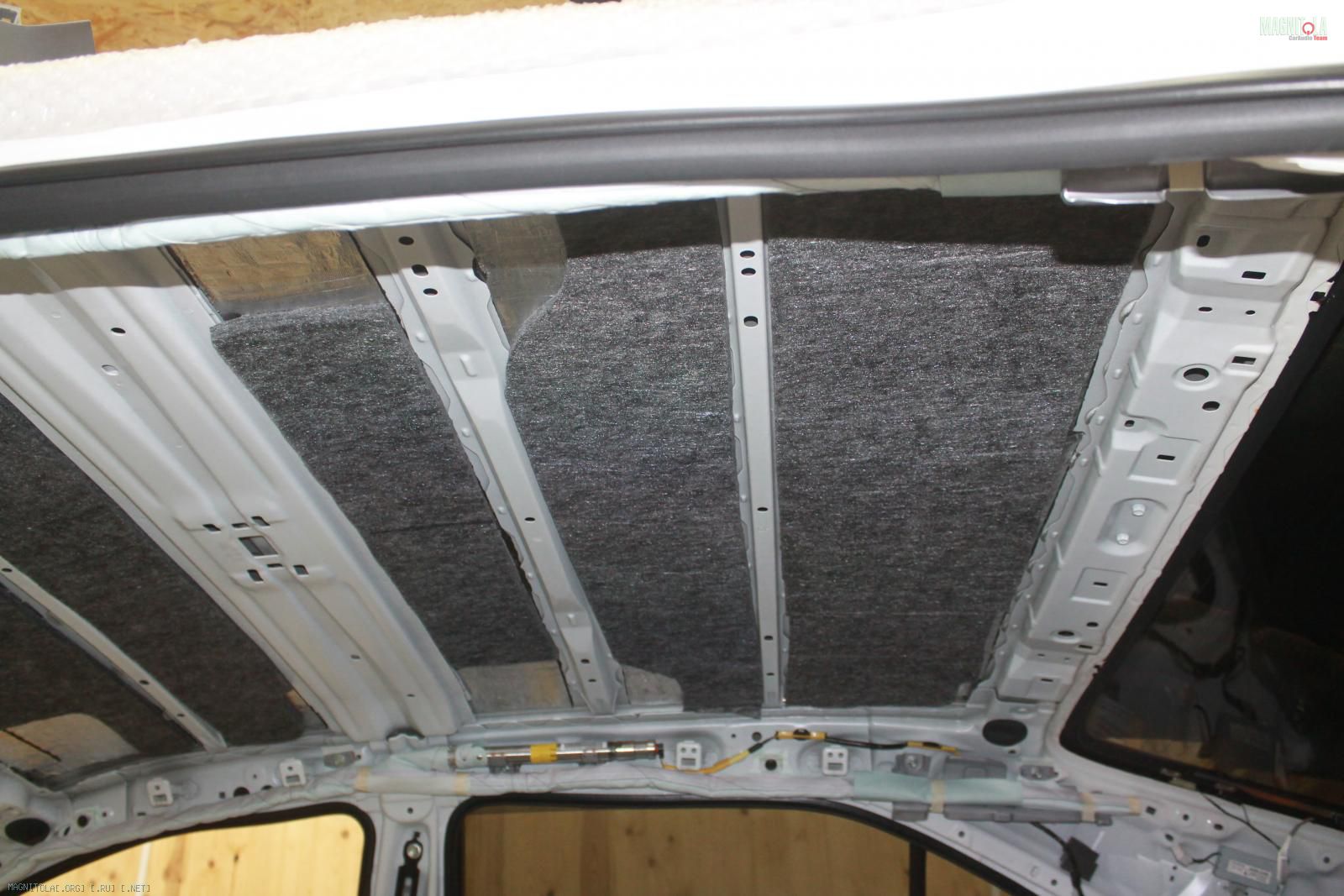

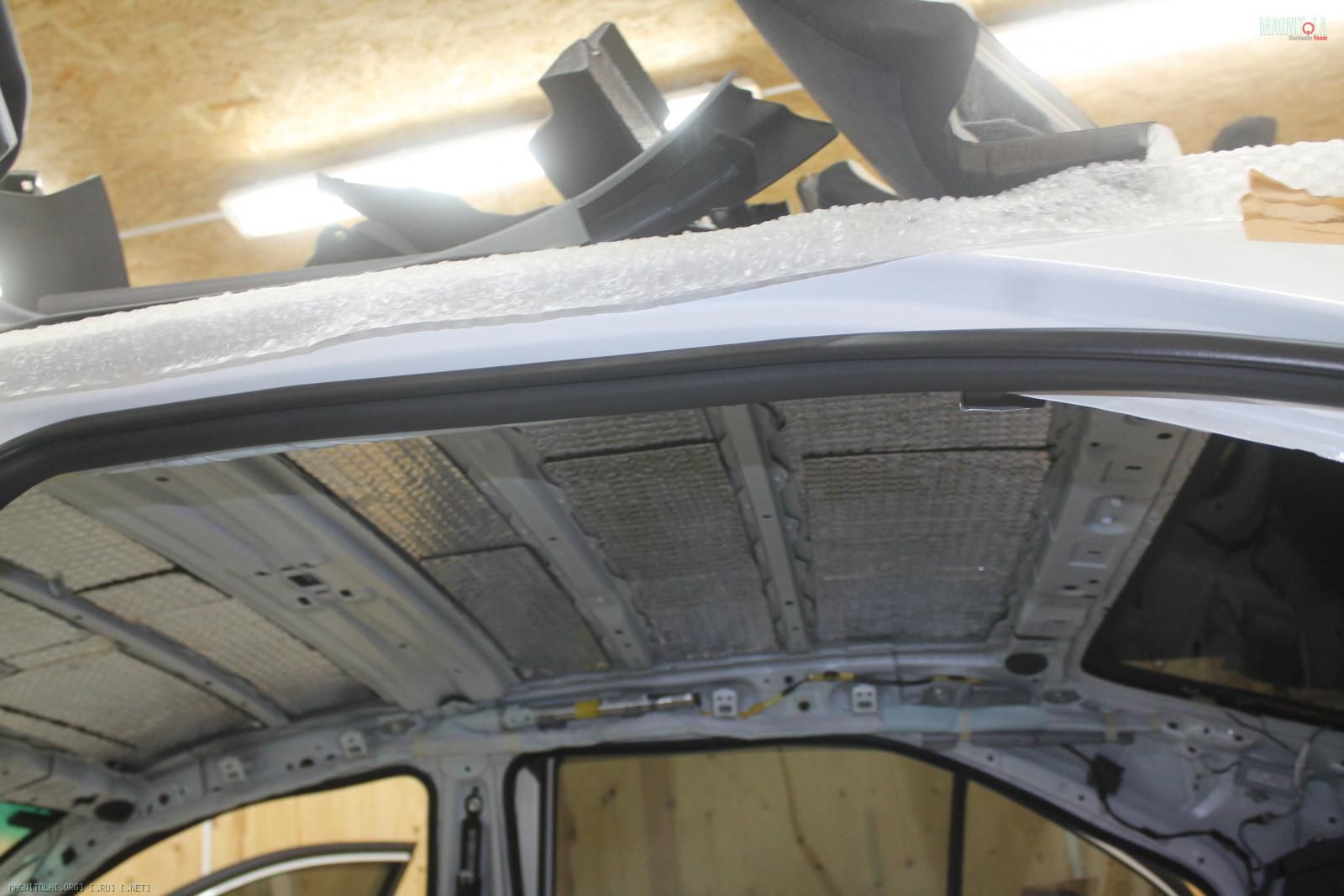

Наносим вибру 44мм, греем, прикатываем, вторым слоем шумопоглотитель войлок 10 мм
Вложение 1158282 Вложение 1158284 Вложение 1158286 Вложение 1158288 Вложение 1158290 Вложение 1158292 Вложение 1158294 Вложение 1158296 Вложение 1158298 Вложение 1158300 Вложение 1158302 Вложение 1158304 Вложение 1158306

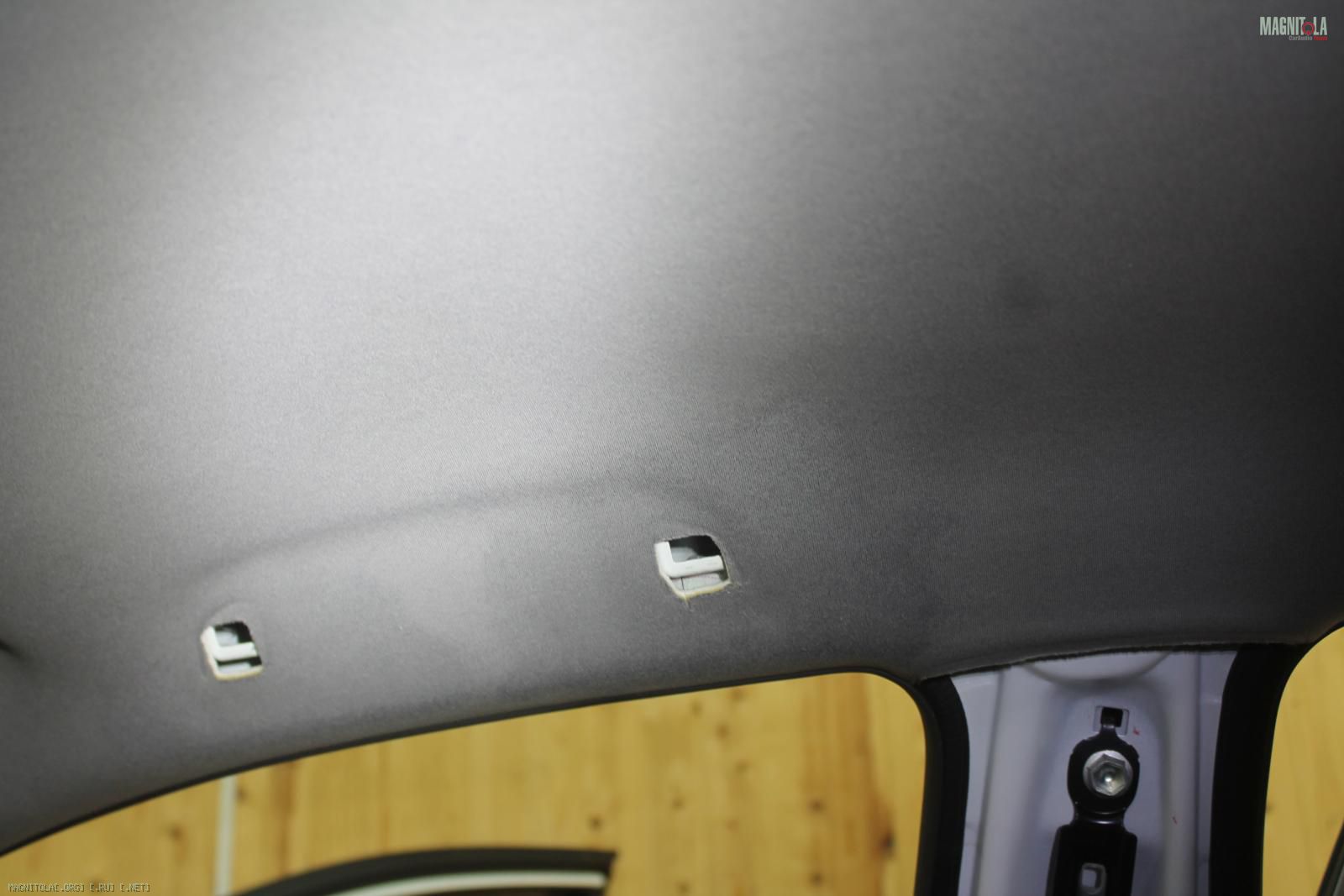

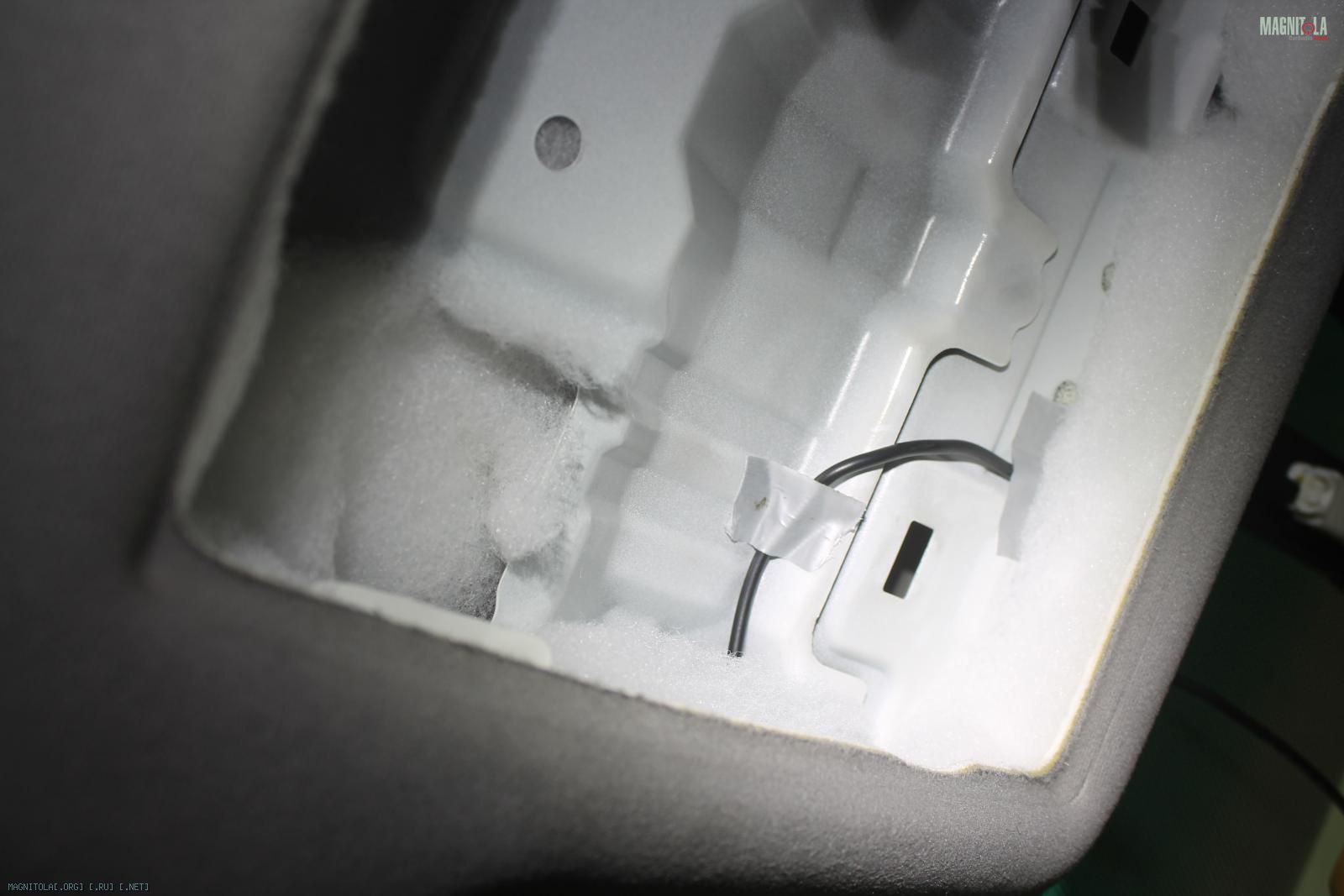

Свободные полости заполняются холокфоном..
Затертые места у ручек очищаются хим составом..
Боковые накладки дополнительно проклеиваются мягким войлоком.

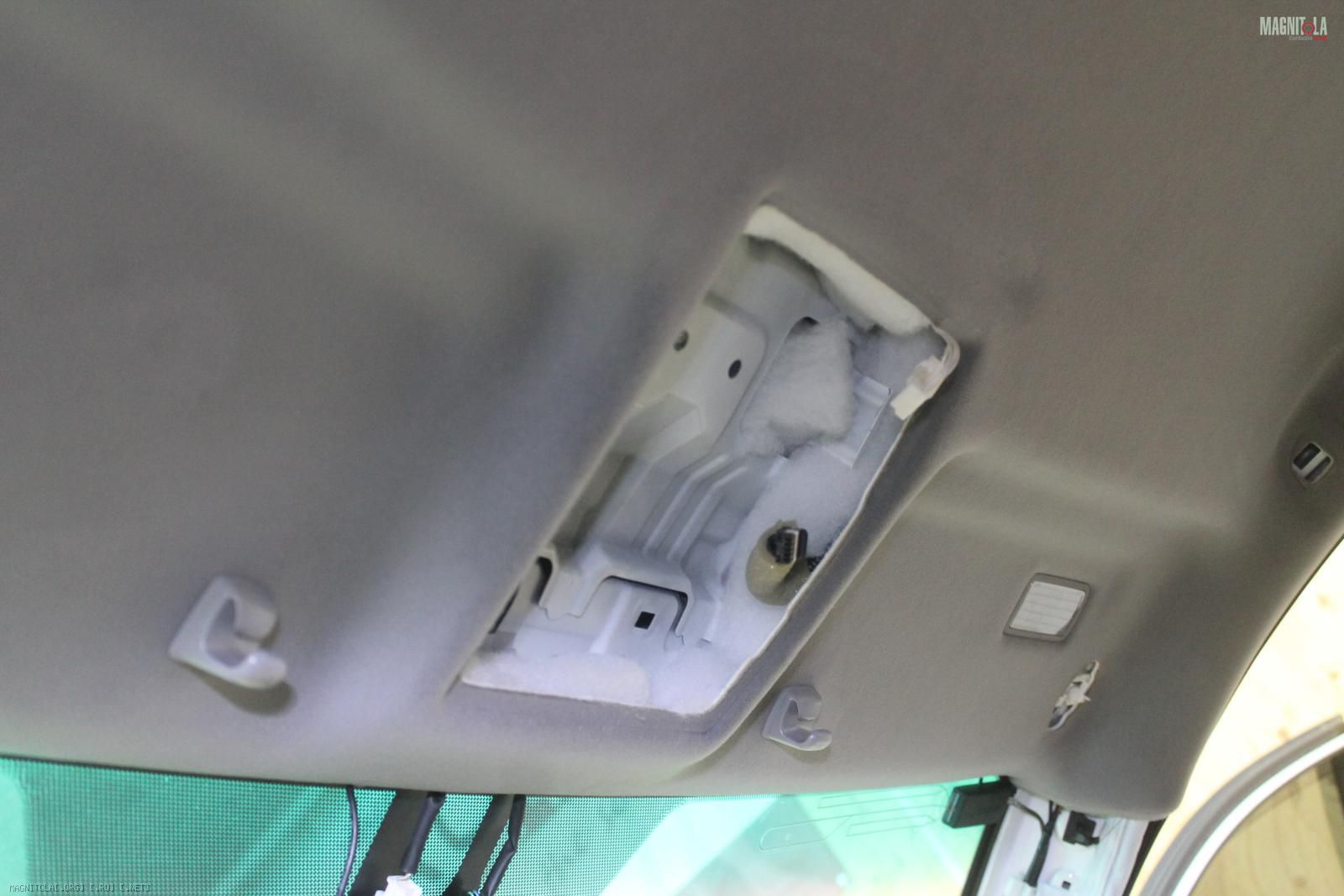

Вложение 1158308 Вложение 1158310 Вложение 1158312 Вложение 1158314 Вложение 1158316

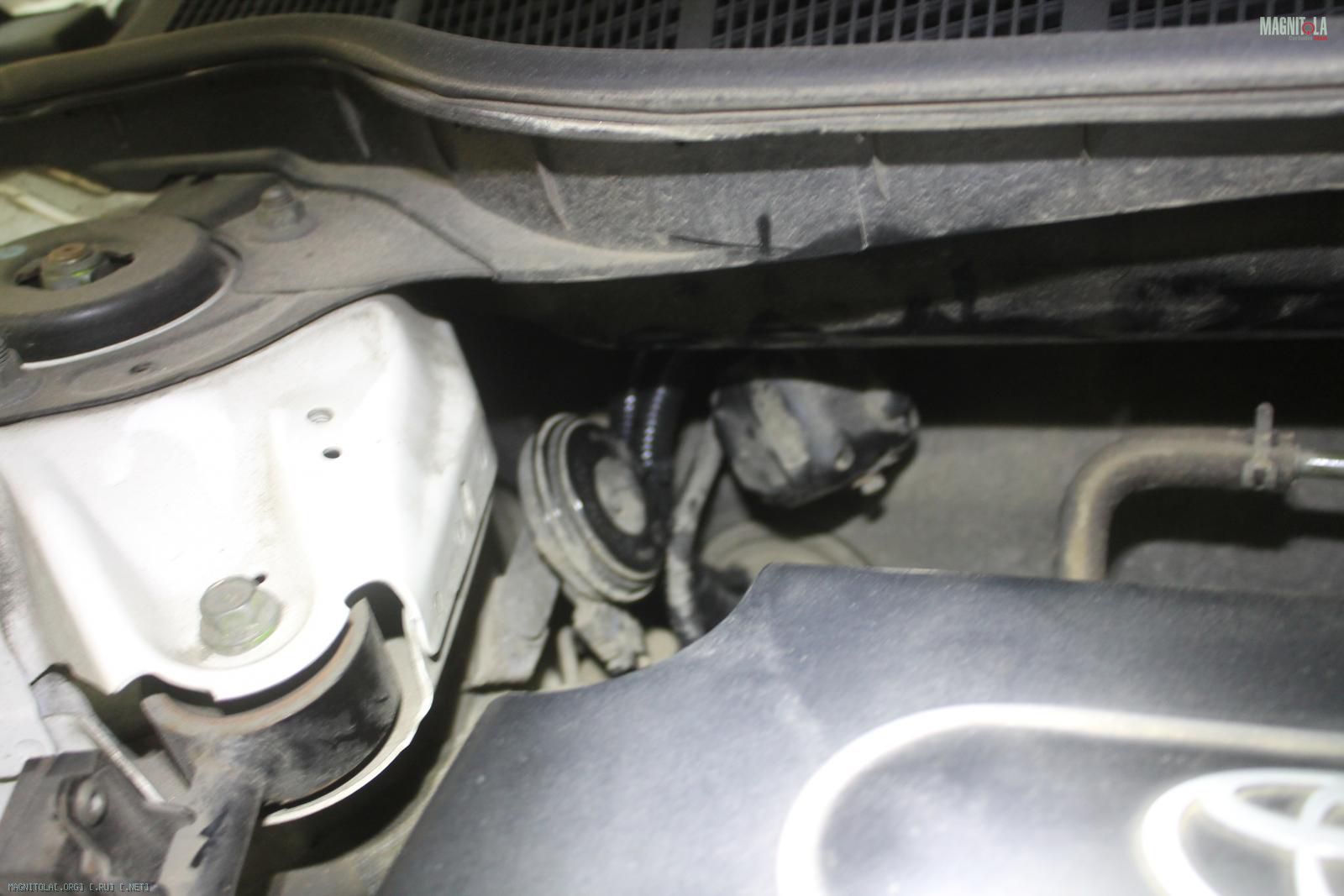

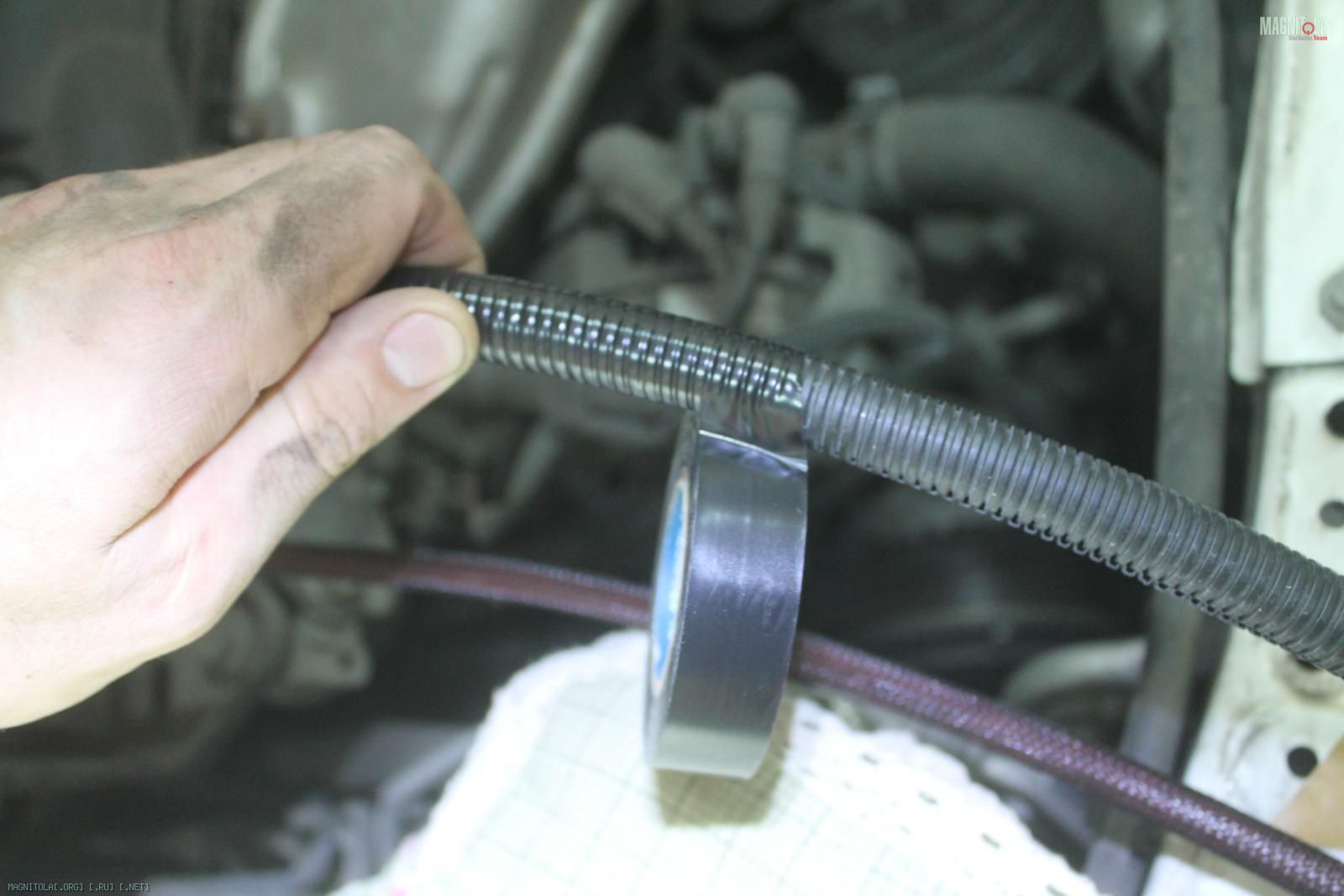

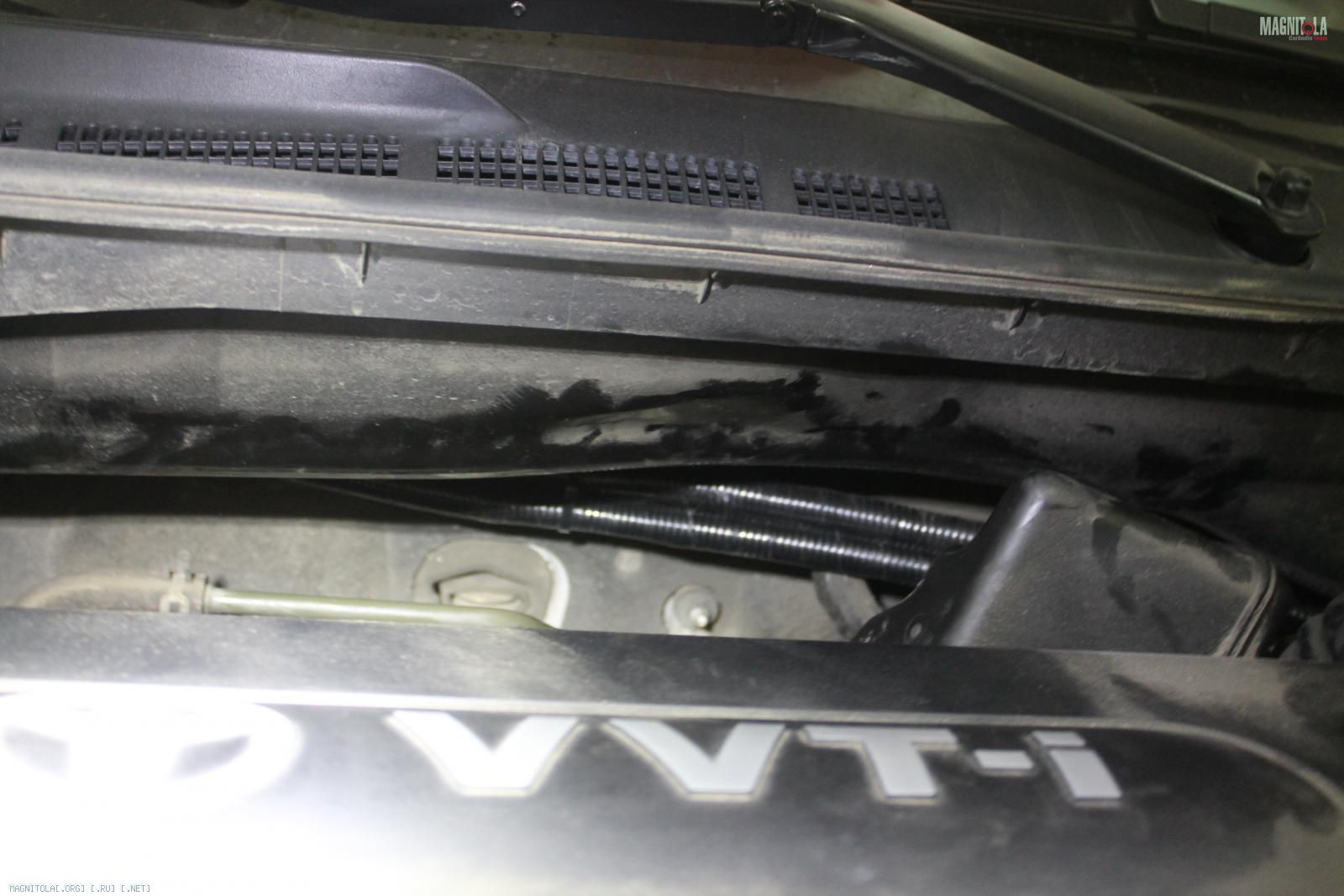

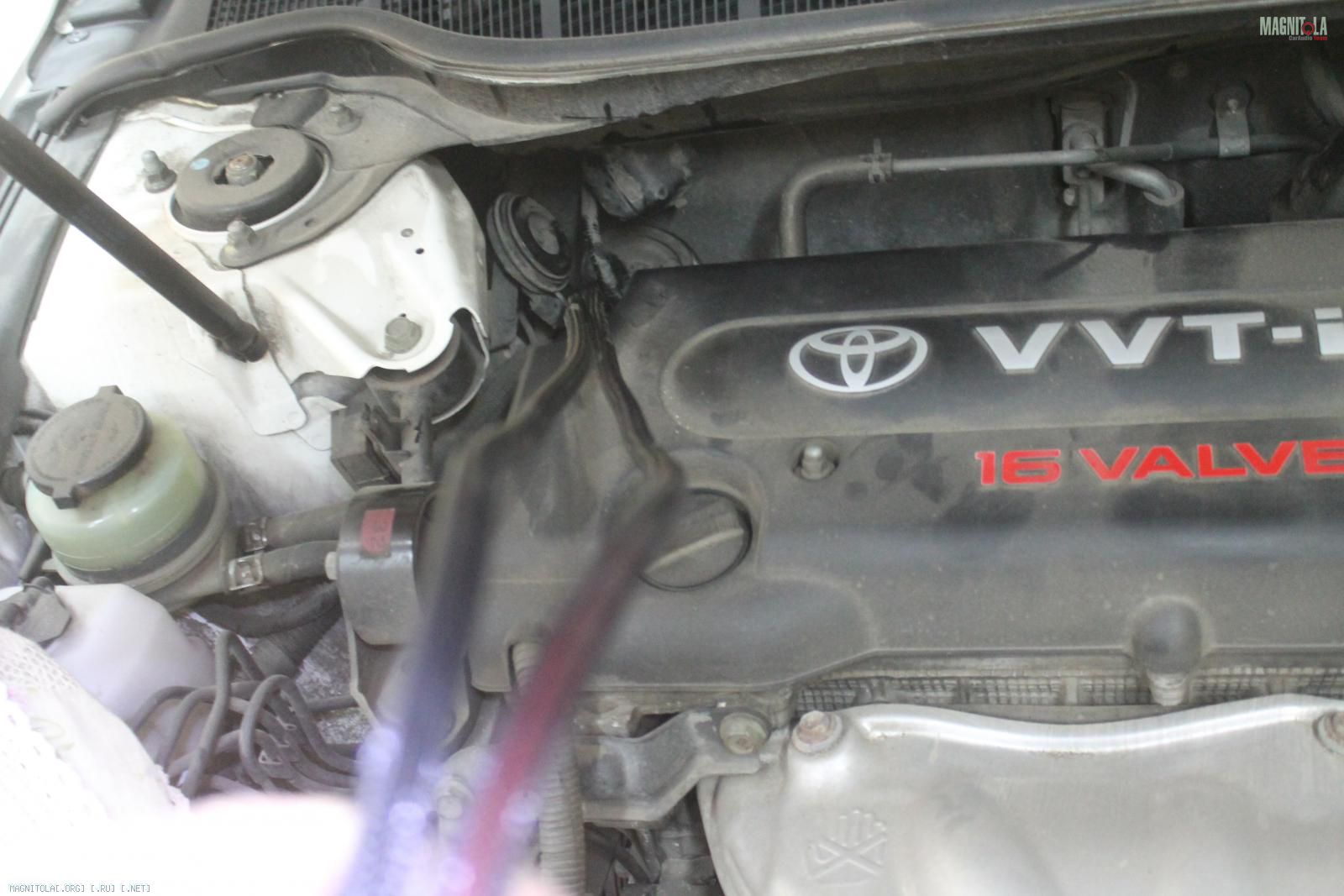

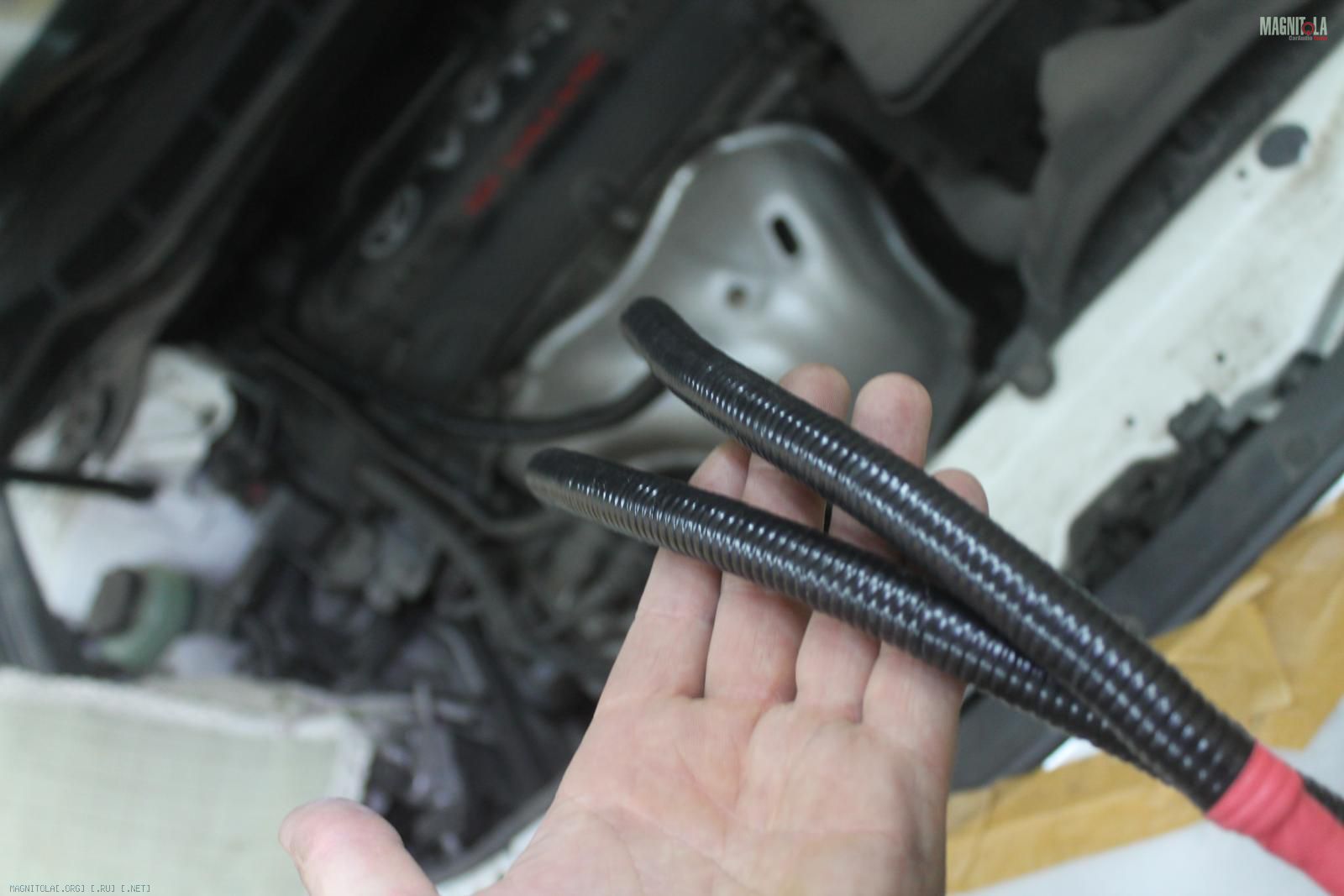

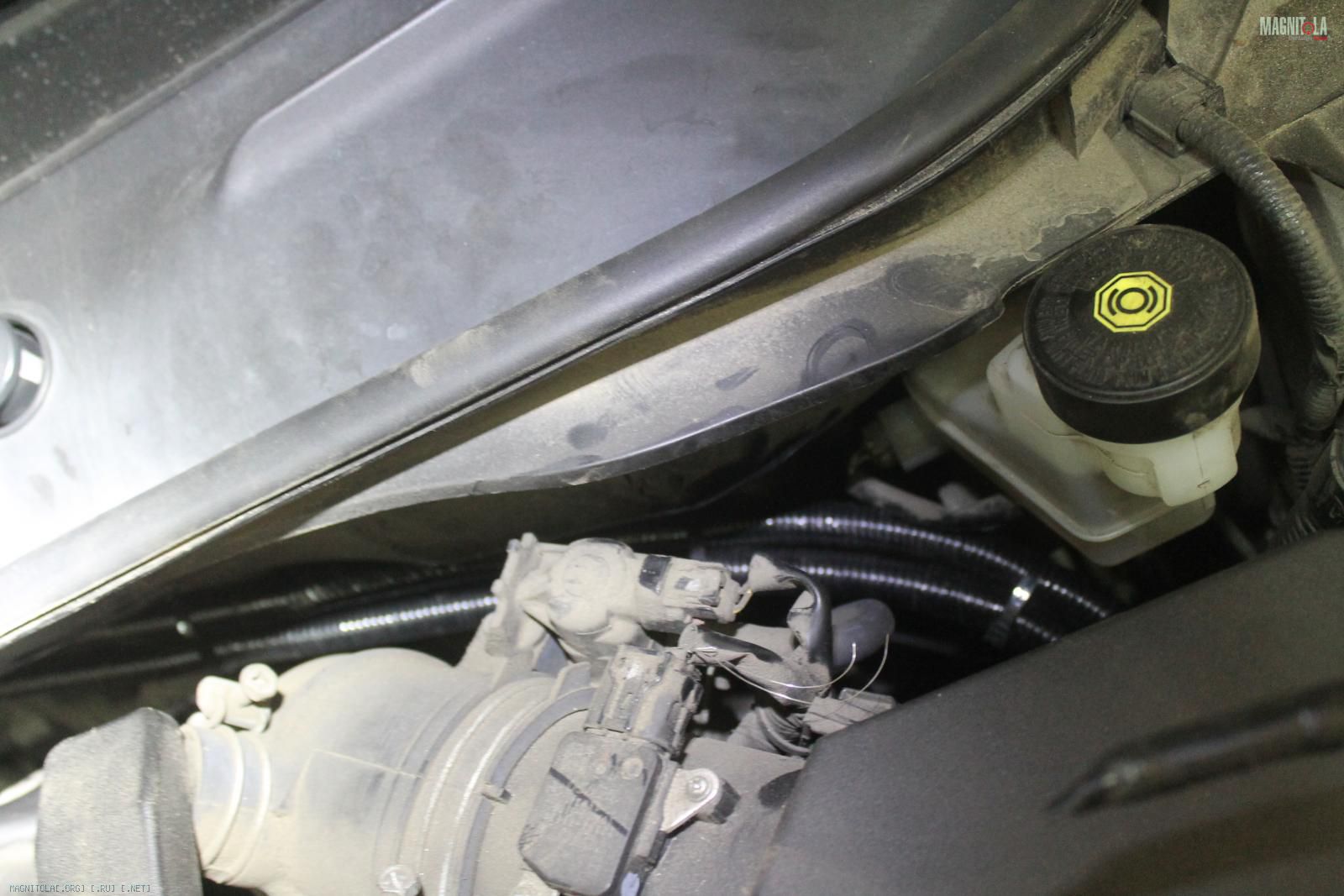

Сила под капотом, дополнительно в моторном отсеке одевается в гофру и вяжется под изоленту. Протяжка, закрепление.
Вложение 1158318 Вложение 1158320 Вложение 1158322 Вложение 1158324 Вложение 1158326 Вложение 1158328 Вложение 1158330 Вложение 1158332

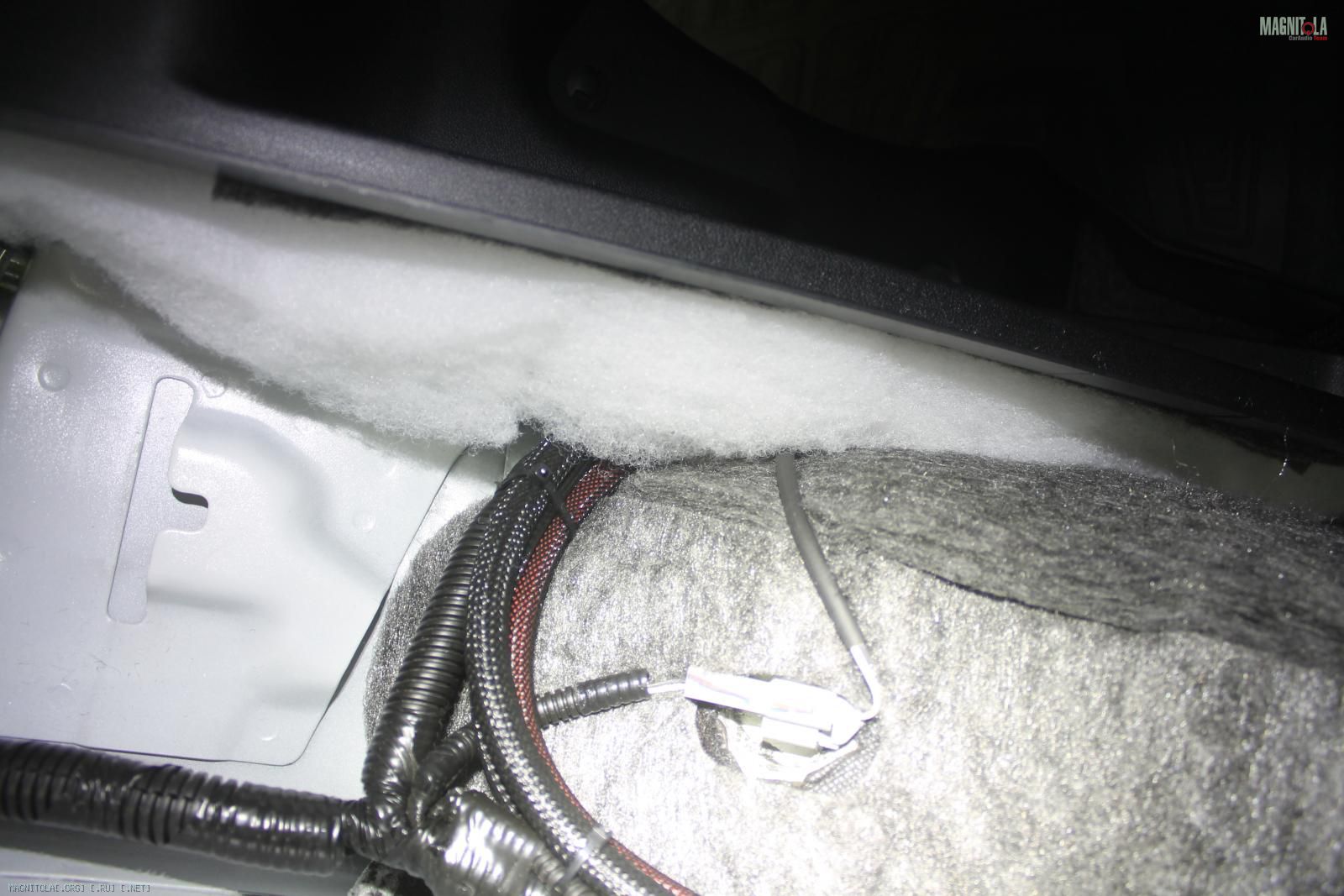

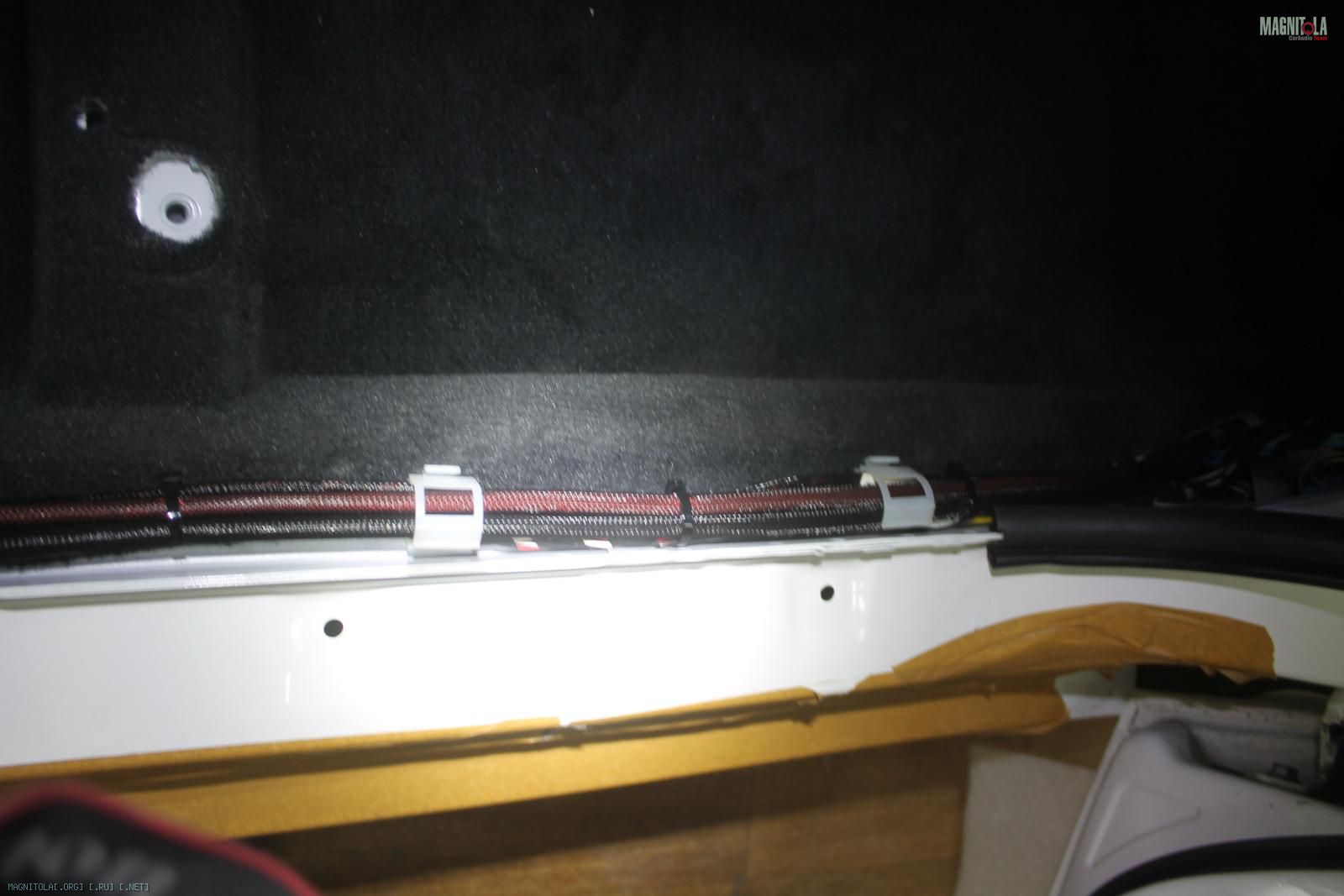

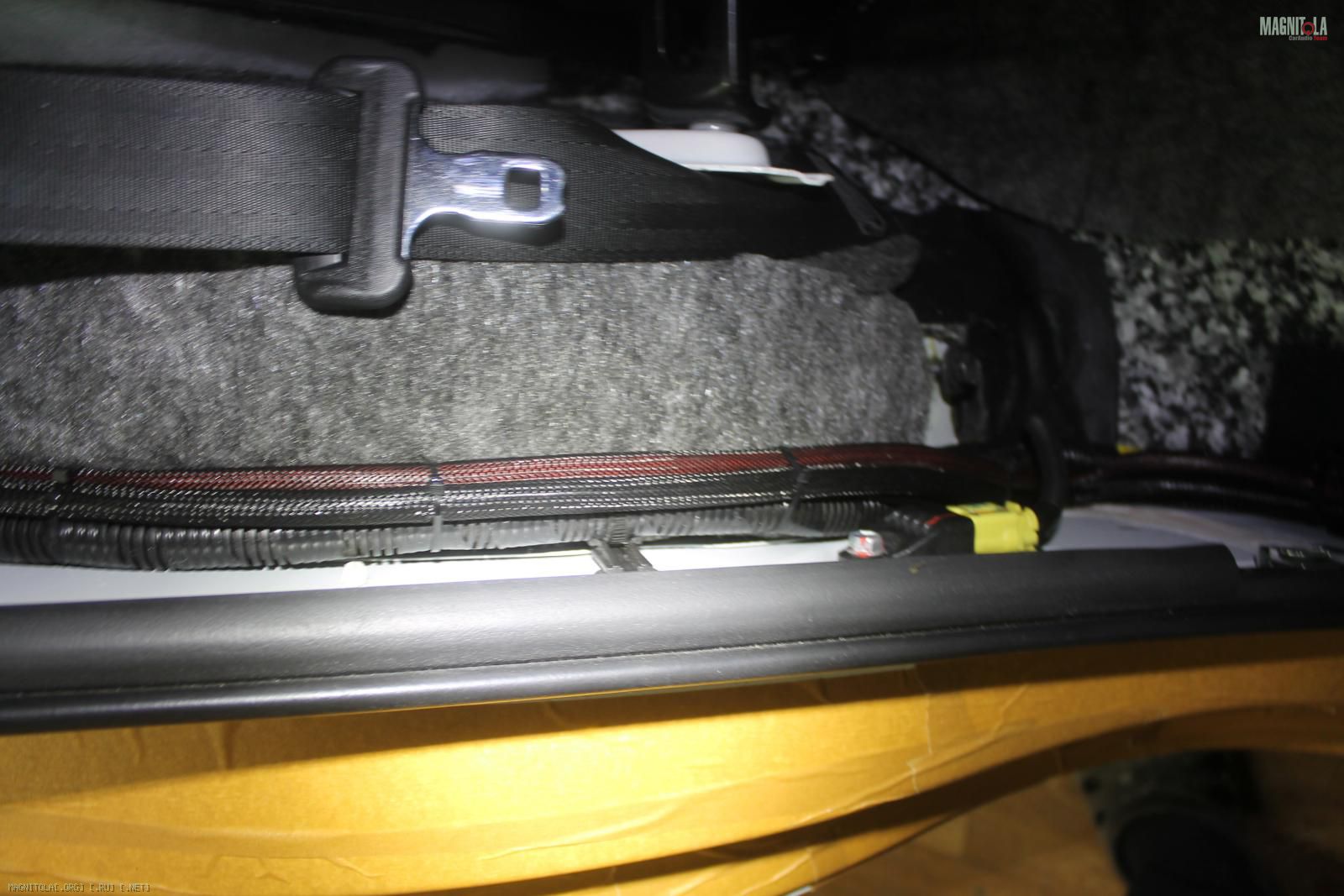

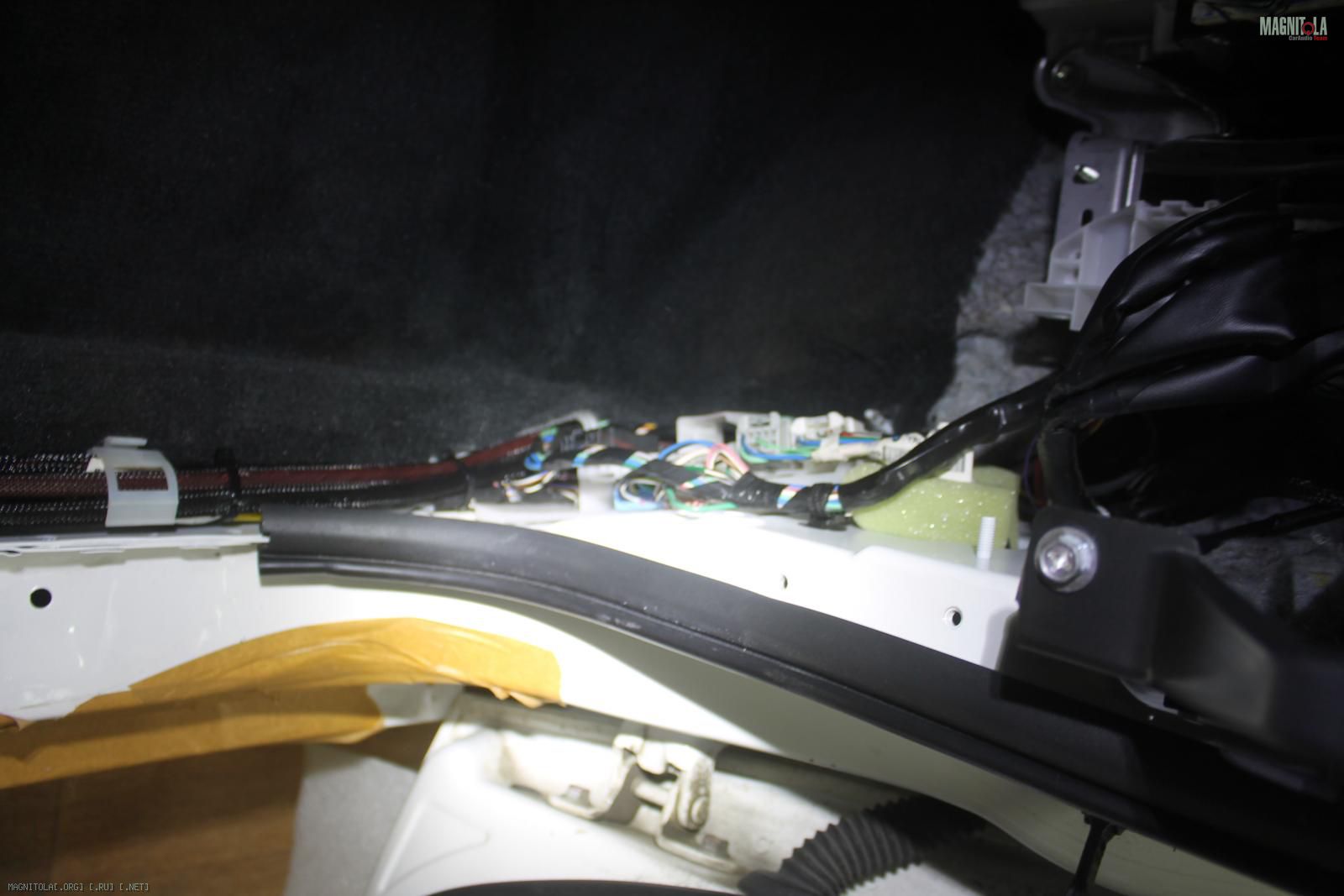

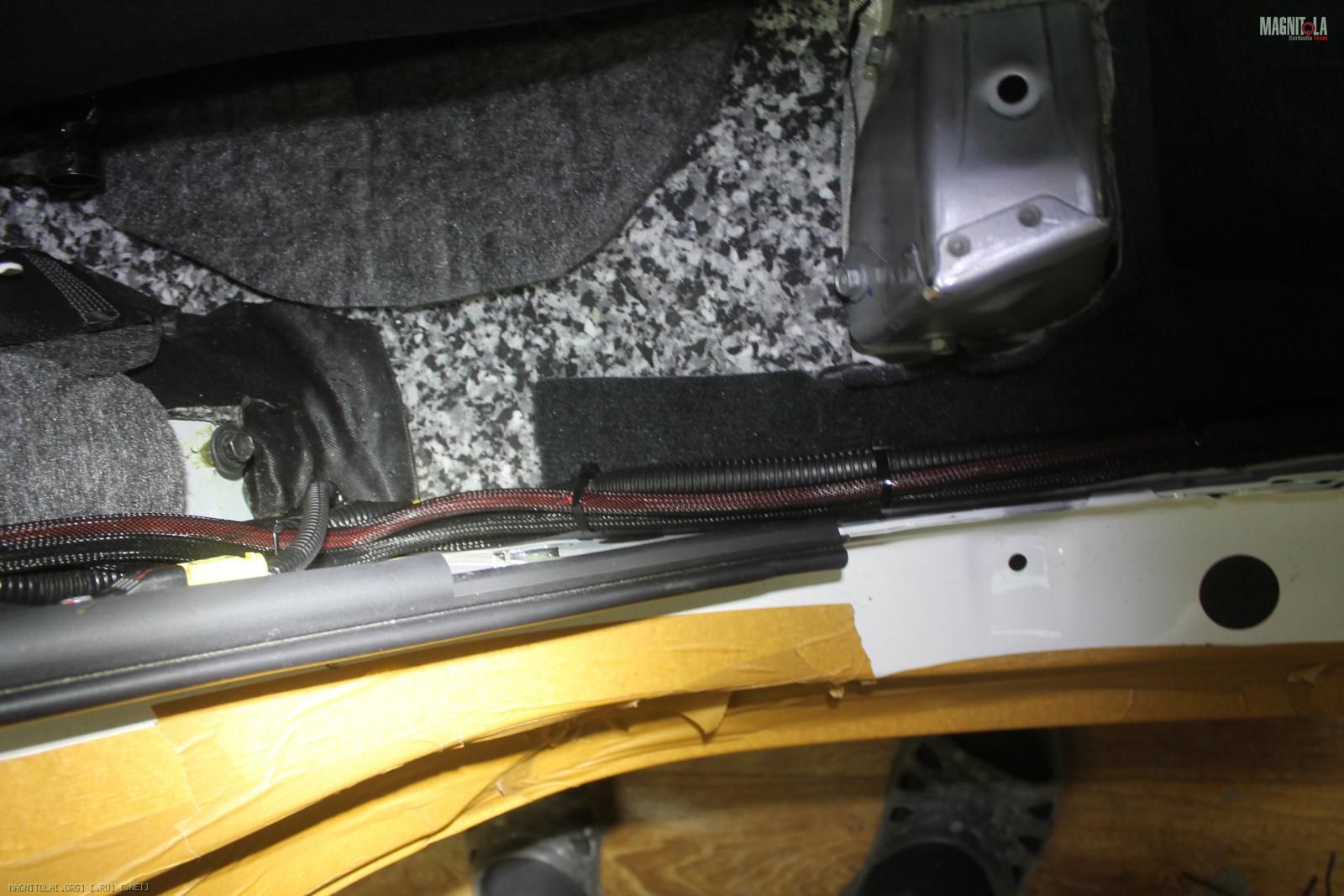

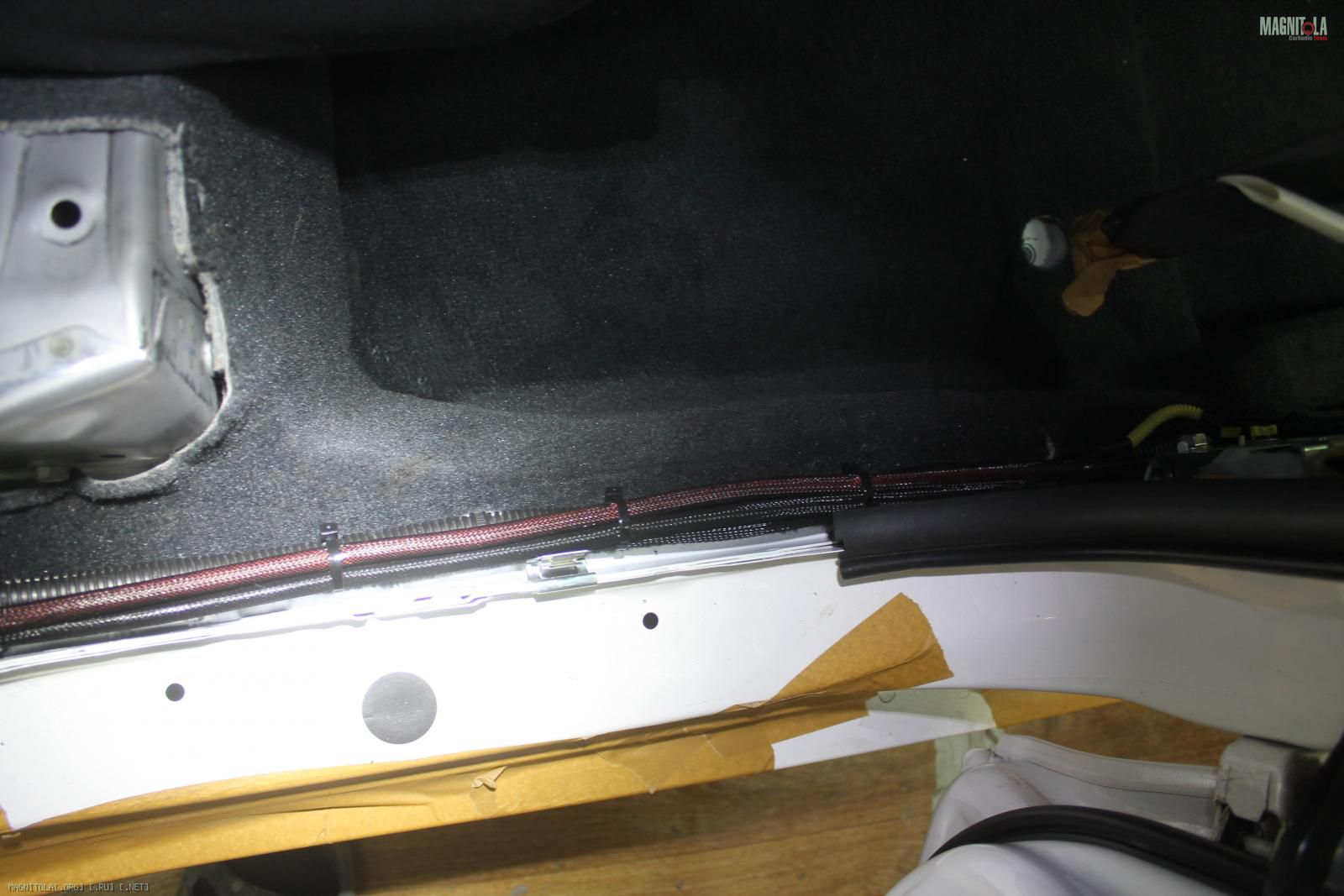

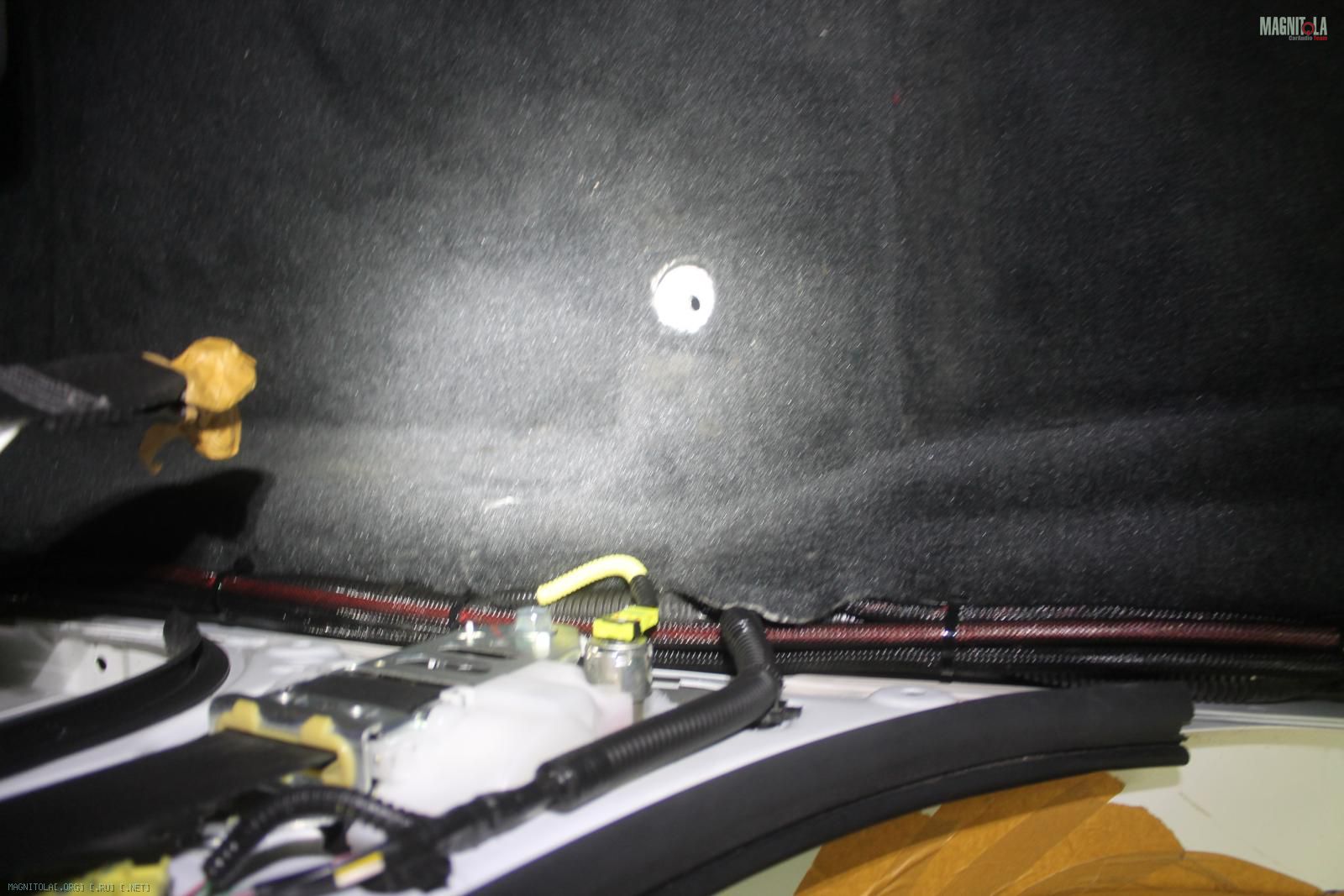

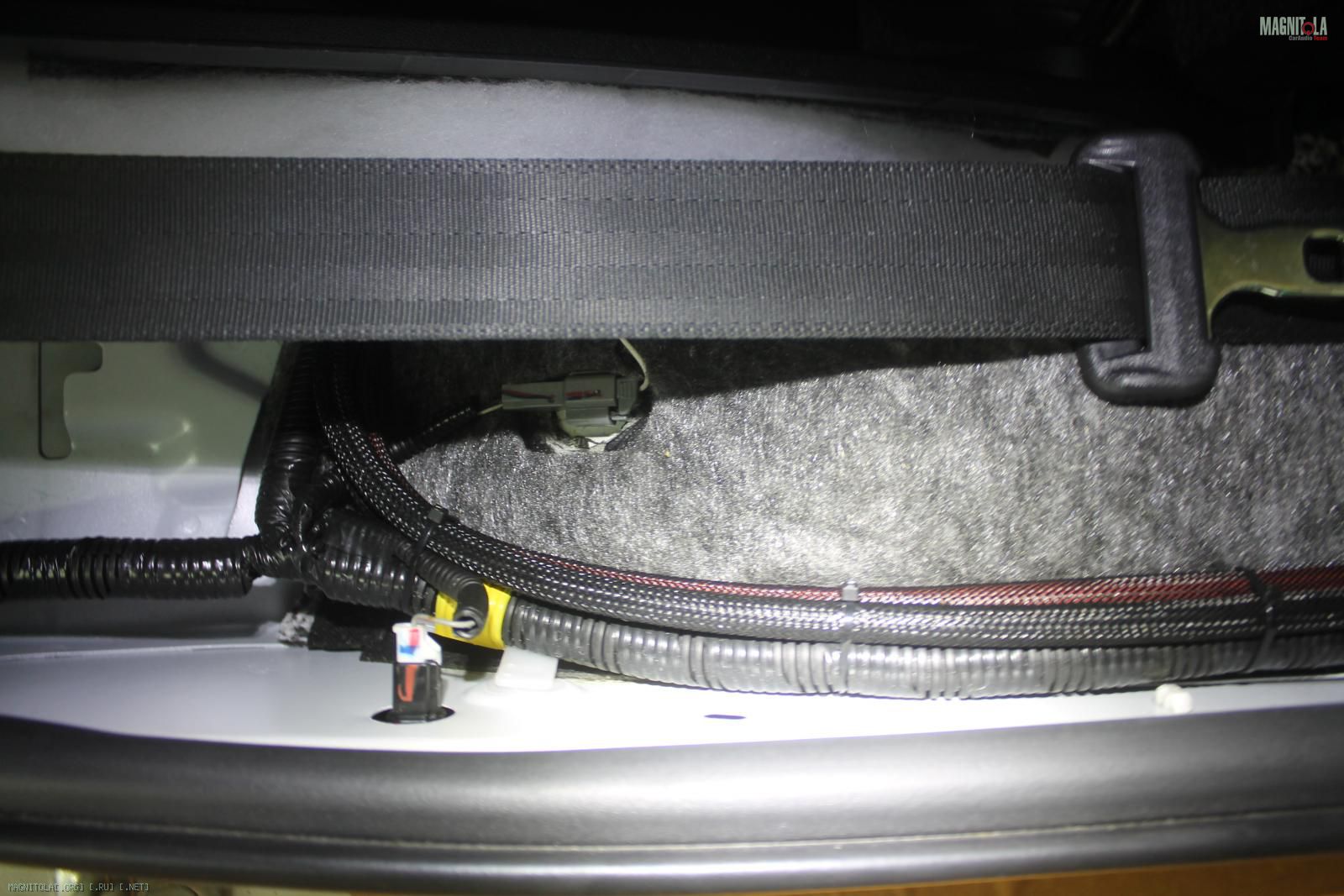

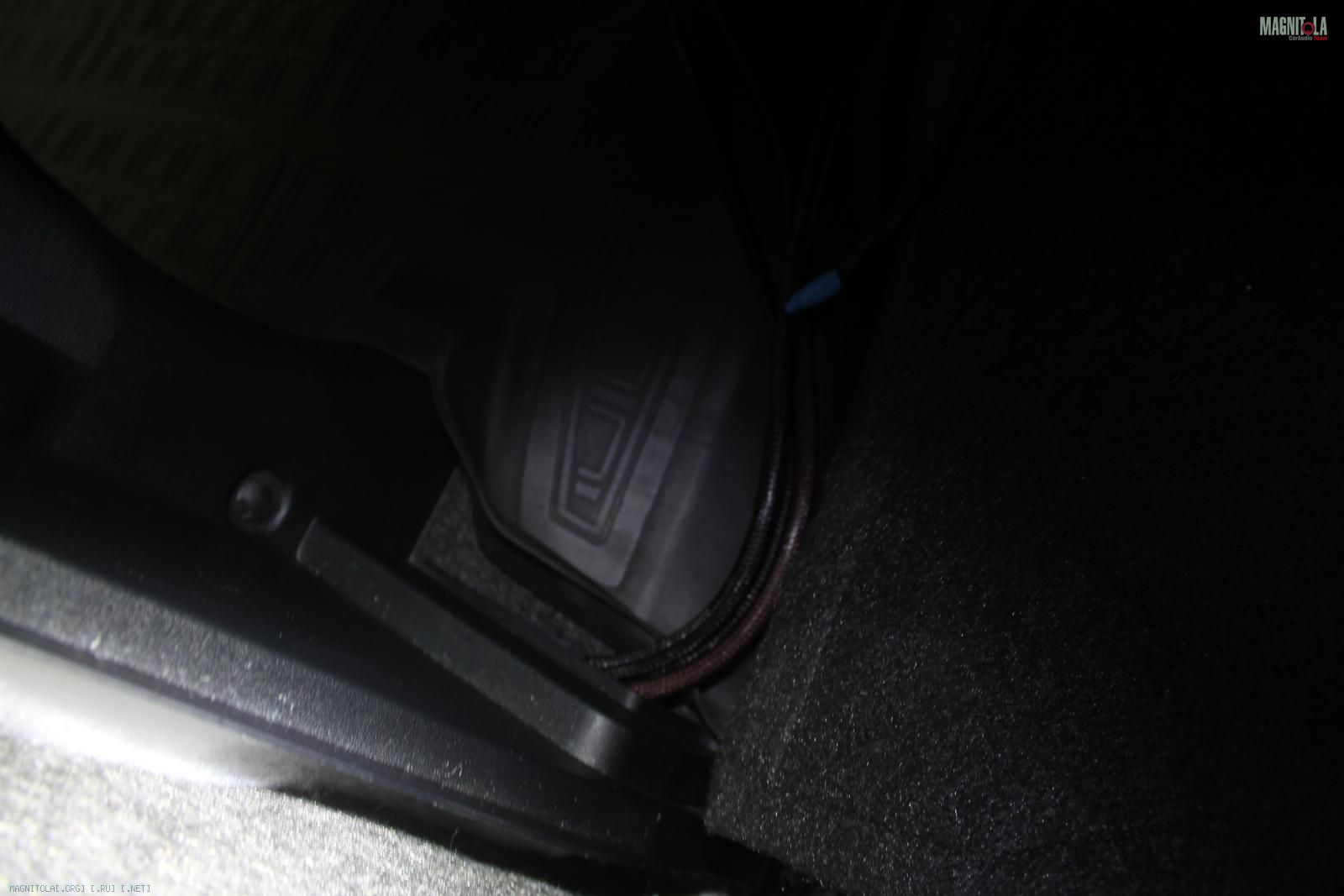

Протяжка, закрепление силовой проводки
Вложение 1158334 Вложение 1158336 Вложение 1158338 Вложение 1158340 Вложение 1158342 Вложение 1158344 Вложение 1158346 Вложение 1158348 Вложение 1158350 Вложение 1158352

Проклеиваем войлоком детали центральных стоек...

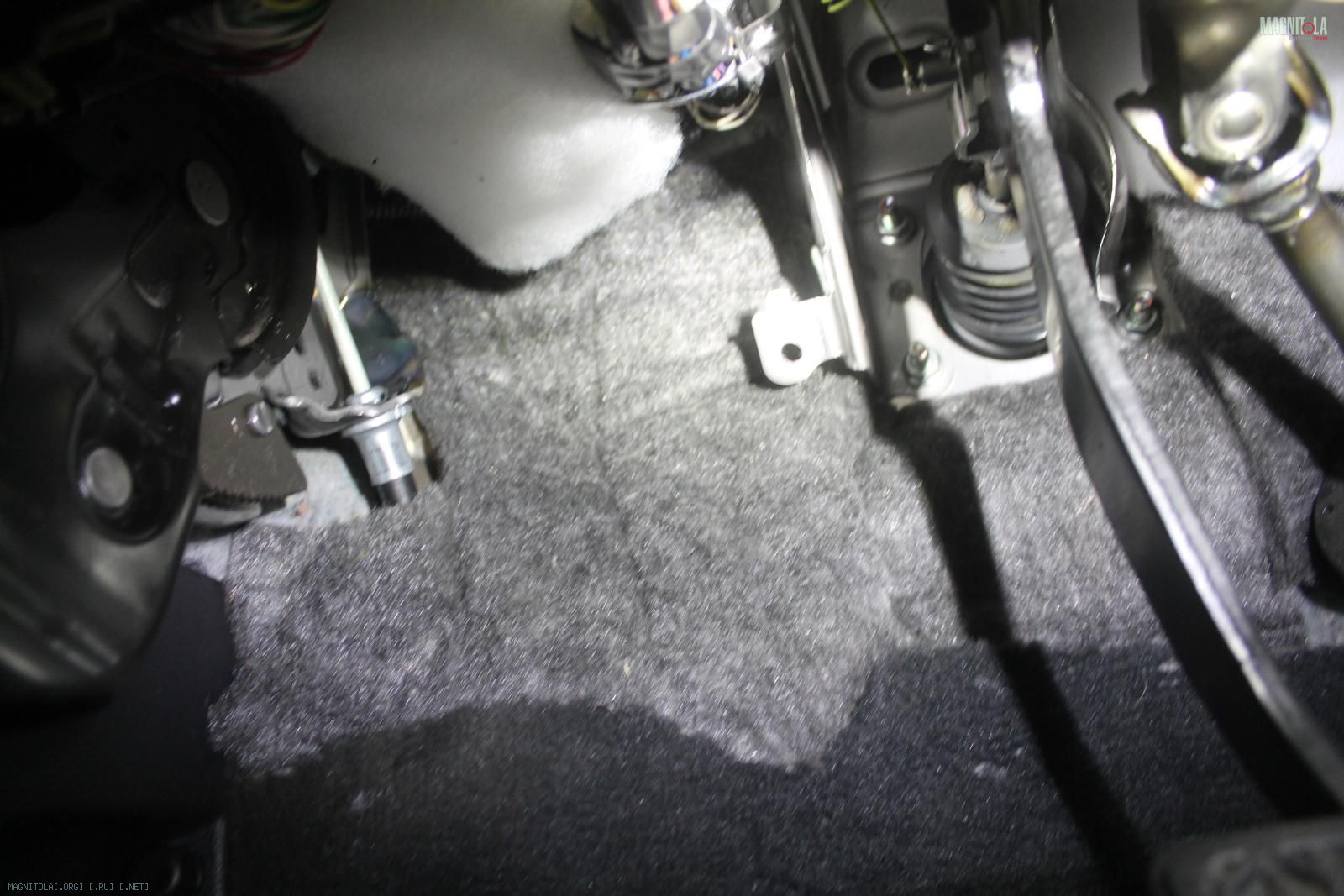

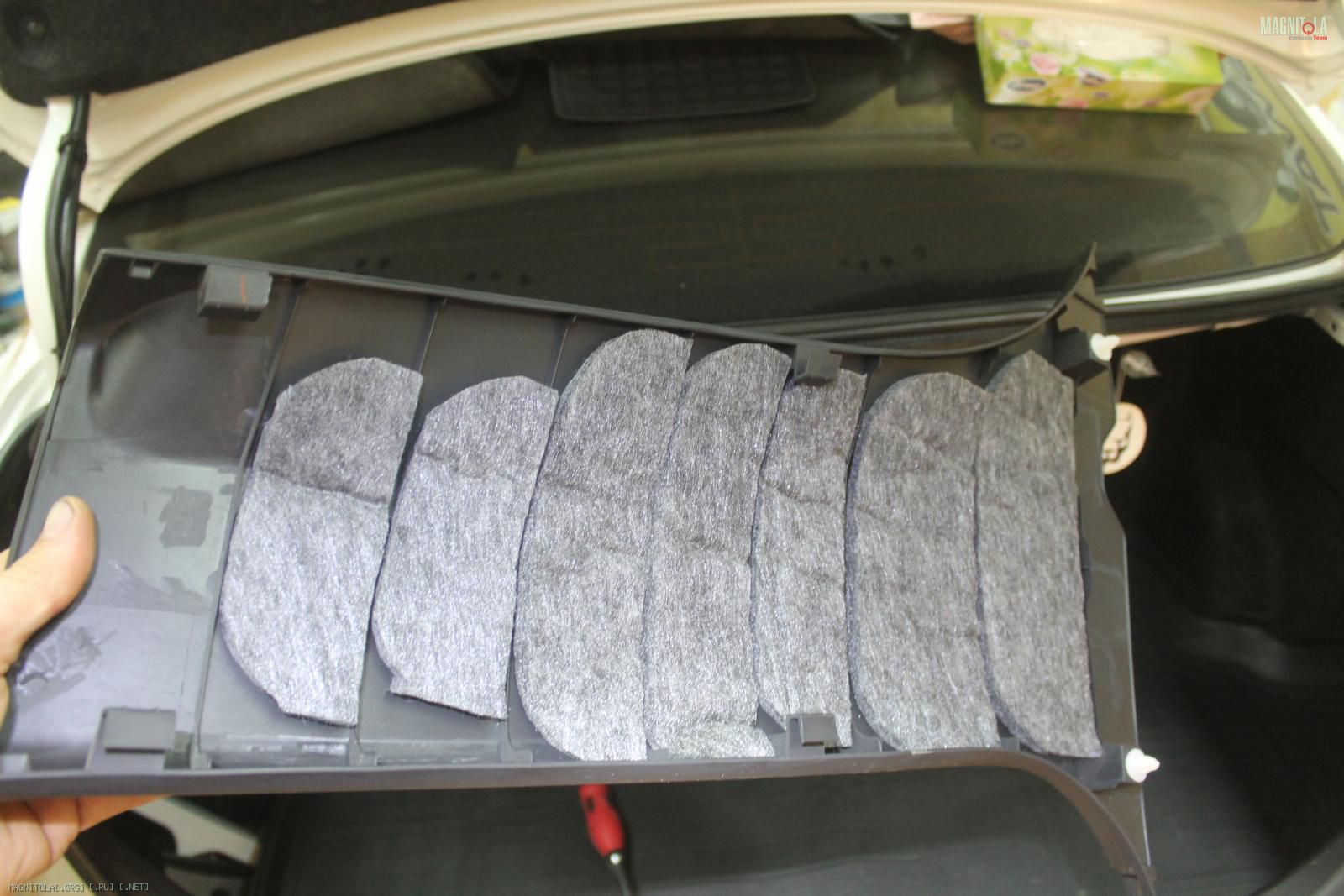

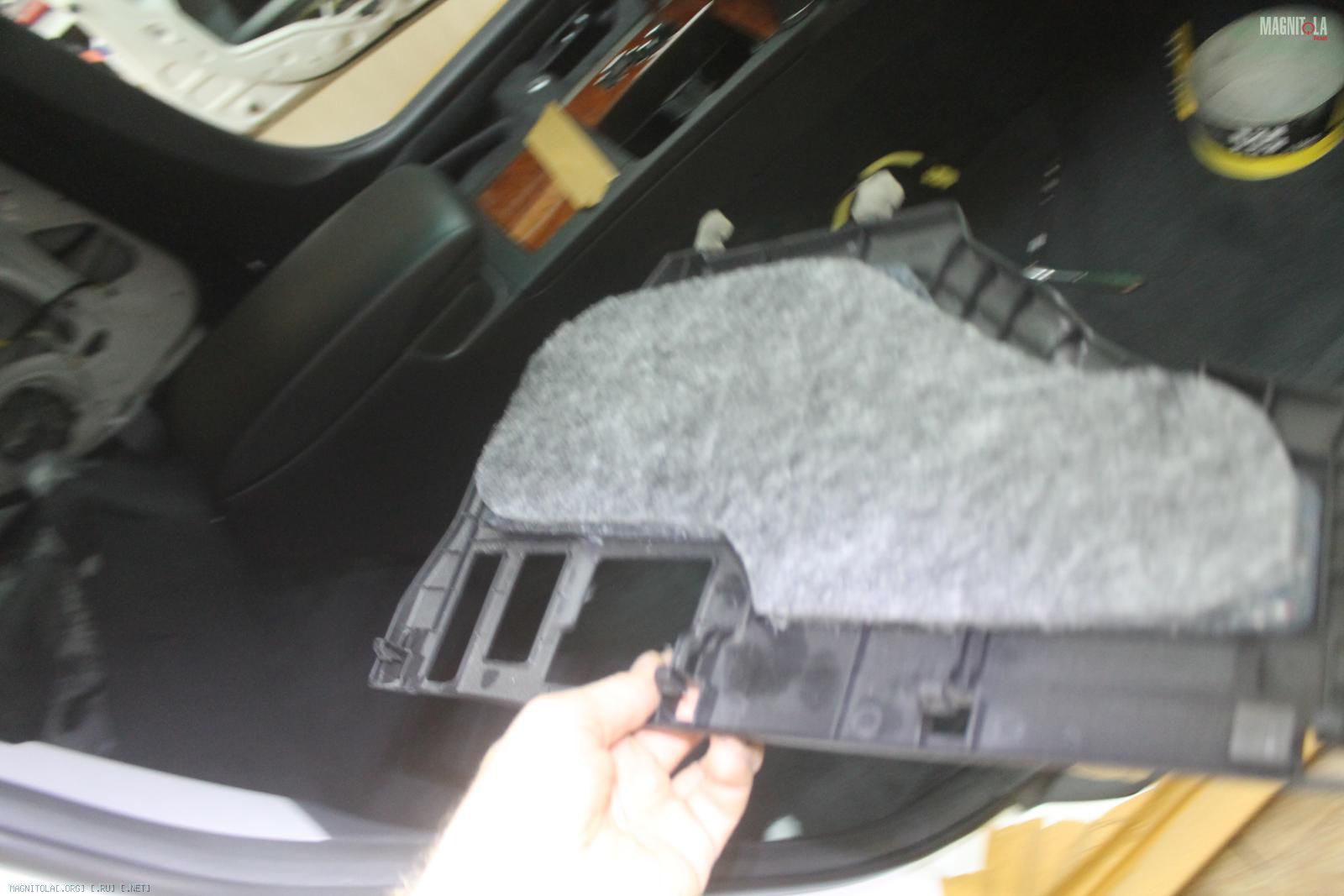

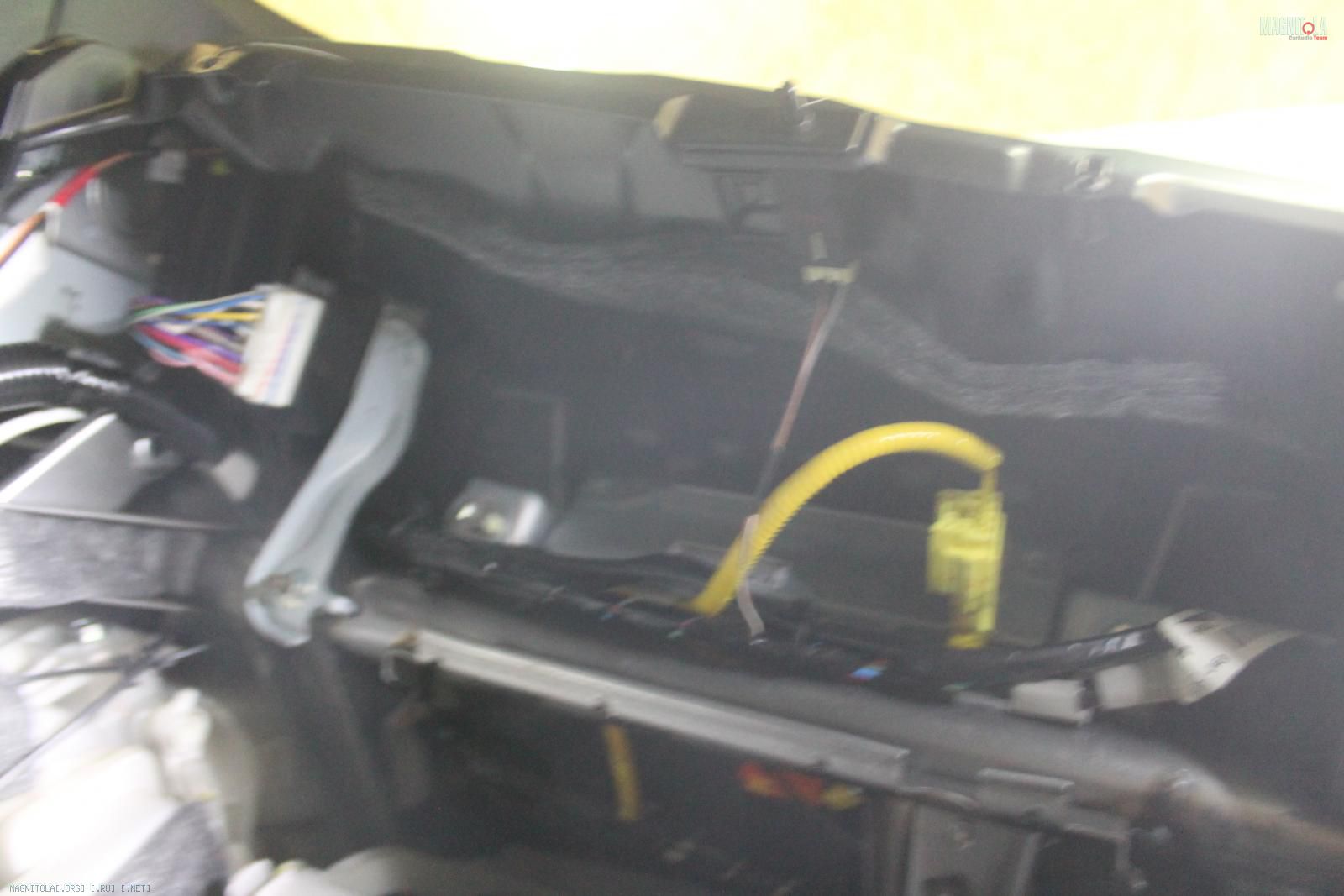

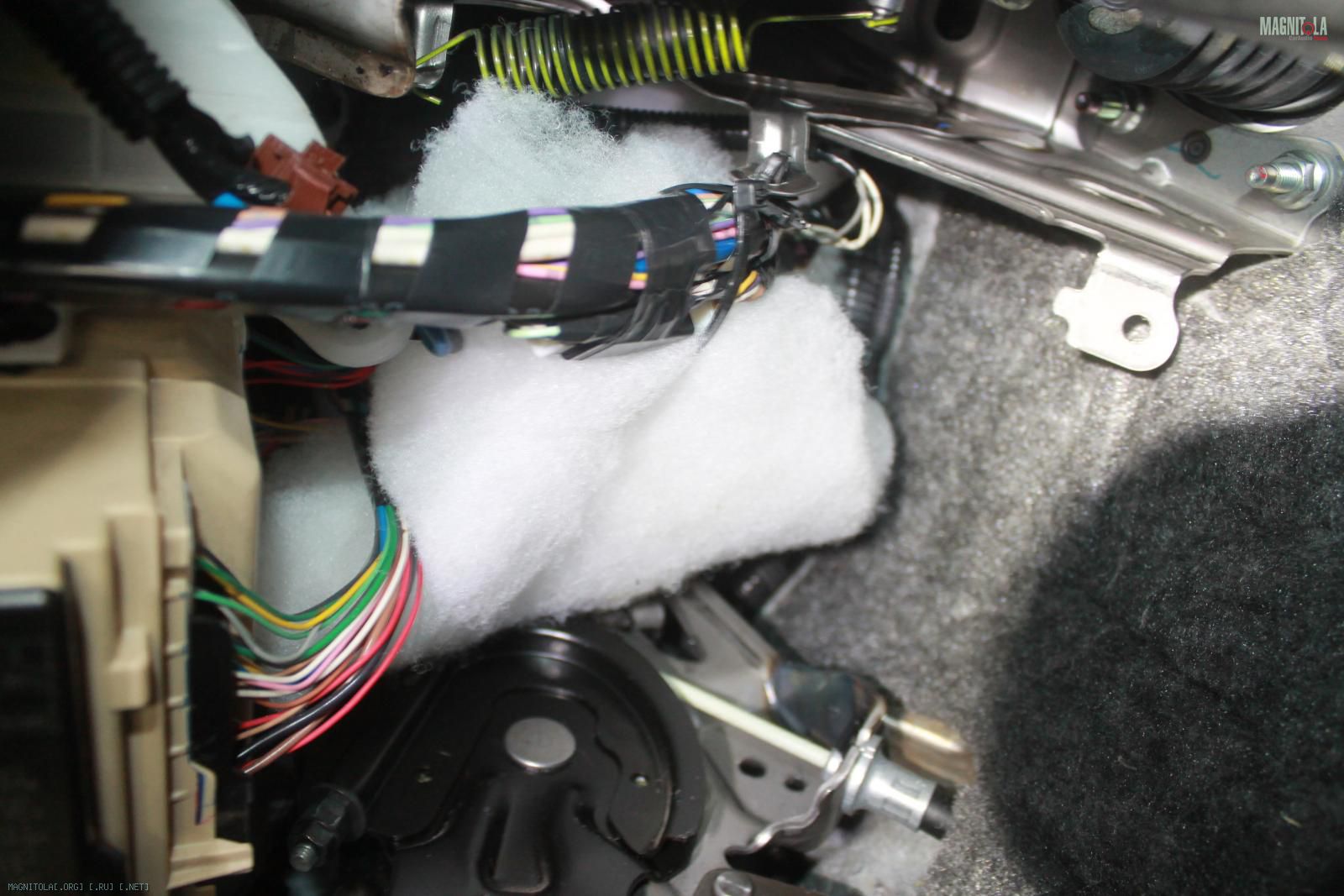

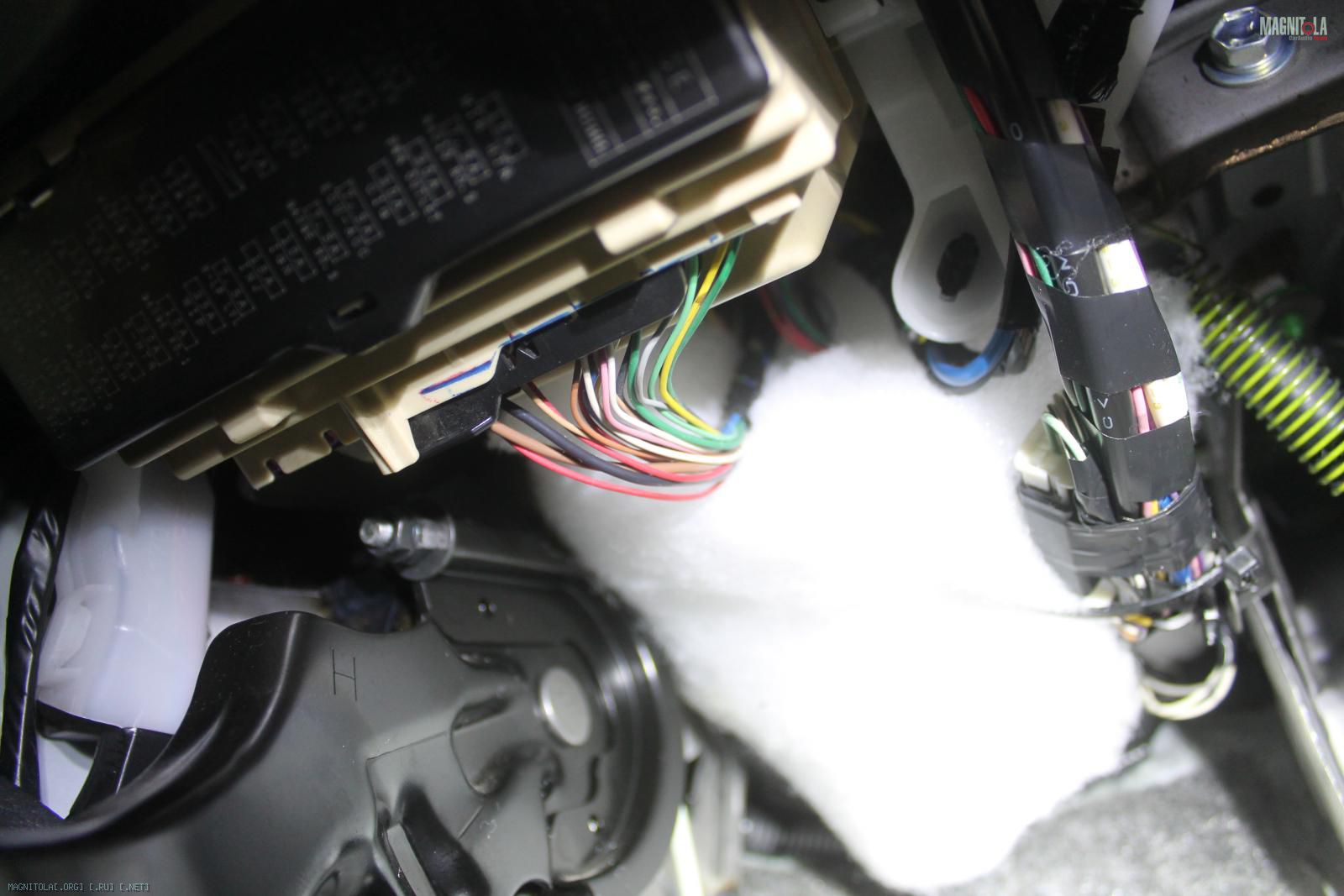

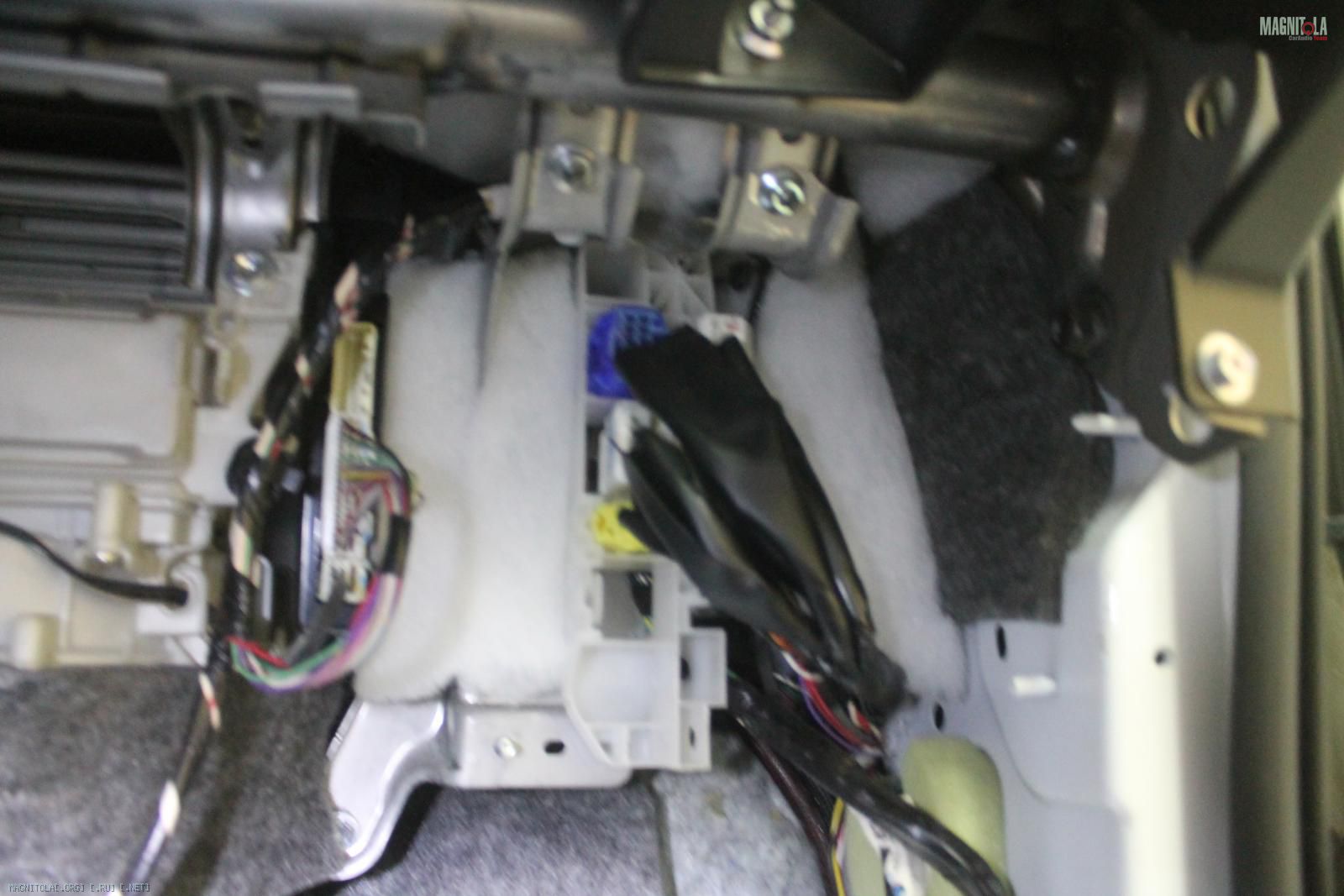

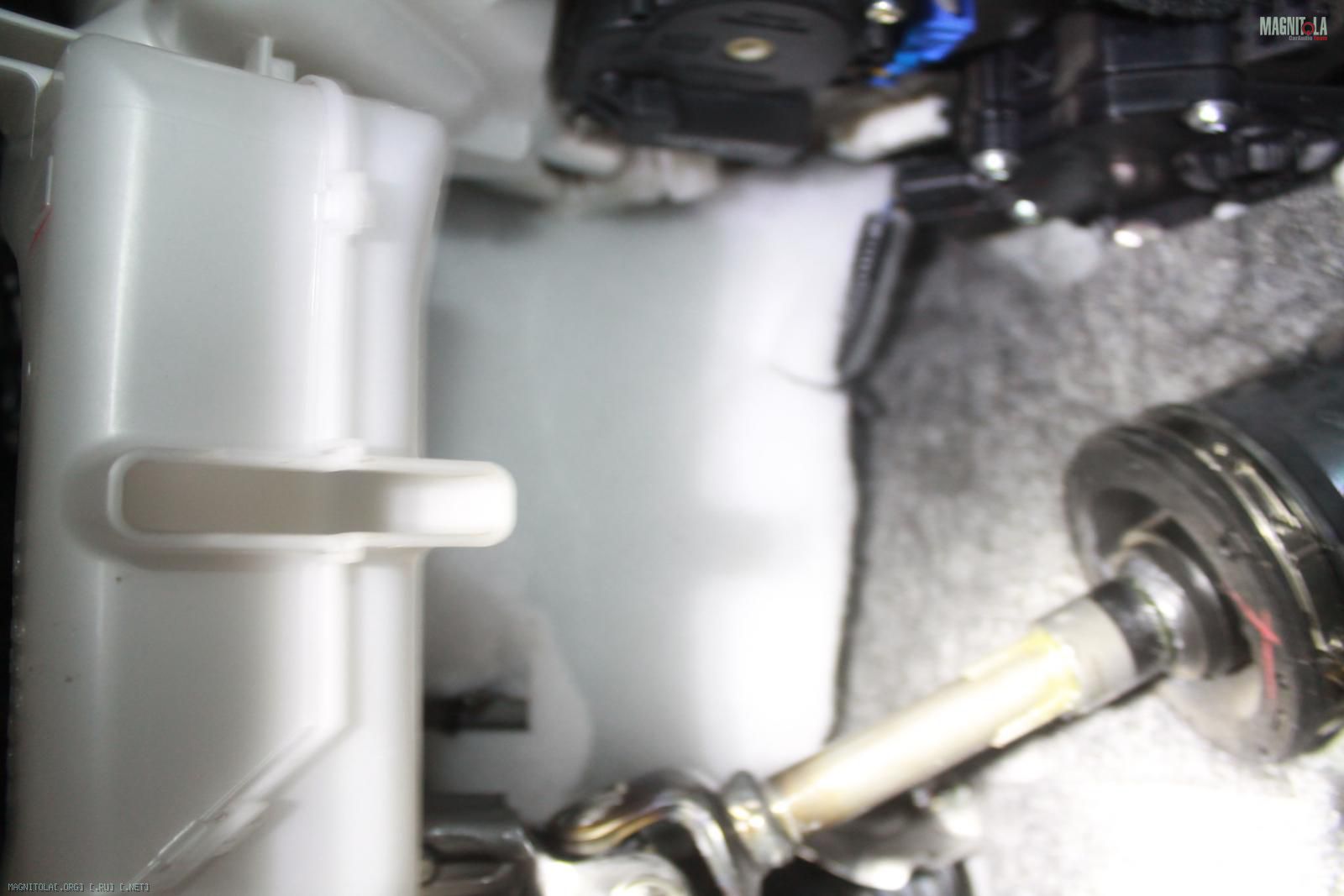

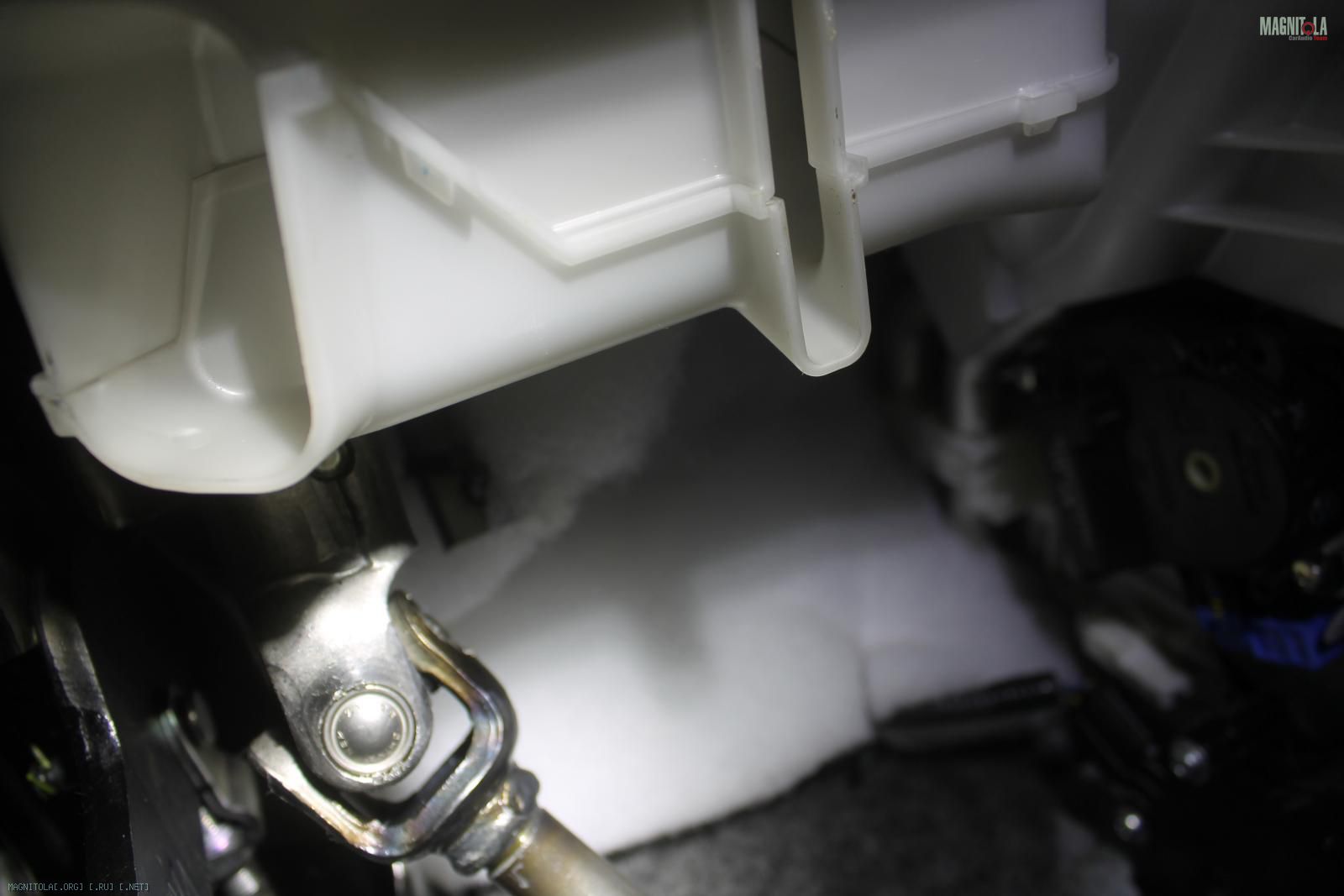

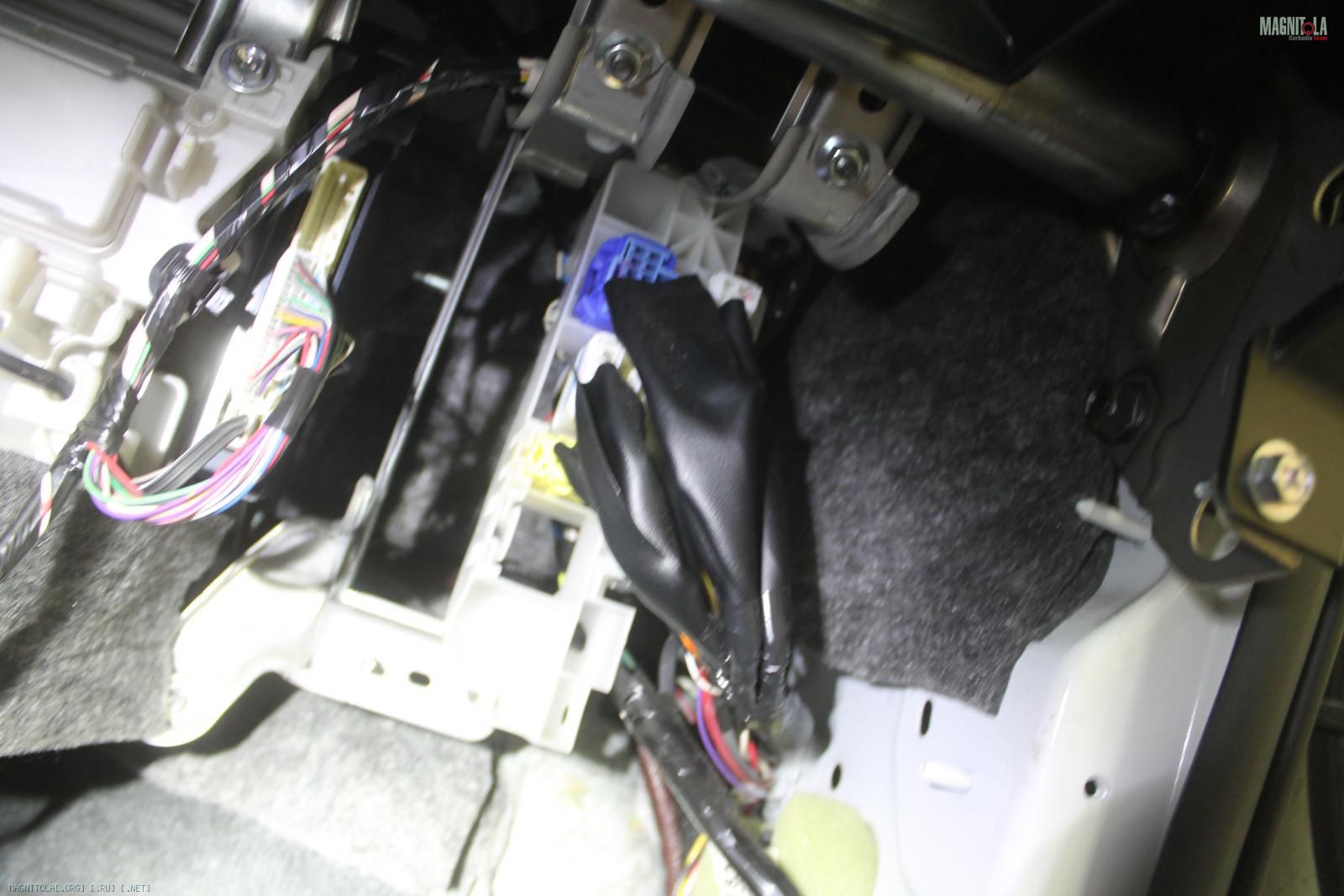

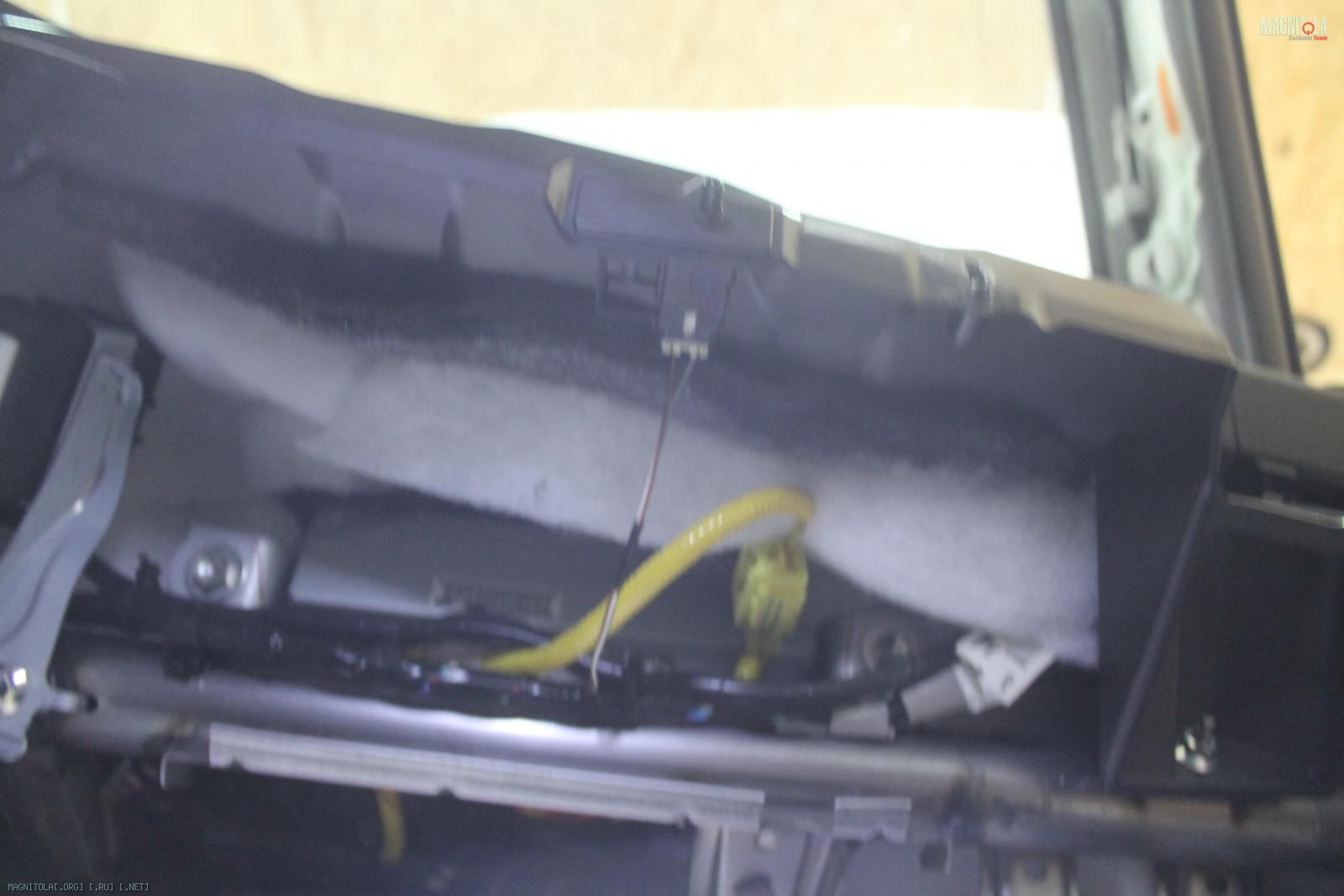

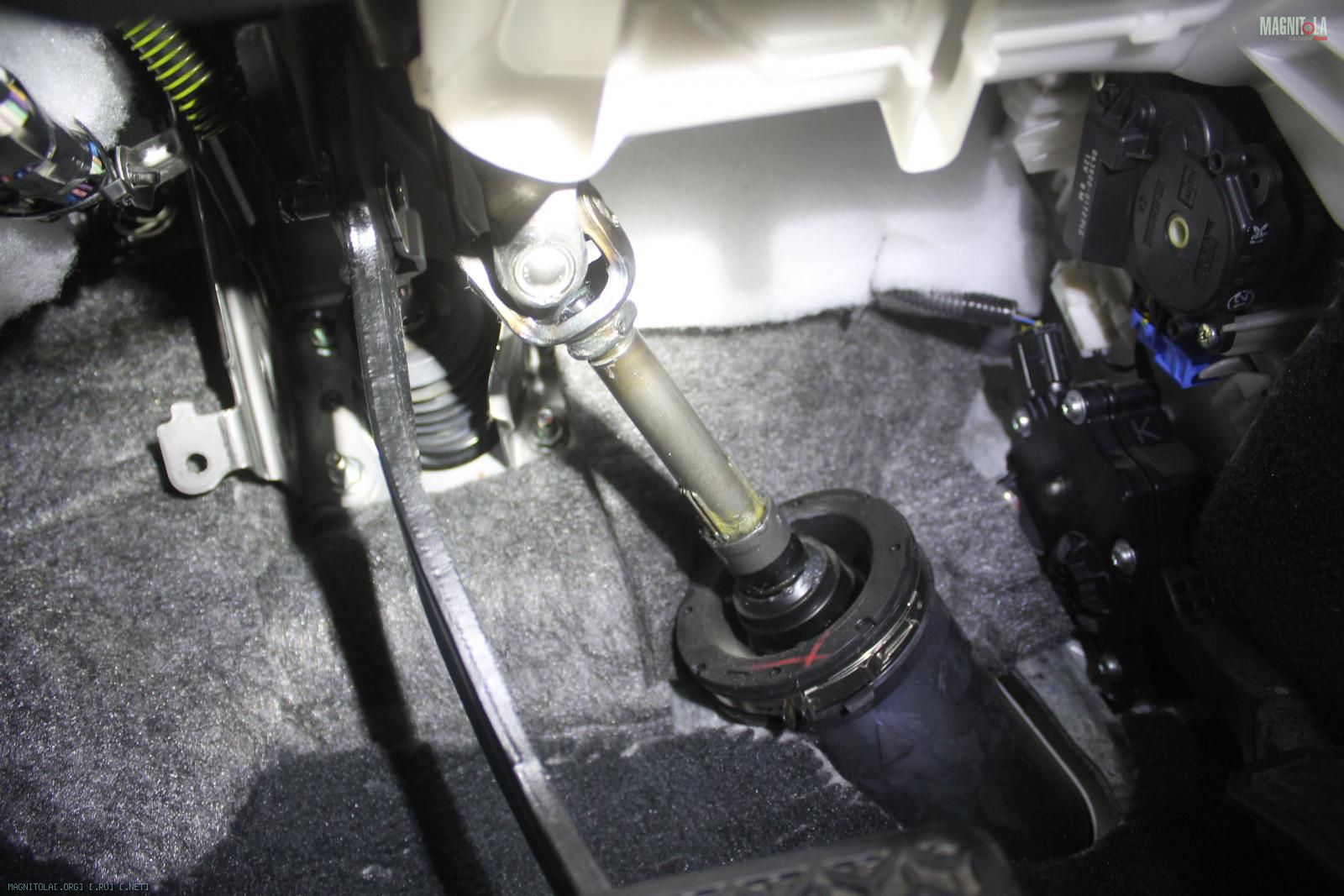

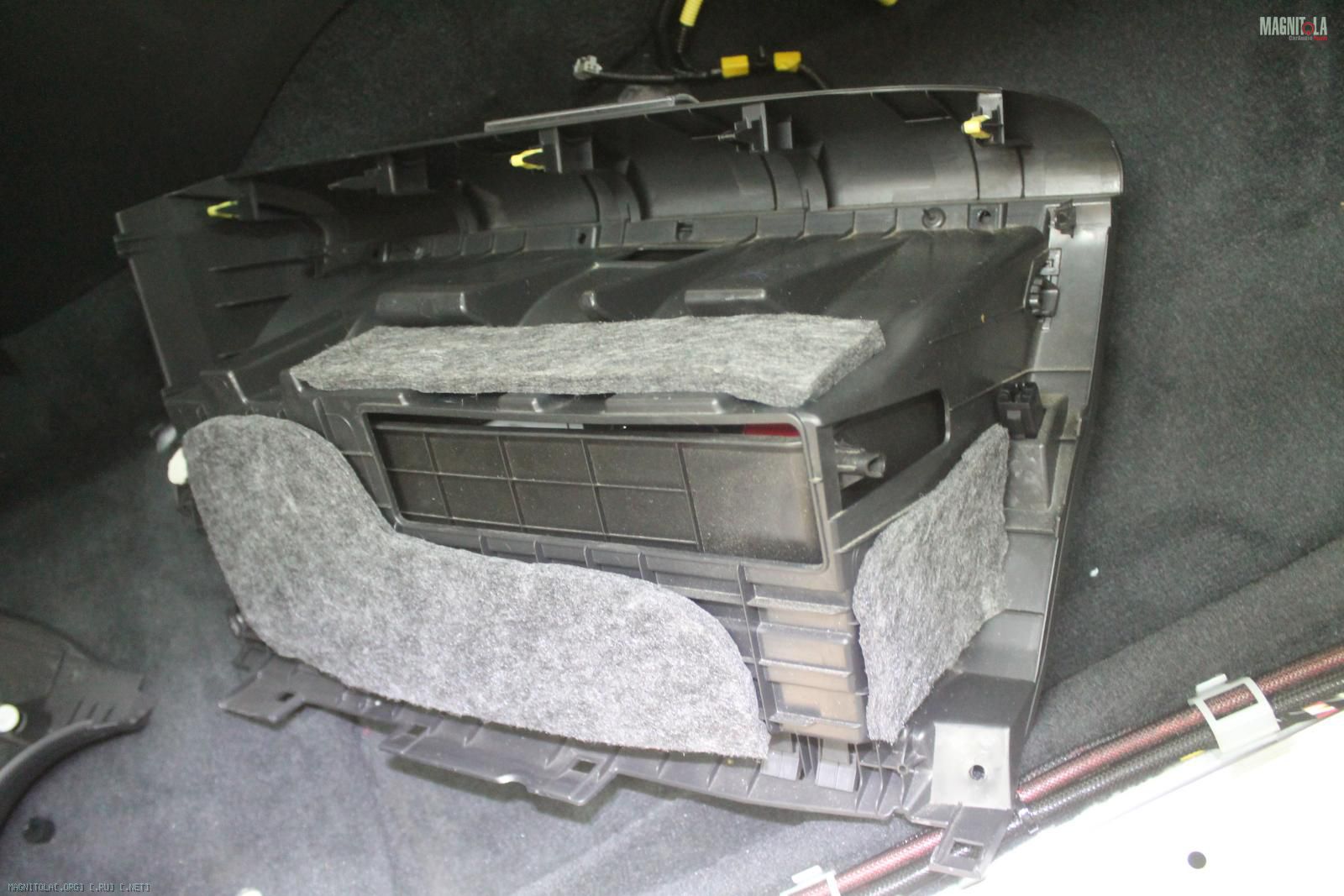

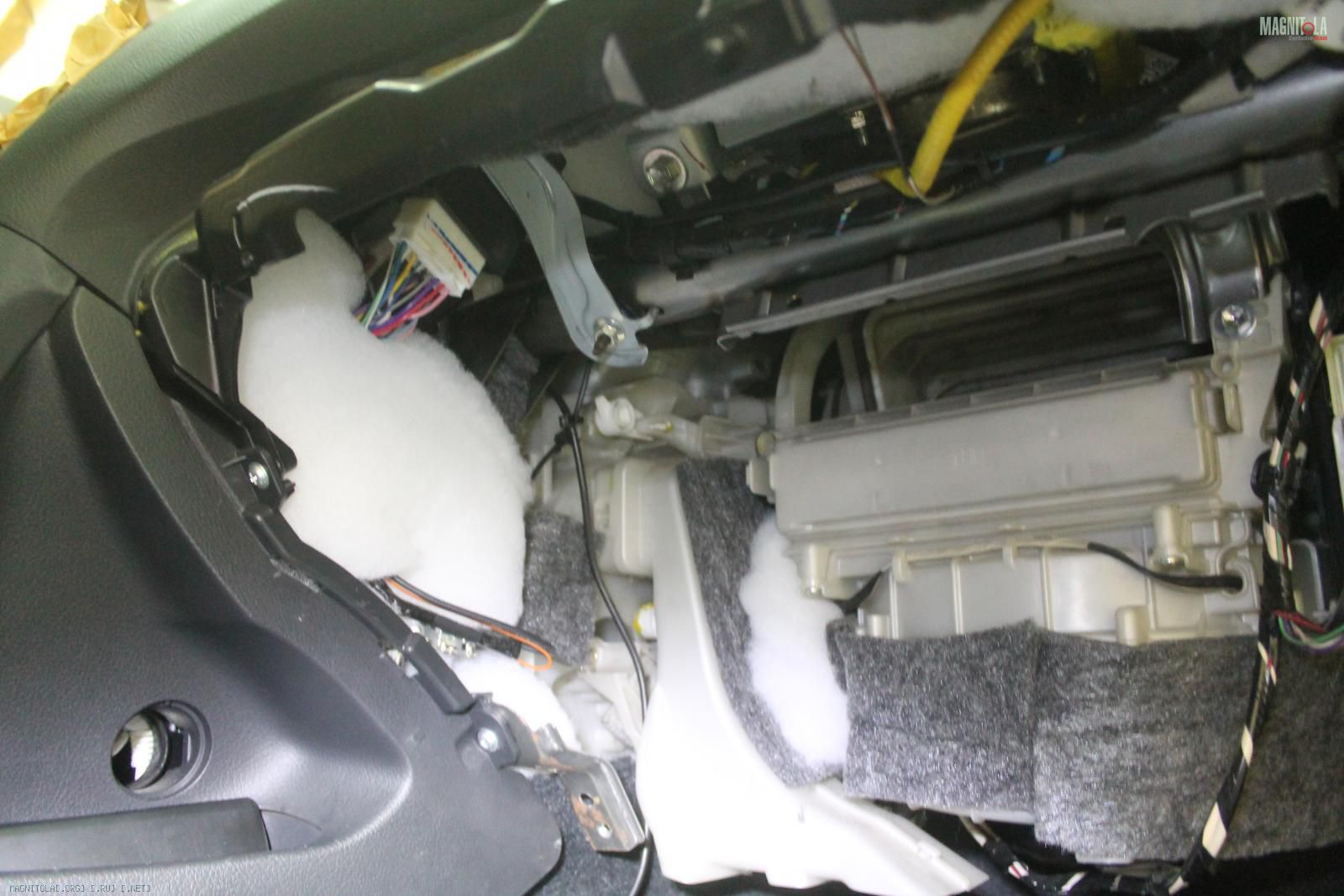

Шумим подторпедное пространство
Вложение 1158354 Вложение 1158356 Вложение 1158358 Вложение 1158360 Вложение 1158362 Вложение 1158364 Вложение 1158366 Вложение 1158368 Вложение 1158370 Вложение 1158372 Вложение 1158374 Вложение 1158376 Вложение 1158378 Вложение 1158380 Вложение 1158382

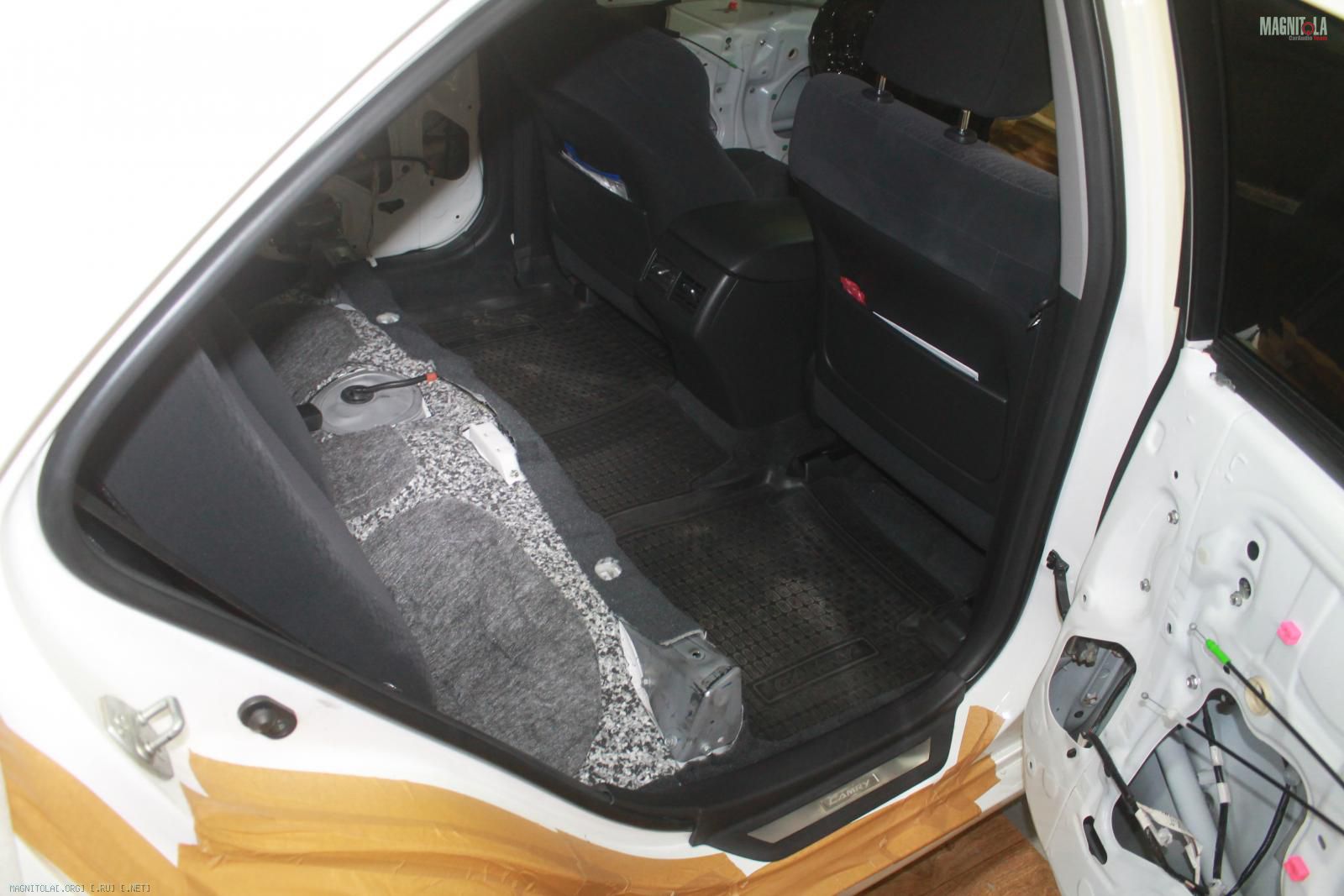

Собрали салон.
Вложение 1158384 Вложение 1158386 Вложение 1158388 Вложение 1158390
01.08.2017, 20:47
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

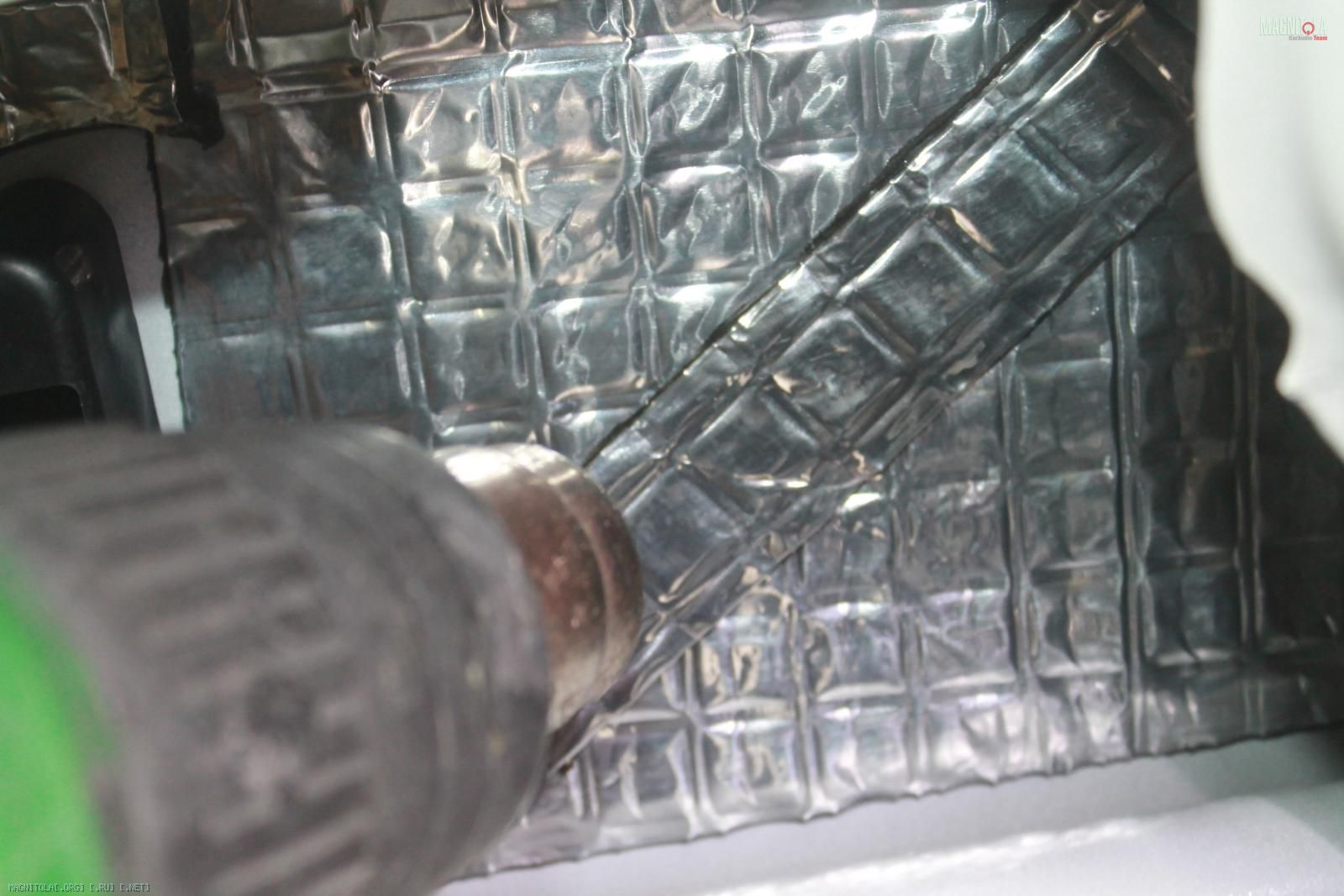

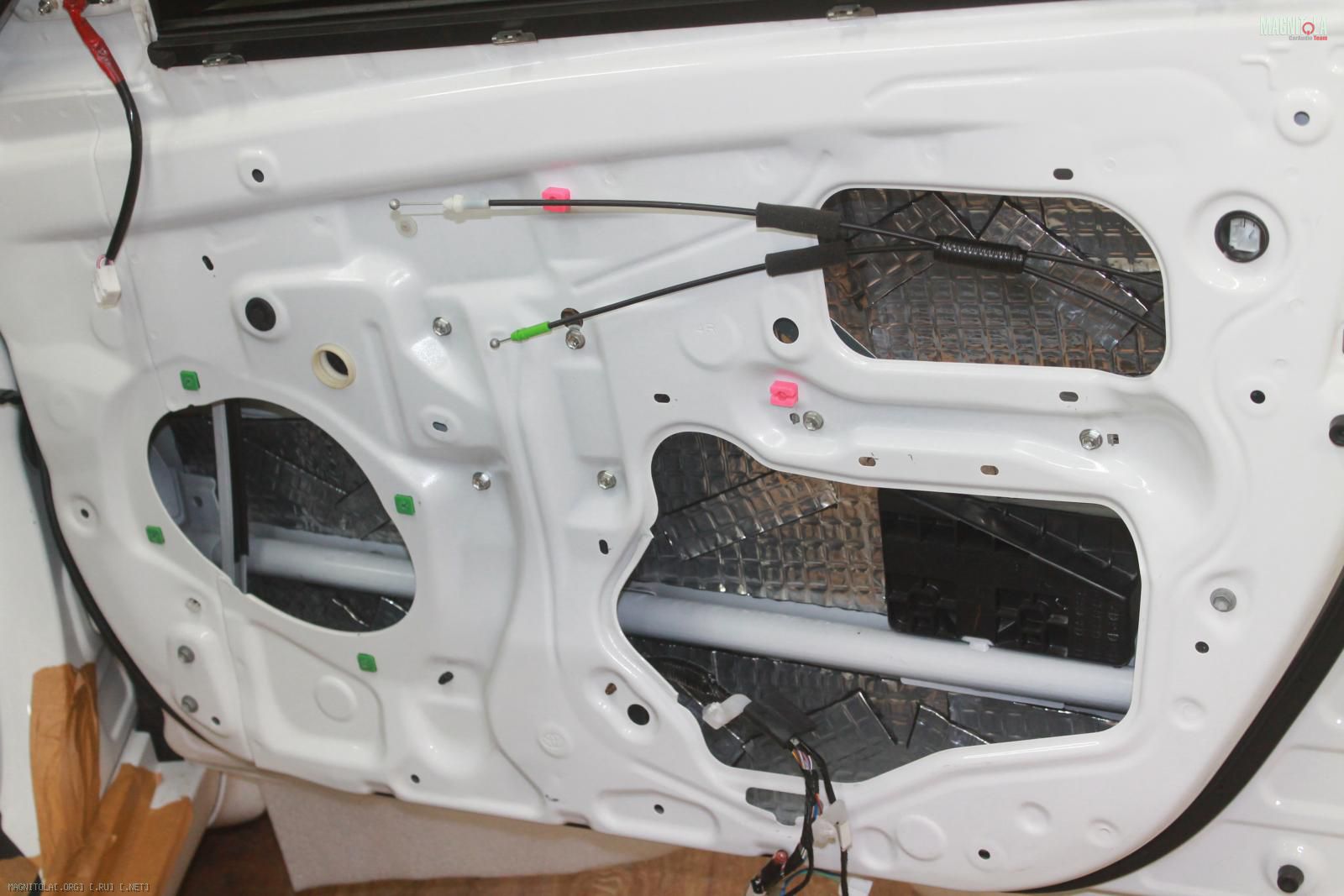

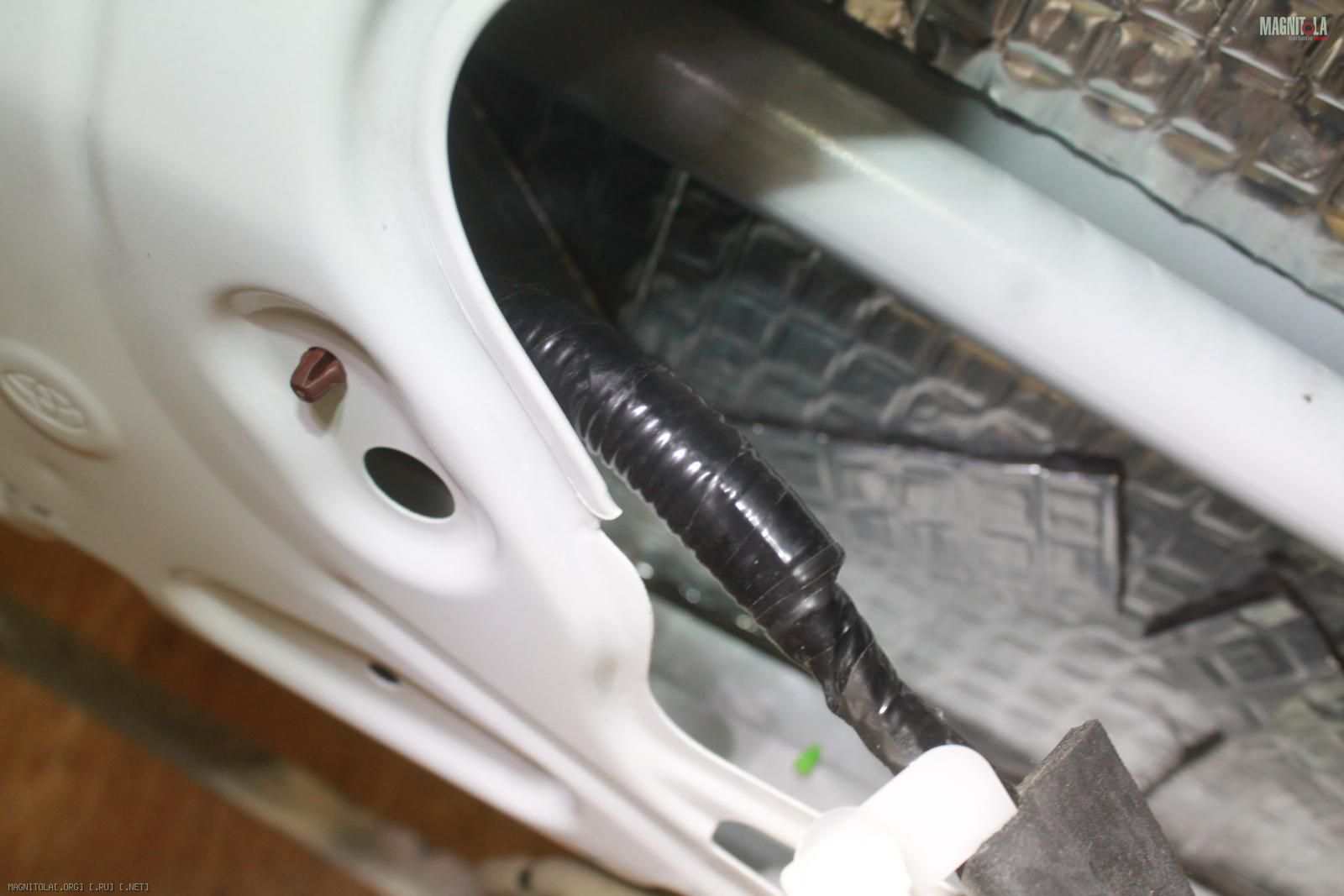

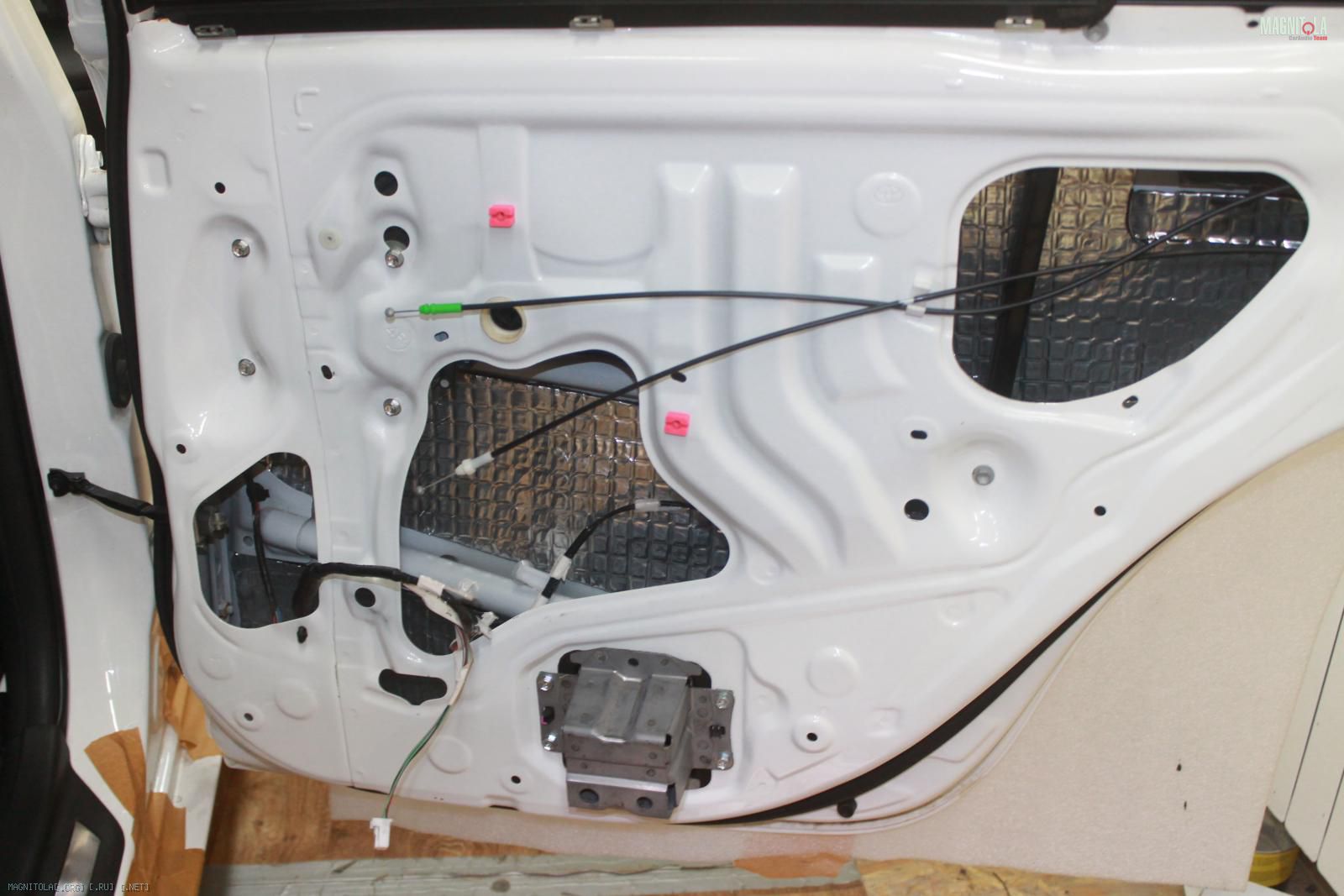

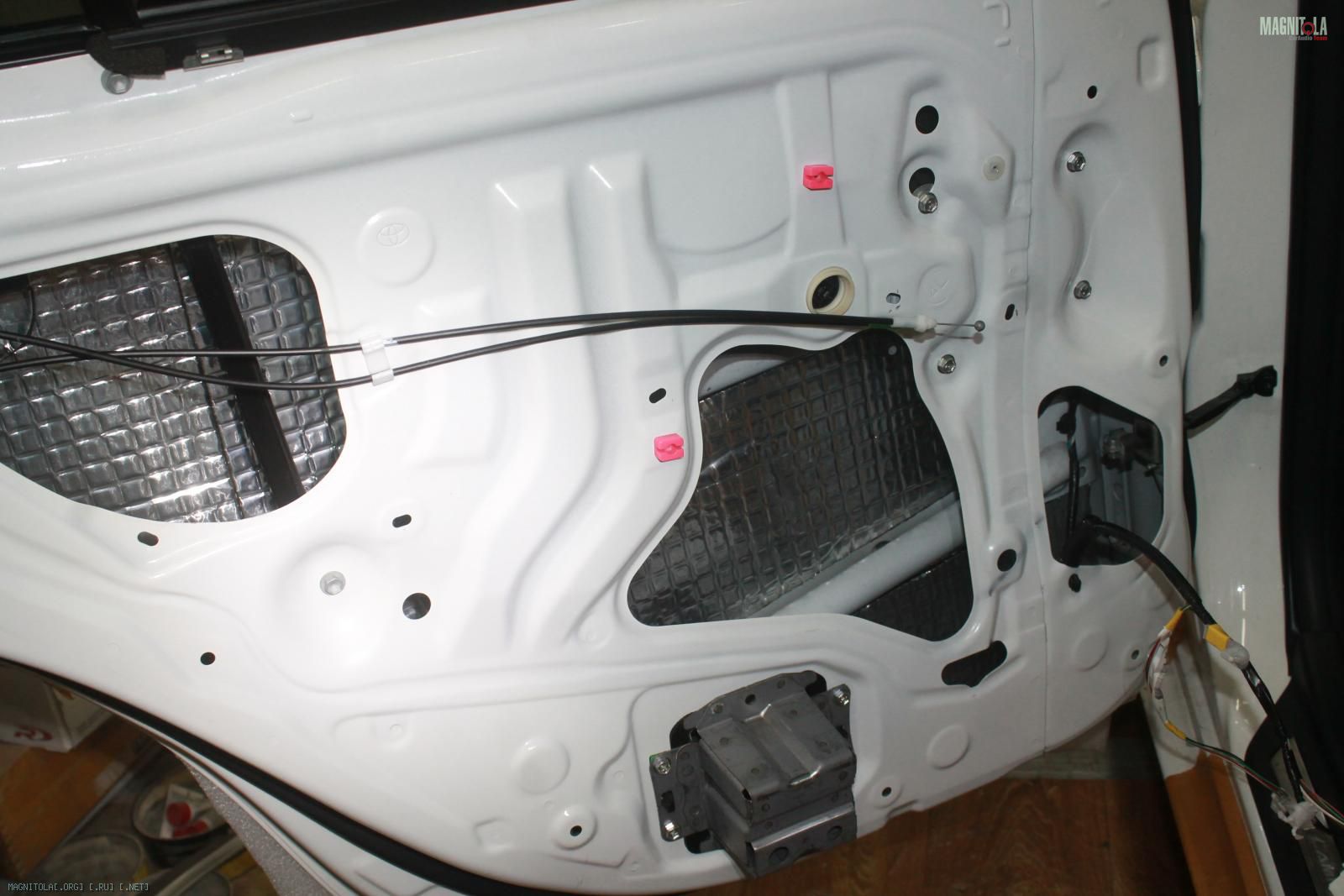

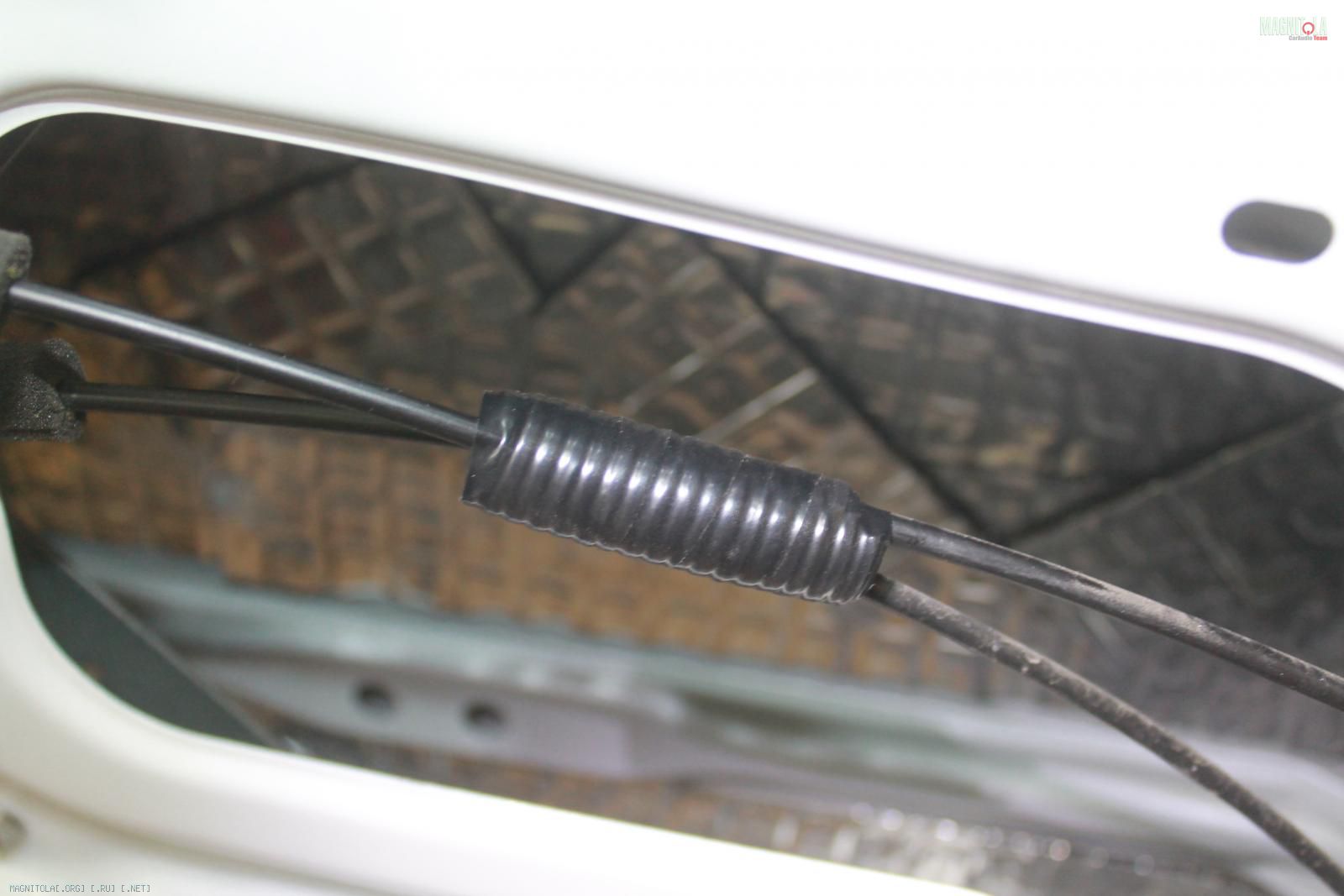

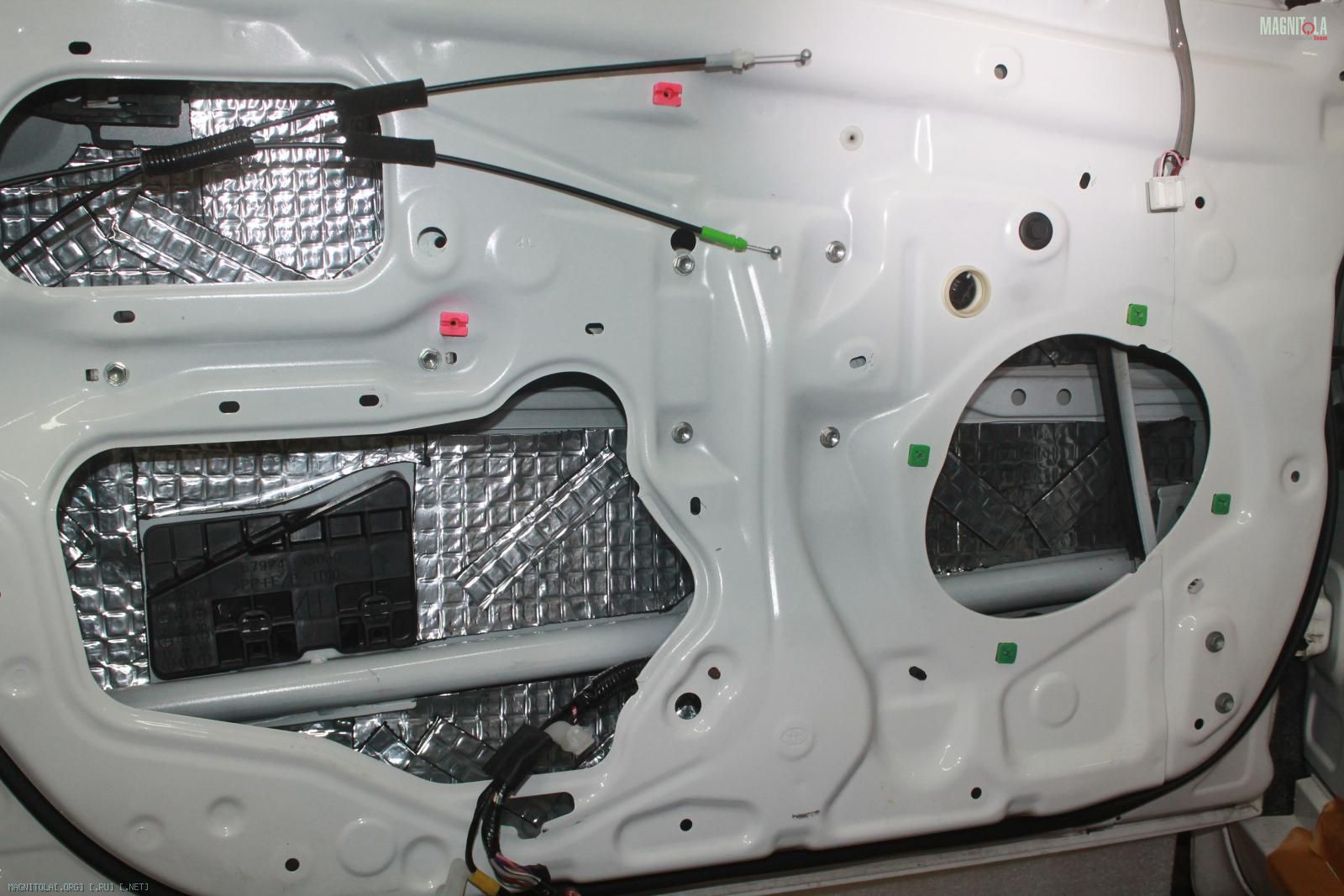

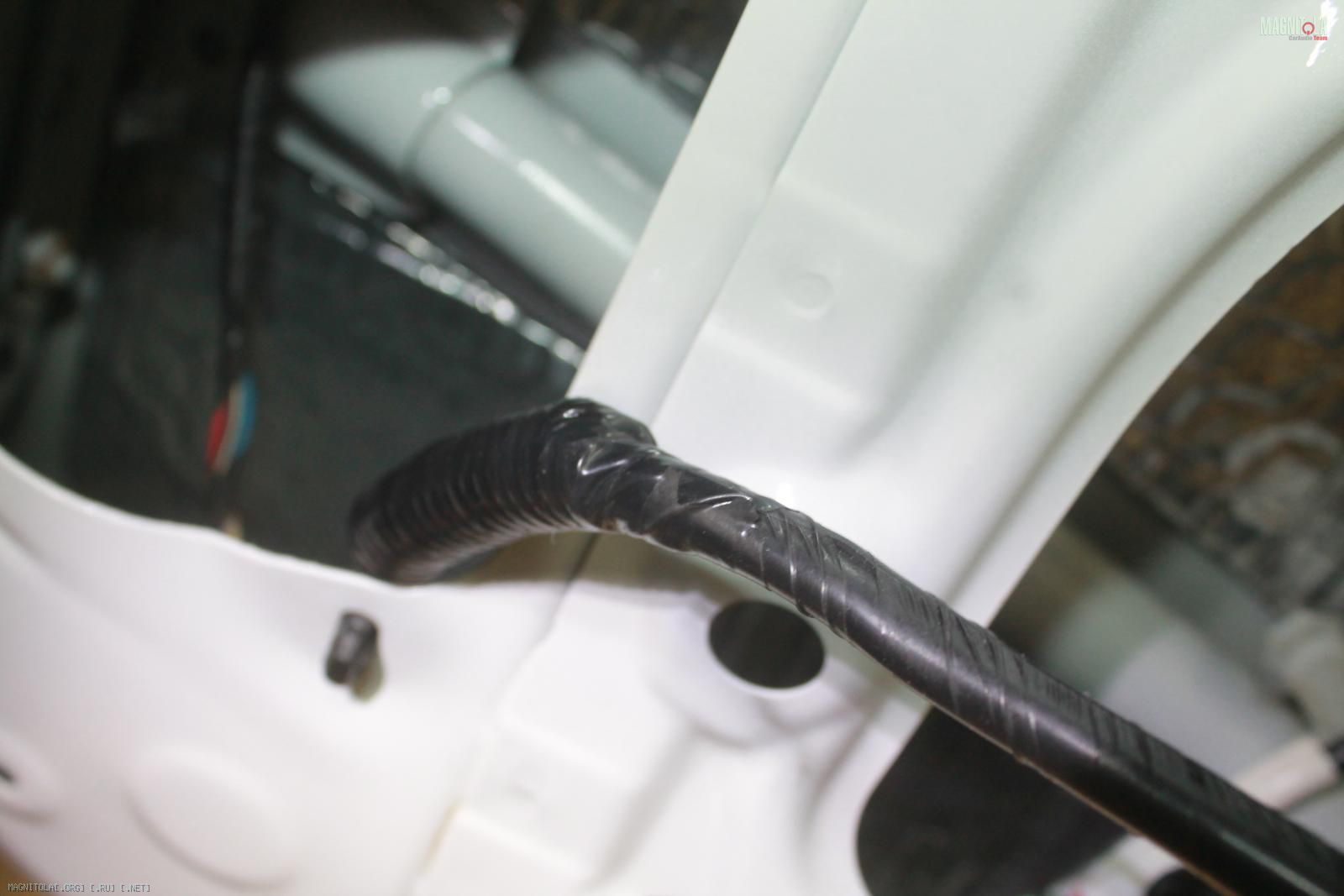

Наносим вибру 4 мм, греем, прикатываем...
Проводку защищаем в гофру..
Вложение 1158686 Вложение 1158688 Вложение 1158690 Вложение 1158692 Вложение 1158694 Вложение 1158696 Вложение 1158698 Вложение 1158700 Вложение 1158702

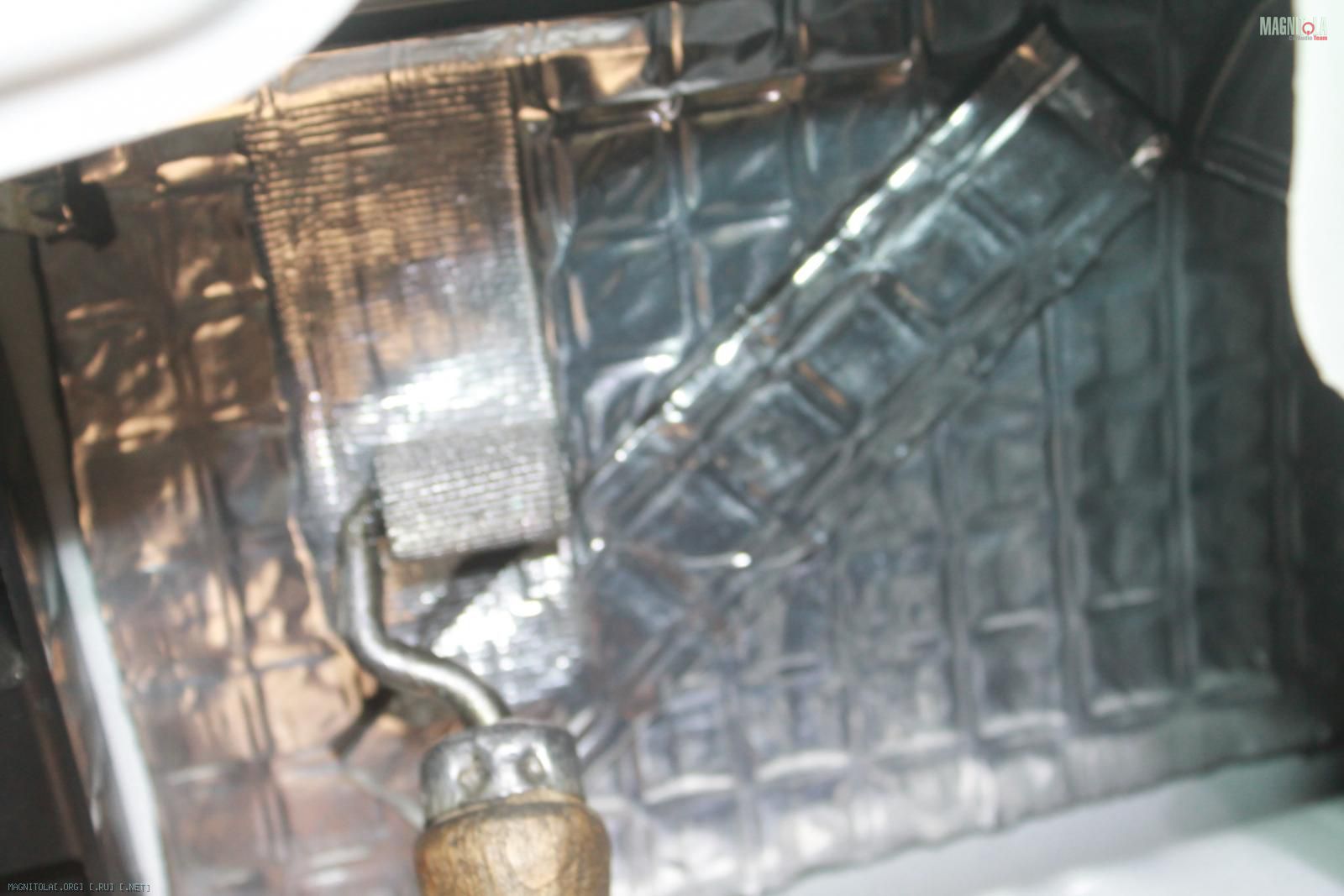

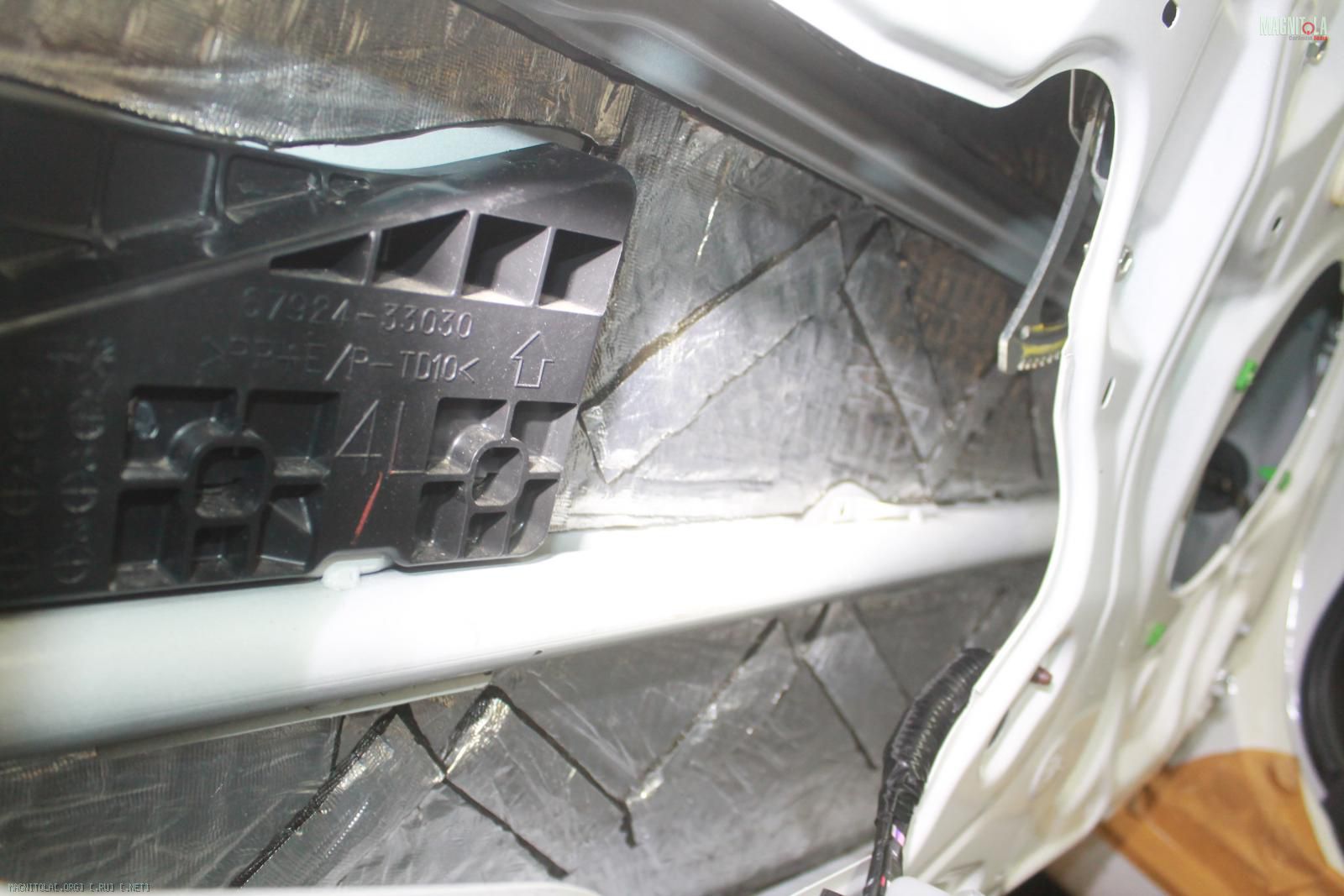

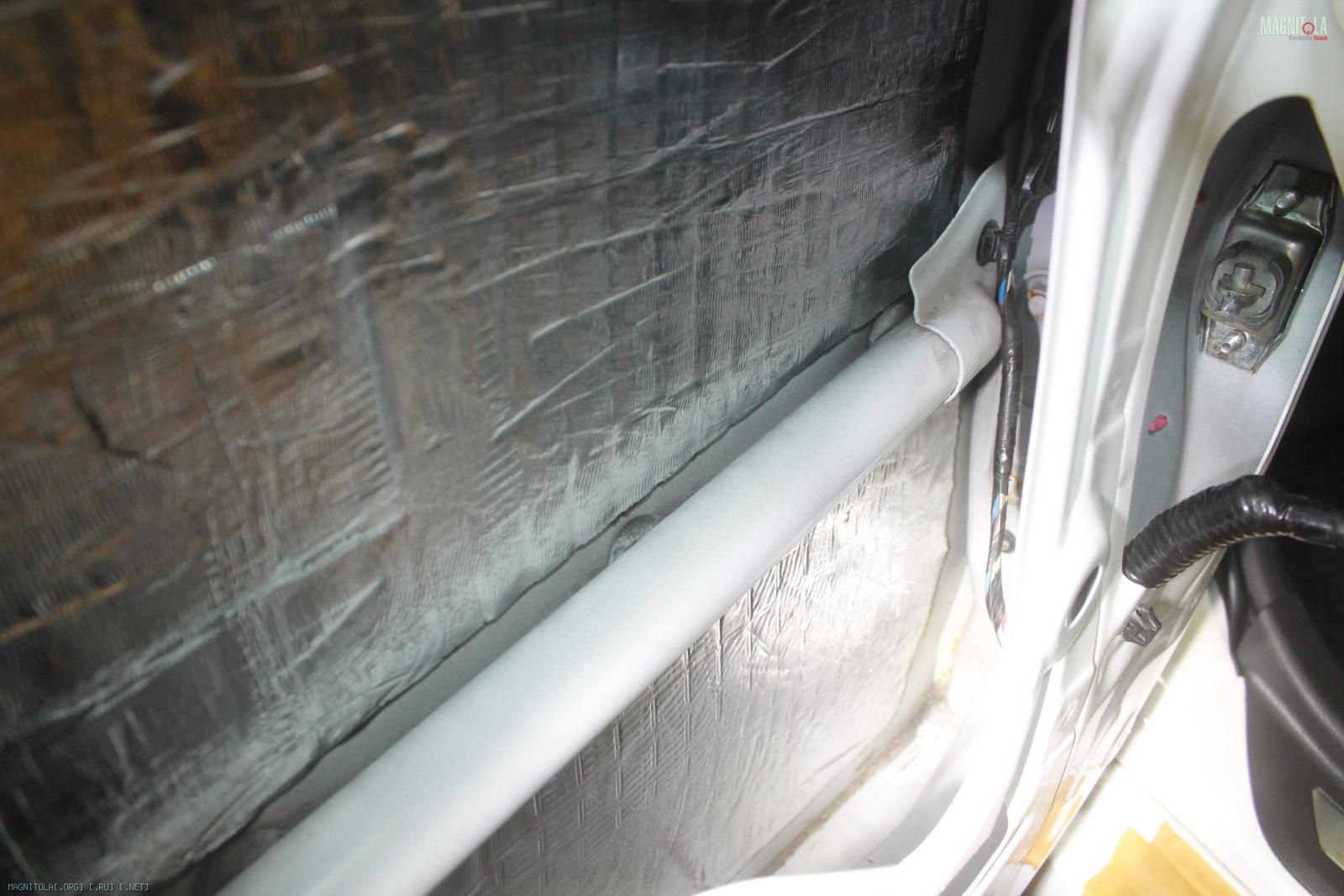

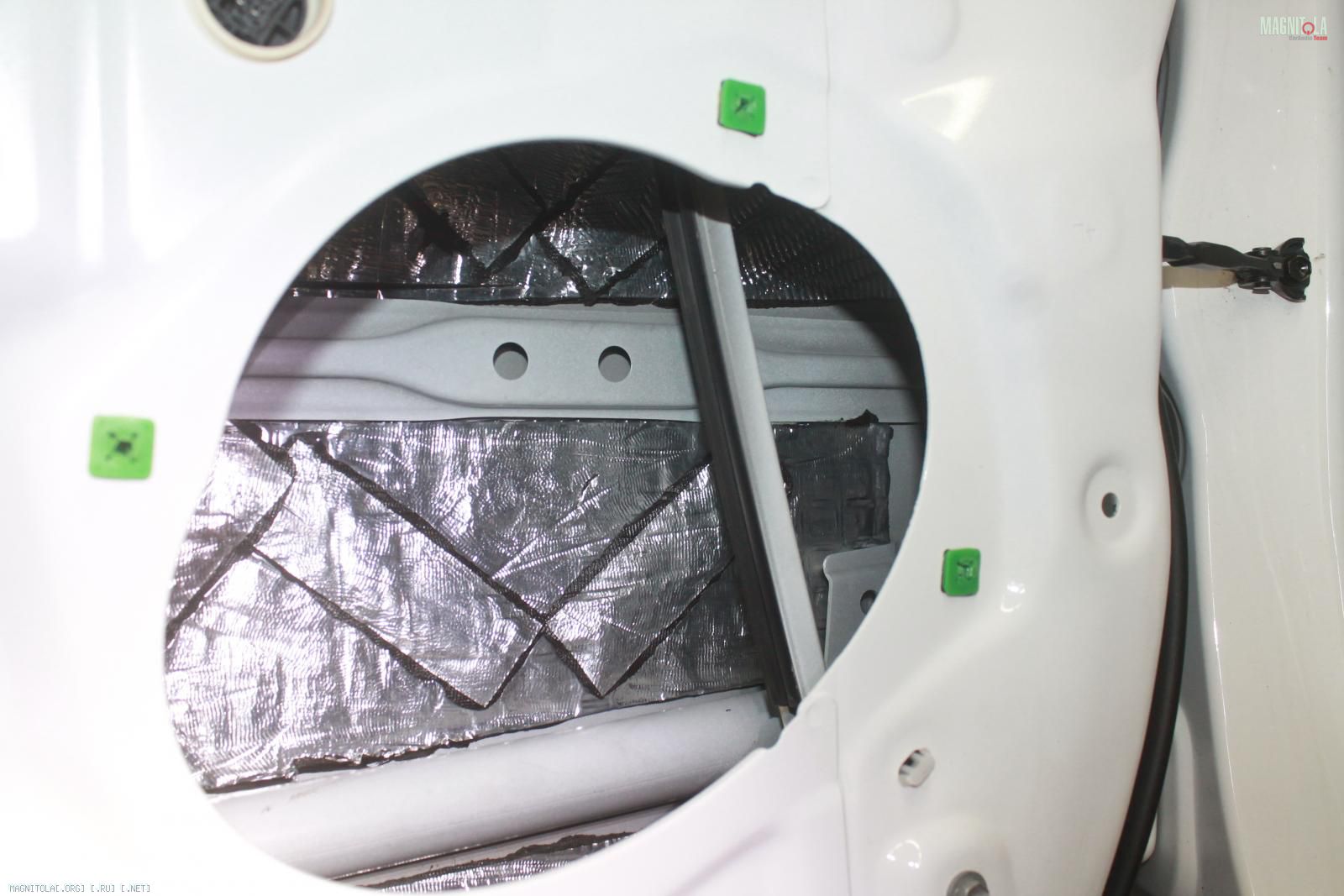

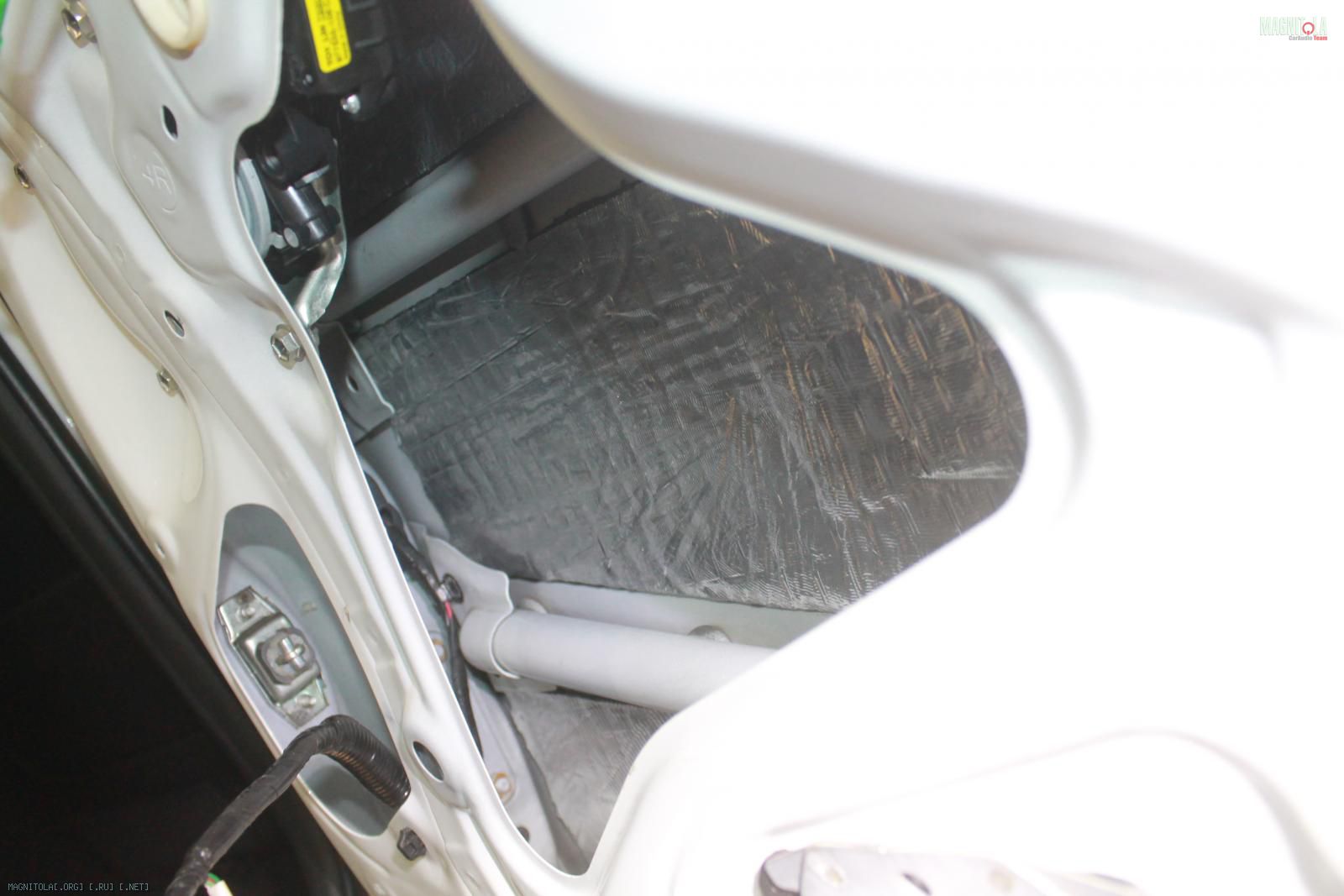

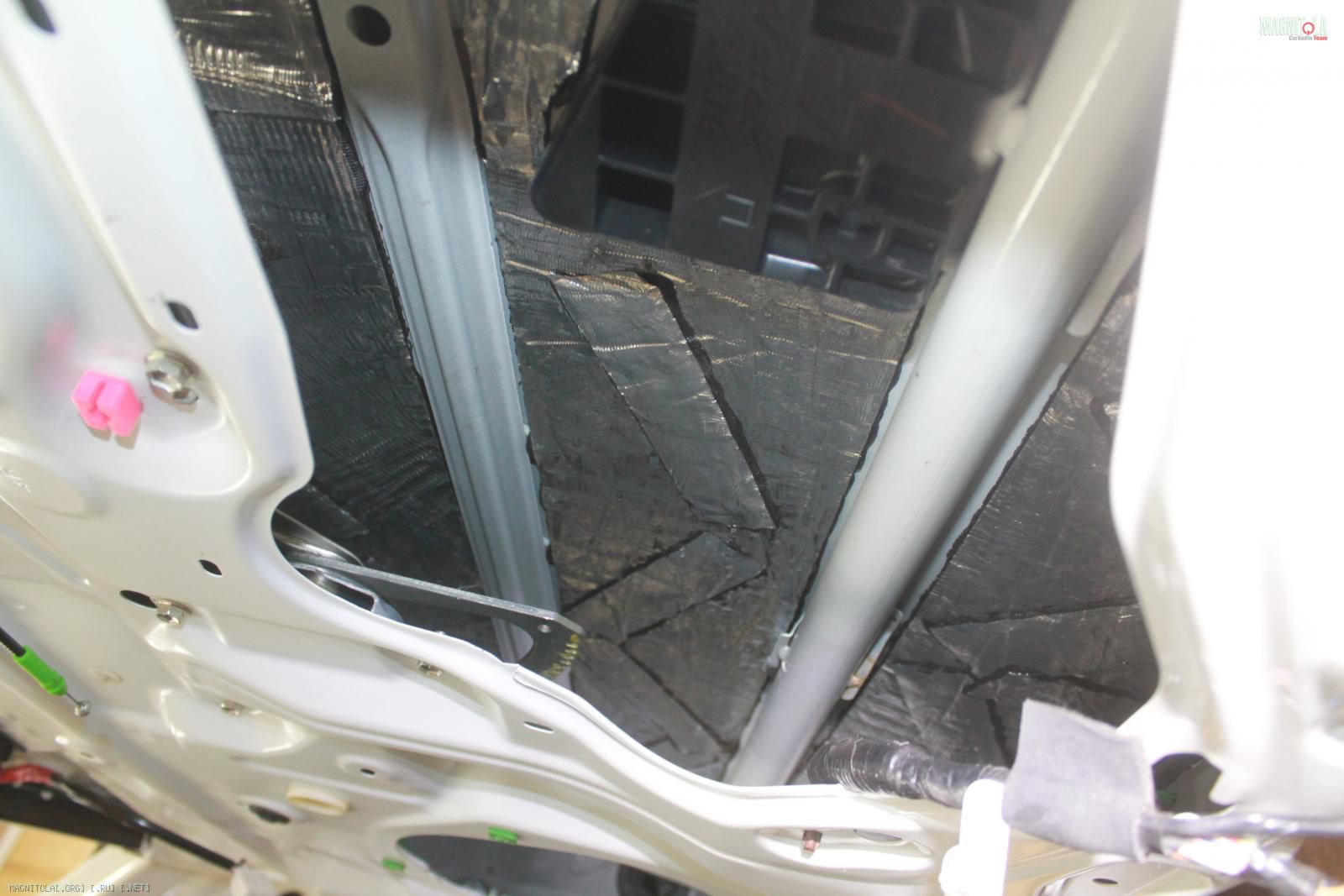

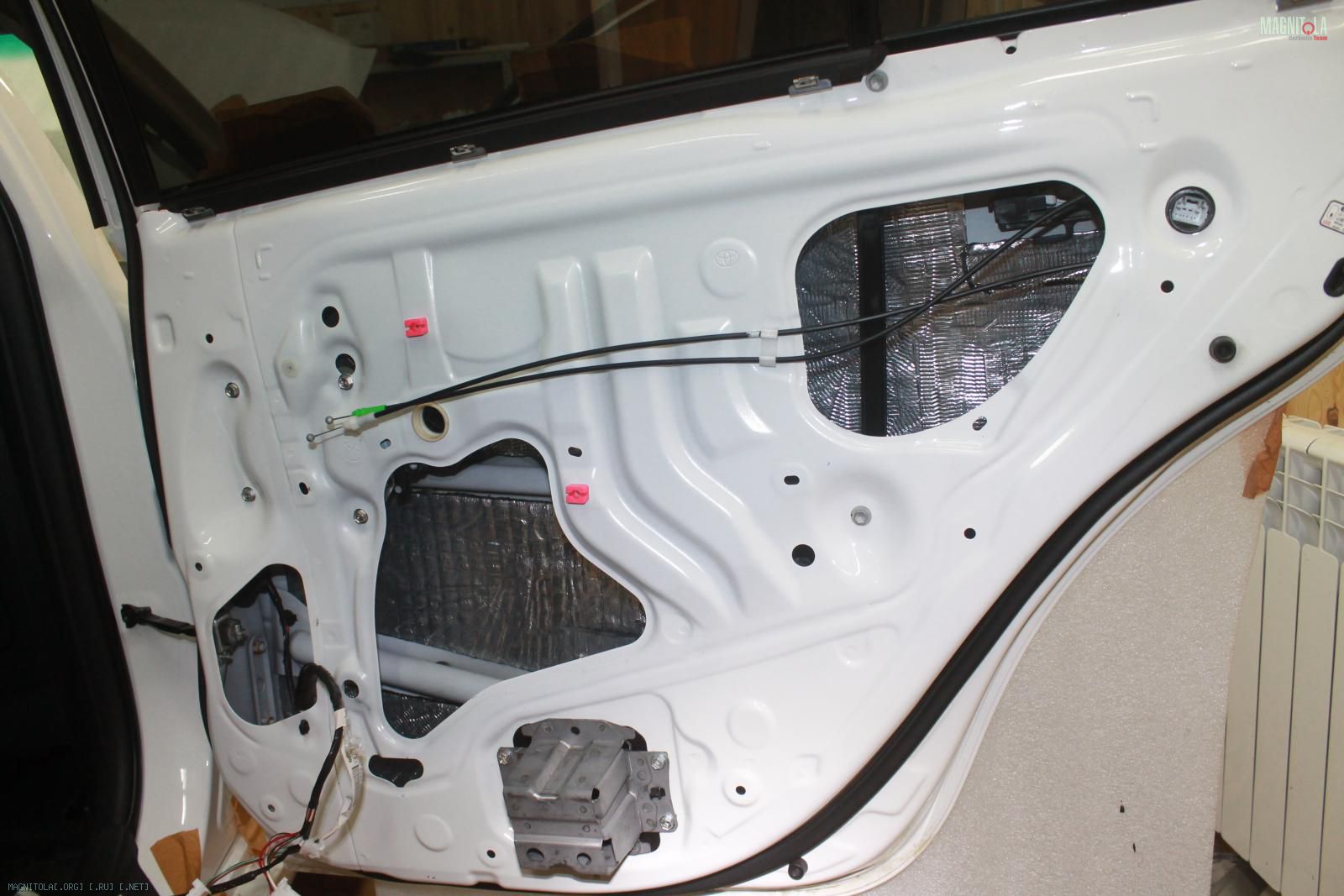

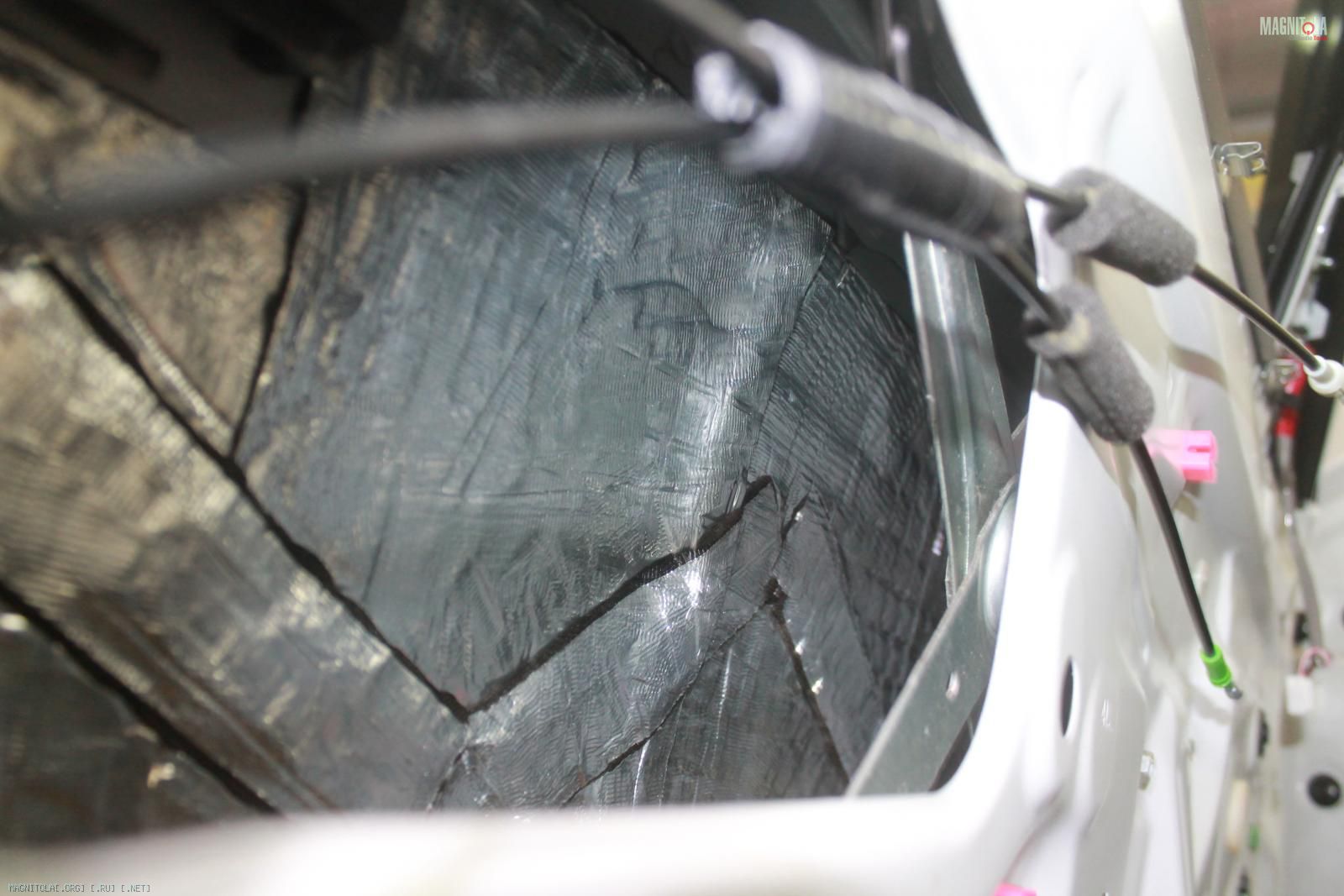

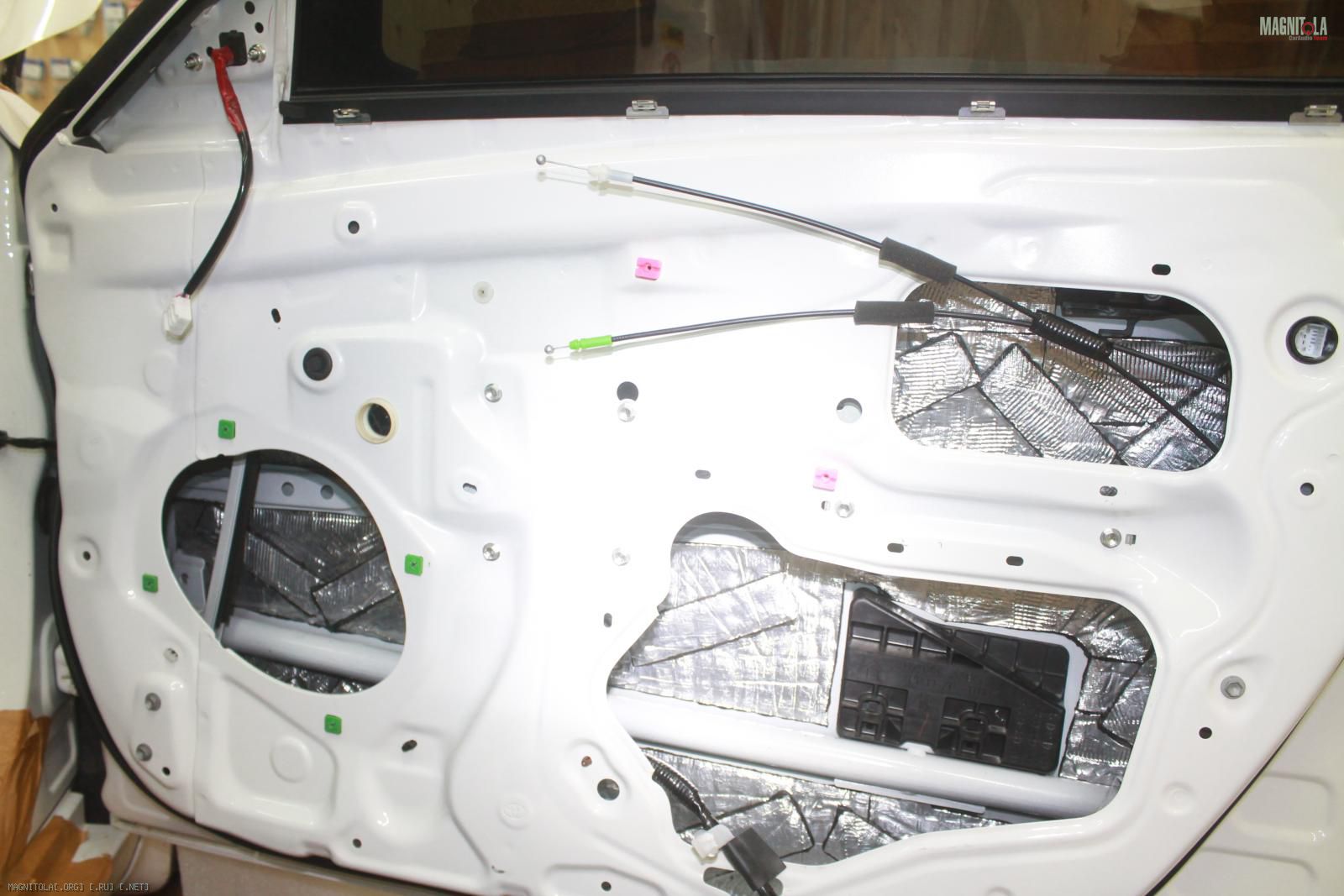

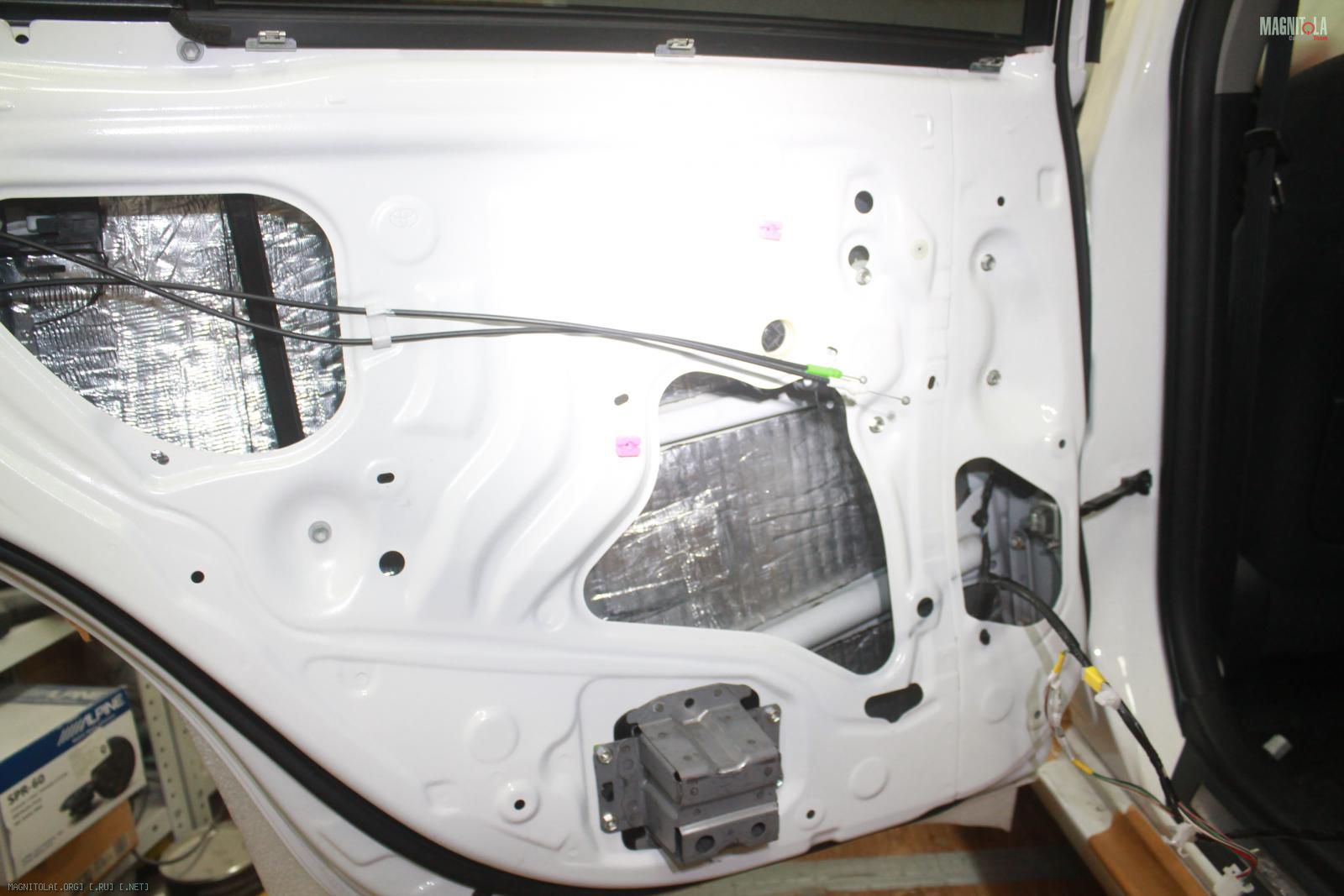

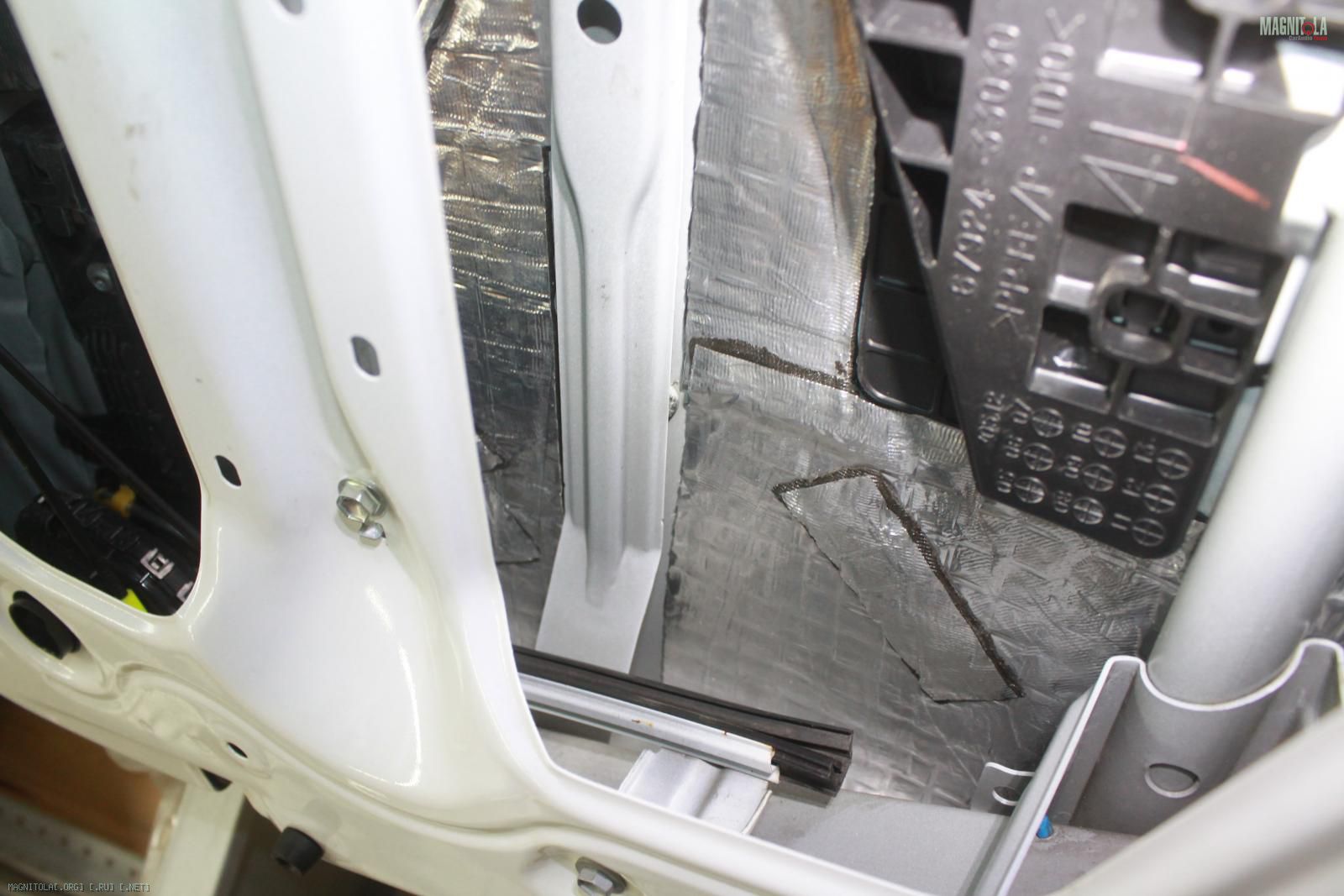

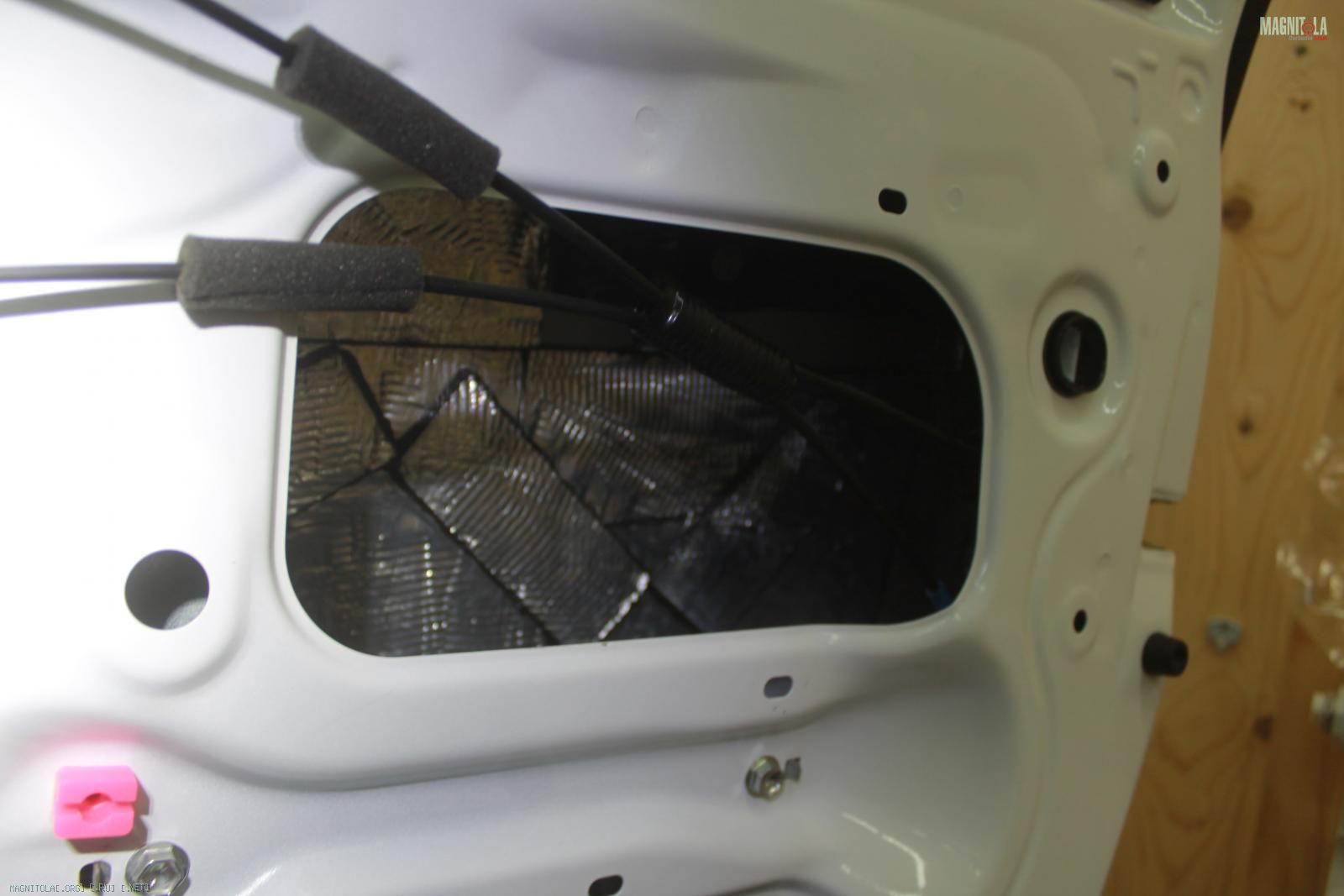

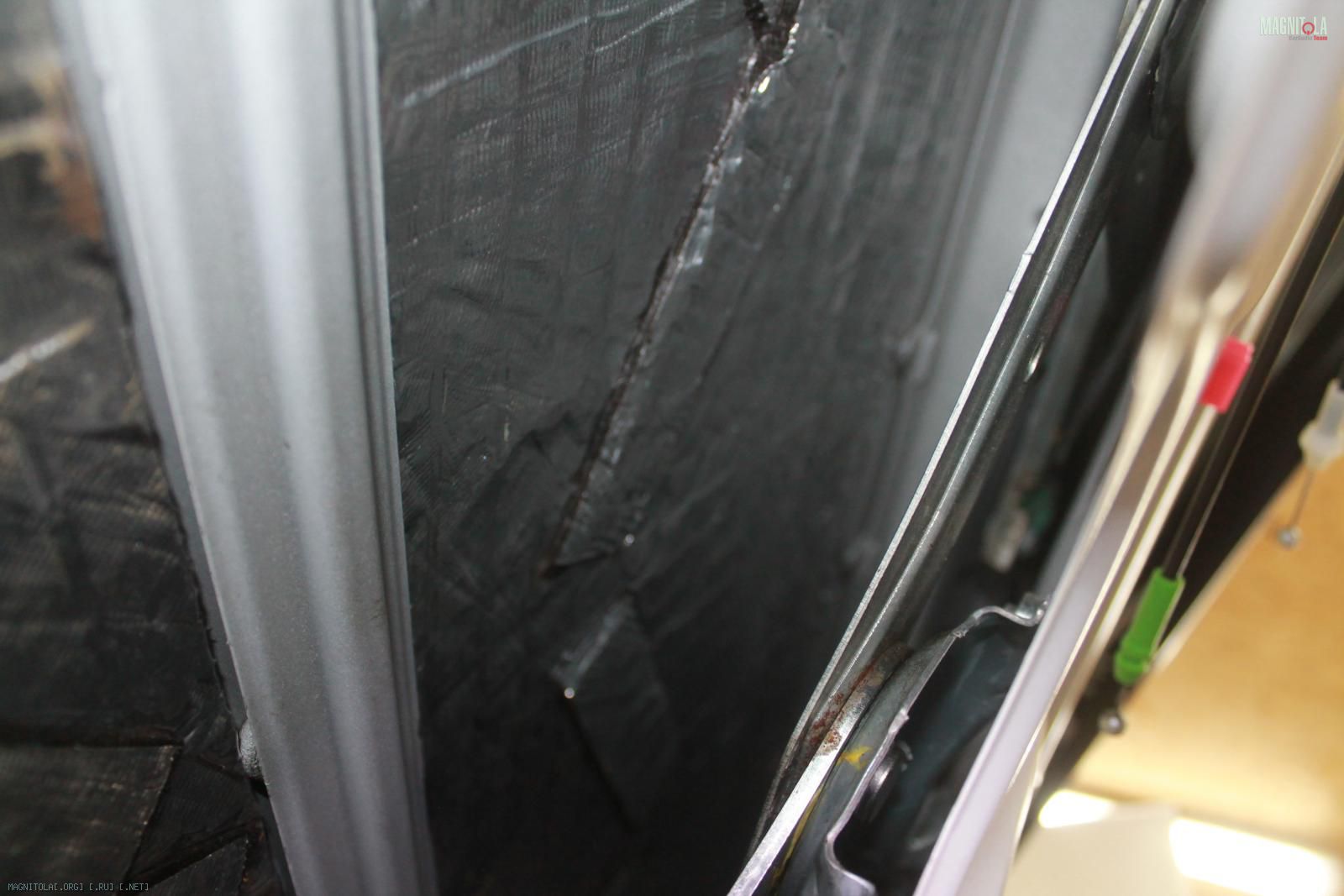

Прикатанная вибра..
Вложение 1158704 Вложение 1158706 Вложение 1158708 Вложение 1158710 Вложение 1158712 Вложение 1158714 Вложение 1158716 Вложение 1158718 Вложение 1158720 Вложение 1158722 Вложение 1158724 Вложение 1158726

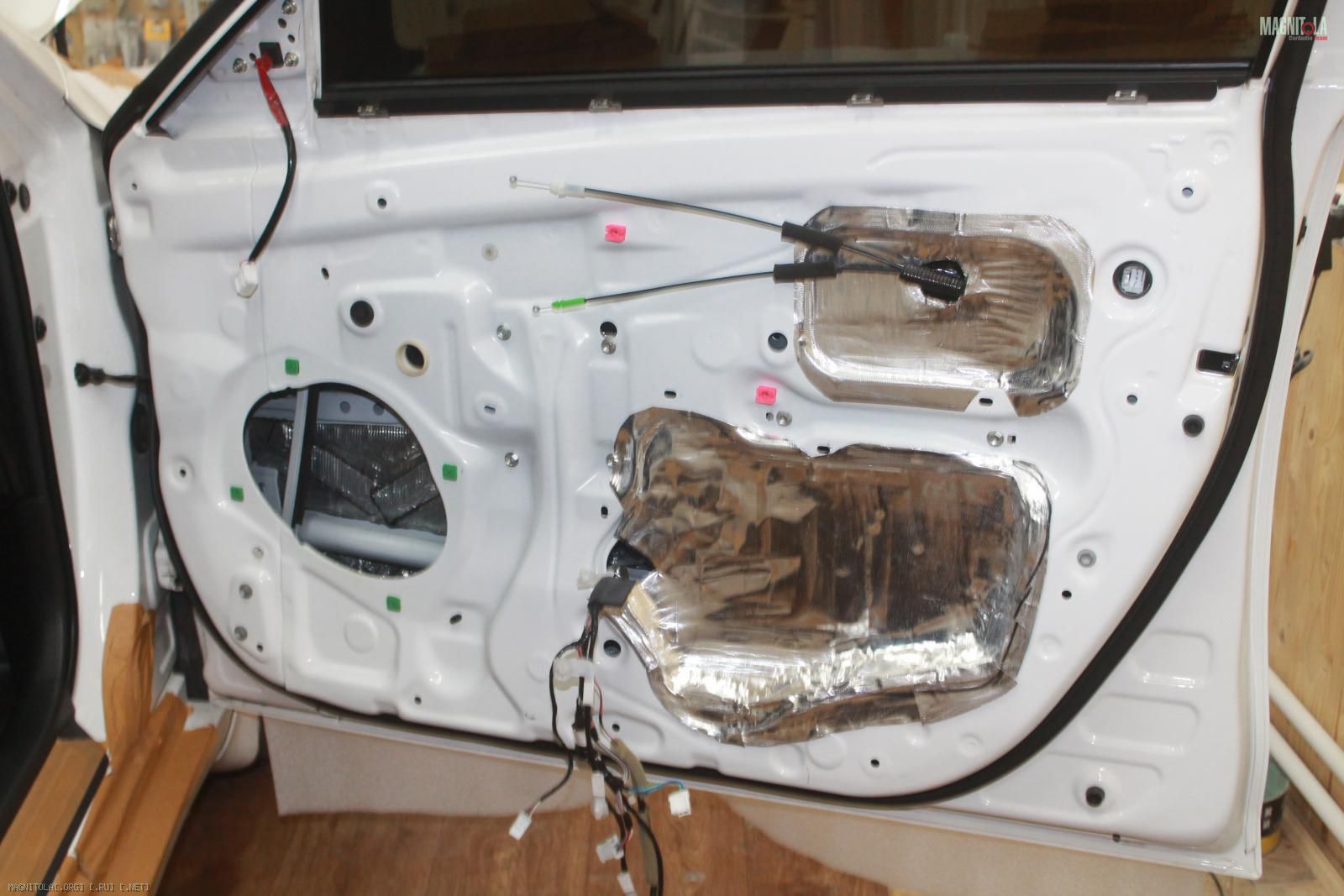

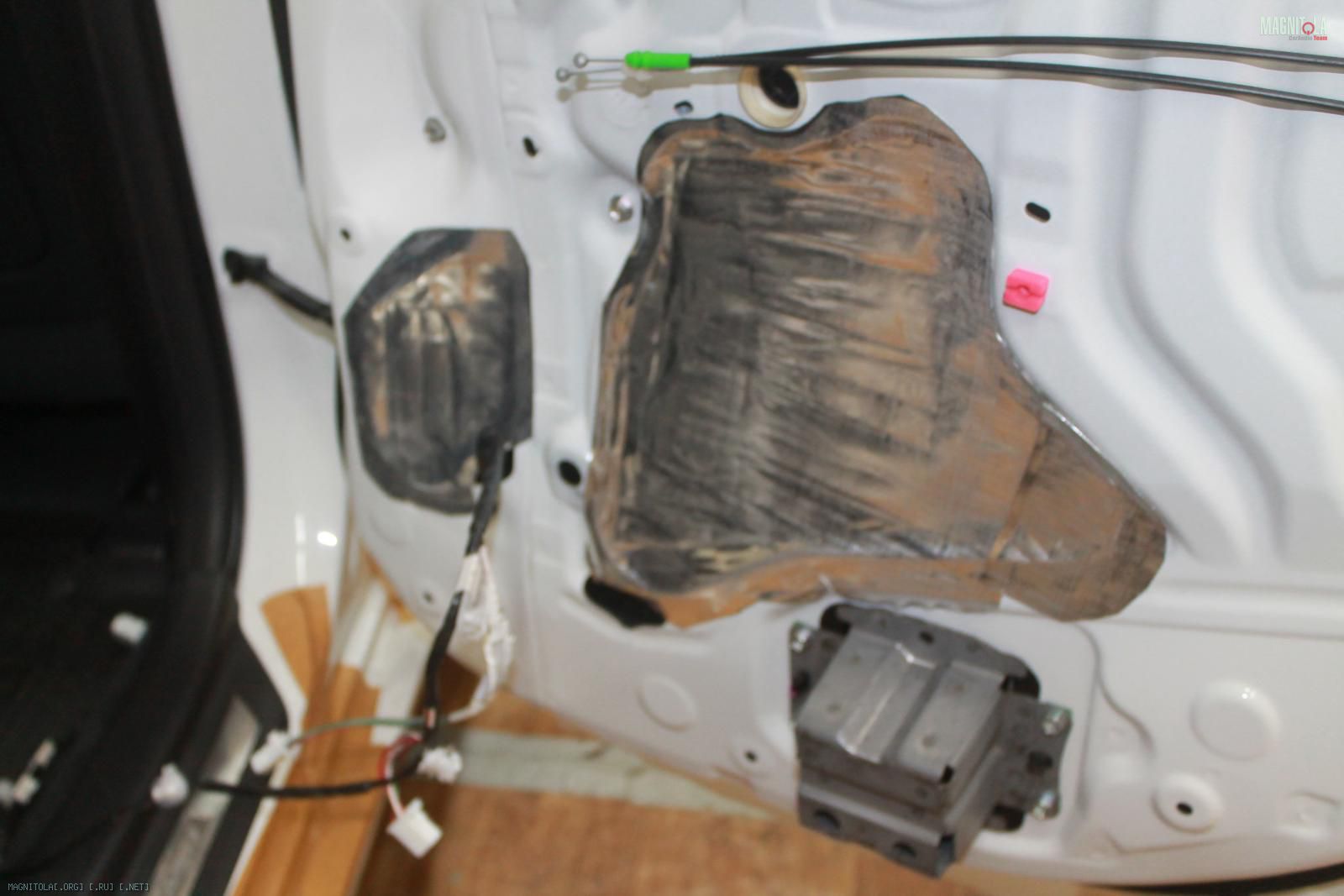

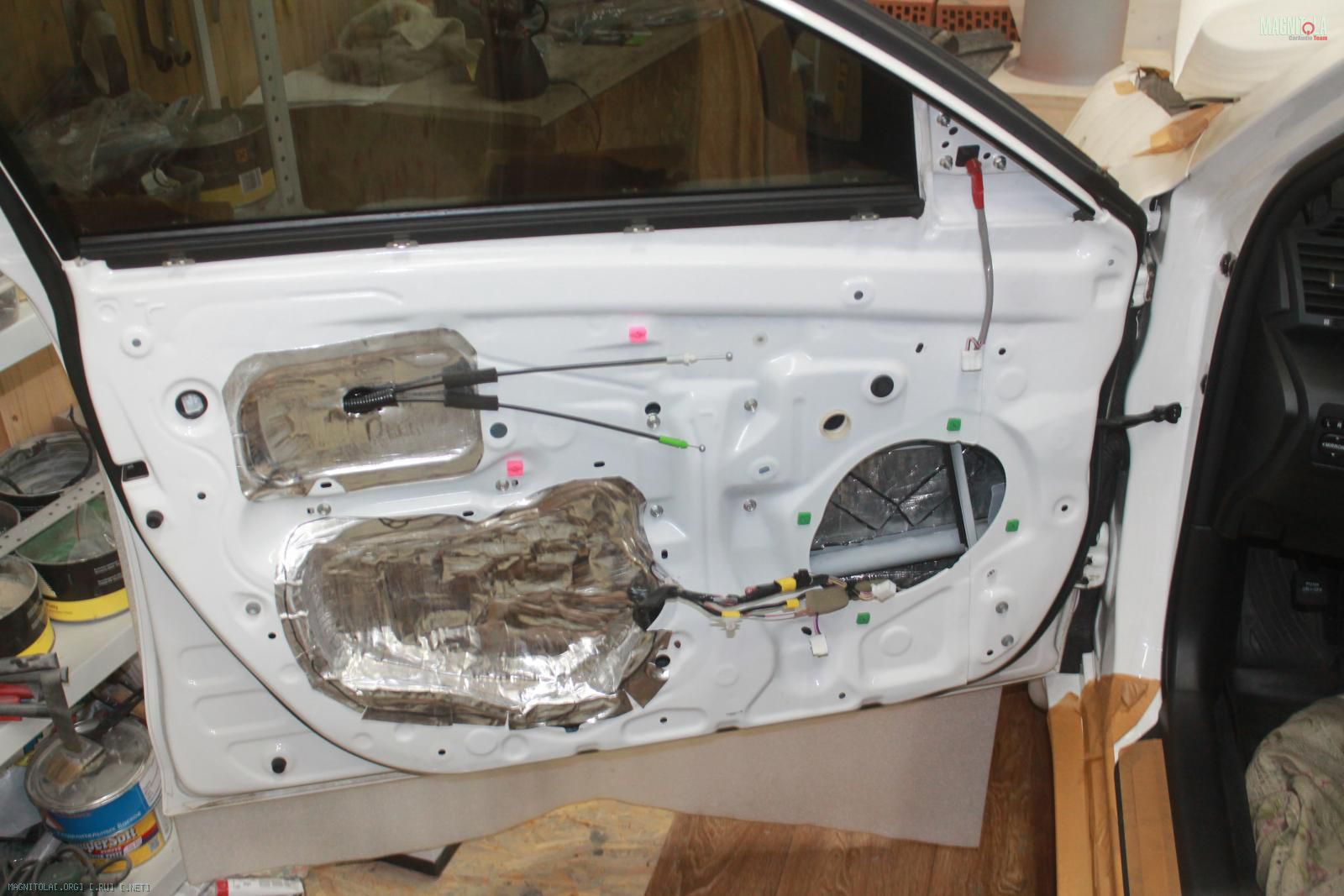

Тех отверстия закрываем алл листом 400микрон...
Вложение 1158728 Вложение 1158730 Вложение 1158732 Вложение 1158734

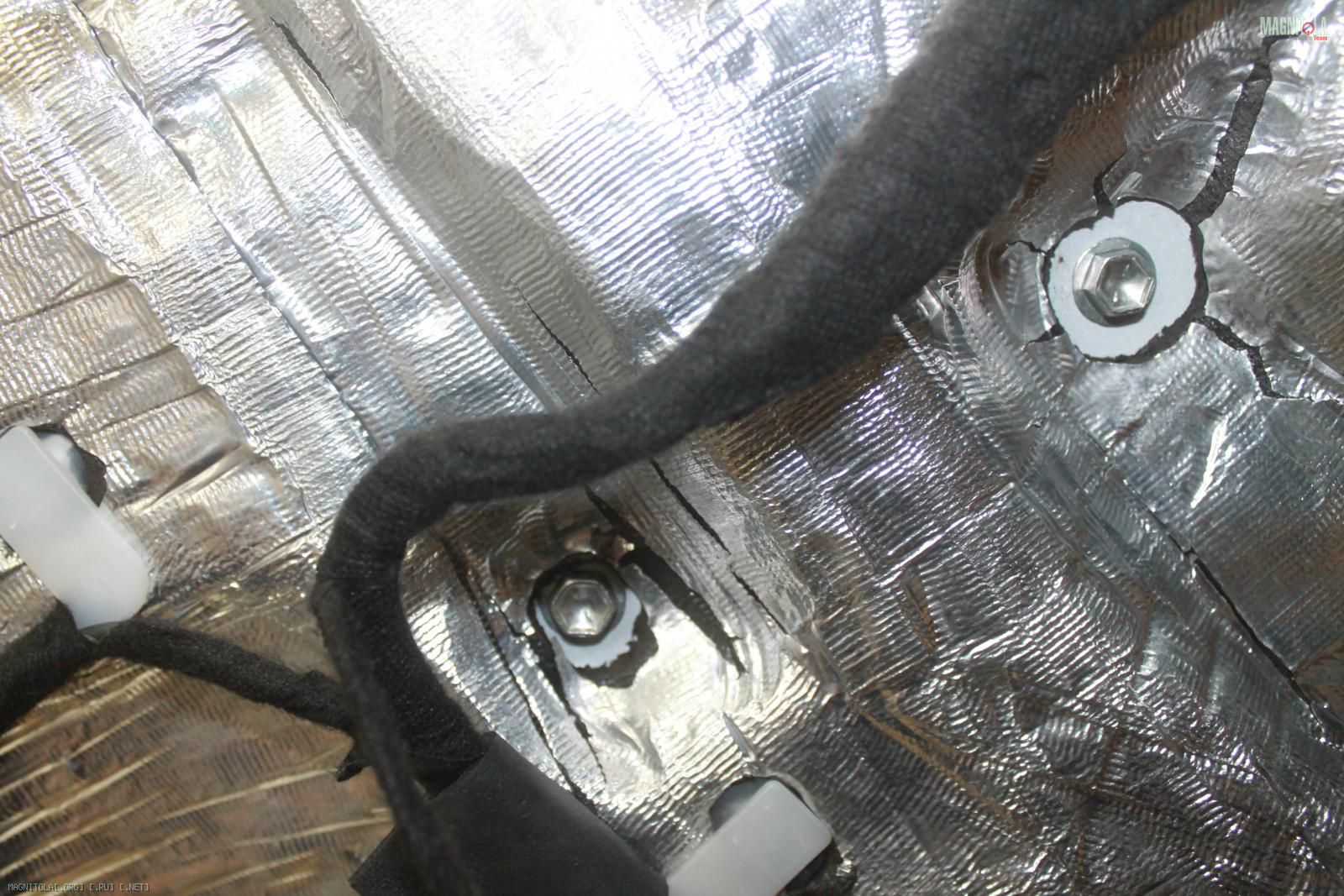

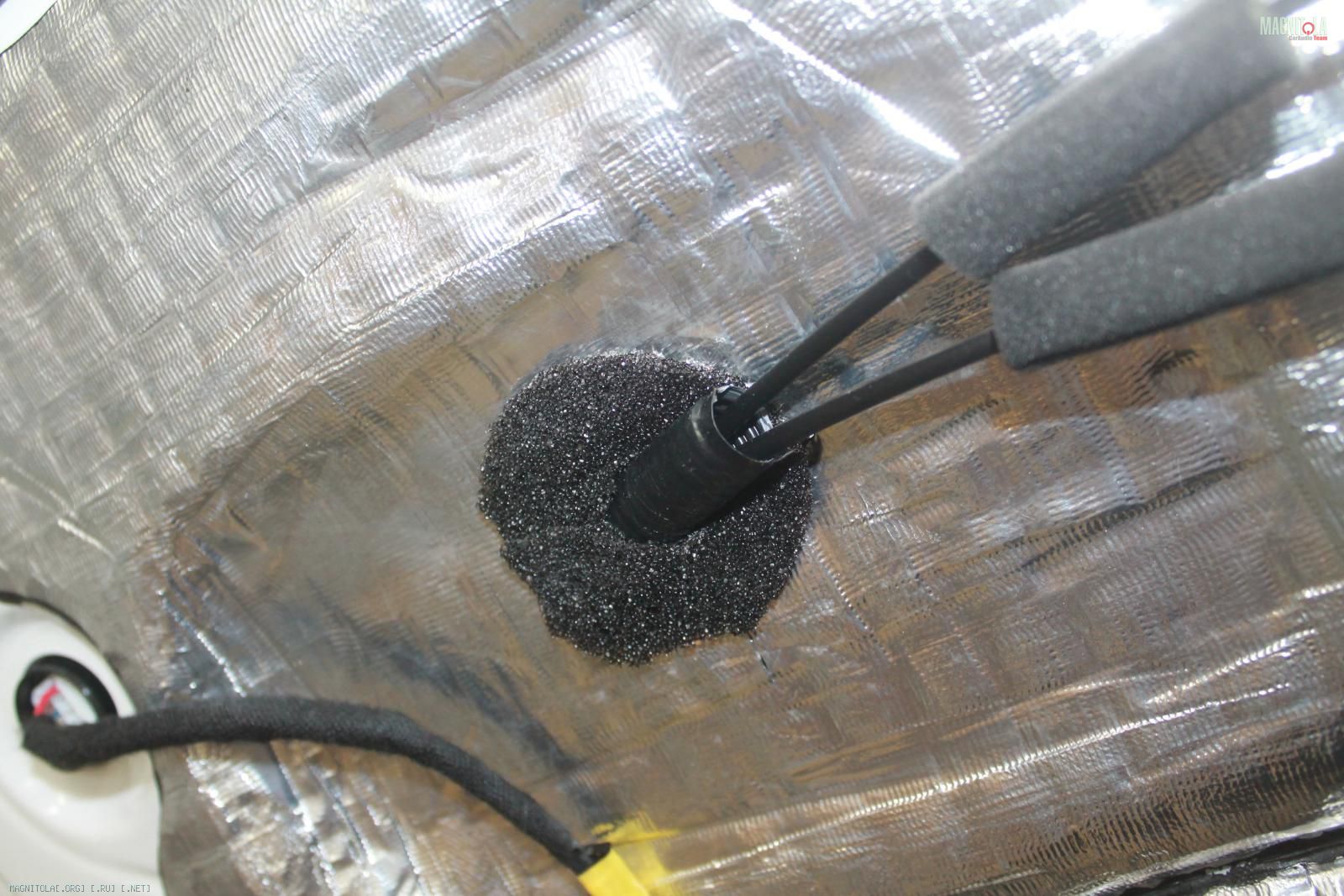

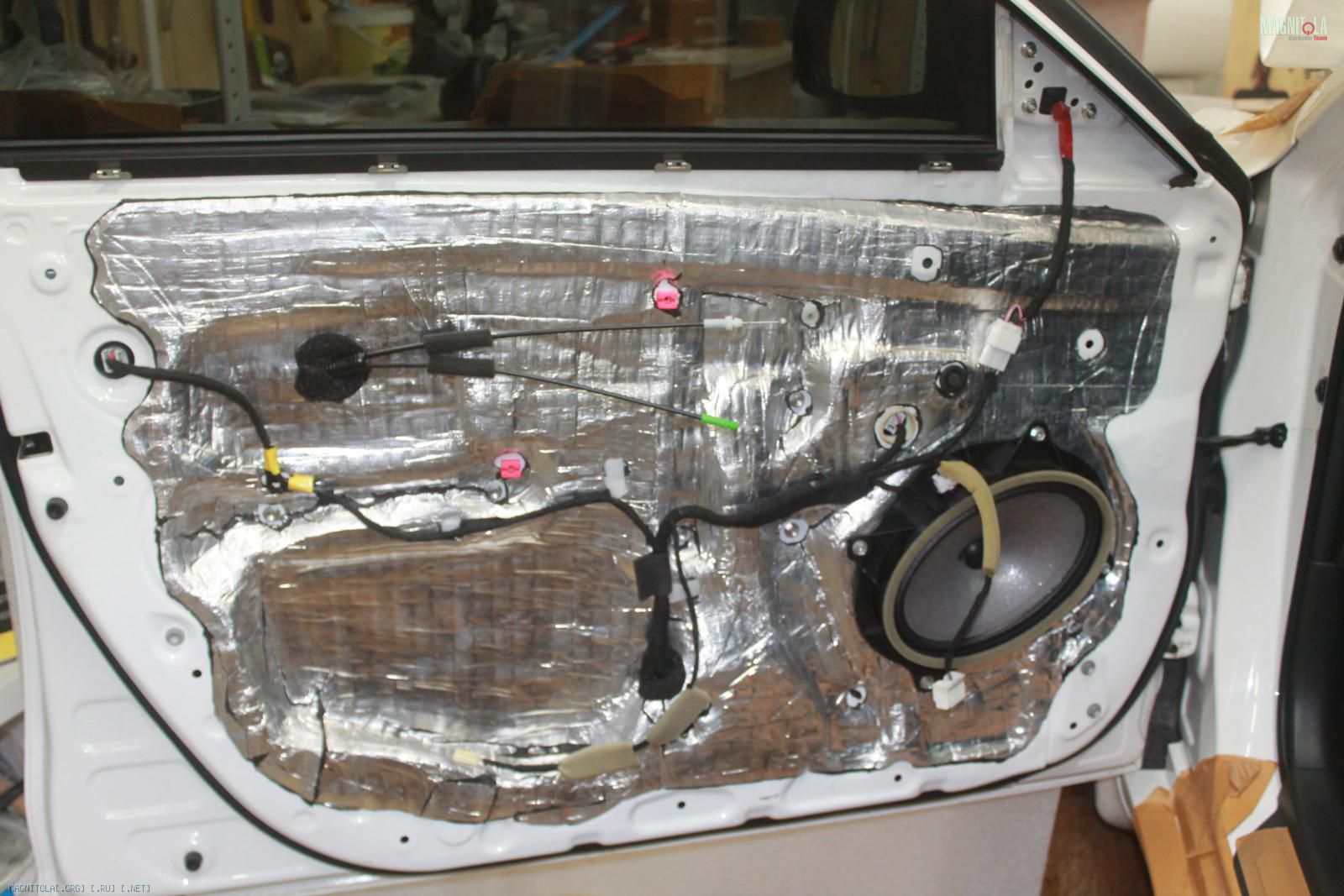

Наносим цельными листами вибру 4 мм... Штатную проводку вяжем в мягкую изоленту Tesa...
Вложение 1158736 Вложение 1158738 Вложение 1158740

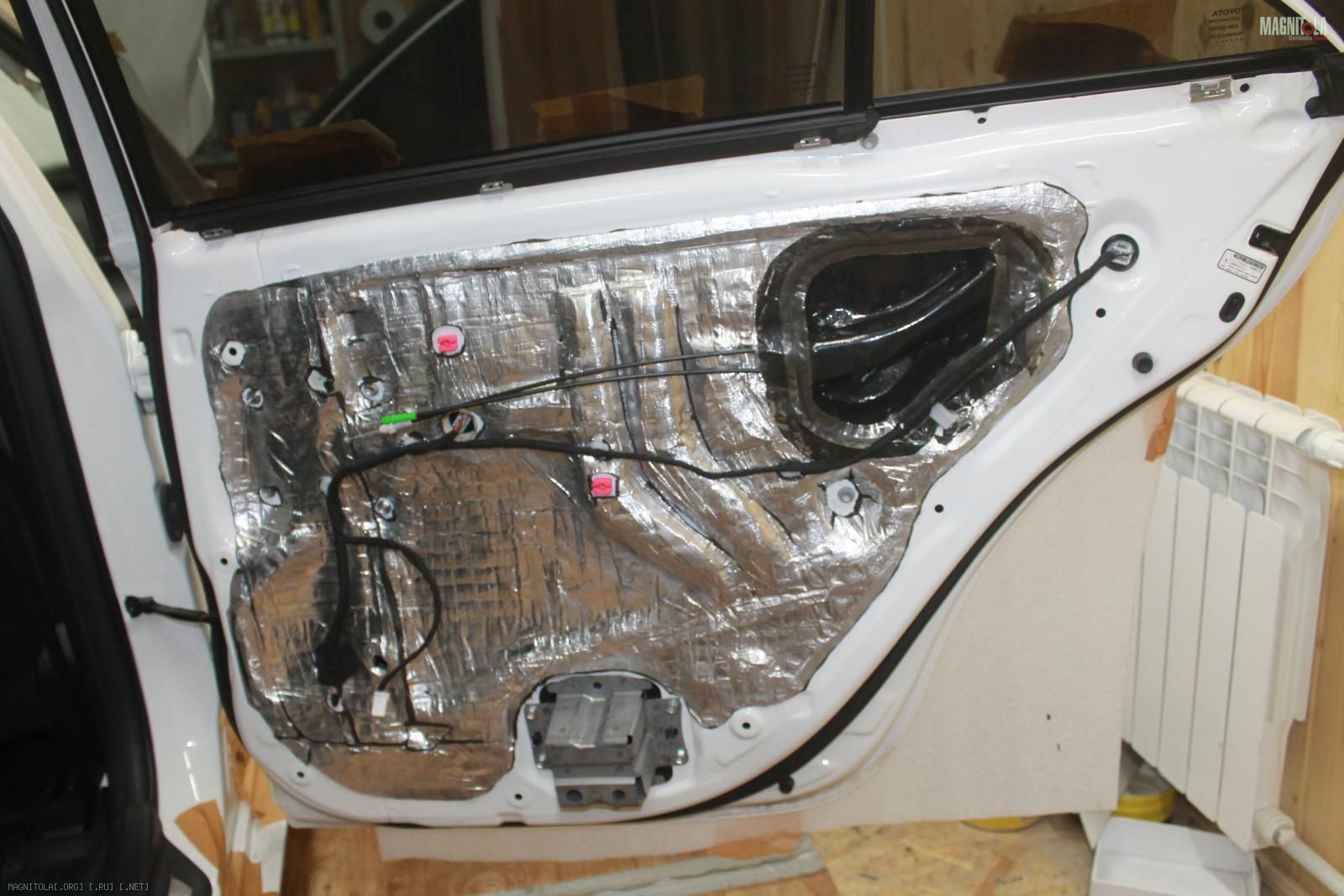

Итог...
Вложение 1158742 Вложение 1158744 Вложение 1158746
02.08.2017, 21:32
st220

Вложений: 70

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

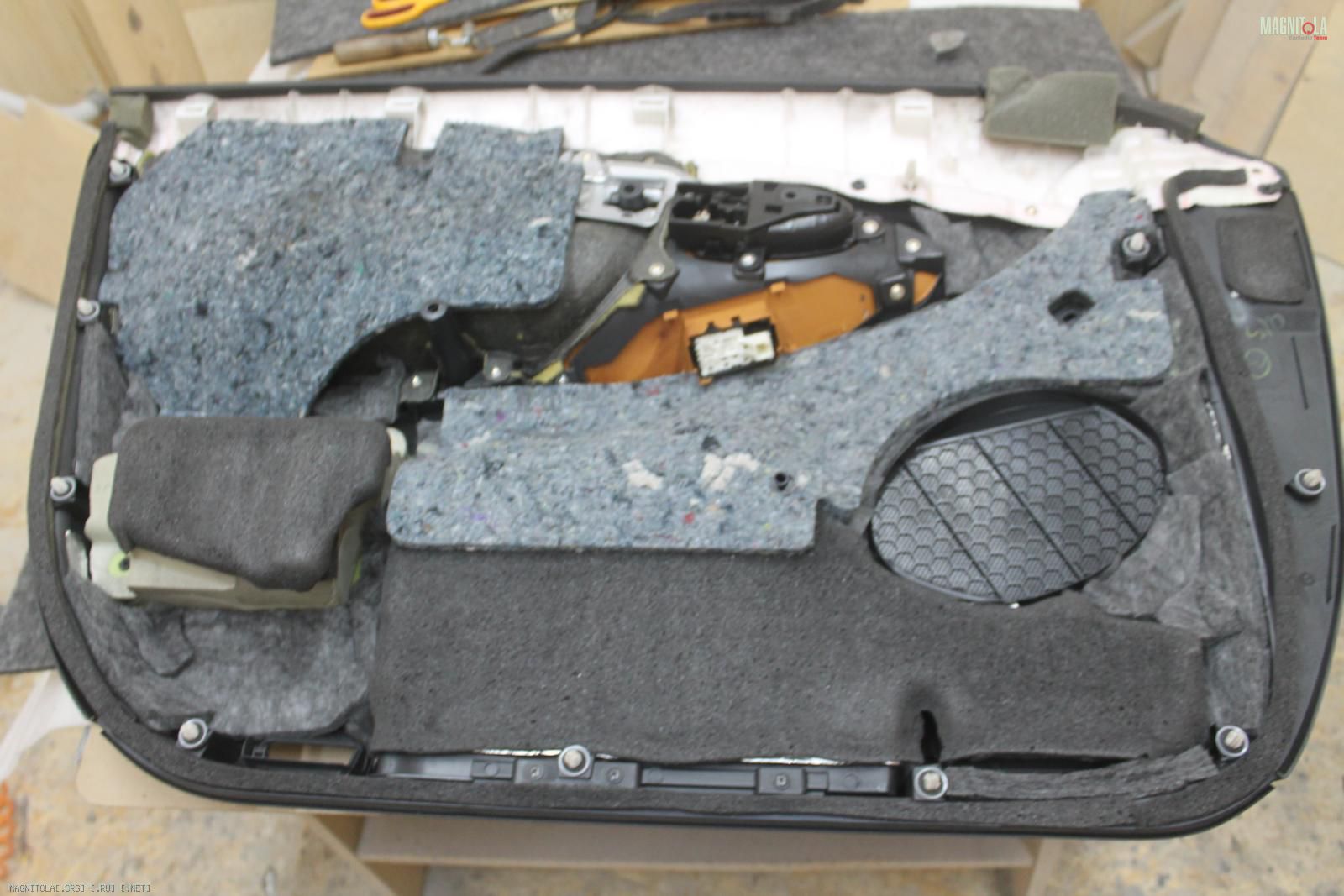

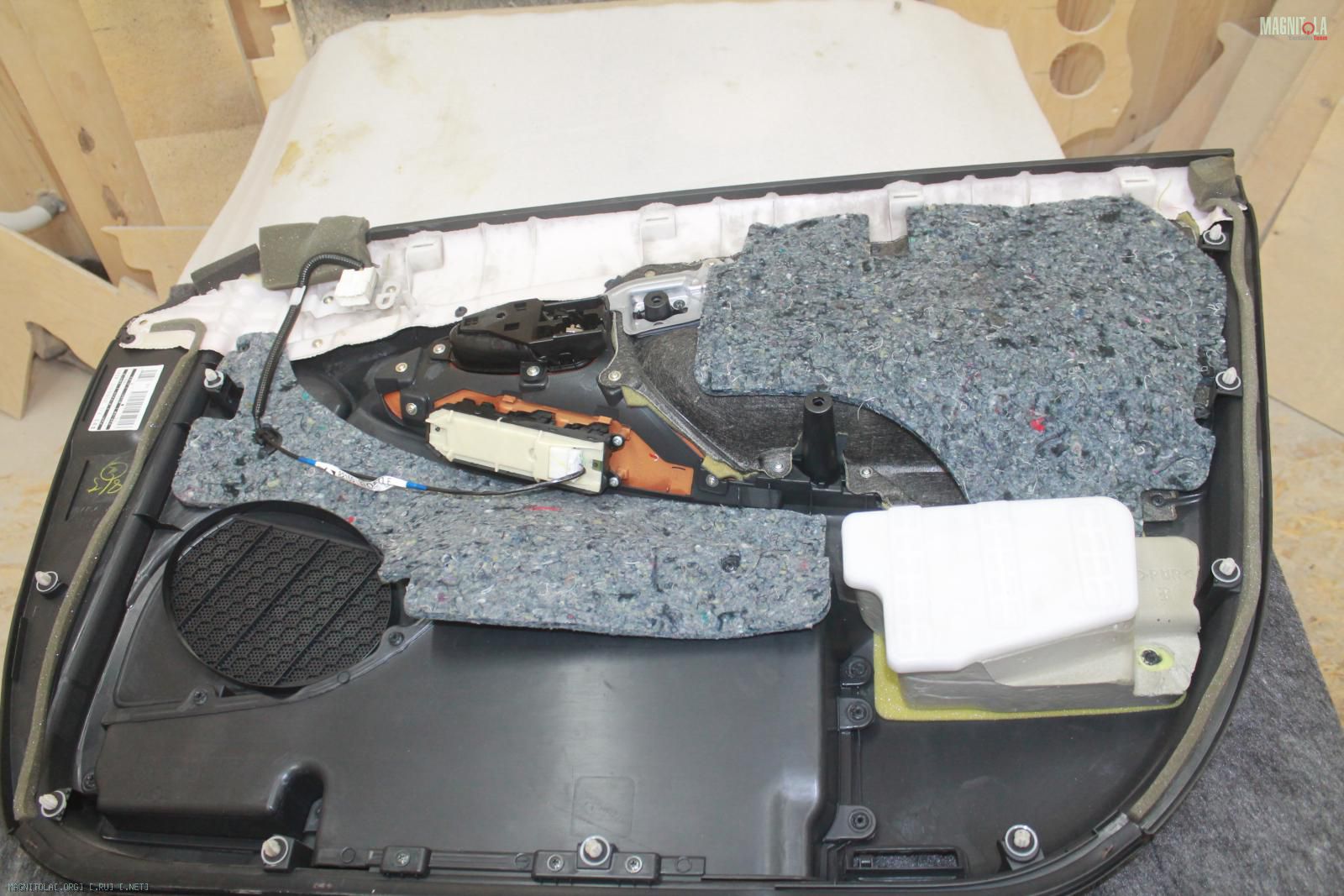

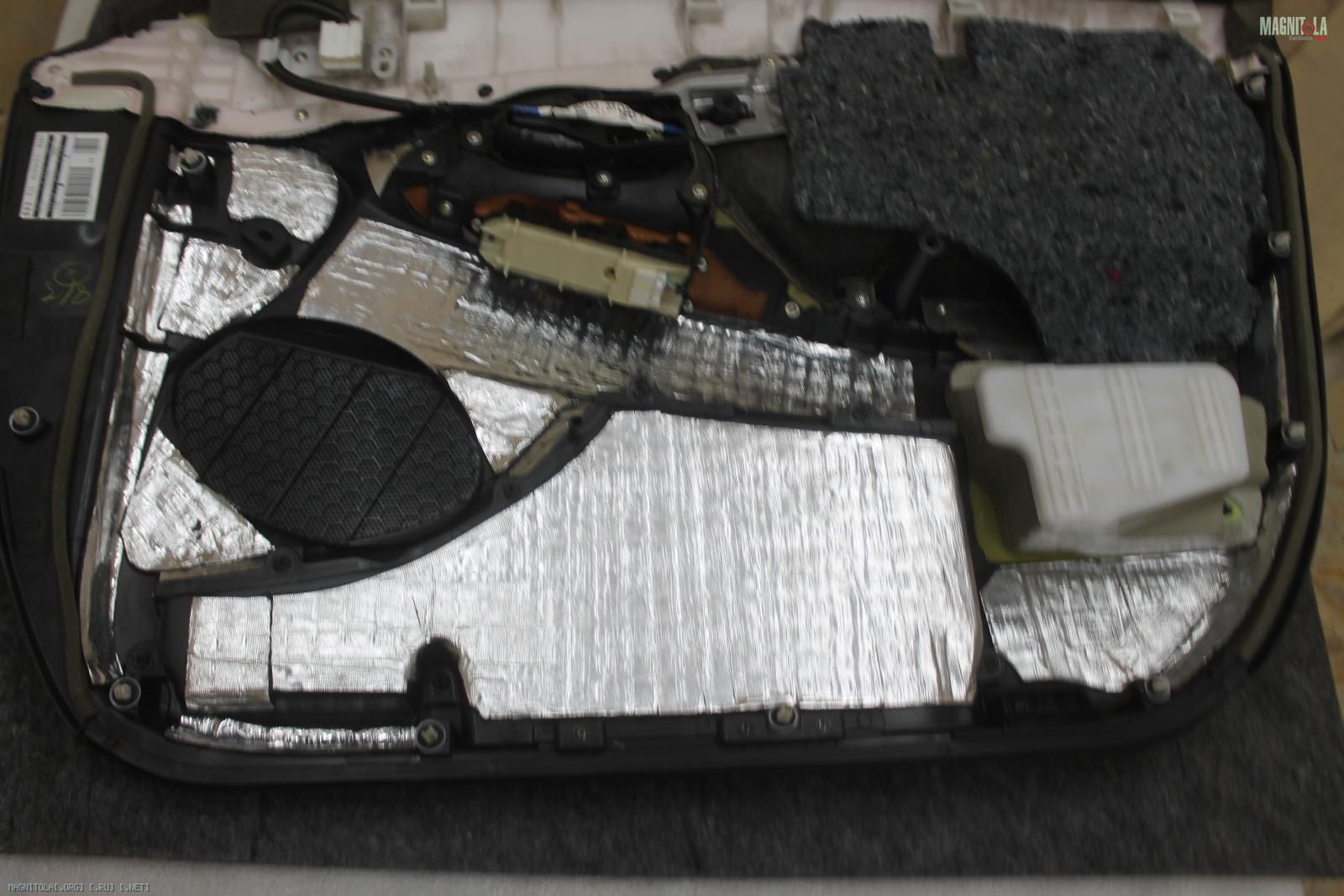

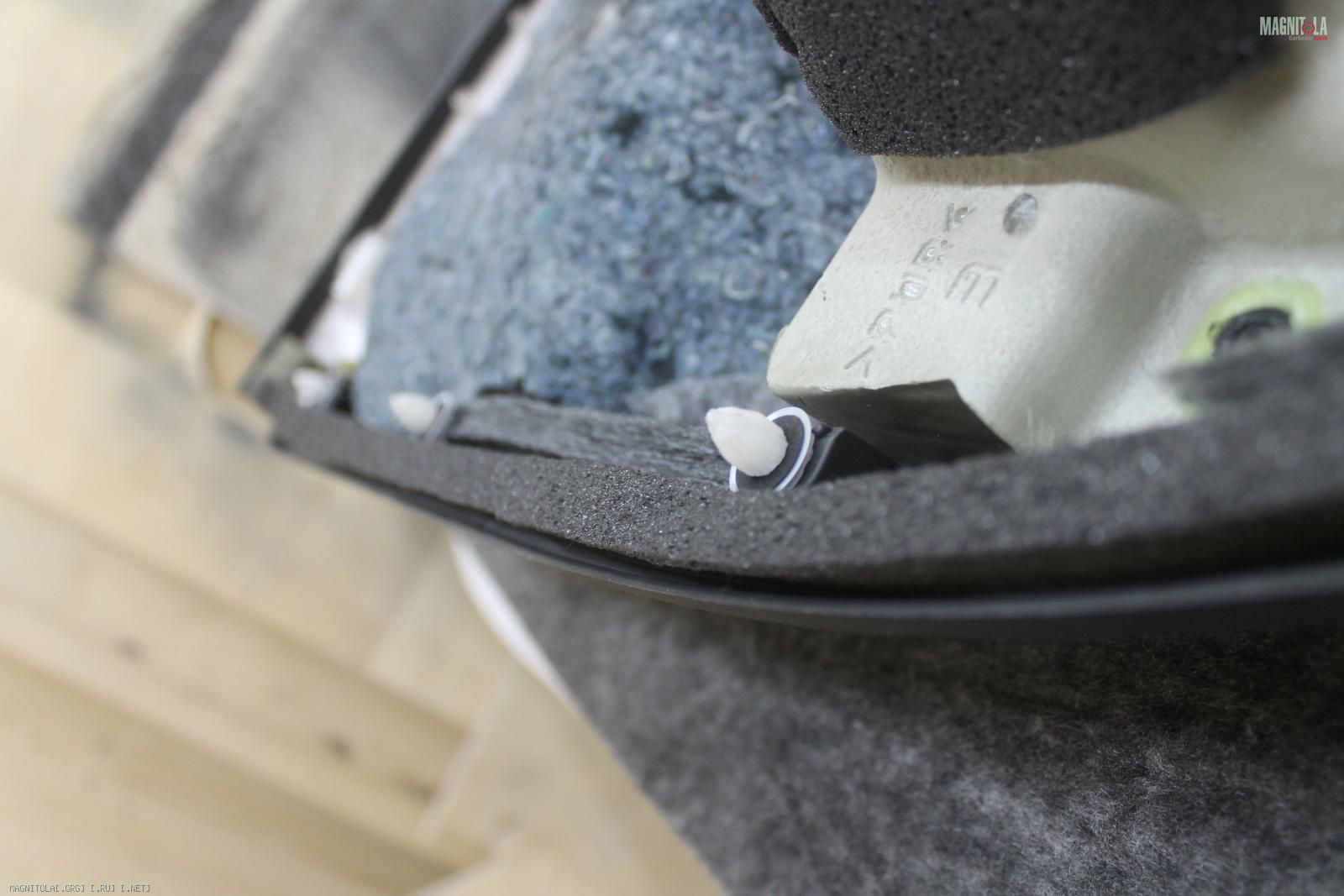

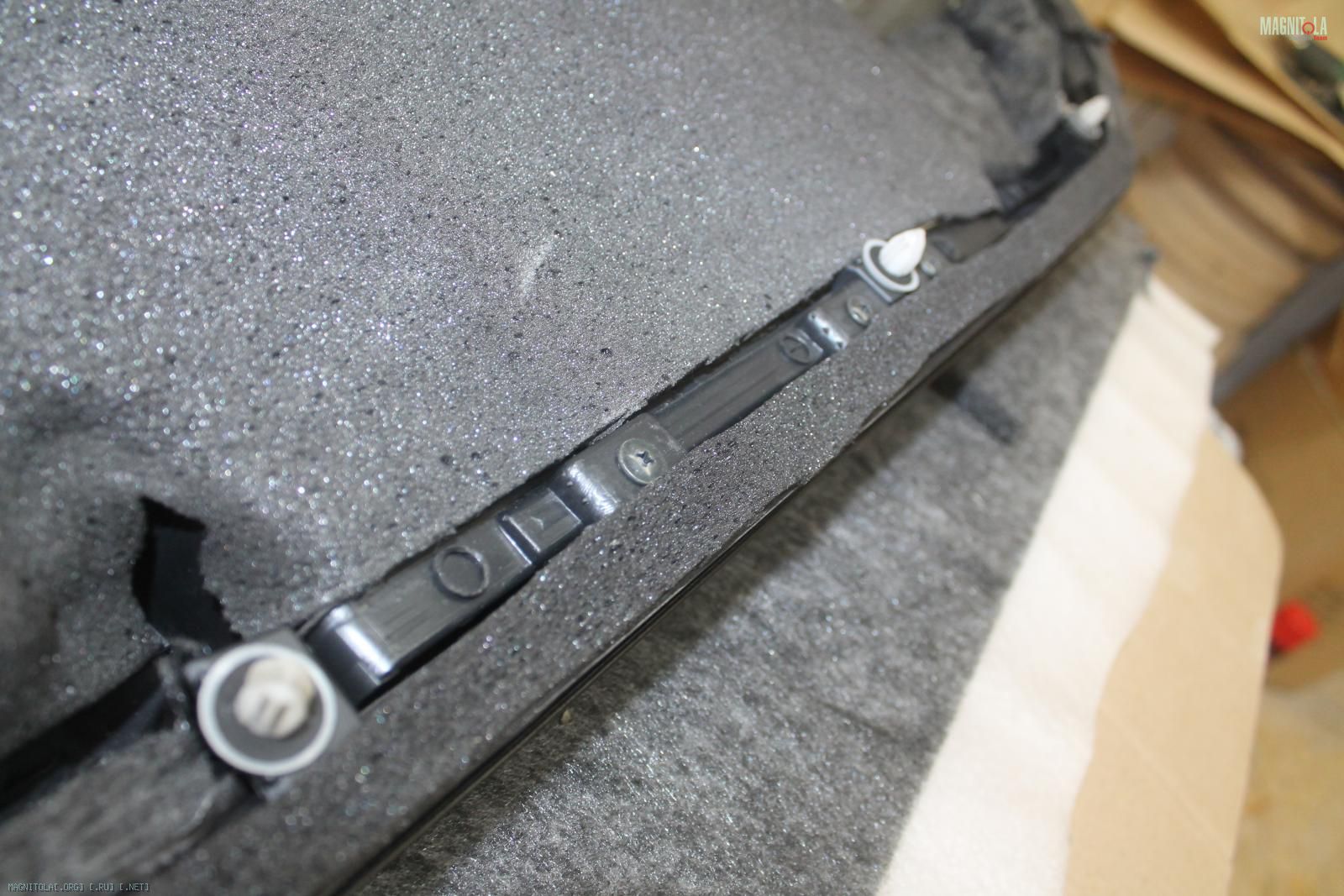

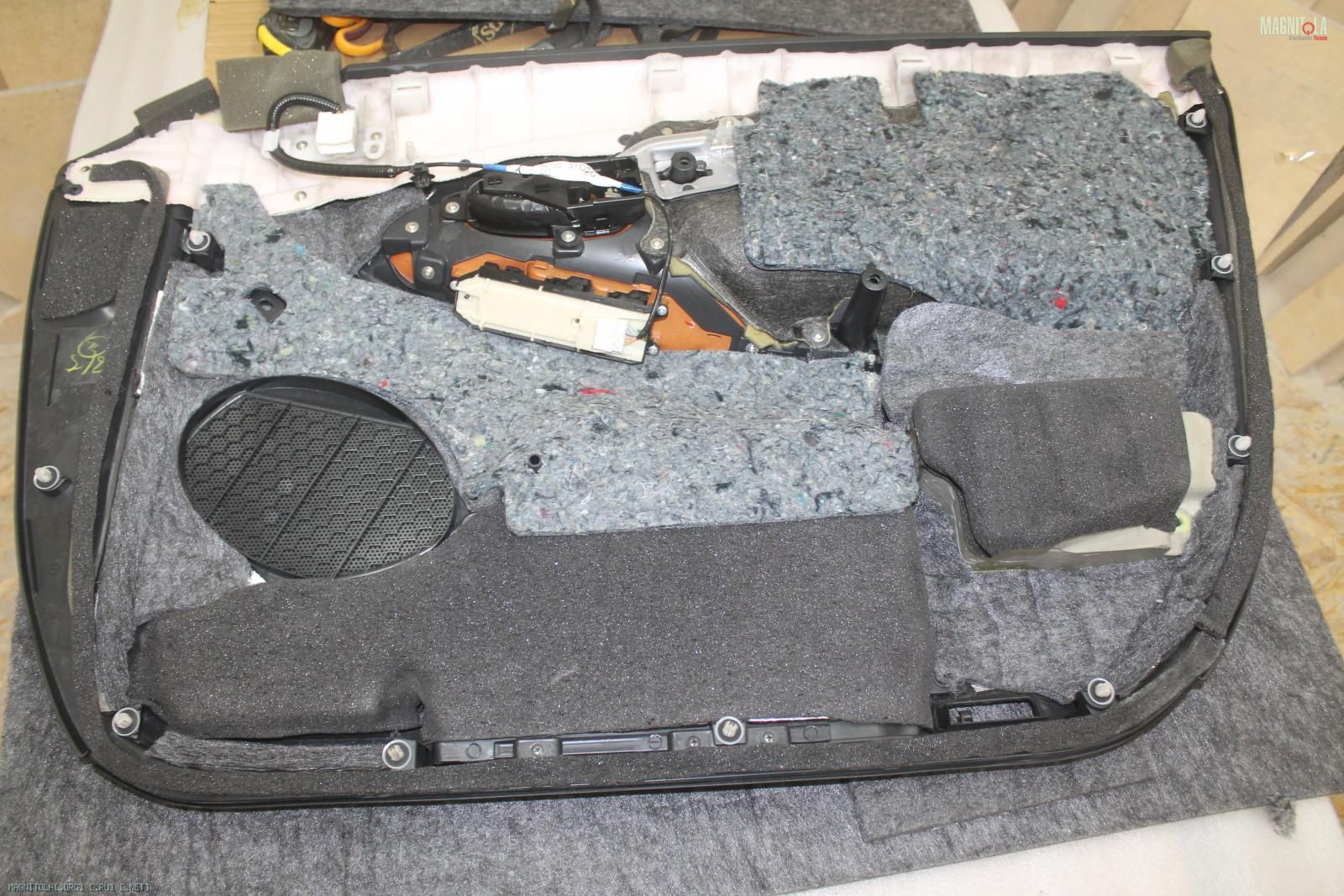

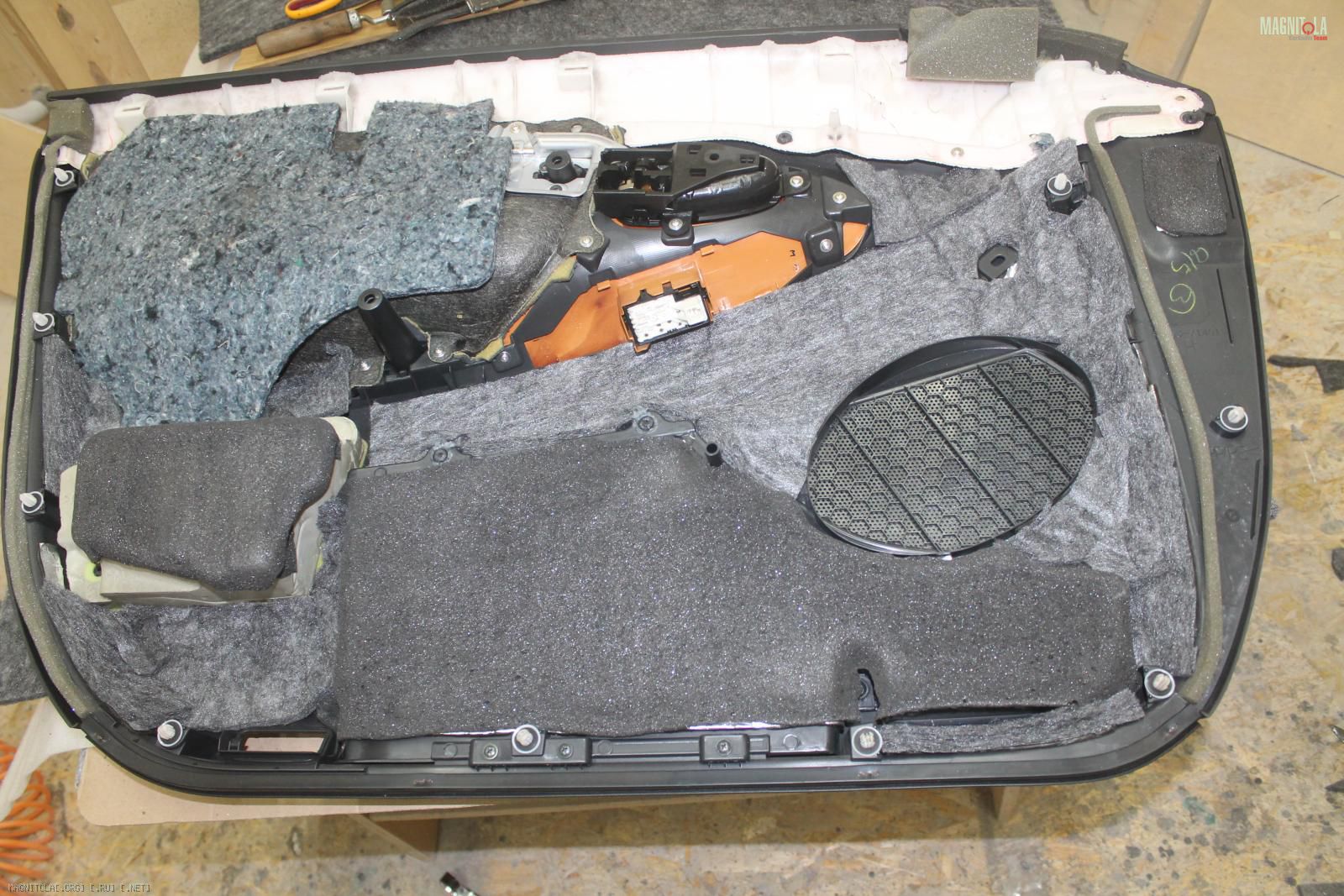

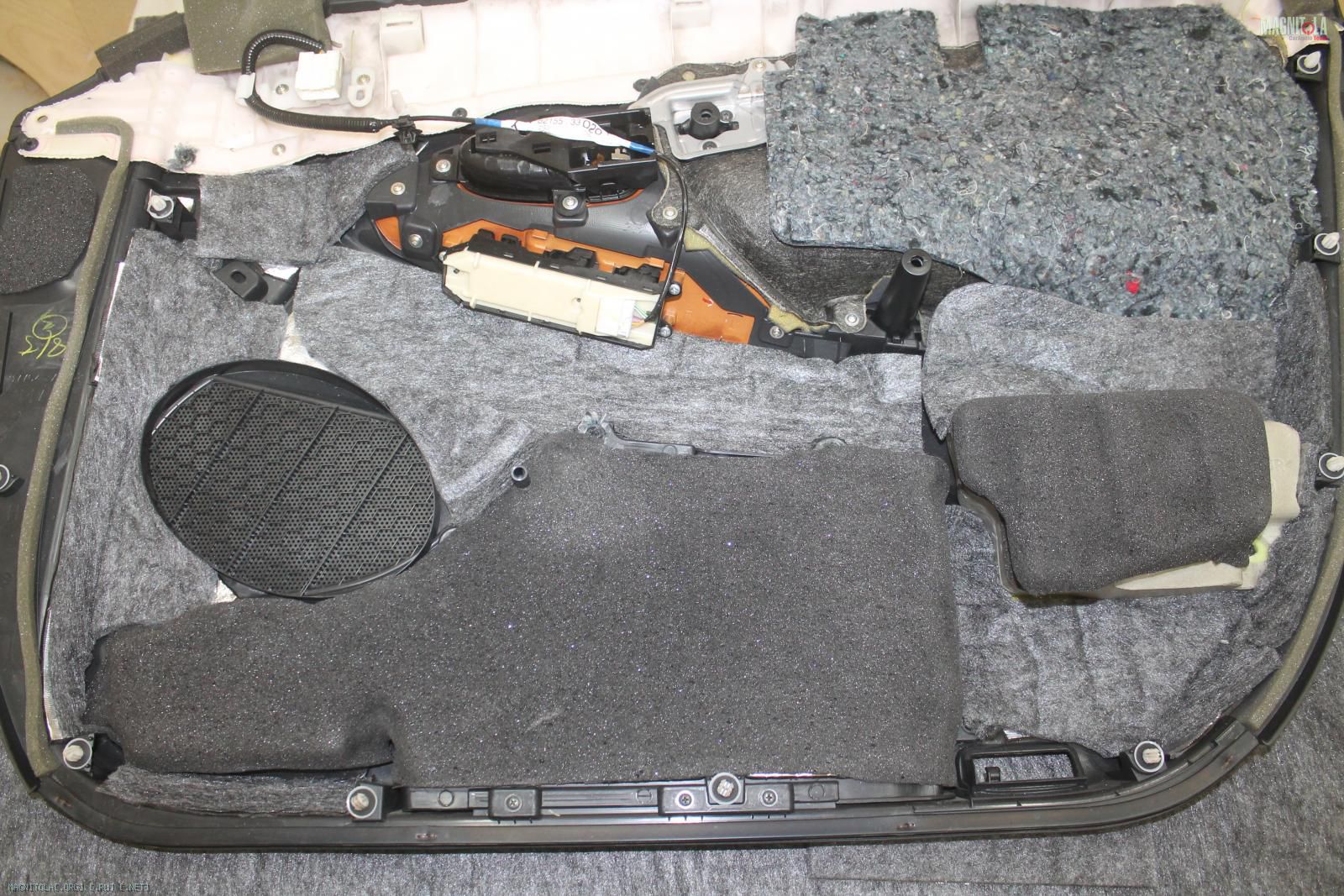

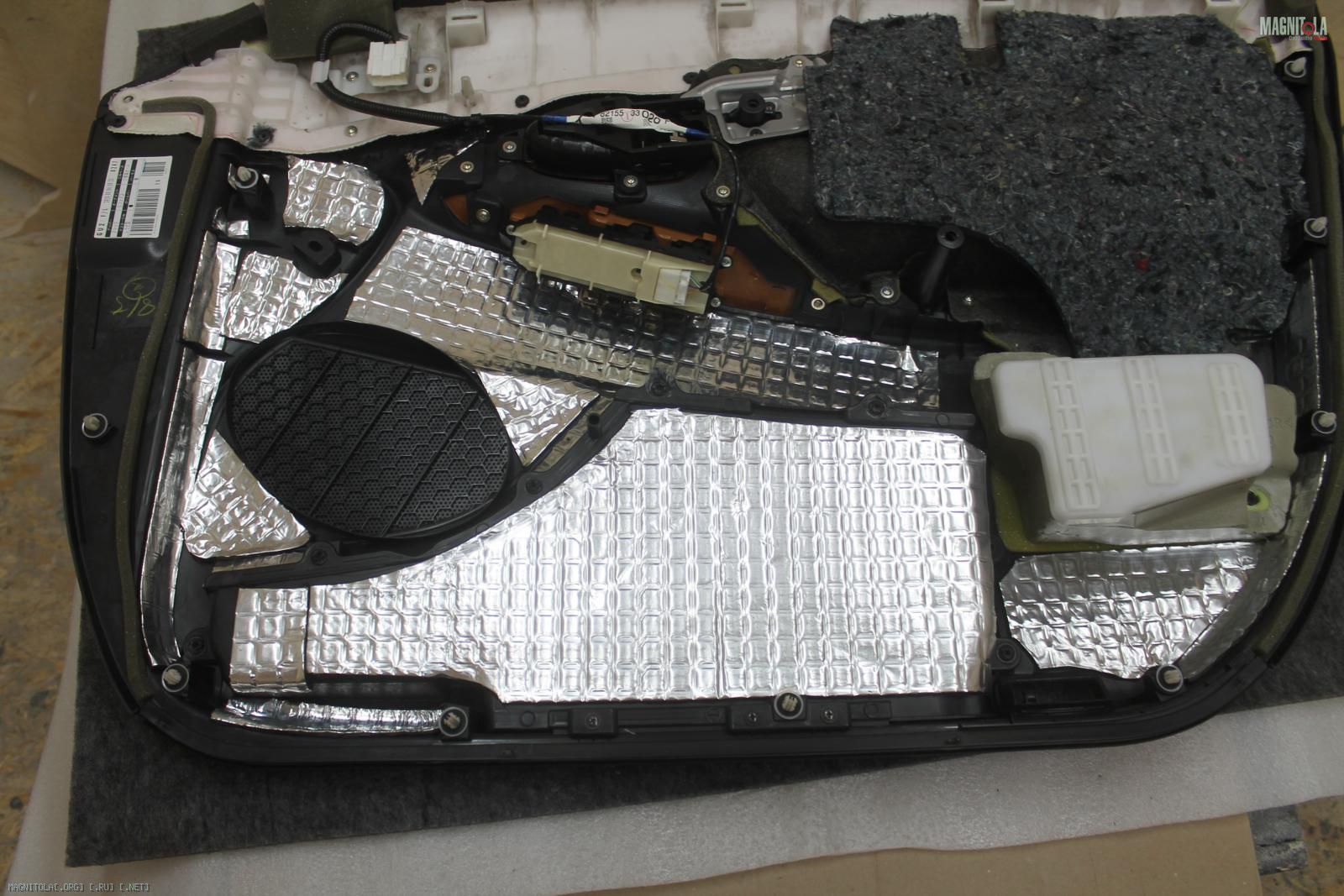

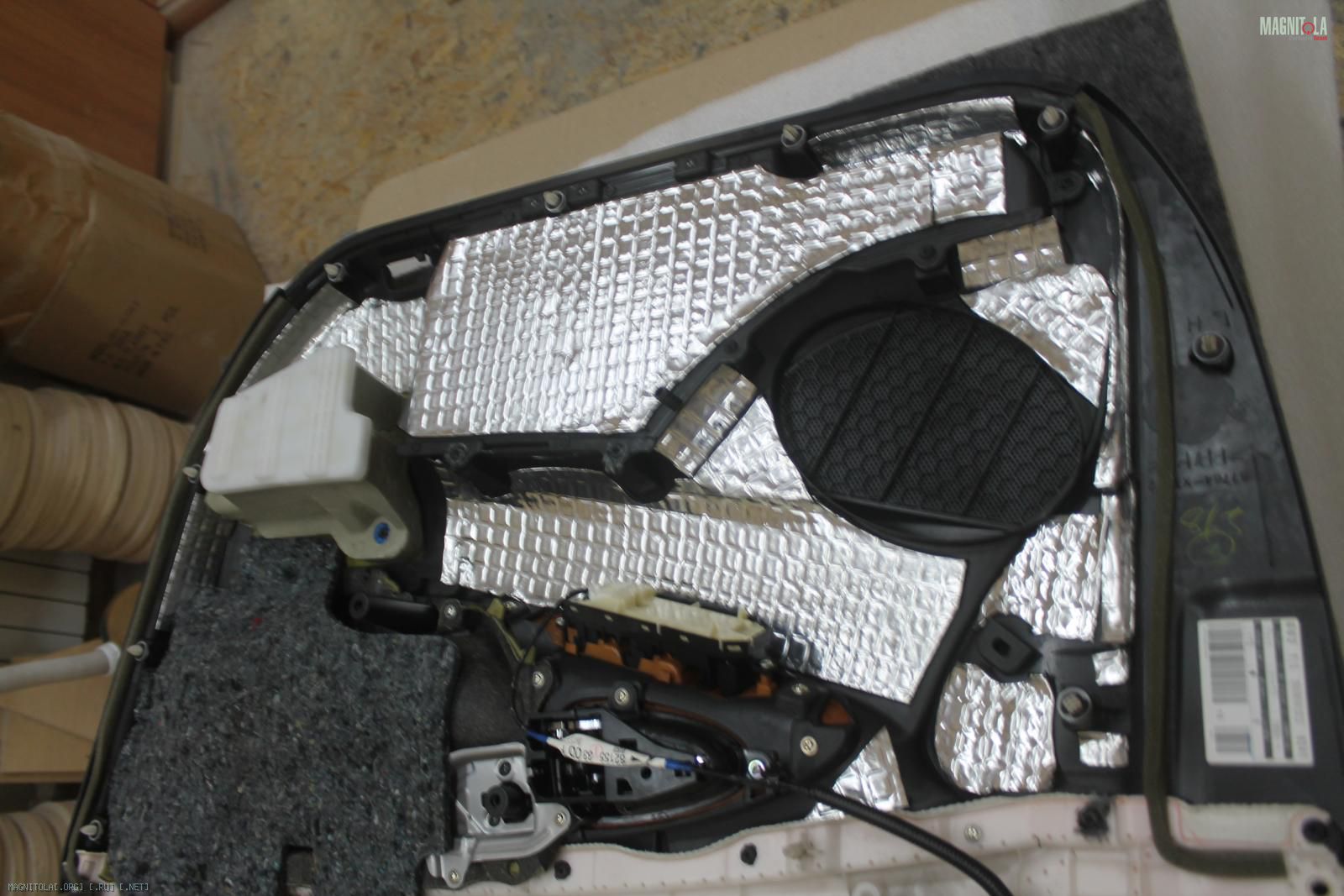

Карты передних дверей... вибра 4 мм, войлок 10мм, бипласт 5мм, уплотнительная лента по периметру карты...

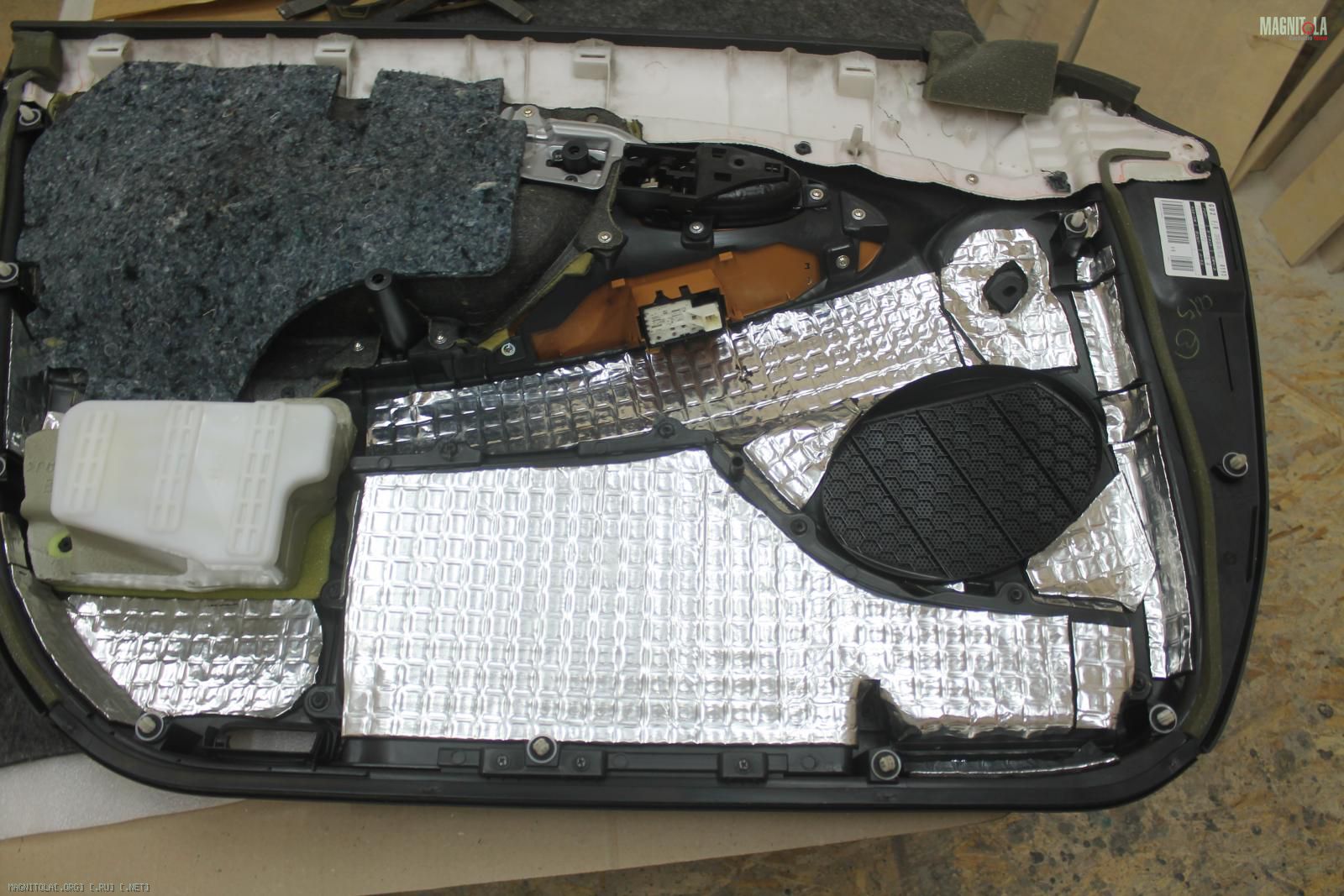

Вложение 1158830 Вложение 1158832 Вложение 1158834 Вложение 1158836 Вложение 1158838 Вложение 1158840 Вложение 1158842 Вложение 1158844 Вложение 1158846 Вложение 1158848 Вложение 1158850

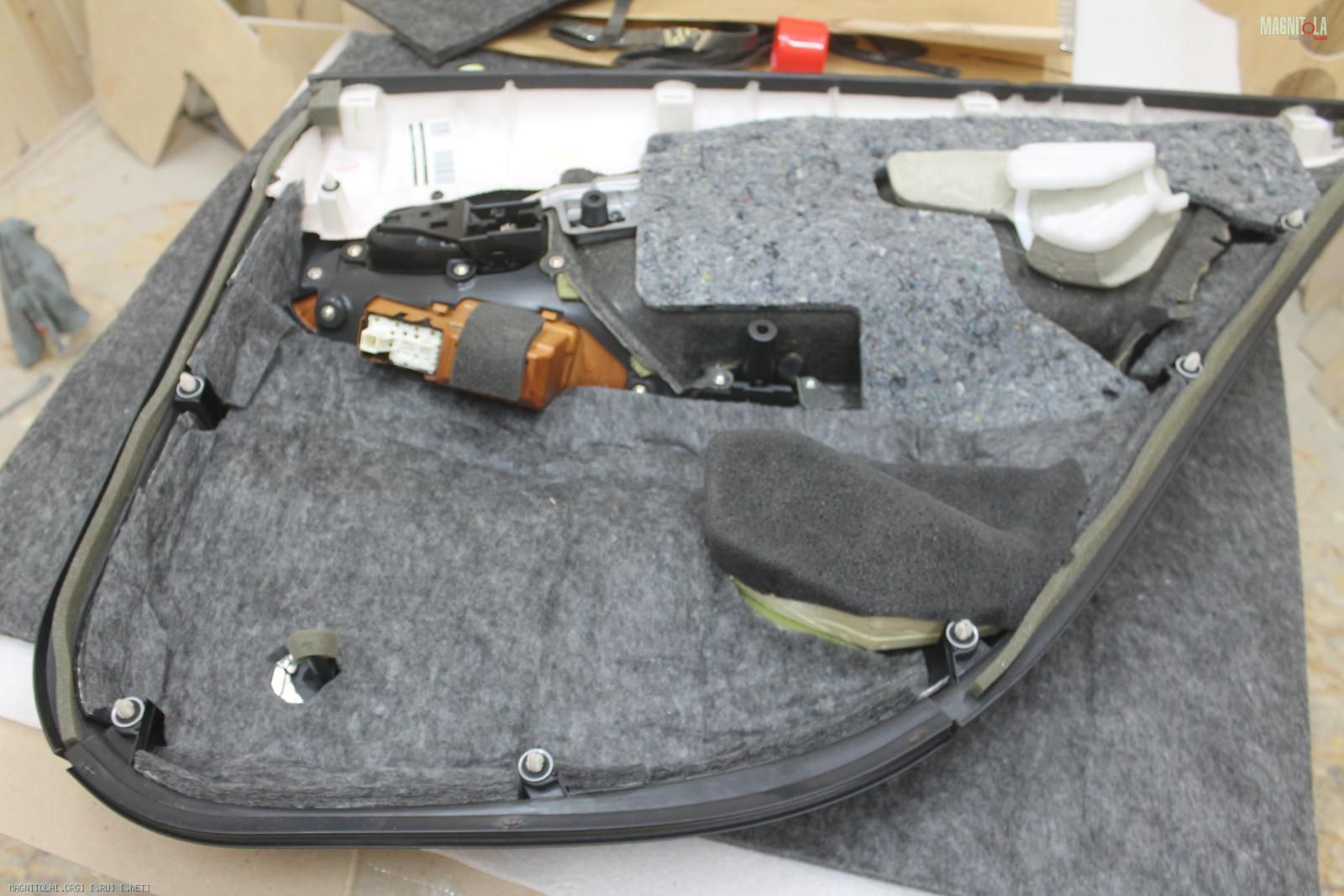

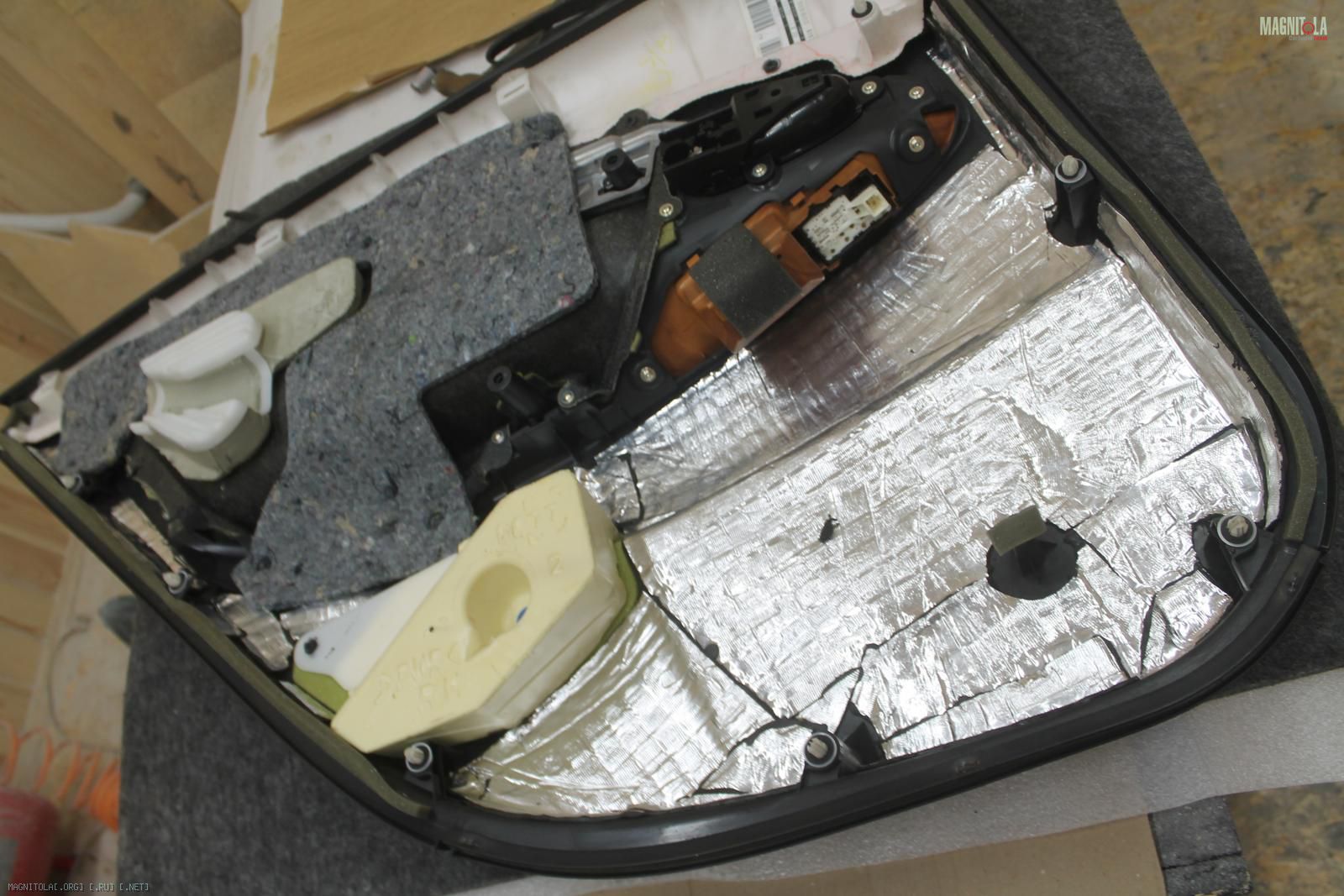

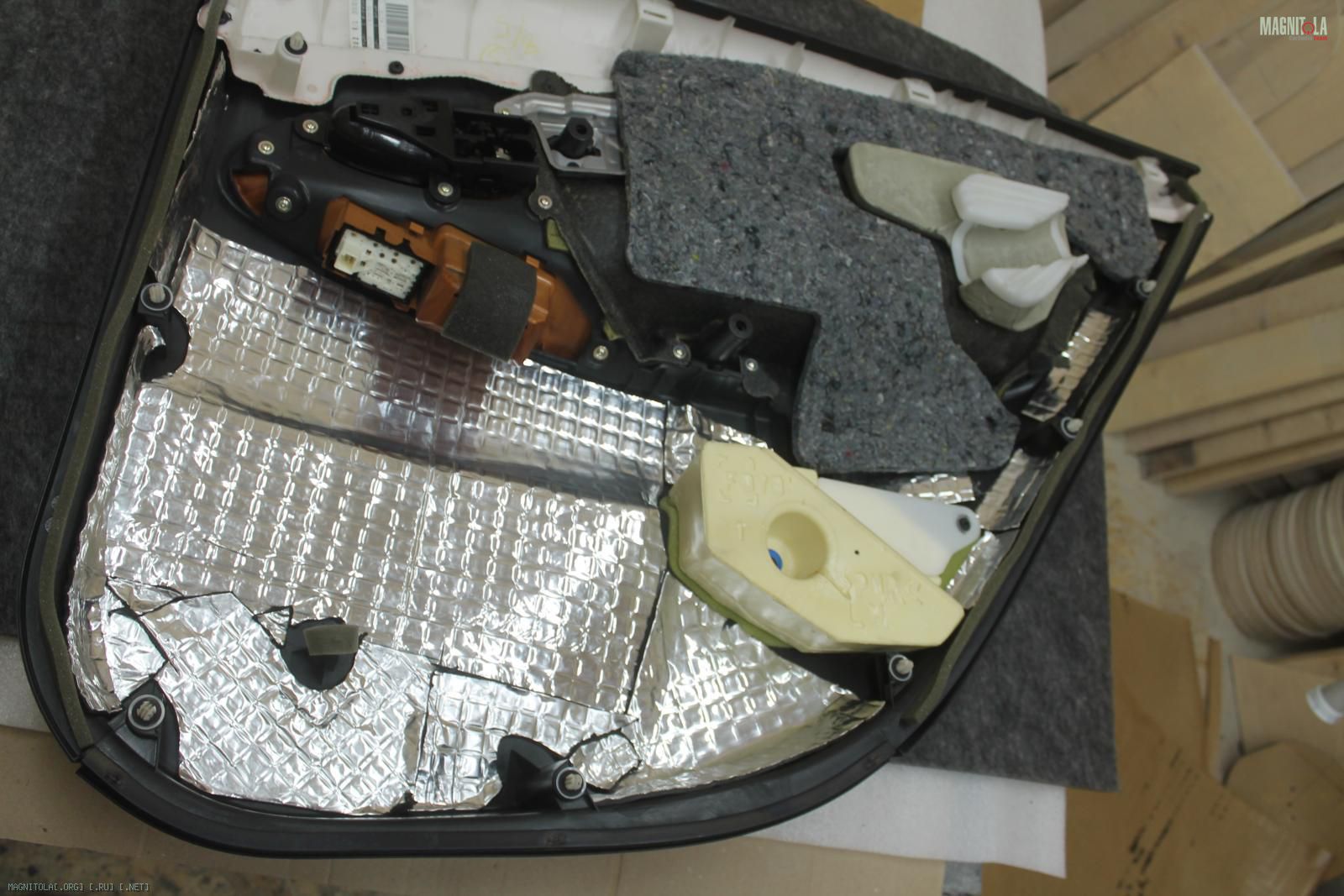

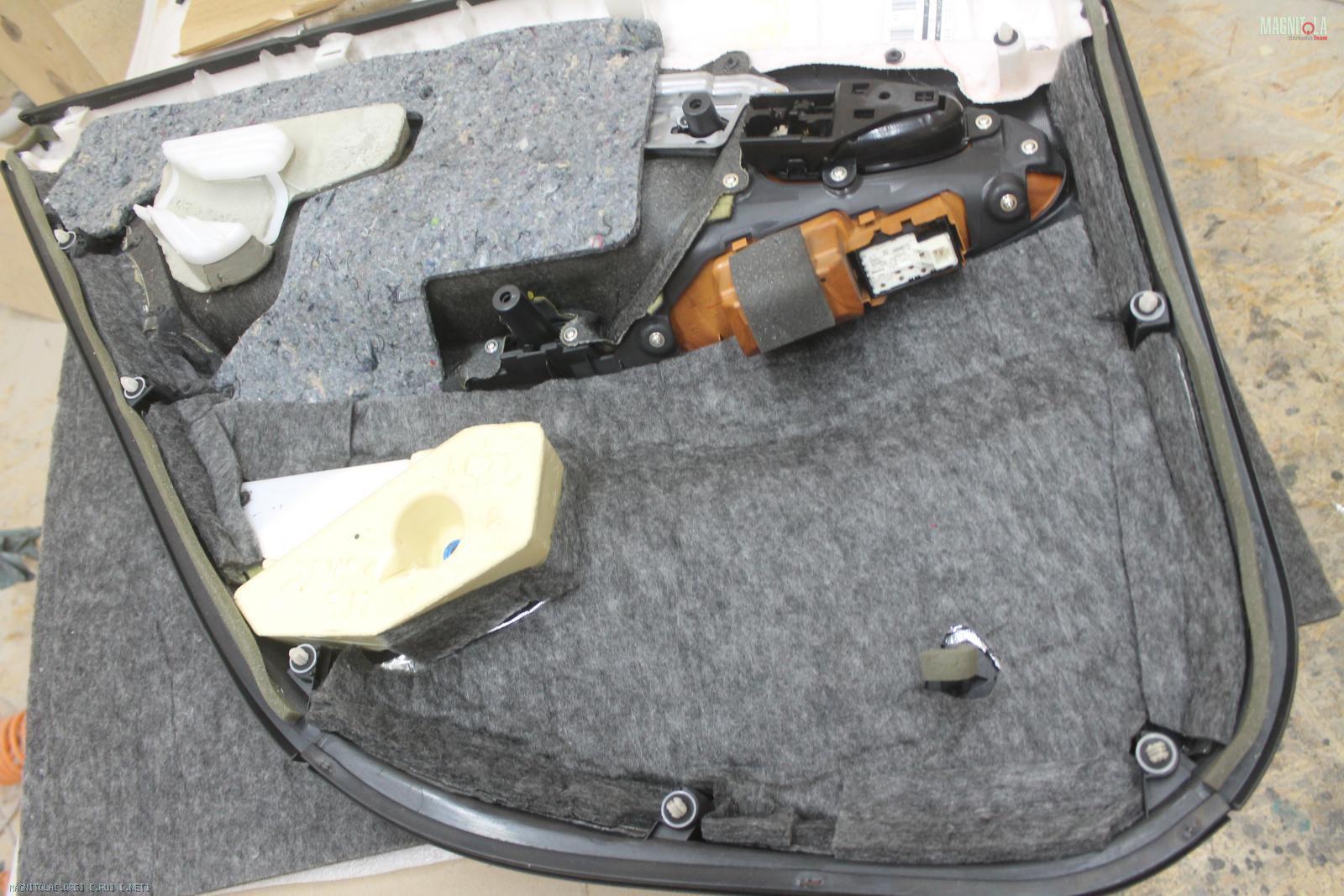

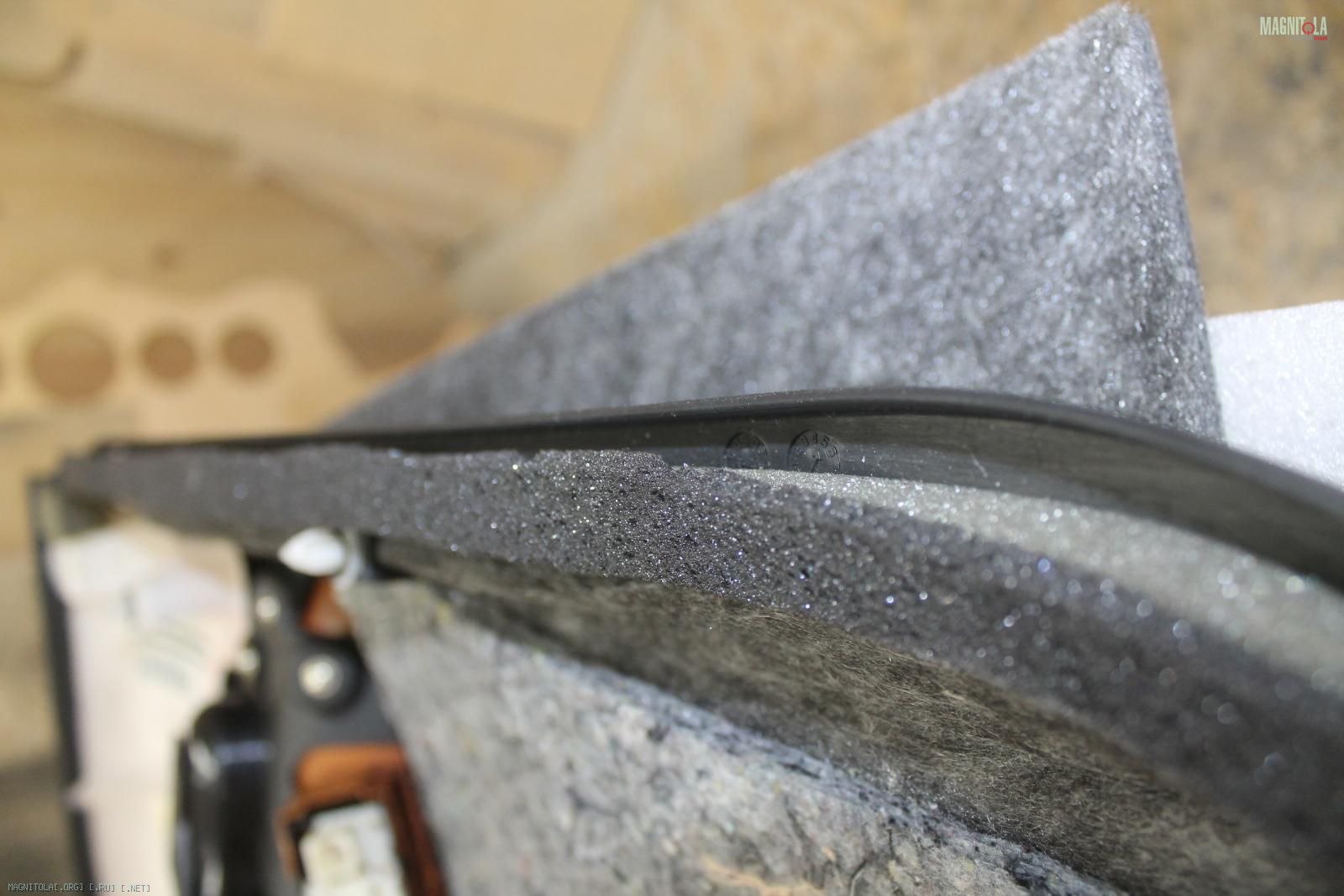

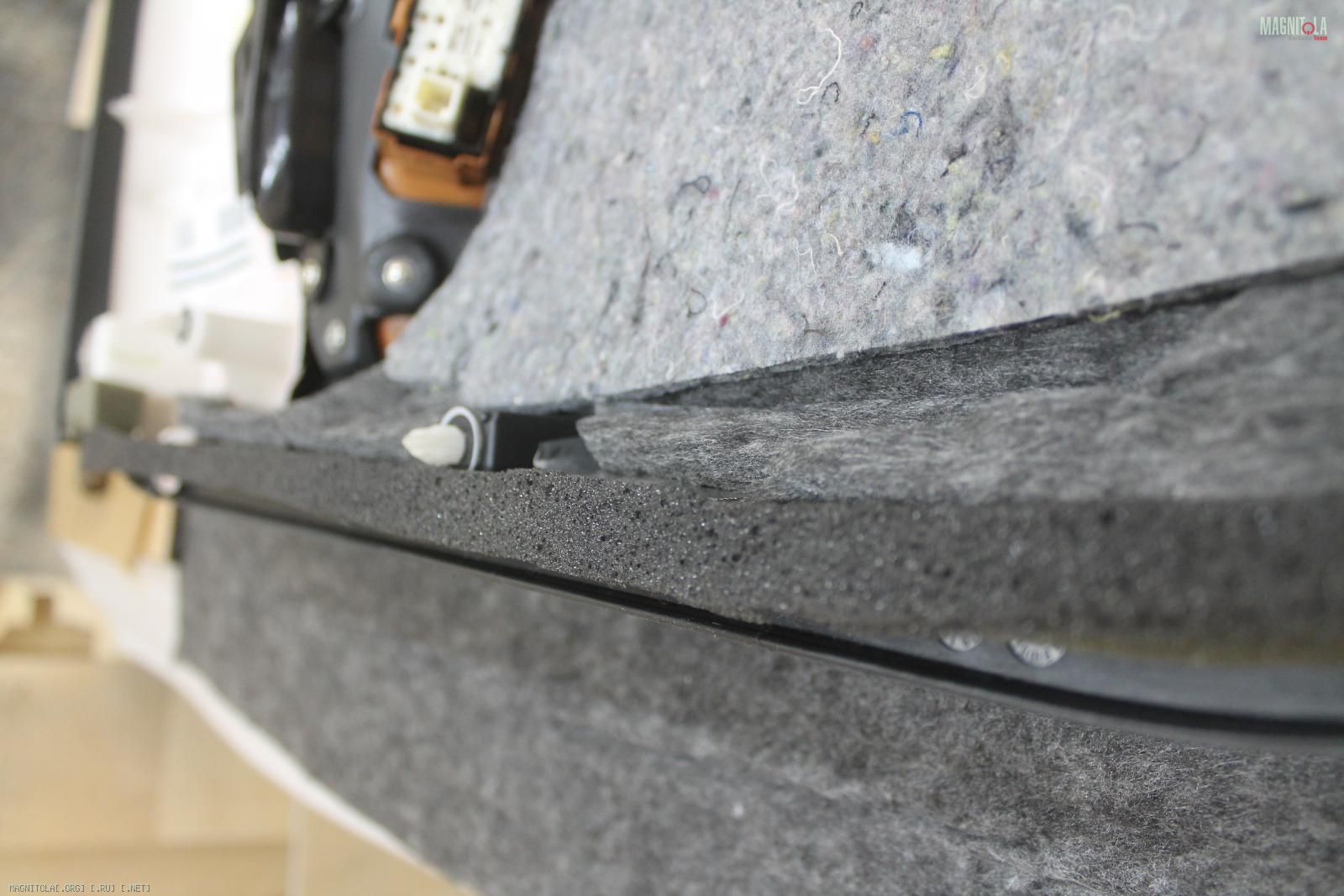

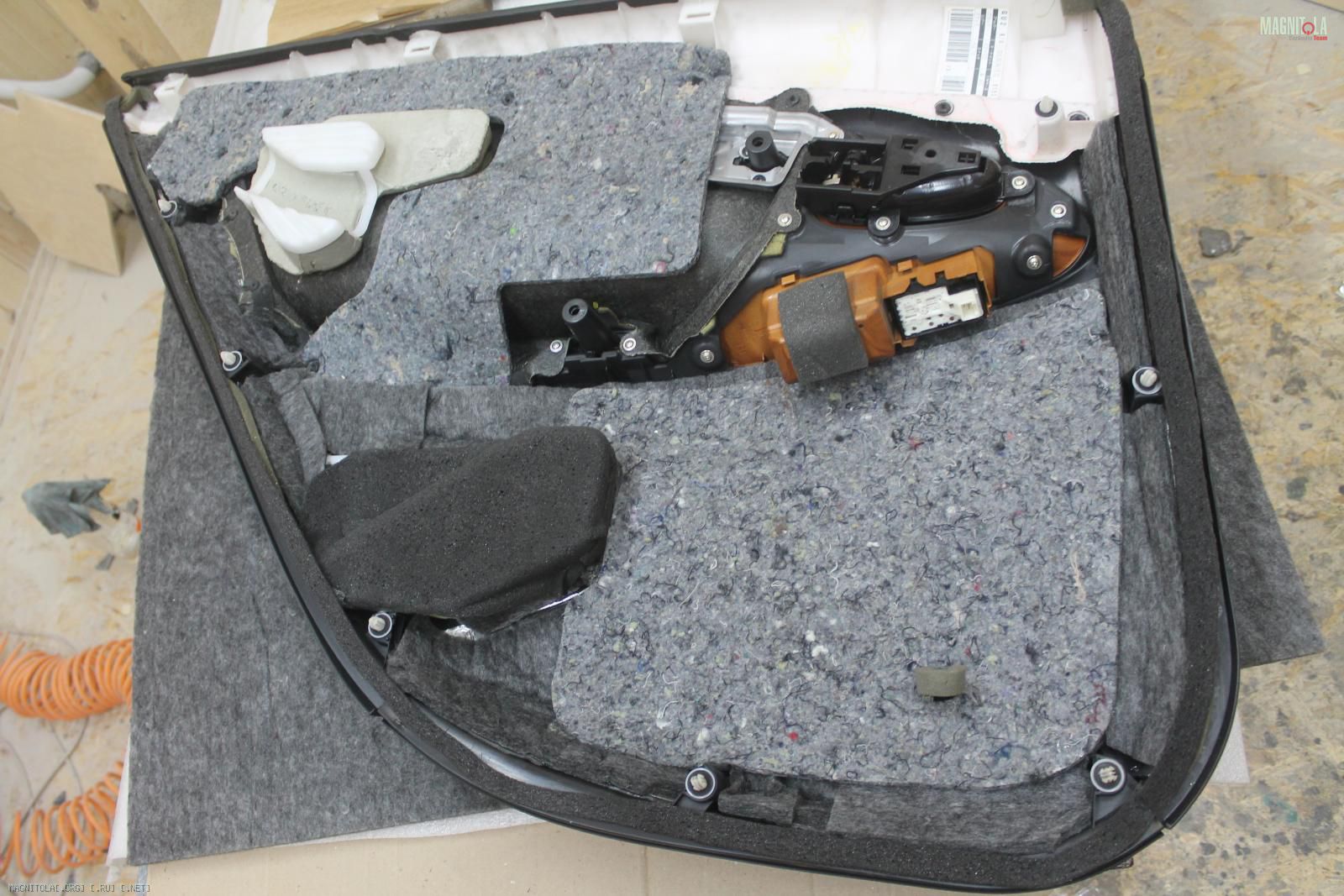

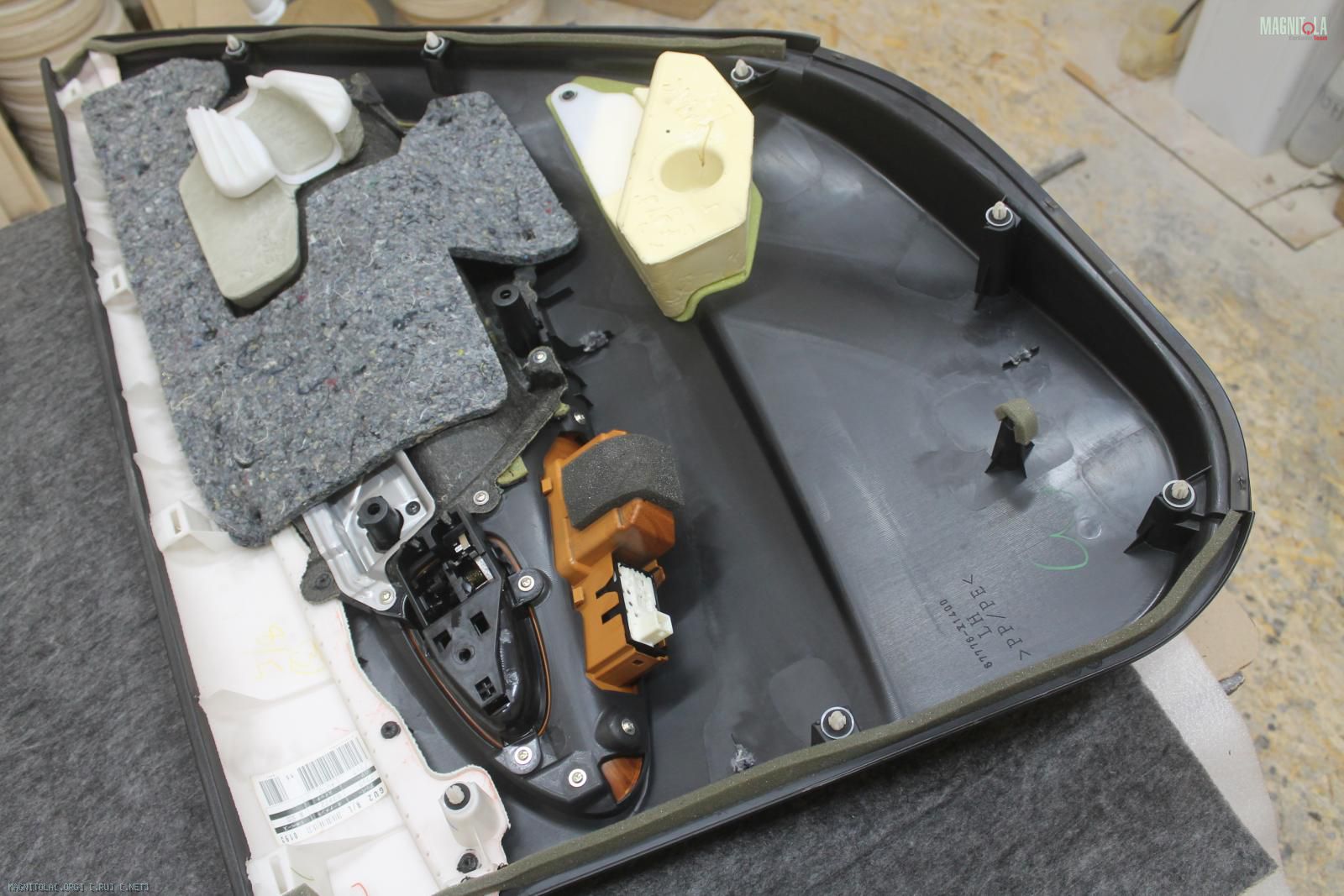

Карты задних дверей... вибра 4 мм, войлок 10мм, бипласт 5мм, уплотнительная лента по периметру карты...
Вложение 1158852 Вложение 1158854 Вложение 1158856 Вложение 1158858 Вложение 1158860 Вложение 1158862 Вложение 1158864 Вложение 1158866 Вложение 1158868 Вложение 1158870

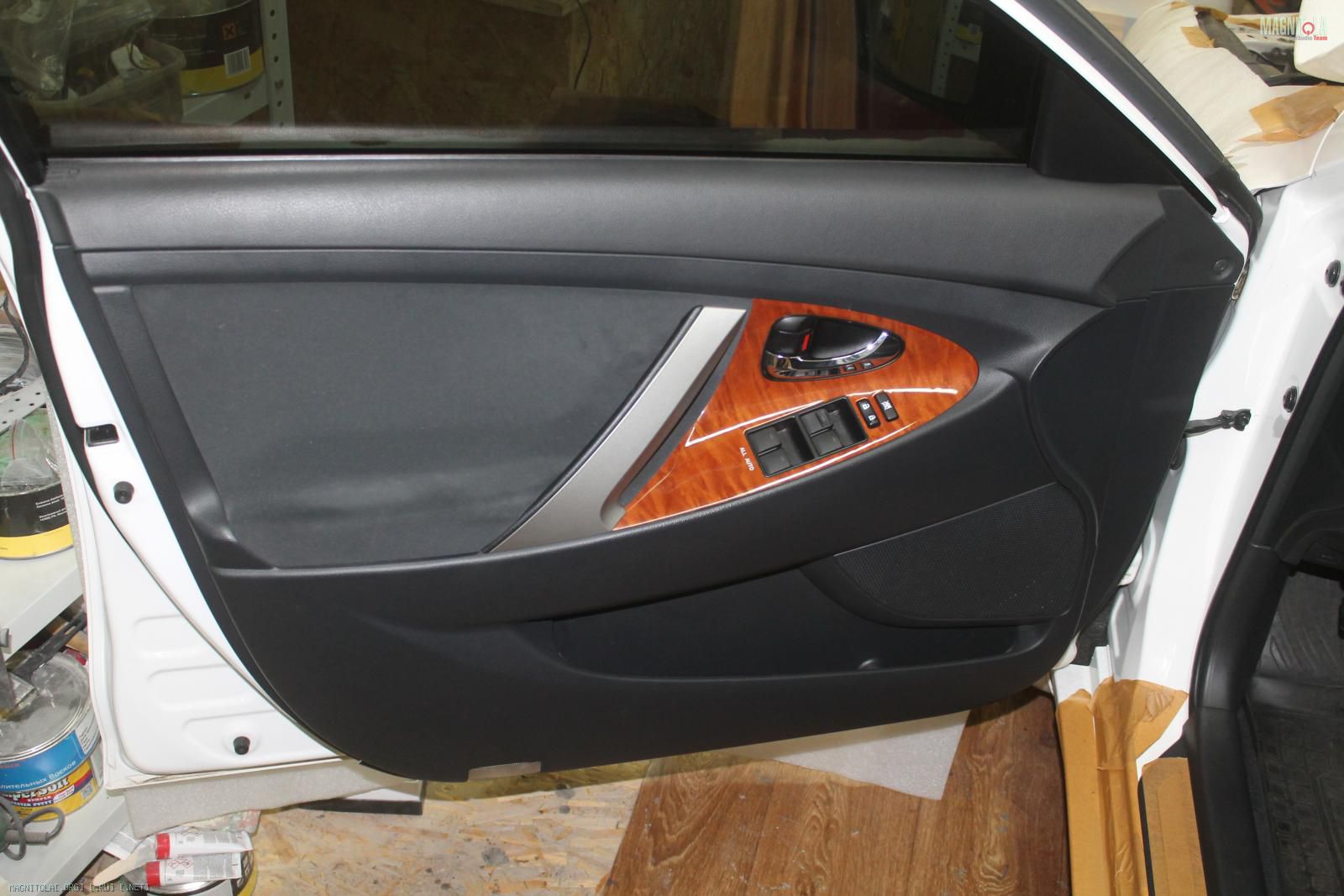

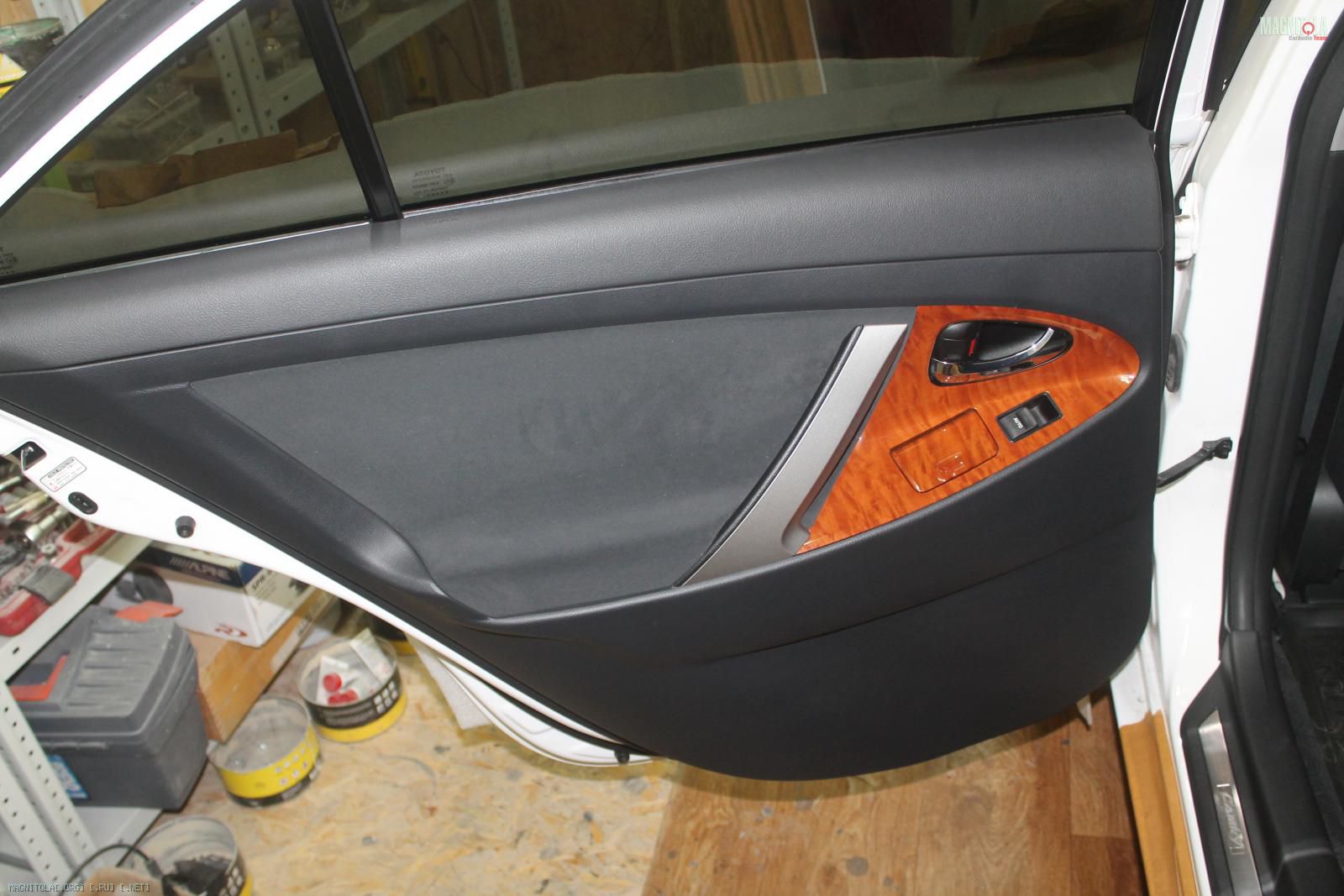

Двери итог)
Вложение 1158872 Вложение 1158874 Вложение 1158876 Вложение 1158878

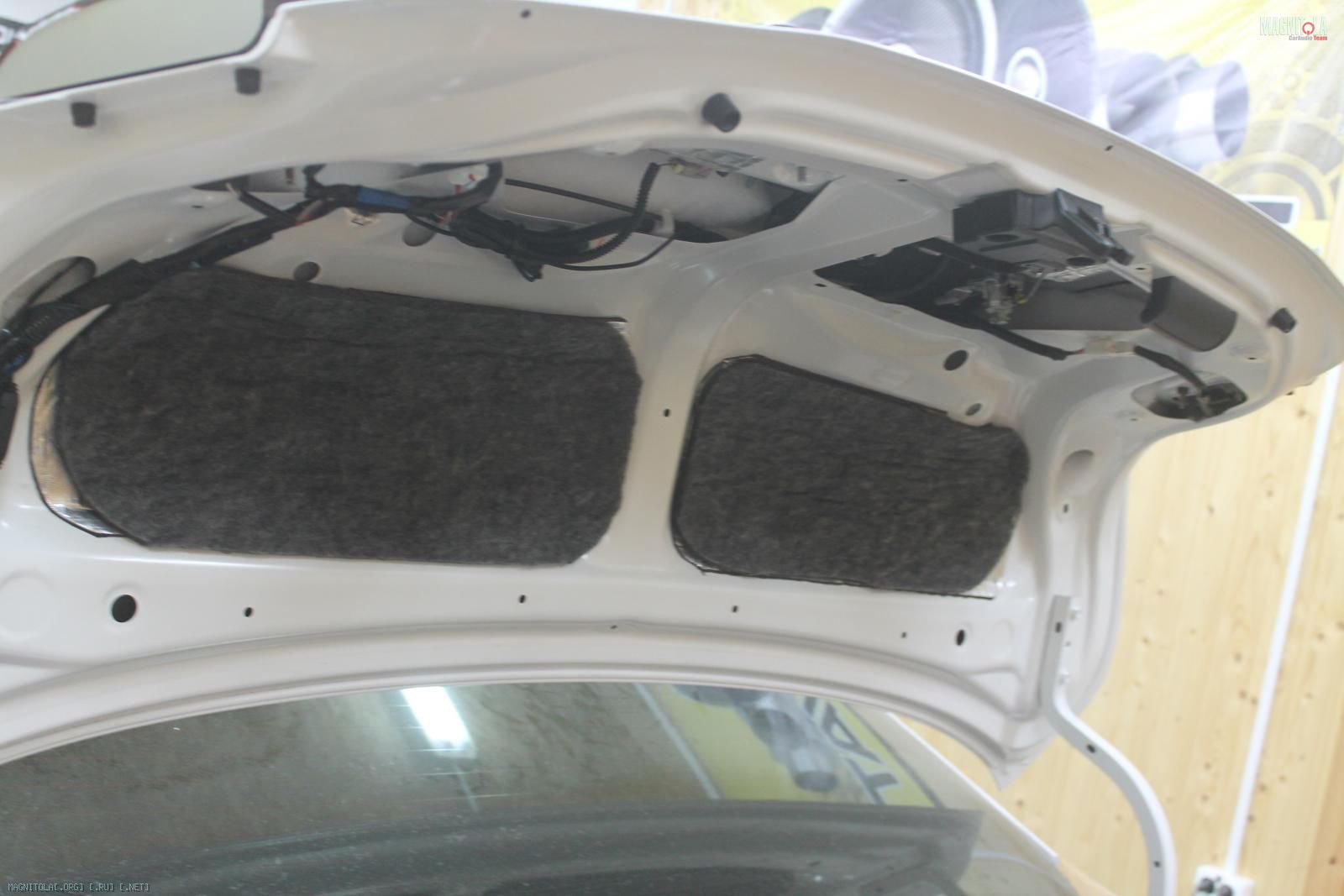

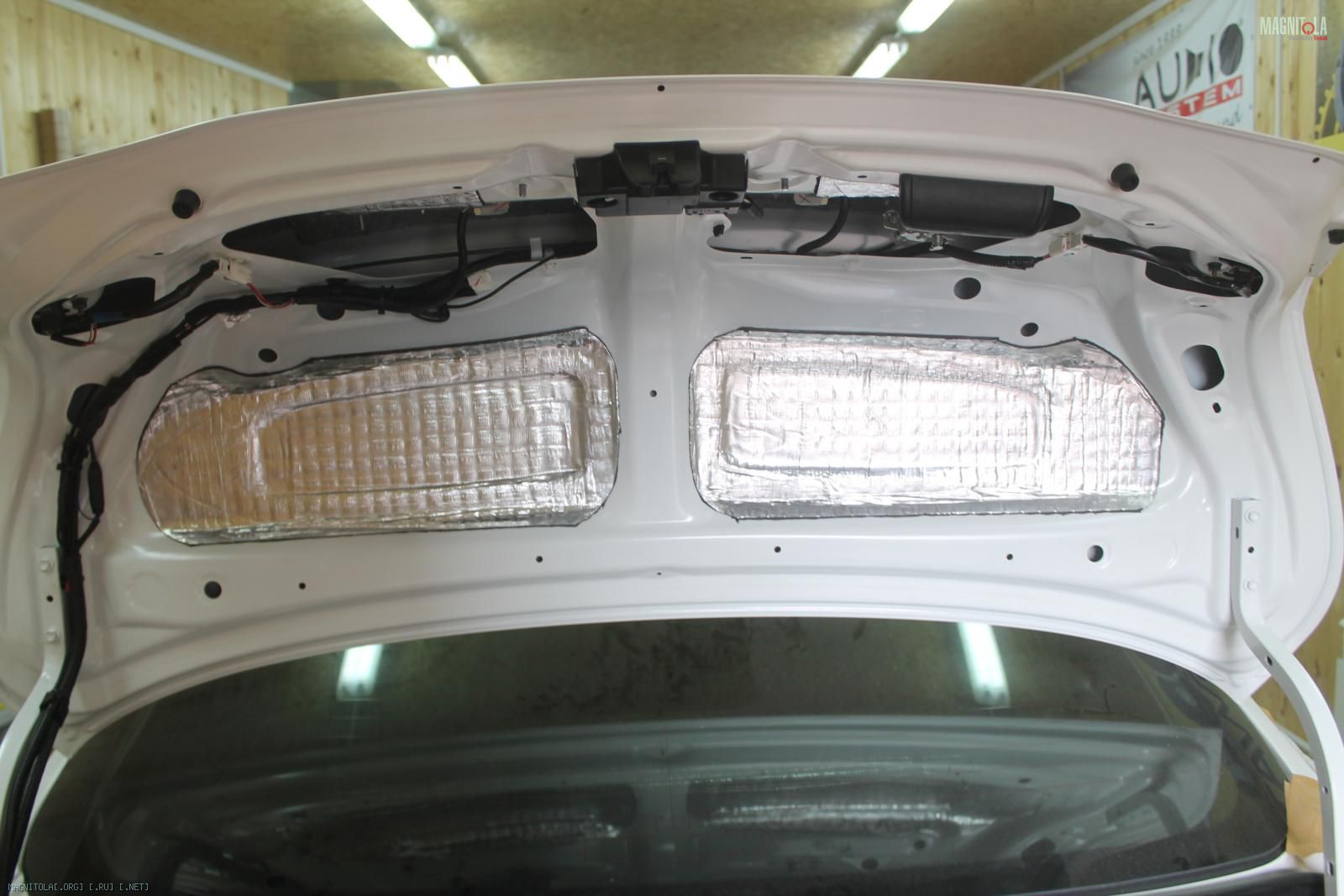

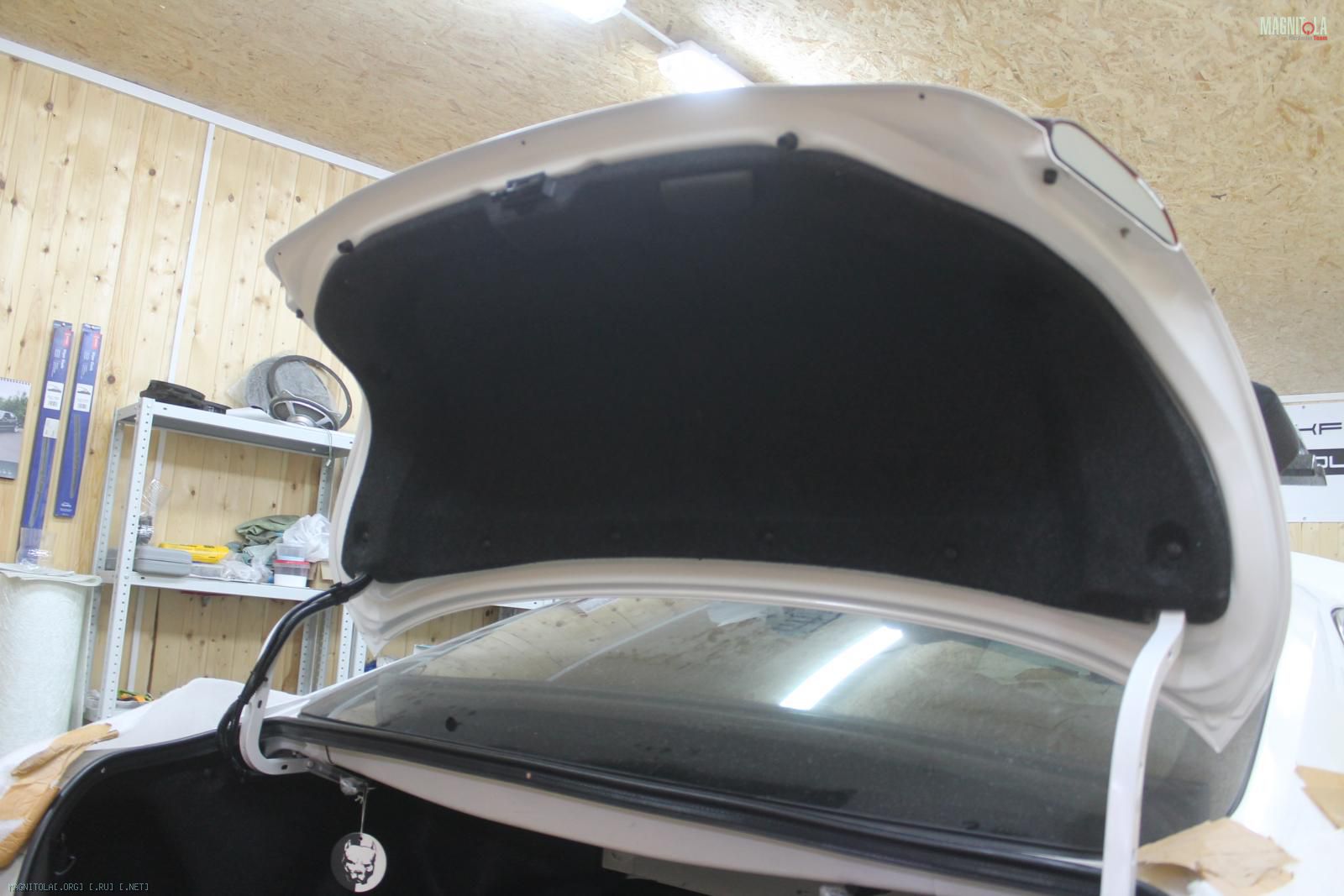

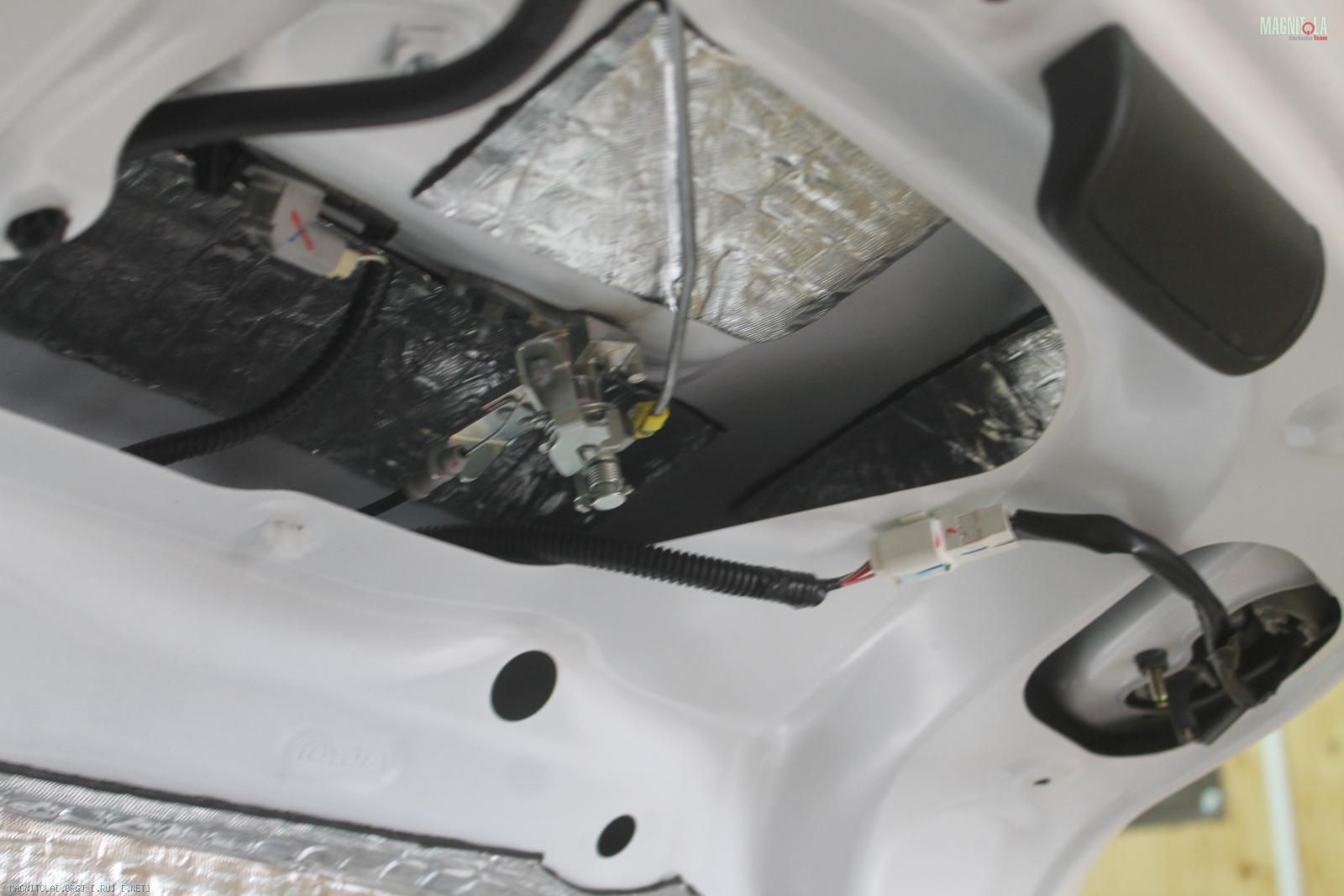

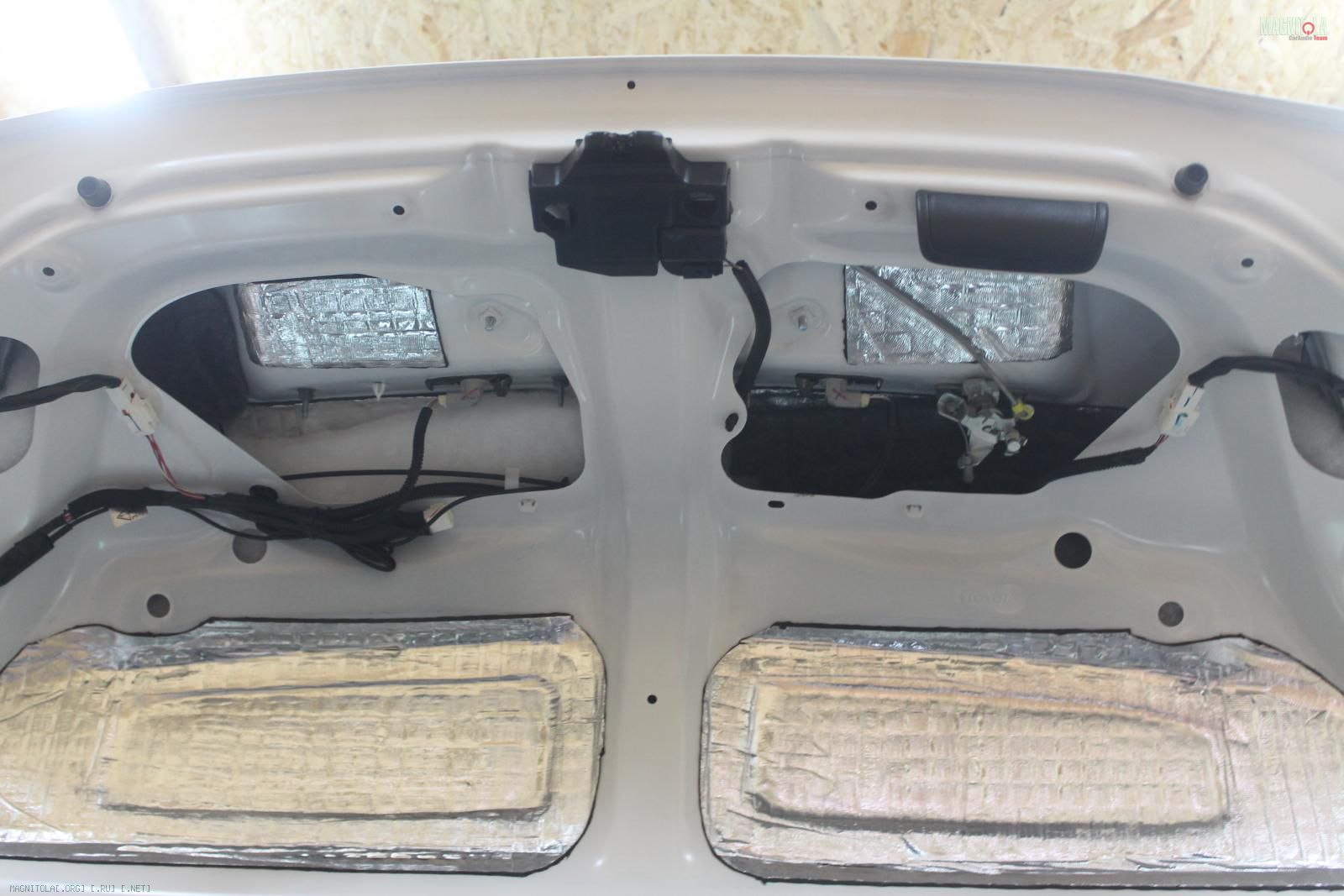

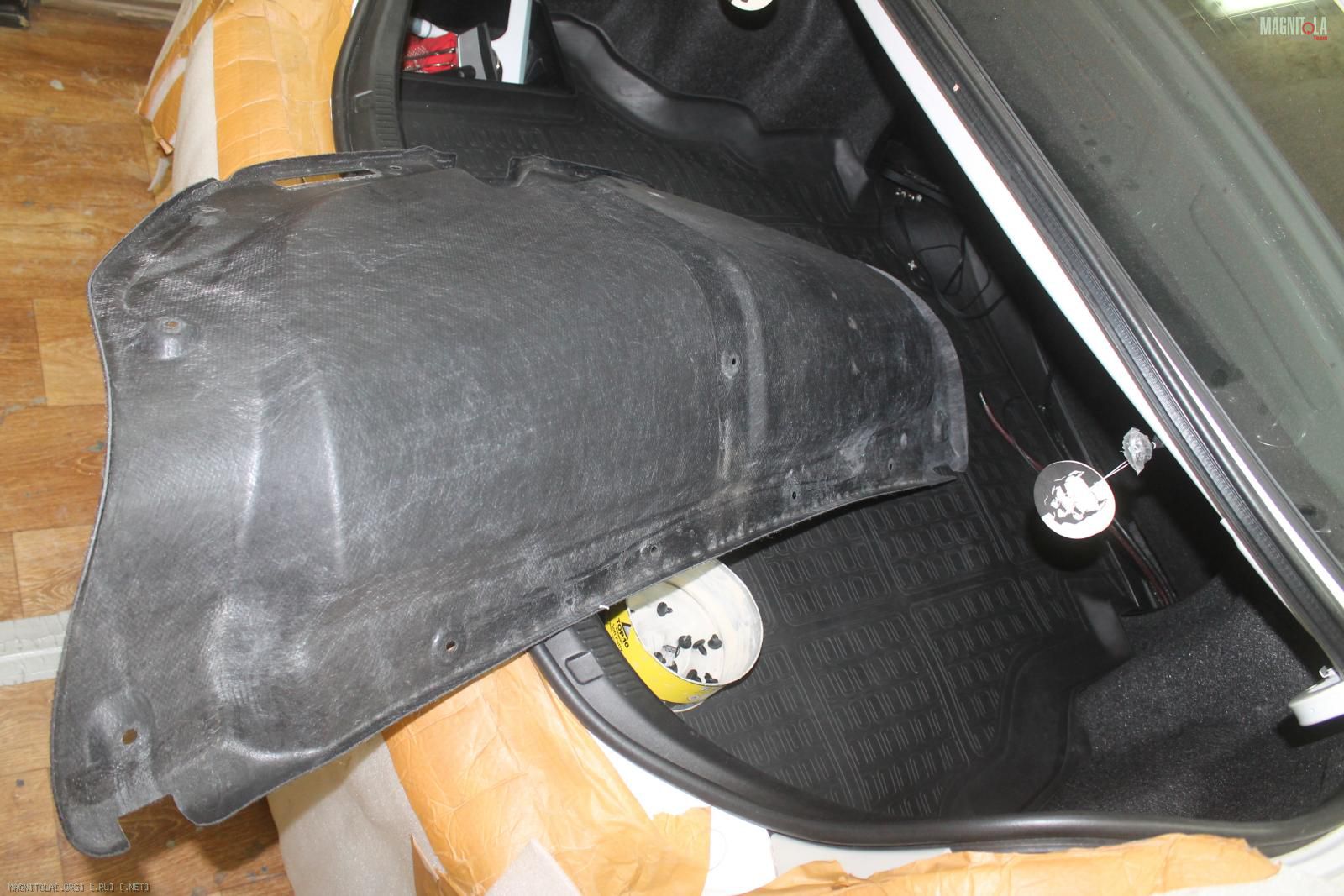

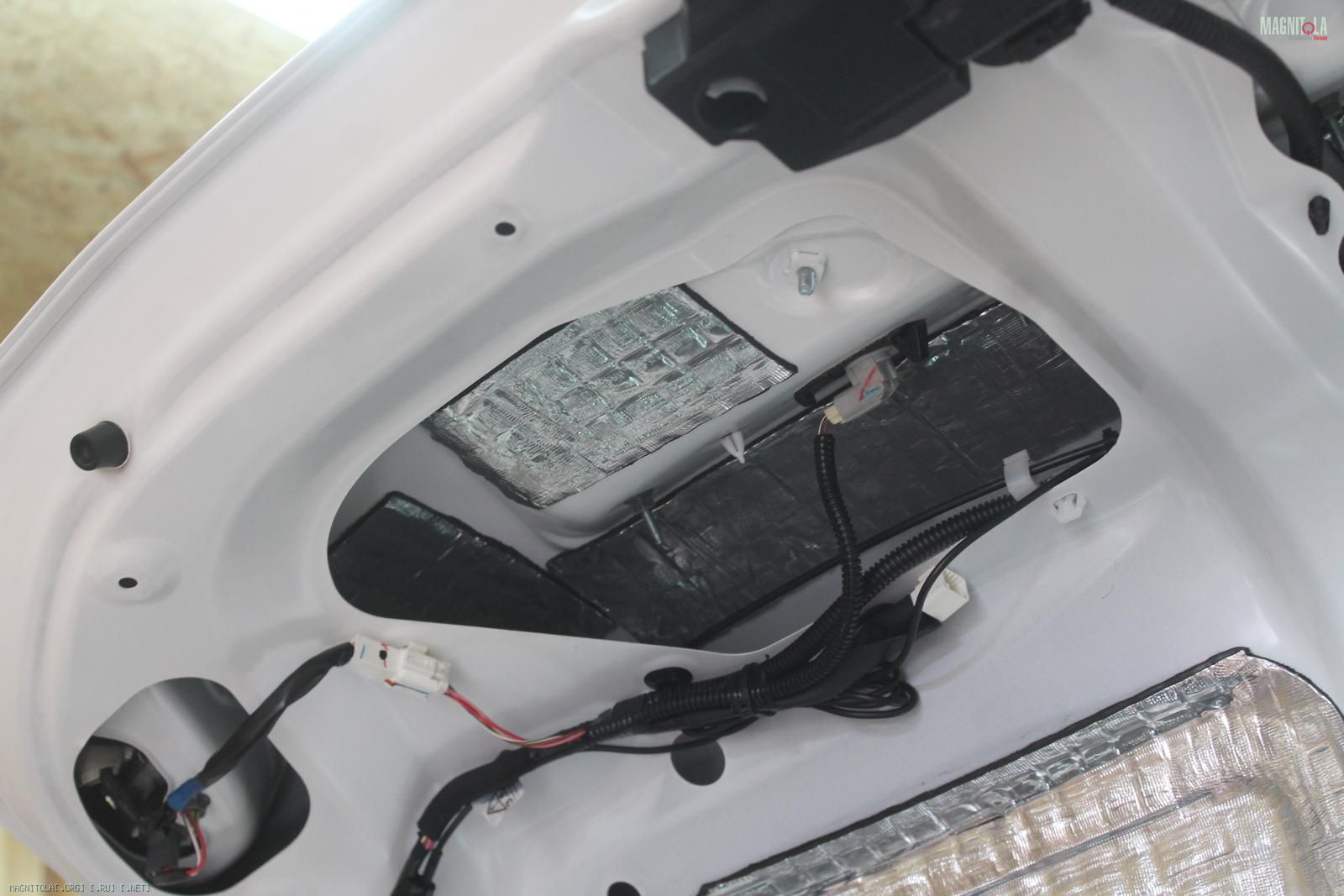

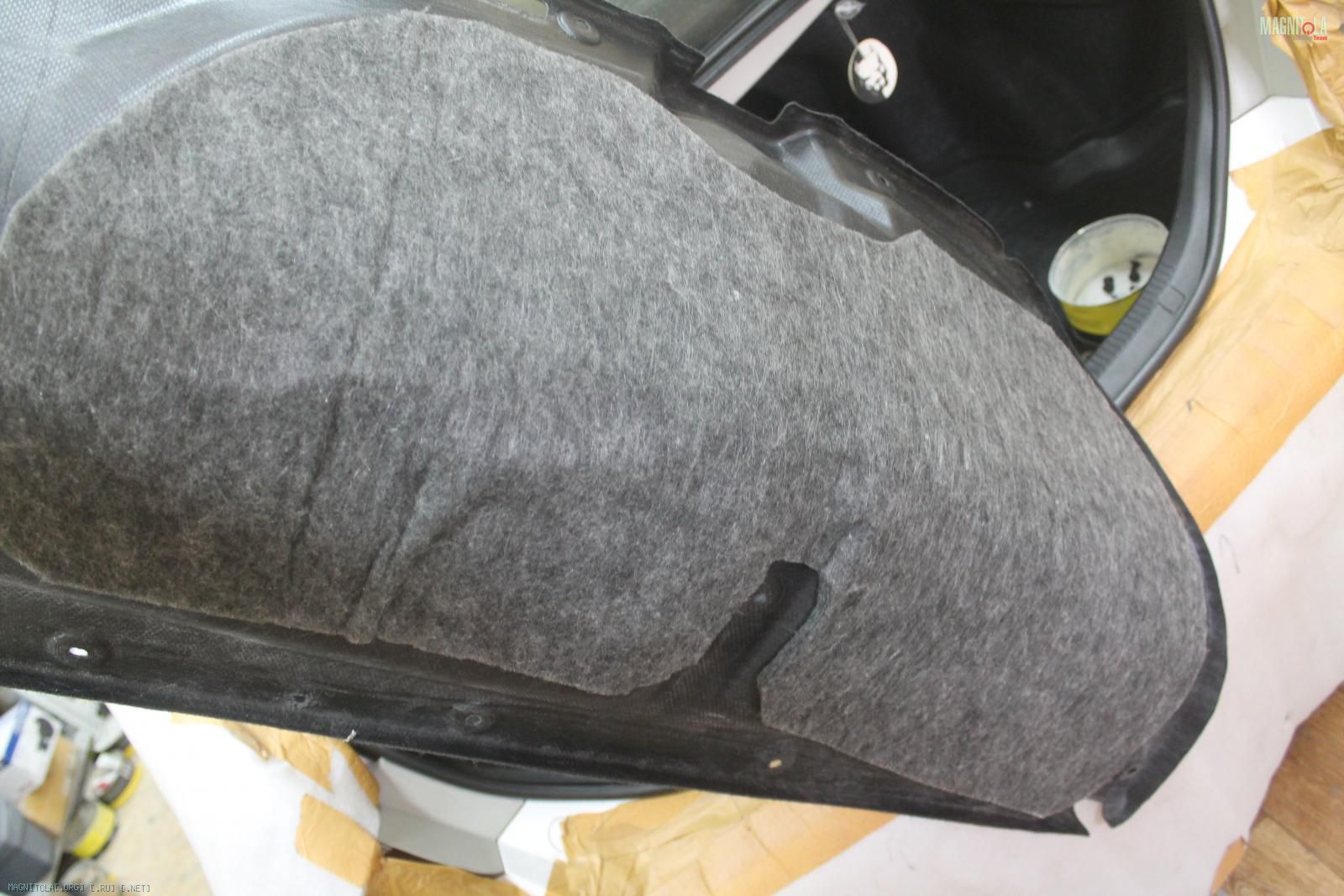

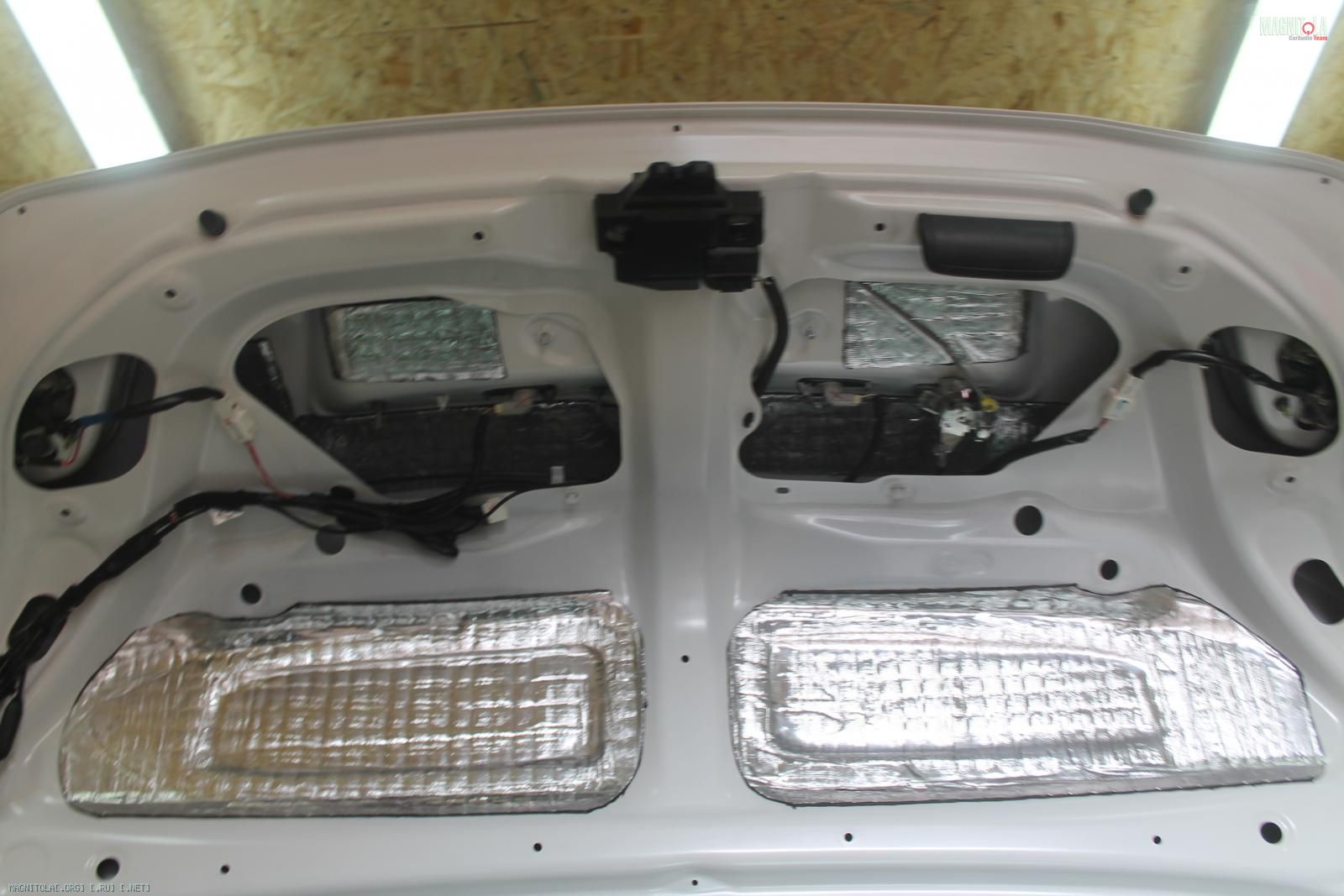

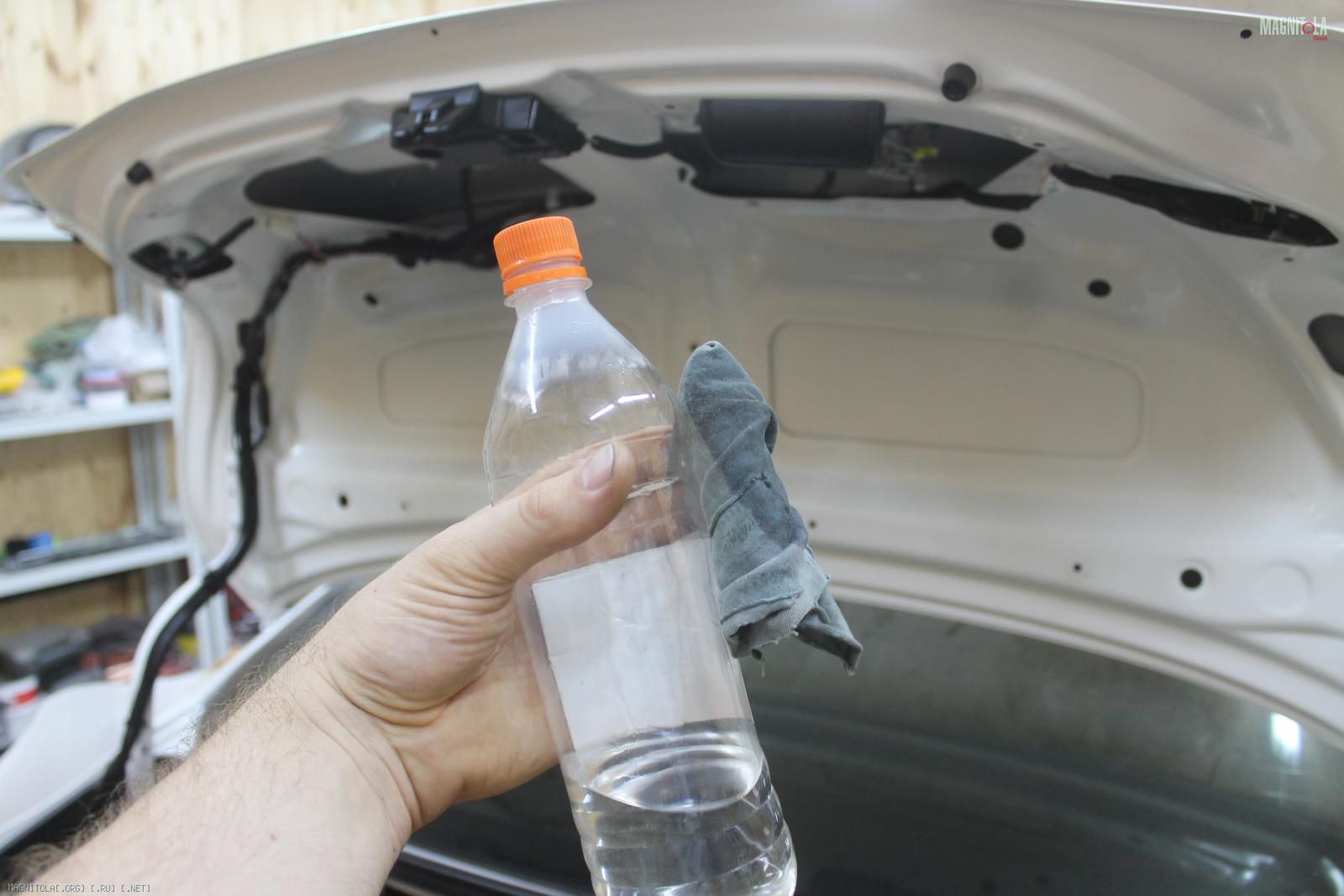

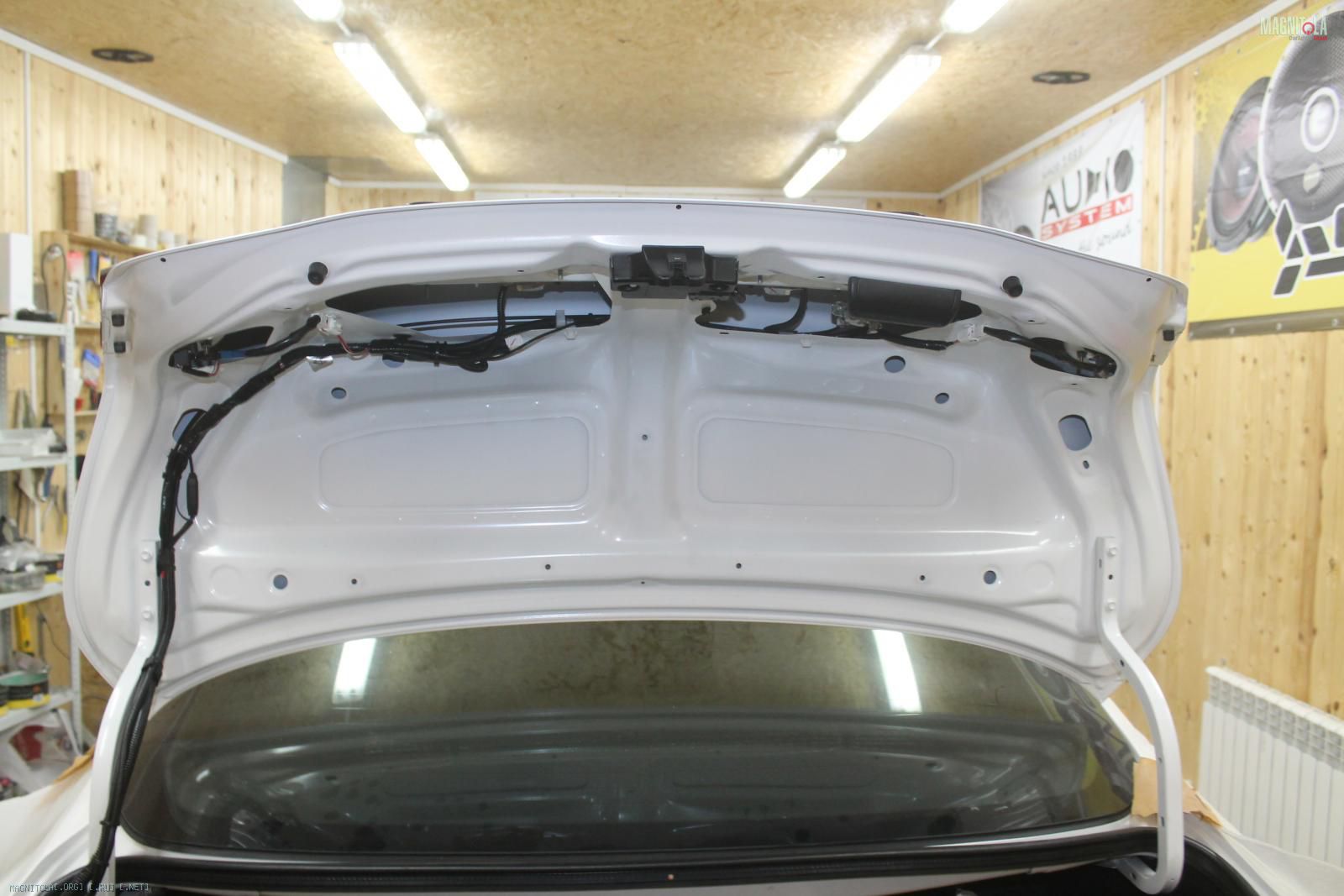

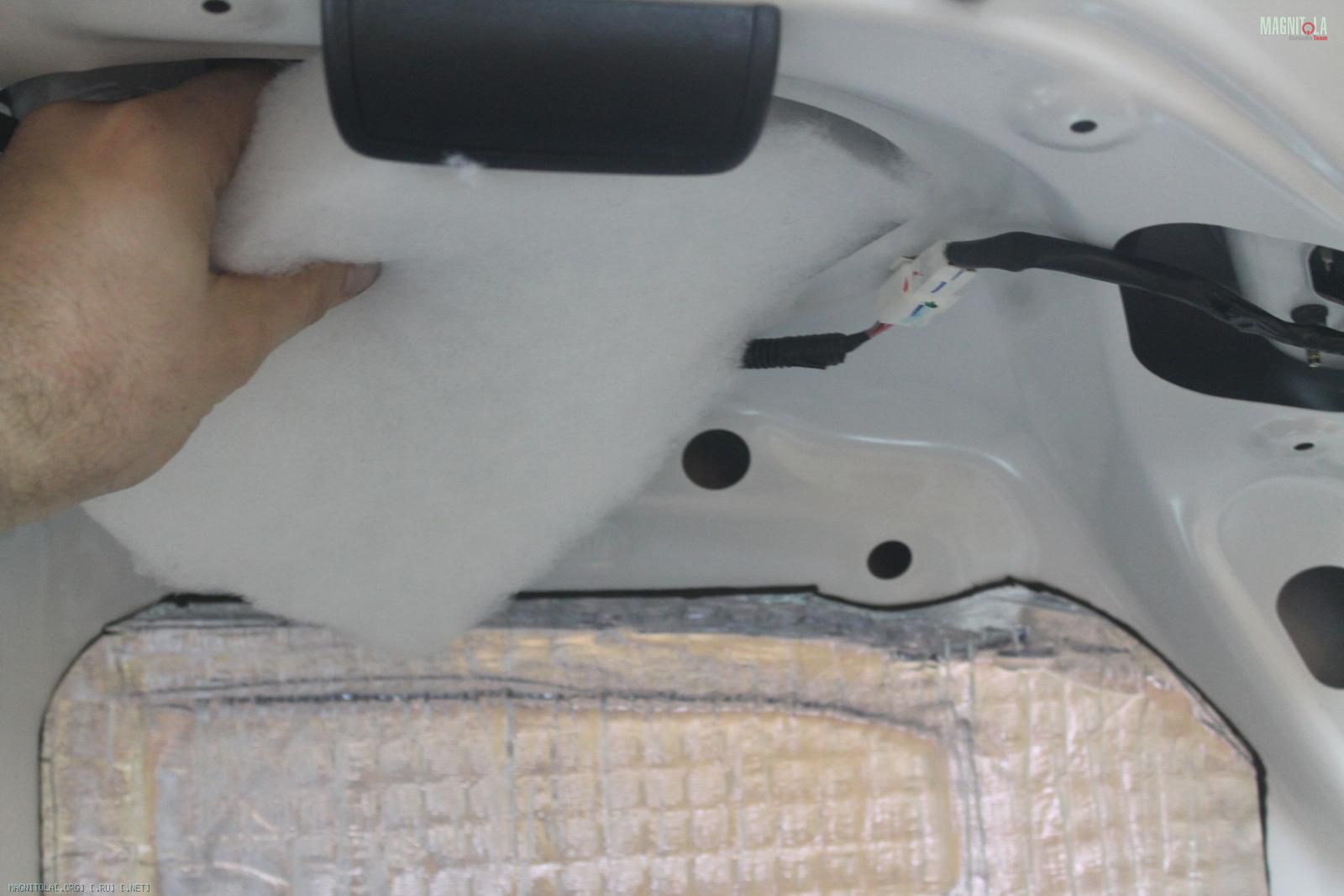

Крышка багажника...очищаем, обезжириваем.. наносим вибру 4 мм, греем, прикатываем, далее войлок 10мм, синтепон 50мм.
Вложение 1158880 Вложение 1158882 Вложение 1158884 Вложение 1158886 Вложение 1158888 Вложение 1158890 Вложение 1158892 Вложение 1158894 Вложение 1158896 Вложение 1158898 Вложение 1158900 Вложение 1158902

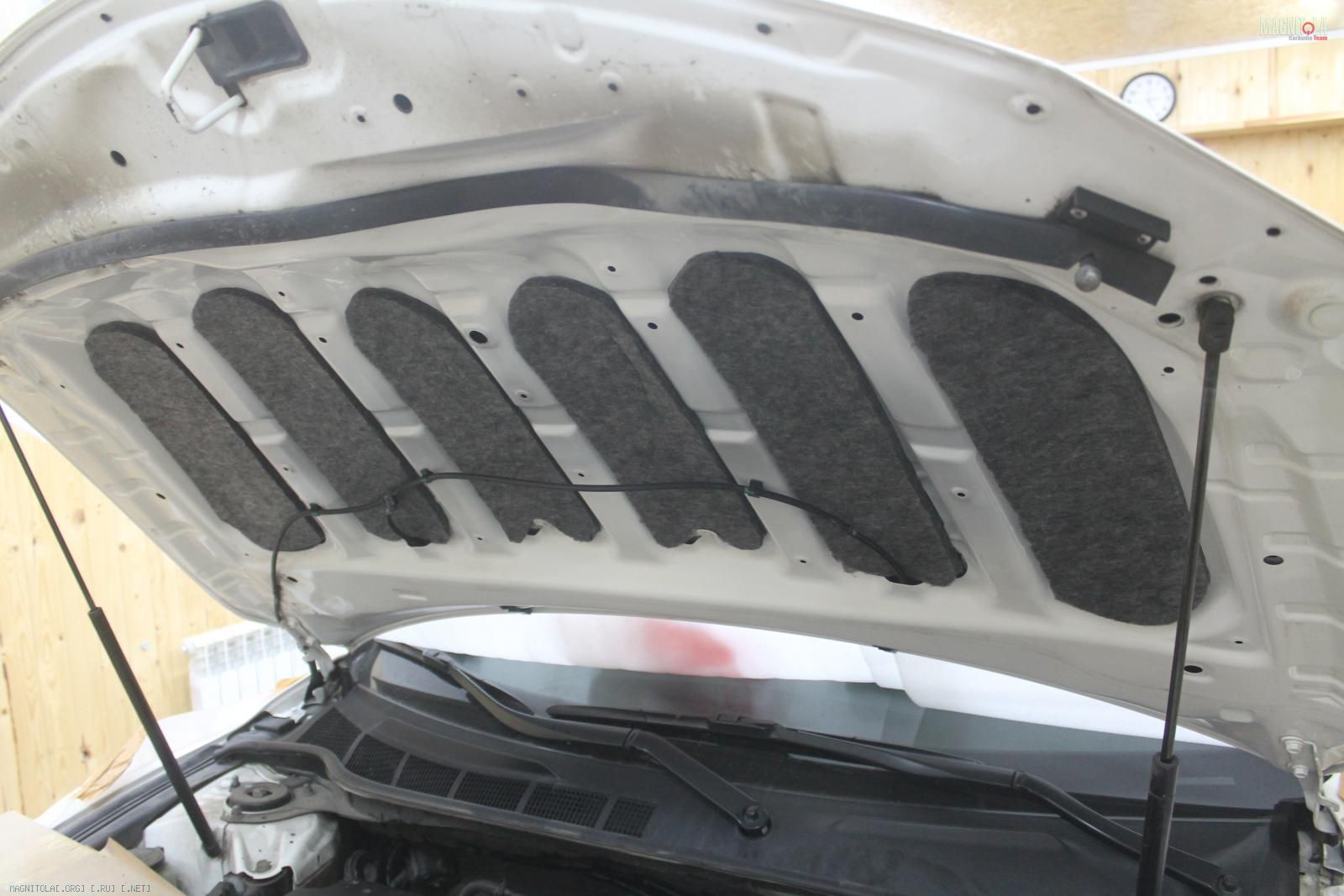

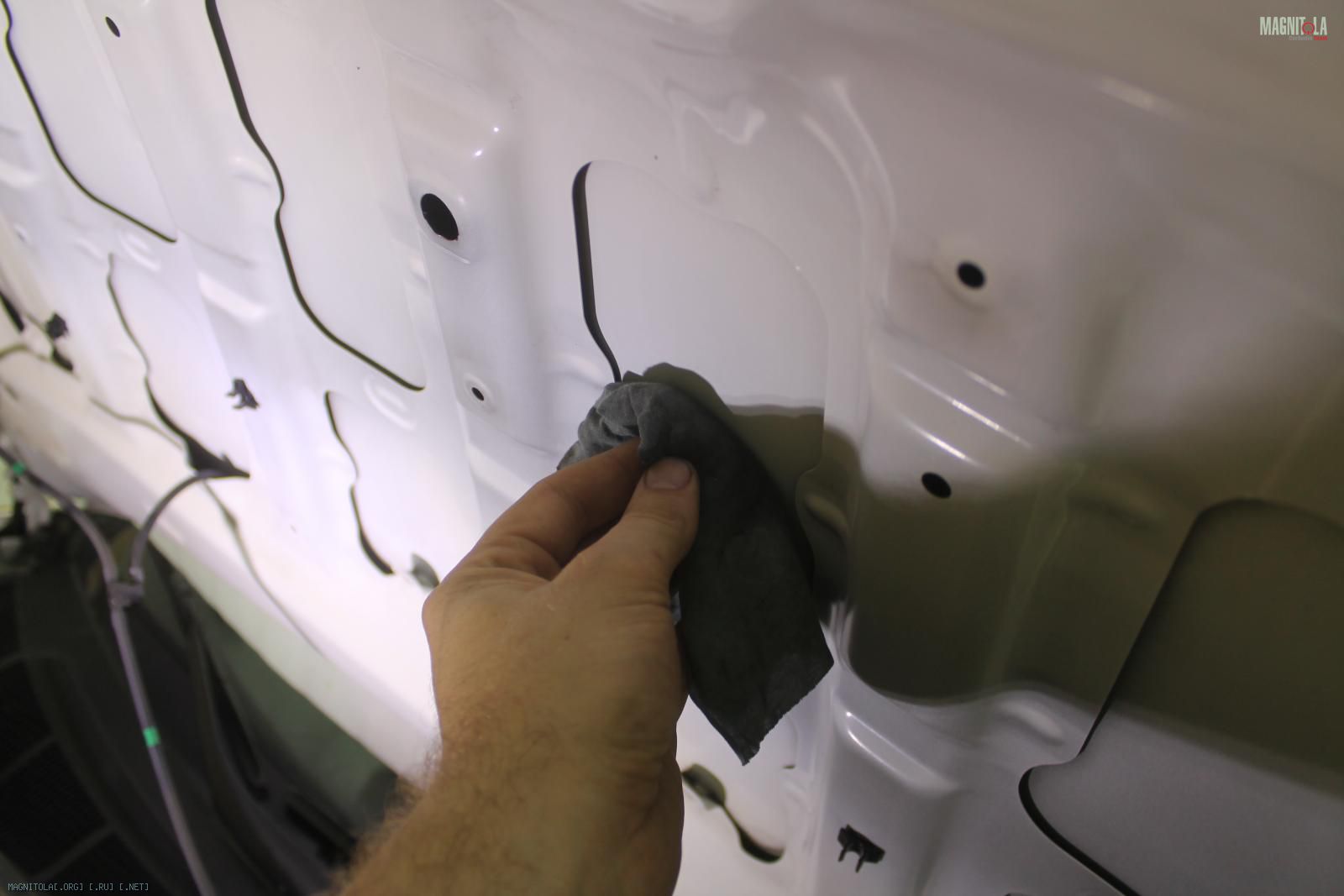

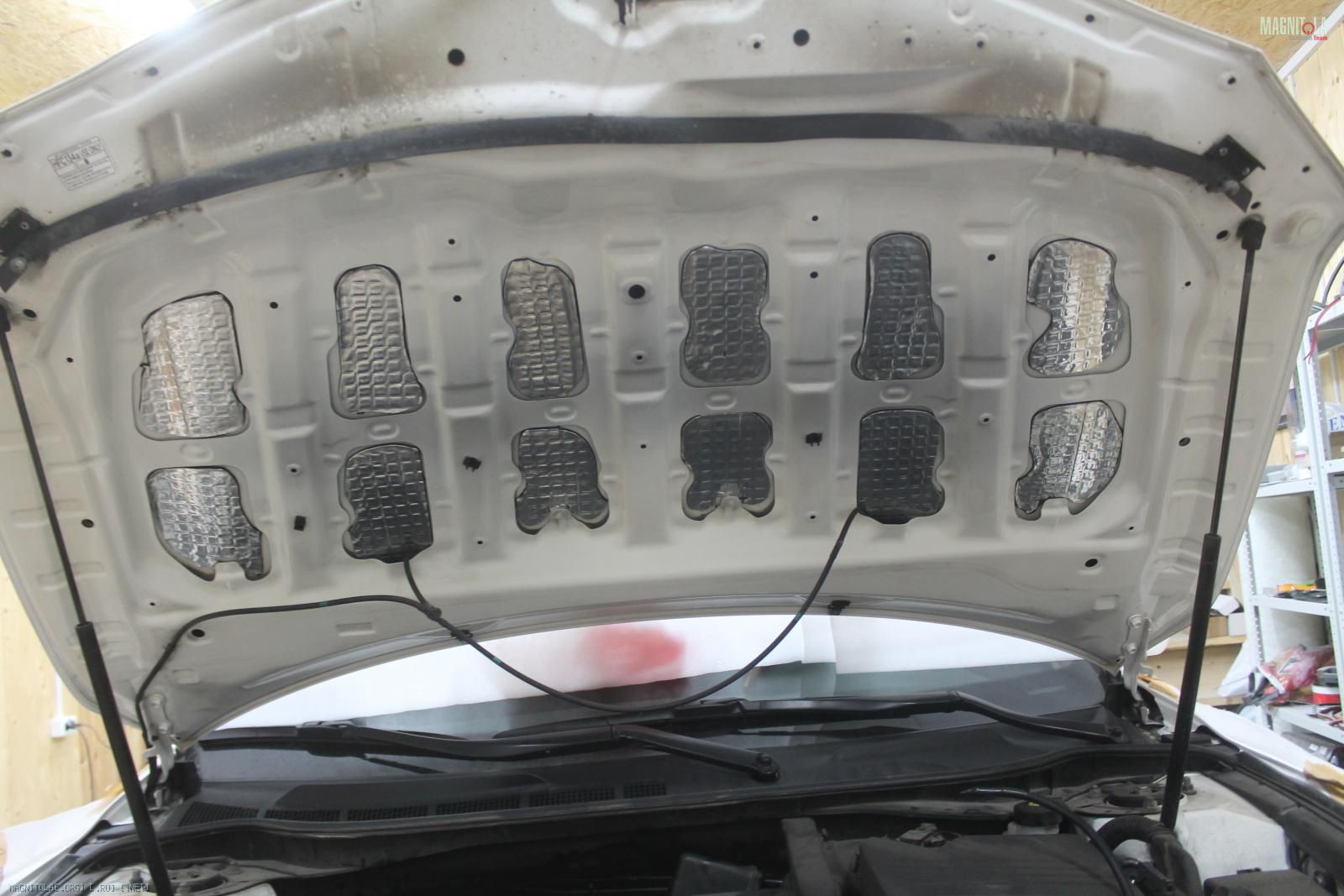

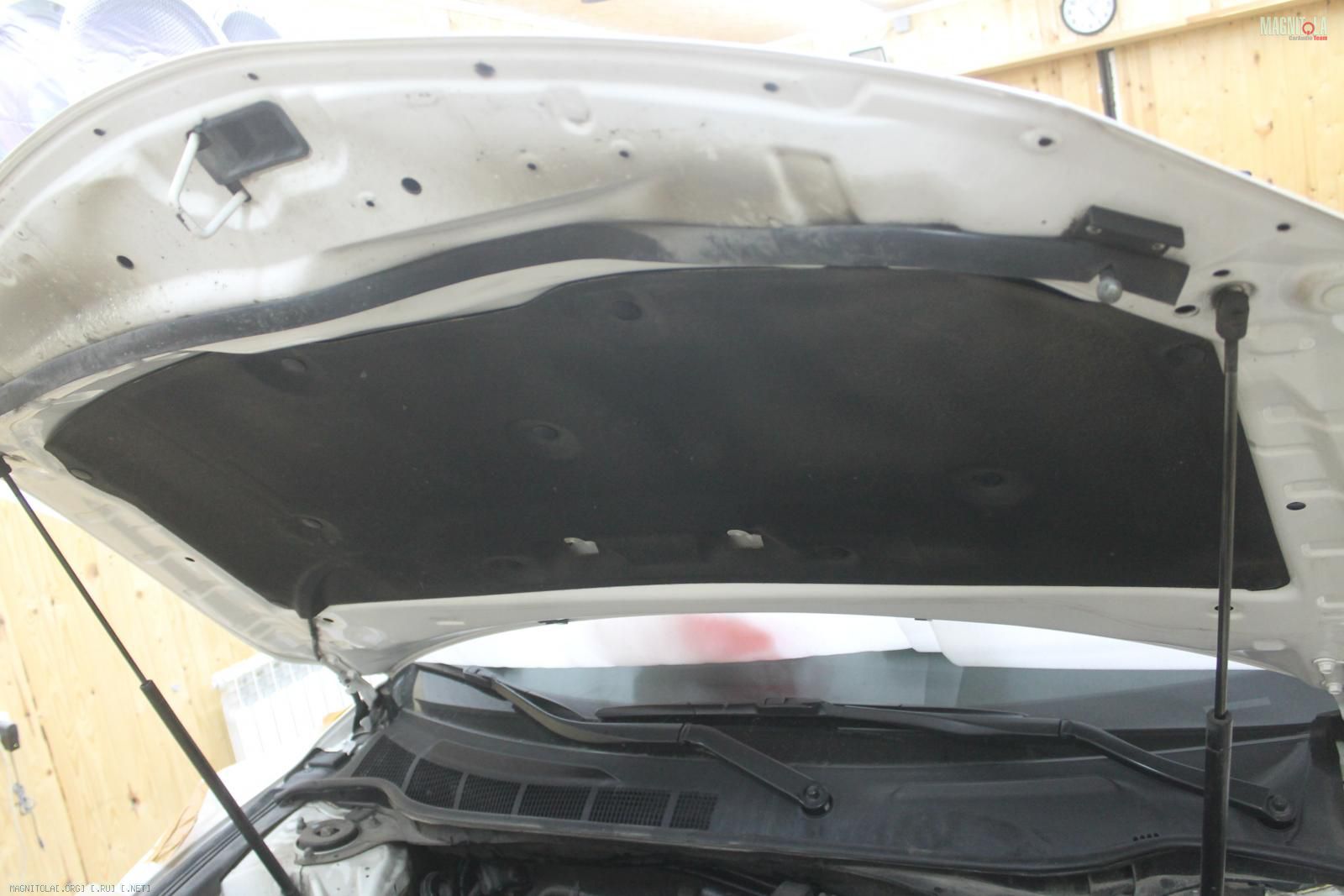

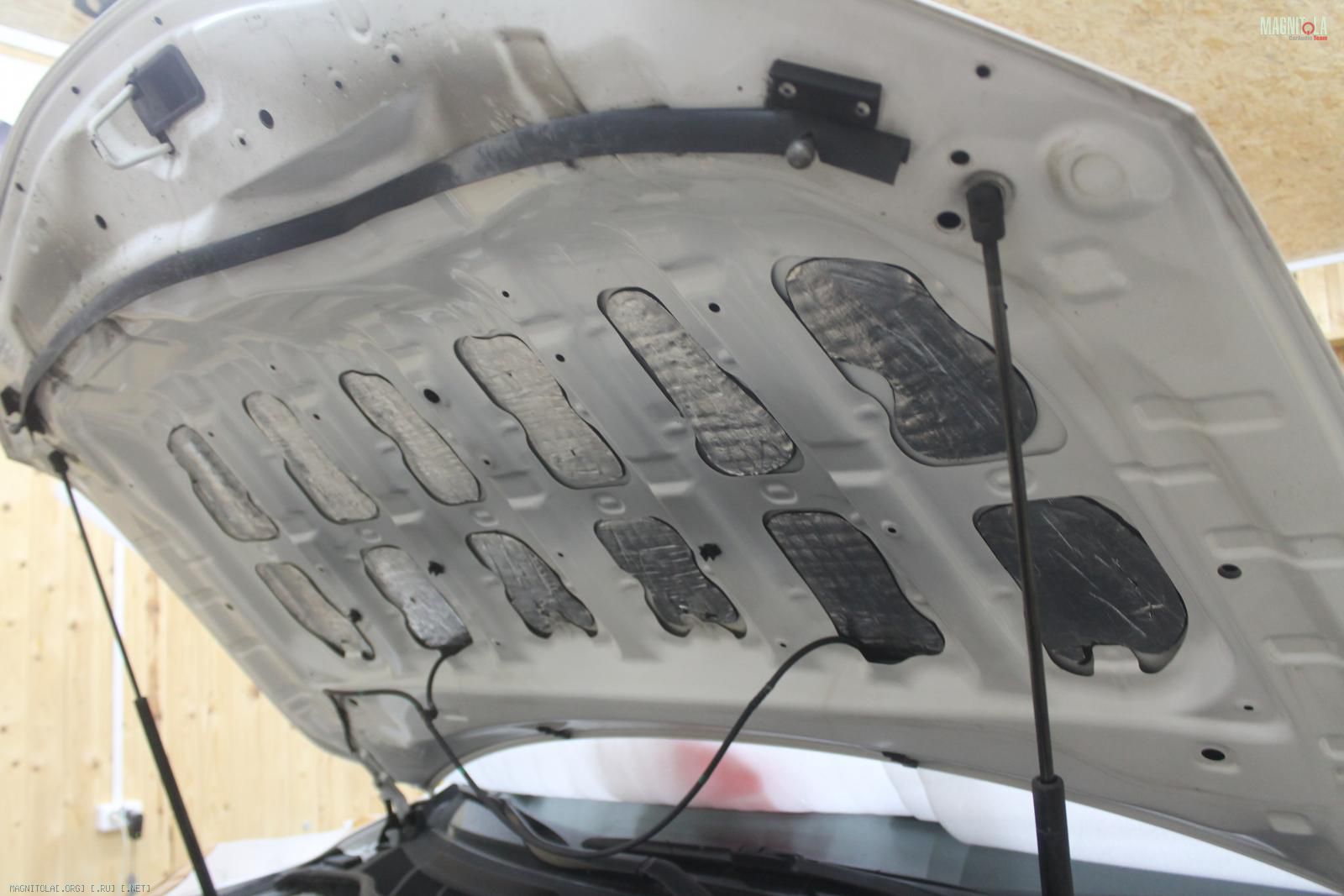

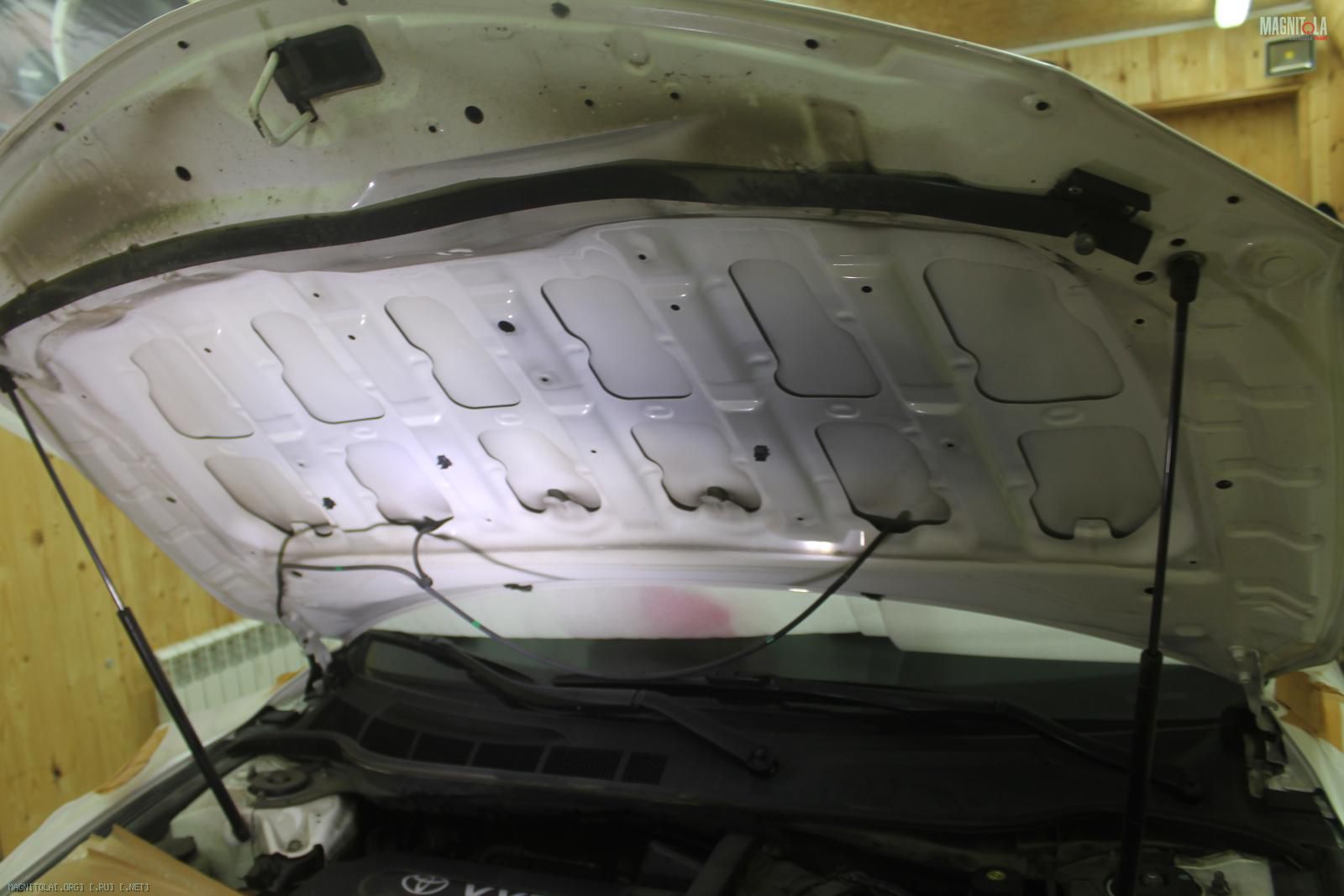

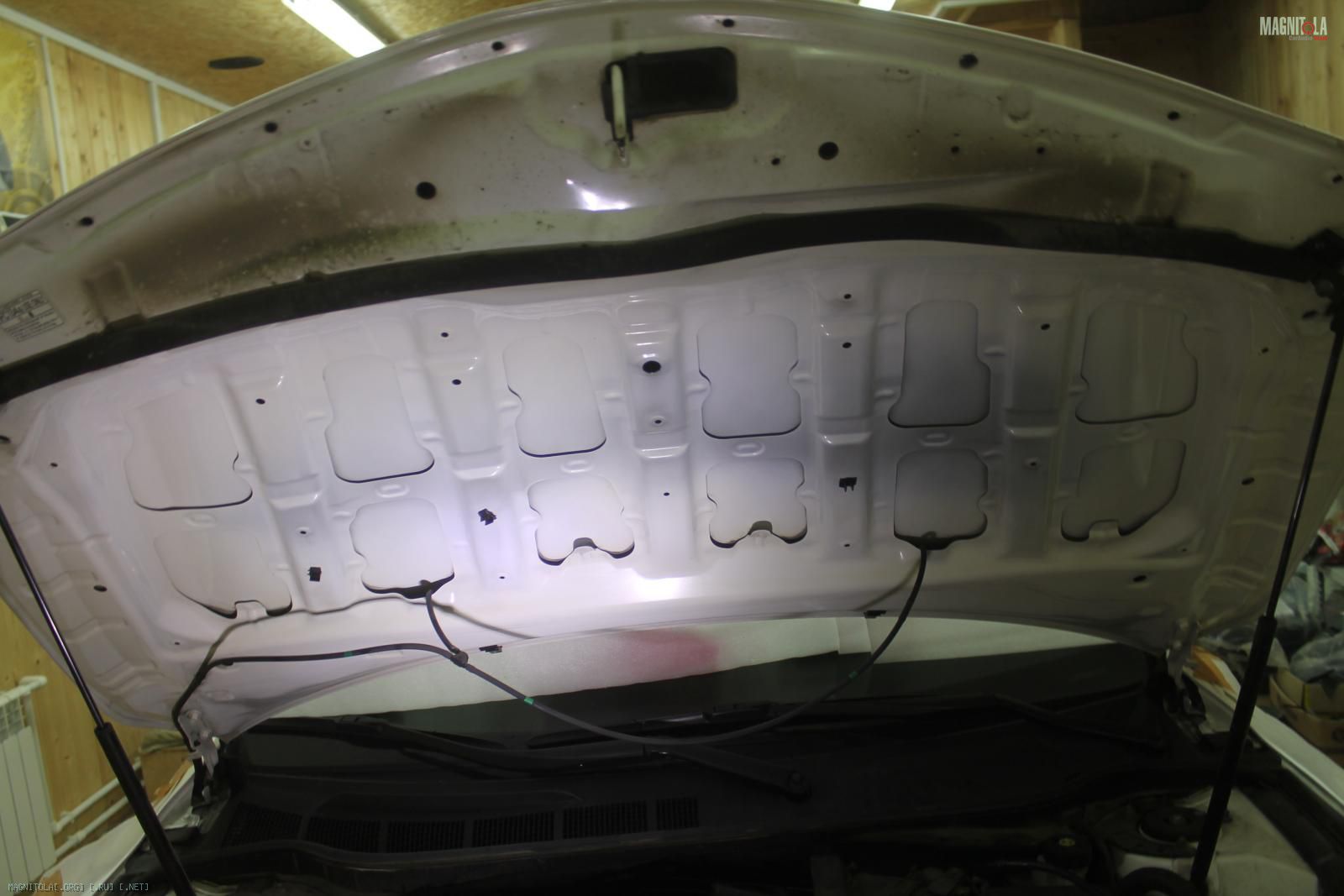

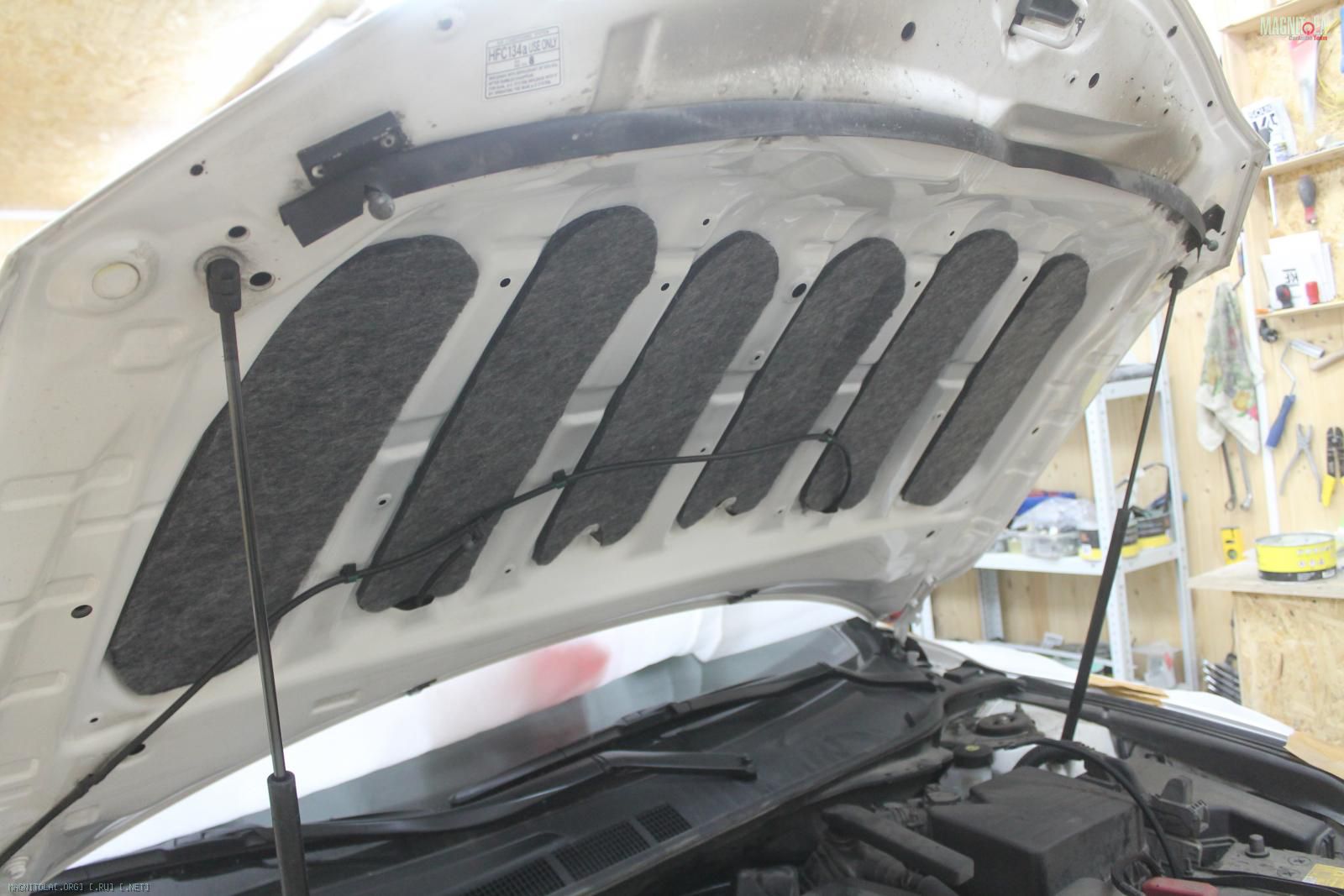

Капот...очищаем, обезжириваем.. наносим вибру 4 мм, греем, прикатываем, далее войлок 10мм, собираем.
Вложение 1158904 Вложение 1158906 Вложение 1158908 Вложение 1158910 Вложение 1158912 Вложение 1158914 Вложение 1158916 Вложение 1158918 Вложение 1158920 Вложение 1158922

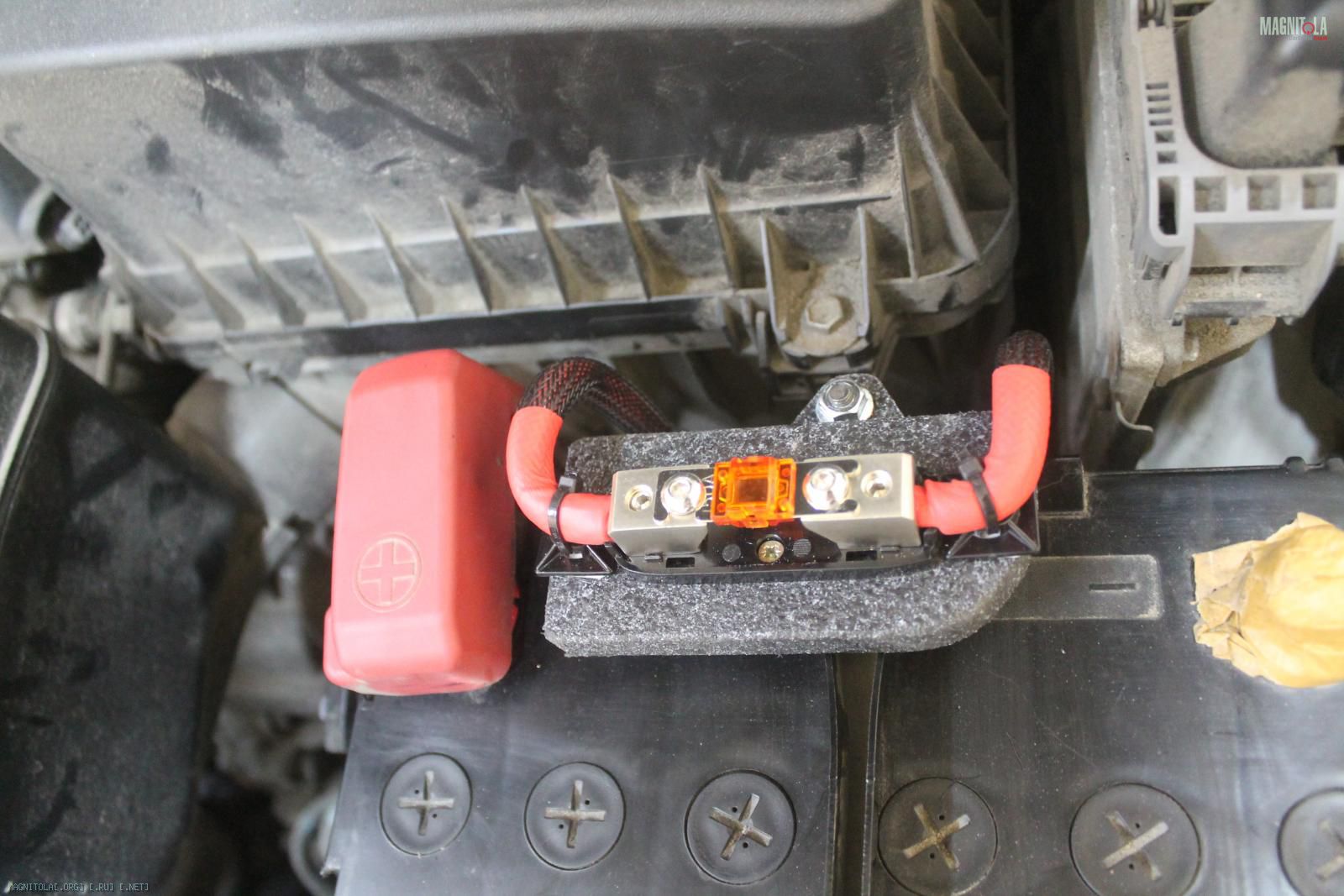

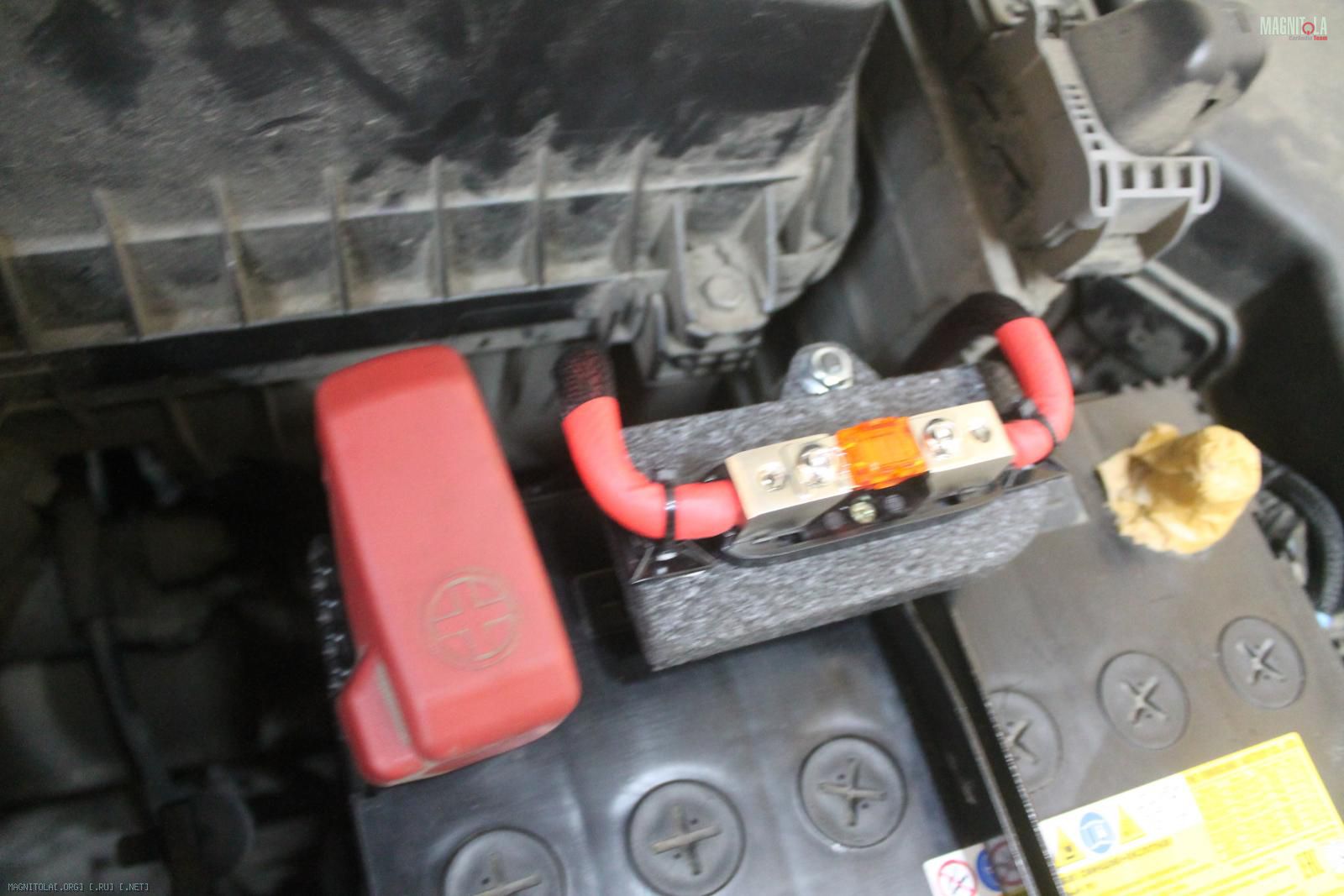

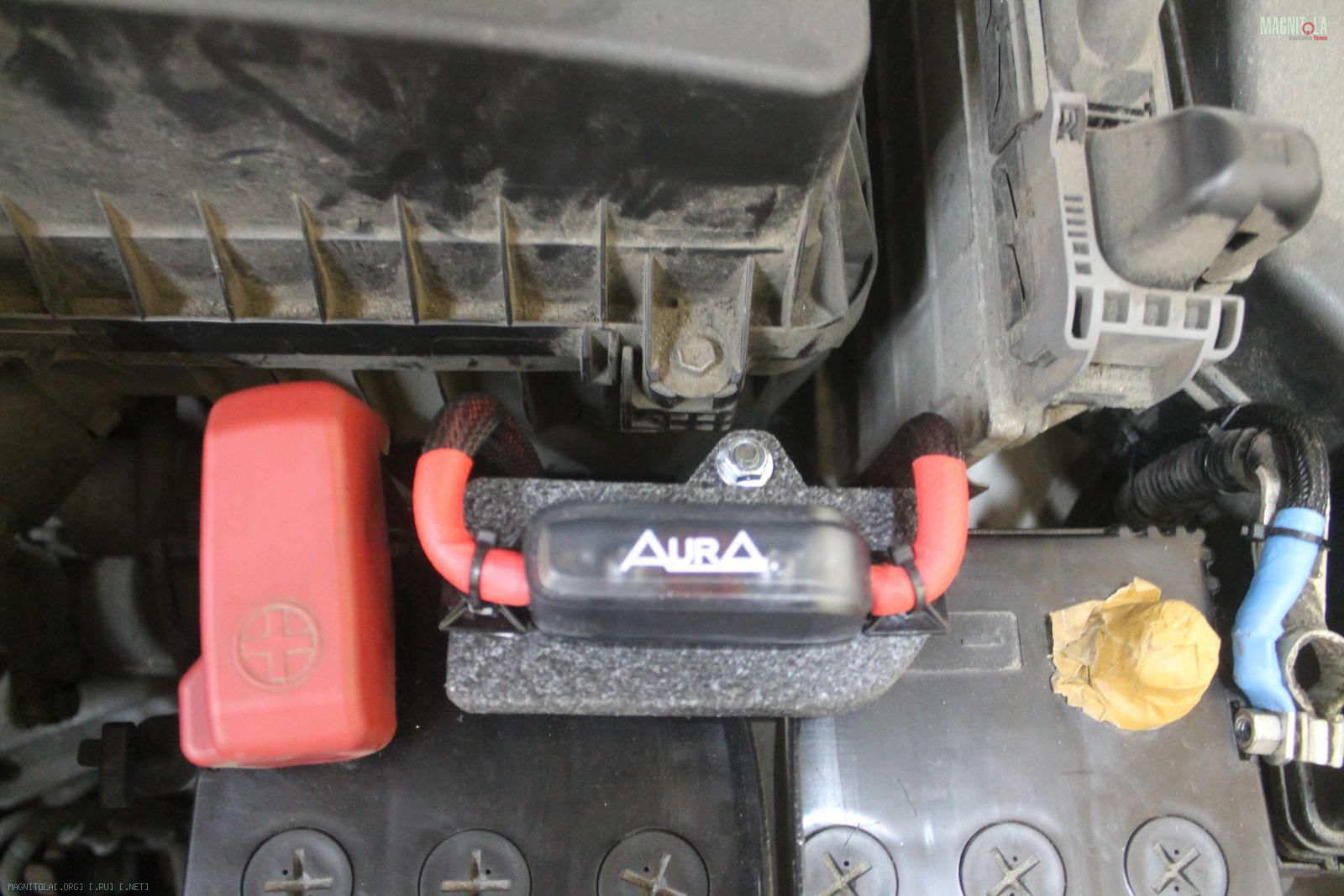

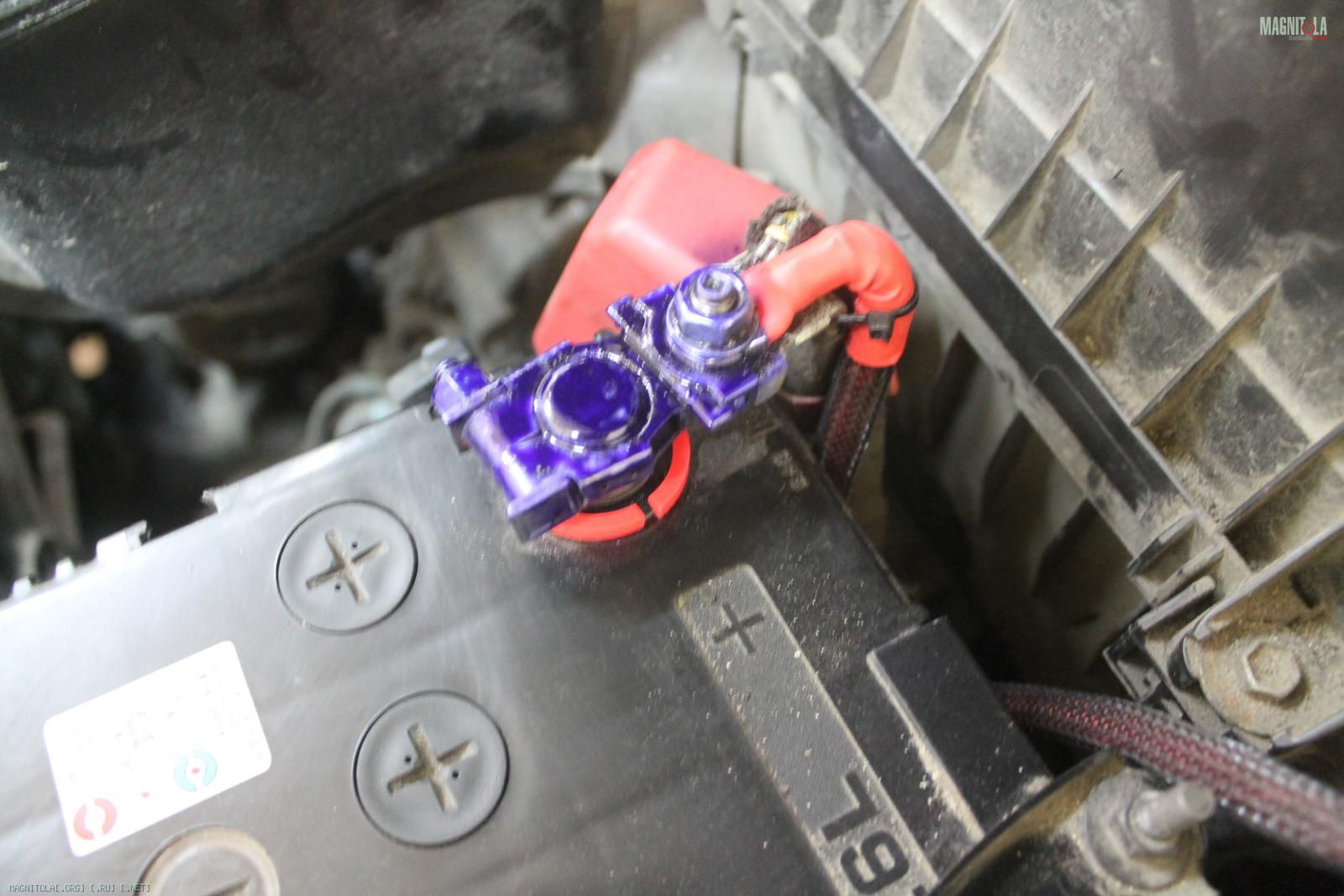

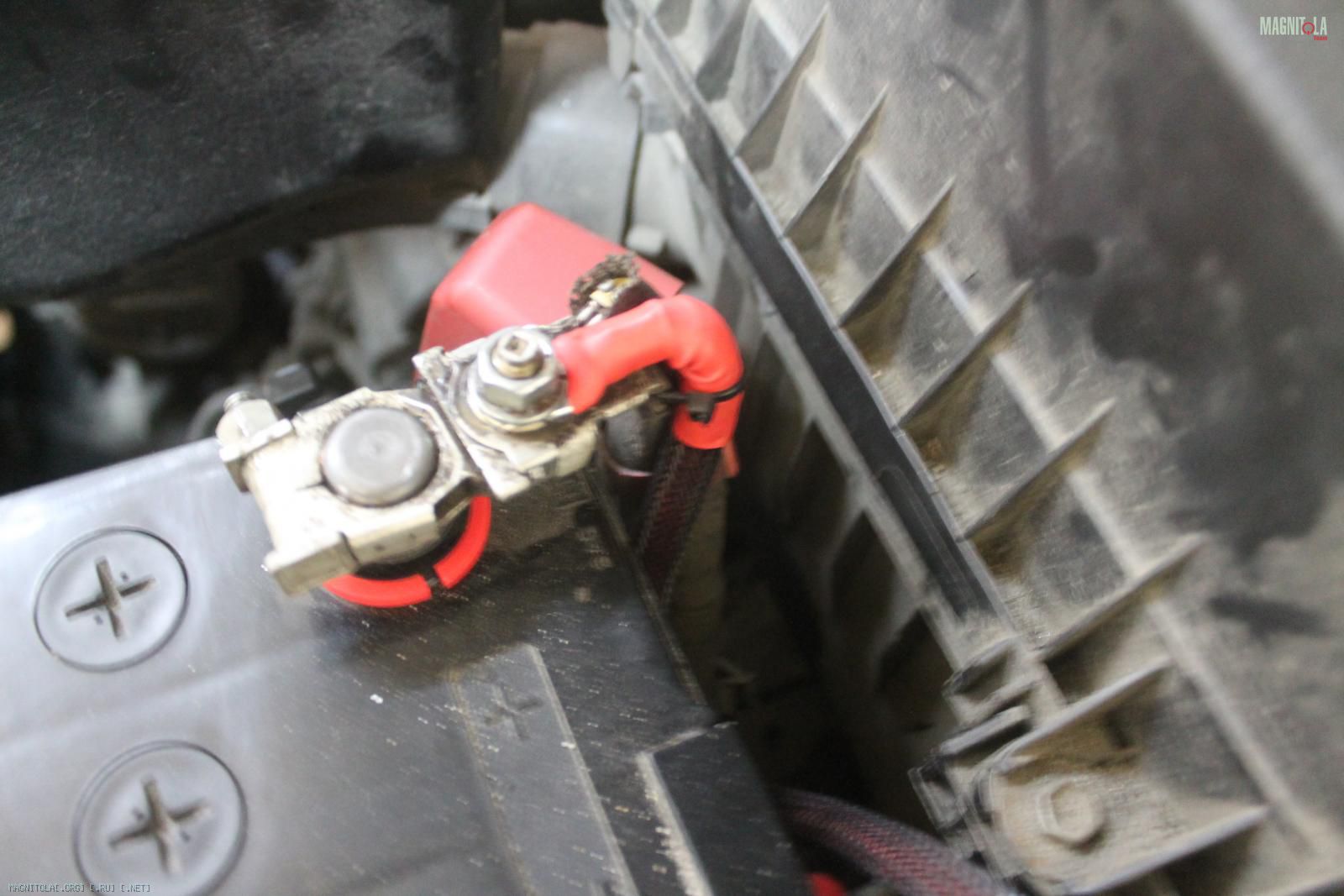

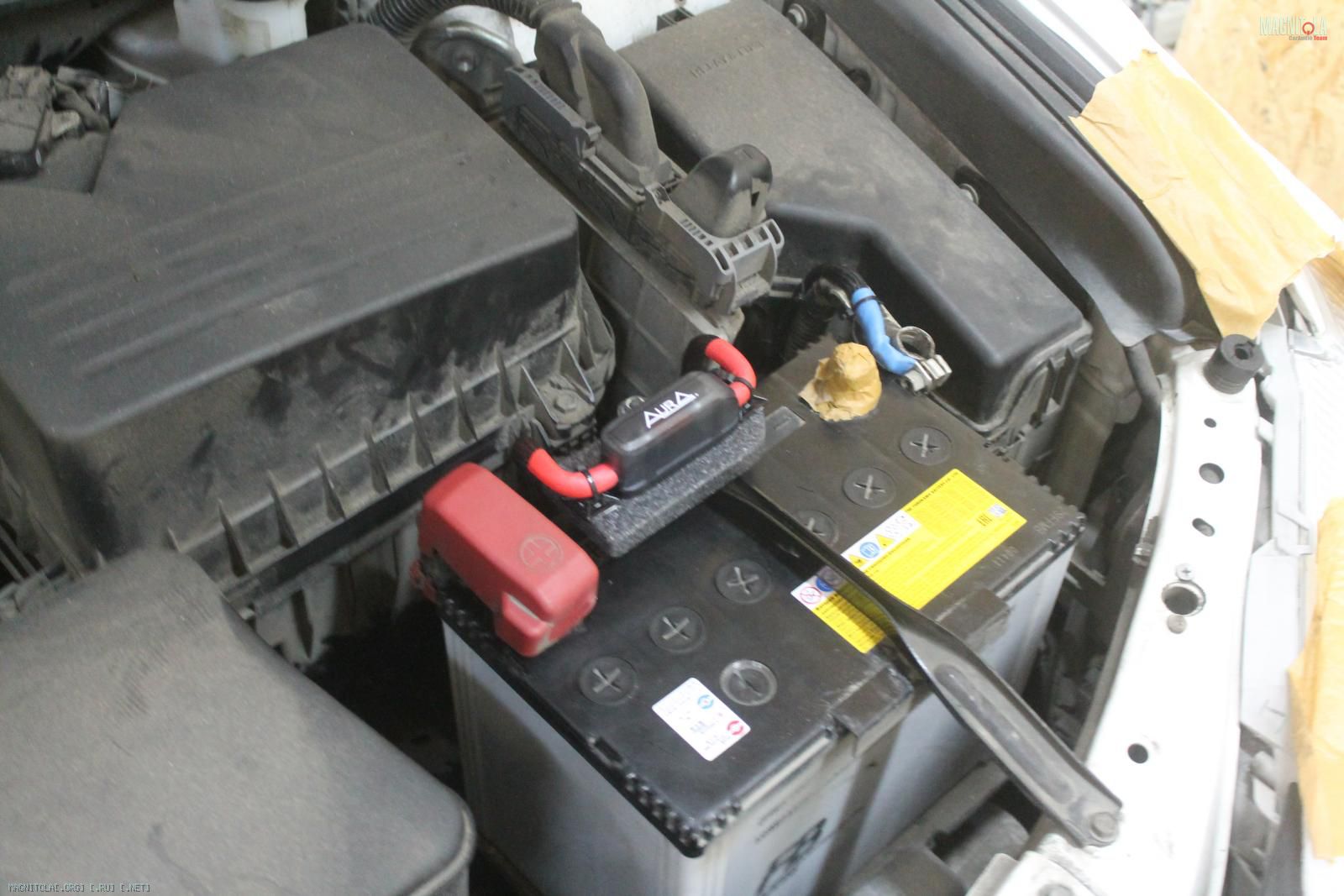

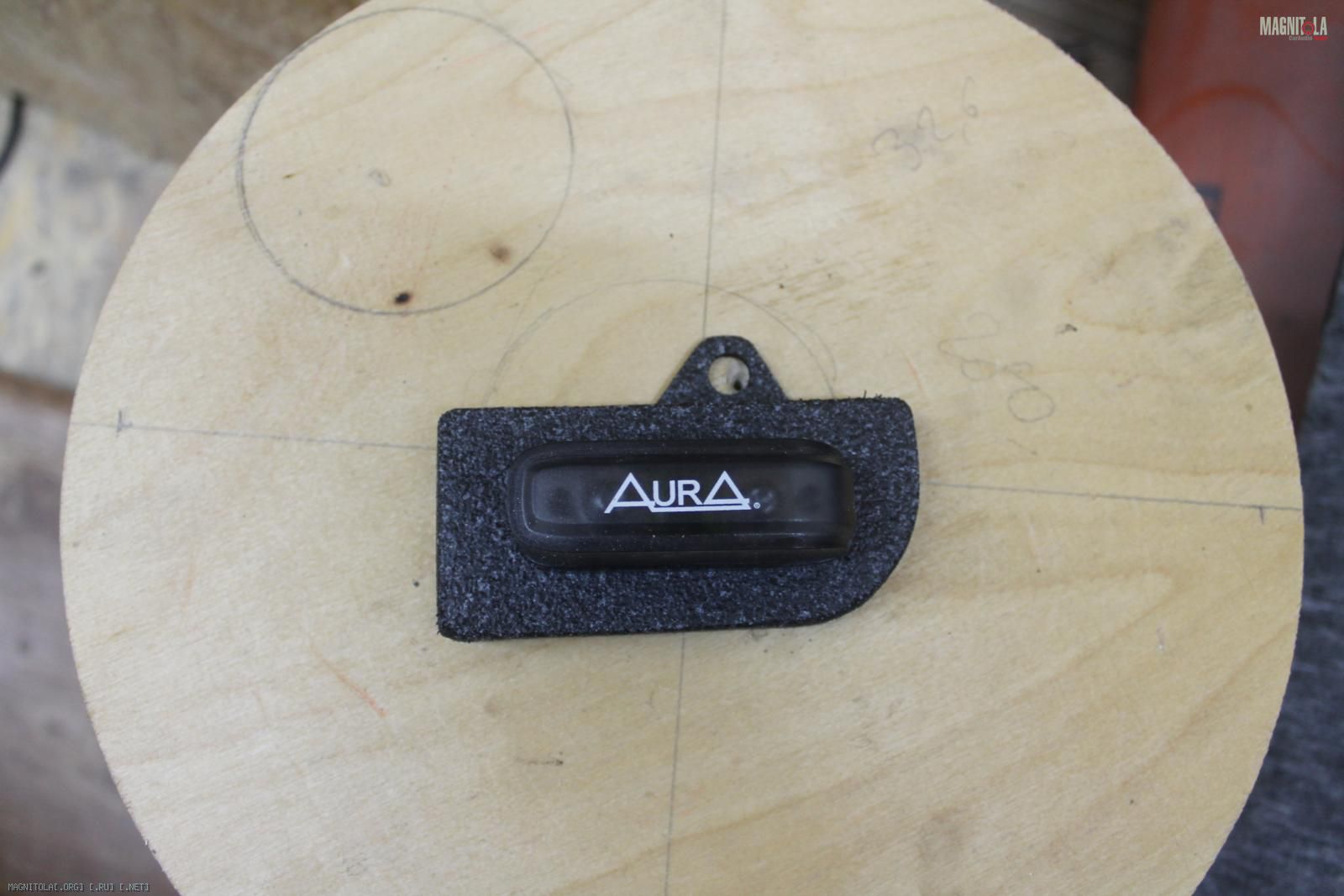

Подключение под капотом... Изготовили держатель предохранителя...
Вложение 1158924 Вложение 1158926 Вложение 1158928 Вложение 1158930 Вложение 1158932 Вложение 1158934 Вложение 1158936 Вложение 1158938

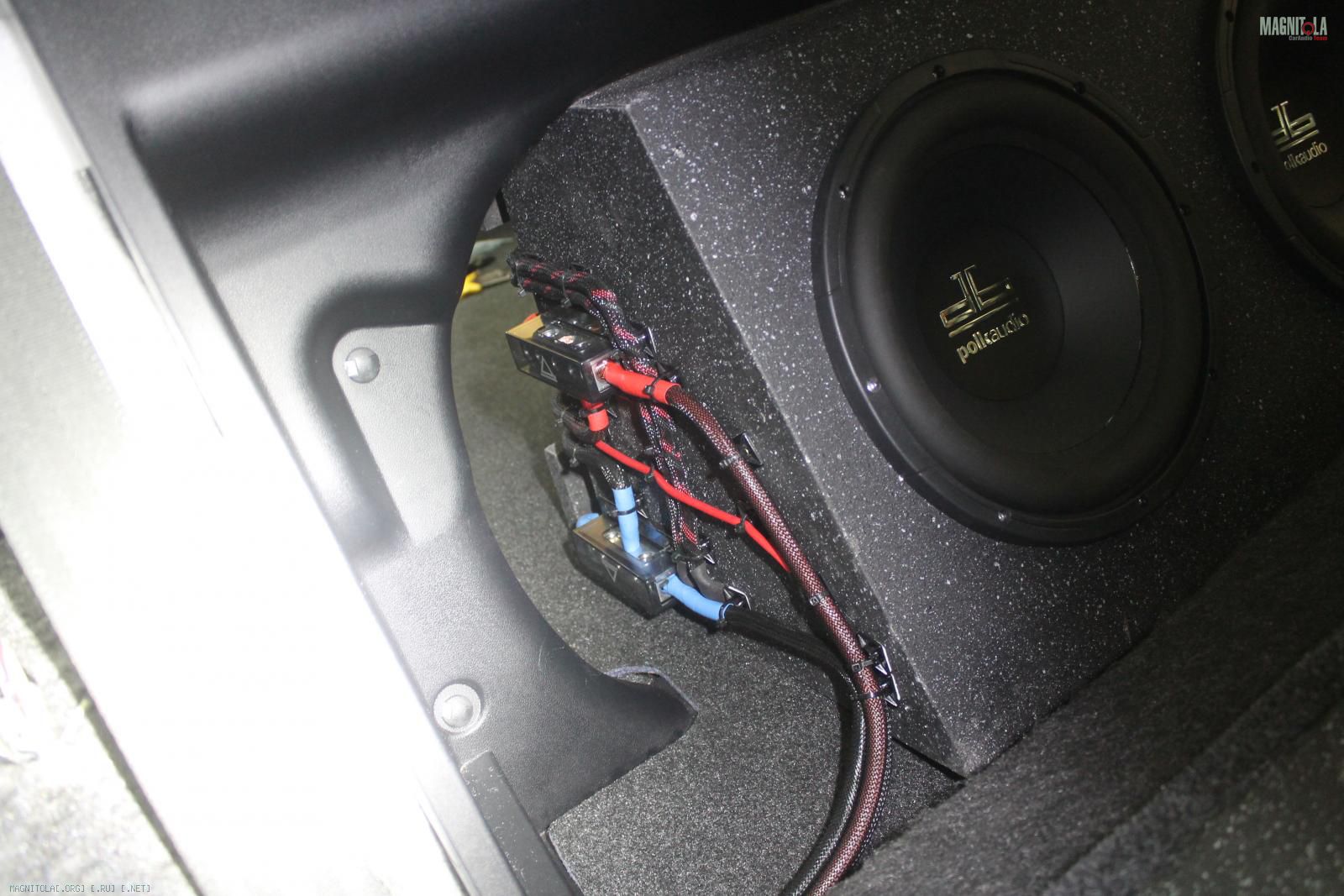

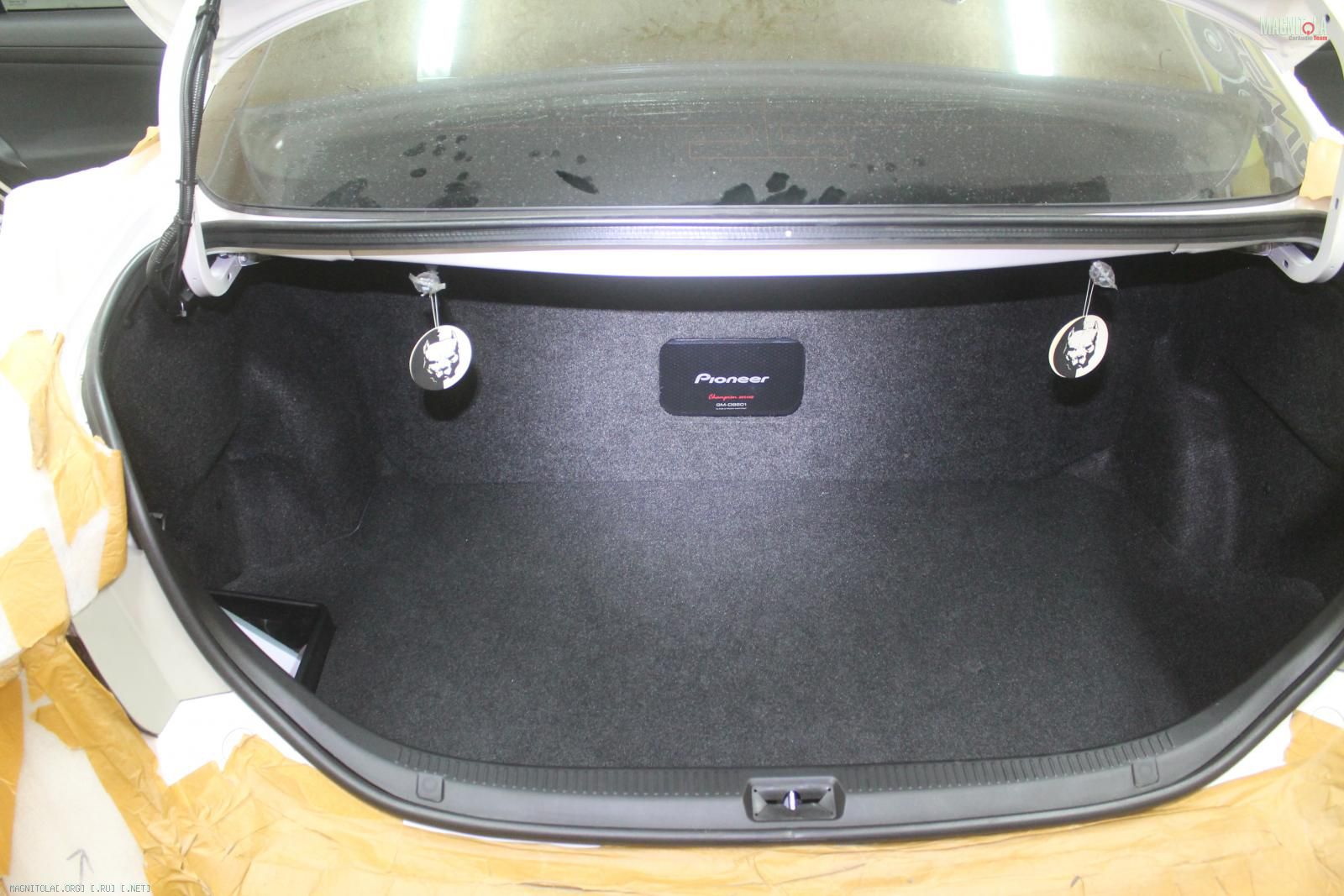

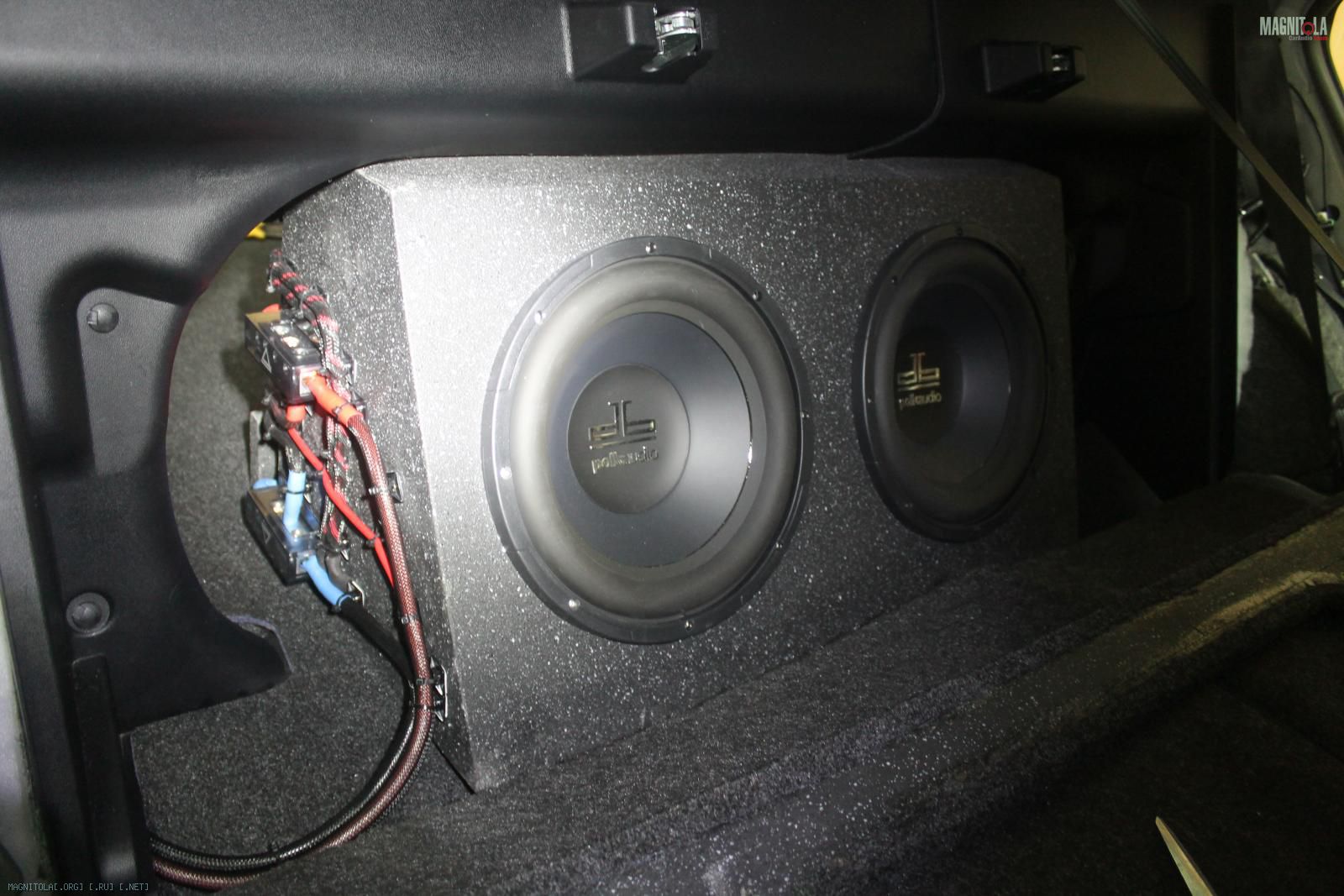

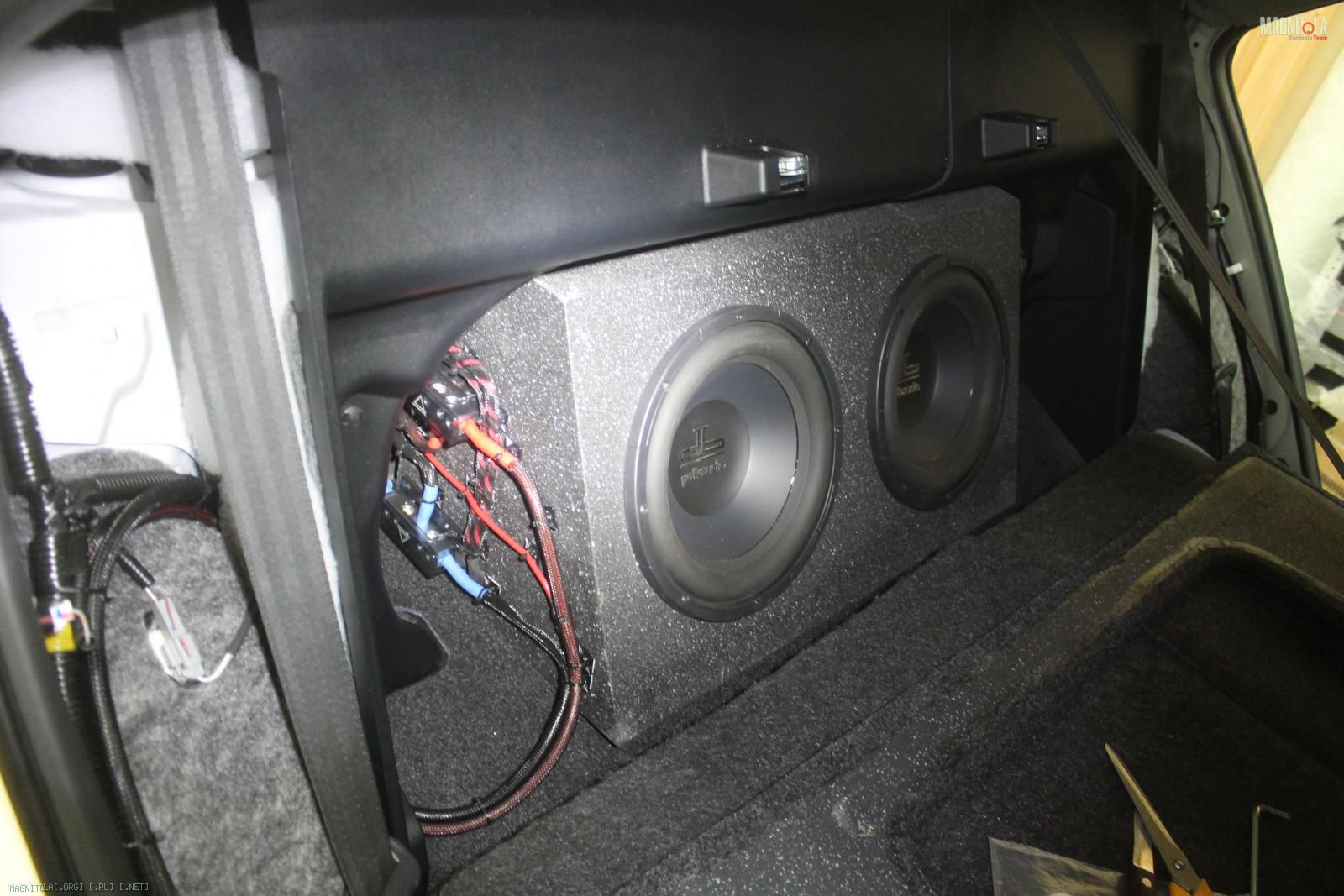

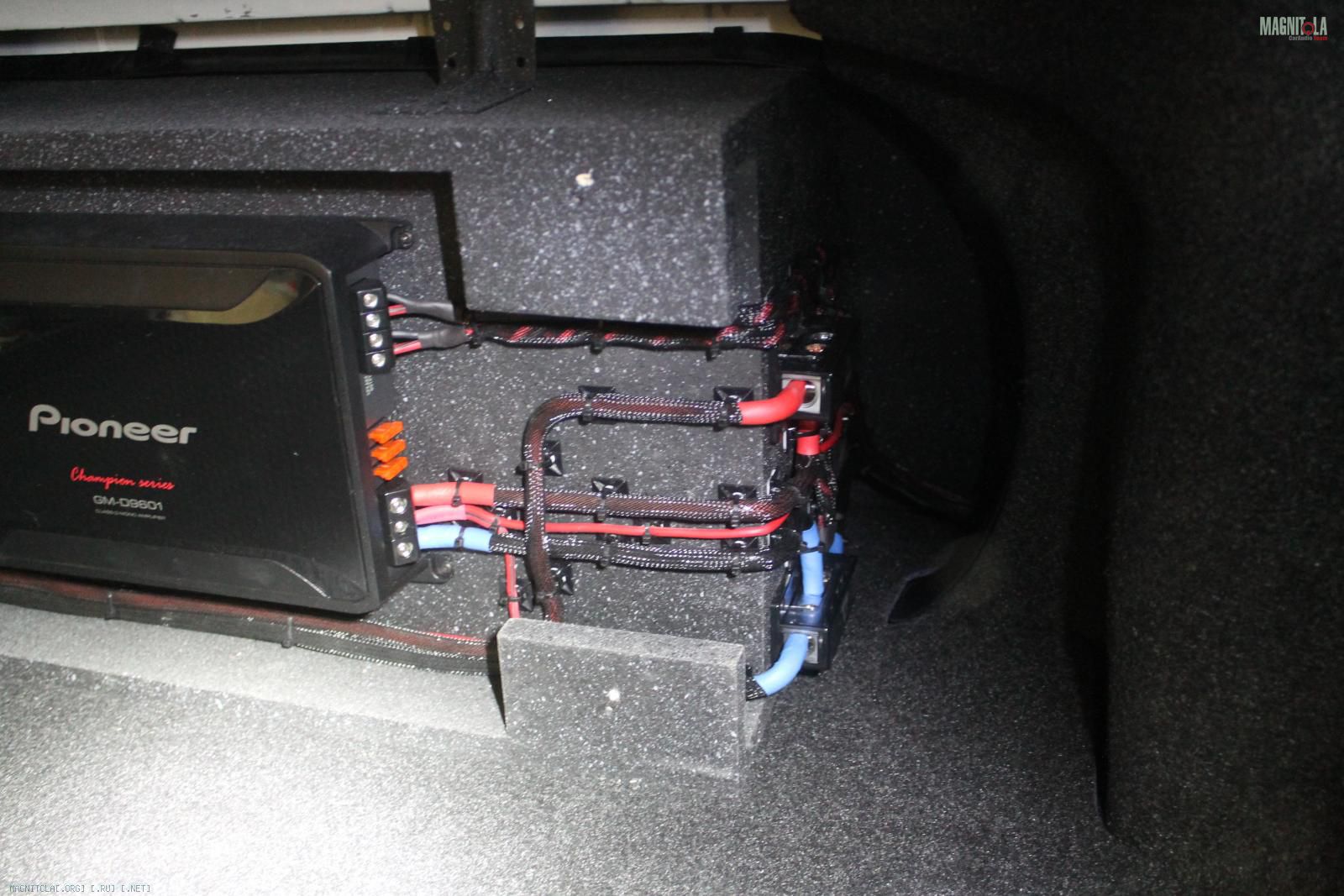

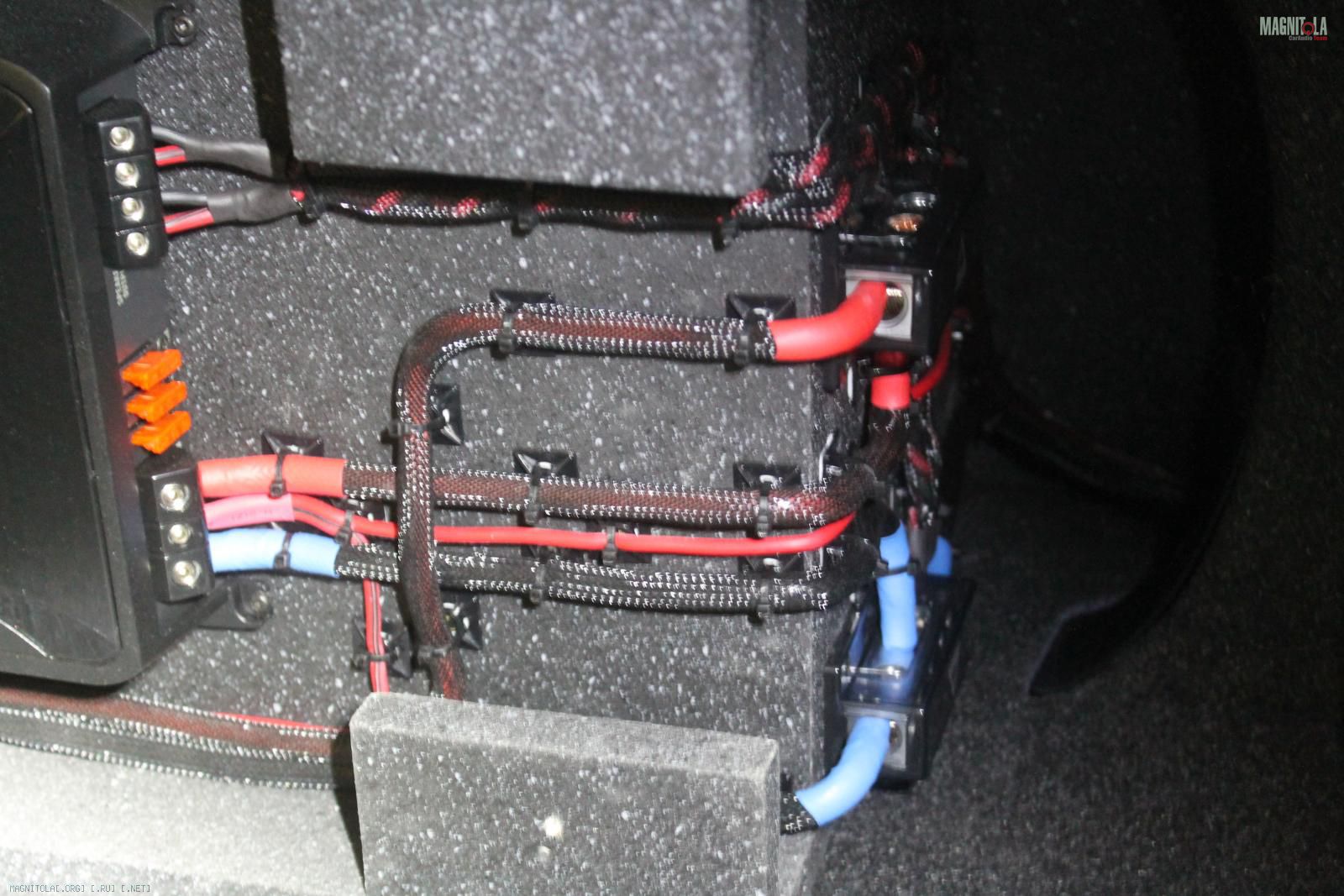

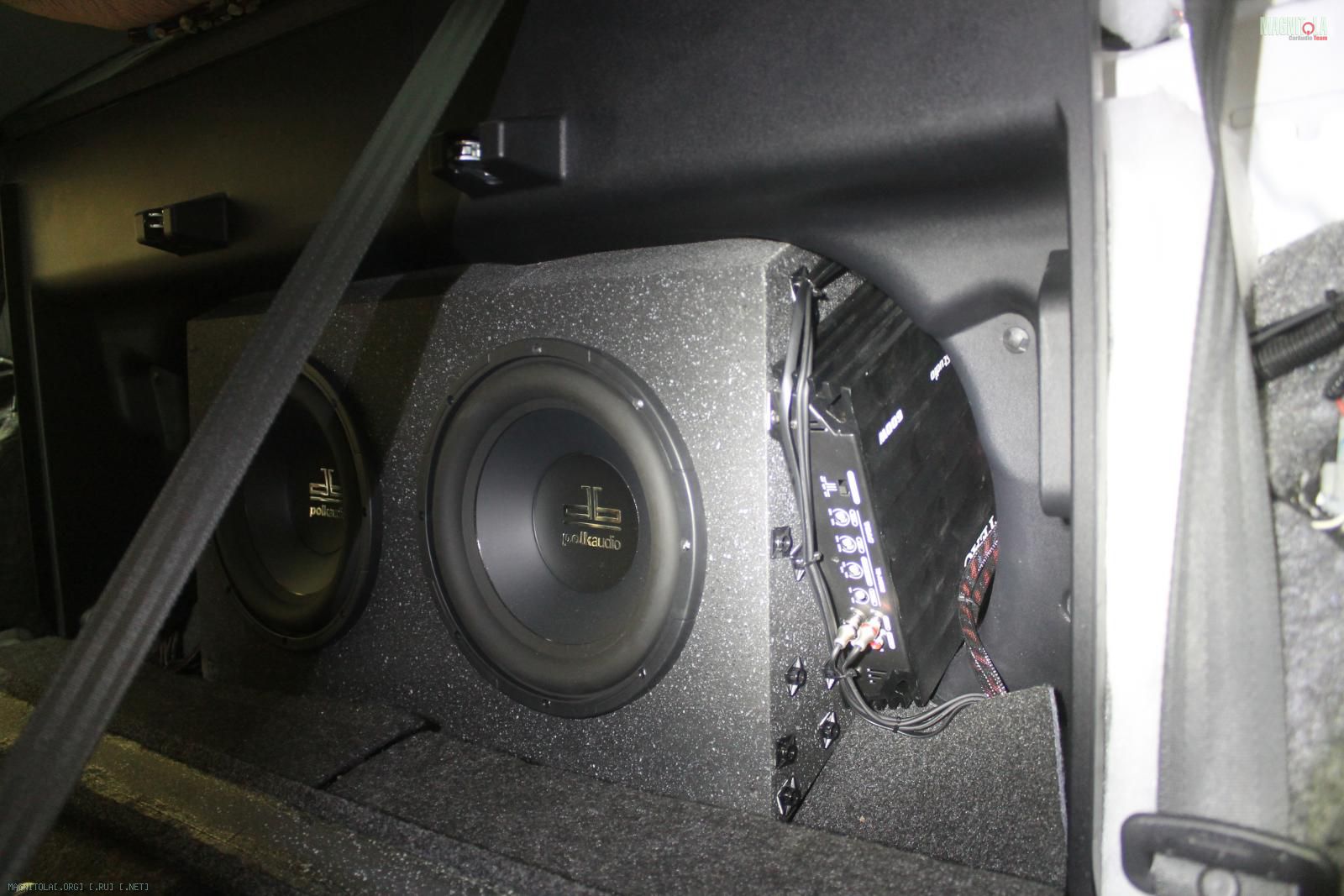

Саб на месте... подключение, коммутация..

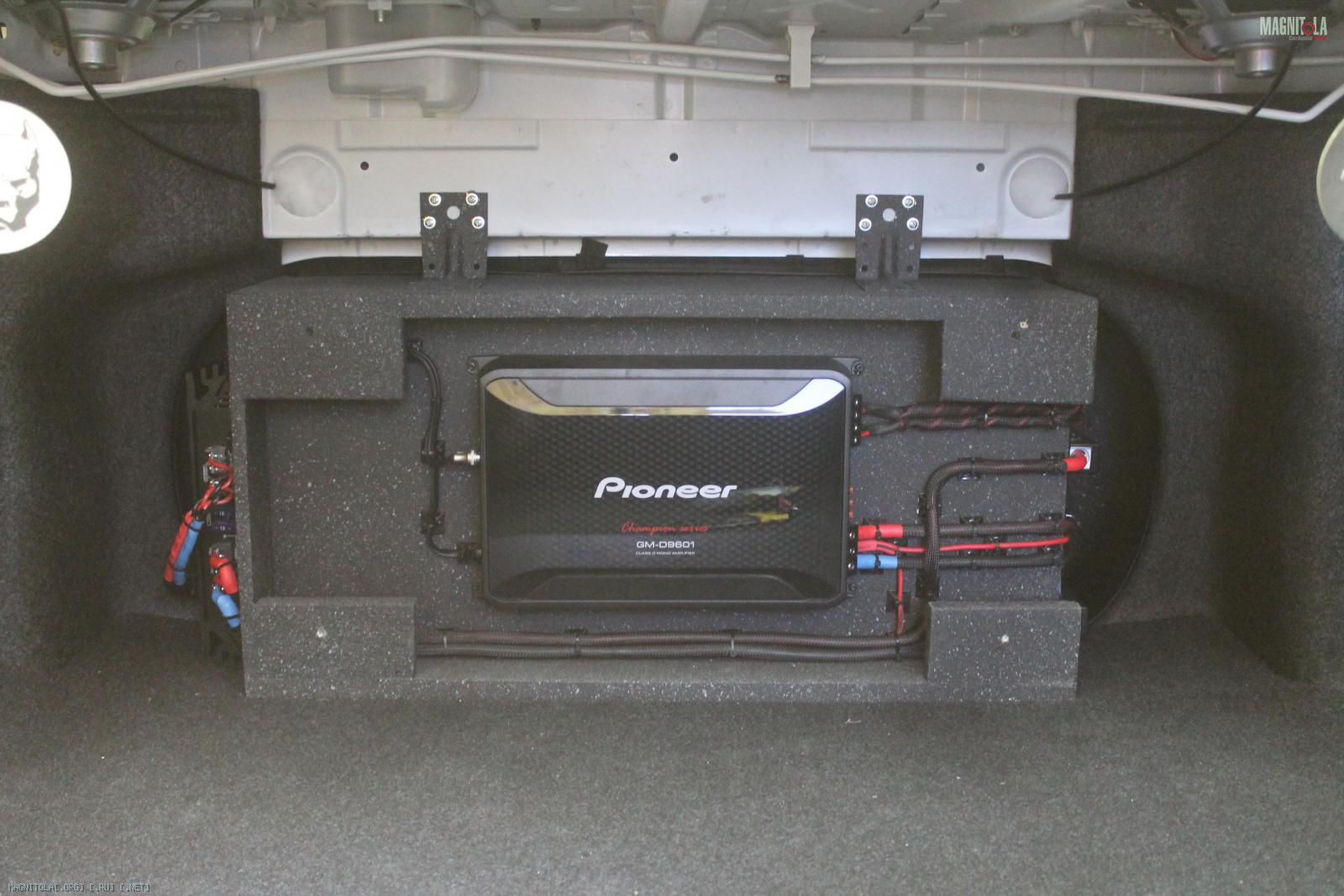

Вложение 1158940 Вложение 1158942 Вложение 1158944 Вложение 1158946 Вложение 1158948 Вложение 1158950 Вложение 1158952 Вложение 1158954

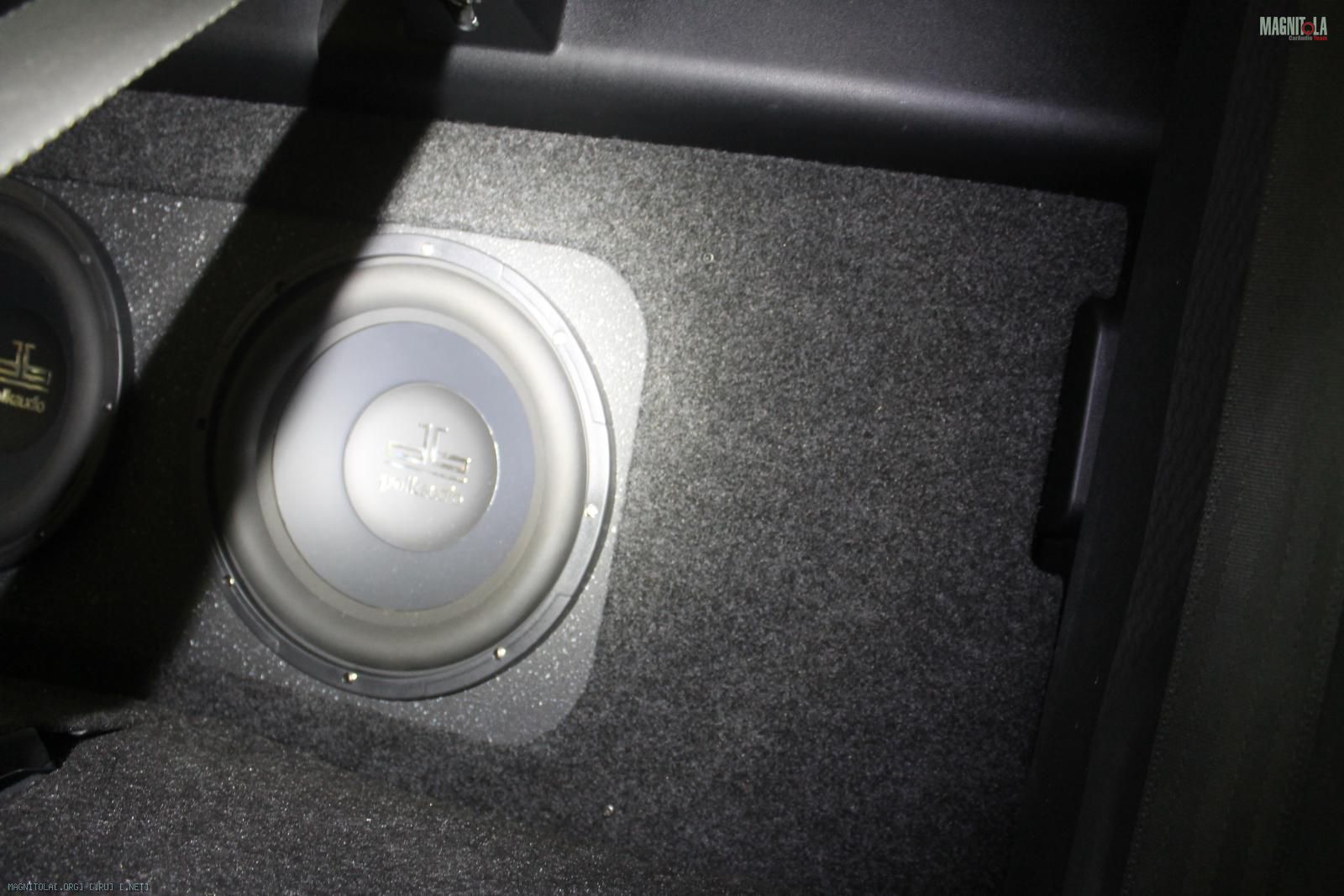

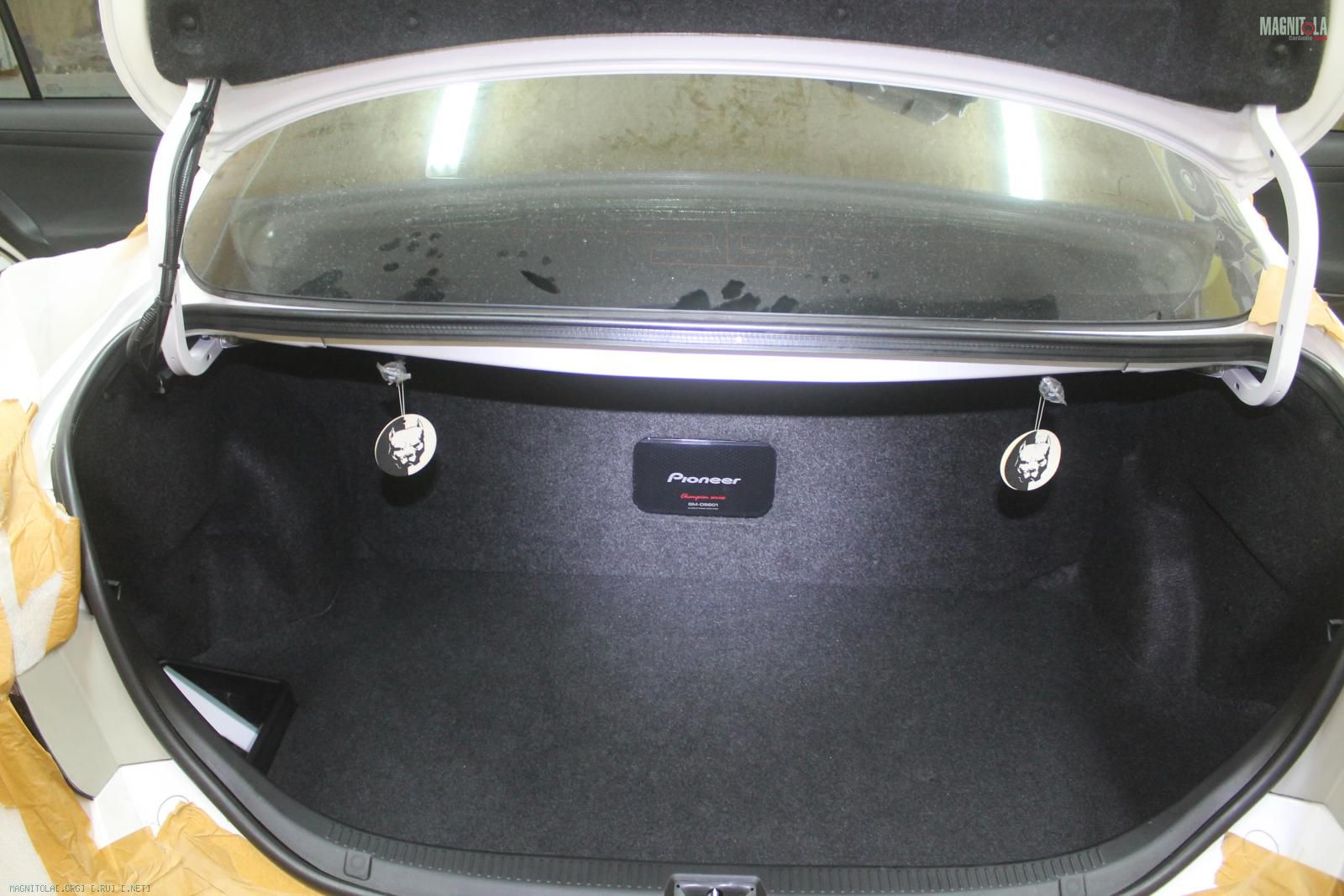

С накладными фальшпанелями...

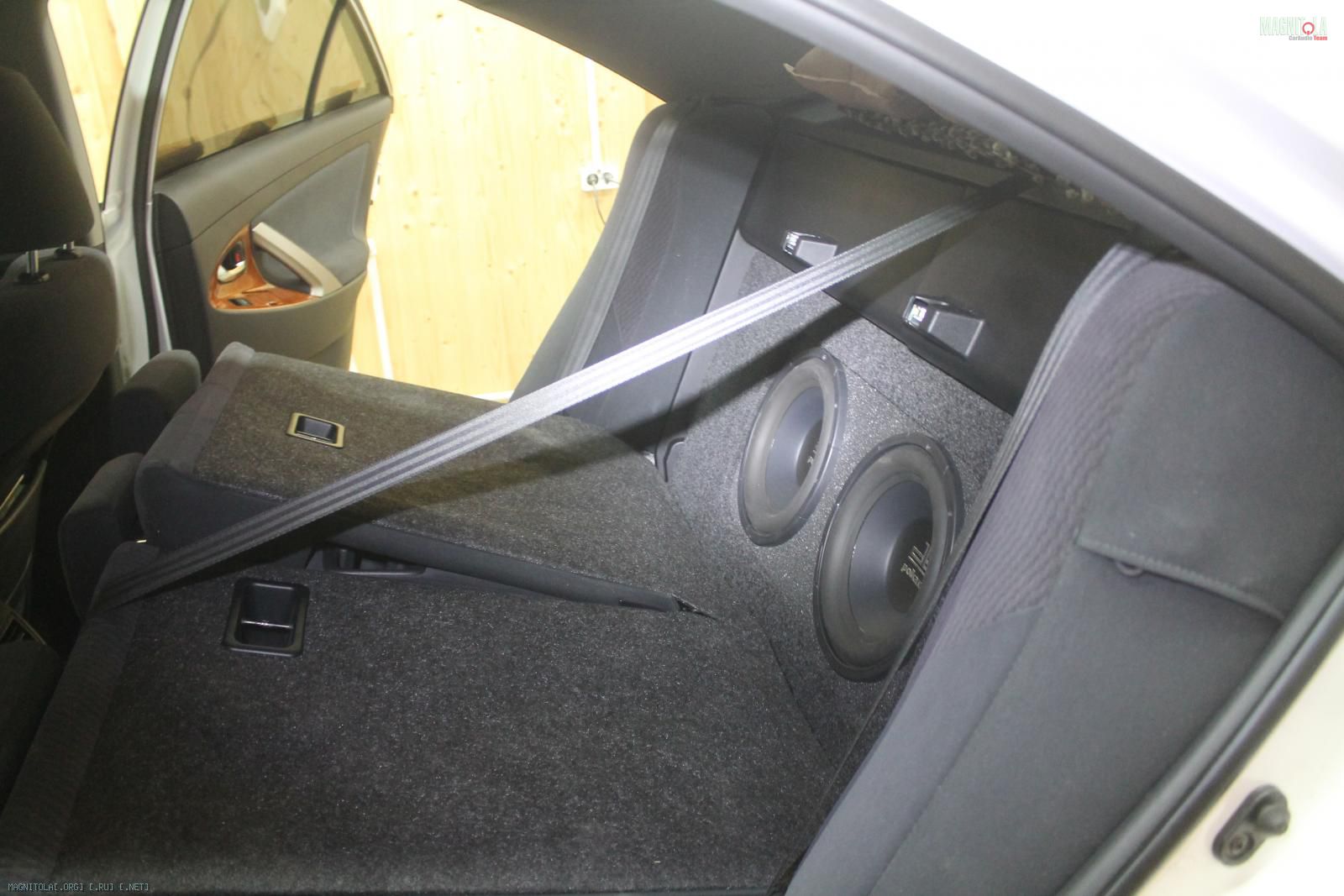

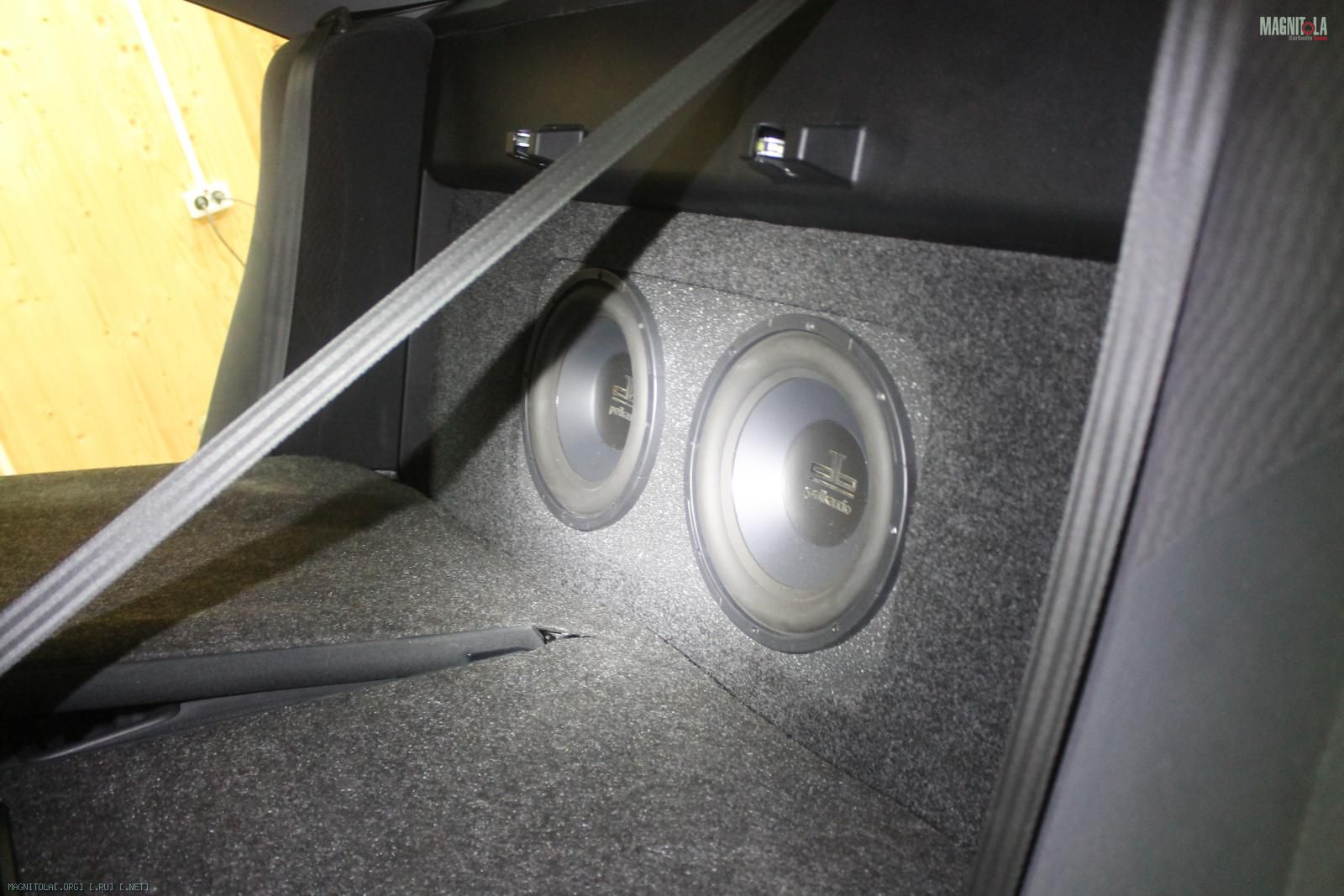

Вложение 1158956 Вложение 1158958 Вложение 1158960 Вложение 1158964 Вложение 1158966 Вложение 1158968 Вложение 1158970
03.08.2017, 23:52
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Camry V40

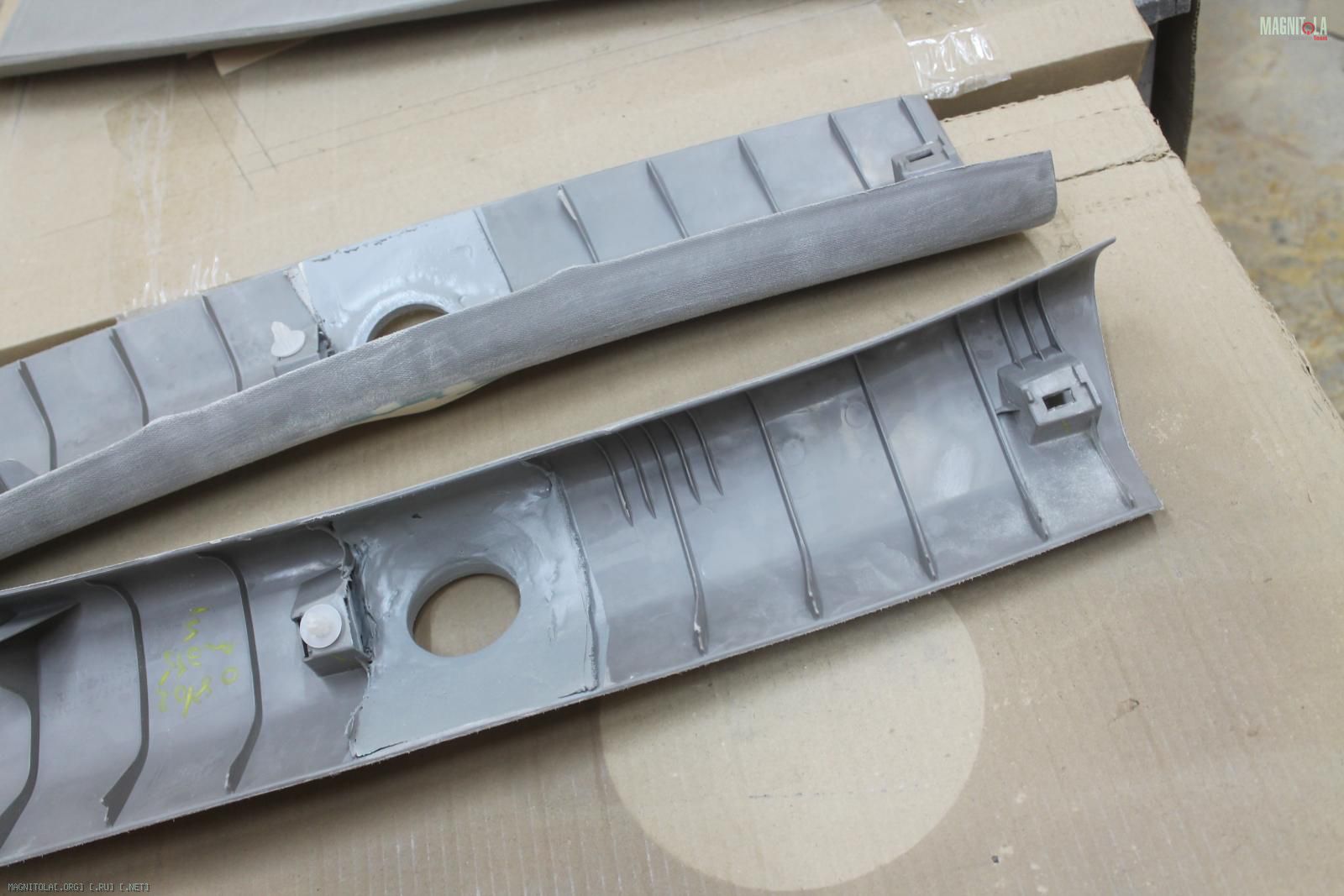

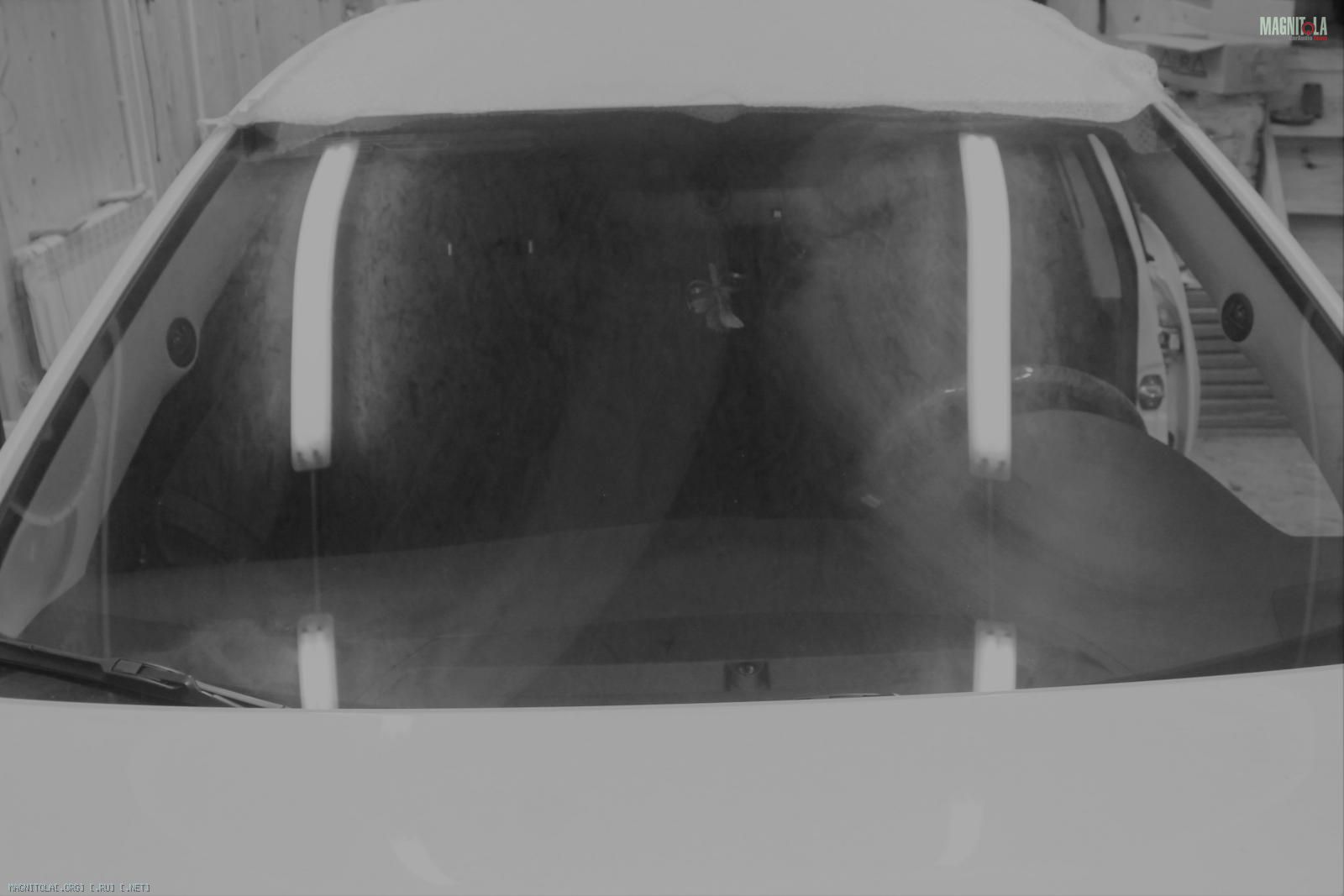

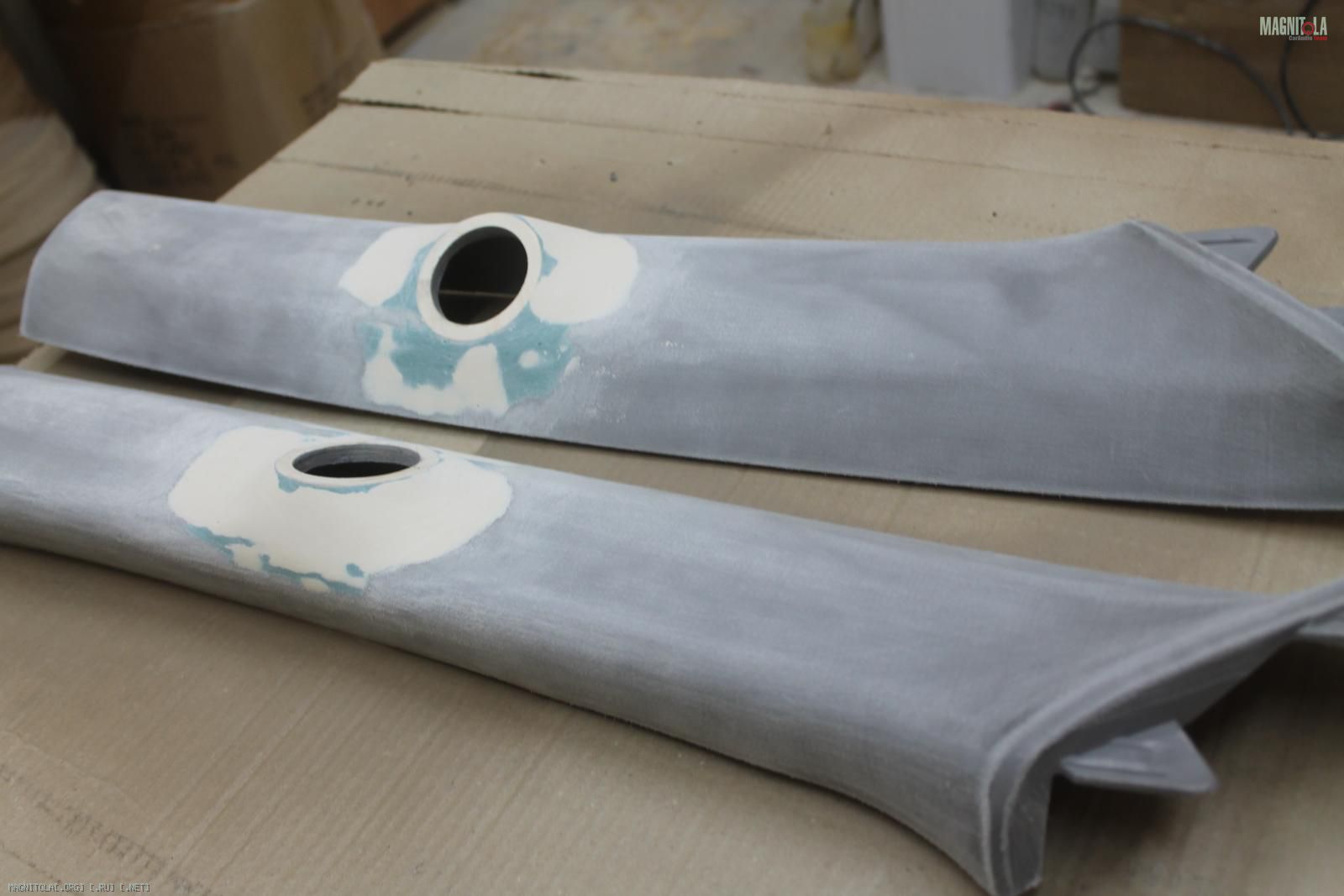

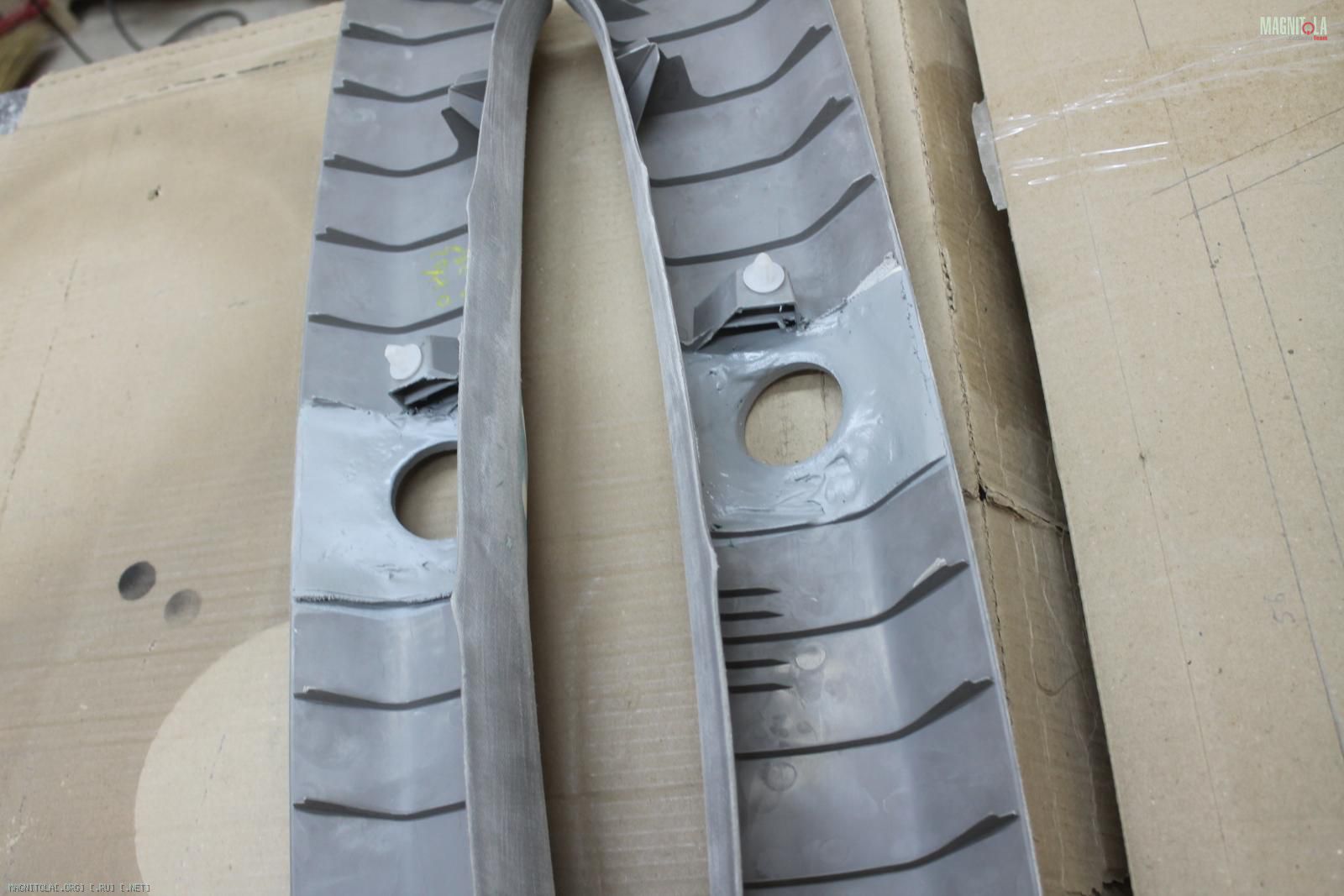

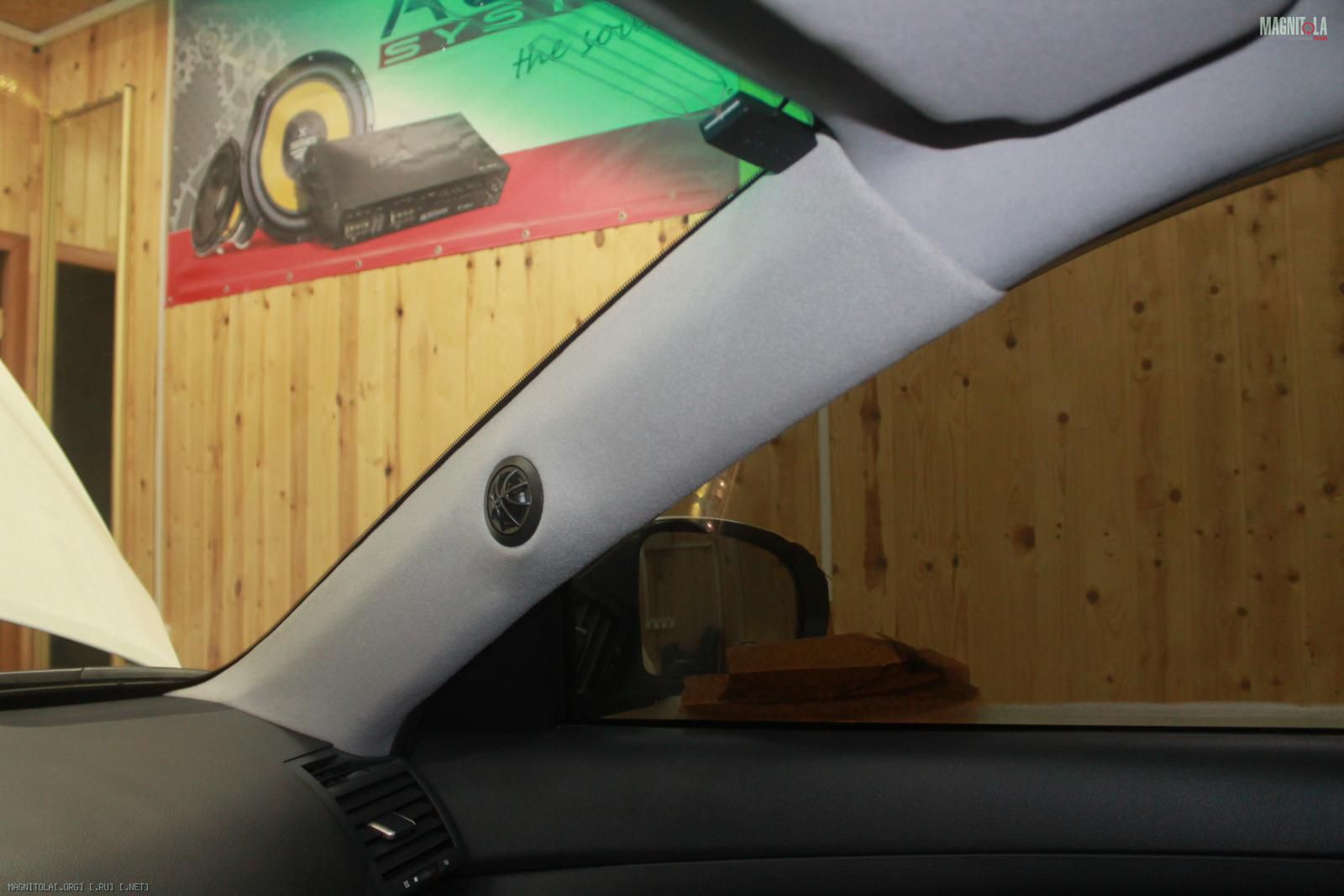

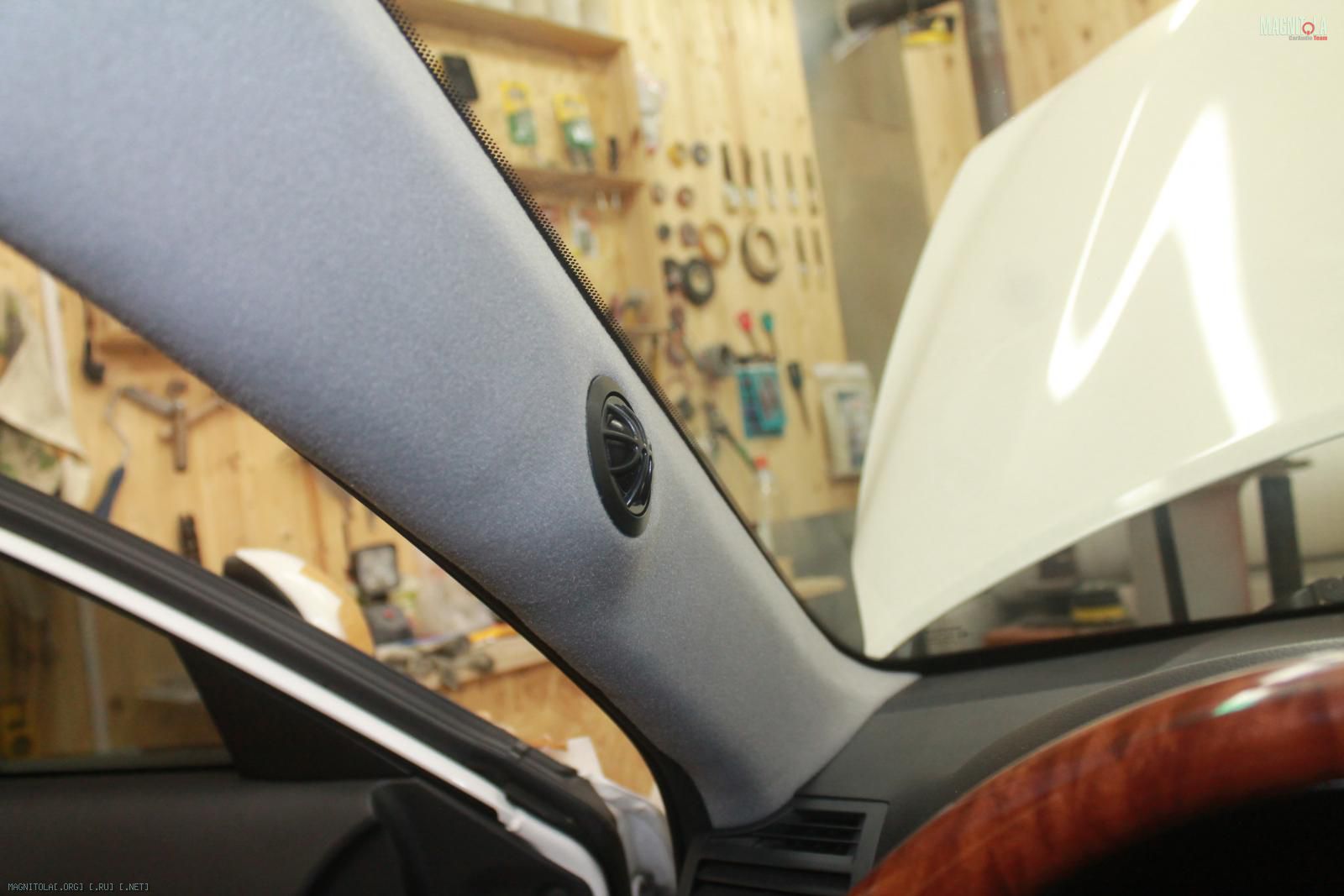

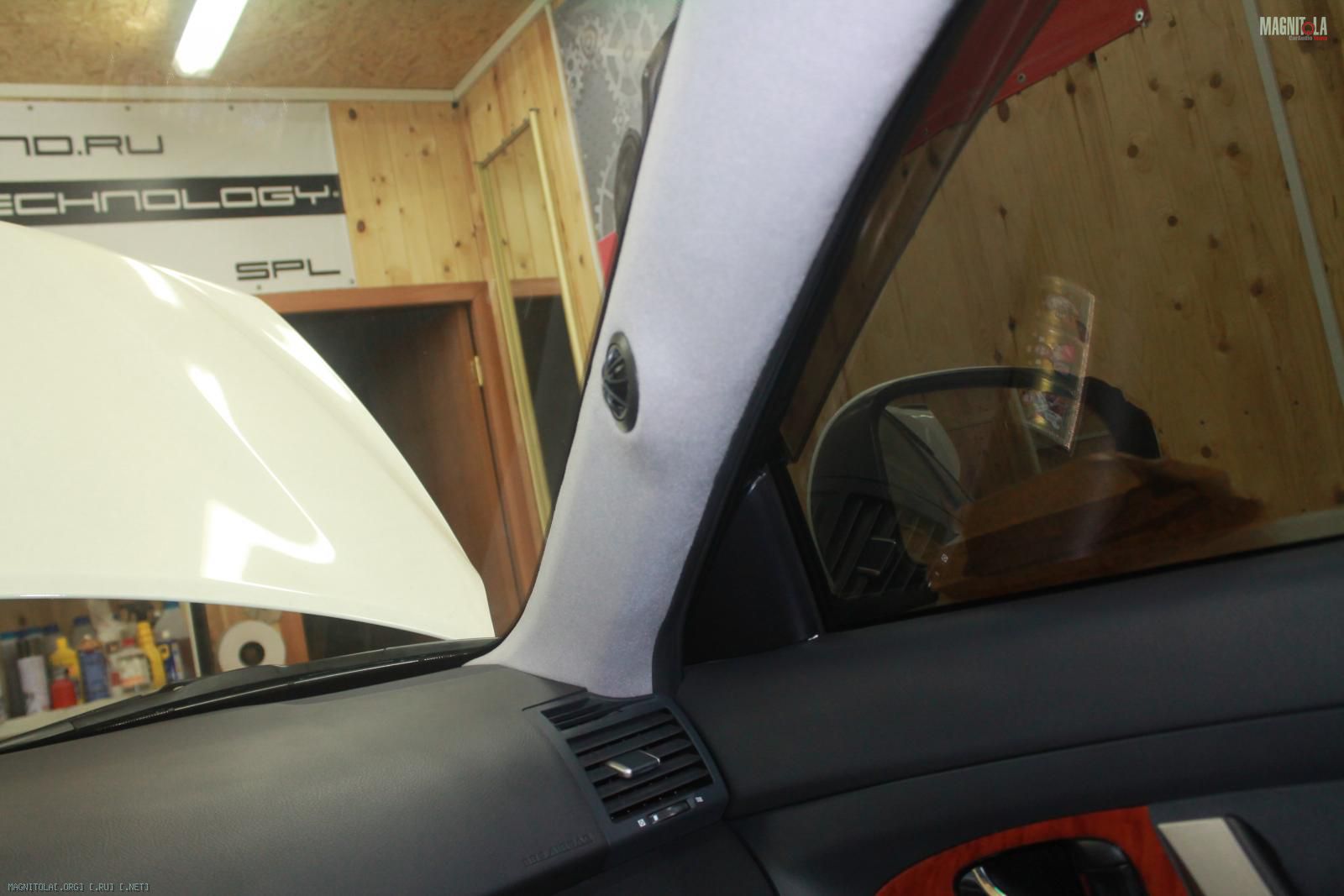

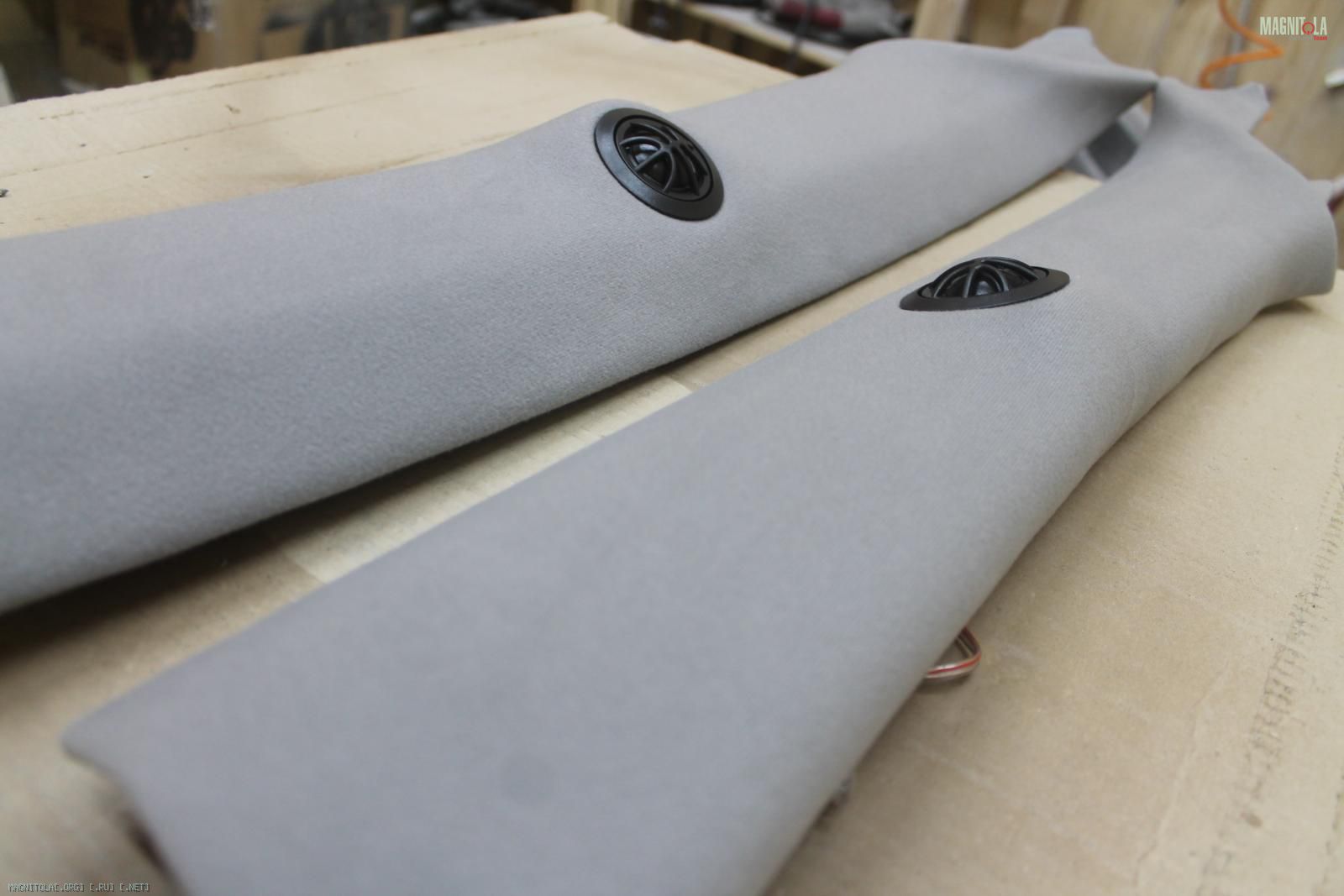

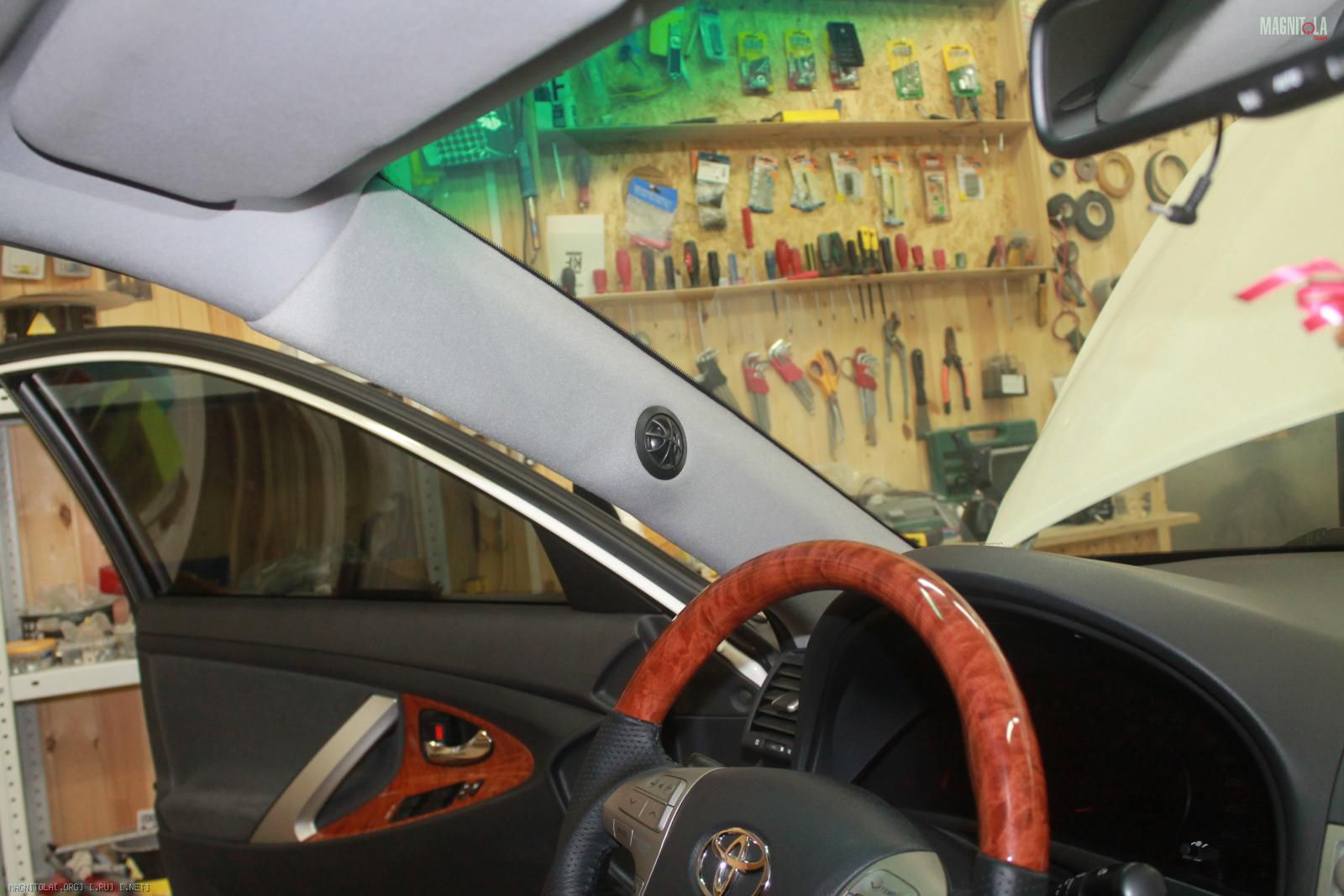

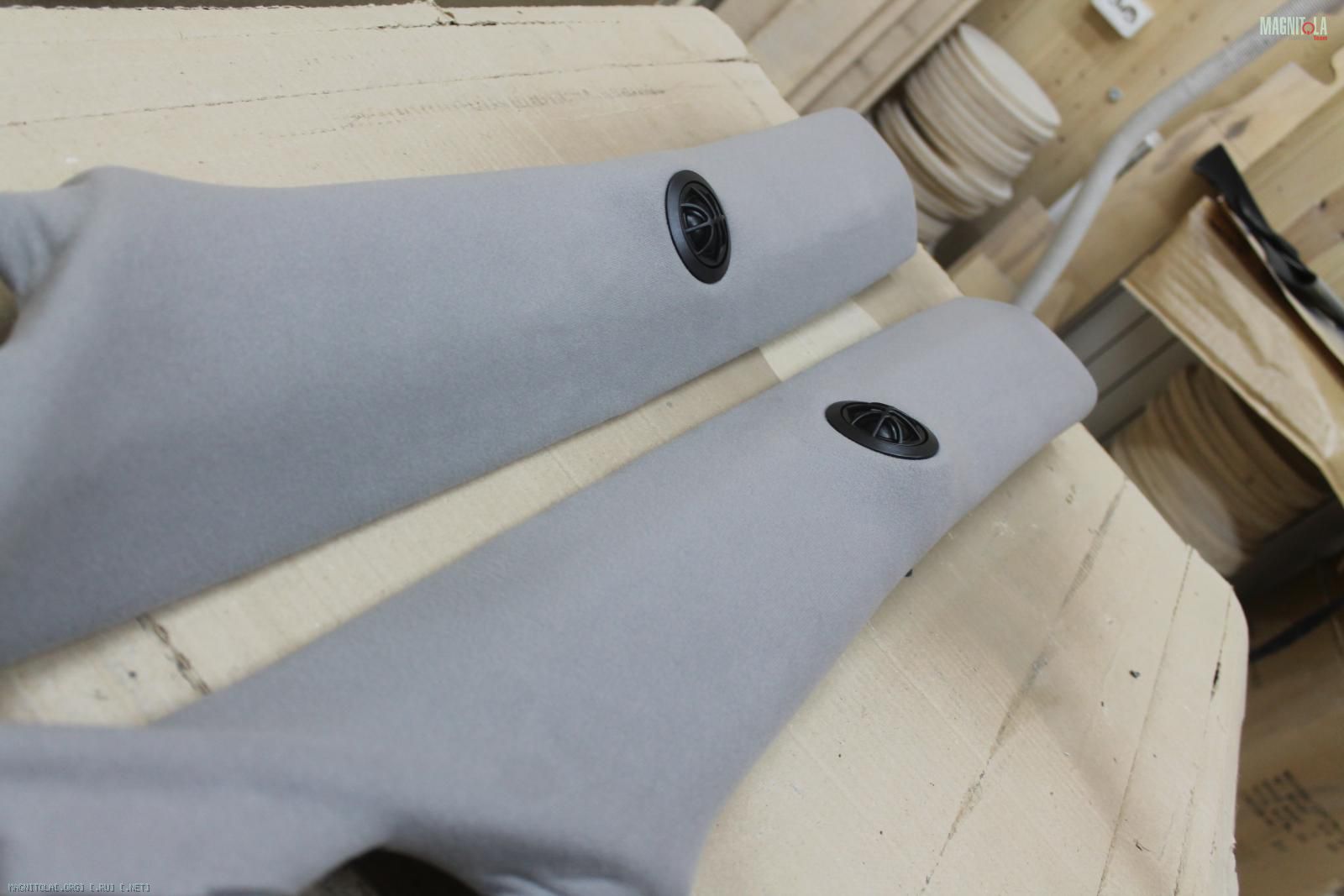

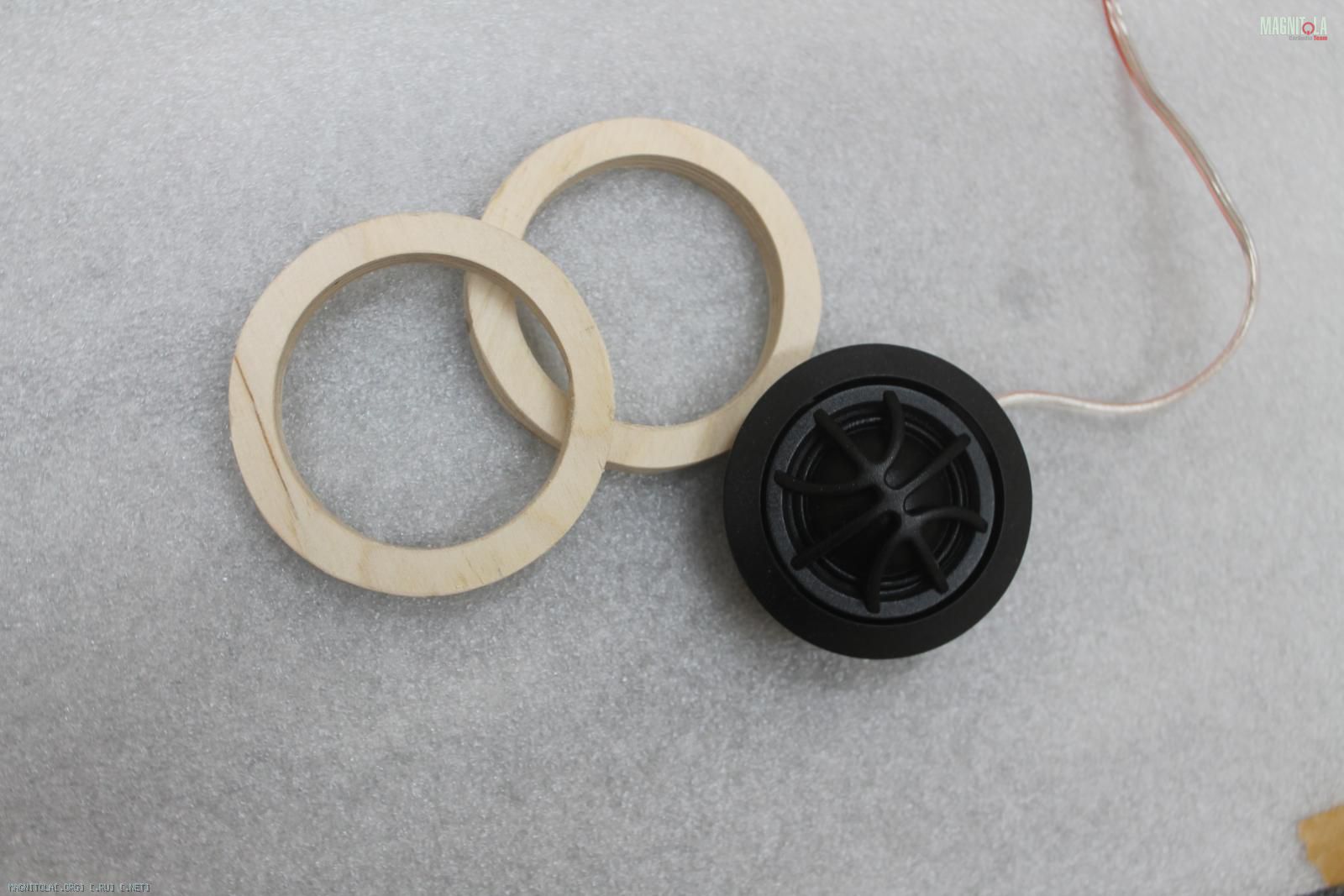

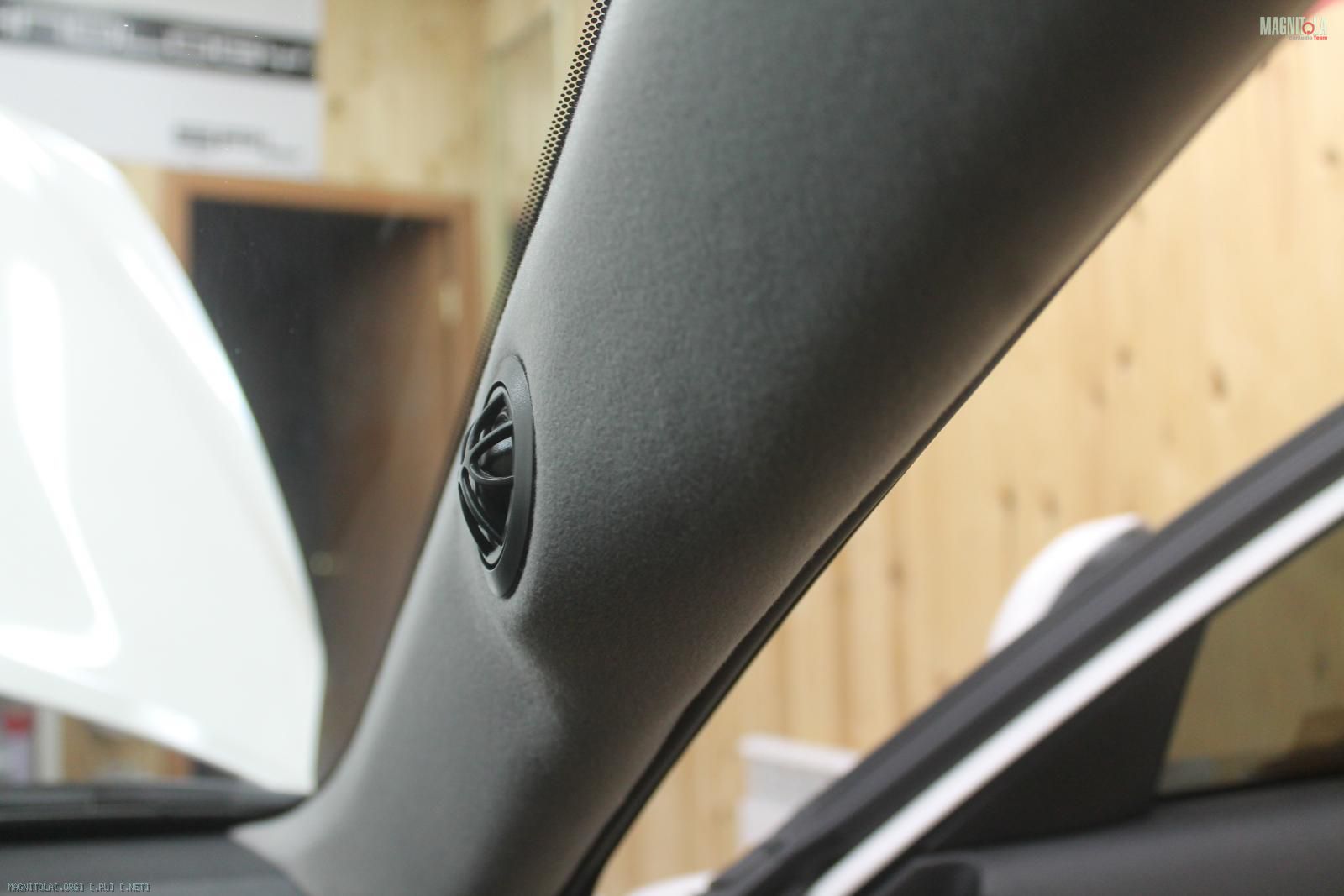

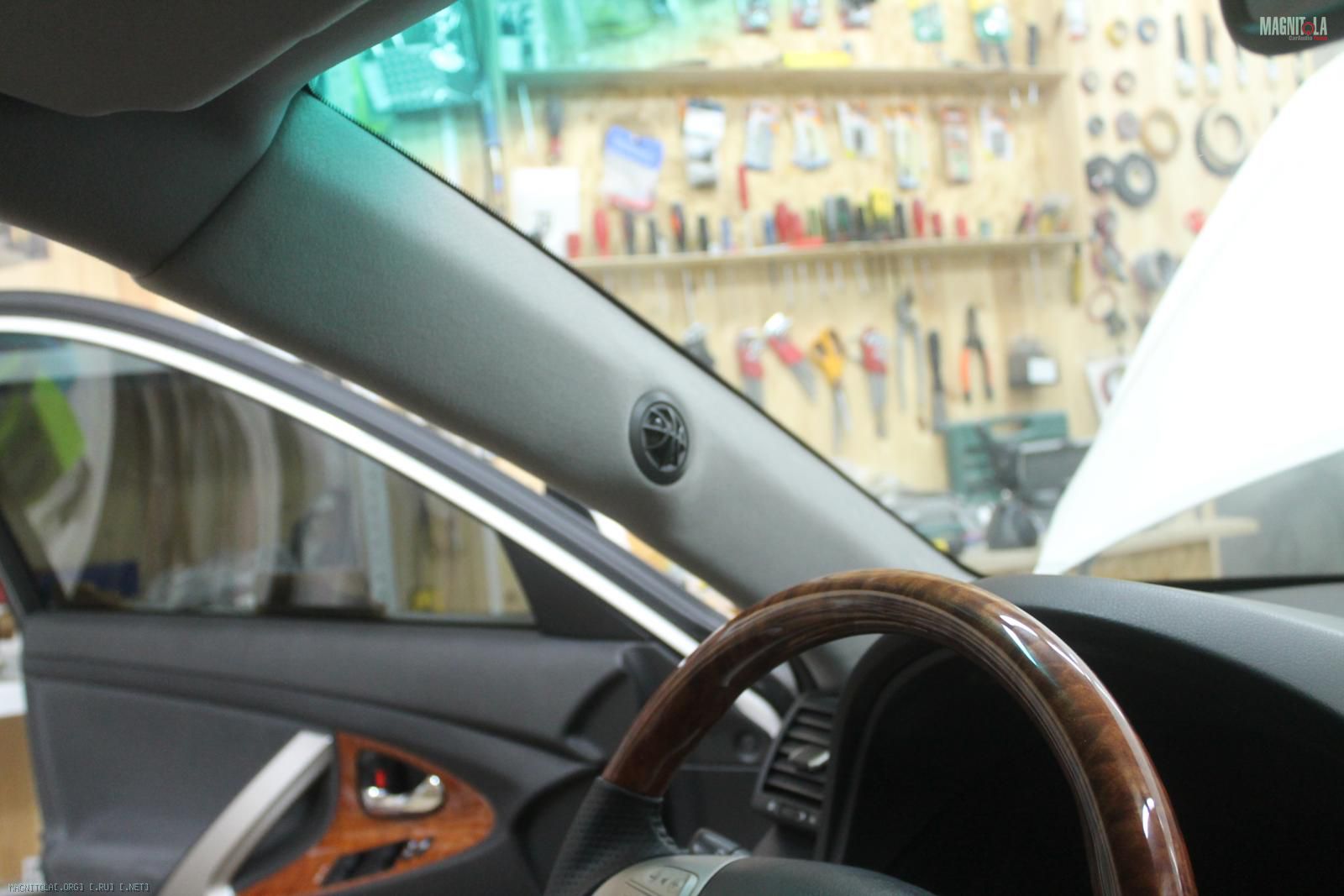

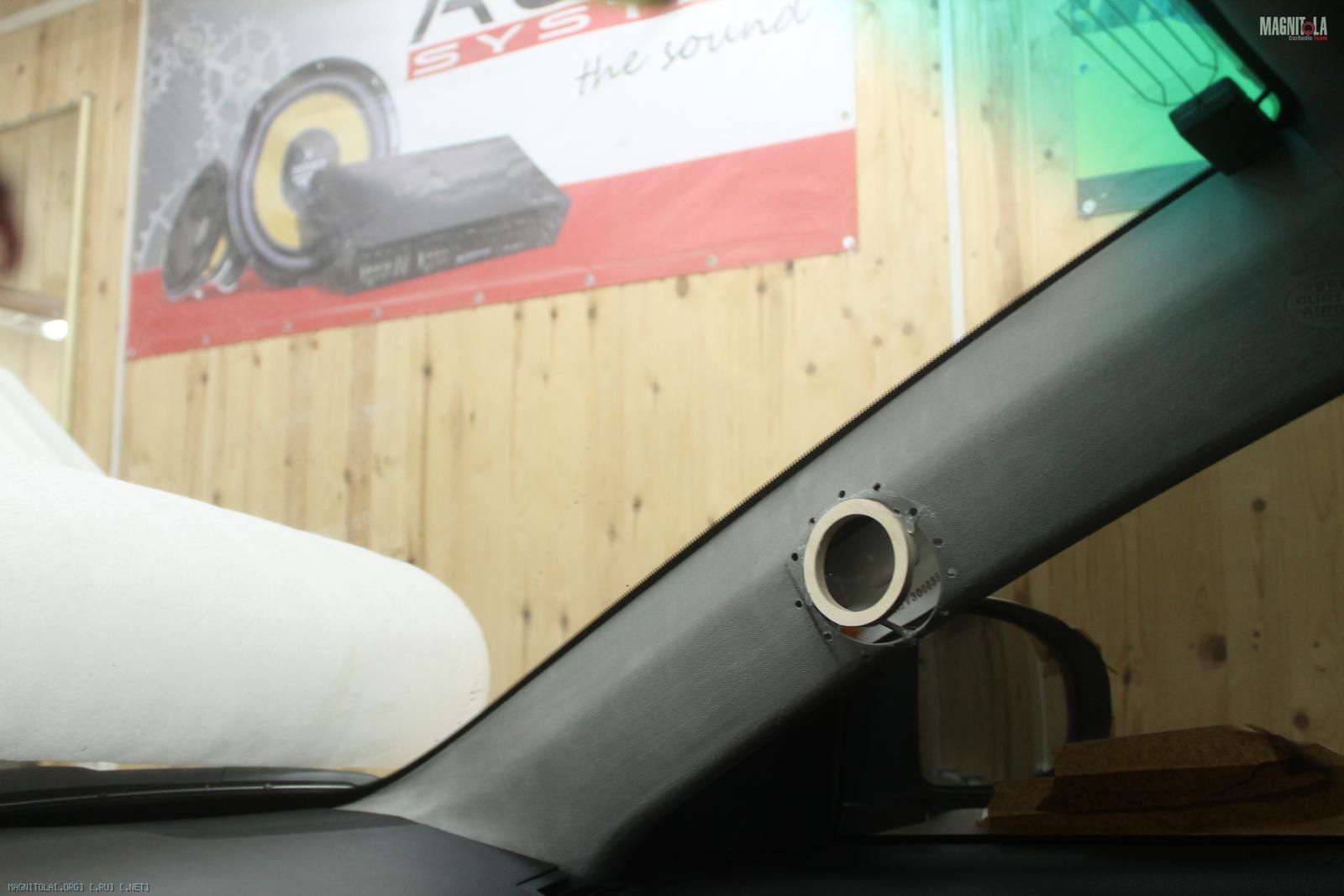

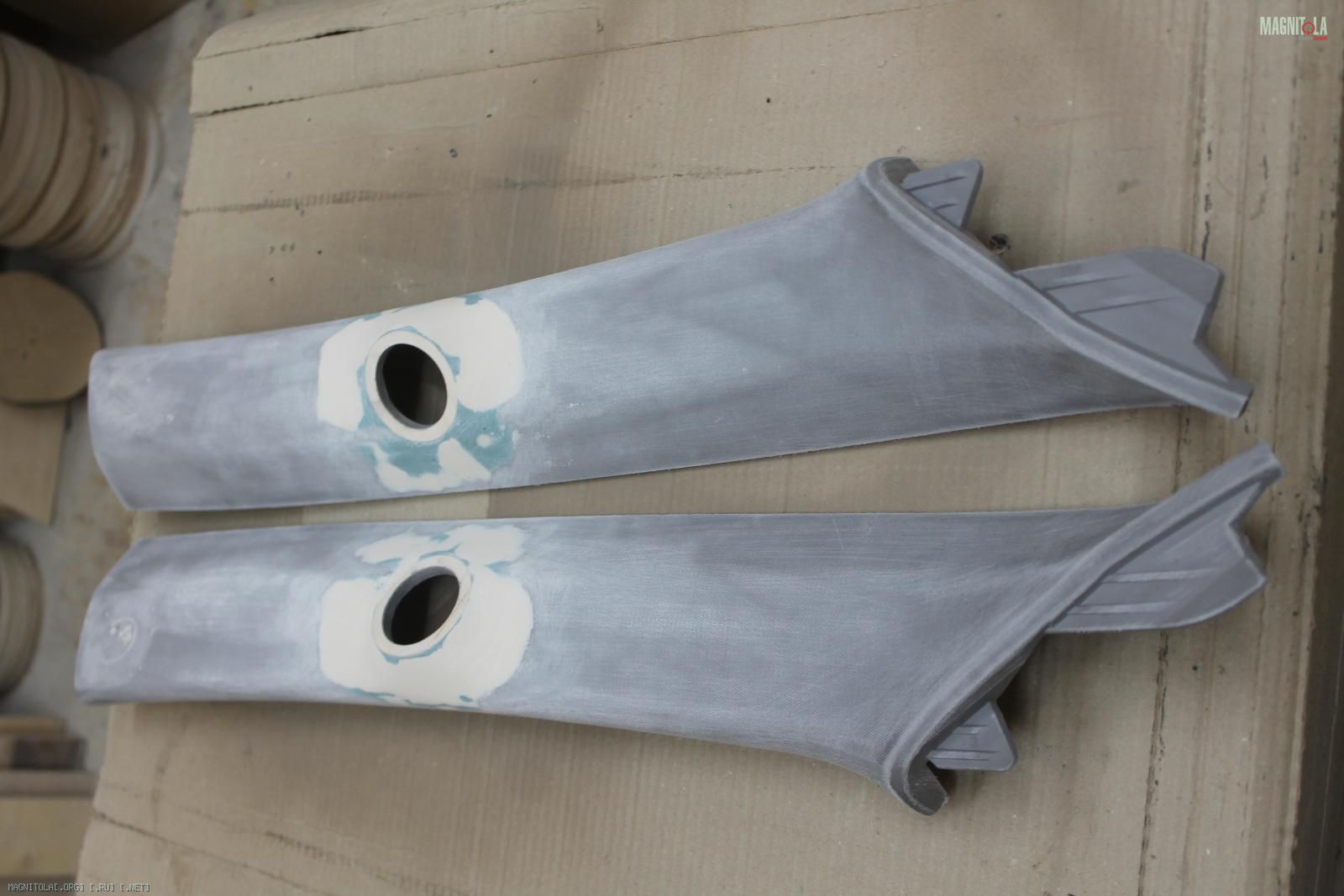

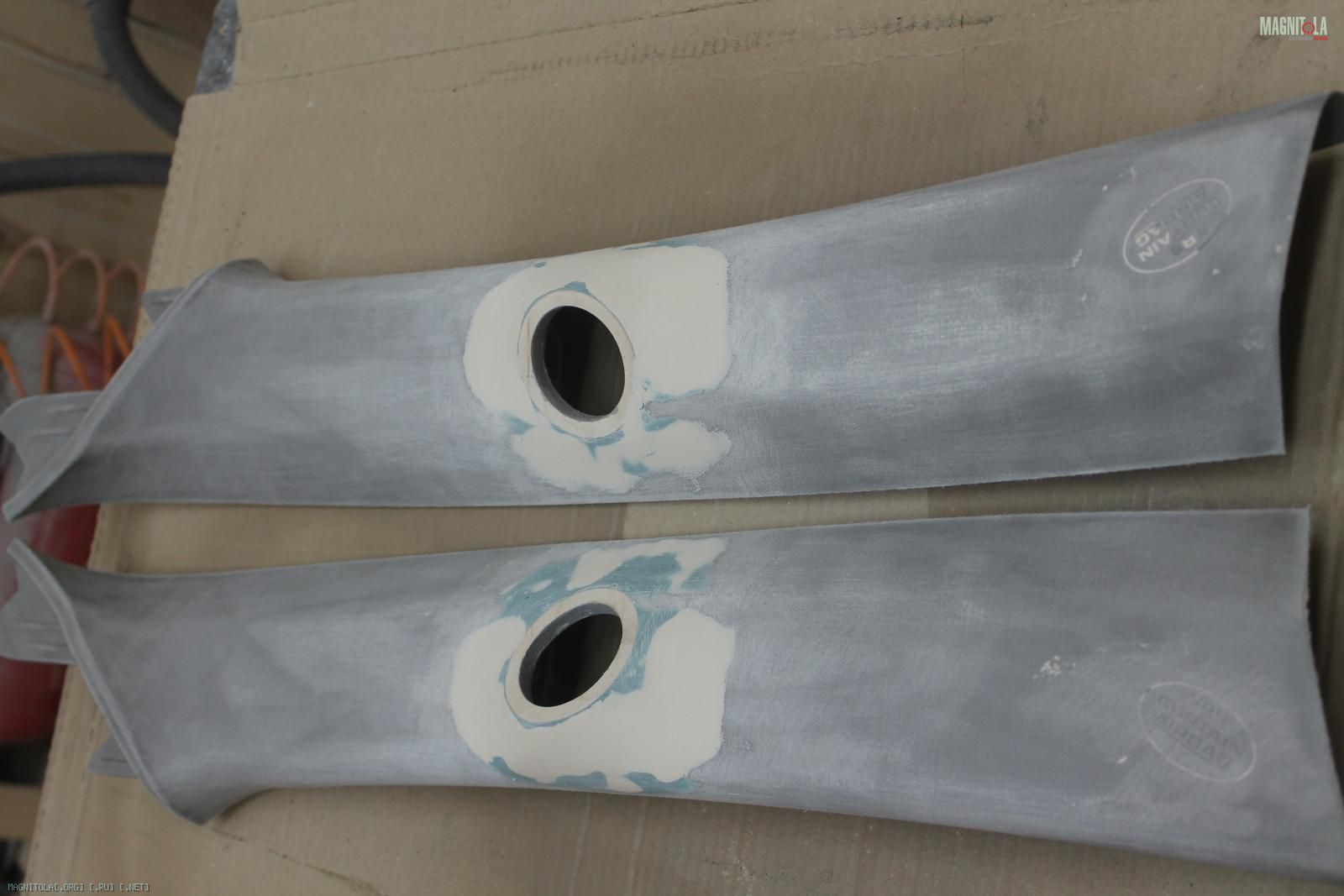

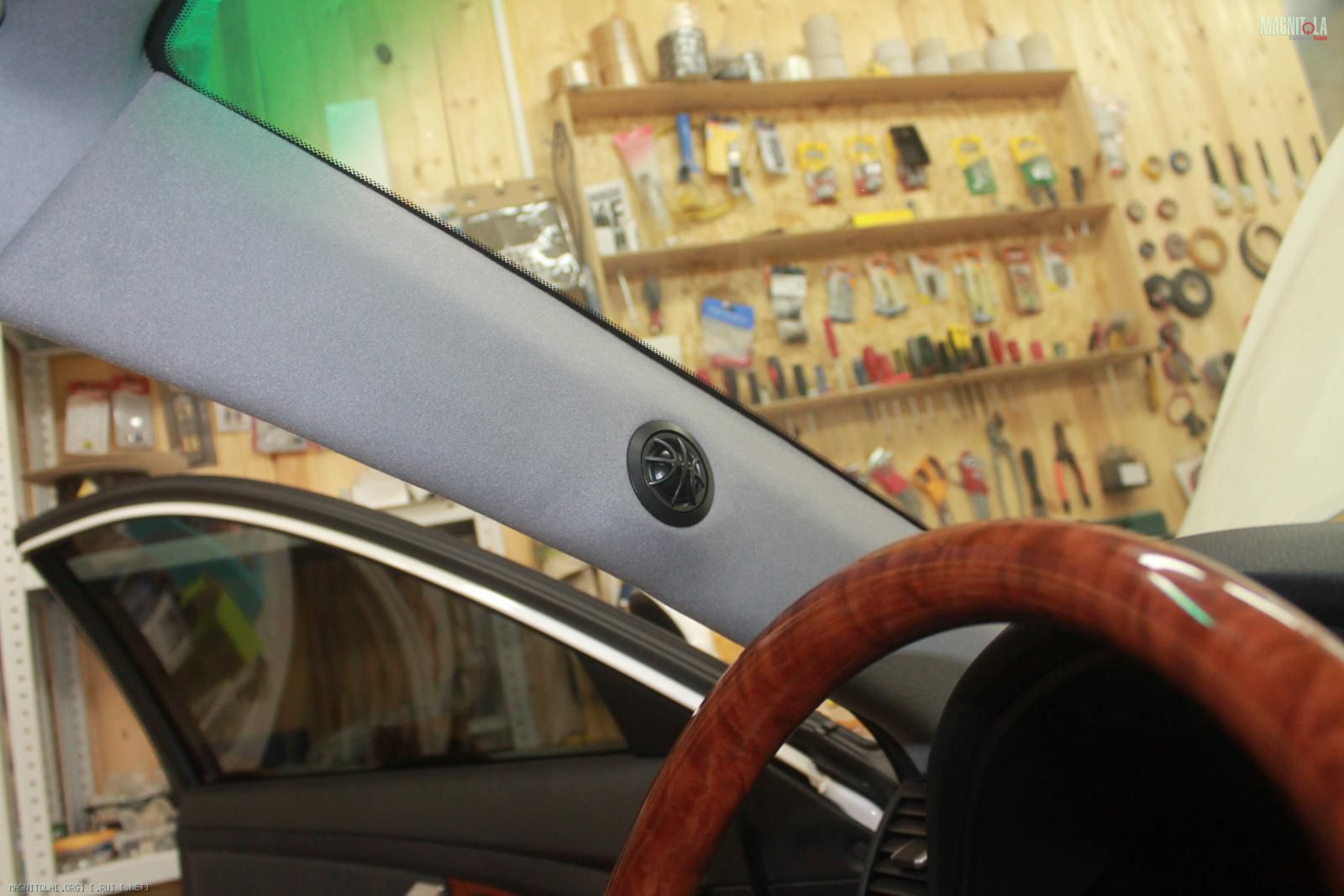

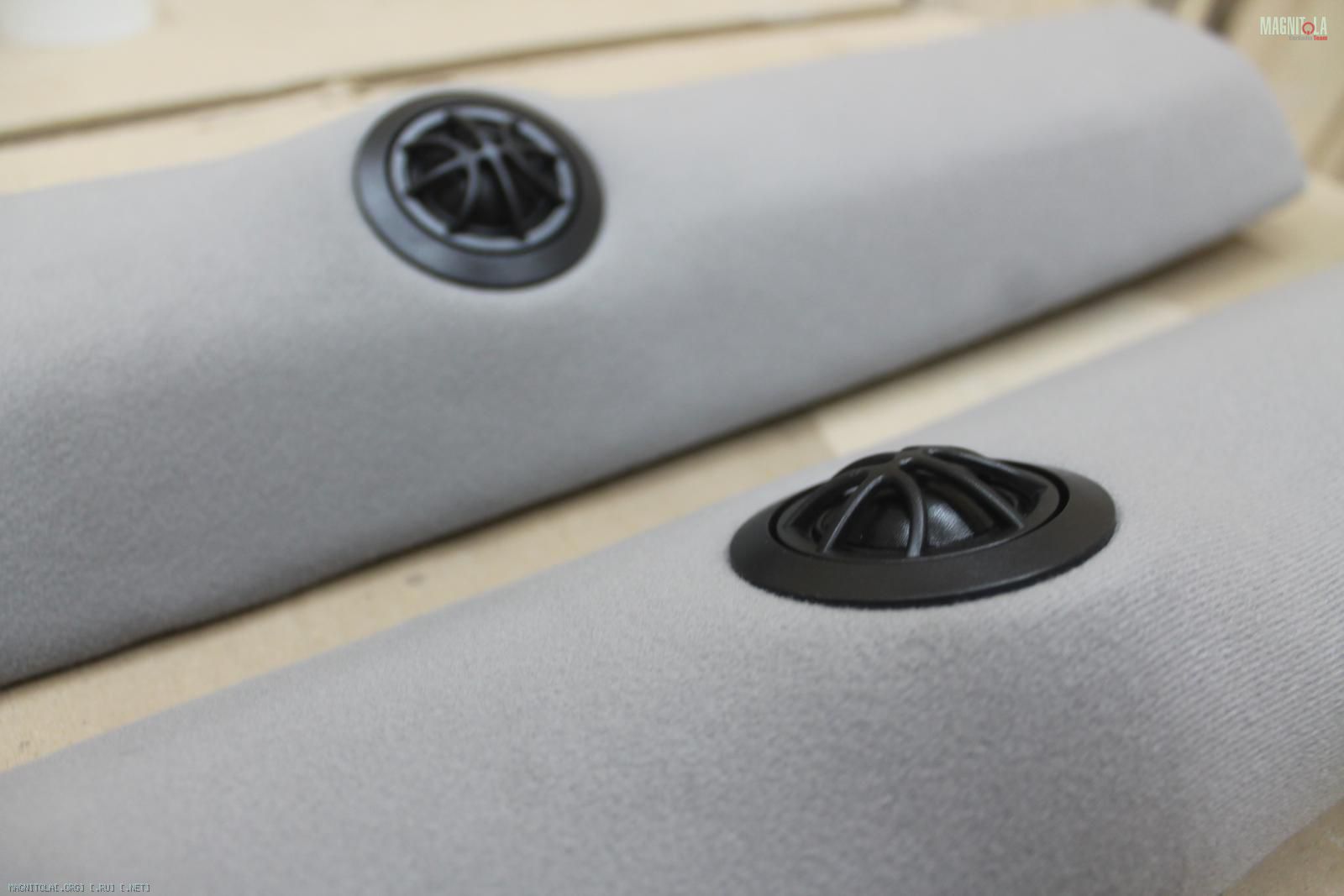

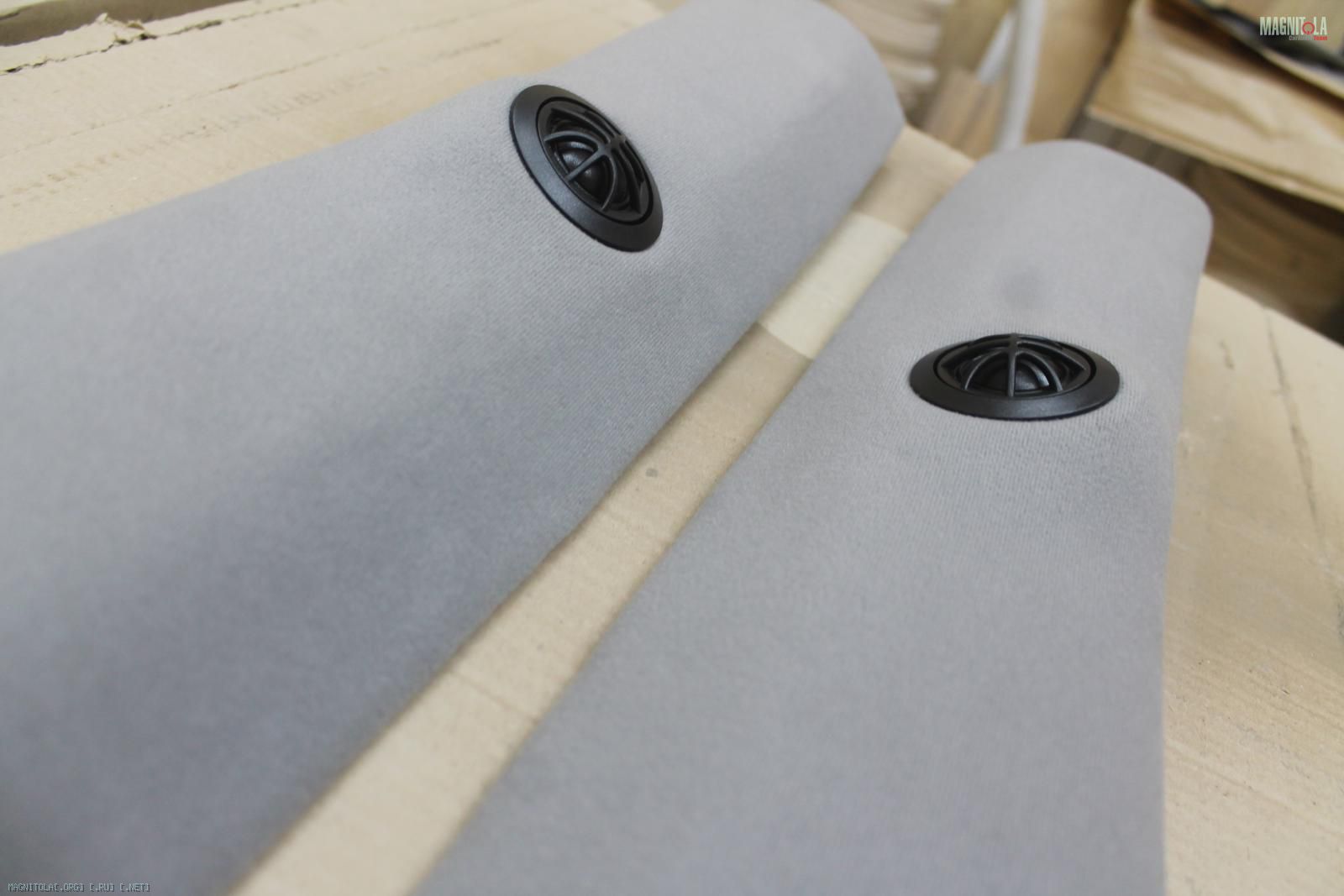

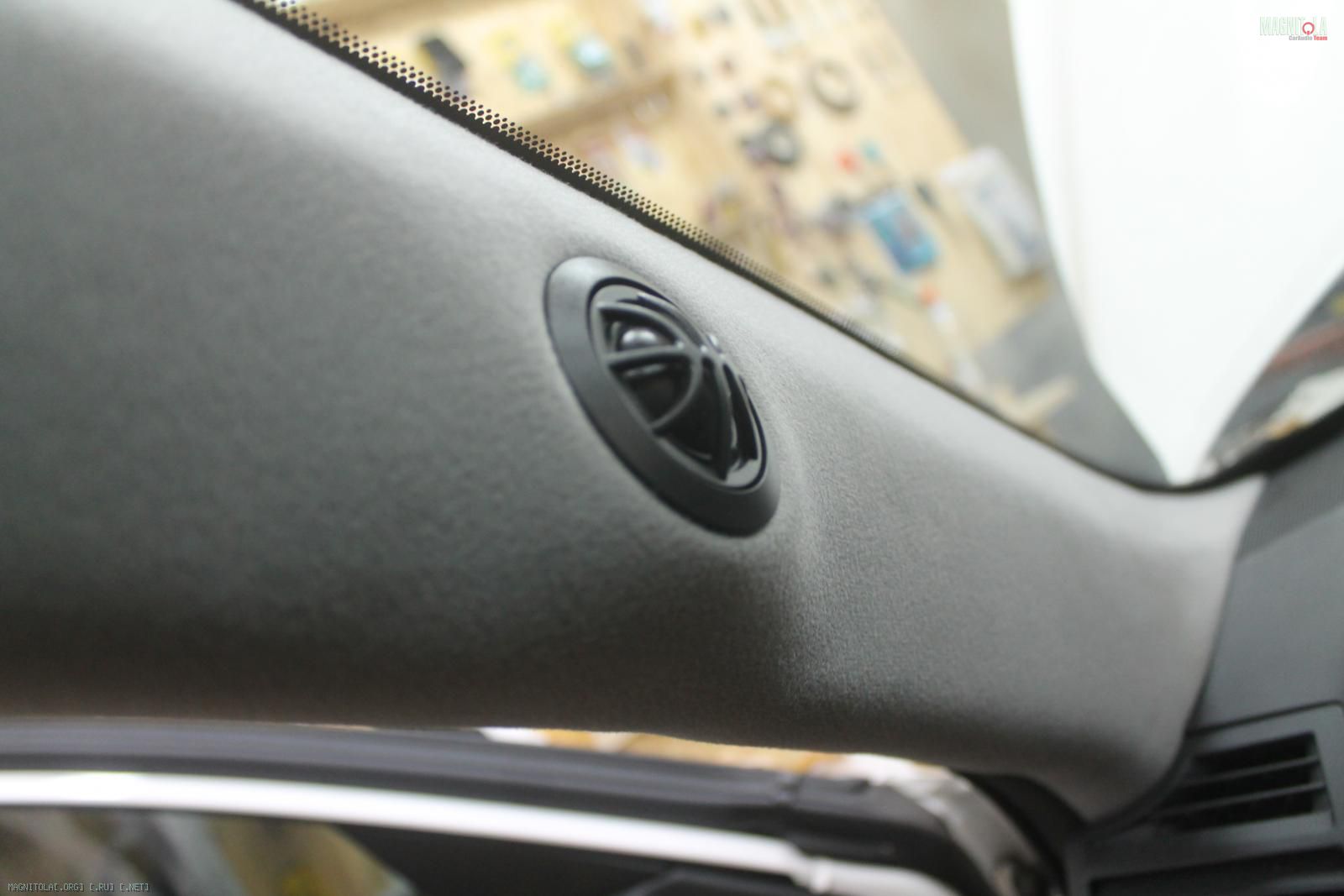

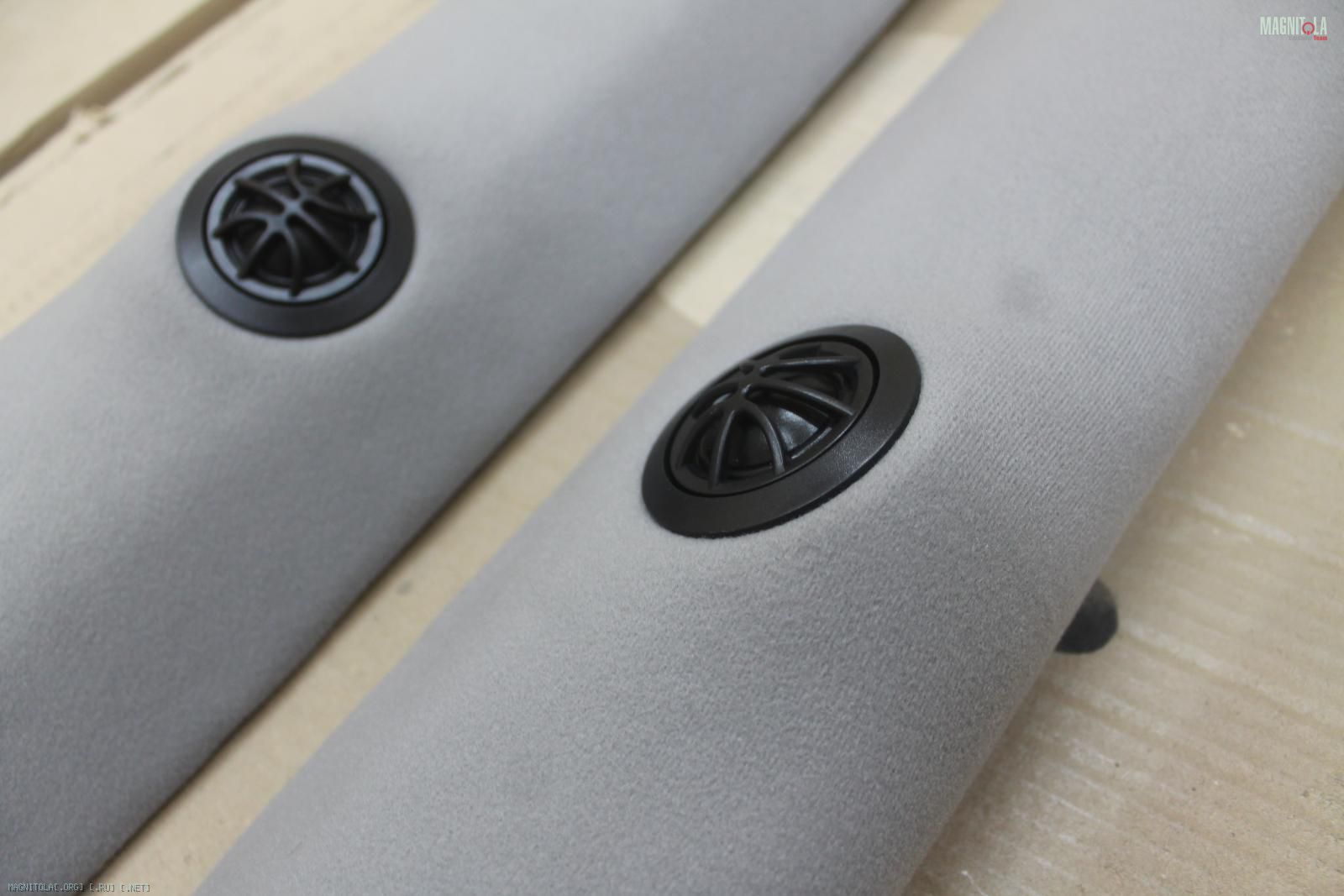

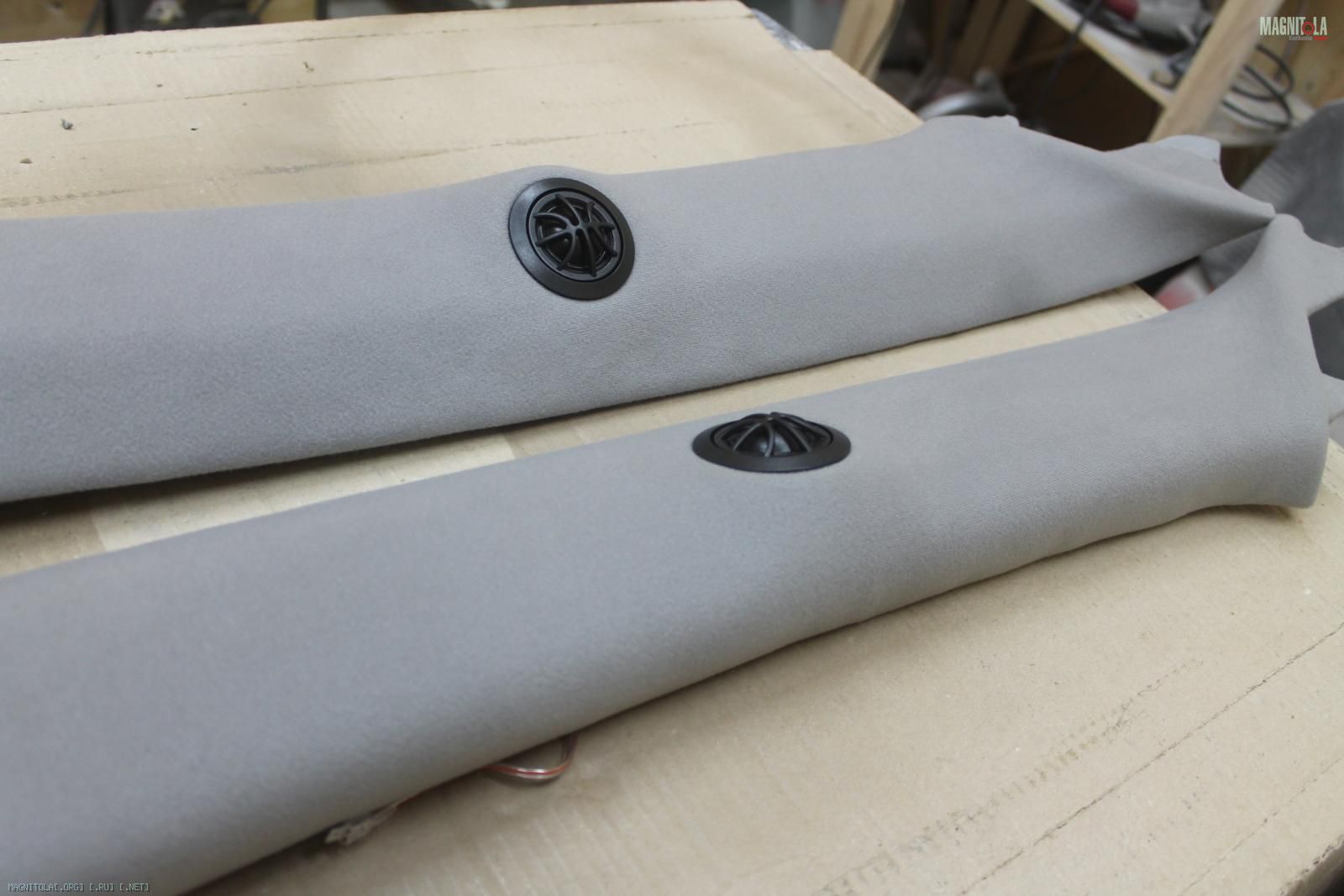

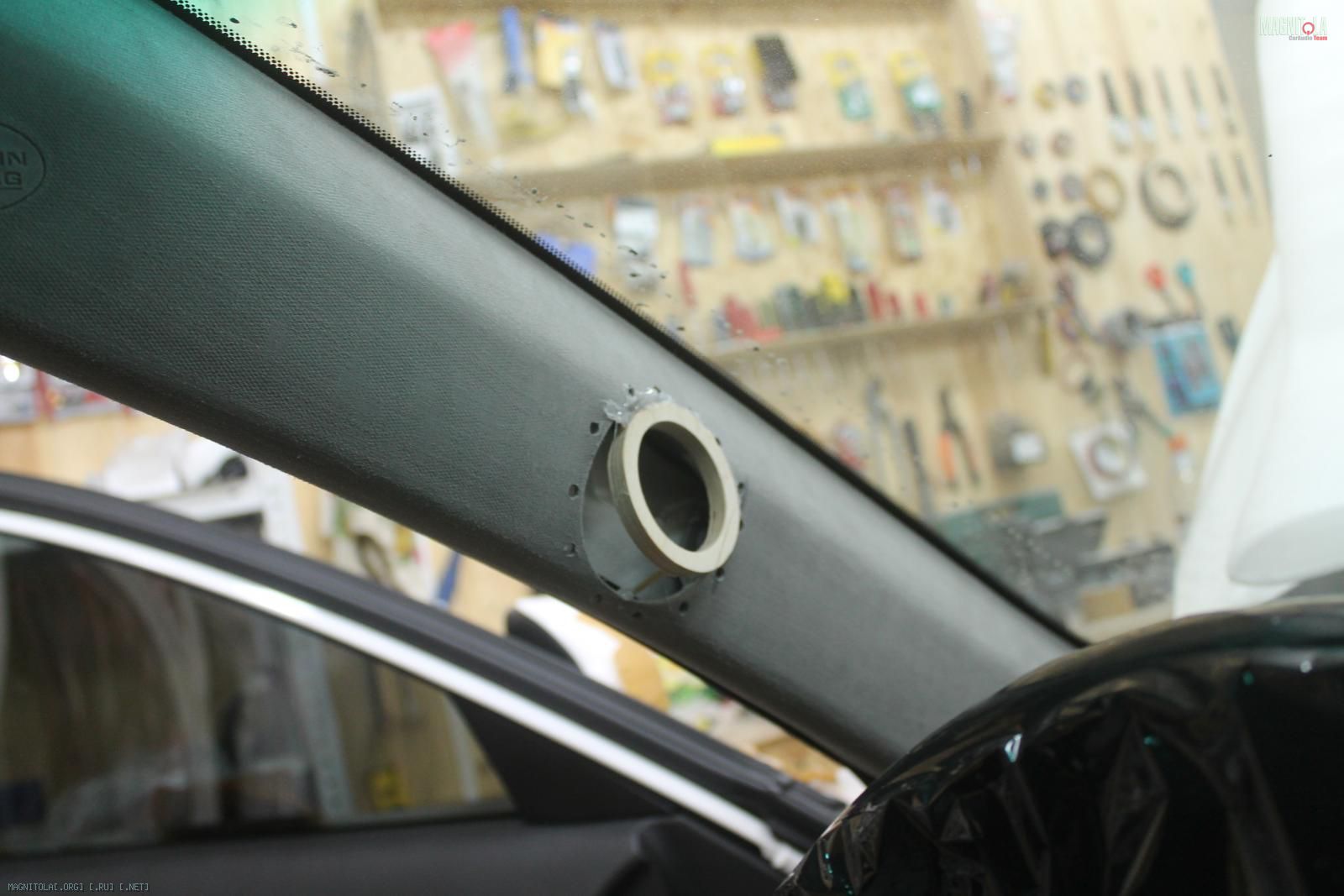

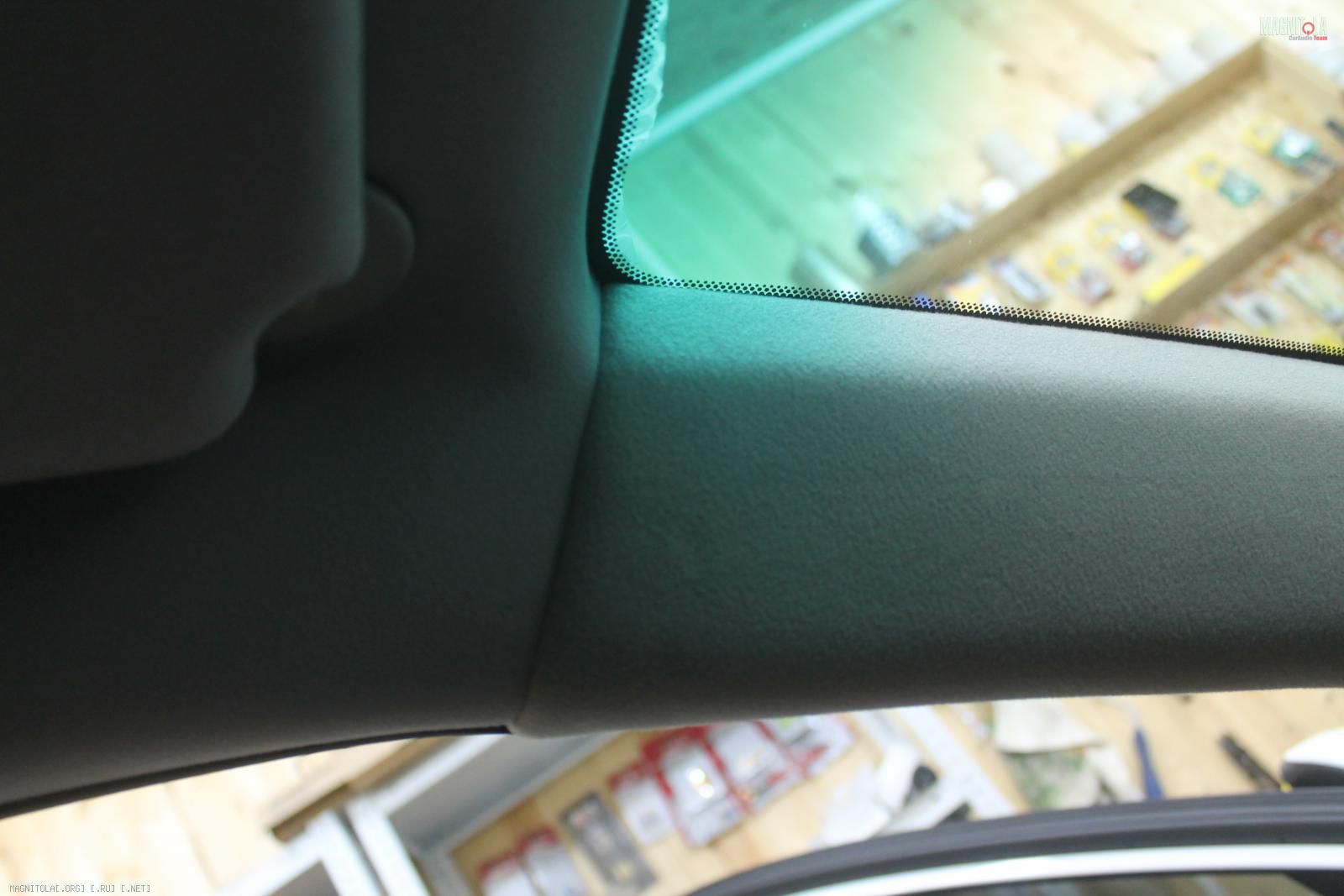

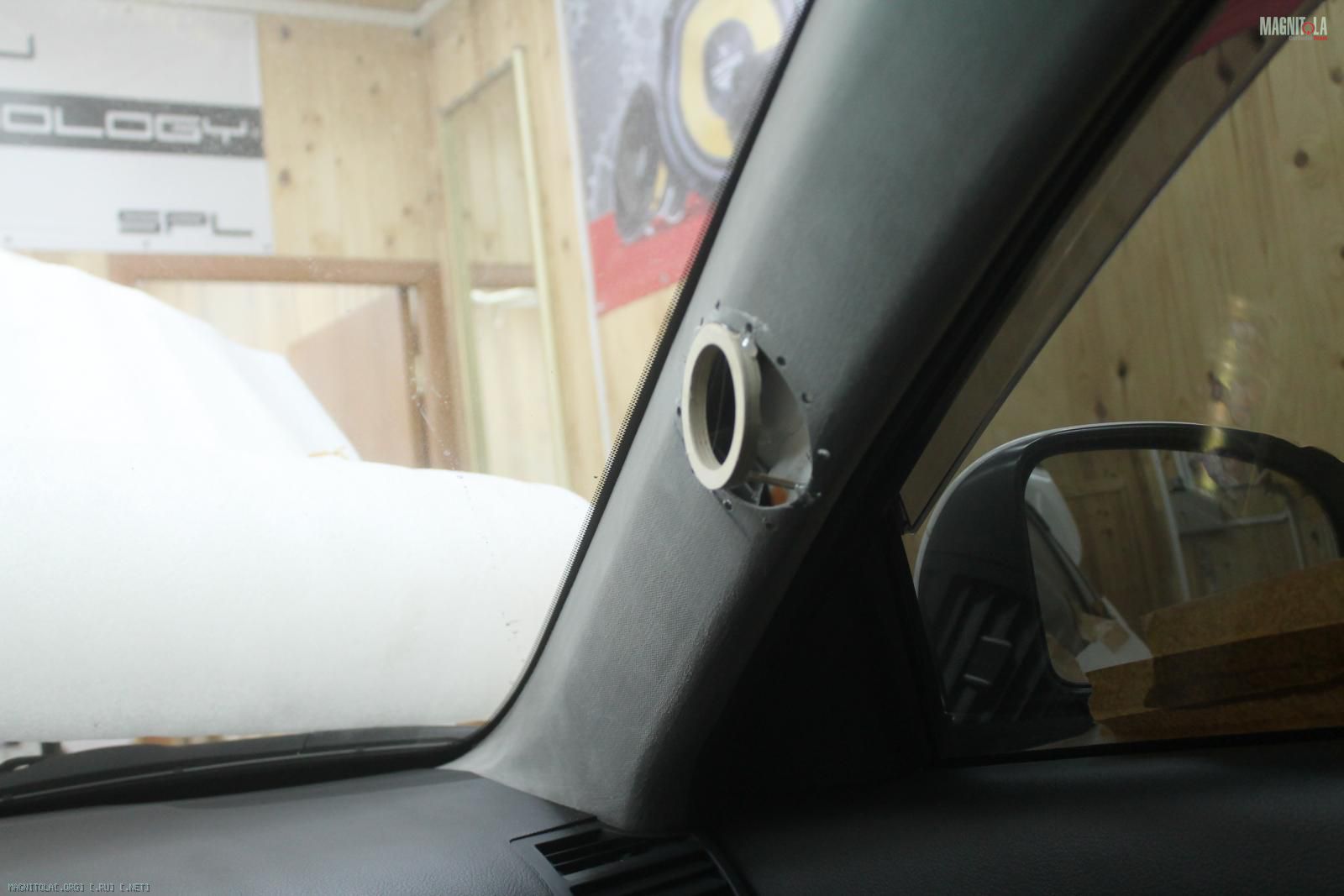

Стойки под ВЧ, на отражение на центр лобового
Вложение 1159058 Вложение 1159060 Вложение 1159062 Вложение 1159064 Вложение 1159066 Вложение 1159068 Вложение 1159070 Вложение 1159072 Вложение 1159074 Вложение 1159076 Вложение 1159078 Вложение 1159080 Вложение 1159082 Вложение 1159084 Вложение 1159086 Вложение 1159088 Вложение 1159090 Вложение 1159092 Вложение 1159094 Вложение 1159096 Вложение 1159098 Вложение 1159100 Вложение 1159102 Вложение 1159104 Вложение 1159106 Вложение 1159108 Вложение 1159110 Вложение 1159112 Вложение 1159114 Вложение 1159116 Вложение 1159118
04.08.2017, 00:18
Senja043

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Toyota Camry V40
Стойки под ВЧ, на отражение на центр лобового
Вложение 1159058 Вложение 1159060 Вложение 1159062 Вложение 1159064 Вложение 1159066 Вложение 1159068 Вложение 1159070 Вложение 1159072 Вложение 1159074 Вложение 1159076 Вложение 1159078 Вложение 1159080 Вложение 1159082 Вложение 1159084 Вложение 1159086 Вложение 1159088 Вложение 1159090 Вложение 1159092 Вложение 1159094 Вложение 1159096 Вложение 1159098 Вложение 1159100 Вложение 1159102 Вложение 1159104 Вложение 1159106 Вложение 1159108 Вложение 1159110 Вложение 1159112 Вложение 1159114 Вложение 1159116 Вложение 1159118

Ну хоть что-то на фронте будет нормальное! Отлично сделано ��

Показывать 40 сообщений этой темы на одной странице

Текущее время: 19:34. Часовой пояс GMT +3.

Super PM System provided by vBSuper_PM (Pro) - vBulletin Mods & Addons Copyright © 2025 DragonByte Technologies Ltd.
User Editable Threads, Thread Admins and Group Moderators provided by Threadmins and Group Moderators (Lite) - vBulletin Mods & Addons Copyright © 2025 DragonByte Technologies Ltd.
MAGNITOLA © 2001-2050 by HoSStiA
